Page 1

EWH 30 INOXIS EWH 50 INOXIS EWH 80 INOXIS EWH 100 INOXIS

RU • Электроводонагреватель аккумуляционный • Инструкция по эксплуатации

Наполните вашу жизнь комфортом

Найти электронную инструкцию и обратиться за техподдержкой

вы можете по ссылке

www.home-comfort.ru

Page 2

СОДЕРЖАНИЕ

1. ПРАВИЛА БЕЗОПАСНОСТИ .................................................................................................................................... 3

2. НАЗНАЧЕНИЕ .................................................................................................................................................................. 4

3. КОМПЛЕКТАЦИЯ ........................................................................................................................................................... 4

4. КРАТКОЕ ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ ................................................................................................... 5

5. ПАНЕЛЬ УПРАВЛЕНИЯ ............................................................................................................................................... 5

6. ГАБАРИТНЫЕ РАЗМЕРЫ ............................................................................................................................................. 6

7. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ ..............................................................................................................................6

8. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ ................................................................................................................... 7

9. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ................................................................................................... 7

10. ЭКСПЛУАТАЦИЯ .............................................................................................................................................................8

11. УСТРАНЕНИЕ НЕПОЛАДОК .....................................................................................................................................9

12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ....................................................................................................................10

13. УХОД ...................................................................................................................................................................................10

14. ГАРАНТИЯ .........................................................................................................................................................................12

15. СРОК ЭКСПЛУАТАЦИИ .............................................................................................................................................12

16. УТИЛИЗАЦИЯ .................................................................................................................................................................12

17. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ .................................................................................................................... 12

18. ДАТА ИЗГОТОВЛЕНИЯ ...............................................................................................................................................12

19. СЕРТИФИКАЦИЯ ..........................................................................................................................................................12

20. ГАРАНТИЙНЫЙ ТАЛОН .............................................................................................................................................14

21. ПРОВЕДЕНИЕ ТО ..........................................................................................................................................................18

МЫ ДУМАЕМ О ВАС

Благодарим вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о вас. Поэтому когда бы вы ни воспользовались им, вы можете быть уверены: результаты всегда будут превосходными. Добро пожаловать в Electrolux!

На нашем веб-сайте вы сможете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, информацию о техническом обслуживании: http://www.home-comfort.ru/support/

Приобрести дополнительные принадлежности, расходные материалы непосредственно на сайте либо через официального дилера: https://www.home-comfort.ru/search/find-a-store/

Обо

значения:

Внимание / Важные сведения по технике безопасности

Общая информация и рекомендации

Примечание:

В тексте данной инструкции электрический аккумуляционный водонагреватель может иметь следующие технические названия: водонагреватель, прибор, устройство и пр.

Правила безопасности

• Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10 А. Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в электрической сети.

• Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое превышающую общий вес водонагревателя, заполненного водой.

• Предохранительный обратный клапан следует устанавливать в месте входа холодной воды (см. рис. 1).

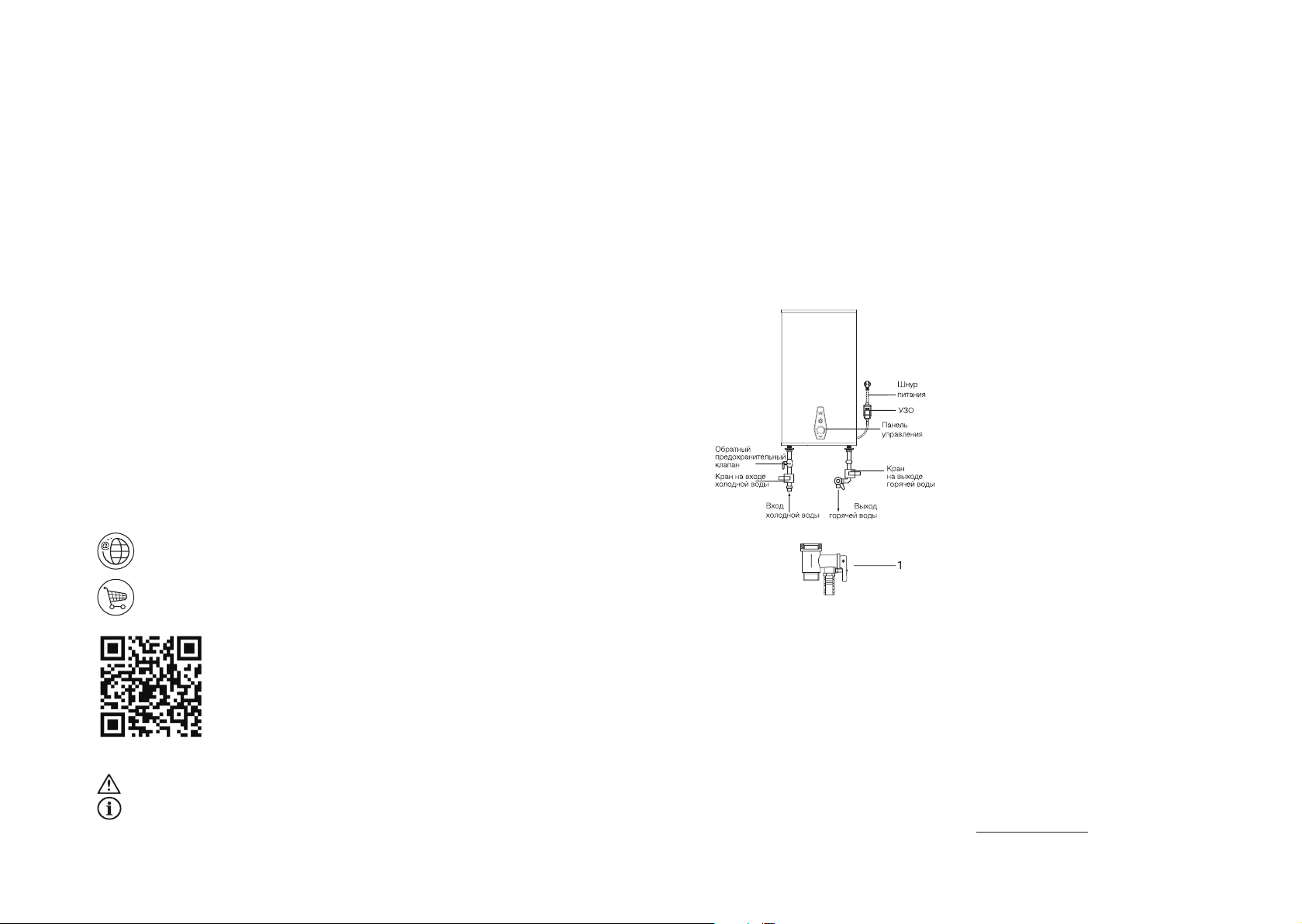

Рис. 1

1. Предохранительный сливной клапан.

• При первом использовании водонагревателя (или при первом использовании после технического обслуживания или чистки) не следует включать питание водонагревателя до полного заполнения водой. Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

• Во время нагрева воды из отверстия выпуска давления обратного предохранительного клапана может поступать вода. Это нормальное явление. Однако в случае больших утечек следует связаться со специалистами по техническому обслу-

РУССКИЙ

живанию. Отверстие выпуска давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке водонагревателя.

• На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и вывести ее в канализацию на случай слива воды и стравливания избыточного давления трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

• Температура воды внутри водонагревателя может достигать 75 °C. Во избежание ожогов вы можете регулировать температуру воды при помощи крана смесителя.

• Слить воду из водонагревателя можно с помощью обратного предохранительного клапана, перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане в систему отвода канализации (при сливе воды откройте на смесителе кран горячей воды для поступления воздуха).

• Для слива воды из водонагревателя отключите электропитание от прибора. Убедитесь, что вода внутри бака имеет безопасную температуру.

• Перекройте подачу холодной воды в бак закрыв запорный кран. Перекройте подачу горячей и холодной воды в квартиру.

• Откройте подачу горячей воды на смесителе, подключенным к водонагревателю, для сброса давления внутри бака.

• Откройте запорный кран на тройнике, установленном на патрубке выхода горячей воды из водонагревателя (в случае если тройник был установлен), в противном случае демонтируйте трубу подсоединения на выходе из водонагревателя.

• Присоедините дренажный шланг (позиция 3 на рис. 4) к запорному крану на тройнике на входе холодной воды в водонагреватель и направьте его в канализацию, либо в место слива воды. Откройте запорный кран и дождитесь полного слива воды.

* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание повреждения водонагревателя обязательно используйте предохранительный клапан.

. Дренажная

Page 3

www.home-comfort.ru РУССКИЙ

ежегодно проверять состояние магниевого анода. При сильном изнашивании магниевый анод необходимо заменить. Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы при правильной эксплуатации. ЭКО-режим (Eco) на панели управления обеспечивает:

• нагрев воды в водонагревателе только до температуры около 55 °С;

• снижает вероятность образования накипи;

• влияет на повышение рабочего ресурса водонагревателя.

Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя. Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры воды в водонагревателе. Перед нагревом воды цифровой дисплей будет показывать температуру холодной воды, поступающей в водонагреватель. С помощью ручки регулировки Вы можете устанавливать температуру нагрева до 75 °С. Шкала регулировки отмечена диапазоном: MIN – низкая температура нагрева (30 °С); Eco – ЭКО-режим – 50-55 °С; MAX – высокая температура нагрева (75 °С). Простая и удобная эксплуатация и обслуживание водонагревателя.

Панель управления

Рис. 3

1. Дисплей

2. Кнопка переключения мощности.

Положения: I – 1300 Вт II – 2000 Вт 0 – Выключение

3. Указатель настройки ЭКО-режима

4. Ручка регулировки температур

Внимание! Установка предохранительного клапана,

входящего в комплект поставки, является обязательным требованием. Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в бак, а также блокировать сливное отверстие предохранительного клапана.

При отсутствии установки тройника слива - существует возможность слива воды через предохранительный клапан. Для этого открутите на рукояти предохранительного клапана крепежный шуруп, и поднимите рукоять клапана. Слив воды будет осуществляться через дренажное отверстие предохранительного клапана, на которое в обязательном порядке должна быть установлена дренажная трубка, отводящая воду в канализацию либо в другое место слива воды.

• Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где температура может быть ниже 0

С.

• При длительном отсутствии, проведении ремонтных, технологических и профилактических работ на линии водоснабжения, необходимо обязательно перекрыть индивидуальные запорные вентили на линии подачи холодной воды в водонагреватель и на линии выхода горячей, а так же выключить водонагреватель и отключить от электросети, вынув вилку из розетки.

• В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляемые производителем.

• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игр с прибором.

Назначение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья и приготовления пищи.

Ус та нов ка и пер вый за пуск во до на гре вате ля долж ны про из во дить ся ква ли фи циро ван ным спе ци а ли с том, ко то рый мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис пользо ва нию во до на гре ва те ля.

При под клю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.

Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным образом заземлен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземляющим проводом к выводу заземления на крепеже фланца нагревательного элемента. В случае отсутствия заземления запрещается осуществлять установку и эксплуатацию изделия.

Внимание! Запрещается применять переносные

розетки. Неправильная установка и эксплуатация электрического водонагревателя может привести к несчастным случаям или имущественному ущербу.

Ком плек та ция

Элек три че с кий во до на гре ва тель на ко питель но го ти па уком плек то ван ос нов ны ми эле мен та ми для ус та нов ки и под клю че ния.

В ком плект во до на гре ва те ля вхо дит:

• водонагреватель со шнуром питания - 1 шт;

• предохранительный клапан - 1 шт;

• УЗО с инструкцией по использованию - 1 шт;

• крепежные анкеры для монтажа. Для 30 л, 50 л - 2 шт; для 80 л, 100 л - 4 шт.;

• инструкция пользователя - 1 шт;

• гарантийный талон (в инструкции) - 1 шт;

Краткое описание водонагревателя

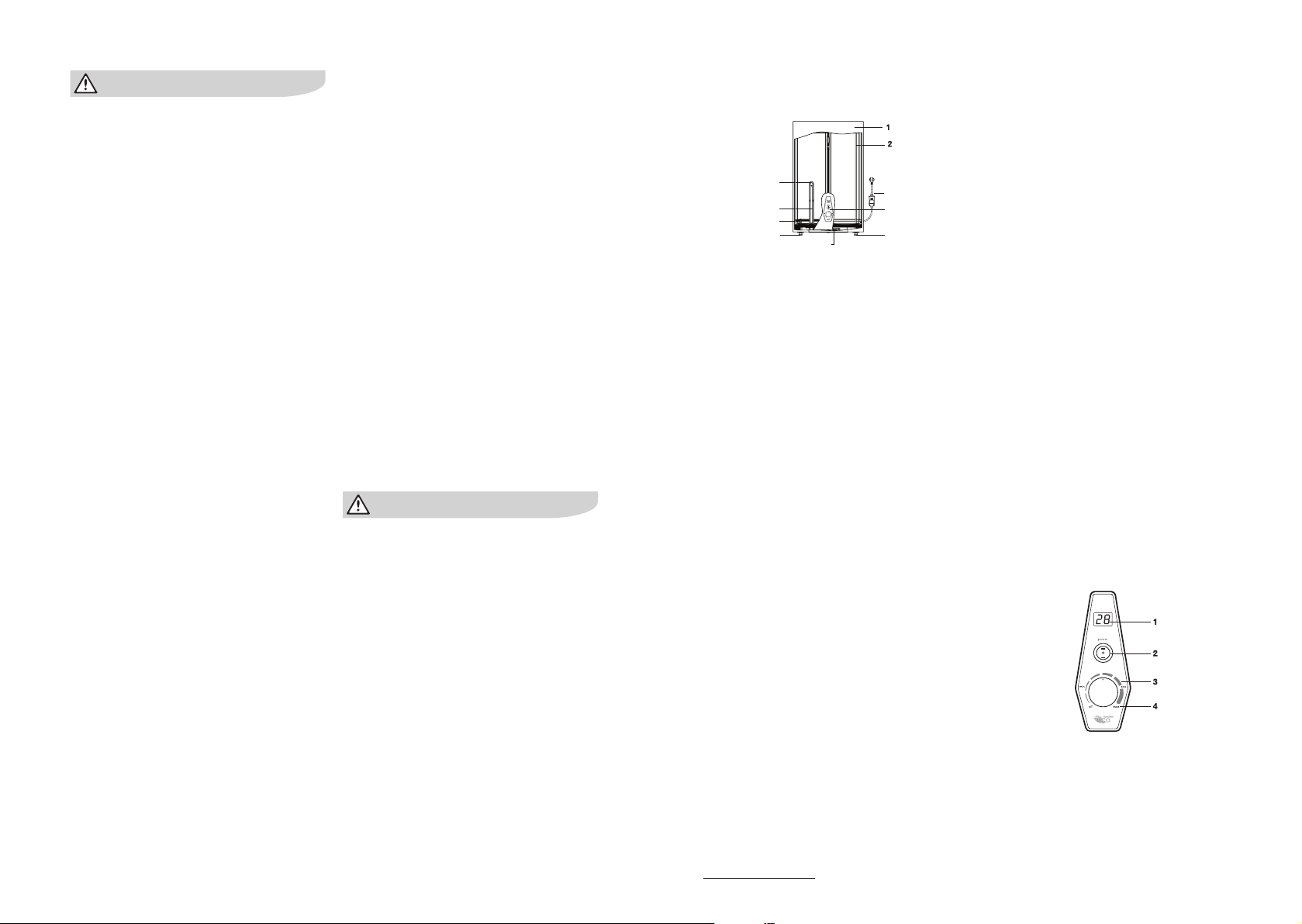

Рис. 2

1 Корпус 2 Трубка забора горячей воды 3 Шнур питания с евровилкой и блоком УЗО 4 Выход горячей воды 5 Вход холодной воды 6 Панель управления 7 Нагревательный элемент 8 Магниевый анод 9 Термостат регулируемый 10 Стопор смешивания

Автоматический контроль температуры воды: Открыв кран с горячей водой на смесителе на выходе водонагревателя, на вход начинает поступать холодная вода, заполняя внутренний бак. Вода в баке смешивается и ее температура понижается. Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент (ТЭН) и подогревает воду до заданной температуры. Когда температура достигнет заданной величины, ТЭН автоматически отключается.

Три уровня защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидравлического давления;

• УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из высококачественной медицинской нержавеющей стали. В качестве дополнительной защиты внутреннего бака от коррозии водонагреватель оснащен магниевым анодом. Необходимо проводить регулярное, не реже 1-го раза в год, техническое обслуживание и при необходимости замену магниевого анода Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости и нагревательного элемента (ТЭНа) от коррозии. Необходимо

* Только для моделей, оснащенных магниевым анодом.

Page 4

www.home-comfort.ru РУССКИЙ

Габаритные размеры

водонапорных башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для поступаю-

щей в водонагреватель, холодной воды. Фильтр грубой очистки можно приобрести в специализированных магазинах. Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется. Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену). После выбора места монтажа определите места под два крепежных болта с крюками

Под клю че ние к во до про во ду

Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2. Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды).

(в зависимости от спецификаций выбранного

F E

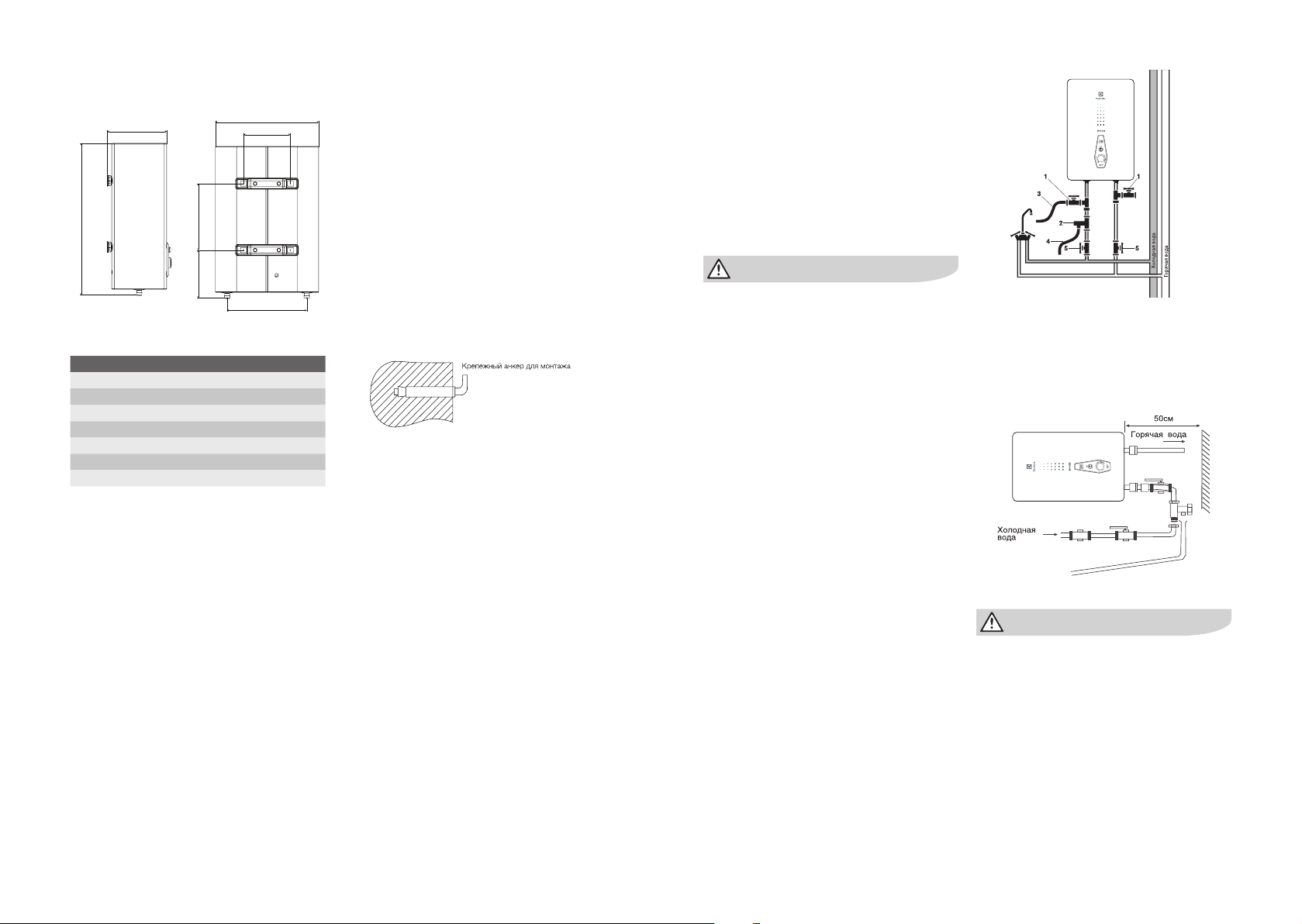

Рис. 4

Модель

А, мм 635 970 890 1075

В, мм 250 250 335 335

С, мм 435 435 555 555

D, мм 335 335 440 440

Е, мм 280 550 430 600

R, мм 200 200 267 267

G, мм 196 196 196 196

30 50 80 100

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали, предоставленные производителем, ко то рые мо гут вы дер жать вес на пол нен но го во дой во до на гре ва те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или

изделия). Проделайте в стене два отверстия необходимой глубины, соответствующие размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем установите на него электрический водонагреватель (см. рис. 5).

Рис. 5

При подключении к системе водоснабжения необходимо предусмотреть и реализовать установку индивидуальных запорных вентилей (позиция 5 на рис. 6) на линии подачи холодной воды в водонагреватель и на линии выхода горячей. Индивидуальные запорные вентили по линии горячей и холодной воды, должны быть в закрытом состоянии в период неиспользования водонагревателя, проведении профилактических и технологических работ на линии водоснабжения. Установка и правильное использование запорных вентилей является обязательным условием при предоставлении гарантийного обслуживания, а так же залогом длительной и безаварийной работы водонагревателя. Для упрощения процесса слива воды из водонагревателя рекомендуется на входе и выходе воды из водонагревателя установить тройники (позиция 1 на рис. 6). Если ванная комната слишком мала для установки водонагревателя, он может быть установлен в любом другом помещении, защищенном от попадания прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в трубопроводе водонагреватель следует устанавливать как можно ближе к месту использования воды.

Внимание! Для установки гибкой подводки и клапана

безопасности не рекомендуется использовать дополнительные материалы, которые не входят в комплектацию водонагревателя.

В накидной гайке гибкой подводки имеется резиновая прокладка, которая обеспечивает герметичность соединения подводки и клапана безопасности. При затягивании необходимо исключить резкие рывковые усилия, а также ограничить момент затяжки 25-30 Н×м.

Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует установить комплектные резиновые уплотнительные прокладки. Если необходимо реализовать систему водоснабжения на несколько водоразборных точек, используйте способ соединения (см. рис. 6). Установка водонагревателей серии Inoxis существенно облегчается возможностью установить их как вертикально, так и горизонтально в любом месте вашего дома, в отапливаемом (!) помещении. Желательно установить водонагреватель как можно ближе к месту использования горячей воды, поскольку чем меньше длина труб, тем меньше потери тепла. как показано на рис. 6а, при горизонтальной установке водонагревателя трубы подводки должны быть расположены справа.

Рис. 6

1 Тройники 2 Предохранительный клапан 3 Сливная трубка 4 Дренажный шланг 5 Вентили

Рис. 6а

Внимание! При горизонтальной установке прибора,

трубы подвода воды должны находиться справа, размещение труб подвода слева недопустимо!

Под клю че ние к элек три че с кой се ти

Все во до на гре ва те ли на ко пи тель но го ти па се рии EWH рас счи та ны на под клю че ние к элек три че с кой се ти с од но фаз ным на пря жени ем 230 В. Пе ред под клю че ни ем убе ди тесь, что па ра ме т ры элек тро се ти в ме с те под клю-

Page 5

www.home-comfort.ru РУССКИЙ

че ния со от вет ству ют па ра ме т рам, ука зан ным на таб лич ке с тех ни че с ки ми дан ны ми прибо ра. При ус та нов ке водонагревателя сле ду ет со блю дать дей ству ю щие пра ви ла элек тробез опас но с ти. При ус та нов ке во до на гре ва те ля в ван ной ком на те или ту а ле те сле ду ет при ни мать во вни ма ние ог ра ни че ния, свя зан ные с су ще ст во ва ни ем за пре щен но го и за щит но го объемов (пространств). За пре щен ный объ ем – это про стран ство, ог ра ни чен ное тан ген ци аль ны ми и вер ти кальны ми пло с ко с тя ми по от но ше нию к внеш ним кра ям ван ны, уни та за или ду ше во го бло ка и пло с ко с тью, рас по ло жен ной над ни ми или над по лом, ес ли сан тех ни ка смон ти ро ва на на по лу, на вы со те 2,25 м. За щит ный объ ем – это про стран ство, ог рани чи ва ю щие го ри зон таль ные пло с ко с ти ко то ро го со впа да ют с пло с ко с тя ми за прещен но го объ ема, а вер ти каль ные пло с ко сти от сто ят от со от вет ству ю щих пло с ко с тей за пре щен но го объ ема на 1 метр.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводящей жилы, мм

Максимально допустимая длина кабеля при указанном сечении, м

1 1 1,5 2,5 2,5 4 6

34,6 1 7, 3 17,3 24,7 21,6 23 27

Экс плу а та ция

На пол не ние во дой

Для того, чтобы наполнить бак водой полностью необходимо:

• открыть кран горя чей воды на смесителе

• открыть вентиль подачи воды в водонагреватель

• дождаться, когда из крана потечет вода

• закрыть кран горячей воды на смеси теле и убедиться в отсутствии протечек.

Если из крана горячей воды течет вода – бак заполнен водой полностью. Только после этого можно подключить бак к электросети. В случае неуверенности в том, есть ли в водонагревателе вода, не подключайте его к электросети.

Под клю че ние к элек тро се ти

Внимание! Подключение к электросети производится

только после наполнения водой.

Вставьте вилку водонагревателя в розетку, после этого загорится дисплей на панели управления. Это означает, что водонагреватель включен и на него подается питание. Выставите с помощью регулировки температуры нагрева необходимый уровень нагрева воды от MIN до MAX. Температура нагрева воды будет отображаться на дисплее по мере нагрева. Индикатор Eco – ЭКО-режим, соответствует температуре нагрева 50 – 55 °С. Нагрев воды отключается автоматически при достижении заданной температуры и включается для подогрева автоматически. Когда температура воды достигнет заданной, нагрев прекратится. Режим половинной и полной мощности включается путем нажатия кнопки на панели управления. При переключении кнопки в положение II – включается полная мощность 2000 Вт, в положении I – 1300 Вт. Если Вы хотите отключить нагрев воды и выключить водонагреватель, нажмите кнопку включения в положение O, выньте вилку водонагревателя из розетки.

Ус та нов ка тем пе ра ту ры

Температура воды в водонагревателе отображается на цифровом дисплее. С помощью ручки регулировки Вы можете настраивать температуру нагрева до 75 °С.

Устранение неполадок

Отказы Причины Устранение

Индикация на дисплее отсутствует

Не поступает вода из крана горячей воды

Температура, подаваемой горячей воды, превышает допустимый уровень в 75

Нет нагрева воды

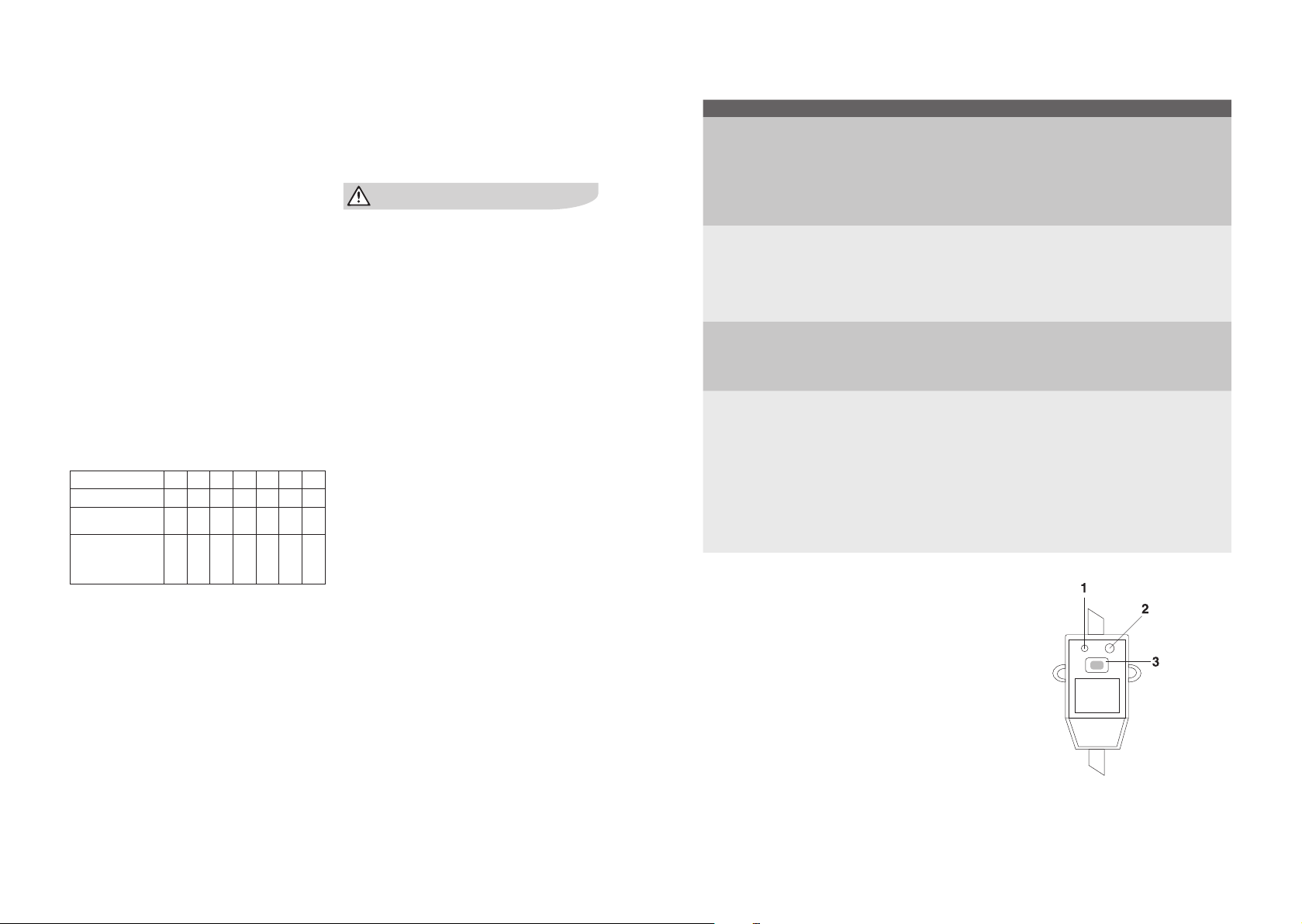

УЗО (Устройство защитного отключения)

• 100% предотвращение поражения электрическим током.

• Следуйте инструкции по установке при подключении электрического накопительного водонагревателя.

• При подключении к электрической сети питания на лицевой стороне УЗО загорится индикатор Power (1).

• Для тестирования УЗО нажмите кнопку TEST (2). Индикатор Power (1) будет отключен.

• Для перезапуска УЗО нажмите кнопку (3).

Сработала защита УЗО.

1. Подача воды по водопроводу перекрыта.

2. Давление воды слишком низкое.

3. Перекрыт впускной кран водопровода.

Отказ системы регулирования температуры. Нагрев не

отключается.

Не включен нагрев.

Поврежден термостат.

Поврежден нагревательный элемент.

Неисправная электронная плата.

Протестируйте УЗО, нажав кнопку «test». В случае, если УЗО прошло тестирование, нажмите на кнопку (3) перезапуска. В случае, если тестирование не проходит, свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта (см. рис. 7).

1. Дождитесь возобновления подачи воды.

2. Используйте водонагреватель, когда давление воды снова возрастет.

3. Откройте впускной кран водопровода

1. Необходимо немедленно выключить водонагреватель из сети.

2. Свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта.

1. Проверьте плотно ли вставлена

вилка в розетку.

2. Увеличьте температуру нагрева.

Обратитесь к сервисному специалисту.

Рис. 7

Page 6

www.home-comfort.ru РУССКИЙ

Технические характеристики

Параметры / Модель

Номинальный/полезный объем, л 30/28 50 /47 80/73 100/92

Номинальная мощность, Вт 1300/2000 1300/2000 1300/2000 1300/2000

Номинальное напряжение, В~Гц 230~50 230~50 230~50 230~50

Сила тока, А 8,7 8,7 8,7 8,7

Минимальное давление воды, бар 0,7 0,7 0,7 0,7

Максимальное давление воды, бар* 6 6 6 6

Максимальная температура воды, °С

Диапазон температуры, °С 30–75 30–75 30–75 30–75

Время нагрева с 10 °С до 75 °С, мин ** 96 156 180 228

Защита от поражения электрическим током

Защита от влаги IPX4 I PX4 IPX4 IPX4

Номинальное давление, Бар 6 6 6 6

Размеры прибора (ШхВхГ), мм 435x635x260 435x970x260 555x890x350 555x1075x350

Размеры упаковки (ШхВхГ), мм 690x505x290 1020x505x290 950x625x370 1135x625x370

Вес нетто, кг 11,2 15,5 21,1 24,1

Вес брутто, кг 13,2 17, 6 23,9 27, 1

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление в водопроводной сети превышает 6 бар (номинальное рабочее давление), необходима установка понижающего редукционного клапана. ** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

Производитель оставляет за собой право на внесение изменений

Уход и техническое обслуживание

Перед обслуживанием всегда отключайте водонагреватель от электрической сети.

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряпкой, либо влажной

EWH 30 INOXIS EWH 50 INOXIS EWH 80 INOXIS EWH 100 INOXIS

75 75 75 75

класс 1 класс 1 класс 1 класс 1

службы и сохранению действующей гарантии на внутреннюю водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации провести техническое обслуживание силами квалифицированных специалистов, которое должно включать в себя обязательную проверку наличия накипи на ТЭНе и внутренней полости водосодержащей емкости, а так-же состояние магниевого анода.

лируются. Магниевый анод

является расходным материалом, и не подлежит замене по гарантии. Подтверждением проведения технического обслуживания является заполненный пункт в таблице проведенных ТО. В регионах с особо жесткой водой, с водой, включающей в себя коррозийно активные примеси, либо водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую проверку. Для этого нужно получить соответствующую информацию у специалиста либо прямо на предприятии, обеспечивающем водоснабжение! В случае, если не было произведено техническое обслуживание, либо при полном износе/ отсутствии магниевого анода в водонагревателе гарантийный обязательства на водонагреватель аннулируются. По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается периодичность регулярного, технического обслуживания, которого необходимо придерживаться в течение всего периода эксплуатации прибора. В случае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического обслуживания изменений условий эксплуатации (качество воды), регулярность технического обслуживания может быть пересмотрена. Нагревательный элемент (ТЭН) Трубчатый электронагреватель (ТЭН) предназначен для нагрева воды во внутреннем баке путем преобразования электрической энергии в тепловую. Образование на его поверхности известкового налета (накипи) может привести к ухудшению теплоотдачи, перегреву и преждевременному выходу из строя нагревательного элемента. Регулярно осматривайте и при необходимости удаляйте накипь с его поверхности с помощью средства для удаления накипи. Гарантия на нагревательный элемент не действительна при выполнении одного или нескольких условий:

• жесткость воды превышает 25 °F

• толщина слоя накипи на поверхности

ТЭНа составляет более 5 мм

• остаточный размер магниевого анода

составляет менее 30% от первоначального.

вести к выходу из строя водонагревателя и является основанием, для отказа в гарантийном обслуживании. Регулярное техническое обслуживание, является профилактическое мерой и не входит в гарантийные обязательства.

В за пре щен ном пространстве не раз ре шает ся ус та нав ли вать вы клю ча те ли, ро зет ки и ос ве ти тель ные при бо ры. В за щит ном пространстве ус та нов ка вы клю ча те лей за преща ет ся, од на ко, мож но ус та нав ли вать ро зетки с за зем ле ни ем. (см. определение защитного и запрещенного объемов (пространств) на стр. 8. Во до на гре ва тель сле ду ет ус та нав ли вать за пре де ла ми за пре щен но го объ ема, что бы на не го не по па да ли струи во ды. Под клю че ние при бо ра к элек тро се ти долж но быть осу щест в ле но через выделенную розетку с заземлением, подключенную к индивидуальному автоматическому выключателю в распределительном щите. Для обес пе че ния без опас но с ти ра бо ты во до на гре ва те ля дол жен быть ус та нов лен автомат под хо дя ще го но ми на ла. Под клю чение к элек тро се ти долж но вклю чать в се бя за зем ле ние. Вил ку ка бе ля пи та ния во дона гре ва те ля со спе ци аль ным разъ емом для за зем ле ния сле ду ет встав лять толь ко в розетку, имеющую соответствующее заземление. Регулятор температуры на гре ва. По ло же ние МАХ: мак си маль ный на гре в. По ло же ние MIN: ми ни маль ный на гре в. При ежедневном использовании ре ко мен дует ся дер жать во до на гре ва тель вклю чен ным в сеть, по сколь ку тер мо стат вклю ча ет на грев толь ко то г да, ко г да это тре бу ет ся для поддер жа ния ус та нов лен ной тем пе ра ту ры. Слив во ды. Из во до на гре ва те ля сле ду ет полно стью слить во ду, ес ли он не бу дет ис пользо вать ся в те че ние дли тель но го вре ме ни или тем пе ра ту ра в по ме ще нии, где он ус та нов лен мо жет опу с тить ся ни же 0 °С. Слив мож но про из ве с ти с по мо щью пред ох ра ни тель ного кла па на, при этом воз мож но под те ка ние из-под што ка кла па на.

губкой, чтобы не нанести повреждения корпусу водонагревателя. Запрещается использование агрессивных химических средств.

Регулярно проверяйте предохранительную группу.

Для обеспечения продолжительного срока

Гарантийные обязательства на водосодержащую емкость, нагревательный элемент при изношенном магниевом аноде (остаточный объем менее 30% от первоначального) анну-

Внимание! Накопление накипи на ТЭНе и наличие осадка во внутреннем баке может при-

* Для моделей оснащенных магниевым анодом

Для сли ва можно пред ус мо т реть трой ник с вен ти лем меж ду кла па ном и втул кой.

Пе ред сли вом во ды из во до на гре ва те ля не за будь те:

• от клю чить во до на гре ва тель от се ти;

Page 7

www.home-comfort.ru

• за крыть вен тиль входа воды;

• от крыть кран го ря чей во ды. Регулярно проводите техническое обслуживание вашего водонагревателя с помощью специалистов авторизированного сервисного центра.

Ни в ко ем слу чае не сни май те крыш ку во до на гре ва те ля, не от клю чив его предва ри тель но от элек тро се ти.

Гарантия

На водосодержащую емкость (бак) гарантийный срок составляет 84 (восемьдесят четыре) месяца, остальные элементы изделия — 24 (двадцать четыре) месяца. Гарантийное обслуживание прибора производится в соответствии с гарантийными обязательствами, перечисленными в гарантийном талоне.

Срок эксплуатации

Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих правил по установке и эксплуатации.

Утилизация

видами крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Условия транспортирования при температуре от минус 50 до плюс 50 °С и при относительной влажности до 80 % (при плюс 25 °С). При транспортировании должны быть исключены любые возможные удары и перемещения упаковок с водонагревателями внутри транспортного средства. Транспортирование и штабелирование производить в соответствии с манипуляционными знаками указанными на упаковке. Водонагреватели должны храниться в упаковке изготовителя в условиях хранения от плюс 1 °С до плюс 40 °С и относительной влажности до 80 % (при 25 °С).

Сертификация

Товар сертифицирован на территории Таможенного союза.

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольт-ного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств» ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

По окон ча нии сро ка служ бы водонагреватель сле ду ет ути ли зи ро вать. По дроб ную ин фор ма цию по ути ли за ции водонагревателя вы мо же те по лу чить у пред ста ви те ля ме ст но го ор га на вла с ти.

Дата изготовления

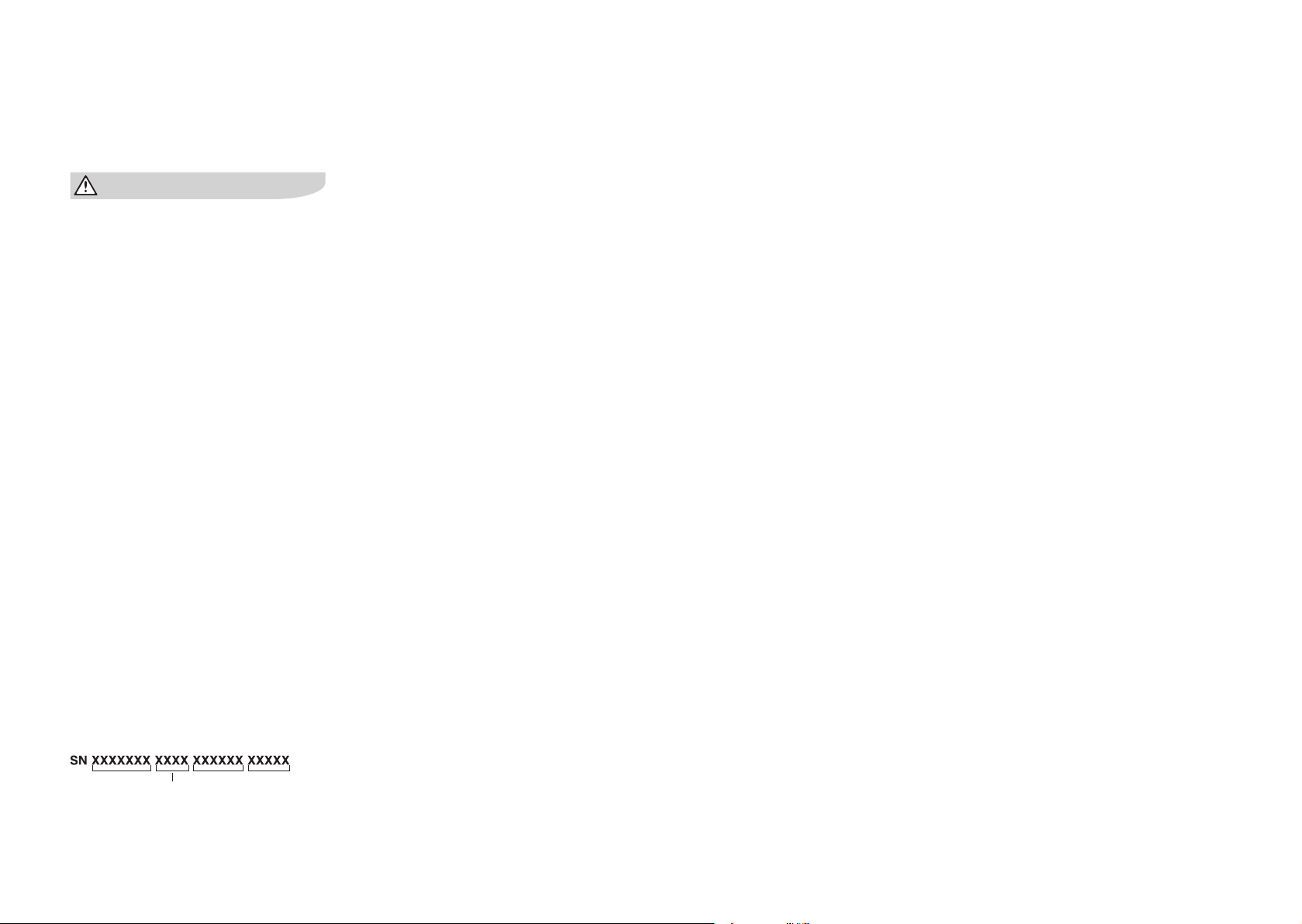

Дата изготовления указана на стикере на корпусе прибора, а также зашифрована в Code-128. Дата изготовления определяется следующим образом:

месяц и год производства

Транспортировка и хранение

Водонагреватели в упаковке изготовителя могут транспортироваться всеми

Изготовитель:

ООО «ИЗТТ», 426052, Россия, Удмуртская Республика, г. Ижевск, ул. Лесозаводская, д. 23/110 Тел.: +7 (3412) 905-410, e-mail: [email protected]

Изготовитель оставляет за собой право на внесение изменений в конструкцию и харак-теристики прибора.

Electrolux is a registered trademark used under license from AB Electrolux (publ.). Электролюкс – зарегистрированная торговая марка, используемая в соответствии с лицензией AB Electrolux (публ.).

Сделано в России

Page 8

Га ран тий ный та лон

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение Сторон, либо договор

По здрав ля ем Вас с при об ре те ни ем тех ни ки

от лич но го ка че с т ва!

Убедительно просим вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить его инструкцию по эксплуатации. В конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технических характеристик, могут быть внесены изменения. Такие изменения вносятся без предварительного уведомления Покупателя и не влекут обязательств по изменению/улучшению ранее выпущенных изделий.

Дополнительную информацию об этом и других изделиях Вы можете получить у Про

Тел. 8-800-500-07-75 (По России звонок бесплатный, круглосуточно 24/7/365.) E-mail: [email protected] Адрес в Интернет: www.home-comfort.ru

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности предъявляйте Продавцу при покупке изделия. Гарантийное обслуживание купленного вами прибора осуществляется через Продавца, специализированные сервисные центры или монтажную организацию, проводившую установку прибора (если изделие нуждается в специальной установке, подключении или сборке). По всем вопросам, связанным с техобслуживанием изделия, обращайтесь в специализированные сервисные центры. Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, находится на вышеуказанном сайте.

Заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный срок исчисляется с даты производства изделия. Запрещается вносить в гарантийный талон какие-либо изменения, а также стирать или переписывать указанные в нём данные. Гарантийный талон должен содержать: наименование и модель изделия, его серийный номер, дата продажи, а также имеется подпись уполномоченного лица и штамп Продавца.

В случае неисправности прибора по вине изготовителя обязательство по устранению неисправности будет возложено на уполномоченную изго товителем организацию. В данном случае покупатель вправе обратиться к Продавцу. Ответственность за неисправность прибора, возникшую по вине организации, проводившей установку (монтаж) прибора возлагается на монтажную организацию. В данном случае необходимо обратиться к организации, проводившей установку (монтаж) прибора. Для установки (подключения) изделия (если оно нуждается в специальной установке, подключении или сборке) рекомендуем обращаться в специализированные сервисные центры, где можете воспользоваться услугами квалифицированных специалистов. Продавец, уполномоченная изготовителем организация, импортер и изготовитель не несут ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).

Область действия гарантии

Обслуживание в рамках предоставленной гарантии осуществляется только на территории Российской Федерации и Республики Беларусь и распространяется на изделия, купленные на этих территориях. Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме РФ, где это изделие было первоначально продано.

Настоящая гарантия распространяется на производственные или конструкционные дефекты изделия

Выполнение ремонтных работ и замена дефектных деталей изделия специалистами уполномоченного сервисного центра производятся в сервисном центре или непосредственно у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае если во время устранения недостатков товара станет очевидным, что они не будут устранены в определённый соглашением Сторон срок, Стороны могут заключить соглашение о новом сроке устранения недостатков товара. Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения каких-либо инструментов, т. е. ящики, полки, решётки, корзины, насадки, щётки, трубки, шланги и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие, установленные на изделие при гарантий ном или платном ремонте, либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня выдачи отремонтированного изделия Покупателю, либо продажи последнему этих комплектующих.

Настоящая гарантия не распространяется на:

• периодическое обслуживание и сервисное обслуживание изделия (чист ку, замену фильтров или устройств, выполняющих функции фильтров);

давца или по нашей информационной линии в г. Москве:

• любые адаптации и изменения изделия, в т. ч. с целью усовершенство вания и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя;

• аксессуары, входящие в комплект поставки.

Настоящая гарантия также не предоставляется в случаях, если недостаток в товаре возник в результате:

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом, уполномоченной изготовителем организацией, импортёром, изготовителем;

• наличия на изделии механических повреждений (сколов, трещин и т. д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запылённости, концентрированных паров, если что-либо из перечисленного стало причиной неисправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на то организациями/ лицами;

• неаккуратного обращения с устройством, ставшего причиной физических, либо косметических повреждений поверхности;

• если нарушены правила транспортировки/хранения/монтажа/эксплуатации;

• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся вне контроля Продавца, уполномоченной изготовителем организации, импортёра, изготовителя и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической или водопроводной сети, а также неисправностей (несоответствие рабочих параметров) электрической или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмотренных инструкцией по эксплуатации, насекомых и продуктов их жизнедеятельности и т. д.;

• необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в результате:

• замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного на заводской табличке с характеристиками водонагревательного прибора;

• эксплуатации без защитных устройств или устройств, не соответствующих техническим характеристикам водонагревательных приборов;

• использование коррозийно-активной воды;

• коррозии от электрохимической реакции, несвоевременного технического облуживания водонагревательных приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).

Покупатель предупреждён о том, что если товар отнесен к категории товаров, предусмотренных «Перечнем непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» Пост. Правительства РФ № 55 от 19.01.1998 он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ. С момента подписания Покупателем Гарантийного талона считается, что:

• вся необходимая информация о купленном изделии и его потребительских свойствах предоставлена Покупателю в полном объёме, в соответствии со ст. 10 Закона «О защите прав потребителей»;

• покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и

..................................................................................................................................;

• покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;

• покупатель претензий к внешнему виду/комплектности купленного изделия не имеет.

.................................................................................................................................

Отметить здесь, если работа изделия проверялась в присутствии Покупателя.

Подпись Покупателя: ......................................................................................

Дата: ......................................................................................................................

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАННІ

Модель/ Модель: ........................................................................................................................................

Серийный номер/ Серійний номер: .................................................................................................

Дата покупки/Дата покупки: ...............................................................................................................

Штамп продавца/ Штамп продавця

Дата пуска в эксплуатацию/ Дата пуску в експлуатацію:

..............................................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАННІ

Модель/ Модель: ........................................................................................................................................

Серийный номер/ Серійний номер: .................................................................................................

Дата покупки/Дата покупки: ...............................................................................................................

Штамп продавца/ Штамп продавця

Дата пуска в эксплуатацию/ Дата пуску в експлуатацію:

..............................................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

Page 9

..............................................................................................................................................................................

Адрес/Адреса: ............................................................................................................................................

..............................................................................................................................................................................

Телефон/ Телефон: ...................................................................................................................................

Код заказа/ Код замовлення: ..............................................................................................................

Дата ремонта/ Дата ремонту: ............................................................................................................

Сервис-центр/Сервiс-центр: .................................................................................................................

Мастер/Майстер: .....................................................................................................................................
