Electrolux EWF 1697 HDW Operating Instructions [de, en]

EWF 1697 HDW

................................................ .............................................

EN WASHING MACHINE USER MANUAL 2
DE WASCHMASCHINE BENUTZERINFORMATION 24

www.electrolux.com

2

CONTENTS

1. SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4. CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. PROGRAMMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. CONSUMPTION VALUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. OPTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8.

BEFORE FIRST USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

9. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

10.

HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

11. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

12.

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

13. TECHNICAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

Register your product for better service:

www.electrolux.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information
General information and tips
Environmental information

Subject to change without notice.

1. SAFETY INFORMATION

Before the installation and use of the appliance, carefully
read the supplied instructions. The manufacturer is not
responsible if an incorrect installation and use causes in­juries and damages. Always keep the instructions with
the appliance for future reference.

1.1 Children and vulnerable people safety

WARNING!

Risk of suffocation, injury or permanent disability.

• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or in­struction concerning use of the appliance in a safe way
and understand the hazards involved.

• Do not let children play with the appliance.

• Keep all packaging away from children.

• Keep all detergents away from children.

• Keep children and pets away from the appliance door
when it is open.

• If the appliance has a child safety device, we recom­mend you activate it.

• Cleaning and user maintenance shall not be made by
children without supervision.

ENGLISH 3

1.2 General Safety

• Before maintenance, deactivate the appliance and dis­connect the mains plug from the mains socket.

• Do not change the specification of this appliance.

• Obey the maximum load volume of 9 kg (refer to the
“Programme chart” chapter).

www.electrolux.com

4

• If the supply cord is damaged, it must be replaced by

• The operating water pressure (minimum and maximum)

• The ventilation openings in the base (if applicable) must

• The appliance is to be connected to the water mains

the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.

must be between 0,5 bar (0,05 MPa) and 8 bar (0,8
MPa)

not be obstructed by a carpet.

using the new supplied hose-sets. Old hose sets must
not be reused.

2.

SAFETY INSTRUCTIONS

2.1 Installation

• Remove all the packaging and the

transit bolts.

• Keep the transit bolts. When you move

the appliance again you must block the
drum.

• Do not install or use a damaged appli-

ance.

• Do not install or use the appliance

where the temperature is less than 0 °C
or where it is exposed to the weather.

• Obey the installation instruction sup-

plied with the appliance.

• Make sure that the floor where you in-

stall the appliance is flat, stable, heat
resistant and clean.

• Do not install the appliance where the

appliance door can not be fully opened.

• Always be careful when you move the

appliance because it is heavy. Always
wear safety gloves.

• Make sure that there is air circulation

between the appliance and the floor.

• Adjust the feet to have the necessary

space between the appliance and the
carpet.

Electrical connection

WARNING!

Risk of fire and electrical shock.

• The appliance must be earthed.

• Make sure that the electrical information
on the rating plate agrees with the pow­er supply. If not, contact an electrician.

• Always use a correctly installed shock­proof socket.

• Do not use multi-plug adapters and ex­tension cables.

• Make sure not to cause damage to the
mains plug and to the mains cable.
Should the appliance power supply ca­ble need to be replaced, this must be
carried out by our Service Centre.

• Connect the mains plug to the mains
socket only at the end of the installa­tion. Make sure that there is access to
the mains plug after the installation.

• Do not pull the mains cable to discon­nect the appliance. Always pull the
mains plug.

• Do not touch the mains cable or the
mains plug with wet hands.

• This appliance complies with the E.E.C.
Directives.

Water connection

• Make sure not to cause damage to the
water hoses.

• The appliance is to be connected to the
water mains using the new supplied
hose-sets. Old hose sets must not be
reused.

• Before you connect the appliance to
new pipes or pipes not used for a long
time, let the water flow until it is clean.

• The first time you use the appliance,
make sure that there is no leakage.

2.2 Use

WARNING!

Risk of injury, electrical shock, fire,
burns or damage to the appliance.

ENGLISH 5

Contact the Service to ensure which
accessories can be used.

2.3 Care and Cleaning

WARNING!

Risk of injury or damage to the
appliance.

• Before maintenance, deactivate the ap­pliance and disconnect the mains plug
from the mains socket.

• Do not use water spray and steam to
clean the appliance.

• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal ob­jects.

• Use this appliance in a household only.

• Do not change the specification of this
appliance.

• Obey the safety instructions on the de­tergent packaging.

• Do not put flammable products or items
that are wet with flammable products
in, near or on the appliance.

• Make sure that you remove all metal
objects from the laundry.

• Do not put a container to collect possi­ble water leakage under the appliance.

3. PRODUCT DESCRIPTION

1 2 3

2.4 Disposal

WARNING!

Risk of injury or suffocation.

• Disconnect the appliance from the
mains supply.

• Cut off the mains cable and discard it.

• Remove the door catch to prevent chil­dren and pets to get closed in the ap­pliance.

Worktop

1

Detergent dispenser

2

Control panel

3

Door handle

4

Rating plate

4

5

5

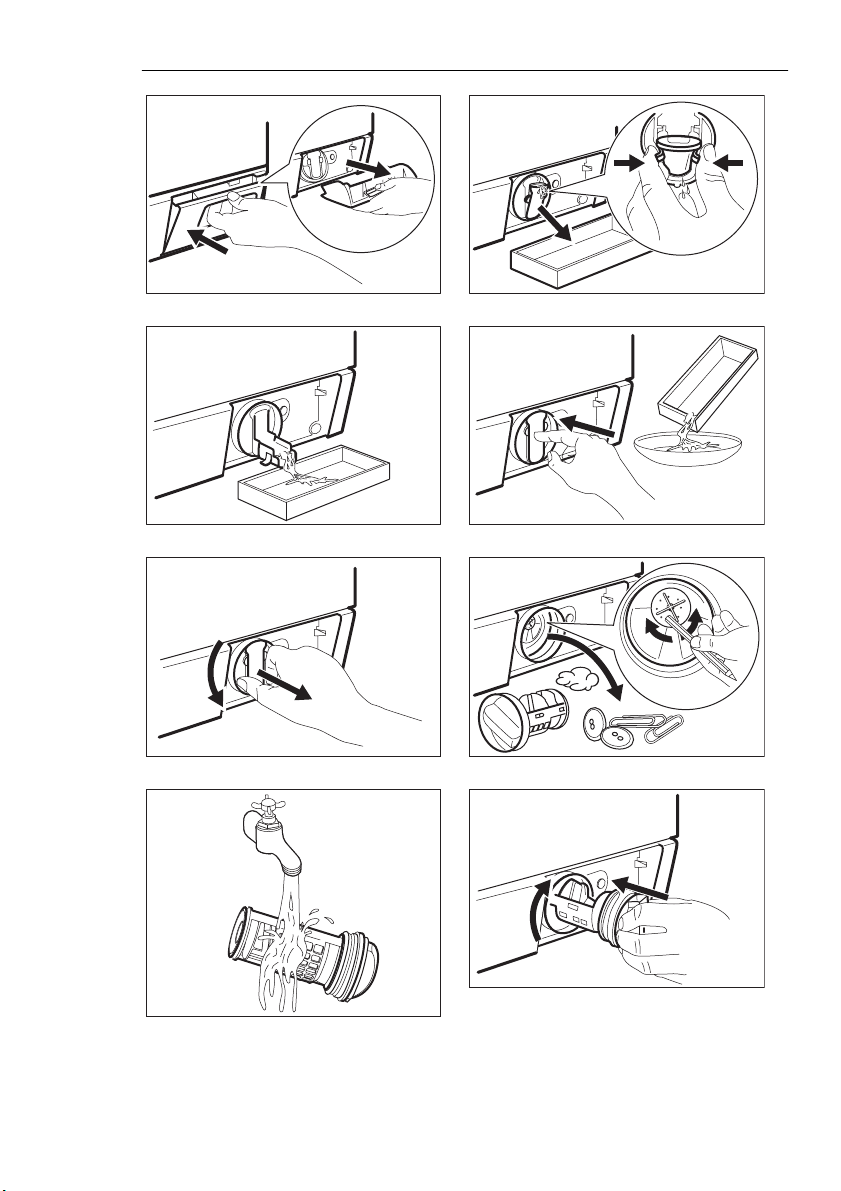

Drain pump filter

6

Feet for the appliance level

7

6

7

www.electrolux.com

6

3.1 Child safety device

When you activate this device, you cannot
close the door. This prevents children or
pets to be closed in the drum. To activate
the device, turn it clockwise, until the
groove is horizontal. To deactivate the de­vice, turn it counter-clockwise, until the
groove is vertical.

3.2 Fixing plate kit
(4055171146)

Use this special accessory, when you in­stall the appliance on a plinth.

4. CONTROL PANEL

1 2

Katoen/Coton

Synthetica

Synthétiques

Opfrissen

Rafraîchi r

14 Min.

Outdoor

Sport

Dekbed

Couette

Centr./Pompen

Essorage/

Vidange

On Off button

1

(Auto/Off)
Programme knob

2

Spin reduction touchpad

3

(Centrifugeren/Essorage)
Temperature touchpad

4

(Temperatuur/Température)
Display

5

Prewash touchpad

6

(Voorwas/Prélavage)

AutoO

Katoen

Coton

Spoelen

Rinçage

Katoen Eco

Coton Eco

Synthetica

Synthétiques

Fijne Was

Délicats

Wol/Handwas

Laine/Lavage à la main

Jeans

It prevents the movements of the appli­ance when it operates.
Read carefully the instructions supplied
with this accessory.
You can buy it in all approved Service.

53 4

Temperatuur

Température

Centrifugeren

Essorage

yFa

M

vourite

imeManager

T

Delay start touchpad

7

Voorwas

Prélavage

Strijkvrij

Repassage
Facile

(Startuitstel/Départ différé)
Extra rinse touchpad

8

(Extra Spoelen/Rinçage Plus)
Easy iron touchpad

9

(Strijkvrij/Repassage Facile)
Start pause touchpad

10

(Start/Pauze - Départ/Pause)

11

Time Manager touchpads
MyFavourite touchpad

12

Startuitstel

Départ diéré

Extra Spoelen

Rinçage Plus

Start/Pauze

Départ/Pause

1012 11

6

7

8

9

4.1 Display

ENGLISH 7

A B C D E

FGHJ IK

A)

The Temperature area:

: Temperature indicator

: Cold water indicator

B)

C)
D)

The time area:
–
–
–
–
–

E)
F)

cator

G)
H)

– You cannot open the appliance

door when the symbol is on.

– You can open the door only when

the symbol goes off.

: Maximum laundry load

: Time Manager indicator

: The programme duration

: The delay start

: The alarm codes
: The message of error

: Programme is completed.

: The delay start indicator

: The permanent extra rinse indi-

: The indicator of the child lock

: The door locked indicator

5. PROGRAMMES

I)

Washing indicators:
–

: The washing phase

–

: The rinses phase

–

: The spin phase

–

: The steam phase

When a programme is set, all the
indicators of the phases related to
the programme come on.
When the programme starts, only
the indicator of the phase in oper­ation flashes.
When a phase is complete the in­dicator of the phase remains on.
When the programme is comple­ted, the symbol of the last phase
is on.

J)
K)

: The Eco Info indicator
The spin area:
–

–
–
–

: The spin speed indicator
: The no spin indicator

: The Rinse Hold indicator

: The Extra Silent indicator

Programme
Temperature range

Katoen - Coton

90° C - Cold

Katoen Eco - Coton

1)

Eco
60° C - 40° C

Type of load and soil
Maximum load, Maximum spin

White cotton and coloured cotton (normal soil
and light soil).
9 kg, 1600 rpm

White cotton and colour-fast cotton. Normal soil.
9 kg, 1600 rpm

www.electrolux.com

8

Programme
Temperature range

Synthetica - Synthé­tiques
60° C - Cold

Fijne Was - Délicats

40 °C - Cold

Wol - Laine /Hand­was - Lavage à la main
40 °C – Cold

Jeans

60 °C – Cold

Spoelen - Rinçage

Cold

Centr.- Essorage/

Pompen - Vidange

Dekbed - Couette

60° C - 30° C

Outdoor - Sport

30 °C

14 Min.
30 °C

Type of load and soil
Maximum load, Maximum spin

Synthetic items or mixed fabric items. Normal
soil.
4 kg, 1200 rpm

Delicate fabrics as acrylics, viscose, polyester
items. Normal soil.
4 kg, 1200 rpm

Machine washable wool, hand washable wool
and delicate fabrics with «hand washing» care
symbol.
2 kg, 1200 rpm

Items in denim and jersey. Also for items in dark
colours.
9 kg, 1200 rpm

To rinse and spin the laundry. All fabrics.
9 kg, 1600 rpm

To spin the laundry and to drain the water in the
drum. All fabrics.
9 kg, 1600 rpm

Special programme for one synthetic blanket, du­vet, bedspread and so on.
3 kg, 800 rpm

Synthetic and delicate items. Light soil or items or
items to refresh.
3 kg, 800 rpm

Synthetic and mixed fabric items. Light soil and
items to freshen up.

1.5 kg, 800 rpm

Opfrissen - Rafraî-

chir

Synthetica - Syn-

thétiques

Katoen/Coton

1)

Standard programmes for the Energy Label consumption values.

According to regulation 1061/2010, these programmes are respectively the “standard 60°
C cotton programme” and the “standard 40° C cotton programme”. They are the most
efficient programmes in terms of combined energy and water consumption for washing
normally soiled cotton laundry.

The water temperature of the washing phase may differ from the temperature de­clared for the selected programme.

Steam programme for cotton and synthetic
This cycle removes odours from the laundry.

Steam programme for synthetics.
This cycle helps to dewrinkle the laundry

Steam programme for cottons.
This cycle helps to dewrinkle the laundry

Programme options compatibility

Programme

■ ■ ■ ■ ■ ■ ■ ■

ENGLISH 9

Eco

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

1)

■ ■

■ ■

■ ■ ■

■ ■ ■ ■

1)

If you set the option No Spin, only the drain phase is available.

6. CONSUMPTION VALUES

At programme start the display shows the duration programme for the maxi­mum load capacity.
During the washing phase the programme duration is automatically calculated
and can greatly be reduced if the laundry load is lower than the maximum load
capacity (e.g. Cotton 60°C, maximum load capacity 9 kg, the programme du­ration exceeds 2 hours; real load 1 kg, the programme duration don’t reach 1
hour).
When the appliance is calculating the real programme duration a dot blinks in
the display.

The data of this table are approximate. Different causes can change the data:
the quantity and type of laundry, the water and ambient temperature.

Pro-

grammes

Cottons 60
°C

Load

(Kg)

Energy
consump­tion (kWh)

Water con-

sumption

(litre)

Approxi-

mate pro-

gramme
duration

ing mois­ture (%)

(minutes)

9 1.68 71 180 43

Remain-

1)

www.electrolux.com

10

Pro-

grammes

Load

(Kg)

Energy
consump­tion (kWh)

Water con-

sumption

(litre)

Approxi-

mate pro-

gramme
duration

Remain-

ing mois­ture (%)

(minutes)

Cottons 40
°C

Synthetics 40
°C

Delicates 40
°C

9 1.05 71 175 43

4 0.65 52 110 35

4 0.70 63 91 35

Wool 30 °C 2 0.35 57 58 30

Standard cotton programmes

Standard 60
°C cotton

Standard 60
°C cotton

Standard 40
°C cotton

9 1.05 63 229 43

4.5 0.75 50 173 43

4.5 0.66 50 171 43

Off Mode (W) Left On Mode (W)

0.05 0.05

The information given in the chart above are in compliance with the EU Commis­sion regulation 1015/2010 implementing directive 2009/125/EC.

1)

At the end of spin phase.

1)

7. OPTIONS

7.1 Temperature

Set this option to change the default tem­perature.

Indicator
The display shows the set temperature.

7.2 Spin

With this option you can decrease the de­fault spin speed.
The display shows the indicator of the set
speed.

Additional spin options:

No Spin

• Set this option to remove all spin pha­ses.

= cold water.

• Set it for very delicate fabrics.

• The rinse phase uses more water for
some washing programmes.

•

The display shows the indicator
.

Rinse Hold

• Set this option to prevent the laundry
creases.

• The washing programme stops with the
water in the drum. The drum turns reg­ularly to prevent the laundry creases.

• The door stays locked. You must drain
the water to unlock the door.

•

The display shows the indicator

To drain the water refer to ‘At the
end of the programme’.

.

Extra Silent

• Set this option to remove all spin pha­ses and to perform a silent washing.

• The rinse phase uses more water for
some washing programmes.

• The washing programme stops with the
water in the drum. The drum turns reg­ularly to prevent the laundry creases.

• The door stays locked. You must drain
the water to unlock the door.

•

The display shows the indicator

To drain the water refer to ‘At the
end of the programme’.

.

7.3 Prewash

With this option you can add a prewash
phase to a washing programme.
Use this option for heavy soil.
When you set this option the programme
duration increases.
The related indicator comes on.

ENGLISH 11

The Time Manager is available only with
the programmes in the table.

Indicator

1)

■ ■ ■

■ ■ ■ ■

■ ■ ■

■ ■ ■ ■ ■

■ ■ ■

2)■2)

■

■

■

■ ■ ■

2)

7.4 Delay Start

With this option you can delay the start of
a programme from 30 minutes to 20
hours.
The display shows the related indicator.

7.5 Extra Rinse

With this option you can add some rinses
to a washing programme.
Use this option for persons allergic to de­tergents and in areas where the water is
soft.
The related indicator comes on.

7.6 Easy Iron

The appliances carefully washes and
spins the laundry to prevent the creases.
The appliance decreases the spin speed,
uses more water and adapt the pro­gramme duration to the type of laundry.
The related indicator comes on.

7.7 Time Manager

When you set a washing programme, the
display shows the default duration.
Press
programme duration.

or to decrease or increase the

3)

1)

2)

3)

Eco Info

The Eco Info stripes (available only in cot­ton and synthetics programmes) show the
efficiency of the washing programme in
terms of energy saving:

• 6 stripes: the most efficient setting to

• 1 stripe: the less efficient setting.
The number of Eco Info stripes changes if
you modify the duration of the washing
programme (refer to Time Manager) and
the washing temperature. To optimize the
washing programme performance, the
stripe number must increase:

• If you increase the programme dura-

■ ■

Shortest: to fresh the laundry.
Programme default duration.
Longest: Increasing the programme

duration gradually decreases the energy
consumption. The optimized heating
phase saves energy and the longer
duration maintains the same washing
results (specially for normal soil).

optimize the washing programme per­formance.

tion, the Eco Info stripes increases. The
increasing the washing programme du­ration allows a costant performance
that reduces the energy consumption.

2)■2)

■

■

www.electrolux.com

12

• If you decrease the washing tempera-

Some advices to have the most effi­cient setting:

•

• Set the possible lower washing temper-

• Do not set the Prewash option.

7.8 My Favourite

With this option you can memorise your
favourite programme and options.
It is not possible to memorise the delay
start option with MyFavourite.

How to memorise a programme

1.

2.

3.

How to set the memorised
programme

1.

2.

ture, the Eco Info stripes increases.

Set the Time Manager indicators

.

ature.

Press the button to activate the
appliance.

Set the programme and the options
that you want to memorise.

Press MyFavourite until the display
shows the text “MEM”.

Press the button to activate the
appliance.

Press shortly MyFavourite.

The delay start is not memorised.

• To activate/deactivate the option,

press
until the indicator

off.

You can activate this option:

or

• After you press
the programme knob are locked.

• Before you press
cannot start.

and at the same time

comes on/goes

, the options and

: the appliance

7.10 Permanent extra rinse

With this option you can permanently
have an extra rinse when you set a new
programme.

• To activate/deactivate this option
press
the indicator

and at the same time until

comes on/goes off.

7.11 Acoustic signals

The acoustic signals operate when:

• The programme is completed.

• The appliance has a malfunction.

To deactivate/activate the acoustic sig­nals, press

for 6 seconds.

If you deactivate the acoustic sig­nals, they continue operate when
the appliance has a malfunction.

and at the same time

7.9 Child Lock

With this option you can prevent that the
children play with the control panel.

8. BEFORE FIRST USE

1.

Put 2 litre of water in the detergent
compartment for washing phase. This
activates the drain system.

2.

Put a small quantity of detergent in
the compartment for washing phase.

3.

Set and start a programme for cotton
at the highest temperature without
laundry. This removes all possible dirt
from the drum and the tub.

9. DAILY USE

9.1 Loading the laundry

9.2 Using detergent and additives

ENGLISH 13

1.

Open the appliance door.

2.

Put the laundry in the drum, one item
at a time. Shake the items before you
put them in the appliance. Make sure
not to put too much laundry in the
drum.

3.

Close the door.

CAUTION!

Make sure that no laundry stays
between the seal and the door.
There is a risk of water leakage or
damage to the laundry.

• Measure out the detergent and the fab­ric conditioner.

• Carefully close the detergent drawer.

Detergent compartment for prewash phase.

Detergent compartment for washing phase.

Compartment for liquid additives (fabric conditioner, starch).

Flap for powder or liquid detergent.

www.electrolux.com

14

Liquid or powder detergent

1.

2.

A

3.

4.

B

• Position A for powder detergent (factory setting).

• Position B for liquid detergent.

When you use the liquid detergent:

– Do not use gelatinous or thick liquid detergents.
– Do not put more liquid then the maximum level.
– Do not set the prewash phase.
– Do not set the delay start.

9.3 Activating the appliance

Press the Auto/Off button to activate or
deactivate the appliance. A tune sounds
when the appliance is activated.

2.

9.4 Setting a programme

1.

Turn the programme knob and set
the programme:

– The related programme indicator

comes on.
– The indicator of the
– The display shows the level of the

Time Manager, the programme du-

flashes.

9.5 Starting a programme
without delay start

Press :

•The indicator

ration and the indicators of the pro­gramme phases

If necessary, change the temperature,
the spin speed, the cycle duration, or
add available options. When you acti­vate an option, the indicator of the set
option comes on.

If you set something incorrect, the
display shows the message Err.

stops to flash and

stays on.

•

The indicator
display.

• The programme starts, the door is
locked and the display shows the indi-

cator

• The drain pump can operate for a short
time when the appliance fills water.

After approximately 15 minutes
from the start of the programme:

• The appliance adjusts automati­cally the programme duration
agree with the laundry load.

• The display shows the new val­ue.

starts to flash on the

.

9.6 Starting a programme with
delay start

•

Press
play shows the delay you want to set.
The related indicator comes on the dis­play.

• Press
– The appliance starts the countdown.
– When the countdown is completed,

To cancel the delay start:

1.

2.

again and again until the dis-

:

the programme starts automatically.

You can cancel or change the set
of the delay start before you press

.

Press to set the appliance to
pause.

Press until the display shows ’.
Press

gramme immediately.

again to start the pro-

9.7 Interrupting a programme

and changing the options

You can change only some options be­fore they operate.

1.

Press . The indicator flashes.

2.

Change the options.

3.

Press again. The programme con­tinues.

9.8 Cancelling a programme

1.

Press the button for some sec­onds to cancel the programme and to
deactivate the appliance.

ENGLISH 15

2.

Press the same button again to acti­vate the appliance. Now, you can set
a new washing programme.

The appliance does not drain the
water.

9.9 Opening the door

While a programme or the delay start op­erates, the appliance door is locked and

the display shows the indicator

CAUTION!

If the temperature and level of the
water in the drum are too high,
you cannot open the door.

Open the appliance door when the
delay start operates:

1.

Press to pause the appliance.

2.

Wait until the door lock indicator
goes off.

3.

Open the door.

4.

Close the door and press again.
The delay start continues to operate.

Open the appliance door when the
programme operates:

1.

Press the button for some sec­onds to deactivate the appliance.

2.

Wait for some minutes and then open
carefully the appliance door.

3.

Close the appliance door.

4.

Set the programme again.

.

9.10 At the end of the
programme

• The appliance stops automatically.

• The acoustic signal operates (if it is acti­vated).

•

In the display a

•The indicator

•

The door lock indicator goes off.

• Remove the laundry from the appliance.
Make sure that the drum is empty.

• Keep the door ajar, to prevent the mil­dew and odours.

• Close the water tap.

•

Press the button
to deactivate the appliance.

comes on.

goes off.

for some seconds

www.electrolux.com

16

The washing programme is
completed, but there is water in the
drum:

– The drum turns regularly to prevent the

–

– You must drain the water to open the

creases in the laundry.
The door lock indicator

door stays locked.

door.

To drain the water:

1.

If necessary, decrease the spin
speed. If you set

ance only drains.

2.

Press . The appliance drains the
water and spins.

3.

When the programme is completed
and the door lock indicator

goes off, you can open the door.

4.

Press the button for some sec­onds to deactivate the appliance.

The appliance drains and spins
automatically after approximately
18 hours (except for Wool pro­gramme).

is on. The

, the appli-

9.11 Auto Off option

The Auto Off option automatically deacti­vates the appliance to decrease the ener­gy consumption when:

• You do not use the appliance for 5 mi­nutes before you press

Press the button
pliance again.

• After 5 minutes from the end of the
washing programme

Press the button
pliance again.

The display shows the end of the last
set programme.

Turn the programme knob to set a new
cycle.

.

to activate the ap-

to activate the ap-

10. HINTS AND TIPS

10.1 The laundry load

• Divide the laundry in: white, coloured,
synthetics, delicates and wool.

• Obey the washing instructions that are
on the laundry care labels.

• Do not wash together white and col­oured items.

• Some coloured items can discolour
with the first wash. We recommend that
you wash them separately for the first
times.

• Button up pillowcases, close zippers,
hooks and poppers. Tie up belts.

• Empty the pockets and unfold the
items.

• Turn inside out multilayered fabrics,
wool and items with painted illustra­tions.

• Remove hard stains.

• Wash with a special detergent heavy
soil stains.

• Be careful with the curtains. Remove
the hooks or put the curtains in a wash­ing bag or pillowcase.

• Do not wash in the appliance :
– Laundry without hems or with cuts
– Underwired bras.
– Use a washing bag to wash small

items.

• A very small load can cause balance
problems with the spin phase. If this
occurs, adjust manually the items in the
tub and start the spin phase again.

10.2 Stubborn stains

For some stains, water and detergent is
not sufficient.
We recommend that you remove these
stains before you put the items in the ap­pliance.
Special stain removers are available. Use
the special stain remover that is applica­ble to the type of stain and fabric.

10.3 Detergents and additives

• Only use detergents and additives spe­cially made for washing machines.

• Do not mix different types of deter­gents.

• To help the environment, do not use
more than the correct quantity of deter­gent.

• Obey the instructions that you find on
the on packaging of these products.

• Use the correct products for the type
and colour of the fabric, the programme
temperature and the level of soil.

• If your appliance has not the detergent
dispenser with the flap device, add the
liquid detergents with a dosing ball.

10.4 Ecological hints

• Set a programme without the prewash
phase to wash laundry with normal soil.

11. CARE AND CLEANING

ENGLISH 17

• Always start a washing programme with
the maximum load of laundry.

• If necessary, use a stain remover when
you set a programme with a low tem­perature.

• To use the correct quantity of the deter­gent, check the water hardness of your
domestic system

10.5 Water hardness

If the water hardness in your area is high
or moderate, we recommend that you use
a water softener for washing machines. In
areas where the water hardness is soft it
is not necessary to use a water softener.
To know the water hardness in your area,
contact your local water authority.
Use the correct quantity of the water soft­ener. Obey the instructions that you find
on the packaging of the product.

WARNING!

Before maintenance, disconnect the ap­pliance from the mains supply.

11.1 External cleaning

Clean the appliance only with soap and
warm water. Fully dry all the surfaces.

CAUTION!

Do not use alcohol, solvents or
chemical products.

11.2 Descaling

If the water hardness in your area is high
or moderate, we recommend that you use
a water softener for washing machines.
Regularly examine the drum to prevent
limescale and rust particles.

To remove rust particles use only special
products for washing machine. Do this
separately from the laundry wash.

Always obey the instructions that
you find on the packaging of the
product.

11.3 Maintenance wash

With the low temperature programmes it
is possible that some detergent stays in
the drum. Make regularly a maintenance
wash. To do this:

• Remove the laundry from the drum.

• Set the cotton programme with the
highest temperature with a small quan­tity of detergent.

www.electrolux.com

18

11.4 Door seal

11.5 Cleaning the detergent dispenser

Regularly examine the seal and remove all
objects from the inner part.

1.

1

2

3. 4.

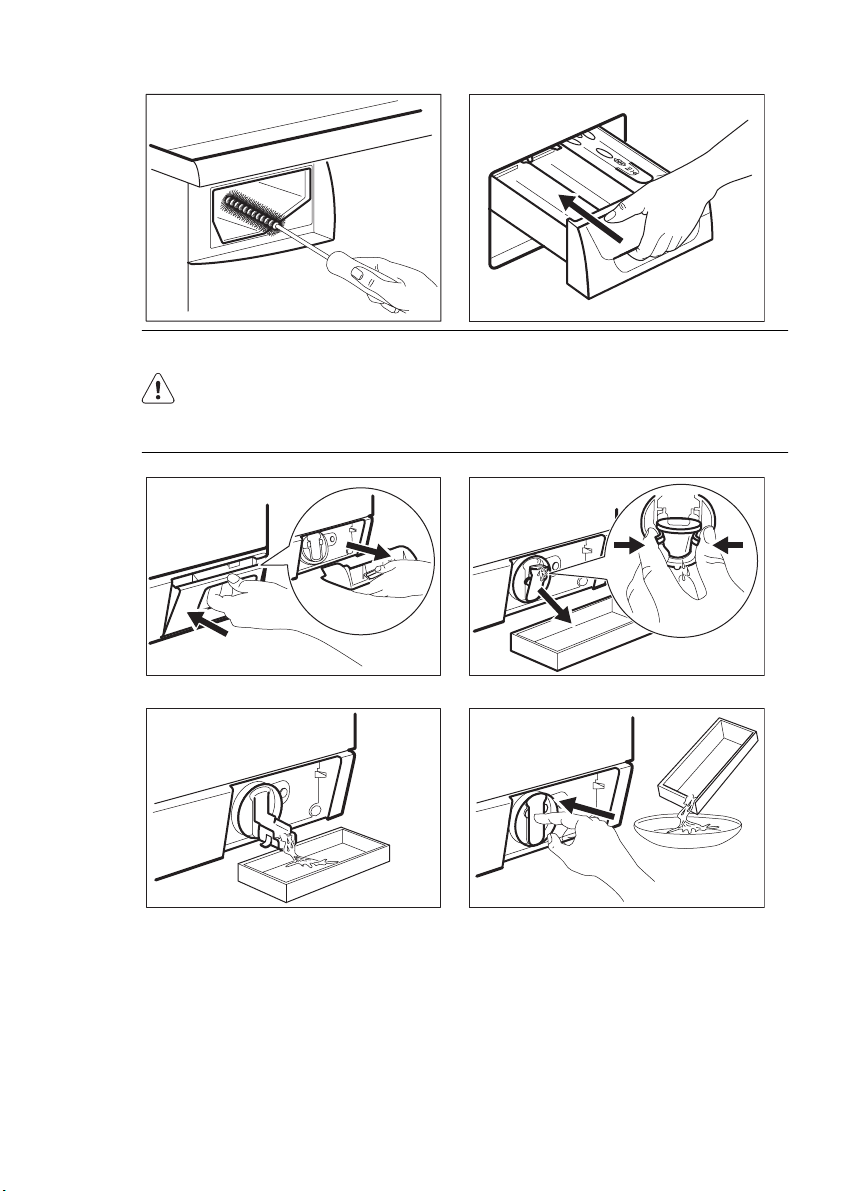

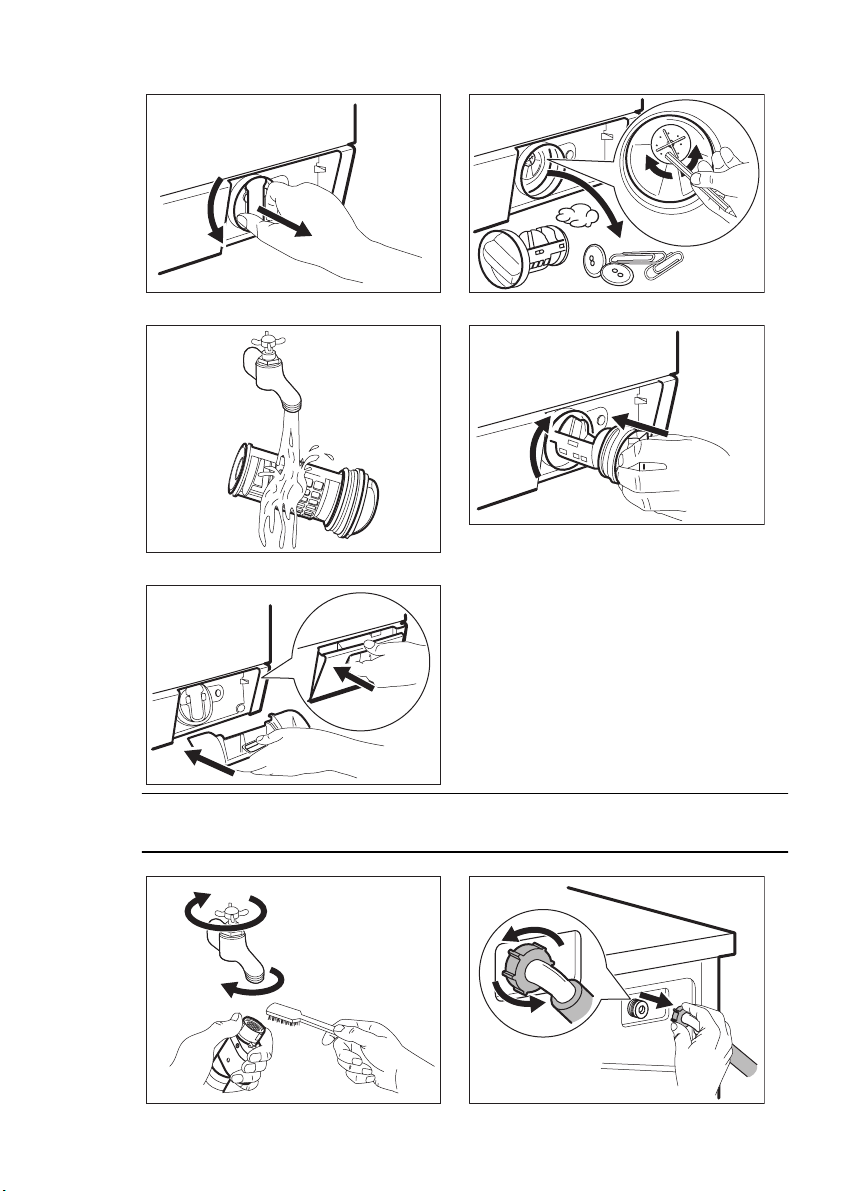

11.6 Cleaning the drain filter

WARNING!

Do not clean the drain filter if the
water in the appliance is hot.

2.

ENGLISH 19

1.

2

1

3. 4.

5.

2.

11

2

1

6.

2

1

7. 8.

2

1

2

www.electrolux.com

20

9.

2

1

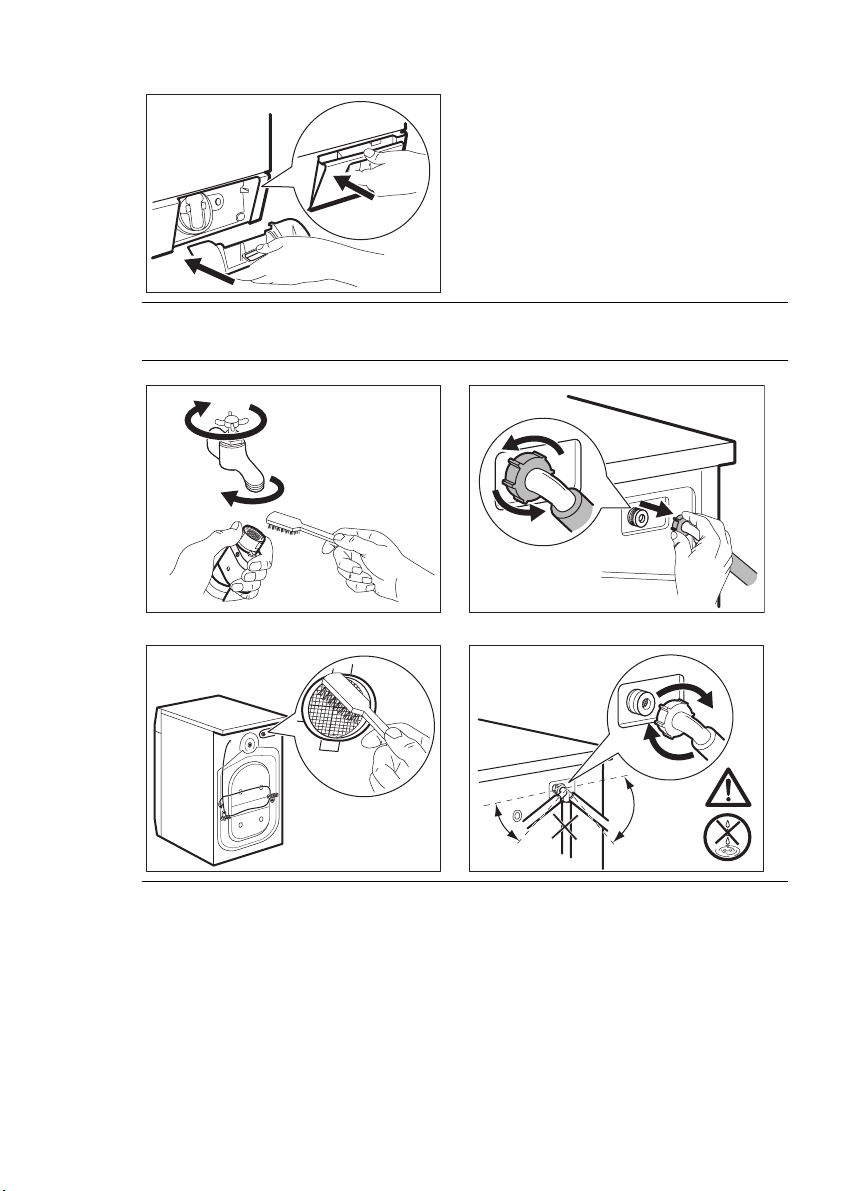

11.7 Cleaning the inlet hose and the valve filter

1.

1

2

3

3. 4.

2.

11.8 Emergency drain

Because of a malfunction, the appliance
cannot drain the water.
If this occurs, do steps (1) through (9) of
'Cleaning the drain filter'.
If necessary, clean the pump.
When you drain the water with the emer­gency drain procedure, you must activate
again the drain system:

1.

Put 2 litres of water in the main wash
compartment of the detergent dis­penser.

45°

20°

2.

Start the programme to drain the wa­ter.

11.9 Frost precautions

If the appliance is installed in an area
where the temperature can be less than
0° C, remove the remaining water from
the inlet hose and the drain pump.

1.

Disconnect the mains plug from the
mains socket.

2.

Close the water tap.

3.

Remove the water inlet hose.

4.

Put the two ends of the inlet hose in a
container and let the water flow out of
the hose.

5.

Empty the drain pump. Refer to the
emergency drain procedure.

6.

When the drain pump is empty, install
the inlet hose again.

12. TROUBLESHOOTING

ENGLISH 21

WARNING!

Make sure that the temperature is
more than 0 °C before you use
the appliance again.
The manufacturer is not responsi­ble for damages caused by low
temperatures.

The start of the appliance does not occur
or it stops during operation.
First try to find a solution to the problem
(refer to the table). If not, contact the serv­ice centre.

With some problems, the acoustic
signals operate and the display
shows an alarm code:

•

- The appliance does not fill with

water.

•

- The appliance does not drain

the water.

•

- The appliance door is open or
not closed correctly. Please check the
door!

•

- The mains supply is unstable.
Wait until the mains supply is stable.

WARNING!

Deactivate the appliance before
you do the checks.

Problem Possible solution

The programme does
not start.

Make sure that the mains plug is connected to the mains

socket.
Make sure that the appliance door is closed.
Make sure that there is not a damaged fuse in the fuse

box.
Make sure that the Start/Pause has been pressed.
If the delay start is set, cancel the setting or wait for the

end of countdown.
Deactivate the Child Lock function if it is on.
The appliance does

Make sure that the water tap is open.
not fill with water.

Make sure that the pressure of the water supply is not

too low. For this information, contact your local water

authority.
Make sure that the water tap is not clogged.
Make sure that the filter of the inlet hose and the filter of

the valve are not clogged. Refer to “Care and cleaning”.
Make sure that the inlet hose has no kinks or bends.
Make sure that the connection of the water inlet hose is

correct.

www.electrolux.com

22

Problem Possible solution

The appliance does
not drain the water.

Make sure that the drain hose has no kinks or bends.
Make sure that the drain filter is not clogged. Clean the

Make sure that the connection of the drain hose is cor-

Set the drain programme if you set a programme without

Set the drain programme if you set an option which ends

The spin phase does
not operate or the
washing cycle lasts
longer than usually.

Make sure that the drain filter is not clogged. Clean the

Adjust manually the items in the tub and start the spin

There is water on the
floor.

Make sure that the drain hose have no damages.
Make sure you use the correct detergent and the correct

You cannot open the
appliance door.

Set the drain or the spin programme if there is water in

The appliance makes
an unusual noise.

Make sure that the packaging and/or the transit bolts are

Add more laundry in the drum. The load may be too

The appliance fills with
water and drain imme­diately.

The washing results
are not satisfactory.

Use special products to remove the stubborn stains be-

Make sure that you set the correct temperature.

Make sure that the sink spigot is not clogged.

filter, if necessary. Refer to 'Care and cleaning'.

rect.

drain phase.

with water in the tub.

Set the spin programme.

filter, if necessary. Refer to 'Care and cleaning'.

phase again. This problem may be caused by balance

problems.

Make sure that the couplings of the water hoses are tight

and there is not water leakages.

quantity of it.

Make sure that the washing programme is finished.

the drum.

Make sure the levelling of the appliance is correct. Refer

to 'Installation'.

removed. Refer to 'Installation'.

small.

Make sure that the drain hose is in the correct position.

The hose may be too low.

Increase the detergent quantity or use a different deter-

gent.

fore you wash the laundry.

Problem Possible solution

Decrease the laundry load.

After the check, activate the appliance.
The programme continues from the point
of interruption.
If the problem occurs again, contact the
Service.

13. TECHNICAL INFORMATION

Dimensions Width / Height / Depth 600 / 850 / 605 mm

Total depth 640 mm

Electrical connection: Voltage

Level of protection against ingress of solid particles
and moisture ensured by the protective cover, except
where the low voltage equipment has no protection
against moisture

Water supply pressure Minimum 0,5 bar (0,05 MPa)

Water supply

1)

Maximum load Cotton 9 kg
Spin speed Maximum 1600 rpm

1)

Connect the water inlet hose to a water tap with a 3/4'' thread.

Overall power
Fuse
Frequency

Maximum 8 bar (0,8 MPa)
Cold water

ENGLISH 23

If the display shows other alarm codes.
Deactivate and activate the appliance. If
the problem continues, contact the Serv­ice.

230 V

2200 W

10 A

50 Hz

IPX4

14. ENVIRONMENT CONCERNS

Recycle the materials with the symbol
. Put the packaging in applicable

containers to recycle it.
Help protect the environment and human
health and to recycle waste of electrical

and electronic appliances. Do not dispose
appliances marked with the symbol

with the household waste. Return the
product to your local recycling facility or
contact your municipal office.

www.electrolux.com

24

INHALT

1. SICHERHEITSINFORMATIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3. GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4. BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5. PROGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

6. VERBRAUCHSWERTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

7. OPTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

8.

VOR DER ERSTEN INBETRIEBNAHME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

9. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

10.

TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

11. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

12.

FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

13. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.

Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Ge­räts zuerst die Gebrauchsanleitung. Der Hersteller über­nimmt keine Verantwortung für Verletzungen und Be­schädigungen durch unsachgemäße Montage. Bewahren
Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen
Personen

WARNUNG!

Es besteht Erstickungsgefahr, Risiko von Verletzun­gen oder permanenten Behinderungen.

• Das Gerät kann von Kindern ab 8 Jahren und Perso­nen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mit mangelnder Erfah­rung und/oder mangelndem Wissen nur dann verwen­det werden, wenn sie durch eine für ihre Sicherheit zu­ständige Person beaufsichtigt werden oder in die si­chere Verwendung des Geräts eingewiesen wurden
und die mit dem Gerät verbundenen Gefahren verstan­den haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie alle Reinigungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom geöffneten Gerät
fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts darf nicht von Kin­dern ohne Aufsicht erfolgen.

DEUTSCH 25

1.2 Allgemeine Sicherheit

• Schalten Sie vor Reinigungsarbeiten immer das Gerät
aus und ziehen Sie den Netzstecker aus der Steckdo­se.

www.electrolux.com

26

• Nehmen Sie keine technischen Änderungen am Gerät

• Beachten Sie die maximale Beladungsmenge von 9 kg

• Wenn das Netzkabel beschädigt ist, muss es vom Her-

• Der Betriebswasserdruck (Mindest- und Höchstdruck)

• Die Lüftungsöffnungen im Gerätesockel (falls vorhan-

• Das Gerät muss mit den mitgelieferten neuen Schläu-

vor.

(siehe Kapitel „Programmtabelle“).

steller, einem autorisierten Kundendienst oder einer
gleichermaßen qualifizierten Person ersetzt werden, um
Gefahrenquellen zu vermeiden.

muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa)
liegen.

den) dürfen nicht von einem Teppichboden blockiert
werden.

chen an die Wasserversorgung angeschlossen werden.
Alte Schläuche dürfen nicht wieder verwendet werden.

2.

SICHERHEITSHINWEISE

2.1 Montage

• Entfernen Sie die Verpackungsmateriali-

en und die Transportschrauben.

• Bewahren Sie die Transportschrauben

auf. Wenn Sie das Gerät umsetzen,
müssen Sie die Trommel blockieren.

• Stellen Sie ein beschädigtes Gerät nicht

auf und benutzen Sie es nicht.

• Stellen Sie das Gerät nicht an einem

Ort auf, an dem die Temperatur unter 0
°C absinken kann, und benutzen Sie
das Gerät nicht, wenn die Temperatur
unter 0 °C absinkt.

• Halten Sie sich an die mitgelieferte

Montageanleitung.

• Stellen Sie sicher, dass der Boden, auf

dem das Gerät aufgestellt wird, eben,
hitzebeständig und sauber ist.

• Stellen Sie das Gerät nicht an einem

Ort auf, an dem die Tür nicht vollständig
geöffnet werden kann.

• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.

• Stellen Sie sicher, dass die Luft zwi­schen Gerät und Boden zirkulieren
kann.

• Stellen Sie die Füße so ein, dass der
dazu erforderliche Abstand zwischen
Gerät und Boden vorhanden ist.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.
Wenden Sie sich andernfalls an eine
Elektrofachkraft.

• Das Gerät darf ausschließlich an eine
ordnungsgemäß installierte Schutzkon­taktsteckdose angeschlossen werden.

• Verwenden Sie keine Mehrfachsteckdo­sen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen. Falls
das Netzkabel des Geräts ersetzt wer­den muss, lassen Sie dies durch unse­ren Kundendienst durchführen.

• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdo­se. Stellen Sie sicher, dass der Netzste­cker nach der Montage noch zugäng­lich ist.

• Ziehen Sie nicht am Netzkabel, um das
Gerät von der Spannungsversorgung
zu trennen. Ziehen Sie dazu immer di­rekt am Netzstecker.

• Fassen Sie das Netzkabel oder den
Netzstecker nicht mit nassen Händen
an.

• Das Gerät entspricht den EWG-Richtli­nien.

Wasseranschluss

• Achten Sie darauf, die Wasserschläu­che nicht zu beschädigen.

• Das Gerät muss mit den mitgelieferten
neuen Schläuchen an den Wasseran­schluss angeschlossen werden. Alte
Schläuche dürfen nicht wieder verwen­det werden.

• Bevor Sie neue oder lange Zeit nicht
benutzte Schläuche an das Gerät an­schließen, lassen Sie Wasser durch die
Schläuche fließen, bis es sauber aus­tritt.

• Achten Sie darauf, dass beim ersten
Gebrauch des Geräts keine Undichthei­ten vorhanden sind.

2.2 Gebrauch

WARNUNG!

Verletzungs-, Stromschlag-,
Brand-, Verbrennungsgefahr so­wie Risiko von Schäden am Gerät.

• Das Gerät ist ausschließlich für die Ver­wendung im Haushalt vorgesehen.

DEUTSCH 27

• Nehmen Sie keine technischen Ände­rungen am Gerät vor.

• Beachten Sie die Sicherheitsanweisun­gen auf der Waschmittelverpackung.

• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der
Nähe des Geräts.

• Achten Sie darauf, dass alle Metallob­jekte aus der Wäsche entfernt wurden.

• Stellen Sie keinen Behälter zum Auffan­gen möglicher Wasserlecks unter das
Gerät. Wenden Sie sich an den Kun­dendienst, wenn Sie Fragen zur Ver­wendung möglicher Zubehörteile ha­ben.

2.3 Reinigung und Pflege

WARNUNG!

Andernfalls besteht Verletzungs­gefahr und das Gerät könnte be­schädigt werden.

• Schalten Sie vor Reinigungsarbeiten im­mer das Gerät aus und ziehen Sie den
Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem wei­chen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungs­mittel oder Metallgegenstände.

2.4 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsge­fahr.

• Trennen Sie das Gerät von der Strom­versorgung.

• Schneiden Sie das Netzkabel ab und
entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu
verhindern, dass sich Kinder oder
Haustiere in dem Gerät einschließen.

www.electrolux.com

28

3. GERÄTEBESCHREIBUNG

1 2 3

3.1 Kindersicherung

3.2 1 Satz Fixierplatten

(4055171146)

Verwenden Sie dieses Sonderzubehör,
wenn Sie das Gerät auf einem Sockel
montieren.

Arbeitsplatte

1

Waschmittelschublade

2

Bedienfeld

3

Türgriff

4

Typenschild

4

5

6

7

5

Filter Ablaufpumpe

6

Schraubfüße zum Ausrichten des Ge-

7

räts

Bei eingeschalteter Kindersicherung lässt
sich die Tür nicht schließen, damit Kinder
oder Haustiere nicht in der Trommel ein­geschlossen werden können. Zum Ein­schalten der Kindersicherung drehen Sie
den Schalter im Uhrzeigersinn, bis die Ein­kerbung horizontal ist. Zum Ausschalten
der Kindersicherung drehen Sie den
Schalter gegen den Uhrzeigersinn, bis die
Einkerbung vertikal ist.

Es verhindert das „Wandern“ des Geräts
während des Betriebs.
Lesen Sie aufmerksam die diesem Zube­hör beiliegende Anleitung.
Es ist in den autorisierten Kundendienst­stellen erhältlich.

4. BEDIENFELD

DEUTSCH 29

1 2

AutoO

Katoen

Coton

Spoelen

Rinçage

Katoen Eco

Coton Eco

Synthetica

Synthétiques

Wol/Handwas

Laine/Lavage à la main

Jeans

Katoen/Coton

Synthetica

Synthétiques

Opfrissen

Rafraîchi r

14 Min.

Outdoor

Sport

Dekbed

Couette

Centr./Pompen

Essorage/

Vidange

Taste Ein/Aus

1

(Auto/Off)
Programmwahlschalter

2

Touchpad Drehzahlreduzierung

3

(Centrifugeren/Essorage)
Touchpad Temperatur

4

(Temperatuur/Température)
Display

5

Touchpad Vorwäsche

6

(Voorwas/Prélavage)

Fijne Was

Délicats

Temperatuur

Température

Centrifugeren

Essorage

yFa

M

vourite

53 4

Voorwas

Prélavage

Strijkvrij

Repassage
Facile

imeManager

T

Touchpad Zeitvorwahl

7

(Startuitstel/Départ différé)
Touchpad Extra Spülen

8

(Extra Spoelen/Rinçage Plus)
Touchpad Bügelleicht

9

(Strijkvrij/Repassage Facile)
Touchpad Start/Pause

10

(Start/Pauze - Départ/Pause)

11

Time Manager -Touchpads
MyFavourite -Touchpad

12

Startuitstel

Départ diéré

Extra Spoelen

Rinçage Plus

Start/Pauze

Départ/Pause

1012 11

6

7

8

9

4.1 Display

A)

Der Temperaturbereich:

: Temperaturanzeige

: Kaltwasseranzeige

B)

C)
D)

Zeitbereich:
–
–
–

: Maximale Beladung

: Anzeige „Time Manager“.

: Programmdauer

: Zeitvorwahl

: Alarmcodes

A B C D E

–

: Fehlermeldung

–

: Programm ist beendet.

E)

: Anzeige „Zeitvorwahl“

F)

: Anzeige „Extra Spülen“ dauerhaft

eingeschaltet

G)

: Anzeige „Kindersicherung“

H)

: Anzeige „Tür verriegelt“

– Sie können die Gerätetür nicht öff-

nen, solange dieses Symbol leuch­tet.

FGHJ IK

www.electrolux.com

30

– Sie können die Tür erst öffnen,

wenn das Symbol erlischt.

I)

Waschganganzeigen:
–

: Waschphase

–

: Spülphase

–

: Schleuderphase

–

: Dampfphase

Wenn ein Programm eingestellt
ist, leuchten alle Anzeigen für die
Phasen des Programms auf.
Beim Start des Programms blinkt
nur die Anzeige der aktuell laufen­den Phase.
Nach Abschluss einer Phase
bleibt die Phasenanzeige einge­schaltet.
Nach Ende des Programms
leuchtet die Anzeige der letzten
Phase.

5. PROGRAMME

J)
K)

: Anzeige „Eco Info“
Schleuderbereich:
–

zahl“

–

dern“.

–

: Anzeige „Spülstopp“

–

: Anzeige „Extra Leise“

: Anzeige „Schleuderdreh-

: Anzeige „Nicht schleu-

Programm
Temperaturbereich

Katoen - Coton

90 °C - Kalt

Katoen Eco - Coton

1)

Eco
60 °C - 40 °C

Synthetica - Synthétiqu­es
60 °C - Kalt

Fijne Was - Délicats

40 °C - Kalt

Wol - Laine /Hand­was - Lavage à la main
40 °C – Kalt

Jeans

60 °C – Kalt

Beladung und Verschmutzungsgrad
Maximale Beladung, maximale Schleuder­drehzahl

Weiße und bunte Koch-/Buntwäsche, normal und
leicht verschmutzt.
9 kg, 1600 U/min

Weiße und farbechte Koch-/Buntwäsche. Normal
verschmutzt.
9 kg, 1600 U/min

Pflegeleichtes oder Mischgewebe. Normal ver­schmutzt.
4 kg, 1200 U/min

Feinwäsche aus Acryl, Viskose, Polyester. Normal
verschmutzt.
4 kg, 1200 U/min

Waschmaschinenfeste Wolle, handwaschbare
Wolle und Feinwäsche mit dem „Handwäsche“­Pflegesymbol.
2 kg, 1200 U/min

Textilien aus Jeansstoff und Jersey. Auch für
dunkle Wäschestücke.
9 kg, 1200 U/min

DEUTSCH 31

Programm
Temperaturbereich

Beladung und Verschmutzungsgrad
Maximale Beladung, maximale Schleuder­drehzahl

Spoelen - Rinçage

Kalt

Centr.- Essorage/

Pompen - Vidange

Spülen und Schleudern der Wäsche. Alle Gewe­bearten.
9 kg, 1600 U/min

Schleudern der Wäsche und Abpumpen des in
der Trommel verbliebenen Wassers. Alle Gewe­bearten.
9 kg, 1600 U/min

Dekbed - Couette

60 °C - 30 °C

Outdoor - Sport

30 °C

14 Min.
30 °C

Spezialprogramm für eine Decke, Bettdecke, Ta­gesdecke usw.
3 kg, 800 U/min

Pflegeleichte und Feinwäsche. Leicht ver­schmutzte oder aufzufrischende Wäschestücke.
3 kg, 800 U/min

Pflegeleichte Wäsche und Mischgewebe. Leicht
verschmutzte und aufzufrischende Wäschestü­cke.

1.5 kg, 800 U/min

Opfrissen - Rafraî-

chir

Dampfprogramm für Baumwolle und pflegeleichte
Wäsche.
Dieses Programm beseitigt Gerüche aus der Wä­sche.

Synthetica - Syn-

thétiques

Katoen/Coton

Dampfprogramm für pflegeleichte Wäsche.
Dieses Programm hilft bei der Beseitigung von
Falten in der Wäsche.

Dampfprogramm für Koch-/Buntwäsche.
Dieses Programm hilft bei der Beseitigung von
Falten in der Wäsche.

1)

Standardprogramme für die auf dem Energie-Label angegebenen
Verbrauchswerte.

Diese Programme sind gemäß Verordnung 1061/2010 die Standardprogramme
„Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des Energie- und
Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die
effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Pro­gramm angegebenen Temperatur abweichen.

Mögliche Programmkombinationen

Programm

■ ■ ■ ■ ■ ■ ■ ■

Eco

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■

www.electrolux.com

32

Programm

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

1)

■ ■

■ ■

■ ■ ■

■ ■ ■ ■

1)

Wenn Sie die Option „Nicht schleudern“ auswählen, ist nur das Abpumpprogramm
verfügbar.

6. VERBRAUCHSWERTE

Am Programmstart zeigt das Display die Programmdauer für die maximale Be­ladung an.
Während der Waschphase wird die Programmdauer automatisch berechnet
und verringert sich möglicherweise beträchtlich, wenn die Wäsche weniger
wiegt als die maximal zulässige Beladung. Zum Beispiel beträgt die maximale
Beladung bei Baumwolle 60 °C 9 kg und die Programmdauer überschreitet 2
Stunden. Wiegt die tatsächliche Beladung 1 kg, verringert sich die Programm­dauer auf unter 1 Stunde.
Während das Gerät die tatsächliche Programmdauer berechnet, blinkt ein
Punkt im Display.

Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese
Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtempe­ratur.

Programme Bela-

dung

(kg)

Koch-/Bunt­wäsche 60

9 1.68 71 180 43

°C
Koch-/Bunt-

wäsche 40

9 1.05 71 175 43

°C
Pflegeleicht

40 °C

4 0.65 52 110 35

Energiever-

brauch

(kWh)

Wasserver­brauch (Li-

ter)

Ungefähre

Programm-

dauer (in
Minuten)

Rest-

feuchte

1)

(%)

DEUTSCH 33

Programme Bela-

dung

Feinwäsche
40 °C

(kg)

Energiever-

brauch

(kWh)

Wasserver­brauch (Li-

ter)

Ungefähre

Programm-

dauer (in

feuchte

Minuten)

4 0.70 63 91 35

Rest-

(%)

Wolle 30 °C 2 0.35 57 58 30
Standardprogramme Koch-/Buntwäsche
Standardpro-

gramm
Koch-/Bunt-

9 1.05 63 229 43
wäsche 60
°C

Standardpro­gramm
Koch-/Bunt-

4.5 0.75 50 173 43
wäsche 60
°C

Standardpro­gramm
Koch-/Bunt-

4.5 0.66 50 171 43
wäsche 40
°C

Aus-Zustand (W) Ein-Zustand (W)

0.05 0.05

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EG)
der Kommission zur 1015/2010Anwendung der Richtlinie2009/125/EC.

1)

Am Ende der Schleuderphase.

1)

7. OPTIONEN

7.1 Temperatur

Wählen Sie diese Option zum Ändern der
Standardtemperatur.

Anzeige
Im Display wird die eingestellte Tempera­tur eingeblendet.

7.2 Schleudern

Mit dieser Taste können Sie die Standard­Schleuderdrehzahl reduzieren.
Auf dem Display erscheint die eingestellte
Schleuderdrehzahl.

= Kaltwasser.

Weitere Schleuderoptionen:

Kein Schleudergang

• Wählen Sie diese Option zum Entfernen
aller Schleudergänge.

• Stellen Sie diese Option für Feinwäsche
ein.

• Der Spülgang verbraucht bei einigen
Waschprogrammen mehr Wasser.

• Auf dem Display erscheint die Anzeige

.

Spülstopp

• Stellen Sie diese Option ein, um Knitter­falten zu vermeiden.

www.electrolux.com

34

• Das Waschprogramm wird mit Wasser

• Die Tür bleibt verriegelt. Sie müssen

• Auf dem Display erscheint die Anzeige

Extra Leise

• Wählen Sie diese Option zum Entfernen

• Der Spülgang verbraucht bei einigen

• Das Waschprogramm wird mit Wasser

• Die Tür bleibt verriegelt. Sie müssen

• Auf dem Display erscheint die Anzeige

7.3 Vorwäsche

Mit dieser Option können Sie dem
Waschprogramm einen Vorwaschgang
hinzufügen.
Verwenden Sie diese Option bei stark ver­schmutzter Wäsche.
Wenn Sie diese Option auswählen, verlän­gert sich die Programmdauer.
Die entsprechende Kontrolllampe leuchtet
auf.

in der Trommel angehalten. Die Trom­mel dreht sich regelmäßig, um Knitter­falten zu vermeiden.

das Wasser abpumpen, um die Tür öff­nen zu können.

.

Zum Abpumpen des Wasser sie­he „Am Programmende“.

aller Schleudergänge, um einen leisen
Waschgang durchzuführen.

Waschprogrammen mehr Wasser.

in der Trommel angehalten. Die Trom­mel dreht sich regelmäßig, um Knitter­falten zu vermeiden.

das Wasser abpumpen, um die Tür öff­nen zu können.

.

Zum Abpumpen des Wassers sie­he „Am Programmende“.

Diese Option empfiehlt sich für Menschen,
die unter Waschmittelallergien leiden, und
in Gebieten mit weichem Wasser.
Die entsprechende Kontrolllampe leuchtet
auf.

7.6 Leichtbügeln

Das Gerät wäscht und schleudert die Wä­sche schonend, um Knitterfalten zu ver­meiden.
Das Gerät verringert die Schleuderdreh­zahl, verbraucht mehr Wasser und passt
die Programmdauer der Art der Wäsche­stücke an.
Die entsprechende Kontrolllampe leuchtet
auf.

7.7 Time Manager

Wenn Sie ein Waschprogramm einstellen,
wird im Display die Standarddauer ange­zeigt.
Drücken Sie
grammdauer zu verkürzen oder zu verlän­gern.
Time Manager ist nur für die Programme
in der Tabelle verfügbar.

Anzeige

1)

oder , um die Pro-

■ ■ ■

■ ■ ■ ■

■ ■ ■

■ ■ ■ ■ ■

■ ■ ■

7.4 Zeitvorwahl

Mit dieser Option können Sie den Start ei­nes Programms um 30 Minuten bis 20
Stunden verzögern.
Im Display wird die entsprechende Anzei­ge eingeblendet.

7.5 Extra Spülen

Mit dieser Option können Sie dem
Waschprogramm Spülgänge hinzufügen.

2)■2)

■

■

■ ■ ■

3)

1)

2)

■ ■

Kürzestes Programm: Auffrischen der
Wäsche.

Standard-Programmdauer.

2)■2)

■

2)

■

■

3)

Längstes Programm: Mit der
Verlängerung der Programmdauer wird
der Energieverbrauch gesenkt. Die
optimierte Aufheizphase spart Energie und
die längere Programmdauer liefert die
gleichen Waschergebnisse (insbesondere
bei normaler Verschmutzung).

Eco Info

Die „Eco Info“-Balken (verfügbar nur bei
Programmen für Baumwolle und pflege­leichte Wäsche) zeigen an, wie effizient ein
Programm hinsichtlich des Energiever­brauchs ist:

• 6 Balken: die optimal mögliche Pro­grammeinstellung hinsichtlich Effizienz
und Waschleistung.

• 1 Balken: die ungünstigste Einstellung
hinsichtlich Effizienz.

Die angezeigte Anzahl der „Eco Info“-Bal­ken ändert sich entsprechend der von Ih­nen eingestellten Programmdauer (siehe
Time Manager) und der Waschtempera­tur. Für die optimale Effizienz eines
Waschprogramms ist die höchstmögliche
Anzahl der Balken erforderlich:

• Wenn Sie die Programmdauer erhöhen,
wird auch die Anzahl der „Eco Info“­Balken erhöht. Durch die Erhöhung der
Programmdauer wird der Waschgang
bei konstanter Leistung ausgeführt, wo­durch ein geringerer Energieverbrauch
gewährleistet wird.

• Wenn Sie die Programmtemperatur ver­ringern, wird die Anzahl der „Eco Info“­Balken erhöht.

Beachten Sie die folgenden Hinweise,
um die bestmögliche Einstellung hin­sichtlich Energieeffizienz zu erhalten:

•

Schalten Sie die Anzeige
des Time Managers ein.

• Die eingestellte Waschtemperatur sollte
möglichst niedrig sein.

• Stellen Sie nicht die Option „Vorwä­sche“ ein.

oder

7.8 My Favourite

Mit dieser Option können Sie Ihre bevor­zugten Programme und Optionen spei­chern.
Es ist nicht möglich, die Option Zeitvor­wahl mit MyFavourite zu speichern.

DEUTSCH 35

So speichern Sie ein Programm:

1.

Drücken Sie die Taste , um das
Gerät einzuschalten.

2.

Stellen Sie das Programm und die
Optionen ein, die Sie speichern
möchten.

3.

Drücken Sie MyFavourite, bis im Dis­play „MEM“ erscheint.

So stellen Sie das gespeicherte
Programm ein:

1.

Drücken Sie die Taste , um das
Gerät einzuschalten.

2.

Drücken Sie „MyFavourite“ kurz.

Die Zeitvorwahl wird nicht gespei­chert.

7.9 Kindersicherung

Diese Option verhindert, dass Kinder mit
dem Bedienfeld spielen.

• Drücken Sie zum Ein-/Ausschalten

der Option
lange, bis die Kontrolllampe

leuchtet/erlischt.

Sie können diese Option aktivieren:

• Nach Drücken von
und Programmschalter verriegelt.

• Bevor Sie nicht
Gerät nicht starten.

und gleichzeitig so

auf-

sind die Options-

drücken, kann das

7.10 Immer Extra Spülen

Wenn Sie diese Option wählen, ist bei je­der neuen Programmauswahl die Funkti­on Extra Spülen eingeschaltet.

• Drücken Sie zum Ein-/Ausschalten
dieser Option
so lange, bis die Kontrolllampe

leuchtet/erlischt.

und gleichzeitig

auf-

7.11 Signaltöne

Es ertönen akustische Signale, wenn:

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt.

Zum Ein-/Ausschalten der akustischen
Signale drücken Sie

kunden lang gleichzeitig.

Sind die akustischen Signale aus­geschaltet, ertönen sie nur noch
dann, wenn eine Störung vorliegt.

und 6 Se-

www.electrolux.com

36

8. VOR DER ERSTEN INBETRIEBNAHME

1.

Geben Sie 2 Liter Wasser in das
Waschmittelfach für die Hauptwä­sche. Dadurch wird das Abpumpsys­tem aktiviert.

2.

Geben Sie eine kleine Waschmittel­menge in das Waschmittelfach für die
Hauptwäsche.

9. TÄGLICHER GEBRAUCH

9.1 Einfüllen der Wäsche

3.

Stellen Sie ein Koch-/Buntwäsche­Programm mit der höchsten Tempe­ratur ein und starten Sie das Pro­gramm mit leerer Trommel. So wer­den alle eventuellen Verunreinigungen
aus Trommel und Bottich entfernt.

1.

Öffnen Sie die Gerätetür.

2.

Geben Sie jedes Wäschestück einzeln
in die Trommel. Schütteln Sie jedes
Wäschestück leicht aus, bevor Sie es
in das Gerät legen. Achten Sie darauf,
nicht zu viel Wäsche einzufüllen.

3.

Schließen Sie die Tür.

VORSICHT!

Vergewissern Sie sich, dass keine
Wäschestücke zwischen Dichtung
und Tür eingeklemmt sind. An­sonsten besteht das Risiko eines
Wasseraustritts oder die Wäsche
kann beschädigt werden.

9.2 Gebrauch von Wasch- und Pflegemitteln

• Messen Sie Waschmittel und Weich­spüler ab.

• Schließen Sie die Waschmittelschubla­de vorsichtig.

Waschmittelfach für die Vorwäsche.

Waschmittelfach für die Hauptwäsche.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).

Klappe für Waschpulver oder Flüssigwaschmittel.

Flüssigwaschmittel oder Waschpulver

DEUTSCH 37

1.

2.

A

3.

4.

B

• Position A für Waschpulver (Werkseinstellung).

• Position B für Flüssigwaschmittel.

Bei Verwendung von Flüssigwaschmitteln:

– Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker

Konsistenz.
– Füllen Sie nicht mehr Flüssigwaschmittel ein als bis zur Obergrenze.
– Stellen Sie nicht den Vorwaschgang ein.
– Stellen Sie nicht die Zeitvorwahl ein.

9.3 Einschalten des Geräts

Drücken Sie die Taste Auto/Off, um das
Gerät ein- und auszuschalten. Wird das
Gerät eingeschaltet, ist eine Tonfolge zu
hören.

9.4 Einstellen eines Programms

1.

Stellen Sie das Programm durch Dre­hen des Programmwahlschalters ein.

– Die entsprechende Programmkon-

trolllampe leuchtet auf.

– Die Anzeige „

play.

– Im Display werden die Ebene des

Time Manager, die Programmdauer
und die Anzeigen der Programm­phasen eingeblendet.

2.

Ändern Sie ggf. die Temperatur und
Schleuderdrehzahl, die Programm­dauer oder fügen Sie zur Auswahl
stehende Optionen hinzu. Wenn Sie
eine Option einschalten, leuchtet die
Anzeige dieser Option auf.

“ blinkt im Dis-

www.electrolux.com

38

9.5 Starten eines Programms

ohne Zeitvorwahl

Drücken Sie :

• Die Anzeige

•

• Das Programm startet, die Tür ist ver-

• Die Ablaufpumpe kann sich während

9.6 Starten eines Programms
mit Zeitvorwahl

•

• Drücken Sie

Abbrechen der Zeitvorwahl:

1.

2.

Wenn Sie einen Fehler machen,
erscheint im Display die Meldung
Err.

leuchtet dauerhaft auf.
Die Anzeige

blinken.

riegelt und im Display erscheint die An­zeige

des Wasserzulaufs eine kurze Zeit ein­schalten.

Etwa 15 Minuten nach dem Start
des Programms:

• Das Gerät passt die Programm-

• Die neue Programmdauer wird

Drücken Sie
play die gewünschte Zeitvorwahl an­zeigt. Die entsprechende Anzeige
leuchtet im Display auf.

– Das Gerät zählt die Zeit herunter.
– Nach Ablauf der Zeitvorwahl startet

das Programm automatisch.

Sie können die Zeitvorwahl abbre­chen oder ändern, bevor Sie
drücken.

Drücken Sie , um das Gerät auf
Pause zu schalten.

Drücken Sie , bis im Display
’erscheint.

Drücken Sie
gen Starten des Programms.

hört auf zu blinken und

beginnt im Display zu

.

dauer automatisch an die Bela­dungsmenge an.

im Display angezeigt.

wiederholt, bis das Dis-

:

erneut zum soforti-

9.7 Unterbrechen eines
Programms und Ändern der
Zusatzfunktionen

Einige Optionen können nur geändert
werden, bevor sie durchgeführt werden.

1.

Drücken Sie . Die Kontrolllampe
blinkt.

2.

Ändern Sie die Optionen.

3.

Drücken Sie erneut. Das Pro­gramm wird fortgesetzt.

9.8 Löschen eines Programms

1.

Drücken Sie die Taste , um das
Programm abzubrechen und das Ge­rät auszuschalten.

2.

Um das Gerät einzuschalten, drücken
Sie die Taste erneut. Anschließend
können Sie ein neues Waschpro­gramm einstellen.

Das Gerät pumpt das Wasser
nicht ab.

9.9 Öffnen der Tür

Bei laufendem Programm oder eingestell­ter Zeitvorwahl ist die Gerätetür verriegelt
und im Display erscheint die Anzeige „

“.

VORSICHT!

Wenn die Temperatur und der
Wasserstand in der Trommel zu
hoch sind, lässt sich die Tür nicht
öffnen.

Öffnen der Gerätetür während der
Zeitvorwahl:

1.

Berühren Sie „ “, um den Geräte­betrieb kurzzeitig zu unterbrechen.

2.

Warten Sie, bis die Türverriegelungs­anzeige „

3.

Öffnen Sie die Tür.

4.

Schließen Sie die Tür und berühren
Sie „
weiter aktiv.

Öffnen der Gerätetür während eines
laufenden Programms:

1.

Halten Sie die -Taste einige Se­kunden lang gedrückt, um das Gerät
auszuschalten.

“ erlischt.

“ erneut. Die Zeitvorwahl ist

2.

Warten Sie einige Minuten, bevor Sie
die Tür vorsichtig öffnen.

3.

Schließen Sie die Gerätetür.

4.

Wählen Sie das Programm neu.

9.10 Am Programmende

• Das Gerät stoppt automatisch.

• Falls Signaltöne aktiviert sind, ertönt ein
Signalton.

•

Im Display erscheint „

• Die Anzeige „

•

Die Türverriegelungsanzeige er­lischt.

• Nehmen Sie die Wäsche aus dem Ge­rät. Vergewissern Sie sich, dass die
Trommel leer ist.

• Lassen Sie die Tür offen, damit sich
kein Schimmel und keine unangeneh­men Gerüche bilden.

• Schließen Sie den Wasserhahn.

•

Halten Sie die
den lang gedrückt, um das Gerät aus­zuschalten.

Das Waschprogramm ist beendet,
aber es steht Wasser in der Trommel:

– Die Trommel dreht sich regelmäßig, um

Knitterfalten in der Wäsche zu vermei­den.

–

Die Türverriegelungsanzeige „
leuchtet. Die Tür bleibt verriegelt.

– Sie müssen das Wasser abpumpen,

um die Tür öffnen zu können.

Abpumpen des Wassers:

1.

Reduzieren Sie, falls erforderlich,
die Schleuderdrehzahl. Bei einge-

“.

“ erlischt.

-Taste einige Sekun-

“

DEUTSCH 39

stellter Option „
lich das Wasser aus dem Gerät ab­gepumpt.

2.

Berühren Sie „ “. Das Gerät
pumpt das Wasser ab und schleu­dert.

3.

Wenn das Programm beendet ist
und die Türverriegelungsanzeige „

“ erlischt, können Sie die Tür

öffnen.

4.

Halten Sie die -Taste einige Se­kunden lang gedrückt, um das Ge­rät auszuschalten.

Nach etwa 18 Stunden pumpt
das Gerät automatisch das Was­ser ab und schleudert (außer beim
Wollprogramm).

“ wird ledig-

9.11 Option „Auto Off“

Über die Option „Auto Off“ wird das Gerät
in den folgenden Fällen automatisch aus­geschaltet, um den Energieverbrauch zu
senken:

• Wenn Sie nicht innerhalb von 5 Minuten
die Taste „

Drücken Sie die Taste „
Gerät wieder einzuschalten.

• 5 Minuten nach Ende eines Waschpro­gramms.

Drücken Sie die Taste „
Gerät wieder einzuschalten.

Im Display wird das Ende des zuletzt
eingestellten Programms angezeigt.

Drehen Sie den Programmwahlschalter,
um ein neues Programm einzustellen.

“ drücken.

“, um das

“, um das

10. TIPPS UND HINWEISE

10.1 Beladung

• Teilen Sie die Wäsche auf, in: Kochwä­sche, Buntwäsche, Synthetik, Feinwä­sche und Wolle.

• Halten Sie sich an die Anweisungen auf
den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wäsche
nicht zusammen.

• Manche farbigen Textilien können beim
ersten Waschen färben. Wir empfehlen,
sie deshalb die ersten Male separat zu
waschen.

• Knöpfen Sie Kopfkissen zu und schlie­ßen Sie Reißverschlüsse, Haken und
Druckknöpfe. Schließen Sie Gürtel.

• Leeren Sie die Taschen und falten Sie
die Wäscheteile auseinander.

www.electrolux.com

40

• Wenden Sie mehrlagige Textilien, Wolle

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Berei-

• Seien Sie vorsichtig mit Gardinen. Ent-

• Nicht im Gerät waschen:

• Eine sehr geringe Beladung kann in der

10.2 Hartnäckige Flecken

Für manche Flecken sind Wasser und
Waschmittel nicht ausreichend.
Wir empfehlen, diese Flecken zu entfer­nen, bevor Sie die entsprechenden Textili­en in das Gerät geben.
Spezial-Fleckentferner sind im Handel er­hältlich. Verwenden Sie einen Spezial­Fleckentferner, der für den jeweiligen Fle­ckentyp und Gewebetyp geeignet ist.

10.3 Wasch- und Pflegemittel

• Verwenden Sie nur speziell für Wasch-

• Mischen Sie nicht verschiedene Wasch-

• Verwenden Sie der Umwelt zuliebe

und bedruckte Wäschestücke vor dem
Waschen.

che mit einem speziellen Waschmittel.

fernen Sie die Haken, oder stecken Sie
die Gardinen in einen Beutel oder Kopf­kissenbezug.

– Ungesäumte Wäschestücke und Wä-

schestücke mit Schnitten im Stoff
–Bügel-BHs
– Verwenden Sie einen Beutel zum

Waschen von kleinen Textilien.

Schleuderphase Probleme verursa­chen. Verteilen Sie die Wäschestücke in
diesem Fall mit der Hand neu und star­ten Sie die Schleuderphase erneut.

maschinen bestimmte Wasch- und
Pflegemittel.

mittel.

nicht mehr als die angegebene Wasch­mittelmenge.

• Halten Sie sich an die Anweisungen auf
der Verpackung dieser Produkte.

• Verwenden Sie die korrekten Produkte
für Art und Farbe des Gewebes, Pro­grammtemperatur und Verschmut­zungsgrad.

• Ist Ihr Gerät nicht mit einer Klappe in
der Waschmittelschublade ausgerüstet,
geben Sie das Flüssigwaschmittel in ei­ne Dosierkugel.

10.4 Umwelttipps

• Stellen Sie zum Waschen normal ver­schmutzter Wäsche ein Programm oh­ne Vorwäsche ein.

• Waschen Sie immer mit der angegebe­nen maximalen Beladung.

• Benutzen Sie ggf. einen Fleckentferner,
wenn Sie ein Programm mit niedriger
Temperatur auswählen.

• Erkundigen Sie sich nach der Wasser­härte Ihres Hausanschlusses, um die
richtige Waschmittelmenge verwenden
zu können.

10.5 Wasserhärte

Wenn die Wasserhärte Ihres Leitungswas­sers hoch oder mittel ist, empfehlen wir
die Verwendung eines Enthärters für
Waschmaschinen. In Gegenden mit
weichem Wasser ist die Zugabe eines
Enthärters nicht erforderlich.
Wenden Sie sich an Ihr örtliches Wasser­versorgungsunternehmen, um die Was­serhärte in Ihrem Gebiet zu erfahren.
Verwenden Sie die richtige Menge Was­serenthärter. Halten Sie sich an die An­weisungen auf der Verpackung des Pro­dukts.

11. REINIGUNG UND PFLEGE

WARNUNG!

Ziehen Sie vor der Reinigung immer den
Netzstecker aus der Steckdose.

11.1 Reinigen der Außenseiten

Reinigen Sie das Gerät nur mit warmem
Wasser und mit etwas Spülmittel. Reiben
Sie alle Oberflächen sorgfältig trocken.

VORSICHT!

Verwenden Sie keinen Alkohol,
keine Lösungsmittel und keine
Chemikalien.

11.2 Entkalken

Wenn die Wasserhärte Ihres Leitungswas­sers hoch oder mittel ist, empfehlen wir
die Verwendung eines Enthärters für
Waschmaschinen.
Überprüfen Sie regelmäßig, dass sich kein
Kalk und keine Rostpartikel in der Trom­mel absetzen.
Verwenden Sie zur Entfernung von Rost
nur Spezialprodukte für Waschmaschi­nen. Führen Sie die Entkalkung nicht
gleichzeitig mit einer Wäsche durch.

Halten Sie sich immer an die An­weisungen auf der Verpackung
des Produkts.

11.4 Türdichtung

DEUTSCH 41

11.3 Waschgang zur Pflege der

Maschine

Bei Waschprogrammen mit niedrigen
Temperaturen kann etwas Waschmittel in
der Trommel zurückbleiben. Führen Sie
regelmäßig einen Waschgang zur Pflege
der Maschine durch:

• Nehmen Sie die Wäsche aus der Trom­mel.

• Starten Sie ein Programm für Koch-/
Buntwäsche mit der maximalen Tempe­ratur und einer kleinen Menge Wasch­mittel.

Überprüfen Sie die Türdichtung regelmä­ßig und entfernen Sie ggf. darin verfange­ne Gegenstände.

11.5 Reinigen der Waschmittelschublade

1.

1

2.

2

www.electrolux.com

42

3. 4.

11.6 Reinigen des Ablauffilters

1.

WARNUNG!

Reinigen Sie den Ablauffilter nicht,
wenn das Wasser im Gerät heiß
ist.

2.

2

1

3. 4.

11

2

1

2

DEUTSCH 43

5.

1

7. 8.

9.

2

6.

1

2

2

1

11.7 Reinigen des Zulaufschlauchs und Ventilfilters

1.

1

2

3

2.

www.electrolux.com

44

3. 4.

11.8 Notentleerung

Das Gerät kann aufgrund einer Funktions­störung das Wasser nicht abpumpen.
In diesem Fall führen Sie die Schritte (1)
bis (9) unter „Reinigen des Ablauffilters"
durch.
Reinigen Sie bei Bedarf die Pumpe.
Wenn Sie das Wasser über die Notentlee­rung ablassen, müssen Sie das Abpump­system wieder einschalten:

1.

2.

11.9 Frostschutzmaßnahmen

Falls das Gerät in einem Bereich installiert
ist, in dem die Temperatur unter 0 °C sin­ken kann, entfernen Sie das im Zulauf­schlauch und in der Ablaufpumpe verblie­bene Wasser.

Gießen Sie zwei Liter Wasser in das
Waschmittelfach für die Hauptwä­sche.

Starten Sie das Gerät, um das Was­ser abzupumpen.

45°

20°

1.

Ziehen Sie den Netzstecker aus der
Netzsteckdose.

2.

Schließen Sie den Wasserhahn.

3.

Entfernen Sie den Wasserzulauf­schlauch.

4.

Stecken Sie die beiden Enden des
Zulaufschlauchs in einen Behälter und
lassen Sie das Wasser aus dem
Schlauch fließen.

5.

Leeren Sie die Ablaufpumpe. Siehe
Notentleerungsverfahren.

6.

Befestigen Sie den Zulaufschlauch
wieder, wenn die Ablaufpumpe ent­leert ist.

WARNUNG!

Stellen Sie sicher, dass die Tem­peratur über 0 °C liegt, bevor Sie
das Gerät wieder einschalten.
Der Hersteller ist nicht für Schä­den verantwortlich, die auf zu
niedrige Temperaturen zurückzu­führen sind.

12. FEHLERSUCHE

Das Gerät startet nicht oder stoppt wäh­rend des Betriebs.
Versuchen Sie zunächst selbst eine Lö­sung für das Problem zu finden (siehe Ta­belle). Wenn Sie keine Lösung finden,
wenden Sie sich an den Kundendienst.

Bei einigen Problemen ertönt ein
Signalton und das Display zeigt einen
Alarmcode an:

•

- Es läuft kein Wasser in das Ge-

rät.

•

- Das Gerät pumpt das Wasser

nicht ab.

•

- Die Gerätetür steht offen oder
ist nicht richtig geschlossen. Überprü­fen Sie bitte die Tür!

•

- Die Stromzufuhr ist nicht kon­stant. Warten Sie, bis die Stromzufuhr
wieder konstant ist.

DEUTSCH 45

WARNUNG!

Schalten Sie das Gerät aus, bevor
Sie die Überprüfungen vorneh­men.

Problem Mögliche Abhilfe

Das Programm startet
nicht.

Vergewissern Sie sich, dass der Netzstecker in die Netz-

steckdose eingesteckt ist.
Vergewissern Sie sich, dass die Tür geschlossen ist.
Vergewissern Sie sich, dass im Sicherungskasten keine

Sicherung ausgelöst hat.
Überzeugen Sie sich, dass „Start/Pause“ berührt wurde.
Wenn die Zeitvorwahl eingestellt ist, brechen Sie die Zeit-

vorwahl ab oder warten Sie, bis sie abgelaufen ist.
Schalten Sie die Kindersicherung aus, falls sie einge-

schaltet ist.
Es läuft kein Wasser in

das Gerät.

Vergewissern Sie sich, dass der Wasserzulauf geöffnet

ist.
Vergewissern Sie sich, dass der Wasserdruck der Was-

serversorgung nicht zu niedrig ist. Diese Information er-

halten Sie von Ihrem Wasserversorger.
Vergewissern Sie sich, dass der Wasserzulauf nicht ver-

stopft ist.
Überzeugen Sie sich, dass der Filter des Zulaufschlauchs

und der Filter des Ventils nicht verstopft sind. Siehe „Rei-

nigung und Pflege“.
Vergewissern Sie sich, dass der Zulaufschlauch nicht ge-

knickt oder zu stark gekrümmt ist.
Vergewissern Sie sich, dass der Wasserzulaufschlauch

ordnungsgemäß angebracht ist.
Das Gerät pumpt das

Wasser nicht ab.

Vergewissern Sie sich, dass der Siphon nicht verstopft

ist.
Vergewissern Sie sich, dass der Ablaufschlauch nicht

geknickt oder zu stark gekrümmt ist.
Vergewissern Sie sich, dass der Ablauffilter nicht ver-

stopft ist. Reinigen Sie ggf. den Filter. Siehe „Reinigung

und Pflege“.
Vergewissern Sie sich, dass der Wasserablaufschlauch

ordnungsgemäß angebracht ist.
Haben Sie ein Programm ohne Abpumpphase gewählt,

stellen Sie das Abpumpprogramm ein.
Haben Sie ein Programm mit Spülstopp gewählt, stellen

Sie das Abpumpprogramm ein.

www.electrolux.com

46

Problem Mögliche Abhilfe

Das Gerät schleudert
nicht oder das Wasch­programm dauert län­ger als gewöhnlich.

Vergewissern Sie sich, dass der Ablauffilter nicht ver-

Verteilen Sie die Wäschestücke mit der Hand neu und

Es befindet sich Was­ser auf dem Boden.

Vergewissern Sie sich, dass der Wasserablaufschlauch

Verwenden Sie ein geeignetes Waschmittel in der richti-

Die Tür des Geräts
lässt sich nicht öffnen.

Stellen Sie das Abpump- oder Schleuderprogramm ein,

Das Gerät macht un­gewöhnliche Geräu­sche.

Überzeugen Sie sich, dass das Verpackungsmaterial

Füllen Sie mehr Wäsche ein. Die Beladung ist möglicher-

Das Wasser, das in
das Gerät einläuft,
wird sofort abge­pumpt.

Die Waschergebnisse
sind nicht zufrieden­stellend.

Entfernen Sie vor dem Waschgang hartnäckige Flecken

Achten Sie darauf, die richtige Temperatur einzustellen.
Verringern Sie die Beladung.

Schalten Sie das Gerät nach der Überprü­fung wieder ein. Das Programm wird an
der Stelle fortgesetzt, an der es unterbro­chen wurde.
Tritt das Problem erneut auf, wenden Sie
sich an den Kundendienst.

Stellen Sie das Schleuderprogramm ein.

stopft ist. Reinigen Sie ggf. den Filter. Siehe „Reinigung

und Pflege“.

starten Sie die Schleuderphase erneut. Das Problem

kann durch eine Unwucht verursacht worden sein.

Vergewissern Sie sich, dass alle Wasseranschlüsse voll-

kommen dicht sind, damit kein Wasser austreten kann.

keine Beschädigungen aufweist.

gen Menge.

Vergewissern Sie sich, dass das Waschprogramm been-

det ist.

wenn sich noch Wasser in der Trommel befindet.

Stellen Sie sicher, dass das Gerät richtig ausgerichtet ist.

Siehe hierzu „Montage“.

und/oder die Transportsicherungen entfernt wurden. Sie-

he hierzu „Montage“.

weise zu gering.

Vergewissern Sie sich, dass sich der Ablaufschlauch in

der richtigen Höhe befindet. Der Schlauch ist möglicher-

weise zu niedrig positioniert.

Erhöhen Sie die Waschmittelmenge oder benutzen Sie

ein anderes Waschmittel.

mit einem Spezialprodukt.

Wenn im Display andere Alarmcodes an­gezeigt werden: Schalten Sie das Gerät
aus und wieder ein. Tritt das Problem er­neut auf, wenden Sie sich an den Kun­dendienst.

13. TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe 600 / 850 / 605 mm

Elektrischer Anschluss: Spannung

Die Schutzverkleidung gewährleistet einen Schutz ge­gen das Eindringen von festen Fremdkörpern und
Spritzwasser (Feuchtigkeit), außer an den Stellen, an
denen das Niederspannungsgerät keinen Schutz ge­gen Feuchtigkeit besitzt.

Wasserdruck Mindestens 0,5 bar (0,05 MPa)

Wasserversorgung
Maximale Beladung Koch-/Buntwäsche 9 kg
Schleuderdrehzahl Höchste Drehzahl 1600 U/min

1)

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

1)

DEUTSCH 47

Gesamttiefe 640 mm

230 V
Gesamtleistung
Sicherung
Frequenz

2200 W

10 A

50 Hz

IPX4

Höchstens 8 bar (0,8 MPa)
Kaltwasser

14. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht mit

dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.

www.electrolux.com/shop

132917440-A-442012
