Lave-linge

Mode d'emploi

132 977 110-00-041006-01

Swissline SL EWF 1680

Page 2

Chère cliente, cher client

Veuillez lire attentivement la notice d’utilisation dans son intégralité et la conserver pour pouvoir la consulter ultérieurement. Veuillez la transmettre à l’éventuel futur propriétaire de l’appareil.

Les symboles suivants sont utilisés dans ce document :

1 Consignes de sécurité

Avertissement ! Conseils pour votre sécurité personnelle. Avertissement ! Consignes permettant d’éviter d’endommager l’appareil.

3 Conseils généraux et pratiques

2 Informations environnementales

Page 3

Sommaire

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Description de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bandeau de commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Affichage sur le bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tableau récapitulatif des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Avant la première mise en service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

La première mise en marche – Sélection de la langue . . . . . . . . . . . . . . . . . . 12

Réglage de l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Nettoyage avant utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Préparation et tri du linge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Effectuer un programme de lavage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ouvrir la porte/Charger le tambour . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Verser la lessive/ou le produit d’entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Mettre en marche la machine/Sélectionner le programme. . . . . . . . . . . . . . . 15

Modifier la température. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Modifier le nombre de tours/Sélectionner Arrêt cuve pleine. . . . . . . . . . . . . . 16

Réglage des options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Prélavage, Sensible, Taches, Nuit Silence + . . . . . . . . . . . . . . . . . . . . . . . 17

Réglage des temps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Gain de temps : Court ou Extra-court . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Démarrer le programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Déroulement du programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Interrompre le programme/Introduire du linge supplémentaire . . . . . . . . . . . 21

Fin du cycle de lavage/Retirez le linge du tambour . . . . . . . . . . . . . . . . . . . . 21

Extra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Sélection des Mémoires 1, 2, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Volume son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Rinçage + . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Horloge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Contraste et luminosité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sécurité enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Page 4

Que faire quand... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Résoudre soi-même les petits défauts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Si la qualité du lavage n’est pas satisfaisante . . . . . . . . . . . . . . . . . . . . . . . . 31

Effectuer une vidange de secours. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pompe de vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Valeurs de consommation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Instructions de montage et de raccordement . . . . . . . . . . . . . . 36

Consignes de sécurité pour l’installateur. . . . . . . . . . . . . . . . . . . . . . . . . . 36

Mise en place du lave-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Transport du lave-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Enlevez les protections de transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Lieu d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Stabiliser l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Raccordement de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Raccordement de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Evacuation de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Points de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Page 5

Mode d'emploi

1 Sécurité

Avant la première mise en service

• Respecter les “Consignes d’installation et de raccordement”.

• Si l’appareil est livré en hiver à une température au-dessous de 0°C : En-

treposer le lave-linge pendant 24 heures à température ambiante avant sa mise en service.

Utilisation conforme à l’usage prévu

• Le lave-linge est uniquement destiné au lavage de linge de maison.

• Il est interdit de transformer ou d’apporter des modifications au lave-linge.

• N’utiliser que des lessives / additifs adaptés aux lave-linge domestiques.

• Le linge ne doit contenir aucune trace de solvant inflammable. Danger

d’explosion !

• Ne pas utiliser le lave-linge pour un nettoyage chimique.

• Les teintures et produits décolorants ne peuvent être utilisés dans le lave-

linge automatique que si leur fabricant le permet expressément. Nous déclinons toute responsabilité en cas de dommages.

Sécurité des enfants

• Tenir les emballages hors de la portée des enfants. Danger d’étouffement!

• Les enfants ne sont souvent pas en mesure d’évaluer les dangers que

présentent les appareils électroménagers. Ne pas laisser les enfants sans surveillance à proximité du lave-linge.

• S’assurer que des enfants ou des animaux de compagnie ne pénètrent pas dans le tambour du lave-linge. Danger de mort !

Page 6

Sécurité générale

• Toute réparation du lave-linge automatique doit être uniquement effectuée par du personnel spécialisé.

• Ne jamais mettre en marche le lave-linge si le câble électrique est détérioré ou bien si le bandeau de commande, le plan de travail ou la plinthe sont endommagés et permettent donc d’accéder à l’intérieur de l’appareil.

• Eteindre le lave-linge avant le nettoyage, l’entretien et les opérations de maintenance. Débrancher la fiche d’alimentation de la prise ou , en cas de raccordement fixe, éteindre le coupe-circuit dans la boîte à fusibles ou dévisser entièrement le fusible.

• Lorsqu’il n’est pas utilisé, débrancher le lave-linge et fermer le robinet d’eau.

• Ne jamais tirer la fiche d’alimentation branchée dans la prise par le câble, mais au niveau de la fiche.

• Ne pas utiliser de prises multiples, de raccordements ni de prolongations.

Risque d’incendie dû à surchauffe !

• Ne pas asperger le lave-linge automatique avec un jet d’eau. Danger d’électrocution !

• La vitre du hublot chauffe lors des programmes de lavage à température élevée. Ne pas toucher !

• Laisser refroidir l’eau de lavage avant la vidange de secours du lave-linge, le nettoyage de la pompe à lessive ou l’ouverture d’urgence du hublot.

• Les animaux de compagnie peuvent ronger les conduites électriques et les tuyaux d’eau. Danger d’électrocution et de dégâts des eaux ! Tenir les animaux de compagnie à l’écart du lave-linge.

Page 7

Description de l’appareil

Boîte à produits lessiviels

Trois pieds à vis réglables en hauteur ; à l’arrière, du côté gauche : pied automatique

Bandeau de commandes

Écran d’affichage

Bandeau de commande

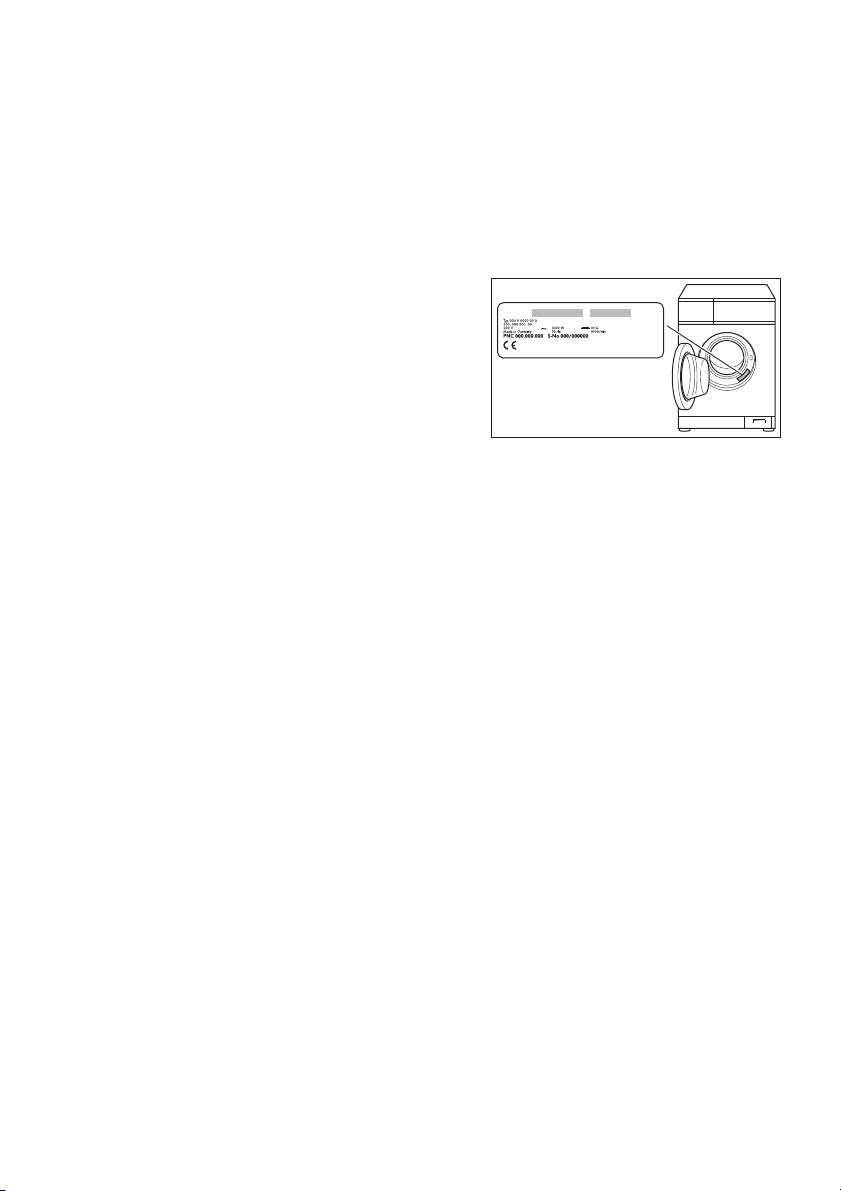

Plaque signalétique (derrière le hublot)

Trappe du socle/ Pompe de vidange

Sélecteur de programmes et

interrupteur Marche/Arrêt

Touches de fonction Touche DÉPART /PAUSE

Affichage sur le bandeau de commande

La zone d’informations indique les réglages actuels

12.45

15.05

Durée

Te mp é ra t ur e

BLANC Fin de cycle à

95C1000 NэээээVэSэFэLэBэaэaэKэT

Vitesse d’essorage/

Arrêt rinçage

Options

Heure actuelle

Fin du programme

Page 8

Tableau récapitulatif des programmes

Options Durée Vitesse d’essorage

Programme

Quantité max.

ECONOMIQUE

6kg

BLANC 6kg

COTON/SYNTHETIQUES 60°, 50°, 40°, 30°, à froid

6kg

3kg

40 - 60 MIX 6kg

LINGE DELICAT 40°, 30°, à froid

LAINE/ (LAV. MAIN) 40°, 30°, à froid

3kg

2 kg

PRÉLAVAGE

deremplissage1)(linge sec)

SENSIBLE

TACHES

COURT

NUIT SILEN-

CE+

EXTRA-COURT

DÉPART DIFFÉ-

RÉ

1600/1400

1200/1000/

800/600/400

••• • • • • • •

••• • •

•••

••3)•

•

•••••

••• • • • • • •

••4)••• •••

••••

ARRET CUVE

PLEINE

SOIE/ (LAV. MAIN) 1 kg

ESSORAGE 6kg

RINÇAGE DELICAT 3kg

1) Un panier de 10 litres contient environ 2,5 kg de linge sec (en coton).

2) Les réglages de programme d’essai conforme à la norme EN 60 456 et à l’IEC 60 456 sont décrits dans le chapitre intitulé “Valeurs de consommation”.

3) Le volume de remplissage conseillé en cas de programmes courts est de 3kg; il est possible de remplir complètement la machine, mais le résultat de lavage n’est pas aussi optimal.

4) Le mode TACHES est réglable à partir de 40°, car les produits détachants se révèleront plus efficaces à des températures élevées.

••••

••

••••

Page 9

Utilisation/Caractéristiques

Symboles

d’entretien

Programme en mode économie d’énergie à 60 °C pour du linge blanc ou de couleur en coton/lin normalement sale.

Programme à 95 °C pour du linge blanc en coton/lin normalement sale à très sale.

Programme universel pour le linge blanc ou de couleur en coton/lin ainsi que pour les textiles mélangés et les synthétiques faciles d'entretien. Le programme s’adapte automatiquement aux différents types de linge et quantités de remplissage. Pour un chargement sans mélange, remplir le tambour avec seulement 3kg de linge synthétique.

Programme pour le linge blanc ou de couleur indiqué pour différentes températures de lavage. Ce programme peut être utilisé pour le linge qui, selon son étiquette d’entretien, est généralement lavable à 40 °C ou à 60 °C et doit être lavé séparément. Ainsi, la capacité du tambour est mieux utilisée et permet ainsi de réaliser une économie d'énergie. Vous obtenez le résultat de lavage d’un programme normal à 60°.

Programme délicat pour les textiles fragiles tels que les fibres croisées, les microfibres, les synthétiques et les rideaux. (charger le tambour de rideaux d’une superficie max. de 20 à 25m textiles à membranes adaptés à toutes conditions climatiques, par ex. les vêtements d’extérieur.

Programme particulièrement délicat pour laine/textiles en laine mélangée lavables en machine et/ou à la main.

Programme à 30°C particulièrement délicat pour soie lavable en machine et/ou à la main. Laver séparément les textiles très fragiles.

Vidange par pompe et essorage, par ex. après ARRET CUVE PLEINE/NUIT SILENCE+ ou essorage séparé du linge blanc, de couleur ou des synthétiques lavés à la main.

Rinçage délicat séparé (3 cycles de rinçage, la diffusion du produit d’entretien liquide s’effectue par le compartiment réservé aux produits de lavage, essorage délicat).

1) Les chiffres des symboles d’entretien indiquent les températures maximales.

). La fonction ARRET CUVE PLEINE convient également pour les

M O

J M I K N

J M

I K

Q L H

J M O I K N

J M O

Page 10

Programme

Options Durée Vitesse d’essorage

PRÉLAVAGE

SENSIBLE

Quantité max.

deremplissage1)(linge sec)

VIDANGE

20 MIN. 3kg

FACILE A REPASSER 40

1) Un panier de 10 litres contient environ 2,5 kg de linge sec (en coton).

1 kg

•••••• •••

TACHES

COURT

NUIT SILEN-

CE+

EXTRA-COURT

DÉPART DIFFÉ-

RÉ

1600/1400

1200/1000/

800/600/400

••••

ARRET CUVE

PLEINE

Page 11

Utilisation/Caractéristiques

Vidange par pompe après un ARRET CUVE PLEINE.

Programme spécial à 30 °C, d’environ 20 minutes pour le lavage rapide par ex. d’une veste de sport portée qu’une seule fois ou légèrement sale ou de linge neuf.

Symboles

d’entretien

J M O I K N

Programme spécial à 40 °C pour textiles mélangés n’ayant pas besoin d’être repassés ou nécessitant seulement un léger repassage après le lavage.

1) Les chiffres des symboles d’entretien indiquent les températures maximales.

K N

Page 12

Avant la première mise en service

La première mise en marche – Sélection de la langue

La langue réglée par défaut en usine et s'affichant sur le bandeau de commande est l’allemand.

3 Attention ! Si après avoir allumé votre appareil, l’écran d’affichage ne visua-

lise pas le menu pour la sélection de la langue, cela signifie que votre appareil a déjà été allumé précédemment. Veuillez consulter à ce propos le chapitre "Menu/Langue".

Pour mettre votre appareil en marche, tournez le sélecteur de programmes sur le cycle de lavage souhaité, par ex. BLANC.

L’écran d’affichage clignote et se présente normalement comme dans la figure illustrée ci-contre. L’écran d’affichage indique ensuite :

– „Bestätigen durch Taste OK“ – „Ändern durch Taste OPTION“

Si vous souhaitez conserver la langue sélectionnée :

Appuyez sur la touche OK.

Si vous souhaitez modifier la langue :

1. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que la langue souhaitée s’affiche, par ex. FRANÇAIS

2. Appuyez sur la touche OK.

L’indication FRANÇAIS clignote à plusieurs reprises et l’écran d’affichage se présente, par exemple, comme dans la figure illustrée cicontre.

3. Pour éteindre votre appareil, positionnez le sélecteur de programmes sur ARRET.

Sprache: DEUTSCH

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

OK OK

ZEIT

TEMPS

Langue FRANÇAIS

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

BLANC Fin de cycle à

95C1600 aэээээaэaэaэaэaэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

OPTION

OPTIONS

OK OK

ZEIT

TEMPS

12.45

15.05

OK OK

ZEIT

TEMPS

Page 13

Réglage de l’heure

Pour que l’heure du jour et l’heure de fin de cycle s’affichent correctement, vérifiez l’indication présente à l’écran et, au besoin, réglez l’heure du jour. Veuillez consulter à ce propos le chapitre "Menu/Horologe".

Nettoyage avant utilisation

Pour éliminer les résidus de matériaux utilisés pour la fabrication du tambour et du bac à produits lessiviels éventuellement présents dans l’appareil, procédez à un premier lavage sans linge. Programme : sélectionnez COTON/SYNTHETIQUES 60 °C, option GAIN DE TEMPS: EXTRA-COURT, et versez env. ¼ du doseur rempli de poudre à lessiver.

Préparation et tri du linge

Préparation du linge

• Vider les poches. Eliminer les corps étrangers (par exemple, pièces de monnaie, trombones, aiguilles, etc.).

• Fermer les fermetures éclair, boutonner les housses pour éviter d’endommager le linge.

• Enlever les crochets des voilages ou bien mettre ces derniers dans un filet/sachet.

• Laver les vêtements délicats et de petites dimensions dans un filet/sachet, par exemple, voilages, collants, socquettes, mouchoirs, soutiensgorge.

Attention ! Laver les soutiens-gorge et autres articles avec des armatures uniquement dans un filet. Les armatures peuvent se disperser et endommager le lave-linge.

Tri du linge

• Selon sa couleur : Laver séparément le linge blanc et celui en couleur. Le linge peut déteindre.

• Selon la température, la nature du linge et le symbole d’entretien.

Attention ! Ne pas laver au lave-linge les textiles portant le symbole G (= ne pas laver !).

Page 14

Effectuer un programme de lavage

Ouvrir la porte/Charger le tambour

1. Pour ouvrir la porte : tirez sur la poignée de la porte.

2. Dépliez le linge et remplissez le tam-

bour sans trop le charger. Mélangez le linge de petite et de grande taille. Attention ! Assurez-vous qu'aucune pièce n'est coincée entre la porte et le joint en caoutchouc.

3. Refermez bien la porte. Lors de la fermeture, vous devez entendre un clic prouvant que l’enclenchement a bien été effectué.

Verser la lessive/ou le produit d’entretien

Attention ! Utiliser uniquement des produits de lavage ou d’entretien qui

conviennent aux lave-linges domestiques. Doser le produit de lavage ou le produit d’entretien selon les indications

données par le fabricant de lessive ou de produit d’entretien. Respecter les instructions figurant sur l’emballage.

Le dosage dépend :

– du degré de salissure du linge, – de la quantité de linge à laver, – de la dureté de l’eau du robinet.

• Si le fabricant n’indique aucun dosage particulier pour les petites quanti-

tés de linge : Pour un demi-chargement, utiliser un tiers de moins que le dosage recommandé, pour un chargement réduit, n’utiliser que la moitié du dosage recommandé pour les lavages à pleine charge.

• A partir d’une dureté de l’eau de 2 (= moyenne), il est indispensable d’utiliser un anti-calcaire. La lessive peut alors être dosée pour une dureté de l’eau de 1 (=peu dure). Vous pouvez obtenir des informations sur la dureté de l’eau de votre ville auprès de l’usine des eaux compétente.

1. Ouvrir le compartiment à lessive jusqu’à la butée.

2. Verser la lessive/ ou le produit d’entretien.

3. Refermer complètement le compartiment à lessive.

Page 15

Poudre ou pastilles de lessive pour le lavage

Sel détachant ou pastilles de détachant

Adoucissant/ Produit d’entretien pour protéger la forme du linge/ Amidon

Poudre ou pastilles de lessive pour le prélavage ou anti-calcaire

Poudres ou pastilles de lessive pour les lavages Si vous utilisez un anti-calcaire et que vous ne savez pas quel est le com-

partiment approprié pour les produits de prélavage, mettez l’anti-calcaire dans le compartiment de gauche réservé à la lessive.

Adoucissant, produit d’entretien pour protéger la forme des vêtements, amidon

Remplir le compartiment jusqu’au niveau MAX. Diluer le concentré épais avant de le verser dans le compartiment approprié selon les instructions du fabricant. Dissoudre l’amidon en poudre.

Si vous utilisez de la lessive liquide : Verser la lessive liquide avec le doseur fourni par l’industrie des produits de lavage.

Mettre en marche la machine/Sélectionner le programme

Sélectionnez le cycle de lavage à l’aide du sélecteur de programmes, par ex. COTON/SYNTHETIQUES.

3 Dès que vous avez sélectionné un

programme, mettez immédiatement la machine en marche. – L’écran d’affichage clignote et

indique le programme sélectionné, l’heure du jour et l’heure de fin de cycle probable.

– Selon le programme sélectionné, le lave-linge propose une température et

une vitesse d’essorage. Il vous est possible de modifier ces données.

– L’éclairage de l’écran d’affichage s’éteint à la fin du cycle de lavage ou si

celui-ci n’a pas démarré après le réglage du programme, après un laps de temps de 10 minutes environ. Pour réactiver l'éclairage, appuyez sur une touche quelconque ou tournez le sélecteur de programmes.

Page 16

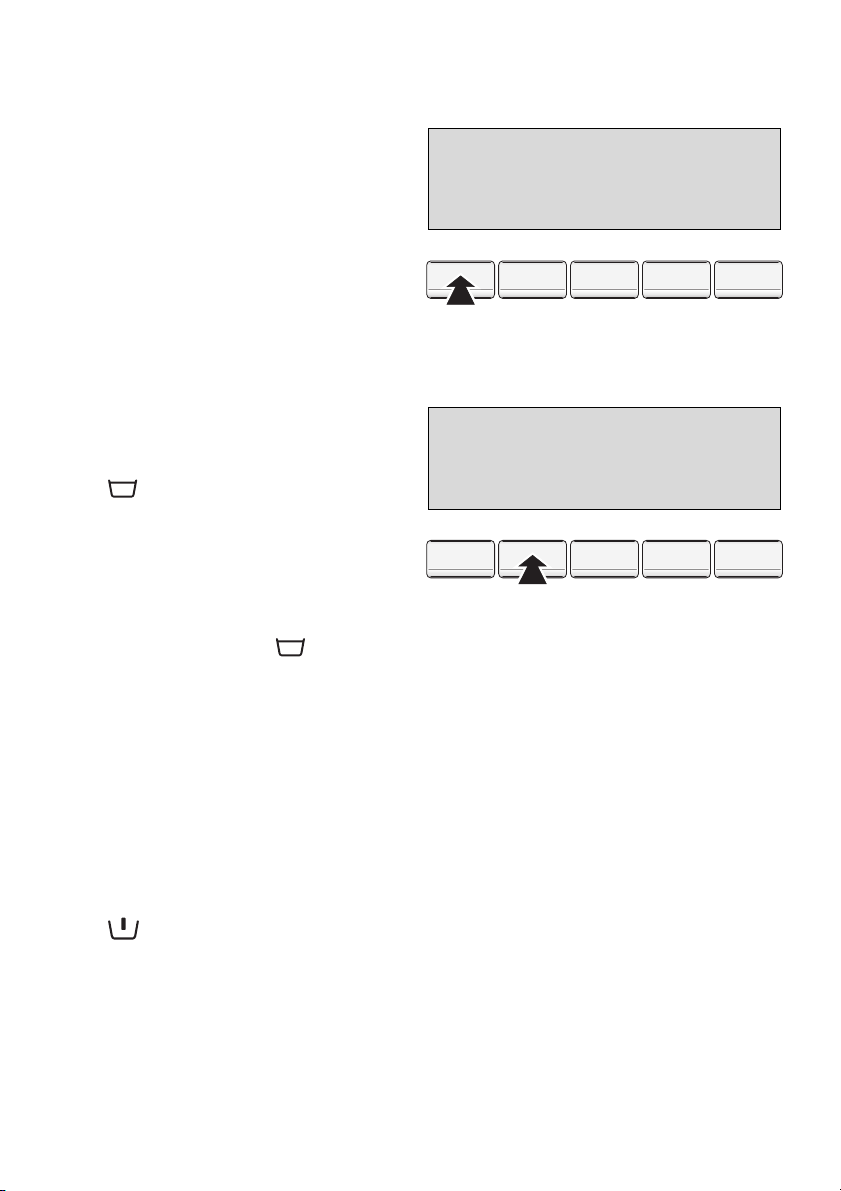

Modifier la température

Appuyez plusieurs fois sur la touche TEMP. C° jusqu’à ce que la température souhaitée s’affiche.

COTON/SYNTHETIQUE Fin de cycle à

50C1600 aэээээaэaэaэaэaэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

Modifier le nombre de tours/Sélectionner Arrêt cuve pleine

Appuyez plusieurs fois sur la touche T/MIN. jusqu’à ce que la vitesse d'essorage souhaitée ou

ARRET CUVE PLEINE s’affi-

che.

COTON/SYNTHETIQUE Fin de cycle à

50C 800 aэээээaэaэaэaэaэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

3 Si le nombre de tours est égal à

“0”, la dernière eau de rinçage sera vidangée en fin de cycle mais le linge ne sera pas essoré.

• En appuyant sur ARRET CUVE PLEINE, le linge reste dans la dernière eau de rinçage. Il n’y aura pas d’essorage final, mais un essorage intermédiaire. L’essorage intermédiaire dépend du programme sélectionné et ne peut pas être modifié.

12.45

14.37

OK OK

ZEIT

TEMPS

12.45

14.37

OK OK

ZEIT

TEMPS

Réglage des options

Il se peut que des options aient été déjà sélectionnées lors d’un cycle de lavage précédent.

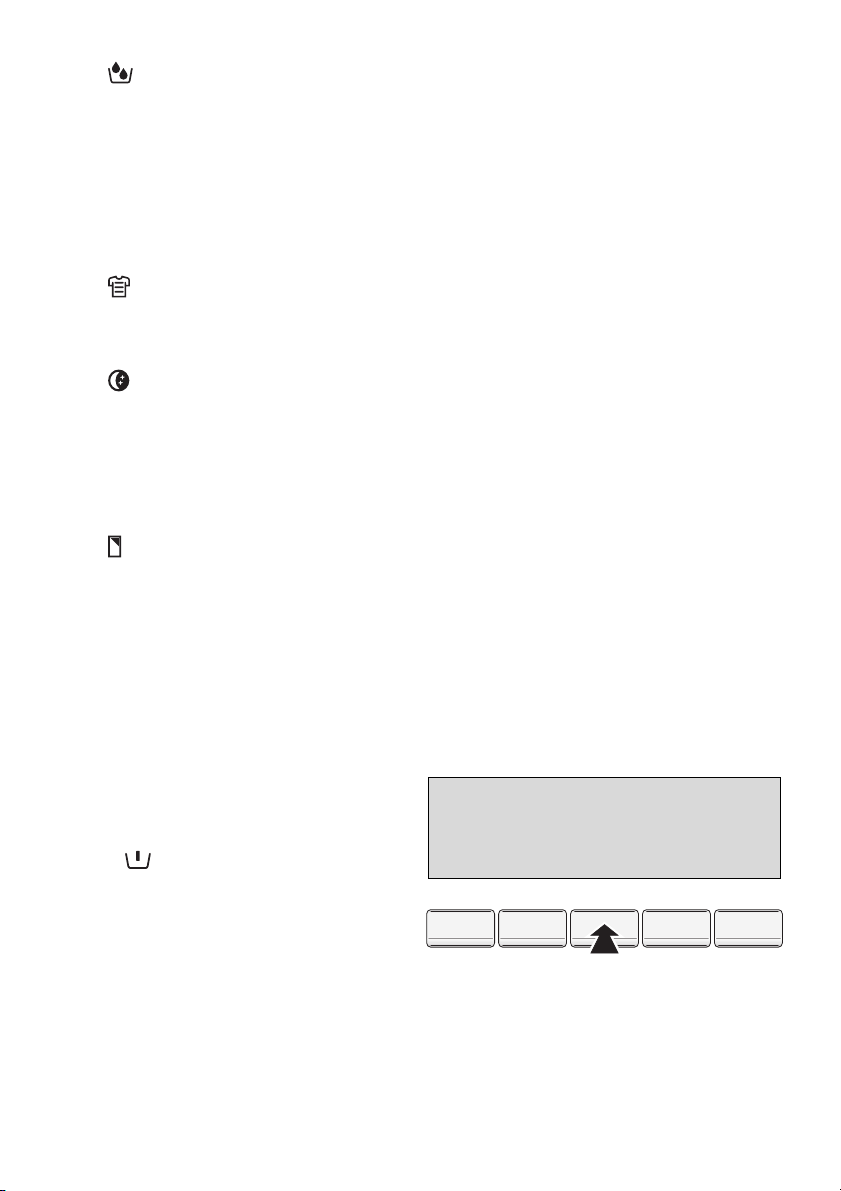

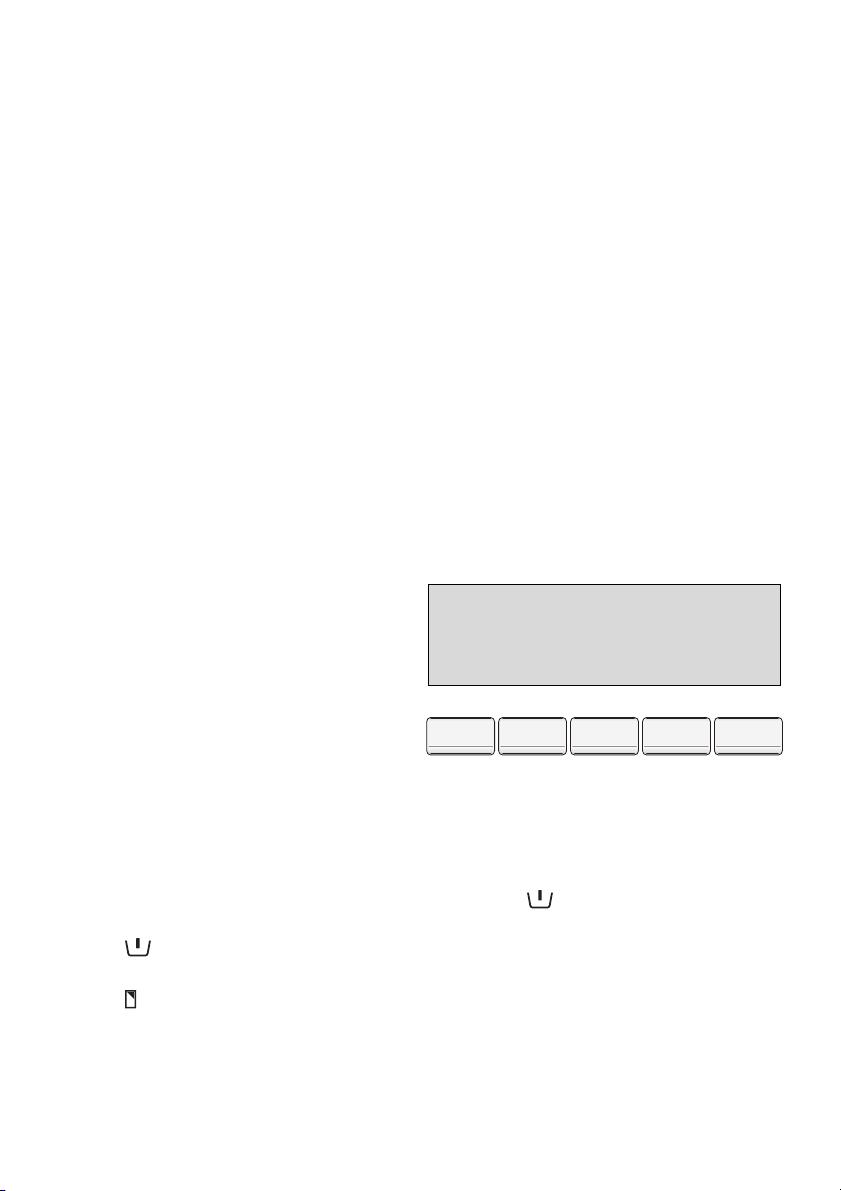

Appuyez sur la touche OPTIONS. L’écran d’affichage indique les symboles des options correspondantes.

PRÉLAVAGE

Prélavage à env. 30 °C avant le cycle de lavage principal à déroulement automatique.

Page 17

SENSIBLE

L’action du rinçage est renforcée par un cycle de rinçage supplémentaire et le mouvement du tambour est réduit pour ne pas endommager les textiles. Cette fonction est idéale pour les textiles qui doivent être lavés souvent, en particulier en cas de problèmes de sensibilité élevée de la peau aux produits lessiviels. Il vous est également possible de programmer un cycle de rinçage supplémentaire de façon permanente (consultez le chapitre “Menu”).

TACHES

Pour le linge très sale ou taché. Le produit détachant est réparti de manière optimisée tout au long de l’exécution du programme.

NUIT SILENCE+

Le linge trempe dans la dernière eau de rinçage. Il n’y aura pas d’essorage final ni d’essorage intermédiaire. Le cycle de lavage se déroule par conséquent de manière très silencieuse. Le programme NUIT SILENCE+ est particulièrement indiqué si vous souhaitez faire une lessive pendant la nuit.

Les fonctions spéciales répertoriées sous le vocable Menu, telles que Heure du jour, Langue, etc. (consultez le chapitre "Menu”), sont mémorisées en permanence jusqu’à ce que vous les modifiez ou les effaciez.

3 Seules les options associées au cycle de lavage programmé précédemment

sont d’office affichées à l’écran.

Prélavage, Sensible, Taches, Nuit Silence +

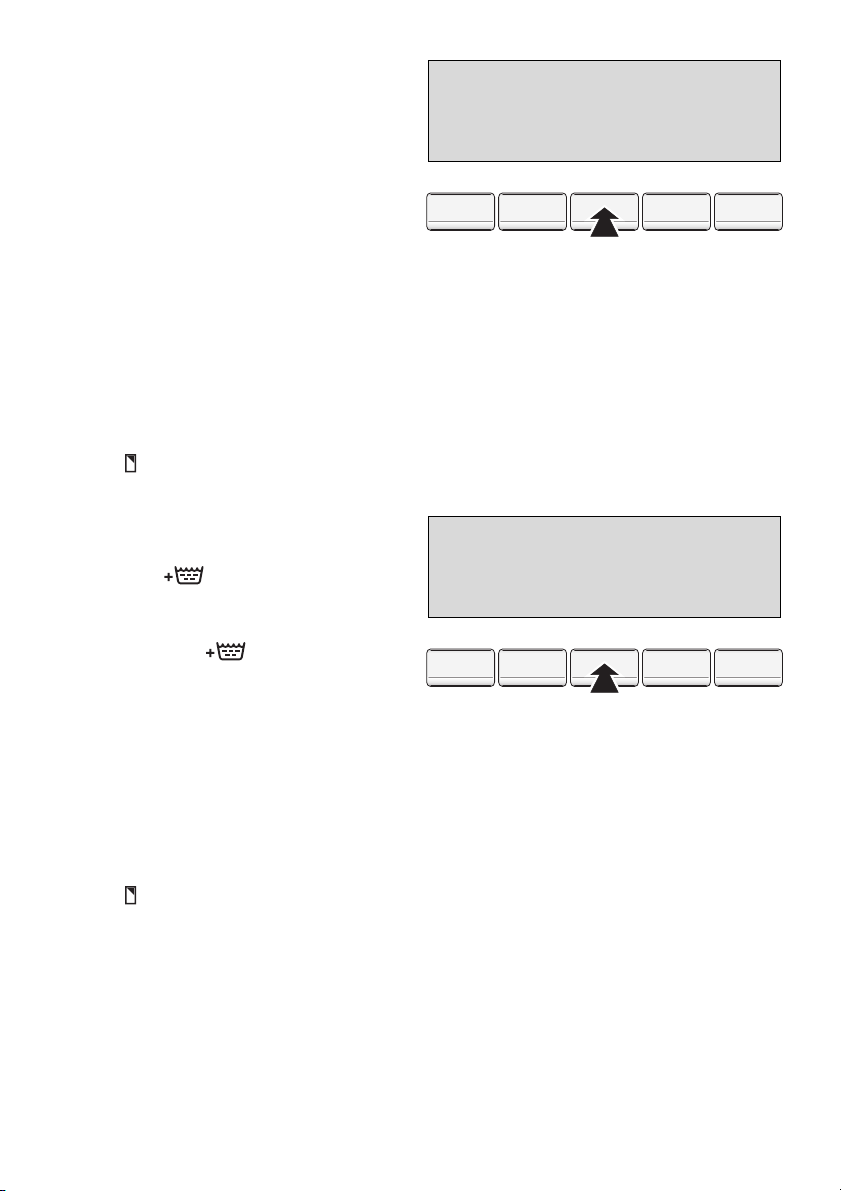

1. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole clignote, par ex.

PRÉLAVAGE. (Chaque nouvelle pression de la touche fera s’afficher le symbole successif, qui clignotera en se déplaçant de gauche à droite.)

COTON/SYNTHETIQUE PRELAVAGE

aэээээVэSэFэLэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

14.37

OK OK

ZEIT

TEMPS

Page 18

2. Appuyez sur la touche OK. Le symbole cesse de clignoter. Un tiret noir s’affiche en dessous du symbole. La fonction supplémentaire est réglée. L'écran affiche l'option successive.

COTON/SYNTHETIQUE Sensible

aэээээV_эSэFэLэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

14.56

OK OK

ZEIT

TEMPS

Pour désactiver la fonction supplémentaire, appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole de la fonction supplémentaire clignote, puis appuyez sur la touche OK. Le tiret noir en dessous du symbole disparaît.

3 Pour sélectionner d’autres fonctions supplémentaires : Appuyez plusieurs

fois sur la touche OPTIONS jusqu’à ce que le symbole souhaité clignote, puis validez votre sélection en appuyant sur la touche OK.

3. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication de sortie du menu s’affiche.

Réglage des temps

COTON/SYNTHETIQUE Fin de cycle à

50C 800 aэээээVэaэaэaэaэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

14.56

OK OK

ZEIT

TEMPS

Il se peut que des cycles de lavage plus courts et que le démarrage différé aient déjà été réglés lors de la sélection d’un programme précédent.

Appuyez sur la touche TEMPS. L’écran d’affichage indique les symboles correspondant aux GAIN DE TEMPS et au DÉPART DIFFÉRÉ.

GAIN DE TEMPS : COURT ou EXTRA-COURT

Programme de lavage court pour le linge légèrement sale. – COURT : disponible uniquement avec les programmes BLANC,

COTON/SYNTHETIQUES et FACILE A REPASSER

– EXTRA-COURT : disponible uniquement avec les programmes

BLANC, COTON/SYNTHETIQUES, FACILE A REPASSER et LINGE DELICAT.

DÉPART DIFFÉRÉ

Pour différer le démarrage du programme de 30 minutes jusqu’à un maximum de 20 heures.

Page 19

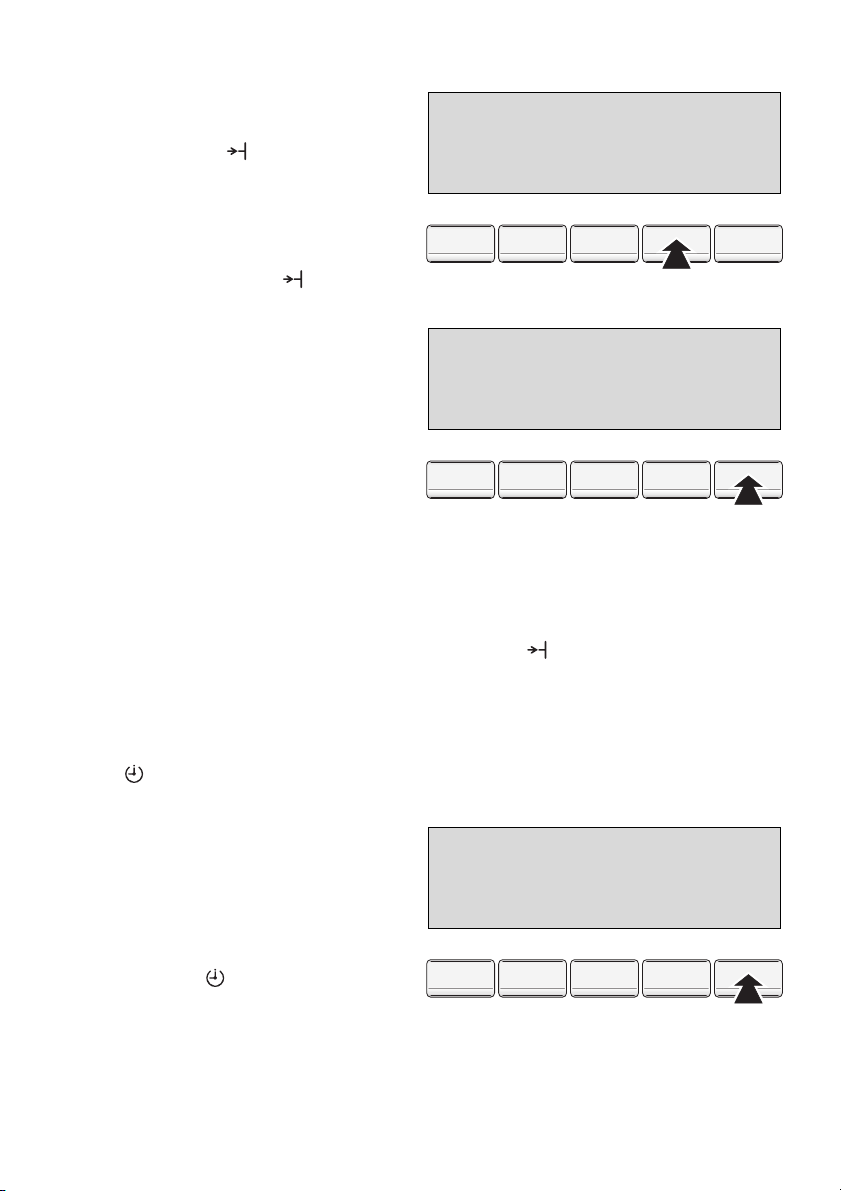

Gain de temps : Court ou Extra-court

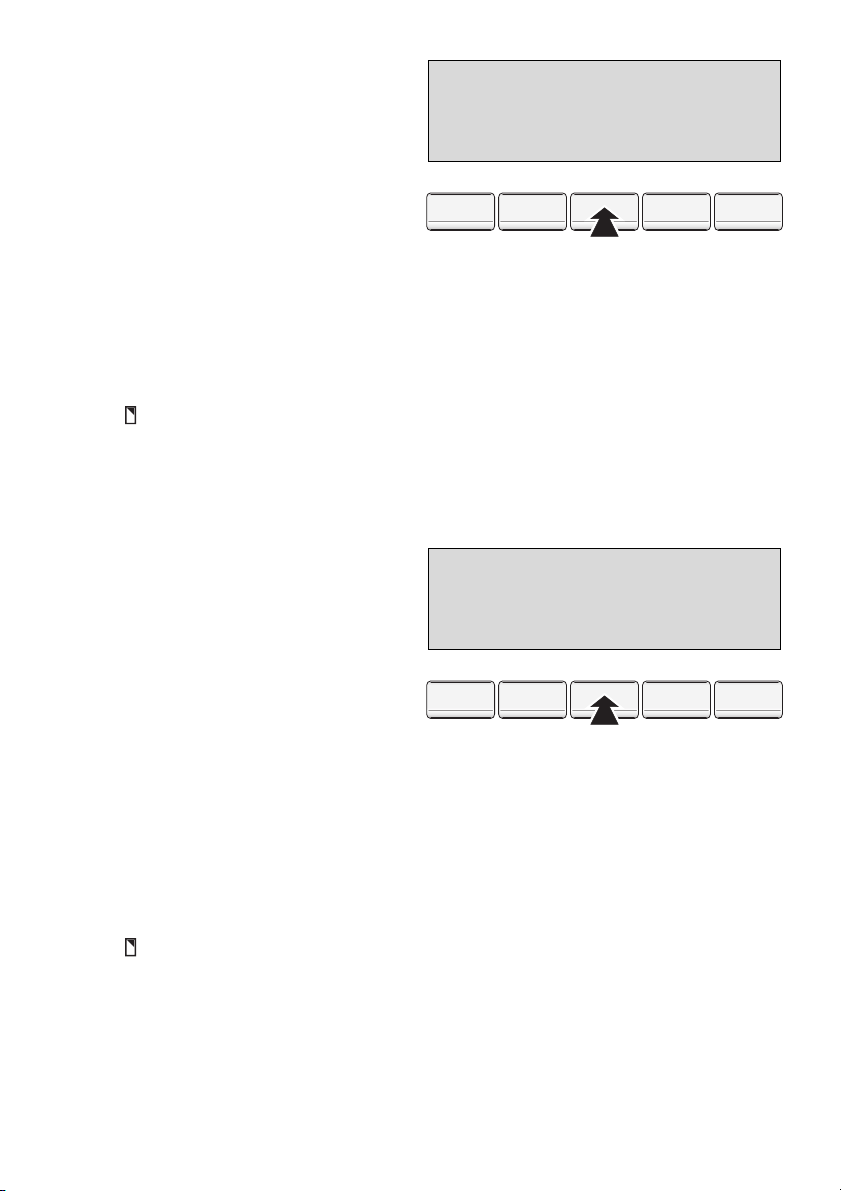

1. Appuyez plusieurs fois sur la touche TEMPS jusqu’à ce que le symbole GAIN DE TEMPS clignote.

2. Appuyez sur la touche OK.

3. Appuyez sur la touche TEMPS.

Un tiret noir s’affiche en dessous du symbole et l’indication COURT ou EXTRA-COURT s’affiche.

4. Si vous souhaitez passer de l’option COURT à l’option EXTRA-COURT, appuyez à nouveau sur la touche TEMPS.

3 À l’aide de la touche TEMPS, il

vous est possible de passer de NORMAL à COURT et EXTRACOURT.

5. Appuyez sur la touche OK pour valider votre sélection. L’affichage indique à présent le symbole du départ différé, ce qui signifie que vous pouvez sélectionner cette option.

6. Si vous ne souhaitez pas sélectionner l’option Départ différé, appuyez sur la touche TEMPS. L’écran affiche le symbole GAIN DE TEMPS et l’heure de fin de programme.

Gain de temps NORMAL

aэээээaэaэaэaэaэaэaэKэT

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

Gain de temps EXTRA-COURT

aэээээaэaэaэaэaэaэaэK_эT

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

14.37

OK OK

ZEIT

TEMPS

12.45

14.12

OK OK

ZEIT

TEMPS

Départ différé

1. Appuyez plusieurs fois sur la touche TEMPS jusqu’à ce que le symbole

DÉPART DIFFÉRÉ clignote.

2. Appuyez sur la touché OK. L’écran affiche “Départ dans 0 min”.

3. Appuyez plusieurs fois sur la

touche TEMPS jusqu’à ce que le nombre d’heures du départ différé, par ex. “Départ dans 4h” (=4 heures) s’affiche. Un tiret noir s’affiche en dessous du

Départ Différé Départ dans 4h

aэээээaэaэaэaэaэaэaэKэT_

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

symbole .

3 Lorsque le nombre d’heures affi-

ché correspond à 20 h et que vous appuyez une nouvelle fois sur la touche, le nombre d'heures du départ différé est remis à zéro.

12.45

18.37

OK OK

ZEIT

TEMPS

Page 20

4. Appuyez sur la touche OK. L’écran affiche le symbole DÉPART DIFFÉ- RÉ de même que l’heure de fin de programme (qui inclut le nombre d’heures sélectionné pour le départ différé).

5. Pour activer la fonction DÉPART DIFFÉRÉ, appuyez sur la touche MARCHE/PAUSE. L’écran affiche alors, par. ex. “Départ dans 4.00” (=4 heures). Le temps résiduel qui s’écoule

COTON/SYNTHETIQUE Départ dans

50C 800 aэээээaэaэaэaэaэaэaэaэT

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

4.00

OK OK

ZEIT

TEMPS

jusqu’à l’heure de démarrage du programme s’affiche toutes les 30 minutes (par ex. 4.00, 3.30, 3.00, ... 0.30, 0).

Démarrer le programme

1. Vérifiez si le robinet d’arrivée d’eau est ouvert.

2. Appuyez sur la touche MARCHE/PAUSE.

Le programme est lancé ou démarre après que le délai différé programmé se soit écoulé.

3 Si après que vous ayez appuyé sur la touche MARCHE/PAUSE, l’écran affi-

che “Porte non fermée”, cela signifie que le hubot n’est pas correctement fermé. Dans ce cas, refermez bien la porte et appuyez à nouveau sur la touche MARCHE/PAUSE.

Déroulement du programme

L’afficheur indique la phase du programme qui a été exécutée ainsi que l’heure de fin de cycle.

3 L’heure de fin de cycle peut être

modifiée au cours du processus de lavage, car le programme s’adapte aux différentes conditions présentes au cours du lavage (par ex. type de lavage et quantité de linge, situation de balourd en cours d'essorage, rinçage supplémentaire, etc.).

COTON/SYNTHETIQUE Lavage

50C 800 aэээээaэaэaэaэaэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

14.37

OK OK

ZEIT

TEMPS

Page 21

Interrompre le programme/Introduire du linge supplémentaire

Interrompre le programme

• A l’aide de la touche MARCHE/PAUSE il est possible d’interrompre le programme à tout moment et de le remettre en marche en appuyant une nouvelle fois sur la touche.

• En cas d’interruption anticipée d’un programme, placer le sélecteur de programme sur ARRET.

Attention ! Faire attention à l’eau contenue dans le tambour !

Insérer le linge dans l’appareil

1. Appuyer sur la touche MARCHE/PAUSE.

• Lorsque le bandeau de commande affiche alternativement “Porte fermée“ et “Pause”, cela indique qu’un remplissage du tambour n’est plus possible, par e x. en raison d’un niveau d’eau trop élevé.

• Si le bandeau de commande affiche alternativement “Porte débloquée“ et “Pause”, cela indique qu'il est encore possible de remplir le tambour de linge.

2. Ouvrir la porte.

3. Remplir le tambour de linge puis refermer la porte.

4. Appuyer de nouveau sur la touche MARCHE/PAUSE. Le programme con-

tinue de fonctionner.

Fin du cycle de lavage/Retirez le linge du tambour

En fin de progamme, 3 bips longs sont émis (si le réglage a été effectué sur VOLUME SON: NORMAL ou FAIBLE) et les indications “Fin de cycle” et “Porte débloquée” s’affichent en alternance.

1. Ouvrez la porte et retirez le linge.

2. Positionnez le sélecteur de programmes sur ARRET.

3. Après le lavage, ouvrez légèrement le compartiment à lessive pour le faire

sécher. Entrebâillez le hublot, afin que le lave-linge puisse être aéré.

Si vous avez sélectionné l’option ARRET CUVE PLEINE ou NUIT SILENCE+ :

Après un ARRET CUVE PLEINE ou le déroulement d’un programme avec la fonction NUIT SILENCE+, l’indication MARCHE/PAUSE clignote : L’écran affiche en alternance “Fin de cycle” et “Porte fermée”.

L’eau doit tout d’abord être vidangée par la pompe : – Positionnez le sélecteur de programmes sur ARRET, enclenchez la

fonction VIDANGE et appuyez sur la touche MARCHE/PAUSE

Page 22

(la vidange sera effectuée sans essorage), ou

– positionnez le sélecteur de programmes sur ARRET, puis sur ESSORAGE.

Le cas échéant, sélectionnez une autre vitesse d’essorage et appuyez sur la touche MARCHE/PAUSE (une vidange puis un essorage seront effectués).

Extra

Les fonctions spéciales répertoriées sous le vocable “Menu” et qu'il vous est possible de sélectionner sont mémorisées en permanence indépendamment du programme choisi – même après avoir éteint votre appareil et l’avoir débranché.

Sélection des Mémoires 1, 2, 3

Grâce aux positions de MÉMOIRE 1, 2 et 3 du sélecteur de programmes, des associations de programmes peuvent être mémorisées et sélectionnées directement à l’aide du sélecteur de programmes. Pour cela, il faut d’abord composer l’association de programmes et ensuite la mémoriser.

Sélection des Mémoires

Exemple : L’espace MÉMOIRE 1 du programme doit contenir l’association de programmes suivante : COTON/SYNTHETIQUES 40 °C, 800 T/min, avec PRÉLAVAGE.

1. Positionnez le sélecteur de programmes sur COTON/SYNTHETIQUES.

2. Appuyez plusieurs fois sur la touche TEMP. C° jusqu’à ce que la température de 40 °C soit affichée.

3. Appuyez plusieurs fois sur la touche T/MIN. jusqu’à ce que le nombre 800 soit affiché.

4. À l’aide de la touche OPTIONS, sélectionnez PRÉLAVAGE et appuyez sur la touche OK. Un tiret noir s’affiche en dessous du symbole

PRÉLAVAGE.

5. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole

MENU clignote.

COTON/SYNTHETIQUE Fin de cycle à

40C 800 aэээээVэaэaэaэaэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

12.45

14.37

OK OK

ZEIT

TEMPS

Page 23

6. Appuyez sur la touche OK. L’écran bascule dans le champ des fonctions spéciales. L’espace MÉMOIRE 1 du programme s’affiche en premier lieu.

Mémoire 1 Sauver?

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

OK OK

ZEIT

TEMPS

3 Si vous souhaitez sélectionner un

autre espace Mémoire, appuyez sur la touche OPTIONS.

7. Appuyez sur la touche OK. À présent, l'association de programmes est mémorisée dans l’espace MÉMOIRE 1 du sélecteur de programmes et peut dès lors être sélectionnée directement à l’aide du sélecteur de programmes.

3 L’espace Mémoire peut à tout moment être modifié en y insérant une nou-

velle association de programmes (consultez le point “Modifier une Mémoire”), mais ne peut en aucun cas être effacé.

Modifier une Mémoire

1. Comment composer une nouvelle association de programmes à votre gré. (Voir l’exemple fourni dans “Sélection des Mémoires”, points 1 à 4).

2. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole

MENU clignote.

3. Appuyez sur la touche OK.

4. À l’aide de la touche OPTIONS, sélectionnez l’espace Mémoire à modifier,

par ex. MÉMOIRE 1.

5. Mémorisez la nouvelle association de programmes à l’aide de la touche OK.

Volume son

Il vous est possible de régler le volume du signal sonore.

1. Positionnez le sélecteur de programmes sur le cycle de lavage souhaité et appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole MENU clignote.

2. Appuyez sur la touche OK.

3. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication

VOLUME SON: s’affiche.

4. Appuyez sur la touche OK.

Page 24

5. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le volume du son souhaité (NORMAL, FAIBLE, AUCUN) s’affiche.

Volume son NORMAL

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

6. Appuyez sur la touche OK pour valider votre sélection. L'écran affiche l'option spéciale successive.

7. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication de sortie du menu s’affiche.

Rinçage +

1. Positionnez le sélecteur de programme sur le cycle de lavage souhaité et appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole

MENU clignote.

2. Appuyez sur la touche OK.

3. Appuyez plusieurs fois sur la

touche OPTIONS jusqu’à ce que RINÇAGE+ s’affiche à l’écran.

4. Appuyez sur la touche OK. Le symbole RINÇAGE+ s’affiche. L’affichage passe à la fonction spéciale successive.

5. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication de sortie du menu s’affiche.

Rinçage + NON

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

OK OK

ZEIT

TEMPS

ZEIT

TEMPS

Langue

1. Positionnez le sélecteur de programmes sur le cycle de lavage souhaité et appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole

MENU clignote.

2. Appuyez sur la touche OK.

3. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication

LANGUE: s’affiche.

4. Appuyez sur la touche OK.

Page 25

5. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que la langue souhaitée s’affiche, par ex. FRANÇAIS.

6. Appuyez sur la touche OK.

Langue FRANÇAIS

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

L'écran affiche l'option spéciale successive.

7. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication de sortie du menu s’affiche.

Horloge

1. Positionnez le sélecteur de programmes sur le cycle de lavage souhaité et appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole

MENU clignote.

2. Appuyez sur la touche OK.

3. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication

HORLOGE: s’affiche.

4. Appuyez sur la touche OK.

5. Réglez l’heure du jour à l’aide de

la touche OPTIONS. Chaque fois que vous appuyez sur la touche, l’affichage augmente d’une minute. Si vous maintenez la touche enfoncée, l’affichage avance de 10 minutes à la fois.

6. Appuyez sur la touche OK. L'écran affiche l'option spéciale successive.

7. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication de sortie du menu s’affiche.

Horloge Régler heure

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

OK OK

ZEIT

TEMPS

11.17

OK OK

ZEIT

TEMPS

Contraste et luminosité

1. Positionnez le sélecteur de programmes sur le cycle de lavage souhaité et appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que le symbole

MENU clignote.

2. Appuyez sur la touche OK.

3. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication

CONTRASTE ou LUMINOSITÉ: s’affiche.

Page 26

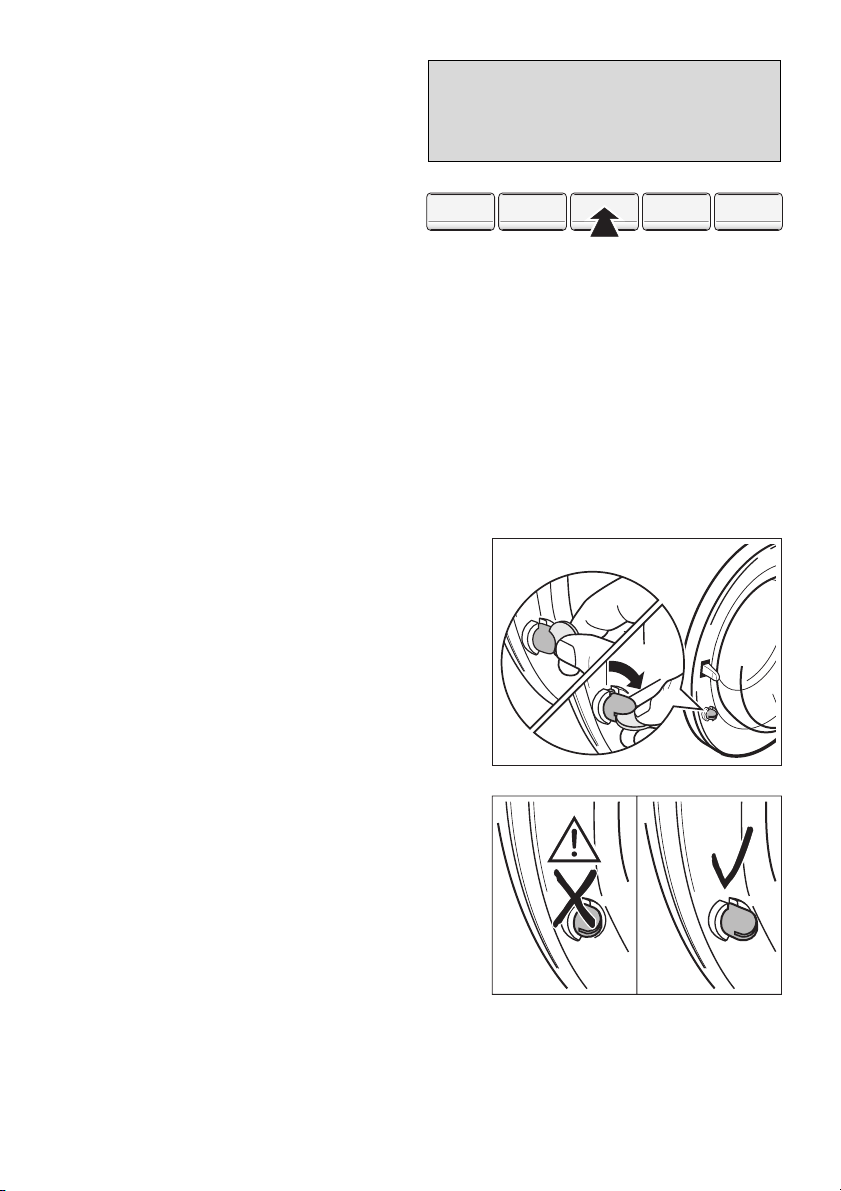

4. Appuyez sur la touche OK.

5. Effectuez le réglage souhaité à

l’aide de la touche OPTIONS. Chaque fois que vous appuyez sur la touche, le triangle noir se

Contraste ƒ………………™………………‡

aэээээaэaэaэaэBэaэaэaэa

TEMP. C° TEMP. C°

U/MIN. T/MIN.

OPTION

OPTIONS

déplace davantage vers la droite du diagramme pour augmenter le contraste ou la luminosité. Dès que le triangle aura atteint le bord droit du diagramme, il repartira de la gauche du diagramme.

6. Appuyez sur la touche OK. L’écran affiche la fonction spéciale successive ou l'indication de sortie du menu.

7. Appuyez plusieurs fois sur la touche OPTIONS jusqu’à ce que l’indication de sortie du menu s’affiche.

Sécurité enfants

Lorsque la sécurité enfants est activée, le hublot ne peut plus être fermé.

Activer la sécurité enfants :

Tourner à fond la manette (à l’intérieur du hublot) dans le sens des aiguilles d’une montre à l’aide d’une pièce de monnaie.

OK OK

ZEIT

TEMPS

1 Avertissement ! Après le réglage, la ma-

nette ne doit pas se trouver en position abaissée, sinon la sécurité enfants n’est pas active ! La manette doit sortir comme indiqué sur la figure.

Désactivation de la sécurité enfants :

Tourner à fond la manette dans le sens inverse des aiguilles d’une montre.

Page 27

Nettoyage et entretien

Attention ! N’utilisez pas de produits d’entretien pour meubles ou des pro-

duits de nettoyage agressifs pour nettoyer l’appareil. Essuyez le bandeau de commande et le corps de l’appareil à l’aide d’un chiffon humide.

Nettoyage

Si vous lavez la plupart du temps à basse température, veuillez effectuer de temps en temps un programme á haute température (60 ou 90°). Ceci évite d’éventuels dépôts et l’appareil sera nettoyé de l’intérieur.

Boîte à produits lessiviels

Il est recommandé de nettoyer régulièrement la boîte à produits.

1. Tirez d’un coup sec sur la boîte à produits.

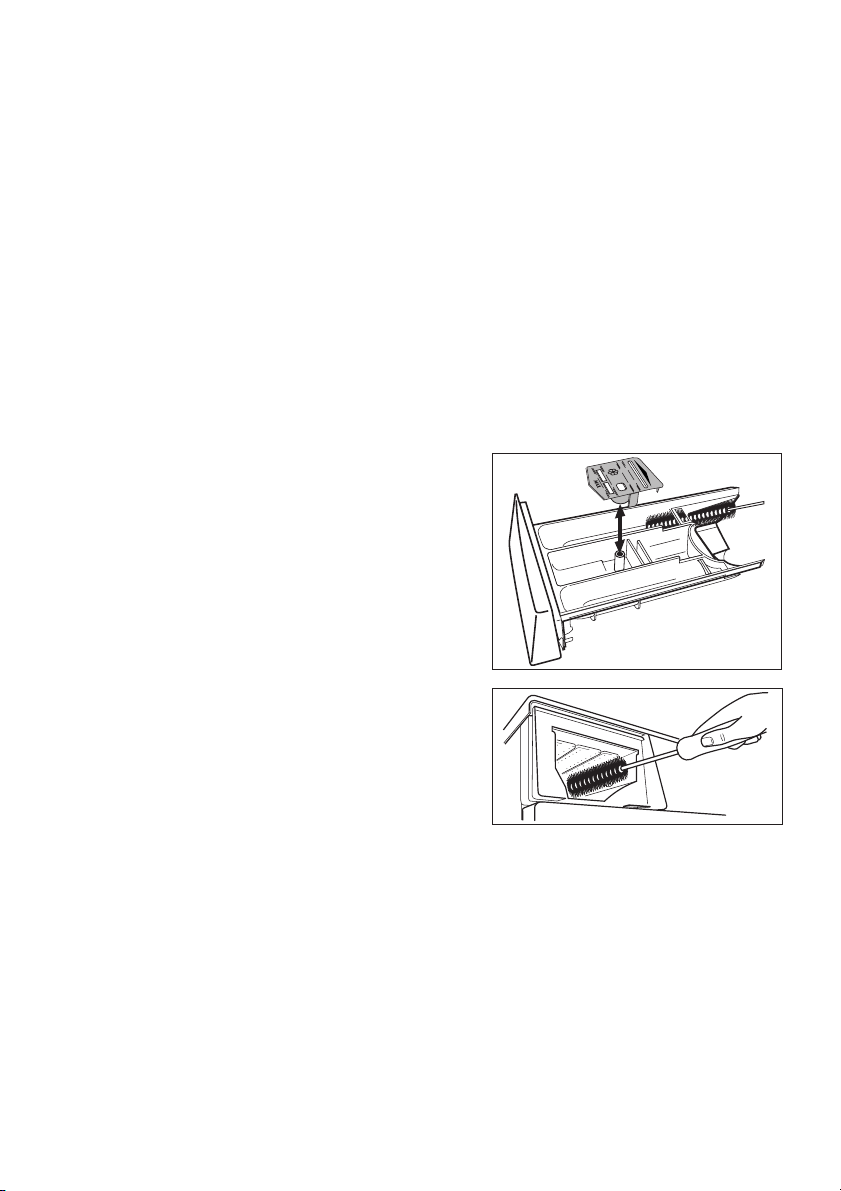

2. Enlevez l’élément supérieur du

compartiment pour asssouplissant.

3. Nettoyez tous les éléments avec de l’eau.

4. Repoussez l’élément pour assouplissant jusqu’à la butée de sorte qu’il soit correctement en place.

5. Nettoyez l’intégralité du logement interne de la boîte à produits lessiviels, en particulier les buses situées sur la partie supérieure du compartiment, à l’aide d’une brosse.

6. Replacez la boîte à produits lessiviels sur les rails de guidage et enfoncez-le.

Tambour

Des corps étrangers rouillés restés dans le linge ou des conduites d’eau ferrugineuses peuvent provoquer des dépôts de rouille dans le tambour.

Attention ! Ne nettoyez pas le tambour avec des détartrants acides, avec des produits abrasifs contenant du chlore ou du fer ou avec de la laine de fer.

1. Eliminez les éventuels dépôts de rouille dans le tambour avec un produit de nettoyage pour acier inoxydable.

Page 28

2. Pour éliminer les restes de produits d’entretien, lancez un programme de lavage sans introduire de linge. Programme : Sélectionnez le programme COTON/SYNTHETIQUES 60, option GAIN DE TEMPS: EXTRACOURT, versez env. 1/4 du doseur rempli de lessive en poudre.

Hublot et joints en caoutchouc

Verifiez régulièrement qu’il n’y a pas de dépôts ou de corps étrangers dans les fentes des joints en caoutchouc ou sur la face intérieure de la vitre du hublot. Nettoyez régulièrement la vitre du hublot et les joints en caoutchouc.

Que faire quand...

Résoudre soi-même les petits défauts

Si pendant le fonctionnement du lave-linge un signal acoustique retentit 3x et l’un des messages suivants s’affiche sur le bandeau de commande :

– „Pas d’eau : Voir /Robinet & tuyau“, – „Pas de vidange/Voir filtre/tuyau“ ou “Pompe bloquée“, – “Porte non fermée“,

se reporter au tableau suivant. Une fois que le problème aura été résolu, appuyer sur le bouton MARCHE/PAUSE.

Si un “code d’erreur” s’affiche : “E et un chiffre ou une lettre” : Eteindre puis remettre la machine en marche. Régler de nouveau le programme. Appuyer sur la touche MARCHE/PAUSE.

Si le code d’erreur s'affiche à nouveau, contacter le service après-vente en rappelant le code d'erreur.

Problème Cause possible Solution

Le lave-linge ne se met pas en marche.

La porte ne se ferme pas.

La prise secteur n’est pas branchée ou le fusible n’est pas en bon état.

La porte ne se ferme pas bien.

La touche MARCHE/PAUSE n’a pas été suffisamment pressée.

La sécurité enfants a été enclenchée.

Brancher la prise secteur. Vérifier le fusible.

Fermer la porte jusqu’à ce que son enclenchement soit confirmé par un clic.

Appuyer plus longtemps sur la touche MARCHE/PAUSE.

Enlever la sécurité enfants.

Page 29

Problème Cause possible Solution

Le bandeau de commande affiche : “Erreur sélection“.

Le bandeau de commande affiche : “Porte non fermée/ Vérifiez SVP“.

Le bandeau de commande affiche : “Pas d’eau : Voir / Robinet & tuyau“.

Le lave-linge vibre lorsqu’il est en marche ou il est bruyant.

Le linge n’est pas essoré.

De l’eau coule sous le lavelinge.

La fonction sélectionnée ne peut pas être combinée avec les autres réglages de programme.

La porte n'est pas correctement fermée.

Robinet d’arrivée d’eau fermé.

Filtre du raccord du flexible d’arrivée d’eau bouché.

Robinet d’arrivée d’eau entartré ou défectueux.

Le dispositif de protection de transport n’a pas été retiré.

Le pieds réglables ne sont pas correctement montés.

Il n’y a que quelques grands morceaux de linge au sein du tambour.

Raccord à vis du flexible d’arrivée d’eau non étanche.

Flexible de vidange de l’eau non étanche.

Couvercle de la pompe à lessive mal fermé.

Du linge était coincé dans la porte.

Flexible de vidange de secours non étanche.

Faire un autre choix.

Fermer la porte jusqu’à ce que son enclenchement soit confirmé par un clic. Démarrer de nouveau le programme.

Ouvrir le robinet d’arrivée d’eau.

Fermer le robinet d’arrivée d’eau. Dévisser le flexible, retirer le filtre et le nettoyer.

Vérifier le robinet d’arrivée d’eau et, le cas échéant, le faire réparer.

Retirez le dispositif de protection de transport.

Réglez les pieds en respectant les instructions de montage et de branchement.

Veuillez si possible charger le tambour au maximum. Mélangez les grands et petits morceaux de linge.

Revisser correctement et fermement le tuyau d’arrivée.

Remplacer le flexible de vidange de l’eau.

Fermer correctement le couvercle.

Au prochain lavage, procéder à un chargement minutieux.

Bien serrer le flexible de vidange de secours.

Page 30

Problème Cause possible Solution

Le bandeau de commande affiche : “Alarme: EF3”. La pompe de vidange fonctionne en permanence, même lorsque la machine est éteinte.

Le bandeau de commande affiche : “Détergent:surdosé“.

Le bandeau de commande affiche :

–

“Pas de vidange/Voir filtre/ tuyau“ ou

–

“Pompe bloquée“.

Adoucissant non diffusé dans le tambour, compartiment réservé au produit d’entretien rempli d’eau.

La porte ne s’ouvre pas lorsque la machine est en marche.

Linge très froissé.

Le système de protection d’eau Aqua Control a réagi.

Une quantité trop importante de produit de lavage a vraisemblablement été utilisée.

Flexible de vidange de l’eau coudé.

Hauteur de pompe maximum de 1m dépassée.

Pompe à lessive bouchée.

Au niveau du raccordement du siphon : Siphon bouché.

Bac réservé au produit d’entretien mal installé dans le compartiment ou bouché.

Porte verrouillée.

Panne de courant ! (Tous les voyants sont éteints). La porte reste verrouillée pendant 4 à 10 minutes pour des raisons de sécurité.

Chargement de linge éventuellement trop important.

Fermer le robinet d’arrivée d’eau, retirer la prise secteur et contacter le service après-vente.

Doser le produit de lavage en suivant précisément les indications du fabricant.

Déplier le flexible.

Contacter le service après-vente.

Eteindre la machine. Retirer la prise secteur. Nettoyer la pompe à lessive. Retirer tout corps étranger du corps de la pompe.

Nettoyer le siphon.

Nettoyer le bac réservé au produit de lavage, installer correctement le bac réservé à l’adoucissant.

Attendre jusqu’à ce que le bandeau de commande affiche alternativement “ débloquée

Le programme continue de fonctionner une fois que le courant a été rétabli.

Pour retirer le linge : si vous apercevez de l’eau dans la machine, procéder à une vidange de secours avant d’ouvrir la porte.

Respecter la quantité de chargement maximale recommandée.

Porte

“ et “

Fin de cycle“.

Page 31

Si la qualité du lavage n’est pas satisfaisante

Le linge est grisâtre et du calcaire se dépose dans le tambour

• Le dosage du produit de lavage est insuffisant.

• Le produit de lavage utilisé est inadéquat.

• Les salissures spécifiques n’ont pas fait l’objet d’un traitement préalable.

• Le programme ou la température sélectionnés ne sont pas appropriés.

Il reste des taches grises sur le linge

• Le linge taché par des pommades, des graisses ou des huiles n’a pas été lavé avec suffisamment de produit de lavage.

• La température de lavage sélectionnée était trop basse.

• Une cause fréquente est que l’assouplissant, en particulier s’il est con-

centré, s’est répandu sur le linge. Laver ces taches le plus rapidement possible et utiliser avec précaution l’assouplissant concerné.

Il reste de la mousse après l’ultime rinçage

• Les produits de lavage actuels peuvent occasionner la formation de mousse même au cours de l’ultime cycle de rinçage. Le linge est néanmoins suffisamment rincé.

Des dépôts blancs apparaissent sur le linge

• Il s’agit de substances insolubles contenues dans les produits de lavage actuels. Elles ne résultent pas d’un rinçage insuffisant. Secouer ou brosser le linge. Il peut s’avérer judicieux à l’avenir de retourner le linge avant de le laver. Vérifiez le produit de lavage choisi. Il est particulièrement conseillé d’utiliser un produit de lavage liquide pour laver le linge de couleur foncée.

Page 32

Effectuer une vidange de secours

1 Avertissement ! Avant de commencer une vidange de secours, mettre le

lave-linge hors tension et le débrancher ! Avertissement ! L’eau de lavage qui s’écoule du flexible de vidange de se-

cours peut être brûlante. Danger de brûlure par aspersion ! Laisser refroidir l’eau de lavage avant de procéder à une vidange de secours !

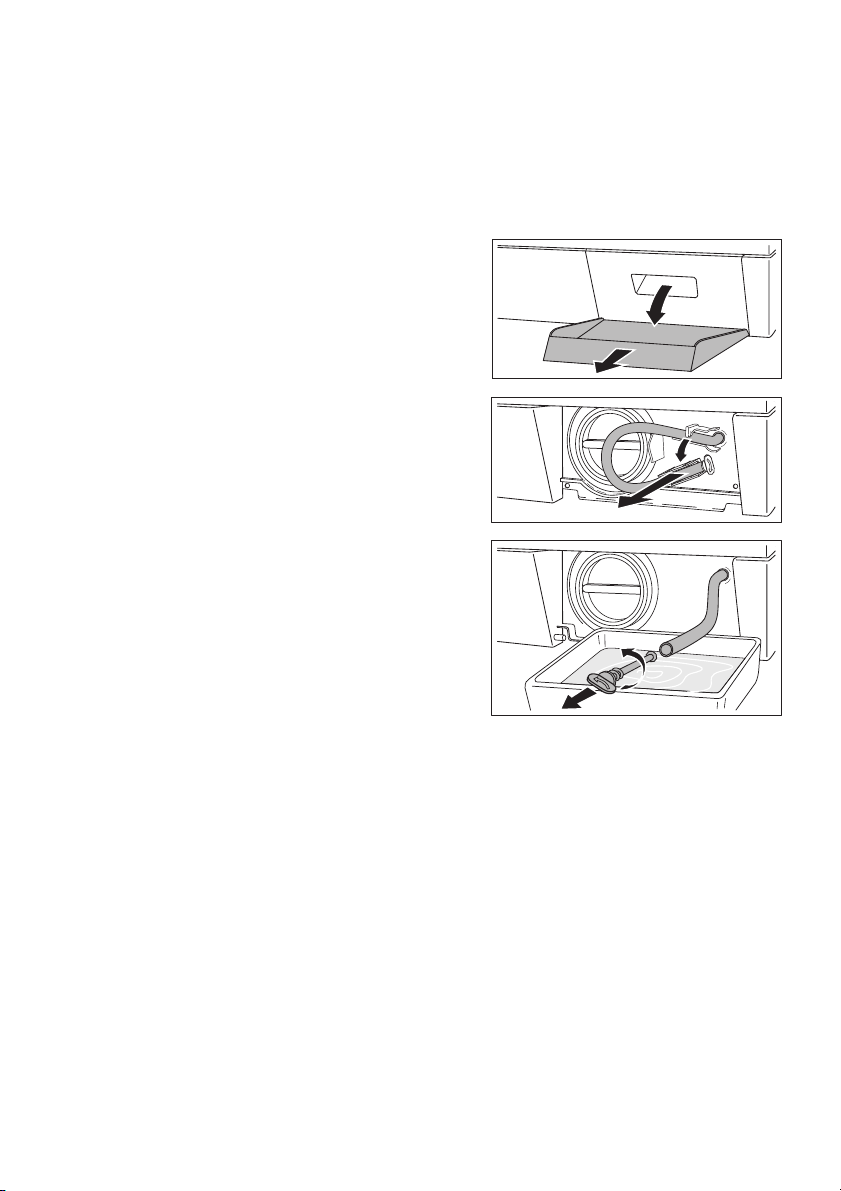

1. Soulever le clapet du socle et le retirer.

2. Sortir le flexible de vidange de

secours.

3. Placer une coupelle sur le sol. Dévisser ensuite le bouchon d’accès au circuit de vidange dans le sens contraire des aiguilles d’une montre et le sortir.

4. L’eau de lessive s’écoule. Si nécessaire, vider plusieurs fois la coupelle et fermer entre-temps le flexible de vidange de secours à l’aide du bouchon d’accès.

Lorsque l’eau de lavage s’est entièrement écoulée :

5. pousser fermement le bouchon d’accès dans le flexible de vidange de secours et le visser dans le sens des aiguilles d’une montre.

6. Replacer le flexible de vidange de secours sur son support.

7. Replacer le clapet du socle et le fermer.

Page 33

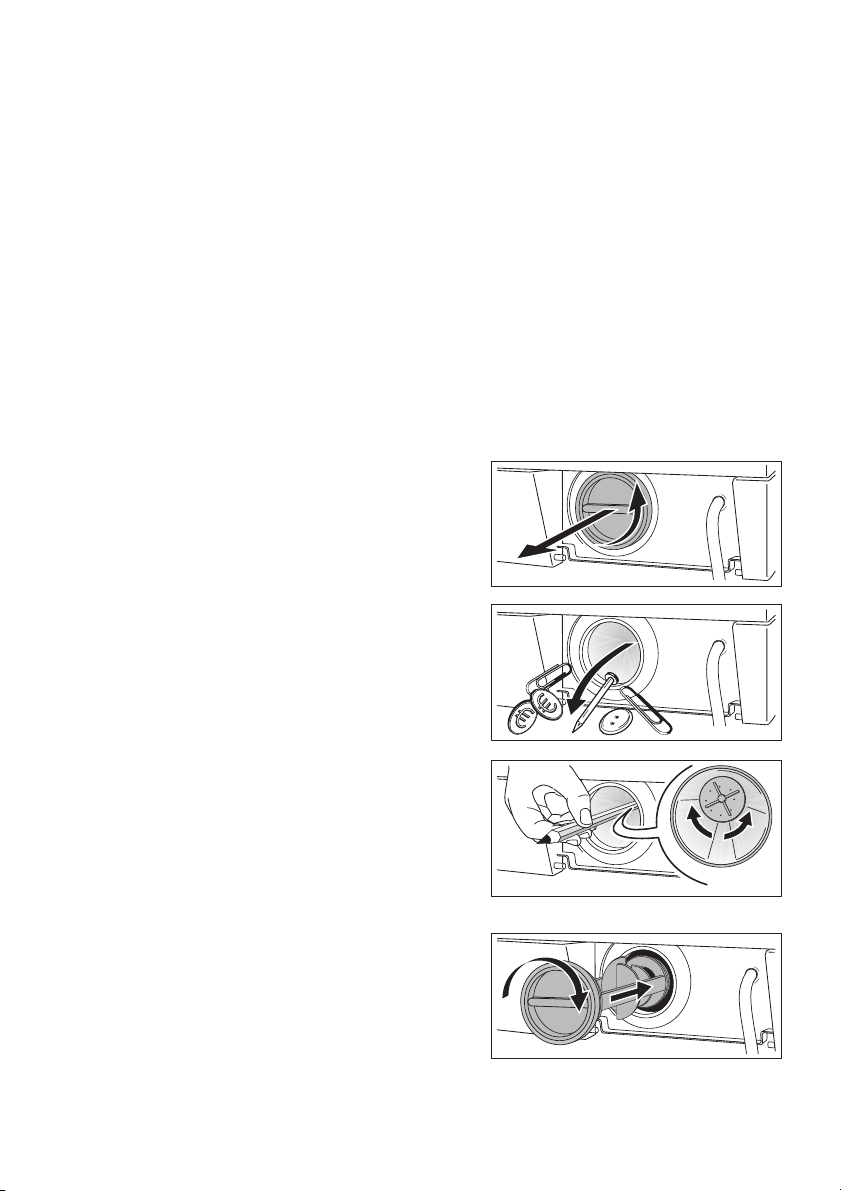

Pompe de vidange

La pompe de vidange ne nécessite aucun entretien. Il n’est pas nécessaire d’ouvrir le couvercle de la pompe, excepté en cas de dysfonctionnement ou que la vidange s’interrompt comme par ex. lorsque la roue de la pompe est bloquée. Avant d’introduire le linge, veuillez toujours vérifier qu’il ne reste aucun élément étranger dans les poches ou entre les vêtements. Les trombones, épingles, etc., éventuellement introduits dans le lave-linge avec le linge se déposent dans le carter de la pompe (destiné à piéger les éléments étrangers et à protéger la roue de la pompe).

1 Avertissement ! Avant d’ouvrir le couvercle de la pompe, mettre le lave-lin-

ge hors tension et le débrancher !

1. Effectuer d’abord une vidange de secours.

2. Placer une serpillière sur le sol devant le couvercle de la pompe de vidan-

ge. Le résidu d’eau s’écoule.

3. Dévisser le couvercle de la pompe dans le sens inverse des aiguilles d’une montre et le retirer.

4. Enlever les éléments étrangers ainsi que les peluches du carter et de la roue de la pompe.

5. Vérifier qu’il est possible de faire tourner la roue de la pompe située tout à fait à l’arrière du carter. (il est normal que la roue tourne par à-coups). S’il s’avère impossible de faire tourner la roue de la pompe, veuillez contacter le service après-vente.

6. Replacer le filtre. Placer latéralement les tiges du couvercle dans les fentes de guidage et visser le couvercle dans le sens des aiguilles d’une montre.

7. Fermer le flexible de vidange de secours et le placer sur son support.

8. Fermer le clapet du socle.

Page 34

Protection de l’environnement

2 Elimination du matériel d’emballage

Les matériaux d’emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Eliminez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte de votre commune.

2 Appareils usagés

Le symbole peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

W sur le produit ou son emballage indique que ce produit ne

3 Où aller avec les appareils usagés ?

Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels S.EN.S. La liste des centres de collecte officiels S.EN.S est disponible sous www.sens.ch.

1 Avertissement ! Sortir de la prise de courant la fiche d’alimentation des

appareils usés. Couper le câble électrique et l’éliminer avec la fiche. Détruire la serrure du hublot. Il est ainsi impossible aux enfants de se fermer à l’intérieur et de s’exposer à un danger de mort.

Page 35

Caractéristiques techniques

5 Cet appareil est conforme aux directives UE suivantes :

– directive 73/23/CEE du 19.02.1973 relative à la basse tension – directive 89/336/CEE du 03.05.1989 relative à la compatibilité électroma-

gnétique (CEM) ainsi qu’à la directive de révision 92/31/CEE

– directive 93/68/CEE du 22.07.1993 relative à la certification CE

Hauteur x largeur x profondeur 850 x 598 x 640mm

Profondeur, hublot ouvert 1017 mm

Réglage de la hauteur env. +10/-5mm

Charge maximale (en fonction du programme)

Domaine d’utilisation domestique

Vitesse de rotation du tambour voir plaque signalétique

Pression de l’eau 1-10bar (=10–100N/cm

Valeurs de consommation

Les valeurs de consommation ont été calculées en fonction de normes standard. Elles peuvent être légèrement différentes dans le cadre d’une utilisation domestique.

max. 6kg

=0,1–1,0MPa)

Sélecteur de programmes/

Température

ECONOMIQUE

BLANC 95 Coton 6 54 2,10

COTON/SYNTHETIQUES 40

GAIN DE TEMPS: COURT

LINGE DELICAT 30 Synthétiques 3 56 0,40

LAINE (LAV. MAIN) 30 Laine 2 50 0,35

1) Le calcul des quantités de chargement a été effectué conformément à la norme standard de chargement EN 60456.

2) Remarque : Le réglage des programmes pour la réalisation des tests a été effectué conformément aux prescriptions des normes EN 60 456 et IEC 60 456. Les valeurs de consommation diffèrent des valeurs indiquées en fonction de la pression, de la dureté de l’eau et de la température d’arrivée de l’eau, ainsi que de la température ambiante, du type et de la quantité de linge, des produits lessiviels utilisés, des variations de tension du réseau et des fonctions complémentaires sélectionnées.

Type de

textile

Coton 6 39 1,02

Coton 6 52 0,75

Synthétiques 3 52 0,52

Charge maxi-

male en kg

Eau

en litres

Energie en kWh

Page 36

Instructions de montage et de raccordement

1 Consignes de sécurité pour l’installateur

• Ce lave-linge n’est pas encastrable.

• Avant de le mettre en service, vérifier qu’il n’ait pas subi de dommages

pendant le transport. Ne brancher en aucun cas un appareil endommagé. En cas de dommages, veuillez contacter votre concessionnaire.

• Avant la mise en service, retirer tous les éléments du dispositif de sécurité. Dans le cas contraire, l’appareil ou les meubles voisins pourraient être endommagés lors de l’essorage.

• Avant la mise en service, monter la protection contre les projections d’eau sur l’appareil (voir “Enlever le dispositif de sécurité de transport”).

• Brancher toujours la fiche mâle dans une prise de courant avec terre installée conformément au règlement.

• En cas de raccordement fixe : L’installation d’un raccordement fixe est strictement du ressort d’un électricien agréé.

• Avant la mise en service de l’appareil, vérifier que la tension nominale et le type de courant électrique indiqués sur la plaque signalétique correspondant bien à la tension nominale et au type de courant électrique du lieu de l’installation. La plaque signalétique indique également quel est le type de coupe-circuit requis.

• S’il s’avère nécessaire d’effectuer des travaux sur l’installation d’eau pour raccorder réglementairement le lave-linge au réseau de l’eau, ces travaux sont alors du ressort exclusif d’un spécialiste agréé.

• S’il s’avère nécessaire d’effectuer des travaux sur l’installation électrique pour raccorder réglementairement le lave-linge au réseau électrique, ces travaux sont alors du ressort exclusif d’un électricien agréé.

• Le remplacement de l’alimentation électrique du lave-linge relève exclusivement de la compétence d’un spécialiste agréé ou du service après-vente.

Page 37

Mise en place du lave-linge

Transport du lave-linge

1 Avertissement ! Le lave-linge pèse lourd. Danger de blessures ! Faire atten-

tion lors du soulèvement.

• Ne pas poser le lave-linge sur la façade ni sur le flanc droit (vu de devant). Les composants électriques peuvent se mouiller.

• Ne jamais transporter le lave-linge sans les fixations de transport. Enlever les fixations de transport uniquement sur le lieu d’installation! Le lave-linge peut subir des dommages s’il est transporté sans fixations de transport.

• Ne pas soulever le lave-linge par le hublot ouvert ni par le socle.

En cas de transport sur chariot :

• Mettre le chariot uniquement en position latérale. La longueur des fourches du chariot ne doit pas dépasser 24 cm, sinon des pièces du système de protection contre les inondations peuvent s’endommager.

Enlevez les protections de transport

1 Avant la première mise en marche, vous devez impérativement retirer de vo-

tre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous.

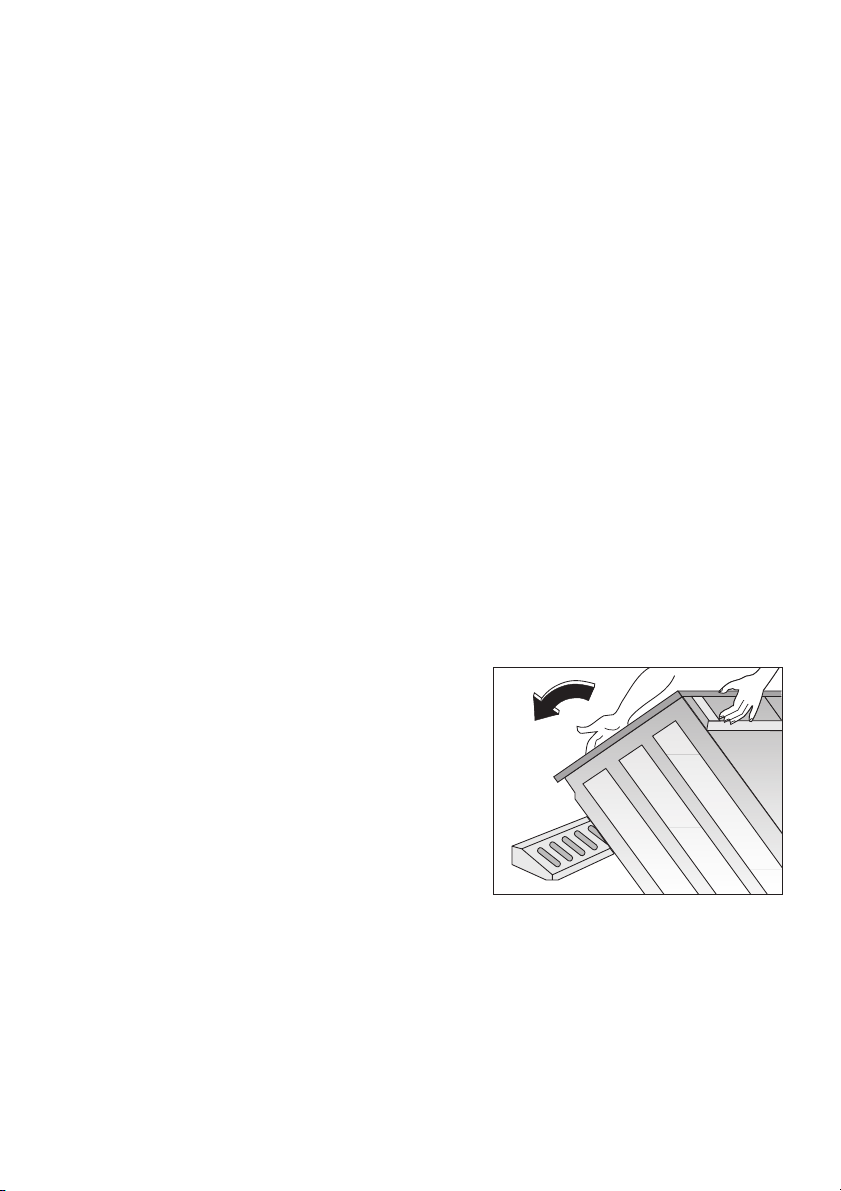

1. Apres avoir enlevé les protections de transport, appuyez avec soin l’appareil sur la partie arrière pour retirez le bloc en polystyrène qui constitue le socle de l'emballage.

Page 38

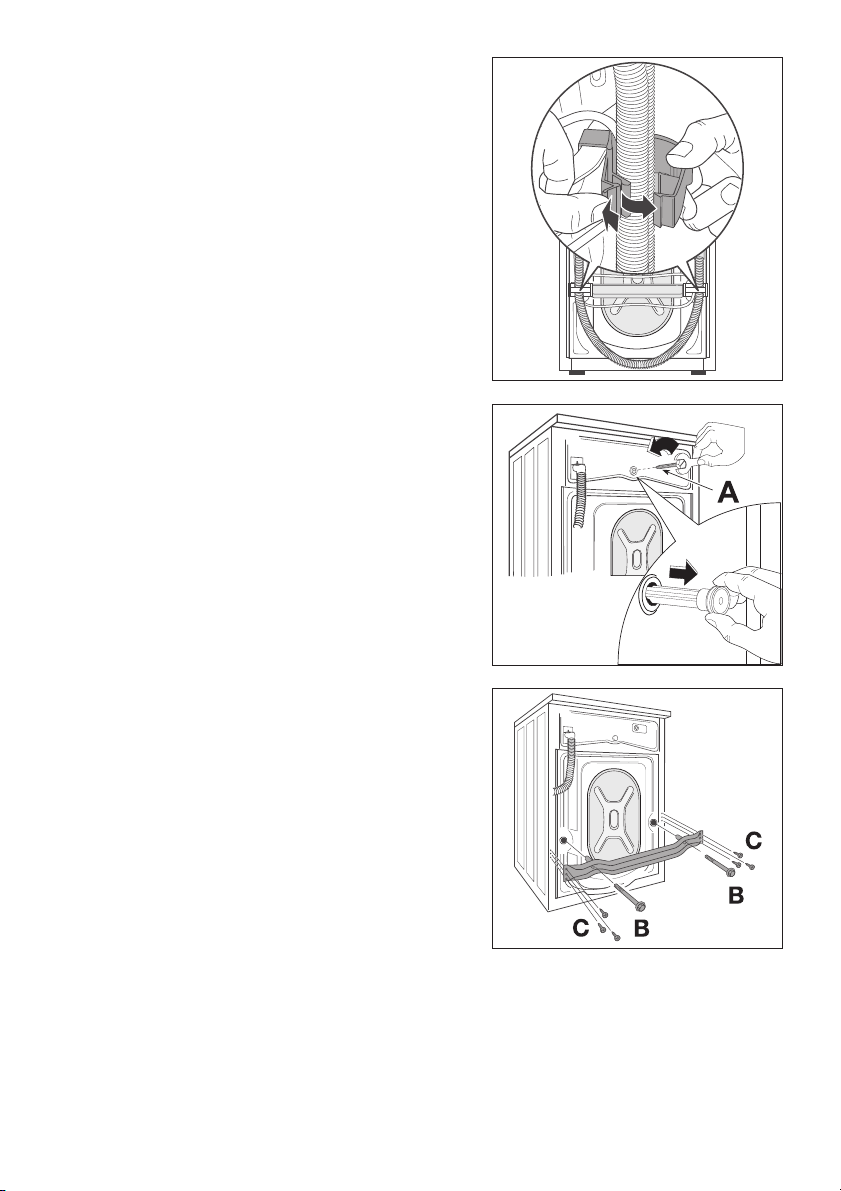

2. Redressez l'appareil et retirez la fixation du câble d’alimentation électrique et du tuyau de vidange des leur support placé à l’arrière de l’appareil.

3. Avec une clé dévissez et ôtez la vis centrale arrière A, en haut. Enlevez avec soin le goujon en plastique correspondant.

4. Dévissez et ôtez les deux grandes vis arrière B et les six petites vis C, en bas.

Page 39

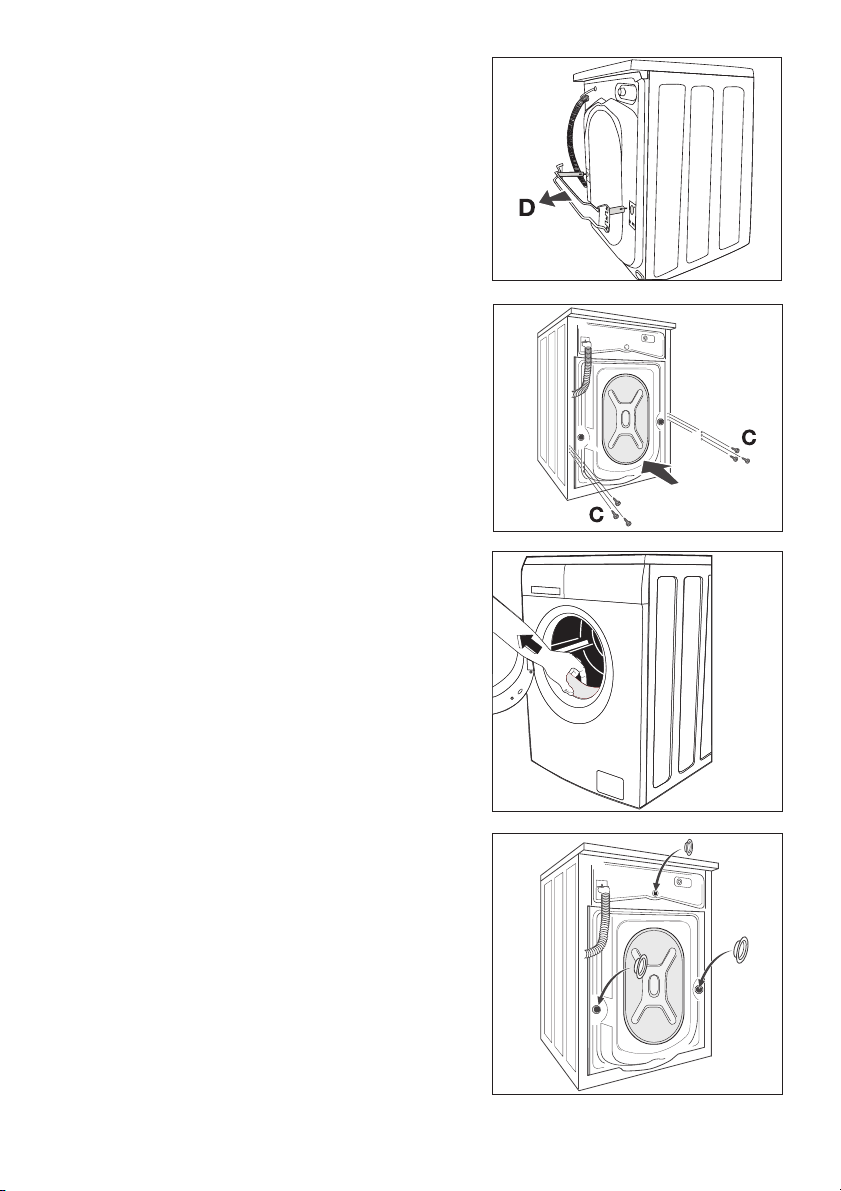

5. Sortez le rail de transport D.

6. Revissez les six petites vis C à leur pla-

ce (voir figure ci-desssous).

7. Ouvrez le hublot et enlevez le bloc en polystyrène accroché avec du ruban adhésif au joint du hublot.

8. Bouchez l’ ouverture centrale et les deux ouvertures (en bas) à l’aide des caches plastique se trouvant dans l’enveloppe contenant la notice d’utilisation.

Avertissement !

Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l’appareil (déménagement par exemple). Ne transportez jamais

Page 40

l’appareil sans les protections de transport. Branchez le tuyau d’alimentation de la façon décrite au paragraphe “Raccordement d’eau”.

Lieu d’installation

Attention ! Le lave-linge ne doit pas être utilisé dans un local exposé au gel.

Dommages dus au gel ou possibles dysfonctionnements ! Les dommages dus au gel ne sont pas couverts par la garantie !

• La surface d’appui doit être solide et plane. Le lave-linge ne doit pas être installé sur des sols recouverts de tapis ni sur des revêtements de sol mous.

• La surface d’appui doit être propre et sèche et ne présenter aucune trace de graisse afin que le lave-linge ne glisse pas.

• Placer un tapis en caoutchouc normal sur les sols carrelés de dalles de petites dimensions.

Stabiliser l’appareil

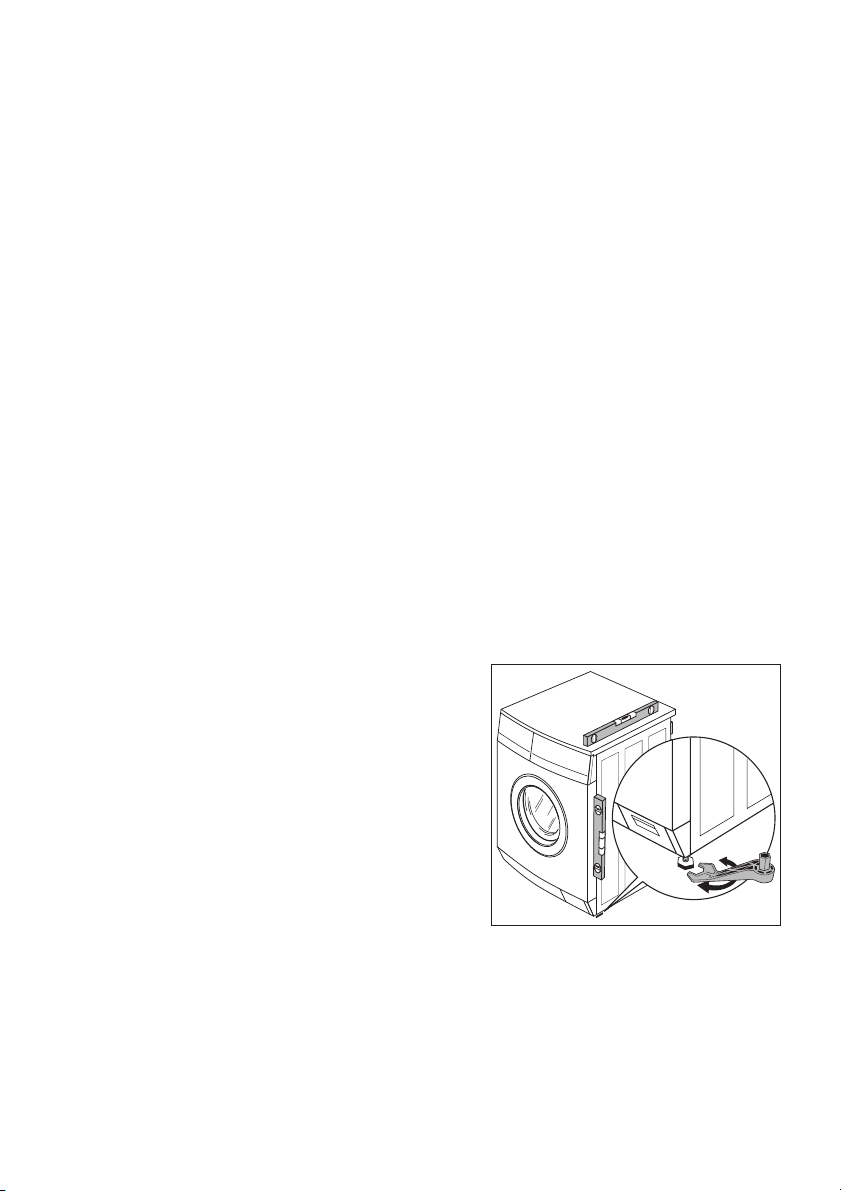

3 Pied de réglage automatique : Le pied arrière gauche de votre lave-linge

est conçu à la manière d’un montant à ressort. Par conséquent, lorsque le poids est concentré sur le coin arrière gauche, l’appareil tend à pencher de ce côté. Le pied de réglage automatique confère une parfaite stabilité à l’appareil, même en cas de vitesse d’essorage élevée. En principe, il n’a pas besoin d’être réglé.

Les quatre pieds de réglage de l’appareil sont préréglés. Chaque pied à vis de l’appareil, réglable en hauteur, peut être réglé individuellement, ce qui permet de palier aux aspérités du sol les plus importantes. Utilisez à cet effet le clé spéciale accompagnant l’appareil.

Attention ! Ne nivelez pas les petites aspérités du sol à l’aide de cales en bois, en carton ou autres, mais servez-vous uniquement des pieds réglables.

Page 41

Branchement électrique

La tension de secteur, le type de courant et la protection nécessaire sont indiqués sur la plaque signalétique. La plaque signalétique est apposée à proximité de l’ouverture de remplissage.

Raccordement de l’eau

Pression d’eau admise

La pression de l’eau doit être comprise entre 1bar minimum (=10N/

=0,1MPa) et 10 bars maximum (=100N/cm2=1MPa).

– Si elle est supérieure à 10 bars : Relier la vanne de réduction de pression. – Si elle est inférieure à 1 bar : Visser le tuyau d’arrivée de l’eau à la soupa-

pe d’admission magnétique et sortir le régulateur de débit (pour ce faire, enlever le filtre avec la tige pointue et enlever la rondelle en caoutchouc se trouvant derrière). Remettre le filtre à sa place.

Raccordement de l’eau

Attention !

• Le tuyau d’alimentation livré avec l’appareil se trouve dans la cuve.

• N’employez jamais pour le raccordement un tuyau déjà utilisé précé-

demment.

• Ne raccordez pas cet appareil sur une alimentation d’eau chaude !

1. Ouvrez le hublot et sortez de la cuve le tuyau d’alimentation d’eau.

2. Branchez le tuyau d’alimentation à l’ap-

pareil.

Important!

Ne raccordez jamais le tuyau verticalement. Disposez le tuyau en angle vers la direction (droite ou gauche), la plus proche au robinet de l’eau.

3. Pour ajuster l'orientation du raccord du tuyau d’alimentation dévissez la bague de serrage placée à l’arrière de l’appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

Page 42

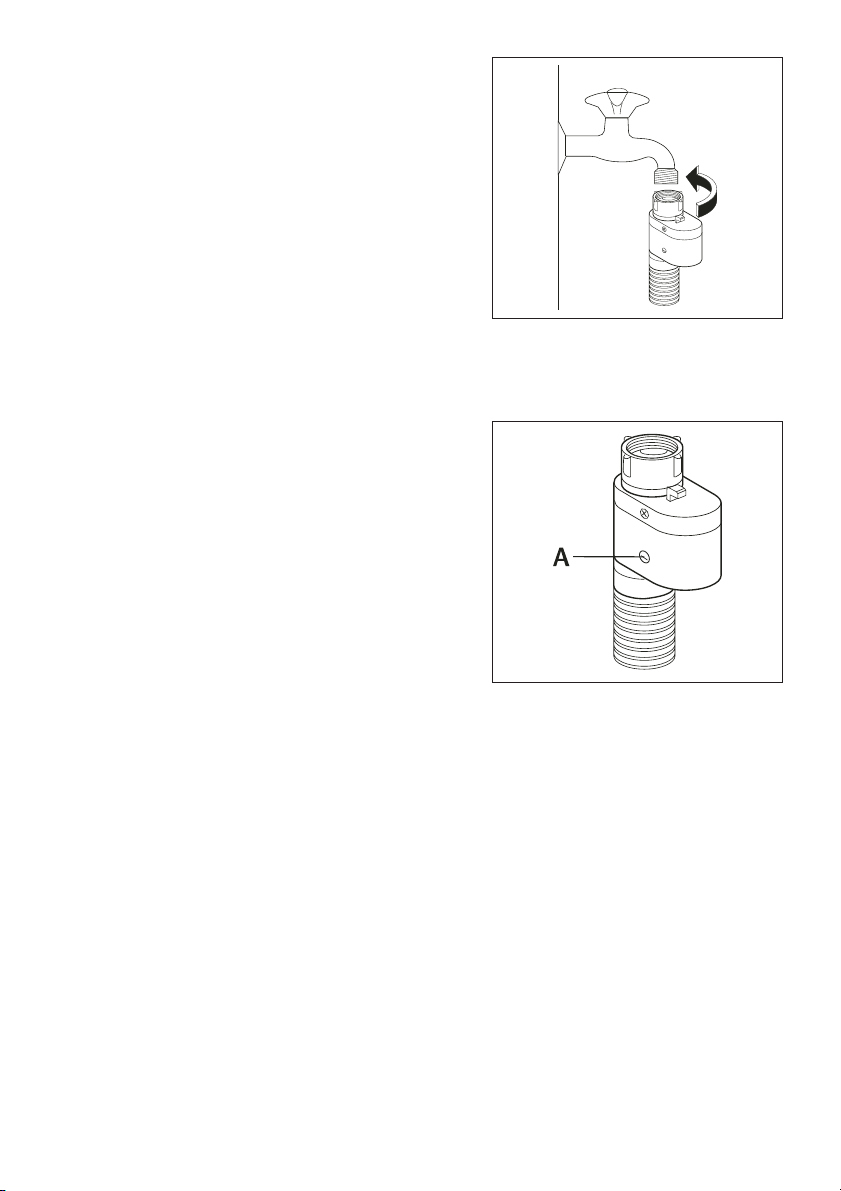

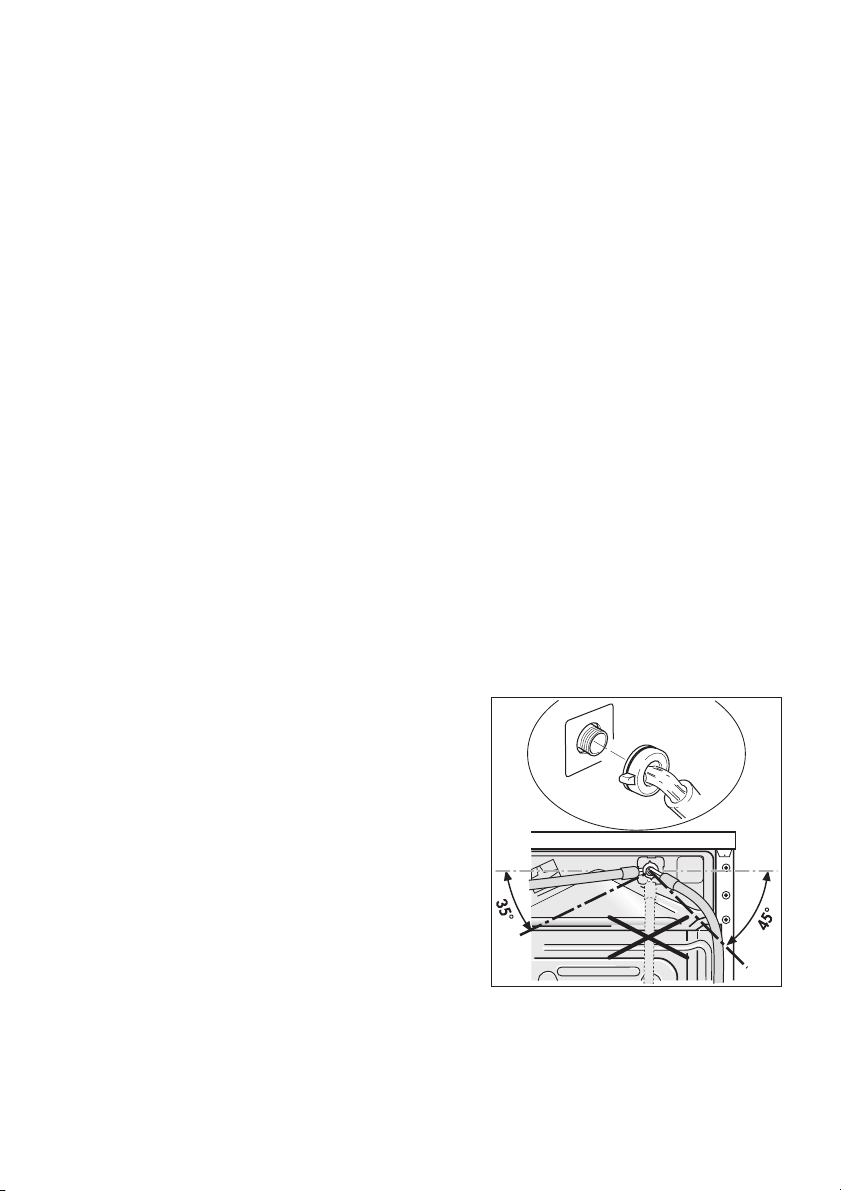

4. Vissez le raccord du tuyau d’alimentation sur le nez fileté du robinet d’arrivée d’eau (20x27). Utilisez toujours le tuyau d’alimentation livré avec l’appareil. Vissez correctement pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n’ont pas servi depuis longtemps, il est préférable de faire couler une certaine quantité d’eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l’intérieur de l’appareil.

Dispositif de blocage de l’eau

Le tuyau d'alimentation est équipé d'un dispositif de protection contre le dégât des eaux. Si le tuyau intérieur devait se détériorer à cause d'une usure naturelle, ce dispositif bloquera l'arrivée d'eau à l'appareil. Le défaut est signalé par l'apparition d'un secteur rouge dans la petite fenêtre «A». Dans ce cas fermez le robinet de l'eau et appelez le service après-vente. Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation à l'arrière de l'appareil en dévissant la bague de serrage. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite. Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférable de faire couler une certaine quantité d'eau avant de mettre en place le tuyau d’alimentation. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à I'intérieur de l'appareil.

Page 43

Evacuation de l’eau

La différence de hauteur entre la surface d’appui et l’écoulement de l’eau ne doit pas dépasser 1 mètre.

Seuls des tuyaux originaux doivent être utilisés pour une prolongation. (3 m maximum posés sur le sol et jusqu’à 80 cm de hauteur). Le service aprèsvente dispose de tuyaux d’évacuation de différentes longueurs.

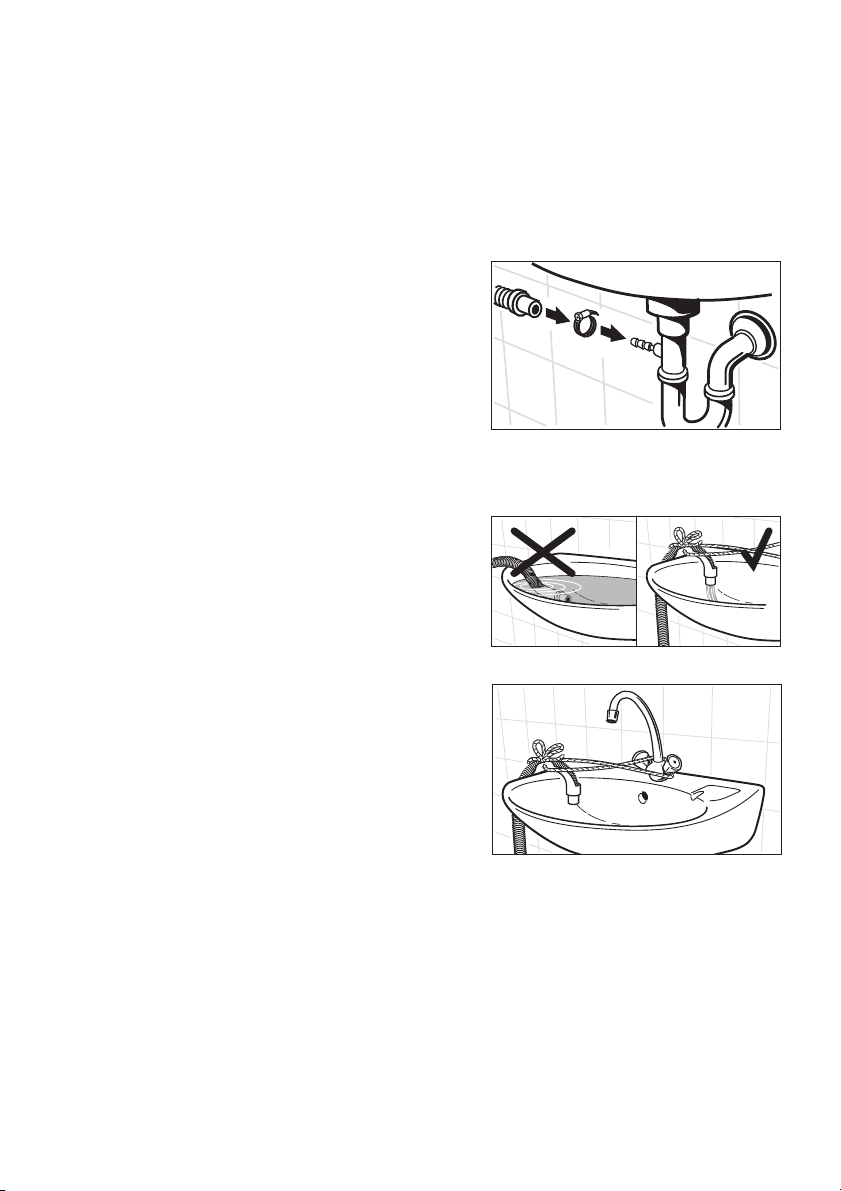

Evacuation de l’eau dans un siphon

Assurer le point de raccordement bec/siphon avec un collier de serrage (vendu dans le commerce).

Evacuation de l’eau dans un lavabo ou une baignoire

1 Attention !

– Les lavabos de petites dimensions ne

conviennent pas. L’eau peut déborder !

– L’extrémité du tuyau d’évacuation ne

doit pas être immergée dans l’eau vidangée, car l’eau pourrait être aspirée dans le lave-linge.

– En cas d’écoulement dans un lavabo ou

une baignoire, assurer le tuyau d’évacuation avec le coude fourni pour éviter qu’il ne glisse. L’eau qui s’écoule pourrait pousser le tuyau en dehors du lavabo.

– Lors de la vidange, contrôler si l’eau

s’écoule assez rapidement.

Hauteur de pompage supérieure à 1 mètre

La pompe à lessive du lave-linge achemine de la lessive à une hauteur de 1 mètre, calculée à partir de la surface d’appui du lave-linge.

Attention ! Une hauteur de pompage supérieure à 1 mètre peut provoquer des dysfonctionnements et des dommages au lave-linge.

Pour une hauteur de pompage supérieure à 1mètre, un kit de conversion est disponible. S’adresser au service après-vente.

Page 44

Servicestellen

5506 Mägenwil/Zürich Industriestr. 10

9000 St. Gallen Vonwilstrasse 15

4127 Birsfelden Hauptstrasse 52

8604 Volketswil Hölzliwisenstrasse 12

6032 Emmen Buholzstrasse 1

7000 Chur Comercialstrasse 19

3063 Ittigen/Bern Ey 5

Ersatzteilverkauf

5506 Mägenwil Industriestrasse 10 0848 848 023

Fachberatung / Verkauf

8048 Zürich Badenerstrasse 587 044 405 81 11

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Page 45

Points de Service

1028 Préverenges Le Trési 6

Points de vente de rechange

5506 Mägenwil Industriestrasse 10 0848 848 023

Demonstration / Vente

8048 Zürich Badenerstrase 587 044 405 81 11

Garantie

Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobservation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

Page 46

Servizio dopo vendita

6916 Grancia Zona Industriale E

Vendita pezzi di ricambio

5506 Mägenwil Industriestrasse 10 0848 848 023

Consulente (cucina) / Vendita

8048 Zürich Badenerstrasse 587 044 405 81 11

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto). Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

Ersatzteile, Zubehör und Pflegemittel

Schweiz: Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen bei http://www.electrolux.ch

Pièces détachées, accessoires et produits d'entretien

Pour la Suisse : Vous pouvez commander des pièces détachées, des accessoires et des produits d'entretien en ligne sur http://www.electrolux.ch

Ricambi, accessori e prodotti di pulizia

Per la Svizzera: Ricambi, accessori e prodotti di pulizia si possono ordinare direttamente sul sito internet http://www.electrolux.ch

Page 47

Service après-vente

En cas de problèmes techniques, vérifiez d’abord s’il ne vous est pas possible de réparer vous-même le dysfonctionnement à l’aide de la notice d’utilisation (chapitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le dysfonctionnement, veuillez contacter notre Consumer Services.

Pour pouvoir vous dépanner dans les plus brefs délais, nous nécessitons les informations suivantes :

– Désignation du modèle – Numéro du produit (PNC) – Numéro de série (S-No.)

(ces chiffres se trouvent sur la plaque signalétique)

– Type de dysfonctionnement – eventuellement le message d’erreur affiché par l’appareil

Pour pouvoir accéder rapidement aux numéros d’identification de l’appareil, nous vous recommandons de les consigner à cet endroit.

Désignation du modèle .....................................

PNC: .....................................

N° de série : .....................................

Page 48

www.electrolux.com

www.electrolux.ch

Änderungen vorbehalten Con riserva di modifiche

132 977 110-00-041006-01 Subject to change without notice

Sous réserve de modifications
