Page 1
notice d'utilisation
Lave-linge
EWF 14480 W
Page 2
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
Sommaire
Consignes de sécurité 2
Description de l'appareil 4
Bandeau de commande 5
Première utilisation 8
Personnalisation 8
Utilisation quotidienne 8
Conseils utiles 12
Programmes de lavage 14
Entretien et nettoyage 16
Sous réserve de modifications
En cas d'anomalie de fonctionnement
Caractéristiques techniques 23
Valeurs de consommation 23
Installation 24
Branchement électrique 27
En matière de protection de
l'environnement 27
Consignes de sécurité
Important Veuillez lire attentivement cette
notice et la conserver pour toute consultation
future.
• La sécurité de nos appareils est conforme
aux règles reconnues de la technique et à
la législation sur la sécurité des appareils.
Cependant en tant que fabricant, nous
vous rappelons les règles de sécurité suivantes.
• Conservez cette notice d'utilisation avec
votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurezvous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être
informé du fonctionnement de celui-ci et
des avertissements s'y rapportant.
• Pour des raisons de sécurité et dans le but
de garantir un usage correct de l'appareil,
nous vous invitons à lire attentivement cette notice d'utilisation ainsi que les recommandations et les avertissements qu'elle
contient avant de procéder à l'installation
et à la première utilisation de l'appareil.
• Avant la première utilisation, vérifiez si l'appareil n'a pas été endommagé pendant le
transport. Ne procédez pas à l'installation
d'un appareil endommagé. Si l'appareil
présente un endommagement, adressezvous à votre magasin vendeur.
• Si votre appareil est livré au cours d'un
mois d'hiver, lorsque la température est
inférieure à 0°C. Laissez l'appareil dans un
local à température ambiante pendant 24
heures avant de le mettre en service.
Sécurité générale
• Il est interdit de modifier ou d'essayer de
modifier les caractéristiques techniques
de cet appareil.
• Le hublot s'échauffe au cours des programmes de lavage à température élevée.
Ne le touchez pas !
• Veillez à empêcher vos animaux familiers
de se glisser dans le tambour. Pour éviter
cela, vérifiez l'intérieur du tambour avant
chaque utilisation de l'appareil.
• Les objets tels que les pièces de monnaie,
les épingles de sûreté, les clous, les vis, les
cailloux ou tout autre objet dur, tranchant,
peuvent provoquer d'importants dégâts et
ne doivent pas être placés dans l'appareil.
• N'utilisez que les quantités de lessive et
d'assouplissant indiquées par le fabricant.
Une quantité excessive pourrait endommager le linge. Conformez-vous aux doses
préconisées par les fabricants.
• Groupez les petits articles, tels que les
chaussettes, ceintures lavables en machine etc., dans un petit sac de toile ou une
taie, afin d'éviter que ces pièces ne glissent entre le tambour et la cuve.
• Ne lavez pas en machine le linge avec des
baleines, les tissus non ourlés ou déchirés.
• Débranchez toujours la prise de courant et
fermez le robinet de l'eau après chaque
utilisation et avant le nettoyage et l'entretien de l'appareil.
20
Page 3
electrolux 3
• N'essayez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur. Exigez des pièces de rechange certifiées Constructeur.
Installation
• Cet appareil est lourd. Faites attention lors
de son déplacement.
• Déballez l'appareil et vérifiez qu'il n'est pas
endommagé. En cas de doute, ne l'utilisez
pas et contactez le magasin vendeur.

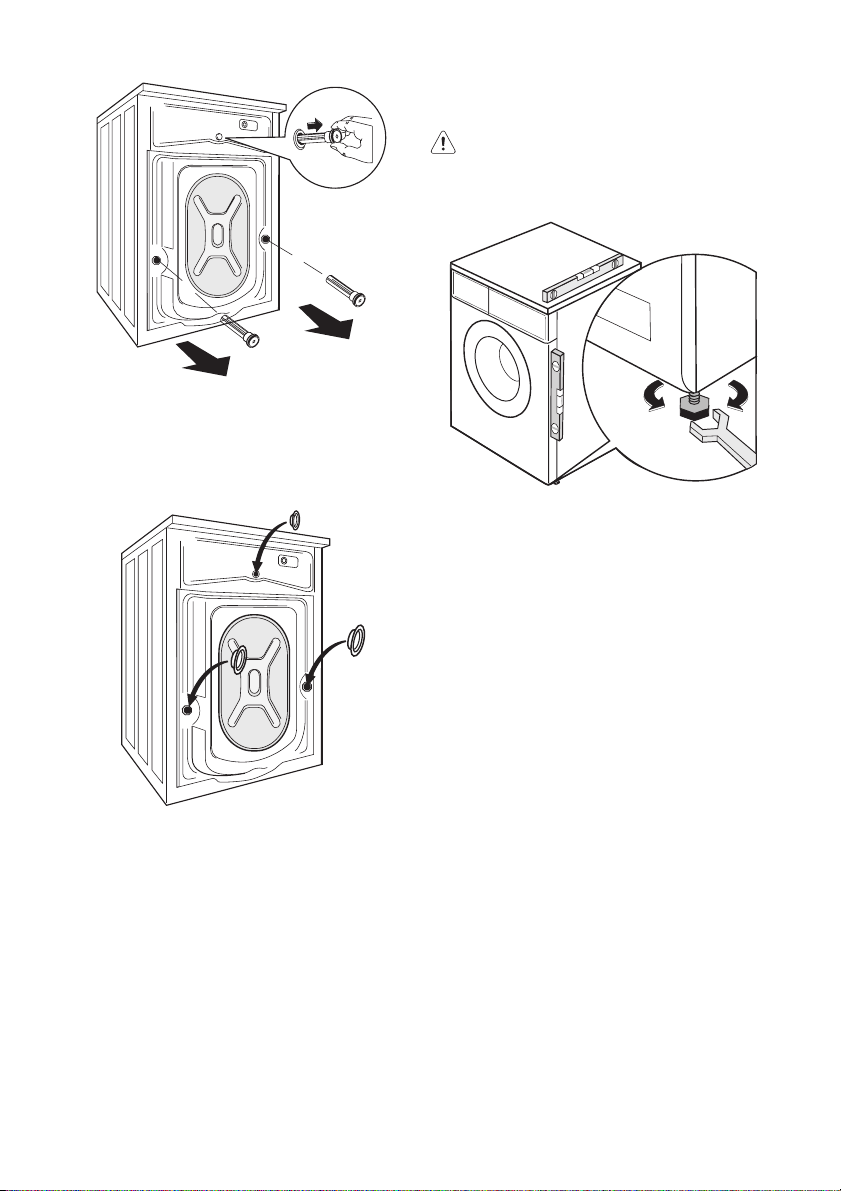

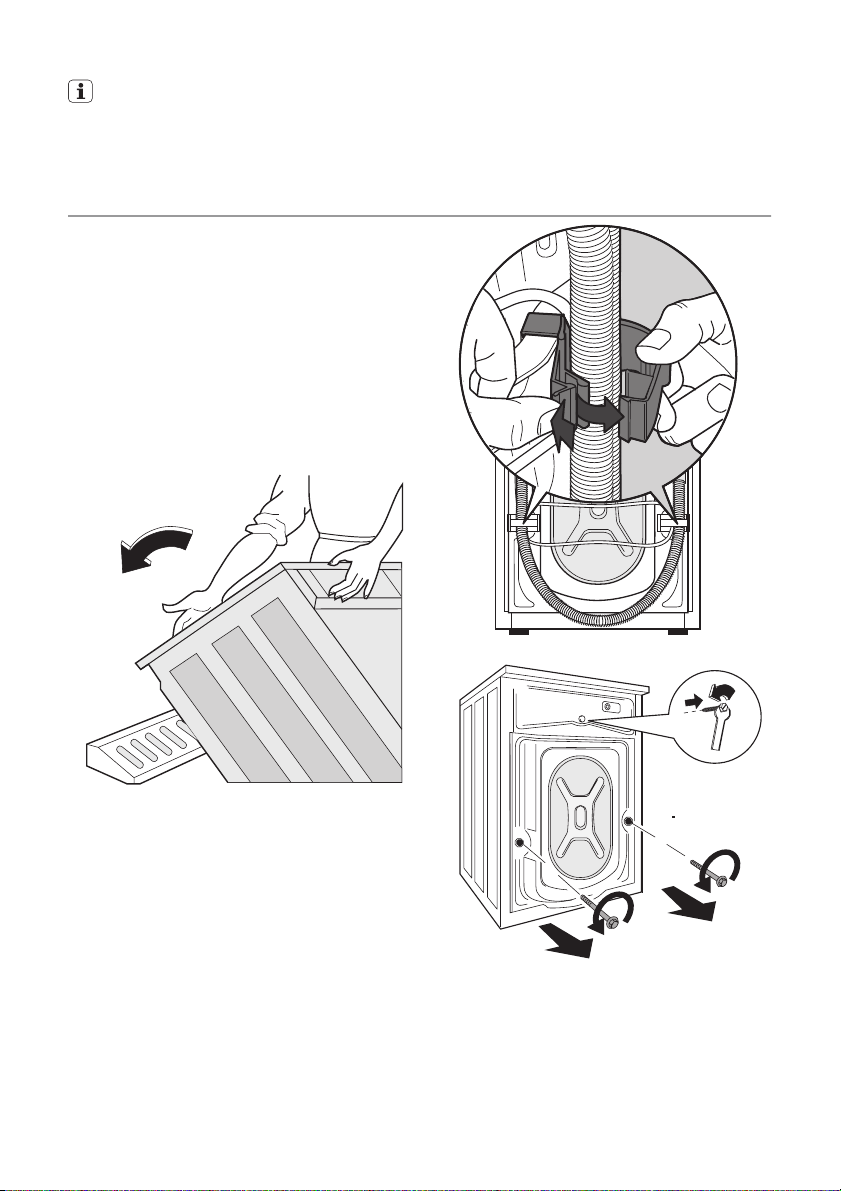

• L'appareil doit être débridé avant la première utilisation. L'élimination incomplète
des dispositifs de protection pour le transport pourrait occasionner des dommages
à l'appareil et aux meubles voisins. Voir le
chapitre correspondant dans cette notice
d'utilisation.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le tuyau
d'alimentation ou le tuyau de vidange et
que le plan de travail ne coince pas le câble
d'alimentation contre le mur.
• Si l'appareil est placé sur une moquette,
ajustez les pieds afin de permettre à l'air
de circuler librement sous l'appareil.
• Assurez-vous, après avoir installé l'appareil, qu'aucun tuyau ou raccord ne fuit.
• Si l'appareil est installé dans un endroit exposé au gel, veuillez lire attentivement le
chapitre "Précautions contre le gel".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à
un plombier qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le
branchement de votre appareil, faites appel à un électricien qualifié.
Utilisation
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été
conçu.
• Lavez en machine uniquement les articles
pouvant supporter ce traitement. Suivez
les indications se trouvant sur l'étiquette
dont chaque article est muni.
• Ne surchargez pas l'appareil. Consultez le
tableau des programmes de lavage.
• Avant le lavage, videz les poches et fermez
les boutonnières et les fermetures à glissière. Evitez de laver les articles effilochés
ou déchirés, et traitez avant le lavage les
taches de peinture, d'encre, de rouille et
d'herbe. Les soutiens-gorge à armature
NE doivent PAS être lavés en machine.
• Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc., ne doivent
pas être mis dans un lave-linge. Si de tels
détachants sont utilisés avant le lavage en
machine, il faudra attendre que le produit
se soit évaporé avant d'introduire les articles dans l'appareil.
• Le câble d'alimentation ne doit jamais être
tiré au niveau du câble ; mais toujours au
niveau de la prise.
• N'utilisez jamais l'appareil si le câble d'alimentation, le bandeau de commande, le
plan de travail ou le socle sont endommagés de manière telle que l'intérieur de l'appareil est accessible.
Sécurité des enfants
• Cet appareil n'est pas destiné à être utilisé
par des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de
connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont sans
surveillance ou en l'absence d'instruction
d'une personne responsable qui puisse
leur assurer une utilisation de l'appareil
sans danger.
• Les matériaux d'emballage (p.ex. les films
plastiques, le polystyrène) représentent un
danger pour les enfants - risque d'asphyxie ! Conservez-les hors de la portée des
enfants.
• Rangez les détergents en lieu sûr, hors de
la portée des enfants.
Page 4
4 electrolux
• Assurez-vous que les enfants ou vos animaux domestiques ne puissent pas pénétrer dans le tambour. Pour empêcher que
des enfants et des animaux familiers ne
pénètrent dans le tambour, l'appareil est
doté d'un dispositif spécial. Pour activer ce
dispositif, tournez le bouton (sans appuyer) situé à l'intérieur du hublot dans le
sens des aiguilles d'une montre jusqu'à ce
que la rainure soit horizontale. Si nécessaire, utilisez une pièce de monnaie.
Pour désactiver ce dispositif et permettre
la fermeture du hublot, tournez le bouton
dans le sens inverse des aiguilles d'une
montre jusqu'à ce que la rainure soit verticale.
Description de l'appareil
Votre nouvel appareil répond à toutes les exigences de traitement moderne du linge en
économisant l'eau, l'énergie et la lessive. Le nouveau système de lavage permet d'utiliser
toute la lessive et d'économiser l'eau et donc l'énergie.
1 Boîte à produits
2 Bandeau de commande
1 2
3
4
5
6
3 Poignée d'ouverture du hublot
4 Plaque signalétique
Page 5
electrolux 5

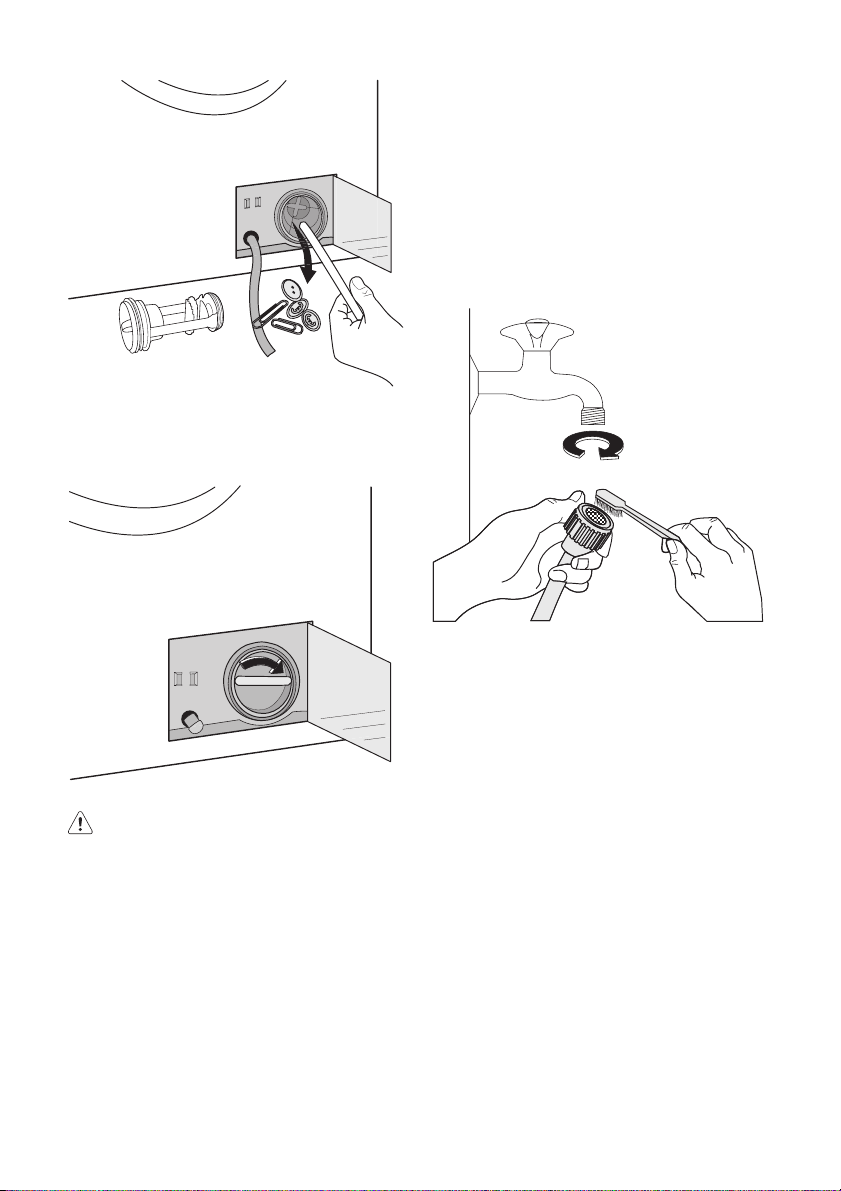

5 Pompe de vidange 6 Pieds réglables
Boîte à produits
Lessive en poudre utilisée pendant le prélavage et le trempage ou détachant utilisé
avec l'option Taches (si disponible). La lessive de prélavage et de trempage est ajoutée
au début du programme de lavage. Le détachant est ajouté pendant la phase d'action
contre les taches.
Lessive en poudre ou liquide pour le lavage principal. Pour les lessives liquides, versez-les juste avant le démarrage du programme.
Additifs liquides (assouplissant, amidon).
Respectez le dosage indiqué sur le flacon,
en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré. Ne dé-
passez pas les doses maximales . Par
contre, l'assouplissant ou les additifs d'amidon doivent être versés dans le compartiment correspondant avant le démarrage du
programme de lavage.
Bandeau de commande
Le bandeau de commande est représenté ci-dessous. Il comporte le sélecteur de programmes, les touches et l'afficheur. Dorénavant ceux-ci seront signalés tout au long de
la notice par les numéros auxquels ils font référence.
1 2 4 5 6 7
1 Sélecteur de programmes
2
Touche TEMPÉRATURE (TEMP.)
3
Touche Réduction d'essorage (CEN-
TRIFUGEREN/ESSORAGE)
4
Touche ANTIKREUK/REPASSAGE
FACILE
3
5 Touche EXTRA SPOELEN/RINÇAGE
PLUS
6 Touche UITGESTELDE START/DÉ-
PART DIFFÉRÉ
7
Affichage
8 START/PAUZE/DÉPART/PAUSE
9
8
10
Page 6
6 electrolux
9
Voyant Hublot Verrouillé
Table of Symbols
= Spoelstop/Arrêt cuve pleine = Koud/Froid
= Antikreuk/Repassage facile = Spoelen+/Rinçage+
= Uitgestelde start/Départ dif-
féré
= Katoen/Coton = Synth.stoffen/Synthéti-
= Zuinig/Eco = Fijne weefsels/Délicat
= Centrifugeren/Essorage = Pompen/Vidange
= Spoelen/Rinçage = Lingerie
= Zijde/Soie = Handwas/Lavage à la
= Wol/Laine = Time Manager
10
Touches TIME MANAGER
= Hublot verrouillé
que
main
Bandeau de commande
Sélecteur de programmes
Il vous permet de mettre l'appareil en fonctionnement ou à l'arrêt et/ou de sélectionner
un programme.
Température
Cette touche permet d'augmenter ou de diminuer la température de lavage. Sur la position
vage à l'eau froide.
Essorage
En appuyant sur cette touche, vous pouvez
modifier la vitesse d'essorage du programme
sélectionné.
Arrêt Cuve Pleine
En choisissant cette option, l'eau du dernier
rinçage n'est pas évacuée pour éviter le froissement du linge. Avant d'ouvrir le hublot,
vous devrez vidanger l'eau. Pour vidanger
l'eau, veuillez lire le paragraphe " Fin du programme ".
Repassage facile
En choisissant cette option, le lavage et l'essorage sont effectués en douceur pour éviter
le froissement du linge. Il vous sera ainsi plus
facile de le repasser. De plus, le lave-linge
effectuera quelques rinçages supplémentaires sur certains programmes. Sur d'autres
, l'appareil effectue un cycle de la-
programmes, la vitesse d'essorage maximum sera automatiquement réduite.
Rinçage plus
Cet appareil est conçu pour consommer peu
d'eau. S'il est nécessaire de rincer le linge
avec une quantité d'eau supérieure (Rinçage
plus), sélectionnez cette option. Le lave-linge
effectuera quelques rinçages supplémentaires. Cette option est recommandée pour les
personnes allergiques aux produits de lessive, et dans les zones où l'eau est très douce.
Départ Différé
En appuyant sur cette touche, le programme
de lavage peut être différé de 30 min, 60 min,
90 min, 2 heures, puis d'heure en heure jusqu'à un maximum de 20 heures.
Départ/Pause
Cette touche permet de démarrer ou d'interrompre le programme sélectionné.
Voyant Hublot verrouillé
Le voyant 9 s'allume lorsque le programme
démarre et indique si le hublot peut être ouvert :
• le voyant est allumé : le hublot ne peut pas
être ouvert. L'appareil fonctionne ou est en
mode d'arrêt cuve pleine.
Page 7
electrolux 7
• le voyant est éteint : le hublot peut être ouvert. Le programme de lavage est terminé
ou l'eau a été vidangée.
Affichage
7.4 7.5 7.1
L'écran affiche les informations suivantes :
7.1 :
• Durée du programme sélectionné
Après la sélection d'un programme, la durée du programme s'affiche en heures et
en minutes (par exemple 2.05 ). La durée
est calculée automatiquement sur la base
de la charge maximum recommandée
pour chaque type de textile. Après le départ du programme, le temps restant est
réactualisé toutes les minutes.
• Départ différé
En appuyant sur la touche correspondante, le délai sélectionné apparaît dans la fenêtre d'affichage pendant quelques secondes, puis la durée du programme sélectionné s'affiche.
•
Codes d'alarme
En cas d'anomalie de fonctionnement, des
codes d'alarme s'affichent, par exemple
E20 (voir le paragraphe " En cas d'anomalie de fonctionnement ").
•
Sélection d'option erronée
Si une option non compatible est sélectionnée avec le programme de lavage
choisi, le message Err s'affiche pendant
quelques secondes et le voyant rouge de
la touche 8 clignote.
• Fin du programme
Le programme une fois terminé, trois zéros
clignotants s'affichent, le voyant 9 et celui
• le voyant clignote : le hublot s'ouvre
7.27.3
de la touche 8 s'éteignent, et le hublot peut
être ouvert.
7.2 : Icônes des phases du programme
de lavage
•
Lavage
•
Rinçages
•
Vidange
•
Essorage
En sélectionnant le programme de lavage,
les symboles des phases du programme de
lavage correspondant aux différentes phases
constituant le programme apparaissent en
bas de l'afficheur. Après le départ du programme (activation de la touche 8 ), seul le
symbole de la phase en cours reste allumé.
7.3 : Phase de chauffe
Au cours du cycle de lavage, la fenêtre d'affichage indique le symbole de température
pour indiquer que l'appareil a entamé la phase de chauffe de l'eau dans la cuve.
7.4 : Symboles du niveau de salissure
Lors de la sélection d'un programme, un
symbole, automatiquement proposé par
l'appareil, s'affiche pour indiquer le degré de
salissure :
•
Intensif
•
Normal/Quotidien
•
Léger/Rapide
•
Rapide
7.5 : Sécurité enfants
Page 8
8 electrolux
Cette option permet d'éviter le départ d'un
programme par inadvertance ou la modification d'un programme en cours,
Première utilisation
• Assurez-vous que les raccordements
électriques et hydrauliques sont conformes aux instructions d'installation.
• Retirez le bloc en polystyrène et tout
autre matériel se trouvant dans le tambour.
• Versez 2 litres d'eau dans le compartiment de lavage principal
boîte à produits pour activer l' éco
de la
Personnalisation
Signaux sonores
L'appareil est doté d'un dispositif sonore qui
retentit dans les cas suivants :
• à la fin du cycle
• en cas d'anomalie de fonctionnement.
Appuyez simultanément sur les touches 4 et
5 pendant environ 6 secondes pour désactiver le signal sonore (sauf en cas d'anomalie
de fonctionnement). Appuyez de nouveau
sur ces deux touches pour réactiver le signal
sonore.
Sécurité enfants
Cette option permet d'éviter le départ d'un
programme par inadvertance ou la modifica-
clapet. Puis lancez un cycle coton à la
température maximum, sans placer
de linge dans l'appareil, afin d'éliminer
du tambour et de la cuve les résidus
de matériaux utilisés lors de la fabrication. Versez 1/2 mesure de lessive
dans le compartiment de lavage principal et démarrez le programme.
tion d'un programme en cours. Elle reste active même si l'appareil n'est pas en fonctionnement.
Il y a deux types de verrouillage :
1. avant d'appuyer sur la touche 8 : il est
alors impossible de démarrer l'appareil.
2.
après avoir appuyé sur la touche 8 : il est
alors impossible de modifier une option
ou le programme.
Pour activer ou désactiver cette option, appuyez simultanément sur les touches 5 et 6
pendant environ 6 secondes jusqu'à ce que
le symbole
l'afficheur.
apparaisse ou disparaisse de
Utilisation quotidienne
Chargement du linge
Ouvrez le hublot en tirant avec précaution
vers l'extérieur à l'aide de la poignée. Placez
les articles un à un dans le tambour, en les
dépliant le plus possible. Refermez le hublot.
Dosage des produits lessiviels
Page 9
electrolux 9
Tirez la boîte à produits jusqu'à la butée. Dosez la lessive en poudre, versez-la dans le
compartiment pour le lavage principal
ou
dans le compartiment correspondant si l'option/le programme sélectionné l'exige (pour
plus d'informations, voir le chapitre "Boîte à
produits").
Versez, le cas échéant, l'assouplissant dans
le compartiment
(sans dépasser le niveau
"MAX"). Fermez doucement la boîte à produits.
Sélectionnez le programme souhaité en
tournant le sélecteur sur (1)
Tournez le sélecteur sur le programme souhaité. Le lave-linge proposera une température et sélectionnera automatiquement la valeur d'essorage maximum prévue pour le
programme choisi. Vous pouvez modifier ces
valeurs à l'aide des touches correspondantes. Le voyant vert de la touche 8 clignote.
Le sélecteur de programmes peut être tourné vers la droite ou vers la gauche. Positionnez-le sur " O " pour réinitialiser le programme/mettre à l'arrêt l'appareil.
A la fin du programme, le sélecteur doit
être tourné sur la position O pour permettre de mettre à l'arrêt l'appareil.
Attention Si vous tournez le sélecteur
de programmes sur un autre
programme quand le cycle est en cours,
le voyant rouge de la touche 8 clignote
trois fois et le message Err s'affiche pour
indiquer l'erreur de sélection. L'appareil
n'effectuera pas le nouveau programme
sélectionné.
Sélectionnez la température en
appuyant sur la touche 2
Lors de la sélection d'un programme, l'appareil propose automatiquement une température par défaut.
Appuyez sur cette touche par pressions successives pour augmenter ou diminuer la température si vous souhaitez que votre linge
soit lavé à une température différente de celle
proposée par le lave-linge.
Réduisez la vitesse d'essorage en
appuyant sur la touche 3
Une fois que vous avez sélectionné le programme souhaité, l'appareil propose automatiquement la vitesse d'essorage maximum autorisée pour ce programme.
Appuyez sur la touche 3 par pressions successives pour modifier la vitesse d'essorage,
si vous souhaitez que le linge soit essoré à
une vitesse différente de celle que vous propose le lave-linge. Le voyant correspondant
s'allume.
Sélectionnez l'option disponible en
appuyant sur les touches 3, 4 et 5
Selon le programme sélectionné, différentes
fonctions peuvent être combinées. Ces dernières doivent être sélectionnées avant d'appuyer sur la touche 8 . Si ces touches sont
actionnées, les voyants correspondants s'allument.
Lorsqu'une option non compatible est sélectionnée, le voyant rouge de la touche 8 cli-
Page 10
10 electrolux
gnote 3 fois et le message Err apparaît dans
l'afficheur pendant quelques secondes.
Pour plus d'informations sur la compatibilité des programmes de lavage et des
options, consultez le chapitre "Programmes de lavage".
Sélectionnez l'option Départ différé en
appuyant sur la touche 6
Avant de lancer le programme, si vous souhaitez en différer le départ, appuyez par pressions successives sur la touche 6 pour sélectionner le délai souhaité. Le voyant correspondant s'allume.
Le départ différé sélectionné (jusqu'à 20 heures) apparaît sur la fenêtre d'affichage pendant quelques secondes, puis la durée du
programme apparaît de nouveau.
Vous devez sélectionner cette option après
avoir réglé le programme et avant d'appuyer
sur la touche 8 .
Vous pouvez modifier ou annuler le départ
différé à tout moment, avant d'appuyer sur la
touche 8 .
Sélection du départ différé :
1. Sélectionnez le programme et les options
requises.
2. Sélectionnez l'option Départ différé en
appuyant sur la touche 6 .
3.
Appuyez sur la touche 8 :
– l'appareil commence son décompte.
– Le programme se déclenche à l'expi-
ration du départ différé sélectionné.
Annulation du départ différé après la sélection de la touche 8 :
1. Mettez le lave-linge en PAUSE en appuy-
ant sur la touche 8 .
2. Appuyez une fois sur la touche 6 jusqu'à
ce que le symbole 0' s'affiche
3. Appuyez de nouveau sur la touche 8 pour
lancer le programme.
Important Le délai sélectionné ne peut être
modifié qu'après avoir sélectionné de
nouveau le programme de lavage.
Le départ différé ne peut pas être sélectionné avec le programme VIDANGE .
Lancez le programme en appuyant sur la
touche 8
Pour lancer le programme sélectionné, appuyez sur la touche 8 , le voyant vert correspondant à la touche 8 cesse de clignoter.
Pour interrompre un programme en cours,
appuyez sur la touche 8 : le voyant vert clignote.
Pour faire repartir le programme là où il a été
interrompu, appuyez de nouveau sur la touche 8 . Si vous avez sélectionné un départ
différé, l'appareil commence son décompte.
Lorsqu'une option non compatible est sélectionnée, le voyant rouge de la touche 8 clignote 3 fois tandis que le message Err s'affiche pendant quelques secondes.
Sélectionnez l'option Time Manager en
appuyant sur les touches 10
Appuyez par pressions succcessives sur ces
touches pour prolonger ou écourter la durée
du cycle de lavage. L'icône de niveau de salissure apparaît sur l'affichage pour indiquer
le degré de salissure choisi. Cette option
peut être sélectionnée uniquement avec les
programmes Coton , Synthétiques et Dé-
licats .
Niveau de
salissure
INTENSIF Pour les articles très
NORMAL Pour les articles nor-
QUOTIDIEN Pour les articles salis
LIGHT (LÉGER)
RAPIDE Pour les articles très
RAPIDE
1) Nous vous conseillons de réduire la charge de
linge (voir le tableau "Programmes de lavage").
Icône Type de textile
1)
sales
malement sales
au quotidien
Pour les articles peu
sales
peu salis
Pour les articles por-
tés brièvement
Important L'option Time Manager ne peut
pas être sélectionnée avec les programmes
Eco .
La disponibilité de différents niveaux de salissure varie en fonction du type de textile,
comme l'indique le tableau ci-après.
Tissu Niveau de salissure
Coton
95°/90°C X X X X X X
60°C/50°C X X X X X X
40°C X X X X X X
Page 11
electrolux 11
Tissu Niveau de salissure
30°C X X X X X X
Froid X X X X X X
Synthétiques
60°C/50°C X X X X
40°C X X X X
30°C X X X X
Froid X X X X
Délicats
40°C X X X X
30°C X X X X
Froid X X X X
Modification d'une option ou d'un
programme en cours
Il est possible de modifier des options d'un
programme en cours avant que l'appareil ne
les exécutent.
Avant d'effectuer un changement, vous devez mettre l'appareil en PAUSE en appuyant
sur la touche 8 . Seule l'option Time Manager
ne peut pas être modifiée après le départ du
programme. Si vous souhaitez modifier l'option Time Manager, vous devez annuler le
programme en cours et effectuer une nouvelle sélection.
Si le programme est en cours, il n'est possible de le modifier qu'en le réinitialisant.
Tournez le sélecteur sur O puis sur le nouveau programme. Lancez le nouveau programme en appuyant de nouveau sur la touche 8 . L'eau reste dans la cuve.
Interruption d'un programme
Appuyez sur la touche 8 pour interrompre le
programme en cours, le voyant vert correspondant clignote.
Appuyez de nouveau sur la même touche
pour redémarrer le programme.
Annulation d'un programme
Tournez le sélecteur sur 0 pour annuler un
programme en cours.
Vous pouvez à présent sélectionner un nouveau programme.
Ouverture du hublot
Après le départ du programme (ou pendant
la durée du départ différé) le hublot est ver-
rouillé, si vous devez l'ouvrir, mettez d'abord
l'appareil en PAUSE en appuyant sur la touche 8 .
Au bout de quelques minutes, le voyant 9
s'éteint et vous pouvez ouvrir le hublot.
Si le voyant reste allumé, cela signifie que
l'appareil est en phase de chauffe ou que le
niveau de l'eau est trop élevé. Dans ce cas,
le hublot ne s'ouvre pas. Quoiqu'il en soit,
n'essayez pas de forcer le hublot !
Si vous ne parvenez pas à ouvrir le hublot
mais que cela est absolument nécessaire,
mettez l'appareil à l'arrêt en tournant le sélecteur sur 0 . Au bout de quelques minutes,
le hublot pourra être ouvert (Attention au
niveau et à la température de l'eau !) .
Après avoir refermé le hublot, vous devrez
sélectionner de nouveau le programme et les
options et appuyer sur la touche 8 .
Fin du programme
L'appareil s'arrête automatiquement. Trois
zéros 0.00 clignotants s'affichent et le voyant
de la touche 8 s'éteint. Des signaux sonores
retentissent.
Si vous avez sélectionné un programme avec
l'option "ARRET CUVE PLEINE", l'eau reste
dans la cuve à la fin du programme et le hublot reste verrouillé pour vous rappeler qu'il
faut vidanger l'eau avant d'ouvrir le hublot.
Suivez les instructions ci-dessous pour vidanger l'eau :
1. Tournez le sélecteur de programmes sur
O .
2. Sélectionnez le programme vidange ou
essorage.
3. Réduisez la vitesse d'essorage, si néces-
saire, en appuyant sur la touche correspondante.
4. Appuyez sur la touche 8 .
A la fin du programme, le dispositif de verrouillage du hublot est désactivé et le hublot
peut être ouvert. Tournez le sélecteur de programmes sur O
pour mettre l'appareil à l'arrêt.
Sortez le linge et vérifiez que le tambour est
vide. Débranchez la prise de courant et fermez le robinet d'arrivée d'eau. Laissez le hublot ouvert pour éviter la formation de moisissures et de mauvaises odeurs.
Mode veille : Si le linge n'est pas retiré dans
les 10 minutes qui suivent la fin du programme, le panneau lumineux de l'afficheur
Page 12
12 electrolux
s'éteint et le système d'économie d'énergie
s'active. Seul le voyant de la touche 8 clignote pour signaler que l'appareil doit être
éteint. Appuyez sur une touche quelconque
Conseils utiles
Tri du linge
Suivez les symboles pour l'entretien des textiles se trouvant sur l'étiquette dont chaque
article est muni et les instructions de lavage
du fabricant. Nous vous conseillons de trier
le linge : d'un côté, le linge résistant pouvant
supporter un lavage et un repassage énergétiques, de l'autre, le linge délicat qu'il convient de traiter avec précaution.
Températures
Pour le lin et le coton blancs
95° ou 90°
60°/50°
40°-30°Froid
Avant le chargement du linge
Lavez les articles "blancs" et les couleurs séparément. Les articles blancs peuvent perdre de leur blancheur au cours du lavage.
Lorsqu'ils sont lavés pour la première fois, les
articles de couleur peuvent perdre de leur
couleur et déteindre sur d'autres pièces de
linge ; ils doivent donc être lavés séparément
la première fois.
Videz les poches intérieures et les poches des pantalons des petits objets
métalliques qu'elles pourraient contenir
(clous, épingles, trombones, etc.).
Boutonnez les taies d'oreiller, fermez les fermetures à glissière et à pression, les crochets. Nouez les ceintures et les rubans.
Traitez les taches tenaces avant le lavage.
normalement sales (par exemple, torchons, serviettes, nappes, draps, etc.)
Pour les articles bon teint normalement sales (ex., les chemises, les chemises de nuit, les
pyjamas, etc.), en lin, coton ou
fibres synthétiques et pour le
coton blanc peu sale (ex., les
sous-vêtements)
Pour les articles délicats (ex.,
les voilages), les mélanges
comprenant des fibres synthétiques et les lainages portant
l'étiquette " pure laine, lavable
en machine, irrétrécissable "
pour faire sortir l'appareil du mode d'économie d'énergie et pour sélectionner un autre
programme ou mettre l'appareil à l'arrêt.
Frottez les endroits particulièrement sales à
l'aide d'un détergent ou d'une pâte spécifique.
Apportez un soin tout particulier aux rideaux.
Enlevez les crochets ou placez-les dans une
housse ou un filet.
Charges maximales
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie selon la nature des textiles (voir "Programmes
de lavage"). Tous les textiles n'ont pas le même volume d'encombrement et le même
pouvoir de rétention d'eau.
Règles générales :
• Coton, lin : tambour plein mais sans sur-
charger ;
• Synthétiques : tambour à moitié de son
volume ;
•
Articles délicats et lainages : tambour
au tiers de son volume.
Utilisez si possible l'appareil à pleine capacité
plutôt qu'avec des charges partielles afin de
réaliser des économies d'eau et d'énergie.
Pour le linge très sale ou de tissu éponge,
réduisez la charge.
Poids du linge
Nous vous donnons les poids moyens suivants à titre indicatif :
Nous vous donnons les poids moyens suivants à titre indicatif :
peignoir 1 200 g
housse de couette 700 g
chemise de travail homme 600 g
drap, pyjama homme 500 g
nappe 250 g
taie d'oreiller, drap de bain,
chemise de nuit, chemise
homme
torchon, sous-vêtements féminins, serviette, chemisier,
sous-vêtements homme
200 g
100 g
Page 13
electrolux 13
Traitement des taches
Les taches résistantes ne s'éliminent pas
toujours avec de l'eau et de la lessive. Il est
donc conseillé de les traiter avant le lavage.
Sang : traitez les taches fraîches avec de
l'eau froide. Pour les taches sèches, laissez
tremper toute la nuit dans de l'eau mélangée
à un produit spécial. Savonnez, frottez et rincez.
Peinture à l'huile : tamponnez à l'aide d'un
solvant après avoir étalé le vêtement sur un
chiffon propre ; répétez plusieurs fois.
Taches de gras séchées : étalez le vêtement sur un chiffon propre et tamponnez
avec de l'essence de térébenthine.
Rouille : utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Pour les vieilles taches, assurez-vous que la
nature du textile supporte le produit.
Taches de moisi : traitez avec un agent de
blanchiment (blancs et couleur bon teint seulement).
Herbe : savonnez légèrement, traitez avec
un agent de blanchiment (blancs et couleur
bon teint seulement).
Crayon à bille et colle : imprégnez d'acé-
1)
tone
étalez le vêtement sur un chiffon propre et tamponnez.
Rouge à lèvres : tamponnez à l'acétone (*)
comme ci-dessus et traitez les taches avec
de l'alcool dénaturé. Traitez les marques résiduelles avec un agent de blanchiment.
Vin rouge : faites tremper dans de l'eau et
un produit nettoyant. Rincez et traitez avec
de l'acide acétique ou citrique, puis rincez.
Traitez les marques résiduelles avec un
agent de blanchiment.
Encre : en fonction du type d'encre, imbibez
le tissu d'acétone
1)
puis d'acide acétique ;
traitez les marques résiduelles sur les tissus
blancs avec un agent de blanchiment et rincez.
Cambouis - goudron : étalez un peu de
beurre frais sur la tache, laissez reposer puis
tamponnez avec de l'essence de térébenthine.
Choix de la lessive
Les fabricants de lessive indiquent sur les
emballages la quantité de lessive à utiliser
selon la charge de linge. Conformez-vous
aux doses et aux instructions préconisées
sur les emballages.
Bien qu'ils soient biodégradables, les détergents contiennent des substances qui, lorsqu'elles sont utilisées en grandes quantités,
peuvent bouleverser le fragile équilibre de la
nature.
Le choix de la lessive dépend du type de textile (délicats, lainages, coton, etc.), de la couleur, de la température de lavage et du degré
de salissure.
Toutes les marques de lessives courantes
vendues dans le commerce peuvent être utilisées avec cet appareil :
• lessives en poudre pour tous les types de
textiles
• lessives en poudre pour les tissus délicats
(60°C max) et les lainages
• lessives liquides, de préférence pour les
programmes de lavage à températures
peu élevées (60°C max.) pour tous les types de tissus, ou lessives spéciales pour
les lainages uniquement.
La lessive et les additifs doivent être versés
dans les compartiments correspondants de
la boîte à produits avant le démarrage du
programme.
Pour les lessives liquides, sélectionnez un
programme sans prélavage.
L'appareil comprend un système de recirculation qui permet une utilisation optimale des
lessives concentrées.
Respectez le dosage indiqué sur le flacon, en
fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré. Ne dé-
passez pas les doses maximales .
Degrés de dureté de l'eau
Vous obtiendrez le degré de dureté de votre
eau en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.
Si l'eau est moyennement ou très dure,
un adoucisseur d'eau doit alors être
ajouté (à partir du degré de dureté II).
Conformez-vous aux instructions du fabricant. La quantité de lessive peut alors
toujours être ajustée jusqu'au degré de
dureté I (= peu dure ou douce).
1) ne pas utiliser d'acétone sur de la soie artificielle,
Page 14
14 electrolux
Degrés de dureté de
Niveau
Caracté-
ristique
Alle-
mands
l'eau
Français
°T.H.
°dH
1 douce 0-7 0-15
2 moyenne 8-14 16-25
Programmes de lavage
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
KATOEN/COTON
90° - Froid
Lavage principal, rinçages
Vitesse d'essorage maximale 1 400 tr/min
Charge maxi. 7 kg - charge réduite 3,5 kg
Coton blanc et couleur (linge moyennement sale).
KATOEN/COTON ZUINIG/ECO
90° - 40°
Lavage principal, rinçages
Vitesse d'essorage maximale 1 400 tr/min
Charge maxi. 7 kg
Coton blanc et grand teint .
Ce programme est réservé au lavage des textiles en
coton moyennement ou légèrement sales. La température sera réduite et la durée de lavage sera prolongée.
Ceci pour obtenir un lavage efficace tout en faisant des
économies d'énergie.
KATOEN/COTON + VOORWAS/PRÉLAVAGE
90° - Froid
Prélavage, lavage principal, rinçages
Vitesse d'essorage maximale 1 400 tr/min
Charge maxi. 7 kg - charge réduite 3,5 kg
Coton blanc ou couleur avec prélavage (linge très
sale)
KATOEN/COTON ZUINIG/ECO + VOORWAS/PRÉLAVAGE
90 °- 40°
Prélavage, lavage principal, rinçages
Vitesse d'essorage maximale 1 400 tr/min
Charge maxi. 7 kg
Coton blanc ou couleur avec prélavage.
Ce programme est réservé au lavage des textiles en
coton moyennement sales et tachés. La température
sera réduite et la durée de lavage sera prolongée.
1)
1)
Degrés de dureté de
l'eau
Alle-
mands
Niveau
Caracté-
ristique
°dH
3 dure 15-21 26-37
4 très dure > 21 > 37
Symboles des op-
tions
Bac à lessive
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+, TIME
MANAGER
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+, TIME
MANAGER
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+
Français
°T.H.
2)
2)
Page 15
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
SYNTH.STOFFEN/SYNTHÉTIQUE
60° - Froid
Lavage principal, rinçages
Vitesse d'essorage maximale 900 tr/min
Charge maxi. 3,5 kg - charge réduite 1,5 kg
1)
Textiles synthétiques ou mixtes linge moyennement
sale.
SYNTH.STOFFEN/SYNTHÉTIQUE + VOORWAS/
PRÉLAVAGE
60° - Froid
Prélavage, lavage principal, rinçages
Vitesse d'essorage maximale 900 tr/min
Charge maxi. 3,5 kg - charge réduite 1,5 kg
1)
Textiles synthétiques ou mixtes avec prélavage (linge très sale)
FIJNE WEEFSELS/DÉLICAT
40° - Froid
Lavage principal, rinçages
Vitesse d'essorage maximale 700 tr/min
Charge maxi. 3,5 kg - charge réduite 1,5 kg
1)
Linge délicat textiles délicats moyennement sales.
WOL/LAINE
40° - Froid
Lavage principal, rinçages
Vitesse d'essorage maximale 900 tr/min
Charge maxi. 2 kg
Programme de lavage pour les lainages lavables en
machine ainsi que les lainages lavables à la main et les
textiles délicats. Remarque : Un article seul ou volumineux peut provoquer un balourd. Si l'appareil n'effectue pas la dernière phase d'essorage, ajoutez du linge, répartissez-le manuellement dans le tambour, puis
sélectionnez le programme d'essorage.
HANDWAS/LAVAGE À LA MAIN
40° - Froid
Lavage principal, rinçages
Vitesse d'essorage maximale 900 tr/min
Charge maxi. 2 kg
Programme spécial linge délicat étiqueté " lavage à la
main ".
LINGERIE
40°
Lavage principal, rinçages
Vitesse d'essorage maximale 900 tr/min
Charge maxi. 1 kg
Ce programme est parfaitement indiqué pour les articles très délicats, comme la lingerie, les soutiens-gorge,
les sous-vêtements, etc.
Symboles des op-
tions
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+, TIME
MANAGER
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+, TIME
MANAGER
SPOELSTOP/ARRÊT
CUVE PLEINE,
SPOELEN+/RINÇA-
GE+, TIME MANA-
GER
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE,
electrolux 15
Bac à lessive
2)
Page 16
16 electrolux
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
ZIJDE/SOIE
30°
Lavage principal, rinçages
Vitesse d'essorage maximale 700 tr/min
Charge maxi. 1 kg
Programme de lavage délicat pour la soie et les synthétiques mixtes.
SPOELEN/RINÇAGE
Rinçages
Vitesse d'essorage maximale 1 400 tr/min
Charge maxi. 7 kg
Ce programme vous permet de rincer et d'essorer les
vêtements en coton lavés à la main. Le lave linge effectue 3 rinçages, suivis d'un essorage final long. Vous
pouvez réduire la vitesse d'essorage en appuyant sur la
touche correspondante.
POMPEN/VIDANGE
Vidange
Charge maxi. 7 kg
Évacuation de la dernière eau de rinçage des programmes avec l'option Spoelstop/Arrêt cuve pleine sélectionnée.
CENTRIFUGEREN/ESSORAGE
Vidange et essorage long
Vitesse d'essorage maximale 1 400 tr/min
Charge maxi. 7 kg
Essorage séparé pour les vêtements lavés à la main et
les programmes utilisés avec l'option Spoelstop/Arrêt
cuve pleine. Vous pouvez adapter la vitesse d'essorage
à l'aide de la touche correspondante en fonction des
textiles à essorer.
O = ARRÊT
Annulation du programme en cours ou arrêt du lave linge
1) Si vous sélectionnez l'option RAPIDE en appuyant sur la touche 10 , nous vous conseillons de réduire
la charge maximale comme indiqué (charge réd. = réduction de la charge Quoique possible, le
chargement du lave linge à pleine capacité n'offre pas les mêmes performances de lavage.
2) Si vous utilisez des lessives liquides, sélectionnez un programme sans PRÉLAVAGE.
Symboles des op-
tions
SPOELSTOP/ARRÊT
CUVE PLEINE
CENTRIFUGEREN/
ESSORAGE,
SPOELSTOP/ARRÊT
CUVE PLEINE, ANTIKREUK/REPASSAGE
FACILE, SPOELEN+/
RINÇAGE+
CENTRIFUGEREN/
ESSORAGE
Bac à lessive
Entretien et nettoyage
Avertissement Vous devez
débrancher l'appareil du réseau
électrique avant toute opération de
nettoyage ou d'entretien.
Détartrage de l'appareil
L'eau du robinet contient du calcaire. Toutefois, il n'est généralement pas nécessaire de
détartrer l'appareil si le produit lessiviel est
bien dosé. Si le détartrage s'impose, utilisez
un produit spécifique qui ne soit pas corrosif,
spécialement conçu pour les lave-linge, que
vous pourrez vous procurer dans le commerce. Respectez le dosage indiqué sur
l'emballage.
Page 17
Après chaque lavage
Laissez le hublot entrouvert après chaque
utilisation. Ceci empêchera la formation de
moisissures et de mauvaises odeurs à l'intérieur de l'appareil et permettra d'aérer la cuve.
Entretien régulier
Les lavages à basse température peuvent
provoquer l'accumulation de résidus à l'intérieur du tambour.
Nous vous conseillons d'effectuer un lavage
d'entretien régulier.
Pour lancer un lavage d'entretien :
• Le tambour doit être vide.
• Sélectionnez le programme de lavage
pour coton le plus chaud.
• Utilisez une mesure de lessive normale, un
type de poudre ayant des propriétés biologiques.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et
séchez soigneusement.
Important N'utilisez jamais d'alcool, de
produits abrasifs ou caustiques.

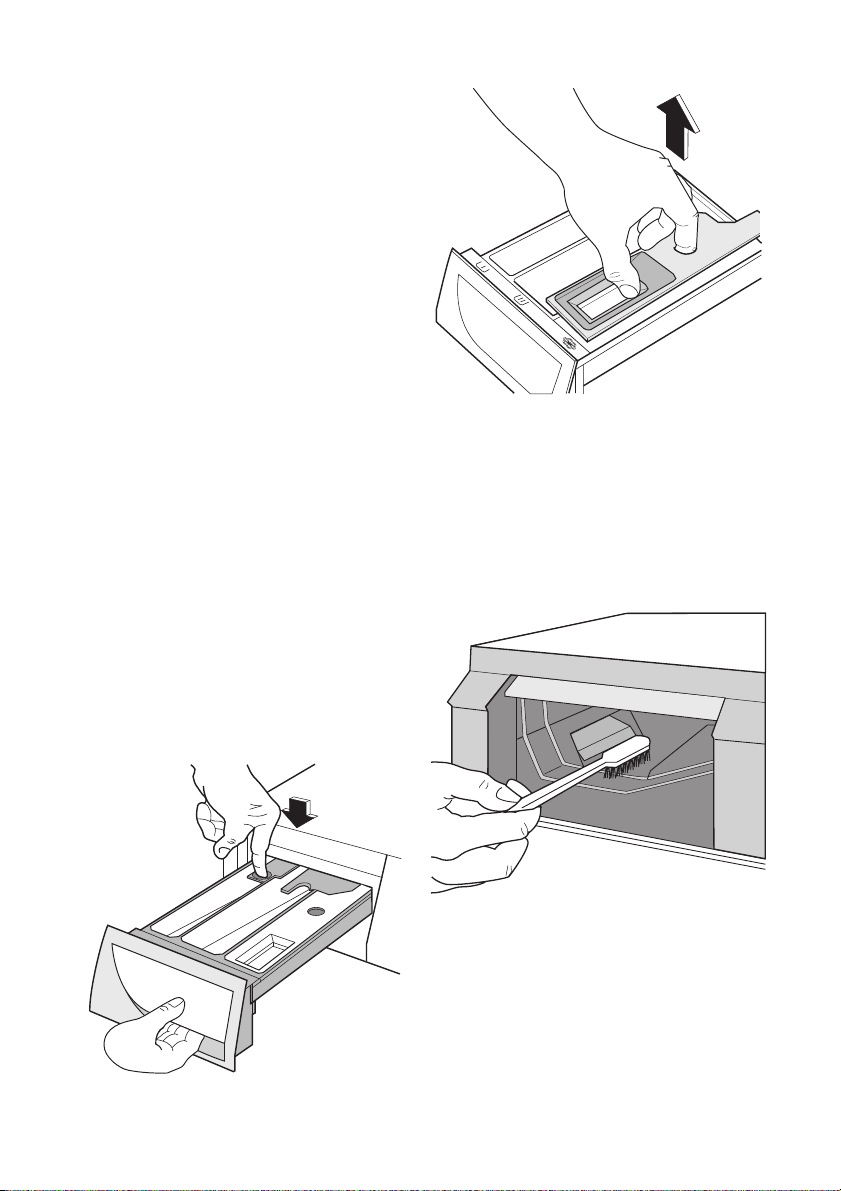

La boîte à produits
La boîte à produits doit être nettoyée régulièrement.
1. Tirez sur la boîte à produits. Supprimez
les restes de poudre. Pour faciliter le nettoyage, la partie supérieure du compartiment réservé à l'additif doit être enlevée.
electrolux 17
3. Nettoyez tous les éléments sous l'eau
courante.
4. Repoussez l'élément pour assouplissant
jusqu'à la butée de sorte qu'il soit correctement en place
5. Sortez la boîte à produits de son logement. Utilisez une petite brosse pour enlever les résidus de lessive qui se sont incrustés dans le logement interne de la
boîte.
2. Enlevez l'élément supérieur du compartiment pour assouplissant.
6. Rincez correctement la boîte à produits
avant de la remettre en place.
Le tambour
Des corps étrangers sujets à la rouille dans
le linge ou bien l'eau ferrugineuse du robinet
peuvent provoquer des dépôts de rouille
dans le tambour.
Page 18
18 electrolux
Important Ne nettoyez pas le tambour avec
des produits de détartrage acides, des
produits abrasifs contenant du chlore ou
avec une paille de fer.
1. Éliminez les dépôts de rouille à l'intérieur
du tambour avec un produit de nettoyage
pour acier inoxydable.
2. Effectuez un cycle de lavage sans linge
pour éliminer les résidus de produits de
nettoyage.
Programme : bref programme pour Coton à température maximale auquel vous
devez ajouter environ le quart d'une dose
de lessive.

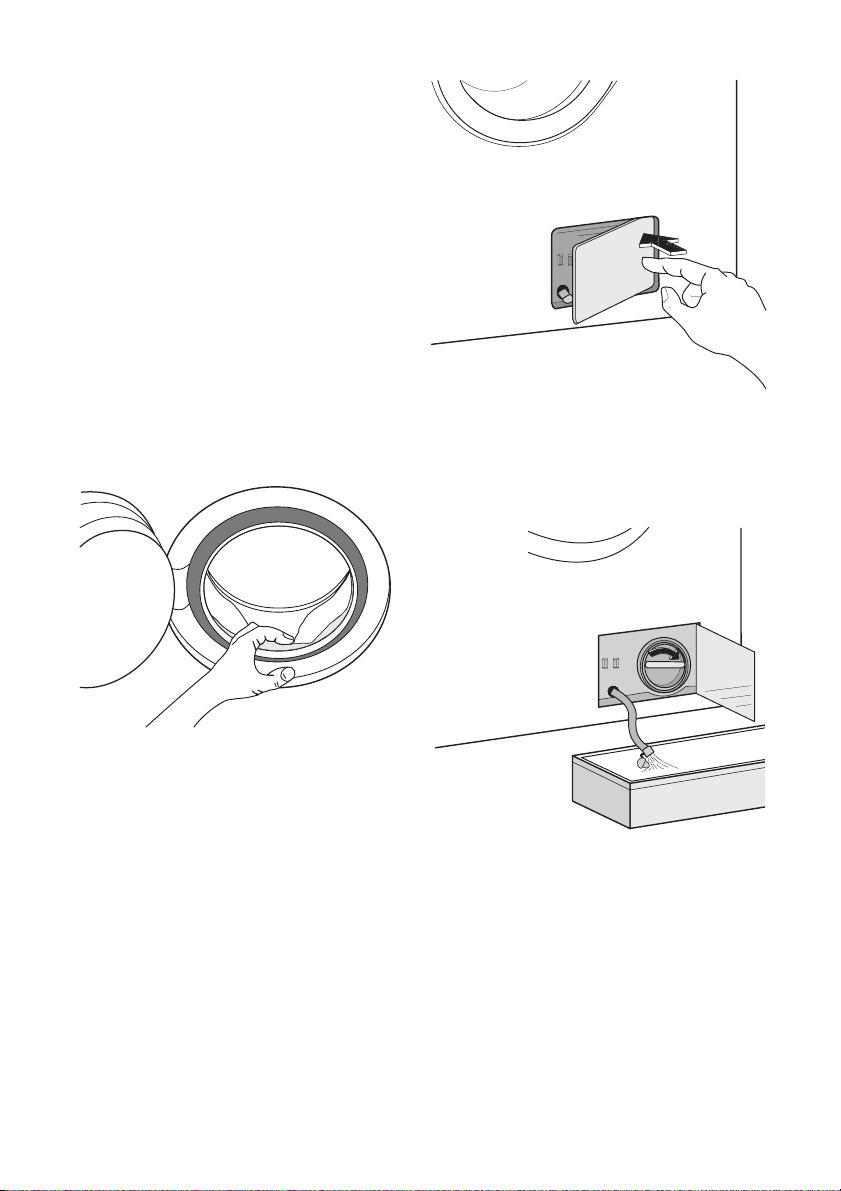

Le joint du hublot
Contrôlez régulièrement qu'il n'y ait pas de
corps étrangers dans le joint d'étanchéité du
hublot.
4. Placez un récipient sur le sol à proximité
de la pompe pour recueillir l'eau qui
pourrait éventuellement en sortir.
5. Sortez le petit tuyau d'évacuation de son
siège, placez-le dans le récipient et enlevez le bouchon.
La pompe de vidange
La pompe doit être contrôlée régulièrement
et surtout si :
• l'appareil ne vidange pas ou n'essore pas
• l'appareil fait un bruit inhabituel pendant la
vidange dû au blocage de la pompe par
des objets tels que épingles de sûreté, pièces de monnaie, agrafes, etc.
Procédez comme suit :
1. Débranchez l'appareil.
2. Si nécessaire, attendez que l'eau refroi-
disse.
3. Ouvrez le volet de la pompe.
6. Quand l'eau ne sort plus, dévissez le
couvercle de la pompe et retirez-le. Conservez toujours à portée de main un chiffon pour essuyer l'eau qui s'écoule de la
pompe lors du retrait du couvercle.
7. Enlevez les éventuels objets bloquant la
pompe en la tournant comme indiqué.
Page 19
8. Bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place.
9. Revissez le couvercle de la pompe.
10. Fermez le volet.
electrolux 19
que l'appareil prend plus de temps à se remplir, le filtre est peut-être obstrué. Il est donc
recommandé de le nettoyer de temps en
temps.
1. Fermez le robinet d'arrivée d'eau.
2. Dévissez le tuyau du robinet.
3. Nettoyez le filtre du tuyau à l'aide d'une
petite brosse dure.
4. Revissez correctement le tuyau sur le robinet.
Avertissement
Lorsque l'appareil fonctionne, et selon le programme sélectionné, la pompe peut contenir
de l'eau chaude. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage ;
attendez toujours que le cycle soit terminé et
que l'appareil soit vide. Lors de la remise en
place du couvercle, refixez-le avec soin pour
éviter une fuite et empêcher les enfants de le
retirer.
Nettoyage du filtre du tuyau
d'alimentation
Si l'eau est très dure ou contient des traces
de dépôts de calcaire ou si vous remarquez
Vidange de secours
Si l'appareil ne vidange pas, procédez de la
façon suivante pour évacuer l'eau :
1. débranchez l'appareil ;
2. fermez le robinet d'arrivée d'eau ;
3. si nécessaire, attendez que l'eau refroidisse ;
4. ouvrez le volet de la pompe ;
5. posez un récipient sur le sol, sortez et
placez l'extrémité du petit tuyau d'évacuation dans le récipient. Enlevez le bouchon. L'eau s'écoulera par gravité dans
le récipient. Lorsque le récipient est plein,
rebouchez le tuyau. Videz le récipient.
Répétez l'opération jusqu'à ce que l'eau
cesse de sortir ;
6. nettoyez la pompe si nécessaire, comme
décrit plus haut ;
7. remettez le petit tuyau d'évacuation à sa
place après l'avoir bouché ;
8. vissez le couvercle de la pompe et fermez
le volet.
Page 20
20 electrolux
Précautions contre le gel
Si votre appareil est exposé à des températures inférieures à 0 °C, prenez les précautions suivantes :
1. Débranchez l'appareil. Fermez le robinet
d'arrivée d'eau et dévissez le tuyau du
robinet ;
2. Placez l'extrémité du petit tuyau d'évacuation et du tuyau d'arrivée d'eau dans
une cuvette placée au sol, et laissez l'eau
s'écouler ;
3. Revissez le tuyau d'arrivée d'eau au robinet et remettez le tuyau d'évacuation à
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un
local où la température est supérieure à 0°C.
Important Chaque fois que l'eau est
évacuée au moyen du petit tuyau
d'évacuation, vous devez verser 2 litres
d'eau dans le compartiment de lavage de la
boîte à produits et sélectionner le
programme vidange. Cela activera l'éco
clapet , évitant qu'une certaine quantité de
lessive reste inutilisée lors du prochain
lavage.
sa place, après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux
sera évacuée, évitant ainsi la formation de gel
et l'endommagement de l'appareil.
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oublis et peuvent être facilement résolues, sans faire appel à un spécialiste. Avant de contacter le Service Aprèsvente, effectuez les vérifications indiquées
dans le tableau ci-dessous.
En cours de fonctionnement, il est possible
que le voyant rouge de la touche 8 clignote,
qu'un des codes d'alarme suivants s'affiche
et que des signaux sonores retentissent tou-
Anomalie Cause possible/Solution
Le lave-linge ne démarre pas :
tes les 20 secondes pour indiquer une anomalie de fonctionnement :
• E10 : problème d'arrivée d'eau.
• E20 : problème d'évacuation d'eau.
• E40 : hublot ouvert.
Le problème une fois résolu, appuyez sur la
touche 8 pour redémarrer le programme. Si
l'anomalie persiste, contactez le Service
Après-vente.
Le hublot n'est pas fermé.
• Fermez correctement le hublot.
L'appareil n'est pas correctement branché.
• Branchez l'appareil.
La prise n'est pas alimentée.
• Vérifiez votre installation électrique.
Le fusible de l'installation électrique est endommagé.
• Remplacez le fusible.
Le sélecteur n'a pas été correctement positionné
et la touche 8 n'a pas été appuyée.
• Tournez le sélecteur et appuyez de nouveau
Le départ différé a été sélectionné.
• Si le linge doit être lavé immédiatement, annu-
La sécurité enfants est activée.
• Désactivez la sécurité enfants.
sur la touche 8 .
lez le départ différé.
Page 21
Anomalie Cause possible/Solution
Le robinet d'arrivée d'eau est fermé.
• Ouvrez le robinet d'arrivée d'eau.
Le tuyau d'arrivée d'eau est écrasé ou plié.
electrolux 21
L'appareil n'est pas approvisionné en eau :
La machine se remplit d'eau mais vidange
immédiatement :
L'appareil ne vidange pas et/ou n'essore pas :
Présence d'eau sur le sol :
• Vérifiez le raccordement du tuyau d'arrivée
d'eau.
Le filtre du tuyau d'arrivée d'eau est obstrué.
• Nettoyez le filtre du tuyau d'arrivée d'eau.
Le hublot n'est pas correctement fermé.
• Fermez correctement le hublot.
La crosse de vidange est positionnée trop bas.
• Reportez-vous au paragraphe correspondant,
au chapitre " Vidange ".
Le tuyau de vidange est écrasé ou plié.
• Vérifiez le raccordement du tuyau de vidange.
Le filtre de la pompe de vidange est colmaté.
• Nettoyez le filtre de la pompe de vidange.
L'option arrêt cuve pleine ou un programme sans
cycle d'essorage a été sélectionnée.
• Désactivez l'option.
• Sélectionnez le programme vidange ou essorage.
Le linge n'est pas correctement réparti dans le
tambour.
• Répartissez correctement le linge.
Surdosage ou utilisation d'une lessive non adaptée au lavage en machine (trop de mousse).
• Réduisez la dose de lessive ou utilisez une lessive mieux adaptée.
Vérifiez si les raccordements des tuyaux sont
étanches. Il n'est pas toujours facile de constater
une fuite d'eau sur un tuyau ; vérifiez s'il est mouillé.
• Vérifiez le raccordement du tuyau d'arrivée
d'eau.
Le tuyau de vidange est endommagé.
• Remplacez-le par un tuyau neuf.
Le bouchon du petit tuyau d'évacuation n'a pas
été remis en place après le nettoyage de la pompe.
• Rebouchez le filtre et remettez-le à sa place.
Page 22
22 electrolux
Anomalie Cause possible/Solution
Les performances de lavage ne sont pas satisfaisantes :
Le hublot ne s'ouvre pas :
L'appareil vibre ou est bruyant :
L'essorage démarre tardivement ou l'appareil n'essore pas :
L'appareil émet un bruit inhabituel :
On ne voit pas d'eau dans le tambour :
Vous avez utilisé trop peu de lessive ou une lessive qui ne convient pas au lavage en machine.
• Augmentez la dose de lessive ou utilisez une
lessive mieux adaptée.
Les taches tenaces n'ont pas été traitées avant
le lavage.
• Utilisez des produits du commerce pour traiter
les taches tenaces.
Vous n'avez pas sélectionné un programme de
lavage ou une température adapté.
• Vérifiez si vous avez sélectionné la bonne température et le bon programme.
Le lave linge est surchargé.
• Placez moins de linge dans le tambour.
Le programme n'est pas terminé.
• Attendez la fin du cycle de lavage.
Le dispositif de verrouillage du hublot n'est pas
désactivé.
• Attendez que le voyant 9 s'éteigne.
Il y a de l'eau dans le tambour.
• Sélectionnez le programme de vidange ou
d'essorage pour vidanger l'eau.
Vous n'avez pas retiré les dispositifs de protection utilisés pour le transport et l'emballage.
• Vérifiez si l'appareil est correctement installé.
Vous n'avez pas réglé les pieds de l'appareil.
• Vérifiez si l'appareil est de niveau.
La charge de linge n'est pas correctement répartie dans le tambour.
• Répartissez correctement le linge.
Il y a peu de linge dans le tambour.
• Chargez correctement l'appareil.
Le dispositif de sécurité anti-balourd électronique
s'est activé parce que le linge n'est pas bien réparti dans le tambour. Pour mieux répartir le linge,
le tambour effectue des rotations dans les deux
sens jusqu'à ce qu'il n'y ait plus de balourd. Ensuite, la machine reprend l'opération d'essorage
habituelle. Cependant, si au bout de quelques
minutes, la charge n'est toujours pas correctement répartie, l'essorage final n'aura pas lieu.
• Répartissez de nouveau le linge dans le tambour.
La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, émet un bruit particulier. Ce nouveau moteur permet un démarrage en douceur lors de l'essorage et une répartition plus uniforme du linge dans le tambour d'où
une plus grande stabilité de l'appareil.
Les machines fabriquées selon les technologies
modernes fonctionnent de façon beaucoup plus
économique, en utilisant moins d'eau que les
modèles précédents, sans que cela n'affecte
leurs performances.
Page 23
Anomalie
Caractéristiques techniques
electrolux 23
Si l'anomalie persiste ou que vous n'arrivez
pas à localiser le problème, contactez votre
Service Après-vente. Pour ce, rassemblez
les informations suivantes : modèle, numéro
de série du produit et date d'achat de l'appareil que vous devrez communiquer au service client.
Dimensions Largeur
Branchement électrique Les informations concernant le branchement électrique figurent sur
Pression de l'alimentation en
eau
Charge maximale Coton 7 kg
Vitesse d'essorage Maximale 1 400 tr/min
Hauteur
Profondeur(y compris le hublot)
la plaque signalétique apposée sur le bord intérieur du hublot.
Minimale
Maximale
60 cm
85 cm
63 cm
0,05 MPa
0,8 MPa
Valeurs de consommation
Programme Consommation
Coton blanc 90° 2,1 65
Coton 60° 1,4 60
Coton ECO 60°
Coton 40° 0,77 60
Synthétiques 40° 0,6 54
Délicat 40° 0,6 63
Laine/ Lavage à la main
30°
1) Le programme de lavage Coton Eco à 60°C avec une charge de 7 kg est le programme de référence
utilisé pour les données qui figurent sur l'étiquette d'énergie, selon la norme CEE 92/75.
1)
énergétique (kWh)
1,19 56
0,25 55
Consommation
d'eau (litres)
Durée du program-
me (minutes)
Pour la durée des
programmes, voir la
fenêtre d'affichage
sur le bandeau de
commande.
Page 24
24 electrolux
Les informations relatives à la consommation de l'appareil peuvent différer de celles
indiquées dans le tableau en fonction de la quantité et du type de linge, de la température
d'arrivée de l'eau ainsi que de la température ambiante et sont uniquement fournies à
titre indicatif.
Installation
Déballage de l'appareil
Retirez tous les emballages et les dispositifs
de sécurité mis en place pour le transport
avant utilisation.
Nous vous conseillons de conservez ces dispositifs de sécurité pour un éventuel transport ultérieur de votre appareil.
1. Après avoir retiré tous les emballages,
faites basculer avec soin l'appareil sur la
partie arrière pour retirer le bloc en polystyrène qui constitue le socle de l'emballage.
2. Redressez l'appareil et retirez la fixation
du câble d'alimentation électrique et du
tuyau de vidange placée à l'arrière de
l'appareil.
3. Desserrez les trois vis.
4. Enlevez avec soin les goujons en plastique.
Page 25
5. Bouchez l'ouverture centrale supérieure
et les deux ouvertures au bas de l'appareil à l'aide des caches en plastique fournis à l'intérieur de l'enveloppe contenant
la notice d'utilisation.
Emplacement
Placez l'appareil sur un sol plat et dur. Veillez
à ce que la circulation d'air autour de l'appareil ne soit pas entravée par des moquettes, tapis etc. Veillez à ce que l'appareil ne
touche pas le mur ou les autres meubles de
la cuisine. Procédez à la mise à niveau de
l'appareil en relevant ou en abaissant les
pieds. La vis autobloquante des pieds peut
rendre leur réglage difficile, mais l'appareil
DOIT être à niveau et bien calé. Le cas
échéant, vérifiez le niveau avec un niveau à
bulle. Utilisez une clé pour l'ajuster le cas
échéant. Une mise à niveau correcte évite les
electrolux 25
vibrations, le bruit ou des déplacements de
l'appareil au cours de son fonctionnement.
Attention Ne placez jamais de cales en
carton, en bois ou autre sous l'appareil
pour compenser l'irrégularité du sol.
Arrivée d'eau
Le tuyau d'arrivée d'eau livré avec l'appareil
se trouve dans le tambour. N'utilisez jamais
un tuyau ayant déjà servi pour le raccordement.
Important Cet appareil doit être branché
sur une conduite d'eau froide.
1. Ouvrez le hublot et sortez le tuyau.
2. Branchez le tuyau à l'appareil à l'aide du
raccord coudé. Ne raccordez jamais le
tuyau d'arrivée d'eau verticalement. Orientez le tuyau en angle vers la direction
(droite ou gauche) la plus proche du robinet d'arrivée d'eau.
Page 26
26 electrolux
35°
45°
3. Fixez correctement le tuyau en dévissant
la bague de serrage. Un fois positionné,
veillez à revisser correctement la bague
de serrage pour éviter toute fuite.
4. Vissez le raccord du tuyau d'alimentation
sur le nez fileté du robinet d'arrivée d'eau
(20 x 27). Utilisez toujours le tuyau fourni
avec l'appareil.
A
Vidange de l'eau
L'extrémité du tuyau de vidange peut être
positionnée de trois façons.
• Sur le bord d'un lavabo à l'aide d'un guide en plastique livré avec l'appareil. Dans
ce cas, assurez-vous que l'extrémité du
tuyau ne peut pas être décrochée lorsque
l'appareil est en cours de vidange. A cet
effet, vous pouvez fixer le tuyau au robinet
à l'aide d'une ficelle ou le fixer au mur.
Le tuyau ne doit pas être rallongé. S'il est trop
court et que vous ne souhaitez pas déplacer
le robinet, vous devrez acheter un nouveau
tuyau conçu pour ce type d'utilisation.
Dispositif d'arrêt de l'eau
Le tuyau d'alimentation est équipé d'un dispositif de protection contre les dégâts des
eaux. Si le tuyau inférieur devait se détériorer
à cause d'une usure naturelle, ce dispositif
coupe l'arrivée d'eau à l'appareil. Ce défaut
est signalé par l'apparition d'un secteur rouge dans la fenêtre " A " . Fermez le robinet
d'arrivée d'eau et contactez votre Service
Après-vente pour remplacer le tuyau.
• Dans un conduit de vidange (ou dans
une dérivation de la vidange d'un lavabo). Le branchement doit être prévu à
une hauteur minimale de 60 cm du sol.
•
un conduit d'évacuation à une hauteur
minimale de 60 cm et maximale de 90 cm.
Il est indispensable de prévoir une entrée
d'air à l'extrêmité du tuyau de vidange
pour éviter tout siphonnage éventuel. En
outre, le tuyau de vidange ne devra former
aucun coude. Il devra être placé au niveau
du sol, la crosse devra se trouver à la hauteur indiquée précédemment.
Page 27
electrolux 27
Le tuyau de vidange peut être allongé jusqu'à 4 mètres maximum. Un tuyau de vidange
supplémentaire et un raccord sont disponibles auprès de votre service après-vente. L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Branchement électrique
Les informations concernant le branchement
électrique figurent sur la plaque signalétique
apposée sur le bord intérieur du hublot de
l'appareil.
Vérifiez que le compteur de l'abonné et les
fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres
appareils électriques branchés.
Branchez l'appareil sur une prise
reliée à la terre.
Le fabricant décline toute
responsabilité en cas de dommage
ou blessure, suite au non-respect
des consignes de sécurité
mentionnées dans ce chapitre.
L'appareil une fois installé, assurezvous que le câble d'alimentation est
facilement accessible.
Le remplacement du câble
d'alimentation de l'appareil doit être
effectué par le service après-vente
de votre magasin vendeur.
En matière de protection de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Matériaux d'emballage
Tous les matériaux marqués du symbole
sont recyclables.
>PE<=polyéthylène
>PS<=polystyrène
>PP<=polypropylène
Vous pouvez les déposer dans des conteneurs de collecte adaptés pour qu'ils puissent être recyclés.
Conseils écologiques
Pour réaliser des économies d'eau et d'énergie, et ainsi contribuer à la protection de l'en-
Page 28
28 electrolux
vironnement, nous vous recommandons de
respecter les conseils suivants :
• Le linge normalement sale ne nécessite
pas de prélavage : vous réaliserez des
économies de lessive, d'eau et de temps
(l'environnement s'en trouvera également
protégé !).
• L'appareil fonctionne de manière plus économique s'il est rempli à pleine capacité en
veillant toutefois à ne pas surcharger le
tambour.
• Les taches et les petites salissures peuvent être éliminées au moyen d'un prétraitement adéquat ; le linge peut alors être
lavé à une température plus basse.
• Dosez la lessive en fonction de la dureté
de l'eau, du degré de salissure des articles
ainsi que de la charge de linge à laver.
Page 29
electrolux 29
Page 30
30 electrolux
Page 31
electrolux 31
Page 32
www.electrolux.com
Vous pouvez commander des accessoires, consommables et pièces détachées via notre
magasin online sur: www.electrolux.be
132958681-00-142009
Loading...
