Page 1

TVÄTTMASKIN

PYYKINPESUKONE

VASKEMASKINE VASKEMASKIN

BRUKSANVISNING

KÄYTTÖOHJE

BRUGSANVISNING

BRUKSANVISNING

EWF 1274

EWF 1474

EWF 1373

132992360

FIN

Page 2

Hyvä asiakas,

Ole hyvä ja lue tämä käyttöohje huolellisesti ja huomioi erityisesti turvallisuusohjeet ensimmäisillä sivuilla. Suosittelemme, että säilytät tämän käyttöohjeen huolellisesti myöhempää käyttöä varten ja annat sen edelleen myös pesukoneen mahdolliselle uudelle käyttäjälle.

Sisällysluettelo

Kuljetusvauriot

Pakkauksen purkamisen yhteydessä tarkistetaan, ettei kone ole vaurioitunut kuljetuksessa.

HUOMIO! Mikäli kone on vaurioitunut, on siitä välittömästi ilmoitettava jälleenmyyjälle.

Turvallisuusohjeet 26-27 Hävittäminen 27 Vinkkejä ympäristön

suojeluun 27 KÄYTTÄJÄLLE Uusi pesukoneesi 28 Koneen kuvaus 28

Luukun merkkivalo 28 Pesuainekotelot 28

Käyttö 29

Ohjelmapaneeli 29 Pesukoneen valitsimet 29-33 Ohjelmiin liittyviä ohjeita 33

Pesuvihjeitä 34

Pyykin lajittelu 34 Lämpötilat 34 Koneen enimmäistäyttömäärä 34 Pesuaineet ja lisäaineet 34-35

Koneen täyttö ja käynnistys 36

Ohjelmataulukko 39-40 Hoito 41

Koneen runko 41 Pesuainekotelo 41 Kotelosyvennys 41 Vedentulosuodatin 41 Tyhjennyspumppu 41 Pesukoneen puhdistus 42 Kalkin poisto 42 Suojeltava jäätymiseltä 42 Veden tyhjennys käsin 42

Jos pesukone ei toimi 43-44

Huolto ja varaosat 45 Kuluttajaneuvonta 45 Maahantuoja 45 Takuu 45

ASENTAJALLE

Tekniset tiedot 45

SUOMI

Koneen täyttö 36 Annostele pesuaine koteloon 36 Annostele huuhteluaine tarvittaessa 36 Kytke virta pesukoneeseen 36 Valitse haluamasi pesuohjelma 36 Valitse linkousnopeus tai -toiminto 36 Valitse lisätoiminnot 37 Valitse “Ajastus”-toiminto 37 Käynnistä pesuohjelma 37 Pesuohjelman päättyminen 37 Pesumerkinnät 38

Asennus 46

Pakkauksen purkaminen 46 Kuljetustuet 46 Sijoitus 46 Tasainen sijoitus 46 Vesiliitäntä 47 Viemäriliitäntä 47

- Pesualtaan reunan yli 47

- Lattiakaivoon 47

- Pesualtaan tyhjennysputken haaraan 47 Sähköliitäntä 47

Page 3

Vinkkejä käyttöohjeen lukemiseen

Käyttöohjeen muutamat kappaleet on merkitty tietyllä symboolilla. Nämä symboolit tarkoittavat seuraavaa:

Kappaleessa annetaan tärkeää tietoa pesukoneen käytöstä, jonka huomiotta jättäminen voi aiheuttaa laitteeseen teknisiä vikoja.

Kappaleessa annetaan tietoa, joka on erityisen tärkeää pesukoneesi moitteettomalle toiminnalle.

Kappaleessa on tärkeää tietoa ympäristönsuojelusta.

Me suojelemme luontoa käyttämällä uusiopaperia.

Turvallisuusohjeet

Seuraavat varoitukset ovat tärkeitä yleisen turvallisuuden kannalta. Lue ne huolella ennen koneen asennusta tai käyttöä.

Yleinen turvallisuus

• Vian ilmetessä älä yritä korjata sitä itse. Ammattitaidottoman henkilön suorittamat korjaukset voivat aiheuttaa vaurioita.

• Jos korjauksia tarvitaan, ota yhteys valtuutettuun huoltoliikkeeseen ja kysy alkuperäisiä varaosia.

• Kone on suunniteltu aikuisten käyttöön. Älä anna lasten koskea ohjelmointivalitsimiin tai leikkiä koneella.

• Veden lämmitysvaiheen aikana luukun lasi on kuuma. Älä koske siihen.

• Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.

Asentaminen

• Kaikki pakkauksen osat täytyy poistaa ennen koneen käyttöönottoa. Koneelle tai viereisille kalusteille saattaa aiheutua vakavia vaurioita, jos koneen kuljetustukia ei poisteta tai jos ne jätetään osittain paikalleen.

• Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilötai aineellisia vaurioita.

• Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä koneen tulo- ja poistoletkut ole mutkalla tai painuneet kokoon.

• Jos kone asetetaan matolle, varmista, että ilma pääsee kiertämään vapaasti säätöjalkojen ja lattian välissä.

Käyttö

• Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Sitä ei saa käyttää muihin tarkoituksiin, kuin mitä varten se on suunniteltu.

• Pese vain sellaisia vaatteita, jotka ovat konepesun kestäviä. Noudata vaatteissa olevia pesuohjeita.

• Älä ylikuormita konetta. Noudata käyttöohjeen ohjeita.

• Tarkista ennen koneeseen laittamista, että kaikki taskut ovat tyhjiä. Irralliset pikkuesineet kuten kolikot, hakaneulat, neulat ja ruuvit voivat aiheuttaa vakavia vaurioita koneelle.

• Älä pese koneella bensiinissä, metanolialkoholissa, trikloorietyleenissä tms. likaantuneita vaatteita. Jos tällaisia nesteitä on käytetty tahranpoistoon ennen pesua, odota kunnes ne ovat täydellisesti haihtuneet vaatteelta ennen sen laittamista koneeseen.

• Laita pienet vaatteet, kuten sukat, vyöt jne. pesupussiin tai tyynyliinaan estääksesi niiden juuttumisen rummun ja pesualtaan väliin.

• Noudata huuhteluaineen annostusohjeita. Liian suuri annostus saattaa vaurioittaa vaatteita.

• Jätä koneen luukku hieman raolleen, kun et käytä konetta. Tämä säästää luukun tiivistettä ja ehkäisee tunkkaisen hajun muodostumista.

• Tarkista aina, että vesi on poistunut ennen koneen luukun avaamista. Jos näin ei ole, poista vesi käyttöohjeen ohjeiden mukaisesti.

• Irrota koneen pistotulppa pistorasiasta ja sulje vesihana aina käytön jälkeen.

Page 4

Lapsiturvallisuus

• Lapset eivät yleensä ole tietoisia sähkölaitteiden vaarallisuudesta. Koneen käydessä lapsia pitää valvoa eikä heidän saa antaa leikkiä koneella.

• Pakkausmateriaalit (esim. muovikalvo, polystyreeni) voivat olla vaaraksi lapsille – tukehtumisvaara! Pidä ne lasten ulottumattomissa.

Hävittäminen

• Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.

• Jos kone aiotaan romuttaa, irrota pistotulppa pistorasiasta ja katkaise liitosjohto pesukoneen puoleisesta päästä. Tee luukun lukko käyttökelvottomaksi, etteivät lapset jää rumpuun loukkuun leikkiessään.

SUOMI

Pakkausmateriaalit

Materiaalit, jotka on merkitty symbolilla ovat kierrätettäviä.

>PE< polyeteeni >PS< polystyreeni >PP< polypropyleeni

Tämä tarkoittaa, että materiaalit voidaan kierrättää viemällä ne niille tarkoitettuihin keräyslaatikoihin.

Vinkkejä ympäristön suojeluun

Veden, energian ja ympäristön säästämiseksi suosittelemme, että noudatat seuraavia vinkkejä:

• Hieman likainen pyykki voidaan pestä ilman esipesua pesuaineen, veden ja ajan säästämiseksi (suojelet myös ympäristöä!).

• Pese vain täysiä koneellisia.

• Käytä pientä pyykkimäärää pestessä vain puolet tai 2/3 suositellusta pesuainemäärästä.

Kone

Vie vanha koneesi viralliselle kaatopaikalle. Tarvittaessa ota yhteyttä kuntasi jäteasioita hoitavaan viranomaiseen. Auta pitämään ympäristömme puhtaana!

• Tahrat ja kevyt lika voidaan poistaa oikealla esikäsittelyllä; sen jälkeen pyykki voidaan pestä alhaisemmassa lämpötilassa.

• Annostele pesuainetta veden kovuuden, likaantumisasteen ja pyykin määrän mukaan.

Page 5

Uusi pesukoneesi

Uusi pesukoneesi täyttää kaikki nykyaikaisen pyykinpesun vaatimukset eli se käyttää säästeliäästi vettä, energiaa ja pesuainetta.

• Yhdistetty ohjelmavalitsin, johon on yhdistetty

pesuohjelman ja lämpötilavalinta, mahdollistaa yksinkertaisen käytön.

• Ohjelman seurantanäyttö osoittaa missä

vaiheessa ohjelma on.

•95°C:een ohjelmassa on automaattinen pesuveden jäähdytys 60°:seen ennen vedenpoistoa. Tämä vähentää vaatteiden reagointia lämpöön ja vähentää rypistymistä.

Koneen kuvaus

1 Pesuainekotelo 2 Ohjelmapaneeli 3

Luukun merkkivalo

4 Tyhjennyspumppu 5 Säätöjalat

• Erikoisohjelma villalle - käsittelee villavaatteita

hyvin hellävaroen.

• Epätasapainon tarkistus – tarkistusjärjestelmä

havaitsee epätasapainon pyykin jakautumisessa. Tämä järjestelmä huolehtii siitä, että kone seisoo tukevasti linkouksen ajan.

• EKO-venttiili mahdollistaa pesuaineen käytön

kokonaan sekä vähentää veden kulutusta ja siten säästää energiaa.

Luukun merkkivalo (3)

Pesukoneen täyttöluukku on lukittuna koko pesuohjelman keston ajan. Kun täyttöluukku on lukittuna, merkkivalo palaa. Kun merkkivalo on sammunut, täyttöluukku voidaan avata (ks. sivu 33).

Pesuainekotelot

Esipesuaine

Pesuaine

Huuhteluaine

P0874S

Page 6

Käyttö

Ohjelmapaneeli

SUOMI

1 Ohjelmataulukko

Norjalainen ohjelmakortti on pesuainekotelon sisäpuolella. Suomenkielinen ohjelmakortti on liitetty käyttöohjeeseen.

2 Käytön merkkivalo

Käytön merkkivalo palaa, kun virta on kytketty koneeseen.

3Virta-painike

Tällä painikkeella kytketään virta koneeseen ja pois koneesta.

4 Ohjelman valitsin

Pesukoneessa on viisi eri pesuohjelmaa: Valko- ja kirjopesu (vaaleansininen alue) Siliävien pesu (keltainen alue) Hienopesu (musta alue) Villa Lisäohjelmat A…G Kääntämällä valitsinta oikealle tai vasemmalle

valitset pesuohjelman ja lämpötilan tai erikoisohjelman A…G.

(musta alue)

Ohjelma on oikein valittu, kun halutun pesuohjelman lämpötila tai kirjain tai ohjelman symboli on kohdakkain käyttöpaneelin merkkiviivan kanssa.

Ohjelman loppumisen jälkeen ohjelmanvalitsin täytyy kääntää takaisin “O”-asentoon.

Ohjelmataulukon symbolit

• E tarkoittaa energiansäästöohjelmaa

• tarkoittaa “kylmää”, vettä ei lämmitetä

Valintapainikkeet

Valitusta ohjelmasta riippuen on mahdollista yhdistää eri toimintoja. Toiminnot valitaan halutun ohjelman valitsemisen jälkeen, ennen kuin painetaan ALOITUS/TAUKO-painiketta.

Painikkeen painamisen jälkeen sen merkkivalo syttyy. Kun painiketta painetaan uudelleen, valo sammuu.

Jos valitset ohjelman tai toiminnon, joka ei ole mahdollinen, kyseinen merkkivalo vilkkuu n. 2 sekunnin ajan ja näytölle tulee ilmoitus Err (virhe).

5 Esipesupainike

Erittäin likaiset tekstiilit voidaan pestä ohjelmalla, johon kuuluu esipesu.

Varsinaista pesua edeltää esipesu, jonka lämpötila on maks. 30°C.

Esipesutoimintoa ei voida valita villanpesuohjelman yhteydessä.

Valko- ja kirjopesussa sekä siliävien pesussa esipesu päättyy lyhyeen linkoukseen (650 kierr./min). Hienopesuohjelman yhteydessä esipesuohjelma päättyy tyhjennykseen.

Page 7

6 Linkousnopeuden painike

8 Pikapesupainike

Tällä painikkeella voidaan alentaa koneeseen säädetty maksimilinkousnopeus valittuun pesuohjelmaan sopivaksi tai valita toiminto (ilman linkousta).

Valitun toiminnon merkkivalo palaa.

Linkous

Maksimilinkousnopeudet on sovitettu kuhunkin pesuohjelmaan sopivaksi. Eri malleissa on käytettävissä seuraavat linkousnopeudet:

• Valko- ja kirjopesu: 500/700/900 maks. 1300(EWF 1373), 1200(EWF

1274), 1400 (EWF 1474) kierr./min

• Siliävien pesu / villa: 500/700 maks. 900 kierr./min

• Hienopesu: 500 maks. 700 kierr./min.

Ei linkousta

Jos valitaan toiminto , kone ei linkoa. Tätä toimintoa ei voida käyttää valko- ja kirjopesuohjelman yhteydessä.

Käytetään arkojen materiaalien pesussa.

Tällä painikkeella voidaan pesuaikaa lyhentää seuraavasti:

- 40 minuuttia valkopesussa, 95 °C

- 62 minuuttia kirjopesussa, 60 °C

- 52 minuuttia kirjopesussa, 40 °C

- 42 minuuttia siliävien pesussa, 60°C

- 9 minuuttia hienopesussa, 40°C. Villapesuohjelmassa tätä toimintoa ei voida käyttää.

Käytetään vain vähän likaisen pyykin pesussa. Toimintoa PIKAPESU ei voida käyttää

samanaikaisesti energiansäästöohjelman E kanssa.

9 Lisähuuhtelupainike

Kone tekee yhden ylimääräisen huuhtelun. Huuhteluja on tällöin kolmen sijasta neljä.

Tätä toimintoa voidaan käyttää kaikissa muissa pesuohjelmissa paitsi villanpesuohjelmassa.

Toimintoa kannattaa käyttää alueilla, joilla vesi on erityisen pehmeää. Toimintoa voidaan käyttää myös, jos perheessä on herkkäihoisia.

10 BIO-painike

7 Huuhtelun keskeytyspainike

Jos tämä toiminto valitaan, pyykki jää viimeiseen huuhteluveteen. ALOITUS/TAUKO-painikkeen valo vilkkuu ja ohjelmankulun näytössä palaa HUUHTELUN KESKEYTYS- merkkivalo ohjelman lopussa ja osoittaa näin, että vesi täytyy vielä tyhjentää, ennen kuin täyttöluukku voidaan avata.

Tyhjennys voidaan tehdä kolmella tavalla:

• Valitse ohjelma D “Tyhjennys”. Vesi tyhjennetään, mutta pyykkiä ei lingota.

Ennen ohjelman “D” (tyhjennys) valintaa ohjelmanvalitsin täytyy kääntää asentoon “O”.

• Paina painiketta ALOITUS/TAUKO Kone tyhjentää veden, minkä jälkeen kone linkoaa pyykin pesuohjelman mukaisesti.

• Valitse linkousnopeus Valitse oikea linkousnopeus vastaavalla painikkeella ja paina ALOITUS/TAUKO-painiketta.

Jos pyykkejä ei oteta koneesta 18 tunnin kuluessa, kone tyhjentää veden automaattisesti.

Tämä toiminto voidaan valita valko- ja kirjopesussa sekä siliävien pesussa ja vähintään 40°C:n lämpötiloissa.

Pesuveden lämpötila pysyy 40°C:ssa 10 minuuttia. Tämän vaiheen aikana pesuaineen entsyymit ehtivät vaikuttaa.

11 Ajastuspainike

"Ajastus"-painikkeella voit ohjelmoida pesuohjelman alkamaan enintään 24 tunnin kuluttua. Tämä toiminto mahdollistaa pyykin pesun esimerkiksi yöllä, joka on taloudellista yösähköä käytettäessä.

Ajastuksen asetus

• Kytke virta koneeseen painamalla Virta-painiketta.

• Valitse ohjelma.

• Anna käynnistysaika painamalla Ajastus-painiketta niin monta kertaa, että näytössä näkyy haluttu aika.

• Paina ALOITUS/TAUKO-painiketta.

Asetettu aika lasketaan nyt tunnin jaksoissa.

Page 8

Ajastuksen muuttaminen

Ajastus

• Paina ALOITUS/TAUKO-painiketta.

• Paina ajastuspainiketta niin monta kertaa, että näytössä näkyy haluttu aika. Jos haluat peruuttaa ajastuksen kokonaan, paina painiketta kerran. Näytössä näkyy "0h" (0 tuntia).

• Paina uudelleen ALOITUS/TAUKO-painiketta. Korjattu aika käynnistyy tai ohjelma käynnistyy.

12 Näyttöpaneeli

Näyttöpaneelista löytyvät seuraavat tiedot:

peruutus - kestoaika - ajastus - virhetoiminto virhekoodi - ohjelman loppu.

Peruutus

Jos ohjelma peruutetaan - ohjelmanvalitsin käännetään asentoon “O” - näytössä näkyy kolme vilkkuvaa viivaa.

Ajastettu käynnistys, joka on asetettu painikkeella

(maks. 24 tuntia), näkyy näytössä 3 sekuntia

minkä jälkeen näkyy jälleen kestoaika.

SUOMI

Asetettu aika pienenee tunneittain.

Virhetoiminto

Jos pesuohjelman valinnan yhteydessä valitaan toiminto, joka ei sovi ko. ohjelmaan, näytössä näkyy “Err”.

Nyt voidaan valita uusi ohjelma.

Kestoaika

Kun on valittu ohjelma, näytössä näkyy kestoaika tunteina ja minuutteina (esim. 2.05).

Näytön lukema perustuu kunkin ohjelman maksimipyykkimäärään.

Käynnistyksen jälkeen jäljellä oleva aika näytetään minuutin tarkkuudella.

Ohjelman kestoon vaikuttavat kuitenkin monet tekijät, esim. pyykin määrä, koneeseen tulevan veden lämpötila ja vaahdon muodostuminen. Kone rekisteröi nämä tekijät ja korjaa jäljellä olevan ajan näyttöä vastaavasti.

Virhekoodi

Koneessa mahdollisesti esiintyvistä häiriöistä ilmoitetaan näytössä näkyvällä virhekoodilla, esim. “E20” (ks. sivu 43). Ottaessasi yhteyttä huoltoliikkeeseen, ilmoita myös mahdollinen virhekoodi.

Ohjelman loppu

Ohjelman loputtua tai luukun lukituksen auettua näyttöpaneelissa vilkkuu nolla.

Page 9

Mikäli olet valinnut Huuhtelun keskeytys -toiminnon

Esipesu

Huuhtelut

Tyhjennys

Linkous

Valmis

Huuhtelun keskeytys

Pesu

Tyhjennyspumppu

, nolla ei vilku.

13 Aloitus/tauko-painike

Tällä painikkeella on kolme toimintoa:

Aloitus - Tauko - Tyhjennys/Linkous

Aloitus

Painikkeella käynnistetään valittu ohjelma, jolloin ALOITUS/TAUKO-painikkeen valo ei enää vilku vaan palaa jatkuvasti.

Täyttöaukon kahvan yläpuolella oleva merkkivalo palaa ja osoittaa, että täyttöluukku on lukittuna.

Ajastettu ohjelma käynnistyy. Näytössä näkyy nyt kestoaika tai ajastukseen asetetut tunnit.

Tauko

Tällä painikkeella voidaan keskeyttää ohjelma koska tahansa. Ohjelmaa jatketaan painamalla painiketta uudelleen. Tauon aikana ALOITUS/TAUKOpainikkeen valo vilkkuu.

Tyhjennys/Linkous

Kun tätä painiketta painetaan

• ohjelmassa “liotus” “A”, tyhjennetään vesi koneesta

• ohjelmissa, jotka loppuvat huuhteluun, tyhjennetään vesi ja tehdään loppulinkous.

14 Ohjelmankulun näyttö

Ohjelmaa valittaessa ohjelmankulun valot osoittavat valitun pesuohjelman ohjelmajaksot.

Ohjelman käynnistymisen jälkeen ohjelmankulun näytössä näkyy meneillään oleva ohjelman vaihe. Ohjelman loppu näkyy näytössä.

Kun VALMIS-merkkivalo palaa, ohjelma on päättynyt ja täyttöluukku voidaan avata ja pyykit voidaan ottaa koneesta.

Valo VALMIS vilkkuu, kun koneessa ilmenee häiriö. Häiriöt ilmaistaan seuraavien valojen samanaikaisella vilkkumisella sekä vastaavilla virhekoodeilla näyttöpaneelissa.

E10 + Huuhtelun keskeytys = Koneeseen ei tule vettä.

E20 + Huuhtelut = Vesi ei tyhjene koneesta. E40 + Pesu = Luukku ei ole kunnolla kiinni. Katso virheiden korjausohjeet sivulta . Jos merkkivalo syttyy, tyhjennyspumppu on

tukossa (katso sivu 41).

Toimintoihin liittyviä ohjeita

Ohjelman loppu

Ohjelma loppuu, kun asetettu aika on kulunut. Täyttöluukun valo on sammunut, luukku voidaan avata. Näyttöpaneelissa vilkkuu nolla. Valo VALMIS syttyy. Kytke virta pois koneesta ja ota pyykit koneesta. Käännä ohjelmanvalitsin asentoon “O”.

Ohjelman korjaus

Ohjelman valintaa voidaan muuttaa niin kauan, kun painiketta “ALOITUS/TAUKO” ei ole painettu. Kun ohjelma on käynnistetty, ohjelmaa voidaan muuttaa vain, jos edellinen ohjelma poistetaan. Valitse uusi ohjelma ja paina painiketta “ALOITUS/TAUKO”.

Ohjelman keskeytys

Paina painiketta “ALOITUS/TAUKO”, kyseinen merkkivalo vilkkuu.

Page 10

Ohjelman peruutus

Jos haluat peruuttaa valitun ohjelman, käännä valitsin asentoon “O”. Näyttöpaneelissa näkyy kolme vilkkuvaa viivaa. Nyt voit valita toisen ohjelman.

Täyttöluukun avaaminen pesuohjelman käynnistymisen jälkeen

Ennen täyttöluukun avaamista pesuohjelma on keskeytettävä painamalla ALOITUS/TAUKO-painiketta.

Täyttöluukku voidaan avata, kun seuraavat edellytykset täyttyvät:

• Veden lämpötila on alle 55°C.

• Pesukoneessa ei ole paljon vettä.

• Pesukone ei linkoa.

Jos täyttöluukun avaaminen on välttämätöntä eivätkä edellä mainitut edellytykset täyty, kytke laite pois päältä painamalla VIRTA-painiketta . Täyttöluukku voidaan avata noin 3 minuutin kuluttua (ota huomioon laitteessa oleva vesi).

• Kun valittu liotusaika on päättynyt ja kone on tyhjentänyt veden, voidaan valita pesuohjelma. Käännä ensin ohjelmanvalitsin asentoon “O”, valitse sitten pesuohjelma ja paina ALOITUS/TAUKOpainiketta.

B=Huuhtelut

Tällä itsenäisellä ohjelmalla voidaan huuhdella ja lingota käsinpestyjä tekstiilejä. Kone tekee kolme huuhtelua ja loppulinkouksen maksimilinkousnopeudella. Linkousnopeutta voidaan muuttaa linkousnopeuden painikkeella.

C=Huuhtelu

Käsinpestävät tekstiilit voidaan jälkikäsitellä. Kone tekee huuhtelun ja loppulinkouksen maksimilinkousnopeudella. Nopeutta voidaan alentaa linkousnopeuden painikkeella.

D=Tyhjennys

SUOMI

Ohjelmiin liittyviä ohjeita

Villa

Tällä ohjelmalla voidaan konepestävän villan lisäksi pestä myös käsinpestävää villaa ja muita käsinpestäviä tekstiilejä. Näin kone pesee puolestasi aratkin tekstiilit.

A=Liotus 30°C

Liotusohjelma on itsenäinen ohjelma, joka voidaan käynnistää ALOITUS/TAUKO-painikkeella, kun ohjelma on valittu.

Liotusta käytetään erityisen likaisen pyykin pesemiseen. Kaada pesuaine lokeron -osaan.

Pesulämpötila on 30°C, ja ohjelma päättyy veden jäädessä koneeseen.

Veden tyhjennykseen on kaksi vaihtoehtoa:

• Pelkkä tyhjennys

Paina ALOITUS/TAUKO-painiketta. Kone tyhjentää veden.

• Tyhjennys ja linkous

Käännä ohjelmanvalitsin asentoon “O”, valitse ohjelma “F” sekä tarvittaessa linkousnopeus ja paina ALOITUS/TAUKO-painiketta..

Tätä itsenäistä tyhjennysohjelmaa voidaan käyttää ohjelmissa, joissa viimeinen huuhteluvesi jää koneeseen. Käännä ensin ohjelmanvalitsin asentoon “O” ja valitse sitten ohjelma “D” (tyhjennys). Paina ALOITUS/TAUKOpainiketta.

F=Linkous

Tämä itsenäinen linkousohjelma linkoaa pyykin maksiminopeudella.

Linkousnopeuden painikkeella voidaan valita myös muita linkousnopeuksia, mutta tällöin täytyy kuitenkin ottaa huomioon pyykin laatu.

G=Lyhyt ohjelma 30°C

Erillinen ohjelma, joka voidaan yhdistää seuraaviin

toimintoihin: linkousnopeuden alentaminen, ei linkousta, huuhtelun keskeytys ja ajastus.

Ohjelmaa voidaan käyttää vähän likaisen pyykin pesuun tai pyykin raikastamiseen.

Täyttömäärä maks. 2,5 kg (EWF 1274-EWF 1474)

3 kg (EWF 1373). Pesulämpötila on 30°C. Ohjelman kesto on 30 minuuttia. Linkousnopeus on 700 kierr./min.

Huom!

• Jos pyykkejä ei oteta koneesta 18 tunnin kuluessa, kone tyhjentää veden automaattisesti.

Liotuksen aikana rumpu pyörii tietyin väliajoin.

O=Peruutus

Jos haluat poistaa jo valitun ohjelman, käännä ohjelmanvalitsin asentoon “O”. Nyt voit valita toisen ohjelman.

Page 11

Pesuvihjeitä

Pyykin lajittelu

• Likaista pyykkiä ei tule säilyttää liian kauan. Tämä koskee eritoten kosteita vaatteita, joihin saattaa tulla hometta. Hometahrat eivät lähde pois pesussa.

• Tutustu huolellisesti tämän ohjekirjasen merkkien selvityksiin, jotka koskevat vaatteissa olevia pesuohjeita.

• Kiinnitä erityisesti huomiota seuraaviin seikkoihin:

• Astian alla oleva viiva merkitsee sitä, että vaatekappaletta ei tule pestä lujille kangaslaaduille kuten puuvillalle ja pellavalle tarkoitetuilla ohjelmilla.

• Pese valkoiset ja värilliset vaatekappaleet erikseen.

• Pese siliävät vaatekappaleet tekokuiduille tarkoitetuilla ohjelmilla (esim. polyesteri/puuvilla).

• Arat materiaalit kuten akryyli ja useimmat verhokankaat tulee pestä hienopesussa.

• Villaohjelma on tarkoitettu lähinnä “uuden konepestävän villan” pesuun (Pure new wool) ja käsin pestävien tekstiilien pesuun.

Lämpötilat

• Valkoiselle puuvillalle ja pellavalle suosittelemme 60°C 95°C:n sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, joka pestään normaalisti 60°C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40°C.

• Väriäpäästävät vaatekappaleet pestään korkeintaan 40°C:ssa. Jos väriäpäästäviä ja värinsä pitäviä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, eli enint. 40°C.

• Lujat valkoiset vaatekappaleet ja värilliset tekokuidut voidaan yleensä pestä 60°C:ssa, mutta normaalisti riittää tällöinkin 40°C, mikäli pyykki ei ole erityisen likaista.

• Kone voi pestä myös «kylmäpesulla». Tällöin on kuitenkin muistettava, ettei pesuun voi käyttää tavallista pesujauhetta, koska se ei liukene kylmään veteen - varsinkaan talvella. Kylmällä vedellä pestäessä on käytettävä vain nestemäisiä pesuaineita.

Koneen enimmäistäyttömäärä

Tarkasti ottaen pestävä pyykki tulisi aina punnita. Rummun täyttömäärä on enint. 5 tai 6 kg puuvillaa ja pellavaa mallista riippuen. Tekokuitujen ja arkojen tekstiilien kohdalla enimmäistäyttömäärä on 2,5 tai 3 kg, villalle 2 kg.

Pyykin punnitseminen on vaivalloista, joten annamme avuksi seuraavat täyttöohjeet:

puuvilla ja pellava (valko- kirjopyykki): täytä rumpu, mutta ei liian tiiviisti.

värinsä pitävät keinokuidut: enint. 2/3 rummun tilavuudesta.

arat tekstiilit ja villa: enint. 1/2 rummun tilavuudesta.

Ennen pyykin koneeseen panoa:

- korjaa vaatteissa olevat repeytymät

- napita napit, painonapit ja sulje vetoketjut

- korjaa rispaantuneet vaatekappaleet ennen pesua

- tyhjennä taskut. Neulat, naulat ja muut terävät esineet saattavat vaurioittaa pesukonetta ja pestäviä vaatteita

- irrota verhokoukut

- pese värilliset ja väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäköisesti väriä ensimmäisessä pesussa.

Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ja kuivunut ennen pesua. Pesukoneen valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat haihtuvien, tulenarkojen tai myrkyllisten aineiden käytöstä.

Pesuaineet ja lisäaineet

Hyvä pesutulos riippuu mm. siitä, mitä pesuainetta ja annostusta on käytetty. Sekä kirjo-, hieno- että villapesulle on olemassa omat pesuaineensa.

Käytä vain ensiluokkaisia, konepesuun tarkoitettuja pesuaineita.

Noudata aina valmistajan annostusohjeita. Annostus riippuu pyykin määrästä, likaisuusasteesta ja veden kovuudesta. Paikalliselta vesilaitokselta saat tietää veden kovuusasteen paikkakunnallasi.

Liian pieni annostus voi ilmetä harmaina likapilkkuina tai ruskeina tahroina rummussa, ja koneeseen voi jäädä paha haju. Liian suuri annostus saastuttaa luontoa. Jopa biologisesti hajoavissa pesuaineissa on aineita, jotka suurina määrinä vahingoittavat ekologista tasapainoa.

Tarkista aina vaatteiden pesumerkinnästä, suoritatko pesun oikeassa lämpötilassa. Vaatteista voi lähteä väriä, jos ne pestään liian kuumalla vedellä.

Page 12

Jauhemainen pesuaine

Pesuaine on annosteltava oikeaan lokeroon ennen ohjelman käynnistämistä.

Tiivistetty pesuaine

Pesuainetiiviste kaadetaan varsinaiselle pesulle tarkoitettuun pesuainekotelon osaan. Tiivistettyjä pesuaineita käytettäessä ei tule valita esipesua.

Nestemäiset pesuaineet

Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa. Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä.

Nestemäiset lisäaineet

Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä. Jos vaatteet pesun jälkeen kuivataan kuivausrummussa, huuhteluaine poistaa staattisen sähkön. Noudata aineen valmistajan annosteluohjeita.

SUOMI

Page 13

P0877

P0876

P0004

4. Kytke virta pesukoneeseen

1200

900

700 500

Koneen täyttö ja käynnistys

Ennen ensimmäistä pesua on suositeltavaa kaataa 2 litraa vettä varsinaisen pesun pesuainelokeroon EKO-venttiilin aktivoimiseksi. Käynnistä sitten 60°C:n ohjelma, jolloin koneen rumpu ja sisäosat puhdistuvat. Laita 1/2 mitallista pesuainetta varsinaisen pesun pesuainelokeroon ja vie pesuohjelma läpi ilman pyykkiä.

1. Koneen täyttö

Avaa luukku. Laita pestävät vaatekappaleet yksitellen koneeseen

mahdollisimman tasaisesti. Sulje luukku varmistuen siitä, että salpa naksahtaa kiinni.

Kytke virta pesukoneeseen painamalla Virtapainiketta. Käytön merkkivalo syttyy.

Jos ohjelmavalitsin on nolla-asennossa, näyttöpaneelissa vilkkuu kolme viivaa. Jos ohjelmavalitsimella on valittu jokin pesuohjelma, näytöllä vilkkuu nolla.

5. Valitse haluamasi pesuohjelma

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle.

2. Annostele pesuaine koteloon

Vedä kotelo esiin ohjaustaulusta. Mittaa pesuaine annostimella ja kaada aine kotelon

keskiosaan. Jos olet valinnut Esipesu-lisätoiminnon tai Liotus-ohjelman, annostele pesuainetta myös vasemmanpuoleiseen lokeroon.

3. Annostele huuhteluaine tarvittaessa

Kaada huuhteluaine kotelon -osaan. Täytä korkeintaan MAX-tasoon.

Valitun ohjelman eri merkkivalot syttyvät. Näyttöpaneeli näyttää ohjelman pituuden.

6. Valitse linkousnopeus tai

-toiminto

Valitun toiminnon merkkivalo syttyy.

EWF 1274

Page 14

7. Valitse lisätoiminnot

9. Käynnistä pesuohjelma

Valitse haluamasi toiminto. Valitun toiminnon merkkivalo syttyy.

8. Valitse “Ajastus”-toiminto

Jos haluat ohjelmoida pesuohjelman alkavaksi myöhemmin, paina AJASTUS -painiketta, ennen kuin käynnistät pesuohjelman. Paina sitten ALOITUS/TAUKO-painiketta. Pesuohjelman alkuun jäljellä oleva aika näkyy näyttöpaneelissa.

Viiveajan kuluessa täyttöluukku voidaan avata ja pyykkiä lisätä.

Tee seuraavasti:

• Paina Aloitus/Tauko-painiketta.

• Laita pyykit koneeseen.

• Paina Aloitus/Tauko-painiketta uudelleen.

Ohjelma käynnistyy, kun asetettu aika on kulunut.

Käynnistä valittu pesuohjelma painamalla ALOITUS/TAUKO-painiketta. Painikkeen merkkivalo lakkaa vilkkumasta ja syttyy.

Käynnissä olevan pesuohjelman merkkivalo palaa. Täyttöluukun lukitusta ilmaiseva merkkivalo syttyy.

Pesuohjelma käynnistyy.

10. Pesuohjelman päättyminen

Pesuohjelma päättyy automaattisesti. Mikäli olet valinnut "Huuhtelun keskeytys"-toiminnon

ohjelmankulun näytössä palaa vastaava

merkkivalo ja ALOITUS/TAUKO-painikkeen valo vilkkuu. Näyttöpaneelissa näkyy nolla. Tällöin vesi on tyhjennettävä koneesta ennen täyttöluukun avaamista.

Ohjelman loppuminen tai luukun lukituksen aukeaminen näkyy näytössä vilkkuvana nollana.

Ohjelmankulun näytössä palaa merkkivalo VALMIS. Täyttöluukun kahvan yläpuolella oleva merkkivalo on sammunut.

Täyttöluukku voidaan nyt avata ja pyykit voidaan ottaa koneesta.

Käännä ohjelmanvalitsin " Voit kytkeä virran pois koneesta painamalla VIRTA-

painiketta. Käytön merkkivalo sammuu. Ota pyykki pois koneesta. Varmista, että pesukoneen rumpu on tyhjä. Rumpuun

mahdollisesti unohtuneet vaatteet voivat vahingoittua seuraavassa pesussa (esim. jos pesulämpötila on liian korkea) tai päästää väriä muuhun pyykkiin. Mikäli et aio pestä enempää pyykkiä, sulje pesukoneen vesihana ja irrota pistoke pistorasiasta.

Anna täyttöluukun olla hetken auki, niin että kosteus pääsee haihtumaan pesukoneen rummusta.

O"-asentoon.

SUOMI

Page 15

Vesipesu 30°Vesipesu 40°Vesipesu 95° Vesipesu 60°VESIPESU

Pesumerkinnät

Useimmissa vaatteissa on nykyään pesu- ja hoitomerkinnät. Ne auttavat saavuttamaan hyvän pesutuloksen.

Hellävarainen

ohjelma

Käsinpesu Vesipesu

kielletty

KLOORI-

VALKAISU

Kloorivalkaisu sallittu

Kloorivalkaisu kielletty

SILITYS Silitys kosteana

enintään 200°

Silitys kosteana tai

kostean liinan läpi

enintään 150°

Silitys kuivana

enintään 100°

Silitys kielletty

KUIVAUS

(vapaaehtoinen)

Kuivaus tasaisella

alustalla

Kuivaus

ripustamalla

Kuivaus vaate-

ripustimessa

Rumpukuivaus

sallittu

normaali rumpukuivaus

Mieto rumpukuivaus

Rumpukuivaus

kielletty

Normaali

ohjelma

KUIVAPESU Normaali

kuivapesu

Erikois-

kuivapesu

Erikois-

kuivapesu

Kuivapesu

kielletty

Page 16

Ohjelmataulukko

Pesuohjelmat

Alue

Vaalean-

sininen

Vaalean-

sininen

Vaalean-

sininen

Vaalean-

sininen

Vaalean-

sininen

Keltainen

Musta

Ohjelma/

lämpötila

95°

60°

60° **

40°

30°-40°

60°-40°

30°-

40°

30°-40°

Ohjelman

kuvaus

Valkopesu

Säästövalkopesu

Kirjopesu, väriä päästämätön

Säästökirjopesu

Kirjopesu, väriä päästävä

Siliävät

Siliävät, säästöpesu

Hienopesu

Villa

Ohjelman kulku

Varsinainen pesu 95°C 3 huuhtelua Normaali linkous

Varsinainen pesu 60°C 3 huuhtelua Normaali linkous

Varsinainen pesu 40°C 3 huuhtelua Normaali linkous

Varsinainen pesu 3040°C tai kylmä 3 huuhtelua Normaali linkous

Varsinainen pesu 60°40°-30° tai kylmä 3 huuhtelua Hellävarainen linkous

Varsinainen pesu 40° 3 huuhtelua Hellävarainen linkous

Varsinainen pesu 3040°C 3 huuhtelua Hellävarainen linkous

Varsinainen pesu 3040°C tai kylmä 3 huuhtelua Hellävarainen linkous

Lisä-

toiminnot

BIO

Pyykki-

määrä

max

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

2,5 kg

EWF 1373

3 kg

EWF 1274 EWF 1474

2,5 kg

EWF 1373

3 kg

EWF 1274 EWF 1474

2,5 kg

EWF 1373

3 kg

Kulutusarvot *

Sähkö

kWh

1,8 52 140

2,0 57 140

1,3 49 135

1,5 54 135

0,95 49 134

1,14 54 134

0,7 49 141

0,85 54 141

0,57 60 120

0,65 65 120

0,9 47 94

0,95 50 94

0,7 47 96

0,75 50 96

0,4 45 66

0,5 49 66

0,4 46 57

0,4 48 57

Vesi

litraa

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

Aika min.

SUOMI

* Nämä kulutusarvot ovat viitteellisiä ja riippuvat pyykin määrästä ja laadusta, veden ja ympäristön lämpötilasta.

Ne viittaavat aina kunkin ohjelman kuumimpaan sallittuun lämpötilaan.

** Energiamerkin tiedoissa viitataan 60°C:n kirjopyykkiin direktiivin 92/75/EY mukaisesti.

ENERGIANSÄÄSTÖOHJELMA

Valkopesun 95°, kirjopesun 60° ja helposti siliävien tekstiilien pesun 60° sijaan voit valita vähemmän likaiselle pyykille säästöohjelman. Siten säästät energiaa. Ohjelman kesto pysyy samana.

Page 17

Ohjelmataulukko

Erikoisohjelmat

Alue

sininen

Ohjelma

Ohjelman

kuvaus

Liotus

Huuhtelut

Huuhtelu

Tyhjennys

Linkous

Lyhyt ohjelma

Ohjelman kulku

Liotus 30°C Vesi jää koneeseen. Paina ALOITUS/TAUKOpainiketta koneen tyhjentämiseksi. 18 tunnin liotuksen jälkeen kone tyhjentää veden automaattisesti

3 huuhtelua huuhteluaineella Linkous

1 huuhtelu huuhteluaineella Linkous

Varsinainen pesu 30°C 2 huuhtelua Linkous 700 kierr/min

Lisä-

toiminnot

Pyykki-

määrä

max

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

/--3

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

EWF 1274 EWF 1474

5 kg

EWF 1373

6 kg

Kulutusarvot *

Sähkö

kWh

0,3 20 18

0,35 22 18

0,15 38 48

0,17 43 48

0,25 35 30

0,3 38 30

Vesi

litraa

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

EWF 1373

EWF 1274-EWF 1474

-1821

EWF 1373

-2021

EWF 1274-EWF 1474

--10

EWF 1373

--10

EWF 1274-EWF 1474

EWF 1373

Aika min.

Peruutus

Ohjelman nollaus

---

* Nämä kulutusarvot ovat viitteellisiä ja riippuvat pyykin määrästä ja tyypistä, veden ja ympäristön lämpötilasta.

Page 18

P0038

P0878

P0879

P1095

P1090

Hoito

Koneen runko

Kone puhdistetaan ulkopuolelta lämpimällä vedellä ja yleispesuaineella, joka ei sisällä hankausaineita. Huuhtele lopuksi puhtaalla vedellä ja kuivaa rievulla.

Huom: Spriin, ohentimien yms. aineiden käyttö on kielletty.

Pesuainekotelo

Pesuainekoteloon syntyy ajan mittaan pesuainekerääntymiä.

Puhdista kotelo silloin tällöin juoksevalla vedellä. Kotelon voi tarvittaessa irrottaa kokonaan painamalla

kotelon vasemmalla puolella olevaa salpaa. Puhdistuksen helpottamiseksi voidaan irrottaa

huuhteluainekotelon päällimmäinen osa.

Kotelosyvennys

Vedentulosuodatin

Mikäli kone vaatii täyttyäkseen tavallista pitemmän ajan, tarkista, onko vedentulosuodatin tukkeutunut. Sulje vesihana ja kierrä vedentuloletku irti hanasta.

Puhdista suodatin esim. hammasharjalla. Kiinnitä letku takaisin hanaan.

SUOMI

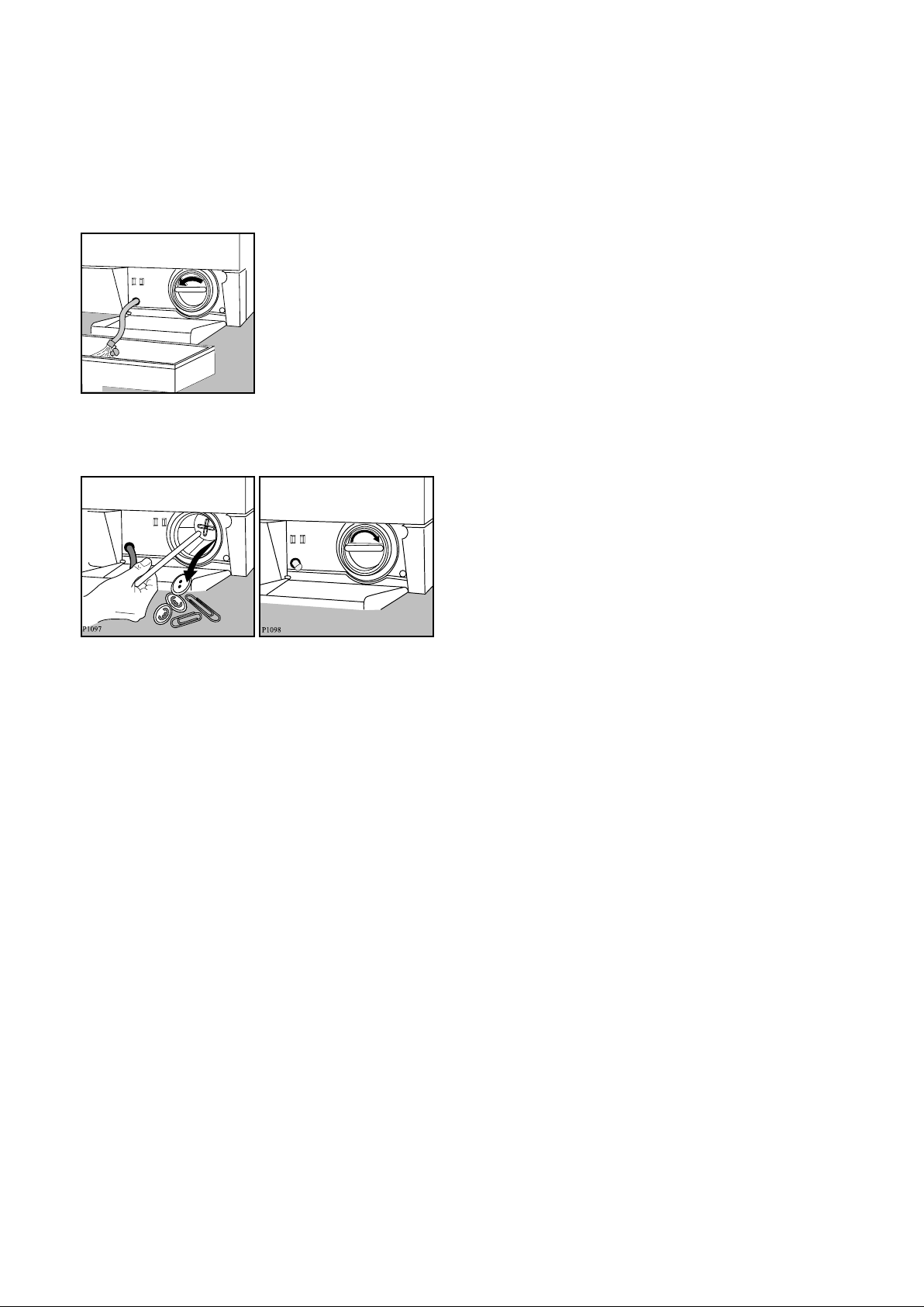

Tyhjennyspumppu

Pumppu tulisi tarkistaa, jos:

• Kone ei tyhjenny tai linkoa.

• Koneesta lähtee tavallisesta poikkeava ääni tyhjennyksen aikana, koska jokin esine (esim. hakaneula tai kolikko) tukkii pumpun.

Toimi seuraavasti:

• Katkaise virta.

• Tarvittaessa odota, että kuuma pesuvesi viilenee.

• Avaa pumpun luukku.

Pesuainetta voi kerääntyä myös kotelosyvennykseen, joka voidaan puhdistaa esim. vanhalla hammasharjalla. Puhdistuksen jälkeen kotelo työnnetään paikoilleen ja kone kytketään huuhtelulle ilman pyykkiä.

• Laita pumpun lähettyville astia, johon vesi voi valua.

• Vedä ulos varatyhjennysletku, aseta letkun pää astiaan ja avaa tulppa.

Page 19

• Kun vettä ei enää tule, kierrä pumpun kansi auki ja

P1096

poista se. Kun poistat pumpun, pidä aina lähettyvillä rätti, jolla voit kuivata vuotavan veden.

• Poista esineet pumpun siivestä pyörittämällä sitä.

• Kiinnitä tulppa varatyhjennysletkuun ja aseta letku takaisin paikoilleen.

• Ruuvaa pumpun kansi huolellisesti paikoilleen.

• Sulje pumpun luukku.

Suojeltava jäätymiseltä

Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea alle 0°C, pitää tehdä seuraavat toimenpiteet. Muuten koneessa oleva vesi voi jäätyessään vahingoittaa koneen osia

1. Katkaise virta.

2. Sulje vesihana ja irrota vedentuloletku.

3. Laita varatyhjennysletkun ja vedentuloletkun päät lattialle astiaan ja anna veden valua ulos.

4. Kiinnitä vedentuloletku paikoilleen. Sulje varatyhjennysletkun tulppa ja aseta varatyhjennysletku takaisin paikoilleen.

5. Käännä ohjelmavalitsin “

Kun pesukone otetaan uudelleen käyttöön, pitää vesi- ja viemäriliitännät suorittaa uudelleen.

Ennen ensimmäistä käyttöä on koneen ja huonetilan lämmettävä ja kuivuttava vastaamaan normaaleja käyttöolosuhteita.

Tarkista ensimmäisten käyttökertojen aikana, ettei koneeseen ole varotoimista huolimatta syntynyt vesivuotoja aiheuttavia jäätymisvaurioita.

Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa.

Valmistaja ei vastaa jäätymisvaurioista.

O”-asentoon.

Pesukoneen puhdistus

Jos käytät pesuun enimmäkseen alhaista lämpötilaa ja/tai vähäistä pesuainemäärää, kone kannattaa puhdistaa kerran kuussa. Tällöin homeen, joka aiheuttaa pahaa hajua, muodostuminen estetään. Annostele puhdistukseen normaali pesuainemäärä ja valitse valkopesuohjelma ilman pyykkiä mahdollisimman korkealla lämpötilalla (95°).

Kalkin poisto

Veden kovuusasteen ollessa suurempi kuin 7° dH pesukone tulee puhdistaa vähintään neljä kertaa vuodessa. (Tiedustele käyttämäsi veden kovuusasteesta paikkakuntasi viranomaisilta.) Kalkkisaostumat saattavat alentaa koneen lämpöelementin elinikää. Annostele koneeseen sitruunahappoa 1-2 rkl (saa apteekista). Valitse valkopesuohjelma, lämpötilaksi 95°C ja käynnistä kone ilman pyykkiä.

Veden tyhjennys käsin

Jos kone on jostain syystä tyhjennettävä käsin, toimi seuraavalla tavalla:

1. Katkaise virta.

2. Sulje vesihana.

3. Odota, että kuuma pesuvesi viilenee.

4. Avaa pumpun luukku.

5. Aseta lattialle astia ja laita varatyhjennysletkun pää astiaan. Poista tulppa. Vesi valuu astiaan. Kun astia on täynnä, sulje tulppa. Tyhjennä astia. Toista sama, kunnes vettä ei enää tule.

6. Puhdista pumppu edellä olevien ohjeiden mukaisesti.

7. Sulje varatyhjennysletkun tulppa ja aseta varatyhjennysletku paikoilleen.

8. Ruuvaa pumpun luukku.

Huomio!

Aina kun lasket veden pois varatyhjennysletkun kautta, kaada 2 litraa vettä varsinaisen pesun pesuainelokeroon ja käynnistä tyhjennysohjelma. Näin EKO-venttiili aktivoituu eikä käyttämätöntä pesuainetta jää seuraavaan pesuun.

pumpun kansi takaisin paikoilleen ja sulje

Page 20

Jos pesukone ei toimi

Tästä löydät tietoa siitä, kuinka voit itse yrittää korjata pieniä vikoja tai poistaa lieviä toimintahäiriöitä, ennen kuin otat yhteyttä huoltoon.

Käytön aikana VALMIS-valo, ALOITUS/TAUKO-painikkeen valo ja samanaikaisesti yksi seuraavista valoista ja virhekoodi voivat vilkkua:

- E10 + Huuhtelun keskeytys = esim. vesihana on kiinni. (Ks. alla kohta “Ongelma”)

- E20 + Huuhtelut = esim. poistoletku on mutkalla tai suodatin pois paikoiltaan. (Ks. alla kohta “Ongelma”)

- E40 + Pesu = täyttöluukku ei ole kunnolla kiinni. Kun olet korjannut vian, paina ALOITUS/TAUKO-painiketta jatkaaksesi keskeytynyttä ohjelmaa. Jos vika ei

korjaannu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

SUOMI

•

ONGELMA

• Kone ei käynnisty:

• Kone ei ota vettä:

• Kone täyttyy vedellä, mutta tyhjenee välittömästi:

• Kone ei linkoa/vesi jää rumpuun:

•

MAHDOLLINEN SYY

• Ovatko sulakkeet kunnossa?

• Onko kone liitetty sähköverkkoon?

• Onko täyttöluukku kiinni? (E40)

• Onko ohjelma valittu?

• Onko vesihana auki? (E10)

• Onko ALOITUS/TAUKO - painiketta painettu?

•Oletko valinnut ajastustoiminnon?

• Onko vesihana auki? Tuleeko hanasta vettä?

Onko vedenpaine riittävä? (E10)

• Onko vedentuloletku taipunut tai mutkalla? (E10)

• Onko vedentuloletkun suodatin paikoillaan? (E10)

• Onko täyttöluukku kiinni? (E40)

• Onko vedenpoistoletku sijoitettu oikein? Sen on oltava vähintään 60 cm:n korkeudella, ennen kuin se johdetaan viemäriin.

• Onko poistoletku mutkalla? (E20)

• Onko tyhjennyspumppu tukkeutunut? (E20)

• Onko ohjelmalle valittu huuhtelunpysäytys tai linkouksen pysäytystoiminto?

• Pyykki on jakautunut rummussa epätasaisesti.

• Kone tärisee ja meluaa:

• Lattialle valuu vettä:

• Onko kuljetustuet poistettu?

• Seisooko kone tasaisesti?

• Onko koneen ja esim. seinän välillä tarpeeksi tilaa?

• Onko koneessa liikaa pyykkiä?

• Pyykki on jakautunut rummussa epätasaisesti.

• Onko pesuaineen annostus väärä? (Liian paljon pesuainetta vaahtoaa liikaa.)

• Oletko käyttänyt väärää pesuainetta?

• Oliko pesuainelokero puhdas vai oliko se päässyt tukkeutumaan?

• Onko vedenpoistoletku kiinnitetty kunnolla?

• Onko tyhjennyspumppu paikoillaan puhdistuksen jälkeen?

• Onko poistoletku tiivis? Onko liitännöissä tai hanassa vaurioita?

• Onko varatyhjennysletkun tulppa paikoillaan?

Page 21

•

ONGELMA

•

MAHDOLLINEN SYY

• Luukku ei avaudu:

• Pesukone haisee pahalta:

• Linkous käynnistyy viiveellä tai kone ei ole lingonnut pyykkiä kunnolla ohjelman päättyessä:

• Epätavalliset äänet:

• Onko pesuohjelma käynnissä?

• Onko täyttöluukku lukittuna? Luukun lukitus aukeaa vasta kun täyttöluukun merkkivalo sammuu.

• Kone lämmittää vettä tai vedenpinta rummussa ulottuu luukun alaosan tasolle.

• Liian alhainen pesuaineen annostus.

• Jos käytetään lähes aina 40 asteen ohjelmaa ja 60/95° asteen ohjelmaa tuskin koskaan.

• Pesukonetta ei ole käytetty pitkään aikaan.

Menettelytapa: Pese tyhjällä koneella 95 asteessa normaalilla pesuainemäärällä.

• Koneessa oleva elektroninen valvontamekanismi reagoi pyykin jakaantumisen epätasaisesti pesurummussa. Rumpu muuttaa pyörimissuuntaansa ja linkous käynnistyy toisesta suunnasta uudelleen pyykin jakamiseksi rummussa tasaisemmin. Tätä voidaan toistaa, kunnes pyykki jakaantuu tasaisesti ja normaali linkous voidaan aloittaa. Pyykin tasaamisvaihe kestää noin 5 minuuttia. Jos pyykki ei ole rummussa tasaisesti tämänkään jälkeen, loppulinkousnopeus alenee.

• Koneessa on nykyaikainen käyttöjärjestelmä, josta voi vanhaan käyttöjärjestelmään verrattuna kuulua poikkeavia ääniä. Uusi käyttöjärjestelmä mahdollistaa pehmeän käynnistyksen ja pyykin jakautumisen tasaisemmin koneessa linkouksen aikana. Tämä parantaa tasapainoa.

• Rummussa ei näy vettä:

• Huonot pesutulokset:

• Pesuainejäämiä pesun jälkeen:

•Vaahtojäämiä viimeisen huuhtelun jälkeen:

• Nykyaikaiset pesukoneet käyttävät vettä hyvin säästeliäästi. Silti päästään riittävän hyvään pesuja huuhtelutulokseen.

• On käytetty liian vähän tai väärää pesuainetta.

• Pinttyneitä tahroja ei ole esikäsitelty ennen pesua.

• Oikeaa lämpötilaa tai ohjelmaa ei valittu.

• Pyykkiä oli liikaa.

• Tämä johtuu mitä luultavimmin siitä, että nykyiset pesuaineet sisältävät liukenemattomia aineosia. Se ei ole merkki riittämättömästä huuhtelusta. Harjaa tai pudistele vaatteet ja, mikäli tarpeen, pese ne uudestaan.

• Nykyiset pesuaineet voivat tuottaa vaahtoa jopa huuhtelun jälkeen, mutta tämä ei vaikuta pesutuloksen laatuun.

Page 22

Huolto ja varaosat

P0042 BD

Kuluttajaneuvonta

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 /min (0,95 mk/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta “kodinkoneiden huoltoa”.

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tuotenumero (Prod. nr.) . . . . . . . . . . . . . . . . . . . . . . .

Sarjanumero (Serial nr.). . . . . . . . . . . . . . . . . . . . . . . .

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 /min (0,95 mk/min) + pvm) tai sähköpostitse: [email protected].

Maahantuoja

Oy Electrolux Kotitalouskoneet Ab Pakkalankuja, 6 01510 VANTAA

Takuu

Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeistä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

•aiheettomasta valituksesta

• ellei käyttöohjetta ole noudatettu.

SUOMI

Tekniset tiedot

EWF 1373 EWF 1274 EWF 1474

Mitat Leveys 60 cm 60 cm 60 cm

Korkeus 85 cm 85 cm 85 cm Syvyys 60 cm 60 cm 60 cm

Sähköliitäntä Jännite 220-230 V / 50 Hz 220-230 V / 50 Hz 220-230 V / 50 Hz

Liitäntäteho 2200 W (10 A) 2200 W (10 A) 2200 W (10 A)

Tuloveden paine Vähintään 50 kPa 50 kPa 50 kPa

Enintään 800 kPa 800 kPa 800 kPa

Enimmäistäyttömäärä Valko- kirjopyykki 6 kg 5 kg 5 kg

Siliävät - hienopyykki 3 kg 2,5 kg 2,5 kg Villa 2 kg 2 kg 2 kg

Linkous Enintään valkopesu 1300 kierr/min. 1200 kierr/min.

siliävät 900 kierr/min. 900 kierr/min. 900 kierr/min. hienopesu 700 kierr/min. 700 kierr/min. 700 kierr/min. villapesu 900 kierr/min. 900 kierr/min. 900 kierr/min.

Liitosjohdon pituus 1.55 m Poistoletkun pituus 2.00 m Vedentuloletkun pituus 1.50 m

Tämä laite täyttää EN:n asettamat määräykset 89/336/EU, 73/23 EU.

1400kierr/min.

Page 23

P0001

P1051

P0002

P1075

Asennus

Pakkauksen purkaminen

Huolehdi, että lapset eivät leiki pakkausmateriaalilla.

Kuljetustuet

Pesurumpu on lukittu kuljetustuilla, jotta se ei vahingoittuisi kuljetuksen aikana. Nämä tuet tulee poistaa ennen koneen liittämistä verkkoon.

1. Irrota ja poista koneen takaosan kaksi alimmaista ruuvia (käytä ruuviavainta).

2. Poista 2 muovitappia.

3. Kallista kone takaosan varaan ja varmista, etteivät letkut vahingoitu.

4. Pane koneen ja lattian väliin kappale polystyreenipakkausta.

5. Poista polystyreenisuojat moottorista ja vapauta kaksi polyeteenipussia.

8. Aseta pohjakansi paikalleen ja työnnä sen kieleke loveen.

9. Poista polystyreenialusta ja nosta kone pystyyn.

10. Irrota koneen takaosan jäljellä oleva ruuvi. Vedä ulos vastaava muovitappi.

11. Tuki reiät muovitulpilla, jotka on liitetty ohjekirjasen mukaan.

HUOM! Kannattaa säilyttää kaikki pakkauksen osat käytettäväksi uudelleen, jos konetta joskus myöhemmin joudutaan kuljettamaan muualle.

6. Poista varovasti vasemmanpuoleinen polyeteenipussi liikuttaen sitä ensin oikealle ja sitten alaspäin.

7. Poista varovasti oikeanpuoleinen polyeteenipussi liikuttaen sitä ensin vasemmalle ja sitten ylöspäin.

Sijoitus

Sijoita kone tukevasti tasaiselle lattialle. Kone ei saa koskettaa seinää eikä muita kalusteita. Vesihanan, viemärin ja pistorasian tulee olla helposti

ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja.

Tasainen sijoitus

Koneen tulee seistä kiinteällä ja tasaisella alustalla, jotta se toimisi moitteettomasti. Säädä koneen alla olevat säätöjalat.

Linkouksen aikana tärinä on normaalia ja väistämätöntä. Erityisesti, mikäli konetta ei ole sijoitettu tasaisesti.

Page 24

Vesiliitäntä

2!

¿40mm

60-80 cm

* ilmarako

P0022

P0021

Kytke vedentuloletku hanaan 3/4" kierteellä. Käytä koneen mukana toimitettua vesiliitännän letkua. Älä käytä muuta letkua.Vedentuloletkua ei saa jatkaa. Jos se on liian lyhyt, ja haluat muuttaa vesihanan paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun.

Tarkista, että letkun liitokset ovat tiiviit.

Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen.

P1088

Viemäriliitäntä

Tyhjennysletkun pää voidaan sijoittaa kolmella eri tavalla:

Pesualtaan reunan yli: tällöin letku on kiinnitettävä tukevasti paikoilleen, joko koukulla seinään tai esim. sitomalla se vesihanaan.

Pesualtaan tyhjennysputken haaraan: putkihaaran tulee olla altaan vesilukon yläpuolella siten, että letkun pää on vähintään 60 cm:n korkeudella lattiasta.

Poistoletku on 2 metriä pitkä; sitä voidaan pidentää 4 m. Käytä pidennysletkua, jonka sisähalkaisija on sama

kuin alkuperäisen letkun, sekä sopivaa letkuliitintä.

Tarkista, että letku on ehjä. Tarkista, että letkun liitokset ovat tiiviit.

Tyhjennysletku ei saa olla mutkalla. Koneen moitteettoman toiminnan varmistamiseksi tyhjennysletkun tulee olla kiinni oikeassa tukipaikassaan koneen takaosan yläosassa.

Sähköliitäntä

Kone liitetään 220-230 V sähköverkkoon 10 A sulakkeella suojamaadoitetun pistorasian kautta.

SUOMI

Lattiakaivoon: Yhdistä tyhjennysletku seinään

kiinnitettyyn putkeen. Putken yläpää ei missään tapauksessa saa olla matalammalla kuin 60 cm eikä korkeammalla kuin 80 cm. Katso kuva.

Tyhjennysletkun päässä tulee aina olla ilmarako*, ts. putken sisähalkaisijan tulee olla suurempi kuin tyhjennysletkun ulkohalkaisija.

Jos verkkojohto tarvitsee vaihtaa, ota yhteyttä

lähimpään valtuutettuun huoltoliikkeeseen.

Koneen asennuksen jälkeen verkkojohtoon on päästävä helposti käsiksi.

Page 25

The Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx.14 billion USD in more than 150 countries around the world.
