Page 1
manual de instruções
Máquina de lavar
EWC 1050
EWC 1350
Page 2
2 electrolux
Electrolux. Thinking of you.
Saiba mais sobre a nossa filosofia em www.electrolux.com
ÍNDICE
Informações de segurança 2
Descrição do produto 3
Painel de controlo 5
Antes da primeira utilização 6
Utilização diária 7
Sugestões e conselhos úteis 9
Programas de lavagem 11
INFORMAÇÕES DE SEGURANÇA
Importante Leia com atenção e guarde-o
para utilização no futuro.
• A segurança do seu aparelho cumpre
com as normas do mercado e com os
requisitos legais sobre a segurança dos
aparelhos. Contudo, como fabricantes,
sentimos o dever de fornecer as seguintes notas de segurança.
• É muito importante que este livro de instruções seja mantido junto do aparelho
para futura referência. Caso o aparelho
seja vendido ou transferido para outro
proprietário, ou se mudar de casa e
abandonar o aparelho, certifique-se sempre de que o livro é fornecido com o aparelho, de modo a que o novo proprietário
possa conhecer o funcionamento do
aparelho e os avisos relevantes.
• LEIA-OS atentamente antes de instalar
ou utilizar a máquina.
• Antes de ligar pela primeira vez, verifique
o aparelho quanto a danos ocorridos durante o transporte. Nunca ligue um aparelho danificado. Se tiver peças danificadas, contacte o fornecedor.
• Se o aparelho for entregue nos meses de
Inverno com temperaturas negativas.
Guarde-o à temperatura ambiente durante 24 horas antes de a usar pela primeira
vez.
Segurança geral
• É perigoso alterar as especificações ou
tentar modificar o produto de qualquer
forma.
Manutenção e limpeza 13
O que fazer se… 15
Dados técnicos 17
Valores de consumo 17
Instalação 18
Preocupações ambientais 22
Sujeito a alterações sem aviso prévio
• Durante os programas de lavagem a
temperaturas elevadas, o vidro da porta
pode ficar quente. Não lhe toque!
• Certifique-se de que crianças e animais
domésticos pequenos não entram para o
tambor. Para o evitar, verifique sempre o
tambor antes da utilização.
• Objectos como moedas, alfinetes, pregos, parafusos, pedras ou quaisquer objectos duros e afiados podem provocar
danos graves e não devem ser colocados na máquina.
• Utilize apenas as quantidades recomendadas de amaciador de roupa e detergente. Pode danificar o tecido se encher
demasiado. Consulte as recomendações
do fabricante sobre as quantidades.
• Lave as peças pequenas (como meias,
fitas, cintos laváveis, etc.) num saco de
lavagem ou numa fronha, pois podem
escorregar e ficar presas entre a cuba e
o tambor interno.
• Não utilize a máquina de lavar roupa para
lavar peças com barbas de baleia, tecidos sem bainha ou rasgados.
• Após a utilização, limpeza e manutenção,
desligue sempre a máquina e feche a torneira da água.
• Em nenhuma circunstância deve tentar
reparar a máquina. As reparações efectuadas por pessoas sem a formação
adequada podem causar ferimentos ou
avarias graves. Contacte o seu Centro de
Assistência local. Insista sempre para
que sejam utilizadas peças sobresselentes originais.
Page 3
electrolux 3
Instalação
• Este aparelho é pesado. Tenha cuidado
quando o deslocar.
• Quando retirar a máquina da embalagem, certifique-se de que não está danificada. Se tiver dúvidas, não a utilize e
contacte o Centro de Assistência.

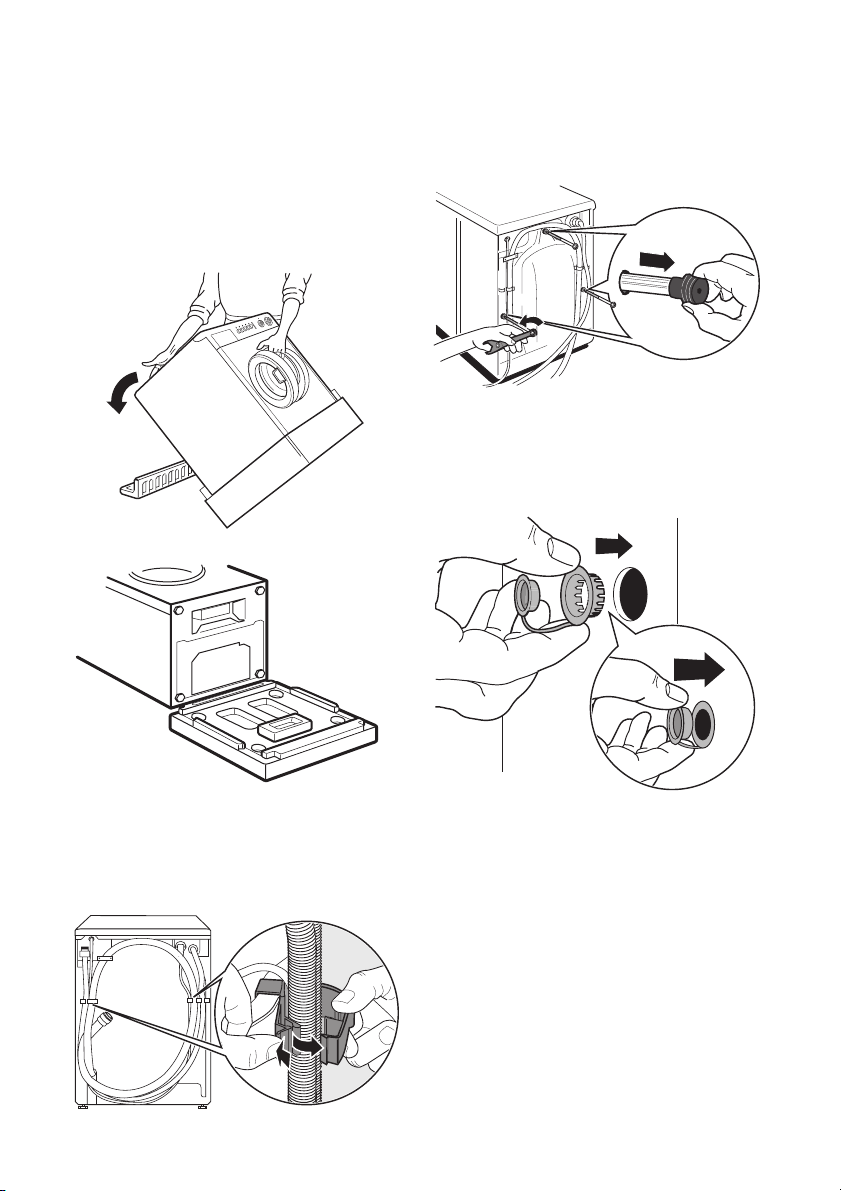

• Retire todas as embalagens e parafusos
de transporte antes de a utilizar. Podem
ocorrer sérios danos materiais ou na máquina se não cumprir estas indicações.
Consulte a secção específica no manual
do utilizador.
• Depois de instalar a máquina, certifique-
-se de que esta não está apoiada na
mangueira de entrada e escoamento e
que o tampo não está a esmagar o cabo
de alimentação contra a parede.
• Se a máquina estiver instalada sobre
uma alcatifa, ajuste os pés de forma que
o ar circule livremente sob o aparelho.
• Após a instalação, certifique-se de que
não existem fugas de água das mangueiras e respectivas ligações.
• Se o aparelho estiver instalado num local
sujeito a congelação, leia o capítulo "perigos de congelamento".
• Quaisquer trabalhos de canalização necessários para a instalação da máquina
devem ser efectuados por um canalizador qualificado.
• Quaisquer trabalhos eléctricos necessários para a instalação da máquina devem
ser efectuados por um electricista qualificado.
Utilização
• Esta máquina destina-se a uso doméstico. Não deve ser utilizada para fins diferentes daqueles para os quais foi concebida.
• Lave apenas peças de roupa concebidas
para lavagem à máquina. Siga as instruções nas etiquetas da roupa.
• Não carregue demasiado a máquina.
Consulte a tabela Programa de lavagem.
• Antes da lavagem, certifique-se de que
os bolsos estão vazios e os botões e fechos apertados. Evite lavar tecidos gastos ou rasgados e trate as nódoas de
pintura, tinta, ferrugem e relva antes da
lavagem. Os soutiens com armação metálica NÃO devem ser lavados na máquina.
• As peças de roupa que tiverem estado
em contacto com produtos petrolíferos
voláteis não devem ser lavadas na máquina. Se forem utilizados líquidos de limpeza voláteis, tenha o cuidado de retirar
o produto da peça de roupa antes de a
colocar na máquina.
• Nunca puxe pelo cabo eléctrico para retirar a ficha da tomada; puxe sempre pela
própria ficha.
• Não utilize a máquina se o cabo de alimentação, o painel de comandos, a superfície de trabalho ou a base estiverem
danificados de forma a que o interior da
máquina de lavar roupa esteja acessível.
Segurança para crianças
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com
deficiências físicas, sensoriais ou mentais
reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada
supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser vigiadas para assegurar que não brincam com a máquina.
• Os componentes da embalagem (por
exemplo, película de plástico, poliestireno) podem ser perigosos para as crianças - perigo de asfixia! Mantenha-os fora
do alcance das crianças.
• Mantenha todos os detergentes num local seguro e fora do alcance das crianças.
• Certifique-se de que as crianças ou animais domésticos não entram no tambor.
DESCRIÇÃO DO PRODUTO
Esta nova máquina satisfaz todos os requisitos modernos para um tratamento eficaz
da roupa com baixo consumo de água, energia e detergente. O seu novo sistema de
lavagem permite a utilização total do detergente e reduz o consumo de água poupando energia.
Page 4
4 electrolux
Parte dianteira da máquina
1 2
1 Gaveta do detergente
2 Painel de comandos
3 Manípulo de abertura da porta
4 Pés ajustáveis (dianteiros)
3
4
Parte traseira da máquina
1
1 Dispositivos de bloqueio de trans-
porte
2 Mangueira de escoamento
3 Cabo de alimentação
2
4 Mangueira de entrada
3
4
Page 5
Gaveta do detergente
Compartimento para detergente em pó
ou líquido utilizado na lavagem principal. Se
utilizar detergente líquido, coloque-o ime-
diatamente antes de iniciar o programa.
Compartimento para aditivos líquidos
(amaciador, goma).
Os amaciadores ou a goma devem ser colocados no compartimento antes de iniciar
o programa de lavagem.
O detergente de pré-lavagem deve ser adicionado directamente no tambor.
PAINEL DE CONTROLO
Daqui em diante, o selector de programas, o selector de centrifugação, as luzes de
progresso do programa e os diferentes botões serão assinalados em todo o manual
com os respectivos números apresentados abaixo.
electrolux 5
1 2 3 4 5 6 8 97
1 Gaveta do detergente
Botão INÍCIO DIFERIDO
2
Botão PRÉ-LAVAGEM
3
Botão RÁPIDO
4
5 Botão SUPER ENXAGUAMENTO
Botão INÍCIO/PAUSA
6
Indicador do progresso do progra-
7
ma
Selector da TEMPERATURA
8
Selector da redução de CENTRIFU-
9
GAÇÃO
Gaveta do detergente
A gaveta do detergente tem 2 compartimentos separados para detergente e amaciador.
O detergente de pré-lavagem deve ser
adicionado directamente no tambor.
Início diferido
O início do programa pode ser adiado por
6 ou 3 horas, utilizando este botão.
Page 6
6 electrolux
Pré-lavagem
Ao seleccionar esta opção, a máquina
efectua um ciclo de pré-lavagem antes da
fase de lavagem principal. O tempo de lavagem é prolongado. Esta opção é recomendada para roupa muito suja.
Rápido
Ao seleccionar esta opção, o tempo de lavagem será reduzido aprox. 10 minutos.
Esta opção é recomendada para roupa sintética e branca/de cor ligeiramente suja.
Super enxaguamento
Esta máquina foi concebida para poupar
energia. Se for necessário enxaguar a roupa com uma quantidade extra de água (super enxaguamento), seleccione esta opção.
A máquina realizará alguns enxaguamentos
adicionais. Esta opção é recomendada para pessoas com alergia aos detergentes e
em zonas com água muito macia.
Início Pausa
Este botão permite-lhe iniciar ou interromper o programa seleccionado.
Visor
(A)
(B)
(C)
(D)
(E)
A luz B acende-se quando a máquina está
a enxaguar .
A luz C acende-se quando a máquina está
a centrifugar .
A luz D acende-se no final do ciclo de lavagem.
A luz E indica se a porta pode ser aberta:
• A luz está acesa: a porta não pode ser
aberta.
• A luz está apagada: a porta pode ser
aberta.
• A luz está a piscar: a porta poderá ser
aberta em breve.
Indicador de Redução da centrifugação
Ao rodar o selector da velocidade de centrifugação, pode alterar a velocidade de centrifugação do programa seleccionado ou
seleccionar a opção "Cuba cheia" ou "Sem
centrifugação".
Selector de programas
Permite ligar/desligar o aparelho e/ou seleccionar um programa.
Tabela de símbolos
= Início diferido, = Pré-lavagem,
= Rápido, = Super enxaguamento,
= Início/Pausa
= Lavagem, = Enxaguamentos,
= Centrifugação, = Fim ciclo, =
Porta bloqueada
= Cuba cheia, = Sem centrifuga-
ção,
= Algodão, = Sintéticos, =
Delicados,
Lãs, 30 ° = Mini 30 ° ,
= Frio, = LIGAR/DESLIGAR
= Lavagem à mão, =
= Escoamento,
A luz A acende-se quando a máquina está
a efectuar a fase de lavagem .
ANTES DA PRIMEIRA UTILIZAÇÃO
Advertência
Certifique-se de que as ligações eléctricas
e da água estão de acordo com as instruções de instalação.
Importante Retire qualquer material do
tambor.
Importante Recomendamos que efectue
um programa de lavagem sem qualquer
carga, para eliminar quaisquer resíduos que
possam ter resultado do processo de
fabrico. Coloque aprox. 100 ml de
detergente directamente no tambor e inicie
um ciclo para algodão a 60 ºC. Quando o
programa terminar, a máquina estará
pronta a ser utilizada.
Page 7
UTILIZAÇÃO DIÁRIA
Carregar a roupa
Abra a porta puxando cuidadosamente o
manípulo da porta para fora. Coloque a
roupa no tambor, uma peça de cada vez,
sacudindo-a o mais possível. Feche a porta.
Meça a quantidade de detergente e
amaciador.
Puxe completamente a gaveta do detergente. Meça a quantidade de detergente
necessária, deite-o no compartimento mai-
or à esquerda
Se necessário, deite o amaciador no compartimento mais pequeno marcado com
(a quantidade utilizada não deve exceder a
marca "MAX" na gaveta). Feche a gaveta
com cuidado.
.
electrolux 7
Seleccione o programa pretendido
com o selector de programas (9).
Rode o selector de programas para o programa pretendido. O selector pode ser rodado para a direita ou para a esquerda.
A luz verde do botão 6 começa a piscar.
No indicador de progresso do programa,
as luzes piloto correspondentes a todas as
fases do programa seleccionado estão
acesas.
Na posição
máquina desliga-se.
No final do programa, o selector deve
ser rodado para a posição
ligar a máquina.
Importante Se rodar o selector de
programas para outro programa com a
máquina em funcionamento, as luzes do
indicador de progresso do programa
começam a piscar para indicar uma
selecção errada. A máquina não realizará o
novo programa seleccionado.
Seleccione a opção de velocidade de
centrifugação, Cuba cheia ou Sem
centrifugação (8)
Seleccione a velocidade de centrifugação,
a opção Cuba cheia ou a opção Sem centrifugação, rodando o selector da velocidade de centriguação.
• A posição 1300 (ou 1000) é equivelente a
900 rpm para os programas para lãs e
sintéticos e 700 rpm para o programa de
lavagem delicada.
• A posição 500 é equivalente a 500 rpm
para os programas para lãs e sintéticos e
o programa é reiniciado e a
para des-
Page 8
8 electrolux
450 rpm para o programa de lavagem
delicada.
Cuba cheia
Ao seleccionar esta opção, a água do último enxaguamento não é esvaziada para
evitar que os tecidos fiquem enrugados.
Quando o programa terminar, as luzes
"Fim" e "Porta bloqueada" acendem-se para indicar que a água deve ser escoada
(Consulte: "No fim do programa").
Sem centrifugação
Ao seleccionar esta opção, todas as fases
de centrifugação são excluídas. Para utilizar
com material extremamente delicado. A
máquina irá acrescentar alguns enxaguamentos adicionais aos programas para algodões e sintéticos.
Para informações sobre a velocidade máxima de centrifugação permitida para cada
programa, consulte o capítulo Programas
de lavagem .
Seleccione o Início diferido, premindo
o botão 2.
Antes de iniciar o programa, se pretender
atrasar o início, prima o botão 2 repetidamente para seleccionar o atraso pretendido. A luz piloto correspondente acende-se.
Deve seleccionar esta opção depois de definir o programa e antes de premir o botão
6 .
Pode cancelar ou alterar o tempo de atraso
a qualquer momento, antes de premir o botão 6 .
Cancelar o início diferido após ter premido
o botão 6 :
1. Defina a máquina de lavar roupa para
PAUSA, premindo o botão 6 .
2. Prima o botão 2 uma vez; a luz correspondente ao atraso seleccionado apaga-se.
3. Prima novamente o botão 6 para iniciar
o programa.
Importante O atraso seleccionado apenas
pode ser alterado depois de seleccionar
novamente o programa de lavagem.
A porta ficará bloqueada durante o tempo
de atraso (luz de porta bloqueada acesa).
O Início diferido não pode ser seleccionado com o programa ESCOAMENTO ou
CENTRIFUGAÇÃO .
Seleccione a opção pretendida com os
botões 3, 4 e 5.
Dependendo do programa, pode combinar
diversas funções. Estas devem ser seleccionadas após escolher o programa pretendido e antes de premir o botão 6. A luz
correspondente acende-se.
Se seleccionar uma opção incorrecta, o indicador luminoso correspondente pisca durante cerca de 2 segundos. Para informações sobre a compatibilidade entre os programas de lavagem e as opções, consulte
o capítulo "Programas de lavagem" .
Inicie o programa, premindo o botão 6.
Para iniciar o programa seleccionado, prima este botão. A luz piloto correspondente
pára de piscar e permanece acesa.
No indicador de progresso do programa,
as luzes piloto A e E acendem-se para indicar que a máquina começou a funcionar e
que a porta está bloqueada.
Alterar uma opção ou um programa em
curso
É possível alterar algumas opções antes de
o programa as efectuar.
Antes de efectuar qualquer alteração, deve
parar a máquina de lavar, premindo o botão 6 .
O programa pode ser alterado, desde que
o botão 6 não tenha sido premido. A alteração de um programa em curso só é possível reiniciando o programa. Rode o selector
de programas para
e, em seguida, para
Page 9
electrolux 9
a posição do novo programa. Inicie o novo
programa, premindo novamente o botão 6 .
Interromper um programa
Prima o botão 3 para interromper um programa em curso, a luz correspondente começa a piscar. Prima novamente o botão
para reiniciar o programa.
Cancelar um programa
Rode o selector para a posição
para
cancelar um programa em curso. Pode
agora seleccionar um novo programa.
Abrir a porta após o início do programa
Em primeiro lugar, pare a máquina de lavar,
premindo o botão 3 .
Após alguns minutos, a porta pode ser
aberta, quando se verificarem as seguintes
condições:
• A temperatura da água é inferior a 55 °C.
• O nível da água encontra-se abaixo da
extremidade inferior da porta.
• A máquina não efectua a centrifugação.
Se não puder abrir a porta mas for absolutamente necessário abri-la, deve desligar a
máquina, rodando o selector para
.
Após alguns minutos, pode abrir a porta
(Preste atenção ao nível da água e à
temperatura!).
Após este procedimento, será necessário
regular novamente o programa e as opções
e, em seguida, prima o botão 3 .
No fim do programa
A máquina pára automaticamente.
A luz piloto D acende-se para indicar que o
programa terminou. A luz piloto E apaga-
-se, a porta pode ser aberta e a roupa pode ser retirada.
Se, no final de um programa, houver água
na cuba (quando a opção "Cuba cheia" tiver sido seleccionada), para escoar a
água siga as instruções seguintes :
•
rode o selector de programas para
• seleccione o programa "Escoamento" ou
"Centrifugação"
•prima o botão 6 .
Quando a luz piloto E se apagar, a porta
pode ser aberta e a roupa pode ser retirada.
No final do ciclo, rode o selector de programas para
para desligar a máquina.
Retire a roupa do tambor e verifique cuidadosamente se o tambor está vazio. Se não
pretender efectuar outra lavagem, feche a
torneira de água.
Deixe a porta aberta para evitar a formação
de bolor e odores desagradáveis.
SUGESTÕES E CONSELHOS ÚTEIS
Separar a roupa
Siga os símbolos dos códigos de lavagem
em cada etiqueta do vestuário e as instruções de lavagem do fabricante. Separe a
roupa da seguinte forma: branca, de cor,
sintéticos, roupa delicada, lãs.
Doméstica
95° ou 90°
60°/50°
para algodão e linho branco
com sujidade normal (por ex.
panos, toalhas, toalhas de mesa, lençóis...)
para peças de roupa de cores
firmes com sujidade normal
(por ex. camisas, camisas de
noite, pijamas,...) de linho, algodão ou fibras sintéticas e algodão branco pouco sujo (por
ex. roupa interior)
Antes de carregar a roupa
Não junte na mesma lavagem roupa branca
e de cor. Os brancos podem perder a sua
"brancura" na lavagem.
As peças de cor novas podem desbotar na
primeira lavagem; devem, por isso, ser lavadas separadamente na primeira lavagem.
Certifique-se de que não deixou objectos metálicos na roupa (por ex. ganchos de cabelo, alfinetes, pinos).
Abotoe as almofadas, puxe os fechos éclair, feche ganchos e molas. Aperte cintos e
fitas longas.
40°-30°- Frio
para peças delicadas (por ex.
cortinas em tule), roupa variada, incluindo fibras sintéticas e
lãs com a etiqueta "pura lã virgem, lavável à máquina, não
encolhe"
Page 10
10 electrolux
Retire as nódoas persistentes antes da lavagem.
Esfregue as zonas particularmente sujas
com um detergente especial ou com uma
pasta de detergente.
Trate as cortinas com um cuidado especial.
Retire os ganchos ou guarde-os num saco
ou numa rede.
Cargas máximas
As cargas recomendadas estão indicadas
nas tabelas dos programas de lavagem.
Regras gerais:
• Algodão, linho: tambor cheio mas não
demasiado;
• Sintéticos: tambor meio cheio;
• Peças delicadas e lãs: tambor cheio
até um terço da sua capacidade.
A lavagem com a carga máxima permite
um melhor aproveitamento de água e energia.
Quando a roupa estiver muito suja, reduza
o volume da carga.
Pesos da roupa
Os pesos que se seguem são meramente
indicativos:
Os pesos que se seguem são meramente
indicativos:
roupão 1.200 g
colcha 700 g
t-shirt de homem 600 g
lençol, pijama de homem 500 g
toalha de mesa 250 g
fronha, toalha para limpar,
camisa de noite, camisa de
homem
pano, roupa interior de mulher, guardanapo, blusa, roupa interior de homem
200 g
100 g
Retirar as nódoas
As nódoas difíceis podem não sair apenas
com água e detergente. Por isso, é aconselhável tratá-las antes da lavagem.
Sangue: trate as nódoas recentes com
água fria. Para nódoas secas, ponha de
molho durante a noite em água com um
detergente especial e, em seguida, esfregue com água e sabão.
Tinta à base de óleo: humedeça com tira-
-nódoas de benzina, coloque a peça de
1) não utilize acetona na seda artificial
vestuário sobre um pano macio e bata na
nódoa; efectue várias vezes esta operação.
Nódoas de gordura secas: humedeça
com terebintina, coloque a peça de vestuário sobre uma superfície macia e bata na
nódoa com as pontas dos dedos e um pano de algodão.
Ferrugem: utilize ácido oxálico dissolvido
em água quente ou um produto para retirar
ferrugem em frio. Tenha cuidado com as
nódoas de ferrugem que não sejam recentes, uma vez que a estrutura de celulose
pode já estar danificada e o tecido pode ter
tendência a rasgar.
Nódoas de bolor: trate com lixívia, enxagúe bem (apenas para peças brancas ou
com cores firmes).
Relva: ponha de molho e trate com lixívia
(apenas para peças brancas ou cores firmes).
Tinta de esferográfica e cola: humedeça
1)
com acetona
, coloque a peça de vestuário sobre um pano macio e bata na nódoa.
Baton: humedeça com acetona como acima indicado e trate as nódoas com álcool
desnaturado. Trate as manchas residuais
com lixívia.
Vinho tinto: ponha de molho em água e
detergente, enxagúe e trate com ácido cítrico ou vinagre, enxagúe em seguida. Trate
as manchas residuais com lixívia.
Tinta: dependendo do tipo de tinta, hume-
1)
deça primeiro o tecido com acetona
e
depois com vinagre. trate as manchas residuais nos tecidos brancos com lixívia e, em
seguida, enxagúe bem.
Nódoas de alcatrão: trate primeiro com
um tira-nódoas, álcool desnaturado ou
benzina e, em seguida, esfregue com detergente.
Detergentes e aditivos
Os bons resultados de lavagem dependem
também da escolha do detergente e da utilização das quantidades certas para evitar
desperdícios e proteger o meio ambiente.
Embora biodegradáveis, os detergentes
contêm substâncias que, em grandes
quantidades, podem perturbar o delicado
equilíbrio da natureza.
A escolha do detergente depende do tipo
de tecidos (delicados, lãs, algodão, etc.),
Page 11
electrolux 11
da cor, da temperatura de lavagem e do
grau de sujidade.
Todos os detergentes para máquina de lavar disponíveis no mercado podem ser utilizados neste aparelho:
• detergentes em pó para todos os tipos
de tecidos
• detergentes em pó para tecidos delicados (60 °C máx.) e lãs
• detergentes líquidos, de preferência para
programas de lavagem a baixas temperaturas (60 °C máx.) para todos os tipos
de tecidos ou especial apenas para lãs.
O detergente e os aditivos devem ser colocados nos respectivos compartimentos da
gaveta do detergente antes do início do
programa de lavagem.
O detergente de pré-lavagem deve ser
adicionado directamente no tambor.
Se utilizar detergentes líquidos, deve seleccionar um programa sem pré-lavagem.
PROGRAMAS DE LAVAGEM
Programa/Tempera-
tura
ALGODÃO
90°
ALGODÃO E
60°
Tipo de roupa Opções
Algodão branco (pe-
ças de algodão muito
sujas ou com sujidade
normal)
Algodão branco Eco
(Este programa pode
ser seleccionado para
peças de algodão ligeiramente sujas ou
com sujidade normal.
A temperatura irá diminuir e o tempo de lavagem será aumentado.
Isto permite obter
bons resultados de lavagem, poupando
energia.)
Deite o detergente líquido no compartimento de detergente imediatamente antes de
iniciar o programa.
A máquina possui um sistema de recirculação que permite uma utilização óptima do
detergente concentrado.
Siga as recomendações do fabricante do
produto no que respeita às quantidades a
utilizar e não ultrapasse a marca "MAX"
na gaveta do detergente .
Graus de dureza da água
A dureza da água está classificada em
"graus" de dureza. Para obter informações
sobre a dureza da água da sua zona, contacte os serviços de abastecimento de
água ou as autoridades locais. Se o grau
de dureza da água for médio ou elevado,
recomendamos adicionar um amaciador,
seguindo sempre as instruções do fabricante. Se o grau de dureza for suave, reajuste a quantidade de detergente.
Descrição do pro-
grama
REDUÇÃO DA CENTRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
PRÉ-LAVAGEM
RÁPIDO
SUPER ENXAGUAMENTO
REDUÇÃO DA CENTRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
PRÉ-LAVAGEM
SUPER ENXAGUAMENTO
1)
Lavagem principal
Enxaguamentos
Centrifugação longa
máx. 1300/1000 rpm
Carga máx. 3 kg
Lavagem principal
Enxaguamentos
Centrifugação longa
máx. 1300/1000 rpm
Carga máx. 3 kg
Page 12
12 electrolux
Programa/Tempera-
tura
ALGODÃO
60° - 30°
ALGODÃO E
40°
SINTÉTICOS
40°-30°
DELICADOS
40°
LAVAGEM À MÃO
30°
LÃS
40° - FRIO
MINI
30°
Tipo de roupa Opções
REDUÇÃO DA CENTRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
Algodão de cor (peças de algodão com
sujidade normal)
CUBA CHEIA
INÍCIO DIFERIDO
PRÉ-LAVAGEM
RÁPIDO
SUPER ENXAGUA-
MENTO
REDUÇÃO DA CEN-
TRIFUGAÇÃO/SEM
Algodão de cor Eco
(Programa Algodão
económico. Consulte:
Algodão 60° E)
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
PRÉ-LAVAGEM
SUPER ENXAGUA-
MENTO
REDUÇÃO DA CEN-
TRIFUGAÇÃO/SEM
Sintéticos ou tecidos mistos: roupa in-
terior, roupa de cor,
camisas que não encolhem, blusas.
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
PRÉ-LAVAGEM
RÁPIDO
SUPER ENXAGUA-
MENTO
REDUÇÃO DA CEN-
TRIFUGAÇÃO/SEM
Tecidos delicados:
acrílico, viscose, poliéster.
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
PRÉ-LAVAGEM
SUPER ENXAGUA-
MENTO
Programa especial para tecidos delicados
com o símbolo "lavagem à mão".
REDUÇÃO DA CEN-
TRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
REDUÇÃO DA CENPrograma de lavagem
para lãs laváveis à máquina.
TRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
Para roupa ligeiramente suja ou para roupa
que necessite de ser
refrescada.
REDUÇÃO DA CEN-
TRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
CUBA CHEIA
INÍCIO DIFERIDO
Descrição do pro-
grama
Lavagem principal
Enxaguamentos
Centrifugação longa
1)
máx. 1300/1000 rpm
Carga máx. 3 kg
Lavagem principal
Enxaguamentos
Centrifugação longa
máx. 1300/1000 rpm
Carga máx. 3 kg
Lavagem principal
Enxaguamentos
Centrifugação curta
máx. 900 rpm
Carga máx. 1,5 kg
Lavagem principal
Enxaguamentos
Centrifugação curta
máx. 700 rpm
Carga máx. 1,5 kg
Lavagem principal
Enxaguamentos
Centrifugação curta
máx. 900 rpm
Carga máx. 1 kg
Lavagem principal
Enxaguamentos
Centrifugação curta
máx. 900 rpm
Carga máx. 1 kg
Lavagem principal
Enxaguamentos
Centrifugação curta
máx. 700 rpm
Carga máx. 1,5 kg
Page 13
electrolux 13
Programa/Tempera-
ENXAGUAMENTOS
ESCOAMENTO
CENTRIFUGAÇÃO
1) Se seleccionar esta opção, recomenda-se que diminua a carga máxima. A carga recomendada para algodão é
tura
/ DESLIGADO
de 2 kg.
Tipo de roupa Opções
Com este programa, é
possível enxaguar e
centrifugar peças de
algodão que foram lavadas à mão. A máquina executa 3 enxaguamentos, seguidos
de uma centrifugação
longa final. A velocidade de centrifugação
pode ser reduzida.
Para escoar a água do
último enxaguamento
em programas com a
opção Cuba cheia seleccionada.
Centrifugação separada para peças lavadas
à mão e após programas com a opção Cuba cheia seleccionada.
Pode seleccionar a velocidade de centrifugação, rodando o selector da velocidade de
centriguação para a
adaptar aos tecidos a
centrifugar.
Para reiniciar o programa ou desligar a máquina.
REDUÇÃO DA CEN-
TRIFUGAÇÃO/SEM
CENTRIFUGAÇÃO/
CUBA CHEIA
SUPER ENXAGUA-
MENTO
REDUÇÃO DA CEN-
TRIFUGAÇÃO
Descrição do pro-
grama
Enxaguamentos
Centrifugação máx.
1300/1000 rpm
Carga máx. 3 kg
Escoamento da água
Carga máx. 3 kg
Escoamento e centrifugação longa
Velocidade de centrifugação máx.
1300/1000 rpm
Carga máx. 3 kg
MANUTENÇÃO E LIMPEZA
Importante Tem de DESLIGAR a máquina
da alimentação eléctrica antes de executar
qualquer trabalho de limpeza ou
manutenção.
Descalcificação
A água que utilizamos normalmente contém calcário. Convém utilizar periodicamente um amaciador da água na máquina. Faça-o separadamente de qualquer lavagem
da roupa e de acordo com as instruções
do fabricante do amaciador da água. Isto
ajuda a evitar a formação de depósitos de
calcário.
Lavagem de manutenção
Com a utilização de lavagens a baixas temperaturas, é possível que se verifique uma
acumulação de resíduos dentro do tambor.
Recomendamos que efectue periodicamente lavagens de manutenção.
Para efectuar uma lavagem de manutenção:
• Retire toda a roupa do tambor.
• Seleccione o programa de lavagem de
algodão mais quente.
• Use uma medida normal de detergente.
Tem de ser um detergente em pó com
propriedades biológicas.
Page 14
14 electrolux
Limpeza externa
Limpe o exterior da máquina apenas com
água e sabão e seque bem.

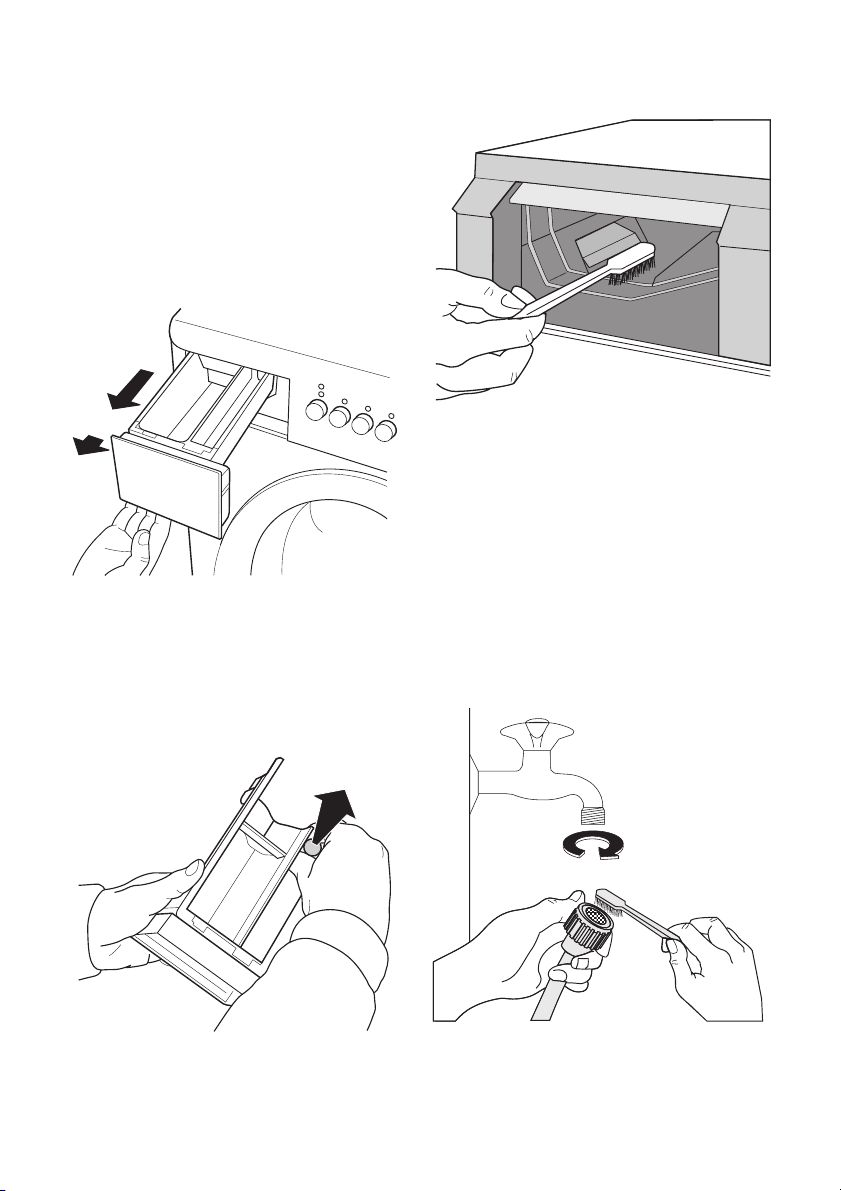

Limpar a gaveta do detergente
Limpe regularmente a gaveta do detergente
e do aditivo.
1. Se necessário, toda a gaveta do detergente pode ser retirada da máquina para limpeza. Deve puxá-la para fora firmemente para se soltar do batente.
2. Para retirar o sifão na extremidade interior da gaveta para limpar, deve pressioná-lo para dentro e puxar para fora ao
mesmo tempo. Lave-o sob água corrente para retirar quaisquer resíduos de
detergente acumulado. Quando o voltar
colocar, pressione-o para baixo até ouvir um estalido nítido.
resíduos de detergente das partes superior
e inferior da cavidade.
Volte a colocar a gaveta e inicie o programa
de enxaguamento sem roupa no tambor.
Limpar o filtro de entrada de água
Se a água for muito dura ou se tiver depósitos de calcário, o filtro de entrada de água
pode ficar entupido. Por isso, convém limpar o filtro regularmente.
Feche a torneira da água. Desaperte a
mangueira de entrada de água. Limpe o filtro, utilizando uma escova de cerdas duras.
Aperte a mangueira de entrada.
Limpar a cavidade da gaveta
Depois de retirar a gaveta, utilize uma escova pequena para limpar a cavidade, certificando-se de que foram retirados todos os
Perigos de congelamento
Se a máquina estiver exposta a temperaturas inferiores a 0 °C, deverá adoptar algumas precauções.
• Feche a torneira da água.
Page 15
electrolux 15
• Desaperte a mangueira de entrada da
torneira da água.
• Seleccione um programa de lavagem, li-
gue a máquina e deixe o programa em
funcionamento por um curto período de
tempo.
• Interrompa o programa, rodando o selec-
tor de programas para a posição
.
• Coloque a extremidade das mangueiras
de entrada e de escoamento em baixo,
no sifão (saída de escoamento) colocado
no chão. Certifique-se de que a extremidade da mangueira não fica abaixo do nível da água na torneira da água do sifão
(escoamento).
O QUE FAZER SE…
Alguns problemas devem-se à simples falta
de manutenção ou vigilância e podem ser
facilmente resolvidos sem recurso a um
técnico especializado. Antes de contactar o
centro de assistência local, efectue as verificações abaixo indicadas.
Durante o funcionamento da máquina, é
possível que a luz piloto Fim pisque para
indicar que a máquina não está a funcionar:
• 1 intermitência: problemas no forneci-
mento de água.
Problema Possível causa/Solução
A porta não foi fechada.
• Feche bem a porta.
A ficha não está correctamente inserida na tomada.
• Insira a ficha na tomada.
Não existe corrente na tomada.
• Verifique a sua instalação eléctrica doméstica.
A máquina não arranca:
A máquina não enche:
O fusível principal queimou.
• Substitua o fusível.
O selector não está correctamente posicionado e o botão Start
(Iniciar) não foi premido.
• Rode o selector e prima novamente o botão Start (Iniciar).
Foi seleccionado o início diferido.
• Se precisar de lavar a roupa imediatamente, cancele o início diferido.
A torneira da água está fechada.
• Abra a torneira da água.
A mangueira de entrada está dobrada ou torcida.
• Verifique a ligação da mangueira de entrada.
O filtro da mangueira de entrada está bloqueado.
• Limpe o filtro da mangueira de entrada de água.
A porta não está bem fechada.
• Feche bem a porta.
• Seleccione o programa "Escoamento" e
deixe-o em funcionamento até terminar.
• Rode o selector de programas para a
posição
. Quando pretender ligar novamente a máquina, certifique-se de que
a temperatura ambiente é superior a 0
°C.
A máquina apenas deve ser utilizada e
guardada no interior, à temperatura ambiente normal. O fabricante não é responsável por quaisquer danos resultantes da formação de gelo.
• 2 intermitências: problemas no escoamento de água.
• 4 intermitências: porta aberta.
Depois de eliminar o problema, prima o botão START (Iniciar) para reiniciar o programa. Se, depois de efectuar todas as verificações, o problema persistir, contacte o
seu centro de assistência local.
Page 16
16 electrolux
Problema Possível causa/Solução
A máquina enche e escoa
de seguida:
A máquina não escoa e/ou
não centrifuga:
Há água no chão:
Resultados de lavagem não
satisfatórios:
A porta não abre:
A vibração da máquina é
ruidosa:
A extremidade da mangueira de escoamento está demasiado baixa.
• Consulte o parágrafo correspondente no capítulo "Instalação".
A mangueira de escoamento está dobrada ou torcida.
• Verifique a ligação da mangueira de escoamento.
Foi seleccionada uma opção ou programa que termina com a
água na cuba ou que elimina todas as fases de centrifugação.
• Seleccione o programa de escoamento ou centrifugação.
A roupa não está bem distribuída no tambor.
• Redistribua a roupa.
Foi utilizado demasiado detergente ou um detergente não adequ-
ado (forma-se demasiada espuma).
• Reduza a quantidade de detergente ou utilize outro detergente.
Verifique se existem fugas nas ligações da mangueira de entrada.
Nem sempre é fácil verificar as fugas, uma vez que a água escorre
ao longo da mangueira. Verifique se esta está húmida.
• Verifique a ligação da mangueira de entrada de água.
A mangueira de entrada ou escoamento está danificada.
• Substitua-a por uma nova.
Foi utilizado pouco detergente ou um detergente não adequado.
• Aumente a quantidade de detergente ou utilize outro detergente.
As nódoas difíceis não foram tratadas antes da lavagem.
• Utilize produtos comerciais para tratar as nódoas difíceis.
Não foi seleccionada a temperatura correcta.
• Verifique se seleccionou a temperatura correcta.
Carga de roupa excessiva.
• Reduza a carga de roupa.
O programa ainda está a decorrer.
• Aguarde o fim do ciclo de lavagem.
O bloqueio da porta não disparou.
• Aguarde até que o indicador luminoso de porta bloqueada se
apague.
Há água no tambor.
• Seleccione o programa de escoamento ou centrifugação para
escoar a água.
Os parafusos de transporte e o material de embalagem não foram
retirados.
• Verifique se a máquina está correctamente instalada.
Os pés de apoio não foram ajustados.
• Verifique se a máquina está correctamente nivelada.
A roupa não está bem distribuída no tambor.
• Redistribua a roupa.
Pode haver muito pouca roupa no tambor.
• Coloque mais roupa.
Page 17
Problema Possível causa/Solução
O dispositivo de detecção de desequilíbrio electrónico foi accionado porque a roupa não está bem distribuída no tambor. A roupa é
redistribuída com uma rotação contrária do tambor. Isto pode
acontecer várias vezes até o desequilíbrio desaparecer e a máqui-
A centrifugação começa
atrasada ou a máquina não
efectua a centrifugação:
Não se vê água no tambor:
na retomar a centrifugação normal. Se, após 10 minutos, a roupa
ainda não estiver bem distribuída no tambor, a máquina não centrifuga. Neste caso, redistribua a carga manualmente e seleccione
o programa de centrifugação.
• Redistribua a roupa.
A carga é demasiado pequena.
• Adicione mais peças, redistribua a carga manualmente e, em
seguida, seleccione o programa de centrifugação.
As máquinas baseadas nas tecnologias modernas funcionam de
forma muito económica, utilizando pouca água sem afectar o desempenho.
Se não conseguir identificar ou solucionar o
problema, contacte o nosso centro de assistência. Antes de telefonar, tome nota do
modelo, do número de série e da data de
compra da sua máquina: o Centro de Assistência irá pedir-lhe estes dados.
electrolux 17
Mod. ... ... ...
Prod. No. ... ... ...
Ser. No. ... ... ...
DADOS TÉCNICOS
Dimensões Largura
Ligação eléctrica São fornecidas informações sobre a ligação eléctrica na placa de
Pressão do abastecimento da
água
Carga máxima Algodão 3 kg
Velocidade de centrifugação Máximo 1000 rpm (EWC 1050)
Altura
Profundidade
características situada na parte interior da porta da máquina.
Mínima
Máximo
49,5 cm
67 cm
51,5 cm
0,05 MPa
0,8 MPa
1300 rpm (EWC 1350)
VALORES DE CONSUMO
Programa Consumo de energia
(KWh)
Algodão branco 90° 1.43 44 ~ 126
Consumo de água
(litros)
Duração do progra-
ma (Minutos)
Page 18
18 electrolux
Programa Consumo de energia
Algodão 60° 0.78 44 ~ 107
Algodão 60° ECO
Algodão 40° ECO 0.35 44 ~ 126
Sintéticos 40° 0.26 42 ~ 67
Delicados 40° 0.38 45 ~ 61
Lavagem à mão 30° 0.20 42 ~ 50
Lãs 40° 0.35 45 ~ 50
Mini 30° 0.18 35 ~ 30
Enxaguamentos 0.03 30 ~ 27
Escoamento - - ~ 1
Centrifugação - - ~ 5
1) "Algodão Eco" a 60 °C com uma carga de 3 kg é o programa de referência para os dados inseridos na etiqueta
de energia, em conformidade com as normas CEE 92/75.
1)
(KWh)
0.57 39 ~ 130
Consumo de água
(litros)
Duração do progra-
ma (Minutos)
Os dados de consumo indicados nesta tabela devem ser considerados como meramente indicativos, já que podem variar conforme a quantidade e o tipo de roupa, a
temperatura da água de entrada e a temperatura ambiente.
INSTALAÇÃO
Levantar a máquina
Tenha cuidado quando levantar a máquina.
Os métodos de elevação incorrectos podem provocar ferimentos pessoais e também aumentar o risco de danos na máquina. Abra a porta e segure a parte superior
no interior da abertura da porta. Também
pode levantar a máquina agarrando a saliência traseira da parte superior.
Retirar a embalagem
Quando fornecida, a máquina de lavar é
embalada utilizando vários dispositivos de
bloqueio/peças de embalagem para evitar
danos no tambor e no motor durante o
transporte. Todos os parafusos de transporte e embalagens devem ser retirados
antes de utilizar a máquina.
Guarde todos os dispositivos de transporte
para que possam ser reinstalados no caso
de necessitar de transportar novamente a
máquina.
Advertência Nunca levante a máquina
agarrando o painel de comandos, a
porta ou o distribuidor de detergente.
Page 19
electrolux 19
1. Coloque alguns dos materiais de emba-
lagem de poliestireno no chão atrás da
máquina e, em seguida, apoie cuidadosamente a máquina sobre a parte traseira em cima dos mesmos. Certifique-
-se de que as mangueiras não ficam
comprimidas durante o processo. Retire
a base de poliestireno do fundo do aparelho.
3. Com uma chave de parafusos adequada, desaperte e retire os três parafusos
e respectivos espaçadores na parte traseira da máquina.
4. Em seguida, os três orifícios devem ser
tapados com os tampões de plástico
fornecidos no saco que contém o manual de instruções, que pode ser encontrado no interior do tambor.
2. Volte a colocar a máquina na vertical e
retire o cabo de alimentação e a mangueira de escoamento e de entrada dos
suportes da mangueira na parte traseira
da máquina.
Posicionamento
Instale a máquina numa superfície plana e
sólida. Certifique-se de que a circulação do
ar à volta da máquina não é impedida por
carpetes, tapetes, etc. Certifique-se de que

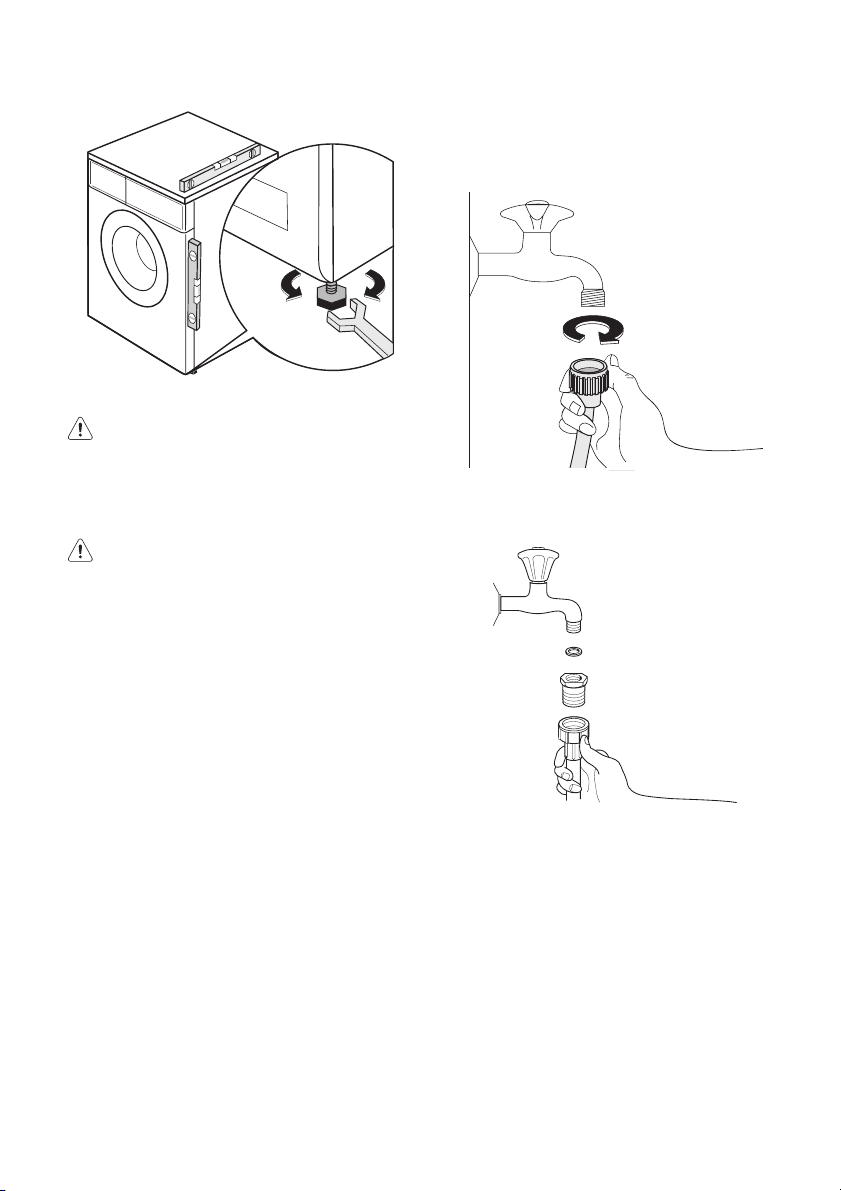

a máquina não toca na parede ou nos armários. Nivele a máquina de lavar, subindo
ou descendo os dois pés dianteiros. Se necessário, verifique a regulação com um nível. Qualquer regulação pode ser efectuada
com uma chave de parafusos. Um nivelamento preciso evita vibrações, barulho e a
deslocação da máquina durante o funcionamento.
Page 20
20 electrolux
Cuidado Nunca coloque cartão,
madeira ou outros materiais
semelhantes debaixo da máquina para
compensar o desnivelamento do chão.
Entrada de água
Advertência A máquina tem de
estar ligada a um abastecimento
de água fria.
1. Ligue a mangueira de entrada de água
fornecida com a máquina a uma torneira com uma rosca de 3/4''. Utilize sempre a mangueira fornecida com a máquina.
Se necessário, utilize o restritor (1/2")
adequado ou fornecido.
Importante Não utilize a mangueira da
sua máquina anterior para fazer a
ligação à rede de abastecimento de
água.
Page 21
electrolux 21

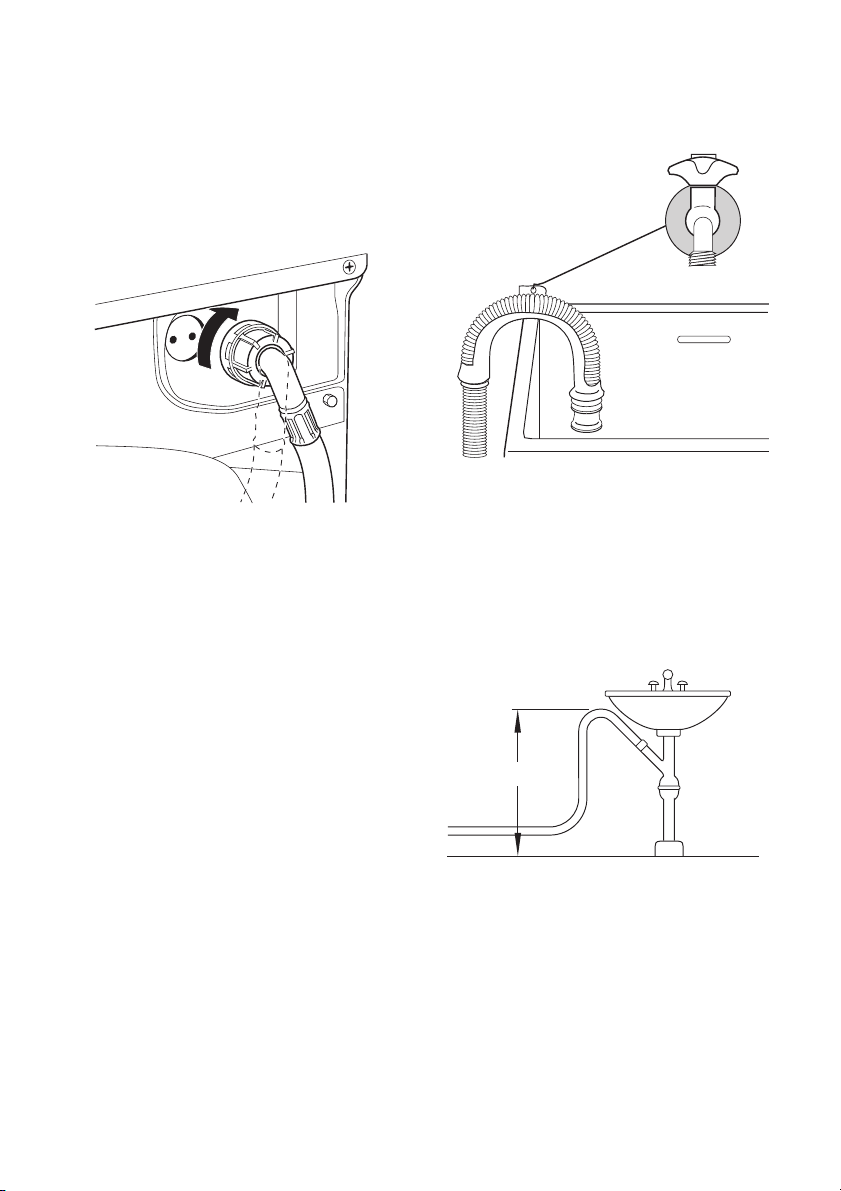

2. A extremidade da mangueira de entrada
que se liga à máquina pode ser virada
em qualquer direcção. Ajuste correctamente a mangueira, desapertando a
porca. Depois de posicionar a mangueira de entrada, certifique-se de que
aperta novamente a porca para prevenir
fugas.
Não deve colocar extensões na mangueira
de entrada. Se a mangueira for muito curta
e não quiser mudar a posição da torneira,
terá de adquirir uma mangueira nova, mais
comprida, especialmente concebida para
este tipo de utilização.
Importante Antes de ligar a máquina a
canalizações novas ou a canalizações que
há muito não sejam usadas, deixe correr
uma quantidade razoável de água para
eliminar quaisquer detritos que se possam
ter depositado nos canos.
Escoamento da água
A extremidade da mangueira de escoamento pode ser colocada de três formas
diferentes:
Presa na borda de um lava-loiça, utilizando a guia da mangueira de plástico fornecida com a máquina.
Neste caso, certifique-se de que a extremidade não se solta quando a máquina estiver a esvaziar. Pode fazê-lo, atando-a à torneira com um pedaço de corda ou prendendo-a à parede.
Num tubo de escoamento do lava-loiça
com um tubo ladrão.
650-800 mm
A mangueira de escoamento pode ser directamente ligada ao tubo (por exemplo,
por baixo de um lavatório ou lava-loiça),
acima do sifão. A mangueira de escoamento deve ser colocada de modo a que uma
parte do respectivo comprimento seja encaminhada para cima, até um nível correspondente à extremidade superior da cuba e
aí fixada.
Directamente num tubo de escoamento a uma altura entre 65 cm e 80 cm.
Page 22
22 electrolux

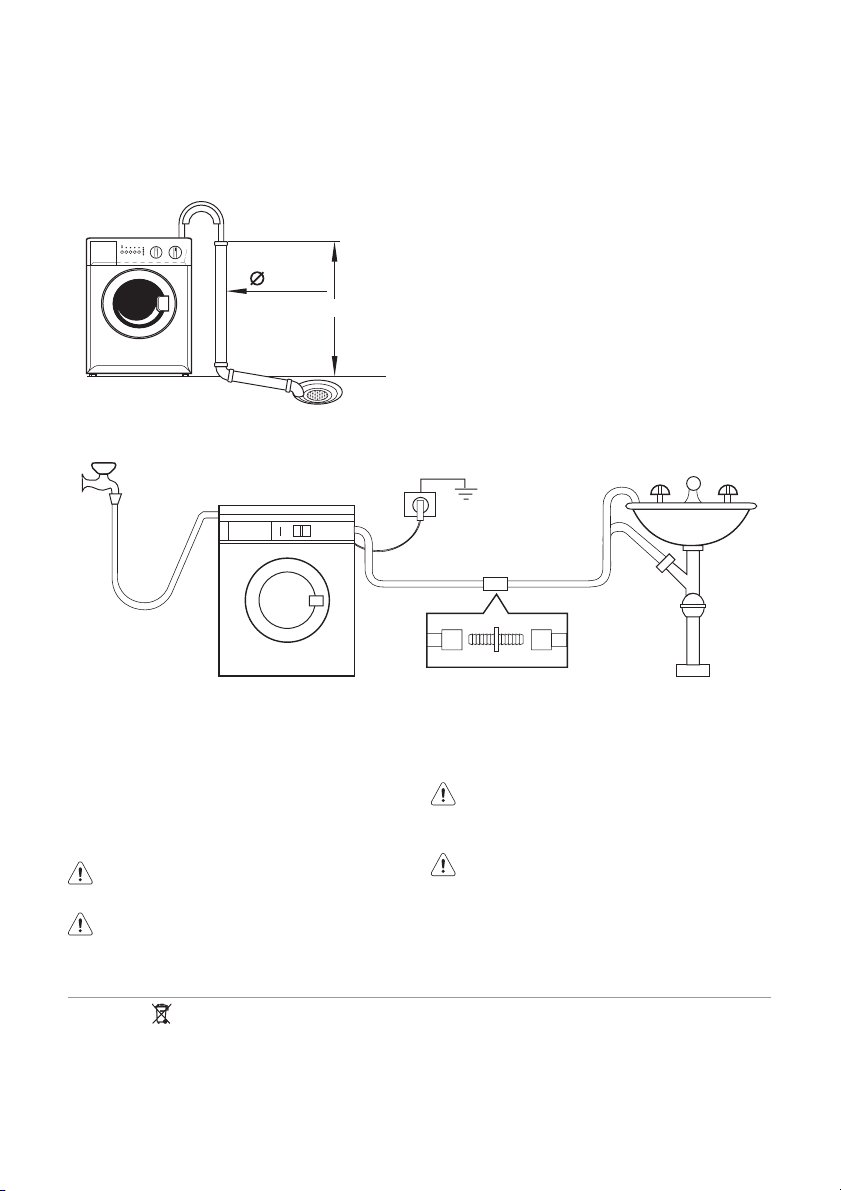

Deve existir uma folga à volta e por baixo
da extremidade da mangueira de escoamento. Isto significa que o diâmetro interior
do tubo de subida deve ser maior do que o
diâmetro exterior da mangueira.
40 mm
650-800 mm
A mangueira não deve ser colocada no tubo de subida mais do que 50 mm e deve
ser fixada nesta posição. A mangueira de
escoamento não deve estar torcida.
A mangueira de escoamento pode ser estendida até um total de 3,5 m. Como peça
de extensão, utilize uma mangueira com
um diâmetro interno, pelo menos, com o
mesmo tamanho do da mangueira da máquina. Utilize um conector de mangueira
adequado.
São fornecidas informações sobre a ligação
eléctrica na placa de características situada
na parte interior da porta da máquina.
Verifique se a instalação eléctrica de sua
casa suporta a carga máxima necessária,
tendo em conta quaisquer outros aparelhos
em funcionamento.
Ligue a máquina a uma tomada
ligada à terra.
O fabricante rejeita qualquer
responsabilidade por danos ou
PREOCUPAÇÕES AMBIENTAIS
O símbolo no produto ou na embalagem
indica que este produto não pode ser
tratado como lixo doméstico. Em vez disso,
deve ser entregue ao centro de recolha
selectiva para a reciclagem de
equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada deste
ferimentos causados pelo não
cumprimento da precaução de
segurança acima referida.
O cabo de alimentação deve estar
acessível após a instalação da
máquina.
Caso seja necessário substituir o
cabo de alimentação, esta
operação deve ser efectuada pelo
Centro de Assistência.
produto, irá ajudar a evitar eventuais
consequências negativas para o meio
ambiente e para a saúde pública, que, de
outra forma, poderiam ser provocadas por
um tratamento incorrecto do produto. Para
obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte
Page 23
electrolux 23
os serviços municipalizados locais, o centro
de recolha selectiva da sua área de
residência ou o estabelecimento onde
adquiriu o produto.
Materiais da embalagem
Os materiais marcados com o símbolo
são recicláveis.
>PE<=polietileno
>PS<=poliestireno
>PP<=polipropileno
Significa que podem ser reciclados eliminando-os correctamente nos contentores
de recolha apropriados.
Conselhos ecológicos
Para poupar água, energia e ajudar a proteger o meio ambiente, recomendamos que
siga as seguintes sugestões:
• A roupa normalmente suja pode ser lavada sem pré-lavagem para poupar detergente, água e tempo (também protege o
ambiente!).
• A máquina funciona com mais economia
se estiver totalmente carregada.
• Com pré-tratamento adequado, pode retirar as nódoas e a sujidade moderada; a
roupa pode depois ser lavada a uma
temperatura mais baixa.
• Doseie o detergente de acordo com a
dureza da água, o grau de sujidade e a
quantidade de roupa a lavar.
Page 24
www.electrolux.com/shop
192989411-A-382010
Loading...
