EW9H393W
IT Asciugabiancheria Istruzioni per l’uso
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. DESCRIZIONE DEL PRODOTTO......................................................................7

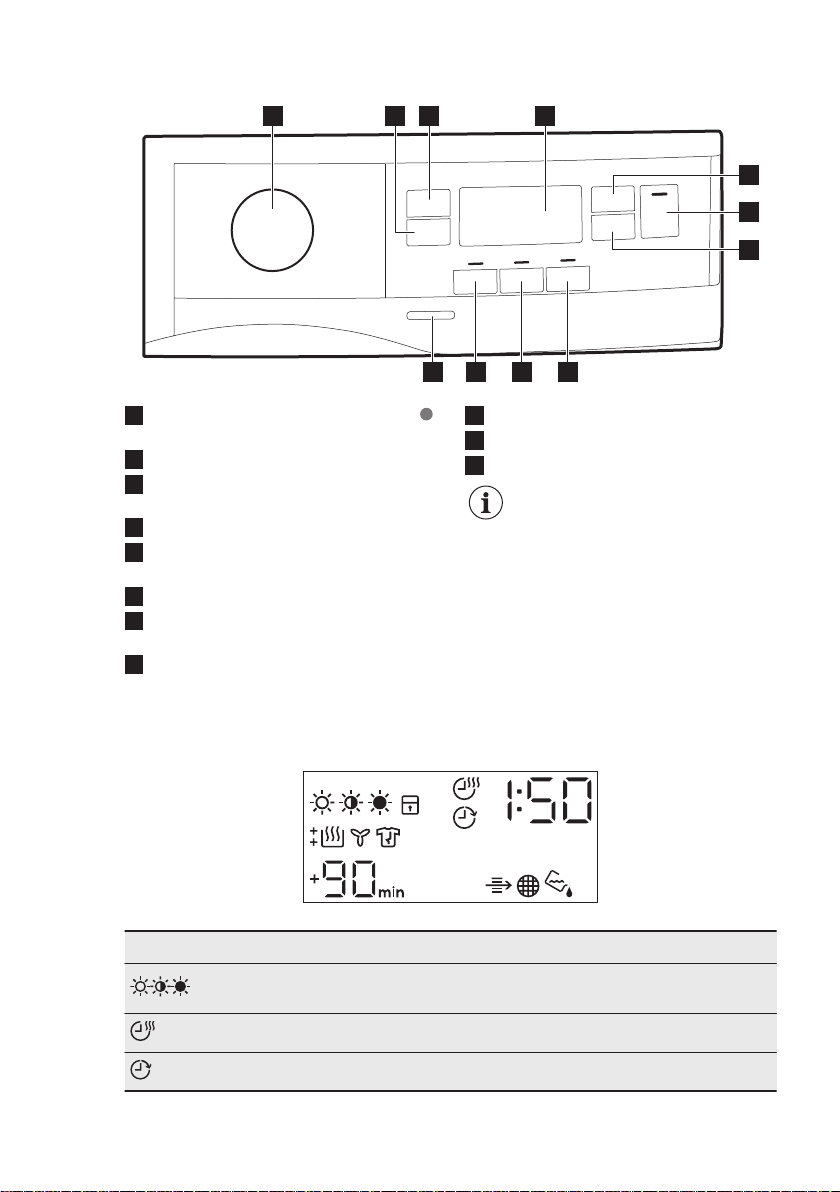

4. PANNELLO DI CONTROLLO.............................................................................8
5. TABELLA DEI PROGRAMMI............................................................................. 9
6. OPZIONI...........................................................................................................10
7. IMPOSTAZIONI................................................................................................ 12
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 14
9. UTILIZZO QUOTIDIANO.................................................................................. 15
10. CONSIGLI E SUGGERIMENTI UTILI.............................................................17
11. PULIZIA E CURA............................................................................................17
12. RISOLUZIONE DEI PROBLEMI.....................................................................20
13. DATI TECNICI................................................................................................ 22
14. GUIDA RAPIDA............................................................................................. 24
15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL
REGOLAMENTO UE 1369/2017..........................................................................26
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati: Modello,
PNC, numero di serie.
Le informazioni si trovano sulla targhetta dei dati.
Avvertenza / Attenzione - Importanti Informazioni di Sicurezza.
Informazioni e consigli generali
Informazioni ambientali
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Prima di iniziare, leggere attentamente le istruzioni
fornite prima di installare e utilizzare l'apparecchiatura. I
produttori non sono responsabili di eventuali lesioni o
danni derivanti da un'installazione o un uso scorretti.
Conservare sempre le istruzioni in un luogo sicuro e
accessibile per poterle consultare in futuro.
- Leggere le istruzioni fornite.
1.1 Sicurezza dei bambini e delle persone vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità
permanente.
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di
sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
ITALIANO 3
www.electrolux.com4
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Se l'asciugabiancheria è installata sopra una
lavabiancheria, utilizzare il kit di installazione in
colonna. Il kit di installazione in colonna, disponibile
presso il proprio rivenditore autorizzato, può essere
utilizzato solo con l'apparecchiatura indicata nelle
istruzioni, fornite con gli accessori. Leggerle
attentamente prima di passare all'installazione (fare
riferimento al libretto per l'installazione).
• L'apparecchiatura può essere installata libera oppure
sotto il piano della cucina con la corretta spaziatura
(fare riferimento al libretto per l'installazione).
• Non installare l'apparecchiatura dietro ad una porta
bloccabile, una porta scorrevole o con cerniera sul lato
opposto, dove la porta dell'apparecchiatura non si
potrebbe aprire completamente.
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• ATTENZIONE: L'apparecchiatura non deve essere
alimentata tramite dispositivi esterni, ad esempio
timer, o collegata a un circuito regolarmente acceso e
spento da un'azienda.
• Inserire la spina di alimentazione nella presa solo al
termine del processo di installazione. Verificare che la
spina di alimentazione rimanga accessibile dopo
l’installazione.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
ITALIANO 5
• Non superare il volume di carico massimo di 9 kg
(consultare il capitolo “Tabella dei programmi”).
• Non usare l'apparecchiatura se gli indumenti sono
stati sporcati con prodotti chimici industriali.
• Eliminare possibili pilucchi o altra sporcizia derivante
dall'imballaggio accumulatisi attorno
all'apparecchiatura.
• Non usare l'apparecchiatura senza i filtri. Pulire il filtro
prima o dopo ogni utilizzo.
• Non introdurre nell'asciugabiancheria capi non lavati.
• I capi con macchie di olio da cucina, acetone, alcol,
benzina, cherosene, smacchiatori, trementina, cere e
prodotti per rimuovere la cera devono essere lavati in
acqua calda con abbondante detersivo prima di
essere introdotti nell'asciugabiancheria.
• Oggetti di gommapiuma (schiuma di lattice), cuffie da
bagno, tessuti impermeabili, articoli in gomma e
indumenti o cuscini con imbottitura in gommapiuma
non devono essere asciugati nell'asciugabiancheria.
• Ammorbidenti o prodotti simili devono essere utilizzati
come specificato nelle istruzioni del produttore.
• Togliere tutti gli oggetti dagli indumenti, oggetti che
potrebbero causare lo scoppio di incendi quali ad
esempio accendini o fiammiferi.
• AVVERTENZA: Non arrestare mai l'asciugabiancheria
prima del termine del ciclo di asciugatura. Nel caso sia
assolutamente necessario, rimuovere velocemente i
capi e stenderli per disperdere il calore.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
www.electrolux.com6
• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa essere al di sotto
di 5°C o superare i 35°C.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• In fase di spostamento, tenere
sempre l'apparecchiatura verticale.
• La superficie posteriore
dell'apparecchiatura dovrà essere
appoggiata alla parete.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• L'apparecchiatura deve disporre di
una messa a terra.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
2.3 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Questa apparecchiatura è stata
prevista unicamente per un uso
domestico.
• Non asciugare capi danneggiati
(lacerati, rovinati) che contengono
imbottiture.
• Se il bucato è stato lavato con un
prodotto smacchiante, eseguire un
ciclo di risciacquo aggiuntivo prima di
avviare un ciclo di asciugatura.
• Asciugare esclusivamente tessuti
idonei all'asciugatura
nell'apparecchiatura. Seguire le
istruzioni di lavaggio riportate
sull'etichetta dei singoli capi.
• Non bere o utilizzare l'acqua di
condensa/distillata per preparare cibi.
Farlo potrebbe causare problemi alla
salute di persone e animali domestici.
• Non sedersi o salire sull'oblò aperto
dell'apparecchiatura.
• Non introdurre nell'apparecchiatura
capi gocciolanti.
2.4 Illuminazione interna
AVVERTENZA!
Rischio di lesioni.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
• Radiazioni LED visibili: non guardare
direttamente il fascio luminoso.
• Per sostituire la luce interna,
contattare il Centro di Assistenza
autorizzato.

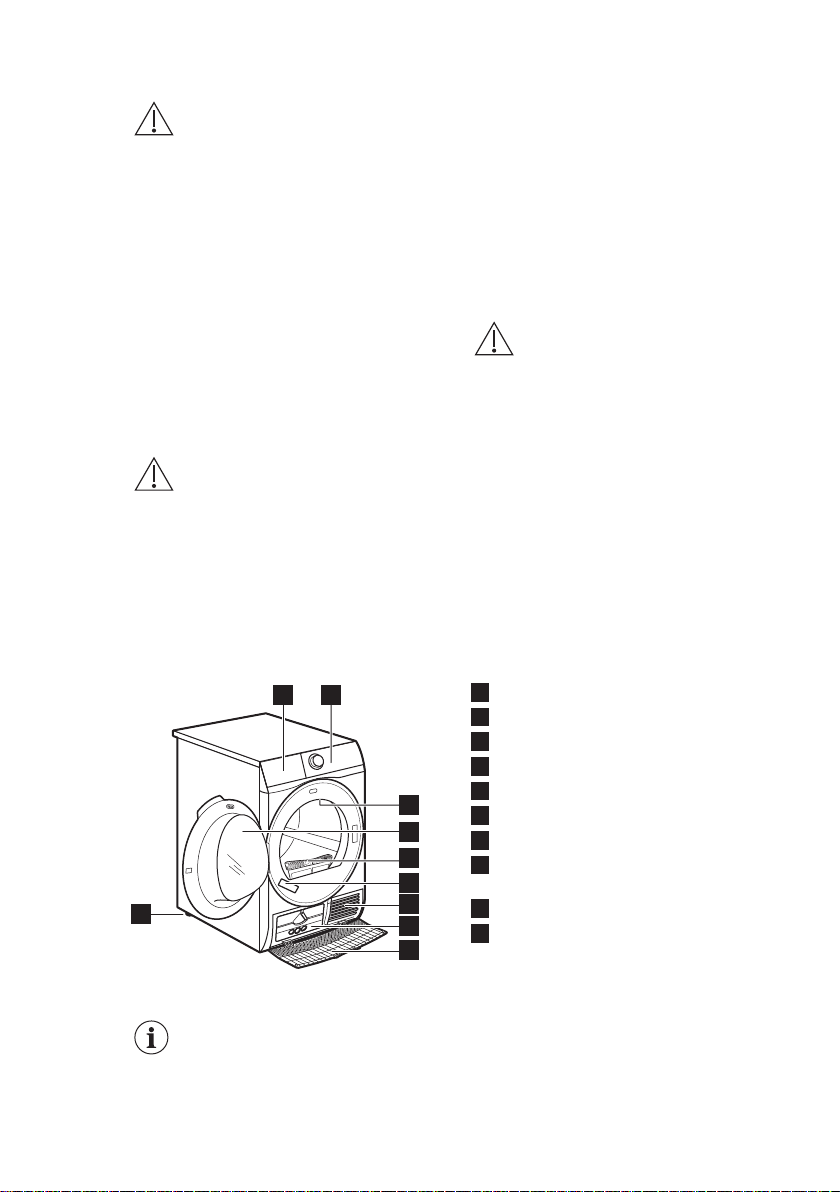

1 2
6
3
4
5
7
8
9
10
ITALIANO 7
2.5 Manutenzione e pulizia
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
• Al fine di evitare danni al sistema di
raffreddamento invitiamo a prestare
attenzione in fase di pulizia
dell'apparecchiatura.
2.6 Compressore
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Il compressore e il relativo sistema
all’interno dell’asciugabiancheria
vengono riempiti con un agente
speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve
essere a tenuta stagna. Danni al
sistema potrebbero causare delle
perdite.
2.7 Assistenza tecnica
• Per riparare l'apparecchiatura
contattare un Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
2.8 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
3. DESCRIZIONE DEL PRODOTTO
1
2
3
4
5
6
7
8
Per facilità di carico del
bucato o comodità di
installazione, la porta è
reversibile. (vedere il
foglietto allegato).
9
10
Svuotare tanica
Pannello dei comandi
Illuminazione interna
Oblò dell'apparecchiatura
Filter
Targhetta dei dati
Fessure per il ricircolo dell'aria
Coperchio dello scambiatore di
calore
Copertura dello scambiatore di calore
Piedini regolabili
1
1011 9 8
5
7
6
432
www.electrolux.com8
4. PANNELLO DI CONTROLLO
Manopola programmi e interruttore
1
RESET
Tasto a sfioramento Antipiega
2
Tasto a sfioramento Livello
3
Asciugatura
Display
4
Tasto a sfioramento Asciugatura a
5
Tempo
Tasto a sfioramento Avvio/Pausa
6
Tasto a sfioramento Partenza
7
Ritardata
Tasto a sfioramento Segnale
8
acustico
Tasto a sfioramento Reverse Plus
9
Tasto a sfioramento Extra Silent
10
Pulsante On/Off
11
Premere i pulsanti con un
dito nell'area con il simbolo o
il nome dell'opzione. Non
indossare guanti quando si
utilizza il pannello dei
comandi. Accertarsi che il
pannello dei comandi sia
sempre pulito e asciutto.

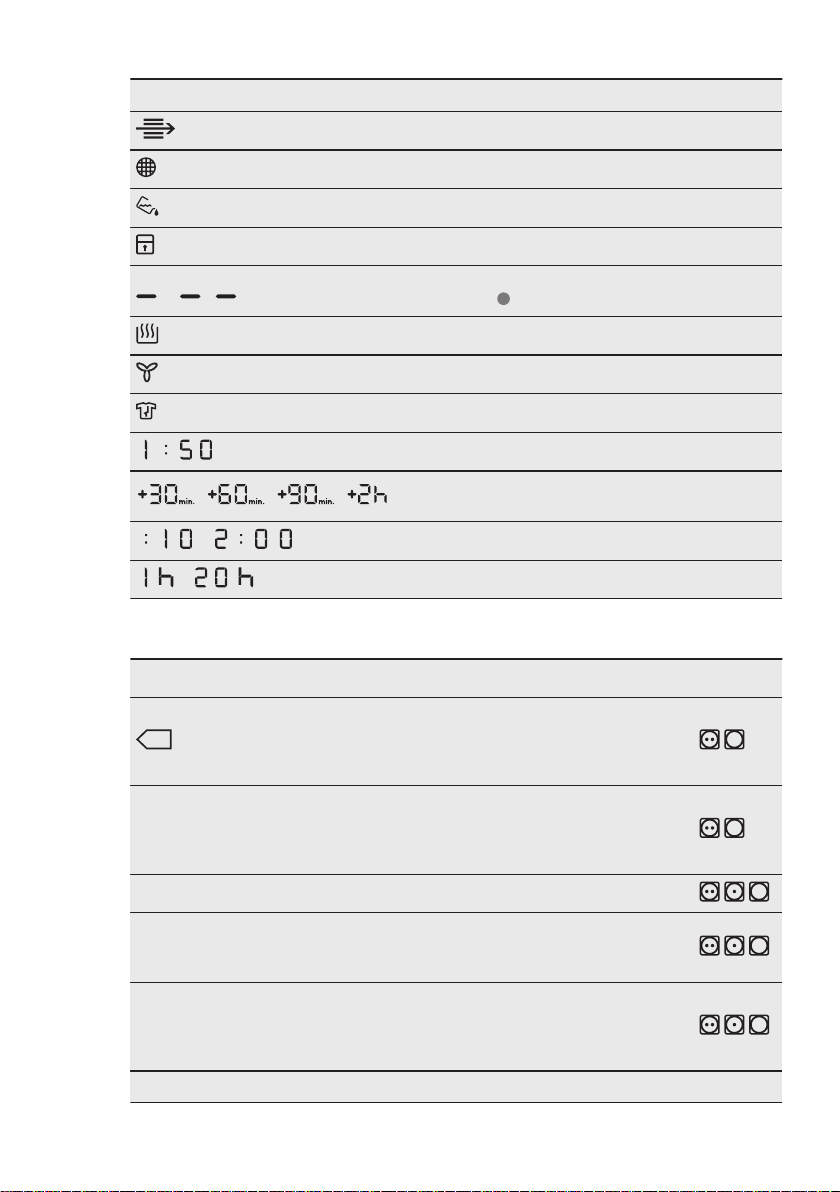

4.1 Display
Simbolo sul display Descrizione dei simboli
opzione asciugatura bucato: Asc. Pronto Stiro,
Asc. Armadio, Asciutto Extra
opzione tempo di asciugatura attiva
opzione di partenza ritardata attiva
Simbolo sul display Descrizione dei simboli
spia:
controllare lo Scambiatore di calore
spia:
pulire il filtro
spia:
scaricare il contenitore dell’acqua
sicurezza bambini attiva
selezione errata oppure la manopola si trova in
posizione "Reset"
spia:
fase di asciugatura
spia:
fase di raffreddamento
spia:
fase anti-piega
durata del programma
ITALIANO 9
, , ,
-
-
estensione della fase predefinita anti-piega:
+30min, +60min, +90min, +2h)
selezione tempo di asciugatura (10min. - 2 ore)
selezione partenza ritardata (1 ora - 20 ore)
5. TABELLA DEI PROGRAMMI
Programma
3) Cotoni Eco
Cotoni 9 kg
Sintetici 4 kg Tessuti sintetici e misti.
Delicati 4 kg
Denim 4 kg
Refresh 1kg Rinfresca i tessuti riposti nell'armadio.
Carico
9 kg
1)
Ciclo da usare per asciugare il
cotone col livello di asciugatura
"cotone armadio", con un rispar‐
mio di energia ottimale.
Ciclo definito per asciugare tutti i
tipi di cotone, pronti per essere
messi nell'armadio (asciutto ar‐
madio).
Tessuti delicati quali ad esempio
viscosa, acrilico e miscele degli
stessi.
Capi sportivi come jeans, felpe e
simili, in tessuti di spessore di‐
verso (ad esempio su colletto,
polsini e cuciture).
Proprietà / Tipo di tessuto
2)
/
/
/
/
/
www.electrolux.com10

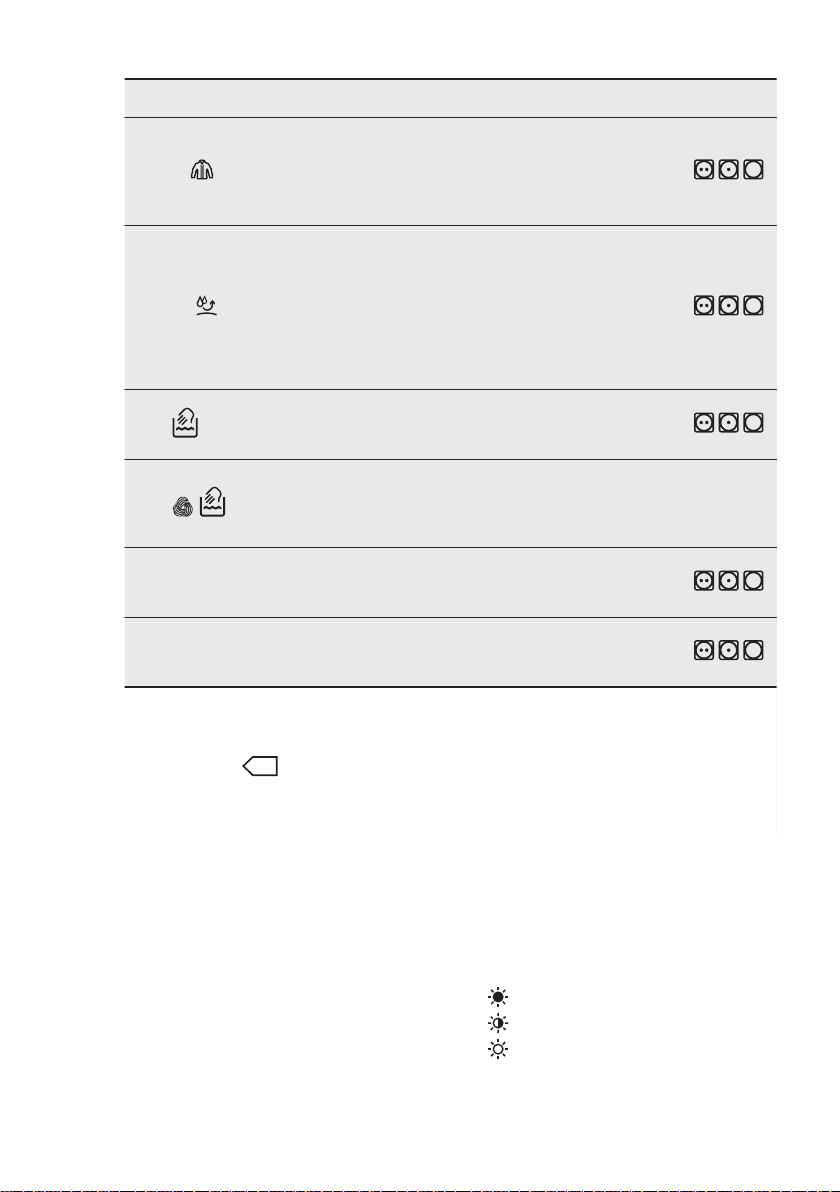

Programma
Piumini
Outdoor
Seta
Lana
Lenzuola XL 4,5 kg
Misti XL 6 kg
1)
Il peso massimo fa riferimento ai capi asciutti.
2)
Per le indicazioni sul tessuto rimandiamo al capitolo
LI: Preparazione del bucato.
3)
Il programma Cotoni Normale ECO è il “Programma cotone Standard” secondo il
Regolamento (UE) n. 392/2012 della Commissione. È ideale per l'asciugatura di biancheria
in cotone e rappresenta il programma più efficiente in termini di risparmio energetico per l'a‐
sciugatura di capi in cotone.
Carico
2 kg
2 kg
1 kg
1 kg
1)
Giacche imbottite e piumini an‐
che con imbottitura sintetica e
tessuto di copertura tecnica.
Asciugare con le cerniere chiu‐
se.
Asciugatura per indumenti per
l'aria aperta, tecnici, sportivi,
giacche impermeabili e traspi‐
ranti, giacca aderente dotata di
interno in pile rimovibile o rivesti‐
mento isolante interno. Adatta
per l'asciugatura in asciugabian‐
cheria.
Asciugatura delicata di capi di
seta che richiedono il lavaggio a
mano.
Tessuti in lana. Asciugatura delicata di capi di
lana che richiedono il lavaggio a mano.
Estrarre subito i capi al termine del program‐
ma.
Fino a tre set di biancheria da
letto, uno dei quali può essere
per letto matrimoniale.
Mix di indumenti in cotone, mi‐
scele sintetiche di cotone e tes‐
suti sintetici.
Proprietà / Tipo di tessuto
CONSIGLI E SUGGERIMENTI UTI‐
2)
/
/
/
/
/
6. OPZIONI
6.1 Antipiega
Estende la fase anti-piega di 30, 60, 90 o
2 ore al termine del ciclo di asciugatura.
Questa funzione riduce le pieghe.
Durante la fase anti-piega, la biancheria
può essere prelevata.
6.2 Livello Asciugatura
Questa funzione aiuta ad aumentare il
livello di asciugatura del bucato. Ci sono
3 opzioni:
Extra Asciutto
•
• Normale
• Pronto Stiro
ITALIANO 11
6.3 Asciugatura a Tempo
È possibile impostare la durata del
programma, da un minimo di 10 minuti a
un massimo di 2 ore. La durata
necessaria è legata alla quantità di
biancheria all'interno
dell'apparecchiatura.
Si consiglia di impostare una
breve durata per quantità
ridotte di biancheria o per un
solo capo.
RACCOMANDAZIONE PER L'ASCIU‐
GATURA A TEMPO
10 - 20 min
20 - 40 min
>40 min
azione di sola
aria fredda
(nessun riscal‐
datore).
asciugatura
aggiuntiva per
migliorare la
secchezza do‐
po il preceden‐
te ciclo di
asciugatura.
asciugatura
completa dei
piccoli carichi
di biancheria
fino a 4 kg,
ben centrifu‐
gata (>1200
rpm).
6.5 Segnale acustico
Il cicalino suona nei seguenti momenti:
• al termine del ciclo
• all'inizio e alla fine della fase antipiega
• all'interruzione del ciclo
La funzione segnale acustico è sempre
attiva. È possibile utilizzare questa
funzione per attivare o disattivare il
segnale acustico.
È possibile attivare l'opzione
Segnale acustico con tutti i
programmi.
6.6 Reverse Plus
Aumentare la frequenza di rotazione del
cesto per ridurre le rotazioni e
l'impigliamento dei capi. Per aumentare
l'uniformità a livello di asciugatura e
contribuire alla riduzione delle pieghe.
Opzione consigliata per indumenti grandi
o lunghi (ad esempio lenzuola, pantaloni,
vestiti lunghi)"
6.7 Extra Silent
L'apparecchiatura funziona con un basso
livello di rumorosità senza alcun effetto
sul risultato di asciugatura.
L'apparecchiatura funziona lentamente e
imposta il ciclo più lungo.
6.4 Asciugatura a Tempo sul programma Lana
Opzione adatta per il programma Lana
per regolare il livello di asciugatura
finale.
A B C
DEFGH
www.electrolux.com12

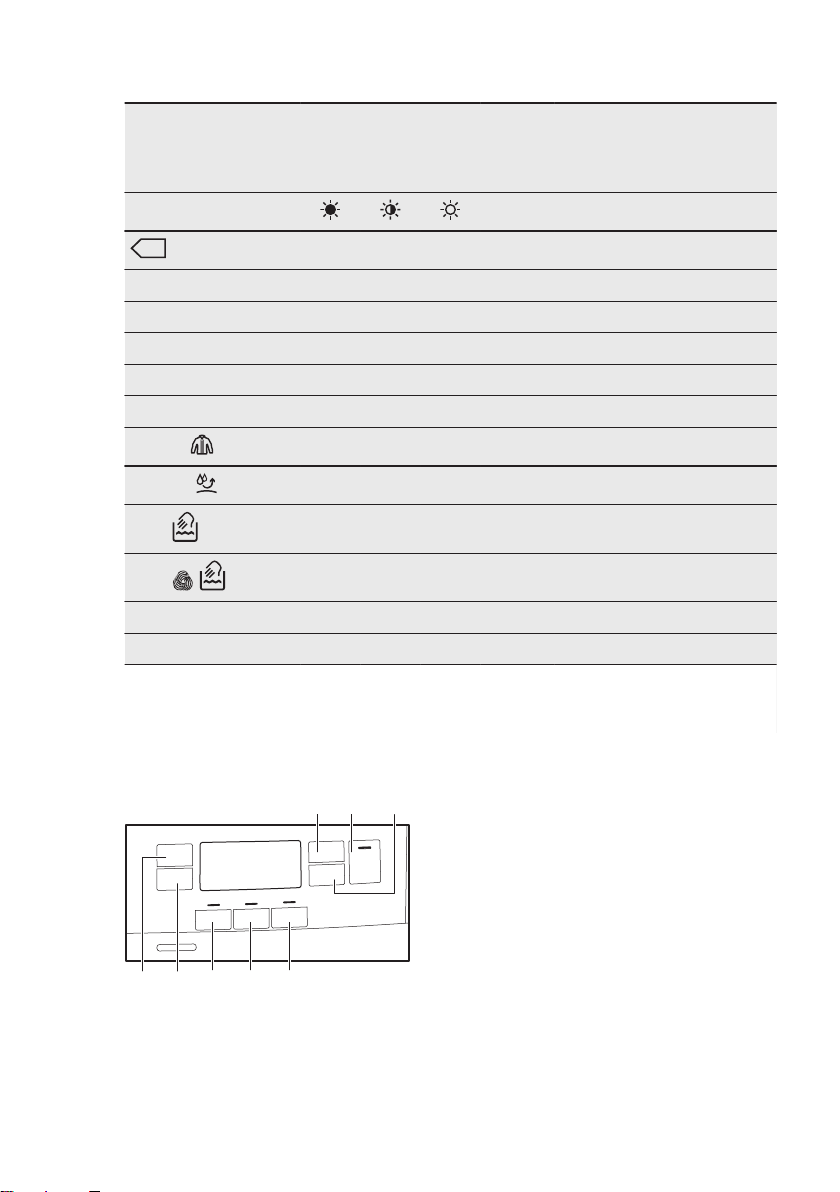

6.8 Tabella opzioni
Programmi
Cotoni Eco
Cotoni ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■
Denim ■ ■ ■ ■
Refresh ■
Piumini
Outdoor
Seta
Lana
Lenzuola XL ■ ■ ■ ■ ■
Misti XL ■ ■ ■ ■ ■
1)
Oltre al programma è possibile impostare una o più opzioni. Per attivare o disattivare le
opzioni, premere il pulsante touch corrispondente.
2)
Crf. il capitolo OPZIONI: Asciugatura a tempo sul programma Lana
1)
Livello Asciugatura
■ ■
■ ■
■
■ ■
Anti‐
piega
Extra
Silent
Rever‐
se Plus
Asciu‐
gatura
a Tem‐
■
po
2)
7. IMPOSTAZIONI
A. Tasto a sfioramento Asciugatura a
B. Tasto a sfioramento Avvio/Pausa
C. Tasto a sfioramento Partenza
D. Tasto a sfioramento Segnale
Tempo
Ritardata
acustico
E. Tasto a sfioramento Reverse Plus
F. Tasto a sfioramento Extra Silent
G. Tasto a sfioramento Antipiega
H. Tasto a sfioramento Livello
Asciugatura
7.1 Funzione Sicurezza bambino
Questa opzione evita che i bambini
giochino con l'apparecchiatura quando
un programma è in corso. I pulsanti a
sfioramento sono bloccati.
Solo il tasto On/Off è sbloccato.
ITALIANO 13
Attivazione dell'opzione Sicurezza bambino:
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Premere e tenere premuto il pulsante
a sfioramento (D) per alcuni secondi.
La spia della Sicurezza bambino si
accende.
È possibile disattivare la
Sicurezza bambino quando
è in corso un programma.
Premere e tenere premuti gli
stessi pulsanti a sfioramento
fino a che la spia della
Sicurezza bambino non si
spegne. La funzione Blocco
bambini non è disponibile
per 8 secondi dopo
l'accensione
dell'apparecchiatura.

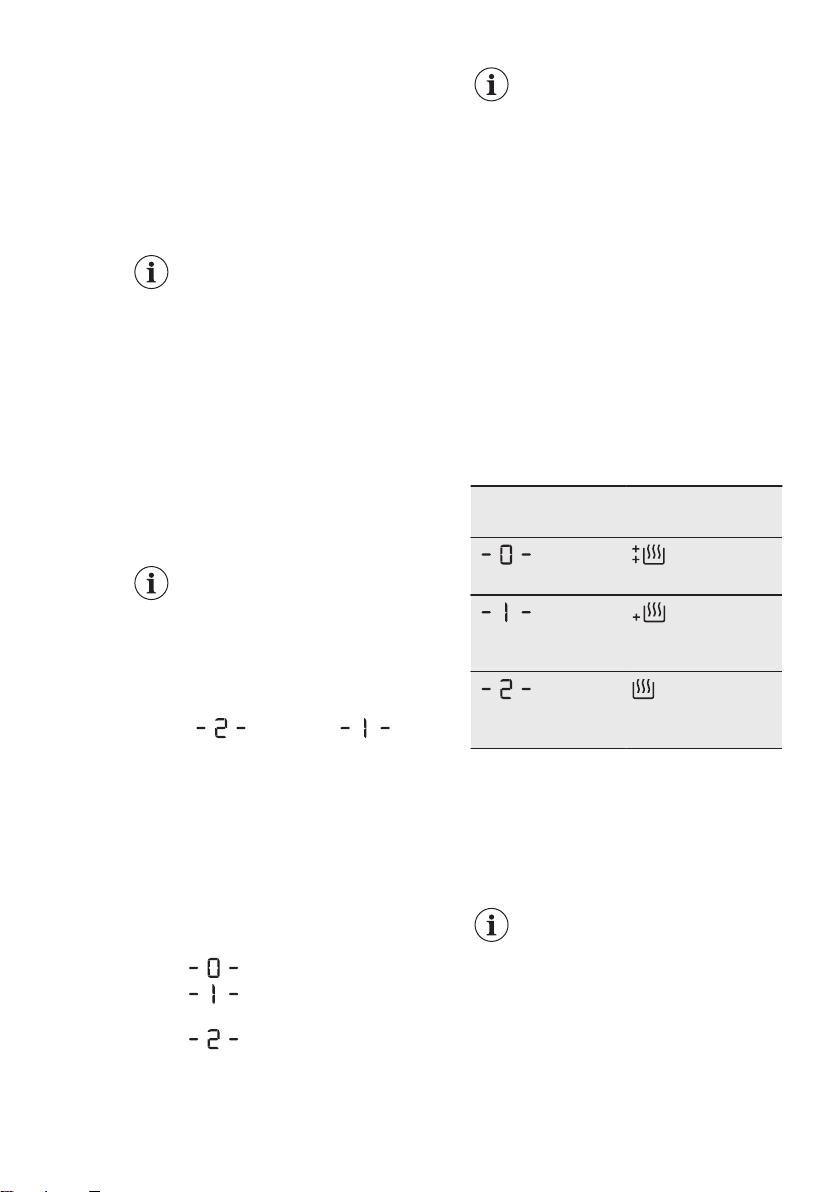

7.2 Regolazione dell'umidità
restante
Ogni volta che si accede alla
modalità "Regolazione
dell'umidità restante nel
bucato", il livello di umidità
precedentemente impostato
passerà al valore successivo
(ad esempio quello
precedentemente impostato
passerà a ).
Se il display torna alla
modalità normale
(l'orario del programma
selezionato dal
passaggio 2. verrà
visualizzata),
impostando il livello
dell'umidità restante
premere e tenere
premuti i pulsanti (F) e
(E) ancora una volta per
accedere alla modalità
"Regolazione dell'umidità
restante nel bucato" (il
livello impostato di
umidità restante passerà
al valore successivo).
6. Per accettare il livello selezionato di
umidità restante, attendere 5 secondi
e il display torna alla modalità
normale.
Livello di asciuga‐
tura
asciugatu‐
ra massima
maggiore
asciugatura della
biancheria
asciugatu‐
ra predefinita della
biancheria
Simbolo del di‐
splay
Per modificare il livello predefinito
dell'umidità restante:
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Usare il selettore dei programmi per
impostare un programma qualsiasi.
3. Attendere circa 8 secondi.
4. Tenere premuti i tasti (F) e (E)
contemporaneamente.
Una di queste spie si accende:
• asciugatura massima
•
della biancheria
•
della biancheria
5. Premere ripetutamente il tasto (F)
and (E) fino a quando non si accende
la spia del livello corretto.
maggiore asciugatura
asciugatura predefinita
7.3 Spia contenitore acqua
Per impostazione predefinita, la spia del
contenitore dell'acqua è accesa. Si
accende quando il programma è
terminato o se è necessario svuotare il
contenitore dell'acqua.
Se è stato installato un kit di
scarico (accessorio
supplementare),
l'apparecchiatura scarica
automaticamente l'acqua dal
relativo contenitore. In
questo caso si consiglia di
spegnere la spia del
contenitore dell'acqua.
Brrrr
www.electrolux.com14
Disattivazione della spia del contenitore dell'acqua.
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Attendere circa 8 secondi.
3. Tenere premuti i tasti (H) e (G)
contemporaneamente.
Il display mostra una di queste 2
configurazioni:
• Il display visualizza "Off". Dopo 5
s il display torna in modalità
normale.
• Il display visualizza "On". Dopo 5
s il display torna in modalità
normale.

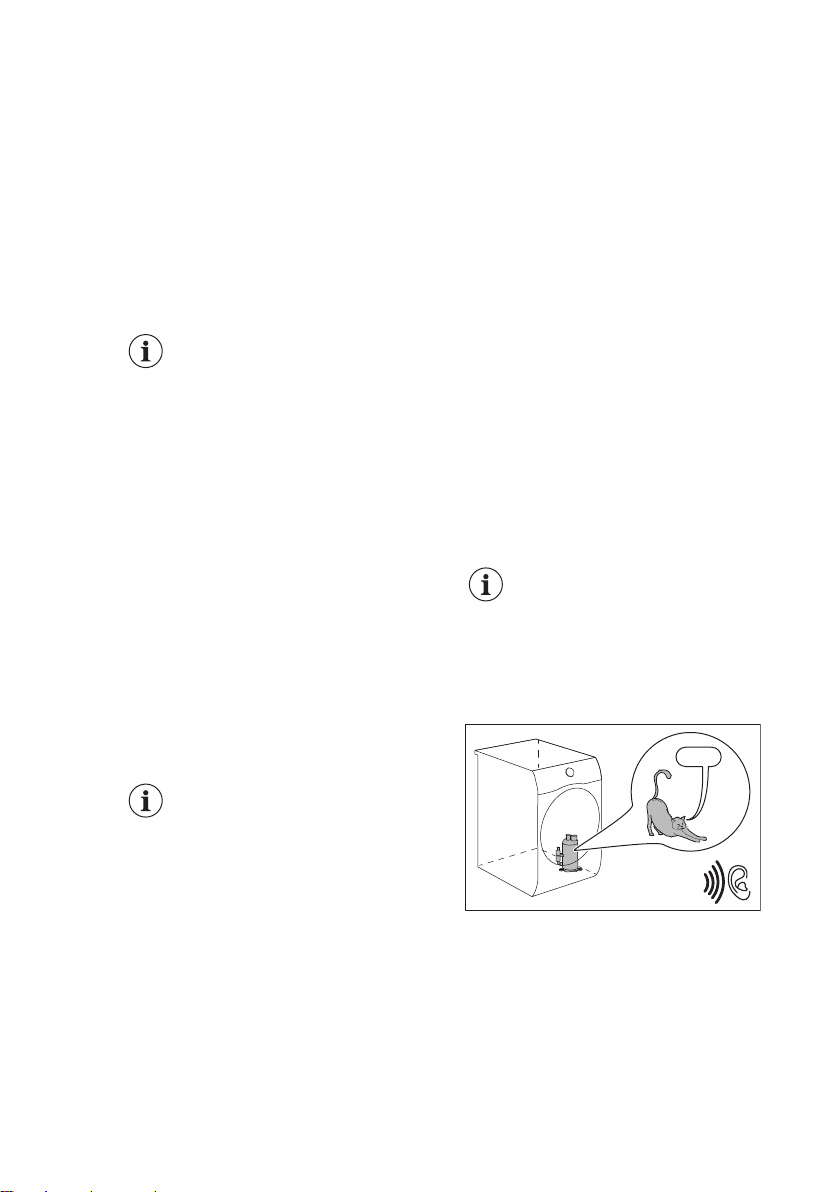

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
I blocchi cesto posteriori
vengono rimossi
automaticamente alla prima
attivazione
dell'asciugabiancheria. È
possibile sentire alcuni
rumori.
Per sbloccare i blocchi cesto
posteriori:
1. Accendere l’apparecchiatura.
2. Impostare un programma qualsiasi.
3. Premere il tasto di Avvio/Pausa.
Il cesto inizia a ruotare. I blocchi cesto
posteriori sono disattivati
automaticamente.
Prima di utilizzare l’apparecchiatura
per asciugare i capi:
• Pulire il cesto dell'asciugabiancheria
con un panno umido.
• Avviare un programma di 1 ora con
bucato umido.
La fase iniziale (3 - 5 min.)
del ciclo di asciugatura
potrebbe essere
leggermente più rumorosa.
Questo è dovuto all'avvio del
compressore. Non si tratta di
un'anomalia di
funzionamento per
apparecchiature alimentate
da compressore quali ad
esempio frigoriferi e
congelatori.
Dopo il disimballaggio del prodotto si può
sentire un odore insolito. Questo è
normale per prodotti nuovi.
L'apparecchiatura è realizzata con
diversi tipi di materiale che, tutti insieme,
possono generare un odore insolito.
Con il passare del tempo di utilizzo, dopo
pochi cicli di asciugatura l'odore insolito
scompare gradualmente.

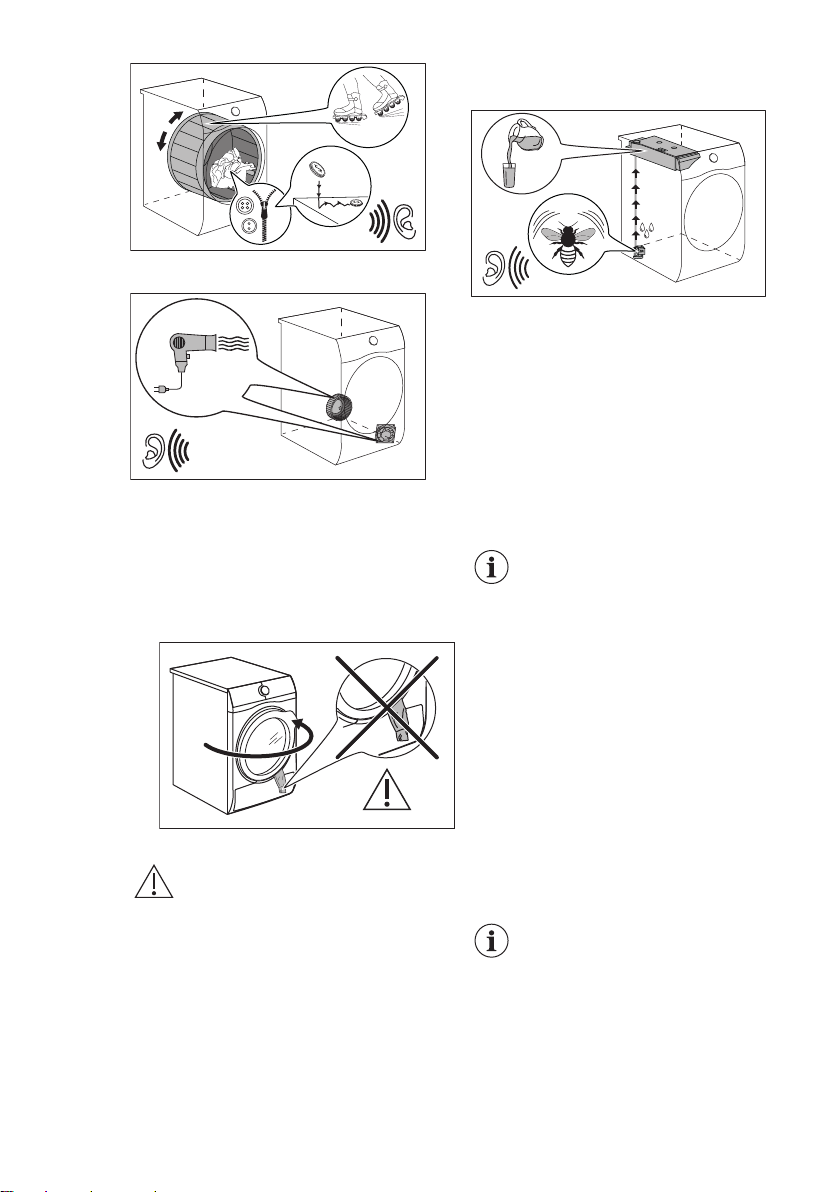

8.2 Rumori
Durante il ciclo di
asciugatura si possono
sentire rumori diversi in
momenti diversi. Sono suoni
perfettamente normali
durante il funzionamento.
Compressore in funzione.
Cestello che ruota.
8.1 Odore insolito
L'apparecchiatura è troppo piena.
Ventole in funzione.
9. UTILIZZO QUOTIDIANO
ITALIANO 15
Pompa in funzione e trasferimento
della condensa al serbatoio.
9.1 Avvio di un programma
senza partenza ritardata
1. Preparare la biancheria e caricare
l'apparecchiatura.
ATTENZIONE!
Assicurarsi che una volta
chiuso l'oblò, la
biancheria non rimanga
incastrata tra questo e la
guarnizione di gomma.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
3. Impostare il programma e le opzioni
corretti per il tipo di carico.
Il display indica la durata del programma.
Il tempo di asciugatura reale
dipende dal tipo di carico
(quantità e composizione),
dalla temperatura della
stanza nonché dall'umidità
del bucato dopo la fase di
centrifuga.
4. Premere il pulsante Avvio/Pausa.
Il programma si avvia.
9.2 Avvio del programma con la partenza ritardata
1. Impostare il programma e le opzioni
corretti per il tipo di carico.
2. Premere ripetutamente il tasto della
partenza ritardata fino a quando il
display non visualizza il tempo
impostato.
È possibile ritardare
l'inizio di un programma
da un minimo di 1 ora
fino ad un massimo di 20
ore.
3. Toccare il pulsante a sfioramento
Avvio/Pausa.
Il display mostra il conto alla rovescia
della partenza ritardata.
www.electrolux.com16
Appena è completato il conto alla
rovescia, il programma si avvia.
9.3 Modifica del programma
1. Premere il tasto On/Off per spegnere
l’apparecchiatura.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
3. Impostare il programma.
In alternativa:
1. Ruotare la manopola di selezione
fino alla posizione "Reset".
2. Attendere 1 secondo. Il display
visualizza .
3. Impostare il programma.
9.4 Al termine del programma
Il programma è terminato:
• Viene emesso un segnale acustico
intermittente.
• Il display visualizza
• La spia è accesa.
• Le spie Filtro e Serbatoio
potrebbero essere accese.
• La spia Avvio/Pausa è accesa.
L'apparecchiatura continua a funzionare
con la fase anti-piega per circa 30 minuti
o più se è stata impostata l'opzione
Antipiega (cfr. Capitolo
Antipiega
La fase anti-pieghe riduce le pieghe.
La biancheria può essere estratta prima
della conclusione della fase anti-piega.
Per ottenere risultati migliori, consigliamo
di estrarre la biancheria quando la fase è
quasi terminata.
Quando la fase anti-piega è terminata:
).
Opzione -
• La spia
• Le spie Filtro e Serbatoio
restano accese.
• Avvio/Pausa si spegne.
1. Premere il tasto On/Off per spegnere
l’apparecchiatura.
2. Aprire la porta dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere la porta
dell’apparecchiatura.
Possibili cause di risultati di asciugatura
insoddisfacenti:
• Impostazioni del livello di asciugatura
predefinito non adeguate. Vedere il
capitolo
è spenta.
Regolazione del livello di
asciugatura predefinito
• La temperatura ambiente è troppo
alta o troppo bassa. La temperatura
ambiente ottimale è compresa fra i
18° e i 25°C.
A programma completato,
pulire sempre il filtro e
svuotare il contenitore
dell'acqua.
9.5 Funzione Stand-by
Per ridurre il consumo di energia, la
funzione disattiva automaticamente
l’apparecchiatura:
• Dopo 5 minuti se non si avvia il
programma.
• Dopo 5 minuti dal termine del
programma.
Il tempo è ridotto a 30
secondi se la manopola del
selettore punta nella
direzione "Reset"
• Il display visualizza ancora
10. CONSIGLI E SUGGERIMENTI UTILI
ITALIANO 17
10.1 Preparazione del bucato
Molto spesso i vestiti dopo il
ciclo di lavaggio si
aggrovigliano.
L'asciugatura di vestiti
aggrovigliati è inefficiente.
Per assicurare un corretto
flusso d'aria e
un'asciugatura uniforme, si
raccomanda di agitare e
caricare uno per uno i vestiti
sull'asciugatrice.
Per assicurare un corretto processo di
asciugatura:
• Chiudere le chiusure lampo.
• Abbottonare le chiusure dei
copripiumini.
• Non allacciare lacci e nastri (ad es. i
nastri dei grembiuli). Stringerli prima
di avviare un programma.
• Togliere tutti gli oggetti dalle tasche.
• Capovolgere gli indumenti con lo
strato interno in cotone. Lo strato in
cotone va rivolto verso l'esterno.
Etichetta Descrizione
Bucato adatto per un passaggio in asciugatrice.
• Impostare sempre il programma
adatto per il tipo di bucato asciugato.
• Non mettere insieme colori chiari e
colori scuri.
• Usare un programma adeguato per
cotone, jersey e maglieria per ridurre i
restringimenti.
• Non superare il carico massimo
indicato nel capitolo Programmi o
visualizzato sul display.
• Asciugare solo la biancheria adatta
per asciugabiancheria. Fare
riferimento all'etichetta riportata su
ogni singolo capo.
• Non asciugare capi grandi e piccoli
insieme. I capi piccoli potrebbero
restare intrappolati in quelli grandi e
non asciugarsi.
• Agitare i vestiti grandi e i tessuti prima
di metterli nell'asciugatrice. Questo
serve a evitare umidità all'interno del
tessuto dopo il ciclo di asciugatura.
Bucato adatto per un passaggio in asciugatrice a temperature più
elevate.
Bucato adatto per un passaggio in asciugatrice solo a temperatu‐
re basse.
Bucato non adatto per un passaggio in asciugatrice.
11. PULIZIA E CURA

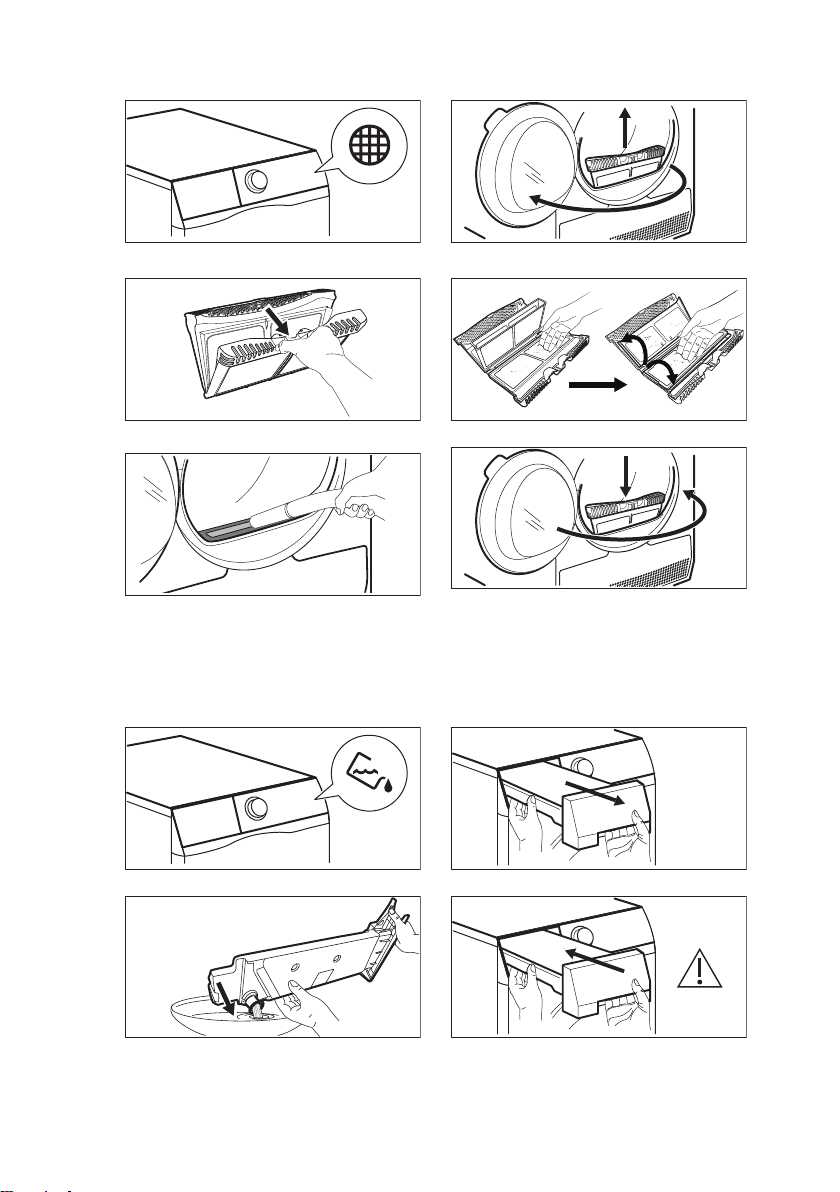

11.1 Pulizia del filtro
ATTENZIONE!
Evitare di usare acqua per
pulire il filtro. Anziché buttare
la lanugine nel cestino
(evitare la dispersione delle
fibre di plastica nell'acqua
ambiente).
Per ottenere risultati di
asciugatura ottimali, pulire e
il filtro a intervalli regolari,
dato che un filtro ostruito
porta a cicli di durata
maggiore oltre che a un
aumento del consumo
energetico.
Usare la mano per pulire il
filtro, e - ove necessario - un
aspirapolvere.
1
2
2
1
www.electrolux.com18
1. 2.
3. 4.
1)
5.
1)
Se necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile
utilizzare un aspirapolvere.
6.
11.2 Svuotamento del contenitore dell'acqua
1. 2.
3. 4.
È possibile utilizzare l'acqua
1
2
11
22
2
1
del contenitore in alternativa
all'acqua distillata (ad es. per
la stiratura a vapore). Prima
di utilizzare l'acqua,
rimuovere i residui filtrandoli.

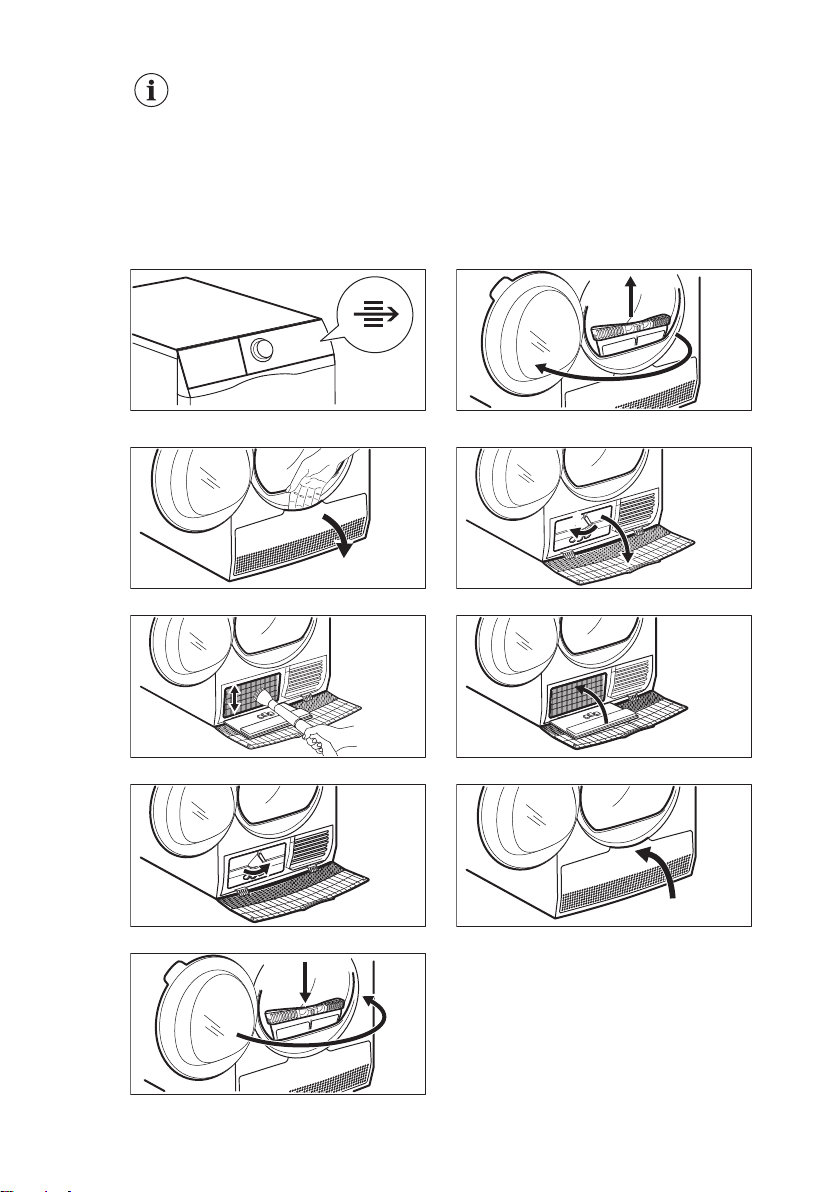

11.3 Pulizia dello scambiatore di calore
1. 2.
3. 4.
5. 6.
ITALIANO 19
7. 8.
9.
www.electrolux.com20
ATTENZIONE!
Non toccare la superficie
metallica a mani nude.
Rischio di lesioni. Indossare
guanti di protezione. Pulire
con attenzione per non
danneggiare la superficie
metallica.
11.5 Pulizia del pannello dei comandi e dell'alloggiamento
Utilizzare un normale sapone neutro per
pulire il pannello dei comandi e
l'alloggiamento.
Utilizzare un panno umido. Asciugare le
superfici pulite con un panno morbido.
11.4 Pulizia del cesto
AVVERTENZA!
Scollegare l'apparecchiatura
prima di eseguire la pulizia.
11.6 Pulizia delle fessure per il
Utilizzare un normale sapone neutro per
pulire la superficie interna del cesto e le
scanalature del cesto stesso. Asciugare
le superfici pulite con un panno morbido.
ATTENZIONE!
Non usare detergenti
corrosivi o pagliette
metalliche per pulire il cesto.
ricircolo dell'aria
Utilizzare un aspirapolvere per eliminare
la lanugine dalle fessure per il ricircolo
dell'aria.
12. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
ATTENZIONE!
Non utilizzare detergenti per
la pulizia dei mobili o
corrosivi.
12.1 Codici di guasto
L'apparecchiatura non si avvia o si blocca durante il funzionamento.
Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Nel caso in cui
il problema persista, contattare il Centro di Assistenza Autorizzato.
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione,
sul display compare un codice allarme e il tasto Avvio/Pausa (Start/Pause)
potrebbe lampeggiare continuamente:
Causa possi‐
bile
E5A
Motore apparecchiatura sovrac‐
carico.
Troppo bucato o intrappolamen‐
to nel cestello.
Causa possibile Rimedio
Il programma non è stato com‐
pletato. Togliere il bucato dal ce‐
stello, impostare il programma e
riavviare il ciclo.
ITALIANO 21
Causa possi‐
bile
Guasto interno. Assenza di co‐
municazione tra gli elementi elet‐
tronici dell'apparecchiatura.
E97
L'alimentazione di rete è instabi‐
le.
EH0
Se il display mostra altri codici di allarme, disattivarli e attivare l'apparecchiatura. In
caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.
In caso di problema diverso con l'asciugabiancheria, vedere la tabella di seguito per le
possibili soluzioni.
Causa possibile Rimedio
Il programma non si è concluso
correttamente o l'apparecchiatu‐
ra si è fermata troppo presto.
Spegnere e riaccendere la mac‐
china
In caso di ricomparsa del codice
allarme, contattare il Centro di
Assistenza Autorizzato.
Quando l'apparecchiatura mo‐
stra EH0, attendere finché l'ali‐
mentazione principale non è sta‐
bile, piuttosto che premere Start.
Se l'apparecchiatura mette in
pausa il ciclo senza alcuna indi‐
cazione, premere per avviare il
ciclo. Se si verifica l'avvertimen‐
to, controllare l'integrità del cavo
di alimentazione/presa o dell'ali‐
mentazione principale.
12.2 Risoluzione dei problemi
Problema Possibile soluzione
Non è possibile azionare l’elettrodomesti‐
co.
Controllare il fusibile nel quadro elettrico
Il programma non si avvia. Premere Avvio/Pausa.
Assicurarsi che lo sportello dell’elettrodo‐
Lo sportello dell’elettrodomestico non si
chiude.
Assicurarsi che la biancheria non resti in‐
L’elettrodomestico si arresta durante il
funzionamento.
Assicurarsi che la spina sia collegata alla
presa elettrica.
(impianto domestico).
mestico sia chiuso.
Assicurarsi che il filtro sia installato cor‐
rettamente.
castrata tra lo sportello dell’elettrodome‐
stico e la guarnizione di gomma.
Assicurarsi che il contenitore dell’acqua
sia vuoto. Premere Avvio/Pausa per av‐
viare nuovamente il programma.
www.electrolux.com22
Problema Possibile soluzione
Il carico è troppo piccolo, aumentare il ca‐
La durata del ciclo è troppo lunga o i ri‐
sultati di asciugatura sono insoddisfacen‐
1)
ti.
Assicurarsi che il filtro sia pulito.
La biancheria è troppo umida. Centrifuga‐
Accertarsi che la temperatura ambiente
Impostare Tempo o il Extra Asciutto Ex‐
Il display visualizza .
Assicurarsi che le opzioni siano idonee al
1)
Dopo massimo 5 ore, il programma termina automaticamente.
2)
Può succedere che alcune aree rimangano umide durante l'asciugatura di capi volumino‐
si (per es. lenzuola).
rico o usare il programma Tempo.
Assicurarsi che il peso della biancheria
sia adatto alla durata del programma.
re nuovamente la biancheria nella lavatri‐
ce.
sia maggiore di +5 °C e minore di +35 °C.
La temperatura ambiente ottimale è com‐
presa tra 18 °C e 25 °C.
2)
tra.
Se si desidera impostare un nuovo pro‐
gramma, spegnere e accendere l’elettro‐
domestico.
programma.
I risultati di asciugatura non sono soddisfacenti
• Il programma impostato non è
corretto.
• Il filtro è ostruito.
• Lo scambiatore di calore è ostruito.
• È stata introdotta troppa biancheria
nell'apparecchiatura.
• Il cesto è sporco.
• Impostazione errata del sensore di
conduttività ( vedere il capitolo
13. DATI TECNICI
Altezza x Larghezza x Profondità 850 x 596 x 638 mm (massimo 662 mm)
Massima profondità con l'oblò aperto 1107 mm
Massima larghezza con l'oblò aperto 958 mm
"
Impostazioni - Regolazione del grado
di umidità della biancheria restante
per migliorare l'impostazione).
• Le fessure di ricircolo dell'aria sono
ostruite.
• La temperatura ambiente è troppo
alta o troppo bassa (temperatura
ambiente ottimale tra 18°C e 25°C )
"
ITALIANO 23
Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
Volume del cesto 118 l
Volume carico massimo 9 kg
Tensione 230 V
Frequenza 50 Hz
Livello di potenza audio 62 dB
Potenza totale 700 W
Classe di efficienza energetica A+++
Consumo energetico sul programma co‐
tone standard a pieno carico.
1)
Consumo energetico sul programma co‐
tone standard a carico parziale.
Consumo annuale di energia
2)
3)
Assorbimento potenza in modalità acce‐
4)
so
Assorbimento potenza in modalità spen‐
4)
to
1,69 kWh
0,85 kWh
194,40 kWh
0,05 W
0,05 W
Tipo di uso Domestico
Temperatura ambiente consentita da + 5 °C a + 35 °C
Coperchio di protezione che impedisce
IPX4
l'ingresso di sporco e umidità, eccetto do‐
ve l'apparecchiatura a bassa tensione
non ha una protezione contro l'umidità
Questo prodotto contiene gas fluorurati serra, ermeticamente sigillati
Tipo di gas R134a
Peso 0,32 kg
Potenziale di Riscaldamento Globale
1430
(GWP)
1)
Con riferimento a EN 61121. 9 kg di cotone centrifugati a 1000 giri/min.
2)
Con riferimento a EN 61121. 4,5 kg di cotone centrifugati a 1000 giri/min.
3)
Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma
standard per la biancheria di cotone a carico pieno e parziale e consumo in standby. L'effet‐
tivo consumo di energia per ciclo dipenderà da come si utilizza l'apparecchiatura (NORMA‐
TIVA EUROPEA N.392/2012).
4)
Con riferimento a EN 61121.
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 392/2012 che implementa la direttiva 2009/125/CE.
1 2
3
5
4
www.electrolux.com24
13.1 Valori di consumo
Programma Centrifuga a/umidità residua
Normale 1400 giri/min / 50% 190 min. 1.54 kWh
1000 giri/min / 60% 208 min. 1.69 kWh
Pronto Stiro 1400 giri/min / 50% 124 min. 1.02 kWh
1000 giri/min / 60% 140 min. 1.13 kWh
Normale 1400 giri/min / 50% 100 min. 0.75 kWh
1000 giri/min / 60% 116 min. 0.85 kWh
Normale 1200 giri/min / 40% 70 min. 0.50 kWh
800 giri/min / 50% 85 min. 0.62 kWh
1)
Per i carichi parziali, il tempo di ciclo è più breve e l'apparecchiatura usa meno energia.
2)
Una temperatura ambiente scorretta e/o un bucato centrifugato in modo scorretto sono
fattori che possono prolungare la durata del ciclo nonché il consumo energetico.
14. GUIDA RAPIDA
Cotoni Eco 9 kg
Cotoni 9 kg
Cotoni Eco 4,5 kg
Sintetici 4 kg
Tempo di
asciugatu‐
1)
ra
Consumo
energeti‐
2)
co

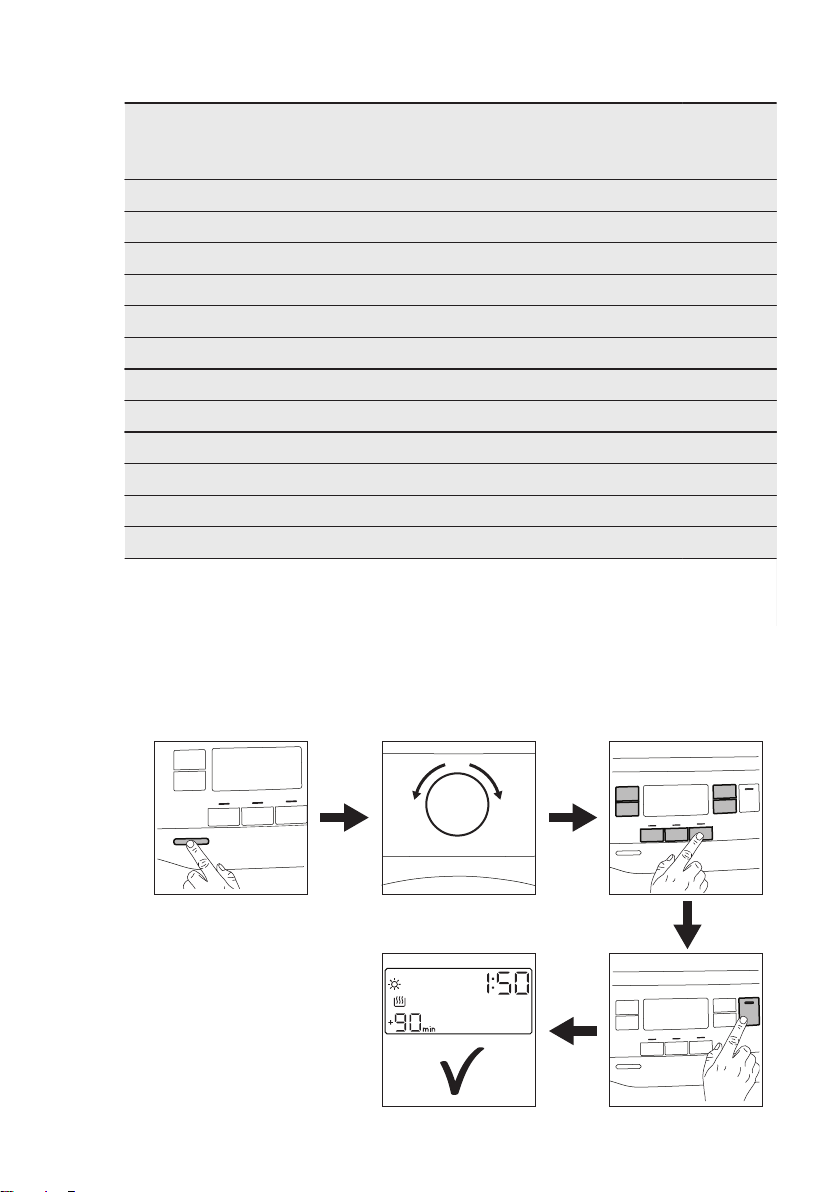

14.1 Utilizzo quotidiano
1 32
ITALIANO 25
1. Premere il tasto On/Off per attivare
l'apparecchiatura.
2. Usare il selettore dei programmi per
impostare il programma.
3. Oltre al programma è possibile
impostare 1 o più opzioni speciali.

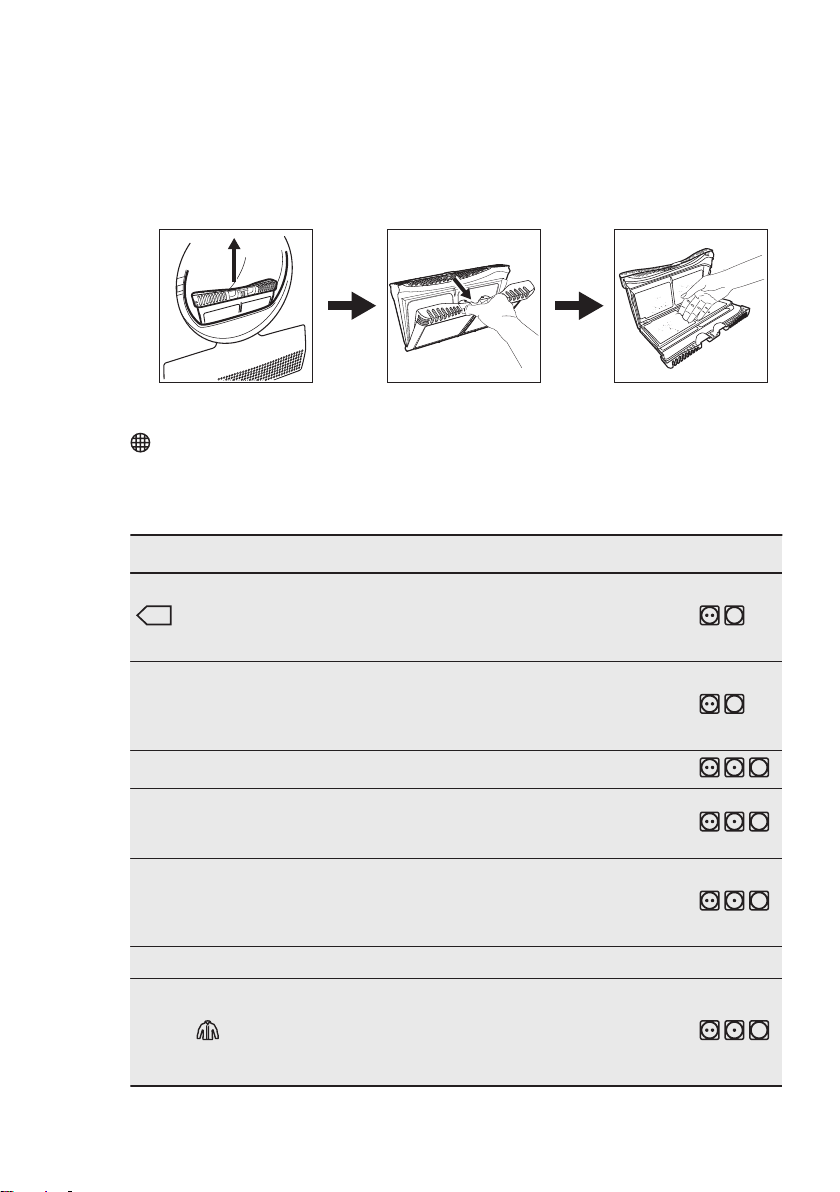

14.2 Pulizia del filtro
Alla fine di ogni ciclo il simbolo del filtro
compare sul display ed è necessario
procedere alla pulizia del filtro.
14.3 Tabella dei programmi
Programma
3) Cotoni Eco
Cotoni 9 kg
Carico
9 kg
1)
Per attivare o disattivare un'opzione
toccare il relativo pulsante.
4. Per avviare il programma, toccare il
pulsante Start/Pausa.
5. L'apparecchiatura si avvia.
Proprietà / Tipo di tessuto
Ciclo da usare per asciugare il
cotone col livello di asciugatura
"cotone armadio", con un rispar‐
mio di energia ottimale.
Ciclo definito per asciugare tutti i
tipi di cotone, pronti per essere
messi nell'armadio (asciutto ar‐
madio).
2)
/
/
Sintetici 4 kg Tessuti sintetici e misti.
Delicati 4 kg
Denim 4 kg
Refresh 1kg Rinfresca i tessuti riposti nell'armadio.
Piumini
2 kg
Tessuti delicati quali ad esempio
viscosa, acrilico e miscele degli
stessi.
Capi sportivi come jeans, felpe e
simili, in tessuti di spessore di‐
verso (ad esempio su colletto,
polsini e cuciture).
Giacche imbottite e piumini an‐
che con imbottitura sintetica e
tessuto di copertura tecnica.
Asciugare con le cerniere chiu‐
se.
/
/
/
/
www.electrolux.com26
Programma
Outdoor
Seta
Lana
Lenzuola XL 4,5 kg
Misti XL 6 kg
1)
Il peso massimo fa riferimento ai capi asciutti.
2)
Per le indicazioni sul tessuto rimandiamo al capitolo
LI: Preparazione del bucato.
3)
Il programma Cotoni Normale ECO è il “Programma cotone Standard” secondo il
Regolamento (UE) n. 392/2012 della Commissione. È ideale per l'asciugatura di biancheria
in cotone e rappresenta il programma più efficiente in termini di risparmio energetico per l'a‐
sciugatura di capi in cotone.
Carico
2 kg
1 kg
1 kg
1)
Asciugatura per indumenti per
l'aria aperta, tecnici, sportivi,
giacche impermeabili e traspi‐
ranti, giacca aderente dotata di
interno in pile rimovibile o rivesti‐
mento isolante interno. Adatta
per l'asciugatura in asciugabian‐
cheria.
Asciugatura delicata di capi di
seta che richiedono il lavaggio a
mano.
Tessuti in lana. Asciugatura delicata di capi di
lana che richiedono il lavaggio a mano.
Estrarre subito i capi al termine del program‐
ma.
Fino a tre set di biancheria da
letto, uno dei quali può essere
per letto matrimoniale.
Mix di indumenti in cotone, mi‐
scele sintetiche di cotone e tes‐
suti sintetici.
Proprietà / Tipo di tessuto
CONSIGLI E SUGGERIMENTI UTI‐
2)
/
/
/
/
15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL REGOLAMENTO UE 1369/2017
Foglio informativo prodotto
Marchio Commerciale Electrolux
Modello EW9H393W
Capacità nominale in kg 9
Asciugabiancheria a espulsione o a condensazione Condensatore
Classe di efficienza energetica A+++
PNC916099006
ITALIANO 27
Consumo di energia in kWh/anno, basato su 160 cicli di
194,40
asciugatura del programma standard per tessuti di cotone
a pieno carico e a carico parziale e consumo dei modi a
basso consumo energetico. Il consumo effettivo per ciclo
dipende dalle modalità di utilizzo dell’apparecchio.
Asciugabiancheria automatica o asciugabiancheria non
Automatico
automatica
Consumo energetico del programma standard a pieno ca‐
1,69
rico per tessuti di cotone in kWh
Consumo energetico del programma standard a carico
0,85
parziale per tessuti di cotone in kWh
Consumo energetico ponderato in modo spento in W 0,05
Consumo di energia in modo left-on in W 0,05
Durata del modo left on in minuti 10
Il "programma standard per tessuti in cotone" usato a pie‐
no carico e a carico parziale è il programma di asciugatura
standard cui si riferiscono l’etichetta e la scheda prodotto,
che tale programma è atto ad asciugare biancheria bagna‐
ta di cotone normale e che è il programma più efficiente in
termini di consumo energetico per il cotone
Durata ponderata del programma del "programma stan‐
155
dard a pieno carico e a carico parziale" in minuti
Durata ponderata del programma del "programma stan‐
208
dard a pieno carico" in minuti
Durata ponderata del programma del "programma stan‐
116
dard a carico parziale" in minuti
Classe di efficienza di condensazione su una scala da G
A
(efficienza minima) ad A (efficienza massima)
Efficienza di condensazione media del programma stan‐
90
dard a pieno carico espressa in percentuale
Efficienza di condensazione media del programma stan‐
91
dard a carico parziale espressa in percentuale
Efficienza di condensazione ponderata del ''programma
91
standard a pieno carico e a carico parziale''
Livello di potenza sonora in dB 62
Apparecchio da incasso S/N No
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 392/2012 che implementa la direttiva 2009/125/CE.
www.electrolux.com28
16. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
www.electrolux.com/shop
136968460-A-302020
Loading...
