РУКОВОДСТВО ПО УСТАНОВКЕ И
ИСПОЛЬЗОВАНИЮ
129 8499 00
EW 814 K
RU
Page 2
поздравляем вас с покупкой новой стиральной машины
Благодарим Вас за то, что Вы выбрали изделие
фирмы Electrolux. Мы убеждены, что вы будете
довольны вашей новой стиральной машиной.
Перед тем как Вы приступите к стирке на Вашей
новой стиральной машине мы рекомендуем Вам
прочесть всю инструкцию по ее эксплуатации. В
инструкции дано описание стиральной машины и
показано, как ей пользоваться.
Машина сконструирована с использованием
новейших достижений техники, что позволяет
добиваться наилучших результатов при
наименьших затратах воды, энергии и моющих
средств.
Важно правильно установить стиральную машину,
чтобы избежать риска, который всегда присутствует
при использовании изделия, работающего от
электричества и подсоединенного к водопроводной
сети. Чтобы избежать неправильного пользования
машиной и не допустить несчастных случаев,
внимательно прочтите раздел по технике
безопасности.
Берегите инструкцию по эксплуатации и следите за
тем, чтобы она всегда была под рукой при
пользовании стиральной машиной.
- 2 -
Page 3
Содержание
Техника безопасности 5
Для пользователя
Описание стиральной машины 6
Отделение для моющих средств 6
Описание функций панели
управления стиральной машины
Ручка выбора программы 7
Ручка термостата 7
Кнопки выбора режимов 7
Выбор режима стирки 8
Правила пользования машиной
Загрузка машины 9
Дозировка моющих средств 9
Средства для полоскания 9
Выбор необходимых кнопок 9
Выбор нужной температуры 9
Выбор нужной программы 9
Включение машины 9
Окончание стирки 9
Для мастера по установке машины
Распаковка 6
Комплект поставки арматуры 6
Технические данные 14
Установка машины
Удаление транспортировочных шпилек 15
Расположение машины 15
Подключение машины к водопроводной сети 16
Подсоединение сливного шланга: 16
- к раковине 16
- к сливному отверстию в полу 16
- к трубе стока 17
Подключение к электрической сети 17
Важные советы и подсказки для тех,
кто стирает
Сортировка белья 10
Выбор температуры 10
Сколько белья стирать за один раз? 10
Моющие средства и добавки 10
Маркировка одежды и белья 11
Уход и чистка
Чистка фильтра 12
Проверка бака машины 12
Чистка емкостей для моющих средств 12
Уход за корпусом стиральной машины 12
Чистка стиральной машины 12
Удаление накипи с барабана и бака
стиральной машины 12
Риск замерзания машины 17
Если машина не работает 13
Сервисное обслуживание машины и запчасти 14
- 3 -
Page 4
ТЕХНИКА БЕЗОПАСНОСТИ
Перед тем, как установить стиральную машину и приступить к ее использованию, внимательно прочтите рекомендации, советы
и предупреждения, содержащиеся в инструкции по эксплуатации. Тогда Ваша стиральная машина будет работать по всем
правилам и станет Вашим незаменимым помощником. Все пользователи стиральной машиной должны знать, как обращаться с
ней, не подвергая опасности себя и окружение. Храните инструкцию по эксплуатации рядом с машиной в случае переезда на новое
место, а при продаже машины передайте ее новому владельцу вместе с инструкцией.
УСТАНОВКА И ОБСЛУЖИВАНИЕ
Стиральная машина предназначена только для обычной
бытовой стирки, которая должна проводиться по
правилам, содержащимся в инструкции по
эксплуатации. Использование стиральной машины не
по назначению может привести к ущербу для
здоровья и повреждению имущества.
Все работы по установке стиральной машины,
подключение к электросети должны выполняться
специалистами.
Если вы устанавливаете стиральную машину, не обладая
при этом специальными знаниями, вы можете испортить
ее, нанести ущерб здоровью и повредить имущество.
Обслуживание и ремонт должны осуществляться
предприятиями, одобренными поставщиком.
Пользуйтесь запчастями, купленными только у них и
никогда не пытайтесь чинить машину сами.
Следите за тем, чтобы машина не стояла на питающем
проводе, чтобы на наливном и сливном шлангах не
было сгибов, а также, чтобы машина стояла ровно и
устойчиво.
Такие предметы, как монеты, иголки, гвозди и болты
могут серьезно повредить машину. Проверьте,
чтобы в карманах предназначенной для стирки
одежды ничего не было, и перед стиркой застегните
все пуговицы и молнии.
Мелкие вещи, такие как ленты, шарфы и носки,
следует стирать в мешочке, так как в противном
случае они могут застрять в щели между барабаном
и баком.
Всегда следуйте рекомендациям фирмыизготовителя относительно дозировки моющих
средств и средств для полоскания. Передозировка
вредит как машине, так и находящимся в стирке
вещам.
Не используйте свою машину для химической
чистки. Не отбеливайте и не красьте в машине.
Прежде чем класть в стиральную машину вещи,
содержащие активные химические вещества, их
следует как следует прополоскать в воде.
ПОЛЬЗОВАНИЕ МАШИНОЙ
Стирать на машине должны только взрослые. Не
позволяйте детям играть с машиной или трогать
переключатели и кнопки управления, а также другие
подвижные элементы.
Перед тем, как загрузить барабан бельем, убедитесь,
что он пуст.
Не перегружайте машину (см. раздел “Эагруэка
машины”).
Не следует стирать в машине бюстгальтеры с
косточками, так как отскочившие косточки могут
испортить остальное белье и застрять в барабане.
ПРОЩАНИЕ С МАШИНОЙ
Будьте осторожны, когда вы расстаетесь со своей
старой стиральной машиной.
Отключите машину от сети и отрежьте от машины
шнур питания.
- 4 -
Page 5
РАСПАКОВКА
Удостоверьтесь, что стиральная машина нигде не
повреждена.О повреждениях, связанных с перевозкой,
следует немедленно сообщить ответственному за
доставку машины. О повреждениях, неисправностях,
недостающих деталях следует немедленно известить
поставщика.
Проследите, чтобы дети не играли с
упаковочным материалом.
ОПИСАНИЕ СТИРАЛЬНОЙ МАШИНЫ
1. Крышка емкостей для моющих средств
2. Программы
3. Ручка выбора программ
4. Ручка термостата
5. Кнопка включения машины
6. Кнопка остановки полоскания
7. Кнопка неполной загрузки
8. Кнопка выбора режима отжима
9. Сигнальная лампочка
10. Паз для открытия крышки
11. Фильтр
12. Рычаг колеса для перемещения машины
13. Ножки для выравнивания машины по горизонтали
В комплект поставки АРМАТУРЫ входит:
1 шт Специальный ключ.
2 шт.Заглушки для заделки транспортировочных
отверстий
1 шт. Резиновая прокладка
1 шт.Переходник с резьбы 3/4”на 1/2”
1шт. Указание по удалению транспортировочных
шпилек
3
1
2
4
6
5
7 8
9
10
ОТДЕЛЕНИЕ ДЛЯ МОЮЩИХ СРЕДСТВ
aI отсек для цикла предварительной стирки
bII отсек для моющего средства основной стирки
c отсек для средств полоскания
C45Q000
aI
11
12
13
c
bII
- 5 -
Page 6
ОПИСАНИЕ ФУНКЦИЙ ПАНЕЛИ УПРАВЛЕНИЯ СТИРАЛЬНОЙ МАШИНЫ
A
B
A. РУЧКА ВЫБОРА ПРОГРАММЫ
Выберите программу исходя из того, что вы
будете стирать и из степени загрязненности
белья
Нажмите и поворачивайте ручку по часовой
стрелке до выбранной вами программы
B.ТЕРМОСТАТ
Нажмите и поворачивайте ручку до отметки
выбранной вами температуры стирки
В следующем разделе даны рекомендации по
выбору температуры стирки для различных
программ. Ручку можно поворачивать как по,
так и против часовой стрелки.
C
800
400
C. КНОПКИ
800/400 = Кнопка выбора режима отжима
При нажатии на эту кнопку отжим уменьшается с
800 об/мин до 400 об/мин в режиме нормальной
стирки для хлопка и с 700 об/мин до 400 об/мин в
режиме щадящей стирки синтетики.
= Кнопка неполной загрузки (дополнительная
кнопка)
Нажмите на эту кнопку, если вы стираете небольшое
количество белья, max 2 кг белого или цветного
белья. Тогда при последнем полоскании машина
набирает примерно на 5 л воды меньше ( это
относится только к режиму нормальной стирки
хлопка).
Когда ручка стоит напротив вода не
подогревается, и стирка осуществляется в
холодной воде.
Ваша стиральная машина предназначена обеспечивать
вам лучший результат стирки при сниженном
потреблении электроэнергии. Поэтому на стирку в
некоторых режимах может уходить много времени.
= Кнопка остановки режима полоскания
Эту кнопку можно нажать, если вы выбрали режим
щадящей стирки - синтетики. Программа
заканчивается, и вода от последнего полоскания
остается в машине, что позволяет особо
чувствительным материалам не мяться. Для слива
воды и быстрого отжима следует снова нажать на
эту кнопку.
Внимание! Если вы хотите снизить обороты при
отжиме, следует сначала нажать на кнопку выбора
режима отжима.
= Старт/стоп (отключение от сети)
Нажмите кнопку, и заданная программа начнет
работать. В ходе программы можно остановить
машину,нажав на эту кнопку еще раз, чтобы
добавить в барабан белье, которое вы забыли
положить. Для продолжения стирки снова нажмите
на кнопку. После окончания программы нажмите на
эту кнопку, и машина выключится окончательно.
- 6 -
Page 7
выбор режима стирки
Нормальная стирка - хлопок максим. загрузка машины 4,5 кг
800
400
продолжит.
стирки
))
(ìèí
)
))
программы
A
B
C
D
t0Ñ
Вид белья
60-90° белое с предварительной
стиркой
60-90° белое без предварительной
стирки
40-60° цветное
30-40° Цветное, короткая
программа
Программа нормал. стирки устанавл. при
отключенной кнопке выбора режима
стирки
Предв. и основн. стирка (мин. уров.) 3
полоскания (1 с мин. уров.) Отжим 800/
400 об (??? мин.)
осн. стирка (мин. уров.) 3 полоск. (1 с
мин. уров.) отжим 800/400 об. (???
мин.)
осн. стирка (мин. уров.) 3 полоск. (1 с
мин. уров.) отжим 800/400 об. (???
мин.)
осн. стирка (мин. уров.) 3 полоск. (1 с
мин. уров.) отжим 800/400 об. (???
мин.)
кнопка
выбора
режима
стирки
4 полоск. (2 с мин. уров.) отжим 800/
F
G
4 операции полоскания
отжим
400 îá. (??? ìèí)
отжим 800/400 об.
800
400
Тонкое белье-синтетика Максим. загрузка машины 2,0 кг, шерсть 1,0 кг
потр.
энерг
(kWh)
âîäà
(ë)
программы
H
t0Ñ
Вид белья
40-60° синтетика с
предварительной стиркой
Программа нормал. стирки устанавл. при
отключенной кнопке выбора режима
стирки
Предвар. и основн. стирка (с мин.
уров.) 3 полоск. (макс. уров.)
кнопка
выбора
режима
стирки
продолжит.
стирки
(ìèí)
потр.
энерг
(kWh)
âîäà
(ë)
Отжим 700 об. (??? мин.)
3 полоск.
3 полоск.
800
400
800
400
K
L
M
N
J
40-60° синтетика без
-40° деликатное
-30° шерсть
P
предварительной стирки
3 операции полоскания
короткий отжим
ñëèâ âîäû
Осн. стирка (мин. уров.)
(макс. уров.) Отжим 700 об. (?? мин.)
Осн. стирка (макс. уров.)
(макс. уров.) Отжим 700 об. (?? мин.)
Осн. стирка (макс. уров.) 3 полоск. (макс.
уров.) Щадящ. режим Отжим 700 0б. (??? мин.)
3 полоск.(макс.уров.) Отжим 700 об. (??? мин.)
Отжим 700 об.
Только слив, макс. 4,5 кг белья
Величины расхода электроэнергии рассчитаны при нагреве холодной воды (с температурой 150 С) до темпертуры стирки
каждой конкретно-выбранной программы Внимание!-. Перед сливом воды по окончании режима основной стирки машина еще
наполняется водой.
- 7 -
Page 8
ПРАВИЛА ПОЛЬЗОВАНИЯ МАШИНОЙ
1. ЗАГРУЗКА МАШИНЫ

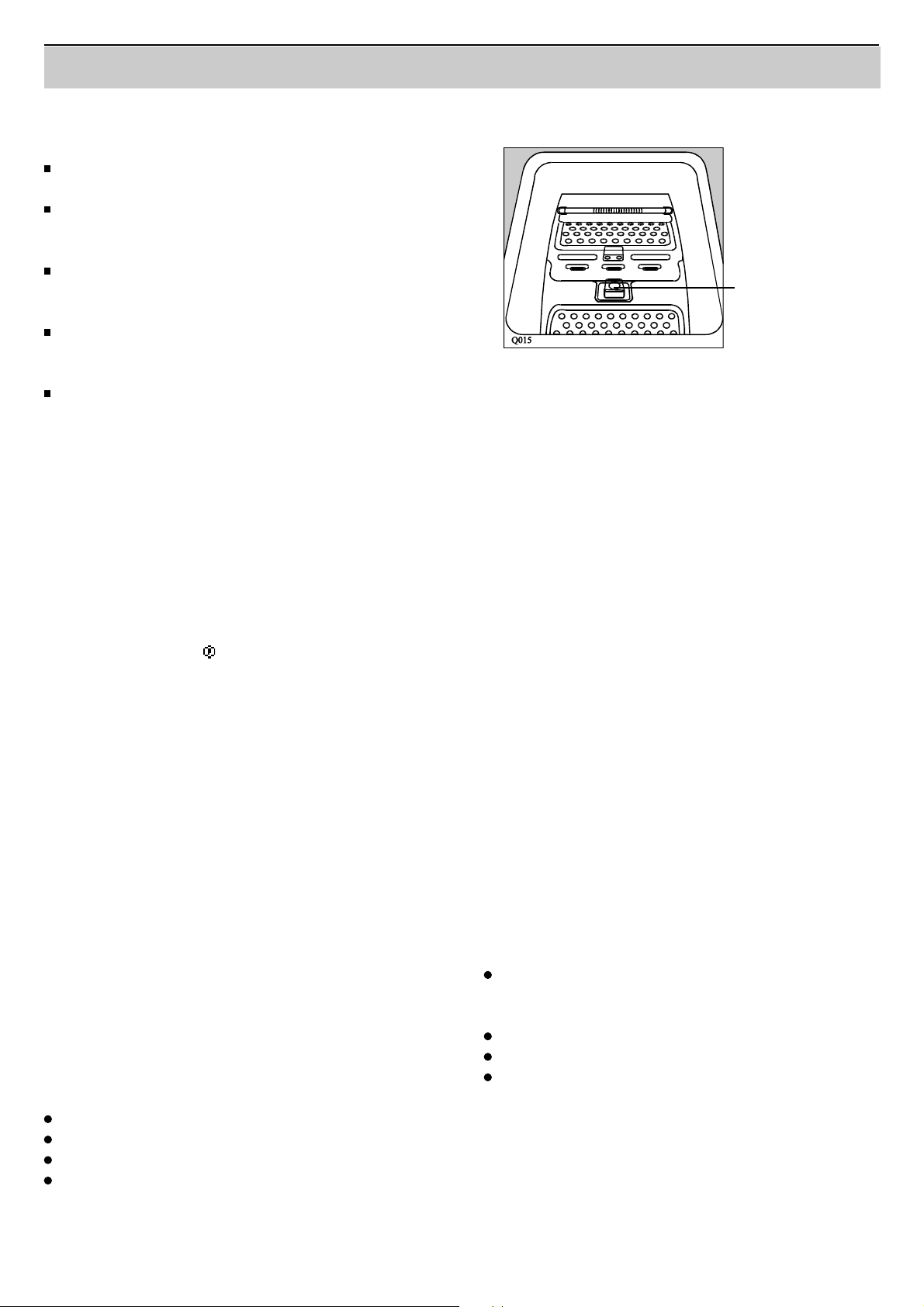

Откройте верхнюю крышку. Она закреплена
таким образом, что не может упасть.
Откройте барабан, придерживая руками обе
створки люка, одновременно с этим нажимая на
кнопку А до тех пор, пока они не откроются.
Положите белье в барабан, но не загружайте
машину больше, чем указано в данной
инструкции.
Как следует закройте створки люка. Они
должны плотно пристать друг к другу, а кнопка
А вернется в исходное положение.
Закройте крышку стиральной машины.
2. ДОЗИРОВКА МОЮЩИХ СРЕДСТВ
Наполните мерную чашку необходимым количеством
моющего средства ( в зависимости от количества
стираемого белья) и высыпьте его в отсек для
основной стирки. При предварительном замачивании
определенное количество моющего средства также
должно быть засыпано в отсек “aI".
3. ДЛЯ ПОЛОСКАНИЯ СРЕДСТВА
Снимите крышку и высыпьте средство для
полоскания в отсек "c ", не превышая при этом
максимального уровня ( красной отметки). Снова
закройте крышку.
4. ВЫБОР НЕОБХОДИМЫХ КНОПОК
Нажмите на те кнопки, которые соответствуют
выбранной Вами программе.
5. ВЫБОР НУЖНОЙ ТЕМПЕРАТУРЫ
Нажмите на ручку термостата и поверните его до
отметки с требуемой Вам температурой.
6. ВЫБОР НУЖНОЙ ПРОГРАММЫ
Нажмите и поворачивайте по часовой стрелке ручку
выбора программы до тех пор, пока не дойдете до
выбранной Вами программы.
Внимание! Перед выбором температуры и программы
обратите внимание на маркировку с указанием
режима стирки изделия.
7. ВКЛЮЧЕНИЕ МАШИНЫ
Проверьте:
вставлена ли вилка в розетку
открыт ли кран с водой
правильно ли подсоединен сливной шланг
закрыта ли плотно дверца машины
Нажмите на кнопку старт/стоп, при этом загорится
сигнальная лампочка и машина начнет работать.
A
8. ОКОНЧАНИЕ СТИРКИ
Машина автоматически останавливается, когда
заданная программа стирки заканчивается. Ручка
выбора программы останавливается в положении ”J”
Программа стирки хлопчатобумажных изделий
заканчивается на отжиме в 800 об/мин. Если нажата
кнопка снижения режима отжима, то программа
заканчивается на 400 об/мин.
Программа щадящей стирки изделий из
синтетических материалов заканчивается на 700 об/
мин и 400 об/мин при выбранном снижении режима
отжима.
Внимание! Если нажата кнопка остановки
полоскания, машина останавливается с барабаном
полным воды после последнего полоскания.
Для слива и быстрого отжима
Нажмите кнопку остановки полоскания
Если вы только хотите слить воду из машины:
Нажмите на кнопку старт/стоп
Поверните ручку выбора прграммы на программу P
Снова нажмите на кнопку старт/стоп
Выньте из машины белье после окончания
программы.
Важно! Дверца снабжена защитным
(предохранительным) выключателем, и открыть ее
можно только через 1-2 минуты.
- 8 -
Page 9
ВАЖНЫЕ СОВЕТЫ И ПОДСКАЗКИ ДЛЯ ТЕХ, КТО СТИРАЕТ
СОРТИРОВКА БЕЛЬЯ
Не следует оставлять белье грязным надолго, особенно если
оно влажное. Влажное белье покрывается плесенью и плохо
пахнет. Пятна плесени с белья удалить невозможно.
Цветные вещи не следует смешивать с белыми.
Материалы, не подлежащие глажке, такие как полиэстер/
хлопок следует стирать как “синтетику”.
нежные материалы, такие как акрил и большинство штор
следует стирать в режиме “щадящая стирка”.
Программа стирки шерсти рассчитана на вещи из чистой
новой шерсти с этикеткой “машинная стирка”.Дугие виды
шерсти и шерстяные смеси, если их стирать в машине, могут
сесть или сваляться.
После стирки шерсть рекомендуется легко отжать.
ВЫБОР ТЕМПЕРАТУРЫ
Мы рекомендуем стирать белый хлопок и лен при температуре
600 С вместо 900 С.
Используя экономичную программу стиральной машины и
современные моющие средства, можно выстирать белье так
же чисто, как и при стирке с темпратурой 900 С, но сэкономить
электроэнергию.
Цветное белье, как правило, требует стирки при температуре
600 С, но если вещи не такие уж грязные, они так же хорошо
выстираются и при температуре 400 С .
Белые и цветные синтетические материалы обычно стирают
при температуре 600 С, но часто достаточно и 400 С, если вещи
не слишком грязные.
Цветные вещи, подверженные линьке и нежные материалы
никогда не следует стирать при температуре выше 400 С .
СКОЛЬКО БЕЛЬЯ СТИРАТЬ ЗА ОДИН РАЗ?
Следует всегда взвешивать белье перед стиркой. Поскольку
каждый раз взвешивать белье неудобно, мы рекомендуем
определять вес белья, ориентируясь на заполненность
барабана:
Хлопок и лен: Полный барабан, но не слишком плотно набитый.
Не нежные синтетические материалы: Не более 2/3 барабана.
Нежные материалы, тонкое белье и шерсть: Не более половины
барабана.
Перед тем, как белье попадет в машину, нужно:
Зашить все дырки. Пришить плохо держащиеся пуговицы,
застегнуть карманы и молнии. Опорожнить все карманы.
Гвозди, булавки, скрепки и подобные предметы могут нанести
непоправимые повреждения стиральной машине и белью.
Цветные вещи и в особенности вещи, покрашенные не
натуральными красителями первый раз следует стирать
отдельно. Они, как правило, содержат избыток краски,
который сходит при первой стирке.
Плохоотходящие пятна,такие как пятна от травы, ржавчины,
пятна мазута, красок, чернил и т.д. перед стиркой следует
обработать пятновыводителем. Для того, чтобы убрать пятна
от краски, можно, например, в качестве растворителя
использовать скипидар. В этом случае эту вещь можно стирать
только тогда, когда она совершенно высохла.
Производители стиральной машины не отвечают за
повреждения, возникшие при использовании растворителей
или воспламеняющихся веществ.
МОЮЩИЕ СРЕДСТВА И ДОБАВКИ
Хороший результат стирки, между прочим, зависит от
используемого моющего средства и его дозировки.
Существуют специальные моющие средства, которые
применяются для цветных вещей, тонкого белья и шерсти.
Используйте моющие средства только хорошего качества и
предназначенные для стиральной машины.
Следуйте указаниям производителей моющих средств и
дозируйте моющее средство в зависимости от объема
стираемого белья, его загрязненности и степени жесткости
воды. Если у вас жесткая вода, прочтите раздел “Уход и
чистка”. Если вы не знаете степень жесткости вашей воды,
проконсультируйтесь у местной администрации.
Недодозировка моющих средств может привести к новому
загрязнению в форме серых разводов, коричневых отпечатков
от барабана и плохому запаху в машине. Передозировка
моющих средств увеличивает загрязнение окружающей среды.
Даже биологически разлагающиеся моющие средства
содержат такие вещества, которые в больших количествах
могут нанести вред экологическому равновесию.
Всегда обращайте внимание на маркировку с указанием
режима стирки изделия, чтобы стирать его при правильной
температуре. С изделия может сойти краска, если его стирать
при температуре, не соответствующей той, что указана на его
маркировке
- 9 -
Page 10
Моющие средства
Перед включением программы засыпьте моющее средство
в соответствующую емкость.
Жидкие добавки
Жидкие добавки, такие как, например, средство для
полоскания следует наливать в отсек “c “ .Применяя
средство для полоскания, вы избавитесь от статического
Концентрированное моющее средство
Не выбирайте программу с предварительной стиркой, не
электричества, особенно если вы сушите ваши вещи в
сушильной камере.
пользуйтесь мерной чашкой изготовителя, а засыпайте
моющее средство в отсек для основной стирки.
Внимание! Не пользуйтесь жидкими моющими средствами
в этой стиральной машине. Они могут остаться в емкости
для моющих средств.

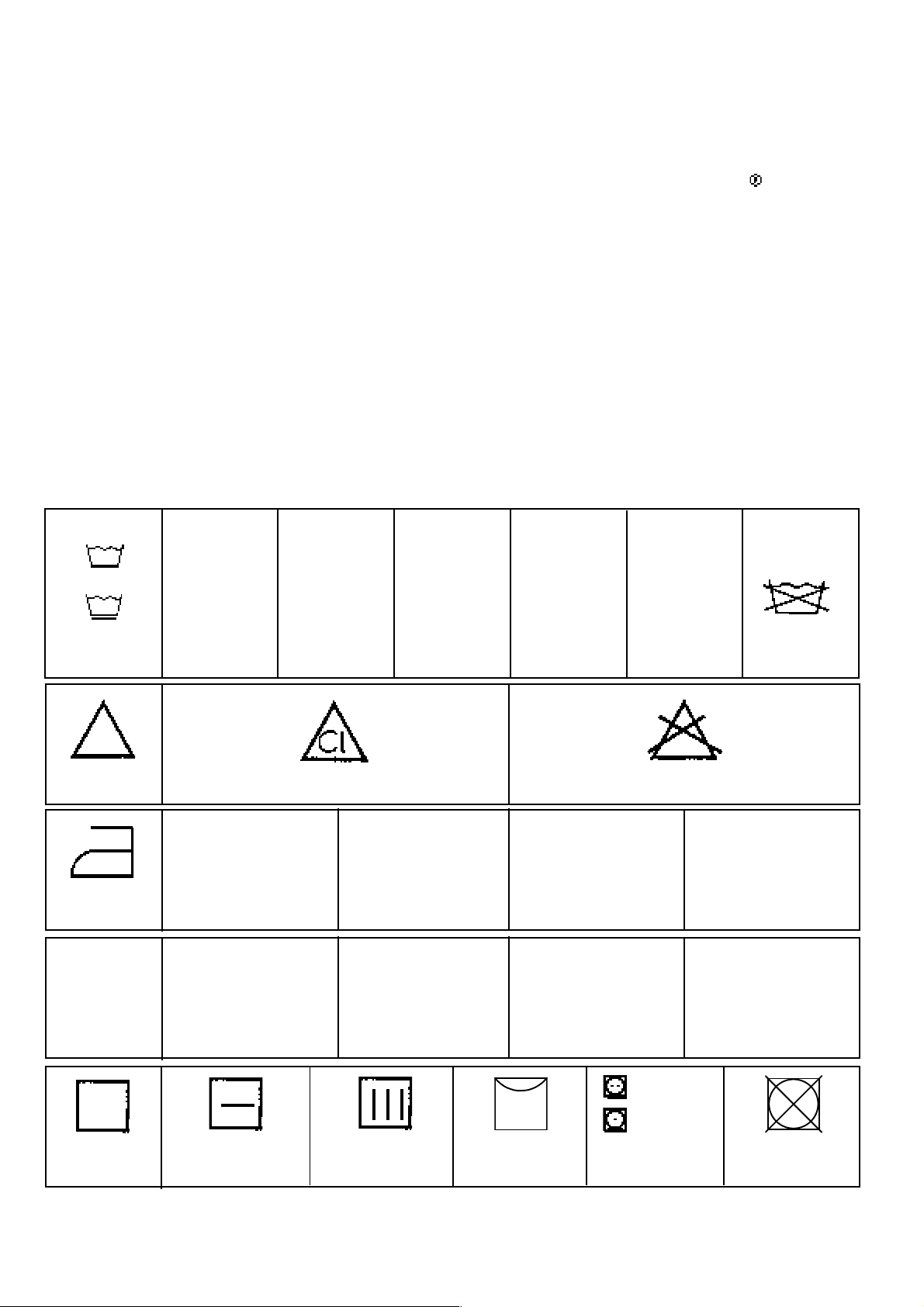

Маркировка одежды
На вещах часто можно увидеть маркировку с указаниями относительно режима стирки изделия.
норм. стирка
Стирка
стирка при 95
0
стирка при 600стирка при 400стирка при 30
щадящ.ст/стирка
синтетики
отбеливание можно отбеливать в холодной воде
глажка
химчистка
гладить при t не выше
0
200
химчистка всеми возмож.
средствами
гладить при t не выше
150
химчистка бензином,
чистым алкоголем,
пехлоралом, R111 и R113
0
ручная стирка
стирать нельзя
нельзя отбеливать
0
гладить при t 100
химчистка бензином,
алкоголем и R113
0
нельзя гладить
нельзя подвергать
химчистке
сушка
сушка в горизонт.
полож.
капельная сушка
сушка в висячем
положении
- 10 -
íîðì. òåìï.
íèçê. òåìï.
можно сушить в
суш. камере
нельзя сушить в
суш. камере
Page 11
УХОД И чИСТКА

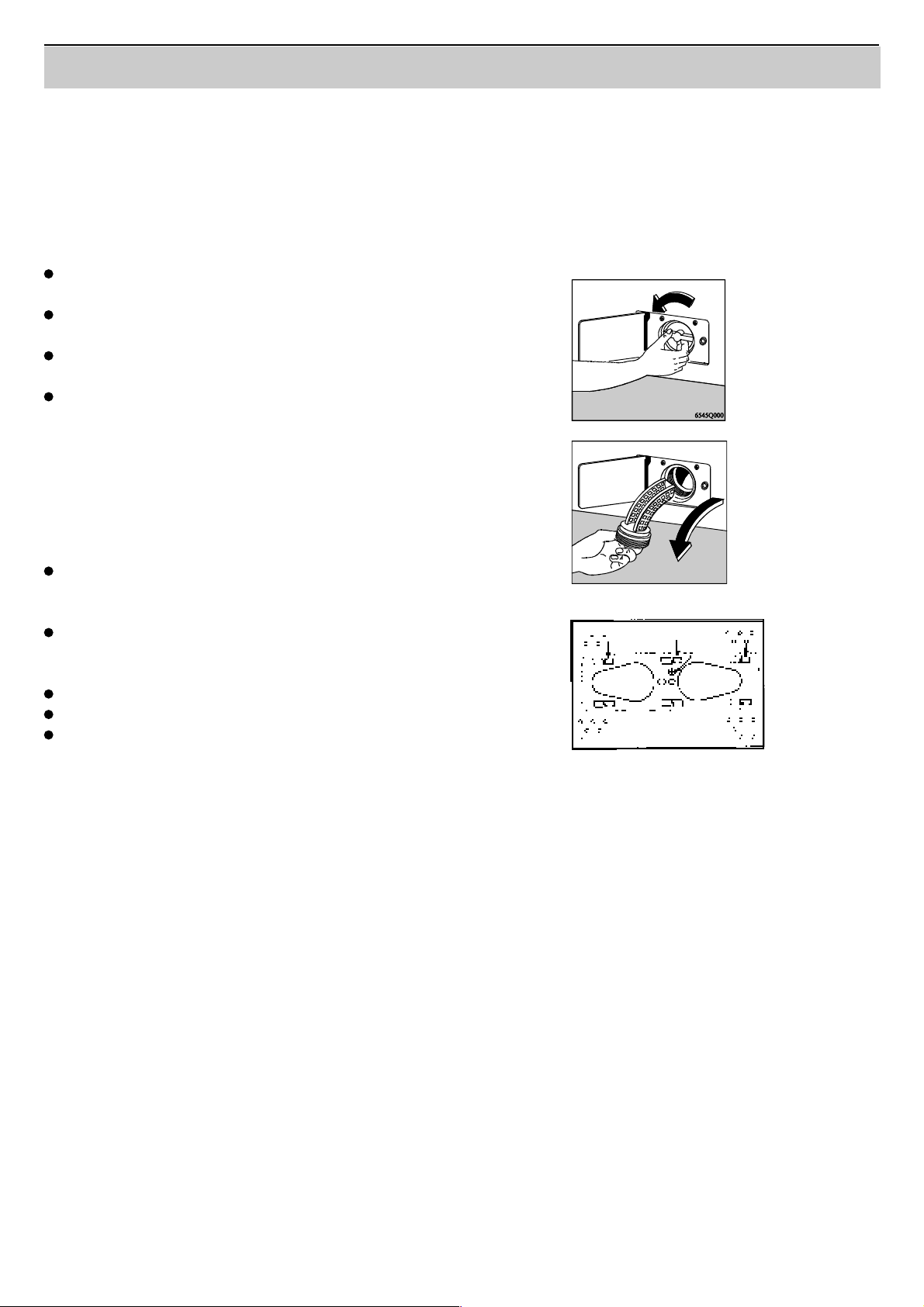

Чистка фильтра
Фильтр следует регулярно чистить, и лучше всего
после каждой стирки. Фильтр находится за дверцей в
нижней передней части машины.
Чтобы достать фильтр нужно:
Открыть дверцу нажатием пальца с левой
стороны
Повернуть фильтр против часовой стрелки
(влево) и вытащить его
Очистить фильтр и вставить его назад,
поворачивая по часовой стрелке (вправо)
Закрыть дверцу
Проверка бака машины
Для того, чтобы убедиться, что в бак машины не
попали инородные предметы (шпильки, монеты и пр.)
время от времени его следует проверять.
Для этого нужно:
Отключить машину от сети ( вынуть
предохранитель, вывернуть пробку или
вытащить вилку из розетки).
Повернуть барабан так, чтобы валик,
находящийся напротив створок барабана,
оказался вверху
Открутить гайки, которыми прикреплен валик
Повернуть барабан назад и открыть створки
Надавить на валик, чтобы он отошел от
барабана. Снять его с машины. Теперь вы
можете осмотреть бак машины и вынуть
попавшие туда предметы. Вставить валик
обратно, повернуть барабан и снова закрепить
валик.
Чистка емкостей для моющих средств
В процессе пользования моющими средствами и
средствами для полоскания на поверхностях
емкостей для моющих средств могут появиться
отложения. Следует регулярно чистить емкости. Для
чистки пользуйтесь щеткой для мытья посуды и
смывайте осадок водой.
Уход за корпусом стиральной машины
Стиральную машину следует протирать, намочив
мягкую тряпку в очищающем средстве. Не
пользуйтесь ничем, что может поцарапать корпус
машины, не следует также пользоваться
очищающими средствами, содержащими
растворители.
6545Q00
Чистка стиральной машины
Рекомендуется чистить машину раз в месяц, если вы
часто стирали при низкой температуре и/или
использовали недостаточное количество моющих
средств. Это будет препятствовать распространению
в машине плесени, что влечет за собой плохой запах.
Положите в машину необходимое количество
моющего средства и включите программу стирки при
максимально высокой температуре(90-950 ), не
закладывая в машину белье.
Удаление накипи с барабана и бака
стиральной машины
Если жесткость воды выше 7 pH стиральную машину
следует чистить минимум 4 раза в год. (Свяжитесь с
местной администрации по вопросу жесткости воды).
Известковые отложения на нагревательном элементе
моãóò уменьшить срок эксплуатации машины. Вместо
моющего средства используйте лимонную кислоту и
включите программу при максимально высокой
температуре (90-950 ) , не закладывая в машину белье.
- 11 -
Page 12
Если машина не работает
Вид неисправности
Стиральная машина не включается:
Машина не отжимает и не сливает воду
Машина не забирает воду
Машина вибрирует и шумит
Возможная причина
Проверьте, не перегорел ли предохранитель
Проверьте, хорошо ли вилка воткнута в розетку
Удостоверьтесь, что крышка машины закрыта как следует
Удостоверьтесь, что программа стирки выставлена правильно
Удостоверьтесь, что кран с водой открыт
Удостоверьтесь, что нажата кнопка
Удостоверьтесь в том, что сливной шланг лежит свободно и
без перегибов
Удостоверьтесь, что фильтр вставлен. Его следует регулярно
чистить
Удостоверьтесь в том, что вы не выбрали программу без слива
Удостоверьтесь в том, что сливной шланг лежит открыт,
вода поступает из крана, давление в водопроводной сети
достаточное
Удостоверьтесь в том, что наливной шланг подсоединен
Удостоверьтесь в том, что фильтр наливного шланга вставлен.
Удостоверьтесь, что все транспортировочные шпильки удалены.
Удостоверьтесь в том, что машина стоит устойчиво и ровно, что
стопорные гайки ножек завернуты.
Проверьте, выдержано ли расстояние между стиральной машиной и
стеной или шкафом
Проверьте, не слишком ли много белья в барабане
Удостоверьтесь, что белье равномерно распределено по барабану
машины, и равновесие не нарушено.
Машина наполняется водой,
но сразу же сливает воду обратно
Âîäà íà ïîëó
Не открывается крышка
Плохой запах в машине
Шланг должен быть поднят минимально на 60 см от уровня пола
перед местом слива.
Удостоверьтесь в правильной дозировке моющего средства (слишком
большое количество моющего средства может привести к сильному
пенообразованию).
Удостоверьтесь в том, что Ваше моющее средство годится для
машинной стирки.
Удостоверьтесь в том, что емкости для моющих средств не забиты
остатками порошка.
Проверьте, правильно ли установлен сливной шланг.
Удостоверьтесь в том, что после чистки фильтр вставлен на место.
Проверьте, целы ли шланги и нет ли течи в каких- нибудь соединениях
или в кране.
Проверьте, работает ли выключатель блокировки машины крышки.
Использование недостаточного количества моющего средства.
Возможно, что часто использовалась программа с нагревом воды до
400 С, а программа при 60/90°C редко.
Машиной давно не пользовались.
Рекомендуется: Включить стиральную машину, не загружая в нее
белье и дать машине поработать при температуре 90/950С.
- 12 -
Page 13
Сервисное обслуживание и запчасти
Обратитесь к нашему контрольному списку из раздела
“Если машина не работает” и убедитесь в том, что вы
не можете устранить неисправность сами.Если вы
обращаетесь
за помощью, чтобы решить одну из проблем, указанных
в этом списке, вам, возможно, придется самим оплатить
связанную с ремонтом работу.
Это положение верно также и в том случае, если вы
использовали машину в целях, на которые она не
рассчитана.
Когда вы делаете заказ на техобслуживание или
запчасти, вы должны сообщить серийный номер изделия
и марку машины. Эта информация указана на табличке
с данными.
Марка:
Номер изделия:
Серийный номер:
Дата покупки:
ТЕХОЬСПУЖИВАНИЕ И ЗАЛАСНЫЕ
ЧАСТИ
За техобспуживанием и залчастями обращайтесь в
улопномоченную на техобспуживание фирму.
Гарантия
Условия гарантии изложсны в гарантийном
свидетельстве.
Гарантийные усповия лриведены в отдепьной табпице.
Технические данные
Высота 650 мм
Ширина 450 мм
Глубина 650 мм
Максимальное заполнение, сухое белье 4,5 кг белое и цветное
2,0 кг синтетическое
1,0 кг шерсть
Вместимость барабана машины 42 л
Напряжение 230 В
Мощность нагревательного элемента 1950 Вт
Потребляемая мощность 2300 Вт
Число оборотов при отжиме 800/400 об/мин
Длина электрического провода 2,45 м
Длина наливного шланга 1,5 м
Присоединение (подключение) 3,4” (1/2)
Длина сливного шланга 1,35 ì
CE значит, что машина отвечает следующим требованиям ЕС:
- 72/23/ÅÅÑ
- 89/336 (включая и дополнения 92/31/ЕЕС)
- 13 -
Page 14
Установка машины

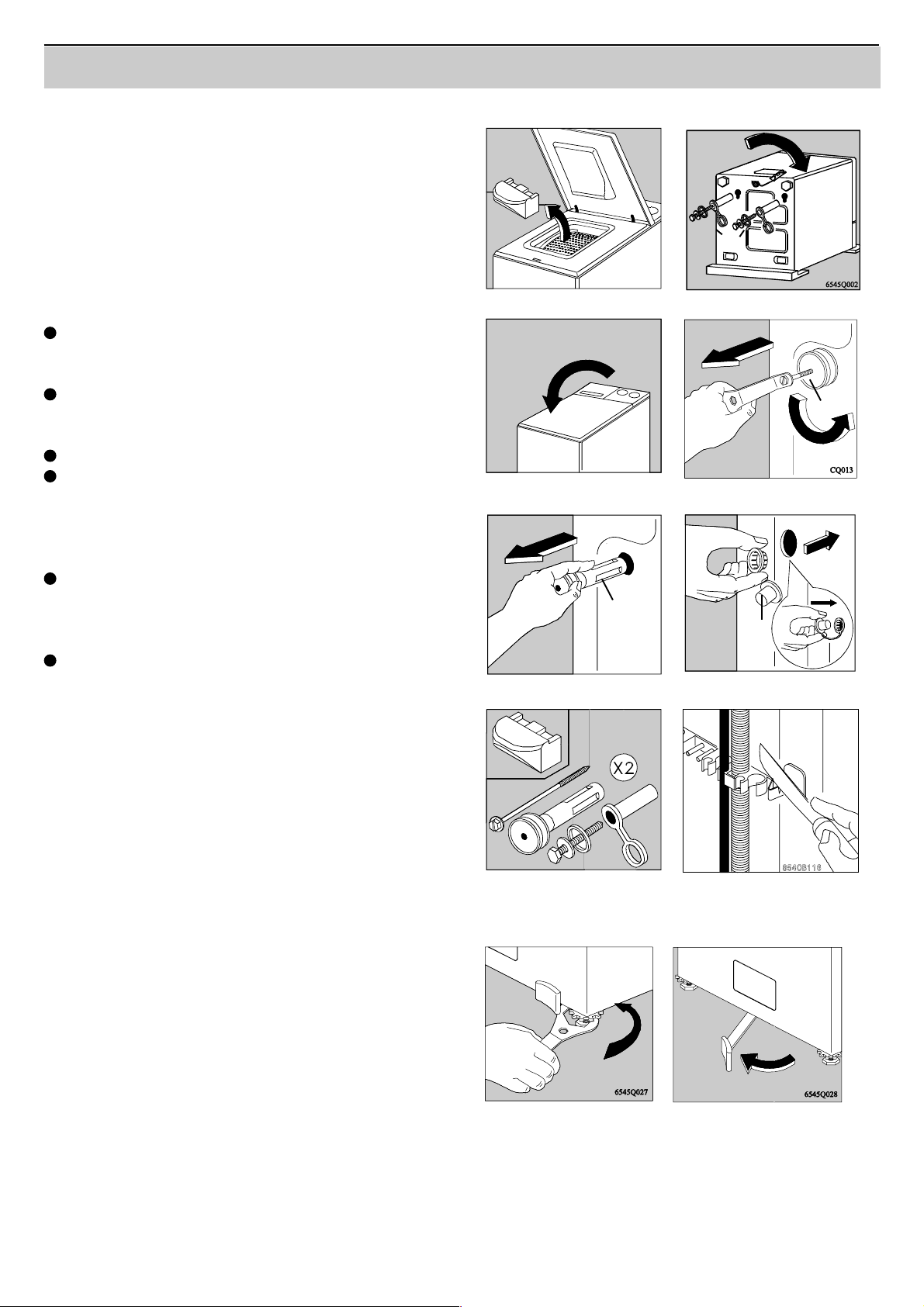

Удаление транспортировочных шпилек
Перед тем как вы начнете пользоваться стиральной
машиной, следует удалить транспортировочные
шпильки которые предохраняют стиральную машину
от повреждений во время транспортировки. 2
транспортировочные шпильки, красного цвета
вынимаются с задней стороны машины, а 2 со
стороны дна машины.
Действуйте следующим образом:
Откройте крышку и выньте из машины стопор
из полистирола. Крышку плотно закройте.
(рис. 1)
Осторожно опрокиньте машину на заднюю
стенку. Выверните два болта(А), затем выньте
две красные шпильки и уберите их. (рис. 2).
Поднимите машину (рис 3).
Со стороны задней стенки машины находятся
еще шпильки. Выверните два болта (В) с
помощью приложенного к машине специального
ключа и вытяните красные шпильки
(рис. 4 и рис. 5).
Два образовавшихся отверстия закройте с
помощью прилагаемых к машине заглушек (D).
Вытяните пластиковую прокладку и заткните
отверстия заглушками (рис. 6).
Проверьте, чтобы все опоры были удалены с
машины. Их следует сохранить на случай
последующей перевозки машины на новое место
(рис. 7).
Внимание! Если машина стоит на ковре, следует
проверить, не закрывает ли ковер отверстия,
имеющиеся в нижней части машины. Для работы
мотора важно, чтобы вентиляция была достаточной.
Если передний край машины не должен выступать за
линию рядом стоящего шкафа, можно отрезать
приспособление для шланга на задней стороне
машины. (рис.8)
ðèñ.1
ðèñ.3
ðèñ.5
6545Q018
C
CQ010
ðèñ.7
ðèñ.2
ðèñ.4
ðèñ.6
CQ005
A
B
D
ðèñ.8
Расположение машины
Стиральная машина должна стоять на твердой ровной
поверхности. Машину нельзя ставить на мягкий ковер,
который будет мешать вентиляции мотора. М аш и н у
можно легко докатить до места установки. Для этого
нужно вытащить вперед находящийся под машиной
рычаг колеса. Затем уберите колесо и выставьте машину
строго горизонтально двумя передними ножками. Затем
зафиксируйте высоту ножек с помощью гаек на ножках
машины. Пользуйтесь при этом специально
прилагаемым ключем.
Внимание! При отжиме неизбежно имеет место
вибрация. Вибрация увеличивается, если машина не
выставлена по горизонтали, или если она стоит на
вибрирующем полу. Не ставьте машину вблизи шкафов
или стен.
- 14 -
Page 15
Подсоединение к водопроводной сети

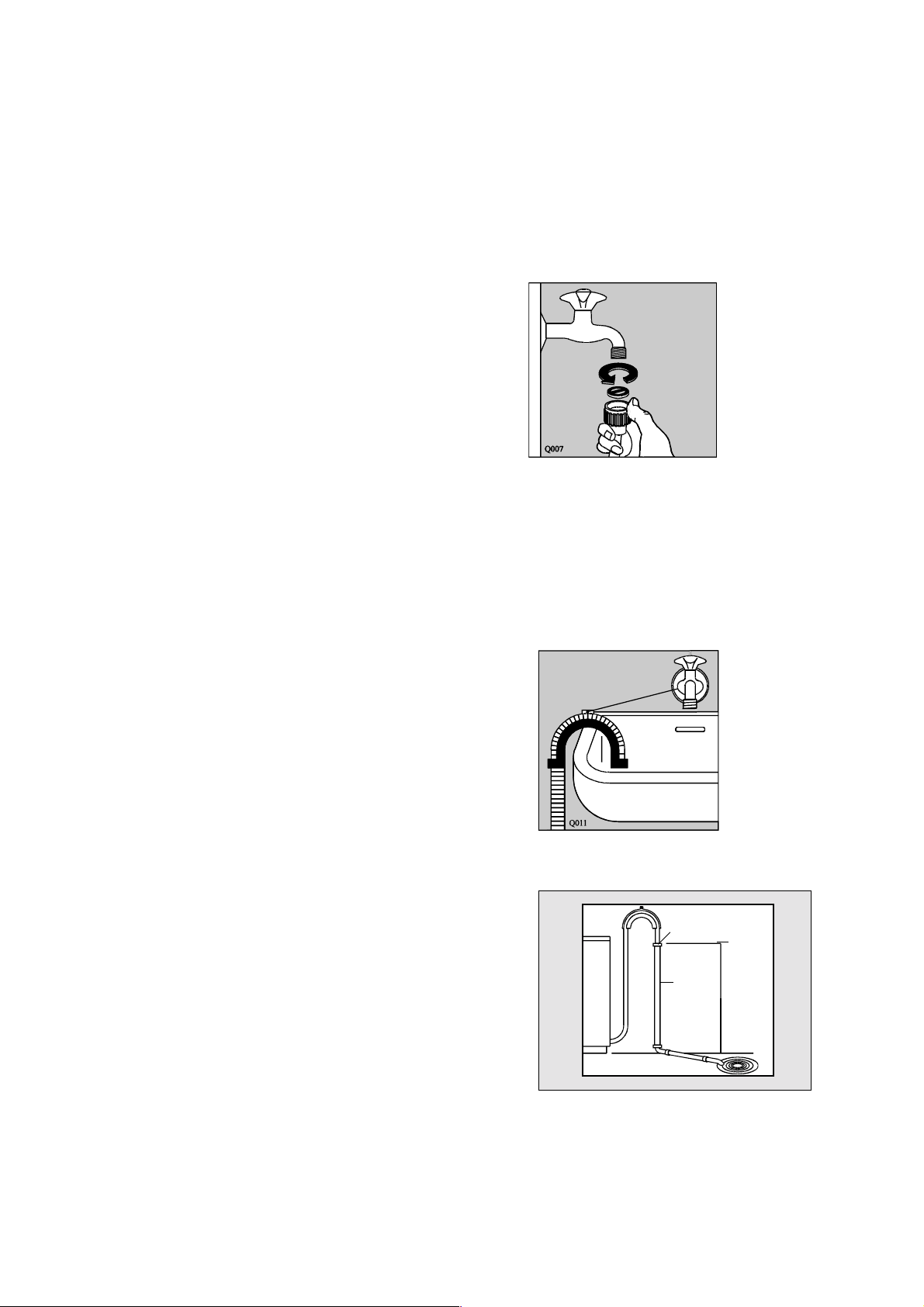

Cтиральную машину поставляют со сливным шлангом,
который присоединен к машине сзади. Для облегчения
установки машины шланг можно повернуть вправо или
влево. Ослабьте соединительную гайку и поверните шланг
в нужном направлении. Как следует затяните гайку, чтобы
в этом месте не подтекала вода.
ВНИМАНИЕ! Даже если вам и не нужно поворачивать
шланг, убедитесь в том, что гайка как следует затянута.
Подключение происходит к холодной воде. Работу
осуществляет мастер по установке машины. Машина
подключается через водозапорный кран. На рынке
существуют различные типы сертифицированных кранов.
Давление воды должно быть 100-1000 (1-10 кр/сm)
Важно: Не забудьте вставить резиновую прокладку в
переходник 3/4”-1/2” и стопорную гайку (если это
потребуется). Наливной шланг нельзя удлинять. Если он
слишком короткий, замените весь шланг более длинным
шлангом высокого давления.
Подсоединение сливного шланга
Согласно шведским строительным нормам сливной шланг
должен быть установлен выше места слива и надежно
закреплен.
Возможны три варианта подсоединения сливного шланга:
К раковине:
В этом случае шланг прикрепляется к стене над раковиной
с помощью крюка или прикрепляется к крану так, чтобы
при сливе воды из машины он оставался неподвижным.
К сливному отверстию в полу:
Прикрепите к стене трубу высотой 60-80 см от уровня пола
и подсоедините сливной шланг к трубе. Конец трубы, в
который вставляется сливной шланг должен иметь
диаметр не менее 40 мм, для того, чтобы между шлангом и
трубой сохранялся воздушный зазор. Убедитесь в том, что
сливной шланг надежно закреплен и не выскочит из трубы.
Luffspalt
∆
Ø 40 mm
60-80 cm
- 15 -
Page 16

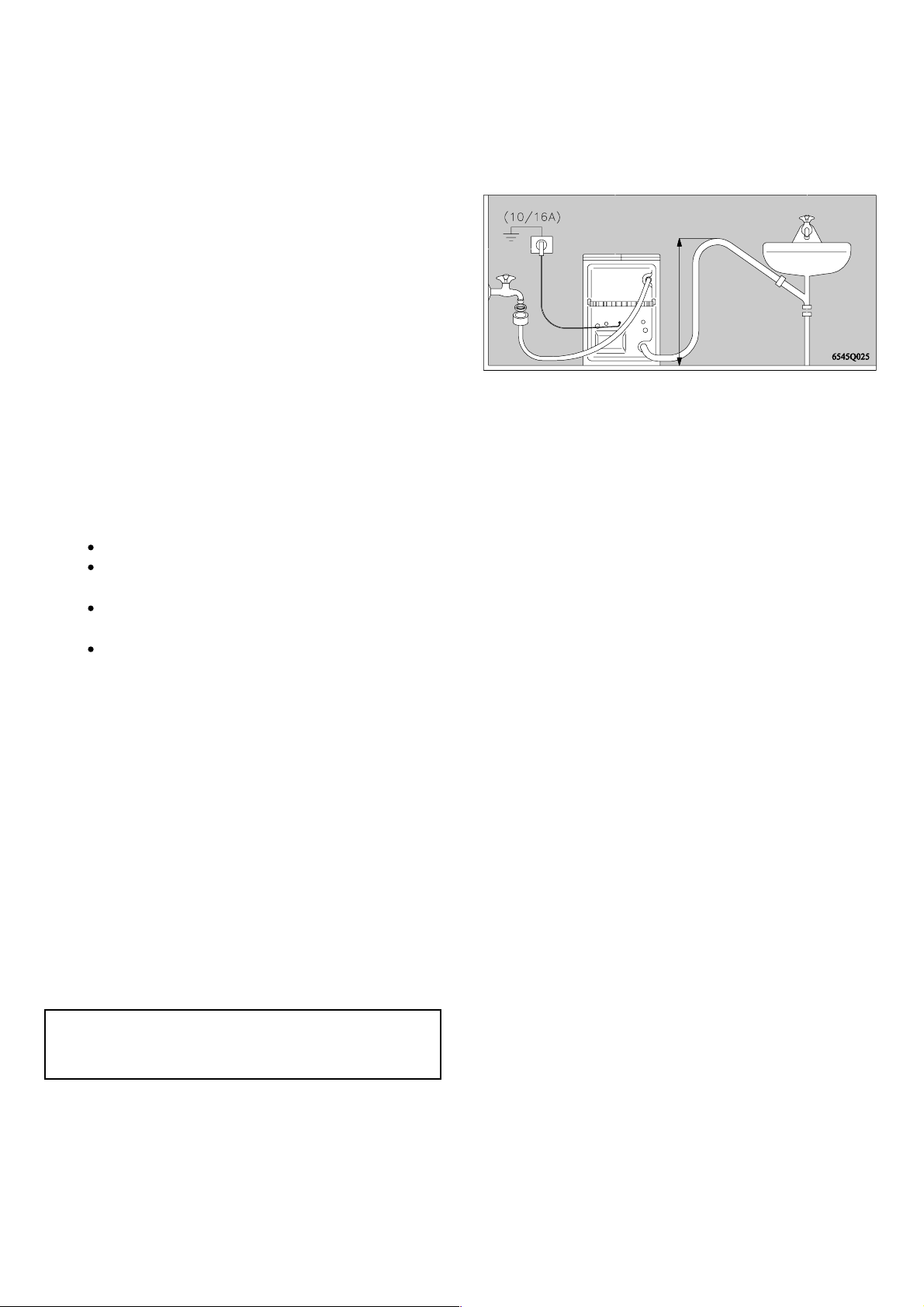

Подсоединение сливного шланга к трубе
стока
Если сливной шланг подсоединяется к трубе стока раковины
в ванной комнате или в кухне, то необходимо врезать сливной
шланг в трубу стока ниже водяного затвора (за коленом).
Таким образом вы получите достаточно большой диаметр
трубы для нормального слива воды из машины.
Сливной шланг имеет стандартную длину 135 см, и его не
рекомендуется удлинять. Проложите шланг вдоль пола и
только перед самым подсоединением к трубе стока поднимите
его на высоту 60-80 см от дна стиральной машины.
Убедитесь в том, что шланг нигде не перегнут.
Риск замерзания
Если стиральная машина находится в помещении, где
существует риск падения температуры до 0 С, следует принять
следующие меры, чтобы избежать такого положения, при
котором оставшаяся в машине вода замерзнет и испортит
детали машины:
Выключите воду и отсоедините наливной шланг
Выберите программу стирки, включите программу
и прокрутите ее в течение короткого времени
Положите наливной шланг на пол, поставьте таз,
чтобы собрать воду
Поверните ручку программы в положение “слив”,
включите машину и прокрутите программу в течение
некоторого времени
mini. 60 cm
maxi. 80 cm
Теперь при пользовании машиной потребуется новая установка
наливного и сливного шлангов.
Подсоединение к электрической сети
Машина поставляется со шнуром и вилкой и может
подключаться к однофазиой ñåòè 220-230 B / 10 A. Åñëè
машину устанавливают во влажном помещении, например,
ванной комнате, машину следует подключать к сети согласно
действующим указаниям. Установка может быть произведена
только профессиональным электриком.
Замена шнура питания осуществляется только
специально обученным персоналом.
Изготовитель не несет ответственности за повреждения
машины, возникшие из-за несоблюдения положений
данной инструкции по эксплуатации.
- 16 -
Page 17
129 8499 00
Loading...
