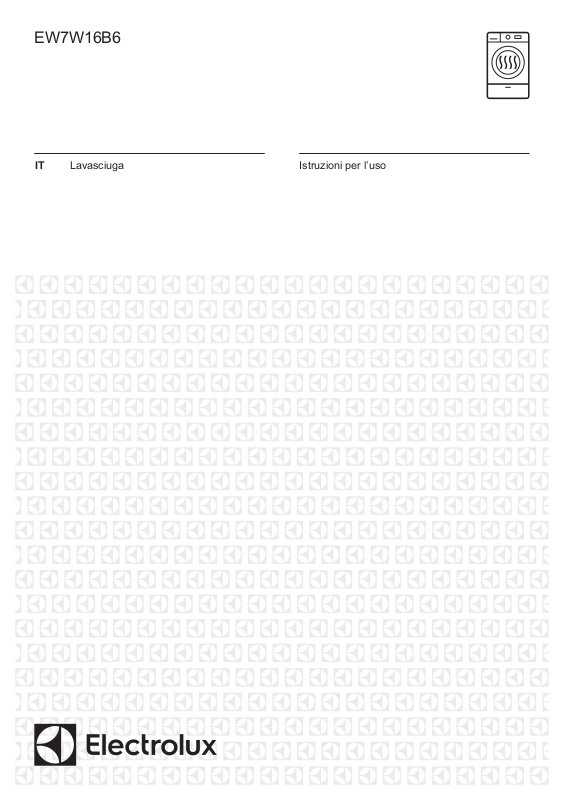

EW7W16B6

IT Lavasciuga Istruzioni per l’uso

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 6

3. DESCRIZIONE DEL PRODOTTO......................................................................9

4. DATI TECNICI.................................................................................................... 9

5. INSTALLAZIONE..............................................................................................10

6. ACCESSORI.....................................................................................................14

7. PANNELLO DEI COMANDI..............................................................................14

8. SELETTORE E TASTI......................................................................................17

9. PROGRAMMI................................................................................................... 21

10. IMPOSTAZIONI.............................................................................................. 30

11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 30

12. UTILIZZO QUOTIDIANO - SOLO LAVAGGIO............................................... 31

13. UTILIZZO QUOTIDIANO - LAVAGGIO E ASCIUGATURA............................36

14. UTILIZZO QUOTIDIANO - ASCIUGATURA...................................................38

15. LANUGINE NEI TESSUTI.............................................................................. 39

16. CONSIGLI E SUGGERIMENTI UTILI.............................................................39

17. PULIZIA E CURA............................................................................................42

18. RISOLUZIONE DEI PROBLEMI.....................................................................48

19. VALORI DI CONSUMO.................................................................................. 52

20. CONSIDERAZIONI SULL'AMBIENTE............................................................55

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare questa apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochino con

l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

ITALIANO 3

www.electrolux.com4

• Se l'elettrodomestico ha un dispositivo di sicurezza

per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è destinata esclusivamente al

lavaggio e all'asciugatura del bucato di tipo domestico lavabile e asciugabile a macchina.

• Non utilizzare la funzione di asciugatura se il bucato è

stato sporcato con sostanze chimiche industriali.

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• L'apparecchiatura deve essere installata come

prodotto indipendente o sotto al piano di lavoro della cucina, spazio permettendo.

• Non installare l'apparecchiatura dietro ad una porta

bloccabile, una porta scorrevole o con cerniera sul lato opposto, dove la porta dell'apparecchiatura non si potrebbe aprire completamente.

• Inserire la spina di alimentazione nella presa solo al

termine del processo di installazione. Controllare che la presa sia accessibile dopo l’installazione.

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.

• AVVERTENZA: L'apparecchiatura non deve essere

alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

ITALIANO 5

• Assicurare che ci sia una buona ventilazione

nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas indesiderati nella stanza, provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.

• L'aria non deve essere scaricata in un canale

utilizzato per i fumi di scarico di apparecchiature a gas o altri combustibili.

• La pressione di funzionamento dell'acqua nel punto di

ingresso dal collegamento esterno deve essere compresa fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).

• Il carico massimo dell’apparecchiatura è 10.0 kg. Non

superare il carico massimo di ciascun programma (fare riferimento al capitolo “Programmi”).

• L'apparecchiatura deve essere collegata alla presa

dell'acqua servendosi dei set di tubi nuovi forniti in dotazione o altri set di tubi nuovi forniti dal Centro Assistenza Autorizzato.

• I vecchi tubi non devono essere riutilizzati.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• Eliminare possibili pilucchi o altra sporcizia derivante

dall'imballaggio accumulatisi attorno all'apparecchiatura.

• I capi che presentano macchie fatte di sostanze come

olio vegetale o minerale, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati separatamente con abbondante detersivo prima di essere introdotti nella lavasciuga.

• Non usare l'apparecchiatura se gli indumenti sono

stati sporcati con prodotti chimici industriali.

• Non introdurre nell'asciugatrice capi non lavati.

• Oggetti come gommapiuma (schiuma di lattice), cuffie

da bagno, tessuti impermeabili, articoli in gomma e

www.electrolux.com6

indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nella lavasciuga.

• Ammorbidenti o prodotti simili devono essere utilizzati

solo come specificato nelle istruzioni del produttore.

• Togliere dagli indumenti tutti gli oggetti che potrebbero

causare lo scoppio di incendi, quali ad esempio accendini o fiammiferi.

• AVVERTENZA: Non arrestare mai la lavasciuga prima

del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, rimuovere e separare velocemente i capi per disperdere il calore residuo.

• La parte finale del ciclo della lavasciuga è eseguita

senza calore (ciclo di raffreddamento) al fine di garantire che gli indumenti raggiungano una temperatura che non causa loro dei danni.

• Non usare getti d’acqua ad alta pressione e/o vapore

per pulire l'apparecchiatura.

• Pulire l’apparecchiatura con un panno inumidito.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell’alimentazione di rete.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

L'installazione deve essere conforme alle normative nazionali pertinenti.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• In fase di spostamento, tenere sempre l'apparecchiatura verticale.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• Togliere tutto l'imballaggio e i bulloni per il trasporto.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Tenere i bulloni di transito in un luogo sicuro. Se l'apparecchiatura va spostata in futuro dovranno essere nuovamente fissati per evitare che il cesto causi danni interni.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

ITALIANO 7

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non installare l'apparecchiatura in condizioni in cui non è possibile aprire completamente la porta dell'apparecchiatura stessa.

• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e il pavimento.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• AVVERTENZA: Questa apparecchiatura è progettata per essere installata/collegata a un collegamento di messa a terra dell'edificio.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

2.3 Collegamento dell’acqua

• L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C.

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti dispositivi nuovi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

• Non usare una prolunga se i tubi di carico dell’acqua sono troppo corti. Contattare il Centro di Assistenza

autorizzato per sostituire il tubo di carico dell'acqua.

• In fase di disimballaggio dell'apparecchiatura si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.

• È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per l’altro tubo di scarico e la prolunga.

• Verificare che il rubinetto rimanga accessibile dopo l'installazione.

2.4 Utilizzare

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro può surriscaldarsi.

• Non asciugare capi danneggiati (lacerati, rovinati) che contengono imbottiture.

• Se il bucato è stato lavato con un prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.

• Verificare che tutti gli oggetti metallici vengano tolti dal bucato.

• Asciugare esclusivamente tessuti idonei all'asciugatura nell'apparecchiatura. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.

• Non sedersi o salire sull'oblò aperto dell'apparecchiatura.

• Non introdurre nell'apparecchiatura capi bagnati che gocciolano.

• Non appoggiare oggetti incandescenti sulle parti in plastica dell’apparecchiatura.

www.electrolux.com8

• Togliere la sfera del detersivo (ove usata) prima di avviare un programma di asciugatura.

• Non utilizzare la sfera del detersivo se viene impostato un programma nonstop.

2.5 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.

• I pezzi di ricambio seguenti saranno disponibili per 10 anni dopo l'interruzione della produzione del modello: motore e spazzole del motore, trasmissione tra motore e tamburo, pompe, ammortizzatori e molle, tamburo di lavaggio, albero del tamburo e relativi cuscinetti a sfera, riscaldatori ed elementi riscaldanti, comprese pompe di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset, porta, cerniera della porta e guarnizioni, altre guarnizioni,

gruppo di chiusura della porta, periferiche in plastica come i distributori di detersivi. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.6 Smaltimento

• Staccare la spina dall'alimentazione elettrica e idrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

3. DESCRIZIONE DEL PRODOTTO

1 2 3

11 12

00000000

00A

Mod.

xxxxxxxxx

000V ~ 00Hz 0000 W

910000000

A B C

Prod.No.

3.1 Panoramica dell'apparecchiatura

ITALIANO 9

1 2 3 4 5 6 7

4. DATI TECNICI

Dimensioni Larghezza/Altezza/

Collegamento elettrico Tensione

Piano di lavoro Erogatore del detersivo Pannello comandi Maniglia dell'oblò Targhetta dei dati Filtro della pompa di scarico Per mettere in piano

l'elettrodomestico

Profondità totale

Potenza complessiva Fusibile Frequenza

Tubo flessibile di scarico

Collegamento tubo di carico

Cavo di alimentazione

Bulloni per il trasporto

Supporto tubo

La targhetta identificativa riporta il nome del modello (A), il numero di prodotto (B), le classificazioni elettriche (C) e il numero di serie (D).

59.7 cm /84.7 cm /65.8 cm

230 V 2200 W 10 A 50 Hz

www.electrolux.com10

Livello di protezione dall’ingresso di particelle so‐ lide e umidità assicurato dal coperchio protettivo, tranne dove l’apparecchiatura a bassa tensione non ha una protezione contro l’umidità

Alimentazione dell'acqua

Pressione di alimenta‐ zione dell'acqua

Carico di lavaggio massimo

Carico massimo a sec‐coCotone

Velocità di centrifuga Velocità massima di

Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.

5. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Disimballaggio

1. Aprire la porta. Togliere tutti gli

oggetti dal cesto.

IPX4

Minimo Massimo

Cotone 10.0 kg

Sintetici

centrifuga

Acqua fredda

0,5 bar (0,05 MPa) 10 bar (1,0 MPa)

6 kg 4 kg

1551 giri/min

Gli accessori forniti con l’apparecchio possono variare a seconda del modello.

2. Collocare l’elemento di imballaggio sul pavimento dietro l’apparecchiatura e poggiarlo con cura sul suo lato posteriore. Rimuovere la protezione di polistirolo dal fondo.

ATTENZIONE!

Non appoggiare la lavatrice sul davanti.

3. Rimettere l’apparecchiatura in posizione verticale. Staccare il cavo di alimentazione e il tubo di scarico dagli appositi supporti.

20º20º

45º45º

ITALIANO 11

Si può vedere dell’acqua fuoriuscire dal tubo di scarico. Ciò avviene in quanto la lavatrice è stata testata in fabbrica.

4. Togliere i tre bulloni di trasporto ed estrarre i distanziatori in plastica.

Consigliamo di conservare l’imballaggio e i bulloni per il trasporto per quando si trasporta l’apparecchiatura.

5. Mettere nei fori i cappucci in plastica

contenuti nel sacchetto del manuale.

sia ricircolo d'aria sotto all'apparecchiatura stessa.

2. Allentare o stringere i piedini per regolare il livello. Tutti i piedini devono saldamente essere appoggiati a terra.

AVVERTENZA!

Non mettere cartone, legno o materiali equivalenti sotto i piedini dell’apparecchiatura per regolare il livello.

Tubo di carico

ATTENZIONE!

Verificare che non vi siano danni ai tubi flessibili e che non vi siano perdite dai raccordi. Non usare una prolunga se i tubi di carico dell’acqua sono troppo corti. Contattare il Centro di Assistenza per sostituire il tubo di carico dell’acqua.

1. Collegare il tubo di ingresso dell'acqua sulla parte posteriore dell'apparecchiatura.

5.2 Informazioni per

l’installazione

Posizionamento e livellamento

Regolare l’apparecchiatura in modo adeguato per evitare le vibrazioni, il rumore e il movimento dell’apparecchiatura stessa mentre è in funzione.

1. Installare l'apparecchiatura su un

pavimento piano e duro. L'apparecchiatura deve essere in piano ed appoggiata in modo stabile. Verificare che l'apparecchiatura non sia a contatto con la parete o con altre unità e che vi

2. Posizionarlo a sinistra o destra, a seconda della posizione del rubinetto. Assicurarsi che il tubo di carico non sia in posizione verticale.

3. Ove necessario, allentare il dado ad anello per sistemarlo nella posizione corretta.

4. Collegare il tubo di carico dell’acqua a un rubinetto dell’acqua fredda con

www.electrolux.com12

filettatura 3/4".

AVVERTENZA!

L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C.

Scarico dell'acqua

Il tubo di scarico deve trovarsi a un'altezza non inferiore a 60 cm e non superiore a 100 cm.

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per l’altro tubo di scarico e la prolunga.

Sarà possibile collegare il tubo di scarico in diversi modi:

1. Fare una forma a U col tubo di scarico e avvolgerlo intorno alla guida del tubo in plastica.

Verificare che la guida in plastica non si muova quando l'apparecchiatura scarica e verificare anche che il tubo di scarico non sia immerso in acqua. Ci potrebbe essere un ritorno di acqua sporca nell'apparecchiatura.

3. Se l'estremità del tubo di scarico è simile all'immagine, è possibile inserirla direttamente nel tubo verticale.

4. A un tubo verticale dotato di foro di ventilazione - Inserire il tubo di scarico direttamente in una conduttura di scarico. Fare riferimento all'immagine.

2. All'estremità del secchiaio - Serrare la guida al rubinetto dell'acqua o a parete.

L'estremità del tubo di

ø16

W011

scarico deve essere sempre ventilata, perciò il diametro interno del tubo di scarico (min. 38 mm = min. 1,5") deve essere più grande del diametro esterno del tubo di scarico.

5. Senza la guida del tubo flessibile in

plastica, verso il sifone di un lavandino Fissare il tubo al sifone, e serrarlo con una pinza. Fare riferimento all'immagine.

Accertarsi che il tubo di scarico formi una curva per evitare il passaggio di particelle dal lavandino all'apparecchiatura.

ITALIANO 13

5.3 Collegamento elettrico

Al termine dell'installazione è possibile collegare la spina di rete alla presa di corrente.

La targhetta di identificazione e il capitolo "Dati tecnici" indicano i valori elettrici necessari. Assicurarsi che siano compatibili con l'alimentazione di rete.

Verificare che l'impianto elettrico domestico possa sopportare il carico massimo richiesto, tenendo conto anche di eventuali altri apparecchi in uso.

Collegare l’apparecchiatura a una presa elettrica con messa a terra.

Il cavo di alimentazione deve essere facilmente accessibile dopo l’installazione dell’apparecchiatura.

Per qualsiasi intervento elettrico

Collegare il tubo di scarico al sifone e serrarlo con una pinza. Accertarsi che il tubo di scarico formi una curva per evitare il passaggio di particelle dal lavandino all'apparecchiatura.

6. Posizionare il tubo direttamente in una

conduttura di scarico incassata nel muro

necessario per l'installazione di questa apparecchiatura, contattare il nostro Centro di Assistenza Autorizzato.

Il costruttore declina qualsiasi responsabilità per danni o lesioni causati dal mancato rispetto della suddetta norma di sicurezza.

del locale e serrare con un fermo.

www.electrolux.com14

6. ACCESSORI

6.1 Disponibile su www.electrolux.com/shop o presso un rivenditore autorizzato

Solo l’uso di accessori approvati da ELECTROLUX garantisce la conformità agli standard di sicurezza dell’apparecchiatura. In caso di impiego di parti non approvate, eventuali reclami saranno invalidati.

6.2 Kit piastra di fissaggio

Se si installa l'apparecchiatura su di uno zoccolo che non è un accessorio fornito da ELECTROLUX, fissarla nelle piastre di fissaggio.

Leggere attentamente le istruzioni fornite con l'accessorio.

6.3 Piedistallo con cassetto

7. PANNELLO DEI COMANDI

7.1 Funzioni speciali

La nuova lavasciuga soddisfa tutti i moderni requisiti per un trattamento efficace del bucato con un consumo ridotto a livello di acqua, energia e detersivo e che rispetta i tessuti.

• Il sistema SteamCare, grazie al programma vapore FreshScent offre la soluzione perfetta per rinfrescare anche gli indumenti più delicati senza bisogno di lavarli. Usare la fragranza delicata sviluppata in esclusiva da ELECTROLUX per aggiungere un piacevole profumo di indumento

Per sollevare l'apparecchiatura; inoltre semplifica il carico e lo scarico del bucato. Il cassetto può essere utilizzato per conservare tutto ciò che riguarda la biancheria come ad esempio asciugamani, prodotti per la pulizia ed altro.

"appena lavato", rimuovendo i cattivi odori e riducendo le pieghe.

• Grazie all’opzione Soft plus, l’ammorbidente viene diffuso in modo uniforme nel bucato e penetra in profondità le fibre del tessuto favorendo una morbidezza ottimale.

• Il SensiCare System rileva il quantitativo di bucato definendo la durata del programma in 30 secondi. Il programma di lavaggio è calibrato al carico di bucato e al tipo di tessuto, senza consumare più tempo, energia e acqua del necessario.

7.2 Descrizione del pannello dei comandi

Partenza Ritardata

Eco 40-60

Anti-allergie

1 2 3 4 5 6 7

9 81011121314

Modalità - AsciugaturaTasto a

Le opzioni permanenti sono impostate tenendo premuto per almeno 3 secondi il relativo pulsante.

Selettore dei programmi

Tasto a sfioramento Centrifuga

Tasto a sfioramento Temperatura

Display

Tasto a sfioramento Asciugatura a

tempo Tasto a sfioramento Asciugatura

automatica

Avvio/Pausa tasto a sfioramento Tasto a sfioramento Partenza

ritardata

sfioramento e opzione permanente Anti-piega Time ManagerTasto a sfioramento e

opzione permanente Sicurezza bambini MacchieTasto a sfioramento e Soft

plus opzione permanente PrelavaggioTasto a sfioramento e

opzione permanente Extra risciacquo

Tasto a sfioramento Modalità -

Lavaggio

On/Off premere il tasto

ITALIANO 15

www.electrolux.com16

7.3 Display

Area Temperatura:

Indicatore della temperatura.

Spia dell’acqua fredda.

Spia Oblò bloccato.

Spia Sicurezza bambino.

La spia digitale può mostrare:

• Durata del programma (ad esempio , fase di lavaggio e/o di asciugatura)

• Tempo di ritardo (ad esempio ).

• fine del Ciclo (

• Codice di avvertenza (ad esempio:

• Spia errore ( ).

Indicatore Time Manager.

Indicatore Asciugatura a tempo.

Indicatore Fase vapore.

Indicatore Asciugatura automatica:

Pronto Stiro Asciutto armadio Extra asciutto

Spia fase di lavaggio

Indicatore Extra risciacquo.

Indicatore Soft plus.

Spia Pulizia cestello. Questo è un consiglio: eseguire la pulizia del cestello. Fare riferimento al paragrafo "Pulizia del cestello" nel capitolo "Cura e pulizia".

Indicatore fase anti-piega. Per ulteriori informazioni, leggere il paragrafo "Anti-piega permanente".

Indicatore Fase di asciugatura.

Area centrifuga: Spia della velocità di centrifuga.

Indicatore No centrifuga. La fase di centrifuga è spenta.

Indicatore Antipiega.

Spia carico massimo (fare riferimento al paragrafo "Il rileva‐ mento del carico SensiCare System").

Lampeggia quando il carico del bucato supera il carico

massimo dichiarato per il programma selezionato.

Indicatore Aggiungi indumenti. Si accende all’inizio della fase di lavaggio, quando è ancora possibile mettere in pausa l’ap‐ parecchiatura e aggiungere ulteriore bucato.

8. SELETTORE E TASTI

ITALIANO 17

8.1 Introduzione

Le opzioni/funzioni non sono disponibili con tutti i programmi di lavaggio. Controllare la compatibilità fra opzioni/funzioni e i programmi di lavaggio nella "Tabella dei programmi". Un’opzione/funzione può escludere l’altra, in questo caso l’apparecchiatura non consente di impostare le opzioni/funzioni incompatibili.

8.2 On/Off

Premere questo tasto per alcuni secondi sarà possibile attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura viene accesa o spenta, si sentono due suoni diversi.

Quando la funzione Stand-by disattiva automaticamente l'apparecchiatura dopo alcuni minuti per ridurre il consumo energetico, potrebbe essere necessario attivare nuovamente l'apparecchiatura.

Per ulteriori dettagli rimandiamo al paragrafo Stand-by nel capitolo Utilizzo quotidiano.

8.3 Temperatura

Quando viene selezionato un programma di lavaggio, l’apparecchiatura propone automaticamente una temperatura predefinita.

Toccare ripetutamente questo tasto fino a che non compare il valore di temperatura desiderato sul display.

Quando il display mostra le spie , l'apparecchiatura non scalda l'acqua.

8.4 Centrifuga

Quando viene impostato un programma, l'apparecchiatura seleziona automaticamente la velocità di centrifuga massima consentita, ad eccezione del programma Denim. Con questa opzione è possibile ridurre la velocità di centrifuga predefinita.

Premere ripetutamente questo tasto per:

www.electrolux.com18

• Ridurre la velocità di centrifuga. Il display mostra solo le velocità di centrifuga disponibili per il programma impostato.

• Opzioni centrifuga aggiuntive Esclusione centrifuga .

Impostare questa opzione per disattivare tutte le fasi di centrifuga. L'apparecchiatura esegue solo la fase di scarico del programma di lavaggio selezionato. Impostare questa opzione per tessuti molto delicati. La fase di risciacquo utilizza più acqua per alcuni programmi di lavaggio

• Attivare l'opzione No centrifuga finale .

La centrifuga finale non viene eseguita. Si esclude lo scarico dell’acqua dell’ultimo risciacquo in modo da non sgualcire i tessuti. Il programma di lavaggio finisce con l’acqua nel cesto.

L'indicatore è sul display. L'oblò resta bloccato e il cesto ruota regolarmente per ridurre la formazione di pieghe. È necessario scaricare l’acqua per sbloccare l’oblò.

Premendo il tasto Avvio/Pausa l'apparecchiatura esegue la fase di centrifuga e poi scarica l'acqua.

L’apparecchiatura scarica l’acqua automaticamente dopo circa 18 ore.

8.5 Modalità - Lavaggio

Questo pulsante consente di attivare o disattivare la modalità di lavaggio. Quando la modalità di lavaggio è attiva la spia del pulsante è accesa.

8.6 Prelavaggio

Con questa opzione è possibile aggiungere una fase di prelavaggio a un programma di lavaggio.

L'indicatore corrispondente sopra al touch si illumina.

• Usare questa funzione per aggiungere una fase di pre-lavaggio a 30°C prima di quella di lavaggio. Questa opzione è consigliata per bucato molto sporco, in particolare se

contiene sabbia, polvere, fango e altre componenti solide.

Queste opzioni possono aumentare la durata del programma.

8.7 Extra risciacquo permanente

Con quest’opzione è possibile far eseguire in modo permanente un risciacquo extra, quando è impostato un nuovo programma.

Per attivare/disattivare questa opzione, tenere premuto il tasto Prelavaggio

per 3 secondi fino a che la spia non compare/sparisce sul display.

Quando è attivata, l’apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o dopo aver modificato/resettato il programma.

Questa opzione aumenta la durata del programma.

8.8 Macchie

Sfiorare questo pulsante per aggiungere ad un programma il trattamento specifico per le macchie.

L'indicatore corrispondente sopra al touch si illumina.

Utilizzare questa opzione per biancheria con macchie difficili da rimuovere.

Quando si imposta questa opzione, versare lo smacchiatore nello scomparto

Questa opzione aumenta la durata del programma. Questa opzione non è utilizzabile con temperature inferiori a 40 °C.

8.9 Permanente Soft plus

Impostare questa opzione per ottimizzare la distribuzione di ammorbidente e migliorare la morbidezza del tessuto.

Consigliato quando viene usato ammorbidente.

Per attivare/disattivare questa opzione, tenere premuto il tasto Macchie per 3

secondi fino a che l’indicatore non compare/sparisce sul display.

Quando è attivata, l’apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o dopo aver modificato/resettato il programma.

Questa opzione aumenta la durata del programma.

8.10 Time Manager

Con questa opzione sarà possibile ridurre la durata del programma a seconda delle dimensioni del carico e del livello di sporcizia.

Quando si imposta un programma di lavaggio, il display mostra la durata

predefinita e Toccare il pulsante Time Manager per

ridurre la durata del programma a seconda delle proprie esigenze. Il display mostra la nuova durata del programma e il numero di trattini diminuisce di conseguenza:

adatto per un carico completo di indumenti con livello di sporcizia normale.

un ciclo rapido per un carico completo di indumenti con livello normale di sporcizia.

ciclo molto rapido per un carico inferiore leggermente sporco (ad esempio: si consiglia al massimo un mezzo carico).

il ciclo più rapido per rinfrescare quantitativi ridotti di bucato.

Il Time Manager è disponibile solo con i programmi presenti in tabella.

trattini.

ITALIANO 19

indicatore

CotoniCotoni

Durata predefinita per tutti i programmi.

Time Manager con i programmi a vapore

Quando viene impostato un programma a vapore, questo tasto consente di scegliere tre livelli di vapore e la durata del programma viene ridotta di conseguenza:

• : massimo.

• : medio.

•

: minimo.

■ ■

SinteticiSintetici

8.11 Sicurezza bambini

Questa opzione consente di evitare che i bambini possano giocare con il pannello dei comandi.

Per attivare/disattivare questa opzione, tenere premuto il tasto Time Manager

fino a che l'indicatore sparisce sul display.

Quando è attivata, l’apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o dopo aver modificato/resettato il programma. Se viene premuto qualsiasi

pulsante, la spia lampeggia a indicare che i pulsanti sono disattivati.

non compare/

www.electrolux.com20

8.12 Modalità - Asciugatura

Questo pulsante consente di attivare o disattivare la modalità di asciugatura. Quando la modalità di asciugatura è attiva la spia del pulsante è accesa.

8.13 Anti-piega permanente

Questa opzione aggiunge una breve fase anti-piega al termine del programma.

Questa fase riduce le pieghe e facilita la fase di stiro degli indumenti.

Per attivare/disattivare questa opzione, tenere premuto il tasto Modalità Asciugatura per 3 secondi fino a che la

spia non compare/sparisce sul display.

Quando è attivata, l’apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o dopo aver modificato/resettato il programma.

Questa opzione può aumentare la durata del programma.

Al termine del programma, il display mostra , la spia e i LED Avvio/ Pausa

movimenti delicati per circa 30 minuti per conservare i benefici del vapore. Toccando un qualsiasi pulsante, i movimenti anti-piega si fermano e l'oblò si sblocca, l'apparecchiatura propone nuovamente il programma impostato precedentemente.

Per interrompere la fase anti-piega, è inoltre possibile:

• Premere il tasto On/Off per alcuni

• Ruotare il selettore dei programmi in

si illuminano. Il cesto esegue

secondi per attivare o disattivare l'apparecchiatura.

un'altra posizione.

Un carico piccolo aiuta a raggiungere risultati migliori.

8.14 Asciugatura a tempo

Premere questo tasto per impostare il tempo ideale per i capi da asciugare (rimandiamo alla tabella "Asciugatura a tempo"). Il display visualizza il valore impostato.

Ogni volta che si preme questo tasto, il tempo aumenta di 5 minuti.

Non è possibile impostare il tempo per ciascun tipo di tessuto.

8.15 Asciugatura automatica

Premere questo tasto per impostare uno dei livelli automatici di asciugatura proposti dall'apparecchiatura.

Sul display si accende la spia di asciugatura pertinente:

• Pronto stiro: biancheria da stirare.

• Asciutto armadio: biancheria da riporre.

•

Extra asciutto: biancheria da

asciugare completamente.

Non è possibile impostare tutti i livelli automatici per ciascun tipo di tessuto.

8.16 Partenza ritardata

Con quest’opzione è possibile ritardare l’avvio di un programma in un orario più comodo.

Premere ripetutamente il tasto per impostare il ritardo necessario. Il tempo aumenta a intervalli di 1 ora fino a 20 ore.

Il display mostra il tempo di ritardo selezionato. Dopo aver premuto il Avvio/

Pausa inizia il conto alla rovescia e lo sportello è bloccato.

pulsante, l’apparecchiatura

8.17 Avvio/Pausa

Premere il tasto Avvio/Pausa per avviare, mettere in pausa

l'apparecchiatura o interrompere un programma in funzione.

9. PROGRAMMI

9.1 Tabella dei programmi

ITALIANO 21

Programma Temperatura predefinita Gamma di temperatura

Eco 40-60 (Modalità solo lavaggio)

40°C

Eco 40-60 + Livello asciutto armadio (Mo‐ dalità lavaggio e asciugatura)

40°C

Eco 40-60 + Livello asciutto armadio (Mo‐ dalità solo asciugatura)

Cotoni 40°C 90°C - A fred‐ do

Sintetici 40°C 60 °C – A fred‐ do

Delicati 30 °C 40 °C – A fred‐ do

Velocità di centri‐ fuga di ri‐ ferimento Gamma velocità centrifuga

1600 giri/min 1600 giri/min – 400 giri/min

1600 giri/min 1600 giri/min – 1000 giri/min

1600 giri/min (1600400 giri/ min)

1200 giri/min (1200 400 giri/ min)

1200 giri/min (1200400 giri/ min)

Carico massi‐

10.0 kg Cotone bianco e colorato sintetico. Capi normalmente sporchi.

6 kg

6 kg Cotone bianco e colorato sintetico.

10.0 kg Cotone bianco e colorato. Capi normalmen‐ te, molto e poco sporchi

4.0 kg Capi in tessuti sintetici o misti. Capi nor‐ malmente sporchi.

2.0 kg Tessuti delicati quali ad esempio acrilici,

viscosa e tessuti misti che richiedono un lavaggio più delicato. Capi normalmente e

poco sporchi.

Descrizione del programma

(Tipo di carico e livello di sporco)

www.electrolux.com22

Programma Temperatura predefinita Gamma di temperatura

Velocità di centri‐ fuga di ri‐ ferimento Gamma

Carico massi‐

Descrizione del programma

(Tipo di carico e livello di sporco)

velocità centrifuga

Lana 40°C 40 °C – A fred‐ do

1200 giri/min (1200 400 giri/ min)

1.5 kg Indumenti di lana lavabili a macchina, a mano e altri tessuti che riportano sull’etichet‐

ta il simbolo di “lavaggio a mano”

Programma vapore

Sarà possibile usare il programma a vapore per ridurre le grinze e i cattivi odori4) di indumenti che devono solo essere rinfrescati, evitando il lavaggio. Le fibre in tessuto sono rilassate e poi la stiratura diventa molto facile. Al termine del programma, to‐

gliere rapidamente il bucato dal cestello

I programmi vapore non eseguono un ciclo

di igienizzazione. Non impostare questo programma con i seguenti tipi di indumenti:

• Articoli non adatti per l’asciugatrice.

• Indumenti con l’etichetta “Solo lavaggio a secco”.

Sistema FreshScent ELECTROLUX fragranza. Se viene usata questa fragranza speciale il bucato profu‐

merà come appena lavato. Leggere attentamente le istruzioni fornite con la fragran‐ za. Ridurre il dosaggio della fragranza quando si gestiscono carichi più piccoli. Col pulsante Time Manager, sarà possibile ridurre la durata del programma quando si la‐ vano indumenti che hanno un’etichettatura che indica un lavaggio a bassa tempera‐ tura. NON:

• Mettere in lavasciuga gli indumenti lavati con la fragranza. I benefici di questo la‐ vaggio evaporerebbero.

• Usare la fragranza per scopi diversi rispetto a quelli qui descritti.

• Usare la fragranza su indumenti nuovi. I nuovi indumenti potrebbero contenere composti residui delle finiture, non compatibili.

La fragranza è disponibile sul negozio online ELECTROLUX o presso un rivenditore autorizzato.

FreshScent

1.0 kg Cotone, Sintetici, Delicati. Programma va‐ pore rapido e delicato per rinfrescare anche gli indumenti più delicati, compresi quelli mol‐ to delicati con lustrini, pizzo, ecc. Quando si gestiscono carichi inferiori, la durata del pro‐

gramma può essere ridotta ulteriormente per mezzo dell’opzione Time Manager.

AVVERTENZA!

Non usare il programma con in‐ dumenti in lana e indumenti re‐ canti la dicitura dry-clean.

ITALIANO 23

Programma Temperatura predefinita Gamma di temperatura

Centrifuga/ Scarico

Risciacquo

Pulizia macchi‐ na 60°C

Velocità di centri‐ fuga di ri‐ ferimento Gamma velocità centrifuga

1600 giri/min (1600 400 giri/ min)

1600 giri/min (1600400 giri/ min)

1200 giri/min (1200 400 giri/ min)

Carico massi‐

Descrizione del programma

(Tipo di carico e livello di sporco)

10.0 kg Tutti i tessuti, a parte i capi in lana e i tes‐ suti delicati. Per centrifugare la biancheria e

scaricare l’acqua nel cesto.

10.0 kg Tutti i tessuti, eccetto lana e tessuti molto delicati. Programma per risciacquare e centri‐ fugare il bucato. La velocità di centrifuga pre‐ definita è quella usata per i programmi per il cotone. Ridurre la velocità di centrifuga in ba‐ se al tipo di biancheria. Ove necessario, impo‐ stare l’opzione Extra Risciacquo per aggiun‐ gere ulteriori risciacqui. Con una bassa veloci‐ tà di centrifuga l’apparecchiatura effettua ri‐ sciacqui delicati e una centrifuga breve.

Ciclo di manutenzione con acqua calda per pulire e rinfrescare il cesto e rimuovere i resi‐ dui che potrebbero produrre odori. Per ottene‐ re i migliori risultati, utilizzare questo ciclo una volta al mese. Prima di eseguire questo ciclo, togliere tutti gli indumenti dal cesto. Nel cas‐ setto del detersivo per la fase di lavaggio, por‐ tare l’inserto dello scomparto in posizione ver‐ ticale. Versare un bicchiere di candeggiante al cloro o di detersivo per lavabiancheria nello scomparto per la fase di lavaggio. NON utiliz‐

zare entrambi.

Dopo la pulizia del cesto, esegui‐ re un ciclo di risciacquo con il ce‐ sto vuoto e nessun detersivo per eliminare eventuali residui di can‐ deggiante.

Qualora venga impostato questo programma con Modalità - Asciugatura, l’apparecchiatura esegue un’azione anti-lanugine. Rimandiamo al capitolo “Lanugine nei tessuti”.

www.electrolux.com24

Programma Temperatura predefinita Gamma di temperatura

Anti-Allergie 60°C

Capi Sportivi 30 °C 40 °C – A fred‐ do

Outdoor 30 °C 40 °C – A fred‐ do

Velocità di centri‐ fuga di ri‐ ferimento Gamma velocità centrifuga

1600 giri/min (1600 400 giri/ min)

1200 giri/min (1200400 giri/ min)

Carico massi‐

Descrizione del programma

(Tipo di carico e livello di sporco)

10.0 kg Capi in cotone bianco.. Questo programma di lavaggio ad alte prestazioni rimuove oltre il

99,99% dei batteri e dei virus6) mantenendo la temperatura al di sopra di 60 °C durante la fase di lavaggio, una fase di risciacquo poten‐ ziato assicura la rimozione corretta dei residui di detersivo e dei microorganismi. Questo pro‐ gramma garantisce anche una riduzione ade‐ guata delle particelle di pollini/allergeni.

4.0 kg Capi sportivi in tessuti sintetici. Questo programma è stato pensato per lavare in mo‐ do delicato indumenti sportivi ed è anche adatto per abbigliamento da palestra, cicli‐ smo, jogging e articoli simili.

2.0 kg

Non usare ammorbidente e fare in modo che non vi siano residui di ammorbidente nel cassetto del detersivo.

Asciugatura per indumenti per l’aria aper‐ ta, tecnici, sportivi, giacche impermeabili e traspiranti, giacca aderente dotata di inter‐ no in pile rimovibile o rivestimento isolan‐ te interno.

Eseguendo un lavaggio e un pro‐ gramma di asciugatura combinati, la fase di asciugatura serve an‐ che per ripristinare l’idro-repellen‐ za del tessuto. Verificare che l’e‐

tichetta per la cura dell’indu‐ mento ne consenta l’asciugatu‐ ra in asciugatrice.

Denim 30 °C 40 °C – A fred‐ do

1200 giri/min (1200 400 giri/ min)

4.0 kg Programma speciale per gli indumenti in

Denim con una fase di lavaggio delicata per ridurre gli sbiadimenti e i segni del la‐ vaggio. Per una miglior cura degli indumenti

consigliamo un carico ridotto.

ITALIANO 25

Programma Temperatura predefinita Gamma di temperatura

Velocità di centri‐ fuga di ri‐ ferimento Gamma

Carico massi‐

Descrizione del programma

(Tipo di carico e livello di sporco)

velocità centrifuga

Non Stop 1h 1kg 30 °C 40 °C – 30 °C

1200 giri/min (1200 400 giri/ min)

1.0 kg Tessuti misti (cotone e sintetici). Completa‐ re il programma breve per lavare e asciugare carichi fino a un massimo di 1 kg in una sola volta. Dura solo 1 ora.

Reimpostare la posizione. Il display visualizza solo trattini.

Conforme al regolamento UE 2019/2023 della Commissione. Questo programma a

temperatura e velocità di centrifuga predefinite, in modalità solo lavaggio, con capacità no‐ minale di 10.0 kg è in grado di pulire bucato di cotone con un livello di sporco normale, di‐ chiarato lavabile a 40 °C o 60 °C, insieme nello stesso ciclo.

Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consultare il capitolo "Valori di consumo". I programmi più efficienti in termini di consumo energetico sono in genere quelli che funzionano a temperature più basse e durano più a lungo.

Conforme al regolamento UE 2019/2023 della Commissione. Questo programma a

temperatura e velocità di centrifuga predefinite, in modalità lavaggio e asciugatura, con ca‐ pacità nominale 6 kg e con livello Asciutto armadio esegue il ciclo di lavaggio e asciugatura in grado di pulire bucato di cotone con un livello di sporco normale, dichiarato lavabile a 40 °C o 60 °C, insieme nello stesso ciclo e, dopo la fase di asciugatura, il bucato può essere immediatamente riposto in un armadio.

Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se

sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.

Il programma a vapore non rimuove gli odori particolarmente intensi.

Al termine del trattamento a vapore il bucato può essere umido. Appendere gli indumenti

per alcuni minuti.

Testato per Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudo‐ monas aeruginosa e il batteriofago MS2 nei test esterni eseguiti da Swissatest Testmateria‐ lien AG nel 2021 (verbale di prova n. 202120117).

www.electrolux.com26

Compatibilità delle opzioni programma

Programma

Eco 40-60

Cotoni

Sintetici

Delicati

Lana

FreshScent

Centrifuga/Scarico

Risciacquo

Pulizia macchina

No centrifuga

Centrifuga

Prelavaggio

Macchie

Time Manager

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■

■ ■

■

■ ■ ■ ■ ■ ■

■ ■ ■

Partenza ritardata

Anti-Allergie

Capi Sportivi

Outdoor

Denim

■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■

Programma

ITALIANO 27

No centrifuga

Centrifuga

Prelavaggio

Non Stop 1h 1kg

Prelavaggio e Macchie non possono essere selezionati insieme.

Impostando l’opzione Esclusione centrifuga, l’apparecchiatura esegue solo lo scarico del‐ l’acqua.

■ ■

Macchie

Time Manager

Detergenti idonei per ciascun programma

Programma Polvere uni‐

versale

Liquido uni‐ versale

Liquido per colorati

Delicati in lana

Speciale

Eco 40-60 ▲ ▲ ▲ -- --

Cotoni ▲ ▲ ▲ -- --

Sintetici ▲ ▲ ▲ -- --

Delicati -- -- -- ▲ ▲

Lana -- -- -- ▲ ▲

Anti-Allergie ▲ ▲ -- -- ▲

Capi Sportivi -- ▲ ▲ -- ▲

Outdoor -- -- -- ▲ ▲

Denim -- -- ▲ ▲ ▲

Non Stop 1h 1kg

A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere.

-- ▲ ▲ -- --

Partenza ritardata

▲ = Consigliato

-- = Non consigliato

9.2 Woolmark Wool Care - Blu

www.electrolux.com28

• Il ciclo di lavaggio lana di questa apparecchiatura è stato approvato dalla Woolmark Company per lavare indumenti di lana con etichetta riportante la dicitura “lavaggio a mano”, a patto che i prodotti vengano lavati seguendo le istruzioni riportate sulle relative etichette e quelle rilasciate dal produttore della lavabiancheria. M1230.

• Il ciclo lana di questa apparecchiatura è stato testato e approvato dalla

Woolmark Company. Il ciclo è adatto ad asciugare indumenti in lana con etichetta "lavaggio a mano", purché gli indumenti siano lavati in un ciclo di lavaggio a mano approvato da Woolmark e asciugati in asciugatrice secondo le istruzioni date dal

produttore. M1224. Il simbolo Woolmark è un marchio di certificazione in molti Paesi.

9.3 Asciugatura automatica

I tempi di ciclo iniziali per i programmi con l’opzio‐ ne Asciugatura automatica sono solo stimati, il tempo di asciugatura effettivo può differire legger‐ mente dal tempo visualizzato.

Livello di asciugatura Tipo di tessuto Carico

Cotone e lino

Extra asciutto

Per capi in spugna

Asciutto armadio

Per gli articoli da conservare

Tessuti sintetici e misti

Tessuti delicati

Capi in lana

Indumenti sportivi da

Indumenti in denim fino a 4 kg

(accappatoi, asciugamani, ecc.)

Indumenti in denim fino a 4 kg

Cotone e lino

(accappatoi, asciugamani, ecc.)

(maglioni, camicette, bian‐ cheria, strofinacci e bian‐ cheria da letto)

(acrilici, viscosa e tessuti misti delicati)

(maglioni in lana)

esterni

(indumenti da esterno, in‐ dumenti tecnici e sportivi, giacche impermeabili e tra‐ spiranti, giacche aderenti)

Capi Sportivi fino a 4 kg

fino a 6 kg

fino a 4 kg

fino a 2 kg

fino a 1 kg

fino a 2 kg

Livello di asciugatura Tipo di tessuto Carico

Pronto Stiro

Consigliato per la stiratura

Cotone e lino

(lenzuola, tovaglie, cami‐ cie, ecc.)

fino a 6 kg

9.4 Asciugatura a tempo

ITALIANO 29

Livello di asciugatura

Extra asciutto

Per capi in spugna

4 1600 165 - 185

2 1600 125 - 135

Indumenti in denim 4 1200 170 - 190

2 1200 115 - 125

Asciutto ar‐ madio

Per gli articoli da conservare

4 1600 155 - 175

2 1600 115 - 125

Tessuti sintetici e misti

1 1200 40 - 50

Delicati

1 1200 70 - 80

Lana

Indumenti sportivi da esterni

Tipo di tessuto Cari‐

Cotone e lino

(accappatoi, asciugamani, ecc.) 6

Cotone e lino

(accappatoi, asciugamani, ecc.)

(maglioni, camicette, biancheria, strofinacci e biancheria da letto)

(acrilici, viscosa e tessuti misti deli‐ cati)

(maglioni in lana)

(indumenti da esterno, indumenti tecnici e sportivi, giacche impermea‐ bili e traspiranti, giacche aderenti)

1 1200 70 - 80

Velo‐

cità di

(kg)

centri‐ fuga (giri/ min)

1600 245 - 265

6 1600 235 - 255

4 1200 135 - 145

2 1200 140 - 160

1 1200 110 - 130

2 1200 140 - 160

Durata con‐ sigliata (min)

www.electrolux.com30

Livello di asciugatura

Indumenti in denim 4 1200 160 - 189

2 1200 105 - 115

Pronto Stiro

Consigliato per la stiratura

4 1600 105 - 125

2 1600 75 - 85

Tipo di tessuto Cari‐

Capi Sportivi 4 1200 185 - 205

2 1200 100 - 110

Cotone e lino

(lenzuola, tovaglie, camicie, ecc.)

10. IMPOSTAZIONI

10.1 Segnali acustici

Questa apparecchiatura ha vari segnali acustici, che funzionano quando:

• Viene attivata l'apparecchiatura (breve suono speciale).

• Viene disattivata l'apparecchiatura (breve suono speciale).

• Si toccano i tasti (suono clic).

• Viene effettuata una selezione non valida (3 suoni brevi).

• Il programma è completato (sequenza di suoni per circa 2 minuti).

• L'apparecchiatura ha un'anomalia di funzionamento (sequenza di brevi suoni per circa 5 minuti).

Velo‐

cità di

(kg)

centri‐ fuga (giri/ min)

6 1600 170 - 190

Per attivare/disattivare i segnali acustici quando il programma è completato, premere contemporaneamente Lavaggio e Prelavaggio per circa 2 secondi. Il display visualizza On o Off.

Se si disattivano i segnali acustici, gli stessi continueranno a funzionare in caso di malfunzionamento dell'apparecchiatura.

Durata con‐ sigliata (min)

11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Verificare che l'alimentazione

elettrica sia disponibile e che il rubinetto dell'acqua sia aperto.

2. Versare 2 litri di acqua nello

scomparto del detersivo contrassegnato da .

Questa azione attiva il sistema di scarico.

3. Versare un po' di detersivo nello

scomparto contrassegnato da .

4. Impostare e avviare un programma per il cotone alla massima temperatura senza carico all'interno del cesto.

In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca.

12. UTILIZZO QUOTIDIANO - SOLO LAVAGGIO

ITALIANO 31

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Attivazione dell'apparecchiatura

1. Collegare la spina alla presa.

2. Aprire il rubinetto dell’acqua.

3. Premere il tasto On/Off per alcuni

secondi per attivare l’apparecchiatura.

Si sente un breve segnale acustico.

12.2 Caricamento della biancheria

1. Aprire la porta dell’apparecchiatura.

2. Svuotare le tasche e distendere gli

indumenti prima di metterli nell'apparecchiatura.

3. Mettere il bucato nel cestello, un capo alla volta.

Non introdurre troppa biancheria nel cesto.

4. Chiudere saldamente lo sportello.

12.3 Aggiunta di detersivi e

additivi

- Scomparto per il detersivo di prelavaggio, ammollo o l’additivo antimacchia.

- Scomparto del detersivo per il lavaggio.

- Scomparto per l'ammorbidente e altri trattamenti liquidi (ammorbidente, amido).

- Livello massimo degli additivi li‐

quidi.

ATTENZIONE!

Verificare che non resti bucato impigliato fra la guarnizione e l'oblò per evitare il rischio di perdite di acqua e danni al bucato.

Lavando le macchie più oleose si potrebbero danneggiare le parti in gomma della lavatrice.

- Inserto per detersivo liquido o

in polvere.

Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi; consigliamo tuttavia di non superare il livello massimo

indicato ( ). Questa quantità garantirà comunque risultati di lavaggio ottimali.

Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui di detersivo dal cassetto del detersivo.

www.electrolux.com32

12.4 Controllare la posizione

dell'inserto detersivo

1. Estrarre l’erogatore del detersivo fino all’arresto.

2. Premere la leva verso il basso per rimuovere l'erogatore.

3. Per usare il detersivo in polvere, alzare l’aletta.

4. Per usare il detersivo liquido, abbassare l'aletta.

Con l'inserto in posizione ABBASSATA:

• Non utilizzare detersivi in gel o

densi.

• Non superare il dosaggio di

detersivo liquido indicato sull’aletta.

• Non impostare la fase di prelavaggio.

• Non impostare la funzione di partenza ritardata.

5. Misurare il detersivo e l'ammorbidente.

6. Chiudere con attenzione l’erogatore del detersivo.

Assicurarsi che l'aletta non blocchi il cassetto durante la sua chiusura.

12.5 Candeggina

In alternativa all’ammorbidente, è anche possibile utilizzare della candeggina

nello scomparto con i programmi per i cotoni bianchi. Procedere come segue:

1. Versare la candeggina nello scomparto

Non superare il segno «MAX» nella vaschetta del detersivo.

2. Eseguire un programma per cotoni bianchi.

3. Al termine del programma, eseguire il programma di risciacquo o un programma con l'opzione di risciacquo. Se lo si desidera, utilizzare un ammorbidente.

Questo aiuta a eliminare eventuali residui di candeggina.

Non versare mai contemporaneamente candeggina e ammorbidente nello scomparto.

12.6 Impostazione di un

programma

1. Ruotare il selettore dei programmi per selezionare il programma di lavaggio desiderato. Il primo

ITALIANO 33

programma in alto a destra del selettore dei programmi è Eco 40-60, il programma a cui si riferiscono le

informazioni dell’etichetta energetica.

La spia del tasto Modalità - Lavaggio si illumina.

La spia del tasto Avvio/Pausa lampeggia. Il display mostra la durata indicativa del programma.

2. Per modificare la temperatura e/o la

velocità di centrifuga, premere i

relativi tasti.

3. Qualora lo si desideri, impostare una

o più opzioni toccando i relativi tasti.

Le spie relative si illuminano sul

display e le informazioni fornite

variano di conseguenza.

Se una selezione non è possibile viene emesso un segnale acustico e sul

display compare .

12.7 Avvio di un programma

Premere il pulsante Avvio/Pausa per avviare il programma. Non è possibile avviare il programma quando la spia del pulsante è spenta e non lampeggia (ad esempio la porta è aperta).

La spia corrispondente smette di lampeggiare e rimane accesa. Il programma si avvia, la porta si blocca.

Il display mostra la spia .

La pompa di scarico funziona brevemente prima che l'apparecchiatura si riempia di acqua.

12.8 Avvio di programma con partenza ritardata

1. Toccare ripetutamente il tasto

Partenza ritardata finché il display

non mostra il ritardo desiderato.

2. Premere il tasto Avvio/Pausa . La

porta dell’apparecchiatura si blocca e

inizia il timer della partenza ritardata.

Il display mostra la spia

Il programma si avvia automaticamente al termine del timer.

Annullamento della partenza ritardata dopo l’inizio del timer.

Per annullare la partenza ritardata:

1. Premere il tasto Avvio/Pausa per mettere in pausa l’apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto Partenza ritardata finché sul display

non compare .

3. Premere nuovamente il tasto Avvio/ Pausa

immediatamente il programma.

per avviare

Modifica della partenza ritardata dopo l’inizio del timer

Per modificare la partenza ritardata:

1. Premere il tasto Avvio/Pausa per mettere in pausa l’apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto Partenza ritardata finché il display non mostra il ritardo desiderato.

3. Premere nuovamente il tasto Avvio/ Pausa

per avviare il nuovo timer.

12.9 SensiCare System

Rilevamento del carico

La durata del programma nel display si riferisce a un carico medio/alto.

Dopo aver toccato il tasto Avvio/Pausa

, si spegne l'indicatore di carico massimo dichiarato e l'indicatore SensiCare System avvia il rilevamento del carico del bucato:

1. L'apparecchiatura rileva il carico nei

primi 30 secondi. Nei programmi in cui è disponibile Time Manager, durante questa fase le barre Time

Manager collocate sotto alle cifre del tempo riproducono una semplice animazione. Il cestello gira per alcuni istanti.

www.electrolux.com34

2. La durata del programma verrà

regolata di conseguenza e potrebbe aumentare o diminuire. Dopo altri 30 secondi inizia il riempimento dell'acqua.

Al termine del rilevamento del carico, in caso di sovraccarico del cesto, sul

display lampeggia l'indicatore : in questo caso, per 30 secondi, sarà

possibile mettere in pausa l'apparecchiatura e togliere gli indumenti in eccesso.

Dopo aver tolto gli indumenti in eccesso, sfiorare il tasto Avvio/Pausa

avviare nuovamente il programma. La fase SensiCare può essere ripetuta fino a tre volte (cfr. punto 1).

Importante: se non viene ridotto il quantitativo di bucato, il programma di lavaggio inizia comunque, a prescindere dal sovraccarico. In questo caso non sarà possibile garantire risultati di lavaggio ottimali.

Circa 20 minuti dopo l'avvio del programma la durata del programma potrebbe essere modificata nuovamente a seconda della capacità di assorbimento dell'acqua dei tessuti.

Il rilevamento SensiCare viene eseguito solo con programmi di lavaggio completi e se la durata del programma non è stata ridotta col pulsante Time Manager.

Il SensiCare System non è disponibile con tutti i programmi, quali: Lana, Risciacquo e i programmi con cicli brevi.

per

12.10 Interruzione di un programma e modifica delle opzioni

Quando il programma è in funzione sarà possibile modificare solo alcune opzioni:

1. Premere il tasto Avvio/Pausa .

La spia corrispondente lampeggia.

2. Modifica delle opzioni. Le informazioni fornite nel display variano di conseguenza.

3. Toccare nuovamente il tasto Avvio/ Pausa .

Il programma di lavaggio prosegue.

12.11 Cancellazione di un

programma in corso

1. Premere il tasto On/Off per annullare il programma e disattivare l’apparecchiatura.

2. Premere nuovamente il tasto On/Off per attivare l’apparecchiatura.

Se il SensiCare System è stato completato e il riempimento dell'acqua è già iniziato, il nuovo programma si avvia senza ripetere il SensiCare System. L'acqua e il detersivo non vengono scaricati per evitare sprechi. Il display mostra la durata massima del programma, aggiornandola 20 minuti dopo l'inizio del nuovo programma.

C'è anche un modo alternativo per eseguire l'annullamento:

1. Ruotare la manopola di selezione fino

alla posizione "Reset" .

2. Attendere 1 secondo. Il display

visualizza . Ora è possibile impostare un programma di lavaggio nuovo.

12.12 Apertura della porta -

Aggiunta di indumenti

Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati e/o il cesto sta ancora girando, non si dovrebbe aprire la porta.

Durante lo svolgimento del programma o della partenza ritardata la porta è

bloccata. Il display mostra la spia .

1. Premere il tasto Avvio/Pausa .

ITALIANO 35

Nel display la spia della porta bloccata si spegne.

2. Aprire l'porta dell'apparecchiatura. Ove necessario, aggiungere o rimuovere gli articoli. Chiudere l’porta

e sfiorare il tasto Avvio/Pausa .

Il programma o la partenza ritardata prosegue.

12.13 Termine del programma

Appena il programma è completato, l'apparecchiatura si ferma automaticamente. Se attivi, vengono emessi dei segnali acustici. Il display

visualizza

La spia del tasto Avvio/Pausa si spegne.

La porta si sblocca e la spia spegne.

1. Premere il tasto On/Off per spegnere l'apparecchiatura.

Dopo cinque minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine del programma precedente. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

2. Togliere la biancheria dall'apparecchiatura.

3. Assicurarsi che il cesto sia vuoto.

4. Tenere la porta e il cassetto del

detergente leggermente aperto al fine di evitare la formazione di muffa e cattivi odori.

12.14 Drenaggio dell'acqua

dopo la fine del ciclo

Qualora sia stato scelto un programma o un’opzione che non svuota l’acqua dell’ultimo risciacquo, il programma è completato, ma:

• L'area tempo mostra e il

display mostra la porta bloccata .

• La spia del tasto Avvio/Pausa inizia a lampeggiare.

• Il cesto ruota ancora a intervalli regolari in modo da non sgualcire i tessuti.

• L’oblò rimane bloccato.

• Prima di aprire lo sportello è necessario scaricare l’acqua:

1. Ove necessario, premere il tasto

Centrifuga per ridurre la velocità di centrifuga proposta dall’apparecchiatura.

2. Premere il tasto Avvio/Pausa :

l'apparecchiatura scarica l'acqua e centrifuga.

La spia dell'opzione Antipiega scompare.

Impostando l'opzione Esclusione centrifuga

, l'apparecchiatura esegue solo lo scarico dell'acqua.

3. Al termine del programma, una volta spenta la spia di porta bloccata ,

è possibile aprirlo.

4. Premere il tasto On/Off per alcuni secondi per disattivare l’apparecchiatura.

12.15 Funzione Stand-by

La funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non viene usata l'apparecchiatura per

5 minuti quando non c'è nessun programma in funzione. Premere il tasto On/Off per accendere nuovamente l'apparecchiatura.

• Dopo 5 minuti dal termine del

programma di lavaggio. Premere il tasto On/Off per attivare nuovamente l’apparecchiatura. Il display mostra il tempo dell'ultimo programma impostato. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

Se il selettore viene ruotato fino alla posizione "Reset" , l'apparecchiatura

si spegne automaticamente dopo 30 secondi.

www.electrolux.com36

Se si imposta un programma o un'opzione che termina con l'acqua nel cesto, la funzione Stand-by non disattiva l'apparecchiatura per ricordarvi di scaricare l'acqua.

13. UTILIZZO QUOTIDIANO - LAVAGGIO E ASCIUGATURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Questa apparecchiatura è una lavasciuga automatica.

13.1 Programma completo lava&asciuga

Programma o programmi automatici Non-Stop

A seconda del modello, l’apparecchiatura potrebbe essere dotata di uno o più programmi Non Stop, programmi automatici in un ciclo dove non è necessario impostare il Modalità Asciugatura.

Procedere come segue:

1. Dopo aver caricato il bucato e il detersivo, premere il pulsante On/Off per alcuni secondi per attivare l'apparecchiatura.

2. Impostare il programma Non Stop servendosi del selettore programmi.

Le spie visualizzate sul display.

3. Premere il pulsante Avvio/Pausa per avviare il programma.

e vengono

Programmi di lava&asciuga non automatici

In alcuni programmi di lavaggio è possibile combinare Modalità - Lavaggio e Modalità - Asciugatura per l’esecuzione

di un programma completo di lavaggio & asciugatura.

Procedere come segue:

1. Dopo aver caricato il bucato e il detersivo, premere il pulsante On/Off per alcuni secondi per attivare l'apparecchiatura.

2. Caricare il bucato un capo alla volta.

3. Versare il detersivo e gli additivi nello

scomparto adeguato.

4. Ruotare il selettore dei programmi sul programma di lavaggio desiderato. L’apparecchiatura esegue in modalità predefinita solo il lavaggio e la spia del tasto Modalità - Lavaggio è accesa. Il display mostra la temperatura predefinita e la centrifuga. Se necessario, modificarle in base al tipo di bucato. Il display mostra anche il carico massimo consigliato per la fase di lavaggio.

5. Impostare le opzioni desiderate, se sono disponibili.

6. Premere il tasto Modalità Asciugatura per attivare anche la funzione di asciugatura. Le due spie dei tasti Modalità - Lavaggio e Modalità - Asciugatura sono accese.

Le spie e vengono visualizzate sul display. Il display mostra anche il carico massimo consigliato per un programma di lavaggio e asciugatura (ad esempio 6 kg per i cotoni).

13.2 Lavaggio e Asciugatura -

Livelli automatici

1. Toccare ripetutamente il tasto Asciugatura automatica finché il display non mostra il livello di

ITALIANO 37

asciugatura desiderato. Le spie corrispondenti nel display si illuminano di conseguenza:

a. Pronto stiro: per capi in

cotone;

b. Asciutto armadio: per capi in

cotone e sintetici;

c. Extra asciutto: per capi in

cotone.

Il valore del tempo sul display indica la durata dei due cicli di lavaggio e asciugatura, calcolata su una dimensione del carico predefinita.

Per buoni risultati di asciugatura utilizzando meno energia e in breve tempo, l'apparecchiatura non permette di impostare una velocità di centrifuga troppo bassa per i capi da lavare e asciugare.

2. Toccare il tasto Avvio/Pausa per avviare il programma. Inizia la stima SensiCare.

Sul display si accende la spia di porta bloccata

Sul display compare anche il tempo residuo del programma.

13.3 Lavaggio e asciugatura a

tempo

1. Toccare il pulsante Asciugatura a tempo ripetutamente per impostare il valore tempo desiderato (cfr. la tabella "Asciugatura a tempo" nel capitolo "Programmi"). L'indicatore

del livello di asciugatura si spegne e l'indicatore

Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti. Il display mostra il nuovo valore temporale impostato.

2. Premere il pulsante Avvio/Pausa per avviare il programma. Inizia la stima SensiCare.

si accende.

Sul display si accende la spia di oblò bloccato .

Sul display compare anche il tempo residuo del programma.

13.4 Al termine del programma di asciugatura

• L'apparecchiatura si arresta automaticamente.

• Vengono emessi i segnali acustici (se attivi).

• Il display si accende.

• La spia del tasto Avvio/Pausa spegne. Il simbolo di blocco dell'oblò

si spegne. L'apparecchiatura continua a funzionare con la fase anti-piega per circa 30 minuti o più se è stata impostata l'opzione Anti-piega. La fase anti-pieghe riduce le pieghe. La biancheria può essere estratta prima della conclusione della fase anti-piega. Per ottenere risultati migliori, consigliamo di estrarre la biancheria quando la fase è quasi terminata o è terminata

completamente. L'indicatore resta acceso.

• Premere il tasto button On/Off per alcuni secondi per disattivare l'apparecchiatura.

Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

1. Togliere la biancheria

dall'apparecchiatura.

2. Assicurarsi che il cestello sia vuoto.

Dopo la fase di asciugatura, pulire il cesto, la guarnizione e l'interno della porta con uno straccio bagnato.

www.electrolux.com38

14. UTILIZZO QUOTIDIANO - ASCIUGATURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Questa apparecchiatura è una lavasciuga automatica.

14.1 Preparazione all'asciugatura

1. Premere il tasto On/Off per alcuni secondi per attivare l'apparecchiatura.

2. Caricare la biancheria un capo alla volta.

3. Ruotare il selettore dei programmi sul programma adatto per asciugare i capi. L'apparecchiatura esegue in modalità predefinita solo il lavaggio e la spia del tasto Modalità - Lavaggio è accesa.

4. Premere il pulsante Modalità Asciugatura e poi il pulsante Modalità

- Lavaggio per eseguire solo l'asciugatura. La spia del tasto Modalità - Asciugatura si illumina e la spia del tasto Modalità - Lavaggio si

spegne. Le spie e compaiono sul display e la spia scompare.

Quando si asciuga una grande quantità di capi, per ottenere buoni risultati di asciugatura, assicurarsi che la biancheria non sia arrotolata, ma sia uniformemente distribuita nel cesto.

14.2 Asciugatura - Livelli

automatici

1. Premere ripetutamente il tasto Asciugatura automatica finché il display non mostra il livello di asciugatura desiderato. Le spie corrispondenti nel display si illuminano di conseguenza:

a. Pronto stiro: per capi in

cotone;

Asciutto armadio: per

cotone e capi sintetici;

Il display indica la durata del programma di asciugatura.

2. Premere il pulsante Avvio/Pausa

Sul display si accende la spia di porta bloccata .

Sul display compare anche il tempo residuo del programma.

14.3 Tempo di asciugatura

1. Toccare il pulsante Asciugatura a

Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti. Il display mostra il nuovo valore temporale impostato.

2. Premere il tasto Avvio/Pausa per

Sul display si accende la spia di porta bloccata .

Sul display compare anche il tempo residuo del programma.

14.4 Al termine del programma di asciugatura

• L'apparecchiatura si arresta

• Vengono emessi i segnali acustici (se

• Il display si accende.

• La spia del tasto Avvio/Pausa si

Extra asciutto: per capi in

cotone.

per avviare il programma.

tempo ripetutamente per impostare il valore tempo desiderato (cfr. la tabella "Asciugatura a tempo" nel capitolo "Programmi"). L'indicatore

del livello di asciugatura e l'indicatore si accende.

avviare il programma.

automaticamente.

attivi).

spegne. Il simbolo di blocco dell'oblò

si spegne

ITALIANO 39

migliori, consigliamo di estrarre la biancheria quando la fase è quasi terminata o è terminata

completamente. L'indicatore resta acceso.

• Premere il tasto button On/Off per alcuni secondi per disattivare l'apparecchiatura.

Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

15. LANUGINE NEI TESSUTI

Durante la fase di lavaggio e/o di asciugatura, alcuni tipi di tessuto, (spugna, lana, felpe), potrebbero rilasciare della lanugine.

La lanugine rilasciata potrebbe aderire ai tessuti durante il ciclo successivo.

Questo inconveniente aumenta con i tessuti tecnici.

Per evitare la formazione di lanugine nel bucato, consigliamo di:

• Non lavare i tessuti scuri dopo aver lavato e asciugato quelli chiari (asciugamani, lana e felpa) e viceversa.

• Asciugare all’aria questi tipi di tessuto dopo il primo lavaggio, quando sono ancora nuovi.

• Pulire il filtro di scarico.

• Dopo la fase di asciugatura, pulire il cesto vuoto, la guarnizione e il portello con un panno umido.

1. Togliere la biancheria dall'apparecchiatura.

2. Assicurarsi che il cestello sia vuoto.

Dopo la fase di asciugatura, pulire il cesto, la guarnizione e l'interno della porta con uno straccio bagnato.

Per rimuovere la lanugine all'interno del cesto, impostare un programma speciale:

• Svuotare il cesto.

• Pulire il cesto, la guarnizione e il

portello con un panno umido.

• Impostare il programma Pulizia

macchina e Modalità - Asciugatura insieme per attivare l'azione antilanugine.

• Premere il pulsante Avvio/Pausa

per avviare il programma.

Se l'apparecchiatura viene utilizzata di frequente, avviare regolarmente il programma di pulizia.

16. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

16.1 Il carico di biancheria

• Dividere il bucato in: bianchi, colorati, sintetici, delicati e lana.

• Attenersi alle istruzioni di lavaggio indicate nelle etichette dei capi.

• Non lavare insieme capi bianchi e colorati.

• Alcuni capi colorati potrebbero perdere colore al primo lavaggio. Si consiglia di lavarli separatamente le prime due volte.

• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.

• Pre-trattare le macchie ostinate.

• Lavare le macchie difficili con un detersivo apposito.

www.electrolux.com40

• Prestare attenzione alle tende. Togliere i ganci e sistemare le tende in una retina o federa.

• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga, il che può portare a vibrazioni eccessive. Qualora ciò si verifichi:

a. interrompere il programma e

aprire l'oblò (rimandiamo al capitolo "Uso quotidiano");

b. ridistribuire manualmente il

carico in modo che i capi siano disposti in modo uniforme all'interno della vasca;

c. premere il tasto Avvio/Pausa. La

fase di centrifuga continua.

• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere cinture, cordoni, lacci, nastri e altri elementi allentati.

• Non lavare capi senza orlo o strappati. Utilizzare una retina per lavare piccoli capi e/o capi delicati (ad es. reggiseni con ferretto, cinture, calze, lacci, nastri, ecc.).

• Svuotare le tasche e distendere gli indumenti.

16.2 Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di pre-trattare tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

Non spruzzare lo smacchiatore sugli indumenti vicino all'apparecchio in quanto corrosivo per le parti in plastica.

16.3 Tipo e quantità di detersivo

La scelta del detersivo e l'uso di quantità corrette non solo influisce sulle prestazioni di lavaggio, ma aiuta anche ad evitare sprechi e a proteggere l'ambiente:

• Usare solo detersivi e altri additivi adatti ai lavaggi in lavabiancheria: Per prima cosa, attenersi a queste regole generiche:

– detergenti in polvere (anche

pastiglie e detersivi monodose) per tutti i tipi di tessuto, esclusi quelli delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato,

– detersivo liquido (anche detersivi

monodose), preferibilmente per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o per quelli speciali per la lana.

• La scelta e la quantità di detersivo dipenderà da: tipo di tessuto (delicati, lana, cotone, ecc.), colore degli indumenti, dimensione del carico, livello di sporcizia, temperatura di lavaggio e durezza dell'acqua utilizzata.

• Attenersi alle istruzioni sulla confezione dei detersivi o di altri prodotti senza superare il livello

massimo indicato ( ).

ITALIANO 41

• Non mescolare tipi diversi di detersivi.

• Utilizzare meno detergente se: – si sta lavando un carico ridotto, – il bucato è poco sporco, – si forma molta schiuma durante il

lavaggio.

• Quando si utilizzano pastiglie o

capsule di detersivo, metterle sempre all'interno del cestello, non nel cassetto del detersivo e seguire le raccomandazioni del produttore.

Una quantità insufficiente di detersivo può causare:

• risultati di lavaggio insoddisfacenti,

• l’ingrigimento del carico di lavaggio,

• vestiti unti,

• muffa all'interno dell’apparecchiatura.

Una quantità eccessiva di detersivo può causare:

• formazione di schiuma,

• riduzione dell’effetto del lavaggio,

• risciacquo inadeguato,

• un maggiore impatto sull'ambiente.

16.4 Suggerimenti ecologici

Per risparmiare acqua, energia e contribuire a proteggere l’ambiente, consigliamo di attenersi a questi suggerimenti:

• Per la biancheria normalmente

sporca è possibile evitare il prelavaggio per limitare i consumi di

detersivo e acqua (con effetti positivi anche sull’ambiente).

• Caricando l’apparecchiatura alla

capacità massima indicata per ogni programma è possibile ridurre il consumo di energia e di acqua.

• Con un pretrattamento adeguato, è

possibile rimuovere le macchie e lo sporco ostinato; il bucato può quindi essere lavato a una temperatura più bassa.

• Per utilizzare la giusta quantità di

detersivo, rimandiamo alla quantità indicata dal produttore del detersivo. Controllare inoltre la durezza dell’acqua del proprio sistema domestico. Fare riferimento a “Durezza dell’acqua”.

• Impostare la velocità di centrifuga

massima per il programma selezionato per risparmiare energia durante la fase di asciugatura!

16.5 Durezza dell’acqua

Se la durezza dell’acqua nella zona è alta o medio alta, si consiglia di utilizzare un decalcificante per le lavatrici.

Nelle aree in cui l'la durezza dell’acqua è bassa, non è necessario utilizzare un decalcificante.

Per scoprire il livello di durezza dell'acqua locale contattare l’ente erogatore locale.

Utilizzare la quantità corretta di decalcificatore. Attenersi alle istruzioni riportate sulle confezioni del prodotto.

16.6 Preparazione del ciclo di asciugatura

• Aprire il rubinetto dell’acqua.

• Controllare che il tubo di scarico sia collegato correttamente. Per maggiori informazioni fare riferimento al capitolo sull'installazione.

• Per conoscere il massimo carico di biancheria ammesso per i programmi di asciugatura, fare riferimento alla tabella dei programmi di asciugatura.

16.7 Capi non idonei per

l'asciugatura a macchina

Non impostare un programma di asciugatura per i seguenti capi:

• Tende sintetiche.

• Indumenti con parti in metallo.

• Calze di nylon.

• Trapunte.

• Copriletto.

• Piumoni.

• Giacche a vento.

• Sacchi a pelo.

• Tessuti con residui di lacche per capelli, solventi per unghie o simili.

• Capi imbottiti di gommapiuma o materiali simili.

16.8 Etichette dei capi

Quando si asciuga la biancheria, seguire le indicazioni del produttore riportate sulle etichette:

• = Il capo può essere asciugato nell'asciugabiancheria

www.electrolux.com42

• = Il ciclo di asciugatura è ad alta temperatura

• = Il ciclo di asciugatura è a temperatura ridotta

• = Il capo non può essere asciugato nell'asciugabiancheria.

16.9 Durata del ciclo di

asciugatura

Il tempo di asciugatura può variare in base ai seguenti fattori:

• velocità di centrifuga finale

• livello di asciugatura

• tipo di tessuto

• peso del carico

16.10 Asciugatura aggiuntiva

Se al termine del programma di asciugatura la biancheria è ancora umida, selezionare un ulteriore ciclo di asciugatura breve.

AVVERTENZA! Per evitare la formazione di pieghe e il restringimento non asciugare il bucato troppo a lungo.

16.11 Suggerimenti generali

Fare riferimento alla tabella "Programmi di asciugatura" per i tempi di asciugatura medi. L'esperienza aiuterà a fare il bucato in modo migliore. Si consiglia di prendere nota dei cicli già eseguiti.

Per evitare l'elettricità statica al termine del ciclo di asciugatura:

1. Aggiungere un ammorbidente nel ciclo di lavaggio.

2. Utilizzare un ammorbidente speciale per asciugabiancheria.

Al termine del programma di asciugatura, togliere subito il bucato.

17. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

17.1 Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura.

Dopo ogni ciclo tenere lo sportello e il cassetto del detersivo leggermente socchiusi per far circolare l'aria e asciugare l'umidità all'interno dell'apparecchiatura. In questo modo si eviteranno muffe e odori.

Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e scollegarla dalla spina.

Programma indicativo di pulizia periodica:

Decalcificazione Due volte l’anno

Lavaggio di manu‐ tenzione

Pulizia della guar‐ nizione dell’oblò

Pulizia del cesto Ogni due mesi

Rimozione della la‐ nugine nel cesto

Pulizia del casset‐ to del detersivo

Pulizia del filtro della pompa di scarico

Una volta al mese

Ogni due mesi

Due volte al me‐

Ogni due mesi

Due volte l’anno

ITALIANO 43

Pulizia del tubo di carico e del filtro della valvola

Vedere il capitolo “Lanugine negli indu‐

menti”.

I paragrafi seguenti spiegano come si deve pulire ogni parte.

Due volte l’anno

17.2 Rimuovere gli oggetti estranei

Prima di avviare il ciclo, assicurarsi che tutte le tasche siano vuote e le parti sciolte siano legate. Fare riferimento alla sezione “Carico di biancheria” in “Consigli e suggerimenti utili”.

Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Fare riferimento ai paragrafi “Guarnizione della porta con doppio elemento di blocco dell'estremità”, “Pulizia del cestello”, “Pulizia della pompa di scarico” e “Pulizia del tubo di carico e del filtro della valvola”. Se necessario, contattare il Centro di Assistenza Autorizzato.

17.3 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici. Non utilizzare spugne abrasive o materiale abrasivo.

ATTENZIONE!

Non utilizzare alcol, solventi o prodotti chimici.

ATTENZIONE!

Non pulire le superfici metalliche con detergenti a base di cloro.

17.4 Decalcificazione

Se la durezza dell’acqua nella zona è alta o medio alta, si consiglia di utilizzare un decalcificante per le lavatrici.

Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare.

I detersivi normalmente disponibili in commercio contengono già addolcitori, ma consigliamo di eseguire di tanto in tanto un ciclo col cesto vuoto e un prodotto decalcificante.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

17.5 Lavaggio di manutenzione

L’uso ripetuto e prolungato di programmi a bassa temperatura può causare depositi di detersivi, residui di lanugine, crescita batterica all'interno del cesto e della vasca. Ciò potrebbe generare cattivi odori e muffa. Per eliminare questi depositi e pulire la parte interna dell'apparecchiatura, eseguire a intervalli regolari lavaggi di manutenzione (almeno una volta al mese).

Rimandiamo al paragrafo dedicato alla "Pulizia del cesto".

17.6 Guarnizione della porta con doppio elemento di blocco dell'estremità

L’apparecchiatura è progettata con un sistema di scarico autopulente che permette alle leggere fibre di lanugine che cadono dai vestiti di essere scaricate con l'acqua. Esaminare regolarmente la guarnizione. Monete, bottoni e altri piccoli oggetti possono essere recuperati alla fine del ciclo.

www.electrolux.com44

Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

Controllare e rimuovere gli oggetti (se presenti) che potrebbero essere intrappolati nella piega.

Assicurarsi che non vi sia della biancheria tra la guarnizione e l’oblò.

Dopo il completamento del ciclo del programma, pulire con un panno umido eventuali residui di sporco o acqua rimasti nella guarnizione dell’oblo.

3. Aggiungere una piccola quantità di detersivo in polvere nel cesto vuoto per risciacquare tutti i residui rimasti.

Di tanto in tanto, al termine del ciclo sul display potrebbe

comparire l’icona : si tratta di un consiglio che invita a eseguire la “pulizia del cestello”. Dopo l'esecuzione della pulizia del cesto, l'icona scompare.

17.8 Pulizia del contenitore del

detersivo

Al fine di evitare possibili depositi di detersivo secco, oppure ostruzioni di ammorbidente e/o formazione di muffa nel cassetto del detersivo, consigliamo di eseguire di tanto in tanto la procedura di pulizia:

1. Aprire il cassetto. Premere il blocco verso il basso, come indicato nell'immagine, quindi estrarlo.

17.7 Pulizia del cesto

Controllare regolarmente il cesto per evitare depositi indesiderati.

Nel cestello si possono formare depositi di ruggine dovuti a corpi estranei o a tracce di ferro presenti nell'acqua

Pulire il cesto con prodotti adatti all’acciaio inossidabile.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti. Per la pulizia del cesto, non utilizzare prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o pagliette abrasive.

Per una pulizia completa:

1. Togliere tutta la biancheria dal cesto.

2. Eseguire il programma Pulizia

macchina. Per ulteriori dettagli rimandiamo alla tabella dei programmi di lavaggio.

2. Togliere la parte superiore della vaschetta degli additivi per contribuire alla pulizia, quindi risciaquarla sotto all'acqua calda per eliminare eventuali tracce di detersivo accumulato. Dopo la pulizia, ricollocare la parte superiore in posizione.

3. Verificare che tutti i residui di

detersivo vengano rimossi dalla parte superiore e inferiore dell'incasso. Servirsi di una spazzola piccola per pulire l'incasso.

ITALIANO 45

Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.

Pulire la pompa di scarico se:

• L’apparecchiatura non scarica l’acqua.

• Il cesto non gira.

• L'apparecchiatura emette un rumore insolito a causa dell'ostruzione della pompa di scarico.

• Sul display compare il codice di allarme .

AVVERTENZA!

• Non rimuovere il filtro quando l'apparecchiatura è in funzione.

• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda. Attendere che l'acqua si raffreddi

Procedere come segue per effettuare la pulizia della pompa:

1. Aprire il coperchio della pompa.

4. Inserire il cassetto del detersivo nei

binari della guida, quindi chiuderlo. Avviare il programma di risciacquo senza indumenti all'interno del cesto.

2. Collocare una ciotola adatta sotto all'accesso della pompa di scarico per raccogliere l'acqua che fuoriesce.

3. Aprire lo scivolo verso il basso. Tenere sempre a portata di mano uno straccio per asciugare l'acqua

17.9 Pulizia della pompa di scarico

AVVERTENZA!

Scollegare la spina di alimentazione dalla presa di corrente.

che potrebbe fuoriuscire quando si toglie il filtro.

www.electrolux.com46

4. Ruotare il filtro di 180 gradi in senso

anti-orario per aprirlo, senza rimuoverlo. Lasciare che l'acqua fuoriesca.

contattare il Centro Assistenza Autorizzato.

10. Pulire il filtro sotto al rubinetto dell'acqua.

11. Ricollocare il filtro nelle guide speciali ruotandolo in senso orario. Accertarsi di chiudere correttamente il filtro per

5. Quando la ciotola è piena di acqua, capovolgere il filtro e svuotare il contenitore.

6. Ripetere i passaggi 4 e 5 fino a che l'acqua non smette di fuoriuscire.

7. Ruotare il filtro in senso antiorario per estrarlo.

evitare perdite.

12. Chiudere il coperchio della pompa.

8. Se necessario, togliere la lanugine e

gli oggetti dall'incasso del filtro.

9. Assicurarsi che la girante della pompa possa ruotare. Se non ruota,

Quando si scarica l’acqua utilizzando la

45°

20°

procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

a. Versare 2 litri di acqua nella

vaschetta del lavaggio principale del contenitore del detersivo.

b. Avviare il programma per

scaricare l’acqua.

17.10 Pulizia del tubo di carico e del filtro della valvola

ITALIANO 47

17.11 Scarico di emergenza

Qualora il dispositivo non scarichi acqua, eseguire la stessa procedura descritta nel paragrafo "Pulizia della pompa di scarico". Se necessario, pulire la pompa.

Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare l’acqua.

17.12 Precauzioni antigelo

Se si installa l’apparecchiatura in un luogo in cui la temperatura può raggiungere valori intorno agli 0°C oppure scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua.

www.electrolux.com48

3. Sistemare le due estremità del tubo

di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

4. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza.

5. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

18. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

18.1 Codici di allarme e possibili guasti

L’apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella).

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In alcuni casi il display visualizza un codice allarme e il pulsante Avvio/Pausa può lampeggiare continuamente:

Se l’apparecchiatura è stata caricata eccessivamente, estrarre alcuni capi dal cesto e/o tenere premuto l’oblò e toccando il tasto Avvio/

Pausa finché la spia non smette di lampeggiare (vedi figura sottostante).

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

Problema Possibile soluzione

L’apparecchiatura non carica l’acqua in modo appropriato.

L’apparecchiatura non scarica l’acqua.

L’oblò dell’apparec‐ chiatura è aperto o non è chiuso corret‐ tamente.

Guasto interno. As‐ senza di comunica‐ zione tra gli elementi elettronici dell’appa‐ recchiatura.

L'alimentazione di re‐ te è instabile.

ITALIANO 49

• Controllare che il rubinetto dell’acqua sia aperto.

• Controllare che la pressione dell’acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l’ente erogatore locale.

• Controllare che il rubinetto dell’acqua non sia ostruito.

• Verificare che il tubo di carico non sia attorcigliato, dan‐ neggiato o piegato.

• Controllare che il collegamento del tubo di carico dell’ac‐ qua sia corretto.

• Assicurarsi che il filtro del tubo di carico e il filtro della val‐ vola non siano ostruiti. Vedere il capitolo “Pulizia e cura”.

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato o pie‐ gato.

• Assicurarsi che il filtro di scarico non sia ostruito. Se ne‐ cessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Controllare che il raccordo del tubo di scarico sia corretto.

• Se si imposta un programma senza fase di scarico, impo‐ stare anche il programma di scarico.

• Se si imposta un’opzione che termina con acqua nella va‐ sca, impostare anche il programma di scarico.

• Assicurarsi che l’oblò sia chiuso correttamente.

• Il programma non si è concluso correttamente o l’apparec‐ chiatura si è fermata troppo presto. Spegnere e riaccende‐ re l’apparecchiatura.

• In caso di ricomparsa del codice allarme, contattare il Cen‐ tro Assistenza Autorizzato.

• Attendere che si stabilizzi.

Se il display mostra altri codici di allarme, disattivarli e attivare l’apparecchiatura. Se il problema persiste, contattare il Centro Assistenza Autorizzato. In caso di problemi di diverso genere con l’apparecchio consultare la tabella seguente per le possibili soluzioni.

www.electrolux.com50

Problema Possibile soluzione

• Assicurarsi che la spina sia collegata alla presa elettrica.

• Controllare che l’oblò dell’apparecchiatura sia chiuso.

• Assicurarsi che il fusibile non sia danneggiato nella scato‐ la fusibili.

Il programma non si

avvia.

• Assicurarsi di aver premuto il tasto Avvio/Pausa .

• Se è stata impostata la partenza ritardata, annullare l’im‐ postazione o attendere il termine del conto alla rovescia.

• Disattivare la funzione Sicurezza bambini, se attiva.

• Controllare la posizione della manopola sul programma selezionato.

L’apparecchiatura ca‐ rica e scarica l’acqua immediatamente.

• Assicurarsi che il tubo di scarico sia nella posizione corret‐ ta. Il tubo flessibile potrebbe essere posizionato troppo basso. Vedere il capitolo “Istruzioni di installazione”.

• Impostare il programma di centrifuga.

La fase di centrifuga non si avvia o il ciclo di lavaggio dura più a lungo del normale.

• Assicurarsi che il filtro di scarico non sia ostruito. Se ne‐ cessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Sistemare i capi nella vasca manualmente e riavviare la fase di centrifuga. Questo problema può essere causato da problemi di bilanciamento.

• Assicurarsi che i giunti dei tubi dell’acqua siano serrati e che non vi siano perdite d’acqua.

Presenza di acqua sul pavimento.

• Verificare che i tubi di carico e/o scarico dell’acqua non siano danneggiati.

• Assicurarsi di utilizzare il detersivo corretto, nella quantità corretta.

• Verificare che non sia stato selezionato un programma di lavaggio che si conclude con l'acqua nella vasca.

• Assicurarsi che il programma di lavaggio sia terminato.

• Impostare il programma di scarico o di centrifuga se è pre‐

Non è possibile apri‐ re l’oblò dell’apparec‐ chiatura.

sente dell’acqua nel cesto.

• Assicurarsi che l’apparecchiatura sia alimentata dalla cor‐ rente elettrica.

• Questo problema potrebbe essere causato da un guasto dell’apparecchiatura. Contattare il Centro Assistenza Auto‐ rizzato. Se è necessario aprire l’oblò, leggere attentamente la se‐ zione “Apertura d’emergenza dell’oblò”.

• Verificare che l’apparecchiatura sia livellata correttamente. Vedere il capitolo “Istruzioni di installazione”.

L’apparecchiatura emette un rumore anomalo e vibra.

• Assicurarsi che la confezione e/o i bulloni per il trasporto siano stati rimossi. Vedere il capitolo “Istruzioni di installa‐ zione”.

• Aggiungere altro bucato nel cesto. Il carico potrebbe esse‐ re insufficiente.

Problema Possibile soluzione

La durata del pro‐ gramma aumenta o diminuisce durante l’esecuzione del pro‐ gramma.

I risultati del lavaggio non sono soddisfa‐ centi.

Troppa schiuma nel cesto durante il ciclo di lavaggio.

Dopo il ciclo di lavag‐ gio ci sono alcuni re‐ sidui di detersivo del cassetto del detersi‐ vo.

L’apparecchiatura non asciuga o non asciuga correttamen‐ te.

Il bucato è pieno di lanugine di diversi colori.

• SensiCare System consente di regolare la durata del pro‐ gramma a seconda del tipo e delle dimensioni del carico di bucato. Consultare la “Funzione di rilevamento del carico SensiCare System” nel capitolo “Utilizzo quotidiano”.

• Aumentare la quantità di detersivo o utilizzare un detersivo diverso.

• Utilizzare prodotti speciali per rimuovere le macchie più ostinate prima di lavare il bucato.

• Accertarsi di impostare la temperatura corretta.

• Ridurre il carico di bucato.

• Ridurre la quantità di detersivo o il numero di pastiglie o di detergenti monodose.

• Verificare che l'aletta si trovi nella posizione corretta (SU per detersivo in polvere - GIÙ per detersivo liquido).

• Verificare di aver utilizzato il cassetto del detersivo in linea con le indicazioni fornite nel presente manuale dell'utente.

• Aprire il rubinetto dell’acqua.

• Assicurarsi che il filtro di scarico non sia ostruito.

• Ridurre il carico di bucato.

• Assicurarsi di aver impostato il ciclo corretto. Se necessa‐ rio, impostare nuovamente un tempo di asciugatura breve.

I tessuti lavati nel precedente ciclo hanno rilasciato lanugine di colore diverso:

• la fase di asciugatura aiuta a eliminare parte della lanugi‐ ne.

• Pulire gli indumenti con un prodotto per rimuovere la lanu‐ gine.

In caso di quantità eccessiva di lanugine nel cestello, fare ri‐ ferimento al paragrafo “Lanugine nei tessuti” per maggiori dettagli.

ITALIANO 51

Dopo il controllo, attivare l’apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. Se il problema dovesse ripresentarsi, contattare il Centro Assistenza Autorizzato. Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati.

18.2 Apertura d’emergenza della porta

In caso di un'interruzione di corrente o di un guasto all'apparecchiatura la porta rimane bloccato. Il programma di lavaggio prosegue una volta ripristinata la corrente. Se la porta resta bloccato in

caso di guasto, è possibile aprirlo mediante la funzione di sblocco di emergenza.

Prima di aprire lo sportello:

www.electrolux.com52

ATTENZIONE! Pericolo di scottature! Assicurarsi che la temperatura dell'acqua non sia troppo alta e la biancheria non sia calda. Se necessario, attendere l'abbassamento della temperatura.

ATTENZIONE! Rischio di lesioni! Assicurarsi che il cesto non stia ruotando. Se necessario, attendere che il cesto smetta di girare.

Assicurarsi che il livello dell'acqua all'interno del cesto non sia elevato. Se necessario, eseguire uno scarico di emergenza, (fare riferimento alla sezione "Scarico di emergenza" nel capitolo "Pulizia e cura").

Per aprire lo sportello, procedere come segue:

1. Premere il tasto On/Off per spegnere l'apparecchiatura.

2. Scollegare la spina di alimentazione dalla presa di corrente.

3. Aprire lo sportellino del filtro.

4. Tirare l'interruttore di sblocco di

emergenza verso il basso una volta. Tirarlo ancora verso il basso, tenerlo tirato e aprire l'oblò dell'apparecchiatura.

5. Estrarre la biancheria e poi chiudere lo sportello dell'apparecchiatura.

6. Chiudere lo sportellino del filtro.

19. VALORI DI CONSUMO

19.1 Introduzione

Per informazioni dettagliate sull’etichetta energetica, vedere il sito www.theenergylabel.eu.

Il codice QR sull’etichetta energetica fornita con l’apparecchiatura riporta un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell’UE. Conservare l’etichetta energetica come riferimento insieme al manuale d’uso e a tutti gli altri documenti forniti con questa apparecchiatura. È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell’apparecchiatura. Fare riferimento al capitolo "Descrizione del prodotto” per la posizione della targhetta di identificazione.

ITALIANO 53

19.2 Legenda

kg Carico di biancheria. hh:mmDurata del programma:

kWh Consumo di energia. °C Temperatura nella stanza.

Litri Consumo d’acqua. giri/minVelocità di centrifuga.

% Umidità residua alla fine del ciclo. Maggiore è la velocità di centrifuga, mag‐

giore è il rumore e minore è l’umidità residua alla fine del ciclo di lavaggio.

I valori e la durata del programma possono variare a seconda delle diverse condizioni (ad es. temperatura ambiente, temperatura e pressione dell’acqua, dimensione del carico e tipo di biancheria, tensione di alimentazione) e anche se si modifica l’impostazione predefinita di un programma.

19.3 Conforme al regolamento UE 2019/2023 della Commissione

Solo lavaggio

Eco 40-60 pro‐ gramma

Pieno carico 10.0 0.900 61.0 3:55 52.00 37.0 1551

Mezzo carico 5.0 0.605 47.0 2:50 52.00 33.0 1551

1/4 di carico 2.5 0.200 38.0 2:30 54.00 23.0 1551

Velocità massima di centrifuga.

Ciclo di lavaggio e asciugatura

Eco 40-60 pro‐ gramma e Livel‐ lo Asciutto ar‐ madio

Pieno carico 6 3.795 87.0 7:45 0.00 27.0 1551

Mezzo carico 3 1.980 58.0 5:00 0.00 25.0 1551

Velocità massima di centrifuga.

Consumo di potenza in diverse modalità

Spento (W) Stand-by (W)

0.50 0.50 4.00

La modalità Spento/Standby dura al massimo 15 minuti.

kg kWh Litri hh:mm % °C

Partenza ritar‐

giri/

min

giri/

min

data (W)

www.electrolux.com54

19.4 Programmi comuni - Solo

lavaggio

Questi valori sono solo indicativi.

Programma

Cotoni 90 °C

Cotoni 60 °C

Cotoni 20 °C

Sintetici 40 °C

Delicati 30 °C

Lana 30 °C

Indicatore di riferimento della velocità di centrifuga. Adatto per il lavaggio di tessuti molto sporchi. Adatta per lavare cotone, tessuti sintetici e misti poco sporchi. Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.

kg kWh Litri hh:mm % °C

10.0 2.900 90.0 4:05 44.00 85.0 1600

10.0 1.700 85.0 3:50 44.00 55.0 1600

10.0 0.350 85.0 3:00 44.00 20.0 1600

4.0 0.800 55.0 2:15 35.0 40.0 1200

2.0 0.400 60.0 1:05 35.0 30.0 1200

1.5 0.300 65.0 1:05 30.00 30.0 1200

19.5 Programmi comuni Lavaggio e asciugatura

giri/

min

Questi valori sono solo indicativi.

Programma

Sintetici 40 °C

Indicatore di riferimento della velocità di centrifuga.

kg kWh Litri hh:mm % °C

4.0 2.800 85.0 5:00 1.00 40.0 1200

giri/

min

20. CONSIDERAZIONI SULL'AMBIENTE

ITALIANO 55

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

www.electrolux.com/shop

157072310-A-132023

Electrolux EW7W16B6 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

1. INFORMAZIONI DI SICUREZZA

1.1 Sicurezza dei bambini e delle persone vulnerabili

1.2 Avvertenze di sicurezza generali

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

2.2 Collegamento elettrico

2.3 Collegamento dell’acqua

2.4 Utilizzare

2.5 Assistenza

2.6 Smaltimento

3. DESCRIZIONE DEL PRODOTTO

3.1 Panoramica dell'apparecchiatura

4. DATI TECNICI

5. INSTALLAZIONE

5.1 Disimballaggio

5.3 Collegamento elettrico

6. ACCESSORI

6.1 Disponibile su www.electrolux.com/shop o presso un rivenditore autorizzato

6.2 Kit piastra di fissaggio

6.3 Piedistallo con cassetto

7. PANNELLO DEI COMANDI

7.1 Funzioni speciali

7.2 Descrizione del pannello dei comandi

7.3 Display

8. SELETTORE E TASTI

8.1 Introduzione

8.2 On/Off

8.3 Temperatura

8.4 Centrifuga

8.5 Modalità - Lavaggio

8.6 Prelavaggio

8.7 Extra risciacquo permanente

8.8 Macchie

8.9 Permanente Soft plus

8.10 Time Manager

8.11 Sicurezza bambini

8.12 Modalità - Asciugatura

8.13 Anti-piega permanente

8.14 Asciugatura a tempo

8.15 Asciugatura automatica

8.16 Partenza ritardata

8.17 Avvio/Pausa

9. PROGRAMMI

9.1 Tabella dei programmi

9.2 Woolmark Wool Care - Blu

9.3 Asciugatura automatica

9.4 Asciugatura a tempo

10. IMPOSTAZIONI

10.1 Segnali acustici

11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

12. UTILIZZO QUOTIDIANO - SOLO LAVAGGIO

12.1 Attivazione dell'apparecchiatura

12.2 Caricamento della biancheria

12.5 Candeggina

12.7 Avvio di un programma

12.8 Avvio di programma con partenza ritardata

Annullamento della partenza ritardata dopo l’inizio del timer.

Modifica della partenza ritardata dopo l’inizio del timer

12.10 Interruzione di un programma e modifica delle opzioni

12.13 Termine del programma

12.15 Funzione Stand-by

13. UTILIZZO QUOTIDIANO - LAVAGGIO E ASCIUGATURA

13.1 Programma completo lava&asciuga

Programma o programmi automatici Non-Stop

Programmi di lava&asciuga non automatici

13.4 Al termine del programma di asciugatura

14. UTILIZZO QUOTIDIANO - ASCIUGATURA

14.1 Preparazione all'asciugatura

14.3 Tempo di asciugatura

14.4 Al termine del programma di asciugatura

15. LANUGINE NEI TESSUTI

16. CONSIGLI E SUGGERIMENTI UTILI

16.1 Il carico di biancheria

16.2 Macchie ostinate

16.3 Tipo e quantità di detersivo
