EW7HL83W5
IT Asciugabiancheria Istruzioni per l’uso
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. PANNELLO DI CONTROLLO.............................................................................8
5. TABELLA DEI PROGRAMMI............................................................................. 9
6. OPZIONI...........................................................................................................10
7. IMPOSTAZIONI................................................................................................ 11
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 13
9. UTILIZZO QUOTIDIANO.................................................................................. 13
10. CONSIGLI E SUGGERIMENTI UTILI.............................................................14
11. PULIZIA E CURA............................................................................................15
12. RISOLUZIONE DEI PROBLEMI.....................................................................18
13. DATI TECNICI................................................................................................ 19
14. GUIDA RAPIDA............................................................................................. 21
15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL
REGOLAMENTO UE 1369/2017..........................................................................23
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Prima di iniziare, leggere attentamente le istruzioni
fornite prima di installare e utilizzare l'apparecchiatura. I
produttori non sono responsabili di eventuali lesioni o
danni derivanti da un'installazione o un uso scorretti.
Conservare sempre le istruzioni in un luogo sicuro e
accessibile per poterle consultare in futuro.
- Leggere le istruzioni fornite.
1.1 Sicurezza dei bambini e delle persone vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità
permanente.
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di
sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
ITALIANO 3
www.electrolux.com4
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Se l'asciugabiancheria è installata sopra una
lavabiancheria, utilizzare il kit di installazione in
colonna. Il kit di installazione in colonna, disponibile
presso il proprio rivenditore autorizzato, può essere
utilizzato solo con l'apparecchiatura indicata nelle
istruzioni, fornite con gli accessori. Leggerle
attentamente prima di passare all'installazione (fare
riferimento al libretto per l'installazione).
• L'apparecchiatura può essere installata libera oppure
sotto il piano della cucina con la corretta spaziatura
(fare riferimento al libretto per l'installazione).
• Non installare l'apparecchiatura dietro ad una porta
bloccabile, una porta scorrevole o con cerniera sul lato
opposto, dove la porta dell'apparecchiatura non si
potrebbe aprire completamente.
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• ATTENZIONE: L'apparecchiatura non deve essere
alimentata tramite dispositivi esterni, ad esempio
timer, o collegata a un circuito regolarmente acceso e
spento da un'azienda.
• Inserire la spina di alimentazione nella presa solo al
termine del processo di installazione. Verificare che la
spina di alimentazione rimanga accessibile dopo
l’installazione.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
ITALIANO 5
• Non superare il volume di carico massimo di 8 kg
(consultare il capitolo “Tabella dei programmi”).
• Non usare l'apparecchiatura se gli indumenti sono
stati sporcati con prodotti chimici industriali.
• Eliminare possibili pilucchi o altra sporcizia derivante
dall'imballaggio accumulatisi attorno
all'apparecchiatura.
• Non usare l'apparecchiatura senza i filtri. Pulire il filtro
prima o dopo ogni utilizzo.
• Non introdurre nell'asciugabiancheria capi non lavati.
• I capi con macchie di olio da cucina, acetone, alcol,
benzina, cherosene, smacchiatori, trementina, cere e
prodotti per rimuovere la cera devono essere lavati in
acqua calda con abbondante detersivo prima di
essere introdotti nell'asciugabiancheria.
• Oggetti di gommapiuma (schiuma di lattice), cuffie da
bagno, tessuti impermeabili, articoli in gomma e
indumenti o cuscini con imbottitura in gommapiuma
non devono essere asciugati nell'asciugabiancheria.
• Ammorbidenti o prodotti simili devono essere utilizzati
come specificato nelle istruzioni del produttore.
• Togliere tutti gli oggetti dagli indumenti, oggetti che
potrebbero causare lo scoppio di incendi quali ad
esempio accendini o fiammiferi.
• AVVERTENZA: Non arrestare mai l'asciugabiancheria
prima del termine del ciclo di asciugatura. Nel caso sia
assolutamente necessario, rimuovere velocemente i
capi e stenderli per disperdere il calore.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
www.electrolux.com6
guanti di sicurezza e le calzature
adeguate.
• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa essere al di sotto
di 5°C o superare i 35°C.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• In fase di spostamento, tenere
sempre l'apparecchiatura verticale.
• La superficie posteriore
dell'apparecchiatura dovrà essere
appoggiata alla parete.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• L'apparecchiatura deve disporre di
una messa a terra.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Questa apparecchiatura è conforme
alle direttive CEE.
2.3 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Questa apparecchiatura è stata
prevista unicamente per un uso
domestico.
• Non asciugare capi danneggiati
(lacerati, rovinati) che contengono
imbottiture.
• Se il bucato è stato lavato con un
prodotto smacchiante, eseguire un
ciclo di risciacquo aggiuntivo prima di
avviare un ciclo di asciugatura.
• Asciugare esclusivamente tessuti
idonei all'asciugatura
nell'apparecchiatura. Seguire le
istruzioni di lavaggio riportate
sull'etichetta dei singoli capi.
• Non bere o utilizzare l'acqua di
condensa/distillata per preparare cibi.
Farlo potrebbe causare problemi alla
salute di persone e animali domestici.
• Non sedersi o salire sull'oblò aperto
dell'apparecchiatura.
• Non introdurre nell'apparecchiatura
capi gocciolanti.
2.4 Manutenzione e pulizia
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
• Al fine di evitare danni al sistema di
raffreddamento invitiamo a prestare
attenzione in fase di pulizia
dell'apparecchiatura.

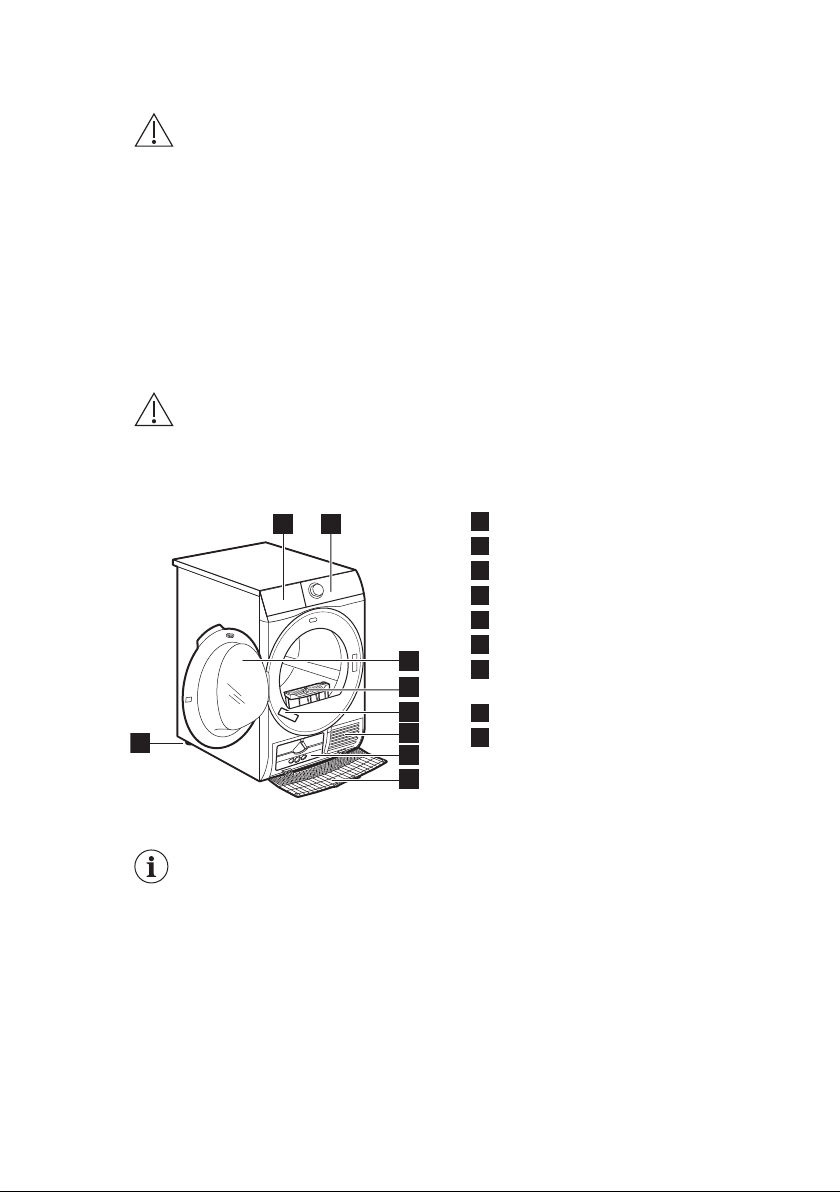

2.5 Compressore
1 2
5
3
4
6
7
8
9
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Il compressore e il relativo sistema
all’interno dell’asciugabiancheria
vengono riempiti con un agente
speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve
essere a tenuta stagna. Danni al
sistema potrebbero causare delle
perdite.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
3. DESCRIZIONE DEL PRODOTTO
1
2
3
4
5
6
7
8
9
ITALIANO 7
Svuotare tanica
Pannello dei comandi
Oblò dell'apparecchiatura
Filter
Targhetta dei dati
Fessure per il ricircolo dell'aria
Coperchio dello scambiatore di
calore
Copertura dello scambiatore di calore
Piedini regolabili
Per facilità di carico del
bucato o comodità di
installazione, la porta è
reversibile. (vedere il
foglietto allegato).
1
789 6 5
3
4
2
www.electrolux.com8

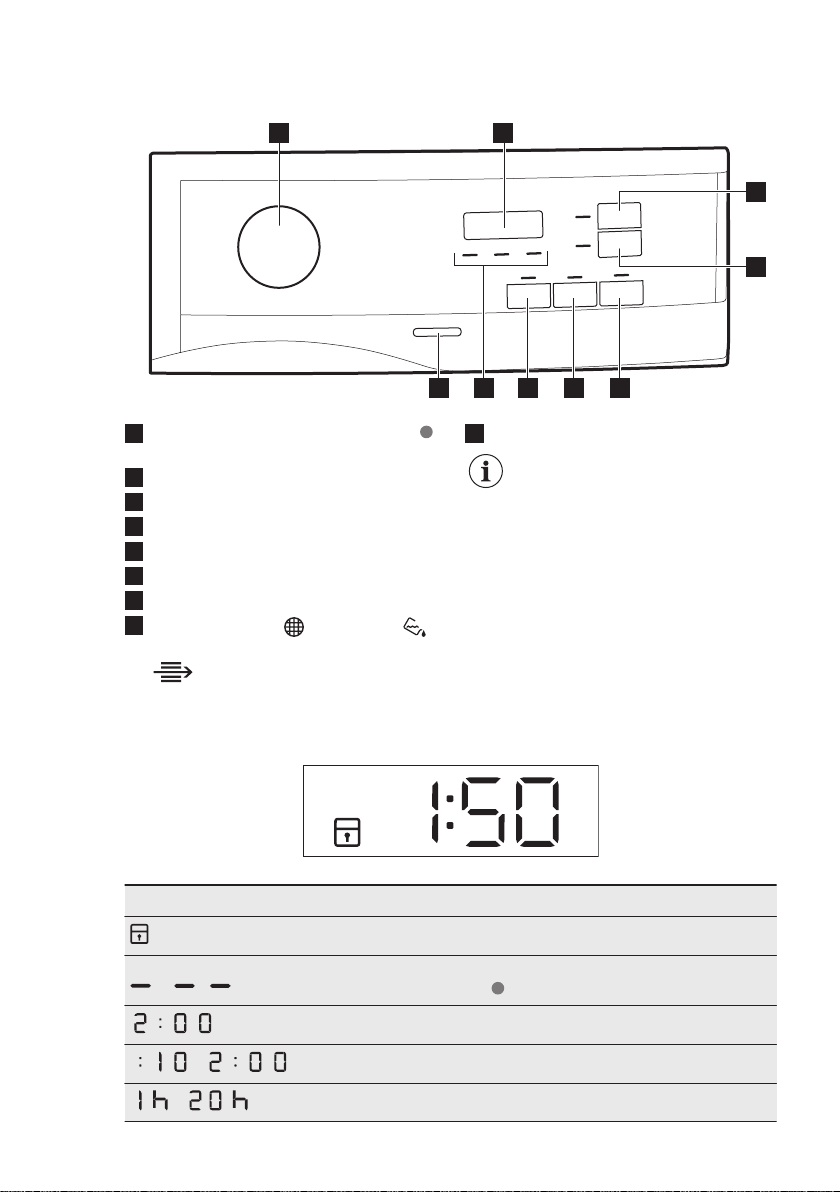

4. PANNELLO DI CONTROLLO
Manopola programmi e interruttore
1
RESET
Display
2
Tasto Tempo
3
Tasto Partenza Ritardata
4
Tasto Avvio/Pausa
5
Tasto Antipiega
6
Tasto Extra Silent
7
8
Spia di controllo: pulizia filtro,
contenitore dell'acqua di scarico,
controllare il condensatore
Pulsante On/Off
9
Premere i pulsanti con un
dito nell'area con il simbolo o
il nome dell'opzione. Non
indossare guanti quando si
utilizza il pannello dei
comandi. Accertarsi che il
pannello dei comandi sia
sempre pulito e asciutto.
4.1 Display
Simbolo sul display Descrizione dei simboli
sicurezza bambini attiva
selezione errata oppure la manopola si trova in
posizione "Reset"
-
-
durata del programma
durata Asciugatura a tempo
durata partenza ritardata
5. TABELLA DEI PROGRAMMI
ITALIANO 9

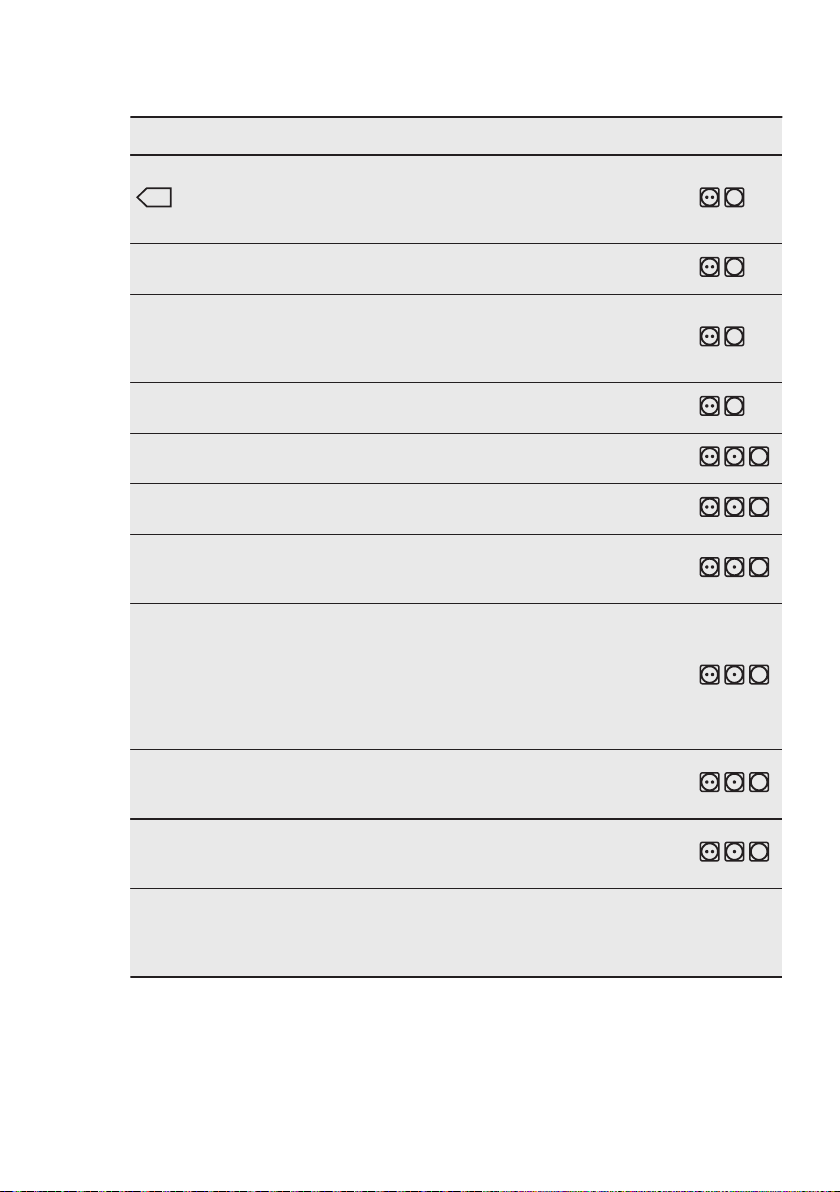

Programma
3) Cotoni Eco
Cotoni
Extra
Cotoni
Armadio
Cotoni
Pronto Stiro
Sintetici
Extra
Sintetici
Armadio
Delicati 4 kg
Tempo 5 kg
Lenzuola + 4,5 kg
Seta 1 kg
Lana 1 kg
Carico
8 kg
8 kg Grado di asciugatura: extra.
8 kg
8 kg
3,5 kg Grado di asciugatura: extra.
3,5 kg Grado di asciugatura: normale.
1)
Ciclo da usare per asciugare il
cotone col livello di asciugatura
"cotone armadio", con un rispar‐
mio di energia ottimale.
Ciclo definito per asciugare tutti i
tipi di cotone, pronti per essere
messi nell'armadio (asciutto ar‐
madio).
Grado di asciugatura: adatto per
la stiratura.
Tessuti delicati quali ad esempio
viscosa, acrilico e miscele degli
stessi.
Questo programma consente di
utilizzare l'opzione Tempo e di
impostare la durata del program‐
ma.
Il tempo di asciugatura dovrebbe
essere adeguato al carico, per
es. 2 ore per 5 kg di cotone.
Fino a tre set di biancheria da
letto, uno dei quali può essere
per letto matrimoniale.
Asciugatura delicata di capi di
seta che richiedono il lavaggio a
mano.
Tessuti in lana. Asciugatura delicata di capi di
lana che richiedono il lavaggio a mano.
Estrarre subito i capi al termine del program‐
ma.
Proprietà / Tipo di tessuto
/
/
/
/
/
/
/
/
/
/
2)
www.electrolux.com10

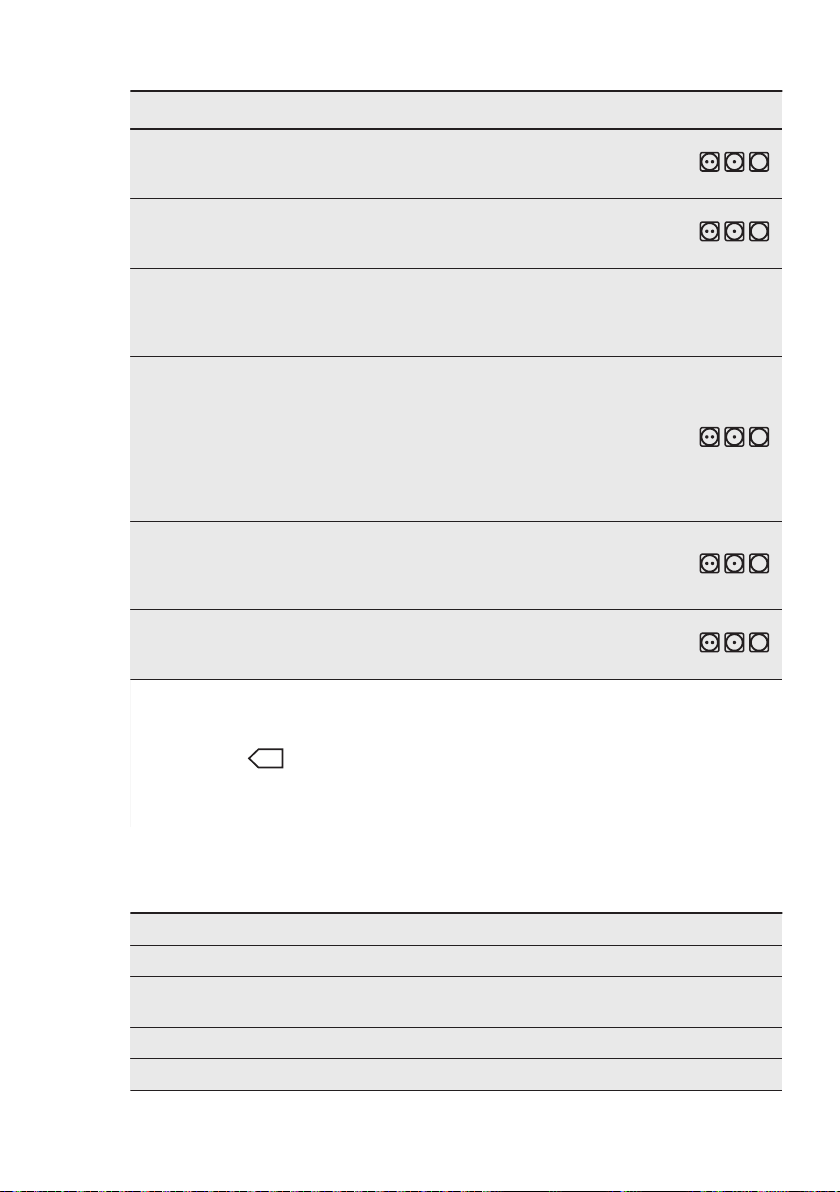

Programma
Outdoor 2 kg
Denim 4 kg
Misti + 6 kg
1)
Il peso massimo fa riferimento ai capi asciutti.
2)
Per le indicazioni sul tessuto rimandiamo al capitolo
LI: Preparazione del bucato.
3)
Il programma Cotoni Armadio ECO è il “Programma standard cotone” in linea col
Regolamento della Commissione UE n. 392/2012. Si tratta di un programma adatto per
asciugare cotone umido ed è il programma più efficace in termini di consumo energetico per
asciugare cotone umido.
6. OPZIONI
6.1 Extra Silent
L'apparecchiatura funziona con un basso
livello di rumorosità senza alcun effetto
sul risultato di asciugatura.
L'apparecchiatura funziona lentamente e
imposta il ciclo più lungo.
6.2 Antipiega
Prolunga la fase antipiega di 60 minuti
alla fine del ciclo di asciugatura. Questa
funzione riduce le pieghe. Durante la
fase antipiega, la biancheria può essere
estratta.
6.3 Tempo
È possibile impostare la durata del
programma, da un minimo di 10 minuti a
Carico
1)
Asciugatura per indumenti per
l'aria aperta, tecnici, sportivi,
giacche impermeabili e traspi‐
ranti, giacca aderente dotata di
interno in pile rimovibile o rivesti‐
mento isolante interno. Adatta
per l'asciugatura in asciugabian‐
cheria.
Capi sportivi come jeans, felpe e
simili, in tessuti di spessore di‐
verso (ad esempio su colletto,
polsini e cuciture).
Mix di indumenti in cotone, mi‐
scele sintetiche di cotone e tes‐
suti sintetici.
Proprietà / Tipo di tessuto
CONSIGLI E SUGGERIMENTI UTI‐
un massimo di 2 ore. La durata
necessaria è legata alla quantità di
biancheria all'interno
dell'apparecchiatura.
Si consiglia di impostare una
breve durata per quantità
ridotte di biancheria o per un
solo capo.
6.4 Tempo sul programma Lana
Opzione adatta per il programma Lana
per regolare il livello di asciugatura
finale.
2)
/
/
/
6.5 Tabella opzioni
A
CDE
B
ITALIANO 11
Programmi
Cotoni Eco
Cotoni
Extra
Cotoni
Armadio
Cotoni
Pronto Stiro
Sintetici
Extra
Sintetici
Armadio
Delicati ■
Tempo ■ ■
Lenzuola + ■
Seta ■
Lana
Outdoor
Denim ■
Misti + ■
1)
Oltre al programma è possibile impostare una o più opzioni. Per attivare o disattivare le
opzioni, premere il pulsante touch corrispondente.
2)
Cfr. il capitolo OPZIONI: Asciugatura a tempo sul programma Lana
1)
Extra Silent Antipiega Tempo
■
■ ■
■ ■
■
■ ■
■ ■
2)
■
7. IMPOSTAZIONI

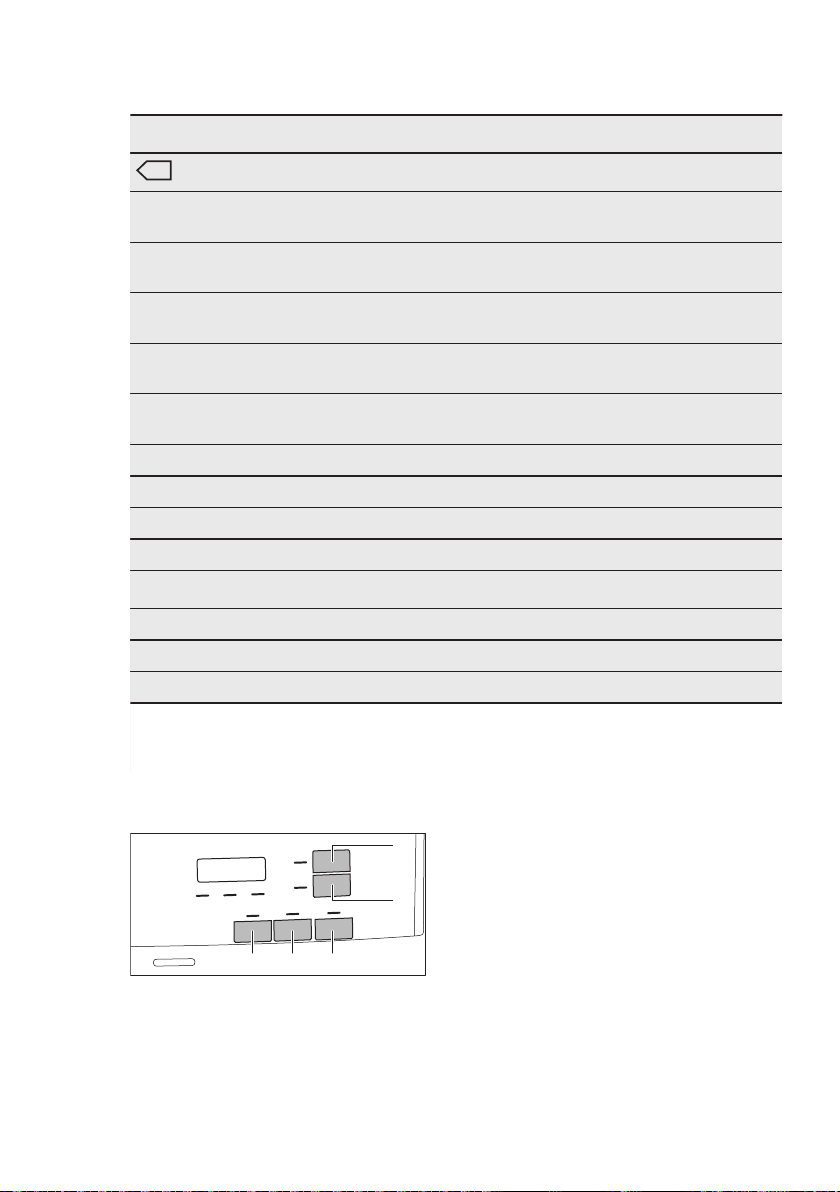

A. Tasto Tempo
B. Tasto Partenza Ritardata
C. Tasto Avvio/Pausa
D. Tasto Antipiega
E. Tasto Extra Silent
7.1 Funzione Sicurezza
bambino
Questa opzione evita che i bambini
giochino con l'apparecchiatura quando
un programma è in corso. I pulsanti a
sfioramento sono bloccati.
Solo il tasto On/Off è sbloccato.
Attivazione dell'opzione Sicurezza bambino:
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
www.electrolux.com12
2. Premere e tenere premuto il pulsante
a sfioramento (E) per alcuni secondi.
La spia della Sicurezza bambino si
accende.
È possibile disattivare la
Sicurezza bambino quando
è in corso un programma.
Premere e tenere premuti gli
stessi pulsanti a sfioramento
fino a che la spia della
Sicurezza bambino non si
spegne. La funzione Blocco
bambini non è disponibile
per 8 secondi dopo
l'accensione
dell'apparecchiatura.
7.2 Regolazione dell'umidità ancora presente nel bucato
Ogni volta che si accede alla
modalità "Regolazione
dell'umidità restante nel
bucato", il livello di umidità
precedentemente impostato
passerà al valore successivo
(ad esempio quello
precedentemente impostato
passerà a ).

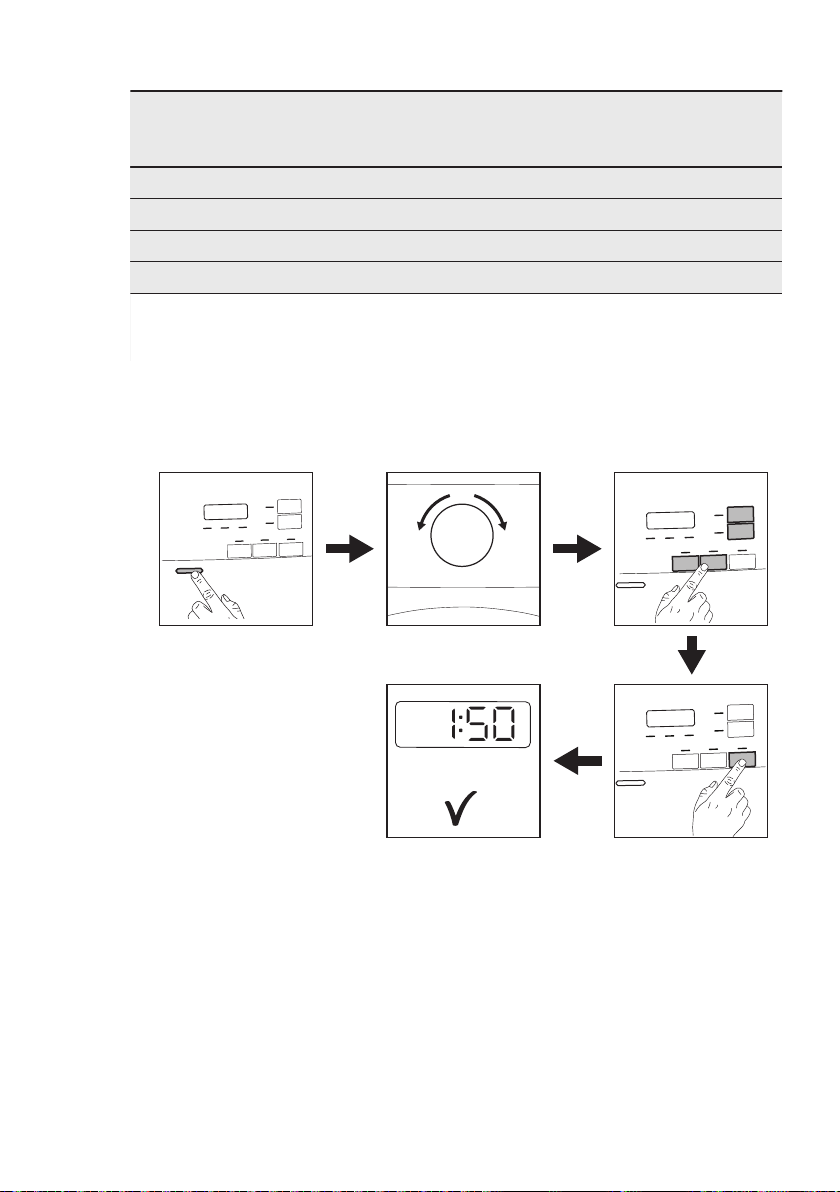

Per modificare il livello predefinito
dell'umidità restante:
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Usare il selettore dei programmi per
impostare un programma qualsiasi.
3. Attendere circa 8 secondi.
4. Tenere premuti i tasti (E) e (D)
contemporaneamente.
Una di queste spie si accende:
• livello di asciugatura
massimo
• - maggiore asciugatura
della biancheria
• - asciugatura predefinita
della biancheria
5. Premere ripetutamente il tasto (E)
and (D) fino a quando non si
accende la spia del livello corretto.
Se il display torna alla
modalità normale
(l'orario del programma
selezionato dal
passaggio 2. verrà
visualizzata),
impostando il livello
dell'umidità restante
premere e tenere
premuti i pulsanti (E) e
(D) ancora una volta per
accedere alla modalità
"Regolazione dell'umidità
restante nel bucato" (il
livello impostato di
umidità restante passerà
al valore successivo).
6. Dopo 5 s il display torna in modalità
normale.
7.3 Spia contenitore acqua
Per impostazione predefinita, la spia del
contenitore dell'acqua è accesa. Si
accende quando il programma è
terminato o se è necessario svuotare il
contenitore dell'acqua.
Se è stato installato un kit di
scarico (accessorio
supplementare),
l'apparecchiatura scarica
automaticamente l'acqua dal
relativo contenitore. In
questo caso si consiglia di
spegnere la spia del
contenitore dell'acqua.
Disattivazione della spia del contenitore dell'acqua.
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Attendere circa 8 secondi.
3. Tenere premuti i tasti (B) e (D)
contemporaneamente.
Il display mostra una di queste 2
configurazioni:
• Il display visualizza "Off". Dopo 5
s il display torna in modalità
normale.
• Il display visualizza "On". Dopo 5
s il display torna in modalità
normale.
ITALIANO 13
7.4 Accensione/spegnimento
segnale acustico
Per disattivare o attivare i segnali
acustici, premere e tenere premuti
contemporaneamente per circa 2
secondi i pulsanti a sfioramento (A) e (B)
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
L'imballo posteriore del
cesto viene rimosso
automaticamente alla prima
attivazione
dell'asciugabiancheria. È
possibile sentire alcuni
rumori.
Prima di usare l'apparecchiatura per la
prima volta:
• Pulire il cesto dell'asciugabiancheria
con un panno umido.
• Avviare un programma di 1 ora con
bucato umido.
9. UTILIZZO QUOTIDIANO
9.1 Avvio di un programma
senza partenza ritardata
1. Preparare la biancheria e caricare
l'apparecchiatura.
ATTENZIONE!
Assicurarsi che una volta
chiuso l'oblò, la
biancheria non rimanga
incastrata tra questo e la
guarnizione di gomma.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
3. Impostare il programma e le opzioni
corretti per il tipo di carico.
Il display indica la durata del programma.
La fase iniziale (3 - 5 min.)
del ciclo di asciugatura
potrebbe essere
leggermente più rumorosa.
Questo è dovuto all'avvio del
compressore. Non si tratta di
un'anomalia di
funzionamento per
apparecchiature alimentate
da compressore quali ad
esempio frigoriferi e
congelatori.
Il tempo di asciugatura che
si vede sul display, quando è
selezionato il programma
cotone, è legato a un carico
da 5 kg e a condizioni
standard. Il tempo di
asciugatura reale dipende
dal tipo di carico (quantità e
composizione), dalla
temperatura della stanza
nonché dall'umidità del
bucato dopo la fase di
centrifuga.
4. Premere il pulsante Avvio/Pausa.
il programma si avvia.
9.2 Avvio del programma con la partenza ritardata
1. Impostare il programma e le opzioni
corretti per il tipo di carico.
2. Premere ripetutamente il tasto della
partenza ritardata fino a quando il
display non visualizza il tempo
impostato.
www.electrolux.com14
È possibile ritardare
l'inizio di un programma
da un minimo di 1 ora
fino ad un massimo di 20
ore.
3. Toccare il pulsante a sfioramento
Avvio/Pausa.
Il display mostra il conto alla rovescia
della partenza ritardata.
Appena è completato il conto alla
rovescia, il programma si avvia.
La fase anti-pieghe riduce le pieghe sugli
indumenti.
La biancheria può essere estratta prima
della conclusione della fase antipiega.
Per ottenere risultati migliori, consigliamo
di estrarre la biancheria quando la fase è
terminata o quasi terminata.
Quando la fase antipiega è terminata:
• Il display visualizza ancora
9.3 Modifica del programma
1. Premere il tasto On/Off per spegnere
l’apparecchiatura.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
3. Impostare il programma.
In alternativa:
1. Ruotare la manopola di selezione
fino alla posizione "Reset".
2. Attendere 1 secondo. Il display
visualizza .
3. Impostare il programma.
9.4 Al termine del programma
Il programma è terminato:
• Viene emesso un segnale acustico
intermittente.
• Il display visualizza
• Le spie Filtro e Serbatoio si
illuminano.
• La spia Avvio/Pausa è accesa.
L'apparecchiatura continua a funzionare
con la fase anti-piega per circa 30 minuti
o più se è stata impostata l'opzione
Antipiega (cfr. capitolo
Antipiega
).
Opzione -
• Le spie Filtro e Serbatoio si
illuminano.
• La spia Avvio/Pausa si spegne.
1. Premere il tasto On/Off per spegnere
l’apparecchiatura.
2. Aprire lo sportello
dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere l'oblò.
A programma completato,
pulire sempre il filtro e
svuotare il contenitore
dell'acqua.
9.5 Funzione Stand-by
Per ridurre il consumo di energia, la
funzione disattiva automaticamente
l’apparecchiatura:
• Dopo 5 minuti se non si avvia il
programma.
• Dopo 5 minuti dal termine del
programma.
Il tempo è ridotto a 30
secondi se la manopola del
selettore punta nella
direzione "Reset"
10. CONSIGLI E SUGGERIMENTI UTILI
10.1 Preparazione del bucato
• Chiudere le chiusure lampo.
• Abbottonare le chiusure dei
copripiumini.
• Non allacciare lacci e nastri (ad es. i
nastri dei grembiuli). Stringerli prima
di avviare un programma.
• Togliere tutti gli oggetti dalle tasche.
• Capovolgere gli indumenti con lo
strato interno in cotone. Lo strato in
cotone va rivolto verso l'esterno.
• Impostare sempre il programma
adatto per il tipo di bucato asciugato.
• Non mettere insieme colori chiari e
colori scuri.
• Usare un programma adeguato per
1
2
1
2
cotone, jersey e maglieria per ridurre i
restringimenti.
• Non superare il carico massimo
indicato nel capitolo Programmi o
visualizzato sul display.
• Asciugare solo la biancheria adatta
per asciugabiancheria. Fare

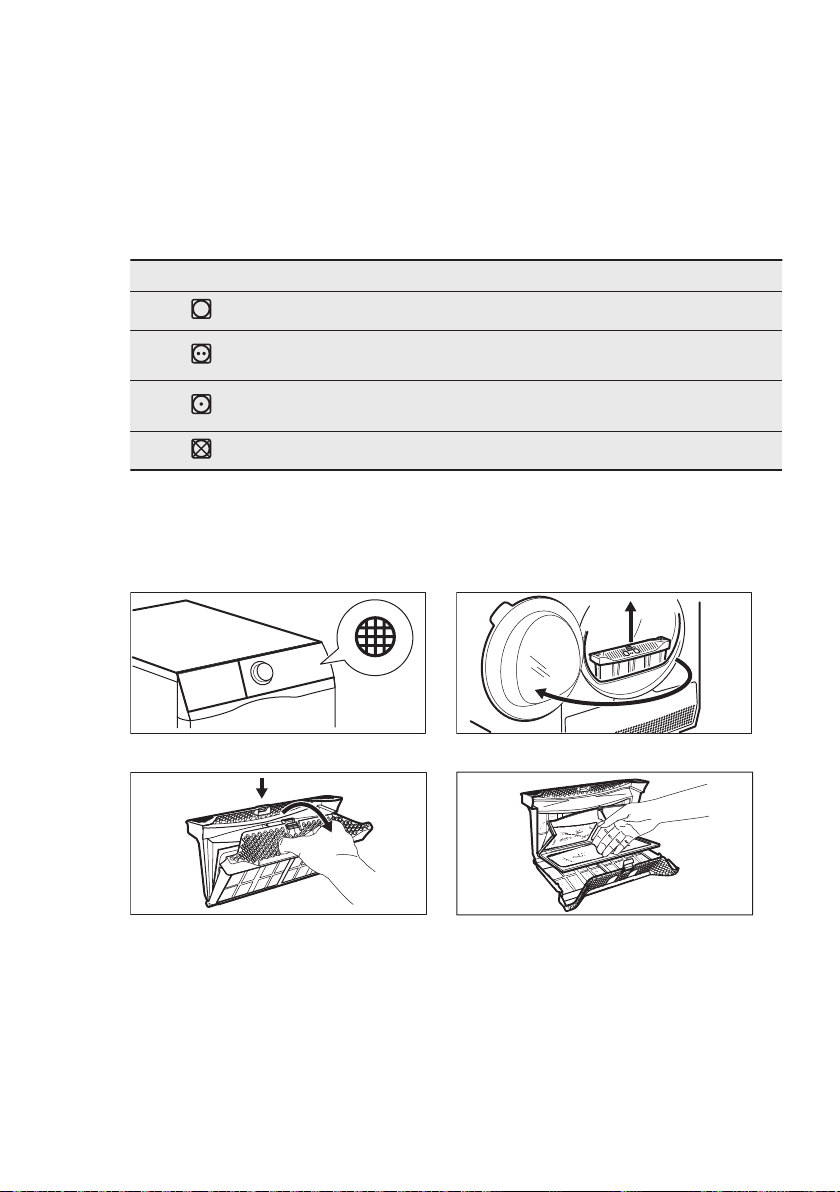

Etichetta Descrizione
Bucato adatto per un passaggio in asciugatrice.
Bucato adatto per un passaggio in asciugatrice a temperature più
elevate.
Bucato adatto per un passaggio in asciugatrice solo a temperatu‐
re basse.
Bucato non adatto per un passaggio in asciugatrice.
11. PULIZIA E CURA
11.1 Pulizia del filtro
1. 2.
ITALIANO 15
riferimento all'etichetta riportata su
ogni singolo capo.
• Non asciugare capi grandi e piccoli
insieme. I capi piccoli potrebbero
restare intrappolati in quelli grandi e
non asciugarsi.
3.
4.
2
1
1
2
www.electrolux.com16
1)
5.
1)
Se necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile
utilizzare un aspirapolvere.
6.

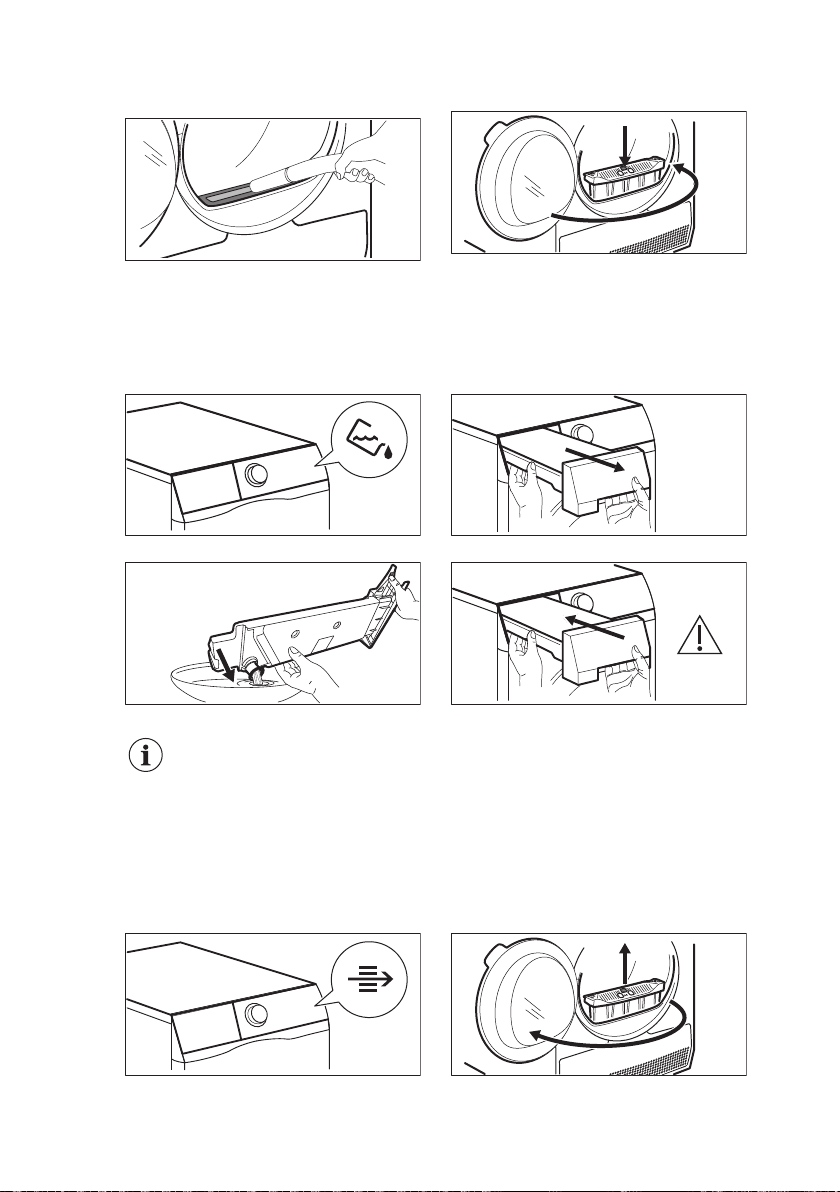

11.2 Svuotamento del contenitore dell'acqua
1. 2.
3. 4.
È possibile utilizzare l'acqua
del contenitore in alternativa
all'acqua distillata (ad es. per
la stiratura a vapore). Prima
di utilizzare l'acqua,
rimuovere i residui filtrandoli.

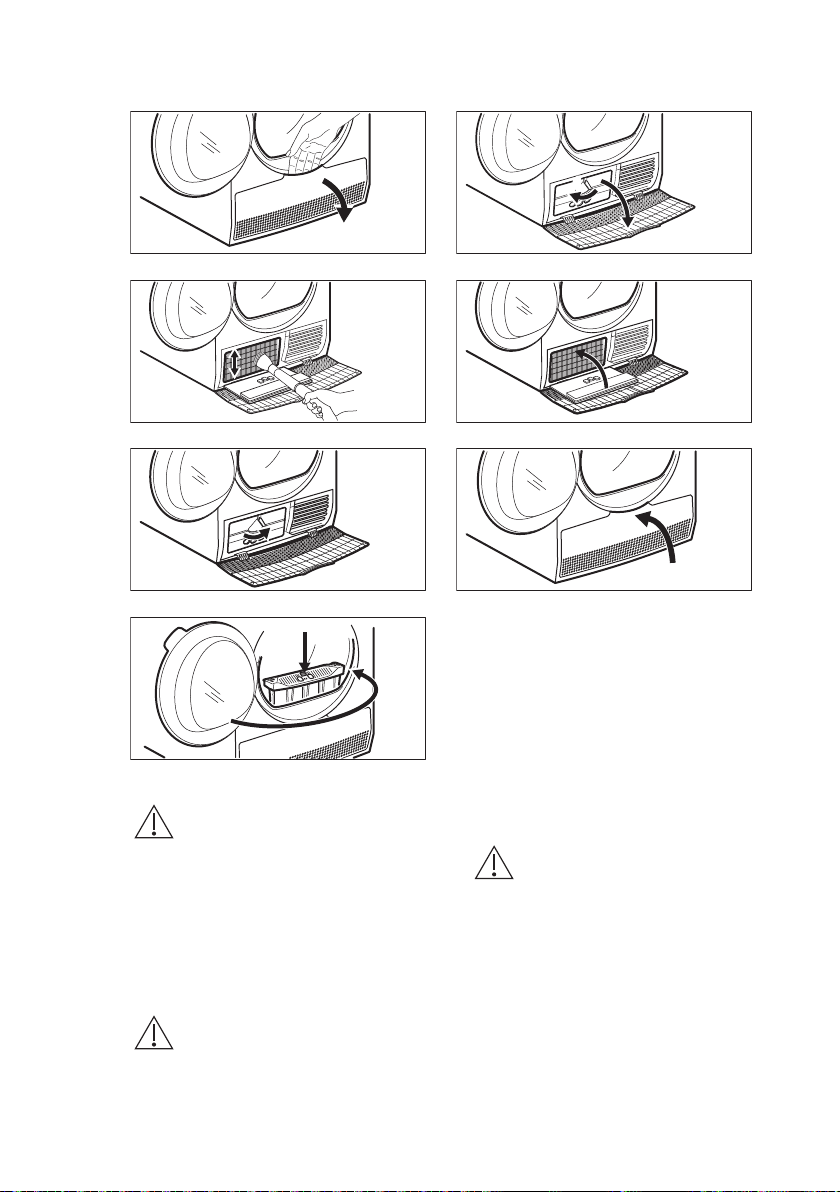

11.3 Pulizia dello scambiatore di calore
1. 2.
3. 4.
11
22
2
1
5. 6.
7. 8.
ITALIANO 17
9.
ATTENZIONE!
Non toccare la superficie
metallica a mani nude.
Rischio di lesioni. Indossare
guanti di protezione. Pulire
con attenzione per non
danneggiare la superficie
metallica.
11.4 Pulizia del cesto
AVVERTENZA!
Scollegare l'apparecchiatura
prima di eseguire la pulizia.
Utilizzare un normale sapone neutro per
pulire la superficie interna del cesto e le
scanalature del cesto stesso. Asciugare
le superfici pulite con un panno morbido.
ATTENZIONE!
Non usare detergenti
corrosivi o pagliette
metalliche per pulire il cesto.
11.5 Pulizia del pannello dei
comandi e dell'alloggiamento
Utilizzare un normale sapone neutro per
pulire il pannello dei comandi e
l'alloggiamento.
Utilizzare un panno umido. Asciugare le
superfici pulite con un panno morbido.
www.electrolux.com18
ATTENZIONE!
Non utilizzare detergenti per
la pulizia dei mobili o
corrosivi.
11.6 Pulizia delle fessure per il ricircolo dell'aria
Utilizzare un aspirapolvere per eliminare
la lanugine dalle fessure per il ricircolo
dell'aria.
12. RISOLUZIONE DEI PROBLEMI
Problema Possibile soluzione
Non è possibile accendere l'apparecchia‐
tura.
Controllare il fusibile nella scatola elettri‐
Il programma non si avvia. Premere Avvio/Pausa.
Controllare che la porta dell'apparecchia‐
La porta dell'apparecchiatura non si chiu‐
de.
Assicurarsi che la biancheria non resti in‐
L'apparecchiatura si arresta durante il
funzionamento.
Il carico è troppo piccolo, aumentare il ca‐
Il ciclo di asciugatura è troppo lungo o i ri‐
sultati di asciugatura sono insoddisfacen‐
1)
ti.
Assicurarsi che il filtro sia pulito.
La biancheria è troppo bagnata. Centrifu‐
Accertarsi che la temperatura ambiente
Impostare il programma Tempo o Ex‐
Il display visualizza .
Verificare che la spina sia collegata alla
presa elettrica.
ca (installazione domestica).
tura sia chiusa.
Controllare che il filtro sia stato installato
correttamente.
castrata tra la porta dell'apparecchiatura
e la guarnizione di gomma.
Assicurarsi che il contenitore dell'acqua
sia vuoto. Premere nuovamente Avvio/
Pausa per avviare il programma.
rico o usare il programma Tempo.
Assicurarsi che il peso della biancheria
sia adatto alla durata del programma.
gare nuovamente la biancheria nella la‐
vabiancheria.
sia maggiore di +5°C e minore di +35°C.
La temperatura ambiente ottimale è com‐
presa tra 19°C e 24°C.
tra .
Se si desidera impostare un nuovo pro‐
gramma, spegnere e riaccendere l'appa‐
recchiatura.
2)
Problema Possibile soluzione
Assicurarsi che le opzioni siano disponi‐
Il display visualizza il codice di Errore
(per es. E51).
1)
Dopo massimo 5 ore, il programma termina automaticamente.
2)
Può succedere che alcune aree rimangano umide durante l'asciugatura di capi volumino‐
si (per es. lenzuola).
12.1 I risultati di asciugatura non sono soddisfacenti
• Il programma impostato non è
corretto.
• Il filtro è ostruito.
• Lo scambiatore di calore è ostruito.
• È stata introdotta troppa biancheria
nell'apparecchiatura.
• Il cesto è sporco.
• Impostazione errata del sensore di
conduttività ( vedere il capitolo
13. DATI TECNICI
ITALIANO 19
bili per il programma.
Attivare e disattivare l'apparecchiatura.
Avviare un nuovo programma. In caso di
ricomparsa dell'anomalia, contattare il
Centro di Assistenza.
"
Impostazioni - Regolazione del grado
di umidità della biancheria restante
per migliorare l'impostazione).
• Le fessure di ricircolo dell'aria sono
ostruite.
• La temperatura ambiente è troppo
alta o troppo bassa (temperatura
ambiente ottimale tra 19°C e 24°C )
"
Altezza x Larghezza x Profondità 850 x 596 x 638 mm (massimo 662 mm)
Massima profondità con l'oblò aperto 1107 mm
Massima larghezza con l'oblò aperto 958 mm
Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
Volume del cesto 118 l
Volume carico massimo 8 kg
Tensione 230 V
Frequenza 50 Hz
Livello di potenza audio 67 dB
Potenza totale 700 W
Classe di efficienza energetica A+++
Consumo energetico sul programma co‐
tone standard a pieno carico.
Consumo energetico sul programma co‐
tone standard a carico parziale.
1)
2)
1,47 kWh
0,83 kWh
www.electrolux.com20
Consumo annuale di energia
3)
Assorbimento potenza in modalità acce‐
4)
so
Assorbimento potenza in modalità spen‐
4)
to
176,50 kWh
0,05 W
0,05 W
Tipo di uso Domestico
Temperatura ambiente consentita da + 5 °C a + 35 °C
Coperchio di protezione che impedisce
IPX4
l'ingresso di sporco e umidità, eccetto do‐
ve l'apparecchiatura a bassa tensione
non ha una protezione contro l'umidità
Questo prodotto contiene gas fluorurati serra, ermeticamente sigillati
Tipo di gas R134a
Peso 0,30 kg
Potenziale di Riscaldamento Globale
1430
(GWP)
1)
In riferimento a EN 61121. 8kg di cotone centrifugati a 1.000 giri/min.
2)
In riferimento a EN 61121. 4kg di cotone centrifugati a 1.000 giri/min.
3)
Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma
standard per la biancheria di cotone a carico pieno e parziale e consumo in standby. L'effet‐
tivo consumo di energia per ciclo dipenderà da come si utilizza l'apparecchiatura (NORMA‐
TIVA EUROPEA N.392/2012).
4)
Con riferimento a EN 61121.
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 392/2012 che implementa la direttiva 2009/125/CE.
13.1 Valori di consumo
Tempo di
Programma Centrifuga a/umidità residua
asciugatu‐
1)
ra
Cotoni Eco 8 kg
Armadio 1400 giri al minuto / 50% 156 min. 1,31 kWh
1000 giri al minuto / 60% 173 min. 1,47 kWh
Pronto Stiro 1400 giri al minuto / 50% 120 min. 0,94 kWh
1000 giri al minuto / 60% 137 min. 1,12 kWh
Cotoni Eco 4 kg
Armadio 1400 giri al minuto / 50% 93 min. 0,72 kWh
Consumo
energeti‐
2)
co
1 2
3
5
4
ITALIANO 21
Programma Centrifuga a/umidità residua
1000 giri al minuto / 60% 105 min. 0,83 kWh
Armadio 1200 giri al minuto / 40% 65 min. 0,47 kWh
800 giri al minuto / 50% 80 min. 0,60 kWh
1)
Per i carichi parziali, il tempo di ciclo è più breve e l'apparecchiatura usa meno energia.
2)
Una temperatura ambiente scorretta e/o un bucato centrifugato in modo scorretto sono
fattori che possono prolungare la durata del ciclo nonché il consumo energetico.
14. GUIDA RAPIDA
14.1 Utilizzo quotidiano
Sintetici 3,5 kg
Tempo di
asciugatu‐
1)
ra
Consumo
energeti‐
2)
co
1. Premere il tasto On/Off per attivare
l'apparecchiatura.
2. Usare il selettore dei programmi per
impostare il programma.
3. Oltre al programma è possibile
impostare 1 o più opzioni speciali.
Per attivare o disattivare un'opzione
toccare il relativo pulsante.
4. Per avviare il programma, toccare il
pulsante Start/Pausa.
5. L'apparecchiatura si avvia.
1 32
www.electrolux.com22

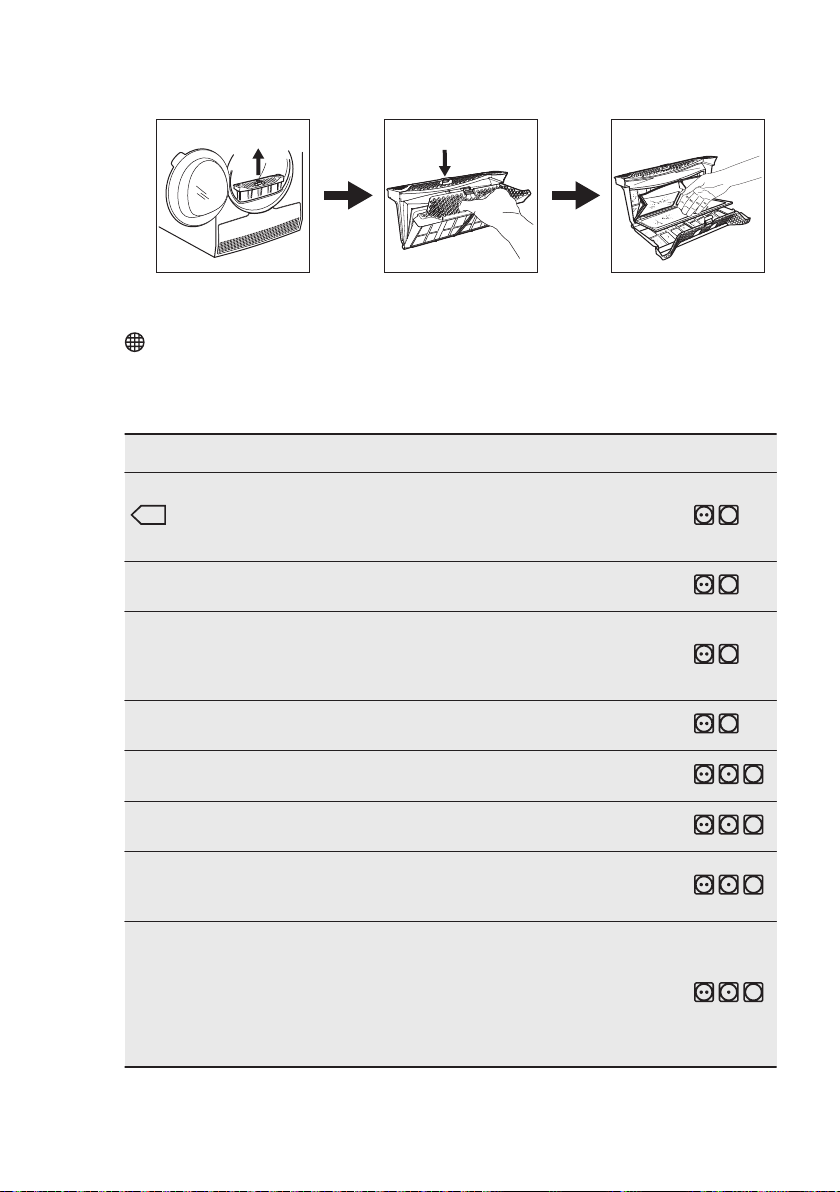

14.2 Pulizia del filtro
Alla fine di ogni ciclo il simbolo del filtro
compare sul display ed è necessario
procedere alla pulizia del filtro.
14.3 Tabella dei programmi
Programma
3) Cotoni Eco
Cotoni
Extra
Cotoni
Armadio
Cotoni
Pronto Stiro
Sintetici
Extra
Sintetici
Armadio
Delicati 4 kg
Tempo 5 kg
1)
Carico
Ciclo da usare per asciugare il
8 kg
8 kg Grado di asciugatura: extra.
8 kg
8 kg
3,5 kg Grado di asciugatura: extra.
3,5 kg Grado di asciugatura: normale.
cotone col livello di asciugatura
"cotone armadio", con un rispar‐
mio di energia ottimale.
Ciclo definito per asciugare tutti i
tipi di cotone, pronti per essere
messi nell'armadio (asciutto ar‐
madio).
Grado di asciugatura: adatto per
la stiratura.
Tessuti delicati quali ad esempio
viscosa, acrilico e miscele degli
stessi.
Questo programma consente di
utilizzare l'opzione Tempo e di
impostare la durata del program‐
ma.
Il tempo di asciugatura dovrebbe
essere adeguato al carico, per
es. 2 ore per 5 kg di cotone.
Proprietà / Tipo di tessuto
2)
/
/
/
/
/
/
/
/
ITALIANO 23
Programma
Lenzuola + 4,5 kg
Seta 1 kg
Lana 1 kg
Outdoor 2 kg
Denim 4 kg
Misti + 6 kg
1)
Il peso massimo fa riferimento ai capi asciutti.
2)
Per le indicazioni sul tessuto rimandiamo al capitolo
LI: Preparazione del bucato.
3)
Il programma Cotoni Armadio ECO è il “Programma standard cotone” in linea col
Regolamento della Commissione UE n. 392/2012. Si tratta di un programma adatto per
asciugare cotone umido ed è il programma più efficace in termini di consumo energetico per
asciugare cotone umido.
Carico
1)
Fino a tre set di biancheria da
letto, uno dei quali può essere
per letto matrimoniale.
Asciugatura delicata di capi di
seta che richiedono il lavaggio a
mano.
Tessuti in lana. Asciugatura delicata di capi di
lana che richiedono il lavaggio a mano.
Estrarre subito i capi al termine del program‐
ma.
Asciugatura per indumenti per
l'aria aperta, tecnici, sportivi,
giacche impermeabili e traspi‐
ranti, giacca aderente dotata di
interno in pile rimovibile o rivesti‐
mento isolante interno. Adatta
per l'asciugatura in asciugabian‐
cheria.
Capi sportivi come jeans, felpe e
simili, in tessuti di spessore di‐
verso (ad esempio su colletto,
polsini e cuciture).
Mix di indumenti in cotone, mi‐
scele sintetiche di cotone e tes‐
suti sintetici.
Proprietà / Tipo di tessuto
CONSIGLI E SUGGERIMENTI UTI‐
2)
/
/
/
/
/
15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL REGOLAMENTO UE 1369/2017
Foglio informativo prodotto
Marchio Commerciale Electrolux
Modello EW7HL83W5
Capacità nominale in kg 8
Asciugabiancheria a espulsione o a condensazione Condensatore
PNC916098657
www.electrolux.com24
Classe di efficienza energetica A+++
Consumo di energia in kWh/anno, basato su 160 cicli di
asciugatura del programma standard per tessuti di cotone
a pieno carico e a carico parziale e consumo dei modi a
basso consumo energetico. Il consumo effettivo per ciclo
dipende dalle modalità di utilizzo dell’apparecchio.
Asciugabiancheria automatica o asciugabiancheria non
automatica
Consumo energetico del programma standard a pieno ca‐
rico per tessuti di cotone in kWh
Consumo energetico del programma standard a carico
parziale per tessuti di cotone in kWh
Consumo energetico ponderato in modo spento in W 0,05
Consumo di energia in modo left-on in W 0,05
Durata del modo left on in minuti 10
Il "programma standard per tessuti in cotone" usato a pie‐
no carico e a carico parziale è il programma di asciugatura
standard cui si riferiscono l’etichetta e la scheda prodotto,
che tale programma è atto ad asciugare biancheria bagna‐
ta di cotone normale e che è il programma più efficiente in
termini di consumo energetico per il cotone
Durata ponderata del programma del "programma stan‐
dard a pieno carico e a carico parziale" in minuti
Durata ponderata del programma del "programma stan‐
dard a pieno carico" in minuti
Durata ponderata del programma del "programma stan‐
dard a carico parziale" in minuti
Classe di efficienza di condensazione su una scala da G
(efficienza minima) ad A (efficienza massima)
Efficienza di condensazione media del programma stan‐
dard a pieno carico espressa in percentuale
Efficienza di condensazione media del programma stan‐
dard a carico parziale espressa in percentuale
Efficienza di condensazione ponderata del ''programma
standard a pieno carico e a carico parziale''
Livello di potenza sonora in dB 67
Apparecchio da incasso S/N No
176,50
Automatico
1,47
0,83
134
173
105
B
86
86
86
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 392/2012 che implementa la direttiva 2009/125/CE.
16. CONSIDERAZIONI SULL'AMBIENTE
ITALIANO 25
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
www.electrolux.com26
ITALIANO 27
www.electrolux.com/shop
136960840-A-092019
Loading...
