Electrolux EW7F3913RA User Manual

EW7F3913RA

FR Lave-linge Notice d'utilisation

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 3

2. CONSIGNES DE SÉCURITÉ............................................................................. 4

3. INSTALLATION.................................................................................................. 6

4. DESCRIPTION DE L'APPAREIL......................................................................10

5. BANDEAU DE COMMANDE............................................................................ 10

6. MANETTES ET TOUCHES.............................................................................. 13

7. PROGRAMMES .............................................................................................. 16

8. RÉGLAGES......................................................................................................22

9. AVANT LA PREMIÈRE UTILISATION............................................................. 22

10. UTILISATION QUOTIDIENNE........................................................................23

11. CONSEILS......................................................................................................28

12. ENTRETIEN ET NETTOYAGE.......................................................................29

13. EN CAS D'ANOMALIE DE FONCTIONNEMENT...........................................34

14. VALEURS DE CONSOMMATION..................................................................38

15. CARACTÉRISTIQUES TECHNIQUES...........................................................39

16. ACCESSOIRES..............................................................................................39

17. GUIDE DE DÉMARRAGE RAPIDE............................................................... 41

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pièces d'origine.
Avant de contacter le service après-vente, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus

de 8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un

handicap très important et complexe doivent être
tenus à l'écart, à moins d'être surveillés en
permanence.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart, à moins d'être surveillés en permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants

et jetez-les convenablement.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de

l'appareil lorsque la porte est ouverte.

• Si l'appareil est équipé d'un dispositif de sécurité

enfants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre

une opération de maintenance sur l'appareil sans
surveillance.

FRANÇAIS 3

1.2 Sécurité générale

• Ne modifiez pas les caractéristiques de cet appareil.

www.electrolux.com4

• Respectez la charge maximale de 9 kg (reportez-vous

au chapitre « Tableau des programmes »).

• La pression de l'eau en service au niveau du point

d'entrée en provenance de l'arrivée d'eau doit être

comprise entre 0,5 bar (0,05 MPa) et 8 bar (0,8 MPa).

• Les orifices d'aération situés à la base ne doivent pas

être obstrués par de la moquette, un tapis, ou tout

type de revêtement de sol.

• L'appareil doit être raccordé à l'arrivée d'eau à l'aide

des tuyaux neufs fournis, ou d'autres tuyaux neufs

fournis par le service après-vente agréé.

• Il convient de ne pas réutiliser des ensembles de

raccordement usagés.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, un service de maintenance

agréé ou un technicien qualifié afin d'éviter tout

danger lié à l'électricité.

• Avant toute opération d'entretien, éteignez l'appareil et

débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression

pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon humide. Utilisez

uniquement des produits de lavage neutres. N'utilisez

pas de produits abrasifs, de tampons à récurer, de

solvants ni d'objets métalliques.

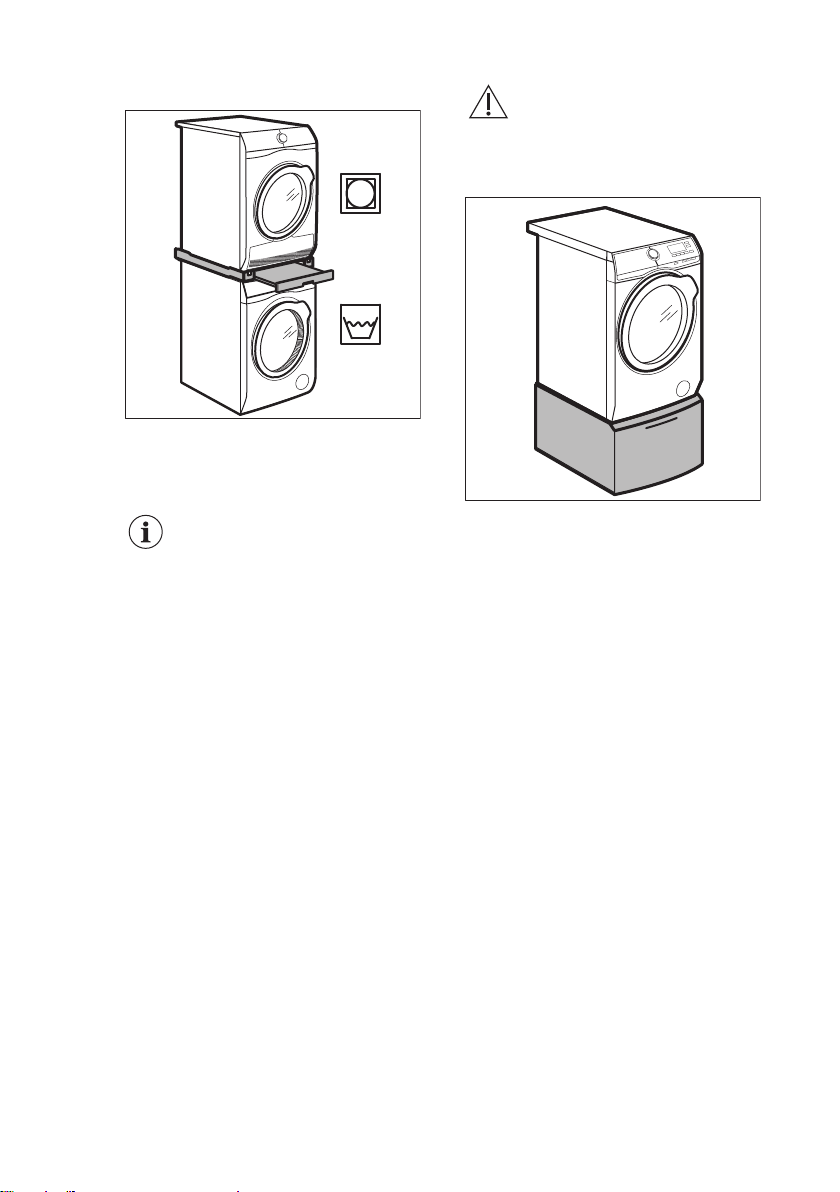

• Si un sèche-linge est superposé au-dessus du lave-

linge, veillez à utiliser le bon kit de superposition,

agréé par ELECTROLUX (pour plus d'informations,

reportez-vous au chapitre « Accessoires - Kit de

superposition »).

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

L'installation doit être
confirme aux
réglementations nationales
en vigueur.

• Retirez l'intégralité de l'emballage et
les boulons de transport, y compris le
joint en caoutchouc et l'entretoise en
plastique.

• Conservez les boulons de transport
en lieu sûr. Si l'appareil doit être de
nouveau déplacé, les boulons doivent
être réutilisés pour maintenir le

tambour en place et éviter tout dégât
interne.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
0 °C ou dans un endroit exposé aux
intempéries.

• L'appareil doit être installé sur un sol
plat, stable, résistant à la chaleur et
propre.

• Assurez-vous que de l'air circule entre
l'appareil et le sol.

• N'installez pas l'appareil directement
au-dessus d'une évacuation dans le
sol.

• Réglez les pieds pour laisser un
espace suffisant entre l'appareil et le
sol.

• N'installez pas l'appareil dans un
endroit où il ne pourrait pas être
complètement ouvert.

• Ne placez aucun récipient sous
l'appareil pour récupérer tout éventuel
écoulement. Contactez le service
après-vente agréé pour connaître les
accessoires disponibles.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• L'appareil doit être relié à la terre.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• Vérifiez que les paramètres figurant
sur la plaque signalétique
correspondent aux données
électriques de votre réseau.

• N'utilisez pas d'adaptateurs
multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du câble d'alimentation
de l'appareil doit être effectué par
notre service après-vente agréé.

FRANÇAIS 5

• Ne branchez la fiche d'alimentation à
la prise de courant qu'à la fin de
l'installation. Assurez-vous que la
prise de courant est accessible une
fois l'appareil installé.

• Ne touchez jamais le câble
d'alimentation ni la fiche avec des
mains mouillées.

• Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.

• Cet appareil est conforme aux
directives CEE.

2.3 Raccordement à l'arrivée

d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs,
des tuyaux n'ayant pas servi depuis
longtemps, lorsqu'une réparation a
été effectuée ou qu'un nouveau
dispositif a été installé (compteurs
d'eau, etc.), laissez l'eau s'écouler
jusqu'à ce qu'elle soit parfaitement
propre et claire.

• Pendant et après la première
utilisation de l'appareil, vérifiez
qu'aucune fuite n'est visible.

• N'utilisez pas de rallonge si le tuyau
d'alimentation est trop court.
Contactez le service après-vente pour
remplacer le tuyau d'alimentation.

• La longueur maximale du tuyau de
vidange est de 400 cm. Contactez le
service après-vente pour obtenir
d'autres longueurs de tuyaux de
vidange et des rallonges.

2.4 Utilisation

AVERTISSEMENT!

Risque de blessure, de choc
électrique, d'incendie, de
brûlures ou de dommage
matériel à l'appareil.

• Cet appareil est exclusivement
destiné à une utilisation domestique.

• Suivez les consignes de sécurité
figurant sur l'emballage du produit de
lavage.

• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur

www.electrolux.com6

ou à proximité de l'appareil, ni sur
celui-ci.

• Veillez à retirer tout objet métallique
du linge.

• Ne lavez pas les textiles très tachés
par de l'huile, de la graisse ou une
autre substance grasse. Cela pourrait
endommager les pièces en
caoutchouc du lave-linge. Prélavez de
tels articles à la main avant de les
introduire dans le lave-linge.

• Ne touchez pas la vitre du hublot
pendant le déroulement d'un
programme. La vitre peut être
chaude.

2.5 Maintenance

• Pour réparer l'appareil, contactez un
service après-vente agréé.

• Utilisez exclusivement des pièces
d'origine.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

• Débranchez l'appareil de
l'alimentation électrique et de l'arrivée
d'eau.

• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du
hublot pour empêcher les enfants et
les animaux de s'enfermer dans le
tambour.

• Jetez l'appareil en vous conformant
aux exigences locales relatives à la
mise au rebut des Déchets
d'équipements électriques et
électroniques (DEEE).

3.1 Déballage

1. Retirez le film externe. Si nécessaire,
utilisez un cutter.

2. Retirez la partie supérieure en carton et
tous les matériaux d'emballage en
polystyrène.

1

2

FRANÇAIS 7

3. Ouvrez la porte. Videz le tambour. 4. Posez au sol le bloc avant en polystyrène,

5. Retirez la protection en polystyrène en bas
de l'appareil. Relevez l'appareil.

7. Ôtez les trois boulons de transport et les
entretoises en plastique.

sous l'appareil. Posez précautionneusement
l'appareil sur le dos.

6. Retirez le câble d'alimentation électrique et
le tuyau de vidange de leurs supports.

Il est possible de voir de l'eau s'écouler du
tuyau d'évacuation en raison des essais
effectués en usine.

8. Placez les caches en plastique, fournis
dans le sachet du manuel d'utilisation, dans
les trous.

Nous vous recommandons
de conserver l'emballage
et les boulons de transport
en vue d'un éventuel
transport de l'appareil.

3.2 Informations pour

l'installation

1. Positionnement et mise de niveau

Disposez correctement l'appareil de
façon à ce qu'il soit de niveau, pour
éviter des vibrations, un bruit et un
mouvement excessifs de l'appareil quand
celui-ci fonctionne.

x4

20O20

O

45O45

O

www.electrolux.com8

1. Placez l'appareil sur un sol plat et dur.

L'appareil doit être de niveau et stable.
Veillez à ce que l'appareil ne soit pas en
contact avec le mur ou avec d'autres
appareils, et que l'air circule sous
l'appareil.

2. Desserrez ou serrez les pieds jusqu'à

ce que l'appareil soit de niveau. Tous les
pieds doivent être fermement posés sur
le sol.

AVERTISSEMENT!

Ne placez ni carton, ni bois,
ni autre matériau sous les
pieds de l'appareil pour le
mettre de niveau.

2. Tuyau d'arrivée d'eau

ATTENTION!

Vérifiez que les tuyaux ne
sont pas endommagés et
que les raccords ne fuient
pas. N'utilisez pas de
rallonge si le tuyau
d'alimentation est trop court.
Contactez le service après­vente pour remplacer le
tuyau d'arrivée d'eau.

1. Raccordez le tuyau d'arrivée d'eau à
l'arrière de l'appareil.

2. Placez-le vers la droite ou la gauche,
en fonction de la position de votre robinet
d'eau. Assurez-vous que le tuyau
d'arrivée d'eau n'est pas en position
verticale.

3. Si nécessaire, desserrez la bague de
serrage pour bien la positionner.

4. Raccordez le tuyau d'arrivée d'eau à
un robinet d'eau froide fileté (3/4 pouce).

3. Vidange de l'eau

Le tuyau de vidange doit être installé à
une hauteur du sol comprise entre 60 et
100 cm.

La longueur maximale du
tuyau de vidange est de
400 cm. Contactez le service
après-vente agréé pour
obtenir d'autres longueurs
de tuyaux de vidange et des
rallonges.

Il est possible de raccorder le tuyau de
vidange de différentes façons :

1. Formez un U avec le tuyau de vidange
et placez-le autour du guide de tuyau en
plastique.

2. Sur le bord d'un évier : attachez le
guide au robinet d'eau ou au mur.

Veillez à ce que le guide de
tuyau en plastique ne puisse
pas se déplacer lors de la
vidange de l'appareil, et que
l'extrémité du tuyau de
vidange ne soit pas
immergée dans l'eau. Il
pourrait y avoir un reflux
d'eau sale dans l'appareil.

3. Si l'extrémité du tuyau de vidange
ressemble à l'image, vous pouvez
l'insérer directement dans la conduite
fixe.

FRANÇAIS 9

l'illustration.

L'extrémité du tuyau de
vidange doit être ventilée en
permanence, c'est-à-dire
que le diamètre interne du
conduit d’évacuation
(minimum 38 mm - min.
1,5 po) doit être supérieur au
diamètre externe du tuyau
de vidange.

5.Sans le guide de tuyau en plastique,
vers un siphon d'évier - Placez le tuyau
de vidange dans le siphon et fixez-le
avec une attache. Reportez-vous à
l'illustration.

4. À une conduite fixe dotée d'une
ventilation spéciale : insérez
directement le tuyau dans la conduite
d'évacuation. Reportez-vous à

Veillez à ce que le tuyau de vidange
fasse une boucle afin d'éviter que des
particules passent du siphon de l'évier à
l'appareil.

6. Placez le tuyau directement dans

une conduite de vidange murale
intégrée et serrez-le avec une attache.

1 2 3

9

5

6

7

4

10

8

11 12

www.electrolux.com10

4. DESCRIPTION DE L'APPAREIL

4.1 Vue d'ensemble de l'appareil

Plan de travail

1

Distributeur de produit de lavage

2

Bandeau de commande

3

Poignée d'ouverture du hublot

4

Plaque signalétique

5

Filtre de la pompe de vidange

6

Pieds pour la mise de niveau de

7

l'appareil

5. BANDEAU DE COMMANDE

5.1 Caractéristiques spéciales

Votre nouveau lave-linge répond à toutes
les exigences modernes pour un
traitement du linge efficace et
respectueux, en réduisant la
consommation d'eau, d'énergie et de
produit de lavage.

• Le système FreshScent, grâce aux

nouveaux programmes vapeur
Cashmere et FreshScent offre la
solution parfaite pour rafraîchir les
vêtements les plus délicats sans les
laver. Utilisez les parfums délicats
exclusivement conçus par
ELECTROLUX pour ajouter une
agréable touche de « fraîchement

Tuyau de vidange

8

Raccord du tuyau d'arrivée d'eau

9

Câble d'alimentation électrique

10

Boulons de transport

11

Support du tuyau

12

lavé » à vos vêtements pour éliminer
les odeurs et les défroisser.

• La technologie Oko-Mix a été conçue

pour protéger les fibres des tissus
grâce aux différentes phases de pré­mélange qui dissolvent d'abord le
produit de lavage puis l'assouplissant
dans l'eau avant de les libérer dans le
linge. Ainsi, chaque fibre est traitée et
lavée.

• La vapeur est un moyen rapide et
simple de rafraîchir les vêtements.
Les programmes à la vapeur
éliminent les odeurs et les plis en
douceur sur les textiles secs, facilitant
ainsi le repassage.

• L'option Taches pré-traite les taches

Ma

r

ch

e

/

A

r

r

êt

Coton

Synthétiques

Délicats

Cashmere

FreshScent

Essorage/Vidange

Rinçage

Duvet

Denim

Laine/Soie

R

apide 14 min

Outdoor

Sports

Coton Eco

T

emp.

Essorage

Prélavage

Taches

Rinçage

Plus

Douceur

Plus

Vapeur

Plus

Départ
Différé

Time

Manager

1 2 3 4 5 6 7

8910111213

tenaces pour optimiser l'efficacité du
détachant.

• Grâce à l'option Douceur Plus,
l'assouplissant est réparti de façon
uniforme sur le linge et pénètre en

du programme en 30 secondes. Le
programme de lavage est défini sur
mesure pour la charge et le type de
linge, sans consommer davantage de
temps, d'énergie ou d'eau que

nécessaire.
profondeur dans les fibres pour une
douceur parfaite.

• Le système SensiCare détecte la

quantité de linge et calcule la durée

5.2 Description du bandeau de commande

FRANÇAIS 11

Sélecteur de programme

1
2

Essorage Touche

3

Temp. Touche
Affichage

4
5

Départ Différé Touche

6

Time Manager Touche

7

Départ/Pause Touche

8

9
10
11
12
13

Vapeur Plus Touche
Douceur Plus Touche
Rinçage Plus Touche
Taches Touche
Prélavage Touche
Marche/Arrêt Touche

MIX

www.electrolux.com12

5.3 Affichage

La zone de température :

Indicateur de température.

Indicateur d'eau froide.

Voyant Sécurité enfants.

Voyant Hublot verrouillé.

Indicateur Départ différé.

L'indicateur numérique peut afficher :

• La durée du programme (par ex. ).

• Le départ différé (par ex. ).

• La fin du cycle ( ).

• Un code d'alarme (par ex.

).

• Voyant d'erreur ( ).

Voyant Time Manager.

Voyant Oko-Mix.

Voyant de phase Vapeur.

Voyant de phase anti-froissage.

Indicateur de nettoyage du tambour. L'appareil vous recom‐
mande d'effectuer un nettoyage du tambour.

La zone de vitesse d'essorage :
Indicateur de vitesse d'essorage

Indicateur Sans essorage. La phase d'essorage est

désactivée.

Voyant Nuit Silence Plus.

Indicateur Arrêt cuve pleine.

Voyant « Ajouter du linge ». Il s'allume au début de la phase
de lavage, lorsqu'il est encore possible de mettre l'appareil en
pause et d'ajouter plus de linge.

Voyant Charge maximale (reportez-vous au paragraphe « Dé‐
tection de la charge par le système SensiCare »).

Il clignote lorsque la charge de linge dépasse la charge

maximale prévue pour le programme sélectionné.

6. MANETTES ET TOUCHES

FRANÇAIS 13

6.1 Introduction

Les options / fonctions ne
sont pas disponibles avec
tous les programmes de
lavage. Vérifiez la
compatibilité entre les
options / fonctions et les
programmes de lavage dans
le « Tableau des
programmes ». Une
option / fonction peut exclure
l'autre ; dans ce cas,
l'appareil ne permet pas de
programmer des
options / fonctions
incompatibles.

6.2 Marche/Arrêt

Appuyez sur cette touche pendant
quelques secondes pour allumer ou
éteindre l'appareil. Deux signaux sonores
différents retentissent lorsque vous
allumez ou éteignez l'appareil.

La fonction Veille éteint
automatiquement l'appareil au bout de
plusieurs minutes pour réduire la
consommation d'énergie. Par
conséquent, dans certains cas, il se peut
que vous deviez le rallumer.

Pour plus de détails, reportez-vous au
paragraphe « Veille » du chapitre
« Utilisation quotidienne ».

6.3 Temp.

Lorsque vous sélectionnez un
programme de lavage, l'appareil propose
automatiquement une température par
défaut.

Appuyez à plusieurs reprises sur cette
touche jusqu'à ce que la température
souhaitée s'affiche.

Lorsque
chauffe pas l'eau.

s'affiche, l'appareil ne

6.4 Essorage

Lorsque vous sélectionnez un
programme, l'appareil règle
automatiquement la vitesse d'essorage
maximale, sauf avec le programme
Denim. Cette touche vous permet de
réduire la vitesse d'essorage par défaut.

Appuyez à plusieurs reprises sur cette
touche pour :

• Diminuer la vitesse d'essorage.

Seules les vitesses disponibles pour
le programme sélectionné s'affichent.

• Options d'essorage supplémentaires

Sans essorage .
Sélectionnez cette option pour
éliminer toutes les phases
d'essorage. L'appareil effectue
uniquement la phase de vidange du
programme de lavage sélectionné.
Sélectionnez cette option pour les
textiles très délicats. Certains
programmes de lavage utilisent une
quantité d'eau plus importante lors de
la phase de rinçage.

www.electrolux.com14

• Activez l'option Arrêt cuve pleine

.
L'essorage final est annulé. L'eau du
dernier rinçage n'est pas évacuée afin
d'éviter le froissage du linge. Le
programme de lavage se termine
avec de l'eau dans le tambour.

Le voyant s'allume. Le hublot
reste fermé et le tambour tourne
régulièrement pour éviter que le linge
ne se froisse. Vous devez vidanger
l'eau pour pouvoir ouvrir le hublot.
Si vous appuyez sur la touche Départ/

Pause , l'appareil effectue une
phase d'essorage et vidange l'eau.

L'appareil vidange l'eau
automatiquement au bout
d'environ 18 heures.

• Activez l'option Nuit Silence Plus .

Les phases d'essorage intermédiaire
et final sont supprimées et le
programme se termine avec de l'eau
dans le tambour. Cela réduit le
froissage du linge.

L'indicateur s'allume. Le hublot
reste verrouillé. Le tambour tourne
régulièrement pour éviter que le linge
ne se froisse. Vous devez vidanger
l'eau pour pouvoir ouvrir le hublot.
Ce programme étant très silencieux, il
peut être utilisé de façon optimale la
nuit, aux heures creuses, lorsque les
tarifs de l'électricité sont plus bas.
Certains programmes utilisent plus
d'eau lors du rinçage.
Si vous appuyez sur la touche Départ/

Pause , l'appareil n'effectue que la
phase de vidange.

L'appareil vidange l'eau
automatiquement au bout
d'environ 18 heures.

6.5 Prélavage

Cette option vous permet d'ajouter une
phase de prélavage à un programme de
lavage.

Le voyant correspondant s'allume au­dessus de la touche.

• Utilisez cette option pour ajouter une
phase de prélavage à 30 °C avant la
phase de lavage.
Cette option est recommandée pour
le linge très sale, tout particulièrement
s'il contient du sable, de la poussière,
de la boue ou d'autres particules
solides.

Cette option peut rallonger la
durée du programme.

6.6 Taches

Appuyez sur cette touche pour ajouter la
phase Taches à un programme.

Le voyant correspondant s'allume au­dessus de la touche.

Utilisez cette option pour le linge très
taché.

Si vous sélectionnez cette option, placez
le détachant dans le compartiment .
Le détachant est préalablement mélangé

et chauffé avec le détergent afin
d'améliorer son efficacité.

Cette option allonge la durée
du programme.
Cette option n'est pas
disponible avec des
températures de lavage
inférieures à 40 °C.

6.7 Rinçage Plus permanent

Cette option permet d'ajouter quelques
rinçages en fonction du programme de
lavage sélectionné.

Utilisez cette option pour les personnes
souffrant d'allergies aux résidus de
lessive ou ayant une peau sensible.

Cette option allonge la durée
du programme.

L'indicateur correspondant au-dessus de
la touche s'allume et reste activé
pendant les cycles suivants jusqu'à ce
que cette option soit désactivée.
