EW6S462B
IT Lavabiancheria Istruzioni per l’uso
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. INSTALLAZIONE................................................................................................6
4. ACCESSORI.....................................................................................................10
5. DESCRIZIONE DEL PRODOTTO....................................................................10
6. PANNELLO DEI COMANDI..............................................................................11
7. SELETTORE E TASTI......................................................................................13
8. PROGRAMMI .................................................................................................. 15
9. IMPOSTAZIONI................................................................................................ 19
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 20
11. UTILIZZO QUOTIDIANO................................................................................ 20
12. CONSIGLI E SUGGERIMENTI UTILI.............................................................25
13. PULIZIA E CURA............................................................................................26
14. RISOLUZIONE DEI PROBLEMI.....................................................................31
15. VALORI DI CONSUMO.................................................................................. 35
16. DATI TECNICI................................................................................................ 35
17. GUIDA RAPIDA............................................................................................. 36
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani a meno che non vi sia una supervisione
continua.
• Tenere lontani i bambini al di sotto dei 3 anni se non
costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
ITALIANO 3
www.electrolux.com4
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Questo elettrodomestico è destinato ad un uso
domestico e applicazioni simili, quali:
– cucine di negozi, uffici e altri ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali;
– aree per uso comune in condomini o lavanderie a
gettoni.
• Non superare il volume di carico massimo di 6 kg
(consultare il capitolo “Tabella dei programmi”).
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere
compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei nuovi set di tubi forniti in
dotazione o ancora dei nuovi set di tubi forniti dal
Centro Assistenza Autorizzato.
• I tubi usati non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore
per pulire l'apparecchio.
• Pulire l'apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.

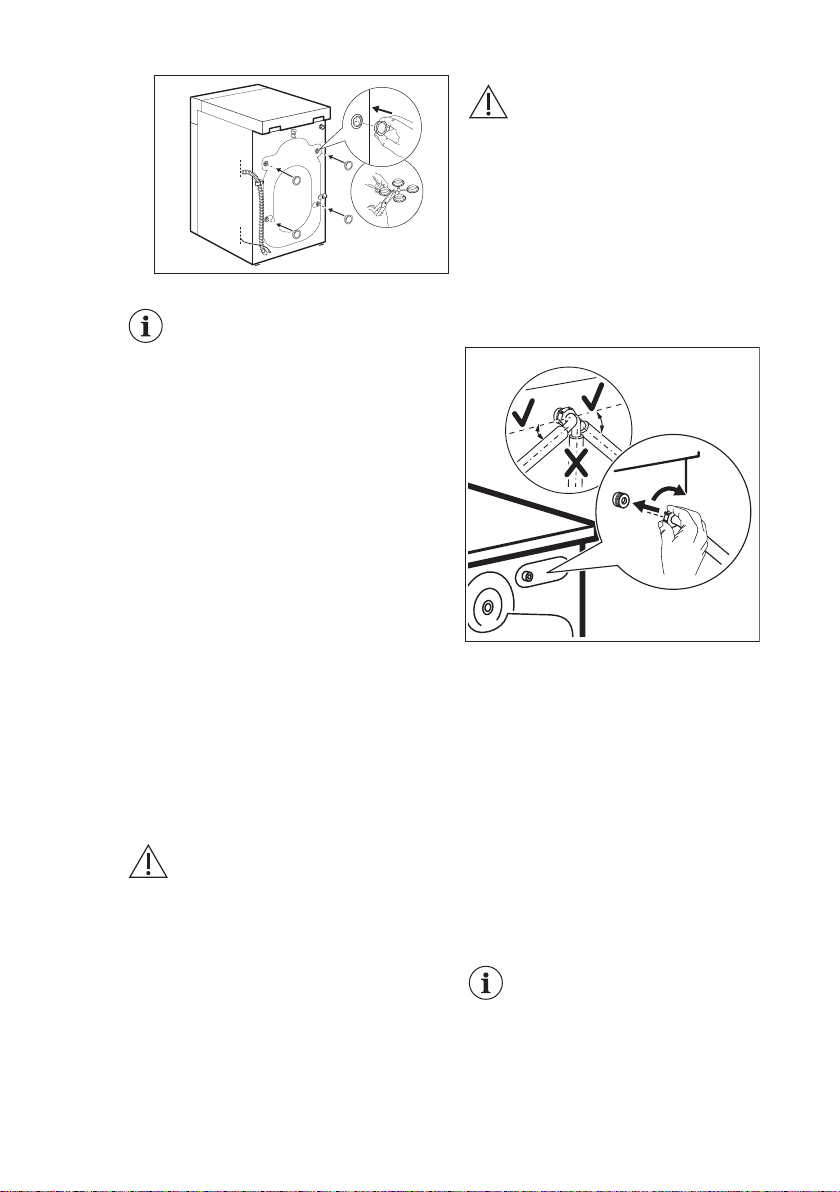

• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente la porta
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Questa apparecchiatura è conforme
alle direttive CEE.
2.3 Collegamento dell’acqua
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar scorrere l'acqua fino a
che non sarà trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
www.electrolux.com6
• Non usare una prolunga se il tubo di
carico dell'acqua è troppo corto.
Contattare il Centro di Assistenza
autorizzato per sostituire il tubo di
carico dell'acqua.
• Si può vedere dell'acqua fuoriuscire
dal tubo di scarico. Questa condizione
è imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.

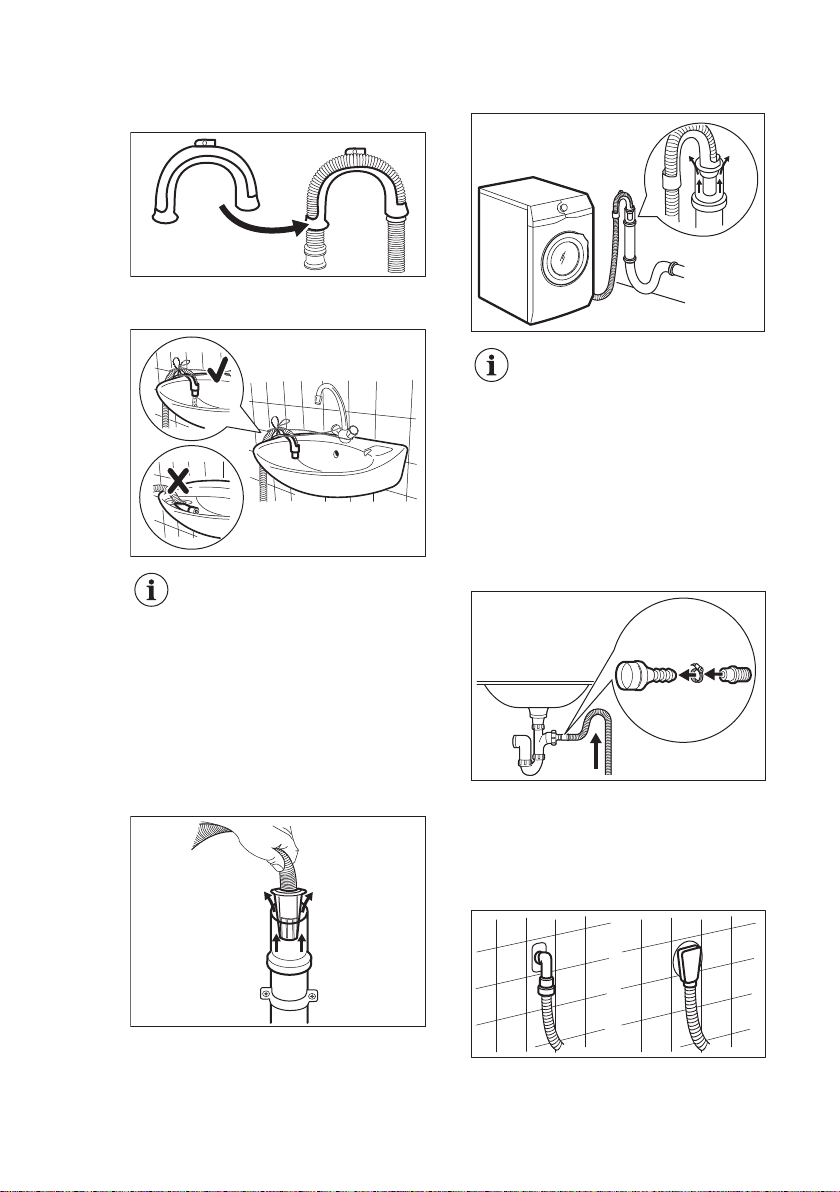

• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro Assistenza
autorizzato per l'altro tubo di scarico e
la prolunga.
2.4 Utilizzo
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Pre-lavare questi
tessuti prima di metterli in lavatrice.
• Non toccare la porta in vetro mentre
un programma è in funzione. Il vetro
può surriscaldarsi.
2.5 Assistenza Tecnica
• Per riparare l'apparecchiatura
contattare il Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.

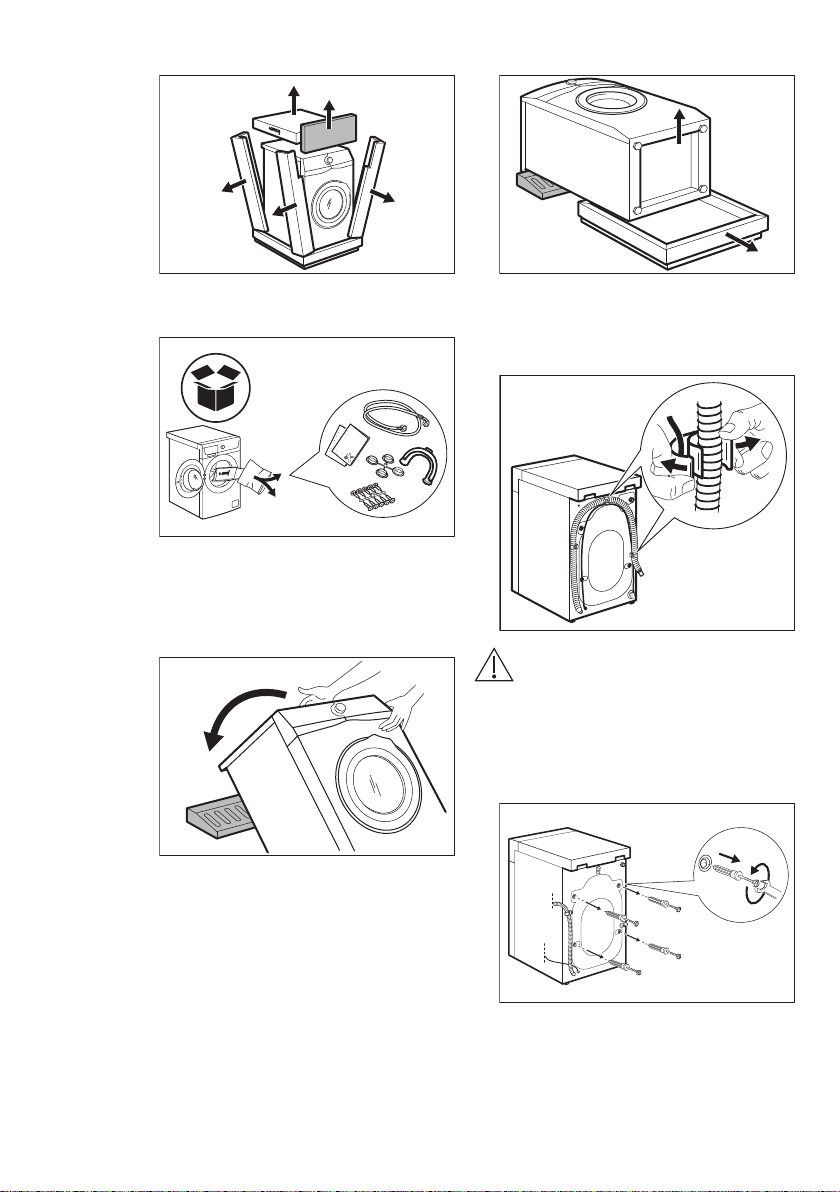

3.1 Disimballo
1. Togliere la pellicola esterna. Se
necessario, servirsi di un taglierino.
2. Togliere la parte superiore del
cartone e i materiali di imballaggio in
polistirene.
Montagea
nweisun
g
Achtung! Lesen Sie vor Beginn de
r Installation die
Sicherheitshinweise
in der Gebrauchsanweisung.
I
nstallation Instruction
Warning!
t
h
e safety information in t
h
e User Manual.
Montageanweisung
Achtung! Lesen Sie vor
Be
ginn
d
er In
stallation die
Sicherheitshinweise in der Gebrauchsanweisung.
Instal
la
tion
Instruction
Warning!
the saf
e
t
y informa
t
ion in the User
Manual.
Montageanweisun
g
Achtung! Lesen Sie vor Beginn
d
er I
n
stallation
d
ie
Sicherheitshinweise in der Gebrauchsanweisung.
Ins
tallation Instruction
Warning!
the safety informat
ion in the Use
r
Manual.
Montageanweisung
Achtung
! Lesen Si
e
vo
r Beginn der Installation die
Sicherheit
shinweise in der Gebrauchsanweisung.
Installation Instruction
War
ning!
t
he safety information in the User Man
ual.
1
2
1
2
ITALIANO 7
3. Apire l'oblò. Togliere tutti gli
indumenti dal cesto.
4. Appoggiare l'elemento frontale in
polistirolo sul pavimento, dietro
all'apparecchiatura. Appoggiare con
attenzione l'apparecchiatura sul lato
posteriore.
6. Rimettere l'apparecchiatura in
posizione verticale. Staccare il cavo
di alimentazione e il tubo di scarico
dall'apposito supporto.
AVVERTENZA!
Si può vedere dell'acqua
fuoriuscire dal tubo di
scarico. Ciò è dovuto al
fatto che la lavatrice è
stata testata in fabbrica.
7. Togliere i quattro bulloni di trasporto
ed estrarre i distanziatori in plastica.
5. Togliere la protezione di polistirolo
dal fondo.
8. Mettere nei fori i cappucci in plastica
contenuti nel sacchetto del manuale
utente.
20O20
O
45O45
O
www.electrolux.com8
Consigliamo di conservare
l'imballaggio e i bulloni per
il trasporto per quando si
trasporta
l'apparecchiatura.
3.2 Informazioni per
l'installazione
Posizionamento e livellamento
Regolare l'apparecchiatura in modo
adeguato per evitare le vibrazioni, il
rumore e il movimento
dell'apparecchiatura stessa mentre è in
funzione.
1. Installare l'apparecchiatura su un
pavimento piano e solido.
L'apparecchiatura deve essere in piano
ed appoggiata in modo stabile. Verificare
che l'apparecchiatura non sia a contatto
con la parete o con altre unità e che vi
sia ricircolo d'aria sotto
all'apparecchiatura stessa.
2. Allentare o stringere i piedini per
regolare il livello. Tutti i piedini devono
saldamente essere appoggiati a terra.
AVVERTENZA!
Non mettere cartone, legno
o materiali equivalenti sotto i
piedini dell'apparecchiatura
per regolarne il livello.
Tubo di carico
ATTENZIONE!
Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se il tubo di carico
dell'acqua è troppo corto.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell'acqua.
1. Collegare il tubo di ingresso dell'acqua
sulla parte posteriore
dell'apparecchiatura.
2. Posizionarlo a sinistra o destra, a
seconda della posizione del rubinetto.
Assicurarsi che il tubo di carico non sia in
posizione verticale.
3. Ove necessario, allentare il dado ad
anello per sistemarlo nella posizione
corretta.
4. Collegare il tubo di carico dell'acqua a
un rubinetto dell'acqua fredda con
filettatura 3/4".
Scarico dell'acqua
Il tubo di scarico dovrebbe trovarsi a
un'altezza non inferiore a 60 cm e non
superiore a 100 cm.
È possibile prolungare il tubo
di scarico fino a un massimo
di 400 cm. Contattare il
Centro Assistenza
autorizzato per l'altro tubo di
scarico e la prolunga.
Sarà possibile collegare il tubo di scarico
in diversi modi:
1. Fare una forma a U col tubo di scarico
e avvolgerlo intorno alla guida del tubo in
plastica.
2. All'estremità del secchiaio - Serrare la
guida al rubinetto dell'acqua o a parete.
Verificare che la guida in
plastica non si muova
quando l'apparecchiatura
scarica e verificare anche
che il tubo di scarico non sia
immerso in acqua. Ci
potrebbe essere un ritorno di
acqua sporca
nell'apparecchiatura.
ITALIANO 9
direttamente in una conduttura di
scarico. Fare riferimento all'immagine.
L'estremità del tubo di
scarico deve essere sempre
ventilata, perciò il diametro
interno del condotto di
scarico (min. 38 mm = min.
1,5”) deve essere più grande
del diametro esterno del
tubo di scarico.
5. Senza la guida del tubo flessibile in
plastica, verso il sifone di un lavandino Fissare il tubo al sifone, e serrarlo con
una pinza. Fare riferimento all'immagine.
3. Se l'estremità del tubo di scarico è
questa (vedere il disegno), è possibile
inserirla direttamente nel tubo fisso.
4. A un tubo verticale dotato di foro di
ventilazione - Inserire il tubo di scarico
Accertarsi che il tubo di scarico formi una
curva per evitare che particelle passino
dal lavandino all'apparecchiatura.
6. Posizionare il tubo direttamente in una
conduttura di scarico incassata nel muro
del locale e serrare con un fermo.
1 2 3
9
5
6
7
4
10
8
11
12
www.electrolux.com10
4. ACCESSORI
4.1 Kit piastre di fissaggio
(4055171146)
Disponibile presso il vostro distributore
autorizzato.
Se si installa l'apparecchiatura su di uno
zoccolo, fissarla nelle piastre di
fissaggio.
Leggere attentamente le istruzioni fornite
con l'accessorio.
4.2 Disponibile su www.electrolux.com/shop o da un rivenditore autorizzato
Solo l'uso di accessori approvati da ELECTROLUX garantisce la
conformità agli standard di sicurezza dell'apparecchiatura. In caso di
impiego di ricambi non approvati, i reclami non avranno seguito.
5. DESCRIZIONE DEL PRODOTTO
5.1 Panoramica dell'apparecchiatura
Piano di lavoro
1
Erogatore del detersivo
2
Pannello comandi
3
Maniglia dell'oblò
4
Targhetta dei dati
5
Filtro della pompa di scarico
6
Per mettere in piano
7
l'elettrodomestico
Tubo flessibile di scarico
8
Collegamento tubo di ingresso
9
Cavo di alimentazione
10
Bulloni per il trasporto
11
Supporto tubo
12
6. PANNELLO DEI COMANDI
2
3 4 5
11 10 716
89
ITALIANO 11
6.1 Funzioni speciali
La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.
• Il Sistema SensiCare regola
automaticamente la durata del
programma per il bucato presente nel
cesto in modo da ottenere i migliori
risultati di lavaggio nel minor tempo
possibile.
6.2 Descrizione del pannello dei comandi
Selettore dei programmi
1
Display
2
Tasto a sfioramento Partenza
3
Ritardata
Tasto a sfioramento Time Manager
4
5
Avvio/Pausa tasto a sfioramento
Tasto a sfioramento Più Morbido
6
Tasto a sfioramento Extra Risciacquo
7
Tasto a sfioramento Prelavaggio
8
Centrifuga tasto a sfioramento
9
opzioni di riduzione
• Esclusione centrifuga opzione
• Acqua in vasca opzione
• Notte opzione
Tasto a sfioramento Temp.
10
On/Off premere il pulsante
11
A B C D
E
FG
www.electrolux.com12
6.3 Display
A Spia oblò bloccato.
B Spia della partenza ritardata.
C La spia digitale può mostrare:
• Durata del programma (ad esempio ).
• Tempo di ritardo (ad esempio ).
• fine del Ciclo ( ).
• Codice di avvertenza (ad esempio:
D Indicatore di livello delle barre Time Manager.
).
E Indicatore Pulizia cesto.
F Indicatore Sicurezza bambino.
G Indicatore Aggiungi indumenti. Si accende all'inizio della
fase di Lavaggio, quando l'utente può ancora mettere in
pausa l'apparecchiatura e aggiungere ulteriore bucato.
7. SELETTORE E TASTI
ITALIANO 13
7.1 Introduzione
Le opzioni/funzioni non sono
disponibili con tutti i
programmi di lavaggio.
Controllare la compatibilità
fra opzioni/funzioni e i
programmi di lavaggio nella
"Tabella dei programmi".
Un’opzione/funzione può
escludere l’altra, in questo
caso l’apparecchiatura non
consente di impostare le
opzioni/funzioni
incompatibili.
7.2 On/Off
Premere questo tasto per alcuni secondi
sarà possibile attivare o disattivare
l'apparecchiatura. Quando
l'apparecchiatura viene accesa o spenta,
si sentono due suoni diversi.
Quando la funzione Stand-by disattiva
automaticamente l'apparecchiatura dopo
alcuni minuti per ridurre il consumo
energetico, potrebbe essere necessario
attivare nuovamente l'apparecchiatura.
Per ulteriori dettagli rimandiamo al
paragrafo Stand-by nel capitolo Utilizzo
quotidiano.
7.3 Temp.
Quando viene selezionato un
programma di lavaggio,
l’apparecchiatura propone
automaticamente una temperatura
predefinita.
Spia Freddo = acqua fredda.
L'indicatore della temperatura impostata
si accende.
7.4 Centrifuga
Quando viene impostato un programma,
l'apparecchiatura seleziona in modo
automatico la velocità di centrifuga
massima consentita eccetto il
programma Denim.
Opzioni centrifuga aggiuntive:
•
Esclusione centrifuga . La spia
corrispondente si accende.
Impostare questa opzione per
disattivare tutte le fasi di centrifuga.
L'apparecchiatura esegue solo la fase
di scarico del programma di lavaggio
selezionato. Impostare questa
opzione per tessuti molto delicati. La
fase di risciacquo per alcuni
programmi di lavaggio utilizza più
acqua
• Acqua in vasca . La spia
corrispondente si accende.
La centrifuga finale non viene
eseguita. Si esclude lo scarico
dell'acqua dell'ultimo risciacquo in
modo da non sgualcire i tessuti. Il
programma di lavaggio finisce con
l’acqua nel cesto.
L'oblò resta bloccato e il cesto ruota
regolarmente per ridurre la
formazione di pieghe. Prima di aprire
l'oblò si deve scaricare l'acqua.
Toccando il tasto Avvio/Pausa
l'apparecchiatura esegue la fase di
centrifuga e poi scarica l'acqua.
• Extra Silent . La spia
corrispondente si accende.
Tutte le fasi intermedie e la fase di
centrifuga finale vengono eliminate e
il programma si conclude con l'acqua
nel cesto. In questo modo vengono
ridotte le pieghe. L'oblò resta
bloccato. Il cesto ruota regolarmente
per ridurre le pieghe. Prima di aprire
l'oblò si deve scaricare l'acqua.
Dato che il programma è molto
silenzioso, è adatto per essere usato
di notte quando l'energia elettrica
costa meno. In alcuni programmi, i
risciacqui saranno eseguiti con una
maggiore quantità di acqua.
Toccando il tasto Avvio/Pausa ,
l'apparecchiatura esegue unicamente
la fase di scarico.
L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.
www.electrolux.com14
7.5 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
La spia corrispondente si accende.
• Usare questa funzione per
aggiungere una fase di pre-lavaggio a
30°C prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Queste opzioni possono
aumentare la durata del
programma.
7.6 Impostazione permanente
Extra Risciacquo
Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la
durata del programma.
La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.
7.7 Impostazione permanente
Più Morbido
Impostare questa opzione per
ottimizzare la distribuzione di
ammorbidente e migliorare la
morbidezza del tessuto.
Consigliato quando viene usato
ammorbidente.
Questa opzione aumenta la
durata del programma.
La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.
7.8 Partenza Ritardata
Con questa opzione sarà possibile
ritardare l’avvio di un programma in un
orario più comodo.
Toccare ripetutamente il tasto per
impostare il ritardo necessario. Il tempo
aumenta a intervalli di 1 ora fino a 20
ore.
Il display mostra la spia corrispondente
e il tempo di ritardo. Dopo aver
toccato il pulsante Avvio/Pausa ,
l’apparecchiatura inizia il conto alla
rovescia e l’oblò è bloccato.
7.9 Time Manager
Con questa opzione sarà possibile
ridurre la durata del programma a
seconda delle dimensioni del carico e del
livello di sporcizia.
Quando si imposta un programma di
lavaggio, il display mostra la durata
predefinita e
Sfiorare il pulsante Time Manager per
ridurre la durata del programma a
seconda delle proprie esigenze. Il display
mostra la nuova durata del programma e
il numero di trattini diminuisce di
conseguenza:
adatto per un carico completo di
indumenti con livello di sporcizia
normale.
un ciclo rapido per un carico
completo di indumenti con livello normale
di sporcizia.
ciclo molto rapido per un carico
inferiore leggermente sporco (ad
esempio: si consiglia al massimo un
mezzo carico).
il ciclo più rapido per rinfrescare
quantitativi ridotti di bucato.
Il Time Manager è disponibile solo coi
programmi della tabella.
trattini.
ITALIANO 15
spia
1)
8. PROGRAMMI
8.1 Tabella dei programmi
Programma
Temperatura
predefinita
Intervallo di
temperatura
Cotoni
40 °C
90 °C - A fred‐
do
Cotoni Eco
40 °C
60 °C - 40 °C
Sintetici
40 °C
60 °C - A fred‐
do
Delicati
30 °C
40 °C - A fred‐
do
1)
Cotoni
Cotoni Eco
■
■ ■ ■
■
■ ■ ■
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1200 giri/
minuto
(1200-
400)
1200 giri/
minuto
(1200-
400)
1200 giri/
minuto
(1200 -
400)
1200 giri/
minuto
(1200-
400)
■
■
spia
Sintetici
■
■
1)
Durata predefinita per tutti i programmi.
Cotoni
Cotoni Eco
■ ■ ■
7.10 Avvio/Pausa
Premere il tasto Avvio/Pausa per
avviare, mettere in pausa
l'apparecchiatura o interrompere un
programma in funzione.
Carico
massi‐
mo
6 kg Cotone bianco e cotone colorato. Sporco
normale o leggero.
6 kg Cotone bianco e colorato. Sporco normale.
Il consumo di energia si riduce e la durata del
programma di lavaggio viene allungata, ga‐
rantendo buoni risultati di lavaggio.
3 kg Capi in tessuti sintetici o misti. Sporco nor‐
male.
1 kg Tessuti delicati quali ad esempio acrilici,
viscosa e tessuti misti che richiedono un
lavaggio più delicato. Sporco normale.
Descrizione programma
(Tipo di carico e grado di sporco)
Sintetici
www.electrolux.com16
Programma
Temperatura
predefinita
Intervallo di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
Rapido 14'
30 °C
800 giri/
minuto
(800- 400)
Risciacquo 1200 giri/
minuto
(1200-
400)
Centrifuga/
Scarico
1200 giri/
minuto
(1200
-400)
Vapore AntiAllergy
60 °C
Piumoni
40 °C
60 °C - A fred‐
1200 giri/
minuto
(1200 -
400)
800 giri/
minuto
(800 - 400)
do
Seta
30 °C
Lana
40 °C
40 °C - A fred‐
800 giri/
minuto
(800 - 400)
1200 giri/
minuto
(1200-
400)
do
Carico
massi‐
Descrizione programma
(Tipo di carico e grado di sporco)
mo
1 kg Capi in tessuti sintetici e misti. Sporco leg‐
gero e capi da rinfrescare.
6 kg Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per risciacquare e centri‐
fugare il bucato. La velocità di centrifuga pre‐
definita è quella usata per i programmi per il
cotone. Ridurre la velocità di centrifuga in ba‐
se al tipo di biancheria. Ove necessario, impo‐
stare l’opzione Extra Risciacquo per aggiun‐
gere ulteriori risciacqui. Con una bassa veloci‐
tà di centrifuga l'apparecchiatura effettua ri‐
sciacqui delicati ed una centrifuga breve.
6 kg Per centrifugare la biancheria e scaricare l'ac‐
qua nel cesto. Tutti i tessuti, eccetto quelli
in lana e i capi delicati.
6 kg Capi in cotone bianco. Questo programma
rimuove i micro-organismi grazie a una fase di
lavaggio con la temperatura mantenuta al di
sopra dei 60°C per alcuni minuti. Ciò consen‐
te di aiutare in fase di rimozione di germi, bat‐
teri, micro-organismi e particelle. L'aggiunta di
vapore, insieme a un'ulteriore fase di risciac‐
quo, garantisce una corretta rimozione dei re‐
sidui di detersivo oltre che di polline / elementi
allergenici, il che rende l'indumento adatto per
le pelli delicate e sensibili.
2 kg Singolo lenzuolo sintetico, indumenti im‐
bottiti, piumini, giacche e indumenti simili.
1 kg Programma speciale per capi in seta e sinte‐
tici misti.
1 kg Lana lavabile a macchina, a mano e altri
tessuti con simbolo "lavaggio a mano".2).
ITALIANO 17
Programma
Temperatura
predefinita
Intervallo di
temperatura
Sport
30 °C
40 °C - A fred‐
do
Outdoor
30 °C
40 °C - A fred‐
do
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1200 giri/
minuto
(1200 -
400)
1200 giri/
minuto
(1200-
400)
Carico
massi‐
Descrizione programma
(Tipo di carico e grado di sporco)
mo
3 kg Indumenti sportivi in tessuti misti. Capi leg‐
germente sporchi o da rinfrescare.
1,5
kg
1 kg
3)
4)
Non usare ammorbidente e fare
in modo che non vi siano residui
di ammorbidente nel cassetto del
detersivo.
Capi sportivi in tessuti sintetici. Questo
programma è stato pensato per lavare in mo‐
do delicato indumenti sportivi ed è anche
adatto per abbigliamento da palestra, cicli‐
smo, jogging e articoli simili. Il carico di bucato
consigliato è 1,5 kg.
Tessuti impermeabili, impermeabili-traspi‐
ranti e tessuti idrorepellenti. Questo pro‐
gramma può essere usato anche come ciclo
di ripristino della funzione idro-repellente, ap‐
positamente realizzato per creare uno strato
idrofobico sugli indumenti. Per eseguire il ciclo
di impermeabilizzazione, procedere come in‐
dicato di seguito:
• Versare il detersivo nello scomparto .
• Versare un prodotto speciale per l'idrore‐
pellenza nello scomparto del cassetto dedi‐
cato all'ammorbidente
.
• Ridurre il carico del bucato a 1 kg.
Per migliorare ulteriormente la
funzione di impermeabilizzazione,
asciugare in asciugatrice impo‐
stando il programma di asciugatu‐
ra Outdoor (ove disponibile e se
l'etichetta nel consente l'asciuga‐
tura in asciugatrice).
www.electrolux.com18
Programma
Temperatura
predefinita
Intervallo di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma
Carico
massi‐
mo
Descrizione programma
(Tipo di carico e grado di sporco)
velocità
centrifuga
[giri/min]
Denim
30 °C
40 °C - A fred‐
do
1200 giri/
minuto
(1200 -
400)
1,5 kg Programma speciale per gli indumenti in
Denim con una fase di lavaggio delicata
per ridurre gli sbiadimenti e i segni del la‐
vaggio. Per una miglior cura degli indumenti
consigliamo un carico ridotto.
1)
Programmi standard per i valori di consumo dell'etichetta energetica. Conforme‐
mente alla normativa 1061/2010, questi programmi sono rispettivamente il "Programma co‐
tone standard a 60 °C" e il "Programma cotone standard a 40 °C". Si tratta dei programmi
più efficienti in termini di consumo combinato di energia e acqua per il lavaggio della bian‐
cheria in cotone con un livello di sporco normale.
La temperatura dell’acqua può essere leggermente diversa da quella indicata
per il programma selezionato.
2)
Durante questo ciclo il tamburo ruota delicatamente per garantire un lavaggio delicato.
Può sembrare che il tamburo non ruoti o non ruoti correttamente. Non si tratta di un'anoma‐
lia di funzionamento.
3)
Programma di lavaggio.
4)
Programma di lavaggio e fase di impermeabilizzazione.
Compatibilità opzioni programma
Programma
Centrifuga
Prelavaggio
Extra Risciacquo
Più Morbido
Partenza Ritardata
Cotoni ■ ■ ■ ■ ■ ■ ■ ■ ■
Cotoni Eco
■ ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■ ■
Rapido 14' ■ ■ ■ ■
Risciacquo ■ ■ ■ ■ ■
Centrifuga/Scarico ■ ■ ■
Time Manager
Programma
ITALIANO 19
Centrifuga
Vapore Anti-Allergy
Piumoni ■ ■ ■ ■
Seta
Lana
Sport ■ ■ ■ ■ ■ ■
Outdoor
Denim ■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
■ ■ ■ ■ ■
Prelavaggio
Extra Risciacquo
Più Morbido
Partenza Ritardata
8.2 Woolmark Apparel Care - Blu
Il lavaggio lana di questa apparecchiatura
è stato approvato dalla Woolmark Compa‐
ny per lavare indumenti di lana con etichet‐
ta riportante la dicitura “lavaggio a mano” a
patto che i capi vengano lavati seguendo
le istruzioni riportate dal produttore della
lavabiancheria. Per ulteriori istruzioni sul‐
l'asciugatura e sulla biancheria fare riferi‐
mento all'etichetta. M1459
Il simbolo Woolmark è un marchio di Certi‐
ficazione in molti paesi.
Time Manager
9. IMPOSTAZIONI
9.1 Segnali acustici
Questa apparecchiatura ha vari segnali
acustici, che funzionano quando:
• Viene attivata l'apparecchiatura
(breve suono speciale).
• Viene disattivata l'apparecchiatura
(breve suono speciale).
• Si toccano i tasti (suono clic).
• Viene effettuata una selezione non
valida (3 suoni brevi).
• Il programma è completato (sequenza
di suoni per circa 2 minuti).
• L'apparecchiatura ha un'anomalia di
funzionamento (sequenza di brevi
suoni per circa 5 minuti).
Per attivare/disattivare i segnali acustici
quando il programma è completato,
sfiorare contemporaneamente Temp. e
Centrifuga per circa 2 secondi. Il display
visualizza On/Off
www.electrolux.com20
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell'apparecchiatura.
9.2 Sicurezza Bambini
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
• Per attivare/disattivare questa
opzione, tenere premuto il tasto Più
Morbido fino a che non compare/
sparisce sul display.
L'apparecchiatura torna in modo
predefinito a questa opzione dopo lo
spegnimento.
La funzione Blocco bambini non è
disponibile per alcuni secondi dopo
l'accensione dell'apparecchiatura.
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
1. Verificare che l'alimentazione
elettrica sia disponibile e che il
rubinetto dell'acqua sia aperto.
2. Versare 2 litri di acqua nello
scomparto del detersivo
contrassegnato da 2.
Questa azione attiva il sistema di scarico.
3. Versare un po' di detersivo nello
scomparto contrassegnato da 2.
11. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
11.1 Attivazione
dell'apparecchiatura
1. Collegare la spina alla presa.
2. Aprire il rubinetto dell’acqua.
3. Premere il tasto On/Off per alcuni
secondi per attivare
l’apparecchiatura.
Si sente un breve segnale acustico.
11.2 Caricare la biancheria
1. Aprire lo sportello
dell'apparecchiatura.
2. Scuotere i capi prima di introdurli
nell'apparecchiatura.
3. Mettere la biancheria nel cesto, un
capo per volta.
Non introdurre troppa biancheria nel
cesto.
4. Chiudere saldamente l'oblò.
4. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico all'interno
del cesto.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
ATTENZIONE!
Verificare che non resti
bucato impigliato fra la
guarnizione e l'oblò per
evitare il rischio di perdite di
acqua e danni al bucato.
Lavando le macchie più
oleose si potrebbero
danneggiare le parti in
gomma della lavatrice.
2
1
2 1
MAX
A
B
2 1
MAX
ITALIANO 21
11.3 Uso di detersivi ed additivi
1. Dosare il detersivo e l'ammorbidente.
2. Versare il detersivo e l'ammorbidente
nelle rispettive vaschette.
3. Chiudere delicatamente il cassetto
del detersivo
ATTENZIONE!
Utilizzare solo detersivi
specifici per lavabiancheria.
Osservare sempre le
istruzioni riportate sulle
confezioni dei detersivi.
1 Vaschetta del detersivo dedi‐
2 Vaschetta del detersivo per la
Dopo un ciclo di lavaggio, ove
necessario, rimuovere gli eventuali
residui di detersivo dal cassetto del
detersivo.
cato alla fase di prelavaggio o
ammollo (se disponibile). Ag‐
giungere il detersivo per il pre‐
lavaggio e l'ammollo prima
che inizi il programma.
fase di lavaggio. Se si utilizza
un detersivo liquido, versarlo
immediatamente prima di av‐
viare il programma.
Vaschetta degli additivi liquidi
(ammorbidente, inamidante).
Introdurre il prodotto nella va‐
schetta prima di avviare il pro‐
gramma.
11.4 Modificare la posizione del divisorio nel cassetto del detersivo.
1. Estrarre il contenitore del detersivo.
La posizione A del divisorio del
detersivo serve per il detersivo in
polvere (impostazione di fabbrica).
2. Per usare anche detersivo liquido/
additivo o candeggina: Togliere il
divisorio del detersivo dalla posizione
A e inserirlo nella posizione B.
La posizione B del divisore del
detersivo è per il detersivo in polvere
nello scomparto posteriore e per il
detersivo liquido/additivo o
candeggina nello scomparto
anteriore.

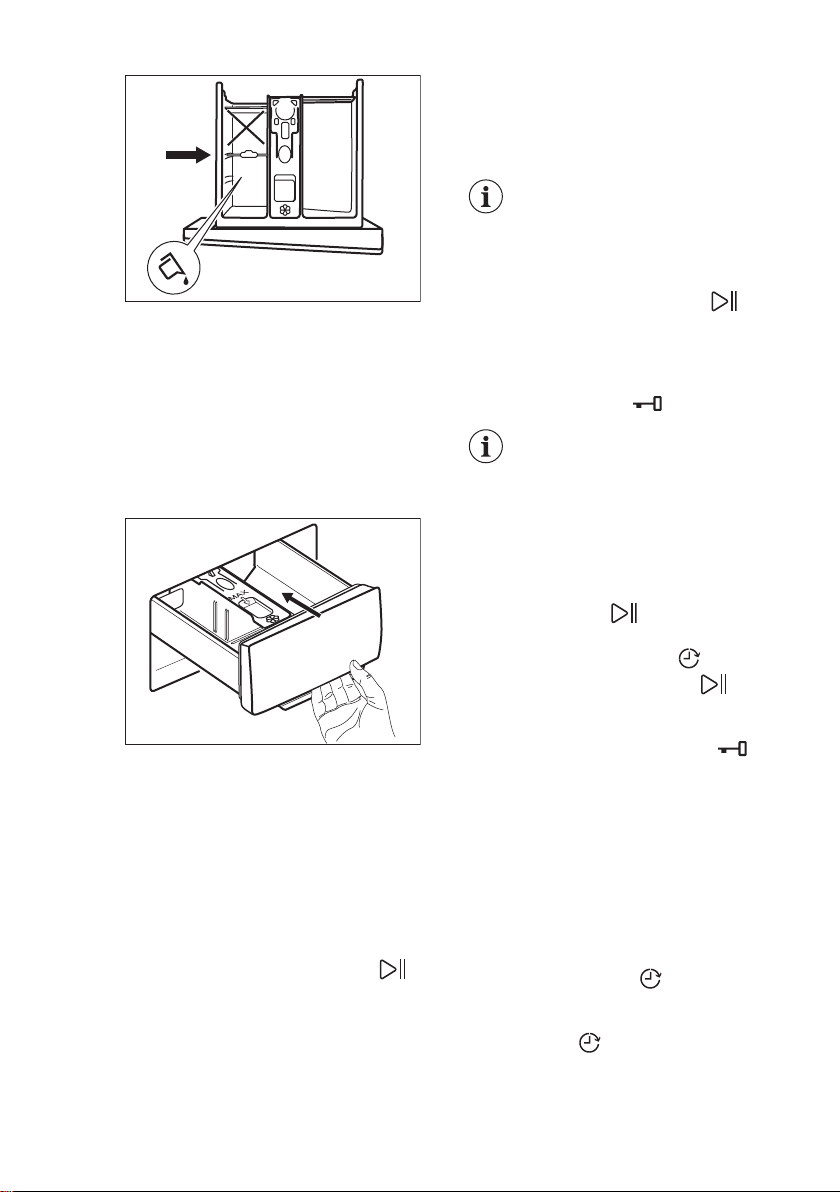

3. Per utilizzare solo il detersivo
liquido: Inserire il divisorio del
detersivo in posizione C.
C
2 1
MAX
www.electrolux.com22
3. Qualora lo si desideri, impostare una
o più opzioni toccando i relativi tasti.
Le spie relative si accendono sul
display e le informazioni fornite
variano di conseguenza.
Qualora non sia possibile
una selezione viene emesso
un segnale acustico.
11.6 Avvio di un programma
• Non utilizzare detersivi in gel o
densi.
• Non superare il dosaggio
massimo di detergente liquido.
• Non impostare la fase di
prelavaggio.
• Non impostare la funzione
partenza ritardata.
4. Misurare il detergente e
l'ammorbidente, quindi chiudere con
attenzione il cassetto del detersivo.
Accertarsi che il divisorio del detersivo
sia inserito correttamente e cje non
venga bloccato quando si chiude il
cassetto.
11.5 Impostazione di un
programma
1. Ruotare il selettore del programma
per selezionare il programma di
lavaggio desiderato.
La spia del pulsante Avvio/Pausa
lampeggia.
Il display mostra la durata indicativa del
programma.
2. Per modificare la temperatura e/o la
velocità di centrifuga, premere i
relativi tasti.
Toccare il pulsante Avvio/Pausa per
avviare il programma.
La spia corrispondente smette di
lampeggiare e rimane accesa.
Il programma si avvia, l'oblò si blocca. Il
display mostra la spia .
La pompa di scarico
funziona brevemente prima
che l'apparecchiatura si
riempia di acqua.
11.7 Avvio del programma con partenza ritardata
1. Toccare ripetutamente il tasto
Partenza Ritardata finché il display
non mostra il ritardo desiderato. Sul
display compare l'indicatore
2. Sfiorare il tasto Avvio/Pausa . La
porta dell'apparecchiatura si blocca e
inizia il conto alla rovescia della partenza
ritardata. Il display mostra la spia
Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
.
Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia
Per annullare la partenza ritardata:
1. Toccare ripetutamente il tasto
Partenza Ritardata finché il
display non mostra il ritardo
desiderato. Sul display compare
l'indicatore
Sfiorare il tasto Avvio/Pausa . La
porta dell'apparecchiatura si blocca e
inizia il conto alla rovescia della partenza
ritardata. Il display mostra la spia .
Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
2. Sfiorare il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
3. Toccare ripetutamente il tasto
Partenza Ritardata
display non mostra e la spia si
spegne.
4. Sfiorare nuovamente il tasto Avvio/
Pausa per avviare
immediatamente il programma.
finché il
Modifica della partenza ritardata dopo l'inizio del conto alla rovescia
Per modificare la partenza ritardata:
1. Sfiorare il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto
Partenza Ritardata
display non mostra il ritardo
desiderato.
3. Sfiorare nuovamente il tasto Avvio/
Pausa per avviare il nuovo conto
alla rovescia.
finché il
11.8 Rilevamento del carico
SensiCare System
Dopo aver toccato il pulsante Avvio/
Pausa :
1. Il SensiCare System inizia a stimare
il peso del carico per calcolare la
durata effettiva del programma.
Durante questa fase le barre del
Time Manager posizionate
sotto alle cifre del tempo eseguono
una semplice animazione.
2. Dopo circa 15-20 minuti le barre del
Time Manager spariscono e viene
ITALIANO 23
visualizzata la durata di un nuovo
ciclo.
L'apparecchiatura regola
automaticamente la durata del
programma in base al carico per
ottenere i migliori risultati di lavaggio
nel minor tempo possibile.
11.9 Interruzione di un programma e modifica delle opzioni
Quando il programma è in funzione sarà
possibile modificare solo alcune opzioni:
1. Sfiorare il tasto Avvio/Pausa .
La spia corrispondente lampeggia.
2. Modifica delle opzioni. Le
informazioni fornite nel display
variano di conseguenza.
3. Toccare nuovamente il tasto Avvio/
Pausa
Il programma di lavaggio prosegue.
.
11.10 Annullamento di un
programma in corso
1. Premere il tasto On/Off per annullare
il programma e per spegnere
l'apparecchiatura.
2. Premere nuovamente il tasto On/Off
per accendere l'apparecchiatura.
Se il SensiCare System è
terminato e il riempimento
dell'acqua è già iniziato, il
nuovo programma si avvia
senza ripetere il SensiCare
System. L'acqua e il
detersivo non vengono
scaricati per evitare sprechi.
C'è anche un modo alternativo per
annullare:
1. Ruotare la manopola di selezione fino
alla posizione "Reset" .
2. Attendere 1 secondo. Il display
visualizza .
A questo punto è possibile impostare un
nuovo programma di lavaggio.
www.electrolux.com24
11.11 Apertura dell'oblò -
Aggiunta di indumenti
Se la temperatura e il livello
dell'acqua nel cesto sono
troppo elevati e/o il cesto sta
ancora girando, non si
dovrebbe aprire l’oblò.
2. Togliere la biancheria
dall'apparecchiatura.
3. Assicurarsi che il cesto sia vuoto.
4. Tenere l’oblò e il cassetto del
detergente leggermente aperto al
fine di evitare la formazione di muffa
e cattivi odori.
5. Chiudere il rubinetto dell'acqua.
Durante lo svolgimento del programma o
della partenza ritardata l'oblò è bloccato.
Il display mostra la spia .
1. Sfiorare il tasto Avvio/Pausa . La
spia inizia a lampeggiare.
2. Attendere finché la spia dell’oblò
bloccato lampeggia e si spegne.
Aprire la porta dell'apparecchiatura.
Ove necessario, aggiungere o
rimuovere gli articoli. Chiudere l’oblò
e sfiorare il tasto Avvio/Pausa . Il
programma o la partenza ritardata
prosegue.
11.12 Termine del programma
Appena il programma è completato,
l'apparecchiatura si ferma
automaticamente. Se attivi, vengono
emessi dei segnali acustici. Il display
visualizza
La spia del tasto Avvio/Pausa si
spegne.
L'oblò si sblocca e la spia dell'oblò
bloccato si spegne.
1. Premere il tasto On/Off per
spegnere l'apparecchiatura.
Dopo cinque minuti dalla fine del
programma, la funzione di risparmio
energetico spegne automaticamente
l'apparecchiatura.
Quando si accende
nuovamente
l'apparecchiatura, il display
mostra la fine del
programma precedente.
Ruotare il selettore dei
programmi per impostare un
nuovo ciclo.
11.13 Scarico dell'acqua alla fine del ciclo
Qualora sia stato scelto un programma o
un'opzione che non svuota l'acqua
dell'ultimo risciacquo, il programma è
completato, ma:
• L'area del tempo mostra e il
display mostra l'oblò bloccato
• Il cesto ruota ancora a intervalli
regolari in modo da non sgualcire i
tessuti.
• L'oblò resta bloccato.
• Prima di aprire l'oblò si deve scaricare
l'acqua:
1. Ove necessario, toccare il tasto
Centrifuga per ridurre la velocità
di centrifuga proposta
dall'apparecchiatura.
2. Premere il tasto Avvio/Pausa :
• Qualora sia stato impostato
Acqua in vasca ,
l'apparecchiatura scarica l'acqua
ed esegue la centrifuga.
• Qualora sia stato impostato Notte
, l'apparecchiatura scarica solo
l'acqua.
La spia opzione Acqua in vasca
scompare.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato , è
possibile aprirlo.
4. Premere il tasto On/Off per alcuni
secondi per disattivare
l’apparecchiatura.
.
11.14 Opzione Stand-by
La funzione Stand-by disattiva
automaticamente l'apparecchiatura per
ridurre il consumo di energia quando:
• Non viene usata l'apparecchiatura per
5 minuti quando non c'è nessun
programma in funzione.
Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.
• Dopo 5 minuti dal termine del
programma di lavaggio.
Premere il tasto On/Off per attivare
nuovamente l’apparecchiatura.
Il display mostra il tempo dell'ultimo
programma impostato.
Ruotare il selettore dei programmi per
impostare un nuovo ciclo.
Se il selettore viene ruotato fino alla
posizione "Reset" , l'apparecchiatura
si spegne automaticamente dopo 30
secondi.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione Stand-by non
disattiva l'apparecchiatura
per ricordarvi di scaricare
l'acqua.
12. CONSIGLI E SUGGERIMENTI UTILI
ITALIANO 25
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Il carico di biancheria
• Suddividere la biancheria in: bianchi,
colorati, sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati possono scolorire
al primo lavaggio. Consigliamo di
lavarli separatamente le prime due-tre
volte.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere le
cinture.
• Svuotare le tasche e distendere gli
indumenti.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un
detersivo apposito.
• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.
• Non lavare capi senza orlo o
strappati.
• Utilizzare una retina per lavare piccoli
capi e/o capi delicati (ad es. reggiseni
con ferretto, cinture, calze, ecc.).
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:
a. interrompere il programma e
aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano);
b. ridistribuire manualmente il
carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;
c. premere il tasto Avvio/Pausa. La
fase di centrifuga continua.
12.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
12.3 Detersivi e altri trattamenti
• Usare esclusivamente detersivi e altri
additivi adatti ai lavaggi in
lavabiancheria:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato
– detersivo liquido, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• Non mischiare tipi diversi di detersivi.
www.electrolux.com26
• Per motivi ecologici, non usare una
quantità di detersivo superiore a
quella consigliata.
• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
prodotti senza superare il livello
massimo indicato ( ).
• Usare i detersivi consigliati per il tipo
e il colore di tessuto, la temperatura
del programma e il livello di sporco.
12.4 Consigli ecologici
• Impostare un programma senza la
fase di prelavaggio per lavare la
biancheria normalmente sporca.
• Avviare un programma di lavaggio
con il carico massimo di biancheria
consentito.
• Qualora le macchie vengano pretrattate, sarà possibile usare un
prodotto per rimuovere le macchie
quando viene impostato un
programma a basse temperature.
13. PULIZIA E CURA
• Per usare la quantità corretta di
detersivo, verificare la durezza
dell’acqua dell'impianto domestico.
Fare riferimento a "Durezza
dell'acqua".
12.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per scoprire il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
13.1 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
13.2 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di usare un
decalcificatore dell’acqua
per lavabiancheria.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto disincrostante.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
13.3 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese):
Rimandiamo al capitolo
dedicato alla Pulizia del
cesto.
ITALIANO 27
13.4 Guarnizione della porta
con doppio elemento di blocco
dell'estremità
Questa apparecchiatura è stata
progettata con un sistema di scarico
auto-pulente, che consente alle fibre di
lanugine che cadono dai vestiti di essere
scaricate congiuntmente all'acqua, in
modo tale che il cliente non debba
accedere a quest'area per eseguire
interventi di normale manutenzione o
pulizia.
Controllare regolarmente la guarnizione
e rimuovere tutti gli oggetti presenti nella
parte interna. Monete, bottoni e altri
oggetti di piccole dimensioni dimenticati
nelle tasche dei vestititi vengono
depositati - durante il ciclo di lavaggio nella porta con doppio elemento di
blocco dell'estremità nella guarnizione
del foro della porta, dove potranno poi
essere comodamente recuperati al
termine del ciclo.
13.5 Pulizia del cesto
Controllare regolarmente il cesto per
evitare depositi indesiderati.
Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Selezionare il programma Cotoni con
la temperatura più elevata
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.
Di tanto il tanto al termine di
un ciclo potrebbe comparire
sul display l'icona : questo
è un consiglio: eseguire la
"pulizia del cestello". Dopo
l'esecuzione della pulizia del
cesto, l'icona scompare.
13.6 Pulizia del cassetto del
detersivo
Al fine di evitare possibili depositi di
detersivo secco, oppure ostruzioni di
ammorbidente e/o formazione di muffa
nel cassetto del detersivo, consigliamo di
eseguire di tanto in tanto la procedura di
pulizia:
1. Aprire il cassetto. Premere il blocco
verso il basso, come indicato
nell'immagine, quindi estrarlo.
2. Togliere la parte superiore della
vaschetta degli additivi per
contribuire alla pulizia, quindi
www.electrolux.com28
risciaquarla sotto all'acqua calda per
eliminare eventuali tracce di
detersivo accumulato. Dopo la
pulizia, ricollocare la parte superiore
in posizione.
3. Verificare che tutti i residui di
detersivo vengano rimossi dalla parte
superiore e inferiore dell'incasso.
Servirsi di una spazzola piccola per
pulire l'incasso.
4. Inserire il cassetto del detersivo nei
binari della guida, quindi chiuderlo.
Avviare il programma di risciacquo
senza indumenti all'interno del cesto.
13.7 Pulizia della pompa di scarico
Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.
Pulire la pompa di scarico se:
• L'apparecchiatura non scarica l'acqua.
• Il cesto non gira.
• L’apparecchiatura emette un rumore anomalo a causa del blocco della pompa di
scarico.
• Sul display compare il codice di allarme
1
2
ITALIANO 29
AVVERTENZA!
• Scollegare la spina dalla presa di corrente.
• Non togliere il filtro durante il funzionamento dell'apparecchiatura.
• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda.
Attendere che l'acqua si raffreddi.
• Ripetere diverse volte il Passaggio 3 chiudendo e aprendo la valvola
fino a che l'acqua non smette di fuoriuscire.
Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe
fuoriuscire quando si toglie il filtro.
Procedere come segue per effettuare la pulizia della pompa:
1. 2.
3. 4.
5.
6.
1
2
3
1
2
www.electrolux.com30
7. 8.
9.
AVVERTENZA!
Assicurarsi che il girante della pompa possa ruotare. Se non ruota,
contattare il Centro di Assistenza Autorizzato. Accertarsi inoltre di
chiudere correttamente il filtro per evitare perdite.
Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di scarico:
1. Versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del
detersivo.
2. Avviare il programma per scaricare l’acqua.
10.
13.8 Pulizia del tubo di carico e del filtro della valvola
45°
20°
ITALIANO 31
13.9 Scarico di emergenza
Qualora il dispositivo non scarichi acqua,
eseguire la stessa procedura descritta
nel paragrafo "Pulizia della pompa di
scarico". Se necessario, pulire la pompa.
Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di
scarico:
1. Versare 2 litri d’acqua nello
scomparto del lavaggio principale del
contenitore del detersivo.
2. Avviare il programma per scaricare
l’acqua.
1. Scollegare la spina dalla presa di
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo
4. Svuotare la pompa di scarico. Fare
5. Quando la pompa di scarico è vuota,
13.10 Precauzioni antigelo
Se si installa l’apparecchiatura in un
luogo in cui la temperatura può
raggiungere valori intorno agli 0°C
oppure scendere al di sotto di 0°C,
togliere l'acqua residua dal tubo di carico
dell'acqua e dalla pompa di scarico.
14. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
corrente.
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.
riferimento alla procedura per lo
scarico di emergenza.
rimontare il tubo di carico.
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.
14.1 Introduzione
L'apparecchiatura non si avvia o si blocca durante il funzionamento.
Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Nel caso in cui
il problema persista, contattare il Centro di Assistenza Autorizzato.
www.electrolux.com32
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione,
sul display compare un codice di allarme e il tasto Avvio/Pausa potrebbe
lampeggiare continuamente:
•
• - Nessuna comunicazione tra gli elementi elettronici dell'apparecchiatura.
• - L'apparecchiatura non carica l'acqua in modo appropriato.
• - L'apparecchiatura non scarica l'acqua.
•
- La tensione è instabile. Attendere che si stabilizzi.
Spegnerla e riaccenderla. Il programma non si è concluso correttamente o
l'apparecchiatura si è fermata troppo presto. In caso di ricomparsa del codice
allarme, contattare il Centro di Assistenza Autorizzato.
- L’oblò dell'apparecchiatura è aperto o non è chiuso correttamente.
Controllare l'oblò!
Se l’apparecchiatura è stata caricata eccessivamente, estrarre alcuni
capi dal cesto e/o tenere chiuso l’oblò premendo il tasto Avvio/Pausa
fino a che la spia non smette di lampeggiare (vedi figura
sottostante).
14.2 Possibili guasti
Problema Possibile soluzione
• Verificare che la spina sia collegata alla presa elettrica.
• Controllare che l’porta dell’apparecchiatura sia chiuso.
• Assicurarsi che il fusibile all'interno del quadro elettrico
non sia danneggiato.
Il programma non si av‐
via.
• Assicurarsi di aver premuto il tasto Avvio/Pausa .
• Se è stata impostata la Partenza ritardata, annullare
l'impostazione o attendere il termine del conto alla rove‐
scia.
• Disattivare la funzione Sicurezza bambino se attiva.
• Controllare la posizione della manopola sul programma
selezionato.
Problema Possibile soluzione
• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a que‐
sto proposito, contattare l'ente erogatore locale.
L'apparecchiatura non
carica l'acqua in modo
appropriato.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, dan‐
neggiato o piegato.
• Controllare che il collegamento del tubo di carico del‐
l'acqua sia stato eseguito correttamente.
• Assicurarsi che il filtro del tubo di carico e il filtro della
valvola non siano ostruiti. Fare riferimento al capitolo
"Pulizia e cura".
L'apparecchiatura cari‐
ca e scarica immediata‐
mente l'acqua
• Accertarsi che il tubo di scarico sia nella posizione cor‐
retta. Il tubo flessibile potrebbe essere posizionato trop‐
po basso. Fare riferimento alla sezione "Istruzioni di in‐
stallazione".
• Controllare che lo scarico del lavello non sia ostruito.
• Verificare che il tubo di scarico non sia attorcigliato o
piegato.
• Controllare che il filtro di scarico non sia ostruito. Pulire
il filtro, se necessario. Fare riferimento al capitolo "Puli‐
L'apparecchiatura non
scarica l'acqua.
zia e cura".
• Controllare che il raccordo del tubo di scarico sia stato
eseguito correttamente.
• Impostare il programma di scarico se si seleziona un
programma senza fase di scarico.
• Impostare il programma di scarico se si sceglie un'op‐
zione che termina con l'acqua in vasca.
• Impostare il programma di centrifuga.
La fase di centrifuga
non si avvia o il ciclo di
lavaggio dura più a lun‐
go del normale.
• Controllare che il filtro di scarico non sia ostruito. Pulire
il filtro, se necessario. Fare riferimento al capitolo "Puli‐
zia e cura".
• Sistemare manualmente i capi nella vasca e riavviare la
fase di centrifuga. Il problema può essere legato a pro‐
blemi di sbilanciamento.
• Assicurarsi che i raccordi dei tubi dell'acqua siano serra‐
ti e non vi siano perdite d'acqua.
Presenza di acqua sul
pavimento.
• Verificare che i tubi di carico e scarico dell'acqua non
siano danneggiati.
• Assicurarsi di utilizzare il detersivo adeguato e la giusta
quantità.
ITALIANO 33
www.electrolux.com34
Problema Possibile soluzione
• Verificare che sia stato selezionato un programma di la‐
vaggio che si conclude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
• Impostare il programma di scarico o di centrifuga se è
Non è possibile aprire
l'oblò.
presente dell’acqua nel cesto.
• Assicurarsi che l'apparecchiatura sia alimentata dalla
corrente elettrica.
• Questo problema può essere causato da un malfunzio‐
namento dell'apparecchiatura. Contattare il Centro Assi‐
stenza Autorizzato.
• Assicurarsi che il livellamento dell'apparecchiatura sia
corretto. Fare riferimento alla sezione "Istruzioni di in‐
L'apparecchiatura
emette un rumore ano‐
malo e vibra.
stallazione".
• Assicurarsi che l'imballaggio e/o i dadi per il trasporto
siano stati rimossi. Fare riferimento alla sezione "Istru‐
zioni di installazione".
• Aggiungere altri capi nel cesto. Il carico potrebbe essere
insufficiente.
La durata del program‐
ma aumenta o diminui‐
sce durante l'esecuzio‐
ne del programma.
• SensiCare System consente di regolare la durata del
programma a seconda del tipo e delle dimensioni del
carico di bucato. Consultare "Funzione di rilevamento
del carico SensiCare System" nel capitolo "Utilizzo quo‐
tidiano".
• Aumentare la dose di detersivo o utilizzare un altro pro‐
dotto.
I risultati del lavaggio
non sono soddisfacenti.
• Utilizzare un prodotto speciale per eliminare le macchie
difficili prima di lavare la biancheria.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di biancheria.
Troppa schiuma nel ce‐
• Ridurre la quantità di detersivo.
sto durante il ciclo di la‐
vaggio.
Dopo il ciclo di lavaggio
ci sono alcuni residui di
detersivo del cassetto
del detersivo.
• Accertarsi che l'inserto detersivo sia nella posizione cor‐
retta.
• Verificare di aver utilizzato il cassetto del detersivo in li‐
nea con le indicazioni fornite nel presente manuale del‐
l'utente.
Una volta effettuati questi controlli, attivare l’apparecchiatura. Il programma riprende dal
punto in cui era stato interrotto.
In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.
Se il display mostra altri codici di allarme, disattivarli e attivare l'apparecchiatura. In caso di
ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.
15. VALORI DI CONSUMO
I valori indicati sono stati ottenuti in condizioni di laboratorio con stan‐
dard pertinenti. I dati possono essere influenzati da diversi fattori: la
quantità e il tipo di biancheria e la temperatura dell'ambiente. Anche la
pressione dell'acqua, la tensione di alimentazione e la temperatura del‐
l'acqua in ingresso possono influire sulla durata del programma di lavag‐
gio.
Le specifiche tecniche possono variare senza preavviso al fine di miglio‐
rare la qualità del prodotto.
ITALIANO 35
Programmi Carico
Cotoni 60°C 6 1.41 73 210 53
Cotoni 40°C 6 0.86 74 180 53
Sintetici 40°C 3 0.70 66 135 35
Delicati 40°C 1 0.52 42 55 35
Lana 30°C 1 0.20 39 70 30
Programmi standard per cotone
Cotone standard 60°C
Cotone standard 60°C
Cotone standard 40 °C
1)
Al termine della fase di centrifuga.
Modalità Spento (W) Modalità Acceso (W)
0.30 0.30
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 1015/2010 che implementa la direttiva 2009/125/EC.
(kg)
Consu‐
mo di
energia
elettrica
(kWh)
6 0.76 47 215 53
3 0.54 41 185 53
3 0.46 41 175 53
Consu‐
mo d'ac‐
qua (litri)
Durata
indicati‐
va del
program‐
ma (mi‐
nuti)
Umidità
residua
1)
(%)
16. DATI TECNICI
Dimensione Larghezza/Altezza/
Profondità/Profondità to‐
595 mm/850 mm/380 mm/420 mm
tale
1
2
1
2
3
www.electrolux.com36
Collegamento elettrico Tensione
Coperchio di protezione che impedisce l'ingresso
di sporco e umidità, eccetto dove l'apparecchia‐
tura a bassa tensione non ha una protezione
contro l'umidità
Pressione dell’acqua
di alimentazione
Alimentazione dell'acqua
Carico massimo Cotone (Cotton) 6 kg
Classe di efficienza energetica A+++ -10%
Velocità di centrifuga Massimo 1200 giri/minuto
1)
Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.
17. GUIDA RAPIDA
17.1 Utilizzo quotidiano
Potenza totale
Fusibile
Frequenza
Minimo
Massimo
1)
230 V
2000 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Acqua fredda
Collegare la spina alla presa.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti
nello scomparto adeguato del cassetto
del detersivo.
1. Premere il tasto On/Off per attivare
l'apparecchiatura. Ruotare il selettore
programma per impostare il
2. Impostare le opzioni desiderate per
mezzo dei pulsanti touch
corrispondenti (1). Per avviare il
programma, sfiorare il pulsante
Avvio/Pausa (2).
3. L'apparecchiatura si avvia.
Al termine del programma, togliere il
bucato.
Premere il tasto On/Off per disattivare
l'apparecchiatura.
programma desiderato.
17.2 Pulizia del filtro della pompa di scarico
1 32
1
2
Pulire il filtro a intervalli regolati, e in
particolar modo se il codice allarme
viene visualizzato sul display.
17.3 Programmi
Programmi rid. Descrizione del prodotto
Cotoni 6 kg Cotone bianco e colorato.
Cotoni Eco
6 kg
Sintetici 3 kg Capi in tessuti sintetici o misti.
Delicati 1 kg
Rapido 14' 1 kg
Risciacquo 6 kg
Centrifuga/Scarico 6 kg
Vapore Anti-Allergy 6 kg
Piumoni 2 kg
Seta 3 kg
Cotone bianco e colorato. Programmi stan‐
dard per i valori di consumo dell'etichetta
energetica.
Tessuti delicati quali capi acrilici, in viscosa
e poliestere.
Tessuti sintetici e misti. Sporco leggero e
capi da rinfrescare.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per risciacquo e centri‐
fuga.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per centrifuga e scari‐
co dell'acqua.
Capi in cotone bianco. Questo programma
aiuta anche a rimuovere germi e batteri.
Coperte sintetiche per letto singolo, indu‐
menti imbottiti, piumini e giacche a vento.
Programma speciale per capi in seta e sin‐
tetici misti.
ITALIANO 37
Lana
Sport 3 kg Capi sportivi.
1 kg
Lana lavabile a macchina, lana lavabile a
mano e indumenti delicati.
www.electrolux.com38
Programmi rid. Descrizione del prodotto
1)
Outdoor
1,5 kg
1 kg
Indumenti sportivi moderni per attività out‐
door.
2)
Denim 1,5 kg Indumenti in denim.
1)
Programma di lavaggio.
2)
Programma di lavaggio e fase di impermeabilizzazione.
18. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
ITALIANO 39
www.electrolux.com/shop
155260240-A-332018
Loading...
