EW6FCH484
IT Lavabiancheria Istruzioni per l’uso
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. DATI TECNICI.................................................................................................... 8
5. INSTALLAZIONE................................................................................................8
6. ACCESSORI.....................................................................................................12
7. PANNELLO DEI COMANDI..............................................................................13
8. SELETTORE E TASTI......................................................................................14
9. PROGRAMMI................................................................................................... 17
10. IMPOSTAZIONI.............................................................................................. 22
11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 22
12. UTILIZZO QUOTIDIANO................................................................................ 23
13. CONSIGLI E SUGGERIMENTI UTILI.............................................................27
14. PULIZIA E CURA............................................................................................29
15. RISOLUZIONE DEI PROBLEMI.....................................................................34
16. VALORI DI CONSUMO.................................................................................. 37
17. GUIDA RAPIDA............................................................................................. 39
18. CONSIDERAZIONI SULL'AMBIENTE............................................................41
PENSIAMO A TE
Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare questa apparecchiatura.
I produttori non sono responsabili di eventuali lesioni o
danni derivanti da un'installazione o un uso scorretti.
Conservare sempre le istruzioni in un luogo sicuro e
accessibile per poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Quest’apparecchiatura può essere usata da bambini a
partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.
• I bambini tra i 3 e gli 8 anni e le persone con disabilità
diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Tenere i bambini al di sotto dei 3 anni lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Controllare che i bambini non giochino con
l’apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani
dall’apparecchiatura quando la porta è aperta.
• Se l'elettrodomestico ha un dispositivo di sicurezza
per i bambini sarà opportuno attivarlo.
ITALIANO 3
www.electrolux.com4
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'elettrodomestico senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• Quest’apparecchiatura è destinata esclusivamente al
lavaggio domestico in lavatrice.
• Quest’apparecchiatura è progettata per un uso
domestico singolo in un ambiente interno.
• Quest’apparecchiatura può essere utilizzata in uffici,
camere d'albergo, camere di bed & breakfast, alloggi
in agriturismi e altre sistemazioni simili in cui tale
utilizzo non superi i livelli di utilizzo domestico (medi).
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Il carico massimo dell'apparecchiatura è 8 kg. Non
superare il carico massimo di ciascun programma
(fare riferimento al capitolo "Programmi").
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere
compresa fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei set di tubi nuovi forniti in
dotazione o altri set di tubi nuovi forniti dal Centro
Assistenza Autorizzato.
• I vecchi tubi non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un centro di
assistenza tecnica autorizzato o da una persona
qualificata per evitare situazioni di pericolo elettrico.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa dell’alimentazione di rete.
• Non usare getti d’acqua ad alta pressione e/o vapore
per pulire l'apparecchiatura.
• Pulire l’apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.

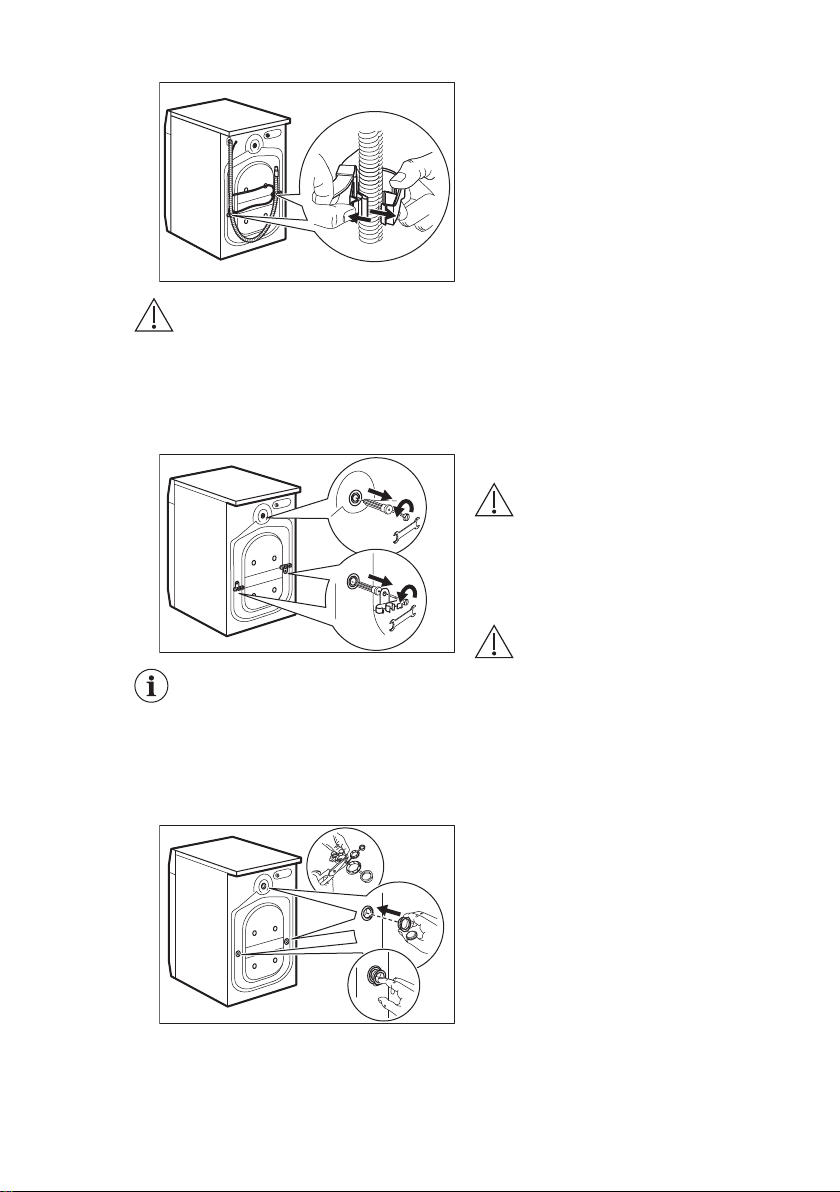

• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente la porta
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• AVVERTENZA: Questa
apparecchiatura è progettata per
essere installata/collegata a un
collegamento di messa a terra
dell'edificio.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
www.electrolux.com6
2.3 Collegamento dell’acqua
• L'acqua in ingresso non deve avere
una temperatura superiore ai 25 °C.
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti
dispositivi nuovi (misuratori
dell'acqua, ecc.), lasciar scorrere
l'acqua fino a che non sarà
trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
• Non usare una prolunga se i tubi di
carico dell’acqua sono troppo corti.
Contattare il Centro di Assistenza
autorizzato per sostituire il tubo di
carico dell'acqua.
• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di
scarico. Questa condizione è
imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.

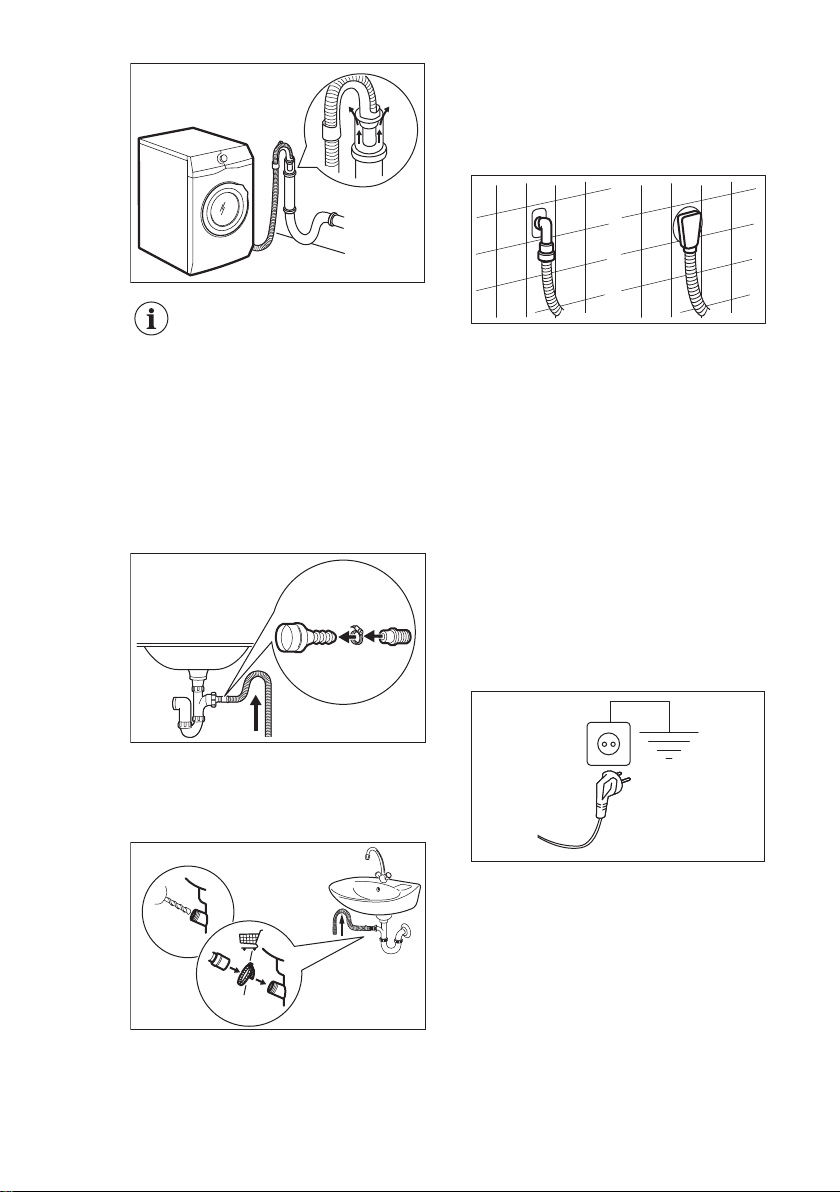

• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro di Assistenza
autorizzato per l’altro tubo di scarico e
la prolunga.
• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.
2.4 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Prelavare questi
tessuti prima di metterli in lavatrice.
• Non toccare il vetro dell'oblò quando
è in corso un programma. Il vetro può
surriscaldarsi.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
2.5 Assistenza
• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato. Utilizzare solo ricambi
originali.
• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.
• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo
l'interruzione della produzione del
modello: motore e spazzole del
motore, trasmissione tra motore e
tamburo, pompe, ammortizzatori e
molle, tamburo di lavaggio, albero del
tamburo e relativi cuscinetti a sfera,
riscaldatori ed elementi riscaldanti,
comprese pompe di calore, tubazioni
e relative attrezzature, compresi tubi
flessibili, valvole, filtri e acquastop,
circuiti stampati, display elettronici,
pressostati, termostati e sensori,
software e firmware compreso il
software di reset, porta, cerniera della
porta e guarnizioni, altre guarnizioni,
gruppo di chiusura della porta,
periferiche in plastica come i
distributori di detersivi. Si prega di
notare che alcuni di questi pezzi di
ricambio sono disponibili solo per i
riparatori professionisti e che non tutti
i pezzi di ricambio sono rilevanti per
tutti i modelli.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
1 2 3
9
5
6
7
4
10
8
11 12
00000000
00A
Mod.
xxxxxxxxx
000V ~ 00Hz 0000 W
910000000
00
A
B
C
Prod.No.
D
ITALIANO 7
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
2.6 Smaltimento
bambini o animali restino intrappolati
nel cestello.
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
elettrica e idrica.
3. DESCRIZIONE DEL PRODOTTO
3.1 Panoramica dell'apparecchiatura
Piano di lavoro
1
Erogatore del detersivo
2
Pannello comandi
3
Maniglia dell'oblò
4
Targhetta dei dati
5
Filtro della pompa di scarico
6
Per mettere in piano
7
l'elettrodomestico
Tubo flessibile di scarico
8
Collegamento tubo di carico
9
Cavo di alimentazione
10
La targhetta identificativa riporta il nome del
modello (A), il numero di prodotto (B), le
classificazioni elettriche (C) e il numero di serie
(D).
Bulloni per il trasporto
11
Supporto tubo
12
1
2
www.electrolux.com8
4. DATI TECNICI
Dimensioni Larghezza/Altezza/Profon‐
Collegamento elettrico Tensione
Livello di protezione dall’ingresso di particelle solide e
umidità assicurato dal coperchio protettivo, tranne do‐
ve l’apparecchiatura a bassa tensione non ha una pro‐
tezione contro l’umidità
Pressione di alimentazio‐
ne dell'acqua
Alimentazione dell'acqua
Carico massimo Cotone 8 kg
Velocità di centrifuga Velocità massima di centri‐
1)
Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.
5. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Disimballo
1. Apire l'oblò. Togliere tutti gli oggetti
dal cesto.
dità totale
Potenza complessiva
Fusibile
Frequenza
Minimo
Massimo
1)
fuga
59,6 cm /84,7 cm /57,6 cm
230 V
2000 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
10 bar (1,0 MPa)
Acqua fredda
1351 giri/min
cura sul suo lato posteriore. Togliere
la protezione di polistirolo dal fondo.
Gli accessori forniti con
l'apparecchio possono
variare a seconda del
modello.
2. Collocare l’elemento di imballaggio
sul pavimento dietro
l'apparecchiatura e poggiarlo con
ATTENZIONE!
Non appoggiare la
lavatrice sul davanti.
3. Rimettere l'apparecchiatura in
posizione verticale. Staccare il cavo
di alimentazione e il tubo di scarico
ITALIANO 9
dagli appositi supporti.
AVVERTENZA!
Si può vedere dell'acqua
fuoriuscire dal tubo di
scarico. Ciò è dovuto al
fatto che la lavatrice è
stata testata in fabbrica.
4. Togliere i tre bulloni di trasporto ed
estrarre i distanziatori in plastica.
Consigliamo di
conservare
l'imballaggio e i bulloni
per il trasporto per
quando si trasporta
l'apparecchiatura.
5. Mettere nei fori i cappucci in plastica
contenuti nel sacchetto del manuale.
5.2 Informazioni per l’installazione
Posizionamento e livellamento
Regolare l’apparecchiatura in modo
adeguato per evitare le vibrazioni, il
rumore e il movimento
dell’apparecchiatura stessa mentre è in
funzione.
1. Installare l'apparecchiatura su un
pavimento piano e duro.
L'apparecchiatura deve essere in piano
ed appoggiata in modo stabile. Verificare
che l'apparecchiatura non sia a contatto
con la parete o con altre unità e che vi
sia ricircolo d'aria sotto
all'apparecchiatura stessa.
2. Allentare o stringere i piedini per
regolare il livello. Tutti i piedini devono
saldamente essere appoggiati a terra.
AVVERTENZA!
Non mettere cartone, legno
o materiali equivalenti sotto i
piedini dell’apparecchiatura
per regolare il livello.
Tubo di carico
ATTENZIONE!
Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se i tubi di carico
dell’acqua sono troppo corti.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell’acqua.

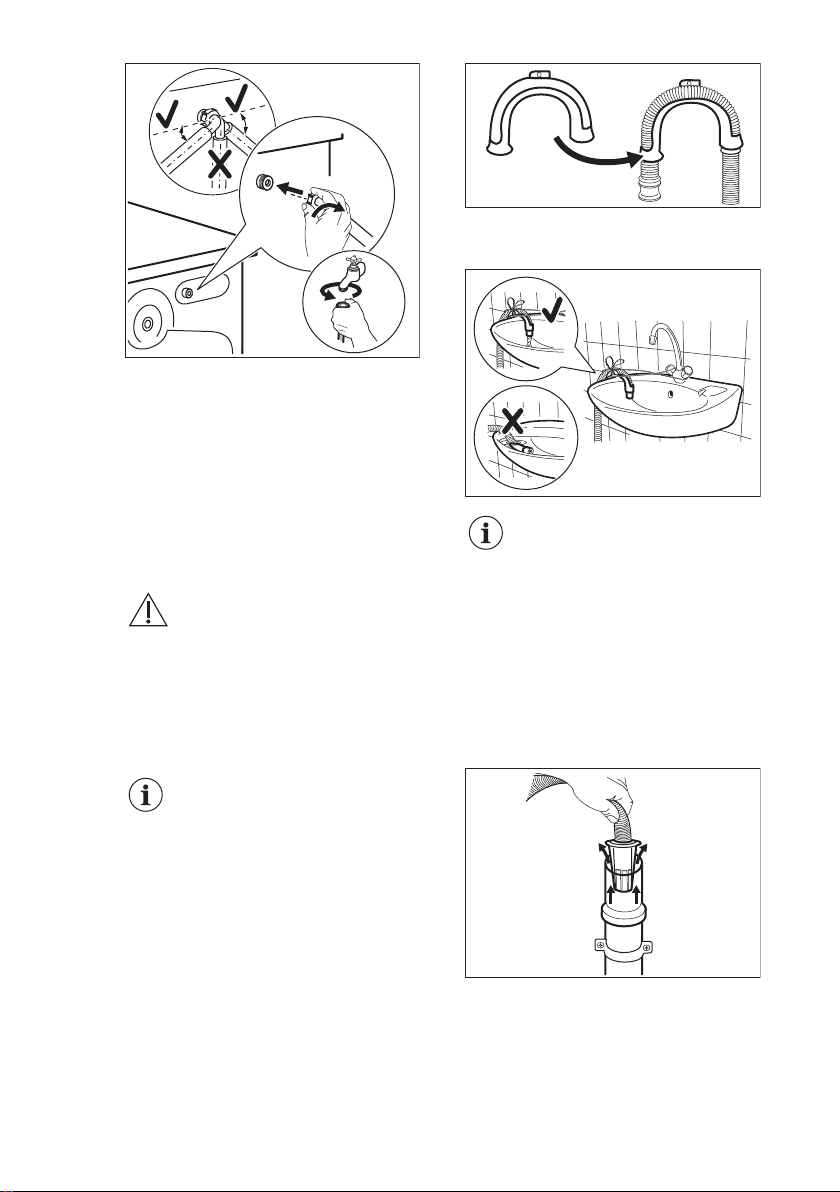

1. Collegare il tubo di ingresso dell'acqua
sulla parte posteriore
dell'apparecchiatura.
20º20º
45º45º
www.electrolux.com10
2. Posizionarlo a sinistra o destra, a
seconda della posizione del rubinetto.
Assicurarsi che il tubo di carico non sia in
posizione verticale.
3. Ove necessario, allentare il dado ad
anello per sistemarlo nella posizione
corretta.
4. Collegare il tubo di carico dell'acqua a
un rubinetto dell'acqua fredda con
filettatura 3/4".
AVVERTENZA!
L'acqua in ingresso non
deve avere una temperatura
superiore ai 25 °C.
Scarico dell'acqua
Il tubo di scarico deve trovarsi a
un'altezza non inferiore a 60 cm e non
superiore a 100 cm.
È possibile prolungare il tubo
di scarico fino a un massimo
di 400 cm. Contattare il
Centro di Assistenza
autorizzato per l’altro tubo di
scarico e la prolunga.
2. All'estremità del secchiaio - Serrare la
guida al rubinetto dell'acqua o a parete.
Verificare che la guida in
plastica non si muova
quando l'apparecchiatura
scarica e verificare anche
che il tubo di scarico non sia
immerso in acqua. Ci
potrebbe essere un ritorno di
acqua sporca
nell'apparecchiatura.
3. Se l'estremità del tubo di scarico è
simile all'immagine, è possibile inserirla
direttamente nel tubo verticale.
Sarà possibile collegare il tubo di scarico
in diversi modi:
1. Fare una forma a U col tubo di scarico
e avvolgerlo intorno alla guida del tubo in
plastica.
4. A un tubo verticale dotato di foro di
ventilazione - Inserire il tubo di scarico
direttamente in una conduttura di
scarico. Fare riferimento all'immagine.
L'estremità del tubo di
ø16
1
W011
2
scarico deve essere sempre
ventilata, perciò il diametro
interno del tubo di scarico
(min. 38 mm = min. 1,5")
deve essere più grande del
diametro esterno del tubo di
scarico.
5. Senza la guida del tubo flessibile in
plastica, verso il sifone di un lavandino Fissare il tubo al sifone, e serrarlo con
una pinza. Fare riferimento all'immagine.
ITALIANO 11
evitare il passaggio di particelle dal
lavandino all'apparecchiatura.
6. Posizionare il tubo direttamente in una
conduttura di scarico incassata nel muro
del locale e serrare con un fermo.
5.3 Collegamento elettrico
Al termine dell'installazione è possibile
collegare la spina di rete alla presa di
corrente.
La targhetta di identificazione sul bordo
interno dello sportello
dell'apparecchiatura e il capitolo "Dati
tecnici" indicano i valori elettrici
necessari. Assicurarsi che siano
compatibili con l'alimentazione di rete.
Verificare che l'impianto elettrico
domestico possa sopportare il carico
massimo richiesto, tenendo conto anche
di eventuali altri apparecchi in uso.
Collegare l’apparecchiatura a una
presa elettrica con messa a terra.
Accertarsi che il tubo di scarico formi una
curva per evitare il passaggio di
particelle dal lavandino
all'apparecchiatura.
Il cavo di alimentazione deve essere
facilmente accessibile dopo
l’installazione dell’apparecchiatura.
Per qualsiasi intervento elettrico
necessario per l'installazione di questa
apparecchiatura, contattare il nostro
Centro di Assistenza Autorizzato.
Il costruttore declina qualsiasi
Collegare il tubo di scarico al sifone e
serrarlo con una pinza. Accertarsi che il
tubo di scarico formi una curva per
responsabilità per danni o lesioni causati
dal mancato rispetto della suddetta
norma di sicurezza.
www.electrolux.com12
6. ACCESSORI
6.1 Disponibile su www.electrolux.com/shop oppure da un rivenditore autorizzato
Leggere attentamente le istruzioni fornite
con l'accessorio.
Solo l'uso di accessori
approvati da ELECTROLUX
garantisce la conformità agli
standard di sicurezza
dell'apparecchiatura. In caso
di impiego di ricambi non
approvati, i reclami non
avranno seguito.
6.2 Kit piastra di fissaggio
Se si installa l'apparecchiatura su di uno
zoccolo che non è un accessorio fornito
da ELECTROLUX, fissarla nelle piastre
di fissaggio.
Leggere attentamente le istruzioni fornite
con l'accessorio.

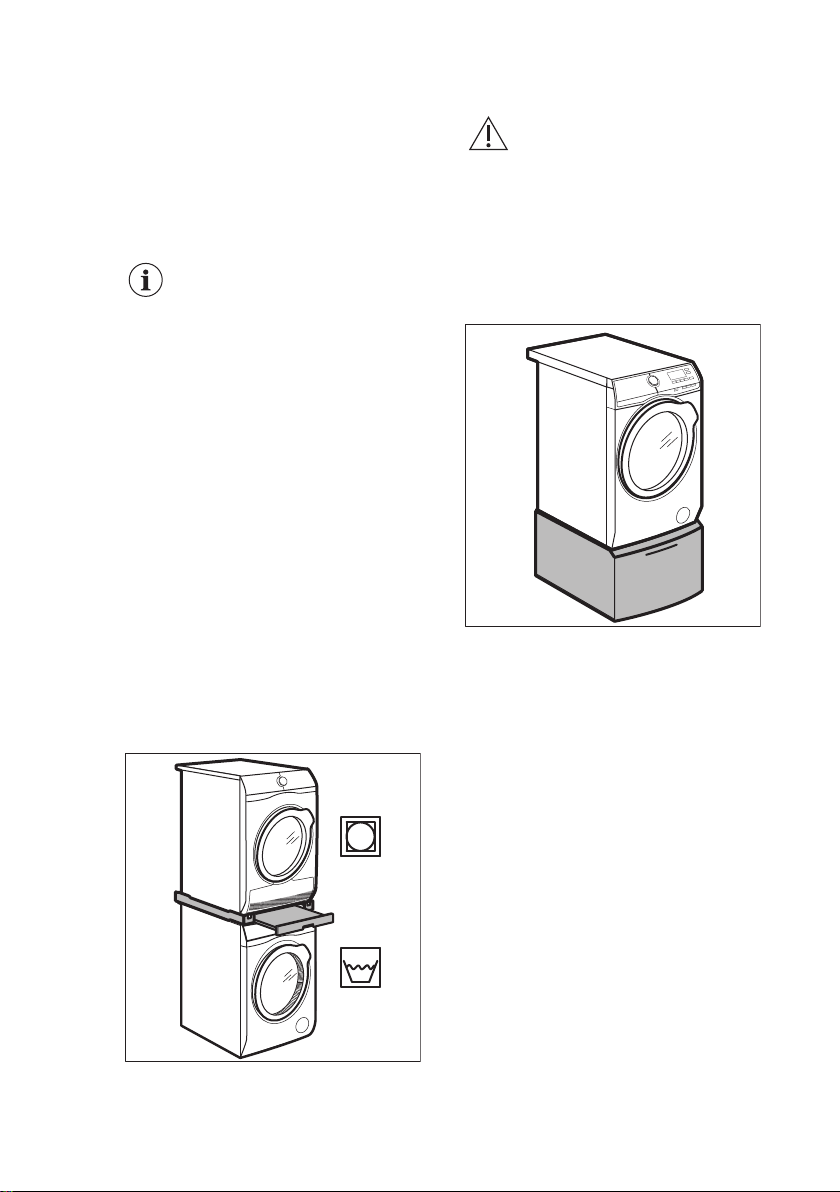

6.3 Kit di installazione in colonna
L'asciugatrice può essere installata in
colonna al di sopra della lavabiancheria
soltanto utilizzando l'appropriato kit
di installazione in colonna.
AVVERTENZA!
Non sistemare
l'asciugabiancheria sotto alla
lavabiancheria. Verificare il
kit di impilamento
compatibile controllando la
profondità delle
apparecchiature.
6.4 Piedistallo con cassetto
Per sollevare l'apparecchiatura; inoltre
semplifica il carico e lo scarico del
bucato. Il cassetto può essere utilizzato
per conservare tutto ciò che riguarda la
biancheria come ad esempio
asciugamani, prodotti per la pulizia ed
altro.
7. PANNELLO DEI COMANDI
2
3 4 5
11 10 716
89
ITALIANO 13
7.1 Funzioni speciali
La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.
• Grazie all’opzione Più Morbido,
l’ammorbidente viene diffuso in modo
uniforme nel bucato e penetra in
profondità le fibre del tessuto
favorendo una morbidezza ottimale.
• Il SensiCare System rileva il
quantitativo di bucato definendo la
durata del programma in 30 secondi.
Il programma di lavaggio è calibrato al
carico di bucato e al tipo di tessuto,
senza consumare più tempo, energia
e acqua del necessario. Leggere il
paragrafo "Il SensiCare rilevamento
del carico " per ulteriori dettagli.
7.2 Descrizione del pannello dei comandi
Selettore dei programmi
1
Display
2
Tasto a sfioramento Partenza
3
Ritardata
Tasto a sfioramento Time Manager
4
5
Avvio/Pausa tasto a sfioramento
Tasto a sfioramento Più Morbido
6
Tasto a sfioramento Extra Risciacquo
7
Tasto a sfioramento Prelavaggio
8
7.3 Display
Centrifuga tasto a sfioramento
9
opzioni di riduzione
• No centrifuga opzione
• Antipiega opzione
• Notte opzione
Tasto a sfioramento Temp.
10
On/Off premere il pulsante
11
A B C D
E
FG
www.electrolux.com14
ES
EM
PI
O
B Spia della partenza ritardata.
C La spia digitale può
D Spia di livello barre Time
E Spia Pulizia cestello.
F Spia Sicurezza bambino.
G Indicatore Aggiungi
Spia Oblò bloccato.
mostrare:
• Durata del programma
(ad esempio ).
• Tempo di ritardo (ad
esempio ).
• fine del Ciclo ( ).
• Codice di avvertenza (ad
esempio:
Manager.
indumenti. Si accende
all’inizio della fase di
Lavaggio, quando l’utente
può ancora mettere in pausa
l’elettrodomestico e
aggiungere ulteriore bucato.
).
8. SELETTORE E TASTI
8.1 Introduzione
Le opzioni/funzioni non sono
disponibili con tutti i
programmi di lavaggio.
Controllare la compatibilità
fra opzioni/funzioni e i
programmi di lavaggio nella
"Tabella dei programmi".
Un’opzione/funzione può
escludere l’altra, in questo
caso l’apparecchiatura non
consente di impostare le
opzioni/funzioni
incompatibili.
8.2 On/Off
Premere questo tasto per alcuni secondi
sarà possibile attivare o disattivare
l'apparecchiatura. Quando
l'apparecchiatura viene accesa o spenta,
si sentono due suoni diversi.
Quando la funzione Stand-by disattiva
automaticamente l'apparecchiatura dopo
alcuni minuti per ridurre il consumo
energetico, potrebbe essere necessario
attivare nuovamente l'apparecchiatura.
Per ulteriori dettagli rimandiamo al
paragrafo Stand-by nel capitolo Utilizzo
quotidiano.
ITALIANO 15
8.3 Temp.
Quando viene selezionato un
programma di lavaggio,
l’apparecchiatura propone
automaticamente una temperatura
predefinita.
Spia Freddo
L'indicatore della temperatura impostata
si accende.
= acqua fredda.
8.4 Centrifuga
Quando viene impostato un programma,
l'apparecchiatura seleziona in modo
automatico la velocità di centrifuga
massima consentita eccetto il
programma Denim.
Opzioni centrifuga aggiuntive:
• No centrifuga . La spia
corrispondente si accende.
Impostare questa opzione per
disattivare tutte le fasi di centrifuga.
L'apparecchiatura esegue solo la fase
di scarico del programma di lavaggio
selezionato. Impostare questa
opzione per tessuti molto delicati. La
fase di risciacquo per alcuni
programmi di lavaggio utilizza più
acqua
• Antipiega . La spia
corrispondente si accende.
La centrifuga finale non viene
eseguita. Si esclude lo scarico
dell'acqua dell'ultimo risciacquo in
modo da non sgualcire i tessuti. Il
programma di lavaggio finisce con
l’acqua nel cesto.
L'oblò resta bloccato e il cesto ruota
regolarmente per ridurre la
formazione di pieghe. Prima di aprire
l'oblò si deve scaricare l'acqua.
Toccando il tasto Avvio/Pausa
l'apparecchiatura esegue la fase di
centrifuga e poi scarica l'acqua.
• Night . La spia corrispondente si
accende.
Tutte le fasi intermedie e la fase di
centrifuga finale vengono eliminate e
il programma si conclude con l'acqua
nel cesto. In questo modo vengono
ridotte le pieghe. L'oblò resta
bloccato. Il cesto ruota regolarmente
per ridurre le pieghe. Prima di aprire
l'oblò si deve scaricare l'acqua.
Dato che il programma è molto
silenzioso, è adatto per essere usato
di notte quando l'energia elettrica
costa meno. In alcuni programmi, i
risciacqui saranno eseguiti con una
maggiore quantità di acqua.
Toccando il tasto Avvio/Pausa ,
l'apparecchiatura esegue unicamente
la fase di scarico.
L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.
8.5 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
La spia corrispondente si accende.
• Usare questa funzione per
aggiungere una fase di pre-lavaggio a
30°C prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Queste opzioni possono
aumentare la durata del
programma.
8.6 Impostazione permanente
Extra Risciacquo
Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la
durata del programma.
La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.
www.electrolux.com16
8.7 Impostazione permanente
Più Morbido
Impostare questa opzione per
ottimizzare la distribuzione di
ammorbidente e migliorare la
morbidezza del tessuto.
Consigliato quando viene usato
ammorbidente.
Questa opzione aumenta la
durata del programma.
La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.
8.8 Partenza Ritardata
Con questa opzione sarà possibile
ritardare l’avvio di un programma in un
orario più comodo.
Toccare ripetutamente il tasto per
impostare il ritardo necessario. Il tempo
aumenta a intervalli di 1 ora fino a 20
ore.
Il display mostra la spia corrispondente
e il tempo di ritardo. Dopo aver
toccato il pulsante Avvio/Pausa ,
l’apparecchiatura inizia il conto alla
rovescia e l’oblò è bloccato.
mostra la nuova durata del programma e
il numero di trattini diminuisce di
conseguenza:
adatto per un carico completo di
indumenti con livello di sporcizia
normale.
un ciclo rapido per un carico
completo di indumenti con livello normale
di sporcizia.
ciclo molto rapido per un carico
inferiore leggermente sporco (ad
esempio: si consiglia al massimo un
mezzo carico).
il ciclo più rapido per rinfrescare
quantitativi ridotti di bucato.
Il Time Manager è disponibile solo coi
programmi della tabella.
indicatore
Eco 40-60
1)
■
■ ■ ■
■
Cotoni
■ ■
■ ■
Sintetici
8.9 Time Manager
Con questa opzione sarà possibile
ridurre la durata del programma a
seconda delle dimensioni del carico e del
livello di sporcizia.
Quando si imposta un programma di
lavaggio, il display mostra la durata
predefinita e
Premere il pulsante Time Manager per
ridurre la durata del programma a
seconda delle proprie esigenze. Il display
trattini.
■ ■ ■
■ ■ ■
1)
Durata predefinita per tutti i programmi.
8.10 Avvio/Pausa
Premere il tasto Avvio/Pausa per
avviare, mettere in pausa
l'apparecchiatura o interrompere un
programma in funzione.
9. PROGRAMMI
9.1 Tabella dei programmi
ITALIANO 17
Programma
Temperatura
predefinita
Gamma di
temperatura
Eco 40-60
1)
40 °C
Cotoni
40°C
90°C - A fred‐
do
Sintetici
40°C
60 °C – A
freddo
Delicati
30 °C
40 °C – A
freddo
Rapido 14'
30 °C
Risciacquo 1400
Centrifuga/
Scarico
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1400
giri/min
(1400-
800)
1400
giri/min
(1400-
800)
1200
giri/min
(1200 -
800)
1200
giri/min
(1200-
800)
800
giri/min
(800- 800)
giri/min
(1400-
800)
1400
giri/min
(1400
-800)
Descrizione del programma
(Tipo di carico e livello di sporco)
Carico
massi‐
mo
8 kg Cotone bianco e colorato sintetico. Capi
normalmente sporchi. Il consumo di energia si
riduce e la durata del programma di lavaggio
viene allungata, garantendo buoni risultati di
lavaggio.
8 kg Cotone bianco e cotone colorato. Sporco
normale o leggero.
3 kg Capi in tessuti sintetici o misti. Capi nor‐
malmente sporchi.
2 kg Tessuti delicati quali ad esempio acrilici,
viscosa e tessuti misti che richiedono un
lavaggio più delicato. Capi normalmente e
poco sporchi.
1,5 kg Capi in tessuti sintetici e misti. Capi poco
sporchi e capi da rinfrescare.
8 kg Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per risciacquare e centri‐
fugare il bucato. La velocità di centrifuga pre‐
definita è quella usata per i programmi per il
cotone. Ridurre la velocità di centrifuga in ba‐
se al tipo di biancheria. Ove necessario, impo‐
stare l’opzione Extra Risciacquo per aggiun‐
gere ulteriori risciacqui. Con una bassa veloci‐
tà di centrifuga l'apparecchiatura effettua ri‐
sciacqui delicati ed una centrifuga breve.
8 kg Tutti i tessuti, a parte i capi in lana e i tes‐
suti delicati. Per centrifugare la biancheria e
scaricare l’acqua nel cesto.
www.electrolux.com18
Programma
Temperatura
predefinita
Gamma di
temperatura
Anti-Allergy
60°C
Piumoni
40°C
60 °C – A
freddo
Seta
30 °C
Lana
40°C
40 °C – A
freddo
Sport
30 °C
40 °C – A
freddo
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1400
giri/min
(1400 -
800)
800
giri/min
(800 - 800)
800
giri/min
(800 - 800)
1200
giri/min
(1200-
800)
1200
giri/min
(1200 -
800)
Descrizione del programma
(Tipo di carico e livello di sporco)
Carico
massi‐
mo
8 kg Capi in cotone bianco. Questo programma
di lavaggio ad alte prestazioni combinato con
il vapore rimuove oltre il 99,99% dei batteri e
dei virus2) mantenendo la temperatura al di
sopra di 60 °C durante la fase di lavaggio, con
un’azione aggiuntiva sulle fibre grazie al vapo‐
re, un risciacquo potenziato assicura la rimo‐
zione corretta dei residui di detersivo e dei mi‐
croorganismi. Questo programma garantisce
anche una riduzione adeguata delle particelle
di pollini/allergeni.
3 kg Singolo lenzuolo sintetico, indumenti im‐
bottiti, piumini, giacche e indumenti simili.
0,5 kg Programma speciale per capi in seta e sinte‐
tici misti.
1,5 kg Indumenti di lana lavabili a macchina, a
mano e altri tessuti che riportano sull’etichet‐
ta il simbolo di “lavaggio a mano”
3)
3 kg Indumenti sportivi in tessuti misti. Capi po‐
co sporchi o da rinfrescare.
ITALIANO 19
Programma
Temperatura
predefinita
Gamma di
temperatura
Outdoor
30 °C
40 °C – A
freddo
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1200
giri/min
(1200-
800)
Carico
massi‐
mo
2,5
4)
kg
5)
1 kg
Descrizione del programma
(Tipo di carico e livello di sporco)
Non usare ammorbidente e fare
in modo che non vi siano residui
di ammorbidente nel cassetto del
detersivo.
Capi sportivi in tessuti sintetici. Questo
programma è stato pensato per lavare in mo‐
do delicato indumenti sportivi ed è anche
adatto per abbigliamento da palestra, cicli‐
smo, jogging e articoli simili. Il carico di bucato
consigliato è 2,5 kg.
Tessuti impermeabili, impermeabili-traspi‐
ranti e tessuti idrorepellenti. Questo pro‐
gramma può essere usato anche come ciclo
di ripristino della funzione idro-repellente, ap‐
positamente realizzato per creare uno strato
idrofobico sugli indumenti. Per eseguire il ciclo
di impermeabilizzazione, procedere come in‐
dicato di seguito:
• Versare il detersivo nello scomparto .
• Versare un prodotto speciale per l'idrore‐
pellenza nello scomparto del cassetto dedi‐
cato all'ammorbidente
.
• Ridurre il carico del bucato a 1 kg.
Per migliorare ulteriormente la
funzione di impermeabilizzazione,
asciugare in asciugatrice impo‐
stando il programma di asciugatu‐
ra Outdoor (ove disponibile e se
l'etichetta nel consente l'asciuga‐
tura in asciugatrice).
www.electrolux.com20
Programma
Temperatura
predefinita
Gamma di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
Descrizione del programma
(Tipo di carico e livello di sporco)
Carico
massi‐
mo
centrifuga
[giri/min]
Denim
30 °C
40 °C – A
freddo
800
giri/min
(1200 -
800)
3 kg Programma speciale per gli indumenti in
Denim con una fase di lavaggio delicata
per ridurre gli sbiadimenti e i segni del la‐
vaggio. Per una miglior cura degli indumenti
consigliamo un carico ridotto.
1)
Secondo la norma UE 2019/2023 della Commissione, questo programma a 40 °C è in
grado di pulire il bucato di cotone con un livello di sporco normale, dichiarato lavabile a
40 °C o 60 °C, insieme nello stesso ciclo.
Per la temperatura raggiunta nella lavanderia, la durata del programma e altri
dati, consultare il capitolo "Valori di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere
quelli che funzionano a temperature più basse e durano più a lungo.
2)
Testato per Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudo‐
monas aeruginosa e il batteriofago MS2 nei test esterni eseguiti da Swissatest Testmateria‐
lien AG nel 2021 (verbale di prova n. 202120117).
3)
Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se
sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.
4)
Programma di lavaggio.
5)
Programma di lavaggio e fase di impermeabilizzazione.
Compatibilità delle opzioni programma
Centrifuga
Programma
Prelavaggio
Extra Risciacquo
Più Morbido
Partenza Ritardata
Eco 40-60 ■ ■ ■ ■ ■ ■ ■ ■
Cotoni ■ ■ ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■ ■
Rapido 14' ■ ■ ■
Risciacquo ■ ■ ■ ■ ■
Centrifuga/Scarico ■ ■ ■
Time Manager
ITALIANO 21
Programma
Anti-Allergy
Centrifuga
■ ■ ■ ■ ■ ■ ■
Prelavaggio
Extra Risciacquo
Più Morbido
Partenza Ritardata
Piumoni ■ ■ ■
Seta
Lana
■ ■
■ ■ ■ ■
Sport ■ ■ ■ ■ ■ ■
Outdoor
■ ■ ■ ■ ■
Denim ■ ■ ■ ■ ■ ■ ■
Detersivi idonei per i programmi di lavaggio
Programma Polvere
universa‐
1)
le
Liquido
universale
Liquido
per colora‐
ti
Delicati in
lana
Speciale
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni
Sintetici
Delicati
Rapido 14'
▲ ▲ ▲ -- --
▲ ▲ ▲ -- --
-- -- -- ▲ ▲
-- ▲ ▲ -- --
Time Manager
Anti-Allergy
Piumoni
Seta
Lana
Sport
Outdoor
Denim
1)
A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere.
▲ ▲ -- -- ▲
-- -- -- ▲ ▲
-- -- -- ▲ ▲
-- -- -- ▲ ▲
-- ▲ ▲ -- ▲
-- -- -- ▲ ▲
-- -- ▲ ▲ ▲
▲ = Consigliato -- = Non consigliato
www.electrolux.com22
9.2 Woolmark Wool Care - Blu
10. IMPOSTAZIONI
Il ciclo di lavaggio lana di questa apparec‐
chiatura è stato testato ed approvato dalla
Woolmark Company per lavare indumenti
di lana con etichetta riportante la dicitura
“lavaggio a mano” a patto che i prodotti
vengano lavati seguendo le istruzioni ripor‐
tate sulle relative etichette e le indicazioni
del produttore della lavabiancheria. M1511
Il simbolo Woolmark è un marchio di certifi‐
cazione in molti Paesi.
10.1 Segnali acustici
Questa apparecchiatura ha vari segnali
acustici, che funzionano quando:
• Viene attivata l’apparecchiatura
(breve suono speciale).
• Viene disattivata l’apparecchiatura
(breve suono speciale).
• Si toccano i tasti (suono clic).
• Viene effettuata una selezione non
valida (3 suoni brevi).
• Il programma è completato (sequenza
di suoni per circa 1 minuto).
• L’apparecchiatura ha un’anomalia di
funzionamento (sequenza di brevi
suoni per circa 5 minuti).
Per disattivare/attivare i segnali acustici
quando il programma è impostato,
sfiorare contemporaneamente i tasti
Temp. e Centrifuga per circa 2 secondi. Il
display visualizza On/Off
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell’apparecchiatura.
10.2 Sicurezza Bambini
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
Per attivare/disattivare questa opzione,
tenere premuto il tasto Più Morbido fino a
non compare/sparisce sul
che
display.
L'apparecchiatura torna in modo
predefinito a questa opzione dopo lo
spegnimento.
La funzione Blocco bambini non è
disponibile per alcuni secondi dopo
l'accensione dell'apparecchiatura.
11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
1. Verificare che l'alimentazione
elettrica sia disponibile e che il
rubinetto dell'acqua sia aperto.
2. Versare un po' di detersivo nello
scomparto contrassegnato da .
3. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico all'interno
del cesto.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
12. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Attivazione dell'apparecchiatura
1. Collegare la spina alla presa.
2. Aprire il rubinetto dell’acqua.
3. Premere il tasto On/Off per alcuni
secondi per attivare
l’apparecchiatura.
Si sente un breve segnale acustico.
12.2 Caricamento della biancheria
1. Aprire la porta dell’apparecchiatura.
2. Svuotare le tasche e distendere gli
indumenti prima di metterli
nell'apparecchiatura.
3. Mettere il bucato nel cestello, un
capo alla volta.
Non introdurre troppa biancheria nel
cesto.
4. Chiudere saldamente lo sportello.
ITALIANO 23
ATTENZIONE!
Verificare che non resti
bucato impigliato fra la
guarnizione e l'oblò per
evitare il rischio di perdite di
acqua e danni al bucato.
Lavando le macchie più
oleose si potrebbero
danneggiare le parti in
gomma della lavatrice.
12.3 Aggiunta di detersivi e additivi
Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi;
consigliamo tuttavia di non superare il livello massimo indicato ( ).
Questa quantità garantirà comunque risultati di lavaggio ottimali.
Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui
di detersivo dal cassetto del detersivo.
Scomparto per il detersivo di pre‐
lavaggio, ammollo o l'additivo an‐
ti-macchia.
Scomparto del detersivo per il la‐
vaggio.
Vaschetta degli additivi liquidi
(ammorbidente, inamidante).
Livello massimo degli additivi li‐
quidi.
Inserto per detersivo liquido o in
polvere.
2
1
www.electrolux.com24

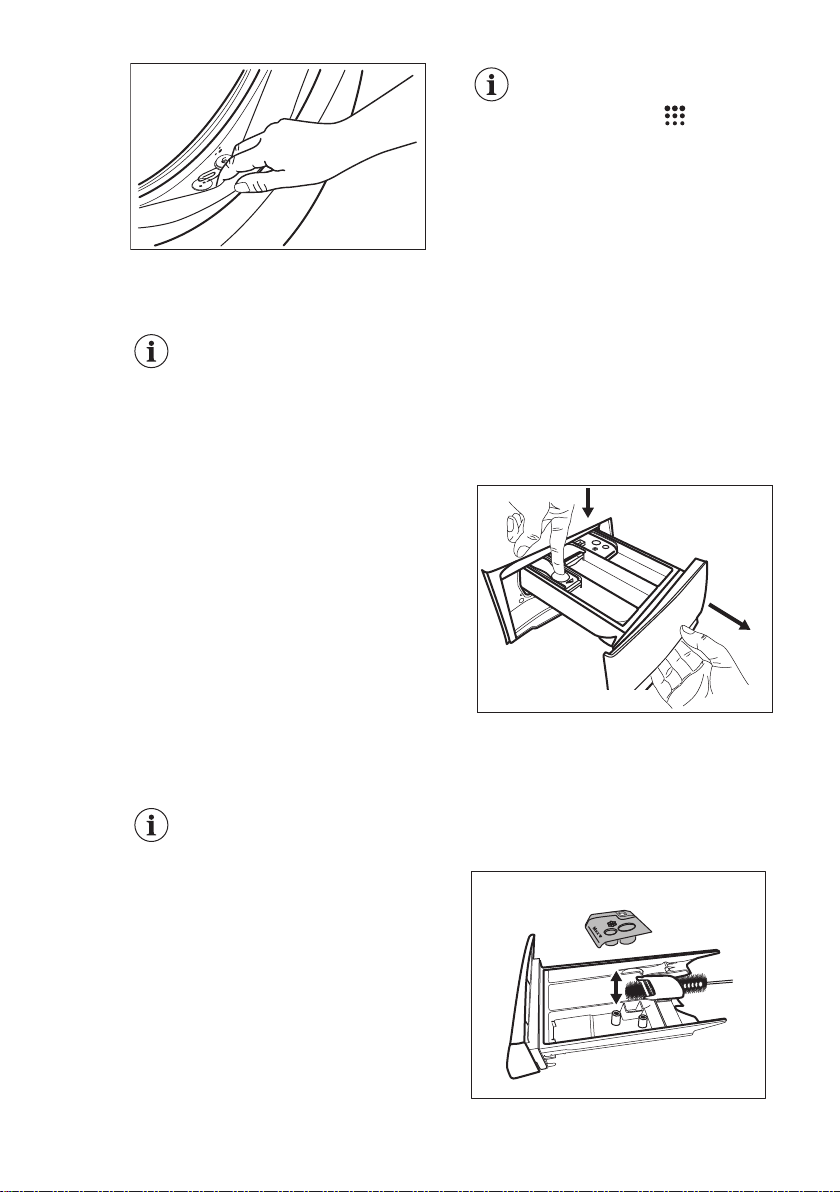

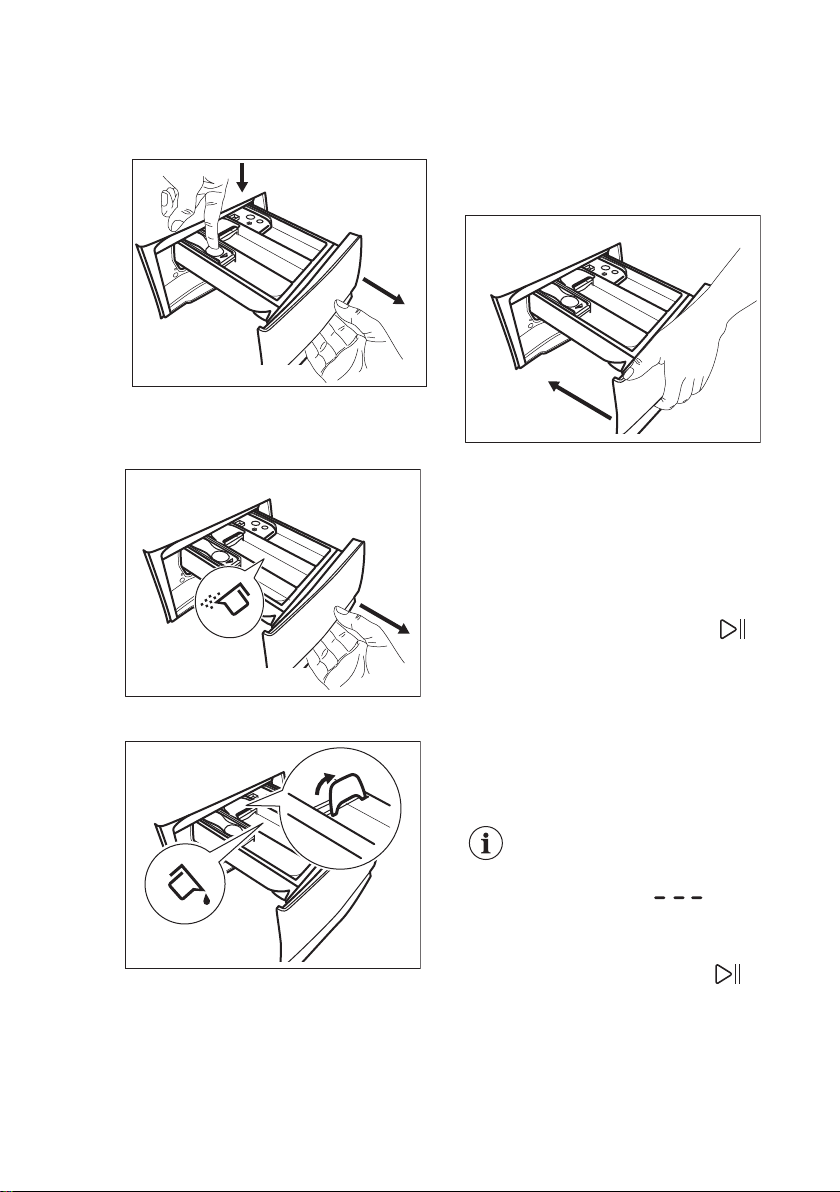

12.4 Controllare la posizione
dell'inserto detersivo
1. Estrarre l’erogatore del detersivo fino
all’arresto.
2. Premere la leva verso il basso per
rimuovere l'erogatore.
3. Per usare il detersivo in polvere,
alzare l’aletta.
4. Per usare il detersivo liquido,
abbassare l'aletta.
• Non impostare la fase di
prelavaggio.
• Non impostare la funzione di
partenza ritardata.
5. Misurare il detersivo e
l'ammorbidente.
6. Chiudere con attenzione l’erogatore
del detersivo.
Assicurarsi che l'aletta non blocchi il
cassetto durante la sua chiusura.
12.5 Impostazione di un
programma
1. Ruotare il selettore del programma
per selezionare il programma di
lavaggio desiderato.
La spia del pulsante Avvio/Pausa
lampeggia.
2. Per modificare la temperatura e/o la
velocità di centrifuga, premere i
relativi tasti.
3. Qualora lo si desideri, impostare una
o più opzioni toccando i relativi tasti.
Le spie relative si illuminano sul
display e le informazioni fornite
variano di conseguenza.
Se una selezione non è
possibile viene emesso un
segnale acustico e sul
display compare .
Con l'inserto in posizione
ABBASSATA:
• Non utilizzare detersivi in gel o
densi.
• Non superare il dosaggio di
detersivo liquido indicato
sull’aletta.
12.6 Avvio di un programma
Premere il pulsante Avvio/Pausa per
avviare il programma. Non è possibile
avviare il programma quando la spia del
pulsante è spenta e non lampeggia (ad
esempio selettore programma sulla
posizione errata).
La spia corrispondente smette di
lampeggiare e rimane accesa.
ITALIANO 25
Il programma si avvia, l'oblò si blocca. Il
display mostra la spia .
La pompa di scarico
funziona brevemente prima
che l'apparecchiatura si
riempia di acqua.
12.7 Avvio del programma con partenza ritardata
1. Toccare ripetutamente il tasto
Partenza Ritardata finché il display
non mostra il ritardo desiderato. Sul
display la spia mostra .
2. Premere il tasto Avvio/Pausa . La
porta dell'apparecchiatura si blocca e
inizia il conto alla rovescia della
partenza ritardata. Il display mostra
la spia .
Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia
Per annullare la partenza ritardata:
1. Premere il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto
Partenza Ritardata finché il display
non mostra e la spia si spegne.
3. Premere nuovamente il tasto Avvio/
Pausa
immediatamente il programma.
per avviare
Modifica della partenza ritardata dopo l'inizio del conto alla rovescia
Per modificare la partenza ritardata:
1. Premere il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto
Partenza Ritardata finché il display
non mostra il ritardo desiderato.
3. Premere nuovamente il tasto Avvio/
Pausa per avviare il nuovo conto
alla rovescia.
12.8 SensiCare System
Rilevamento del carico
La durata del programma nel
display si riferisce a un
carico medio/alto.
Dopo aver premuto il tasto Avvio/Pausa
, il SensiCare System avvia il
rilevamento del carico del bucato:
1. L'apparecchiatura rileva il carico nei
primi 30 secondi. Nei programmi in
cui è disponibile Time Manager,
durante questa fase lampeggiano i
due punti che separano le ore dai
minuti e il tamburo ruota per alcuni
istanti.
2. La durata del programma verrà
regolata di conseguenza e potrebbe
aumentare o diminuire. Dopo altri 30
secondi inizia il riempimento
dell'acqua.
Circa 20 minuti dopo l'avvio
del programma la durata del
programma potrebbe essere
modificata nuovamente a
seconda della capacità di
assorbimento dell'acqua dei
tessuti.
Il rilevamento SensiCare
viene eseguito solo con
programmi di lavaggio
completi e se non è stata
ridotta la durata del
programma.
Il SensiCare System non è
disponibile con tutti i
programmi quali :Lana,
Risciacquo, Centrifuga e i
programmi con cicli brevi.
12.9 Interruzione di un
programma e modifica delle
opzioni
Quando il programma è in funzione sarà
possibile modificare solo alcune opzioni:
www.electrolux.com26
1. Premere il tasto Avvio/Pausa .
La spia corrispondente lampeggia.
2. Modifica delle opzioni. Le
informazioni fornite nel display
variano di conseguenza.
3. Premere nuovamente il tasto Avvio/
Pausa .
Il programma di lavaggio prosegue.
Per avviare nuovamente il
programma verificare che il
selettore programma sia
posizionato correttamente
sul programma interrotto e
che la spia del pulsante
Avvio/Pausa stia
lampeggiando.
12.10 Annullamento di un
programma in corso
1. Premere il tasto On/Off per annullare
il programma e per spegnere
l'apparecchiatura.
2. Premere nuovamente il tasto On/Off
per accendere l'apparecchiatura.
Se il SensiCare System è
terminato e il riempimento
dell'acqua è già iniziato, il
nuovo programma si avvia
senza ripetere il SensiCare
System. L'acqua e il
detersivo non vengono
scaricati per evitare sprechi.
Il display mostra la durata
massima del programma,
aggiornandola 20 minuti
dopo l'inizio del nuovo
programma.
C'è anche un modo alternativo per
annullare:
1. Ruotare la manopola di selezione fino
alla posizione "Reset" .
2. Attendere 1 secondo. Il display
visualizza .
A questo punto è possibile impostare un
nuovo programma di lavaggio.
12.11 Apertura della porta Aggiunta di indumenti
Se la temperatura e il livello
dell'acqua nel cesto sono
troppo elevati e/o il cesto sta
ancora girando, non si
dovrebbe aprire la porta.
Durante lo svolgimento del programma o
della partenza ritardata la porta è
bloccata. Il display mostra la spia .
1. Premere il tasto Avvio/Pausa . La
spia inizia a lampeggiare.
2. Attendere finché la spia della porta
bloccato lampeggia e si spegne.
Aprire la porta dell'apparecchiatura.
Ove necessario, aggiungere o
rimuovere gli articoli. Chiudere la
porta e sfiorare il tasto Avvio/Pausa
Il programma o la partenza
ritardata prosegue.
12.12 Termine del programma
Appena il programma è completato,
l'apparecchiatura si ferma
automaticamente. Se attivi, vengono
emessi dei segnali acustici. Il display
visualizza
La spia del tasto Avvio/Pausa si
spegne.
La porta si sblocca e la spia si
spegne.
1. Premere il tasto On/Off per spegnere
l'apparecchiatura.
Dopo cinque minuti dalla fine del
programma, la funzione di risparmio
ITALIANO 27
energetico spegne automaticamente
l'apparecchiatura.
Quando si accende
nuovamente
l'apparecchiatura, il display
mostra la fine del
programma precedente.
Ruotare il selettore dei
programmi per impostare un
nuovo ciclo.
2. Togliere la biancheria
dall'apparecchiatura.
3. Assicurarsi che il cesto sia vuoto.
4. Tenere la porta e il cassetto del
detergente leggermente aperto al
fine di evitare la formazione di muffa
e cattivi odori.
12.13 Scarico dell'acqua alla
fine del ciclo
Qualora sia stato scelto un programma o
un'opzione che non svuota l'acqua
dell'ultimo risciacquo, il programma è
completato, ma:
• L'area tempo mostra
display mostra l'oblò bloccato .
• Il cesto ruota ancora a intervalli
regolari in modo da non sgualcire i
tessuti.
• L'oblò resta bloccato.
• Prima di aprire l'oblò si deve scaricare
l'acqua:
1. Ove necessario, toccare il tasto
Centrifuga per ridurre la velocità di
centrifuga proposta
dall'apparecchiatura.
2. Premere il tasto Avvio/Pausa:
• Qualora sia stato impostato
Antipiega , l'apparecchiatura
scarica l'acqua ed esegue la
centrifuga.
e il
• Qualora sia stato impostato Night
, l'apparecchiatura scarica solo
l'acqua.
La spia opzione Antipiega e Night
scompare.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato , è
possibile aprirlo.
4. Premere il tasto On/Off per alcuni
secondi per disattivare
l’apparecchiatura.
12.14 Opzione Stand-by
La funzione Stand-by disattiva
automaticamente l'apparecchiatura per
ridurre il consumo di energia quando:
• Non viene usata l'apparecchiatura per
5 minuti quando non c'è nessun
programma in funzione.
Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.
• Dopo 5 minuti dal termine del
programma di lavaggio.
Premere il tasto On/Off per attivare
nuovamente l’apparecchiatura.
Il display mostra il tempo dell'ultimo
programma impostato.
Ruotare il selettore dei programmi per
impostare un nuovo ciclo.
Se il selettore viene ruotato fino alla
posizione "Reset"
si spegne automaticamente dopo 30
secondi.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione Stand-by non
disattiva l'apparecchiatura
per ricordarvi di scaricare
l'acqua.
, l'apparecchiatura
13. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
13.1 Il carico di biancheria
• Dividere il bucato in: bianchi, colorati,
sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati potrebbero
perdere colore al primo lavaggio. Si
consiglia di lavarli separatamente le
prime due volte.
www.electrolux.com28
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un
detersivo apposito.
• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:
a. interrompere il programma e
aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano");
b. ridistribuire manualmente il
carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;
c. premere il tasto Avvio/Pausa. La
fase di centrifuga continua.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere
cinture, cordoni, lacci, nastri e altri
elementi allentati.
• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad
es. reggiseni con ferretto, cinture,
calze, lacci, nastri, ecc.).
• Svuotare le tasche e distendere gli
indumenti.
13.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
13.3 Tipo e quantità di detersivo
La scelta del detersivo e l'uso di quantità
corrette non solo influisce sulle
prestazioni di lavaggio, ma aiuta anche
ad evitare sprechi e a proteggere
l'ambiente:
• Usare solo detersivi e altri additivi
adatti ai lavaggi in lavabiancheria: Per
prima cosa, attenersi a queste regole
generiche:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato,
– detersivo liquido, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• La scelta e la quantità di detersivo
dipenderà da: tipo di tessuto (delicati,
lane, cotoni, ecc.), colore dei vestiti,
dimensione del carico, grado di
sporcizia, temperatura di lavaggio e
durezza dell'acqua utilizzata.
• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
prodotti senza superare il livello
massimo indicato ( ).
• Non mischiare tipi diversi di detersivi.
• Utilizzare una quantità minore di
detersivo se:
– si lava poca biancheria,
– la biancheria è poco sporca,
– si forma molta schiuma durante il
lavaggio.
• Quando si usano capsule o pastiglie
di detersivo, metterle sempre
all'interno del cestello, non nel
cassetto del detersivo.
Una quantità insufficiente di detersivo
può causare:
ITALIANO 29
• risultati di lavaggio insoddisfacenti,
• l’ingrigimento del carico di lavaggio,
• vestiti unti,
• muffa all'interno dell’apparecchiatura.
Una quantità eccessiva di detersivo
può causare:
• formazione di schiuma,
• riduzione dell’effetto del lavaggio,
• risciacquo inadeguato,
• un maggiore impatto sull'ambiente.
13.4 Suggerimenti ecologici
Per risparmiare acqua, energia e
contribuire a proteggere l’ambiente,
consigliamo di attenersi a questi
suggerimenti:
• Per la biancheria normalmente
sporca è possibile evitare il
prelavaggio per limitare i consumi di
detersivo e acqua (con effetti positivi
anche sull’ambiente).
• Caricando l’apparecchiatura alla
capacità massima indicata per ogni
programma è possibile ridurre il
consumo di energia e di acqua.
• Con un pretrattamento adeguato, è
possibile rimuovere le macchie e lo
sporco ostinato; il bucato può quindi
essere lavato a una temperatura più
bassa.
• Per utilizzare la giusta quantità di
detersivo, rimandiamo alla quantità
indicata dal produttore del detersivo.
Controllare inoltre la durezza
dell’acqua del proprio sistema
domestico. Fare riferimento a
“Durezza dell’acqua”.
• Impostare la velocità di centrifuga
massima possibile per i programmi
di lavaggio selezionati prima di
asciugare il bucato
nell’asciugabiancheria. In questo
modo si risparmia energia durante
l’asciugatura!
13.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per scoprire il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
14. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
14.1 Programma di pulizia periodica
La pulizia periodica aiuta a prolungare
la durata dell'apparecchiatura.
Dopo ogni ciclo, tenere lo sportello e il
cassetto del detersivo leggermente
socchiusi per far circolare l'aria e
asciugare l'umidità all'interno
dell'apparecchiatura. In questo modo si
eviteranno muffe e odori.
Se l'apparecchiatura non viene utilizzata
per un lungo periodo di tempo, chiudere
il rubinetto dell'acqua e staccare la spina.
Programma indicativo di pulizia
periodica
Disincrostazione Due volte l’anno
Lavaggio di manu‐
tenzione
Pulizia della guar‐
nizione dell’oblò
Pulizia del cesto Ogni due mesi
Pulizia del casset‐
to del detersivo
Pulizia del filtro
della pompa di
scarico
Una volta al mese
Ogni due mesi
Ogni due mesi
Due volte l’anno
www.electrolux.com30
Pulizia del tubo di
carico e del filtro
della valvola
I paragrafi seguenti spiegano come si
deve pulire ogni parte.
Due volte l’anno
14.2 Rimuovere gli oggetti estranei
Prima di avviare il ciclo,
assicurarsi che tutte le
tasche siano vuote e le parti
sciolte siano legate. Fare
riferimento alla sezione
“Carico di biancheria” in
“Consigli e suggerimenti
utili”.
Rimuovere eventuali oggetti estranei
(come clip di metallo, bottoni, monete,
ecc.) che si possono trovare nella
guarnizione della porta, nei filtri e nel
tamburo. Fare riferimento ai paragrafi
“Guarnizione della porta con doppio
elemento di blocco dell'estremità”,
“Pulizia del cestello”, “Pulizia della
pompa di scarico” e “Pulizia del tubo di
carico e del filtro della valvola”. Se
necessario, contattare il Centro di
Assistenza Autorizzato.
14.3 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici. Non
utilizzare spugne abrasive o materiale
abrasivo.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
14.4 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di utilizzare un
prodotto decalcificante per le
lavatrici.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto decalcificante.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
14.5 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese).
Rimandiamo al paragrafo
dedicato alla "Pulizia del
cesto".
14.6 Guarnizione della porta con doppio elemento di blocco dell'estremità
L’apparecchiatura è progettata con un
sistema di scarico autopulente che
permette alle leggere fibre di lanugine
che cadono dai vestiti di essere scaricate
con l'acqua. Esaminare regolarmente la
guarnizione. Monete, bottoni e altri
piccoli oggetti possono essere recuperati
alla fine del ciclo.
2
1
ITALIANO 31
Di tanto in tanto, al termine
del ciclo sul display potrebbe
comparire l’icona : si
tratta di un consiglio che
invita a eseguire la “pulizia
del cestello”. Dopo
l'esecuzione della pulizia del
cesto, l'icona scompare.
Pulirla se necessario con un detergente
in crema a base di ammoniaca senza
graffiare la superficie della guarnizione.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Controllare e rimuovere gli oggetti (se
presenti) che potrebbero essere
intrappolati nella piega.
Assicurarsi che non vi sia della
biancheria tra la guarnizione e l’oblò.
Dopo il completamento del ciclo del
programma, pulire con un panno umido
eventuali residui di sporco o acqua
rimasti nella guarnizione dell’oblo.
14.7 Pulizia del cesto
Controllare regolarmente il cesto per
evitare depositi indesiderati.
Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Eseguire un programma Cotoni con
la temperatura più elevata.
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.
14.8 Pulizia del contenitore del detersivo
Al fine di evitare possibili depositi di
detersivo secco, oppure ostruzioni di
ammorbidente e/o formazione di muffa
nel cassetto del detersivo, consigliamo di
eseguire di tanto in tanto la procedura di
pulizia:
1. Aprire il cassetto. Premere il blocco
verso il basso, come indicato
nell'immagine, quindi estrarlo.
2. Togliere la parte superiore della
vaschetta degli additivi per
contribuire alla pulizia, quindi
risciaquarla sotto all'acqua calda per
eliminare eventuali tracce di
detersivo accumulato. Dopo la
pulizia, ricollocare la parte superiore
in posizione.
1
2
www.electrolux.com32
3. Verificare che tutti i residui di
detersivo vengano rimossi dalla parte
superiore e inferiore dell'incasso.
Servirsi di una spazzola piccola per
pulire l'incasso.
4. Inserire il cassetto del detersivo nei
binari della guida, quindi chiuderlo.
Avviare il programma di risciacquo
senza indumenti all'interno del cesto.
14.9 Pulizia della pompa di scarico
Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.
Pulire la pompa di scarico se:
• L'apparecchiatura non scarica l'acqua.
• Il cesto non gira.
• L’apparecchiatura emette un rumore anomalo a causa del blocco della pompa di
scarico.
• Sul display compare il codice di allarme
AVVERTENZA!
• Scollegare la spina dalla presa di corrente.
• Non togliere il filtro durante il funzionamento dell'apparecchiatura.
• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda.
Attendere che l'acqua si raffreddi.
• Ripetere diverse volte il Passaggio 3 chiudendo e aprendo la valvola
fino a che l'acqua non smette di fuoriuscire.
Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe
fuoriuscire quando si toglie il filtro.
Procedere come segue per effettuare la pulizia della pompa:
1.
2.
180˚
2
1
2
1
2
1
1
ITALIANO 33
3.
5. 6.
7.
AVVERTENZA!
Assicurarsi che il girante della pompa possa ruotare. Se non ruota,
contattare il Centro di Assistenza Autorizzato. Accertarsi inoltre di
chiudere correttamente il filtro per evitare perdite.
4.
8.
3
1
2
45°
20°
www.electrolux.com34
14.10 Pulizia del tubo di carico e del filtro della valvola
14.11 Scarico di emergenza
Qualora il dispositivo non scarichi acqua,
eseguire la stessa procedura descritta
nel paragrafo "Pulizia della pompa di
scarico". Se necessario, pulire la pompa.
14.12 Precauzioni antigelo
Se si installa l’apparecchiatura in un
luogo in cui la temperatura può
raggiungere valori intorno agli 0°C
oppure scendere al di sotto di 0°C,
togliere l'acqua residua dal tubo di carico
dell'acqua e dalla pompa di scarico.
1. Scollegare la spina dalla presa di
corrente.
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.
15. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
4. Svuotare la pompa di scarico. Fare
riferimento alla procedura per lo
scarico di emergenza.
5. Quando la pompa di scarico è vuota,
rimontare il tubo di carico.
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.
ITALIANO 35
15.1 Codici di allarme e possibili guasti
L’apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di
risolvere il problema (fare riferimento alla tabella).
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In alcuni casi, il display visualizza un codice allarme e il Avvio/
Pausa il tasto può lampeggiare continuamente:
Problema Possibile soluzione
• Controllare che il rubinetto dell’acqua sia aperto.
L’apparecchiatura
non carica l’acqua in
modo appropriato.
L’apparecchiatura
non scarica l’acqua.
L’oblò dell’apparec‐
chiatura è aperto o
non è chiuso corret‐
tamente.
Guasto interno. As‐
senza di comunica‐
zione tra gli elementi
elettronici dell’appa‐
recchiatura.
L'alimentazione di re‐
te è instabile.
• Controllare che la pressione dell’acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a questo
proposito, contattare l’ente erogatore locale.
• Controllare che il rubinetto dell’acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, dan‐
neggiato o piegato.
• Controllare che il collegamento del tubo di carico dell’ac‐
qua sia corretto.
• Assicurarsi che il filtro del tubo di carico e il filtro della val‐
vola non siano ostruiti. Vedere il capitolo “Pulizia e cura”.
• Assicurarsi che lo scarico del lavello non sia ostruito.
• Assicurarsi che il tubo di scarico non sia attorcigliato o pie‐
gato.
• Assicurarsi che il filtro di scarico non sia ostruito. Se ne‐
cessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.
• Controllare che il raccordo del tubo di scarico sia corretto.
• Se si imposta un programma senza fase di scarico, impo‐
stare anche il programma di scarico.
• Se si imposta un’opzione che termina con acqua nella va‐
sca, impostare anche il programma di scarico.
• Assicurarsi che l’oblò sia chiuso correttamente.
• Il programma non si è concluso correttamente o l’apparec‐
chiatura si è fermata troppo presto. Spegnere e riaccende‐
re l’apparecchiatura.
• In caso di ricomparsa del codice allarme, contattare il Cen‐
tro Assistenza Autorizzato.
• Attendere che si stabilizzi.
www.electrolux.com36
Se il display mostra altri codici di allarme, disattivarli e attivare
l’apparecchiatura. Se il problema persiste, contattare il Centro
Assistenza Autorizzato.
In caso di problema diverso con la lavatrice, vedere la tabella di
seguito per le possibili soluzioni.
Problema Possibile soluzione
• Assicurarsi che la spina sia collegata alla presa elettrica.
• Controllare che l’oblò dell’apparecchiatura sia chiuso.
• Assicurarsi che il fusibile non sia danneggiato nella scato‐
la fusibili.
Il programma non si
avvia.
• Verificare che Avvio/Pausa sia stato premuto.
• Se è stata impostata la partenza ritardata, annullare l’im‐
postazione o attendere il termine del conto alla rovescia.
• Disattivare la funzione Sicurezza bambini, se attiva.
• Controllare la posizione della manopola sul programma
selezionato.
L’apparecchiatura ca‐
rica e scarica l’acqua
immediatamente.
• Assicurarsi che il tubo di scarico sia nella posizione corret‐
ta. Il tubo flessibile potrebbe essere posizionato troppo
basso. Vedere il capitolo “Istruzioni di installazione”.
• Impostare il programma di centrifuga.
La fase di centrifuga
non si avvia o il ciclo
di lavaggio dura più a
lungo del normale.
• Assicurarsi che il filtro di scarico non sia ostruito. Se ne‐
cessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.
• Sistemare i capi nella vasca manualmente e riavviare la
fase di centrifuga. Questo problema può essere causato
da problemi di bilanciamento.
• Assicurarsi che i giunti dei tubi dell’acqua siano serrati e
che non vi siano perdite d’acqua.
Presenza di acqua
sul pavimento.
• Verificare che i tubi di carico e/o scarico dell’acqua non
siano danneggiati.
• Assicurarsi di utilizzare il detersivo corretto, nella quantità
corretta.
• Verificare che non sia stato selezionato un programma di
lavaggio che si conclude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
Non è possibile apri‐
re l’oblò dell’apparec‐
chiatura.
• Impostare il programma di scarico o di centrifuga se è pre‐
sente dell’acqua nel cesto.
• Assicurarsi che l’apparecchiatura sia alimentata dalla cor‐
rente elettrica.
• Questo problema potrebbe essere causato da un guasto
dell’apparecchiatura. Contattare il Centro Assistenza Auto‐
rizzato.
• Verificare che l’apparecchiatura sia livellata correttamente.
Vedere il capitolo “Istruzioni di installazione”.
L’apparecchiatura
emette un rumore
anomalo e vibra.
• Assicurarsi che la confezione e/o i bulloni per il trasporto
siano stati rimossi. Vedere il capitolo “Istruzioni di installa‐
zione”.
• Aggiungere altro bucato nel cesto. Il carico potrebbe esse‐
re insufficiente.
Problema Possibile soluzione
La durata del pro‐
gramma aumenta o
diminuisce durante
l’esecuzione del pro‐
gramma.
I risultati del lavaggio
non sono soddisfa‐
centi.
Troppa schiuma nel
cesto durante il ciclo
di lavaggio.
Dopo il ciclo di lavag‐
gio ci sono alcuni re‐
sidui di detersivo del
cassetto del detersi‐
vo.
Dopo il controllo, attivare l’apparecchiatura. Il programma riprende
dal punto in cui era stato interrotto.
Se il problema dovesse ripresentarsi, contattare il Centro Assistenza
Autorizzato.
Le informazioni necessarie per il Centro di Assistenza si trovano
sulla targhetta dei dati.
• L’ SensiCare System consente di regolare la durata del
programma a seconda del tipo e delle dimensioni del cari‐
co di bucato. Vedere la sezione SensiCare System “Rile‐
vamento del carico” nel capitolo “Utilizzo quotidiano”.
• Aumentare la quantità di detersivo o utilizzare un detersivo
diverso.
• Utilizzare prodotti speciali per rimuovere le macchie più
ostinate prima di lavare il bucato.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di bucato.
• Ridurre la quantità di detersivo.
• Verificare che l'aletta si trovi nella posizione corretta (SU
per detersivo in polvere - GIÙ per detersivo liquido).
• Verificare di aver utilizzato il cassetto del detersivo in linea
con le indicazioni fornite nel presente manuale dell'utente.
ITALIANO 37
16. VALORI DI CONSUMO
16.1 Introduzione
Per informazioni dettagliate sull’etichetta energetica,
vedere il sito www.theenergylabel.eu.
Il codice QR sull’etichetta energetica fornita con
l’apparecchiatura riporta un link web alle
informazioni correlate al funzionamento di questa
apparecchiatura nella banca dati EPREL dell’UE.
Conservare l’etichetta energetica come riferimento
insieme al manuale d’uso e a tutti gli altri documenti
forniti con questa apparecchiatura.
È possibile trovare le stesse informazioni anche in
EPREL utilizzando il link https://eprel.ec.europa.eu
e il nome del modello e il numero di prodotto che si
trovano sulla targhetta dell’apparecchiatura. Fare
riferimento al capitolo "Descrizione del prodotto” per
la posizione della targhetta di identificazione.
www.electrolux.com38
16.2 Legenda
kg Carico di biancheria. hh:mmDurata del programma:
kWh Consumo di energia. °C Temperatura nella stanza.
Litri Consumo d’acqua. giri/minVelocità di centrifuga.
% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di
centrifuga, maggiore è il rumore e minore è l’umidità residua.
I valori e la durata del programma possono variare a seconda delle
diverse condizioni (ad es. temperatura ambiente, temperatura e pressione
dell’acqua, dimensione del carico e tipo di biancheria, tensione di
alimentazione) e anche se si modifica l’impostazione predefinita di un
programma.
16.3 Conforme al regolamento UE 2019/2023 della Commissione
Eco 40-60 pro‐
gramma
Pieno carico 8 0.790 52.0 3:25 53.00 39.0 1351
Mezzo carico 4 0.420 42.0 2:40 53.00 30.0 1351
1/4 di carico 2 0.165 33.0 2:35 54.00 22.0 1351
1)
Velocità massima di centrifuga.
Consumo di potenza in diverse modalità
Spento (W) Stand-by (W)
0.50 0.50 4.00
La modalità Spento/Standby dura al massimo 15 minuti.
kg kWh Litri hh:mm % °C
Partenza ritar‐
giri/
min
data (W)
1)
16.4 Programmi comuni
Questi valori sono solo indicativi.
1
2
1
2
3
ITALIANO 39
Programma
2)
Cotoni
90 °C
Cotoni
60 °C
3)
Cotoni
20 °C
Sintetici
40 °C
4)
Delicati
30 °C
Lana
30 °C
1)
Indicatore di riferimento della velocità di centrifuga.
2)
Adatto per il lavaggio di tessuti molto sporchi.
3)
Adatta per lavare cotone, tessuti sintetici e misti poco sporchi.
4)
Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.
17. GUIDA RAPIDA
17.1 Utilizzo quotidiano
kg kWh Litri hh:mm % °C
giri/
min
8 2.450 80.0 4:05 52.00 85.0 1400
8 1.750 75.0 3:50 52.00 55.0 1400
8 0.300 75.0 2:50 52.00 20.0 1400
3 0.600 55.0 2:15 35.00 40.0 1200
2 0.400 50.0 1:15 35.00 30.0 1200
1,5 0.300 60.0 1:05 30.00 30.0 1200
1)
Collegare la spina alla presa di corrente.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti
nello scomparto adeguato del cassetto
del detersivo.
1. Premere il tasto On/Off per
attivare l'apparecchiatura. Ruotare il
selettore programma per impostare il
programma desiderato.
2. Impostare le opzioni desiderate (1)
per mezzo dei pulsanti touch
corrispondenti. Per avviare il
programma, sfiorare il pulsante
Avvio/Pausa (2).
3. L'apparecchiatura si avvia.
Al termine del programma, togliere il
bucato.
Premere il tasto On/Off per disattivare
l'apparecchiatura.
1 32
180˚
2
1
www.electrolux.com40
17.2 Pulizia del filtro della pompa di scarico
Pulire il filtro a intervalli regolati, e in
particolar modo se il codice allarme
viene visualizzato sul display.
17.3 Programmi
Programmi Carico Descrizione del prodotto
Eco 40-60 8 kg
Cotoni 8 kg Cotone bianco e colorato.
Sintetici 3 kg Capi in tessuti sintetici o misti.
Delicati 2 kg
Rapido 14' 1,5 kg
Risciacquo 8 kg
Centrifuga/Scarico 8 kg
Anti-Allergy
8 kg
Piumoni 3 kg
Cotoni bianchi e colorati. Capi normalmen‐
te sporchi.
Tessuti delicati quali capi acrilici, in viscosa
e poliestere.
Capi in cotone e sintetici leggermente spor‐
chi o indossati una volta.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma di risciacquo e centri‐
fuga.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per centrifuga e scari‐
co dell'acqua.
Capi in cotone bianco.. Questo programma
rimuove oltre il 99,99% dei batteri e dei vi‐
rus1). Garantisce inoltre una riduzione ade‐
guata degli allergeni.
Coperte sintetiche o imbottite con piuma e
piumino, indumenti imbottiti, piumini.
Seta
Lana
Sport 3 kg Capi sportivi.
0,5 kg
1,5 kg
Programma speciale per capi in seta e sin‐
tetici misti.
Lana lavabile a macchina, lana lavabile a
mano e indumenti delicati.
Programmi Carico Descrizione del prodotto
2)
Outdoor
2,5 kg
1 kg
Indumenti sportivi moderni per attività all’a‐
perto.
3)
Denim 3 kg Indumenti in denim.
1)
Testato per Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudo‐
monas aeruginosa e il batteriofago MS2 nei test esterni eseguiti da Swissatest Testmateria‐
lien AG nel 2021 (verbale di prova n. 202120117).
2)
Programma di lavaggio.
3)
Programma di lavaggio e fase di impermeabilizzazione.
18. CONSIDERAZIONI SULL'AMBIENTE
ITALIANO 41
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
www.electrolux.com/shop
135976670-A-302022
Loading...
