MESIN BASUH ANDA YANG BARU

Mesin basuh yang baru ini memenuhi semua keperluan bagi membasuh pakaian secara moden dengan menjimatkan penggunaan air, tenaga dan detergen.

■

Piring pemilihan suhu untuk anda memilih sendiri suhu pembasuhan yang sesuai bagi cucian anda.

■

Pendinginan air cucian secara automatik

dari 95°C menjadi 60°C sebelum disalirkan, supaya paip plastik sistem saliran anda tidak cacat oleh air panas.

Petua-petua ekologi

Melindungi alam sekitar

■

Kitar semula bahan bungkusan

Bahan yang berlambang boleh dikitar semula. Untuk dikitar semula, bahan itu mesti

diletakkan di tempat (atau bekas) pemungutan yang berkenaan. Cuba bertanya dengan pihak berkuasa di tempat anda.

>PE<= polietilena >PS<= polistirena >PP<= polipropilena

■

Membuang mesin basuh

Demi menjimatkan air dan tenaga dan melindungi alam sekitar, kami nasihatkan supaya anda mengikuti petunjuk ini:

■

Sedapat mungkin, basuh beban cucian maksimum bagi program yang anda pilih, selagi tidak melampaui beban dram.

■

Gunakan program yang mengandungi prabasuh hanya jika cucian sangat kotor.

■

Sukat detergen menurut kadar kekerasan air, takat kekotoran dan banyaknya cucian.

■

Pilih “Basuh cepat” jika cucian tidak terlalu kotor.

Apabila mesin hendak dibuang, potong kabel bekalan elektriknya dan rosakkan alat pengunci pintunya supaya mesin tidak menjadi perangkap maut bagi kanak-kanak.

Untuk membuang mesin dengan cara yang betul, berhubunglah dengan jabatan yang menyediakan khidmat memungut barang buangan kota di pihak berkuasa tempat anda.

Lambang yang anda lihat di beberapa bahagian buku petunjuk ini membawa maksud berikut:

Maklumat keselamatan yang penting tentang penggunaan mesin anda. Jika diabaikan boleh membawa kerosakan.

Maklumat tentang cara yang betul

untuk menggunakan mesin dan cara mendapatkan prestasi terbaik.

Maklumat penting tentang perlindungan alam sekitar.

Sumbangan kami untuk melindungi alam sekitar: kami gunakan kertas kitar semula.

Page 3

KANDUNGAN

Maklumat penting . . . . . . . . . . . . . . . . .42

Perihalan bahagian-bahagian mesin

■

Laci pengisi detergen

dan carta program . . . . . . . . . . . . . . . . . . .43

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Spesifikasi teknikal . . . . . . . . . . . . . . .43

Pemasangan . . . . . . . . . . . . . . . . . . . . . .44

■

Mengeluarkan mesin . . . . . . . . . . . . . . . .44

■

Menetapkan kedudukan . . . . . . . . . . . . . .45

■

Saluran masuk air . . . . . . . . . . . . . . . . . . .45

■

Penyaliran air . . . . . . . . . . . . . . . . . . . . . .45

■

Sambungan elektrik . . . . . . . . . . . . . . . . . .46

Penggunaan . . . . . . . . . . . . . . . . . . . . . .47

■

Panel kawalan . . . . . . . . . . . . . . . . . . . . .47

■

Petua-petua membasuh . . . . . . . . . . . . . .48

Mengisih cucian . . . . . . . . . . . . . . . . . . . . .48

Suhu . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Sebelum mengisikan cucian . . . . . . . . . . .48

Beban maksimum . . . . . . . . . . . . . . . . . . .48

Berat cucian . . . . . . . . . . . . . . . . . . . . . . . .48

Menghapuskan kesan kotor . . . . . . . . . . . .48

Detergen dan bahan tambah . . . . . . . . . . .49

Sukatan detergen

yang harus digunakan . . . . . . . . . . . . . . . . 49

■

Program basuh . . . . . . . . . . . . . . . . . . .50-51

■

Urutan operasi . . . . . . . . . . . . . . . . . . .52-53

■

Lambang kod basuh antarabangsa . . . . . .54

Penyenggaraan . . . . . . . . . . . . . . . . . . .55

■

Badan mesin . . . . . . . . . . . . . . . . . . . . . . .55

■

Laci pengisi detergen . . . . . . . . . . . . . . . . .55

■

Turas saluran masuk air . . . . . . . . . . . . . .55

■

Turas saliran . . . . . . . . . . . . . . . . . . . . . . .56

■

Langkah kecemasan mengeluarkan air . . .56

■

Bahaya sejukbeku . . . . . . . . . . . . . . . . . . .56

Jika ada masalah . . . . . . . . . . . . . . .57-58

MELAYU

BAHASA

Page 4

MAKLUMAT PENTING

Penting sekali buku petunjuk disimpan bersama mesin basuh supaya mudah dibaca pada lain masa. Jika mesin dijual atau diberikan kepada orang lain, buku ini patut diberikan juga supaya pemilik baru dapat membaca dan memahami pengendaliannya serta amaran yang berkenaan.

Amaran berikut diberikan demi menjaga keselamatan umumnya. Anda mesti membacanya dengan teliti sebelum memasang atau menggunakan mesin ini.

■

Pemasangan

■

Semasa mengeluarkan mesin dari kotak bungkusannya, periksa kalau-kalau ada kerosakan. Jika ragu-ragu, jangan gunakan; hubungi Pusat Servis.

■

Semua bahan penyendal dalam mesti dikeluarkan sebelum menggunakan mesin. Mesin dan perabot di sebelahnya boleh rosak teruk jika alat-alat pelindung pengangkutan ini tidak dikeluarkan ataupun tidak semuanya dikeluarkan. Baca perenggan berkenaan dalam buku petunjuk.

■

Semua kerja elektrik untuk memasang mesin ini mesti dilakukan oleh juru elektrik bertauliah.

■

Semua kerja perpaipan untuk memasang mesin ini mesti dilakukan oleh tukang paip bertauliah.

■

Setelah mesin dipasang, periksa kalau-kalau mesin berdiri di atas kabel elektriknya.

■

Jika mesin diletakkan di atas lantai permaidani, pastikan udara dapat beredar bebas antara lantai dengan kaki boleh laras.

Penggunaan

■

Mesin ini direkabentuk untuk kegunaan rumah. Jangan gunakan untuk tujuan selain daripada yang dimaksudkan.

■

Jangan isikan beban cucian melebihi kemampuan mesin. Patuhi petunjuk buku ini.

■

Basuh hanya kain yang direka untuk cucian mesin. Patuhi petunjuk di label pakaian.

■

Semua saku pakaian mesti kosong. Bendabenda seperti wang logam, pin, jarum dan skru boleh menyebabkan kerosakan besar.

■

Jangan basuh di mesin ini pakaian yang basah dengan petroleum, spirit, trikloretilena, dsb. Jika bahan seperti itu digunakan untuk membersihkan kesan kotor sebelum pakaian dibasuh, tunggu hingga sejat semuanya sebelum mengisikan pakaian ke dalam mesin.

Isikan benda-benda kecil seperti stokin, tali pinggang, dsb dalam kantung kain atau sarung bantal supaya tidak terselit antara dram dengan tab.

■

Gunakan bahan pelembut kain menurut sukatan yang disyorkan. Jika berlebihan bahan itu boleh merosakkan cucian.

■

Biarkan pintu mesin renggang sedikit apabila tidak digunakan. Cara ini memelihara getah pengedap pintu dan mencegah bau hapak.

■

Setiap kali hendak membuka pintu, periksa dahulu sama ada air telah disalirkan. Jika belum, salirkan menurut petunjuk buku ini.

■

Setiap kali selesai menggunakan mesin, cabut plag dan tutup pili air.

Servis/baikpulih

■

Jika berlaku kerosakan, jangan cuba membaikpulih mesin ini sendiri. Jika kurang pengalaman, anda mungkin menyebabkan kerosakan lebih teruk.

■

Jika mesin perlu dibaikpulih, sila berhubung dengan pusat servis bertauliah dan minta barang ganti yang asli.

Keselamatan

■

Mesin ini direkabentuk untuk digunakan oleh orang dewasa. Jangan benarkan kanakkanak menyentuh kawalannya atau bermainmain dengan mesin ini.

■

Semasa kitaran basuh bersuhu tinggi, pintu kaca menjadi sangat panas. Jangan disentuh.

■

Kadang kala haiwan peliharaan masuk ke dalam mesin basuh. Periksa dram setiap kali hendak menggunakannya.

Page 5

PERIHALAN BAHAGIAN-BAHAGIAN MESIN

P1017

01 Laci pengisi detergen 02 Carta program 03 Punat pilihan 04 Punat ON/OFF 05 Lampu penunjuk operasi 06 Piring pemilihan suhu 07 Piring pemilihan program 08 Pemegang pintu 09 Turas saliran

10 Kaki boleh laras

Laci pengisi detergen dan carta program

Lambang

Prabasuh Basuh utama Pelembut kain

Panduan program dalam bahasa Inggeris disediakan pada gagang laci pengisi detergen.

Panduan program dalam bahasa lain dibekalkan dalam buku petunjuk.

SPESIFIKASI TEKNIKAL

UKURAN Tinggi 85 cm

Lebar 60 cm Panjang ke belakang 54 cm

VOLTAN/FREKUENSI BEKALAN KUASA 220-230V/50 Hz JUMLAH KUASA YANG DISERAP 2250 W PERLINDUNGAN MINIMUM FIUS 10 A

MELAYU

BAHASA

TEKANAN AIR Minimum 50 N/cm

Maksimum 80 N/cm

BEBAN MAKSIMUM Kain kapas 5 kg

Kain sintetik, kain halus 2 kg Wulen 1 kg

KELAJUAN PUTARAN 500 rpm (EW558F)

600 rpm (EW658F)

Mesin ini mematuhi Arahan EEC berikut: 73/23/EEC bertarikh 19/02/73 mengenai voltan rendah 89/336/EEC bertarikh 03/05/89 mengenai keserasian elektromagnet

Page 6

PEMASANGAN

P0255

P1065

P1067

P1066

P0256

P0020

Mengeluarkan mesin

Semua bolt pemindahan dan bahan penyendal mesti dikeluarkan sebelum menggunakan mesin.

Anda dinasihatkan agar menyimpan semua alat pemindahan supaya dapat dipasang semula jika mesin perlu diangkut lagi ke tempat lain.

1. Dengan menggunakan sepana, longgarkan dan tanggalkan bolt di belakang sebelah kanan. Baringkan bahagian belakang mesin di atas lantai dan pastikan hos tidak terhimpit. Hal ini dapat dielakkan dengan mengalaskan satu bungkah penyendal sudut sebagai pelapik antara mesin dengan lantai.

2. Keluarkan bungkah polistirena dari bahagian bawah mesin dan lepaskan dua kantung plastik.

3. Dengan hati-hati, tanggalkan kantung kanan (1) kemudian kantung kiri (2) dengan menariknya ke arah tengah mesin.

4. Longgarkan dan tanggalkan kaki mesin.

5. Pasangkan kekisi (A) di bahagian bawah mesin dengan menggunakan empat skru (B) yang disediakan dalam kantung buku petunjuk. Pasangkan semula kaki mesin.

6. Tegakkan mesin dan tanggalkan dua lagi bolt di belakang.

7. Tarik keluar tiga perenggang plastik dari lubang-lubang bolt itu.

8. Sumbat lubang-lubang itu dengan tiga batang palam yang disediakan di belakang mesin.

Page 7

Menetapkan kedudukan

P0003

P0022

P0023

P0021

P1051

Letakkan mesin di lantai yang rata dan kukuh. Pastikan peredaran udara di sekitar mesin tidak dihalang permaidani, ambal dan sebagainya. Pastikan mesin tidak tersentuh dinding atau perkakas dapur yang lain. Ratakan mesin dengan berhati-hati, dengan memutar skru kakinya naik atau turun. Jangan sekali-kali meletakkan kadbod, papan dan sebagainya di bawah mesin untuk meratakannya.

Saluran masuk air

Pasangkan hos masuk air pada pili air berulir 3/4" setelah memasukkan turas kecil "A" yang dibekalkan.

Hujung hos masuk air yang dipasangkan pada mesin boleh diputar-putar ke arah yang diingini. Longgarkan penyematnya, putar hos, kemudian ketatkan semula. Pastikan air tidak bocor.

Jangan sambung hos masuk air. Jika hos yang dibekalkan terlalu pendek dan anda tidak mahu memindahkan pili air, dapatkan hos baru yang lebih panjang dan khusus untuk kegunaan ini.

MELAYU

BAHASA

Penyaliran air

Ada tiga cara meletakkan hujung hos saliran:

Sangkutkan pada bibir sink menggunakan pelentur hos plastik yang dibekalkan bersama mesin. Pastikan hujungnya tidak

boleh terlepas semasa mesin menyalirkan air. Caranya, ikatkan pada pili air dengan tali atau pasangkan pada dinding.

Masukkan ke dalam cabang paip saliran sink. Cabang ini mesti berada di atas paras

perangkap kotoran, supaya bahagian selekohnya berada sekurang-kurangnya 60 cm di atas paras lantai.

Masukkan terus ke dalam paip saliran pada paras sekurang-kurangnya 60 cm dan tidak

lebih daripada 90 cm. Hujung hos saliran mesti ada peredaran udara,

ertinya garispusat dalam paip saliran mesti lebih besar daripada garispusat luar hos saliran.

Jangan biarkan hos saliran terpiuh. Lalukan di atas lantai; bahagian di tempat saliran sahaja yang mesti ditinggikan.

Page 8

Sambungan elektrik

GREEN & YELLOW

BROWN

CORD CLAMP

BLUE

13A

P1041

Mesin ini direkabentuk untuk menggunakan bekalan kuasa 220-230 V, fasa tunggal, 50 Hz.

Periksa sama ada bekalan elektrik rumah anda dapat menerima beban maksimum yang diperlukan (2.25 kW), dengan mengambil kira perkakas elektrik lain yang digunakan.

AMARAN: PERKAKAS INI MESTI

DIBUMIKAN. Pihak pengeluar menolak segala liabiliti

sekiranya langkah keselamatan ini tidak dipatuhi.

Mesin ini dibekalkan dengan plag yang dipasang fius 13 amp. Jika fius tersebut perlu digantikan, fius 13amp yang diluluskan ASTA (BS1363A) mesti digunakan. Jika plag perlu digantikan atas sebab apapun, lakukan seperti berikut. Wayar bekalan elektrik diwarnakan mengikut kod berikut:

Hijau Kuning - Bumi Biru - Neutral Coklat - Dawai Hidup

Wayar hijau kuning mesti dipasang pada pangkalan bertanda «E» atau berlambang bumi

atau berwarna hijau kuning.

Wayar biru mesti dipasang pada pangkalan bertanda «N» atau berwarna hitam.

Wayar coklat mesti dipasang pada pangkalan bertanda «L» atau berwarna merah. Setelah siap dipasang, pastikan plag tidak mengandungi lembar wayar terpotong atau terputus. Pengapit kabel mesti teguh mengikat sarung luar.

AMARAN:

Plag yang dipotong jika dibiarkan dalam soket 13 amp menimbulkan bahaya keselamatan (kejutan) yang serius. Pastikan plag yang dipotong dibuang dengan selamat.

Page 9

Panel kawalan

12345678

1 Laci pengisi detergen

2 Punat antirenyuk

(air dalam tab)

PENGGUNAAN

5 Punat ON/OFF

Apabila punat ini ditekan, mesin mula beroperasi. Apabila ditekan sekali lagi, mesin berhenti.

MELAYU

BAHASA

Apabila punat ini ditekan dalam program 7-8-910-11 dan 12, air bilasan terakhir tidak

disalirkan, supaya pakaian tidak renyuk. Untuk menyalirkan air dan memutar cucian secara lembut, pilih program 6 (putaran pendek). Untuk menyalirkan air sahaja, tekan punat sekali lagi.

3 Punat beban separuh

Pilih punat ini bagi mengurangkan penggunaan air dalam kitaran bilas apabila mencuci kain kapas atau linen separuh beban biasa. Mesin akan membilas 3 kali, bukan 4.

4 Punat tindas putaran

Tekan punat ini untuk membasuh bahan kapas atau linen yang sangat halus. Semua fasa putaran akan dimatikan.

6 Lampu penunjuk operasi

Lampu ini menyala semasa mesin beroperasi dan padam apabila program tamat.

7 Piring pemilihan suhu

Putar piring ini bagi memilih suhu pembasuhan. Kedudukan = basuh dingin.

8 Piring pemilihan program

Untuk memilih program yang dikehendaki, putar piring ini arah putaran jam hingga nombor program bersetentang dengan penunjuk.

Sebelum memilih program atau mengubah program yang sedang berlangsung, mesin mesti dimatikan dengan menekan punat ON/OFF.

Page 10

Petua-petua membasuh

Mengisih cucian

Gunakan lambang kod cucian pada label pakaian serta petunjuk cucian pihak pengeluar sebagai panduan.

Cucian patut dipilih-pilih mengikut jenis berikut: putih, berwarna, sintetik, halus, wulen.

Suhu 95°

untuk kain kapas dan linen putih (misal lap teh, tuala, alas meja, cadar) yang biasa kotornya

60° untuk bahan linen, kapas atau

gentian sintetik tahan warna (misal kemeja, baju tidur, pijama) yang biasa kotornya, serta bahan kapas putih (misal seluar dalam) yang kotor sedikit

(dingin)

30°-40°

untuk bahan halus (misal, langsir net), cucian campuran termasuk bahan gentian sintetik dan wulen yang berlabel «pure new wool, machine washable, non-shrink».

kain halus dan wulen: dram sepertiga penuh sahaja.

Dengan mencuci beban maksimum, anda menggunakan air dan tenaga secekapnya.

Jika cucian sangat kotor, kurangkan beban.

Berat cucian

Berat berikut hanya sebagai panduan: jubah mandi 1200 g

lap tangan 100 g gebar quilt 700 g cadar 500 g sarung bantal 200 g alas meja 250 g tuala 200 g lap teh 100 g baju tidur 200 g seluar dalam wanita 100 g kemeja kerja lelaki 600 g kemeja lelaki 200 g pijama lelaki 500 g blaus 100 g seluar dalam lelaki 100 g

Menghapuskan kesan kotor

Sebelum mengisikan cucian

Jangan sekali-kali mencampurkan bahan putih dengan bahan berwarna. Kain putih boleh hilang keaslian warna putihnya.

Bahan berwarna yang baru mungkin turun warnanya kali pertama dicuci; asingkan dari bahan lain dalam cucian pertama itu.

Jangan biarkan benda-benda logam dalam cucian (misal sepit rambut, pin, jarum).

Butangkan sarung bantal, tutup zip, kancing dan butang katup. Ikat tali pinggang dan pita panjang.

Hapuskan kesan degil sebelum membasuh. Gosokkan detergen khas pada bahagian yang sangat kotor.

Langsir perlu dicuci dengan sangat hati-hati. Tanggalkan cangkuk atau ikat semuanya dalam kantung atau jaring.

Beban maksimum

Beban yang disyorkan tertera di carta program. Umumnya:

kapas, linen: dram penuh tetapi tidak padat sintetik: dram separuh penuh sahaja

Kesan degil mungkin tidak hilang dengan air dan detergen sahaja. Sebaiknya, hapuskan dahulu sebelum membasuh.

Darah: jika baru, gunakan air sejuk. Darah kering boleh direndam semalam dalam air dengan detergen khas, kemudian gosokkan sabun dan air.

Cat berasaskan minyak: lembapkan dengan bahan penghapus kesan benzin, bentangkan pada kain lembut dan tekap kesannya; lakukan beberapa kali.

Kesan gris kering: lembapkan dengan turpentin, bentangkan di permukaan lembut dan tekap kesan dengan hujung jari dan kain kapas.

Karat: asid oksalik dilarutkan dalam air panas atau produk penghapus karat digunakan sejuk. Hati-hati jika kesan karat sudah lama, kerana struktur selulosa tentu rosak dan kain akan berlubang.

Kesan kulat: gunakan peluntur, bilas secukupnya (putih dan tahan warna sahaja).

Rumput: gosokkan sabun sedikit dan gunakan peluntur (putih dan tahan warna sahaja).

Pena mata bulat dan gam: lembapkan dengan aseton (*), bentangkan pada kain lembut dan tekap kesan.

Page 11

Gincu bibir: lembapkan dengan aseton seperti di atas, lalu bersihkan dengan spirit. Hapuskan saki-bakinya pada kain putih dengan peluntur.

Wain merah: rendam dalam air dan detergen, bilas, bersihkan dengan asid asetik atau sitrik, dan bilas lagi. Hapuskan saki-bakinya dengan peluntur.

Dakwat: bergantung pada jenis dakwat, lembapkan kain mula-mula dengan aseton (*), kemudian with asid asetik; hapuskan saki-baki pada kain putih dengan peluntur, dan bilas secukupnya.

Kesan tar: mula-mula bersihkan dengan bahan penghapus kesan, spirit atau benzin, kemudian gosokkan pes detergen.

(*) jangan gunakan aseton pada sutera buatan

Sukatan detergen yang harus digunakan

Jenis dan sukatan detergen bergantung pada jenis kain, besar bebannya, takat kekotoran dan kekerasan air yang digunakan.

Kekerasan air dikelaskan menurut apa yang dinamakan “darjah” kekerasan. Maklumat tentang kekerasan air di tempat anda boleh didapati dari syarikat bekalan air yang berkenaan atau dari pihak berkuasa tempatan.

Ikuti sukatan yang dinyatakan oleh pihak pengeluar produk.

Kurangkan detergen yang digunakan jika: – anda membasuh beban cucian yang kecil – cucian kotor sedikit sahaja – banyak busa terjadi semasa pembasuhan

MELAYU

BAHASA

Detergen dan bahan tambah

Baik tidaknya hasil pembasuhan turut bergantung pada pilihan detergen serta sukatan yang betul agar tidak membazir dan untuk melindungi alam sekitar. Meskipun boleh rosot biologi, detergen mengandungi zat yang, jika banyak, boleh menggugat keseimbangan alam.

Pilihan detergen bergantung pada jenis kain (kain halus, wulen, kapas, dsb.), warna, suhu pembasuhan dan takat kekotoran.

Semua detergen mesin basuh yang biasa dapat digunakan dalam mesin ini:

– detergen serbuk bagi semua jenis kain, – detergen serbuk bagi kain halus (maks 60°C)

dan wulen,

– detergen cecair, sebaiknya untuk program

basuh suhu rendah (maks 60°C) bagi semua jenis kain, atau khusus untuk wulen sahaja.

Detergent dan bahan tambah mesti diisikan dalam petak yang betul dalam laci pengisi sebelum memulakan program basuh.

Jika menggunakan detergen serbuk atau cecair pekat, program tanpa prabasuh mesti dipilih.

Tuangkan detergen cecair ke dalam petak laci pengisi bertanda sejurus sebelum

memulakan program. Semua pelembut kain atau bahan kanji mesti

dituangkan ke dalam petak bertanda sebelum memulakan program basuh.

Ikuti sukatan penggunaan yang disyorkan oleh pihak pengeluar produk.

Darjah kekerasan air

Aras

1 2 3 4

Ciri

lembut

sederhana

keras

sangat keras

Darjah

°dH

Jerman

00-07 08-14

15-21

lebih drp 21

°T.H.

Perancis

00-15

16-25 26-37

lebih drp 37

Page 12

Program basuh biasa bagi kain kapas dan linen

Beban maksimum: 5 kg

Progr.1Suhu Jenis cucian Perincian kitaran

Prabasuh Basuh pada suhu 60°-95°C 4 kali bilas Putaran panjang

Basuh pada suhu 60°-95°C 4 kali bilas Putaran panjang

Basuh pada suhu 30°-60°C 4 kali bilas Putaran panjang

Basuh pada suhu 60°C 4 kali bilas Putaran panjang

4 kali bilas dengan pelembut kain, jika perlu Putaran panjang

60°-95°

30°-60°

60°

Kain putih dengan prabasuh (sangat kotor)

Kain putih tanpa prabasuh (kotor biasa)

Berwarna (kotor biasa)

Basuh cepat cucian kotor sedikit

Bilas

Boleh

dipilih

1 kali bilas dengan pelembut

Suhu yang dinyatakan ialah suhu yang sebaiknya bagi setiap program dan bergantung pada jenis cucian serta takat kekotoran.

Pelembut

Putaran Salir dan putaran pendek

kain, jika perlu Putaran panjang

Page 13

Program basuh lembut bagi kain sintetik, gentian campuran, kain halus dan wulen

Beban maksimum: 2 kg, wulen 1 kg

Progr.7Suhu Jenis cucian Perincian kitaran

Prabasuh Basuh pada suhu 40°-60°C 3 kali bilas

Salir

Basuh pada suhu 40°-60°C 3 kali bilas

Salir

Basuh pada suhu 30°-40°C 3 kali bilas

Salir

Basuh pada suhu 40°C 3 kali bilas

Salir

3 kali bilas dengan pelembut kain, jika perlu

Salir

40°-60°

30°-40°

40°

Sintetik dengan prabasuh (sangat kotor)

Sintetik tanpa prabasuh (kotor biasa)

Kain halus - Sutera

Wulen

Bilas lembut

Boleh

dipilih

MELAYU

BAHASA

1 kali bilas dengan pelembut

Suhu yang dinyatakan ialah suhu yang sebaiknya bagi setiap program dan bergantung pada jenis cucian serta takat kekotoran.

Pelembut

Salir Air disalirkan

kain, jika perlu Salir

Page 14

P0004

P1018

M0042

P1019

Urutan operasi

Sebelum membasuh cucian bagi kali pertama, kami syorkan supaya dijalankan kitaran kain kapas pada suhu 60°C,

dengan mesin kosong,

untuk menghapuskan saki-baki kilang dari dalam dram dan tab. Tuangkan separuh sukatan detergen ke dalam petak basuh utama dan hidupkan mesin.

1. Isikan cucian ke dalam dram

Buka pintu. Isikan cucian ke dalam dram, sehelai demi sehelai, sambil mengebas-ngebasnya sedapat mungkin. Tutup pintu.

2. Sukat detergen

Tarik laci detergen keluar hingga terhenti. Sukat jumlah detergen yang disyorkan oleh pihak pengeluar dalam mangkuk sukatan dan tuangkan ke dalam petak basuh utama . Jika ingin menjalankan prabasuh, tuangkan detergen ke dalam petak bertanda .

3. Sukat bahan tambah

Jika memerlukan pelembut kain, isikan ke dalam petak bertanda tetapi jangan melebihi tanda maksimum «MAX».

4. Tetapkan pilihan yang diingini

Tekan punat BEBAN SEPARUH dan/atau PENGURANG KELAJUAN PUTARAN atau ANTIRENYUK , jika dikehendaki.

5. Pilih suhunya

Putar piring pemilihan ke penetapan suhu yang dikehendaki.

Page 15

6. Pilih programnya dan mulakan

M0043S

P0080

Putar piring pemilihan program mengikut arah putaran jam hingga tiba di program basuh yang diingini, kemudian tekan punat ON/OFF: lampu penunjuk operasi akan menyala dan mesin mula beroperasi.

7. Apabila program tamat

Mesin berhenti secara automatik, lampu penunjuk operasi akan padam.

Jika anda memilih program lembut yang berakhir dengan air bilasan terakhir dibiarkan dalam dram (punat antirenyuk ditekan), salirkan air sebelum membuka pintu.

Biasanya anda perlu menunggu kira-kira 2 minit, baru dapat membuka pintu, bagi membiarkan kunci keselamatan terbuka.

Tekan punat ON/OFF sekali lagi untuk mematikan mesin.

Keluarkan cucian. Putarkan dram dengan tangan untuk memeriksa

sama ada cucian telah dikeluarkan semuanya. Cucian yang tertinggal boleh rosak oleh cucian selanjutnya (misalnya mengecut) atau warnanya turun dan mencomotkan kain putih.

Lepaskan semua punat yang telah ditekan tadi. Tutup pili air dan cabut plag mesin. Biarkan pintu renggang supaya udara dapat

beredar dalam mesin.

MELAYU

BAHASA

Page 16

International wash code symbols

These symbols appear on fabric labels, in order to help you choose the best way to treat your laundry.

Energetic wash

Delicate wash

Max. wash

temperature

95°C

Max. wash

temperature

60°C

Max. wash

temperature

40°C

Max. wash

temperature

30°C

Hand wash Do not

wash

at all

Bleaching Bleach in cold water Do not bleach

Ironing Hot iron

max 200°C

Warm iron

max 150°C

Lukewarm iron

max 110°C

Do not iron

Dry cleaning Dry cleaning

in all solvents

Dry cleaning in

perchlorethylene,

petrol, pure alcohol,

R 111 & R 113

Dry cleaning

in petrol,

pure alcohol

and R 113

Do not

dry clean

Drying Flat On the line On clothes

hanger

Tumble dry

high temperature

low temperature

Do not

tumble dry

Lambang kod basuh antarabangsa

Lambang-lambang ini tertera di label kain, agar anda dapat memilih cara terbaik mencucinya.

Basuh

bertenaga

Basuh lembut

Suhu basuh

maksimum

95°C

Suhu basuh

maksimum

60°C

Suhu basuh

maksimum

40°C

Suhu basuh

maksimum

30°C

Basuh

dengan

tangan

Jangan

dibasuh

sama sekali

Pelunturan

Seterika

Basuh kering

Seterika panas

Basuh kering dlm

Lunturkan dalam air sejuk

maks 200°C

semua pelarut

Seterika hangat

maks 150°C

Basuh kering dlm

perkloretilena,

petrol, alkohol murni,

R111 & R113

Seterika suam

maks 110°C

Basuh kering

dlm petrol,

alkohol murni

dan R113

Jangan lunturkan

Jangan seterika

Jangan

basuh kering

Pengeringan

Bentangkan Di ampaian Di penyangkut

baju

Gunakan mesin

suhu tinggi

suhu rendah

pengering

Jangan gunakan mesin pengering

Page 17

PENYENGGARAAN

P1020

P0038

P0041

P1021

1. Badan mesin

Bersihkan bahagian luar mesin dengan air hangat dan detergen kegunaan rumah yang neutral dan tidak mengakis. Bilas dengan air bersih dan keringkan dengan kain lembut.

Penting: jangan gunakan spirit, pelarut atau bahan serupa bagi membersihkan badan mesin.

2. Laci pengisi detergen

Detergen dan pelembut kain lama kelamaan meninggalkan saki-bakinya dalam laci.

Bersihkan laci sekali-sekala dengan membilasnya di pili air. Untuk mengeluarkan laci dari mesin, tekan punat di belakang sebelah kiri.

Supaya mudah dibersihkan, bahagian atas petak bahan tambah boleh ditanggalkan.

MELAYU

BAHASA

Detergen juga lama kelamaan boleh menimbun dalam liang laci: bersihkan dengan berus gigi lama. Setelah dibersihkan, pasangkan semula laci.

3. Turas saluran masuk air

Jika mesin kelihatan lambat mengisi air, periksa turas dalam hos saluran masuk air, kalau-kalau tersumbat. Tutup pili air. Longgarkan skru hos dari pili dan keluarkan turas. Bersihkan dengan berus keras. Pasangkan semula turas dan pasangkan hos kembali pada pili air.

Page 18

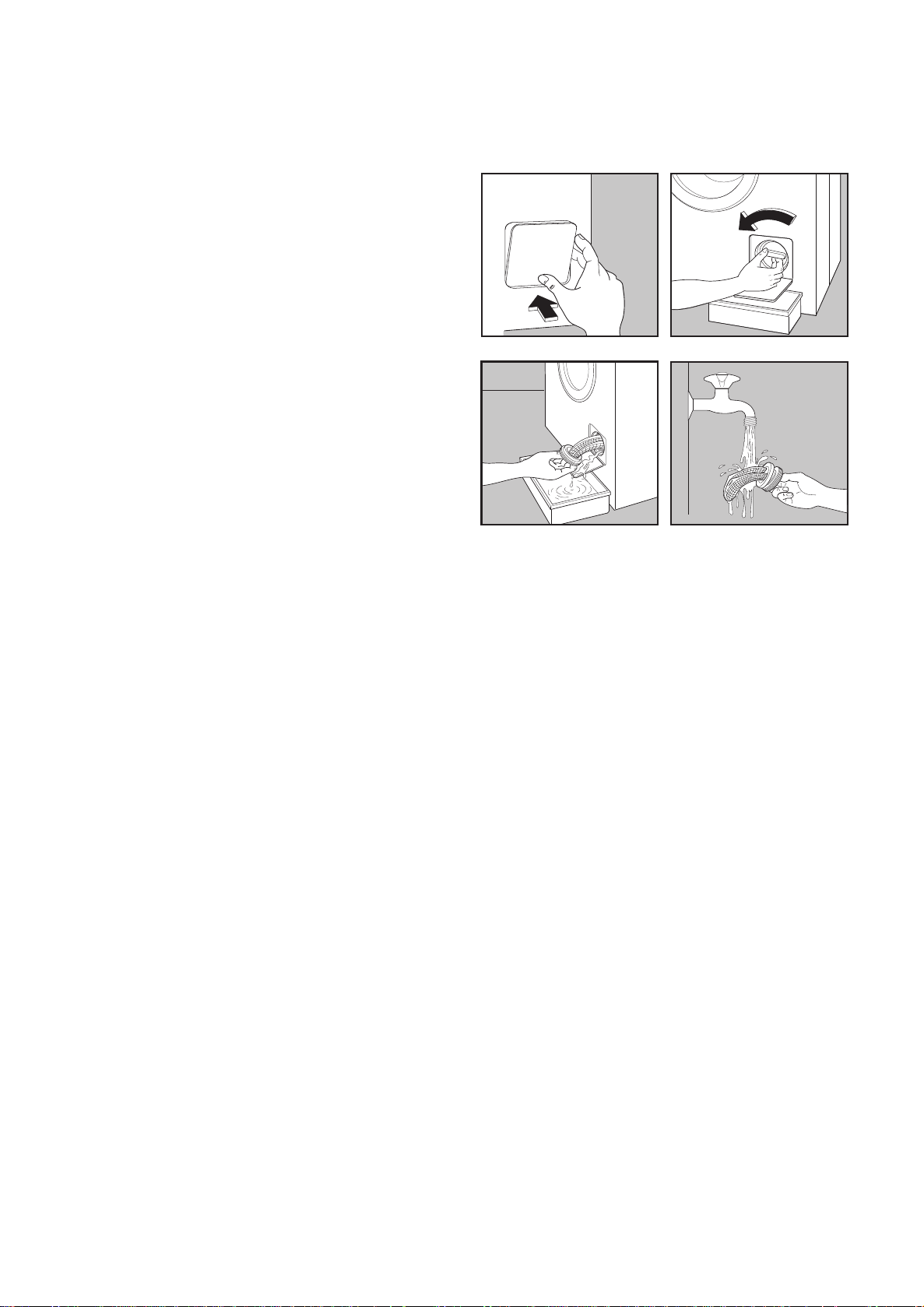

4. Turas saliran

P0011

P0132

P0133

P0040

Turas saliran mengumpulkan benang dan benda-benda kecil yang tertinggal dalam cucian. Periksa turas ini secara berkala supaya bersih.

Buka pintu turas. Letakkan besen di bawah turas, dan longgarkan

skru turas.

Tarik turas keluar. Bersihkan dengan membilasnya di bawah pili

air, kemudian pasangkan semula. Ketatkan skru sepenuhnya.

5. Langkah kecemasan mengeluarkan air

Jika mesin tidak dapat menyalirkan air, lakukan seperti berikut:

■

cabut plag dari soket elektrik;

■

tutup pili air;

■

jika perlu, tunggu hingga air sejuk semula;

■

letakkan besen di lantai;

■

letakkan hujung hos salir dalam besen dan biarkan air keluar.

6. Bahaya sejukbeku

Jika mesin terdedah kepada suhu kurang daripada 0°C, langkah waspada perlu diambil.

■

Tutup pili air.

■

Longgarkan hos masuk air.

■

Angkat hos salir dari sokongannya di belakang. Letakkan hujung hos ini dan hos masuk air dalam besen. Jalankan program salir hingga piring pemilihan tiba di kedudukan “Henti”.

■

Matikan mesin.

■

Skrukan semula hos masuk dan kembalikan hos salir ke tempatnya.

■

Jika ingin menghidupkan mesin lagi, pastikan suhu bilik melebihi 0°C.

Page 19

JIKA ADA MASALAH

Masalah yang anda dapat selesaikan sendiri

■ Masalahnya ■ Kemungkinan puncanya

■

■ Mesin tidak dapat dihidupkan:

■ Mesin tidak dapat mengisi air:

■ Mesin mengisi air lalu terus

mengeluarkannya:

Periksa sama ada pintu ditutup rapat.

■

Periksa sama ada plag telah dipasang dan ada bekalan elektrik di soket.

■

Periksa kalau-kalau fius utama terbakar.

■

Periksa sama ada piring pemilihan program betul kedudukannya dan punat ON/OFF telah ditekan.

■

Periksa sama ada pili air sudah dibuka.

■

Periksa sama ada air keluar dari pili.

■

Periksa kalau-kalau hos masuk air terpersuk atau terpiuh.

■

Periksa kalau-kalau turas hos masuk air tersumbat.

■

Periksa sama ada pintu sudah ditutup.

■

Hujung hos salir terlalu rendah. Baca perenggan berkenaan di bahagian “penyaliran air”.

MELAYU

BAHASA

■ Mesin tidak dapat mengeluarkan

air dan/atau tidak berputar:

■ Ada air di lantai:

■ Hasil cucian tidak memuaskan:

■

Periksa kalau-kalau hos masuk air terpersuk atau terpiuh.

■ Opsyen tindas putaran atau antirenyuk

telah dipilih.

■

Turas saliran tersumbat. Bersihkan.

■

Terlalu banyak detergen atau detergen tidak sesuai (menghasilkan terlalu banyak busa).

■

Periksa sama ada air bocor dari penyemat hos masuk air. Kadang kala sulit untuk mengesan kebocoran kerana air mengalir pada hos; cuba rasa sama ada hos lembap.

■

Periksa kalau-kalau hos salir rosak.

■

Detergen terlalu sedikit atau detergen tidak sesuai.

■

Kesan degil tidak dihapuskan sebelum dibasuh dengan mesin.

■

Salah pilihan suhu atau program.

Page 20

■ Masalahnya ■ Kemungkinan puncanya

Mod. ..........

Prod. No. ...........

Ser. No. .........

Mod.

..........

Ser.

P0042

■

■ Mesin menggetar atau bising:

Periksa sama ada semua bolt pemindahan dan bahan penyendal telah dikeluarkan.

■

Periksa kalau-kalau mesin tersandar pada sesuatu.

■

Periksa sama ada pengampu kaki mesin berada kukuh di atas lantai.

■

Periksa sama ada cucian diagihkan seimbang dalam dram.

■

Mungkin terlalu sedikit cucian dalam dram.

■

■ Pintu tidak dapat dibuka:

■ Air dalam mesin tidak kelihatan:

Program belum tamat.

■

Pintu masih terkancing.

■

Ada air dalam dram.

■

Hasil teknologi moden, mesin ini amat menjimatkan. Penggunaan airnya rendah, namun prestasinya cukup baik.

Sila berhubung dengan Pusat Servis kami jika tidak dapat mengenalpasti atau mengatasi masalah. Sebelum menelefon, sila catatkan butir-butir yang diperlukan oleh Pusat Servis, iaitu model, nombor siri dan tarikh mesin dibeli.

Page 21

MADE IN ITALY
