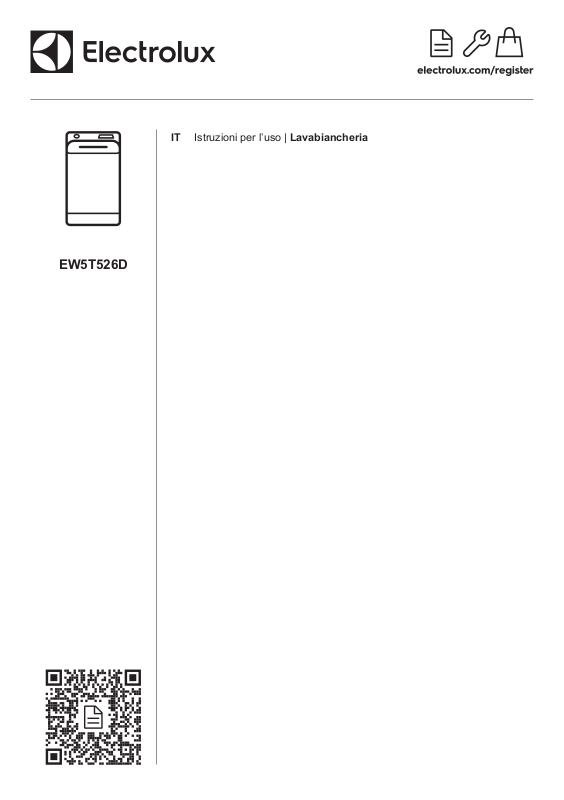

EW5T526D
IT Istruzioni per l’uso | Lavabiancheria
Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di
acquistare questo prodotto.
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Con riserva di modifiche.
INDICE
1. INFORMAZIONI DI SICUREZZA.................................................................... 2
2. ISTRUZIONI DI SICUREZZA.......................................................................... 4
3. DESCRIZIONE DEL PRODOTTO.................................................................. 7
4. DATI TECNICI.................................................................................................8
5. INSTALLAZIONE............................................................................................ 8
6. PANNELLO DEI COMANDI.......................................................................... 11
7. TABELLA DEI PROGRAMMI........................................................................ 12
8. OPZIONI........................................................................................................15
9. IMPOSTAZIONI.............................................................................................17
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.....................................17
11. UTILIZZO QUOTIDIANO.............................................................................17
12. CONSIGLI E SUGGERIMENTI UTILI......................................................... 20
13. PULIZIA E CURA........................................................................................ 22
14. RISOLUZIONE DEI PROBLEMI................................................................. 26
15. VALORI DI CONSUMO...............................................................................28
16. GUIDA RAPIDA.......................................................................................... 30
17. CONSIDERAZIONI SULL'AMBIENTE........................................................ 31
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare questa apparecchiatura.
I produttori non sono responsabili di eventuali lesioni o danni
derivanti da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Quest’apparecchiatura può essere usata da bambini a
partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente se
2 ITALIANO
sorvegliati o se istruiti relativamente all’utilizzo in sicurezza
dell’apparecchiatura e se hanno compreso i rischi coinvolti.
• I bambini tra i 3 e gli 8 anni e le persone con disabilità
diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Tenere i bambini al di sotto dei 3 anni lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Controllare che i bambini non giochino con
l’apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo
adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani
dall’apparecchiatura quando la porta è aperta.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i
bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'elettrodomestico senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• Quest’apparecchiatura è destinata esclusivamente al
lavaggio domestico in lavatrice.
• Quest’apparecchiatura è progettata per un uso domestico
singolo in un ambiente interno.
• Quest’apparecchiatura può essere utilizzata in uffici,
camere d'albergo, camere di bed & breakfast, alloggi in
agriturismi e altre sistemazioni simili in cui tale utilizzo non
superi i livelli di utilizzo domestico (medi).
• Non modificare le specifiche tecniche dell'apparecchiatura.
• Il carico massimo dell'apparecchiatura è 6 kg. Non superare
il carico massimo di ciascun programma (fare riferimento al
capitolo "Programmi").
ITALIANO 3
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere compresa
fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).
• Le aperture di ventilazione alla base non devono essere
coperte da un tappeto, da una moquette o da eventuali
rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei set di tubi nuovi forniti in
dotazione o altri set di tubi nuovi forniti dal Centro
Assistenza Autorizzato.
• I vecchi tubi non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve essere
sostituito dal produttore, da un centro di assistenza tecnica
autorizzato o da una persona qualificata per evitare
situazioni di pericolo elettrico.
• Prima di eseguire qualunque intervento di manutenzione,
spegnere l'apparecchiatura ed estrarre la spina dalla presa
dell’alimentazione di rete.
• Non usare getti d’acqua ad alta pressione e/o vapore per
pulire l'apparecchiatura.
• Pulire l’apparecchiatura con un panno inumidito. Utilizzare
solo detergenti neutri. Non usare prodotti abrasivi,
spugnette abrasive, solventi od oggetti metallici.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
L'installazione deve essere conforme alle
normative nazionali pertinenti.
• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in gomma
col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va spostata in
futuro dovranno essere nuovamente fissati
per evitare che il cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura, dato
4 ITALIANO
che è pesante. Usare sempre i guanti di
sicurezza e le calzature adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà installata
l'apparecchiatura deve essere piana,
stabile, resistente al calore e pulita.
• Accertarsi che l'aria circoli liberamente tra
l'apparecchiatura e il pavimento.
• Una volta posizionata l'apparecchiatura,
verificare che sia in piano utilizzando una
livella. Se l'apparecchiatura non è in
piano, regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a pavimento.
• Non spruzzare acqua sull'apparecchiatura
e non esporla a eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente il coperchio
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso sotto
l'apparecchiatura per raccogliere possibili
perdite. Contattare il Centro di Assistenza
autorizzato per sapere quali accessori si
possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
• AVVERTENZA: Questa apparecchiatura è
progettata per essere installata/collegata a
un collegamento di messa a terra
dell'edificio.
• Utilizzare sempre una presa elettrica con
contatto di protezione correttamente
installata.
• Verificare che i parametri sulla targhetta
siano compatibili con le indicazioni
elettriche dell'alimentazione.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il
cavo. Qualora il cavo elettrico debba
essere sostituito, l’intervento dovrà essere
effettuato dal nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine dell'installazione.
Verificare che la spina di alimentazione
rimanga accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o la
spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
2.3 Collegamento dell’acqua
• L'acqua in ingresso non deve avere una
temperatura superiore ai 25 °C.
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a tubi
nuovi, tubi non usati a lungo, dove sono
stati eseguiti interventi di riparazione o
sono stati inseriti dispositivi nuovi
(misuratori dell'acqua, ecc.),
lasciar scorrere l'acqua fino a che non
sarà trasparente e limpida.
• Verificare che non vi siano perdite visibili
durante e dopo il primo uso
dell'apparecchiatura.
• Non usare una prolunga se i tubi di carico
dell’acqua sono troppo corti. Contattare il
Centro di Assistenza autorizzato per
sostituire il tubo di carico dell'acqua.
• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di scarico.
Questa condizione è imputabile alle prove
con acqua eseguite sulle apparecchiature
in fabbrica.
• È possibile prolungare il tubo di scarico
fino a un massimo di 400 cm. Contattare il
Centro di Assistenza autorizzato per l’altro
tubo di scarico e la prolunga.
• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.
2.4 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni, scosse elettriche,
incendi, ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del detersivo.
• Non appoggiare o tenere liquidi o materiali
infiammabili, né oggetti facilmente
infiammabili sull’apparecchiatura, al suo
interno o nelle immediate vicinanze.
• Non lavare i tessuti molto sporchi di olio,
grasso o altre sostanze oleose. Può
danneggiare la parti in gomma della
lavatrice. Prelavare questi tessuti prima di
metterli in lavatrice.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
2.5 Assistenza
• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
ITALIANO 5
Autorizzato. Utilizzare solo ricambi
originali.
• Tenere presente che la riparazione
autonoma o non professionale possono
avere conseguenze sulla sicurezza e
potrebbero invalidare la garanzia.
• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo l'interruzione
della produzione del modello: motore e
spazzole del motore, trasmissione tra
motore e tamburo, pompe, ammortizzatori
e molle, tamburo di lavaggio, albero del
tamburo e relativi cuscinetti a sfera,
riscaldatori ed elementi riscaldanti,
comprese pompe di calore, tubazioni e
relative attrezzature, compresi tubi
flessibili, valvole, filtri e acquastop, circuiti
stampati, display elettronici, pressostati,
termostati e sensori, software e firmware
compreso il software di reset, porta,
cerniera della porta e guarnizioni, altre
guarnizioni, gruppo di chiusura della porta,
periferiche in plastica come i distributori di
detersivi. Si prega di notare che alcuni di
questi pezzi di ricambio sono disponibili
solo per i riparatori professionisti e che
non tutti i pezzi di ricambio sono rilevanti
per tutti i modelli.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto e le
lampade di ricambio vendute
separatamente: Queste lampade sono
destinate a resistere a condizioni fisiche
estreme negli elettrodomestici, come
temperatura, vibrazioni, umidità, o sono
destinate a segnalare informazioni sullo
stato operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati nel
cestello.
• Smaltire l'apparecchiatura in conformità
coi requisiti locali per lo smaltimento di
componenti elettrici ed elettronici (WEEE).
6 ITALIANO
3. DESCRIZIONE DEL PRODOTTO
7
8
11
5
6
9
10
2
3
1
4
3.1 Panoramica dell'apparecchiatura
Pannello comandi
1
Coperchio
2
Maniglia di apertura del coperchio
3
Filtro della pompa di scarico
4
Per mettere in piano l'elettrodomestico
5
Tubo di carico
6
Tubo flessibile di scarico
7
Cavo di alimentazione
8
Bulloni per il trasporto
9
Supporto tubo
10
Targhetta dei dati
11
ITALIANO 7
Informazioni per il prodotto di registro.
00000000
00A
Mod.
xxxxxxxxx
000V ~ 00Hz 0000 W
910000000
00
A
B
C
Prod.No.
D
A
B
C
La targhetta identificativa riporta il nome del
modello (A), il numero di prodotto (B), le
classificazioni elettriche (C) e il numero di
L'etichetta delle informazioni riporta il nome
del modello (A), il numero di prodotto (B ) e il
numero di serie (C).
serie (D).
4. DATI TECNICI
Dimensioni Larghezza/Altezza/Profondità totale 39,7 cm /89,0 cm /59,9 cm
Collegamento elettrico Tensione
Livello di protezione dall’ingresso di particelle solide e umidità assicurato
dal coperchio protettivo, tranne dove l’apparecchiatura a bassa tensione
non ha una protezione contro l’umidità
Pressione di alimentazione del‐
l'acqua
Alimentazione dell'acqua
Carico massimo Cotone 6 kg
Velocità di centrifuga Velocità massima di centrifuga 1151 giri/min
1)
Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.
1)
Potenza complessiva
Fusibile
Frequenza
Minimo
Massimo
230 V
2200 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
10 bar (1,0 MPa)
Acqua fredda
5. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
8 ITALIANO
5.1 Disimballaggio e posizionamento
2
1
1
2
1
2
1.
3. 4.
2.
Regolare l’apparecchiatura in modo adeguato per evitare le vibrazioni, il rumore e il movimento
dell’apparecchiatura stessa mentre è in funzione.
AVVERTENZA!
Non mettere cartone, legno o materiali equivalenti sotto i piedini
dell’apparecchiatura per regolare il livello.
Assicurarsi che i tappeti non interrompano la circolazione dell'aria sotto
l'apparecchiatura. Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità.
Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si trasporta
l'apparecchiatura.
ITALIANO 9
90O90
O
3/4”
3/4”
min.600 mm
max.1000 mm
(*)
(*)
5.2 Tubo di carico
Gli accessori forniti con l’apparecchio possono
variare a seconda del modello.
Verificare che non vi siano danni ai tubi
flessibili e che non vi siano perdite dai
raccordi. Non usare una prolunga se i
tubi di carico dell’acqua sono troppo
corti. Contattare il Centro di Assistenza
per informazioni sulla sostituzione del
tubo di carico dell’acqua.
Alcuni modelli possono contenere un tubo di
carico con dispositivo di blocco acqua. Evita le
perdite d’acqua nel tubo a causa del suo
naturale invecchiamento.
Il settore nella finestra indica questo guasto.
In tal caso chiudere il rubinetto dell’acqua e
contattare il Centro di Assistenza autorizzato
per informazioni sulla sostituzione del tubo.
Soggetto a sostituzione delle parti di ricambio senza preavviso. Acquistare gli accessori da un
fornitore autorizzato.
5.3 Scarico dell'acqua
10 ITALIANO
Con riserva di modifiche.
9h
6h
3h
1 2 3
89
6
5
7
4
Il tubo di scarico dovrebbe trovarsi a un’altezza non inferiore a 600 mm e non superiore a 1000 mm.
È possibile prolungare il tubo di scarico fino a un massimo di 4000 mm. Contattare il Centro di
Assistenza autorizzato per l’altro tubo di scarico e la prolunga.
5.4 Collegamento elettrico
Al termine dell'installazione è possibile
collegare la spina alla presa elettrica.
La targhetta di identificazione e il capitolo
"Dati tecnici" indicano i valori elettrici
necessari. Assicurarsi che siano compatibili
con l'alimentazione di rete.
Verificare che l'impianto domestico possa
sopportare il carico massimo richiesto,
tenendo in considerazione anche le altre
Il cavo di alimentazione deve essere
facilmente accessibile dopo l’installazione
dell’apparecchiatura.
Per qualsiasi intervento elettrico necessario
per l'installazione di questa apparecchiatura,
contattare il nostro Centro di Assistenza
Autorizzato.
Il produttore declina qualsiasi responsabilità
per danni o lesioni causati dal mancato
rispetto delle suddette misure di sicurezza.
apparecchiature che possono essere
utilizzate.
Collegare l’apparecchiatura a una presa
elettrica con messa a terra.
6. PANNELLO DEI COMANDI
6.1 Descrizione del pannello dei comandi
ITALIANO 11
Manopola dei programmi
1
2
Centrifuga pulsante touch riduzione
3
Temperatura pulsante touch
4
Prelavaggio pulsante touch
5
Partenza Ritardata pulsante touch
6
Extra Risciacquo pulsante touch
7
Rapido pulsante touch
7. TABELLA DEI PROGRAMMI
8
Avvio/Pausa pulsante touch
Spie
9
Spia oblò bloccato
Spia Fine ciclo
Spia della funzione Sicurezza bambino
Programma
Temperatura pre‐
definita
Gamma di tempe‐
ratura
Velocità di
centrifuga di
riferimento
Gamma velo‐
cità centrifu‐
ga
Programmi di lavaggio
Eco 40-60
1)
40 °C
Cotoni
40 °C
90 °C - A freddo
Sintetici
40 °C
60 °C - A freddo
Delicati
30 °C
40 °C - A freddo
Programmi speciali
Express Care
40°C
60 °C – A freddo
Rapido 30'
40 °C
40 °C - 30 °C
Rapido 14'
30 °C
Ulteriori programmi di lavaggio
1200 giri/min
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
800 giri/min
(800 - 400 giri/
min)
Carico
massi‐
Descrizione del programma
(Tipo di carico e livello di sporco)
mo
6 kg Cotone bianco e colorato sintetico. Capi normalmente
6 kg Cotone bianco e colorato. Capi normalmente, molto e
3 kg Capi in tessuti sintetici o misti. Capi normalmente spor‐
2 kg Tessuti delicati quali ad esempio acrilici, viscosa e
1 kg Cotoni e sintetici. Programma per lavare il bucato quoti‐
1 kg Capi in tessuti sintetici e misti. Capi poco sporchi.
1 kg Capi in tessuti sintetici e misti. Sporco molto leggero e
sporchi. Il consumo di energia si riduce e la durata del
programma di lavaggio viene allungata, garantendo buoni
risultati di lavaggio.
poco sporchi
chi.
tessuti misti che richiedono un lavaggio più delicato.
Capi normalmente e poco sporchi.
dianamente, in poco tempo. Capi normalmente e poco
sporchi.
capi da rinfrescare.
12 ITALIANO
Programma
Temperatura pre‐
definita
Gamma di tempe‐
ratura
Velocità di
centrifuga di
riferimento
Gamma velo‐
cità centrifu‐
Carico
massi‐
mo
Descrizione del programma
(Tipo di carico e livello di sporco)
ga
Centrifuga 1200 giri/min
Scarico - 6 kg Per scaricare l’acqua nel cesto. Tutti i tessuti.
Risciacquo 1200 giri/min
Anti-allergie
60°C
Piumini
40°C
60 °C - A freddo
Sport
30 °C
40 °C - A freddo
Lana/Seta
40°C
40 °C - A freddo
1)
Secondo la norma UE 2019/2023 della Commissione, questo programma a 40ºC è in grado di pulire il bucato di
cotone con un livello di sporco normale, dichiarato lavabile a 40ºC o a 60ºC, insieme nello stesso ciclo.
(1200 - 400 giri/
min)
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
800 giri/min
(800 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
1200 giri/min
(1200 - 400 giri/
min)
6 kg Tutti i tessuti, a parte i capi in lana e i tessuti delicati.
6 kg Per risciacquare e centrifugare la biancheria. Tutti i tes‐
6 kg Capi in cotone bianco.. Questo programma rimuove i
2 kg Programma di lavaggio speciale per singoli piumini, co‐
2,5 kg Capi sintetici e delicati. Capi poco sporchi o da rinfre‐
1 kg Indumenti di lana lavabili a macchina, a mano e altri
Per centrifugare la biancheria e scaricare l’acqua nel ce‐
sto.
suti, eccetto lana e tessuti molto delicati. Ridurre la velo‐
cità di centrifuga in base al tipo di biancheria.
microrganismi grazie a una fase di lavaggio in cui la tem‐
peratura viene mantenuta al di sopra dei 60 °C per diversi
minuti. Ciò contribuisce a rimuovere germi, batteri, micror‐
ganismi e particelle. Un’ulteriore fase di risciacquo garan‐
tisce una corretta rimozione dei residui di detersivo e delle
particelle di polline/allergeni. In questo modo il lavaggio è
più efficace.
perte in tessuto sintetico, copriletto ecc.
scare.
tessuti che riportano sull’etichetta il simbolo di “lavaggio a
2)
mano”
Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consultare il capitolo "Valo‐
ri di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere quelli che funzionano a temperature
più basse e durano più a lungo.
2)
Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se sembra che il cesto non
ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.
ITALIANO 13
Compatibilità delle opzioni programma
Centrifuga
OPZIONI
Programma
Eco 40-60 ■ ■ ■
Cotoni ■ ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■ ■
Express Care
Rapido 30'
Rapido 14'
Centrifuga ■ ■
Scarico ■
Risciacquo ■ ■ ■ ■ ■
Anti-allergie ■ ■ ■ ■ ■ ■
Piumini ■ ■
Sport ■ ■ ■ ■ ■ ■
Lana/Seta
■ ■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
■ ■ ■ ■ ■
Detergenti idonei per i programmi di lavaggio
Programma
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni
Sintetici
Delicati
Express Care
Rapido 30'
Rapido 14'
Anti-allergie
Polvere uni‐
versale
▲ ▲ ▲ -- --
▲ ▲ ▲ -- --
-- -- -- ▲ ▲
-- ▲ ▲ -- --
-- ▲ ▲ -- --
-- ▲ ▲ -- --
▲ ▲ -- -- ▲
1)
Liquido uni‐
versale
Liquido per
colorati
Delicati in
lana
Speciale
14 ITALIANO
Programma
Piumini
Sport
Lana/Seta
1)
A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere.
Polvere uni‐
versale
-- -- -- ▲ ▲
-- ▲ ▲ -- ▲
-- -- -- ▲ ▲
1)
Liquido uni‐
versale
Liquido per
colorati
▲ = Consigliato -- = Non consigliato
7.1 Woolmark Wool Care - Blu
Il ciclo di lavaggio lana di questa apparecchiatura è stato
testato ed approvato dalla Woolmark Company per lava‐
re indumenti di lana con etichetta riportante la dicitura “la‐
vaggio a mano” a patto che i prodotti vengano lavati se‐
guendo le istruzioni riportate sulle relative etichette e le
indicazioni del produttore della lavabiancheria. M1145
Il simbolo Woolmark è un marchio di certificazione in mol‐
ti Paesi.
8. OPZIONI
Delicati in
lana
Speciale
8.1 Introduzione
Le opzioni/funzioni non sono disponibili
con tutti i programmi di lavaggio.
Controllare la compatibilità fra opzioni/
funzioni e i programmi di lavaggio nella
"Tabella dei programmi". Un’opzione/
funzione può escludere l’altra, in questo
caso l’apparecchiatura non consente di
impostare le opzioni/funzioni
incompatibili.
8.2 Temperatura
Impostare questa opzione per modificare la
temperatura predefinita.
Spia
L'indicatore della temperatura impostata si
accende.
= acqua fredda.
8.3 Centrifuga
Questa opzione consente di modificare la
velocità di centrifuga predefinita.
La spia della velocità impostata si accende.
Opzioni centrifuga aggiuntive:
No centrifuga finale
• Impostare questa opzione per disattivare
tutte le fasi di centrifuga. È disponibile solo
la fase di scarico.
• La spia corrispondente si accende.
• Impostare questa opzione per tessuti
molto delicati.
• La fase di risciacquo utilizza più acqua per
alcuni programmi di lavaggio.
Stop acqua in vasca
• Impostare questa opzione per evitare che
la biancheria si sgualcisca.
• La spia corrispondente si accende.
ITALIANO 15
• Al termine del programma è presente
dell’acqua nel cesto.
• Il cesto ruota regolarmente in modo da
non sgualcire la biancheria.
• Il coperchio resta bloccato. Prima di aprire
il coperchio si deve scaricare l'acqua.
Per scaricare l'acqua fare riferimento al
capitolo "Al termine del programma".
8.5 Partenza Ritardata
Con questa opzione è possibile posticipare
l'avvio di un programma di 9, 6 o 3 ore.
L'indicatore dell'opzione e l'indicatore del
valore impostato sono accesi.
Dopo aver sfiorato il pulsante Avvio/Pausa
l'apparecchiatura inizia il conto alla rovescia.
Il coperchio è bloccato.
Ciclo notturno
• Impostare questa opzione per annullare
tutte le fasi di centrifuga ed avviare un
lavaggio silenzioso.
• La fase di risciacquo per alcuni programmi
di lavaggio utilizza più acqua.
• La spia corrispondente si accende.
• Il programma di lavaggio termina con
l’acqua nel cesto. Il cesto ruota
regolarmente in modo da non sgualcire la
biancheria.
• Il coperchio resta bloccato. Prima di aprire
il coperchio si deve scaricare l'acqua.
Per scaricare l'acqua fare riferimento al
capitolo "Al termine del programma".
8.4 Prelavaggio
Questa opzione consente di aggiungere una
fase di prelavaggio ad un programma di
lavaggio.
La spia corrispondente si accende.
• Usare questa funzione per aggiungere
una fase di pre-lavaggio prima di quella di
lavaggio.
Questa opzione è consigliata per bucato
molto sporco, in particolare se contiene
sabbia, polvere, fango e altre componenti
solide.
8.6 Extra Risciacquo
Con questa opzione è possibile aggiungere
alcuni risciacqui al programma di lavaggio
selezionato.
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la durata del
programma.
La spia corrispondente si accende.
8.7 Rapido
Con questa opzione è possibile ridurre la
durata del programma.
Impostare questa opzione per capi
leggermente sporchi o da rinfrescare.
La spia corrispondente si accende.
Questa opzione non è disponibile per ogni
programma. Per ulteriori dettagli rimandiamo
alla compatibilità delle opzioni Programma
nel capitolo "Programmi".
8.8 Avvio/Pausa
Premere il tasto Avvio/Pausa per avviare,
mettere in pausa l'apparecchiatura o
interrompere un programma in funzione.
Questa opzione può aumentare la durata
del programma.
16 ITALIANO
9. IMPOSTAZIONI
9.1 Sicurezza bambino
Questa opzione consente di evitare che i
bambini possano giocare con il pannello dei
comandi.
• Per attivare/disattivare questa opzione,
premere contemporaneamente e
finché la spia si accende/spegne.
Attivazione dell'opzione:
• Dopo aver premuto , le opzioni e il
selettore dei programmi si bloccano.
• Prima di premere il tasto , non è
possibile avviare l'apparecchiatura.
• Il programma è terminato.
• Se l'apparecchiatura presenta un
problema.
Per disattivare/attivare i segnali acustici,
premere contemporaneamente e per 3
secondi.
Se si disattivano i segnali acustici, gli
stessi continueranno a funzionare in caso
di malfunzionamento
dell'apparecchiatura.
9.2 Segnali acustici
Viene emesso un segnale acustico quando:
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
2. Aprire il rubinetto dell’acqua.
3. Versare 2 litri d'acqua nella vaschetta del
In fase di installazione o prima di usare
l'apparecchiatura si potrebbe vedere la
presenza di acqua nell'apparecchiatura.
Questa è acqua residua
nell'apparecchiatura dopo un test
funzionale completo in fabbrica al fine di
garantire che l'apparecchiatura venga
consegnata ai clienti in condizioni
perfette e non presenti nessun problema.
1. Collegare la spina alla presa.
detersivo per la fase di lavaggio.
Ciò attiva il sistema di scarico.
4. Mettere una piccola quantità di detersivo
nella vaschetta per la fase di lavaggio.
5. Impostare e avviare un programma per il
cotone alla massima temperatura senza
carico.
In questo modo si rimuoveranno eventuali
residui di lavorazione dal cesto e dalla vasca.
11. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
11.1 Caricare la biancheria
1. Aprire il coperchio dell'apparecchiatura.
ITALIANO 17
2. Premere il tasto A.
A
Il cesto si apre automaticamente.
3. Mettere la biancheria nel cesto, un capo
per volta.
4. Scuotere i capi prima di introdurli
nell'apparecchiatura.
Accertarsi di non mettere troppa biancheria
nel cesto.
5. Chiudere il cesto e il coperchio.
ATTENZIONE!
Prima di chiudere il coperchio
dell'apparecchiatura, accertarsi che il
cesto sia chiuso correttamente.
11.2 Scomparti del detersivo. Uso di
detersivi e additivi
1. Misurare i detergenti indicati e
l’ammorbidente.
2. Versare il detersivo e l’ammorbidente nelle
rispettive vaschette pulite.
Attenersi sempre alle istruzioni presenti
sulla confezione dei detersivi;
consigliamo tuttavia di non superare il
livello massimo indicato. Questa quantità
garantirà comunque risultati di lavaggio
ottimali.
Quando vengono usati detersivi liquidi,
aggiungerli in una pallina dosatrice
(fornita dal produttore del detersivo).
Mettere la pallina dosatrice nel cestello
della lavatrice, sopra agli indumenti.
Vaschetta del detersivo per la fase di
prelavaggio o ammollo.
Vaschetta del detersivo per la fase di
lavaggio.
Scomparto degli additivi liquidi
(ammorbidente, amido).
Il segno M indica il livello massimo di
additivi liquidi.
11.3 Impostazione di un programma
1. Ruotare il selettore dei programmi e
impostare il programma:
• La spia lampeggia.
2. Se necessario, modificare la temperatura
e la velocità di centrifuga o aggiungere le
opzioni disponibili. Quando si attiva
un'opzione, la spia dell'opzione impostata
si accende.
Nel caso di impostazione errata, la spia
lampeggia in rosso.
11.4 Avvio del programma senza
partenza ritardata
Premere .
• La spia
rimane accesa.
• Il programma si avvia, il coperchio si
blocca, la spia si accende.
• La pompa di scarico può rimanere in
funzione per un breve lasso di tempo
all’inizio del ciclo di lavaggio.
smette di lampeggiare e
18 ITALIANO
11.5 Avvio del programma con partenza ritardata
1. Premere per impostare il ritardo
desiderato.
La spia del ritardo impostato è accesa. La
spia è accesa.
2. Premere :
• L’apparecchiatura inizia il conto alla
rovescia.
• Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
È possibile annullare o modificare
l’impostazione della partenza ritardata
prima di premere .
Per annullare la partenza ritardata:
a. Premere per mettere
l'apparecchiatura in pausa.
b. Premere finché la spia del ritardo
impostato si spegne.
Premere nuovamente per avviare
immediatamente il programma.
11.6 AutoSense System Rilevamento del carico
Dopo aver toccato il pulsante Avvio/Pausa
:
Il AutoSense System inizia a stimare il peso
del carico per calcolare la durata effettiva del
programma. L’elettrodomestico regola
automaticamente la durata del programma in
base al carico per ottenere i risultati migliori di
lavaggio nel minor tempo possibile
Il AutoSense System non è disponibile
con tutti i programmi, quali: Lana/Seta,
Rapido 14' e i programmi con cicli brevi.
11.7 Interruzione di un programma e modifica delle opzioni
È possibile modificare solo alcune opzioni
prima che si attivino.
La spia lampeggia.
2. Modifica delle opzioni.
3. Premere nuovamente .
Il programma prosegue.
11.8 Annullamento di un programma in corso
1. Portare il selettore dei programmi su
per annullare il programma e disattivare
l'apparecchiatura.
2. Ruotare nuovamente il selettore dei
programmi per attivare l'apparecchiatura.
A questo punto è possibile impostare un
nuovo programma di lavaggio.
Prima di iniziare il nuovo programma,
l'apparecchiatura potrebbe scaricare
l'acqua. In tal caso, accertarsi che il
detersivo sia ancora nella vaschetta
corrispondente, in caso contrario
aggiungere di nuovo il detersivo.
11.9 Apertura del coperchio
Quando un programma o la partenza
ritardata sono attivi, la porta
dell’apparecchiatura è bloccata. La spia
è accesa.
ATTENZIONE!
Se la temperatura e il livello dell'acqua
nel cesto sono troppo alti, non è possibile
aprire il coperchio.
Aprire il coperchio durante i primi 10
minuti del ciclo e quando è attiva la
partenza ritardata:
1. Premere
l'apparecchiatura.
2. Attendere che si spenga la spia di blocco
del coperchio
3. È possibile aprire il coperchio.
4. Chiudere il coperchio e premere
nuovamente . Il programma (o la
partenza ritardata) proseguono.
Aprire il coperchio quando è in funzione il
programma:
per mettere in pausa
.
1. Premere .
ITALIANO 19
1. Ruotare il selettore dei programmi in
posizione per disattivare
l'apparecchiatura.
2. Attendere alcuni minuti, quindi aprire il
coperchio dell'apparecchiatura.
3. Chiudere il coperchio e impostare
nuovamente il programma.
11.10 Al termine del programma
• L'apparecchiatura si ferma
automaticamente.
• Se attivi, vengono emessi dei segnali
acustici.
• La spia del tasto
• La spia del coperchio bloccato si
spegne.
• La spia
• È possibile aprire il coperchio.
• Togliere la biancheria
dall'apparecchiatura. Assicurarsi che il
cesto sia vuoto.
• Chiudere il rubinetto dell'acqua.
• Portare il selettore dei programmi sulla
posizione
l'apparecchiatura.
• Tenere il coperchio socchiuso per evitare
muffa e cattivi odori.
Il programma di lavaggio è terminato, ma
c'è acqua nel cesto:
• Il cesto ruota regolarmente in modo da
non sgualcire i tessuti.
• La spia dell'oblò bloccato è accesa.
La spia lampeggia. Il coperchio resta
bloccato.
• Prima di aprire il coperchio si deve
scaricare l'acqua.
Per scaricare l'acqua:
1. Se necessario, ridurre la velocità di
centrifuga. Se si imposta ,
è accesa.
si spegne.
per disattivare
l'apparecchiatura esegue solo la fase di
scarico.
2. Premere . L'apparecchiatura scarica
l'acqua ed esegue la centrifuga.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato , è
possibile aprirlo.
4. Portare il selettore dei programmi sulla
posizione per disattivare
l'apparecchiatura.
L'apparecchiatura scarica ed esegue
automaticamente la centrifuga dopo circa
18 ore (ad eccezione del programma
Lana).
11.11 Standby
Alcuni minuti dopo il termine del programma
di lavaggio, se l'apparecchiatura non viene
spenta si attiva la modalità di risparmio
energetico.
Lo stato del risparmio di energia riduce il
consumo energetico quando
l'apparecchiatura è in standby.
• Tutte le spie si spengono.
• La spia
• Premere una delle opzioni per disattivare
lo stato del risparmio di energia.
Se si imposta un programma o
un'opzione che termina con l'acqua nel
cesto, la funzione di risparmio energetico
non si attiva per ricordarvi di scaricare
l'acqua.
lampeggia lentamente.
12. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
20 ITALIANO
12.1 Il carico di biancheria
• Dividere il bucato in: bianchi, colorati,
sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio indicate
nelle etichette dei capi.
• Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati potrebbero perdere
colore al primo lavaggio. Si consiglia di
lavarli separatamente le prime due volte.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un detersivo
apposito.
• Prestare attenzione alle tende. Togliere i
ganci e sistemare le tende in una retina o
federa.
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase di
centrifuga, il che può portare a vibrazioni
eccessive. Qualora ciò si verifichi:
a. interrompere il programma e aprire
l'oblò (rimandiamo al capitolo "Uso
quotidiano");
b. ridistribuire manualmente il carico in
modo che i capi siano disposti in
modo uniforme all'interno della vasca;
c. premere il tasto Avvio/Pausa. La fase
di centrifuga continua.
• Abbottonare le federe e chiudere cerniere,
ganci e bottoni. Chiudere cinture, cordoni,
lacci, nastri e altri elementi allentati.
• Non lavare capi senza orlo o strappati.
Utilizzare una retina per lavare piccoli capi
e/o capi delicati (ad es. reggiseni con
ferretto, cinture, calze, lacci, nastri, ecc.).
• Svuotare le tasche e distendere gli
indumenti.
12.2 Macchie ostinate
Per alcune macchie, acqua e detersivo non è
sufficiente.
Consigliamo di pre-trattare tali macchie prima
di mettere i capi nell'apparecchiatura.
Sono disponibili degli smacchiatori speciali.
Usare uno smacchiatore speciale adatto al
tipo di macchia e tessuto.
12.3 Tipo e quantità di detersivo
La scelta del detersivo e l'uso di quantità
corrette non solo influisce sulle prestazioni di
lavaggio, ma aiuta anche ad evitare sprechi e
a proteggere l'ambiente:
• Usare solo detersivi e altri additivi adatti ai
lavaggi in lavabiancheria: Per prima cosa,
attenersi a queste regole generiche:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare per i
detersivi in polvere che contengono
candeggina per i bianchi e per
l'igienizzazione del bucato,
– detersivo liquido, preferibilmente per
programmi di lavaggio a bassa
temperatura (60 °C max.), per tutti i
tipi di tessuto o speciali per la lana.
• La scelta e la quantità di detersivo
dipenderà da: tipo di tessuto (delicati,
lane, cotoni, ecc.), colore dei vestiti,
dimensione del carico, grado di sporcizia,
temperatura di lavaggio e durezza
dell'acqua utilizzata.
• Attenersi alle istruzioni sulla confezione
dei detersivi o di altri prodotti senza
superare il livello massimo indicato
( ).
• Non mischiare tipi diversi di detersivi.
• Utilizzare una quantità minore di detersivo
se:
– si lava poca biancheria,
– la biancheria è poco sporca,
– si forma molta schiuma durante il
lavaggio.
• Quando si usano capsule o pastiglie di
detersivo, metterle sempre all'interno del
cestello, non nel cassetto del detersivo.
Una quantità insufficiente di detersivo può
causare:
• risultati di lavaggio insoddisfacenti,
• l’ingrigimento del carico di lavaggio,
ITALIANO 21
• vestiti unti,
• muffa all'interno dell’apparecchiatura.
Una quantità eccessiva di detersivo può
causare:
• formazione di schiuma,
• riduzione dell’effetto del lavaggio,
• risciacquo inadeguato,
• un maggiore impatto sull'ambiente.
12.4 Suggerimenti ecologici
Per risparmiare acqua, energia e contribuire
a proteggere l’ambiente, consigliamo di
attenersi a questi suggerimenti:
• Per la biancheria normalmente sporca
è possibile evitare il prelavaggio per
limitare i consumi di detersivo e acqua
(con effetti positivi anche sull’ambiente).
• Caricando l’apparecchiatura alla capacità
massima indicata per ogni programma
è possibile ridurre il consumo di
energia e di acqua.
• Con un pretrattamento adeguato, è
possibile rimuovere le macchie e lo sporco
ostinato; il bucato può quindi essere lavato
a una temperatura più bassa.
13. PULIZIA E CURA
• Per utilizzare la giusta quantità di
detersivo, rimandiamo alla quantità
indicata dal produttore del detersivo.
Controllare inoltre la durezza dell’acqua
del proprio sistema domestico. Fare
riferimento a “Durezza dell’acqua”.
• Impostare la velocità di centrifuga
massima possibile per i programmi di
lavaggio selezionati prima di asciugare il
bucato nell’asciugabiancheria. In
questo modo si risparmia energia durante
l’asciugatura!
12.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per lavabiancheria.
Nelle zone in cui l'acqua è dolce non è
necessario usare un decalcificatore
dell’acqua.
Per scoprire il livello di durezza dell'acqua
locale contattare l’ente erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
13.1 Programma di pulizia periodica
La pulizia periodica aiuta a prolungare la
durata dell'apparecchiatura.
Dopo ogni ciclo tenere il coperchio e lo
sportello del cestello socchiusi per far
circolare l’aria e asciugare l’umidità all’interno
dell’apparecchiatura. In questo modo si
eviteranno muffe e odori.
Se l'apparecchiatura non viene utilizzata per
un lungo periodo di tempo, chiudere il
rubinetto dell'acqua e scollegarla dalla spina.
Programma indicativo di pulizia periodica:
Decalcificazione Due volte l’anno
22 ITALIANO
Lavaggio di manutenzio‐neUna volta al mese
Pulizia della guarnizione
del coperchio
Pulizia del cesto Ogni due mesi
Pulizia del cassetto del
detersivo
Pulizia del filtro della
pompa di scarico
Pulizia del tubo di carico
e del filtro della valvola
Ogni due mesi
Ogni due mesi
Due volte l’anno
Due volte l’anno
I paragrafi seguenti spiegano come si deve
pulire ogni parte.
13.2 Rimuovere gli oggetti estranei
Prima di avviare il ciclo, assicurarsi che
tutte le tasche siano vuote e le parti
sciolte siano legate. Fare riferimento alla
sezione “Carico di biancheria” in
“Consigli e suggerimenti utili”.
Rimuovere eventuali oggetti estranei (come
clip di metallo, bottoni, monete, ecc.) che si
possono trovare nei filtri e nel tamburo. Fare
riferimento ai paragrafi “Pulizia del cestello”,
“Pulizia della pompa di scarico” e “Pulizia del
tubo di carico e del filtro della valvola”. Se
necessario, contattare il Centro di Assistenza
Autorizzato.
13.3 Pulizia esterna
Pulire l'apparecchiatura esclusivamente con
acqua tiepida saponata. Asciugare
perfettamente tutte le superfici. Non utilizzare
spugne abrasive o materiale abrasivo.
ATTENZIONE!
Non utilizzare alcol, solventi o prodotti
chimici.
ATTENZIONE!
Non pulire le superfici metalliche con
detergenti a base di cloro.
13.4 Decalcificazione
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria.
Esaminare a intervalli regolari il cesto al fine
di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori, ma
consigliamo di eseguire di tanto in tanto un
ciclo col cesto vuoto e un prodotto
disincrostante.
Attenersi sempre alle istruzioni riportate
sulle confezioni dei prodotti.
13.5 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi a
bassa temperatura può causare depositi di
detersivi, residui di lanugine, crescita
batterica all'interno del cesto e della vasca.
Ciò potrebbe generare cattivi odori e muffa.
Per eliminare questi depositi e pulire la parte
interna dell'apparecchiatura, eseguire a
intervalli regolari lavaggi di manutenzione
(almeno una volta al mese):
Rimandiamo al capitolo dedicato alla
Pulizia del cesto.
13.6 Pulizia del cesto
Controllare regolarmente il cesto per evitare
depositi indesiderati.
Nel cestello si possono formare depositi di
ruggine dovuti a corpi estranei o a tracce di
ferro presenti nell'acqua
Pulire il cesto con prodotti adatti all’acciaio
inossidabile.
Attenersi sempre alle istruzioni riportate
sulle confezioni dei prodotti.
Per la pulizia del cesto, non utilizzare
prodotti anticalcare acidi, prodotti abrasivi
contenenti cloro o pagliette abrasive.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Selezionare il programma Cotoni con la
temperatura più elevata
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto per
risciacquare tutti i residui rimasti.
13.7 Guarnizione coperchio
Controllare regolarmente la guarnizione e
rimuovere tutti gli oggetti presenti nella parte
interna. Pulirla se necessario con un
detergente in crema a base di ammoniaca
ITALIANO 23
senza graffiare la superficie della
1 2 3
1
2
3
21
3
4
1
90O90
O
guarnizione.
Osservare le istruzioni riportate sulle
confezioni dei prodotti.
13.8 Pulizia del contenitore del detersivo
13.9 Pulizia del tubo di carico e del filtro della valvola
13.10 Pulizia del filtro di scarico
Controllare a intervalli regolari il filtro della
pompa di scarico e verificare che sia pulito.
Pulire la pompa di scarico se:
• L’apparecchiatura non scarica l’acqua.
• Il cesto non gira.
• L'apparecchiatura emette un rumore
insolito a causa dell'ostruzione della
pompa di scarico.
24 ITALIANO
AVVERTENZA!
• Scollegare la spina di alimentazione
dalla presa di corrente.
• Non pulire la pompa se l'acqua
presente nell'apparecchiatura è calda.
Attendere che l'acqua si raffreddi.
• Non rimuovere il filtro quando
l'apparecchiatura è in funzione.
• Svitare lentamente e con attenzione il
filtro fino a quando l’acqua non smette
di fuoriuscire. Dopo aver scaricato
l’acqua, il filtro può essere svitato
completamente.
Tenere sempre a portata di mano uno
1 2 3
4 5
straccio per asciugare l'acqua che
Procedere come segue per effettuare la pulizia della pompa:
potrebbe fuoriuscire quando si toglie il
filtro.
13.11 Scarico di emergenza
Qualora il dispositivo non scarichi acqua,
eseguire la stessa procedura descritta nel
paragrafo "Pulizia della pompa di scarico". Se
necessario, pulire la pompa.
Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di
scarico:
1. Versare 2 litri d’acqua nello scomparto
del lavaggio principale del contenitore del
detersivo.
2. Avviare il programma per scaricare
l’acqua.
1. Chiudere il rubinetto dell’acqua.
2. Rimuovere il tubo di carico dell'acqua.
3. Rimuovere il tubo di scarico dal supporto
4. Inserire le estremità di ogni tubo di carico
5. Impostare il programma Scarico e farlo
6. Ruotare il selettore dei programmi in
7. Staccare la spina dall’alimentazione
13.12 Precauzioni antigelo
Se si installa l’apparecchiatura in un’area in
cui la temperatura può scendere al di sotto di
0°C, togliere l'acqua residua dal tubo di
carico dell'acqua e dalla pompa di scarico.
Eseguire questa procedura anche
quando si desidera eseguire lo scarico di
emergenza.
posteriore e sganciarlo dal lavandino o
dal rubinetto.
e scarico in un recipiente. Lasciare che
l'acqua fuoriesca dai tubi.
funzionare fino alla fine del ciclo.
posizione On/Off per disattivare
l'apparecchiatura.
elettrica.
AVVERTENZA!
Accertarsi che la temperatura sia
superiore a 0 °C prima di utilizzare
nuovamente l'apparecchiatura. Il
produttore non è responsabile dei danni
causati da temperature basse.
ITALIANO 25
14. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
14.1 Codici di allarme e possibili guasti
L’apparecchiatura non si avvia o si blocca durante il funzionamento.
Cercare dapprima di risolvere il problema (fare riferimento alla tabella).
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire
qualsiasi controllo.
Con alcuni problemi, i segnali acustici funzionano. La spia rossa del
pulsante Avvio/Pausa lampeggia e una delle spie di fase si accende
visualizzando un codice di allarme:
Problema Possibile soluzione
• Controllare che il rubinetto dell’acqua sia aperto.
L’apparecchiatura non cari‐
ca l’acqua in modo appro‐
priato.
L’apparecchiatura non scari‐
ca l’acqua.
Gli oblò del cesto dell’appa‐
recchiatura sono aperti o
non sono chiusi corretta‐
mente.
La spia del pulsante Avvio/Pausa lampeggia 11 volte in rosso e 1 (o 2 o 3) in giallo: l’alimentazione di rete è in‐
stabile. Attendere che si stabilizzi.
• Controllare che la pressione dell’acqua di alimentazione non sia troppo bassa.
Per ottenere informazioni a questo proposito, contattare l’ente erogatore loca‐
le.
• Controllare che il rubinetto dell’acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, danneggiato o piegato.
• Controllare che il collegamento del tubo di carico dell’acqua sia corretto.
• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non siano ostrui‐
ti. Vedere il capitolo “Pulizia e cura”.
• Assicurarsi che lo scarico del lavello non sia ostruito.
• Assicurarsi che il tubo di scarico non sia attorcigliato o piegato.
• Assicurarsi che il filtro di scarico non sia ostruito. Se necessario, pulire il filtro.
Vedere il capitolo “Pulizia e cura”.
• Controllare che il raccordo del tubo di scarico sia corretto.
• Se si imposta un programma senza fase di scarico, impostare anche il pro‐
gramma di scarico.
• Se si imposta un’opzione che termina con acqua nella vasca, impostare anche
il programma di scarico.
• Assicurarsi che gli oblò del cesto siano chiusi correttamente.
In caso di problema diverso con la lavatrice, vedere la tabella di seguito per
le possibili soluzioni.
26 ITALIANO
Problema Possibile soluzione
• Assicurarsi che la spina sia collegata alla presa elettrica.
• Assicurarsi che sia il coperchio che l’oblò del cestello dell’apparecchiatura sia‐
no chiusi.
• Assicurarsi che il fusibile non sia danneggiato nella scatola fusibili.
Il programma non si avvia.
L’apparecchiatura carica e
scarica l’acqua immediata‐
mente.
La fase di centrifuga non si
avvia o il ciclo di lavaggio
dura più a lungo del norma‐
le.
Presenza di acqua sul pavi‐
mento.
Non è possibile aprire il co‐
perchio dell’apparecchiatura.
L’apparecchiatura emette un
rumore anomalo e vibra.
La durata del programma
aumenta o diminuisce duran‐
te l’esecuzione del program‐
ma.
I risultati del lavaggio non
sono soddisfacenti.
Troppa schiuma nel cesto
durante il ciclo di lavaggio.
• Assicurarsi di aver premuto il tasto Avvio/Pausa .
• Se è stata impostata la partenza ritardata, annullare l’impostazione o attende‐
re il termine del conto alla rovescia.
• Disattivare la funzione Sicurezza bambini, se attiva.
• Controllare la posizione della manopola sul programma selezionato.
• Assicurarsi che il tubo di scarico sia nella posizione corretta. Il tubo flessibile
potrebbe essere posizionato troppo basso. Vedere il capitolo “Istruzioni di in‐
stallazione”.
• Impostare il programma di centrifuga.
• Assicurarsi che il filtro di scarico non sia ostruito. Se necessario, pulire il filtro.
Vedere il capitolo “Pulizia e cura”.
• Sistemare i capi nella vasca manualmente e riavviare la fase di centrifuga.
Questo problema può essere causato da problemi di bilanciamento.
• Assicurarsi che i giunti dei tubi dell’acqua siano serrati e che non vi siano per‐
dite d’acqua.
• Verificare che i tubi di carico e/o scarico dell’acqua non siano danneggiati.
• Assicurarsi di utilizzare il detersivo corretto, nella quantità corretta.
• Verificare che non sia stato selezionato un programma di lavaggio che si con‐
clude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
• Impostare il programma di scarico o di centrifuga se è presente dell’acqua nel
cesto.
• Assicurarsi che l’apparecchiatura sia alimentata dalla corrente elettrica.
• Questo problema potrebbe essere causato da un guasto dell’apparecchiatura.
Contattare il Centro Assistenza Autorizzato.
• Verificare che l’apparecchiatura sia livellata correttamente. Vedere il capitolo
“Istruzioni di installazione”.
• Assicurarsi che la confezione e/o i bulloni per il trasporto siano stati rimossi.
Vedere il capitolo “Istruzioni di installazione”.
• Aggiungere altro bucato nel cesto. Il carico potrebbe essere insufficiente.
• AutoSense System consente di regolare la durata del programma a seconda
del tipo e delle dimensioni del carico di bucato. Consultare la “Funzione di rile‐
vamento del carico AutoSense System” nel capitolo “Utilizzo quotidiano”.
• Aumentare la quantità di detersivo o utilizzare un detersivo diverso.
• Utilizzare prodotti speciali per rimuovere le macchie più ostinate prima di lava‐
re il bucato.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di bucato.
• Ridurre la quantità di detersivo.
ITALIANO 27
Dopo il controllo, attivare l’apparecchiatura. Il programma riprende dal
punto in cui era stato interrotto.
Se il problema dovesse ripresentarsi, contattare il Centro Assistenza
Autorizzato.
Le informazioni necessarie per il Centro Assistenza si trovano sulla
targhetta dei dati.
15. VALORI DI CONSUMO
15.1 Introduzione
Per informazioni dettagliate sull’etichetta energetica, vedere il sito
www.theenergylabel.eu.
Il codice QR sull’etichetta energetica fornita con l’apparecchiatura riporta un link web alle
informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL
dell’UE. Conservare l’etichetta energetica come riferimento insieme al manuale d’uso e a
tutti gli altri documenti forniti con questa apparecchiatura.
È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://
eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla
targhetta dell’apparecchiatura. Fare riferimento al capitolo "Descrizione del prodotto” per la
posizione della targhetta di identificazione.
15.2 Legenda
kg Carico di biancheria. hh:mm Durata del programma:
kWh Consumo di energia. °C Temperatura nella stanza.
Litri Consumo d’acqua. giri/min Velocità di centrifuga.
% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di centrifuga, maggiore è il
rumore e minore è l’umidità residua.
I valori e la durata del programma possono variare a seconda delle diverse condizioni (ad
es. temperatura ambiente, temperatura e pressione dell’acqua, dimensione del carico e
tipo di biancheria, tensione di alimentazione) e anche se si modifica l’impostazione
predefinita di un programma.
28 ITALIANO
15.3 Conforme al regolamento UE 2019/2023 della Commissione
Eco 40-60 pro‐
gramma
Pieno carico 6 0.940 47 3:17 53.00 47 1151
Mezzo carico 3 0.518 37 2:35 53.00 39 1151
1/4 di carico 1,5 0.260 29 2:35 55.00 25 1151
1)
Velocità massima di centrifuga.
kg kWh Litri hh:mm % °C
giri/
min
Consumo di potenza in diverse modalità
Spento (W) Stand-by (W)
0.48 0.48 4.00
La modalità Spento/Standby dura al massimo 15 minuti.
Partenza ritardata
(W)
15.4 Programmi comuni
Questi valori sono solo indicativi.
Programma
2)
Cotoni
90 °C
Cotoni
60 °C
Cotoni 20°
20 °C
Sintetici
40 °C
Delicati
30 °C
Lana/Seta
30 °C
1)
2)
3)
4)
3)
4)
Indicatore di riferimento della velocità di centrifuga.
Adatto per il lavaggio di tessuti molto sporchi.
Adatta per lavare cotone, tessuti sintetici e misti poco sporchi.
Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.
kg kWh Litri hh:mm % °C
6 2.600 85 3:25 53.00 85 1200
6 1.850 85 3:25 53.00 55 1200
6 0.400 85 2:45 53.00 20 1200
3 0.650 55 2:10 35.00 40 1200
2 0.350 50 1:00 35.00 30 1200
1 0.200 35 1:10 30.00 30 1200
giri/
min
1)
1)
ITALIANO 29
16. GUIDA RAPIDA
1
2 3
1 32
16.1 Utilizzo quotidiano
Collegare la spina alla presa di corrente.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti nello
scomparto adeguato del cassetto del
detersivo.
1. Ruotare il selettore programma per
impostare il programma desiderato.
2. Impostare le opzioni desiderate per
mezzo dei pulsanti touch corrispondenti.
3. Per avviare il programma, premere il
pulsante Avvio/Pausa .
Al termine del programma, togliere il bucato.
Impostare il selettore programma su per
spegnere l'apparecchiatura.
16.2 Pulizia del filtro della pompa di scarico
Pulire il filtro a intervalli regolari.
16.3 Programmi
Programmi Carico Descrizione del prodotto
Eco 40-60 6 kg Cotoni bianchi e colorati. Capi normalmente sporchi.
Cotoni 6 kg Cotone bianco e colorato.
Sintetici 3 kg Capi in tessuti sintetici o misti.
Delicati 2 kg Tessuti delicati quali capi acrilici, in viscosa e poliestere.
30 ITALIANO
Programmi Carico Descrizione del prodotto
Express Care
Rapido 30'
Rapido 14'
Centrifuga 6 kg
Scarico 6 kg
Risciacquo 6 kg
Anti-allergie 6 kg
Piumini 2 kg
Sport 2,5 kg Capi sportivi.
Lana/Seta
1 kg Cotoni e sintetici. Programma breve per bucato quotidiano.
1 kg Capi in tessuti sintetici e misti. Capi poco sporchi.
1 kg
1 kg
Capi in cotone e sintetici leggermente sporchi o indossati una
volta.
Tutti i tessuti, eccetto lana e tessuti molto delicati. Programma
per centrifuga.
Tutti i tessuti, eccetto lana e tessuti molto delicati. Programma
per scaricare l’acqua.
Tutti i tessuti, eccetto lana e tessuti molto delicati. Programma
di risciacquo e centrifuga.
Capi in cotone bianco. Questo programma aiuta anche a ri‐
muovere germi e batteri.
Coperte sintetiche per letto singolo, indumenti imbottiti, piumini
e giacche a vento.
Lana lavabile a macchina, lana lavabile a mano e indumenti
delicati.
17. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo . Buttare
l'imballaggio negli appositi contenitori per il
riciclaggio. Aiutare a proteggere l’ambiente e
la salute umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che riportano
il simbolo insieme ai normali rifiuti
domestici. Portare il prodotto al punto di
riciclaggio più vicino o contattare il comune di
residenza.
ITALIANO 31
*
135956170-A-082024
Loading...
