INSTRUCTIONS POUR L'INSTALLATION ET L'EMPLOI
LAVE-LINGE EW 523 T
Electrolux
EN CAS D'ANOMALIE DE FONCTIONNEMENT
SOMMAIRE
Les résultats de lavage ne sont pas satisfaisants
Vérifiez que :
la lessive convient au lavage en machine
il n'y a pas trop de linge
le programme de lavage est approprié
Le cycle de lavage est beaucoup trop long
Vérifiez que :
la pression d'eau est suffisante
le filtre de pompe n'est pas obstrué
il n'y a pas eu de coupure de courant
La machine s'arrête pendant un cycle de lavage
Vérifiez que :
la pression d'eau est suffisante
le filtre de pompe n'est pas obstrué
les fusibles sont en bon état et qu'ils n'ont pas
disjoncté
ce n'est pas un arrêt cuve pleine d'eau
La machine ne démarre pas
Vérifiez que :
les fusibles sont en bon état
l'appareil est bien branché
le couvercle de votre lave-linge est bien fermé
le lave-linge est bien en marche (touche marche/
arrêt enclenchée)
le programme choisi est bien sélectionné
il n'y a pas de coupure de courant
La machine se remplit mais vidange aussitôt
Vérifiez que :
la crosse de vidange n'est pas accrochée trop bas
Vous trouvez de l'eau autour du lave-linge
Vérifiez que :
il n'y a pas trop de lessive, ou que la lessive est
adaptée au lavage en machine (formation exces-
sive de mousse)
un des bacs à produits n'est pas obstrué
la crosse de vidange est bien accrochée
le filtre de pompe est bien remis après son nettoyage
le tuyau d'arrivée d'eau est étanche
Si vous appelez un service après-vente, indiquez-lui le modèle, le
numéro de produit et le
numéro de série de l'appareil. Ces indications
figurent sur la plaque signalétique située à l'arrière de l'appareil.
Caractéristiques techniques ................................................................................................................... Page 2
Avertissements et conseils importants .................................................................................................Page 3
Installation .................................................................................................................................................Page 4

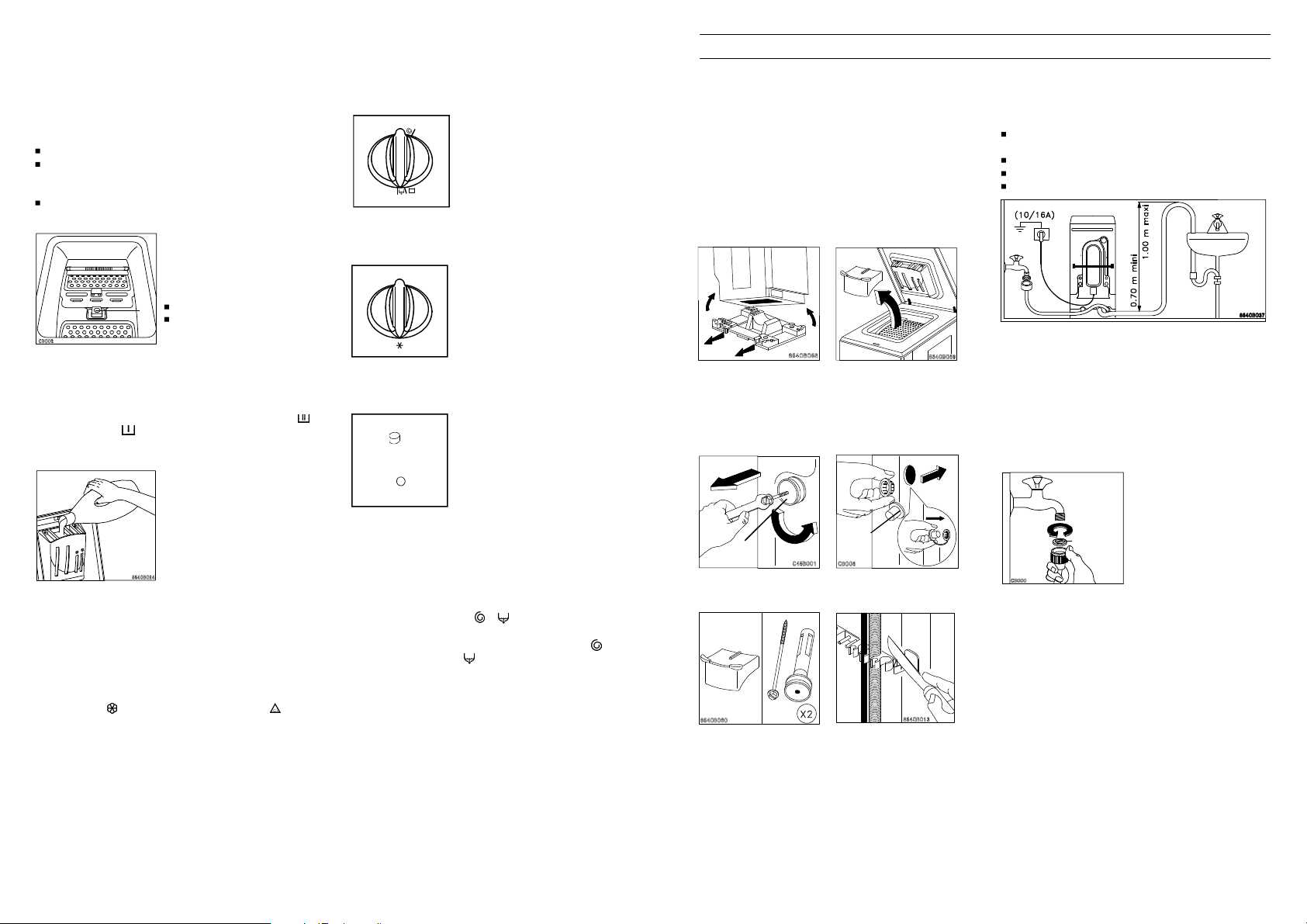

Débridage ................................................................................................................................................... Page 4
Emplacement ..............................................................................................................................................Page 4
Raccordement d'eau .................................................................................................................................. Page 4
Branchement électrique.............................................................................................................................. Page 5
Mise à niveau.............................................................................................................................................. Page 5
Déplacement de l'appareil ..........................................................................................................................Page 5
Utilisation .................................................................................................................................................. Page 6

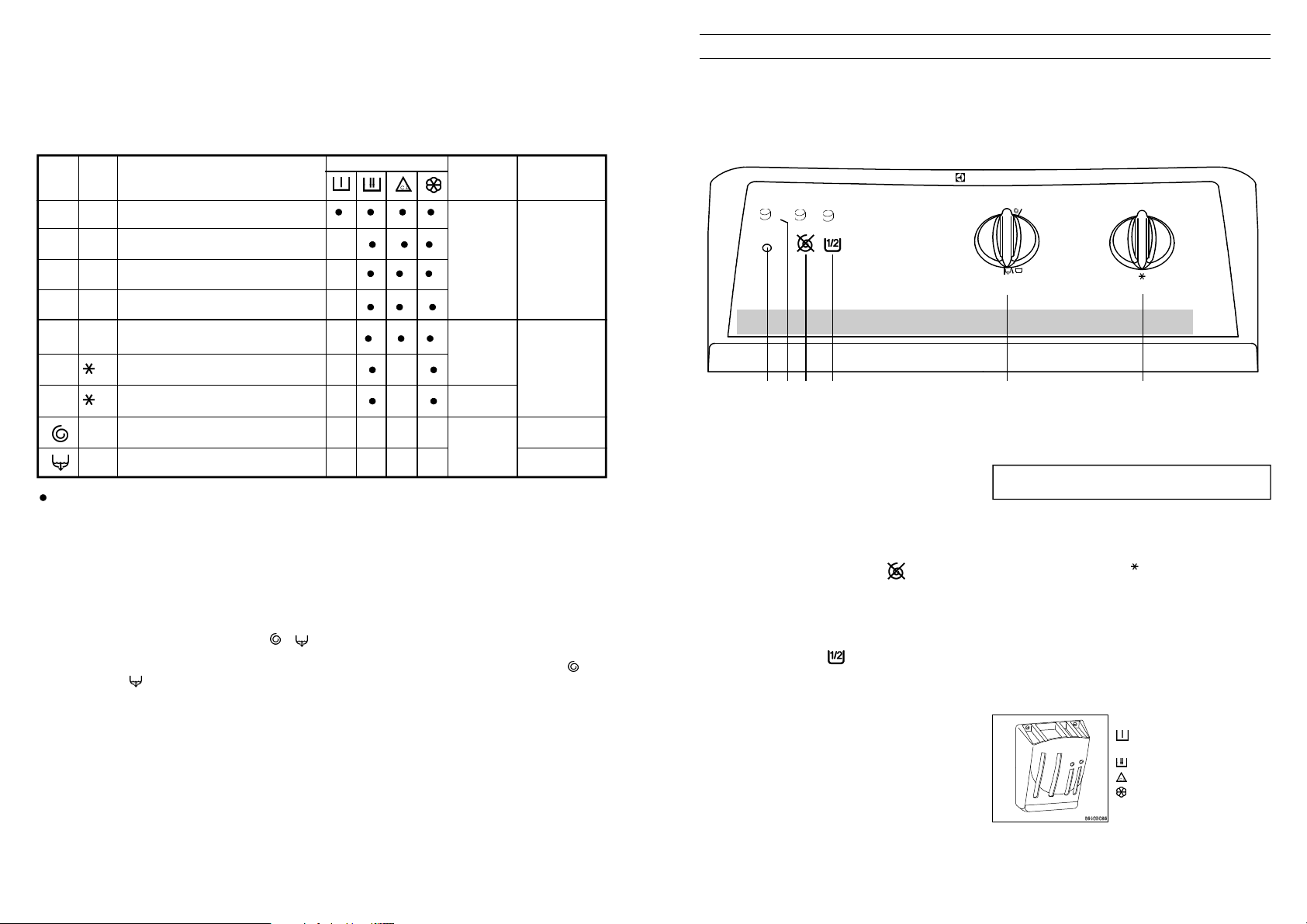

Le bandeau de commande ......................................................................................................................... Page 6
Guide de lavage.......................................................................................................................................... Pages 7-8
Les programmes de lavage ........................................................................................................................ Page 9

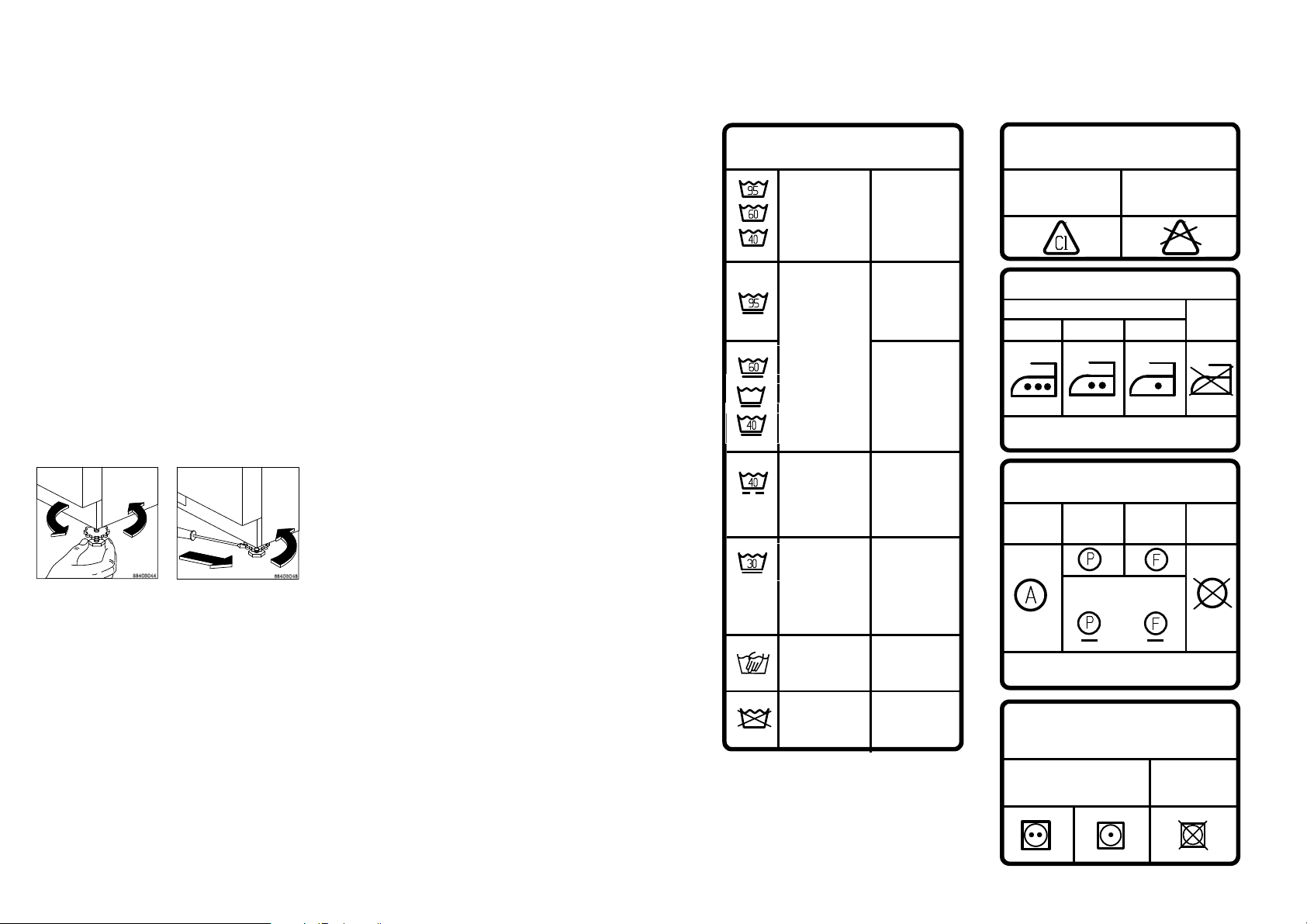

Symboles pour l'entretien des textiles ........................................................................................................ Page 10

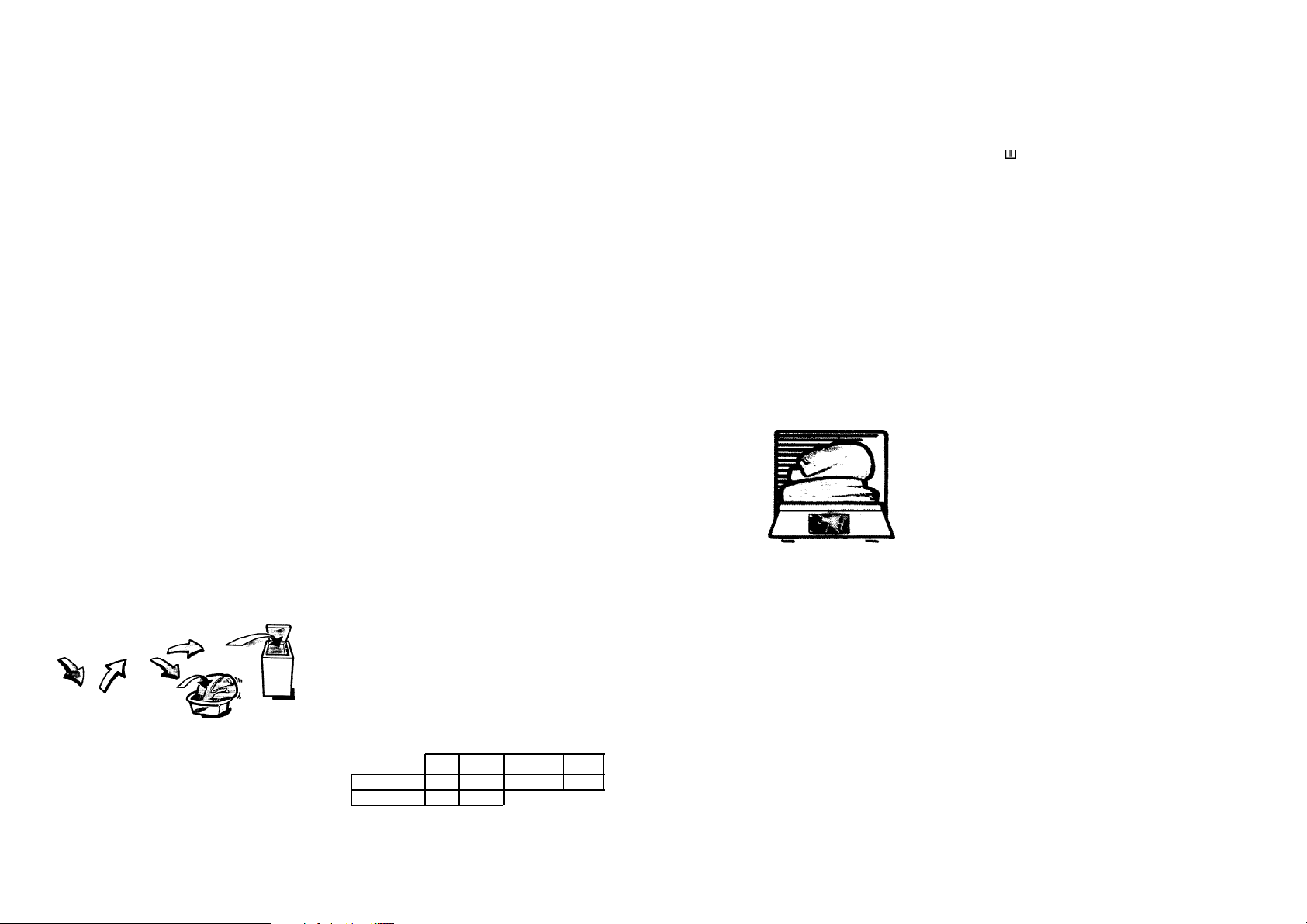

Comment faire votre lessive ....................................................................................................................... Page 11
Entretien .................................................................................................................................................... Page 12
La carrosserie .............................................................................................................................................Page 12
La boîte à produits ...................................................................................................................................... Page 12
Le filtre de vidange ..................................................................................................................................... Page 12
En cas d'anomalie de fonctionnement ................................................................................................... Page 13
CARACTERISTIQUES TECHNIQUES
La machine n'essore pas ou ne vidange pas
Vérifiez que :
le tuyau de vidange n'est pas bouché ou plié
le filtre de la pompe de vidange n'est pas obstrué
La machine ne se remplit pas
Vérifiez que :
le robinet d'arrivée d'eau est bien ouvert et que la
pression est suffisante
le couvercle du lave-linge est bien fermé
il n'y a pas de coupure d'eau
La machine vibre, est très bruyante
Vérifiez que :
l'appareil a été complètement débridé (voir paragraphe
"débridage")
l'appareil est de niveau et bien calé
l'appareil n'est pas trop près du mur ou des meubles
le linge est bien réparti dans le tambour
la charge est suffisante
13
DIMENSIONS Hauteur 850 mm
Largeur 400 mm
Profondeur 600 mm
TENSION/FREQUENCE 230 V / 50 Hz
PUISSANCE TOTALE 2300 W
PUISSANCE DE CHAUFFAGE 1950 W
PUISSANCE MINIMUM DU FUSIBLE 10 A
PRESSION DE L'EAU minimum 5 N/cm² (0,5 kg/cm
maximum 80 N/cm² (8 kg/cm
CHARGE MAXIMUM coton 5 kg
tissus synthétiques 2,5 kg
laine 1 kg
VITESSE D'ESSORAGE 500 tr/min
Consommation électrique pour le lavage à 90°C sans prélavage :
énergie kWh 2,2
Cette donnée provenant d'essais en laboratoire peut varier légèrement en pratique.
2
)
2
)
2
AVERTISSEMENTS ET CONSEILS IMPORTANTS
ENTRETIEN
Il est très important que cette notice d'utilisation soit
conservée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à
une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel
utilisateur puisse être informé du fonctionnement de
celui-ci et des avertissements s'y rapportant. Ces
avertissements ont été rédigés pour votre sécurité et
pour celle d'autrui. Nous vous prions donc de bien
vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
A la réception de l'appareil, nous vous prions de faire
les "réserves d'usage" en présence du livreur (dégâts
esthétiques par exemple).
Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n'y touchent
pas ou qu'ils ne l'utilisent pas comme un jouet.
Il est dangereux de modifier ou d'essayer de modifier
les caractéristiques de cet appareil.
Si l'installation de votre habitation nécessite une modification pour le branchement de votre appareil, faites
appel à un électricien qualifié.
Tous travaux hydrauliques nécessaires à l'installation
de l'appareil ne seront confiés qu'à un plombier qualifié.
Assurez-vous, après avoir installé l'appareil, que celuici ne repose pas sur le câble d'alimentation.
Débranchez toujours la prise de courant et fermez le
robinet d'arrivée d'eau après utilisation de l'appareil.
Cet appareil est lourd. Faites attention lors de son
déplacement.
L'appareil doit être débridé avant utilisation. La nonélimination ou l'élimination incomplète des dispositifs
de protection pour le transport pourrait occasionner
des dommages à l'appareil ou aux meubles. Suivez à
ce propos le paragraphe relatif dans la notice d'utilisation.
Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant
sur l'étiquette dont chaque article est muni.
Ne lavez pas en machine le linge avec baleines, les
tissus non ourlés ou déchirés.
Les pièces de monnaie, épingles de sûreté, broches,
vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants.
Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lavelinge. Si de tels détachants sont utilisés avant le lavage
en machine, il faudra attendre que le produit se soit
évaporé avant d'introduire les articles dans l'appareil.
Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela
dans le but d'éviter que ces pièces ne puissent se
glisser entre le tambour et la cuve.
N'utilisez que la quantité de produit assouplissant
indiquée par le fabricant. Une quantité excessive pourrait être à l'origine de traces sur le linge.
Si vous procédez à la mise à la casse de votre appareil,
veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de
l'appareil et détériorez le dispositif de fermeture de la
porte.
Ne procédez au nettoyage qu'après avoir débranché
l'appareil.
La carrosserie
Nettoyez la carrosserie du lave-linge en utilisant de l'eau
tiède et un détergent doux. Rincez et séchez soigneusement.
Important : n'utilisez jamais d'alcool, solvants ou produits similaires.
La boîte à produits
Démontage :
Effectuez sur les deux vis, à l'aide d'une pièce ou d'un
tournevis, un quart de tour pour retirer la boîte de son
logement (fig.1). La boîte à produits s'enlève très facilement ; il suffit de la faire coulisser vers le haut (fig.2).
fig.1
Vous pourrez ainsi nettoyer la boîte à produits à l'eau
courante à l'aide d'une brosse ou d'un chiffon torsadé
(fig.3).
fig.3
Remontage :
Procédez à l'inverse du démontage pour remettre la
boîte à produits en place (fig.4 et fig. 5)
fig.4
fig.2
fig.5
Le filtre de vidange
Nettoyez régulièrement le filtre se trouvant au bas de
l'appareil. Si vous lavez du linge qui peluche beaucoup,
nettoyez-le après chaque lavage. Abaissez le tuyau de
vidange au-dessus d'un grand récipient posé au sol pour
vider le lave-linge de l'eau résiduelle, puis :
Ouvrez le portillon en exerçant une pression.
Placez dessous un récipient de faible hauteur à bord droit.
Selon les modèles, complétez éventuellement la vidange
de l'appareil en retirant le bouchon jaune et en extrayant
le petit tuyau situé à gauche du filtre.
Tournez le filtre dans le sens inverse des aiguilles d'une
montre et nettoyez-le soigneusement à l'eau courante.
Replacez le filtre en prenant soin de faire coulisser ses
deux bords dans les glissières et revissez-le dans le sens
des aiguilles d'une montre.
Remettez en place le petit tuyau puis le bouchon jaune et
refermez le portillon.
