SUOMI

Haluamme onnitella uutta pesukoneen omistajaa

Haluamme kiittää Sinua Electrolux-tuotteen valinnasta. Uudesta pesukoneestasi on Sinulle varmasti paljon hyötyä ja iloa.

Tutustu huolella käyttöohjeeseen ennen koneen käyttöönottoa. Käyttöohjeessa selvitetään pesukoneen toiminta ja käyttö.

Pesukoneidemme suunnittelussa periaatteena on, että pesutulos on paras mahdollinen, mutta veden, energian ja pesuaineen kulutus pysyy mahdollisimman vähäisenä.

On erittäin tärkeää, että pesukone asennetaan oikein, jotta vältytään sähkökäyttöisen koneen liittämisessä vedenjakeluun syntyviltä vaaratilanteilta. Lue turvallisuusohjeet tarkoin väärien toimintojen ehkäisemiseksi ja jotta turvallisuuteesi on taattu.

Säilytä käyttöohje pesukoneen lähettyvillä, jolloin se on aina tarvittaessa saatavilla.

Page 3

Sisällysluettelo

Turvallisuusohjeet 57 KÄYTTÄJÄLLE

Pesukoneen osat

■

Tarvikkeet

■

Pesuainekotelot

■

Tehohuuhtelun valinta

Pesukoneen valitsimet

■

Ohjelmanvalitsin 59

■

Lämpötilanvalitsin 59

■

Valitsimet 59

Ohjelmat 60-61 Koneen täyttö ja käynnistys

■

Koneen täyttö 62

■

Annostele pesuaine koteloon 62

■

Annostele huuhteluaine tarvittaessa 62

■

Valitse lämpötila 62

■

Valitse haluamasi ohjelma 62

■

Käynnistä kone 62

■

Pesuohjelman päätyttyä 62

Pesuvihjeitä

■

Pyykin lajittelu 63

■

Lämpötilat 63

■

Koneen enimmäistäyttömäära 63

■

Pesuaineet ja lisäaineet 63

■

Pesumerkinnät 64

Hoito

■

Koneen runko 65

■

Pesuaineen annostelukotelo 65

■

Kotelosyvennys 65

■

Nukkasuodatin 65

■

Vedentulosuodatin 66

■

Pesukoneen puhdistus 66

■

Kalkin poisto 66

■

Jäätymisvaara 66

Jos kone ei toimi 67

■

Takuu 68

ASENTAJALLE

Tekniset tiedot

Asennus

■

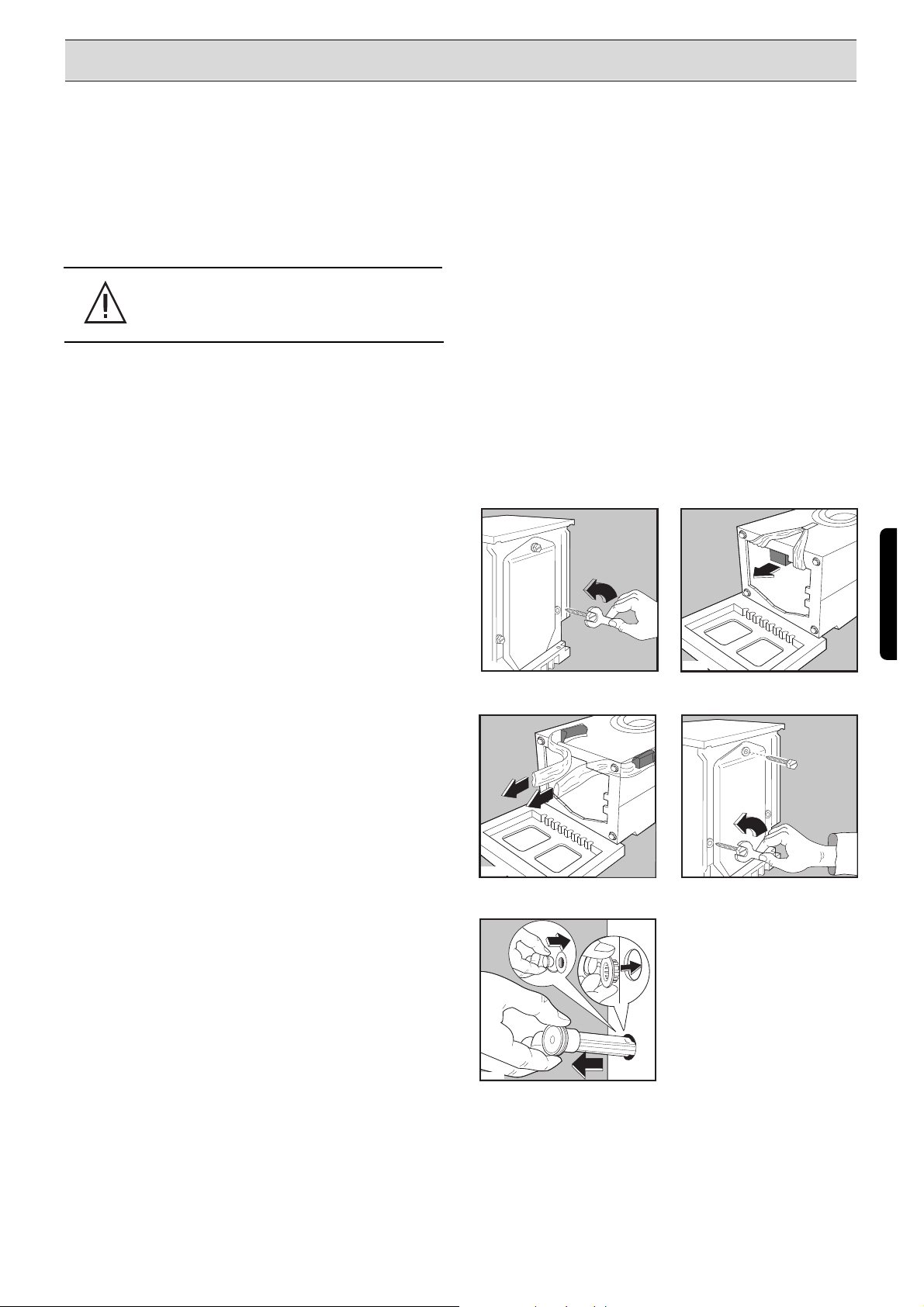

Pakkauksen purkaminen 69

■

Kuljetustuet 69

■

Sijoitus 70

■

Tasainen sijoitus 70

■

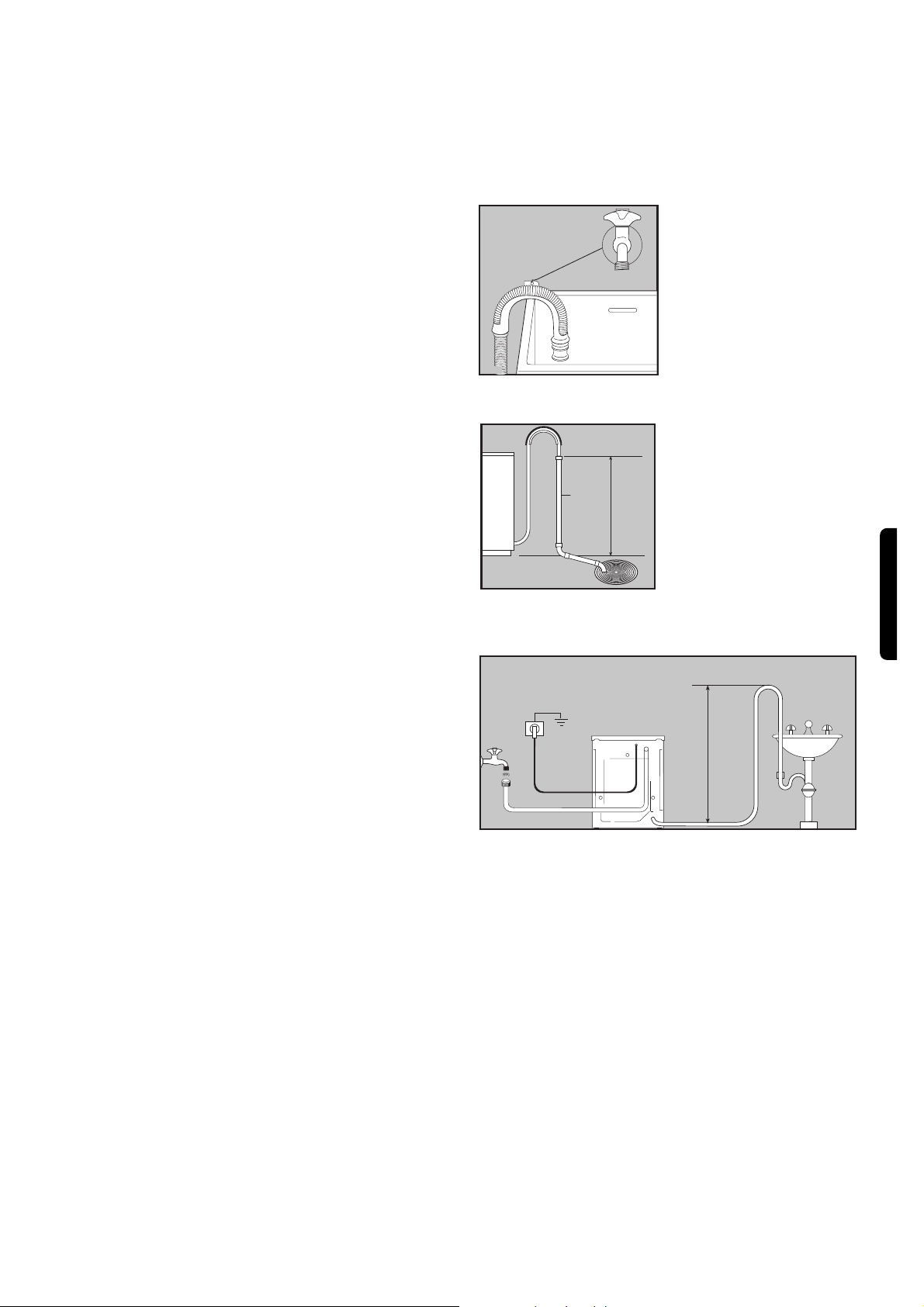

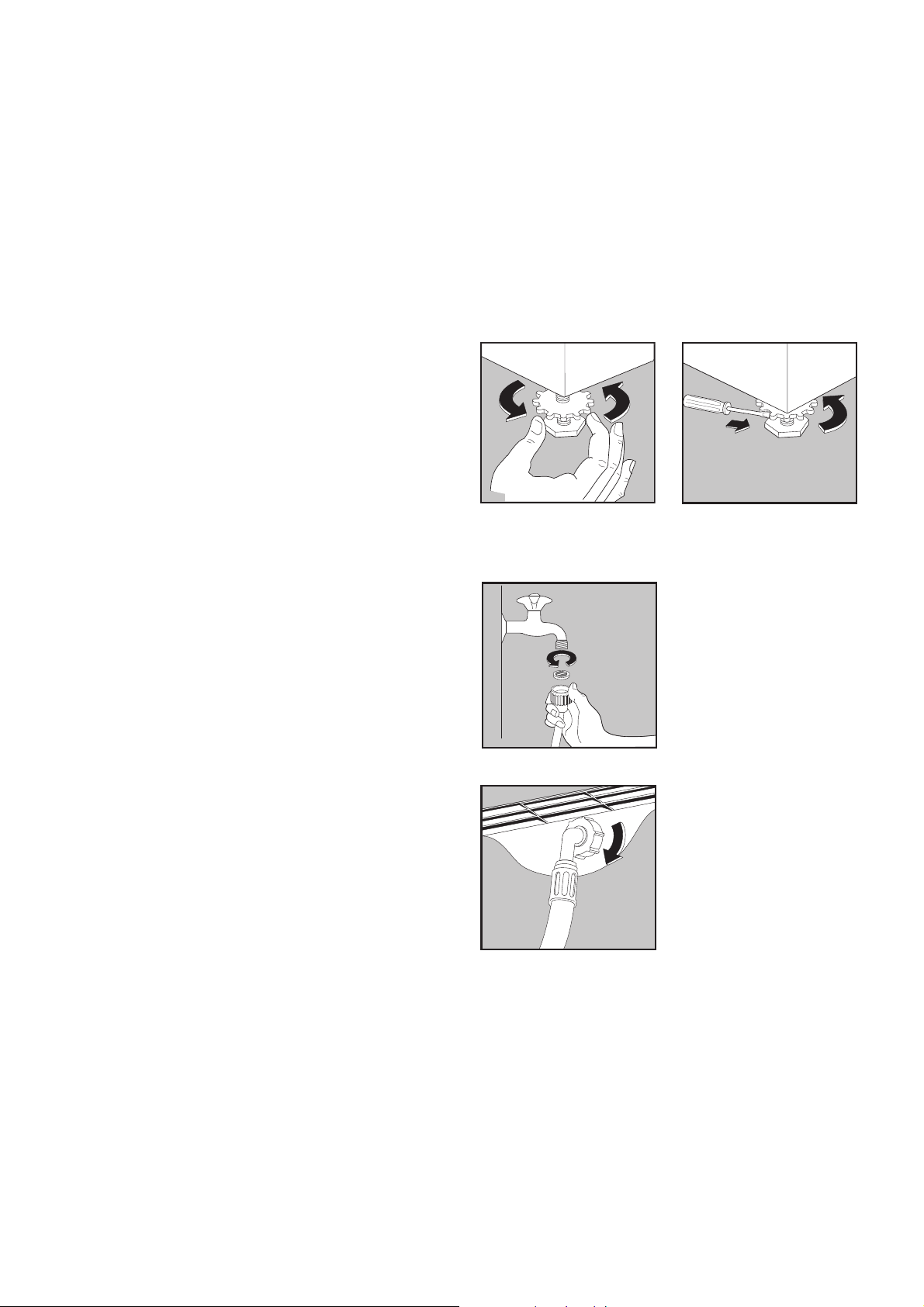

Vesiliitäntä 70

■

Vedentyhjennys 71

- pesualtaan reunan yli 71

- suoraan tyhjennysputkeen 71

- pesualtaan tyhjennysputken haaraan 71

■

Sähköliitäntä 71

Page 4

Turvallisuusohjeet

SUOMI

Lue käyttöohjeet, neuvot ja varoitusopasteet huolellisesti ennen koneen asennusta ja käyttöönottoa. Noudattaessasi ohjeita koneesi toimii moitteettomasti ja saat siitä suurimman mahdollisen hyödyn.

Kaikkien konetta käyttävien on tunnettava sen käyttö- ja turvaohjeet. Säilytä ne, jotta myös uudet käyttäjät voivat tutustua niihin.

Asennus ja huolto

■

Kone on tarkoitettu ainoastaan vaatteiden pesuun kotitalouksissa näitä käyttöohjeita noudattaen. Jos konetta käytetään muihin tarkoituksiin, voi sattua sekä henkilö, että aineellisia vaurioita.

■

Asennustyöt ja sähköliitännät saa suorittaa vain valtuutettu sähköasentaja.

Taitamattoman henkilön suorittama asennus voi heikentää koneen toimintaa ja aiheuttaa henkilö- tai aineellisia vaurioita.

■

Huoltotoimenpiteitä ja korjauksia saa suorittaa vain HUOLTOLUX tai tämän valtuuttamat huoltoliikkeet. Korjauksiin saa käyttää vain näiden liikkeiden myymiä varaosia. Älä koskaan yritä korjata konetta itse.

■

Tarkista, ettei koneen liitäntäjohto ole jäänyt sen alle, etteivät tulo- ja poistoletkut ole mutkalla tai taipuneet ja että kone seisoo tukevasti alustallaan.

Koneen käyttö

■

Konetta saavat käyttää vain aikuiset. Lasiluukku kuumenee pesun aikana. Varmista sen takia, etteivät lapset ole koneen läheisyydessä sen toimiessa.

■

Älä koskaan pane pyykkiä koneeseen tarkistamatta, että rumpu on tyhjä.

■

Konetta ei saa ylikuormittaa. (Ks. käyttöohjeiden kohtaa «koneen täyttäminen».)

■

Tuettuja rintaliivejä ei pidä pestä pesukoneessa, koska tuet voivat irrota, vaurioittaa pesuvaatteita ja tarttua kiinni rumpuun.

■

Kolikot, neulat, ruuvit, naulat, tms. voivat vaurioittaa konetta. Tyhjennä kaikki taskut, napita napit ja sulje vetoketjut, ennen kuin panet vaatteet koneeseen.

■

Nauhat, vyöt ja sukat pestään pesupussissa, koska ne jäävät helposti rummun ja tiivisteen väliin.

■

Noudata aina valmistajan pesu- ja huuhteluaineen annostusohjeita. Liian suuri annostus voi vahingoittaa vaatteita.

■

Älä käytä konetta kemialliseen pesuun, värjäykseen tai valkaisuun. Tekstiilit, jotka sisältävät vahvoja kemikaaleja, on huuhdeltava runsaalla vedellä ennen konepesua.

Kuluttajansuojalaki ei kata vaurioita, jotka syntyvät yllä mainituista syistä.

■

Sähkö- ja vesiliitäntä kytketään pois päältä käytön jälkeen. Jätä luukku auki, jos kone ei ole käynnissä. Näin luukun tiiviste säilyy kimmoisana.

Koneen käytöstäpoisto

■

Auta välttämään vahinkoja koneen käytöstäpoiston yhteydessä. Irrota pistotulppa pistorasiasta ja katkaise sähköjohto koneen liitännästä. Käänny kunnan puoleen ja tiedustele, minne koneen voi viedä.

Page 5

Pesukoneen osat

P0875

P0939

1 Pesuainekotelo 2 Ohjelmataulukko 3 Verkkokytkin 4 Valitsimet 5 Luukun lukitusvalo 6 Luukun aukaisin 7 Lämpötilanvalitsin 8 Ohjelmanvalitsin

9 Toiminnan osoittava merkkivalo 10 Nukkasuodatin 11 Säätöjalat

Tarvikkeet

■

Pienennysnippa 3/4"- 1/2"

■

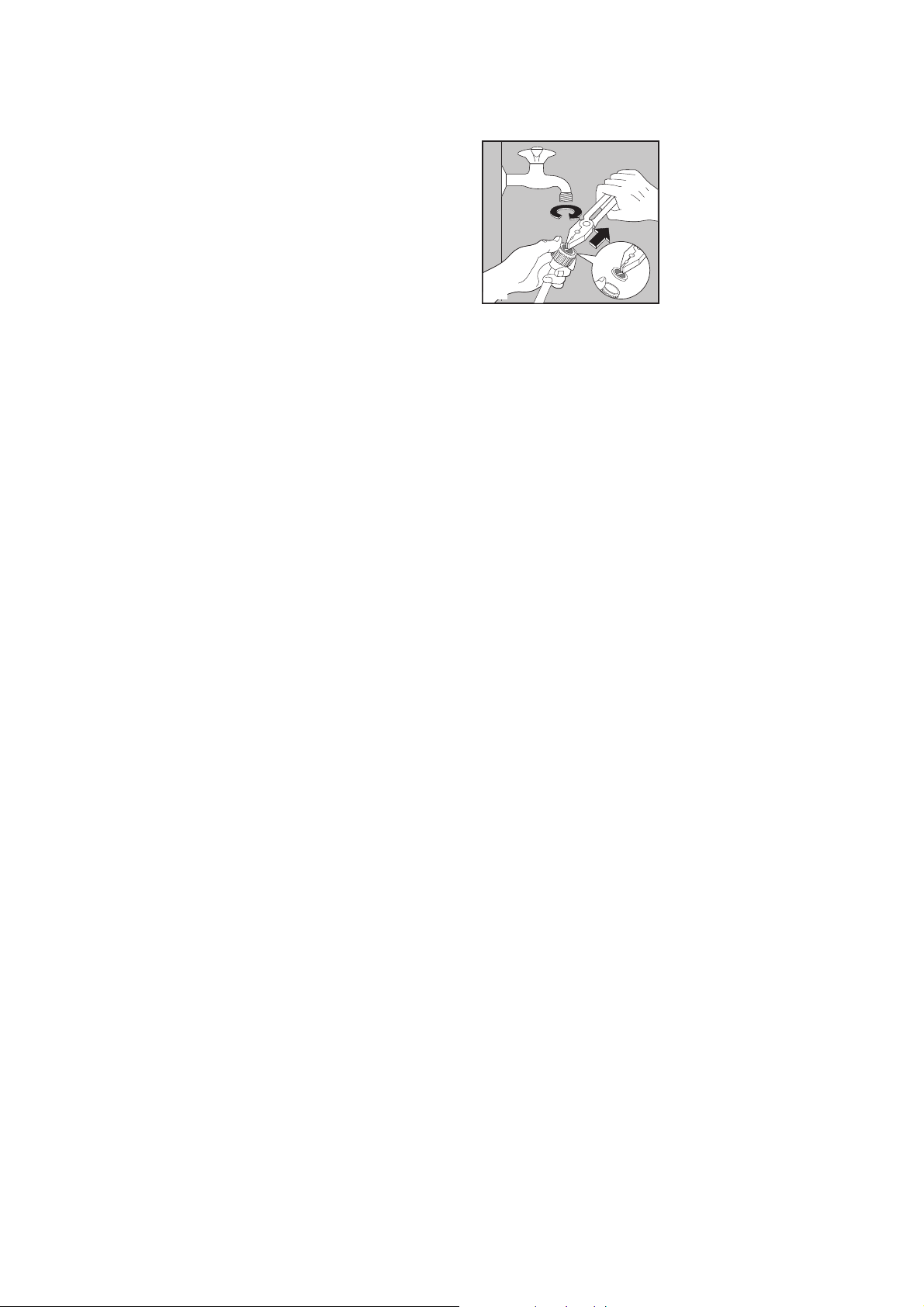

Suodatin asennettavaksi tuloletkun ja vesihanan

väliin.

Pesuainekotelot

Esipesuaine

Pesuaine

Huuhteluaine

Tehohuuhtelun valinta

Pesukone on toimitettaessa säädetty siten, että se käyttää vähän vettä. Ohjelmissa A-D kone suorittaa neljä huuhtelua: kahdessa se käyttää vähän vettä ja kahdessa enemmän. Valittaessa tehohuuhtelu käytetään kolmessa huuhtelussa enemmän vettä ja yhdessä huuhtelussa vähän vettä.

Toimi seuraavalla tavalla:

- Vedä pesuainekotelo ulos (ks. 65)

- Käännä valitsin ruuvitaltalla symbolin kohdalle

- Aseta pesuainekotelo takaisin Näin suositellaan meneteltäväksi, jos käytetävä vesi on erittäin pehmeää tai pestään herkästi allergiaoireita saavien vaatteita.

1 3 4 5 7 8 9

Page 6

Pesukoneen valitsimet

SUOMI

1 Ohjelmakortti

Käyttöohjeiden mukana toimitetaan suomenkielinen ohjelmakortti.

2 Verkkokytkin

Pesuohjelma käynnistyy valitsinta painamalla. Ohjelman ollessa käynnissä valitsinta painamalla kone voidaan pysäyttää pyykin lisäämiseksi. Painettaessa valitsinta uudelleen kone käynnistyy ja ohjelma jatkuu. Kun ohjelma on päättynyt, kone sammutetaan valitsinta painamalla.

3 Linkoamisnopeuden valitsin

Painamalla tätä valitsinta alennetaan linkoamisnopeus

- 1400/1250/1100 kierroksesta 1050/900/850 kierrokseen minuutissa valko-/ kirjopesussa käytettäessä ohjelmia «D» ja «F»

- 650 kierroksesta 550 kierrokseen minuutissa hienopesussa, villapesussa tai siliäviä pestäessä käytettäessä ohjelmia «M» ja «N».

4 Huuhtelun pysäytysvalitsin

Kun valitsin painetaan sisään, viimeinen huuhteluvesi jää koneeseen (hienopesuohjelma). Tämä on edullista eritoten pestäessä tekokuituja tai hienopyykkiä ja kun halutaan estää pyykin rypistyminen. Vesi tyhjennetään koneesta painamalla valitsin sisään vielä kerran tai valitsemalla ohjelma «P». Mikäli valitsinta ei paineta sisään, hienopesuohjelmat päättyvät veden tyhjennykseen ja lyhyeen linkoukseen. Huuhtelun pysäytysvalitsinta ei tule painaa villapesussa. Villan ei saisi kauaa liota huuhteluvedessä.

5 Luukun aukaisin

Tämä painike avaa luukun.

6 Luukkun lukitusvalo

Luukku on lukittuna koko ohjelman ajan. Se voidaan avata vasta 1-2 minuuttia sen jälkeen, kun ohjelma on päättynyt (merkkivalon tulee olla sammunut).

7 Lämpötilanvalitsin

Valitse tällä valitsimella haluamasi pesulämpötila. Käyttöohjeen kohdassa Ohjelmat esitellään eri ohjelmissa suositeltavat lämpötilat. Valitsinta voidaan kääntää sekä myötä- että vastapäivään. Valitsimen ollessa merkin kohdalla vettä ei lämmitetä.

8 Ohjelmanvalitsin

Valitse käytettävä ohjelma pestävän materiaalin ja vaatteiden likaisuuden mukaan. Ohjelma valitaan kääntämällä säädintä myötäpäivään.

9 Toiminnan osoittava merkkivalo

Merkkivalo syttyy koneen käynnistyessä ja sammuu painettaessa verkkokytkintä uudelleen.

234567

C0012

Page 7

Ohjelmat

NORMAALIPYYKKI: VALKOPESU - KIRJOPESU

Täyttömäärä enint. 5 kg

Kulutusarvot pastäessä 5 kg puuvillavaatteita ilman esipesua (laskettu käytettäessä kylmää 15°C lämpöistä vettä):

Pesulämpötila

95°C 60°C

Vesi l 74 74 Energia kWh 2,1 1,3 Pesuaika min. 125 115

Lämpötila

(°C)

Tekstiilityyppi

Valkopesu esipesulla (erittäin likainen pyykki)

Ohjelman sisältö

(ei ole valitsimessa)

Pesu 95°C 4 huuhtelua Linkous 1400/1250/1100 kierr.

Valitsin

Ohjelma

Linkous

Huuhtelut

Kirjopesu (normaalilikainen pyykki)

Linkous 1400/1250/1100 kierr.

4 huuhtelua Linkous 1400/1250/1100 kierr.

95°

40°-60°

30°-40°

Esipesu 40°C Pesu 4 huuhtelua Linkous 1400/1250/1100 kierr.

Pesu 40°-60°C 4 huuhtelua Linkous 1400/1250/1100 kierr.

Pesu 30°-40°C 4 huuhtelua Linkous 1400/1250/1100 kierr.

Valkopesu ilman esipesua (normaalilikainen pyykki)

Kirjopesu (normaalilikainen pyykki) värjääntymisvaara

Page 8

Ohjelmat

SUOMI

HIENOPESU - SILIÄVÄT - VILLAPESU

Täyttömäärä enint. 2 kg, villa 1 kg

Ota huomioon, että viimeinen huuhteluvesi jää koneeseen ohjelman päättyessä, jos on painettu huuhtelun pysäytysvalitsinta.

Siliävien pesu, esipesulla (erittäin likainen pyykki)

Lyhyt linkous

Huuhtelut

Pesukonepesun kestävä villa

Hienopesu

Lyhyt linkous 650 kierr.

Pesu 3 huuhtelua

Lyhyt linkous 650 kierr.

3 huuhtelua Lyhyt linkous 650 kierr.

Esipesu 40°C Pesu 3 huuhtelua Lyhyt linkous 650 kierr.

Pesu 3 huuhtelua

Lyhyt linkous 650 kierr.

Tyhjennys

Lämpötila

(°C)

Tekstiilityyppi

Ohjelman sisältö

(ei ole valitsimessa)

Valitsin

Ohjelma

40°-60°

30°-40°

Pikapesu

Pesu 3 huuhtelua

Lyhyt linkous 650 kierr.

30°

H 40°-60°

Siliävien pesu, ilman esipesua (normaalilikainen pyykki)

Pesu 3 huuhtelua

Lyhyt linkous 650 kierr.

Page 9

Koneen täyttö ja käynnistys

Ennen ensimmäistä pesua on hyvä käynnistää 60°C: een ohjelma ilman esipesua, jolloin koneen rumpu ja sisäosat puhdistuvat. Laita 1/2 mitallista pesuainetta varsinaisen pesun pesuainelokeroon ja vie pesuohjelma läpi ilman pyykkiä.

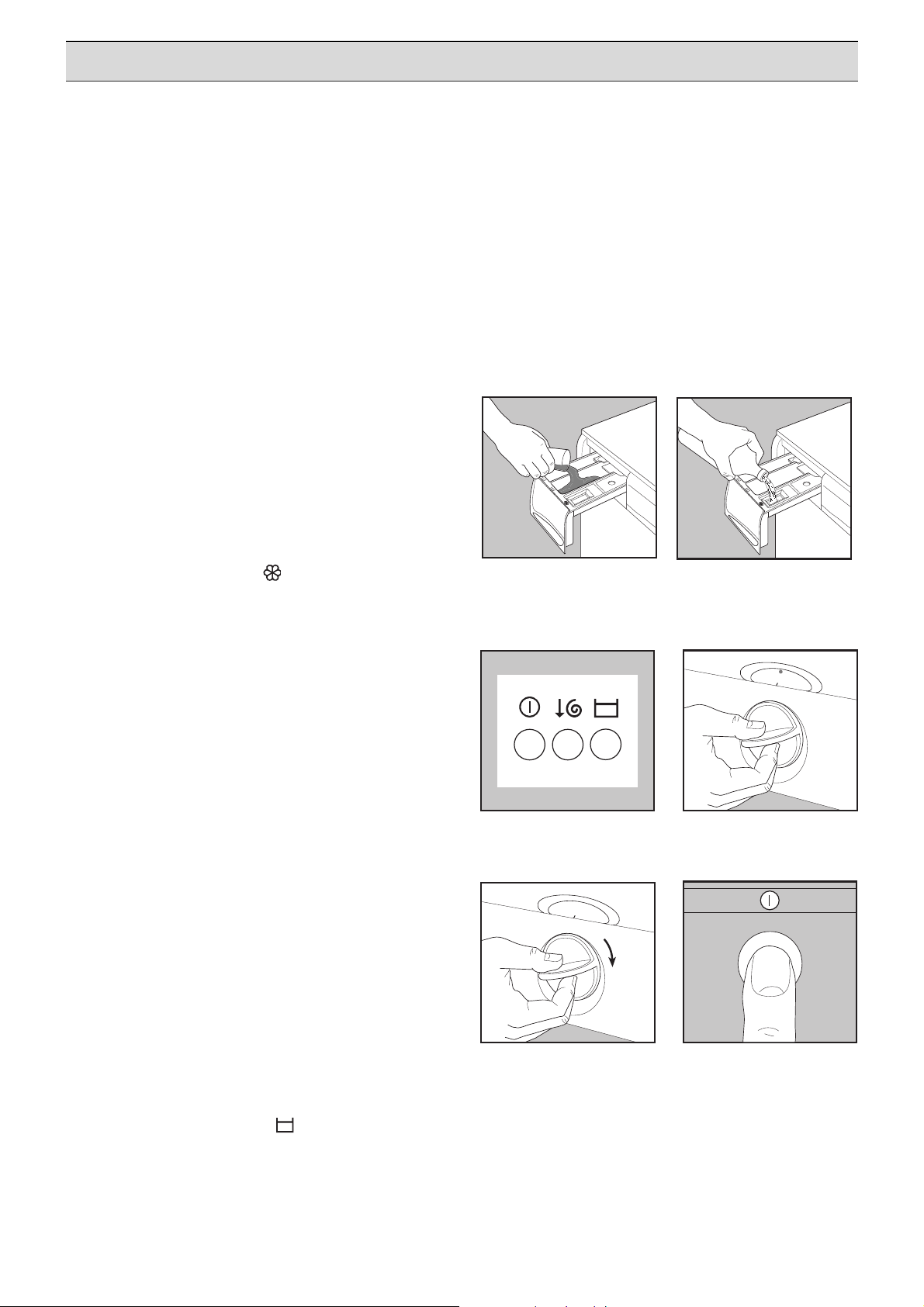

1. Koneen täyttö.

Avaa luukku. Laita pestävät vaatekappaleet yksitellen koneeseen mahdollisimman tasaisesti. Sulje luukku varmistuen siitä, että salpa naksahtaa kiinni.

2. Annostele pesuaine koteloon.

Vedä kotelo ulos ohjaustaulusta. Mittaa pesuaine annostimella ja kaada aine kotelon

keskiosaan. Mikäli valitset ohjelman, johon kuuluu esipesu, annostele pesuainetta myös vasemmanpuolimmaiseen lokeroon.

3. Annostele huuhteluaine tarvittaessa.

Kaada huuhteluaine kotelon -osaan. Täytä korkeintaan MAX-tasoon.

4. Paina haluamaasi valitsinta.

5. Valitse lämpötila.

Valitse haluamasi lämpötila valitsinta kääntämällä

6. Valitse haluamasi ohjelma ja

käynnistä kone

Avaa vesihana. Tarkista tyhjennysletkun asento. Käännä valitsinta myötäpäivään haluamaasi

ohjelmaan. Paina verkkokytkintä: merkkivalo ja luukun

lukitusvalo syttyvät, kone ottaa vettä ja vie läpi valitun ohjelman.

7. Pesuohjelman päätyttyä.

Kone lakkaa toimimasta automaattisesti. Huom! Kun painetaan nappia viimeinen

huuhteluvesi jää koneeseen. Odota pari minuuttia ennen luukun avaamista, jotta

sähköinen lukkomekanismi vapauttaa luukun (luukun lukitusvalo on sammunut).

P0876

P0877

Paina jälleen verkkokytkintä, merkkivalo sammuu. Sulje vesihana ja irrota pistotulppa pistorasiasta. Avaa luukku ja ota pyykki pois koneesta. Varmistu siitä, että rumpu on täysin tyhjä pyörittämällä

sitä käsin. Jätä luukku raolleen joksikin aikaa, jotta vesihöyry

haihtuu koneesta.

P0033

P0882AP0881

95°

Page 10

Pesuvihjeitä

SUOMI

Pyykin lajittelu

Likaista pyykkiä ei tule säilyttää liian kauan. Tämä koskee eritoten kosteita vaatteita, joihin saattaa tulla hometta. Hometahrat eivät lähde pois pesussa.

Tutustu huolellisesti tämän ohjekirjasen merkkien selvityksiin, jotka koskevat vaatteissa olevia pesuohjeita.

Kiinnitä erityisesti huomiota seuraaviin seikkoihin: Astian alla oleva viiva merkitsee sitä, että

vaatekappaletta ei tule pestä lujille kangaslaaduille kuten puuvillalle ja pellavalle tarkoitetuilla ohjelmilla.

Pese valkoiset ja värilliset vaatekappaleet erikseen. Pese siliävät vaatekappaleet tekokuiduille tarkoitetuilla

ohjelmilla (esim. polyesteri/puuvilla). Arat materiaalit kuten akryyli ja useimmat

verhokankaat tulee pestä hienopesussa. Villaohjelma on tarkoitettu lähinnä «uuden

konepestävän villan» pesuun (Pure new wool). Muut villatyypit tai -sekoitteet saattavat kutistua tai vanuttua konepesussa.

Villaiset vaatekappaleet lingotaan lyhyesti heti pesun jälkeen.

Lämpötilat

Valkoiselle puuvillalle ja pellavalle suosittelemme 60°C 95°C:n sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa, ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, joka pestään normaalisti 60°C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40°C.

Väriäpäästävät vaatekappaleet pestään korkeintaan 40°C:ssa. Jos väriäpäästäviä ja värinsä pitäviä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, eli enint. 40°C.

Lujat valkoiset vaatekappaleet ja värilliset tekokuidut voidaan yleensä pestä 60°C:ssa, mutta normaalisti riittää tällöinkin 40°C, mikäli pyykki ei ole erityisen likaista.

Kone voi pestä myös «kylmäpesulla». Tällöin on kuitenkin muistettava, ettei pesuun voi käyttää tavallista pesujauhetta, koska se ei liukene kylmään veteen - varsinkaan talvella. Kylmällä vedellä pestäessä on käytettävä vain nestemäisiä pesuaineita.

Koneen enimmäistäyttömäärä

Tarkasti ottaen pestävä pyykki tulisi aina punnita. Rummun täyttömäärä on enint. 5 kg puuvillaa ja pellavaa. Tekokuitujen ja arkojen tekstiilien kohdalla enimmäistäyttömäärä on 2 kg, villalle 1kg. Pyykin punnitseminen on vaivalloista, joten annamme avuksi seuraavat täyttöohjeet:

puuvilla ja pellava (valko- kirjopyykki): täytä rumpu, mutta ei liian tiiviisti. värinsä pitävät keinokuidut: enint. 2/3 rummun tilavuudesta. arat tekstiilit ja villa: enint. 1/2 rummun tilavuudesta.

Ennen pyykin koneeseen panoa:

- korjaa vaatteissa olevat repeytymät

- napita napit, painonapit ja sulje vetoketjut

- korjaa rispaantuneet vaatekappaleet ennen pesua

- tyhjennä taskut. Neulat, naulat ja muut terävät

- esineet saattavat vaurioittaa pesukonetta ja pestäviä vaatteita

- irrota verhokoukut

- pese värilliset ja väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäköisesti väriä ensimmäisessä pesussa.

Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ja kuivunut ennen pesua.

Pesukoneen valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat haihtuvien, tulenarkojen tai myrkyllisten aineiden käytöstä.

Pesuaineet ja lisäaineet

Hyvä pesutulos riippuu mm. siitä, mitä pesuainetta ja annostusta on käytetty. Sekä kirjo-, hieno- että villapesulle on olemassa omat pesuaineensa.

Käytä vain ensiluokkaisia, konepesuun tarkoitettuja pesuaineita.

Noudata aina valmistajan annostusohjeita. Annostus riippuu pyykin määrästä, likaisuusasteesta ja veden kovuudesta. Paikalliselta vesilaitokselta saat tietää veden kovuusasteen paikkakunnallasi.

Liian pieni annostus voi ilmetä harmaina likapilkkuina tai ruskeina tahroina rummussa, ja koneeseen voi jäädä paha haju. Liian suuri annostus saastuttaa luontoa. Jopa biologisesti hajoavissa pesuaineissa on aineita, jotka suurina määrinä vahingoittavat ekologista tasapainoa.

Tarkista aina vaatteiden pesumerkinnästä, suoritatko pesun oikeassa lämpötilassa. Vaatteista voi lähteä väriä, jos ne pestään liian kuumalla vedellä.

Page 11

Jauhemainen pesuaine

Pesuaine on annosteltava oikeaan lokeroon ennen ohjelman käynnistämistä.

Tiivistetty pesuaine

Pesuainetiiviste kaadetaan varsinaiselle pesulle tarkoitettuun pesuainekotelon osaan.

Tiivistettyjä pesuaineita käytettäessä ei tule valita esipesua.

Nestemäiset pesuaineet

Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa. Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä.

Nestemäiset lisäaineet

Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon

ennen ohjelman käynnistämistä. Jos vaatteet pesun jälkeen kuivataan kuivausrummussa, huuhteluaine poistaa staattisen sähkön.

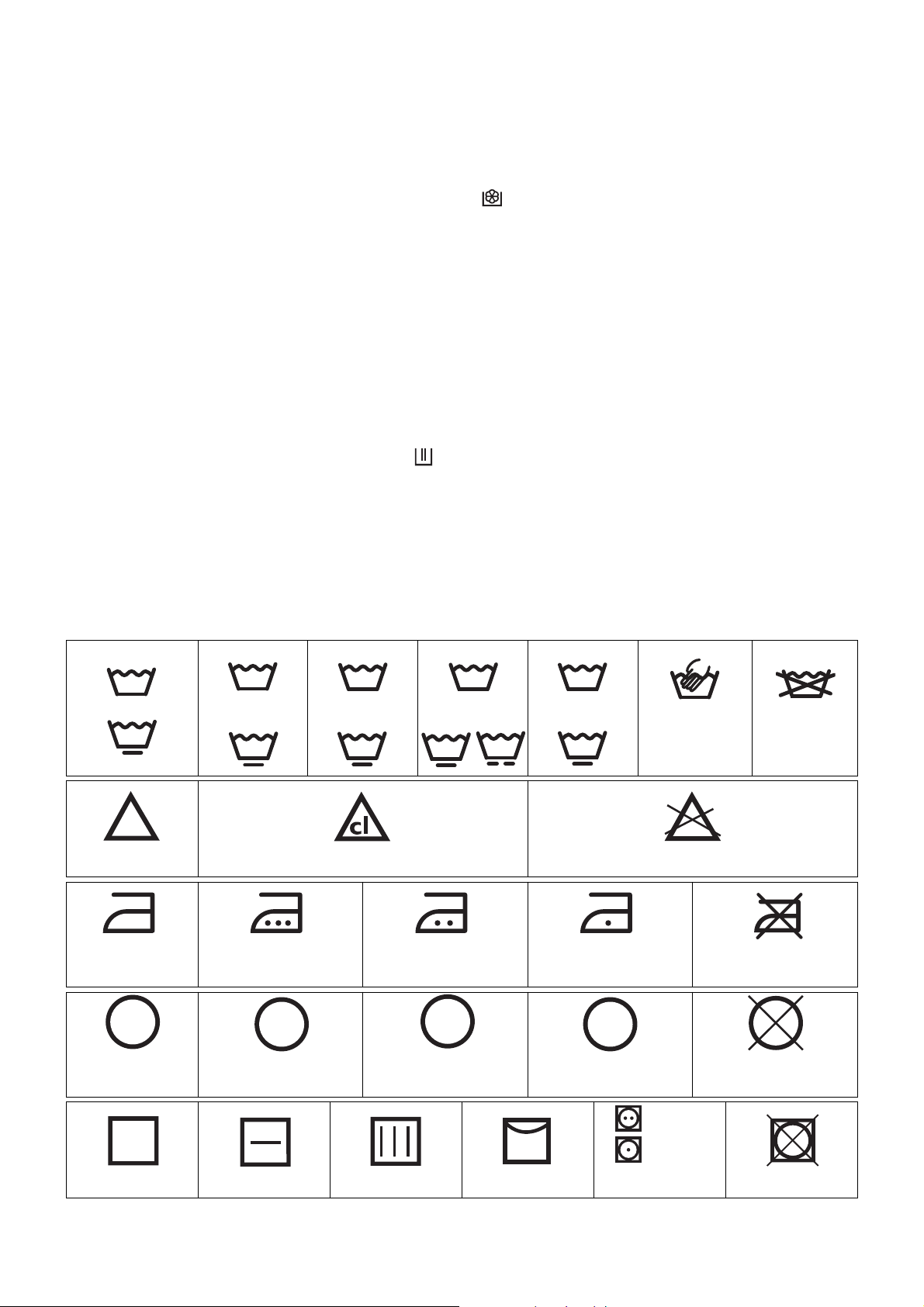

Pesumerkinnät

Useimmissa vaatteissa on nykyään pesu- ja hoitomerkinnät. Ne auttavat saavuttamaan hyvän pesutuloksen.

Hellävarainen ohjelma

Vesipesu 95°

VESIPESU

Vesipesu 60° Vesipesu 40° Vesipesu 30°

Käsinpesu Vesipesu

kielletty

KLOORIVALKAISU Kloorivalkaisu sallittu Kloorivalkaisu kielletty

SILITYS Silitys kosteana

enintään 200°

Silitys kosteana tai kostean

liinan läpi enintään 150°

Silitys kuivana enintään 100°

Silitys kielletty

KUIVAPESU

Normaali

kuivapesu

Erikois-

kuivapesu

Erikois-

kuivapesu

Kuivapesu

kielletty

KUIVAUS

(vapaaehtoinen)

Kuivaus tasaisella

alustalla

Kuivaus

ripustamalla

Kuivaus vaate-

ripustimessa

Rumpukuivaus

sallittu

normaali rumpukuivaus

Mieto rumpukuivaus

Rumpukuivaus

kielletty

Normaali ohjelma

Page 12

Hoito

SUOMI

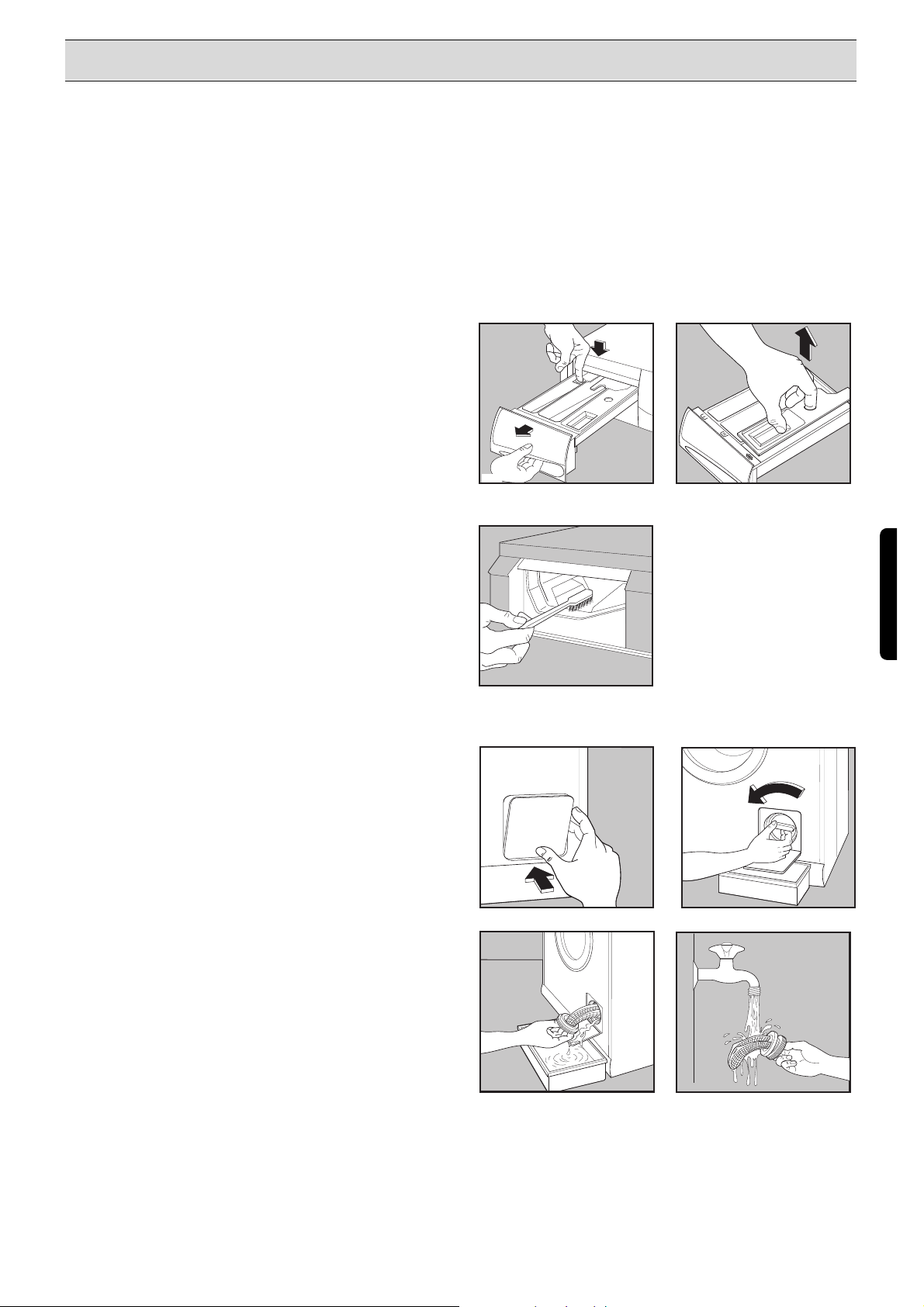

Koneen runko

Kone puhdistetaan ulkopuolelta lämpimällä vedellä ja yleispesuaineella, joka ei sisällä hankausaineita. Huuhtele lopuksi puhtaalla vedellä ja kuivaa rievulla.

Huom: Spriin, ohentimien yms. aineiden käyttö on kielletty.

Pesuaineen annostelukotelo

Pesuainekoteloon syntyy ajan mittaan pesuainekerääntymiä.

Puhdista kotelo silloin tällöin juoksevalla vedellä. Kotelon voi tarvittaessa irrottaa kokonaan painamalla kotelon vasemmalla puolella olevaa salpaa.

Puhdistuksen helpottamiseksi voidaan irrottaa huuhteluainekotelon päällimmäinen osa.

Kotelosyvennys

Pesuainetta voi kerääntyä myös kotelosyvennykseen, joka voidaan puhdistaa esim. vanhalla hammasharjalla. Puhdistuksen jälkeen kotelo työnnetään paikoilleen ja kone kytketään huuhtelulle ilman pyykkiä.

Nukkasuodatin

Nukkasuodattimeen kerääntyvät nukka, langat ja pienet pyykin sekaan jääneet esineet. Tarkista suodatin säännöllisesti, jotta kone toimisi moitteettomasti.

Irrota suodattimen kansi. Aseta alle astia ja kierrä suodatinta vasemmalle,

kunnes se avautuu. Irrota suodatin. Puhdista suodatin juoksevalla vedellä. Aseta suodatin takaisin paikoilleen ja sulje kansi.

P0879

P0038

P0878

P0861

P0860

P0859

P0040

Page 13

Vedentulosuodatin

Mikäli kone vaatii täyttyäkseen tavallista pitemmän ajan, tarkista, onko vedentulosuodatin tukkeutunut. Sulje vesihana ja kierrä vedentuloletku irti hanasta. Irrota tämän jälkeen suodatin pihdeillä ja puhdista se esim. hammasharjalla. Kiinnitä suodatin paikoilleen ja liitä vedentuloletku vesihanaan.

Pesukoneen puhdistus

Jos käytät pesuun enimmäkseen alhaista lämpötilaa ja/tai vähäistä pesuainemäärää, kone kannattaa puhdistaa kerran kuussa. Näin vältetään ikävältä haisevan homeen muodostuminen koneessa. Annostele puhdistukseen normaali pesuainemäärä ja käytä konetta ilman pyykkiä mahdollisimman korkealla lämpötilalla (95°).

Kalkin poisto

Veden kovuusasteen ollessa suurempi kuin 7° dH pesukone tulee puhdistaa vähintään neljä kertaa vuodessa. (Tiedustele käyttämäsi veden kovuusasteesta paikkakuntasi viranomaisilta.) Lämmityselementteihin kerääntynyt kalkki voi lyhentää koneen käyttöikää. Käytä noin 1,5 dl sitruunahappoa pesuaineen asemasta ja aja ohjelma lävitse ilman pyykkiä mahdollisimman korkeassa lämpötilassa (95°).

Jäätymisvaara

Jos kone on vaarassa jäätyä (lämpötila alle 0°C), toimi seuraavasti:

- Sulje vesihana ja irrota vedentuloletku hanasta.

- Valitse pesuohjelma ja käytä ohjelmaa muutaman sekunnin ajan.

- Aseta tyhjennysletku lattiaviemäriin tai ämpäriin.

- Valitse tyhjennysohjelma ja anna koneen käydä muutaman sekunnin ajan, jotta vesi poistuu koneesta.

HUOM! Muista liittää vedentulo- ja poistoletku takaisin koneeseen ennen kuin käytät konetta uudelleen.

P0041

Page 14

Jos pesukone ei toimi

SUOMI

■

VIRHE

■

MAHDOLLINEN SYY

■

Kone ei käynnisty:

■

Ovatko sulakkeet kunnossa?

■

Onko kone liitetty sähköverkkoon?

■

Onko täyttöluukku kiinni?

■

Onko ohjelma valittu?

■

Onko vesihana auki?

■

Onko verkkokytkintä painettu?

■

Kone ei ota vettä:

■

Onko vesihana auki? Tuleeko hanasta vettä? Onko vedenpaine riittävä?

■

Onko vedentuloletku taipunut tai mutkalla?

■

Onko vedentuloletkun suodatin paikoillaan?

■

Onko täyttöluukku kiinni?

■

Kone täyttyy vedellä, mutta tyhjenee välittömästi:

■

Onko vedenpoistoletku sijoitettu oikein? Sen on oltava vähintään 60 cm:n korkeudella, ennen kuin se johdetaan viemäriin.

■

Kone ei linkoa/vesi jää rumpuun:

■

Onko poistoletku mutkalla?

■

Onko nukkasuodatin tukkeutunut? Suodatin on puhdistettava säännöllisin väliajoin.

■

Onko valitsin painettu?

■

Pyykki on jakautunut rummussa epätasaisesti.

■

Kone tärisee ja meluaa:

■

Onko kuljetustuet poistettu?

■

Seisooko kone tasaisesti? Onko jalkojen lukkomutterit kiristetty kunnolla?

■

Onko koneen ja esim. seinän välillä tarpeeksi tilaa?

■

Onko koneessa liikaa pyykkiä?

■

Pyykki on jakautunut rummussa epätasaisesti.

■

Lattialle valuu vettä:

■

Onko pesuaineen annostus väärä? (Liian paljon pesuainetta vaahtoaa liikaa.)

■

Oletko käyttänyt väärää pesuainetta?

■

Oliko pesuainelokero puhdas vai oliko se päässyt tukkeutumaan?

■

Onko vedenpoistoletku kiinnitetty kunnolla?

■

Onko nukkasuodatin paikoillaan puhdistuksen jälkeen?

■

Onko poistoletku tiivis? Onko liitännöissä tai hanassa vaurioita?

■

Luukku ei avaudu:

■

Onko luukun turvalukko päällä?

Luukku lukittuu automaattisesti ohjelman ajaksi ja pysyy kiinni vielä noin 2 min:n ajan ohjelman päätyttyä.

■

Pesukone haisee pahalta:

■

Liian alhainen pesuaineen annostus.

■

Jos käytetään lähes aina 40 asteen ohjelmaa ja 60/95° asteen ohjelmaa tuskin koskaan.

■

Pesukonetta ei ole käytetty pitkään aikaan.

Menettelytapa: Pese tyhjällä koneella 95 asteessa normaalilla pesuainemäärällä.

Page 15

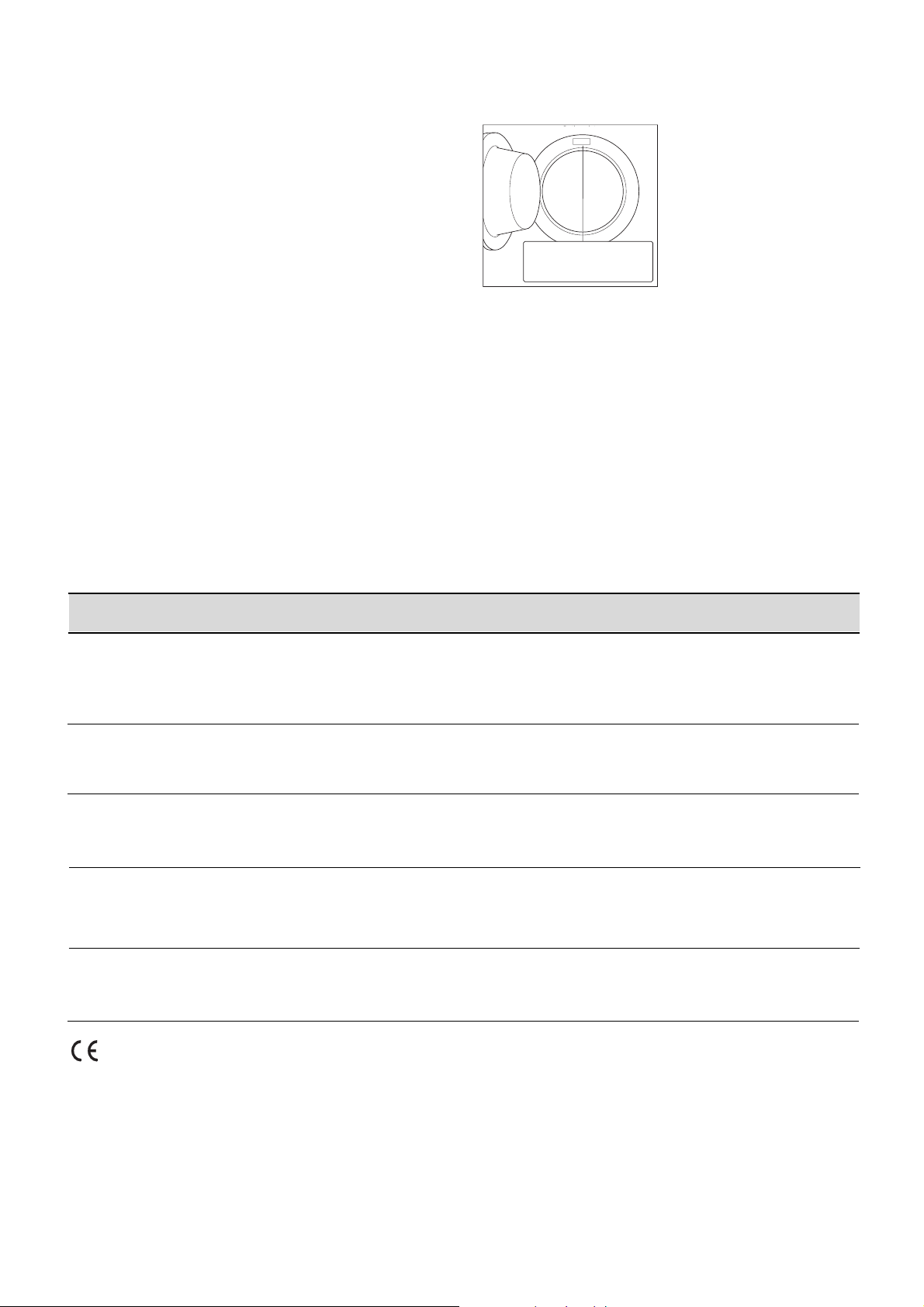

Tekniset tiedot

Mikäli et löydä vian syytä, ota yhteys huoltoliikkeeseen. Ilmoita tällöin tyyppikilvessä oleva koneen sarjanumero ja tuotenumero.

Huollosta ja varaosien myynnistä vastaa HUOLTOLUX, Porissa, puh. (939) 6223300. Sinua palvelevat valtuutetut huoltoliikkeet kautta maan, lähimmän huoltoliikkeen saat selville soittamalla numeroon 9700 2662.

TAKUU

Koneella on 1 vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja. Niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Säilytä ostokuitti, jotta ostopäivä voidaan varmistaa.

Mod. ..........

Prod. No. ...........

Ser. No. .........

Rating plate

Mod. ..........

Prod. No. ...........

Ser. No. .........

P0042

Tämä laite täyttää EN:n asettamat määräykset 89/336/EU, 73/23 EU.

Mitat Leveys 60 cm

Korkeus 85 cm Syvyys 57 cm

Sähköliitäntä Jännite

220-230 V / 50 Hz

Liitäntäteho 2200 W (10 A)

Tuloveden paine Vähintään 05 N/cm

Enintään 80 N/cm

Enimmäistäyttömäärä Valko- kirjopyykki 5 kg

Siliävät - hienopyykki 2 kg Villa 1 kg

Linkous Enintään 1400 kierr./min. (EW 1404 F)

1250 kierr./min. (EW 1244 F) 1100 kierr./min. (EW 1104 F)

Maahantuoja

OY ELECTROLUX KOTITALOUSKONEET AB Teollisuuskatu 1a 00510 HELSINKI Puh (90) 39611

Page 16

Asennus

SUOMI

Kuljetustuet

Pesurumpu on lukittu kuljetustuilla, jotta se ei vahingoittuisi kuljetuksen aikana. Nämä tuet tulee poistaa ennen koneen liittämistä verkkoon.

Irrota ja poista koneen takasivulla oleva oikeanpuoleinen ruuvi (käytä ruuviavainta).

Kallista kone takaosan varaan ja varmista, etteivät letkut vahingoitu.

Pane koneen ja lattian väliin kappale polystyreenipakkausta.

Poista polystyreenisuojat moottorista ja irrota kumpikin muovipussi poistamalla tarranauha.

Poista oikeanpuoleinen polyeteenipussi (1) vetämällä sitä varovasti koneen keskikohtaan päin.

Poista samalla tavalla vasemmanpuoleinen polyeteenipussi (2) vetämällä sitä koneen keskikohtaan päin.

Poista polystyreenialusta ja nosta kone pystyyn. Irrota ja poista koneen takasivulla olevat kaksi

viimeistä ruuvia.

Poista 3 muovipulttia . Peitä reiät käyttöohjeiden mukana toimitetuilla kolmella muovitulpalla.

HUOM! Kannattaa säilyttää kaikki pakkauksen sisäosat käytettäväksi uudelleen, jos konetta joskus myöhemmin joudutaan kuljettamaan muualle.

P0255

P0234

P0233

P0256

P0020

Pakkauksen purkamisen yhteydessä tarkistetaan, ettei kone ole vaurioitunut kuljetuksessa.

HUOMIO! Mikäli kone on vaurioitunut, on siitä välittömästi ilmoitettava jälleenmyyjälle.

Huolehdi, että lapset eivät leiki pakkausmateriaalilla.

Pakkauksen purkaminen

Page 17

Sijoitus

Sijoita kone tukevasti tasaiselle alustalle. Kone ei saa koskettaa seinää eikä muita kalusteita. Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja.

Tasainen sijoitus

Koneen tulee seistä kiinteällä ja tasaisella alustalla, jotta se toimisi moitteettomasti. Säädä koneen alla olevat säätöjalat. Kiristä lopuksi lukitusmutterit ruuvimeisselillä koneen pohjaa vasten. Linkouksen aikana tärinä on normaalia ja väistämätöntä. Erityisesti, mikäli konetta ei ole sijoitettu tasaisesti.

Vesiliitäntä

Aseta kumitiiviste ja kytke vedentuloletku hanaan 3/4" kierteellä. Vedentuloletkua ei saa jatkaa. Jos se on liian lyhyt, ja haluat muuttaa vesihanan paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun.

Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen.

P0003

P0021

P0254

P0509

Page 18

SUOMI

Vedentyhjennys

Tyhjennysletkun pää voidaan sijoittaa kolmella eri tavalla: Pesualtaan reunan yli: tällöin letku on kiinnitettävä tukevasti paikoilleen, joko koukulla seinään tai esim. sitomalla se vesihanaan.

Suoraan tyhjennysputkeen: on hyvä käyttää 65 cm korkeaa putkea. Putki ei missään tapauksessa saa olla lyhyempi kuin 60 cm eikä pitempi kuin 90 cm. Tyhjennysletkun päässä tulee aina olla ilmarako, ts. putken sisähalkaisijan tulee olla suurempi kuin tyhjennysletkun ulkohalkaisija.

Pesualtaan tyhjennysputken haaraan: putkihaaran tulee olla altaan vesilukon yläpuolella siten, että letkun pää on vähintään 60 cm:n korkeudella lattiasta.

Poistoletku on 2 m pitkä, eikä sitä voida pidentää. Letku asetetaan lattialle ja viemärin kohdalla se nostetaan ylös.

Tarkasta, että letku on ehjä.

Sähköliitäntä

Kone liitetään 220-230 V sähköverkkoon 10 A sulakkeella suojamaadoitetun pistorasian kautta.

P0989

min. 60 cm

max. 100 cm

P0022

P0990

ø 40 mm

60-80 cm

Page 19

Electrolux’ün mamülleri için verdigi garanti, açagıda yazılı hususları kapsamaz.

e Kullanma kılavuzunda belirtilen talimatların dıçındaki kullanımlar, e Tüketiciye teslimden sonra oluçabilecek kırık, çizik ve hasarlar (taçıma, çarpma, düçürme, v.s.) e Mamulü; uygun olmayan elektrik tesisatında veya kullanılması ön görülen voltaj dıçında

kullanma,

e Mamulü; uygun olmayan çartlarda kullanma, e Gereken onarım için yetkili servise baçvurmadan önce Electrolux Yetkili Servis Personeli

dıçında bir kimsenin cihazın onarımına, bakımına veya tadiline kalkıçmıç olması durumlarında,

e Yukarıda belirtilen maddeler kapsamında olan arızalar ücret karçılıgı yapılır. e Iççilik ve üretim hatalarına karçı cihazın 1 (BIR) YIL SÜRE ILE GARANTI EDILMIÇTIR.

Bunun dıçında herhangi bir durum altında hak ve tazminat talep edilmez.

e Arızaların giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile degiçtirilecek

parçaların saptanması tamamen firmamıza aittir.

e Garanti Belgesi üzerinde tahrifat yapıldıgı, mamül üzerindeki orijinal seri numarası kaldırıldıgı

veya tahrip edildigi taktirde bu belge hükümden düçer.

SATICI FIRMANIN:

ÜNVANI : ADRESI : TEL-TELEFAKS : FATURA NO. : TESLIM TARIHI ve YERI :

IMZA KAÇE:

YETKILI SERVIS :

IMZA KAÇE:

GD 3 GD 2 GD 1

Page 20

MONTAJ ANINDA YETKILI SERVIS TARAFINDAN DOLDURULACAKTIR.

CIHAZA AIT BILGILER MÜÇTERININ

CINSI : ........................................................... ADI,SOYADI : ...................................................

MODEL : ........................................................... ADRESI : ...................................................

SERI NO : ........................................................... .....................................................

MONTAJ TARIHI .................................................: .....................................................

RAPOR NO : .............................................. TEL NO : ...................................................

Garanti süresi malın teslim tarihinden itibaren baçlar ve (1) bir yıldır.

Malın bütün parçaları dahil olmak üzere tamamı firmamızın garantisi kapsamındadır.

Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla bir aydır . Bu sür e, malın servis istasyonuna, servis istasyonunun olmaması durumunda sırasıyla malın satıcısı, bayii, acentası, temsilciligi, ithalatçısı veya imalatçısından birisine teslim edildigi tarihten itibaren baçlar.

Malın garanti süresi içerisinde, gerek malzeme ve iççilik gerekse montaj hatalarından dolayı arızalanması halinde, iççilik masrafı, degiçtirilen parça bedeli yada baçka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.

Malın;

Teslim tarihinden itibaren garanti süresi içerisinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı ikiden fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması sonucu, maldan yararlanamamanın süreklilik kazanması,

Tamiri için geçen azami sürenin açılması

Servis istasyonunun, mevcut olmaması halinde sırasıyla satıcısı, bayii, acentası, temsilciligi, ithalatçısı veya imalatçısından birisinin düzenleyecegi raporla arızanın tamirinin mümkün bulunmadıgının belirlenmesi durumlarında, ücretsiz olarak degiçtirme içlemi yapılacaktır.

Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dıçındadır.

Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlıgı, Tüketicinin ve Rekabetin Korunması Genel Müdürlügü’ne baçvurulabilir.

GENEL MÜDÜR

Henrik Lundberg Imza - Kaçe

ELECTROLUX Dayanıklı Tüketim Mamülleri Sanayi ve Ticaret A.Ç.

Tarlabaçı Bulvarı No: 35 80080 TAKSIM / ISTANBUL Tel: 0.212.293 10 20 (Pbx) ÜCRETSIZ TÜKETICI Fax: 0.212.251 60 94 DANIÇMA SERVISI: 0800211 6032

Bu Garanti Belgesinin kullanılmasına 4077 sayılı kanun ile bu kanuna dayanılarak düzenlenen TRKGM-95/116-117 sayılı teblig uyarınca T.C. Sanayi ve Ticaret Bakanlıgı, Tüketicinin ve Rekabetin Korunması Genel Müdürlügü Tarafından izin verilmiçtir.

Sanayi ve Ticaret Bakanlıgı Garanti Belgesi

Belge Numarası : 1552 Belge Onay Tarihi : 12/08/1996

CIHAZA AIT BILGILER

CINSI : ....................................................................

MODEL : ....................................................................

SERI NO : ....................................................................
