electrolux EUN 6300 User Manual [en, de, fr, it, nl]

gebruiksaanwijzing

user manual

notice d'utilisation

benutzerinformation

istruzioni per l’uso

Vriezer

Freezer

Congélateur

Gefriergerät

Congelatore

EUN6300

2 electrolux

Electrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Veiligheidsinformatie 2
Bedieningspaneel 4
Het eerste gebruik 5
Dagelijks gebruik 5
Handige aanwijzingen en tips 6

VEILIGHEIDSINFORMATIE

In het belang van uw veiligheid en om een
correct gebruik te kunnen waarborgen is
het van belang dat u, alvorens het apparaat
te installeren en in gebruik te nemen, deze
gebruiksaanwijzing, inclusief de tips en
waarschuwingen, grondig doorleest. Om
onnodige vergissingen en ongevallen te
voorkomen is het belangrijk ervoor te zor­gen dat alle mensen die het apparaat ge­bruiken, volledig bekend zijn met de werk­ing ervan en de veiligheidsvoorzieningen.
Bewaar deze instructies en zorg ervoor dat
zij bij het apparaat blijven als het wordt ver­plaatst of verkocht, zodat iedereen die het
apparaat gedurende zijn hele levensduur
gebruikt, naar behoren is geïnformeerd over
het gebruik en de veiligheid van het appa­raat.
Voor de veiligheid van mensen en eigen­dommen dient u zich aan de voorzorgs­maatregelen uit dit instructieboekje te hou­den, de fabrikant is niet verantwoordelijk
voor schade die door het niet opvolgen van
de aanwijzingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare
mensen

• Dit apparaat is niet bedoeld voor gebruik
door personen (waaronder begrepen kin­deren) met verminderde fysieke, zintuiglij­ke vermogens of een gebrek aan ervaring
en kennis, tenzij dit onder toezicht ge­beurt van een voor hun veiligheid verant­woordelijke persoon of tenzij zij van een
dergelijke persoon instructie hebben ont­vangen over het gebruik van het appa­raat.
Houd kinderen uit de buurt om te voorko­men dat ze met het apparaat gaan spe­len.

Onderhoud en reiniging 6
Problemen oplossen 8
Technische gegevens 9
Montage 9
Het milieu 13

Wijzigingen voorbehouden

• Houd alle verpakkingsmateriaal buiten
het bereik van kinderen. Gevaar voor ver­stikking.

• Als u het apparaat afdankt trek dan de
stekker uit het stopcontact, snij de voe­dingskabel door (zo dicht mogelijk bij het
apparaat) en verwijder de deur om te
voorkomen dat kinderen een elektrische
schok krijgen of zichzelf in het apparaat
opsluiten.

• Als dit apparaat, dat voorzien is van een
magnetische deursluiting, een ouder ap­paraat vervangt, dat voorzien is van een
veerslot (slot) op de deur of het deksel,
zorg er dan voor dat u het slot onbruik­baar maakt voordat u het oude apparaat
weggooit. Dit voorkomt dat kinderen er in
opgesloten kunnen raken.

Algemene veiligheid

Let op! Houd de ventilatie-openingen

altijd vrij van obstructies.

• Dit apparaat is bedoeld voor het bewaren
van levensmiddelen en/of dranken in een
gewoon huishouden, zoals uitgelegd in
dit instructieboekje.

• Gebruik geen mechanische hulpmiddelen
of kunstgrepen om het ontdooiproces te
versnellen.

• Gebruik geen andere elektrische appara­ten (bijvoorbeeld ijsmachines) in koelkas­ten, tenzij ze voor dit doel goedgekeurd
zijn door de fabrikant.

• Let op dat u het koelcircuit niet bescha­digt.

• Het koelmiddel isobutaan (R600a) be­vindt zich in het koelcircuit van het appa­raat, dit is een natuurlijk gas dat welis-

electrolux 3

waar milieuvriendelijk is, maar ook uiterst
ontvlambaar.
Controleer of de onderdelen van het
koelcircuit tijdens transport en installatie
van het apparaat niet beschadigd zijn ge­raakt.
Indien het koelcircuit beschadigd is:
– open vuur en ontstekingsbronnen ver-

mijden

– de ruimte waar het apparaat zich be-

vindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te
brengen in de specificaties of dit product
op enigerlei wijze te modificeren. Een be­schadigd netsnoer kan kortsluiting, brand
en/of een elektrische schok veroorzaken.

Waarschuwing! Alle elektrische on­derdelen (netsnoer, stekker, compres­sor) mogen om gevaar te voorkomen
uitsluitend worden vervangen door een
erkende onderhoudsdienst of gekwalifi­ceerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd wor-

den.

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door
de achterkant van het apparaat. Een
platgedrukte of beschadigde stekker
kan oververhit raken en brand veroor­zaken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dan bestaat
er een risico op een elektrische schok
of brand.

6. U mag het apparaat niet gebruiken

zonder de afdekking van het lampje

1)

voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig
als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en
raak ze niet aan als uw handen vochtig/
nat zijn, dit kan uw huid beschadigen of
vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan
direct zonlicht.

1) Als er een afdekking voor het lampje is voorzien.

2) Als er is voorzien in een lamp.

3) Als het apparaat vorstvrij is.

•

Gloeilampjes

2)

gebruikt voor dit apparaat
is een speciaal lampje voor huishoudelijke
apparaten. De lampjes zijn niet geschikt
voor de verlichting van ruimtes.

Dagelijks gebruik

• Zet geen hete potten op de kunststof on­derdelen in het apparaat.

• Bewaar geen brandbare gassen of vloei­stoffen in het apparaat, deze kunnen ont­ploffen.

• Zet geen levensmiddelen direct tegen de
luchtopening in de achterwand.

3)

• Diepgevroren voedsel mag niet opnieuw
worden ingevroren als het eenmaal ont­dooid is.

• Bewaar voorverpakte diepvriesproducten
volgens de aanwijzingen van de fabrikant.

• U dient zich strikt te houden aan de aan­bevelingen van de fabrikant van het ap­paraat met betrekking tot het bewaren
van voedsel. Raadpleeg de betreffende
aanwijzingen.

• Leg geen koolzuurhoudende of mousse­rende dranken in de vriezer, deze veroor­zaken druk op de fles die daardoor kan
ontploffen, dit kan schade toebrengen
aan het apparaat.

• IJslollies kunnen vrieswonden veroorza­ken als ze rechtstreeks vanuit het appa­raat geconsumeerd worden.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stek­ker uit het stopcontact voordat u onder­houdswerkzaamheden verricht.

• Maak het apparaat niet schoon met me­talen voorwerpen.

• Gebruik geen scherpe voorwerpen om ijs
van het apparaat te krabben. Gebruik
een kunststof schraper.

Installatie
Belangrijk! Voor de aansluiting van

elektriciteit dienen de instructies in de
desbetreffende paragrafen nauwgezet te
worden opgevolgd.

• Pak het apparaat uit en controleer of er
beschadigingen zijn. Sluit het apparaat
niet aan als het beschadigd is. Meld mo-

4 electrolux

gelijke beschadigingen onmiddellijk bij de
winkel waar u het apparaat gekocht
heeft. Gooi in dat geval de verpakking
niet weg.

• Wij adviseren u om 4 uur te wachten
voordat u het apparaat aansluit, dan kan
de olie terugvloeien in de compressor.

• Rond het apparaat dient adequate lucht­circulatie te zijn, anders kan dit tot over­verhitting leiden. Om voldoende ventilatie
te verkrijgen de instructies met betrekking
tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen
een muur geplaatst te worden, teneinde
te voorkomen dat hete onderdelen (com­pressor, condensator) aangeraakt kun­nen worden en brandwonden veroorza­ken.

• Het apparaat mag niet vlakbij radiatoren
of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereik­baar is nadat het apparaat geïnstalleerd
is.

• Sluit het apparaat alleen aan op een
drinkwaterleiding.

4)

Onderhoud

• Alle elektrotechnische werkzaamheden
die noodzakelijk zijn voor het uitvoeren

van onderhoud aan het apparaat, dienen
uitgevoerd te worden door een gekwalifi­ceerd elektricien of competent persoon.

• Dit product mag alleen worden onder­houden door een erkend onderhouds­centrum en er dient alleen gebruik te
worden gemaakt van originele reserveon­derdelen.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de
ozonlaag kunnen beschadigen, niet in
het koelcircuit en evenmin in de isola­tiematerialen. Het apparaat mag niet
worden weggegooid bij het normale
huishoudelijke afval. Het isolatieschuim
bevat ontvlambare gassen: het appa­raat moet weggegooid worden con­form de van toepassing zijnde regels
die u bij de lokale overheidsinstanties
kunt verkrijgen. Voorkom beschadiging
aan de koeleenheid, vooral aan de ach­terkant bij de warmtewisselaar. De ma­terialen die gebruikt zijn voor dit appa­raat en die voorzien zijn van het sym-

zijn recyclebaar.

bool

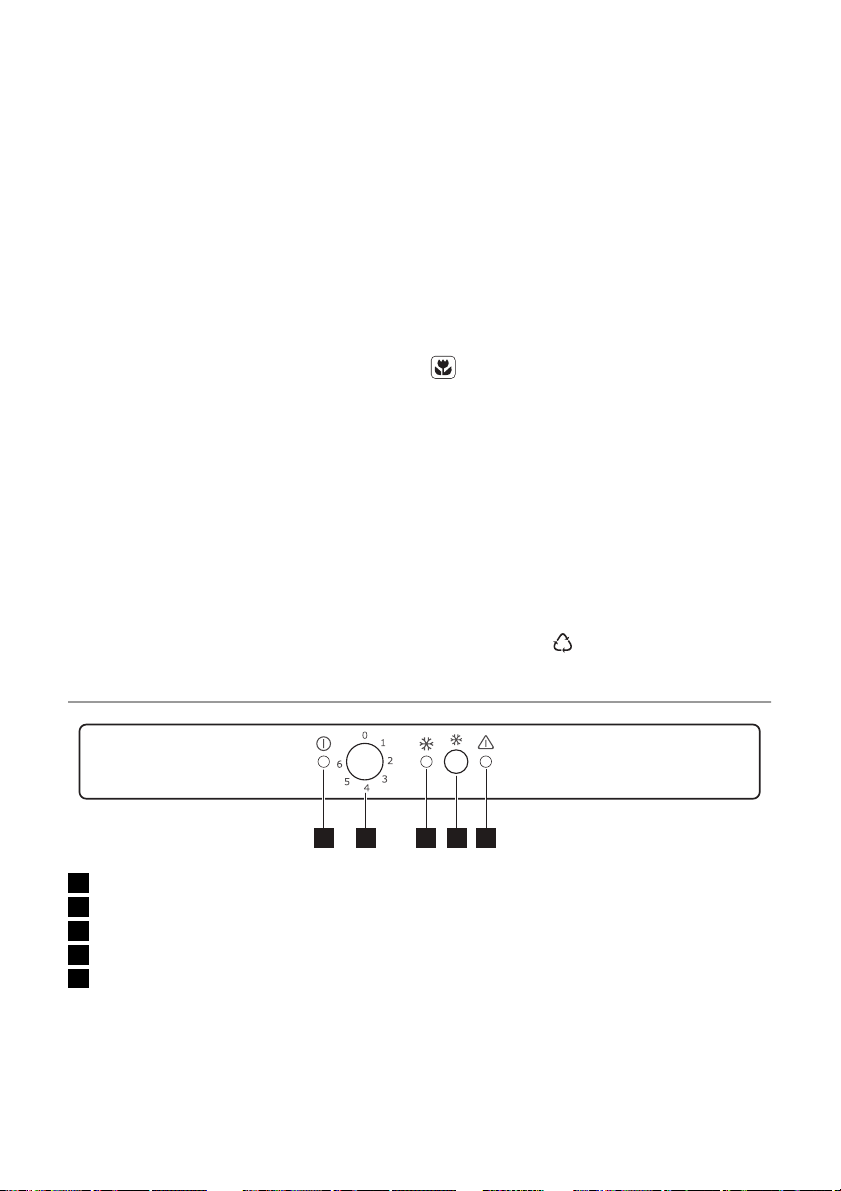

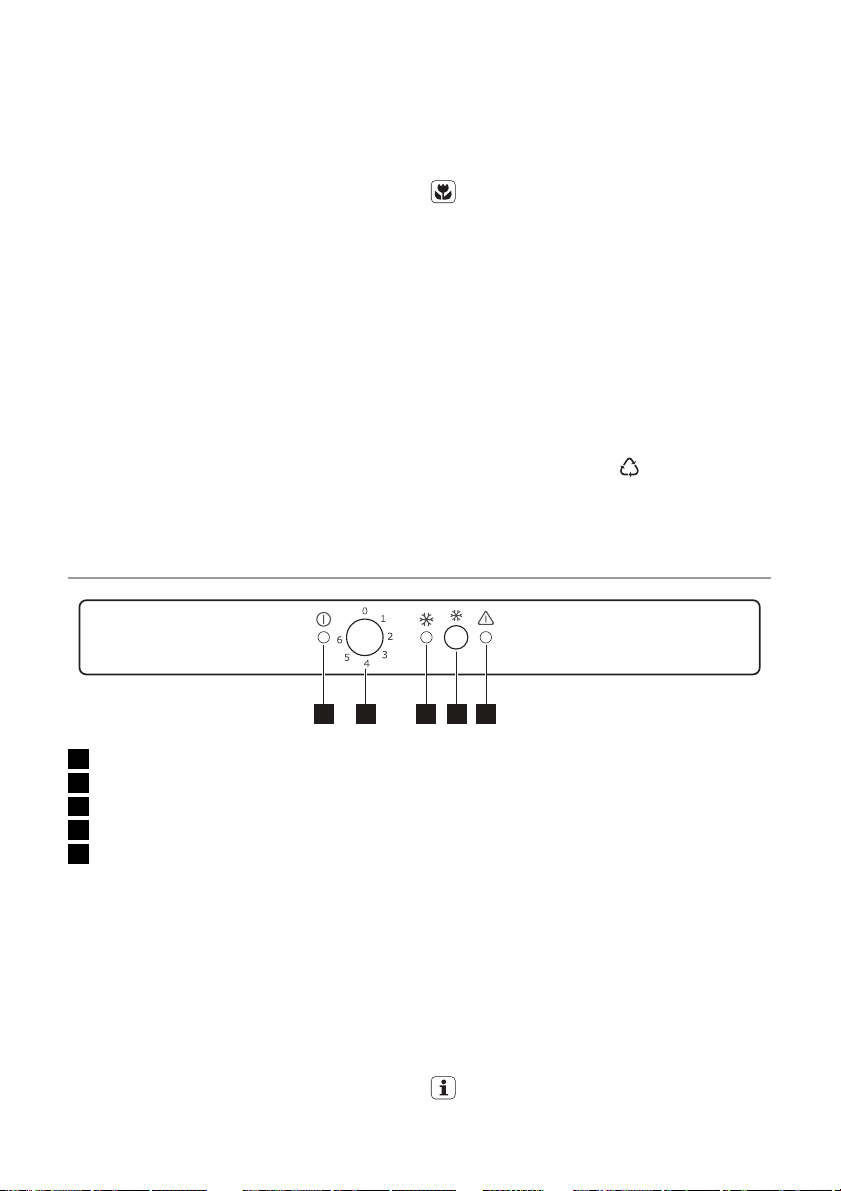

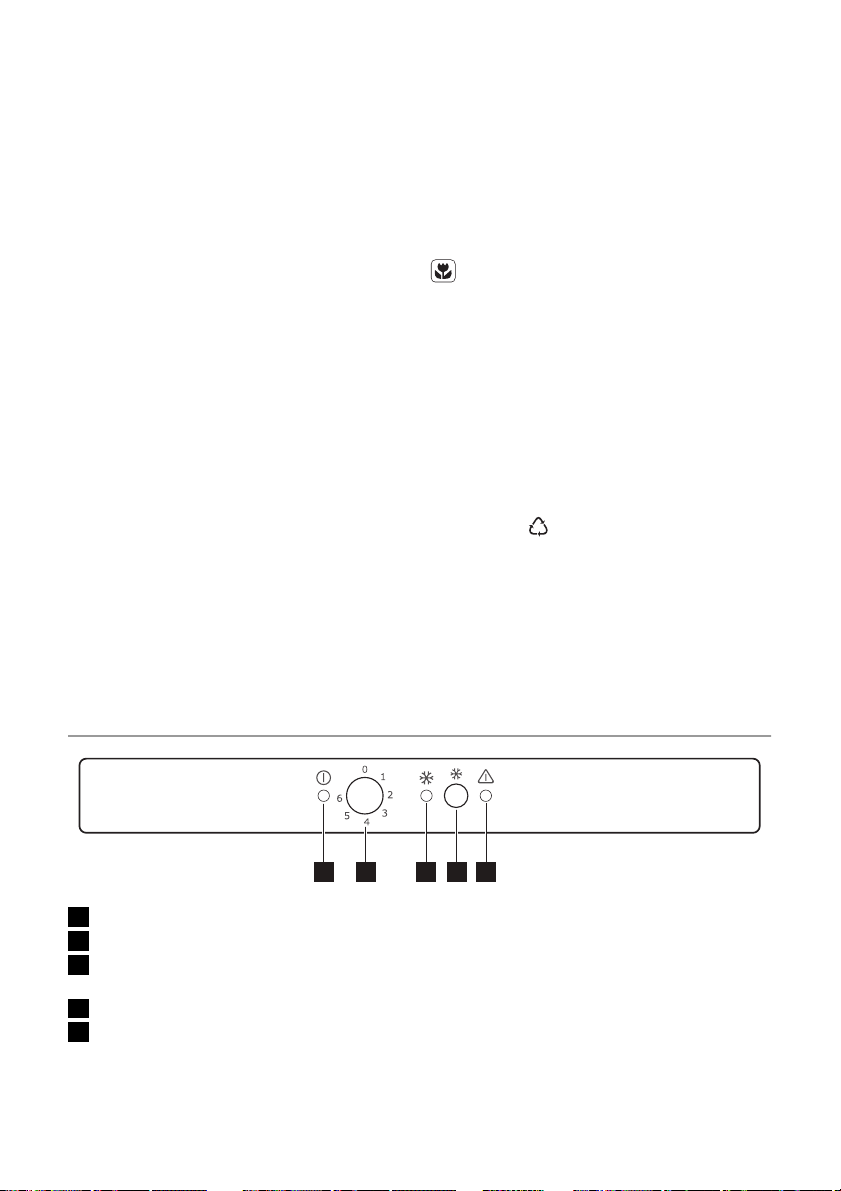

BEDIENINGSPANEEL

1 2 3 4 5

1 Controlelampje
2 Temperatuurregelaar
3 Lampje Snelvriezen
4 Schakelaar Snelvriezen
5 Alarmlampje

Inschakelen

Steek de stekker in het stopcontact.
Draai de thermostaatknop op een gemid­delde stand.
Het controlelampje gaat branden.

4) Indien er een wateraansluiting voorzien is.

Belangrijk! Als de temperatuur in het
apparaat te hoog is, gaat het alarmlampje
knipperen. Activeer de snelvriesfunctie.

Uitschakelen

Draai de thermostaatknop op de stand "O"
om het apparaat uit te schakelen.
Het controlelampje gaat uit.

Temperatuurregeling

De temperatuur wordt automatisch gere­geld.
Ga als volgt te werk om het apparaat in
werking te stellen:

electrolux 5

• draai de thermostaatknop op een lagere
stand om de minimale koude te verkrij­gen.

• draai de thermostaatknop op een hogere
stand om de maximale koude te verkrij­gen.

Een gemiddelde instelling is over het al­gemeen het meest geschikt.

De exacte instelling moet echter gekozen
worden rekening houdend met het feit dat
de temperatuur in het apparaat afhankelijk
is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard
wordt

• de plaats van het apparaat.

Functie Snelvriezen

U kunt de functie Snelvriezen activeren
door te drukken op de betreffende schake­laar.

HET EERSTE GEBRUIK

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer
gebruikt, wast u de binnenkant en de inter­ne accessoires met lauwwarm water en een
beetje neutrale zeep om de typische geur

Het lampje voor de functie Snelvriezen gaat
branden.
Deze functie stopt automatisch na 52 uur.
Het is mogelijk om de functie op elk mo­ment te inactiveren door op de schakelaar
snelvriesfunctie te drukken.
Het lampje voor de functie Snelvriezen gaat
uit.

Alarm hoge temperatuur

Een toename van de temperatuur in een
ruimte (bijvoorbeeld door stroomuitval)
wordt aangegeven door het knipperen van
het alarmlampje.
Als de normale omstandigheden hersteld
worden gaat het alarmlampje automatisch
uit.

van een nieuw product weg te nemen.
Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of
schuurpoeders. Deze beschadigen de lak.

DAGELIJKS GEBRUIK

Vers voedsel invriezen

Het vriesvak is geschikt voor het invriezen
van vers voedsel en voor het voor een lange
periode bewaren van ingevroren en diepge­vroren voedsel.
Schakel om vers voedsel in te vriezen de
functie Snelvriezen in, minstens 24 uur
voordat u het in te vriezen voedsel in het
vriesvak legt.
Plaats het verse voedsel dat moet worden
ingevroren in het onderste compartiment.
De maximale hoeveelheid levensmiddelen
die in 24 uur kunnen worden ingevroren,
staat aangegeven op het typeplaatje; een
label dat zich aan de binnenkant van de
koelkast bevindt.
Het invriesproces duurt 24 uur. Vries tijdens
deze periode geen ander voedsel in.

Na 24 uur, wanneer het invriesproces is vol­tooid, de functie Snelvriezen weer uitzetten
(zie "functie Snelvriezen").

Het bewaren van ingevroren voedsel

Als u het apparaat voor het eerst of na een
periode dat het niet gebruikt is inschakelt,
het apparaat minstens 2 uur op een hoge
instelling laten werken voordat u er produc­ten in plaatst.

Belangrijk! In het geval van onbedoelde
ontdooiing, bijvoorbeeld als de stroom
langer is uitgevallen dan de duur die op de
kaart met technische kenmerken onder
"tijdsduur" is vermeld, moet het ontdooide
voedsel snel geconsumeerd worden of
onmiddellijk bereid worden en dan weer
worden ingevroren (nadat het afgekoeld is).

6 electrolux

Ontdooien

Diepgevroren of ingevroren voedsel kunt,
voordat het gebruikt wordt, in het koelvak
of op kamertemperatuur laten ontdooien,
afhankelijk van de hoeveelheid tijd die hier­voor nodig is.
Kleine stukken kunnen zelfs rechtstreeks
vanuit de vriezer gekookt worden als ze nog
bevroren zijn: in dat geval zal de bereiding
iets langer duren.

HANDIGE AANWIJZINGEN EN TIPS

Tips voor het invriezen

Om u te helpen om het beste van het in­vriesproces te maken, volgen hier een paar
belangrijke tips:

• de maximale hoeveelheid voedsel die in
24 uur ingevroren kan worden. is vermeld
op het typeplaatje;

• het invriesproces duurt 24 uur. Voeg ge­durende deze periode niet meer in te
vriezen voedsel toe;

• vries alleen vers en grondig schoonge­maakte levensmiddelen van uitstekende
kwaliteit in;

• bereid het voedsel in kleine porties voor,
zo kan het snel en volledig worden inge­vroren en zo kunt u later alleen die hoe­veelheid laten ontdooien die u nodig
heeft;

• wikkel het voedsel in aluminiumfolie of
plastic en zorg ervoor dat de pakjes
luchtdicht zijn;

• leg vers, nog niet ingevroren voedsel niet
tegen het al ingevroren voedsel, om te
voorkomen dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te ber­gen dan dikke; zout maakt voedsel min­der lang houdbaar;

Het maken van ijsblokjes

Dit apparaat is uitgerust met een of meer
bladen voor het maken van ijsblokjes. Vul
deze bladen met water en zet ze dan in het
vriesvak.

Belangrijk! Gebruik geen metalen
instrumenten om de laden uit de vriezer te
halen.

• water bevriest, als dit rechtstreeks uit het
vriesvak geconsumeerd wordt, kan het
aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op
elk pakje te vermelden, dan kunt u zien
hoe lang het al bewaard is;

Tips voor het bewaren van ingevroren
voedsel

Om de beste resultaten van dit apparaat te
verkrijgen, dient u:

• er zich van te verzekeren dat de com­mercieel ingevroren levensmiddelen op
geschikte wijze door de detailhandelaar
werden opgeslagen;

• ervoor te zorgen dat de ingevroren le­vensmiddelen zo snel mogelijk van de
winkel naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te
laten staan dan strikt noodzakelijk.

• Als voedsel eenmaal ontdooid is, bederft
het snel en kan het niet opnieuw worden
ingevroren.

• Bewaar het voedsel niet langer dan de
door de fabrikant aangegeven bewaarpe­riode.

ONDERHOUD EN REINIGING

Let op! Voordat u welke
onderhoudshandeling dan ook verricht,
de stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat
koolwaterstoffen; onderhoud en herla­den mag alleen uitgevoerd worden
door bevoegde technici.

Periodieke reiniging

Het apparaat moet regelmatig worden
schoongemaakt:

• maak de binnenkant en de accessoires
schoon met lauw water en wat neutrale
zeep.

• controleer de afdichtingen regelmatig en
wrijf ze schoon om u ervan te verzekeren
dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog.

electrolux 7

Belangrijk! Trek niet aan leidingen en/of
kabels aan de binnenkant van de kast en
verplaats of beschadig ze niet.
Gebruik nooit schoonmaakmiddelen,
schuurpoeders, erg geparfumeerde reini­gingsproducten en waspolijstmiddelen om
de binnenkant schoon te maken, aangezien
deze het oppervlak beschadigen en een
sterke geur achterlaten.

Maak de condensor (zwart rooster) en de
compressor op de achterkant van het ap­paraat schoon met een borstel of stofzui­ger. Deze handeling zal de prestatie van het
apparaat verbeteren en het elektriciteitsver­bruik besparen.

Belangrijk! Zorg ervoor dat u het
koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers
bevatten chemicaliën die de kunststoffen
die in dit apparaat gebruikt zijn kunnen aan­tasten/beschadigen. Daarom wordt het
aanbevolen de buitenkant van dit apparaat
alleen schoon te maken met warm water
met een beetje afwasmiddel.
Steek, na het schoonmaken van het appa­raat, de stekker weer in het stopcontact.

De vriezer ontdooien

Een zekere hoeveelheid rijp zal zich altijd
vormen op de schappen van de vriezer en
rond het bovenste vak.
Ontdooi de vriezer wanneer de rijplaag een
dikte van ongeveer 3-5 mm bereikt heeft.

Belangrijk! Zet, ongeveer 12 uur voordat u
gaat ontdooien, de thermostaatknop op
een hogere stand, om voldoende
koudereserve op te bouwen voor de
onderbreking tijdens de werking.

Volg onderstaande aanwijzingen om de rijp
te verwijderen:

1. Schakel het apparaat uit.

2. Verwijder al het ingevroren voedsel, wik­kel het in een paar lagen krantenpapier
en leg het op een koele plaats.

Let op! Raak ingevroren voedsel niet
met natte handen aan. Uw handen
kunnen dan aan de producten
vastvriezen.

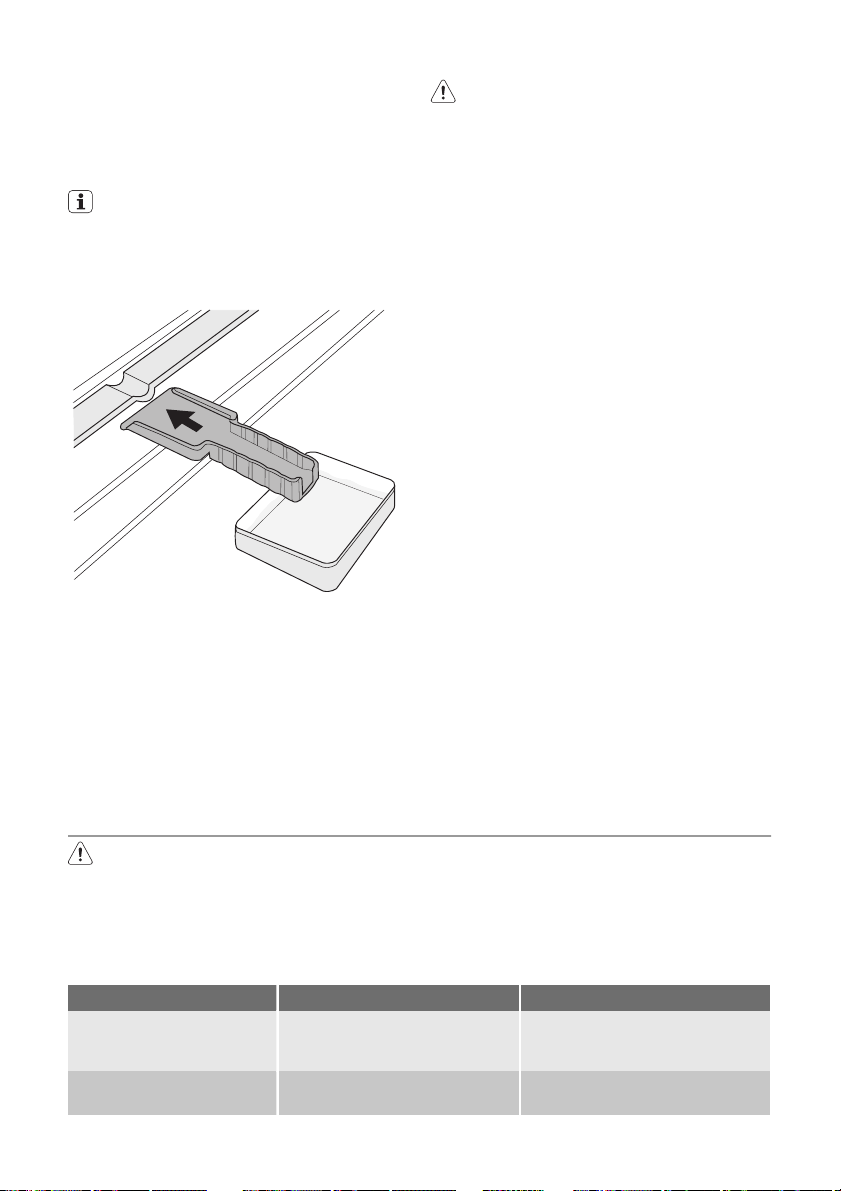

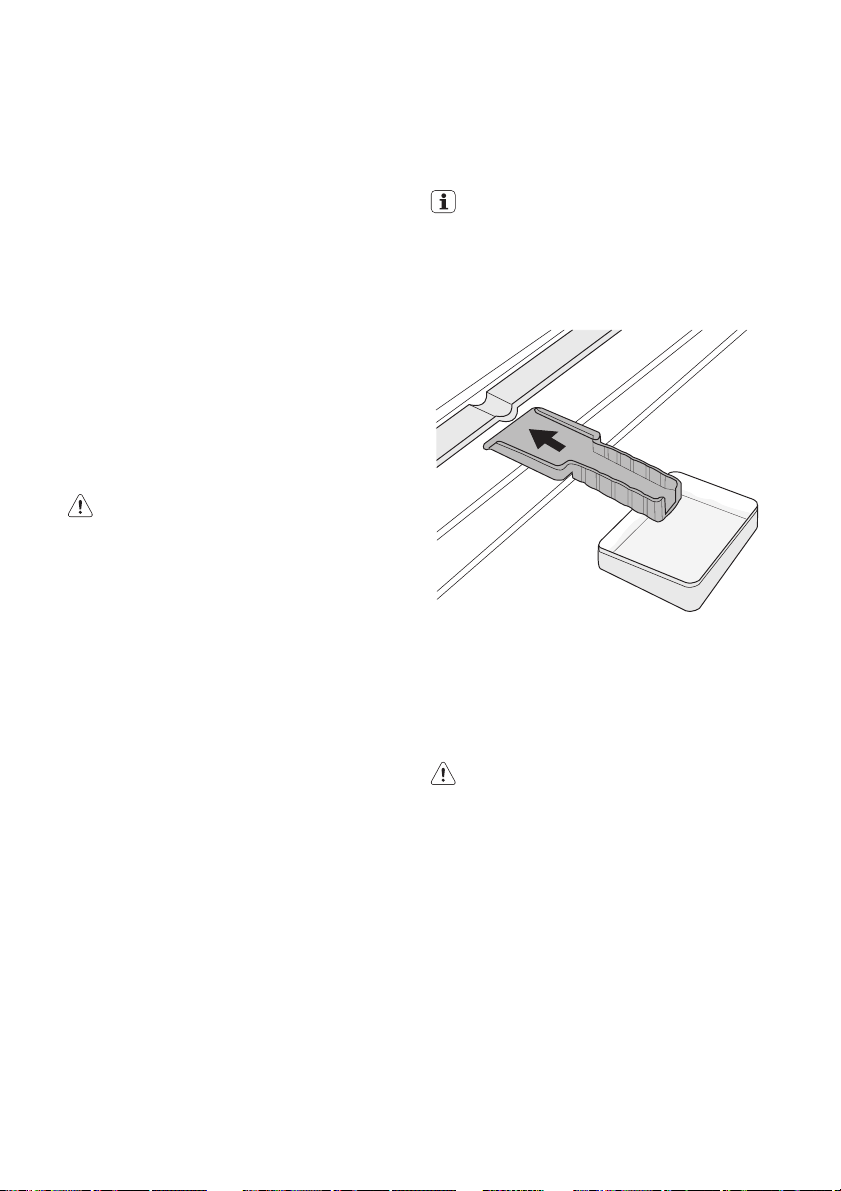

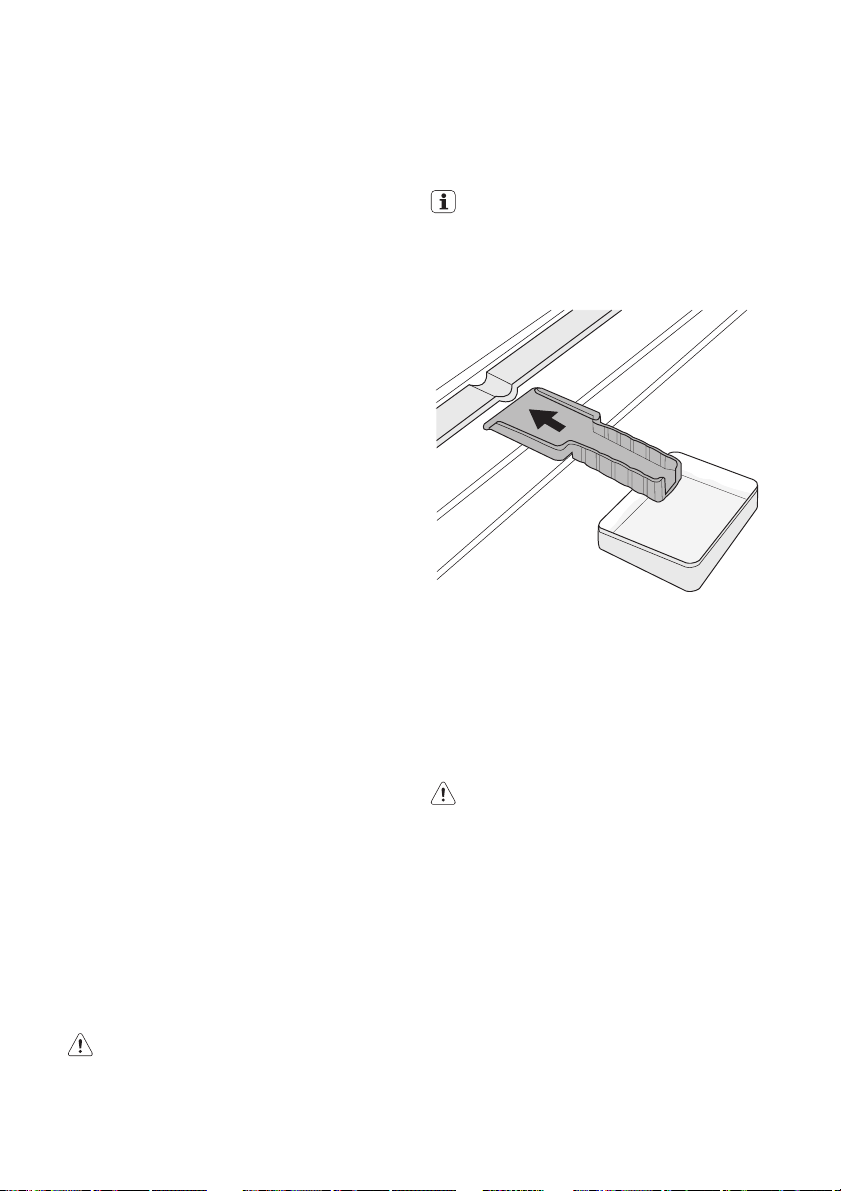

3. Laat de deur open staan en steek de
kunststof schraper in de daarvoor be­doelde opening in het midden van de
bodem, plaats er een opvangbak onder
om het dooiwater op te vangen

Om het ontdooiproces te versnellen
kunt u een bak warm water in het vries­vak zetten. Verwijder bovendien stuk­ken ijs die afbreken voordat het ont­dooien voltooid is.

4. Na afloop van het ontdooien de binnen­kant grondig droog maken en de schra­per bewaren voor toekomstig gebruik.

5. Schakel het apparaat in.

6. Zet het eerder verwijderde voedsel na
twee tot drie uur terug in het vriesvak.

Waarschuwing! Gebruik nooit
scherpe metalen om de rijp van de
verdamper te krabben, deze zou
beschadigd kunnen raken.
Gebruik geen mechanische of kunst­matige middelen om het ontdooiproces
te versnellen, behalve die middelen die
door de fabrikant zijn aanbevolen.
Een temperatuurstijging tijdens het ont­dooien van de ingevroren levensmidde­len, kan de veilige bewaartijd verkorten.

Periodes dat het apparaat niet gebruikt
wordt

Als het apparaat gedurende lange tijd niet
gebruikt wordt, neem dan de volgende
voorzorgsmaatregelen:

trek de stekker uit het stopcontact

•

• verwijder al het voedsel,

8 electrolux

•

ontdooi de koelkast
raat en alle accessoires schoon,

• laat de deur/deuren op een kier staan om
de vorming van onaangename luchtjes te

5)

, en maak het appa-

Als uw apparaat aan blijft staan, vraag dan
iemand om het zo nu en dan te controleren,
om te voorkomen dat het bewaarde voed­sel bederft, als de stroom uitvalt.

voorkomen.

PROBLEMEN OPLOSSEN

Waarschuwing! Voordat u storingen
opspoort, de stekker uit het
stopcontact trekken.
Het opsporen van storingen die niet in
deze handleiding vermeld zijn, dient te
worden verricht door een gekwalifi­ceerd technicus of competent persoon.

Probleem Mogelijke oorzaak Oplossing

Het apparaat werkt niet.
Het controlelampje knip­pert niet.

De stekker zit niet goed in het

Het apparaat krijgt geen stroom.

Het controlelampje knip­pert.

Het alarmlampje knip­pert.

De compressor werkt
continu.

De deur is niet goed gesloten. Zie 'De deur sluiten'.
De deur is te vaak open gedaan. Laat de deur niet langer open

De temperatuur van het voedsel

De kamertemperatuur is te

Het Action Freeze functie is in-

De temperatuur in de
vriezer is te laag.

De Action Freeze -functie is in-

De temperatuur in de
vriezer is te hoog.

De deur is niet goed gesloten. Zie 'De deur sluiten'.

Het apparaat is uitgeschakeld. Schakel het apparaat in.

stopcontact.

Er staat geen spanning op het
stopcontact.

Het apparaat werkt niet goed. Neem contact op met een ge-

De temperatuur in de vriezer is
te hoog.

De temperatuur is niet goed in­gesteld.

is te hoog.

hoog.

geschakeld.
De temperatuur is niet goed in-

gesteld.

geschakeld.
De temperatuur is niet goed in-

gesteld.

Belangrijk! Er zijn tijdens de normale
werking geluiden te horen (compressor,
koelcircuit).

Steek de stekker goed in het
stopcontact.

Sluit een ander elektrisch appa­raat aan op het stopcontact.
Neem contact op met een ge­kwalificeerd elektricien.

kwalificeerd elektricien.
Raadpleeg 'Alarm hoge tempera-

tuur'
Stel een hogere temperatuur in.

staan dan noodzakelijk.
Laat het voedsel afkoelen tot ka-

mertemperatuur voordat u het
conserveert.

Verlaag de kamertemperatuur.

Raadpleeg de ' Action Freeze ­functie'.

Stel een hogere temperatuur in.

Raadpleeg de ' Action Freeze ­functie'.

Stel een lagere temperatuur in.

5) Indien nodig,

Probleem Mogelijke oorzaak Oplossing

De temperatuur van het voedsel

Er zijn veel producten tegelijk

Producten liggen te dicht op elk-

Er is te veel rijp.

De deur is niet goed gesloten. Zie 'De deur sluiten'.
De temperatuur is niet goed in-

De deur sluiten

1. Maak de afdichtingen van de deur

schoon.

is te hoog.

geconserveerd.

aar.
Het voedsel is niet goed verpakt. Verpak het voedsel op de juiste

gesteld.

3. Vervang, indien nodig, de defecte deur­afdichtingen. Neem contact met de ser­vice-afdeling.

Laat het voedsel afkoelen tot ka­mertemperatuur voordat u het
conserveert.

Conserveer minder producten te­gelijk.

Berg de producten zodanig op
dat er koude lucht kan circuleren.

manier.

Stel een hogere temperatuur in.

2. Stel de deur, indien nodig, af. Raad­pleeg "Montage".

TECHNISCHE GEGEVENS

Afmetingen van de uitsparing
Hoogte 600 mm
Breedte 560 mm
Diepte 550 mm
Tijdsduur 23 h
Spanning 230-240 V
Frequentie 50 Hz

De technische gegevens staan op het type­plaatje aan de linker binnenkant in het ap­paraat en op het energielabel.

electrolux 9

MONTAGE

Lees voor uw eigen veiligheid en
correcte werking van het apparaat
eerst de "veiligheidsinformatie"
aandachtig door, alvorens het apparaat
te installeren.

Opstelling

Installeer dit apparaat op een plaats waar
de omgevingstemperatuur overeenkomt
met de klimaatklasse die vermeld is op het
typeplaatje van het apparaat:

Klimaat-

klasse

SN +10°C tot + 32°C
N +16°C tot + 32°C
ST +16°C tot + 38°C
T +16°C tot + 43°C

Omgevingstemperatuur

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het vol­tage en de frequentie op het typeplaatje
overeenkomen met de stroomtoevoer in uw
huis.

10 electrolux

Het apparaat moet geaard zijn. De net­snoerstekker is voorzien van een contact
voor dit doel. Als het stopcontact niet ge­aard is, sluit het apparaat dan aan op een
afzonderlijk aardepunt, in overeenstemming
met de geldende regels, raadpleeg hiervoor
een gekwalificeerd elektricien.
De fabrikant neemt geen verantwoordelijk­heid op zich als de bovenstaande veilig­heidsmaatregelen niet worden nageleefd.
Dit apparaat voldoet aan de EU. richtlijnen.

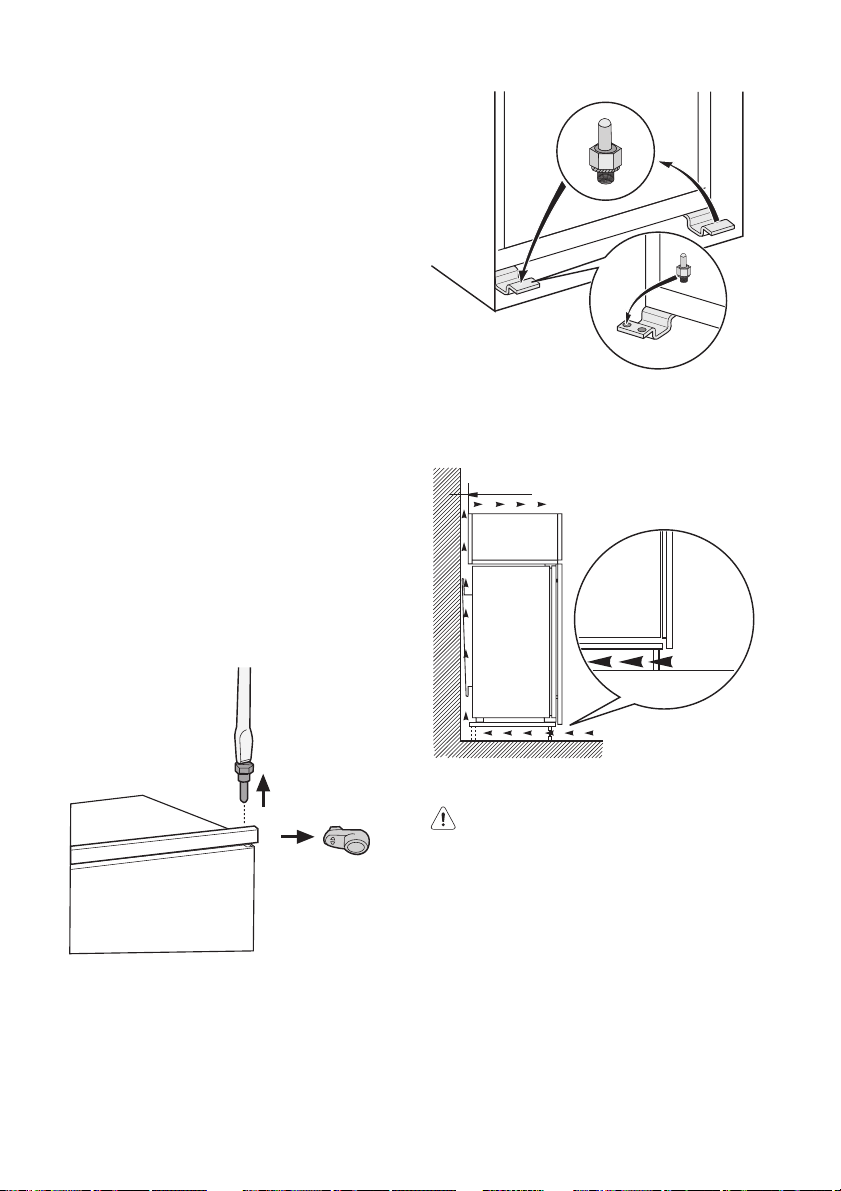

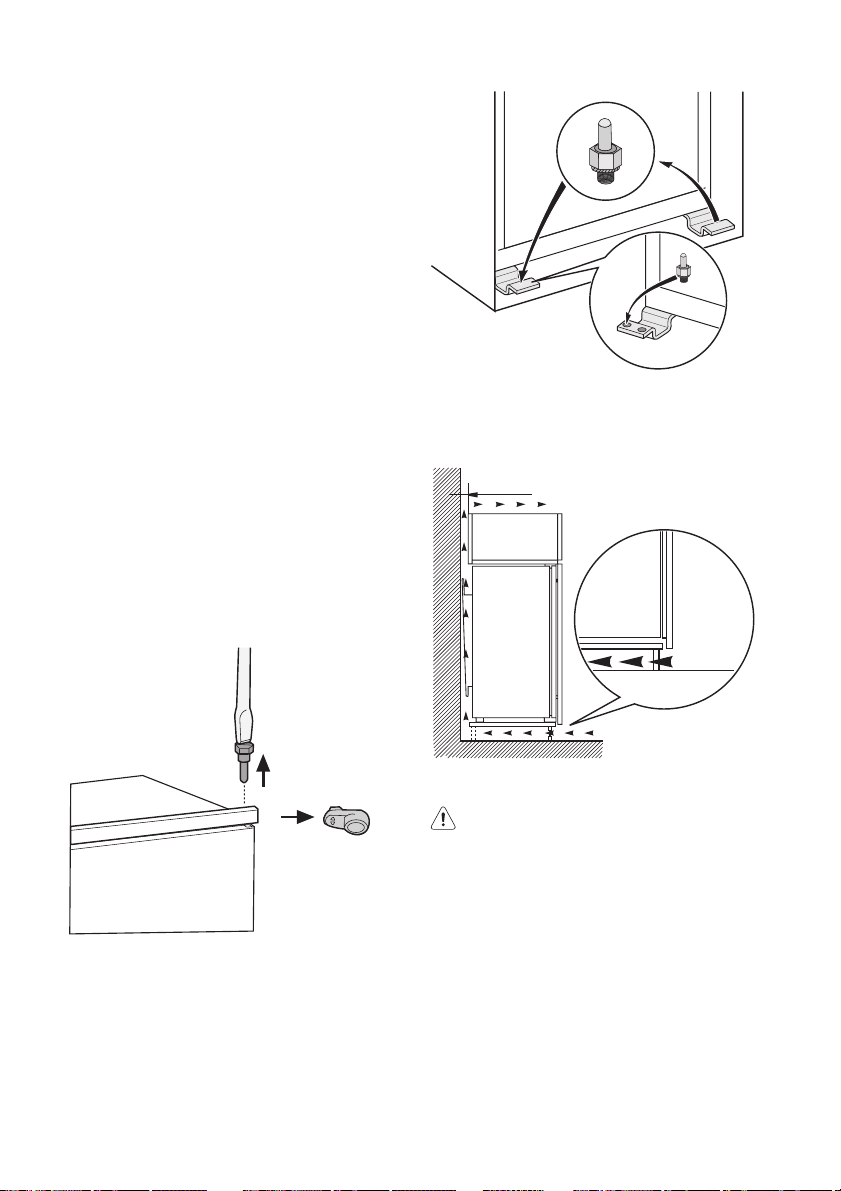

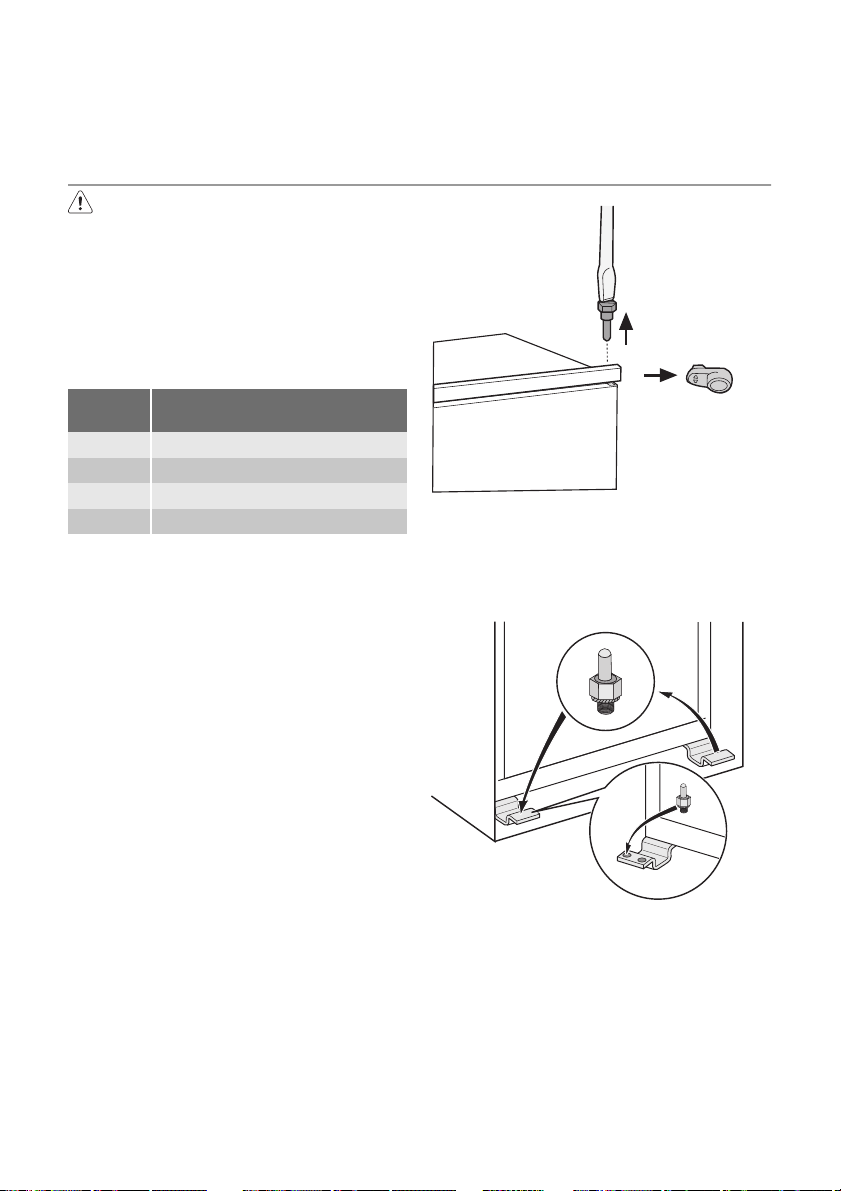

Omkeerbaarheid van de deur

De deur van het apparaat gaat naar rechts
open. Als u wilt dat de deur naar links open
gaat, ga dan als volgt te werk, voordat u
het apparaat installeert:

1. Maak de bovenste pen los en verwijder
hem.

2. Verwijder de deur.

3. Verwijder het afstandsstuk.

4. Maak de onderste pen met een sleutel
los.

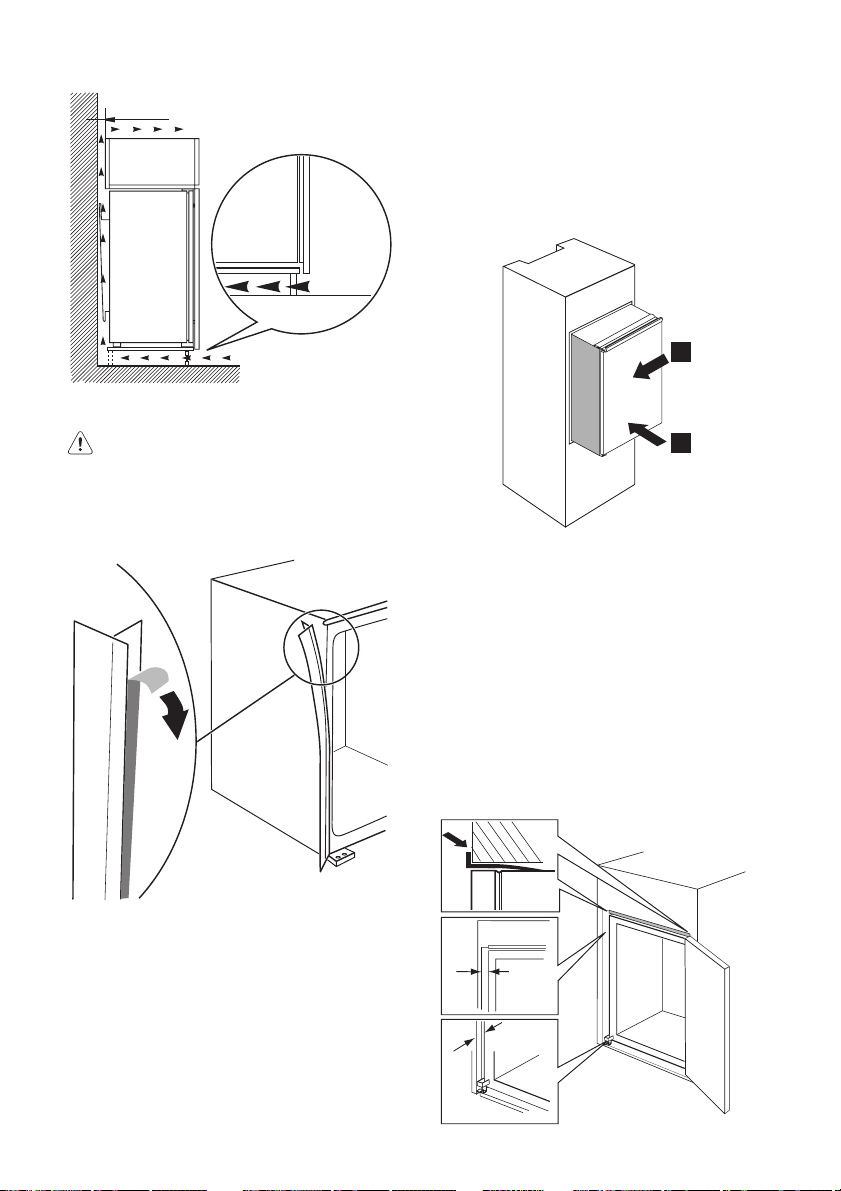

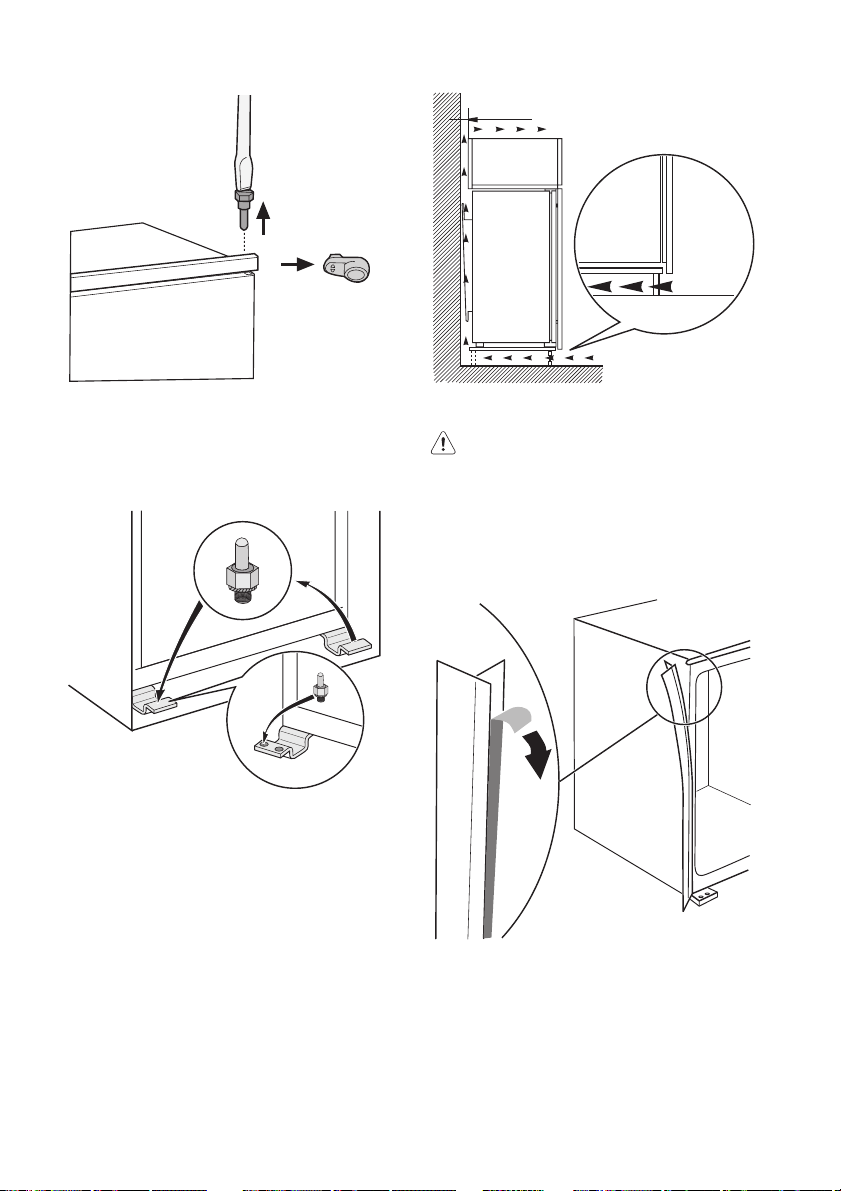

Ventilatievereisten

De luchtstroom achter het apparaat moet
voldoende zijn.

min.

2

200 cm

Op de tegenoverliggende kant:

1. Zet de onderste pen vast.

2. Installeer het afstandsstuk.

3. Monteer de deur.

4. Zet de bovenste pen vast.

De installatie van het apparaat

Let op! Zorg ervoor dat het

aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

min.
200 cm

2

electrolux 11

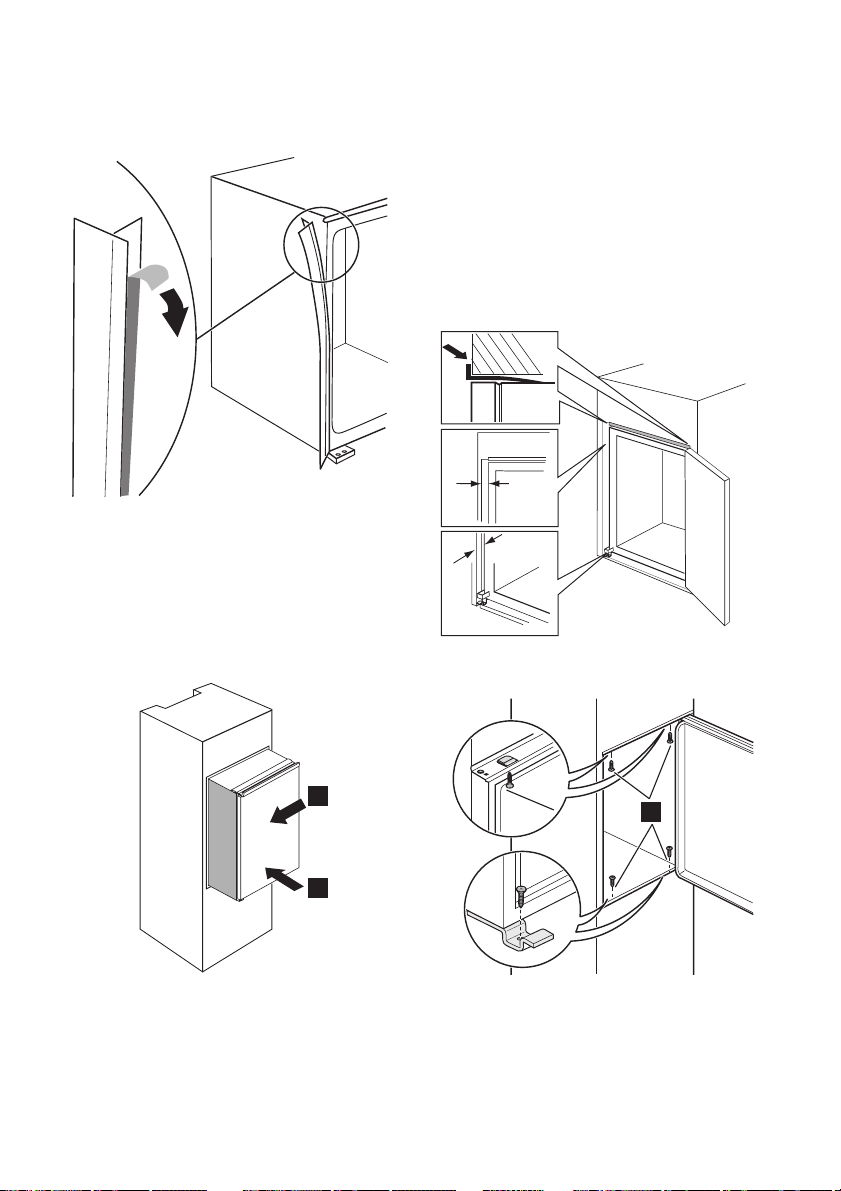

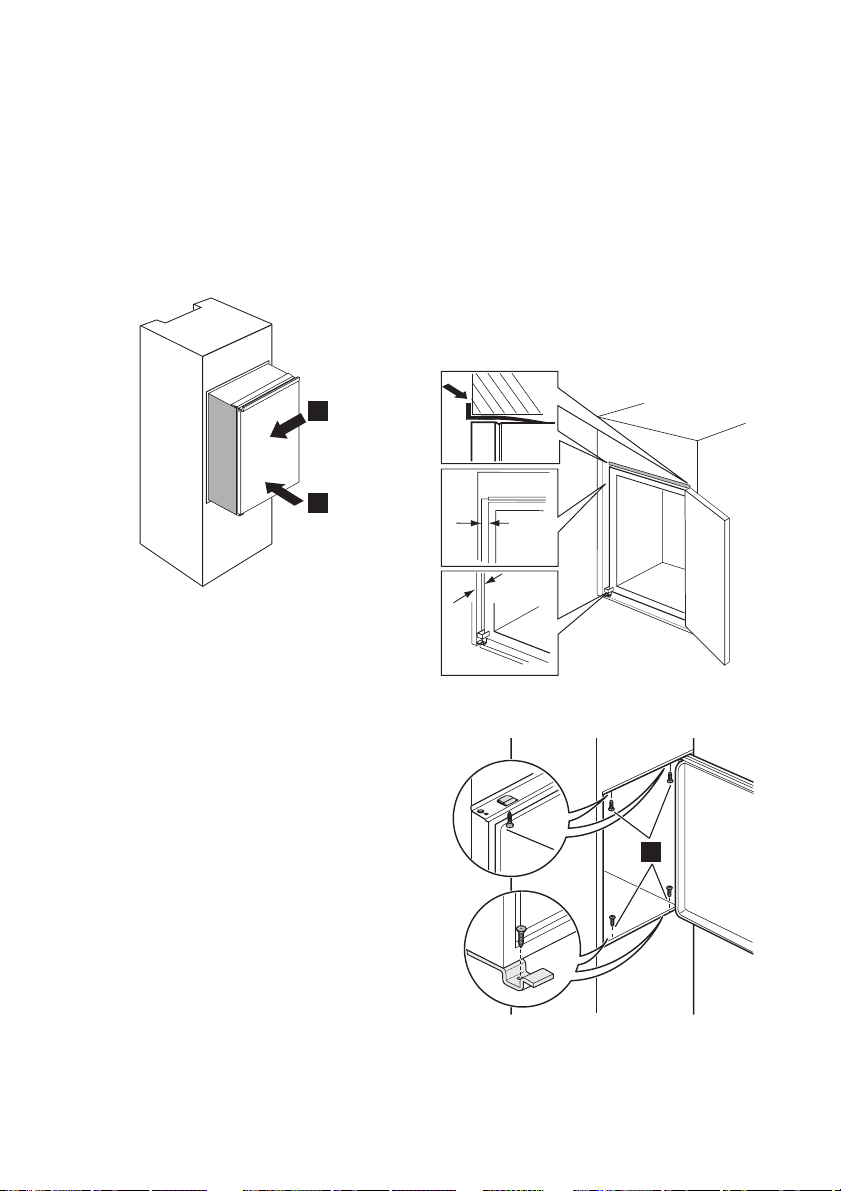

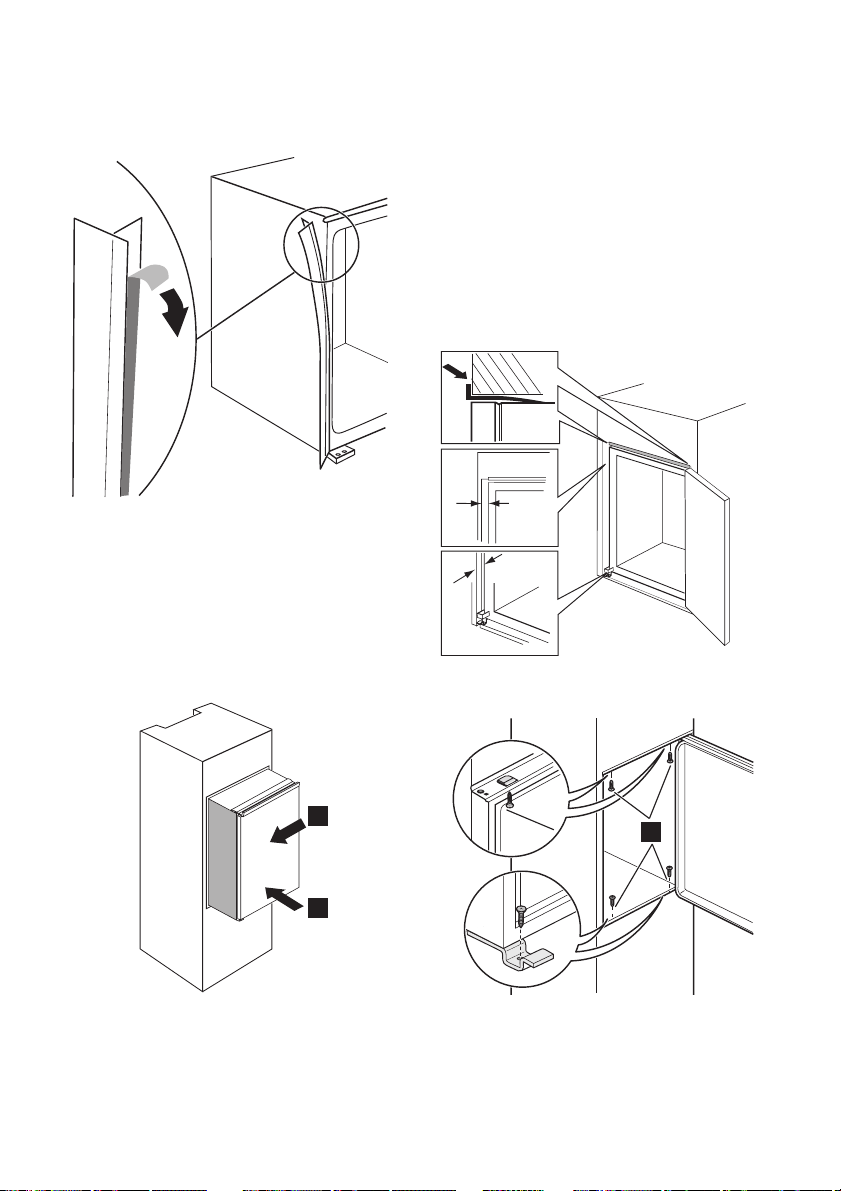

1. Bevestig de zelfklevende afdichtstrip op

het apparaat zoals aangegeven op de
afbeelding.

2. Installeer het apparaat in de nis.

Duw het apparaat in de richting van de
pijlen (1) totdat de metalen strip aan de
bovenkant van het apparaat tegen het
keukenmeubel aankomt.
Duw het apparaat in de richting van de
pijlen (2) tegen de kast aan de andere
kant van het scharnier.

3. Stel het apparaat af in de nis.
Zorg ervoor dat de afstand tussen het
apparaat en de voorste rand van de
kast 44 mm is.
Het afdekplaatje voor het onderste
scharnier (in de zak met accessoires)
zorgt ervoor dat de afstand tussen het
apparaat en het keukenmeubel correct
is.
Zorg ervoor dat er een ruimte van 4
mm tussen het apparaat en de kast
aanwezig is.
Open de deur. Zet het afdekplaatje van
het onderste scharnier op de juiste
plek.

4mm

44mm

4. Bevestig het apparaat met 4 schroeven
in de nis.

2

I

1

12 electrolux

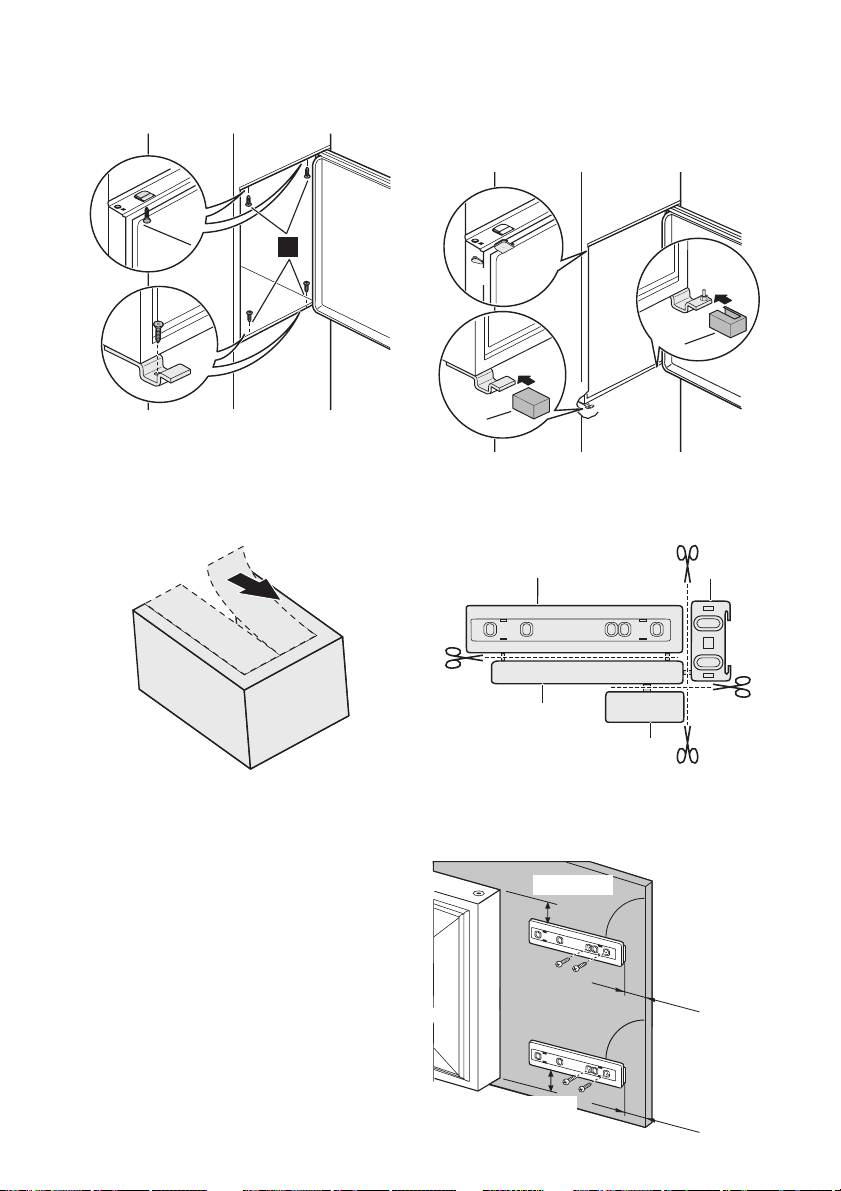

5. Verwijder het juiste onderdeel van de
scharnierafdekking (E). Verwijder onder­deel DX bij een scharnier aan de rech­terkant of SX bij een scharnier aan de
linkerkant.

6. Bevestig de afdekkingen (C, D) aan de
uitsteeksels en de gaten van de schar­nieren.
Bevestig de scharnierafdekkingen (E)
op het scharnier.

C

D

E

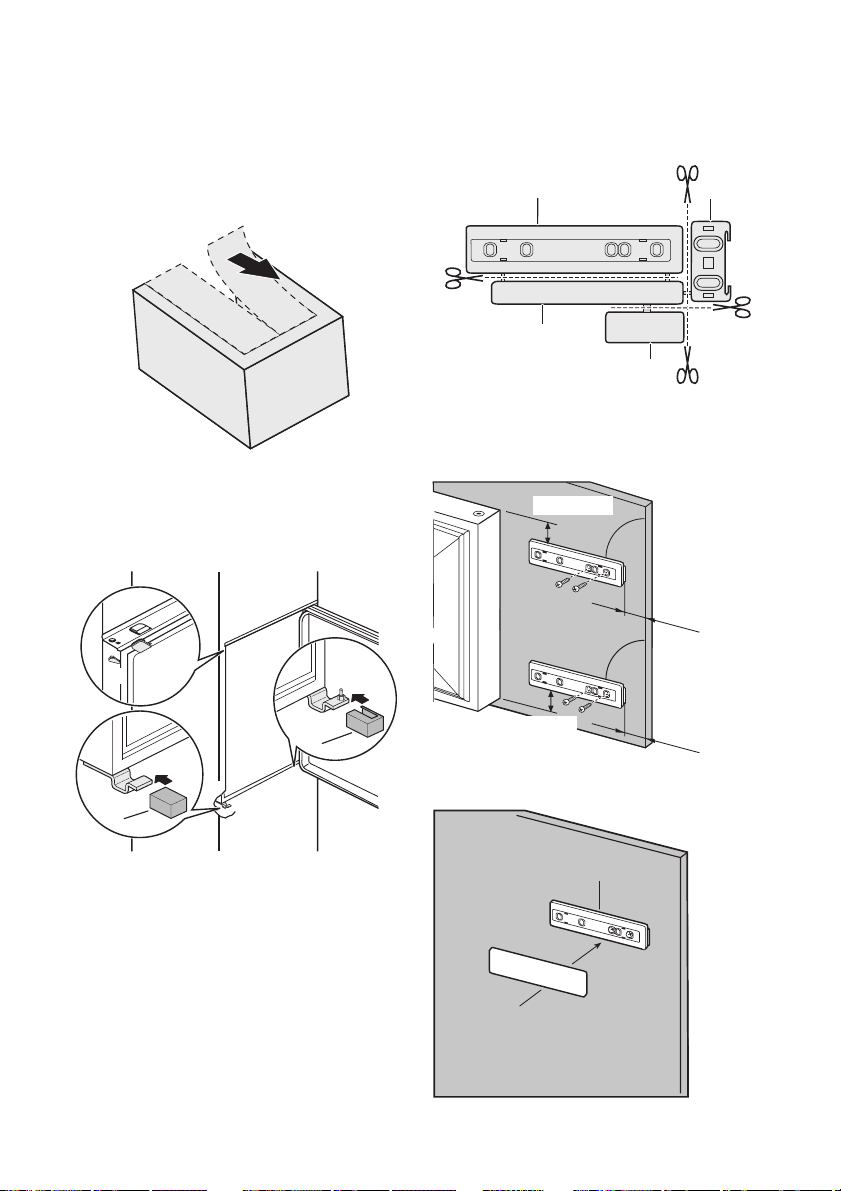

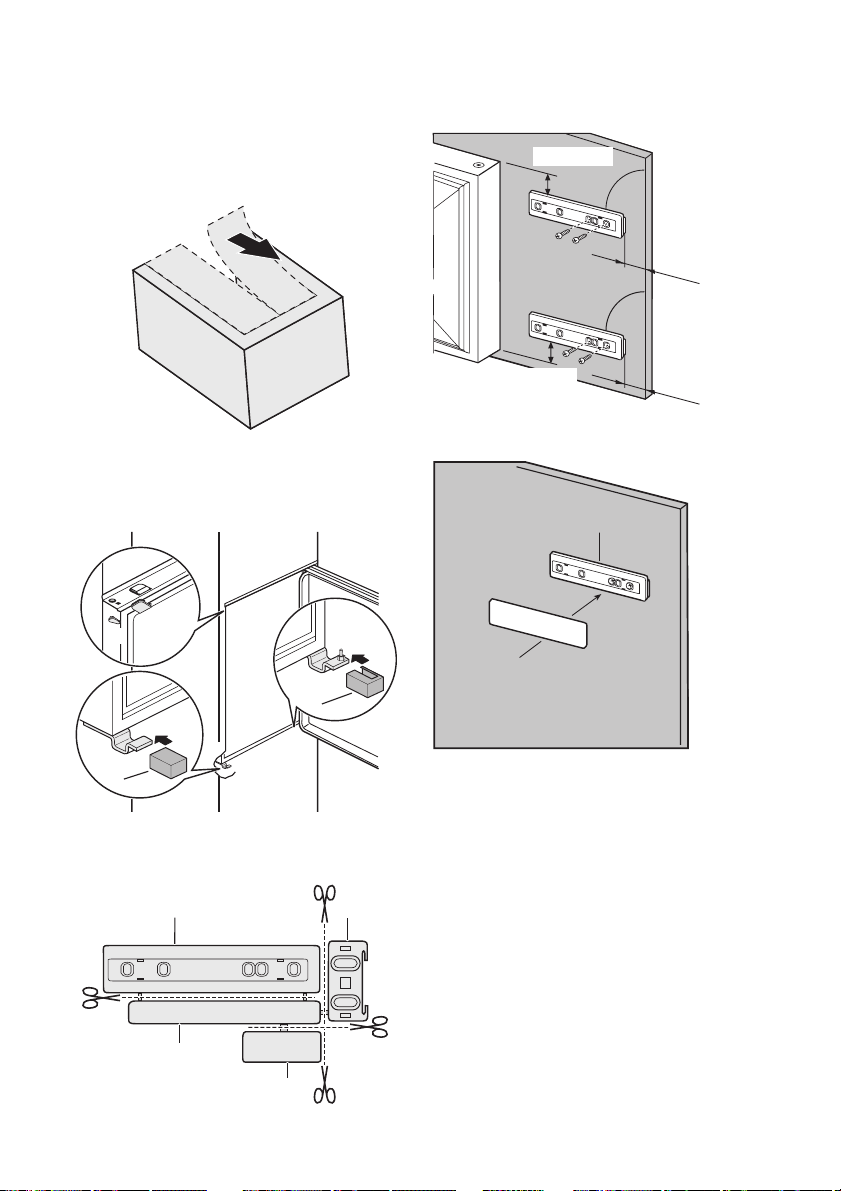

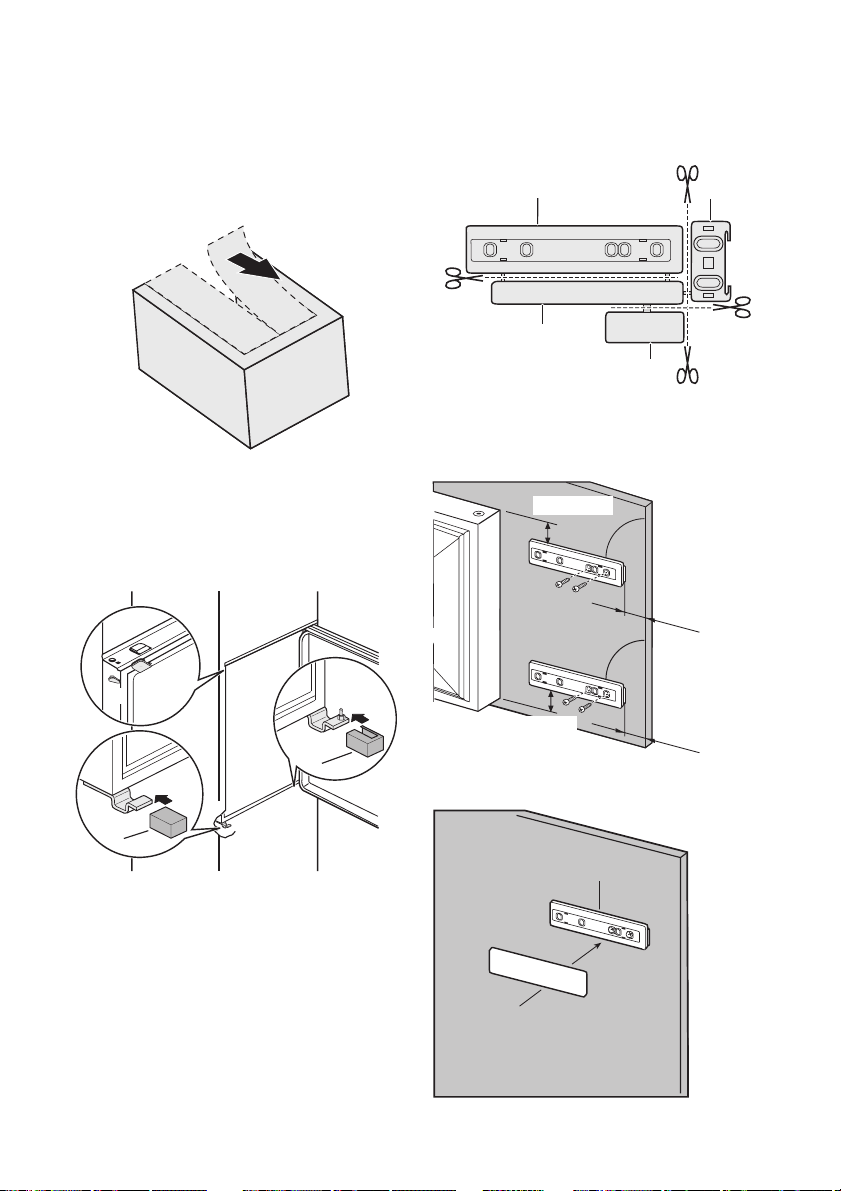

7. Maak de onderdelen (Ha), (Hb), (Hc) en
(Hd) los.

Ha

Hb

Hc

Hd

8. Monteer onderdeel (Ha) aan de binnen­kant van het keukenmeubel.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Duw onderdeel (Hc) op onderdeel (Ha).

21 mm

E

Ha

Hc

electrolux 13

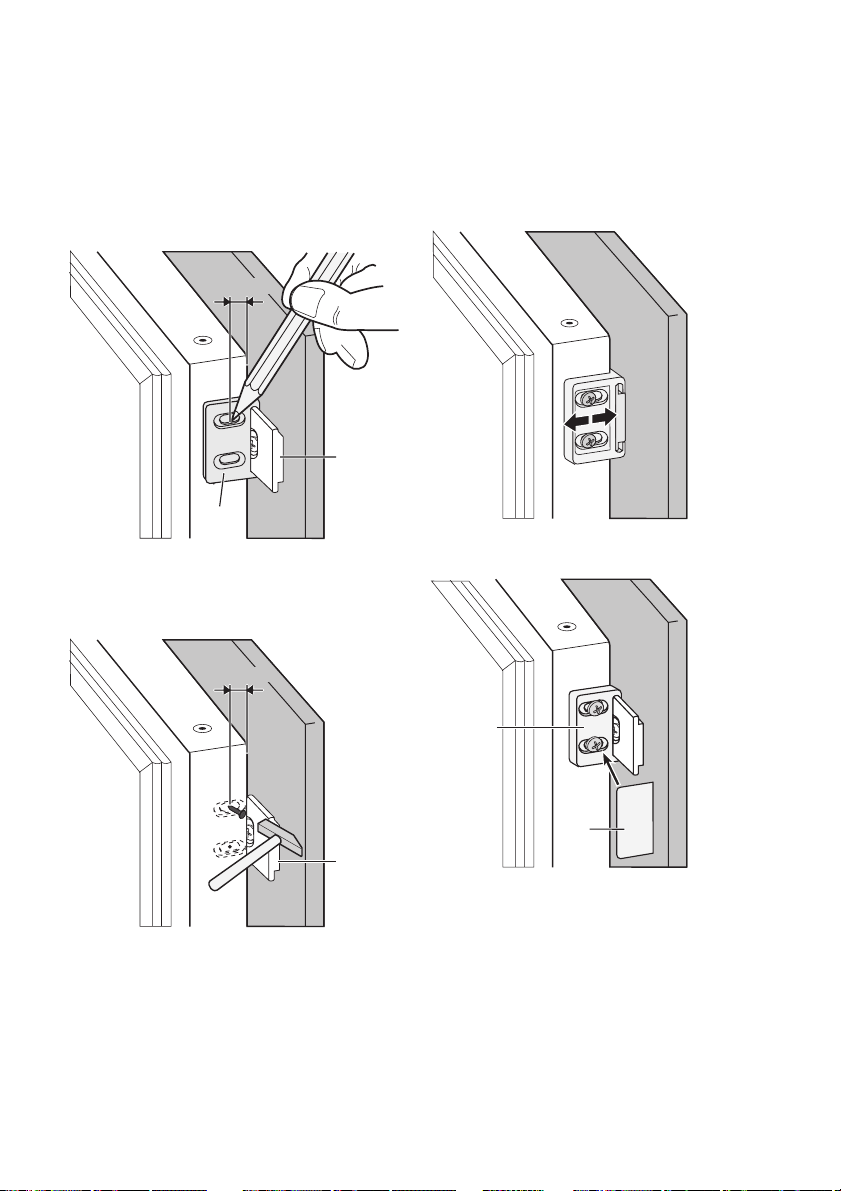

10. Zet de deur van het apparaat en de
deur van het keukenmeubel open in
een hoek van 90°.
Plaats het kleine vierkantje (Hb) in de
geleider (Ha).
Zet de deur van het apparaat en de
deur van het keukenmeubel tegen elk­aar en markeer de gaten.

8 mm

Ha

Hb

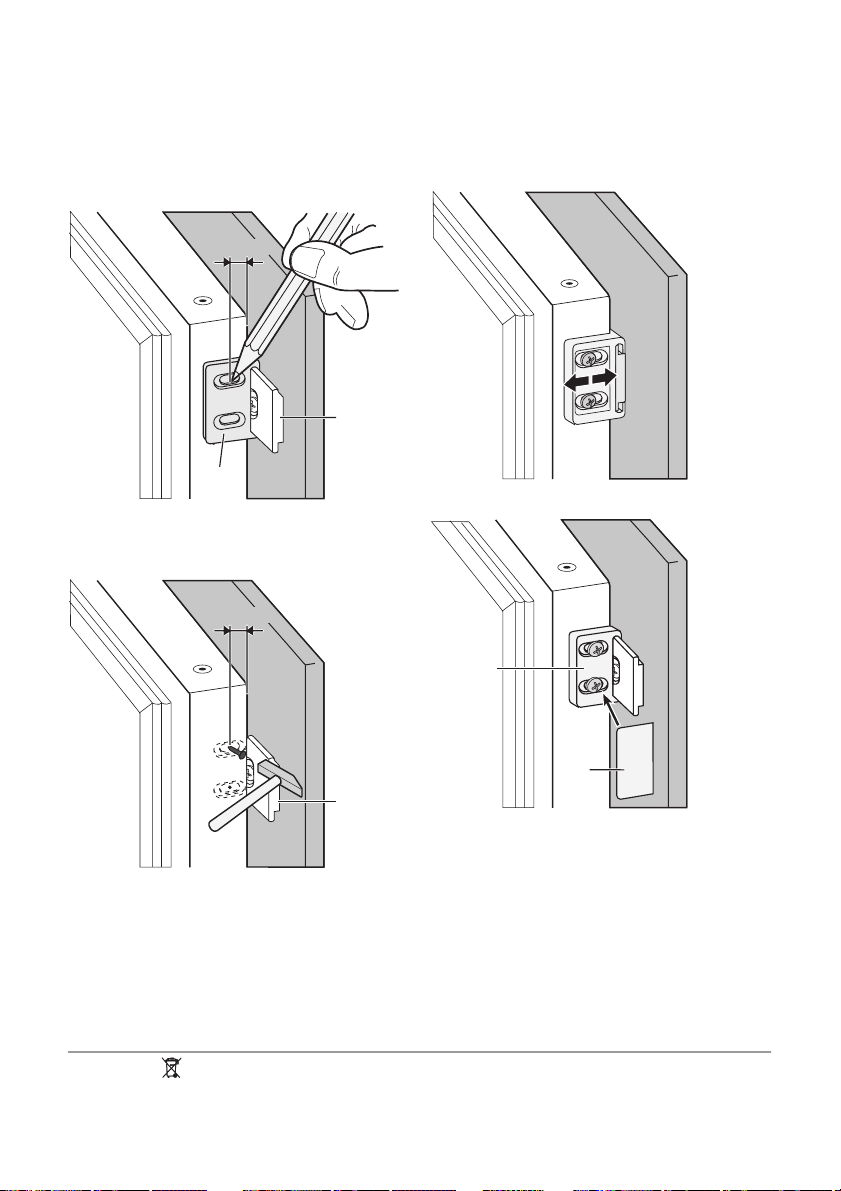

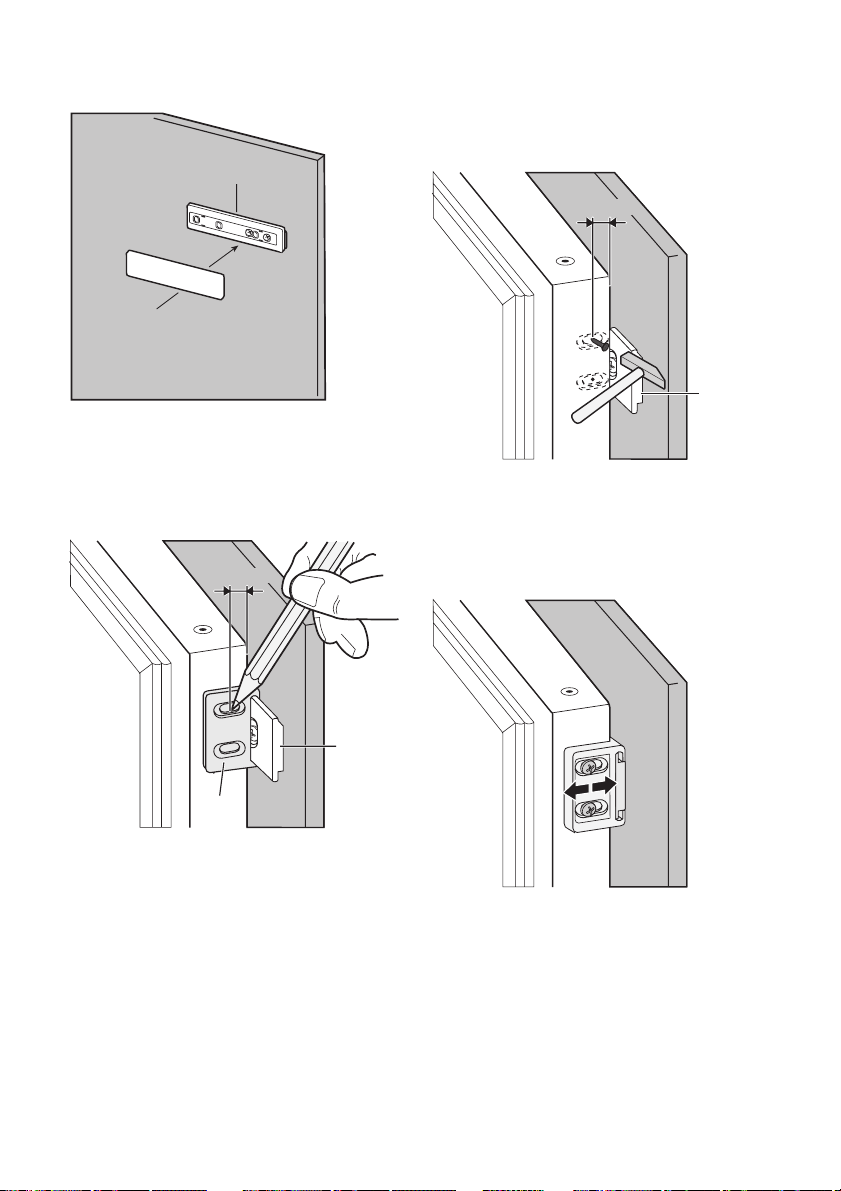

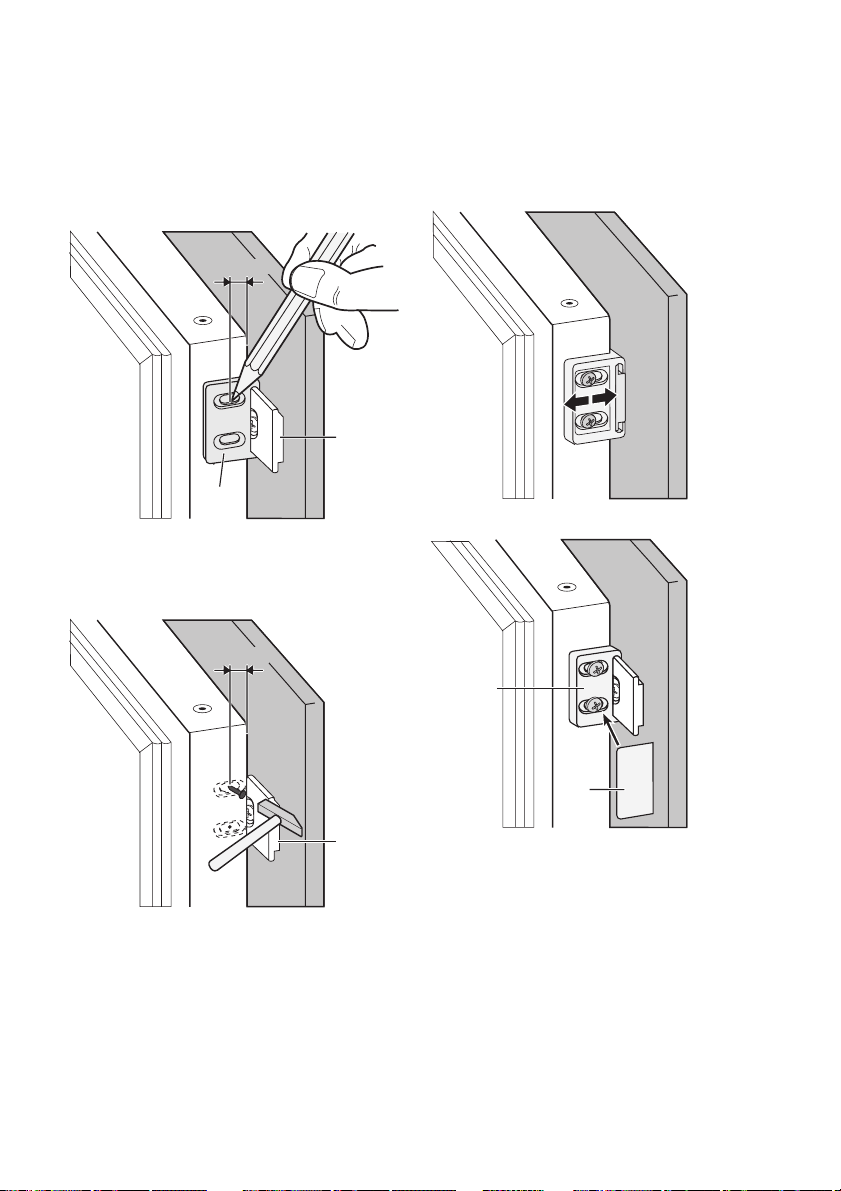

11. Verwijder de haken en markeer een af­stand van 8 mm vanaf de buitenrand
van de deur waar de nagel moet wor­den vastgemaakt (K).

12. Plaats het kleine vierkantje op de gelei­der terug en maakt het goed met de
meegeleverde schroeven vast.
Lijn de deur van het keukenmeubel en
de deur van het apparaat uit met be­hulp van onderdeel Hb.

Hb

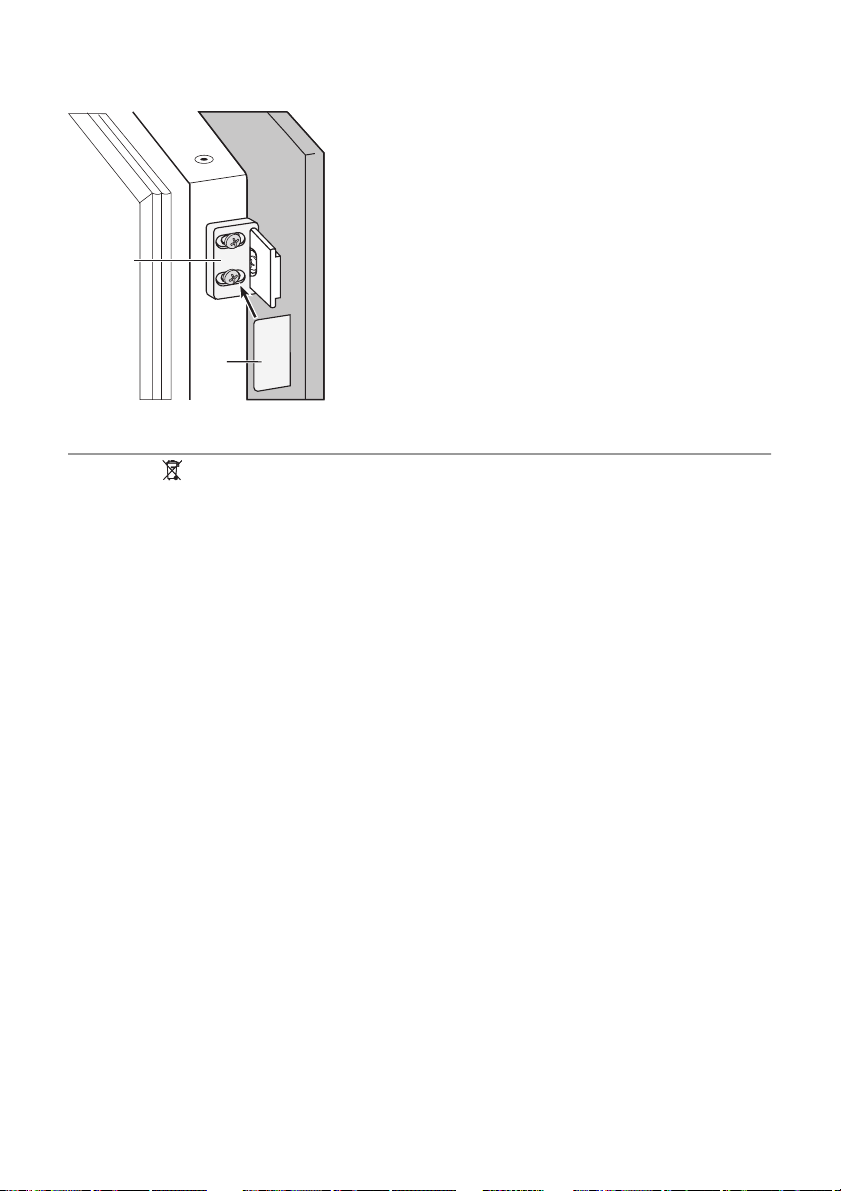

13. Duw onderdeel (Hd) op onderdeel (Hb).

8 mm

K

Ha

HET MILIEU

Het symbool op het product of op de
verpakking wijst erop dat dit product niet

Hb

Hd

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald.

• de magnetische afdichtstrip goed beves-

tigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur
laag is (bijv. in de winter), kan de omvang
van de pakking kleiner worden. De omvang
van de pakking neemt toe als de
omgevingstemperatuur toeneemt.

als huishoudafval mag worden behandeld,
maar moet worden afgegeven bij een

14 electrolux

verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor

gedetailleerdere informatie over het
recyclen van dit product, kunt u contact
opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het
product hebt gekocht.

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 15
Control panel 17
First use 18
Daily use 18
Helpful Hints and Tips 18

SAFETY INFORMATION

In the interest of your safety and to ensure
the correct use, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and acci­dents, it is important to ensure that all peo­ple using the appliance are thoroughly fa­miliar with its operation and safety features.
Save these instructions and make sure that
they remain with the appliance if it is moved
or sold, so that everyone using it through its
life will be properly informed on appliance
use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for
damages caused by omission.

Children and vulnerable people safety

• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge, un­less they have been given supervision or
instruction concerning use of the appli­ance by a person responsible for their
safety.
Children should be supervised to ensure
that they do not play with the appliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull
the plug out of the socket, cut the con­nection cable (as close to the appliance
as you can) and remove the door to pre­vent playing children to suffer electric
shock or to close themselves into it.

electrolux 15

Care and cleaning 19
What to do if… 20
Technical data 21
Installation 22
Environmental concerns 26

Subject to change without notice

• If this appliance featuring magnetic door
seals is to replace an older appliance
having a spring lock (latch) on the door or
lid, be sure to make that spring lock un­usable before you discard the old appli­ance. This will prevent it from becoming a
death trap for a child.

General safety

Caution! Keep ventilation openings

clear of obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.

• Do not use a mechanical device or any
artificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are ap­proved for this purpose by the manufac­turer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is con­tained within the refrigerant circuit of the
appliance, a natural gas with a high level
of environmental compatibility, which is
nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit be­come damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of igni-

tion

16 electrolux

– thoroughly ventilate the room in which

the appliance is situated

• It is dangerous to alter the specifications
or modify this product in any way. Any
damage to the cord may cause a short­circuit, fire and/or electric shock.

Warning! Any electrical component
(power cord, plug, compressor) must
be replaced by a certified service agent
or qualified service personnel to avoid
hazard.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not

squashed or damaged by the back of
the appliance. A squashed or dam­aged power plug may overheat and
cause a fire.

3. Make sure that you can come to the

mains plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do

not insert the power plug. There is a
risk of electric shock or fire.

6. You must not operate the appliance

6)

without the lamp cover

of interior

lighting.

• This appliance is heavy. Care should be
taken when moving it.

• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abra­sions or frost/freezer burns.

• Avoid prolonged exposure of the appli­ance to direct sunlight.

•

Bulb lamps

7)

used in this appliance are
special purpose lamps selected for
household appliances use only. They are
not suitable for household room illumina­tion.

Daily Use

• Do not put hot pot on the plastic parts in
the appliance.

• Do not store flammable gas and liquid in
the appliance, because they may ex­plode.

• Do not place food products directly
against the air outlet on the rear wall.

8)

• Frozen food must not be re-frozen once
it has been thawed out.

6) If the lamp cover is foreseen.

7) If the lamp is foreseen.

8) If the appliance is Frost Free.

• Store pre-packed frozen food in accord­ance with the frozen food manufacturer's
instructions.

• Appliance's manufacturers storage rec­ommendations should be strictly adhered
to. Refer to relevant instructions.

• Do not place carbonated or fizzy drinks in
the freezer compartment as it creates
pressure on the container, which may
cause it to explode, resulting in damage
to the appliance.

• Ice lollies can cause frost burns if con­sumed straight from the appliance.

Care and cleaning

• Before maintenance, switch off the appli­ance and disconnect the mains plug from
the mains socket.

• Do not clean the appliance with metal
objects.

• Do not use sharp objects to remove frost
from the appliance. Use a plastic scraper.

Installation
Important! For electrical connection

carefully follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if there
are damages on it. Do not connect the
appliance if it is damaged. Report possi­ble damages immediately to the place
you bought it. In that case retain packing.

• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.

• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient ven­tilation follow the instructions relevant to
installation.

• Wherever possible the back of the prod­uct should be against a wall to avoid
touching or catching warm parts (com­pressor, condenser) to prevent possible
burn.

• The appliance must not be located close
to radiators or cookers.

• Make sure that the mains plug is accessi­ble after the installation of the appliance.

•

Connect to potable water supply only.

9)

electrolux 17

Service

• Any electrical work required to do the
servicing of the appliance should be car­ried out by a qualified electrician or com­petent person.

• This product must be serviced by an au­thorized Service Centre, and only genu­ine spare parts must be used.

Environment Protection

This appliance does not contain gasses
which could damage the ozone layer,

CONTROL PANEL

1 2 3 4 5

1 Pilot light
2 Temperature regulator
3 Fast Freezing light
4 Fast Freezing switch
5 Alarm light

Switching on

Insert the plug into the wall socket.
Turn the Temperature regulator clockwise
to a medium setting.
The pilot light will light up.

Important! If the temperature inside the
appliance is too high the Alarm light will
blink. Active the Fast freezing function.

Switching off

To turn off the appliance, turn the Tempera­ture regulator to the "O" position.
The pilot light will switch off.

Temperature regulation

The temperature is automatically regulated.
To operate the appliance, proceed as fol­lows:

• turn the Temperature regulator toward
lower settings to obtain the minimum
coldness.

9) If a water connection is foreseen.

in either its refrigerant circuit or insula­tion materials. The appliance shall not
be discarded together with the urban
refuse and rubbish. The insulation foam
contains flammable gases: the appli­ance shall be disposed according to
the applicable regulations to obtain
from your local authorities. Avoid dam­aging the cooling unit, especially at the
rear near the heat exchanger. The ma­terials used on this appliance marked

by the symbol

are recyclable.

• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.

A medium setting is generally the most
suitable.

However, the exact setting should be chos­en keeping in mind that the temperature in­side the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.

Fast freezing function

You can activate the Fast freezing function
by pressing the Fast freezing switch.
The Fast freezing light will light up.
This function stops automatically after 52
hours.
It is possible to deactivate the function at
any time by pressing Fast freezing switch.
The Fast freezing light will switch off.

Excessive temperature alarm

An increase in the temperature in a com­partment (for example due to an power fail­ure) is indicated by flashing of the Alarm
light.

18 electrolux

When normal conditions are restored the
Alarm light will switch off automatically.

FIRST USE

Cleaning the interior

Before using the appliance for the first time,
wash the interior and all internal accesso­ries with lukewarm water and some neutral
soap so as to remove the typical smell of a
brand-new product, then dry thoroughly.

DAILY USE

Freezing fresh food

The freezer compartment is suitable for
freezing fresh food and storing frozen and
deep-frozen food for a long time.
To freeze fresh food activate the Fast
Freezing function at least 24 hours before
placing the food to be frozen in the freezer
compartment.
Place the fresh food to be frozen in the bot­tom compartment.
The maximum amount of food that can be
frozen in 24 hours is specified on the rating
plate, a label located on the inside of the
fridge.
The freezing process lasts 24 hours: during
this period do not add other food to be fro­zen.
After 24 hours, when the freezing process
is completed, deactivate the Fast Freezing
function (see "Fast Freezing function").

Storage of frozen food

When first starting-up or after a period out
of use, before putting the products in the
compartment let the appliance run at least
2 hours on the higher settings.

Important! Do not use detergents or abra­sive powders, as these will damage the fin­ish.

Important! In the event of accidental
defrosting, for example due to a power
failure, if the power has been off for longer
than the value shown in the technical
characteristics chart under "rising time", the
defrosted food must be consumed quickly
or cooked immediately and then re-frozen
(after cooling).

Thawing

Deep-frozen or frozen food, prior to being
used, can be thawed in the refrigerator
compartment or at room temperature, de­pending on the time available for this opera­tion.
Small pieces may even be cooked still fro­zen, directly from the freezer: in this case,
cooking will take longer.

Ice-cube production

This appliance is equipped with one or
more trays for the production of ice-cubes.
Fill these trays with water, then put them in
the freezer compartment.

Important! Do not use metallic instruments
to remove the trays from the freezer.

HELPFUL HINTS AND TIPS

Hints for freezing

To help you make the most of the freezing
process, here are some important hints:

• the maximum quantity of food which can
be frozen in 24 hrs. is shown on the rat­ing plate;

• the freezing process takes 24 hours. No
further food to be frozen should be add­ed during this period;

• only freeze top quality, fresh and thor­oughly cleaned, foodstuffs;

• prepare food in small portions to enable it
to be rapidly and completely frozen and
to make it possible subsequently to thaw
only the quantity required;

• wrap up the food in aluminium foil or pol­ythene and make sure that the packages
are airtight;

• do not allow fresh, unfrozen food to
touch food which is already frozen, thus
avoiding a rise in temperature of the lat­ter;

electrolux 19

• lean foods store better and longer than
fatty ones; salt reduces the storage life of
food;

• water ices, if consumed immediately after
removal from the freezer compartment,
can possibly cause the skin to be freeze
burnt;

• it is advisable to show the freezing in date
on each individual pack to enable you to
keep tab of the storage time.

Hints for storage of frozen food

To obtain the best performance from this
appliance, you should:

CARE AND CLEANING

Caution! Unplug the appliance before
carrying out any maintenance
operation.

This appliance contains hydrocarbons
in its cooling unit; maintenance and re­charging must therefore only be carried
out by authorized technicians.

Periodic cleaning

The equipment has to be cleaned regularly:

• clean the inside and accessories with
lukewarm water and some neutral soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.

Important! Do not pull, move or damage
any pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will
damage the surface and leave a strong
odour.

Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush or a vacuum cleaner. This op­eration will improve the performance of the
appliance and save electricity consumption.

Important! Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer

• make sure that the commercially frozen
foodstuffs were adequately stored by the
retailer;

• be sure that frozen foodstuffs are trans­ferred from the foodstore to the freezer in
the shortest possible time;

• not open the door frequently or leave it
open longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly
and cannot be refrozen.

• Do not exceed the storage period indica­ted by the food manufacturer.

casing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.

Defrosting the freezer

A certain amount of frost will always form
on the freezer shelves and around the top
compartment.
Defrost the freezer when the frost layer rea­ches a thickness of about 3-5 mm.

Important! About 12 hours prior to
defrosting, set the Temperature regulator
toward higher settings , in order to build up
sufficient chill reserve for the interruption in
operation.

To remove the frost, follow the instructions
below:

1. Switch off the appliance.

2. Remove any stored food, wrap it in sev-

eral layers of newspaper and put it in a
cool place.

Caution! Do not touch frozen goods
with wet hands. Hands can freeze to
the goods.

20 electrolux

3. Leave the door open and insert the
plastic scraper in the appropriate seat­ing at the bottom centre, placing a basin
underneath to collect the defrost water

In order to speed up the defrosting
process, place a pot of warm water in
the freezer compartment. In addition,
remove pieces of ice that break away
before defrosting is complete.

4. When defrosting is completed, dry the
interior thoroughly and keep the scraper
for future use.

5. Switch on the appliance.

6. After two or three hours, reload the pre­viously removed food into the compart­ment.

Warning! Never use sharp metal tools
to scrape off frost from the evaporator
as you could damage it.
Do not use a mechanical device or any
artificial means to speed up the thaw­ing process other than those recom­mended by the manufacturer.
A temperature rise of the frozen food
packs, during defrosting, may shorten
their safe storage life.

Periods of non-operation

When the appliance is not in use for long
periods, take the following precautions:

• disconnect the appliance from elec-

tricity supply

• remove all food

defrost

10)

and clean the appliance and all

•

accessories

• leave the door/doors ajar to prevent un-

pleasant smells.
If the cabinet will be kept on, ask some­body to check it once in a while to prevent
the food inside from spoiling in case of a
power failure.

WHAT TO DO IF…

Warning! Before troubleshooting,
disconnect the mains plug from the
mains socket.
Only a qualified electrician or compe­tent person must do the troubleshoot­ing that is not in this manual.

Problem Possible cause Solution

The appliance does not
operate. The Pilot light
does not flash.

The mains plug is not connected

The appliance has no power.

The Pilot light flashes. The appliance is not working

The Alarm light flashes. The temperature in the freezer is

10) If foreseen.

The appliance is switched off. Switch on the appliance.

to the mains socket correctly.

There is no voltage in the mains
socket.

properly.

too high.

Important! There are some sounds during
normal use (compressor, refrigerant
circulation).

Connect the mains plug to the
mains socket correctly.

Connect a different electrical ap­pliance to the mains socket.
Contact a qualified electrician.

Contact a qualified electrician.

Refer to "Excessive Temperature
Alarm"

electrolux 21

Problem Possible cause Solution

The compressor oper­ates continually.

The door is not closed correctly. Refer to "Closing the door".
The door has been opened too

The product temperature is too

The room temperature is too

The Action Freeze function is

The temperature in the
freezer is too low.

The Action Freeze function is

The temperature in the
freezer is too high.

The door is not closed correctly. Refer to "Closing the door".
The product temperature is too

Many products are stored at the

Products are too near to each

There is too much frost. Food is not wrapped correctly. Wrap the food correctly.
The door is not closed correctly. Refer to "Closing the door".
The temperature regulator is not

Closing the door

1. Clean the door gaskets.

The temperature is not set cor­rectly.

frequently.

high.

high.

switched on.
The temperature regulator is not

set correctly.

switched on.
The temperature regulator is not

set correctly.

high.

same time.

other.

set correctly.

3. If necessary, replace the defective door

gaskets. Contact the Service Center.

Set a higher temperature.

Do not keep the door open longer
than necessary.

Let the product temperature de­crease to room temperature be­fore storage.

Decrease the room temperature.

Refer to "Action Freeze function".

Set a higher temperature.

Refer to "Action Freeze function".

Set a lower temperature.

Let the product temperature de­crease to room temperature be­fore storage.

Store less products at the same
time.

Store products so that there is
cold air circulation.

Set a higher temperature.

2. If necessary, adjust the door. Refer to
"Installation".

TECHNICAL DATA

Dimension of the recess
Height 600 mm
Width 560 mm
Depth 550 mm
Rising Time 23 h
Voltage 230-240 V
Frequency 50 Hz

22 electrolux

The technical information are situated in the
rating plate on the internal left side of the
appliance and in the energy label.

INSTALLATION

Read the "Safety Information" carefully
for your safety and correct operation of
the appliance before installing the
appliance.

Positioning

Install this appliance at a location where the
ambient temperature corresponds to the
climate class indicated on the rating plate of
the appliance:

Climate

class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

Electrical connection

Before plugging in, ensure that the voltage
and frequency shown on the rating plate
correspond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact
for this purpose. If the domestic power sup­ply socket is not earthed, connect the appli­ance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility
if the above safety precautions are not ob­served.
This appliance complies with the E.E.C. Di­rectives.

Door reversibility

The door of the appliance opens to the
right. If you want to open the door to the
left, follow these steps before you install the
appliance:

1. Loosen and remove the upper pin.

2. Remove the door.

3. Remove the spacer.

4. With a key, loosen the lower pin.

Ambient temperature

On the opposite side:

1. Tighten the lower pin.

2. Install the spacer.

3. Install the door.

4. Tighten the upper pin.

Ventilation requirements

The airflow behind the appliance must be
sufficient.

electrolux 23

min.

2

200 cm

min.

2

200 cm

Installing the appliance

Caution! Make sure that the mains

cable can move freely.

Do the following steps:

1. Apply the adhesive sealing strip to the

appliance as shown in figure.

2. Install the appliance in the niche.
Push the appliance in the direction of
the arrows (1) until the upper gap cover
stops against the kitchen furniture.
Push the appliance in the direction of
the arrows (2) against the cupboard on
the opposite side of the hinge.

2

1

3. Adjust the appliance in the niche.
Make sure that the distance between
the appliance and the cupboard front­edge is 44 mm.
The lower hinge cover (in the accesso­ries bag) makes sure that the distance
between the appliance and the kitchen
furniture is correct.
Make sure that the clearance between
the appliance and the cupboard is 4
mm.
Open the door. Put the lower hinge
cover in position.

4mm

44mm

24 electrolux

4. Attach the appliance to the niche with 4
screws.

I

5. Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in op­posite case.

6. Attach the covers (C, D) to the lugs and
the hinge holes.
Attach the hinge covers (E) to the
hinge.

C

D

E

E

7. Disconnect the parts (Ha), (Hb), (Hc)
and (Hd).

Ha

Hb

Hc

Hd

8. Install the part (Ha) on the inner side of
the kitchen furniture.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

21 mm

electrolux 25

9. Push the part (Hc) on the part (Ha).

Ha

Hc

10. Open the appliance door and the kitch­en furniture door at an angle of 90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and
the furniture door and mark the holes.

8 mm

11. Remove the brackets and mark a dis­tance of 8 mm from the outer edge of
the door where the nail must be fitted
(K).

8 mm

K

Ha

12. Place the small square on the guide
again and fix it with the screws sup­plied.
Align the kitchen furniture door and the
appliance door by adjusting the part
Hb.

Hb

Ha

Hb

26 electrolux

13. Press the part (Hd) on the part (Hb).

Hb

Hd

ENVIRONMENTAL CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative

Do a final check to make sure that:

• All screws are tightened.

• The magnetic sealing strip is attached

tightly to the cabinet.

Important! If the ambient temperature is
low (for example, in the Winter), the size of
the gasket decreases. The size of the
gasket increases when the ambient
temperature increases.

consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 27
Bandeau de commande 29
Première utilisation 30
Utilisation quotidienne 30
Conseils 31
Entretien et nettoyage 31

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et aver­tissements, avant d'installer et d'utiliser
l'appareil pour la première fois. Pour éviter
toute erreur ou accident, veillez à ce que
toute personne qui utilise l'appareil connais­se bien son fonctionnement et ses fonc­tions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu
ou cédé à une autre personne, veillez à re­mettre cette notice au nouveau propriétaire,
afin qu'il puisse se familiariser avec son
fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utili­sé par des enfants ou des personnes
dont les capacités physiques, sensoriel­les ou mentales, ou le manque d'expé­rience et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'ap­pareil.

electrolux 27

En cas d'anomalie de fonctionnement 33
Caractéristiques techniques 34
Installation 34
En matière de sauvegarde de
l'environnement 38

Sous réserve de modifications

• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'as­phyxier.

• Si l'appareil doit être mis au rebut, veillez
à couper le câble d'alimentation électri­que au ras de l'appareil pour éviter les
risques d'électrocution. Démontez la por­te pour éviter que des enfants ne restent
enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma­gnétiques. S'il remplace un appareil équi­pé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en
danger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices

de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la
conservation d’aliments et/ou de bois­sons dans le cadre d’un usage domesti­que normal, tel que celui décrit dans la
présente notice.

• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• N’utilisez pas d'autres appareils électri­ques (par exemple, sorbetières) à l'inté­rieur d’appareils réfrigérants sauf s’ils
sont homologués pour cet usage par leur
fabricant.

28 electrolux

• Faites très attention lorsque vous dépla­cez l'appareil afin de ne pas endomma­ger des parties du circuit de refroidisse­ment et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil
contient de l’isobutane (R600a), un gaz
naturel offrant un haut niveau de compa­tibilité avec l’environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l’appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est en­dommagée.
Si tel est le cas :
– Évitez les flammes vives (briquet) et

tout autre allumage (étincelles).

– Aérez soigneusement la pièce où se

trouve l'appareil.

• Ne modifiez pas les spécifications de
l'appareil. Un cordon d'alimentation en­dommagé peut être la cause de courts­circuits, d'incendies et/ou de décharges
électriques.

Avertissement Les éventuelles répa­rations ou interventions sur votre appa­reil, ainsi que le remplacement du câble
d'alimentation, ne doivent être effec­tuées que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'une prise
multiple ou d'un raccordement multi­ple (risque d'incendie).

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant
endommagée peut surchauffer et
provoquer un incendie.

3. Vérifiez que la prise murale reste ac-

cessible une fois que l'installation est
terminée.

4. Ne débranchez pas l'appareil en tirant

sur le câble, particulièrement lorsque
l'appareil est tiré de son logement.

5. Si la fiche du cordon d'alimentation

est desserrée, ne la branchez pas
dans la prise murale. Risque d'élec­trocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas

11)

présent

11) Si le diffuseur est prévu.

12) Si l'ampoule est prévue.

13) Si l'appareil est sans givre.

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en
le déplaçant.

• Ne touchez pas avec les mains humides
les surfaces givrées et les produits con­gelés (risque de brûlure et d'arrachement
de la peau).

• Évitez une exposition prolongée de l'ap­pareil aux rayons solaires.

•

Ampoules

12)

utilisées dans cet appareil
sont des ampoules spéciales dédiées
uniquement à un usage avec des appa­reils ménagers. Elles ne conviennent pas
à l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in­flammables dans l'appareil (risque d'ex­plosion).

• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière de

l'appareil.

13)

• Un produit décongelé ne doit jamais être
recongelé.

• Conservez les aliments emballés confor­mément aux instructions de leur fabri­cant.

• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l'appareil. Consultez les instructions
respectives.

• Ne mettez pas de bouteilles ni de boîtes
de boissons gazeuses dans le comparti­ment congélateur, car la pression se for­mant à l'intérieur du contenant pourrait le
faire éclater et endommager ainsi l'appa­reil.

• Ne consommez pas certains produits tels
que les bâtonnets glacés dès leur sortie
de l'appareil, car ils peuvent provoquer
des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez
l'appareil à l'arrêt et débranchez-le.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat­ter la couche de givre. N'employez pour
cela qu'une spatule en plastique.

electrolux 29

Installation
Important Avant de procéder au

branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas l'ap­pareil s'il est endommagé. Signalez im­médiatement au revendeur de l'appareil
les dommages constatés. Dans ce cas,
gardez l'emballage.

• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au­tour de l'appareil pour éviter qu'il ne sur­chauffe. Pour assurer une ventilation suf­fisante, respectez les instructions de la
notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuis­son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste
accessible après l'installation de l'appa­reil.

• Branchez à l'alimentation en eau potable
uniquement.

14)

Maintenance

• Les branchements électriques nécessai­res à l'entretien de l'appareil doivent être
réalisés par un électricien qualifié ou une
personne compétente.

• Cet appareil ne doit être entretenu et ré­paré que par un Service après-vente au­torisé, exclusivement avec des pièces
d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
C.F.C. contribuant ainsi à préserver
l'environnement. L'appareil ne doit pas
être mis au rebut avec les ordures mé­nagères et les déchets urbains. La
mousse d'isolation contient des gaz in­flammables : l'appareil sera mis au re­but conformément aux règlements ap­plicables disponibles auprès des autori­tés locales. Veillez à ne pas détériorer
les circuits frigorifiques, notamment au
niveau du condenseur. Les matériaux
utilisés dans cet appareil identifiés par

le symbole

sont recyclables.

BANDEAU DE COMMANDE

1 2 3 4 5

1 Voyant
2 Thermostat
3 Voyant de congélation rapide
4 Touche de congélation rapide
5 Voyant Alarme

Mise en fonctionnement

Branchez l'appareil à une prise murale.
Tournez le bouton du thermostat dans le
sens horaire sur une position moyenne.
Le voyant s'allume.

14) Si un branchement sur le réseau d'eau est prévu.

Important Si la température à l'intérieur de
l'appareil est trop élevée, le voyant Alarme
clignote. Activez la fonction Congélation
Rapide

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".
Le voyant s'éteint.

30 electrolux

Réglage de la température

La température est réglée automatique­ment.
Pour faire fonctionner l'appareil, procédez
comme suit :

• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid mini­mum.

• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid
maximum.

Une position moyenne est la plus indi­quée.

Toutefois, le réglage doit être choisi en te­nant compte du fait que la température à
l'intérieur de l'appareil dépend de plusieurs
facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

PREMIÈRE UTILISATION

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les acces­soires internes avec de l'eau tiède savon­neuse pour supprimer l'odeur caractéristi­que du "neuf" puis séchez soigneusement.

• l'emplacement de l'appareil.

Fonction Congélation Rapide

Pour activer la fonction Congélation Rapide,
appuyez sur la touche Congélation Rapide.
Le voyant de congélation rapide s'allume.
Cette fonction s'arrête automatiquement au
bout de 52 heures.
Il est également possible de désactiver à
tout moment cette fonction manuellement
en appuyant sur la touche Congélation Ra­pide.
Le voyant de congélation rapide s'éteint.

Alarme Température excessive

Une augmentation de la température dans
un compartiment (par exemple à cause
d'une panne de courant) est indiquée par le
clignotement du voyant Alarme
Une fois rétablies les conditions normales
de fonctionnement, le voyant Alarme
s'éteint automatiquement.

Important N'utilisez pas de produits abra­sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.

UTILISATION QUOTIDIENNE

Congélation d'aliments frais

Le compartiment congélateur est idéal pour
congeler des denrées fraîches et conserver
à long terme des aliments surgelés ou con­gelés.
Pour congeler les denrées fraîches, activez
la fonction Congélation Rapide au moins 24
heures avant de placer les denrées à con­geler dans le compartiment congélateur.
Placez les denrées fraîches à congeler dans
le compartiment inférieur.
La quantité maximale de denrées que vous
pouvez congeler par 24 heures figure sur la
plaque signalétique, située à l'intérieur de
l’appareil.
Le processus de congélation dure 24 heu­res : vous ne devez ajouter aucune autre
denrée à congeler au cours de cette pério­de.
Au bout de 24 heures, lorsque le processus
de congélation est terminé, désactivez la

fonction Congélation Rapide (reportez-vous
au chapitre « Fonction Congélation Rapi­de »).

Conservation des aliments congelés

À la mise en service ou après un arrêt pro­longé, placez le thermostat sur la position
Max pendant 2 heures environ, avant d'in­troduire les produits dans le compartiment.

Important En cas de dégivrage accidentel,
dû par exemple à une panne de courant, si
la panne doit se prolonger plus longtemps
qu'il n'est indiqué à la rubrique "temps
d'augmentation" dans la section
Caractéristiques techniques, consommez
les aliments décongelés le plus rapidement
possible ou recongelez-les après les avoir
cuits (une fois refroidis).

electrolux 31

La décongélation

Les aliments surgelés ou congelés peuvent
être décongelés dans le compartiment réfri­gérateur ou à température ambiante, avant
d'être utilisés, en fonction du temps dispo­nible pour cette opération.
Les petites pièces peuvent même être cui­tes sans décongélation préalable : dans ce
cas, la cuisson est plus longue.

CONSEILS

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici
quelques conseils importants :

• la quantité maximale de denrées que
vous pouvez congeler par 24 heures est
indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu­res. Aucune autre denrée à congeler ne
doit être ajoutée pendant cette période.

• congelez seulement les denrées alimen­taires fraîches, de qualité supérieure (une
fois nettoyées).

• préparez la nourriture en petits paquets
pour une congélation rapide et uniforme,
adaptés à l'importance de la consomma­tion.

• enveloppez les aliments dans des feuilles
d'aluminium ou de polyéthylène et assu­rez-vous que les emballages sont étan­ches ;

• ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà con­gelés pour éviter une remontée en tem­pérature de ces derniers.

• les aliments maigres se conservent mieux
et plus longtemps que les aliments gras ;
le sel réduit la durée de conservation des
aliments

Fabrication de glaçons

Cet appareil est équipé d'un ou de plu­sieurs bacs à glaçons. Remplissez d'eau
ces bacs et mettez-les dans le comparti­ment congélateur.

Important N'utilisez pas d'instruments
métalliques pour décoller les bacs du
congélateur.

• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du comparti­ment congélateur, peut provoquer des
brûlures.

• L'identification des emballages est impor­tante : indiquez la date de congélation du
produit, et respectez la durée de conser­vation indiquée par le fabricant.

Conseils pour la conservation des
produits surgelés et congelés du
commerce

Pour une bonne conservation des produits
surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conser­vés au magasin ;

•prévoir un temps réduit au minimum pour
leur transport du magasin d'alimentation
à votre domicile ;

• éviter d'ouvrir trop souvent la porte du
congélateur et ne la laisser ouverte que le
temps nécessaire.

• une fois décongelés, les aliments se dé­tériorent rapidement et ne peuvent pas
être recongelés.

• respecter la durée de conservation indi­quée par le fabricant.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbu­res dans son circuit réfrigérant : l'entre­tien et la recharge ne doivent donc être
effectués que par du personnel autori­sé.

Nettoyage périodique

Cet appareil doit être nettoyé régulière­ment :

• Nettoyez l'intérieur et tous les accessoi­res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour évi­ter toute accumulation de déchets.

• Rincez et séchez soigneusement.

32 electrolux

Important Ne pas tirer, déplacer ou

endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette
opération améliore les performances de
l'appareil et permet des économies d'éner­gie.

Important Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine re­commandés par les fabricants contiennent
des produits chimiques qui peuvent atta­quer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par consé­quent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de sa­von liquide pour nettoyer la carrosserie de
l'appareil.
Après le nettoyage, rebranchez l'appareil.

Dégivrage du congélateur

Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur et
autour du compartiment supérieur.
Dégivrez le congélateur lorsque l'épaisseur
de la couche de givre est d'environ 3-5
mm.

Important Environ 12 heures avant
d'effectuer le dégivrage, réglez le bouton du
thermostat vers le haut, de manière à
assurer une réserve de froid pendant
l'interruption du fonctionnement.

Pour enlever le givre, suivez les instructions
ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, envelop­pez celles-ci dans plusieurs feuilles de
papier journal et conservez-les dans un
endroit frais.

Attention Ne touchez pas d'aliments
surgelés avec des mains mouillées.
Vos mains risqueraient de rester
collées.

3. Laissez la porte entrouverte et glissez la
spatule en plastique dans le logement
prévu, en bas de de l'appareil. Placez
dessous un récipient pour recevoir l'eau
de dégivrage.

Pour accélérer le dégivrage, placez un
récipient d'eau chaude dans le com­partiment congélateur. De plus, retirez
les morceaux de givre qui se détachent
en se cassant avant la fin du dégivrage.

4. Le dégivrage terminé, épongez et sé­chez bien l'intérieur du congélateur et
conservez la spatule pour une prochai­ne utilisation.

5. Mettez l'appareil en marche.

6. Deux ou trois heures plus tard, replacez
les produits surgelés ou congelés dans
le compartiment.

Avertissement N'utilisez jamais de
couteau ou d'objet métallique pour
gratter la couche de givre, vous risquez
de détériorer irrémédiablement
l'évaporateur.
N'utilisez aucun autre dispositif méca­nique ou moyen artificiel que ceux qui
sont recommandés par le fabricant
pour accélérer le dégivrage de votre
appareil.
Une élévation de la température des
denrées congelées, pendant la décon­gélation, peut réduire leur durée de
conservation.

En cas d'absence prolongée ou de
non-utilisation

Prenez les précautions suivantes :

débranchez l'appareil

•

electrolux 33

• retirez tous les aliments

•

dégivrez

15)

et nettoyez l'appareil et tous

les accessoires

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs dés-

Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites véri­fier régulièrement son bon fonctionnement
pour éviter la détérioration des aliments en
cas de panne de courant.

agréables.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes non men­tionnés dans le présent manuel, doit
être exclusivement confiée à un électri­cien qualifié ou une personne compé­tente.

Anomalie Cause possible Solution

L'appareil ne fonctionne
pas. Le voyant de fonc­tionnement ne clignote
pas.

La fiche n'est pas correctement

Le courant n'arrive pas à l'appa-

Le voyant de fonctionne­ment clignote.

Le voyant Alarme cligno­te.

Le compresseur fonc­tionne en permanence.

La porte n'est pas correctement

La porte a été ouverte trop sou-

La température du produit est

La température ambiante est

La fonction Action Freeze est

La température du con­gélateur est trop basse.

La fonction Action Freeze est

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

branchée sur la prise de cou­rant.

reil. La prise de courant n'est
pas alimentée.

L'appareil ne fonctionne pas
correctement.

La température du congélateur
est trop élevée.

La température n'est pas cor­rectement réglée.

fermée.

vent.

trop élevée.

trop élevée.

activée.
Le thermostat n'est pas correc-

tement réglé.

activée.

Important Certains bruits pendant le
fonctionnement (compresseur, circuit de
réfrigérant) sont normaux.

ment.

Branchez correctement la fiche
sur la prise de courant.

Branchez un autre appareil élec­trique sur la prise de courant.
Faites appel à un électricien quali­fié.

Faites appel à un électricien quali­fié.

Consultez le paragraphe « Alarme
température excessive ».

Sélectionnez une température
plus élevée.

Consultez le paragraphe « Ferme­ture de la porte ».

Ne laissez pas la porte ouverte
plus longtemps que nécessaire.

Laissez le produit revenir à tem­pérature ambiante avant de le
ranger dans l'appareil.

Réduisez la température ambian­te.

Consultez le paragraphe « Action
Freeze ».

Sélectionnez une température
plus élevée.

Consultez le paragraphe « Action
Freeze ».

15) Si cela est prévu.

34 electrolux

Anomalie Cause possible Solution

La température du con­gélateur est trop élevée.

La porte n'est pas correctement

La température du produit est

Trop de produits ont été intro-

Les produits sont trop près les

Il y a trop de givre.

La porte n'est pas correctement

Le thermostat n'est pas correc-

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consul-

Le thermostat n'est pas correc­tement réglé.

fermée.

trop élevée.

duits simultanément.

uns des autres.

Les aliments ne sont pas correc­tement emballés.

fermée.

tement réglé.

3. Si nécessaire, remplacez les joints dé­fectueux. Contactez le Service Après­vente.

Sélectionnez une température
plus basse.

Consultez le paragraphe « Ferme­ture de la porte ».

Laissez le produit revenir à tem­pérature ambiante avant de le
ranger dans l'appareil.

Introduisez moins de produits en
même temps.

Stockez les produits de façon à
permettre la circulation de l'air
froid.

Enveloppez les aliments correcte­ment.

Consultez le paragraphe « Ferme­ture de la porte ».

Sélectionnez une température
plus élevée.

tez le paragraphe "Installation".

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'en­castrement

Hauteur 600 mm
Largeur 560 mm
Profondeur 550 mm
Temps de levée 23 h
Tension 230-240 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur
la plaque signalétique située sur le côté

gauche à l'intérieur de l'appareil et sur l'éti­quette énergétique.

INSTALLATION

Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez
lire attentivement les "Consignes de
sécurité" avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la tem­pérature ambiante correspond à la classe
climatique indiquée sur la plaque signaléti­que de l'appareil :

Classe

climati-

que

SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Température ambiante

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la
tension et la fréquence indiquées sur la pla­que signalétique correspondent à celles de
votre réseau.
L'appareil doit être relié à la terre. La fiche
du câble d'alimentation comporte un loge­ment pour mise à la terre. Si la prise de
courant murale n'est pas mise à la terre,
branchez l'appareil sur une prise de terre
conformément aux normes en vigueur, en
demandant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en
cas d'incident suite au non-respect des
consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la
porte à droite. Si vous voulez que la porte
s'ouvre à gauche, conformez-vous aux ins­tructions ci-dessous avant d'installer l'ap­pareil :

1. Dévissez et enlevez le pivot supérieur.

2. Retirez la porte.

3. Enlevez l'entretoise.

4. À l’aide d’une clé, desserrez la tige infé­rieure.

electrolux 35

Ventilation

La circulation d'air derrière l'appareil doit
être suffisante.

min.

2

200 cm

min.
200 cm

2

Du côté opposé :

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Installez la porte.

4. Serrez le pivot supérieur.

Installation de l'appareil

Attention Veillez à ce que le cordon

d'alimentation soit accessible après
avoir installé l'appareil.

Procédez comme suit :

36 electrolux

1. Appliquez la bande isolante adhésive

sur l'appareil, comme illustré sur le
schéma.

2. Installez l'appareil dans le meuble d'en-

castrement.
Poussez l'appareil dans le sens indiqué
par les flèches (1) jusqu'à ce que le ca­che de l'ouverture supérieure bute sur
le meuble de cuisine.
Poussez l'appareil dans le sens indiqué
par les flèches (2) contre le meuble,
dans le sens opposé aux charnières.

3. Positionnez l'appareil dans le meuble
d'encastrement.
Vérifiez que la distance entre l'appareil
et le rebord avant du meuble est de
44 mm.
Pour le cache-charnière inférieur (dans
le sachet des accessoires), vérifiez si la
distance entre l'appareil et le mobilier
de la cuisine est correcte.
Assurez-vous que la distance entre
l'appareil et le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le ca­che de la charnière inférieure.

4mm

44mm

4. Fixez l'appareil au meuble d'encastre­ment à l'aide de 4 vis.

2

I

1

electrolux 37

5. Enlevez la partie correspondante du
cache charnière (E). Veillez à enlever la
partie DX, s'il s'agit de la charnière de
droite, la partie SX dans le cas contrai­re.

6. Fixez les caches (C, D) aux éléments de
fixation et aux orifices de la charnière.
Fixez les caches charnière (E) à la char­nière.

C

D

7. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).

Ha

Hb

Hc

Hd

8. Installez la pièce (Ha) sur la face intér­ieure du meuble de cuisine.

ca. 50 mm

90°

21 mm

90°

E

ca. 50 mm

9. Poussez la pièce (Hc) sur la pièce (Ha).

E

21 mm

Ha

Hc

38 electrolux

10. Ouvrez la porte de l'appareil et la porte
du meuble de cuisine à 90°.
Insérez le petit carré (Hb) dans la glis­sière (Ha).
Unissez la porte de l'appareil et la porte
du meuble et marquez les trous.

8 mm

Ha

Hb

11. Sortez les supports et plantez le clou
(K) à 8 mm du bord extérieur de la por­te.

8 mm

12. Placez de nouveau le petit carré sur la
glissière et fixez-le avec les vis fournies.
Alignez la porte du meuble de cuisine
et la porte de l'appareil en ajustant la
pièce Hb.

Hb

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Hb

K

Hd

Ha

Vérifiez enfin que :

• Toutes les vis sont serrées.

• La bande isolante magnétique est ferme-

ment fixée à l'armoire.

Important Si la température ambiante est
trop basse (en hiver, par exemple), la
dimension du joint diminue. Inversement, si
la température ambiante augmente, la
dimension du joint augmente également.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet

effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous

electrolux 39

préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec

les services de votre commune ou le
magasin où vous avez effectué l'achat.

40 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 40
Bedienfeld 42
Erste Inbetriebnahme 43
Täglicher Gebrauch 43
Hilfreiche Hinweise und Tipps 44

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die op­timale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorlie­gende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Ver­meidung von Fehlern und Unfällen alle Per­sonen, die das Gerät benutzen, mit der Be­dienung und den Sicherheitsvorschriften
vertraut sind. Heben Sie die Benutzerinfor­mation gut auf und übergeben Sie sie bei
einem Weiterverkauf des Gerätes dem neu­en Besitzer, so dass jeder während der ge­samten Lebensdauer des Gerätes über Ge­brauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vor­sichtsmaßnahmen der vorliegenden Benut­zerinformation, da der Hersteller bei Miss­achtung derselben von jeder Haftung frei­gestellt ist.

Sicherheit von Kindern und
hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließ­lich Kindern), deren physische, sensori­sche Fähigkeiten und deren Mangel an
Erfahrung und Kenntnissen einen siche­ren Gebrauch des Gerätes ausschließen
nur unter Aufsicht oder nach ausreichen­der Einweisung durch eine verantwor­tungsbewusste Person benutzt werden,
die sicherstellt, dass sie sich der Gefah­ren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, da­mit sie nicht am Gerät herumspielen kön­nen.

Reinigung und Pflege 45
Was tun, wenn … 46
Technische Daten 48
Montage 48
Hinweise zum Umweltschutz 53

Änderungen vorbehalten

• Halten Sie das Verpackungsmaterial un­bedingt von Kindern fern. Erstickungsge­fahr!

• Ziehen Sie vor der Entsorgung des Gerä­tes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Ge­rät einschließen können.

• Wenn dieses Gerät mit magnetischer
Türdichtung ein älteres Modell mit
Schnappverschluss (Türlasche) an der
Tür oder auf dem Deckel ersetzt, machen
Sie den Schnappverschluss vor dem Ent­sorgen des Altgerätes unbrauchbar. So
verhindern Sie, dass das Gerät nicht zu
einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen

müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in ei­nem normalen Haushalt bestimmt, wie in
der vorliegenden Gebrauchsanweisung
beschrieben wird.

• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtaupro­zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge­räte (wie Speiseeisbereiter) in Kühlgerä­ten, wenn solche Geräte nicht ausdrück­lich vom Hersteller für diesen Zweck zu­gelassen sind.

• Achten Sie darauf, den Kältekreislauf
nicht zu beschädigen.

electrolux 41

• Das Kältemittel Isobutan (R600a) im Käl-

•

tekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das je­doch leicht entflammbar ist.
Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu be-

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die

schädigen.
Bei einer eventuellen Beschädigung des

• Lagern Sie keine feuergefährlichen Gase

Kältekreislaufs:
– Offene Flammen und Zündfunken ver-

meiden

• Legen Sie Lebensmittel nicht direkt vor

– Den Raum, in dem das Gerät installiert

ist, gut lüften

• Ein aufgetautes Produkt darf nicht wieder

• Änderungen der technischen Eigenschaf­ten oder am Gerät sind gefährlich. Ein

• Abgepackte Tiefkühlkost immer entspre­defektes Netzkabel kann Kurzschlüsse
und einen Brand verursachen und/oder
zu Stromschlägen führen.

• Die Lagerempfehlungen des Gerätehers-

Warnung! Elektrische Bauteile (Netz­kabel, Stecker, Kompressor) dürfen nur
vom Kundendienst oder einer Fachkraft
ausgewechselt werden.

• Keine kohlensäurehaltigen Getränke oder

1. Das Netzkabel darf nicht verlängert

werden.

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite

• Eis am Stiel kann Kälteverbrennungen

gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter
Netzstecker überhitzt und kann einen
Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer

ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in ei-

ne lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.

• Reinigen Sie das Gerät nicht mit Metall-

• Verwenden Sie keine scharfen Gegen-

6. Betreiben Sie das Gerät nicht ohne

16)

Lampenabdeckung

, der Innenbe-

leuchtung.

• Dieses Gerät ist schwer. Vorsicht beim
Transport.

• Entnehmen oder berühren Sie nie mit
nassen/feuchten Händen Tiefkühlgut, da
dies zu Hautverletzungen oder Kältever­brennungen führen kann.

Montage
Wichtig! Halten Sie sich für den

elektrischen Anschluss strikt an die
Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken

• Das Gerät nicht direkter Sonneneinstrah­lung aussetzen.

16) Falls Lampenabdeckung vorhanden.

17) Falls Lampe vorhanden.

18) Wenn das Gerät mit dem Frost-Free-System ausgestattet ist.

17)

Die Leuchtmittel

in diesem Gerät sind
Speziallampen, die nur für Haushaltsge­räte geeignet sind. Sie eignen sich nicht
zur Raumbeleuchtung.

Kunststoffteile des Gerätes.

oder Flüssigkeiten in dem Gerät. Explosi­onsgefahr.

den Luftauslass auf der Rückwand.

18)

eingefroren werden.

chend den Herstellerangaben aufbewah­ren.

tellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden An­weisungen.

Sprudel in den Tiefkühlschrank stellen, da
der Druckanstieg in den Behältern zur
Explosion führen und das Gerät beschä­digen kann.

verursachen, wenn es direkt nach der
Entnahme aus dem Gefrierschrank ge­gessen wird.

das Gerät ab und ziehen Sie den Netz­stecker aus der Steckdose.

gegenständen.

stände zum Entfernen von Reif und Eis
im Gerät. Benutzen Sie einen Kunst­stoffschaber.

das Gerät auf eventuelle Beschädigun­gen. Nehmen Sie das Gerät nicht in Be-

42 electrolux

trieb, wenn es beschädigt ist. Melden Sie
die Schäden umgehend dem Händler,
bei dem Sie es erworben haben. Bewah­ren Sie in diesem Fall die Verpackung
auf.

• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kom­pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati­on um das Gerät lassen; anderenfalls be­steht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsan­weisungen.

• Das Gerät sollte zur Vermeidung von Ver­brennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von
Heizkörpern oder Kochern installiert wer­den.

• Vergewissern Sie sich, dass der Netzste­cker des Gerätes nach der Installation frei
zugänglich ist.

• Verbinden Sie das Gerät ausschließlich
mit einer Trinkwasserzuleitung.

19)

Kundendienst

• Sollte die Wartung des Gerätes elektri­sche Arbeiten verlangen, so dürfen diese

nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durchge­führt werden.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisier­ten Kundendienststellen und verlangen
Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädi­genden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden.
Die Isolierung enthält entzündliche Ga­se: das Gerät muss gemäß den gelten­den Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindever­waltung. Nicht das Kälteaggregat be­schädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die Materi­alien, die bei der Herstellung dieses
Geräts verwendet wurden und mit dem

Symbol

markiert sind, können recy-

celt werden.

BEDIENFELD

1 2 3 4 5

1 Kontrolllampe
2 Temperaturregler
3 Superfrost-Kontrolllampe (Schnellgefrie-

ren)

4 Superfrost-Taste (Schnellgefrieren)
5 Alarmleuchte

Einschalten des Gerätes

Stecken Sie den Stecker in die Netzsteck­dose.

19) Falls ein Wasseranschluss erforderlich ist.

Drehen Sie den Temperaturregler im Uhr­zeigersinn auf eine mittlere Einstellung.
Die Kontrolllampe leuchtet auf.

Wichtig! Wenn die Temperatur im Innern
des Gerätes zu hoch ist, blinkt die
Alarmleuchte. Aktivieren Sie die Superfrost­Funktion (Schnellgefrieren).

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Aus­schalten des Geräts in die Position "O".

electrolux 43

Die Kontrolllampe schaltet sich aus.

Temperaturregelung

Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine
niedrigere Einstellung, um die minimal
mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine
höhere Einstellung, um die maximal mög­liche Kühlung zu erreichen.

eine mittlere Einstellung ist im Allgemei­nen am besten geeignet.

Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Tempera­tur im Innern des Gerätes von verschiede­nen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le­bensmittel

• und vom Standort des Geräts.

ERSTE INBETRIEBNAHME

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, be­seitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile
mit lauwarmem Wasser und einem neutra­len Reinigungsmittel. Sorgfältig nachtrock­nen.

Superfrost-Funktion (Schnellgefrieren)

Durch Drücken der Superfrost-Taste kön­nen Sie die Superfrost-Funktion (Schnellge­frieren) aktivieren.
Die Superfrost-Kontrolllampe leuchtet auf.
Diese Funktion endet automatisch nach 52
Stunden.
Diese Funktion kann jederzeit durch Drü­cken der Superfrost-Taste (Schnellgefrieren)
ausgeschaltet werden.
Die Superfrost-Kontrolllampe erlischt.

Temperaturwarnung (Temperatur zu
hoch)

Ein Anstieg der Temperatur in einem Fach
(zum Beispiel aufgrund eines Stromausfalls)
wird durch das Blinken der Alarmleuchte
angezeigt.
Sobald die normalen Bedingungen wieder
hergestellt sind, schaltet sich die Alarm­leuchte automatisch aus.

Wichtig! Verwenden Sie keine Reinigungs­mittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.

TÄGLICHER GEBRAUCH

Einfrieren frischer Lebensmittel

Der Gefrierraum eignet sich zum Einfrieren
von frischen Lebensmitteln und zum Lagern
von gefrorenen und tiefgefrorenen Lebens­mitteln über einen längeren Zeitraum.
Um frische Lebensmittel einzufrieren, schal­ten Sie bitte die Superfrost-Funktion
(Schnellgefrieren) mindestens 24 Stunden,
bevor Sie die einzufrierenden Lebensmittel
in den Gefrierraum legen, ein.
Legen Sie die frischen Lebensmittel, die
eingefroren werden sollen, in das untere
Fach.
Die maximale Menge an Lebensmitteln, die
in 24 Stunden eingefroren werden kann, ist
auf dem Typenschild angegeben, das sich
im Inneren des Gerätes befindet.

Der Gefriervorgang dauert 24 Stunden. Le­gen Sie während dieses Zeitraums keine
weiteren einzufrierenden Lebensmittel in
das Gerät.
Schalten Sie nach 24 Stunden, wenn der
Gefriervorgang beendet ist, die Superfrost­Funktion aus (siehe „Superfrost-Funktion“).

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten Inbe­triebnahme oder nach einer Zeit, in der das
Gerät nicht benutzt wurde, mindestens
zwei Stunden lang auf den höheren Einstel­lungen laufen, bevor Sie Lebensmittel in
das Gefrierfach hinein legen.

44 electrolux

Wichtig! Kam es zum Beispiel durch einen

Stromausfall, der länger dauerte als der in
der Tabelle mit den technischen Daten
angegebene Wert (siehe "Ausfalldauer") zu
einem ungewollten Abtauen, dann müssen
die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht und (nach
dem Abkühlen) erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel
können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank
oder bei Raumtemperatur aufgetaut wer­den.
Kleinere Gefriergutteile können unter Um­ständen sogar direkt aus dem Gefrier-

HILFREICHE HINWEISE UND TIPPS

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln,
die innerhalb von 24 Stunden eingefroren
werden kann. ist auf dem Typschild an­gegeben;

• der Gefriervorgang dauert 24 Stunden.
Legen Sie während dieses Zeitraums kei­ne weiteren einzufrierenden Lebensmittel
in das Gefrierfach;

• frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel von
sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Por­tionen ein, damit diese schnell und voll­ständig gefrieren und Sie später nur die
Menge auftauen müssen, die Sie gerade
benötigen;

• die einzufrierenden Lebensmittelportio­nen sollten stets luftdicht in Aluminiumfo­lie oder in lebensmittelechte Gefrierbeutel
verpackt werden, um so wenig Luft wie
möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von fri­schen, noch ungefrorenen Lebensmitteln
darauf, dass diese keinen Kontakt mit
Gefriergut bekommen, da dieses sonst
antauen kann;

• weniger fetthaltige Lebensmittel lassen
sich besser lagern als fetthaltigere; Salz

schrank entnommen und anschließend so­fort gekocht oder gegart werden: in diesem
Fall dauert der Garvorgang allerdings etwas
länger.

Eiswürfelbereitung

Dieses Gerät ist mit einer oder mehreren
Schalen für die Herstellung von Eiswürfeln
ausgestattet. Füllen Sie die Schalen mit
Wasser und stellen Sie diese in das Gefrier­fach.

Wichtig! Bitte verwenden Sie zum
Herausholen der Schalen aus dem
Gefrierschrank keine Utensilien aus Metall.

verkürzt die Lagerzeit von Lebensmitteln
im Gefrierfach;

• werden Gefrierwürfel direkt nach der Ent­nahme aus dem Gefrierfach verwendet,
können Sie zu Frostbrand auf der Haut
führen;

• es empfiehlt sich, das Einfrierdatum auf
jeder einzelnen Packung zu notieren, um
einen genauen Überblick über die Lager­zeit zu haben.

Hinweise zur Lagerung gefrorener
Produkte

So erzielen Sie die besten Ergebnisse mit
Ihrem Gerät:

• Prüfen Sie sorgfältig, dass die im Handel
erworbenen gefrorenen Lebensmittel
sachgerecht gelagert wurden.

• Achten Sie unbedingt darauf, die einge­kauften gefrorenen Lebensmittel in der
kürzest möglichen Zeit in Ihren Gefrier­schrank zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie diese nicht länger offen als un­bedingt notwendig.

• Abgetaute Lebensmittel verderben sehr
schnell und eignen sich nicht für ein er­neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl­kostverpackung sollte nicht überschritten
werden.

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält
Kohlenwasserstoffe; Wartungsarbeiten
und Nachfüllen von Kältemittel dürfen
daher nur durch vom Hersteller autori­siertes Fachpersonal ausgeführt wer­den.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu­behörteile mit lauwarmem Wasser und
etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtun­gen in regelmäßigen Abständen und kon­trollieren Sie, dass diese sauber und frei
von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig
ab.

Wichtig! Ziehen Sie nicht an Leitungen
und/oder Kabeln im Innern des
Kühlschranks und achten Sie darauf, diese
nicht zu verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innen­raums keinesfalls Putzmittel, Scheuerpulver,
stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die Oberfläche
des Innenraums beschädigen und einen
starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes
Gitter) und den Motorkompressor auf der
Geräterückseite mit einer Bürste oder ei­nem Staubsauger. Dadurch verbessert sich
die Leistung des Geräts und es verbraucht
weniger Strom.

Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät au­ßen nur mit warmem Wasser und etwas
flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reini­gung wieder an die Netzversorgung an.

electrolux 45

Abtauen des Gefrierschranks

Auf den Ablagen des Gefrierschranks und
im Innern des oberen Fachs wird sich stets
etwas Reif bilden.
Tauen Sie den Gefrierschrank ab, wenn die
Reifschicht eine Stärke von etwa 3 bis 5
mm erreicht hat.

Wichtig! Stellen Sie den Temperaturregler
bitte 12 Stunden vor dem Abtauen auf eine
kühlere Einstellung, damit eine
ausreichende Kälte als Reserve für die
Unterbrechung im Betrieb entstehen kann.

Entfernen Sie den Reif wie nachstehend er­läutert:

1. Gerät ausstecken.

2. Nehmen Sie das gesamte Gefriergut he­raus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern Sie
es an einem kühlen Ort.

Vorsicht! Fassen Sie eingefrorene
Lebensmittel nicht mit nassen Händen
an. Ihre Hände könnten an den
Lebensmitteln festfrieren.

46 electrolux

3. Lassen Sie die Tür des Geräts offen ste­hen und setzen Sie den Kunststoffscha­ber in den entsprechenden Sitz unten in
der Mitte; stellen Sie eine Schale zum
Auffangen des Tauwassers darunter

Stellen Sie eine Schale mit warmem
Wasser in das Gefrierfach, um den Ab­tauprozess zu beschleunigen. Entfer­nen Sie vorsichtig Eisstücke von den
Wänden, bevor alles abgetaut ist.

4. Ist alles vollständig abgetaut, trocken
Sie die nassen Oberflächen gründlich ab
und bewahren Sie den Schaber für eine
spätere Verwendung auf.

5. Schalten Sie das Gerät ein.

6. Nachdem das Gerät zwei bis drei Stun­den in Betrieb ist, können Sie die ausge­lagerten Lebensmittel wieder in den Ge­frierschrank hinein legen.

Warnung! Verwenden Sie niemals
scharfe Gegenstände zum Entfernen
von Reif und Eis vom Verdampfer, da
dieser dadurch beschädigt werden
könnte.
Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtau­prozess zu beschleunigen; halten Sie
sich dazu ausschließlich an die Anga­ben des Geräteherstellers.
Ein Temperaturanstieg des Gefrierguts
während des Abtauens des Gerätes
kann die Lagerzeit dieser Lebensmittel
verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müs­sen Sie folgendermaßen vorgehen:

trennen Sie das Gerät von der Netz-

•

versorgung

• entnehmen Sie alle Lebensmittel

•

tauen Sie das Gerät ab

20)

, Reinigen Sie

das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um
das Entstehen unangenehmer Gerüche
zu vermeiden.

Möchten Sie bei einer längeren Abwesen­heit den Gefrierschrank weiter laufen las­sen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Gerätes verdirbt.

WAS TUN, WENN …

Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker
aus der Steckdose.
Maßnahmen zur Störungsbehebung,
die in der vorliegenden Gebrauchsan­weisung nicht beschrieben sind, dürfen
nur von einem qualifizierten Elektriker

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert
nicht. Die Kontrolllampe
blinkt nicht.

Der Netzstecker steckt nicht

20) Falls dies vorgesehen ist.

Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.

richtig in der Steckdose.

Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).

oder einer kompetenten Person durch­geführt werden.

Stecken Sie den Netzstecker rich­tig in die Steckdose.

electrolux 47

Störung Mögliche Ursache Abhilfe

Das Gerät bekommt keinen

Die Kontrolllampe blinkt. Das Gerät arbeitet nicht korrekt. Kontaktieren Sie gegebenenfalls

Die Alarmleuchte blinkt. Die Temperatur im Gefrierraum

Der Kompressor arbeitet
ständig.

Die Tür ist nicht richtig geschlos-

Die Tür wurde zu häufig geöff-

Die Temperatur der zu kühlen-

Die Raumtemperatur ist zu

Die Funktion Action Freeze ist

Die Temperatur im Ge­frierraum ist zu niedrig.

Die Funktion Action Freeze ist

Die Temperatur im Ge­frierraum ist zu hoch.

Die Tür ist nicht richtig geschlos-

Die Temperatur der zu kühlen-

Es wurden zu viele Lebensmittel

Die einzufrierenden Packungen

Es bildet sich zu viel Reif
oder Eis.

Die Tür ist nicht richtig geschlos-

Die Temperatur ist nicht richtig

Schließen der Tür

1. Reinigen Sie die Türdichtungen.

Strom. Es liegt keine Spannung
an der Netzsteckdose an.

ist zu hoch.

Die Temperatur ist nicht richtig
eingestellt.

sen.

net.

den Lebensmittel ist zu hoch.

hoch.

eingeschaltet.
Die Temperatur ist nicht richtig

eingestellt.

eingeschaltet.
Die Temperatur ist nicht richtig

eingestellt.

sen.

den Lebensmittel ist zu hoch.

auf einmal eingelegt.

liegen zu dicht aneinander.

Die Lebensmittel sind nicht rich­tig verpackt.

sen.

eingestellt.

2. Stellen Sie die Tür nach Bedarf ein. Sie-

he hierzu "Montage".

Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funkti­oniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.

einen qualifizierten Elektriker.
Siehe hierzu den Abschnitt „Tem-

peraturwarnung“ (Temperatur zu
hoch)

Stellen Sie eine höhere Tempera­tur ein.

Siehe hierzu „Schließen der Tür“.

Lassen Sie die Tür nicht länger als
unbedingt erforderlich offen.

Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät stellen.

Senken Sie die Raumtemperatur.

Siehe hierzu Funktion „Action
Freeze “.

Stellen Sie eine höhere Tempera­tur ein.

Siehe hierzu Funktion „Action
Freeze “.

Stellen Sie eine niedrigere Tempe­ratur ein.

Siehe hierzu „Schließen der Tür“.

Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät stellen.

Legen Sie weniger Lebensmittel
auf einmal ein.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Le­bensmittel dies nicht verhindern.

Verpacken Sie die Lebensmittel
richtig.

Siehe hierzu „Schließen der Tür“.

Stellen Sie eine höhere Tempera­tur ein.

48 electrolux

3. Ersetzen Sie die defekten Türdichtun­gen, falls erforderlich. Kontaktieren Sie
den Kundendienst.

TECHNISCHE DATEN

Abmessungen der Einbauni­sche

Höhe 600 mm
Breite 560 mm
Tiefe 550 mm
Lagerzeit bei Störung 23 Std.
Spannung 230-240 V
Frequenz 50 Hz

Die technischen Informationen befinden
sich auf dem Typenschild innen links im Ge­rät sowie auf der Energieplakette.

MONTAGE

Lesen Sie bitte die
"Sicherheitshinweise" vor der
Aufstellung des Geräts sorgfältig durch,
um Gefahren für Sie selbst zu
vermeiden und einen korrekten Betrieb
des Geräts zu gewährleisten.

Aufstellung

Installieren Sie dieses Gerät an einem Ort,
an dem die Umgebungstemperatur mit der
Klimaklasse übereinstimmt, die auf dem
Typschild des Geräts angegeben ist:

Klima­klasse

SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Umgebungstemperatur

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und ­frequenz Ihres Hausanschlusses mit den
auf dem Typenschild angegebenen An­schlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit ei­nem Schutzkontakt ausgestattet. Falls die
Steckdose Ihres Hausanschlusses nicht ge­erdet sein sollte, lassen Sie das Gerät bitte

gemäß den geltenden Vorschriften erden
und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicher­heitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.

Wechsel des Türanschlags

Die Tür des Geräts geht nach rechts auf.
Wenn Sie möchten, dass die Tür nach links
aufgeht, befolgen Sie bitte diese Schritte,
bevor Sie das Gerät einbauen:

1. Lösen und entfernen Sie den oberen
Bolzen.

2. Entfernen Sie die Tür.

3. Nehmen Sie das Distanzstück ab.

4. Lösen Sie den unteren Bolzen mit einem
Schlüssel.

min.
200 cm

electrolux 49

2

min.

2

200 cm

Auf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.

2. Setzen Sie das Distanzstück ein.

3. Installieren Sie die Tür.

4. Ziehen Sie den oberen Bolzen fest.

Anforderungen an die Belüftung

Die Luftzirkulation hinter dem Gerät muss
ausreichend groß sein.

Installation des Geräts

Vorsicht! Vergewissern Sie sich, dass

sich das Netzkabel des Gerätes frei
bewegen kann.

Gehen Sie wie folgt vor:

1. Bringen Sie den selbstklebenden Dich-

tungsstreifen, wie in der Abbildung ge­zeigt, am Gerät an.

50 electrolux

2. Setzen Sie das Gerät in die Einbauni­sche.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis die obere Lückenblende am Kü­chenmöbel anliegt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite
in Pfeilrichtung (2) so weit wie möglich
gegen die Seitenwand des Küchenmö­bels.

2

1

3. Richten Sie das Gerät in der Einbauni­sche aus.
Vergewissern Sie sich, dass der Ab­stand zwischen dem Gerät und der
Schrankvorderkante 44 mm beträgt.
Mit der unteren Scharnierabdeckung
(im Beipack) können Sie sicherstellen,
dass der Abstand zwischen dem Gerät
und dem Küchenmöbel richtig ist.
Achten Sie darauf, dass der Abstand
zwischen dem Gerät und dem Schrank
4 mm beträgt.
Öffnen Sie die Tür. Stecken Sie die un­tere Scharnierabdeckung auf.

4mm

44mm

4. Befestigen Sie das Gerät mit 4 Schrau­ben in der Einbaunische.

I

electrolux 51

5. Entfernen Sie das korrekte Teil von der
Scharnierabdeckung (E). Vergessen Sie
nicht, Teil DX im Fall des rechten
Scharniers oder Teil SX im entgegenge­setzten Fall abzunehmen.

6. Montieren Sie die Abdeckungen (C, D)
in den Öffnungen der oberen Anschlag­leiste.
Bringen Sie die Scharnierabdeckungen
(E) am Scharnier an.

C

D

E

7. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).

Ha

Hb

Hc

Hd

8. Montieren Sie Teil (Ha) an der Innensei­te der Tür des Küchenmöbels.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Drücken Sie Teil (Hc) auf Teil (Ha).

21 mm

E

Ha

Hc

52 electrolux

10. Öffnen Sie die Gerätetür und die Tür
des Küchenmöbels in einem Winkel
von 90°.
Setzen Sie das Führungsstück (Hb) in
die Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü­chenmöbeltür zusammen und markie­ren Sie die Bohrungen.

8 mm

Ha

Hb

11. Nehmen Sie das Führungsstück ab.
Markieren Sie 8 mm von der Außen­kante entfernt die Stelle, an der der Na­gel (K) einzuschlagen ist.

12. Setzen Sie das Führungsstück erneut
auf die Führungsschiene und schrau­ben Sie es mit den mitgelieferten
Schrauben fest.
Richten Sie die Küchenmöbeltür und
die Gerätetür mittels Führungsstück
(Hb) aus.

Hb

13. Drücken Sie Abdeckung (Hd) auf Füh­rungsstück (Hb).

8 mm

K

Hb

Hd

Ha

Prüfen Sie alles erneut, um sicherzustellen,
dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen fest

am Gerät befestigt ist.

Wichtig! Bei niedriger
Umgebungstemperatur (zum Beispiel im
Winter) schrumpft die Dichtung. Bei höherer
Umgebungstemperatur dehnt sich die
Dichtung aus.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen

electrolux 53

dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

54 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 54
Pannello dei comandi 56
Primo utilizzo 57
Utilizzo quotidiano 57
Suggerimenti e consigli utili 58

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro
dell'apparecchio, prima dell'installazione e
del primo utilizzo leggere con attenzione il li­bretto istruzioni, inclusi i suggerimenti e le
avvertenze. Per evitare errori e incidenti, è
importante garantire che tutte le persone
che utilizzano l'apparecchio ne conoscano il
funzionamento e le caratteristiche di sicu­rezza. Conservare queste istruzioni e accer­tarsi che rimangano unite all'apparecchio in
caso di vendita o trasloco, in modo che
chiunque lo utilizzi sia correttamente infor­mato sull'uso e sulle norme di sicurezza.
Per la sicurezza delle persone e delle cose
osservare le precauzioni indicate nelle pre­senti istruzioni per l'utente, il produttore non
è responsabile dei danni provocati da even­tuali omissioni.

Sicurezza dei bambini e delle persone
fragili

• Questo apparecchio non deve essere
usato da persone, bambini inclusi, con ri­dotte capacità fisiche, sensoriali o psichi­che, oppure prive di conoscenza e espe­rienza, a meno che non siano state istrui­te all'uso dell'apparecchio da parte dei
responsabili della loro sicurezza, oppure
sotto vigilanza di questi.
I bambini devono essere sorvegliati per
assicurarsi che non giochino con l'appa­recchio.

• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Alcuni materiali
possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito,
estrarre la spina dalla presa, tagliare il ca­vo di collegamento (il più vicino possibile
all'apparecchio) e smontare lo sportello

Pulizia e cura 58
Cosa fare se… 60
Dati tecnici 61
Installazione 61
Considerazioni ambientali 66

Con riserva di modifiche

per evitare che i bambini giocando pos­sano subire scosse elettriche o chiudersi
dentro l'apparecchio.

• Se questo nuovo apparecchio, che è do­tato di guarnizioni magnetiche nello spor­tello, va a sostituirne uno più vecchio
avente sportello o coperchio con chiusu­re a molla, si deve rendere inutilizzabili tali
chiusure prima di eliminare l'apparecchio
sostituito, per evitare che diventi una
trappola mortale per i bambini.

Norme di sicurezza generali

Attenzione Accertarsi che le aperture

di ventilazione non siano ostruite.

• L'apparecchiatura è progettata per la
conservazione domestica di alimenti e/o
bevande nelle modalità descritte nelle
presenti istruzioni.

• Non utilizzare dispositivi meccanici o altri
mezzi artificiali per accelerare lo sbrina­mento.

• Non utilizzare altre apparecchiature elet­triche (per esempio gelatiere) all'interno
del frigorifero, salvo quelle approvate per
tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatu­ra contiene isobutano (R600a), un gas
naturale con un elevato livello di compati­bilità ambientale che, tuttavia, è infiam­mabile.
Durante il trasporto e l'installazione del­l'apparecchiatura, assicurarsi che nessu­no dei componenti del circuito refrigeran­te venga danneggiato.
In caso di danneggiamento del circuito
refrigerante:

electrolux 55

– Evitare fiamme libere e scintille
– Aerare bene il locale in cui si trova l'ap-

parecchiatura

• È pericoloso cambiare le specifiche o
modificare il prodotto in qualunque mo­do. Un danneggiamento del cavo potreb­be provocare cortocircuiti, incendi e/o
scosse elettriche.

Avvertenza Tutti i componenti elettrici
(cavo di alimentazione, spina, com­pressore) devono essere sostituiti da
un tecnico certificato o da personale
d'assistenza qualificato al fine di evitare
di correre rischi.

1. Non collegare prolunghe al cavo di

alimentazione.

2. Evitare che il lato posteriore dell'appa-

recchiatura possa schiacciare o dan­neggiare la spina, causandone il surri­scaldamento con un conseguente ri­schio di incendio.

3. La spina dell'apparecchiatura deve

trovarsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazio-

ne.

5. Se la presa elettrica non è perfetta-

mente stabile, non inserire la spina. Il
collegamento potrebbe provocare
scosse elettriche o creare un rischio
di incendio.

6. L'apparecchiatura non deve essere

messo in funzione senza il coprilam-

21)

pada interno

della luce interna.

• Questa apparecchiatura è pesante. Pre­stare attenzione quando occorre spostar­la.

• Evitare di estrarre o di toccare gli alimenti
riposti nel vano congelatore con le mani
bagnate o umide; il contatto potrebbe
provocare abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata del­l'apparecchiatura alla luce solare diretta.

•

Lampadine

22)

utilizzate in questa appa­recchiatura sono lampadine speciali sele­zionate per essere usate unicamente ne­gli elettrodomestici. Non sono adatte per
l'illuminazione degli ambienti.

21) Per le apparecchiature che prevedono il coprilampada.

22) Nel caso in cui la lampadina sia prevista.

23) Se l'apparecchio è di tipo No-Frost.

Uso quotidiano

• Non collocare pentole calde sulle parti in
plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili
nell'apparecchio, perché potrebbero
esplodere.

• Non collocare gli alimenti direttamente
contro l'uscita dell'aria nella parete po-

steriore.

23)

• Gli alimenti congelati non devono essere
ricongelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezio­nati secondo le istruzioni del produttore
dell'alimento surgelato.

• Osservare rigorosamente i consigli per la
conservazione degli alimenti del produt­tore dell'apparecchio. Vedere le relative
istruzioni.

• Non collocare bevande gassate o frizzan­ti nello scomparto congelatore perché
creano pressione sul recipiente che può
esplodere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature
da gelo se consumati immediatamente
dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatu­ra ed estrarre la spina dalla presa.

• Non pulire l'apparecchiatura con oggetti
metallici.

• Non usare oggetti appuntiti per sbrinare
l'apparecchiatura. Usare un raschietto di
plastica.

Installazione
Importante Per il collegamento elettrico,

seguire attentamente le istruzioni dei
paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi
che non presenti danni. Non collegare
l'apparecchio se è danneggiato. Segnala­re immediatamente gli eventuali danni al
negozio in cui è stato acquistato. In que­sto caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore
prima di collegare l'apparecchio per con­sentire all'olio di arrivare nel compresso­re.

56 electrolux

• Attorno all'apparecchio vi deve essere
un'adeguata circolazione dell'aria, altri­menti si può surriscaldare. Per ottenere
una ventilazione sufficiente seguire le
istruzioni di installazione.

• Se possibile il retro dell'apparecchio do­vrebbe essere posizionato contro una
parete per evitare di toccare le parti calde
o di rimanervi impigliati (compressore,
condensatore), evitando così possibili
scottature.

• L'apparecchio non deve essere posto vi­cino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la
presa rimanga accessibile.

• Per il collegamento idrico, usare solo sor­genti d'acqua potabile.

24)

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura
devono essere eseguiti esclusivamente
da elettricisti qualificati o da personale
competente.

PANNELLO DEI COMANDI

• Gli interventi di assistenza devono essere
eseguiti esclusivamente da tecnici auto­rizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas
che potrebbero danneggiare lo strato
di ozono nel circuito refrigerante o nei
materiali isolanti. L'apparecchio non
deve essere smaltito assieme ai rifiuti
urbani e alla spazzatura. La schiuma
dell'isolamento contiene gas infiamma­bili: lo smaltimento dell'apparecchio va
eseguito secondo le prescrizioni vigenti
da richiedere alle autorità locali. Evitare
di danneggiare il gruppo refrigerante,
specialmente nella parte posteriore vici­no allo scambiatore di calore. I materiali
usati su questo apparecchio contras-

segnati dal simbolo

sono riciclabili.

1 2 3 4 5

1 Spia di controllo
2 Regolatore temperatura
3 Spia di congelamento rapido
4 Tasto di congelamento rapido
5 Spia di allarme

Accensione

Inserire la spina nella presa.
Impostare il regolatore di temperatura a un
livello medio, ruotandolo in senso orario.
La spia di controllo si accende.

Importante Se la temperatura all'interno
dell'apparecchio è troppo alta, la spia di
allarme lampeggia. Attivare la funzione di
congelamento rapido.

Spegnimento

Per spegnere l'apparecchio, ruotare il rego­latore di temperatura in posizione "O".
La spia di controllo si spegne.

Regolazione della temperatura

La temperatura viene regolata automatica­mente.
Per regolare il livello di raffreddamento, pro­cedere come segue:

• impostare il regolatore di temperatura a
un livello basso per ottenere un raffredda­mento minimo.

• impostare il regolatore di temperatura a
un livello alto per ottenere un raffredda­mento più intenso.

In condizioni normali, si consiglia di uti­lizzare una regolazione media.

24) Per gli apparecchi che prevedono un collegamento alla rete idrica.

electrolux 57

Tuttavia, è importante ricordare che la tem­peratura all'interno dell'apparecchio è con­dizionata dai seguenti fattori:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di alimenti conservati

• posizione dell'apparecchio.

Funzione di congelamento rapido

Questa funzione viene attivata premendo il
tasto di congelamento rapido.
La spia di congelamento rapido si accende.
Questa funzione si arresta automaticamen­te dopo 52 ore.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la pri­ma volta, lavare l'interno e gli accessori in­terni con acqua tiepida e un po' di sapone
neutro in modo a togliere il tipico odore dei
prodotti nuovi, quindi asciugare accurata­mente.

UTILIZZO QUOTIDIANO

Congelamento di cibi freschi

Il vano congelatore è adatto al congelamen­to di cibi freschi e alla conservazione a lun­go termine di alimenti congelati e surgelati.
Per congelare alimenti freschi, attivare la
funzione di congelamento rapido almeno 24
ore prima di introdurre gli alimenti nel vano
congelatore.
Riporre i cibi freschi da congelare nel com­parto inferiore.
La quantità massima di alimenti congelabile
in 24 ore è riportata sulla targhetta identifi­cativa presente sulle pareti interne del frigo­rifero.
Il processo di congelamento dura 24 ore:
finché non è concluso, non aggiungere altro
cibo da congelare.
Dopo 24 ore, quando il processo di conge­lamento è completato, disattivare la funzio­ne di congelamento rapido (vedere "Funzio­ne di congelamento rapido")

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non
utilizzo, lasciare in funzione l'apparecchiatu­ra per almeno 2 ore con una regolazione al­ta prima di introdurre gli alimenti.

È possibile disattivare la funzione in qualsia­si momento premendo il tasto di congela­mento rapido.
La spia di congelamento rapido si spegne.

Allarme temperatura eccessiva

Un aumento di temperatura in un vano (per
esempio a causa di un'interruzione dell'ali­mentazione elettrica) è indicato dalla spia di
allarme lampeggiante.
Al ripristino delle condizioni normali, la spia
di allarme si spegne automaticamente.

Importante Non usare detergenti corrosivi
o polveri abrasive che danneggiano le finitu­re.

Importante Se si verifica un'interruzione
della corrente elettrica di durata superiore al
"tempo di salita" indicato nella tabella dei
dati tecnici, il cibo scongelato deve essere
consumato rapidamente o cucinato
immediatamente e quindi ricongelato (dopo
il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati
possono essere scongelati nel vano frigori­fero o a temperatura ambiente, in funzione
del tempo disponibile per questa operazio­ne.
I pezzi piccoli possono addirittura essere
cucinati ancora congelati, direttamente dal
congelatore: in questo caso la cottura dure­rà più a lungo.

Produzione di cubetti di ghiaccio

Questo apparecchio è equipaggiato con
una o più vaschette per la produzione di
cubetti di ghiaccio. Riempire d'acqua le va­schette quindi inserirle nel vano congelato­re.

Importante Non usare strumenti metallici
per rimuovere le vaschette dal congelatore.

58 electrolux

SUGGERIMENTI E CONSIGLI UTILI

Consigli per il congelamento

Per un processo di congelamento ottimale,
ecco alcuni consigli importanti:

• la quantità massima di cibo che può es­sere congelata in 24 h è riportata sulla
targhetta;

• il processo di congelamento dura 24 ore.
In questo periodo non aggiungere altro
cibo da congelare;

• congelare solo alimenti freschi, di ottima
qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per
consentire un congelamento rapido e
completo e per scongelare in seguito so­lo la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o
in politene e verificare che i pacchetti sia­no ermetici;

• non lasciare che cibo fresco non conge­lato entri in contatto con quello già con­gelato, per evitare un aumento della tem­peratura in quest'ultimo;

• i cibi magri si conservano meglio e più a
lungo di quelli grassi; il sale riduce il pe­riodo di conservazione del cibo;

• i ghiaccioli, se consumati immediatamen­te dopo la rimozione dal vano congelato-

re, possono causare ustioni da congela­mento della pelle;

• si consiglia di riportare la data di congela­mento su ogni singolo pacchetto per riu­scire a tenere traccia del tempo di con­servazione;

Consigli per la conservazione dei
surgelati

Per ottenere i migliori risultati con questo
apparecchio:

• accertare che i cibi congelati commercial­mente siano adeguatamente conservati
dal rivenditore;

• fare in modo che i cibi congelati siano
trasferiti dal negozio al congelatore nel
più breve tempo possibile;

• non aprire la porta frequentemente o la­sciarla aperta più del tempo strettamente
necessario.

• Una volta scongelato, il cibo si deteriora
rapidamente e non può essere ricongela­to.

• Non superare il periodo di conservazione
indicato dal produttore.

PULIZIA E CURA

Attenzione Staccare la spina
dell'apparecchio prima di eseguire
lavori di manutenzione.

Questo apparecchio contiene idrocar­buri nell'unità di raffreddamento; la ma­nutenzione e la ricarica devono pertan­to essere effettuate esclusivamente da
tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolar­mente:

• Pulire l'interno e gli accessori con acqua
tiepida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni
della porta e verificare che siano pulite e
prive di residui.

• Risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o
danneggiare tubi e/o cavi all'interno
dell'apparecchio.

Non usare mai detergenti, polveri abrasive,
prodotti per la pulizia con una forte profu­mazione o cere lucidanti per pulire l'interno,
in quanto danneggiano la superficie e la­sciano un odore forte.

Pulire il condensatore (griglia nera) e il com­pressore sul retro con una spazzola o un
aspirapolvere. Questa operazione migliorerà
le prestazioni dell'apparecchio riducendo i
consumi elettrici.

Importante Non danneggiare il sistema di
raffreddamento.

Molti detergenti per cucine di marca con­tengono sostanze chimiche in grado di at­taccare/danneggiare la plastica impiegata in
questo apparecchio. Per questo motivo si
raccomanda di pulire l'involucro esterno
dell'apparecchio solo con acqua calda con
un po' di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio al­la rete di alimentazione.

electrolux 59

Sbrinamento del congelatore

Una certa quantità di brina si formerà sem­pre sui ripiani del congelatore e attorno allo
scomparto superiore.
Sbrinare il congelatore quando lo strato di
brina raggiunge uno spessore di ca. 3-5
mm.

Importante Circa 12 ore prima dello
sbrinamento, impostare il termostato su
una regolazione più alta per accumulare
una riserva di freddo sufficiente per
l'interruzione del funzionamento.

Per rimuovere la brina, seguire le istruzioni
sottostanti:

1. Spegnere l'apparecchio.

2. Rimuovere il cibo eventualmente con-

servato, avvolgendolo in diversi strati di
carta di giornale e collocandolo in un
luogo fresco.

Attenzione Non toccare il cibo
congelato con le mani bagnate. Le
mani potrebbero aderire all'alimento
congelato.

3. Lasciare aperta la porta e inserire il ra­schietto in plastica nella sede appropria­ta al centro sul fondo, collocando una
bacinella al di sotto per raccogliere l'ac­qua di sbrinamento.

Per accelerare il processo di sbrina­mento, collocare un recipiente di acqua
calda nel vano congelatore. Inoltre ri­muovere i pezzi di ghiaccio che si di­staccano prima che lo sbrinamento sia
completo.

4. Una volta completato lo sbrinamento,
asciugare accuratamente l'interno con­servando il raschietto per l'uso futuro.

5. Accendere l'apparecchio.

6. Dopo due o tre ore, reintrodurre nel va­no il cibo precedentemente rimosso.

Avvertenza Per rimuovere la brina
dall'evaporatore, non usare utensili
metallici appuntiti che possano
danneggiarlo.
Non usare dispositivi elettrici o altri
mezzi artificiali non raccomandati dal
produttore allo scopo di accelerare il
processo di sbrinamento.
Un innalzamento della temperatura dei
surgelati durante lo sbrinamento può ri­durre la loro durata di conservazione.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per
lunghi periodi, adottare le seguenti precau­zioni:

scollegare l'apparecchio dalla rete

•

elettrica

60 electrolux

• rimuovere tutto il cibo

•

sbrinare

25)

e pulire l'apparecchio e tutti gli

accessori

• lasciare la/e porta/e socchiusa/e per evi-

tare odori sgradevoli.
Se l'apparecchio rimane acceso, chiedere a
qualcuno di controllare ogni tanto per evita­re che il cibo contenuto marcisca in caso di
interruzione dell'alimentazione elettrica.

COSA FARE SE…

Avvertenza Prima della ricerca guasti,
estrarre la spina dalla presa.
Le operazioni di ricerca guasti non de­scritte nel presente manuale devono
essere eseguite esclusivamente da
elettricisti qualificati o da personale
competente.

Problema Possibile causa Soluzione

L'apparecchiatura non
funziona. La spia di con­trollo non lampeggia.

La spina non è inserita corretta-

L'apparecchiatura non riceve

La spia di controllo lam­peggia.

La spia di allarme lam­peggia.

Il compressore rimane
sempre in funzione.

La porta non è chiusa corretta-

La porta viene aperta troppo fre-

La temperatura degli alimenti è

La temperatura ambiente è trop-

La funzione Action Freeze è atti-

La temperatura nel con­gelatore è troppo bassa.

La funzione Action Freeze è atti-

La temperatura nel vano
congelatore è troppo al­ta.

25) Se previsto.

L'apparecchiatura è spenta. Accendere l'apparecchiatura.

mente nella presa di alimentazio­ne.

corrente. Assenza di tensione
nella presa.

L'apparecchiatura non funziona
correttamente.

La temperatura nel vano conge­latore è troppo alta.

La temperatura non è impostata
correttamente.

mente.

quentemente.

troppo alta.

po alta.

va.
Il regolatore della temperatura

non è regolato correttamente.

va.
Il regolatore della temperatura

non è regolato correttamente.

Importante Durante l'uso, alcuni rumori di
funzionamento (come quelli del
compressore o del circuito refrigerante)
sono da considerarsi normali.

Inserire correttamente la spina
nella presa.

Collegare alla presa un'altra ap­parecchiatura elettrica.
Rivolgersi a un elettricista qualifi­cato.

Rivolgersi a un elettricista qualifi­cato.

Vedere "Allarme temperatura ec­cessiva"

Impostare una temperatura supe­riore.

Fare riferimento alla sezione
"Chiusura della porta".

Limitare il più possibile il tempo di
apertura della porta.

Prima di conservare gli alimenti,
lasciarli raffreddare a temperatura
ambiente.

Abbassare la temperatura am­biente.

Fare riferimento alla sezione "
Funzione Action Freeze ".

Impostare una temperatura supe­riore.

Fare riferimento alla sezione "
Funzione Action Freeze ".

Impostare una temperatura infe­riore.

Problema Possibile causa Soluzione

La porta non è chiusa corretta-

La temperatura degli alimenti è

Sono stati introdotti molti ali-

I prodotti sono troppo vicini tra

Si forma troppa brina.

La porta non è chiusa corretta-

Il regolatore della temperatura

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere

mente.

troppo alta.

menti contemporaneamente.

loro.

Gli alimenti non sono avvolti cor­rettamente.

mente.

non è regolato correttamente.

3. Se necessario, sostituire le guarnizioni

della porta difettose. Contattare il Cen­tro di assistenza locale.

Fare riferimento alla sezione
"Chiusura della porta".

Prima di conservare gli alimenti,
lasciarli raffreddare a temperatura
ambiente.

Introdurre gli alimenti poco alla
volta.

Disporre i prodotti in modo da
consentire una corretta circolazio­ne dell'aria fredda.

Avvolgere correttamente gli ali­menti.

Fare riferimento alla sezione
"Chiusura della porta".

Impostare una temperatura supe­riore.

"Installazione".

DATI TECNICI

Nicchia di incasso
Altezza 600 mm
Larghezza 560 mm
Profondità 550 mm
Tempo di salita 23 h
Tensione 230-240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta
del modello, applicata sul lato sinistro inter-

no dell'apparecchiatura, e sull'etichetta dei
valori energetici.

electrolux 61

INSTALLAZIONE

Prima di procedere all'installazione,
leggere con attenzione le "Informazioni
per la sicurezza", che riportano le
misure precauzionali da osservare per
la propria incolumità e per il corretto
funzionamento dell'apparecchio.

Posizionamento

Installare questo apparecchio in un punto in
cui la temperatura ambiente corrisponda al­la classe climatica indicata sulla sua tar­ghetta:

Classe

climati-

ca

SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Temperatura ambiente

62 electrolux

Collegamento elettrico

Prima di inserire la spina, verificare che la
tensione e la frequenza riportate sulla tar­ghetta corrispondano ai valori della rete
elettrica domestica.
L'apparecchio deve essere collegato a
massa. La spina del cavo di alimentazione è
dotata di un contatto a tale scopo. Se la
presa della rete elettrica domestica non è
collegata a massa, collegare l'apparecchio
ad una massa separata in conformità alle
norme relative alla corrente, consultando un
elettricista qualificato.
Il fabbricante declina qualsiasi responsabili­tà se le precauzioni suddette non sono ri­spettate.
Il presente apparecchio è conforme alle di­rettive CEE.

Reversibilità delle porte

La porta dell'apparecchio si apre verso de­stra. Se si desidera che la porta si apra ver­so sinistra, prima di installare l'apparecchio
eseguire queste operazioni:

1. Allentare e rimuovere il perno superiore.

2. Rimuovere la porta.

3. Rimuovere il distanziatore.

4. Svitare con una chiave il perno inferiore.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve es­sere sufficiente.

min.

2

200 cm

min.

2

200 cm

Sul lato opposto:

1. Serrare il perno inferiore.

2. Installare il distanziatore.

3. Installare la porta.

4. Serrare il perno superiore.

Installazione dell'apparecchio

Attenzione Accertare che il cavo di

rete possa muoversi liberamente.

Eseguire le seguenti operazioni:

electrolux 63

1. Applicare la striscia sigillante adesiva al­l'apparecchiatura come mostrato in fi­gura.

2. Installare l'apparecchio nella nicchia.
Spingere l'apparecchio in direzione del­le frecce (1) finché la copertura dello
spazio superiore si arresta contro il mo­bile da cucina.
Spingere l'apparecchio in direzione del­le frecce (2) contro il mobile sul lato op­posto della cerniera.

3. Regolare l'apparecchio nella nicchia.
Accertarsi che la distanza fra l'apparec­chio e il bordo anteriore del mobile sia
di 44 mm.
Il copricerniera inferiore (nel sacchetto
degli accessori) permette di controllare
che la distanza fra l'apparecchio e il
mobile della cucina sia corretta.
Accertarsi che lo spazio fra l'apparec­chio e il mobile sia di 4 mm.
Aprire la porta. Applicare il copricernie­ra inferiore.

4mm

44mm

4. Fissare l'apparecchio alla nicchia con 4
viti.

2

I

1

64 electrolux

5. Rimuovere la parte corretta dal copri­cerniera (E). Rimuovere la parte DX nel
caso della cerniera destra o la parte SX
nel caso opposto.

6. Applicare i cappucci (C, D) sui copri­giunti e nei fori delle cerniere.
Applicare il copricerniera (E).

C

D

8. Installare la parte (Ha) sul lato interno
del mobile da cucina.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Spingere la parte (Hc) sulla parte (Ha).

21 mm

Ha

Hc

E

E

7. Staccare le parti (Ha), (Hb), (Hc) e (Hd).

Ha

Hb

Hc

Hd

electrolux 65

10. Aprire la porta dell'apparecchio e la
porta del mobile da cucina con un'an­golazione di 90°.
Inserire la squadretta (Hb) nella guida
(Ha).
Unire la porta dell'apparecchio alla por­ta del mobile e marcare i fori.

8 mm

Ha

Hb

11. Togliere le staffe e segnare la posizione
in cui deve essere inserito il chiodo (K)
a una distanza di 8 mm dal bordo
esterno della porta.

8 mm

12. Collocare nuovamente la squadretta
sulla guida e fissarla con le viti in dota­zione.
Allineare la porta del mobile da cucina
con quella dell'apparecchio regolando
la parte (Hb).

Hb

13. Premere la parte (Hd) sulla parte (Hb).

Hb

Hd

K

Ha

Effettuare un controllo finale per verificare
che:

• Tutte le viti siano serrate.

• La striscia sigillante magnetica sia attac-

cata saldamente al mobile.

Importante Se la temperatura ambiente è
bassa (ad esempio in inverno), è possibile
che la guarnizione si restringa. La
guarnizione torna alla dimensione normale
con l'aumento della temperatura ambiente.

66 electrolux

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto
domestico, ma deve essere portato nel
punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed
elettroniche. Provvedendo a smaltire questo
prodotto in modo appropriato, si
contribuisce a evitare potenziali

conseguenze negative per l’ambiente e per
la salute, che potrebbero derivare da uno
smaltimento inadeguato del prodotto. Per
informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’ufficio
comunale, il servizio locale di smaltimento
rifiuti o il negozio in cui è stato acquistato il
prodotto.

electrolux 67

www.electrolux.com/shop

222306768-B-482010
