Electrolux EUN621 User Manual [es]

c o n gelatore / congelador / freezer

LIBRETTO ISTRUZIONI

LIBRO DE INSTRUCCIONES

INSTRUCTION BOOK

2223 067-62

EUN 621

I

E

GB

ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE

13

Per un sollecito intervento è importante, all’atto
della chiamata, indicare il tipo di difetto, il
modello di apparecchiatura (Mod.), il numero di
prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o
dalla targhetta matricola posta all’interno
dell’apparecchiatura.

CENTRI ASSISTENZA

24

Abrir la puerta del aparato y la del mueble a 90°
aprox. Introducir la escuadrita (Hb) en la guía (Ha).
Mantener unidas la puerta del aparato y la del
mueble y marcar los agujeros según se indica en la
figura.

Quitar las escuadras y marcar a 8 mm del borde
externo de la puerta con el clavo (K).

Colocar otra vez la escuadrita sobre la guía y fijarla
con los tornillos presentes en el equipo base.

En caso de que sea necesario alinear la puerta del
mueble, utilizar el juego de los agujeros de ojal.

Al término de las operaciones es preciso controlar
que la puerta del aparato esté cerrada
correctamente.

Introducir la tapa (Hd), presionándola hasta oír el
resorte, en la guía (Hb).

8mm

Ha

PR167

Hb

8mm

K

Ha

PR168

Hb

Hb

Hd

PR167/1

14

ADVERTENCIAS Y CONSEJOS IMPORTANTES

Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario
consultarlo. Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con
él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias.

En caso de que este aparato, dotado de cierre magnético, sustituya uno con cierre automático,
aconsejamos que la cerradura de este último quede inservible, antes de deshacerse de él. Así se
evitará que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro de sus vidas.

Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le
rogamos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.

Seguridad

• Desenchufar el aparato antes de efectuar
cualquier operación de limpieza y mantenimiento
(como la sustitución de la bombilla de iluminación
en los aparatos que la poseen).

• Este aparato ha sido proyectado para ser usado
por adultos. Por lo tanto, tener cuidado que los
niños no se acerquen para jugar con él.

• Es peligroso modificar o intentar modificar las
características de este aparato.

• Quitar siempre el enchufe de la toma de corriente
antes de efectuar cualquier operación de limpieza o
manutención (como la substitución de la bombilla en
aquellos aparatos que la tienen).

• No consumir nunca los cubitos de hielo recién
sacados del congelador ya que podrían provocar
quemaduras.

• Estos aparatos son pesados.Tener cuidado en
los desplazamientos.

• Este aparato contiene hidrocarburos en el circuito
refrigerante; por lo tanto el mantenimiento y la
recarga deben ser efetuados exclusivamente por
personal autorizado de la empresa.

• Este aparato no contiene en el circuito
refrigerante y en el aislamiento, gases
refrigerantes nocivos para el ozono. El
aparato no debe ser eliminado junto con los
deshechos urbanos y chatarras. Se debe
evitar el daño del circiuto refrigerante, sobre
todo en la parte posterior cerca del
intercambiador.
Las informaciones sobre los centros de
recepción son suministradas por las
autoridades municipales.

• Prestar la máxima atención durante las
operaciones de desplazamiento para no dañar
las partes del circuito refrigerante a fin de
evitar las posibles salidas de líquido.

• El aparato no debe ser colocado cerca de
termosifones o cocinas a gas.

• Evitar la exposición prolongada del aparato a
los rayos solares.

• La parte posterior del aparato debe recibir

una circulación de aire suficiente y se debe
evitar cualquier daño al circuito refrigerante.

• Solamente para los congeladores (excluidos
los empotrados): su mejor ubicación es el
sótano.

Asistencia

• Cualquier modificación que eventualmente fuese
necesaria a la instalación eléctrica doméstica
para poder instalar el aparato tiene que ser
realizada sólo por personal competente.

• Para eventuales intervenciones dirigirse a un
Centro de Asistencia Técnica autorizado y exigir
las piezas de repuesto originales.

• En caso de necesitar reparaciones no intentar
hacerlas personalmente. Las reparaciones
efectuadas por personas no competentes pueden
provocar daños. Ponerse en contacto con el
Centro de Asistencia más cercano y emplear sólo
repuestos originales.

Uso

• Los frigoríficos y/o congeladores domésticos
están destinados sólo a la conservación y/o
congelación de alimentos.

• Las mejores prestaciones se obtienen con
temperaturas ambiente comprendidas entre
+18°C y +43°C (Clase T); +18°C y +38°C (Clase
ST); +16°C y +32°C (Clase N); +10°C y +32°C
(Clase SN); la clase de pertenencia está indicada
en la placa matrícula situada en la cámara al lado
del cajón verduras.

Atención: en caso de temperaturas ambiente
diferentes de las indicadas para la clase climática
a la cual pertenece este producto, es preciso
observar las indicaciones siguientes: cuando la
temperatura ambiente desciende por debajo del
valor mínimo puede suceder que la temperatura
de conservación en el vano congelador no esté
garantizada; por lo tanto, se aconseja que se
consuman a lo más pronto los alimentos
presentes en su interior.

23

B

E

C

D

Colocar les tapas (C-D) sobre los extremos del perfil
y en los agujeros para la bisagra.
Colocar la parrilla de aireación (B) encajándola a
presión y engornar la tapa (E) en posición.

PR266

Ha

Hb

Hc

Hd

2

1

m

m

2

1

m

m

ca. 50 mm

90°

90°

ca. 50 mm

PR33

Hc

Ha

Separar las piezas Ha, Hb, Hc, Hd según se indica
en la figura.

Apoyar la guía (Ha) sobre la parte interior de la
puerta del mueble arriba y abajo según se indica en
la figura y marcar la posición de los agujeros
exteriores. Una vez que se hayan hecho los
agujeros, fijar la guía con los tornillos presentes en
el equipo base.

Introducir la tapa (Hc), presionándola hasta oír el
resorte, en la guía (Ha).

15

INDICE

Protección del
ambiente

Este aparato no contiene en el circuito refrige­rante y en el aislamiento, gases refrigerantes
nocivos para el ozono. El aparato no debe ser
eliminado junto con los deshechos urbanos y
chatarras. Se debe evitar el dano del circinto
refrigerante, sobre todo en la parte posterior
cerca del intercambiador. Las informaciones
sobre los centros de recepciõn son
suministradas por las autoridades municipales;
Los materiales usados en este aparato
marcados con el simbolo son reciclables.

Desguace de aparatos viejos

El símbolo en el producto o en su embalaje indica
que este producto no se puede tratar como
desperdicios normales del hogar. Este producto se
debe entregar al punto de recolección de equipos
eléctricos y electrónicos para reciclaje. Al asegurarse
de que este producto se deseche correctamente,
usted ayudará a evitar posibles consecuencias
negativas para el ambiente y la salud pública, lo cual
podría ocurrir si este producto no se manipula de
forma adecuada. Para obtener información más
detallada sobre el reciclaje de este producto, póngase
en contacto con la administración de su ciudad, con
su servicio de desechos del hogar o con la tienda
donde compró el producto.

• En todos los aparatos de refrigeración y congelación
existen superficies que se cubren con escarcha.
Según el modelo, la escarcha puede ser eliminada
automáticamente (desescarche automático) o
manualmente. No intentar nunca quitar la escarcha
con un objeto puntiagudo ya que se podría dañar
irremediablemente el evaporador. Utilizar para ello
sólo el rascador de plástico que se suministra con el
aparato.Por el mismo motivo no despegar nunca las
cubetas del hielo con un cuchillo o cualquier otro
objeto puntiagudo.

• No colocar en el compartimiento de la baja
temperatura (congelador o conservador) bebidas
gaseosas que podrían explotar

Instalación

• El aparato se calienta considerablemente en la
proximidad del condensador y del compresor, por lo
tanto hay que verificar que el aire pueda circular
libremente alrededor del mismo. Una ventilación
insuficiente puede causar un mal funcionamiento y
daños al aparato.Seguir cuidadosamente las
instrucciones que se dan para la instalación.

• Una vez instalado el aparato verificar que no esté
apoyado sobre el cable de alimentación.

Importante: en caso de que el cable de
alimentación se dañe, deberá ser sustituido con
un cable especial. Ambos cables pueden ser
solicitados al fabricante o al Servicio de
asistencia.

• Si el aparato es transportado en forma horizontal
es posible que el aceite contenido en el
compresor pase al circuito refrigerante. Esperar
por lo menos dos horas antes de poner en
marcha el aparato para dar tiempo a que el
aceite regrese al compresor.

Advertencias y consejos importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Uso - Limpieza de las partes internas - El tablero de control - Puesta en marcha . . . . . . . . . . . . . . . . . . .

Regulación de la temperatura - Congelación rapida - Piloto de alarma temperatura . . . . . . . . . . . . . . . .

Congelación de los alimentos frescos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Conservación de los alimentos congelados - Cubitos de hielo - Descongelación . . . . . . . . . . . . . . . .17

Consejos - Consejos para congelación - Consejos para conservación de alimentos congelados . . .18

Manutención - Limpieza periódica - Temporadas largas de inactividad - Desescarche - . . . . . . . . .19

Como actuar si el aparato no funciona - Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Instalación - Colocación - Conexión elétrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Colocación - Instrucciones para la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

22

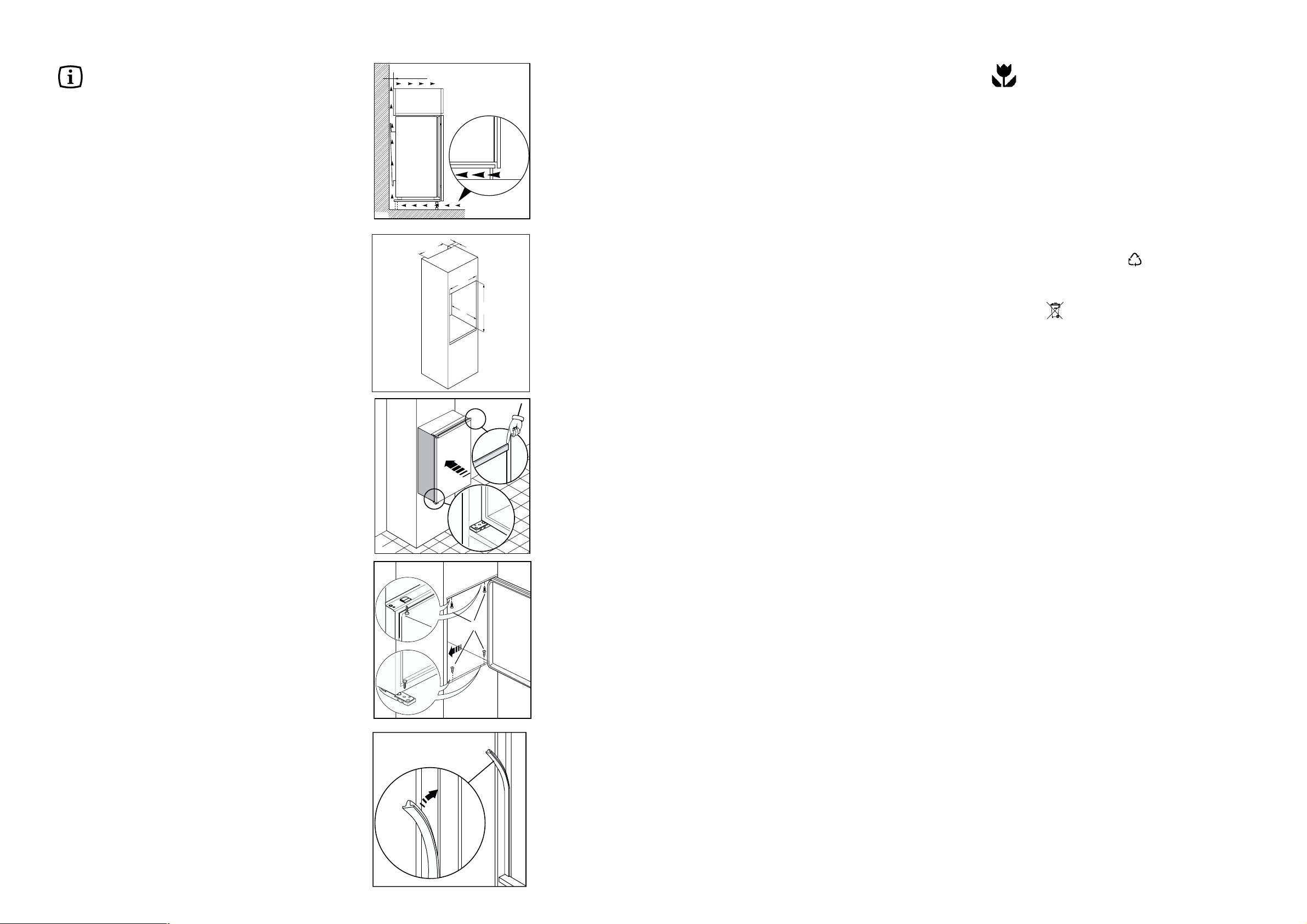

Instrucciones para la instalación

Dimensiones del hueco

Altura (1) 600 mm
Profundidad (2) 550 mm
Anchura (3) 560 mm

Durante el trasporte la puerta del aprato está
fijada con pernos. Quitar el perno superior e
inferior, según el sentido de apertura de la
puerta.

Para una adecuada ventilación seguir les
indicaciones de la Fig.

Atención: mantener las aperuras para la
ventilación libres de cualquier obstáculo.

Es necesario además que el hueco tenga un
conducto de ventilación con estas medidas:

profundidad 50 mm
ancho 540 mm

Introducir el aparato en el alojamiento, apoyándolo
contra la pared interna correspondiente al lado de
apertura de la puerta hasta que la tapa de la junta
superior vaya a tope (1) y comprobar que la bisagra
inferior esté alineada con la pared del mueble (2).

Fijar el aparato con los 4 tornillos en dotación.

Colocar a presión el cubrejuntas entre el aparato y
el mueble.

50 mm

min.

200 cm

2

D567

540

50

3

2

PR0

D022

min.

2

200 cm

1

1

2

D724

I

16

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas
con agua tibia y jabón neutro, a fin de eliminar el
característico olor de nuevo y secarlas luego
cuidadosamente.

USO

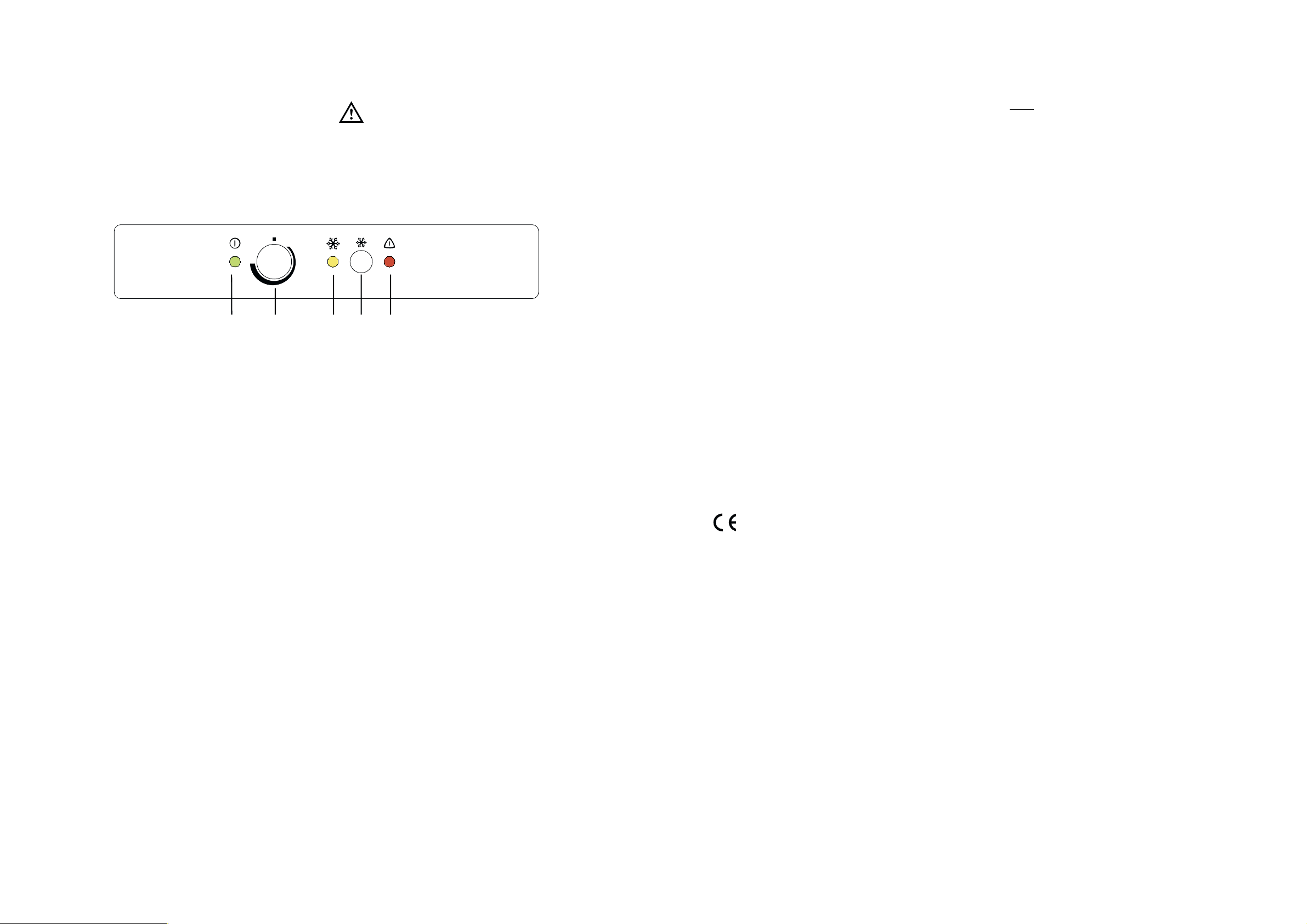

El tablero de control

No emplear detergentes o polvos
abrasivos que podrían dañar las
superficies.

Congelación de los alimentos
frescos

El congelador está apto para congelar alimentos
frescos y para conservar alimentos congelados.

Para la congelación ponga r en situación de
congelación rápida por lo menos 24 horas antes de
introducir los alimentos. Al acabar el proceso de
congelación, vuelva a regular por la conservación
“normal”.

La cantidad máxima de alimentos que pueden ser
congelados en 24 h. figura en la Tarjeta Matrícula del
aparato.Los alimentos necesitan 24 horas para
completar su congelación después de ponerlos en el
congelador.

Coloque los alimentos por congelar en el
compartimiento inferior.

Puesta en marcha

Introducir el enchufe en la toma de corriente, se
encenderá el piloto (A). Girar el mando del
termostato (B), en sentido horario hasta una
posición distinta de la posición «

■

» (parada). El

congelador se pone en marcha.
El funcionamiento del congelador se interrumpe al

girar el mando en la posicíon «

■

».

Regulación de la temperatura

La temperatura se regula automaticámente y puede
ser aumentada (menos frío) girando el mando hacia
min o bien se puede disminuir (más frío) girándolo
hacia max.De todos modos, la colocación del mando
se determina teniendo en cuenta que la temperatura
interna depende:

• de la temperatura ambiente;

• de la frecuencia de aperatura de la puerta;

• de la cantidad de alimentos conservados;

• de la colocación del aparato.

Congelación rapida

Para la congelación rápida, apretar el mando (D).
Se encenderá el piloto amarillo de congelación rápida

(C).
Si la congelación rapida no se desconecta

manualmente, esta terminará de modo automático a
las 52 h.

Piloto de alarma temperatura

El piloto de alarma de la temperatura se enciende
automáticamente cada vez que la temperatura interior
supera un cierto valor que podría impedir una larga
conservación de los alimentos.

Es perfectamente normal que el piloto de alarma
permanezca encendida un rato después de encender
el congelador por primera vez. Quedará encendida
inasta alcanzar la temperatura óptima para la
conservación de los alimentos.

A - Piloto de control de funcionamiento
B - Mando del termostato
C - Piloto de funcionamiento SUPER

D - Mando N/S (Normal/Super)
E - Piloto de alarma temperatura

La función SUPER o de congelación rapida puede ser
desconectada en cualquier momento presionando de
nuevo el botón (D).El piloto amarillo (C) se apagará.

21

Conexión eléctrica

Antes de enchufar el aparato, asegurarse de que la
tensión y la frecuencia indicadas en la tarjeta
matrícula, correspondan a las de la instalación
doméstica. Se admite una oscilación de 6% sobre la
tensión nominal.

Para el funcionamiento a tensiones distintas, habrá
que utilizar un autotransformador de potencia
adecuada. Asegurarse de que la toma de corriente y
el enchufe sean compatibles entre sí sin tener que
interponer reducciones ladrones o adaptadores
varios. Si fuera necesario, cambiar la toma de la
instalación de la casa con una adapta.

Es indispensable conectar el aparato a una toma
de tierra eficaz.

Para ello el enchufe del cable de alimentación está
dotado de un adecuado contacto. Si la toma de
corriente de la instalación doméstica no estuviera
conectada a tierra, conectar el aparato a una
instalación de tierra, conforme a las leyes en vigor,
consultando para ello con un técnico especializado.

El fabricante declina toda responsabilidad en el
caso que esta norma no sea respetada.

Este aparato es conforme a las siguientes

Directivas Comunitarias:

- 87/308 CEE del 2/6/87 relativa a la supresión de

interferencias radio.

- 73/23 CEE 19/02/73 (Baja tensión) y

modificaciones sucesivas;

- 89/336 CEE 03/05/89 (Compatibilidad

electromagnética) y modificaciones sucesivas.

INSTALACIÓN

Colocación

Situar el aparato lejos de fuentes de calor, como:
radiadores, estufas, exposición directa a los rayos
del sol, etc.

Se debe

poder desenchufar el aparato; por lo tanto
una vez efectuada la instalación es necesario que el
enchufe no quede escondido

MAX

A

min

B

C

D

E

17

Conservación de los alimentos
congelados

Cuando se enciende por primera vez o después de un
periodo de inactividad del congelador, ponga el
congelador en posición de congelación rápida
(SUPER) y espere por los menos dos horas antes de
poner los productos en el congelador. Después puede
volver a la conservación normal.

Importante

En caso de interrupción de corriente durante la
conservación de los alimentos congelados, no
abrir absolutamente la puerta. Los alimentos no
se deterioran si la interrupción es breve (un
aumento de la temperaturade los alimentos
congelados reduce el período de conservación)
y el compartimento congelador está lleno, de lo
contrario se aconseja consumirlos a la mayor
brevedad.

Descongelación

Los alimentos congelados, antes de ser utilizados,
pueden ponerse a descongelar en el refrigerador o a
temperatura ambiente, según el tiempo disponible para
esta operación. Si se trata de pequeñas porciones,
pueden ser cocinadas directamente apenas sacadas
del congelador, pero en este caso el tiempo de cocción
es más prolongado.

Cubitos de hielo

El aparato está dotado de una o más bandejitas
para la produccíon de hielo; llenar esta cubeta con
agua potable y colocarla en el compartimento
congelador.

No utilizar nunca instrumentos metálicos para
despegar las cubetas cuando se han pegado por
causa del hielo.

20

COMO ACTUAR SI EL APARATO NO FUNCIONA

Si el aparato presentase anomalías será oportuno
controlar:

• Que esté bien enchufado y que el interruptor de
la instalación eléctrica esté conectado.

• Que no haya un corte de energía eléctrica.

• Que el mando de regulación de la temperatura
se encuentre en su posición correcta.

• Si el compresor funciona sin interrupción,
verificar que el mando de regulación de la
temperatura no se encuentre en una posición

• Además si el aparato hace demasiado ruido
verificar que los costados no estén en contacto
con muebles que pueden causar ruidos o
vibraciones y que la unidad refrigerante no vibre.

Después de hacer las verificaciones anteriores, si la
anomalía persiste, llame al Centro de Asistencia
Técnica más cercano.

Es importante en el momento de llamar
proporcionar la referencia del modelo y el
número de matrícula del aparato indicados en el
certificado de garantía o en la tarjeta matrícula.

DATOS TÉCNICOS

60

0,51

186

9

23

Consumo energético en kWh/día

Consumo energético en kWh/año

Capacidad de congelación en kg/día

Tiempo de aumento de la temperatura de –18°C a –9°C por hora

Capacidad neta del congelador en litros

Los datos técnicos se indican en la placa-matrícula situada sobre el lado izquierdo interno del aparato.

18

CONSEJOS

Consejos para congelación

• Todos los productos por congelar tienen que ser
frescos y de buena calidad.

• Los alimentos por congelar tienen que estar
confeccionados en porciones suficientes al
consumo familiar, para que puedan utilizarse en
una sola vez.

• Las confecciones pequeñas permiten una
congelación más rápida y uniforme. No hay que
olvidar que una vez descongelados, la calidad de
los alimentos se deteriora rápidamente.

• Los alimentos con bajo contenido de grasas se
conservan mejor que los que tienen mucha
grasa. La sal (alli donde se encuentre) reduce la
duración de la conservación.

• Los alimentos por congelar tienen que encerrarse
en bolsitas impermeables al aire o en recipientes
especiales. Cierre cuidadosamente les bolsitas o
los recipientes sacando todo el aire de su interior.

• No meta nunca en el congelador botellas o latas
de bebidas gaseosas: podrian explotar.

• No introduzca nunca alimentos o liquidos
calientes. No llene demasiado les bolsitas o los
contenedores con tapa de los alimentos por
congelar.

• No consuma ciertos productos apenas sacados
del congelador (cubitos de hielo, etc.) porque la
temperatura muy baja podria causar
quemaduras.

• Ponga la fecha de congelacidn en cada bolsa o
contenedor para controlar los tiempos de
conservación.

• No abra nunca la puerta del congelador ni
introduzca nuevos alimentos si está en curve la
fase de congelación rápida.

• Los símbolos en las tapas de los
compartimientos y cubetas indican diferentes
tipos de productos congelados. Las cifras indican
el tiempo de conservación en meses para cada
tipo de producto congelado. La validez del valor
máximo o mínimo establecido del tiempo de
conservación de los productos congelados
depende de la calidad y de la preparación de
ellos antes de ser congelados.

Consejos para conservación de
alimentos congelados

• Controle siempre la fecha de preparación
indicada sobre los alimentos congelados
comprados en las tiendas y respete los
vencimientos.

• No abra la puerta del congelador muy a menudo
y déjela abierta sólo el tiempo indispensable. Los
aumentos innecesarios de temperatura reducen
considerablemente la duración de conservación
de los alimentos.

• Controle que todas les confecciones de alimentos
congelados estén intactas; de no estarlo los
alimentos podrían estropearse. Si les
confecciones presentan signos de humedad o
están hinchadas, quiere decir que los alimentos
no tran sido conservados correctamente y por lo
tanto el producto ha perdido parte de su calidad
de origen.

• Cuando se compran alimentos congelados, es
aconsejable llevar una bolsa termoaislante. Se
recomienda, asimismo adquirirlos al finalizar sus
compras.

• Envuélvalos en papel de periódico y métalos en
el congelador en cuanto llegue a su casa.

• Controle con atención el producto al comprarlo ya
que los alimentos que se tran descongelado, aun
sólo parcialmente, no tienen que volver a
congelarle sino que tran de ser consumidos
antes de transcurridas 24 horas.

19

MANUTENCIÓN

Temporadas largas de inactividad

Durante los períodos en los cuales el aparato no
esté funcionando observar las siguientes
precauciones:

• desenchufarlo;

• sacar todos los alimentos;

• limpiar cuidadosamente el interior y todos los
accesorios.

• Dejar las puertas entornadas para facilitar la
circulación del aire, a fin de evitar la formación de
olores desagradables.

Desenchufar siempre el aparato antes de
proceder a cualquier operación de
limpieza.

Atención

Este aparato contiene hidrocarburos en el circuito
refrigerante; por lo tanto el mantenimiento y la
recarga deben ser efectuados exclusivamente por
personal autorizado por la empresa.

Limpieza periódica

Limpiar el interior con agua templada y bicarbonato
y las partes exteriores esmaltadas con cera a la
silicona; limpiar el condensador y el motocompresor
con un cepillo o un aspirador.
Esta operación mejorará el funcionamiento con el
consiguiente ahorro de energia.

D068

Atención

Se recomienda no utilizar utensilios metálicos
para quitar la escarcha a fin de evitar graves
daños al aparato.

No usar dispositivo mecánico alguno u otro
medio artificial para acelerar el processo de
desescarche excepto los recomendados.

Un aumento de la temperatura de los alimentos
ultracongelados durante el desescarche podría
reducir el tiempo de conservación.

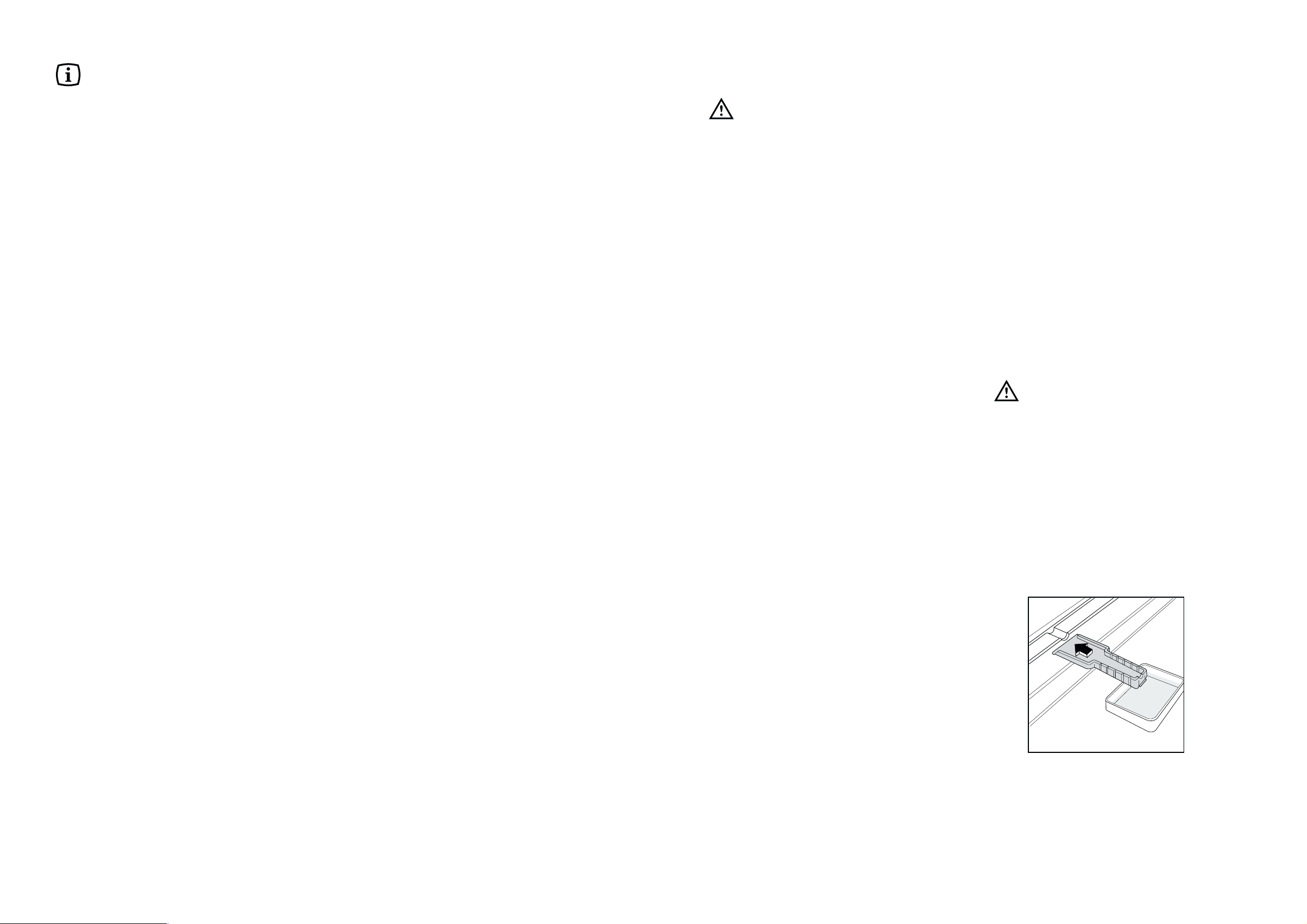

Desescarche

En el compartimento congelador la escarcha deber á
ser eliminada cada vez que se ha formado un estrato
de aproximadamente 4 mm de espesor, utilizando un
raspador en plástico. Durante esta operación no es
necesario interrumpir la conexión electrica o quitar los
alimentos contenidos en el compartimento.

En el caso que se formara una espesa capa de hielo,
será necesario descongelar totalmente el congelador,
procediendo de la manera siguiente:

1. Colocar el mando del termostato en posición «

■

», o

desenchufar el aparato.

2. Envolver los alimentos congelados en varios
papeles de periodico y colocarlos en un lugar muy
fresco.

3. Dejar la puerta abierta. Colocar el rascador en la
posición adecuada como se indica en la figura
poniendo debajo una cubeta para recoger el agua.

4. Al completar la operación secar cuidadosamente la
cuba del congelador.

5. Conservar el rascador para usos futuros.

6. Girar el mando del termostato en la posición
deseada o enchufar otre vez el aparato.

7. Poner el congelador en situación de congelación
rápida.

8. Pasadas dos o tres horas, el congelador está de
nuevo listo para la conservación de los alimentos
congelados.
