Información sobre la seguridad ES
El nuevo congelador puede que tenga otras
funciones en comparación con el parato que usted
haya tenido antes.
Lea atentamente estas instrucciones para conocer el
funcionamiento del aparato y su cuidado. Guarde
este manual de instrucciones. Será de utilidad si con
posterioridad es vendido o se deja a otra persona.
Utilización
· El aparato está diseñado para guardar los
alimentos de un hogar normal, tal como se explica
en este manual de instrucciones.
· No se deben guardar gases o líquidos explosivos
en el compartimiento del frigorífico o del congelador.
Podrían explotar y ocasionar lesiones y daños
materiales.
· Procure que los alimentos no obstruyan la rejilla
de ventilación situada en la pared trasera.
· No guardar botellas o bebidas carbonatadas en el
compartimiento congelador. Las botellas de vidrio
podrían romperse.
· El aparato es pesado. Los bordes y partes
salientes del mismo pueden ser punzantes por lo
que hay que tener cuidado al moverle y utilizar
siempre guantes.
Niños
· Prestar atención para que los niños pequeños no
tengan acceso a los mandos de funcionamiento o al
interior del aparato.
Eliminación de aparato viejos
Cuando se proceda a deshacerse del aparato, es
mejor darlo a un establecimiento de reciclaje. Para
más información dirigirse a las autoridades
municipales.
Indice
Información sobre la seguridad ES 50.
Eliminación de aparato viejos 50...............
El aparato y el medio ambiente 55..............
Protección del medio ambiente 55..............
Indice 50.............................
Descripción del compartimiento
de refrigeración 51....................
Mandos 51..................................
Antes de utilizar el aparato por
primera vez 52........................
Cómo usar el congelador 52...................
Puesta en marcha del congelador y ajuste de
la temperatura correcta 52....................
Temperatura interior del congelador 52..........
Desconexión 52..............................
Alarmas y otras funciones 53..................
Congelación 53..............................
Tiempo de conservación apropiado 54..........
Interior del armario 54........................
Descongelación 54...........................
Consejos Útiles 55....................
Ahorro de energía 55.........................
Cuidados 55..........................
Extracción de la rejilla de ventilación 55.........
Limpieza 56.................................
Cambio de la bombilla de luz 56................
Cuando no se vaya a utilizar el aparato 56.......
Si el artículo no funciona
satisfactoriamente 56.................
Caracteristicas técnicas 58............
Instalación 58........................
Cable 58....................................
Desembalaje 58.............................
Extracción de los soportes de transporte 58.....
Antes de instalación del aparato 58.............
Limpieza 58.................................
Instalación del aparato 59.....................
Cambio de sentido de apertura de la puerta 60...
Conexión eléctrica 60.........................
50
Electrolux 818 20 21-06
Descripción del compartimiento de
refrigeración
4
1
1. Estante con rejilla
2. Cajón congelador
1
3. Rejilla de ventilación
4. Acumulador de frio
2
2
2
2
3
4
1
1
1. Estante con rejilla
2. Cajón congelador
3. Rejilla de ventilación
4. Acumulador de frio
2
2
2
2
2
3
Mandos
ABCDEFG
A. Interruptor de encendido del congelador
Para encender y apagar el congelador.
B. Indicador de temperatura
Indica la temperatura máxima dentro del congelador.
C.Botonesdeajustedelatemperatura/
termostato
Se usa para ajustar la temperatura.
D. Botón de Congelación Rápida
(ACTION FREEZE)
Se usa para activar y desactivar la función de
*
-- 1 8
Congelación Rápida.
E. Lámpara indicadora amarilla
Se enciende cuando la función de Congelación
Rápida está operando.
F. Botón de desactivación de la alarma
Para desactivar la alarma acústica.
G. Lámpara de aviso roja
Parpadea cuando una de las alarmas del gabinete
se activa.
ACTIONFREEZE
51
Electrolux 818 20 21-06
Antes de utilizar el aparato por primera vez
Colocar y limpiar el aparato como se explica en la
sección “Instalación“.
Antes de introducir el enchufe en la toma
de red y poner en marcha el aparato por
primera vez unos 4 horas. De lo contrario
el compresor podría resultar dañado. Este
tiempo de reposo permitirá que el aceite
vuelva al compresor.
Cómo usar el congelador
Puesta en marcha del congelador y
ajuste de la temperatura correcta
Puesta en marcha:
Poner en marcha el congelador pulsando el
interruptor de encendido.
Si la temperatura interior del congelador llega a
la misma que la temperatura ambiente, suena
alarma.
desconexión.
Ajuste de la temperatura
Pulsar los botones hasta que la temperatura
deseada parpadee en la pantalla de temperatura.
(La temperatura puede ajustarse entre --15_ Cy
--2 4_C.)
“+“ aumenta la temperatura.
“--“ disminuye la temperatura.
Una vez que se ha ajustado, la pantalla de
temperatura muestra la temperatura actual dentro
del congelador.
Cada vez que se cambie el ajuste de la temperatura,
dejar el aparato funcionando un período de 24
horas. Esto permitirá que la temperatura dentro del
aparato se estabilice.
No es necesario volver a ajustar la temperatura al
encender el gabinete cuando éste no ha estado en
uso. El termostato recuerda la temperatura
previamente ajustada.
Desconecte la alarma pulsando el botón de
ser
la
-- 1 8
20
-- 1 8
Temperatura interior del congelador
Para garantizar que los alimentos se mantendrán durante más tiempo, asegurarse de que la temperatura
interior del congelador es de --18_C o inferior. Obsérvese, no obstante, que el consumo de energía aumenta a
medida que disminuye la temperatura.
La pantalla de temperatura incorporada muestra la temperatura menos fría dentro del congelador. Si se
midiera la temperatura con un termómetro, éste debe ser puesto entre los productos ya que así señalará la
temperatura real del producto congelado. Es normal que la pantalla de termómetro incorporada muestre una
temperatura ligeramente superior a la que se obtiene con otras medidas.
Desconexión
Desconecte el armario pulsando el interruptor de
encendido.
Para evitar anomalías, se debe mantener pulsado el
botón durante aproximadamente 1 segundo.
La alimentación al armario sólo se
interrumpe totalmente cuando se
desconecta el enchufe de corriente.
-- 1 8
ACTIONFREEZE
*
ACTIONFREEZE
*
ACTIONFREEZE
*
ACTIONFREEZE
*
52
Electrolux 818 20 21-06
Alarmas y otras funciones
A
e
Alarma de puerta abierta
Si la puerta permanece abierta durante más de 1,5
minuto (aproximadamente), la lámpara de aviso roja
comenzará a parpadear y una alarma sonará.
Para desactivar la alarma:
Pulse el botón de desactivación de alarma. Mientras
la puerta permanezca abierta, la alarma volverá a
sonar a intervalos de 1 minuto. La lámpara de aviso
roja se apagará cuando la puerta sea cerrada.
Alarma de temperatura
Si la temperatura aumenta a más de --11_C, la
lámpara de aviso roja comenzará a parpadear y una
alarma sonará. Luego, la indicación de temperatura
comenzará a parpadear.
Para desactivar la alarma:
Pulse el botón de desactivación de alarma para
desactivar la alarma. La indicación de temperatura
dejará de parpadear.
La lámpara roja de aviso se apagará una vez que la
temperatura dentro del congelador descienda a
menos de --11_C.
Determinelacausadelaactivacióndelaalarma.
Consulte el capítulo “Si el artículo no funciona
satisfactoriamente“.
Memoria de temperatura
La memoria de temperatura indica cuándo una
alarma se ha activado en el congelador.
La memoria de temperatura funciona de la siguiente
manera:
Cuando la temperatura dentro del congelador
desciende nuevamente a menos de --11_C, la
alarma se desactiva. La indicación de temperatura y
la lámpara de aviso roja parpadearán para indicar
que una alarma se ha activado. Luego, cuando
usted pulse el botón de desactivación de alarma, el
indicador indicará la temperatura máxima dentro del
congelador durante la fase de alarma, y la indicación
dejará de parpadear. Basándose en la indicación del
indicador de temperatura, usted podrá decidir si
debe o no desechar los productos almacenados en
el congelador.
aproximadamente --12_C:
La mayor parte de los alimentos pueden volv
a ser congelados inmediatamente. Los
helados son especialmente sensibles a los
cambios de temperatura y deben ser
consumidos lo antes posible.
_C:
A--9
Los alimentos deben ser preparados
(calentados) antes de consumirlos o volver a
congelarlos.
Compruebe siempre las características de los
alimentos para saber si se pueden congelar.
-- 1 8
-- 1 1
-- 1 8
ACTIONFREEZE
*
ACTIONFREEZE
*
ACTIONFREEZE
*
Congelación
Pulsar el botón de congelación rápida 24 horas
antes de meter los alimentos en el congelador.
Cuando se congelen pequeños volúmenes de
alimentos durante cualquier período de 24 horas, no
es necesario pulsar el botón de congelación rápida.
Electrolux 818 20 21-06
53
La congelación rápida se cancela automáticamente
f
aproximadamente 50 horas después de que se haya
pulsado el botón de congelación rápida.
La congelación rápida puede interrumpirse pulsando
de nuevo el botón de congelación rápida más.
La lámpara amarilla de congelación rápida
permanecerá encendida todo el tiempo que esté
activado el botón de congelación rápida.
En la pantalla de temperatura se visualiza “A“
(ACCIÓN CONGELACIÓN).
Consejos prácticos sobre la congelación
· Cuando se congelen productos, utilizar el estante
superior, el estante que le sigue después hacia
abajo.
· No cubra la rejilla de ventilación situada en la
pared trasera.
· Colocar el acumulador de frío encima de los
alimentos congelados para mantenerlos frios.
Cuando se congelen grandes cantidades de
comida/provisiones, el acumulador
· Extender los productos lo más que se pueda para
permitir la circulación de aire entre ellos.
· No colocar productos alimenticios que van a ser
congelados, directamente contra otros ya
congelados. El calor de los no congelados puede
producir que los alimentos congelados se
descongelen en la superficie.
· Una vez que los productos están congelados,
reordenar los productos y ponerlos lo más cerca
posible unos de otros. Los alimentos se mantendrán
fríos más tiempo en el caso de una interrupción de
corriente.
· No se deben congelar demasiados alimentos al
mismo tiempo. La capacidad de congelación de la
unidad está indicada en la sección de
especificaciones.
ACTIONFREEZE
A
Comprobar que el congelador continua
funcionando y mantiene la temperatura
ajustada un día después de ponerse en
marcha por primera vez. Sólo después de
este tiempo podrá utilizarse el congelador
para congelar alimentos
*
rescos.
Tiempo de conservación apropiado
Alimentos comprados en estado congelado: Seguir
el consejo de tiempo máximo de conservación
indicado en el envase.
Alimentos congelados en casa:
Los alimentos grasos y salados no deben ser
conservados congelados más de tres meses. Los
alimentos cocinados y los bajos en grasas pueden
guardarse unos seis meses. Los alimentos sin
grasas y la fruta se pueden guardar
aproximadamente un año.
Interior del armario
Estantes desmontables
Los estantes del congelador son desmontables.
Retirando un estante podrá almacenar alimentos de
gran tamaño.
Cajones del congelador
Los cajones del congelador facilitan una búsqueda
rápida y sencilla de los alimentos que desee utilizar.
Para ganar espacio, los cajones se pueden quitar y
los productos pueden ponerse directamente encima
de los estantes. En todos los estantes, excepto en el
estante superior, es posible colocar productos que
sobresalgan 20 mm del borde frontal. Esto permite
un mayor aprovechamiento del espacio disponible.
No se debe quitar el cajón inferior. Es necesario
para garantizar una circulación adecuada.
Descongelación
Para descongelar los alimentos lo mejor es utilizar el
propio frigorífico. Colocar los alimentos en un plato
con bordes levantados para evitar de este modo el
derrame de líquidos. Para descongelar los alimentos
de manera más rápida, dejarlos a temperatura
ambiente o en agua fría. Cuando se utilice un horno
microondas que descongele alimentos, deben
seguirse las instrucciones del fabricante del mismo.
Electrolux 818 20 21-06
54

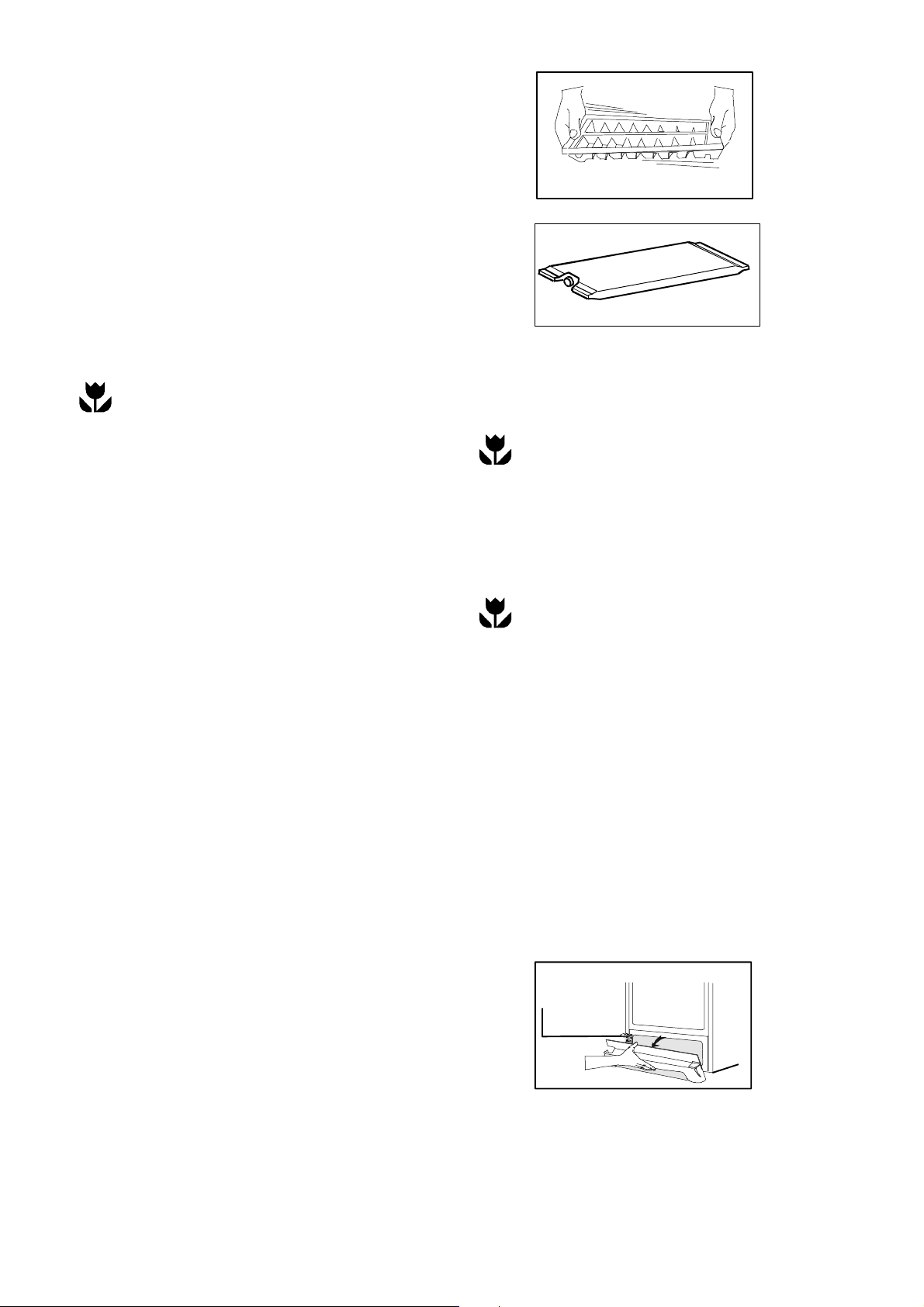

Cubitosdehielo
Llenar la bandeja de cubitos a un máximo de 3/4
partes de la capacidad ya que el agua se expande al
congelarse. Sacar los cubitos doblando la bandeja.
Si se guardan cubitos de hielo durante mucho
tiempo, se secarán y resultará afectado su gusto.
Por lo tanto, se deben tirar los cubitos de hielo viejos
y preparar otros nuevos cuando hagan falta.
Acumulador de frío
El acumulador de frío mantiene los alimentos
frescos durante más tiempo en caso de que falle el
suministro eléctrico. Para garantizar su óptimo
funcionamiento, colóquelo en el estante superior.
Para congelar grandes cantidades de comida
coloque el acumulador en la parte superior.
Consejos Útiles
Ahorro de energía
· Prestar especial atención al sitio donde se ha de
colocar el aparato. Véase el apartado “Instalación“.
Si el aparato se instala correctamente consumirá
menos energía.
· Evitar abrir el aparato con mucha frecuencia y por
períodos demasiado prolongados.
· Comprobar de vez en cuando que el aparato está
correctamente cerrado.
· Descongelar los productos alimenticios dentro del
frigorífico; el frío de los productos congelados serán
de utilidad dentro del frigorífico.
· Limpiar el compresor y el sistema de refrigeración
situados en la parte posterior del aparato con
aspiradora una vez al año más o menos.
· Enfriar los alimentos en el frigorífico antes de
proceder a congelarlos en el congelador.
· Colocar todos los alimentos en recipientes
herméticos para evitar la innecesaria formación de
escarcha.
· Seguir al detalle los consejos de congelación de
alimentos del apartado “Uso del Congelador“. Esto
evitará el derroche innecesario de energía.
· No ajustar una temperatura demasiado baja en el
congelador. Una temperatura adecuada es la que se
encuentra en el orden de los --18,5°C a --20,5°C.
· Asegurarse de que la moldura de junta de la
puerta esté entera y siempre limpia.
El aparato y el medio ambiente
· El matrerial aislante y el liquido refrigeraante
utilizados en este aparati no dañan la capa de
ozono.
· Todas las piezas del embalaje pueden ser
recicladas.
· El aparato ha sido diseñado para un sencillo
desmontaje y consiguiente reciclado de sus piezas.
Protección del medio ambiente
· Entregar el embalaje, los frigoríficos y
congeladores desechados a un establecimiento de
reciclaje. Ponerse en contacto con las autoridades
municipales o con el establecimiento de venta más
próximo para solicitar información
· Los alimentos deben guardarse en recipientes
re--utilizables. Evitar en lo posible la utilización de
material desechable de un solo uso.
· Al limpiar el aparato, utilizar un detergente suave.
· Deben seguirse los consejos indicados en el
apartado “Ahorro de energía“.
Cuidados
Extracción de la rejilla de
ventilación
La rejilla de ventilación puede quitarse, v.gr. para
lavar la rejilla.
Asegurarse de que la puerta queda abierta al quitar
la rejilla de ventilación. Desenganchar el borde
superior de la rejilla tirando hacia afuera/hacia
abajo. A continuación tirar de la rejilla recto hacia
afuera para sacarla del todo.
Electrolux 818 20 21-06
55
Limpieza
Limpiar el aparato a intervalos regulares.
Limpieza interior
Utilice sólo agua y detergente neutro para limpiar la
superficie de acero inoxidable de la puerta, que se
ha sometido a un tratamiento especial antihuellas.
No utilice sustancias abrasivas.
Limpieza externo
Desconectar el aparato y desenchufar de la toma de
red o.
Quitar cualquier pieza floja y lavarla a mano. Limpiar
el extrerior, el interior y la moldura de junta. Utilizar
un paño suave y un detergente también suave
diluído en agua templada. No cerrar la puerta hasta
que el interior del armario esté totalmente seco.
Quitar la rejilla de ventilación (véase la sección
“Extracción de la rejilla de ventilación“) y limpiar con
aspiradora por debajo del armario. Separar el
aparato de la pared y limpiar con aspiradora la parte
posterior del aparato, el sistema de refrigeración y el
compresor.
Descongelación
No es necesario descongelar este aparato.
La sección de alimentos y el evaporador frontal se
descongelan automáticamente con cierta
periodicidad (normalmente cada 24 horas), que varía
en función de la carga.
Cambio de la bombilla de luz
La luz se enciende automáticamente cada vez que
se abre la puerta. Antes de cambiar la bombilla,
desconectar el enchufe de la toma de red.
No tocar la bombilla con los dedos. Las bombillas
halógenas son sensibles a la grasa de la piel. Cortar
el envoltorio alrededor del casquillo de la bombilla.
Guarde el envoltorio para coger la bombilla al
ponerla en el portalámparas. Utilice una bombilla
halógena clara.
Cuando no se vaya a utilizar el
aparato
Desconectar el aparato y desenchufar de la toma de
red o.
Limpiar el aparato tal como se ha explicado en la
sección “Limpieza“. No cerrar el aparato: esta acción
producirá mal olor en el interior del mismo.
Al cambiar de sitio el aparato, debe
levantarse por el borde frontal para
evitar rayar el suelo.
G4
Si se va a dejar el armario conectado, pedir a
alguien que lo compruebe de vez en cuando para
evitar que los alimentos guardados en su interior no
se echen a perder en caso de una interrupción del
fluido eléctrico.
UV-blocked
Low pressure20W/12V
Si el artículo no funciona satisfactoriamente
Si el aparato no funciona de la forma esperada, a menudo podrá corregir esta situación usted mismo. Para
evitar solicitar servicio innecesariamente, lea y siga las instrucciones que se dan a continuación.
Problema Posible causa / Solución
El indicador de temperatura indica ““. Llame al servicio técnico.
Alarma acústica + lámpara de aviso roja
parpadeando. (La temperatura es
demasiado alta dentro del congelador.)
Desactive la alarma pulsando el botón de desactivación de
alarma.
La alarma acústica puede haberse activado debido a que:
El aparato ha sido recientemente puesto en marcha y la
temperatura aún es demasiado alta. Consulte el capítulo
“Encendido y ajuste de la temperatura“.
Tal vez la puerta haya estado abierta tanto tiempo que se ha
disparado la alarma de “puerta abierta“.
Electrolux 818 20 21-06
56
La temperatura es demasiado alta
dentro del congelador.
La temperatura es demasiado baja
dentro del congelador.
Se ha formado demasiada escarcha y
hielo.
El compresor funciona continuamente. Seleccione una temperatura más baja.
El aparato no funciona en absoluto. No
hay refrigeración o la luz interior no se
enciende. Ninguna lámpara indicadora
se enciende.
El nivel de ruido del aparato es
demasiado alto.
Interrupción del fluido eléctrico No abra innecesariamente el aparato, excepto cuando el corte
Seleccione una temperatura más baja.
Asegúrese de que la puerta esté completamente cerrada y que
la guarnición magnética esté completa y limpia.
Si ha guardado alimentos calientes en el congelador, espere
algunas horas y luego vuelva a comprobar la temperatura.
Distribuya los alimentos para permitir que el aire frío circule
alrededor de ellos.
Seleccione una temperatura más baja.
La función de Congelación Rápida puede estar activada.
El indicador de temperatura indica la temperatura máxima
dentro del congelador. Por lo tanto, es normal que haya una
diferencia entre la temperatura indicada en el indicador y la
temperatura (promedio) medida de otra forma.
Asegúrese de que la puerta esté completamente cerrada y que
la guarnición magnética esté completa y limpia.
Asegúrese de que la puerta esté completamente cerrada y que
la guarnición magnética esté completa y limpia.
La temperatura del sitio en que se ha colocado el armario se
encuentra por encima de la temperatura ambiente normal.
El aparato no está encendido.
El suministro de energía no llega al aparato. (Pruebe conectar
otro aparato eléctrico a la toma de corriente.)
El fusible se ha quemado.
La clavija de alimentación no está debidamente conectada.
El sistema de refrigeración siempre produce algunos ruidos. Un
ruido impulsivo se escucha cuando el gas refrigerante es
bombeado dentro de los tubos de refrigeración. Asimismo, el
termostato produce un ruido de “tictac“ cuando el compresor se
enciende y se apaga. El nivel de ruido varía dependiendo
trabajo del aparato.
Si le parece el que el nivel de ruido es excesivo:
Doble cuidadosamente los tubos en la parte posterior del
aparato, asegurándose de que no se toquen entre sí.
Si las almohadillas espaciadoras (situadas entre la pared del
gabinete y los tubos) se sueltan, vuelva a colocarlas en
posición.
Siga cuidadosamente las instrucciones del capítulo “Instalación
del aparato“.
de energía parezca ser largo, en cuyo caso los alimentos
deberán ser trasladados a un aparato que funcione. En caso
de que los productos congelados aún estén duros cuando el
suministro de energía sea restablecido, éstos podrán ser
recongelados inmediatamente. Si los alimentos se han
descongelado pero aún están frescos, usted podrá usarlos; sin
embargo, los alimentos deberán ser preparados antes de
volver a congelarlos o consumirlos.
Garantía Repuestos
E.S.T SERVICE se encarga de las reparaciones y
el suministro de repuestos Para solicitar los
Servicios de Asistencia Técnica, es importante, en el
momento de Ilamar, proporcionar la referencia del
modelo y el numero de matricular del aparato que se
hallará en el Certificado de Garantia o en la T arjeta
Marticula, abajo a la izquierda en el interior del
aparato.
Recambios
Para contactar con el Servicio Técnico del
Fabricante Llamar al télefono 902.11.53.88.
Electrolux 818 20 21-06
57
Caracteristicas técnicas
modelo EUF2300 / EUF2300X EUF2000
volumen neto 215 l 182 l
ancho 595 mm 595 mm
altura 1800 mm 1600 mm
profundidad 600 mm 600 mm
consumo de energia 281 kWh/ano 258 kWh/ano
clase energética A+ A+
potencia 100 W 100 W
capacidad de congelación 25 kg/24 horas 20 kg/24 horas
Instalación
Cable
No cambie o quite el cable de corriente tirando
de él, particularmente cuando mueva su aparto
de su sitio.
· El cable dañado puede causar un cortocircuito,
fuego y/o un shock eléctrico.
· Si el cable de alimentación del producto está
dañado, evite riesgos y deje que sea una empresa
de servicio técnico autorizado recomendada por el
proveedor o una persona cualificada quien lo
cambie.
Desembalaje
Desembalar el aparato y comprobar que esté en
perfectas condiciones y no haya sufrido daños
durante el transporte. Los daños producidos durante
el transporte deberán comunicarse inmediatamente
al proveedor. Depositar el embalaje en los
contenedores apropiados para que sea reciclado.
Para más información dirigirse a las autoridades
municipales o al distribuidor.
! No se debe permitir que los niños jueguen
con el embalaje. La película plástica puede
provocar asfixia.
Extracción de los soportes de
transporte
Quite los apoyos de transporte situados en los lados
de la puerta.
Algunos modelos están equipados con una
almohadilla insonorizante situada debajo del
aparato. No se debe quitar esta almohadilla.
Antes de instalación del aparato
Fijar las dos piezas de distancia en la pared trasera.
Limpieza
Limpiar el interior del aparato con agua templada,
detergente suave de lavado a mano y con un paño
suave.
Electrolux 818 20 21-06
58
Instalación del aparato
Cuando se colocan dos cámaras la una junto a la
otra, los dos separadores que se adjuntan en la
bolsa de plástico deben ser pegados entre las
cámaras, como se muestra en el dibujo
Aseqúrese que el cable y/o toma de corriente no
está atrapado, aplastado o dañado por la parte
trasera del aparato.
· puede producirse un calentamiento del cable y/o
toma y causar fuego.
No ponga artículos pesados o el aparato mismo
sobre el cable.
· hay un riesgo de cortocircuito y fuego.
Si el cable de corriente está suelto, no lo
introduzca en el enchufe o toma de corriente.
· hay un riesgo de shock eléctrico o fuego.
Para garantizar un funcionamiento óptimo del
armario, asegurarse de que:
· el aparato es colocado en un sitio seco, fresco y
no está expuesto a la luz directa del sol.
· el apatato no ha sido colocado cerca de una
fuente de calor, v.gr. una cocina, hornillo o un
lavavajillas.
· el aparato debe quedar recto y bien asentado por
sus cuatro esquinas. El armario no debe ser
apoyado contra la pared. Si fuera necesario, ajustar
las patas con la llave de ajuste.
· hay una buena circulación de aire alrededor del
aparato y los canales de aire situados debajo y
detrás del mismo no están bloqueados. El espacio
de ventilación por encima del armario y de cualquier
compartimiento o armario de la parte superior debe
ser de al menos 4 cm. El espacio de ventilación
puede estar
a) directamente encima del aparato, o
b) detrás y encima del módulo superior. En este
caso, el espacio libre detrás del armario debe tener
un mínimo de 50 mm de profundidad.
· el aparato esté colocado solamente en un lugar
cuya temperatura ambiental corresponda a la clase
climática* para el cual fue diseñado.
*La clase climática está indicada en la placa del lada
izquierdo del interior del aparato.
a)
b)
50mm
Clase climática
SN
N
ST
T
para temperatura ambiental de
+10°C hasta +32°C
+16°C hasta +32°C
+18°C hasta +38°C
+18°C hasta +43°C
Si se coloca el aparato en un rincón y el costado que
tiene las bisagras da a la pared, la distancia entre la
pared y el armario debe ser de al menos 230 mm
para permitir que la puerta se abra lo suficiente
como para que los cajones puedan quitarse.
El enchufe debe mantenerse accesible una vez que
el producto haya sido instalado.
Electrolux 818 20 21-06
59

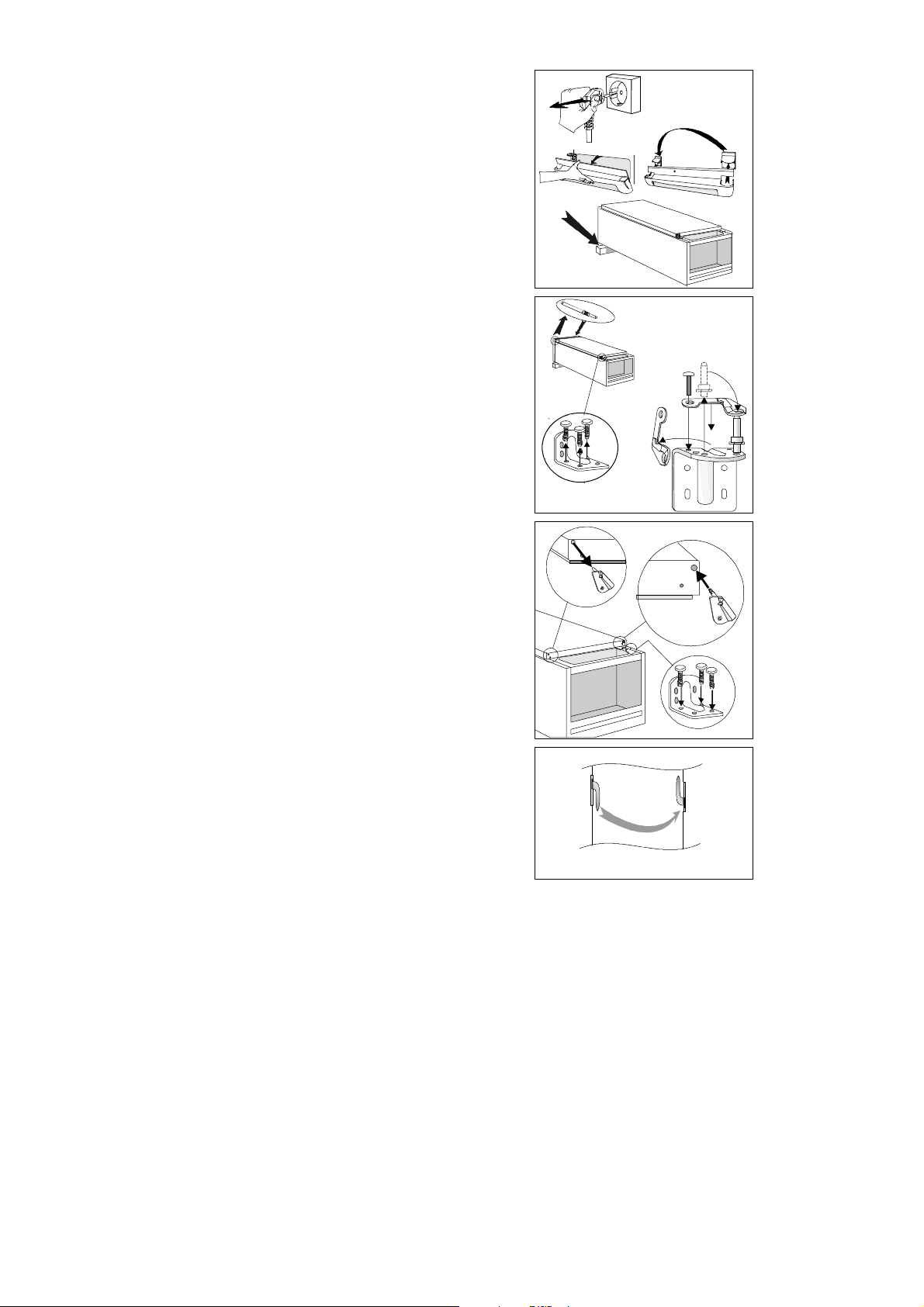

Cambio de sentido de apertura de
la puerta
1. Cerrar el armario y desenchufar de la toma de red
eléctrica.
1
2
2. Quitar la rejilla de ventilación. Existe una parte de
la rejilla que puede quitarse. Quitar y ponerla en el
otro lado.
3. Coloque el armario sobre taco de madera al
tumbarlo. Más tarde, al levantarlo, resultará más
fácil cogerlo por debajo gracias a esta placa.
4. En la parte superior del armario. Colocar el perno
de bisagra en el otro lado.
5. En la parte inferior del armario.
a. Desatornillar la bisagra.
b. Quitar las piezas de cierre de puerta de la bisagra
y colocar el perno de bisagra en el otro lado. A
continuación fijar la pieza de cierre de la puerta.
6. a Quitar la pieza de cierre de puerta de la parte
inferior de la puerta.
b Luego fijar la pieza de cierre de puerta
suministrada el otro lado.
c Fijar la bisagra inferior.
Eliminar cualquier juego de la puerta ajustando la
altura de la bisagra inferior con la llave suministrada.
Fijar con la tuerca de retención.
3
4
5b
5a
6
a
b
c
7. Levantar el aparato y volver a colocar la rejilla de
ventilación.
8. Mueva la manilla. Desenrosque los tornillos.
Ensamble la manilla por el lado contrario haciéndola
girar media vuelta. Monte los tapones plásticos
provistos en los agujeros en los que estaba montada
la manilla anteriormente.
9. Colocar el aparato en su posición. Comprobar que
queda recto. Véase la sección “Situación del
armario“.
Conexión eléctrica
Conecte el armario a una toma de red eléctrica con
toma de tierra.
Tensión: 230 V.
Fusible: 10 A.
Remitirse a la placa de características situada en la
parte interior izquierda del aparato.
8
60
Electrolux 818 20 21-06
aбЙ=bдЙЕнкздмсJdкмййЙ=блн=ЗЙк=пЙднпЙбн=Цк∏≈нЙ=eЙклнЙддЙк=озе=Ц~лJ=меЗ=лнкзгÄЙнкбЙÄÉåÉå=dÉê®íÉå=ÑΩê=ÇáÉ=hΩЕЬЙI=тмг
oЙбебЦЙе=меЗ=СΩк=cзклн=меЗ=d~кнЙеK=gЙЗЙл=g~Ьк=оЙкв~мСн=ЗбЙ=bдЙЕнкздмсJdкмййЙ=бе=ΩÄЙк=NRM=i®еЗЙке=ЗЙк=bкЗЙ=ΩÄЙк=RR
jбддбзеЙе=mкзЗмвнЙ=EhΩЬдлЕЬк®евЙI=eЙкЗЙI=t~лЕЬг~лЕЬбеЙеI=pн~мÄл~мЦЙкI=jзнзкл®ЦЙе=меЗ=o~лЙег®ЬЙкF=гбн=ЙбеЙг
tЙкн=озе=кмеЗ=NQ=jкЗK=rpaK
iЙ=dкзмйЙ=bдЙЕнкздмс=Йлн=дЙ=йкЙгбЙк=С~ДкбЕ~ен=гзеЗб~д=ЗD~йй~кЙбдл=ЗзгЙлнбимЙлI=ЗDЙенкЙнбЙе=Йн=йзмк=дDЙсн¨кбЙмкK
mдмл=ЗЙ=RR=гбддбзел=ЗЙ=йкзЗмбнл=Зм=dкзмйЙ=bдЙЕнкздмс=EнЙдл=имЙ=к¨СкбЦ¨к~нЙмклI=Емблбеб≠кЙлI=д~оЙJдбеЦЙI=~лйбк~нЙмклI
нкзе´зееЙмлЙлI=нзеЗЙмлЙл=¶=Ц~тзеF=лзен=оЙеЗмл=ЕЬ~имЙ=~ее¨Й=йзмк=ме=гзен~ен=ЗDЙеобкзе=NQ=гбддб~кЗл=ЗDbмкзл
З~ел=йдмл=ЗЙ=NRM=й~ул=¶=нк~оЙкл=дЙ=гзеЗЙK
fд=dкмййз=bдЙЕнкздмс==ЙD=бд=йбмD=Цк~еЗЙ=йкзЗмннзкЙ=гзеЗб~дЙ=Зб=~йй~кЙЕЕЬб~нмкЙ=йЙк=д~=ЕмЕбе~I=йЙк=д~=ймдбтб~=Й=Зб
~ннкЙтт~нмкЙ==йЙк=бд=Цб~кЗбе~ЦЦбз=Й=йЙк= млз=СзкЙлн~дЙK=lднкЙ=RR=гбдбзеб=Зб=йкзЗзннб=ЗЙд=dкмййз=bдЙЕнкздмс==E=им~дб=СкбЦзкбСЙкбI
ЕмЕбеЙI=д~о~Дб~еЕЬЙкб~I=д~о~лнзобЦдбЙI=~лйбк~йздоЙкЙI=гзнзлЙЦЬЙ=Й=к~л~ЙкД~=F=оЙеЦзез=оЙеЗмнЙ=зЦеб=~еез=бе=йбмD=Зб=NRM
m~Йлб=ЗЙд=гзеЗз=йЙк=ме=о~дзкЙ=Зб=ЕбкЕ~=NQ=гбдб~кЗб=Зб=Зздд~кбK
qЬЙ=bдЙЕнкздмс=dкзмй=бл=нЬЙ=пзкдЗDл=д~кЦЙлн=йкзЗмЕЙк=зС=йзпЙкЙЗ=~ййдб~еЕЙл=Сзк=вбнЕЬЙеI=ЕдЙ~ебеЦ=~еЗ=змнЗззк=млЙK
jзкЙ=нЬ~е=RR=гбддбзе=bдЙЕнкздмс=dкзмй=йкзЗмЕнл=EлмЕЬ=~л=кЙСкбЦЙк~нзклI=ЕззвЙклI=п~лЬбеЦ=г~ЕЬбеЙлI=о~Еммг=ЕдЙ~еЙклI
ЕЬ~бе=л~пл=~еЗ=д~пе=гзпЙклF=~кЙ=лздЗ=Й~ЕЬ=уЙ~к=нз=~=о~дмЙ=зС=~ййкзсK=rpa=NQ=Дбддбзе=бе=гзкЙ=нЬ~е=NRM=ЕзменкбЙл
~кзмеЗ=нЬЙ=пзкдЗK
bд=dкмйз=bдЙЕнкздмс=Йл=Йд=г~узк=С~ДкбЕ~енЙ=ЗЙд=гмеЗз=ЗЙ=~й~к~нзл=й~к~=д~=ЕзЕбе~I=дбгйбЙт~=у=млз=ЙснЙкбзкK=j•л=ЗЙ=RR
гбддзеЙл=ЗЙ=йкзЗмЕнзл=ЗЙд=dкмйз=bдЙЕнкздмс=EСкбЦзкбСбЕзлI=ЕзеЦЙд~ЗзкЙлI=ЕзЕбе~лI=д~о~Ззк~лI=~лйбк~ЗзкЙлI=гзнзлбЙк к~л=у
Езкн~Е¨лйЙЗЙлF=лЙ=оЙеЗЙе=Е~З~=~¥з=йзк=ме=о~дзк=~йкзсбг~Зз= ЗЙ=NQ=ДбддзеЙл=ЗЙ=rpA=Йе=г•л=ЗЙ=NRM=й~блЙл=ЗЙд=гмеЗзK
bдЙЕнкздмс=dкмййЙе=Йк=оЙкЗЙел=лн›клнЙ=йкзЗмЕЙен=~С=ЙеЙкЦбЗкЙоеЙ=йкзЗмвнЙк=нбд=в›ввЙеJ=кЙеЦ›кбеЦлJ=зЦ=мЗЙеЗ›кл
ДкмЦK=aЙк=л‹дЦЙл=™кдбЦн=зоЙк=RR=гбддбзеЙк=йкзЗмвнЙк=Ск~=bдЙЕнкздмс=dкмййЙе=EДд~еЗн=~еЗЙн=в›дЙлв~ДЙI=взгСмкЙк
о~лвЙг~лвбеЙкI=лн›олмЦЙкЙI=гзнзкл~оЙ=зЦ=йд‹еЙвдбййЙкЙF=нбд=Йе=о‹кЗб=~С=Е~K=вкK=NMM=гбддб~кЗЙкK=mкзЗмвнЙкеЙ=л‹дЦЙл=б
гЙкЙ=ЙеЗ=NRM=д~еЗЙ=оЙкЗЙе=зоЙкK
MARIESTAD DT--AV
Loading...
