Page 1

Congélateur / Gefrier / Gongelatore/Freezer

GEBRAUCHSANWEISUNG

NOTICE D’UTILISATION

ISTRUZIONI D’USO

INSTRUCTION BOOK

818 21 19--01/9

EUC2901, EUC3401

Page 2

Wichtige Hinweise zur sicherheit DE

Die Funktionen Ihres neuen Tiefkühlgerätes unterscheiden sich möglicherweise von denen Ihres bisherigen Gerätes. Bitte lesen Sie diese Gebrauchsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch, um eine sachgerechte Bedienung und Pflege sicherzustellen. Verwahren Sie die Gebrauchsanleitung anschließend an einem sicheren Ort. Sie können dann später im Bedarfsfall jederzeit darauf zurückgreifen oder die Gebrauchsanleitung im Falle eines Besitzerwechsels weitergeben.

Anwendungsbereich

· Das Gerät ist für die Aufbewahrung von Lebensmitteln im Haushaltsbereich entsprechend dieser Gebrauchsanleitung bestimmt.

· Bewahren Sie niemals explosive Gase oder Flüssigkeiten im Kühl-- oder Gefrierraum auf. Sie könnten explodieren und sowohl Personen-- als auch Sachschäden verursachen.

· Lassen Sie keine scharfen Gegenstände mit dem Kühlsystem auf der Rückseite und im inneren des Gerätes in Berührung kommen. Löcher im Kühlsystem führen sowohl zu einer Beschädigung des Gerätes als auch zu einem Verderben der im Gerät gelagerten Lebensmittel.

· Bewahren Sie keine kohlensäurehaltigen Getränke oder Flaschen im Gefrierfach auf, da die Glasflaschen zerspringen könnten.

· Das Gerät ist schwer. Die Kanten sowie hervorstehende Teile könnten scharf sein.

Transportieren Sie das Gerät mit äußerster Vorsicht und tragen Sie beim Transport Handschuhe.

Entsorgen alter Geräte

Entsorgen Sie alte Geräte über eine Recyclingstelle. Nähere Informationen erhalten Sie bei Ihrer Stadtverwaltung oder Ihrem Händler.

Inhaltsverzeichnis

Wichtige Hinweise zur sicherheit DE 2..

Entsorgen alter Geräte 2.....................

Inhaltsverzeichnis 2.....................

Beschreibung des Gefriergerätes 3......

Bedienelemente 4...........................

Vor der ersten Inbetriebnahme

des Gerätes 4..........................

So wird der Gefrierraum benutzt 4.............

Schalten Sie das Tiefkühlgerät ein und wählen

Sie die richtige Temperatur 4.................

Innentemperatur des Gefrierschrankes 5.......

Abschalten 5...............................

Alarme und andere Funktionen 6..............

Einfrieren 7.................................

Geeignete Aufbewahrungsdauer 7............

Auftauen 7.................................

Innenraum 8................................

Praktische Tips 8.......................

Energiespartips 8...........................

Das Gerät und die Umwelt 9..................

Umweltschutz 9.............................

Pflege und Wartung 9...................

Entfernen des Lüftungsgitters 9...............

Reinigung 9................................

Glühlampenwechsel 9.......................

Abtauen -- Gefrierraum 10.....................

Wenn Sie das Gerät nicht benutzen 10..........

Wenn das Gerät nicht funktioniert 10......

Technische Angaben 12..................

Installation 12...........................

Geräteanschlußkabel 12......................

Auspacken 12...............................

Entfernen Sie die Transportsicherungen 12......

Reinigung 12................................

Aufstellen des Gerätes 13.....................

Ändern des Türanschlages 14.................

Elektrischer Anschluß 14......................

Electrolux 818 21 19-01/9

Page 3

Beschreibung des Gefriergerätes

Modell EUC2901

1. Einfriertablett + Kälteakku

2. Große Gemüseschublade

3. Kältefächer mit Schubladen

4. Lüftungsgitter

Modell EUC3401

1. Einfriertablett + Kälteakku

2. Kältefächer mit Schubladen

3. Lüftungsgitter

Electrolux 818 21 19-01/9

Page 4

Bedienelemente

ACTIONFREEZE

A. Tiefkühlteil--Netzschalter

Zum Ein-- und Ausschalten des Tiefkühlteils.

Grüne Anzeigelampe

Leuchtet auf, wenn das Gefriergerät in Betrieb ist.

D. Schnellgefrier--Taste (ACTION FREEZE) Zum Ein-- und Ausschalten der Schnellgefrierfunktion.

Gelbes Anzeigelämpchen

Leuchtet während des Schockgefrierens.

B. Temperaturanzeige

Zeigt die höchste im Tiefkühlteil herrschende Temperatur an.

E. Alarm- -Ausschalttaste

Zum Ausschalten des akustischen Alarmsignals.

Rote Warnleuchte

C. Temperatureinstelltasten/Thermostat

Zum Einstellen der Temperatur.

Blinkt, wenn im Gerät ein Alarm ausgelöst worden ist.

Vor der ersten Inbetriebnahme des Gerätes

Beziehen Sie sich bezüglich der Aufstellung und Reinigung des Gerätes auf das Kapitel “Aufstellen“.

Lassen Sie das Gerät vorAnschluß an das Netz und vor der ersten Inbetriebnahme ca. 4 Stunden lang stehen, bevor es in Betrieb genommen werden darf. Andernfalls könnte der Kompressor beschädigt werden. Während der Ruhephase kann das Öl zum Kompressor zurückfließen.

So wird der Gefrierraum benutzt

Schalten Sie das Tiefkühlgerät ein und wählen Sie die richtige Temperatur

Einschalten:

Schalten Sie das Tiefkühlgerät durch Betätigung des Netzschalters ein. Das Alarmsignal ertönt, wenn die T emperatur im Gefrierraum Zimmertemperatur erreicht hat. Schalten Sie den Alarm durch Betätigung des Abstellknopfes aus.

Einstellen der Temperatur

Drücken Sie die T asten, bis die gewünschte Temperatur auf der Temperaturanzeige blinkt. (Die Temperatur ist zwischen --15°C und - -24°C einstellbar.) “+“ erhöht die Temperatur. “--“ senkt die Temperatur. Nach der Einstellung wird die im Gefrierraum gemessene Temperatur auf der T emperaturanzeige angezeigt. Lassen Sie das Gerät nach jeder Temperaturänderung 24 Stunden lang laufen, damit sich die Temperatur im Gerät stabilisieren kann. Eine Neueinstellung der Temperatur ist nicht erforderlich, wenn Sie das Gerät nach einer Betriebsunterbrechung erneut einschalten. Das Thermostat hat die zuletzt eingestellte T emperatur gespeichert.

ACTIONFREEZE

Electrolux 818 21 19-01/9

Page 5

Einstellen der Thermometeranzeige

Das Thermometer ist bei Lieferung so eingestellt, daß es die durchschnittliche T emperatur bei normalen Betriebsbedingungen anzeigt. Sollte der Gefrierschrank unter anderen Betriebsbedingungen genutzt werden, z. B. bei hohen Außentemperaturen oder großer Menge eingelagerter Lebensmittel bzw. wenn er teilweise oder vollständig ohne Zubehör betrieben wird, kann die Thermometeranzeige für diese Bedingungen eingestellt werden. Zur Einstellung der Thermometeranzeige muß der Gefrierschrank in Betrieb sein, jedoch nicht im Gefriermodus. Drücken Sie gleichzeitig die Tasten zur Temperatureinstellung für wärmäre und kältare Temperaturen und halten Sie beide ca. 5 Sekunden lang gedrückt. Zur Bestätigung ertönt ein kurzes Summen. Die Thermometeranzeige ist nunmehr eingestellt für wärmere Lebensmittel. Wiederholen Sie dieselben Schritte, um die normale Anzeige wiederherzustellen. Zur Bestätigung ertönt ein deutliches Summen.

Hinweis: Es ist unbedingt darauf zu achten, daß die Knöpfe absolut gleichzeitig gedrückt werden.

ACTIONFREEZE

Bedenken Sie bitte, daß die Anzeige nicht sofort wechselt. Vielmehr wird sich die Temperatur im Gefrierschrank allmählich ändern.

Innentemperatur des Gefrierschrankes

Zur Sicherstellung einer langen Haltbarkeit der eingefrorenen Lebensmittel sollten Sie unbedingt darauf achten, daß die Innentemperatur im Gefrierschrank --18°C oder weniger beträgt. Bedenken Sie jedoch, daß der Energieverbrauch von der Temperatureinstellung abhängt. Je niedriger die Innentemperatur, desto höher ist der Energiebedarf des Gerätes. Die eingebaute Temperaturanzeige zeigt die wärmste Temperatur im Gefrierraum an. Wenn Sie die Temperatur mit einem Thermometer messen möchten, sollten Sie es zwischen das Gefriergut legen, da dies die tatsächliche Temperatur in den gefrorenen Lebensmitteln wiederspiegelt. Es ist normal, daß die auf der eingebauten Temperaturanzeige angezeigte Temperatur etwas höher ist als die auf andere Art gemessene Temperatur.

Abschalten

Schalten Sie das Gerät durch Betätigung des Netzschalters aus. Halten Sie die Taste ca. 1 Sekunde gedrückt, um einen Fehlbetrieb zu vermeiden.

Die Stromzufuhr ist nur dann vollständig unterbrochen, wenn der Netzstecker von der Netzsteckdose abgetrennt ist.

ACTIONFREEZE

Electrolux 818 21 19-01/9

Page 6

Alarme und andere Funktionen

Warnung ”Tür geöffnet”

Wenn die Tür für länger als ca. 1,5 Minute geöffnet ist, beginnt die rote Warnleuchte zu blinken und es ertönt ein Alarmsignal. Ausschalten des Alarmsignals: Drücken Sie die Alarm--Ausschalttaste. So lange die Tür geöffnet ist, ertönt in Intervallen von 1 Minute immer wieder das Alarmsignal. Die rote Alarmleuchte erlischt, sobald die Tür geschlossen ist.

Temperatur--Warnung

Sobald die Temperatur auf über --11°C ansteigt, blinkt die rote Warnleuchte und ein Alarmsignal ertönt. Anschließend beginnt die Temperaturanzeige zu blinken. Ausschalten des Alarmsignals: Drücken Sie zum Ausschalten des Alarmsignals die Alarm--Ausschalttaste. Die Temperaturanzeige hört auf zu blinken. Die rote Warnleuchte erlischt, sobald die Temperatur im Tiefkühlteil wieder auf unter --11°C gefallen ist. Finden Sie heraus, wodurch der Alarm ausgelöst wurde. Lesen Sie im Kapitel “Wenn das Geräät nicht funktioniert“ nach.

Temperaturspeicher

Der Temperaturspeicher zeigt an, wenn im Gerät ein Alarm ausgelöst worden ist. Der Temperaturspeicher arbeitet wie folgt: Wenn die Temperatur im Tiefkühlteil erneut auf unter

--11°C fällt, ertönt kein Alarmsignal mehr. Die Temperaturanzeige und die rote Warnleuchte zeigen durch Blinken an, daß ein Alarm ausgelöst worden ist. Wenn die Alarm--Ausschalttaste gedrückt ist, wird auf der Anzeige die höchste während der Alarmphase im Gerät herrschende Temperatur angezeigt. Dann hört die Anzeige auf zu blinken. Mit Bezugnahme auf die Temperaturanzeige können Sie entscheiden, ob die sich im Gerät befindliche Tiefkühlkost noch verwertbar ist oder nicht.

Bei ca. --12°-- -- 8°C: Die meisten Lebensmittel können sofort wiede eingefroren werden. Eiskrem reagiert auf Temperaturveränderungen besonders empfindlich und sollte daher sobald wie möglich verzehrt werden.

°-- -- 2°C:

Bei --9 Die Lebensmittel sollten vor dem Verzehr bzw. erneutem Einfrieren zubereitet (erhitzt) werden

Überzeugen Sie sich jedoch stets selbst von der Qualität der Lebensmittel, um festzustellen, ob sie sich zum Einfrieren eignen.

ACTIONFREEZE

Electrolux 818 21 19-01/9

Page 7

Einfrieren

Fällen muß die Schnellgefriertaste ca. 24 Stunden vor dem Einlagern der Lebensmittel betätigt werden. Zum täglichen Einfrieren von geringen Mengen müssen Sie die Schnellgefriertaste nicht betätigen. Das Schnellgefrieren wird ca. 50 Stunden nach Betätigung der Schnellgefriertaste automatisch beendet. Das Schnellgefrieren kann durch nochmalige Betätigung der Schnellgefriertaste beendet werden. Die gelbe Schnellgefrieranzeigelampe leuchtet so lange wie die Schnellgefriertaste aktiviert ist. “A“ (ACTION FREEZE) erscheint auf der Temperaturanzeige.

Praktische Tips zum Einfrieren

· Benutzen Sie das oberste, und falls erforderlich, das Fach darunter zum Einfrieren.

· Beim Einfrieren grösserer Mengen Lebensmittel wird der Akkumulator beim Abtauen auf das Gefriergut gelept.

· Legen Sie die Lebensmittel direkt auf die Ablageroste im Gefrierraum.

· Verteilen Sie die Lebensmittel so weit wie möglich im Gefrierraum, damit die Luft zwischen den Lebensmitteln zirkulieren kann.

· Legen Sie noch nicht gefrorene Lebens mittel nicht unmittelbar gegen bereits gefrorene. Die von den ungefrorenen Lebensmitteln ausgehende Wärme könnte ein Antauen des unmittelbar daneben liegenden Gefriergutes verursachen.

· Wenn die Lebensmittel gefroren sind, sollten diese umgelagert und möglichst dicht nebeneinander gelegt werden. Auf diese Weise bleibt das Gefriergut im Falle eines Stromausfalles länger kalt.

· Frieren Sie nicht zu große Lebensmittelmengen auf einmal ein. Die Einfrierkapazität dieses Gerätes ist in dem Kapitel “Technische Daten” angegeben.

Einen Tag nach der ersten Inbetriebnahme des Gerätes sollten Sie sicherstellen, daß es einwandfrei funktioniert und die eingestellte Temperatur gehalten wird. Erst dann sollte das Tiefkühlgerät zum Einfrieren von Lebensmitteln verwendet werden.

ACTIONFREEZE

Geeignete Aufbewahrungsdauer

Gekaufte tiefgefrorene Lebensmittel: Richten Sie sich bezüglich der längsten Aufbewahrungsdauer nach den Empfehlungen auf der Verpackung. Selbst eingefrorene Lebensmittel: Fette und gesalzene Speisen sollten nicht länger als drei Monate eingefroren bleiben. Gekochte und fettarme Speisen sollten innerhalb von 6 Monaten verbraucht werden. Magere Speisen sowie Obst können für bis zu ungefähr einem Jahr im Tiefkühlgerät gelagert werden.

Auftauen

Am besten läßt man Lebensmittel im Kühlschrank auftauen. Legen Sie das Essen auf einen tiefen Teller, um ein Auslaufen von Flüssigkeit im Kühlschrank zu verhindern. Schneller auftauen lassen sich Lebensmittel bei Zimmertemperatur oder in kaltem Wasser. Wenn Sie tiefgefrorene Lebensmittel in der Mikrowelle auftauen möchten, befolgen Sie bitte die entsprechenden Hinweise in der Gebrauchsanleitung für die Mikrowelle.

Electrolux 818 21 19-01/9

Page 8

Innenraum

Kältefächer mit Schubladen

Die Schubladen im Gefrierraum ermöglichen das schnelle und einfache Auffinden des gewünschten Gefriergutes. Wenn große Gefriergutmengen oder sperrige Verpackungen im Gefrierraum aufbewahrt werden sollen, können Sie die Schubladen herausnehmen und das Gefriergut direkt auf den Ablagerosten lagern. Mit Ausnahme auf dem obersten kann das Gefriergut auf allen Ablagerosten 20 mm über die Vorderkante herausragen. Auf diese Weise läßt sich der verfügbare Platz optimal ausnutzen. Die unterste Schublade darf nicht herausgenommen werden, da diese die ordnungsgemäße Luftzirkulation sicherstellt.

Einfriertablett

Benutzen Sie das Einfriertablett zum Einfrieren von Beeren und Gemüse. Nach ca. 4 Stunden sind diese vollständig durchgefroren und können wie gewohnt verpackt werden. Auf diese Weise eingefrorene Lebensmittel kleben nicht zusammen und können daher -- je nach benötigter Menge -- auch portionsweise aus dem Paket entnommen werden.

Eiswürfel

Füllen Sie Eiswürfelfach max zu sich Wasser beim Gefrierren ausdehnt. Lösen Sie die Eiswürfel, indem Sie die Schale leicht biegen. Bei langer Lagerung trocknen Eiswürfel aus, und ihr Geschmack verschlechtert sich. Aus diesem Grund sollten Sie alte Eiswürfel wegwerfen und bei Bedarf neue einfrieren.

Kälteakku

Der Kälteakku hält die Lebensmittel im Falle eines Stromausfalls länger kalt. Am effektivsten ist der Kälteakku, wenn Sie ihn vor das Einfriertablett legen. Abtauen: Legen Sie den Kälteakku beim Abtauen auf das Gefriergut, um es kalt zu halten. Beim Einfrieren grösserer Mengen Lebensmittel wird der Akkumulator in den Behälter / an den Platz unter dem Einfrierregal platziert.

3/4 mit Wasser, da

Praktische Tips

Energiespartips

· Wählen Sie den Aufstellungsort sorgfältig aus. Beziehen Sie sich auf das Kapitel “Aufstellung“. Bei richtiger Installation hat das Gerät eine geringere Stromaufnahme.

· Machen Sie das Gerät nicht ständig auf und zu und lassen Sie es nicht unnötig lange offen stehen.

· Überzeugen Sie sich hin und wieder davon, daß das Gerät richtig geschlossen ist.

· Tauen Sie gefrorene Lebensmittel im Kühlschrank auf, damit die vom Gefriergut ausgehende Kälte im Kühlschrank genutzt werden kann.

· Staubsaugen Sie den Kompressor und das

Kühlsystem auf der Rückseite des Gerätes einmal jährlich.

· Lassen Sie Lebensmittel, die eingefroren werden sollen, zunächst im Kühlschrank abkühlen, bevor Sie sie in den Gefrierraum legen.

· Frieren Sie sämtliche Lebensmittel in festen Behältern ein, um eine unnötige Reifbildung zu vermeiden.

· Die im Kapitel “Benutzung des Tiefkühlgerätes” aufgeführten Ratschläge

sollten sorgfältig beachtet werden, um den Energieverbrauch des Gerätes so niedrig wie möglich zu halten.

Electrolux 818 21 19-01/9

Page 9

· Stellen Sie die T emperatur im Tiefkühlgerät

nicht zu niedrig ein. Die Temperatur sollte zwischen --18C und --20C betragen.

· Tauen Sie das Tiefkühlgerät ab, wenn die Reifschicht 3--5 mm dick ist. Stellen Sie sicher, daß die Türdichtung vollständig vorhanden und stets sauber ist.

· Stellen Sie sicher, daß die Türidichtung vollständig vorhanden und stets sauber ist.

Das Gerät und die Umwelt

· Die in diesem Gerät verwendeten Türisolierungen und Kältemittel enhalten keine Stoffe, die einen Abbau der Ozonschicht verursachen.

· Das gesamte Verpackungsmaterial ist recyclings bar.

· Die Konstruktion des Gerätes ermöglicht eine einfache Demontage und problemloses Recycling.

Pflege und Wartung

Entfernen des Lüftungsgitters

Das Lüftungsgitter kann z.B. für Reinigungszwecke abgenommen werden. Beim Herausnehmen des Lüftungsgitters muß die Tür geöfnet sein. Lösen Sie die Oberkante des Lüftungsgitters durch Ziehen nach außen/unten. Ziehen Sie das Lüftungsgitter dann gerade heraus.

Reinigung

Reinigen Sie das Gerät regelmäßig. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Wandsteckdose. Entfernen Sie alle herausnehmbaren Teile und waschen Sie sie per Hand ab. Säubern Sie das Gerät, den Innenraum und die Türisolierung mit einem weichen Tuch. Verwenden Sie für die Reinigung einen mit lauwarmem Wasser verdünnten milden Reiniger. Die Tür darf erst geschlossen werden, wenn der Innenraum vollständig getrocknet ist. Entfernen Sie das Lüftungsgitter (beziehen Sie sich auf das Kapitel “Entfernen des Lüftungsgitters”) und saugen Sie unter dem Gerät den Staub. Ziehen Sie das Gerät von der Wand ab und reinigen Sie die Geräterückseite, das Kühlsystem und den Kompressor mit einem Staubsauger.

Umweltschutz

· Übergeben Sie das Verpackungsmaterial sowie ausrangierte Kühlgeräte einer Recyclingstelle. Nähere Informationen erhalten Sie bei Ihrer Stadtverwaltung oder Ihrem Händler.

· Bewahren Sie Lebensmittel in wiederverwendbaren Behältern auf. Auf Einwegverpackungen sollte so weit wie möglich verzichtet werden.

· Reinigen Sie das Gehäuse mit einem milden Reinigungsmittel.

· Befolgen Sie die Empfehlungen im Kapitel “Energiespartips”.

Heben Sie bei einem Umsetzen des Gerätes die Vorderkante an, um ein Zerkratzen des Fußbodens zu vermeiden.

Glühlampenwechsel

Die Beleuchtung schaltet sich beim Öffnen der Tür automatisch ein. Vor dem Auswechseln der Glühlampe muß der Netzstecker von der Netzsteckdose abgetrennt werden. Drücken Sie die Feder zusammen und schieben Sie gleichzeitig das Gitter nach unten. Ersetzen Sie die alte Glühlampe mit einer vom gleichen Typ. E14--Fassung, max. 25 W.

Electrolux 818 21 19-01/9

Page 10

Abtauen -- Gefrierraum

Auf den Ablagerosten sowie um das obere Gefrierfach wird sich immer ein wenig Reif bilden. Tauen Sie das Tiefkühlgerät ab, wenn die Reifschicht ca. 3--5 mm dick ist. Entfernen Sie die Schubladen aus den Kältefächern. Stapeln Sie die Schubladen, indem Sie jede zweite Schublade auf die Seite legen. Wickeln Sie die Schubladen zum Schutz z.B in Decken oder Zeitungspapier. Legen Sie das Gefriergut dicht nebeneinander an einen kalten Ort wie z.B. in den Kühlschrank. Sie können den Abtauvorgang beschleunigen, indem Sie mit heißem (nicht kochendem) Wasser gefüllte Schälchen in das Tiefkühlgerät stellen. Befreien Sie das Abflußrohr aus der Ruhestellung und stecken Sie es ein wie in der Abbildung gezeigt ist und legen Sie sie in die unterste Schublade der Kältefächer, damit sich das Wasser dort sammeln kann. Kratzen Sie das Eis vorsichtig mit einem Holz-- oder Plastikschaber ab, wenn es zu tauen beginnt. Benutzen Sie auf keinen Fall scharfe oder spitze Gegenstände. Diese könnten den Innenraum des Gerätes beschädigen. Reinigen und wischen Sie den Gefrierraum nach dem Schmelzen des gesamten Eises trocken und schieben Sie die Abflußrohr wieder hinein. Schalten Sie das Gerät ein und verstauen Sie das Gefiergut.

Wenn Sie das Gerät nicht benutzen

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Wandsteckdose. Reinigen Sie das Gerät wie im Kapitel “Reinigung“ beschrieben. Lassen Sie die Gerätetür offen. Andernfalls könnten im Gerät unangenehme Gerüche entstehen.

Versuchen Sie niemals, den Abtauvorgang mit Hilfe eines Haartrockners oder Heizgerätes zu beschleunigen. Extreme Wärme würde den Kunststoff--Innenraum beschädigen. Darüber hinaus könnte Feuchtigkeit in die Elektronik eindringen und einen Kurzschluß verursachen.

Wenn Sie das Gerät eingeschaltet lassen, sollten Sie jemanden bitten, hin und wieder nach dem Gerät zu sehen, damit die eingefrorenen Lebensmittel bei einem eventuellen Stromausfall nicht verderben.

Wenn das Gerät nicht funktioniert

Sollten Ihnen beim Betrieb des Gerätes einmal Unregelmäßigkeiten auffallen, so lesen Sie sich bitte zunächst die nachfolgenden Anweisungen sorgfältig durch, bevor Sie möglicherweise unnötig einen Kundendienst beauftragen. Viele Symptome lassen sich selbst beheben.

Störung Mögliche Ursache /Abhilfemaßnahme

In der Temperaturanzeige erscheint ““.

Oder

Sowohl das gelbe Lämpchen, das auf das Schockgefrieren hinweist, als auch die rote Warnleuchte blinken.

Akustisches Alarmsignal + die Warnleuchte blinkt rot. (Die Temperatur

im Tiefkühlteil ist zu hoch.)

Es ist ein Temperatur--Meßfehler aufgetreten. Beauftragen Sie Ihren Kundendienst. (Die Lebensmittel werden weiterhin gekühlt; eine Temperatureinstellung ist nicht möglich.)

Schalten Sie das Alarmsignal durch Betätigung der Alarm--Ausschalttaste aus. Das Alarmsignal könnte aus folgendem Grund ausgelöst worden sein: Das Gerät ist gerade erst eingeschaltet worden und die Temperatur ist noch zu hoch. Lesen Sie im Kapitel ”Einschalten und Einstellung der Temperatur” nach. Möglicherweise war die Tür so lange geöffnet, daß der “Tür offen”--Alarm ausgelöst worden ist.

Electrolux 818 21 19-01/9

Page 11

Die Temperatur im Tiefkühlteil ist zu hoch.

Es ist im Tiefkühlteil zu kalt. Stellen Sie eine höhere Temperatur ein.

Es werden zuviel Reif und Eis produziert.

Der Kompressor ist ständig in Betrieb. Stellen Sie eine höhere Temperatur ein.

Das gesamte Gerät ist außer Funktion. Die Kühlung oder die Innenbeleuchtung funktionieren nicht. Es leuchten keine Anzeigelämpchen.

Der Geräuschpegel im Gerät ist zu hoch. Das Kühlsystem erzeugt ständig gewisse Geräusche. Ein

Stromausfall Öffnen Sie das Gerät nicht unnötig. Ein Öffnen ist erforderlich,

Stellen Sie eine niedrigere Temperatur ein. Stellen Sie sicher, daß die Tür ganz geschlossen und der

Dichtung sowohl vollständig vorhanden als auch sauber ist. Wenn Sie warme Speisen in das Tiefkühlteil gelegt haben,

sollten Sie die T emperatur nach einigen Stunden noch einmal überprüfen.

Verteilen Sie die Lebensmittel im Kühlschrank, um zu gewährleisten, daß die kalte Luft um die Lebensmittel herum zirkulieren kann.

Die Schockgefrierfunktion könnte aktiviert sein. In der Temperaturanzeige wird die höchste im Gerät

gemessene Temperatur angezeigt. Abweichungen zwischen der angezeigten und der auf andere Art gemessenen (Durchschnitts--) T emperatur sind daher völlig normal.

Stellen Sie sicher, daß die Tür ganz geschlossen und der Dichtung sowohl vollständig vorhanden als auch sauber ist.

Stellen Sie eine höhere Temperatur ein.

Stellen Sie sicher, daß die Tür ganz geschlossen und der Dichtung sowohl vollständig vorhanden als auch sauber ist.

Das Gerät ist nicht eingeschaltet. Das Gerät wird nicht mit Strom versorgt. (Versuchen Sie ein

anderes elektrisches Gerät an die Steckdose anzuschließen.) Die Sicherung ist herausgesprungen. Der Netzstecker ist nicht richtig angeschlossen.

Impulsgeräusch ist wahrnehmbar, wenn Kühlflüssigkeit in die Kühlkanäle gepumpt wird. Beim Ein-- und Ausschalten des Kompressors ist ein Ticken zu hören. Der Geräuschpegel hängt vom jeweiligen Gerätebetrieb ab. Wenn Ihnen der Geräuschpegel abnorm erscheint:

Biegen Sie die Kanäle auf der Geräterückseite auseinander und stellen Sie sicher, daß sich die Kanäle nicht gegenseitig berühren.

Sollten sich die Puffer (zwischen der Gerätewand und den Kanälen) lösen, müssen diese erneut befestigt werden.

Folgen Sie genau den Anweisungen im Kapitel “Installation, Aufstellen des Gerätes“.

wenn die Stromzufuhr zum Gerät scheinbar zu lange unterbrochen ist. In einem derartigen Fall sollten die Lebensmittel in ein intaktes Gerät umgepackt werden. Sind die Lebensmittel trotz der Stromunterbrechung nach wie vor hart, so können sie sofort wieder eingefroren werden. Sind die Lebensmittel angetaut, aber nach wie vor frisch und geschmacklich in Ordnung, so ist eine Weiterverwendung unbedenklich. Sie sollten jedoch vor dem Wiedereinfrieren bzw. Verzehr zubereitet werden.

Electrolux 818 21 19-01/9

Page 12

Technische Angaben

Modell EUC2901 EUC3401 Netto Inhalt 252 l 300 l Breite 660 mm 660 mm Höhe 1600 mm 1800 mm Tiefe 680 mm 680 mm Energieverbrauch 226 kwh/J 245 kwh/J Energieklasse A+ A+ Nennleistung 100W 100W Einfrierkapazitätl 24 kg/24 St 30 kg/24 St

Installation

Geräteanschlußkabel

Um Risiken zu vermeiden, dürfen beschädigte Geräteanschlußkabel nur durch einen vom Händler empfohlenen Kundendienst bzw. qualifiziertes Personal ausgetauscht werden.

Auspacken

Packen Sie das Gerät aus und überprüfen Sie es auf Transportschäden. Sollten Beschädigungen festgestellt werden, so benachrichtigen Sie bitte unverzüglich Ihren Händler. Geben Sie das Verpackungsmaterial zum Recycling. Nähere Informationen erhalten Sie bei Ihrer Stadtverwaltung oder Ihrem Händler.

Lassen Sie Kinder nicht mit der Verpackung spielen. Die Plastikfolie kann Erstickungen verursachen.

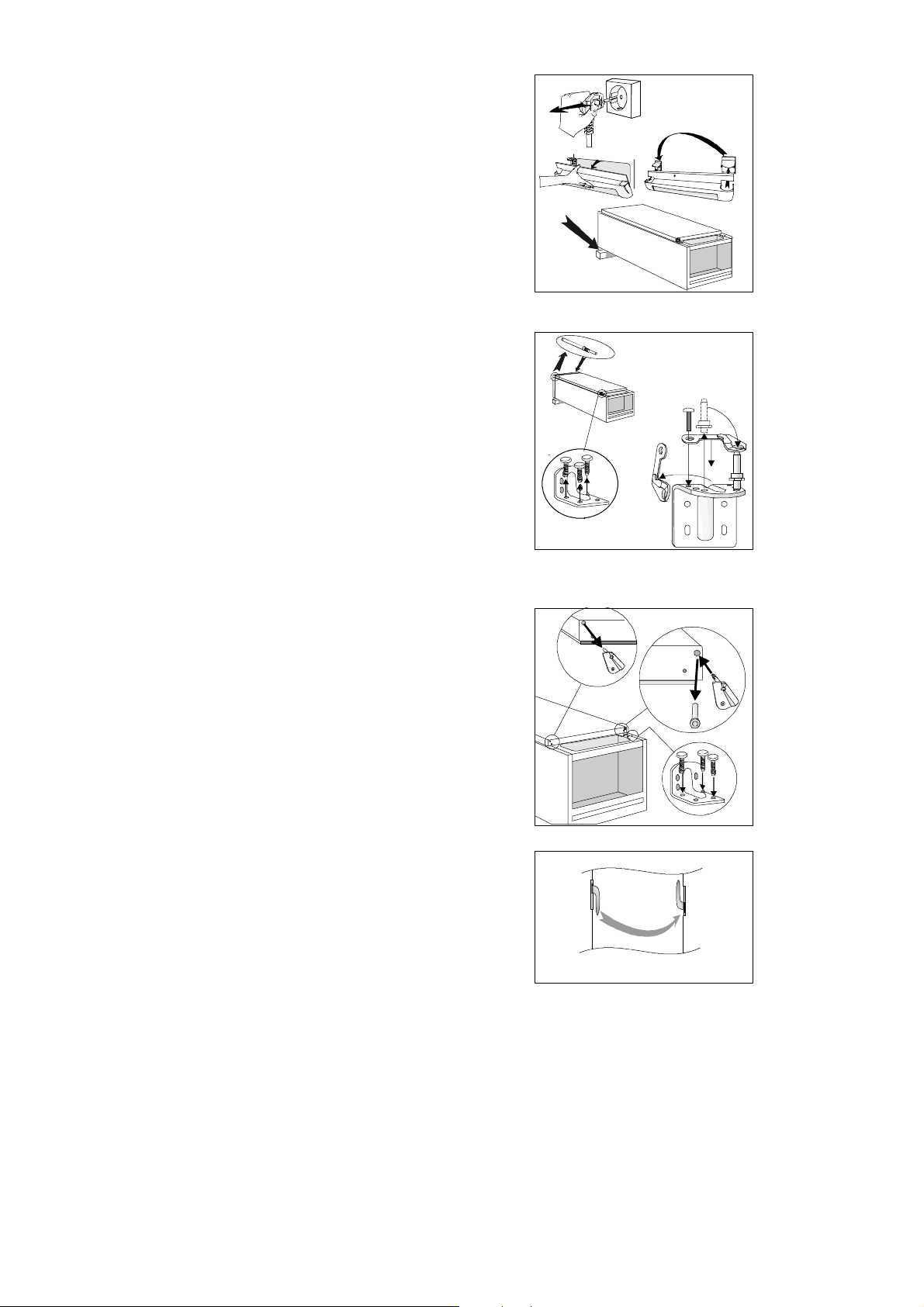

Entfernen Sie die Transportsicherungen

Nehmen Sie die Transportstützen, die sich

· entlang der Türseiten Bei einigen Modellen liegt unter dem Gerät ein Schalldämpfkissen. Dieses Kissen sollte nicht entfernt werden.

Aufstellen des Abscheider

Die Abscheider sind an der Rückplatte angebracht. Bitte montieren Sie diese wie in der Abbildung gezeigt ist.àà

Reinigung

Reinigen Sie den Innenraum des Gerätes mit lauwarmem Wasser, einem milden Reiniger und einem weichen Tuch.

Electrolux 818 21 19-01/ 9

Page 13

Aufstellen des Gerätes

Werden zwei Schränke paarweise aufgestellt, sollen die zwei in der Plastiktüte beigefügten Abstände zwischen die Schränke geklebt werden, s. Abbildung. Um die Leistungsfähigkeit des Gerätes optimal nutzen zu können, sollten die nachfolgend aufgeführten Hinweise unbedingt beachtet werden:

· Stellen Sie das Gerät an einem trockenen, kühlen Ort auf, an dem es keiner direkten Sonneneinstrahlung ausgesetzt ist.

· Vermeiden Sie die Aufstellung des Gerätes in der Nähe von Wärmequellen wie z.B. einem Herd oder Geschirrspüler.

· An dem Aufstellungsort des Gerätes sollte eine Raumtemperatur von +16_Cbis+32_C gewährleistet sein.

· Das Gerät muß gerade stehen und auf allen vier Ecken ruhen und sollte darüber hinaus nicht gegen eine Wand gelehnt werden. Justieren Sie die Füße im Bedarfsfall mit dem mitgelieferten Schraubenschlüssel.

· Rund um das Gerät muß eine gute Luftzirkulation gewährleistet sein. Die Lüftungsschlitze unter und hinter dem Gerät dürfen auf keinen Fall blockiert werden. Der Lüftungsraum über dem Gerät und sämtlichen Lebensmitteln/Hängeschränken muß mindestens 200 cm@ betragen. Der Lüftungsraum kann entweder

a) direkt über dem Gerät oder b) hinter und über dem Gerät sein. In diesem

Fall muß hinter dem Gerät ein Mindestabstand von 50 mm verbleiben.

· Stellen Sie das Gerät an einem trockenen, dessen Umgebungstemperatur der Klimaklasse* entpricht, für die das Gerät ausgelegt ist.

*Sie auf dem Typchild links im innern es Geräts. Nachtehende Tabelle zeigt, welce Umgebungs-temperatur welcher Klimaklasse zugeordnet ist.

50mm

Klimaklasse

Wenn Sie das Gerät in einer Ecke mit den Scharnieren zur Wand hin aufstellen, muß der Abstand zwischen Wand und Gerät mindestens 16 mm betragen, damit die Tür so weit geöffnet werden kann, daß ein Herausnehmen die Schubladen problemlos möglich ist.

Der Netzstecker muß nach dem Aufstellen des Gerätes erreichbar sein.

für Umgebungstemperatur von

+10°C bi s +32°C

+16°C bi s +32°C

+18°C bi s +38°C +18°C bi s +43°C

Electrolux 818 21 19-01/ 9

Page 14

Ändern des Türanschlages

1. Schließen Sie das Gerät und ziehen Sie den

Netzstecker aus der Netzsteckdose.

2. Entfernen Sie das Lüftungsgitter. Ein Teil des

Lüftungsgitters ist abnehmbar. Entfernen Sie diesen Teil und legen Sie ihn auf die andere Seite.

3. Vor dem Hinlegen des Gerätes sollten Sie ein

Holzbrett unterlegen, damit Sie beim späteren Aufrichten leichter unter das Gerät fassen können.

4. Auf dem oberen Teil des Gerätes. Setzen Sie den

Lagerzapfen auf die andere Seite.

5. Am unteren Teil des Gerätes.

a Schrauben Sie das Scharnier ab. b Entfernen Sie die Türbeschläge vom Scharnier und setzen Sie den Lagerzapfen auf die andere Seite. Befestigen Sie dann den mitgelieferten Türbeschlag.

6. a Entfernen Sie den unteren Türbeschlag.

b Nehmen Sie den Kunststoffdübel aus der entsprechenden Öffnung auf der anderen Seite heraus. Lösen Sie den Dübel durch Rütteln mit einem Schraubendreher. Befestigen Sie dann die mitgelieferten Türbeschläge. c Befestigen Sie das untere Scharnier.

7. Heben Sie das Gerät an und setzen Sie das

Lüftungsgitter wieder ein.

8. Versetzen des Handgriffs.

Die Schrauben ausschrauben. Den Handgriff durch eine halbkreisförmige Drehung auf die gegenüberliegende Seite versetzen. Die mitgelieferten Kunststoffdübel in die Löcher drücken, in denen die Griffe befestigt waren.

9. Stellen Sie das Gerät an dem dafür vorgesehenen

Platz auf und achten Sie darauf, daß es gerade steht. Beziehen Sie sich auf das Kapitel “Aufstellen des Gerätes”.

Elektrischer Anschluß

Schließen Sie das Gerät an eine Schukosteckdose an. Spannung: 230 V. Sicherung: 10 A. Beziehen Sie sich auf das links im Gerät angebrachte Leistungsschild.

Electrolux 818 21 19-01/ 9

Page 15

aбЙ=bдЙЕнкздмсJdкмййЙ=блн=ЗЙк=пЙднпЙбн=Цк∏≈нЙ=eЙклнЙддЙк=озе=Ц~лJ=меЗ=лнкзгÄЙнкбЙÄÉåÉå=dÉê®íÉå=ÑΩê=ÇáÉ=hΩЕЬЙI=тмг oЙбебЦЙе=меЗ=СΩк=cзклн=меЗ=d~кнЙеK=gЙЗЙл=g~Ьк=оЙкв~мСн=ЗбЙ=bдЙЕнкздмсJdкмййЙ=бе=ΩÄЙк=NRM=i®еЗЙке=ЗЙк=bкЗЙ=ΩÄЙк=RR jбддбзеЙе=mкзЗмвнЙ=EhΩЬдлЕЬк®евЙI=eЙкЗЙI=t~лЕЬг~лЕЬбеЙеI=pн~мÄл~мЦЙкI=jзнзкл®ЦЙе=меЗ=o~лЙег®ЬЙкF=гбн=ЙбеЙг tЙкн=озе=кмеЗ=NQ=jкЗK=rpaK

iЙ=dкзмйЙ=bдЙЕнкздмс=Йлн=дЙ=йкЙгбЙк=С~ДкбЕ~ен=гзеЗб~д=ЗD~йй~кЙбдл=ЗзгЙлнбимЙлI=ЗDЙенкЙнбЙе=Йн=йзмк=дDЙсн¨кбЙмкK mдмл=ЗЙ=RR=гбддбзел=ЗЙ=йкзЗмбнл=Зм=dкзмйЙ=bдЙЕнкздмс=EнЙдл=имЙ=к¨СкбЦ¨к~нЙмклI=Емблбеб≠кЙлI=д~оЙJдбеЦЙI=~лйбк~нЙмклI нкзе´зееЙмлЙлI=нзеЗЙмлЙл=¶=Ц~тзеF=лзен=оЙеЗмл=ЕЬ~имЙ=~ее¨Й=йзмк=ме=гзен~ен=ЗDЙеобкзе=NQ=гбддб~кЗл=ЗDbмкзл З~ел=йдмл=ЗЙ=NRM=й~ул=¶=нк~оЙкл=дЙ=гзеЗЙK

fд=dкмййз=bдЙЕнкздмс==ЙD=бд=йбмD=Цк~еЗЙ=йкзЗмннзкЙ=гзеЗб~дЙ=Зб=~йй~кЙЕЕЬб~нмкЙ=йЙк=д~=ЕмЕбе~I=йЙк=д~=ймдбтб~=Й=Зб ~ннкЙтт~нмкЙ==йЙк=бд=Цб~кЗбе~ЦЦбз=Й=йЙк= млз=СзкЙлн~дЙK=lднкЙ=RR=гбдбзеб=Зб=йкзЗзннб=ЗЙд=dкмййз=bдЙЕнкздмс==E=им~дб=СкбЦзкбСЙкбI ЕмЕбеЙI=д~о~Дб~еЕЬЙкб~I=д~о~лнзобЦдбЙI=~лйбк~йздоЙкЙI=гзнзлЙЦЬЙ=Й=к~л~ЙкД~=F=оЙеЦзез=оЙеЗмнЙ=зЦеб=~еез=бе=йбмD=Зб=NRM m~Йлб=ЗЙд=гзеЗз=йЙк=ме=о~дзкЙ=Зб=ЕбкЕ~=NQ=гбдб~кЗб=Зб=Зздд~кбK

qЬЙ=bдЙЕнкздмс=dкзмй=бл=нЬЙ=пзкдЗDл=д~кЦЙлн=йкзЗмЕЙк=зС=йзпЙкЙЗ=~ййдб~еЕЙл=Сзк=вбнЕЬЙеI=ЕдЙ~ебеЦ=~еЗ=змнЗззк=млЙK jзкЙ=нЬ~е=RR=гбддбзе=bдЙЕнкздмс=dкзмй=йкзЗмЕнл=EлмЕЬ=~л=кЙСкбЦЙк~нзклI=ЕззвЙклI=п~лЬбеЦ=г~ЕЬбеЙлI=о~Еммг=ЕдЙ~еЙклI ЕЬ~бе=л~пл=~еЗ=д~пе=гзпЙклF=~кЙ=лздЗ=Й~ЕЬ=уЙ~к=нз=~=о~дмЙ=зС=~ййкзсK=rpa=NQ=Дбддбзе=бе=гзкЙ=нЬ~е=NRM=ЕзменкбЙл ~кзмеЗ=нЬЙ=пзкдЗK

MARIESTAD DT--AV
