Velkommen til Electrolux verden.

Takk for at du valgte et kvalitetsprodukt fra Electrolux. Vi håper det vil gi deg mye
glede i årene som kommer. Electrolux ambisjon er å tilby et bredt og variert
utvalg av kvalitetsprodukter som gjør livet mer behagelig. På forsiden av denn e
bruksanvisningen finner du noen eksempler på hva du kan velge i. Ta deg noen
minutter til å lese gjennom innholdet i denne bruksanvisningen, slik at du kan dra
nytte av alle fordelene med den nye maskinen din. Vi lover at den vil gi deg en
enestående brukeropplevelse og gjøre hverdagen din litt enklere.
Lykke til!

44

Noen avsnitt i bruksanvisningen er merket med spesielle symboler. Disse
symbolene har følgende betydning:

Her fin n er du viktige opplysninger om sikkerhet og skapets
funksjon.

Her finner du opplysninger om skapets betjening og praktiske
bruk

Her finner du opplysninger som er av betydning for miljøet.

Ved skroting av skapet

Symbolet på produktet eller på emballasjen viser at dette produktet ikke

må behandles som husholdningsavfall. Det skal derimot bringes til et
mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for
korrekt avhending av apparatet, vil du bidra til å forebygge de negative
konsekvenser for miljø og h else som gal håndtering kan medføre. For
nærmere informasjon om resirkulering av dette produktet, vennligst kontakt
kommunen, renovasjonsse lskapet eller forretningen der du an skaffet det.

45

SIKKERHET

Ditt nye fryseskap kan ha andre
funksjoner enn det forrige.
Les nøye gjennom disse
instruksjonene for å lære hvordan
skapet virker og hvordan man skal ta
vare på det. Ta vare på
bruksanvisningen. Den vil være nyttig
dersom skapet selges eller det blir gitt
bort senere.

Slik brukes skapet

· Skapet er beregnet for oppbevaring

av matvarer i en normal husholdning.
Bruken er beskrevet i denne
bruksanvisningen.

· Ikke oppbevar eksplosive gasser

eller væsker i kjøleskapet eller
frysedelen. De kan eksplodere og
forårsake person- og materielle skader.

· Still ikke opp varer slik at

luftehullene i bakveggen dekkes til.

· Ikke oppbevar kullsyreholdige

drikker eller flasker i frysedelen.
Glassflasker kan sprekke.

· Skapet er tungt. Kantene og

utstående deler kan være skarpe. Vær
forsiktig når skapet flyttes, og bruk
alltid hansker.

Barn

· Pass på slik at ikke små barn kan

komme til skapets betjeningsorganer
eller innsiden av skapet.

ADVARSEL!
Ikke bruk andre mekaniske redskaper
for å få fortgang i tineprosessen enn
de som er anbefalt av produsenten.

ADVARSEL!
Ikke ødelegg kjølekretsen.

ADVARSEL!
Ikke bruk elektriske apparater inni
rommet der matvarene oppbevares,
dersom apparatene ikke er uttrykkelig
anbefalt av produsenten

ADVARSEL!
Hold ventilasjonsåpningene i
apparatets kabinett eller i den
innebygde strukturen fri for
blokkeringer.

46

Innhold

Ved skroting av skapet 45...........

SIKKERHET 46...................

BRUKE 48.......................

Betjeningsorganer 48..............

DISPLAY 48......................

Funksjonsmeny 49.................

Velg / Slå av / Slå på 49............

Velge temperatur 49...............

Omgivelsestemperatur- fu n ksjon 50...

Barnesikringsfunksjon 50...........

Økomodus-funksjon 50............

Innfrysing av ferske matvarer 50.....

Funksjon til hurtig nedkjøling av drikke-

varer Drinks chill. 51............

Bruke fryseseksjonen 51............

Velge temperatur 51...............

Oppbevaring av frosne matvarer 52..

Unormal temperatur-alarm 52.......

Lydsignal Dør åpen 52.............

Innsiden av skapet 52..............

Energisparetips 53.................

Skapet og miljøet 53...............

For å verne miljøet 53..............

VEDLIKEHOLD 54................

Fjerning av ventilasjonsgrillen 54.....

Rengjøring 54....................

Bytte av lyspære 55................

Når skapet ikke skal brukes 55......

HVIS SKAPET IKKE FUNGERER

TILFREDSSTILLENDE 55...........

TEKNISKE DATA 57...............

INSTALLASJON 58...............

Tilslutningsledning 58..............

Oppakking 58.....................

Nettilkobling 58...................

Fjerning av transportstøttene 58.....

Rengjøring 58.....................

Installasjon av skapet 58............

Omhengsling av dør 60.............

Garanti/Kundeservice 61...........

EUROPEISK GARANTI: 62..........

www.electrolux.com 62............

47

BRUKE

p

Plassér og vask skapet som beskrevet
i kapittelet "Installasjon".

Betjeningsorganer

AE

B

A - Apparatets PÅ/AV-knapp
B - Temperaturvelger
C - Temperatur- og funksjonsdisplay

DISPLAY

Før pluggen settes i stikkontakten og
skapet skrus på for første gang, la det
stå oppreist i ca. 4 timer . Ellers kan
kompressoren bli skadet. Denne tiden
vil gi oljen nok tid til å synke tilbake til

ressoren.

kom

C

D

D - Funksjonsknapp
E - Bekreftelse-knapp

unormal temperatur-alarm og
indikatoroglydsignalforDør
åpen (hvis utstyrt)

hvis på, er den viste
temperaturen
omgivelsestemperaturen

positivt temperaturdisplay
negativt temperaturdisplay

temperaturdisplay

hvis på, er funksjonen
barnesikring aktivert

hvis på, er funksjonen timer
aktivert

hvis på, er funksjonen
kjølemodus aktivert

hvis på, er funksjonen innfrysing
aktivert

hvis på, er funksjonen
Økomodus aktivert

48

Første gangs start

Når støpselet er satt inn i
stikkontakten, trykk på tasten (A) for å
slå apparatet på, hvis displayet ikke er
tent.
Så snart apparatet er slått på er det i
alarm-modus, temperaturvisningen
blinker, og det høres et lydsignal.
Trykk på tast (E), og lydsignalet slutter
(les også avsnittet om "Unormal

temperatur-alarm") ikonet
fremdeles og i displayet

varmeste temperaturen som oppnås.
For å oppbevare maten best mulig,
velg Økomodus-funksjonen, som
garanterer at følgende temperatur er
innstilt:

-18°C i fryseseksjonen

· Vent til innvendig temperatur i
seksjonen når -18°C før du legger
matvarene inn i fryseseksjonen.

· For å velge en annen temperatur,
se "Regulere temperaturen".

Viktigt

Hvis døren blir stående på gløtt noen
minutter, vil den innvendige
belysningen slå seg av elektronisk;
deretter kan lampefunksjonen
nullstilles ved at selve døren lukkes
og åpnes.

blinker

viser den

Funksjonsmeny

Når tasten D aktiveres, settes
funksjonsmenyen i gang. Hver
funksjon kan bekreftes ved å trykke på
knapp E. Hvis det ikke bekreftes e tter
et par sekunder, vil displayet forlate
menyen og gå tilbake til normal drift.
Følgende funksjoner vises:

Omgivelsestemperatur

Barnesikringsfunksjon
Økomodus-funksjon

Hurtigfrys-funksjon
Kjølemodus-funksjon

Velg / Slå av / Slå på

Velge temperatur

Temperaturen kan reguleres ved å
trykke på tasten (B) for å stille inn
ønsket temperatur.
NårdutrykkerpåtastenB,blinkerden
aktuelt innstilte temperaturen I i
displayet,ognårdutrykkerpåtasten
Bengangtil,kanduendreden.
Du bekrefter valg av temperatur enten
ved å trykke på tasten E (det høres et
lydsignal) eller ved å vente et par
sekunder (det høres ikke et lydsignal).
Deretter kommer temperaturen syne
igjen.
Den siste innstilte temperaturen må
oppnås etter 24 timer.
Selv om apparatet ikke brukes over en
lengre periode, må du likevel ikke stille
inn temperaturen igjen, fordi den er
lagret.

OBS!

I løpet av stabilitetsperioden ved
første gangs igangsetting kan ikke
den viste temperaturen samsvare
med innstillingstemperaturen. I løpet
av denne tiden er det mu lig at
temperaturen som vises er forskjellig
fra inn stillingstemperaturen.

Slå av

Apparatet slås av ved at tasten (A)
trykkes inn i mer enn 1 sekund.
Deretter kommer det til syne en
nedtelling av temperaturen fra -3 -2 -1.

49

Omgivelsestemperatur-funksjon

Omgivelsestemperatur-fu n ksjonen
aktiveres hvis du trykker på tast D (flere
ganger hvis nødvendig) til tilsvarende
ikon
I denne innstillingen er den valgte
temperaturen den samme som
omgivelsestemperaturen.
Du må bekrefte valget ved å trykke på
tasten E innen få sekunder. Det høres
et lydsignal, og ikonet forblir tent.

Du kan deaktivere funksjonen når du
vil ved å trykke på tasten D til
tilsvaren de ikon blinker. Trykk så
på tast E.

kommer til syne.

Barnesikringsfunksjon

Barnesikringsfunksjonen aktiveres ved
å trykke på tasten D (flere ganger om

nødvendig) til tilsvarende ikon
kommer til syne.
Du må bekrefte valget ved å trykke på
tasten E innen få sekunder. Det høres
et lydsignal, og ikonet forblir tent.
Så lenge denne funksjonen er aktivert,
er det ikke mulig å foreta noen
innstillinger med tastene.
Du kan deaktivere funksjonen når du
vil ved å trykke på tasten D til
tilsvaren de ikon blinker. Trykk så på
tast E.

Økomodus-funksjon

Økomodus-funksjonen aktiveres ved å
trykke på tasten D (flere ganger om
nødvendig) til tilsvarende ikon kommer

til syne
inn på -18°C).
Du må bekrefte valget ved å trykke på
tasten E innen få sekunder. Det høres
et lydsignal, og ikonet forblir tent.
Nå er de valgte temperaturene

(eller til temperaturen stilles

automatisk innstilt (- 18°C), som er den
beste betingelsen for å oppbevare
matvarer.
Nå er de valgte temperaturene
automatisk innstilt (- 18°C), som er den
beste betingelsen for å oppbevare
matvarer.
Det er mulig å deaktivere funksjonen
når du vil ved å endre den valgte
temperaturen i en av seksjonene.

Innfrysing av ferske matvarer

Fryseseksjonen er egnet for
oppbevaring over lengre tid av ferdig
frosne matvarer og for å fryse ferske
matvarer.
Maksimal mengde matvarer som kan
innfryses i løpet av 24 timer er oppført
på serienummerplaten.
Hvis du vil fryse inn den mengden
matvarer som er oppført på
serienummerplaten, plasseres maten
direkte i kontakt med kjøleoverflaten
(fjern skuffen og kurven).
Dersom maten fryses i skuffene eller
kurvene, må maksimalmengden
reduseres litt.
Plasser den maten som skal fryses i
bunnen av seksjonen, siden dette er

det kaldeste punktet
Nårduvilfryseferskematvarer,mådu
aktivere hurtigfrys-funksjonen. Trykk på
tasten D (flere ganger om nødvendig) til

tilsvaren de ikon
Du må bekrefte valget ved å trykke på
tast E innen få sekunder. Det høres et
lydsignal, og i displayet vises noen
symboler med linjer.

kommer til syne.

.

50

Etter en forkjølingsfase på 24 timer,
plasseres matvarene i frysedelen.
Innfrysingen tar ca. 24 timer. I løpet av
denne perioden må du ikke legge
annen mat inn i fryseren.
Denne funksjonen stopper automatisk
etter 52 timer.
Du kan deaktivere funksjonen når du
vil ved å trykke på tasten D til
tilsvarende ikon blinker. Trykk så på
tast E.

Funksjon til hurtig nedkjøling av
drikkevarer Drinks chill.

Drikk-kjølefunksjonen skal brukes
som sikkerhetsvarsel når du plasserer
flasker i fryseseksjonen. Den
aktiveres når du trykker på tasten D
(flere ganger om nødvendig) til
tilsvarende ikon kommer til syne .

Nå er timeren i drift, og den er innstilt
på en verdi på 30 minutter fra
fabrikken, men du kan stille in n denn e
verdien på mellom 1 og 90 min ved å
trykke på tasten B for å stille inn så
mange minutter du vil bruke.
Når den valgte tiden er ute :

- blinker ikonet i temperaturdisplayet

- blinker

- blinker

-høresdetetlydsignaltildutrykkerpå
tast E.
Drikken tages ut av fryseren.
Du kan deaktivere funksjonen når du
vil ved å trykke på tasten D til
tilsvarende ikon blinker. Trykk så på
tast E.

ikonet ;

ikonet;

Bruke fryseseksjonen

Fryseseksjonen er utstyrt med et
symbol som betyr at den
er egnet for innfrysing av fersk mat
og for å oppbevare frosne matvarer
over lengre tid.

Velge temperatur

Temperaturen kan reguleres mellom

-15°C og -24°C.
Vi foreslår å stille inn den innvendige
temperaturen på omlag -18°C, som
garanterer korrekt oppbevaring av
frosne matvarer.

OBS!

I løpet av stabilitetsperioden ved
første gangs igangsetting kan ikke
den viste temperaturen samsvare
med innstillingstemperaturen. I løpet
av denne tiden er det mu lig at
temperaturen som vises er forskjellig
fra inn stillingstemperaturen.

OBS!

Det er normalt at det er en forskjell
mellom den temperaturen som
vises og temperaturinnstillingen.
Særlig dersom:

- du n ettopp har valgt en ny
innstilling

- døren har stått åpen en stund

- du har lagt romtemperert mat inn i
seksjonen.

Forskjeller på opptil 5°C inni seksjonen
er helt normalt.
Ved normal drift viser displayet den
høyeste temperaturen inni seksjonen.

51

Oppbevaring av frosne matvarer

Når apparatet slås på for første gang
elleretterenperiodederdetikkevari
bruk, må du la apparatet stå på i minst
12 timer, før du legger inn matvarer.
For at apparatet skal oppnå best mulig
effekt, bør du:
fjerne alle skuffer og kurver fra
apparatet og plassere maten i
kjølehyllene, dersom du skal
oppbevare større mengde matvarer.
Pass på at du ikke overskrider
maksimal mengde oppbevarte
matvarer (oppført på siden av øvre
seksjon

Dersom det oppstår tining, f.eks. på
grunn av strømbrudd, og hvis
strømmen er borte lenger enn den
verdien som er oppført i tabellen
over tekniske egenskaper under
"stigetid", må den tinte maten
brukes opp så raskt som mulig eller
tilberedes øyeblikkelig og så fryses
inn igjen (etter avkjøling).

(etter modell).

Viktig

Unormal temperatur-alarm

Temperaturøkning i fryseseksjonen
(for eksempel på grunn av
strømbrudd) vises ved:

- blinkende temperatur;

- ikonet blinker ;

- det høres et lydsignal.
Når normale driftsforhold er
gjenopprettet:

- lydsignalet slår seg av;

- temperaturverdien fortsetter å
blinke;

Nårdutrykkerpåtasten"E"forå
deaktivere alarmen, kommer den

høyeste temperaturen som ble nådd i
seksjonen til syne i nnoen sekunder.
deretter går apparatet tilbake til normal
drift og viser temperaturen til valgte
seksjon.
I løpet av en alarmfase kan lydsignalet
slås av ved å trykke på tasten E.

Lydsignal Dør åpen

Det høres et lydsignal h vis døren blir
stående åpen i omlag 1,5 minutter.
Alarmen for Åpen dør vises ved:

- ikonet blinker

- det høres et lydsignal.
Trykk på tasten (E) for å stoppe
lydsignalet.
Når normale driftsforhold er
gjenopprettet (døren er lukket):

- lydsignalet stopper.

Innsiden av skapet
Fryseskuffer
Fryseskapets skuffer gjør det raskt og
enkelt å finne den matvaren som
ønskes. For å få mer plass, kan
skuffene tas ut og produktene legges
direkte på hyllen. På alle hyllene,
unntatt topphyllen, er det mulig å
plassere produkter som stikker 20mm
frem fra forkanten. Dette gir maksimum
utnyttelse av plassen.
Ta ikke ut den n ederste skuffen. Den
trengs for å gi nok luftsirkulasjon.

52

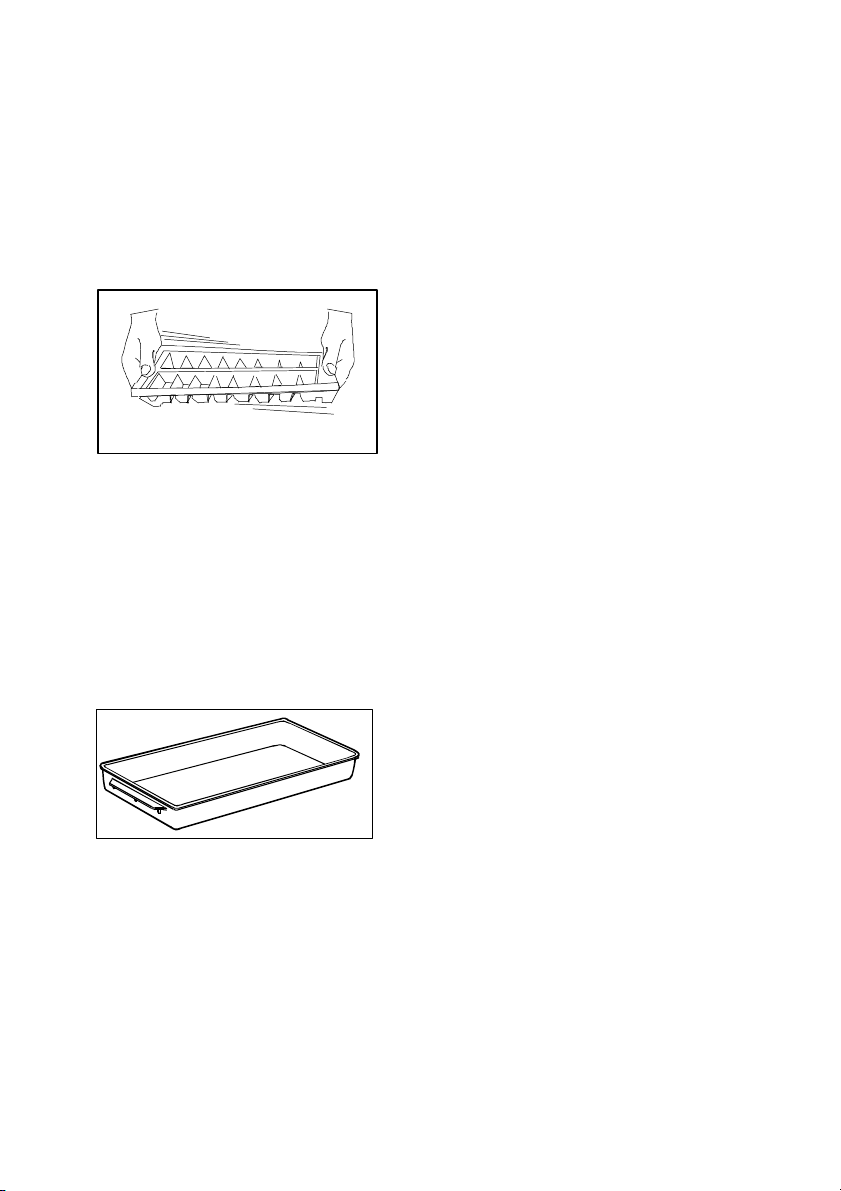

Isterninger
Fyll isbrettet maksimalt ¾ siden vannet
utvider seg når det fryser. Ta ut
isterningene ved å vri på brettet.
Dersom isterninger oppbevares i lang
tid vil de tørke ut og få dårlig smak.
Derfor bør gamle isterninger kastes og
nye lages når det trengs.

Forskjellige modeller
Innfrysningsbrett
Bruk innfrysningsbrettet til å fryse bær
og grønnsaker. Etter omtrent 4 timer er
maten gjennomfrossen og kan pakkes
som normalt. Mat som er nedfrosset
på denne måten vil ikke klumpe seg,
og lar Dem bruke bare den
nødvendige delen av en nedfrosset
pakke.

NYTTIG RÅD

Energisparetips

· Pass på hvor skapet plasseres. Se
kapittelet "Installasjon". Når skapet er
installert riktig vil det bruke mindre
strøm.

· Unngåååpneskapetofteoglenge
om gangen.

· Sjekk nå og da at døren er ordentlig

lukket.

· Støvsug kompressoren og
kjølesystemet på baksiden av skapet
omtrent en gang i året.

· Kjøl ned matvarer i kjøleskapet før de
legges i fryseren.

· Legg alle matvarer i tett emballasje for
å unngå unødvendig isdannelse.

· Frossen mat kan tines i kjøleskapet.
Kuldenfradefrosneproduktenevilbli
godt brukt inne i kjøleskapet.

· Følg rådene om frysing av produkter i
kapittelet "Slik brukes fryseskapet".
Dette vil gi lavere strømforbruk.

· Ikke velg for lav temperatur i fryseren.
En passende temperatur er mellom

-18°C og -20°C.

· Avis fryseren når islaget blir omtrent
3-5mm.

· Pass på at dørlisten er hel og alltid
ren. Vask med mildt såpevann.

Skapet og miljøet

· Dørlisten og kjølevæsken som er
brukt i dette skapet skader ikke
ozonlaget.

· Alle delene i emballasjen kan
gjenvinnes.

· Skapet er laget for lett å kunne tas fra
hverandre og gjenvinnes.

For å verne miljøet

· Gi emballasjen og vrakede kjøleskap
og frysere til en gjenvinningsstasjon.
Kontakt din kommune eller den
nærmeste forhandleren for mer
informasjon.

· Ha matvarer i emballasje som kan
brukes flere ganger. Kutt ned på
engangsemballasje så mye som mulig.

· Når skapet vaskes - bruk et mi ldt
oppvaskmiddel.

· Følg rådene i kapitelet
"Energisparetips".

53

VEDLIKEHOLD

n

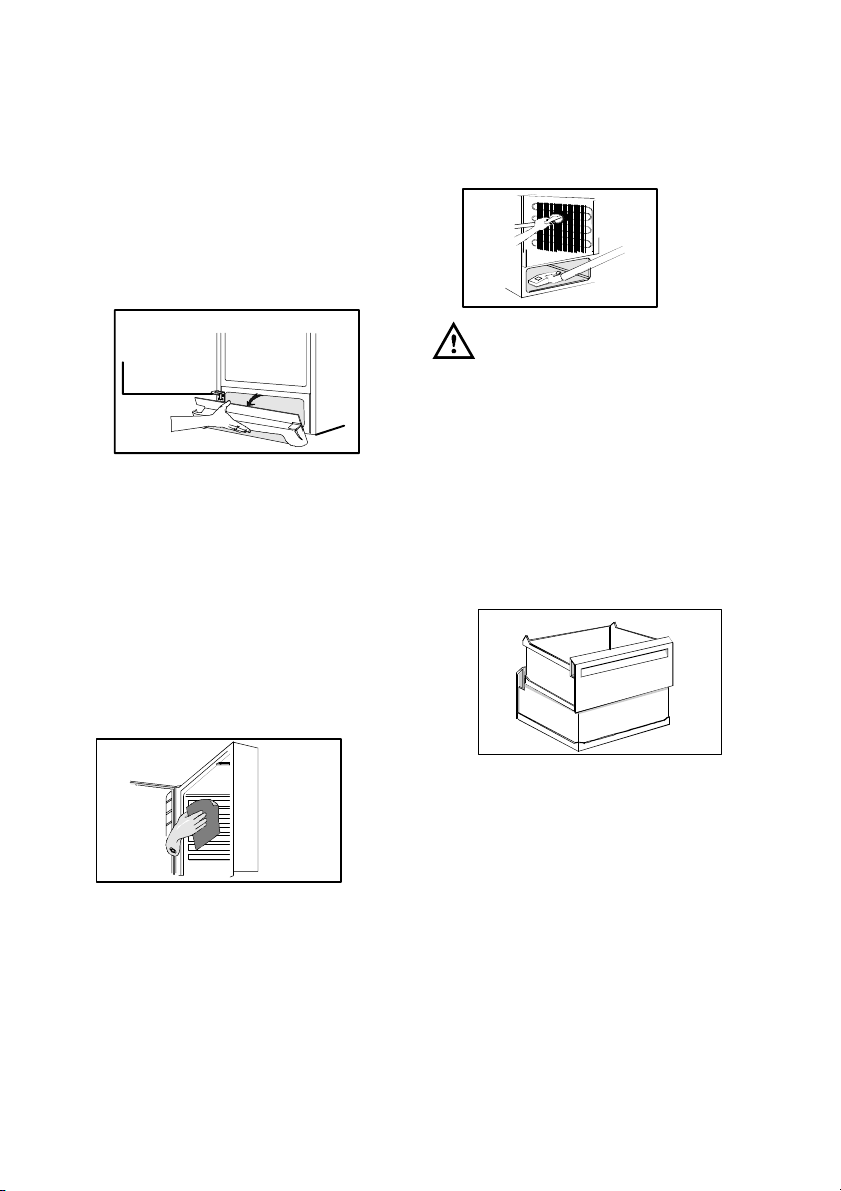

Fjerning av ventilasjonsgrillen
Ventilasjonsgrillen kan tas av, for

eksempel for å vaskes, eller for å
støvsuge under skapet.
Klikk av ventilasjonsgrillen ved å dra
den mot deg.

Rengjøring
Rengjør skapet regelmessig.
Rengjøring innsiden
Skru av skapet og dra ut pluggen fra

kontakten.
Ta ut eventuelle løse deler og vask de
for hånd. Vask skapet, innsiden og
dørlisten. Bruk en myk klut og et mildt
vaskemiddel og i lunkent vann. Ikke
lukk døren før inn siden av skapet er
helt tørt.

støvsug under skapet. Dra ut skapet
fra veggen og støvsug baksiden av
skapet, kjølesystemet og
kompressoren.

Når skapet flyttes, løft det i frontkante
forikkeåskrapegulvet.

Ta ut fryserskuffene og plasser dem
oppå hverandre ved å vri annen h ver
skuff en halv gang. Legg noe
isolerende rundt skuffene, som for
eksempel tepper eller aviser.
De frosne varene kan også pakkes
godt sammen og holdes på en kald
plass, som for eksempel i kjøleskapet.

Løsne avrenningsrennen fra sin
hvilestilling og press til som på bildet.
Plasser den nedre skuffen under
avrenningsrennen hvor da vannet kan
samles.

Rengjøring utsiden
Bruk vann og et nøytralt
rengjøringsmiddel for rengjøring av
utsiden av døren som er gjort i rustfritt
stål, og som er blitt belagt med et
spesielt anti-fingeravtrykkbelegg. Ikke
bruk skuremidler.
Ta av ventilasjonsgrillen (se kapittelet
"Fjerning av ventilasjonsgrillen") og

Skrap forsiktig av isen når den starter å
tine. Bruk en skrape av tre eller plast.
Ikke bruk skarpe gjenstander da disse
kan skade innsiden av skapet.
Når all isen har smeltet, vask og tørk
skapet tørt.
Trykk avrenningstuten på plass igjen.
Skru på skapet og legg tilbake de
frosne matvarene.

54

Sett i den nye lampen ved å føre den
inn i midten, og trykk den inn til den
klikker på plass.
Bruk samme type halogenlyspære,
med maksimum effekt på 20 W.

Bruk aldri en hårtørker eller annet
elektrisk utstyr for å påskynde
avisingen. Varmen kan skade plasten i
skapet, og fuktigheten kan få det
elektriske utstyret til å kortslutte.

Bytte av lyspære
Lyset tennes automatisk når døren

åpnes. Før lyspæren byttes ut må
pluggen dras ut av kontakten.
Demonter lampen ved å bruke en
skrutrekker i sporet på
lampeinnsatsen.

Når skapet ikke skal brukes
Skru av skapet og dra ut pluggen fra

kontakten.
Gjør skapet rent som beskrevet i
kapittelet "Rengjøring". Ikke lukk
døren: det vil føre til en innestengt lukt.
Dersom skapet beholdes på, spør
noenomåsjekkedetnåogda,forå
unngå at maten ødelegges dersom det
er et strømbrudd.

HVIS SKAPET IKKE FUNGERER TILFREDSSTILLENDE

Fungerer ikke skapet som forventet, er det ofte mulig å rette på dette selv. For å
unngå unødvendige servicebesøk bør du lese gjennom og følge veiledningen
nedenfor.

Problem Mulig årsak / Løsning

"" vises i temperaturdisplayet. Det har skjedd en feil under målingen av

temperaturen . Ring din servicerepresentant.
(Kjølesystemet vil fortsatt holde matvarene
kalde, men temperaturinnstillingen vil ikke
fungere.)

Lydalarm + blinkende rød
varselikonet. (Det er for varmt
inne i fryseren.)

55

Slå av lydalarmen ved å trykke inn
avbruddsknappen for alarmen. Skapet nylig
er slått på og temperaturen enda er for høy.
Se kapitlet "Slå på og stille inn temperaturen".
Døren kan ha vært åpen så lenge at " åpen

dør" alarmen gikk av.

Det er for varmt inne i fryseren.

Det er for kaldt inne i fryseren.

Still inn en lavere temperatur.
Sørg for god tett innpakning av matvarene.

Kontroller at døren er skikkelig lukket og at
dørlisten er h el og ren.
Dersom det er lagt varme matvarer ned i
fryseren må du vente noen timer før du
kontrollerer temperaturen på nytt.
Fordel matvarene slik at den kalde luften kan

sirkulere rundt dem.
Still inn en høyere temperatur.

Hurtiginnfrysing kan være slått på.
Temperaturvisningen viser den høyeste

temperaturen inne i skapet. Dermed er det
naturlig med en forskjell mellom vist
temperatur og (gjennomsnittlig) temperatur
som er målt på en ann en måte.

Det produseres for mye rim og
is.

Kompressoren går kontinuerlig. Still inn en høyere temperatur.

Skapdøren fungerer ikke i det
hele tatt. Kjøling eller
innvendige lys fungerer ikke.
Ingen varsellamper lyser.

Strømbrudd

Kontroller at døren er skikkelig lukket og at
dørlisten er h el og ren.

Kontroller at døren er skikkelig lukket og at
dørlisten er h el og ren.
Temperaturen hvor skapet er plassert er over
vanlig romtemperatur.

Skapet er ikke slått på.
Detkommerikkestrømfremtilskapet.(Prøv

å kople noe annet elektrisk utstyr til
strømuttaket.)
Sikringen har gått.

Pluggen er ikke satt skikkelig på plass.
Skapet må ikke åpnes unødig, med unntak

av når strømavbruddet ser ut til å bli langvarig
, slik at matvarene bør flyttes til et annet skap
som fungerer. Dersom de nedfryste varene
fortsatt er harde etter strømbruddet, kan de
fryses ned igjen med det samme. Har de
begynt å tine, men fortsatt er friske og lukter
greit, kan de brukes. De bør imidlertid
bearbeides før de fryses på nytt eller spises.

56

Skapets lydnivå er for høyt.

Skyldes feilen en av årsakene ovenfor bør du ta kontakt med ditt Electrolux
servicesenter. Service og reparasjoner må utføres av et autorisert servicesenter.
Bruk kun reservedeler som leveres fra slike sentra.

Kjølesystemet vil alltid produsere noe lyd. Det
høres en pulserende lyd når kjølemiddelet
pumpes inne i kjølerørene. Du vil høre en
tikkende lyd fra termostaten når
kompressoren slås av og på. Lydnivået
varierer med hvordan skapet brukes.
Bøy forsiktig rørene på baksiden av skapet og
pass på at de ikke berører hver andre.
Dersom støtputene (mellom skapveggene og
rørene) løsner, må du sette dem tilbake på
plass igjen.

Følg nøye veiledningen i kapittel "Installasjon
av skapet".

TEKNISKE DATA

Modell

EUC31300W/
EUC31300X/
EUC31300S

EUC31301W

Nettovolum Fryseren 268 268
Energiforbruk kWh/år 287 306
Frysekapasitet kg/24 timer 24 24
Temperaturstige timer 19 19
Dimension mm
Høyde 1800 1800
Bredde 600 600
Dybde 623 623

57

INSTALLASJON

Tilslutningsledning
Ikke trekk ut støpselet ved å dra i

ledningen - vær spesiellt forsiktig hvis
skapet/boksen trekkes ut av en nisje

· Skadet støpsel kan gi elektrisk støt
eller skape kortslutning og brann.

· Om produktets tilslutningsledning
skades får den kun byttes av
serviceforetak som er godkjent av
leverandøren eller av fagpersonell for å
unngå fare.

Oppakking
Pakk opp skapet og sjekk at det er

feilfritt og uten transportskader.
Eventuelle transportskader må
umiddelbart rapporteres til
forhandleren, eller den som er
ansvarlig for transporten. Emballasjen
kan resirkuleres. For mer in formasjon
kontaktes Deres kommune eller
forhandleren.

Ikke la barn leke med emballasjen.
Plastfilmen kan medføre kvelningsfare.

Forskjellige modeller
Montering av distanser
Monter distanser som fulgte med på
baksiden av panelet som på bildet.

Rengjøring
Vask innsiden av skapet med lu n ken t
vann, et mildt vaskemiddel og en myk
klut.

Installasjon av skapet
OBS! Skapet er tungt, beskytt gulvet
ved behov.
Når to skap plasseres intil värandre

skal to distanser, som ligger i plastpose
og fölger med leverangsen, klistres
mellom skapene som bilde viser

Nettilkobling
Skapet skal kobles til en jordet
stikkontakt.
Spenning: 230 V.
Sikring: 10 A.
Se dataskiltet på venstre side i skapet.

Fjerning av transportstøttene
Fjern tapen og transportsikringen fra

siden av dørene
På visse modeller ligger det et
lyddempende underlag under skapet.
Ikke fjer n dette underlaget.

Kontroller at støpselet og/eller
tilslutningsledning bak på skabet ikke
er flatklemt eller skadet.

·etskadetstøpselog
tilslutningsledning kan forårsake
overoppheting og branntilløp.

58

Plasser ikke tunge ting eller selve
skapet oppø ledningen.

· dette kan forørsake kortslutning eller
brann.
Hvis veggkontakten er løs eller skadet
må ikke støpselet plugges inn .

· feil h er kan gi elektrisk støt eller
brann.
For å sikre at skapet fungerer som
ønsket, sjekk at:

· Skapet er plassert på et tørt, kjølig
sted og ikke er i direkte sollys.

· Skapet ikke er plassert nær en
varmekilde, for eksempel en komfyr
eller oppvaskmaskin.

·Skapetstårrettogpåallefirehjørner.
Skapet bør ikke lenes mot vegger.
Dersom det er nødvendig justeres
føttene med den medfølgende
fastnøkkelen.

a)

b)

50mm

· Skapetstårpåetstedmeden
omgivelses- temperatur som tilsvarer
den klimatklassen* som skapet er
konstruert for.
* Se dataskiltet i skapet
Tabellen viser hvilken
omgivelsestemperatur som er tilordnet
til de forskjellige klimatklassene

Klima­klassen

SN

for en omgivelse­temperatur på

+10°C til +32°C

· Det er god sirkulering av luften rundt
skapet og at luftkanalene under og bak
skapet ikke er blokkert.
Ventilasjonsrommet over skapet og
eventuelt overskap må være minst 4
cm. Ventilasjonsrommet kan en ten
være
a) direkte over skapet eller
b) bak og over overskapet. I dette
tilfellet må plassen bak skapet være
minst 50 mm dyp.

59

N

ST

T

+16°C til +32°C

+18°C til +38°C
+18°C til +43°C

Dersom skapet er plassert i et hjørne
og siden med hengslene er mot
veggen, må rommet mellom veggen
og skapet være minst 15 mm for å
kunne åpne døren nok slik at
fryserskuffene kan taes ut.
Støpselet må være tilgjengelig etter
installasjon av kabinettet.

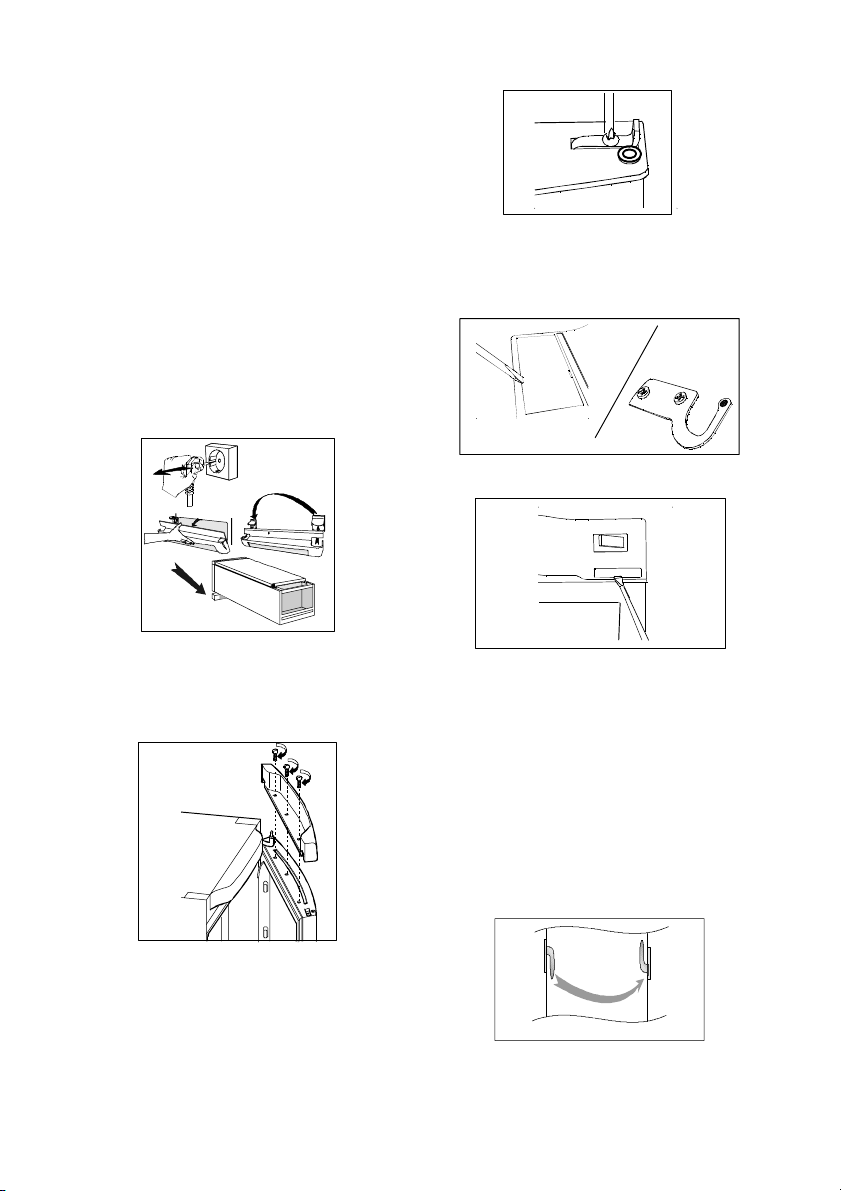

Omhengsling av dør

1. Lukk skapet og trekk ut støpselet fra
stikkontakten.

5

2. Ta av ventilasjonsgrillen. Det er en
del på denne grillen som kan tas av. Ta
den av og sett den på den andre
siden.

3. Legg skapet på en treplanke eller
lignende når det legges ned. Senere
når det skal settes opp igjen er det
lettere å få tak p.g.a. planken.

1

2

3

4. Skru ut de tre skruene på baksiden
av frontpanelet
Fjern frontpanelet

4

6. Fjern de to dekslene på toppen

7. Skru ut de to skruene på hengselet
og fjern hengselet.

7

6

8. Fjern dekselet på fremsiden

8

Monter igjen i motsatt rekkefølge på
den andre siden.
Løft skapet og sett på
ventilasjonsgrillen.

9. Flytte håndtak
Skru ut skruene. Monter håndtaket på
motsatt side ved å vende det helt om.
Trykk inn de medfølgende
plastpluggerne i hyllene der h ån dtaket
ver festet.

Skru av gangjernet
Ta a v dø re n

5. Skru av dørstopperskruen
Fjern dørstopperen

9

Sett skapet på plass. Sjekk at det står
rett. Se kapittelet "Installasjon".

60

Garanti/Kundeservice

Service

Ved behov for service på ditt produkt, bør du kontakte din lokale forhandler for å få opplysninger
om vår lokale reparatør.
Du kan også besøke vår internettadresse www.electrolux.no der du finner frem til din nærmeste
reparatør eller ringe 815 30 222 for opplysninger vedrørende dette.

Service og reservedeler

Husk alltid å oppgi modellbetegnelse, produktnummer, serienummer og kjøpsdato ved bestilling av
service eller reservedeler. Dette finner du på dataskiltet på produktet og som kan være lurt og skri-

ve opp nedenfor. Husk at kjøpsbevis må fremvises til servicemann ved en eventuell reklamasjon.

Modell betegnelse ..................................................

Produktnummer ..................................................

Serienummer: ..................................................

Kjøpsdato ..................................................

61

Reservedeler

Som forbruker kan du bestille deler hos E-Service Oslo AS på:
Telefon: [phone]
Fax: [phone]
Internett: [email protected]

Leveringsbetingelser

Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.
Dersom det inntreffer feil eller mangler som omfattes av loven innen lovens frister, utbedres dette
uten omkostninger for deg. Feil eller skader som oppstår, som er brukerbetinget eller ligger uten­for leverandørens kontroll, omfattes ikke av loven. En reparasjon vil da normalt belastes bruker.
All service/reparasjon skal utføres av serviceverksteder godkjent av leverandør. Inngrep/reparasjo­ner skal kun utføres av fagperson og i henhold til gjeldende forskrifter.
Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser i hht. NEL’s leverings­betingelser og Lov om kjøp.

Leverandør:

Electrolux Home Products Norway A/S
Risløkkveien 2
0508 Oslo
Tlf. 81530222
E-mail: [email protected]
Internett: www.electrolux.no

Europeisk Garanti

Dette apparatet er dekket av garantien fra Electrolux i alle de landene som er oppført på baksi­den av denne håndboken for den tidsperioden som er spesifisert i apparatets garanti eller ellers
gjennom kjøpsloven. Hvis du flytter fra et av disse landene til et annet land som er oppført på
listen nedenfor, vil apparatets garanti flytte sammen med deg, forutsatt at følgende betingelser
overholdes:

•

•

•

•

•

Bestemmelsene i denne europeiske garantien har ingen innflytelse på de rettighetene
du innrømmes gjennom loven.

Apparatets garanti starter fra den dato du først kjøpte apparatet, som bekreftes ved fremleg­gelse av gyldig kjøpsdokument, som utstedes av den som solgte deg apparatet.

Apparatets garanti gjelder for samme periode og i samme utstrekning for arbeid og deler for
denne spesifikke modellen eller typen apparat, som er i handelen i det nye landet du bor i.

Apparatets garanti gjelder personlig for den som opprinnelig kjøpte apparatet og kan ikke
overdras til annen bruker.

Apparatet installeres og brukes i overensstemmelse med instruksjonene som er utstedt av
Electrolux og må kun brukes i vanlig husholdning, dvs. må ikke brukes til kommersielle formal.
Apparatet installeres i overensstemmelse med alle relevante forskrifter som gjelder i det nye
landet du bor i.

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane

Belgique/België/
Belgien

Èeská republika [phone] Budìjovická 3, Praha 4, 140 21

Danmark [phone] Sjællandsgade 2, 7000 Fredericia

Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg

Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki

Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb

Ireland [phone] Long Mile Road Dublin 12

Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)

Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Lietuva [phone] Verkių 29, LT09108 Vilnius

[phone] Bergensesteenweg 719, 1502 Lembeek

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

62

p t b

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Magyarország [phone]

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo

Österreich [phone] Herziggasse 9, 1230 Wien

Polska [phone] ul. Kolejowa 5/7, Warsaw

Portugal [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO

Schweiz/Suisse/
Svizzera

Slovenija [phone]

Slovensko [phone]

Suomi [phone] Konepajanranta 4, 28100 Pori

Sverige [phone]

Türkiye [phone]

Россия [phone]

[phone] Industriestrasse 10, CH-5506 Mägenwil

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Quinta da Fonte - Edificio Gonçalves
Zarco - Q 35
2774 - 518 Paço de Arcos

Electrolux Ljubljana, d.o.o.
Tržaška 132, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux
Domáce spotrebièe SK, Seberíniho 1,
821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“

63

www.electrolux.com

www.electrolux.se
www.electrolux.fi
www.electrolux.no
www.electrolux.dk

8184068-01/8 022007
