Electrolux EUC31300X User Manual [pt]

instruction book

instrucciones de uso

instruçõnes de uso

freezer
congel atore
congel atore

EUC31300X

We were thinking o f y ou

when we made this product

Bem-vindoaomundoElectrolux

Obrigado por ter escolhido adquirir um produto de primeira classe da Electrolux,
que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá
proporcionar uma experiência superior e confortante como utilizador.
Boa sorte!

48

A

lguns parágrafos deste manual de instruções foram marcados com alguns

símbolos que têm o seguinte significado:

Com o triângulo de aviso e/ou através de palavras de sinalização
(Atenção!, Advertência!), são evidenciadas instruções
particularmente importantes para a Sua segurança ou para o bom
funcionamento do aparelho. Por favor, cumpra-as.

As informações precedidas por este símbolo servem para completar as
instruções de uso e utilização prática da máquina

Este símbolo indica conselhos e instruções para um emprego económico
da máquina, respeitando o ambiente.

Quando deixar de ser utilizado definitivamente

O símbolo no produto ou na embalagem indica que este produto não

pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue
ao centro de recolha selective para a reciclagem de equipamento eléctrico e
electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a
evitar eventuais consequências negativas para o meio ambiente e para a
saúde pública, que, de outra forma, poderiam ser provocadas por um
tratamento incorrecto do produto. Para obter informações mais
pormenorizadas sobre a reciclagem deste produto, contacte os services
municipalizados locais, o centro de recolha selectiva da sua área de residência
ou o estabelecimento onde adquiriu o produto.

49

Informações sobre segurança

O seu novo congelador poderá possuir
outras funções quando comparado
com o que possuía anteriormente.
Leia atentamente estas instruções
para aprender o funcionamento e
como cuidar do aparelho. Conserve o
livro de instruções. Mostrar-se-á útil
se, mais tarde, vender ou oferecer o
aparelho a alguém.

Ao utilizar o aparelho

· O aparelho foi concebido para
conservar géneros alimentícios numa
casacomum,comoseexplicaneste
livro de instruções de uso.

· Nunca guarde gases ou líquidos
explosivos no compartimento frigorífico
ou de refrigeração. Há riscos de
explosão com consequentes danos
pessoais e materiais.

· Não coloque artigos de mercearia
que tapem os respiradouros da parede
posterior.

· Nunca guarde bebidas
gaseificadas no compartimento do
congelador. As garrafas de vidro
poder-se-ão quebrar.

· O aparelho é pesado. Há arestas e
partes salientes do aparelho que
apresentam gumes afiados. Tenha
cuidado quando tiver que deslocar o
aparelho e use sempre luvas.

Segurança com as crianças

· Preste atenção de modo a que
crianças pequenas não tenham
acesso à regulação e controlo do
funcionamento ou ao interior do
aparelho.

50

Indice

Quando deixar de ser utilizado

definitivamente 49..............

Informações sobre segurança 50....

Uso 52...........................

Antesdeusarpelaprimeiravezo

armario 52....................

Painel de comandos 52............

DISPLAY 52......................

Primeira Utilização do Aparelho 53...

Funções do Menu 53..............

Seleccionar /Desligar /Ligar 53......

Regulação da Temperatura 53.......

Desligar o Aparelho 53.............

Função Temperatura Ambiente 54...

Função Child Lock 54..............

Função Eco Mode 54..............

Função Action Freeze 54...........

Função Drinks Chill 55.............

Utilização do compartimento

congelador 55.................

Regulação da Temperatura 55.......

Conservação dos alimentos

Congelados 56................

Alarme de Superaquecimento 56....

Alarme sonoro com porta aberta 56..

Interior do aparelho 57.............

Conselhos úteis 57................

Conservação de energia 57.........

Oaparelhoeoambiente 58.........

Protecção ambiental 58............

Manutenção 58...................

Remoção da grade de ventilação 58.

Limpeza 58.......................

Descongelamento, congelador 59....

Substituição da lâmpada 60.........

Se o aparelho ficar desligado 60.....

Se o aparelho não funcionar

satisfatoriamente 60............

Características Técnicas 63.........

Instalação do aparelho 63..........

Cabo 63.........................

Instalação 63.....................

Desembalagem 63................

Retirar os suportes de transporte 64..

Limpeza 64.......................

Transposição das portas 66.........

Ligação à corrente eléctrica 67......

Garantia/Assistência Técnica 90.....

GARANTIA EUROPEIA 91..........

www.electrolux.com 92............

51

Uso

Antesdeusarpelaprimeiravez
oarmario

Coloque e limpe o aparelho da forma
que se explica na secção "Instalação".

Painel de com andos

Antes de inserir a ficha na tomada de
corrent e e de ligar o aparelho pela
primeira vez durante cerca 4 horas. De
contrário, o compressor corre o risco
de se avariar. Este período de tempo
permitirá ao óleo o tempo suficiente

para retornar ao compressor.

XXX

A

B

A - Tecla para ligar/desligar o aparelho
B - Tecla de regulação de temperatura
D - Tecla de activação das funções

DISPLAY

Alarme de
Superaquecimento/ Indicador
alarme porta aberta

idicaqueatemperatura
visível no display é a
temperatura ambiente da
divisão

Indicador de temperatura
positiva

Indicador de temperatura
negativa

Indicador da temperatura
(dígitos)

C

C - Display de exibição temperaturas e
funções
E - Tecla de confirmação

E

D

Se ligado, indica que está activa
a fun ção Child Lock

Se ligado, indica que está activa
a fu n ção Temporizador (Timer)

Se ligado, indica que está activa
a função Drinks Chill

Se ligado, indica que está
activa a função Actin Freeze

Se ligado, indica que está activa
a fu n ção Eco Mode

52

Primeira Utilização do Aparelho

A

Após ter introduzido a ficha na tomada
de corrente, se o écrã não se iluminar
carregue na tecla (A).

o ligar o aparelho este está em
função de alarme, a temperatura
pisca e irá ouvir um sinal sonoro.
Carregue na tecla (E) e o sinal sonoro
desligar-se-à (ver também a secção
" Alarme de Superaquecimento ")
Se o símbolo continuar a piscar e
o símbolo estiver visivel no
display, irá aparecer a temperatura
mais quente a atingir.

Para um correcto armazenamento dos
alimentos seleccione a Função Modo
Económico (Eco Mode) que garante a
seguinte temperatura:
cerca de -18°C no congelador.

· Sugere-se para configurar uma
temperatura interna de cerca -18°C,
pois garante uma congelação correcta
e a manutenção dos alimentos
congelados.

· Para seleccionar uma temperatura
diferente veja a secção "Regulação da
Temperatura".

Funções do Menu

Pressionando a tecla (D) acciona as
funções do Menu Cada função pode
ser confirmada pressionando a tecla
(E)
Se não carregar na tecla (E), após
alguns segundos, o display volta ao
ecrã/informação anterior
As seguintes funções são indicadas:

Temperatura Ambiente
Função Child Lock
Função Eco Mode

Função Action Freeze
Função Drinks Chill

Seleccionar /Desligar /Ligar

Regulação da Temperatura

A temperatura pode ser regulada
pressionando a tecla (B) para escolher
a temperatura pretendida.
Pressionando a tecla (B), a
temperatura configurada aparece a
piscar no display. Para confirmar a
temperatura pretendida carregue na
tecla (E).
Durante alguns segundos, irá ouvir um
sinal sonoro e no display aparecerá a
tempreratura que foi seleccionada.
Depois o display volta a indicar a
temperatura interna do
compartimento.
A temperatura programada será
atingida em 24h.
Após um longo período sem utilização
não será necessário ajustar
novamente a temperatura pois esta
fica em memória.

Atenção!

Durante o período de estabilização
na primeira colocação em função, a
temperatura visualizada pode não
corresponder à temperatura
configurada. Durante este período é
possível que a temperatura
visualizada seja diferente da
temperatura configurada.

Desligar o Aparelho

Para desligar o aparelho prima a tecla
(A) durante mais de 1 segundo.
Será iniciada uma contagem
decrescente da temperatura
de -3 -2 -1 .

53

Função Temperatura Ambiente

É

A

É

A função Temperatura Ambiente é
activada carregando na tecla (D) até
aparecer o símbolo correspondente

.
Nesta função, a temperatura
seleccionadaéaTemperatura
Ambiente. Deverá confirmar a sua
escolha pressionando a tecla (E) por
alguns segundos. Irá ouvir um sinal
sonoro e o símbolo
ligado.

possível desactivar a função a

qualquer momentocarregando a tecla
(D) até o símbolo começar a
piscar e depois pressionando a tecla
(E).

permanece

Função Child Lock

função ChildLock é activada

carregando na tecla (D) até aparecer
o símbolo correspondente .
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns
segundos.
Irá ouvir um sinal sonoro e o símbolo

permanece ligado.

Com esta função activada não será
possível fazer alterações nas
definições programadas anteriormente

possível desactivar a função a

qualquer momento carregando a
tecla (D) até o símbolo começar a
piscar e depois pressionando a tecla
(E).

Função Eco Mode

A função Modo Económico é activada
carregando na tecla (D) até aparecer o

símbolo correspondente
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns

.

segundos. Irá ouvir um sinal sonoro e
o símbolo

Nesta função as temperatures são
definidas automaticamente (+ 5°C e ­18°C), mantendo as melhores
condições de conservação dos
alimentos.
É possível desactivar a função a
qualquer momento alterando a
temperatura seleccionada no
compartimento.

permanece ligado.

Função Action Freeze

O compartimento do Congelador é
apropriado para a congelação de
alimentos frescos e para a longa
conservação de alimentos congelados.
A quantidade máxima de alimentos a
congelar durante as 24 horas está
contida na chapa de características
(colada no interior do aparelho)
Para efectuar a congelação da
quantidade indicadana "chapa de
características", coloque os alimentos
directamente em contacto com a
superfície de congelação (removendo
as gaveta ou os cestos). No caso de
congelação nas gavetas ou cestos a
quantidade máxima deverá ser
reduzida.
Para congelar alimentos frescos é
necessário activar a função de Action
Freeze.
A função Eco Mode é activada
carregando na tecla (D) até aparecer o

símbolo correspondente
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns
segundos.
Irá ouvir um sinal sonoro e no display
aparecerá uma animação.
Após um período de pré-refrigeração

.

54

de 24 horas introduza os alimentos no

A

congelador.
Coloque os alimentos que pretende

(D) até o símbolo correspondente
começar a piscar e depois
pressionando a tecla (E).

congelar no compartimento
queestaéazonamaisfria.
O processo de congelação dura 24
horas. Durante este período não
introduza outros alimentos para
congelar.

Esta função termina automaticamente
após 52 h. É possível desactivar a
função a qualquer momento
carregando a tecla (D) até o símbolo
começar a piscar e depois
pressionando a tecla (E).

,dado

Função Drinks Chill

função Drinks Chill deve ser

utilizada como um aviso de
segurança quando colocar garrafas
no congelador. Esta função é
activada carregando na tecla (D) até
aparecer o símbolo correspondente

.
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns
segundos. Irá ouvir um sinal sonoro e
o símbolo permanece ligado.

Esta função funciona com um
temporizador, por defeito, de 30
minutos e pode ser alterada de 1 a 90
minutos, pressionando a tecla (B) até
atingir os minutos pretendidos.

No final do tempo definido irão
aparecer as seguintes indicações:

- no indicador o símbolo
pisca;

-osímbolo pisca;

-osímbolo pisca;

- sinal sonoro até pressionar a tecla
(E).

É possível desactivar a função a
qualquer momento carregando a tecla

Utilização do compartimento
congelador

O congelador é marcado com o
símbolo o qual indica que o
mesmo é apropriado para a
congelação de alimentos frescos e
para a longa conservação de
alimentos congelados.

Regulação da Temperatura

A temperatura pode ser configurada
entre -15°C e -24° C.
Sugere-se que configure uma
temperatura interna de cerca -18°C,
garantindo assim uma congelação
e a manutenção correctas dos
alimentos congelados.

Atenção!

Durante o período de estabilização
na primeira colocação em função, a
temperatura visualizada pode não
corresponder à temperatura
configurada. Durante este período é
possível que a temperatura
visualizada seja diferente da
temperatura configurada.

Atenção!

É normal ter uma diferença entre a
temperatura visualizada e aquela
configurada. Sobretudo quando:

- foi recentemente alterada a
temperatura configurada

-aportafoimantidaabertapormuito
tempo

- foram introduzidos alimentos

quentes.
De qualquer forma, diferenças até 5°C
dentro do compartimento são normais.

55

Durante o funcionamento normal é
visualizada a temperatura mais quente
do compartimento congelador.

Conservação dos alimentos
Congelados

Quando colocar o aparelho em
funcionamento, ou depois de uma
paragem prolongada, deverá esperar
pelo menos 12 horas antes de
introduzir os alimentos no aparelho.
Se pretender colocar grandes
quandidades de alimentos, é possível
retirar do aparelho todas as gavetas
ou todos os cestos, de maneira a
colocar os alimentos directamente
sobre os planos de arrefecimento,
prestando atenção para não exceder
olimitedecargapostoaoladodo
compartimento superior (onde fôr
previsto) .

Atenção!

Em caso de descongelação por causas
acidentais, por exemplo a falta de
corrente, se o período de interrupção fôr
superior ao valor
indicado na tabela dos dados técnicos ao
ponto"Autonomiaporcortedeenergia",
será necessário consumir os alimentos em
breve ou
cozinhá-los e voltar a congelá-los (uma
vez arrefecidos).

Carregando na tecla de desactivação

de alarme (E) aparece no

indicador durante alguns

segundos, a informação da

temperatura mais alta do

compartimento.

Após alguns segundo o indicador

apresenta a temperatura do

compartimento seleccionado.

Duranteafasedealarmeosinal

sonoro pode ser desligado

carregando a tecla (E).

Alarme sonoro com porta aberta

Um alarme sonoro sinaliza quando a
portaficaabertadurantemaisde1,5
minutos.
A condição de alarme de porta aberta
éindicadapor:

- piscaro do símbolo

-sinalsonoro.
Para parar o alarme sonoro, carregue
atecla(E).
Quando as condições normais forem
restauradas (porta fechada):

- o sinal sonoro desliga

Alarme de Superaquecimento

Um aumento da temperatura do
compartimento congelador (p. ex. falta
de energia eléctrica) é indicado por:

- piscar temperatura;

- piscar do símbolo

-Sinalsonoro.
Quando as condições normais forem
restauradas:

- o sinal sonoro desliga-se;

- continua a piscar o valor da
temperatura;

;

56

Interior do aparelho

Gavetas do congelador
As gavetas do congelador tornam fácil,
rápida e fácilmente chegar aos
pacotes dos alimentos quando o
desejar. Para ganhar espaço, as
gavetas poderão ser retiradas e os
géneros poderão ser directamente
colocados sobre as prateleiras. É
possível colocar géneros sobre todas
as prateleiras, excepto a prateleira de
topo, que se salientem em 20 mm da
margem da frente. Isto permitirá uma
utilização máxima do espaço
disponível.
Não retire a gaveta do fundo. É
necessária para garantir uma
circulação apropriada de ar.

Placa de congelamento
Use a placa de congelamento para
congelar à peça frutos silvestres e
legumes. Ao fim de 4 horas estão
profundamente congelados e poderá
então embalá-los normalmente. Os
alimentos que forem congelados à
peça, não ficarão agarrados,
permitindo-lhe mais fácilmente usar
apenas as quantidades necessárias de
uma embalagem congelada.

Cubos de gelo
Encha as cu vetes com 3/4 de água,
no máximo. A água dilata ao congelar.
Desprenda os cubos de gelo torcendo
ligeiramente as cuvetes.
Se forem mantidos cubos de gelo
durante um longo período de tempo,
eles secarão e o sabor será afectado.
Por isso, desfaça-se dos cu bos de
gelo antigos e prepare novos quando
for necessário.

Conselhos úteis

Conservação de energia

· Preste cuidadosa atenção onde o
aparelho for colocado. Veja a secção
"Instalação". Quando instalado
correctamente, o aparelho consumirá
menos energia.

· Evite abrir frequentemente e por
demasiadotempooaparelho.

· Verifique de vez em quando se o
aparelho se en contra devidamente
encerrado.

· Descongele os alimentos congelados
no frigorífico; o frio dos géneros
congelados será de boa utilidade no
interior do frigorífico.

· Aspire o compressor e o sistema de
refrigeração atrás, no aparelho, cerca
de uma vez por ano.

57

· Arrefeça os géneros alimentícios no
frigorífico antes de os congelar no
congelador.

· Coloque todos os géneros
alimentícios em recipientes herméticos
para evitar formação desnecessária de
gelo.

· Siga cuidadosamente o conselho
sobre como congelar géneros na
secção "Usar o congelado". Isto
evitará perdas de energia.

· Não coloque a temperatura
demasiado baixo no congelador. Uma
temperatura adequada encontra-se no
intervalo -18ºC até -20ºC .

· Assegure-se de que o isolamento
se encontra completo e sempre limpo.

Oaparelhoeoambiente

· O isolamento e o agente de
refrigeração usados neste aparelho
são totalmente inofensivos em relação
à camada de ozono.

· Todas as peças da embalagem
podem ser recicladas.

· O aparelho está fabricado de modo
a permitir o seu desmantelamento
para reciclagem.

Protecção ambiental

· Entregue a embalagem e o
aparelho ou congelador em desuso a
um centro de reciclagem. Contacte
com o seu município ou o seu
fornecedor mais próximo para mais
informações.

· Mantenha os géneros alimentícios
em recipientes re-utilizáveis. Não use
desnecessáriamente materiais que só
possam ser utilizados uma vez.

· Quando estiver a limpar o aparelho,

use um detergente suave para a
lavagem.

· Siga o conselho na secção
"Conservação de energia".

Manutenção

Remoção da grade de
ventilação

A grade de ventilação pode ser
retirada, por exº., para lavar a grade.
Assegure-sedequeaportase
encontra aberta quando retirar a grade
de ventilação. Solte a orla superior da
grade puxando-a para for a/baixo.
Depois puxe a grade a direito para a
retirar completamente.

Limpeza
Limpe o aparelho em intervalos

regulares.
Limpeza interior
Desligue o aparelho e puxe a ficha de
corrente para fora da tomada ou.
Retire quaisquer peças soltas e
lave-as à mão. Limpe o aparelho, o
interior e o isolamento. Use um tecido
macio e um detergente suave para
lavagem diluido em água tépida. Não
feche a porta até que esteja
completamente seco o interior do
aparelho.

58

Limpeza externa
Useáguaesabãoneutroparalimpara
superfície externa de aço inoxidável da
porta, que possui revestimento
especial contra marcas de mão. Não
use substâncias abrasivas.
Retire a grade de ventilação (veja a
secção "Remoção da grade de
ventilação") e aspire por debaixo do
aparelho. Puxe o aparelho da parede e
aspire o lado de baixo do aparelho, o
sistema de refrigeração e o
compressor.

Quando deslocar o frigorífico/ conge­lador,eleve-opelobordodianteiropara
evitar riscar o soalho.

Descongelamento,
congelador

Formar-se-á sempre uma certa
quantidade de gelo nas prateleiras do
congelador e em redor do
compartimento do topo. Descongele o
congelador quando a camada de gelo
atingir uma espessura de cerca de 3-5
mm.
Retire as gavetas do congelador e
coloque-as no topo umas das outras,
rodando cada uma das gavetas de
meia-rotação. Coloque material

isolante em redor das gavetas, por exº.
cobertores ou jornais.
Os géneros congelados também
podem ser embalados conjuntamente
e ser mantidos num local frio, por exº.,
num frigorífico.

O descongelamento pode ser
acelerado através da colocação de
água quente (não a ferver) no interior
do congelador.

Afrouxe o dreno de degelo e
pressione-o para dentro conforme a
ilustração. Coloque-o na gaveta do
fundo do congelador onde se pode
acumular água.
Raspe cuidadosamente o gelo quando
começar a derreter. Use um raspador
de madeira ou de plástico. Não use
objectos aguçados pois estes poderão
danificar o interior.
Quando todo o gelo tiver derretido,
limpe e seque o compartimento,
depois empurre o dreno de degelo de
voltaparaasuaposição.
Ligue o aparelho e coloque de volta os
géneros alimentícios congelados.

59

Monte uma lâmpada nova,
colocando-a numa posição central e
pressione-a até ouvir um estalido.
Useumalâmpadadehalogéniodo
mesmo tipo; potência máxima 20 W.

Nunca use um secador de cabelo ou
outro electrodoméstico calorífico para
acelerar o descongelamento. O calor
excessivo pode danificar o interior de
plástico e poderá entrar humidade no
electrodoméstico e torná-lo
electrificado.

Substituição da lâmpada

A luz ilumina-se automáticamente
quando a porta estiver aberta. Antes
de substituir a lâmpada, desligue a
fichadecorrentedatomada.
Desmonte a lâmpada usando uma
chave de fendas na reentrância do
encaixe da lâmpada.

Se o aparelho ficar desligado

Desligue o aparelho e puxe a ficha de
corrente para fora da tomada ou.
Limpe o aparelho como se explicou na
secção "Limpeza". Não feche o
aparelho: isto provocará um odor a
estragado no interior do aparelho.
Se o aparelho for mantido ligado, peça
a alguém para verificar de vez em
quando para evitar que os alimentos
no interior se deteriorem caso haja
uma falta de corrente eléctrica.

Se o aparelho não funcionar
satisfatoriamente

Se o armário não funcionar como se espera, é frequentemente possível
rectificar-se isto. Para evitar chamadas desnecessárias de manutenção, leia
todas e siga as instruções embaixo.

Problema Causa possível / Remédio

É apresentado ““ no
mostrador da temperatura.

Ocorreu um erro na medição da temperatura.
Chame o seu agente de reparação.
(O sistema de arrefecimento continuará a
manterfriososprodutosalimentares,mas
será possível o ajustamento da temperatura
não.)

60

Alarme audível + símbolo
vermelha de aviso,
intermitente. (Está demasiado
quente no interior do
congelador.)

Está demasiado quente no
interior do congelador.

Estádemasiadofrionointerior
do congelador.

São produzidas demasiadas
gotículas e gelo.

O compressor funciona
contínuamente.

Desligue o alarme audível pressionando o
botão de interrupção do alarme.
O alarme audível pode ter sido
desencadeado por:
O armário ter sido ligado recentemente e a
temperatura ainda ser demasiado elevada.
Veja o capítulo "Ligar e ajustar a
temperatura".
A porta poderá ter sido aberta durante
demasiado tempo, pelo que desencadeou o
alarme `porta aberta'.

Ajuste a uma temperatura mais baixa.
Assegure-sedequeaportaseencontra
completamente fechada e que a faixa
isoladora se encontra completa e limpa.
Se tiverem sido colocados produtos
alimentares quentes no interior do
congelador, aguarde um par de horas e,
depois, verifique de novo a temperatura.
Distribua os produtos alimentares para
permitir a circulação do ar frio em seu redor.

Ajuste a uma temperatura mais elevada.
Pode ter sido ligado Congelar rápido.
O mostrador da temperatura apresenta a
temperatura mais elevada no interior do
armário. Assim, é normal uma diferença entre
a temperatura indicada no mostrador e a
temperatura (média) colhida de outra
maneira.

Assegure-sedequeaportaseencontra
completamente fechada e que a faixa
isoladora se encontra completa e limpa.

Ajuste a uma temperatura mais elevada.
Assegure-sedequeaportaseencontra
completamente fechada e que a faixa
isoladora se encontra completa e limpa.
A temperatura do local onde foi colocado o
aparelho encontra-se acima da temperatura
ambiente normal.

61

O armário não funciona de
todo. O arrefecimento ou a
iluminação interior não
funcionam. Nenhuma lâmpada
indicadora se ilumina.

O nível de som no armário é
demasiado elevado.

Faltadecorrenteeléctrica Não abra o armário desnecessáriamente,

O armário não está ligado.
A energia não chega ao armário. (Tente ligar
um outro dispositivo eléctrico à tomada de
energia.)
O fusível fundiu-se.
Atomadadeenergianãoseencontraligada
adequadamente.

O sistema de refrigeração produzirá sempre
alguns sons. É escutado um som palpitante
quando o produto de arrefecimento é
bombeado no interior dos tubos de
arrefecimento. Pode ser escutado um som
de tique-taque do termóstato quando o
compressor liga e desliga. O nível de som
varia dependendo do funcionamento do
armário.
Sesentirqueoníveldesoméincorrecto:
Curve cuidadosamente os tubos atrás, no
armário,eassegure-sedequenãosetocam
um ao outro.
Se os espaçadores de amortecimento (entre
a parede do armário e os tubos) ficarem
soltos, coloque-os, de novo, de volta no
lugar.
Siga cuidadosamente as instruções no
capítulo "Instalação do aparelho".

excepto quando parecer ser longa uma falha
de energia, em que os produtos alimentares
deverão ser deslocados para outro armário
que funcione. No caso dos produtos
congelados ainda estarem duros a seguir à
falha de corrente, eles deverão ser
imediatamente recongelados. Se os produtos
alimentares tiverem descongelado mas ainda
estiverem frescos e cheirarem bem, eles
poderão ser usados, contudo, deverão ser
preparados antes de os recongelar ou comer.

62

Características Técnicas

modelo

volume líquido congelador

consumo de energia kWh/Anno

capacidade de congelação kg/24h

autonomiaporcortedeenergia 10

dimension

altura
largura
profundidade

Instalação

Cabo

Não desligar a ficha puxando pelo
cabo. Não permitir que isso ocorro ao
retirar o aparelho do seu local de
instalção habitual.

· Um cabo eléctrico danificado pode
resultar num choque e/ou
curto-circuito e/ou incêndio.

· Se o cabo de alimentação se
encontrar danificado, a sua
substituição só deverá ser feita, por
razões de segurança, pelos serviços
técnicos recomendados pelo
fornecedor ou por um técnico
qualificado.

Desembalagem

Desembale o aparelho e verifique se
se encontra em boas condições e livre
de qualquer dano proveniente do
transporte. Notifique imediatamente o
fornecedor de qualquer dano que

possa notar. Entregue a embalagem a
um centro de reciclagem. Para mais
informações, contacte com o seu
município ou o fornecedor.

EUC31000X

268

287

24

1800

595

623

Não deixe que as crianças brinquem

com aembalagem. O plástico de

protecçãopodeoriginarriscodeasfixia

63

Retirar os suportes de
transporte

Retire os suportes de transporte
colocados ao longo dos lados das
portas.
Em determinados modelos há uma
almofada silenciadora debaixo do
compartimento. Deixe ficar esta
almofada.

Instalação do distanciadoras

Monte os separadores distanciadoras
na parte traseira do painel conforme a
ilustração.

Assegurar-se que a ficha não está
esmagada.

· uma ficha danificada pode originar
um curto-circuito e/ou um incêndio.
Evite colocar objectos pesados, ou o
próprio aparelho, sobre o cabo
eléctrico.

· podería originar um curto-circuito
e/ou um incêndio.
Se a ficha e/ou a tomada tiverem a
aparência de danificadas, não deve
procederse à ligação eléctrica.

· podería resultar num choque
elécrico e/ou um incêndio.

Limpeza

Lave o interior do compartimento
usando água tépida, um detergente
suave para a lavagem e um tecido
macio.

Instalação do aparelho

Se dois armários forem montados
juntos, cola-se os espaçadores
(inclusos na bolsa de plástico) entre os
armários, tal como a figura mostra.

64

Para garantir um desempenho de

)b)

opção do aparelho, assegure-se de
que:

· o aparelho seja colocado num
local seco, fresco e que não esteja
exposto directamente à luz solar.

· o aparelho não fique colocado
pertodeumafontedecalor,p.exº.
um fogão ou uma máquina de lavar
louça.

· o aparelho permaneça vertical
direito e sobre os quatro ângulos da
base. O aparelho não deverá ficar
inclinado contra qualquer parede. Se
necessário ajuste os pés usando a
chave ajustadora que acompanha a
embalagem.

· haja boa circulação de ar em redor
do aparelho e que os canais de ar
embaixo e por detrás do
compartimento não estejam
bloqueados. O espaço de ventilação
acima do aparelho e qualquer armário
de mercearias/de parede deverá ficar,
pelo menos, a 4 cm. O espaço de
ventilação poderá ficar, quer
a) directamente acima do aparelho,
ou
b) por detrás e acima do armário de
parede. Neste caso, o espaço livre por
detrás do aparelho deverá ser de, pelo
menos, 50 mm de profundidade.

· o aparelho seja colocado num
local com uma temperatura ambiente
corrospondente à classe climática*
para a qual o aparelho foi concebido.
*A classe climática é indicada na placa
de características, interior do aparelho.
A tabela sequinte mostra a
temperatura ambiente corrospondente
a cada classe climática.

a

Classe
climática

SN

N

ST

T

para uma tempera­tura ambiente de

+10°C a +32°C

+16°C a +32°C

+18°C a +38°C

+18°C a +43°C

50mm

Se o aparelho for colocado num canto
e o lado com as dobradiças voltado
para a parede, a distância entre a
parede e o aparelho deverá ser, pelo
menos, de 15 mm para permitir abrir a
porta, o bastante de maneira a que as
gavetas possam ser retiradas.

65

A tomada deve estar acessível depois
da instalação do produto.

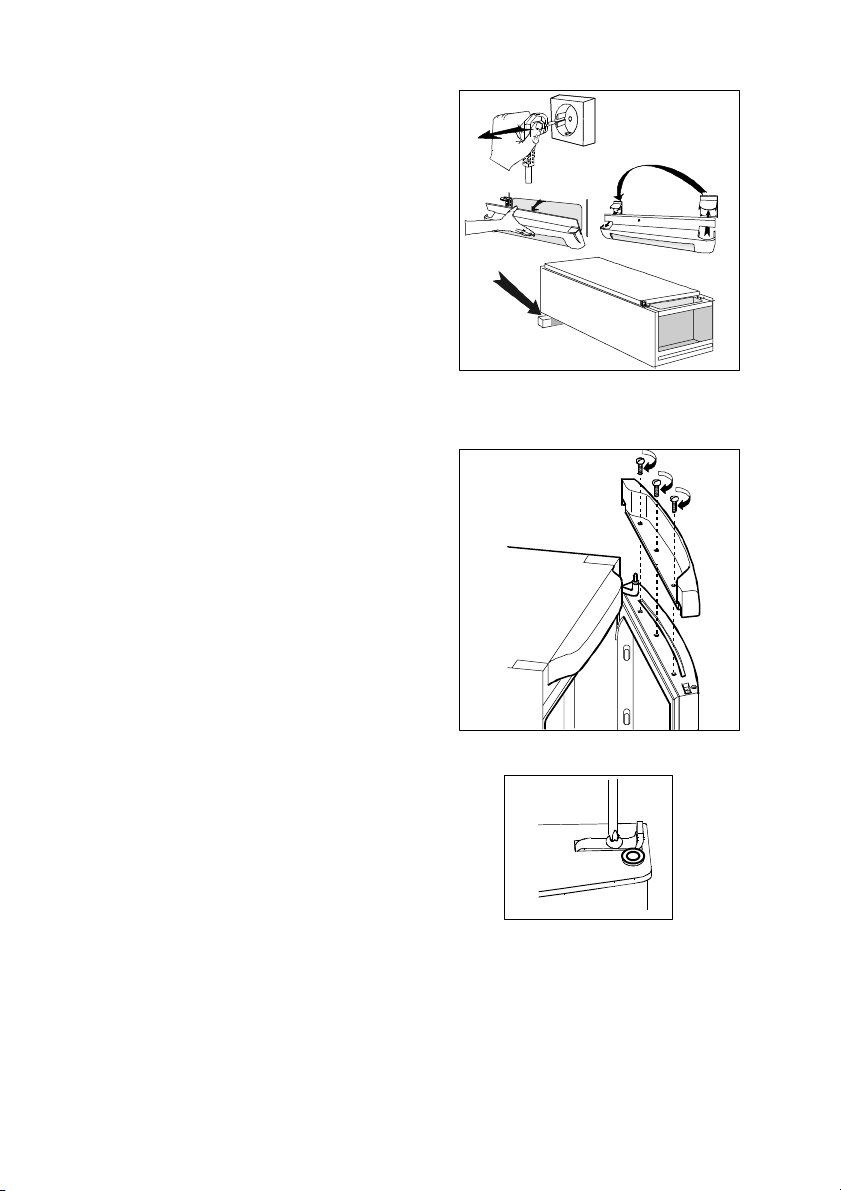

Transposição das portas

1. Feche o aparelho e puxe a bucha
para fora da tomada eléctrica.

1

2

2. Retire a grade de ventilação. Há
uma parte na grade que pode ser
retirada. Retire-a e coloque-a do outro
lado.

3. Coloque o aparelho sobre uma
placa de madeira quando estiver
deitado. Mais tarde, quando erguer o
aparelho, será mais fácil agarrar por
debaixo do aparelho, graças à placa.

4. Desenrosque os três parafusos na
traseira da cobertura frontal
Retire a cobertura frontal

Desenrosque o pino da dobradiça

Retire a porta

5. Desenrosque o parafuso do batente
da porta

3

4

5

Retire o batente da porta

66

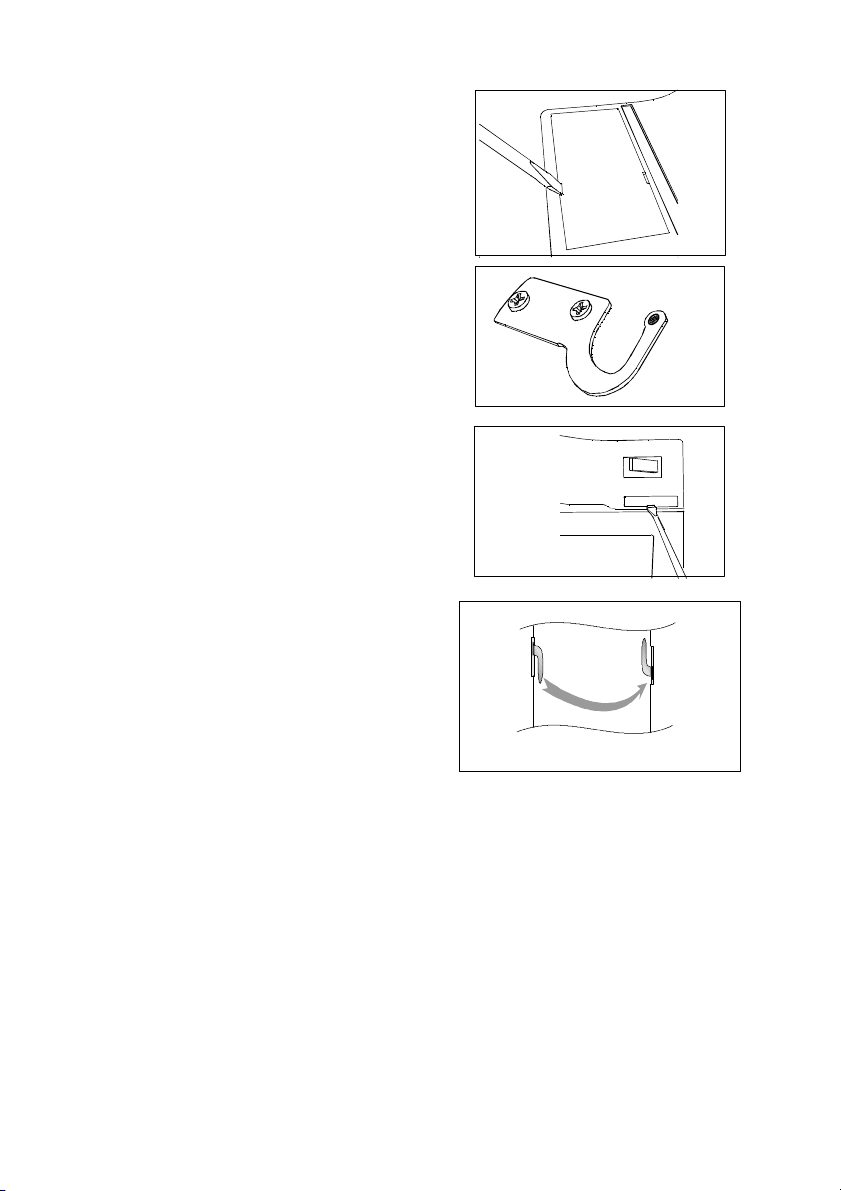

6. Retire as duas tampas existentes no
topo

7. Desenrosque os dois parafusos da
dobradiça

6

8.Retireacoberturanapartedafrente

Volteamontarpelaordeminversano
lado oposto.

Eleve o aparelho e reponha a grade de
ventilação.

9. Mude o puxador de sítio
Desaperte os parafusos. Monte o
puxador no lado oposto virando-o meia
volta. Introduza nos furos onde
anteriormente estava preso o puxador,
as buchas que vêm na embalagem.

Coloque o aparelho na posição
definitiva. Verifique se se mantém
vertical. Veja a secção "Colocação do
aparelho".

Ligação à corrente eléctrica

Ligue o aparelho a uma tomada
eléctrica com ligação à terra.
Corrente de: 230 V.
Fusível de: 10 A.
Ver a placa de especificações à
esquerda, no interior do aparelho.

7

8

9

67

Garantia/Assistência Técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Téc­nico Oficial.

ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e das 14H–17H)

CONDIÇÕES DE GARANTIA

1.O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição.

Os pedidos de assistência na garantia são gratuitos, mediante apresentação do respectivo certifi­cado juntamente com a factura de compra.

2.

A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e desloca­ção.

3.

Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolonga­da adicionando o tempo de imobilização à data de entrega nos nossos serviços.

4.

Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar de­verão ser entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de trans­porte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal técnico
não autorizado pelo ELECTROLUX SERVICE; substituições de lâmpadas, filtros, juntas de bor­racha, vidros, botões, puxadores e acessórios de aspiradores; Todos os serviços de manutenção pro­vocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem e
explicações de funcionamento; Danos no esmalte e/ou na pintura provocados por cortes ou pan­cadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de um produto ade­quado para o efeito; Desobstrução de bombas de limpeza e filtros.

MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.

–

INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou de água, liga-

–

ções eléctricas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q
35, 2774-518 Paço de Arcos.
NOTA 1: Deve conservar a factura de compra junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é absolutamen­te imprescindível apresentar ao pessoal autorizado o presente certificado junto da factura
legal de compra do aparelho devidamente preenchida.

68

Garantia Europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de trás deste
manual, para o período especificado na garantia do seu aparelho ou, caso contrário, pela lei. Se
mudar de um destes países para outro dos países listados em baixo, a garantia do aparelho mu­dará também, estando sujeita aos seguintes requisitos:

•

A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá como
prova o documento válido de compra emitido pelo vendedor do aparelho.

•

A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo de tra­balho e peças existente no seu novo país de residência para este modelo em particular ou
gama de aparelhos.

•

A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para
outro utilizador.

O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e desti-

•

na-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país

•

de residência.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane

Belgique/België/
Belgien

Èeská republika [phone] Budìjovická 3, Praha 4, 140 21

Danmark [phone] Sjællandsgade 2, 7000 Fredericia

Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg

Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki

Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb

Ireland [phone] Long Mile Road Dublin 12

Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)

Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Lietuva [phone] Verkių 29, LT09108 Vilnius

[phone] Bergensesteenweg 719, 1502 Lembeek

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

69

p t b

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Magyarország [phone]

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo

Österreich [phone] Herziggasse 9, 1230 Wien

Polska [phone] ul. Kolejowa 5/7, Warsaw

Portugal [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO

Schweiz/Suisse/
Svizzera

Slovenija [phone]

Slovensko [phone]

Suomi [phone] Konepajanranta 4, 28100 Pori

Sverige [phone]

Türkiye [phone]

Россия [phone]

[phone] Industriestrasse 10, CH-5506 Mägenwil

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Quinta da Fonte - Edificio Gonçalves
Zarco - Q 35
2774 - 518 Paço de Arcos

Electrolux Ljubljana, d.o.o.
Tržaška 132, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux
Domáce spotrebièe SK, Seberíniho 1,
821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“

70

71

www.electrolux.com

www.electrolux.uk
www.electrolux.es
www.electrolux.pt

818 40 72-00/0 06112006
