Page 1
user manual
käyttöohje
bruksanvisning
Freezer
Pakastin
Frysskåp
EUC29320W
EUC29320X
Page 2
2 electrolux
Electrolux. Thinking of you.
Share more of our thinking at www.electrolux.com
CONTENTS
Safety information 2
Control panel 4
First use 5
Daily use 5
Helpful hints and tips 6
SAFETY INFORMATION
In the interest of your safety and to ensure
the correct use, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features.
Save these instructions and make sure that
they remain with the appliance if it is moved
or sold, so that everyone using it through its
life will be properly informed on appliance
use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for
damages caused by omission.
Children and vulnerable people safety
• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their
safety.
Children should be supervised to ensure
that they do not play with the appliance.
• Keep all packaging well away from children. There is risk of suffocation.
• If you are discarding the appliance pull
the plug out of the socket, cut the connection cable (as close to the appliance
as you can) and remove the door to prevent playing children to suffer electric
shock or to close themselves into it.
• If this appliance featuring magnetic door
seals is to replace an older appliance
having a spring lock (latch) on the door or
Care and cleaning 6
What to do if… 8
Technical data 9
Installation 10
Environmental concerns 12
Subject to change without notice
lid, be sure to make that spring lock unusable before you discard the old appliance. This will prevent it from becoming a
death trap for a child.
General safety
Warning!
Keep ventilation openings, in the appliance
enclosure or in the built-in structure, clear of
obstruction.
• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.
• Do not use a mechanical device or any
artificial means to speed up the thawing
process.
• Do not use other electrical appliances
(such as ice cream makers) inside of refrigerating appliances, unless they are approved for this purpose by the manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the
appliance, a natural gas with a high level
of environmental compatibility, which is
nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit become damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of igni-
tion
– thoroughly ventilate the room in which
the appliance is situated
Page 3
electrolux 3
• It is dangerous to alter the specifications
or modify this product in any way. Any
damage to the cord may cause a shortcircuit, fire and/or electric shock.
Warning! Any electrical component
(power cord, plug, compressor) must
be replaced by a certified service agent
or qualified service personnel to avoid
hazard.
1. Power cord must not be lengthened.
2. Make sure that the power plug is not
squashed or damaged by the back
of the appliance. A squashed or
damaged power plug may overheat
and cause a fire.
3. Make sure that you can come to the
mains plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose, do
not insert the power plug. There is a
risk of electric shock or fire.
6. You must not operate the appliance
1)
without the lamp cover
of interior
lighting.
• This appliance is heavy. Care should be
taken when moving it.
• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abrasions or frost/freezer burns.
• Avoid prolonged exposure of the appliance to direct sunlight.
•
Bulb lamps
2)
used in this appliance are
special purpose lamps selected for
household appliances use only. They are
not suitable for household room illumination.
Daily Use
• Do not put hot pot on the plastic parts in
the appliance.
• Do not store flammable gas and liquid in
the appliance, because they may explode.
• Do not place food products directly
against the air outlet on the rear wall.
3)
• Frozen food must not be re-frozen once
it has been thawed out.
1) If the lamp cover is foreseen.
2) If the lamp is foreseen.
3) If the appliance is Frost Free.
• Store pre-packed frozen food in accordance with the frozen food manufacturer's
instructions.
• Appliance's manufacturers storage recommendations should be strictly adhered
to. Refer to relevant instructions.
• Do not place carbonated or fizzy drinks in
the freezer compartment as it creates
pressure on the container, which may
cause it to explode, resulting in damage
to the appliance.
• Ice lollies can cause frost burns if consumed straight from the appliance.
Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug from
the mains socket.
• Do not clean the appliance with metal
objects.
• Do not use sharp objects to remove frost
from the appliance. Use a plastic scraper.
• Never use a hair drier or other heating
appliances to speed up defrosting. Excessive heat may damage the plastic interior, and humidity could enter the electric system making it live.
Installation
Important! For electrical connection
carefully follow the instructions given in
specific paragraphs.
• Unpack the appliance and check if there
are damages on it. Do not connect the
appliance if it is damaged. Report possible damages immediately to the place
you bought it. In that case retain packing.
• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.
• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient ventilation follow the instructions relevant to
installation.
• Wherever possible the back of the product should be against a wall to avoid
touching or catching warm parts (compressor, condenser) to prevent possible
burn.
Page 4
4 electrolux
• The appliance must not be located close
to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
•
Connect to potable water supply only.
4)
Service
• Any electrical work required to do the
servicing of the appliance should be carried out by a qualified electrician or competent person.
• This product must be serviced by an authorized Service Centre, and only genuine spare parts must be used.
Environment Protection
This appliance does not contain gasses
which could damage the ozone layer,

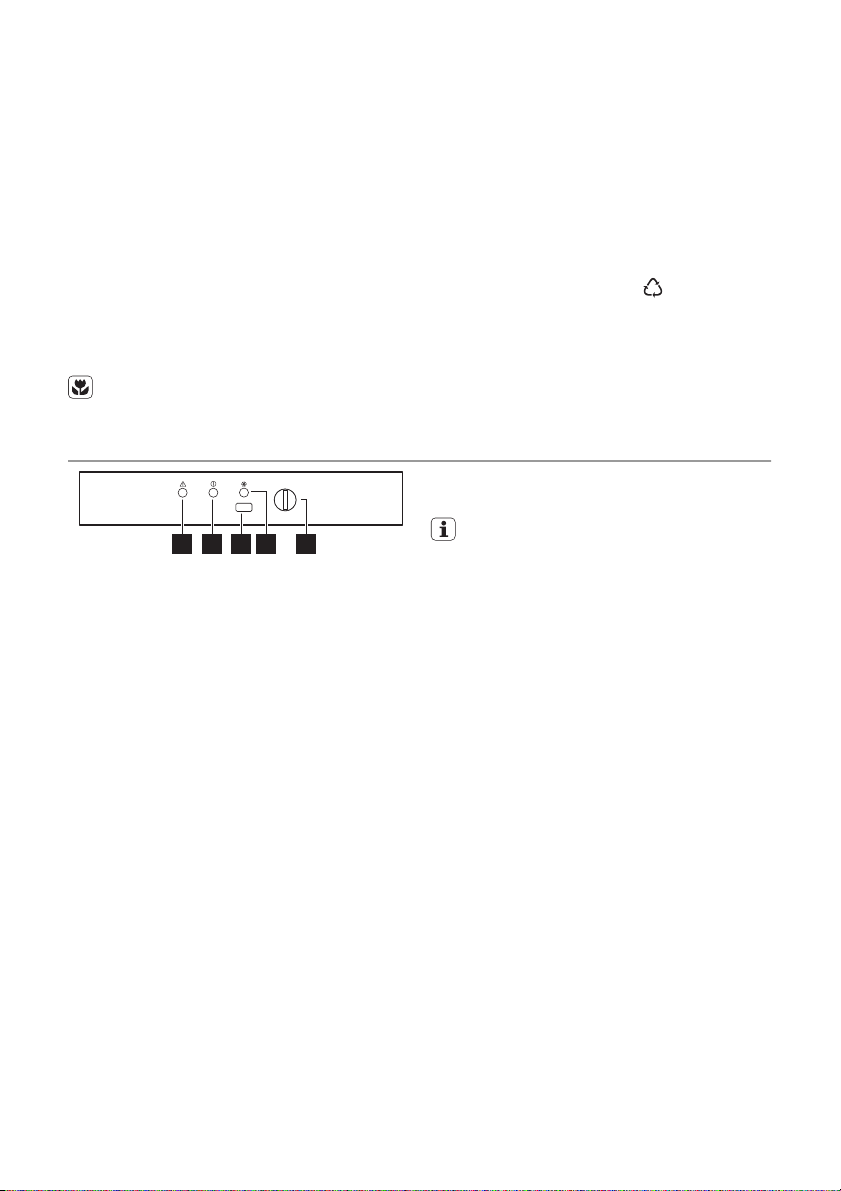

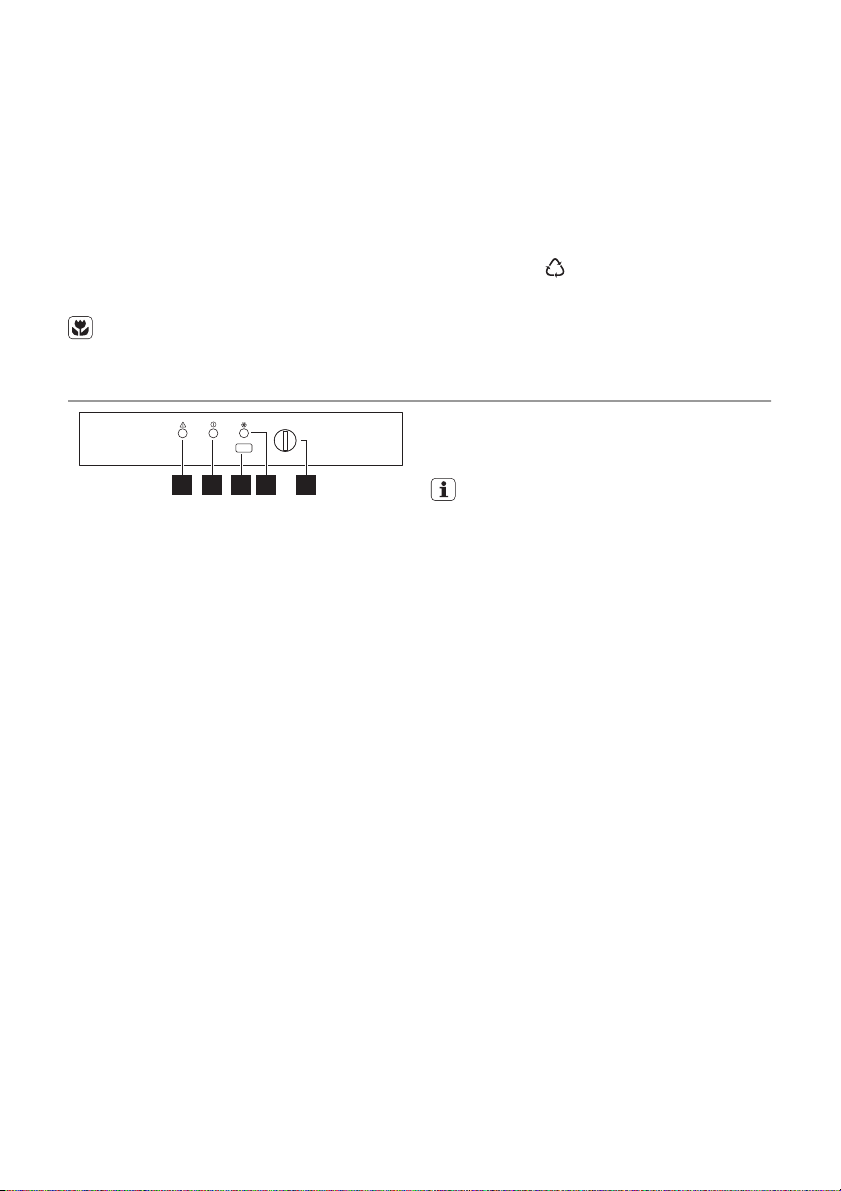

CONTROL PANEL
0
1
601
6
2345
2345
1 2 3 4 5
1. Alarm light
2. Pilot light
3. Action Freeze button
Alarm reset button
4. Action Freeze light
5. Temperature regulator
Switching on
Insert the plug into the wall socket.
The pilot light will light up.
Turn the Temperature regulator clockwise
to a medium setting.
Important! If the temperature inside the
appliance is too high the Alarm light will light
up.
Switching off
To turn off the appliance, turn the Temperature regulator to the "O" position.
Important! The Pilot light stay ON until the
appliance is disconnected from the power
socket.
Temperature regulation
The temperature is automatically regulated.
in either its refrigerant circuit or insulation materials. The appliance shall not
be discarded together with the urban
refuse and rubbish. The insulation foam
contains flammable gases: the appliance shall be disposed according to
the applicable regulations to obtain
from your local authorities. Avoid damaging the cooling unit, especially at the
rear near the heat exchanger. The materials used on this appliance marked
by the symbol
are recyclable.
To operate the appliance, proceed as follows:
• turn the Temperature regulator counter
clockwise to obtain warmer storage temperature.
• turn the Temperature regulator clockwise
to obtain colder storage temperature.
A medium setting is generally the most
suitable.
The exact setting should be chosen keeping in mind that the temperature inside the
appliance depends on:
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
Action Freeze function
You can activate the Action Freeze function
by pressing the Action Freeze button.
The Action Freeze light will light up.
Important! This function stops
automatically after 52 hours.
It is possible to deactivate the function at
any time by pressing Action Freeze button.
The Action Freeze light will switch off.
High temperature alarm
Temperature increase in the freezer compartment (for example due to an earlier
4) If a water connection is foreseen.
Page 5
electrolux 5
power failure or door is open) is indicated
by:
•Alarm light flashing.
• sounding of buzzer.
The buzzer can be switched off by pressing
the Alarm reset button.
FIRST USE
Cleaning the interior
Before using the appliance for the first time,
wash the interior and all internal accessories with lukewarm water and some neutral
soap so as to remove the typical smell of a
brand-new product, then dry thoroughly.
DAILY USE
Freezing fresh food
The freezer compartment is suitable for
freezing fresh food and storing frozen and
deep-frozen food for a long time.
To freeze small amount of fresh foods it is
not necessary to change the present setting.
To freeze fresh food activate the Action
Freeze function 24 hours before placing the
food to be frozen in the freezer compartment.
Place the fresh food to be frozen in the two
top compartments.
The maximum amount of food that can be
frozen in 24 hours is specified on the rating
plate, a label located on the inside of the
appliance.
The freezing process lasts 24 hours: during
this period do not add other food to be frozen.
Storage of frozen food
When first starting-up or after a period out
of use, before putting the products in the
compartment let the appliance run at least
2 hours.
Important! In the event of accidental
defrosting, for example due to a power
failure, if the power has been off for longer
than the value shown in the technical
characteristics chart under "rising time", the
defrosted food must be consumed quickly
or cooked immediately and then re-frozen
(after cooling).
When normal conditions are restored the
Alarm light will stop flashing and the buzzer
turn off automatically.
Important! Do not use detergents or abrasive powders, as these will damage the finish.
Thawing
Deep-frozen or frozen food, prior to being
used, can be thawed in the refrigerator
compartment or at room temperature, depending on the time available for this operation.
Small pieces may even be cooked still frozen, directly from the freezer: in this case,
cooking will take longer.

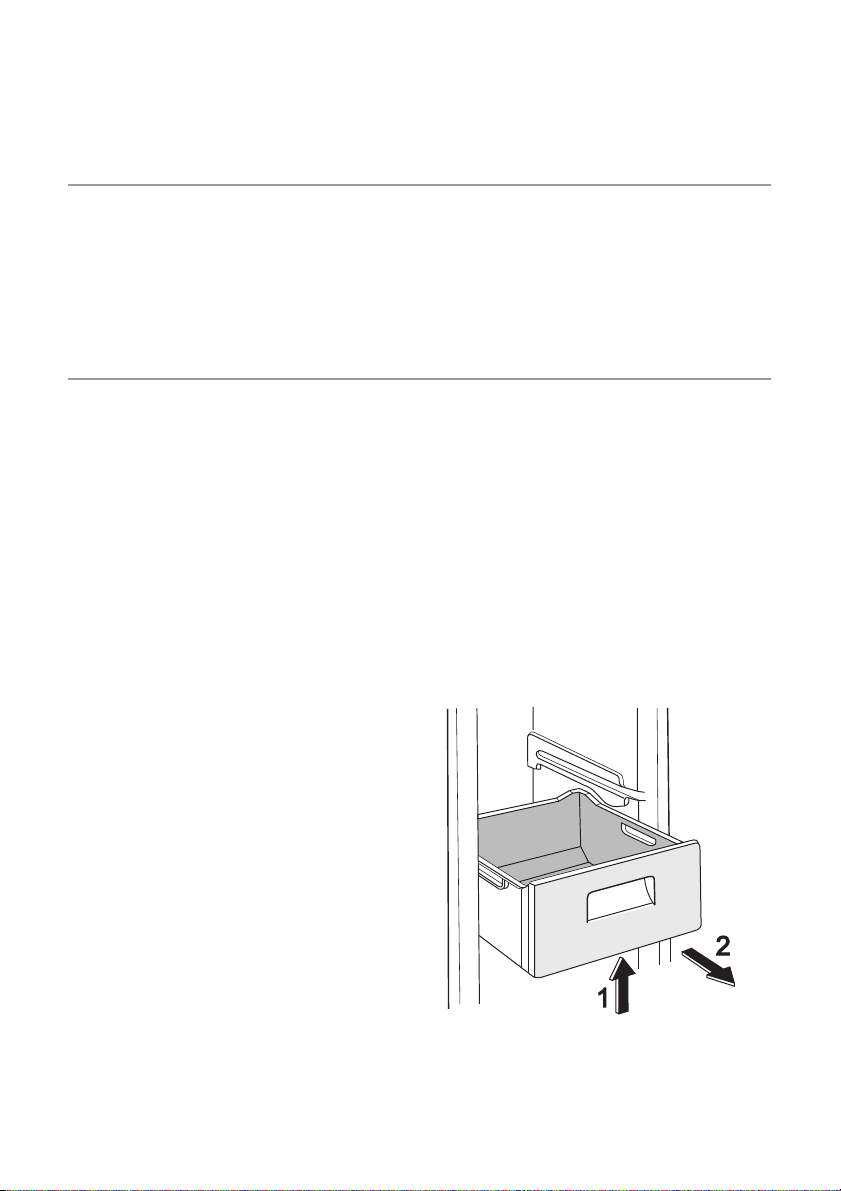

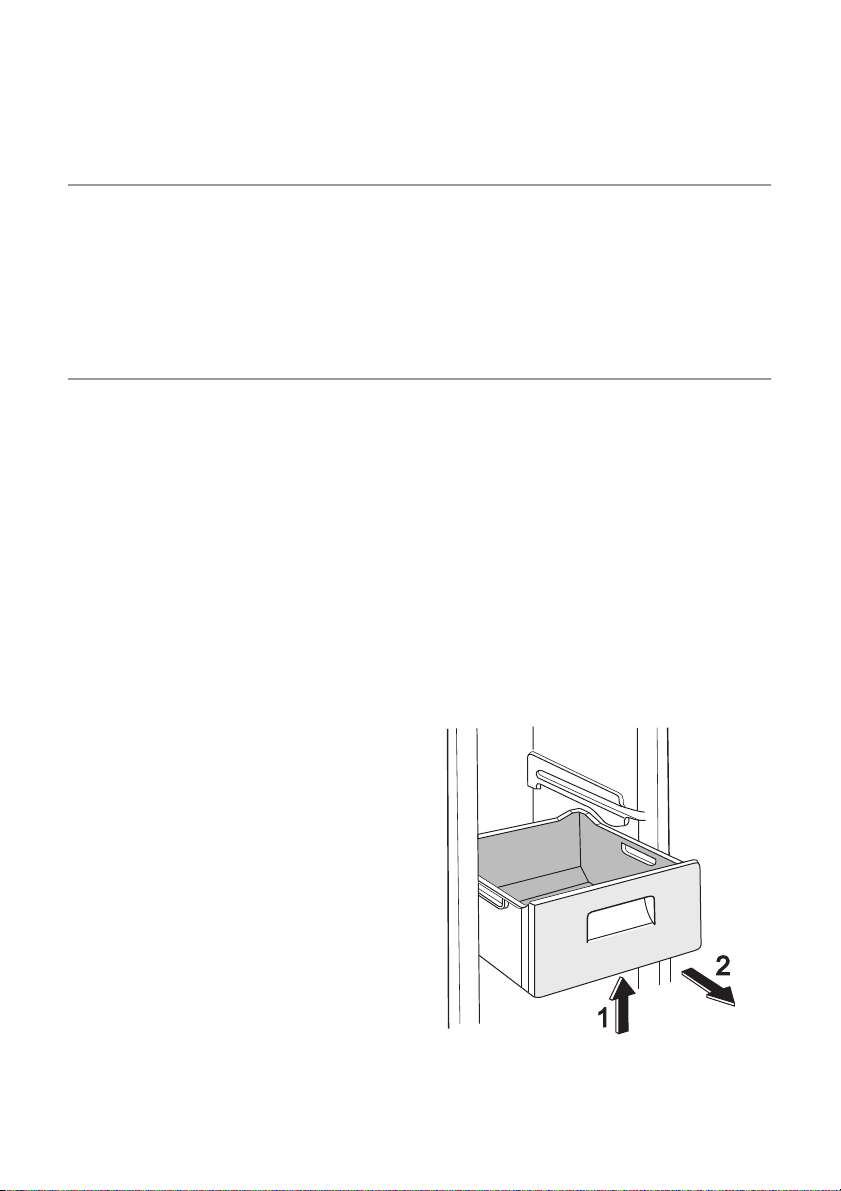

Removal of freezing baskets from the
freezer
The freezing baskets have a limit stop to
prevent their accidental removal or falling
out. At the time of its removal from the
freezer, pull the basket towards yourself
and, upon reaching the end point, remove
the basket by tilting its front upwards.
At the time of putting it back, slightly lift the
front of the basket to insert it into the freezer. Once you are over the end points, push
the baskets back in their position.
Page 6
6 electrolux
HELPFUL HINTS AND TIPS
Hints for freezing
To help you make the most of the freezing
process, here are some important hints:
• the maximum quantity of food which can
be frozen in 24 hrs. is shown on the rating plate;
• the freezing process takes 24 hours. No
further food to be frozen should be added during this period;
• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;
• prepare food in small portions to enable it
to be rapidly and completely frozen and
to make it possible subsequently to thaw
only the quantity required;
• wrap up the food in aluminium foil or polythene and make sure that the packages
are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen, thus
avoiding a rise in temperature of the latter;
• lean foods store better and longer than
fatty ones; salt reduces the storage life of
food;
Freezing baskets
The freezer baskets ensure that it is quick
and easy to find the food package you
want. To gain space, the baskets can be
removed and the food can be put directly
on the shelves. On all shelves it is possible
to place food that protrude 15 mm from the
front edge. This allows maximum use of the
available space.
Important! Do not remove the bottom
basket to ensure correct air circulation.
• water ices, if consumed immediately after
removal from the freezer compartment,
can possibly cause the skin to be freeze
burnt;
• it is advisable to show the freezing in date
on each individual pack to enable you to
keep tab of the storage time.
Hints for storage of frozen food
To obtain the best performance from this
appliance, you should:
• make sure that the commercially frozen
foodstuffs were adequately stored by the
retailer;
• be sure that frozen foodstuffs are transferred from the foodstore to the freezer in
the shortest possible time;
• not open the door frequently or leave it
open longer than absolutely necessary.
• Once defrosted, food deteriorates rapidly
and cannot be refrozen.
• Do not exceed the storage period indicated by the food manufacturer.
CARE AND CLEANING
Caution! Unplug the appliance before
carrying out any maintenance
operation.
This appliance contains hydrocarbons
in its cooling unit; maintenance and re-
charging must therefore only be carried
out by authorized technicians.
Periodic cleaning
The equipment has to be cleaned regularly:
Page 7
• clean the inside and accessories with
lukewarm water and some neutral soap.
• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.
• rinse and dry thoroughly.
Important! Do not pull, move or damage
any pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will
damage the surface and leave a strong
odour.
Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve the
performance of the appliance and save energy consumption.
Important! Take care of not to damage the
cooling system.
Important! When moving the cabinet, lift it
by the front edge to avoid scratching the
floor.
Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason use a soft cloth rinsed in warm water and neutral soap emulsion for cleaning
external surfaces.
Important! Do not use detergents or
abrasive paste as these will damage the
paint, or stainless steel anti finger print
coating.
After cleaning, reconnect the equipment to
the mains supply.

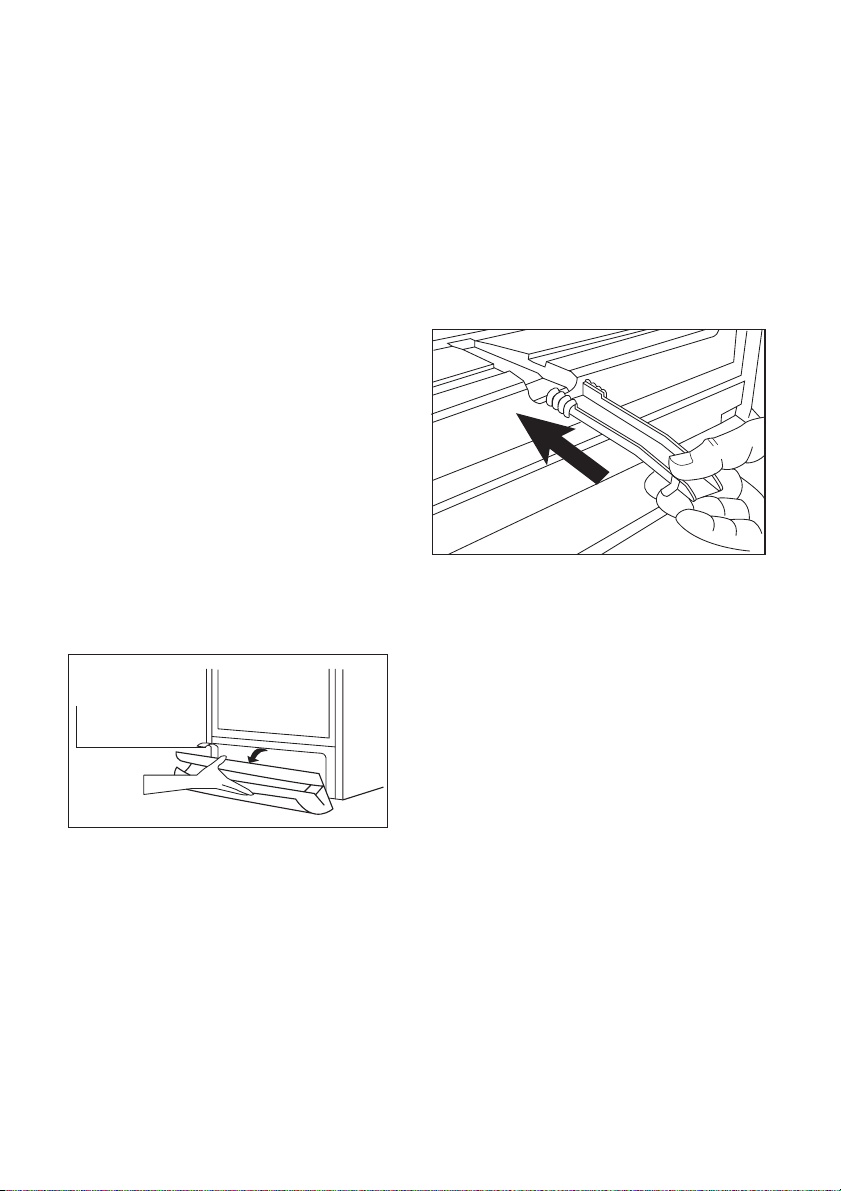

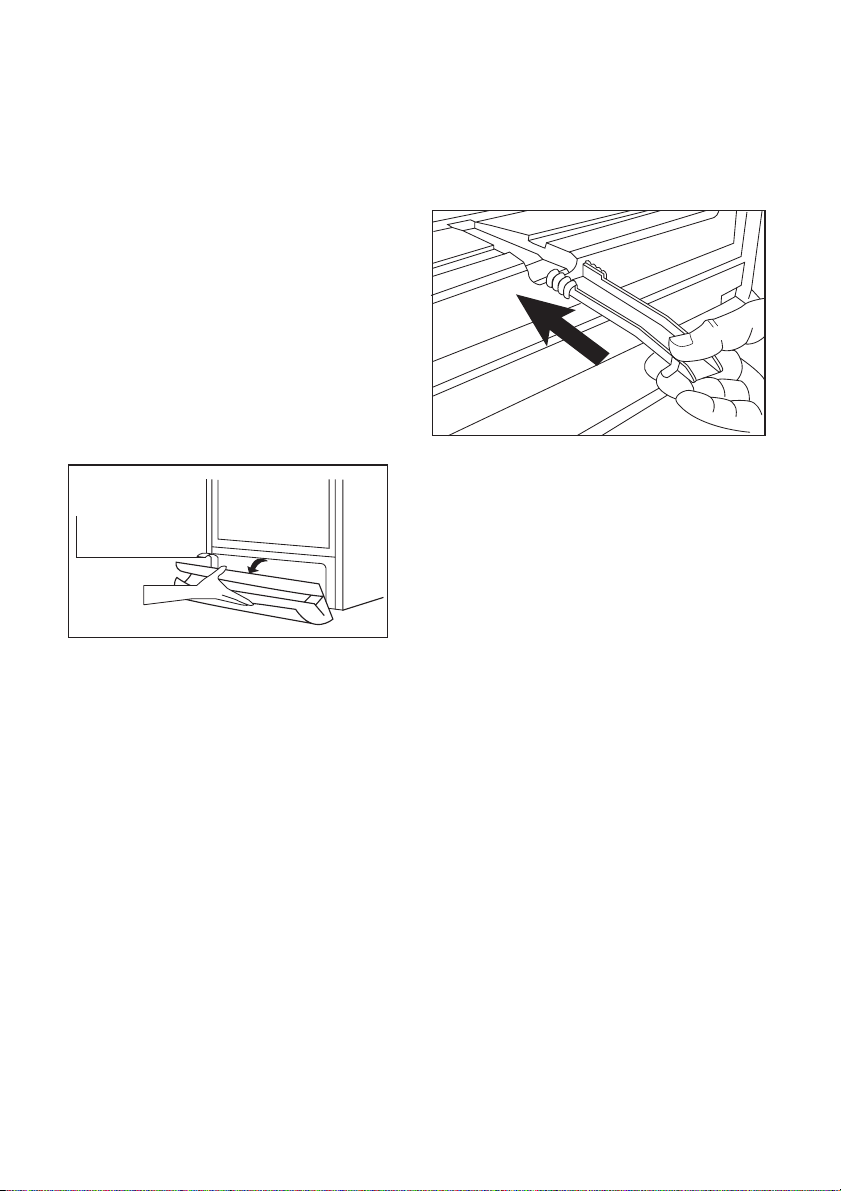

Cleaning the ventilation grille
The ventilation grille can be removed for
washing.
Make sure the door is open and then:
1. Loosen the upper edge of the grille by
pulling outward/downward.
2. Pull the grille straight out to completely
remove it.
3. Vacuum clean under the cabinet.
electrolux 7
Defrosting the freezer
A certain amount of frost will always form
on the freezer shelves and around the top
compartment.
Defrost the freezer when the frost layer reaches a thickness of about 3-5 mm.
To remove the frost, follow the instructions
below:
• switch off the appliance and pull out the
plug from the wall socket
• remove any stored food, wrap it in several layers of newspaper and put it in a cool
place
• remove the freezer drawers
• put insulating material around the drawers, e.g. blankets or newspapers.
Defrosting can be accelerated by placing
bowls with hot water (not boiling) inside the
freezer.
• Loosen the drainage channel from its
resting position, push it in according to
the illustration and collect a water container.
• carefully scrape off the ice when it starts
to thaw. Use a wood or a plastic scraper
• when all the ice has melted, clean and
wipe the cabinet dry, then put the drainage channel back in place.
Page 8
8 electrolux
• switch on the cabinet, insert the plug into
the wall socket and replace the frozen
foodstuff.
Important! Never use sharp metal tools to
scrape off frost from the evaporator as you
could damage it. Do not use a mechanical
device or any artificial means to speed up
the thawing process other than those
recommended by the manufacturer. A
temperature rise of the frozen food packs,
during defrosting, may shorten their safe
1. disconnect the appliance from electricity supply
2. remove all food
3. defrost and clean the appliance and all
accessories
4. leave the door/doors open to prevent
unpleasant smells.
Important! If the cabinet will be kept on,
ask somebody to check it once in a while to
prevent the food inside from spoiling in
case of a power failure.
storage life.
Periods of non-operation
When the appliance is not in use for long
periods, take the following precautions:
WHAT TO DO IF…
During operation of the appliance some
smaller but annoying trouble can often occur, which does not require calling a technician out. In the following chart information is
given about them to avoid unnecessary
charges on service.
Important! The operation of the appliance
goes with certain sounds (compressor and
Problem Possible cause Solution
The appliance is noisy.
The buzzer sounds. The
Alarm light flashing.
The compressor runs
continuously.
The door is not closed correctly. Refer to "Closing the door".
The door has been opened too
The food temperature is too
The room temperature is too
There is too much frost
and ice.
The door is not closed correctly. Refer to "Closing the door".
The door gasket is deformed or
The Temperature regulator may
The appliance is not supported
properly.
The temperature in the freezer is
too high.
The Temperature regulator may
be set incorrectly.
frequently.
high.
warm.
Food are not wrapped properly. Wrap the food better.
dirty.
be set incorrectly.
circulating sound). This not means a
trouble, but a normal operation.
Important! The appliance operates
discontinuously, so the stopping of
compressor does not mean being no
current. That is why you must not touch the
electrical parts of the appliance before
breaking the circuit.
Check if the appliance stands stable (all feet and wheels should be
on the floor). Refer to "Levelling".
Refer to "Temperature Alarm"
Set a warmer temperature.
Do not keep the door open longer
than necessary.
Let the food temperature decrease to room temperature before storage.
Decrease the room temperature.
Refer to "Closing the door".
Set a warmer temperature.
Page 9
Problem Possible cause Solution
The temperature in the
appliance is too cold.
The temperature in the
appliance is too warm.
The door is not closed correctly. Refer to "Closing the door".
The food temperature is too
The temperature in the
freezer is too warm.
Large quantities of food to be
The appliance does not
operate.
The mains plug is not connected
The appliance has no power.
Door interferes with ventilation grill.
Misaligned door The appliance is not levelled. Refer to "Levelling".
The Temperature regulator may
be set incorrectly.
The Temperature regulator may
be set incorrectly.
high.
Food is too near to each other. Store food so that there is cold air
frozen were put in at the same
time.
The appliance is switched off. Switch on the appliance.
to the mains socket correctly.
There is no voltage in the mains
socket.
The appliance is not levelled. Refer to "Levelling".
Set a warmer temperature.
Set a lower temperature.
Let the food temperature decrease to room temperature before storage.
circulation.
Insert smaller quantities of food to
be frozen at the same time.
Connect the mains plug to the
mains socket correctly.
Connect another electrical appliance to the mains socket. Check
fuse. Contact a qualified electrician.
As much as the advice does not lead to result, call the nearest brand-mark service.
Closing the door
1. Clean the door gaskets.
3. If necessary, replace the defective door
gaskets. Contact the Service Center.
2. If necessary, adjust the door. Refer to
"Installation".
electrolux 9
TECHNICAL DATA
EUC29320W EUC29320X
Dimension
Height 1800 mm 1800 mm
Width 595 mm 595 mm
Depth 623 mm 623 mm
Rising Time 18 h 18 h
Voltage 230 V 230 V
Frequency 50 Hz 50 Hz
The technical information are situated in the
rating plate on the internal left side of the
appliance and in the energy label.
Page 10
10 electrolux
INSTALLATION
Read the "Safety Information" carefully
for your safety and correct operation of
the appliance before installing the
appliance.
Positioning
Install this appliance at a location where the
ambient temperature corresponds to the
climate class indicated on the rating plate of
the appliance:
Climate
class
SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C
Location
To ensure best performance, if the appliance is positioned below an overhanging
wall unit, the minimum distance between
the top of the cabinet and the wall unit
must be at least 40 mm . Ideally, however,
the appliance should not be positioned below overhanging wall units.
The ventilation space can be:
• directly above the appliance
• behind and above the top cupboard.
In this case, the space behind the top
cupboard must be at least 50 mm deep.
Ambient temperature
Electrical connection
Before plugging in, ensure that the voltage
and frequency shown on the rating plate
correspond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact
for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility
if the above safety precautions are not observed.
This appliance complies with the E.E.C. Directives.
Removing the transport support
Your appliance is equipped with transport
support to secure the door during transportation.
To remove them do these steps:
1. Open the door.
2. Remove the transport support from the
door sides.
3. Remove the transport support from the
lower hinge (some models).
Important! Some models are fitted with a
silencing pad under the cabinet. Do not
remove this pad.
50mm
3
2
Rear spacers
Install the spacers provided within the accessory bag as shown in the figure.
Page 11
electrolux 11
Install the spacers on the back side of the
panel.
Levelling
When placing the appliance ensure that it
stands level. If necessary adjust the feet using the adjustment spanner supplied.

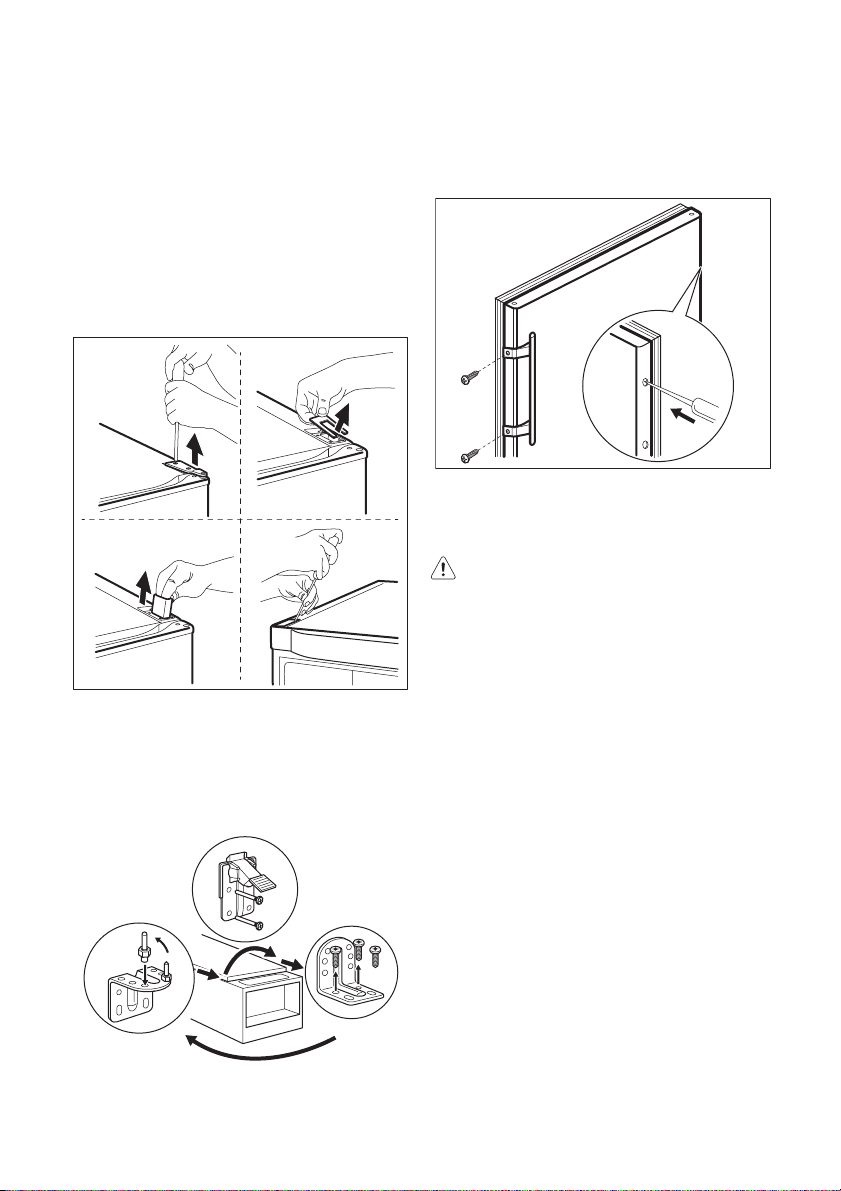

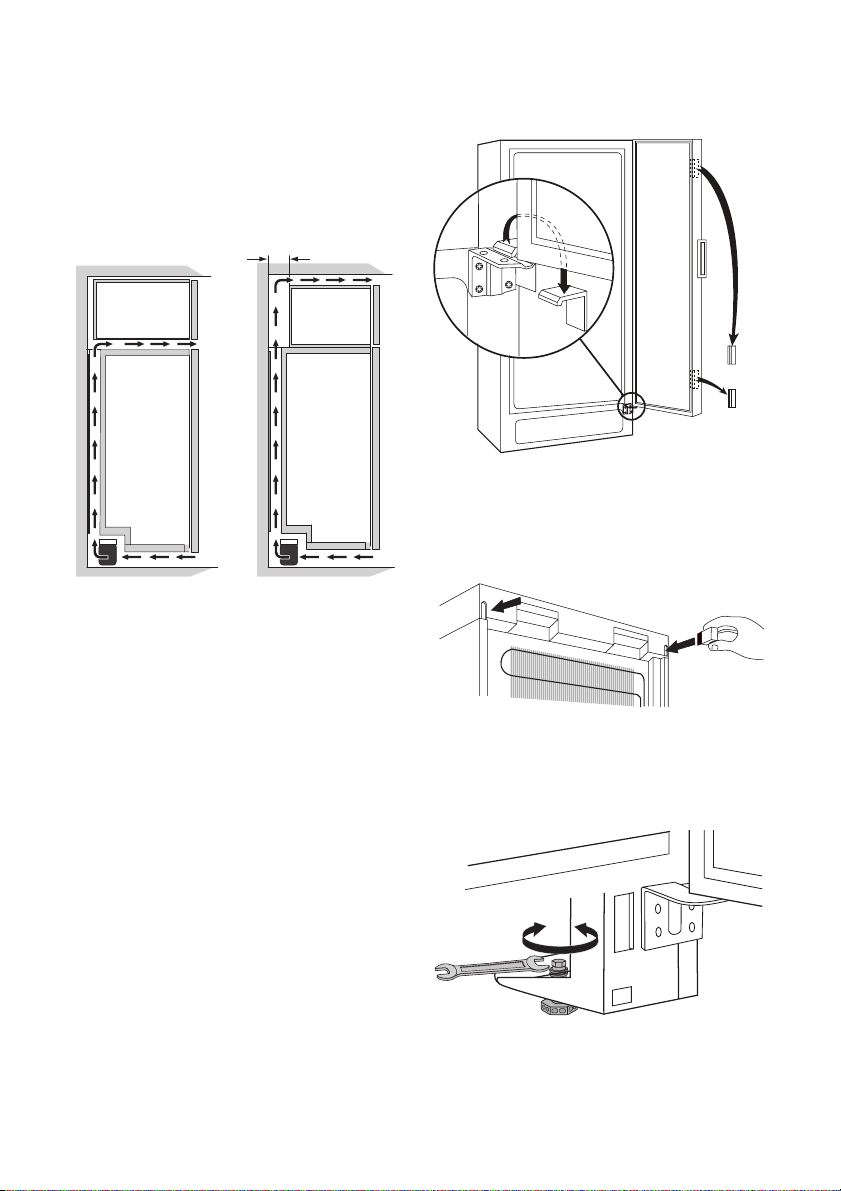

Door reversibility
To change the opening direction of the
door, do these steps:
1. Remove the plug from the power.
2. Remove the ventilation grille. Remove
the upper filling and install it on the opposite side of the grille.
Remove the pedal hole cover and install it on the opposite side.
3. Lay down the appliance back side
down on a wooden support.
4. Unscrew the hinge (B1) and remove the
cover plate (B2) and the support (B3).
Remove the cover (B4) on the opposite
side and install the support (B3) the
cover plate (B2) and the hinge (B1). Install the cover (B4) on the opposite
side.
B1
B2
B3 B4
5. Unscrew the lower hinge (C1). Move
the pin to the opposite side (C2).
Unscrew and move the pedal to the
opposite side (C3).
Screw on the lower hinge on the opposite side.
C3
C2
6. Tighten the pin with the adjustment
spanner supplied.
C1
Page 12
12 electrolux

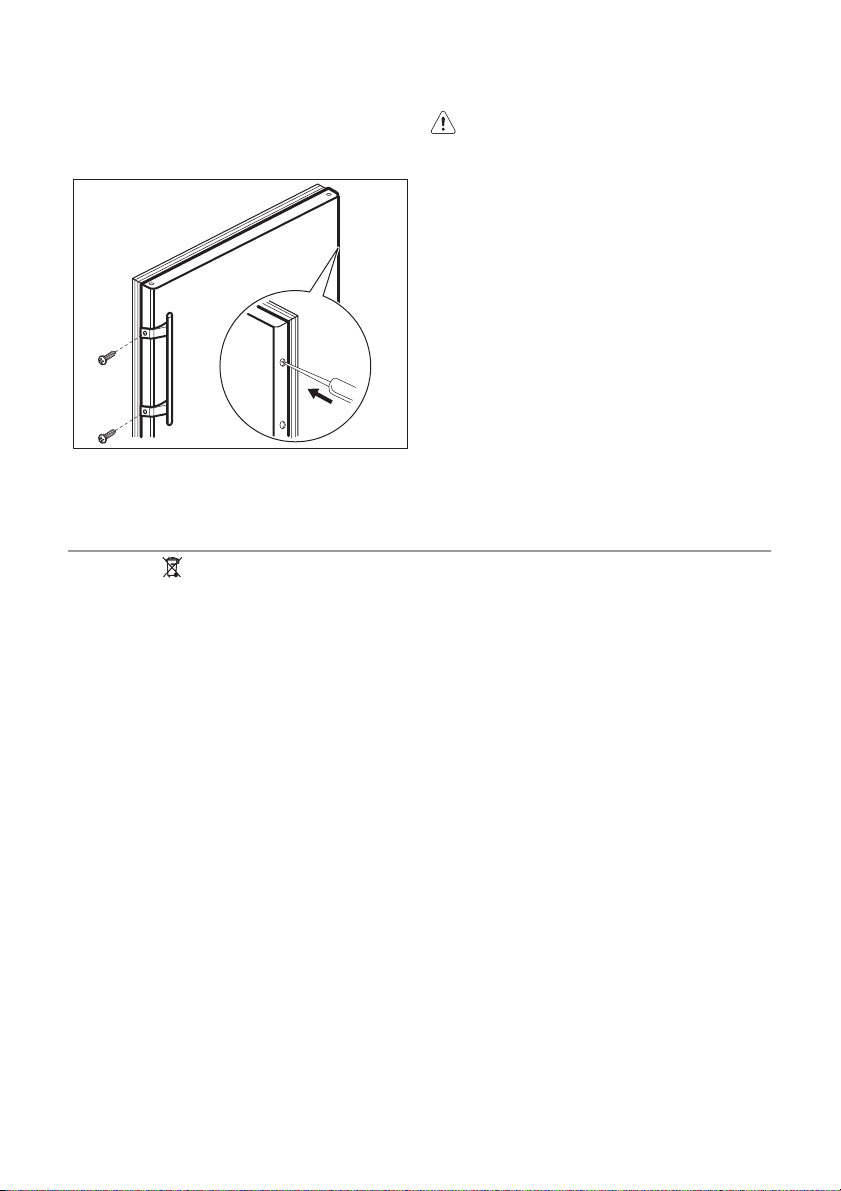

7. Unscrew the handle. On the opposite
side remove the hole covers by driving
a 3–4 mm drift or drill into them. Install
the handle. Install the hole covers provided within the accessory bag.
8. Raise the appliance and install the ventilation grille.
ENVIRONMENTAL CONCERNS
The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
9. Put the appliance in position.
Warning! Reposition, level the
appliance, wait for at least four hours
and then connect it to the power
socket.
Do a final check to make sure that:
• All screws are tightened.
• The magnetic seal adheres to the cabinet.
• The door opens and closes correctly.
If the ambient temperature is cold (i.e. in
Winter), the gasket may not fit perfectly to
the cabinet. In that case, wait for the natural
fitting of the gasket.
consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.
Page 13
Electrolux. Thinking of you.
Lue lisää osoitteessa www.electrolux.com
SISÄLLYS
Turvallisuusohjeet 13
Käyttöpaneeli 15
Ensimmäinen käyttökerta 16
Päivittäinen käyttö 16
Hyödyllisiä neuvoja ja vinkkejä 17
TURVALLISUUSOHJEET
Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä,
jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että
kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai
luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.
Huomioi tarkasti käyttöohjeen sisältämät
varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka
ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.
Lasten ja taitamattomien henkilöiden
turvallisuus
• Tämä laite ei ole tarkoitettu fyysisesti,
motorisesti tai henkisesti rajoitteisten tai
kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän
turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti,
irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen
liitäntäkohtaa) ja irrota laitteen ovi. Tällä
electrolux 13
Hoito ja puhdistus 17
Käyttöhäiriöt 19
Tekniset tiedot 20
Asennus 20
Ympäristönsuojelu 23
Oikeus muutoksiin pidätetään
tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen
vaara.
• Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on
jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä
estääksesi lasten loukkuunjäämisen vaaran.
Yleiset turvallisuusohjeet
Varoitus!
Pidä kalusteen sisään asennetun laitteen
syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.
• Laite on tarkoitettu elintarvikkeiden ja/tai
juomien säilyttämiseen kotitalouskäytössä
tämän käyttöohjeen kuvauksen mukaisesti.
• Älä yritä nopeuttaa sulatusta mekaanisten
laitteiden tai muun keinotekoisen sulatusvälineen avulla.
• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.
• Varo vahingoittamasta jäähdytysputkistoa.
• Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.
Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.
Jos jäähdytysputkisto vaurioituu:
– vältä avotulta ja muita syttymislähteitä
Page 14
14 electrolux
– tuuleta huolellisesti huone, johon laite
on sijoitettu
• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen
laitteeseen on vaarallista. Vahingoittunut
virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.
Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa
vain valtuutettu huoltoliike vaaratilanteiden välttämiseksi.
1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu pu-
ristuksiin tai pääse vahingoittumaan
laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua
ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on ol-
tava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta ir-
rottaessasi.
5. Jos pistoke on löysästi kiinni virtajoh-
dossa, älä kiinnitä sitä pistorasiaan.
Tämä aiheuttaa sähköiskun tai tulipalon vaaran.
6. Laitetta ei saa käyttää, jos sisävalon
5)
lampun suojus
puuttuu.
• Laite on painava. Sen siirtämisessä on
noudatettava varovaisuutta.
• Älä koske pakastimessa oleviin tuotteisiin
kostein tai märin käsin. Koskettaminen
voi aiheuttaa ihon hankautumista tai kylmävammoja.
• Laite ei saa olla pitkään suorassa auringonvalossa.
•
Tämän laitteen hehkulamput
6)
ovat erityisiä lamppua, joita saa käyttää vain kodinkoneissa. Ne eivät sovi huoneiden valaistukseen.
Päivittäinen käyttö
• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä
jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten.
7)
• Pakasteita ei saa pakastaa uudelleen sen
jälkeen, kun ne on kerran sulatettu.
5) Mikäli lampussa on suojus.
6) Mikäli laitteessa on lamppu.
7) Mikäli kyseessä on huurtumaton Frost Free-malli.
• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.
• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai
poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi
räjähtää ja vahingoittaa laitetta.
• Mehujäät voivat aiheuttaa kylmävammoja,
jos ne nautitaan suoraan pakastimesta
otettuina.
Huolto ja puhdistus
• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota
pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä
esineitä. Käytä muovista kaavinta.
• Älä koskaan käytä hiustenkuivaajaa tai
muuta lämmityslaitetta sulatuksen nopeuttamiseen. Liiallinen kuumuus voi vahingoittaa muovisia sisäpintoja ja kosteutta voi päästä sähköjärjestelmään.
Asennus
Tärkeää Noudata tarkasti sähköliitäntää
käsittelevissä kappaleissa annettuja ohjeita.
• Pura laite pakkauksestaan ja tarkista
mahdolliset kuljetusvauriot. Vaurioitunutta
laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi
jälleenmyyjälle. Säilytä tässä tapauksessa
pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin
kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.
• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei
ole. Noudata asennusohjeissa esitettyjä
ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai
lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä
on hyvin ulottuvilla laitteen asennuksen
jälkeen.
Page 15
electrolux 15
• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon.
8)
Huoltopalvelu
• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen
sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.
Ympäristönsuojelu
Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä
KÄYTTÖPANEELI
0
1
601
6
2345
2345
1 2 3 4 5
1. Hälytysmerkkivalo
2. Merkkivalo
3. Action Freeze-toiminnon painike
Hälytyksen kuittauspainike
4. Action Freeze-toiminnon merkkivalo
5. Lämpötilan säädin
Laitteen kytkeminen toimintaan
Kiinnitä pistoke pistorasiaan.
Merkkivalo syttyy.
Käännä lämpötilan säädintä myötäpäivään
keskiasentoon.
Tärkeää Jos laitteen sisälämpötila on liian
korkea, hälytysmerkkivalo syttyy.
Laitteen kytkeminen pois toiminnasta
Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon "O".
Tärkeää Merkkivalo palaa kunnes laite
kytketään irti sähköverkosta ON.
Lämpötilan säätäminen
Lämpötila säätyy automaattisesti.
Laitetta käytetään seuraavasti:
• Lämpötilaa säädetään korkeammaksi
kääntämällä lämpötilan säädintä vastapäivään.
eristemateriaaleissa. Käytöstäpoistettua
laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto
sisältää tulenarkoja kaasuja: laitteen
käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt,
symbolilla
merkityt materiaalit ovat
kierrätettäviä.
• Lämpötilaa säädetään kylmemmäksi
kääntämällä lämpötilan säädintä myötäpäivään.
Keskimääräinen asetus on yleensä sopivin.
Lämpötilan valinnassa tulee huomioida seuraavat sisälämpötilaan vaikuttavat asiat:
• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.
Action Freeze-toiminto
Action Freeze-toiminto käynnistetään painamalla Action Freeze-toiminnon painiketta.
Action Freeze-toiminnon merkkivalo syttyy.
Tärkeää Pikapakastus kytkeytyy
automaattisesti pois toiminnasta 52 tunnin
kuluttua.
Voit poistaa toiminnon käytöstä milloin tahansa painamalla Action Freeze-toiminnon
painiketta. Action Freeze-toiminnon merkkivalo sammuu.
Korkean lämpötilan hälytys
Kun pakastimen sisälämpötila kohoaa (esimerkiksi sähkökatkon jälkeen tai kun ovi on
auki):
• hälytysmerkkivalo vilkkuu,
• laitteesta kuuluu merkkiääni.
Voit vaientaa äänimerkin painamalla hälytyksen kuittauspainiketta.
8) Mikäli laitteessa on vesiliitäntä.
Page 16
16 electrolux
Kun lämpötila on palautunut normaaliksi,
hälytysmerkkivalo lakkaa vilkkumasta ja
merkkiääni sammuu automaattisesti.
ENSIMMÄINEN KÄYTTÖKERTA
Sisätilan puhdistaminen
Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat
varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.
PÄIVITTÄINEN KÄYTTÖ
Ruokien pakastaminen
Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.
Kun pakastat pieniä määriä tuoreita elintarvikkeita, asetusta ei tarvitse muuttaa.
Kun haluat pakastaa tuoreita elintarvikkeita,
aktivoi Action Freeze-toiminto vähintään 24
tuntia ennen pakastettavien elintarvikkeiden
asettamista pakastinosastoon.
Laita pakastettavat elintarvikkeet kahteen
yläosastoon.
24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokil-
peen, joka sijaitsee laitteen sisäpuolella.
Ruokien pakastuminen kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia
pakastettavia ruokia.
Pakasteiden säilyttäminen
Kun käytät pakastinta ensimmäistä kertaa
tai pitkän käyttämättömän jakson jälkeen,
anna laitteen toimia vähintään 2 tunnin ajan
ennen kuin laitat siihen elintarvikkeita.
Tärkeää Jos pakastin sulaa vahingossa
esimerkiksi sähkökatkon vuoksi, kun sähkö
on ollut poikki pitempään kuin teknisissä
ominaisuuksissa (kohdassa
Käyttöönottoaika) mainitun ajan, sulaneet
elintarvikkeet on käytettävä nopeasti tai
valmistettava ruoaksi, jonka jälkeen ne
voidaan pakastaa uudelleen (kun ne ovat
jäähtyneet).
Sulatus
Pakasteet voidaan sulattaa ennen käyttöä
jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.
Tärkeää Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.
Pienempiä paloja voidaan kypsentää myös
jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitempään.
Pakastuskorien poistaminen
pakastimesta
Pakastuskoreissa oleva rajoitin estää niiden
tahattoman poistamisen tai putoamisen.
Kun haluat poistaa korin pakastimesta, vedä sitä itseesi päin ja irrota se lopuksi nostamalla sen etuosaa ylöspäin.
Kori asetetaan takaisin paikalleen nostamalla sen etuosaa hieman ja työntämällä se pakastimeen. Kun kori on rajoittimien kohdalla,
työnnä se paikalleen.
Pakastuskorit
Pakastuskorien ansiosta löydät haluamasi
pakkauksen helposti ja nopeasti. Jos tarvitset lisätilaa, voit poistaa korit ja laittaa elintarvikkeet suoraan hyllyille. Kaikille hyllyille
Page 17
electrolux 17
on mahdollista sijoittaa elintarvikkeita, jotka
tulevat 15 mm hyllyn etureunan yli. Näin on
mahdollista parhaiten hyödyntää käytettävissä olevaa tilaa.
Tärkeää Oikean ilmanvaihdon takaamiseksi
älä poista alakoria.
HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ
Pakastusohjeita
Seuraavassa on muutamia tärkeitä ohjeita
tehokkaan pakastamisen varmistamiseksi:
• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia.
Tänä aikana pakastimeen ei saa lisätä
uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja
puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin
voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien
ruokien koskea jo pakastuneita tuotteita,
jotta niiden lämpötila ei nouse.
• Vähärasvaiset ruoat säilyvät paremmin
kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.
• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.
• Merkitse pakastuspäivämäärä kaikkiin
pakkauksiin, jotta voit helposti seurata
säilytysaikoja.
Pakasteiden säilytysohjeita
Noudata seuraavia ohjeita varmistaaksesi
laitteen parhaan suorituskyvyn:
• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein äläkä pidä ovea auki
pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä
sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn
viimeisen käyttöpäivän jälkeen.
HOITO JA PUHDISTUS
Huomio Kytke laite irti verkkovirrasta
ennen puhdistus- ja huoltotöiden
aloittamista.
Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu
huoltoliike.
Säännöllinen puhdistus
Laite on puhdistettava säännöllisesti.
• Puhdista sisäosa ja varusteet lämpimällä
vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja
pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.
Tärkeää Älä vedä, siirrä tai vahingoita
kaapin sisällä olevia putkia ja/tai kaapeleita.
Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita
tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.
Puhdista laitteen takapuolella sijaitsevat
lauhdutin (musta ritilä) ja kompressori harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa
Tärkeää Varo vahingoittamasta
jäähdytysjärjestelmää.
Tärkeää Kun siirrät laitetta, nosta sitä
etureunasta, jottet naarmuta lattiaa.
Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Puhdista siis ulkopinnat pehmeällä lämpimään veteen ja
Page 18
18 electrolux
neutraaliin pesunesteeseen kostutetulla liinalla.
Tärkeää Älä käytä puhdistusaineita tai
hankausjauhetta, sillä ne vahingoittavat
maalia tai ruostumattoman teräksen
pinnoitusta.
Kun laite on puhdistettu, kytke se takaisin
verkkovirtaan.
Ilmanvaihtosäleikön puhdistaminen
Ilmanvaihtosäleikkö voidaan irrottaa puhdistamista varten.
Varmista, että ovi on auki ja:
1. Irrota säleikön yläosa vetämällä sitä
ulos/alas.
2. Vedä säleikköä suoraan ulos, jotta se ir-
toaa kokonaan.
3. Imuroi laitteen alus.
Pakastimen sulattaminen
Pakastimen hyllyihin ja laitteen yläosaan
muodostuu aina jonkin verran huurretta.
Sulata pakastin, kun huurrekerroksen paksuus on noin 3-5 mm.
Huurteen poistaminen:
• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta
• Poista pakastimesta kaikki elintarvikkeet,
kääri ne paksulti sanomalehteen ja laita
viileään paikkaan
• Poista pakastimen vetolaatikot
• Laita laatikoiden ympärille eristävää materiaalia, esimerkiksi huopa tai sanomalehtiä.
Voit nopeuttaa sulatusta laittamalla kuumaa
vettä (ei kiehuvaa) sisältäviä astioita pakastimen sisään.
• Irrota tyhjennyskanava säilytysasennosta,
työnnä se laitteen sisään kuvan mukaisesti ja kerää vesi astiaan.
• Kun jää alkaa sulaa, raaputa se varovasti
irti. Käytä puista tai muovista kaavinta
• Kun kaikki jää on sulanut, puhdista sisäpinnat ja pyyhi ne kuiviksi ja laita tyhjennyskanava sen jälkeen takaisin säilytyspaikkaansa.
• Kytke laite toimintaan, laita pistoke pistorasiaan ja sijoita pakasteet takaisin laitteeseen.
Tärkeää Älä koskaan käytä teräviä
metalliesineitä huurteen poistamisessa
haihduttimesta, sillä tämä voi vahingoittaa
sitä. Älä yritä nopeuttaa sulatusta
mekaanisilla tai muilla keinotekoisilla
välineillä, joita valmistaja ei ole neuvonut
käyttämään. Pakasteiden lämpötilan
nouseminen sulatuksen aikana voi lyhentää
niiden turvallista säilytysaikaa.
Jos laitetta ei käytetä pitkään aikaan
Jos laitetta ei ole tarkoitus käyttää pitkään
aikaan, suorita seuraavat toimenpiteet:
1. Kytke laite irti verkkovirrasta.
2. Ota kaikki ruoat pois.
3. Sulata ja puhdista laite sekä kaikki sen
varusteet.
4. Jätä ovi/ovet raolleen, jotta laitteen si-
sälle ei muodostu epämiellyttävää hajua.
Tärkeää Jos jätät laitteen toimintaan,
pyydä jotakin henkilöä tarkistamaan
kaappiin jätetyt elintarvikkeet aika ajoin,
jotta ne eivät pilaannu esimerkiksi
sähkökatkon sattuessa.
Page 19
electrolux 19
KÄYTTÖHÄIRIÖT
Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi
huoltohenkilöstön kutsumista. Seuraavassa
taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.
Tärkeää Laitteen toimintaan kuuluu tiettyjä
ääniä (kompressorin ja ilman kierrätyksen
Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on
kova.
Äänimerkki kuuluu. Hälytysmerkkivalo vilkkuu.
Kompressori toimii jatkuvasti.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulke-
Ovea on avattu liian usein. Älä pidä ovea auki pitempään kuin
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen
Huoneen lämpötila on liian kor-
Laitteessa on liikaa huurretta ja jäätä.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulke-
Oven tiiviste on vioittunut tai li-
Lämpötilan säädin ei ehkä ole oi-
Laitteen lämpötila on
liian alhainen.
Laitteen lämpötila on
liian korkea.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulke-
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen
Pakastimen lämpötila on
liian korkea.
Laitetta ei ole tuettu kunnolla
paikalleen.
Pakastimen lämpötila on liian
korkea.
Lämpötilan säädin ei ehkä ole oikeassa asennossa.
kea.
Elintarvikkeita ei ole pakattu kun-
nolla.
kainen.
keassa asennossa.
Lämpötilan säädin ei ehkä ole oi-
keassa asennossa.
Lämpötilan säädin ei ehkä ole oi-
keassa asennossa.
Tuotteet ovat liian lähellä toisiaan.
ääni). Tämä ei merkitse vikaa, vaan se
kuuluu normaaliin toimintaan.
Tärkeää Laite toimii jaksoittain, joten
kompressorin pysähtyminen ei tarkoita
virran katkeamista. Sen vuoksi laitteen
sähköosiin ei saa koskea ennen virran
katkaisemista.
Tarkista, että laite on tukevasti
paikallaan (kaikki jalat koskevat
lattiaan). Katso kohta "Tasapainottaminen".
Katso kohta "Lämpötilahälytys".
Säädä lämpötila korkeammaksi.
minen".
on tarpeen.
lämpötilaan ennen kuin laitat ruoat
laitteeseen.
Laske huoneen lämpötilaa.
Pakkaa ruoat oikein.
minen".
Lue ohjeet kohdasta "Oven sulke-
minen".
Säädä lämpötila korkeammaksi.
Säädä lämpötila korkeammaksi.
Säädä lämpötila alhaisemmaksi.
minen".
lämpötilaan ennen kuin laitat ruoat
laitteeseen.
Järjestä tuotteet siten, että kylmä
ilma pääsee kiertämään niiden välissä.
Page 20
20 electrolux
Ongelma Mahdollinen syy Korjaustoimenpide
Pakastimeen on pantu suuria
Laite ei toimi lainkaan.
Pistoke ei ole kunnolla kiinni pis-
Laitteeseen ei tule virtaa. Pisto-
Ovi osuu ilmanvaihtosäleikköön.
Ovi ei ole kohdallaan.
määriä elintarvikkeita samanaikaisesti.
Virta on katkaistu laitteesta. Kytke laitteeseen virta.
torasiassa.
rasiaan ei tule jännitettä.
Laite ei ole oikein tasapainotettu. Katso kohta "Tasapainottaminen".
Laite ei ole oikein tasapainotettu. Katso kohta "Tasapainottaminen".
Sijoita pakastimeen pienempiä
ruokamääriä yhdellä kertaa.
Kiinnitä pistoke oikein pistorasiaan.
Kokeile kytkemällä pistorasiaan
jokin toinen sähkölaite. Tarkista
sulake. Ota yhteys sähköasentajaan.
Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.
Oven sulkeminen
1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet
3. Vaihda tarvittaessa vaurioituneet oven
tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen.
kohdasta Asennus.
TEKNISET TIEDOT
EUC29320W EUC29320X
Mitat
Korkeus 1800 mm 1800 mm
Leveys 595 mm 595 mm
Syvyys 623 mm 623 mm
Käyttöönottoaika 18 H 18 H
Jännite 230 V 230 V
Taajuus 50 Hz 50 Hz
Tekniset tiedot on merkitty laitteen sisälle,
vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.
ASENNUS
Lue huolellisesti turvallisuusohjeet
oman turvallisuutesi ja laitteen
asianmukaisen toiminnan
varmistamiseksi, ennen kuin aloitat
laitteen asennuksen.
Sijoittaminen
Asenna laite paikkaan, jossa ympäristön
lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:
Ilmasto-
luokka
SN +10 °C - 32 °C
N +16 °C - 32 °C
ST +16 °C - 38 °C
T +16 °C - 43 °C
Ympäristön lämpötila
Sijainti
Jos laite sijoitetaan keittiökaapin alapuolelle,
laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 40 mm parhaan suoritus-
Page 21
electrolux 21
kyvyn varmistamiseksi. Mahdollisuuksien
mukaan tulee kuitenkin välttää sijoittamasta
laitetta kalustekaapin alapuolelle.
Tila ilmanvaihtoa varten voi olla
• heti laitteen yläpuolella
• yläkalusteen takana ja yläpuolella.
Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.
50mm
Sähköliitäntä
Ennen kuin kytket laitteen verkkovirtaan,
tarkista, että arvokilvessä mainittu jännite ja
taajuus vastaavat verkkovirran arvoja.
Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon
laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa
kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.
Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita
ei ole noudatettu.
Tämä laite vastaa Euroopan yhteisön. direktiivejä.
Kuljetustukien irrottaminen
Laitteessa on kuljetustuki, joka pitää oven
paikallaan kuljetuksen aikana.
Se irrotetaan seuraavalla tavalla:
1. Avaa ovi.
2. Poista kuljetustuki oven reunoilta.
3. Poista kuljetustuki alasaranasta (malli-
kohtainen).
Tärkeää Joissain malleissa laitteen alla on
vaimennustyyny. Älä poista sitä.
3
2
Takaosan välikappaleet
Kiinnitä varustepussista löytyvät välikappaleet kuvan mukaisesti.
Kiinnitä välikappaleet paneelin takapuolelle.
Tasapainottaminen
Kun sijoitat laitteen paikalleen, tarkista, että
se on vaakatasossa. Säädä jalkoja tarvittaessa toimitetulla ruuviavaimella.
Oven kätisyyden vaihtaminen
Oven avautumissuunta vaihdetaan seuraavalla tavalla:
1. Irrota pistoke pistorasiasta.
Page 22
22 electrolux
2. Poista ilmanvaihtosäleikkö. Poista irro-
tettava yläosa ja asenna se säleikön
vastakkaiselle puolelle.
Irrota polkimen reiän suojus ja kiinnitä
se vastakkaiselle puolelle.
3. Kallista laite takaosansa varaan puisen
tuen päälle.
4. Irrota sarana (B1) ja poista suojalevy
(B2) ja tukikappale (B3).
Poista suoja (B4) vastakkaiselta puolelta ja asenna tukikappale (B3), suojalevy
(B2) ja sarana (B1). Kiinnitä suojus (B4)
vastakkaiselle puolelle.
B1
B2
B3 B4
5. Ruuvaa irti alasarana (C1). Siirrä tappi
toiselle puolelle (C2).
Irrota poljin ja siirrä se toiselle puolelle
(C3).
Ruuvaa alasarana kiinni vastakkaiselle
puolelle.
6. Kiristä tappi toimitetulla ruuviavaimella.
7. Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3-4 mm:n lävistimellä
tai poralla. Asenna kahva. Laita paikoilleen varustepussista löytyvät ruuvien
reikien tulpat.
8. Nosta laite ylös ja sijoita ilmanvaihtosäleikkö paikalleen.
9. Aseta laite paikalleen.
Varoitus! Sijoita laite paikalleen ja
tasapainota se. Odota vähintään neljä
tuntia ennen kuin kytket virtajohdon
pistorasiaan.
Tarkista lopuksi seuraavat seikat:
• Kaikki ruuvit on kiristetty.
• Magneettitiiviste on tarttunut tiukasti
kaappiin.
• Ovi avautuu ja sulkeutuu kunnolla.
Jos sijoituspaikan lämpötila on alhainen
(esim. talvella), tiiviste ei mahdollisesti tartu
hyvin. Odota tässä tapauksessa, että tiiviste
kiinnittyy itsestään.
C2
C3
C1
Page 23
YMPÄRISTÖNSUOJELU
Tuotteeseen tai sen pakkaukseen merkitty
symboli
saa laittaa sekajätteen joukkoon, vaan se
on toimitettava erilliseen sähkö- ja
elektroniikkajätteiden keräyspisteeseen.
Asianmukaisella jätehuollolla estetään
mahdolliset ympäristö- ja terveyshaitat.
Laitetta ei saa purkaa ennen jätehuoltoon
, osoittaa, että tätä tuotetta ei
electrolux 23
luovuttamista eikä laitteen sisälle saa laittaa
muita jätteitä.
Tarkempia tietoja tämän tuotteen
kierrättämisestä saat kuntasi jäteasioita
hoitavalta viranomaiselta, liikkeestä josta
tuote on ostettu tai internet sivuiltamme
www.electrolux.fi.
Page 24
24 electrolux
Electrolux. Thinking of you.
Ta del av våra tankegångar på www.electrolux.com
INNEHÅLL
Säkerhetsinformation 24
Kontrollpanel 26
När maskinen används första gången 27
Daglig användning 27
Råd och tips 28
SÄKERHETSINFORMATION
För din egen säkerhet och för att du skall
kunna använda produkten på korrekt sätt är
det viktigt att du noggrant läser igenom
denna bruksanvisning, inklusive tips och
varningar, innan du installerar och använder
produkten första gången. För att undvika
onödiga misstag och olyckor är det viktigt
att alla som använder produkten har god
kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning
och se till att den följer med produkten om
den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.
För att minimera risken för skador på person och egendom är det viktigt att du läser
och följer säkerhetsföreskrifterna i denna
bruksanvisning. Tillverkaren ansvarar inte
för skador orsakade av att föreskrifterna
inte har följts.
Säkerhet för barn och handikappade
• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt
fysisk eller sensorisk förmåga, eller om de
har bristande erfarenhet och kunskap,
om de inte instrueras och övervakas av
en person som ansvarar för deras säkerhet.
Barn bör alltid övervakas när de använder
produkten för att säkerställa att de inte
leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla
loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt)
och demontera dörrarna så att lekande
Underhåll och rengöring 28
Om maskinen inte fungerar 30
Tekniska data 31
Installation 31
Miljöskydd 34
Med reservation för ändringar
barn inte utsätts för elektriska stötar eller
löper risk att bli innestängda.
• Om denna produkt, som har magnetiska
dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i
dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den
gamla produkten. Då finns det ingen risk
att produkten blir en dödsfälla för barn.
Allmän säkerhet
Varning
Se till att ventilationsöppningarna inte
blockeras i produktens hölje eller i inbyggnadsutrymmet.
• Produkten är avsedd för förvaring av
matvaror och/eller drycker i ett normalt
hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella
metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater
inne i produkten, (t.ex. en glassmaskin),
såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a)
som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.
Se till att inga komponenter i kylkretsen
skadas under transport och installation
av produkten.
Om kylkretsen skadas:
– undvik att komma nära öppen eld och
antändande källor
– ventilera noga rummet där produkten
står
Page 25
electrolux 25
• Det är farligt att ändra specifikationerna
eller att försöka modifiera denna produkt
på något sätt. En skadad nätkabel kan
orsaka kortslutning, brand och/eller elektriska stötar.
Varning Elektriska delar (t.ex. nätkabel,
stickkontakt, kompressor) får endast
bytas ut av en certifierad serviceagent
eller annan kvalificerad servicepersonal
för att undvika fara.
1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms
eller skadas av produktens baksida.
En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig
när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om elutta-
get sitter löst. Risk för elektriska stötar eller brand föreligger.
6. Produkten får inte användas utan att
innerbelysningens lampskydd sitter
9)
på plats
över den inre belysningen.
• Denna produkt är tung. Var försiktig när
du flyttar den.
• Plocka inte ut matvaror från frysfacket,
och ta inte i dem, med våta eller fuktiga
händer eftersom detta kan leda till skador
på huden eller frost-/frysskador.
• Se till att produkten inte exponeras för direkt solsken under långa perioder.
•
Lamporna
10)
som används i den här produkten är speciallampor som endast är
avsedda för användning i produkten. De
lämpar sig inte som rumsbelysning.
Daglig användning
• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen.
11)
• Fryst mat får inte frysas om när den har
tinats.
• Förvara färdig fryst mat enligt tillverkarens
anvisningar.
9) Om produkten har ett lampskydd.
10) Om produkten har en lampa.
11) Om produkten är frostfri.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande
drycker i frysen eftersom detta skapar ett
tryck i behållaren som då kan explodera
och skada frysen.
• Isglassar kan orsaka frostskador om de
konsumeras direkt från frysen.
Skötsel och rengöring
• Stäng av produkten och koppla loss den
från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället
en plastskrapa.
• Använd aldrig en hårtork eller andra
elektriska produkter för att påskynda avfrostningen. För hög värme kan skada
plastdelarna inne i produkten, fukt kan
tränga in i det elektriska systemet och
göra det strömförande.
Installation
Viktigt För den elektriska anslutningen, följ
noga anvisningarna i respektive avsnitt.
• Packa upp produkten och kontrollera att
den inte har några utvändiga skador. Anslut inte produkten om den är skadad på
något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och
spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst
fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas
den. För att erhålla tillräcklig ventilation,
följ instruktionerna som är relevanta för
installationen.
• När så är möjligt bör produktens baksida
vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med
produktens varma delar (kompressor,
kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
Page 26
26 electrolux
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett
dricksvattenssystem.
12)
Service
• Allt arbete avseende elektricitet som
krävs för att utföra service på produkten
skall utföras av en behörig elektriker eller
annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad.
Endast originaldelar får användas.
Miljöskydd
Denna produkt innehåller inte, varken i
kylkretsen eller i isolationsmaterialen,
KONTROLLPANEL
0
1
601
6
2345
2345
1 2 3 4 5
1. Larmlampa
2. Nätindikator
3. Action Freeze-knapp
Återställ larm-knapp
4. Action Freeze-indikator
5. Temperaturreglage
Sätta på produkten
Sätt i stickkontakten i eluttaget.
Nätindikatorn tänds.
Vrid temperaturreglaget medurs till en medelhög inställning.
Viktigt Om temperaturen i produkten blir
för hög tänds larmlampan.
Stänga av podukten
För att stänga av produkten, vrid temperaturreglaget till "O"-läget.
Viktigt Nätindikatorn lyser ON tills
produkten kopplas loss från eluttaget.
Temperaturreglering
Temperaturen regleras automatiskt.
Gör på följande sätt för att reglera produkten:
• vrid temperaturreglaget moturs för att erhålla en varmare förvaringstemperatur.
någon gas som kan skada ozonlagret.
Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet.
Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser
som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är
märkta med symbolen
kan återvin-
nas.
• vrid temperaturreglaget medurs för att erhålla en kallare förvaringstemperatur.
En medelhög inställning är i regel bäst.
Den exakta inställningen bör dock väljas
med hänsyn till att temperaturen inne i produkten beror på:
•rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering
Funktionen Action Freeze
Du kan aktivera funktionen Action Freeze
genom att trycka på Action Freeze-knappen.
Kontrollampan för Action Freeze tänds.
Viktigt Denna funktion stängs av
automatiskt efter 52 timmar.
Du kan när som helst stänga av funktionen
genom att trycka på Action Freeze-knappen. Kontrollampan för Action Freeze slocknar.
Larm vid för hög temperatur
En temperaturökning i frysen (t.ex. på grund
av ett tidigare strömavbrott eller om dörren
lämnas öppen) indikeras genom att:
• Larmlampan blinkar.
• Larmsignalen ljuder.
Ljudsignalen kan stängas av genom att
trycka på Återställ larm-knappen.
12) Om produkten har en vattenanslutning.
Page 27
När normala förhållanden har återställts slutar larmlampan att blinka och ljudsignalen
stängs av automatiskt.
NÄR MASKINEN ANVÄNDS FÖRSTA GÅNGEN
Invändig rengöring
Innan du använder produkten första gången, rengör dess insida och alla invändiga
tillbehör med ljummet vatten och en liten
mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka
sedan noga.
Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.
DAGLIG ANVÄNDNING
Infrysning av färska matvaror
Frysfacket är lämpligt för infrysning av färska matvaror och långvarig förvaring av frysta och djupfrysta matvaror.
För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.
För att frysa in färska matvaror, låt funktionen Action Freeze vara aktiverad i minst 24
timmar innan du lägger in varorna som skall
frysas i frysfacket.
Placera de färska matvarorna som skall frysas i de två övre facken.
Maximal mängd livsmedel som kan frysas
inom 24 timmar anges på typskylten som
sitter på frysens insida.
Infrysningsprocessen tar 24 timmar. Lägg
inte in andra livsmedel som skall frysas under denna period.
Förvaring av fryst mat
Vid första uppstart eller efter ett uppehåll i
avstängt läge, låt produkten stå på i minst
två timmar innan du lägger in några matvaror.
Viktigt I händelse av en oavsiktlig
avfrostning, t.ex. vid ett strömavbrott och
avbrottet varar längre än den tid som anges
i den tekniska informationen under "Stigtid",
måste den tinade maten konsumeras
snabbt eller omedelbart tillagas och sedan
frysas in på nytt (när maten har kallnat).
Upptining
Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur
beroende på den tid som står till förfogande
för upptiningen.
Småbitar kan till och med tillagas direkt från
frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.
Urtagning av fryslådor från frysen
Fryslådorna har stopp som förhindrar att lådorna av misstag dras ut helt eller faller ut.
För att ta ut en fryslåda ur frysen, dra lådan
mot dig tills du når stoppet och avlägsna
sedan lådan genom att vinkla den främre
delen uppåt.
För att sätta tillbaka lådan, lyft upp den
främre delen något för att föra in lådan i
dess spår. När lådan har passerat förbi
stoppen, skjut in hela lådan på plats.
Fryslådor
Fryslådorna gör att du snabbt och enkelt
kan hitta den matvara du söker. För att ska-
electrolux 27
Page 28
28 electrolux
pa mer utrymme kan lådorna plockas ur så
att du kan lägga maten direkt på hyllorna.
På alla hyllor kan man placera mat som
sticker ut 15 mm från framkanten. Detta
medger maximal användning av det tillgängliga utrymmet.
RÅD OCH TIPS
Tips om infrysning
Här följer några värdefulla tips som hjälper
dig att använda infrysningsfunktionen på
bästa sätt:
• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte
läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en
snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina
endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg
den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att
temperaturen inte skall öka i den infrysta
maten.
• Magra matvaror håller bättre och längre
än feta. Salt förkortar matens lagringstid.
Viktigt Avlägsna inte den nedre lådan, för
att säkerställa korrekt luftcirkulation.
• Isglass kan, om den konsumeras direkt
från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för
infrysning på varje separat förpackning så
att du kan hålla reda på förvaringstiderna.
Tips om förvaring av fryst mat
Observera följande för att utnyttja produktens prestanda på bästa sätt:
• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären
till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den
inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den
snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som
anges av matvarans tillverkare.
UNDERHÅLL OCH RENGÖRING
Försiktighet Koppla loss produkten
från eluttaget innan du utför någon
form av underhåll.
Kylenheten i denna produkt innehåller
kolväten: underhåll och påfyllning får
därför endast utföras av en auktoriserad servicetekniker.
Regelbunden rengöring
Utrustningen måste rengöras med jämna
mellanrum:
• rengör produktens insida och alla tillbehör med ljummet vatten och en liten
mängd neutral såpa.
• inspektera regelbundet dörrtätningarna
och torka dem rena från eventuell smuts.
•skölj och torka noga.
Viktigt Dra inte i, flytta inte och undvik att
skada rörledningarna och kablarna inne i
produkten.
Använd aldrig skarpa rengöringsmedel,
skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en
stark lukt.
Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en
borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning
Viktigt Var försiktig så att du inte skadar
kylsystemet.
Page 29
electrolux 29
Viktigt När du flyttar produkten, lyft upp
den i framkanten för att inte repa golvet.
Många produkter för rengöring av köksytor
innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför
en mjuk trasa indränkt med varmt vatten
och en neutral tvållösning för att rengöra
produkten utvändigt.
Viktigt Använd inga skarpa
rengöringsmedel eller skurpulver eftersom
sådana produkter skadar färgen. Använd
inte heller produkter som används för att ge
ytor av rostfritt stål en beläggning som
motverkar fingeravtryck.
Anslut produkten till eluttaget igen efter rengöringen.
Rengöring av ventilationsgallret
Ventilationsgallret kan avlägsnas så att det
kan tvättas.
Öppna dörren när du skall avlägsna ventilationsgallret.
1. Lossa gallrets övre kant genom att dra
det utåt/nedåt.
2. Dra gallret rakt ut för att avlägsna det
helt.
3. Dammsug under produkten.
Avfrostning av frysen
En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket.
Avfrosta frysen när frostlagret når en tjocklek på cirka 3-5 mm.
Utför följande steg för att avlägsna frosten:
• Stäng av produkten och koppla loss den
från eluttaget.
• Plocka ut matvarorna ur produkt, slå in
dem i flera lager med tidningspapper och
lägg dem på en sval plats.
• Plocka ut fryslådorna.
• Slå in lådorna i isolerande material, t.ex.
filtar eller tidningspapper.
Avfrostningen kan påskyndas genom att
ställa skålar med hett vatten (ej kokande) i
frysen.
• Lossa avtappningskanalen från viloläget,
tryck in den som på bilden och hämta en
vattenbehållare.
• Skrapa försiktigt av isen när den börjar
att tina. Använd en trä- eller plastskrapa
för detta.
• När all is har smält, rengör insidan och
torka torrt och sätt tillbaka tömningskanalen på plats.
• Nätanslut och sätt på frysen och lägg tillbaka de frysta matvarorna.
Viktigt Använd aldrig vassa metallverktyg
för att skrapa av frost från evaporatorn
eftersom den kan skadas. Använd inga
mekaniska eller artificiella metoder för att
påskynda upptiningsprocessen utöver de
som rekommenderas av tillverkaren. En
temperaturstigning hos frysta
matförpackningar kan förkorta tiden som de
kan förvaras utan säkerhetsrisk.
Långa uppehåll
Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:
1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta och rengör produkten och alla
tillbehör.
4. Låt dörren/dörrarna stå på glänt så att
inte dålig lukt bildas.
Viktigt Om produkten lämnas påslagen, be
någon titta till den då och då så att inte
matvarorna i den förstörs i händelse av
strömavbrott.
Page 30
30 electrolux
OM MASKINEN INTE FUNGERAR
Under drift kan ibland små, men irriterande,
problem uppstå som du själv kan lösa utan
att tillkalla en servicetekniker. Följande tabell
innehåller information som hjälper dig att
lösa sådana problem för att undvika onödiga serviceavgifter.
Viktigt Produkten avger vissa ljud under
drift (kompressor och cirkulation). Detta är
normalt och innebär inte att något är fel.
Problem Möjlig orsak Åtgärd
Produkten bullrar. Produkten står ostadigt. Kontrollera att produkten står sta-
Larmsignalen ljuder. Larmindikeringen blinkar.
Kompressorn arbetar
hela tiden.
Dörren är inte ordentligt stängd. Se avsnittet ”Stängning av dör-
Dörren har öppnats för ofta. Låt inte dörren stå öppen längre
Matvarornas temperatur är för
Rumstemperaturen är för varm. Sänk rumstemperaturen.
Det har bildats för mycket frost och is.
Dörren är inte ordentligt stängd. Se avsnittet ”Stängning av dör-
Dörrtätningen är deformerad el-
Temperaturreglaget kan vara fel-
Temperaturen i produkten är för låg.
Temperaturen i produkten är för hög.
Dörren är inte ordentligt stängd. Se avsnittet ”Stängning av dör-
Matvarornas temperatur är för
Temperaturen i frysen är
för hög.
Stora mängder mat har lagts in
Produkten fungerar inte. Produkten har stängts av. Slå på produkten.
Temperaturen i frysen är för hög. Se avsnittet "Temperaturlarm"
Temperaturreglaget kan vara felaktigt inställt.
hög.
Matvaror är inte ordentligt förpackade.
ler smutsig.
aktigt inställt.
Temperaturreglaget kan vara fel-
aktigt inställt.
Temperaturreglaget kan vara fel-
aktigt inställt.
hög.
Matvaror är placerade för nära
varandra.
samtidigt för infrysning.
Viktigt Produkten arbetar hela tiden, så när
kompressorn stannar innebär inte detta att
produkten är utan ström. Det är därför du
inte får ta i de elektriska delarna utan att
först koppla bort produkten från eluttaget.
digt (alla fötter och hjul ska ha
kontakt med golvet). Se avsnittet
”Avvägning”.
Ställ in en varmare temperatur.
ren”.
än nödvändigt.
Låt matvarornas temperatur sjun-
ka till rumstemperatur innan du
lägger in dem.
Förpacka maten bättre.
ren”.
Se avsnittet ”Stängning av dör-
ren”.
Ställ in en varmare temperatur.
Ställ in en varmare temperatur.
Ställ in en lägre temperatur.
ren”.
Låt matvarornas temperatur sjun-
ka till rumstemperatur innan du
lägger in dem.
Placera matvarorna så att kalluft
kan cirkulera.
Lägg in mindre mängder mat för
infrysning samtidigt.
Page 31
Problem Möjlig orsak Åtgärd
Stickkontakten sitter inte ordent-
Produkten får ingen ström. Elut-
Dörren blockerar ventilationsgallret.
Dörren är felinriktad
ligt i eluttaget.
taget är strömlöst.
Produkten står inte i våg. Se avsnittet ”Avvägning”.
Produkten står inte i våg. Se avsnittet ”Avvägning”.
Sätt i stickkontakten ordentligt i
eluttaget.
Anslut en annan elektrisk produkt
till eluttaget. Kontrollera säkringen. Kontakta en behörig elektriker.
Kontakta vår lokala serviceverkstad om dessa råd inte löser problemet.
Stängning av dörren
1. Rengör dörrtätningarna.
3. Byt vid behov ut defekta dörrtätningar.
Kontakta vår lokala serviceavdelning.
2. Justera dörren vid behov. Se avsnittet
"Installation".
TEKNISKA DATA
EUC29320W EUC29320X
Mått
Höjd 1800 mm 1800 mm
Bredd 595 mm 595 mm
Djup 623 mm 623 mm
Temperaturökningstid 18 timmar 18 timmar
Nätspänning 230 V 230 V
Frekvens 50 Hz 50 Hz
Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten
samt på energietiketten.
electrolux 31
INSTALLATION
För din egen säkerhet och för att du
skall kunna använda produkten på
korrekt sätt, läs noga igenom avsnittet
"Säkerhetsinformation" innan du
installerar produkten.
Placering
Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:
Klimat-
klass
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C
Omgivningstemperatur
Plats
För bästa effekt: om produkten placeras
under en överhängande väggenhet skall det
finnas minst 40 mm fritt utrymme mellan
produktens översida och väggenheten.
Produkten bör dock helst inte placeras under överhängande väggenheter
Utrymmet för ventilation kan vara
Page 32
32 electrolux
• direkt ovanför produkten
• bakom och ovanför överskåpet.
I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.
50mm
Elektrisk anslutning
Kontrollera före anslutning till ett eluttag att
nätspänningen och nätfrekvensen överensstämmer med de värden som anges på
typskylten.
Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta
ändamål. Om nätspänningsmatningen inte
är jordad, kontakta en kvalificerad elektriker
för att ansluta produkten till en separat jord
enligt gällande bestämmelser.
Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder
inte har följts.
Denna produkt uppfyller kraven enligt EGdirektiven för CE-märkning.
Avlägsna transportstöden
Din produkt är utrustad med transportstöd
för att säkra dörren under transport.
Avlägsna dessa stöd på följande sätt:
1. Öppna dörren.
2. Avlägsna transportstöden från dörrsidorna.
3. Ta bort transportstödet från nedre
gångjärnet (vissa modeller).
Viktigt Vissa modeller har en
ljuddämpande dyna undertill. Ta inte bort
denna dyna.
3
2
Bakre distanshållare
Montera distanshållarna som medföljer i tillbehörspåsen såsom figuren visar.
Montera distanshållarna på panelens baksida.
Avvägning
Se till att produkten står i våg där den installeras. Justera vid behov fötterna med
medföljande skruvnyckel.
Omhängning av dörrar
Gör på följande sätt för att ändra dörrens
öppningsriktning:
1. Koppla loss produkten från eluttaget.
Page 33
electrolux 33
2. Avlägsna ventilationsgallret. Avlägsna
den övre fyllningen och placera den på
motsatta sidan av gallret.
Avlägsna skyddet till pedalhålet och
montera det på motsatta sidan.
3. Lägg ned produkten med baksidan vilande på ett trästöd.
4. Skruva loss gångjärnet (B1) och avlägsna kåpan (B2) och stödet (B3).
Avlägsna skyddet (B4) på motsatta sidan och installera stödet (B3), kåpan
(B2) och gångjärnet (B1). Sätt fast kåpan (B4) på motsatta sidan.
B1
B2
B3 B4
5. Skruva loss det nedre gångjärnet (C1).
Flytta sprinten till andra sidan (C2).
Skruva bort och flytta pedalen till motsatta sidan (C3).
Skruva fast det nedre gångjärnet på
andra sidan.
7. Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom
att sätta ett 3–4 mm dorn eller borr i
dem. Montera handtaget. Sätt fast
täckpropparna som finns i tillbehörspåsen.
8. Ställ produkten upprätt och sätt ventilationsgallret på plats.
9. Ställ produkten på plats.
Varning Ställ tillbaka produkten på
plats, justera in den i våg och vänta
sedan minst fyra timmar innan du
ansluter den till eluttaget.
Kontrollera slutligen följande:
• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt
mot skåpet.
• Dörren öppnas och stängs ordentligt.
Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt.
Vänta i så fall tills tätningen har anpassat sig
på naturlig väg.
C3
C2
C1
6. Dra åt sprinten med medföljande skruvnyckel.
Page 34
34 electrolux
MILJÖSKYDD
Symbolen på produkten eller emballaget
anger att produkten inte får hanteras som
hushållsavfall. Den skall i stället lämnas in
på uppsamlingsplats för återvinning av eloch elektronikkomponenter. Genom att
säkerställa att produkten hanteras på rätt
sätt bidrar du till att förebygga eventuellt
negativa miljö- och hälsoeffekter som kan
uppstå om produkten kasseras som vanligt
avfall. För ytterligare upplysningar om
återvinning bör du kontakta lokala
myndigheter eller sophämtningstjänst eller
affären där du köpte varan.
Page 35
electrolux 35
Page 36
www.electrolux.com/shop
855816901-A-212011
Loading...
