Page 1
Congélateur / Gefrier / Gongelatore/Freezer
GEBRAUCHSANWEISUNG
NOTICE D’UTILISATION
ISTRUZIONI D’USO
INSTRUCTION BOOK
818 22 58--03/1
DE
FR
EUC2403, EUC2903, EUC3403
IT
GB
Page 2
Avertissements importants FR
Il se peut que votre nouveau congélateur possède
d’autres fonctions que votre précédent.
Lisez attentivement cette notice d’utilisation afin de
vous familiariser avec le fonctionnement de l’appareil
et d’en prendre soin. Conservez cette notice. Elle
doit suivre l’appareil si vous décidez par la suite, de
le vendre ou de le donner à quelqu’un d’autre.
Utilisation
· L’appareil est destiné à la conservation
d’aliments pour la consommation normale
d’une famille et selon les instructions de la
présente notice.
· Ne conservez pas de récipients contenant
des gaz ou des liquides explosifs dans les
compartiments réfrigérateur et congélateur.
Ils risquent d’exploser de provoquer des
dommages corporels ou matériels.
· Evitez que des objets pointus entrent en
contact avec le circuit frigorifique au dos et à
l’intérieur de l’appareil. Si le circuit
frigorifique est percé, l’appareil sera
endommagé et des aliments à l’intérieur
peuvent s’abîmer.
· Ne placez pas de boissons gazeuses ou des
bouteilles dans le compartiment congélateur.
Les bouteilles en verre peuvent éclater.
· L’appareil est lourd. Les bords et certaines
pièces en saillie peuvent être coupantes.
Faîtes attention en déplaçant l’appareil et
utilisez toujours des gants.
Enfants
· Veillez à ce que les enfants en bas âge
n’aient pas accès aux commandes de
fonctionnement ou à l’intérieur de l’appareil.
Protection de l’environnement
· Tous les matériaux marqués par le
symbole
dans une déchetterie prévue à cet effet
(renseignez--vous auprès de votre
commune) pour qu’ils puissent être
récupérés et recyclés.
· Le système frigorifique et l’isolation de votre
appareil ne contiennent pas de C.F.C.,
contribuant ainsi à préserver
l’environnement.
· Si vous vous débarrassez de votre appareil,
veillez à ne pas détériorer les circuits
frigorifiques.
· Cet appareil est muni de fermetures
magnétiques. S’il remplace un appareil
équipé d’une fermeture à ressort, nous vous
conseillons de rendre celle--ci inutilisable
avant de vous en débarrasser, ceci afin
d’éviter aux enfants de s’enfermer dans
l’appareil et de mettre ainsi leur vie en
danger. Veillez également à couper le câble
sont recyclables. Déposez--les
Sommaire
Avertissements importants FR15
Protection de l’environnement 15...............
Sommaire 15.........................
Description du compartiment congélateur 16.....
Le bandeau de commande 17.................
Avant d’utiliser l’appareil pour la
première fois 17......................
Utilisation du congélateur 17..........
Mettez en marche le congélateur et réglez
la température appropriée 17..................
Réglage du thermomètre 18...................
Température à l’intérieur du congélateur 18......
Arrêt 18.....................................
Alarme et autres fonctions 19..................
Congélation 20..............................
Durée de conservation des différents aliments 20.
Décongélation 20............................

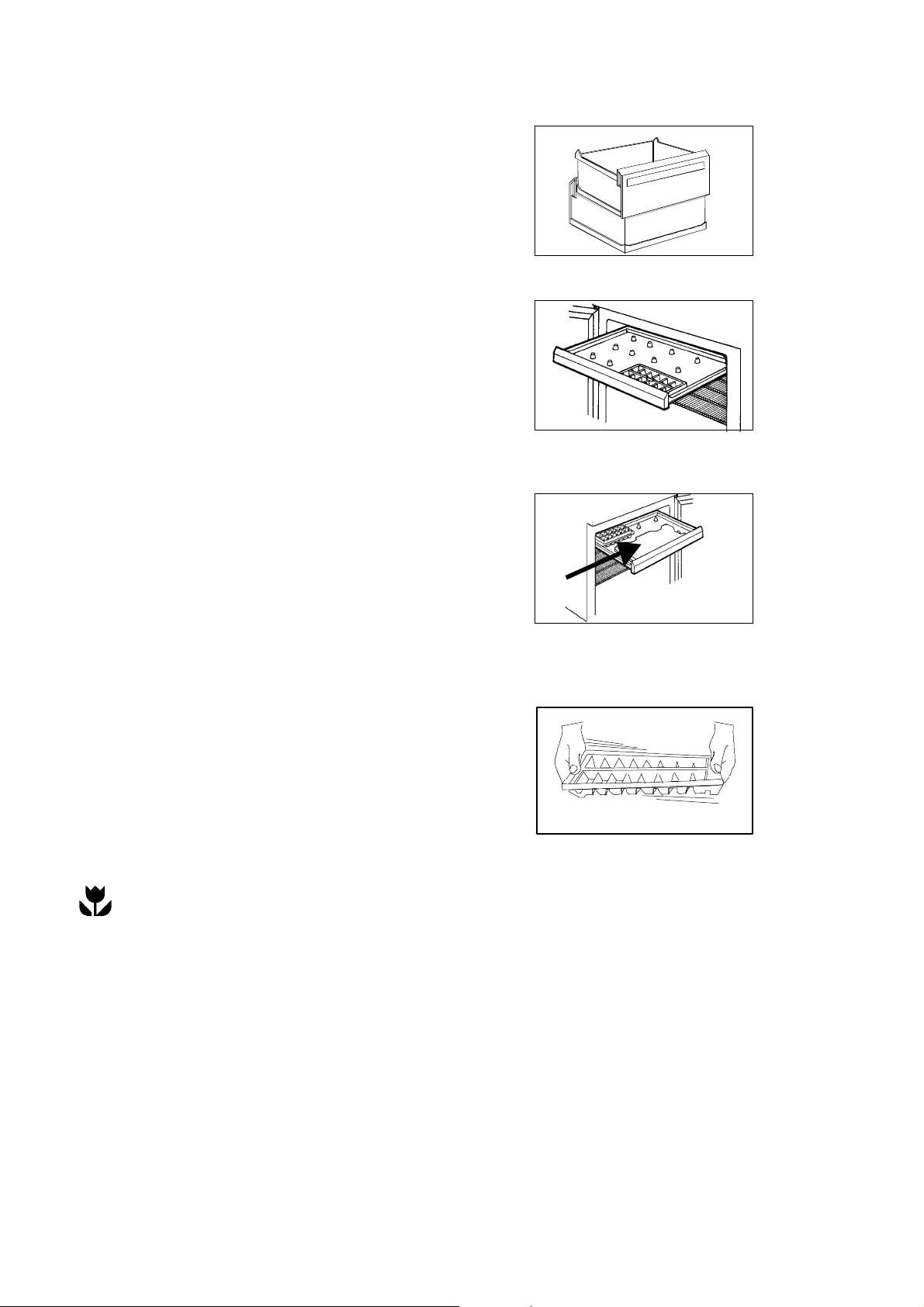

Compartiment intérieur 21.....................
Conseils utiles 21.....................
Economie d’énergie 21........................
Votre réfrigérateur et l’environnement 22........
Préservation de l’environnement 22.............
Entretien et nettoyage 22..............

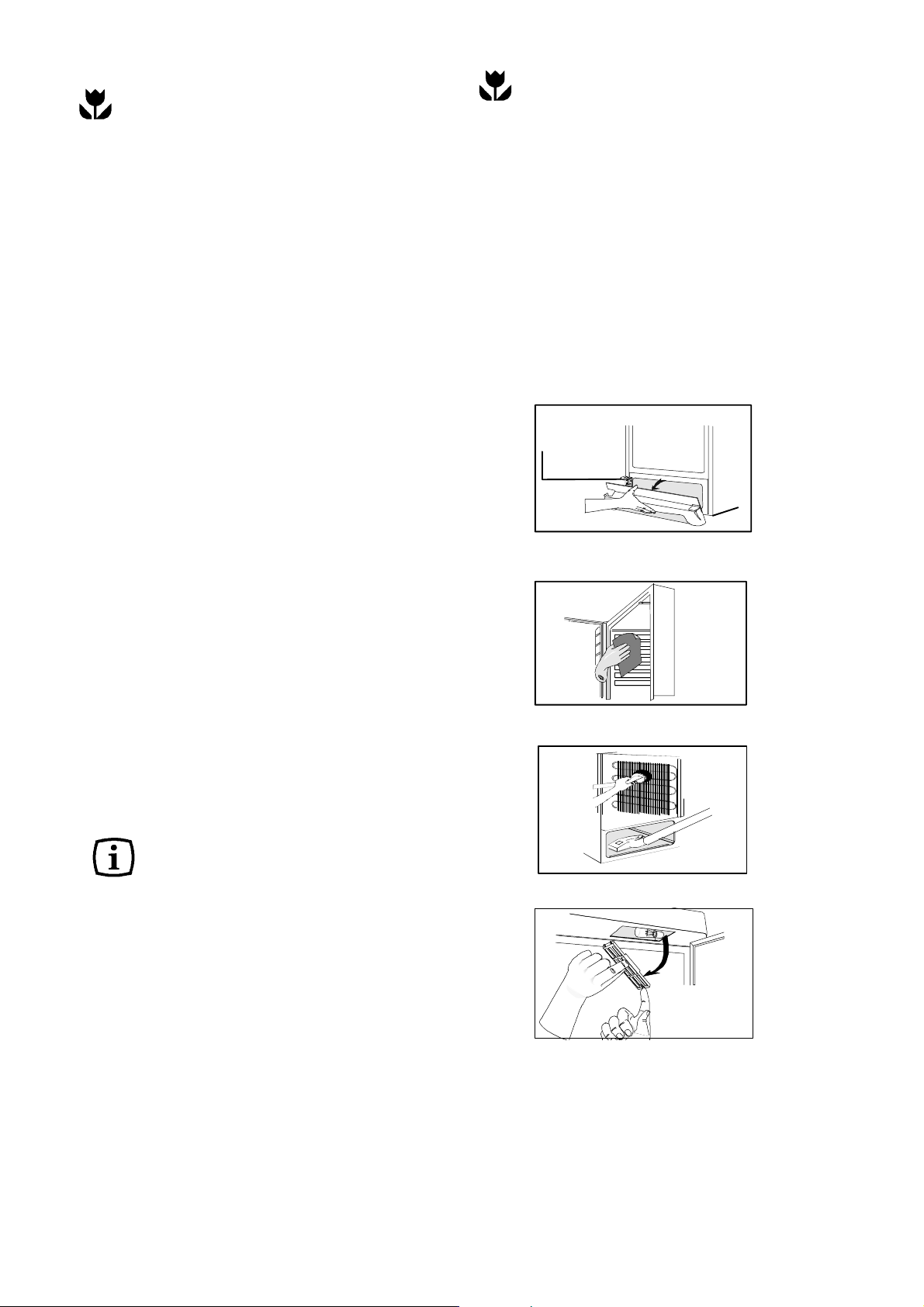

Retrait de la grille de ventilation 22.............
Nettoyage 22................................
Remplacement de l’ampoule 22................
Dégivrage congélateur 23.....................
Arrêt prolongé 23............................
En cas d’anomalie de
fonctionnement 23....................
Caractéristiques techniques 25........

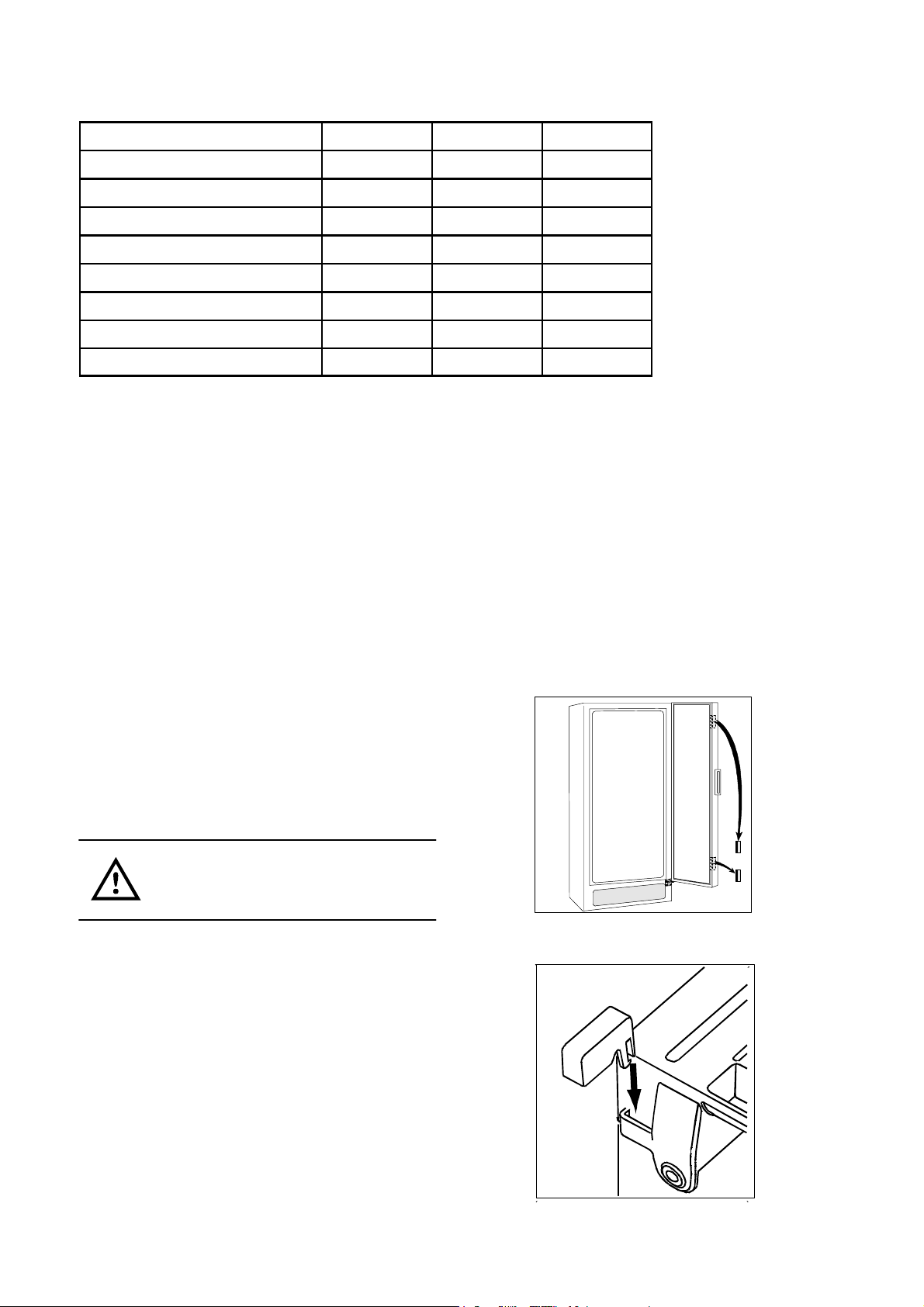

Installation 25................................
Câble 25....................................
Déballage 25................................
Retrait des cales de transport 25...............
Nettoyage 25................................

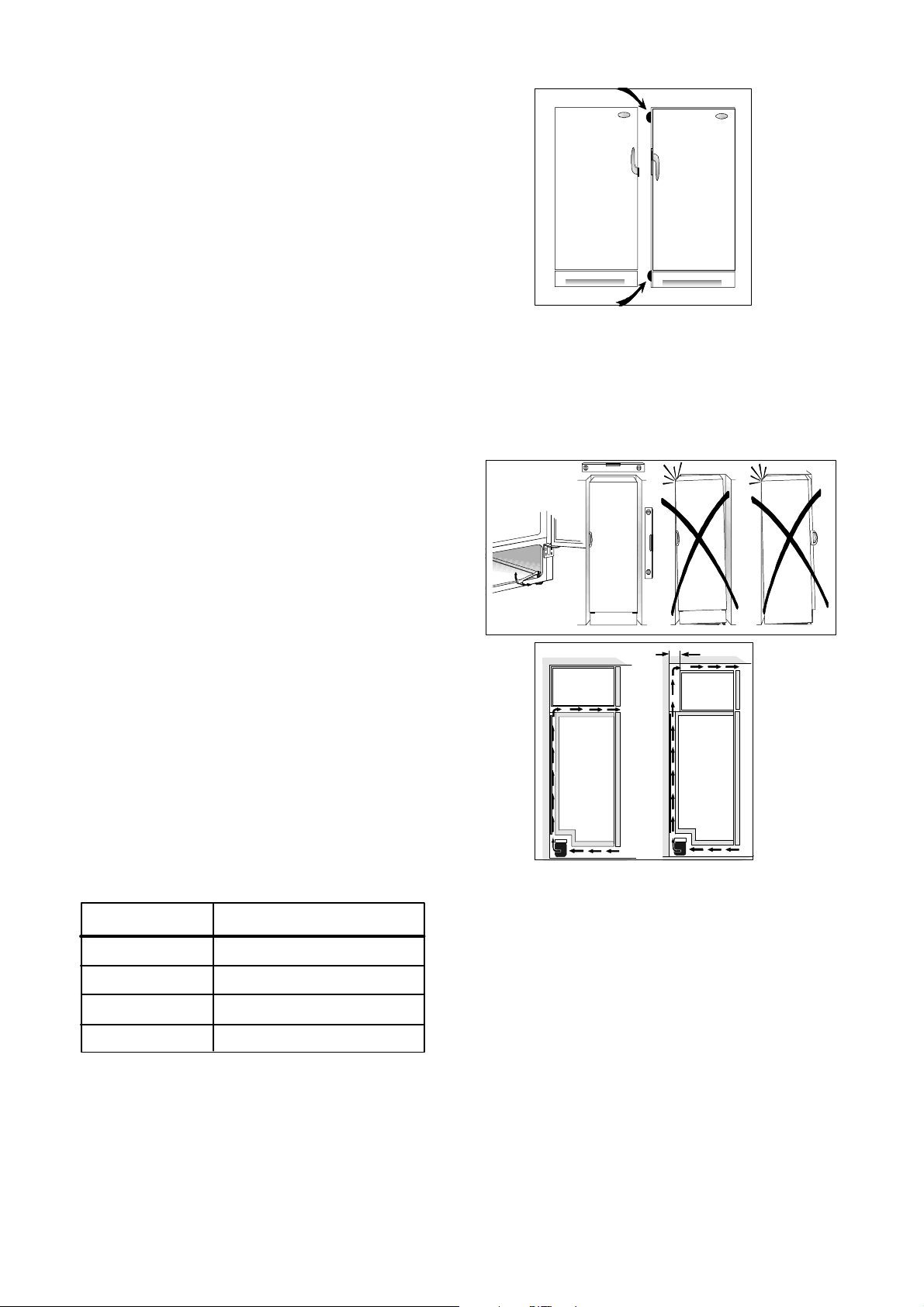

Mise en place de l’appareil 26..................

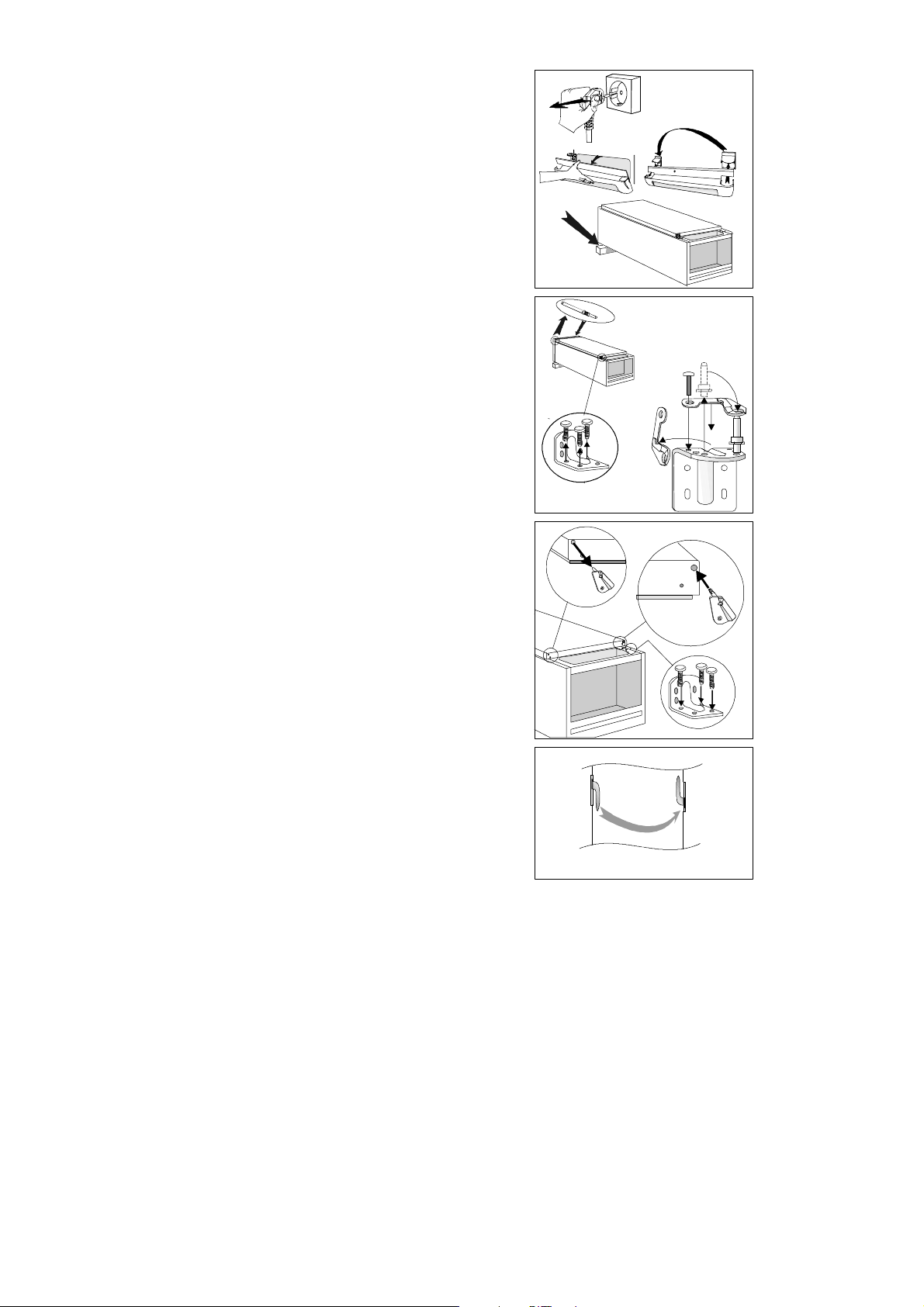

Remontage de la porte 27.....................
Branchement électrique 27....................
15
Electrolux 818 22 58-03/1
Page 3
Description du compartiment congélateur
2
2
1
3
Modèle EUC2403
1. Plateau de congélation avec
Accumulateur
2. Étagère avec grille
3. Tiroir
3
3
3
4
2
2
1
3
3
4. Grille de ventilation
Modèle EUC2903
1. Plateau de congélation avec
Accumulateur
2. Étagère avec grille
3. Tiroir
4. Grille de ventilation
3
3
3
4
2
2
1
2
2
2
2
2
2
Modèle EUC3403
1. Plateau de congélation avec
Accumulateur
2. Tiroir
3. Grille de ventilation
3
Electrolux 818 22 58-03/1
16
Page 4
Le bandeau de commande
18
--
ACTIONFREEZE
BC
A
A. Interrupteur d’alimentation du congélateur
Allume et éteint le congélateur.
Voyant vert
de fonctionnement du compartiment congélateur.
B. Affichage de température
Indique la température la plus élevée à l’intérieur du
congélateur.
C. Touches de réglage de température/
thermostat
Utilisé pour régler la température.
CD
E
D. Touche de congélation rapide
(ACTION FREEZE)
Utilisée pour activer et désactiver la fonction de
congélation rapide.
Voyant jaune
S’allume pendant la congélation rapide.
E. Touche arrêt alarme sonore
Utilisée pour arrêter l’alarme sonore.
Voyant rouge alarme
Clignote lorsqu’une des alarmes dans le
compartiment a été déclenchée.
Avant d’utiliser l’appareil pour la première
fois
! Avant d’insérer la fiche dans la prise
secteur et de mettre en marche l’appareil
Placez et nettoyez le compartiment en suivant les
explications données dans la section “Installation“.
pour la première fois, laissez--le environ 4
heures. Dans le cas contraire, le
compresseur risquerait d’être endommagé.
Ce délai permet, en effet, qu’une quantité
suffisante d’huile retourne dans le
compresseur.
Utilisation du congélateur
Mettez en marche le congélateur et
réglez la température appropriée
Mise en marche :
Mettez en marche le congélateur en appuyant sur la
touche d’alimentation.
L’alarme se déclenche lorsque la température à l’intérieur du congélateur atteint la température de la
pièce. Coupez l’alarme en appuyant sur la toute d’arrêt.
Réglagedelatempérature
Appuyez sur les touches jusqu’à ce que la température désirée clignote sur l’indicateur de température.
(La température peut être réglée entre --15_Cet
--2 4_C.)
“+“ augmente la température.
“--“ baisse la température.
Une fois réglé, l’indicateur de température indique la
température à l’intérieure du congélateur.
Laissez l’appareil fonctionner pendant 24 heures
après chaque modification de réglage pour permettre
à la température de se stabiliser à l’intérieur de
l’appareil.
Il n’est pas nécessaire de régler à nouveau la
température lorsque le compartiment est mis sous
tension après avoir été hors service. Le thermostat
se rappelle de la température définie précédemment.
17
18
--
ACTIONFREEZE
20
--
ACTIONFREEZE
18
--
ACTIONFREEZE
Electrolux 818 22 58-03/1
Page 5
Réglage du thermomètre
Lors de la livraison, le thermomètre du congélateur
est programmé pour afficher la température optimale
lors de conditions d’utilisation normales. En cas d’utilisation dans des conditions spéciales (température
ambiante élevée, grande quantité de nourriture,
fonctionnement total ou partiel sans les accessoires
prévus), il conviendra d’adapter le réglage du thermomètre en fonction de ces conditions.
Lors du réglage du thermomètre, le congélateur devra être en fonctionnement et l’option de congélation
sera désactivée. Pour ce faire, appuyez simultanément sur le bouton Réglage de la température “+“ et
sur le bouton “- -“ pendant environ 5 secondes. Un
bref signal sonore confirmera que le thermomètre
est programmé pour une conservation des aliments
à une température plus élevée. Pour revenir au réglage normal, procédez de la même manière. Un
signal sonore intense confirmera que l’opération a
été réalisée correctement.
Remarque: il est très important d’appuyer sur les
deux boutons juste en même temps.
La température affichée ne changera pas immédiatement: elle diminuera graduellement en fonction de la
température intérieure.
18
--
ACTIONFREEZE
Température à l’intérieur du
congélateur
Afin de conserver les aliments, vérifiez si la température à l’intérieur du congélateur est de --18_C ou en-dessous. Notez que plus la température baisse, plus
la consommation d’énergie augmente.
L’indicateur de la température incorporé indique la
température de l’aliment le plus chaud à l’intérieur du
congélateur. Si vous mesurez la température avec
un thermomètre normal, placez--le entre les aliments
car il indiquera alors la température effective à l’intérieur des aliments. Il est normal que l’indicateur de
température incorporé indique une température légèrement inférieure à celle mesurée différement.
Arrêt
Arrêtez l’appareil en appuyant sur la touche
d’alimentation.
Pour plus de sûreté, maintenez la touche appuyée
pendant environ 1 seconde.
L’alimentation de l’appareil est
totalement interrompue uniquement
lorsque la fiche d’alimentation est
18
--
ACTIONFREEZE
18
Electrolux 818 22 58-03/1
Page 6

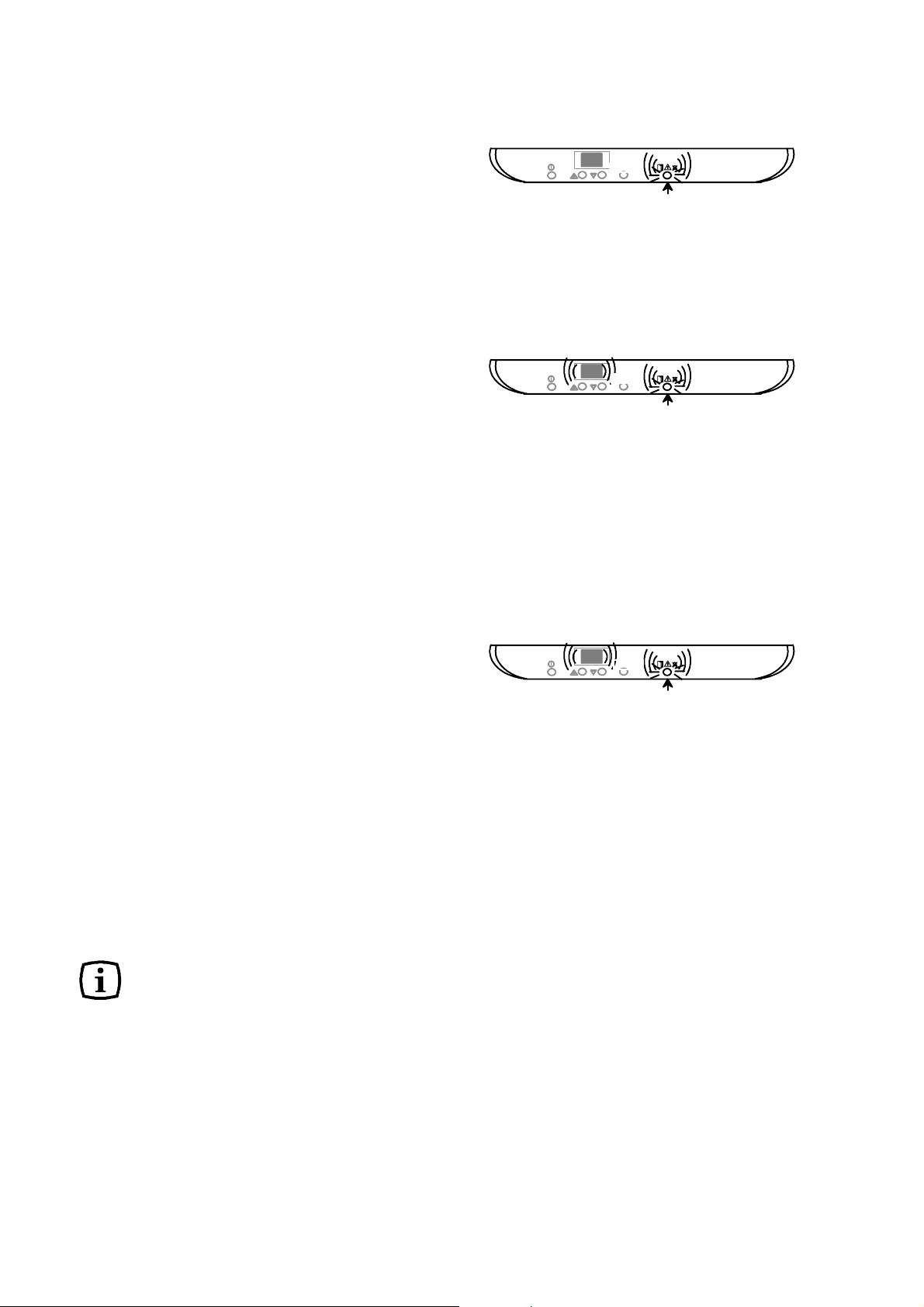

Alarme et autres fonctions
Alarme de porte ouverte
Si la porte est restée ouverte pendant plus de 1,5
minute environ, le voyant rouge commence à
clignoter et une alarme sonore retentit.
Pour arrêter l’alarme:
Appuyer sur la touche d’arrêt d’alarme. Aussi
longtemps que la porte reste ouverte, l’alarme
sonore retentit à nouveau par intervalles de
1--minute. Le voyant rouge s’éteint lorsque la porte
est fermée.
Alarme de température
Si la température monte au--dessus de --11_C, le
voyant rouge clignote et une alarme sonore retentit.
L’affichage de température commence alors à
clignoter.
Pour arrêter l’alarme:
Appuyer sur la touche d’arrêt d’alarme pour arrêter
l’alarme sonore. L’affichage de température s’arrête
de clignoter.
Le voyant rouge s’éteint lorsque la température à
l’intérieur du congélateur retombe en--dessous de
--11_C.
Déterminer la cause du retentissement de l’alarme.
Voir le chapitre ”En cas d’anomalie de
fonctionnement”.
Mémoire de température
La mémoire de la température indique quand une
alarme a été déclenchée dans le compartiment.
La mémoire de la température fonctionne comme
suit:
Lorsque la température à l’intérieur du congélateur
retombe en--dessous de --11_C l’alarme sonore
s’arrête. L’affichage de température et le voyant
d’alarme rouge clignotent pour indiquer qu’une
alarme a été déclenchée. Lorsque la touche d’arrêt
d’alarme est enfoncée, l’affichage affiche la
température la plus chaude à l’intérieur du
compartiment pendant la phase d’alarme et
l’affichage s’arrête de clignoter. En se référant à
l’indication de l’affichage de température, il est
possible de décider s’il faut jeter ou non les denrées
se trouvant à l’intérieur du congélateur.
A environ --12____C:
La plupart des denrées alimentaires peuvent
être immédiatement recongelées. La crème
glacée est particulièrement sensible aux
variations de température et doit être
consommée dès que possible.
A--9____C:
Les denrées alimentaires doivent être
préparées (chauffées) avant d’être
consommées ou recongelées.
18
--
ACTIONFREEZE
11
--
ACTIONFREEZE
18
--
ACTIONFREEZE
Veillez toutefois à toujours contrôler la qualité de la
nourriture afin de déterminer si elle peut être congelée ou non.
Electrolux 818 22 58-03/1
19
Page 7

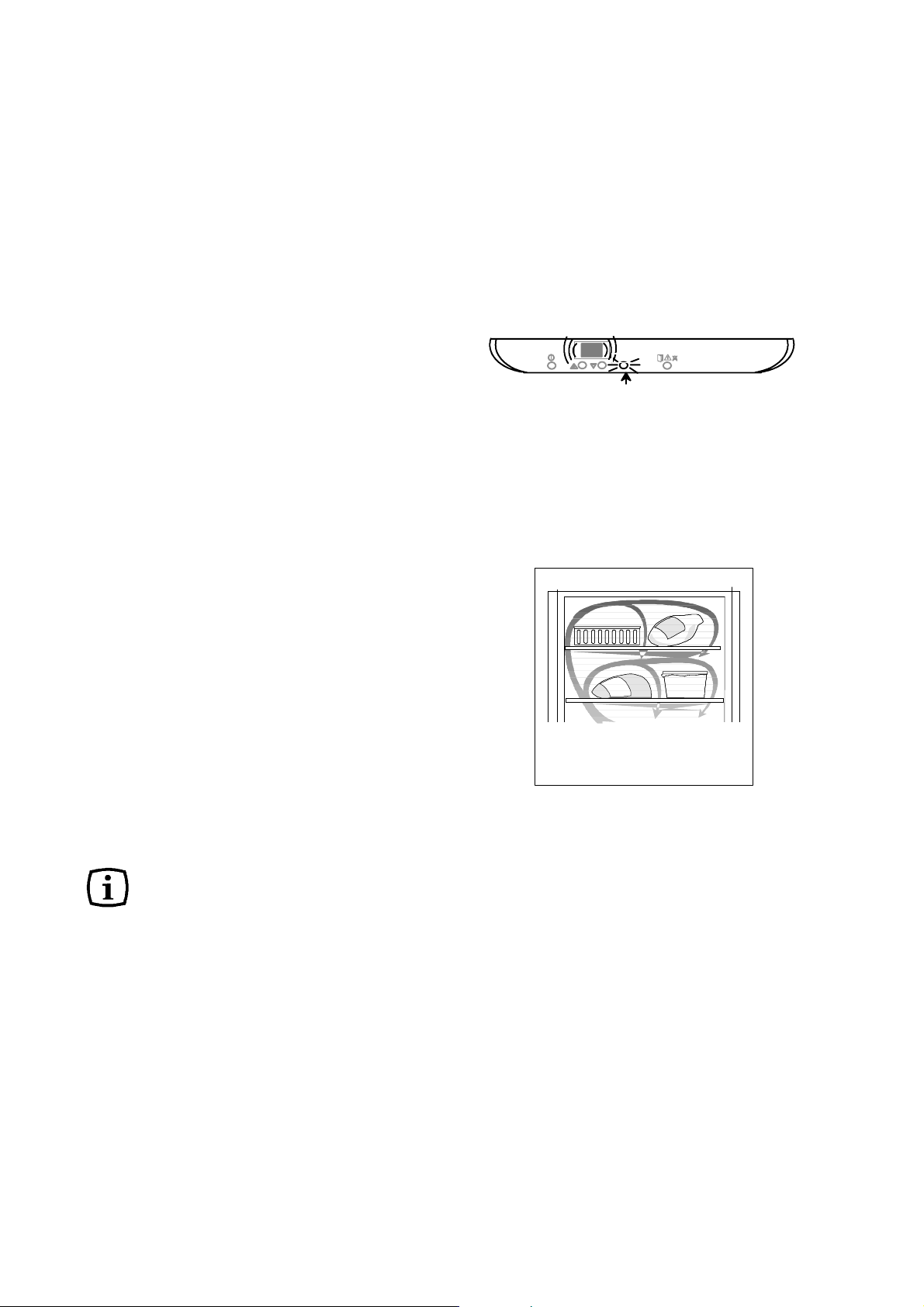

Congélation
Appuyez sur la touche de congélation rapide environ
24 heures avant de mettre les aliments dans le
congélateur.
Vous n’avez pas besoin d’appuyer sur la touche de
congélation rapide pour la congélation de petites
quantités d’aliments pour une durée de 24 heures.
La congélation rapide s’annule automatiquement
environ 50 heures après que la touche a été enfoncée.
La congélation rapide peut être interrompue en appuyant de nouveau sur la touche de congélation rapide.
La lampe de congélation rapide reste allumée aussi
longtemps que la touche de congélation rapide est
enfoncée.
“A“ (ACTION CONGELATION) est affichée sur l’indicateur de température.
Conseils pratiques pour la congélation
· Lors de la congélation d’aliments, utilisez
l’étagère supérieure et l’étagère en--dessous si
nécessaire.
· Lors de la congélation d’une quantité de denrées
plus importante, l’accumulateur de froid se place
dans le tiroir le plus proche, sous le plateau de
congélation.
· Placez les aliments directement sur les étagères
du congélateur.
· Espacez le plus possible les aliments pour
pemettre à l’air de circuler entre eux.
· Ne placez pas les aliments à congeler au contact
direct d’aliments déjà congelés. La chaleur des
aliments à congeler risque de décongeler en surface
les aliments congelés.
· Une fois congelés, les aliments doivent être
stockés les plus serrés possible. Les aliments se
conservent au froid plus longtemps en cas de
coupure de courant.
· Ne congelez pas trop d’aliments en même temps.
La capacité de congélation de l’appareil est indiquée
dans les caractéristiques.
Vérifier si l‘appareil fonctionne et
maintient la température un jour après
la première mise en marche.
Seulement alors, le congélateur peut
être utilisé pour congeler des aliments.
A
ACTIONFREEZE
Durée de conservation des
différents aliments
Produits surgelés achetés dans le commerce: Suivez les conseils de conservation figurant sur les emballages.
Produits congelés à la maison :
Les aliments gras et salés ne doivent pas être
conservés plus de trois mois. Les plats préparés et
les aliments peu gras peuvent être conservés environ six mois. Les aliments maigres et les fruits peuvent être conservés environ un an.
Décongélation
Il est recommandé d’utiliser le réfrigérateur pour décongeler les aliments. Disposez les aliments dans
une assiette avec un bord élevé pour éviter que l’eau
ne déborde. Pour décongeler rapidement les aliments, laissez--les à température ambiante ou dans
l’eau froide. Si vous utilisez un four micro--ondes
pour décongeler des aliments, suivez les instructions
du fabricant.
Electrolux 818 22 58-03/1
20
Page 8
Compartiment intérieur
Tiroirs
Le tiroirs du congélateur permettent de trouver rapidement et facilement les aliments désirés.
Les tiroirs peuvent être enlevés et les aliments peuvent être placés directement sur les étagères pour
gagner de la place. Vous pouvez disposez les aliments, à 20 mm du bord avant, sur toutes les étagères -- à l’exception de l’étagère du haut. Cela permet
d’utiliser au maximum l’espace disponible.
Ne retirez pas le tiroir du bas. Il sert à assurer une
bonne circulation de l’air.
Plateau de congélation
Utilisez le plateau de congélation pour congeler les
baies et les légumes. En 4 heures environ, ils sont
parfaitement congelés et peuvent être emballés de
la manière habituelle. Les aliments ainsi congelés,
ne collent pas et vous permettent facilement de n’utiliser qu’une partie du paquet.
Accumulateur de froid
L’accumulateur de froid permet de maintenir plus
longtemps les aliments au froid en cas de panne de
secteur. L’accumulateur de froid est plus efficace s’il
est placé à l’avant du tiroir de congélation rapide.
Lors du dégivrage:
Placez l’accumulateur de froid sur les aliments
congelés pour les maintenir au froid. Lors de la
congélation d’une quantité de denrées plus importante, l’accumulateur de froid se place dans le tiroir
le plus proche, sous le plateau de congélation.
Bacàglaçons
Ne remplissez le bac à glaçons qu’au 3/4 de sa
contenance car l’eau augmente de volume lorsqu’elle se transforme en glace. Détachez les glaçons en
excerçant un léger mouvement de torsion sur le bac
à glaçons.
Si vous conservez trop longtemps les glaçons, ils se
dessèchent et leur goût s’altère. Vous pouvez donc
jeter les vieux glaçons et en refaire de nouveaux
lorsque cela est nécessaire.
Conseils utiles
Economie d’énergie
· Soyez attentif à l’emplacement choisi pour
l’appareil. Référez--vous à la section
“Installation“. Si l’appareil est installé
correctement, il consommera moins d’énergie.
· Evitez d’ouvrir la porte fréquemment et trop
longtemps.
· Vérifiez de temps à autre si la porte est bien
fermée.
· Décongelez les aliments congelés dans le
réfrigérateur; le froid provenant des produits
congelés sera récupéré utilement à l’intérieur du
réfrigérateur.
· Dépoussiérez à l’aide d’un aspirateur le
compresseur et le circuit frigorifique au dos
de l’appareil une fois par an environ.
· Laissez refroidir les aliments dans le réfrigérateur
avant de le congeler dans le congélateur.
· Empaquetez tous les aliments dans des
emballages étanches pour empêcher la
formation inutile de givre.
· Suivez attentivement les conseils sur la
congélation des produits de la section
“Utilisation du congélateur “. Vous économiserez
de l’énergie.
· Ne réglez pas une température trop basse dans
le congélateur. La température appropriée est
comprise entre --18_Cet--20_C.
· Dégivrez le congélateur lorsque la couche
de givre a atteint une épaisseur de 3--5 mm.
Vérifiez si l’isolant est complet et toujours propre.
· Vérifiez si l’isolant est complet et toujours
propre.
Electrolux 818 22 58-03/1
21
Page 9
Votre réfrigérateur et
l’environnement
· L’isolant et le réfrigérant utilisés dans cet
appareil sont inoffensifs pour la couche d’ozone.
· Tous les matériaux d’emballage sont recyclables.
· L’appareil est conçu pour être facilement
démonté puis recyclé.
Entretien et nettoyage
Retrait de la grille de ventilation
La grille de ventilation peut être retirée, par exemple
pour la nettoyer.
Vérifiez si la porte est ouverte lorsque vous enlevez
la grille de ventilation. Enlevez le bord supérieur de
la grille en tirant vers le haut/vers le bas. Puis, tirez
la grille en avant pour la retirer complètement.
Préservation de
l’environnement
· Déposez l’emballage et les réfrigérateurs et
congélateurs à mettre au rebus dans une
déchetterie. Pour de plus amples informations,
renseignez--vous auprès des services municipaux
ou auprès de votre revendeur le plus proche.
· Conservez les aliments dans des emballages
réutilisables. Evitez le plus possible les
emballages jetables.
· Lorsque vous nettoyez votre appareil, utilisez des
produits de nettoyagepréservant l’environnement.
· Suivez les conseils de la section “Economie
d’énergie “.
Nettoyage
Nettoyez régulièrement votre appareil.
Mettez l’appareil hors tension et retirez la fiche de la
prise secteur ou bien retirez le fusible.
Retirez tous les éléments amovibles et lavez--les à la
main. Essuyez l’extérieur et l’intérieur de l’appareil
ainsi que les joints d’échantéité de porte. Utilisez un
chiffon doux et un produit vaisselle dilué dans l’eau
tiède. Ne fermez la porte que lorsque l’intérieur de
l’appareil est parfaitement sec.
Retirez la grille de ventilation (voir la section ”Retrait
de la grille de ventilation” et passez l’aspirateur sous
l’appareil. Tirez l’appareil pour l’éloigner du mur et
passez l’aspirateur sur l’arrière du réfrigérateur, sur
le circuit frigorifique et sur le compresseur.
Lors du déplacement du compartiment, soulever par le bord avant afin
d’éviter de rayer le sol.
Remplacement de l’ampoule
L’éclairage s’allume automatiquement lorsque vous
ouvrez la porte. Avant de remplacer l’ampoule,
mettez l’appareil hors tension en retirant la fiche de
la prise secteur.
Appuyez sur le ressort et poussez en même temps
la grille vers le bas.
Remplacez l’ampoule par une ampoule de même
type, à douille E14, de puissance max 25 W.
22
Electrolux 818 22 58-03/1
Page 10
Dégivrage congélateur
Il se forme toujours une certaine quantité de givre
sur les étagères et dans le haut du compartiment
congélateur. Dégivrez le congélateur lorsque la
couche de givre atteint 3--5 mm d’épaisseur.

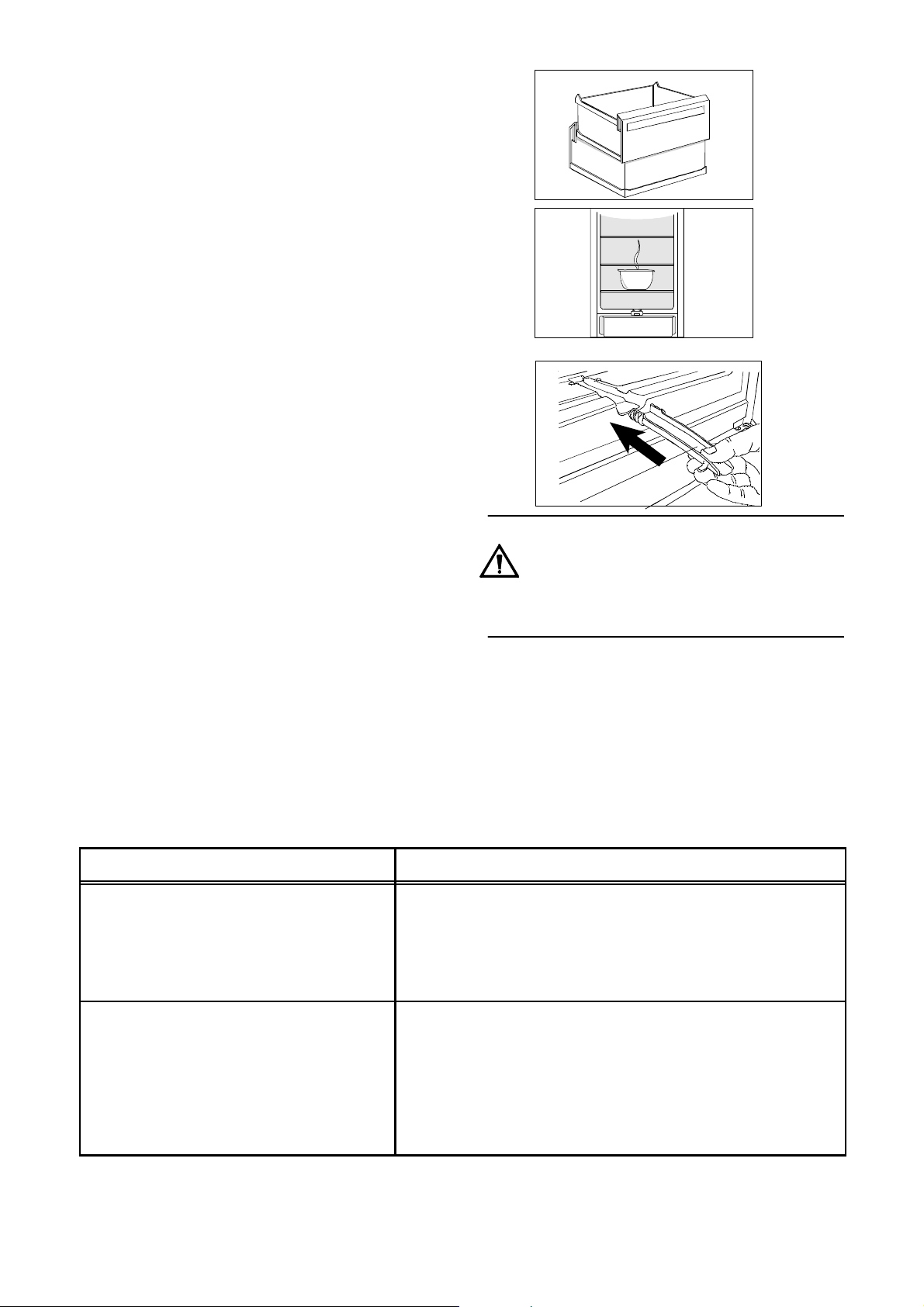

Sortez les tiroirs de congélation et posez--les l’un sur
l’autre en tournant chaque tiroir d’un demi--tour.
Couvrez les tiroirs avec une couverture ou des
journaux pour les isoler.
Les aliments congelés peuvent aussi être emballés
et stockés au froid dans le réfrigérateur.
Pour accélérer le dégivrage, vous pouvez placer
dans le congélateur des récipients remplis d’eau
chaude (non bouillante).
Détachez le tuyau du trop--plein de sa position de
repos et introduisez--le comme indiqué sur le dessin.
Placez--le au fond du tiroir inférieur du congélateur
dans lequel l’eau peut couler.
Grattez la glace avec précaution lorsqu’elle
commence à fondre. Utilisez un grattoir en bois ou
en plastique. N’utilisez jamais d’outils pointus qui
peuvent endommager l’intérieur.
Lorsque toute la glace a fondu, nettoyez et essuyez
le compartiment puis rentrez de trop--plein le flexible
d’évacuation.
Remettez l’appareil en marche et replacez les
aliments congelés.
Arrêt prolongé
Mettez l’appareil hors tension et retirez la fiche de la
prise secteur ou bien retirez le fusible.
Nettoyez l’appareil suivant les explications de la
section “Nettoyage”. Ne fermez pas la porte : une
odeur de renfermé risque de s’installer à l’intérieur
de l’appareil.
Ne jamais utiliser de sèche--cheveux pour
accélérer le dégivrage. De la chaleur excessive peut endommager l’intérieur en plastique, et de l’humidité pourrait entrer dans le
système électrique, et provoquer un court-circuit.
Si l’appareil reste en marche, demandez à quelqu’un
de contrôler régulièrement son bon fonctionnement,
pour éviter de perdre son contenu en cas de panne
de secteur.
En cas d’anomalie de fonctionnement
Si le compartiment ne fonctionne pas correctement, il est souvent possible d’effectuer la réparation soi- -même.
Afin d’éviter des appels de dépannage inutiles, lire attentivement les instructions ci--dessous et les suivre.
Problème Cause possible / Remède
“ “ est affiché sur l’affichage de
température.
Ou
Le témoin jaune de congélation rapide
et le témoin rouge d’alarme clignotent
en même temps.
L’alarme sonore + le voyant rouge
clignotent. (La température à l’intérieur du
congélateur est trop chaude.)
Une erreur s’est produite au cours de la mesure de la
température. Prendre contact avec votre service après--vente.
(Le système de réfrigération continue à maintenir les denrées
alimentaires froid, mais le réglage de température n’est pas
possible.)
Arrêter l’alarme sonore en appuyant sur la touche d’arrêt
d’alarme.
L’alarme pourrait être déclenchée par:
La mise sous tension récente du compartiment pendant que la
température est encore trop élevée. Voir le chapitre “Mise sous
tension et réglage de la température“.
La porte est peut--être restée ouverte si longtemps que l’alarme
de porte ouverte s’est déclenchée.
23
Electrolux 818 22 58-03/1
Page 11
La température à l’intérieur du
congélateur est trop chaude.
La température à l’intérieur du
congélateur est trop froide.
Trop de gel et de glace ont été produits. S’assurer si la porte est complètement fermée et si la bande
Le compresseur fonctionne en continu. Augmenter la température.
Le compartiment ne fonctionne pas du
tout. Le voyant de réfrigération ou le
voyant intérieur ne fonctionne pas.
Aucun voyant n’est allumé.
Le niveau sonore dans le compartiment
est trop élevé.
Coupure de courant Ne pas ouvrir inutilement le compartiment, excepté lorsque la
Diminuer la température.
S’assurer si la porte est complètement fermée et si la bande
isolante est entière et propre.
Si des denrées alimentaires chaudes ont été placées dans le
congélateur, attendre quelques heures et revérifier ensuite la
température.
Disposer les denrées alimentaires de façon à faire circuler l’air
froid autour des aliments.
Augmenter la température.
La congélation rapide a été mise en route.
L’affichage de température indique la température la plus
élevée à l’intérieur du compartiment. Par conséquent, une
différence entre la température indiquée sur l’affichage et la
température (moyenne) mesurée d’une autre manière est
normale.
isolante est entière et propre.
S’assurer si la porte est complètement fermée et si la bande
isolante est entière et propre.
L’appareil est placé dans une pièce dont la température est
supérieure à une température ambiante normale.
Le compartiment n’est pas mis sous tension.
Le compartiment n’a pas été mis sous tension. (Essayer de
brancher un autre appareil électrique à la prise d’alimentation.)
Le fusible a sauté.
La fiche d’alimentation n’est pas branchée correctement.
Le système de réfrigération émet toujours des sons. Un son
impulsionnel est entendu lorsque l’eau de réfrigération est
pompée à l’intérieur des tuyaux de réfrigération. Un son tic--tac
venant du thermostat peut être entendu lorsque le
compresseur se met en route et s’arrête. Le niveau du son
varie selon le fonctionnement du compartiment.
Si le niveau sonore paraît incorrect:
Plier doucement les tuyaux à l’arrière du compartiment et
s’assurer qu’ils ne se touchent pas.
Si les cales d’amortissement (entre la paroi du compartiment et
les tuyaux) sont desserrées, les remettre en place.
Suivre attentivement les instructions décrites au chapitre “Mise
en place de l’appareil“.
panne de courant semble longue, auquel cas les denrées
alimentaires doivent être transférées dans un autre
compartiment qui fonctionne. Si les surgelés sont toujours durs
après la panne de courant, ils peuvent être recongelés
immédiatement. Si les denrées alimentaires ont été
décongelées, mais si elles sont encore fraîches avec une
bonne odeur, elles peuvent être réutilisées, toutefois, elles
doivent être préparées avant d’être recongelées ou
consommées.
24
Electrolux 818 22 58-03/1
Page 12
Caractéristiques techniques
Modèle
Volume total de congélation
Largeur
Hauteur
Profondeur
Consommation
Classe énergétique
Puissance nominale
Capacité de congélation
EUC2403 EUC2903 EUC3403
210 l 252 l 300 l
660 mm 660 mm 660 mm
1400 mm 1600 mm 1800 mm
680 mm 680 mm 680 mm
254 kwh/h 278 kwh/h 306 kwh/h
A+ A+ A+
100W 100W 120W
24 kg/24 ans 24 kg/24 ans 30 kg/24 ans
Installation
Câble
Ne débranchez pas l’appareil en tirant sur le
câble, particulièrement lorsque l’appareil est tiré
de son emplacement.
· Si le câble d’alimentation est endommagé ou
écrasé peut causer un court circuit, un incendie et/ou
une électrocution.
· En cas d’endommagement du câble de
connexion de l’appareil, seul du personnel qualifié ou
agréé par le fournisseur officiel pourra procéder au
changement, en vue de garantir un maximum de
sécurité.
Déballage
Déballez l’appareil et contrôlez s’il est en bon état et
s’il n’a pas subi de dégât en cours de transport. Les
dégâts éventuellement constatés doivent être
immédiatement signalés au fournisseur. Déposez
l’emballage dans une déchetterie pour récupération.
Pour de plus amples informations, renseignez--vous
auprès des services municipaux ou de votre
revendeur.
! Ne laissez pas les enfants jouer
avec l’emballage.
Le film en plastique peut
provoquer un étouffement.
Retrait des cales de transport
Retirez les cales de transport placées le long des
portes.
Certains modèles comportent un silentbloc placé
sous l’appareil. Il ne faut pas l’enlever.
Installation du distance bloc
Fixez les distance bloc fournis avec l’appareil sur
l’arrière du panneau comme indiqué sur le dessin.
Nettoyage
Laver l’intérieur de l’appareil à l’eau tiède avec un
produit vaisselle et un chiffon doux.
Electrolux 818 22 58-03/1
25
Page 13
Mise en place de l’appareil
Quand deux armoires sont accouplée, les deux
pièces d’écartement jointes dans le sac en plastique
doivent être collées entre les armoires, comme
l’indique le schéma.
Assurez--vous que la câble et/ou contact à fiches
n’est pas écrasée ou endommagée par l’arrière
de l’appareil.
· une la câble et/ou contact à fiches de courant
endommagée peut s’échauffer et causer un
incendie.
Ne placez pas d’objets lourds ou l’appareil sur le
câble d’alimentation.
· risque de court circuit et incendie.
Si la prise murale est mal fixée, ne branchez pas
l’appareil.
· risque d’electrocution ou incendie.
Pour que votre appareil puisse fonctionner dans les
meilleures conditions, vérifiez si :
· l’appareil est placé dans un local frais et sec,
à l’abri des rayons directs du soleil.
· l’appareil n’est pas placé à proximité de sources
de chaleur telles qu’une cuisinière ou un
lave--vaisselle.
· l’appareil est droit et repose sur les quatre angles
L’appareil ne doit pas s’appuyer contre un mur.
Ajustez la hauteur des pieds si nécessaire au
moyendelacléfournieàceteffet.
· l’air circule bien autour de l’appareil et si les
conduits de ventilation derrière et sous l’appareil
ne sont pas obstrués. L’espace de ventilation
nécessaire au--dessus de l’appareil ou de tout
autre élément supérieur est d’au moins 4 cm.
L’espace de ventilation peut être ménagé soit
a) directement au--dessus de l’appareil, soit
b) derrière et au- -dessus de l’appareil. Dans ce
cas, l’espace prévu pour la ventilation à
l’arrière doit être profond d’au moins 50 mm.
· l’appareil est placé dans un local à la température
ambiente corrospond à la classe climatique* pour
lequel il est prévu.
* La classe climatique est indiquée sur la plaque
signalétique qui se truve à l’intérieur de l’appareil.
Le tableau ci--après indique quelle température
ambiante correspond à quelle classe climatique.
Classe climatique
SN
pour une température
ambiente de
+10°C à +32°C
a)
b)
50mm
N
ST
T
Si l’appareil est placé dans un coin, avec le côté des
charnières contre le mur, laissez au moins 230 mm
entre le mur et l’appareil pour permettre une
ouverture suffisante de la porte, afin de pouvoir
retirer les étagères.
La prise de courant doit être accessible après que
l’armoire ait été installée.
+16°C à +32°C
+18°C à +38°C
+18°C à +43°C
Electrolux 818 22 58-03/1
26
Page 14
Remontage de la porte
1. Fermez l’appareil et débranchez la fiche de la
prise secteur.
2. Déposez la grille de ventilation. Un élément de la
grille peut être enlevé. Retirez- -le et placez--le de
l’autre côté.
3. Couchez l’appareil sur une planche de bois. Pour
relever l’appareil par la suite, il sera ainsi plus facile
de le saisir par en--dessous grâce à la planche.
1
2
3
4. Sur la partie supérieure de l’appareil. Mettez l’axe
de charnière sur le côté opposé.
5. Sur la partie inférieure de l’appareil.
a. Dévissez la charnière.
b. Retirez le dispositif de fermeture de porte de la
charnière et placez l’axe de charnière de l’autre côté.
Fixez alors dispositif de fermeture de porte fourni à
cet effet.
6. a. Retirez le dispositif de fermeture de porte du
bas de la porte.
b. Fixez alors le dispositif de fermeture de porte
fourni à cet effet le côté opposé.
c. Fixez la charnière inférieure.
Corrigez tout jeu de la porte en ajustant la hauteur
de la charnière inférieure au moyen de la clé.
Vérouillez avec l’écrou de blocage.
7. Relevez l’appareil et remettez en place la grille de
ventilation.
8. Déplacement de la poignée.
Dévisser les vis. Visser la poignée sur le côte
opposé en lui faisant faire une demirotation.
Enfoncez les bouchons en plastique fournis dans les
trous dans lesquels les poignées étaient
précédemment fixées.
4
5b
5a
6
a
b
c
8
9. Remettre l’appareil en place et contrôlez s’il est à
niveau. Voir la section ”Installation”.
Branchement électrique
Branchez l’appareil sur une prise reliée à la terre.
Tension: 230 V.
Fusible: 10 A.
Voir la plaque signalétique sur la gauche, à l’intérieur
de l’appareil.
Electrolux 818 22 58-03/1
27
Page 15
aбЙ=bдЙЕнкздмсJdкмййЙ=блн=ЗЙк=пЙднпЙбн=Цк∏≈нЙ=eЙклнЙддЙк=озе=Ц~лJ=меЗ=л нкз гÄЙнкбЙÄÉåÉå=dÉê®íÉå=ÑΩê=ÇáÉ=hΩЕЬЙI=тмг
oЙбебЦЙе=меЗ=СΩк=cзклн=меЗ=d~кнЙеK=gЙЗЙл=g~Ьк=оЙкв~мСн=ЗбЙ=bдЙЕнкздмсJdкмййЙ=бе=ΩÄЙк=NRM=i®еЗЙке=ЗЙк=bкЗЙ=ΩÄЙк=RR
jбддбзеЙе=mкзЗмвнЙ=EhΩЬдлЕЬк®евЙI=eЙкЗЙI=t~лЕЬг~лЕЬбеЙеI=pн~мÄл~мЦЙкI=jзнзкл®ЦЙе=меЗ=o~лЙег®ЬЙкF=гбн=ЙбеЙг
tЙкн=озе=кмеЗ=NQ=jкЗK=rpaK
iЙ=dкзмйЙ=bдЙЕнкздмс=Йлн=дЙ=йкЙгбЙк=С~ДкбЕ~ен=гзеЗб~д=ЗD~йй~кЙбдл=ЗзгЙлнбимЙлI=ЗDЙенкЙнбЙе=Йн=йзмк=дDЙсн¨кбЙмкK
mдмл=ЗЙ=RR=гбддбзел=ЗЙ=йкзЗмбнл=Зм=dкзмйЙ=bдЙЕнкздмс=EнЙдл=имЙ=к¨СкбЦ¨к~нЙмклI=Емблбеб≠кЙлI=д~оЙJдбеЦЙI=~лйбк~нЙмклI
нкзе´зееЙмлЙлI=нзеЗЙмлЙл=¶=Ц~тзеF=лзен=оЙеЗмл=ЕЬ~имЙ=~ее¨Й=йзмк=ме=гзен~ен=ЗDЙеобкзе=NQ=гбддб~кЗл=ЗDbмкзл
З~ел=йдмл=ЗЙ=NRM=й~ул=¶=нк~оЙкл=дЙ=гзеЗЙK
fд=dкмййз=bдЙЕнкздмс==ЙD=бд=йбмD=Цк~еЗЙ=йкзЗмннзкЙ=гзеЗб~дЙ=Зб=~йй~кЙЕЕЬб~нмкЙ=йЙк=д~=ЕмЕбе~I=йЙк=д~=ймдбтб~=Й=Зб
~ннкЙтт~нмкЙ==йЙк=бд=Цб~кЗбе~ЦЦбз=Й=йЙк= млз=СзкЙлн~дЙK=lднкЙ=RR=гбдбзеб=Зб=йкзЗзннб=ЗЙд=dкмййз=bдЙЕнкздмс==E=им~дб=СкбЦзкбСЙкбI
ЕмЕбеЙI=д~о~Дб~еЕЬЙкб~I=д~о~лнзобЦдбЙI=~лйбк~йздоЙкЙI=гзнзлЙЦЬЙ=Й=к~л~ЙкД~=F=оЙеЦзез=оЙеЗмнЙ=зЦеб=~еез=бе=йбмD=Зб=NRM
m~Йлб=ЗЙд=гзеЗз=йЙк=ме=о~дзкЙ=Зб=ЕбкЕ~=NQ=гбдб~кЗб=Зб=Зздд~кбK
qЬЙ=bдЙЕнкздмс=dкзмй=бл=нЬЙ=пзкдЗDл=д~кЦЙлн=йкзЗмЕЙк=зС=йзпЙкЙЗ=~ййдб~еЕЙл=Сзк=вбнЕЬЙеI=ЕдЙ~ебеЦ=~еЗ=змнЗззк=млЙK
jзкЙ=нЬ~е=RR=гбддбзе=bдЙЕнкздмс=dкзмй=йкзЗмЕнл=EлмЕЬ=~л=кЙСкбЦЙк~нзклI=ЕззвЙклI=п~лЬбеЦ=г~ЕЬбеЙлI=о~Еммг=ЕдЙ~еЙклI
ЕЬ~бе=л~пл=~еЗ=д~пе=гзпЙклF=~кЙ=лздЗ=Й~ЕЬ=уЙ~к=нз=~=о~дмЙ=зС=~ййкзсK=rpa=NQ=Дбддбзе=бе=гзкЙ=нЬ~е=NRM=ЕзменкбЙл
~кзмеЗ=нЬЙ=пзкдЗK
MARIESTAD DT--AV
Loading...
