ELECTROLUX EUC19002W User Manual [fr]

Download

návod k použití

notice d'utilisation

benutzerinformation

használati útmutató

instrukcja obsługi

návod na používanie

navodila za uporabo

Mraznička

Congélateur

Gefriergerät

Fagyasztó

Zamrażarka

Mraznička

Zamrzovalnik

EUC19001W EUC19002W

2 electrolux

Tento Rychlý návod k použití obsahuje všechny základní informace o novém produktu a dobře se

používá. Společnost Electrolux by chtěla snížit spotřebu papíru na návody k použití přibližně o 30 % a

ušetřit tak každý rok 12 000 stromů. Rychlý návod k použití je jedním z mnoha příspěvků Electroluxu

životnímu prostředí. Může se zdát, že je to málo, ale právě z malých činů vznikají velké věci.

Úplný návod k použití najdete na stránkách www.electrolux.com

BEZPEČNOSTNÍ INFORMACE

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řád- ně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvě- domte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením.

Bezpečnost dětí a hendikepovaných osob

•Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patř

ičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebi- čem nehrály.

• Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáhněte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemohly zavřít uvnitř.

• Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpeč pasti.

Všeobecné bezpečnostní informace

Pozor Udržujte větrací otvory volně

průchodné.

•Spotřebič je určen výlučně k domácímu použití.

•Tento spotřebič je určen k uchování potravin a nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

1) Pokud je spotřebič vybaven krytem žárovky

2) Pokud je spotřebič vybaven osvětlením

• K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepoužívejte ji- né elektrické přístroje (např. zmrzlinové strojky), než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a) je obsaženo v chladicím okruhu spotřebiče; je to zemní plyn s vysokým stupněm slučitelnosti s životním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu: –odstraňte z blízkosti spotřebiče otevřený pla-

men a všechny zdroje ohně

–důkladně vyvětrejte místnost, ve které je

spotřebič umístěný

•Změna technických parametrů nebo jakákoli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může způsobit zkrat, požár nebo úraz elektrickým proudem.

Upozornění Jakýkoli elektrický díl (napájecí

kabel, zástrčka, kompresor) smí vyměnit pouze autorizovaný zástupce nebo kvalifikovaný pracovník servisu.

1. Napájecí kabel se nesmí nastavovat.

2. Zkontrolujte, zda není zástrčka stlačená nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Ověřte si, zda je zástrčka spotřebiče dobře přístupná.

4. Netahejte za napájecí kabel.

5. Pokud je síťová zásuvka uvolněná, nezasunujte do ní zástrčku. Hrozí nebezpečí úrazu

né

elektrickým proudem nebo požár.

6. Spotřebič nesmí být spuštěn bez krytu žá-

vnitřního osvětlení.

rovky

•Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli způsobit odřeniny nebo omrzliny.

•Spotřebič nesmí být dlouhodobě vystaven přímému slunečnímu záření.

Žárovky

použité v tomto spotřebiči jsou urče-

• né pouze pro použití v domácích spotřebičích.

electrolux 3

Tyto žárovky nejsou vhodné pro osvětlení místností.

Pozor Nepokládejte zmražené potraviny na

horní desku spotřebiče, chlad a páry by pak mohly vytvořit vodní kondenzát na její vnitřní straně. Odkapávající kondenzát může zapříčinit nesprávnou funkci spotřebiče. Nepokládejte nebo nenechávejte proto žádné zmražené potraviny na horní desce spotřebiče.

Denní používání

•Ve spotřebiči nestavte horké nádoby na plasto-

vé části spotřebiče.

• Neskladujte v něm hořlavý plyn nebo tekutiny,

protože by mohly vybuchnout.

• Potraviny neukládejte přímo na větrací otvory v

zadní stěně.

• Zmrazené potraviny se nesmí po rozmrznutí

znovu zmrazovat.

• Zakoupené zmrazené potraviny skladujte podle

pokynů daného výrobce.

• Pokyny výrobce spotřebiče týkající se uchování

potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny.

• Do mrazicího oddílu nevkládejte nápoje s vyso-

kým obsahem kysličníku uhličitého nebo nápoje s bublinkami, protože vytvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič.

• Nejezte zmrzlinu ihned po vyjmutí z mrazničky,

hrozí nebezpečí popálení.

Čištění a údržba

•Před čištěním nebo údržbou spotřebič vždy vy-

pněte a vytáhněte síťovou zástrčku ze zásuvky.

•Před prvním použitím spotřebiče vymyjte vnitřek

a veškeré vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, pak vše důkladně vytřete do sucha.

•Nečistěte spotřebič

kovovými předměty.

•K odstranění námrazy nepoužívejte ostré

předměty. Použijte plastovou škrabku.

• K urychlení odmrazování nepoužívejte vysouše-

če vlasů ani jiné tepelné spotřebiče. Příliš vysoká teplota může poškodit plastový vnitřek spotřebi- če, do elektrického systému by pak mohla proniknout vlhkost a mohl by probíjet.

Instalace Důležité U elektrického připojení se pečlivě řiďte

pokyny uvedenými v příslušných odstavcích.

•Vybalte spotřebič a zkontrolujte, zda není po- škozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahla- ste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

• Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru.

•Okolo spotřebiče musí být dostatečná cirkulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

• Pokud je to možné, měl by spotřebič stát zadní stranou ke stěně, aby byly jeho horké části

ístupné (kompresor, kondenzátor), a nemo-

nepř hli jste o ně zachytit nebo se spálit.

•Spotřebič nesmí být umístěn v blízkosti radiátorů nebo sporáků.

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

•Spotřebič připojte výhradně k přívodu pitné vo-

dy.

Servis

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

• Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko, které smí použít výhradně originální náhradní díly.

Ochrana životního prostředí

Tento přístroj neobsahuje plyny, které mohou

poškodit ozónovou vrstvu, ani v chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výmění- ku tepla. Materiály použité u tohoto spotřebiče

označené symbolem

jsou recyklovatelné.

3) Pokud je spotřebič beznámrazový.

4) Pokud je spotřebič vybaven vodovodní přípojkou

4 electrolux

OVLÁDACÍ PANEL

1 2 3 4 5

1 Zelená kontrolka Zap/Vyp 2 Regulátor teploty a vypínač Zap/Vyp 3 Žlutá kontrolka funkce Rychlé zmražení 4 Vypínač zvukové signalizace a přepínač funkce

Rychlé zmražení

5 Červená výstražná kontrolka

Zapnutí spotřebiče

1. Po instalaci spotřebiče jej nechte stát alespoň 4 hodiny.

2. Zasuňte zástrčku do síťové zásuvky.

3. Otočte regulátorem teploty doprava do polohy s teplotou nižší než „- 16 °C“.

4. Zelená kontrolka Zap/Vyp se rozsvítí a červená výstražná kontrolka začne blikat.

5. Rozsvícení zelené kontrolky Zap/Vyp znamená, že byl spotřebič zapnut.

6. Blikající červená výstražná kontrolka znamená, že je v mrazicím oddíle nesprávná teplota. Navíc zní přerušovaný zvukový signál, který lze vypnout jedním stisknutím vypínače zvukové signalizace a přepínače funkce Rychlé zmražení.

7. Když zapnete mrazničku poprvé, bude červená výstražná kontrolka blikat, dokud vnitřní teplota spotřebiče nedosáhne úrovně potřebné pro bezpečné uchovávání mražených potravin.

Vypnutí spotřebiče

1. Chcete-li spotřebič vypnout, otočte regulátorem teploty do polohy „O".

2. Spotřebič odpojíte od elektrické sítě vytáhnutím zástrčky ze síťové zásuvky.

Regulace teploty

Teplota ve spot ploty umístěným na ovládacím panelu. Chcete-li spotřebič nastavit, postupujte takto:

•otočte regulátorem teploty směrem na nižší na-

stavení, chcete-li dosáhnout vyšší teploty.

•otočte regulátorem teploty směrem na vyšší na-

stavení, chcete-li dosáhnout nižší teploty.

Nejvhodnější je obvykle střední nastavení.

Při hledání přesného nastavení mějte na paměti, že teplota uvnitř spotřebiče závisí na:

•teplotě místnosti

• četnosti otevírání dveří spotřebiče

řebiči se nastavuje regulátorem te-

• množství vložených potravin

•umístění spotřebiče.

Červená výstražná kontrolka

Za normálních provozních podmínek zajišťuje vnitřní teplota mrazničky dlouhodobé uchovávání mražených potravin. Pokud však tato teplota stoupne nad určitou úroveň (-12 °C), spotřebič spustí zvukovou a světelnou výstrahu. Světelnou výstrahu představuje bli- kání červené kontrolky (červená výstražná kontrolka), zatímco zvukovou výstrahu představuje přeru- šovaný zvuk. Zvukovou signalizaci lze vypnout jedním stisknutím vypínače zvukové signalizace.

Když zapnete mrazničku poprvé, bude čer-

vená výstražná kontrolka blikat, dokud vnitřní teplota spotřebiče nedosáhne úrovně potřebné pro bezpečné uchovávání mražených potravin.

Funkce rychlého zmrazení

Pokud chcete zmrazit více než 3–4 kg potravin:

1. 6—24 hodin před uložením čerstvých potravin

do spotřebiče stiskněte na 2—3 sekundy vypínač funkce Rychlého zmrazení – rozsvítí se žlutá kontrolka funkce Rychlé zmrazení. Kompresor pak bude nepřetržitě pracovat, aby se potraviny zmrazily co nejdříve.

2. Funkci je možné kdykoli vypnout stisknutím vy-

3. Vložte potraviny do mrazicích oddílů (druhý a

4. Jakmile jsou potraviny zmražené (to může trvat

5. Přesuňte zmrazené potraviny z mrazicích od-

e funkce Rychlé zmrazení na 2—3 se-

pínač kundy.

třetí box), pro maximální mrazicí výkon vyjměte tác mrazničky a police (pokud jsou součástí výbavy), a poté potraviny ke zmrazení položte přímo na výparník. V případě malého množství potravin tác ani police odstraňovat nemusíte.

až 24 hodin), můžete ručně vypnout funkci Rychlé zmrazení stisknutím příslušného vypínače na 2—3 sekundy, přičemž žlutá kontrolka funkce Rychlé zmrazení zhasne.

dílů do ostatních tří (úložných) oddílů, abyste si vytvořili místo pro další zmrazování.

electrolux 5

Pokud funkci Rychlé zmrazení necháte omylem zapnutou, vypne se funkce Rychlé zmra-

PŘI PRVNÍM POUŽITÍ

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha.

DENNÍ POUŽÍVÁNÍ

Zmrazování čerstvých potravin

Mrazicí oddíly (druhý a třetí box) se hodí pro zmrazování čerstvých potravin a dlouhodobé uložení zmrazených a silně zmrazených potravin. Chcete-li zmrazit čerstvé potraviny, použijte funkci rychlého zmrazení. Maximální množství čerstvých potravin, které je možné zmrazit během 24 hodin, je uvedeno na typovém štítku uvnitř spotřebiče. Zmrazování trvá 24 hodin: po tuto dobu do spotřebiče nevkládejte žádné další potraviny ke zmrazení. Zmrazovací tác je vhodný pro zmrazování malých množství ovoce (malin, jahod, rybízu apod.). Ovoce musí být rozloženo na tácu ve slabých vrstvách bez obalu. Po zmrazení můžete ovoce zabalit a roztřídit, a poté vložit do příslušných úložných oddílů.

Skladování zmrazených potravin

Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením

zení automaticky po 48 hodinách. Žlutá kontrolka funkce Rychlé zmrazení také zhasne.

Důležité Nepoužívejte čisticí prostředky nebo abrazivní prášky, které mohou poškodit povrch spotřebiče.

potravin běžet nejméně 2 hodiny na vyšší nastavení.

Důležité V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení).

Rozmrazování

Hluboce nebo normálně žete před použitím rozmrazit při pokojové teplotě. Malé kousky lze dokonce tepelně upravovat ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě delší.

zmrazené potraviny mů-

ČIŠTĚNÍ A ÚDRŽBA

Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického

napájení.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto

provádět pouze autorizovaný pracovník.

Pravidelné čištění

Spotřebič je nutné pravidelně čistit:

•vnitřek a všechno vnitřní příslušenství omyjte vla- žnou vodou s trochou neutrálního mycího prostředku;

•pravidelně kontrolujte těsnění dvířek a otírejte je, aby bylo čisté, bez usazených nečistot;

•důkladně vše opláchněte a osušte.

Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je.

Nikdy nepoužívejte k čištění vnitřku spotřebiče abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková leštidla, protože mohou poškodit povrch a zanechat silný pach.

Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebiče čistěte kartáčem nebo vysavačem. Tím se zlepší výkon spotřebiče a sníží spotřeba energie.

Důležité Dbejte na to, abyste nepoškodili chladicí systém.

Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebiči. Doporučujeme proto čistit povrch spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

6 electrolux

Odmrazování mrazničky

Na policích mrazničky a okolo horního oddílu se vždy bude tvořit určité množství námrazy. Mrazničku odmrazujte, když vrstva námrazy dosáhne tloušťky kolem 3–5 mm.

Důležité Asi 12 hodin před odmrazováním nastavte regulátor teploty na vyšší nastavení, aby se vytvořila dostatečná zásoba chladu pro přerušení provozu spotřebiče.

Námrazu odstraníte následujícím způsobem:

1. Spotřebič vypněte a vytáhněte síťovou zá-

strčku ze sítě.

2. Vyjměte všechny zmrazené potraviny, zabalte

je do několika vrstev novin a dejte je na chladné místo.

Pozor Nedotýkejte se zmrazených potravin vlhkýma rukama. Ruce by vám mohly k

potravinám přimrznout.

3. Nechte dveře spotřebiče otevřené, plastovou

škrabku vložte do určeného místa dole uprostřed a pod ní dejte misku na rozmraženou vodu.

Chcete-li urychlit odmrazování, postavte do

mrazicího oddílu hrnek s teplou vodou. Odstraňujte také kusy ledu, které odpadnou ještě před dokončením odmrazování.

4. Po skončení odmrazování vysušte důkladně vnitřní prostor a škrabku uschovejte pro další použití.

5. Zapněte spotřebič.

6. Otočte regulátorem teploty do polohy „-18 °C“a nechte spotřebič pracovat alespoň 4 hodiny v režimu rychlého mrazení.

7. Po 4 hodinách vyjmuté potraviny vložte zpět do příslušných oddílů.

Upozornění K odstraňování námrazy z

výparníku nepoužívejte nikdy ostré kovové nástroje. Mohli byste jej poškodit. K urychlení odmrazování nepoužívejte mechanické nebo jiné pomocné prostředky, které nejsou doporučeny výrobcem. Zvýšení teploty zmražených potravin během odmrazování může zkrátit dobu jejich skladování.

Vyřazení spotřebiče z provozu

Jestliže spotřebič nebudete po dlouhou dobu používat, proveďte následná opatření:

1. odpojte spotřebič od sítě

2. vyjměte všechny potraviny

3. odmrazte a vyčistěte spotřebič a všechno

příslušenství

4. nechte dveře pootevřené, abyste zabránili vzni-

Důležité Pokud necháte spotřebič zapnutý, požádejte někoho, aby ho občas zkontroloval, zda se potraviny nekazí, např. z důvodu výpadku proudu.

říjemných pachů.

ku nep

CO DĚLAT, KDYŽ...

Normální provozní zvuky

• Když je chladicí kapalina čerpána chladicím hadem nebo potrubím, můžete slyšet zvuk slabého bublání či zurčení. Nejde o závadu.

• Když je kompresor spuštěný a čerpá se chladící médium, může to být doprovázeno drnčením nebo pulsujícím zvukem kompresoru. Nejde o závadu.

• Tepelné roztažení může způsobit náhlé zapraskání. Jde o přirozený a neškodný fyzikální jev. Nejde o závadu.

• Když se kompresor spustí nebo vypne, můžete zaslechnout slabé kliknutí regulátoru teploty. Nejde o závadu.

TECHNICKÉ ÚDAJE

EUC19001W EUC19002W

Rozměry Výška 1250 mm 1250 mm Šířka 545 mm 545 mm Hloubka 640 mm 640 mm Skladovací čas při po-

ruše

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

18 h 18 h

INSTALACE

Pozor Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění

bezpečnosti a správného provozu spotřebiče.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klima-

tická třída

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

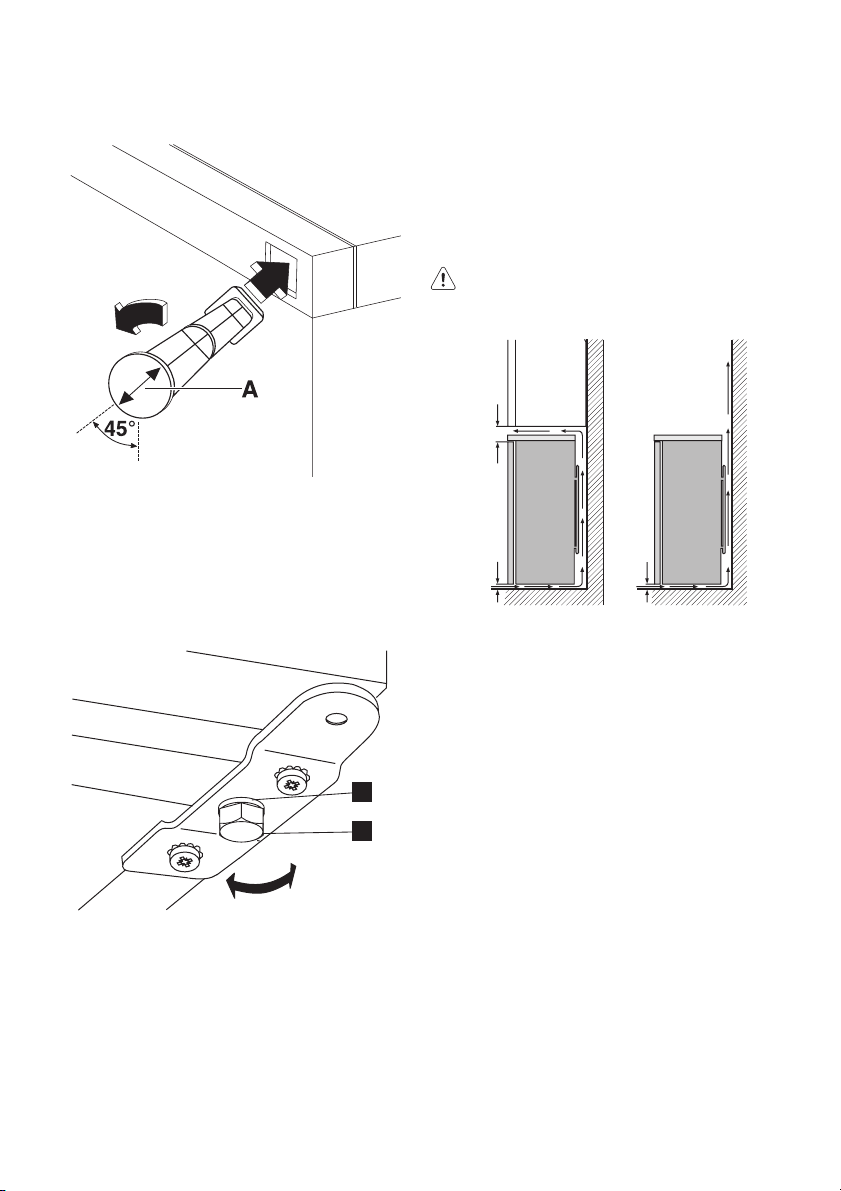

Zadní rozpěrky

V obálce s dokumentací jsou dvě rozpěrky, které musí být namontovány podle obrázku.

1. Rozpěrky zasuňte do otvorů. Zkontrolujte, zda je šipka (A) nasměrovaná jako na obrázku.

Okolní teplota

2. Otočte rozpěrky proti směru hodinových ruči- ček o 45°, až zapadnou.

Vyrovnání

Při umístění spotřebiče zajistěte, aby stál vodorovně. Můžete ho vyrovnat seřízením dvou předních dolních nožiček (2). V případě potřeby seřiďte nožičky odstraněním rozpěrného kroužku (1).

electrolux 7

8 electrolux

Umístění

Spotřebič musí být umístěný v dostatečné vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímý sluneční svit apod. Ujistěte se, že vzduch může volně proudit kolem zadní části spotřebiče. Jestliže je spotřebič umístěný pod závěsnými skříňkami kuchyňské linky, je pro zajištění správného výkonu nutná minimální vzdálenost mezi horní částí spotřebiče a závěsnými skříňkami alespoň 100 mm. Pokud je to ale možné, spotřebič pod závěsné skříňky nestavte. Správné vyrovnání zajišťuje jedna nebo více seřiditelných nožiček na spodku spotřebiče. Pokud je spotřebič umístěn v rohu stranou se závěsy ke stě spotřebičem alespoň 10 mm, aby se dveře mohly dostatečně otevřít k vytažení polic.

po instalaci dobře přístupná.

ně, musí být vzdálenost mezi stěnou a

Upozornění Spotřebič musí být odpojitelný od elektrické sítě, proto musí být zástrčka i

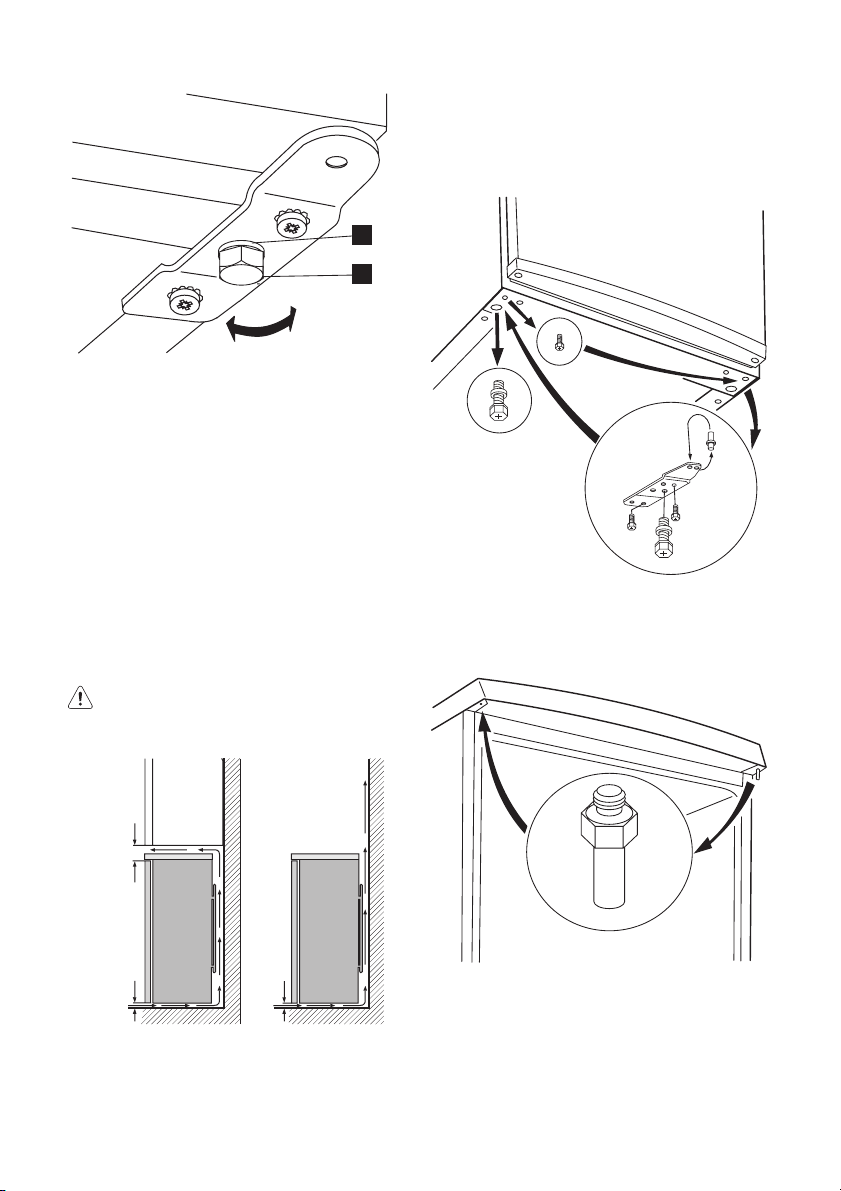

Chcete-li změnit směr otvírání dveří, postupujte takto:

1. Vytáhněte zástrčku ze síťové zásuvky.

2. Opatrně nakloňte spotřebič tak, aby se kom-

presor nedotkl podlahy.

3. Vyšroubujte obě seřiditelné nožičky.

4. Vyšroubujte šrouby z dolního dveřního závěsu.

5. Mírným tahem dolů vysaďte dveře spotřebiče.

6. Odšroubujte čep horního závěsu dveří

spotřebiče, a poté jej přišroubujte na druhou stranu.

15mm 100mm

Změna směru otvírání dveří Důležité K provedení následujícího postupu

doporučujeme přizvat další osobu, která bude dveře spotřebiče v průběhu práce držet.

15mm

7. Nasaďte dveře na čep horního závěsu dveří.

8. Odšroubujte dolní závěs dveří. Přemístěte čep

ve směru šipky.

9. Vyšroubujte šroub a zašroubujte ho na opač-

né straně.

10. Přišroubujte spodní závěs dveří na druhou

stranu beze změny pozice dveří.

11. Přišroubujte zbylý šroub z druhé strany spolu

se seřiditelnými nožičkami (2 kusy).

electrolux 9

12.

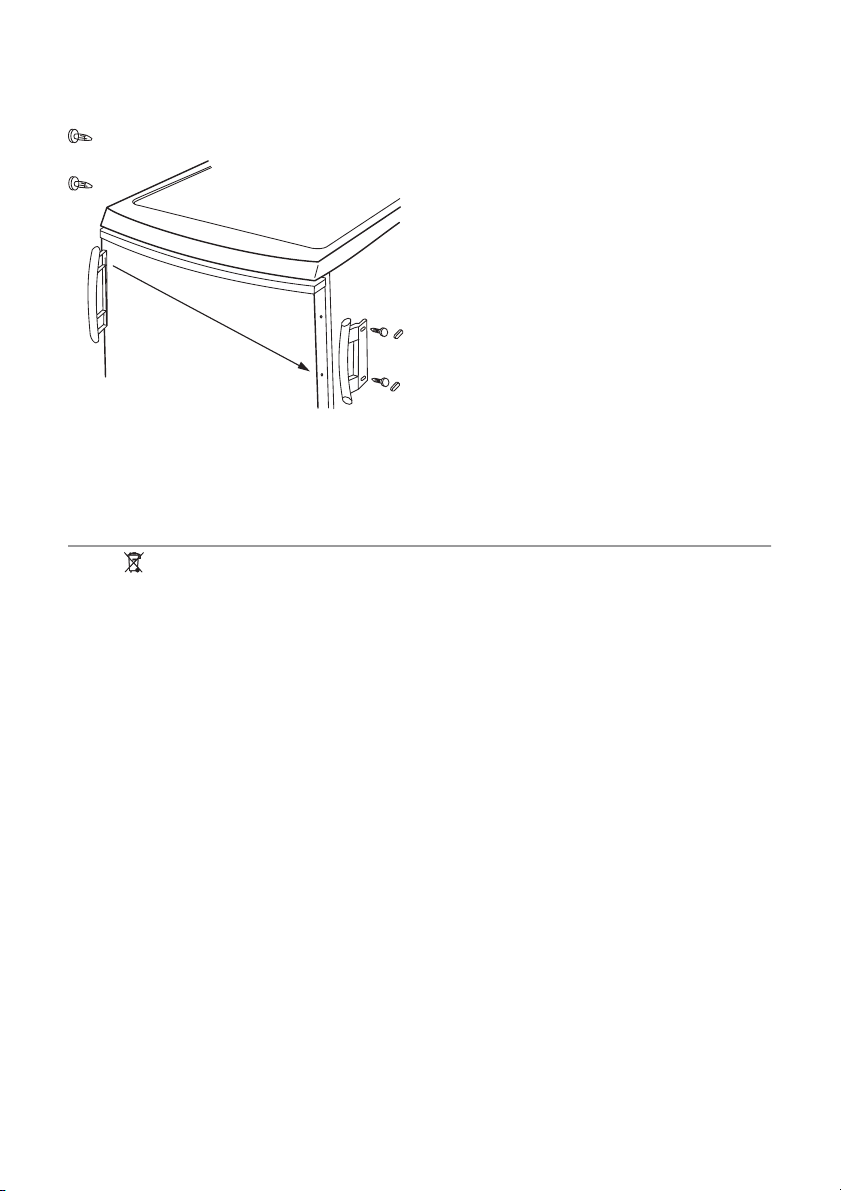

Odmontujte držadlo a opět je namontujte opačnou stranu.

13. Postavte spotřebič na místo, vyrovnejte jej, počkejte alespoň čtyři hodiny, a poté jej zapojte do elektrické zásuvky.

Na závěr zkontrolujte následující:

• Všechny šrouby jsou dotažené.

•Dveře se dobře otvírají i zavírají.

Při nízké okolní teplotě (např. v zimě) se může stát, že těsnění nebude dokonale doléhat. V takovém případě počkejte, až těsnění samo přilne. Pokud nechcete změnu směru otvírání dveří provádět sami, obraťte se na nejbližší středisko poprodejního servisu. Odborník z poprodejního servisu provede změnu směru otevírání dveří na vaše náklady.

Připojení k elektrické síti

Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástr-

ka napájecího kabelu je k tomuto účelu vybavena

příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpisy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS.

POZNÁMKY K ŽIVOTNÍMU PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní

prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

5) Pokud je součástí výbavy

10 electrolux

Ce Guide d'utilisation, simple à utiliser, vous procure des informations, nécessaires à l'utilisation de votre nouvel appareil. Electrolux souhaite réduire de 30 % sa consommation de papier concernant ses notices

d'utilisation, ce qui permettra de sauvegarder 12 000 arbres par an. Ce Guide d'utilisation n'est autre

qu'une des nombreuses mesures adoptées par Electrolux en faveur de l'environnement. Une petite

Pour vous procurer la notice d'utilisation originale, rendez-vous sur www.electrolux.com

mesure qui permettra d'obtenir de grands résultats.

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au nonrespect de ces instructions. Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire attentivement les préconisations suivantes avant toute utilisation de votre appareil.

Attention Pour éviter tout risque de

détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modèle). Au déballage de celuici, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de portée des enfants.

Attention Pour éviter tout risque (mobilier,

immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié.

Attention Votre appareil a été conçu pour

être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Attention Débranchez l'appareil avant toute

opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de

vapeur est proscrite pour écarter le risque d'électrocution.

Attention Si votre appareil est équipé d'un

éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Attention Afin d'empêcher des risques

d'explosion ou d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Attention Lors de la mise au rebut de votre

appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Attention Respectez la chaîne de froid dès

l'acquisition d'un aliment jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par

des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée

des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à cou-

per le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnéti-

ques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de

electrolux 11

rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Sécurité générale

Attention Veillez à ce que les orifices de

ventilation ne soient pas obstrués.

• Cet appareil est exclusivement destiné à un usage domestique.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.

• N'endommagez pas le circuit de refroidissement.

• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée. Si tel est le cas : – évitez les flammes vives et les sources d'igni-

tion

– aérez soigneusement la pièce où se trouve

l'appareil

• Il est dangereux de modifier de quelque manière que ce soit les caractéristiques de l’appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les composants électri-

ques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d’entretien agréé ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.

3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimentation.

6) Si le diffuseur est prévu

7) Si le diffuseur est prévu

8) Si l'appareil est sans givre

5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent.

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en le déplaçant.

• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.

• Évitez les expositions prolongées de l'appareil aux rayons solaires.

•

Ampoules

les ampoules utilisées dans cet appareil sont spéciales et dédiées uniquement à un usage avec des appareils ménagers. Elles ne conviennent pas à l'éclairage de votre habitation.

Attention Ne placez pas d'aliments surgelés

au-dessus du congélateur, car le froid et la vapeur peuvent produire une condensation d'eau sur sa face intérieure. L'égouttement qui en résulterait risquerait de provoquer des dysfonctionnements. Par conséquent, ne placez et ne déposez aucun aliment surgelé au-dessus du congélateur.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties

en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam-

mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la

sortie d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recon-

gelé.

• Conservez les aliments emballés conformément

aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que

les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap-

pareil à l'arrêt et débranchez-le.

• Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires inter-

12 electrolux

nes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du " neuf ", puis séchez soigneusement.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

• N'utilisez pas d'appareils électriques ou d'agents chimiques pour dégivrer l'appareil. La chaleur excessive pourrait endommager le revêtement plastique interne et l'humidité pourrait s'introduire dans le système électrique.

Installation Important Avant de procéder au branchement

électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement.

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien ou par une personne qualifiée.

• Cet appareil ne doit être entretenu et réparé que par votre service après vente, exclusivement avec des pièces d'origine.

Protection de l'environnement

tribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil iden-

tifiés par le symbole

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. con-

sont recyclables.

BANDEAU DE COMMANDE

1 2 3 4 5

1 Voyant Marche/ Arrêt vert 2 Thermostat et interrupteur Marche/ Arrêt 3 Voyant Congélation rapide jaune 4 Touche Arrêt du signal sonore et Congélation

rapide

5 Voyant Alarme rouge

9) Si un branchement sur le réseau d'eau est prévu

Mise en fonctionnement

1. Après l'installation, attendez quatre heures

avant de brancher votre appareil.

2. Branchez l'appareil à une prise murale.

3. Tournez le thermostat dans le sens des aiguil-

les d'une montre pour le régler sur une température inférieure à << - 16 °C >>.

4. Le voyant Marche/ Arrêt vert s'allume et le voy-

ant Alarme rouge clignote.

electrolux 13

5. Le voyant Marche/ Arrêt vert allumé signifie que le congélateur est sous tension et fonctionne.

6. Le voyant Alarme rouge allumé signifie que la température à l'intérieur du congélateur est incorrecte. En outre, cet avertissement est confirmé par un signal sonore intermittent que l'on peut arrêter en appuyant une fois sur la touche Arrêt du signal sonore et Congélation rapide.

7. Lorsque l'on allume le congélateur pour la première fois, le voyant Alarme rouge clignote jusqu'à ce que la température interne atteigne le niveau requis pour assurer une conservation sûre des produits congelés.

Mise à l'arrêt

1. Pour mettre à l'arrêt l'appareil, tournez le thermostat sur la position "0"

2. Pour mettre l'appareil hors tension, débranchez-le électriquement.

Réglage de la température

La température régnant à l'intérieur de l'appareil est contrôlée par un thermostat situé sur le bandeau de commande. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le thermostat sur la position minimum

pour obtenir moins de froid.

• tournez le thermostat sur la position maximum

pour obtenir plus de froid.

Une position moyenne est généralement la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Voyant Alarme rouge

Dans des conditions d'utilisation normales, la température interne du congélateur assure une conservation à long terme des produits congelés. Lorsque la température interne remonte anormalement (-12°C ), l'alarme visuelle et sonore se déclenche. L'alarme visuelle est un voyant rouge cli-

gnotant (voyant Alarme rouge). L'alarme sonore est une tonalité intermittente. Vous pouvez arrêter l'alarme sonore en appuyant une fois sur la touche Arrêt du signal sonore.

Lorsque l'on allume le congélateur pour la

première fois, le voyant Alarme rouge clignote jusqu'à ce que la température interne atteigne le niveau requis pour assurer une conservation sûre des produits congelés.

Fonction Congélation Rapide

Pour congeler plus de 3-4 kg d'aliments :

1. Appuyez sur la touche de congélation rapide

pendant 2 à 3 secondes pour activer la fonction Congélation rapide 6 à 24 heures avant de placer les aliments frais dans le congélateur, le voyant Congélation rapide jaune s'allume. Le compresseur fonctionne désormais continuellement pour que les denrées fraîches soient congelées le plus rapidement possible.

2. Vous pouvez désactiver cette fonction à n'im-

porte quel moment en appuyant sur la touche Congélation rapide pendant 2 à 3 secondes.

3. Placez les aliments dans les compartiments de

congélation (deuxième et troisième compartiments). Pour une performance de congélation optimale, retirez le compartiment de congélation et les tiroirs (si présents) et rangez les aliments directement sur l'évaporateur. Vous n'avez pas besoin d'enlever le compartiment de congélation et les tiroirs si vous congelez des quantités d'aliments moins importantes.

4. Lorsque les aliments sont totalement congelés

(la congélation peut nécessiter jusqu'à 24 heures), vous pouvez appuyer pendant 2 à 3 secondes sur la touche Congélation rapide pour désactiver cette fonction. Le voyant jaune Congélation rapide s'éteindra.

5. Transférez les aliments congelés des compar-

timents de congélation dans les trois autres compartiments de stockage pour pouvoir congeler d'autres aliments.

Si la touche Congélation rapide reste invo-

lontairement activée, la congélation rapide sera automatiquement désactivée après 48 heures. Le voyant Congélation rapide jaune s'éteindra.

PREMIÈRE UTILISATION

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

14 electrolux

UTILISATION QUOTIDIENNE

Congélation d'aliments frais

Les compartiments de congélation (deuxième et troisième compartiments) sont conçus pour congeler des denrées fraîches et conserver à long terme des aliments surgelés ou congelés. Pour congeler des denrées fraîches, activez la fonction Congélation Rapide. La quantité maximale d'aliments pouvant être congelés en 24 heures est indiquée sur la plaque si- gnalétique , située à l'intérieur de l'appareil. Le temps de congélation est de 24 heures : vous ne devez ajouter aucune autre denrée à congeler au cours de cette période. Le compartiment de congélation peut servir à congeler des fruits de petites tailles tels que framboises, fraises, raisins, etc. Les fruits doivent être rangés dans le compartiment sans emballage et sans être empilés. Une fois congelés, vous pouvez les trier, les emballer et les ranger dans les compartiments de stockage.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec

de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et net-

toyez-les en les essuyant pour éviter toute accumulation de déchets.

• rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager

les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

2 heures environ, avant d'introduire les produits dans le compartiment.

Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent être décongelés à température ambiante. Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Important Environ 12 heures avant d'effectuer un dégivrage, mettez le thermostat sur une position de froid supérieure pour que les aliments soient assez congelés pendant l'interruption de fonctionnement.

Pour enlever le givre, suivez les instructions cidessous :

1. Mettez l'appareil à l'arrêt et débranchez-le électriquement.

2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

electrolux 15

Attention Ne touchez pas avec les mains

humides les surfaces givrées et les produits congelés. Risque de brûlures ou arrachement de la peau.

3. Maintenez la porte ouverte et utilisez une spa-

tule en plastique comme gouttière en l'insérant dans l'emplacement prévu à cet effet. Placez au-dessous un récipient pour recueillir l'eau de dégivrage.

Le dégivrage peut être accéléré en plaçant

dans le compartiment congélateur un ou plusieurs récipients d'eau chaude non bouillante, à l'exclusion de toute autre source de chaleur. Retirez également les morceaux de glace au fur et à mesure que ceux-ci se détachent, avant que le processus de dégivrage ne soit terminé.

5. Mettez l'appareil sous tension.

6. Réglez le thermostat sur << -18 °C >> et laissez la fonction Congélation rapide activée pendant au moins 4 heures.

7. Après 4 heures, replacez les produits dans les compartiments.

Avertissement N'utilisez en aucun cas un

couteau, un autre objet tranchant ou un objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun dispositif mécanique ou autre pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de nonutilisation

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les ac-

cessoires

4. laissez la porte/les portes ouverte(s) pour pré-

venir la formation d'odeurs désagréables.

Important Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

4. Une fois le dégivrage terminé, épongez et séchez bien l'intérieur du congélateur et conservez la spatule pour une prochaine utilisation.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le

circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.

• Le compresseur peut produire un ronronnement

aigu ou un bruit de pulsation. Ce phénomène est normal.

• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.

• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.

16 electrolux

CARACTÉRISTIQUES TECHNIQUES

EUC19001W EUC19002W

Dimensions Hauteur 1250 mm 1250 mm Largeur 545 mm 545 mm Profondeur 640 mm 640 mm Temps de montée en

température

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

18 h 18 h

INSTALLATION

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe

climati-

que

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C

Entretoises arrière

Le sachet avec la documentation contient deux entretoises, qui doivent être mises en place comme le montre l'illustration.

1. Introduisez les entretoises dans les orifices.

Veillez à ce que la flèche (A) se trouve dans la position illustrée sur la photo.

Température ambiante

2. Tournez les entretoises de 45° dans le sens inverse d'une aiguille d'une montre jusqu'à ce qu'elles se bloquent.

Mise à niveau

Lorsque vous installez l'appareil, veillez à le placer de niveau. Servez-vous des deux pieds réglables se trouvant à l'avant de l'appareil (2). Si besoin est, réglez les pieds en retirant l'entretoise (1).

Emplacement

L'appareil doit être installé à bonne distance de toute source de chaleur telle que les radiateurs, chauffe-eau, lumière directe du soleil etc. Assurezvous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'armoire et l'élément suspendu doit être de 100 mm minimum. Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise à niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'armoire. Si l'armoire est placée dans un angle et le côté avec les charnières est face au mur, la distance entre le mur et l'armoire doit être de 10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir les clayettes.

Avertissement L'appareil doit pouvoir être

débranché à tout moment ; Il est donc nécessaire que la prise murale reste accessible après l'installation.

electrolux 17

Réversibilité de la porte Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil pendant les opérations.

Pour changer le sens d'ouverture de la porte, procédez comme suit :

1. Retirez la fiche de la prise de courant.

2. Inclinez l'appareil avec précaution vers l'arrière pour que le compresseur ne touche pas le sol.

3. Dévissez les deux pieds réglables.

4. Dévissez les vis de la charnière inférieure de la porte.

5. Retirez la porte de l'appareil en la tirant légèrement vers le bas.

6. Dévissez la goupille de la charnière de la porte supérieure de l'appareil et revissez-la de l'autre côté.

15mm 100mm

15mm

18 electrolux

7. Installez la porte de l'appareil sur la goupille de la charnière de la porte supérieure.

8. Retirez la charnière inférieure. Placez la goupille dans le sens de la flèche.

9. Dévissez et installez la vis sur le côté opposé.

10. Installez la charnière inférieure sur le côté opposé sans modifier la position de la porte.

11. Vissez la vis dans l'orifice resté libre de l'autre côté ainsi que les pieds réglables (2 pieds).

12.

Déposez et installez la poignée côté.

13. Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le sur la prise de courant.

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.

10)

de l'autre

Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre Service Après-vente. Un technicien du Sercice Après-vente pourra effectuer la réversibilité de la porte, mais cette intervention vous sera facturée.

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur électrique est peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés. Calibre des fusibles en ligne (un par phase) : 10 A à 230 V.

Important L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions des fournisseurs d'énergie électrique.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C. 15100 et aux prescriptions des fournisseurs d'énergie électrique ; cette prise de courant doit impérativement être accessible. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons

10) Le cas échéant

l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

electrolux 19

Diese Kurz-Benutzerinformation enthält alles Wissenswerte über das neue Produkt und ist einfach anzuwenden. Electrolux hat es sich zum Ziel gesetzt, zum Schutz der Umwelt den Papierverbrauch für Benutzerinformationen um 30 % zu senken; diese Maßnahme schont 12.000 Bäume pro Jahr. Die KurzBenutzerinformation ist einer von vielen Schritten, die Elextrolux zum Schutz der Umwelt unternimmt. Es

mag vielleicht ein kleiner Schritt sein, aber jeder Schritt zählt auf diesem Weg!

Eine komplette Benutzerinformation finden Sie unter www.electrolux.com

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kin-

dern), deren physische, sensorische Fähigkeiten

und deren Mangel an Erfahrung und Kenntnis-

sen einen sicheren Gebrauch des Gerätes aus-

schließen nur unter Aufsicht oder nach ausreich-

ender Einweisung durch eine verantwortungs-

bewusste Person benutzt werden, die sicher-

stellt, dass sie sich der Gefahren des Gebrauchs

bewusst sind.

Kinder müssen beaufsichtigt werden, damit sie

nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt

von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den

Netzstecker, schneiden Sie das Netzkabel (so

nah wie möglich am Gerät) ab und entfernen Sie

die Tür, so dass spielende Kinder vor elektri-

schem Schlag geschützt sind und sich nicht in

dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdich-

tung ein älteres Modell mit Schnappverschluss

(Türlasche) an der Tür oder auf dem Deckel er-

setzt, machen Sie den Schnappverschluss vor

dem Entsorgen des Altgerätes unbrauchbar. So

verhindern Sie, dass das Gerät nicht zu einer

Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen müssen

immer frei von Hindernissen sein.

• Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in den vorliegenden Gebrauchsanweisungen beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – offene Flammen und Zündfunken vermeiden; – den Raum, in dem das Gerät installiert ist, gut

lüften.

• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen.

Warnung! Elektrische Bauteile (Netzkabel,

Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

20 electrolux

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Das Gerät darf nicht ohne Lampenabdeckung betrieben werden,

11)

Innenbeleuch-

tung vorgesehen ist.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/ feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

•

Die Leuchtmittel

12)

in diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung.

Vorsicht! Legen Sie keine tiefgefrorenen

Lebensmittel auf der Geräteoberseite ab, da die Verdunstungskälte zur Wasserkondensation an der Innenseite führen kann. Die tropfende Flüssigkeit könnte Störungen verursachen. Stellen oder legen Sie daher keine gefrorenen Lebensmittel auf der Geräteoberseite ab.

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunst-

stoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder

Flüssigkeiten in dem Gerät. Explosionsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luft-

auslass auf der Rückwand.

13)

• Ein aufgetautes Produkt darf nicht wieder ein-

gefroren werden.

• Abgepackte Tiefkühlkost immer entsprechend

den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers

sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Spru-

del in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursa-

chen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das

Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Falls Sie nicht an die Steckdose kommen, unterbrechen Sie die Stromversorgung.

• Bevor Sie das Gerät in Betrieb nehmen, besei-

tigen Sie den typischen "Neugeruch" am besten

11) wenn eine Abdeckung der

12) Falls vorhanden.

13) No-Frost-Geräte

14) Falls ein Wasseranschluss erforderlich ist

durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.

• Verwenden Sie niemals einen Haartrockner oder andere Heizgeräte, um das Abtauen zu beschleunigen. Starke Hitze kann die Plastikteile im Innenraum beschädigen und Feuchtigkeit kann in das elektrische System eindringen, so dass die Teile unter Spannung stehen.

Montage Wichtig! Halten Sie sich für den elektrischen

Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung.

14)

Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem ElektroFachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets OriginalErsatzteile.

electrolux 21

Umweltschutz

Das Gerät enthält im Kältekreis oder in dem

Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese

BEDIENBLENDE

1 2 3 4 5

1 Grüne Ein/Aus-Kontrolllampe 2 Temperaturregler und Ein-/Aus-Taste 3 Gelbe Superfrost-Kontrolllampe 4 Taste zum Abschalten des Alarmsignals und

für die Superfrost-Funktion

5 Rote Alarm-Kontrolllampe

Einschalten

1. Lassen Sie das Gerät nach dem Aufstellen 4

Stunden stehen.

2. Stecken Sie den Stecker in die Netzsteckdose.

3. Drehen Sie den Temperaturregler im Uhrzei-

gersinn auf eine niedrigere Temperatur unterhalb der - 16 °C-Position.

4. Die grüne Ein/Aus-Kontrolllampe leuchtet auf

und die rote Alarm-Kontrolllampe beginnt zu blinken.

5. Das Aufleuchten der grünen Ein/Aus-Kontroll-

lampe zeigt an, dass das Gerät eingeschaltet ist.

6. Das Blinken der roten Alarm-Kontrolllampe

zeigt an, dass die Temperatur im Gefrierfach nicht richtig ist. Zudem ist eine akustische Signalabfolge zu hören, die durch einmaliges Drücken der Taste zum Abschalten des Alarmsignals und für die Superfrost-Funktion abgeschaltet werden kann.

7. Wenn das Gefriergerät zum ersten Mal einge-

schaltet wird, beginnt die rote Alarm-Kontrolllampe zu blinken, bis die Innentemperatur den Wert erreicht hat, der für die sichere Aufbewahrung des Gefrierguts erforderlich ist.

Ausschalten

1. Drehen Sie den Temperaturregler zum Aus-

schalten des Geräts in die Position „O“.

bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden

und mit dem Symbol cycelt werden.

2. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät von der Stromversorgung zu trennen.

Temperaturregelung

Die Temperatur im Gefrierraum wird durch den Temperaturregler, der sich auf der Bedienblende befindet, geregelt. Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler auf eine nied-

rigere Einstellung, um die minimal mögliche Kühlung zu erreichen.

• Drehen Sie den Temperaturregler auf eine hö-

here Einstellung, um die maximal mögliche Kühlung zu erreichen.

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• Raumtemperatur

• Von der Häufigkeit der Türöffnung

• Von der Menge der eingelagerten Lebensmittel

• Und vom Standort des Geräts.

Rote Alarm-Kontrolllampe

Unter normalen Betriebsbedingungen gewährleistet die Innentemperatur des Gefriergeräts die Haltbarkeit der eingelagerten Lebensmittel über einen längeren Zeitraum. Sobald die Temperatur einen bestimmten Wert (-12 °C) übersteigt, löst das Gerät einen akustischen und optischen Alarm aus. Als optischer Alarm blinkt die rote Lampe (rote Alarm-Kontrolllampe) und als akustischer Alarm gibt das Gerät eine akustische Signalabfolge aus.

markiert sind, können re-

22 electrolux

Der Alarmton kann durch einmaliges Drücken der Taste zum Abschalten des Alarmtons ausgeschaltet werden.

Wenn das Gefriergerät zum ersten Mal ein-

geschaltet wird, beginnt die rote Alarm-Kontrolllampe zu blinken, bis die Innentemperatur auf einen Wert abgesunken ist, der für die sichere Lagerung des Gefrierguts erforderlich ist.

Superfrost-Funktion (Schnellgefrieren)

Wenn mehr als 3-4 kg Lebensmittel eingefroren werden sollen:

1. Aktivieren Sie die Superfrost-Funktion 6-24

Stunden, bevor Sie frische Lebensmittel in das Gefriergerät legen. Halten Sie dafür die Superfrost-Taste 2-3 Sekunden gedrückt. Die gelbe Kontrolllampe leuchtet auf. Der Kompressor läuft jetzt kontinuierlich und gewährleistet so eine möglichst schnelle Tiefkühlung der frischen Lebensmittel.

2. Diese Funktion kann jederzeit ausgeschaltet

werden. Halten Sie dafür die Superfrost-Taste 2-3 Sekunden gedrückt.

3. Legen Sie die Lebensmittel in die Gefrierfächer

(in den zweiten und dritten Behälter). Um die

ERSTE INBETRIEBNAHME

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

höchste Gefrierleistung zu ermöglichen, entnehmen Sie die Gefrierschale und die Schubläden (falls vorhanden) und legen Sie dann die einzufrierenden Lebensmittel direkt auf den Verdampfer. Beim Einfrieren kleinerer Mengen ist eine Herausnahme der Gefrierschale und der Schubläden nicht notwendig.

4. Sobald die Lebensmittel vollständig gefroren sind (dies kann bis zu 24 Stunden dauern), können Sie die Superfrost-Funktion ausschalten. Halten Sie dafür die Superfrost-Taste 2-3 Sekunden gedrückt. Die gelbe SuperfrostKontrolllampe erlischt dann ebenfalls.

5. Nehmen Sie das Gefriergut aus dem Gefrierfach heraus und legen Sie es in die anderen drei Fächer (Lagerfächer), um wieder Platz für ein erneutes Schnellgefrieren zu schaffen.

Falls die Superfrost-Taste versehentlich ein-

geschaltet bleibt, schaltet sich die Superfrost-Funktion automatisch 48 Stunden später aus. Die gelbe Superfrost-Kontrolllampe erlischt dann ebenfalls.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

TÄGLICHER GEBRAUCH

Einfrieren frischer Lebensmittel

Die Gefrierfächer (der zweite und dritte Behälter) eignen sich zum Einfrieren frischer Lebensmittel und zur Lagerung von gefrorenen und tiefgefrorenen Lebensmitteln über einen längeren Zeitraum. Aktivieren Sie zum Einfrieren frischer Lebensmittel die Superfrost-Funktion. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben, das sich im Inneren des Geräts befindet. Der Gefriervorgang dauert 24 Stunden: Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gerät. Die Gefrierschale ist für das Gefrieren von kleineren Früchten wie Himbeeren, Erdbeeren, Johannisbeeren usw. geeignet. Legen Sie eine dünne Schicht unverpackter Früchte in die Schale. Sie können nach dem Gefrieren verpackt, sortiert und in die Lagerfächer gelegt werden.

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können sogar direkt aus dem Gefriergerät entnommen und anschließend

sofort gekocht werden: in diesem Fall dauert der Garvorgang allerdings etwas länger.

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus

der Steckdose.

Der Kältekreis des Gerätes enthält Kohlen-

wasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehör-

teile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in re-

gelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/oder

Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Abtauen des Gefriergeräts

Auf den Ablagen des Gefriergeräts und im Innern des oberen Fachs bildet sich stets etwas Reif. Tauen Sie das Gefriergerät ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat.

electrolux 23

Wichtig! Stellen Sie den Temperaturregler bitte 12 Stunden vor dem Abtauen auf einen kälteren Wert ein, damit sich bis zur Betriebsunterbrechung genügend Kältereserve aufgebaut hat.

Entfernen Sie den Reif wie nachstehend erläutert:

1. Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.

Vorsicht! Fassen Sie das Gefriergut nicht mit nassen Händen an. Ihre Hände könnten

an den Lebensmitteln festfrieren.

3. Lassen Sie die Tür des Geräts offen stehen und setzen Sie den Kunststoffschaber in die entsprechende Aufnahme in Bodenmitte ein; stellen Sie eine Schale zum Auffangen des Tauwassers darunter.

Stellen Sie eine Schale mit warmem Wasser

in den Gefrierraum, um den Abtauprozess zu beschleunigen Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich lösen lassen.

4. Ist das Geräteinnere vollständig abgetaut, tro-

cken Sie die nassen Oberflächen gründlich ab und heben Sie den Kunststoffschaber zur späteren Verwendung auf.

5. Gerät einschalten.

6. Stellen Sie den Temperaturregler auf die Posi-

tion -18 °C und lassen Sie das Gerät mindestens 4 Stunden mit eingeschalteter SuperfrostFunktion laufen.

24 electrolux

7. Nach 4 Stunden legen Sie die ausgelagerten Lebensmittel wieder in die Gerätefächer.

Warnung! Entfernen Sie Reif und Eis vom

Verdampfer bitte niemals mit scharfen Gegenständen, da dieser dadurch beschädigt werden könnte. Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Geräts müssen Sie folgendermaßen vorgehen:

1. trennen Sie das Gerät von der Netzversorgung

2. entnehmen Sie alle Lebensmittel

3. tauen Sie das Gerät ab; reinigen Sie den Innenraum und das gesamte Zubehör

4. lassen Sie die Türen offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

Wichtig! Möchten Sie bei einer längeren Abwesenheit das Gerät weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Geräts verdirbt.

WAS TUN, WENN …

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu hören, wenn das Kältemittel durch die Leitungen gepumpt wird. Das ist normal.

• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie hören ein Surren und ein pulsierendes Geräusch vom Kompressor. Das ist normal.

• Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.

• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu hören. Das ist normal.

TECHNISCHE DATEN

EUC19001W EUC19002W

Abmessungen Höhe 1250 mm 1250 mm Breite 545 mm 545 mm Tiefe 640 mm 640 mm Ausfalldauer 18 Std. 18 Std.

Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette.

MONTAGE

Vorsicht! Lesen Sie bitte die

"Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.

Aufstellung

Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klimaklasse

SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C

Distanzstücke hinten

In der Dokumententasche befinden sich zwei Distanzstücke, die wie in der Abbildung gezeigt angebracht werden müssen.

Umgebungstemperatur

electrolux 25

1. Setzen Sie die Distanzstücke in die Öffnungen

ein. Stellen Sie sicher, dass der Pfeil (A) wie in der Abbildung gezeigt ausgerichtet ist.

2. Drehen Sie die Distanzstücke um 45°, bis sie

einrasten.

Ausrichten

Bei der Aufstellung des Gerätes ist dieses waagerecht auszurichten. Dies lässt sich mit zwei Schraubfüßen (2) am vorderen Sockel des Gerätes erreichen. Bei Bedarf kann zum Einstellen der Schraubfüße das Distanzstück (1) entfernt werden.

überhängenden Wand nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerätes kann mit Hilfe eines oder mehrerer Schraubfüße am Sockel des Gerätes erfolgen. Wird das Gerät in einer Ecke aufgestellt, und zeigt die Scharnierseite dabei zur Wand, so muss der Abstand zwischen Wand und Gerät mindestens 10 mm betragen, damit die Tür zum Herausnehmen der Ablagen geöffnet werden kann.

Warnung! Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation

muss die Steckdose daher zugänglich bleiben.

15mm 100mm

Wechsel des Türanschlags Wichtig! Die nachfolgend beschriebenen

Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

Beim Wechsel des Türanschlags muss wie folgt vorgegangen werden:

1. Ziehen Sie den Stecker aus der Steckdose.

2. Neigen Sie das Gerät vorsichtig nach hinten, so dass der Kompressor nicht den Boden berühren kann.

15mm

Standort

Das Gerät sollte möglichst weit entfernt von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Sicherstellen, dass die Luft frei auf der Rückseite des Gerätes zirkulieren kann. Damit das Gerät die optimale Leistung bringen kann, wenn es unter einer überhängenden Wand installliert wird, sollte der Mindestabstand zwischen der Geräteoberseite und der Wand mindestens 100 mm betragen. Allerdings sollte die Aufstellung des Gerätes unter einer

26 electrolux

3. Schrauben Sie beide Schraubfüße ab.

4. Lösen Sie die Schrauben des unteren Türscharniers.

5. Nehmen Sie die Gerätetür ab, indem Sie sie vorsichtig nach unten ziehen.

6. Schrauben Sie den Haltestift des oberen Türscharniers heraus und schrauben Sie ihn dann auf der anderen Seite wieder an.

7. Setzen Sie danach die Gerätetür auf den oberen Haltestift des Scharniers.

8. Nehmen Sie das untere Scharnier ab. Stecken Sie den Bolzen in Pfeilrichtung um.

9. Lösen Sie die Schraube und bringen Sie sie an der gegenüberliegenden Seite wieder an.

10. Bauen Sie das untere Türscharnier auf der gegenüberliegenden Seite ein. Lassen Sie dabei die Position der Tür unverändert.

11. Schrauben Sie die einzelne Schraube an der dafür vorgesehenen Stelle auf der gegenüber-

liegenden Seite fest, ebenso die beiden Verstellfüße (2 Stück).

12.

Bauen Sie den Griff ab

15)

und auf der gegen-

überliegenden Seite wieder an.

13. Schieben Sie das Gerät wieder an seinen Standort, richten Sie es waagerecht aus und nehmen Sie es mindestens vier Stunden lang nicht in Betrieb. Schließen Sie es dann an die Stromversorgung an.

Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Die Tür korrekt öffnet und schließt.

Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall auf die natürliche Anpassung der Dichtung. Wenden Sie sich bitte an den Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selbst durchführen möchten. Ein Kundendiensttechniker wird die Türen dann auf Ihre Kosten umbauen.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien.

15) Falls dies vorgesehen ist

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts

electrolux 27

schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

28 electrolux

Ez a Gyors felhasználói kézikönyv tartalmazza az Ön új termékére vonatkozó valamennyi alapvető

tudnivalót, és könnyen is használható. Az Electrolux csökkenteni szeretné a felhasználói kézikönyvekkel

kapcsolatos papírfelhasználást mintegy 30%-kal, ami évente 12 000 fa megóvását jelenti. Ez a Gyors felhasználói kézikönyv az egyike annak a számos lépésnek, amelyet az Electrolux megtett a környezet védelmében. Meglehet, hogy ez egy kis lépés, de az apró dolgok elvégzéséből nagy tettek születnek.

A teljes felhasználói kézikönyv megtalálható a www.electrolux.com címen.

BIZTONSÁGI INFORMÁCIÓK

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően. Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

• A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

• Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonság

Figyelem A szellőzőnyílásokat ne takarja el

semmivel.

• A készüléket kizárólag háztartási célú használatra tervezték.

• A készülék rendeltetése élelmiszerek és/vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató ismerteti.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.

• Ne használjon más elektromos készüléket (például fagylaltkészítő gépet) hűtőberendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.

• Ügyeljen arra, hogy ne sérüljön meg a hűtőkör.

• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony. A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg. Ha a hűtőkör megsérült: – kerülje nyílt láng és tűzgyújtó eszközök hasz-

nálatát

– alaposan szellőztesse ki azt a helyiséget, ahol

a készülék található

• Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

Vigyázat Mindenféle elektromos alkotóelem

(hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad meghosszabbítani.

2. Ügyeljen arra, hogy a hálózati dugaszt ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.

3. Gondoskodjon arról, hogy a készülék hálózati dugasza hozzáférhető legyen.

4. Ne húzza a hálózati kábelt.

5. Ha a hálózat aljzat ki van lazulva, ne csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye.

electrolux 29

6. Tilos üzemeltetni a készüléket a lámpaburkolat nélkül

16)

lámpaburkolata.

• A készülék nehéz. Mozgatásakor körültekintéssel járjon el.

• Ne szedjen ki dolgokat a fagyasztóból, és ne is érjen hozzá ilyenekhez nedves/vizes kézzel, mivel ez a bőrsérüléseket, illetve fagyás miatti égési sérüléseket eredményezhet.

• Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.

•

Az ebben a

17)

készülékben működő izzók kizárólag háztartási eszközökhöz kifejlesztett fényforrások! Nem használhatók a helyiség megvilágítására.

Figyelem A készülék tetejére ne helyezzen

fagyasztott ételt, mert a pára és a hideg levegő páralecsapódást okozhat a belső oldalán. Az így keletkezett vízcseppek a készülék meghibásodásához vezethetnek. Ezért ne helyezzen, vagy hagyjon semmilyen fagyasztott terméket a készülék tetején.

Napi használat

• Ne tegyen meleg edényt a készülék műanyag

részeire.

• Ne tároljon gyúlékony gázt vagy folyadékot a

készülékben, mert azok felrobbanhatnak.

• Ne tegyen élelmiszereket közvetlenül a hátsó fa-

lon lévő levegőkimenet elé.

18)

• A fagyasztott élelmiszert kiolvasztás után többé

nem szabad újra lefagyasztani.

•Az előrecsomagolt fagyasztott élelmiszereket az

élelmiszergyártó utasításaival összhangban tárolja.

• A készülék gyártójának tárolásra vonatkozó

ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.

• Ne tegyen szénsavas italokat a fagyasztóba,

mert nyomás keletkezik a palackban, ami miatt felrobbanhat és kárt okozhat a készülékben.

• A jégnyalóka fagyásból eredő égéseket okoz-

hat, ha rögtön a készülékből kivéve enni kezdik.

Ápolás és tisztítás

• Karbantartás előtt kapcsolja ki a készüléket, és

húzza ki a hálózati csatlakozódugót a konnektorból.

•Az első használat előtt mossa ki a készülék bel-

sejét és az összes belső tartózékot semleges szappanos langyos vízzel, hogy eltávolítsa a teljesen új termékek tipikus szagát, majd alaposan szárítsa ki a készűléket.

• A készüléket ne tisztítsa fém tárgyakkal.

• A dér eltávolítására ne használjon éles tárgyakat.

Alkalmazzon műanyag kaparókést.

16) Ha van a belső világításnak

17) Ha van belső világítás

18) Ha a készülék dérmentesítő rendszerű

19) Ha van vízcsatlakoztatás

• Soha ne használjon hajszárítót vagy más fűtő- készüléket a leolvasztás felgyorsítására. A túlzott hő károsíthatja a műanyag belsőt, és a nedvesség bejuthat az elektromos rendszerbe, ami zárlatot okozhat.

Üzembe helyezés Fontos Az elektromos hálózatra való

csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőrizze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetben őrizze meg a csomagolást.

• Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba.

•Megfelelő levegőáramlást kell biztosítani a ké- szülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.

• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.

• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.

• Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után.

• A készüléket csak ivóvízhálózathoz csatlakoztassa.

19)

Szerviz

• A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakképzett villanyszerelőnek vagy kompetens személynek kell elvé- geznie.

• A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

30 electrolux

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-keringető

rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelőhab gyúlékony gázokat tartalmaz: a készüléket a helyi ható-

KEZELŐPANEL

1 2 3 4 5

1 Zöld be/ki jelzőfény 2 Hőmérséklet szabályozó és be-/kikapcsoló 3 Sárga gyorsfagyasztás jelzőfény 4 Figyelmeztető hangjelzés leállítása és gyorsfa-

gyasztás gomb

5 Piros figyelmeztető jelzőfény

Bekapcsolás

1. Az üzembe helyezést követően hagyja a ké-

szüléket 4 órát állni a helyes pozícióban.

2. Illessze a csatlakozódugaszt a hálózati aljzat-

ba.

3. Fordítsa a hőmérséklet szabályzót az óramu-

tató járásával megegyező irányban << - 16 °C >> hőmérsékletnél kisebb pozícióba.

4. A zöld be/ki jelzőfény világítani fog, és a piros

figyelmeztető jelzőfény villog.

5. A zöld be/ki jelzőfény azt jelenti, hogy a készü-

lék be van kapcsolva.

6. A piros figyelmeztető jelzőfény villogása azt je-

lenti, hogy nem megfelelő a hőmérséklet a fagyasztó rekeszben. Mindezek mellett szaggatott hangjelzés hallható, amely leállítható a hangjelzésleállító és a a gyorsfagyasztó gomb együttes megnyomásával.

7. A fagyasztó első bekapcsolásakor a piros fi-

gyelmeztető jelzőfény villog, amíg a belső hő- mérséklet el nem éri a fagyasztott étel minősé- gének biztonságos megőrzéséhez szükséges hőmérsékletet.

Kikapcsolás

1. A készülék kikapcsolásához forgassa a hőmér-

sékletszabályozót a "O" állásba.

2. A készülék áramtalanításához húzza ki a csat-

lakozódugót a hálózati aljzatból.

ságoktól beszerezhető vonatkozó rendelkezések- kel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegység, különösen hátul a hőcserélő környéke. A készüléken használt és

szimbólummal megjelölt anyagok újrahaszno-

síthatóak.

Hőmérséklet-szabályozás

A készülék belsejében lévő hőmérsékletet a kezelősávon elhelyezkedő hőmérsékletszabályozó irányítja. A készülék üzemeltetéséhez a következők szerint járjon el:

• forgassa a hőmérsékletszabályozót az alacsonyabb beállítás felé, hogy minimális h el.

• forgassa a hőmérsékletszabályozót a magasabb beállítás felé, hogy maximális hűtést érjen el.

Általában a közepes beállítás a legmegfelelőbb.

A pontos beállítás kiválasztásakor azonban szem előtt kell tartani, hogy a készülék belsejében levő hőmérséklet az alábbi tényezőktől függ:

•szobahőmérséklet,

• az ajtónyitások gyakorisága,

• a tárolt élelmiszer mennyisége,

• a készülék elhelyezése.

Piros figyelmeztető jelzőfény

Normál üzemi körülmények között a fagyasztó belső hőmérséklete a tárolt étel minőségének hosszú távú megőrzését biztosítja. Amikor a hőmérséklet egy megadott szint fölé emelkedik (-12 °C) a készülék hang- és fényjelzéssel figyelmeztet. A fényjelzés villogó piros jelzőfény (piros figyelmeztető jelzőfény), míg a hangjelzés egy szakaszos hang. A figyelmeztető hangjelzést a figyelmeztető hangot kikapcsoló gomb megnyomásával állíthatja le.

A fagyasztó első bekapcsolásakor a piros fi-

gyelmeztető jelzőfény villog, amíg a belső hő- mérséklet el nem éri a fagyasztott étel minőségé- nek biztonságos megőrzéséhez szükséges hő- mérsékletet.

űtést érjen

electrolux 31

Gyorsfagyasztás funkció

Ha 3-4 kg-nál több élelmiszert szeretne fagyasztani:

1. A gyorsfagyasztás funkció bekapcsolásához a friss étel behelyezése előtt 6-24 órával tartsa nyomva gyorsfagyasztó gombot 2-3 másodpercig. A sárga gyorsfagyasztás jelzőfény világítani kezd. A kompresszor folyamatosan működni fog, biztosítva, hogy a friss étel a lehető leggyorsabban lehűljön.

2. Bármikor lehetőség van a funkció kikapcsolására a gyorsfagyasztás gomb 2-3 másodpercig történő nyomva tartásával.

3. Helyezze az ételeket a fagyasztó rekeszekbe (második és harmadik doboz). A maximális fagyasztási teljesítmény eléréséhez távolítsa el a fagyasztó tálcát és fiókokat (amennyiben van fiók), majd helyezze a fagyasztani kívánt ételt

ELSŐ HASZNÁLAT

A készülék belsejének tisztítása

A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.

NAPI HASZNÁLAT

Friss élelmiszer lefagyasztása

A fagyasztórekeszek (a második és harmadik) alkalmasak friss élelmiszerek lefagyasztására, valamint fagyasztott és mélyhűtött élelmiszerek hosszú távú tárolására. A friss étel fagyasztásához kapcsolja be a gyorsfagyasztás funkciót. A 24 óra alatt lefagyasztható maximális élelmiszermennyiség az adattáblán szerepel, amely a készülék belsejében található. A fagyasztási folyamat 24 órát vesz igénybe: ez alatt az idő alatt ne tegyen be további lefagyasztandó élelmiszert. A fagyasztó tálca kisebb méretű gyümölcsök (málna, eper, ribizli stb.) fagyasztására alkalmas. A gyümölcsöt csomagolás nélkül vékony rétegben kell a tálcába tenni. A fagyasztás befejezése csomagolhatók és szortírozhatók, majd a tároló rekeszekbe helyezhetők.

Fagyasztott élelmiszerek tárolása

Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe

közvetlenül a párologtatóra. Kisebb mennyiség fagyasztása esetén a fagyasztó tálca és fagyasztó fiókok eltávolítása nem szükséges.

4. Az étel teljes fagyása után (ami akár 24 órát is igénybe vehet) kikapcsolhatja a gyorsfagyasztás funkciót a gyorsfagyasztás gomb 2-3 másodpercig történő nyomva tartásával. A sárga gyorsfagyasztás jelzőfény kialszik.

5. Helyezze át a fagyott ételt a fagyasztó rekeszekből a másik három rekeszbe (tárolórekeszek), hogy legyen hely további lefagyasztáshoz.

Amennyiben bekapcsolva felejti a gyorsfa-

gyasztást, 48 óra elteltével a funkció automatikusan kikapcsol. A sárga gyorsfagyasztás jelzőfény szintén kialszik.

Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületét.

pakolná, üzemeltesse legalább 2 óráig a készüléket a magasabb beállításokon.

Fontos Véletlenszerűen, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között a "felolvadási idő" alatt fel van tüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig a (kihűlés után) újra lefagyasztani.

Kiolvasztás

A mélyfagyasztott vagy fagyasztott élelmiszereket felhasználás előtt szobahőmérsékleten lehet kiolvasztani. A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőz- hetők: ebben az esetben a főzés hosszabb ideig tart.

ÁPOLÁS ÉS TISZTÍTÁS

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati

csatlakozódugó kihúzásával.

Ennél a készüléknél szénhidrogén van a hű-

tőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

32 electrolux

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.

• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmentességét.

• gondosan öblítse le és szárítsa meg.

Fontos Ne h úzz a meg, n e mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket. Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort kefével vagy porszívóval. Ezzel a művelettel javítani tud a készülék teljesítményén, és villamos áramot takaríthat meg a fogyasztásnál.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hűtőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott. A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

A fagyasztó leolvasztása

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül. Olvassza le a fagyasztót, amikor a dérréteg vastagsága meghaladja a 3-5 mm-t.

Fontos A leolvasztás előtt kb. 12 órával állítsa a hőmérsékletszabályozót magasabb beállításra annak érdekében, hogy a működés megszakítására elegendő hűtési tartalék halmozódjon fel.

A dér eltávolításához kövesse az alábbi utasításokat:

1. Kapcsolja ki a készüléket, és húzza ki a hálózati

csatlakozódugót a konnektorból.

2. Szedjen ki minden tárolt élelmiszert, csoma-

golja őket több réteg újságpapírba, és tegye hideg helyre.

Figyelem A fagyasztott árukhoz ne nyúljon nedves kézzel. A keze hozzáfagyhat az

élelmiszerhez.

3. Hagyja nyitva az ajtót, és tegye a műanyag ka-

parólapátot a megfelelő alsó középső támasz-

ra, majd tegyen alá egy lavórt a kiolvadt víz összegyűjtésére.

A leolvasztási folyamat felgyorsítása érdeké-

ben helyezzen egy fazék meleg vizet a fagyasztórekeszbe. Továbbá távolítsa el azokat a jégdarabokat, amelyek a leolvasztás befejezése előtt letörhetők.

4. A jégmentesítés befejezése után szárítsa ki

alaposan a készülék belsejét, és őrizze meg a jégkaparót, hogy máskor is felhasználhassa.

5. Kapcsolja be a készüléket.

6. Állítsa a hőmérséklet szabályzót << -18 °C >>

pozícióba és hagyja a készüléket legalább 4 órán keresztül gyorsfagyasztás üzemmódban.

7. 4 óra múlva pakolja vissza a korábban kisze-

dett élelmiszereket a rekeszekbe.

Vigyázat Soha ne próbálja meg éles

fémeszközök segítségével lekaparni a jeget a párologtatóról, mert megsértheti azt. A leolvasztás felgyorsítására kizárólag a gyártó által ajánlott mechanikus eszközöket vagy anyagokat használjon. Ha a jégmentesítés alatt a fagyasztott élelmiszercsomagok hőmérséklete megemelkedik, biztonságos tárolási élettartamuk lerövidülhet.

A készülék üzemen kívül helyezése

Amikor a készüléket hosszabb időn keresztül nem használják, tegye meg az alábbi óvintézkedéseket:

1. válassza le a készüléket a táphálózatról

2. vegye ki az összes élelmiszert

3. olvassza le és tisztítsa meg a készüléket és az

összes tartozékot.

4. hagyja résnyire nyitva az ajtót/ajtókat, hogy ne

képződjenek kellemetlen szagok.

Fontos Ha a fagyasztót bekapcsolva hagyja, kérjen meg valakit, hogy alkalmanként ellenőrizze, nehogy egy áramkimaradás esetén a benne lévő élelmiszer tönkremenjen.

MIT TEGYEK, HA...

Normál működéssel járó hangok

• Esetleg egy halk csobogó vagy bugyborékoló hangot is lehet hallani, amikor a hűtőközeget a rendszer a hátsó tekercseken vagy vezetéken. Ez normális jelenség.

• Amikor a kompresszor be van kapcsolva, a hű- tőszekrényben körbe halad a szivattyúzott anyag; ekkor zümmögő és pulzáló zaj hallatszik a kompresszor felől. Ez normális jelenség.

•A hőtágulás hirtelen recsegő zajt okozhat. Ez egy természetes, veszélytelen fizikai jelenség. Ez normális jelenség.

• A kompresszor ki- vagy bekapcsolásakor hallani lehet a hőmérséklet-szabályozó halk kattanását. Ez normális jelenség.

MŰSZAKI ADATOK

Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

EUC19001W EUC19002W

Gyártó Electrolux A készülék kategóriája Fagyasztószekrény Magasság mm 1250 1250 Szélesség mm 545 545 Mélység mm 640 640 Fagyasztótér nettó térfogata liter 168 168 Energiaosztály (A++ és G között,

ahol az A++ a leghatékonyabb, G a legkevésbé hatékony)

Villamosenergia -fogyasztás (a mindenkori energiafogyasztás a készülék használatától és elhelyezéstől függ.)

Energiafelhasználási besorolás **** **** Felolvadási idő Óra 18 18 Fagyasztási kapacitás kg/24 óra 20 20 Klímaosztály SN-N-ST-T SN-N-ST-T Feszültség Volt 230 230 Zajteljesítmény dB/A 40 40 Beépíthető Nem Nem

A műszaki adatok megtalálhatók a készülék bel- sejében bal oldalon lévő adattáblán és az energiatakarékossági címkén.

A A+

kWh/év 250 230

electrolux 33

ÜZEMBE HELYEZÉS

Figyelem A készülék üzembe helyezése

előtt figyelmesen olvassa el a "Biztonsági tudnivalók" c. szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében.

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hőmérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-

besoro-

lás

SN +10°C és +32°C között N +16°C és +32°C között ST +16°C és + 38°C között T +16°C és + 43°C között

Környezeti hőmérséklet

34 electrolux

Hátsó távtartók

A dokumentációt tartalmazó zacskóban található két távtartó, amelyeket az ábrán látható módon kell felszerelni.

1. Illessze a távtartókat a furatokba. Győződjön

meg arról, hogy a nyíl (A) a képen látható módon van pozícionálva.

2. Forgassa el az óramutató járásával ellentétes

irányba a távtartókat 45°-kal, amíg a helyükre nem zárnak.

Vízszintbe állítás

Amikor elhelyezi a készüléket, ügyeljen arra, hogy vízszintben álljon. Ez a készülék első oldalán, alul található két (2) szabályozható láb segítségével érhető el. Szükség esetén beállíthatja a lábakat a távtartó (1) eltávolításával.

helyezik, a készülék felső lapja és a fali elem között legalább 100 mm minimális távolságot kell hagyni. Azonban az az ideális, ha a készüléket nem egy falra függesztett elem alatt helyezik el. A pontos vízszintezés a készülék alján található egy vagy több állítható láb révén van biztosítva. Ha a készülék sarokba van helyezve, és a zsanérokkal ellátott oldala néz a fal felé, a fal és a készülék közötti távolságnak minimum 10 mm-nek kell lennie annak érdekében, hogy az ajtót annyira ki lehessen nyitni, hogy a polcokat ki lehessen venni.

Vigyázat Lehetővé kell tenni, hogy a

készüléket le lehessen kötni a hálózati áramról; ezért a dugó üzembe helyezés után legyen könnyen elérhető.

15mm 100mm

Az ajtónyitás megfordítása Fontos Azt javasoljuk, hogy a következő

lépéseket egy másik személlyel együtt végezze, aki a készülék ajtajait a műveletek során erősen tartja.

Az ajtó nyitási irányának megváltoztatásához végezze el az alábbi lépéseket:

1. Húzza ki a hálózati kábel csatlakozódugóját a

csatlakozóaljzatból.

2. Döntse óvatosan hátra a készüléket úgy, hogy

a kompresszor ne érhessen a padlóhoz.

15mm

Elhelyezés

A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsütéstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. A legjobb teljesítmény elérése érdekében, ha a készüléket egy falra függesztett elem alá

electrolux 35

3. Csavarja ki a két állítható lábat.

4. Csavarozza ki az alsó ajtózsanér csavarjait.

5. Vegye le a készülék ajtaját enyhén lefelé húzva.

6. Csavarozza ki a készülék felső ajtózsanérját, majd csavarozza fel a másik oldalra.

7. Illessze a készülék ajtaját a felső ajtó forgócsapra.

8. Távolítsa el az alsó zsanért. Tegye át a csapot a nyíl irányába.

9. Csavarozza ki a csavart, és tegye át az ellenkező oldalra.

10. Szerelje az alsó zsanért a másik oldalra az ajtó pozíciójának megváltoztatása nélkül.

11. Csavarozza be a csavart a másik oldalon szabaddá vált helyre, valamint a beállíthatók lábakat is (2 láb).

12.

A fogantyú eltávolítása és felszerelése

20)

ellenkező oldalra.

13. Állítsa vissza a készüléket az eredeti helyzetébe, állítsa vízszintbe, és várjon legalább négy órát, mielőtt csatlakoztatná a hálózati vezetéket a hálózati aljzathoz.

Hajtson végre egy végső ellenőrzést, hogy megbizonyosodjon következőkről:

• Minden csavar meg van-e húzva.

• Az ajtó megfelelően nyílik és csukódik.

Ha a környezeti hőmérséklet alacsony (pl. télen), előfordulhat, hogy a tömítés nem tapad hozzá tökéletesen a készülékházhoz. Ebben az esetben várja meg a tömítés természetes illeszkedését. Ha nem szeretné saját maga végrehajtani a fenti műveleteket, forduljon a legközelebbi ügyfélszolgálathoz. Az ügyfélszolgálat szakembere költségtérítés ellenében elvégzi az ajtók nyitásának a megfordítását.

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződjön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel. A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelővel. A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be. Ez a készülék megfelel az EGK irányelveknek.

20) Ha van

36 electrolux

KÖRNYEZETVÉDELMI TUDNIVALÓK

A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen

következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

electrolux 37

Niniejsza Skrócona instrukcja obsługi zawiera wszystkie podstawowe informacje o Państwa nowym

urządzeniu i jest łatwa w użyciu. Firma Electrolux pragnie zmniejszyć zużycie papieru na instrukcje obsługi

o około 30%, co pomoże zaoszczędzić 12000 drzew rocznie. Skrócona instrukcja obsługi jest tylko

jednym z wielu działań powziętych przez firmę Electrolux z myślą o ochronie środowiska. Być może jest

to mały krok, ale już czyniąc tak niewiele, robią Państwo dużo dla środowiska.

Pełną wersję instrukcji obsługi znaleźć można na stronie internetowej www.electrolux.com.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkowni- cy urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania urzą- dzenia oraz przekazanie jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządze- nia. W celu uniknięcia szkód na zdrowiu i życiu osób oraz szkód materialnych należy przestrzegać środków ostrożności podanych w niniejszej instrukcji obsługi, gdyż producent nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.

Bezpieczeństwo dzieci i osób upośledzonych

• Niniejsze urządzenie nie jest przeznaczone do żytku przez osoby (w tym dzieci) o ograniczo-

u nych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

•Opakowanie należy przechowywać w miejscu

niedostępnym dla dzieci. Istnieje ryzyko uduszenia.

• W przypadku utylizacji urządzenia należy wyjąć

wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i odkręcić drzwi, aby uchronić bawiące się dzieci przed porażeniem

dem lub przed zamknięciem się w środku

prą urządzenia.

•Jeśli to urządzenie zawierające magnetyczne

uszczelnienie drzwi ma zastąpić urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji należy usunąć blokadę. Zapobiegnie to przypadkowemu uwięzieniu dziecka.

Ogólne zasady bezpieczeństwa

Uwaga! Nie wolno zasłaniać otworów

wentylacyjnych.

•Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym.

•Urządzenie jest przeznaczone do przechowy- wania żywności i/lub napojów w zwykłych warunkach domowych zgodnie z opisem zawartym w niniejszej instrukcji obsługi.

•Do przyśpieszenia procesu rozmrażania nie wol- no używać urządzeń mechanicznych ani żad- nych innych sztucznych metod.

•Nie należy stosować innych urządzeń nych (np. maszynek do lodów) wewnątrz urzą- dzeń chłodniczych, o ile nie zostały one dopuszczone do tego celu przez producenta.

•Należy uważać, aby nie uszkodzić układu chłod- niczego.

•W układzie chłodniczym urządzenia znajduje się czynnik chłodniczy izobutan (R600a), który jest ekologicznym gazem naturalnym (jednak jest łatwopalny). Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żad- ne elementy układu chłodniczego. Jeśli układ chłodniczy został uszkodzony, należy: – unikać otwartego płomienia oraz innych źró-

deł zapłonu,

–dokładnie przewietrzyć pomieszczenie, w

którym znajduje się urządzenie.

• Zmiany parametrów technicznych lub inne modyfikacje urządzenia grożą stwem. Jakiekolwiek uszkodzenia przewodu zasilającego mogą spowodować zwarcie, pożar i/ lub porażenie prądem.

Ostrzeżenie! Wszelkie elementy elektrycz-

ne (przewód zasilający, wtyczka, sprężarka) mogą zostać wymienione wyłącznie przez technika autoryzowanego serwisu lub przez wykwalifikowany personel techniczny.

1. Nie wolno przedłużać przewodu zasilające- go.

2. Należy upewnić się, że wtyczka przewodu zasilającego nie została przygnieciona ani uszkodzona przez tylną ściankę urządzenia.

niebezpieczeń-

elektrycz-

38 electrolux

Przygnieciona lub uszkodzona wtyczka może się przegrzewać i spowodować pożar.

3. Należy zapewnić dostęp do wtyczki przewodu zasilającego urządzenia.

4. Nie ciągnąć za przewód zasilający.

5. Jeżeli gniazdo zasilające jest poluzowane, nie wolno wkładać do niego wtyczki przewodu zasilającego. Istnieje ryzyko porażenia prądem lub pożaru.

6. Nie wolno używać urządzenia bez klosza ża-

21)

oświetlenia wewnętrznego.

rówki

•Urządzenie jest ciężkie. Należy zachować os- trożność przy jego przenoszeniu.

• Nie wolno usuwać ani dotykać przedmiotów w komorze zamrażarki wilgotnymi/mokrymi ręko- ma, gdyż może to spowodować uszkodzenie skóry lub odmrożenie.

• Nie należy wystawiać urządzenia na bezpośred- nie działanie promieni słonecznych.

Żarówki

22)

zastosowane w tym urządzeniu są

• specjalnymi żarówkami przeznaczonymi wy-

łącznie do urządzeń domowych. Nie nadają się one do oświetlania pomieszczeń domowych.

Uwaga! Nie należy umieszczać zamrożonej żywności na blacie, ponieważ niska

temperatura może spowodować skraplanie pary wodnej z powietrza po wewnętrznej stronie blatu. Ściekająca ciecz może spowodować nieprawidłowe funkcjonowanie urządzenia. W związku z tym nie należy kłaść ani tym bardziej pozostawiać zamrożonych produktów na blacie.

Codzienna eksploatacja

• Nie wolno stawiać gorących naczyń na plastikowych elementach urządzenia.

• Nie wolno przechowywać łatwopalnych gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.

• Nie wolno umieszczać ż przy otworze wentylacyjnym na tylnej ściance.

23)

ywności bezpośrednio

•Mrożonek nie wolno ponownie zamrażać po rozmrożeniu.

• Zapakowaną zamrożoną żywność należy przechowywać zgodnie z instrukcjami jej producenta.

•Należy ściśle stosować się do wskazówek do- tyczących przechowywania podanych przez producenta urządzenia. Patrz odpowiednie instrukcje.

•W zamrażarce nie należy przechowywać napo- jów gazowanych, ponieważ duże ciśnienie w pojemniku może spowodować ich eksplozję i w rezultacie uszkodzenie urządzenia.

•Lody na patyku mogą być przyczyną odmrożeń w przypadku konsumpcji bezpośrednio po ich wyjęciu z zamrażarki.

Czyszczenie i pielęgnacja

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka.

• W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urządzenia należy wymyć jego wnętrze i znajdujące się w nim akcesoria letnią wodą z łagodnym mydłem, a następnie dokładnie je osuszyć.

•Nie wolno czyścić urządzenia metalowymi przedmiotami.

•Nie wolno używać ostrych przedmiotów do usu- wania szronu z urządzenia. Użyć plastikowego skrobaka.

•Nie wolno używać suszarki do włosów ani żad- nych innych urządzeń grzejnych do przyspieszenia rozmrażania. Nadmiar ciepła może uszkodzić plastikowe wnętrze, w wyniku czego do układu elektrycznego może wniknąć wilgoć i spowodować ryzyko porażenia prądem.

Instalacja Ważne! Podłączenie elektryczne urządzenia

należy wykonać zgodnie z wskazówkami podanymi w odpowiednich rozdziałach.

•Rozpakować urządzenie i sprawdzić, czy nie jest w żaden sposób uszkodzone. Nie wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy natychmiast zgłosić sprzedawcy. W tym przypadku należy zachować opakowanie.

• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urządzenia, aby olej mógł spłynąć z powrotem do sprężarki.

y zapewnić odpowiednią wentylację ze

•Należ wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczającą wentylację, należy postępować zgodnie z wskazówkami dotyczą- cymi instalacji.

•W razie możliwości tylną ściankę urządzenia na- leży ustawić od ściany, aby uniknąć dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.

•Urządzenia nie wolno umieszczać w pobliżu ka- loryferów lub kuchenek.

•Należy zadbać o to, aby po instalacji urządzenia możliwy był dostęp do wtyczki sieciowej.

•Urządzenie można podłączyć wyłącznie do in- stalacji doprowadzającej wodę pitną.

24)

21) jeśli żarówka urządzenia posiada klosz

22) Jeśli urządzenie jest wyposażone w oświetlenie

23) Jeśli urządzenie posiada system Frost Free (nie wymaga rozmrażania)

24) Jeśli przewidziane jest podłączenie do sieci wodociągowej

electrolux 39

Serwis

• Wszelkie prace elektryczne związane z serwisowaniem urządzenia powinny być przeprowadzone przez wykwalifikowanego elektryka lub inną kompetentną osobę.

• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma ga-

PANEL STEROWANIA

1 2 3 4 5

1 Zielona kontrolka wł./wył. 2 Regulator temperatury z wyłącznikiem 3 Żółta kontrolka szybkiego zamrażania 4 Wyłącznik sygnału dźwiękowego i szybkiego

zamrażania

5 Czerwona kontrolka alarmowa

Włączanie

1. Po zainstalowaniu urządzenia należy odczekać

4 godziny.

2. Włożyć wtyczkę przewodu zasilającego do

gniazdka.

3. Przekręcić regulator temperatury zgodnie z ru-

chem wskazówek zegara i ustawić temperaturę niższą niż w pozycji << -16°C >>.

4. Zaświeci się zielona kontrolka wł./wył. i zacznie

migać czerwona kontrolka alarmowa.

5. Zaświecenie się zielonej kontrolki wł./wył. oz-

nacza, że urządzenie jest włączone.

6. Miganie czerwonej kontrolki alarmowej ozna-

cza, że w komorze zamrażania panuje nieprawidłowa temperatura. Oprócz tego urządzenie wydaje przerywany dźwięk, który można wyłą- czyć naciskając jeden raz przycisk wyłącznika sygnału dźwi

7. Przy pierwszym włączeniu zamrażarki czerwo-

na kontrolka alarmowa będzie migać, aż temperatura wewnętrzna osiągnie poziom zapewniający bezpieczne przechowywanie zamrożonej żywności.

ękowego i szybkiego zamrażania.

zów szkodliwych dla warstwy ozonowej. Urządze- nia nie należy wyrzucać wraz z odpadami komunalnymi i śmieciami. Pianka izolacyjna zawiera łat- wopalne gazy: urządzenie należy utylizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz lokalnych. Należy unikać uszkodzenia układu chłodniczego, szczególnie z tyłu przy wymienniku ciepła. Materiały zastosowane w

urządzeniu, które są oznaczone symbolem nadają się do ponownego przetworzenia.

Wyłączanie

1. Aby wyłączyć urządzenie, należy ustawić pokrętło regulacji temperatury w położeniu „O”.

2. Aby odłączyć urządzenie od zasilania, należy wyjąć wtyczkę elektryczną z gniazda zasilają- cego.

Regulacja temperatury

Temperaturę w urządzeniu ustawia się za pomocą pokrętła regulacji temperatury, które znajduje się na pasku regulacji. W celu obsługi urządzenia należy postępować w

ępujący sposób:

nast

•obrócić pokrętło regulacji temperatury w stronę

niższego ustawienia, aby uzyskać minimalne chłodzenie.

•obrócić pokrętło regulacji temperatury w stronę

wyższego ustawienia, aby uzyskać maksymalne chłodzenie.

Ustawienie średnie jest zazwyczaj najbardziej odpowiednie.

Dokładne ustawienie temperatury należy wybrać, biorąc pod uwagę fakt, że temperatura wewnątrz urządzenia zależy od:

• temperatury w pomieszczeniu

•częstotliwości otwierania drzwi

•ilości przechowywanej żywności

• lokalizacji urządzenia.

40 electrolux

Czerwona kontrolka alarmowa

W normalnych warunkach roboczych temperatura wewnątrz zamrażarki zapewnia długoterminowe zabezpieczenie przechowywanej żywności. Jeśli temperatura wzrośnie powyżej określonego poziomu (-12°C), urządzenie uruchomi alarm akustyczny i świetlny. Alarm świetlny to miganie czerwonej lampki (czerwona kontrolka alarmowa) zaś alarm akustyczny to przerywany dźwięk. Alarm dźwiękowy można wyłączyć naciskając jeden raz wyłącznik sygnału dźwiękowego i szybkiego zamrażania.

Przy pierwszym włączeniu zamrażarki czer-

wona kontrolka alarmowa będzie migać, aż temperatura wewnętrzna osiągnie poziom zapewniający bezpieczne przechowywanie zamrożonej żywności.

Funkcja szybkiego zamrażania

Jeśli ma być zamrożone więcej niż ności:

1. Nacisnąć i przytrzymać przez 2-3 sekundy

przycisk szybkiego zamrażania, aby włączyć funkcję szybkiego zamrażania 6-24 godziny przed umieszczeniem żywności w zamrażarce. Zaświeci się żółta kontrolka szybkiego zamrażania. Sprężarka będzie pracować bezustannie, aby zapewnić jak najszybsze zamrożenie żywności.

3-4 kg żyw-

PIERWSZE UŻYCIE

Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urządzenia należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.

2. Funkcję można wyłączyć w dowolnej chwili naciskając i przytrzymując przez 2-3 sekundy przycisk szybkiego zamrażania.

3. Umieścić żywność w komorach zamrażania (druga i trzecia przegroda). Aby uzyskać maksymalną wydajność zamrażania, należy wyjąć tacę zamrażarki i szuflady (jeśli szuflada jest przewidziana) i umieścić żywność przeznaczo- ną do zamrożenia bezpośrednio na parowniku. W przypadku zamrażania mniejszych ilości artykułów spożywczych, nie należy wyjmować tacy ani szuflad z zamrażarki.

4. Gdy żywność jest całkowicie zamrożona (może to potrwać do 24 godzin) można ręcznie wyłą-

ć funkcję szybkiego zamrażania, naciskając

czy i przytrzymując przez 2-3 sekundy przycisk szybkiego zamrażania. Zgaśnie również kontrolka szybkiego zamrażania.

5. Następnie należy przełożyć żywność z komór zamrażania do pozostałych trzech komór (komory przechowywania), aby zapewnić miejsce do zamrażania kolejnych produktów.

Jeśli przycisk szybkiego zamrażania przy-

padkowo pozostanie włączony, funkcja szybkiego zamrażania wyłączy się automatycznie po 48 godzinach. Zgaśnie również żółta kontrolka szybkiego zamrażania.

Ważne! Nie należy stosować detergentów ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.

CODZIENNA EKSPLOATACJA

Zamrażanie świeżej żywności

Komory zamrażarki (druga i trzecia przegroda) są przeznaczone do zamrażania świeżej żywności oraz do długotrwałego przechowywania zamrożonej i głęboko zamrożonej żywności. W celu zamrożenia świeżej żywności należy włą- czyć funkcję szybkiego zamrażania. Maksymalną ilość żywności, jaką można zamrozić w ciągu 24 godzin, podano na tabliczce zna- mionowej . Jest to naklejka znajdująca się wew- nątrz urządzenia. Proces zamrażania trwa 24 godziny: W tym czasie do zamrażarki nie należy wk żywności. Taca w zamrażarce może służyć do zamrażania niewielkich owoców (malin, truskawek, porzeczek itd.). Należy rozłożyć cienką warstwę rozpakowanych owoców na tacy. Po ich zamrożeniu, owoce moż-

ładać kolejnej partii

na zapakować, posortować i umieścić w komorach do przechowywania.

Przechowywanie zamrożonej żywności

W przypadku pierwszego uruchomienia urządze- nia lub po okresie jego nieużywania, przed włoże- niem żywności do komory zamrażarki należy odczekać co najmniej 2 godziny od włączenia urzą- dzenia przy ustawieniu wyższej mocy chłodzenia.

Ważne! Jeżeli dojdzie do przypadkowego rozmrożenia żywności, spowodowanego na przykład brakiem zasilania przez okres czasu dłuższy niż podany w parametrach technicznych w punkcie "Czas utrzymywania temperatury bez zasilania", należy szybko skonsumować rozmrożoną żywność lub niezwłocznie poddać ją obróbce termicznej, po czym ponownie zamrozić (po ostudzeniu).

electrolux 41

Rozmrażanie

Głęboko zamrożoną żywność lub mrożonki należy przed użyciem rozmrozić w temperaturze pokojowej.

KONSERWACJA I CZYSZCZENIE

Uwaga! Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych, należy

odłączyć urządzenie od zasilania.

Układ chłodniczy urządzenia zawiera węglo-

wodory. Prace konserwacyjne i uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.

Okresowe czyszczenie

Urządzenie należy czyścić regularnie:

•Wnętrze i akcesoria należy czyścić za pomocą

ciepłej wody z dodatkiem łagodnego mydła.

•Należy regularnie sprawdzać i czyścić uszczelki

drzwi.

•Dokładnie opłukać i wysuszyć. Ważne! Nie ciągnąć, nie przesuwać ani nie

niszczyć rurek i/lub przewodów umieszczonych w urządzeniu. Do czyszczenia wnętrza urządzenia nie stosować

rodków czyszczących, proszków do szorowania,

pachnących środków czyszczących lub wosku do polerowania, gdyż mogą one uszkodzić powierzchnię i pozostawić silny zapach.

Skraplacz (czarna kratka) i sprężarkę z tyłu urzą- dzenia należy wyczyścić za pomocą szczotki lub odkurzacza. Zwiększy to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Ważne! Należy uważać, aby nie uszkodzić układu chłodniczego.

Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urządzeniu. Z tego względu zaleca się mycie zewnętrznych części urządzenia ciepłą wodą z niewielką ilością mycia naczyń. Po czyszczeniu ponownie podłączyć urządzenie do zasilania.

Rozmrażanie zamrażarki

Na półkach zamrażarki oraz w górnej części komory zawsze powstaje pewna ilość szronu. Zamrażarkę należy rozmrażać, gdy warstwa szronu ma grubość ok. 3-5 mm.

Ważne! Na około 12 godzin przed planowanym rozmrażaniem, za pomocą regulatora temperatury należy obniżyć temperaturę, aby zapewnić odpowiednią rezerwę energii chłodniczej w zamrożonych produktach na czas przerwy w działaniu.

płynu do

Małe kawałki można gotować w stanie zamrożonym, od razu po wyjęciu z zamrażarki. W takim przypadku gotowanie potrwa jednak dłużej.

Aby usunąć szron, należy:

1. Wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka.

2. Wyjąć wszystkie przechowywane artykuły spożywcze, zawinąć w kilka warstw gazet i umieścić w chłodnym miejscu.

Uwaga! Nie wolno dotykać zamrożonej żywności mokrymi dłońmi. Ręce mogą

przymarznąć do mrożonki.

3. Pozostawić drzwi otwarte i wsunąć plastykową skrobaczkę w odpowiednie miejsce pośrodku na dole, umieszczając poniżej naczynie na spływającą wodę.

Aby przyspieszyć proces rozmrażania, nale-

ży umieścić miskę z ciepłą wodą w komorze

żarki. Ponadto usunąć kawałki lodu, które

zamra odrywają się przed ukończeniem rozmrażania.

4. Po zakończeniu rozmrażania, dokładnie wysuszyć wnętrze i zachować skrobaczkę do kolejnego rozmrażania.

5. Włączyć urządzenie.

6. Ustawić pokrętło regulatora temperatury w pozycji << -18°C >> i włączyć tryb szybkiego zamrażania, przynajmniej na 4 godziny.

7. Po 4 godzinach włożyć wcześniej wyjęte produkty spożywcze.

42 electrolux

Ostrzeżenie! Do usuwania szronu z

parownika nigdy nie używać ostrych metalowych przedmiotów, ponieważ może to spowodować jego uszkodzenie. Do przyśpieszenia rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych metod niezalecanych przez producenta. Wzrost temperatury zamrożonych artykułów spożywczych podczas rozmrażania może spowodować skrócenie czasu ich bezpiecznego przecho- wywania.

Okresy przerw w eksploatacji urządzenia

Jeśli urządzenie nie jest używane przez długi czas, należy wykonać następujące czynności:

1. odłączyć urządzenie od zasilania

2. wyjąć wszystkie artykuły spożywcze

3. rozmrozić i wyczyścić urządzenie oraz wszystkie akcesoria

4. pozostawić uchylone drzwi, aby uniknąć powstawania nieprzyjemnych zapachów.

Ważne! Jeśli urządzenie pozostanie włączone, należy poprosić kogoś o regularne sprawdzanie, aby uniknąć zepsucia się żywności w przypadku przerwy w zasilaniu.

CO ZROBIĆ, GDY…

Zwykłe odgłosy pracy urządzenia

• Podczas przetłaczania czynnika chłodniczego przez rurki i inne elementy układu chłodzącego może być słyszalny odgłos cichego bulgotania lub odgłos przypominający wrzenie wody. Jest to właściwe.

•Gdy sprężarka jest włączona, a czynnik chło- dzący jest pompowany, słychać warkot i odgłos

pulsowania pochodzący ze sprężarki. Jest to właściwe.

•Rozszerzalność cieplna może powodować na- głe odgłosy pękania. Jest to naturalne, niegroźne zjawisko. Jest to właściwe.

•Gdy sprężarka się włącza lub wyłącza, słychać ciche kliknięcie regulatora temperatury. Jest to

łaściwe.

DANE TECHNICZNE

EUC19001W EUC19002W

Wymiary Wysokość 1250 mm 1250 mm Szerokość 545 mm 545 mm Głębokość 640 mm 640 mm Czas utrzymywania

temperatury bez zasilania

Dane techniczne podane są na tabliczce znamionowej znajdującej się z lewej strony wewnątrz

18 godz. 18 godz.

urządzenia oraz na etykiecie informującej o zużyciu energii.

INSTALACJA

Uwaga! Przed instalacją urządzenia należy

dokładnie przeczytać "Informacje dotyczące bezpieczeństwa" w celu zapewnienia własnego bezpieczeństwa i prawidłowego działania urządzenia.

Ustawienie

Urządzenie należy instalować w miejscu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia.

Klasa klimatyczna

SN +10°C do + 32°C N +16°C do + 32°C ST +16°C do + 38°C T +16°C do + 43°C

Tylne elementy dystansowe

W torebce z dokumentacją znajdują się dwa elementy dystansowe, które należy zamontować tak, jak pokazano na rysunku.

Temperatura otoczenia

electrolux 43

1. Włożyć elementy dystansowe w otwory. Upewnić się, że strzałka (A) jest ustawiona tak, jak pokazano na rysunku.

2. Obrócić elementy dystansowe o 45° w kierun- ku przeciwnym do ruchu wskazówek zegara, aż zostaną zablokowane.

Poziomowanie

W trakcie ustawiania urządzenia należy zwrócić uwagę, aby było ono prawidłowo wypoziomowane. Służą do tego dwie regulowane przednie nóżki (2). W razie konieczności wyregulować nóżki poprzez usunięcie elementów dystansowych (1).

urządzenia pod wiszącymi szafkami. Urządzenie można dokładnie wypoziomować dzięki regulowanym nóżkom. Jeśli urządzenie zostanie ustawione w kącie pomieszczenia w taki sposób, że zawiasy skierowane są do ściany, wóczas odleg urządzeniem musi wynosić co najmniej 10 mm, w celu umożliwienia otwarcia drzwi na tyle szeroko, aby dało się wyjąć półki.

Ostrzeżenie! Należy zapewnić możliwość

odłączenia urządzenia od źródła zasilania; dlatego, po zainstalowaniu urządzenia, musi być łatwy dostęp do wtyczki.

15mm 100mm

Zmiana kierunku otwierania drzwi Ważne! Aby wykonać poniższe czynności,

zalecamy skorzystanie z pomocy drugiej osoby, która przytrzyma drzwi urządzenia.

Aby zmienić kierunek otwierania drzwi, należy wykonać następujące czynności:

1. Wyjąć wtyczkę z gniazdka.

2. Ostrożnie przechylić urządzenie do tyłu tak,

aby sprężarka nie dotykała podłogi.

łość między ścianą i

15mm

Miejsce instalacji

Urządzenie należy zainstalować z dala od źródeł ciepła, takich jak kaloryfery, bojlery, bezpośrednie promienie słoneczne itd. Należy zapewnić, aby powietrze mogło swobodnie przepływać z tyłu urzą- dzenia. W przypadku zamontowania urządzenia pod wiszącą szafką, dla zapewnienia jego opty- malnej sprawności, odległość między górną powierzchnią urządzenia a szafką musi wynosić co najmniej 100 mm. Najlepiej jednak nie ustawiać

44 electrolux

3. Odkręcić obie regulowane nóżki.

4. Odkręcić śruby dolnego zawiasu drzwi.

5. Zdjąć drzwi urządzenia odciągając je lekko w dół.

6. Wykręcić z urządzenia sworzeń górnego zawiasu drzwi i wkręcić go z drugiej strony.

7. Wsunąć drzwi urządzenia na sworzeń górnego zawiasu.

8. Wymontować dolny zawias. Przełożyć sworzeń zawiasu zgodnie z kierunkiem strzałki.

9. Odkręcić śrubę i zamontować ją po przeciwnej stronie.

10. Zamocować dolny zawias z drugiej strony, pozostawiając takie samo ustawienie drzwi.

11. Wkręcić jedną śrubę w zwolnione miejsce po drugiej stronie oraz regulowane nóżki (2 szt.).

12.

Wymontować i zamontować uchwyt przeciwnej stronie.

13. Ustawić i wypoziomować urządzenie, odczekać co najmniej cztery godziny, a następnie podłączyć je do źródła zasilania.

Na zakończenie sprawdzić dla pewności, czy:

• Wszystkie śruby zostały dokręcone.

• Drzwi otwierają i zamykają się prawidłowo.

Jeśli temperatura otoczenia jest niska (np. zimą), uszczelka może nie przylegać dokładnie do obudowy. Należy poczekać na naturalne dopasowanie się uszczelki. Jeżeli użytkownik nie chce samodzielnie wykonywać opisanych czynności, powinien zwrócić się o pomoc do najbliższego autoryzowanego serwisu. Specjalista z serwisu odpłatnie zmieni kierunek otwierania drzwi.

Przyłącze elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie oraz czę wość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej. Urządzenie musi być uziemione. Wtyczka przewodu zasilającego dołączonego do urządzenia posiada styk uziemiający . Jeśli gniazdko zasilania nie jest uziemione, urządzenie należy odrębnie uziemić zgodnie z aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem. Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych wskazówek dotyczących bezpieczeństwa. Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.

25)

stotli-

OCHRONA ŚRODOWISKA

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy

25) Jeśli przewidziano

oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja

electrolux 45

i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego

urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

46 electrolux

Tento rýchly návod na použitie obsahuje všetky základné fakty o vašom novom výrobku a ľahko sa

používa. Spoločnosť Electrolux chce o 30 % znížiť spotrebu papiera na výrobu návodov na použitie, čo

pomôže zachrániť 12 000 stromov ročne. Rýchly návod na použitie je jedným z mnohých krokov

spoločnosti Electrolux na ochranu životného prostredia. Možno je to len malý krok, ale aj zdanlivou

Podrobný návod na použitie možno nájsť na www.electrolux.com.

maličkosťou môžete dosiahnuť mnoho.

BEZPEČNOSTNÉ POKYNY

V záujme vlastnej bezpečnosti a na zabezpečenie správneho používania si pred nainštalovaním a prvým použitím spotrebiča starostlivo prečítajte tento návod na používanie vrátane tipov a upozornení. Je dôležité, aby sa kvôli predchádzaniu zbytočným chybám a úrazom zaručilo, že všetci užívatelia tohto spotrebiča budú podrobne oboznámení s jeho obsluhou a s bezpečnostnými pokymni. Tieto pokyny si uložte a dbajte, aby sa vždy nachádzali pri spotrebiči, aj po presťahovaní alebo predaji inej osobe, a aby bol každý, kto ho používa po celú dobu jeho životnosti, riadne informovaný o používaní a bezpečnosti spotrebiča. Dodržiavajte tieto bezpečnostné pokyny na ochranu zdravia, života a majetku, pretože výrobca nezodpovedá za škody spôsobené nedbalosťou.

Bezpečnosť detí a zraniteľných osôb

•Tento spotrebič nie je určený pre osoby (vrátane detí) so zníženými fyzickými, senzorickými alebo duševnými schopnosťami, ani pre osoby s nedostatočnými skúsenosťami a vedomosťami, ak nie je zabezpečený dohľad alebo poučenie o bezpečnom používaní spotrebiča zo strany osoby zodpovednej za ich bezpečnosť. Nenechávajte deti bez dozoru. Musíte mať istotu, že sa nebudú so spotrebičom hrať.

• Všetky obaly odstráňte z dosahu detí. Hrozí riziko zadusenia.

•Ak spotrebič likvidujete, vytiahnite zástrčku spo-

ča z elektrickej zásuvky, odrežte pripojovací

trebi kábel (podľa možnosti čo najbližšie k spotrebiču) a demontujte dvierka, aby deti pri hre nemohol zasiahnuť elektrický prúd a aby sa nemohli zatvoriť vnútri spotrebiča.

• Ak má tento spotrebič s magnetickými tesneniami dvierok nahradiť starší spotrebič s pružinovým uzáverom (príchytkou dvierok) na dvierkach alebo na veku, pred likvidáciou starého spotrebiča poškoďte zatvárací mechanizmus tak, aby bol nefunkčný. Predídete tak uviaznutiu hrajúcich sa detí v spotrebiči.

Všeobecné bezpečnostné pokyny

Pozor Vetracie otvory nezakrývajte a

udržiavajte ich bez prekážok.

•Spotrebič je určený výhradne na používanie v domácnosti.

•Spotrebič je určený na uchovávanie potravín a nápojov v bežnej domácnosti, ako sa vysvetľuje v návode na použitie.

•Na urýchľovanie odmrazovania nepoužívajte žiadne mechanické zariadenia ani umelé prostriedky.

• Vnútri chladiacich spotrebičov nepoužívajte iné elektrické spotrebiče (ako sú výrobníky zmrzliny), ak nie sú schválené na tento účel výrobcom.

• Nepoškodzuje chladiaci okruh.

• Chladiaci okruh spotrebiča obsahuje izobután (R600a), prírodný plyn s vysokou kompatibilitou so životným prostredím, ktorý je však horľavý. Počas prepravy a inštalácie spotrebiča dávajte pozor, aby ste nepoškodili žiadnu časť chladiaceho okruhu. Ak sa chladiaci okruh poškodil: – nepribližujte sa s otvoreným ohňom ani so zá-

palnými zdrojmi

– dokonale vyvetrajte miestnosť so spotrebi-

čom

•Je nebezpečné upravovať technické vlastnosti alebo akokoľvek meniť tento spotrebič. Akékoľ- vek poškodenie prípojného kábla môže spôsobiť skrat, požiar alebo zásah elektrickým prúdom.

Varovanie Akýkoľvek elektrický komponent

(sieťový kábel, zástrčka, kompresor) smie vymieňať výhradne autorizovaný servisný pracovník alebo kvalifikovaný servisný technik.

1. Napájací kábel sa nesmie predlžovať.

2. Presvedčte sa, že napájací kábel za spotrebičom nie je stlačený ani poškodený. Pritlačená alebo poškodená sie môže prehriať a spôsobiť požiar.

3. Zabezpečte, aby ste mali vždy voľný prístup k zásuvke elektrickej siete.

4. Neťahajte za napájací elektrický kábel.

5. Ak je elektrická zásuvka uvoľnená, zástrčku nezapájajte. Hrozí riziko zásahu elektrickým prúdom alebo požiaru.

6. Spotrebič nesmiete používať, ak chýba kryt

•Spotrebič je ťažký. Pri jeho premiestňovaní po- stupujte opatrne.

• Ak máte vlhké alebo mokré ruky, z mraziaceho priestoru nič nevyberajte ani sa ničoho nedotý-

lampy

26)

vnútorného osvetlenia.

ťová zástrčka sa

26) Ak sa má používať kryt lampy

electrolux 47

kajte, pretože môže dôjsť k odretiu kože na rukách alebo k omrzlinám.

•Zabráňte dlhodobému vystaveniu spotrebiča priamemu slnečnému svetlu.

•

Žiarovky

27)

Žiarovky použité v tomto spotrebiči sú špeciálne žiarovky určené iba na použitie v domácich spotrebičoch. Nie sú vhodné ako osvetlenie izieb v domácnosti.

Pozor Neklaďte mrazené potraviny na

vrchnú stranu spotrebiča, pretože chlad a vlhkosť môžu vytvoriť kondenzát vo vnútri plášťa spotrebiča. Vzniknutá kvapkajúca kvapalina môže spôsobiť poruchy. Preto neklaďte ani nenechávajte mrazené potraviny akéhokoľvek druhu položené navrchu spotrebiča.

Každodenné používanie

•Neklaďte horúce hrnce na plastové diely spo-

trebiča.

• Neuchovávajte v spotrebiči horľavý plyn ani te-

kutinu, pretože môžu explodovať.

•Potraviny neklaďte priamo na otvor na vývod

vzduchu na zadnej stene.

28)

• Mrazené potraviny sa po rozmrazení nesmú

znova zmrazovať.

• Balené mrazené potraviny uchovávajte v súlade

s pokynmi výrobcu mrazených potravín.

•Odporúčania výrobcu spotrebiča na uchováva-

nie potravín sa musia striktne dodržiavať. Pozri príslušné pokyny.

• Do mraziaceho priestoru neklaďte sýtené ani

šumivé nápoje, pretože v nádobách vzniká tlak, ktorý môže spôsobiť ich explóziu a tá spôsobí poškodenie spotrebiča.

• Zmrzlina môže spôsobiť mrazové popáleniny, ak

sa konzumuje priamo po vybratí zo spotrebiča.

Starostlivosť a čistenie

• Pred vykonávaním údržby spotrebič vypnite a

vytiahnite jeho zástrčku zo zásuvky elektrickej siete.

• Pred prvým použitím spotrebiča umyte jeho

vnútro a všetky jeho diely vlažnou vodou s prídavkom neutrálneho umývacieho prostriedku, aby ste odstránili typický zápach nového spotrebiča a potom všetky povrchy dôkladne osušte.

•Pri čistení spotrebiča nepoužívajte kovové pred-

mety.

•Na odstraňovanie námrazy nepoužívajte ostré

predmety. Používajte plastovú škrabku.

• Na urýchlenie odmrazovania nepoužívajte sušič

na vlasy ani iné ohrievacie prístroje. Nadmerné teplo by mohlo poškodiť plastový interiér a do

elektrického systému by mohla vniknúť voda, čo by spôsobilo nebezpečenstvo úrazu elektrickým prúdom.

Inštalácia Dôležité upozornenie Pri elektrickom zapájaní

starostlivo dodržiavajte pokyny uvedené v príslušných odsekoch.

•Spotrebič rozbaľte a skontrolujte, či nie sú vidi- teľné poškodenia. Spotrebič nepripájajte, ak je poškodený. Prípadné poškodenia okamžite nahláste v mieste, kde ste si spotrebič zakúpili. V takomto prípade si odložte obal.

• Pred zapojením spotrebiča počkajte najmenej štyri hodiny, aby olej mohol stiecť späť do kompresora.

•Okolo spotrebiča musí byť zabezpečené dosta- točné vetranie, v opačnom prípade hrozí pre- hrievanie. Aby ste dosiahli dostatočné vetranie, riaďte sa pokynmi na inštaláciu.

• Výrobok treba vždy podľa možnosti umiestňo- vať k stene, aby sa predišlo dotyku alebo za- chyteniu horúcich dielov (kompresor, kondenzátor) a možným popáleninám.

•Spotrebič sa nesmie umiestňovať v blízkosti ra- diátorov alebo sporákov.

•Ubezpečte sa, či je sieťová zástrčka po nainšta- lovaní spotrebiča prístupná.

•Spotrebič pripájajte výhradne k zdroju pitnej vo-

29)

dy.

Servis

• Všetky elektrické práce pri údržbe a opravách spotrebiča musí vykonať kvalifikovaný elektrikár alebo zaškolená osoba.

• Servis tohto výrobku musí vykonávať autorizované servisné stredisko. Musia sa používať výhradne originálne náhradné dielce.

Ochrana životného prostredia

Chladiaci okruh ani izolačné materiály spo-

trebiča neobsahujú plyny, ktoré by mohli poškodiť ozónovú vrstvu. Spotrebič sa nesmie likvidovať spoločne s komunálnym ani domovým odpadom. Penová izolácia obsahuje horľavé plyny: spotrebič sa musí likvidovať v súlade s platnými predpismi, ktoré vám na požiadanie poskytnú miestne orgány. Dávajte pozor, aby sa nepoškodila chladiaca jednotka, hlavne na zadnej strane blízko výmenníka tepla. Materiály použité v tomto

spotrebiči označené symbolom

sú recyklova-

teľné.

27) Ak sa používa žiarovka

28) Ak je spotrebič beznámrazový

29) Ak je potrebné pripojenie k prívodu vody.

48 electrolux

OVLÁDACÍ PANEL

1 2 3 4 5

1 Zelená kontrolka zap./vyp. 2 Regulátor teploty a vypínač zap./vyp. 3 Žltá kontrolka rýchleho zmrazovania 4 Vypínač zvukovej signalizácie a tlačidlo rýchle-

ho zmrazovania

5 Červená výstražná kontrolka

Zapnutie

1. Po inštalácii nechajte spotrebič 4 hodiny vypnutý v prevádzkovej polohe.

2. Zasuňte zástrčku do zásuvky elektrickej siete.

3. Otočte ovládač teploty doprava do polohy menej ako << - 16 °C >>.

4. Zelená kontrolka zap./vyp. sa rozsvieti a čer- vená výstražná kontrolka začne blikať.

5. Rozsvietenie zelenej kontrolky zap./vyp. znamená, že spotrebič je zapnutý.

6. Blikajúca červená výstražná kontrolka znamená, že v zmrazovacom priestore je nesprávna teplota. Okrem toho počuť súvislý zvukový signál, ktorý možno vypnúť jedným stlačením vypínača zvukovej signalizácie a tlačidla rýchleho zmrazovania.

7. Pri prvom zapnutí mrazničky bude červená výstražná kontrolka blikať, kým vnútorná teplota nedosiahne úroveň požadovanú pre bezpečné skladovanie mrazených potravín.

Vypínanie

1. Ak chcete spotrebič vypnúť, otočte regulátor teploty do polohy „O“.

2. Ak chcete spotrebič vypnúť, odpojte zástrčku spotrebiča zo sieťovej zásuvky.

Regulácia teploty

Teplota vnútri spotrebiča je ovládaná regulátorom teploty, ktorý sa nachádza na ovládacom paneli. Pri prevádzkovaní spotrebiča postupujte takto:

• Slabšie chladenie sa dosiahne otočením regu-

látora teploty smerom na nižšie nastavenia.

• Intenzívnejšie chladenie sa dosiahne otočením

regulátora teploty smerom na vyššie nastavenia.

Stredné nastavenie je vo všeobecnosti najvhodnejšie.

Presné nastavenie si treba vyberať s prihliadnutím na skutočnosť, že teplota v spotrebiči závisí:

• od teploty v miestnosti,

•od toho, ako často sa otvárajú dvere,

• od množstva uchovávaných potravín,

• od umiestnenia spotrebiča.

Červená výstražná kontrolka

Pri normálnych prevádzkových podmienkach vnútorná teplota mrazničky zabezpečí dlhodobú konzerváciu uložených potravín. Keď teplota stúpne nad určitú úroveň (– 12 °C), spotrebič spustí zvukovú a svetelnú signalizáciu. Svetelnú signalizáciu predstavuje blikajúce červe- né svetlo (červená výstražná kontrolka) a zvuková signalizácia je súvislý zvukový signál. Zvukový signál môžete zrušiť stlačením vypínača zvukovej signalizácie.

Pri prvom zapnutí mrazničky bude červená

výstražná kontrolka blikať, kým vnútorná teplota nedosiahne úroveň požadovanú pre bezpeč- né skladovanie mrazených potravín.

Funkcia rýchleho zmrazovania

Ak potrebujete zmraziť viac ako 3 – 4 kg potravín:

1. Stlačením tlačidla zmrazovania na 2 až 3 sek-

undy aktivujte funkciu rýchleho zmrazovania 6 – 24 hodín predtým, ako vložíte do mrazničky čerstvé potraviny. Rozsvieti sa žltá kontrolka rýchleho zmrazovania. Kompresor bude v prevádzke nepretržite, vďaka čomu sa čerstvé po- traviny čo najrýchlejšie zmrazia.

2. Funkciu môžete kedykoľvek vypnúť stlačením

tlačidla rýchleho zmrazovania na 2 až 3 sekundy.

3. Vložte potraviny do zmrazovacieho priestoru

mrazničky (druhá a tretia zásuvka). Aby ste dosiahli pri zmrazovaní maximálnu účinnosť, vyberte podnos a zásuvky (ak sa používajú) a potom vložte potraviny, ktoré sa majú zmraziť, priamo na výparník. V prípade zmrazovania malých objemov potravín podnos a koše nemusíte vyberať.

4. Potom, ako sa potraviny úplne zmrazia (môže

to trvať až 24 hodín), môžete funkciu rýchleho zmrazovania ručne vypnúť stlačením tlačidla rýchleho zmrazovania na 2 až 3 sekundy. Žltá kontrolka rýchleho zmrazovania zhasne.

5. Zmrazené potraviny presuňte zo zmrazovacie-

ho priestoru do zvyšných troch priehradok

electrolux 49

(skladovacích), aby ste vytvorili priestor pre ďal- šie zmrazovanie.

Ak necháte funkciu rýchleho zmrazovania náhodne zapnutú, po 48 hodinách sa funkcia

PRVÉ POUŽITIE

Čistenie interiéru

Pred prvým použitím spotrebiča umyte jeho vnútro a všetky jeho diely vlažnou vodou s prídavkom neutrálneho umývacieho prostriedku, aby ste odstránili typický zápach nového spotrebiča a potom všetky povrchy dôkladne osušte.

KAŽDODENNÉ POUŽÍVANIE

Zmrazovanie čerstvých potravín

Mraziaci priestor (druhá a tretia priehradka) je vhodný na zmrazovanie čerstvých potravín a na dlhodobé uchovávanie mrazených a hlboko zmrazených potravín. Ak chcete zmraziť čerstvé potraviny, aktivujte funkciu rýchleho zmrazovania. Maximálne množstvo potravín, ktoré sa dá zmraziť počas 24 hodín, je uvedené na typovom štítku , ktorý sa nachádza vo vnútri spotrebiča. Proces zmrazovania trvá 24 hodín: v tomto čase nepridávajte ďalšie potraviny na zmrazenie. Zmrazovací podnos môžete používať na zmrazovanie malého ovocia (maliny, jahody, černice a pod.) Na misku uložte tenkú vrstvu nebaleného ovocia. Po zmrazení môžete ovocie zabaliť, rozdeliť na porcie a vložiť do skladovacích priehradok.

Skladovanie mrazených potravín

Pri prvom uvedení do prevádzky alebo po určitom čase mimo prevádzky nechajte spotrebič pred vlo-

automaticky vypne. Zhasne aj žltá kontrolka rýchleho zmrazovania.

Dôležité upozornenie Nepoužívajte abrazívne čistiace prostriedky ani prášky, pretože by poškodili povrch.

žením potravín bežať najmenej 2 hodiny s najvyššími nastaveniami.

Dôležité upozornenie V prípade neúmyselného rozmrazenia potravín, napríklad v dôsledku výpadku napájacieho napätia, za predpokladu, že doba výpadku energie bola dlhšia ako údaj uvedený v technických údajoch pod položkou "akumulačná doba", treba rozmrazené potraviny čo najskôr spotrebovať alebo uvariť a až potom znova zmraziť (po ochladení).

Rozmrazovanie

Hlboko zmrazené alebo zmrazené potraviny môžete pred použitím rozmraziť na izbovú teplotu. Malé kúsky možno dokonca variť, aj keď sú ešte zmrazené, priamo z mrazničky: v tomto prípade varenie potrvá dlhšie.

OŠETROVANIE A ČISTENIE

Pozor Pred akoukoľvek údržbou spotrebič odpojte od elektrickej siete.

Tento spotrebič obsahuje uhľovodíky v chla-

diacom agregáte; z tohto dôvodu môžu údržbu a plnenie chladiaceho okruhu vykonávať výhradne autorizovaní technici.

Pravidelné čistenie

Spotrebič sa musí pravidelne čistiť:

• umyte vnútro spotrebiča a príslušenstvo vlažnou

vodou s prídavkom neutrálneho saponátu.

• pravidelne kontrolujte tesnenia dverí a vyutierajte

ich, aby boli čisté a bez nečistôt.

• dôkladne ich opláchnite a utrite dosucha. Dôležité upozornenie Nevyťahujte,

nepresúvajte a nepoškodzujte žiadne rúrky a/ani káble v skrinke.

Nikdy nepoužívajte žiadne čistiace prostriedky, drsné práškové prípravky, aromatizované čistiace prípravky ani voskové leštiace prostriedky na či- stenie interiéru, pretože poškodzujú povrch a zanechávajú silnú vôňu.

Kefou alebo vysávačom vyčistite kondenzátor (čiernu mriežku) a kompresor na zadnej stene spotrebiča. Touto operáciou zvýšite výkonnosť spotrebiča a usporíte elektrickú energiu.

Dôležité upozornenie Dbajte, aby ste nepoškodili chladiaci systém.

Mnohé značkové čističe kuchynských povrchov obsahujú chemikálie, ktoré môžu pôsobiť agresívne/poškodiť plasty použité v tomto spotrebiči. Z tohto dôvodu sa odporúča čistiť vonkajší kryt tohto

50 electrolux

spotrebiča iba teplou vodou s malým množstvom umývacieho prostriedku. Po čistení znova pripojte zariadenie k sieťovému napájaniu.

Odmrazovanie mrazničky

Na policiach a v okolí hornej časti mrazničky sa vždy vytvára určité množstvo námrazy. Keď vrstva námrazy dosiahne hrúbku približne 3 až 5 mm, mrazničku odmrazte.

Dôležité upozornenie Približne 12 hodín pred odmrazovaním nastavte regulátor teploty na najvyššie nastavenie, aby si potraviny vytvorili chladovú rezervu pred prerušením činnosti.

Pri odstraňovaní námrazy vykonajte nasledujúce kroky:

1. Vypnite spotrebič a vytiahnite jeho zástrčku zo

zásuvky elektrickej siete.

2. Vyberte všetky skladované potraviny, zabaľte

ich do niekoľkých vrstiev novinového papiera a uložte na studenom mieste.

Pozor Nedotýkajte sa mrazených potravín

mokrými rukami. Ruky by vám mohli primrznúť k potravinám.

3. Nechajte dvierka spotrebiča otvorené, zasuňte

plastovú škrabku na príslušné miesto v strednej časti dna a podložte misku na zachytávanie rozmrazenej vody.

Aby sa proces odmrazovania urýchlil, vložte

do mraziaceho priestoru hrniec s horúcou vodou. Okrem toho vyberajte kusy ľadu, ktoré je možné oddeliť, ešte predtým, ako sa úplne rozmrazia.

4. Po ukončení odmrazovania vnútro starostlivo osušte a škrabku odložte na budúce použitie.

5. Zapnite spotrebič.

6. Otočte regulátor teploty do polohy << -18 °C >> a nechajte spotrebič v prevádzke najmenej 4 hodiny v režime rýchleho zmrazovania.

7. Potraviny, ktoré ste predtým vybrali, vložte po 4 hodinách opäť na miesto.

Varovanie Na odstraňovanie námrazy z

výparníka nikdy nepoužívajte ostré kovové predmety, mohli by ste ho poškodiť. Na urýchlenie odmrazovania nepoužívajte mechanické nástroje ani iné prostriedky okrem prostriedkov, ktoré odporučil výrobca. Počas odmrazovania spotrebiča stúpne teplota balíčkov zmrazených jedál, preto sa môže skrátiť ich trvanlivosť.

Obdobia mimo prevádzky

Ak sa spotrebič dlhší čas nepoužíva, treba vykonať tieto preventívne opatrenia:

1. spotrebič odpojte od elektrického napájania

2. vyberte všetky potraviny

3. odmrazte a vyčistite spotrebič a všetky časti

príslušenstva

4. nechajte dvere/dvierka pootvorené, aby sa za-

bránilo vzniku nepríjemného zápachu

Dôležité upozornenie Ak sa chladnička ponecháva zapnutá, požiadajte niekoho, aby ju raz za čas skontroloval a zabránil tak znehodnoteniu potravín v prípade výpadku napájania

ČO ROBIŤ, KEĎ...

Normálne zvuky pri prevádzke

•Počas prečerpávania chladiva cez rúrky počuť žblnkotanie alebo bublanie. Je to normálne.

• Kým je kompresor v prevádzke, prečerpáva sa chladivo a z kompresora počuť bzučanie alebo pulzovanie. Je to normálne.

electrolux 51

• Tepelná dilatácia môže spôsobovať neočakáva- né praskavé zvuky. Ide o prirodzený, neškodný fyzikálny jav. Je to normálne.

• Pri zapnutí a vypnutí kompresora počuť "kliknutie" teplotného regulátora. Je to normálne.

TECHNICKÉ ÚDAJE

EUC19001W EUC19002W

Rozmery Výška 1250 mm 1250 mm Šírka 545 mm 545 mm Hĺbka 640 mm 640 mm Akumulačná doba 18 h 18 h

Technické informácie sa uvádzajú na typovom štítku na vnútornej ľavej strane spotrebiča a na štítku energetických parametrov.

INŠTALÁCIA

Pozor Aby bola zaručená bezpečná a

správna činnosť spotrebiča, pred jeho inštaláciou si pozorne prečítajte "bezpečnostné pokyny".

Výber miesta

Tento spotrebič nainštalujte vmieste, kde okolitá teplota zodpovedá klimatickej triede uvedenej na typovom štítku spotrebiča:

Klima-

tická

trieda

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

Zadné vymedzovacie vložky

Vo vrecku s dokumentáciou sú dve vložky, ktoré sa musia namontovať ako na ilustrácii.

1. Vymedzovacie vložky zasuňte do otvorov. Pre-

svedčite sa, či šípka (A) zodpovedá ilustrácii.

Okolitá teplota

2. Vymedzovacie vložky otočte proti smeru pohybu hodinových ručičiek o 45°, kým sa nezaistia v správnej polohe.

Vyrovnanie do vodorovnej polohy

Pri umiestňovaní spotrebiča dbajte na to, aby bol vyrovnaný do vodorovnej polohy. Možno to dosiahnuť pomocou dvoch nastaviteľných nožičiek (2) vpredu dolu. Podľa potreby upravte nožičky odstránením vymedzovača (1).

52 electrolux

Umiestnenie

Spotrebič by mal byť nainštalovaný v dostatočnej vzdialenosti od tepelných zdrojov, ako sú radiátory, ohrievače vody, mimo priameho slnečného svetla a pod. Dbajte, aby vzduch mohol voľne cirkulovať okolo spotrebiča. Na zaručenie najlepších charakteristík, ak je spotrebič umiestnený pod presahujúcu nástennú skrinku, vzdialenosť medzi spotrebičom a nástennou skrinkou musí najmenej 100 mm. Ideálnym riešením však je neumiestňovať spotrebič pod nástennú skrinku s previsom. Presné vyrovnanie do vodorovnej polohy sa zaručí pomocou jednej alebo viacerých nastaviteľných nožičiek spotrebiča. Ak je skrinka spotrebiča umiestnená v rohu a stranou so závesmi k stene, vzdialenosť medzi stenou a skrinkou spotrebiča musí byť najmenej 10 mm, aby sa dvere dali dostatočne otvoriť a aby sa dali vybrať police.

Varovanie Musí byť možné odpojiť

spotrebič od prívodu sieťového napätia. Zástrčka preto bude musieť byť po inštalácii prístupná.

Možnosť zmeny smeru otvárania dverí Dôležité upozornenie Pri vykonávaní

nasledujúcich operácií odporúčame, aby vám pomáhala druhá osoba, ktorá počas úkonov pridrží dvere spotrebiča.

Pri zmene smeru otvárania dverí vykonajte nasledujúce kroky:

1. Vytiahnite zástrčku z elektrickej zásuvky.

2. Spotrebič opatrne nakloňte dozadu, aby sa kompresor nemohol dotýkať podlahy.

3. Vyskrutkujte obe nastaviteľné nožičky.

4. Vyskrutkujte skrutky spodného závesu dverí.

5. Zložte dvierka spotrebiča jemným potiahnutím smerom nadol.

6. Odskrutkujte vrchný čap závesu dverí spotrebiča a naskrutkujte ho na opačnú stranu.

15mm 100mm

15mm

7. Upevnite dvere spotrebiča na horný čap závesu.

8. Odmontujte spodný záves. Vložte čap v smere šípky.

electrolux 53

9. Vyskrutkujte a nainštalujte skrutku na opačnú stranu.

10. Nainštalujte spodný záves na opačnú stranu tak, aby sa poloha dvierok nezmenila.

11. Do vzniknutého voľného priestoru na opačnej strane naskrutkujte skrutku a nastaviteľné nožičky (2 kusy).

12.

Odmontujte a nainštalujte rukoväť strane.

13. Spotrebič umiestnite na požadované miesto a vyrovnajte, počkajte najmenej štyri hodiny a potom ho pripojte do elektrickej zásuvky.

30)

opačnej

Vykonajte záverečnú kontrolu a uistite sa, že:

• všetky skrutky sú dotiahnuté,

• dvere sa správne otvárajú a zatvárajú. Ak je okolitá teplota nízka (t.j. v zime), môže sa stať, že tesnenie nebude dokonale priliehať. V takom prípade počkajte, kým sa tesnenie samovoľne neprispôsobí. Ak predchádzajúce úkony nechcete urobiť sami, zavolajte najbližšie autorizované servisné stredisko. Zmenu smeru otvárania dverí vykoná technik za poplatok.

Zapojenie do elektrickej siete

Pred pripojením sa presvedčite, či napätie a frekvencia uvedené na typovom štítku zodpovedajú napätiu vašej domácej siete. Spotrebič musí byť uzemnený. Napájací elektrický kábel je na tento účel vybavený príslušným kontaktom. Ak domáca sieťová zásuvka nie je uzemnená, spotrebič pripojte k samostatnému uzemneniu v súlade s platnými predpismi. Poraďte sa s kvalifikovaným elektrikárom. Výrobca odmieta akúkoľvek zodpovednosť pri nedodržaní hore uvedených bezpečnostných opatrení. Tento spotrebič vyhovuje nasledujúcim smerniciam. ES.

OTÁZKY OCHRANY ŽIVOTNÉHO PROSTREDIA

Symbol na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri

kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber. Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie. Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

30) Ak sa nachádza na

54 electrolux

Hitra navodila za uporabo so enostavna za uporabo in vsebujejo vse osnovne informacije o vašem novem

izdelku. Podjetje Electrolux želi zmanjšati porabo papirja za navodila za uporabo za okoli 30%, kar

predstavlja 12.000 manj podrtih dreves na leto. Hitra navodila za uporabo so eden izmed mnogih

korakov, ki jih podjetje Electrolux izvaja za ohranjanje okolja. To je samo majhen korak, vendar lahko tudi

z drobnimi stvarmi veliko pripomorete.

Celotna navodila za uporabo so na voljo na spletnem naslovu: www.electrolux.com

VARNOSTNA NAVODILA

Pred vgradnjo in prvo uporabo hladilnika natančno preberite navodila za uporabo, vključno z nasveti in opozorili. S tem zagotovite varno in pravilno uporabo. V izogib nepotrebnim napakam in nesrečam poskrbite, da bodo vsi uporabniki hladilnika podrobno seznanjeni z njegovim delovanjem in varnostnimi funkcijami. Navodila shranite in poskrbite, da ob selitvi ali prodaji ostanejo s hladilnikom. Tako zagotovite, da so vsi kasnejši uporabniki ustrezno seznanjeni z načinom uporabe in varnim delovanjem. Zaradi varnosti uporabnikov in opreme izvedite varnostne ukrepe, opisane v navodilih za uporabo. Proizvajalec ni odgovoren za poškodbe, do katerih pride ob neizvedenih ukrepih.

Varnost otrok in občutljivih oseb

• Hladilnika naj ne uporabljajo osebe (vključno z

otroci) z omejenimi telesnimi, čutnimi ali razumskimi sposobnostmi oz. zmanjšanimi izkušnjami in znanjem, razen v primeru, ko je oseba, ki je odgovorna za njihovo varnost, zagotovila nadzor oz. jih natančno seznanila z uporabo hladilnika. Zagotovite ustrezen nadzor otrok in preprečite igranje s hladilnikom.

• Embalažo odstranite izven dosega otrok. Ob-

staja nevarnost zadušitve.

• Ko odstranjujete rabljen hladilnik, izvlecite vtič iz

omrežne vtičnice, odrežite priključni kabel (čim bližje hladilniku) in odstranite vrata. Tako preprečite, da bi bili otroci izpostavljeni nevarnosti udara električnega toka ali bi se zaprli v hladilnik.

• Če ste s tem hladilnikom zamenjali starejši mo-

del, ki ima namesto magnetnega tesnjenja vrat uporabljeno zaskočno (patentno) ključavnico na vratih, pred odstranjevanjem rabljenega hladilnika pokvarite ključavnico (da ne bo več možno zaklepanje). Na ta način preprečite, da rabljen hladilnik postane smrtno nevarna past.

Splošna varnost

Previdnost! Prezračevalne odprtine pustite

neovirane.

• Zamrzovalna skrinja je namenjena izključno za

uporabo v gospodinjstvu.

• Skrinja je namenjena shranjevanju živil in/ali pijač

v običajnem gospodinjstvu v skladu z navodili za uporabo.

31) Če je predviden pokrov luči

32) Če je predvidena luč

• Ne uporabljajte mehanskih ali nenaravnih sredstev za hitrejše odtaljevanje.

• Znotraj hladilnih naprav ne uporabljajte drugih električnih naprav (kot so npr. stroji za izdelavo sladoleda), če jih proizvajalec ni odobril za ta namen.

• Ne poškodujte hladilnega krogotoka.

• V hladilnem krogotoku zamrzovalne skrinje je hladilno sredstvo izobutan (R600a), to je zemeljski plin z visoko stopnjo okoljske neoporečnosti, ki ni lahko gorljiv. Med transportom in namestitvijo zamrzovalne skrinje zagotovite, da se noben hladilni krogotok ne poškoduje. V primeru poškodbe hladilnega krogotoka: – se izogibajte odprtemu ognju in virom vžiga – temeljito prezračite prostor, v katerem je na-

meščena zamrzovalna skrinja

• Vsakršno spreminjanje lastnosti izdelka ali samega izdelka je nevarno. Poškodbe kabla lahko povzročijo kratek stik, požar in/ali električni udar.

Opozorilo! Vse električne dele (električni ka- bel, vtič, kompresor) vam mora zamenjati po-

oblaščen zastopnik ali kvalificiran serviser.

1. Električnega kabla ni dovoljeno podaljševati.

2. Zagotovite, da z zadnjim delom naprave ne

stisnete ali poškodujete vtiča. Stisnjen ali poškodovan vtič se lahko pregreje in povzroči požar.

3. Zagotovite, da imate dostop do električnega

vtiča naprave.

4. Električnega priključnega kabla ne vlecite.

5. Če je vtičnica za električni vtič zrahljana, va-

njo ne vstavljajte vtiča. Lahko pride do električnega udara ali požara.

6. Naprave ne smete uporabljati brez pokrova

31)

notranje osvetljave.

luči.

• Stroj je težak. Bodite previdni, ko ga premikate.

• Ne odstranite ali se dotikajte elementov v predalih zamrzovalnika, če imate mokre/vlažne roke, ker lahko pride do odrgnin ali ozeblin na koži.

• Naprava ne sme biti dlje časa izpostavljena neposrednemu soncu.

Žarnice

32)

v tej napravi so posebne vrste žarnic,

• namenjene le uporabi v gospodinjskih aparatih.

Niso primerne za osvetlitev prostora.

electrolux 55

Previdnost! Na delovno površino ne

odlagajte zamrznjene hrane, ker lahko mraz in hlapi ustvarijo kondenzat na notranji strani. Nastalo kapljanje tekočine lahko povzroči okvare. Zato na delovno površino ne odlagajte nobene zamrznjene hrane.

Vsakodnevna uporaba

• Na plastične dele hladilnika ne postavljajte vročih

posod.

• V hladilniku ne hranite vnetljivih plinov in tekočin,

ker lahko eksplodirajo.

• Živil ne postavljajte neposredno ob izstop zraka

na zadnji steni.

33)

• Odtajanih zamrznjenih živil ni dovoljeno ponovno

zamrzniti.

• Embalirana zamrznjena živila shranjujte v skladu

z navodili proizvajalca živil.

• Natančno upoštevajte priporočila proizvajalca

hladilnika za shranjevanje živil. Oglejte si ustrezna navodila.

•Pijač z ogljikovo kislino ali penečih pijač ne shra-

njujte v zamrzovalniku, ker nastane pritisk na posodo, ki lahko eksplodira in povzroči poškodbo hladilnika.

• Ledene lizike lahko povzročijo ozebline, če jih

zaužijete takoj po jemanju iz zamrzovalnika.

Vzdrževanje in čiščenje

• Pred vzdrževanjem izklopite napravo in izključite

vtič iz vtičnice.

• Pred prvo uporabo naprave, očistite notranjost

in vse notranje pripomočke z mlačno vodo in blagim milom, da odstranite tipičen vonj po novem, ter nato vse dobro obrišite do suhega.

•Naprave ne čistite s kovinskimi predmeti.

• Za odstranjevanje zmrzali z naprave ne uporab-

ljajte ostrih predmetov. Uporabite plastično strgalo.

• Za pospeševanje odtajanja ne uporabljajte su-

šilnika za lase ali drugih grelnih naprav. Prekomerna vročina lahko poškoduje plastično notranjost in vlaga lahko vdre v električni sistem.

Namestitev Pomembno! Za priključitev na električno

napetost dosledno upoštevajte navodila v posebnih točkah.

• Odstranite embalažo in preverite hladilnik glede morebitnih poškodb. Če je hladilnik poškodovan, ga ne priključite. Morebitne poškodbe takoj sporočite v trgovino, kjer ste hladilnik kupili. V tem primeru obdržite embalažo.

• Priporočamo, da pred priključitvijo hladilnika počakate najmanj štiri ure, da olje steče nazaj v kompresor.

• Okoli hladilnika mora biti zagotovljeno ustrezno kroženje zraka, da ne pride do pregrevanja. Za dosego zadostnega zračenja upoštevajte navodila za pravilno namestitev.

• Če je le možno, naj bo zadnja stran hladilnika obrnjena proti steni, da je preprečeno dotikanje vročih delov (kompresorja, kondenzatorja) in po- sledičnih opeklin.

• Hladilnik ne sme biti nameščen poleg radiatorjev ali štedilnikov.

•Električni vtič mora biti dostopen tudi po name- stitvi hladilnika.

• Hladilnik lahko priključite samo na dovod pitne

34)

vode.

Servis

• Vsa električna dela, potrebna za servisiranje naprave, mora izvesti usposobljen električar ali strokovno usposobljena oseba.

• Izdelek lahko servisira samo pooblaščen serviser, ki mora uporabljati samo originalne nadomestne dele

Varstvo okolja

Hladilnik ne vsebuje plinov, ki bi lahko poško-

dovali ozonsko plast - niti v hladilnem krogotoku, niti v izolacijskih materialih. Hladilnika ni dovoljeno odstranjevati skupaj z običajnimi gospodinjskimi odpadki. Izolacijska pena vsebuje vnetljive pline: hladilnik odstranite v skladu z veljavnimi predpisi, ki jih dobite na ustreznem občinskem uradu. Izogibajte se poškodbam hladilne enote, predvsem na zadnji strani poleg toplotnega izmenjevalnika. Materiali, ki so uporabljeni pri tej napravi

in so označeni s simbolom

, se lahko reciklirajo.

33) Pri hladilniku s sistemom Frost Free

34) Če je predvidena priključitev na vodo

56 electrolux

UPRAVLJALNA PLOŠČA

1 2 3 4 5

1 Zelena kontrolna lučka za vklop/izklop 2 Regulator temperature in stikalo za vklop/iz-

klop

3 Rumena kontrolna lučka za hitro zamrzovanje 4 Izklop zvočnega signala in stikalo za hitro za-

mrzovanje

5 Rdeča kontrolna lučka za alarm

Vklop

1. Po namestitvi pustite napravo mirovati 4 ure.

2. Vtič vtaknite v omrežno vtičnico.

3. Regulator temperature obrnite v smeri urnega kazalca na temperaturo, nižjo od << - 16 °C >>.

4. Zasvetila bo zelena kontrolna lučka za vklop/ izklop in utripala bo rdeča kontrolna lučka za alarm.

5. Prižgana zelena kontrolna lučka za vklop/izklop pomeni, da je naprava vklopljena.

6. Utripanje rdeče kontrolne lučke za alarm pomeni, da je v zamrzovalniku neustrezna temperatura. Dodatno se v presledkih oglasi še prekinjajoč zvočni signal, ki ga lahko izklopite s pritiskom tipke za izklop zvočnega signala in tipke za hitro zamrzovanje hkrati.

7. Ko zamrzovalnik vklopite prvič, bo rdeča kontrolna lučka za alarm utripala tako dolgo, dokler ne bo dosežena ustrezna temperatura za varno shranitev zamrznjene hrane.

Izklop

1. Za izklop naprave obrnite regulator temperature na položaj "O".

2. Za izklop naprave iz napajanja, izvlecite vtič iz stenske vtičnice.

Nastavitev temperature

Temperaturo v napravi uravnava regulator temperature, ki je na nadzorni plošči. Z napravo upravljate na sledeč način:

• za nastavitev višje temperature v notranjo-

sti(manj hladno) obrnite regulator temperature proti nižjim vrednostim;

• za nastavitev nižje temperature v notranjosti (bolj

hladno) obrnite regulator temperature proti višjim vrednostim.

Običajno je najprimernejša srednja nastavitev.

Vendar pa je treba točno nastavitev izbrati ob upoštevanju, da je temperatura v napravi odvisna od:

• temperature v prostoru;

• pogostosti odpiranja vrat;

•količine shranjenih živil;

• prostora, kjer se naprava nahaja.

Rdeča kontrolna lučka za alarm

Pod normalnimi delovnimi pogoji bo notranja temperatura zamrzovalnika zagotovila dolgotrajno ohranitev shranjene hrane. Če se ta temperatura dvigne nad določeno raven (-12 °C), bo naprava sprožila zvočni in svetlobni alarm. Svetlobni alarm je utripajoča rdeča lučka (rdeča kontrolna lučka za alarm), medtem ko zvoč- ni alarm predstavlja prekinjajoč zvok. Zvočni signal lahko izklopite s pritiskom na stikalo za izklop zvočnega signala.

Ko zamrzovalnik vklopite prvič, bo rdeča kon-

trolna lučka za alarm utripala tako dolgo, dokler ne bo dosežena ustrezna temperatura za varno shranitev zamrznjene hrane.

Funkcija hitrega zamrzovanja

Če je treba zamrzniti več kot 3-4 kg hrane:

1. 6-24 ur, preden v zamrzovalnik dajete svežo

hrano, za 2-3 sekunde pritisnite stikalo za hitro zamrzovanje, da vklopite funkcijo hitrega zamrzovanja. Zasvetila bo rumena lučka. Kompresor bo sedaj deloval neprestano, kar zagotovi, da bo sveža hrana čim prej zamrznjena.

2. Funkcijo lahko s pritiskom stikala za hitro za-

mrzovanje za 2-3 sekunde kadarkoli izklopite.

3. Hrano dajte v predale zamrzovalnika (drugi in

tretji predal); za najboljše zamrzovanje pa odstranite pladenj in predale zamrzovalnika (če so predvideni) in dajte hrano za zamrzovanje neposredno na izparilnik. V primeru zamrzovanja manjše količine hrane pladnja in predalov zamrzovalnika ni treba odstraniti.

4. Ko je hrana povsem zamrznjena (to lahko traja

do 24 ur), lahko ročno izklopite funkcijo hitrega zamrzovanja s pritiskom stikala za hitro zamrzovanje za 2-3 sekunde in rumena kontrolna lučka za hitro zamrzovanje se bo izklopila.

electrolux 57

5. Zamrznjeno hrano dajte iz predalov za zamrzovanje v druge tri predale (predale za shranjevanje), da naredite prostor za nadaljnje zamrzovanje.

PRVA UPORABA

Čiščenje notranjosti

Pred prvo uporabo hladilnika očistite notranjost in vso notranjo opremo. Za čiščenje uporabite mlač- no vodo z nevtralnim milom, da odstranite tipičen vonj po novem izdelku. Hladilnik nato obrišite do suhega.

VSAKODNEVNA UPORABA

Zamrzovanje sveže hrane

Predali zamrzovalnika (drugi in tretji predal) so primerni za zamrzovanje sveže hrane ter dolgotrajno shranjevanje zamrznjene in globoko zamrznjene hrane. Za zamrzovanje sveže hrane vključite funkcijo za hitro zamrzovanje. Največja količina hrane, ki jo lahko zamrznete v 24 urah, je označena na ploščici za tehnične na- vedbe , nalepki v notranjosti naprave. Postopek zamrzovanja traja 24 ur: v tem času ne dodajajte druge hrane za zamrzovanje. Pladenj lahko uporabite za zamrzovanje manjšega sadja (maline, jagode, ribez itd.). Sadje v tanki plasti razgrnite po pladnju. Ko je zamrznjeno, ga lahko zapakirate, razporedite in shranite v predale za shranjevanje.

Shranjevanje zamrznjenih živil

Pri prvem zagonu oz. pri zagonu po daljšem obdobju neuporabe pustite prazen hladilnik delovati najmanj 2 uri pri najvišje nastavljeni temperaturi.

Če ponesreči pustite vklopljeno funkcijo hi-

trega zamrzovanja, se bo ta samodejno izklopila po 48 urah. Ugasnila bo tudi rumena kontrolna lučka za hitro zamrzovanje.

Pomembno! Ne uporabljajte detergentov ali grobih praškov, ker lahko poškodujete premaz.

Pomembno! Če pride po nesreči do odtaljevanja, npr. zaradi izpada elektrike, in je bil izpad daljši od časovne vrednosti, ki je v tehničnih karakteristikah navedena kot "čas dviganja", odmrznjena živila čim prej porabite ali pa jih skuhajte in nato ponovno zamrznite (po ohladitvi).

Odmrzovanje

Globoko zamrznjena ali zamrznjena živila lahko pred uporabo odmrznete na sobni temperaturi. Majhne kose lahko začnete pripravljati še zamrznjene, neposredno iz zamrzovalnika: V tem primeru bo priprava hrane trajale dlje.

VZDRŽEVANJE IN ČIŠČENJE

Previdnost! Pred vzdrževalnimi deli izklopite hladilnik iz omrežne napetosti.

Hladilnik vsebuje ogljikovodike v hladilni enoti; vzdrževalna dela in ponovno polnjenje lahko

izvajajo samo pooblaščeni tehniki.

Redno čiščenje

Opremo je potrebno redno čistiti:

• Notranjost hladilnika in opremo očistite z mlačno vodo in nevtralnim milom.

• Redno preverite tesnila vrat in jih dobro obrišite; na tesnilu ne sme biti ostankov.

• Temeljito splaknite in posušite.

Pomembno! Ne vlecite, premikajte ali poškodujte cevi in/ali kablov v notranjosti. Za čiščenje notranjosti ne uporabljajte detergentov, čistilnih praškov, močno odišavljenih čistilnih

sredstev ali loščil na osnovi voska, ker poškodujejo površino in puščajo močne vonjave.

Kondenzator (črno rešetko) in kompresor na hrbtni strani hladilnika očistite z metlico ali sesalnikom za prah. Na ta način izboljšate delovanje hladilnika in zmanjšate porabo energije.

Pomembno! Pazite, da ne poškodujete hladilnega sistema.

Veliko posebnih čistil za čiščenje kuhinjskih površin vsebuje kemikalije, ki lahko razjedajo/poškodujejo plastične dele hladilnika. Zaradi tega priporočamo, da zunanje dele hladilnika čistite samo s toplo vodo z dodano majhno količino sredstva za pomivanje. Hladilnik po čiščenju ponovno priključite na omrežno napetost.

58 electrolux

Odtajevanje zamrzovalnika

Na policah zamrzovalnika in okoli zgornjega predala se vedno nabere določena količina ivja. Zamrzovalnik odtajajte, ko plast ivja doseže debelino okoli 3-5 mm.

Pomembno! Približno 12 ur pred odtajevanjem nastavite regulator temperature proti višjim vrednostim, da se nakopiči zadostna zaloga hladu za poznejšo prekinitev v delovanju.

Za odstranjevanje ivja upoštevajte naslednja navodila:

1. Izklopite napravo in izvlecite vtič iz vtičnice.

2. Odstranite shranjena živila, ovijte jih v več plasti

časopisnega papirja in jih postavite na hladno mesto.

Previdnost! Zamrznjenih živil se ne dotikajte z mokrimi rokami. Roke lahko primrznejo na

živila.

3. Vrata pustite odprta in v utor spodaj na sredini

vstavite plastično strgalo ter pod njega postavite posodo za zbiranje odtajane vode.

Da bi postopek tajanja pospešili, postavite v

zamrzovalnik lonec tople vode. Dodatno še pred končanim odtajevanjem odstranite kose ledu, ki se odlomijo.

4. Ko je odtajevanje končano, temeljito osušite notranjost zamrzovalnika in shranite strgalo za naslednjič.

5. Vklopite napravo.

6. Regulator temperature obrnite na << -18 °C >> in pustite zamrzovalnik delovati v načinu hitrega zamrzovanja vsaj 4 ure.

7. Po 4 urah dajte prej odstranjeno hrano nazaj v predale.

Opozorilo! Za strganje ledu nikoli ne

uporabljajte ostrih kovinskih pripomočkov, saj lahko poškodujete zamrzovalnik. Za pospeševanje odtajevanja ne uporabljajte mehanske naprave ali umetnih sredstev, ampak samo tista, ki jih priporoča proizvajalec. Dvig temperature zamrznjenih živil lahko med odtajevanjem skrajša njihovo varno dobo shranjevanja.

Časi nedelovanja

Če naprave dalj časa ne boste uporabljali, izvedite naslednje ukrepe:

1. napravo izključite iz električnega omrežja

2. odstranite vsa živila

3. odtajajte in očistite napravo ter vso opremo

4. vrata naprave pustite priprta, da preprečite na-

stanek neprijetnih vonjav.

Pomembno! Če ostane naprava vključena, naj v primeru izpada električne napetosti nekdo občasno preveri stanje živil.

KAJ STORITE V PRIMERU…

Zvoki pri normalnem delovanju

•Med črpanjem hladilnega sredstva skozi tuljave ali cevi lahko slišite klokotanje in šumenje. To je normalno in pravilno.

• Ko je kompresor vključen se prečrpava hladilno sredstvo, iz kompresorja pa se lahko sliši brenčanje, ter utripajoč šum. To je normalno in pravilno.

• Temperaturni raztezki lahko povzročijo nenaden pok. To je naraven in ne nevaren fizikalen pojav. To je normalno in pravilno.

• Ob vklopu ali izklopu kompresorja slišite rahel "klik" regulatorja temperature. To je normalno in pravilno.

TEHNIČNI PODATKI

EUC19001W EUC19002W

Dimenzije Višina 1250 mm 1250 mm Širina 545 mm 545 mm Globina 640 mm 640 mm Čas dviganja 18 ur 18 ur

Tehnični podatki so zapisani na napisni ploščici na notranji levi strani hladilnika ter na energijski nalepki.

NAMESTITEV

Previdnost! Pred namestitvijo hladilnika natančno preberite "varnostna navodila" za

vašo varnost in pravilno delovanje hladilnika.

Namestitev

Hladilnik namestite na mesto, kjer temperatura prostora ustreza klimatskemu razredu na napisni ploščici hladilnika:

Klimatski raz-

red

SN +10 °C do +32 °C N +16 °C do +32 °C ST +16 °C do +38 °C T +16 °C do +43 °C

Zadnja distančnika

V vrečki z dokumenti sta dva distančnika, ki morata biti nameščena, kot je prikazano na sliki.

1. Distančnika namestite v odprtini. Puščica (A) mora biti obrnjena, kot je prikazano na sliki.

Temperatura okolice

2. Distančnika zavrtite za 45° v nasprotni smeri urinega kazalca, da se zakleneta na svoja mesta.

Namestitev v vodoraven položaj

Ko napravo nameščate, se prepričajte, da je v vodoravni legi. To lahko dosežete z nastavljivima nogama na sprednji spodnji strani (2). Po potrebi nastavite nogi tako, da odstranite distančnik (1).

electrolux 59

60 electrolux

Mesto namestitve

Hladilnik namestite na zadostni razdalji od virov toplote, kot so radiatorji, grelniki, neposredno sonč- no obsevanje itd. Na hrbtni strani hladilnika mora biti omogočeno prosto kroženje zraka. Za zagotovitev optimalnega delovanja hladilnika v primeru namestitve pod previsnim stenskim elementom mora biti minimalna razdalja med zgornjim delom hladilnika in stenskim elementom vsaj 100 mm . Še boljše pa je, če hladilnika ne namestite pod previsne stenske elemente. Za natančno namestitev v vodoraven položaj uporabite eno ali več nastavljivih nog na dnu hladilnika. Če želite hladilnik postaviti v kot, s tečaji vrat ob steni, mora biti najmanjša razdalja med hladilnikom in steno 10 mm. To omogoča, da se vrata odprejo dovolj široko, da lahko iz hladilnika vzamete police.

Opozorilo! Zagotovite možnost izklopa hladilnika iz električnega omrežja; zagotovite

enostaven dostop do omrežnega vtiča.

Da bi spremenili smer odpiranja vrat, izvedite sledeče korake:

1. Izvlecite vtič iz električne vtičnice.

2. Previdno nagnite napravo nazaj toliko, da se

kompresor ne more dotakniti tal.

3. Odvijte obe nastavljivi nogi.

4. Odvijte vijake spodnjega tečaja vrat.

5. Snemite vrata naprave, tako da jih rahlo po-

vlečete navzdol.

6. Odvijte zgornji zatič tečaja vrat naprave ter ga

privijte na drugo stran.

15mm 100mm

Menjava strani odpiranja vrat Pomembno! Predlagamo, da naslednje delo

opravite skupaj z drugo osebo, ki bo med izvajanjem dela držala vrata naprave.

15mm

7. Vrata naprave namestite na zgornji zatič tečaja

vrat.

8. Odstranite spodnji tečaj. Namestite zatič v

smeri puščice.

9. Odvijte vijak in ga namestite na nasprotno

stran.

10. Spodnji zatič namestite na nasprotno stran ter

ne spreminjajte položaja vrat.

11. Privijte vijak na prosto mesto na drugi strani,

kot tudi nastavljivi nogi.

electrolux 61

12.

Odstranite in namestite ročaj stran.

13. Po prestavitvi vrat uravnajte napravo in poča- kajte vsaj štiri ure ter jo šele nato vključite v vtičnico.

Opravite končni pregled, da se prepričate:

• Ali so priviti vsi vijaki.

35)

na nasprotno

SKRB ZA OKOLJE

Simbol na izdelku ali njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki, Izdelek odpeljite na ustrenzo zbirno mesto za predelavo električne in elektronske opreme. S pravilnim načinom odstranjevanja izdelka boste pomagali prepreViti morebitne negativne posledice in vplive

• Ali se vrata pravilno odpirajo in zapirajo. Če je temperatura okolice prenizka (npr. pozimi), se tesnilo morda ne bo povsem prilegalo omari. V tem primeru počakajte, da pride do naravnega prileganja tesnila. Če zgoraj opisanega dela ne želite opraviti sami, se obrnite na servisno službo. Usposobljen serviser bo na vaše stroške opravil zamenjavo strani odpiranja vrat.

Priključitev na električno napetost

Pred priključitvijo se prepričajte, da sta napetost in frekvenca na napisni ploščici enaki kot sta omrežna napetost in frekvenca na mestu priključitve. Hladilnik mora biti ozemljen. V ta namen je na napajalnem kablu nameščen varnostni omrežni vtič. Če omrežna vtičnica ni ozemljena, priključite hladilnik na ločeno ozemljitveno točko v skladu s trenutno veljavnimi predpisi. Posvetujte se z usposobljenim električarjem. Proizvajalec zavrača vsakršno odgovornost v primeru neupoštevanja zgornjih varnostnih opozoril. Hladilnik je izdelan v skladu z naslednjimi smernicami EGS.

na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka. Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili.

35) Če je predvideno

62 electrolux

electrolux 63

www.electrolux.com/shop

200383410-00-032010

ELECTROLUX EUC19002W User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
