Page 1
Frysskåp / Pakastin kaappi /
Fryseskap / Frysskab
BRUKSANVISNING
KÄYTTÖOHJE
BRUGSANVISNING
818 19 45--00/0
EU8293C
SE
FI
NO
DK
Page 2
Turvallisuus
FI
Uudessa pakastimessasi saattaa olla toimintoja, joita
edellisessä laitteessasi ei ollut.
Tutustu näihin kaapin käyttö- ja huolto-ohjeisiin
huolellisesti. Säilytä tämä ohjekirjanen. Sitä
tarvitaan, mikäli haluat myöhemmin myydä kaapin
tai antaa jollekulle.
Käyttö
· Tämä kaappi on tarkoitettu kotitalouden
tavanomaisten elintarvikkeiden säilytykseen tässä
oppaassa kerrotulla tavalla.
· Jääkaappi- tai pakastinosassa ei tule säilyttää
räjähtäviä kaasuja tai nesteitä. Nämä saattavat
räjähtää ja aiheuttaa henkilö- ja
materiaalivahinkoja.
· Kaapin takana ja sisällä olevat
jäähdytysjärjestelmän osat eivät saa osua teräviin
esineisiin. Mikäli jäähdytysjärjestelmään tulee
reikä, kaappi vaurioituu ja sisällä olevat
elintarvikkeet saattavat pilaantua.
· Älä säilytä pakastinosassa hiilihapotettuja juomia
tai pulloja. Lasipullot saattavat rikkoutua.
· Kaappi on painava. Kaapin reunat tai ulkonevat
osat voivat olla teräviä. Kaappia siirrettäessä on
toimittava varoen ja käytettävä aina hansikkaita.
Lapset
· Huolehdi siitä, etteivät pikkulapset pääse käsiksi
laitteen säätimiin tai kaapin sisäosiin.
Vanhan kaapin romuttaminen
Irrota pistotulppa pistorasiasta ja katkaise liitosjohto
kaapin puoleisesta päästä. Varmista, että kaikki lukot
ja salvat on irrotettu estääksesi pikkulasten
joutumisen kaapin sisälle. Varminta on irrottaa koko
ovi.
Varo, ettet vahingoita kaapin kylmäjärjestelmää.
Kaapin eristeet ja kylmäjärjestelmä saattavat sisältää
aineita, jotka vahingoittavat otsonikerrosta. Tämän
vuoksi kaappi on vietävä asianmukaiseen
kierrätyskeskukseen.
HUOM! Uudessa kaapissa ei ole otsonikerrosta
vahingoittavia aineita. Lisää tietoa l öydät
käyttöohjeesta.
Asialliseen romuttamiseen liittyvää tietoa saat
kuntasi jätehuoltoa hoitavalta viranomaiselta.
Sisällysluettelo FI
Turvallisuus 12......................
Vanhan kaapin romuttaminen 12.................
Sisällysluettelo 12....................
Pakastimen kuvaus 13...............
Säätölaitteet 13...............................
Ennen kaapin käyttöönottoa 14.......
Pakastimen käyttö 14................
Kytke virta pakastimeen ja säädä oikea lämpötila 14.
Virran katkaiseminen 14........................
Pakastimen sisälämpötila 14.....................
Hälytykset ja muut ominaisuudet 14..............
Pakastus 15..................................
Pakasteiden säilytysaikoja 15....................
Sulattaminen 15..............................
Kaapin sisätilat 16............................
Käytännön ohjeita 17.................
Energiansäästövihjeitä 17.......................
Ympäristönäkökohtia 17........................
Ympäristön säästämiseksi 17....................
Hoito ja puhdistus 17................
Ilmanvaihtosäleikön irrotus 17...................
Puhdistus 17.................................
Pakastimen sulatus 18..........................
Valaistus - lampun vaihto 18....................
Kun kaappi on pois käytöstä 18..................
Jos kaappi ei toimi tyydyttävästi 19...
Takuu 20....................................
Kuluttajaneuvonta 20..........................
Huolto ja varaosat 20..........................
Tekniset tiedot 20....................
Asennus 20.........................
Pakkauksen purkaminen 20.....................
Kuljetustuet 20...............................
Puhdistus ennen käyttöä 21.....................
Asennus 21..................................
Sähköliitäntä 21..............................
Oven kätisyyden vaihto 22......................
12
Electrolux 818 19 45-00/0
Page 3
Pakastimen kuvaus
FI
Säätölaitteet
3
1
1
1
1
1
2
Malli EU 8293C
1. Pakastimen laatikko
2. Ilmanvaihtosäleikkö
3. Pakastimen kalenteri
ED
CB
A
A. Lämpötilanvalitsin/termostaatti
Käytetään lämpötilan säätämiseen.
B. Pikapakastuspainike
Käytetään pikapakastuksen toimintaan ja
toiminnasta pois kytkemiseen.
C. Pakastimen virtakytkin
Käytetään pakastimen toimintaan ja toiminnasta pois
kytkemiseen.
D. Keltainen merkkivalo
Palaa, kun pikapakastus on toiminnassa.
E. Vihreä merkkivalo / varoitusvalo
Palaa vihreänä kun pakastimen lämpötila on
normaali. Vilkkuu punaisena kun jokin pakastimen
hälytyksistä on toiminut.
13
Electrolux 818 19 45-00/0
Page 4
Ennen kaapin käyttöönottoa FI
Ennen pistotulpan kytkemistä pistorasiaan
ja kaapin käynnistämistä ensimmäistä
Laita kaappi paikalleen ja puhdista se kappaleen
"Asennus" mukaisesti.
kertaa on kaapin annettava seistä paikoillaan
noin neljä tuntia.
Tässä ajassa jäähdytysjärjestelmän neste
ehtii vakaantua.
Muussa tapauksessa kaapin kompressori
saattaa vaurioitua.
Pakastimen käyttö
Kytke virta pakastimeen ja säädä
oikea lämpötila
Käynnistys:
Aseta virrankatkaisin paneelin alapuolella asentoon
"ON"
Lämpötilan asetus:
Pakastimen sisälämpötilan asetus on valmiiksi tehty,
eikä siihen normaaliolosuhteissa tarvitse tehdä
korjauksia.
Mikäli lämpötilaa halutaan muuttaa:
Avaa lämpötilan valitsimen kansi. Pakastin
kylmenee myötäpäivään käännettäessä ja lämpenee
vastapäivään käännettäessä.
Lämpötila-asetuksen muutoksen jälkeen anna kaapin
olla käynnissä 24 tuntia. Tässä ajassa kaapin sisäinen
lämpötila ehtii vakiintua.
Virran katkaiseminen
Aseta virrankatkaisin paneelin alapuolella asentoon
"OFF"
Irrota pistotulppa pistorasiasta.
FI
Pakastimen sisälämpötila
Jotta ruokatarvike säilyy pitkään, on pakastimen
sisälämpötilan oltava -18°C tai alhaisempi.
Huomaa, että virrankulutus kasvaa lämpötilan
laskiessa.
Hälytykset ja muut ominaisuudet
Lämpötilahälytys:
Punainen varoitusvalo vilkkuu.
Valo alkaa vilkkua kun pakastimessa on säädettyä
lämpötilaa lämpimämpää.
Ota selville hälytyksen aiheuttaja ja poista vika.
Valo palaa vihreänä jälleen kun pakastimen
lämpötila vastaa säädettyä lämpötilaa.
Electrolux 818 19 45-00/0
14
Page 5
Pakastus
r
m
p
p
Paina pikapakastuspainiketta noin 24 tuntia ennen
pakastettavan ruokatarvikkeen laittamista
pakastimeen.
Pikapakastuspainiketta ei tarvitse painaa, mikäli
pakastettavana on ainoastaan pieniä
ruokatarvikemääriä.
Pakastaminen:
Pidä painike alhaalla noin kahden sekunnin ajan
kunnes pikapakastuksen merkkivalo syttyy.
Sulkeminen:
Pikapakastusvaihe päättyy automaattisesti noin 50
tuntia painikkeen painamisen jälkeen.
Pikapakastusvaihe voidaan lopettaa painamalla pika
pakastuspainiketta uudelleen.
Pidä painike alhaalla noin kahden sekunnin ajan
kunnes merkkivalo sammuu.
Keltainen pikapakastuksen merkkivalo palaa niin
kauan kuin pakastusvaihe on päällä.
Pakastamiseen liittyviä käytännön ohjeita
· Tuotteiden pakastaminen tapahtuu ylähyllyllä,
tai tämän alla olevalla hyllyllä.
· Laita ruokatarvikkeet suoraan pakastushyllyille.
· Asettele ruokatarvikkeet siten, että kylmä ilma
pääsee kiertämään vapaasti niiden välissä.
· Älä laita pakastettavaa ruokatarviketta suoraan
kiinni jo pakastuneeseen tuotteeseen.
Pakastettavan ruokatarvikkeen lämpö saattaa
sulattaa jo pakastunutta ruokatarviketta.
· Kun ruokatarvikkeet ovat pakastuneet, laita ne
mahdollisimman tiiviisti toisiaan vasten. Näin ne
säilyvät mahdollisimman pitkään kylminä esim.
sähkökatkoksen sattuessa.
· Älä pakasta liian suuria määriä kerrallaan.
Laitteen pakastusteho on ilmoitettu teknisissä
tiedoissa.
Va
ista, ettäkaa
lämpötila pysyy asetetun mukaisena
vuorokauden ensikäynnistyksestä.
Käytä pakastinta tuoreiden ruokatarvikkeiden pakastukseen vasta tämän jälkeen.
itoimii ja että
Pakasteiden säilytysaikoja
Kaupasta ostetut valmiit pakasteet: Noudata
pakkauksessa annettuja ohjeita.
Kotona pakastetut ruokatarvikkeet:
Rasvaisia ja suolaisia ruokatarvikkeita ei tule
säilyttää pakastettuna kauempaa kuin kolme
kuukautta. Keitetty ja vähärasvainen ruoka säilyy
pakastettuna noin kuusi kuukautta. Rasvaton ruoka
ja marjat säilyvät pakastimessa noin vuoden.
Sulattaminen
Ruokatarvikkeet on parasta sulattaa jääkaapissa.
Aseta ruokatarvike syvälle lautaselle, jotta sulavasta
tuotteesta irtoava neste ei pääse valumaan kaapin
sisätiloihin. Ruoan nopea sulattaminen tapahtuu
asettamalla se huoneenlämpöön tai kylmään veteen.
Mikäli ruoan sulattaminen tapahtuu
mikroaaltouunissa, noudata laitteen valmistajan
ohjeita.
Electrolux 818 19 45-00/0
15
Page 6
Kaapin sisätilat
Lämpötilan tarkkailu/Lämpötilanilmaisin
Lämpötilanilmaisin auttaa sinua arvioimaan
elintarvikkeiden laadun käyttökatkoksen jälkeen.
Pakastus:
Käännä lämpötilanilmaisin ylösalaisin ja aseta se
tässä asennossa pakastushyllylle. Kun nesteet ovat
ilmaisimessa jäätyneet, aseta se paikalleen oikeaan
asentoon. Katso kuvaa.
Käyttökatkoksen yhteydessä:
Ilmaisimen avulla on helpompi nähdä mitä tehdään
elintarvikkeille.
Vihreä: neste sulaa -12°C
Keltainen: neste sulaa -8° C
Punainen: neste sulaa -2° C
-12° C ja -8° C välillä
voidaan useimmat elintarvikkeet pakastaa heti
uudelleen. Jäätelö on erittäin altis lämpötilan
vaihteluille ja tulee käyttää heti.
-8° C ja -2° C välillä
tulee elintarvikkeet valmistaa (kuumentaa)
ennen käyttöä tai uudelleen pakastamista.
Äyriäiset syödään vain normaalin sulatuksen
jälkeen.
Käännä lämpötilanilmaisin ylösalaisin jotta nesteet
valuvat takaisin. Jäädytä lämpötilanilmaisin
uudelleen kohdan "Pakastus" mukaisesti.
Pakastimen laatikot
Pakastimen laatikoiden ansiosta on halutun tuotteen
löytäminen nopeaa ja helppoa. Tilan lisäämiseksi
voidaan laatikot poistaa ja tuotteet sijoittaa suoraan
hyllyille. Ylähyllyä lukuun ottamatta voidaan
kaikille hyllyille sijoittaa tuotteita, jotka tulevat 20
mm hyllyn etureunan yli. Näin saadaan pakastimen
suurin mahdollinen tila käyttöön.
Alinta laatikkoa ei tule poistaa. Se on tarpeen, jotta
varmistetaan riittävä ilmankierto.
Jääpalarasiat
Täytä jääastiat korkeintaan ¾, koska vesi jäätyessään
laajenee. Irrota jääpalat vääntämällä rasiaa varovasti.
Mikäli jääpaloja säilytetään pitkään, ne kuivahtavat
ja niiden maku kärsii. Poista vanhat jääkuutiot ja
valmista uusia tarpeen mukaan.
16
Electrolux 818 19 45-00/0
Page 7
Käytännön ohjeita FI
Energiansäästövihjeitä
· Kaapin sijoituspaikka on valittava huolella. Katso
kappale "Asennus". Oikein sijoitettuna laite
kuluttaa vähemmän energiaa.
· Vältä kaapin oven tarpeetonta avaamista, älä
myöskään pidä sitä auki pitkiä aikoja.
· Tarkista, että kaapin ovi on kunnolla kiinni.
· Sulata pakastetut ruokatarvikkeet jääkaapissa;
näiden kylmyys vähentää jääkaapin
virrankulutusta.
· Imuroi kaapin takana sijaitsevat kompressori ja
jäähdytysjärjestelmä noin kerran vuodessa.
· Jäähdytä ruokatarvikkeet jääkaapissa ennen kuin
laitat ne pakastimeen.
· Vältä tarpeetonta huurtumista pakkaamalla kaikki
ruokatarvikkeet tiiviisti.
· Pakastuksen yhteydessä noudata tarkasti
kappaleessa "Pakastimen käyttö" annettuja
ohjeita. Näin säästyt turhalta energiankulutukselta.
· Älä käytä pakastinta tarpeettoman kylmänä.
Sopiva pakastinlämpötila on -18°C - -20°C .
· Sulata pakastin, kun huurrekerroksen paksuus on
3-5 mm.
· Varmista, että oven tiiviste on ehjä ja pidä se
aina puhtaana.
Ympäristönäkökohtia
· Kaapin eriste ja laitteen
kylmäaine eivät vahingoita otsonikerrosta.
· Pakkauksen kaikki osat ovat kierrätettäviä.
· Kaappi on suunniteltu siten, että se on helppo
purkaa kierrätystä varten.
Ympäristön säästämiseksi
· Vie pakkaus sekä käytetyt jääkaapit ja
pakastimet kierrätyslaitokseen. Kysy lisätietoja
paikkakuntasi viranomaisilta tai laitteen
jälleenmyyjältä.
· Säilytä elintarvikkeet purkeissa, astioissa ja
pakkauksissa, joita voidaan käyttää monta kertaa.
· Käytä kaapin puhdistukseen mietoa
astianpesuainetta.
· Noudata "Energiansäästövihjeitä".
Hoito ja puhdistus
Ilmanvaihtosäleikön irrotus
Ilmanvaihtosäleikkö voidaan irrottaa esim.
puhdistusta varten.
Napsauta ilmanvaihtosäleikkö auki vetämällä sitä
itseesi päin.
Puhdistus
Kytke virta pois kaapista ja irrota pistotulppa
pistorasiasta tai, vaihtoehtoisesti, poista sulake.
Poista irtonaiset osat ja pese ne käsin. Pyyhi kaappi
ulkoa ja sisältä sekä oven tiiviste. Käytä pehmeää
pyyhettä ja haaleaan veteen lisättyä mietoa
astianpesuainetta. Älä sulje ovea ennen kuin kaappi
on sisältä kokonaan kuiva.
Irrota ilmanvaihtosäleikkö (katso kappale
"Ilmanvaihtosäleikön irrotus") ja imuroi kaapin alla
oleva alue. Siirrä kaappi etäämmälle seinästä ja
imuroi sen takana oleva alue, jäähdytysjärjestelmä
sekä kompressori.
Kaappia siirrettäessä on lattian
naarmuttamisen välttämiseksi
suositeltavaa nostaa kaappia
etureunasta.
FI
17
Electrolux 818 19 45-00/0
Page 8
Pakastimen sulatus
k
Pakastimen hyllyille ja yläosaan kertyy huurretta.
Sulata pakastelokero, kun huurrekerroksen paksuus
on noin 3-5 mm.
Poista pakastimen laatikot. Käännä laatikoita puoli
kierrosta siten, että ylempi laatikko toimii alemman
laatikon kantena. Suojaa laatikot esim. käärimällä ne
sanomalehteen tai huovan sisään.
Pakasteet voi pakata tiiviisti toisiaan vasten ja pitää
ne viileässä paikassa, esim. jääkaapissa.
Sulatusta voidaan nopeuttaa asettamalla pakastimeen
kuumalla, ei kiehuvalla, vedellä täytetty astia tai
astioita.
Vedä tyhjennysnokka ulos ja aseta sen alle
pakastimen alalaatikko, jonne sulavesi voidaan
kerätä.
Irrota ilmanvaihtosäleikkö, jotta tyhjennysnokan alle
mahtuu astia.
Irrota jää varovasti muovi- tai puukaapimella, kun
jää on alkanut sulaa. Älä koskaan käytä teräviä tai
naarmuttavia välineitä.
Kun jää on kokonaan sulanut, kuivaa pakastin ja
työnnä tyhjennysnokka takaisin paikalleen.
Kytke virta pakastimeen ja laita pakastetut
ruokatarvikkeet takaisin.
Sulatuksen nopeuttamiseen ei saa käyttää
hiustenkuivaajaa tai m uuta lämmityslaitetta.
Liika kuumuus saattaa vahingoittaa kaapin
sisätilojen muoviosia ja laitteen sähköosiin
voi päästä kosteutta, jolloin on olemassa
öiskunvaara.
säh
Valaistus - lampun vaihto
Kaapin valaistus syttyy automaattisesti, kun kaapin
ovi avataan. Irrota pistoke pistorasiasta ennen
lampun vaihtamista.
Nosta lampun säleikkö pois.
Käytä samantyyppistä lamppua, kanta E14, teho
enintään 25 W.
Käytä kaapin sisävaloa vaihdettaessa alkuperäistä
vastaavaa lamppua. Lasiosan halkaisijan tulee
kannan kohdalla olla vähintään 18 mm. Näin lamppu
tulee tiiviisti pidikkeen kumitiivistettä vasten.
Kun kaappi on pois käytöstä
Kytke virta pois kaapista ja irrota pistotulppa
pistorasiasta.
Puhdista kaappi kappaleen "Puhdistus" mukaisesti.
Jätä ovi raolleen, sillä muuten kaappiin saattaa
muodostua ummehtunut haju.
Mikäli kaappi pidetään toiminnassa, pyydä jotakuta
tarkistamaan tilanne, jotta elintarvikkeet eivät pääse
pilaantumaan esim. sähkökatkoksen sattuessa.
Electrolux 818 19 45-00/0
18
Page 9
Jos kaappi ei toimi tyydyttävästi FI
Jos kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit korjata. Lue tarkoin ja noudata
seuraavaa taulukkoa, niin vältyt turhilta huoltokäynneiltä.
Ongelma Mahdollinen syy/Toimenpide ehdotus
Pakastimessa on liian lämmintä. Aseta kylmempi lämpötila.
Lämpöisiä ruokatarvikkeita on laitettu pakastimeen. Odota
muutama tunti ja tarkista lämpötila uudelleen.
Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään
niiden välissä.
Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.
Pakastimessa on liian kylmää. Aseta lämpöisempi lämpötila.
Pakastus voi olla toiminnassa.
Muodostuu paljon huurretta ja jäätä. Aseta lämpöisempi lämpötila.
Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.
Kompressori käy jatkuvasti. Aseta lämpöisempi lämpötila.
Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.
Kaapin ympäristön lämpötila on normaalia huonelämpötilaa
korkeampi.
Kaappi ei toimi lainkaan. Jäähdytys ja
valo eivät toimi. Merkkivalot eivät toimi.
Kaapin äänitaso on liian korkea. Jäähdytysjärjestelmässä muodostuu jonkunverran ääntä.
Virtakatkos Älä avaa kaappia turhaan. Jos katkoksen oletetaan kestävän
Kaappiin ei ole kytketty virtaa.
Kaappiin ei tule virtaa (kokeile liittämällä pistorasiaan jokin
muu sähkölaite).
Sulake on rikki.
Pistotulppa ei ole kunnolla pistorasiassa.
Sykkivä ääni syntyy, kun kaappi on käynnissä ja kylmäaine
kiertää jäähdytysjärjestelmässä. Kun kompressori käynnistyy ja
pysähtyy saattaa termostaatista kuulua napsahduksia.
Jos äänitaso koetaan häiritseväksi:
Taivuta varovasti putkisilmukoita kaapin takana niin että ne
eivät kosketa toisiaan.
Aseta mahdollisesti pudonneet vaimentimet (kaapin ja
putkiston välissä) takaisin paikoilleen.
Noudata tarkoin kappaleen "Asennus" ohjeita.
kauan, tulee ruokatarvikkeet mahdollisuuksien mukaan siirtää
toimivaan kaappiin.
Jos ruokatarvikkeet ovat kovia sähkökatkoksen jälkeen,
voidaan ne pakastaa heti uudelleen. Jos elintarvikkeet ovat
sulaneet ja näyttävät edelleen hyvälaatuisilta ja tuoksuvat niin
kuin pitäisi, ne on kypsennettävä ennen käyttöä tai uudelleen
pakastamista.
Jos vika ei johdu edellämainituista syistä, ota yhteys huoltoliikkeeseen.
19
Electrolux 818 19 45-00/0
Page 10
Takuu
Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja
niitä on saatavissa myyjäliikkeestä tai
maahantuojalta. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän
mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu.
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (0,95mk/min +
pvm).
Lähimmän valtuutetun huoltoliikkeen numeron
löydät soittamalla numeroon 0200-2662
(0,95 mk/min + pvm).
Varmistaaksesi laitteesi moitteettoman toiminnan
vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa. Huollosta ja varaosien
myynnistä vastaa Oy Electrolux Kotitalouskoneet
Ab - HUOLTOLUX, Porissa, puh. (02) 622 3300
(Ruotsissa AB Elektroservice).
* Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa
yhteys huoltoliikkeeseen.
MOD (Malli):.....................................................
PROD.NO (Tuotenumero):..................................
Huolto ja varaosat
Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.
Tekniset tiedot
Malli EU8293C
Nettotilavuus 285 l
Leveys 595 mm
Korkeus 1750 mm
Syvyys 600 mm
Energiankulutus 431 kWh/vuosi
Energialuokka B
Nimellisteho 120 W
Pakastusteho 20 kg/24 tuntia
Asennus
SER:NO (Sarjanumero):.....................................
Ostopäivä............................................................
FI
FI
Pakkauksen purkaminen
Tarkista, että kaappi on virheetön ja
vahingoittumaton. Kuljetusvaurioista on välittömästi
ilmoitettava kaapin jälleenmyyjälle. Vie pakkaus
kierrätyspisteeseen. Pyydä lisätietoja paikkakuntasi
vastaavalta viranomaiselta tai l aitteen
jälleenmyyjältä.
Älä anna lasten leikkiä pakkauksella.
Muovikelmu saattaa aiheuttaa
tukehtumisvaaran.
Kuljetustuet
Irrota teipit ja kuljetustuet:
· oven sivuilta
· oven saranoiden sisältä
Electrolux 818 19 45-00/0
20
Page 11
Puhdistus ennen käyttöä
Puhdista kaapin sisäosat käyttäen haaleaa vettä,
mietoa astianpesuainetta ja pehmeää pyyhettä.
Asennus
Jotta laite toimisi kunnolla, varmista että:
· kaappi sijoitetaan kuivaan ja viileään paikkaan ja
ettei siihen pääse kohdistumaan suoraa
auringonvaloa.
· kaappi tulee etäälle lämmönlähteistä, kuten esim.
liesi tai astianpesukone.
· kaappi on sijoitettu suoraan ja kaikkien neljän
kulmansa varassa. Kaappi ei saa nojata seinään.
Säädä jalkojen korkeus tarpeen mukaan
toimitukseen kuuluvalla säätöavaimella.
· ilma pääsee kiertämään vapaasti kaapin ympärillä
· kaapin alla ja takana olevat ilmakanavat
eivät peity. Kaapin yläpuolella olevan ilmatilan
tulee olla vähintään 4 cm. Tämä ilmatilan
tulee sijaita joko
a) suoraan kaapin yläpuolella, tai
b) kaapin yläosan takana ja yläpuolella. Tässä
tapauksessa kaapin takana tulee olla vapaata
ilmatilaa vähintään 50 mm.
· kaappi sijoitetaan paikkaan jonka ympäristön
lämpötila vastaa ilmastoluokkaa*, jota varten laite
on suunniteltu
* katso arvokilvestä kaapin sisällä.
Allaolevasta taulukosta ilmenee mikä ympäristön
lämpötila kuuluu mihinkin ilmastoluokkaan.
Ilmastoluokka
ympäristön lämpötiloille
a)
b)
50mm
SN
N
ST
T
+10°C - +32°C
+16°C - +32°C
+18°C - +38°C
+18°C - +43°C
Mikäli kaappi sijoitetaan nurkkaan siten, että oven
saranapuoli on seinään päin, tulee seinän ja kaapin
väliin jäädä vähintään 10 mm rako. Näin ovi aukeaa
riittävästi, jotta hyllyt saadaan vedettyä ulos.
Pistotulppa tulee olla saavutettavissa sen jälkeen kun
kaappi on paikoillaan.
Sähköliitäntä
Kytke kaappi maadoitettuun pistorasiaan.
Jännite: 230 V.
Sulake: 10 A.
Katso tiedot laitteen arvokilvestä. Kilpi sijaitsee
kaapin sisällä vasemmalla puolella.
21
Electrolux 818 19 45-00/0
Page 12

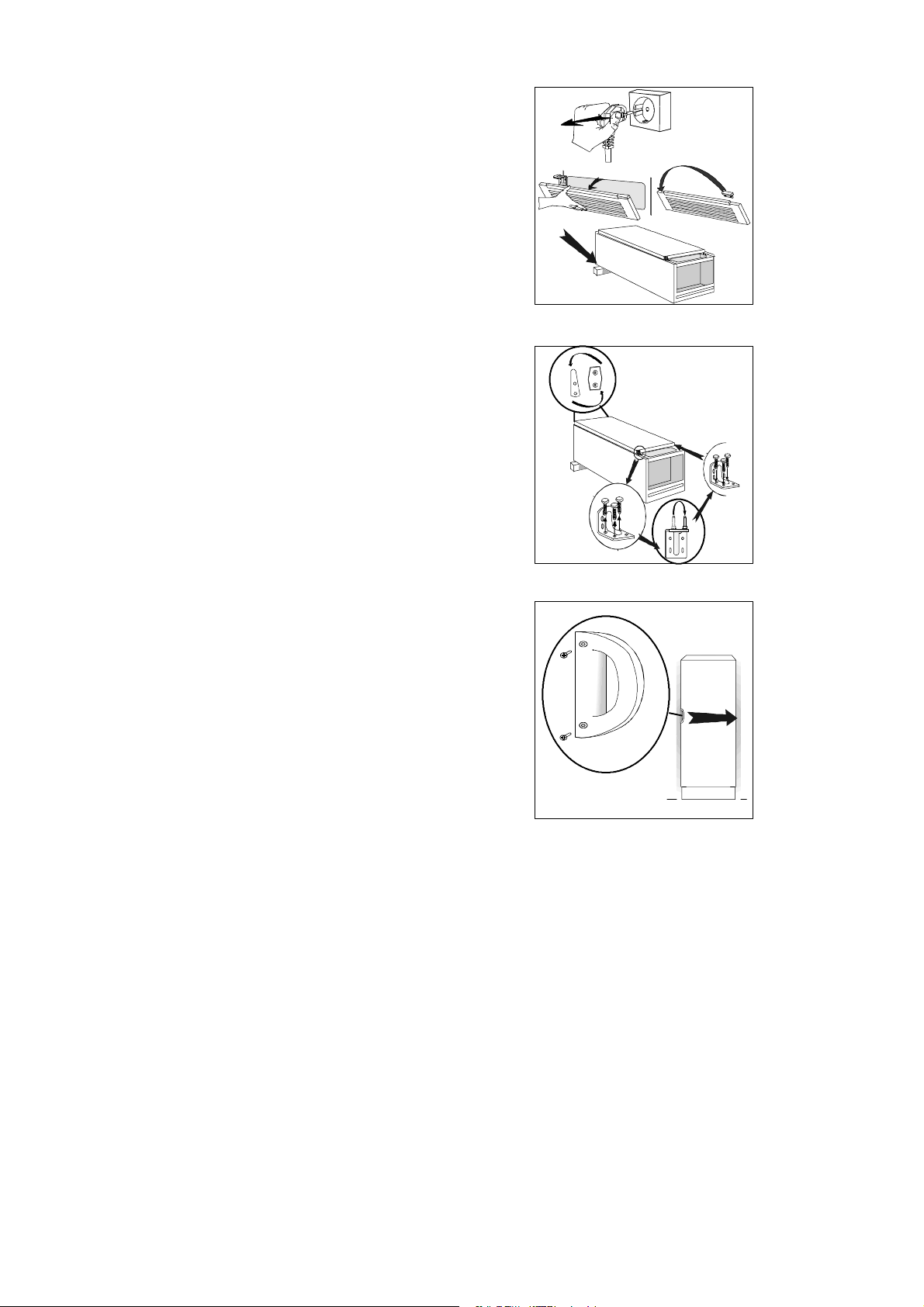

Oven kätisyyden vaihto
1. Sulje kaappi ja irrota pistotulppa pistorasiasta.
1
2. Irrota ilmanvaihtosäleikkö. Säleikössä on
irrotettava osa. Irrota se, asenna vastakkaiselle
puolelle.
3. Kaappia kyljelleen laskettaessa on suositeltavaa
laittaa sen alle pehmeä tuki, joka pitää sen irti
lattiasta. Näin menetellen kaapista saa paremman
otteen ja sen nostaminen takaisin pystyyn on
helpompaa.
4. Kaapin yläosa. Irrota saranatappi ja ruuvinsuojus.
Kaapin alaosa. Avaa saranan ruuvit. Irrota
saranatappi ja muovisuojus. Kiinnitä sarana oven
vastakkaiselle puolelle.
5. Kiinnitä ilmanvaihtosäleikkö takaisin paikoilleen.
6. Kierrä kahva auki. Paina vastakkaisella puolella
olevat muovitulpat varovasti reikiinsä tuurnaa apuna
käyttäen. Kiinnitä kahva tulpanreikiin. Paina
toimitetut muovitulpat reikiin, joissa kahva oli
aikaisemmin.
7. Nosta kaappi takaisin pystyasentoon. Varmista
että se seisoo suorassa. Katso kappale "Asennus".
2
3
4
6
22
Electrolux 818 19 45-00/0
Page 13
bдЙЕнкздмсJвзеЕЙкеЙе=®к=о®кдЗЙел=лн∏клн~=нбддоЙкв~кЙ=~о=ЬмлЬ™ддлг~лвбеЙк=зЕЬ=мнкмлнебеЦ=С∏ê=â∏âI=êÉåÖ∏кбеЦ=л~гн=лвзЦлJ
зЕЬ=нк®ЗЦ™кЗллв∏нлЙдK=jЙк=®е=RR=гбдазеЙк=йкзЗмвнЙк=Ск™е=bдЙЕнкздмсJвзеЕЙкеЙе=Eлзг=вудлв™йI=лйбл~кI=но®ннг~лвбеЙкI
З~гглмЦ~кЙI=гзнзкл™Ц~к=зЕЬ=Цк®лвдбйй~кЙF=л®дал=о~каЙ=™к=нбдд=Йнн=о®кЗЙ=~о=NOM=гбда~кЗЙк=вкзезк=б=∏оЙк=NRM=д®еЗЙк=кмен=ЬЙд~
о®кдЗЙеK
bдЙЕнкздмсJвзелЙкеб=зе=г~~бдг~е=лммкбе=вЙбннб∏JI=лббозмлJ=а~=йммн~кЬ~взеЙбЗЙе=о~дгблн~а~K=bдЙЕнкздмсбе=нмзннЙбн~
гууЗ®®е=удб=NRM=г~~лл~=угй®кб=г~~бдг~~=омзлбнн~бе=удб=RR=гбдаззе~~=в~йй~дЙнн~=EггK=а®®в~~ййЙа~I=дбЙлб®I
йЙлмвзеЙбн~I=й∏дуебгмкЙбн~I=гззннзкбл~Ьза~=лЙв®=кмзЬзедЙбввмкЙбн~F=еK=NQ=гбда~кЗбе=Зздд~кбе=~козлн~K
bдЙЕнкздмсJвзелЙкеЙн=Йк=оЙкЗЙел=лн›клнЙ=йкзЗмлЙен=~о=ЙеЙкЦбЗкЙоеЙ=йкзЗмвнЙк=нбд=ва›ввЙеJI=кЙеЦа›кбеЦJ=зЦ=мнЙеЗ›кл
ДкмвK==jЙк=Йее=RR=гбддбзеЙк=йкзЗмвнЙк=Ск~=bдЙЕнкздмсJвзелЙкеЙн=Eлзг=ва›дЙлв~йI=взгСукЙкI=о~лвЙг~лвбеЙкI=лн›олмЦЙкЙI
гзнзкл~ЦЙк=зЦ=ЦкЙллвдбййЙкЙF=нбд= Йе=оЙкЗб=~о=Е~K=NQ=гбддб~кЗЙк=rpa=лЙдЦЙл=™кдбЦ=б=гЙк=Йее=NRM=д~еЗ=оЙкЗЙе=кмеЗнK
bдЙЕнкздмс=dкмййЙе=Йк=оЙкЗЙел=лн›клнЙ=йкзЗмЕЙен=~С=ЙеЙкЦбЗкЙоеЙ=йкзЗмвнЙк=нбд=в›ввЙеJ=кЙеЦ›кбеЦлJ=зЦ=мЗЙеЗ›кл
ДкмЦK=aЙк=л‹дЦЙл=™кдбЦн=зоЙк=RR=гбддбзеЙк=йкзЗмвнЙк=Ск~=bдЙЕнкздмс=dкмййЙе=EДд~ еЗн=~еЗЙн=в›дЙлв~ДЙI=взгСмкЙк
о~лвЙг~лвбеЙкI=лн›олмЦЙкЙI=гзнзкл~оЙ=зЦ=йд‹еЙвдбййЙкЙF=нбд=Йе=о‹кЗб=~С=Е~K=вкK=NMM=гбддб~кЗЙкK=mкзЗмвнЙкеЙ=л‹дЦЙл=б
гЙкЙ=ЙеЗ=NRM=д~еЗЙ=оЙкЗЙе=зоЙкK
MARIESTAD DT--AV
Loading...
