Congelatore
ISTRUZIONI D’USO
818 20 20--01/9
EU8292C EU7792C
IT
Page 2
Misure di sicurezza IT
Il nuovo congelatore può avere delle funzioni diverse
da quelle del vostro congelatore precedente.
Leggete attentamente tutte le istruzioni d’uso per
imparare come funziona l’apparecchio e come
eseguire la manutenzione dello stesso. Conservate il
libretto delle istruzioni. Servirà se si vende o dà via
l’apparecchio ad un’altra persona.
Utilizzo
· Questo apparecchio è concepito esclusivamente
per la conservazione di prodotti alimentari adibiti a
normale uso casalingo, attenendosi alle direttive di
questo manuale.
· Non conservate dei gas o liquidi esplosivi nel
comparto di refrigerazione o nel congelatore, poichè
possono scoppiare e causare lesioni personali e
danni materiali.
· Non lasciate che oggetti appuntiti vengano in
contatto con il sistema di refrigerazione posto sul
retro e all’interno dell’apparecchio. Se il sistema di
refrigerazione venisse perforato, l’apparecchio sarà
danneggiato e i prodotti alimentari conservati
Indice
all’interno si guasteranno.
· Non conservate bevande gassose o bottiglie nel
comparto congelatore. Le bottiglie si possono
rompere.
· L’apparecchio è molto pesante. Gli spigoli e le
parti sporgenti dello stesso possono essere taglienti.
Quando occorre spostarlo è bene indossare dei
guanti e fare molta attenzione.
Bambini
· Accertatevi che i bambini piccoli non possano
raggiungere i controlli operativi o la parte interna
dell’apparecchio.
Quando si desidera disfarsi di un
vecchio apparecchio
Per disfarsi del vecchio apparecchio,
consegnate lo stesso in un centro di recupero.
Per ulteriori informazioni, rivolgetevi all’ufficio
comunale locale oppure al vostro rivenditore.
Misure di sicurezza IT 2....
Quando si desidera disfarsi di un vecchio
apparecchio 2..............................
Indice 2.............................
Descrizione dell’apparecchio
congelatore 3........................
Controlli 4..................................
Prima di usare l’apparecchio per
la prima volta 4......................
Uso del congelatore 4................
Accendete il congelatore ed impostate la
temperatura giusta 4........................
Temperatura all’interno del congelatore 5.......
Spegnimento 5.............................
Allarmi ed altre caratteristiche 5...............
Congelamento degli alimenti 5................
Tempi di conservazione 6....................
Parte interna dell’apparecchio 6...............
Scongelamento degli alimenti 6...............
Consiglio utile 7.....................
Risparmio energia 7.........................
L’apparecchio e l’ambiente 7..................
Protezione dell’ambiente 7...................
Manutenzione 7......................
Rimozione della griglia di ventilazione 7........
Pulizia 8...................................
Sbrinamento del congelatore 8................
Sostituzione della lampadina 8................
In caso di assenza prolungata da casa 9.......
Se l’apparecchio non funziona bene 9.
Caratteristiche techniche 10...........
Installazione 10.......................
Disimballaggio 10............................
Rimozione dei supporti per il trasporto 10........
Pulizia 10...................................
Installazione dell’apparecchio 11...............
Portelli reversibili 12..........................
Collegamento elettrico 12.....................
Electrolux 818 20 20-01/9
2
Page 3
Descrizione dell’apparecchio congelatore
5
1
1
2
2
2
2
2
4
1 5
2
3
3
3
EU8292C
1. Mensola con griglia
2. Cestino del congelatore
4. Griglia di ventilazione
3. Calencario del freezer
5. Piastra di congelatore
Modello EU7792C
1. Piastra di congelamento +
Accumulatore di freddo
2. Mensola con griglia
3. Cassetto del freezer
4. Griglia di ventilazione
5. Calendario del freezer
3
3
3
4
Electrolux 818 20 20-01/9
3
Page 4
Controlli
ABCDEF G
A. Termometro
Visualizza la temperatura più alta all’interno del
congelatore.
B. Spia rossa
Lampeggia quando è scattato uno degli allarmi
dell’unità.
C. Tasto di disattivazione dell’allarme
Usato per spegnere l’allarme udibile.
D. Spia gialla
Si illumina durante il funzionamento di
Congelamento Rapido.
E. Tasto Congelamento Rapido
Per attivare e disattivare la funzione Congelamento
Rapido.
F. Spia luminosa verde
Si accende quando l’apparecchio è attivato.
G. Manopola termostato
Usate questa manopola per accendere ed impostare
la temperatura desiderata.
Prima di usare l’apparecchio per la prima
volta
Installate e pulite l’apparecchio seguendo le
istruzioni fornite nella sezione “Installazione“.
Prima di collegare il cavo alla presa e di
attivare l’apparecchio per la prima volta,
occorre che lo stesso stia circa 4 ore.
Altrimenti il compressore rischia di
guastarsi. Il liquido del sistema di
refrigerazione deve infatti avere il tempo di
stabilizzarsi.
Uso del congelatore
Accendete il congelatore ed
impostate la temperatura giusta
Min : La posizione più bassa della manopola
termostato corrisponde alla temperatura più alta
all’interno dell’apparecchio.
Max : La posizione più alta della manopola
termostato corrisponde alla temperatura più bassa
all’interno dell’apparecchio.
HHHH : Spento.
Lasciate che l’apparecchio giri per un periodo di 24
ore dopo aver cambiato l’impostazione della
temperatura. Questo serve per lasciare che l’interno
dell’apparecchio si stabilizzi.
Dopo la regolazione, l’indicatore della temperatura
”--” mostra la temperatura del congelatore a --1Co
meno.
Electrolux 818 20 20-01/9
4
Page 5
Temperatura all’interno del
ò
congelatore
Per assicurare una lunga conservazione degli
alimenti, assicuratevi che la temperatura all’interno
del congelatore sia --18C o meno. Comunque,
osservate che il consumo corrente aumenta man
mano che diminuisce la temperatura.
Il display della temperatura incorporato mostra la
temperatura più alta all’interno del congelatore. Se la
temperatura viene misurata con un termometro,
mettete quest’ultimo tra i prodotti, poichè così
indicherà la temperatura reale dei generi congelati.
È normale che il display della temperatura indichi
una temperatura leggermente superiore a quella
misurata diversamente.
Spegnimento
Girate il controllo in senso antiorario, oltre la
posizione di scatto, su “
Scollegate la spina del cavo di alimentazione dalla
presa murale.
HHHH “.
Allarmi ed altre caratteristiche
Allarme della temperatura
La spia di avvertimento si illumina e l’allarme suona
se la temperatura supera --10C.
Disattivazione dell’allarme udibile : premete il tasto di
spegnimento. La spia rossa si spegne appena la
temperatura scende al di sotto di --9C.
L’allarme della temperatura pu
anche a temperature inferiori a --9C,
per esempio, se lo sportello rimane aperto
a lungo
attivarsi
Congelamento degli alimenti
Bisogna premere il pulsante congelamento rapido
circa 24 ore prima di inserire gli alimenti nel
congelatore.
Non è necessario premere il pulsante congelamento
rapido quando dovete congelare piccole quantità di
alimenti durante un periodo di 24 ore.
Il congelamento rapido viene cancellato
automaticamente circa 50 ore dopo aver premuto il
tasto.
Il congelamento rapido può essere interrotto
premendo il pulsante congelamento rapido
nuovamente.
La spia gialla congelamento rapido rimane illuminata
quando si attiva il pulsante congelamento rapido.
“A“ (ACTION FREEZE) appare sul display della
temperatura.
Electrolux 818 20 20-01/9
5
Page 6
Suggerimenti pratici sul congelamento
· Per il congelamento dei prodotti, usate la
mensola superiore e, se necessario, la mensola
sottostante.
· Disponete i pacchetti direttamente sulle mensole
del congelatore.
· Disponete i pacchetti distanziati in modo che
l’aria possa circolare bene.
· Fate attenzione a non mettere i generi freschi a
diretto contatto con quelli già congelati ; eviterete
così che il calore si propaghi ai generi congelati. Il
calore proveniente dai generi freschi può causare lo
scongelamento in superficie dei generi congelati.
· Una volta congelati, i pacchetti vanno sistemati il
più possibile vicini fra loro ; così anche se la corrente
dovesse mancare, si conserveranno più a lungo.
· Non congelate eccessive quantità di cibo in una
sola volta. La capacità di congelamento del
congelatore è indicata nella sezione delle specifiche.
Tempi di conservazione
Generi alimentari che si acquistano già surgelati :
seguite le indicazioni di conservabilità riportate sulla
confezione.
Generi alimentari surgelati in casa :
Gli alimenti grassi e salati non si dovrebbero tenere
nel congelatore per più di tre mesi.
Gli alimenti cucinati e quelli non troppo grassi si
possono conservare per circa sei mesi.
Gli alimenti magri e la frutta si possono conservare
per circa un anno.
Parte interna dell’apparecchio
Cestelli del congelatore
I cestelli del congelatore rendono più facile la ricerca
dei pacchetti. Per utilizzare al meglio lo spazio, i
cestelli si possono togliere, disponendo i pacchetti
direttamente sulle mensole. È possibile posizionare
dei prodotti che sporgono di 20 mm dal bordo
anteriore su tutti i cestelli, salvo il cestello inferiore.
Questo consente l’uso ottimale dello spazio
disponibile.
Non rimovete il cestello inferiore. Serve per
assicurare una buona circolazione d’aria.
Vassoio del congelatore
Usate il vassoio del congelatore per congelare
separatamente bacche e verdure. Dopo circa 4 ore, i
generi sono congelati e si possono confezionare
normalmente. I generi congelati in questo modo non
si appiccicano, permettendovi così di utilizzare solo
la quantità necessaria.
Vaschetta per i cubetti di ghiaccio
Non riempite la vaschetta per più di tre quarti,
perché l’acqua, gelando aumenta di volume. Per fare
uscire i cubetti, deformate leggermente la vaschetta.
Se conservati troppo a lungo, i cubetti assumono
cattivi odori. Quindi, è bene sostituirli spesso.
Controllate che l’apparecchiofunzioni
e mantenga la temperatura un giorno
dopo averlo acceso per la prima volta.
Solo dopo questa verifica, potete usare
il congelatore per congelare generi
alimentari freschi.
Scongelamento degli alimenti
La cosa migliore è usare il frigorifero per scongelare
gli alimenti. Posizionate gli alimenti su un vassoio
con i bordi per prevenire la fuoriuscita dei liquidi. Lo
scongelamento più rapido è in temperatura ambiente
o acqua fredda. Per scongelare in forno a
microonde, attenetevi alle istruzioni specifiche per il
forno.
Electrolux 818 20 20-01/9
6
Page 7

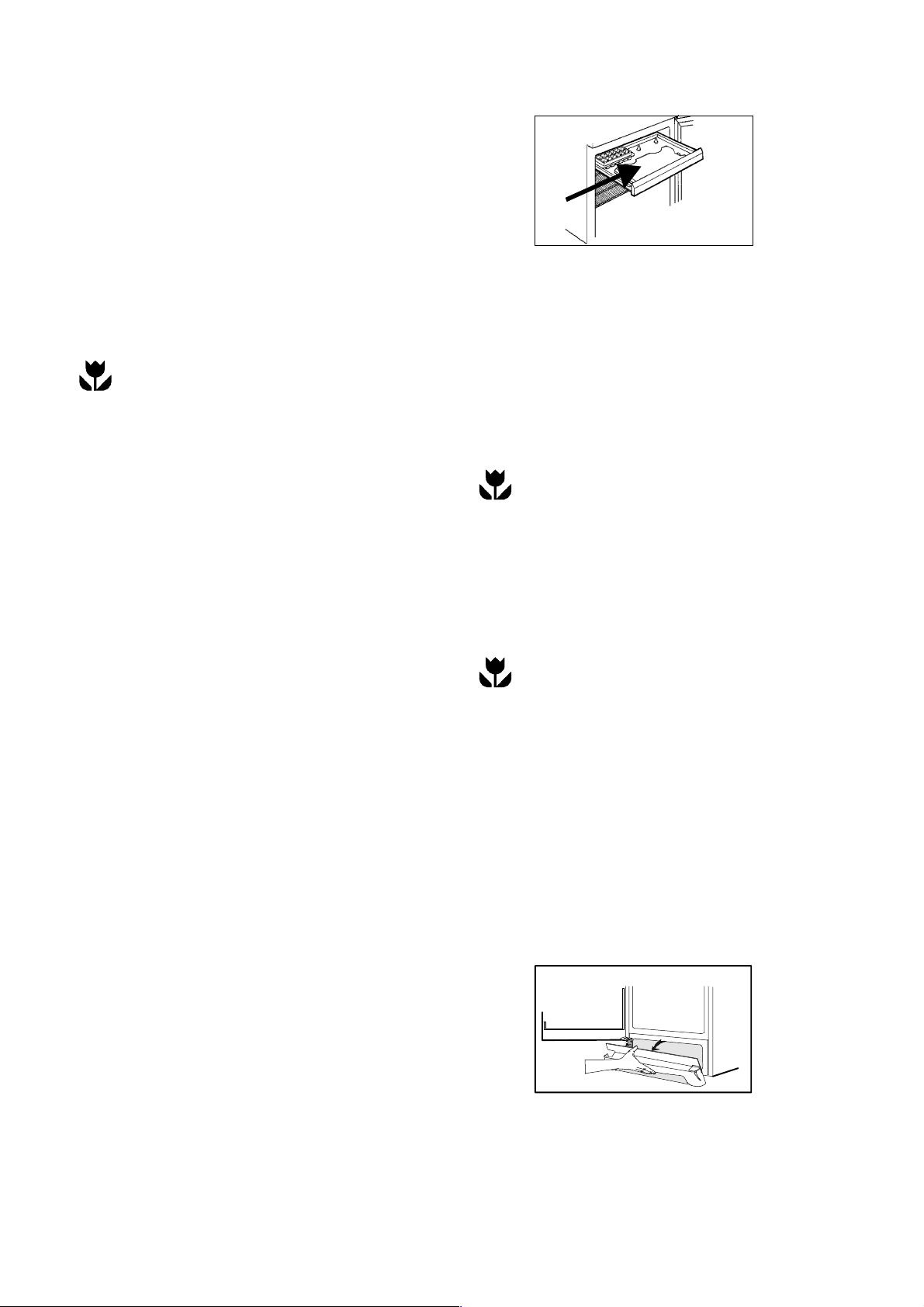

Modello EU7792C
Accumulatore di freddo
L’accumulatore di freddo serve a mantenere freddi i
generi alimentari, ad esempio in caso di interruzione
di corrente. L’effetto migliore si ottiene mettendo
l’accumulatore sulla parte anteriore vassoio di
congelamento rapido.
Per lo sbrinamento:
Mettete l’accumulatore di freddo sopra i generi
congelati per mantenerli freddi. Quando si surgela
una grande quantità di cibo l’accumulatore deve
essere spostato nello spazio immediatamente sotto
allo scaffale del congelatore.
Consiglio utile
Risparmio energia
· Fate attenzione al luogo di installazione
dell’apparecchio. Vedi la sezione
“Installazione“. Se installate l’apparecchio
correttamente, il consumo corrente sarà inferiore.
· Non aprite il portello troppo spesso e
tenetelo aperto il meno possibile.
· Controllate regolarmente che il portello sia
ben chiuso.
· I generi surgelati si possono scongelare in
frigorifero, recuperando così buona parte del
freddo che emettono.
· Una volta all’anno, passate l’aspirapolvere
sul retro dell’apparecchio, pulendo il
compressore e il sistema di refrigerazione.
· Prima di inserire i generi da surgelare nel
congelatore, lasciateli raffreddare nel frigorifero.
· Mettete i generi alimentari in contenitori ben
chiusi per evitare un’eccessiva formazione
di ghiaccio.
· Seguite attentamente i consigli sul
congelamento dei generi alimentari forniti
nella sezione “Uso del congelatore“. Questo
serve per prevenire sprechi di energia elettrica.
· Non impostate una temperatura troppo bassa nel
congelatore. La temperatura adeguata è
all’interno della gamma da - -18Ca--20C.
· Sbrinate il congelatore quando il ghiaccio
ha raggiunto uno spessore di 3—5 mm.
Assicuratevi che la guarnizione del portello
sia sana e pulita.
· Assicuratevi che la guarnizione del portello
sia sana e pulita.
L’apparecchio e l’ambiente
· La guarnizione del portello e il liquido
refrigerante usati in questo apparecchio sono
assolutamente innocui per l’ozono atmosferico.
· Tutti i materiali usati per l’imballaggio sono
riciclabili.
· Gli elettrodomestici sono costruiti in modo da
poterli smontare facilmente per il riciclaggio.
Protezione dell’ambiente
· Confezioni di imballaggio e vecchi frigoriferi e
congelatori vanno portati in un centro di
smantellamento e riciclaggio. Rivolgetevi
all’ufficio comunale locale o al più vicino
rivenditore per ulteriori informazioni.
· Conservate i generi alimentari in contenitori
che si possono utilizzare più volte. Evitate se
possibile di usare materiale “usa e getta“.
· Usate un detergente neutro per pulire
l’apparecchio.
· Seguite le istruzioni fornite nella sezione
“Risparmio energia“.
Manutenzione
Rimozione della griglia di
ventilazione
La griglia di ventilazione può essere rimossa, ad
esempio per pulire la stessa.
Assicuratevi che il portello sia aperto quando
rimovete la griglia di ventilazione. Staccate il bordo
superiore della griglia tirandolo verso fuori o verso il
basso. Poi, estraete la griglia dritto per rimuoverla
completamente.
Electrolux 818 20 20-01/9
7
Page 8

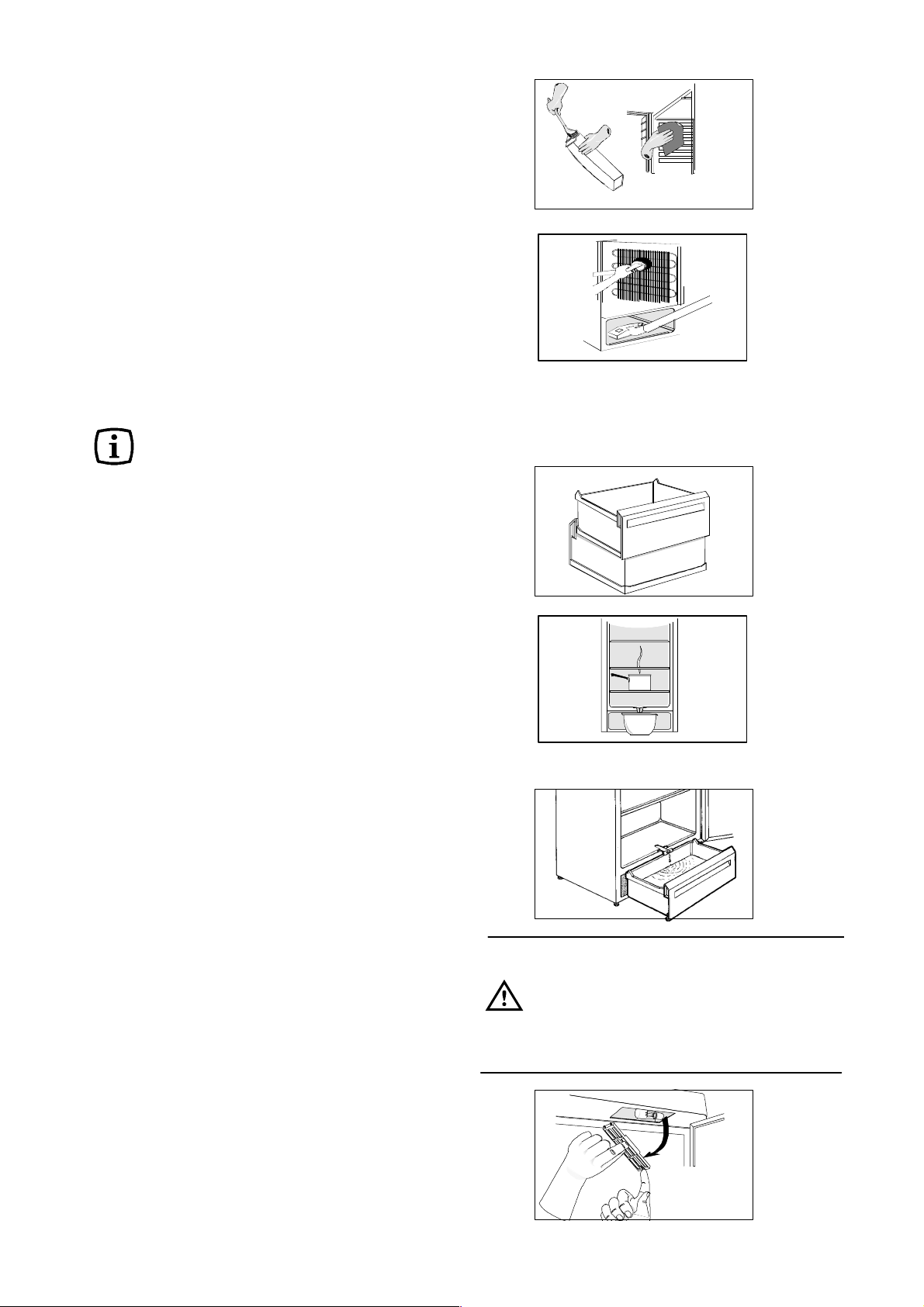

Pulizia
Pulite l’apparecchio regolarmente.
Spegnete l’apparecchio e staccate la spina dalla
presa.
Estraete tutti i componenti mobili e lavateli.
Strofinate l’apparecchio, la parte interna e la
guarnizione del portello. Usate un panno soffice ed
un detergente neutro diluito in acqua tiepida. Non
chiudete il portello fino a quando la parte interna
dell’apparecchio sia perfettamente asciutta.
Rimovete la griglia di ventilazione (vedi “Rimozione
della griglia di ventilazione“) e passate
l’aspirapolvere sotto l’apparecchio. Spostate
l’apparecchio dal muro e passate l’aspirapolvere sul
retro dello stesso, sul sistema di refrigerazione e sul
compressore.
Per spostare l’involucro, sollevate lo
stesso per il bordo anteriore per
evitare di graffiare il pavimento.
Sbrinamento del congelatore
Si forma sempre una certa quantità di ghiaccio sulle
mensole e attorno al comparto che sta più in alto. Lo
sbrinamento va eseguito quando lo strato di ghiaccio
ha raggiunto lo spessore di 3--5 mm.
Estraete i cestelli del congelatore e mettetele l’uno
sopra l’altro girando ogni cestello di mezzo giro.
Mettete del materiale isolante intorno ai cestelli, ad
esempio coperte o giornali.
I prodotti surgelati possono anche essere messi
insieme e conservati in un luogo freddo, ad esempio
il frigorifero.
Accelerate lo sbrinamento posizionando delle
scodelle con acqua calda (non bollente) all’interno
del congelatore.
Togliete il tubo di scarico e posizionatelo nel cestello
inferiore del congelatore per raccogliere l’acqua.
Allentate la griglia di ventilazione per far sì che la
scodella entro al di sotto del tubo di scarico.
Rimovete il ghiaccio delicatamente appena si
comincia a sciogliere. Usate una raschia di legno o
di plastica. Non usate oggetti appuntiti, poiché
possono recare danni all’interno dell’apparecchio.
Quando tutto il ghiaccio si è sciolto, pulite e
asciugate l’interno dell’apparecchio, poi reinstallate il
tubo di scarico. Accendete il congelatore e reinserite
i prodotti surgelati.
Sostituzione della lampadina
L’illuminazione si accende automaticamente quando
si apre il portello. Prima di sostituire la lampadina,
bisogna scollegare il cavo dalla presa.
Premete la molla mentre spingete la griglia verso il
basso.
Usate una lampadina dello stesso tipo : zoccolo E14,
max. 25 W.
Non usate mai un asciugacapelli o un altro
componente che genera calore per
accelerare lo sbrinamento. Un calore
eccessivo può recare danni all’interno di
plastica e l’umidità può penetrare
nell’apparecchio, rendendolo così sotto
tensione.
Electrolux 818 20 20-01/9
8
Page 9
In caso di assenza prolungata da
casa
Spegnete l’apparecchio e staccate la spina dalla
presa.
Pulite l’apparecchio seguendo le istruzioni fornite
nella sezione “Pulizia“. Non chiudete l’apparecchio,
altrimenti si possono creare cattivi odori all’interno.
Se l’apparecchio deve rimanere acceso, chiedete a
qualcuno di controllarlo ogni tanto affinchè i generi
alimentari conservati all’interno non si guastino per
una eventuale caduta della corrente.
Se l’apparecchio non funziona bene
Se l’involucro non funziona nel modo desiderato, si può spesso effettuare la correzione da solo. Per evitare
inutili chiamate di assistenza tecnica, leggete e seguite le istruzioni fornite qui sotto.
Problema Possibile causa / Rimedio
Allarme udibile + spia rossa
lampeggiante. (La temperatura
all’interno del congelatore è troppo
alta.)
La temperatura all’interno del
congelatore è alta bassa.
La temperatura all’interno del
congelatore è troppo bassa.
Viene prodotta troppa brina e ghiaccio. Assicuratevi che lo sportello sia completamente chiuso e che la
Il compressore è in funzione
continuamente.
L’unità non funziona proprio. Il
raffreddamento o la luce interna non
funzionano. Nessuna spia si illumina.
Caduta della corrente Non aprite l’involucro inutilmente, eccetto quando il periodo di
Disattivate l’allarme udibile premendo il tasto di spegnimento
dell’allarme. L’allarme udibile può scattare dai seguenti fattori :
L’unità è stata accesa recentemente e la temperatura è troppo
alta. Fate riferimento al capitolo “Accensione ed impostazione
della temperatura“.
Impostate una temperatura inferiore.
Assicuratevi che lo sportello sia completamente chiuso e che la
striscia isolante sia integra e pulita.
Se sono stati introdotti dei prodotti alimentari caldi all’interno
del congelatore, attendete alcune ore e poi controllate la
temperatura nuovamente.
Distribuite i prodotti alimentari in modo tale che l’aria fredda
possa circolare intorno agli stessi.
Impostate una temperatura superiore.
Congelamento Rapido è stato attivato.
Il display della temperatura mostra la temperatura più alta
all’interno dell’involucro. Quindi, la differenza tra la temperatura
indicata sul display e quella misurata (temperatura media) è
normale.
striscia isolante sia integra e pulita.
Impostate una temperatura superiore.
Assicuratevi che lo sportello sia completamente chiuso e che la
striscia isolante sia integra e pulita.
La temperatura ambientale nel locale dove si trova
l’elettrodomestico è al di sopra del livello normale.
L’unità non è accesa.
La tensione non raggiunge l’unità. (Provate a collegare un altro
componente elettrico alla presa murale.)
Il fusibile è saltato.
La spina del cavo di alimentazione non è stata collegata
correttamente.
interruzione della fornitura sembra essere troppo lungo. In
questo caso, occorre spostare il prodotti alimentari ad un’altra
unità che funziona. Qualora i prodotti congelati fossero ancora
duri dopo il periodo di interruzione della fornitura, possono
essere ricongelati immediatamente. Se i prodotti alimentari
sono stati scongelati, ma sono sani e hanno un buon odore,
possono essere usati. Comunque devono essere preparati
prima di essere rimessi nel congelatore o consumati.
Electrolux 818 20 20-01/9
9
Page 10
Il livello sonoro dell’unità è troppo alto.
Se l’errore è dovuto ad una delle suddette cause, contattate il più vicino centro di assistenza Electrolux. I lavori
di assistenza tecnica e riparazione devono essere eseguiti presso un centro di assistenza autorizzato. Usate
esclusivamente i ricambi forniti da tali centri.
Il sistema refrigerante produce sempre dei suoni. Un suono
pulsante viene riprodotto mentre il liquido raffreddante viene
pompato nei tubi di raffreddamento. Un ticchettio viene emesso
dal termostato quando si accende e si spegne il compressore.
Il livello sonoro varia secondo il funzionamento dell’unità.
Qualora il livello sonoro vi sembrasse anormale :
Piegate delicatamente i tubi sul retro dell’unità ed assicuratevi
che non siano in contatto l’uno con l’altro.
Se i distanziatori a cuscinetto (tra la parete dell’unità e i tubi) si
dovessero allentare, reinstallate gli stessi nuovamente.
Seguite attentamente le istruzioni fornite nel capitolo
“Installazione“.
Caratteristiche techniche
Modello EU8292C EU7792C
Volume congelatore 286 l 245 l
Larghezza 595 mm 595 mm
Altezza 1800 mm 1600 mm
Profondità 600 mm 600 mm
Consumo corrente 431 kWh/anno 398 kWh/anno
Classe energia B B
Tensione nominale 120 W 120 W
Surgelamento 20 kg/24 ore 20 kg/24 ore
Installazione
Disimballaggio
Disimballate l’apparecchio e verificate che sia in
buone condizioni e che non abbia subito danni
durante il trasporto, che in tal caso vanno
immediatamente comunicati al fornitore. Portate
l’imballaggio in un centro di riciclaggio. Per ulteriori
informazioni, rivolgersi all’ufficio comunale locale o al
vostro rivenditore.
Non lasciate che i bambini giochino con
l’imballaggio ; la plastica può comportare il
rischio di soffocamento.
Rimozione dei supporti per il
trasporto
Togliete i supporti di trasporto posti
· lungo i lati del portello
· all’interno della cerniera
Pulizia
Lavate l’interno dell’apparecchio con acqua tiepida,
un detergente neutro ed un panno soffice.
10
Electrolux 818 20 20-01/9
Page 11
Installazione dell’apparecchio
Perché l’apparecchio possa funzionare bene è
importante seguire i seguenti punti :
· sistemare l’apparecchio in un luogo fresco ed
asciutto dove non verrà esposto alla luce diretta
del sole.
· non installate l’apparecchio vicino a fonti di
calore, ad esempio cucine o lavastoviglie.
· l’apparecchio deve essere eretto appoggiando su
tutti i quattro angoli. Non appoggiate
l’apparecchio contro il muro. Se necessario,
regolate i piedi usando la chiave di regolazione in
dotazione.
· ci deve essere una buona circolazione d’aria
intorno all’apparecchio e i fori di ventilazione posti
sotto e dietro all’apparecchio non devono essere
bloccati mai. Lo spazio di ventilazione in alto e
eventuali pensili sopra l’apparecchio devono
essere di almeno 4 cm. Lo spazio di
ventilazione può essere
a) direttamente sopra l’apparecchio, oppure
b) dietro e sopra l’apparecchio. In questo caso, lo
spazio libero dietro l’apparecchio deve essere
profondo almeno 50 mm.
· sistemare l’apparecchio in un luogo la cui
temperatura ambientale corrisponda alla
classificazione* climatica per la quale è stato
concepito l’apparecchio.
* Vedi la targhetta posta al lato sinistro all’interno
dell’apparecchio.
La tabella successiva mostra quali temperature
ambientali sono state assegnate alla classificazione
climatica.
Classificatione
climatica
SN
per temperature ambientali di
+10°C fino +32°C
a)
b)
50mm
N
ST
T
Se l’apparecchio viene installato in un angolo con il
lato delle cerniere contro la parete, la distanza tra la
parete e l’apparecchio deve essere di almeno 10 mm
per consentire l’apertura del portello quando si
devono rimuovere le cestino del freezer.
La spina dovrà essere accessibile dopo
l’installazione del prodotto.
+16°C fino +32°C
+18°C fino +38°C
+18°C fino +43°C
11
Electrolux 818 20 20-01/9
Page 12

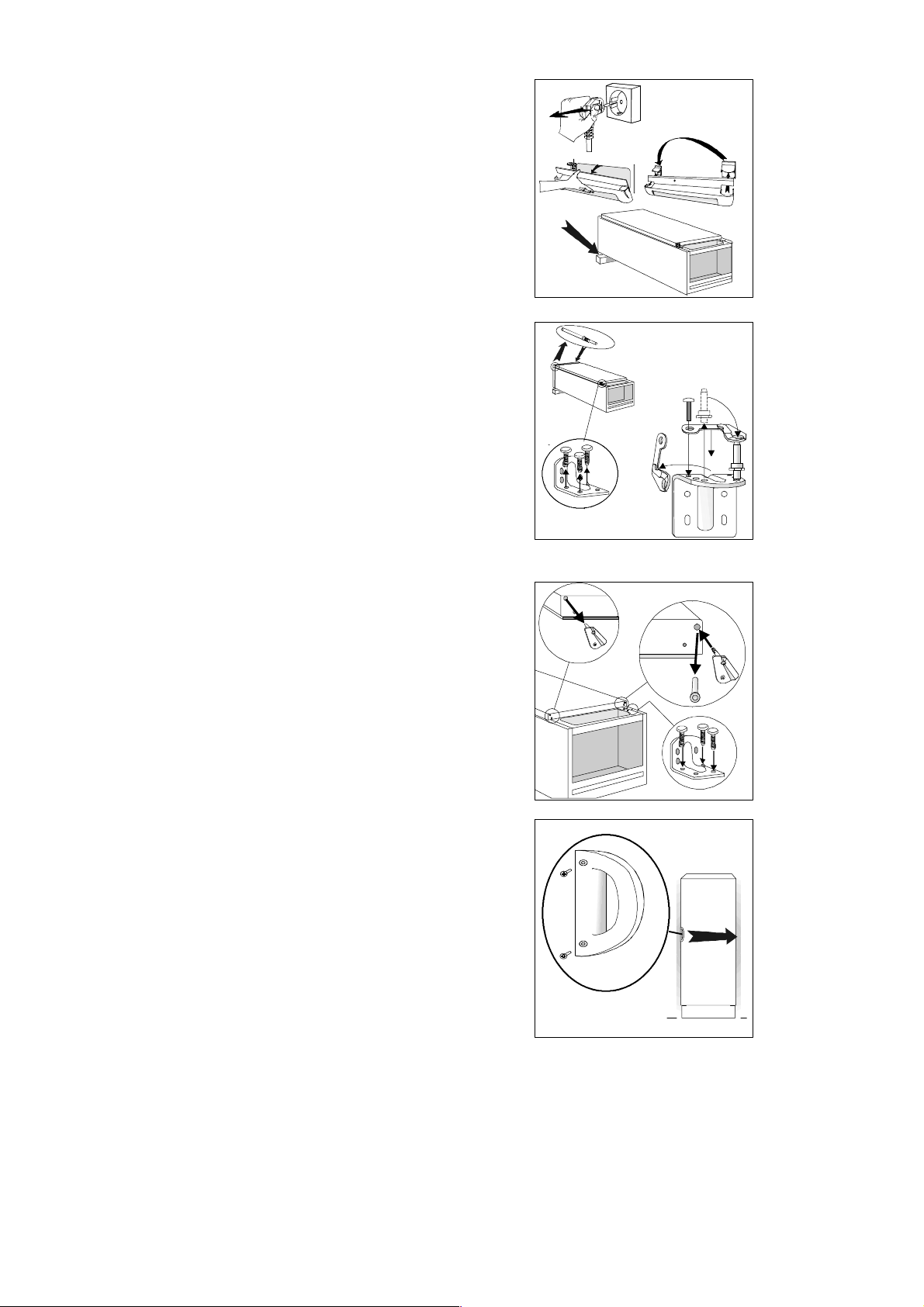

Portelli reversibili
1. Chiudete l’apparecchio e scollegate la spina dalla
presa murale.
2. Rimovete la griglia di ventilazione. C’è una parte
sulla griglia che può essere rimossa. Rimovete
questa parte e mettetela sull’altro lato.
3. Per mettere l’apparecchio per terra, posizionatelo
su una tavola di legno. Dopo sarà più facile afferrare
l’apparecchio e rialzarlo.
4. Nella parte superiore dell’apparecchio. Installate il
cardine della cerniera sull’altro lato.
5. Nella parte inferiore dell’apparecchio.
a Svitate la cerniera.
b Rimovete i dispositivi di chiusura portello dalla
cerniera e spostate il cardine della cerniera all’altro
lato. Poi reinstallate i dispositivi di chiusura portello
in dotazione.
6. a Rimovete i dispositivi di chiusura portello dalla
parte inferiore del portello.
b Rimovete il tappo di plastica dal foro
corrispondente dell’altro lato. Usate un cacciavite per
far fuoriuscire il tappo. Poi fissate i dispositivi di
chiusura portello in dotazione.
c Fissate la cerniera inferiore.
7. Sollevate l’apparecchio e sostituite la griglia di
ventilazione.
1
2
3
4
6
5a
5b
a
b
8. Svitare l’impugnatura. Premete delicatamente sui
tappi di plastica nel lato opposto usando un
punteruolo. Fissate l’impugnatura negli appositi fori.
Poi, inserite i tappi di plastica nei fori in cui prima
c’era l’impugnatura.
9. Rimettete l’apparecchio nella posizione originale.
Controllate che sia dritto. Vedi la sezione
“Posizionamento dell’apparecchio“.
Collegamento elettrico
L’apparecchio va collegato ad una presa dotata di
messa a terra.
Tensione: 230 V.
Fusibile: 10 A.
Vedi la targhetta posta al lato sinistro all’interno
dell’apparecchio.
c
8
12
Electrolux 818 20 20-01/9
Page 13
13
Electrolux 818 20 20-01/9
Page 14
14
Electrolux 818 20 20-01/9
Page 15
15
Electrolux 818 20 20-01/9
Page 16
fд=dкмййз=bдЙЕнкздмс==ЙD=бд=йбмD=Цк~еЗЙ=йкзЗмннзкЙ=гзеЗб~дЙ=Зб=~йй~кЙЕЕЬб~нмкЙ=йЙк=д~=ЕмЕбе~I=йЙк=д~=ймдбтб~=Й=Зб
~ннкЙтт~нмкЙ==йЙк=бд=Цб~кЗбе~ЦЦбз=Й=йЙк= млз=СзкЙлн~дЙK=lднкЙ=RR=гбдбзеб=Зб=йкзЗзннб =ЗЙд=dкмййз=bдЙЕнкздмс==E=им~дб=СкбЦзкбСЙкбI
ЕмЕбеЙI=д~о~Дб~еЕЬЙкб~I=д~о~лнзобЦдбЙI=~лйбк~йздоЙкЙI=гзнзлЙЦЬЙ=Й=к~л~ЙкД~=F=оЙеЦзез=оЙеЗмнЙ=зЦеб=~еез=бе=йбмD=Зб=NRM
m~Йлб=ЗЙд=гзеЗз=йЙк=ме=о~дзкЙ=Зб=ЕбкЕ~=NQ=гбдб~кЗб=Зб=Зздд~кбK
MARIESTAD DT--AV
Loading...
