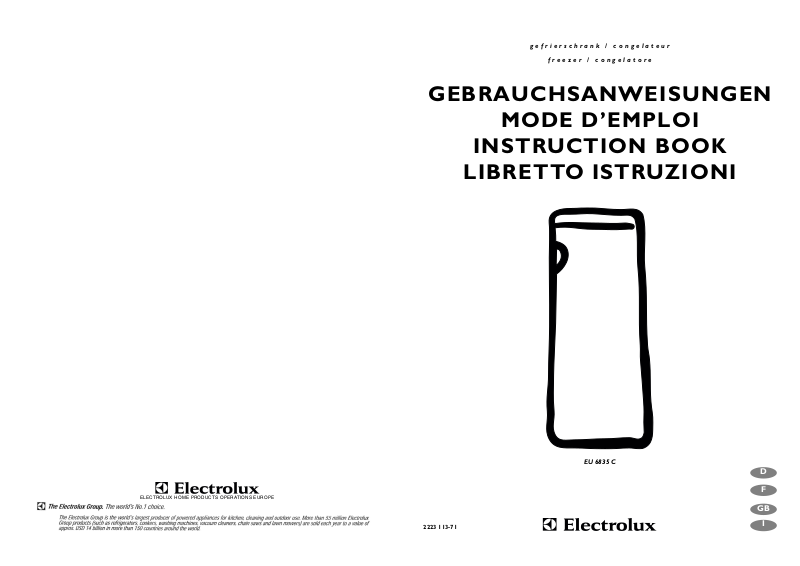

Page 1
gefrierschrank / congelateur
freezer / congelatore
GEBRAUCHSANWEISUNGEN
MODE D’EMPLOI
INSTRUCTION BOOK
LIBRETTO ISTRUZIONI
2223 113-71
EU 6835 C
I
F
D
GB
ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE
Page 2
12
AVERTISSEMENTS ET CONSEILS IMPORTANTS
Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.
Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une
fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien
appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en
danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous
prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.
Sûreté
• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y
touchent pas ou qu’ils ne l’utilisent pas comme
un jouet.
• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont
équipés).
• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du
déplacement.
• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.
• L’appareil ne doit pas être situé à proximité
de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l’appareil
aux rayons solaires.
• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.
• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil.
Service/Réparation
• Une éventuelle modification à l’installation
électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par
du personnel autorisé.
• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces
détachées originales.
Installation
• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.
Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique après-vente.
• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.
• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.
Utilisation
• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.
• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.
Imprimé sur du papier recyclé
33
USO
minMAX
C
A
B
D
E
ALARM
SUPER
ON
N
S
Pulizia delle parti interne
Prima dell’uso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro allo scopo di togliere il caratteristico odore di
nuovo indi asciugare accuratamente.
Non usare detersivi nè polveri abrasive che
sono dannose alle finiture.
Pannello comandi
A -Manopola NORMAL-SUPER
B - Manopola termostato per la regolazione della
temperaturaE - Lampada spia di allarme
C - Lampada spia di funzionamento
D - Lampada spia di funzionamento SUPER
Uso del congelatore
Il congelatore è contraddistinto dal simbolo
il quale indica che esso è adatto alla
congelazione di cibi freschi e alla conservazione,
a lungo termine, di cibi congelati e surgelati.
Funzionamento
Inserire la spina nella presa di corrente, la lampada
spia (C) si accenderà; ciò indica che
l’apparecchiatura é sotto tensione. Ruotare la
manopola (B) oltre la posizione «
■
».
Lo spegnimento si ottiene ruotando la manopola (B)
del termostato sulla posizione «
■
».
Regolazione della temperatura
La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti. La
posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende
da questi fattori:
• la temperatura ambiente;
• la frequenza di apertura delle porte;
• la quantità di alimenti conservati;
• la collocazione dell’apparecchio.
La posizione intermedia è la più indicata.
Congelazione rapida
Per inserire la congelazione rapida ruotare la
manopola (A) verso “S” . La spia di funzionamento
(D) si illuminerà.
Lampada spia di allarme (E)
Ha lo scopo di segnalare che la temperatura
all’interno dell’apparecchiatura è tale da non
garantire una buona conservazione degli alimenti.
Quando l’apparecchiatura viene messa in funzione,
oppure quando vengono introdotti gli alimenti da
congelare, questa spia rimane accesa sino a che la
temperatura non ha raggiunto il valore richiesto per
la conservazione degli alimenti stessi.
Nel caso in cui la lampada rimanesse continuamente accesa (oltre i due giorni), e dopo aver
accertato che la porta sia ben chiusa, bisogna
richiedere l’intervento dell’assistenza tecnica.
Page 3
13
ATTENTION: En dehors des températures
ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.
• Un produit décongelé ne doit jamais être
recongelé.
• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.
• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que la spatule en plastique livrée avec
l’appareil.
• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.
Protection de
l’environnement
Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocifs à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
urbaines et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’énchangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.
RENSEIGNEMENTS POUR L’ÉLIMINATION
DES MATÉRIAUX D’EMBALLAGE
Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.
Voici ce que nous vous conseillons:
• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.
• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.
Pour les emballages de matières plastiques
recyclables, par example:
Les exemples reportent les symboles suivants:
PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène
PIÉCES EN MATIÉRE PLASTIQUE
Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.
PS
SAN
ABS
02**
PE
05
PP
06
PS
32
Protezione dell’ambiente
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono. L’apparecchiatura
non deve essere smaltita con rifiuti urbani e
rottami. Deve essere evitato il danneggiamento
del circuito refrigerante, soprattutto nella parte
posteriore vicino allo scambiatore. Informazioni
sui centri di raccolta vengono forniti dall’autorità
comunale. I materiali usati in questa
apparecchiatura contrassegnati dal simbolo
sono riciclabili.
Installazione
•
Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
•
Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
Importante: se il cavo di alimentazione si
danneggiasse, dovrà essere sostituito da uno
speciale cavo o assieme disponibili presso il
costruttore o il servizio di assistenza tecnica.
•
Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante. Lasciare l’apparecchiatura in
posizione verticale almeno 2 ore prima di
metterla in funzione per dar modo all’olio di
refluire nel compressore.
•
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
•
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
•
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e deve
essere evitato qualsiasi danno al circuito
refrigerante.
INDICE
Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Uso / Pulizia - Pannello di controllo - Uso del congelatore - Funzionamento -Regolazione della . . . . . .
temperatura - Congelazione rapida - Lampada spia di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Uso / Temometro interno - Congelazione dei cibi freschi - Conservazione dei cibi surgelati - Masse . . .
eutettiche - Scongelazione - Cubetti di ghiaccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Consigli / Consigli per la congelazione - Consigli per la conservazione dei surgelati - Manutenzione .
Pulizia periodica - Periodi di inattività . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Manutenzione - Sbrinamento - Se qualcosa non va . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Installazione / Posizionamento - Distanziali posteriori - Collegamento elettrico . . . . . . . . . . . . . . . . . . .38
Installazione / Reversibilità della porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Page 4
Nettoyage
L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».
N’utilisez pas de produits abrasifs, de
poudre à récurer ni d’éponge métallique.
Le congélateur est repéré par le symbole
ce qui signifie qu’il est apte à la
congélation de denrées fraîches, au
stockage de produits surgelés et à la fabrication
de cubes de glace.
Mise en service
Enfoncez la fiche dans la prise de courant (le voyant
(C) s’ allume en indiquant que l’appareil est sous
tension).
Tournez le bouton du thermostat (B) vers la droite
sur une position moyenne.
Pour arrêter l’appareil tournez le bouton du
thermostat sur la position «
■
».
UTILISATION
Tableau de commande
A. Bouton de mise en congélation
rapide/conservation (S/N)
B. Bouton du thermostat
C. Voyant de fonctionnement
D. Voyant de congélation rapide
E. Voyant d’alarme
14
SOMMAIRE
Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . .13
Utilisation - Tableau de commande - Nettoyage - Mise en service - Réglage de la température . . . .14
Utilisation - Congélation rapide - Voyant d’alarme - Thermomètre - Congélation . . . . . . . . . . . . . . . .15
Utilisation - Conservation produits surgelés - Décongelation - Glaçons - Accumulateurs thermiques 16
Conseils - Conseils pour la congélation - Conseils pour la surgélation . . . . . . . . . . . . . . . . . . . . . . . .17
Entretien - Nettoyage - Arrêt prolongé - Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Anomalie de fonctionnement - Informations techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Installation - Emplacement - Entretoises postérieurs - Branchement électrique . . . . . . . . . . . . . . . .20
Installation - Réversibilité de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Réglage de la température
La température est réglée automatiquement et peut
être augmentée (moins froid) en tournant le bouton
vers les numéros les plus bas ou bien diminuée
(plus froid) en le tournant vers les numéros les plus
élevés.
En tout cas, l’exacte position doit être repérée en
considérant que la température interne dépend des
facteurs suivants:
• température ambiante;
• fréquence d’ouverture des portes;
• quantité d’aliments conservés;
• emplacement de l’appareil.
Une position moyenne est la plus indiquée.
31
Stampato su carta riciclata
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
Sicurezza generale
•
Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in
sostituzione di una con chiusura a scatto,
consigliamo di rendere quest’ultima inservibile.
Cio’ eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo per la
loro vita.
•
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione
della lampadina, sulle apparecchiature che ne
sono provviste).
•
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
•
È pericoloso modificare o tentare di modificare
le caratteristiche di quest’ apparecchiatura.
•
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e
la ricarica deve essere effettuata esclusivamente
da personale autorizzato dall’azienda.
•
Prestare la massima cura nella
movimentazione per non dannegiare parti del
circuito refrigerante onde evitare possibili
fuoriuscite di fluido.
•
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
•
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
•
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e
deve essere evitato qualsiasi danno al
circuito refrigerante.
•
Solo per i congelatori (esclusi incassati): una
collocazione ottimale è la cantina.
•
Non introdurre apparecchi elettrici all’interno
dell’apparecchiatura (ad es. gelatiera)
Assistenza / Riparazioni
•
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
•
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali
.
Uso
•
I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
•
Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra +18°C e +43°C
(Classe T); + 18°C e +38°C (Classe ST); +16°C
e +32°C (Classe N); +10°C e +32°C (Classe
SN); la classe di appartenenza é riportata sulla
targa matricola ubicata nella cella a fianco del
vano verdura.
Attenzione: al di fuori delle temperature
ambiente indicate dalla classe climatica di
appartenenza di questo prodotto, si devono
osservare le seguenti indicazioni: quando la
temperatura ambiente scende al di sotto del
valore minimo può non essere garantita la
temperatura di conservazione nel vano
congelatore; pertanto si consiglia di consumare
al più presto gli alimenti in esso contenuti .
•
In tutte le apparecchiature ci sono delle superfici
che si coprono di brina. A seconda del modello,
tale brina può essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
I’apparecchiatura.
•
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
•
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.
•
Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui raccomandati.
•
Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata.
N
S
A
minMAX
B
ON
C
SUPER
D
ALARM
E
Page 5
Important
Si le thermostat est réglé sur la position de froid
maximum, lorsque la température ambiante est
élevée et que l'appareil est plein, il est possible
que le compresseur fonctionne en régime
continu. Dans ce cas, il y a un risque de
formation excessive de givre sur la paroi
postérieure à l’intérieur de l’appareil. Pour éviter
cet inconvénient, placez le thermostat sur une
position moins élevée, de façon à permettre un
dégivrage automatique et, par conséquent, des
économies de courant.
Congélation rapide
Pour la mise en congélation rapide tournez le
bouton (A) sur la position «S».
Le voyant (D) s’allume.
15
Voyant d’alarme (A)
Le voyant d’alarme s’allume lorsque la température
à l’intérieur du congélateur remonte au-dessus
d’une certaine valeur qui est préjudiciable à une
conservation de longue durée.
II est normal que le voyant d’alarme reste
momentanément allumé lors de la mise en marche
de l’appareil, c’est-à-dire jusqu’à ce que la
température à l’intérieur atteigne la valeur convenant
le mieux à la conservation des aliments.
Thermomètre
II vous renseigne sur la température à l’intérieur du
congélateur. Il peut indiquer une température audessous de -18°C (plus chaude) lorsque vous
introduisez une quantité importante d’aliments ou
que vous laissez la porte ouverte longtemps.
Bleu: normal
Rouge: alarme
Congélation
Pour congeler rapidement des denreées
alimentaires, il faut brancher la congélation rapide
pendant au moins 24 heures avant de ranger des
aliments à l’intérieur.
Placez les aliments à congeler dans les
compartiments comme indiqué dans la figure.
Pour congeler la quantité de denrées indiquée sur la
plaque d’immatriculation, il suffit de les mettre
directement en contact avec la surface réfrigérante.
PR176/1
10 kg
10 kg
30
Door reversal directions
1. Disconnect from the electricity supply.
2. Remove all loose items, including food, store
food in a cool place.
3. Gently lay the fridge/freezer on its back with the
top held away from the floor by 5-8 cm (2-3
inches) of packing;
4. Remove the feet (3)
5. Remove bottom hinge (1).
6. Slide out the door from pin (G), unscrew the
latter and then screw it down into the hinge
provided on the opposite side, after having
removed the small plugs which should then be
fitted on the opposite side.
7. Refit the door and bottom hinge (1) on the
opposite side.
8. Refit the feet (3) on the opposite side.
9. Unscrew the handle. Refit it on the opposite side
after having pierced the plugs with a punch.
Cover the holes left open with the plugs
contained in the documentation pack.
Important
After completion of the door reversiing operation,
check that the door gasket adheres to the cabinet. If
the ambient temperature is cold (i.e. in Winter), the
gasket may not fit perfectly to the cabinet. In that
case, wait for the natural fitting of the gasket or
accelerate this process by heating up the part
involved with a normal hairdrier on a low setting.
3
1
2
D715 PIED/M
G
PR228
Page 6
16
Conservation des produits
surgelés
A la première mise en fonctionnement ou après un
arrêt prolongé mettez l’appareil en régime de
congélation et attendez deux heures au moins avant
d’introduire les aliments surgelés. Passez ensuite en
régime de conservation.
Attention
En cas de décongélation accidentelle, par
exemple en cas de coupure de courant, si la
période d’interruption est supérieure à la valeur
du “autonomie, en cas de panne” indiquée dans
le tableau des données techniques, il sera
nécessaire de consommer rapidement les
aliments ou de les cuisiner aussitôt et de les
recongeler (après qu’ils ont refroidi).
Décongélation
Avant d’être utilisés, les aliments congelés ou
surgelés doivent être décongelés dans le
réfrigérateur ou à température ambiante, selon le
temps dont on dispose pour cette opération.
S’il s’agit de produits minces ou divisés, placez-les
directement à cuire: dans ce cas le temps de
cuisson sera plus long.
Glaçons
L'appareil est équipé d'un ou de plusieurs bacs à
glace pour faire des glaçons. Il faut remplir ces bacs
d'eau potable et les placer dans le congélateur.
N’employez pas d’objet métallique pour décoller
les bacs à glace.
Accumulateurs thermiques
2 accumulateurs thermiques sont fournis dans le
congélateur; ils permettent de prolonger le temps de
conservation des aliments en cas de coupure de
courant ou de panne. Ils doivent être placés dans le
compartiment supérieur.
29
INSTALLATION
Location
The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.
For safety reasons, minimum ventilation must be as
shown in Fig.
Appliance positioned under overhanging kitchen wall
units (see Fig. A).
Appliance positioned without overhanging kitchen
wall units (see Fig. B).
Attention: keep ventilation openings clear of
obstruction.
Two adjustable feet at the cabinet base allow
accurate levelling of the appliance.
100 mm10 mm
10 mm
A
B
NP007
Electrical connection
Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.
For operation with different voltages, a suitably sized
auto-transformer must be used.
The appliance must be earthed.
The power supply cable plug is provided with a
contact for this purpose.
If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.
The Manufacturer declines all responsibility if
the above safety precautions are not observed.
This appliance complies with the following
E.E.C. Directives:
- 87/308 EEC of 2/6/87 relative to radio interference
suppression.
- 73/23 EEC of 19.2.73 (Low Voltage Directive) and
subsequent modifications;
- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.
Rear spacers
The plastic bag containing all relevant documentation also contains two spacers to be fitted into
special holes in the back of the appliance. Fit the
spacers into the holes, taking care to ensure that the
arrow (A) is positioned as shown in Figure.Then turn
them through 45° (arrow (A) vertical) until they lock
into place.
PR60
A
45°
ATTENTION!
It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.
Page 7
17
Conseils pour la congélation
Règles à respecter pour la congélation:
• le pouvoir max. de congélation par 24 heures
figure sur la plaque signalétique;
• le processus de congélation prend 24 heures. Il
vaut mieux ne pas ajouter d'autres aliments à
congeler pendant ce laps de temps;
• les produits destinés à la congélation doivent être
frais, bien nettoyés et d’excellente qualité;
• préparez de petites portions, de façon à faciliter
la congélation et à permettre de ne décongeler
que la quantité nécessaire;
• enveloppez les denrées dans du papier
d'aluminium ou de polythène, en éliminant les
bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congeler en
contact avec des denrées déjà entreposées, pour
éviter d'en élever la température;
• les aliments maigres se conservent mieux et plus
longtemps que les gras; le sel réduit la durée de
conservation;
• ne consommez pas les bâtonnets glacés toute
de suite après les avoir sortis du congélateur. La
température très basse à laquelle ils se trouvent
peut provoquer des brûlures:
• indiquez sur chaque paquet la date de
congélation, afin de pouvoir contrôler le temps
d’entreposage;
• les symboles qui figurent sur les tiroirs correspondent
à différents types de produits congelés.
Les chiffres indiquent la durée de conservation en
mois du type correspondant de produit. La durée de
conservation supérieure ou inférieure est valable en
fonction de la qualité des aliments et du traitement
qu’ils ont subi avant la congélation;
• ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur, car elles
pourraient éclater.
CONSEILS
Conseils pour la surgélation
Comment utiliser ce compartiment au mieux:
• vérifiez que les aliments aient bien été conservés
en magasin;
• assurez-vous que le transport, du moment de
l'achat jusqu'à celui de la mise en place dans le
compartiment, dure le moins longtemps possible;
• évitez d’ouvrir trop souvent la porte et ne la
laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les aliments
dégelés, ne peuvent être recongelés.
• Ne dépassez jamais la date limite d’utilisation
généralement marquée sur les paquets.
TECHNICAL INFORMATION
150
0,658
240
20
30
1240
550
600
Energy Consumption kWh/24h
Energy Consumption kWh/year
Freezing Capacity kg
Rising time h
Net Frezer Capacity lt.
Dimensions mm
High
Width
Depth
The technical infomation are situated in the rating plate on the internal left side of the appliance .
28
CUSTOMER SERVICE AND SPARE PARTS
If the appliance is not functioning properly, check
that:
• the plug is firmly in the wall socket and the mains
power switch is on;
• there is an electricity supply (find out by plugging
in another appliance);
• the thermostat knob is in the correct position.
• If there are water drops on the bottom of the
cabinet, check that the defrost water drain
opening is not obstructed (see “Defrosting”
section).
• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.
To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.
Page 8
Important:
Pour cette opération n’utilisez jamais d’objet
métallique qui risquerait de détériorer l’appareil.
N’utilisez jamais de dispositifs mécaniques ou
autres moyens artificiels pour accélérer le
dégivrage, à part ceux préconisés.
L’élévation de température des denrées
congelées peut diminuer leur durée de
conservation.
18
Dégivrage
Dans le congélateur, par contre, il faut éliminer le
givre à chaque fois qu'il y a une couche épaisse qui
s'est formée (de 4 mm environ), en se servant de la
spatule en plastique qui est livrée avec l'appareil.
Pendant que l'on effectue cette opération, il n'est
pas nécessaire de couper le courant ou d'enlever les
denrées qui se trouvent dans le compartiment. Pour
effectuer un dégivrage complet procédez de la
manière suivante:
1. tournez le bouton du thermostat sur la position
«
■
» ou débranchez l’appareil;
2. enveloppez les denrées dans plusieurs feuilles
de papier journal et conservez-les dans un
endroit frais;
3. maintenez la porte ouverte,utilez la spatule
comme gouttière et placez-la dans la partie
centrale, en bas, de l’appareil, placez audessous une cuvette pour recevoir l’eau de
dégivrage.
4. épongez et séchez soigneusement les parois et
le fond; conservez la spatule pour toute utilisation
future.
5. ramenez le bouton du thermostat sur la position
désirée ou rebranchez l’appareil.
6. Mettez l’appareil en régime de congélation
rapide. Après 2-3 heures de fonctionnement
l’appareil est à nouveau prêt à la con-servation
des produits surgelés.
ENTRETIEN
Débranchez l’appareil avant toute
opération.
Attention
Cet appareil contient des hydrocarbures dans son
circuit de réfrigération; l’entretien et la recharge ne
doivent donc être effectués que par du personnel
autorisé.
Nettoyage intérieur
N'utilisez jamais des objets métalliques pour
nettoyer l'appareil; vous risquez de l'endommager.
A l'occasion d'un dégivrage complet, lavez I'intérieur
avec de l'eau tiède et du bicarbonate, rincez et
séchez soigneusement.
Nettoyage extérieur
De nombreux détergents spécifiques pour les
surfaces de cuisine contiennent des agents
chimiques pouvant corroder/endommager les
parties en plastique de cet appareil. Il est donc
recommandé de ne laver le revêtement extérieur
de cet appareil qu’avec de l’eau chaude et un
petit peu de détergent liquide pour assiettes.
Lavez la carrosserie avec de l'eau tiède
savonneuse. Passez de temps en temps un produit
à polir. Dépoussiérez le condenseur situé à l'arrière
de l'appareil à l'aide d'une brosse ou d'un aspirateur.
Une accumulation de poussière risquerait de
diminuer le rendement de l'appareil.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:
débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de
l'air, de façon à éviter les mauvaises odeurs.
27
Defrosting
The freezer compartment, however, will become
progressively covered with frost. This should be
removed with the special plastic scraper provided,
whenever the thickness of the frost exceeds 4 mm.
During this operation it is not necessary to switch off
the power supply or to remove the foodstuffs.
Never use sharp metal tools to scrape off frost
from the evaporator as you could damage it.
However, when the ice becomes very thick on the
inner liner, complete defrosting should be carried out
as follows:
1. pull out the plug from the wall socket or turn the
thermostat knob to the «
■
» setting;
2. remove any stored food, wrap it in several layers
of newspaper and put it in a cool place;
3. leave the door open, and insert the plastic
scraper in the appropriate seating at the bottom
centre, placing a basin underneath to collect the
defrost water.
4. when defrosting is completed, dry the interior
thoroughly; keep the scraper for future use;
5. turn the thermostat knob back to the required
setting or replace the plug in the power socket.
6. After two or three hours, reload the previously
removed food into the compartment.
MAINTENANCE
Unplug the appliance before carrying out
any maintenance operation.
Warning
This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.
Periodic cleaning
Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage the
plastics used in this appliance. For this reason it
is recommended that the outer casing of this
appliance is only cleaned with warm water with a
little washing-up liquid added.
Clean the inside with warm water and bicarbonate of
soda.
Rinse and dry thoroughly.
Clean the condenser (black grill) and the
compressor at the back of the appliance with a
brush or a vacuum cleaner.This operation will
improve the performance of the appliance and save
electricity consumption.
Periods of non-operation
When the appliance is not in use for long periods,
take the following precautions:
remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all accessories;
leave the door ajar to allow air to circulate to prevent
unpleasant smells.
D068
Important:
Never use sharp metal tools to scrape off frost
from the evaporator as you could damage it.
Do not use a maechanical device or any artificial
means to speed up the thawing process other
than those recommended by the manufacturer.
A temperature rise of the frozen food packs,
during defrosting, may shorten their safe storage
life.
D068
Page 9
19
ANOMALIE DE FONCTIONNEMENT
Si l'appareil marche mal, il faut contrôler
• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne
position;
• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).
Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement continue, adressezvous au Service Après-Vente le plus proche.
Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.
INFORMATIONS TECHNIQUES
Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche
de l’appareil.
150
0,658
240
20
30
1240
550
600
Consommation d’énergie en kWh/24h
Consommation d’énergie en kWh/année
Pouvoir de congélation en kg/24h
Autonomie, en cas de panne, heures
Capacité nette en litres du congélateur
Dimensions en mm
hauteur
largeur
profondeur
26
Hints for freezing
To help you make the most of the freezing process,
here are some important hints:
• the maximum quantity of food which can be
frozen in 24 hrs. is shown on the rating plate;
• the freezing process takes 24 hours. No further
food to be frozen should be added during this
period;
• only freeze top quality, fresh and thoroughly
cleaned, foodstuffs;
• prepare food in small portions to enable it to be
rapidly and completely frozen and to make it
possible subsequently to thaw only the quantity
required;
• wrap up the food in aluminium foil or polythene
and make sure that the packages are airtight;
• do not allow fresh, unfrozen food to touch food
which is already frozen, thus avoiding a rise in
temperature of the latter;
• lean foods store better and longer than fatty
ones; salt reduces the storage life of food;
• water ices, if consumed immediately after
removal from the freezer compartment, can
possibly cause the skin to be freeze burnt;
• it is advisable to show the freezing-in date on
each individual pack to enable you to keep tab of
the storage time;
• the symbols on the drawers show different types of
frozen goods.
The numbers indicate storage times in months for the
appropriate types of frozen goods.Whether the
upper or lower value of the indicated storage time is
valid depends on the quality of the foods and pretreating before freezing;
• do not put carbonated liquids (fizzy drinks,
etc.) in the freezer compartment as they may
burst.
HINTS
Hints for storage of frozen food
To obtain the best performance from this appliance,
you should:
• make sure that the commercially frozen
foodstuffs were adequately stored by the retailer;
• be sure that frozen foodstuffs are transferred
from the foodstore to the freezer in the shortest
possible time;
• not open the door frequently or leave it open
longer than absolutely necessary.
• Once defrosted, food deteriorates rapidly and
cannot be refrozen.
• Do not exceed the storage period indicated by
the food manufacturer.
Page 10
Branchement électrique
Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.
Tolérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages
différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.
Il faut absolument brancher l'appareil à une prise
de terre qui marche.
C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès. Si la prise de
courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.
Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.
-Cet appareil est conforme aux Directives
Communautaires suivantes:
- 87/308 CEE du 2.6.87 concernant la
suppression des interférences radio-électriques
- 73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Entretoises postérieures
Dans le sachet de la documentation, il y a deux
entretoises à mettre dans les trous prévus à cet effet,
à l’arrière de l’appareil. Introduisez les entretoises
dans les trous situés à l’arrière de l’appareil (flèche
(A) comme indiqué sur la Figure), puis tournez-les de
45° jusqu’à accrochage (flèche verticale).
INSTALLATION
Emplacement
Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué dans la Fig.
Appreil positionné sous armoires murales de
cuisine en surplomb (voir Fig. A).
Appreil positionné sans armoires murales de
cuisine en surplomb (voir Fig. B).
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Mettez l’appareil d’aplomb en agissant sur les pieds
réglables.
20
Important: L’appareil doit pouvoir être débranché du
secteur ; il est donc nécessaire que la fiche reste
accessible une fois que l’installation est terminée.
25
Thawing
Deep-frozen or frozen food, prior to being used, can
be thawed in the refrigerator compartment or at
room temperature, depending on the time available
for this operation.
Small pieces may even be cooked still frozen,
directly from the freezer: in this case, cooking will
take longer.
Ice-cube production
This appliance is equipped with one or more trays
for the production of ice-cubes. Fill these trays with
water, then put them in the freezer compartment.
Do not use metallic instruments to remove the
trays from the freezer.
Freezing fresh food
The 4-star compartment is suitable for
long term storage of commercially frozen food, and
for freezing fresh food.
To freeze fresh foods turn the fast freezing knob at
least 24 hours before introducing the food into the
freezer in order to ensure better freezing results.
Place the food to be frozen in the compartment as
shown in figure.
In order to freeze the quantity indicated on the rating
plate, arrange the food directly in contact with the
cooling surfaces. If the food is frozen in the baskets,
the maximum quantity freezable is slightly less.
Important
In the event of accidental defrosting, for example
due to a power failure, if the power has been off
for longer that the value shown in the technical
characteristics chart under “rising time”, the
defrosted food must be consumed quickly or
cooked immediately and then refrozen (after
cooling).
Frozen food storage
When the freezer is being turned on for the first time,
or after a prolonged period of disuse, turn the N/S
knob to the Quick-freezing position and then wait at
least two hours before introducing the food to be
conserved.You may then return the knob to the «N»
position. This two-hour waiting period may be
avoided if the freezer has already been in operation.
Cold accumulators
2 cold accumulators are supplied in the freezer;
these increases the length of time for which food will
keep in the event of a power failure or breakdown.
They must be placed in the top compartment.
PR176/1
10 kg
10 kg
Internal thermometer
This indicates the internal temperature of the
freezer. It may indicate a temperature above -18°C
when large quantities of food are placed inside for
freezing or when the door is left open for a long time.
Blue: normal
Red: alarm
100 mm10 mm
A
NP007
45°
PR60
B
10 mm
A
Page 11
21
Réversibilité de la porte
La porte de ce congélateur est réversible: son sens
d’ouverture peut être modifié en fonction du souhait
de l’utilisateur.
Pour changer le sens d’ouverture de la porte
1. Débranchez I’appareil
2. Démontez la charnière inférieure (1) et dévissez
le pied; invertissez sa position de droite à gauche
et vice versa.
3. Dégagez la porte du pivot (G)
4. Enlevez le pivot (G) et montez-les sur l’autre côté
de l’appareil,
5. Remontez la porte.
6. Vissez la charnière inférieure (1) sur le côté
opposé en utilisant les vis enlevées
précédemment.
7. Dévissez la poignée. Remontez-la de l’autre côté
après avoir percé les caches avec un poinçon.
Couvrez les trous libres avec les caches
contenus dans le sachet de la documentation.
La réversibilité des portes une fois effectuée,
contrôlez que le joint magnétique adhère à la
carrosserie. Si la température à l’intérieur de la
pièce est trop basse (en hiver, par exemple), il se
peut que le joint n’adhère pas parfaitement. Dans ce
cas, si on ne veut pas attendre que le joint reprenne
sa dimensions naturelles après un certain temps, on
pourra accélérer ce processus en chauffant la partie
intéressée à l’aide d’un sèche-cheveux.
G
D715 PIED/M
1
2
3
PR228
The temperature alarm light (E)
The temperature alarm light turns on automatically
whenever the temperature within the freezer rises
above a certain value which might endanger
satisfactory long-term conservation.
It is perfectly normal for the temperature alarm light
to remain lit up for a short time after the freezer is
initially turned on. It will remain lit up until the
optimum temperature for the conservation of frozen
food is attained.
24
Cleaning the interior
Before using the appliance for the first time, wash
the interior and all internal accessories with lukewarm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.
Do not use detergents or abrasive
powders, as these will damage the finish.
This freezer compartment has been marked with
the symbol , which means that it is
suited to the freezing of fresh foods, the
conservation of frozen foods and the production
of ice-cubes.
Starting
Insert the power supply plug into the nearest wall
socket (the function indicator light (C) will light up
indicating that the freezer is receiving electrical
input.)
Turn the thermostat knob (B) to the right to a
medium setting (the temperature alarm light (E) will
light up).
To turn off the freezer, turn the thermostat knob to
the «
■» position.
Temperature regulation
The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward
lower settings or reduced (colder) rotating the knob
towards higher settings.
However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:
USE
Control panel
A. N/S knob
B. Thermostat knob
C. Function indicator light
D. Quick-freezing indicator light
E. Temperature alarm light
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance.
A medium setting is generally the most suitable.
Important
If the ambient temperature is high or the
appliance is fully loaded, and the appliance is
set to the lowest temperatures, it may run
continuously causing frost to form on the rear
wall. In this case the dial must be set to a higher
temperature to allow automatic defrosting and
therefore reduced energy consumption.
Quick-freezing
For quick-freezing, turn the N/S knob (A) to the «S»
symbol. The quick-freezing indicator light (D) will
then light up.
N
S
minMAX
A
B
ON
C
SUPER
D
ALARM
E
Page 12
22
WARNINGS
It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.
If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.
These warnings are provided in the interest of safety.You must read them carefully before installing or
using the appliance.
General Safety
• This appliance is designed to be operated by
adults. Children should not be allowed to tamper
with the controls or play with the product.
• It is dangerous to alter the specifications or
modify this product in any way.
• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance.
• This appliance is heavy. Care should be taken
when moving it
• Ice lollies can cause frost burns if consumed
straight from the appliance.
• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.
• The appliance must not be located close to
radiators or gas cookers.
• Avoid prolonged exposure of the appliance to
direct sunlight.
• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.
• For freezers only (except built-in models): an
ideal location is the cellar or basement.
• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances.
Service/Repair
• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person
• This product should be serviced by an authorized
Service Centre, and only genuine spare parts
should be used.
• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always insist on genuine
spare parts.
• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians.
Use
• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.
• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The
class of your appliance is shown on its rating
plate.
Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.
• Frozen food must not be re-frozen once it has
been thawed out.
• Manufacturers’ storage recommendations should
be strictly adhered to. Refer to relevant
instructions.
• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage the
appliance beyond repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice. Frost may be removed by using the
scraper provided. Under no circumstances should
solid ice be forced off the liner. Solid ice should be
allowed to thaw when defrosting the appliance.
• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance. Do not use a
mechanical device or any artificial means to
Printed on recycled paper
23
CONTENTS
Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Use - Control panel - Cleaning the interior - Operation - Temperature regulation - Fast freezing . . . . . . . . .
Use - The temperature alarm light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Use - Internal thermometer - Freezing fresh food - Storage of frozen food - Thawing - Ice cube production
Use - Cold accumulators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Hints - Hints for freezing - Hints for storage of frozen food . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Maintenance - Periods of no operation - Periodic cleaning - Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Customer service and spare parts - Technical information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Installation - Location - Rear spacers - Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Installation - Door reversibility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
speed up the thawing process other than those
recommended by the manufacturer. Never use
metal objects for cleaning your appliance as it
may get damaged.
Installation
• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the instructions.
Attention: keep ventilation openings clear of
obstruction.
• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.
Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly available from the manufacturer or its service agent.
• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit. It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor.
• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss. See
installation instructions.
• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.
Environment Protection
This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials.The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.
Loading...
