notice d'utilisation

Lave-vaisselle

ESI 66050

We were thinking of you

when we made this product

Bienvenue dans le monde d’Electrolux

Nous vous remercions de la confiance que vous nous
témoignez en choisissant un appareil Electrolux qui,
nous l'espérons, vous accompagnera agréablement au
fil du temps. Au travers d’une large gamme de produits
de qualité, la volonté d’Electrolux est de vous rendre la
vie plus agréable. Vous pouvez en voir quelques
exemples sur la couverture de cette notice. Nous vous
invitons à prendre quelques minutes pour découvrir ce
guide qui vous permettra de profiter au mieux de tous les
avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour
après jour satisfaction et sérénité.

A bientôt.

electrolux 3

Les symboles suivants sont utilisés dans ce manuel:

Informations importantes pour votre sécurité et pour éviter d’abîmer
l’appareil.

Informations générales et conseils

Informations écologiques

117979390 - 092007

4 electrolux

Sommaire
Informations relatives à la

sécurité 5
Description de l'appareil 7
Bandeau de commande 8
Première utilisation 10
Réglez l'adoucisseur d'eau 10
Utilisation du sel régénérant 12

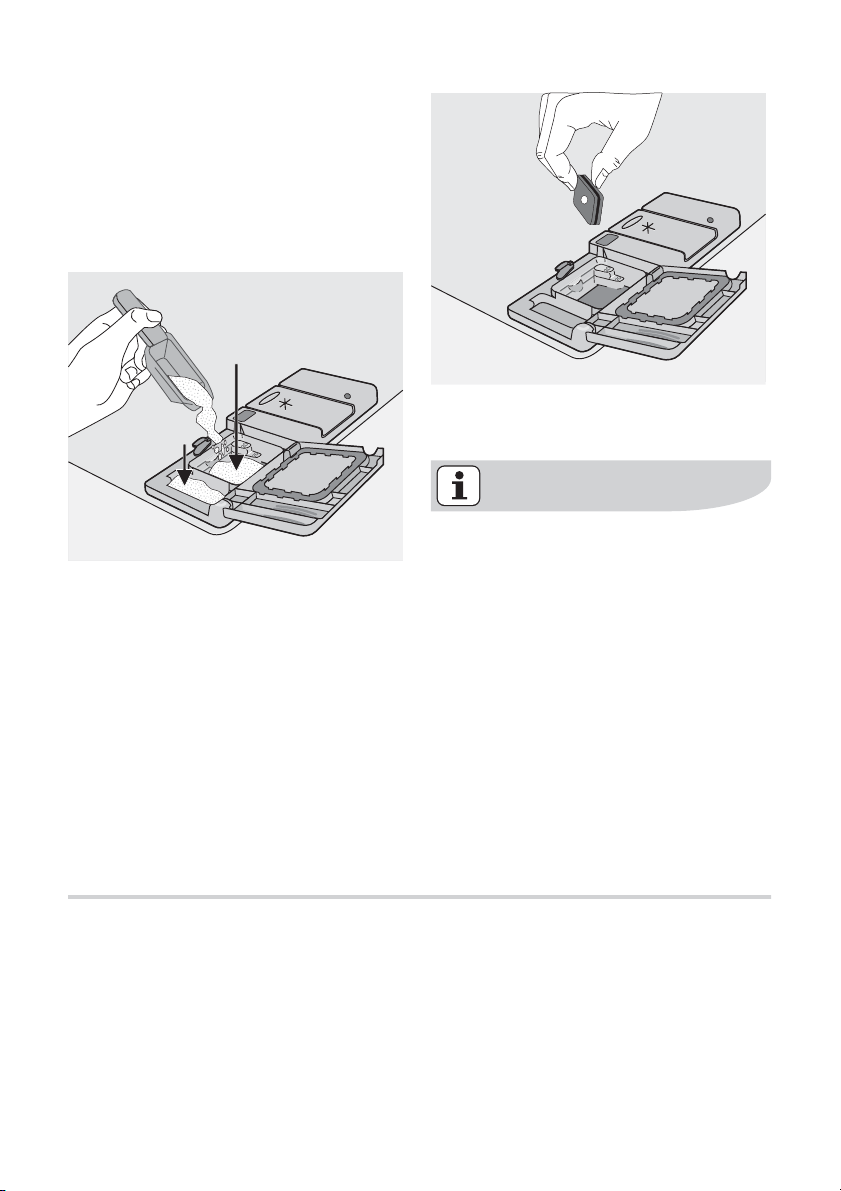

Utilisation du liquide de rinçage 13
Utilisation quotidienne 15

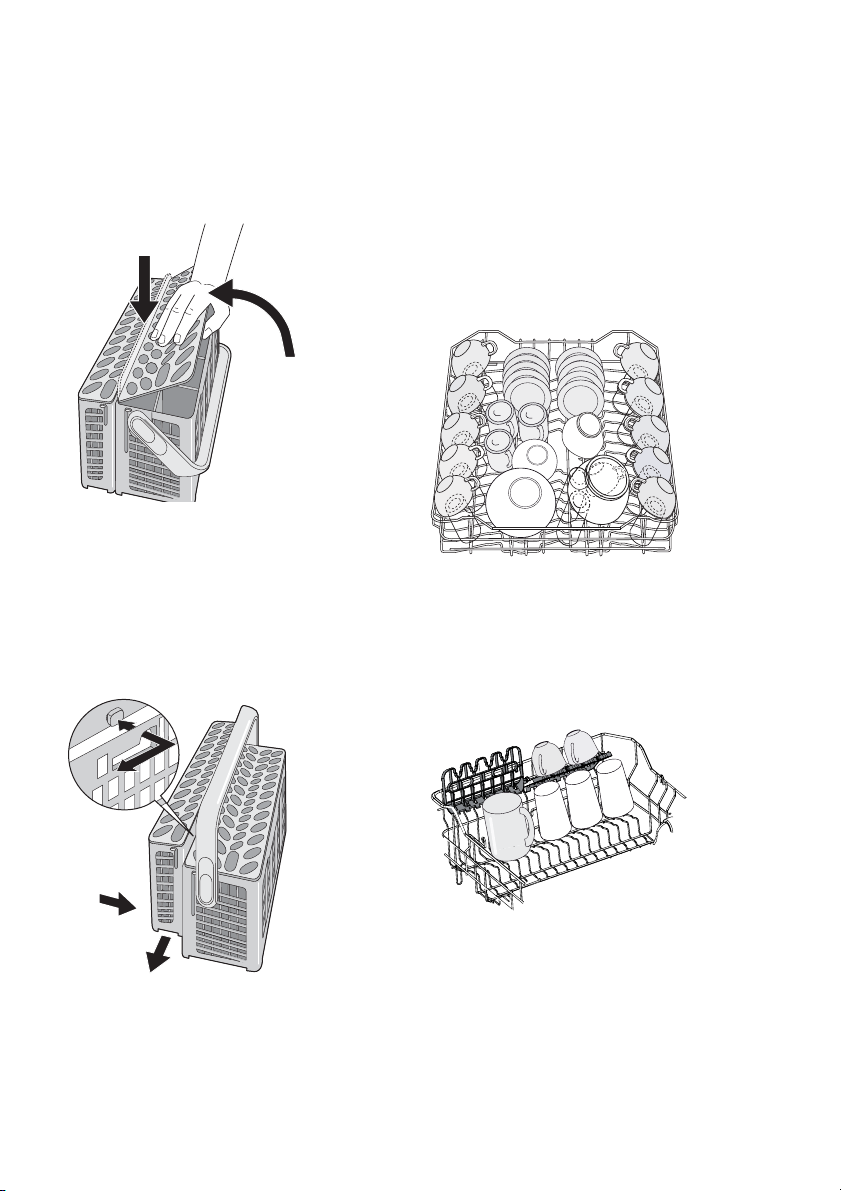

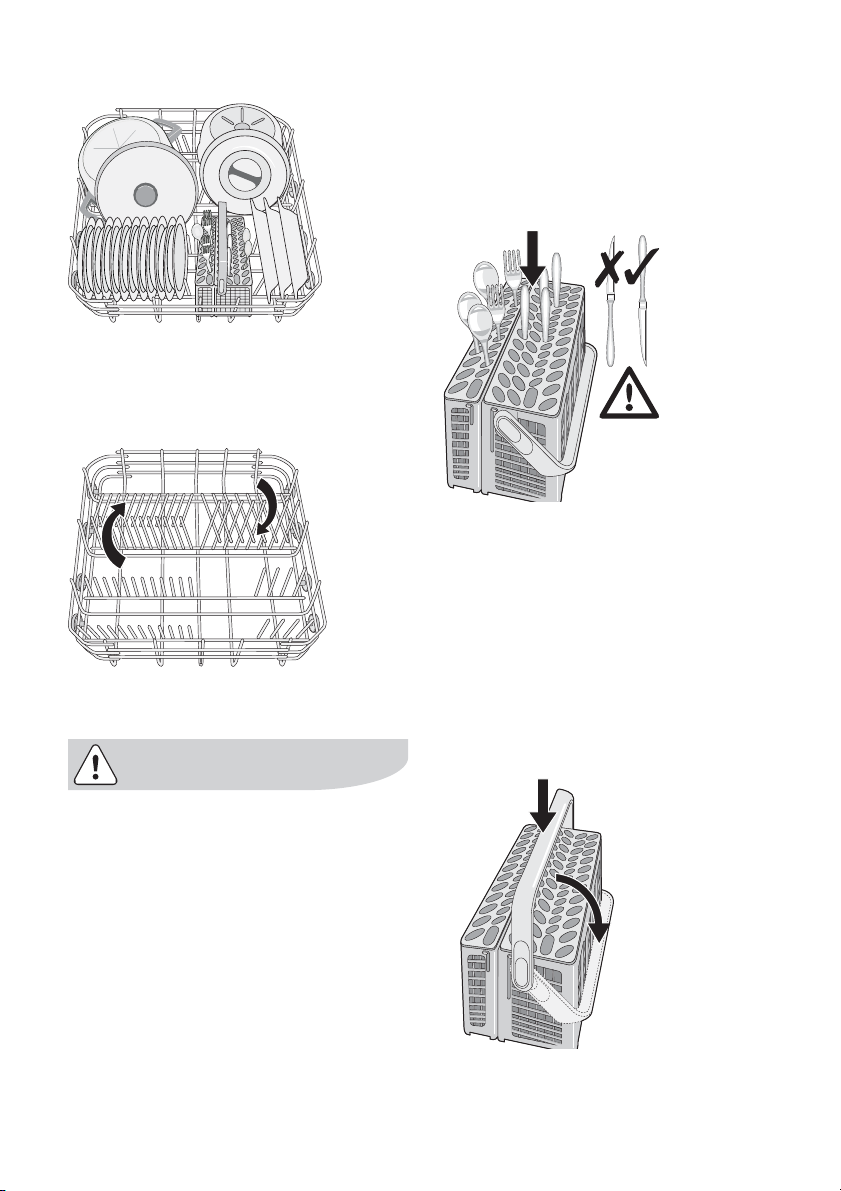

Rangement des couverts et de la
vaisselle 16
Utilisation du produit de lavage 20
Fonction "Tout en 1" 21
Sélection et départ d'un programme
de lavage 23

Déchargement du lave-vaisselle 25
Programmes de lavage 26
Entretien et nettoyage 27
En cas d'anomalie de
fonctionnement... 29
Caractéristiques techniques 33
Conseils pour les organismes de
contrôle 33
Installation 34
Raccordement à l'arrivée d'eau 35
Branchement électrique 38
En matière de protection de
l'environnement 39

informations relatives à la sécurité electrolux 5

Informations relatives à la sécurité

placés dans le panier à couverts avec
la pointe vers le bas, ou placez-les en

Pour votre sécurité et pour garantir
une utilisation correcte de l'appareil,
lisez attentivement cette notice
d'utilisation, ainsi que ses conseils
et avertissements, avant d'installer
et d'utiliser l'appareil pour la
première fois. Pour éviter toute er­reur ou accident, veillez à ce que
toute personne qui utilise l'appareil
connaisse bien son fonctionnement
et ses options de sécurité. Conser­vez cette notice avec l'appareil. Si
l'appareil devait être vendu ou cédé
à une autre personne, assurez-vous
que la notice d'utilisation l'accom­pagne, afin que le nouvel utilisateur
soit correctement informé du fonc­tionnement de celui-ci et des aver­tissements s'y rapportant.

Utilisation

• Votre appareil est destiné à un usage
domestique normal. Ne l'utilisez pas à
des fins commerciales ou industrielles
ou pour d'autres buts que celui pour
lequel il a été conçu. Ce lave-vaisselle
est conçu pour laver la vaisselle et les
ustensiles de cuisine pouvant être la­vés en machine.

• N'utilisez pas de solvants dans votre
lave-vaisselle. Ceux-ci pourraient pro­voquer une explosion.

• Les couteaux et autres ustensiles
pointus ou tranchants doivent être

position horizontale dans le panier su­périeur.

• N'utilisez que des produits (sel, pro­duit de lavage, liquide de rinçage) spé­cifiques pour lave-vaisselle.

• Évitez d'ouvrir la porte tandis que l'ap­pareil fonctionne : une vapeur brûlante
peut s'en échapper.

•Ne sortez pas la vaisselle du lave­vaisselle avant la fin du cycle de
lavage.

• Lorsque le programme est terminé,
débranchez l'appareil et fermez le ro­binet d'arrivée d'eau.

• Cet appareil ne peut être entretenu et
réparé que par un technicien autorisé,
exclusivement avec des pièces
d'origine.

• N'essayez en aucun cas de réparer le
lave-vaisselle vous-même. Les répa­rations effectuées par du personnel
non qualifié peuvent provoquer des
blessures ou le mauvais fonctionne­ment du lave-vaisselle. Contactez le
Service Après-vente. Exigez des piè­ces d'origine.

6 electrolux informations relatives à la sécurité

Sécurité générale

• Les produits de lavage pour lave­vaisselle peuvent occasionner des
brûlures chimiques au niveau des
yeux, de la bouche et de la gorge. Po­tentiellement dangereux ! Respectez
les instructions de sécurité du fabri­cant de produit de lavage pour lave­vaisselle.

• L'eau de votre lave-vaisselle n'est pas
potable. Des résidus de produit de
lavage peuvent subsister dans votre
lave-vaisselle.

• Assurez-vous que la porte du lave­vaisselle est toujours correctement
fermée lorsque vous n'êtes pas
occupé à le remplir ou le vider. Vous
éviterez ainsi que quelqu'un ne trébu­che sur la porte ouverte et ne se
blesse.

• Ne montez pas et ne vous asseyez
pas sur la porte ouverte de votre ap­pareil.

Sécurité des enfants

• Cet appareil est conçu pour être utilisé
par des adultes. Ne laissez pas des
enfants utiliser le lave-vaisselle sans
contrôle.

• Ne laissez pas les emballages à por­tée des enfants. Ils pourraient s'as­phyxier.

• Conservez tous les produits de lavage
dans un endroit sûr, hors de portée
des enfants.

• Éloignez les enfants à bonne distance
de l'appareil lorsque la porte est
ouverte.

Installation

• Vérifiez que le lave-vaisselle n'a subi
aucun dommage au cours du trans­port. Ne branchez jamais un appareil
endommagé. Si votre lave-vaisselle
est endommagé, adressez-vous à vo­tre revendeur.

• Retirez tous les emballages avant uti­lisation.

• Les branchements électriques et hy­drauliques nécessaires à l'installation
de l'appareil ne doivent être effectués
que par un électricien et/ou un plom­bier qualifié.

• Pour des raisons de sécurité, il est in­terdit de modifier les spécifications ou
de tenter de modifier l'appareil de
quelque façon que ce soit.

• N'utilisez jamais le lave-vaisselle si le
câble électrique ou les tuyaux d'eau
sont endommagés ; ou si le bandeau
de commande, le plan de travail de
l'appareil ou le socle sont endomma­gés au point que l'intérieur de l'appa­reil en est accessible. Contactez votre
Service Après-vente pour éviter tout
danger.

• Les parois du lave-vaisselle ne doivent
jamais être percées, pour éviter d'en­dommager les composants hydrauli­ques et électriques.

Avant de procéder aux branche­ments électriques et hydrauliques,
respectez scrupuleusement les ins­tructions fournies dans les paragra­phes spécifiques de cette notice.

Description de l'appareil

description de l'appareil electrolux 7

1. Panier supérieur

2. Sélecteur de dureté de l'eau

3. Réservoir à sel

4. Distributeur de produit de lavage

5. Distributeur de liquide de rinçage

6. Plaque signalétique

7. Filtres

8. Bras d'aspersion inférieur

9. Bras d'aspersion supérieur

Ce lave-vaisselle est doté d'un
éclairage intérieur qui s'allume lors
de l'ouverture de la porte et s'éteint
lors de la fermeture de celle-ci.
Pour l'éclairage interne, l'appareil
est équipé d'une ampoule DEL de
CLASSE 1 conformément à la norme
EN 60825-1: 1994 + A1:2002 +
A2:2001.
Si l'ampoule est défectueuse, faites­la remplacer par le Service après­vente.

8 electrolux bandeau de commande

Bandeau de commande

1. Touche Marche/Arrêt

2. Touches de sélection des program­mes

3. Touche de départ différé

4. Affichage numérique

5. Voyants

6. Barre lumineuse

7. Touches de fonction

Barre lumineuse

La barre lumineuse :

• s'allume lorsque l'appareil est mis en
fonctionnement,

• s'éteint lorsque l'appareil est mis à
l'arrêt.

Affichage numérique

L'affichage numérique indique :

• le niveau de dureté sur lequel est réglé
l'adoucisseur d'eau,

• le temps restant (approximatif ) avant
la fin du programme,

bandeau de commande electrolux 9

• l'activation/la désactivation du distri­buteur de liquide de rinçage (UNI-
QUEMENT si la fonction "Tout en 1"
est activée),

• la fin du programme de lavage
(affichage d'un zéro),

• le décompte du départ différé,

• les codes d'anomalie du lave-

• le réglage de l'adoucisseur d'eau,

• l'annulation d'un programme en cours
ou d'un départ différé,

• l'activation/la désactivation de la fonc­tion "Tout en 1",

• l'activation/la désactivation du distri­buteur de liquide de rinçage si la fonc­tion "Tout en 1" est activée.

vaisselle.

Touches de fonction

Ces touches servent aussi à régler les
fonctions suivantes :

Voyants

Programme en cours Il s'allume quand un cycle de lavage est

progammé et reste allumé pendant
toute la durée du programme de lavage.
Il s'éteint quand le programme est
terminé.

Fin Il s'allume quand un cycle de lavage est

terminé.

Fonction "Tout en 1" Indique que la fonction Tout en 1 est

activée/désactivée (voir "Fonction Tout
en 1").

Sel

1)

Il s'allume quand le réservoir à sel est
vide.

Liquide de rinçage

1)

1) Les voyants des réservoirs à sel et liquide de rinçage ne sont jamais allumés pendant qu'un programme
est en cours, même s'il est nécessaire d'ajouter du sel et/ou du liquide de rinçage.

Mode programmation

Appuyez sur la touche Marche/Arrêt ; si

Il s'allume quand le distributeur de
liquide de rinçage est vide.

allumés, cela signifie que l'appareil est
en mode programmation.

TOUS les voyants du programme sont

10 electrolux première utilisation

Rappelez-vous que pour effectuer
une opération quelconque, comme
par exemple :

– sélectionner un programme de

lavage,
– régler l'adoucisseur d'eau,
– activer/désactiver le distributeur

de liquide de rinçage,
l'appareil DOIT être en mode pro­grammation.

Appuyez sur la touche Marche/Arrêt ; si
un voyant de programme est allumé,

Première utilisation

cela signifie que le dernier programme
de lavage exécuté ou sélectionné est
encore en mémoire. Dans un tel cas,
pour restaurer le mode réglage, il sera
nécessaire d'annuler le programme.

Pour annuler un programme
sélectionné ou en cours

Appuyez simultanément sur les deux
touches Annuler (Cancel) (touches de
fonction B et C) et maintenez-les appuy-
ées jusqu'à ce que tous les voyants de
programme s'allument. Le programme
est alors annulé et l'appareil se trouve en
mode programmation.

Avant d'utiliser votre lave-vaisselle pour
la première fois :

• Assurez-vous que les raccordements

électriques et hydrauliques sont con-

formes aux instructions d'installation

• Retirez tous les emballages présents

à l'intérieur de l'appareil

• Réglez l'adoucisseur d'eau

• Versez 1 l d'eau dans le réservoir à sel,

puis approvisionnez en sel

Réglez l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adou­cisseur d'eau conçu pour éliminer les
minéraux et les sels de l'eau d'alimenta­tion susceptibles de nuire au bon fonc­tionnement de l'appareil.

• Remplissez le distributeur de liquide
de rinçage

Si vous souhaitez utiliser des pastil­les de détergent multifonctions tel­les que : "3 en 1", "4 en 1", "5 en 1"
etc., programmez la fonction "Tout
en 1" (voir "Fonction Tout en 1").

Plus la teneur en minéraux et en sels est
élevée, plus l'eau est dure. La dureté de
l'eau est calculée en échelles équivalen­tes, degrés allemands (°dH), degrés

réglez l'adoucisseur d'eau electrolux 11

français (°TH) et mmol/l (millimol par litre

- unité internationale de dureté de l'eau).
L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre ré­gion. Renseignez-vous auprès de la
Compagnie locale de distribution des
eaux pour connaître le degré de dureté
de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la dureté de l'eau Utili-

°dH °TH mmol/l manuel électronique

51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 9,0 2 niveau 9 oui
37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui
23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui
15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

L'adoucisseur d'eau doit être réglé
des deux façons suivantes : manuel­lement, à l'aide du sélecteur de
dureté de l'eau et électroniquement.

sa-

tion

du

sel

régé-

né-

rant

Réglage manuel

Le lave-vaisselle est réglé d'usine
sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave-

vaisselle.

3. Tournez le sélecteur de dureté de

l'eau sur la position 1 ou 2 (voir ta­bleau).

4. Replacez le panier inférieur.

12 electrolux utilisation du sel régénérant

3. Appuyez sur la touche de fonction

Réglage électronique

4. Pour modifier le niveau, appuyez sur

Le lave-vaisselle est réglé d'usine
sur la position 5.

1. Appuyez sur la touche On/Off . Le
lave-vaisselle doit se trouver en
mode programmation.

2. Appuyez simultanément sur les tou­ches de fonction B et C et mainte­nez-les appuyées jusqu'à ce que les
voyants des touches de fonction A,
B et C commencent à clignoter.

5. Pour mémoriser cette opération, ar-

A , les voyants des touches de fonc­tion B et C s'éteignent tandis que le
voyant de la touche de fonction A
continue de clignoter. Le niveau ré­glé apparaît sur l'affichage numéri­que.

Exemples :

affiché = niveau 5

affiché = niveau 10

la touche A. Le niveau change cha­que fois que vous appuyez sur la
touche. (Pour sélectionner un autre
niveau, référez-vous au tableau).
Exemples : si le niveau est 5, une
simple pression sur la touche A
amènera le niveau à 6. Si le niveau
est 10, une simple pression sur la
touche A amènera le niveau à 1.

rêtez le lave-vaisselle en appuyant
sur la touche Marche/Arrêt.

Utilisation du sel régénérant

Utilisez uniquement du sel spécial pour
lave-vaisselle. Tout autre type de sel non
spécialement étudié pour être utilisé
dans un lave-vaisselle, en particulier le
sel de cuisine, peut endommager
l'adoucisseur d'eau. Approvisionnez en
sel avant de démarrer un programme de
lavage complet. Vous éviterez ainsi que

des grains de sel ou de l'eau salée qui a
débordé n'entre en contact avec le fond
de la cuve pendant un laps de temps
prolongé, engendrant de la corrosion.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier in­férieur et dévissez le bouchon du ré­servoir à sel en le tournant dans le
sens inverse des aiguilles d'une
montre.

utilisation du liquide de rinçage electrolux 13

2. Versez 1 l d'eau à l'intérieur du ré­servoir (cette opération est

nécessaire uniquement lorsque
vous remplissez le réservoir pour
la première fois) .

3. Versez le sel à l'aide de l'entonnoir,
jusqu'à ce que le réservoir soit rem­pli.

4. Remettez le bouchon en place en
veillant à ce que le filetage et le joint
ne présentent aucune trace de sel.

5. Serrez le bouchon en le tournant
dans le sens des aiguilles d'une
montre, jusqu'à ce que vous enten­diez un clic.

Ne vous préoccupez pas si de l'eau
déborde du réservoir lorsque vous le
remplissez. Cela est parfaitement
normal.

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après le remplissage, à condition
que le lave-vaisselle reste sous ten­sion. Si vous utilisez un sel peu so­luble, il se peut que cette opération
prenne davantage de temps. Le
fonctionnement de l'appareil n'en
sera pas pour autant entravé.

Utilisation du liquide de rinçage

Utilisez exclusivement des liquides
de rinçage de marque, spéciaux
pour lave-vaisselle.
Ne remplissez jamais le distributeur
de liquide de rinçage avec d'autres
produits (par ex. un agent de
nettoyage pour lave-vaisselle, un
produit de lavage liquide). Cela au-

rait pour effet d'endommager l'ap­pareil.

Le liquide de rinçage assure un
rinçage optimal et un séchage sans
taches ni striures.
Le liquide de rinçage est automati­quement ajouté au cours du dernier
rinçage.

14 electrolux utilisation du liquide de rinçage

1. Ouvrez le distributeur en appuyant
sur le levier de fermeture (A).

Essuyez tout débordement de
liquide de rinçage à l'aide de papier
absorbant, afin d'éviter une forma­tion excessive de mousse lors du
lavage suivant.

En fonction des résultats de brillance et
de séchage obtenus, adaptez le dosage
du liquide de rinçage à l'aide du sélec­teur à 6 positions (position 1 dosage
minimum, position 6 dosage maximum).
La dose est réglée d'usine sur la position

4.

2. Versez le liquide de rinçage dans la
goulotte de remplissage. Le niveau
maximum de remplissage est signalé
par le repère "max".

Augmentez le dosage si vous constatez
la présence de gouttes d'eau ou de ta­ches de calcaire sur la vaisselle au terme
du lavage.
En revanche, si des rayures blanches
sont présentes sur la vaisselle, ou si les
verres et les lames de couteaux sont re­couverts d'un film bleuâtre, il convient de
réduire le dosage.

Le distributeur contient environ 110
ml de liquide de rinçage, quantité
suffisante pour 16 à 40 cycles de
lavage, en fonction du réglage de la
dose programmée.

3. Vérifiez que le couvercle est fermé
après chaque remplissage.

Utilisation quotidienne

utilisation quotidienne electrolux 15

• Contrôlez le niveau du réservoir à sel

et du distributeur de liquide de
rinçage.

• Rangez les couverts et la vaisselle

dans le lave-vaisselle.

• Versez le produit de lavage dans le

compartiment correspondant.

• Sélectionnez un programme adapté

au lavage des couverts et de la
vaisselle.

• Démarrez le programme.

Conseils

Les éponges, les chiffons de nettoyage
et tout autre objet absorbant l'eau ne
doivent pas être lavés au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :

– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au

fond desquelles adhèrent des res­tes d'aliments brûlés ou attachés

• Lorsque vous chargez la vaisselle et

les couverts, veillez à prendre les pré­cautions suivantes :

– La vaisselle et les couverts ne doi-

vent pas entraver la rotation des
bras d'aspersion.

– Chargez les articles creux, tels que

tasses, verres, casseroles, etc. en
les retournant, de manière à ce que
l'eau ne s'accumule pas dans le
creux ou dans un fond bombé.

– La vaisselle et les couverts ne doi-

vent pas être insérés les uns dans
les autres, ou se chevaucher.

– Pour éviter que les verres ne se bri-

sent, évitez qu'ils ne se touchent.

– Déposez les petits objets dans le

panier à couverts.

• La vaisselle en plastique et les poêles
en matériau antiadhésif tendent à re­tenir les gouttes d'eau ; ces articles ne
seront pas séchés aussi bien que les
articles en porcelaine et en acier.

• Les articles légers (bols en plastique,
etc.) doivent être rangés dans le pa­nier supérieur et disposés de façon à
ce qu'ils ne puissent se retourner.

16 electrolux rangement des couverts et de la vaisselle

Pour le lavage au lave-vaisselle, les couverts et plats suivants

ne sont pas adaptés :

• Couverts à manche en bois, en
corne, en porcelaine ou en nacre.

• Articles en plastique non résistant à la
chaleur.

• Couverts anciens dont certains élé­ments sont collés et ne résistent pas
à la température.

• Couverts ou vaisselle présentant des
soudures.

• Articles en étain ou en cuivre.

• Verres en cristal au plomb.

• Articles en acier sujets à la rouille.

• Plateaux en bois.

• Articles en fibres synthétiques.

peuvent convenir dans une mesure

limitée :

• Lavez au lave-vaisselle uniquement
de la vaisselle en faïence garantie la­vable en machine par le fabricant.

• Les décors vernis peuvent se ternir au
fil des lavages.

• Les pièces en argent et en aluminium
ont tendance à se décolorer au cours
du lavage : les résidus de blanc
d'œuf, de jaune d'œuf et de
moutarde provoquent souvent une
décoloration et la formation de taches
sur l'argent. Par conséquent, veillez à
toujours éliminer les restes d'aliments
de la vaisselle en argent si vous ne la
lavez pas immédiatement après utili­sation.

Rangement des couverts et de la vaisselle

Panier inférieur

Le panier inférieur est conçu pour y ran­ger des casseroles, des couvercles, des
assiettes, des saladiers, des couverts,
etc.
Les plats et les grands couvercles doi­vent être disposés autour du panier, afin
de ne pas gêner la rotation des bras
d'aspersion.

rangement des couverts et de la vaisselle electrolux 17

Les rangées d'ergots du panier inférieur
peuvent être abaissées aisément pour
vous permettre de charger des casse­roles, des poêles et des saladiers.

Panier à couverts

Disposez les fourchettes et les cuillères
dans le panier à couverts extractible, le
manche tourné vers le bas, et les cou­teaux avec le manche orienté vers le
haut.

Si les manches dépassent du fond du
panier à couverts et entravent la rotation
du bras d'aspersion, disposez les cou­verts avec le manche tourné vers le haut.
Intercalez les cuillères aux autres cou­verts, afin d'éviter qu'elles ne s'emboî­tent.
Pour faciliter le chargement du panier à
couverts, nous vous conseillons
d'abaisser la poignée de celui-ci.

Les couteaux à longue lame dispo­sés avec le manche vers le bas re­présentent un danger potentiel. Les
couteaux et les autres ustensiles
pointus ou coupant doivent être pla­cés dans le panier à couverts pointe
vers le bas ou en position
horizontale dans le panier supérieur.
Soyez prudent lorsque vous chargez
ou déchargez des articles coupants
du lave-vaisselle.

18 electrolux rangement des couverts et de la vaisselle

Pour un résultat optimal, il est conseillé
d'utiliser les séparateurs à couverts.
Si la taille des couverts ne permet pas
l'utilisation des séparateurs, il vous sera
possible de les retirer facilement.

Le panier à couverts est constitué de
deux parties amovibles, qu'il vous est
possible de séparer pour obtenir une
plus grande surface de rangement. Pour
séparer les deux parties, faites-les glis­ser à l'horizontale en direction opposée
et détachez-les.

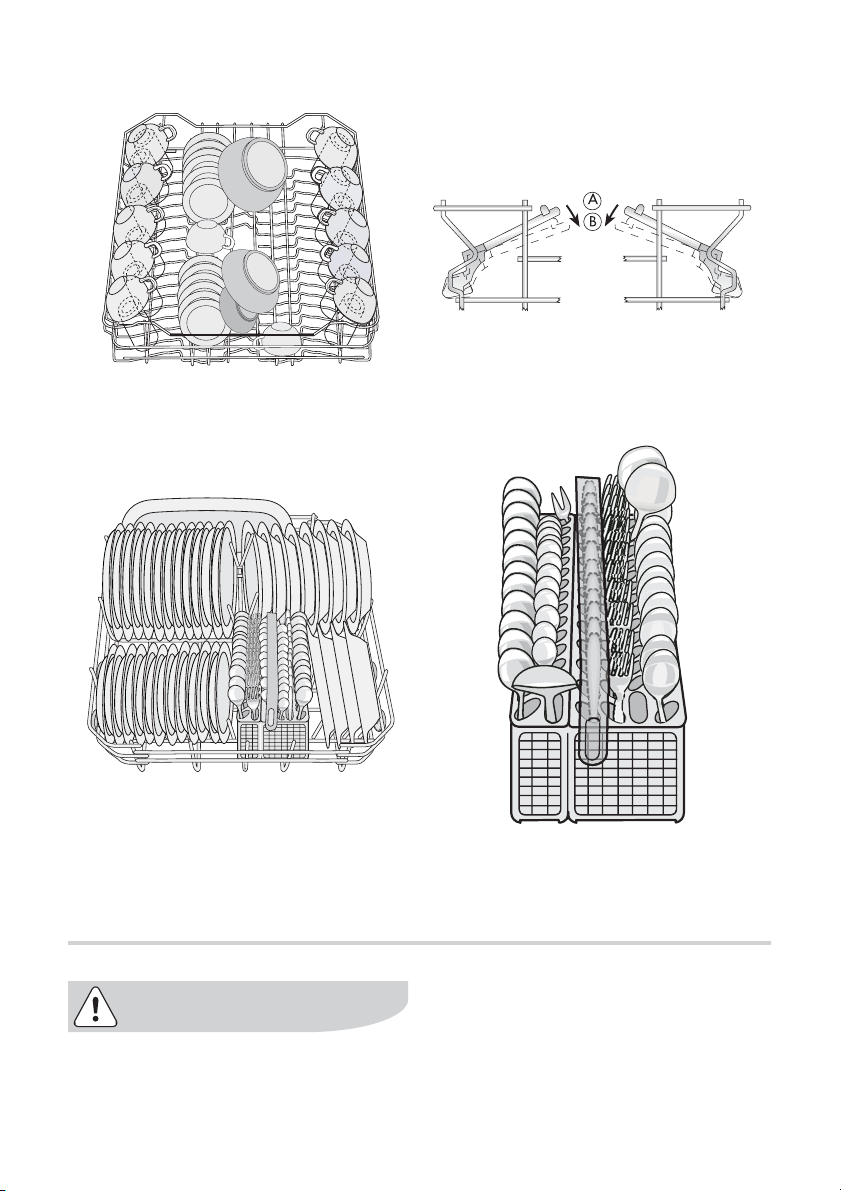

Panier supérieur

Le panier supérieur est conçu pour y
ranger des sous-tasses, des saladiers,
des tasses, des verres, des casseroles
et des couvercles.
Disposez les articles en quinconce au­dessus et au-dessous des supports
pour tasses, de façon à ce que l'eau
puisse atteindre toutes les surfaces.

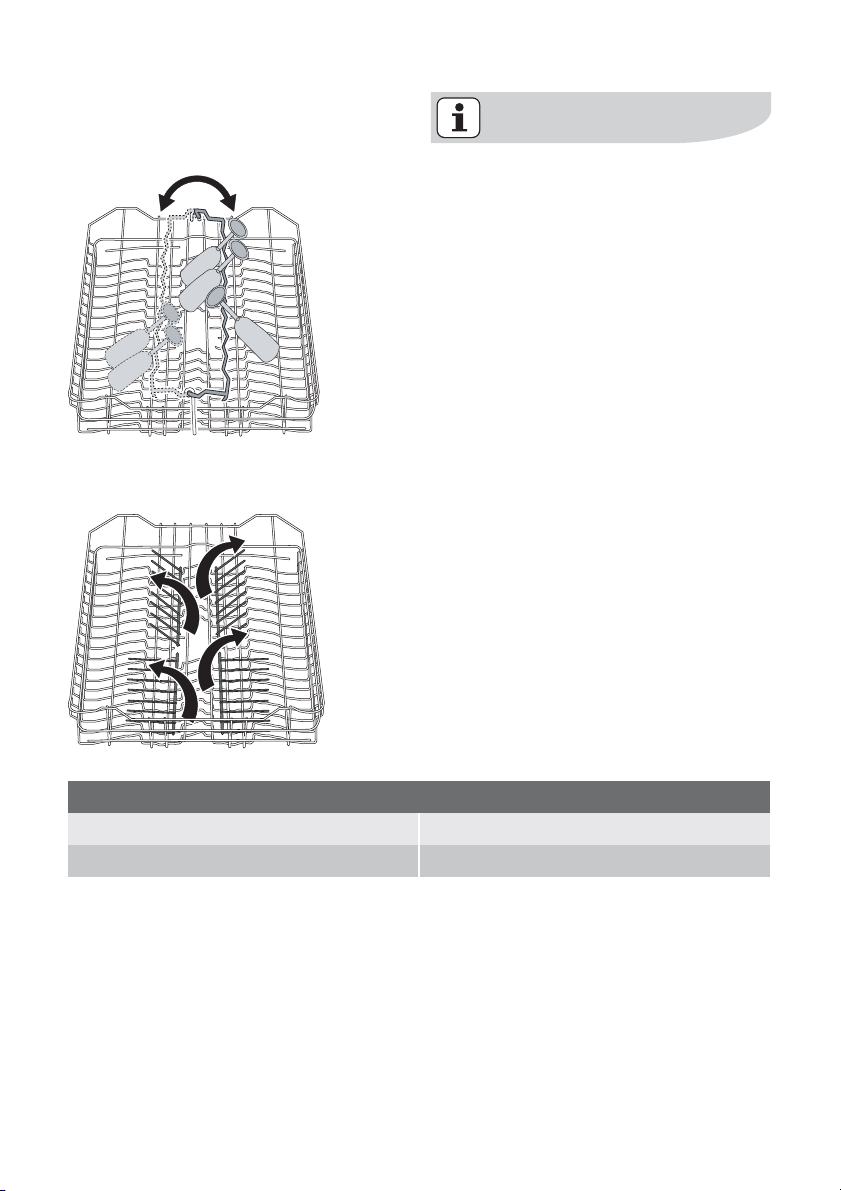

Les verres à long pied peuvent être sus­pendus aux porte-tasses en les retour­nant.
Pour les articles de plus grande dimen­sion, il vous est possible de rabattre les
supports pour tasses vers le haut.

Pour les assembler à nouveau, procé­dez dans le sens inverse.

rangement des couverts et de la vaisselle electrolux 19

Pour les verres à long pied (selon la
taille), vous pouvez relever le support
vers la gauche ou vers la droite.

Le support central peut être abaissé ai­sément pour faciliter le chargement.

Avant de refermer la porte, assurez­vous que les bras d'aspersion tour­nent librement.

Réglage de la hauteur du panier
supérieur

Si vous devez laver des plats de grande
dimension, disposez-les dans le panier
inférieur après avoir mis le panier supé­rieur dans sa position la plus haute.

Hauteur maximale de la vaisselle dans le panier inférieur

Avec le panier supérieur relevé 31 cm
Avec le panier supérieur abaissé 27 cm

Pour régler le panier dans sa posi­tion la plus haute, procédez comme
suit :

1. Tirez le panier jusqu'à la butée.

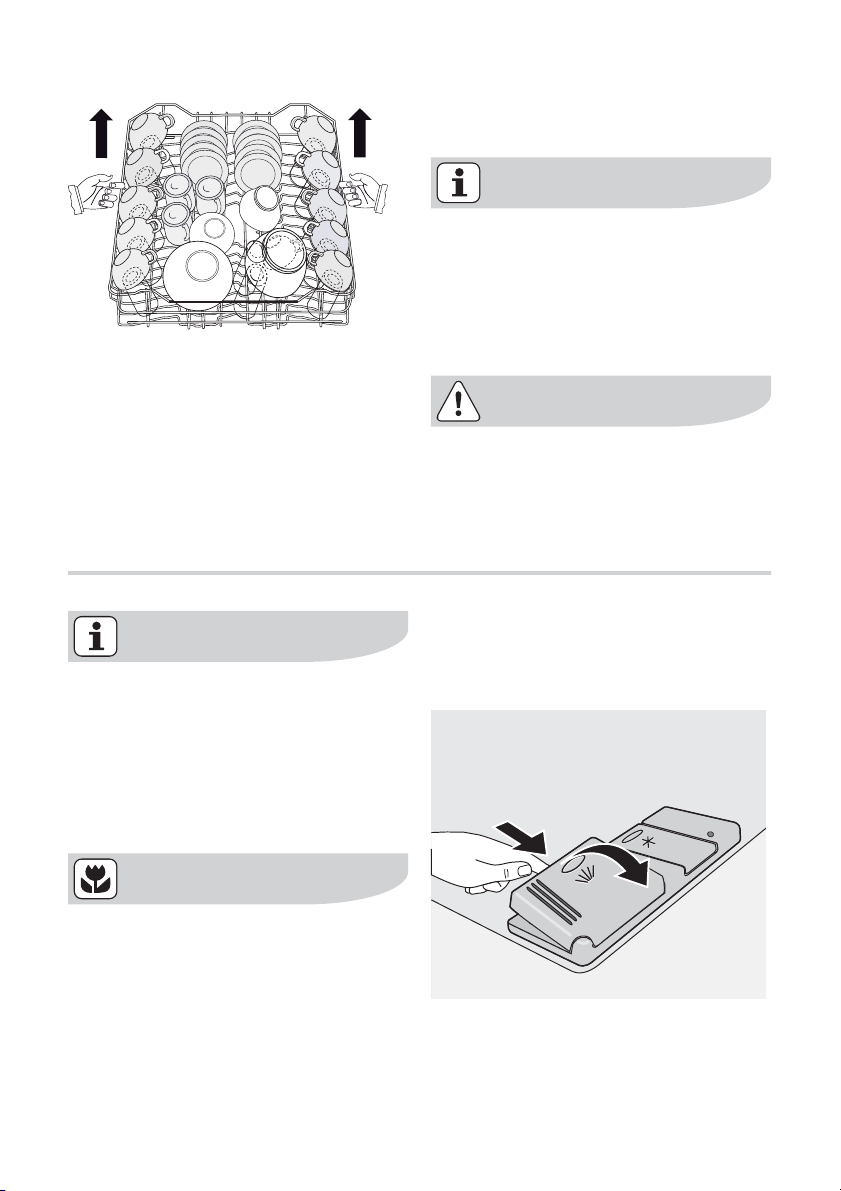

2. Soulevez délicatement les deux cô­tés jusqu'à ce que le mécanisme

s'encliquette et que le panier soit en
position stable.

20 electrolux utilisation du produit de lavage

mécanisme s'emboîte vers l'arrière,
tout en maintenant le panier.

Ne soulevez ou n'abaissez jamais le
panier d'un seul côté uniquement
Lorsque le panier est en position
haute, nous recommandons de ré­gler les supports pour tasses sur la

Pour abaisser le panier dans sa po­sition d'origine, procédez comme
suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux cô­tés, puis faites en sorte que le

position basse.

Après avoir chargé l'appareil, veillez
à toujours refermer la porte, car une
porte ouverte est source de danger.

Utilisation du produit de lavage

Versez le produit de lavage dans
le compartiment correspondant

Utilisez exclusivement des produits
de lavage spécialement conçus
pour une utilisation au lave­vaisselle.
Veuillez respecter le dosage et les
consignes de stockage du fabricant
figurant sur l'emballage.

1. Ouvrez le couvercle.

En utilisant la quantité de produit de
lavage strictement nécessaire, vous
contribuerez à la protection de l'en­vironnement.

2. Versez le produit de lavage dans le
distributeur (1). Le repère indique le
niveau de dosage :
20 = environ 20 g de produit de
lavage
30 = environ 30 g de produit de
lavage.

1

2

3. Tous les programmes avec
prélavage nécessitent une dose
supplémentaire de produit de lavage
(5 à 10 g) à placer dans le comparti­ment de prélavage (2).
Ce produit de lavage sera utilisé au
cours de la phase de prélavage.
Si vous utilisez du produit de lavage
en pastilles ; placez la pastille dans le
compartiment (1)

fonction "tout en 1" electrolux 21

4. Fermez le couvercle et appuyez jus­qu'à ce qu'il soit verrouillé.

Produit de lavage en pastilles
Les produits de lavage en pastilles
de différents fabricants présentent
un taux de dissolution variable.
C'est pourquoi certains produits de
lavage en pastilles n'atteignent pas
leur pouvoir de nettoyage optimal au
cours des programmes courts. Par
conséquent, veuillez sélectionner
un programme de lavage long si
vous utilisez des produits de lavage
en pastilles, afin d'éliminer complè­tement les résidus de lessive.

Fonction "Tout en 1"

Cet appareil est doté de la "fonction Tout
en 1", ce qui vous permet d'utiliser les
pastilles de détergents combinés "Tout
en 1".

Ces produits combinent les fonctions de
produit de lavage, de liquide de rinçage
et de sel régénérant. Ils peuvent égale­ment contenir d'autres substances se-

22 electrolux fonction "tout en 1"

lon le type de pastille utilisé ("3 en 1", "4
en 1", "5 en 1", etc.).
Vérifiez que ces produits de lavage sont
appropriés au degré de dureté de l'eau
d'alimentation. Consultez à cet effet les
instructions du fabricant.
Dès que cette fonction est sélectionnée,
elle restera activée pour tous les pro­grammes de lavage suivants.
Lorsque cette fonction est activée, la
distribution de sel régénérant et de pro­duit de rinçage des réservoirs spécifi­ques est interrompue et les voyants
respectifs du sel et du produit de rinçage
sont désactivés.
L'utilisation de la fonction "Tout en 1"
peut entraîner une modification de la du­rée du cycle. Dans ce cas, la durée du
programme est automatiquement mise
à jour sur l'affichage.

Activez/désactivez la fonction ''Tout
en 1'' avant de lancer un programme
de lavage.
Une fois que le programme a
démarré, la fonction "Tout en 1" NE
peut PLUS être modifiée. Si vous
souhaitez annuler cette fonction, il
vous faudra d'abord annuler la sé­lection du programme de lavage,
puis désactiver la fonction "Tout en
1". Dans ce cas, vous devrez régler
à nouveau le programme de lavage
(et les options souhaitées).

Activation/désactivation de la
fonction "Tout en 1"

Appuyez simultanément sur les deux
touches de la fonction "Tout en 1" (tou­ches de fonction D et E) et maintenez­les appuyées jusqu'à ce que le voyant
de la fonction "Tout en 1" soit allumé.
Cela signifie que la fonction est activée.
Pour désactiver la fonction, appuyez à
nouveau sur ces deux touches jusqu'à
ce que le voyant correspondant au
symbole de la fonction "Tout en 1"
s'éteigne.

Si le séchage n'est pas satisfaisant,
nous vous suggérons de :

1. Remplir le distributeur de liquide
de rinçage.

2. Activer le distributeur de liquide
de rinçage.

3. Régler le dosage du liquide de
rinçage sur la position 2.

• L'activation/la désactivation du

distributeur de liquide de rinçage
est possible uniquement si la
fonction "Tout en 1" est activée.

Activation/désactivation du
distributeur de liquide de rinçage

1. Appuyez sur la touche Marche/Arrêt.
Le lave-vaisselle doit se trouver en
mode programmation.

2. Appuyez simultanément sur les tou­ches de fonction B et C et mainte­nez-les appuyées jusqu'à ce que les

sélection et départ d'un programme de lavage electrolux 23

voyants des touches de fonction A ,
B et C commencent à clignoter.

3. Appuyez sur la touche de fonction
B, les voyants des touches de fonc­tion A et C s'éteignent tandis que le
voyant de la touche de fonction B
continue à clignoter. L'affichage nu­mérique visualise le réglage actuel.

Distributeur de liquide de
rinçage désactivé

Distributeur de liquide de
rinçage activé

4. Pour modifier un paramètre, ap­puyez à nouveau sur la touche B, le
nouveau paramètre apparaît sur
l'affichage numérique.

5. Pour mémoriser cette opération, ar­rêtez le lave-vaisselle en appuyant
sur la touche Marche/Arrêt.

Si vous souhaitez réutiliser des pro­duits de lavage traditionnels, nous
vous recommandons de :

1. Désactiver la fonction "Tout en
1".

2. Approvisionner à nouveau le ré­servoir à sel et le distributeur de
liquide de rinçage.

3. Régler la position maximale du
degré de dureté de l'eau et d'ef­fectuer 1 programme normal
sans charger l'appareil.

4. Régler ensuite le degré de dureté
de l'eau en fonction de la dureté
de l'eau de votre région.

5. Réglage de la dose de liquide de
rinçage.

Sélection et départ d'un programme de lavage

2. Assurez-vous que le robinet d'eau
est ouvert.

Sélectionnez le programme et le dé­part différé en laissant la porte légè­rement ouverte. Le départ du
programme ou du décompte du dé­part différé démarrera uniquement
après que vous aurez refermé la
porte. Vous pouvez effectuer toutes
les modifications souhaitées jus­qu'à ce moment-là

1. Vérifiez que les paniers ont été char­gés correctement et que les bras
d'aspersion tournent librement.

3. Appuyez sur la touche Marche/Arrêt.
Le lave-vaisselle doit se trouver en
mode programmation.

4. Appuyez sur la touche correspon­dant au programme souhaité (repor­tez-vous au tableau des "Program­mes de lavage").
Après la sélection d'un programme,
le voyant correspondant s'allume.
Le voyant indiquant qu'un

programme est en cours s'allume.

24 electrolux sélection et départ d'un programme de lavage

Fermez la porte du lave-vaisselle, le
programme démarre automatique­ment.
Le voyant indiquant qu'un
programme est en cours reste
allumé.

Réglage et départ du programme
avec "départ différé"

1. Après avoir sélectionné le
programme de lavage, appuyez sur
la touche de départ différé jusqu'à ce
que le nombre d'heures clignotant
correspondant au départ différé
apparaisse sur l'affichage numéri­que. Le départ du programme de
lavage peut être différé de 1 heure à
19 heures.

2. Fermez la porte du lave-vaisselle, le
décompte démarre automatique­ment. Le nombre affiché ne clignote
plus, mais devient fixe avec un
éclairage statique.

3. Le décompte s'effectue par interval­les de 1 heure.

4. L'ouverture de la porte interrompt le
décompte. Fermez la porte ; le
décompte reprend là où il a été
interrompu.

5. Dès que la durée du départ différé
est écoulée, le programme démarre
automatiquement.

Lorsque la fonction de départ différé
est activée, le voyant correspondant
au programme en cours est éteint.
Une fois le décompte du départ

différé terminé, le programme de
lavage démarre automatiquement
et le voyant correspondant au
programme en cours s'allume.

Il vous est possible de sélectionner
le programme de lavage et la durée
du départ différé également lorsque
la porte est fermée. N'oubliez pas
dans ce cas que lorsque la touche
d'un programme de lavage est ap­puyée, vous disposez de 3 secondes
SEULEMENT pour sélectionner un
autre programme ou un départ
différé, après quoi le programme
sélectionné démarre automatique­ment.

Interrompez ou annulez un
programme en cours UNIQUEMENT
si cela s'avère strictement
nécessaire.
Attention ! Un nuage de vapeur peut
s'échapper par la porte du lave­vaisselle lorsque vous l'ouvrez.
Soyez prudent en effectuant cette
opération (risque de brûlure).

Annulation d'un départ différé ou
d'un programme en cours

• Appuyez simultanément sur les deux
touches Annuler (touches de fonc­tion B et C) et maintenez-les appuy­ées jusqu'à ce que tous les voyants
de programme s'allument.

déchargement du lave-vaisselle electrolux 25

• L'annulation d'un départ différé
détermine l'annulation du programme
de lavage sélectionné. Dans ce cas,
vous devez répéter la sélection du
programme de lavage.

• Si vous voulez sélectionner un nou­veau programme, vérifiez qu'il y a du
produit de lavage dans le distributeur
correspondant.

• Le voyant du programme qui vient de

• Zéro apparaît sur l'affichage numéri-

1. Mettez le lave-vaisselle hors tension

2. Ouvrez la porte du lave-vaisselle,

Fin du programme de lavage

• Le lave-vaisselle s'arrête automati­quement et le voyant du programme
en cours s'éteint.

• Le voyant de Fin s'allume.

Déchargement du lave-vaisselle

• Les plats encore chauds sont sensi­bles aux chocs. C'est pourquoi il est
préférable de laisser refroidir la
vaisselle avant de la décharger de
l'appareil.

• Videz en premier lieu le panier infé­rieur, puis le panier supérieur ; ceci
permettra d'éviter que de l'eau ne
s'égoutte du panier supérieur sur la
vaisselle du panier inférieur.

• Il se peut que de l'eau soit présente
sur les parois externes et sur la porte

Dès que le programme est terminé,
débranchez le lave-vaisselle et fer­mez le robinet d'arrivée d'eau.

se terminer reste allumé.

que.

en appuyant sur la touche Marche/
Arrêt.

laissez-la entrouverte et attendez
quelques minutes avant de déchar­ger la vaisselle ; cela permet de la
laisser refroidir et améliore le proces­sus de séchage.

du lave-vaisselle, car l'acier inoxyda­ble est en définitive plus froid que les
plats.

26 electrolux programmes de lavage

Programmes de lavage

Programme

Intensif

1)

Quotidien

2)

Degré de

salissure

Très sale

Tous

Normal ou

légèrement

sale

Type de

vaisselle

Vaisselle,

couverts,

plats et cas-

seroles

Vaisselle,

couverts,

plats et cas-

seroles

Vaisselle et

couverts

Description du programme

Prélavage
Lavage principal à 70°C
2 rinçages intermédiaires
Rinçage final
Séchage

Prélavage
Lavage principal à 45°C ou 70°C
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage

Lavage principal à 60°C
Rinçage final

Prélavage

3)

ment sale

Moyenne-

Vaisselle et

couverts

Lavage principal à 50°C
1 rinçage intermédiaire
Rinçage final
Séchage

Moyenne-

Verres

1) Au cours du programme "Auto", le degré de salissure de la vaisselle est déterminé par le degré de

turbidité de l'eau. La durée du programme, les niveaux de consommation d'eau et d'énergie peuvent
varier ; tout dépend de la charge du lave-vaisselle (pleine ou demi-charge) et du degré de salissure de
la vaisselle. La température de l'eau est automatiquement ajustée entre 50 °C et 65 °C.

2) Idéal pour le lavage d'un lave-vaisselle partiellement chargé. Programme de lavage journalier parfait,

adapté aux besoins d'une famille de 4 personnes qui souhaitent seulement laver la vaisselle et les
couverts du dîner et du petit déjeuner.

3) Programme de test des organismes de contrôle

ment sale

Vaisselle

délicate et

verres

Lavage principal à 45°C
1 rinçage intermédiaire
Rinçage final
Séchage

entretien et nettoyage electrolux 27

Valeurs de consommation

Programme Durée du

programme

(en minutes)

Intensif 110 - 120 1,8 - 2,0 23 - 25
Auto 90 - 130 1,1 - 1,7 12 - 23
Rapide 30 0,9 9

1)

Éco
Verres 60 - 70 0,8 - 0,9 14 - 15

1) Programme de test des organismes de contrôle

Les valeurs de consommation sont
fournies à titre indicatif et varient en

150 - 160 1,0 - 1,2 14 - 16

Consommation

énergétique

(en kWh)

fonction de la pression et de la
température de l'eau, des variations
dans l'alimentation électrique et de
la quantité de vaisselle.

Consommation

d'eau

(en litres)

Entretien et nettoyage

Nettoyage des filtres

Contrôlez et nettoyez les filtres très ré­gulièrement. Des filtres non nettoyés ré­duisent les performances de lavage.

Avant de nettoyez les filtres, assu­rez-vous que l'appareil est mis hors
tension.

1. Ouvrez la porte, sortez le panier in-

férieur.

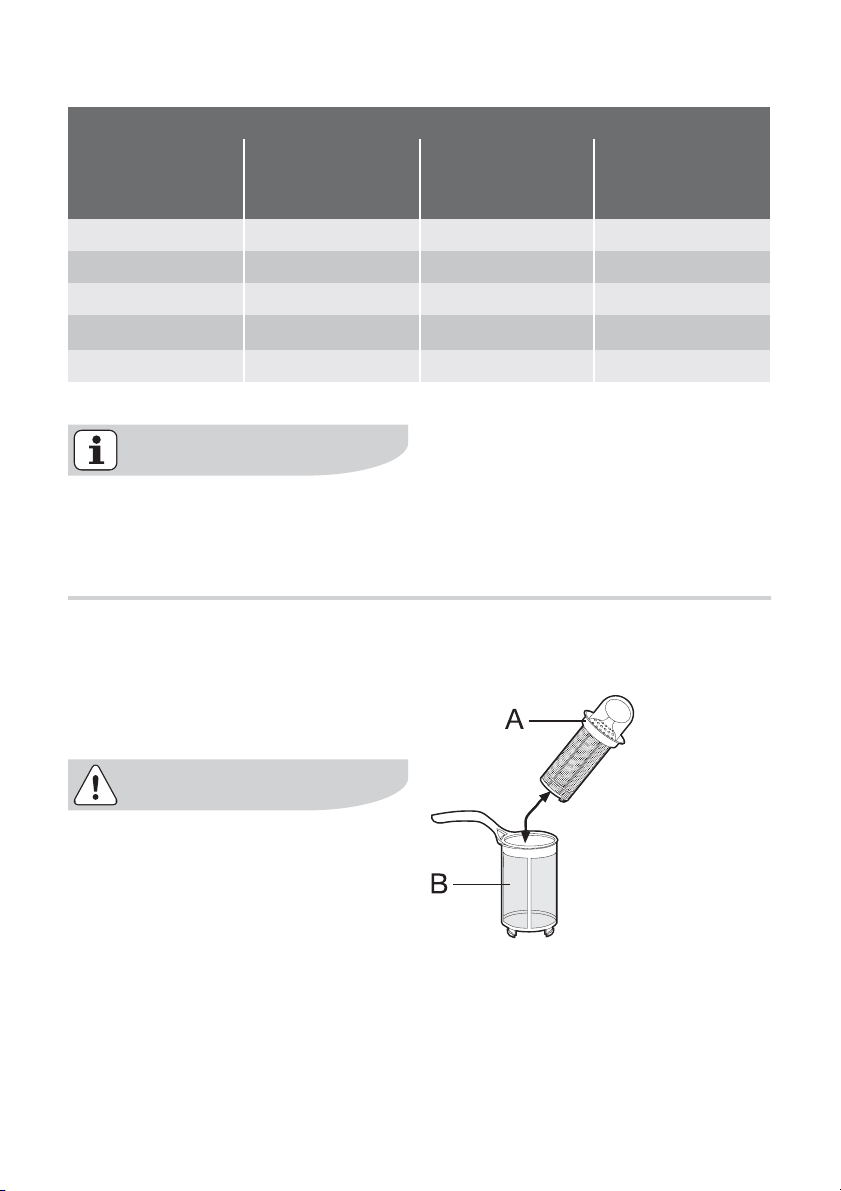

2. Le système de filtrage du lave-

vaisselle comporte un filtre grossier
(A), un microfiltre (B) et un filtre plat.

Desserrez le système de filtrage à
l'aide de la poignée du microfiltre.

3. Tournez la poignée dans le sens
contraire des aiguilles d'une montre
et effectuez 1/4 de tour pour enlever
le système de filtrage

28 electrolux entretien et nettoyage

4. Saisissez le filtre grossier (A) par la
poignée annulaire et retirez-le du mi­crofiltre (B).

5. Nettoyez minutieusement tous les fil­tres à l'eau courante.

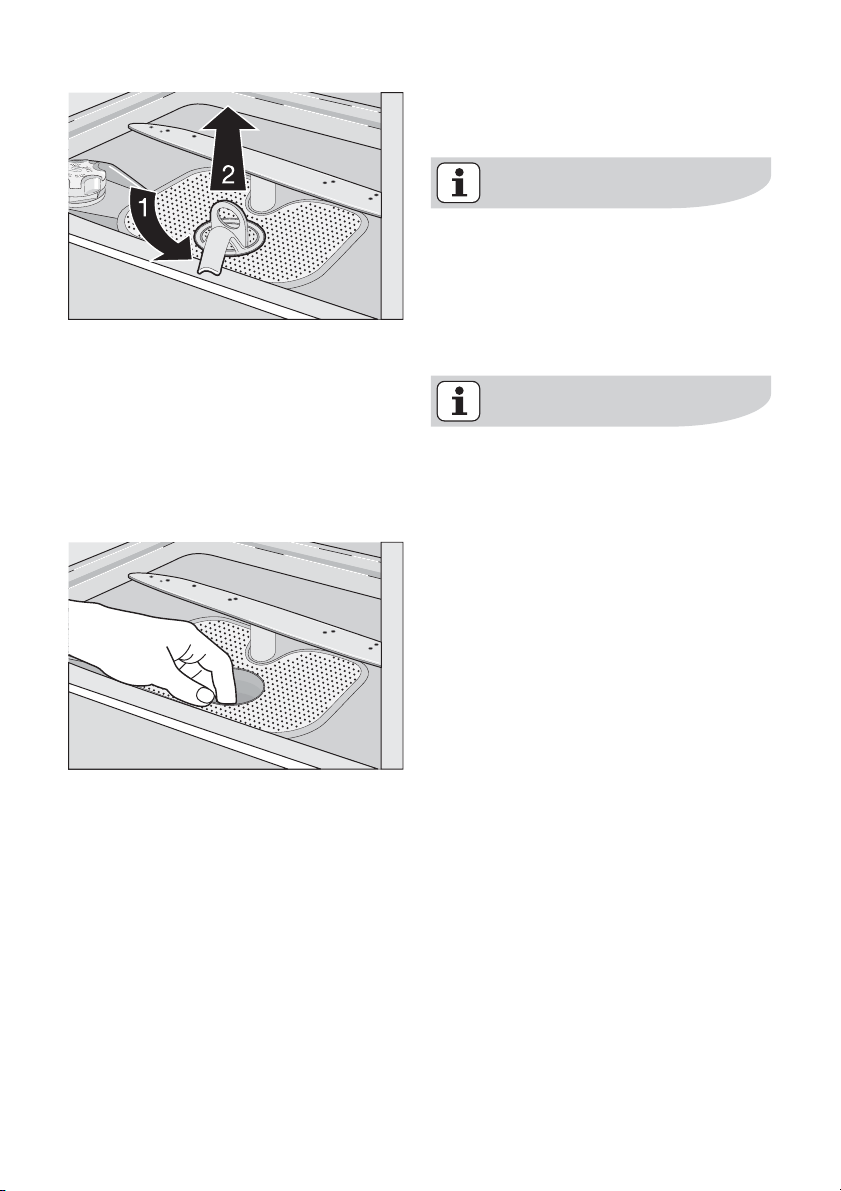

6. Retirez le filtre plat du fond de la cuve
et nettoyez minutieusement les deux
faces.

7. Réinstallez le filtre plat dans le fond
du compartiment de lavage en veil­lant à ce qu'il soit bien installé.

8.

Introduisez le filtre grossier (A) dans
le microfiltre (B) et appuyez sur les
deux filtres à la fois.

9. Mettez l'ensemble de ces filtres en
place et bloquez-les en tournant la
poignée dans le sens des aiguilles
d'une montre jusqu'à la butée. Au
cours de cette opération, contrôlez

que le filtre plat ne dépasse pas du
fond de la cuve.

N'utilisez jamais le lave-vaisselle
sans les filtres. Si les filtres n'ont pas
été correctement réinstallés, les
performances de lavage pourront
être compromises et l'appareil
pourrait être endommagé

Ne retirez JAMAIS les bras d'asper­sion.
Si des résidus de salissures ont bou­ché les orifices des bras d'asper­sion, éliminez ceux-ci à l'aide d'un
cure-dent.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de l'ap­pareil, de même que le bandeau de
commande, à l'aide d'un chiffon doux
humide, en cas de besoin humidifié d'un
peu d'eau savonneuse. N'utilisez en au­cun cas de substances abrasives, de
tampons métalliques ou de solvants
(acétone, trichloréthylène, etc.).

Nettoyage interne

Essuyez régulièrement les joints situés
autour de la porte et des distributeurs de
produit de lavage et de liquide de
rinçage à l'aide d'un chiffon humide.
Nous vous conseillons d'effectuer tous
les 3 mois un lavage pour vaisselle très
sale mais sans vaisselle et avec produit
de lavage.

en cas d'anomalie de fonctionnement... electrolux 29

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant
un certain temps, veillez à :

1. Débrancher l'appareil et à fermer le
robinet d'arrivée d'eau.

2. Laisser la porte entrouverte pour
prévenir la formation d'odeurs dés­agréables.

3. Nettoyer soigneusement l'intérieur
de l'appareil.

Précautions contre le gel

Évitez d'installer l'appareil dans un en­droit où la température ambiante est
inférieure à 0°C. Si cela n'est pas pos-

sible, videz l'appareil, fermez la porte,
débranchez le tuyau d'arrivée d'eau et
vidangez.

Transport de l'appareil

Si vous devez transporter l'appareil (en
cas de déménagement, etc.) :

1. Retirez la fiche de la prise secteur.

2. Fermez le robinet d'arrivée d'eau.

3. Retirez les tuyaux d'arrivée d'eau et
de vidange.

4. Tirez l'appareil hors de sa niche ainsi
que les tuyaux.

Évitez d'incliner l'appareil au cours du
transport.

En cas d'anomalie de fonctionnement...

Le lave-vaisselle ne démarre pas ou
s'arrête en cours de programme.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entre­tien non correctes ou d'oubli et peuvent
être résolues à l'aide des indications

fournies dans le tableau, sans faire appel
à un technicien.
Mettez le lave-vaisselle à l'arrêt, ouvrez
la porte et effectuez les actions contrôles
que nous vous suggérons ci-après.

30 electrolux en cas d'anomalie de fonctionnement...

Codes d'erreur et anomalie de fonc-

tionnement

• le voyant du programme en cours
clignote en permanence

•

apparaît sur l'affichage numéri-

que

Le lave-vaisselle n'est pas
approvisionné en eau

• le voyant du programme en cours
clignote en permanence

•

apparaît sur l'affichage numéri-

que

Le lave-vaisselle ne vidange pas

• le voyant du programme en cours
clignote en permanence

•

apparaît sur l'affichage numéri-

que

Le système de sécurité anti-débor­dement s'est déclenché

Cause possible et solution

• Le robinet d'arrivée d'eau est obstrué
ou incrusté de tartre.
Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet d'arrivée d'eau.

• Le filtre (s'il est présent) situé dans
l'embout à vis du tuyau au niveau de
la soupape d'admission est bouché.
Nettoyez le filtre situé dans l'embout
à vis du tuyau.

• Le tuyau d'arrivée d'eau n'a pas été
installé correctement, est plié ou
écrasé.
Vérifiez le raccordement du tuyau
d'arrivée d'eau.

• Le robinet de l'évier est bouché.
Nettoyez à fond le robinet de l'évier.

• Le tuyau de vidange n'a pas été
installé correctement, est plié ou
écrasé.
Vérifiez le raccordement du tuyau de
vidange.

• Fermez le robinet d'arrivée d'eau et
contactez le Service Après-vente.

en cas d'anomalie de fonctionnement... electrolux 31

Anomalie de fonctionnement Cause possible et solution

Le programme ne démarre pas

• La porte du lave-vaisselle n'a pas été
fermée correctement.
Fermez la porte.

• La fiche n'est pas branchée.
Insérez la fiche dans la prise secteur

• Le fusible a grillé dans la boîte à fusi­bles.
Remplacez le fusible.

• Le départ différé a été réglé.
Si la vaisselle doit être lavée immé­diatement, annulez le départ différé.

Après avoir effectué ces contrôles, met­tez l'appareil sous tension.
Le programme reprendra là où il avait été
interrompu.
Si l'anomalie persiste ou que le code
d'erreur s'affiche à nouveau, contactez
le Service Après-vente.
Si des codes d'erreurs non décrits dans
le tableau ci-dessus s'affichent, contac­tez le Service Après-vente.
Lorsque vous appelez le Service Après­vente, communiquez le modèle, le
numéro de code produit et le numéro de
série.

Vous trouverez ces informations sur la
plaque signalétique située sur le côté du
lave-vaisselle.
Afin de pouvoir disposer à tout moment
de ces numéros, nous vous recomman­dons de les inscrire ici :

Modèle : . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

N° code pro-

duit : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

N° de sé-

rie : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 electrolux en cas d'anomalie de fonctionnement...

Les résultats de lavage sont insatisfaisants

La vaisselle
n'est pas pro­pre

• Vous n'avez pas sélectionné le programme approprié.

• La vaisselle est disposée de manière telle à empêcher l'eau
d'atteindre toutes les surfaces. Ne surchargez pas les pa­niers.

• La rotation des bras d'aspersion est entravée par de la
vaisselle mal rangée.

• Les filtres situés dans le fond de la cuve sont encrassés ou
mal installés.

• Vous avez utilisé trop peu de produit de lavage ou avez ou­blié d'approvisionner le distributeur de produit de lavage.

• Si des dépôts de tartre sont présents sur la vaisselle ; cela
signifie que le réservoir à sel est vide ou que vous n'avez
pas réglé correctement le niveau de l'adoucisseur d'eau.

• Le raccordement du tuyau de vidange n'a pas été réalisé
correctement.

• Le bouchon du réservoir à sel n'a pas été vissé correcte­ment.

La vaisselle est
mouillée et

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

terne
Les verres et la

• Réduisez le dosage du liquide de rinçage.

vaisselle pré­sentent des
rayures, des ta­ches blanches
ou un film bleu­âtre

Des gouttes
d'eau ont séché
sur les verres et

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le produit de lavage soit en cause. Contactez
le service clientèle du fabricant du produit de lavage.

la vaisselle

Si, après avoir effectué tous ces contrô­les, le problème persiste, contactez le
Service Après-vente.

caractéristiques techniques electrolux 33

Caractéristiques techniques

Dimensions Largeur

Hauteur
Profondeur

Branchement électrique
Tension - Puissance
totale - Fusible

Pression de l'eau d'ali­mentation

Capacité 12 couverts
Poids 43,5 kg

Les informations concernant le branchement électri­que figurent sur la plaque signalétique apposée sur le
bord intérieur de la porte du lave-vaisselle.

Minimum
Maximum

0,5 bar (0,05 MPa)

8 bar (0,8 MPa)

59,6 cm

81,8 - 89,8 cm

57,5 cm

Conseils pour les organismes de contrôle

Les essais, conformément à la
normeEN 60704 doivent être réalisés
avec l'appareil à pleine charge et à l'aide
du programme de test (voir "Valeurs de
consommation").
Les essais, conformément à la norme
EN 50242 , doivent être réalisés après

avoir approvisionné le réservoir à sel et
le distributeur de liquide de rinçage, et à
l'aide du programme de test (voir "Va­leurs de consommation").

Pleine charge : 12 couverts

Quantité de produit de lavage requise : 5 g + 25 g (Type B)
Réglage du dosage du liquide de

rinçage

position 4 (Type III)

34 electrolux installation

Disposition du panier supérieur (retirer le

support pour verres)

Supports pour tasses : position A

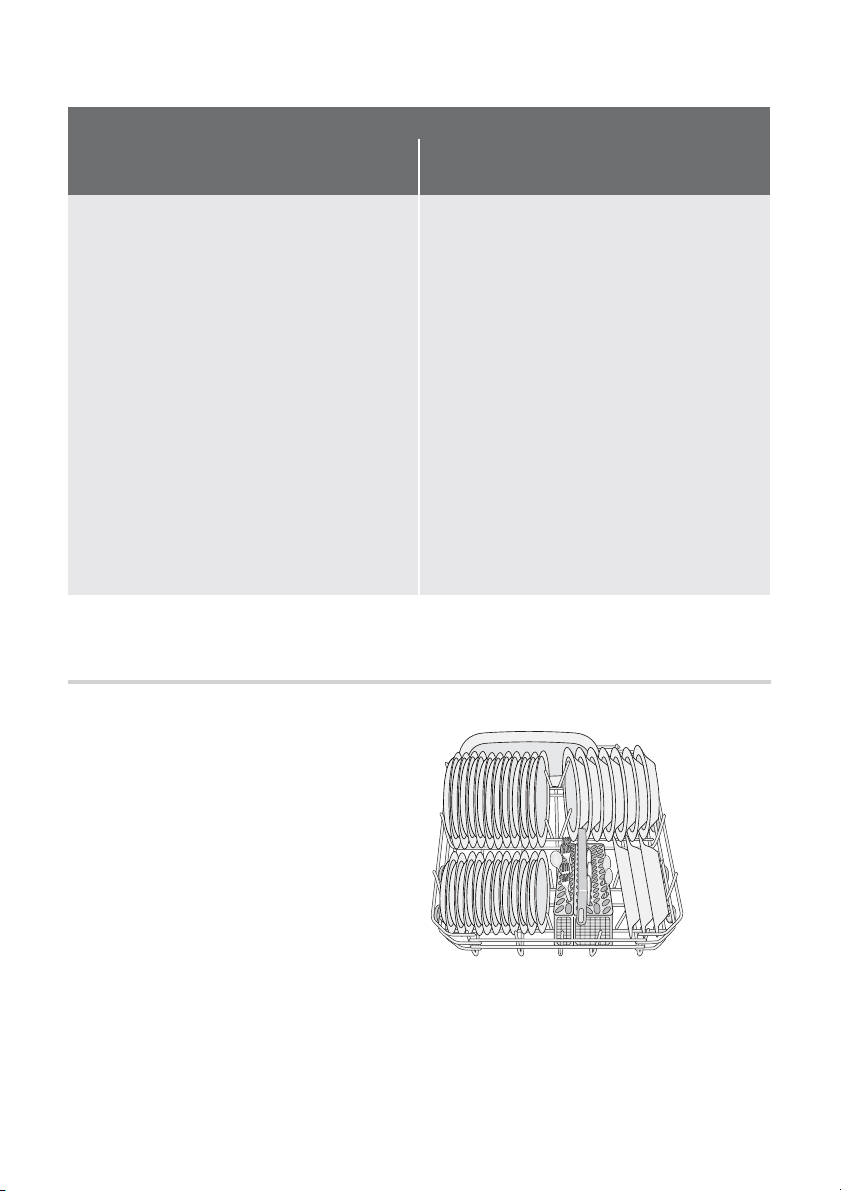

Disposition du panier inférieur

Installation

Les branchements électriques et les
raccordements hydrauliques néces-

Disposition du panier à couverts

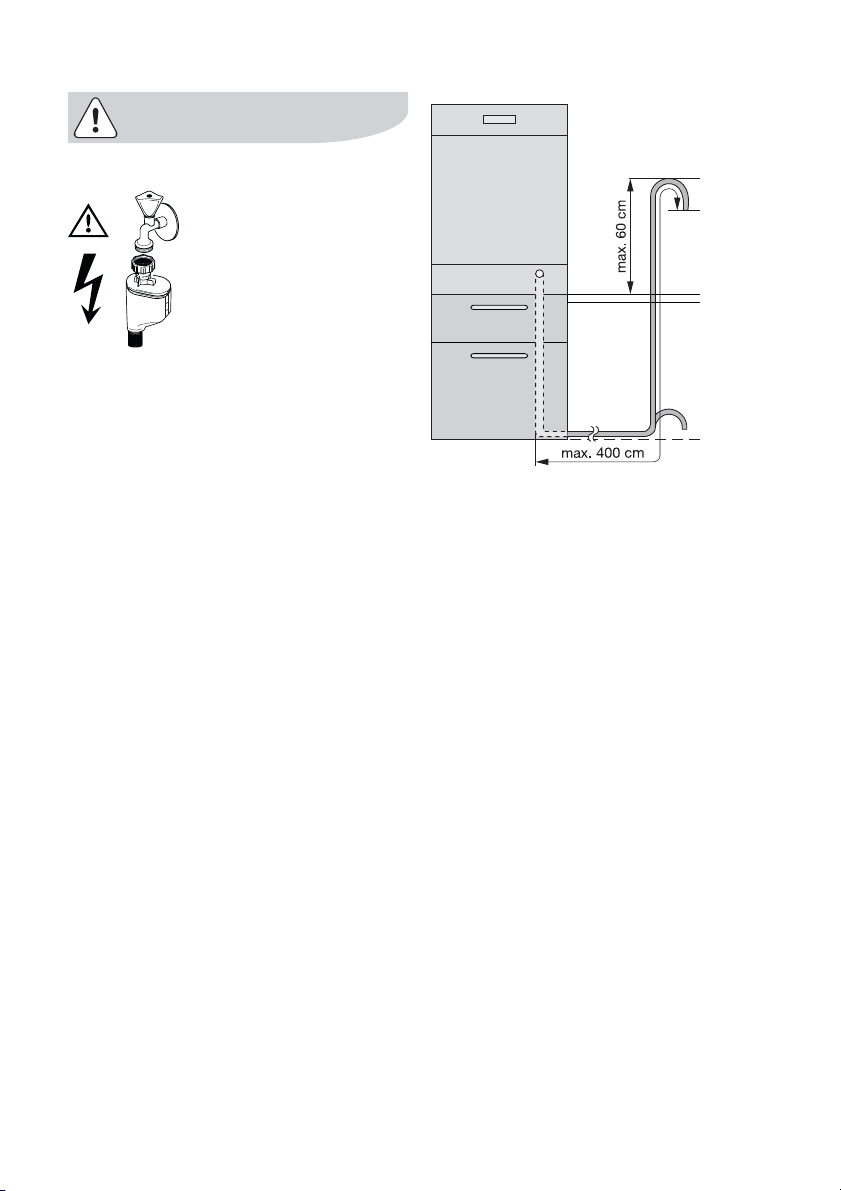

raccordement à l'arrivée d'eau electrolux 35

saires à l'installation de l'appareil
doivent être réalisés par un électri­cien qualifié et/ou un plombier ou
une autre personne compétente.

Retirez tous les emballages avant d'ins­taller l'appareil.
Dans la mesure du possible, placez-le à
proximité d'un robinet d'arrivée d'eau et
d'un dispositif d'évacuation.
Ce lave-vaisselle est conçu pour être en­castré sous un plan de cuisine ou un
plan de travail.
Attention ! Respectez scrupuleuse­ment les instructions figurant dans le
guide joint pour encastrer le lave­vaisselle et installer le panneau du meu­ble.
Outre les ouvertures prévues pour le
passage des tuyaux d'alimentation/de
vidange et du cordon d'alimentation,
aucune outre ouverture de ventilation du
lave-vaisselle n'est requise.
Le lave-vaisselle incorpore des pieds
permettant le réglage en hauteur de l'ap­pareil.
Avant toute intervention sur le lave­vaisselle, il est nécessaire de débrancher
l'appareil.

Au moment d'introduire le lave-vaisselle
dans le meuble d'encastrement, veillez
à ce que le tuyau d'arrivée d'eau, le
tuyau de vidange et le cordon d'alimen­tation ne soient ni entortillés ni écrasés.

Fixation aux unités adjacentes

Le lave-vaisselle doit être fixé pour éviter
qu'il bascule.
Par conséquent, veillez à ce que l'élé­ment sous lequel il est installé soit cor­rectement fixé à une structure fixe
(éléments de meubles de cuisine adja­cents, mur).

Mise à niveau

Une bonne mise à niveau est indispen­sable pour une parfaite fermeture et
étanchéité de la porte.
Assurez-vous que la porte du lave­vaisselle se ferme correctement sans
frottement latéraux.
Si la porte ne ferme pas correctement,
dévissez ou vissez les pieds jusqu'à ce
que l'appareil soit parfaitement de ni­veau et d'aplomb.

Raccordement à l'arrivée d'eau

Raccordement à l'arrivée d'eau

Ce lave-vaisselle peut être alimenté en
eau chaude (max. 60°) ou en eau froide.
Quoiqu'il en soit, nous vous conseillons
de le raccorder à une arrivée d'eau
froide.

Une alimentation d'eau chaude n'est
pas toujours efficace en cas de vaisselle
particulièrement sale, car la durée du
programme est dans ce cas considéra­blement réduite.
Pour réaliser le raccordement propre­ment dit, l'écrou-raccord installé dans le

36 electrolux raccordement à l'arrivée d'eau

tuyau d'alimentation de l'appareil doit
être vissé sur une goulotte avec filetage
"Witworth" pour tuyau 3/4" ou à un ro­binet à raccord rapide spécialement
conçu à cet effet de type "Press-block".
La pression de l'eau doit se situer dans
les limites indiquées dans les "Données
techniques". Pour connaître la pression
d'alimentation moyenne de votre région,
adressez-vous à votre Compagnie
locale de distribution des eaux.
Veillez à ce que le tuyau d'arrivée d'eau
ne soit pas enroulé, écrasé ou enchevê­tré lorsque vous effectuez le raccorde­ment.
Le lave-vaisselle est doté de tuyaux d'ali­mentation et de vidange pouvant être
orientés à gauche ou à droite selon les
besoins de l'installation, à l'aide du
contre-écrou. Il est nécessaire que le

contre-écrou soit installé correcte­ment pour éviter toute fuite d'eau.

Attention ! Les lave-vaisselle ne sont
PAS tous dotés de tuyaux d'alimen­tation et de vidange avec contre­écrou. Dans ce cas-ci, cette option
n'est pas disponible.

Si l'appareil est raccordé au moyen de
tuyaux neufs ou de tuyaux ayant peu
servi, faites s'écouler l'eau pendant
quelques minutes avant de brancher le
tuyau d'arrivée d'eau.

N'utilisez PAS des tuyaux provenant
d'un ancien appareil.

Cet appareil est doté de fonctions
de sécurité destinées à empêcher
que l'eau utilisée dans l'appareil ne
soit réintroduite dans le système
d'eau potable. Cet appareil est
conforme aux règlements applica­bles en matière de tuyauterie.

Tuyau d'arrivée d'eau avec
soupape de sécurité

Après avoir raccordé le tuyau d'arrivée
d'eau à double paroi, la soupape de sé­curité se situe à proximité du robinet. Par
conséquent, le tuyau d'arrivée d'eau est
sous pression uniquement lorsque l'eau
s'écoule. Si le tuyau d'arrivée d'eau fuit
au cours de cette opération, la soupape
de sécurité interrompt l'écoulement de
l'eau.
Faites attention au moment d'installer le
tuyau d'arrivée d'eau :

• Le fil électrique de la soupape de sé­curité est situé à l'intérieur du tuyau
d'arrivée d'eau à double paroi. N'im­mergez pas le tuyau d'arrivée d'eau
ou la soupape de sécurité dans l'eau.

• Si le tuyau d'arrivée d'eau ou la
soupape de sécurité est endommagé,
remplacez immédiatement la prise
secteur.

• Le remplacement du tuyau d'arrivée
d'eau avec soupape de sécurité
relève de la compétence exclusive du
Service Après-vente.

raccordement à l'arrivée d'eau electrolux 37

Attention ! Tension dangereuse

Raccordement du tuyau de
vidange

L'extrémité du tuyau de vidange peut
être raccordée de deux façons :

1. Au robinet de sortie de l'évier, en la
fixant à la partie inférieure de la
surface de travail. Cela empêchera
que les eaux usées de l'évier ne pé­nètrent dans l'appareil.

2. À une conduite fixe dotée d'une éva­cuation murale dotée d'une ventila­tion spéciale, diamètre intérieur de 4
cm minimum.

Le raccordement de vidange doit être
situé à une hauteur de 60 cm par rapport
à la base du lave-vaisselle.

Le tuyau de vidange peut être orienté à
droite ou à gauche du lave-vaisselle
Assurez-vous que le tuyau n'est pas
courbé ou écrasé, sous peine d'empê­cher ou de ralentir l'évacuation de l'eau.
Le bouchon d'évier ne doit pas être mis
en place lorsque l'appareil évacue l'eau,
sous peine de provoquer un effet de si­phon et un reflux de l'eau vers l'appareil.
La longueur totale du tuyau de vidange,
y compris celle de la rallonge (si vous en
utilisez une), ne doit pas dépasser 4 mè­tres. Le diamètre intérieur de la rallonge
de tuyau ne doit pas être inférieur au
diamètre du tuyau fourni.
De même que le diamètre intérieur des
raccords utilisés pour les branchements
ne doit pas être inférieur au diamètre du
tuyau d'évacuation fourni.

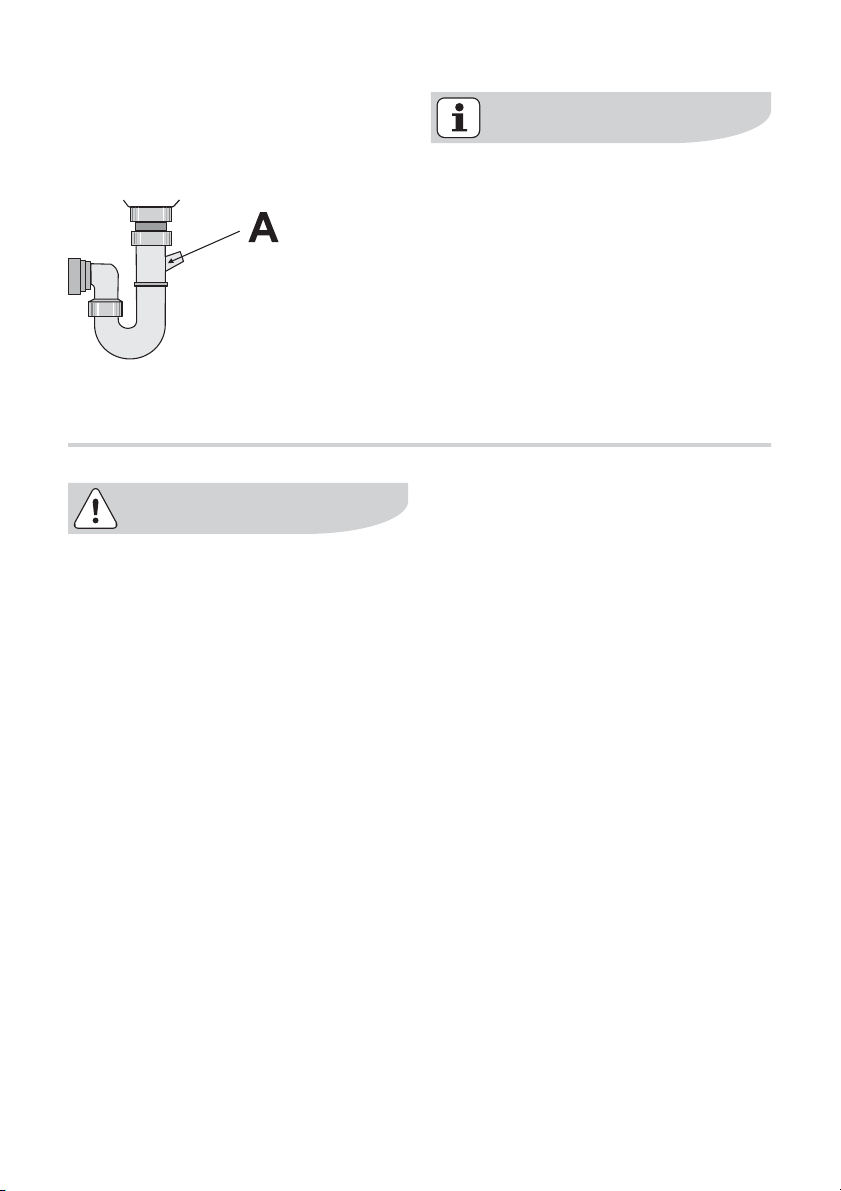

Lorsque vous raccordez le tuyau de
vidange à un embout du siphon sous
l'évier, n'oubliez pas d'enlever toute
la membrane de plastique (A). Si vous
oubliez d'enlever toute la membrane,

38 electrolux branchement électrique

des particules d'aliments risquent de
s'accumuler avec le temps et de bou­cher l'embout du tuyau de vidange du
lave-vaisselle

Branchement électrique

L'appareil doit être relié à la terre
conformément aux normes en vi­gueur.
Avant d'utiliser l'appareil pour la
première fois, vérifiez que la tension
nominale et le type d'alimentation fi­gurant sur la plaque signalétique
correspondent aux valeurs d'ali­mentation de la pièce où l'appareil
doit être installé. La puissance no­minale du fusible figure également
sur la plaque signalétique
Branchez toujours la fiche
principale dans une prise correcte­ment installée, protégée contre les
chocs et comportant une borne de
mise à la terre.

Nos appareils sont équipés d'un dis­positif de sécurité empêchant le re­flux des eaux usées vers l'appareil.
Si le robinet de votre évier est doté
d'un clapet de retenue incorporé,
cela pourrait entraver la vidange
correcte de votre lave-vaisselle.
C'est pourquoi nous vous recom­mandons de le retirer.

L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une
prise multiple ou d'un raccordement
multiple. Risque d'incendie.
Si nécessaire, remplacez la prise
femelle de l'installation électrique
de votre habitation. Si le câble élec­trique doit être remplacé, contactez
le Service Après-vente.
La prise doit rester accessible une
fois que l'appareil est installé.
Pour débrancher l'appareil, ne tirez
jamais sur le cordon mais tirez tou­jours la prise.
Le fabricant décline toute
responsabilité en cas de non-res­pect des précautions de sécurité
mentionnées dans ce chapitre.

en matière de protection de l'environnement electrolux 39

En matière de protection de l'environnement

Le symbole sur le produit ou son
emballage indique que ce produit ne
peut être traité comme déchet ménager.
Il doit être remis au point de collecte
dédié à cet effet (collecte et recyclage du
matériel électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les
déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le
recyclage de ce produit, veuillez prendre
contact avec les services de votre
commune ou le magasin où vous avez
effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage sont conçus
dans le respect de l'environnement et

sont recyclables. Les composants en
plastique sont identifiables grâce aux si­gles >PE <, >PS <, etc. Veuillez jeter les
matériaux d'emballage dans le conte­neur approprié du centre de collecte des
déchets de votre commune.

Si vous n'utilisez plus votre appa­reil :

• Retirez la fiche de la prise secteur.

• Coupez le câble et la fiche et je­tez-les.

• Éliminez le loquet de la porte, cela
évitera aux enfants de s'enfermer
dans l'appareil et de mettre ainsi
leur vie en danger.

40 electrolux

electrolux 41

42 electrolux

www.electrolux.com

www.electrolux.be

117979390 - 092007
