notice d'utilisation
Lave-vaisselle
ESI64080
Page 2
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
SOMMAIRE
Consignes de sécurité 2
Description de l'appareil 5
Bandeau de commande 5
Utilisation de l'appareil 7
Réglage de l'adoucisseur d'eau 7
Utilisation du sel régénérant 8
Utilisation du produit de lavage et du liquide
de rinçage 9
Fonction "Tout en 1" 10
Rangement des couverts et de la vaisselle
10
CONSIGNES DE SÉCURITÉ
Lire attentivement cette notice d'utilisation
avant l'installation et l'utilisation de l'appareil :
• Pour votre sécurité et la sécurité de votre
appareil.
• Pour protéger l'environnement.
• Pour le bon fonctionnement de l’appareil.
Conservez cette notice d'utilisation avec
l'appareil. Si vous déménagez ou si l'appareil est cédé à une autre personne, assurezvous que la notice d'utilisation l'accompagne.
Le fabricant n'est pas responsable des
dommages liés à une mauvaise installation
ou utilisation.
SÉCURITÉ DES ENFANTS ET DES
PERSONNES VULNÉRABLES
• Cet appareil n'est pas destiné aux enfants et aux personnes dont les capacités physiques, sensorielles ou mentales,
ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans
surveillance, ou en l'absence d'instruction d'une personne responsable qui
puisse leur assurer une utilisation de l'appareil sans danger.
• Surveillez les enfants en veillant à ce
qu'ils ne jouent pas avec cet appareil.
• Ne laissez jamais les emballages à la portée des enfants. Risque d'asphyxie ou de
blessure corporelle.
Sélection et départ d'un programme de
lavage 12
Programmes de lavage 14
Entretien et nettoyage 14
En cas d'anomalie de fonctionnement 15
Caractéristiques techniques 18
En matière de protection de
l'environnement 18
Sous réserve de modifications
• Conservez tous les produits de lavage
dans un endroit sûr. Ne laissez pas les
enfants toucher les produits de lavage.
• Tenez les enfants et les animaux éloignés
de l’appareil lorsque la porte est ouverte.
CONSIGNES GÉNÉRALES DE
SÉCURITÉ
• Ne modifiez jamais les caractéristiques
de cet appareil. Vous risqueriez de vous
blesser et d'endommager l'appareil.
• Les produits de lavage pour lave-vaisselle
peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et
de la gorge. Respectez les instructions
de sécurité du fabricant des produits.
• L'eau de votre lave-vaisselle n'est pas
potable. Des résidus de produits de lavage peuvent subsister dans votre lavevaisselle.
• Ne laissez pas la porte de l'appareil ouverte sans supervision. Vous éviterez ainsi les blessures et les chutes sur une porte ouverte.
• Ne montez pas ou ne vous asseyez pas
sur la porte ouverte de votre appareil.
UTILISATION DE L'APPAREIL
• Cet appareil est destiné à un usage domestique normal. Ne l'utilisez jamais à
d'autres fins, pour éviter les dommages
corporels et les dégâts matériels.
Page 3
electrolux 3
• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles pouvant être lavés en machine.
• Ne placez pas de produits inflammables
ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou
sur l'appareil. Risque d'explosion ou d'incendie.
• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas, ou placez-les en position horizontale
dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont
pas équipés d'un panier à couteaux).
• N'utilisez que des produits (sel, produit
de lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.
• Tout autre type de sel non spécialement
étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut
endommager l'adoucisseur d'eau.
• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les
restes de sel dans l'appareil peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits
(agent de nettoyage pour lave-vaisselle,
produit de lavage liquide). Vous risqueriez
d'endommager l'appareil.
• Assurez-vous que les bras d'aspersion
tournent librement avant de lancer le programme de lavage.
• De la vapeur chaude peut s'échapper de
l'appareil si vous ouvrez la porte pendant
le déroulement d'un programme de lavage. Risque de brûlures cutanées.
• N'enlevez pas la vaisselle de l'appareil
avant la fin du programme de lavage.
ENTRETIEN ET NETTOYAGE
• Avant de nettoyer l'appareil, arrêtez-le et
débranchez-le du secteur.
• N'utilisez pas de produits inflammables
ou corrosifs.
• N’utilisez pas l'appareil sans les filtres.
Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas
correctement installés, les performances
de lavage pourraient être compromises
et l'appareil endommagé.
• Ne projetez pas d'eau ou de vapeur sur
l'appareil pour son nettoyage. Cela créerait un risque de choc électrique et
pourrait endommager l'appareil.
INSTALLATION
• Vérifiez que l'appareil n'a subi aucun
dommage au cours du transport. Ne
branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.
• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, le raccordement électrique et hydraulique, la mise en service et
la maintenance de l'appareil. Vous éviterez ainsi des risques mobiliers, immobiliers et corporels.
• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques
et électriques.
• Important !Respectez les consignes
données sur le gabarit fourni avec l'appareil :
– Pour installer l'appareil.
– Pour monter la porte du meuble.
– Pour raccorder les tuyaux d'arrivée
d'eau et de vidange.
• Vérifiez que l'appareil est installé sous et
à proximité de structures sûres.
PRÉCAUTIONS CONTRE LE GEL
• N'installez pas l'appareil dans un endroit
où la température ambiante est inférieure
à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.
RACCORDEMENT À L'ARRIVÉE D'EAU
• Utilisez des tuyaux neufs pour raccorder
l'appareil à l'arrivée d'eau. N’utilisez pas
de tuyaux usagés.
• Ne raccordez pas l’appareil à des conduites neuves ou qui n’ont pas été utilisées depuis longtemps. Laissez couler
l’eau pendant quelques minutes avant de
brancher le tuyau d’arrivée d’eau.
Page 4
4 electrolux
• Veillez à ne pas écraser ou endommager
les tuyaux d'eau lorsque vous installez
l'appareil.
• Assurez-vous que tous les raccords de
tuyaux d’eau sont bien serrés afin d’éviter
toute fuite.
• Lorsque vous utilisez l'appareil pour la
première fois, vérifiez que les tuyaux ne
fuient pas.
RACCORDEMENT ÉLECTRIQUE
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.
•Utilisez toujours une prise correctement
installée, protégée contre les chocs.
• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur ou d'une prise
multiple. Risque d'incendie.
• Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente.
• Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.
• Assurez-vous que la prise principale est
accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation
électrique pour débrancher l'appareil. Détachez, pour ce faire, la fiche de la prise
secteur.
SERVICE APRÈS-VENTE
• Toute intervention ou réparation sur votre
appareil doit uniquement être effectuée
par une personne qualifiée. Contactez
votre service après-vente.
• Utilisez exclusivement des pièces d'origine.
POUR METTRE L'APPAREIL AU REBUT
• Pour éviter tout risque corporel ou matériel :
– Débranchez l'appareil.
– Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
– Retirez le loquet de la porte. Ceci évite
d'enfermer un enfant ou un animal
dans l'appareil par accident. Risque
d'asphyxie.
– Mettez l'appareil au rebut dans un cen-
tre local agréé.
Avertissement Les produits de
lavage pour lave-vaisselle sont
dangereux et peuvent être
corrosifs !
• En cas d'accident impliquant ces
produits, contactez immédiatement
un médecin.
• En cas d'ingestion du produit, contactez immédiatement un médecin.
• En cas de projection de produit de
lavage dans les yeux, contactez immédiatement un médecin et rincez
abondamment à l'eau.
• Conservez les produits de lavage
pour lave-vaisselle dans un endroit
sûr et hors de portée des enfants.
• Ne laissez pas la porte de l'appareil
ouverte quand celui-ci contient du
produit de lavage.
• Remplissez le distributeur de produit
de lavage juste avant de démarrer un
programme de lavage.
Page 5
DESCRIPTION DE L'APPAREIL
electrolux 5
Panier supérieur
1
Sélecteur de dureté de l'eau
2
Réservoir de sel régénérant
3
Distributeur de produit de lavage
4
Distributeur de liquide de rinçage
5
BANDEAU DE COMMANDE
Plaque signalétique
6
Filtres
7
Bras d'aspersion inférieur
8
Bras d'aspersion supérieur
9
1 2 3 4
6 578
Page 6
6 electrolux
Sélecteur de programmes
1
Touche Départ/Annulation
2
Touche « Tout en 1 »
3
Touche Départ différé
4
Écran
5
Voyants
6
Indicateur de programme
7
Position Arrêt
8
Voyants
Lavage S'allume lorsque la phase de lavage ou de rinçage est en cours.
Séchage S'allume lorsque la phase de séchage est en cours.
Tout en 1 S'allume lorsque vous activez la fonction « Tout en 1 ». Reportez-vous
1)
Sel
Liquide de rinçage
1) Lorsque les réservoirs à sel régénérant et/ou à liquide de rinçage sont vides, les voyants correspondants ne
s'allument pas pendant qu'un programme est en cours.
1)
TOUCHE START
Appuyez sur cette touche pour démarrer :
• Le programme de lavage
• Le décompte du départ différé.
TOUCHE "TOUT EN 1"
Appuyez sur cette touche pour activer/désactiver la fonction "Tout en 1". Reportezvous à la fonction "Tout en 1".
TOUCHE DÉPART DIFFÉRÉ
Appuyez sur cette touche à plusieurs reprises pour retarder le départ du programme
de lavage de 1 à 19 heures.
à la fonction "Tout en 1".
Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre « Utilisation du sel régénérant ».
Le voyant de réapprovisionnement en sel régénérant peut rester allumé
plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte
pas le fonctionnement de l'appareil.
S'allume lorsque le réservoir de liquide de rinçage doit être rempli. Reportez-vous au chapitre « Utilisation du produit de lavage et du liquide
de rinçage ».
• Le temps restant avant la fin du programme de lavage.
• La fin d'un programme de lavage. Un zéro apparaît sur l'affichage.
• Le temps qu'il reste avant la fin du départ
différé.
• Les codes d'anomalie de l'appareil.
SÉLECTEUR DE PROGRAMMES
Pour mettre l'appareil en
fonctionnement et sélectionner un
programme de lavage :
• Tournez le sélecteur de programmes
dans le sens des aiguilles d'une montre
ou dans le sens inverse des aiguilles
AFFICHAGE
L'affichage indique :
• Le réglage électronique du niveau
d'adoucisseur d'eau.
• L'activation/désactivation du distributeur
de liquide de rinçage (seulement si la
d'une montre. L'indicateur de programme du sélecteur doit correspondre à l’un
des programmes de lavage sur le bandeau de commande.
• L'affichage indique la durée du programme de lavage.
fonction "Tout en 1" est activée).
• La durée du programme de lavage.
Page 7
electrolux 7
Pour mettre l'appareil à l'arrêt :
– Tournez le sélecteur de programmes
dans le sens des aiguilles d'une montre
ou dans le sens inverse des aiguilles
d'une montre jusqu'à ce que l'indicateur
de programme corresponde au voyant
Marche/Arrêt.
MODE PROGRAMMATION
L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :
– Sélectionner un programme de lavage.
– Régler électroniquement le niveau de
l'adoucisseur d'eau.
– Activer/désactiver le distributeur de liqui-
de de rinçage.
UTILISATION DE L'APPAREIL
1. Vérifiez si le réglage de dureté de
l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. Sinon,
ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de
rinçage.
4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.
5. Sélectionnez le programme de lavage
en fonction de la charge et du degré de
salissure.
L'appareil se trouve en mode Programmation lorsque :
• Un ou plusieurs voyants de phase s'allument.
• La durée du programme clignote sur l'affichage numérique.
L'appareil n'est pas en mode Programmation lorsque :
• Un ou plusieurs voyants de phase s'allument.
• Le voyant de la durée du programme ne
clignote pas.
• Pour revenir au mode Programmation,
annulez le programme. Reportez-vous au
chapitre « Réglage et départ d'un programme de lavage ».
6. Remplissez le réservoir avec la quantité
nécessaire de produit de lavage.
7. Démarrez le programme de lavage.
Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en
1 » « 5 en 1 », etc.), utilisez la fonction
« Tout en 1 » (reportez-vous au chapitre Fonction « Tout en 1 »).

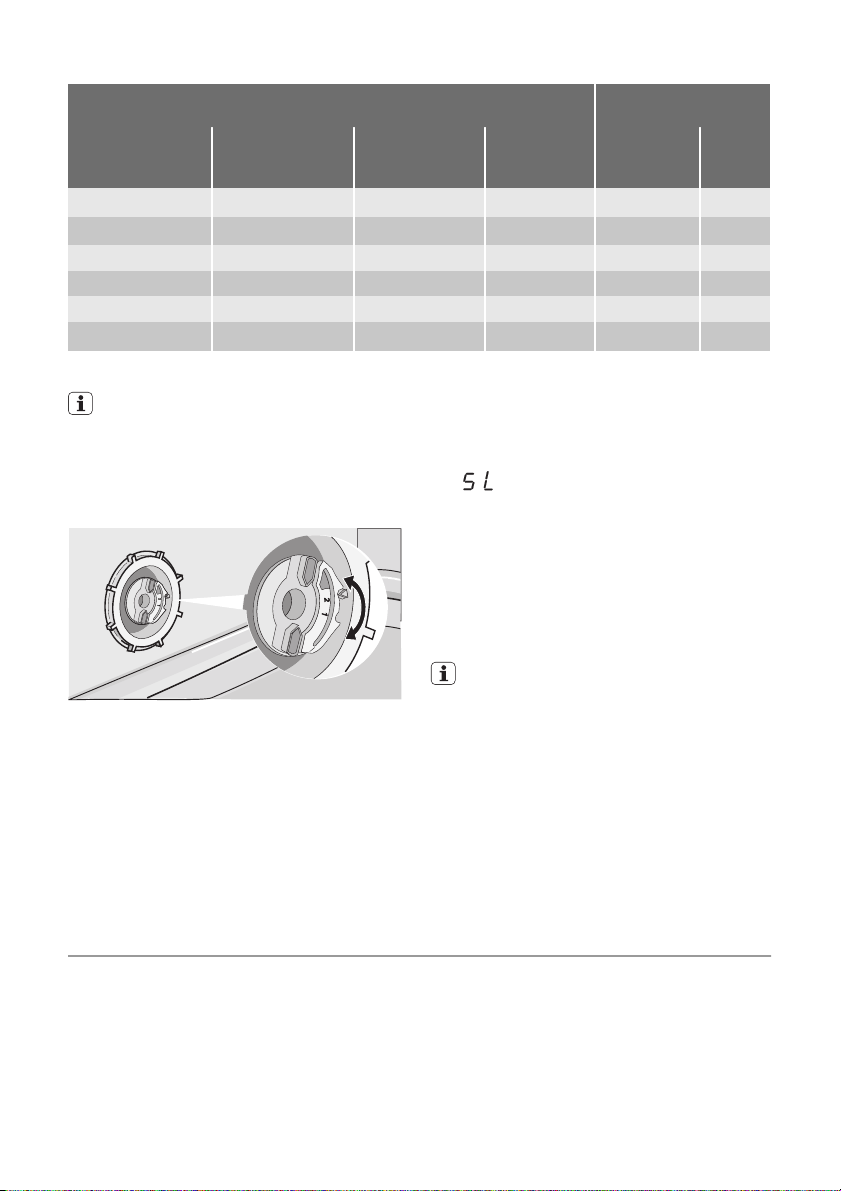

RÉGLAGE DE L'ADOUCISSEUR D'EAU
Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces
minéraux et sels peuvent endommager
l'appareil.
Dureté eau
Degrés allemands (dH°)
51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
Degrés français
(°TH)
Réglez le niveau de l'adoucisseur d'eau s'il
ne correspond pas à la dureté de l'eau de
votre région.
Contactez votre compagnie des eaux pour
connaître la dureté de l'eau de votre région.
mmol/l Degrés
Clarke
Réglage de la dureté
de l'eau
manuel élec-
1)
2
1)
2
1)
2
1)
2
troni-
que
10
9
8
7
Page 8
8 electrolux
Dureté eau
Degrés allemands (dH°)
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2
< 4 < 7 < 0,7 < 5
1) Réglage d'usine
2) Ne pas utiliser de sel à ce niveau.
L’adoucisseur d’eau doit être réglé manuellement et électroniquement.
RÉGLAGE MANUEL
Tournez le sélecteur de dureté de l'eau sur
1 ou 2 (reportez-vous au tableau).
Degrés français
(°TH)
mmol/l Degrés
Clarke
4. Lorsque le réglage courant apparaît sur
l'affichage numérique, relâchez la touche Départ/Annulation.
Exemple l'affichage numérique indique
= niveau 5)
5. Appuyez sur la touche Départ/Annula-
Réglage de la dureté
manuel élec-
2
2
1
tion pour modifier le réglage. Chaque
fois que vous appuyez sur la touche
Départ/Annulation, le réglage passe au
niveau suivant.
6. Tournez le sélecteur de programmes
sur la position Arrêt pour mémoriser
l'opération.
Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de sel
restera éteint.
RÉGLAGE ÉLECTRONIQUE
1. Mettez l'appareil à l'arrêt.
2. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée.
3. Tournez le sélecteur de programme
vers la gauche jusqu’à ce que l'indicateur de programme corresponde au
premier programme de lavage sur le
bandeau de commande.
de l'eau
1)
1)
2)
troni-
que
6
1)
5
2)
1
UTILISATION DU SEL RÉGÉNÉRANT
Pour remplir le réservoir de sel :
1. Dévissez le bouchon du réservoir à sel
régénérant en le tournant dans le sens
inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous remplissez le réservoir pour la première
fois).
3. Versez le sel à l'aide de l'entonnoir jus-
4. Éliminez toute trace de sel autour de
5. Remettez le bouchon en place et ser-
qu'à ce que le réservoir soit rempli.
l'ouverture du réservoir de sel régénérant.
rez-le en le tournant dans le sens des
aiguilles d'une montre pour fermer le
réservoir de sel régénérant.
Page 9
Il est normal que de l'eau s'écoule du
réservoir lorsque vous le remplissez de
sel.

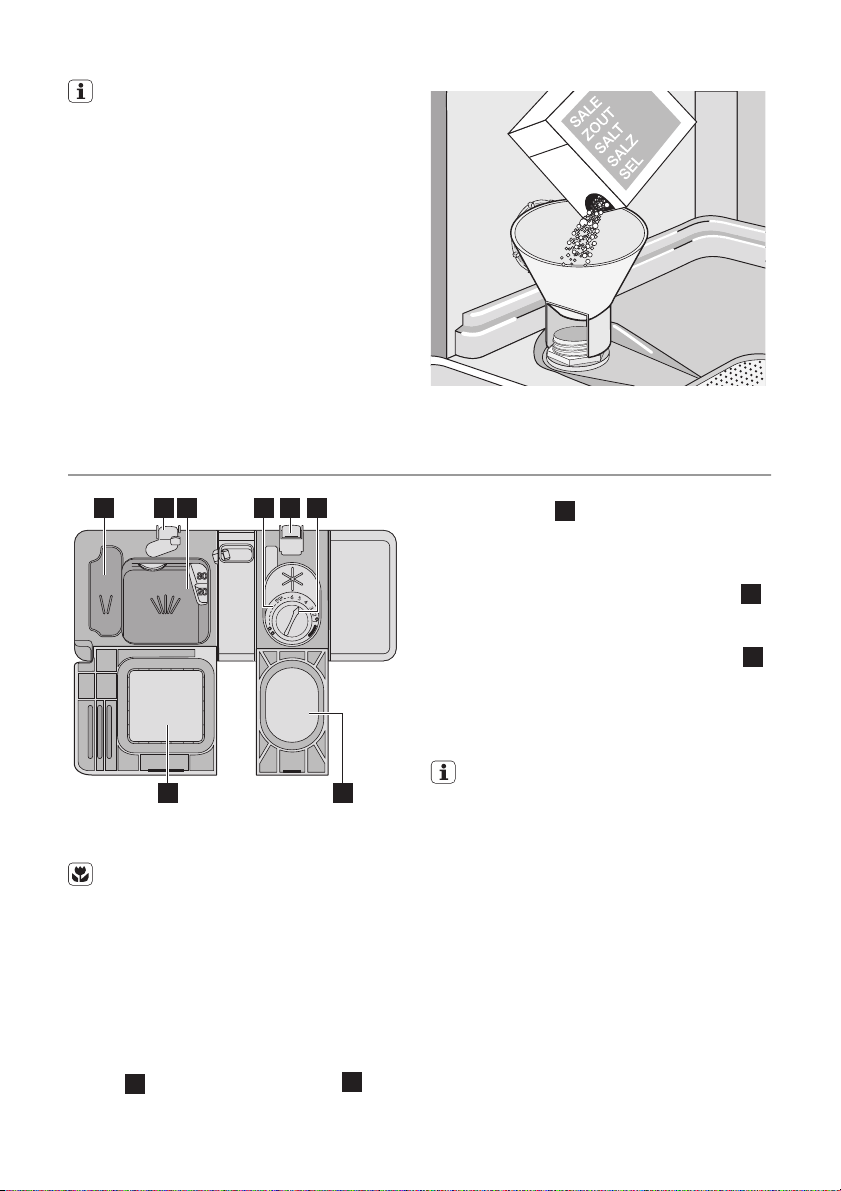

UTILISATION DU PRODUIT DE LAVAGE ET DU LIQUIDE DE
RINÇAGE
5
1
UTILISATION DU PRODUIT DE LAVAGE
Afin de préserver l'environnement,
n'utilisez que la quantité nécessaire de
produit de lavage.
Respectez les recommandations fournies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.
Pour remplir le distributeur de produit de lavage, procédez comme suit :
1. Appuyez sur la touche de déverrouillage
distributeur du produit de lavage.
3
2
8
2
afin d'ouvrir le couvercle 8 du
4
6
7
2. Introduisez le produit de lavage dans le
distributeur
3. Si le programme de lavage comporte
une phase de prélavage, versez une
petite quantité de produit de lavage
dans le compartiment de prélavage
.
4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur
.
5. Fermez le distributeur du produit de lavage. Appuyez sur le couvercle jusqu'à
ce qu'il soit verrouillé.
Les produits de lavage de différents fabricants présentent un taux de dissolution variable. Certains produits de lavage en pastilles n'atteignent pas leur
pouvoir de nettoyage optimal au cours
de programmes courts. Sélectionnez
un programme de lavage long si vous
utilisez des produits de lavage en pastilles, afin d'éliminer complètement les
résidus de produit de lavage.
3
.
electrolux 9
1
3
Page 10
10 electrolux
UTILISATION DU LIQUIDE DE
RINÇAGE
Le liquide de rinçage assure un rinçage
optimal et un séchage sans tâches ni
striures.
Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage.
Pour remplir le distributeur de liquide de rinçage, procédez comme suit :
1. Appuyez sur la touche de déverrouilla-
5
afin d'ouvrir le couvercle 7 du
ge
distributeur de liquide de rinçage.
2. Remplissez le distributeur de liquide de
4
rinçage
père 'max.' indique le niveau maximum.
de liquide de rinçage. Le re-
FONCTION "TOUT EN 1"
La fonction "Tout en 1" utilise les pastilles
de détergent multifonctions.
Ces produits combinent les fonctions de
produit de lavage, de liquide de rinçage et
de sel régénérant. Certains types de pastilles contiennent d'autres agents.
Vérifiez que ces pastilles sont appropriées à
votre degré local de dureté de l'eau. Consultez à cet effet les instructions du fabricant.
La fonction "Tout en 1" une fois sélectionnée reste allumée sauf si vous la désactivez.
La fonction "Tout en 1" désactive le débit
du liquide de rinçage et du sel.
La fonction "Tout en 1" désactive les voyants du sel régénérant et du liquide de rinçage.
La durée du programme peut augmenter si
vous utilisez la fonction "Tout en 1".
Activez la fonction ''Tout en 1'' avant
de lancer un programme de lavage.
Vous ne pouvez pas activer la fonction
"Tout en 1" en cours de programme.
3. Essuyez tout débordement de liquide
de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.
4. Vérifiez que le couvercle est fermé
après chaque remplissage. Appuyez
sur le couvercle jusqu'à ce qu'il soit
verrouillé.
RÉGLER LE DOSAGE DU LIQUIDE DE
RINÇAGE
Réglage d'usine : position 4.
Vous pouvez régler le dosage du liquide de
rinçage entre 1 (minimum) et 6 (maximum).
Tournez le sélecteur de liquide de rinçage
6
afin d'augmenter ou diminuer le dosage.
Pour activer la fonction "Tout en 1" :
• Appuyez sur la touche "Tout en 1". Le
voyant de la fonction "Tout en 1" s'allume.
Pour désactiver la fonction "Tout en 1" et
utiliser le produit de lavage, le sel
régénérant et le liquide de rinçage
séparément :
1. Appuyez sur la touche "Tout en 1". Le
voyant de la fonction "Tout en 1"
s’éteint.
2. Approvisionnez à nouveau le réservoir à
sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré
de dureté de l'eau.
4. Effectuez un programme de lavage
sans charger l'appareil.
5. Réglez l'adoucisseur d'eau en fonction
de la dureté de l'eau de votre région.
6. Réglez le dosage du liquide de rinçage.
RANGEMENT DES COUVERTS ET DE LA VAISSELLE
CONSEILS ET ASTUCES
• Les éponges, les chiffons de nettoyage
et tout autre objet absorbant l'eau ne
doivent pas être lavés au lave-vaisselle.
• Enlevez tous les restes d'aliments.
• Laissez tremper les casseroles au fond
desquelles adhèrent des restes d'aliments brûlés ou attachés.
• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant,
Page 11
electrolux 11
• de manière à ce que l'eau ne s'accumule
pas dans le creux ou dans un fond bombé.
• La vaisselle et les couverts ne doivent
pas être insérés les uns dans les autres
ou se chevaucher.
• Pour éviter que les verres ne se brisent,
évitez qu'ils se touchent.
• Placez les petites pièces dans le panier à
couverts.
• Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.
• Lorsque vous placez des articles dans les
paniers, veillez à ce que l'eau puisse accéder à toutes les surfaces.
• Placez les objets légers dans le panier
supérieur. Disposez-les de façon à ce
qu'ils ne puissent pas se retourner.
• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau.

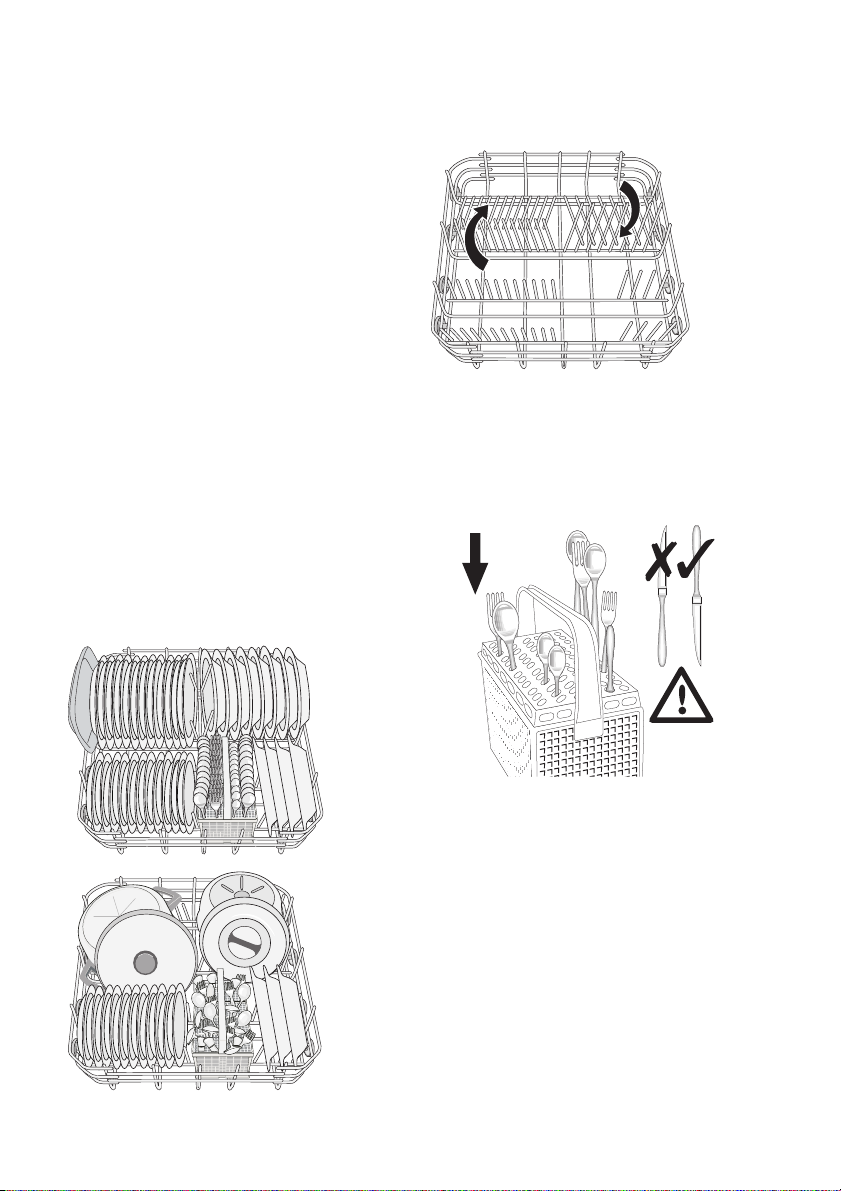

PANIER INFÉRIEUR
Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.
Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger les grands
plats, casseroles, poêles et saladiers.
PANIER À COUVERTS
Placez les fourchettes et les cuillères, manche tourné vers le bas.
Placez les couteaux, manche tourné vers le
haut.
Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.
Utilisez le séparateur à couverts. Si la taille
et la forme des couverts ne le permettent
pas, retirez le séparateur.
PANIER SUPÉRIEUR
Le panier supérieur est conçu pour des assiettes (de 24 cm de diamètre maximum),
sous-tasses, saladiers, tasses, verres, casseroles et couvercles. Placez les ustensiles
dans l'appareil de façon à ce que l’eau
puisse accéder à toutes les surfaces.
Page 12
12 electrolux
Placez les verres à long pied dans les supports pour tasses en les retournant. Pour
les ustensiles longs, rabattez les supports
de tasses vers le haut.
RÉGLAGE DE LA HAUTEUR DU
PANIER SUPÉRIEUR

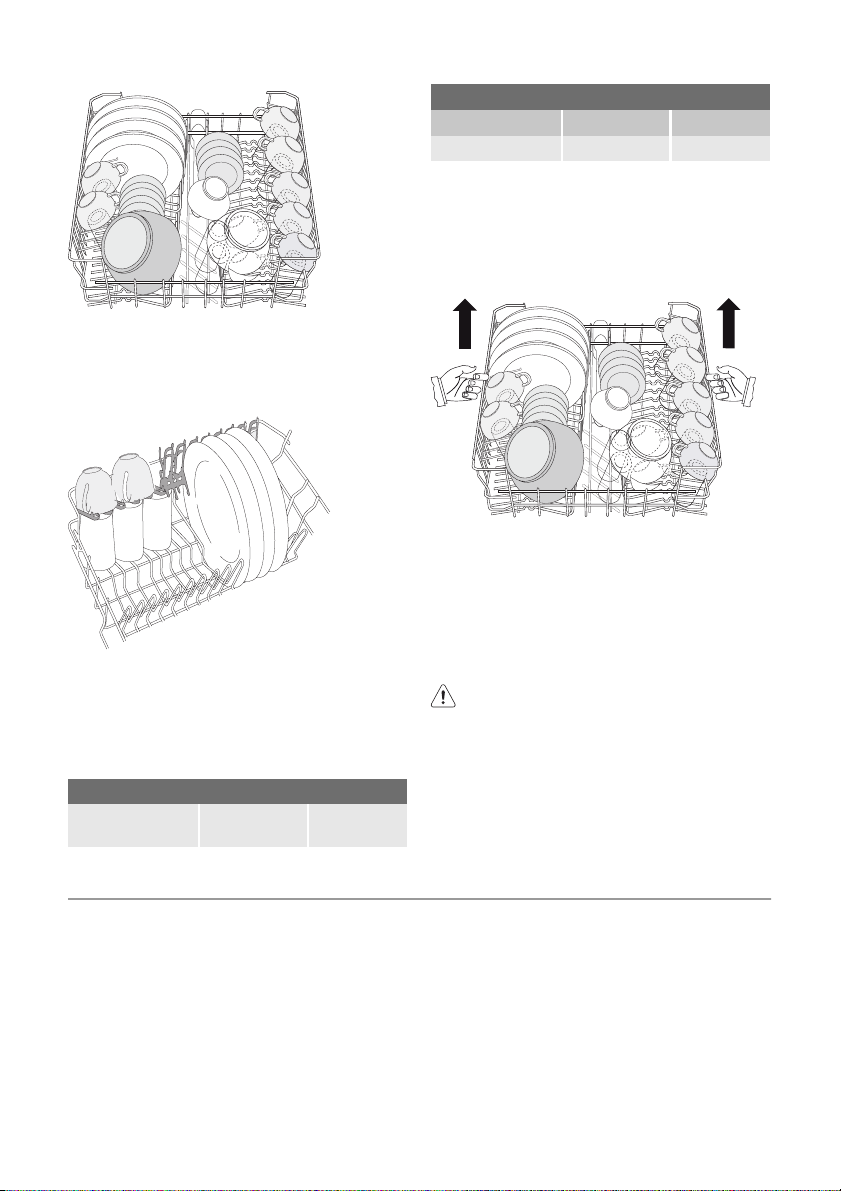

Vous pouvez placer le panier supérieur
dans deux positions pour faciliter le chargement.
Hauteur maximale de la vaisselle dans :
Le panier su-
périeur
Le panier
inférieur.
Hauteur maximale de la vaisselle dans :
Position haute 20 cm 31 cm
Position basse 24 cm 27 cm
Pour régler le panier supérieur en position
haute, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés
jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.
Pour régler le panier supérieur en position
basse, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Relevez doucement les deux parties latérales.
3. Tenez le mécanisme et laissez-le retomber lentement.
Attention
• Ne soulevez ou n'abaissez jamais le
panier d'un seul côté uniquement.
• Si le panier est en position haute, ne
placez pas de tasses sur les supports de tasses.
SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE
RÉGLER ET DÉMARRER UN
PROGRAMME DE LAVAGE SANS
DÉPART DIFFÉRÉ
1. Fermez le porte.
2. Sélectionnez un programme de lavage.
Reportez-vous au chapitre « Programmes de lavage ».
– Un ou plusieurs voyants de phase
s'allument.
– La durée du programme clignote sur
l'affichage numérique.
3. Appuyez sur la touche Départ/Annulation. Le programme de lavage démarre
automatiquement.
– Le voyant de la phase en cours s'al-
lume.
– L'affichage indique la durée du pro-
gramme.
RÉGLER ET DÉMARRER UN
PROGRAMME DE LAVAGE AVEC
DÉPART DIFFÉRÉ
1. Fermez le porte.
Page 13
electrolux 13
2. Sélectionnez un programme de lavage.
3. Appuyez sur la touche Départ différé
plusieurs fois de suite jusqu'à ce que le
nombre d'heures correspondant au départ différé souhaité apparaisse sur l'affichage numérique.
4. Appuyez sur la touche Départ/Annulation. Le décompte démarre automatiquement.
– Lorsque le décompte est terminé, le
programme de lavage démarre automatiquement.
L'ouverture de la porte de l'appareil interrompt le décompte. Lorsque vous
refermez la porte, le décompte reprend
là où il a été interrompu.
INTERRUPTION D'UN PROGRAMME
DE LAVAGE
• Ouvrez la porte de l'appareil.
– Le programme de lavage s'arrête.
• Fermez la porte de l'appareil.
– Le programme de lavage reprend là où
il a été interrompu.
POUR ANNULER UN PROGRAMME DE
LAVAGE OU UN DÉPART DIFFÉRÉ
Si un programme de lavage ou un départ différé n'a pas encore démarré,
vous pouvez modifier la sélection.
Lorsqu'un programme de lavage ou un
départ différé est en cours, il est impossible de modifier la sélection. Pour
effectuer une nouvelle sélection, annulez le programme de lavage ou le départ différé.
Pour annuler un programme de lavage
1. Appuyez sur la touche Départ/Annulation et maintenez-la enfoncée jusqu'à
ce que la durée en heures du programme de lavage s'affiche.
2. Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du
produit de lavage dans le distributeur
correspondant.
Pour annuler un départ différé :
1. Appuyez sur la touche Départ/Annulation et maintenez-la enfoncée jusqu'à
ce que la durée en heures du programme s'affiche.
2. Appuyez sur la touche Départ/Annulation pour lancer le programme de lavage.
À LA FIN D'UN PROGRAMME DE
LAVAGE
Quand le programme de lavage est terminé, l'écran affiche un zéro.
1. Mettez l'appareil à l'arrêt.
2. Ouvrez la porte de l'appareil.
Pour de meilleurs résultats de séchage,
entrouvrez la porte pendant quelques
minutes.
• Si vous ne mettez pas l'appareil à
l'arrêt trois minutes après la fin du
programme de lavage :
– tous les voyants s'éteignent,
– une ligne horizontale apparaît sur
l'affichage numérique,
Cela permet de diminuer la consommation d'énergie.
Si l'on appuie sur une touche quelconque, l'affichage et les voyants se
rallument.
RETIREZ LES ARTICLES DES PANIERS
• Attendez que la vaisselle refroidisse avant
de la retirer du lave-vaisselle. La vaisselle
encore chaude est sensible aux chocs.
• Déchargez d'abord le panier inférieur,
puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L’acier inox refroidit
plus rapidement que la vaisselle.
Page 14
14 electrolux
PROGRAMMES DE LAVAGE
Programme Niveau de sa-
1)
2)
3)
1) Le lave-vaisselle détecte le degré de salissure et la quantité de vaisselle présente dans les paniers. Il ajuste
automatiquement la température et la quantité d'eau, la consommation d'énergie et la durée du programme.
2) Ce programme vous permet de laver une charge de vaisselle légèrement sale. Il offre de bons résultats de lavage
en peu de temps.
3) Il s'agit du programme standard pour les instituts de tests. Ce programme vous permet d'utiliser le plus
efficacement votre consommation d'eau et d'énergie pour les plats et couverts avec un niveau normal de
salissure. Reportez-vous à la brochure fournie pour connaître les résultats des tests.
lissure
Tout Vaisselle, couverts,
Légèrement sale Vaisselle et couverts Lavage à 60 °C
Très sale Vaisselle, couverts,
Normalement
sale
Ce programme permet de rincer les plats
rapidement. Cela empêche les restes de
nourriture de coller sur les plats et évite
les mauvaises odeurs.
N'utilisez pas de produit de lavage avec
ce programme.
Type de charge Description du programme
plats et casseroles
plats et casseroles
Vaisselle et couverts Prélavage
Prélavage
Lavage à 45 °C ou 70 °C
Rinçages
Séchage
Rinçage
Prélavage
Lavage à 70 °C
Rinçages
Séchage
Lavage à 50 °C
Rinçages
Séchage
Rinçage
Valeurs de consommation
Programme
1) L'affichage indique la durée du programme.
1)
Ces valeurs de consommation peuvent
changer en fonction de la pression et
Énergie (kWh) Eau (litres)
1,1-1,7 11-22
0,9 9
1,8-2,0 22-24
1,0-1,1 13-15
0,1 4
tions d'alimentation électrique et de la
quantité de vaisselle.
de la température de l'eau, des varia-
ENTRETIEN ET NETTOYAGE
POUR RETIRER ET NETTOYER LES
FILTRES
Avec des filtres sales, les résultats du lavage sont moins satisfaisants.
Le lave-vaisselle possède 3 filtres :
1. filtre grossier (A)
2. microfiltre (B)
Page 15
electrolux 15
3. filtre plat (C).
A
A
B
B
C
C

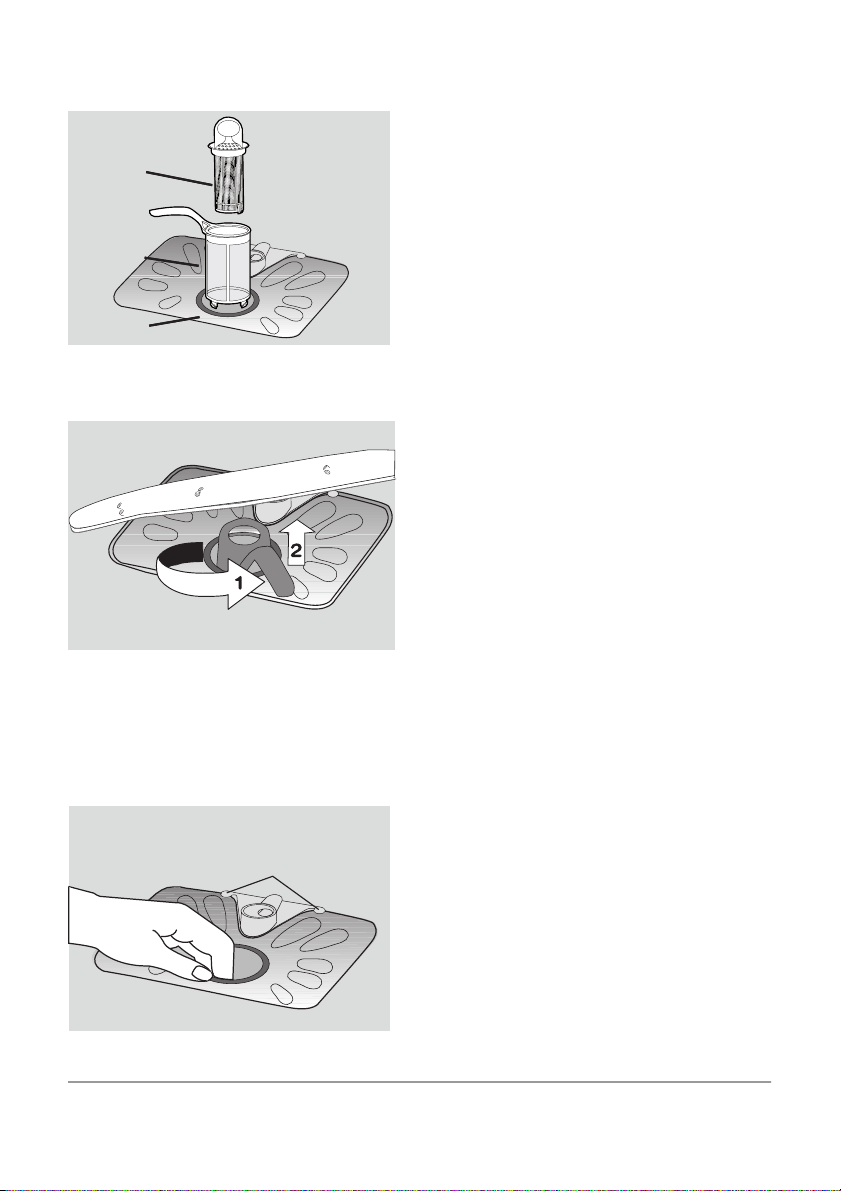

1. Pour déverrouiller le système de filtra-
ge, tournez la poignée du microfiltre (B)
d'environ 1/4 de tour vers la gauche.
2. Retirez le système de filtrage.
3. Saisissez le filtre grossier (A) par la poi-
gnée annulaire.
4. Retirez le filtre grossier (A) du microfiltre
(B).
5. Retirez le filtre plat (C) du fond de la cu-
ve.
6. Nettoyez les filtres sous l'eau courante.
7. Replacez le filtre plat (C) dans sa position initiale. Vérifiez qu'il est correctement placé sous les deux guides (D).
8. Placez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à la fois.
9. Remettez le système de filtre en place.
10. Bloquez-le en tournant la poignée du
microfiltre (B) dans le sens des aiguilles
d'une montre jusqu'à la butée.
POUR NETTOYER LES BRAS
D'ASPERSION
Ne retirez pas les bras d’aspersion.
Si des résidus ont bouché les orifices des
bras d'aspersion, éliminez ceux-ci à l'aide
d'un objet pointu.
NETTOYAGE DES SURFACES
EXTERNES
Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide.
Utilisez uniquement un peu d'eau savonneuse.
N'utilisez en aucun cas des substances
abrasives, des tampons à récurer ou des
solvants (acétone).
D
EN CAS D'ANOMALIE DE FONCTIONNEMENT
L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.
Dans un premier temps, essayez de trouver
une solution au problème (reportez-vous au
Page 16
16 electrolux
tableau). Si vous n'y parvenez pas, contactez votre service après-vente.
Pour certaines anomalies, l'écran affiche un code d’alarme :
•
- L'appareil n'est pas approvisionné
en eau.
•
- L'appareil ne vidange pas
Anomalie de fonctionne-
ment
L'appareil n'est pas approvisionné en eau.
La pression d'eau est trop bas-
Le robinet d'arrivée d’eau est
Le filtre situé dans le tuyau
Le tuyau d'arrivée d'eau n'a
Le tuyau d'arrivée d'eau est en-
L'appareil ne se vidange pas. Le robinet de l'évier est bou-
Le tuyau de vidange n'a pas
Le tuyau de vidange est en-
Le système de sécurité anti-débordement s'est déclenché.
Le programme de lavage ne
démarre pas.
La fiche du câble d’alimentation
Le fusible de la boîte à fusibles
La fonction Départ différé est
Cause possible Solution possible
Le robinet d'arrivée d'eau est
obstrué ou entartré.
se.
fermé.
d'arrivée d'eau est bouché.
pas été installé correctement.
dommagé.
ché.
été raccordé correctement.
dommagé.
Fermez le robinet d'eau et con-
La porte de l'appareil est ouverte.
n'est pas branchée à la prise
de courant.
a disjoncté.
sélectionnée.
Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.
Si l'anomalie persiste, contactez le service
après-vente.
Si d'autres codes d'alarme s'affichent, contactez le service après-vente.
•
- Le système de sécurité anti-débor-
dement s'est déclenché.
Avertissement Mettez à l'arrêt
l'appareil avant d'effectuer les
contrôles.
Les informations nécessaires au service
après-vente figurent sur la plaque signalétique.
Inscrivez les éléments suivants :
–Modèle
(MOD.) ....................................................
....
Nettoyez le robinet d'arrivée
d'eau.
Contactez votre compagnie locale de distribution des eaux.
Ouvrez le robinet d'arrivée
d'eau.
Nettoyez le filtre.
Vérifiez que le tuyau est bien
raccordé.
Assurez-vous que le tuyau
d'arrivée d'eau n'est pas endommagé.
Nettoyez le robinet de l'évier.
Vérifiez que le tuyau est bien
raccordé.
Assurez-vous que le tuyau de
vidange n'est pas endommagé.
tactez votre service après-vente.
Fermez la porte de l'appareil.
Branchez le câble d'alimentation.
Remplacez le fusible.
• Annulez le départ différé.
• Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.
Page 17
electrolux 17
– Référence produit
(PNC) ..........................................
–Numéro de série
(S.N.) ..............................................
LES RÉSULTATS DE LAVAGE ET DE SÉCHAGE NE SONT PAS SATISFAISANTS
Problème Cause possible Solution possible
La vaisselle n’est pas propre. Vous n'avez pas sélectionné le
Vous n'avez pas placé les arti-
Les bras d’aspersion ne pou-
Les filtres sont encrassés ou
Vous avez utilisé trop peu de
Traces de tartre sur la vaisselle. Le réservoir de sel régénérant
Réglage incorrect du niveau de
Le bouchon du réservoir de sel
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre.
Traces de gouttes d'eau séchée sur les verres et la vaisselle
Il se peut que le produit de la-
La vaisselle est mouillée. Le programme de lavage choisi
La vaisselle est mouillée et terne.
La fonction « Tout en 1 » est
programme approprié pour ce
type de vaisselle et de salissure.
cles dans les paniers de façon
à ce que l'eau puisse accéder
à toutes les surfaces.
vaient pas tourner librement. La
vaisselle est mal positionnée
dans les paniers.
mal montés et installés.
produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.
est vide.
l'adoucisseur d'eau.
régénérant n'a pas été vissé
correctement.
La quantité de liquide de rinçage est trop élevée.
La quantité de liquide de rinçage est trop basse.
vage soit en cause.
n'avait pas de phase de séchage ou avait une phase de séchage courte.
Le distributeur de liquide de
rinçage est vide.
activée (cette fonction désactive automatiquement le distributeur de liquide de rinçage).
Vérifiez que ce programme de
lavage est approprié pour ce type de vaisselle et de salissure.
Placez les articles correctement
dans les paniers.
Vérifiez qu'une disposition incorrecte de la vaisselle ne bloque pas les bras d'aspersion.
Assurez-vous que les filtres
sont propres et correctement
montés et installés.
Vérifiez que la quantité de produit de lavage est suffisante.
Remplissez le réservoir de sel
régénérant avec du sel spécial
pour lave-vaisselle.
Ajustez l'adoucisseur d'eau au
niveau correct.
Assurez-vous que le bouchon
du réservoir de sel est correctement fermé.
Réduisez la quantité du liquide
de rinçage.
Augmentez la quantité du liquide de rinçage.
Utilisez une autre marque de
produit de lavage.
Pour de meilleurs résultats de
séchage, entrouvrez la porte
pendant quelques minutes.
Remplissez le distributeur de liquide de rinçage.
Activez le distributeur de liquide
de rinçage.
Page 18
18 electrolux
POUR ACTIVER LE DISTRIBUTEUR DE
LIQUIDE DE RINÇAGE
1. Mettez l'appareil à l'arrêt.
2. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée.
3. Tournez le sélecteur de programme
vers la gauche jusqu’à ce que l'indica-
6. Appuyez sur la touche Départ/Annulation pour modifier le réglage.
– L'affichage indique le nouveau régla-
ge.
7. Tournez le sélecteur de programmes
sur la position Arrêt pour mémoriser
l'opération.
teur de programme corresponde au
premier programme de lavage sur le
bandeau de commande.
4. Relâchez la touche Départ/Annulation.
– L'afficheur indique le réglage électro-
nique de l'adoucisseur d'eau.
5. Tournez le sélecteur de programme
vers la gauche jusqu’à ce que l'indicateur de programme corresponde au
deuxième programme de lavage sur le
bandeau de commande.
– Le niveau actuel est indiqué sur l'affi-
chage numérique.
Distributeur de liquide
de rinçage désactivé
Distributeur de liquide
de rinçage activé
CARACTÉRISTIQUES TECHNIQUES
Dimensions Largeur 596 mm
Hauteur 818-898 mm
Profondeur 575 mm
Pression de l'eau d'alimentation Minimale 0,5 bar (0,05 MPa)
Maximale 8 bar (0,8 MPa)
Arrivée d'eau
Capacité Couverts 12
1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).
1)
La plaque signalétique située sur le
bord intérieur de la porte de l'appareil
donne des informations sur le branchement électrique.
Si l'eau chaude est produite à partir de
sources énergétiques alternatives plus
Eau froide ou eau chaude maximum 60 °C
respectueuses de l'environnement (par
ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un
raccordement à l'eau chaude pour réduire la consommation énergétique.
EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Page 19
electrolux 19
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les bacs
de recyclage prévus à cet effet.
Page 20
www.electrolux.com/shop
156955480-A-262011
Loading...
