Page 1
notice d'utilisation
Lave-vaisselle
ESI64052
Page 2
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
Sommaire
Consignes de sécurité 3
Description de l'appareil 4
Bandeau de commande 5
Avant la première utilisation 6
Réglage de l'adoucisseur d'eau 7
Utilisation du sel régénérant 8

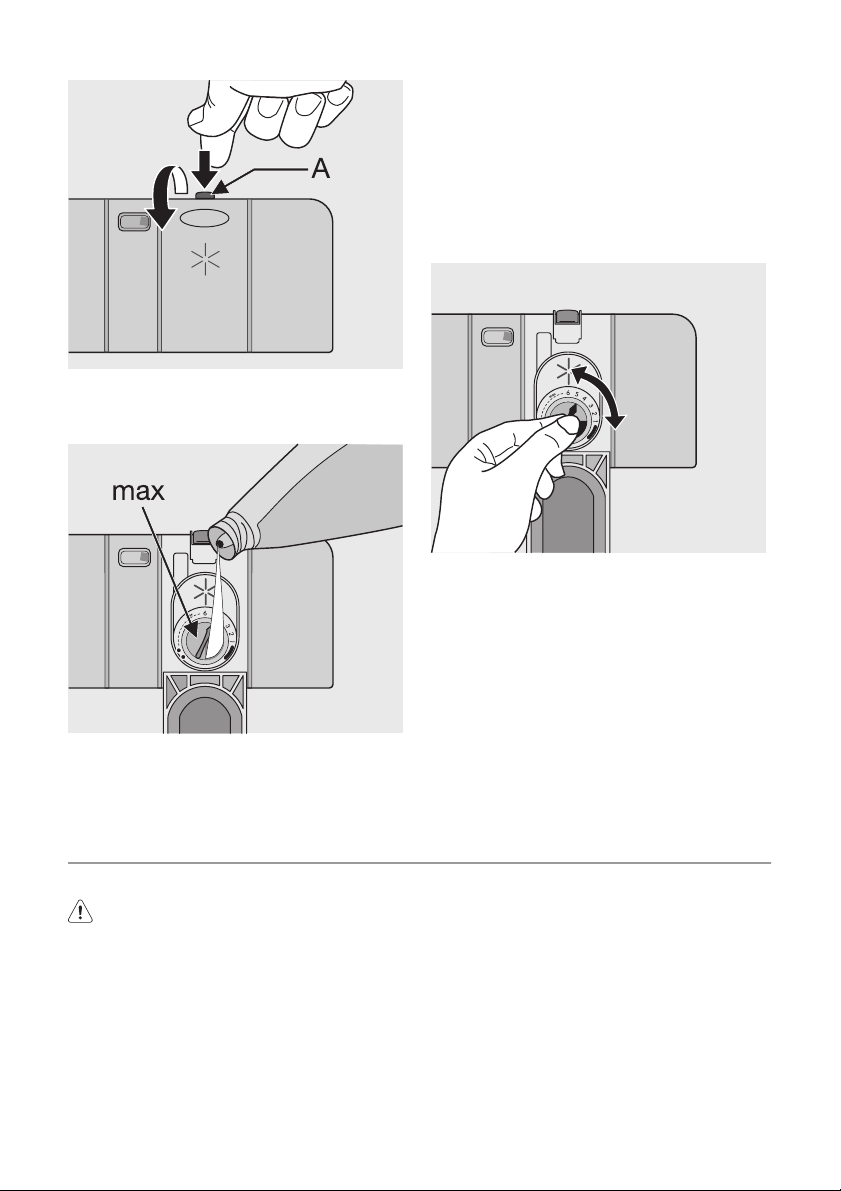

Utilisation du liquide de rinçage 8

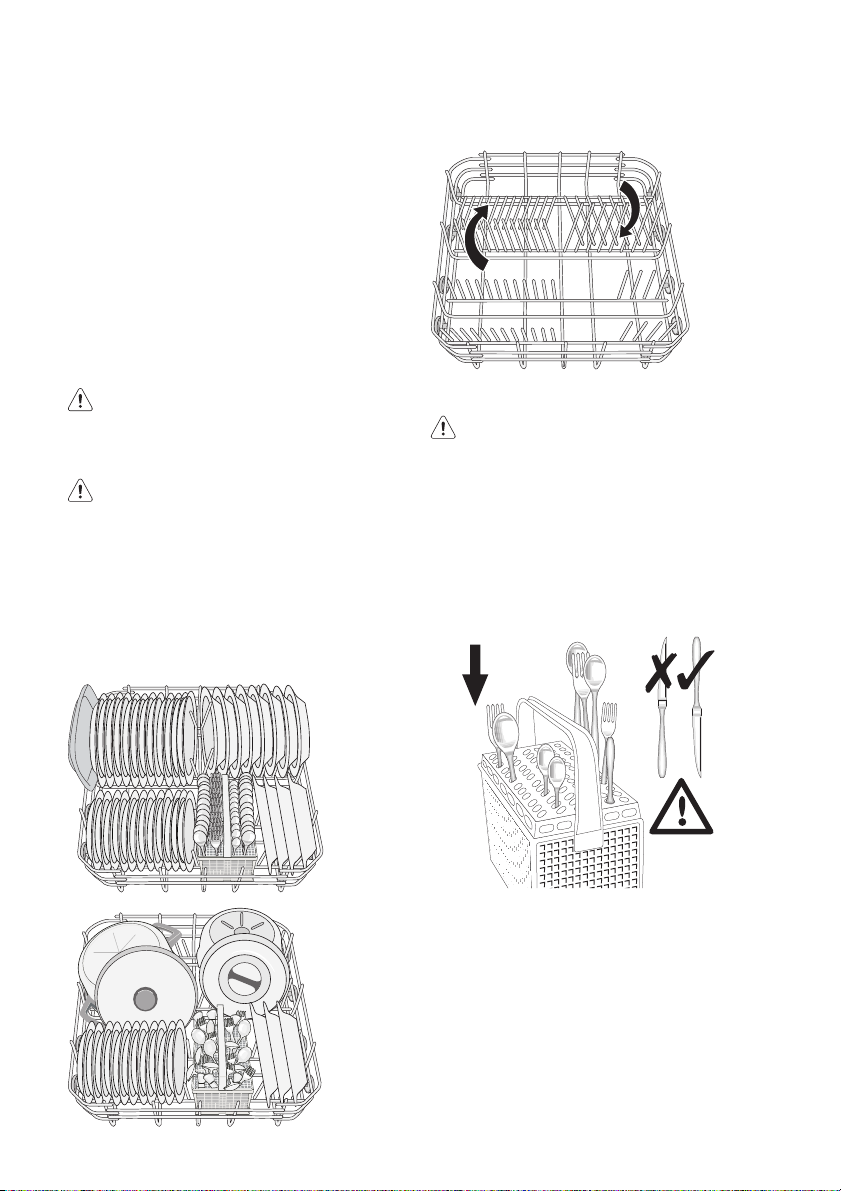

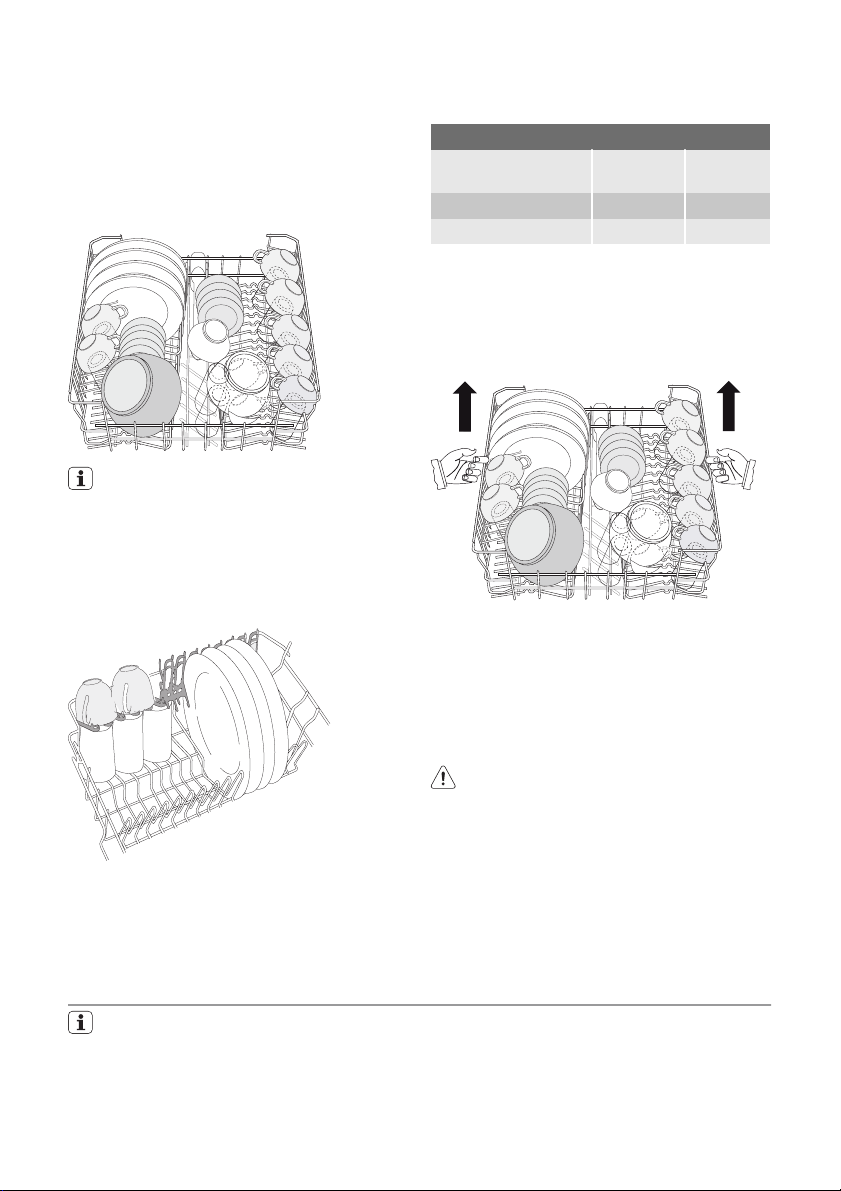

Rangement des couverts et de la vaisselle
Utilisation du produit de lavage 11
Fonction "Tout en 1" 12
Sélection et départ d'un programme de
lavage 13
Sous réserve de modifications
Programmes de lavage 15
Entretien et nettoyage 16
En cas d'anomalie de fonctionnement
Caractéristiques techniques 18
Installation 18

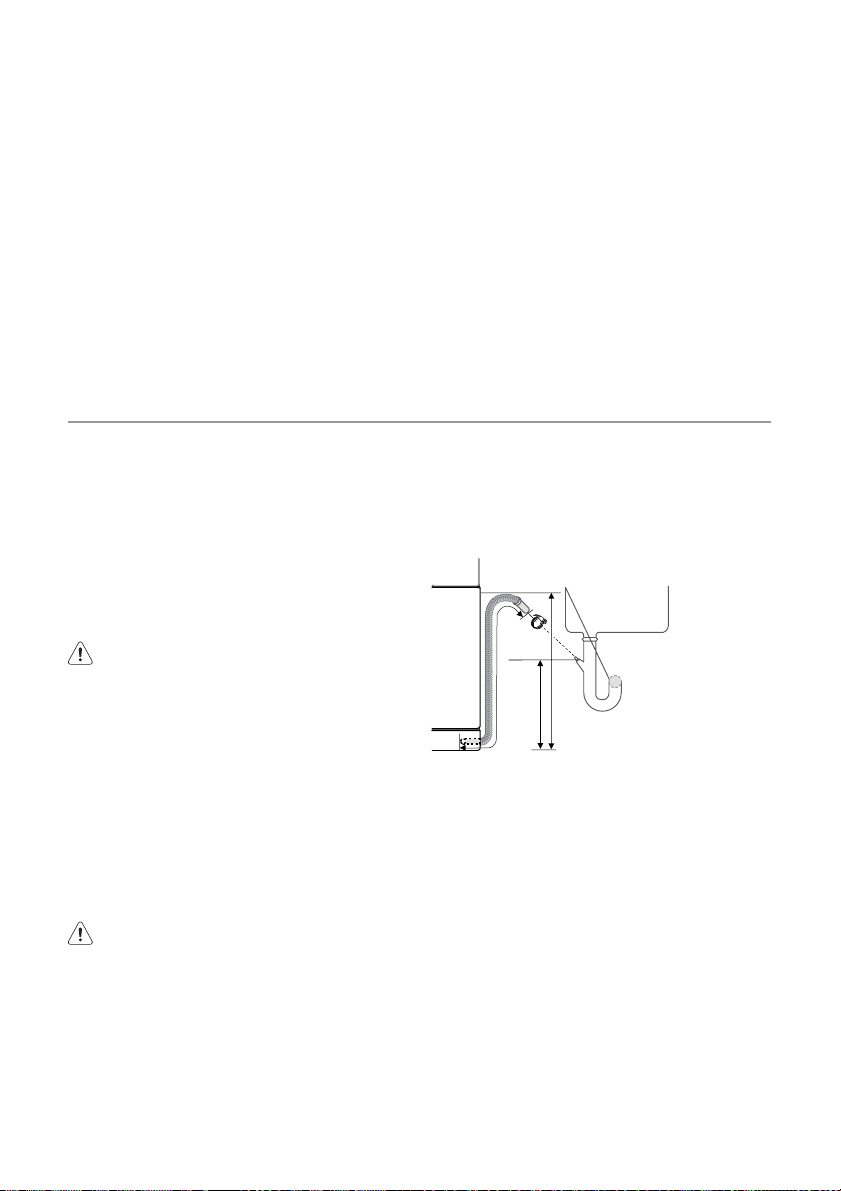

Raccordement à l'arrivée d'eau 19
Branchement électrique 20
En matière de protection de
9
l'environnement 20
17
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire
impérativement les préconisations suivantes avant toute utilisation de votre
appareil.
Avertissement Pour éviter tout risque
de détérioration de l'appareil,
transportez-le dans sa position
d'utilisation muni de ses cales de
transport (selon modèle). Au déballage
de celui-ci, et pour empêcher des
risques d'asphyxie et corporel, tenez les
matériaux d'emballage hors de la portée
des enfants.
Avertissement Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectués par un professionnel
qualifié.
Avertissement Votre appareil a été
conçu pour être utilisé par des adultes.
Il est destiné à un usage domestique
normal. Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il a
été conçu. Vous éviterez ainsi des
risques matériel et corporel.
Avertissement Débranchez votre
appareil avant toute opération de
nettoyage manuel. N'utilisez que des
produits du commerce non corrosifs ou
non inflammables. Toute projection
d'eau ou de vapeur est proscrite pour
écarter le risque d'électrocution.
Avertissement Si votre appareil est
équipé d'un éclairage, débranchez
l'appareil avant de procéder au
changement de l'ampoule (ou du néon,
etc.) pour éviter de s'électrocuter.
Avertissement Afin d'empêcher des
risques d'explosion et d'incendie, ne
placez pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité ou
sur l'appareil.
Page 3
electrolux 3
Avertissement Lors de l a m ise au rebut
de votre appareil, et pour écarter tout
risque corporel, mettez hors d'usage ce
qui pourrait présenter un danger:
coupez le câble d'alimentation au ras de
l'appareil. Informez-vous auprès des
services de votre commune des endroits
Consignes de sécurité
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce
manuel avant l'installation et l'utilisation.
Conservez ces instructions à proximité
de l'appareil. Les utilisateurs doivent
connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.
Utilisation réglementaire
• Cet appareil est exclusivement destiné à
un usage domestique.
• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une
explosion !
• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas. ou posez-les en position horizontale
dans le panier supérieur.
• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante
peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet
d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaisselle.
autorisés pour la mise au rebut de
l'appareil.
Veuillez maintenant lire attentivement
cette notice pour une utilisation optimale de votre appareil.
Contactez votre service après vente. Exigez des pièces d'origine.
Sécurité générale
• Les personnes (y compris les enfants) qui
souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se
sont pas familiarisées avec le mode de
fonctionnement de l'appareil, ne doivent
pas l'utiliser. Elles doivent être surveillées
ou dirigées par une personne responsable
de leur sécurité.
• Respectez les consignes de sécurité du
fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des
résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout
risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas
sur la porte ouverte.
Sécurité enfants
• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent
pas avec l'appareil.
• Rangez les emballages hors de la portée
des enfants. Ils présentent un risque de
suffocation.
• Rangez les détergents dans un endroit
sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de
l'appareil quand la porte est ouverte.
Page 4
4 electrolux
Avertissement
Le produit de lavage pour
lavevaisselle est dangereux!
Le produit de lavage est très corrosif;
tout accident provoqué par ce détergent
doit impérativement faire l'objet d'un
appel à votre centre antipoison régional
et à un médecin. Si quelqu'un a avalé du
produit de lavage pour lave-vaisselle, il
fautimmédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment à
l'eau en attendant l'intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée des
enfants. Ne laissez jamais la porte
ouverte lorsque l'appareil contient du
détergent.
Nous vous recommandons de remplir le
réservoir de produit de lavage juste
avant de démarrer un programme.
Installation
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez
pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
Description de l'appareil
• Déballez l'appareil avant de l'utiliser pour
la première fois.
• Une personne compétente et qualifiée doit
prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit
prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
• N'utilisez pas l'appareil :
– si le câble secteur ou les tuyaux d'eau
sont endommagés,
– si le bandeau de commande, le plan de
travail ou la plinthe sont endommagés,
si vous pouvez accéder à l'intérieur de
l'appareil.
Contactez le service après-vente de votre
magasin vendeur.
• Ne percez pas dans les côtés de l'appareil
pour ne pas endommager les composants
électriques et hydrauliques.
Avertissement Respectez
scrupuleusement les consignes
données pour les branchements
électriques et le raccordement de l'eau.
1 Panier supérieur 2 Sélecteur de dureté de l'eau
Page 5
electrolux 5
3 Réservoir de sel régénérant
4 Distributeur de détergent
5 Distributeur de liquide de rinçage
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
6 Plaque signalétique
Bandeau de commande
6 578
1 2 3 4
1 Sélecteur de programmes
2 Touche Départ/Annulation (Start/Cancel)
3 Touche "Tout en 1" (Multitab)
4 Touche Départ différé (Delay)
5 Affichage numérique
6 Voyants
7 Indicateur de programme
8 Position Arrêt
Voyants
Lavage S'allume quand la phase de lavage ou de rinçage est en cours.
Séchage S'allume quand la phase de séchage est en cours.
Tout en 1 S'allume lorsque vous activez la fonction "Tout en 1". Reportez-vous au
1)
Sel
Liquide de rinçage
1) Lorsque les réservoirs à sel et/ou à liquide de rinçage sont vides, les voyants correspondants ne
s'allument pas pendant qu'un programme est en cours.
Sélecteur de programme
• Pour mettre l'appareil sous tension ou
pour sélectionner un programme de lavage, tournez le sélecteur vers la droite ou la
chapitre « Fonction "Tout en 1" ».
S'allume lorsque le réservoir à sel régénérant doit être rempli. Reportez-vous
au chapitre « Utilisation du sel régénérant ».
Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le
fonctionnement de l'appareil.
1)
S'allume lorsque le réservoir de liquide de rinçage doit être rempli. Reportezvous au chapitre "Utilisation du liquide de rinçage".
gauche. L'indicateur de programme du
sélecteur doit correspondre à l'un des programmes de lavage sur le bandeau de
commande. Si l'indicateur de programme
Page 6
6 electrolux
correspond à un programme de lavage, la
durée du programme apparaît sur l'affichage numérique. Si l'indicateur de programme ne correspond pas à un programme de lavage, deux barres horizontales
apparaissent sur l'affichage numérique.
• Pour mettre à l'arrêt l'appareil, tournez le
sélecteur jusqu'à ce que l'indicateur de
programme coïncide avec la position arrêt.
Tournez le sélecteur pour :
– Régler l'adoucisseur d'eau. Reportez-
vous au chapitre "Réglage de l'adoucis-
seur d'eau".
– Activer/désactiver le distributeur de liquide
de rinçage. Reportez-vous au chapitre
"Fonction Tout en 1".
Touche Départ/Annulation
Appuyez sur la touche Départ/Annulation
pour :
• Démarrer le programme de lavage. Repor-
tez-vous au chapitre "Réglage et départ
d'un programme de lavage".
• Annuler un programme de lavage en
cours. Reportez-vous au chapitre "Régla-
ge et départ d'un programme de lavage".
• Régler le niveau de l'adoucisseur d'eau.
Reportez-vous au chapitre "Réglage de
l'adoucisseur d'eau".
• Activer/désactiver le distributeur de liquide
de rinçage. Reportez-vous au chapitre
"Fonction Tout en 1".
Touche "Tout en 1"
Appuyez sur cette touche pour activer/désactiver la fonction "Tout en 1". Reportezvous au chapitre "Fonction Tout en 1".
Touche Départ différé
Cette touche permet de différer le départ du
programme de lavage de 1 à 19 heures.
Consultez le chapitre "Sélection et départ
d'un programme de lavage".
Affichage numérique
L'affichage indique :
• Niveau de dureté sur lequel est réglé
l'adoucisseur d'eau.
• L'activation/désactivation du distributeur
de liquide de rinçage (seulement si la fonction "Tout en 1" est activée).
• Durée du programme.
• Temps restant avant la fin du programme.
• Fin du programme de lavage, un zéro apparaît sur l'affichage numérique.
• Décompte du départ différé.
• Les codes d'anomalie de l'appareil.
Mode programmation
L'appareil se trouve en mode Programmation lorsque :
• Un ou plusieurs voyants de phase s'allument.
• La durée du programme clignote sur l'affichage numérique.
L'appareil doit être en mode programmation
afin de pouvoir :
– sélectionner un programme de lavage.
– régler l'adoucisseur d'eau.
– activer/désactiver le distributeur de liquide
de rinçage.
L'appareil n'est pas en mode Programmation lorsque :
• Un ou plusieurs voyants de phase s'allument.
• La durée du programme ne clignote pas.
Dans ce cas, pour revenir au mode Programmation, annulez le programme. Reportezvous au chapitre "Réglage et départ d'un
programme de lavage".
Avant la première utilisation
Appliquez la procédure pas à pas en vous
reportant aux instructions suivantes :
1. Réglez l'adoucisseur d'eau en fonction
du degré de dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de
l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant
avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de
rinçage.
4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.
5. Sélectionnez le programme de lavage en
fonction de la charge et du degré de salissure.
6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.
Page 7
electrolux 7
Si vous utilisez des pastilles de détergent
multifonctions ('3 en 1', '4 en 1', '5 en
1', etc.), reportez-vous au chapitre
"Fonction Tout en 1".
Réglage de l'adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux et
les sels de l'alimentation en eau. Les sels et
les minéraux peuvent affecter le fonctionnement de l'appareil.
La dureté de l'eau est mesurée par échelles
équivalentes :
• °dH allemand.
•°TH français.
Dureté de l'eau Réglage de la dureté de l'eau
°dH °TH mmol/l degrés
51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10
43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9
37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8
29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7
23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6
19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2
< 4 < 7 < 0,7 < 5
1) Ne pas approvisionner en sel régénérant.
Réglez manuellement et électroniquement l'adoucisseur d'eau.
Réglage manuel
L'adoucisseur est réglé à l'usine sur la
position 2.
1. Ouvrez la porte.
2. Sortez le panier inférieur du lave-vaisselle.
3. Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2 (reportez-vous au
tableau).
4. Replacez le panier inférieur.
• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).
•Clarke.
Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous
auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.
Clarke
manuel électronique
1)
1
5. Fermez la porte.
Réglage électronique
L’appareil est réglé en usine sur la posi-
tion 5.
L'appareil doit être mis à l'arrêt.
1)
1
1. Appuyez sur la touche Départ/Annulation
et maintenez-la appuyée. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme
Page 8
8 electrolux
corresponde au premier programme de
lavage sur le bandeau de commande.
2. Lorsque le niveau réglé actuellement apparaît sur l'affichage numérique, relâchez
la touche Départ/Annulation.
Exemples :
–
niveau 5 =
–
niveau 10 =
Utilisation du sel régénérant
Attention Utilisez uniquement du sel
régénérant pour lave-vaisselle. Les
autres types de sel peuvent
endommager l'adoucisseur.
Attention Les grains de sel et l'eau
salée au fond de l'appareil peuvent
favoriser une corrosion. Remplissez
l'appareil de sel avant de démarrer un
programme de lavage pour éviter la
formation de corrosion.
Procédez de la manière suivante pour
remplir le réservoir :
1. Tournez le bouchon vers la gauche pour
ouvrir le réservoir à sel.
2. Remplissez le réservoir d'un litre d'eau
(uniquement lors de la première opération).
3. Utilisez un entonnoir pour verser le sel.
3. Appuyez sur la touche Départ/Annulation
pour modifier le niveau de l'adoucisseur
d'eau. Chaque pression de la touche détermine le passage au niveau suivant.
4. Tournez le sélecteur de programme sur
la position Arrêt pour sauvegarder l'opération.
4. Eliminez le sel qui se trouve autour de
l'ouverture du réservoir.
5. Vissez le bouchon vers la droite pour refermer le réservoir à sel.
Il est normal que l'eau déborde du réservoir au moment où vous le remplissez
de sel.
Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste
pas allumé.
Utilisation du liquide de rinçage
Attention Utilisez uniquement un liquide
de rinçage pour lave-vaisselle.
N'utilisez aucun autre produit qui n'est
pas adapté au lave-vaisselle (par ex,
agent nettoyant pour lave-vaisselle, détergent liquide). Cela aurait pour effet
d'endommager l'appareil.
Le liquide de rinçage permet de sécher
la vaisselle sans laisser de traces.
Le liquide de rinçage est automatiquement ajouté à la dernière phase du rinçage.
Procédez de la manière suivante pour remplir
le distributeur :
1. Appuyez sur la touche (A) pour ouvrir le
distributeur.
Page 9
2. Remplissez le distributeur de liquide de
rinçage. Le repère 'max.indique le niveau
maximum.
3. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absorbant pour éviter la formation de mousse
pendant le programme de lavage.
electrolux 9
4. Fermez le distributeur de liquide de rinçage.
Réglage du dosage du liquide de rinçage
Le sélecteur est réglé d'usine sur le niveau 4.
Adaptez le dosage de liquide de rinçage à
l'aide du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage maximum).
1. Tournez le sélecteur pour augmenter ou
réduire le niveau.
– Augmentez la dose si la vaisselle pré-
sente des traces de calcaire ou des
gouttes d'eau.
– Si des rayures blanches sont présen-
tes sur la vaisselle, ou si les verres ou
les lames de couteaux sont recouverts
d'un film bleuâtre, il convient de réduire
le dosage.
Rangement des couverts et de la vaisselle
Conseils utiles
Attention Ce lave-vaisselle est conçu
pour laver la vaisselle et les ustensiles de
cuisine pouvant être lavés en machine.
Tout objet absorbant l'eau (chiffon, éponges
de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.
• Avant de charger la vaisselle, veillez à :
– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au fond
desquelles adhèrent des restes d'aliments brûlés ou attachés.
• Lorsque vous chargez la vaisselle et les
couverts :
– Chargez les articles creux tels que tas-
ses, verres et casseroles, etc. en les retournant.
– Assurez-vous que l'eau ne s'accumule
pas dans un creux ou dans un fond
bombé.
– Assurez-vous que la vaisselle et les cou-
verts ne soient pas insérés les uns dans
les autres, ou ne se chevauchent.
Page 10
10 electrolux
– Assurez-vous que les couverts et la
vaisselle ne recouvrent pas d'autres ustensiles.
– Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.
– Placez les petites pièces dans le panier
à couverts.
• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau. Ces articles ne seront pas
séchés aussi bien que les articles en porcelaine et en acier.
• Placez les articles légers (bols,...) dans le
panier supérieur. Disposez-les de façon à
ce qu'ils ne puissent se retourner.
Attention Assurez-vous que la vaisselle
et les couverts n'entravent pas la
rotation du bras d'aspersion avant de
lancer un programme de lavage.
Avertissement Fermez toujours la
porte après avoir chargé ou déchargé
l'appareil. Une porte ouverte est source
de danger.
Panier inférieur
Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.
Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger des casseroles,
des poêles et des saladiers.
Panier à couverts
Avertissement Ne placez pas les
couteaux longs en position verticale.
Disposez les éléments longs et
coupants à l'horizontale dans le panier
supérieur. Attention aux éléments
coupants.
Placez les fourchettes et les cuillères, manche tourné vers le bas.
Les couteaux, manche tourné vers le haut.
Les pointes de couteaux qui dépassent du
fond du panier pourraient entraver la rotation
du bras d'aspersion inférieur. Placez les couteaux, manche tourné vers le bas.
Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.
Utilisez le séparateur à couverts. Si la taille et
la forme des couverts ne le permettent pas,
retirez le séparateur.
Page 11
electrolux 11
Panier supérieur
Le panier supérieur est conçu pour des assiettes (de 24 cm de diamètre maximum),
sous-tasses, saladiers, tasses, verres, casseroles et couvercles. Disposez la vaisselle
de façon à ne pas empêcher l'eau de circuler
librement autour.
Les assiettes doivent être placées dans
le fond du panier supérieur. Inclinez-les
vers l'avant.
Placez les verres à long pied dans les supports pour tasses en les retournant. Pour la
vaisselle de grande dimension, rabattez les
supports pour tasses vers le haut.
Réglage de la hauteur du panier
supérieur
Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez
d'abord le panier supérieur dans sa position
la plus haute.
Hauteur maximale de la vaisselle
Panier su-
périeur
Position haute 20 cm 31 cm
Position basse 24 cm 27 cm
Panier in-
férieur
Pour verrouiller le panier supérieur dans sa
position la plus haute, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés
jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.
Pour verrouiller le panier supérieur dans sa
position la plus basse, procédez comme
suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés.
3. Tenez le mécanisme et laissez-le retomber lentement.
Attention
• Ne soulevez ou n'abaissez jamais le
panier d'un seul côté uniquement.
• Si le panier est en position haute, ne
placez pas de tasses sur les supports
pour tasses.
Utilisation du produit de lavage
Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles)
spécialement conçus pour une utilisation au lave-vaisselle.
Veuillez respecter les indications du fabricant figurant sur l'emballage :
• Le dosage recommandé par le fabricant.
• Les consignes de stockage.
Page 12
12 electrolux
En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

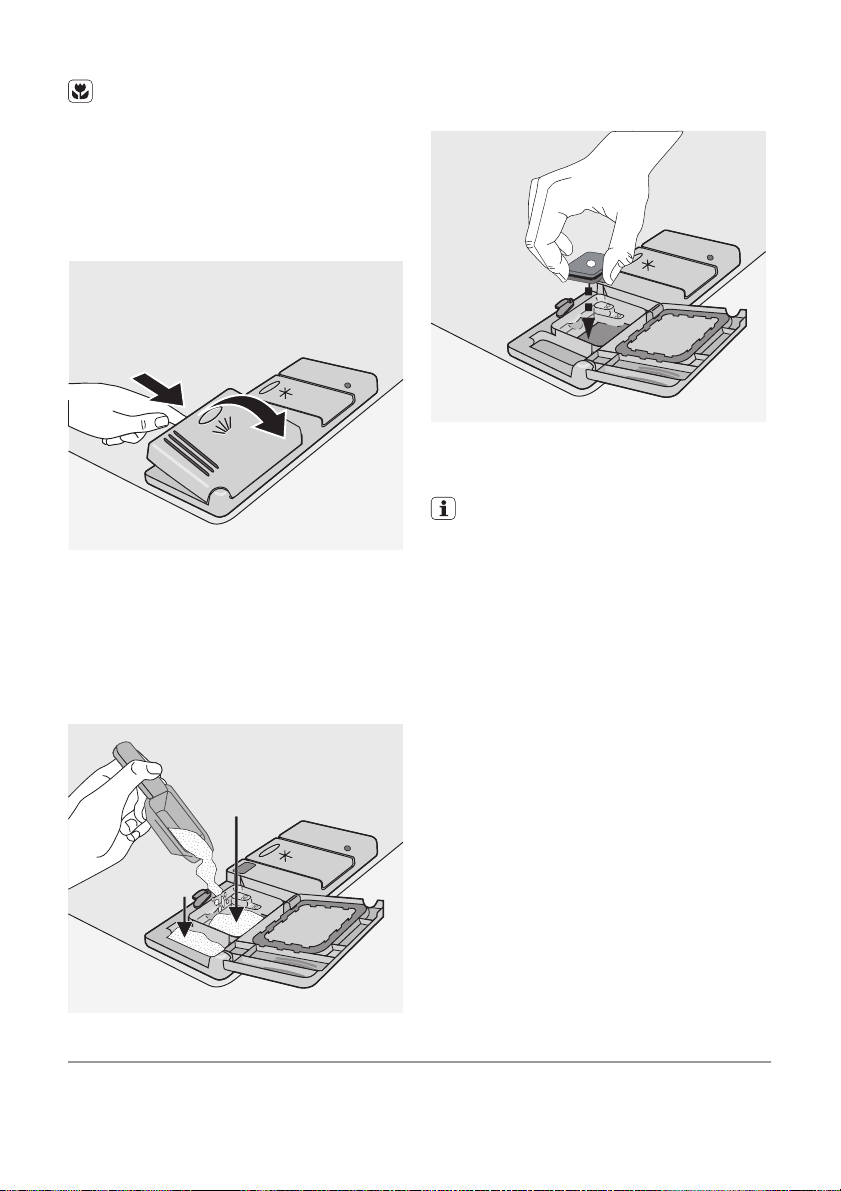

Procédez de la manière suivante pour remplir
le distributeur :
1. Ouvrez le couvercle du distributeur de
détergent.
2. Remplissez le distributeur ( A). Le repère
indique le niveau de dosage :
20 = environ 20 g de produit de lavage
30 = environ 30 g de produit de lavage.
3. Si vous sélectionnez un programme de
lavage avec prélavage, versez une dose
supplémentaire dans le compartiment
( B).
4. Si vous utilisez des pastilles de détergent,
placez-les dans le distributeur ( A).
5. Fermez le couvercle du distributeur. Appuyez sur le couvercle jusqu'à ce qu'il soit
verrouillé.
Le produit de lavage se dissout avec une
rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous
utilisez les pastilles afin d'éliminer complètement le détergent.
A
B
Fonction "Tout en 1"
La fonction "Tout en 1" vous permet d'utiliser
des produits de lavage combinés en pastille.
Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de
sel régénérant. Ils peuvent également contenir d'autres substances.
Page 13
electrolux 13
Vérifiez que ces produits sont appropriés au
degré de dureté de l'eau d'alimentation.
Consultez les consignes du fabricant.
Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour
les programmes de lavage suivants.
Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinçage
et en sel à partir des réservoirs respectifs est
automatiquement désactivée. Les voyants
respectifs du sel et du liquide de rinçage sont
également désactivés.
L'utilisation de la fonction "Tout en 1" peut
entraîner une modification de la durée du cycle.
Activez ou désactivez la fonction "Tout
en 1" avant le départ du programme de
lavage.
Dès que le cycle a démarré, la fonction
"Tout en 1" ne peut plus être modifiée.
Si vous souhaitez exclure cette fonction,
il vous faudra d'abord annuler le réglage
du programme de lavage, désactivez la
fonction "Tout en 1". Dans ce cas, vous
devrez régler à nouveau le programme
de lavage.
Pour activer la fonction "Tout en 1" :
• Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'allume.
Pour désactiver la fonction "Tout en 1" :
• Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'éteint.
Procédez de la manière suivante si
les résultats de séchage ne sont pas
satisfaisants :
1. Remplissez le distributeur de liquide
de rinçage.
2. Activez le distributeur de liquide de
rinçage.
3. Réglez le dosage du liquide de rinçage sur 2.
• L'activation/la désactivation du distri-
buteur de liquide de rinçage est possible uniquement si la fonction "Tout
en 1" est activée.
Pour activer ou désactiver le distributeur de
liquide de rinçage :
L'appareil doit être mis à l'arrêt.
1. Appuyez sur la touche Départ/Annulation
et maintenez-la appuyée. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme
corresponde au premier programme de
lavage sur le bandeau de commande.
2. Relâchez la touche Départ/Annulation
lorsque l'affichage indique le niveau de
dureté de l'eau.
3. Tournez le sélecteur de programme vers
la gauche jusqu'à ce que l'indicateur de
programme corresponde au deuxième
programme de lavage sur le bandeau de
commande.
4. Le niveau actuellement réglé, apparaît sur
l'affichage numérique.
Distributeur de liquide
de rinçage désactivé
Distributeur de liquide
de rinçage activé
5. Appuyez sur la touche Départ/Annulation
pour modifier le réglage. L'affichage indique le nouveau réglage.
6. Tournez le sélecteur de programme sur
la position Arrêt pour sauvegarder l'opération.
Si vous souhaitez réutiliser des produits
de lavage traditionnels :
1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau
4. Faites un lavage sans vaisselle.
5. Réglez ensuite le degré de dureté de
l'eau en fonction de la dureté de l'eau
de votre région.
6. Réglez le dosage du liquide de rinçage.
Sélection et départ d'un programme de lavage
Procédez de la manière suivante pour sélectionner et démarrer un programme de lavage :
1. Fermez la porte.
Page 14
14 electrolux
2. Tournez le sélecteur pour choisir votre
programme. Reportez-vous au chapitre
"Programmes de lavage".
– Le(s) voyant(s) de phase du program-
me correspondant s'allume(nt).
– La durée du programme clignote sur
l'affichage numérique.
3. Appuyez sur la touche Départ/Annulation.
– Le programme démarre automatique-
ment.
– Lors du départ du programme, seul le
voyant de la phase en cours reste allumé. La durée du programme s'affiche
de manière fixe.
Lorsque le programme a démarré, vous
ne pouvez plus le modifier. Annulez le
programme de lavage.
Avertissement Annulez ou interrompez
un programme de lavage uniquement si
cela est absolument nécessaire.
Attention Ouvrez la porte avec
précaution. Une vapeur chaude peut
s'échapper de l'appareil.
Interruption d'un programme
Ouvrez la porte.
• Le programme s'arrête.
Fermez la porte.
• Le programme reprend à partir du mo-
ment de l'interruption.
Annulation d'un programme
• Appuyez sur la touche Départ/Annulation
et maintenez-la enfoncée.
– La durée du programme de lavage cli-
gnote sur l'affichage numérique.
– Un ou plusieurs voyants de phase s'al-
lument.
Le programme est annulé.
Vous pouvez alors procéder de la manière
suivante :
1. Éteindre l'appareil.
2. Sélectionner un nouveau programme.
Remplissez le distributeur de produit de
lavage avant de démarrer un nouveau programme.
Réglage et démarrage d'un programme
de lavage avec départ différé
1. Sélectionnez un programme de lavage.
2. Appuyez sur la touche Départ différé jusqu'à ce que le nombre d'heures corres-
pondant au départ différé souhaité s'affiche. Le délai du départ différé clignote sur
l'affichage numérique.
3. Appuyez sur la touche Départ/Annulation.
– Le compte à rebours est lancé.
– Les voyants de phase s'éteignent.
– Le délai affiché ne clignote plus mais
devient fixe.
Une fois le décompte du départ différé terminé, le programme de lavage démarre automatiquement. Le voyant de phase correspondant au programme en cours s'allume.
N'ouvrez pas la porte pendant le compte
à rebours afin de ne pas l'interrompre.
Quand vous refermez la porte, le compte
à rebours reprend à partir du point d'interruption.
Annulation d'un départ différé
1. Appuyez sur la touche Départ/Annulation
et maintenez-la appuyée.
– Le(s) voyant(s) de phase s'allume(nt).
– La durée du programme de lavage
s'allume sur l'affichage numérique.
2. Appuyez sur la touche Départ/Annulation
pour lancer le programme.
Fin du programme de lavage
Mettez l'appareil à l'arrêt dans les conditions
suivantes :
• L'appareil s'arrête automatiquement.
• Un zéro apparaît sur l'affichage numéri-
que.
• Les voyants de phase sont éteints.
Pour obtenir des résultats de séchage optimum, laissez la porte entrouverte pendant
quelques minutes avant de sortir la vaisselle.
Laissez la vaisselle refroidir avant de la sortir.
La vaisselle chaude se casse facilement.
Mode Veille
Si vous ne mettez pas l'appareil à l'arrêt à la
fin du programme de lavage, l'appareil se
met automatiquement en mode Veille. Le
mode Veille fait diminuer la consommation
d'énergie.
Trois minutes après la fin du programme,
tous les voyants s'éteignent et une barre horizontale apparaît sur l'affichage numérique.
Appuyez sur une touche pour revenir au mode Fin de programme.
Page 15
electrolux 15
Programmes de lavage
Programmes de lavage
Programme et
position du
sélecteur de
programme
1)
2)
3)
1) Pendant le programme AUTO, le degré de salissure de la vaisselle est déterminé par le degré de
turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend de la quantité
de vaisselle que contient alors l'appareil et du degré de salissure de celle-ci. L'appareil règle
automatiquement la température de l'eau pendant le lavage principal.
2) Programme de lavage quotidien parfait pour un lave-vaisselle modérément plein. Idéal pour une famille
de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.
3) Programme de test des organismes de normalisation. Veuillez consulter la brochure fournie
séparément pour connaître les résultats des essais.
Valeurs de consommation
Programme
1) La durée du programme de lavage apparaît sur l'afficheur.
Ces valeurs changent en fonction de la
pression et de la température de l'eau,
Degré de salissure Type de vaisselle Description du programme
Tous Vaisselle, couverts,
Normalement ou légèrement sale
Très sale Vaisselle, couverts,
Normalement sale Vaisselle et couverts Prélavage
Tous Charge partielle (à ef-
Durée (en minutes)
- 1,1-1,7 11-22
- 0,9 9
- 1,8-2,0 22-24
- 1,0-1,1 13-15
- 0,1 4
plats et casseroles
Vaisselle et couverts Lavage principal à 60° C
plats et casseroles
fectuer dans la journée).
1)
Énergie (en kWh) Eau (en litres)
Prélavage
Lavage principal à 45 °C ou 70 °C
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage
Rinçage final
Prélavage
Lavage principal à 70° C
2 rinçages intermédiaires
Rinçage final
Séchage
Lavage principal à 50° C
1 rinçage intermédiaire
Rinçage final
Séchage
1 rinçage à froid (pour éviter que
les restes d'aliments ne collent).
Il n'est pas nécessaire d'utiliser de
produit de lavage avec ce programme.
des variations dans l'alimentation électrique et de la quantité de vaisselle.
Page 16
16 electrolux
Entretien et nettoyage
Avertissement Mettez l'appareil à
l'arrêt avant de procéder au nettoyage
des filtres.
Nettoyage des filtres
Attention N'utilisez pas l'appareil sans
les filtres. Contrôlez que les filtres sont
correctement installés. Si les filtres ne
sont pas correctement installés, les
performances de lavage peuvent être
compromises et l'appareil pourrait être
endommagé.
Nettoyez les filtres, le cas échéant. Avec des
filtres sales les résultats du lavage sont inférieurs.

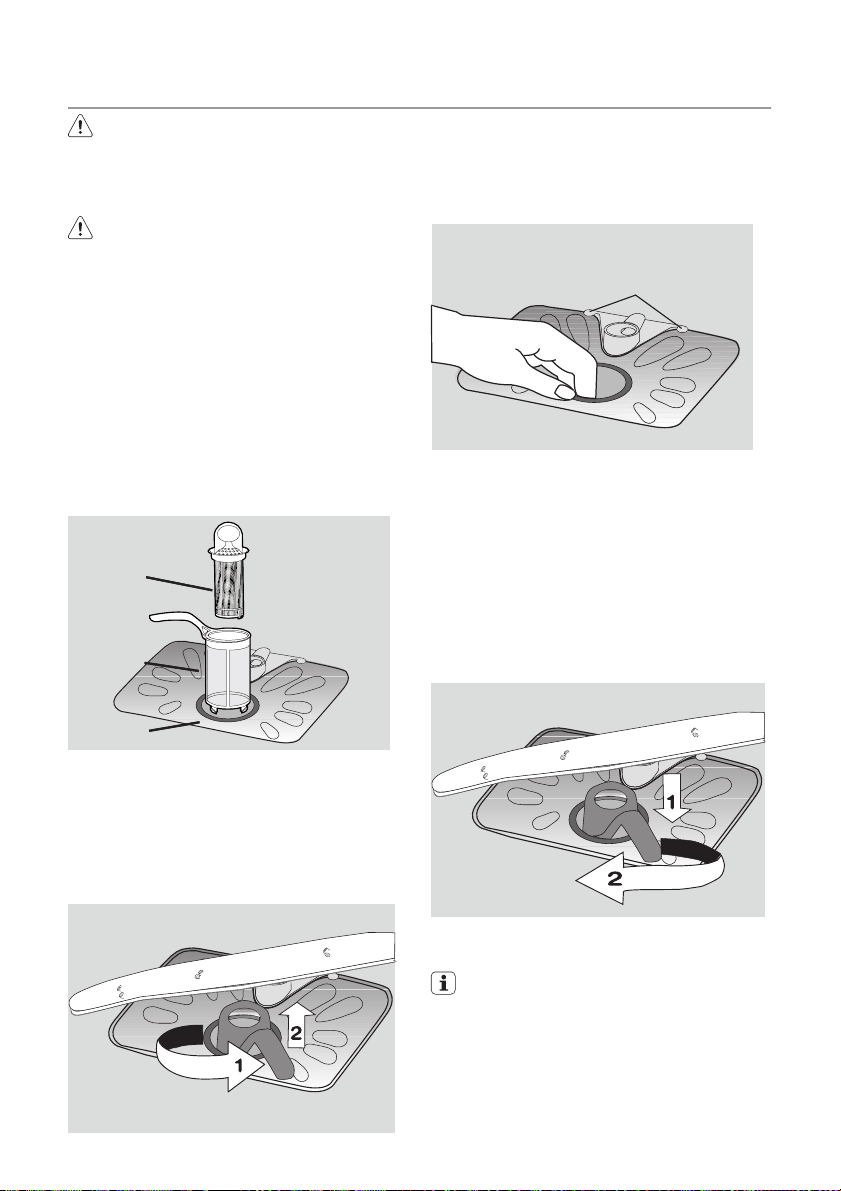

Le lave-vaisselle possède 3 filtres :
1. filtre grossier (A)
2. micro-filtre (B)
3. filtre plat (C)
A
A
B
B
5. Saisissez le filtre grossier (A) par la poignée annulaire.
6. Retirez le filtre grossier (A) du microfiltre
(B).
7. Retirez le filtre plat (C) du fond.
D
8. Nettoyez les filtres sous l'eau courante.
9. Replacez le filtre plat (C) dans le fond.
Veillez à ce qu'il soit bien installé sous les
deux rails (D).
10. Placez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à
la fois.
11. Mettez le système de filtrage en place.
12. Pour verrouiller le système de filtrage,
tournez à fond la poignée du microfiltre
(B) vers la droite.
C
C
Pour le nettoyage des filtres, procédez comme suit :
1. Ouvrez la porte.
2. Sortez le panier inférieur.
3. Pour déverrouiller le système de filtrage,
tournez la poignée du micro-filtre (B)
d'environ 1/4 de tour vers la gauche.
4. Retirez le système de filtrage.
13. Installez le panier inférieur.
14. Fermez la porte.
Ne retirez pas les bras d'aspersion.
Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide
d'un cure-dent.
Nettoyage extérieur
Nettoyez les surfaces externes de l'appareil,
de même que le bandeau de commande, à
Page 17
electrolux 17
l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres.
N'utilisez aucun produit abrasif, éponges à
récurer ou solvants (acétone, trichloroéthylène etc.)
Précautions en cas de gel
au-dessous de 0 °C. Le fabricant n'est
pas responsable des dommages
encourus à cause du gel.
Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée
d'eau et videz-la.
Attention N'installez pas l'appareil dans
une pièce où la température descend
En cas d'anomalie de fonctionnement
L'appareil ne démarre pas ou se met à l'arrêt
en cours de programme.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans
le tableau, sans faire appel au Service après-
Code alarme et anomalie de
fonctionnement
•
l'afficheur indique
Le lave-vaisselle n'est pas approvisionné en eau
• l'affichage numérique indique
Le lave-vaisselle ne vidange pas
• l'affichage numérique indique
Le système de sécurité anti-débordement s'est déclenché
Le programme ne démarre pas • La porte de l'appareil n'est pas fermée.
• Le robinet d'arrivée d'eau est bloqué ou incrusté de tartre.
Nettoyez le robinet d'arrivée d'eau.
• Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet d'arrivée d'eau.
• Le filtre situé dans le tuyau d'arrivée d'eau est bouché.
Nettoyez le filtre.
• Le tuyau d'arrivée d'eau n'a pas été raccordé correctement.
Le tuyau est peut-être tordu ou écrasé.
Vérifiez que le tuyau est bien raccordé.
• Le robinet de l'évier est bouché.
Nettoyez le robinet de l'évier.
• Le tuyau de vidange n'a pas été installé correctement. Le
tuyau est peut-être tordu ou écrasé.
Vérifiez que le tuyau est bien raccordé.
• Fermez le robinet d'arrivée d'eau et contactez le Service
après-vente de votre magasin vendeur.
Fermez la porte.
• La fiche secteur n'est pas branchée.
Branchez-la.
• Le fusible dans la boîte à fusibles de votre habitation a disjoncté.
Remplacez le fusible.
• La fonction Départ différé est sélectionnée.
Annulez le départ différé pour démarrer le programme immédiatement.
Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Positionnez le
sélecteur sur le même programme de lavage
qu'avant que l'anomalie se produise.
vente. Si l'anomalie persiste, contactez le
Service après-vente.
Attention Mettez à l'arrêt l'appareil
avant d'effectuer les contrôles que nous
vous suggérons ci-après.
Cause possible et solution
Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez
le Service Après-vente.
Page 18
18 electrolux
Si un code d'erreur s'affiche qui n'est pas
répertorié dans le tableau, contactez votre
Service Après-vente.
Les informations suivantes sont nécessaires
pour une aide rapide et adaptée :
• Modèle (Mod.)
• Numéro du produit (PNC)
Les résultats de lavage sont insatisfaisants
La vaisselle n’est pas propre • Vous n'avez pas sélectionné le programme approprié pour ce type
Des dépôts de tartre sont
présents sur la vaisselle.
La vaisselle est mouillée et
terne
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film
bleuâtre
Des gouttes d'eau ont séché
sur les verres et la vaisselle
de vaisselle et de salissures.
• Les paniers sont mal chargés et l’eau n’atteint pas toutes les surfaces.
• La rotation des bras d'aspersion est entravée par de la vaisselle mal
rangée.
• Les filtres sont encrassés ou mal installés.
• Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.
• Le réservoir à sel est vide.
• Le niveau de l'adoucisseur d'eau est mal réglé.
• Le bouchon du réservoir à sel n'a pas été vissé correctement.
• Vous n'avez pas utilisé de liquide de rinçage.
• Le distributeur de liquide de rinçage est vide.
• Réduisez le dosage du liquide de rinçage.
• Augmentez le dosage du liquide de rinçage.
• Il se peut que le produit de lavage soit en cause.
• Numéro de série (S.N.)
Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.
Inscrivez les informations ici :
Désignation du modèle : ..........
Référence du produit : ..........
Numéro de série : ..........
Caractéristiques techniques
Dimensions Largeur cm 59,6
Hauteur cm 81,8 - 87,8
Profondeur cm 57,5
Branchement électrique - Ten-
sion - Puissance totale - Fusible
Pression de l'eau d'alimentation Minimale 0,5 bars (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12
Les informations concernant le branchement électrique figurent sur
la plaque signalétique apposée sur le bord intérieur de la porte du
lave-vaisselle.
Installation
Avertissement Avant toute intervention
sur le lave-vaisselle, il est nécessaire de
débrancher l'appareil.
Important Respectez les instructions
fournies lors de :
• La mise en place de la machine.
• L'installation du panneau de façade.
• Le branchement à l'arrivée et à l'évacuation d'eau.
Installation sous un plan de travail ou un évier
Si une réparation est nécessaire, l'appareil
doit rester facilement accessible au technicien.
Page 19
electrolux 19
Placez l'appareil à proximité d'un robinet
d'arrivée d'eau et d'un dispositif d'évacuation d'eau.
Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune
autre ouverture de ventilation du lave-vaisselle n'est requise.
Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.
Lors de l'encastrement de l'appareil dans le
meuble, veillez à ce que le tuyau d'arrivée
d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni
écrasés.
Raccordement à l'arrivée d'eau
Tuyau d'arrivée d'eau
Cet appareil peut être alimenté en eau chaude (max. 60°) ou en eau froide.
Si l'eau chaude provient de sources d'alimentation écologiques (comme des panneaux solaires ou des éoliennes), utilisez de
l'eau chaude pour réduire la consommation
d'énergie.
Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".
Attention N'utilisez pas les tuyaux d'un
ancien appareil.
La pression de l'eau doit se situer dans les
limites indiquées dans les "Caractéristiques
techniques". Pour connaître la pression d'alimentation moyenne de votre zone d'habitation, adressez-vous à votre société locale de
distribution d'eau.
Veillez à ce que le tuyau d'arrivée d'eau ne
soit pas enroulé, écrasé ou enchevêtré lorsque vous effectuez le raccordement.
Installez correctement le contre-écrou pour
éviter toute fuite d'eau.
Attention Si l'appareil est raccordé au
moyen de tuyaux ou de tuyaux ayant
peu servis, faites s'écouler l'eau pendant
quelques minutes avant de brancher le
tuyau d'arrivée d'eau.
Tuyau de vidange
1. Raccordez le tuyau de vidange au robinet
de sortie de l'évier et fixez-le sous le plan
de travail. Cela empêche que les eaux
Fixation
Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une
structure fixe (éléments de meubles de cuisine adjacents, murs).
Mise à niveau de l'appareil
Assurez-vous que l'appareil est à niveau
pour que la porte se ferme correctement. Si
l'appareil n'est pas à niveau, la porte ne se
fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.
usées de l'évier ne repartent dans l'appareil.
2. Raccordez le tuyau de vidange à une
conduite fixe dotée d'une ventilation spéciale, (diamètre intérieur de 4 cm minimum).
max 85 cm
min 40 cm
max 400 cm
Assurez-vous que le tuyau n'est pas courbé
ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.
Enlevez le bouchon d'évier lorsque l'appareil
évacue l'eau pour empêcher tout reflux de
l'eau vers l'appareil.
Une rallonge de tuyau ne doit pas dépasser
2 mètres de long. Le diamètre intérieur ne
doit pas être inférieur au diamètre du tuyau
d'évacuation.

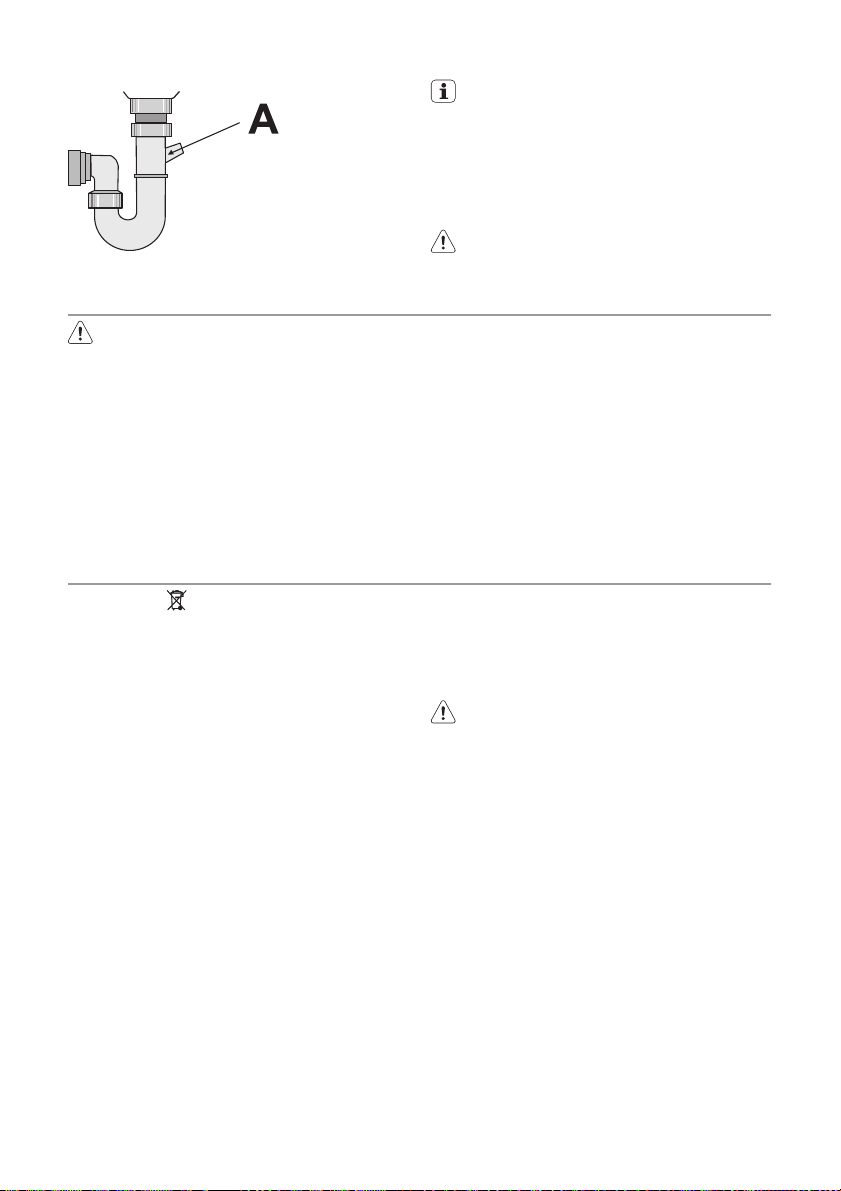

Lorsque vous raccordez le tuyau de vidange
à un embout du siphon sous l'évier, n'oubliez
pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la
membrane, les particules d'aliments risquent
de s'accumuler avec le temps et de boucher
l'embout du tuyau de vidange du lave-vaisselle
Page 20
20 electrolux
L'appareil est doté d'un système de sécurité qui empêche l'eau sale de retourner dans l'appareil. Si le robinet de votre
évier est doté d'un clapet de retenue,
cela pourrait entraver la vidange correcte de l'appareil. Enlevez le clapet de retenue.
Attention Vérifiez l'étanchéité des
raccords.
Branchement électrique
Avertissement Le fabricant ne peut
être tenu responsable en cas de nonrespect de ces mesures de sécurité.
Mettez l'appareil à la terre conformément aux instructions.
Assurez-vous que la tension nominale et
le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux
de l'alimentation locale.
Utilisez toujours une prise à l'épreuve
des chocs.
N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent
un risque d'incendie.
Ne remplacez pas le câble secteur vousmême. Contactez le service après-vente
de votre magasin vendeur.
Assurez-vous que la prise est accessible
après l'installation.
Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours sur
la prise.
En matière de protection de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en
plastique sont identifiables grâce aux sigles
>PE<, >PS<, etc. Veuillez jeter les matériaux
d'emballage dans le conteneur approprié du
centre de collecte des déchets de votre commune.
Avertissement Le fabricant décline
toute responsabilité en cas de nonrespect des précautions de sécurité
mentionnées dans ce chapitre.
• Retirez la fiche de la prise secteur.
• Coupez le câble d'alimentation et la
prise et mettez-les au rebut.
• Éliminez le dispositif de bloquage de
porte. Ceci pour empêcher que des
enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie
en danger.
Page 21
electrolux 21
Page 22
22 electrolux
Page 23
electrolux 23
Page 24
www.electrolux.com
www.electrolux.fr
156983690-00-122009
Loading...
