ELECTROLUX ESI63010X User Manual [fr]

notice d'utilisation
istruzioni per l’uso

manual de instruções

manual de instrucciones

Lave-vaisselle

Cura delle stoviglie

Máquina de lavar loiça

Lavavajillas

ESI63010

2 electrolux

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 3
Description de l'appareil 4
Bandeau de commande 5
Utilisation de l'appareil 6
Réglage de l'adoucisseur d'eau 6

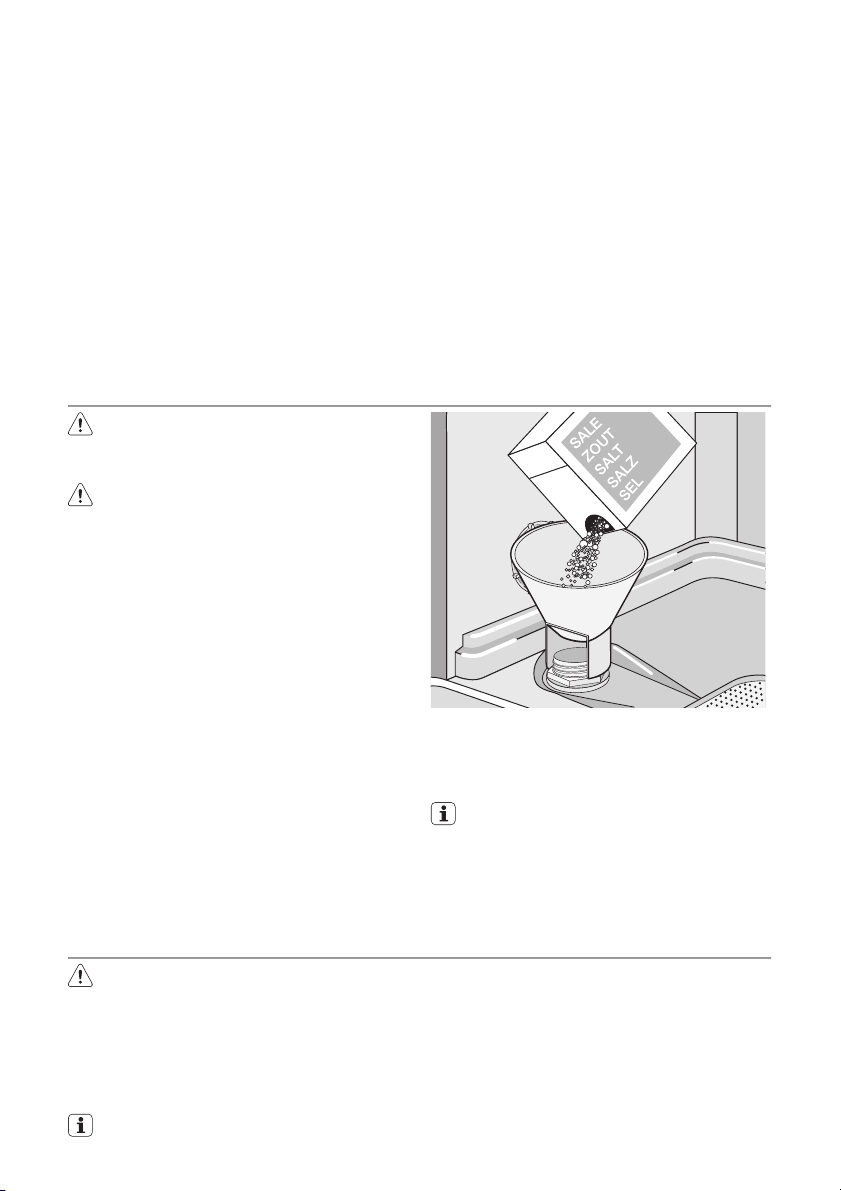

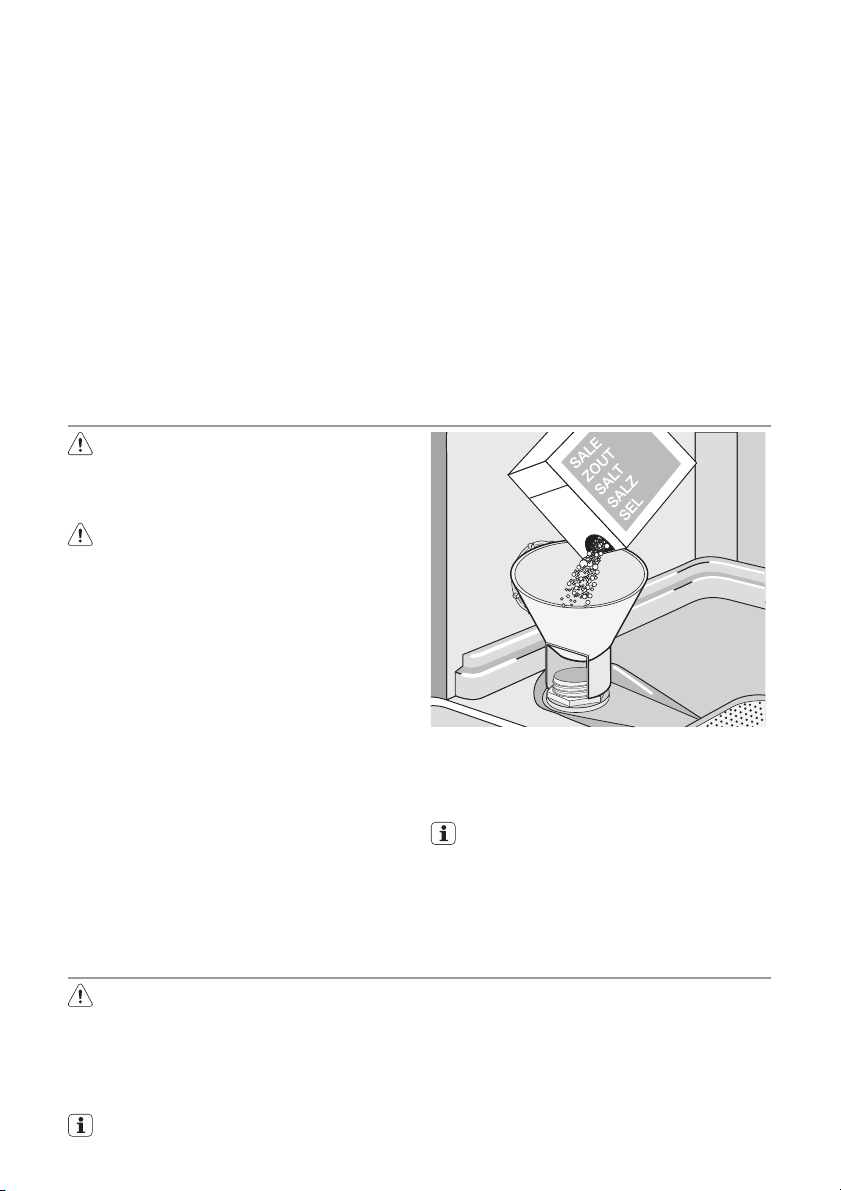

Utilisation du sel régénérant 7

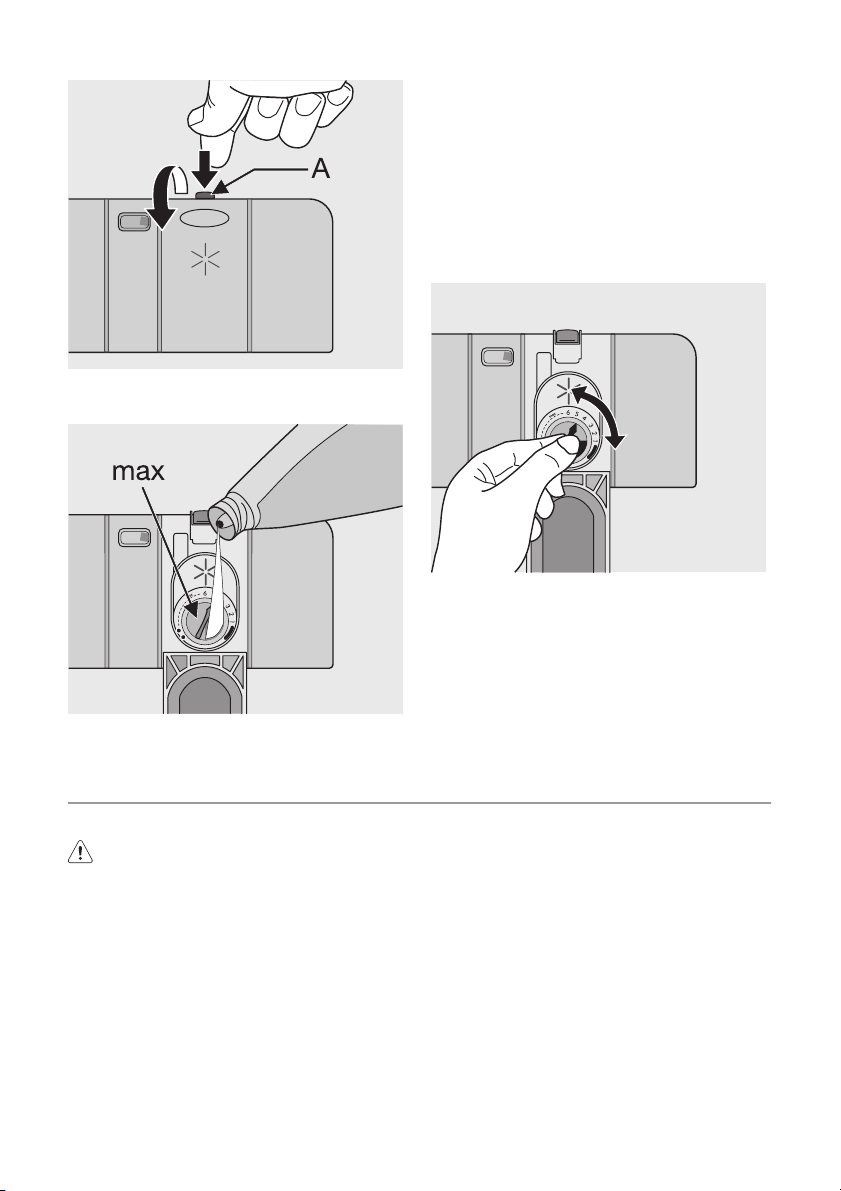

Utilisation du liquide de rinçage 8

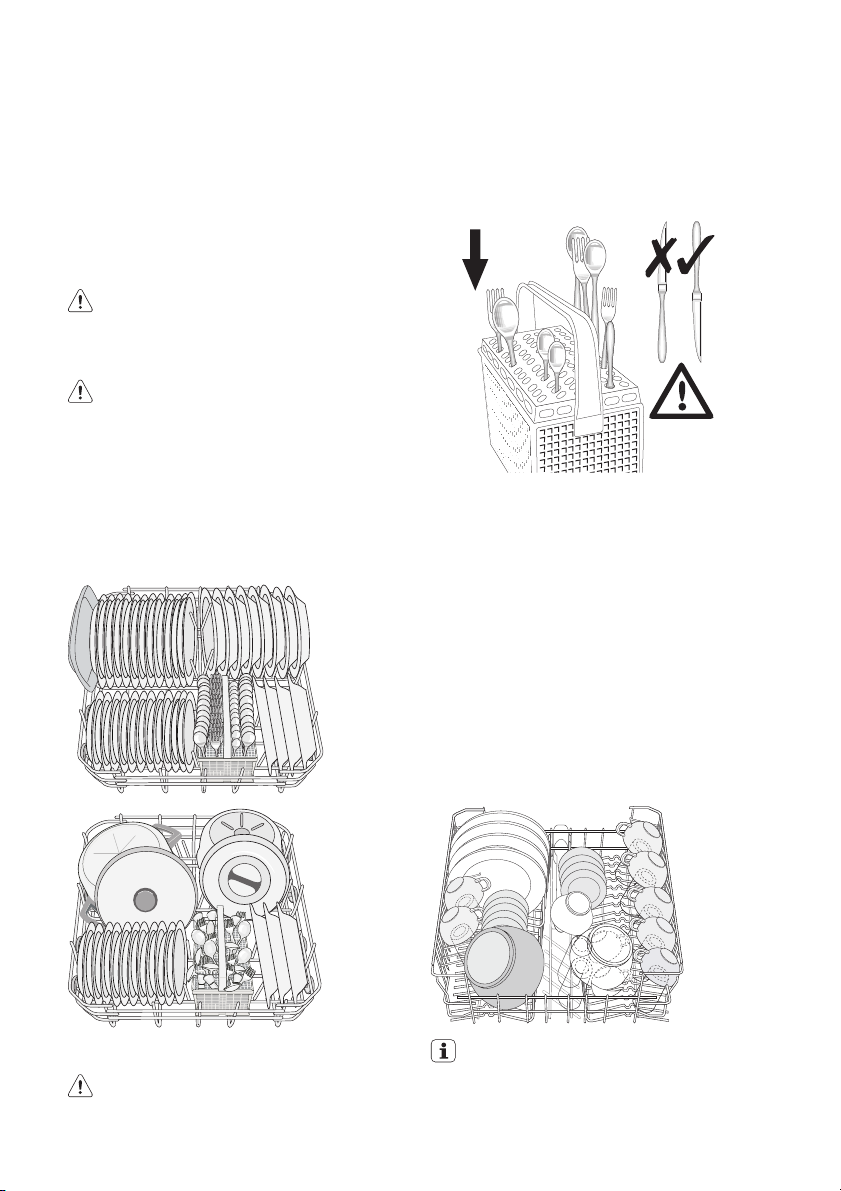

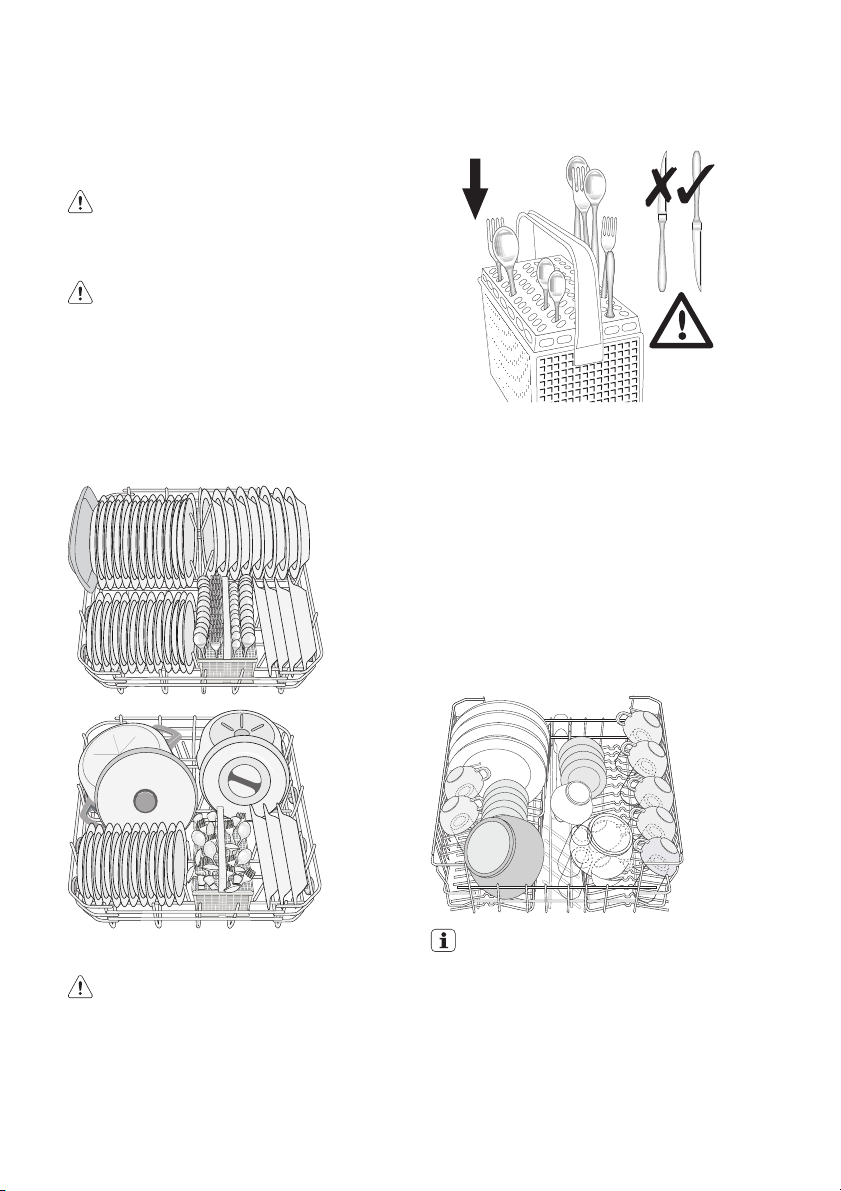

Rangement des couverts et de la vaisselle

Utilisation du produit de lavage 11
Sélection et départ d'un programme de
lavage 12

Programmes de lavage 13
Entretien et nettoyage 14
En cas d'anomalie de fonctionnement

Caractéristiques techniques 16
Installation 17
Raccordement à l'arrivée d'eau 17
Branchement électrique 18
En matière de protection de

9

l'environnement 18

Sous réserve de modifications

15

Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.

Pour la sécurité des biens et des per­sonnes ainsi que pour le respect de l'en­vironnement, vous devez d'abord lire
impérativement les préconisations sui­vantes avant toute utilisation de votre
appareil.

Avertissement Pour éviter tout risque

de détérioration de l'appareil,
transportez-le dans sa position
d'utilisation muni de ses cales de
transport (selon modèle). Au déballage
de celui-ci, et pour empêcher des
risques d'asphyxie et corporel, tenez
les matériaux d'emballage hors de la
portée des enfants.

Avertissement Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectués par un professionnel
qualifié.

Avertissement Votre appareil a été
conçu pour être utilisé par des adultes.
Il est destiné à un usage domestique
normal. Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour

d'autres buts que ceux pour lesquels il
a été conçu. Vous éviterez ainsi des
risques matériel et corporel.

Avertissement Débranchez votre
appareil avant toute opération de
nettoyage manuel. N'utilisez que des
produits du commerce non corrosifs
ou non inflammables. Toute projection
d'eau ou de vapeur est proscrite pour
écarter le risque d'électrocution.

Avertissement Si votre appareil est
équipé d'un éclairage, débranchez
l'appareil avant de procéder au
changement de l'ampoule (ou du néon,
etc.) pour éviter de s'électrocuter.

Avertissement Afin d'empêcher des
risques d'explosion et d'incendie, ne
placez pas de produits inflammables
ou d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.

Avertissement Lors de la mise au
rebut de votre appareil, et pour écarter
tout risque corporel, mettez hors
d'usage ce qui pourrait présenter un
danger: coupez le câble d'alimentation
au ras de l'appareil. Informez-vous
auprès des services de votre commune
des endroits autorisés pour la mise au
rebut de l'appareil.

Veuillez maintenant lire attentivement
cette notice pour une utilisation optima­le de votre appareil.

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et le bon fonctionne­ment de l'appareil, lisez attentivement
ce manuel avant l'installation et l'utilisa­tion. Conservez ces instructions à proxi­mité de l'appareil. Les utilisateurs doi­vent connaître parfaitement le fonction­nement et les fonctions de sécurité de
l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à
un usage domestique.

• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles de cuisine pou­vant être lavés en machine.

• N'utilisez pas de solvants dans votre ap­pareil. Ceux-ci pourraient provoquer une
explosion !

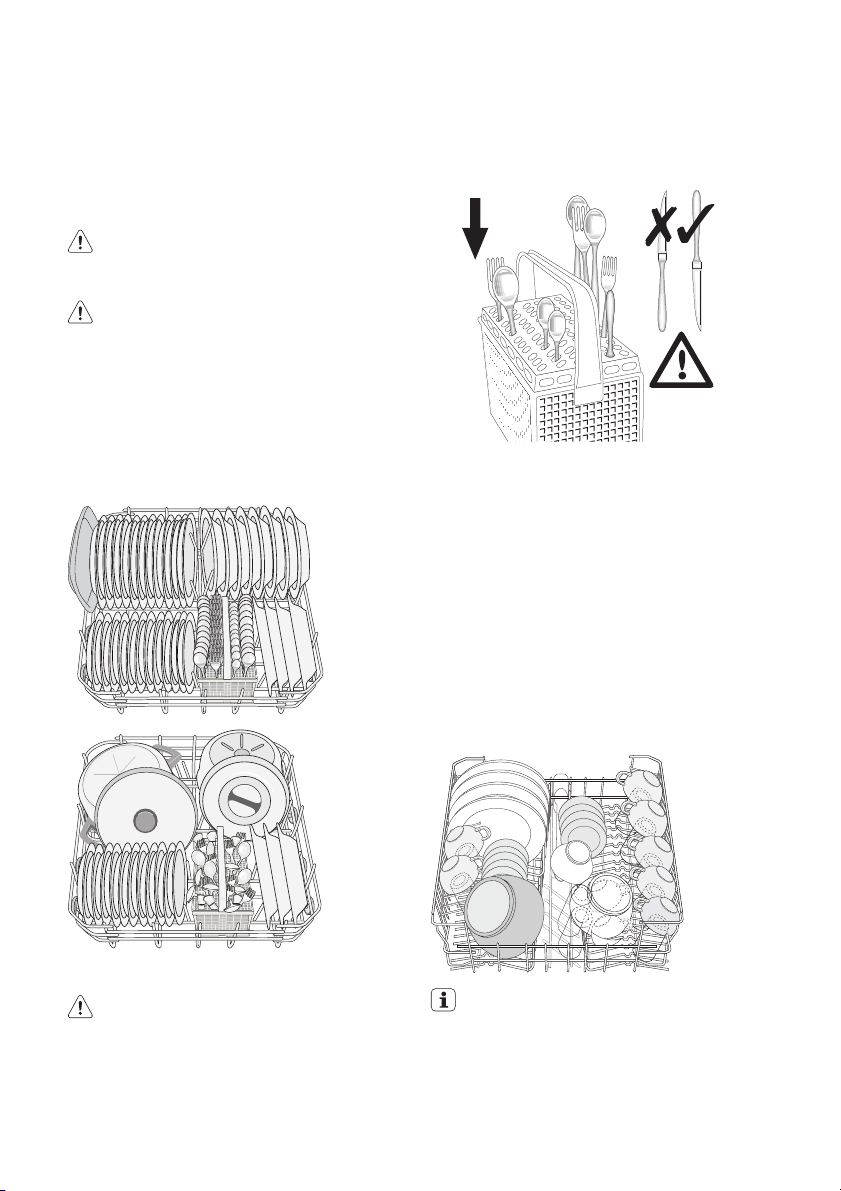

• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas. ou posez-les en position horizontale
dans le panier supérieur.

• N'utilisez que des produits (sel, produit
de lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.

• Evitez d'ouvrir la porte pendant que l'ap­pareil fonctionne : une vapeur brûlante
peut s'en échapper. Risque de brûlures !

• Ne sortez pas la vaisselle du lave-vaissel­le avant la fin du cycle de lavage.

• Lorsque le programme est terminé, dé­branchez l'appareil et fermez le robinet
d'arrivée d'eau.

• Cet appareil ne peut être entretenu et ré­paré que par un technicien autorisé, ex­clusivement avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lave­vaisselle vous-même. Les réparations ef­fectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaissel­le. Contactez votre service après vente.
Exigez des pièces d'origine.

electrolux 3

Sécurité générale

• Les personnes (y compris les enfants) qui
souffrent de capacités mentales, physi­ques et sensorielles réduites ou qui ne se
sont pas familiarisées avec le mode de
fonctionnement de l'appareil, ne doivent
pas l'utiliser. Elles doivent être surveillées
ou dirigées par une personne responsa­ble de leur sécurité.

• Respectez les consignes de sécurité du
fabricant du détergent pour éviter les brû­lures aux yeux, à la bouche et la gorge.

• Ne buvez pas l'eau du lave-vaisselle. Des
résidus de produit de lavage peuvent res­ter dans l'appareil.

• Fermez toujours la porte de l'appareil lors­qu'il n'est pas utilisé pour empêcher tout
risque de blessure ou de chute acciden­telle.

• Ne vous asseyez pas ou ne montez pas
sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appa­reil. Veillez à ce que les enfants ne jouent
pas avec l'appareil.

• Rangez les emballages hors de la portée
des enfants. Ils présentent un risque de
suffocation.

• Rangez les détergents dans un endroit
sûr. Veillez à ce que les enfants ne tou­chent pas les produits de lavage.

• Ne laissez pas les enfants s'approcher
de l'appareil quand la porte est ouverte.

4 electrolux

Avertissement
Le produit de lavage pour
lavevaisselle est dangereux!

Le produit de lavage est très corrosif;
tout accident provoqué par ce
détergent doit impérativement faire
l'objet d'un appel à votre centre
antipoison régional et à un médecin. Si
quelqu'un a avalé du produit de lavage
pour lave-vaisselle, il
fautimmédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment
à l'eau en attendant l'intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée
des enfants. Ne laissez jamais la porte
ouverte lorsque l'appareil contient du
détergent.
Nous vous recommandons de remplir
le réservoir de produit de lavage juste
avant de démarrer un programme.

Installation

• Vérifiez que l'appareil n'a pas été endom­magé pendant le transport. Ne branchez
pas un appareil endommagé. Si nécessai­re, contactez le fournisseur.

• Déballez l'appareil avant de l'utiliser pour
la première fois.

• Une personne compétente et qualifiée
doit prendre en charge l'installation élec­trique.

• Une personne compétente et qualifiée
doit prendre en charge le travail de plom­berie.

• Ne modifiez ni les spécifications ni le pro­duit. Risque de blessure ou d'endomma­gement de l'appareil.

• N'utilisez pas l'appareil :
– si le câble secteur ou les tuyaux d'eau

sont endommagés,

– si le bandeau de commande, le plan

de travail ou la plinthe sont endomma­gés, si vous pouvez accéder à l'inté-

rieur de l'appareil.
Contactez le service après-vente de votre
magasin vendeur.

• Ne percez pas dans les côtés de l'appa­reil pour ne pas endommager les compo­sants électriques et hydrauliques.

Avertissement Respectez
scrupuleusement les consignes
données pour les branchements
électriques et le raccordement de l'eau.

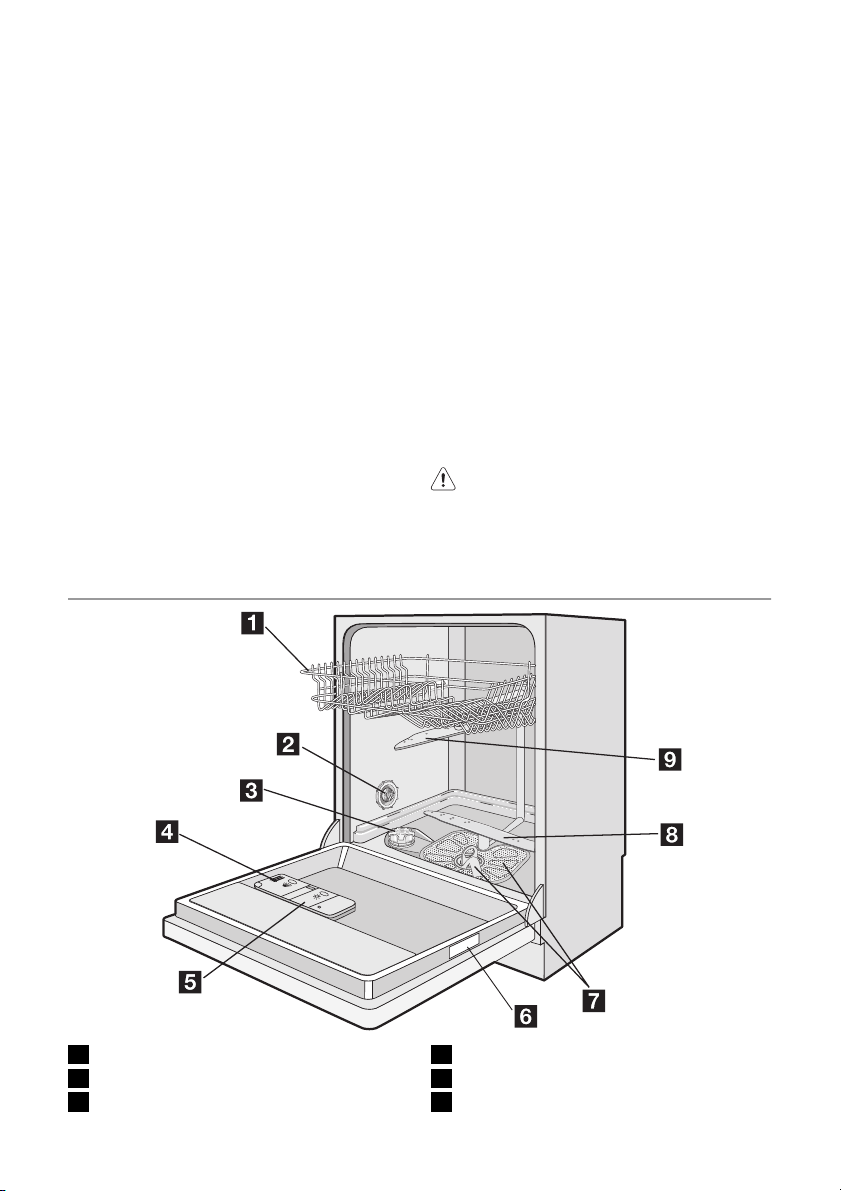

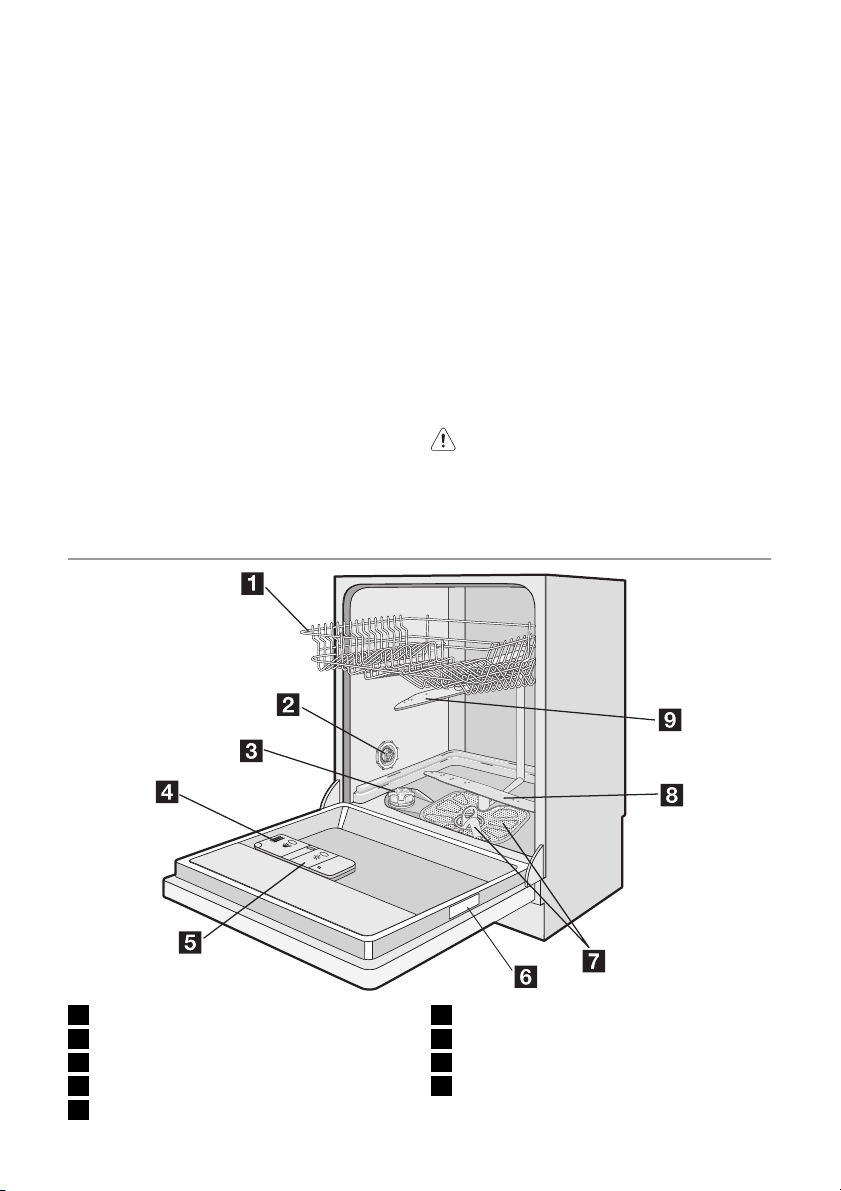

DESCRIPTION DE L'APPAREIL

electrolux 5

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir de sel régénérant
4 Distributeur de détergent
5 Distributeur de liquide de rinçage

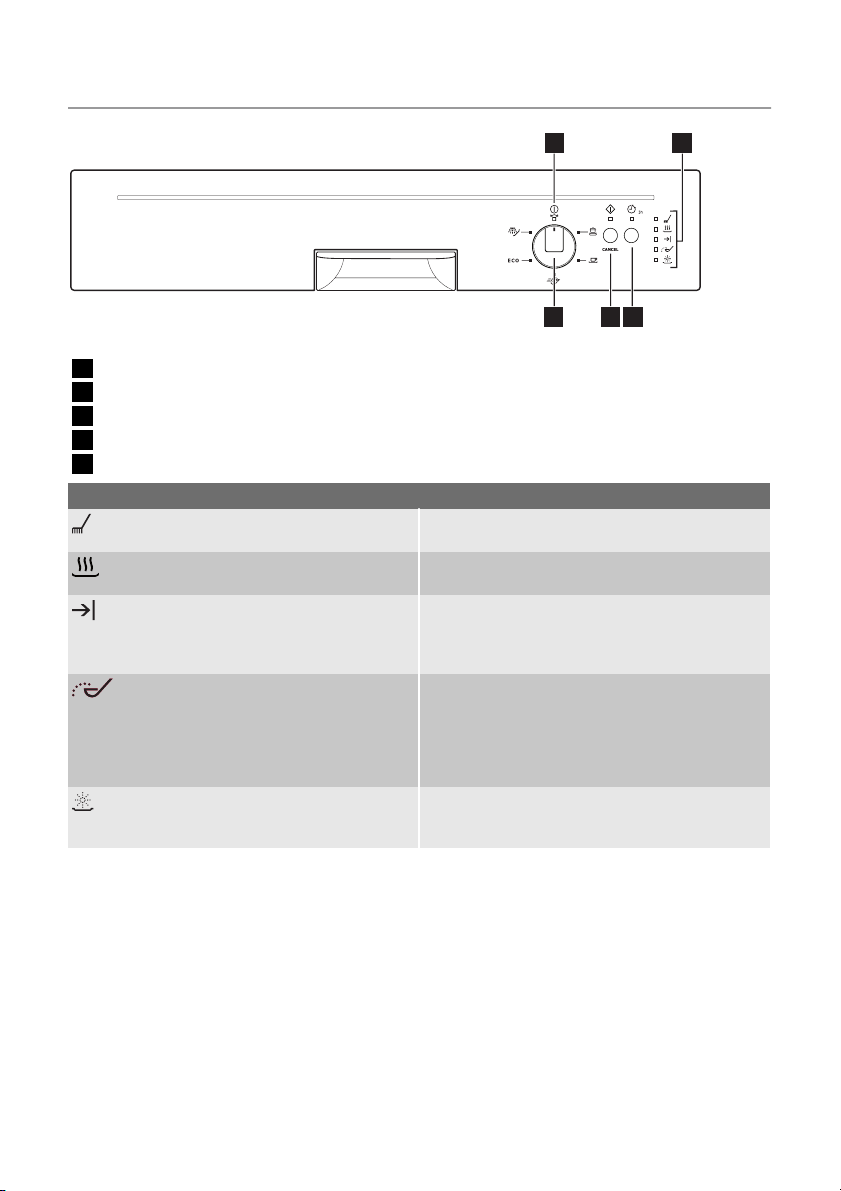

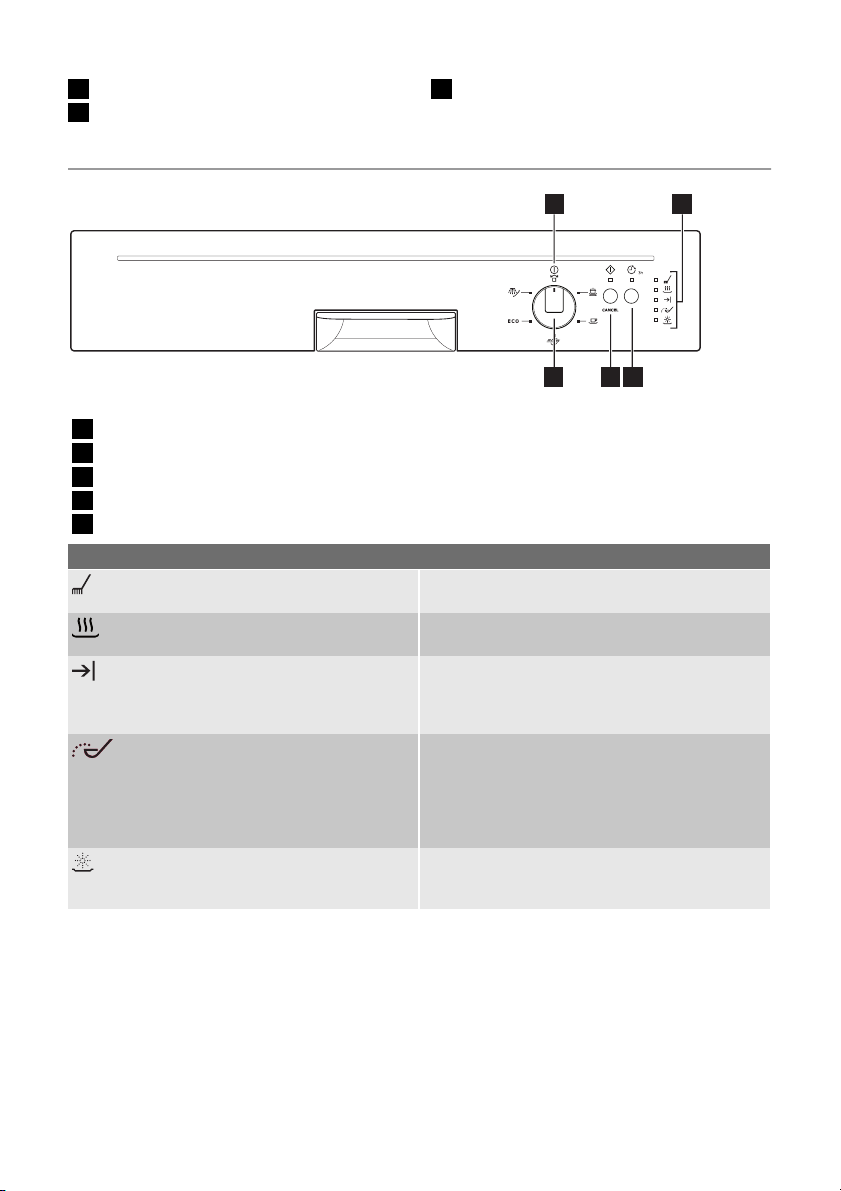

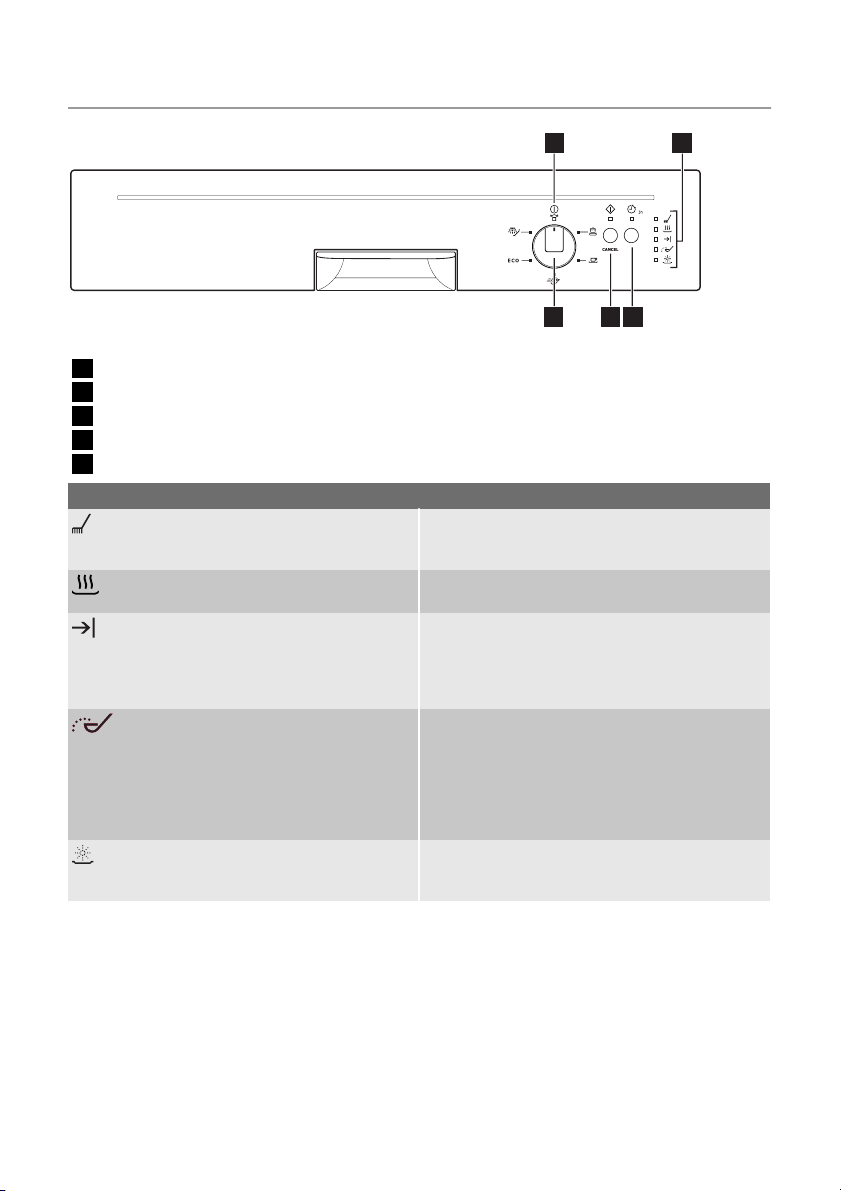

BANDEAU DE COMMANDE

1 Sélecteur de programmes
2 Touche Départ/Annulation (Cancel)
3 Touche Départ différé
4 Voyants
5 Voyant Marche/Arrêt

Voyants

Le voyant s'allume quand la phase de lavage ou
de rinçage est en cours.

Le voyant s'allume quand la phase de séchage
est en cours.

Le voyant s'allume dès que le programme de la­vage est terminé. Fonctions auxiliaires :

• Niveau de l'adoucisseur.

• Une alarme se déclenche en cas d'anomalie

Le voyant s'allume lorsque le réservoir de sel ré-

1)

1)

1) Le voyant est éteint pendant le déroulement du programme.

Touche Départ différé

Utilisez la touche Départ différé pour différer
l'heure de départ du programme de 3 heu-

générant doit être rempli. Reportez-vous au cha­pitre « Utilisation du sel régénérant ».
Le voyant de réapprovisionnement en sel régéné­rant peut rester allumé plusieurs heures après le
remplissage du réservoir de sel, sans que cela
ait une incidence sur le fonctionnement de l'ap­pareil.

Le voyant s'allume lorsque le distributeur de liqui­de de rinçage doit être rempli. Reportez-vous au
chapitre « Utilisation du liquide de rinçage ».

6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

45

123

de fonctionnement.

res. Reportez-vous au chapitre "Sélection
et départ d'un programme de lavage".

6 electrolux

Sélecteur de programme et voyant
Marche/Arrêt

• Pour sélectionner un programme de lava­ge, tournez le sélecteur de programme
vers la droite ou la gauche. L'indicateur
de programme du sélecteur doit corres­pondre à l'un des programmes de lavage
sur le bandeau de commande.

– Le voyant Marche/Arrêt s'allume (posi-

tion MARCHE).

• Pour mettre l'appareil à l'arrêt, tournez le
sélecteur de programme jusqu'à ce que
l'indicateur de programme corresponde
au voyant Marche/Arrêt.
– Le voyant Marche/Arrêt s'éteint (posi-

tion ARRET).

UTILISATION DE L'APPAREIL

Appliquez la procédure pas à pas en vous
reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction
du degré de dureté de l'eau de votre ré­gion. Si nécessaire, ajustez le niveau de
l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régéné­rant avec du sel spécial pour lave-vais­selle.

3. Remplissez le distributeur de liquide de
rinçage.

4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.

5. Sélectionnez le programme de lavage
en fonction de la charge et du degré de
salissure.

6. Versez le produit de lavage dans le com­partiment correspondant.

7. Démarrez le programme de lavage.

Si vous utilisez un produit de lavage en
pastilles, reportez-vous au chapitre "Uti­lisation du produit de lavage".

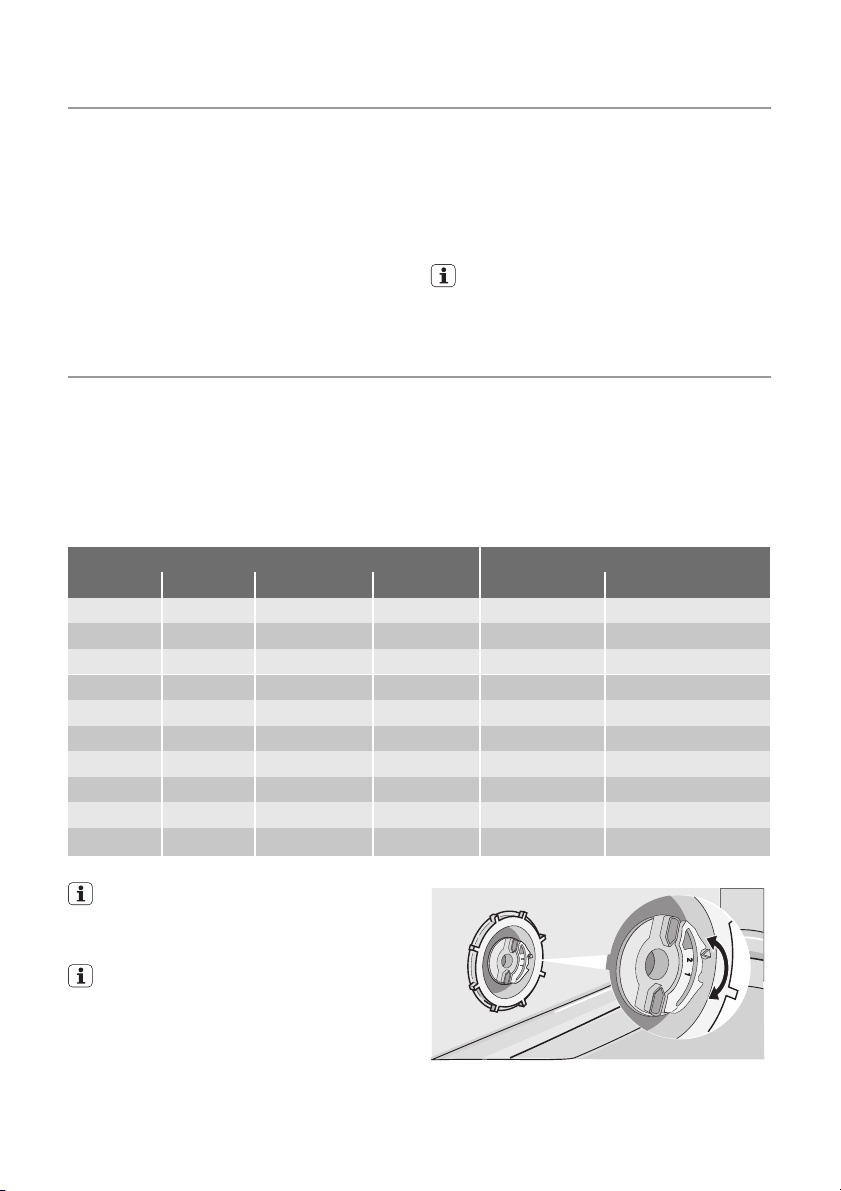

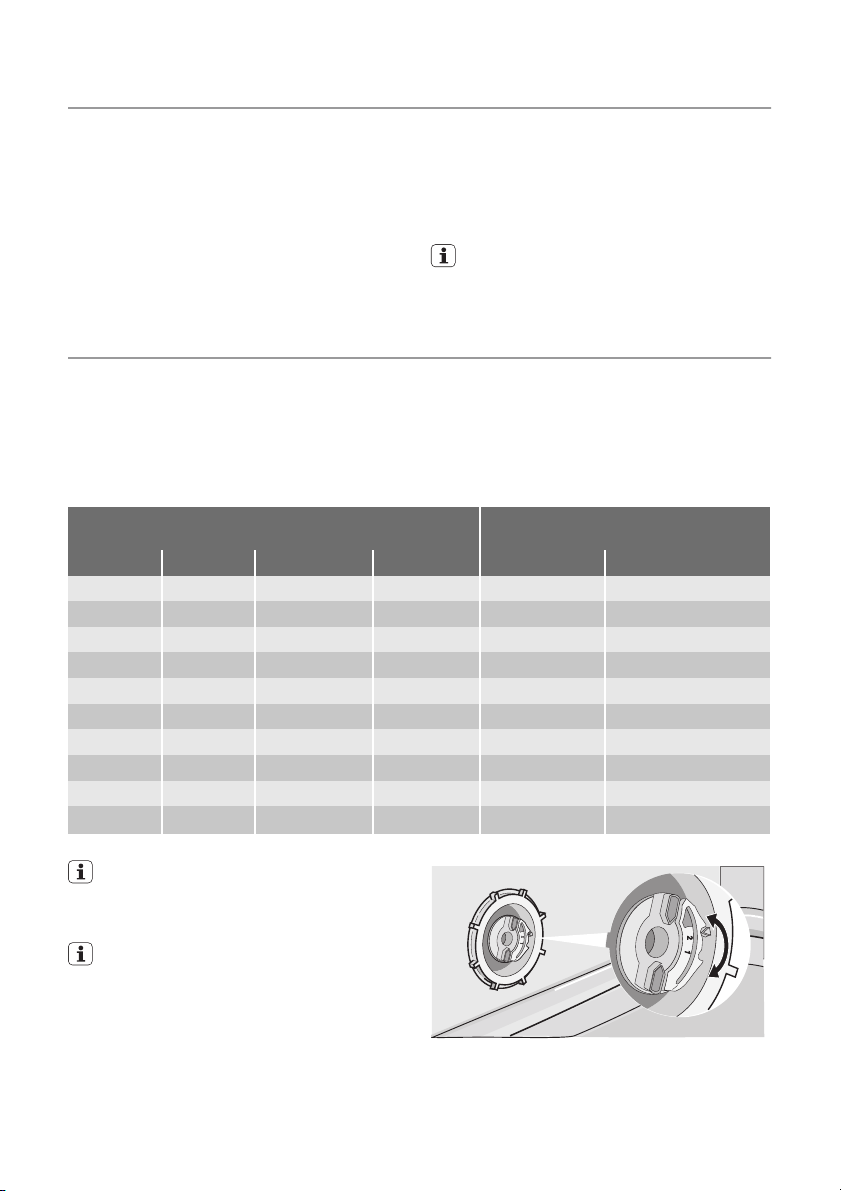

RÉGLAGE DE L'ADOUCISSEUR D'EAU

L'adoucisseur d'eau élimine les minéraux et
les sels de l'alimentation en eau. Les sels et
les minéraux peuvent affecter le fonctionne­ment de l'appareil.
La dureté de l'eau est mesurée par échelles
équivalentes :

•°dH allemand.

• °TH français.

Dureté de l'eau Réglage de la dureté de l'eau

°dH °TH mmol/l degrés

51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10
43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9
37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8
29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7
23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6
19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Ne pas approvisionner en sel régénérant.

• mmol/l (millimole par litre – unité interna-

tionale de la dureté de l'eau).

•Clarke.

Ajustez l'adoucisseur en fonction de la dure­té de l'eau de votre région. Renseignez­vous auprès de la Compagnie locale de dis­tribution des eaux pour connaître le degré
de dureté de l'eau de votre zone d'habitation.

Clarke

manuel électronique

1)

1

1)

1

electrolux 7

Réglez manuellement et électronique­ment l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé à l'usine sur la
position 2.

1. Ouvrez la porte.

2. Sortez le panier inférieur du lave-vaisselle.

3. Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2 (reportez-vous au
tableau).

4. Replacez le panier inférieur.

5. Fermez la porte.

Réglage électronique
L'adoucisseur est réglé en usine sur le

niveau 5.

1. Appuyez sur la touche Départ/Annula-

2. Relâchez la touche Départ/Annulation

3. Chaque pression de la touche Départ/

4. Tournez le sélecteur de programme sur

UTILISATION DU SEL RÉGÉNÉRANT

Attention Utilisez uniquement du sel
régénérant pour lave-vaisselle. Les
autres types de sel peuvent
endommager l'adoucisseur.

Attention Les grains de sel et l'eau
salée au fond de l'appareil peuvent
favoriser une corrosion. Remplissez
l'appareil de sel avant de démarrer un
programme de lavage pour éviter la
formation de corrosion.

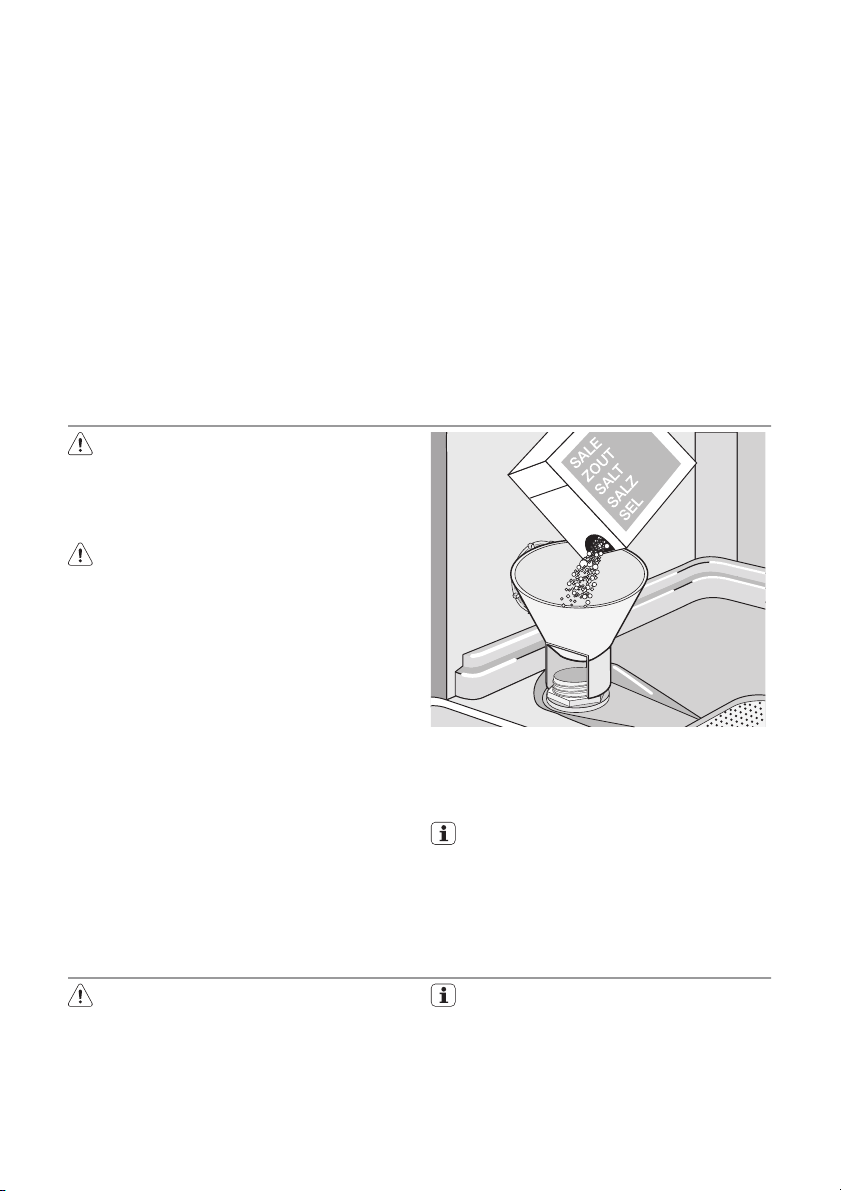

Procédez de la manière suivante pour
remplir le réservoir :

1. Tournez le bouchon vers la gauche pour
ouvrir le réservoir à sel.

2. Remplissez le réservoir d'un litre d'eau
(uniquement lors de la première opéra­tion).

3. Utilisez un entonnoir pour verser le sel.

4. Eliminez le sel qui se trouve autour de

5. Vissez le bouchon vers la droite pour re-

tion et maintenez-la appuyée. Tournez
le sélecteur de programme vers la droite
jusqu'à ce que l'indicateur de program­me corresponde au premier programme
de lavage sur le bandeau de commande.

lorsque le voyant Marche/Arrêt et le voy­ant Départ/Annulation clignotent.
– Le voyant de fin de cycle clignote si-

multanément pour indiquer le niveau
de l'adoucisseur.

Exemple :

5 clignotements, pause, 5 clignote­ments, pause, etc. = niveau 5

Annulation détermine le niveau suivant.
Le voyant Fin vous indique le nouveau ni­veau.

la position Arrêt pour mémoriser l'opéra­tion.

l'ouverture du réservoir.

fermer le réservoir à sel.

Il est normal que l'eau déborde du ré­servoir au moment où vous le remplis­sez de sel.

8 electrolux

Quand vous réglez électroniquement l'adou­cisseur sur le niveau 1, le voyant Sel ne res­te pas allumé.

UTILISATION DU LIQUIDE DE RINÇAGE

Attention Utilisez uniquement un
liquide de rinçage pour lave-vaisselle.
N'utilisez aucun autre produit qui n'est
pas adapté au lave-vaisselle (par ex,
agent nettoyant pour lave-vaisselle, dé­tergent liquide). Cela aurait pour effet
d'endommager l'appareil.

Le liquide de rinçage permet de sécher
la vaisselle sans laisser de traces.
Le liquide de rinçage est automatique­ment ajouté à la dernière phase du rin­çage.

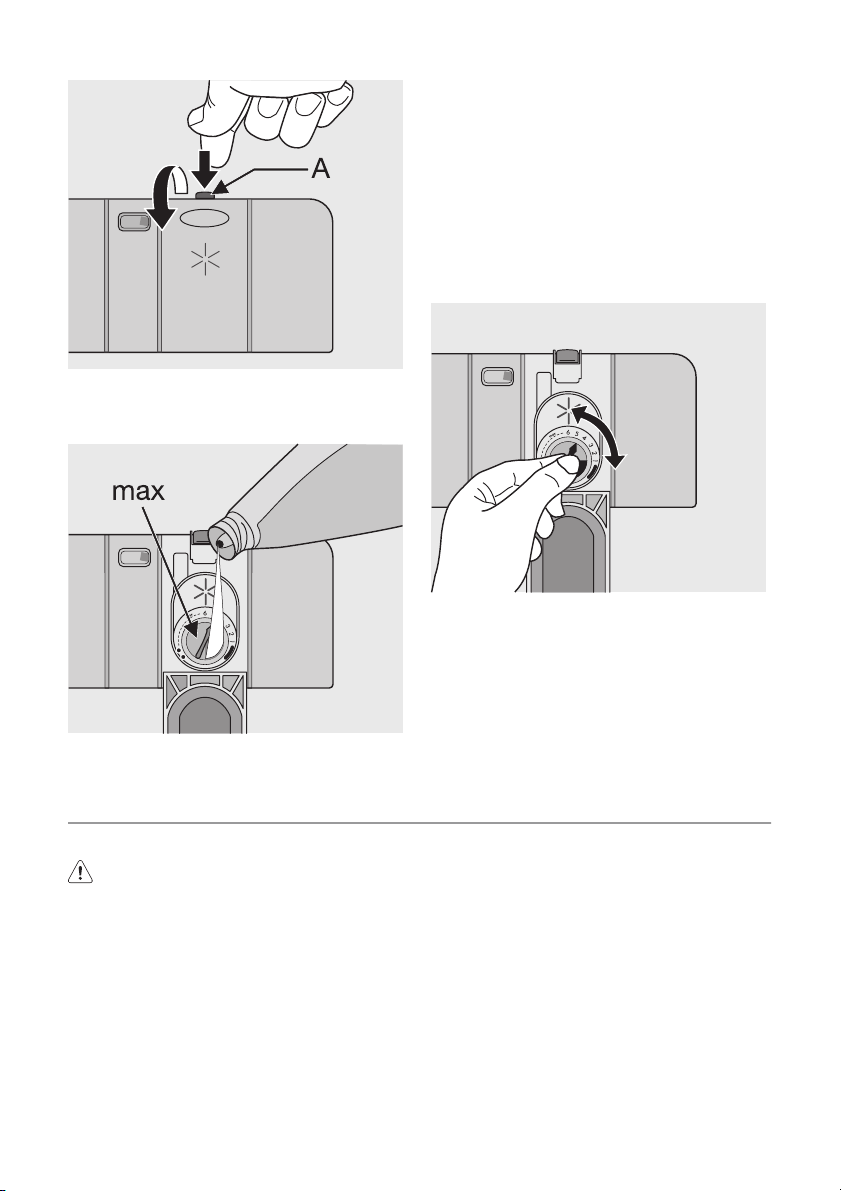

Procédez de la manière suivante pour rem­plir le distributeur :

1. Appuyez sur la touche (A) pour ouvrir le
distributeur.

3. Essuyez le liquide de rinçage accidentel­lement renversé avec un chiffon absor­bant pour éviter la formation de mousse
pendant le programme de lavage.

4. Fermez le distributeur de liquide de rin­çage.

Réglage du dosage du liquide de rinçage

Le sélecteur est réglé d'usine sur le niveau 4.
Adaptez le dosage de liquide de rinçage à
l'aide du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage maxi­mum).

2. Remplissez le distributeur de liquide de
rinçage. Le repère 'max.indique le ni­veau maximum.

1. Tournez le sélecteur pour augmenter ou
réduire le niveau.
– Augmentez la dose si la vaisselle pré-

sente des traces de calcaire ou des
gouttes d'eau.

electrolux 9

– Si des rayures blanches sont présen-

tes sur la vaisselle, ou si les verres ou

les lames de couteaux sont recou­verts d'un film bleuâtre, il convient de
réduire le dosage.

RANGEMENT DES COUVERTS ET DE LA VAISSELLE

Conseils utiles

Attention Ce lave-vaisselle est conçu

pour laver la vaisselle et les ustensiles
de cuisine pouvant être lavés en
machine.

Tout objet absorbant l'eau (chiffon, épon­ges de nettoyage, ...) ne doit pas être lavé
au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :
– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au fond

desquelles adhèrent des restes d'ali­ments brûlés ou attachés.

• Lorsque vous chargez la vaisselle et les
couverts :
– Chargez les articles creux tels que tas-

ses, verres et casseroles, etc. en les re­tournant.

– Assurez-vous que l'eau ne s'accumule

pas dans un creux ou dans un fond
bombé.

– Assurez-vous que la vaisselle et les cou-

verts ne soient pas insérés les uns
dans les autres, ou ne se chevauchent.

– Assurez-vous que les couverts et la

vaisselle ne recouvrent pas d'autres us­tensiles.

– Vérifiez que les verres ne se touchent

pas pour éviter qu'ils ne se brisent.

– Placez les petites pièces dans le panier

à couverts.

• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau. Ces articles ne seront pas
séchés aussi bien que les articles en por­celaine et en acier.

• Placez les articles légers (bols,...) dans le
panier supérieur. Disposez-les de façon à
ce qu'ils ne puissent se retourner.

Attention Assurez-vous que la
vaisselle et les couverts n'entravent pas
la rotation du bras d'aspersion avant
de lancer un programme de lavage.

Avertissement Fermez toujours la
porte après avoir chargé ou déchargé

l'appareil. Une porte ouverte est source
de danger.

Panier inférieur

Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.

Panier à couverts

Avertissement Ne placez pas les

couteaux longs en position verticale.
Disposez les éléments longs et
coupants à l'horizontale dans le panier
supérieur. Attention aux éléments
coupants.

Placez les fourchettes et les cuillères, man­che tourné vers le bas.
Les couteaux, manche tourné vers le haut.

10 electrolux

Les pointes de couteaux qui dépassent du
fond du panier pourraient entraver la rota­tion du bras d'aspersion inférieur. Placez
les couteaux, manche tourné vers le bas.
Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.
Utilisez le séparateur à couverts. Si la taille
et la forme des couverts ne le permettent
pas, retirez le séparateur.

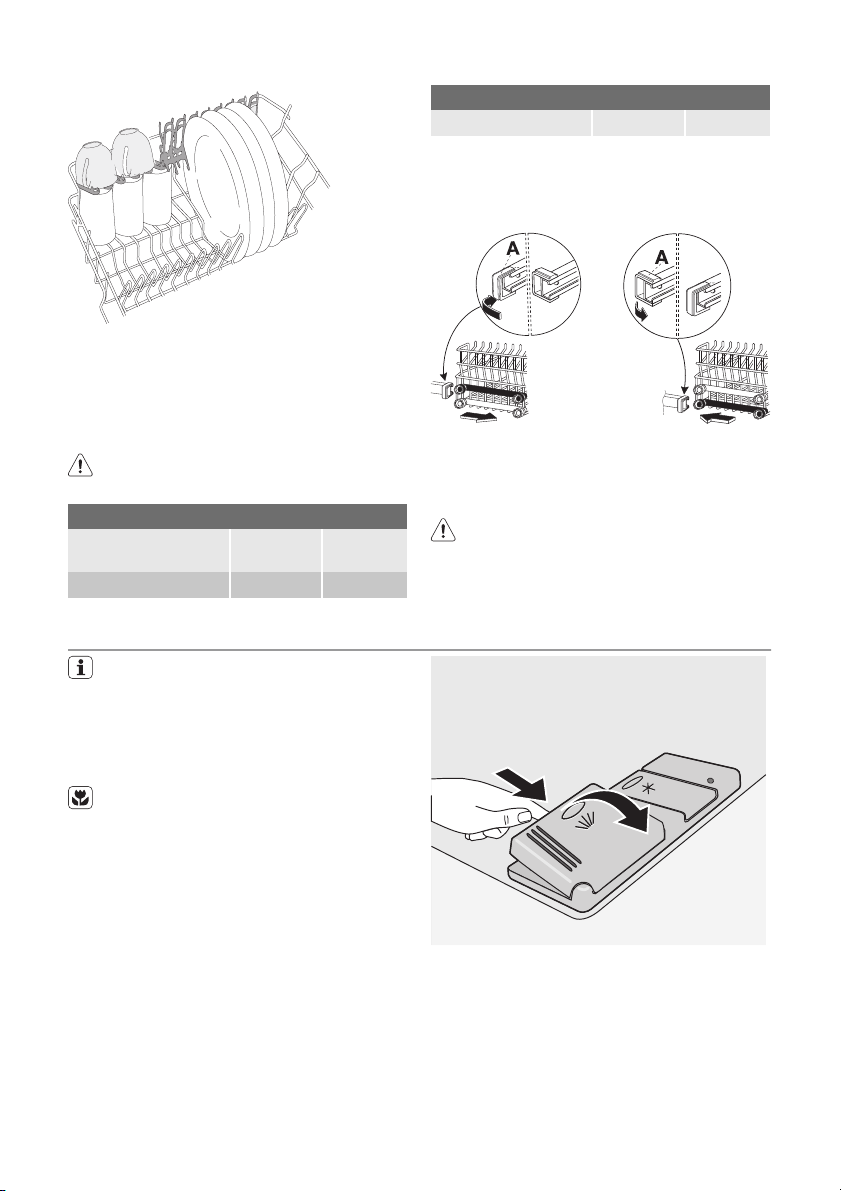

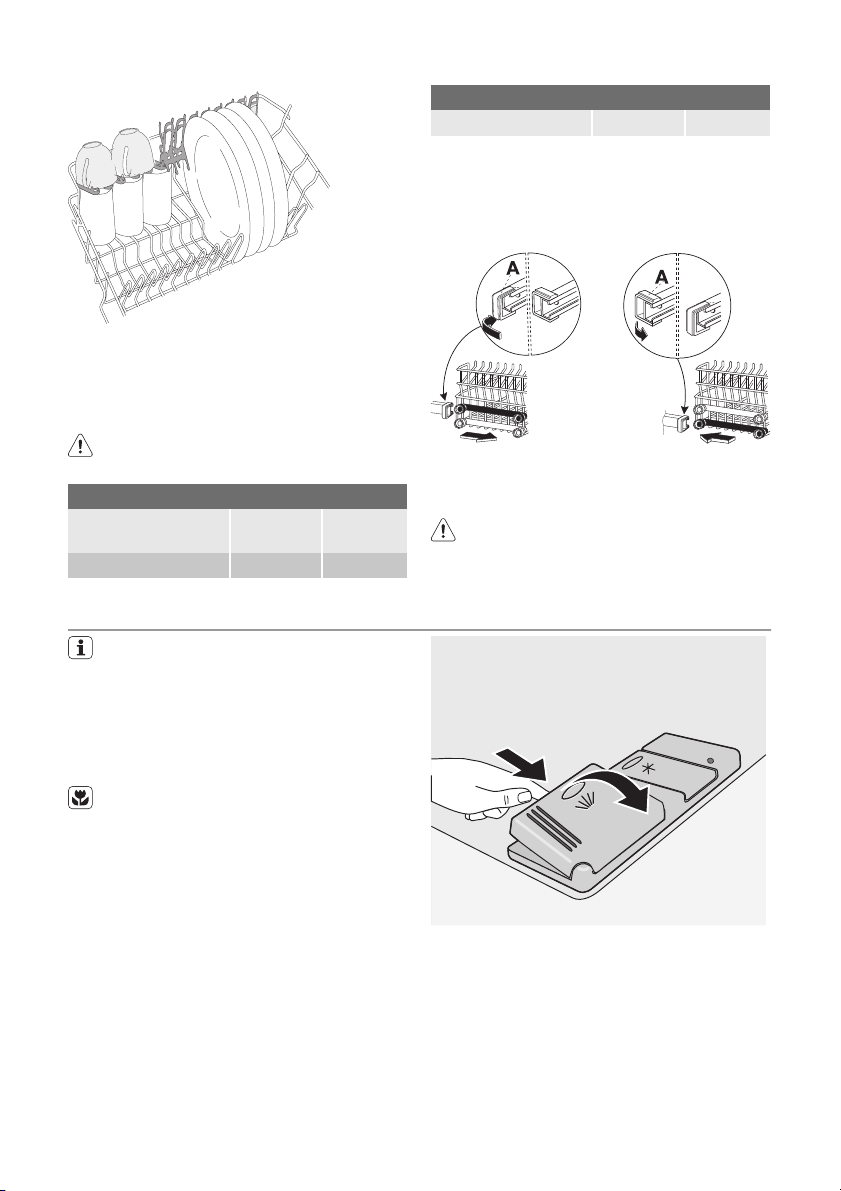

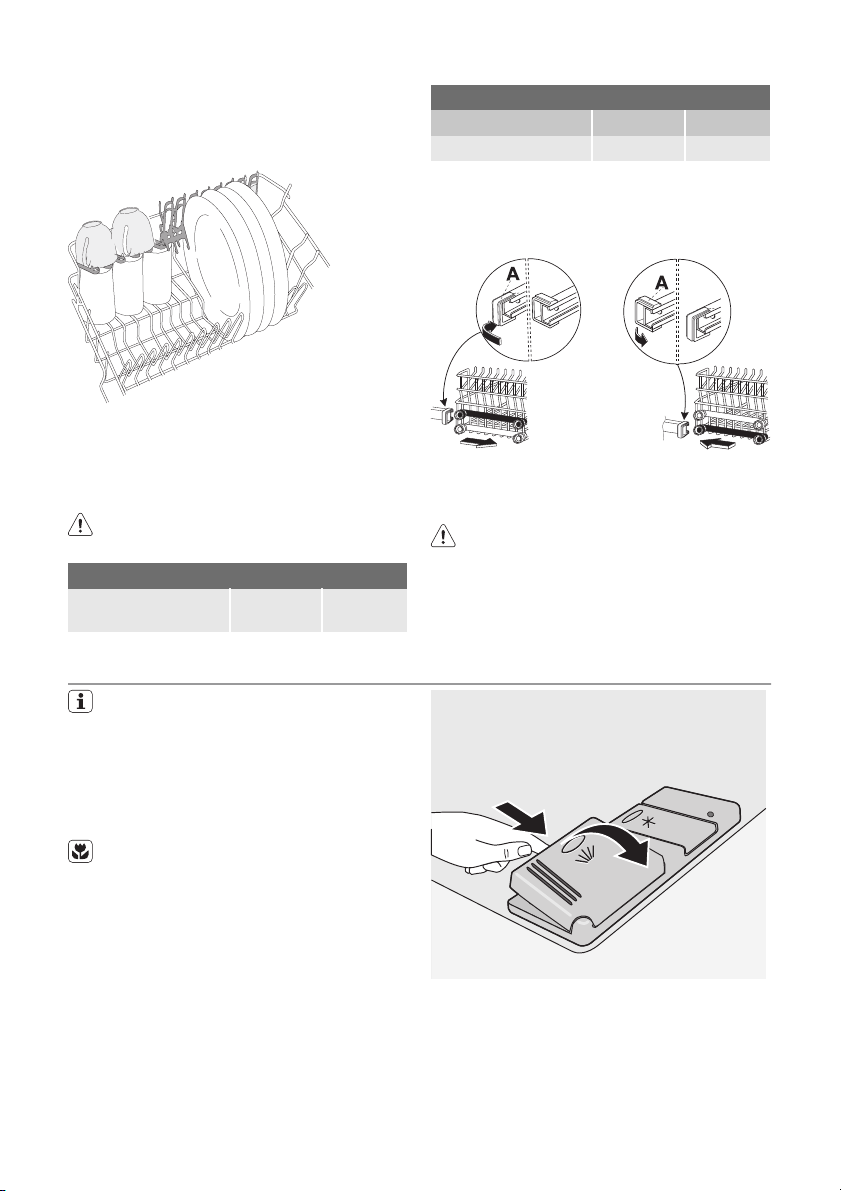

Panier supérieur

Le panier supérieur est conçu pour des as­siettes (de 24 cm de diamètre maximum),
sous-tasses, saladiers, tasses, verres, cas­seroles et couvercles. Disposez la vaisselle
de façon à ne pas empêcher l'eau de circu­ler librement autour.

Réglage de la hauteur du panier
supérieur

Si vous placez des plats de grande dimen­sion dans le panier inférieur, verrouillez
d'abord le panier supérieur dans sa position
la plus haute.

Attention Réglez la hauteur avant de
charger le panier supérieur.

Hauteur maximale de la vaisselle dans

le panier

supérieur
Position haute 20 cm 31 cm
Position basse 24 cm 27 cm

le panier
inférieur.

Pour régler en hauteur le panier supérieur,
procédez comme suit :

1. Tournez les butées avant (A) vers l'exté­rieur.

2. Sortez le panier.

Les assiettes doivent être placées dans
le fond du panier supérieur. Inclinez-les
vers l'avant.

Placez les verres à long pied dans les sup­ports pour tasses en les retournant. Pour la
vaisselle de grande dimension, rabattez les
supports pour tasses vers le haut.

3. Glissez le panier en position haute.

4. Replacez les butées avant (A) dans leur
position d'origine.

Attention Si le panier est en position
haute, ne placez pas de tasses sur les
supports pour tasses.

UTILISATION DU PRODUIT DE LAVAGE

Utilisez uniquement des produits de la­vage (poudre, liquide ou en pastilles)
spécialement conçus pour une utilisa­tion au lave-vaisselle.
Veuillez respecter les indications du fa­bricant figurant sur l'emballage :

• Le dosage recommandé par le fabri­cant.

• Les consignes de stockage.

En utilisant la quantité de produit de la­vage strictement nécessaire, vous con­tribuerez à la protection de l'environne­ment.

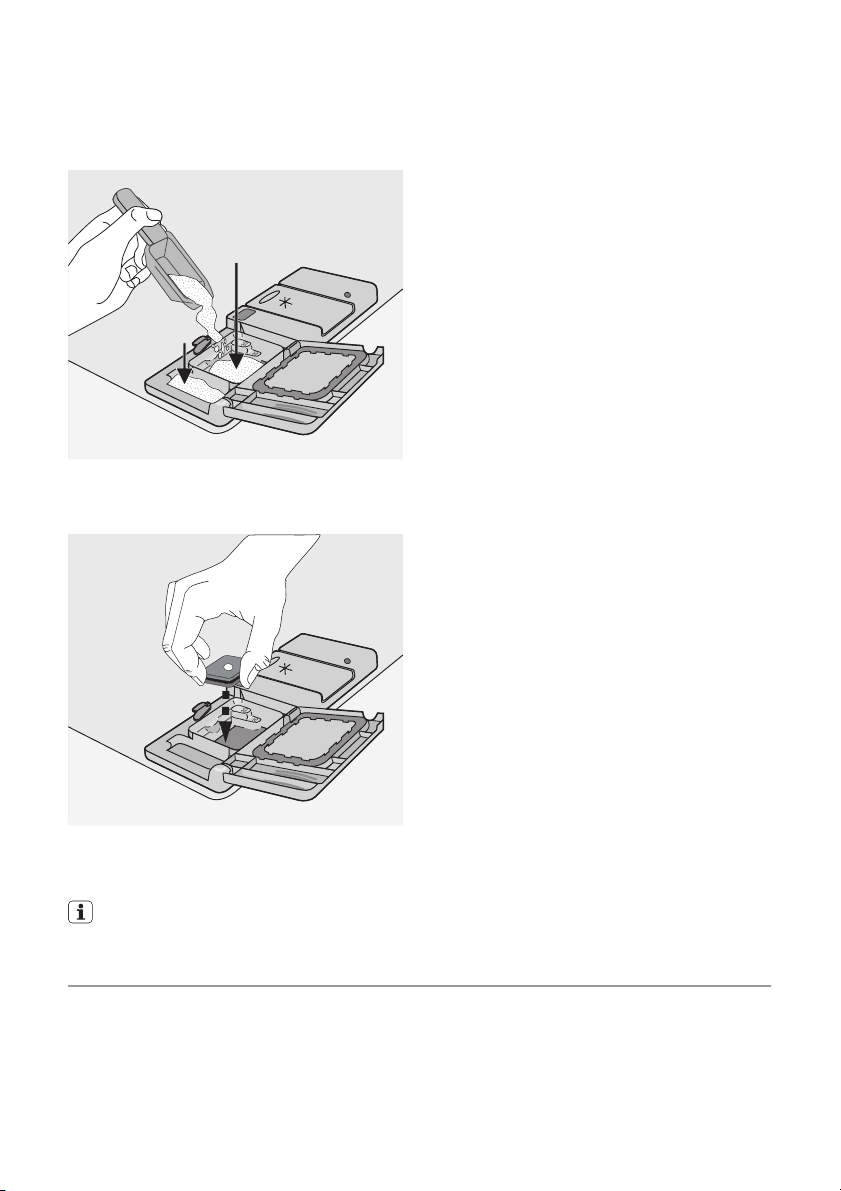

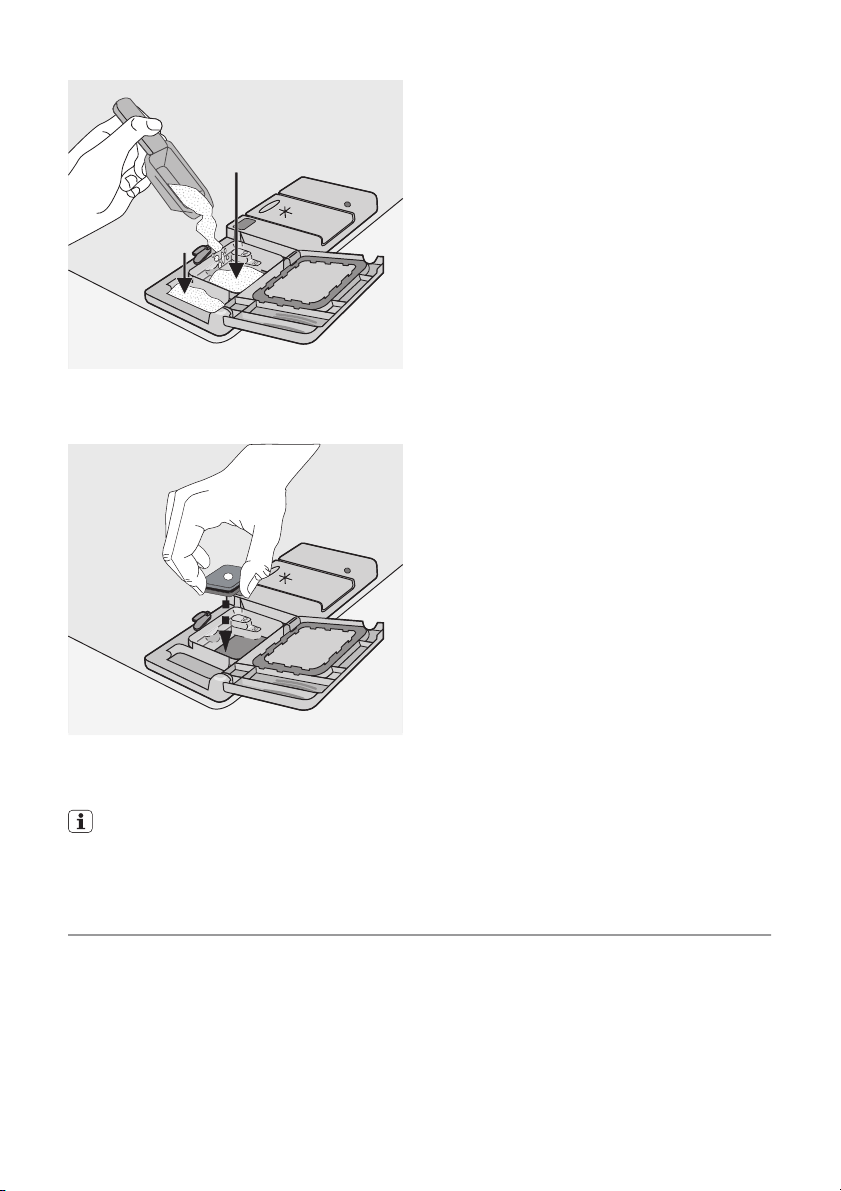

Procédez de la manière suivante pour rem­plir le distributeur :

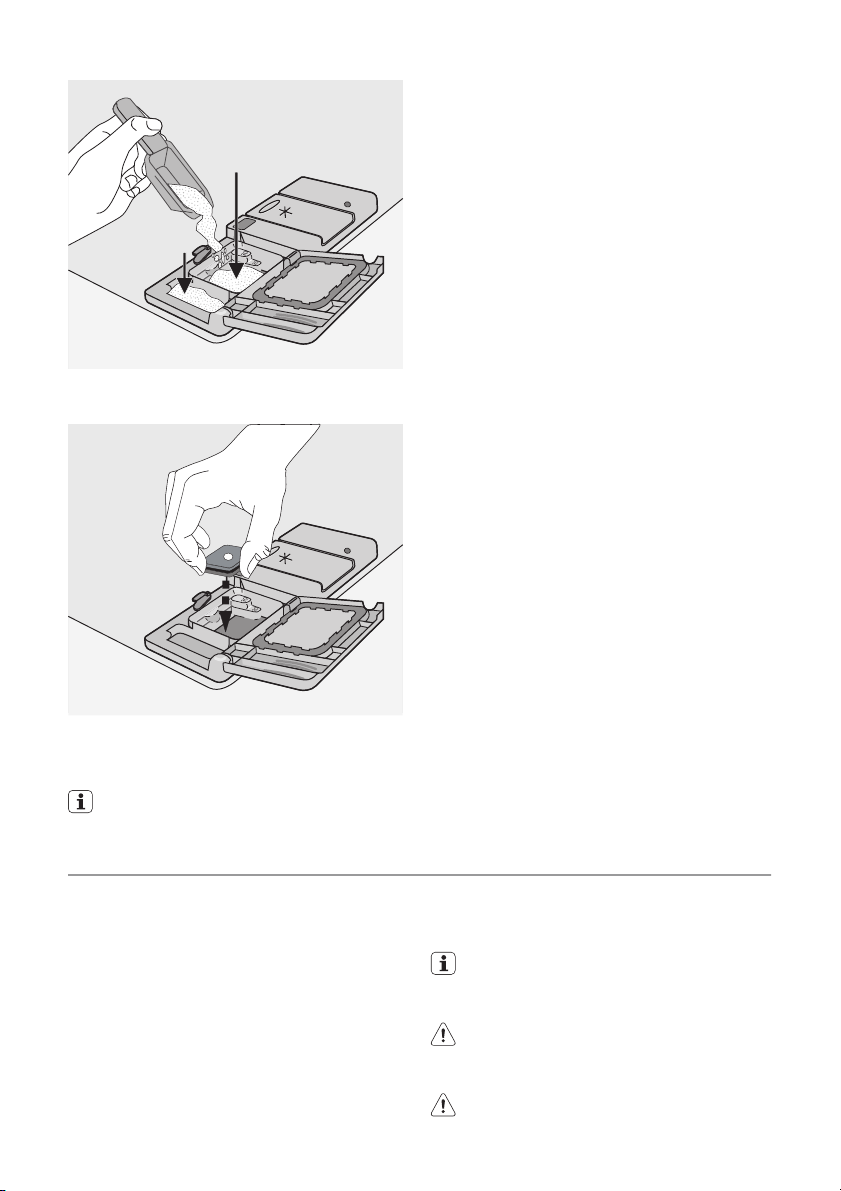

1. Ouvrez le couvercle du distributeur de
détergent.

4. Si vous utilisez des pastilles de déter­gent, placez-les dans le distributeur (A).

electrolux 11

A

B

2. Remplissez le distributeur (A). Le repère
indique le niveau de dosage :
20 = environ 20 g de produit de lavage
30 = environ 30 g de produit de lavage.

3. Si vous sélectionnez un programme de
lavage avec prélavage, versez une dose
supplémentaire dans le compartiment
(B).

5. Fermez le couvercle du distributeur. Ap­puyez sur le couvercle jusqu'à ce qu'il
soit verrouillé.

Le produit de lavage se dissout avec
une rapidité qui diffère selon la marque.
Certaines pastilles ne donnent pas le
meilleur résultat possible avec des pro­grammes de lavage courts. Utilisez des
programmes de lavage longs lorsque
vous utilisez les pastilles afin d'éliminer
complètement le détergent.

Utilisation de pastilles de détergent
multifonctions

Ces pastilles contiennent différents agents
tels que détergent, liquide de rinçage et sel
régénérant spécial lave-vaisselle. Certains ty­pes de pastilles contiennent d'autres agents

12 electrolux

Si vous utilisez des pastilles qui contiennent
du sel et du liquide de rinçage, vous n'avez
pas besoin de remplir les réservoirs à sel et
liquide de rinçage. Dans ce cas, le voyant
de contrôle du liquide de rinçage reste allu­mé quand l'appareil est en fonctionnement.

1. Vérifiez si ces pastilles sont adaptées à
la dureté de l'eau de votre région. Con­sultez à cet effet les instructions du fabri­cant.

2. Sélectionnez la valeur la plus basse de
dureté de l'eau et de liquide de rinçage.

Procédez de la manière suivante si les
résultats de séchage ne sont pas
satisfaisants

1. Remplissez le distributeur de liquide de
rinçage.

2. Réglez le dosage du liquide de rinçage
sur le niveau 2.

Pour utiliser de nouveau un détergent normal

1. Remplissez le réservoir de sel et le distri­buteur de liquide de rinçage.

2. Réglez le niveau de dureté de l'eau sur
le maximum.

3. Effectuez un programme normal sans
charger l'appareil.

4. Ajustez l'adoucisseur en fonction de la
dureté de l'eau de votre région.

5. Réglez le dosage du liquide de rinçage.

SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE

Pour sélectionner et lancer un programme
de lavage, procédez comme suit :

1. Fermez la porte.

2. Tournez le sélecteur pour choisir votre
programme. Reportez-vous au chapitre
"Programmes de lavage".
– Le voyant Marche/Arrêt s'allume.
– Le voyant de phase du programme

correspondant clignote.

3. Appuyez sur la touche Départ/Annula­tion.
– Le programme démarre automatique-

ment.
– Le voyant Départ/Annulation s'allume.
– Au moment du démarrage du pro-

gramme, seul le voyant de la phase

en cours reste allumé.

Il n'est désormais plus possible de mo­difier le programme en cours. Vous de­vez pour cela, annuler le programme.

Avertissement Annulez ou
interrompez un programme de lavage
uniquement si cela est absolument
nécessaire.

Attention Ouvrez la porte avec
précaution. Une vapeur chaude peut
s'échapper de l'appareil.

Annulation d'un programme

• Appuyez sur la touche Départ/Annulation
et maintenez-la appuyée pendant environ
5 secondes.

– Le voyant Départ/Annulation s'éteint.
– Les voyants de phase clignotent.
Le programme est annulé.
À ce stade, vous pouvez procéder com­me suit :

1. Mettez l'appareil à l'arrêt.

2. Sélectionnez un autre programme de
lavage.

Vérifiez qu'il y a du produit de lavage
dans le distributeur correspondant si
vous souhaitez sélectionner un nouveau
programme de lavage.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.
Fermez la porte.

• Le programme reprend à partir du mo­ment de l'interruption.

Réglage et démarrage d'un programme
de lavage avec départ différé

1. Sélectionnez un programme de lavage.

2. Appuyez sur la touche Départ différé.

– Le voyant Départ différé s'allume.

3. Appuyez sur la touche Départ/Annula-

tion.
– Le décompte du départ différé démar-

re automatiquement.

– Les voyants de phase s'éteignent.
Lorsque le décompte est terminé, le pro­gramme de lavage démarre automatique­ment.

• Le voyant Départ différé s'éteint.

electrolux 13

• Le voyant de phase s'allume.
L'ouverture de la porte interrompt le dé-

compte. Lorsque vous refermez la por­te, le décompte reprend là où il a été in­terrompu.

Annulation du départ différé :

1. Appuyez sur la touche Départ/Annula-

tion et maintenez-la appuyée pendant
environ 5 secondes.
– Les voyants Départ/Annulation et Dé-

part différé s'éteignent.

– Les voyants de phase clignotent.

2. Appuyez sur la touche Départ/Annula-

tion pour lancer le programme.

Fin d'un programme de lavage

• L'appareil s'arrête automatiquement.

• Le voyant Fin s'allume.
Pour laisser refroidir la vaisselle et améliorer
le processus de séchage, laissez la porte
du lave-vaisselle entrouverte et attendez
quelques minutes avant de décharger la
vaisselle.
Attendez que la vaisselle refroidisse avant
de la retirer du lave-vaisselle. La vaisselle en­core chaude est sensible aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur,
puis le panier supérieur.

• Les côtés et la porte de l'appareil peu­vent être mouillés. L'acier inox refroidit
plus rapidement que la vaisselle.

Mettez l'appareil à l'arrêt de la façon suivan­te :

PROGRAMMES DE LAVAGE

Programmes de lavage

Programme et
position du sélec­teur de program-

mes

1)

2)

1) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4
personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître
les résultats d'essais.

Degré de salissure Type de vaisselle Description du programme

Très sale Vaisselle, cou-

Moyennement sale Vaisselle et cou-

Moyennement ou lé­gèrement sale

Moyennement sale Vaisselle et cou-

Tous Charge partielle (à

verts, plats et cas­seroles

verts

Vaisselle et cou­verts

verts

compléter dans la
journée).

Prélavage
Lavage principal à 70 °C
2 rinçages intermédiaires
Rinçage final
Séchage

Prélavage
Lavage principal à 65 °C
2 rinçages intermédiaires
Rinçage final
Séchage

Lavage principal à 60 °C
Rinçage final

Prélavage
Lavage principal à 50 °C
1 rinçage intermédiaire
Rinçage final
Séchage

1 rinçage à froid (pour éviter que
les restes d'aliments ne collent).
Il n'est pas nécessaire d'utiliser
de produit de lavage avec ce pro­gramme.

14 electrolux

Valeurs de consommation

Programme Durée (en minutes) Énergie (en kWh) Eau (en litres)

120-130 1,8-2,0 22-24
105-115 1,5-1,7 23-25
30 0,9 9
130-140 1,0-1,2 14-16
12 0,1 5

Ces valeurs changent en fonction de la
pression et de la température de l'eau,

des variations dans l'alimentation élec­trique et de la quantité de vaisselle.

ENTRETIEN ET NETTOYAGE

Avertissement Mettez l'appareil à
l'arrêt avant de procéder au nettoyage
des filtres.

Nettoyage des filtres

Attention N'utilisez pas l'appareil sans

les filtres. Contrôlez que les filtres sont
correctement installés. Si les filtres ne
sont pas correctement installés, les
performances de lavage peuvent être
compromises et l'appareil pourrait être
endommagé.

Nettoyez les filtres, le cas échéant. Avec
des filtres sales les résultats du lavage sont
inférieurs.

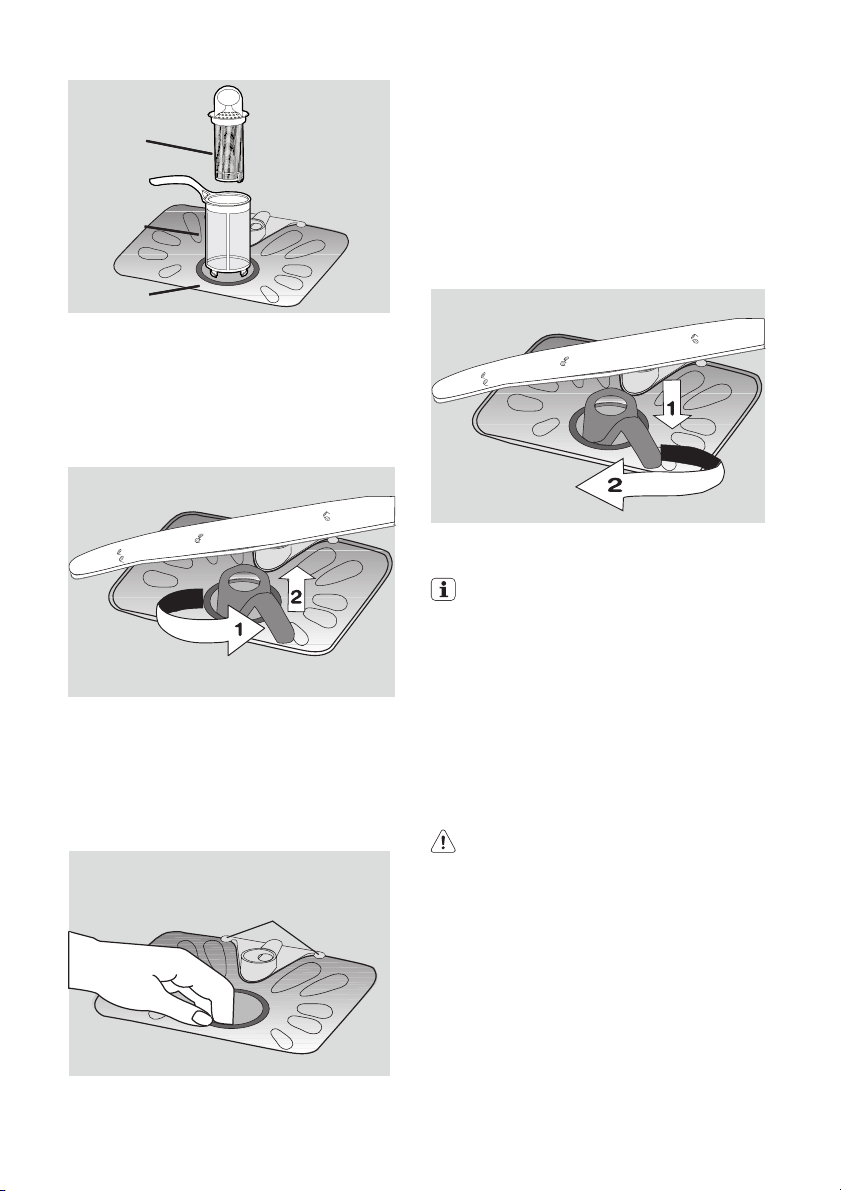

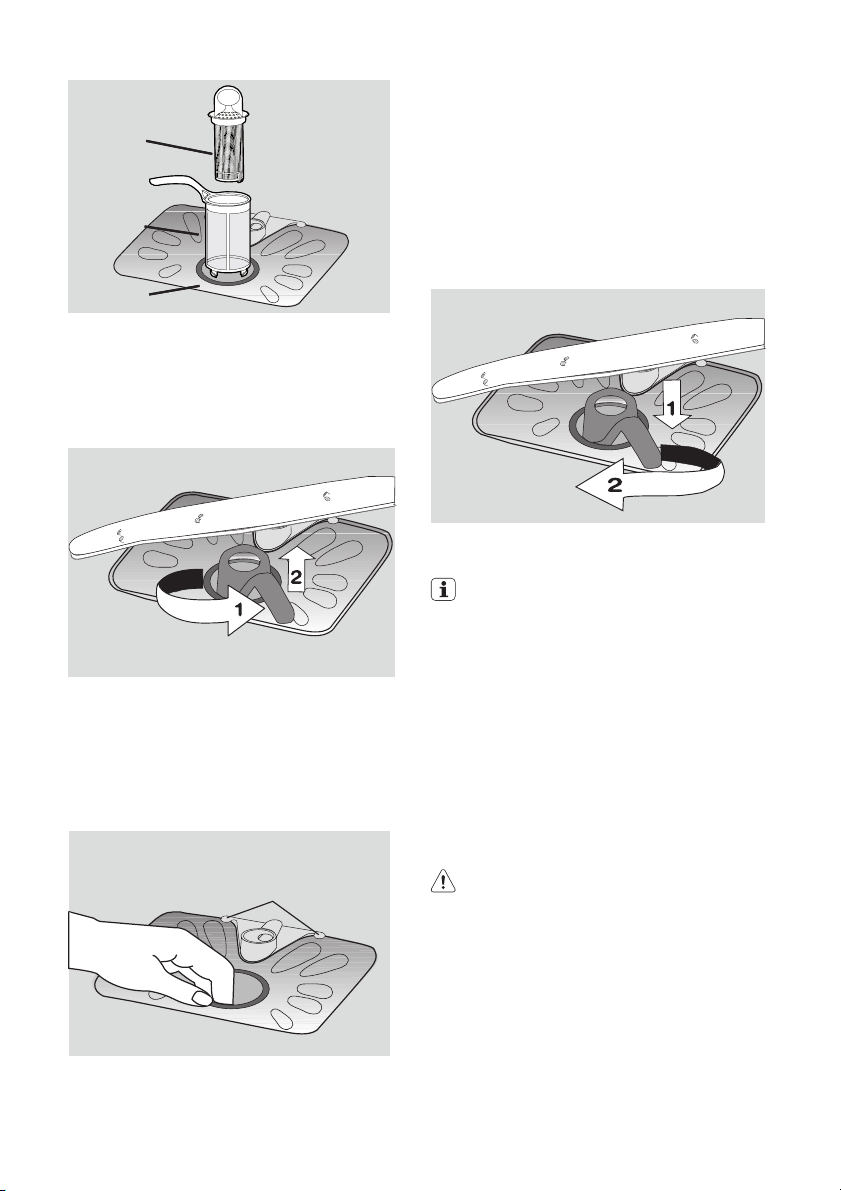

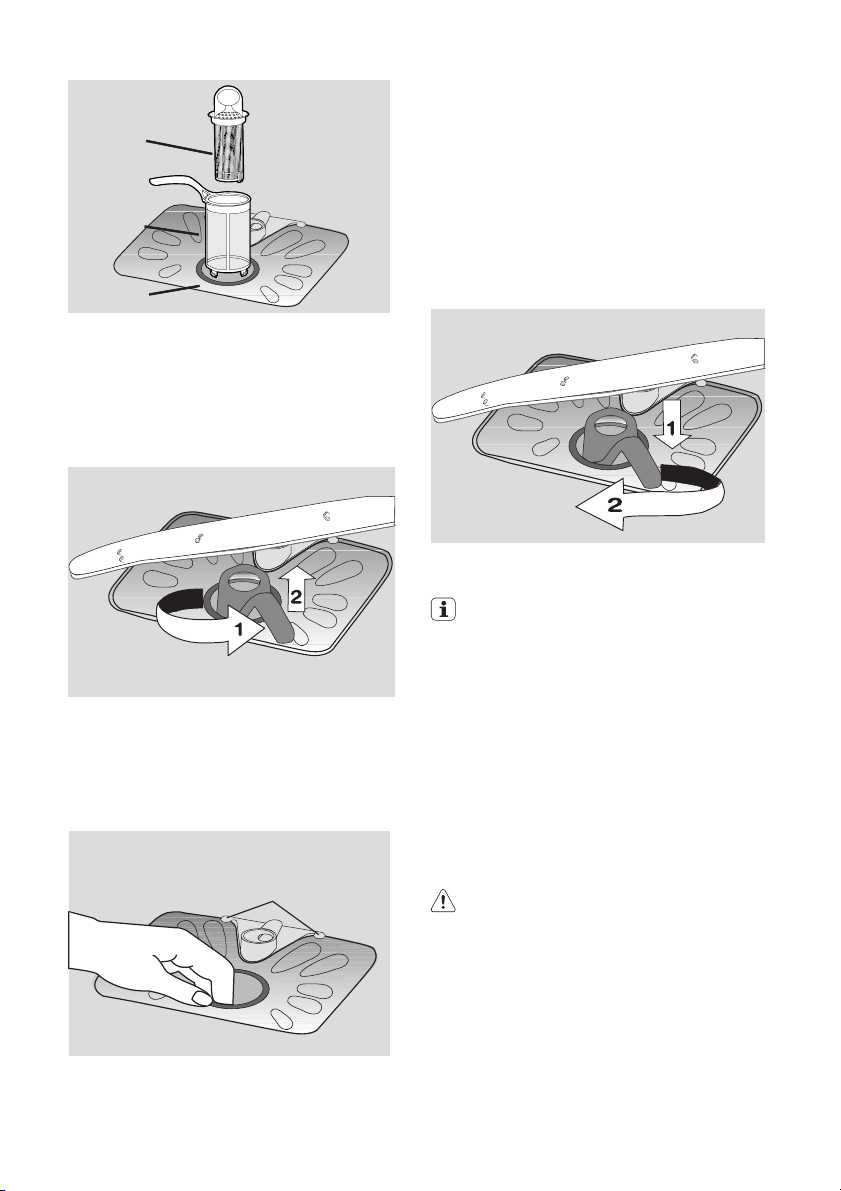

Le lave-vaisselle possède 3 filtres :

1. filtre grossier (A)

2. micro-filtre (B)

3. filtre plat (C)

4. Retirez le système de filtrage.

5. Saisissez le filtre grossier (A) par la poi­gnée annulaire.

6. Retirez le filtre grossier (A) du microfiltre
(B).

7. Retirez le filtre plat (C) du fond.

D

A

A

B

B

C

C

Pour le nettoyage des filtres, procédez com­me suit :

1. Ouvrez la porte.

2. Sortez le panier inférieur.

3. Pour déverrouiller le système de filtra­ge, tournez la poignée du micro-filtre
(B) d'environ 1/4 de tour vers la gauche.

8. Nettoyez les filtres sous l'eau courante.

9. Replacez le filtre plat (C) dans le fond.
Veillez à ce qu'il soit bien installé sous
les deux rails (D).

10. Placez le filtre grossier (A) dans le micro­filtre (B) et appuyez sur les deux filtres à
la fois.

11. Mettez le système de filtrage en place.

electrolux 15

12. Pour verrouiller le système de filtrage,
tournez à fond la poignée du microfiltre
(B) vers la droite.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appa­reil, de même que le bandeau de comman­de, à l'aide d'un chiffon doux humide. Utili­sez uniquement des produits nettoyants
neutres. N'utilisez aucun produit abrasif,
éponges à récurer ou solvants (acétone, tri­chloroéthylène etc.)

Précautions en cas de gel

Attention N'installez pas l'appareil

dans une pièce où la température
descend au-dessous de 0 °C. Le
fabricant n'est pas responsable des
dommages encourus à cause du gel.

13. Installez le panier inférieur.

14. Fermez la porte.

Ne retirez pas les bras d'aspersion.

Si cela est impossible, videz l'appareil et fer­mez la porte. Débranchez le tuyau d'arrivée
d'eau et videz-la.

Si les orifices des bras d'aspersion sont bou­chés, éliminez les résidus de salissure à l'ai­de d'un cure-dent.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

L'appareil ne démarre pas ou se met à l'ar­rêt en cours de programme.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être ré­solues à l'aide des indications fournies dans
le tableau, sans faire appel au Service Après-

Code alarme et anomalie de

fonctionnement

• Le voyant Démarrer/Annuler cli­gnote en permanence.

• 1 clignotement du voyant Fin de
programme

Le lave-vaisselle n'est pas approvi­sionné en eau.

• Le voyant Démarrer/Annuler cli­gnote en permanence.

• 2 clignotements du voyant Fin de
programme

Le lave-vaisselle ne vidange pas.

• Le robinet d'arrivée d'eau est bloqué ou incrusté de tartre.
Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet d'arrivée d'eau.

• Le filtre situé dans le tuyau d'arrivée d'eau est bouché.
Nettoyez le filtre.

• Le tuyau d'arrivée d'eau n'a pas été installé correctement.
Le tuyau est peut-être tordu ou écrasé.
Vérifiez que le tuyau est bien raccordé.

• Le robinet de l'évier est bouché.
Nettoyez le robinet de l'évier.

• Le tuyau de vidange n'a pas été installé correctement. Le
tuyau est peut-être tordu ou écrasé.
Vérifiez que le tuyau est bien raccordé.

vente. Si vous ne parvenez pas à remédier
au dysfonctionnement, veuillez contacter le
Service Après-vente.

Attention Mettez à l'arrêt l'appareil
avant d'effectuer les contrôles que
nous vous suggérons ci-après.

Cause possible et solution

16 electrolux

Code alarme et anomalie de

fonctionnement

• Le voyant Démarrer/Annuler cli­gnote en permanence.

• 3 clignotements du voyant Fin de
programme

Le système de sécurité anti-débor­dement s'est déclenché.

Le programme ne démarre pas. • La porte de l'appareil n'est pas fermée.

• Fermez le robinet d'arrivée d'eau et contactez le service
après-vente de votre magasin vendeur.

Fermez la porte.

• La fiche secteur n'est pas branchée.
Branchez-la.

• Le fusible a disjoncté dans la boîte à fusibles.
Remplacez le fusible.

• La fonction Départ différé a été réglée.
Annulez l'option de Départ différé pour démarrer immédia­tement le programme.

Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Le program­me reprend là où il a été interrompu. Si l'ano­malie se reproduit, contactez le Service
Après-vente.
Les informations suivantes sont nécessaires
pour une aide rapide et adaptée :

• Modèle (Mod.)

Les résultats de lavage ne sont pas satisfaisants.

La vaisselle n’est pas propre. • Vous n'avez pas sélectionné le programme approprié pour ce ty-

Des dépôts de tartre sont
présents sur la vaisselle.

La vaisselle est mouillée et
terne.

Les verres et la vaisselle pré­sentent des rayures, des ta­ches blanches ou un film
bleuâtre.

Des gouttes d'eau ont séché
sur les verres et la vaisselle.

pe de vaisselle et de salissure.

• Les paniers sont mal chargés et l’eau n’atteint pas toutes les sur­faces.

• La rotation des bras d'aspersion est entravée par de la vaisselle
mal rangée.

• Les filtres sont encrassés ou mal installés.

• Vous avez utilisé trop peu de produit de lavage ou avez oublié d'ap­provisionner le distributeur de produit de lavage.

• Le réservoir de sel régénérant est vide.

• Le niveau de l'adoucisseur d'eau est mal réglé.

• Le bouchon du réservoir de sel régénérant n'a pas été vissé cor­rectement.

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

• Réduisez le dosage du liquide de rinçage.

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le produit de lavage soit en cause.

Cause possible et solution

• Référence produit (PNC)

• Numéro de série (S.N.)
Vous trouverez ces informations sur la pla­que signalétique située sur l'appareil.
Inscrivez les informations ici :

Description du modèle : ..........

Référence du produit : ..........

Numéro de série : ..........

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur (cm) 59,6
Hauteur (cm) 81,8-87,8
Profondeur (cm) 57,5

electrolux 17

Branchement électrique - Ten­sion - Puissance totale - Fusible

Pression de l'eau d'alimentation Minimale 0,5 bars (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12

Les informations concernant le branchement électrique figurent
sur la plaque signalétique apposée sur le bord intérieur de la por­te du lave-vaisselle.

INSTALLATION

Avertissement Avant toute
intervention sur le lave-vaisselle, il est
nécessaire de débrancher l'appareil.

Important Respectez les instructions
fournies lors de :

• La mise en place de la machine.

• L'installation du panneau de façade.

• Le branchement à l'arrivée et à l'évacua­tion d'eau.

Installation sous un plan de travail ou un évier
Si une réparation est nécessaire, l'appareil
doit rester facilement accessible au techni­cien.
Placez l'appareil à proximité d'un robinet
d'arrivée d'eau et d'un dispositif d'évacua­tion d'eau.
Outre les ouvertures prévues pour le passa­ge des tuyaux d'alimentation d'eau, de vi­dange et du câble d'alimentation, aucune
autre ouverture de ventilation du lave-vais­selle n'est requise.

Le lave-vaisselle incorpore des pieds per­mettant le réglage en hauteur de l'appareil.
Lors de l'encastrement de l'appareil dans le
meuble, veillez à ce que le tuyau d'arrivée
d'eau, le tuyau de vidange et le câble d'ali­mentation ne soient ni entortillés, ni pliés, ni
écrasés.

Fixation

Veillez à ce que l'élément sous lequel l'ap­pareil est logé soit correctement fixé à une
structure fixe (éléments de meubles de cui­sine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau
pour que la porte se ferme correctement. Si
l'appareil n'est pas à niveau, la porte ne se
fermera pas correctement. Dans ce cas, vis­sez ou dévissez les pieds de l'appareil jus­qu'à ce qu'il soit à niveau.

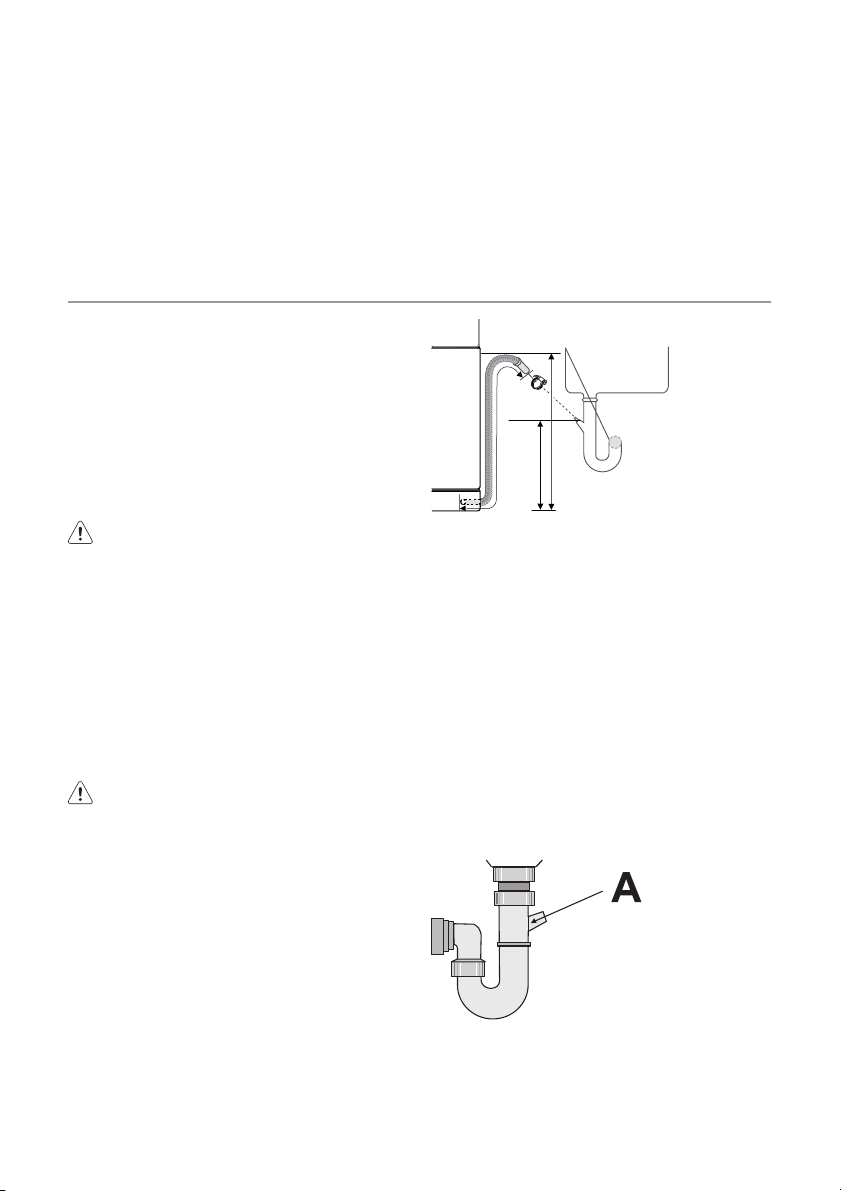

RACCORDEMENT À L'ARRIVÉE D'EAU

Tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chau­de (max. 60°) ou en eau froide.
Si l'eau chaude provient de sources d'ali­mentation écologiques (comme des pan­neaux solaires ou des éoliennes), utilisez de
l'eau chaude pour réduire la consommation
d'énergie.
Raccordez le tuyau d'alimentation à un robi­net d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas les tuyaux
d'un ancien appareil.

La pression de l'eau doit se situer dans les
limites indiquées dans les "Caractéristiques
techniques". Pour connaître la pression d'ali­mentation moyenne de votre zone d'habita-

tion, adressez-vous à votre société locale
de distribution d'eau.
Veillez à ce que le tuyau d'arrivée d'eau ne
soit pas enroulé, écrasé ou enchevêtré lors­que vous effectuez le raccordement.
Installez correctement le contre-écrou pour
éviter toute fuite d'eau.

Tuyau de vidange

1. Raccordez le tuyau de vidange au robi­net de sortie de l'évier et fixez-le sous le
plan de travail. Cela empêche que les

Attention Si l'appareil est raccordé au
moyen de tuyaux ou de tuyaux ayant
peu servis, faites s'écouler l'eau
pendant quelques minutes avant de
brancher le tuyau d'arrivée d'eau.

18 electrolux

eaux usées de l'évier ne repartent dans
l'appareil.

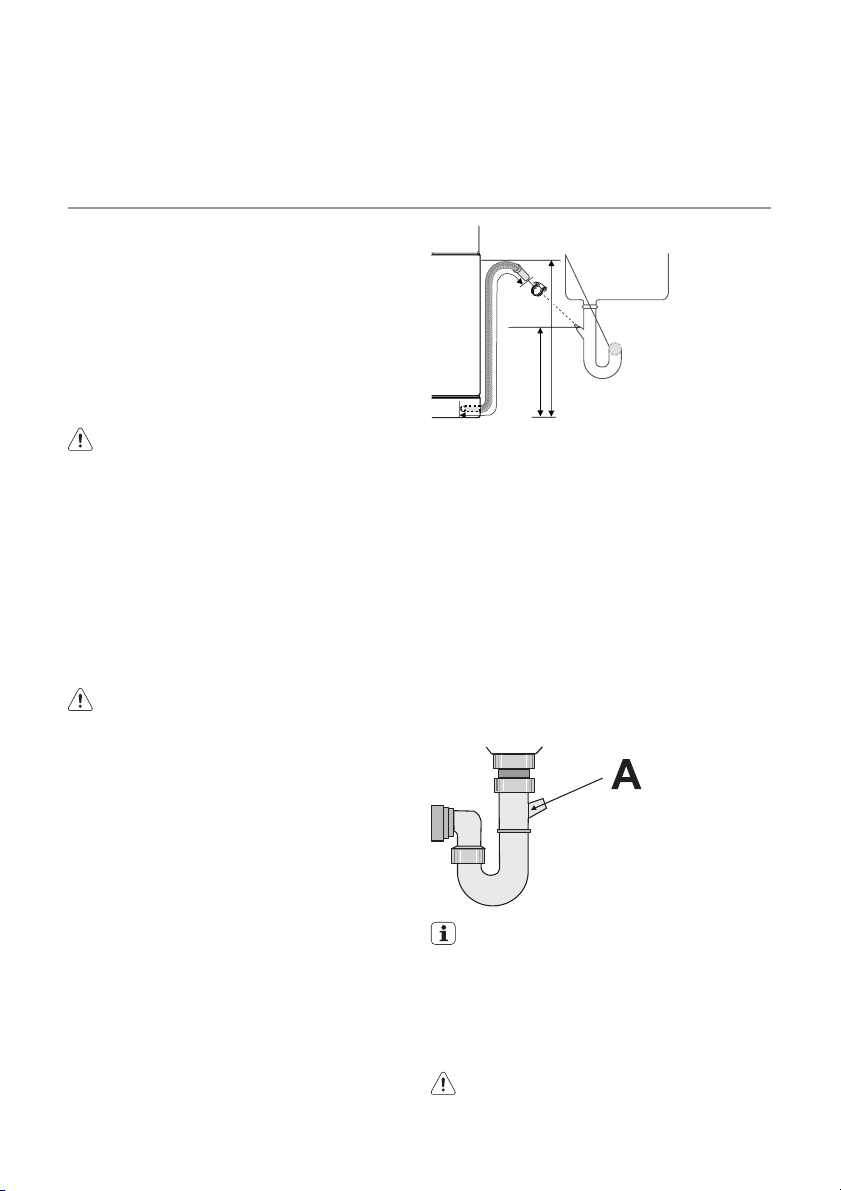

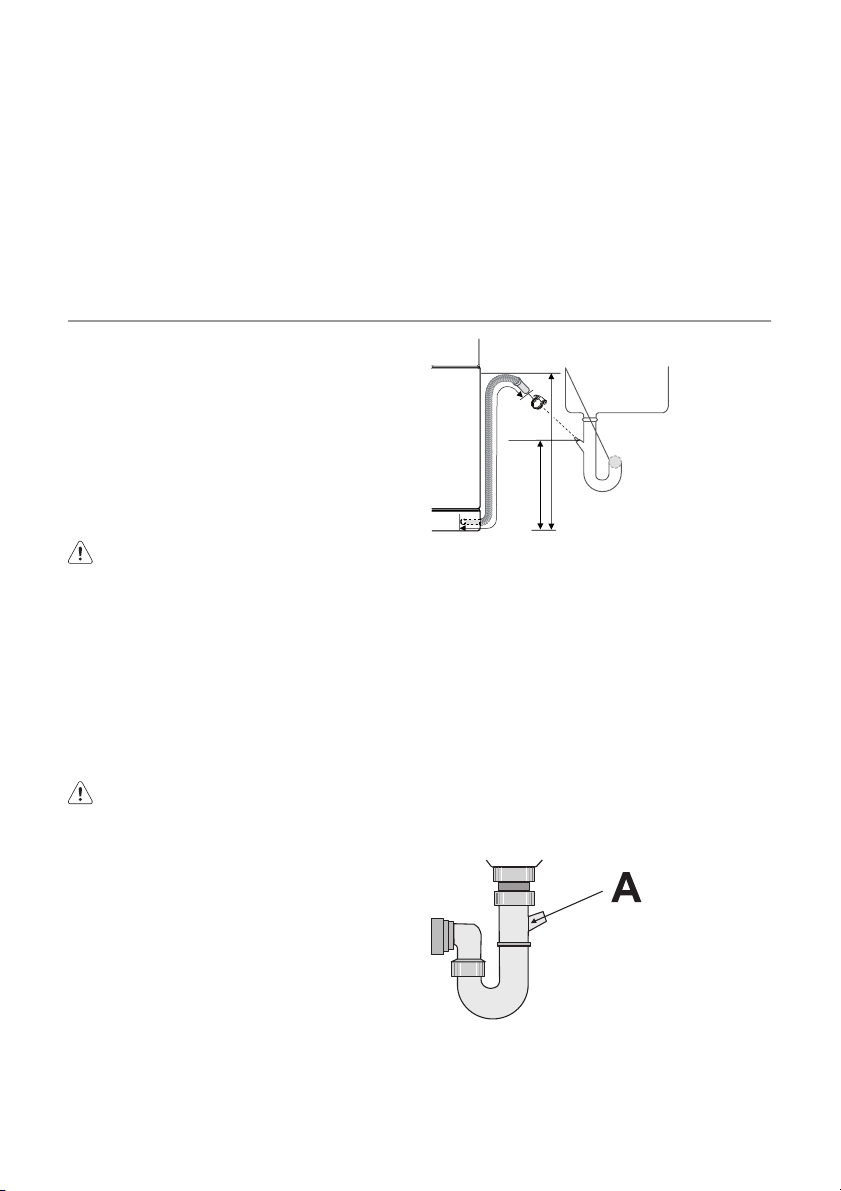

2. Raccordez le tuyau de vidange à une
conduite fixe dotée d'une ventilation spé­ciale, (diamètre intérieur de 4 cm mini­mum).

max 85 cm

min 40 cm

max 400 cm

Assurez-vous que le tuyau n'est pas courbé
ou écrasé, sous peine d'empêcher ou de ra­lentir l'évacuation de l'eau.
Enlevez le bouchon d'évier lorsque l'appa­reil évacue l'eau pour empêcher tout reflux
de l'eau vers l'appareil.
Une rallonge de tuyau ne doit pas dépasser
2 mètres de long. Le diamètre intérieur ne
doit pas être inférieur au diamètre du tuyau
d'évacuation.

BRANCHEMENT ÉLECTRIQUE

Avertissement Le fabricant ne peut
être tenu responsable en cas de non­respect de ces mesures de sécurité.
Mettez l'appareil à la terre conformé­ment aux instructions.
Assurez-vous que la tension nominale
et le type d'alimentation indiqués sur la
plaque signalétique correspondent à
ceux de l'alimentation locale.
Utilisez toujours une prise à l'épreuve
des chocs.

Lorsque vous raccordez le tuyau de vidan­ge à un embout du siphon sous l'évier, n'ou­bliez pas d'enlever toute la membrane en
plastique (A). Si vous oubliez d'enlever tou­te la membrane, les particules d'aliments ris­quent de s'accumuler avec le temps et de
boucher l'embout du tuyau de vidange du
lave-vaisselle

L'appareil est doté d'un système de sé­curité qui empêche l'eau sale de retour­ner dans l'appareil. Si le robinet de vo­tre évier est doté d'un clapet de rete­nue, cela pourrait entraver la vidange
correcte de l'appareil. Enlevez le clapet
de retenue.

Attention Vérifiez l'étanchéité des
raccords.

N'utilisez pas des multiprises, des adap­tateurs ou des rallonges. Ils présentent
un risque d'incendie.
Ne remplacez pas le câble secteur vous­même. Contactez le service après-ven­te de votre magasin vendeur.
Assurez-vous que la prise est acces­sible après l'installation.
Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours sur
la prise.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écolo­giques et recyclables. Les composants en
plastique sont identifiables grâce aux sigles
>PE<, >PS<, etc. Veuillez jeter les maté-

electrolux 19

riaux d'emballage dans le conteneur appro­prié du centre de collecte des déchets de
votre commune.

Avertissement Le fabricant décline
toute responsabilité en cas de non­respect des précautions de sécurité
mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.

• Coupez le câble d'alimentation et la
prise et mettez-les au rebut.

• Éliminez le dispositif de bloquage de
porte. Ceci pour empêcher que des
enfants ne restent enfermés à l'inté­rieur de l'appareil et ne mettent leur
vie en danger.

20 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 20
Descrizione del prodotto 21
Pannello dei comandi 22
Uso dell'apparecchiatura 23
Regolazione del decalcificatore dell’acqua

23
Uso del sale per lavastoviglie 24
Uso del brillantante 24
Sistemazione di posate e stoviglie 25
Uso del detersivo 27

INFORMAZIONI PER LA SICUREZZA

Per la sicurezza dell'utente e per il
buon funzionamento dell'apparecchio,
è importante leggere attentamente il
presente libretto di istruzioni prima del­l'installazione e dell'uso. Conservare
sempre queste istruzioni assieme all'ap­parecchio anche in caso di trasferimen­to o vendita dell'apparecchio stesso.
L'utente deve acquisire dimestichezza
con le funzioni e dotazioni di sicurezza
dell'apparecchio.

Uso corretto

• Questo apparecchio è destinato solo al-

l'uso domestico.

• Utilizzare l'apparecchio solo per lavare

utensili idonei alla lavastoviglie.

• Non inserire solventi nell'apparecchio. Ri-

schio di esplosione.

• Mettere i coltelli e gli altri utensili appuntiti

nel cestello delle posate con la punta rivol­ta verso il basso. Altrimenti metterli oriz­zontalmente nel cestello superiore.

• Usare solo prodotti di marca per lavasto-

viglie (detersivo, sale, brillantante).

• Se si apre la porta mentre l'apparecchio

è in funzione, può fuoriuscire vapore cal­do. Rischio di scottature.

• Non togliere i piatti dalla lavastoviglie pri-

ma del termine del programma di lavaggio.

• Quando il programma di lavaggio è com-

pletato, scollegare la spina e chiudere il ru­binetto dell'acqua.

Selezione e avvio di un programma di
lavaggio 28
Programmi di lavaggio 29
Pulizia e cura 30
Cosa fare se… 32
Dati tecnici 33
Installazione 33
Collegamento dell’acqua 34
Collegamento elettrico 35
Considerazioni ambientali 35

Con riserva di modifiche

• L'apparecchio può essere riparato solo
da personale autorizzato. Utilizzare solo ri­cambi originali.

• Non cercare di riparare da soli l'apparec­chio per evitare lesioni e danni. Contatta­re sempre il servizio di assistenza locale.

Sicurezza generale

• Persone (bambini inclusi) con ridotte ca­pacità fisiche, sensoriali e mentali o prive
di esperienza e conoscenza non dovreb­bero utilizzare l'apparecchio. Una perso­na responsabile della loro sicurezza deve
controllare o istruire tali persone per un uti­lizzo corretto dell'apparecchio.

• Seguire le istruzioni di sicurezza del pro­duttore di detersivo per lavastoviglie per
evitare ustioni chimiche a occhi, bocca e
gola.

• Non bere l'acqua della lavastoviglie. Po­trebbe contenere residui di detersivo.

• Tenere sempre chiusa la porta quando
non si utilizza l'apparecchio per evitare di
ferirsi e di inciampare.

• Non sedersi o salire in piedi sopra la por­ta aperta dell'apparecchio.

Per la sicurezza dei bambini

• Solo persone adulte possono utilizzare
l'apparecchio. Controllare che i bambini
non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori
della portata dei bambini per evitare il ri­schio di soffocamento.

electrolux 21

• Conservare i detersivi in un luogo sicuro.
Evitare che i bambini tocchino i detersivi.

• Tenere i bambini lontano dalla lavastovi­glie quando lo sportello è aperto.

Installazione

• Controllare che la lavastoviglie non pre­senti danni dovuti al trasporto. Non colle­gare l'apparecchio se è danneggiato. Se
necessario, contattare il fornitore.

• Rimuovere tutti i materiali di imballaggio
prima dell'uso.

• Gli interventi elettrici devono essere ese­guiti da un tecnico qualificato e compe­tente.

• Gli interventi idraulici devono essere ese­guiti da un tecnico qualificato e compe­tente.

DESCRIZIONE DEL PRODOTTO

• Non cambiare le specifiche tecniche né
modificare questo prodotto. Rischio di le­sioni e danni all'apparecchio.

• Non utilizzare l'apparecchio:
– se il cavo di rete o i tubi dell'acqua so-

no danneggiati

– se il pannello dei comandi, il piano di la-

voro o il basamento presentano danni
tali da consentire l'accesso a parti inter­ne dell'apparecchio.

Contattare il centro di assistenza locale.

• Non forare le pareti laterali della lavastovi­glie per evitare di danneggiare i compo­nenti idraulici ed elettrici.

Avvertenza Seguire attentamente le
istruzioni dei paragrafi corrispondenti
per i collegamenti elettrici e idraulici.

1 Cestello superiore
2 Indicatore durezza acqua
3 Contenitore del sale
4 Erogatore del detersivo
5 Erogatore del brillantante

6 Targhetta di identificazione
7 Filtri
8 Mulinello inferiore
9 Mulinello superiore
