Page 1
Посудомоечная машина
Инструкция по установке и
эксплуатации
822 612 877-00-170506-01
ESI 6262
u
Page 2
Уважаемая покупательница,
уважаемый покупатель,
Пожалуйста, внимательно прочитайте настоящую
инструкцию по эксплуатации и сохраните ее для
получения необходимых справочных сведений в
будущем.
Если прибор перейдет к другому хозяину, передайте
ему, пожалуйста, и эту инструкцию.
В тексте используются следующие
символы:
1 Указания по технике безопасности
Предупреждение! Указания, направленные на
обеспечение Вашей личной безопасности.
Внимание! Указания, направленные на
предотвращение повреждений прибора.
3 Рекомендации и практические советы
2 Информация по охране окружающей среды
2
Page 3
Содержание
Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Общий вид машины. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Перед первым вводом в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Установка параметров работы устройства для смягчения воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Засыпка специальной соли . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Заливка ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Включение и отключение звуковой сигнализиции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Повседневная эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

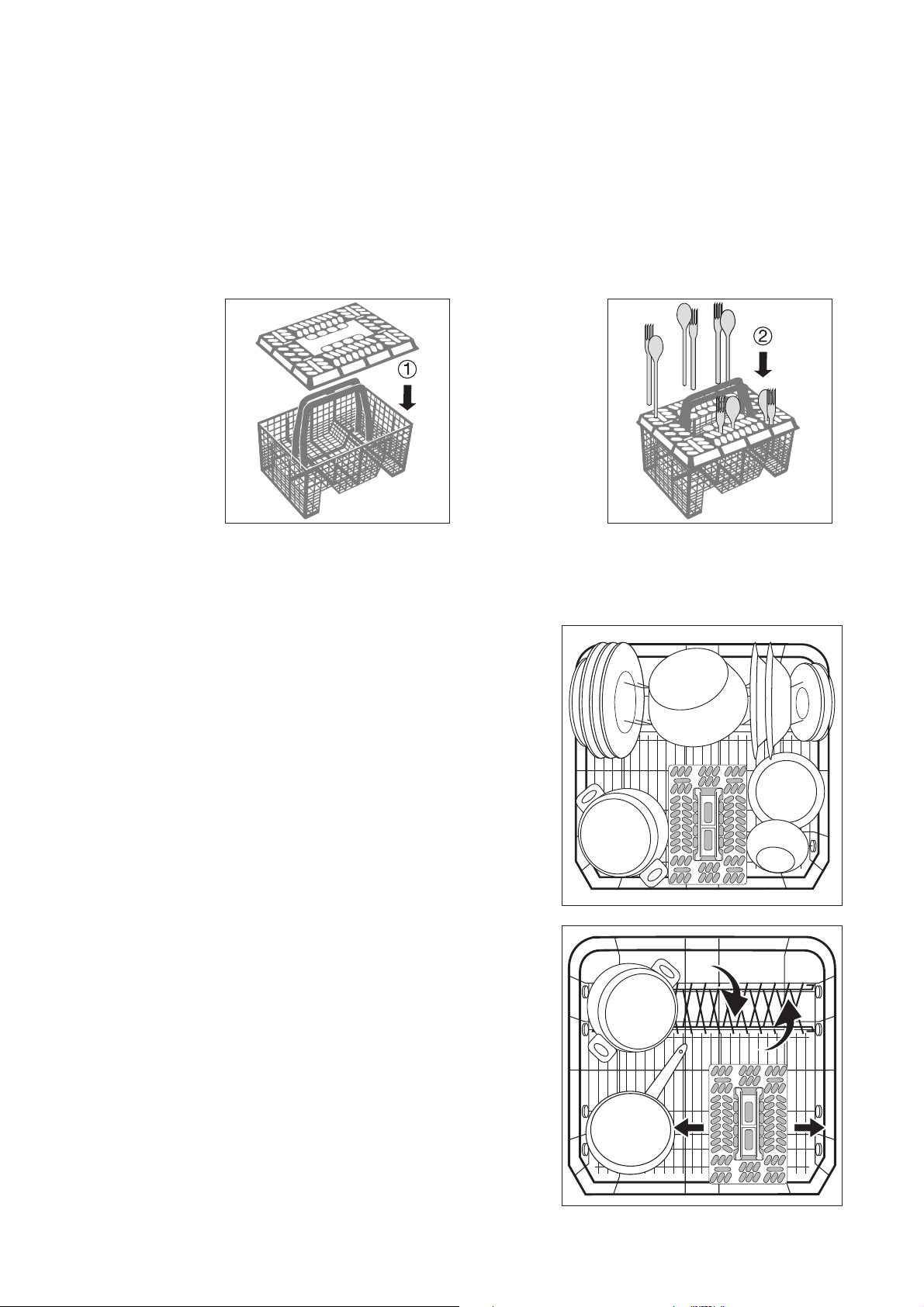

Размещение столовых приборов и посуды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

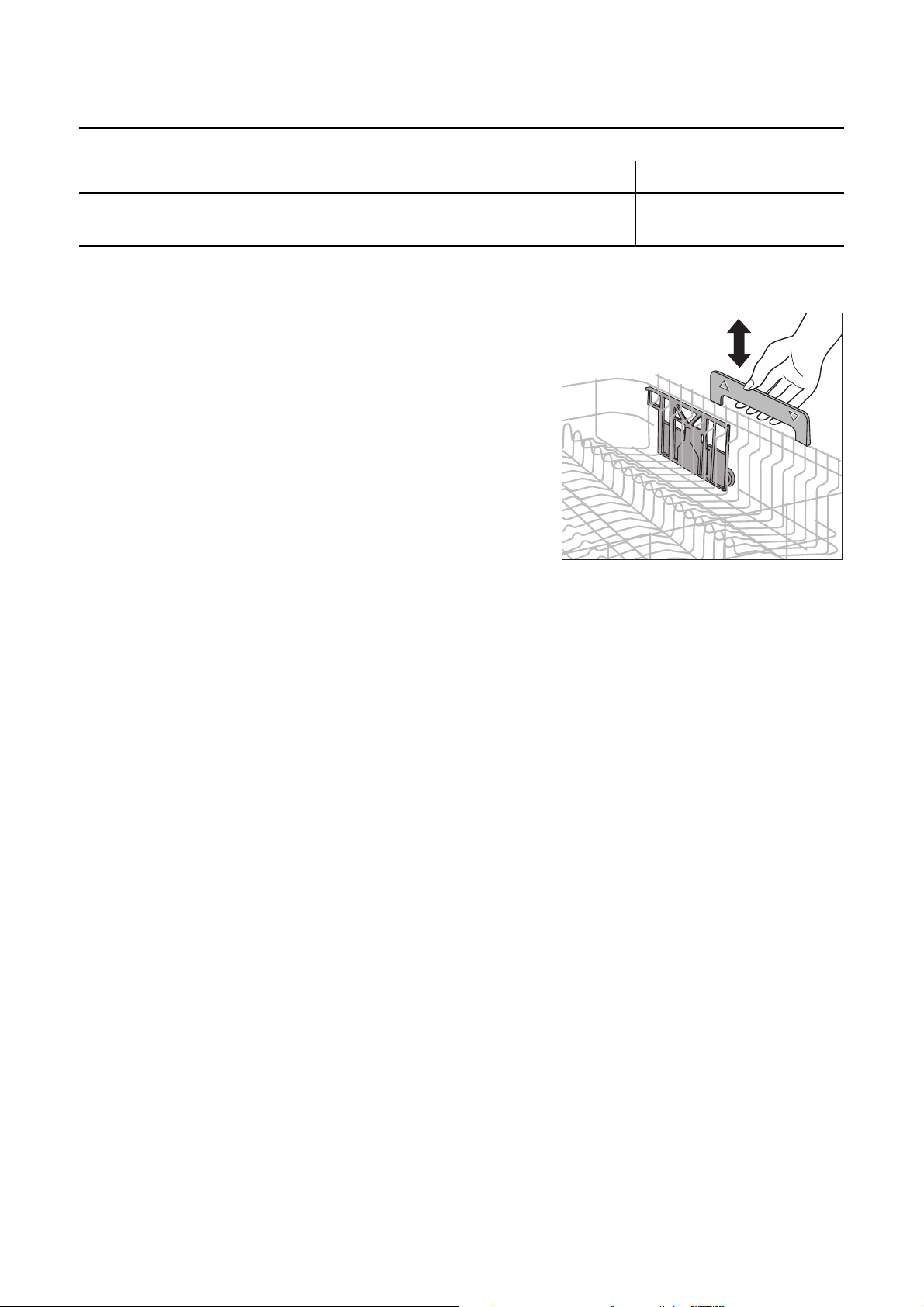

Регулирование по высоте верхней корзины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Внесение моющего средства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Применение моющих средств “три в одном” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Выбор программы мойки (Таблица программ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Запуск программы мойки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Программирование времени пуска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Отключение посудомоечной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Уход и мытье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Что делать, если… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Самостоятельное устранение небольших неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Если качество мойки неудовлетворительно . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Указания для организаций, производящих контрольные испытания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Инструкции по установке и подключению . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Указания по технике безопасности при установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Установка посудомоечной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Подключение посудомоечной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Гарантия/сервисная служба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Сервисная поддержка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
3
Page 4
Инструкция по эксплуатации
1 Правила техники безопасности
Перед первым вводом в
эксплуатацию
• Соблюдайте требования “Инструкций по
установке и подключению”.
Эксплуатация в соответствии с
назначением
• Посудомоечная машина предназначена только для
мытья домашней посуды.
• Переконструирование посудомоечной машины и
внесение в нее изменений недопустимы.
• Применяйте только те виды специальной соли,
моющих средств и ополаскателей, которые
предназначены для бытовых посудомоечных
машин.
• Не вносите в посудомоечную машину никаких
растворителей. Это взрывоопасно!
Меры по обеспечению
безопасности детей
• Вынимая из розетки сетевой штекер, ни в коем
случае не тяните за шнур, всегда беритесь за
штекер.
• Следите за тем, чтобы дверца посудомоечной
машины была всегда закрыта, за исключением
моментов, когда необходимо произвести загрузку
или выемку посуды. Этим Вы исключите
возможность того, что кто-либо поранится,
споткнувшись об открытую дверцу.
• Не садитесь и не становитесь ногами на открытую
дверцу.
• Если посудомоечная машина стоит в
незащищенном от мороза помещении, то после
каждого мытья посуды необходимо отсоединять
шланг.
• Принадлежности упаковки следует хранить вне
досягаемости детей. Дети могут в них задохнуться!
• Дети часто не могут сознавать опасные
последствия неправильного обращения с
электроприборами. Не оставляйте детей без
присмотра рядом с посудомоечной машиной.
• Следите за тем, чтобы дети и домашние животные
не забирались внутрь посудомоечной машины. Это
опасно для жизни!
• Моющие средства могут вызвать химический ожог
в области глаз, рта и гортани. Это опасно для
жизни! Строго соблюдайте указания по технике
безопасности изготовителей моющих и чистящих
средств.
• Вода в посудомоечной машине непригодна для
питья. Берегитесь химического ожога!
Общие указания по технике
безопасности
• Ремонт посудомоечной машины должен
производиться только специалистами.
• На время перерывов в эксплуатации
посудомоечной машины ее необходимо отключать
и закрывать водопроводный кран.
4
Page 5
Общий вид машины
Верхний душ
Распылитель верхней корзины
и распылитель на днище
Переключатель уровней
жесткости воды
Емкость
для специальной соли
Емкость для
моющего средства
Емкость для
ополаскивателя
Панель управления

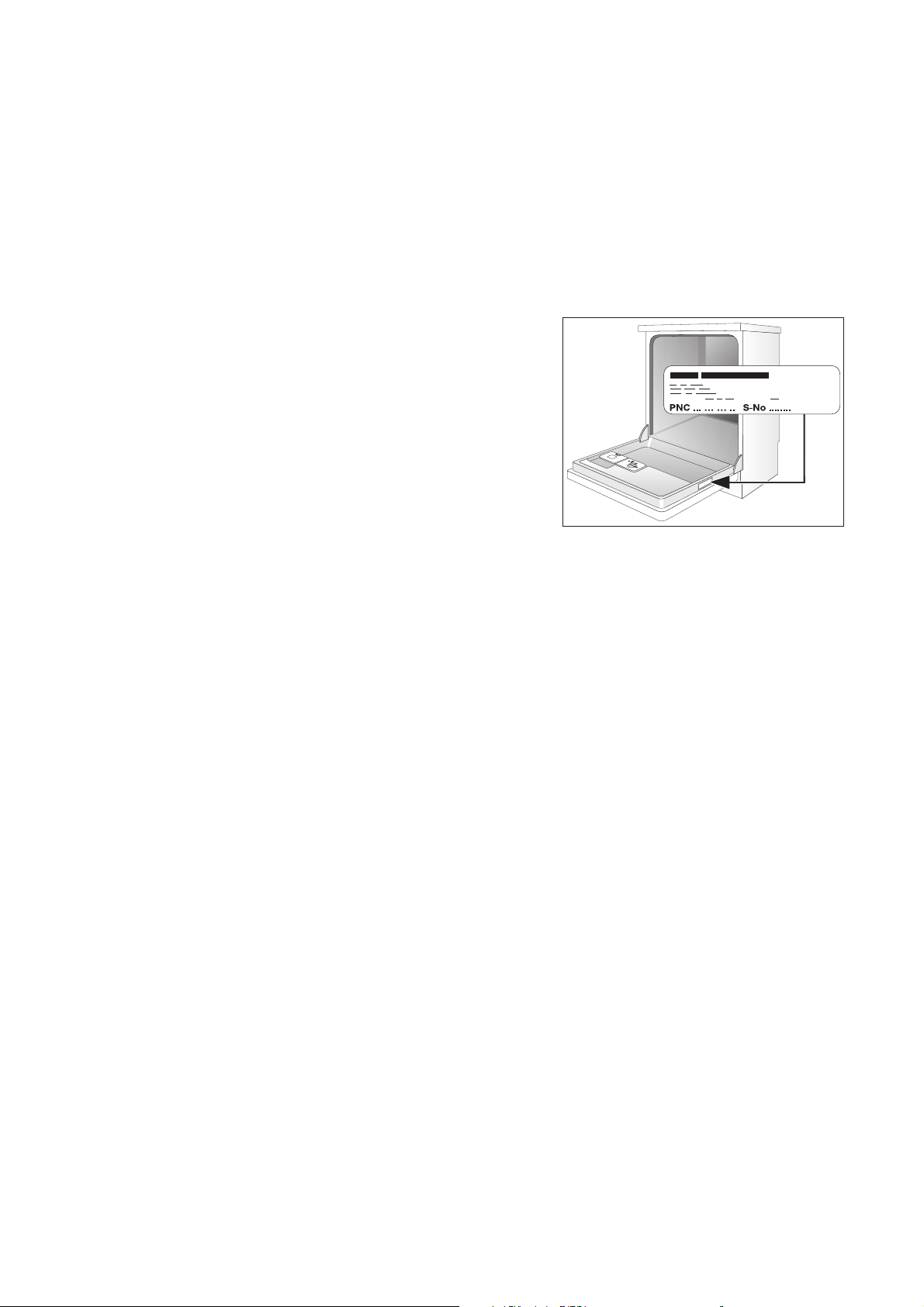

Фирменная табличка

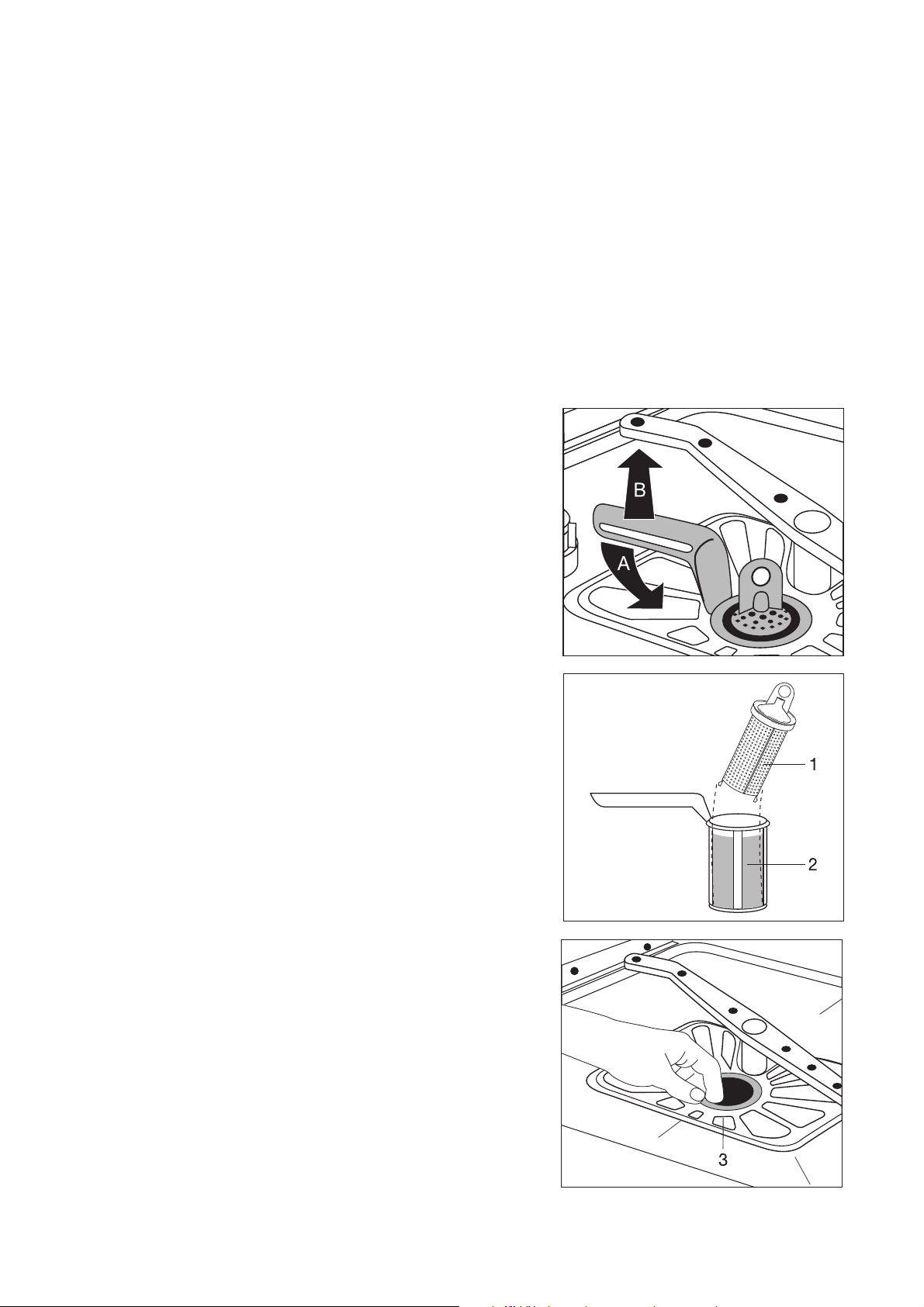

Фильтры
Внутреннее освещение
5
Page 6
Кнопка EIN / AUS (Вкл./Выкл.) Кнопки выбора программ
1243
Кнопки выбора функций
Кнопка EIN-/AUS (Вкл./Выкл.) служит для включения
или отключения посудомоечной машины.
Кнопками выбора программ задается нужная
программа мойки.
Кнопки выбора функций: В дополнение к
программе мойки, указанной на регулировочной
панели, этими кнопками можно задавать следующие
функции:
Кнопка выбора
функции 1
Установка параметров
работы устройства для
смягчения воды
Подача ополаскивателя во
Кнопка выбора
функции 2
время работы функции “три
в одном” включена /
отключена
Кнопка выбора
функции 3
Кнопка выбора
функции 4
6
Включить / отключить
звуковой сигнал.
- не задействована -
Page 7
Мультидисплей Индикаторы программного цикла
Контрольные
индикаторы
Программирование
времени пуска
Выбор функции “3in1” (три в
одном)
Мультидисплей может отображать информацию о
том,
– на какой уровень жесткости установлено
устройство для смягчения воды.
– включена или выключена подача ополаскивателя.
– включен или выключен звуковой сигнал.
– каково установленное время пуска.
– примерно сколько еще времени будет выполняться
текущая программа мойки.
– какая неполадка возникла в работе посудомоечной
машины.
Зона индикаторов программного цикла В зоне
индикаторов программного цикла всегда
отображается текущий шаг выполняющейся
программы.
Контрольные индикаторы имеют следующие
значения:
1)
Добавить специальную соль
Выбор программы
”Предварительная мойка”
1)
Добавить ополаскиватель
Открыть водопроводный кран
1) Во время выполнения программы мойки контрольные
индикаторы не светятся.
Заблокирован распылитель
верхней корзины
Дверца посудомоечной машины
открыта
7
Page 8
Перед первым вводом в эксплуатацию
3
Если вы хотите применить моющее средство
“три в одном”:
— Сначала прочитайте раздел “Применение
моющих” средств “три в одном”.
— Не вносите ни специальную соль, ни
ополаскиватель.
Если Вы не применяете моющее средство “три в
одном”, то перед первым вводом машины в
эксплуатацию:
1. Установка параметров работы устройства для
смягчения воды
2. Засыпьте специальную соль для смягчения воды.
3. Залейте ополаскиватель.
Установка параметров
работы устройства для
смягчения воды
Параметры работы устройства для смягчения воды
необходимо задавать механическим или
электронным способом.
3 Во избежание осаждения накипи на посуде и
внутри посудомоечной машины, следует мыть
посуду мягкой, т.е. с низким содержанием
извести, водой. С помощью таблицы
установите устройство для смягчения воды на
уровень жесткости, соответствующий
жесткости воды в той местности, где вы
живете. Сведения о местной жесткости воды
предоставит Вам соответствующее
предприятие по водоснабжению.
Посудомоечная машина-автомат должна быть
отключена.
Механическая установка:
1. Откройте дверцу посудомоечной машины.
2. Извлеките из машины нижнюю корзину для посуды.
3. Переключатель уровней жесткости, расположенный
на левой стороне моечной камеры, переведите в
положение “0” или “1” (см. таблицу).
8
Page 9
Электронная установка:
1. Нажмите кнопку EIN/AUS (Вкл./Выкл.).
3 Если кроме кнопки EIN/AUS (Вкл./Выкл.)
светятся также индикаторы, значит
активизирована программа мойки. Программу
мойки необходимо отменить.
Одновременно нажмите кнопки выбора
функций 1 и 2 и не отпускайте их примерно 2
секунды.
Все дополнительные индикаторы для кнопок
программ мойки погаснут.
2. Одновременно нажмите и держите нажатыми
кнопки функций 1 è 2.
Замигают светодиодные индикаторы кнопок
выбора функций от “1” до “3”.
3. Нажмите кнопку выбора функции 1.
Замигает светодиодный индикатор кнопки 1.
На мультидисплее отобразится установленный
уровень жесткости воды.
4. Каждое последующее нажатие кнопки выбора
функции 1 увеличивает уровень жесткости на 1.
(Исключение: После уровня жесткости 10 следует
уровень жесткости 1).
5. Правильно установив уровень жесткости воды,
нажмите кнопку EIN/AUS (Вкл./Выкл.)
Заданный уровень жесткости будет сохранен в
электронной памяти машины.
В случае электронной установки устройства для
смягчения воды на уровень “1” происходит
одновременное отключение контрольного
индикатора для специальной соли.
Жесткость воды
â °d
2)
d
- 70
51
43
- 50
- 42
37
29
- 36
23
- 28
19
- 22
- 18
15
11
- 14 1,9 - 2,5 II 3 3l 3
â °d
ммоль/л
9,0
- 12,5
7,6
- 8,9
- 7,5
6,5
5,1
- 6,4
4,0
- 5,0
3,3
- 3,9
- 3,2
2,6
3)
Диапазон
жесткост
è
IV 1
III
механическа
Установка
уровня жесткости
ÿ
электронная
10
4*
Индикация
на мульти
дисплее
4)
9
8
7
6
5
10l
9l
8l
7l
6l
5l
4l
0*
4
- 10 0,7 - 1,8 I/II 2 2l 2
Количество
звуковых
сигналов
1)
10
9
8
7
6
5
4
1
4íèæå 0,7 I
íèæå
специальной соли
1l 1
не требуется
1) Акустическая индикация уровня жесткости воды выполняется только в том случае, если включена звуковая сигнализация.
2) (°d) немецкий градус, единица измерения жесткости воды
3) (ммоль/л) миллимоль на литр, международная единица измерения жесткости воды
4) При установке этого параметра время выполнения программы может незначительно увеличиться.
*) настройка по умолчанию
9
Page 10
Засыпка специальной соли
Чтобы очистить от извести устройство для смягчения
воды, необходимо внести в машину специальную
соль. Пользуйтесь только специальной солью,
предназначеной для бытовых посудомоечных машин.
Если Вы не используете моющее средство “три в
одном”, засыпьте специальную соль:
– перед первым вводом в эксплуатацию
посудомоечной машины.
– если на панели управления мигает контрольный
индикатор ополаскивателя.
1. Откройте дверцу, извлеките нижнюю корзину.
2. Отверните против часовой стрелки крышку емкости
для специальной соли.
3. Только при первом вводе в эксплуатацию:
Наполните водой емкость для специальной соли.
4. Имеющуюся в комплекте поставки воронку
вставьте в отверстие емкости.
Засыпьте специальную соль в емкость; предельная
вместимость последней, в зависимости от
зернистости соли, составляет примерно 1,0-1,5 кг.
Не переполняйте емкость.
3 Нестрашно, если при засыпке специальной
соли через край емкости перельется вода.
5. Очистите от остатков соли отверстие емкости.
6. Плотно заверните заглушку в направлении часовой
стрелки.
7. После внесения специальной соли выполните
программу мойки. Это позволит вывести из
машины перелившийся соляной раствор и крупицы
соли.
3 В зависимости от зернистости, соль
растворяется в воде в течение нескольких
часов, после чего контрольный индикатор
наличия специальной соли опять гаснет.
10
Page 11
Заливка ополаскивателя
Поскольку ополаскиватель способствует лучшему
стеканию воды с посуды, то после его применения
Вы получите сверкающе чистую, без единого
пятнышка, посуду и прозрачные стаканы, бокалы и
рюмки.
Если Вы не пользуетесь моющим средством “три в
одном”, залейте ополаскиватель.
– перед первым вводом посудомоечной машины в
эксплуатацию.
– если на панели управления мигает контрольный
индикатор ополаскивателя.
Кроме специального ополаскивателя для
посудомоечных машин, не применяйте никаких
других жидких моющих средств.
1. Откройте дверцу.
Емкость для ополаскивателя расположена на
внутренней стороне дверцы посудомоечной
машины.
2. Нажмите кнопку разблокирования емкости для
ополаскивателя.
3. Откиньте вверх крышку.
4. Залейте ополаскиватель точно до отметки “max”,
что
соответствует заполнению емкости прибл. на 140
мл.
5. Прижмите крышку, так чтобы она зафиксировалась.
6. Если ополаскиватель пролился мимо емкости,
вытрите его тряпкой. В противном случае во время
мойки образуется слишком обильная пена.
11
Page 12
Установка дозировки
ополаскивателя
3 Дозировку ополаскивателя следует изменять
лишь в тех случаях, когда на стаканах, бокалах
и посуде появляются пятна слизи,молочные
пятна (задайте меньшую дозировку) или следы
от высохших капель воды (задайте
повышенную дозировку). Подробнее об этом
читайте в разделе “Если результат мойки
неудовлетворителен”. Дозировку можно
задавать в диапазоне значений от “1” до “6”.
Изготовитель по умолчанию установил
дозировку на уровень “4”.
1. Откройте дверцу посудомоечной машины.
2. Нажмите кнопку разблокирования емкости для
ополаскивателя.
3. Откиньте вверх крышку.
4. Установите дозировку.
5. Прижмите крышку, так чтобы она зафиксировалась.
6. Если ополаскиватель пролился, вытрите его
тряпкой.
12
Page 13
Подачу ополаскивателя
необходимо включать при
заданной функции “Три в
одном”
3Если функция “Три в одном” не задана, подача
ополаскивателя остается всегда включенной.
В случаях, когда функция “Три в одном” задается изза применения моющего средства “три в одном”,
подача ополаскивателя отключена. Если затем
обнаружится, что посуда недостаточно просушена,
следует еще раз включить подачу ополаскивателя (об
этом см. также раздел “Применение” моющих
средств типа “три в одном”).
1. Нажмите кнопку EIN/AUS (Вкл./Выкл.).
3 Если горит светоиндикатор только одной
программной кнопки, значит эта программа
мойки активизирована. Программу мойки
необходимо отменить.
Одновременно нажмите кнопки выбора
функций 1 и 2 и не отпускайте их примерно 2
секунды.
Горят светоиндикаторы всех программных
кнопок, использование которых возможно в
текущий момент времени.
2. Одновременно нажмите и удерживайте нажатыми
кнопки выбора функций 1 è 2.
Замигают светоиндикаторы кнопок выбора функций
от “1” до “3”.
3. Нажмите кнопку выбора функции 2.
Замигает светодиодный индикатор кнопки выбора
функций 2.
На мультидисплее отображается текущая
программная установка:
Подача ополаскивателя во время
0d
работы функции “три в одном”
отключена
(настройка по умолчанию)
Включение и отключение
звуковой сигнализиции
В дополнение к визуальной индикации определенных
действий машины (например, в случае окончания
программы, возникновения неполадок) Вы можете
также запрограммировать, будет или не будет в это
время слышен соответствующий звуковой сигнал.
1.Нажмите кнопку EIN/AUS (Вкл./Выкл.).
3 Если кроме кнопки EIN/AUS (Вкл./Выкл.)
светятся также индикаторы, значит
активизирована программа мойки. Программу
мойки необходимо отменить.
Одновременно нажмите кнопки выбора
функций 1 и 2 и не отпускайте их примерно 2
секунды.
Все дополнительные индикаторы для кнопок
программ мойки погаснут.
2.Одновременно нажмите и держите нажатыми
кнопки функций 1 è 2.
Замигают светодиодные индикаторы кнопок
выбора функций от “1” до “3”.
3.Нажмите кнопку выбора функции 3.
Замигает светодиодный индикатор кнопки выбора
функций 3.
На мультидисплее отображается текущая
программная установка:
0b Звуковая сигнализация отключена
1b
4.Нажав кнопку выбора функции 3, можно изменить
программную установку.
5.После появления на мультидисплее нужной Вам
программной установки нажмите кнопку EIN/AUS
(Вкл../Выкл.). Программная установка введена в
память машины.
Звуковая сигнализация включена
(установка по умолчанию)
Подача ополаскивателя во время
1d
4. Нажатием кнопки выбора функций 2 можно
включить или отключить подачу ополаскивателя.
5. После появления на мультидисплее нужной Вам
программной установки нажмите кнопку EIN/AUS
(Вкл./Выкл.). Программная установка введена в
память машины.
работы функции “три в одном”
включена
13
Page 14
Повседневная эксплуатация
Размещение столовых
приборов и посуды
1 В посудомоечной машине нельзя мыть губки,
полотенца и любые другие предметы, могущие
полностью пропитаться водой. Посуда из
пластмассы и с тефлоновым покрытием
обладает выраженной способностью
удерживать капли воды. Поэтому такая посуда
сохнет несколько хуже, чем посуда из
фарфора или нержавеющей стали.
Мыть следующие столовые приборы и посуду в посудомоечной машине
нельзя: можно с ограничениями:
• Столовые приборы с деревянными,
роговыми, фарфоровыми и
перламутровыми черенками
• нежаростойкие пластмассовые предметы
• старые столовые приборы с
термочувствительными
покрытиями
• клееная посуда и клееные части столовых
приборов
• Предметы из олова и меди
• хрусталь с примесями свинца
• подверженные коррозии предметы из
стали,
• деревянные дощечки и подставки для
завтрака
• изделия прикладного искусства
• Фаянсовую посуду разрешается мыть в посудомоечной
машине только в случае, если изготовитель такой посуды
недвусмысленно заявил, что это возможно.
• Надглазурная роспись от слишком частого мытья в
посудомоечной машине может побледнеть.
• Предметы из серебра и алюминия во время мытья могут
несколько изменить цвет. Такие остатки пищи, как яичный
белок, яичный желток, горчица, часто становятся причиной
изменения цвета серебрянных предметов или образования на
них пятен. Поэтому если серебро не моется непосредственно
после еды, его необходимо сразу же очищать от остатков
пищи.
• Стекло после многочисленных циклов мытья в
посудомоечной машине может помутнеть.
• Перед закладкой посуды в машину следует:
– удалить крупные остатки пищи.
– замочить кастрюли с пригоревшими остатками
ïèùè.
• При размещении в машине посуды и столовых
приборов следует учитывать следующее:
– Посуда и столовые приборы не должны мешать
вращению распылителей.
– Миски, чашки, стаканы, кастрюли и тому
подобные предметы следует размещать
отверстиями вниз. Тогда в них не будет
скапливаться вода.
– Посуда и столовые приборы не должны быть
вложены друг в друга или перекрываться.
– Во избежание повреждений на стекле стаканы,
бокалы и рюмки не должны соприкасаться.
– Во избежание выпадания небольших предметов
(например, крышек) кладите их не в корзины для
посуды, а в корзину для столовых приборов.
14
Page 15
Размещение столовых приборов
1 Предупреждение: Острые ножи и столовые
приборы с острыми краями следует
укладывать в отделение для столовых
приборов, либо в верхнюю корзину.
Для того, чтобы все столовые приборы в корзине для
приборов омывались водой, Вам следует:
1. Установить на корзине для столовых приборов
решетчатую насадку;
2. Вложить вилки и ложки в решетчатую насадку
черенками вниз.

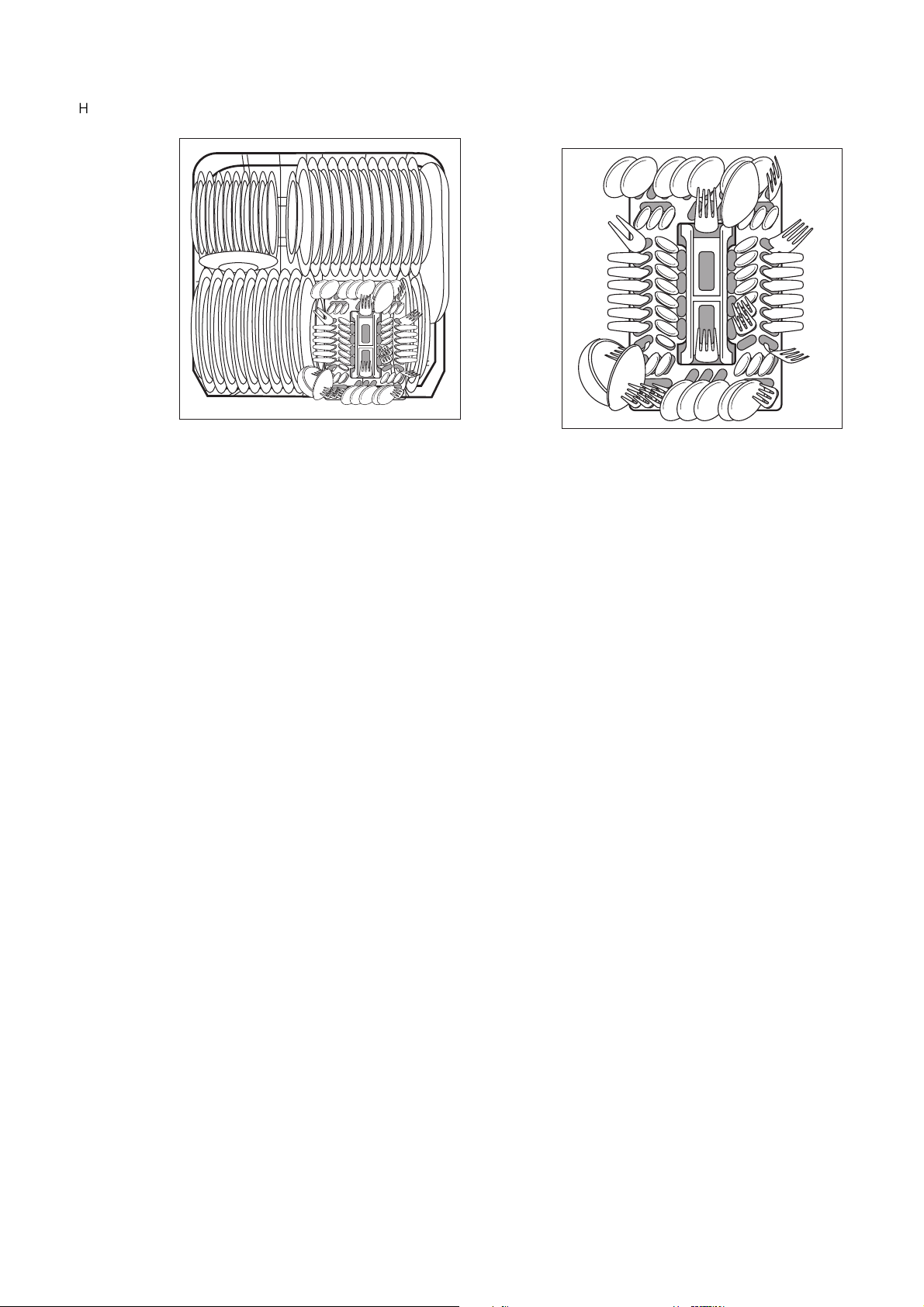

Кастрюли, сковороды, большие
тарелки
Размещайте крупную и сильно загрязненную посуду в
нижней корзине.
(тарелки диаметром до 29 см).
Для обеспечения более удобного размещения
крупной посуды все задние насадки для тарелок
нижней корзины можно откидывать, а корзину для
столовых приборов в нижней корзине можно
перемещать в боковом направлении.
15
Page 16

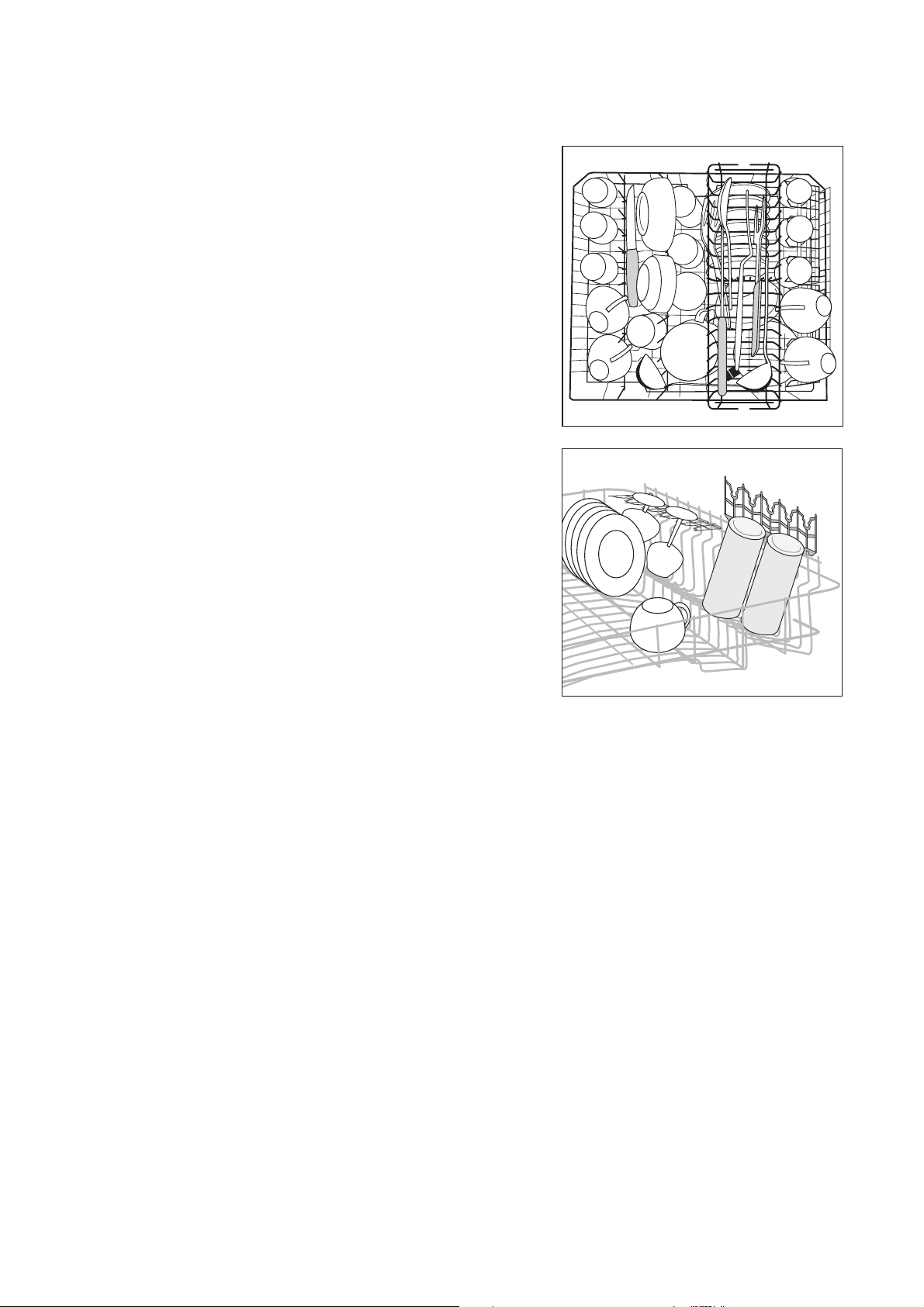

Чашки, стаканы, бокалы, кофейный
сервиз
Небольшую и легкобьющуюся посуду, а также
длинные и острые столовые приборы, размещайте в
верхней корзине.
• Размещая посуду на откидных держателях для
чашек, отделяйте один предмет от другого, с тем
чтобы при мытье вода попадала на всю посуду.
• Если необходимо помыть высокие предметы,
можно откинуть держатели для чашек вверх.
• Бокалы для вина, шампанского и коньяка
устанавливайте или подвешивайте в прорезях
держателей для чашек.
16
Page 17

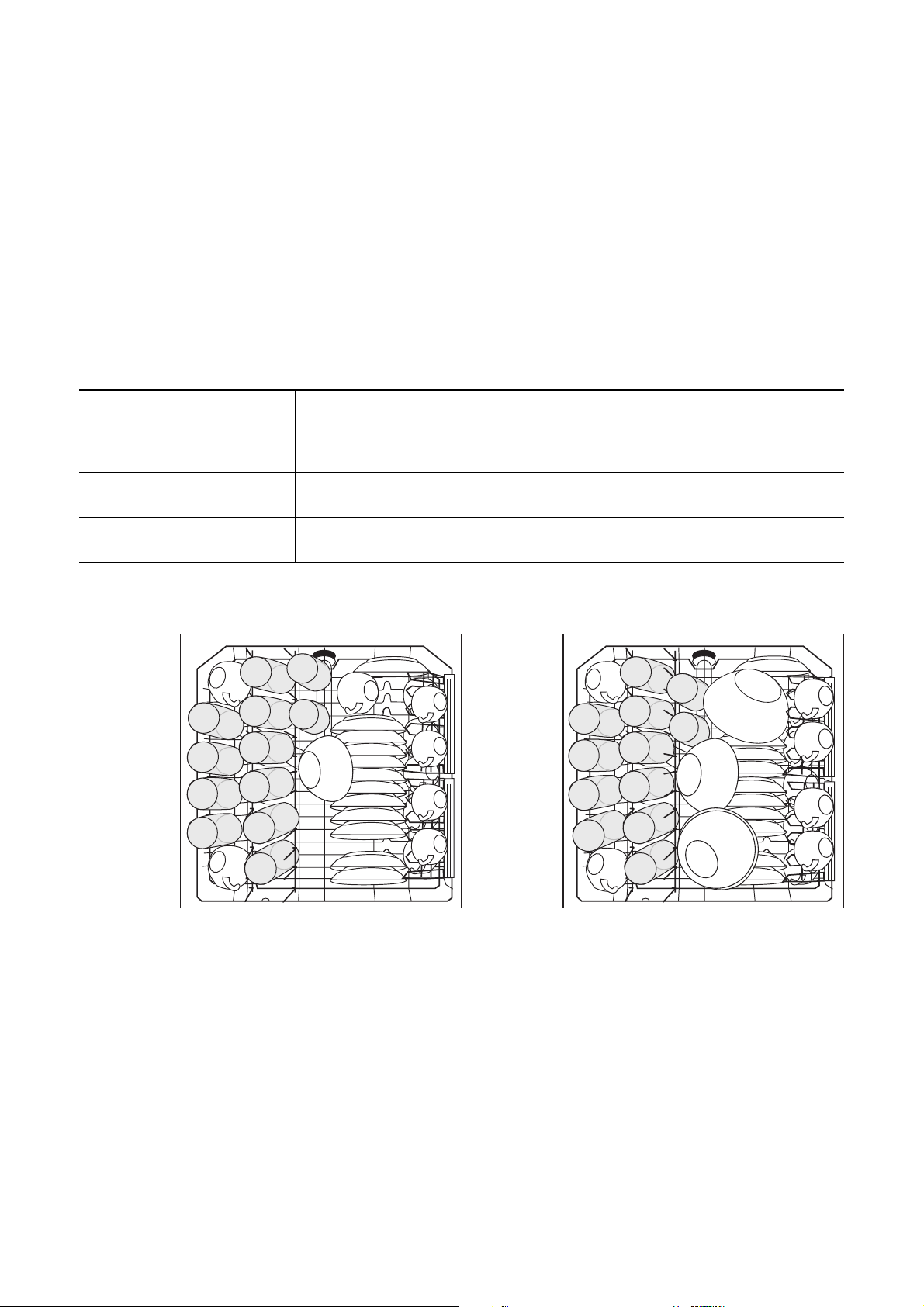

Регулирование по высоте верхней корзины
Максимальная высота посуды в корзинах
Верхняя корзина Нижняя корзина
при поднятой верхней корзине 22 ñì 30 ñì
при опущенной верхней корзине 24 ñì 29 ñì
3 Регулирование по высоте может
производиться и при загруженных корзинах.
Поднятие и опускание верхней корзины
1. Полностью выдвиньте верхнюю корзину.
2. Верхнюю корзину приподнять за ручку до упора и
вертикально опустить вниз.
Верхняя корзина механически зафиксируется в
нижней или верхней позиции.
17
Page 18
Внесение моющего
средства
Моющие средства снимают загрязнения с посуды и
столовых приборов.
Моющее средство должно быть внесено в машину
до начала выполнения программы.
1 Пользуйтесь только специальными моющими
средствами для бытовых посудомоечных
машин.

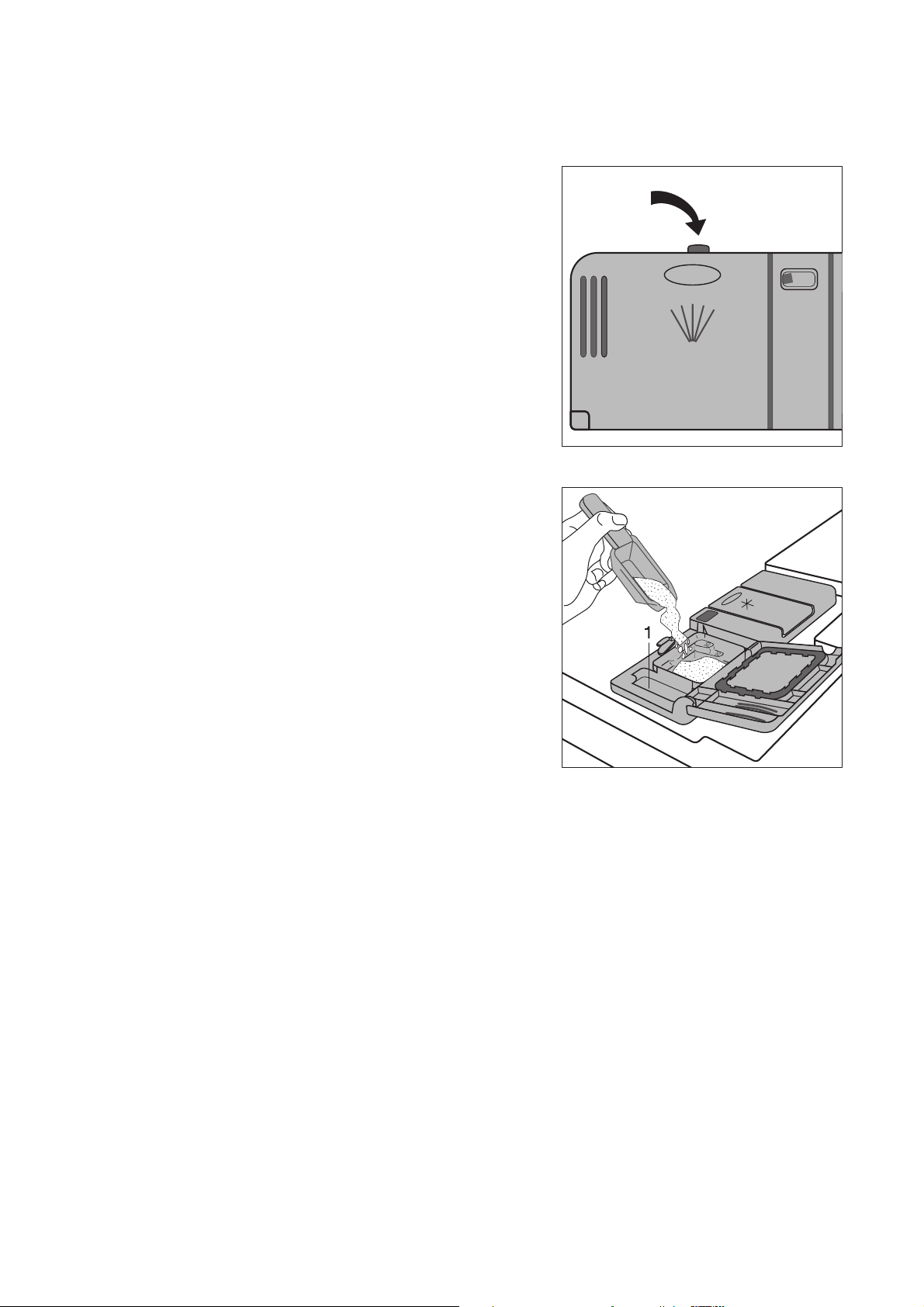

Емкость для моющего средства расположена на
внутренней стороне дверцы.
1. Если крышка закрыта:
Нажмите на кнопку разблокирования.
Крышка откроется.
2. Внесите моющее средство в емкость для
моющего средства. Для лучшего определения
дозировки порошкового моющего средства
имеются маркировочные линии. Отметка “20/30”
примерно соответствует объему в 20/30 мл
моющего средства.
Соблюдайте рекомендации изготовителя по
правильной дозировке и хранению моющего
средства.
3. Опустите крышку и прижмите ее так, чтобы она
зафиксировалась в этом положении.
3 Если посуда очень грязная, то следует
дополнительно наполнить моющим средством
соседнюю емкость (1). Это моющее средство
проявляет свое действие уже на этапе
предварительного полоскания.
18
Page 19
Концентрированные моющие
средства
Современные моющие средста для моющих машин это почти всегда низкощелочные концентрированные
продукты с натуральными энзимами, представленные
в форме таблеток или порошков.
2 50 °C - температура, при которой выполняются
программы мойки с использованием
концентрированных средств. Эти программы
уменьшают нагрузку на окружающую среду и
щадят Вашу посуду, т.к. специально
рассчитаны на действие грязеудаляющих
свойств ферментов, которые содержатся в
концентрированных моющих средствах.
Поэтому программы мойки посуды при 50 °C
с применением концентрированных моющих
средств дают такой же очищающий эффект,
какой обычно возможен лишь в программах
мойки при 65 °C.
Моющие средства в таблетках
3 Моющие средства в таблетках разных
изготовителей растворяются с разной
скоростью. Поэтому в течение короткой
программы некоторые виды таблеток не
успевают проявить свои моющие свойства
полностью. С учетом этого обстоятельства,
применяйте таблетированные моющие
средства в программах мойки с
предварительным полосканием.
19
Page 20
Применение моющих
средств “три в одном”
В продуктах этого типа соединяются свойства
моющего средства, ополаскивателя и специальной
соли.
При включении функции «три в одном»
– подача специальной соли и ополаскивателя из
соответствующей емкости перекрывается.
– индикация нехватки соли и ополаскивателя
прекращается.
– программы мойки могут продолжаться до 30 минут
дольше.
3 Если Вы намереваетесь использовать моющее
средство “три в одном”, проверьте, подходит
ли данное моющее средство к жесткости
Вашей воды (учитывайте данные
производителя)!
Если жесткость Вашей воды выше
рекомендованной производителем и Вы все
же намереваетесь использовать моющее
средство “три в одном”, действуйте
следующим образом:
• При включенной функции “три в одном” установите
регулятор водоумягчителя на одну ступень ниже,
чем при использовании без моющего средства
“три в одном”.
• Добавьте специальную соль в дозатор (если он
пуст).
Посудомоечная машина запоминает две разные
настройки уровня жесткости для мытья с
использованием функции “три в одном” и без ее
использования.
Если Вы больше не применяете моющие
средства “три в одном”
Если Вы хотите прекратить пользование средством
“три в одном”, действуйте в следующем порядке:
• Отключите функцию “Три в одном”.
• Снова заполните емкости для специальной соли и
ополаскивателя.
• Переключите устройство для смягчения воды на
максимально возможный уровень жесткости и
проведите до 3-х обычных рабочих циклов без
загрузки.
• После этого переключите устройство для
смягчения воды на местный уровень жесткости.
Если Вы применяете моющие средства
четыре в одно
При испoльзовании моющих средств "четыре в
одном", особенностью которых является дополнение
формулы "три в одном" веществом для удаления
ржавого налета со стеклянной посуды, выполняйте,
пожалуйста, те же указания, какие предусмотрены
для средств "три в одном"
Если Вы применяете моющие средства
три в одно
1. Нажмите кнопку EIN/AUS (Вкл./Выкл.).
2. Нажмите кнопку 3IN1 (три в одном).
Горит индикатор этой кнопки: Функция “три в
одном” активизирована.
Перед запуском программы мойки внесите моющее
средство “три в одном” в емкость для моющего
средства.
3 Поскольку при включении функции “три в
одном” подача ополаскивателя автоматически
отключается, посуда может оказаться
недостаточно просушенной из-за различия в
стандартах качества моющих средств “три в
одном”.
В этом случае выполните следующие действия
(см. раздел “Внесение ополаскивателя”):
• Если емкость для ополаскивателя пуста, залейте
туда ополаскиватель.
• Установите дозировку ополаскивателя на уровень
"2".
• Включите подачу ополаскивателя.
20
Page 21
Выбор программы мойки (Таблица программ)
Программа мойки
2)
3)
4)
Подходящая
посуда
Посуда для приема
и приготовления
пищи
Посуда для приема
и приготовления
пищи
Посуда без
кастрюль
Âèä
загрязнения
сильно загрязненная,
присохшие остатки пищи,
особенно яичный белок и
крахмал
средне загрязненная,
присохшие остатки пищи
только что использованная,
слегка или средне
загрязненная посуда
Программный цикл
Предварительная мойка
Мойка
Промежуточное полоскание
Ополаскивание
• •
• •
2 ðàçà
1 èëè 2 ðàçà
• •
• •
- • - • -
Сушка
Расходные
параметры
Продолжительность
(минуты)
Электроэнергия (кВт)
1,8 - 2,0
120 - 130
1,0 - 1,5
90 - 110
30
0,8
1)
Вода (литры)
23 - 25
13 - 25
9
Посуда для приема
и приготовления
пищи
средне загрязненная
посуда
присохшие остатки пищи
• • • • •
1,2 - 1,4
90 - 100
Посуда для приема
5)
и приготовления
пищи,
термочувствительн
средне загрязненная
посуда
• • • • •
130 - 160
0,95 - 1,05
ая посуда
Посуда для
десертов и кофе,
хрупкая стеклянная
легкое загрязнение - •
2 ðàçà
• •
73
0,9
посуда
Использованная посуда,
6)
Все виды посуды
заложенная в
посудомоечную машину
для мытья в более позднее
• - - - -
12
< 0,1
время.
1) Расходные параметры определялись при стандартных условиях эксплуатации. Они зависят от степени загрузки корзин для посуды.
На практике возможны отклонения.
2) При ополаскивании температура воды на 10 минут повышается до 68°, что необходимо, например, для гигиенической мойки
детских бутылочек, пластмассовых разделочных досок или банок из-под варенья.
3) При выполнении этой программы посудомоечная машина определяет степень загрязненности посуды по замутнению воды для
мытья. Продолжительность выполнения программы, потребление воды и электроэнергии могут сильно отличаться в зависимости
от количества и загрязненности загруженной посуды.
В зависимости от степени загрязненности посуды, температура воды для мытья автоматически корректируется в пределах от
50°C до 65°C.
4) Эта программа выполняется при половинной загрузке посудомоечной машины.
5) Программа тестирования для организаций, проводящих технические испытания
6) Для этой программы моющее средство применять не нужно.
18 - 20
12 - 14
15
4
21
Page 22

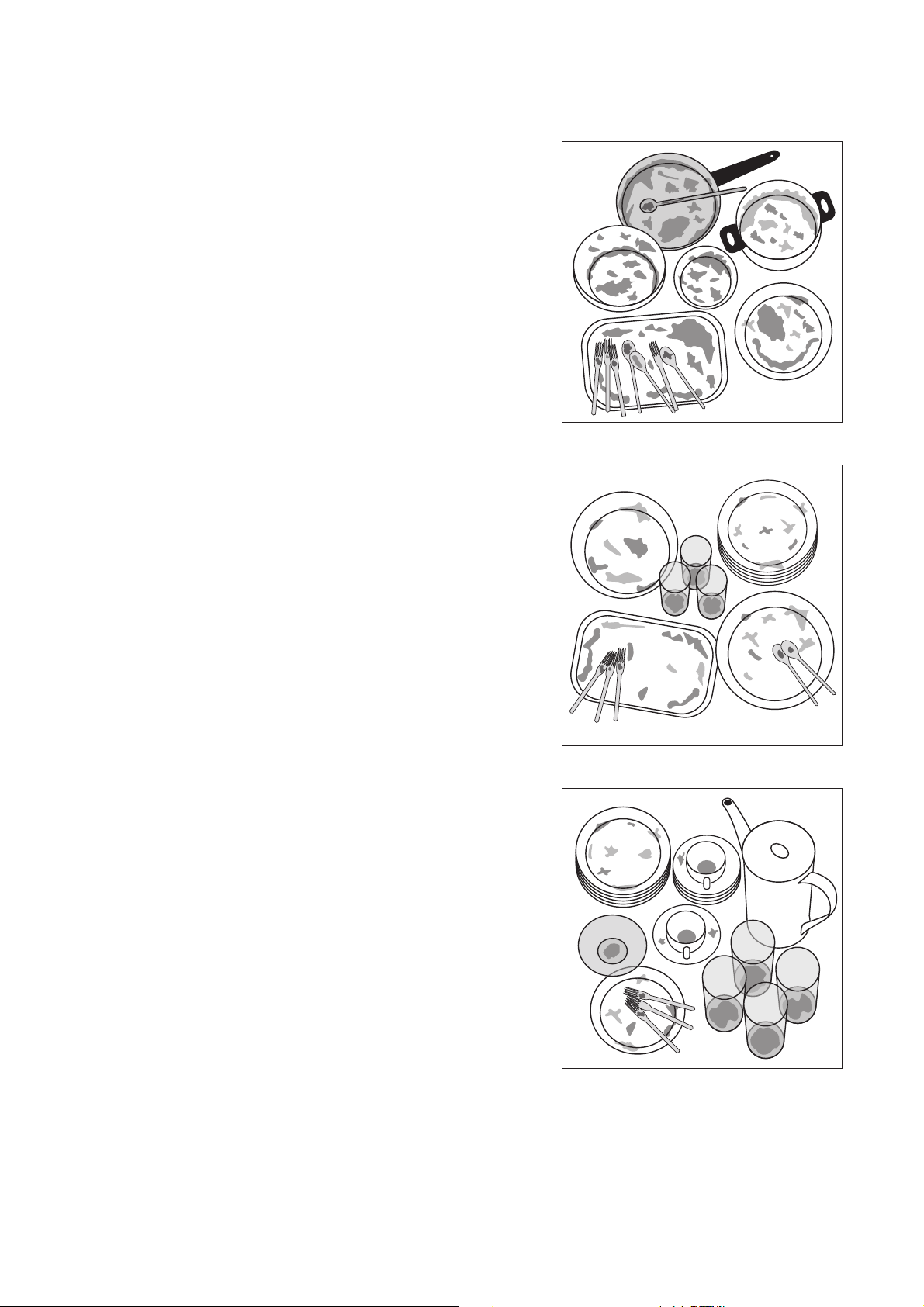

Выбор программы
Если Ваша посуда выглядит так, выбирайте
программу интенсивной мойки.
обычную или энергосберегающую программу.
программу с коротким циклом выполнения
(например, 30-минутную).
22
Page 23
Запуск программы мойки
Программирование времени
1. Проверьте, могут ли свободно вращаться
распылители.
2. Полностью откройте водопроводный кран.
3. Закройте дверцу.
4. Нажмите кнопку EIN/AUS (Вкл./Выкл.).
5. Задайте нужную Вам программу.
В зоне индикации программного цикла светится
индикатор программы и отображаются
соответствующие этапы программы мойки. На
мультидисплее отображается время,
предположительно остающееся до конца
программы.
Примерно через 3 секунды начнется выполнение
заданной программы мойки.
В зоне индикации программного цикла всегда
отображается текущий шаг выполняющейся
программы.
3 Во время цикла мойки выводимое на дисплей
остаточное время может корректироваться в
зависимости от количества , степени
загрязненности загруженной посуды и других
параметров.
Остановка и прекращение
программы мойки
пуска
3 С помощью функции программирования
времени пуска Вы можете отложить запуск
программы мойки на срок от 1 до 19 часов.
1.Нажимайте кнопку Zeitvorwahl (Программирование
времени пуска) до тех пор, пока на мультидисплее
не появится нужная индикация отсрочки запуска
программы, например 12h, означающая, что
программа мойки запустится через 12 часов. Горит
индикатор программирования времени пуска.
2.Задайте программу мойки.
3.На табло постоянно отображается время,
остающееся до запуска программы мойки
(например: 12h, 11h, 10h, ... 1h è ò. ä.).
Изменение заданного времени пуска:
Пока не началась программа мойки, Вы еще можете
изменить время пуска нажатием кнопки Zeitvorwahl
(Программирование времени пуска).
Отмена заданного времени пуска:
Нажимайте кнопку Zeitvorwahl (Программирование
времени пуска) до тех пор, пока на мультидисплее не
появится время выполнения заданной программы.
Заданная программа мойки тут же начнет
выполняться.
Останавливать работающую программу мойки
следует лишь в самых необходимых случаях.
Остановка программы мойки открытием
дверцы посудомоечной машины
1 При открытии дверцы из машины может выйти
горячий пар. Можно ошпариться!
1. Осторожно откройте дверцу. Программа мойки
остановится.
2. Закройте дверцу. Программа мойки продолжится.
Прекращение программы мойки
1. Нажмите и не отпускайте кнопки выбора функций 1
è 2.
Индикатор текущей программы мойки несколько
секунд помигает и погаснет.
2. Отпустите нажатые кнопки. Выполнение программы
мойки прекращено.
3. Если Вы хотите запустить новую программу мойки,
проверьте, имеется ли в емкости моющее
средство.
3 После отключения посудомоечной машины
выполнение заданной программы мойки
только приостанавливается, но не
прекращается окончательно. После
повторного включения выполнение программы
мойки продолжится.
Замена программы мойки
Пока программа мойки не началась, Вы еще можете
сменить ее на другую. Для этого сначала прекратите
выполнение текущей программы мойки, затем
выберите другое время пуска и, наконец, задайте
новую программу мойки.
23
Page 24
Отключение
посудомоечной машины
Отключайте посудомоечную машину только после
того, как на мультидисплее появится остаточное
время выполнения программы в виде цифры “0” и
загорится индикация окончания программы мойки.
В некоторых программах мойки сушильный
вентилятор продолжает работать даже по окончании
выполнения соответствующей программы.
Если включена функция звукового сигнала, по
окончании программы мойки в течение 15 секунд
будет звучать непрерывный сигнальный тон.
Если машину не отключить, звуковой сигнал
повторится через 3 минуты и через 6 минут.
1. Нажмите кнопку EIN/AUS (Вкл./Выкл.). Вся
индикация погаснет.
2. Закройте водопроводный кран!
1 Открывайте дверцу осторожно, т.к. из машины
может выйти горячий пар.
• Горячая посуда легко бьется. Поэтому перед
выемкой посуды дайте ей примерно 15 минут
остыть. Кроме того это улучшит результат
просушивания.
• Посуда высохнет быстрее, если по завершении
програмы Вы сначала на несколько секунд
откроете дверцу полностью, а затем оставите ее
чуть приоткрытой.
Выемка посуды
3 Наличие небольшого количества влаги на
внутренней дверце моечной камеры и на
емкостях — вполне нормальное явление.
• Сначала выньте из машины нижнюю, а затем
верхнюю корзину. В этом случае оставшаяся в
верхней корзине вода не будет капать на посуду в
нижней корзине, оставляя после высыхания пятна.
• Внутреннее освещение посудомоечной машины
постоянно включено, пока открыта ее дверца.
Поэтому в целях экономии электроэнергии после
того, как Вы загрузили / извлекли посуду,
желательно всякий раз закрывать дверцу
посудомоечной машины.
24
Page 25
Уход и мытье
Не пользуйтесь никакими средствами по уходу
1
за мебелью и высоактивными чистящими
средствами.
• Рабочие детали посудомоечной машины мойте
теплой чистой водой с помощью тряпки из мягкой
ткани.
• Время от времени проверяйте, не загрязнились ли
емкости моечной камеры, уплотнение дверцы,
фильтр для поступающей в машину воды (если
имеется), и при необходимости промывайте их.
Промывка фильтров
3 Фильтры необходимо регулярно проверять и
промывать. Загрязненные фильтры ухудшают
результаты мытья посуды.
1. Откройте дверцу, извлеките нижнюю корзину.
2. Поверните ручку примерно на ¼ оборота против
часовой стрелки (A) и выньте систему фильтров (B).
3. Возьмитесь за ушко фильтра тонкой очистки (1) и
извлеките его из микрофильтра (2).
4. Тщательно промойте все фильтры проточной
водой.
5. Выньте из дна моечной камеры плоскостной
фильтр (3) и основательно промойте его с обеих
сторон.
6. Вставьте плоскостной фильтр на прежнее место.
7. Вставьте фильтр тонкой очистки в микрофильтр и
скрепите их.
8. Установите систему фильтров на место и
зафиксируйте ее, повернув ручку по часовой
стрелке до упора. Следите за тем, чтобы
плоскостной фильтр не возвышался над днищем
моечной камеры.
1 Ни в коем случае не мойте посуду в машине
без фильтров.
25
Page 26

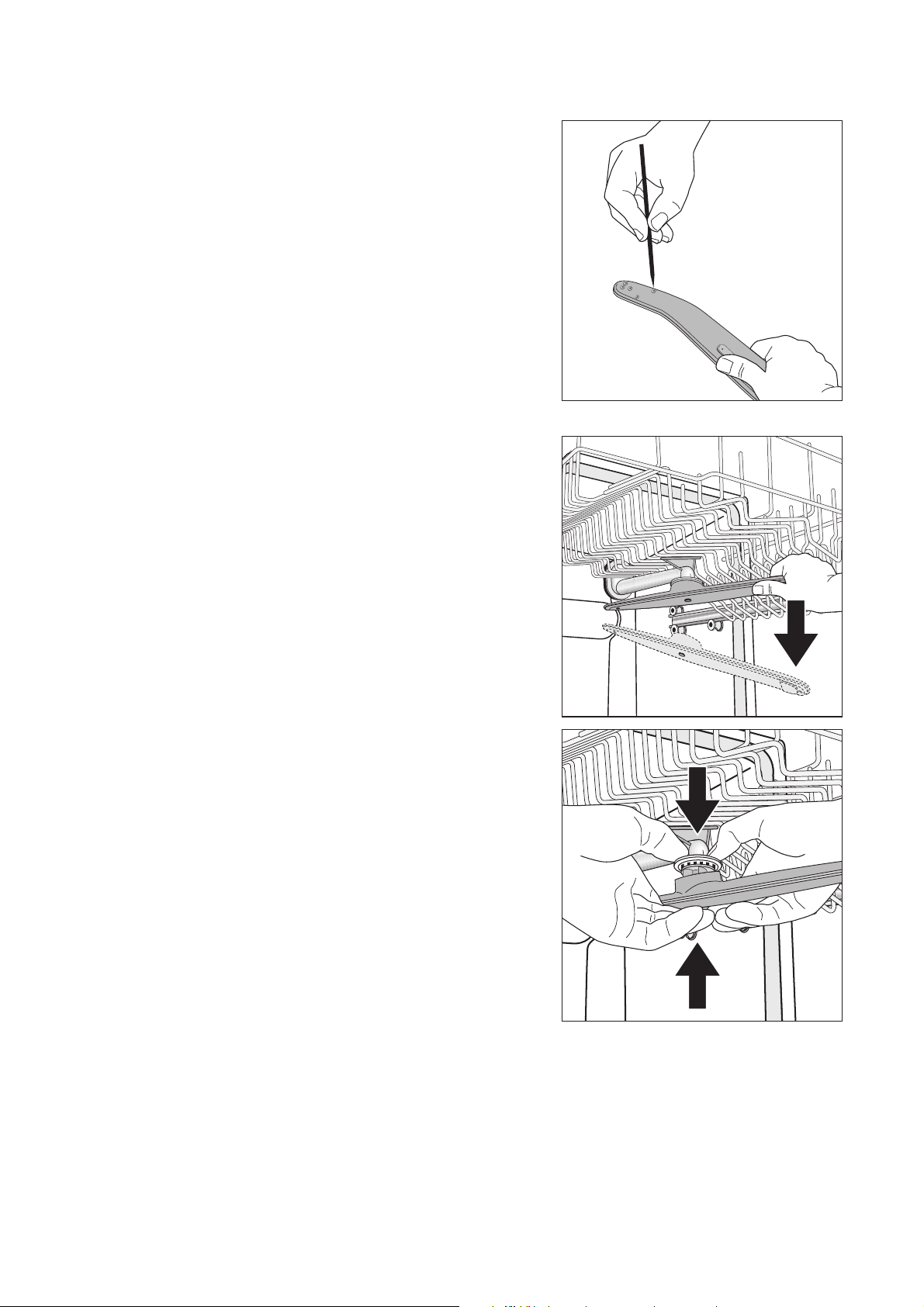

Чистка форсунок на распылителях
Регулярно проверяйте, не засорились ли
форсунки на распылителях. Если они
нуждаются в чистке, высвободите
соответствующий распылитель из крепления и
прочистите его форсунки каким-либо острым
предметом, например проволокой или
булавкой. Затем промойте распылитель под
сильной струей воды.
3 Не повредите отверстия форсунок.
Распылитель верхней корзины
1. Резко наклоните вниз распылитель верхней
корзины и извлеките его из крепления.
2. Прочистите форсунки распылителя.
3. Очищенный от загрязнений распылитель приставьте
наклонно к соединительному элементу: сильным
сжатием соедините оба этих компонента до
ощущения фиксации.
26
Page 27

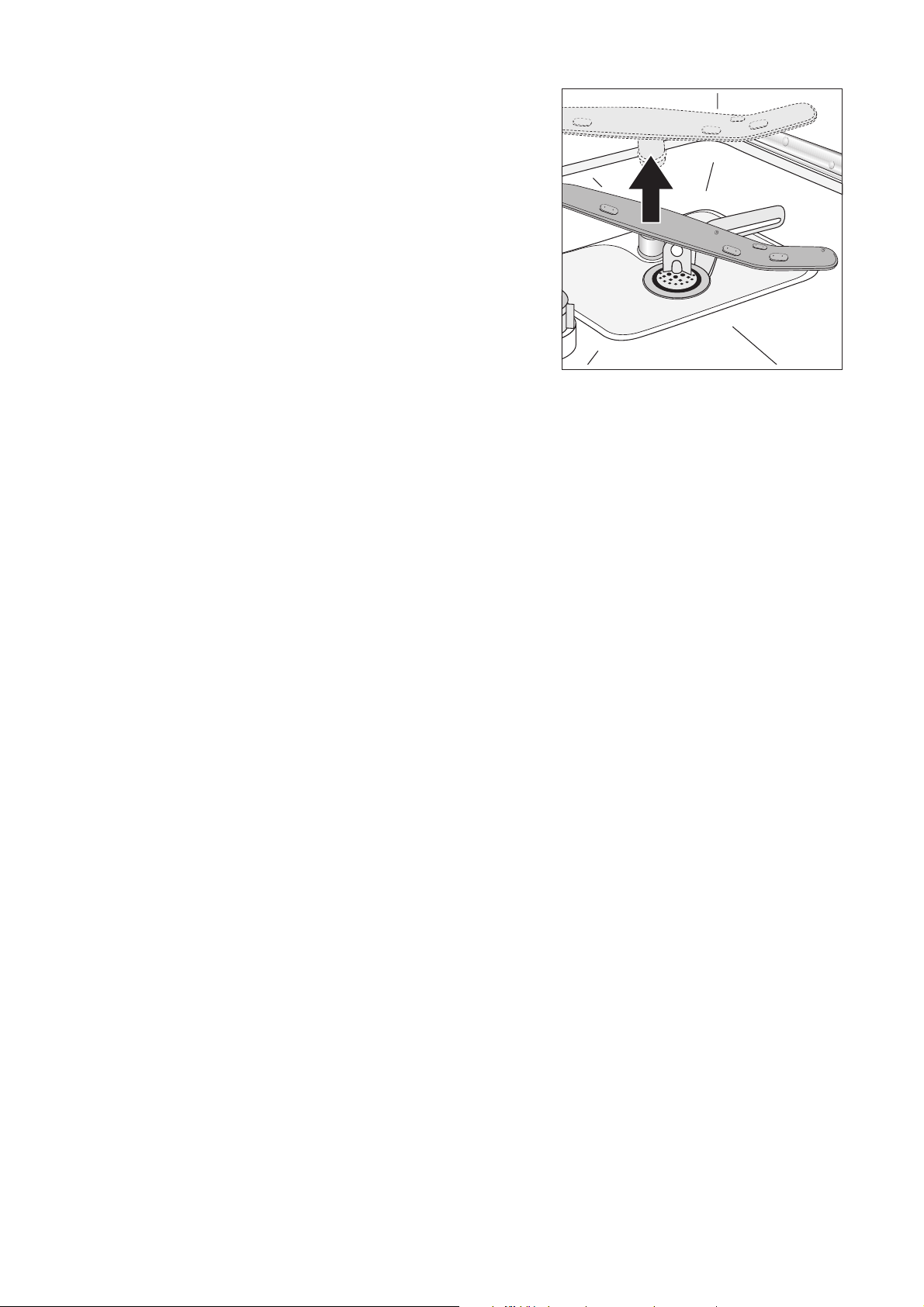

Распылитель на днище посудомоечной
машины
1. Потяните вверх и высвободите из фиксации
распылитель на днище посудомоечной машины.
2. Прочистите форсунки распылителя.
3. Снова приставьте распылитель на дне
посудомоечной машины к соединительному
элементу и сильно прижмите его книзу до
ощущения фиксации.
Что делать, если…
Самостоятельное
устранение небольших
неполадок
Если включена звуковая сигнализация, при
возникновении неполадок раздаются
предупредительные сигналы.
Если во время работы посудомоечной машины на
мультидисплее появился один из следующих кодов
неполадки:
– код неполадкиÅ10 (Проблемы с подводом воды),
– код неполадкиÅ20 (Проблемы со сливом воды),
обратитесь, пожалуйста, к представленной ниже
таблице.
После устранения неполадки нажмите кнопку
запущенной программы. Выполнение программы
мойки продолжится.
При появлении на мультидисплее прочих кодов
неполадки (индикация “Å ” со стоящей после нее
цифрой):
– Прекратите выполнение программы мойки.
– Отключите и опять включите машину.
– Задайте новую программу мойки.
Если сообщение о неполадке появится снова,
сообщите об этом в сервисную службу с указанием
кода неполадки.
27
Page 28
Неполадка Возможная причина Способ устранения
Звучат постоянно повторяющиеся
одиночные короткие звуковые
сигналы,
Мигает индикатор выбранной
программы мойки:
Загорается контрольный индикатор
WASSER ,
на мультидисплее отображается
код неполадки Å10 .
(проблемы с подводом воды).
Слышны два постоянно
повторяющихся
предупредительных звуковых
сигнала,
Мигает индикатор заданной
программы мойки,
на мультидисплее отображается
код неполадки Å20
(во внутреннем резервуаре
посудомоечной машины стоит
вода).
Вышел из строя или
заизвестковался водопроводный
кран.
Водопроводный кран закрыт. Откройте кран.
Засорился фильтр (если имеется) в
винтовом соединении шланга на
водопроводном кране.
Забились фильтры в днище моечной
камеры.
Подводящий шланг
проложен неправильно.
Забился сифон. Произведите чистку сифона.
Сливной шланг проложен
неправильно.
Проверьте и при необходимости
почините водопроводный кран.
Промойте фильтр в винтовом
соединении шланга.
Прервите выполнение программы
мойки (см. раздел “Запуск
программы мойки”),
промойте фильтры (см. раздел
“Промывка фильтров”)
и снова запустите программу мойки.
Проверьте правильность прокладки
шланга.
Проверьте правильность прокладки
шланга.
Слышны три постоянно
повторяющихся
предупредительных звуковых
сигнала,
на мультидисплее отображается
код неполадки Å30 .
Слышен 1 длиный
предупредительный звуковой
сигнал,горит
контрольный индикатор
SPRЬHARM .
Светится контрольный индикатор .Дверца посудомоечной машины
Программа не запускается.
Сработала система защиты от
перелива.
Заблокирован распылитель верхней
корзины.
открыта.
Сетевой штепсель не вставлен в
розетку.
Неисправен предохранитель
домашней электропроводки.
Для посудомоечных машин с
функцией программирования
времени пуска:
Было задано определенное время
пуска.
Закройте водопроводный кран,
отключите машину и сообщите о
неполадке в сервисный центр.
Осторожно откройте дверцу.
При открытии дверцы из машины
может выйти горячий пар. Можно
ошпариться! Посуду и столовые
приборы разместите в нижней
корзине таким образом, чтобы
распылитель над ними мог свободно
вращаться. Закройте дверцу
посудомоечной машины.
Закройте дверцу посудомоечной
машины.
Вставьте сетевой штепсель в
розетку.
Замените предохранитель.
Если посуда должна быть вымыта
немедленно, отмените заданное
время пуска.
28
Page 29
Неполадка Возможная причина Способ устранения
В моечной камере видны пятна
ржавчины.
Во время выполнения мойки
слышен свистящий звук.
Моечная камера изготовлена из
высококачественной нержавеющей
стали. Поэтому появление таких
пятен объясняется привнесением
ржавчины извне (частицы ржавчины
из водопровода, от кастрюль,
столовых приборов и т.д.) Удалите
эти пятна одним из средств для
чистки изделий из
высококачественной стали, которые
имеются в продаже.
Этим звуком можно пренебречь.
Мойте в посудомоечной машине
только подходящие для этого
столовые приборы и посуду.
Очищайте машину от накипи с
помощью имеющихся в продаже
средств для чистки автоматических
посудомоечных машин. Если после
процедуры очистки от накипи шумы
по-прежнему слышны, примените
другое средство, предназначенное
для чистки столовых приборов и
посуды.
Не работает внутреннее
освещение посудомоечной
машины.
Сетевой штесель не вставлен в
розетку.
Неисправна лампа внутреннего
освещения.
Вставьте сетевой штепсель в
розетку.
Сообщите об этом в сервисный
центр.
29
Page 30
Если качество мойки
неудовлетворительно
На посуде остается грязь.
• Была выбрана неправильная программа мойки.
• Посуда была расположена таким образом, что
вода попадала не на всю ее поверхность. Корзина
с посудой не должна быть перегружена.
• Фильтры в днище моечной камеры загрязнены или
установлены неправильно.
• Использовалось некачественное моющее
средство либо его было добавлено слишком мало.
• При отложении известкового налета на посуде:
Дозатор для специальной соли пуст, либо
неправильно отрегулирована установка для
умягчения воды.
• Неправильно подключен сливной шланг.
• Если в дозаторе для моющего средства после
окончания программы мойки имеются остатки
моющего средства, то это означает, что либо был
блокирован рычажный распылитель, либо его
форсунки были засорены присутствующими в воде
примесями.
У Вас есть возможность извлечь рычаги
распылителей из их фиксаторов (см. главу “Уход и
чистка”).
Посуда влажная и без блеска.
• Использовался некачественный ополаскиватель.
• Дозатор для ополаскивателя пуст.
На стаканах и посуде остается слизь,
полосы, молочные пятна или отложения
голубоватого оттенка.
• Уменьшить дозировку ополаскивателя.
На стаканах и посуде остаются следы от
высохших капель воды.
• Увеличить дозировку ополаскивателя.
• Причина может заключаться в моющем средстве.
Проконсультируйтесь с представителем службы
клиентской поддержки производителя моющего
средства.
Коррозия стекла
• Проконсультируйтесь с представителем службы
клиентской поддержки производителя моющего
средства.
30
Page 31
Утилизация
2
Упаковочные материалы
Упаковочные материалы экологически
безопасны и пригодны для вторичного
использования. Синтетические части снабжены
специальной маркировкой, например: >PE<
для полиэтилена, >PS< для полистирола и др.
Помещайте упаковочные материалы в
соответствии с маркировкой в специальные
контейнеры для сбора утиля, установленные
местной коммунальной службой.
2 Старый прибор
Символ W на изделии или на его упаковке
указывает, что оно не подлежит утилизации в
качестве бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки электронного
и электрооборудования для последующей
утилизации.
Соблюдая правила утилизации изделия, Вы
поможете предотвратить причинение
окружающей среде и здоровью людей
потенциального ущерба, который возможен, в
противном случае, вследствие
неподобающего обращения с подобными
отходами.
За более подробной информацией об
утилизации этого изделия просьба обращаться
к местным властям, в службу по вывозу и
утилизации отходов или в магазин, в котором
Вы приобрели изделие.
1 Предупреждение: Обязательно выньте из
розетки сетевой штекер отслужившего
прибора. Обрежьте шнур питания и удалите
его вместе со штекером.
Сломайте замок дверцы, с тем чтобы дверцу
уже нельзя было закрыть. Тогда дети не смогут
запереться внутри прибора и оказаться в
опасной для жизни ситуации.
31
Page 32
Технические данные
Вместимость: 12 стандартных комплектов посуды, включая принадлежности сервиза
Допустимое давление воды: 1-10 áàð (=10-100 Í/ñì
Электрическое подключение: AC 220 - 240 V, 50 Hz, 10 A; дополнительная информация - на фирменной
табличке справа внутри за дверцей посудомоечной машины.
Полная мощность 2100 - 2300 W
Посудомоечные машины с возможностью встраивания и встраиваемые под столешницу
Размеры: 820 - 880 x 596 x 570 (высота x ширина x глубина в мм)
Максимальный вес: 50 êã
2
= 0.1-1.0 ìÏà)
5 Данный прибор соответствует следующим
предписаниям ЕС:
– 73/23/EWG от 19.02.1973 “Предписания по
низкому напряжению”
– 89/336/EWG от 03.05.1989 “Предписания по
электромагнитной совместимости”, включая
поправки к предписаниям 92/31/EWG
– 93/68/EWG от 22.07.1993 “Предписания об
идентификационных обозначениях СЕ”
32
Page 33
Указания для организаций, производящих
контрольные испытания
Испытание на соответствие европейскому
стандарту EN 60704 должно производиться с
помощью программы тестирования (см. “Таблицу
программ”) при полной загрузке машины.
Испытания на соответствие стандарту EN 50242
должны производиться при полной солевой емкости
устройства для смягчения воды и полной емкости
для ополаскивателя с помощью программы
тестирования (см. “Таблицу программ”).
Полная загрузка:
12 стандартных комплектов
посуды, включая посуду
сервиза
Дозировка моющего
средства
Установка параметров для
ополаскивателей:
5 ã + 25 ã (òèï B) 20 ã (òèï B)
4 (òèï III) 4 (òèï III)
Пример размещения посуды:
Верхняя корзина
*)
Половинная загрузка:
12 стандартных комплектов посуды, включая
посуду сервиза, каждое 2-е место оставить
свободным
*) Убрать поддоны для чашек с левой стороны.
33
Page 34
Нижняя корзина с корзиной для столовых приборов
Корзина для столовых приборов
*)
*) При наличии поддонов для чашек, а также держателей для пивных бокалов вынуть их вместе с крепежным приспособлением.
34
Page 35
Инструкции по установке и подключению
1 Указания по технике безопасности при
установке
• Во избежание вытекания солевого раствора
транспортируйте посудомоечную машину только в
вертикальном положении.
• Перед вводом посудомоечной машины в
эксплуатацию проверьте, не была ли она
повреждена при транспортировке. Ни в коем
случае не подключайте поврежденную машину. В
случае обнаружения повреждений обращайтесь к
Вашему поставщику.
• Ни в коем случае не включайте посудомоечную
машину, если повреждены подводящий или
сливной шлаг, либо если регулировочная панель,
столешница или цоколь повреждены до такой
степени, что открывается прямой доступ к машине.
• Вставляйте штекер только в розетки с защитным
контактом, установленные с соблюдением
технических норм.
• При наличии постоянного подключения: постоянное
подключение имеет право устанавливать только
уполномоченный специалист-электрик.
• Перед вводом машины в эксплуатацию убедитесь,
что указанные на фирменной табличке номинальное
напряжение и вид тока соответствуют сетевому
напряжению и виду тока по месту установки.
Необходимые данные по электрозащите также
приведены на фирменной табличке.
• Многоконтактные штепсельные разъемы и
соединительные устройства использовать не
разрешается. В результате их перегрева может
возникнуть пожар!
• Сетевую подводку посудомоечной машины имеет
право менять только сервисный центр или
уполномоченный специалист.
• Подводящий шланг с предохранительным
клапаном имеет право менять только сервисный
центр.
35
Page 36
Установка посудомоечной машины
• Посудомоечная машина должна быть установлена
на твердом полу в устойчивое относительно всех
сторон горизонтальное положение.

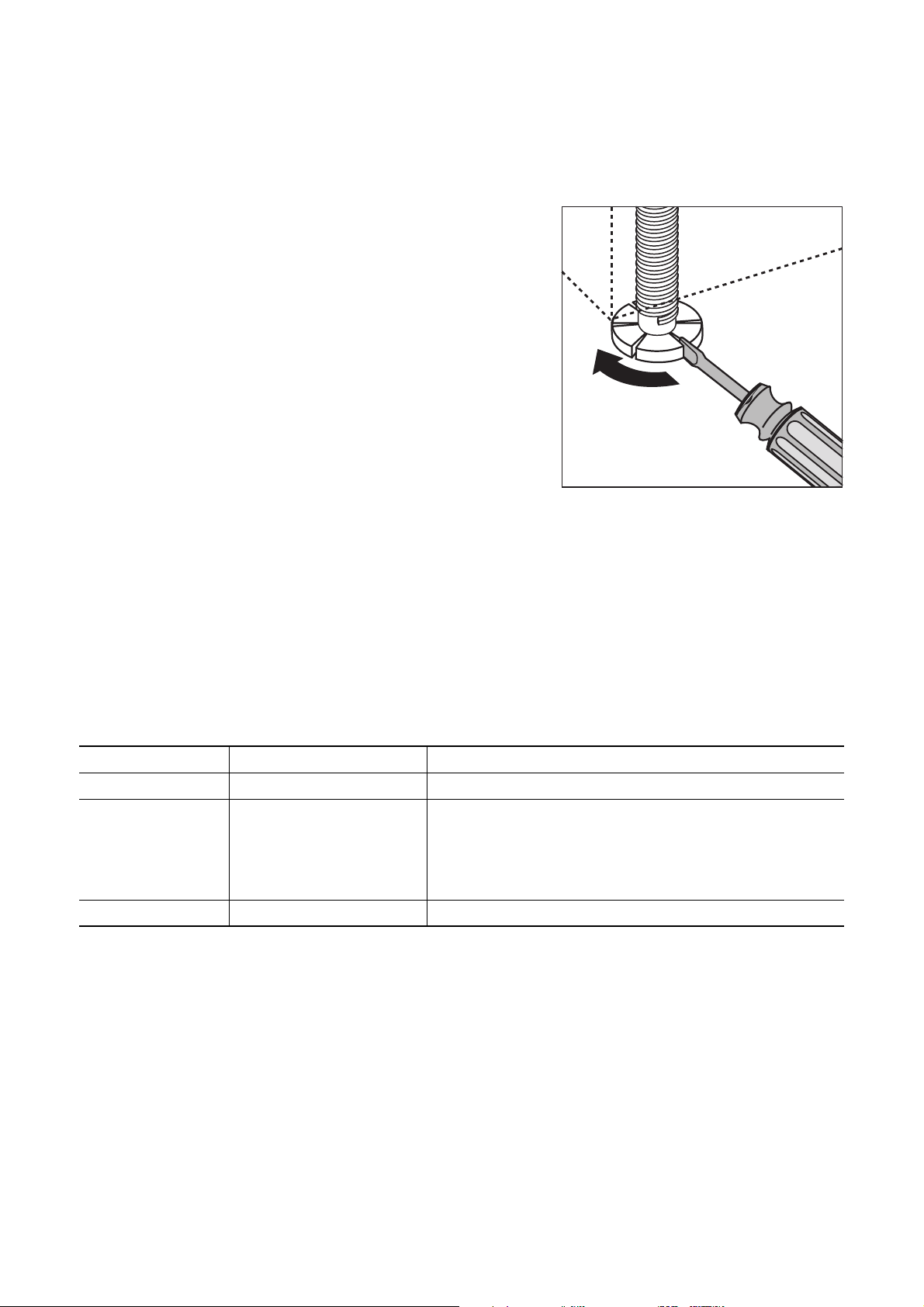

• Вывинчивая отверткой резьбовые ножки, можно
компенсировать неровности пола и выставить
высоту машины по высоте остальной мебели.
• Регулирование задних ножек выполняется
аккумуляторным винтовертом из позиции впереди
машины (см. “Инструкцию по монтажу”).
• Сливной шланг, подводящий шланг и шнур питания
должны быть проложены внутри выемки цоколя
позади машины с сохранением свободы для
перемещения, с тем чтобы они не могли быть ни
надломлены, ни передавлены.
• Кроме того, посудомоечная машина должнa быть
жестко привинчена к общей кухонной столешнице
или к стоящей рядом мебели. Эта мера является
абсолютно необходимой для обеспечения
устойчивости машины против опрокидывания в
соответствии с предписанием Союза Немецких
Электротехников.
Встраиваемая посудомоечная
машина
(см. прилагаемый монтажный шаблон)
3 Дверцу машины можно облицевать
деревянной /мебельной панелью следующих
размеров:
Ширина: 591 — 594 ìì
Толщина: 16 — 24 ìì
Высота
(изменяемая)
Âåñ: ìàêñ. 8 êã
в зависимости от – высоты ниши
– высоты цоколя
– соответствия панелям стоящей рядом мебели
Точная высота машины должна быть определена на месте
установки в зависимости от стоящей рядом мебели.
36
Page 37
Подключение посудомоечной машины
Подключение к
водоснабжению
• Посудомоечную машину можно подключать к
холодной воде и горячей воде с температурой не
более 60 °C.
• Посудомоечную машину нельзя подключать к
открытым водонагревательным системам и
газовым колонкам.
Допустимое давление воды
Минимальное допустимое давление воды:
1 бар (=10 Н/cм2 =100 кПа)
Максимальное допустимое давление воды:
10 бар (=100 Н/cм2 =1 мПа)
Подсоединение подводящего
шланга
1 Присоединяемый подводящий шланг не
должен быть подломлен, придавлен или
пережат.
Подсоедините подводящий шланг воды с помощью
винтового соединения (ISO 228-1:2000) к
водопроводному крану с наружной резьбой (3/4
дюйма). Подводящий шланг снабжен пластмассовой
или металлической соединительной гайкой:
– Соединительную гайку винтового соединения
шланга завинчивайте только рукой.
Затем визуально проверьте плотность соединения
(убедитесь, что из водопроводного крана не капает
вода).
Если давление воды составляет менее 1 бар,
проконсультируйтесь со специалистом по установке
посудомоечных машин.
Если давление воды составляет более 10 бар, то
необходимо предварительно подключить
редукционный клапан (заказывайте через
специализированный магазин, в котором Вы
приобрели машину).
3 Чтобы не ограничивать отбор воды в кухне для
других целей, советуем установить
дополнительный кран или сделать ответвление
к существующему крану.
Если Вам потребуется более длинный подводящий
шланг, нежели тот, который прилагается к Вашей
машине, Вы можете использовать следующие
комплекты шлангов, имеющиеся в продаже и
допущенные к применению Союзом Немецких
Электротехников:
– Комплект шлангов “WRflex 100“ (номер заказа (E-
Nr): 911 239 034)
– Комплект шлангов “WRflex 200“ (номер заказа (E-
Nr): 911 239 035)
37
Page 38
Ñëèâ âîäû
Сливной шланг
1 Сливной шланг не должен быть надломлен,
придавлен или пережат.

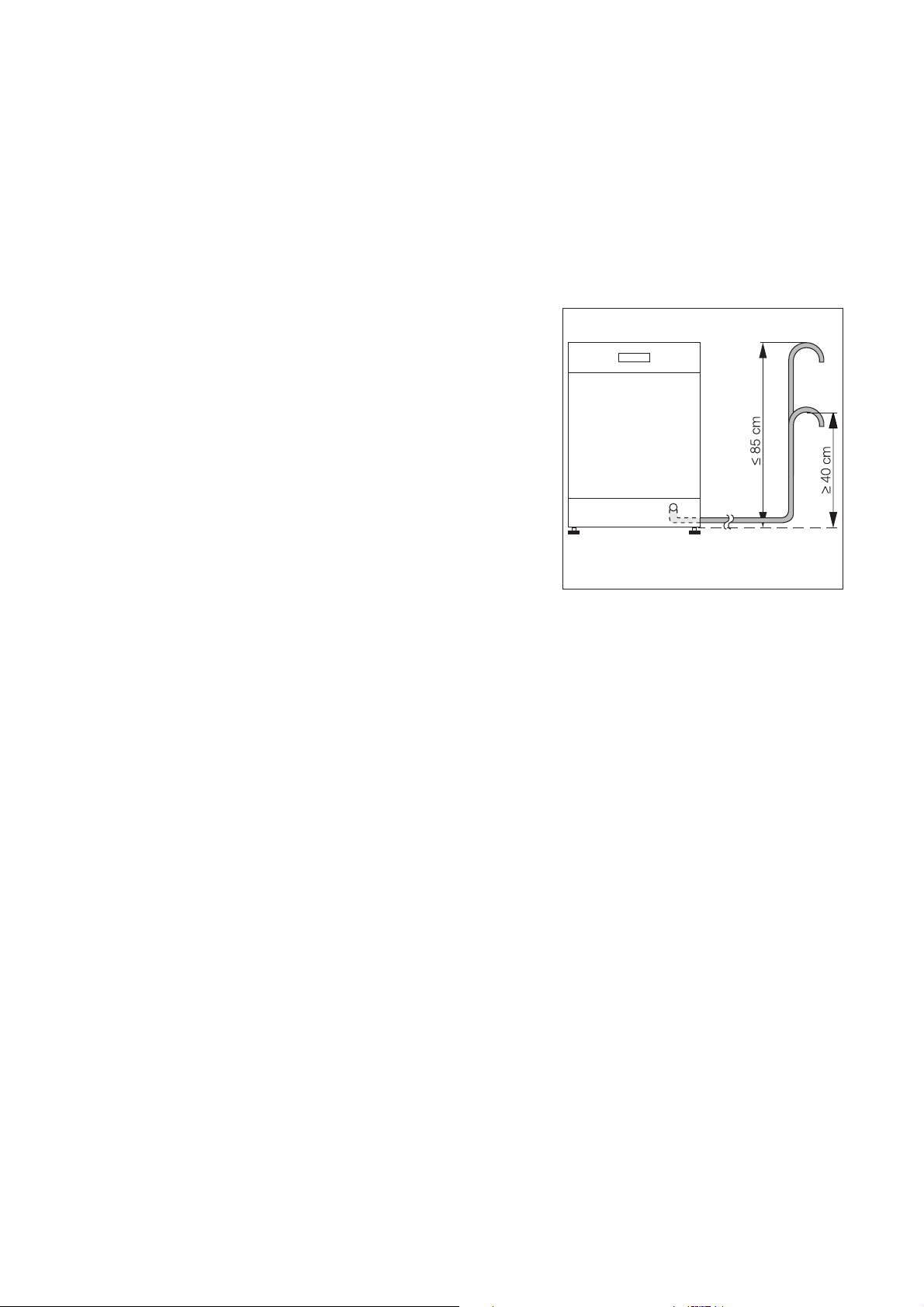

Подсоединение сливного шланга:
– максимальная допустимая высота: 1 метр.
– минимальная необходимая высота: 40 см над
краем машины.
Удлинительные шланги
• Удлинительные шланги можно приобрести в
специализированных магазинах или через наш
сервисный центр. Во избежание неполадок в
работе машины внутренний диаметр удлинительных
шлангов должен составлять 19 мм.
• Удлинительные шланги можно протягивать по
горизонтали на расстояние не более 4 метров,
причем максимальная допустимая высота для
подсоединения шланга отвода воды должна
составлять 85 см.
Подключение сифона
• Наконечник сливного шланга (ш 19 мм) подходит
ко всем распространенным типам сифонов.
Наружный диаметр патрубка сифона должен быть
не менее 15 мм.
• Сливной шланг следует прикрепить к патрубку
сифона с помощью прилагающегося зажима для
шланга.
Отвод воды от посудомоечной машины,
расположенной высоко
Если место для подсоединения сливного шланга к
высоко расположенной посудомоечной машине
находится менее, чем в 30 см от нижнего края
машины, то в этом случае сервисный центр должен
установить монтажный комплект ET 111099520.
Система защиты от перелива
Для защиты от причиняемых водой повреждений
посудомоечная машина оснащена системой защиты
от перелива.
В случае неполадки предохранительный клапан в
машине немедленно прерывает подвод воды и
включается сливной насос. В результате вода не
может вытечь из машины. Оставшаяся в машине
вода автоматически откачивается.
Кроме того, в случае неполадки включенной машины
срабатывает звуковой сигнал.
38
Page 39
Электрическое
подключение
Данные о сетевом напряжении, виде тока и
требуемой электрозащите имеются на фирменной
табличке. Фирменная табличка расположена справа
внутри за дверцей посудомоечной машины.
Чтобы отключить посудомоечную машины от
электросети, выньте сетевой штекер.
Внимание:
– Штекер должен оставаться доступным для
пользователя и после установки машины.
– По завершении монтажа находящиеся под
напряжением узлы и изолированные от
пользователя провода проверять контрольным по
стандарту DIN EN 60335-1 не разрешается.

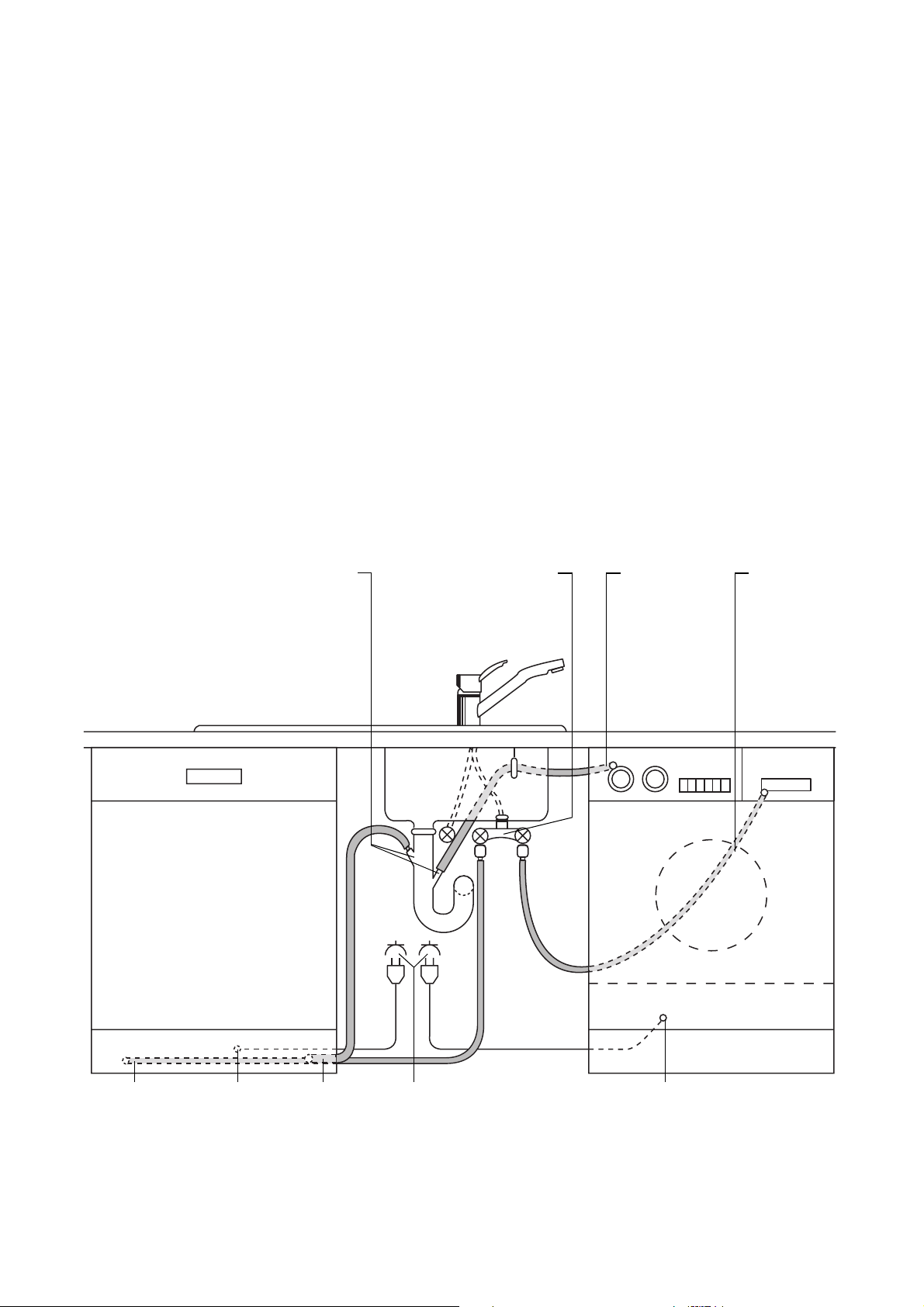

Техника подключения
Подключение подводящего шланга, сливного
шлангов и шнура питания необходимо выполнять
сбоку от посудомоечной машины, поскольку позади
для этого недостаточно места.
2 угловых штуцера 45° или прямых,
наружный ø 19 мм, длина 30 мм
Двусторонний вентиль
Ñëèâ âîäû
Подвод воды
Подвод
âîäû
Токоподводящий
провод
Ñëèâ âîäû Электроподключение Токоподводящий провод
39
Page 40
Гарантия/сервисная служба
Сервисное обслуживание и запасные части
В случае необходимости ремонта прибора, или если
Вы хотите приобрести запасные части, обращайтесь в
наш ближайший авторизованный сервисный центр
(список сервисных центров прилагается). Если у вас
возникли вопросы по использованию прибора или Вы
хотите узнать о других приборах концерна
ELECTROLUX, звоните на нашу информационную
линию по телефону (095) 937 78 37.
ЕВРОПЕЙСКАЯ ГАРАНТИЯ
Данное устройство поддерживается гарантией Electrolux в
каждой из стран, перечисленных на обороте этого руководства,
в течение срока, указанного в гарантии на устройство или в ином
определенном законом порядке. В случае Вашего перемещения
из одной из этих стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится вместе с Вами при
условии соблюдения следующих требований:-
Гарантия на устройство начинает действовать с даты, в
•
которую Вы впервые приобрели это устройство,
подтверждением которой будет служить предъявление
действительного удостоверяющего покупку документа,
выданного продавцом устройства.
•
Гарантия на устройство действует в течение того же срока и в
пределах того же объема работ и конструктивных частей,
какие действуют в новой стране Вашего проживания
применительно к данной конкретной модели или серии
устройств.
Гарантия на устройство является персональной для
•
первоначального покупателя этого устройства и не может быть
передана другому пользователю.
Устройство установлено и используется в соответствии с
•
инструкциями, изданными Electrolux, только в пределах
домашнего хозяйства, т.е. не используется в коммерческих
целях.
•
Устройство установлено в соответствии со всеми
применимыми нормативными документами, действующими в
новой стране вашего проживания.
Положения настоящей Европейской Гарантии не нарушают
никаких предоставленых Вам по закону прав.
40
Page 41
www.electrolux.com
pt b
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
Èeská republika +420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
España +34 902 11 63 88
France www.electrolux.fr
Great Britain +44 8705 929 929
Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Lietuva +370 5 2780609 Verkių 29, LT09108 Vilnius
Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm
+32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
Magyarország +36 1 252 1773
Nederland +31 17 24 68 300
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw
Portugal +35 12 14 40 39 39
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
Slovenija +38 61 24 25 731
Slovensko +421 2 43 33 43 22
Suomi +35 8 26 22 33 00 Konepajanranta 4, 28100 Pori
Sverige +46 (0)771 76 76 76
Türkiye +90 21 22 93 10 25
+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Quinta da Fonte - Edificio Gonçalves Zarco - Q 35
2774 - 518 Paço de Arcos
Electrolux Ljubljana, d.o.o.
Tržaška 132, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe
SK, Seberíniho 1, 821 03 Bratislava
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaþý caddesi no : 35 Taksim
Istanbul
Россия +7 495 9377837
129090 Москва, Олимпийский проспект, 16, БЦ
„Олимпик“
41
Page 42
42
Page 43
Сервисная поддержка
При возникновении технических неисправностей
попытайтесь сначала устранить проблему
самостоятельно с помощью настоящего руководства
по эксплуатации (раздел “Что делать если…”).
Если Вы не можете устранить неполадку своими
силами, обратитесь, пожалуйста, в авторизованный
сервисный центр.
Для того, чтобы мы могли Вам быстро помочь, нам
нужны следующие данные Вашей машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)
(номера находятся на фирменной табличке)
– Характер неполадки
– код неполадки, в случае его появления на дисплее
машины.
Чтобы необходимые данные Вашей машины были
всегда у Вас под рукой, рекомендуем внести их
сюда:
Наименование модели: .....................................
PNC (номер изделия): .....................................
S-No (серийный номер): .....................................
43
Page 44
822 612 877-00-170506-01 Право на изменения сохраняется
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products
(such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
