electrolux ESI 6236 User Manual [fr]

Lave-vaisselle

Informations

pour les utilisateurs

822 960 453 - 00 - 0603

ESI 6236

F

Chère cliente, cher client,

conservez cette notice d’utilisation avec l’appareil.
Respectez avant tout les consignes de sécurité aux
premières pages de ce mode d’emploi! Veuillez con­server le mode d’emploi pour le consulter ultérieure­ment. Remettez-le au propriétaire suivant éventuel
de l’appareil.

1

3

2

En cas de pannes éventuelles, les instructions desti­nées à l’utilisateur contiennent des indications de
dépannage autonome, voir section «Que faire si...».
Si ces indications ne suffisent pas, veuillez vous
adresser à notre centre de service après-vente le
plus proche.
En cas de problèmes techniques, notre service après
vente est à tout moment à votre disposition.

Le triangle d’avertissement et/ou les mots de
signalisation (Avertissement!, Prudence!,
Attention!) mettent en évidence des con­seils qui sont importants pour votre sécurité
ou pour le fonctionnement de l’appareil.
Veuillez en tenir compte absolument.

Des indications numérotées vous guident
pas à pas pour l’utilisation de l’appareil.

Ce symbole indique la présence d’informa­tions complémentaires sur la manipulation et
l’utilisation pratique de l’appareil.

Ce symbole indique la présence de conseils
et d’informations concernant l’utilisation éco­nomique et respectant l’environnement de
l’appareil.

3

Votre lave-vaisselle possède le nouveau
système de lavage
SIONS»
Afin de réaliser un meilleur lavage de la
vaisselle, ce système de lavage fait varier
la vitesse du moteur et la pression
d’aspersion durant le programme de
lavage. Dès lors, le niveau de bruit varie
également durant le programme en cours.

.

«LAVAGE PAR IMPUL-

2

Sommaire

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Protection de l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Laver la vaisselle de manière économique et ménageant l’environnement . . . . . . . . . . . . . . . . . . . . . . . 7

Vue de l'appareil et bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Avant la première utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Adoucisseur d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Le sel régénérant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Remplissage du réservoir de sel régénérant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Le produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Réglage de l’utilisation du produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Remplissage du distributeur de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Régler la dose de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Utilisation journalière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Disposez les couverts et la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Panier à couverts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Disposition de la vaisselle (casseroles, poêles et grandes assiettes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Disposition de la vaisselle (tasses, verres, …) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Réglage en hauteur du panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Remplissage du produit de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Utilisation des tablettes de détergent combinées “3 en 1” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Produits de lavage compacts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Programmes de lavage Automatiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Sélectionner le programme de lavage (Tableau des programmes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Démarrer le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Modifier/interrompre/arrêter un programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Sélection et modification du départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Reconnaissance de charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fin de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Nettoyage du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Que faire quand... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

...signalisation des messages d'erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

... vous avez des problèmes lors de l’utilisation du lave-vaisselle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

... le résultat de lavage n’est pas satisfaisant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Indications à l'attention des instituts d'essai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3

Sommaire

Instructions de montage et de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Installation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Lave-vaisselle intégrable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Lave-vaisselle encastrable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Les appareils indépendants sur socle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Raccordement du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Arrivée d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pression d'eau admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Raccorder le tuyau d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Evacuation de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Système de protection contre les fuites d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Technique de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Points de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4

1 Consignes de sécurité

La sécurité des appareils électroménagers
TROLUX
technique et à la législation portant sur la sécurité
des appareils. En tant que fabricant, nous attirons
cependant votre attention sur les indications supplé­mentaires suivantes:

est conforme aux Règles reconnues de la

ELEC-

Installation, raccordement, mise en
service

• Le lave-vaisselle peut uniquement être transporté

debout.

• Contrôlez le lave-vaisselle pour dégâts de trans-

port éventuels. Ne raccorder en aucun cas un

appareil endommagé. En cas de dégâts, adres-

sez-vous à votre revendeur.

• Avant la mise en service, assurez-vous que la ten-

sion nominale et le type de courant figurant sur la

plaque signalétique de l’appareil correspondent à

la tension d’alimentation et au type de courant

présents au lieu d’installation. La protection élec-

trique requise (fusibles) figure également sur la

plaque signalétique.

• Vous lirez au chapitre «Installation» comment ins-

taller et raccorder correctement le lave-vaisselle.

N’utilisez pas de fiches multiples, raccords et ral-

longes. Danger d'incendie par surchauffe.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de

reconnaître les risques émanant des appareils

ménagers. Il est donc indispensable de les garder

sous surveillance lorsque l’appareil fonctionne. Ne

pas les laisser jouer avec le lave-vaisselle – vous

courriez le risque qu’ils s’y enferment (danger

d’asphyxie!).

• Les éléments constituant l’emballage (les films en

plastique, les morceaux de polystyrène par ex.)

peuvent présenter un danger pour les enfants.

Risque d’asphyxie! Garder les éléments d’embal-

lage hors de la portée des enfants.

• Les détergents peuvent provoquer des brûlures

aux yeux, à la bouche et dans la gorge ou même

conduire à l’asphyxie! Respectez les recomman-

dations de sécurité des fabricants de détergents

et produits de lavage.

• L’eau dans le lave-vaisselle n’est pas de l’eau

potable. Les restes éventuels de produits de

lavage peuvent provoquer des brûlures.

• Lors de la mise au rebut du lave-vaisselle: coupez

le câble d’alimentation au ras de l’appareil et neu-

tralisez le dispositif de fermeture de porte.

Sécurité générale

• Toutes les réparations sur le lave-vaisselle doivent
être effectuées par du personnel qualifié. S’il est
nécessaire d’effectuer une réparation, veuillez
vous adresser au Service Après Vente de votre
magasin vendeur.

• Ne mettez jamais le lave-vaisselle en service si le
câble d’alimentation, le tuyau d’arrivée ou d’éva­cuation d’eau sont endommagés ou si le bandeau
de commande, le plan de travail ou le socle sont
endommagés de manière telle à exposer l’inté­rieur de l’appareil.

• Si le tuyau d’arrivée d’eau est endommagé ou doit
être remplacé par un tuyau d’arrivée d’eau plus
long, celui-ci (disponible auprès du service après
vente

ELECTROLUX
technicien de service après vente agréé par
ELECTROLUX

• Ne tirez jamais la fiche de la prise de courant en
tirant sur le câble, mais toujours sur la fiche.

• Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil.

• Veillez à ce que la porte du lave-vaisselle soit tou­jours fermée sauf pour placer ou retirer la vais­selle. Vous éviterez ainsi que quelqu’un ne
trébuche sur la porte ouverte et ne se blesse. Une
porte ouverte représente toujours un danger.

• Si le lave-vaisselle possède un tiroir à couteaux,
les couteaux pointus et les parties tranchantes
des couverts doivent être placés dans le tiroir à
couteaux.
Si le lave-vaisselle ne possède pas de tiroir à cou­teaux, les couteaux pointus et les parties tran­chantes des couverts doivent être placés dans le
tiroir supérieur ou avec la pointe vers le bas dans
le panier à couverts.

) doit être remplacé par un

.

Utilisation conforme à la
destination

• Ne lavez au lave-vaisselle que de la vaisselle
domestique. Si l’appareil est utilisé de manière
non conforme ou en cas d’erreur de manipulation,
le fabricant se dégage la responsabilité d’éven­tuels dommages.

• Avant l’utilisation de sel régénérant, de produit de
lavage et de produit de rinçage, vérifiez que le
fabricant de ces produits autorise expressément
leur utilisation dans des lave-vaisselle ménagers.

• N’introduisez pas de solvants dans le lave-vais­selle.

• Le système de protection contre les fuites d’eau
protège de manière fiable contre les dégâts des
eaux. Les conditions suivantes doivent cependant
être remplies à cet effet:

5

– L’appareil doit également rester raccordé à

l’alimentation électrique lorsqu’il n’est pas en
service.

– Le lave-vaisselle doit être installé correcte-

ment.

– Fermez toujours le robinet d’arrivée d’eau lors-

que le lave-vaisselle n’est pas utilisé.

• Ne montez pas et ne vous placez pas sur la porte
ouverte de l’appareil, celui-ci pourrait basculer.

• En cas d’anomalie, fermez le robinet d’arrivée
d’eau, puis débranchez la prise de courant. En
cas de raccordement fixe: retirez les fusibles ou
coupez le disjoncteur.

2 Protection de l’environnement

Elimination du matériel
d’emballage

Tous les matériaux marqués par le symbole sont
recyclables. Déposez-les dans une déchetterie pré­vue à cet effet (renseignez-vous auprès des services
de votre commune) pour qu’ils puissent être récupé­rés et recyclés.

• Les pièces en matière plastique sont identifiées
par des abréviations normalisées sur le plan inter­national:
– >PE< pour polyéthylène, p. ex. films

d’emballage

– >PS< pour polystyrène, p. ex. coussins (par

principe sans HCFC)

– >POM< pour polyoxyméthylène, p. ex. pin-

ces en plastique

• Les parties en carton sont réalisées à partir de
vieux papiers et sont destinées à la collecte de
vieux papiers.

Mise au rebut

Si vous procédez à la mise à la casse de votre ancien
appareil, mettez hors d’usage ce qui pourrait repré­senter un danger: coupez le câble d’alimentation au
ras de l’appareil et neutralisez le dispositif de ferme­ture de porte.

6

2 Laver la vaisselle de manière économi-

que et ménageant l’environnement

• Ne raccordez le lave-vaisselle à une alimentation
en eau chaude que si vous disposez d’une instal­lation d’eau chaude qui ne chauffe pas à l’électri­cité.

• Réglez correctement l’adoucisseur.

• Ne rincez pas préalablement la vaisselle à l’eau
courante.

• Si vous faites fonctionner le lave-vaisselle avec
une faible charge, le système de reconnaissance
de charge calcule la quantité d’eau nécessaire et
raccourcit la durée du programme. Le plus écono­mique est de toujours faire fonctionner le lave­vaisselle à pleine charge.

• Sélectionnez le programme de lavage en fonction
du type de vaisselle et son degré de salissure.

• Evitez les surdosages inutiles de produit de
lavage de sel régénérant et de liquide de rinçage.
Observez les recommandations de dosage don­nées dans cette notice d’utilisation ainsi que les
indications fournies par les fabricants de ces pro­duits.

7

Vue de l'appareil et bandeau de commande

Arrosage

Joint en caout­chouc pour le cou­plage de l’arrivée
d’eau au bras de
lavage

Bras de lavage

Commutateur de
plage de dureté

Réservoir pour
sel régénérant

Réservoir de pro­duit de lavage

Réservoir pour
produit de rinçage

Plaque
signalétique

Filtres

8

Bandeau de commande

Touches
de fonction

2

1

Touches des program-

mes de lavage

Le bandeau de commande se compose de la touche
MARCHE/ARRET et des touches des programmes
avec témoins lumineux DEL.

Touches de fonction : A l'aide de ces touches, vous
avez la possibilité de régler les fonctions suivantes,
en plus du programme de lavage indiqué:

Touche de fonction 1 Paramétrer l'anti-calcaire

Réglage du
départ différé

3

Témoins de contrôle

Ecran multi-affichage

Poignée de porte

Le multi-affichage peut signaler :

– à quel niveau de dureté d'eau l'anti-calcaire a

été réglé.

– si l'alimentation en produit de rinçage est acti-

vée / désactivée.
– quel départ différé a été programmé.
– combien de temps un programme de lavage en

cours risque encore de durer.
– quelle panne il y a au niveau du lave-vaisselle.

Touche MARCHE/ARRET

Activer / désactiver

Touche de fonction 2

Touche de fonction 3 - non programmée -

l'alimentation en produit de
rinçage

Les témoins de contrôle ont les significations
suivantes :

V

F

3

Les témoins de contrôle ne s'allument jamais
pendant le programme de lavage en cours.

Avant la première utilisation

Avant la mise en service, retirez les attaches en plas­tique avec lesquelles les paniers à vaisselle ont été
bloqués pendant le transport.
Procédez ensuite aux étapes suivantes:

1. Réglez l’adoucisseur

2. Remplissez le réservoir de sel régénérant

3. Remplissez le réservoir de liquide de rinçage

3

N'ajoutez pas de sel régénérant et de produit
de rinçage si vous utilisez des pastilles de
lavage 3 en 1.

Remettre du sel spécial

Recharger du produit de rinçage

9

Adoucisseur d’eau

Suivant les localités, l’eau contient une quantité variable
de sels calcaires et minéraux. Ceux-ci se déposent sur
la vaisselle laissant des taches et des dépôts blanchâ­tres. Plus la teneur en sels est élevée et plus l’eau est «
dure ». Le lave vaisselle est muni d’un adoucisseur et,
utilisant du sel régénérant spécial pour lave vaisselle, il
fournit une eau dépourvue de calcaire (adoucie) pour
opérations de lavage.

3

L‘adoucisseur d´eau se règle manuellement grâce au
sélecteur de dureté et automatiquement à l’aide des
touches sur le bandeau de commande.

1)(°th) degrés français, unité de mesure de la dureté de l'eau

2)L´unité internationale de dureté de l'eau s´exprime en (mmol/l) millimol par litre.

3)Cette modalité de réglage peut susciter une brève prolongation du programme.

* Préréglage usine

Vous pouvez demander le degré de dureté
de votre eau à la Compagnie Locale des
Eaux.

Dureté de l'eau Réglage du degré de dureté Affichage des

en °th1 en mmol/l2 plage manuellement automatiquement

90 - 125

76 - 89
65 - 75
51 - 64
40 - 50

33 - 39
26 - 32

19 - 25 1,9 - 2,5 II 3

7 - 18 0,7 - 1,8 I/II 2

moins de 7

9,0 - 12,5

7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0

3,3 - 3,9
2,6 - 3,2

en dessous

de 0,7

IV

III

1

0 *

I

Aucun sel n'est nécessaire

10

4*

indications sur

la fenêtre d’affi-

chage

3

9
8
7
6

5

1

10 L

9 L

8 L
7 L
6 L

5 L
4 L

3 L

2 L

1 L

Le lave-vaisselle doit être désactivé.

Réglage manuel :

1. Ouvrez la porte du lave-vaisselle.

2. Retirez le panier inférieur du lave-vaisselle.

3. Positionnez le sélecteur de dureté de l'eau sur 0

ou sur 1 (voir tableau).

4. Replacez le panier inférieur.

Réglage automatique :

5. Appuyez sur la touche MARCHE/ARRET.

Le voyant correspondant s´allume.

3

10

Si d´autres voyants s´allument, un pro­gramme de lavage est activé. Désactivez le
programme de lavage (RESET) :
Maintenez simultanément les touches de
fonction 2 et 3 enfoncées pendant 2 secon­des.
Tous les autres voyants s'éteignent.

6. Maintenez simultanément les touches de fonction
2 et 3 enfoncées.

Les voyants correspondants aux touches de fonc­tion 1 à 3 clignotent

7. Appuyez une nouvelle fois sur la touche de fonc­tion 1.
Le voyant correspondant à la touche de fonction 1
clignote.
La fenêtre d’affichage indique le réglage de la
dureté de l'eau sélectionné.

8. A chaque pression sur la touche de fonction 1 le
niveau de régénération est modifié à un degré
supérieur. (Exception : au-delà de 10, retour au
degré de dureté 1).

9. Après avoir correctement réglé le degré de dureté,
appuyez sur la touche MARCHE/ARRET.
Le réglage de la dureté est mémorisé.

11

Le sel régénérant

3

Si la dureté de votre eau correspond aux
degrés de niveau 1, il n’est pas nécessaire
d’utiliser du sel régénérant car elle est déjà
douce.

Il existe 2 façons différentes d’utiliser le
sel régénérant :

• Si vous utilisez du produit de lavage pour lave
vaisselle qui contient du sel celui-ci doit être
déposé dans le réservoir du produit de lavage.
– Dans ce cas, l’adoucisseur d’eau doit être

réglé manuellement sur 0 et automatique-
ment sur 1.

• Si vous utilisez du produit de lavage pour lave
vaisselle et du sel séparément, le sel régénérant
pour lave vaisselle doit être ajouté dans le réser­voir de sel.
– Dans ce cas, l´adoucisseur d´eau doit être

réglé manuellement sur 0 ou 1 et automati-
quement entre 2 et 10 (selon la dureté de
l’eau de votre région).

1

Utilisez exclusivement un sel spécifique pour
lave-vaisselle. Ne versez jamais d'autres sels
(par ex. du sel de cuisine) ou du produit de
lavage dans le réservoir de sel. Cela endom­magerait l'adoucisseur d‘eau.
Assurez-vous qu’il n’y ait pas de dépôt de sel
à l’extérieur du réservoir : un résidu de sel
qui stagne sur la cuve pendant un certain
temps perce la cuve.

Réglage de l'utilisation du sel régénérant

3

Réglage manuel et automatique de l'adoucisseur
d´eau

3

Certains appareils sont équipés d‘une tou­che « 3en1 ».
Si vous utilisez du produit de lavage en pas­tille 3 en 1 et que vous sélectionnez la tou­che « 3en1 », le distributeur de produit de
rinçage ne doit pas être désactivé (voir fonc­tion « 3en1 »).

Réglage

manuel

01IL Le sel régénérant est inutile.

0 - 1 2 - 10

Si vous utilisez un produit de lavage conte­nant du sel régénérant, le réglage automati­que de l´adoucisseur d‘eau sur “1” permet de
désactiver le voyant de contrôle sel.

Réglage automa-

tique

Fenêtre

d’affichage

2 Là 10 L

Alimentation en sel régénérant

Ajout de sel régénérant dans le réservoir prévu à

cet effet.

(préréglage en usine)

12

Remplissage du réservoir de sel
régénérant

Si vous utilisez séparément un produit de lavage et
du sel régénérant, versez le sel spécifique :

• Avant la première utilisation du lave-vaisselle.

• Quand le voyant de contrôle
sur le bandeau de commande.

1. Ouvrez la porte, retirez le panier inférieur.

2. Dévissez et ôtez le bouchon du réservoir de sel.

3. Uniquement lors de la première utilisation:

Remplissez entièrement d’eau le réservoir de sel.

4. Placez l’entonnoir livré avec l’appareil sur le réser­voir de sel.
Versez le sel régénérant dans le réservoir de sel
(env. 1,0-1,5 kg). Ne remplissez pas le réservoir
de sel spécial de manière excessive.

3

5. Nettoyez l’ouverture du réservoir des éventuels

6. Revissez soigneusement le bouchon du réservoir

3

L’eau qi déborde lors du remplissage du
réservoir de sel par du sel spécial régénérant
s’écoule dans le fond de l’appareil. Cette eau
sera vidangée au départ du prochain pro­gramme de lavage.

restes de sel.

de sel à fond, afin d’éviter que du sel parvienne
dans l’eau de rinçage. La conséquence en serait
des verres troubles. Pour cette raison, lancez un
programme de lavage après avoir rempli le réser­voir de sel. De la sorte, l'eau salée et les grains de
sel ayant débordé seront évacués.

En fonction de la granulométrie, plusieurs
heures peuvent s’écouler avant que le sel ne
se soit dissous dans l’eau et que le voyant du
Sel Spécial
réglage de l’adoucisseur et dès lors la con­sommation de sel dépendent de la dureté
locale de l’eau.

V s’éteigne à nouveau. Le

pour sel V s’allume

SALE

SALT

SALZ

SEL

13

Le produit de rinçage

Ce produit évite que l’eau ne reste sur la vaisselle
sous forme de gouttelettes laissant des taches blan­ches après séchage.

Il existe deux façons différentes d’utiliser
le produit de rinçage :

• Si vous utilisez un produit de lavage contenant
déjà un produit de rinçage, versez-le dans le dis­tributeur de produit de lavage.
– Dans ce cas, le distributeur de produit de rin-

çage doit être désactivé.

• Si vous utilisez un produit de lavage et du produit
de rinçage séparément, versez le produit de rin­çage dans le distributeur prévu à cet effet.
– Dans ce cas, le distributeur de produit de rin-

çage doit être activé.

– Réglez le dosage du produit de rinçage.

1

Utilisez exclusivement un produit de rinçage
pour lave-vaisselle. Ne versez jamais
d'autres produits (par exemple extrait de
vinaigre), ou du produit de lavage dans le
distributeur de produit de rinçage. Cela
endommagerait l'appareil.

4. Une pression sur la touche de fonction 2 active ou

désactive le distributeur de produit de rinçage.

5. Dès que la fenêtre d’affichage indique le réglage

désiré, appuyez sur la touche MARCHE/ARRET.
Le réglage du produit de rinçage est alors mémo­risé.

Réglage de l’utilisation du produit
de rinçage

3

1. Appuyez sue la touche MARCHE/ARRET.

3

2. Maintenez simultanément les touches de fonction

3. Appuyez sur la touche de fonction 2.

Certains appareils sont équipés d‘une tou­che « 3en1 ».
Si vous utilisez du produit de lavage en pas­tille 3 en 1 et que vous sélectionnez la tou­che « 3en1 », le distributeur de produit de
rinçage ne doit pas être désactivé (voir fonc­tion « 3en1 »).

Le voyant correspondant s’allume.

Si d'autres voyants s’allument, un pro­gramme de lavage est activé. Désactivez le
programme de lavage (RESET) :
Maintenez simultanément les touches de
fonction 2 et 3 pendant environ une seconde.
Tous les autres voyants s'éteignent.

2 et 3 enfoncées.
Les voyants correspondants aux touches de fonc­tion de 1 à 3 clignotent.

Le voyant correspondant clignote.
La fenêtre d’affichage indique le réglage en cours
:

14

0d

1d

Le distributeur de produit de rinçage est

activé

Le distributeur de produit de rinçage est

désactivé (préréglage en usine)

Remplissage du distributeur de
produit de rinçage

Si vous utilisez séparément du produit de lavage et
du produit de rinçage, versez le produit de rinçage :

• Avant la première utilisation du lave-vaisselle

• Quand le voyant de contrôle

F s'allume.

Le réservoir de produit de rinçage se trouve sur la
face intérieure de la porte du lave-vaisselle.

1. Ouvrez la porte.

2. Appuyez sur la touche de déverrouillage du réser-

voir de produit de rinçage.

3. Ouvrez entièrement le couvercle du réservoir de
produit de rinçage.

4. Versez le produit de rinçage dans l’orifice de rem­plissage sans dépasser le repère maximum (ligne
en pointillé) qui correspond à une quantité maxi­male de remplissage d'env. 140 ml.

5. Refermez le couvercle et appuyez dessus
jusqu'au verrouillage.

6. Epongez soigneusement tout débordement pour
éviter une formation excessive de mousse lors
d’un futur lavage.

Utilisez uniquement du produit de rinçage spécial
lave-vaisselle. Tout autre produit risque d’endomma­ger votre appareil.

Régler la dose de produit de
rinçage

3

1. Ouvrez la porte du lave-vaisselle.

2. Appuyez sur la touche de déverrouillage du réser-

3. Ouvrez entièrement le couvercle du réservoir de

4. Réglez le dosage.

5. Refermez le couvercle et appuyez dessus

6. Epongez soigneusement si du produit de rinçage

Ce produit évite que l’eau ne reste sur la
vaisselle sous forme de gouttelettes laissant
des taches blanches après séchage.
L’admission du produit de rinçage se fait
automatiquement. Vous pouvez régler le
dosage de 1 à 6. A la livraison, votre appareil
est réglé sur la position 4. Ne modifiez le
dosage que si vous constatez de mauvais
résultats de rinçage.

voir de produit de rinçage.

produit de rinçage.

jusqu'au verrouillage.

s’est écoulé pour éviter une formation excessive
de mousse lors d’un futur lavage.

15

Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de
rinçage?

• Disposez les couverts et la vaisselle dans le lave­vaisselle

• Remplissez le réservoir de produit de lavage pour
lave-vaisselle

• Sélectionnez un programme de lavage convenant
aux couverts et à la vaisselle

• Lancez le programme de lavage

Disposez les couverts et la vaisselle

1

• Avant de disposer la vaisselle:

• Lors de la disposition de la vaisselle et des cou-

Les éponges, serviettes de ménage et tous
les objets susceptibles de se saturer en eau,
ne peuvent pas être lavés au lave-vaisselle

Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent

ne conviennent pas: conviennent sous réserves:

– Les couverts avec poignées en bois, corne, porce-

laine ou nacre

– Les pièces en plastique ne résistant pas à la cha-

leur

– Les couverts anciens, dont le mastic d’assemblage

est fragile à l’eau chaude
– La vaisselle ou les couverts collés
– Les objets en étain ou en cuivre
– Les cristaux
– Les pièces en acier sensibles à la corrosion
– Les planchettes en bois
– Les objets d’art

– enlevez les restes grossiers d’aliments
– faites tremper les casseroles contenant des

restes d’aliments brûlés.

verts, veillez à ce que:
– la vaisselle et les couverts ne puissent pas

gêner la rotation des bras d’aspersion.

– les récipients tels que tasses, verres, cassero-

les, etc., soient disposés avec l’ouverture vers
le bas, afin que l’eau puisse s’écouler facile­ment

– la vaisselle et les couverts ne s’enchevêtrent

ou ne s’imbriquent pas les uns dans les autres

– les verres ne se touchent pas afin d’éviter les

bris de verre et la formation des taches de con­tact qui peuvent se produire au séchage

– placer les petits objets (p. ex. couvercles)

soient placés dans le panier à couverts

.

– Ne lavez de la vaisselle en faïence au lave-vaisselle que

si elle est garantie comme convenant pour lave-vaisselle
par le fabricant.

– Les décors vernis peuvent pâlir en cas de lavages fré-

quents au lave-vaisselle.

– Les pièces en argent et aluminium tendent à changer de

couleur au lavage. Les restes d’aliments, tels que p. ex.
le blanc d’œufs, le jaune d’œufs, la moutarde, provo­quent souvent des changements de couleur ou des
taches sur l’argent. Pour cette raison débarrassez, tou­jours les pièces en argent des restes d’aliments si elles
ne sont pas lavées immédiatement après utilisation.

– Certaines sortes de verre peuvent devenir opaques

après de nombreux lavages.

16

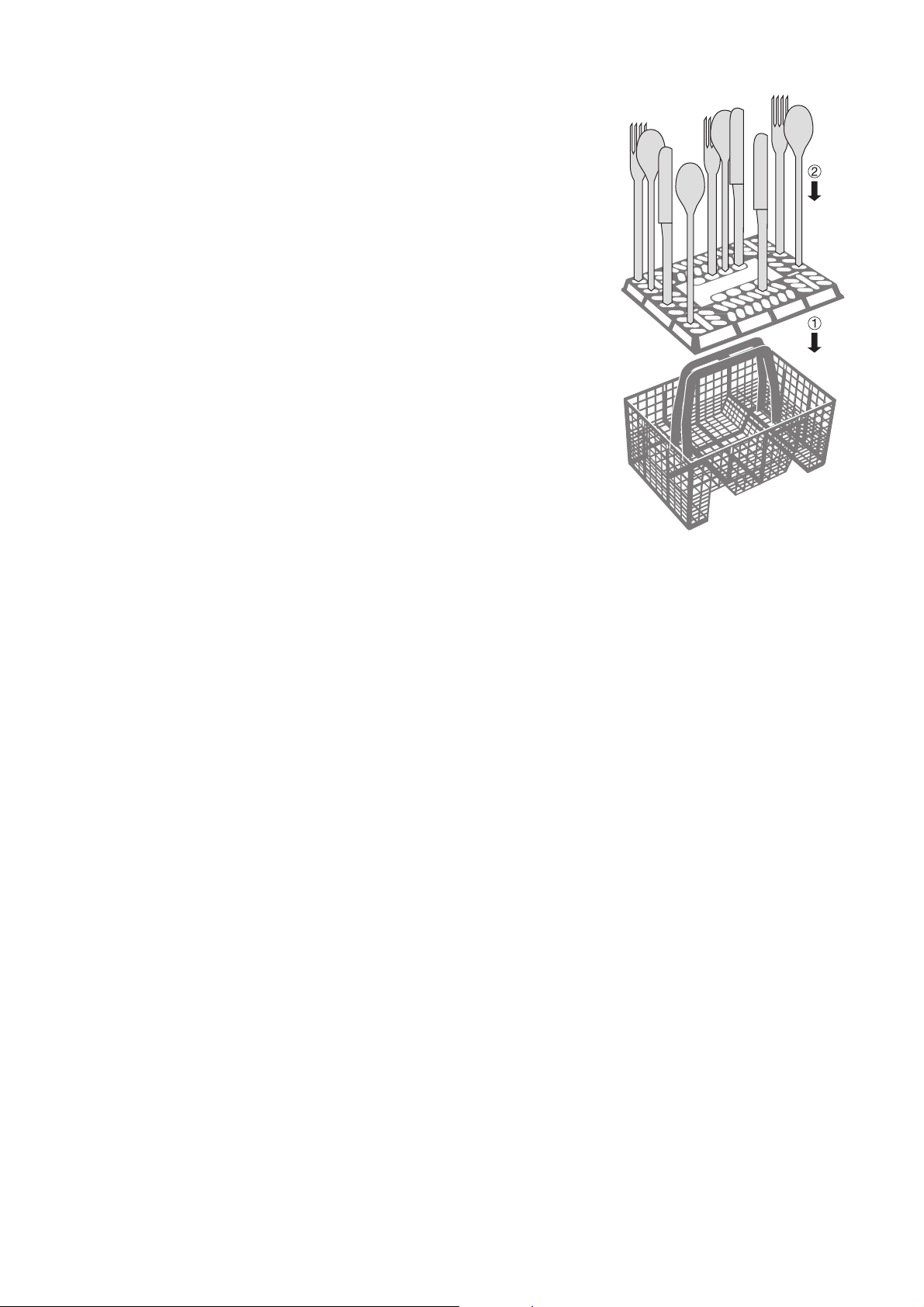

Panier à couverts

1

Afin que chaque face de couverts puisse être asper­gée d’eau, vous pouvez

1. insérez l’élément grille sur le panier à couverts

2. placez les couteaux courts, les fourchettes et les

Certains modèles de lave-vaisselle ont des paniers à
couverts sans grille à couverts.

Ne placez pas de pièces longues dans le
panier à couverts. Cela pourrait bloquer le
bras de lavage et être une source de danger,
en particulier pour les enfants. Ils doivent
pour cette raison être placés dans le panier
supérieur.

cuillères avec la poignée vers le bas sur la grille
du bac à couverts.

17

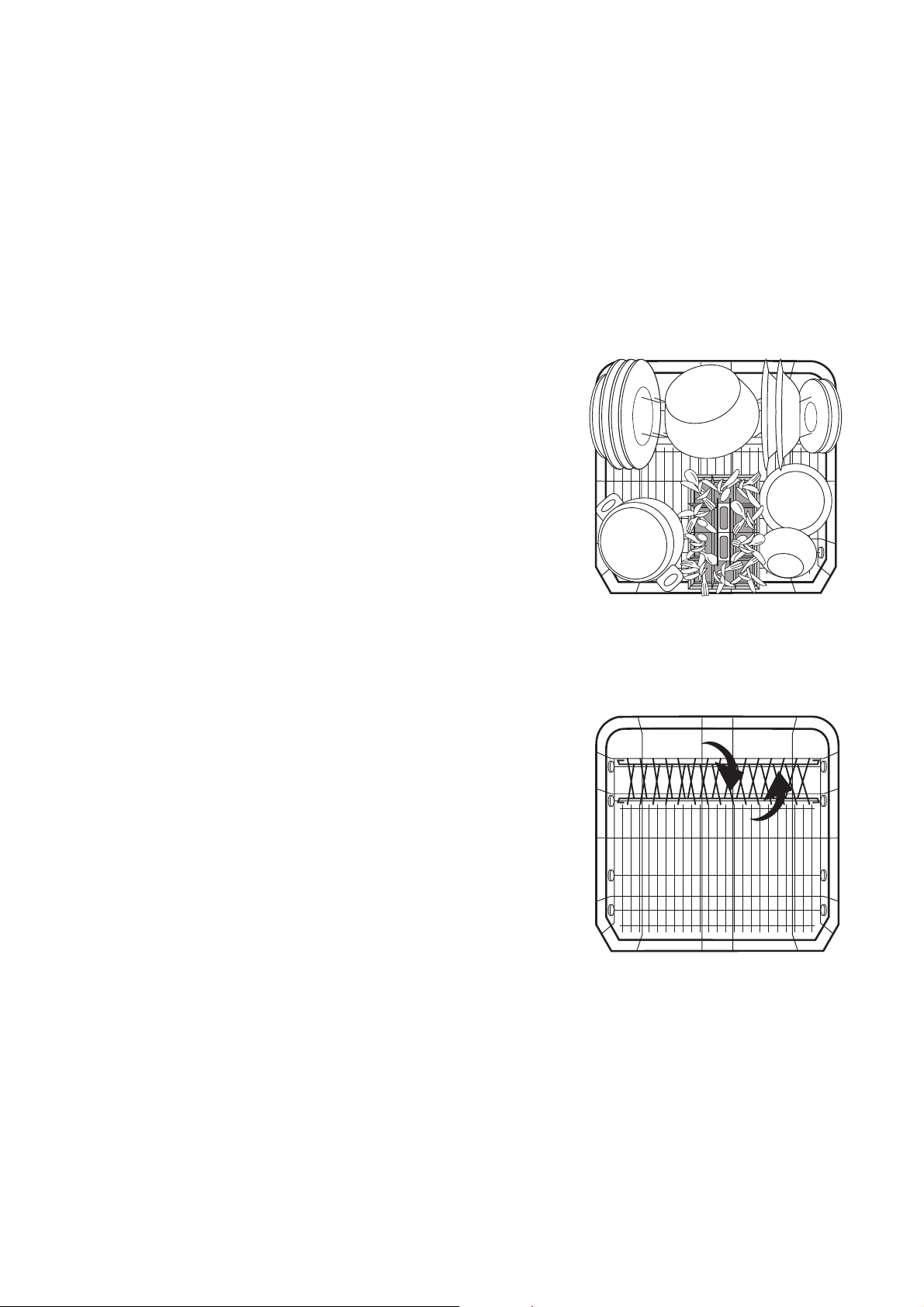

Disposition de la vaisselle (casse­roles, poêles et grandes assiettes)

Placez les grandes pièces de vaisselle très sales
dans le panier inférieur (Assiettes jusqu’à un diamè­tre de 29 cm).

Votre lave-vaisselle dispose de l'une des deux varian­tes de panier inférieur suivantes

Variante 1 : le support à assiettes à
l'arrière du panier inférieur est extractible

3

Afin de placer plus facilement les récipients
les plus grands, il est également possible

- de retirer le support à assiettes arrière du

panier inférieur.

- de déplacer latéralement le panier à cou-

verts dans le panier inférieur.

Variante 2 : le support à assiettes à
l'arrière du panier inférieur est rabattable

3

Afin de placer plus facilement les récipients
les plus grands, il est également possible :

– de rabattre les rayonnages du support à

assiettes arrière du panier inférieur.

– de déplacer latéralement le panier à couverts

dans le panier inférieur.

18

Disposition de la vaisselle (tasses,
verres, …)

Placez les petites pièces de vaisselle, fragiles et les
longs couverts dans le panier supérieur.

• Disposez les pièces de vaisselle en quinconce sur
les supports à tasses amovibles et en dessous de
ceux-ci afin que l’eau de lavage atteigne toutes
les pièces de vaisselle.

• Pour les pièces de vaisselle hautes, rabattez les
supports à tasses.

• Les verres à vin, les verres à champagne ainsi
que les verres à cognac peuvent être maintenus
ou suspendus aux armatures des supports à tas­ses.

• Les verres, gobelets, etc. peuvent également être
placés sur les deux rangées d’ergots à gauche
dans le panier supérieur.

Réglage en hauteur du panier supérieur

Hauteur maximale de la vaisselle dans

le panier supérieur le panier inférieur

avec le panier supérieur

avec le panier supérieur abaissé 24 cm 29 cm

3

Le réglage en hauteur est également possi­ble panier chargé.

Mise en position basse du panier
supérieur:

1. Sortez entièrement le panier supérieur.

2. Soulevez le panier supérieur à l’aide de la poi-

gnée jusqu'à la butée et laissez-le descendre ver­ticalement. Le panier supérieur se verrouille dans
la position inférieure.

Mise en position haute du panier
supérieur:

1. Sortez entièrement le panier supérieur.

2. Soulevez le panier supérieur à l’aide de la poi-

gnée jusqu'à la butée et laissez-le descendre ver­ticalement. Le panier supérieur se verrouille dans
la position supérieure.

soulevé 22 cm 30 cm

19

Remplissage du produit de lavage

1

N’utilisez que des produits de lavage pour
des lave-vaisselle ménagers.

Le produit de lavage est dangereux!

Le réservoir de produit de lavage doit être rempli
avant chaque programme de lavage, à l’exception du
programme prélavage. Le produit de lavage est libéré
automatiquement au cours du programme de lavage.

2

Le réservoir de produit de lavage se trouve sur la par­tie intérieure de la porte du lave-vaisselle.

1. Si le couvercle est verrouillé:

2. Versez le produit de lavage dans le réservoir. Des

3. Refermez le couvercle et appuyez dessus

3

Veuillez respecter les recommandations de
dosage et de stockage du fabricant mention­nées sur les emballages des produits de
lavage.

Appuyez sur la touche de déverrouillage (1). Le
couvercle s'ouvre.

traits horizontaux servent de repère pour le
dosage:
«20» correspond à env. 20 ml de produit de
lavage,
«30» correspond à env. 30 ml de produit de
lavage.

jusqu'au verrouillage.

Pour les programmes avec prélavage, vous
avez la possibilité d’ajouter du produit de
lavage dans le compartiment annexe (2). Ce
produit de lavage agira dès le prélavage.

20

Utilisation des tablettes de déter­gent combinées “3 en 1”

Recommandations générales

Ces produits sont des tablettes qui combinent les
fonctions détergent / aide au rinçage et sel.

1. Avant d'utiliser ces produits, vous devriez d'abord
vérifier que la dureté de l'eau de votre alimenta­tion en eau est compatible avec l'utilisation de ces
produits en vous référant aux instructions fournies
par le fabricant du détergent (Voir sur l'embal­lage).

2. Ces produits doivent être scrupuleusement utili­sés en respectant les instructions données par le
fabricant du détergent.

1

3. Si vous rencontrez des problèmes la première fois

Recommandations particulières

Quand vous utilisez des produits aux fonctions com­binées, les témoins indiquant l'aide au rinçage et le
sel ne sont plus nécessaires. C'est pourquoi il est
peut-être utile de déconnecter l'aide au rinçage –
nous vous rappelons que seuls quelques lave-vai­selle ont cette fonction – et de sélectionner le para­métrage de dureté de l'eau le plus bas possible.

Pour plus d'informations, merci de vous reporter à la
notice d'utilisation.

Si vous décidez de repasser à l'utilisation d'un sys­tème détersif classique, nous vous conseillons :

• de remplir à nouveau les deux compartiments des

• de changer le paramétrage de dureté de l'eau sur

• de réajuster le paramétrage de dureté de l'eau en

Ne placez pas les tablettes dans le bac ou
le panier des couverts car vous obtien­driez un mauvais résultat de lavage. Les
tablettes devraient être placées dans le
doseur à détergent.

que vous utilisez les produits “3 en 1”, veuillez
prendre contact avec la ligne service clientèle du
fabricant du détergent (le numéro de téléphone
est indiqué sur l'emballage).

sels et de l'aide au rinçage.

la position la plus élevée possible et de faire tour­ner trois cycles normaux sans charge.

fonction des conditions spécifiques à votre
région(comme indiqué dans la notice d'utilisation).

Produits de lavage compacts

Les produits de lavage pour lave-vaisselle peuvent se
diviser en deux catégories principales selon leur
composition chimique:

–les produits de lavage alcalins traditionnels,

à base de substances corrosives.

–les produits de lavage compacts faiblement

alcalins, à base d'enzymes naturelles.

2

Associés à des produits de lavage compacts,
les programmes de lavage à 50 °C préser­vent l'environnement et ménagent votre vais­selle car ils sont tout spécialement adaptés
aux propriétés détachantes des enzymes du
produit de lavage compact. C'est la raison
pour laquelle les programmes de lavage à
50 °C associés à des produits de lavage
compacts permettent d'obtenir les mêmes
résultats que les programmes à 65 °C.

Pastilles de lavage

3

Les pastilles de lavage de divers fabricants
se dissolvent plus ou moins rapidement. Il
est de ce fait possible que certaines pastilles
ne libèrent pas tout leur pouvoir détergent
lors des programmes courts. En cas d'utilisa­tion de pastilles de lavage, choisissez par
conséquent des programmes de lavage avec
prélavage.

Programmes de lavage
Automatiques

Pour les programmes de lavage AUTOMATIQUES,
on utilise la turbidité de l'eau de lavage pour détermi­ner dans quelle mesure la vaisselle est sale.
A faible chargement de vaisselle peu sale, les étapes
de programme «Prélavage», «Lavage» et «Rinçage
intermédiaire» durent moins longtemps et la consom­mation d'eau est moindre.
A plein chargement de vaisselle très sale, les étapes
de programme «Prélavage», «Lavage» et «Rinçage
intermédiaire» durent plus longtemps et la consom­mation d'eau est plus élevée.
Pour cette raison, la durée du programme ainsi que la
consommation d'eau et d'énergie des programmes
AUTOMATIQUES peuvent varier dans les plages
indiquées (voir Tableau des programmes).
De la sorte, on obtient toujours un lavage optimal de
la vaisselle pour une faible consommation d'eau et
d'énergie.

En fonction du degré de saleté de la vaisselle, les
programmes AUTOMATIQUES permettent par
ailleurs d'ajuster automatiquement la température de
l'eau de rinçage entre 50 °C et 65 °C.

21

Sélectionner le programme de lavage (Tableau des
programmes)

Sélectionnez le programme de lavage approprié à l'aide du tableau suivant:

Type de
vaisselle :

en plus :

Type de
salissure :

Programme de
lavage
approprié:

Déroulement du
programme :

1)

Service de table et de cuisson

– – –

très sale;
Restes d'aliment
séchés et en
particulier le
blanc d'oeuf et
l'amidon

De fortement à
normalement
sale,
Restes d'aliment
séchés

    

NK3)S

Prélavage
Nettoyage
2x rinçage
intermédiaire
Rinçage final
Séchage

Prélavage
Nettoyage
Rinçage
intermédiaire
Rinçage final
Séchage

Vaisselle

sans les

casseroles

vaisselle
récemment
utilisée,
normalement
voire légèrement
sale

particulièrement
appropriée en cas d'utilisation de
produits de nettoyage compacts.

4)

–
Nettoyage
–

Rinçage final
–

Service de table

et de cuisson

de la vaisselle
sensible à la
chaleur

normalement
sale

5)

P

Prélavage
Nettoyage
Rinçage
intermédiaire
Rinçage final
Séchage

Service à café
et vaisselle de

surprise-partie

des verres
fragiles

légèrement
sale

Q

–
Nettoyage
2x rinçage
intermédiaire
Rinçage final
Séchage

Données de
consommation :

Durée

Energie 1,75 – 1,95 kWh 1,10 – 1,40 kWh 0,8 kWh 0,95 – 1,05 kWh 0,9 kWh

Eau 19 – 21 litres 12 – 19 litres 9 litres 13 – 15 litres 14 litres

1) Les phases du programme de lavage font un bruit plus ou moins silencieux dans la mesure où la vaisselle suivant les

2) Les données de consommation ont été calculées dans des conditions conformes aux normes. Ils dépendent de la charge

3) Programme de lavage AUTOMATIQUE

4) Ce programme n'est pas adapté pour les restes d'aliments séchés

5) Programme de test

6) Lorsque le niveau de dureté est réglé électroniquement á 10, le temps de parcours du programme peut se prolonger

6)

phases de lavage est lavée plus fortement sur une courte durée pour obtenir un meilleur résultat.

du panier de vaisselle. C'est pourquoi des variations sont possibles en fonction des conditions présentes sur le terrain.

quelque peu.

2)

110 – 120 min. 90 – 110 min. 30 minutes 120 – 130 min. 73 minutes

    

22

Démarrer le programme de lavage

1. Vérifiez que la vaisselle et les couverts sont dis-

posés correctement de façon à permettre aux
bras de lavage de tourner librement.

2. Ouvrir complètement le robinet d’arrivée d'eau.

3. Fermer la porte.

4. Appuyer sur la touche MARCHE/ARRET.

Le voyant correspondant s´allume.

5. Appuyer sur la touche du programme sélectionné
(voir “tableau des programmes”).
Le voyant correspondant s´allume. Après environ 3
secondes, le programme de lavage sélectionné
démarre.

3

3

La durée du programme affichée dans la
fenêtre d’affichage se réajustera éventuelle­ment au cours du lavage en fonction de la
charge, du degré de salissure, etc.

Si, après le départ du programme, la fenêtre
d’affichage indique des anomalies, veuillez
vous reporter à la rubrique “Que faire, si…”.

Modifier/interrompre/arrêter un
programme de lavage

3

Modifier le programme de lavage

3

Pour modifier le programme de lavage ultérieure­ment, procédez de la manière suivante :

1. Maintenir la touche du nouveau programme de

2. Relâcher la touche.

Interrompre le programme de lavage en
ouvrant la porte du lave-vaisselle

1

1. Ouvrir la porte du lave-vaisselle.

Modifiez ou interrompez un programme de
lavage en cours seulement si c’est absolu­ment nécessaire. L’air ayant pénétré dans
l’appareil après avoir refermé se dilate. Cela
peut provoquer un écoulement d’eau dans la
cuve au fond de l’appareil et éventuellement
activer le système anti-inondations.

Il est possible de modifier le programme de
lavage dans les 3 premières secondes après
l´avoir sélectionné, en appuyant brièvement
sur la touche du nouveau programme.

lavage sélectionné enfoncée.
Le voyant du programme de lavage en cours cli­gnote.
Après quelques secondes, seul le voyant du nou­veau programme de lavage sélectionné reste
allumé.

Le nouveau programme de lavage sélectionné
démarre.

L’ouverture de la porte peut provoquer un
dégagement de vapeur chaude. Danger de
brûlure par aspersion ! Ouvrir la porte avec
précaution.

Le programme de lavage s‘interrompt.

2. Fermer la porte.

Le programme de lavage se poursuit.

Interruption du programme de lavage
(RESET)

1. Maintenir simultanément les touches de fonction 2

et 3 enfoncées.
Le voyant de la phase de programme de lavage
en cours clignote quelques secondes, puis
s’éteint.

2. Relâcher les touches de fonction.

Le programme de lavage est interrompu.

3

La désactivation du lave-vaisselle interrompt
seulement le programme de lavage mais ne
l'annule pas. Quand il est réactivé, le pro­gramme de lavage se poursuit.

Sélection et modification du départ
différé

Il est possible, à l’aide de la fonction « Départ Différé
» de retarder le départ du programme de lavage
jusqu’à un maximum de 19 heures.

Programmer le départ différé :

1. Appuyer sur la touche MARCHE/ARRET.

2. Appuyer sur la touche

ce que la fenêtre d’affichage indique par clignote­ment le nombre d’heures au bout desquelles vous
souhaitez que le programme de lavage démarre.

3. Appuyer sur la touche du programme sélectionné.

Dans la fenêtre d’affichage clignote brièvement la
durée du programme de lavage sélectionné, puis
à nouveau le départ différé sélectionné.
Dès que le nombre d’heures correspondant au
départ différé devient fixe, la sélection du départ
différé est activée.
Lorsque le décompte est terminé, le programme
de lavage démarre automatiquement.

Modifier le départ différé :

Tant que le décompte du départ différé n’est pas ter­miné et que le programme de lavage n‘a pas
démarré, vous pouvez encore modifier à l’aide de la

touche

Ila sélection.

Annuler la sélection du départ différé :

Tant que le programme de lavage n'a pas démarré,
vous pouvez encore annuler la sélection du départ

différé. Appuyez sur la touche

durée du programme de lavage sélectionné
apparaisse dans la fenêtre d’affichage. Le pro­gramme de lavage sélectionné démarre alors aussi­tôt.

I plusieurs fois jusqu’à

I jusqu'à ce que la

23

Modifier le programme de lavage après
une sélection de départ différé :

Tant que le programme de lavage n'a pas démarré,
vous pouvez encore modifier la sélection du pro­gramme de lavage en appuyant sur la touche du pro­gramme correspondant.

1. Maintenir la touche du nouveau programme sélec­tionné enfoncée.
Dans un premier temps, seul le voyant correspon­dant au programme de lavage déjà sélectionné
clignote.
Quelques secondes plus tard, seul le voyant du
nouveau programme de lavage sélectionné
s’allume.

2. Relâcher la touche.
Dès que le décompte s’est écoulé, le nouveau
programme de lavage sélectionné démarre auto­matiquement.

Reconnaissance de charge

Lorsqu’un programme de lavage démarre bien que le
panier supérieur et/ou le panier inférieur ne soient
que partiellement chargés, la haute technologie élec­tronique équipant cet appareil adapte la quantité
d’eau de lavage ainsi que la durée du programme de
lavage à la quantité de vaisselle. De la sorte, il est
possible de laver également une petite quantité de
vaisselle rapidement et économiquement. A demi­charge (6 couverts normalisés), on économise envi­ron 2 litres d’eau et 0,2 kWh.

Fin de programme

Lorsque à la fin du programme, la fenêtre d’affichage
indique «0».

1. Appuyez sur la touche

1

2. Ouvrez la porte avec précaution.

A la fin du programme, de la vapeur brûlante
peut s’échapper à l’ouverture de la porte.
Aussi:

M. Le voyant M s’éteint.

Retrait de la vaisselle

3

• Ouvrez la porte et attendez 15 minutes avant de
sortir la vaisselle: vous éviterez de vous brûler et
vous obtiendrez de meilleurs résultats de
séchage.

• Videz d’abord le panier inférieur, puis le panier
supérieur. Vous éviterez ainsi que de l’eau rési­duelle ne s’égoutte sur la vaisselle placée dans le
panier inférieur et ne laisse des traces de goutte­lettes sur celle-ci.

24

Entretien et nettoyage

1

Nettoyez régulièrement les surfaces exté­rieures de l’appareil et le bandeau de com­mande avec un chiffon doux humide et si
nécessaire, uniquement avec des détergents
doux. N’employez jamais de produits abra­sifs ou de solvants (acétone, trichloréthylène,
etc …).
Nettoyez les joints d’étanchéité de la porte et
les distributeurs de produit de lavage et de
rinçage avec un chiffon humide.

Nettoyage du filtre

3

1. Ouvrez la porte, sortez le panier inférieur.

2. Le système de filtrage du lave-vaisselle se com-

3. Tournez la poignée de l’ensemble filtre mixte gros-

4. Saisissez le filtre mixte grossier/fin (1) par la poi-

5. Nettoyez soigneusement tous les filtres sous l’eau

6. Retirez le filtre plat (3) en le soulevant et nettoyez-

7. Replacez le filtre plat en vérifiant que les bords du

8. Placez le filtre mixte grossier/fin dans le microfiltre

9. Remettez l’ensemble de ces 2 filtres et verrouillez

1

Les filtres sont situés au fond de la cuve.
Ils doivent être nettoyés très régulièrement.
Des filtres non nettoyés nuisent au résultat
de lavage.

pose d’un filtre mixte grossier/fin, d’un microfiltre
et d’un filtre plat.

sier/fin et microfiltre d’¼ de tour vers la gauche
puis soulevez le tout.

gnée annulaire et retirez-le du microfiltre (2)

courante.

le sous l’eau courante des deux côtés.

filtre s’applique correctement sur le fond de la
cuve.

et assemblez-les.

le tout en basculant le levier dans le sens des
aiguilles d’une montre jusqu’à la butée.

Ne faites jamais fonctionner l’appareil sans
les filtres.

25

Que faire quand...

Si vous constatez une anomalie dans le lavage ou le
fonctionnement de votre appareil, consultez les indi­cations données dans cette notice d’utilisation avant
de faire appel au Service Après Vente. Dans la majo­rité des cas, vous pourrez y remédier vous-même.

Si malgré toutes les vérifications, une intervention
s’avère nécessaire, le vendeur de votre appareil est

le premier habilité à intervenir. A défaut (déménage­ment de votre part, fermeture du magasin où vous
avez effectué l’achat...), veuillez consulter l’Assis-
tance Technique Consommateurs qui vous com­muniquera alors l’adresse d’un Service Après Vente.

...signalisation des messages d'erreur

Si certains voyants décrits dans le tableau ci-dessous s'allument ou clignotent sur le bandeau de commande, il
est éventuellement possible de remédier vous-même à l’anomalie :

Symptôme Cause possible Solution

Le voyant du programme
de lavage sélectionné
clignote, la fenêtre
d’affichage indique le code
d´erreur Å10,
l´eau n’arrive pas dans le
lave-vaisselle.

Le robinet d’arrivée d'eau est bouché ou
entartré.

Le robinet d’arrivée d'eau est fermé. Ouvrir le robinet d’arrivée d'eau.

Le filtre (si votre appareil en est équipé)
situé à l'entrée du tuyau sur le robinet
d'eau est bouché.

Les filtres situés au fond de la cuve sont
bouchés.

Nettoyer le robinet d’arrivée d'eau.

Nettoyer ce filtre.

Appuyer sur la touche du programme
de lavage en cours ; puis interrompre
le programme de lavage en appuyant
sur RESET (voir chapitre : démarrer le
programme de lavage) ; Nettoyer les
filtres (voir chapitre : nettoyage des
filtres).

Le tuyau d'alimentation d'eau n'est pas
installé correctement.

Le voyant du programme
de lavage sélectionné
clignote, la fenêtre
d’affichage indique le code
d´erreur Å20.

La fenêtre d’affichage
indique le code
d‘erreur Å30.

Après avoir remédié au code
erreur Å10 ou Å20 appuyer sur la touche du pro-
gramme de lavage en cours. Le programme de
lavage se poursuit.
Si l’anomalie se reproduit, veuillez contacter le ser­vice après vente.

3

Pour tout autre anomalie, veuillez contacter
le service après vente et lui décrire le type
d’anomalie.

Le siphon est bouché. Nettoyer le siphon.

Le tuyau d'évacuation d'eau n'est pas
installé correctement.

Le système anti-inondation est activé.

Vérifier la disposition du tuyau.

Vérifier la disposition du tuyau.

Fermer le robinet d’arrivée d'eau et
contacter le service après vente.

26

... vous avez des problèmes lors de l’utilisation du
lave-vaisselle.

Symptômes Cause possible Solutions

Le programme ne
démarre pas.

Des taches de rouille
sont visibles à l’intérieur
de la cuve.

Sifflement pendant le
lavage.

La porte du lave-vaisselle n’est pas fermée
correctement.

La fiche secteur n’est pas branchée. Branchez la prise.

Le fusible de l’installation électrique de la mai­son n’est pas en bon état.

Pour les modèles de lave-vaisselle avec départ
différé: un départ différé est sélectionné.

L’intérieur de la cuve est en acier inoxydable.
Des taches de rouille dans la cuve ne peuvent
venir que de rouille venue de l’extérieur (parti­cules de rouille de la tuyauterie d’eau, de cas­seroles, couverts, etc.). Eliminez de telles
taches à l’aide d’un produit de nettoyage pour
acier inoxydable du commerce.

Le sifflement ne gêne pas.

Refermez la porte.

Remplacez le fusible.

Si la vaisselle doit être rincée immé­diatement, pour les appareils

- avec multiafficheur, régler l'heure
de départ sur 0 heure.

- sans multiafficheur, effacer la pré­sélection de l'heure de départ.

Ne lavez que des couverts et de la
vaisselle convenant pour lave-vais­selle.

Fermez correctement le couvercle du
réservoir pour sel spécial de régéné­ration.

Employer un détergent d’une autre
marque.

... le résultat de lavage n’est pas satisfaisant.

La vaisselle n’est pas propre.

• Le programme sélectionné ne convient pas au
type de salissure sur la vaisselle.

• La vaisselle n’est pas correctement placée. Les
paniers à vaisselle ne peuvent pas être surchar­gés.

• Les filtres ne sont pas propres ou sont mal placés.

• Le produit de lavage n’est pas correctement dosé
ou ne convient pas au lavage en lave-vaisselle.

• En cas de dépôts de calcaire sur la vaisselle: le
réservoir de sel régénérant est vide ou l’adoucis­seur est mal réglé.

• Le tuyau d’écoulement n’est pas placé correcte­ment.

La vaisselle ne sèche pas ou ne brille
pas.

• La vaisselle est restée trop longtemps dans
l’appareil.

• Le réservoir pour le liquide de rinçage est vide.

Les verres présentent des stries, des
taches blanchâtres ou un dépôt aux
reflets bleus.

• Dosez correctement la quantité de produit de rin­çage.

Les verres présentent des taches d’eau
séchée.

• Augmentez le dosage de produit de rinçage.

• Vérifiez que le produit de lavage est correctement
dosé et convient au lavage en lave-vaisselle.

27

Caractéristiques techniques

Capacité: 12 couverts normalisés y compris vaisselle de service

Pression d’eau autori­sée:

Raccordement électri­que:

Lave-vaisselle: «pose-libres»

Dimensions: 850 x 600 x 600 (H x L x P en mm)

poids max.: 54 kg

Lave-vaisselle intégrables et habillables

Dimensions: 820 – 880 x 596 x 570 (H x L x P en mm)

poids max.: 50 kg

Lave-vaisselle encastrés entièrement intégrables

Dimensions: 820 – 880 x 596 x 546 - 550 (H x L x P en mm)

poids max.: 50 kg

;

Cet appareil est conforme aux directives Com­munautaires suivantes:

• 73/23/CEE du 19. 02. 1973 – Directive
basse tension et modifications successives

• 89/336/CEE du 03. 05. 1989 concernant la
compatibilité électromagnétique et modifi­cations successives (y compris directive
modificatrice 92/31/CEE)
– Directive CME

1-10 bar (=10-100 N/cm

Les informations concernant le raccordement électrique se trouvent sur la plaque
signalétique placée sur le côté droit de la porte du lave-vaisselle.

2

= 0.1-1.0 MPa)

28

Indications à l'attention des instituts
d'essai

L'essai selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des
programmes).
Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec
le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes).

Pleine charge:

12 couverts, y compris la vaisselle de service

Dosage du produit de lavage: 5g + 25g (type B) 20g (type B)

Réglage du produit de rinçage: 4 (type III) 4 (type III)

Exemple de rangement: Panier supérieur *

Exemple de rangement: Panier supérieur *

Mi-charge:

6 couverts, y compris la vaisselle de service,
avec un emplacement sur deux laissé libre

*Le cas échéant, déplacer le rangement des tasses de la
droite vers la gauche. Ce faisant, il est impératif que les
tasses soient disposées à la même hauteur !

29

Exemple de rangement: Panier inférieur

Exemple de rangement: Panier à couverts

Certains modèles de lave-vaisselle possèdent des
paniers à couverts non équipés d'une grille.

30

INSTRUCTIONS DE MONTAGE ET DE
RACCORDEMENT

Installation du lave-vaisselle

• Le lave-vaisselle doit bien reposer sur le sol et
être mis à niveau sur un sol bien stable.

• Dévisser les pieds réglables afin de compenser
les inégalités du sol et d'adapter la hauteur de
l'appareil aux meubles adjacents :
– à l'aide d'un tournevis.

• Pour les lave-vaisselle sur socle indépendant,
intégrables et encastrables, les pieds arrières de
l'appareil doivent être réglés de l'avant de l'appa­reil à l'aide d'un tournevis.

• Le tuyau d’évacuation, le tuyau d’arrivée d’eau et
le câble d’alimentation électrique doivent pouvoir
bouger librement à l’intérieur du retour de socle,
afin de n’être ni écrasés ni pliés.

• Le lave-vaisselle doit en outre vissé solidement au
plan de travail de la cuisine ou aux meubles adja­cents. Cette mesure est absolument nécessaire
afin de garantir la sécurité contre le basculement
requise par les prescriptions VDE.

En fonction de leur type de construction, les lave-vaisselle sont à installer comme suit:

Lave-vaisselle intégrable

(voir gabarit de montage en annexe)

3

Largeur: 591 – 594 mm

Epaisseur: 16 – 24 mm

Hauteur:
(variable)

Poids: max. 8 kg

1

On peut garnir la porte de l'appareil à l'aide
d'une plaque de bois/plaque de garnissage
aux dimensions suivantes:

dépend de - la hauteur de niche

- la hauteur du socle

- l'adaptation au tracé des joints des meubles
adjacents

La hauteur exacte doit être mesurée sur place par
rapport aux meubles adjacents.

Si la longueur de la plaque de garnissage
dépasse 600 mm, la porte de l'appareil ne
peut plus être entièrement ouverte (la plaque
de garnissage bute contre le socle).
Dans ce cas, il faut découper le socle (voir
gabarit de montage) ou employer le jeu de
ferrures BLT 60 pour la porte plus longue.
Vous pouvez obtenir celui-ci sous le numéro
de pièce de rechange 911 239 008.

31

Lave-vaisselle encastrable

voir instructions de montage annexées)

Les appareils indépendants sur
socle

1

Si le lave-vaisselle doit être installé en dessous d'un
plan de travail de cuisine, vous devez enlever le plan
de travail d'origine du lave-vaisselle comme suit:

1. Dévissez les vis des équerres de butée de la paroi

2. Faites glisser le plan de travail de l'appareil vers

peuvent être installés sans fixation supplé­mentaire.
Si le lave-vaisselle est installé directement à
côté d'une cuisinière à gaz ou à charbon, un
panneau thermiquement isolant non com­bustible doit être placé entre la cuisinière et
le lave-vaisselle à niveau avec l'arête supé­rieure du plan de travail (profondeur 57,5
cm). Le panneau doit être recouvert d'un film
d'aluminium du côté de la cuisinière.

arrière (1).

l'arrière sur environ 1 cm (2).

3. Soulevez le plan de travail à l'avant (3) et retirez­le.

1

3

Si le lave-vaisselle est utilisé plus tard
comme appareil indépendant, le plan de tra­vail d'origine doit être remis en place.

Le socle des appareils indépendants n'est
pas réglable en hauteur.

32

Raccordement du lave-vaisselle

Arrivée d'eau

Le lave-vaisselle possède des dispositifs de sécurité
qui empêchent le reflux de l'eau de lavage dans le
réseau de distribution d'eau potable et sont confor­mes aux prescriptions de sécurité en vigueur en
matière de sécurité hydraulique.

• Le lave-vaisselle peut être alimenté en eau froide
et en eau chaude jusqu'à 60 °C max.

• Le lave-vaisselle ne peut pas être raccordé à un
chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible:

2

1 bar (=10 N/cm

Pression d'eau maximale admissible:
10 bars (=100 N/cm

=100 kPa)

2

=1 MPa)

Si la pression de l'eau est inférieure à 1 bar, veuillez demander con­seil à votre installateur.

Si la pression de l'eau est supérieure à 10 bars, un réducteur de pres­sion doit être installé en amont de l'appareil (disponible en option
chez votre vendeur).

Raccorder le tuyau d'alimentation

1

Raccordez le tuyau d'alimentation avec le raccord
vissé pour flexible (ISO 228-1:2000) à un robinet
d'eau avec filet mâle (¾ pouce). Le flexible d’alimen­tation est équipé d’un raccord pouvant être soit en
plastique soit en métal :

3

Le tuyau d'alimentation ne peut pas être plié,
écrasé ni enroulé sur lui-même lors du rac­cordement.

– Le raccord plastique du tuyau de raccorde-

ment à visser sur le robinet peut seulement
être serré manuellement.

– Le raccord métal du tuyau de raccordement à

visser sur le robinet doit impérativement être
serré à l’aide d’un outil . Puis vérifier l’étan­chéité visuellement (s’assurer que le robinet
d’eau ne perd pas).

Afin que la prise d'eau ne soit pas limitée
dans la cuisine, nous recommandons d'ins­taller un robinet d'eau supplémentaire ou de
monter une dérivation sur le robinet d'eau
existant.

• Si le tuyau d’arrivée d’eau fourrai est trop court
pour votre installation, utilisez exclusivement un
tuyau complet normalisé disponible auprès de
votre vendeur. Ne le coupez en aucun cas.

33

3

Le chapitre suivant concerne uniquement les
lave-vaisselle qui ont un clapet de sécurité
au raccord vissé au niveau du robinet d’eau :

Tuyau d’alimentation avec clapet
de sécurité

Après avoir raccordé le tuyau d’alimentation à double
conduit, le clapet de sécurité se situe directement au
contact du robinet. De ce fait, le tuyau d’alimentation
n’est sous pression que pendant l’alimentation en
eau. Si à ce moment-là le tuyau d’alimentation devait
ne pas être étanche, le clapet de sécurité interrompt
l’arrivée d’eau et la pompe de vidange du lave-vais­selle se met en marche.

1

Pour la pose du tuyau d’alimentation,
prière de respecter les consignes
suivantes :

– La distance entre le bord inférieur du clapet de

sécurité et la surface au sol du lave-vaisselle
doit être supérieure à au moins 30 cm :

– A l’intérieur du tuyau d’alimentation à double

conduit, il y a le cable électrique pour le clapet
de sécurité. Ni le tuyau d’alimentation, ni le cla­pet de sécurité ne doivent être plongés sous
l’eau.

– En cas de défectuosité du tuyau d’alimenta-

tion, retirer immédiatement la fiche secteur.

– Le tuyau d’alimentation avec clapet de sécurité

ne doit être remplacé que par un spécialiste/le
service après-vente.

– Poser le tuyau d’alimentation de telle manière

qu’il ne soit jamais situé plus haut que le bord
inférieur du clapet de sécurité.

34

Evacuation de l’eau

Tuyau d’évacuation

1

• Raccordement du tuyau d’évacuation:

Le tuyau d’évacuation ne peut être ni plié, ni
écrasé ni replié sur lui-même.

– hauteur maximum: 1 mètre.
– hauteur minimum nécessaire, 40 cm.

Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles
chez votre magasin vendeur. Le diamètre intérieur
des flexibles de prolongement doit être de 19 mm.

• Les tuyaux de prolongement peuvent au maxi­mum être posés sur 3 m à l’horizontale et la hau­teur maximum admissible pour le raccordement
du flexible d’évacuation est alors de 85 cm.

Raccordement au siphon

• L’embout du flexible d’évacuation (ø 19 mm)
s’adapte sur tous les types courants de siphon. Le
diamètre extérieur du raccordement au siphon
doit être d’au moins 15 mm.

• Le flexible d’évacuation doit être fixé au raccorde­ment de siphon à l’aide du collier de serrage.

Evacuation de l’eau dans le cas d’un
lave-vaisselle encastré en hauteur

Si le lave-vaisselle est encastré en hauteur et si la
hauteur du raccordement du tuyau d’évacuation est
inférieure à 30 cm, le kit ET 111099520 doit être
encastré par le service après-vente.

Evacuation de l’eau dans l’évier (possible
uniquement pour les appareils «pose­libre»)

Si vous voulez accrocher le tuyau d’évacuation au
rebord de l’évier, utilisez une crosse en plastique
spéciale. Vous l’obtiendrez auprès de votre magasin
vendeur.

1. Emboîtez le coude sur le flexible d’évacuation.

2. Fixez le flexible d’évacuation pour l’empêcher de

glisser du bord de l’évier. Tirez le cordon à travers
l’orifice du coude de flexible et fixez-le au mur ou
au robinet.

35

Système de protection contre les
fuites d’eau

A titre de protection contre les dégâts des eaux, le
lave-vaisselle est équipé d’un système de protection
contre les fuites d’eau.
En cas de défaut, la pompe d’évacuation dans le
tuyau d’alimentation se met en marche.
De cette manière, l’eau ne peut ni s’écouler ni débor­der. L’eau résiduelle se trouvant dans l’appareil est
évacuée automatiquement par pompage.

1

Le système de protection contre les fuites
d'eau fonctionne également lorsque l'appa­reil est hors service.

Raccordement électrique

1

Lors du raccordement, veillez à respecter les pres­criptions VDE et le cas échéant les stipulations sup­plémentaires de la compagnie d'électricité locale.
Après le montage, les éléments sous tension et les
conducteurs isolés en fonctionnement ne peuvent
plus pouvoir être touchés avec l'éprouvette en forme
de doigt suivant EN 60335/DIN VDE 0700.

Vous trouverez toutes les données nécessaires pour
le branchement électrique sur la plaque signalétique
qui se trouve sur le bord intérieur droit de la porte du
lave-vaisselle. Si l'appareil est commutable, il faut en
outre respecter les indications du schéma de commu­tation se trouvant dans le boîtier de raccordement au
réseau.

Vérifiez avant le raccordement que la tension nomi­nale et le type de courant mentionnés sur la plaque
signalétique de l'appareil correspondent à la tension
nominale et au type de courant du lieu d'installation.
La protection électrique nécessaire est également
mentionnée sur la plaque signalétique.

Suivant les conditions techniques de raccor­dement en vigueur de la compagnie d'électri­cité, un raccordement fixe au réseau
électrique peut uniquement être effectué par
un électricien agréé.

Pour isoler le lave-vaisselle du réseau, tirez la fiche
de la prise.
Attention: La fiche doit également être accessible
après l'installation de l'appareil.
Si l'appa-reil est raccordé au moyen d'un raccorde­ment fixe, il faut prévoir un dispositif (p. ex. disjonc­teur différentiel) permettant de séparer l'appareil du
réseau sur tous les pôles (N, L1) avec un interstice
d'ouverture de contact de > 3 mm.

36

Technique de raccordement

Les tuyaux d’alimentation en eau et d’évacuation
ainsi que le câble d’alimentation électrique se raccor­dent sur le côté du lave-vaisselle, aucune place
n’étant disponible à cet effet à l’arrière de l’appareil.
L’exemple suivant d’une installation sanitaire et élec­trique ne peut constituer qu’une recommandation, les
circonstances locales étant déterminantes (raccorde­ments disponibles, prescriptions locales de raccorde­ment des sociétés de distribution d’eau et
d’électricité, etc.).

Tubulure à 45° ou droites, diamètre
extérieur ø 19 mm, longueur 30 mm

Arrivée
d’eau

Câble d’ali­mentation
électrique

Evacuation
de l’eau

Raccordement
électrique

Robinet

Evacuation
de l’eau

Câble d’alimentation
électrique

Arrivée d’eau

37

Servicestellen

6032 Emmen
Buholzstrasse 1

9000 St. Gallen
Vonwilstrasse 15

8048 Zürich
Badenerstrasse 587

8604 Volketswil
Hölzliwisenstrasse 12

7000 Chur
Comercialstrasse 19

4133 Pratteln
Rheinpark-Center
Netzibodenstrasse 23b

8718 Schänis
Biltnerstrasse

3063 Ittigen
Ey 5

Points de Service

1028 Préverenges
Le Trési 6

Points de vente de rechange

5506 Mägenwil
Industriestrasse 10
0848/ 848 023

Demonstration/Vente

8048 Zürich
Badenerstrase 587
01/ 405 81 11

Garantie

L’utilisateur final de tout produit acheté et utilisé en
Suisse, bénéficie d’une garantie complète d’une
année à partir de la date de livraison. La facture ou le
justificatif d’achat correspondant fait foi en la matière.

Ersatzteilverkauf

5506 Mägenwil
Industriestrasse 10
0848/ 848 023

Kochberatung Verkauf

8048 Zürich
Badenerstrasse 587
01/ 405 81 11

Garantie

Wir gewähren auf allen Produkten, die in der Schweiz
gekauft und in Betrieb sind, eine einjährige Voll­garantie, gerechnet ab Lieferdatum an den Endver­braucher. Massgebend für den Garantieanspruch ist
die Faktura oder ein entsprechender Verkaufsbeleg.

Servizio dopo vendita

6916 Grancia
Zona Industrie E

Vendita pezzi di ricambio

5506 Mägenwil
Industriestrasse 10
0848/ 848 023

Consulente (cucina) Vendita

8048 Zürich
Badenerstrasse 587
01/ 405 81 11

38

Garanzia

Per questo cencediamo una garanzia di 12 mesi a
partire della data die vendita. La garanzia è valida
dietro presentazione della fattura o dello scortrino
d’acquisto.

SERVICE

au chapitre «Que faire si...» sont rassemblées les
sources de panne les plus fréquentes, auxquelles
vous pouvez remédier vous-même.
Si vous faites malgré tout appel au service après­vente pour un des problèmes mentionnés ou suite à
une erreur de manipulation, la visite du technicien de
service après-vente ne sera pas gratuite pendant la
période de garantie non plus.
Si vous ne trouvez pas d’indication pour une panne
dans ce mode d’emploi, veuillez vous adresser au
service après-vente.
Donnez au service après vente le numéro PNC et le
numéro de série, que vous trouverez sur la plaque
signalétique. Celle-ci se trouve sur le bord intérieur
droit de la porte.

Afin de toujours avoir les numéros à la main, nous

recommandons de les introduire ici:

Modèle:

PNC :

S-No :

Date d’achat:

............................................................

............................................................

............................................................

............................................................

39

822 960 453 - 00 - 0603 Sous réserve de modifications

The Electrolux Group. The world´s No.1 choice.

"Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels
que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de
dollars US dans plus de 150 pays à travers le monde."
