Avertissements importants 33
Protection de l’environnement 33
Comment économiser de l’énergie, tout en
respectant l’environnement 33
Emplacement 34
Encastrement de l’appareil 34
Mise à niveau 34
Fixation 34
Raccordement d’eau 34
Evacuation d’eau 35
Raccordement électrique 35
Description de l’appareil 36
Le bandeau de commandes 36
Avant d’utiliser le lave-vaisselle pour la première fois 37
L’adoucisseur d’eau 37
Remplissage du réservoir de sel 37
Le produit de rinçage 38
L’utilisation au quotidien 39
Rangement de la vaisselle et des couverts 39
Le panier inférieur 40
Le panier à couverts 40
Le panier supérieur 40
Réglage en hauteur du panier supérieur 40
Le produit de lavage 41
Tableau des programmes 42
Départ d’un programme de lavage 43
Entretien et nettoyage 44
Nettoyage des filtres 44
En cas d’absence prolongée 44
Précautions contre le gel 44
Déplacement de l’appareil 44
En cas d’anomalie de fonctionnement 45
Service clientèle 46
Information pour essais comparatifs 47
Sommaire
Dimensions Largeur 44.6 cm
Hauteur 81.8 - 87.8 cm
Profondeur max. 57.5 cm
Profondeur max. avec porte ouverte 114 cm
Raccordement électrique: Les données nominales pour le raccordement électrique sont
Tension/Fréquence reportées sur la plaque signalétique, située sur le côté de la porte.
Puissance totale
Calibre du fusible
Pression de l’eau d’alimentation Min. 50 kPa (0.5 bar)
Max. 800 kPa (8 bar)
Capacité 8 couverts
Caractéristiques techniques
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.
Page 3
33
Installation
● Vérifiez que l’appareil n’ait pas subi de dégâts pendant le
transport. Ne branchez jamais un appareil endommagé.
Si votre lave-vaisselle est endommagé, adressez-vous à
votre revendeur.
● Pour des raisons de sécurité, vous ne devez ni altérer ni
modifier les caractéristiques de votre lave-vaisselle.
● Ne confiez les travaux hydrauliques et électriques
nécessaires à l’installation de l’appareil qu’à un plombier et
un électricien qualifiés.
● Assurez-vous, après avoir installé l’appareil que celui-ci ne
repose pas sur le câble d’alimentation ou sur les tuyaux
d’arrivée et de vidange.
● Les parois du lave-vaisselle ne doivent être en aucun cas
percés, pour éviter d’endommager les composants
hydrauliques positionnés entre la cuve et les parois.
Sécurité des enfants
● Cet appareil a été conçu pour être utilisé par des adultes.
● Veillez à ce que les enfants n’y touchent pas et ne l’utilisent
pas comme un jouet.
● Les emballages peuvent être dangereux pour les enfants,
qui risquent de s’asphyxier! Il faut donc garder les
emballages hors de la portée des enfants.
● L’eau qui se trouve dans votre lave-vaisselle ne doit pas être
bue. Il peut y avoir des restes de produits de lavage dans
l’appareil. Prenez soin de ne pas verser ces résidus
caustiques sur la peau ou de ne pas en avaler, pour éviter
tout risque d’étouffement.
● Gardez les produits de lavage dans un endroit sûr, hors de
la portée des enfants.
Utilisation
● Les ustensiles qui ont été en contact avec de l’essence,
peinture, débris d’acier ou de fer, produits chimiques
corrosifs, acides ou alcalins ne doivent pas être lavés dans
votre appareil.
● Evitez dans la mesure du possible d’ouvrir la porte du lave-
vaisselle lors de son fonctionnement, en particulier au cours
des phases de chauffe: car il en sort alors de la vapeur
brûlante ou de l’eau chaude pourrait vous éclabousser.
Le lave-vaisselle est équipé d’un dispositif de sécurité qui,
en cas d’ouverture de la porte, bloque immédiatement le
fonctionnement de l’appareil.
● N’utilisez que des produits (sel, détergents, rinçage, etc.)
spécifiques pour lave-vaisselle.
● Fermez toujours la porte après avoir chargé ou sorti la
vaisselle. Une porte ouverte représente toujours un danger.
● Ne vous appuyez pas ou ne vous asseyez pas sur la porte
ouverte du lave-vaisselle.
● Lorsque le programme est terminé, débranchez l’appareil et
fermez le robinet d’eau.
● Votre appareil est destiné à un usage domestique normal.
Ne l’utilisez pas à des fins commerciales ou industrielles ou
pour d’autres buts que celui pour lequel il a été conçu.
● Débranchez l’appareil avant toute intervention technique.
● En cas de panne, n’essayez jamais de réparer votre appareil
vous-même. Les réparations effectuées par du personnel
non qualifié peuvent provoquer des dommages ou de graves
dérèglements.
Protection de
l’environnement
Nos lave-vaisselle ont besoin d’un emballage très sûr pour le
transport, bien que l’on essaie de le limiter au minimum
indispensable.
Tous les matériaux d’emballage utilisés sont compatibles avec
l’environnement et peuvent être réutilisés. Les parties en
carton sont faites en papier recyclé et les parties en bois n’ont
pas subi de traitement particulier.
Les matières plastiques sont marquées de la façon suivante:
<PE> pour le polyéthylène; pour les feuilles d’emballage, par
exemple.
<PS> pour le polystyrène; pour les parties servant de
rembourrage, par exemple (surtout sans CFC).
<POM> pour le polyoxyméthylène; pour les pinces en
plastique, par exemple.
Grâce au recyclage et à la réutilisation des matériaux
d’emballage, il est possible d’économiser des matières
premières et de réduire le volume des déchets.
Déposez les parties de l’emballage dans une déchetterie
prévue à cet effet (renseignez-vous auprès des services de
votre commune) pour qu’elles puissent être récupérés et
recyclés.
Si vous procédez à la mise à la casse de votre ancien
appareil, mettez hors d’usage ce qui pourrait représenter un
danger.
Attention! En jouant, les enfants risquent de s’enfermer (et de
s’asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur
vie en danger. Coupez le câble d’alimentation et les tuyaux au
ras de l’appareil. Neutralisez le dispositif de fermeture de
porte.
Renseignez-vous auprès des services de votre commune pour
la reprise de l’appareil.
Comment économiser de
l’energie, tout en respectant
l'environnement
● Veillez à ce que l'adoucisseur de l'eau soit bien réglé.
● Ne rincez pas préalablement la vaisselle à l’eau courante.
● Choisissez toujours le programme de lavage qui correspond
au type de vaisselle à laver et au degré de saleté de la
vaisselle (cf. "Tableau des programmes").
● N'utilisez jamais trop de produits de lavage, de sels ou de
produits de rinçage.
Suivez les conseils sur les doses à utiliser qui sont fournis
sur les emballages de ces produits.
Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurezvous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celuici et des avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.
Avertissements importants
Page 4
34
Tous les travaux électriques et hydrauliques nécessaires à
l’installation de l’appareil ne seront confiés qu’à un
électricien et un plombier qualifié.
Enlevez tout l’emballage avant d’installer l’appareil.
Placez l’appareil, si possible, à proximité d’une arrivée d’eau
(robinet) et d’une évacuation.
Encastrement de l’appareil
Ce lave-vaisselle a été conçu pour être encastré sous un évier
ou un plan de travail.
Attention!
Pour appliquer le panneau sur la porte et pour encastrer le
lave-vaisselle, suivre attentivement les instructions reportées
sur le gabarit fourni avec le matériel.
Il est nécessaire de prévoir un espace pour le passage du
câble d’alimentation et des tuyaux d’alimentation et
d’évacuation d’eau, afin qu’ils ne soient pas pliés.
La hauteur de l’appareil peut varier grâce aux pieds réglables.
Débranchez l’appareil avant toute intervention.
Lors de l’encastrement de la machine, veillez à ce que les
tuyaux d’arrivée d’eau ou de vidange ne soient pas pliés ou
écrasés.
Mise à niveau
Une bonne mise à niveau est indispensable pour une parfaite
fermeture et l’étanchéité de la porte.
S’assurer que la porte du lave-vaisselle se ferme bien, sans
frottements latéraux.
Dévissez ou vissez les pieds réglables, afin de mettre
l’appareil parfaitement d’aplomb.
Fixation
Le lave-vaisselle doit être assuré contre le renversement.
Veillez donc à ce que les éléments auxquels il est attaché
soient bien ancrés à une structure fixe (mur, meubles
adjacents).
Raccordement d’eau
Ce lave-vaisselle peut être alimenté en eau froide ou chaude
jusqu’à 50°C max.
Nous vous conseillons néanmoins le raccordement à une
arrivée d’eau froide.
Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou
à une prise d’eau à branchement rapide (Press Block).
Contrôlez que la pression de l’eau d’alimentation n’excède pas
les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d’eau peut vous renseigner sur la
pression de l’eau de votre région.
Evitez toute pliure ou étranglement du tuyau qui pourrait
empêcher ou ralentir le passage de l’eau.
L’extrémité du tuyau raccordée à l’appareil peut être orientée
selon les besoins, il suffit de desserrer l’écrou de fixation.
Revissez bien l’écrou de fixation pour éviter des pertes
d’eau. (Il est à noter que certains modèles de lave-vaisselle
sont équipés de tuyaux d’alimentation SANS écrou de fixation,
il n’est donc pas possible d’effectuer cette opération).
Si l’appareil est branché à des conduites neuves ou n’ayant
pas été utilisées depuis un certain temps,laissez couler l’eau
pendant quelques minutes avant de brancher le tuyau
d’arrivée d’eau.
Vous éviterez ainsi que des dépôts de sable ou de rouille
puissent obstruer le petit filtre placé dans le tuyau d’arrivée.
N’utilisez pas, pour le raccordement, des tuyaux déjà
employés précédemment.
Le lave-vaisselle est équipé d’une sècurité qui empêche le
retour de l’eau de lavage dans les tuyaux de l’eau potable; elle
répond aux exigences prévues par les normes de sécurité en
vigueur en la matière.
En cas de débordement ou de fuite d’eau:
● Fermez immédiatement le robinet d’arrivée d’eau et
débranchez l’appareil.
● Contrôlez l’étanchéité des joints et des raccords.
● Faites appel à votre service clientèle.
Tout raccordement sur une canalisation d’eau entraîne
obligatoirement un risque de fuite quelles que soient les
précautions prises. Aussi, prenez pour règle de toujours fermer
le robinet d’arrivée d’eau lorsque vous n’utilisez pas le lavevaisselle.
Emplacement
Page 5
35
Évacuation d’eau
L’extrémité du tuyau d’évacuation peut être branchée:
1. Au siphon de l’évier, en la fixant éventuellement avec un
collier.
2. Accrochée au rebord de l’évier, en utilisant la crosse en
plastique spéciale, prévue à cet effet (fournie selon
modèle).
3. A une évacuation murale pourvue d’une ventilation spéciale,
ayant un diamètre intérieur d’au moins 4 cm.
Le branchement pour l’évacuation doit se trouver à une
hauteur comprise entre 30 cm (minimum) et 100 cm
(maximum) du sol.
Le tuyau d’évacuation peut être orienté indifféremment vers la
droite ou vers la gauche.
Evitez les pliures et les étranglements du tuyau qui pourraient
empêcher ou ralentir l’écoulement de l’eau.
Une éventuelle rallonge du tuyau d’évacuation ne devra pas
être supérieure à 2 mètres et son diamètre intérieur devra être
égal à celui du tuyau de l’appareil.
De même, les raccords utilisés pour le branchement doivent
avoir un diamètre intérieur non inférieur à celui du tuyau
d’évacuation.
La rallonge doit reposer au sol et ne monter à la verticale
qu’à proximité du système de vidange.
Attention!
Nos appareils sont équipés d’une sécurité qui empêche le
retour de l’eau usée à l’intérieur du lave-vaisselle.
Si le siphon d’évacuation de votre évier a une vanne de non
retour incorporée, cela peut empêcher l’évacuation correcte du
lave-vaisselle.
Nous vous conseillons donc de l’enlever.
Raccordement électrique

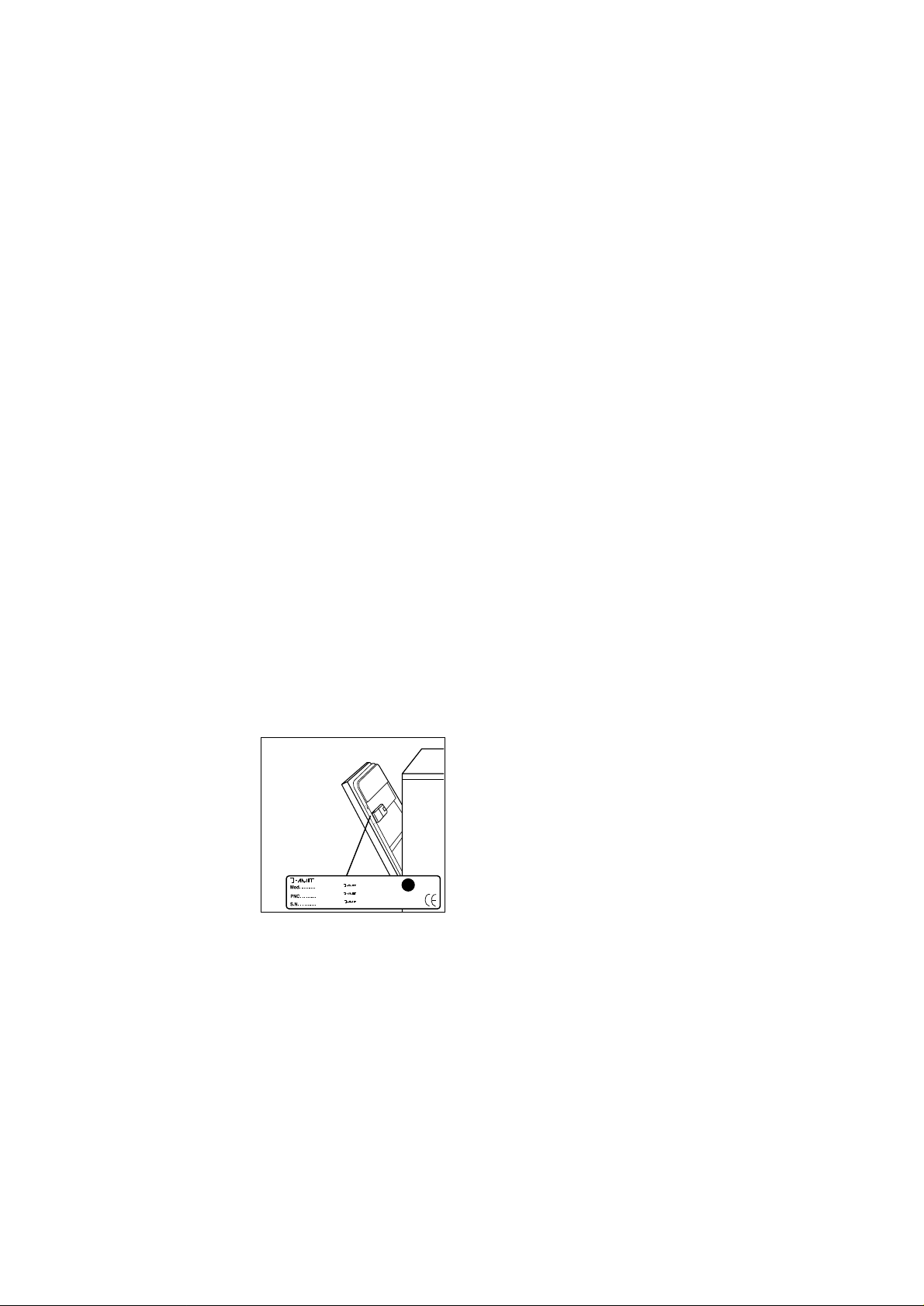

Les caractéristiques relatives au raccordement électrique sont
reportées sur la plaque signalétique, située sur le côté de la
porte.
Avant de brancher l’appareil, assurez-vous que:
1. La tension du secteur indiquée sur la plaque signalétique
corresponde à la tension du secteur fournie sur le lieu de
l’installation.
2. Votre compteur et les fusibles peuvent supporter l’intensité
absorbée par la machine compte tenu des autres appareils
électriques branchés. Utilisez un socle de prise de courant
comportant une borne de mise à la terre, qui doit être
obligatoirement raccordée conformément aux normes en
vigueur. L’appareil ne doit pas être raccordé à l’aide d’un
prolongateur ou d’une prise multiple.
Le branchement devra être exécuté en respectant les
normes en vigueur.
Pour isoler le lave-vaisselle du secteur, débranchez la prise.
Attention!
La prise doit rester accessible même après
l’installation de l’appareil.
Si le cable d’alimentation doit être remplacé,
adressez-vous au service après vente de votre
magasin vendeur.
Attention!
Notre responsabilité ne saurait être engagée, en
cas d’accidents ou incidents provoqués par une
mise à la terre inexistante ou défectueuse.
CS18
Page 6
36
Le bandeau de commandes
Touche
Marche/Arrêt
Poignée
de porte
Sélecteur
programmes
Guide programmes
de lavage
Repère de dèbut
de programme
1. Réglage adoucisseur
2. Butée panier supérieur
3. Bras inférieur
4. Bouchon réserve à sel
5. Réserve produit de lavage
6. Réserve produit de rinçage
7. Bandeau de commandes
8. Filtres
9. Bras supérieur
10.Panier supérieur
11. Guide de porte
Description de l’appareil
Voyant de
fonctionnement
Indicateur de déroulement du programme
Il vous indique dans quelle phase de lavage se trouve
votre appareil.
Chaque phase est représentée par un symbole:
Prélavage - Attente
Lavage
Rinçage à froid
Rinçage à chaud
Séchage à l’air chaud
Indicateur de
déroulement du
programme
IN163
Page 7
37
Avant d’utiliser le lave-vaisselle pour la première fois
Avant d’utiliser le lave-vaisselle pour la première fois:
1. Assurez-vous que les raccordements électrique et
hydraulique soient conformes aux instructions d’installation.
2. Sortez tous les matériaux d’emballage de l’intérieur de la
machine.
3. Réglez l’adoucisseur d’eau.
4. Versez 1 litre d’eau dans le réservoir puis remplissez du sel.
5. Mettez du produit de rinçage dans le réservoir prévu à cet effet.
L’adoucisseur d’eau
Suivant les localités, l’eau contient une quantité variable de
sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle
laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevée et plus l’eau est «dure».
Le lave-vaisselle est muni d’un adoucisseur et, en utilisant du
sel régénérant spécial pour lave-vaisselle, il fournit une eau
dépourvue de calcaire (adoucie) pour les opérations de lavage.
L’adoucisseur peut traiter une eau ayant une dureté atteignant
90 °TH et possède 5 niveaux de réglage.
Vous pouvez demander le degré de dureté de votre eau à la
Compagnie Locale des Eaux.
Le réglage est effectué en usine sur la position 2.
Vous pouvez sélectionner un niveau de réglage différent de
celui qui a été prévu en usine.
Si la dureté de votre eau correspond aux degrés de niveau 1, il
n’est pas nécessaire d’utiliser de sel régénérant car elle est
déjà douce. Réglez donc l’adoucisseur d’eau au niveau 1 sans
utiliser de sel régénérant.
AA01
Réglage de l’adoucisseur
A
AA04
Réglage sur l’appareil
Niveau
Dureté de l’eau
°TH
degrés
français
°dH
degrés
allemands
Emploi
sel
régénérant
Réglage
de
l’adoucisseur
Réglage sur la
machine
PPM
(Particules
par millions)
1
2
3
4
5
0 - 14
15 - 39
40 - 50
51 - 70
71 - 90
0 - 7
8 - 21
22 - 28
29 - 39
40 - 50
0 - 140
141 - 390
391 - 500
501 - 700
701 - 900
NO
OUI
OUI
OUI
OUI
-
-
+
-
+
NO
NO
NO
OUI
OUI
Pour sélectionner un nouveau niveau, suivre les indications reportées dans le tableau
Remplissage du réservoir de sel
N’utilisez que du sel spécifique pour lave-vaisselle.
N’utilisez jamais de sel de cuisine, l’adoucisseur risquerait
de se colmater.
D’autres types de sel contiennent certaines substances
qui pourraient rendre inefficace votre adoucisseur.
Le remplissage du réservoir doit être effectué juste avant
de commencer un programme de lavage (à l’exclusion du
programme "Lavage d’attente"), ceci afin d’éviter que
d’éventuels grains de sel ou de l’eau salée ne provoquent
la corrosion.
Assurez-vous qu’il n’y ait pas de dépôt de sel à l’extérieur
du réservoir: un résidu de sel qui stagne sur la cuve
pendant un certain temps perce la cuve.

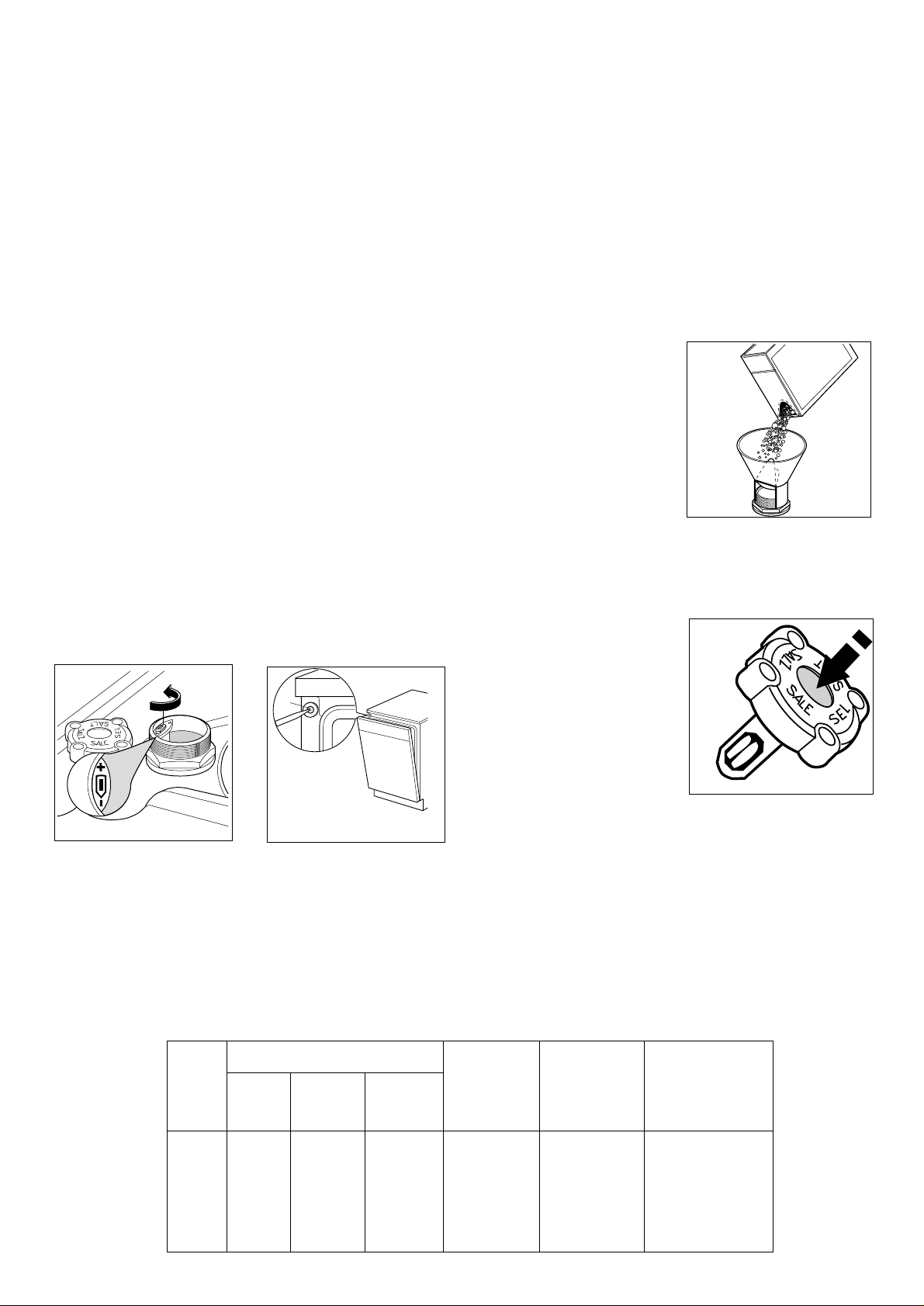

1. Retirez le panier inférieur.
2. Dévissez et ôtez le
bouchon du réservoir.
3. Versez un litre d’eau dans
le réservoir (ceci n’est
indispensable que lors
du premier remplissage).
4. A l’aide de l’entonnoir livré
avec l’appareil, remplissez
le réservoir de sel.
5. Revissez soigneusement et hermétiquement le bouchon en
vous assurant qu’il n’y ait pas de sel sur le filetage et sur le joint.
Par la suite, il suffit d’ajouter périodiquement du sel dans le
réservoir.
Cette opération peut être signalée selon le modèle:
A) Soit par le bouchon de
réservoir de sel comportant
en son centre un indicateur
de salinité. Lorsqu’un
repère vert n’est plus
visible, la quantité de sel
est insuffisante; vous
devez remplir le réservoir.
B) Soit par le voyant de
contrôle du sel sur le
bandeau de commandes,
qui s’allume lorsque le réservoir de sel est vide.
Le voyant de contrôle de la réserve de sel régénérant,
s’allumant quand le réservoir de sel est vide, reste allumé
jusqu’à 2 - 6 heures après l’ajout de sel, voyant
Marche/Arrêt allumé.
Si on utilise un type de sel qui se dissout lentement, cette
période peut même durer encore plus longtemps. Ceci ne
compromet en rien le bon fonctionnement de l’appareil.
Le réservoir de sel contient toujours de l’eau. Il est donc normal
que celle-ci déborde lorsque vous versez du sel dans ce réservoir.
SR14
SR11
SALE
ZOUT
SALT
SALZ
SEL
Page 8
38
Le produit de rinçage
Ce produit évite que l’eau ne reste sur la vaisselle sous forme
de gouttelettes laissant des taches blanches après séchage.
L’admission du produit de rinçage se fait automatiquement au
moment du dernier rinçage.
Le réservoir situé à l’intérieur de la porte peut contenir environ
110 ml de produit de rinçage, quantité suffisante pour 16 à 40
programmes de lavage, en fonction de la dose programmée.
Remplissage du réservoir de produit de
rinçage

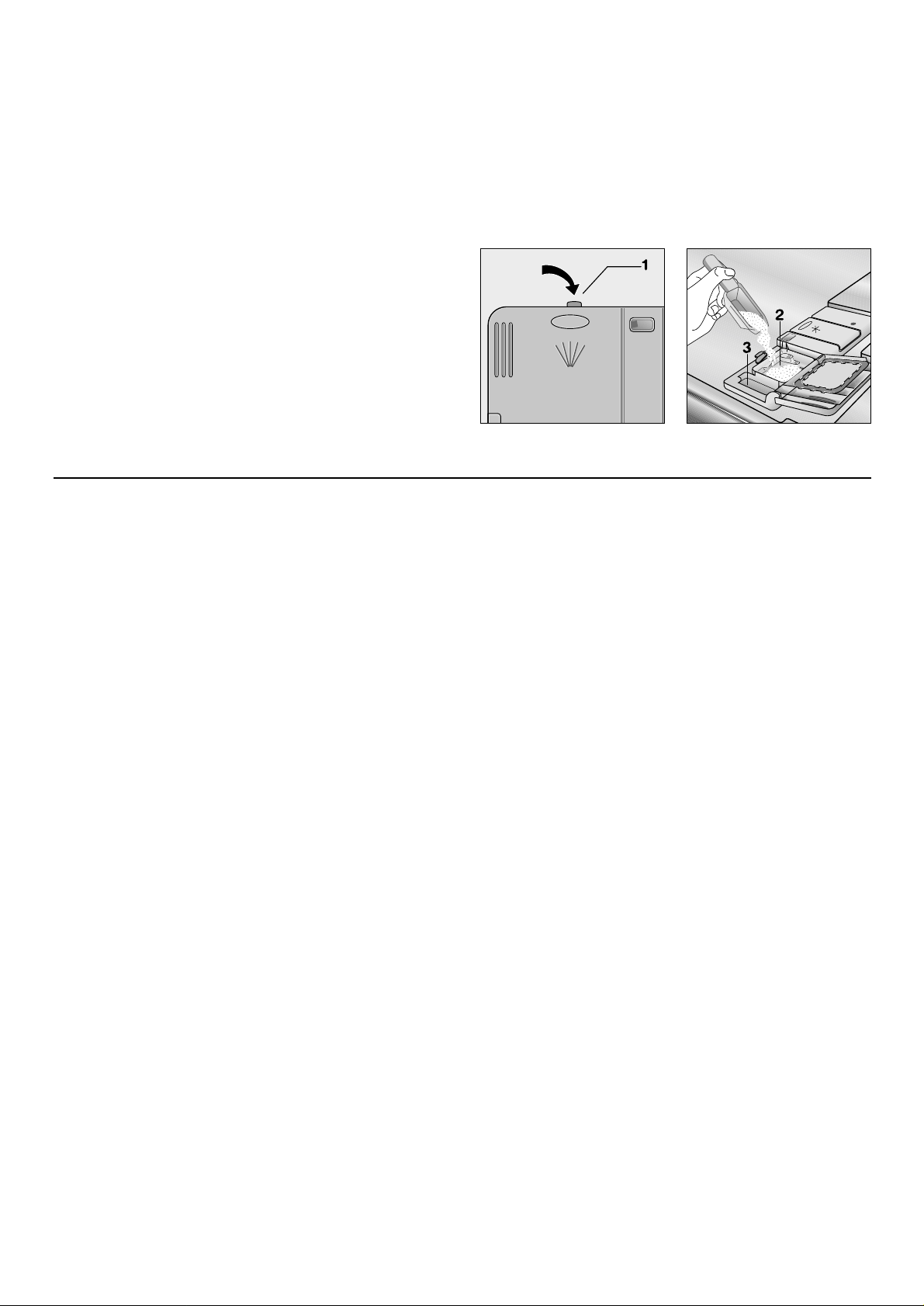

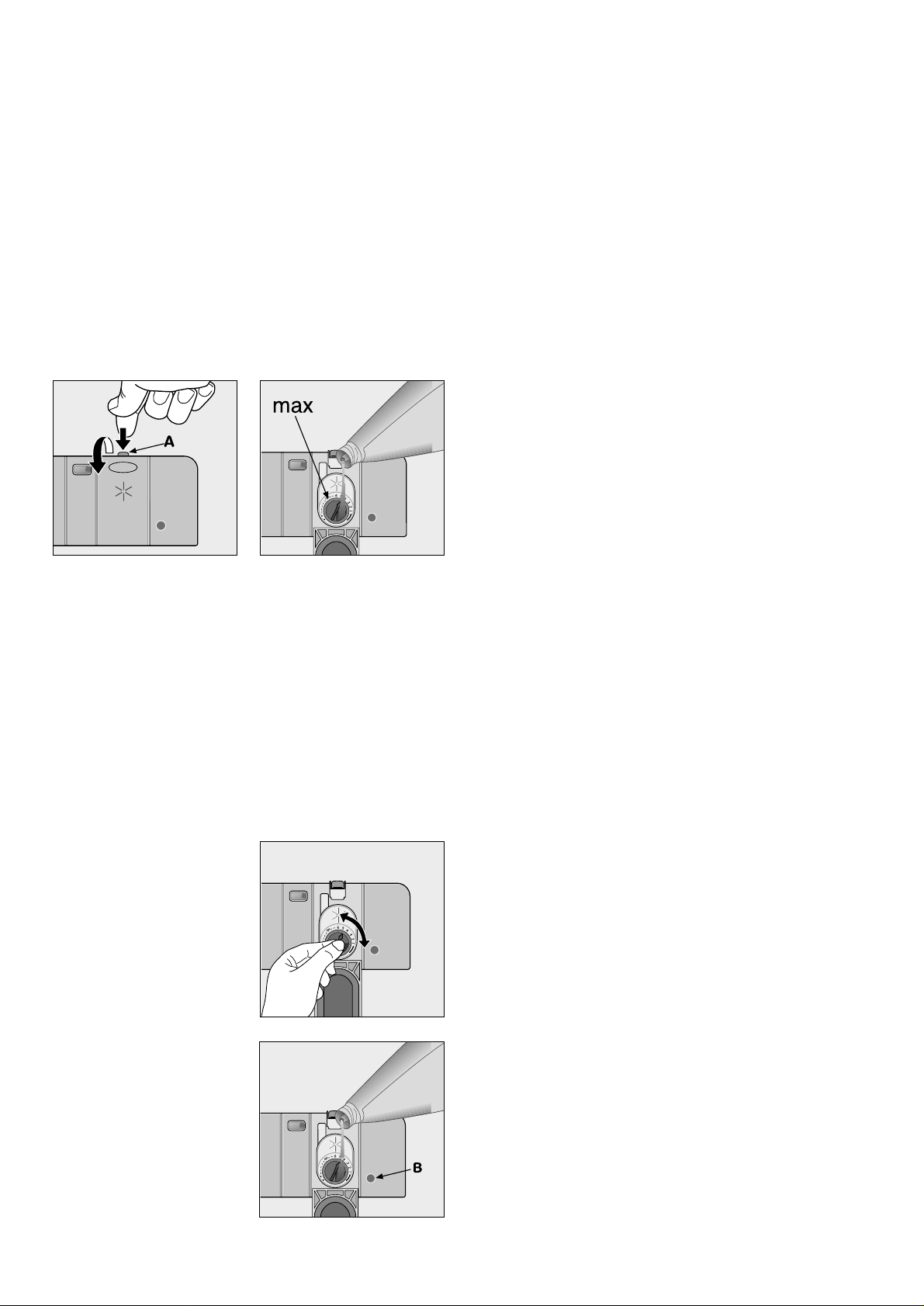

1. Ouvrez le couvercle du réservoir produit de rinçage par
action sur le cliquet de fermeture (A).
2. Versez le produit de rinçage dans la goulotte de
remplissage, jusqu’à ce que le réservoir soit plein, le niveau
maximal est indiqué par l’inscription "max".
Refermez bien le couvercle.
Le liquide qui s’est éventuellement écoulé hors du
réservoir pendant le remplissage doit être soigneusement
nettoyé à l’aide d’un papier absorbant, ceci afin d’éviter
une importante formation de mousse au lavage suivant.
Ne versez jamais de produit de lavage dans le réservoir de
produit de rinçage.
Dosage du produit
Selon les résultats de lavage obtenus, réglez la dose de
produit en agissant sur le sélecteur à 6 positions situé à
l’intérieur de la goulotte de remplissage (position 1 dose
minimum, position 6 dose maximum).
Le sélecteur est réglé en
usine sur la position 4.
Augmentez la dose si vous
observez sur la vaisselle des
gouttes d’eau ou des taches
de calcaire; diminuez la dose
au contraire si vous notez la
présence de rayures
blanchâtres.
Contrôle de la
réserve de produit
de rinçage
Lorsque le témoin (B) apparaît
clair, remplissez le réservoir.
BR10
BR16
BR12
BR11
Page 9
39
● Contrôlez s’il est nécessaire d’ajouter du sel et du produit
de rinçage.
● Rangez les couverts et la vaisselle dans le lave-vaisselle.
● Remplissez le réservoir de produit de lavage avec du
détergent.
● Sélectionnez le programme de lavage adapté au type de
charge et de salissure.
● Démarrez le programme de lavage.

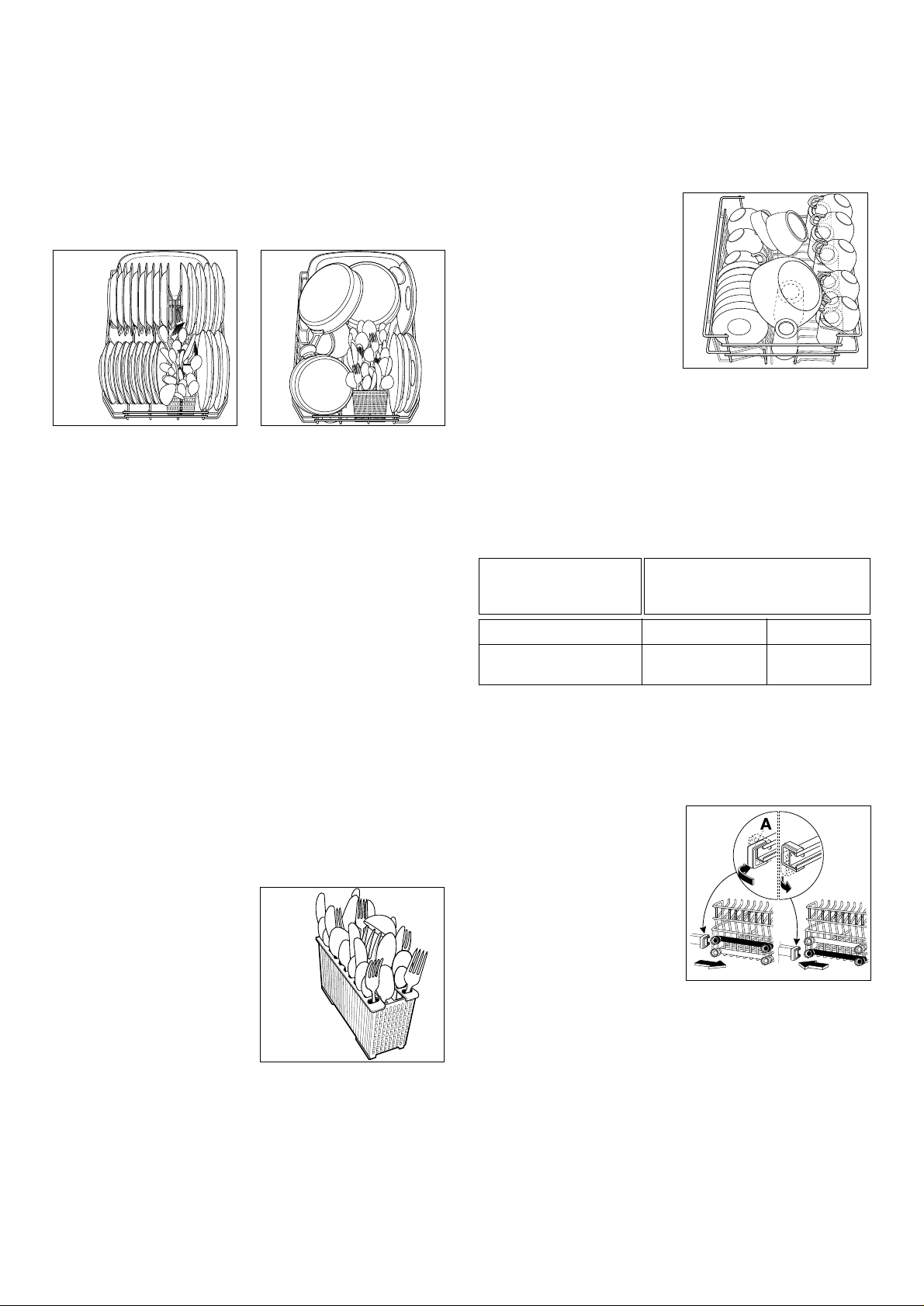

Rangement de la vaisselle et des
couverts
Ne lavez pas en machine de la vaisselle de petite
dimension qui pourrait facilement sortir des paniers.
Les éponges, serviettes de ménage et tous les objets
susceptibles de se saturer en eau, ne peuvent être lavés au
lave-vaisselle.
● Avant de placer la vaisselle il faut:
- La débarrasser de tous les déchets alimentaires.
- Laisser tremper les casseroles au fond desquelles
adhèrent des restes d’aliments brûlés ou attachés.

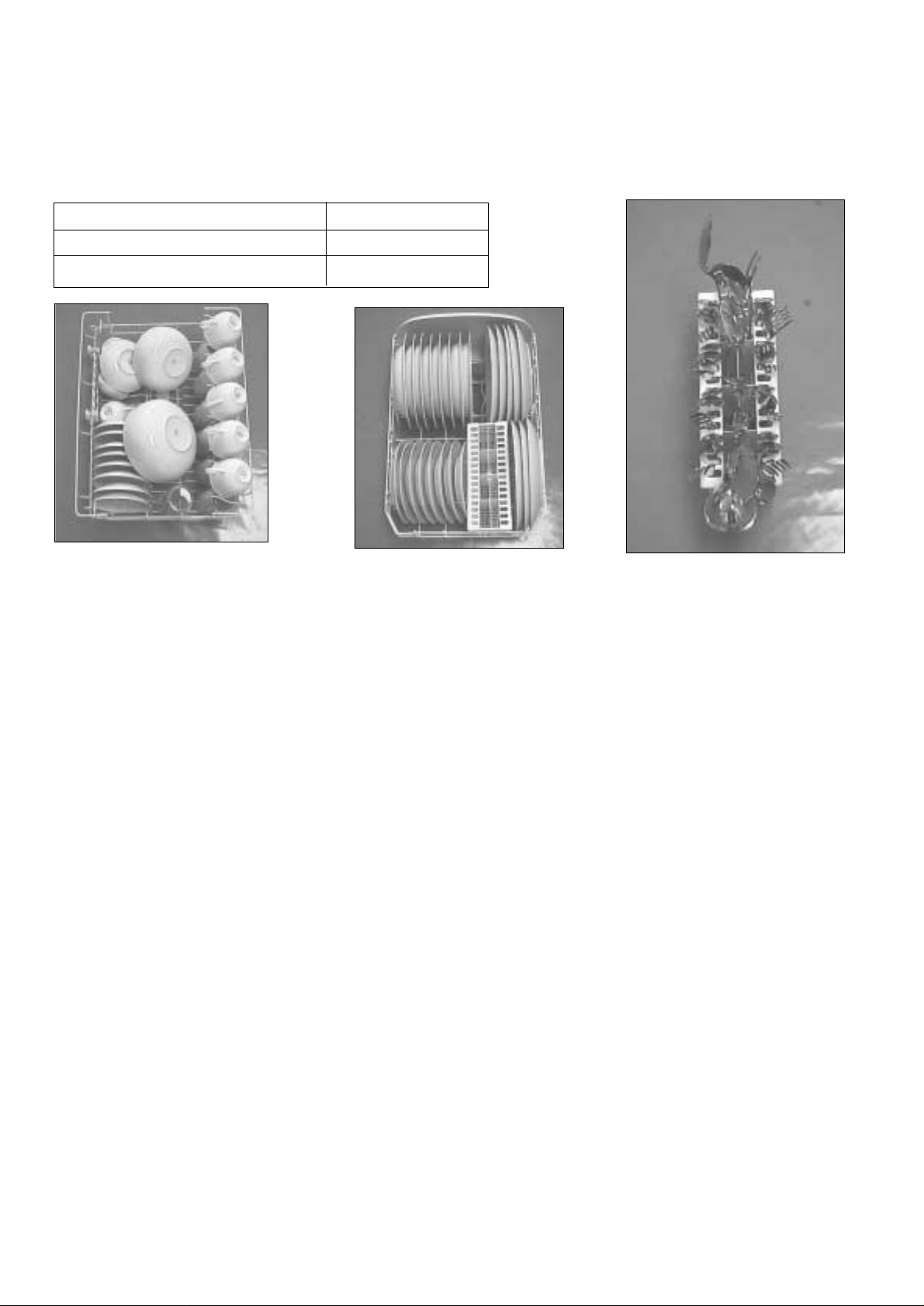

● Lorsque vous rangez la vaisselle et les couverts, observez
ce qui suit:
- La vaisselle et les couverts ne doivent pas empêcher les
bras de lavage de tourner librement.
- Les récipients creux comme les tasses, les verres, les
marmites, etc. doivent être rangés, l’ouverture tournée vers
le bas, afin de ne pas recueillir l’eau dans leur cavité ou
dans les fonds bombés.
- La vaisselle et les couverts ne doivent pas être placés les
uns dans les autres, ni se recouvrir mutuellement.
- Pour éviter que le verre ne se rompe, les verres ne doivent
pas se toucher.
- Placez les petits objets dans le panier couverts.
● Le vaisselle en plastique et les marmites en matériau
antiadhésif tendent à retenir davantage les gouttes
d’eau; le degré de séchage de cette vaisselle est donc
moindre par rapport à la porcelaine et à l’acier.
L’utilisation au quotidien
Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent
ne conviennent pas:
●
Les couverts avec poignées en bois, corne, porcelaine ou
nacre.
●
Les pièces en plastique ne résistant pas à la chaleur.
●
Les couverts anciens, dont le mastic d’assemblage est
fragile à l’eau chaude.
●
La vaisselle ou les couverts collés.
●
Les objets en étain ou en cuivre.
●
Les cristaux, les objets en cristal.
●
Les pièces en acier sensibles à la corrosion.
●
Les planchettes bois.
●
Les objets d’art.
●
Les couverts en bronze.
●
Les objets en aluminium.
●
les porcelaines anciennes ou peintes à la main.
●
Les objets en fer ou en fonte (ils peuvent rouiller et tacher
d’autres pièces de vaisselle).
conviennent sous réserves:
●
Ne lavez de la vaisselle en faïence au lave-vaisselle que si
elle est garantie comme convenant pour lave-vaisselle par le
fabricant.
●
Les décors vernis peuvent perdre leurs couleurs en cas de
lavages fréquents au lave-vaisselle.
●
Les pièces en argent et aluminium tendent à changer de
couleur au lavage. Les restes d’aliments, tels que p. ex. le
blanc d’œufs, le jaune d’œufs, la moutarde, provoquent
souvent des changements de couleur ou des taches sur
l’argent. Pour cette raison débarrassez, toujours les pièces
en argent des restes d’aliments si elles ne sont pas lavées
immédiatement après utilisation.
●
Certaines qualités de verre peuvent devenir opaques après
de nombreux lavages.
Page 10
40
En cas de doute, prenez contact avec le fabricant de l’objet.
Au moment où vous achetez de la nouvelle vaisselle, vérifiez
si elle est indiquée pour le lavage en lave vaisselle.
Tirez les paniers pour y charger la vaisselle.
Le panier inférieur
Le panier inférieur est destiné à recevoir les casseroles, les
couvercles, les assiettes, les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de
préférence autour du panier, de manière à ne pas gêner la
rotation des bras de lavage.
Le panier à couverts
Les couteaux longs placés verticalement constituent un
danger potentiel.
Les couverts et ustensiles longs (louches) ou tranchants,
comme les couteaux à découper, doivent être placés
horizontalement dans le panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets
tranchants comme des couteaux.
On placera les couverts dans le petit panier amovible, les
manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de
gêner la rotation du bras inférieur, retournez-les.
Intercalez les cuillères entre les autres couverts pour éviter
qu’elles ne s’emboîtent.
Les couverts en argent ont tendance à noircir s’ils sont
mélangés à des couverts en inox.
Séparez l’argenterie des autres métaux.
Disposez-les dans le panier à couverts, séparés des autres.
Placez les cuillers à dessert, les couteaux et les petits couverts
dans les compartiments latéraux du panier.
Le panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à
dessert, soucoupes, plates et creuses jusqu’à 24 cm de
diamètre), des saladiers, des tasses et des verres.
Les verres à pied peuvent être suspendus aux porte-tasses.
Disposez les pièces en quinconce au-dessus et au-dessous du
support à tasses, afin que l’eau puisse bien asperger toutes
les parties.
L’étrier peut être relevé pour
maintenir les pièces hautes.
Rangez les objets légers
(récipients en plastique
conçus pour être lavés en
lave vaisselle) dans le panier
supérieur et disposez-les de
façon à ce qu’ils ne se
retournent pas.
Avant de fermer la porte, assurez-vous que les bras
puissent tourner librement.
Réglage en hauteur du panier supérieur
Si vous devez laver des assiettes très grandes vous pouvez
les disposer dans le panier inférieur après avoir placé dans la
position la plus haute le panier supérieur.
Pour cela:
1. Tournez vers l’extérieur les butées avant (A) du panier
supérieur, puis ôtez le panier.
2. Glissez le panier dans la position la plus haute et remettez
les butées (A) dans la position d’origine.
Avec le panier supérieur relevé,
il ne sera pas possible d’utiliser
le/les porte-tasse/s.
Fermez toujours la porte après avoir chargé ou sorti la
vaisselle. Une porte ouverte représente toujours un
danger.
Panier supérieur relevé 20 cm 31 cm
Panier supérieur non 24 cm 27 cm
relevé
Hauteur maximale de la
vaisselle dans le
panier supérieur panier inférieur
US62
UI57
UI12
UI09
RC01
Page 11
41
Le produit de lavage
N’utilisez que des produits de lavage pour des lavevaisselle ménagers.
Le produit de lavage pour lave vaisselle est dangereux.
Reportez-vous au paragraphe "AVERTISSEMENTS
IMPORTANTS"
Ce produit est un détergent en poudre, liquide ou sous
forme de pastille spécialement adapté au lavage de la
vaisselle en machine.
Le détergent est ajouté avant de démarrer un programme de
lavage (à l’exeption du programme "Lavage d’attente").
Le détergent est introduit pendant le cycle de lavage.
Consultez les instructions figurant sur les emballages.
Nous vous rappelons que le produit de lavage ne peut
garantir une propreté complète s’il est employé en
quantité insuffisante; s’il est employé en excès, il
n’améliorera pas les résultats et constituera un gaspillage.
N’utilisez pas en excès le produit de lavage afin de
contribuer à la protection de l’environnement.
Ajouter le détergent
1. Si le couvercle est fermé actionnez le cliquet de fermeture
(1). Le couvercle s’ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur (2). Pour simplifier
le dosage, utilisez les repères suivants:
20 = environ 20 g détergent
30 = environ 30 g détergent.
3. Tous les programmes avec prélavage nécessitent une petite
quantité de détergent supplémentaire (environ 5/10 g) à
placer dans le compartiment (3) du réservoir.
4. Refermez le couvercle, en le pressant jusqu’à entendre le
déclic.
Produits de lavage en pastilles
Les produits de lavage en pastilles des différents fabricants se
dissolvent à différente vitesse, aussi pendant les programmes
courts, certaines pastilles ne sont pas en mesure de se
dissoudre et de libérer toute leur force lavante. Si donc vous
utilisez du produits de lavage en pastilles, nous vous
conseillons d’adopter les programmes de lavage les
programmes de lavage les plus longs pour garantir
l’élimination complète der résidus de produit de lavage.
Ne placez pas les pastilles dans le bac ou le panier des
couverts, car vous obtiendriez un mauvais résultat de
lavage. Les pastilles devraient être placées dans le
distributeur du produit de lavage.
Produits de lavage compacts
Les produits de lavage que l’on trouve actuellement dans le
commerce peuvent se classer en deux groupes principaux, en
fonction de leur composition chimique;
- les produits de lavage traditionnels avec un taux d’alcalinité
élevé, comprenant des substances caustiques
- produits de lavage compacts ne contenant pas de
substances caustiques et donc peu alcalins, à base
d’enzymes naturelles et non polluantes
Les programmes de lavage avec température de 50°C
associés à des produits de lavage compacts, permettent non
seulement de sauvegarder l’environnement, mais aussi de
traiter votre vaisselle avec plus de douceur, car les
programmes de lavage à 50°C ont été spécialement étudiés
en fonction du pouvoir des enzymes contenus dans les
produits de lavage concentrés et de dissoudre la salissure.
En utilisant les programmes à 50°C, on obtient les mêmes
résultats de lavage qu’avec un produit traditionnel à 65°C.
Produits de lavage combinés
Si vous utilisez produits de lavage pour lave-vaisselle qui
comprennent déjà la fonction de produit de rinçage, ceux-ci
doivent être déposés dans le réservoir du détergent.
Dans ce cas il faut désactiver la distribution de produit de
rinçage. (Voir paragraphe "Désactivation de la distribution de
produit de rinçage").
Utilisation des produits de lavage
combinées "3 en 1"
Recommandations générales
Ces produits sont des produits de lavage qui combinent les
fonctions de produit de lavage, de produit de rinçage, de sel
régénérant.
1. Avant d’utiliser ces produits, vous devriez d’abord vérifiez
si dureté de l’eau de votre alimentation en eau est
compatible avec l’utilisation de ces produits en vous
référant aux instructions fournies par le fabricant du
détergent (voir sur l’emballage).
2. Ces produits doivent être scrupuleusement utilisés en
respectant les instructions données par le fabricant du
détergent.
3. Si vous rencontrez des problèmes la première fois que vous
utilisez les produits "3 en 1", prenez contact avec le service
clientèle du fabricant du produit de lavage (le numéro de
téléphone est indiqué sur l’emballage).
Recommandations particulières
Quand vous utilisez des produits aux fonctions combinées,
sélectionner le niveau de dureté de l’eau le plus bas possible
(reportez-vous au paragraphe "L’adoucisseur d’eau").
Si vous souhaitez réutiliser des produits de lavage
traditionnels, nous vous conseillons:
● de remplir à nouveau le réservoir de sel et le réservoir de
produit de rinçage;
● de changer le paramétrage du niveau de dureté de l’eau sur
la position la plus élevée possible et d’effectuer un
programme de lavage normal sans charge;
● de réajuster ensuite le paramétrage de dureté de l’eau en
fonction des conditions spécifiques à votre région (comme
indiqué au paragraphe "L’adoucisseur d’eau").
Diffèrents types de produits de lavage
DE19
DE22
Page 12
42
(1) Programme pour essais comparatifs (voir "Informations pour essais comparatifs").
(2) Idéal pour laver la vaisselle du petit déjeuner et du dîner (fraîchement sale).
se caractérise par une durée courte et une température de 50°C.
C’est un programme étudié pour répondre aux besoins d’une famille de quatre personnes qui charge assiettes, tasses et
vaisselle du petit déjeuner et du dîner.
(3) Ces données sont une valeur indicative et dépendent de la pression et de la température de l’eau ainsi que des variations de
tension électrique.
Tableau des programmes
Position départ
sélecteur
programmes
Degré de salissure
et
type de vaisselle
Normalement sale.
Casseroles et
vaisselle variée
Normalement/
légèrement sale.
Vaisselle variée
Fraîchement sale.
Vaisselle variée
Tous types de
salissures.
Chargement partiel
devant être complété
plus tard dans la
journée.
Programme
(1) Normal 65°
avec prélavage
Normal 65°
sans prélavage
(2) Rapide
65°
I
Lavage d’attente
Description
du cycle
(3) Valeurs de consommation
Prélavage à l’eau froide
Lavage à 65°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage
Lavage à 65°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage
Lavage à 65°C
1 rinçage à froid
1 rinçage à l’eau chaude
1 rinçage à froid (pour
éviter que les résidus
d’aliments ne séchant sur
la vaisselle).
Durée du
programme
(minutes)
Consommatio
n de courant
(kWh)
Consommatio
n d’eau
(litres)
76 1,1 17
70 1,1 14
54 1,0 16
10 0,1 1,1
A
B
C
D
Page 13
43
1. Contrôlez que...
Les filtres soient propres et correctement positionnés.
La vaisselle et les couverts soient chargés correctement et
de façon à permettre aux bras de tourner librement.
2. Ouvrez le robinet d’arrivée d’eau
3. Fermez la porte du lave-vaisselle
4. Sélection et départ du programme
Tournez le sélecteur dans le sens des aiguilles d’une
montre, jusqu’à ce que la lettre du programme choisi
coïncide avec le repère fixe sur le bandeau de
commandes.
Appuyez sur al touche Marche/Arrêt; le voyant de
fonctionnement s’allume et le programme commence.
5. Pour interrompre un programme en
cours
Interrompre un programme en cours, seulement si
c’est absolument nécessaire.
Attention! Lorsqu’on ouvre la porte, de la vapeur chaude
pourrait s’échapper. Danger de brûlures. Ouvrez la porte
avec précaution.
● En ouvrant la porte du lave-vaisselle, le programme en
cours s’arrête. En refermant la porte le programme
reprend où il a été interrompu.
● En appuyant sur la touche Marche/Arrêt. En réactivant
la touche Marche/Arrêt le programme reprend où il a été
interrompu.
6. Fin de programme
La lave-vaisselle s’arrête automatiquement.
Faites ressortir la touche Marche/Arrêt: le voyant de
fonctionnement s’éteint.
Ouvrez donc la porte avec précaution.
Attendez quelques minutes avant de sortir la vaisselle:
vous éviterez de vous brûler et vous obtiendrez de
meilleurs résultats de séchage.
Vider le lave-vaisselle
La vaisselle encore chaude est fragile, aussi laissez
pendant environ 15 minutes, la porte entrouverte, pour la
laisser refroidir et sécher avant de la sortir du lavevaisselle.
Videz d’abord le panier inférieur; vous éviterez ainsi que
la vaisselle du panier supérieur goutte sur la vaisselle du
panier inférieur.
Lorsque le programme est terminé, débranchez l’appareil
et coupez l’arrivée d’eau.
Départ d’un programme de lavage
Page 14
44
Entretien et nettoyage
Nettoyez régulièrement les surfaces extérieures de l’appareil
et le bandeau de commande avec un chiffon doux humide et,
si nécessaire, uniquement avec des détergents doux.
N’employez jamais de produits abrasifs ou de solvants
(acétone, trichloréthylène, etc...).
Nettoyez les joints d’étanchéité de la porte et les distributeurs
de produit de lavage et de rinçage avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65°C
sans vaisselle et avec du produit de lavage.
Nettoyage du filtre central
(après chaque lavage)

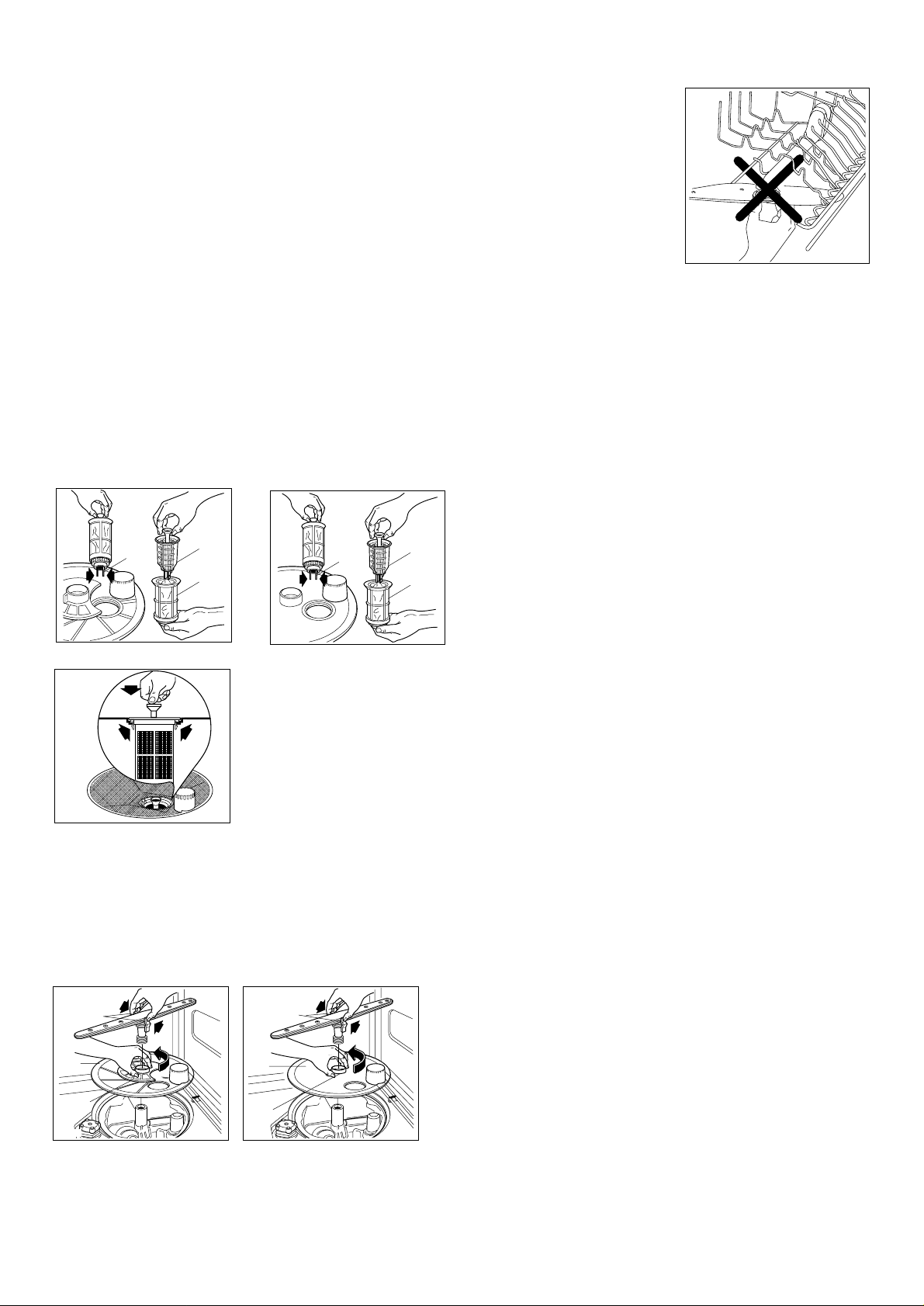

Débarrassez les filtres centraux (B) et (C) de leurs impuretés
en les passant sous l’eau courante et en vous sidant d’une
petite brosse.
Les filtres (B) et (C) se retirent ensemble en tirant l’entonnoir
central vers le haut, dégagez ensuite le filtre (C) en pressant
simultanément les deux ailettes (D).
Une fois le nettoyage effectué, réinsérez les filtres en les
poussant jusqu’à ce qu’ils soient bien engagés dans leur
logement.
Nettoyage du grand filtre (chaque semaine)
Nettoyez le filtre (A) des deux côtés, en le passant sous l’eau
courante, et en vous aidant d’une petite brosse.
Pour l’enlever, ôtez le bras inférieur en appuyant sur les deux
ailettes (E) et tournez dans le sens contraire des aiguilles
d’une montre l’embout de fixation (F), puis dégagez le tout.
Remontez le filtre en effectuant les opérations inverses.
N’utilisez jamais le lave-vaisselle sans filtres.
Un positionnement incorrect des filtres entraîne de
mauvais résultats de lavage.
Un mauvais entretien des filtres diminue l’efficacité de
lavage.
Pour un fonctionnement
correct du lave-vaisselle,
n’essayez JAMAIS de
démonter le bras
supérieur.
Si les trous sont bouchés par
des résidus de salissure,
ôtez la saleté avec un curedents (par exemple).
En cas d’absence prolongée
Si vous ne devez pas utiliser l’appareil pendant un certain
temps:
1. Débranchez la prise de courant et coupez l’arrivée d’eau.
2. Remplissez le réservoir de produit de rinçage.
3. Laissez la porte entrouverte pour éviter la formation de
mauvaises odeurs.
4. Laissez l’intérieur de l’appareil propre.
Précautions contre le gel
Evitez de placer l’appareil dans un local où la température est
inférieure à 0°C.
En cas de gel, vidangez l’appareil, fermez le robinet d’arrivée
d’eau, débranchez le tuyau d’arrivée d’eau et videz-le.
Déplacement de l’appareil
Si vous devez déplacer l’appareil (lors d’un
déménagement, etc...):
1. Débranchez-le;
2. Fermez le robinet d’arrivée d’eau;
3. Retirez les tuyaux d’arrivée d’eau et de vidange;
4. Tirez l’appareil hors de sa niche ainsi que les tuyaux.
Evitez de trop incliner l’appareil pendant le transport.
MA02
D
C
D
B
MA13
C
B
MA40
MA08
E
A
F
MA03
E
A
F
MA01
Page 15
45
En cas d’anomalie de foncionnement...
Certaines anomalies de fonctionnement peuvent dépendre d’opérations d’entretien non correctes ou d’oubli.
Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au service clientèle.
Dans la majorité des cas, vous pourrez y remédier vous-même.
..le résultat de lavage n’est pas satisfaisant
Le lave-vaisselle ne démarre pas ou se bloque pendant le fonctionnement, toutes les touches sont inactives sauf la touche
Marche/Arrêt. Stoppez l’appareil en appuyant sur la touche Marche/Arrêt et exécutez les contrôles suivants.
Après avoir effectué ces contrôles faites démarrer le programme de lavage; le programme reprend où il a été interrompu. Si le lavevaisselle ne démarre pas ou qu’il se bloque à nouveau, faites appel au service clientèle.
L’eau n’arrive pas lors de la mise
en marche.
L’appareil n’évacue pas l’eau.
Symptômes Cause possible Solutions
Le robinet d’arrivée d’eau est bloqué ou entartré
de calcaire.
Le robinet d’arrivée d’eau est fermé.
Le filtre (selon modèle) du tuyau d’arrivée est
bloqué ou plié ou obstrué.
Le tuyau d’arrivée n’a pas été correctement
installé ou il est étranglé.
Nettoyez le robinet d’arrivée d’eau.
Ouvrez le robinet d’arrivée d’eau.
Nettoyez le filtre du tuyau d’arrivée
d’eau.
Contrôlez l’installation du tuyau d’arrivée
d’eau.
Il y a une coupure d’eau Vérifiez votre alimentation en eau.
L’évier est peut être bouché. Eliminez ce qui bloque l’évier.
Le tuyau d’évacuation n’a pas été correctement
installé ou il est plié ou obstrué.
Contrôlez l’installation du tuyau
d’evacuation.
La rallonge du tuyau d’evacuation ne convient
pas.
Il n’y a pas d’entrée d’air à l’extrémité du tuyau
de vidange.
L’appareil ne démarre pas
Sifflement pendant le lavage.
La porte n’est pas bien fermée.
L’appareil n’est pas correctement branché.
Le fusible de l’installation de l’habitation ne
fonctionne pas correctement.
Pour les modèles de lave-vaisselle avec
départ différé:
Le départ différé n’a pas été programmé.
Fermez correctement la porte.
Branchez correctement la prise.
Remplacez le fusible.
Il y a une coupure de courant.
Vérifiez l’alimentation électrique de votre
habitation.
Le programme choisi n’a pas été sélectionné.
Vérifiez si le programme est
correctement sélectionné.
Le départ du programme n’a pas èté
commandé.
Vérifiez si la touche Marche/Arrêt est
effectivement enclenchèe.
Si vous voulez faire démarrer
immédiatement le programme, annuler le
départ différé.
Utilisez une autre marque de détergent.Ce sifflement n’est pas un sujet de
préoccupation.
La porte se ferme difficilement.
Vérifiez que l’appareil est de niveau.L’appareil n’est pas correctement installé.
L’appareil fait trop de bruit
pendant le cycle de lavage.
Vérifiez le chargement de la vaisselle.Les pièces de vaisselle cognent entre elles.
Vérifiez le chargement de la vaisselle.Les bras de lavage touchent la vaisselle.
Page 16
46
La vaisselle n’est pas propre
● Le programme de lavage ne convient pas au type de salissure de la vaisselle.
● La vaisselle n’a pas été rangée correctement. Les paniers ne doivent jamais être surchargés.
● Les bras ne tournent pas parce qu’ils sont bloqués par de la vaisselle chargée incorrectement.
● Les filtres sont bouchés ou n’ont pas été mis en place correctement.
● Le détergent n’a pas été correctement dosé.
● En présence de taches de calcaire sur la vaisselle, le réservoir du sel est vide ou l’adoucisseur du lave-vaisselle n’est pas réglé
correctement.
● Le tuyau de vidange n’a pas été monté correctement.
● Le bouchon du réservoir du sel n’est pas correctement fermé.
● Les trous des bras de lavage sont obstrués.
● Le produit de lavage est devenu dur ou est de mauvaise qualité.
La vaisselle est mouillée et ne brille pas
● Le produit de rinçage n’a pas èté utilisé.
● Le distributeur du produit de rinçage est vide.
Sur les verres et la vaisselle, se trouvent des rayures, des taches laiteuses ou des reflets bleuâtres
● Dosez une quantité inférieure de produit de rinçage.
Sur les verres et la vaisselle, se trouvent des auréoles laissées par les gouttes d’eau
● Dosez une quantité plus grande de produit de rinçage.
● Le détergent peut en être la cause. Contactez le fabricant du détergent.
Plaque signalétique
En appelant un Service Après-Vente, indiquez-lui le type de
défaut, le modèle (Mod.), le numéro de produit (PNC) et le
numéro de série (S.N.) de l’appareil .
Ces indications figurent sur la plaque signalétique située sur le
côté de la porte de votre lave-vaisselle.
Pour avoir ces numéros à portée de main, nous vous
suggérons de les recopier ci-dessous.
Mod. : . . . . . . . . . . . . . . . . .
PNC : . . . . . . . . . . . . . . . . .
S.N. :. . . . . . . . . . . . . . . . . .
Service clientèle
Cet appareil doit être réparé par un personnel autorisé, et des
pièces détachées d’origine doivent uniquement être utilisées.
Dans aucun cas vous ne devriez essayer de réparer la
machine vous-même. Des réparations effectuées par des
personnes inexpérimentées peuvent provoquer de dommages
ou de graves dérèglements.
Contactez le service clientèle le plus proche.
Exiger toujours des pièces détachées d’origine.
RA08
Page 17
47
Informations pour essais comparatifs
L’essai en conformité avec EN 60704 doit être exécuté avec une charge standard complète et le programme comparatif (voir
"Tableau des programmes").
L’essai en conformité avec EN 50242 doit être exécuté avec le réservoir du sel de l’adoucisseur et le distributeur de produit de
rinçage remplis respectivement de sel régénérant et de produit de rinçage et avec le programme comparatif (voir "Tableau des
programmes").
Chargement: 8 couverts standard
Sélecteur du produit de rinçage : position 4 (type III)
Dosage du détergent: 5g + 20g (type B)
Disposition panier supérieur
Disposition panier inférieur
Disposition panier à couverts
Page 18
The Electrolux Group. The world’s No.1 choice.
The Electrolux Group is the world’s largest producer of powered appliances for kitchen,
cleaning and outdoor use. More than 55 million Electrolux Group products (such as
refrigerators, cookers, vacuum cleaners, chain saws and lawn mowers) are sold each year
to a value of approx. 14 billion USD in more than 150 countries around the world.
152967 01/0
Änderung vorbehalten - Wijzigingen voorbehouden
Sous réserve de modifications
The Electrolux Group. The World’s No.1 choice.
Le Groupe Electrolux est le premier fabricant mondial d’appareils domestiques, d’entretien
et d’extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs,
cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus
chaque année pour un montant d’environ 14 milliards d’Euros dans plus de 150 pays à
travers le monde.
Loading...
