ESF 7510ROW ESF 7510ROX

MYČKA NÁDOBÍ

ZMYWARKA

UMÝVAČKA

NÁVOD K POUŽITÍ 2 INSTRUKCJA OBSŁUGI 19 NÁVOD NA POUŽÍVANIE 39

Page 2

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3

2. BEZPEČNOSTNÍ POKYNY................................................................................4

3. POPIS SPOTŘEBIČE.........................................................................................5

4. OVLÁDACÍ PANEL ............................................................................................6

5. PROGRAMY.......................................................................................................7

6. NASTAVENÍ....................................................................................................... 8

7. FUNKCE...........................................................................................................11

8. PŘED PRVNÍM POUŽITÍM...............................................................................11

9. DENNÍ POUŽÍVÁNÍ.......................................................................................... 12

10. TIPY A RADY................................................................................................. 14

11. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 15

12. ODSTRAŇOVÁNÍ ZÁVAD.............................................................................. 17

13. TECHNICKÉ INFORMACE............................................................................ 18

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

Page 3

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Všeobecné bezpečnostní informace

• Tento spotřebič je určen pro použití v domácnosti a

pro následující způsoby použití:

– ve farmářských domech, v kuchyňkách pro

zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;

– pro zákazníky hotelů, motelů, penzionů a jiných

ubytovacích zařízení.

• Neměňte technické parametry tohoto spotřebiče.

• Hodnota provozního tlaku vody (minimální a

maximální) musí být mezi 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Dodržujte maximální počet 13 jídelních souprav.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, autorizované servisní středisko nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• Nože a další nástroje s ostrými špičkami vkládejte do

košíčku na příbory špičkou dolů nebo vodorovně.

• Nenechávejte dvířka spotřebiče otevřená bez dozoru,

aby na ně nikdo nespadl.

• Před čištěním nebo údržbou spotřebič vždy vypněte a

vytáhněte síťovou zástrčku ze zásuvky.

• K čištění spotřebiče nepoužívejte proud vody nebo

páru.

• Spotřebič musí být připojen k vodovodnímu potrubí

pomocí nové dodané soupravy hadic. Neinstalujte již jednou použitou soupravu hadic znovu.

ČESKY 3

Page 4

www.electrolux.com4

1.2 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny prací prostředky uschovejte z dosahu dětí.

• Jsou-li dvířka spotřebiče otevřená, nedovolte dětem a

domácím zvířatům, aby se k němu přibližovaly.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Neinstalujte nebo nepoužívejte spotřebič tam, kde může teplota klesnout pod 0 °C.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Ujistěte se, že je spotřebič namontován pod nebo vedle bezpečných konstrukcí.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na kvalifikovaného elektrikáře.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést námi autorizované servisní středisko.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Tento spotřebič je v souladu s směrnicemi EEC.

• Pouze pro Velkou Británii a Irsko. Tento spotřebič je vybaven 13A síťovou zástrčkou. Je-li nutné vyměnit pojistku v síťové zástrčce, použijte 13A pojistku ASTA (BS 1362).

2.3 Vodovodní přípojka

• Dbejte na to, abyste hadice nepoškodili.

• Před připojením spotřebiče k novým hadicím nebo k hadicím, které nebyly dlouho používané, nechte vodu na několik minut odtéct, dokud nebude čistá.

Page 5

• Při prvním použití spotřebiče se

11 12

ujistěte, že nedochází k únikům vody.

• Přívodní hadice s opláštěním je vybavena bezpečnostním ventilem a vnitřním síťovým kabelem.

UPOZORNĚNÍ!

Nebezpečné napětí.

• Jestliže se přívodní hadice poškodí, okamžitě vytáhněte síťovou zástrčku ze zásuvky. Zkontaktujte autorizované servisní středisko, aby vám přívodní hadici vyměnilo.

2.4 Použití spotřebiče

• Na otevřená dvířka si nesedejte, ani si na ně nestoupejte.

ČESKY 5

• Mycí prostředky pro myčky jsou nebezpečné. Řiďte se bezpečnostními pokyny uvedenými na balení mycího prostředku.

• Nepijte ani si nehrajte s vodou ve spotřebiči.

• Nádobí ze spotřebiče nevyjímejte, dokud se nedokončí program. Na nádobí mohou být zbytky mycího prostředku.

• Pokud během probíhajícího programu otevřete dvířka spotřebiče, může dojít k uvolnění horké páry.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

2.5 Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

3. POPIS SPOTŘEBIČE

Horní deska

Page 6

2 4

www.electrolux.com6

Nejvyšší ostřikovací rameno

Horní ostřikovací rameno

Dolní ostřikovací rameno

Filtry

Typový štítek

Zásobník na sůl

Větrací otvor

4. OVLÁDACÍ PANEL

Dávkovač leštidla

Dávkovač mycího prostředku

Košíček na příbory

Dolní koš

Horní koš

Tlačítko Zap/Vyp

Tlačítko Program

Kontrolky programů

Displej

Tlačítko Delay

4.1 Kontrolky

Kontrolka Popis

Tlačítko Start

Kontrolky

Tlačítko Option

Fáze mytí. Rozsvítí se, když probíhá mycí nebo oplachovací fáze.

Fáze sušení. Rozsvítí se během fáze sušení.

Kontrolka Multitab.

Kontrolka množství soli. Nikdy v průběhu programu nesvítí.

Kontrolka stavu leštidla. Nikdy v průběhu programu nesvítí.

Kontrolka TimeManager.

Page 7

5. PROGRAMY

ČESKY 7

Program Stupeň znečištění

Fáze programu Funkce

Druh náplně

• Normálně zne‐ čištěné

• Nádobí a příbory

• Předmytí

• Mytí 50 °C

• Oplachy

• TimeManager

• Multitab

• Sušení

• Vše

• Nádobí, příbory, hrnce a pánve

• Předmytí

• Mytí od 45 °C do 70 °C

• Multitab

• Oplachy

• Sušení

• Velmi znečiš‐ těné

• Nádobí, příbory, hrnce a pánve

• Normálně nebo lehce znečištěné

• Křehké nádobí a

• Předmytí

• Mytí 70 °C

• Oplachy

• Sušení

• Mytí 45 °C

• Oplachy

• Sušení

• TimeManager

• Multitab

sklo

• Čerstvě znečiš‐ těné

• Mytí 60 °C

• Oplachy

• Multitab

• Nádobí a příbory

Tento program nabízí nejúspornější spotřebu vody a energie při mytí normálně znečiště‐

ného nádobí a příborů. (Jedná se o standardní program pro zkušebny.)

Spotřebič zjistí stupeň znečištění a množství nádobí v koších. Automaticky pak nastaví

teplotu a množství vody, spotřebu energie a délku programu.

Tento program zahrnuje oplachovací fázi při vysoké teplotě, která zajišťuje lepší hygie‐ nické výsledky. Během oplachovací fáze zůstane teplota na hodnotě 70 °C po dobu nej‐ méně 10 minut.

U tohoto programu můžete umýt čerstvě znečištěné nádobí. Tento program nabízí dobré výsledky mytí při krátké délce programu.

S tímto programem můžete rychle opláchnout nádobí, aby se zabránilo přilepení zbytků jídla na nádobí a nepříjemnému zápachu vycházejícímu ze spotřebiče. Pro tento program nepoužívejte mycí prostředek.

• Vše • Předmytí

5.1 Údaje o spotřebě

Program

Voda

(l)

Energie

(kWh)

Délka

(min)

10.2 1.050 225

7 - 14 0.6 - 1.4 40 - 150

Page 8

www.electrolux.com8

Program

Hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání v dodávce prou‐

du, na zvolených funkcích a na množství nádobí.

5.2 Informace pro zkušebny

Pro všechny potřebné informace ohledně testu výkonnosti zašlete e-mail na:

[email protected]

6. NASTAVENÍ

6.1 Režim volby programu a

uživatelský režim

Když se spotřebič nachází v režimu volby programu, je možné nastavit program a přejít do uživatelského režimu.

V uživatelském režimu lze změnit následující nastavení:

• Stupeň změkčovače vody v závislosti na tvrdosti vody.

• Zapnutí či vypnutí zvukové signalizace na konci programu.

• Vypnutí dávkovače leštidla, když chcete použít funkci Multitab bez leštidla.

• Množství leštidla dle požadovaného dávkování.

Tato nastavení se uloží, dokud je opět nezměníte.

Jak nastavit režim volby programu

Spotřebič se nachází v režimu volby programu, když svítí kontrolka programu

a na displeji se zobrazuje délka

programu.

Voda

(l)

12.5 - 14.5 1.4 - 1.6 154 - 164

12 - 14 0.7 - 0.9 75 - 85

10 0.9 30

4 0.1 14

Energie

(kWh)

Poznamenejte si výrobní číslo (PNC) uvedené na typovém štítku.

Když zapnete spotřebiče, obvykle se přepne do režimu volby programu. Nicméně, pokud se tak nestane, můžete režim volby programu aktivovat následujícím způsobem:

Současně stiskněte a podržte Program a Option, dokud se spotřebič nepřepne do režimu volby programu.

Délka

(min)

6.2 Změkčovač vody

Změkčovač vody odstraňuje z přiváděné vody minerály a soli, které by mohly mít škodlivé nebo nežádoucí účinky na výsledky mytí nebo na spotřebič.

Čím je obsah těchto minerálů vyšší, tím je voda tvrdší. Tvrdost vody se označuje v ekvivalentních stupních tvrdosti.

Změkčovač by měl být nastaven podle tvrdosti vody v místě vašeho bydliště. Tvrdost vody v místě vašeho bydliště zjistíte u místního vodárenského podniku. K zajištění dobrých výsledků mytí je důležité nastavit správný stupeň změkčovače vody.

Page 9

Tvrdost vody

Německé

stupně (°dH)

47 - 50 84 - 90 8,4 - 9,0 58 - 63 10

43 - 46 76 - 83 7,6 - 8,3 53 - 57 9

37 - 42 65 - 75 6,5 - 7,5 46 - 52 8

29 - 36 51 - 64 5,1 - 6,4 36 - 45 7

23 - 28 40 - 50 4,0 - 5,0 28 - 35 6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

<4 <7 <0,7 < 5

Nastavení z výroby.

Při tomto stupni sůl nepoužívejte.

Francouzské

stupně (°fH)

mmol/l Clarkovy

stupně

ČESKY 9

Nastavení změk‐

čovače vody

Jak nastavit stupeň změkčovače vody

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , , a s prázdným displejem.

2. Stiskněte Program.

• Kontrolky , a zhasnou.

• Kontrolka

• Na displeji se zobrazí aktuální nastavení: např.

3. Opětovným stisknutím Program změňte nastavení.

4. Potvrďte nastavení stisknutím tlačítka Zap/Vyp.

dále bliká.

= stupeň 5.

6.3 Dávkovač leštidla

Leštidlo pomáhá usušit nádobí bez šmouh a skvrn.

Leštidlo je uvolňováno automaticky během fáze horkého oplachu.

Požadované množství leštidla můžete nastavit od stupně 1 (nejmenší množství) po stupeň 6 (největší množství). Při stupni 0 je dávkovač vypnutý a leštidlo není vypouštěno.

Nastavení z výroby: stupeň 4.

Jak nastavit množství leštidla

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky s prázdným displejem.

2. Stiskněte Delay.

• Kontrolky , a

zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální

nastavení: např. = stupeň 4.

– Množství leštidla je v rozmezí

0A až 6A.

– Stupeň 0 = neuvolňuje se

žádné leštidlo.

, , a

Page 10

www.electrolux.com10

3. Opětovným stisknutím Delay změňte

nastavení.

4. Potvrďte nastavení stisknutím tlačítka Zap/Vyp.

6.4 Použití leštidla spolu s

kombinovanými mycími tabletami

Když zapnete funkci Multitab, dávkovač leštidla dále uvolňuje leštidlo. Tento dávkovač leštidla však můžete vypnout. V takovém případě nemusí být výsledky sušení uspokojivé.

S vypnutým dávkovačem leštidla kontrolka leštidla nikdy nesvítí.

Jak vypnout dávkovač leštidla

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , , a s prázdným displejem.

2. Stiskněte Option.

• Kontrolky , a

zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální

nastavení: = dávkovač leštidla je zapnutý.

3. Stisknutím Option změňte nastavení.

= dávkovač leštidla je vypnutý.

Kontrolka leštidla zhasne.

4. Potvrďte nastavení stisknutím tlačítka Zap/Vyp.

6.5 Zvuková signalizace

Zvuková signalizace zazní, když dojde k poruše spotřebiče. Tyto zvukové signály nelze vypnout.

Další zvuková signalizace se také spustí po dokončení programu. Tato zvuková signalizace je ve výchozím nastavení vypnutá, ale je možné ji zapnout.

Jak zapnout zvukovou signalizaci na konci programu

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , , a s prázdným displejem.

2. Stiskněte Start

• Kontrolky , a

zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální

nastavení: = Zvuková signalizace vypnuta.

3. Stisknutím Start změňte nastavení.

= Zvuková signalizace zapnuta.

4. Potvrďte nastavení stisknutím tlačítka Zap/Vyp.

6.6 MyFavourite

Pomocí této funkce můžete nastavit a uložit do paměti váš často používaný program.

Můžete uložit jeden program. Nové nastavení zruší nastavení předchozí.

Jak uložit program MyFavourite

1. Nastavte program, který chcete uložit do paměti.

S programem lze také navolit použitelné funkce.

2. Současně stiskněte a podržte Program a Delay, dokud na několik

sekund nezablikají kontrolky programu a funkcí.

Jak nastavit program MyFavourite

Stiskněte a podržte Program, dokud se nerozsvítí kontrolka programu MyFavourite a funkcí. Na displeji se zobrazí délka programu.

Page 11

7. FUNKCE

ČESKY 11

Před spuštěním programu je nutné pokaždé navolit požadované funkce. Během spuštěného programu již není možné funkce vypnout či zapnout.

Ne všechny funkce jsou vzájemně slučitelné. Pokud zvolíte neslučitelné funkce, spotřebič automaticky jednu nebo více z nich vypne. Zůstanou svítit pouze ukazatele těch funkcí, které jsou stále zapnuty.

7.1 Multitab

Tuto funkci zapněte, když používáte kombinované mycí tablety, které obsahují sůl, leštidlo a mycí prostředek. Mohou také obsahovat další čisticí nebo oplachovací prostředky.

Tato funkce vypne dávkování soli. Kontrolka soli se nerozsvítí.

Při použití této funkce se délka programu prodlouží s cílem zlepšit při použití kombinovaných tablet výsledky mytí a sušení.

Funkce Multitab není pojata jako trvalá a je nutné ji zvolit při každém cyklu.

Jak zapnout Multitab

Stiskněte Option, dokud se nerozsvítí kontrolka .

7.2 TimeManager

Tato funkce zvyšuje tlak a teplotu vody. Mycí a sušicí fáze jsou kratší.

Celková délka programu se sníží o přibližně 50 %.

Výsledky mytí jsou stejné jako u normální délky programu. Výsledky sušení se mohou snížit.

Jak zapnout TimeManager

Stiskněte Option, dokud se nerozsvítí kontrolka .

Pokud tuto funkci nelze s daným programem použít, příslušná kontrolka se nerozsvítí nebo bude několik sekund rychle blikat a poté zhasne. Na displeji se zobrazí aktualizovaná délka programu.

8. PŘED PRVNÍM POUŽITÍM

1. Ujistěte se, zda aktuální stupeň změkčovače vody odpovídá tvrdosti vaší vody. Pokud ne, nastavte stupeň změkčovače vody.

2. Naplňte zásobník na sůl.

3. Naplňte dávkovač leštidla.

4. Otevřete vodovodní kohoutek.

5. Spusťte program k odstranění všech

možných zbytků uvnitř spotřebiče. Nepoužívejte mycí prostředek a nevkládejte nic do košů.

Při spuštění programu může spotřebiči trvat až pět minut, než se zregeneruje pryskyřice ve změkčovači vody. Během této chvíle spotřebič vypadá, že nepracuje. Mycí fáze se spustí až po dokončení této procedury. Tato procedura se pravidelně opakuje.

8.1 Zásobník na sůl

POZOR!

Používejte pouze sůl pro myčky nádobí.

Sůl se používá k regeneraci pryskyřice ve změkčovači vody a k zajištění dobrých mycích výsledků při každodenním používání.

Jak doplnit zásobník na sůl

1. Otočením víčka proti směru hodinových ručiček otevřete zásobník na sůl.

2. Do zásobníku na sůl nalijte 1 l vody (pouze při prvním plnění).

Page 12

www.electrolux.com12

3. Naplňte zásobník na sůl solí do

myčky.

4. Odstraňte sůl, která se vysypala okolo zásobníku na sůl.

5. Zavřete zásobník na sůl otočením jeho víčka po směru hodinových ručiček.

Při plnění může ze zásobníku na sůl unikat voda nebo sůl. Nebezpečí koroze. Po naplnění zásobníku na sůl jí zabráníte spuštěním programu.

8.2 Jak plnit dávkovač leštidla

POZOR!

Používejte pouze leštidlo pro myčky nádobí.

1. Otevřete víko (C).

2. Doplňte dávkovač leštidla (B), dokud

kapalina nedosáhne hladiny „MAX“.

3. Rozlité leštidlo setřete savým hadříkem, aby se netvořilo přílišné množství pěny.

4. Zavřete víko. Ujistěte se, že víko zaklapne zpět.

Dávkovač leštidla doplňte, když ukazatel leštidla (A) zesvětlá.

9. DENNÍ POUŽÍVÁNÍ

1. Otevřete vodovodní kohoutek.

2. Stisknutím tlačítka Zap/Vyp zapněte

spotřebič. Zkontrolujte, zda je spotřebič v uživatelském režimu.

• Pokud kontrolka stavu soli svítí, doplňte zásobník na sůl.

• Pokud kontrolka stavu leštidla svítí, doplňte dávkovač leštidla.

3. Naplňte koše.

4. Přidejte mycí prostředek. Pokud

používáte kombinované mycí tablety, zapněte funkci Multitab.

5. Nastavte a spusťte správný program pro daný druh náplně a stupeň znečištění.

9.1 Použití mycího prostředku

Page 13

ČESKY 13

POZOR!

Používejte pouze mycí prostředek pro myčky nádobí.

1. Stiskněte uvolňovací tlačítko (A) a otevřete víko (C).

2. Mycí prostředek či tabletu vložte do komory (B).

3. Pokud má program fázi předmytí, naneste na vnitřní stranu dvířek spotřebiče trochu mycího prostředku.

4. Zavřete víko. Ujistěte se, že víko zaklapne zpět.

9.2 Nastavení a spuštění

programu

Funkce Auto Off

Tato funkce snižuje spotřebu energie automatickým vypnutím nepracujícího spotřebiče.

Funkce se spustí:

• Po pěti minutách po dokončení

programu.

• Po pěti minutách, kdy nebyl spuštěn

žádný program.

Spuštění programu

1. Stisknutím tlačítka Zap/Vyp zapněte spotřebič. Zkontrolujte, zda je spotřebič v režimu volby programu.

2. Zavřete dvířka spotřebiče.

3. Několikrát stiskněte tlačítko Program, dokud se nerozsvítí

kontrolka vámi požadovaného programu.

• Pokud chcete zvolit program MyFavourite, stiskněte a podržte Program, dokud se nerozsvítí nastavení MyFavourite.

Na displeji se zobrazí délka programu.

4. Zvolte použitelné funkce.

5. Stiskněte Start ke spuštění

programu.

• Rozsvítí se kontrolka mycí fáze.

• Délka programu se začne snižovat v krocích po jedné minutě.

Spuštění programu s odloženým startem

1. Nastavte program.

2. Opakovaně stiskněte Delay, dokud

se na displeji nezobrazí čas odloženého startu, který chcete nastavit (1 – 24 hodin).

Kontrolka zvoleného programu bliká.

3. Stiskněte Start ke spuštění odpočtu.

• Trvale se rozsvítí kontrolka zvoleného programu.

• Spustí se odpočet.

– Od 24 do 11 hodin se odpočet

snižuje v krocích po jedné hodině.

– Od 10 do jedné hodiny se

odpočet snižuje v krocích po

jedné minutě. Po dokončení odpočtu se spustí nastavený program.

Otevření dvířek za chodu spotřebiče

Pokud otevřete dvířka během probíhajícího programu, spotřebič přeruší svůj chod. Když dvířka opět zavřete, bude spotřebič pokračovat od okamžiku přerušení.

Pokud dvířka otevřete během sušicí fáze na déle než 30 sekund, probíhající program se ukončí.

Zrušení odloženého startu během jeho odpočítávání

Když zrušíte odložený start, musíte opět nastavit program a jeho funkce.

Současně stiskněte a podržte Program a Option, dokud se spotřebič nepřepne do režimu volby programu.

Zrušení programu

Současně stiskněte a podržte Program a Option, dokud se spotřebič nepřepne do režimu volby programu.

Page 14

www.electrolux.com14

Před spuštěním nového programu zkontrolujte, zda je v dávkovači mycí prostředek.

Konec programu

Po dokončení mycího programu se na displeji zobrazí 0:00. Kontrolky fází nesvítí.

10. TIPY A RADY

Žádná tlačítka kromě tlačítka Zap/Vyp nesvítí.

1. Stiskněte tlačítko Zap/Vyp nebo vyčkejte, až funkce Auto Off automaticky vypne spotřebič. Pokud jste otevřeli dvířka před zapnutím Auto Off, spotřebič se automaticky vypne.

2. Zavřete vodovodní kohoutek.

10.1 Obecné informace

Následující rady zajistí optimální výsledky mytí a sušení při každodenním používání a také pomohou chránit životní prostředí.

• Z nádobí odstraňte větší zbytky jídla, které dejte do odpadu.

• Nádobí neoplachujte ručně. V případě potřeby použijte program předmytí (jeli dostupný) nebo zvolte program s fází předmytí.

• Vždy využijte celý objem košů.

• Při plnění spotřebiče se ujistěte, že na nádobí všude dosáhne voda vycházející z trysek ostřikovacího ramene. Ujistěte se, že se kusy nádobí nedotýkají nebo nepřekrývají.

• Můžete používat odděleně mycí prostředek, leštidlo a sůl nebo můžete používat kombinované tablety (např. „3 v 1“, „4 v 1“, „Vše v 1“). Řiďte se pokyny na balení.

• Nastavte a program pro daný druh náplně a stupeň zašpinění. Program ECO nabízí nejúspornější spotřebu vody a energie při mytí normálně znečištěného nádobí a příborů.

10.2 Použití soli, leštidla a

mycího prostředku

• Používejte pouze sůl, leštidlo a mycí prostředek určený pro myčky nádobí. Jiné výrobky by mohly spotřebič poškodit.

• Kombinované tablety jsou obvykle vhodné v oblastech s vodou o tvrdosti do 21 °dH. V oblastech přesahujících tento limit je nutné použít kromě kombinovaných tablet také leštidlo a sůl. V oblastech s tvrdou nebo velmi tvrdou vodou však doporučujeme k

dosažení nejlepších výsledků mytí a sušení používat samostatný mycí prostředek (prášek, gel, tablety bez doplňujících funkcí), leštidlo a sůl odděleně.

• Pokud používáte kombinované tablety, můžete zvolit funkci Multitab (je-li dostupná). Tato funkce zlepšuje při použití kombinovaných tablet výsledky mytí a sušení.

• Mycí tablety se u krátkých programů zcela nerozpustí. Abyste zabránili usazování zbytků mycího prostředku na nádobí, doporučujeme používat tablety s dlouhými programy.

• Nepoužívejte větší množství mycího prostředku, než je správné. Řiďte se pokyny na balení mycího prostředku.

10.3 Co dělat, pokud chcete

přestat používat mycí tablety

Než začnete odděleně používat mycí prostředek, sůl a leštidlo, proveďte následující postup.

1. Nastavte nejvyšší stupeň

změkčovače vody.

2. Ujistěte se, že je zásobník na sůl a

dávkovač leštidla plný.

3. Nastavte nejkratší program s

oplachovací fází. Nepoužívejte mycí prostředek a nevkládejte nic do košů.

4. Po dokončení programu nastavte

změkčovač vody na stupeň tvrdosti vody v místě vašeho bydliště.

5. Seřiďte dávkování leštidla.

10.4 Plnění košů

• Spotřebič používejte pouze k mytí nádobí, které je bezpečné mýt v myčce.

Page 15

• Do spotřebiče nevkládejte předměty

vyrobené ze dřeva, rohoviny, hliníku, mědi nebo cínu.

• Nevkládejte do spotřebiče předměty, které sají vodu (houby, hadry).

• Z nádobí odstraňte větší zbytky jídla, které dejte do odpadu.

• Připálené zbytky jídel na nádobí nechte změknout.

• Duté nádobí (např. šálky, sklenice, hrnce) pokládejte dnem vzhůru.

• Přesvědčte se, že se sklenice vzájemně nedotýkají.

• Malé kusy nádobí a příbory vložte do košíčku na příbory.

• Lehké kusy vložte do horního koše. Dbejte na to, aby se jednotlivé kusy nádobí nehýbaly.

• Před spuštěním programu zkontrolujte, zda se ostřikovací rameno může volně otáčet.

10.5 Před spuštěním programu

Zkontrolujte, zda:

11. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!

Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

ČESKY 15

• Filtry jsou čisté a správně nainstalované.

• Víčko zásobníku na sůl je dotažené.

• Ostřikovací ramena nejsou zanesená.

• Je doplněna sůl do myčky a leštidlo (pokud nepoužíváte kombinované mycí tablety).

• Rozmístění nádobí v koších je správné.

• Program je vhodný pro daný druh náplně a stupeň znečištění.

• Používá se správné množství mycího prostředku.

10.6 Vyprazdňování košů

1. Nádobí před vyjmutím z myčky

nechte vychladnout. Horké nádobí se snadněji poškodí.

2. Nejprve vyprázdněte dolní koš a

teprve poté horní.

Na konci programu může být na stěnách a dvířkách spotřebiče voda.

Špinavé filtry a ucpaná ostřikovací ramena snižují výsledky mytí. Pravidelně je kontrolujte a v případě potřeby je vyčistěte.

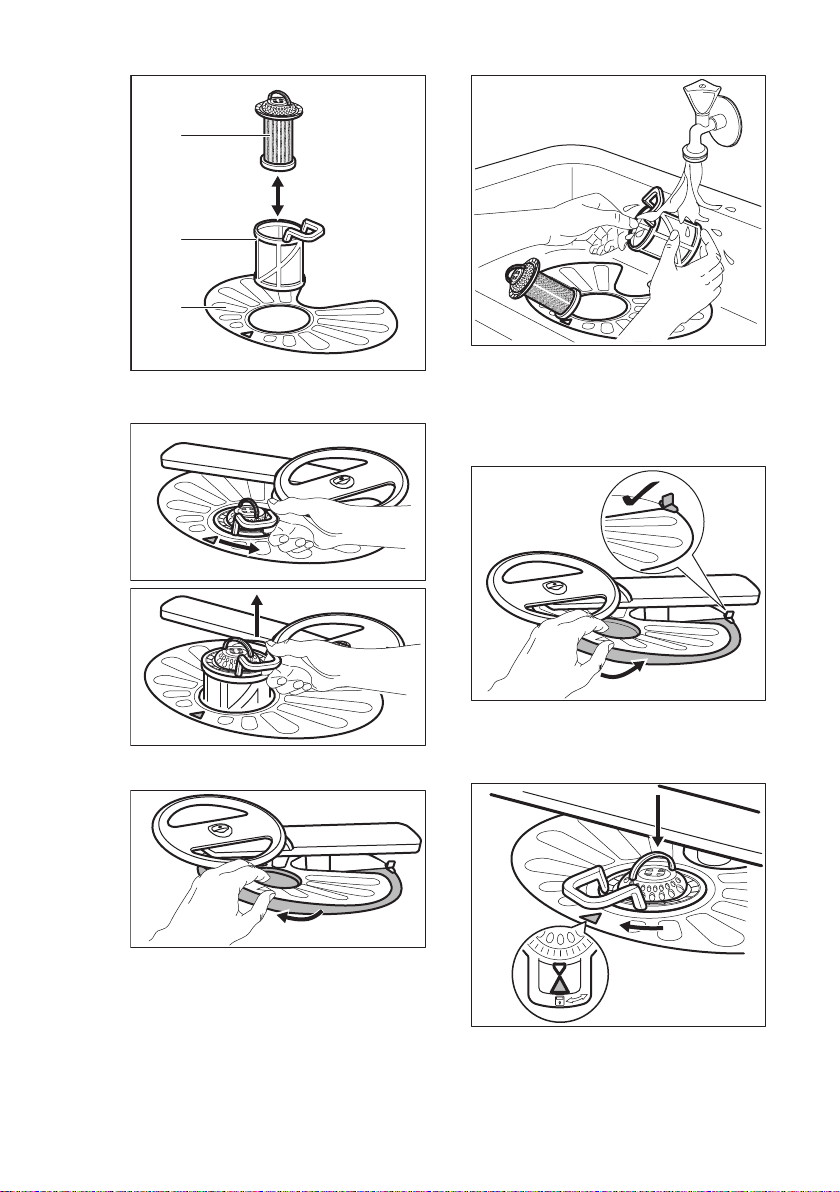

11.1 Čištění filtrů

Systém filtru se skládá ze tří částí.

1. Otočte filtrem (B) proti směru

hodinových ručiček a vyndejte jej.

Page 16

www.electrolux.com16

2. Vyndejte filtr (C) z filtru (B).

3. Vyjměte plochý filtr (A).

4. Filtry omyjte.

7. Sestavte filtry (B) a (C).

8. Vložte zpět filtr (B) do plochého filtru

(A). Otočte jím po směru hodinových ručiček, dokud se nezajistí.

POZOR!

Nesprávné umístění filtrů může mít z následek špatné výsledky mytí a poškození spotřebiče.

11.2 Čištění ostřikovacích ramen

Ostřikovací ramena nevyjímejte. Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je úzkým špičatým předmětem.

5. Zkontrolujte, zda ve sběrné jímce nebo kolem ní nejsou žádné zbytky jídel a nečistot.

6. Vložte zpět plochý filtr (A). Ujistěte se, že je správně umístěn pod dvěma vodicími drážkami.

11.3 Čištění vnějších ploch

• Vyčistěte spotřebič vlhkým měkkým hadrem.

• Používejte pouze neutrální mycí prostředky.

• Nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpouštědla.

11.4 Čištění vnitřního prostoru

• Pečlivě očistěte spotřebič včetně pryžového těsnění dvířek vlhkým měkkým hadříkem.

• Pokud pravidelně používáte krátké programy, může uvnitř spotřebiče dojít k usazování mastnoty a vodního kamene. Aby k tomu nedocházelo, doporučujeme nejméně dvakrát měsíčně spustit dlouhý program.

Page 17

12. ODSTRAŇOVÁNÍ ZÁVAD

ČESKY 17

Pokud spotřebič nezačne pracovat nebo se během provozu zastavuje. Než se obrátíte na autorizované servisní středisko, ověřte si, zda dokážete problém vyřešit sami pomocí informací uvedených v tabulce.

Problém a výstražný kód Možné řešení

Nelze zapnout spotřebič. • Ujistěte se, že je zástrčka zapojená do síťové zásuv‐

Nespustil se program. • Přesvědčte se, že jsou dvířka spotřebiče zavřená.

Spotřebič se neplní vodou. Na displeji se zobrazí .

Spotřebič nevypouští vodu. Na displeji se zobrazí .

Je aktivován bezpečnostní systém proti vyplavení.

Na displeji se zobrazí .

ky.

• Ujistěte se, že není poškozená domovní pojistka či jistič.

• Stiskněte Start.

• Pokud je nastaven odložený start, zrušte jej nebo vyčkejte do konce odpočítávání.

• Spotřebič spustil regeneraci pryskyřice ve změkčova‐ či vody. Délka této procedury je přibližně pět minut.

• Zkontrolujte, zda je vodovodní kohoutek otevřený.

• Ujistěte se, že není příliš malý tlak na přívodu vody. Ohledně těchto informací se obraťte na místní vodár‐ enský podnik.

• Ujistěte se, že není zanesený vodovodní kohoutek.

• Ujistěte se, že není zanesený filtr v přívodní hadici.

• Ujistěte se, že přívodní hadice není přehnutá či přiskřípnutá.

• Ujistěte se, že není zanesený sifon.

• Ujistěte se, že vypouštěcí hadice není přehnutá či přiskřípnutá.

• Zavřete vodovodní kohoutek a obraťte se na autori‐ zované servisní středisko.

U některých poruch se na displeji zobrazí výstražný kód.

Po kontrole spotřebiče jej vypněte a znovu zapněte. Pokud se problém objeví znovu, obraťte se na autorizované servisní středisko.

Při výskytu výstražných kódů, které nejsou uvedené v tabulce, se obraťte na autorizované servisní středisko.

12.1 Nádobí není dostatečně umyté nebo suché

Problém Možné řešení

Na nádobí a skle jsou bílé šmouhy nebo modravý po‐ tah.

• Uvolňuje se příliš velké množství leštidla. Nastavte volič leštidla na nižší stupeň.

• Nadměrné množství mycího prostředku.

Page 18

www.electrolux.com18

Problém Možné řešení

Na sklenicích a nádobí jsou skvrny a zaschlé vodní kap‐ ky.

Nádobí je mokré. • Program neobsahuje sušicí fázi nebo obsahuje

Ostatní možné příčiny viz „Tipy a rady“.

• Uvolňuje se příliš malé množství leštidla. Nastavte volič leštidla na vyšší stupeň.

• Příčinou může být kvalita leštidla.

pouze sušicí fázi při nízké teplotě.

• Dávkovač leštidla je prázdný.

• Příčinou může být kvalita leštidla.

• Příčinou může být kvalita mycích tablet. Zkuste ji‐ nou značku nebo zapněte dávkovač leštidla a pou‐ žijte leštidlo spolu s mycími tabletami.

13. TECHNICKÉ INFORMACE

Rozměry Šířka / výška / hloubka

Připojení k elektrické síti

Tlak přívodu vody Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Přívod vody Studená nebo teplá vo‐

Kapacita Jídelní soupravy 13

Příkon Režim zapnuto (W) 0.99

Příkon Režim vypnuto (W) 0.10

Ohledně ostatních údajů viz typový štítek.

Pokud odebíráte horkou vodu z alternativních zdrojů (např. solární panely, větrná ener‐

gie), použijte tuto horkou vodu ke snížení spotřeby energie.

(mm)

Napětí (V) 220 - 240

Frekvence (Hz) 50

596 / 850 / 610

max. 60 °C

14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené

symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Page 19

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 20

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 21

3. OPIS URZĄDZENIA......................................................................................... 23

4. PANEL STEROWANIA ....................................................................................24

5. PROGRAMY.....................................................................................................25

6. USTAWIENIA................................................................................................... 26

7. OPCJE..............................................................................................................29

8. PRZED PIERWSZYM UŻYCIEM......................................................................30

9. CODZIENNA EKSPLOATACJA....................................................................... 31

10. WSKAZÓWKI I PORADY............................................................................... 33

11. KONSERWACJA I CZYSZCZENIE................................................................ 34

12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 36

13. DANE TECHNICZNE......................................................................................38

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

POLSKI

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: model, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 20

www.electrolux.com20

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych zastosowań, w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) barów (Mpa).

• Maksymalna liczba kompletów wynosi 13 .

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba.

• Noże oraz inne ostre sztućce należy wkładać do

kosza na sztućce ostrzami skierowanymi w dół lub poziomo.

• Nie pozostawiać otwartych drzwi urządzenia bez

nadzoru, aby nie dopuścić do potknięcia się o drzwi.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem

ani parą wodną.

Page 21

POLSKI 21

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowego zestawu węży dostarczonych w komplecie z urządzeniem. Nie wolno używać starego zestawu węży.

1.2 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Nie należy pozwalać, aby dzieci bawiły się

urządzeniem.

• Wszystkie detergenty należy przechowywać poza

zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny znajdować się

w pobliżu urządzenia, gdy jego drzwi są otwarte.

• Czyszczeniem i konserwacją nie mogą zajmować się

dzieci bez nadzoru dorosłych.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.

• Postępować zgodnie z instrukcją instalacji załączoną do urządzenia.

• Należy zadbać o to, aby elementy zabudowy znajdujące się nad urządzeniem i w jego pobliżu spełniały odpowiednie wymogi bezpieczeństwa.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.

• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.

Page 22

www.electrolux.com22

• Należy zawsze używać prawidłowo zamontowanych gniazd sieciowych z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby w zainstalowanym urządzeniu wtyczka przewodu zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Urządzenie spełnia wymogi dyrektyw EWG.

• Dotyczy tylko wielkiej Brytanii i Irlandii. Urządzenie jest wyposażone we wtyczkę zasilającą 13 A. Jeśli konieczna jest wymiana bezpiecznika we wtyczce zasilającej, należy użyć bezpiecznika 13 A ASTA (BS 1362).

2.3 Podłączenie do sieci

wodociągowej

• Należy zwrócić uwagę, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do nowych rur lub do rur, których nie używano przez dłuższy czas, należy zapewnić przepływ wody i odczekać, aż będzie ona czysta.

• Przy pierwszym uruchomieniu urządzenia należy sprawdzić, czy nie ma wycieków.

• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża dopływowego należy natychmiast wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany węża dopływowego.

2.4 Przeznaczenie

• Nie siadać ani nie stawać na otwartych drzwiach urządzenia.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać instrukcji bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody z urządzenia ani nie wykorzystywać jej do zabawy.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach może znajdować się detergent.

• Po otwarciu drzwi w czasie pracy urządzenia może dojść do uwolnienia gorącej pary.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

2.5 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

Page 23

• Wymontować zatrzask drzwi, aby

11 12

uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

3. OPIS URZĄDZENIA

POLSKI 23

Blat roboczy

Najwyżej położone ramię

spryskujące Górne ramię spryskujące

Dolne ramię spryskujące

Filtry

Tabliczka znamionowa

Zbiornik soli

Otwór wentylacyjny

Dozownik płynu nabłyszczającego

Dozownik detergentu

Kosz na sztućce

Dolny kosz

Górny kosz

Page 24

2 4

www.electrolux.com24

4. PANEL STEROWANIA

Przycisk wł./wył.

Przycisk Program

Wskaźniki programów

Wyświetlacz

Przycisk Delay

4.1 Wskaźniki

Wskaźnik Opis

Przycisk Start

Wskaźniki

Przycisk Option

Faza zmywania. Włącza się podczas fazy zmywania oraz fazy płuka‐ nia.

Faza suszenia. Zapala się podczas fazy suszenia.

Wskaźnik funkcji Multitab.

Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączo‐ ny.

Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten jest zawsze wyłączony.

Wskaźnik funkcji TimeManager.

Page 25

5. PROGRAMY

POLSKI 25

Program Stopień zabrudze‐

Fazy programu Opcje nia Rodzaj załadunku

• Średnie

• Naczynia sto‐

łowe i sztućce

• Zmywanie wstępne

• Zmywanie 50°C

• TimeManager

• Multitab

• Płukania

• Suszenie

• Dowolne

• Naczynia sto‐ łowe, sztućce, garnki i patelnie

• Zmywanie wstępne

• Zmywanie od 45°C do 70°C

• Multitab

• Płukania

• Suszenie

• Duże

• Naczynia sto‐ łowe, sztućce, garnki i patelnie

• Zmywanie wstępne

• Zmywanie 70°C

• Płukania

• TimeManager

• Multitab

• Suszenie

• Średnie lub lekk‐ ie

• Delikatne naczy‐

• Zmywanie 45°C

• Płukania

• Suszenie

• Multitab

nia i szkło

• Świeże

• Naczynia sto‐

• Zmywanie 60°C

• Płukania

• Multitab

łowe i sztućce

W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycz‐ nej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy pro‐ gram dla ośrodków przeprowadzających testy).

Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w kos‐ zach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas trwania programu.

Ten program obejmuje fazę płukania w wysokiej temperaturze, aby zapewnić większą hi‐ gienę zmywania naczyń. Podczas płukania temperatura pozostaje na poziomie 70°C przez co najmniej 10 minut.

Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w krótkim czasie uzyskać dobre efekty zmywania.

Program ten umożliwia szybkie opłukanie naczyń, aby zapobiec przywieraniu resztek żywności do naczyń i powstawaniu nieprzyjemnych zapachów. W tym programie nie należy stosować detergentu.

• Dowolne • Zmywanie wstępne

Page 26

www.electrolux.com26

5.1 Parametry eksploatacyjne

Program

wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

5.2 Informacje dla ośrodków przeprowadzających testy

Aby uzyskać więcej informacji na temat wyników testu, należy wysłać wiadomość e-mail na adres:

6. USTAWIENIA

6.1 Tryb wyboru programów i

tryb użytkownika

Gdy urządzenie znajduje się w trybie wyboru programów, można ustawić program i przejść do trybu użytkownika.

W trybie użytkownika można zmienić następujące ustawienia:

• Poziom zmiękczania wody odpowiednio do twardości wody.

• Włączenie lub wyłączenie sygnału dźwiękowego zakończenia programu.

• Wyłączenie dozownika płynu nabłyszczającego przy jednoczesnym korzystaniu z opcji Multitab bez płynu nabłyszczającego.

• Poziom płynu nabłyszczającego odpowiednio do wymaganego dozowania.

Ustawienia te zostaną zapisane aż do ich ponownej zmiany.

Zużycie wody

(l)

10.2 1.050 225

7 - 14 0.6 - 1.4 40 - 150

12.5 - 14.5 1.4 - 1.6 154 - 164

12 - 14 0.7 - 0.9 75 - 85

10 0.9 30

4 0.1 14

Zużycie energii

(kWh)

[email protected]

Należy zapisać numer produktu (PNC) podany na tabliczce znamionowej.

Czas trwania

(min)

Ustawianie trybu wyboru programów

Urządzenie jest w trybie wyboru programów, gdy wskaźnik programu

jest włączony, a na wyświetlaczu

pokazany jest czas trwania programu. Po włączeniu urządzenia znajduje się

ono zwykle w trybie wyboru programów. Jeśli jednak tak się nie stanie, tryb wyboru programów można ustawić w następujący sposób:

Nacisnąć jednocześnie i przytrzymać przyciski Program i Option, aż urządzenie znajdzie się w trybie wyboru programów.

6.2 Zmiękczanie wody

Zmiękczacz usuwa z wody substancje mineralne, które mogą mieć negatywny wpływ na rezultaty zmywania lub na pracę urządzenia.

Page 27

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie powinno być dostosowane do stopnia twardości wody

Twardość wody

Stopnie nie‐

mieckie (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Ustawienie fabryczne.

Przy tym poziomie nie stosować soli.

Stopnie fran‐

cuskie (°fH)

doprowadzonej do urządzenia. W lokalnym zakładzie wodociągowym można uzyskać informację na temat twardości wody. Istotne jest ustawienie właściwego poziomu zmiękczania wody, aby zapewnić dobre rezultaty zmywania.

mmol/l Stopnie

Clarka

POLSKI 27

Poziom zmiękc‐

zania wody

Ustawianie poziomu zmiękczania wody

Urządzenie musi być w trybie wyboru programów.

1. Aby uruchomić tryb użytkownika, nacisnąć jednocześnie i przytrzymać przyciski Delay i Start, aż wskaźniki

, , i zaczną

migać, a wyświetlacz będzie pusty.

2. Nacisnąć Program.

• Wskaźniki , i wyłączą się.

• Wskaźnik migał.

• Na wyświetlaczu pojawi się aktualne ustawienie: np.

poziom 5.

3. Nacisnąć kilkakrotnie Program, aby zmienić ustawienie.

będzie nadal

4. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

6.3 Dozownik płynu

nabłyszczającego

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam.

Płyn nabłyszczający jest uwalniany automatycznie w fazie gorącego płukania.

Dozowanie płynu nabłyszczającego można ustawić w przedziale od 1 (minimalna ilość) do 6 (maksymalna ilość). Poziom 0 oznacza wyłączenie dozownika płynu nabłyszczającego oraz dozowania.

Ustawienie fabryczne: poziom 4.

Page 28

www.electrolux.com28

Regulacja dozowania płynu nabłyszczającego

Urządzenie musi być w trybie wyboru programów.

1. Aby uruchomić tryb użytkownika, nacisnąć jednocześnie i przytrzymać przyciski Delay i Start, aż wskaźniki

, , i zaczną

migać, a wyświetlacz będzie pusty.

2. Nacisnąć Delay.

• Wskaźniki , i

wyłączą się.

• Wskaźnik

• Na wyświetlaczu pojawi się

aktualne ustawienie: np. poziom 4.

– Poziom dozowania płynu

nabłyszczającego można ustawić od 0A do 6A.

– Poziom 0 = płyn

nabłyszczający nie jest dozowany.

3. Nacisnąć kilkakrotnie Delay, aby zmienić ustawienie.

4. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

będzie nadal migał.

6.4 Stosowanie płynu

nabłyszczającego i tabletek wieloskładnikowych

Gdy włączona jest opcja Multitab, dozownik płynu nabłyszczającego w dalszym ciągu dawkuje płyn. Można jednak wyłączyć dozownik płynu nabłyszczającego. W tym przypadku efekty suszenia mogą nie być zadowalające.

Gdy dozownik płynu nabłyszczającego jest wyłączony, wskaźnik płynu nabłyszczającego jest zawsze wyłączony.

Wyłączanie dozownika płynu nabłyszczającego

Urządzenie musi być w trybie wyboru programów.

1. Aby uruchomić tryb użytkownika, należy nacisnąć jednocześnie i

przytrzymać przyciski Delay i Start, aż zaczną migać wskaźniki ,

będzie pusty.

2. Nacisnąć Option.

• Wskaźniki , i zgasną.

• Wskaźnik

• Na wyświetlaczu pojawi się

3. Nacisnąć Option, aby zmienić ustawienie. = dozownik płynu

nabłyszczającego wyłączony

Wskaźnik płynu nabłyszczającego zgaśnie.

4. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

, i , a wyświetlacz

będzie

nadal migał.

aktualne ustawienie: = dozownik płynu nabłyszczającego włączony

6.5 Sygnały dźwiękowe

Sygnały dźwiękowe są emitowane w przypadku nieprawidłowego działania urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć.

Sygnał dźwiękowy może być również emitowany po zakończeniu programu. Domyślnie sygnał ten jest wyłączony, ale można go włączyć.

Włączanie sygnału dźwiękowego zakończenia programu

Urządzenie musi być w trybie wyboru programów.

1. Aby uruchomić tryb użytkownika, nacisnąć jednocześnie i przytrzymać przyciski Delay i Start, aż wskaźniki

, , i zaczną

migać, a wyświetlacz będzie pusty.

2. Nacisnąć Start

• Wskaźniki , i

wyłączą się.

• Wskaźnik będzie nadal migał.

• Na wyświetlaczu pojawi się

aktualne ustawienie: = sygnał dźwiękowy wyłączony.

Page 29

3. Nacisnąć Start, aby zmienić

4. Nacisnąć przycisk wł./wył., aby

6.6 MyFavourite

Ta opcja umożliwia ustawienie i zapisanie w pamięci najczęściej używanego programu.

Można zapisać w pamięci 1 program. Wprowadzenie nowego ustawienia powoduje anulowanie poprzedniego.

Zapisywanie programu MyFavourite

1. Ustawić program do zapisania w

7. OPCJE

ustawienie.

= sygnał dźwiękowy włączony.

potwierdzić ustawienie.

pamięci.

POLSKI 29

Wraz z programem można również ustawić dostępne opcje.

2. Nacisnąć jednocześnie i przytrzymać przyciski Program i Delay, aż wskaźniki programu i opcji zaczną migać przez kilka sekund.

Ustawianie programu MyFavourite

Nacisnąć i przytrzymać Program, aż włączą się wskaźniki związane z programem MyFavourite i opcjami. Na wyświetlaczu pojawi się wskazanie czasu trwania programu.

Żądane opcje należy zawsze włączać przed uruchomieniem programu. Opcji nie można włączać ani wyłączać w trakcie programu.

Nie wszystkie opcje są ze sobą zgodne. Po wybraniu niezgodnych ze sobą opcji urządzenie automatycznie wyłączy jedną lub większą liczbę opcji. Tylko wskaźniki aktywnych opcji pozostaną wówczas włączone.

7.1 Multitab

Włączyć tę opcję w przypadku stosowania tabletek wieloskładnikowych z solą, płynem nabłyszczającym i detergentem. Mogą one zawierać także inne środki do mycia lub płukania.

Opcja ta powoduje wyłączenie dozowania soli. Nie włącza się wskaźnik soli.

Użycie tej opcji powoduje wydłużenie czasu trwania programu w celu poprawy efektów zmywania i suszenia podczas używania tabletek wieloskładnikowych.

Multitab nie jest opcją stałą, dlatego należy ją włączać przy każdym cyklu.

Włączanie opcji Multitab

Naciskać Option, aż włączy się wskaźnik

7.2 TimeManager

Ta opcja powoduje zwiększenie ciśnienia oraz temperatury wody. Fazy zmywania i suszenia zostają skrócone.

Całkowity czas trwania programu skraca się o około 50%.

Efekty zmywania są takie same jak dla programu o standardowym czasie trwania. Jedynie skuteczność suszenia może być niższa.

Włączanie opcji TimeManager

Naciskać Option, aż włączy się wskaźnik

. Jeśli opcja nie jest dostępna w danym programie, jej wskaźnik nie zaświeca się lub miga przez kilka sekund, a następnie gaśnie.

Page 30

www.electrolux.com30

Wyświetlacz wyświetli zaktualizowany czas trwania programu.

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Otworzyć zawór wody.

5. Uruchomić program, aby usunąć

wszelkie pozostałości poprodukcyjne mogące wciąż znajdować się w urządzeniu. Nie należy stosować detergentu ani umieszczać naczyń w koszach.

Po uruchomieniu programu urządzenie zaczyna doprowadzać żywicę do zmiękczacza wody – może to potrwać do 5 minut. Może wydawać się, że urządzenie nie pracuje. Program rozpoczyna się dopiero po zakończeniu tego procesu. Proces ten jest powtarzany co pewien czas.

8.1 Zbiornik soli

UWAGA!

Stosować wyłącznie sól przeznaczoną do zmywarek.

Sól jest używana do aktywowania żywicy w zmiękczaczu wody oraz zapewnia dobre rezultaty zmywania podczas codziennej eksploatacji.

4. Usunąć sól rozsypaną wokół otworu zbiornika soli.

5. Obrócić pokrywkę zbiornika soli w prawo, aby zamknąć zbiornik soli.

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Zagrożenie wystąpieniem korozji. Aby tego uniknąć, po napełnieniu zbiornika soli należy uruchomić program.

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w lewo i ją zdjąć.

2. Wlać 1 litr wody do zbiornika soli (tylko za pierwszym razem).

3. Napełnić zbiornik soli solą do zmywarek.

Page 31

POLSKI 31

8.2 Napełnianie dozownika

płynu nabłyszczającego

9. CODZIENNA EKSPLOATACJA

1. Otworzyć zawór wody.

2. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie. Upewnić się, że urządzenie jest w trybie użytkownika.

• Jeśli świeci się wskaźnik soli, napełnić zbiornik soli.

• Jeśli świeci się wskaźnik płynu nabłyszczającego, napełnić dozownik płynu nabłyszczającego.

3. Załadować kosze.

4. Dodać detergent. Aby stosować

tabletki wieloskładnikowe, należy włączyć funkcję Multitab.

5. Ustawić i uruchomić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia.

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego osiągnie znak „MAX”.

3. Rozlany płyn nabłyszczający należy usunąć za pomocą chłonnej szmatki, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że pokrywa jest zablokowana.

Napełnić dozownik płynu nabłyszczającego, gdy wskaźnik (A) stanie się przezroczysty.

9.1 Stosowanie detergentu

UWAGA!

Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (A), aby otworzyć pokrywę (C).

2. Umieścić detergent, w postaci proszku lub tabletki, w przegródce (B).

3. Jeśli program przewiduje fazę zmywania wstępnego, umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

Page 32

www.electrolux.com32

4. Zamknąć pokrywę. Upewnić się, że

pokrywa jest zablokowana.

9.2 Ustawianie i uruchamianie programu

Funkcja Auto Off

Funkcja ta służy do zmniejszenia zużycia energii elektrycznej przez automatyczne wyłączanie urządzenia, gdy nie jest ono używane.

Funkcja uruchamia się:

• Po upływie 5 minut od zakończenia programu.

• Po upływie 5 minut, jeśli nie uruchomiono programu.

Uruchamianie programu

1. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie. Upewnić się, że urządzenie jest w trybie wyboru programów.

2. Zamknąć drzwi urządzenia.

3. Nacisnąć kilkakrotnie Program, aż

włączy się wskaźnik wybranego programu.

• Aby wybrać program MyFavourite, nacisnąć i przytrzymać Program, aż pojawi się ustawienie MyFavourite.

Wyświetlacz wyświetli czas trwania programu.

4. Ustawić odpowiednie opcje.

5. Nacisnąć Start, aby uruchomić

program.

• Włączy się wskaźnik fazy zmywania.

• Czas trwania programu będzie odliczany skokowo co 1 minutę.

3. Nacisnąć Start, aby rozpocząć odliczanie czasu.

• Wskaźnik wybranego programu

zacznie świecić się w sposób ciągły.

• Rozpocznie się odliczanie czasu.

– Od 24 do 11 godzin czas

będzie odliczany co 1 godzinę.

– Od 10 do 1 godziny czas

będzie odliczany co 1 minutę. Po zakończeniu odliczania nastąpi uruchomienie programu.

Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie urządzenia. Po zamknięciu drzwi urządzenie kontynuuje pracę od momentu, w którym została przerwana.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia, bieżący program zostanie zakończony.

Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie ustawić program.

Nacisnąć jednocześnie i przytrzymać przyciski Program i Option, aż urządzenie znajdzie się w trybie wyboru programów.

Uruchamianie programu z opóźnieniem

1. Ustawić program.

2. Nacisnąć kilkakrotnie Delay, aż na

wyświetlaczu pojawi się żądany czas

opóźnienia (od 1 do 24 godzin). Wskaźnik wybranego programu będzie migał.

Anulowanie programu

Nacisnąć jednocześnie i przytrzymać przyciski Program i Option, aż urządzenie znajdzie się w trybie wyboru programów. Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Page 33

Zakończenie programu

Po zakończeniu programu na wyświetlaczu pojawi się 0:00. Wskaźniki faz programu są wyłączone.

Wszystkie przyciski są nieaktywne z wyjątkiem przycisku wł./wył.

10. WSKAZÓWKI I PORADY

POLSKI 33

1. Nacisnąć przycisk wł./wył. lub

poczekać, aż funkcja Auto Off automatycznie wyłączy urządzenie. W przypadku otwarcia drzwi przed uruchomieniem funkcji Auto Off urządzenie wyłącza się automatycznie.

2. Zakręcić zawór wody.

10.1 Informacje ogólne

Stosowanie się do poniższych wskazówek pomoże zapewnić optymalne efekty prania i suszenia podczas codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Większe resztki żywności z naczyń należy wyrzucić do kosza.

• Nie opłukiwać naczyń ręcznie. W razie potrzeby użyć programu zmywania wstępnego (jeśli jest dostępny) lub wybrać program z fazą zmywania wstępnego.

• Należy zawsze wykorzystywać całą pojemność koszy.

• Podczas ładowania urządzenia sprawdzić, czy woda wydostająca się z dysz ramion spryskujących ma swobodny dostęp do naczyń. Upewnić się, że przedmioty nie stykają się ze sobą ani się nie zasłaniają.

• Możliwe jest używanie osobno detergentu, płynu nabłyszczającego i soli do zmywarek lub używanie tabletek wieloskładnikowych (np. typu „3 w 1”, „4 w 1”, „Wszystko w jednym”). Przestrzegać informacji podanych na opakowaniu.

• Ustawić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia. W programie ECO uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców.

10.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do

zmywarek. Inne produkty mogą uszkodzić urządzenie.

• Tabletki wieloskładnikowe są zwykle przeznaczone do użycia z wodą o twardości do 21°dH. Gdy twardość wody jest większa, należy oprócz tabletek wieloskładnikowych stosować także płyn nabłyszczający i sól. Jednak do twardej i bardzo twardej wody zaleca się stosowanie się osobno detergentu (w postaci proszku, żelu lub tabletek bez dodatkowych funkcji), płynu nabłyszczającego i soli, aby zapewnić optymalne efekty mycia i suszenia.

• Aby stosować tabletki wieloskładnikowe, należy wybrać opcję Multitab (jeśli jest dostępna). Opcja ta wpływa na poprawę efektów zmywania i suszenia podczas korzystania z tabletek wieloskładnikowych.

• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

• Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

10.3 Postępowanie

w przypadku zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższą procedurę.

Page 34

www.electrolux.com34

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.

3. Uruchomić najkrótszy program z fazą płukania. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu nabłyszczającego.

10.4 Ładowanie koszy

• W urządzeniu należy zmywać

przedmioty, które są przystosowane do zmywania w zmywarkach.

• Nie wkładać do urządzenia

elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.

• Nie wkładać do urządzenia

przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).

• Większe resztki żywności z naczyń

należy wyrzucić do kosza.

• Namoczyć przypalone resztki potraw.

• Wklęsłe naczynia (kubki, szklanki i

miski) układać otworami w dół.

• Upewnić się, że szklanki nie stykają

się ze sobą.

• Sztućce oraz małe przedmioty

umieścić w koszu na sztućce.

• Lekkie elementy umieścić w górnym

koszu. Upewnić się, że naczynia się nie przemieszczają.

• Przed uruchomieniem programu upewnić się, że ramię spryskujące może swobodnie się obracać.

10.5 Przed rozpoczęciem

programu

Upewnić się, że:

• filtry są czyste i prawidłowo założone;

• pokrywka zbiornika soli nie jest poluzowana;

• ramiona spryskujące są drożne;

• w zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem);

• ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe;

• program jest odpowiedni dla danego rodzaju załadunku i stopnia zabrudzenia;

• użyto prawidłową ilość detergentu.

10.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

Po zakończeniu programu po bokach oraz na drzwiach urządzenia może wciąż znajdować się woda.

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy je regularnie sprawdzać i w razie potrzeby wyczyścić.

11.1 Czyszczenie filtrów

System filtrów składa się z 3 części.

Page 35

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

POLSKI 35

5. Upewnić się, że wokół krawędzi

osadnika nie znajdują się resztki żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr płaski (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

7. Włożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtra płaskiego (A).

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

Page 36

www.electrolux.com36

UWAGA!

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

11.2 Czyszczenie ramion spryskujących

Nie wolno wyjmować ramion spryskujących. Jeżeli otwory w ramionach spryskujących są zatkane, zabrudzenia należy usunąć przy pomocy cienkiego i zaostrzonego przedmiotu.

• Używać wyłącznie neutralnych detergentów.

• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

11.4 Czyszczenie wnętrza

• Urządzenie, w tym gumową uszczelkę drzwi, należy czyścić wilgotną miękką szmatką.

• Częste korzystanie z krótkich programów może powodować osadzanie się tłuszczu i kamienia wewnątrz urządzenia. Aby temu zapobiec, zaleca się korzystanie z długich programów co najmniej 2 razy w miesiącu.

11.3 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.

12. ROZWIĄZYWANIE PROBLEMÓW

Jeśli urządzenie nie daje się uruchomić lub przestaje działać podczas pracy. Przed skontaktowaniem się z autoryzowanym centrum serwisowym należy sprawdzić, czy problem można rozwiązać samodzielnie, korzystając z informacji zawartych w tabeli.

Problem i kod alarmowy Możliwe rozwiązanie

Urządzenie nie włącza się. • Upewnić się, że wtyczka przewodu zasilającego jest

Program nie uruchamia się.

włożona do gniazdka.

• Upewnić się, że bezpiecznik w skrzynce bezpieczni‐ ków jest sprawny.

• Upewnić się, że drzwi urządzenia są zamknięte.

• Nacisnąć Start.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐ leży je anulować lub poczekać do końca odliczania czasu.

• W urządzeniu rozpoczął się proces doprowadzania żywicy do zmiękczacza wody. Czas trwania tego procesu wynosi około 5 minut.

Przy niektórych usterkach na wyświetlaczu pojawia się kod alarmowy.

Page 37

Problem i kod alarmowy Możliwe rozwiązanie

Urządzenie nie napełnia się wodą. Na wyświetlaczu pojawia

się wskazanie .

Urządzenie nie wypompo‐ wuje wody. Na wyświetlaczu pojawia

się wskazanie .

Włączyło się zabezpiecze‐ nie przed zalaniem. Na wyświetlaczu pojawia

się wskazanie .

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W tym celu należy skontaktować się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐ ny.

• Upewnić się, że wąż dopływowy nie jest zagięty ani przygnieciony.

• Upewnić się, że syfon zlewozmywaka jest drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.

• Zakręcić zawór wody i skontaktować się z autoryzo‐ wanym centrum serwisowym.

POLSKI 37

Po sprawdzeniu urządzenia należy je wyłączyć i włączyć. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

Jeśli pojawi się kod błędu nieujęty w tabeli, należy skontaktować się z autoryzowanym centrum serwisowym.

12.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwe rozwiązanie

Białawe smugi lub niebie‐ skawy nalot na szklankach i naczyniach.

Plamy i ślady po odparowa‐ nych kroplach wody na szklankach i naczyniach.

Naczynia są mokre. • Program nie obejmuje fazy suszenia lub faza sus‐

• Za dużo płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zmniejszyć dozowanie.

• Użyto za dużo detergentu.

• Za mało płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zwiększyć dozowanie.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

zenia odbywa się w niskiej temperaturze.

• Dozownik płynu nabłyszczającego jest pusty.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

• Przyczyną może być jakość wieloskładnikowych tabletek. Należy wypróbować inną markę lub włąc‐ zyć dozownik płynu nabłyszczającego i zastosować płyn nabłyszczający wraz z wieloskładnikowymi tabletkami.

Page 38

www.electrolux.com38

Patrz rozdział „Wskazówki i porady”, gdzie omówiono

inne możliwe przyczyny.

13. DANE TECHNICZNE

Wymiary Szerokość / Wysokość /

Podłączenie do sieci elek‐ trycznej

Ciśnienie doprowadzanej wody

Dopływ wody

Pojemność Liczba standardowych

Pobór mocy Tryb czuwania (W) 0.99

Pobór mocy Tryb wyłączenia (W) 0.10

nych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zuży‐ cie energii.

Pozostałe wartości znajdują się na tabliczce znamionowej. Jeżeli ciepła woda pochodzi z alternatywnego źródła energii (np. z kolektorów słonecz‐

Głębokość (mm)

Napięcie (V) 220 - 240

Częstotliwość (Hz) 50

Min./maks. bar (MPa) 0.5 (0.05) / 8 (0.8)

Zimna lub ciepła woda

nakryć

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać recyklingowi. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać

urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu recyklingu lub skontaktować się z odpowiednimi lokalnymi władzami.

596 / 850 / 610

maks. 60°C

Page 39

SLOVENSKY

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.....................................................................40

2. BEZPEČNOSTNÉ POKYNY............................................................................ 41

3. POPIS SPOTREBIČA.......................................................................................42

4. OVLÁDACÍ PANEL ..........................................................................................43

5. PROGRAMY.....................................................................................................44

6. NASTAVENIA...................................................................................................45

7. VOLITEĽNÉ FUNKCIE..................................................................................... 48

8. PRED PRVÝM POUŽITÍM................................................................................48

9. KAŽDODENNÉ POUŽÍVANIE.......................................................................... 50

10. TIPY A RADY................................................................................................. 51

11. OŠETROVANIE A ČISTENIE.........................................................................53

12. RIEŠENIE PROBLÉMOV............................................................................... 54

13. TECHNICKÉ INFORMÁCIE........................................................................... 56

MYSLÍME NA VÁS

Ďakujeme, že ste si zakúpili spotrebič značky Electrolux. Vybrali ste si výrobok, ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Dômyselný a štýlový – pri jeho návrhu sme mysleli na vás. Preto si pri každom použití môžete byť istí, že dosiahnete vynikajúce výsledky. Vitajte vo svete Electrolux.

Navštívte našu stránku, kde nájdete:

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe:

www.electrolux.com

Zaregistrujte si produkt a využite tak ešte lepší servis:

www.registerelectrolux.com

Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely:

www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely. Keď budete kontaktovať autorizované servisné stredisko, nezabudnite si pripraviť nasledujúce údaje: Model, číslo výrobku, sériové číslo. Tieto informácie nájdete na typovom štítku.

Varovanie/upozornenie – Bezpečnostné pokyny Všeobecné informácie a tipy Ochrana životného prostredia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

Page 40

www.electrolux.com40

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Návod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnuť.

1.1 Všeobecné bezpečnostné pokyny

• Tento spotrebič je určený na používanie v

domácnostiach a podobnom prostredí, ako napr.:

– vidiecke domy, kuchynky pre zamestnancov v

obchodoch, kanceláriách a iných pracovných prostrediach,

– pre klientov v hoteloch, moteloch, nocľahoch s

raňajkami a inom obytnom prostredí.

• Nemeňte technické charakteristiky tohto spotrebiča.

• Prevádzkový tlak vody (minimálny a maximálny) musí

byť medzi 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Dodržiavajte maximálne množstvo 13 súprav riadu.

• Ak je poškodený elektrický napájací kábel, musíte ho

dať vymeniť u výrobcu, v autorizovanom servisnom stredisku alebo u kvalifikovanej osoby, aby sa predišlo nebezpečenstvu.

• Nože a iný ostrý alebo špicatý príbor dajte do košíka

na príbor hrotom nadol alebo ho umiestnite v horizontálnej polohe.

• Dvierka spotrebiča nenechávajte otvorené, aby ste na

ne nespadli.

• Pred vykonávaním údržby spotrebič vypnite a

vytiahnite jeho zástrčku zo sieťovej zásuvky.

• Na čistenie spotrebiča nepoužívajte prúd vody ani

paru.

• Spotrebič treba zapojiť do vodovodnej siete pomocou

novej dodanej súpravy hadíc. Staré súpravy hadíc sa nesmú opätovne použiť.

Page 41

1.2 Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič smú používať deti staršie ako 8 rokov

a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilosťou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám.

• Nedovoľte, aby sa deti hrali so spotrebičom.

• Všetky pracie prostriedky uschovajte mimo dosahu

detí.

• Keď sú dvierka spotrebiča otvorené, nedovoľte deťom

ani domácim zvieratám, aby sa k nemu priblížili.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

2. BEZPEČNOSTNÉ POKYNY

SLOVENSKY 41

2.1 Inštalácia

• Odstráňte všetok obalový materiál.

• Poškodený spotrebič neinštalujte ani nepoužívajte.

• Spotrebič neinštalujte ani nepoužívajte na mieste, kde teplota môže klesnúť pod 0 °C.

• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.

• Uistite sa, že konštrukcie, pod ktorými a vedľa ktorých je spotrebič nainštalovaný, sú bezpečné.

2.2 Zapojenie do elektrickej

siete

VAROVANIE!

Hrozí nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Spotrebič musí byť uzemnený.

• Uistite sa, že elektrické údaje uvedené na typovom štítku spotrebiča zodpovedajú parametrom elektrickej siete. Ak nie, kontaktujte elektrikára.

• Vždy používajte správne inštalovanú uzemnenú zásuvku.

• Nepoužívajte adaptéry, rozdvojky ani predlžovacie prívodné káble.

• Uistite sa, že zástrčka a prívodný elektrický kábel nie sú poškodené. Ak napájací kábel spotrebiča treba vymeniť, túto operáciu smie urobiť iba pracovník autorizovaného servisného strediska.

• Zástrčku zapojte do zásuvky až na konci inštalácie. Uistite sa, že je napájací elektrický kábel po inštalácii prístupný.

• Pri odpájaní spotrebiča od elektrickej siete neťahajte za prívodný kábel. Vždy ťahajte za zástrčku.

• Tento spotrebič spĺňa smernice EHS.

• Iba pre V.B. a Írsko. Spotrebič má 13 A sieťovú zástrčku. Ak je potrebné vymeniť poistku sieťovej zástrčky, použite poistku 13 A ASTA (BS 1362).

2.3 Pripojenie na vodovodné

potrubie

• Uistite sa, že hadice na vodu nie sú poškodené.

• Pred pripojením spotrebiča k novému potrubiu alebo potrubiu, ktoré sa dlho nepoužívalo, nechajte vodu tiecť, až kým nebude čistá.

• Pri prvom použití spotrebiča skontrolujte, či nikde neuniká voda.

Page 42

11 12

www.electrolux.com42

• Prívodná hadica na vodu má bezpečnostný ventil a puzdro s vnútorným elektrickým káblom.

bezpečnostné pokyny na obale umývacieho prostriedku.

• Nepite vodu zo spotrebiča a nehrajte sa s ňou.

• Nevyberajte riad zo spotrebiča, kým sa neskončil program. Na riade môže byť umývací prostriedok.

• Ak otvoríte dvierka, keď je spustený program, zo spotrebiča môže uniknúť horúca para.

• Horľavé látky ani predmety, ktoré sú nasiaknuté horľavými látkami, neklaďte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Nebezpečné napätie.

• Ak je prívodná hadica poškodená, okamžite vytiahnite zástrčku zo zásuvky elektrickej siete. Kontaktujte autorizované servisné stredisko, aby vymenili prívodnú hadicu.

2.4 Používanie

• Na otvorené dvierka si nesadajte ani na ne nestúpajte.

• Umývacie prostriedky do umývačky sú nebezpečné. Dodržiavajte

3. POPIS SPOTREBIČA

2.5 Likvidácia

VAROVANIE!

Nebezpečenstvo poranenia alebo udusenia.

• Spotrebič odpojte od elektrickej siete.

• Odrežte elektrický kábel a zlikvidujte ho.

• Odstráňte západku dvierok, aby ste zabránili uviaznutiu detí a domácich zvierat v spotrebiči.

Pracovná doska

Page 43

Stropné sprchovacie rameno

2 4

Horné sprchovacie rameno

Dolné sprchovacie rameno

Filtre

Typový štítok

Zásobník na soľ

Vetrací otvor

4. OVLÁDACÍ PANEL

SLOVENSKY 43

Dávkovač leštidla

Dávkovač umývacieho prostriedku

Košík na príbor

Dolný kôš

Horný kôš

Tlačidlo Zap/Vyp

Tlačidlo Program

Ukazovatele programov

Displej

Tlačidlo Delay

4.1 Ukazovatele

Ukazovateľ Popis

Tlačidlo Start

Ukazovatele

Tlačidlo Option

Fáza umývania. Rozsvieti sa, keď prebieha fáza umývania a oplacho‐ vania.

Fáza sušenia. Svieti počas fázy sušenia.

Ukazovateľ Multitab.

Ukazovateľ soli. Počas programu nikdy nesvieti.

Ukazovateľ leštidla. Počas programu nikdy nesvieti.

Ukazovateľ TimeManager.

Page 44

www.electrolux.com44

5. PROGRAMY

Program Stupeň znečiste‐

Fázy programu Voliteľné funkcie nia Druh náplne

• Bežné znečiste‐

nie

• Porcelán a jedá‐

lenský príbor

• Všetko

• Porcelán, jedá‐

lenský príbor, hrnce a panvice

• Predumytie

• Umývanie 50 °C

• Oplachovanie

• Sušenie

• Predumytie

• Umývanie od 45 °C do 70 °C

• Oplachovanie

• TimeManager

• Multitab

• Sušenie

• Silné znečistenie

• Porcelán, jedá‐ lenský príbor, hrnce a panvice

• Bežné alebo mierne znečiste‐ nie

• Predumytie

• Umývanie 70 °C

• Oplachovanie

• Sušenie

• Umývanie 45 °C

• Oplachovanie

• Sušenie

• TimeManager

• Multitab

• Jemný porcelán a sklo

• Nezaschnuté nečistoty

• Umývanie 60 °C

• Oplachovanie

• Multitab

• Porcelán a jedá‐ lenský príbor

Tento program zaručuje najúčinnejšie využitie vody a energie pri bežne znečistenom por‐

celáne a príbore. (Toto je štandardný testovací program pre skúšobne.)

Spotrebič rozoznáva stupeň znečistenia a množstvo položiek v košoch. Automaticky up‐

ravuje teplotu a množstvo vody, spotrebu energie a trvanie programu.

Tento program obsahuje fázu oplachovania pri vysokej teplote, aby sa dosiahli hygienick‐ ejšie výsledky. Počas fázy oplachovania zostáva teplota na úrovni 70 °C po dobu najmenej 10 minút.

S týmto programom môžete umývať čerstvo znečistený riad. Poskytuje dobré výsledky umývania v krátkom čase.

S týmto programom môžete rýchlo opláchnuť riad, aby ste predišli prischnutiu zvyškov jedál k riadu a tvorbe pachov v spotrebiči. Pri tomto programe nepoužívajte umývací pros‐ triedok.

• Všetko • Predumytie

5.1 Spotreba

Program

Voda

(l)

Energia

(kWh)

Trvanie

(min.)

10.2 1.050 225

Page 45

SLOVENSKY 45

Program

ej sieti, voliteľné funkcie a množstvo riadu.

Hodnoty ovplyvňujú nasledujúce faktory: tlak a teplota vody, kolísanie napätia v elektrick‐

5.2 Informácie pre skúšobne

Ak potrebujete informácie ohľadne testovania, pošlite e-mail na adresu:

[email protected]

6. NASTAVENIA

6.1 Režim výberu programu a

používateľský režim

Keď je spotrebič v režime výberu programu, môžete nastaviť program a vojsť do používateľského režimu.

V používateľskom režime môžete zmeniť tieto nastavenia:

• Úroveň zmäkčovača vody podľa tvrdosti vody.

• Zapnutie alebo vypnutie zvukového signálu skončenia programu.

• Vypnutie prívodu leštidla, keď chcete používať voliteľnú funkciu Multitab bez leštidla.

• Požadované dávkovanie leštidla.

Tieto nastavenia budú uložené, kým ich opäť nezmeníte.

Nastavenie režimu výberu programu

Spotrebič je v režime výberu programu, keď svieti ukazovateľ programu

na displeji sa zobrazuje trvanie programu.

Voda

(l)

7 - 14 0.6 - 1.4 40 - 150

12.5 - 14.5 1.4 - 1.6 154 - 164

12 - 14 0.7 - 0.9 75 - 85

10 0.9 30

4 0.1 14

Energia

(kWh)

Uveďte číslo výrobku (PNC) uvedené na typovom štítku.

Keď spotrebič zapnete, zvyčajne je v režime výberu programu. Ak sa tak nestane, môžete režim výberu programu nastaviť nasledovným spôsobom:

Naraz stlačte a podržte Program a Option, až kým spotrebič nebude v režime výberu programu.

Trvanie

(min.)

6.2 Zmäkčovač vody

Zmäkčovač vody odstraňuje z prívodu vody minerály, ktoré by mohli mať negatívny efekt na výsledky umývania a na spotrebič.

Čím vyšší je obsah týchto minerálov, tým tvrdšia je voda. Tvrdosť vody sa meria v príslušných stupniciach.

Zmäkčovač vody treba nastaviť podľa tvrdosti vody vo vašom regióne. Vaša miestna vodárenská spoločnosť vám oznámi, aká je tvrdosť vody vo vašom regióne Aby ste dosiahli dobré výsledky umývania, je dôležité nastaviť správnu hladinu zmäkčovača vody.

Page 46

www.electrolux.com46

Tvrdosť vody

Nemecké

stupne (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Nastavenie z výroby.

Pri tejto úrovni nepoužívajte soľ.

Francúzske stupne (°fH)

mmol/l Clarkove

stupne

Úroveň zmäkčo‐

vača vody

Nastavenie úrovne zmäkčovača vody

Spotrebič musí byť v režime výberu programu.

1. Ak chcete vstúpiť do používateľského režimu, súčasne stlačte a podržte Delay a Start, až kým ukazovatele

, , a nezačnú

blikať a displej nebude prázdny.

2. Stlačte tlačidlo Program.

• Ukazovatele , a

zhasnú.

• Ukazovateľ

• Na displeji sa zobrazí aktuálne

nastavenie: napr.

3. Opakovaným stláčaním tlačidla Program môžete zmeniť nastavenie.

4. Stlačením tlačidla Zap/Vyp potvrďte

nastavenie.

naďalej bliká.

= úroveň 5.

6.3 Dávkovač leštidla

Leštidlo pomáha osušiť riad bez škvŕn a usadenín.

Leštidlo sa automaticky uvoľňuje pri fáze horúceho oplachovania.

Množstvo uvoľneného leštidla môžete nastaviť v rozpätí od úrovne 1 (minimálne množstvo) po úroveň 6 (maximálne množstvo). Úroveň 0 vypne prívod leštidla a žiadne leštidlo sa nebude uvoľňovať.

Nastavenie z výroby: úroveň 4.

Nastavenie úrovne dávkovania leštidla

Spotrebič musí byť v režime výberu programu.

1. Ak chcete vstúpiť do používateľského režimu, súčasne stlačte a podržte Delay a Start, až kým ukazovatele

, , a nezačnú

blikať a displej nebude prázdny.

2. Stlačte tlačidlo Delay.

• Ukazovatele , a

zhasnú.

• Ukazovateľ naďalej bliká.

• Na displeji sa zobrazí aktuálne

nastavenie: napr.

– Úrovne dávkovania leštidla sú

k dispozícii od 0A do 6A.

= úroveň 4.

Page 47

– Úroveň 0 = nepridáva sa

žiadne leštidlo.

3. Opakovaným stláčaním tlačidla Delay môžete zmeniť nastavenie.

4. Stlačením tlačidla Zap/Vyp potvrďte

nastavenie.

6.4 Použitie leštidla a

kombinovaných umývacích tabliet

Keď aktivujete voliteľnú funkciu Multitab dávkovač leštidla bude naďalej uvoľňovať leštidlo. Prívod leštidla však môžete vypnúť. V tomto prípade nemusia byť výsledky sušenia uspokojivé.

Pri vypnutom prívode leštidla je ukazovateľ leštidla stále vypnutý.

Vypnutie prívodu leštidla

Spotrebič musí byť v režime výberu programu.

1. Ak chcete vstúpiť do používateľského režimu, súčasne stlačte a podržte Delay a Start, až kým ukazovatele

, , a nezačnú

blikať a displej nebude prázdny.

2. Stlačte tlačidlo Option.

• Ukazovatele , a zhasnú.

• Ukazovateľ naďalej bliká.

• Na displeji sa zobrazí aktuálne nastavenie: = prívod leštidla

zapnutý.

3. Stlačením tlačidla Option zmeníte nastavenie. = prívod leštidla

vypnutý.

Ukazovateľ leštidla sa vypne.

4. Stlačením tlačidla Zap/Vyp potvrdíte nastavenie.

6.5 Zvukové signály

Zvukové signály zaznejú pri výskyte poruchy spotrebiča. Tieto zvukové signály nie je možné vypnúť.

Zvukový signál môže zaznieť aj po skončení programu. Štandardne je tento

SLOVENSKY 47

zvukový signál vypnutý, ale môžete ho zapnúť.

Zapnutie zvukového signálu pri skončení programu

Spotrebič musí byť v režime výberu programu.

1. Ak chcete vstúpiť do používateľského režimu, súčasne stlačte a podržte Delay a Start, až kým ukazovatele

, , a nezačnú

blikať a displej nebude prázdny.

2. Stlačte Start

• Ukazovatele

zhasnú.

• Ukazovateľ naďalej bliká.

• Na displeji sa zobrazí aktuálne

nastavenie: = Zvukový signál je vypnutý.

3. Stlačením tlačidla Start zmeníte nastavenie.

= Zvukový signál je zapnutý.

4. Stlačením tlačidla Zap/Vyp potvrďte nastavenie.

, a

6.6 MyFavourite

S touto voliteľnou funkciou môžete nastaviť a uložiť program, ktorý často používate.

Do pamäte môžete uložiť iba 1 program. Nové nastavenie zruší predchádzajúce.

Uloženie programu MyFavourite

1. Nastavte program, ktorý chcete uložiť.

Spolu s programom môžete tiež nastaviť príslušné voliteľné funkcie.

2. Súčasne stlačte a podržte tlačidlo Program a Delay, až kým nebudú

niekoľko sekúnd blikať ukazovatele programu a voliteľných funkcií.

Nastavenie programu MyFavourite

Stlačte a podržte tlačidlo Program, až kým nezačnú svietiť ukazovatele

Page 48

www.electrolux.com48

zodpovedajúce programu MyFavourite a voliteľným funkciám.

7. VOLITEĽNÉ FUNKCIE

Displej zobrazuje trvanie programu.

Požadované funkcie musíte aktivovať pred každým spustením programu. Funkciu nie je možné zapnúť či vypnúť pri spustenom programe.

Niektoré funkcie nie sú navzájom kompatibilné. Ak ste zvolili nekompatibilné funkcie, spotrebič automaticky deaktivuje jednu alebo viac funkcií. Svietiť zostanú iba ukazovatele stále aktívnych funkcií.

7.1 Multitab

Túto voliteľnú funkciu aktivujte, ak používate kombinované umývacie tablety s obsahom soli, leštidla a umývacieho prostriedku. Tieto tablety môžu tiež obsahovať ďalšie čistiace alebo oplachovanie prostriedky.

Táto voliteľná funkcia vypne uvoľňovanie soli. Ukazovateľ soli sa nerozsvieti.

Pri použití tejto voliteľnej funkcie sa predĺži trvanie programu, aby sa zlepšila účinnosť umývania a sušenia pri použití kombinovaných umývacích tabliet.

Funkcia Multitab nie je trvalou voliteľnou funkciou a musíte ju zvoliť pri každom cykle.

Aktivácia Multitab

Stlačte tlačidlo Option a podržte ho, kým sa nerozsvieti ukazovateľ .

7.2 TimeManager

Táto možnosť zvyšuje tlak a teplotu vody. Fázy umývania a sušenia sú kratšie.

Celkové trvanie programu sa skráti približne o 50 %.

Účinnosť umývania je rovnaká ako pri programe s bežným trvaním. Môže sa zhoršiť účinnosť sušenia.

Zapnutie TimeManager

Stlačte tlačidlo Option a podržte ho, kým sa nerozsvieti ukazovateľ .

Ak nie je možné voliteľnú funkciu použiť pre daný program, príslušný ukazovateľ sa nerozsvieti alebo na niekoľko sekúnd rýchlo zabliká a potom zhasne. Na displeji sa zobrazí aktualizovaná dĺžka trvania programu.

8. PRED PRVÝM POUŽITÍM

1. Skontrolujte, či aktuálna nastavená úroveň zmäkčovača vody zodpovedá tvrdosti pritekajúcej vody. Ak nie, upravte úroveň zmäkčovača vody.

2. Naplňte zásobník na soľ.

3. Naplňte dávkovač leštidla.

4. Otvorte vodovodný ventil.

5. Prípadné zvyšky z výroby, ktoré

môžu byť stále vnútri spotrebiča, odstráňte spustením programu.

Nepoužite umývací prostriedok a do

košíkov nedávajte riad. Keď spustíte program, môže spotrebiču trvať až do 5 minút, kým pripraví zmäkčovač vody. Zdá sa, že spotrebič nefunguje. Fáza umývania začne až po skončení tohto procesu. Proces sa opakuje periodicky.

Page 49

SLOVENSKY 49

8.1 Zásobník na soľ

POZOR!

Používajte výhradne soľ špeciálne určenú pre umývačky riadu.

Soľ sa používa na regeneráciu v zmäkčovači vody a na zabezpečenie dobrých výsledkov umývania pri každodennom používaní.

Plnenie zásobníka na soľ

1. Otočte viečko zásobníka na soľ doľava a vyberte ho.

2. Do zásobníka na soľ nalejte 1 liter vody (iba keď dopĺňate soľ prvýkrát).

3. Zásobník na soľ naplňte soľou do umývačky riadu.

4. Odstráňte soľ z okolia otvoru zásobníka na soľ do umývačky riadu.

8.2 Naplnenie dávkovača leštidla

POZOR!

Používajte výhradne leštidlo špeciálne určené pre umývačky riadu.

1. Otvorte veko (C).

2. Naplňte dávkovač (B) tak, aby

hladina leštidla bola zarovno so značkou ''MAX''.

3. Rozliate leštidlo odstráňte pomocou handričky, aby ste predišli tvorbe veľkého množstva peny.

4. Zatvorte veko. Skontrolujte, či veko zapadlo na svoje miesto.

Dávkovač leštidla naplňte, keď je ukazovateľ (A) svetlý.

5. Zásobník na soľ zatvorte otočením veka zásobníka doprava.

Pri napĺňaní zásobníka na soľ z neho môže vytiecť voda a soľ. Hrozí nebezpečenstvo korózie. Ak jej chcete zabrániť, po naplnení zásobníka na soľ spustite program.

Page 50

www.electrolux.com50

9. KAŽDODENNÉ POUŽÍVANIE

1. Otvorte vodovodný ventil.

2. Stlačením tlačidla Zap/Vyp spotrebič

zapnite. Skontrolujte, či je spotrebič v používateľskom režime.

• Ak svieti ukazovateľ soli, naplňte zásobník na soľ.

• Ak svieti ukazovateľ leštidla, naplňte dávkovač leštidla.

3. Do košov vložte riad.

4. Pridajte umývací prostriedok. Ak

používate kombinované umývacie tablety, zapnite voliteľnú funkciu Multitab.

5. Nastavte a spustite správny program pre daný druh náplne a stupeň jej znečistenia.

9.1 Používanie umývacieho

prostriedku

POZOR!

Používajte výhradne umývací prostriedok špeciálne určený pre umývačky riadu.

1. Stlačením uvoľňovacieho tlačidla (A) otvoríte kryt (C).

2. Umývací prostriedok vo forme prášku alebo tablety pridajte do priehradky (B).

3. Ak má program fázu predumývania, pridajte malé množstvo umývacieho prostriedku do vnútornej časti dvierok spotrebiča.

4. Zatvorte veko. Skontrolujte, či veko zapadlo na svoje miesto.

9.2 Nastavenie a spustenie programu

Funkcia Auto Off

Táto funkcia znižuje spotrebu energie automatickým vypnutím spotrebiča, keď nie je v prevádzke.

Funkcia sa spustí:

• 5 minút po skončení programu.

• Po 5 minútach, ak sa nespustí program.

Spustenie programu

1. Stlačením tlačidla Zap/Vyp spotrebič

zapnite. Skontrolujte, či je spotrebič v režime výberu programu.

2. Zatvorte dvierka spotrebiča.

3. Stláčajte tlačidlo Program, kým sa

nerozsvieti ukazovateľ požadovaného programu.

• Ak chcete vybrať program MyFavourite, stlačte a podržte Program, kým sa nezobrazí nastavenie MyFavourite.

Na displeji sa zobrazí dĺžka trvania programu.

4. Nastavte použiteľné funkcie.

5. Stlačením tlačidla Start spustite

program.

• Rozsvieti sa ukazovateľ fázy umývania.

• Trvanie programu sa bude znižovať po minútach.

Spustenie programu s posunutým štartom

1. Nastavte program.

2. Stláčajte tlačidlo Delay, kým sa na

displeji nezobrazí čas posunutia, ktorý chcete nastaviť (od 1 do 24

hodín). Začne blikať ukazovateľ zvoleného programu.

3. Stlačením tlačidla Start spustíte

odpočítavanie.

Page 51

• Ukazovateľ zvoleného programu sa rozsvieti.

• Spustí sa odpočítavanie.

– Od 24 po 11 hodín sa

odpočítavanie znižuje po jednej hodine.

– Od 10 po 1 hodinu sa

odpočítavanie znižuje po

jednej minúte. Keď sa odpočítavanie skončí, program sa spustí.

Otvorenie dvierok spusteného spotrebiča

Ak otvoríte dvierka pri spustenom programe, spotrebič sa zastaví. Keď dvierka zatvoríte, spotrebič bude pokračovať od bodu, v ktorom bol program prerušený.

Ak počas fázy sušenia dvierka otvoríte na viac ako 30 sekúnd, spustený program sa skončí.

Zrušenie posunutého štartu počas odpočítavania

Ak zrušíte posunutý štart, bude potrebné znovu nastaviť program a voliteľné funkcie.

SLOVENSKY 51

Naraz stlačte a podržte Program a Option, až kým spotrebič nebude v

režime výberu programu.

Zrušenie programu

Naraz stlačte a podržte Program a Option, až kým spotrebič nebude v režime výberu programu. Pred spustením nového programu skontrolujte, či sa v dávkovači umývacieho prostriedku nachádza umývací prostriedok.

Koniec programu

Po skončení programu sa na displeji zobrazí 0:00. Ukazovatele fáz sú vypnuté.

Všetky tlačidlá sú neaktívne, okrem tlačidla Zap/Vyp.

1. Stlačte tlačidlo Zap/Vyp alebo počkajte, kým funkcia Auto Off automaticky nevypne spotrebič. Ak otvoríte dvierka pred aktiváciou Auto Off, spotrebič sa automaticky vypne.

2. Zatvorte vodovodný ventil.

10. TIPY A RADY

10.1 Všeobecne

Nasledujúce tipy vám zaistia optimálny výsledok umývania a sušenia pri každodennom používaní a zároveň vám pomáhajú chrániť životné prostredie.

• Z riadu odstráňte väčšie zvyšky jedla a vyhoďte ich do smetného koša.

• Riad ručne neoplachujte. V prípade potreby použite program Predumytie/ Opláchnutie (ak je k dispozícii) alebo zvoľte program s predumývaním.

• Vždy využite celý priestor košov.

• Pri vkladaní riadu do spotrebiča sa uistite, že voda z trysiek ramena sa všade dostane a dôkladne umyje každý kus riadu. Uistite sa, že sa jednotlivé kusy riadu nedotýkajú ani neprekrývajú.

• Prostriedok do umývačky riadu, leštidlo a soľ môžete používať samostatne alebo môžete použiť kombinované umývacie tablety (napr. „3v1”, „4v1”, „Všetko v 1”). Postupujte podľa pokynov uvedených na balení.

• Nastavte správny program pre daný druh náplne a stupeň jej znečistenia. S týmto ECO programom dosiahnete najúčinnejšie využitie vody a energie pri bežne znečistenom porceláne a príbore.

10.2 Používanie soli, leštidla a

umývacieho prostriedku

• Používajte iba soľ, leštidlo a umývací prostriedok pre umývačky riadu. Iné

Page 52

www.electrolux.com52

výrobky by mohli spôsobiť poškodenie spotrebiča.

• Kombinované umývacie tablety sú zvyčajne vhodné v oblastiach s tvrdou vodou do 21° dH. V oblastiach, v ktorých tvrdosť vody prekračuje tento limit, musíte spolu s kombinovanými umývacími tabletami použiť leštidlo a soľ. V oblastiach s tvrdou a veľmi tvrdou vodou však v záujme dosiahnutia optimálnych výsledkov umývania a sušenia odporúčame používať umývací prostriedok (prášok, gél, tablety bez prídavných funkcií), leštidlo a soľ samostatne.

• Ak používate kombinované umývacie tablety, môžete si zvoliť voliteľnú funkciuMultitab (ak je k dispozícii). Táto voliteľná funkcia zvýši účinnosť umývania a sušenia pri použití kombinovaných umývacích tabliet.

• Umývacie tablety sa pri krátkych programoch nerozpustia úplne. Ak sa chcete vyhnúť zvyškom umývacích tabliet na kuchynskom riade, odporúčame, aby ste tablety používali pri dlhších programoch.

• Nepoužívajte väčšie ako správne množstvo umývacieho prostriedku. Pozrite si pokyny na obale umývacieho prostriedku.

10.3 Čo máte robiť, ak chcete

prestať používať kombinované umývacie tablety

Skôr ako začnete používať osobitne umývací prostriedok, soľ a leštidlo, postupujte nasledovne:

1. Nastavte najvyššiu úroveň

zmäkčovača vody.

2. Presvedčte sa, že zásobník na soľ a

dávkovač leštidla sú plné.

3. Spustite najkratší program s fázou

oplachovania. Nepridávajte umývací prostriedok a do košíkov nedávajte riad.

4. Po skončení programu nastavte

zmäkčovač vody podľa tvrdosti vody vo vašej oblasti.

5. Upravte dávkovanie leštidla.

10.4 Vkladanie riadu do košov

• Spotrebič používajte len na umývanie predmetov, ktoré sú vhodné na umývanie v umývačke riadu.

• Do spotrebiča nedávajte riad vyrobený z dreva, rohoviny, hliníka, cínu a medi.

• Do spotrebiča nevkladajte predmety, ktoré môžu absorbovať vodu (špongie, handričky).

• Z riadu odstráňte väčšie zvyšky jedla a vyhoďte ich do smetného koša.

• Zvyšky pripáleného jedla na riade nechajte odmočiť.

• Duté predmety (šálky, poháre a panvice) umiestnite otvorom smerom nadol.

• Dávajte pozor, aby sa poháre navzájom nedotýkali.

• Príbor a malé predmety dajte do košíka na príbor.

• Ľahké predmety vložte do horného koša. Zabezpečte, aby sa predmety nehýbali.

• Pred spustením programu skontrolujte, či sa sprchovacie rameno môže voľne otáčať.

10.5 Pred spustením programu

Ubezpečte sa, že:

• Filtre sú čisté a správne nainštalované.

• Veko zásobníka na soľ je pevne zatvorené.

• Sprchovacie ramená nie sú upchané.

• V spotrebiči je soľ do umývačky riadu a leštidlo (pokiaľ nepoužívate kombinované umývacie tablety).

• Riad v košoch je umiestnený v správnej polohe.

• Program je vhodný pre daný typ riadu a stupeň jeho znečistenia.

• Použili ste správne množstvo umývacieho prostriedku.

10.6 Vyprázdnenie košov

1. Pred vybratím zo spotrebiča nechajte

riad vychladnúť. Horúci riad sa ľahko poškodí.

2. Vyprázdnite najprv dolný kôš a

potom horný kôš

Page 53

Po skončení programu môže

na bokoch a na dvierkach spotrebiča zostať voda.

11. OŠETROVANIE A ČISTENIE

VAROVANIE!

Pred vykonávaním údržby spotrebič vypnite a vytiahnite jeho zástrčku zo sieťovej zásuvky.

Znečistené filtre a upchané sprchovacie ramená zhoršujú výsledky umývania. Pravidelne ich kontrolujte a v prípade potreby ich vyčistite.

11.1 Čistenie filtrov

Filtračný systém sa skladá z 3 častí.

SLOVENSKY 53

2. Filter (C) vyberte z filtra (B).

3. Vyberte plochý filter (A).

4. Filtre umyte.

1. Filter (B) otočte proti smeru

hodinových ručičiek a vyberte ho.

5. Uistite sa, že v odpadovej nádrži alebo okolo jej okrajov nie sú zvyšky jedla alebo nečistôt.

6. Plochý filter dajte späť na miesto (A). Uistite sa, či ju úplne zasunutý pod 2 vodiacimi lištami.

Page 54

www.electrolux.com54

7. Namontujte filtre (B) a (C).

8. Filter (B) dajte späť do plochého filtra

(A). Otáčajte ho v smere hodinových ručičiek, kým nezacvakne.

11.2 Čistenie sprchovacích ramien

Sprchovacie ramená nevyberajte. Ak sa otvory na sprchovacích ramenách upchajú, odstráňte nečistoty špicatým predmetom.

11.3 Vonkajšie čistenie

• Spotrebič čistite vlhkou mäkkou handričkou.

• Používajte iba neutrálne saponáty.

• Nepoužívajte abrazívne prostriedky, drôtenky ani rozpúšťadlá.

11.4 Čistenie vnútra

• Spotrebič vrátane gumeného tesnenia na dvierkach opatrne vyčistite jemnou vlhkou handričkou.

• Ak pravidelne používate krátke programy, môžu sa vnútri spotrebiča usadzovať zvyšky mastnoty a vodný kameň. Ak tomu chcete zabrániť, odporúčame vám minimálne 2-krát mesačne použiť dlhý program.

POZOR!

Nesprávna poloha filtrov môže spôsobiť zlé výsledky umývania a poškodiť spotrebič.

12. RIEŠENIE PROBLÉMOV

Ak sa spotrebič nespúšťa alebo sa počas prevádzky zastaví. Skôr ako sa obrátite na autorizované servisné stredisko, uistite sa, či neviete vyriešiť problém za pomoci informácií v tabuľke.

Problém a poruchový kód

Spotrebič sa nedá zapnúť. • Uistite sa, že je zástrčka pripojená do zásuvky elek‐

Možné riešenie

trickej siete.

• Uistite sa, že poistka v poistkovej skrini nie je poško‐ dená ani vyhodená.

Pri niektorých poruchách sa na displeji zobrazí chybový kód.

Page 55

SLOVENSKY 55

Problém a poruchový kód

Program sa nespúšťa. • Uistite sa, či sú dvierka spotrebiča zatvorené.

Do spotrebiča nepriteká voda. Na displeji sa zobrazí sym‐

bol .

Spotrebič nevypustí vodu. Na displeji sa zobrazí sym‐

bol .

Zaplo sa zariadenie proti vytopeniu. Na displeji sa zobrazí sym‐

bol .

Po kontrole spotrebič vypnite a zapnite. Ak sa problém vyskytne znova, obráťte sa na autorizované servisné stredisko.

Možné riešenie

• Stlačte tlačidlo Start.

• Ak je nastavený posunutý štart, zrušte ho alebo počkajte na dokončenie odpočítavania.

• Spotrebič začal proces regenerácie zmäkčovača vo‐ dy. Proces trvá približne 5 minút.

• Uistite sa, že je otvorený vodovodný kohútik.

• Uistite sa, že je tlak pritekajúcej vody dostatočný. Príslušné informácie získate od miestneho dodávate‐ ľa vody.

• Uistite sa, že vodovodný kohútik nie je upchaný.

• Skontrolujte, či nie je upchaný filter v prívodnej hadi‐ ci.

• Uistite sa, že prívodná hadica nie je skrútená ani oh‐ nutá.

• Uistite sa, že odtokové potrubie nie je upchané.

• Uistite sa, že odtoková hadica nie je skrútená ani oh‐ nutá.

• Zatvorte vodovodný kohútik a obráťte sa na autorizo‐ vané servisné stredisko.

Pri výskyte chybových kódov, ktoré nie sú popísané v tabuľke, sa obráťte na autorizované servisné stredisko.

12.1 Výsledky umývania a sušenia nie sú uspokojivé

Problém Možné riešenie

Biele šmuhy alebo modré usadeniny na pohároch a riade.

Škvrny a zaschnuté kvapky vody na pohároch a riade.

Riad je mokrý. • Program nemá fázu sušenia alebo má fázu sušenia

• Dávkovanie leštidla je príliš vysoké. Nastavte nižšie dávkovanie leštidla.

• Množstvo umývacieho prostriedku je príliš veľké.

• Dávkovanie leštidla je príliš nízke. Nastavte vyššie dávkovanie leštidla.

• Príčinou môže byť kvalita leštidla.

s nízkou teplotou.

• Dávkovač leštidla je prázdny.

• Príčinou môže byť kvalita leštidla.

• Príčinou môže byť kvalita kombinovaných umýva‐ cích tabliet. Vyskúšajte inú značku alebo zapnite dávkovač leštidla a použite leštidlo spolu s kombi‐ novanými umývacími tabletami.

Page 56

www.electrolux.com56

Iné možné príčiny nájdete v časti „Tipy a rady“.

13. TECHNICKÉ INFORMÁCIE

Rozmery Šírka/výška/hĺbka (mm) 596 / 850 / 610

Elektrické zapojenie

Napätie (V) 220 - 240

Frekvencia (Hz) 50

Tlak pritekajúcej vody Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Prívod vody Studená alebo teplá vo‐

max. 60 °C

Kapacita Súpravy riadu 13

Spotreba energie Pohotovostný režim (W) 0.99

Spotreba energie Vypnutý režim (W) 0.10

Ďalšie hodnoty nájdete na typovom štítku.

Ak horúca voda pochádza z alternatívnych zdrojov energie (napr. zo solárnych alebo z

veterných turbín), používajte prívod horúcej vody, aby ste znížili spotrebu energie.

14. OCHRANA ŽIVOTNÉHO PROSTREDIA

Recyklujte materiály so symbolom . Obal hoďte do príslušných kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené

symbolom spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.

Page 57

SLOVENSKY 57

Page 58

www.electrolux.com58

Page 59

SLOVENSKY 59

Page 60

www.electrolux.com/shop

117899090-A-122014
