ELECTROLUX ESF66811X User Manual

gebruiksaanwijzing

notice d'utilisation

benutzerinformation

user manual

Afwasmachine

Lave-vaisselle

Geschirrspüler

Dishwasher

ESF 66811

2 electrolux

Electrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

Inhoud

Veiligheidsinformatie 2
Beschrijving van het product 4
Bedieningspaneel 5
Het eerste gebruik 7
De waterontharder instellen 7
Gebruik van zout voor de vaatwasser 8

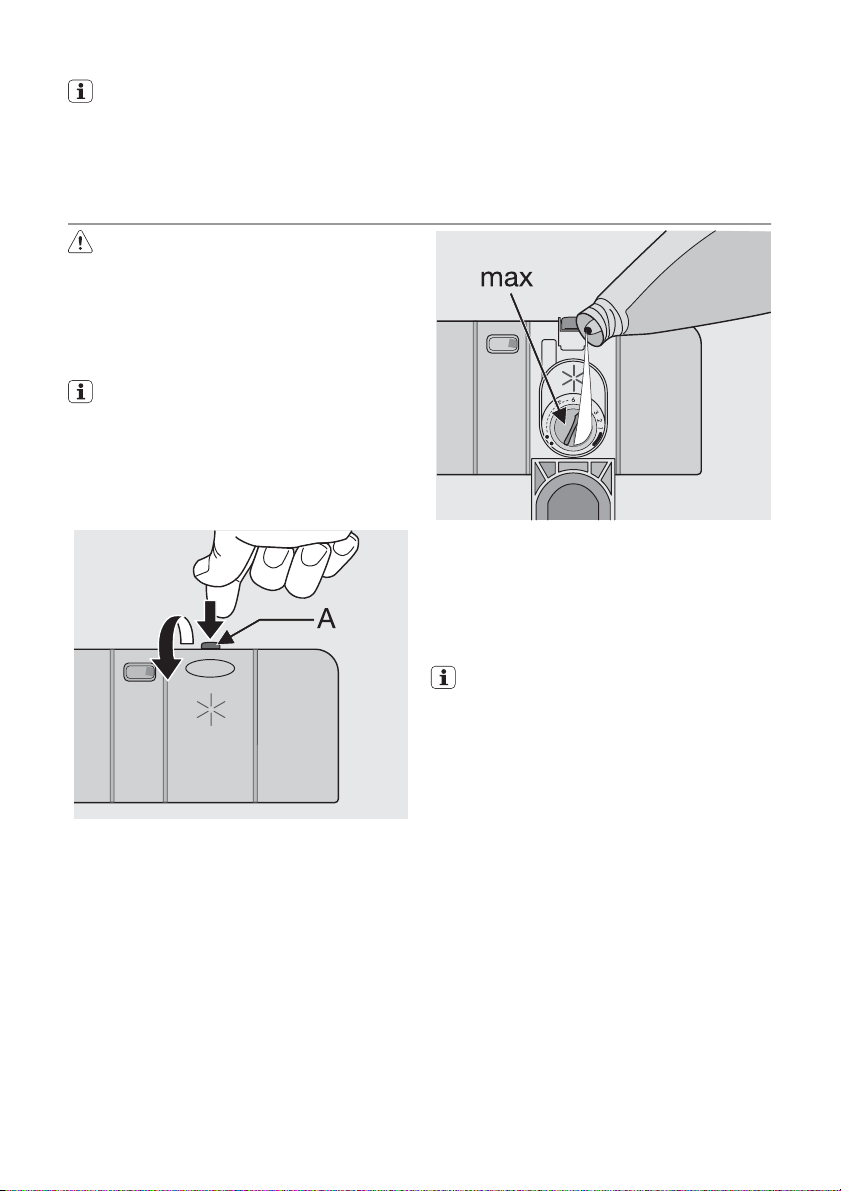

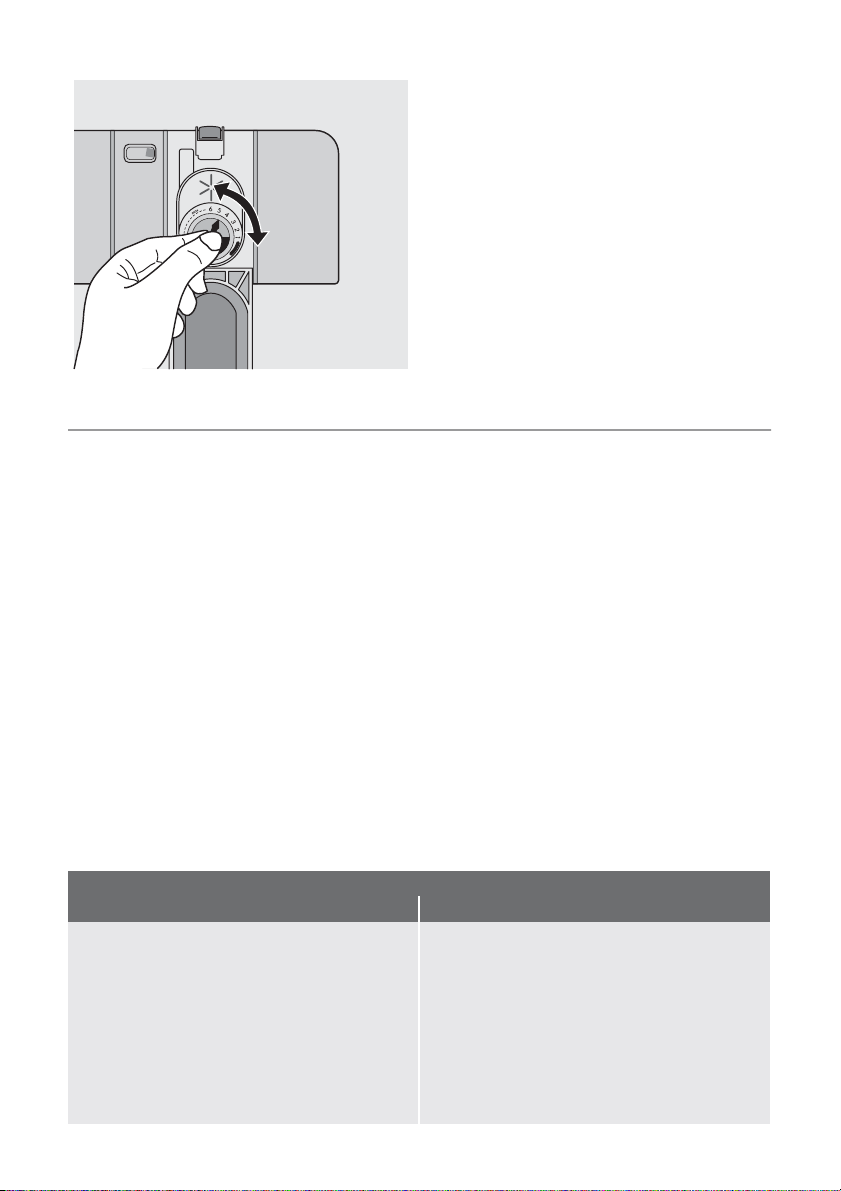

Gebruik van glansspoelmiddel 9
Dagelijks gebruik 10

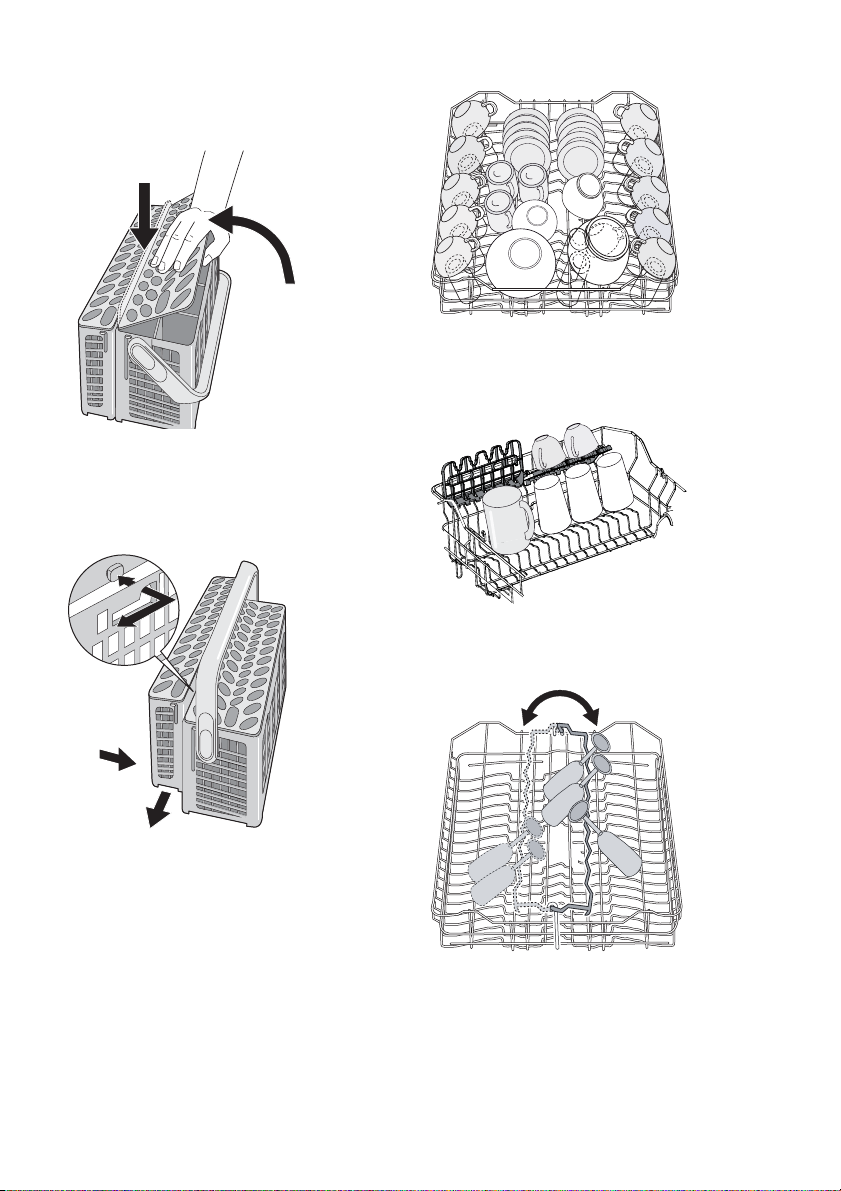

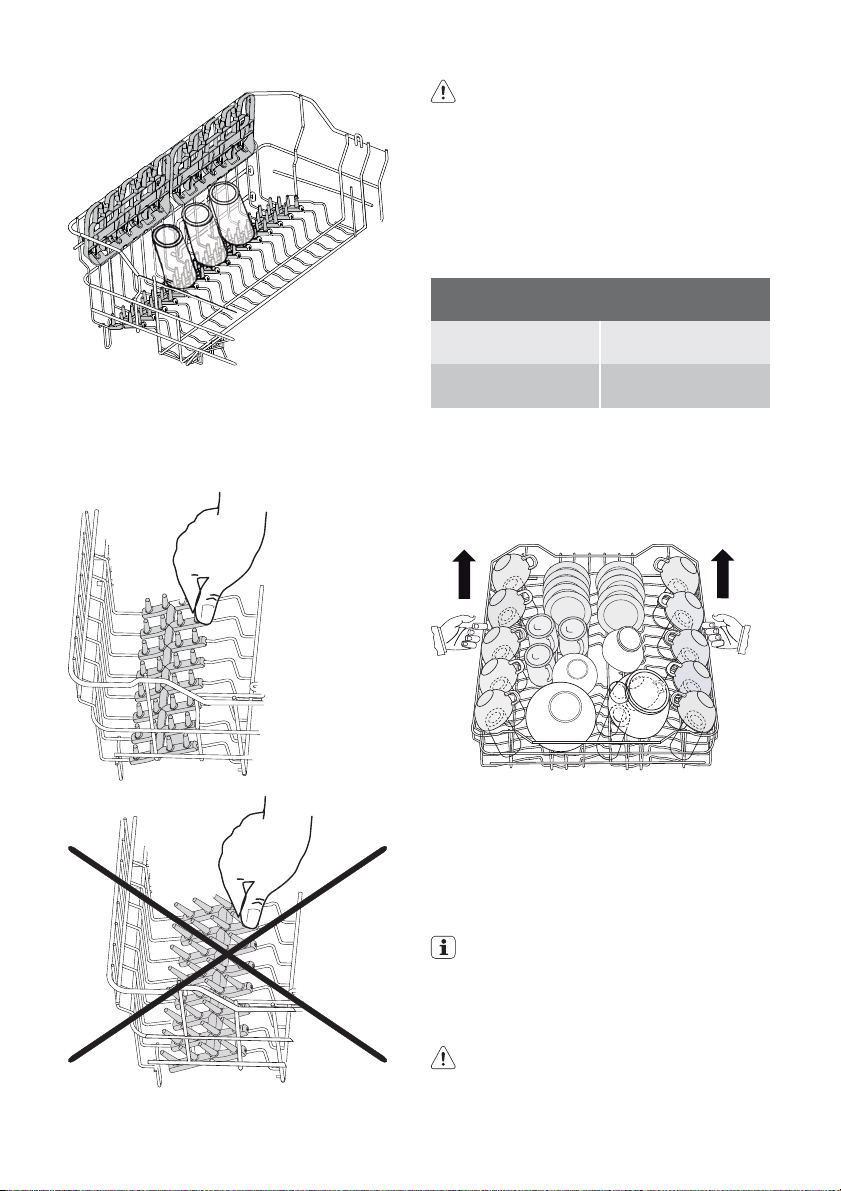

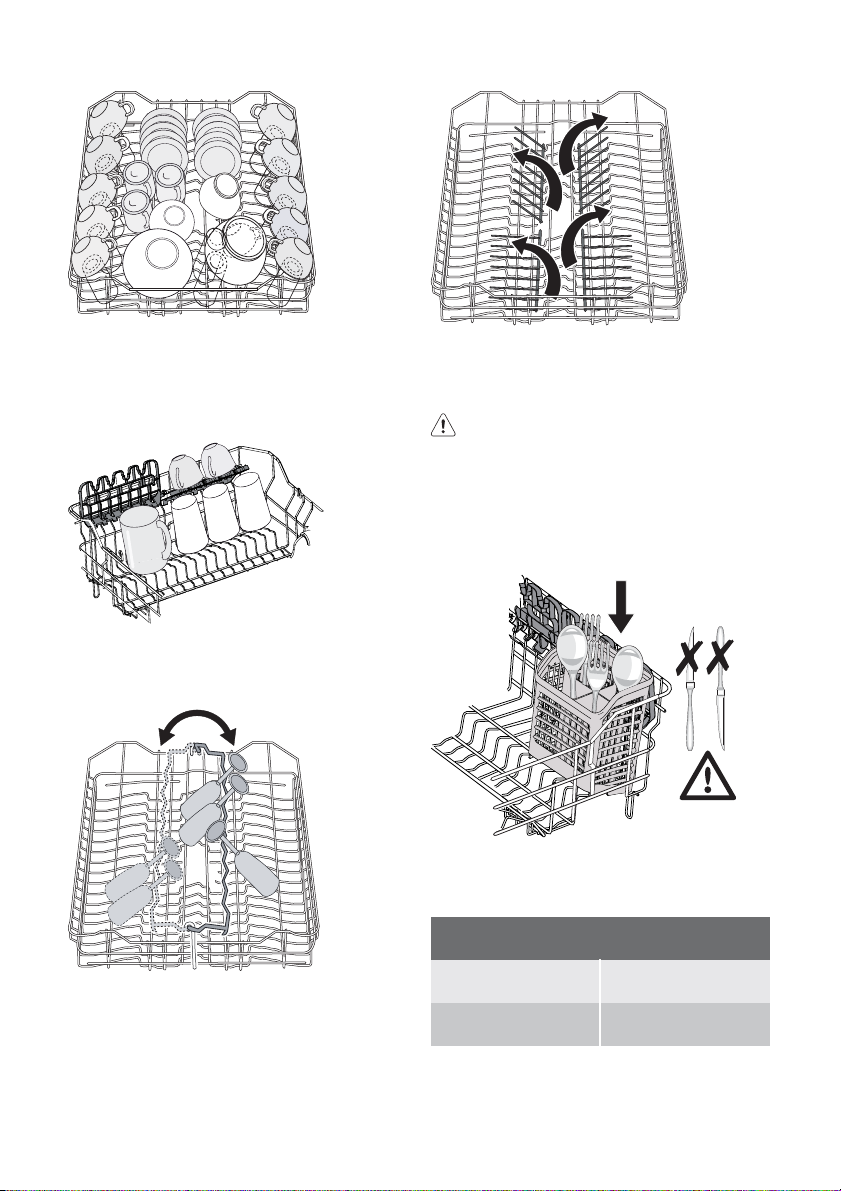

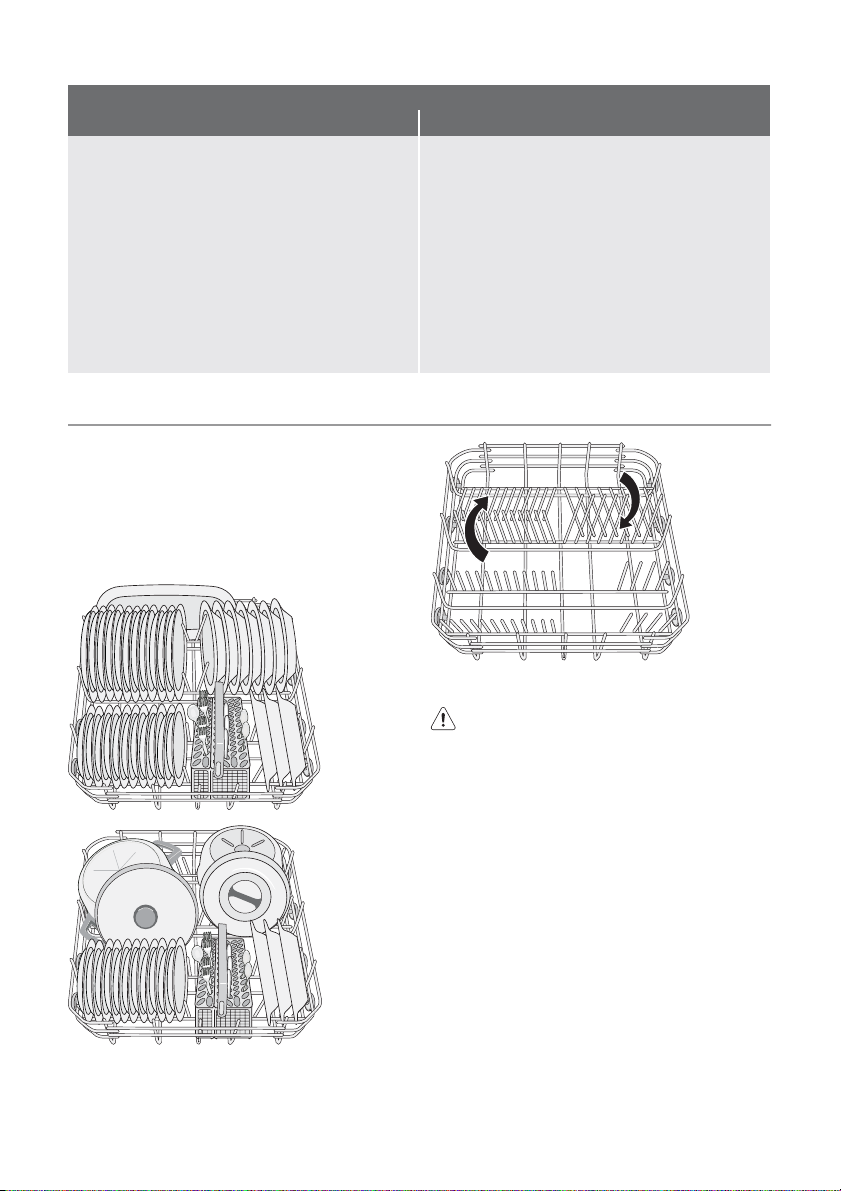

De vaatwasser inruimen 11
Gebruik van vaatwasmiddelen 15
De Multi-tabfunctie 16
Een wasprogramma selecteren en starten

Wijzigingen voorbehouden

De vaatwasser uitruimen 17
Wasprogramma's 18
Onderhoud en reiniging 19
Problemen oplossen 20
Technische gegevens 22
Aanwijzingen voor testinstituten 22

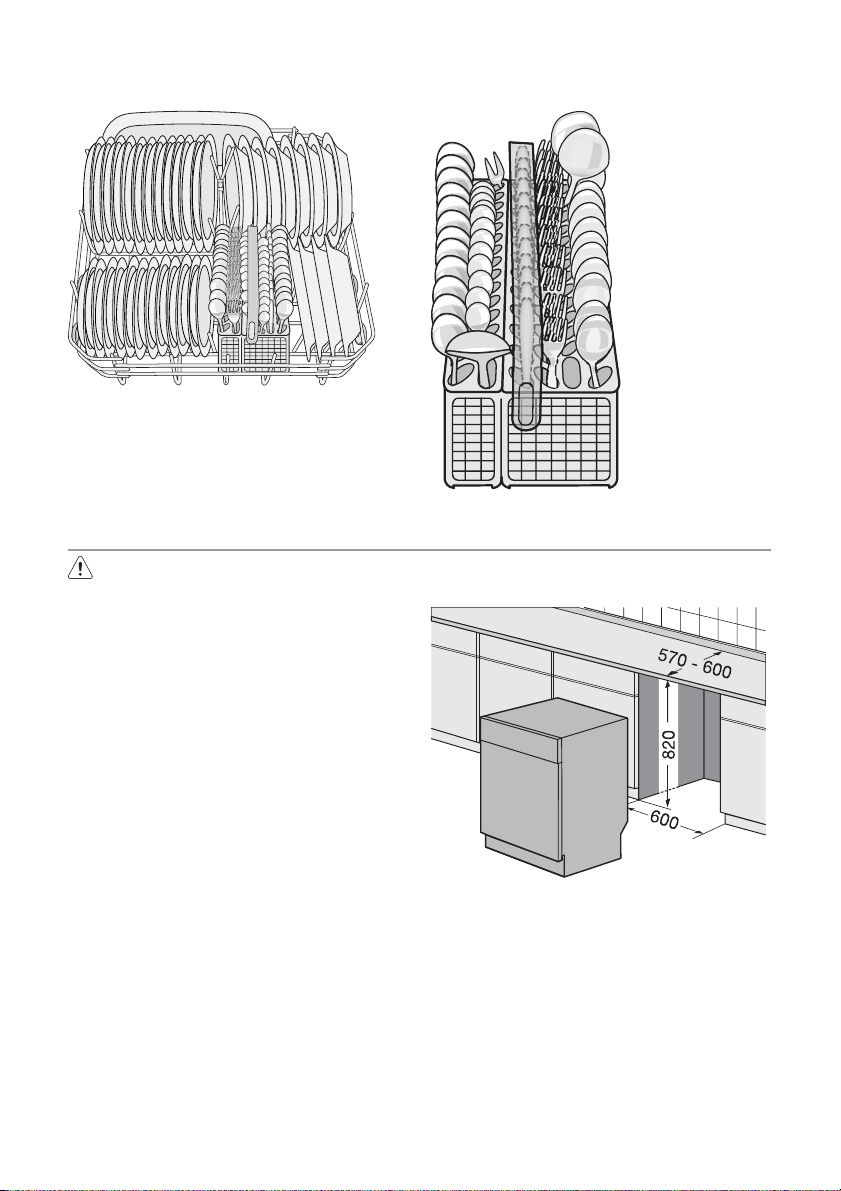

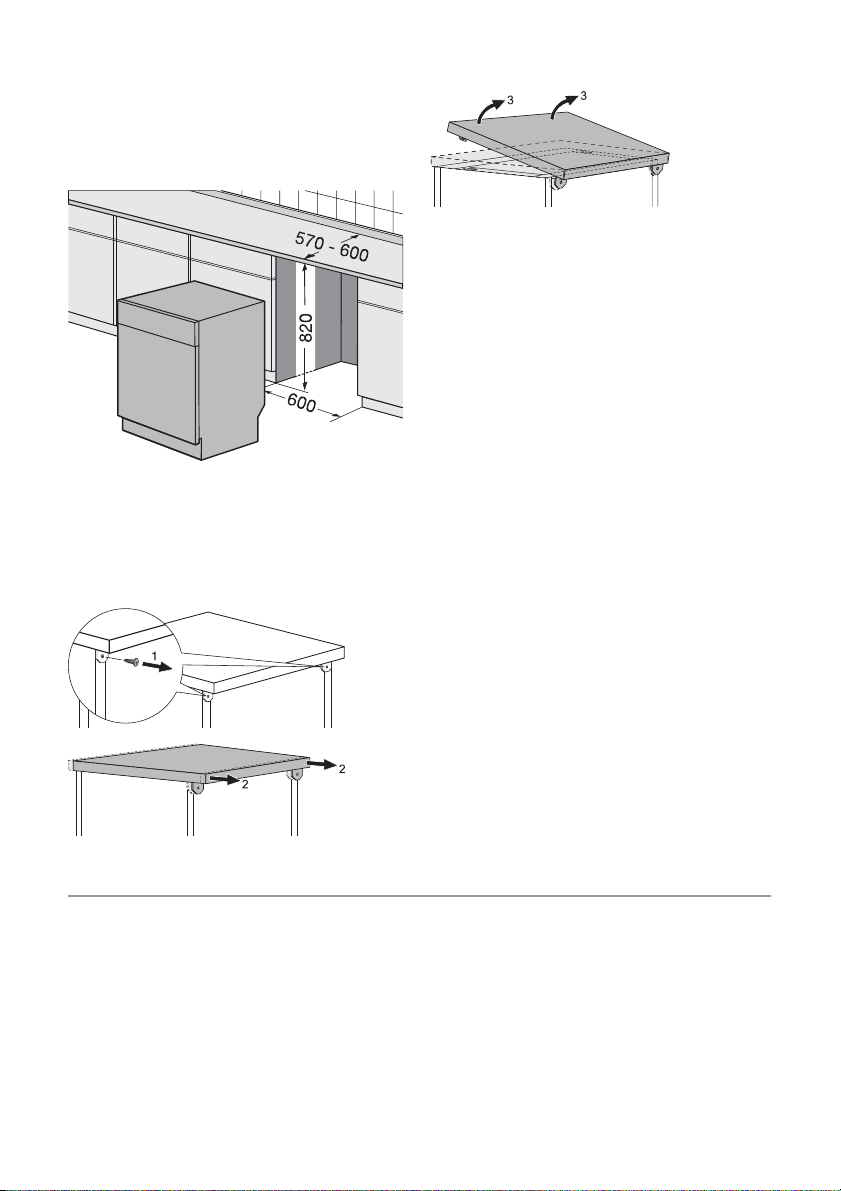

Montage 23

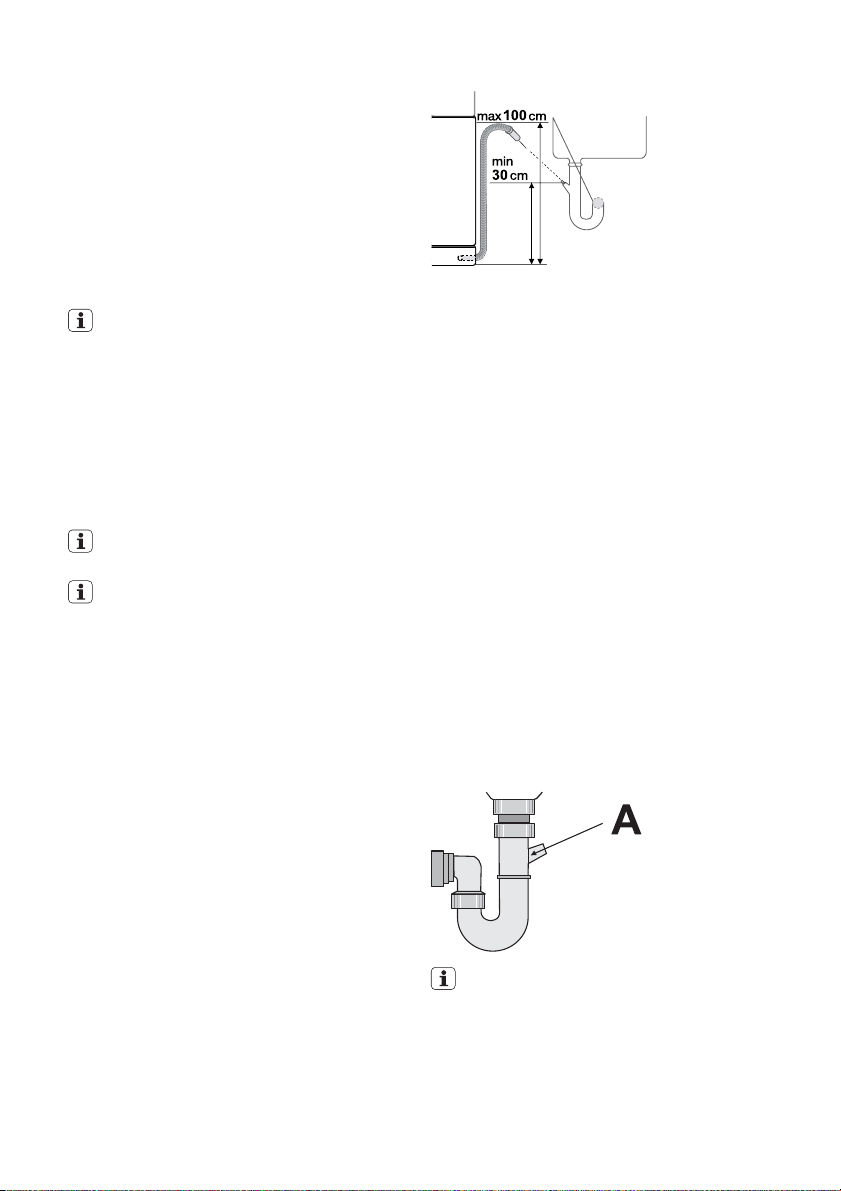

Aansluiting aan de waterleiding 24
Aansluiting aan het elektriciteitsnet 25
Milieubescherming 26

16

Veiligheidsinformatie

In het belang van uw veiligheid en om
een correct gebruik te kunnen waarbor­gen is het van belang dat u, alvorens het
apparaat te installeren en in gebruik te
nemen, deze gebruiksaanwijzing, inclu­sief de tips en waarschuwingen, grondig
doorleest. Om onnodige vergissingen en
ongevallen te voorkomen is het belang­rijk ervoor te zorgen dat alle mensen die
het apparaat gebruiken, volledig bekend
zijn met de werking ervan en de veilig­heidsvoorzieningen. Bewaar deze in­structies en zorg ervoor dat zij bij het ap­paraat blijven als het wordt verplaatst of
verkocht, zodat iedereen die het appa­raat gedurende zijn hele levensduur ge­bruikt, naar behoren is geïnformeerd
over het gebruik en de veiligheid van het
apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld
voor het reinigen van huishoudelijke ge­bruiksvoorwerpen die geschikt zijn voor
reiniging in een afwasmachine.

• Doe geen oplosmiddelen in de afwasma­chine. Dit kan een explosie veroorzaken.

• Messen en andere voorwerpen met scher­pe punten moeten met de punt naar be-

neden in de bestekmand worden ge­plaatst of horizontaal in het bovenrek wor­den gelegd.

• Gebruik alleen producten (afwasmiddel,
zout en glansmiddel) die geschikt zijn voor
afwasmachines.

• Open de deur niet als het apparaat in
werking is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasma­chine voordat het afwasprogramma is af­gelopen.

• Trek na het gebruik de stekker uit het stop­contact en draai de waterkraan dicht.

• Dit product mag alleen worden onderhou­den door een daartoe bevoegde service­monteur en er dient alleen gebruik te wor­den gemaakt van originele reserveonder­delen.

• Onder geen voorwaarde moet u proberen
de afwasmachine zelf te repareren. Repa­raties die worden uitgevoerd door onerva­ren personen veroorzaken letsel of storin­gen. Neem contact op met onze service­afdeling. Sta te allen tijde op het gebruik
van originele reserveonderdelen.

electrolux 3

Algemene veiligheid

• Afwasmiddelen kunnen chemische brand­wonden veroorzaken aan de ogen, de
mond en de keel. Deze kunnen levensbe­dreigend zijn! Houd u aan de veiligheids­instructies van de afwasmiddelfabrikant.

• Het water in uw afwasmachine is geen
drinkwater. Resten van afwasmiddel kun­nen nog in de machine aanwezig zijn.

• Zorg ervoor dat de deur van de afwasma­chine altijd gesloten is als het apparaat niet
wordt in- of uitgeruimd. Zo voorkomt u dat
iemand over de open deur struikelt en zich
bezeert.

• Ga niet op de open deur zitten of staan.

De veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door
volwassenen. Laat kinderen de afwasma­chine niet zonder toezicht gebruiken.

• Houd alle verpakkingsmateriaal buiten het
bereik van kinderen. Gevaar voor verstik­king.

• Bewaar alle afwasmiddelen op een veilige
plaats buiten het bereik van kinderen.

• Houd kinderen uit de buurt van de afwas­machine als de deur open staat.

Installatie

• Controleer uw afwasmachine op eventuele
transportschade. Sluit nooit een bescha­digde machine aan. Neem contact op met

uw leverancier als de machine beschadigd
is.

• Alle verpakkingsmaterialen moeten verwij­derd worden voordat u het apparaat in ge­bruik neemt.

• Alle elektrische en loodgieterswerkzaam­heden die nodig zijn voor de installatie van
dit apparaat moeten worden uitgevoerd
door een gekwalificeerd en competent
persoon.

• Om veiligheidsredenen is het gevaarlijk wij­zigingen aan te brengen in de specificaties
of dit product op enigerlei wijze te modifi­ceren.

• Gebruik de afwasmachine nooit als het
aansluitsnoer of de waterslangen bescha­digd zijn; of als het bedieningspaneel, het
werkblad of de plint zodanig beschadigd
zijn dat het inwendige van de machine vrij
toegankelijk is. Raadpleeg onze service­afdeling om gevaarlijke situaties te voor­komen.

• In de behuizing van de afwasmachine mo­gen geen gaten worden geboord ter voor­koming van schade aan hydraulische en
elektrische onderdelen.

Waarschuwing! Voor de aansluiting
van elektriciteit en water dienen de
instructies in de desbetreffende
paragrafen nauwgezet te worden
opgevolgd.

4 electrolux

Beschrijving van het product

1 Bovenrek
2 Aanpassen van de instelling van de wa-

terhardheid

3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje

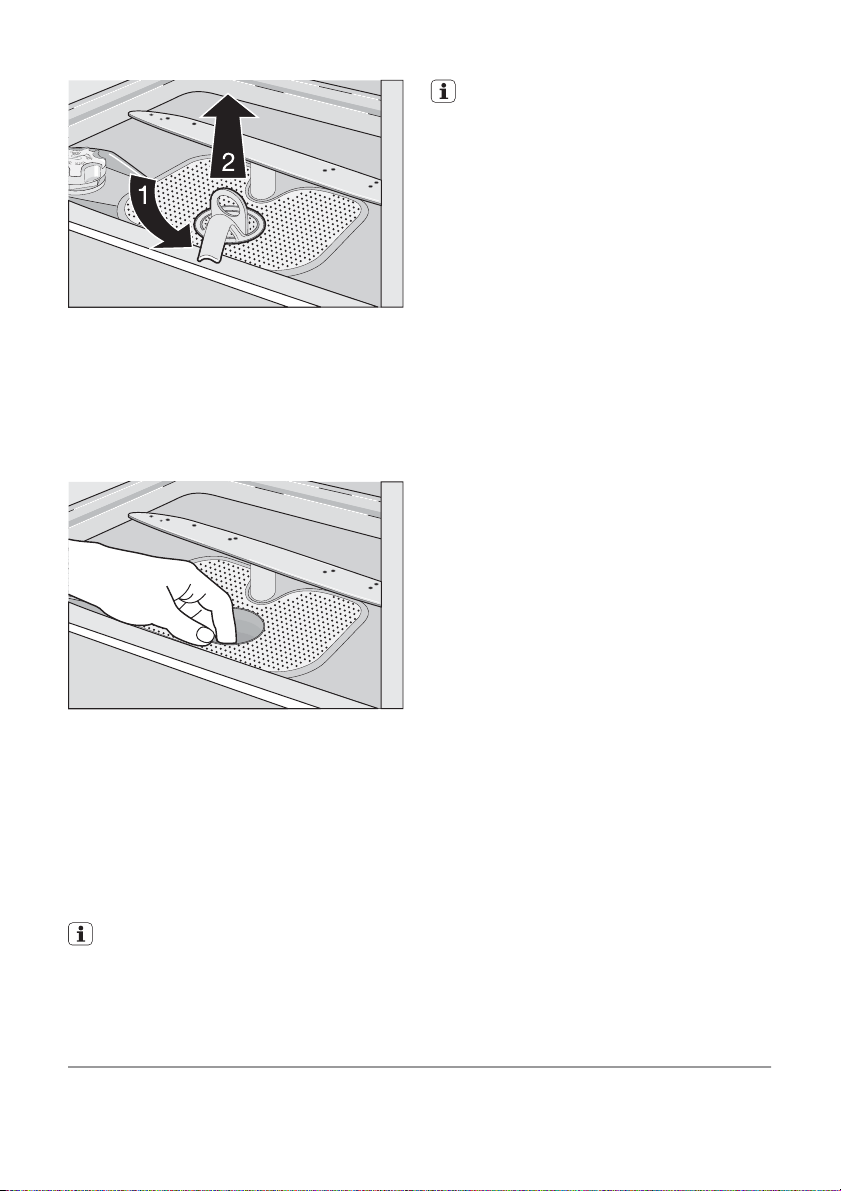

7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

10 Bovenblad

Deze afwasautomaat is in de spoelruim­te voorzien van een lamp die aan- en uit­gaat met het openen en sluiten van de
deur van het apparaat.
Binnenverlichting voorzien van KLASSE
1 led-lamp, overeenkomstig EN
60825-1: 1994 + A1:2002 + A2:2001.
Raadpleeg de service-afdeling als de
lamp moet worden vervangen.

Bedieningspaneel

electrolux 5

1. Aan/uit toets

2. Digitaal display

3. Programmakeuzetoetsen

4. Toets uitgestelde start (Delay)

5. Controlelampjes

6. Functietoetsen

7. Weergave programmavoortgang

Controlelampjes

Zout Gaat branden als het speciale zout op is.

Glansmiddel Gaat branden als het glansmiddel op is.

Multitab-functie Geeft het activeren/deactiveren aan van de 'Mul-

Digitaal display

Het display geeft aan:

• op welke stand de waterontharder is inge­steld,

• de geschatte resterende tijd van het lo­pende programma,

• inschakelen/uitschakelen van de glans-

titab-functie' (zie 'Multitab-functie').

• het einde van een afwasprogramma (op
het display verschijnt een nul),

• het aftellen van de uitgestelde start,

• de foutcodes betreffende een storing van
het apparaat,

• als de geluidssignalen in-/uitgeschakeld
zijn.

middeldosering (ALLEEN wanneer de
"Multitab-functie" actief is),

6 electrolux

Functietoetsen

De volgende functies kunnen met behulp van
deze toetsen worden geprogrammeerd:

• het instellen van het niveau van de water­ontharder,

• een afwasprogramma of een lopende uit­gestelde start annuleren,

• activering/deactivering van de Multi-tab­functie,

• de glansmiddeldosering in- of uitschake­len wanneer de Multi-tab-functie actief is,

• geluidssignalen inschakelen/uitschakelen.

Weergave programmavoortgang

De weergave programmavoortgang is
onderverdeeld in 5 LED-lampjes en geeft het
volgende aan:

1. Als het apparaat wordt ingeschakeld.

Druk op de aan-/uit-toets, alle 5 LED­lampjes gaan met blauw licht branden.

2. De voortgang van het afwasprogramma.

Zodra het programma start, gaat het eer­ste lampje aan. De andere lampjes gaan
aan naarmate het afwasprogramma ver­strijkt. (De lampjes gaan van links naar
rechts aan).

3. Einde van het afwasprogramma. Alle 5

LED-lampjes branden met groen licht.

4. Een storing van het apparaat. Alle 5 LED-

lampjes knipperen met blauw licht.

Instelling

Druk op de aan-/uit-toets.
Het apparaat staat in de instelmodus:

•

ALLE controlelampjes van de program­matoetsen branden.

•De weergave programmavoortgang
brandt volledig met blauw licht.

Vergeet nooit dat bij het uitvoeren van
handelingen zoals:
– het selecteren van een afwaspro-

gramma,

– het instellen van het niveau van de wa-

terontharder,

– het in-/uitschakelen van de glansmid-

deldosering,

– het in- of uitschakelen van de geluids-

signalen,
het apparaat in de instelmodus MOET
staan.

Druk op de aan-/uit-toets.
Het laatst uitgevoerde of geselecteerde pro­gramma nog steeds ingesteld, als:

• slechts een controlelampje van een pro­grammatoets brandt.

•De weergave programmavoortgang
brandt gedeeltelijk met blauw licht.
Om in dit geval terug te keren naar de in­stelmodus moet het programma worden
geannuleerd.

Een ingesteld programma of een lopend
programma annuleren

Houdt tegelijkertijd de twee functietoetsen
B enC ingedrukt, totdat alle controlelampjes
van de programmatoetsen gaan branden en
de weergave programmavoortgang vol­ledig met blauw licht brandt. Het programma
is geannuleerd en de machine bevindt zich
nu in de instelmodus.

Geluidssignalen

De geluidssignalen zijn bedoeld om aan te
geven welke handelingen de afwasmachine
aan het uitvoeren is:
– het instellen van de waterontharder,
– einde van het afwasprogramma,
– melden van een alarm als gevolg van sto-

ring van de machine.

Fabrieksinstelling: geluidssignalen inge­schakeld
De geluidssignalen kunnen worden uit­geschakeld.

In- en uitschakelen van de
geluidssignalen

1. Druk op de aan-/uit-toets. De afwasma-

chine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, tot de lampjes van de func­tietoetsen A, B en C beginnen te knippe-
ren.

3. Druk op functietoets C, de lampjes van

de functietoetsen A en B gaan uit, terwijl
het lampje van functietoets C blijft knip­peren. In het display ziet u het huidige ni­veau.

Geluidssignalen uitgeschakeld

Geluidssignalen ingeschakeld

4. Om de instelling te wijzigen, nogmaals op

functietoets C drukken; het display geeft
de nieuwe instelling weer.

5. Om de handeling in het geheugen op te

slaan, de afwasmachine uitschakelen.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik
neemt:

• Zorg ervoor dat de elektrische aansluiting
en de wateraansluiting voldoen aan de in­stallatie-instructies

• Verwijder alle verpakkingsmaterialen uit
het inwendige van de machine

• De waterontharder instellen

• Giet 1 liter water in het zoutreservoir en vul
het reservoir vervolgens met regenereer­zout

• Vul het glansmiddeldoseerbakje

Als u gebruik wilt maken van ge­combineerde afwasmiddelblokjes
zoals: ''3 in 1'', ''4 in 1'', ''5 in 1'' enz...
dient u de Multi-tab-functie in te
stellen. (Zie ''Multi-tab-functie'').

De waterontharder instellen

De afwasmachine is uitgerust met een wa­terontharder die is ontworpen om mineralen
en zouten uit het leidingwater te verwijderen
die een schadelijk of negatief effect zouden
hebben op de werking van het apparaat.
Hoe hoger het gehalte van deze mineralen en
zouten is, des te harder is het water. De
hardheid van water wordt gemeten in equi­valente eenheden, Duitse hardheid (°dH),
Franse hardheid (°TH) en mmol/l (millimol per
liter - internationale eenheid voor de hardheid
van water).

Waterhardheid

°dH °TH mmol/l handmatig elektronisch

51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 ja
43 - 50 76 - 90 7,6 - 9,0 2 niveau 9 ja
37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 ja
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 ja
23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 ja
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 ja
15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 ja
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 ja

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 ja

< 4 < 7 < 0,7 1 niveau 1 nee

Handmatig instellen

De afwasmachine wordt in de fabriek in­gesteld op stand 2.

1. Open de deur van de afwasmachine.

2. Neem het onderrek uit de afwasmachine.

3. Zet de waterhardheidstoets in stand 1 of

2 (zie tabel).

De ontharder moet worden ingesteld in over­eenstemming met de hardheid van het water
in uw omgeving. Uw waterleidingbedrijf kan
u informeren over de hardheid van het water
in uw woonplaats.

De waterontharder moet op beide ma­nieren worden ingesteld: handmatig,
met behulp van de waterhardheidstoets
en elektronisch.

Aanpassen van de waterhardheidsin-

stelling

4. Plaats het onderrek terug.

electrolux 7

Ge-

bruik

van

zout

8 electrolux

Elektronisch instellen

De afwasmachine is in de fabriek inge­steld op stand 5.

1. Druk op de aan/uit toets. De afwasma-

chine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, tot de lampjes van de func­tietoetsen A, B en C beginnen te knippe­ren.

3. Druk op functietoets A, de lampjes van de

functietoetsen B en C gaan uit, terwijl het
lampje van functietoets A blijft knipperen.
Op het digitale display verschijnt het hui-

4. Druk op functietoets A om het niveau te

5. Schakel om de bewerking vast te leggen

Gebruik van zout voor de vaatwasser

Waarschuwing!

dige niveau en er klinkt een reeks geluids­signalen.

Voorbeelden:

display, 5 onderbroken geluidssig­nalen, pauze,
geluidssignalen, pauze, enz... = niveau 5

display, 10 onderbroken geluidssig­nalen, pauze,
ken geluidssignalen, pauze, enz... = ni­veau 10

wijzigen. Elke keer dat deze toets wordt
ingedrukt, wordt het niveau gewijzigd.
(Zie de tabel voor de selectie van het nieu­we niveau).
Voorbeelden: als het huidige niveau 5 is,
wordt door functietoets A één keer in te
drukken, niveau 6 geselecteerd. als het
huidige niveau 10 is, wordt door toets A
één keer in te drukken, niveau 1 geselec­teerd.

de afwasmachine uit door op de aan/uit
toets te drukken.

display, 5 onderbroken

display, 10 onderbro-

Gebruik alleen zout dat specifiek is bestemd
voor gebruik in afwasmachines. Alle andere
soorten zout die niet specifiek zijn ontwikkeld
voor gebruik in een afwasmachine, in het bij­zonder tafelzout, zullen schade toebrengen
aan de waterontharder. Vul alleen zout bij
vlak voordat u een van de volledige afwas­programma's gaat starten. Hiermee wordt
voorkomen dat gemorste zoutkorrels of zout
water enige tijd op de bodem van de machi­ne achterblijven, hetgeen corrosie kan ver­oorzaken.

Vullen:

1. Open de deur, neem het onderrek uit de
machine en schroef het deksel van het
zoutreservoir los door het tegen de wij­zers van de klok in te draaien.

2. Giet 1 liter water in het reservoir (dit is

alleen nodig als de machine de eerste
keer met zout wordt gevuld) .

3. Giet met behulp van de bijgeleverde
trechter zout in het reservoir totdat het vol
is.

4. Plaats het deksel terug en zorg er voor
dat er geen zoutresten achterblijven op
de schroefdraad of op de pakking.

5. Draai het deksel goed vast door het met
de klok mee te draaien tot de aanslag (u
hoort een klik).

Maak u geen zorgen als er bij het vullen
met zout water uit de vulopening
stroomt, dit is heel normaal.

electrolux 9

Het zoutcontrolelampje op het be­dieningspaneel kan 2-6 uur blijven
branden nadat het zout is bijgevuld,
ervan uitgaande dat de afwasmachi­ne ingeschakeld blijft. Als u gebruik

Gebruik van glansspoelmiddel

Waarschuwing! Gebruik alleen
merkglansmiddelen voor
afwasmachines.
Vul het glansmiddeldoseerbakje nooit
met andere middelen (bijv. afwasmachi­nereinigingsmiddel, vloeibaar afwasmid­del). Dit zou het apparaat beschadigen.

Glansmiddel zorgt ervoor dat het ser­viesgoed grondig wordt gespoeld en vrij
van vlekken en strepen opdroogt.
Glansmiddel wordt tijdens de laatste
keer spoelen automatisch gedoseerd.

1. Open het reservoir door op de ontgren­delknop (A) te drukken.

2. Giet glansmiddel in het reservoir. Het
maximale vulniveau wordt aangegeven
door "max".

maakt van zout dat minder snel op­lost, kan dit nog langer duren. De
werking van de machine wordt hier­door niet beïnvloed.

Het doseerbakje bevat ongeveer 110 ml
glansmiddel, voldoende voor tussen de
16 en 40 afwascycli, afhankelijk van de
ingestelde dosering.

3. Zorg ervoor dat het deksel na het vullen
goed wordt gesloten.

Neem eventueel bij het vullen gemorst
glansmiddel op met een absorberende
doek om de volgende keer als u een
programma draait buitensporige
schuimvorming te voorkomen.

Stel de dosering van het glansmiddel in over­eenstemming met de bereikte eind- en
droogresultaten in met behulp van de 6-stan­denschakelaar (stand 1 minimumdosering,
stand 6 maximumdosering).
De dosering wordt in de fabriek ingesteld op
stand 4.
Verhoog de dosering als er na afloop van het
programma waterdruppels of kalkvlekken op
het serviesgoed achterblijven.
Verlaag de dosering als er kleverige witach­tige strepen op het serviesgoed achterblijven
of een blauwzweem op glaswerk of op de
lemmeten van messen.

10 electrolux

Dagelijks gebruik

• Controleer of het nodig is regenereerzout
of glansmiddel bij te vullen.

• Plaats bestek en serviesgoed in de afwas­machine.

• Afwasmiddel doseren.

• Selecteer een programma dat geschikt is
voor het bestek en het serviesgoed.

• Start het afwasprogramma.

Handige aanwijzingen en tips

Sponzen, huishoudtextiel en voorwerpen die
water kunnen absorberen mogen niet in de
afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine
plaatst, dient u:
– alle voedselresten en rommel te verwij-

deren.

– Laat aangebakken etensresten in pan-

nen eerst inweken

• Let bij het plaatsen van serviesgoed en be­stek op de volgende punten:
– Borden en bestek mogen de draaibe-

weging van de sproeiarmen niet belem­meren.

– Plaats holle voorwerpen zoals kopjes,

glazen, pannen, enz. met de opening
naar beneden zodat ze niet vol water lo­pen.

– Borden en bestek mogen niet in elkaar

liggen of elkaar bedekken.

– Zorg er ter voorkoming van schade aan

glaswerk voor dat glazen elkaar niet ra­ken.

– Leg kleine voorwerpen in de bestek-

mand.

• Voorwerpen van kunststof en pannen met
teflon hebben de neiging waterdruppels
vast te houden; deze voorwerpen drogen
niet zo goed als voorwerpen van porselein
en staal.

• Lichte voorwerpen (kunststofbakjes enz.)
moeten in het bovenrek worden geplaatst
en zo worden neergezet dat ze niet kunnen
bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of pa­relmoeren handgrepen.

• voorwerpen van kunststof die niet hittebesten­dig zijn.

• ouder bestek met gelijmde onderdelen die niet
hittebestendig zijn.

• gelijmd bestek of gelijmde borden.

• tinnen of koperen voorwerpen.

• glaswerk van loodkristal.

• gemakkelijk roestende stalen voorwerpen.

• houten schotels.

• voorwerpen gemaakt van synthetische vezels.

De vaatwasser inruimen

Het onderrek

Het onderrek is geschikt voor steelpannen,
deksels, borden, slakommen, bestek, enz.
Dekschalen en grote deksels moeten langs
de rand van het rek worden gerangschikt om
te garanderen dat de sproeiarmen vrij kun­nen draaien.

electrolux 11

• Reinig aardewerk alleen in de afwasmachine als
het door de fabrikant specifiek wordt geken­merkt als afwasmachinebestendig.

• Geglazuurde dessins kunnen vervagen als ze
vaak in de afwasmachine gewassen worden.

• Zilveren en aluminium hebben de neiging om
tijdens het reinigen te verkleuren: Etensresten,
bijv. eiwit, eierdooier en mosterd, veroorzaken
op zilver vaak verkleuring en vlekken. Verwijder
etensresten dan ook onmiddellijk van zilver, als
dit niet meteen na gebruik wordt afgewassen.

U kunt de rijen met punten in het onderrek
gemakkelijk laten zakken om ruimte te ma­ken voor potten, pannen en schalen.

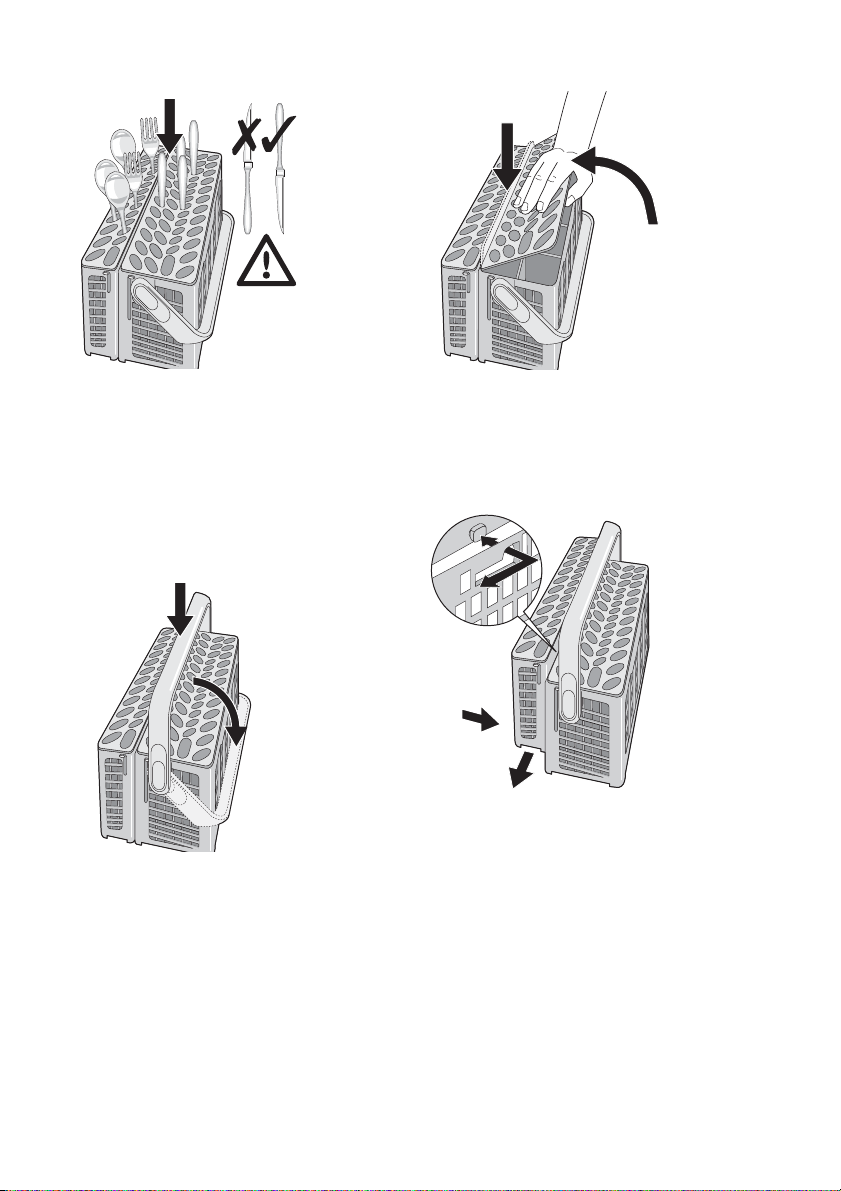

De bestekmand

Rechtop geplaatste lange messen zijn
een potentieel gevaar. Lang en/of
scherp snijgereedschap zoals
bijvoorbeeld vleesmessen moeten
horizontaal in het bovenrek worden
gelegd. Pas op bij het plaatsen of
uitnemen van scherpe voorwerpen zoals
messen.

Plaats vorken en lepels in de uitneembare
bestekmand met de handgrepen naar bene­den en messen met de handvatten naar bo­ven gericht.

12 electrolux

Als de handgrepen onder de bestekmand
uitsteken en de onderste sproeiarm in zijn
beweging belemmeren, dient het bestek met
de handgrepen omhoog te worden ge­plaatst.
Meng lepels met ander bestek om te voor­komen dat zij aan elkaar kleven.
Om het vullen van de bestekmand te verge­makkelijken, het handvat van de bestek­mand omlaag duwen.

Voor de beste resultaten adviseren wij u ge­bruik te maken van het bestekrooster.
Als de omvang en de afmetingen van het be­stek gebruik van de roosters in de weg staan,
kunnen deze gemakkelijk worden wegge­klapt.

De bestekmand bestaat uit twee delen die
kunnen worden gescheiden voor meer flexi­biliteit bij het laden van het serviesgoed.
Schuif om de twee delen te scheiden, beide
delen horizontaal in tegengestelde richting en
trek ze uit elkaar.

Ga voor het koppelen van beide delen in om­gekeerde volgorde te werk.

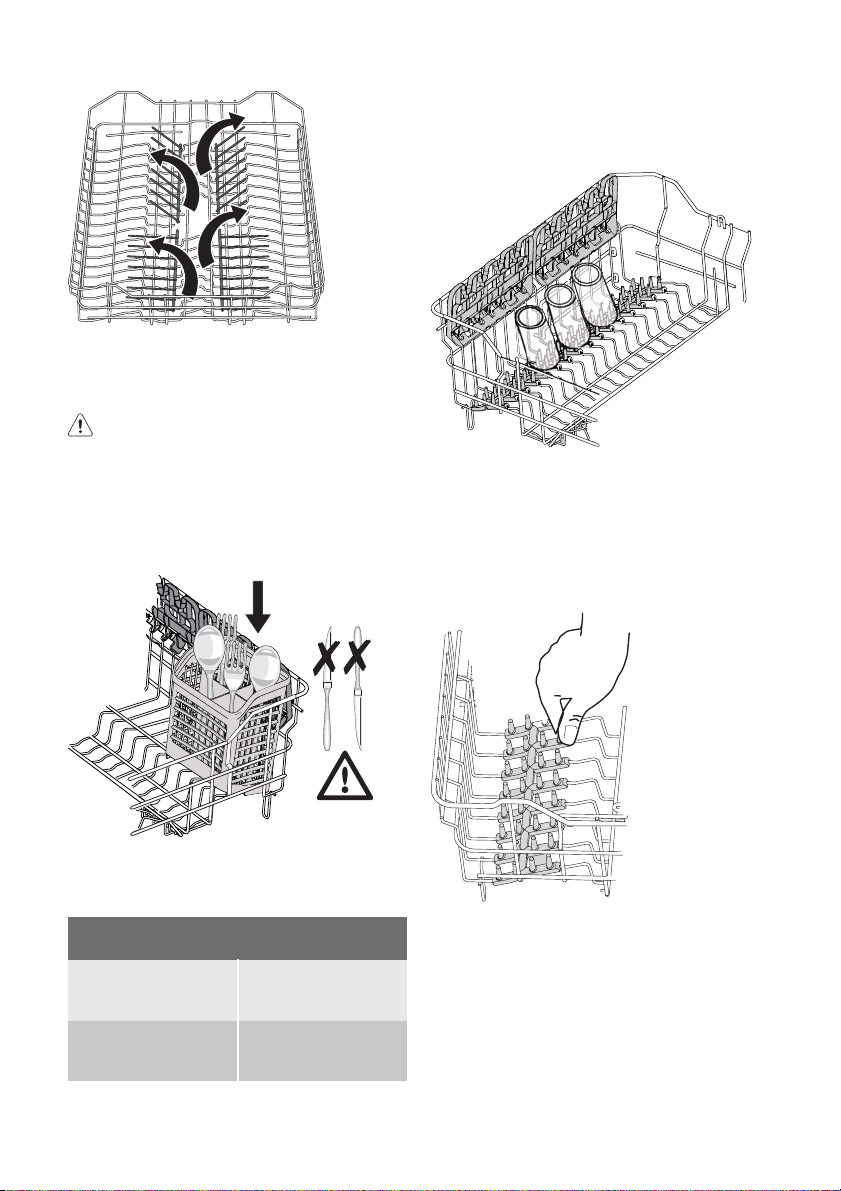

Bovenrek

Het bovenrek is geschikt voor schotels, kom­men, kopjes, glazen, potten en deksels.
Plaats voorwerpen zo op en onder de kop­jesrekken dat het water alle oppervlakken
kan bereiken.

electrolux 13

Glazen met een lange voet kunnen onder­steboven in de kopjesrekken worden ge­plaatst.
Voor hogere voorwerpen kunnen de kopjes­rekken worden opgeklapt.

Voor glazen met een lange voet (al naar ge­lang grootte en afmeting), kan de glazenhou­der in de linker- of rechterpositie worden ge­plaatst.

De middenrijen met punten kunt u gemak­kelijk laten zakken voor meer flexibiliteit bij het
laden.

Mini bestekmandje

Het bovenrek is voorzien van een mini be­stekmandje.

Let op! ZET NOOIT MESSEN IN HET
MINI BESTEKMANDJE. HIERDOOR
VOORKOMT U SCHADE AAN HET
APPARAAT.

Het mini bestekmandje mag alleen in het
voorste deel van het bovenrek geplaatst wor­den, aan de linker- of rechterkant.

De afmetingen van het bestek hangen af van
de plaats van het bovenrek. Raadpleeg de
volgende tabel.

Afmetingen bestek voor het mini bestek-

Bovenrek in hoge
stand

Bovenrek in lage stand maximaal 20 cm

mandje

maximaal 15 cm

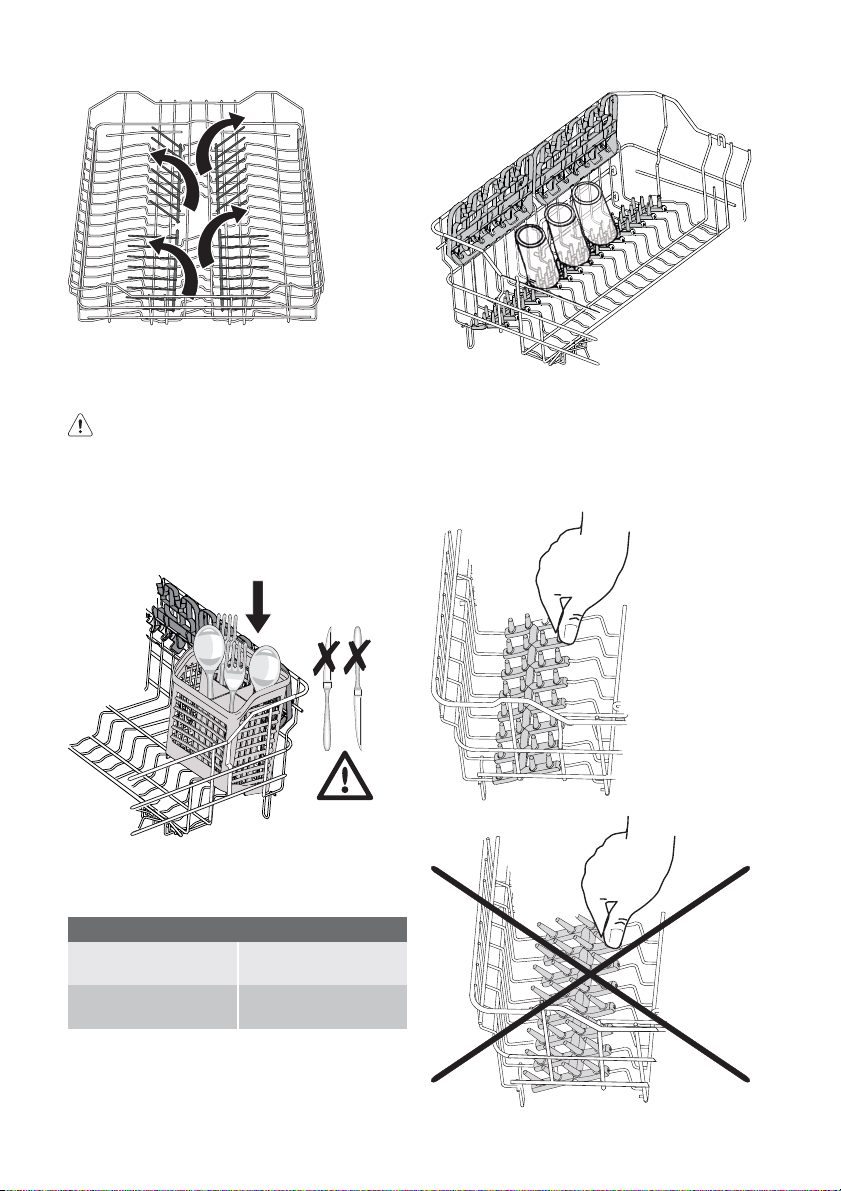

Zachte punten

Zachte punten voorkomen dat glaswerk tij­dens de wascyclus of wanneer het bovenrek
wordt verplaatst gaat bewegen.

14 electrolux

Raadpleeg de afbeelding voor de juiste plaat­sing van de zachte punten.
Zodra ze goed geplaatst zijn, drukt u ze ste­vig vast en controleert u dat ze niet kunnen
bewegen.

Let op! Controleer alvorens de deur te
sluiten dat de sproeiarmen vrij kunnen
ronddraaien.

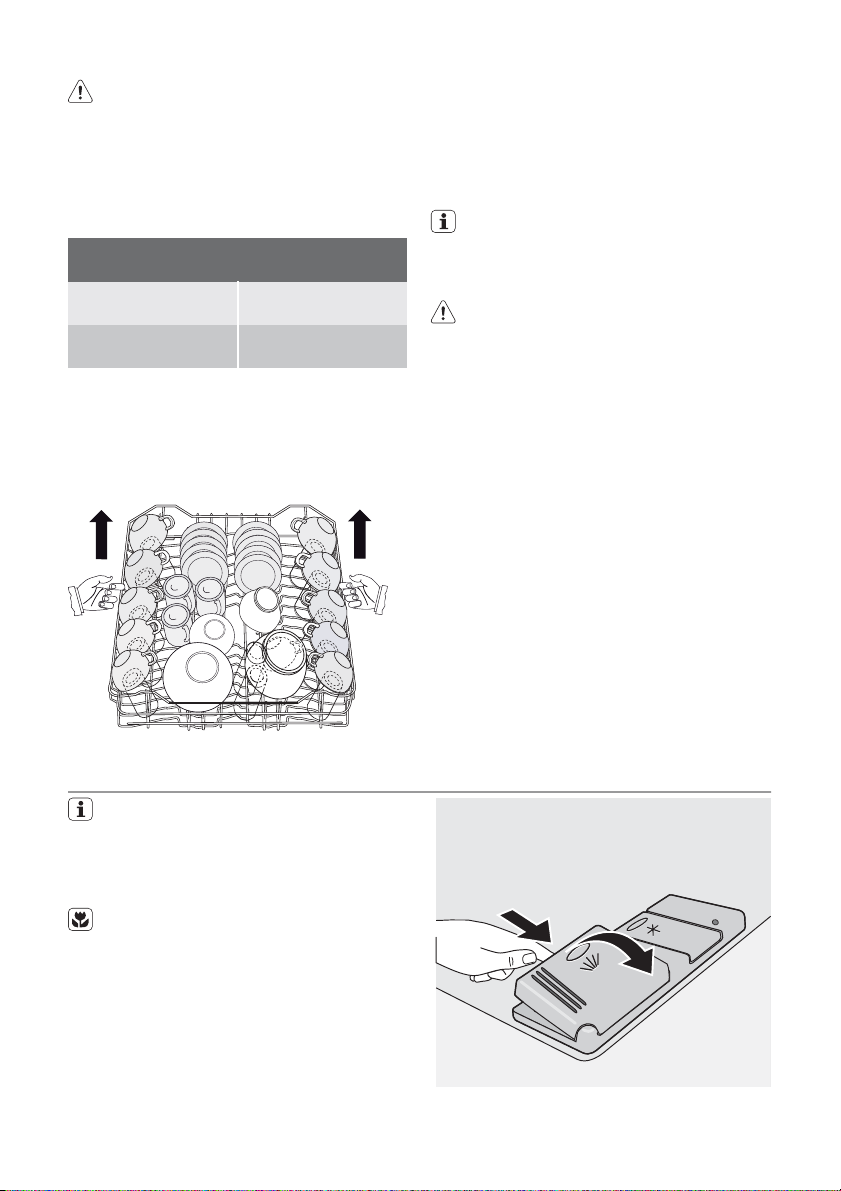

De hoogte van het bovenrek aanpassen

Als er zeer grote borden moeten worden af­gewassen, kunt u deze in het onderrek plaat­sen nadat u het bovenrek in zijn hoogste po­sitie hebt geplaatst.

Maximale hoogte van borden in het onder-

Met bovenrek in hoog­ste stand

Met bovenrek in laag­ste stand

rek

31 cm

27 cm

Ga als volgt te werk om het bovenrek in
zijn hoogste stand te zetten:

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op totdat het
mechanisme vastklikt en het rek stabiel
is.

Ga als volgt te werk om het rek in zijn
oorspronkelijke stand te laten zakken:

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op en laat het
mechanisme langzaam terug naar bene­den zakken, terwijl u het blijft vasthouden.

Zet het rek nooit aan een enkele kant
naar boven of beneden
Als het rek in de hoogste stand staat,
kunnen er geen kopjes op de kopjesrek­ken worden geplaatst.

Sluit na het vullen van de machine
altijd de deur, want een open deur
kan gevaarlijk zijn.

Gebruik van vaatwasmiddelen

Gebruik uitsluitend afwasmiddelen die
specifiek zijn bedoeld voor gebruik in af­wasmachines.
Neem de aanbevelingen van de fabri­kant voor dosering en bewaren op de
verpakking van het afwasmiddel in acht.

Het gebruik van niet meer dan de juiste
hoeveelheid afwasmiddel draagt bij aan
minder milieuverontreiniging.

Afwasmiddel doseren

1. Open het deksel.

2. Vul het afwasmiddelbakje (1) met afwas­middel. De markering geeft de doseerni­veaus aan:
20 = ca. 20 g afwasmiddel
30 = ca. 30 g afwasmiddel.

electrolux 15

3. Alle programma's met voorwas hebben
een extra dosering afwasmiddel nodig
(5/10 g) dat in het afwasmiddelbakje voor
de voorwas (2) moet worden gedaan.
Deze dosering wordt gebruikt tijdens de
voorwasfase.
Bij gebruik van afwasmiddeltabletten;
plaats het tablet in vak (1)

4. Sluit het deksel en druk totdat het op zijn
plaats klikt.

Afwasmiddeltabletten van verschillende
fabrikanten lossen niet allemaal even
snel op. Daarom bereiken bepaalde af­wasmiddeltabletten tijdens korte pro­gramma's niet hun volledige reinigings­werking. Kies daarom bij het gebruik van
afwasmiddeltabletten lange program­ma's, om ervoor te zorgen dat tabletres­ten volledig worden verwijderd.

1

2

16 electrolux

De Multi-tabfunctie

Dit apparaat is uitgerust met de "Multitab­functie", hiermee is het gebruik mogelijk van
"Multitab" combitabletten.
Dit zijn producten met een gecombineerde
reinigings-, glans- en zoutfunctie. Ook kun­nen zij verschillende andere middelen bevat­ten afhankelijk van de soort tabletten die u
kiest ("3 in 1", "4 in 1", "5 in 1" etc...).
Controleer of deze producten geschikt zijn
voor uw waterhardheid. Zie de instructies
van de fabrikant.
Als deze functie is geselecteerd blijft hij ook
actief gedurende de volgende afwaspro­gramma's.
Met de selectie van deze functie wordt de
toevoer van glansmiddel en zout vanuit de
desbetreffende reservoirs automatisch stop­gezet en ook de controlelampjes voor zout
en glansmiddel worden gedeactiveerd.
Bij gebruik van de "Multi-tab functie" kan de
duur van de cyclus veranderen. Als dit het
geval is wordt de looptijd van het programma
automatisch bijgewerkt op het digitale dis­play.

Schakel de ''Multitab-functie'' voor het
begin van een afwasprogramma in of uit.
Als het programma loopt kan de "Multi­tab-functie" NIET meer worden gewij­zigd. Als u de "Multitab-functie" wilt uit­schakelen, moet u eerst het ingestelde
programma annuleren en vervolgens de
"Multitab-functie". In dat geval moet u
opnieuw een programma (inclusief ge­wenste opties) instellen.

In-/uitschakeling van de Multi-tab­functie

Houd de beide Multi-Tab-toetsen (functie­toetsen D en E) ingedrukt, tot het controle­lampje van de "Multi-Tab-functie" gaat bran­den. Dit betekent dat de functie actief is.
Om de functie uit te schakelen dient u op­nieuw deze twee toetsen in te drukken tot het
desbetreffende controlelampje van het sym­bool van de "Multi-tab-functie" uitgaat.

Als u niet tevreden bent over het
droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vul­len met glansmiddel.

2. de glansmiddeldosering te activeren.

3. de dosering van het glansmiddel in te
stellen op stand 2.

• De glansmiddeldosering kan alleen

worden in- of uitgeschakeld als de
"Multi-Tab-functie" actief is.

Activering/deactivering van de
glansmiddeldosering

1. Druk op de aan-/uit-toets. De afwasma­chine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en
C ingedrukt, tot de lampjes van de func­tietoetsen A, B en C beginnen te knippe-
ren.

3. Druk op functietoets B, de lampjes van
de functietoetsen A en C gaan uit, terwijl
het lampje van functietoets B blijft knip­peren. Het display geeft de huidige instel­ling aan.

Glansmiddeldosering gedeacti­veerd

Glansmiddeldosering geactiveerd

4. Druk nogmaals op toets B om de instel­ling te wijzigen, het digitale display geeft
de nieuwe instelling aan.

5. Schakel om de bewerking vast te leggen
de afwasmachine uit door op de aan-/uit­toets te drukken.

Als u besluit weer over te gaan op
het gebruik van de standaardafwas­middelen adviseren wij u:

1. De Multitab-functie uitschakelen.

2. het zoutreservoir en het glansmid­deldoseerbakje opnieuw te vullen.

3. Stel de waterhardheid in op de hoog­ste stand en laat 1 normaal afwas­programma, zonder serviesgoed,
draaien.

4. de waterhardheid in te stellen in
overeenstemming met de hardheid
van het water in uw omgeving.

5. De glansmiddeldosering in te stellen.

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma en
de uitgestelde start met de deur

enigszins geopend. De start van het
programma of het aftellen voor de

electrolux 17

uitgestelde start begint pas nadat de
deur is gesloten. Tot dat moment
kunnen de instellingen nog worden
gewijzigd

1. Controleer of de rekken juist zijn geladen
en of de sproeiarmen vrij kunnen draaien.

2. Controleer of de waterkraan is geopend.

3. Druk op de aan-/uit-toets. De afwasau­tomaat moet in de instelmodus staan.
De weergave programmavoortgang
brandt volledig met blauw licht.

4. Druk op de toets die overeenkomt met
het gewenste programma (zie tabel 'Af­wasprogramma's').
Sluit de deur van de afwasautomaat, het
programma start automatisch.
De weergave programmavoortgang
laat geleidelijk de voortgang van het af­wasprogramma zien.

Het programma instellen en starten met
"uitgestelde start"

1. Druk na het kiezen van het programma
toets uitgestelde start in, tot in het display
knipperend het gewenste aantal uren
voor het startuitstel verschijnt.
Het controlelampje uitgestelde start gaat
branden.
De start van het gekozen afwasprogram­ma kan 1 - 19 uur uitgesteld worden.

2. Sluit de deur van de afwasautomaat, het
aftellen start automatisch.

Alleen het eerste LED-lampje van de

weergave programmavoortgang

blijft tijdens het aftellen van de uitgestel­de start branden.

3. Het aftellen vindt plaats in stappen van 1
uur.

4. Het openen van de deur onderbreekt het
aftelproces. Sluit de deur; het aftellen
gaat verder vanaf het punt waar het werd
onderbroken.

5. Als de uitgestelde start is verstreken, start
het programma automatisch.

Waarschuwing! Onderbreek of
annuleer een lopend
afwasprogramma ALLEEN als het
absoluut noodzakelijk is.
Let op! Als de deur wordt geopend
kan hete stoom vrijkomen. Open de
deur voorzichtig.

Een lopend afwasprogramma
onderbreken

• Open de deur van de afwasmachine; het
programma stopt. Sluit de deur; het pro­gramma gaat verder waar het was onder­broken.

Een afwasprogramma of een lopende
uitgestelde start annuleren

• Houdt tegelijkertijd de twee functietoetsen
B en C ingedrukt, totdat alle lampjes van
de programmatoetsen branden.

•

De weergave programmavoortgang
brandt volledig met blauw licht.

• Bij het annuleren van een uitgestelde start
wordt ook het ingestelde afwasprogram­ma geannuleerd. In dit geval moet u het
afwasprogramma opnieuw instellen.

• Als er een nieuw afwasprogramma moet
worden gekozen, controleer dan of er af­wasmiddel in het doseerbakje zit.

Einde van het afwasprogramma

• De afwasautomaat stopt automatisch en
een geluidssignaal laat u weten dat het
programma is afgelopen.

•

De weergave programmavoortgang
brandt volledig met groen licht.

1. Open de deur van de afwasautomaat. Op

het digitale display verschijnt een nul.

2. Schakel de afwasautomaat uit.

3. Laat de deur van de afwasautomaat een

paar minuten op een kier staan voordat u
het serviesgoed uit de machine haalt. dit
zal dan al enigszins zijn afgekoeld en ook
beter zijn gedroogd.

De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten. Het
is daarom raadzaam het serviesgoed eerst
te laten afkoelen alvorens de machine uit
te ruimen.

• Ruim eerst het onderrek en dan het bo­venrek uit; hiermee voorkomt u dat er wa-

ter van het bovenrek op het serviesgoed in
het onderrek druppelt.

• Er kan water op de zijkanten en de deur
van de afwasmachine ontstaan omdat
roestvrij staal uiteindelijk koeler zal worden
dan het serviesgoed.

18 electrolux

Als het afwasprogramma is afgelo­pen is het raadzaam de stekker uit

het stopcontact te trekken en de
kraan dicht te draaien.

Wasprogramma's

Afwasprogramma's

Programma

Intensive

1)

Auto

2)

Quick

3)

Eco

Glass

1) Tijdens het afwasprogramma "Auto" wordt de hoeveelheid vuil op het serviesgoed bepaald door de
troebelheid van het water. De programmaduur en het water- en energieverbruik kunnen variëren; dit
hangt af van het feit of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is
vervuild. De temperatuur van het water wordt automatisch ingesteld tussen 45° C en 70° C.

2) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasmachine. Dit is het perfecte dagelijkse
programma, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed
van het ontbijt en het avondeten af te wassen.

3) Test programma voor testinstanties

Mate van ver-

vuiling

Sterk vervuild

Alles

Normaal of licht

vervuild

Normaal ver-

vuild

Normaal ver-

vuild

Verbruikswaarden

Programma Programmaduur

Intensive - 1,8 - 2,0 23 - 25
Auto - 1,1 - 1,7 12 - 23
Quick - 0,9 9

2)

Eco
Glass - 0,8 - 0,9 14 - 15

1) De duur van het programma is te zien in het display.

2) Test programma voor testinstanties

(in minuten)

De verbruikswaarden zijn bedoeld als
richtlijn en zijn afhankelijk van de druk en
de temperatuur van het water, maar ook

Soort servies-

goed

Serviesgoed, be-

stek, potten en

pannen

Serviesgoed, be-

stek, potten en

pannen

Serviesgoed en

bestek

Serviesgoed en

bestek

Teer aardewerk

en glaswerk

Energieverbruik

1)

- 1,0 - 1,1 12 - 13

Beschrijving programma

Voorwas
Hoofdwas
2 tussentijdse spoelgangen
Laatste spoelgang
Drogen

Voorwas
Hoofdwas
1 of 2 tussentijdse spoelgangen
Laatste spoelgang
Drogen

Hoofdwas
Laatste spoelgang

Voorwas
Hoofdwas
1 tussentijdse spoelgang
Laatste spoelgang
Drogen

Hoofdwas
1 tussentijdse spoelgang
Laatste spoelgang
Drogen

(in kWh)

Waterverbruik

(in liter)

van de variaties in de netspanning en de
hoeveelheid serviesgoed.

Onderhoud en reiniging

De filters reinigen

De filters moeten van tijd tot tijd worden ge­controleerd en gereinigd. Vuile filters beïn­vloeden het afwasresultaat negatief.

Waarschuwing! Zorg ervoor dat de
machine is uitgeschakeld voordat de
filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de

machine.

2. Het filtersysteem van de afwasmachine

omvat een grof filter (A), een microfilter
(B) en een platte filter. Ontgrendel het fil­tersysteem met behulp van de hendel op
het microfilter.

3. Draai de greep ongeveer een kwartslag

naar links en verwijder het filtersysteem

4. Pak het grof filter (A) beet bij de greep en

verwijder het microfilter (B).

5. Maak alle filters onder stromend water

grondig schoon.

6. Verwijder het platte filter uit de bodem van

het afwascompartiment en reinig het filter
grondig aan beide kanten.

electrolux 19

7. Plaats het platte filter terug in de bodem
van het afwascompartiment en contro­leer of het filter goed op zijn plaats zit.

8. Plaats het grof filter (A) in het microfilter
(B) en druk ze tegen elkaar.

9. Breng de filtercombinatie terug op zijn
plaats en vergrendel het geheel door de
hendel tot de aanslag met de wijzers van
de klok mee te draaien. Let er bij deze
procedure op dat het platte filter niet bo­ven de bodem van het afwascomparti­ment uitsteekt.

Gebruik de afwasmachine NOOIT
zonder filters. Een onjuiste terug­plaatsing en bevestiging van de fil­ters heeft slechtere afwasresultaten
tot gevolg en kan resulteren in scha­de aan het apparaat.

Probeer NOOIT de sproeiarmen te
verwijderen.

Als etensresten de openingen in de
sproeiarmen hebben verstopt, verwijder
deze dan met een cocktailprikker.

Buitenkant

Reinig de buitenoppervlakken van de machi­ne en het bedieningspaneel met een vochti­ge zachte doek. Gebruik - indien nodig - al­leen neutrale reinigingsmiddelen. Gebruik
nooit schurende producten, schuursponsjes
of oplosmiddelen (aceton, trichlooretheen,
enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rond­om de deur en het afwasmiddelbakje en
glansmiddeldoseerbakje regelmatig met een
vochtige doek worden gereinigd.
Wij adviseren eenmaal per 3 maanden een
afwasprogramma voor ernstig vervuild ser-

20 electrolux

viesgoed te draaien met afwasmiddel, maar
zonder serviesgoed.

Als de afwasmachine langere tijd niet
wordt gebruikt

Als u de afwasmachine gedurende langere
tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken
en de kraan dicht te draaien.

2. de deur op een kier te zetten om de vor­ming van onaangename geurtjes te voor­komen.

3. het inwendige van de machine leeg en
schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine niet op een plaats waar de
temperatuur lager is dan 0 °C. Als het toch

Problemen oplossen

De afwasautomaat start niet of stopt als hij
bezig is.
Bepaalde problemen zijn het gevolg van een
gebrek aan eenvoudig onderhoud of onop­lettendheid en kunnen zonder de inschake­ling van een monteur worden opgelost met
behulp van de in de tabel hieronder beschre­ven aanwijzingen.

Als de deur van het apparaat gesloten is,
wordt de storing weergegeven door het
volledig knipperen met blauw licht van

Storingscodes en storing Mogelijke oorzaak en oplossing

• Voortdurend knipperen van het controlelampje
programma bezig

•

verschijnt in het display

De afwasautomaat wordt niet gevuld met
water

• Voortdurend knipperen van het controlelampje
programma bezig

•

verschijnt in het display

Het afwaswater wordt niet afgevoerd

niet anders kan, maak de machine leeg, sluit
de deur, ontkoppel de watertoevoerleiding
en laat deze leeglopen.

De machine verplaatsen

Als u de machine moet verplaatsen (bij ver­huizing, enz.):

1. trek de stekker uit het stopcontact.

2. draai de waterkraan dicht.

3. verwijder de watertoevoer- en -afvoers­lang.

4. trek de machine samen met de slangen
naar voren.

Vermijd kantelen van de machine tijdens het
vervoer.

de weergave programmavoortgang
en hoort u een onderbroken geluidsig­naal.

Open de deur en controleer welke foutcode
er op het display wordt weergegeven. Scha­kel het apparaat uit en voer de aanbevolen
correcties uit die hieronder worden weerge­geven.
Voor andere, niet in de bovenstaande tabel
beschreven storingscodes dient u ook con­tact op te nemen met onze service-afdeling.

• De waterkraan is verstopt of aangezet met kalk­aanslag.
Maak de waterkraan schoon.

• De waterkraan is dicht.
Draai de waterkraan open.

• Het filter (indien aanwezig) in de wateraanvoers­lang is verstopt.
Maak het filter schoon.

• De watertoevoerslang is niet juist geplaatst of is
gebogen of geknikt.
Controleer de aansluiting van de wateraan­voerslang.

• De gootsteenafvoer is geblokkeerd.
Ontstop de gootsteenafvoer.

• De waterafvoerslang is niet juist geplaatst of is
gebogen of geknikt.
Controleer de aansluiting van de waterafvoers­lang.

electrolux 21

Storingscodes en storing Mogelijke oorzaak en oplossing

• Voortdurend knipperen van het controlelampje
programma bezig

•

verschijnt in het display

Anti-overstromingsinrichting is geactiveerd

Storing Mogelijke oorzaak en oplossing

Het programma begint niet • De deur van de afwasmachine is niet goed ge-

Als u deze controles hebt uitgevoerd, dient u
het apparaat in te schakelen en de deur te
sluiten.
Het programma gaat verder op het punt
waar het was onderbroken.
Als de storing of storingscode zich opnieuw
voordoet, dient u contact op te nemen met
onze service-afdeling.
Houd als u contact opneemt met onze ser­vice-afdeling de volgende gegevens bij de

• Draai de waterkraan dicht en neem contact op
met onze service-afdeling.

sloten.
Sluit de deur.

• De stekker zit niet in het stopcontact.
Steek de stekker in het stopcontact

• De zekering in de meterkast is doorgebrand.
Vervang de zekering.

• Uitgestelde start is ingesteld.
Annuleer de uitgestelde start als het servies­goed direct moet worden afgewassen.

Deze informatie is te vinden op het typepla­tje aan de zijkant van de deur van de afwas­automaat.
Wij adviseren u deze nummers hier te note­ren zodat u ze altijd bij de hand hebt:

Model. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Productnum-

mer : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Serienum-

mer. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

hand: model (Mod.), productnummer (PNC)
en serienummer (S.N.).

Het afwasresultaat is niet bevredigend

De borden zijn niet
schoon

Het serviesgoed is
nat en dof

De glazen en bor­den vertonen stre­pen, melkachtige
vlekken of een
blauwzweem

Opgedroogde wa­terdruppels op gla­zen en borden

• Het verkeerde afwasprogramma is geselecteerd.

• Het serviesgoed is zo geplaatst dat het water niet alle delen van een op­pervlak kan bereiken. De rekken moeten niet te vol worden geladen.

• De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaat­sing van het serviesgoed.

• De filters in de bodem van het afwascompartiment zijn vuil of onjuist ge­plaatst.

• Er is te weinig of geen afwasmiddel gebruikt.

• Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg
of de waterontharder is op het onjuiste niveau ingesteld.

• De afvoerslang is niet correct aangesloten.

• Het deksel van het zoutreservoir is niet goed gesloten.

• Er is geen glansmiddel gebruikt.

• Het glansmiddeldoseerbakje is leeg.

• Verlaag de dosering van het glansmiddel.

• Verhoog de dosering van het glansmiddel.

• Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consu­mentenlijn van de afwasmiddellenfabrikant.

22 electrolux

Als het probleem na al deze controles aan­houdt, neem dan contact op met onze ser­vice-afdeling.

Technische gegevens

Afmetingen Breedte

Aansluitspanning - Voltage - To­tale vermogen - Zekering

Leidingwaterdruk Minimaal

Capaciteit 12 couverts

Hoogte
Diepte

Informatie over de elektrische aansluiting is te vinden op het type­plaatje op de binnenrand van de deur van de afwasautomaat.

Maximaal

0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

60 cm
85 cm
60 cm

Aanwijzingen voor testinstituten

Testen in overeenstemming met EN 60704
moeten worden uitgevoerd met een vol be­laden machine en met gebruik van het test­programma (zie "Verbruikswaarden").
Test in overeenstemming met EN 50242
moet worden uitgevoerd als de zoutcontai-

Volledige belading: 12 standaardcouverts

Hoeveelheid benodigd afwasmiddel: 5 g + 25 g(type B)
Instelling glansmiddel stand 4 (type III)

Het testen MOET uitgevoerd worden:

• ZONDER glazenhouder,

• ZONDER zachte punten

• ZONDER mini bestekmandje.
VERWIJDER deze onderdelen uit de
rekken.

Plaatsing bovenrek

ner en het vakje voor spoelmiddel respectie­velijk zijn gevuld met zout en spoelmiddel en
met gebruik van het testprogramma (zie
"Verbruikswaarden").

Plaatsing onderrek

Plaatsing bestekmand

Montage

Waarschuwing! Alle
elektrotechnische en/of
loodgieterswerkzaamheden die
nodig zijn voor de installatie van het
apparaat dienen te worden
uitgevoerd door een erkend
installateur.

Bevestiging onder een aanrecht
(keukenblad of gootsteen)

Verwijder alle verpakkingsmaterialen alvo­rens de machine te plaatsen.
Plaats de machine indien mogelijk naast een
waterkraan en een afvoer.
Door het bovenblad van de machine te ver­wijderen, kunt u deze onder een nauw pas­sende gootsteen of reeds aanwezig blad in-

electrolux 23

stalleren, mits de afmetingen van de nis over­eenkomen met die zoals in de afbeelding.

Ga als volgt te werk:

• Verwijder het bovenblad van de machine
door de beide achterste bevestigings­schroeven los te draaien. Trek het boven­blad naar voren en laat het uit de voorste
gleuven glijden door het op te tillen.

24 electrolux

Plaats de machine in de opening na met de
stelvoetjes de juiste hoogte te hebben inge­steld. Zorg er bij het op zijn plaats schuiven
van de machine voor dat de watertoevoer­en afvoerslang niet worden geknikt of plat­gedrukt.
Tijdens alle werkzaamheden waarbij interne
onderdelen toegankelijk zijn, dient de stekker
uit het stopcontact te worden getrokken.

Aansluiting aan de waterleiding

Aansluiting watertoevoerslang

Dit apparaat kan worden aangesloten aan
een heet (max. 60°) of koud water kraan.
Als de aansluiting is gemaakt op een heet­waterkraan, vermindert het energieverbruik
aanzienlijk. Dit hangt echter af van hoe het
hete water geproduceerd wordt. (We raden
alternatieve energiebronnen aan die milieu­vriendelijker zijn zoals bijv. zonne- en fotovol­taïsche panelen en eolische panelen).
Voor het tot stand brengen van de aansluiting
zelf is de wartelmoer die aan de waterslang
van de machine is bevestigd, geschikt voor
montage op een leidinguiteinde van 3/4"
gasdraad of op een speciale kraan met snel­koppeling zoals de Press-block.
De waterdruk moet zich binnen de grenzen
bevinden zoals vermeld in de "Technische
specificaties". Uw waterleidingbedrijf kan u
informeren over de gemiddelde leidingwater­druk in uw omgeving.
De watertoevoerslang mag tijdens het aan­sluiten niet zijn geknikt, worden platgedrukt
of in de knoop zitten.
Het apparaat is voorzien van een vul- en af­voerslang die afhankelijk van de installatie
door middel van de sluitmoer naar links of
naar rechts kunnen worden gedraaid. De

sluitmoer moet goed worden bevestigd
om waterlekkage te voorkomen.

Zorg ervoor dat wanneer het apparaat een­maal is geplaatst, de servicetechnicus er ge­makkelijk bij kan voor eventuele reparaties.
Wanneer de afwasmachine later wordt ge­bruikt als een vrijstaand apparaat, dan moet
het oorspronkelijke bovenblad weer beves­tigd zijn.
De sokkel van vrijstaande apparaten is niet
verstelbaar.

Waterpas zetten

Een machine die goed waterpas staat is es­sentieel voor een goede sluiting en afdichting
van de deur.
Als het apparaat goed waterpas staat, raakt
de deur aan geen van de kanten de behui­zing .
Als de deur niet goed sluit, draai dan de stel­voetjes in of uit totdat de machine perfect
waterpas staat.

Let op! NIET alle modellen afwasmachi­nes hebben vul- en afvoerslangen die
zijn uitgerust met een sluitmoer. In dat
geval is de genoemde voorziening niet
mogelijk.

Als het apparaat is aangesloten aan nieuwe
leidingen of leidingen die lange tijd niet ge­bruikt zijn, moet u er een tijdje water door la­ten lopen voordat u de waterslang bevestigt.

Gebruik GEEN aansluitslangen die eer­der voor een oude machine zijn gebruikt.

Dit apparaat is uitgerust met veiligheids­voorzieningen die voorkomen dat het in
de machine gebruikte water terugkeert
in het drinkwatersysteem. Dit apparaat
voldoet aan de van toepassing zijnde re­gelgeving voor loodgieterswerk.

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de
volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging

tegen de onderkant van het werkopper­vlak. Hiermee wordt voorkomen dat
gootsteenwater de machine inloopt.

2. Aan een standpijp voorzien van een ven-

tilatieopening, minimale binnendiameter
4 cm.

electrolux 25

De afvalwateraansluiting moet zich op een
hoogte bevinden van tussen de 30 cm (mi­nimum) en 100 cm (maximum) vanaf de bo­dem van de afwasmachine.

De afvoerslang kan vanaf de afwasmachine
naar links of naar rechts lopen.
Verzeker u ervan dat de slang niet gebogen
is of platgedrukt wordt, aangezien dit de af­voer van water kan vertragen of blokkeren.
De stop mag niet in de afvoer zitten als de
machine water aan het afvoeren is, aange­zien het water dan weer in de machine terug
kan lopen.
Als u voor de afvoerslang een verlengstuk
gebruikt, mag dit niet langer zijn dan 2 meter
en de binnendiameter mag niet kleiner zijn
dan de diameter van de meegeleverde slang.
Evenmin mag de binnendiameter van de voor
de aansluitingen aan de afvoer gebruikte
koppelingen kleiner zijn dan de diameter van
de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een
sifon onder de gootsteen moet het gehele

plastic membraan (A) verwijderd wor­den. Indien niet het gehele membraan wordt

verwijderd zullen zich op den duur voedsel­deeltjes verzamelen die de afvoerslang van
de afwasmachine kunnen verstoppen.

Onze apparaten worden geleverd met
een veiligheidsvoorziening die ervoor
zorgt dat vuil water niet terug kan lopen
in de machine. Als uw gootsteenafvoer
is voorzien van een geïntegreerde terug­slagklep kan dit een goede waterafvoer
van uw afwasmachine in de weg staan.
Wij adviseren u dan ook de terugslag­klep te verwijderen.

Om te voorkomen dat er lekkage op­treedt na de installatie, moet u ervoor
zorgen dat de waterkoppelingen stevig
vast zitten.

Aansluiting aan het elektriciteitsnet

Waarschuwing! Het apparaat moet
volgens de veiligheidsvoorschriften
worden geaard.
Alvorens het apparaat in gebruik te
nemen dient u zich ervan te verze­keren dat de nominale spanning en
het spanningstype op het typepla­tje in overeenstemming zijn met de
netspanning waarop de machine
aangesloten gaat worden. Ook de
waarde van de zekering is te vinden
op het typeplaatje
Steek de stekker altijd in een correct
geïnstalleerd schokbestendig stop­contact.
Gebruik geen meervoudige stek­kers, verloopstekkers en verlengka-

bels. Hierdoor kan brandgevaar
door oververhitting ontstaan.
Laat indien nodig de wandcontact­doos van de huisinstallatie verplaat­sen. Neem contact op met onze ser­vice-afdeling als het aansluitsnoer
moet worden vervangen.
De stekker moet na de installatie
van het apparaat toegankelijk zijn.
Trek de stekker nooit aan het snoer
uit het stopcontact. Trek altijd aan
de stekker zelf.
De fabrikant kan niet aansprakelijk
gesteld worden als boven genoem­de veiligheidsmaatregelen niet in
acht worden genomen.

26 electrolux

Milieubescherming

Het symbool op het product of op de
verpakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld, maar
moet worden afgegeven bij een
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de juiste
manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het recyclen
van dit product, kunt u contact opnemen met
de gemeente, de gemeentereiniging of de
winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriende­lijk en kunnen worden gerecycled. De kunst­stofonderdelen zijn gemarkeerd, bijv. >PE<,
>PS <, enz. Gooi het verpakkingsmateriaal in
de daarvoor bedoelde container bij uw plaat­selijke afvaldienst.

Waarschuwing! Als u het apparaat
afdankt:

• trek de stekker uit het stopcontact.

• snijd het aansluitsnoer met de stekker
af en gooi het weg.

• Verwijder het slot van de deur. Zo
voorkomt u dat kinderen zichzelf in­sluiten en hun leven in gevaar bren­gen.

electrolux 27

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 27
Description de l'appareil 29
Bandeau de commande 30
Première utilisation 32
Réglage de l'adoucisseur d'eau 32
Utilisation du sel régénérant 33
Utilisation du liquide de rinçage 34
Utilisation quotidienne 35
Rangement des couverts et de la vaisselle

Utilisation du produit de lavage 40
Fonction "Tout en 1" 41
Sélection et départ d'un programme de
lavage 42

Sous réserve de modifications

Déchargement du lave-vaisselle 43
Programmes de lavage 43
Entretien et nettoyage 44
Que faire si… 46
Caractéristiques techniques 47
Conseils pour les organismes de test 47
Installation 48
Raccordement à l'arrivée d'eau 49
Branchement électrique 51
En matière de protection de

36

l'environnement 51

Consignes de sécurité

Pour votre sécurité et pour garantir une
utilisation correcte de l'appareil, lisez at­tentivement cette notice d'utilisation,
ainsi que ses conseils et avertissements,
avant d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter toute
erreur ou accident, veillez à ce que toute
personne qui utilise l'appareil connaisse
bien son fonctionnement et ses options
de sécurité. Conservez cette notice avec
l'appareil. Si l'appareil devait être vendu
ou cédé à une autre personne, assurez­vous que la notice d'utilisation l'accom­pagne, afin que le nouvel utilisateur soit
correctement informé du fonctionne­ment de celui-ci et des avertissements
s'y rapportant.

Utilisation

• Votre appareil est destiné à un usage do­mestique normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été
conçu. Ce lave-vaisselle est conçu pour
laver la vaisselle et les ustensiles de cuisine
pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre lave­vaisselle. Ceux-ci pourraient provoquer
une explosion.

• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas, ou placez-les en position horizontale
dans le panier supérieur.

• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.

• Évitez d'ouvrir la porte pendant que l'ap­pareil fonctionne : une vapeur brûlante
peut s'en échapper.

• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.

• Lorsque le programme est terminé, dé­branchez l'appareil et fermez le robinet
d'arrivée d'eau.

• Cet appareil ne peut être entretenu et ré­paré que par un technicien autorisé, ex­clusivement avec des pièces d'origine.

28 electrolux

• N'essayez en aucun cas de réparer le lave­vaisselle vous-même. Les réparations ef­fectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaisselle.
Contactez le Service Après-vente. Exigez
des pièces d'origine.

Consignes de sécurité

• Les produits de lavage pour lave-vaisselle
peuvent occasionner des brûlures chimi­ques au niveau des yeux, de la bouche et
de la gorge. Potentiellement dangereux !
Respectez les instructions de sécurité du
fabricant de produit de lavage pour lave­vaisselle.

• L'eau de votre lave-vaisselle n'est pas po­table. Des résidus de produit de lavage
peuvent subsister dans votre lave-vaissel­le.

• Assurez-vous que la porte du lave-vaissel­le est toujours correctement fermée lors­que vous n'êtes pas occupé à le remplir ou
le vider. Vous éviterez ainsi que quelqu'un
ne trébuche sur la porte ouverte et ne se
blesse.

• Ne montez pas et ne vous asseyez pas sur
la porte ouverte de votre appareil.

Sécurité des enfants

• Cet appareil est conçu pour être utilisé par
des adultes. Ne laissez pas des enfants
utiliser le lave-vaisselle sans surveillance.

• Ne laissez pas les emballages à portée des
enfants. Ils pourraient s'asphyxier.

• Conservez tous les produits de lavage
dans un endroit sûr, hors de portée des
enfants.

• Éloignez les enfants à bonne distance de
l'appareil lorsque la porte est ouverte.

Installation

• Vérifiez que le lave-vaisselle n'a subi aucun
dommage au cours du transport. Ne bran­chez jamais un appareil endommagé. Si
votre lave-vaisselle est endommagé,
adressez-vous à votre revendeur.

• Retirez tous les emballages avant utilisa­tion.

• Les branchements électriques et hydrauli­ques nécessaires à l'installation de l'appa­reil ne doivent être effectués que par un
électricien et/ou un plombier qualifié.

• Pour des raisons de sécurité, il est interdit
de modifier les spécifications ou de tenter
de modifier l'appareil de quelque façon
que ce soit.

• N'utilisez jamais le lave-vaisselle si le câble
électrique ou les tuyaux d'eau sont en­dommagés ; ou si le bandeau de com­mande, le plan de travail de l'appareil ou le
socle sont endommagés au point que l'in­térieur de l'appareil en est accessible.
Contactez votre Service Après-vente pour
éviter tout danger.

• Les parois du lave-vaisselle ne doivent ja­mais être percées, pour éviter d'endom­mager les composants hydrauliques et
électriques.

Avertissement Avant de procéder
aux branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

Description de l'appareil

electrolux 29

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir à sel
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

10 Plan de travail

Ce lave-vaisselle est doté d'un éclairage
intérieur qui s'allume lors de l'ouverture
de la porte et s'éteint lors de la fermeture
de celle-ci.
Pour l'éclairage interne, l'appareil est
équipé d'une ampoule DEL de CLASSE
1 conformément à la norme EN
60825-1: 1994 + A1:2002 + A2:2001.
Si l'ampoule est défectueuse, faites-la
remplacer par le Service après-vente.

30 electrolux

Bandeau de commande

1. Touche Marche/Arrêt

2. Affichage numérique

3. Touches de sélection des programmes

4. Touche Départ différé (Delay)

5. Voyants

6. Touches de fonction

7. Afficheur de déroulement du programme

Voyants

Sel Il s'allume quand le réservoir à sel est vide.

Produit rinçage Il s'allume quand le distributeur de liquide de rin-

Fonction "Tout en 1" Indique que la fonction "Tout en 1" est activée/

Affichage numérique

L'affichage numérique indique :

• le niveau de dureté sur lequel est réglé
l'adoucisseur d'eau,

• le temps restant (approximatif ) avant la fin
du programme,

çage est vide.

désactivée (voir "Fonction Tout en 1").

• la fin du programme de lavage (affichage
d'un zéro),

• le décompte du départ différé,

• les codes d'anomalie du lave-vaisselle,

• si les signaux sonores sont activés/désac­tivés.

• l'activation/la désactivation du distributeur
de liquide de rinçage (UNIQUEMENT si
la fonction "Tout en 1" est activée),

electrolux 31

Touches de fonction

Ces touches servent aussi à régler les fonc­tions suivantes :

• le réglage du niveau de l'adoucisseur
d'eau,

• l'annulation d'un programme en cours ou
d'un départ différé,

• l'activation/la désactivation de la fonction
"Tout en 1",

• l'activation/la désactivation du distributeur
de liquide de rinçage si la fonction "Tout en
1" est activée,

• l'activation/la désactivation des signaux
sonores.

Afficheur de déroulement du
programme

L'afficheur de déroulement du program­me est divisé en 5 voyants et s'allume :

1. au moment où l'appareil est mis en fonc-

tionnement. Appuyez sur la touche Mar­che/Arrêt, les 5 voyants s'allument en
bleu.

2. au cours du programme de lavage. Dès

que le programme a démarré, seul le pre­mier voyant est allumé. Les autres voy­ants s'allument au fur et à mesure de
l'avancement du programme. (Les voy­ants s'allument de gauche à droite).

3. à la fin du programme de lavage. Les 5

voyants s'allument en vert

4. lors d'une anomalie de fonctionnement

de l'appareil. Les 5 voyants clignotent en
bleu.

Mode programmation

Appuyez sur la touche Marche/Arrêt.
L'appareil est en mode programmation si :

• TOUS les voyants du programme s'allu­ment.

•

L'afficheur de déroulement du pro­gramme est complètement éclairé en

bleu.

Rappelez-vous que pour effectuer une
opération quelconque, comme par
exemple :
– sélectionner un programme de lava-

ge,

– régler le niveau de l'adoucisseur

d'eau,

– activer/désactiver le distributeur de li-

quide de rinçage,

– activer/désactiver les signaux sono-

res,
l'appareil DOIT être en mode program­mation.

Appuyez sur la touche Marche/Arrêt.
Le dernier programme de lavage exécuté ou
sélectionné est encore en mémoire si :

• Un seul voyant de programme s'allume.

• L'afficheur de déroulement du pro-
gramme est partiellement éclairé en bleu.
Dans un tel cas, pour restaurer le mode
programmation, il sera nécessaire d'annu­ler le programme.

Pour annuler un programme sélectionné
ou en cours

Appuyez simultanément sur les deux tou­ches de fonction B et C jusqu'à ce que tous
les voyants de programme s'allument et l'af-

ficheur de déroulement du programme

soit complètement éclairé en bleu. Le pro­gramme est alors annulé et l'appareil se trou­ve en mode programmation.

Signaux sonores

Des signaux sonores ont été programmés
pour indiquer les opérations que le lave-vais­selle est en train d'exécuter :
– le réglage de l'adoucisseur d'eau,
– la fin du programme de lavage,
– le déclenchement d'une alarme en cas

d'anomalie de fonctionnement de l'appa­reil.

Réglage d'usine : signaux sonores acti­vés
Il vous est possible de désactiver les si­gnaux sonores.

Désactivation/activation des signaux
sonores

1. Appuyez sur la touche Marche/Arrêt. Le

lave-vaisselle doit se trouver en mode
programmation.

2. Appuyez simultanément sur les touches

de fonction B et C, et maintenez-les en­foncées jusqu'à ce que les voyants des
touches de fonction A, B et C clignotent.

3.

Appuyez sur la touche de fonction C, les
voyants des touches de fonction A et B
s'éteignent, tandis que le voyant de la
touche de fonction C continue de cligno­ter Le niveau sélectionné apparaît sur l'af­fichage numérique.

32 electrolux

Signaux sonores désactivés

Signaux sonores activés

4. Pour modifier le réglage, appuyez de

nouveau niveau sélectionné apparaît sur
l'affichage numérique.

5. 5. Pour mémoriser cette opération, met-

tez à l'arrêt le lave-vaisselle..

nouveau sur la touche de fonction C ; Le

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la
première fois :

• Assurez-vous que les raccordements
électriques et hydrauliques sont confor­mes aux instructions d'installation

• Retirez tous les emballages présents à l'in­térieur de l'appareil

• Réglez l'adoucisseur d'eau

• Versez 1 l d'eau dans le réservoir à sel,
puis approvisionnez en sel

• Remplissez le distributeur de liquide de
rinçage

Si vous souhaitez utiliser des pastil­les de détergent multifonctions tel­les que : "3 en 1", "4 en 1", "5 en 1"
etc., programmez la fonction Tout
en 1. (Voir ''Fonction Tout en 1'').

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur
d'eau conçu pour éliminer les minéraux et les
sels de l'eau d'alimentation susceptibles de
nuire au bon fonctionnement de l'appareil.
Plus la teneur en minéraux et en sels est éle­vée, plus l'eau est dure. La dureté de l'eau
est calculée en échelles équivalentes, degrés
allemands (°dH), degrés français (°TH) et
mmol/l (millimol par litre - unité internationale
de dureté de l'eau).
L'adoucisseur doit être réglé en fonction du
degré de dureté de l'eau de votre région.

Dureté de l'eau Réglage de la dureté de l'eau Utili-

°dH °TH mmol/l manuel électronique

51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 9,0 2 niveau 9 oui
37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui
23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui
15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

Réglage manuel

Le lave-vaisselle est réglé d'usine sur la
position 2.

Renseignez-vous auprès de la Compagnie
locale de distribution des eaux pour connaî­tre le degré de dureté de l'eau de votre zone
d'habitation.

L'adoucisseur d'eau doit être réglé des
deux façons suivantes : manuellement,
à l'aide du sélecteur de dureté de l'eau
et électroniquement.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave-vaisselle.

sation
du sel

régé-

nérant

electrolux 33

3. Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2 (voir tableau).

4. Replacez le panier inférieur.

Réglage électronique

Le lave-vaisselle est réglé d'usine sur la
position 5.

1. Appuyez sur la touche Marche/Arrêt. Le
lave-vaisselle doit se trouver en mode
programmation.

2. Appuyez simultanément sur les touches
de fonction B et C, et maintenez-les ap­puyées jusqu'à ce que les voyants des
touches de fonction A, B et C clignotent.

3.

Appuyez sur la touche de fonction A, les
voyants des touches de fonction B et C

Utilisation du sel régénérant

Avertissement

s'éteignent tandis que le voyant de la tou­che de fonction A continue de clignoter.
Le niveau actuel est visualisé sur l'affi­chage numérique et signalé par une série
de signaux sonores répétés.

Exemples :

affiché, série de 5 signaux sonores,
pause,
nores, pause, etc. = niveau 5

pause,
sonores, pause, etc. = niveau 10

4. Pour modifier le niveau, appuyez sur la
touche A. Le niveau change à chaque
pression de la touche. (Pour sélectionner
un autre niveau, référez-vous au tableau).
Exemples : si le niveau est 5, une simple
pression sur la touche A amènera le ni­veau à 6. Si le niveau est 10, une simple
pression sur la touche A amènera le ni­veau à 1.

5. Pour mémoriser cette opération, mettez
à l'arrêt le lave-vaisselle en appuyant sur
la touche Marche/Arrêt.

affiché, série de 5 signaux so-

affiché, série de 10 signaux sonores,

affiché, série de 10 signaux

Utilisez uniquement du sel spécial pour lave­vaisselle. Tout autre type de sel non spécia­lement étudié pour être utilisé dans un lave­vaisselle, en particulier le sel de cuisine, peut
endommager l'adoucisseur d'eau. Approvi­sionnez en sel avant de démarrer un pro­gramme de lavage complet. Vous éviterez
ainsi que des grains de sel ou de l'eau salée
qui a débordé n'entre en contact avec le fond
de la cuve pendant un laps de temps pro­longé, engendrant de la corrosion.

Pour réapprovisionner :

1. Ouvrez la porte, sortez le panier inférieur
et dévissez le bouchon du réservoir à sel
en le tournant dans le sens inverse des
aiguilles d'une montre.

2. Versez 1 l d'eau à l'intérieur du réservoir

(cette opération est nécessaire uni­quement lorsque vous remplissez le
réservoir pour la première fois) .

3. Versez le sel à l'aide de l'entonnoir, jus­qu'à ce que le réservoir soit rempli.

4. Remettez le bouchon en place en veillant
à ce que le filetage et le joint ne présen­tent aucune trace de sel.

5. Serrez le bouchon en le tournant dans le
sens des aiguilles d'une montre, jusqu'à
ce que vous entendiez un clic.

34 electrolux

Ne vous préoccupez pas si de l'eau dé­borde du réservoir lorsque vous le rem­plissez. Cela est parfaitement normal.

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après le remplissage, à condition

Utilisation du liquide de rinçage

Avertissement Utilisez exclusivement
des liquides de rinçage de marque,
spéciaux pour lave-vaisselle.
Ne remplissez jamais le distributeur de
liquide de rinçage avec d'autres produits
(par ex. un agent de nettoyage pour la­ve-vaisselle, un produit de lavage liqui­de). Cela aurait pour effet d'endomma­ger l'appareil.

Le liquide de rinçage assure un rinçage
optimal et un séchage sans taches ni
striures.
Le liquide de rinçage est automatique­ment ajouté au cours du dernier rinçage.

1. Ouvrez le distributeur en appuyant sur le
levier de fermeture (A).

2. Versez le liquide de rinçage dans la gou­lotte de remplissage. Le niveau maximum
de remplissage est signalé par le repère
"max".

que le lave-vaisselle reste sous ten­sion. Si vous utilisez un sel peu so­luble, il se peut que cette opération
prenne davantage de temps. Le
fonctionnement de l'appareil n'en
sera pas pour autant entravé.

Le distributeur contient environ 110 ml de
liquide de rinçage, quantité suffisante
pour 16 à 40 cycles de lavage, en fonc­tion du réglage de la dose programmée.

3. Vérifiez que le couvercle est fermé après
chaque remplissage.

Essuyez tout débordement de liquide de
rinçage à l'aide de papier absorbant, afin
d'éviter une formation excessive de
mousse lors du lavage suivant.

En fonction des résultats de brillance et de
séchage obtenus, adaptez le dosage du li­quide de rinçage à l'aide du sélecteur à 6
positions (position 1 = dosage minimum, po­sition 6 = dosage maximum).
La dose est réglée d'usine sur la position 4.
Augmentez le dosage si vous constatez la
présence de gouttes d'eau ou de taches de
calcaire sur la vaisselle au terme du lavage.
En revanche, si des rayures blanches sont
présentes sur la vaisselle, ou si les verres et
les lames de couteaux sont recouverts d'un
film bleuâtre, il convient de réduire le dosage.

Utilisation quotidienne

• Contrôlez le niveau du réservoir à sel et du
distributeur de liquide de rinçage.

• Rangez les couverts et la vaisselle dans le
lave-vaisselle.

• Versez le produit de lavage dans le com­partiment correspondant.

• Sélectionnez un programme adapté au la­vage des couverts et de la vaisselle.

• Démarrez le programme.

Conseils

Les éponges, les chiffons de nettoyage et
tout autre objet absorbant l'eau ne doivent
pas être lavés au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :
– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au fond

desquelles adhèrent des restes d'ali­ments brûlés ou attachés

• Lorsque vous chargez la vaisselle et les
couverts, veillez à prendre les précautions
suivantes :
– La vaisselle et les couverts ne doivent

pas entraver la rotation des bras d'as­persion.

electrolux 35

– Chargez les articles creux, tels que tas-

ses, verres, casseroles, etc. en les re­tournant, de manière à ce que l'eau ne
s'accumule pas dans le creux ou dans
un fond bombé.

– La vaisselle et les couverts ne doivent

pas être insérés les uns dans les autres,
ou se chevaucher.

– Pour éviter que les verres ne se brisent,

évitez qu'ils ne se touchent.

– Déposez les petits objets dans le panier

à couverts.

• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau ; ces articles ne seront pas
séchés aussi bien que les articles en por­celaine et en acier.

• Les articles légers (bols en plastique, etc.)
doivent être rangés dans le panier supéri­eur et disposés de façon à ce qu'ils ne
puissent se retourner.

36 electrolux

Pour le lavage au lave-vaisselle, les couverts et plats suivants

ne sont pas adaptés : peuvent convenir dans une mesure limitée :

• Couverts à manche en bois, en corne, en por­celaine ou en nacre.

• Articles en plastique non résistant à la chaleur.

• Couverts anciens dont certains éléments sont
collés et ne résistent pas à la température.

• Couverts ou vaisselle présentant des soudures.

• Articles en étain ou en cuivre.

• Verres en cristal au plomb.

• Articles en acier sujets à la rouille.

• Plateaux en bois.

• Articles en fibres synthétiques.

• Lavez au lave-vaisselle uniquement de la vais­selle en faïence garantie lavable en machine par
le fabricant.

• Les décors vernis peuvent se ternir au fil des
lavages.

• Les pièces en argent et en aluminium ont ten­dance à se décolorer au cours du lavage : les
résidus de blanc d'œuf, de jaune d'œuf et de
moutarde provoquent souvent une décolora­tion et la formation de taches sur l'argent. Par
conséquent, veillez à toujours éliminer les restes
d'aliments de la vaisselle en argent si vous ne
la lavez pas immédiatement après utilisation.

Rangement des couverts et de la vaisselle

Panier inférieur

Le panier inférieur est conçu pour y ranger
des casseroles, des couvercles, des assiet­tes, des saladiers, des couverts, etc.
Les plats et les grands couvercles doivent
être disposés autour du panier, afin de ne
pas gêner la rotation des bras d'aspersion.

Les rangées d'ergots du panier inférieur peu­vent être abaissées aisément pour vous per­mettre de charger des casseroles, des poê­les et des saladiers.

Panier supérieur

Les couteaux à longue lame disposés
avec le manche vers le bas représentent
un danger potentiel. Les couteaux et les
autres ustensiles pointus ou coupants
doivent être placés en position
horizontale dans le panier supérieur.
Soyez prudent lorsque vous chargez ou
déchargez des articles coupants du
lave-vaisselle.

Le panier supérieur est conçu pour y ranger
des sous-tasses, des saladiers, des tasses,
des verres, des casseroles et des couver­cles.

electrolux 37

Disposez les articles en quinconce au-des­sus et au-dessous des supports pour tasses,
de façon à ce que l'eau puisse atteindre tou­tes les surfaces.
Les verres à long pied peuvent être suspen­dus aux porte-tasses en les retournant.
Pour les articles de plus grande dimension, il
vous est possible de rabattre les supports
pour tasses vers le haut.

Pour un résultat optimal, il est conseillé d'uti­liser les séparateurs à couverts.
Si la taille des couverts ne permet pas l'utili­sation des séparateurs, il vous sera possible
de les retirer facilement.

Le panier à couverts est constitué de deux
parties amovibles, qu'il vous est possible de
séparer pour obtenir une plus grande surface
de rangement. Pour séparer les deux parties,
faites-les glisser à l'horizontale en direction
opposée et détachez-les.

Pour les assembler à nouveau, procédez
dans le sens inverse.

Panier supérieur

Le panier supérieur est conçu pour y ranger
des sous-tasses, des saladiers, des tasses,
des verres, des casseroles et des couver­cles.
Disposez les articles en quinconce au-des­sus et au-dessous des supports pour tasses,
de façon à ce que l'eau puisse atteindre tou­tes les surfaces.

38 electrolux

Les verres à long pied peuvent être suspen­dus aux porte-tasses en les retournant.
Pour les articles de plus grande dimension, il
vous est possible de rabattre les supports
pour tasses vers le haut.

Pour les verres à long pied (selon la taille),
vous pouvez relever le support vers la gau­che ou vers la droite.

Le support central peut être abaissé aisé­ment pour faciliter le chargement.

Mini panier à couverts

Le panier supérieur est fourni avec un mini
panier à couverts.

Attention NE METTEZ JAMAIS DE
COUTEAUX DANS LE MINI PANIER A
COUVERTS, VOUS ENDOMMAGERIEZ
L'APPAREIL.

Le mini panier à couverts doit être unique­ment placé à l'avant du panier supérieur, à
gauche ou à droite.

La taille des couverts que vous pouvez y ran­ger dépend de la position du panier supéri­eur. Reportez-vous au tableau suivant.

Taille des couverts pour le mini panier à

Panier supérieur en
position haute

Panier supérieur en
position basse

couverts

maximum 15 cm

maximum 20 cm

Ergots souples

Des ergots souples empêchent les verres de
bouger pendant le cycle de lavage ou lorsque
le panier supérieur est déplacé.

Reportez-vous aux figures pour bien placer
les ergots.
Lorsqu'ils sont bien placés, appuyez dessus
franchement et assurez-vous qu'ils ne bou­gent pas.

electrolux 39

Attention Avant de refermer la porte,
assurez-vous que les bras d'aspersion
tournent librement.

Réglage de la hauteur du panier
supérieur

Si vous devez laver des plats de grande di­mension, disposez-les dans le panier infé­rieur après avoir mis le panier supérieur dans
sa position la plus haute.

Hauteur maximale de la vaisselle dans le

Avec le panier supéri­eur relevé

Avec le panier supéri­eur abaissé

panier inférieur

31 cm

27 cm

Pour régler le panier dans sa position la
plus haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux côtés
jusqu'à ce que le mécanisme s'encliquet­te et que le panier soit en position stable.

Pour abaisser le panier dans sa position
d'origine, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux côtés,
puis faites en sorte que le mécanisme
s'emboîte vers l'arrière, tout en mainte­nant le panier.

Ne soulevez ou n'abaissez jamais le pa­nier d'un seul côté uniquement
Lorsque le panier est en position haute,
vous ne pouvez placer les tasses sur les
supports pour tasses.

Après avoir chargé l'appareil, veillez
à toujours refermer la porte, car une
porte ouverte est source de danger.

40 electrolux

Utilisation du produit de lavage

Utilisez exclusivement des produits de
lavage spécialement conçus pour une
utilisation au lave-vaisselle.
Veuillez respecter le dosage et les con­signes de stockage du fabricant figurant
sur l'emballage.

En utilisant la quantité de produit de la­vage strictement nécessaire, vous con­tribuerez à la protection de l'environne­ment.

Versez le produit de lavage dans le
compartiment correspondant

1. Ouvrez le couvercle.

2. Versez le produit de lavage dans le dis­tributeur (1). Le repère indique le niveau
de dosage :
20 = environ 20 g de produit de lavage
30 = environ 30 g de produit de lavage.

1

3. Tous les programmes avec prélavage né­cessitent une dose supplémentaire de
produit de lavage (5 à 10 g) à placer dans
le compartiment de prélavage (2).
Ce produit de lavage agira au cours de la
phase de prélavage.
Si vous utilisez du produit de lavage en
pastilles ; placez la pastille dans le com­partiment (1)

4. Fermez le couvercle et appuyez jusqu'à
ce qu'il soit verrouillé.

Les produits de lavage en pastilles de
différents fabricants présentent un taux
de dissolution variable. C'est pourquoi
certains produits de lavage en pastilles
n'atteignent pas leur pouvoir de nettoya­ge optimal au cours des programmes
courts. Par conséquent, veuillez sélec­tionner un programme de lavage long si
vous utilisez des produits de lavage en
pastilles, afin d'éliminer complètement
les résidus de lessive.

2

Fonction "Tout en 1"

Cet appareil est doté de la "fonction Tout en
1", ce qui vous permet d'utiliser les pastilles
de détergent multifonctions "Tout en 1".
Ces produits combinent les fonctions de pro­duit de lavage, de liquide de rinçage et de sel
régénérant. Ils peuvent également contenir
d'autres substances selon le type de pastille
utilisé ("3 en 1", "4 en 1", "5 en 1", etc.).
Vérifiez que ces produits de lavage sont ap­propriés au degré de dureté de l'eau d'ali­mentation. Consultez à cet effet les instruc­tions du fabricant.
Dès que cette fonction est sélectionnée, elle
restera également activée pour les program­mes de lavage suivants.
Lorsque cette fonction est sélectionnée, l'ali­mentation en liquide de rinçage et en sel à
partir des bacs respectifs est automatique­ment désactivée, de même que les voyants
correspondant au sel et au liquide de rinça­ge.
L'utilisation de la fonction "Tout en 1" peut
entraîner une modification de la durée du cy­cle. Dans ce cas, la durée du programme est
automatiquement réactualisée sur l'affichage
numérique.

Activez/désactivez la fonction ''Tout en
1'' avant de lancer un programme de la­vage.
Une fois que le programme a démarré,
la fonction "Tout en 1" NE peut PLUS
être modifiée. Si vous souhaitez annuler
la "fonction Tout en 1", il vous faudra
d'abord annuler la sélection du pro­gramme de lavage, puis désactiver la
"fonction Tout en 1". Dans ce cas, vous
devrez régler à nouveau le programme
de lavage (et les options souhaitées).

Activation/désactivation de la fonction
"Tout en 1"

Appuyez simultanément sur les deux tou­ches "Tout en 1" (touches de fonction D et
E), et maintenez-les appuyées jusqu'à ce
que le voyant de la "fonction Tout en 1" s'al­lume. Cela signifie que la fonction est activée.
Pour désactiver la fonction, appuyez à nou­veau sur ces deux touches jusqu'à ce que le
voyant correspondant au symbole de la
fonction "Tout en 1" s'éteigne.

electrolux 41

Si le séchage n'est pas satisfaisant,
nous vous suggérons de :

1. Remplir le distributeur de liquide de
rinçage.

2. Activer le distributeur de liquide de
rinçage.

3. Régler le dosage du liquide de rinça­ge sur la position 2.

• L'activation/la désactivation du distri-

buteur de liquide de rinçage est pos­sible uniquement si la fonction "Tout
en 1" est activée.

Activation/désactivation du distributeur
de liquide de rinçage

1. Appuyez sur la touche Marche/Arrêt. Le
lave-vaisselle doit se trouver en mode
programmation.

2. Appuyez simultanément sur les touches
de fonction B et C, et maintenez-les ap­puyées jusqu'à ce que les voyants des
touches de fonction A, B et C clignotent.

3. Appuyez sur la touche de fonction B, les
voyants des touches de fonction A et C
s'éteignent tandis que le voyant de la tou­che de fonction B continue de clignoter.
L'affichage numérique visualise le réglage
actuel.

Distributeur de liquide de rinçage
désactivé

Distributeur de liquide de rinçage
activé

4. Pour modifier le réglage, appuyez de
nouveau sur la touche B, le nouveau pa­ramètre apparaît sur l'affichage numéri­que.

5. Pour mémoriser cette opération, mettez
à l'arrêt le lave-vaisselle en appuyant sur
la touche Marche/Arrêt.

42 electrolux

Si vous souhaitez réutiliser des pro­duits de lavage en dose individuel­les, nous vous recommandons de :

1. Désactiver la fonction "Tout en 1".

2. Approvisionner à nouveau le réser­voir à sel et le distributeur de liquide
de rinçage.

3. Régler la position maximale du degré
de dureté de l'eau et d'effectuer 1

programme normal sans charger
l'appareil.

4. Régler ensuite le degré de dureté de
l'eau en fonction de la dureté de l'eau
de votre région.

5. Régler la dose de liquide de rinçage.

Sélection et départ d'un programme de lavage

Sélectionnez le programme et le dé­part différé en laissant la porte légè­rement ouverte. Le départ du pro­gramme ou le décompte du départ
différé démarrera uniquement après
que vous aurez refermé la porte.
Vous pouvez effectuer toutes les
modifications souhaitées jusqu'à ce
moment-là

1. Vérifiez que les paniers ont été chargés
correctement et que les bras d'aspersion
tournent librement.

2. Assurez-vous que le robinet d'eau est
ouvert.

3. Appuyez sur la touche Marche/Arrêt. Le
lave-vaisselle doit se trouver en mode
programmation.

L'afficheur de déroulement du pro­gramme est complètement éclairé en

bleu.

4. Appuyez sur la touche correspondant au
programme souhaité (reportez-vous au
tableau des 'Programmes de lavage').
Fermez la porte du lave-vaisselle, le pro­gramme démarre automatiquement.

L'afficheur de déroulement du pro­gramme affiche le programme de lavage

au fur et à mesure de son déroulement.

Réglage et départ du programme avec
"départ différé"

1. Après avoir sélectionné le programme de
lavage, appuyez sur la touche de départ
différé jusqu'à ce que le nombre d'heures
clignotant correspondant au départ diffé­ré apparaisse sur l'affichage numérique.
Le voyant Départ différé s'allume.
Le départ du programme de lavage peut
être différé de 1 heure à 19 heures.

2. Fermez la porte du lave-vaisselle, le dé­compte démarre automatiquement.

Seul le premier voyant de l'afficheur de
déroulement du programme reste al­lumé pendant le décompte du départ
différé.

3. Le décompte s'effectue d'heure en heu­re.

4. L'ouverture de la porte interrompt le dé­compte. Fermez la porte ; le décompte
reprend là où il a été interrompu.

5. Dès que la durée du départ différé est
écoulée, le programme démarre automa­tiquement.

Avertissement Interrompez ou
annulez un programme en cours
UNIQUEMENT si cela s'avère
strictement nécessaire.
Attention : Un nuage de vapeur peut
s'échapper par la porte du lave-vais­selle lorsque vous l'ouvrez. Soyez
prudent en effectuant cette opéra­tion (risque de brûlure).

Interruption d'un programme en cours

• Ouvrez la porte du lave-vaisselle : le pro-

gramme s'arrête. Fermez la porte : le pro­gramme reprendra là où il a été interrom­pu.

Annulation d'un départ différé ou d'un
programme en cours

• Appuyez simultanément sur les deux tou-

ches de fonction B et C, et maintenez-les
appuyées jusqu'à ce que tous les voyants
de programme s'allument.

•

L'afficheur de déroulement du pro­gramme est complètement éclairé en

bleu.

• L'annulation d'un départ différé détermine

aussi l'annulation du programme de lava­ge sélectionné. Vous devez répéter la sé­lection du programme de lavage.

electrolux 43

• Si vous voulez sélectionner un nouveau
programme, vérifiez qu'il y a du produit de
lavage dans le distributeur correspondant.

Fin du programme de lavage

• Le lave-vaisselle s'arrête automatique­ment et un signal sonore vous informe de
la fin du programme.

•L'afficheur de déroulement du pro-
gramme est complètement éclairé en
vert.

Déchargement du lave-vaisselle

• Les plats encore chauds sont sensibles
aux chocs. C'est pourquoi il est préférable
de laisser refroidir la vaisselle avant de la
décharger de l'appareil.

• Videz en premier lieu le panier inférieur,
puis le panier supérieur ; ceci permettra
d'éviter que de l'eau ne s'égoutte du pa­nier supérieur sur la vaisselle du panier in­férieur.

Programmes de lavage

Programmes de lavage

Programme

Intensive

1)

Auto

2)

Quick

3)

Eco

Degré de sa-

lissure

Très sale

Tous

Normal ou légè-

rement sale

Moyennement

sale

Type de vaissel-

Vaisselle, cou-

verts, plats et

casseroles

Vaisselle, cou-

verts, plats et

casseroles

Vaisselle et cou-

Vaisselle et cou-

1. Ouvrez la porte du lave-vaisselle. Un zéro
apparaît sur l'affichage numérique.

2. Mettez à l'arrêt le lave-vaisselle.

3. Laissez la porte du lave-vaisselle entrou­verte et attendez quelques minutes avant
de retirer la vaisselle ; cela permet de la
laisser refroidir et améliore le processus
de séchage.

• Il se peut que de l'eau soit présente sur les

parois externes et sur la porte du lave­vaisselle, car l'acier inoxydable est en dé­finitive plus froid que les plats.

Dès que le programme est terminé,
débranchez le lave-vaisselle et fer­mez le robinet d'arrivée d'eau.

le

verts

verts

Description du programme

Prélavage
Lavage
2 rinçages intermédiaires
Rinçage final
Séchage

Prélavage
Lavage
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage

Lavage
Rinçage final

Prélavage
Lavage
1 rinçage intermédiaire
Rinçage final
Séchage

44 electrolux

Programme

Glass

1) Au cours du programme "Auto", le degré de salissure de la vaisselle est déterminé par le degré de
turbidité de l'eau. La durée du programme, les niveaux de consommation d'eau et d'énergie peuvent
varier ; tout dépend de la charge du lave-vaisselle (pleine ou demi-charge) et du degré de salissure de
la vaisselle. La température de l'eau est automatiquement ajustée entre 45 °C et 70 °C.

2) Idéal pour le lavage d'un lave-vaisselle partiellement chargé. Programme de lavage journalier parfait,
adapté aux besoins d'une famille de 4 personnes qui souhaitent seulement laver la vaisselle et les
couverts du dîner et du petit déjeuner.

3) Programme de test des organismes de contrôle

Degré de sa-

lissure

Moyennement

sale

Type de vaissel-

le

Vaisselle délicate

et verres

Description du programme

Lavage
1 rinçage intermédiaire
Rinçage final
Séchage

Valeurs de consommation

Programme Durée du program-

Intensive - 1,8 - 2,0 23 - 25
Auto - 1,1 - 1,7 12 - 23
Quick - 0,9 9

2)

Eco
Glass - 0,8 - 0,9 14 - 15

1) La durée du programme de lavage apparaît sur l'affichage numérique.

2) Programme de test des organismes de contrôle

me

(en minutes)

1)

- 1,0 - 1,1 12 - 13

Les valeurs de consommation sont four­nies à titre indicatif et varient en fonction

Consommation

énergétique

(en kWh)

Consommation

d'eau

(en litres)

l'eau, des variations dans l'alimentation
électrique et de la quantité de vaisselle.

de la pression et de la température de

Entretien et nettoyage

Nettoyage des filtres

Contrôlez et nettoyez les filtres très réguliè­rement. Des filtres non nettoyés réduisent les
performances de lavage.

Avertissement Avant de nettoyez les
filtres, assurez-vous que l'appareil est
mis à l'arrêt.

1. Ouvrez la porte, sortez le panier inférieur.

2. Le système de filtrage du lave-vaisselle

comporte un filtre grossier (A), un micro­filtre (B) et un filtre plat. Desserrez le sys­tème de filtrage à l'aide de la poignée du
microfiltre.

3. Tournez la poignée dans le sens contraire
des aiguilles d'une montre et effectuez
1/4 de tour pour enlever le système de
filtrage

4. Saisissez le filtre grossier (A) par la poi­gnée annulaire et retirez-le du microfiltre
(B).

5. Nettoyez minutieusement tous les filtres
à l'eau courante.

6. Retirez le filtre plat du fond de la cuve et
nettoyez minutieusement les deux faces.

7. Réinstallez le filtre plat dans le fond du
compartiment de lavage en veillant à ce
qu'il soit bien installé.

8.

Introduisez le filtre grossier (A) dans le mi­crofiltre (B) et appuyez sur les deux filtres
à la fois.

9. Mettez l'ensemble de ces filtres en place
et bloquez-les en tournant la poignée
dans le sens des aiguilles d'une montre
jusqu'à la butée. Au cours de cette opé­ration, contrôlez que le filtre plat ne dé­passe pas du fond de la cuve.

N'utilisez jamais le lave-vaisselle
sans les filtres. Si les filtres n'ont pas
été correctement réinstallés, les
performances de lavage pourront
être compromises et l'appareil
pourrait être endommagé.

Ne retirez JAMAIS les bras d'asper­sion.

electrolux 45

Si des résidus de salissures ont bouché
les orifices des bras d'aspersion, élimi­nez ceux-ci à l'aide d'un cure-dent.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de l'appareil,
de même que le bandeau de commande, à
l'aide d'un chiffon doux humide, en cas de
besoin humidifié d'un peu d'eau savonneu­se. N'utilisez en aucun cas de substances
abrasives, de tampons métalliques ou de
solvants (acétone, trichloréthylène, etc.).

Nettoyage interne

Essuyez régulièrement les joints situés au­tour de la porte et des distributeurs de pro­duit de lavage et de liquide de rinçage à l'aide
d'un chiffon humide.
Nous vous conseillons d'effectuer tous les 3
mois un lavage pour vaisselle très sale mais
sans vaisselle et avec produit de lavage.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant un
certain temps, veillez à :

1. Débrancher l'appareil et à fermer le robi­net d'arrivée d'eau.

2. Laisser la porte entrouverte pour prévenir
la formation d'odeurs désagréables.

3. Nettoyer soigneusement l'intérieur de
l'appareil.

Précautions contre le gel

Évitez d'installer l'appareil dans un endroit où
la température ambiante est inférieure à 0°C.
Si cela n'est pas possible, videz l'appareil,
fermez la porte, débranchez le tuyau d'arri­vée d'eau et vidangez.

Transport de l'appareil

Si vous devez transporter l'appareil (en cas
de déménagement, etc.) :

1. Retirez la fiche de la prise secteur.

2. Fermez le robinet d'arrivée d'eau.

3. Retirez les tuyaux d'arrivée d'eau et de
vidange.

4. Tirez l'appareil hors de sa niche ainsi que
les tuyaux.

Évitez d'incliner l'appareil au cours du trans­port.

46 electrolux

Que faire si…

L'appareil ne démarre pas ou se met à l'arrêt
en cours de programme.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes et peuvent être résolues à l'ai­de des suggestions fournies dans le tableau,
sans faire appel à un technicien.

Lorsque la porte de l'appareil est fer­mée, l'anomalie est signalée par le cli­gnotement de l'afficheur de déroule-

ment du programme complètement

Codes d'erreur et anomalie de fonctionne-

• le voyant du programme en cours clignote en
permanence

•

apparaît sur l'affichage numérique

Le lave-vaisselle n'est pas approvisionné en
eau

• le voyant du programme en cours clignote en
permanence

•

apparaît sur l'affichage numérique

Le lave-vaisselle ne vidange pas

• le voyant du programme en cours clignote en
permanence

•

apparaît sur l'affichage numérique

Le système de sécurité anti-débordement
s'est déclenché

Anomalie de fonctionnement Cause possible et solution

Le programme ne démarre pas

Après avoir effectué ces contrôles, fermez la
porte de l'appareil et mettez l'appareil en
marche.
Le programme reprendra là où il a été inter­rompu.

ment

éclairé en bleu, et la répétition d'un si­gnal sonore.

Ouvrez la porte et vérifiez le code d'erreur qui
apparaît sur l'affichage numérique. Mettez
l'appareil à l'arrêt et effectuez les contrôles
que nous vous suggérons dans le tableau ci­après.
Si des codes d'erreurs non décrits dans le
tableau s'affichent, contactez le Service
Après-vente.

Cause possible et solution

• Le robinet d'arrivée d'eau est obstrué ou in­crusté de tartre.
Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet d'arrivée d'eau.

• Le filtre (s'il est présent) situé dans le tuyau d'ar­rivée d'eau est bouché.
Nettoyez le filtre.

• Le tuyau d'arrivée d'eau n'a pas été installé
correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau d'arrivée
d'eau.

• Le robinet de l'évier est bouché.
Nettoyez à fond le robinet de l'évier.

• Le tuyau de vidange n'a pas été installé correc­tement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de vidange.

• Fermez le robinet d'arrivée d'eau et contactez
le Service Après-vente.

• La porte du lave-vaisselle n'a pas été fermée
correctement.
Fermez la porte.

• La fiche n'est pas branchée.
Insérez la fiche dans la prise secteur

• Le fusible a grillé dans la boîte à fusibles.
Remplacez le fusible.

• Le départ différé a été réglé.
Si la vaisselle doit être lavée immédiatement,
annulez le départ différé.

Si l'anomalie persiste ou que le code d'erreur
s'affiche à nouveau, contactez le Service
Après-vente.
Lorsque vous appelez le Service Après-ven­te, communiquez le modèle, le numéro de
code produit et le numéro de série.

electrolux 47

Vous trouverez ces informations sur la pla­que signalétique située sur le côté du lave­vaisselle.
Afin de pouvoir disposer à tout moment de
ces numéros, nous vous recommandons de
les inscrire ici :

Les résultats de lavage sont insatisfaisants

La vaisselle n'est
pas propre

La vaisselle est
mouillée et terne

Les verres et la
vaisselle présen­tent des rayures,
des taches blan­ches ou un film
bleuâtre.

Des gouttes d'eau
ont séché sur les
verres et la vaissel­le.

• Vous n'avez pas sélectionné le programme approprié.

• La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre
toutes les surfaces. Ne surchargez pas les paniers.

• La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.

• Les filtres situés dans le fond de la cuve sont encrassés ou mal installés.

• Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvi­sionner le distributeur de produit de lavage.

• Si des dépôts de tartre sont présents sur la vaisselle, cela signifie que le
réservoir de sel est vide ou que vous n'avez pas réglé correctement le ni­veau de l'adoucisseur d'eau.

• Le raccordement du tuyau de vidange n'a pas été réalisé correctement.

• Le bouchon du réservoir de sel n'a pas été vissé correctement.

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

• Réduisez le dosage du liquide de rinçage.

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le produit de lavage soit en cause. Contactez le service cli­entèle du fabricant du produit de lavage.

Si, après avoir effectué tous ces contrôles, le
problème persiste, contactez le Service
Après-vente.

Modèle : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

N° code pro-

duit : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

N° de série : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caractéristiques techniques

Dimensions Largeur

Branchement électrique - Ten­sion - Puissance totale - Fusible

Pression de l'eau d'alimentation Minimum

Capacité 12 couverts

Hauteur
Profondeur

Les informations concernant le branchement électrique figurent sur
la plaque signalétique apposée sur le bord intérieur de la porte du
lave-vaisselle.

Maximum

0,05 MPa (0,5 bar)

0,8 MPa (8 bars)

60 cm
85 cm
60 cm

Conseils pour les organismes de test

Les essais, conformément à la norme EN
60704, doivent être réalisés avec l'appareil à
pleine charge et à l'aide du programme de
test (voir "Valeurs de consommation").

Les essais, conformément à la norme EN
50242, doivent être réalisés après avoir ap­provisionné le réservoir à sel et le distributeur
de liquide de rinçage, et à l'aide du program­me de test (voir "Valeurs de consommation").

48 electrolux

Pleine charge : 12 couverts

Quantité de produit de lavage requise : 5 g + 25 g (Type B)
Réglage du dosage du liquide de rinçage position 4 (Type III)

Les essais DOIVENT être réalisés :

• SANS le support pour verres,

Disposition du panier à couverts

•SANS les ergots souples

• SANS le mini panier à couverts.
RETIREZ ces accessoires des paniers.

Disposition du panier supérieur

Disposition du panier inférieur

Installation

Avertissement Les branchements
électriques et les raccordements
hydrauliques nécessaires à
l'installation de l'appareil doivent
être réalisés par un électricien
qualifié et/ou un plombier ou une
autre personne compétente.

Encastrement (sous un plan de travail ou
un évier)

Retirez tous les emballages avant d'installer
l'appareil.
Dans la mesure du possible, placez-le à
proximité d'un robinet d'arrivée d'eau et d'un
dispositif d'évacuation.

En re ti ra nt l e p la n de travail de l'appareil, vous
pouvez encastrer celui-ci sous un évier ou
sous un plan de travail déjà existant, à con­dition que la niche corresponde aux dimen­sions du croquis.

Procédez comme suit :

• Retirez le plan de travail du lave-vaisselle.
Pour cela, dévissez les deux vis de fixation
situées à l'arrière (1), puis tirez le plan de
travail par l'arrière (2) et dégagez-le des
emboîtements avant, en le soulevant (3).

electrolux 49

Encastrez l'appareil après avoir ajusté sa
hauteur en vissant ou dévissant ses pieds de
réglage. Pendant l'encastrement de l'appa­reil, veillez à ce que le tuyau d'arrivée d'eau
et le tuyau de vidange ne soient ni entortillés
ni écrasés.
Avant toute intervention sur le lave-vaisselle,
il est nécessaire de débrancher l'appareil.
Après son installation, le lave-vaisselle doit
être facilement accessible par un technicien
en cas d'intervention.
Si le lave vaisselle ne doit plus être encastré
dans un deuxième temps, il faut réinstaller le
plan de travail.
Le socle du lave vaisselle n'est pas réglable.

Mise à niveau

Une bonne mise à niveau est indispensable
pour une parfaite fermeture et étanchéité de
la porte.
Assurez-vous que la porte du lave-vaisselle
se ferme correctement sans frottement laté­raux.
Si la porte ne ferme pas correctement, dé­vissez ou vissez les pieds jusqu'à ce que
l'appareil soit parfaitement de niveau et
d'aplomb.

Raccordement à l'arrivée d'eau

Raccordement du tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chau­de (max. 60°) ou en eau froide
Avec une alimentation en eau chaude, vous
pouvez réduire votre consommation d'éner­gie électrique de manière spectaculaire. Cela
dépend, toutefois, de la manière dont l'eau
chaude est produite. (Nous suggérons d'au­tres sources d'énergie plus écologiques tel­les que, par ex., les panneaux solaires ou
panneaux photovoltaïques, et les éoliennes).

Pour réaliser le raccordement proprement
dit, l'écrou-raccord installé dans le tuyau
d'arrivée d'eau de l'appareil doit être vissé
sur une goulotte avec filetage "Witworth"
pour tuyau 3/4" ou à un robinet à raccord
rapide spécialement conçu à cet effet de ty­pe "Press-block".
La pression de l'eau doit se situer dans les
limites indiquées dans les "Caractéristiques
techniques". Pour connaître la pression d'ali­mentation moyenne de votre région, adres-

50 electrolux

sez-vous à votre Compagnie locale de dis­tribution des eaux.
Veillez à ce que le tuyau d'arrivée d'eau ne
soit pas enroulé, écrasé ou enchevêtré lors­que vous effectuez le raccordement.
L'appareil est doté de tuyaux d'alimentation
et de vidange pouvant être orientés à gauche
ou à droite selon les besoins de l'installation,
à l'aide du contre-écrou. Il est nécessaire

que le contre-écrou soit installé correc­tement pour éviter toute fuite d'eau.

Attention ! Les lave-vaisselle ne sont
PAS tous dotés de tuyaux d'alimenta­tion et de vidange avec contre-écrou.
Dans ce cas-ci, cette option n'est pas
disponible.

Si l'appareil est raccordé au moyen de
tuyaux neufs ou de tuyaux ayant peu servi,
faites s'écouler l'eau pendant quelques mi­nutes avant de brancher le tuyau d'arrivée
d'eau.

N'utilisez PAS des tuyaux provenant
d'un ancien appareil.

Cet appareil est doté de fonctions de
sécurité destinées à empêcher que l'eau
utilisée dans l'appareil ne soit réintrodui­te dans le système d'eau potable. Cet
appareil est conforme aux règlements
applicables en matière de tuyauterie.

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être
raccordée de deux façons :

1. Au robinet de sortie de l'évier, en la fixant

à la partie inférieure de la surface de tra­vail. Cela empêchera que les eaux usées
de l'évier ne pénètrent dans l'appareil.

2. À une conduite fixe dotée d'une évacua-

tion murale dotée d'une ventilation spé­ciale, diamètre intérieur de 4 cm mini-

mum.
Le raccordement de vidange doit être situé à
une hauteur comprise entre 30 cm (mini­mum) et 100 cm (maximum) par rapport à la
base du lave-vaisselle.

Le tuyau de vidange peut être orienté à droite
ou à gauche du lave-vaisselle
Assurez-vous que le tuyau n'est pas courbé
ou écrasé, sous peine d'empêcher ou de ra­lentir l'évacuation de l'eau.
Le bouchon d'évier ne doit pas être mis en
place lorsque l'appareil évacue l'eau, sous
peine de provoquer un effet de siphon et un
reflux de l'eau vers l'appareil.
Si vous utilisez une rallonge de tuyau, celle­ci ne doit pas dépasser 2 mètres et son dia­mètre intérieur ne doit pas être inférieur au
diamètre du tuyau fourni.
De même que le diamètre intérieur des rac­cords utilisés pour les branchements ne doit
pas être inférieur au diamètre du tuyau d'éva­cuation fourni.
Lorsque vous raccordez le tuyau de vidange
à un embout du siphon sous l'évier, n'ou-

bliez pas d'enlever toute la membrane
de plastique (A). Si vous oubliez d'enlever

toute la membrane, des particules d'aliments
risquent de s'accumuler avec le temps et de
boucher l'embout du tuyau de vidange du
lave-vaisselle

Nos appareils sont équipés d'un dispo­sitif de sécurité empêchant le reflux des
eaux usées vers l'appareil. Si le robinet
de votre évier est doté d'un clapet de
retenue incorporé, cela pourrait entraver
la vidange correcte de votre lave-vais­selle. C'est pourquoi nous vous recom­mandons de le retirer.

electrolux 51

Pour éviter toute fuite d'eau après l'ins­tallation, assurez-vous que les raccords

des tuyauteries d'eau sont bien serrés.

Branchement électrique

Avertissement L'appareil doit être
relié à la terre conformément aux
normes en vigueur.
Avant d'utiliser l'appareil pour la
première fois, vérifiez que la tension
nominale et le type d'alimentation fi­gurant sur la plaque signalétique
correspondent aux valeurs d'ali­mentation de la pièce où l'appareil
doit être installé. La puissance no­minale du fusible figure également
sur la plaque signalétique
Branchez toujours la fiche principa­le dans une prise correctement in­stallée, protégée contre les chocs et
comportant une borne de mise à la
terre.
L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une pri-

se multiple ou d'un raccordement
multiple. Risque d'incendie.
Si nécessaire, remplacez la prise fe­melle de l'installation électrique de
votre habitation. Si le câble électri­que doit être remplacé, contactez le
Service Après-vente.
La prise doit rester accessible une
fois que l'appareil est installé.
Pour débrancher l'appareil, ne tirez
jamais sur le cordon mais tirez tou­jours la prise.
Le fabricant décline toute responsa­bilité en cas de non-respect des pré­cautions de sécurité mentionnées
dans ce chapitre.

En matière de protection de l'environnement

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage sont conçus
dans le respect de l'environnement et sont
recyclables. Les composants en plastique
sont identifiables grâce aux sigles >PE <,
>PS <, etc. Veuillez jeter les matériaux d'em­ballage dans le conteneur approprié du cen­tre de collecte des déchets de votre com­mune.

Avertissement Si vous n'utilisez plus
votre appareil :

• Retirez la fiche de la prise secteur.

• Coupez le câble et la fiche et jetez-les.

• Éliminez le loquet de la porte, cela évi­tera aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en
danger.

52 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter at

www.electrolux.com

Inhalt

Sicherheitshinweise 52
Gerätebeschreibung 54
Bedienblende 55
Erste Inbetriebnahme 57
Einstellen des Wasserenthärters 57
Gebrauch von Salz für Geschirrspüler 58
Gebrauch von Klarspülmittel 59
Täglicher Gebrauch 60
Laden von Besteck und Geschirr 61
Gebrauch von Spülmittel 64
Funktion "Multi-tab" 65
Auswählen und Starten eines
Spülprogramms 66

Änderungen vorbehalten

Entladen des Geschirrspülers 67
Spülprogramme 68
Reinigung und Pflege 69
Was tun, wenn … 70
Technische Daten 72
Hinweise für Prüfinstitute 72
Gerät aufstellen 73
Wasseranschluss 74
Elektrischer Anschluss 75
Umwelttipps 76

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die
optimale Geräteanwendung vor der In­stallation und dem Gebrauch des Gerä­tes die vorliegende Gebrauchsanwei­sung aufmerksam durch, einschließlich
der Ratschläge und Warnungen. Es ist
wichtig, dass zur Vermeidung von Feh­lern und Unfällen alle Personen, die das
Gerät benutzen, mit der Bedienung und
den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation
gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der ge­samten Lebensdauer des Gerätes über
Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen
von spülmaschinenfestem Haushaltsge­schirr bestimmt.

• Keine Lösungsmittel in den Geschirrspüler
geben. Es besteht Explosionsgefahr.

• Messer und andere spitze Gegenstände
müssen mit der Spitze nach unten in den
Besteckkorb gestellt oder waagerecht in
den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte
(Klarspüler, Reinigungsmittel und Salz)
verwenden.

• Nicht die Tür während des Gerätebetriebs
öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spül­gangs aus dem Geschirrspüler entneh­men.

• Ziehen Sie nach dem Gebrauch den Netz­stecker und drehen Sie den Wasserhahn
zu.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisier­ten Kundendienststellen und verlangen Sie
stets Original-Ersatzteile.

• Versuchen Sie unter keinen Umständen,
das Gerät selbst zu reparieren. Reparatu­ren durch unerfahrene Personen können
zu schwerwiegenden Fehlfunktionen und
Verletzungen führen. Wenden Sie sich an
Ihren Kundendienst. Bestehen Sie immer
auf Original-Ersatzteilen.

electrolux 53

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Ver­ätzungen an Augen, Mund und Kehle ver­ursachen. Lebensgefahr! Halten Sie sich
immer an die Sicherheitsanweisungen der
Spülmittelhersteller.

• Das Wasser in Ihrem Geschirrspüler ist
kein Trinkwasser. In der Maschine können
immer Spülmittelrückstände vorhanden
sein.

• Sorgen Sie dafür, dass die Tür des Ge­schirrspülers außer beim Be- und Entladen
immer geschlossen ist. So verhindern Sie,
dass jemand über die offene Tür stolpern
und sich verletzen kann.

• Setzen oder stellen Sie sich nie auf die of­fene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch
durch Erwachsene bestimmt. Der Ge­schirrspüler darf nicht unbeaufsichtigt von
Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial von
Kindern fern. Erstickungsgefahr.

• Spülmittel außer Reichweite von Kindern
aufbewahren.

• Halten Sie Kinder vom geöffneten Ge­schirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transport­schäden. Nehmen Sie niemals ein schad-

haftes Gerät in Betrieb. Verständigen Sie
Ihren Händler, wenn Ihr Geschirrspüler be­schädigt ist.

• Entfernen Sie vor dem Gebrauch das ge­samte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes
und alle sonstigen Installationsarbeiten
dürfen nur von qualifizierten Fachkräften
ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Än­derungen an den technischen Merkmalen
oder dem Produkt selbst vorgenommen
werden.

• Benutzen Sie den Geschirrspüler nie mit
einem beschädigten Netzkabel oder ei­nem defekten Wasserschlauch; oder
wenn die Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so dass das
Geräteinnere frei zugänglich ist. Wenden
Sie sich zur Vermeidung von Unfällen an
den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen auf
keinen Fall angebohrt werden, da dadurch
die hydraulischen und elektrischen Bautei­le beschädigt werden können.

Warnung! Halten Sie sich für den
elektrischen Anschluss und den
Wasseranschluss strikt an die
Anweisungen der betreffenden
Abschnitte.

54 electrolux

Gerätebeschreibung

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

10 Arbeitsplatte

Die Innenbeleuchtung des Geschirrspü­lers wird automatisch beim Öffnen der
Tür eingeschaltet und beim Schließen
der Tür ausgeschaltet.
Die Innenbeleuchtung ist mit einer LED
der KLASSE 1 in Übereinstimmung mit
EN 60825-1: 1994 + A1:2002 +
A2:2001 ausgestattet.
Wenn die Lampe ausgetauscht werden
muss, wenden Sie sich bitte an Ihren
Kundendienst vor Ort.

Bedienblende

electrolux 55

1. Ein-/Aus-Taste

2. Digital-Display

3. Programmwahltasten

4. Zeitvorwahl-Taste (Delay)

5. Kontrolllampen

6. Funktionstasten

7. Programmablaufanzeige

Kontrolllampen

Salz Leuchtet auf, sobald Spezialsalz nachgefüllt wer-

Klarspüler Leuchtet auf, sobald Klarspülmittel nachgefüllt

Funktion Multitab Zeigt an, ob die "Funktion Multitab" (siehe "Funk-

Digital-Display

Im Digital-Display wird Folgendes angezeigt:

• der Härtegrad, auf den der Wasserenthär­ter eingestellt ist,

• die ungefähre Restlaufzeit des laufenden
Programms,

den muss.

werden muss.

tion Multitab") ein- oder ausgeschaltet ist.

• das Ende eines Spülprogramms (im Digi­tal-Display erscheint eine Null),

• der Ablauf der Zeitvorwahl,

• Fehlercodes im Fall von Fehlfunktionen
des Geschirrspülers, und

• das Ein-/Ausschalten der Töne.

• das Ein-/Abschalten des Klarspülmitteldo­sierers ( NUR bei aktiver 'Funktion Multi­tab'),

56 electrolux

Funktionstasten

Mit diesen Tasten können folgende Funktio­nen eingestellt werden:

• die Einstellung des Wasserenthärters,

• das Abbrechen eines Spülprogramms
oder einer laufenden Zeitvorwahl,

• das Ein-/Abschalten der Funktion Multitab,

• das Ein-/Abschalten des Klarspülmitteldo­sierers bei aktiver Funktion Multitab, und
das

• Ein-/Abschalten der Töne.

Programmablaufanzeige

Die Programmablaufanzeige ist in 5 LEDs
unterteilt und zeigt an:

1. Wenn das Gerät eingeschaltet ist. Drü-

cken Sie die Ein-/Aus-Taste. Alle 5 LEDs
leuchten blau.

2. Der Ablauf des Spülprogramms. Wenn

das Programm beginnt, leuchtet nur die
erste LED. Die anderen LEDs leuchten
mit zunehmendem Ablauf des Spülpro­gramms nacheinander ebenfalls auf. (Die
LEDs leuchten von links nach rechts auf).

3. Das Ende des Spülprogramms. Alle 5

LEDs leuchten grün.

4. Eine Gerätestörung. Alle 5 LEDs blinken

blau.

Einstellmodus

Drücken Sie die Ein-/Aus-Taste.
Das Gerät befindet sich im Einstellmodus,
wenn:

• ALLE Kontrolllampen der Programmwahl­tasten aufleuchten.

•Die ganze Programmablaufanzeige
leuchtet blau.

Denken Sie daran, dass sich der Ge­schirrspüler:
– beim Auswählen eines Spülpro-

gramms,

– bei der Einstellung des Wasserenthär-

ters,

– beim Ein-/Abschalten des Klarspül-

mitteldosierers, und
– beim Ein-/Abschalten der Töne
im Einstellmodus befinden MUSS.

Drücken Sie die Ein-/Aus-Taste.
Das zuletzt ausgeführte oder ausgewählte
Programm ist noch immer eingestellt, wenn:

• Nur eine Programmkontrolllampe auf­leuchtet.

•

Nur ein Teil der Programmablaufanzei-
ge leuchtet blau auf.
In diesem Fall muss das Programm ge­löscht werden, um zum Einstellmodus zu­rückzukehren.

Löschen eines eingestellten oder
laufenden Programms

Drücken Sie gleichzeitig die beiden Funkti­onstasten B und C solange, bis alle Kontroll­lampen der Programmwahltasten leuchten
und die ganze Programmablaufanzeige
blau aufleuchtet. Das Programm ist gelöscht
und das Gerät befindet sich wieder im Ein­stellmodus.

Töne

Damit besser erkennbar ist, welche Operati­onen der Geschirrspüler ausführt, wurden
Töne eingeführt:
– für die Einstellung des Wasserhärtegrads,
– für das Ende des Spülprogramms,
– und für die Alarmauslösung bei einer Ge-

rätestörung.

Werkseitige Einstellung: Töne einge­schaltet
Es ist möglich, die Töne auszuschalten.

Ein-/Ausschalten der Töne

1. Drücken Sie die Ein-/Aus-Taste. Der Ge­schirrspüler muss sich im Einstellmodus
befinden.

2. Drücken Sie gleichzeitig die Funktions­tasten B und C, bis die Kontrolllampen
der Funktionstasten A, B und C zu blin-
ken beginnen.

3.

Drücken Sie Funktionstaste C. Die Kon­trolllampen der Funktionstasten A und B
erlöschen, während die Kontrolllampe
der Funktionstaste C weiterhin blinkt. Im
Digital-Display wird die aktuelle Stufe an­gezeigt.

Akustische Signale ausgeschaltet

Akustische Signale eingeschaltet

4. Drücken Sie zur Änderung der Einstellung
erneut Funktionstaste C ; im Digital-Dis­play wird die neue Einstellung angezeigt.

5. 5. Zur Speicherung des Vorgangs schal­ten Sie den Geschirrspüler bitte aus.

Erste Inbetriebnahme

Vor der ersten Benutzung Ihres Geschirrspü­lers:

• Vergewissern Sie sich, dass der elektri­sche und der Wasseranschluss den Instal­lationsanweisungen entsprechen

• Entfernen Sie alles Verpackungsmaterial
aus dem Geräteinneren

• Einstellen des Wasserenthärters

• Gießen Sie 1 Liter Wasser in den Salzbe­hälter und füllen Sie ihn dann mit Salz für
Geschirrspüler

• Füllen Sie das Klarspüldosiergerät mit
Klarspüler

Bei Verwendung von Reinigertabs
wie: "3 in 1", "4 in 1", "5 in 1" usw...
wählen Sie die Funktion "Multitab".
(siehe "Die Funktion Multitab").

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasseren­thärter ausgestattet, der die im Wasser ent­haltenen Minerale und Salze zurückhält, die
den Gerätebetrieb negativ und nachhaltig
beeinträchtigen können.
Je höher der Mineral- und Salzgehalt ist, um
so härter ist Ihr Wasser. Die Wasserhärte
wird in gleichwertigen Einheiten gemessen,
Deutsche Wasserhärtegrade (°dH), Franzö­sische Grade (°TH) und mmol/l (Millimol pro

Wasserhärte Einstellung der Wasserhärtestufe Zusatz

°dH °TH mmol/l Manuell Elektronisch

51 - 70 91 - 125 9,1 - 12,5 2 Stufe 10 Ja
43 - 50 76 - 90 7,6 - 9,0 2 Stufe 9 Ja
37 - 42 65 - 75 6,5 - 7,5 2 Stufe 8 Ja
29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja
23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja
19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja
15 - 18 26 - 32 2,6 - 3,2 1 Stufe 4 Ja
11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja

4 - 10 7 - 18 0,7 - 1,8 1 Stufe 2 Ja

< 4 < 7 < 0,7 1 Stufe 1 Nein

Manuelle Einstellung

Der Wasserenthärter ist werkseitig auf
Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.

2. Entfernen Sie den Unterkorb aus dem
Geschirrspüler.

3. Stellen Sie den Härtebereichsschalter auf
Härtestufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den Unterkorb wieder ein.

Liter - internationale Einheit der Wasserhär­te).
Der Enthärter muss entsprechend der Was­serhärte Ihres Gebietes eingestellt werden.
Ihr lokales Wasserwerk kann Sie über die
Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl: ma­nuell mit dem Härtebereichsschalter als
auch elektronisch eingestellt werden.

electrolux 57

von

Salz

58 electrolux

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf
Härtestufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Ge­schirrspüler muss sich im Einstellmodus
befinden.

2. Drücken Sie gleichzeitig die Funktions­tasten B und C solange, bis die Kontroll­lampen der Funktionstasten A, B und C
zu blinken beginnen.

3.

Drücken Sie Funktionstaste A. Die Kon­trolllampen der Funktionstasten B und
C erlöschen, während die Kontrolllampe
der Funktionstaste A weiterhin blinkt. Im
Digital-Display wird die aktuelle Stufe an­gezeigt und eine Reihe aufeinander folg­ender Töne ertönt.

Beispiele:

wird angezeigt, 5 aufeinander folgen-

de Töne, Pause,

wird angezeigt, 5

4. Drücken Sie zur Änderung der Härtestufe

5. Schalten Sie mit der Ein-/Aus-Taste den

Gebrauch von Salz für Geschirrspüler

Warnung!

Verwenden Sie ausschließlich Spezialsalz für
Geschirrspüler. Alle anderen Salzarten, die
nicht eigens für Geschirrspüler bestimmt
sind, insbesondere Speisesalz, führen zu
Schäden des Wasserenthärters. Füllen Sie
den Salzbehälter erst kurz vor dem Start ei­nes kompletten Spülprogramms. Das ver­hindert, dass verschüttetes Salz oder Salz­wasser für längere Zeit auf dem Geräteboden
bleibt und Korrosion verursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Un­terkorb und schrauben Sie die Ver­schlusskappe des Salzbehälters nach
links ab.

2. Gießen Sie 1 Liter Wasser in den Salzbe­hälter (dies ist nur vor der ersten Be-
nutzung erforderlich) .

3. Füllen Sie den Behälter mithilfe des mit­gelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbringen

5. Schrauben Sie die Verschlusskappe

aufeinander folgende Töne, Pause etc...
= Härtestufe 5

wird angezeigt, 10 aufeinander fol­gende Töne, Pause,
10 aufeinander folgende Töne, Pause,
etc... = Härtestufe 10

Funktionstaste A. Bei jedem Tastendruck
ändert sich die Stufe. (Bitte halten Sie sich
für die Auswahl der neuen Härtestufe an
die Tabelle).
Beispiele: Ist die aktuelle Härtestufe 5,
wird durch einmaliges Drücken von Taste
A Härtestufe 6 ausgewählt. Ist die aktu­elle Härtestufe 10, wird durch einmaliges
Drücken von Taste A Härtestufe 1 aus­gewählt.

Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.

und sicherstellen, dass kein Salz auf dem
Gewinde oder der Dichtung vorhanden
ist.

nach rechts bis zum Anschlag zu. Ein Kli­cken zeigt an, dass die Kappe fest ver­schlossen ist.

Seien Sie unbesorgt, wenn beim Einfül­len Wasser aus dem Salzbehälter aus­fließt; das ist ganz normal.

wird angezeigt,

electrolux 59

Die Salzkontrolllampe kann noch
2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt,
der Geschirrspüler bleibt einge­schaltet. Bei Verwendung von Salz,

Gebrauch von Klarspülmittel

Warnung! Nur Markenklarspülmittel für
Geschirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte (Reini­gungsmittel für Geschirrspüler, Flüssig­reiniger) in den Behälter für Klarspüler.
Das Gerät kann dadurch beschädigt
werden.

Klarspülmittel sind eine Garantie für ein
perfektes Spülergebnis und flecken­und streifenfreies Trocknen.
Das Klarspülmittel wird automatisch
beim letzten Spülgang zugesetzt.

1. Drücken Sie auf die Entriegelungstaste
(A), um den Behälter zu öffnen.

2. Füllen Sie das Klarspülmittel in den Be­hälter. Der maximale Füllstand wird durch
die Markierung "max" angezeigt.

das sich langsamer auflöst, kann
dieser Vorgang länger dauern. Der
Betrieb des Geräts wird dadurch
nicht beeinträchtigt.

Das Dosiergerät fasst ca. 110 ml Klar­spülmittel; die Menge reicht je nach der
Dosiereinstellung für 16 bis 40 Spülzyk­len.

3. Vergewissern Sie sich nach jedem Füllen,
dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmit­tel sofort mit einem saugfähigen Tuch
auf, um übermäßige Schaumbildung
beim folgenden Spülzyklus zu vermei­den.

Stellen Sie je nach gewünschtem End- und
Trockenergebnis die Klarspülmitteldosierung
mit dem 6-Stufenschalter ein (Stufe 1 ge­ringste Dosierung, Stufe 6 maximale Dosie­rung).
Die Dosierung ist werkseitig auf Stufe 4 ein­gestellt.
Erhöhen Sie die Dosierung, wenn auf dem
Geschirr nach dem Spülen Wassertropfen
oder Kalkflecken zurückbleiben.
Verringern Sie die Dosierung, wenn weißliche
Streifen auf dem Geschirr oder ein bläulicher
Überzug auf Gläsern und Messerklingen zu
sehen sind.

60 electrolux

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler
mit Salz oder Klarspülmittel aufgefüllt wer­den muss.

• Laden Sie das Besteck und Geschirr in
den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Geschirr
geeignetes Spülprogramm.

• Starten Sie das Spülprogramm.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und Gegenstände,
die Wasser aufsaugen, dürfen nicht im Ge­schirrspüler gereinigt werden.

• Vor dem Laden des Geschirrs:
– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten

einweichen

• Beachten Sie beim Laden des Geschirrs
und Bestecks folgendes:
– Geschirr und Besteck dürfen nicht die

Drehung der Sprüharme behindern.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler

ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perl­muttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbindungen
temperaturempfindlich sind.

• Geklebte Geschirr- oder Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Bleikristallglas.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

– Hohlgefäße mit der Öffnung nach unten

einlegen, so dass sich in den Behältern
kein Wasser ansammeln kann.

– Geschirr und Besteckteile dürfen nicht

ineinander liegen oder sich gegenseitig
abdecken.

– Gläser dürfen sich zur Vermeidung von

Bruchschäden nicht berühren.

– Kleine Gegenstände in den Besteck-

korb legen.

• Kunststoffgeschirr und Töpfe mit Antihaft­beschichtung neigen dazu, Wassertropfen
zurückzuhalten; diese Art Geschirr trock­net deshalb schlechter als Porzellan und
Edelstahl.

• Leichte Gegenstände (Kunststoffschüs­seln usw.) so im Oberkorb anordnen, dass
sie nicht verrutschen können.

• Reinigen Sie Steingut nur dann im Geschirrspü­ler, wenn es vom Hersteller als geschirrspüler­fest deklariert wird.

• Glasierte Muster können bei häufigem Spülen
ihren Glanz verlieren.

• Silber- und Aluminiumteile neigen zu Verfärbun­gen: Speisereste wie Eiweiß, Eigelb und Senf
verfärben Silber und hinterlassen darauf oft Fle­cken. Entfernen Sie daher sofort Speisereste
von Silberbesteck, wenn es nicht sofort nach
dem Gebrauch gespült wird.

Laden von Besteck und Geschirr

Unterkorb

Der Unterkorb ist zur Aufnahme von Koch­töpfen, Deckeln, Tellern, Salatschüsseln, Be­steck usw. bestimmt.
Ordnen Sie Servierplatten und große Deckel
um den Korbrand an; achten Sie darauf,
dass die Sprüharme nicht behindert werden.

Die zwei Stachelreihen des Unterkorbs kön­nen zum Laden von Töpfen, Pfannen und
Schüsseln schnell umgeklappt werden.

electrolux 61

wie Tranchiermesser müssen
waagerecht in den Oberkorb gelegt
werden. Seien Sie vorsichtig beim Laden
oder Herausnehmen von scharfen
Gegenständen wie Messern.

Gabeln und Löffel in den herausnehmbaren
Besteckkorb stellen; dabei sollten die Griffe
der Gabeln nach unten und die Griffe der
Messer nach oben gerichtet sein.

Falls die Griffe auf der Unterseite aus dem
Korb ragen und den unteren Sprüharm be­hindern, das Besteck mit nach oben gerich­tetem Griff laden.
Mischen Sie Löffel mit anderem Besteck, so
können sie nicht zusammenkleben.
Klappen Sie den Korbgriff nach unten, um
das Laden des Bestecks in den Korb zu er­leichtern.

Besteckkorb

Messer mit langer Klinge in aufrechter
Stellung stellen eine potentielle Gefahr
dar. Langes und/oder scharfes Besteck

Für ein optimales Spülergebnis empfehlen
wir Ihnen die Verwendung des Besteckgit­ters.

62 electrolux

Wenn die Besteckabmessungen die Ver­wendung der Besteckköcher nicht zulassen,
können diese leicht entfernt werden.

Der Besteckkorb besteht aus zwei Teilen, die
bei Bedarf getrennt werden können. Schie­ben Sie die beiden Hälften zum Trennen in
entgegengesetzte Richtungen und ziehen
Sie sie dann auseinander.

Langstielige Gläser können umgedreht in die
Tassenablagen gestellt werden.
Für größere Gegenstände können die Tas­senablagen umgeklappt werden.

Zum Zusammensetzen auf die entgegenge­setzte Weise vorgehen.

Oberkorb

Der Oberkorb ist zur Aufnahme von Unter­tassen, Salatschüsseln, Tassen, Gläsern,
Töpfen und Deckeln bestimmt.
Ordnen Sie das Geschirr auf und unter den
Tassenreihen an, so dass das Wasser die
Oberflächen aller Geschirrteile erreicht.

Für langstielige Gläser sollte der Glashalter je
nach Glasgröße nach links oder nach rechts
geklappt werden.

Die mittleren Stachelreihen können einfach
umgeklappt werden, damit der Geschirrspü­ler flexibler gefüllt werden kann.

Mini-Besteckkorb

Der Oberkorb wird mit einem Mini-Besteck­korb geliefert.

Vorsicht! BITTE LEGEN SIE NIEMALS
MESSER IN DEN MINI­BESTECKKORB! DAS GERÄT WÜRDE
DADURCH BESCHÄDIGT.

Der Mini-Besteckkorb darf sich ausschließ­lich im vorderen Teil des Oberkorbs auf der
linken oder rechten Seite befinden.

electrolux 63

Weiche Stachelreihen

Weiche Stachelreihen verhindern, dass sich
Gläser während des Spülprogramms oder
bei Herausnahme des Oberkorbs bewegen.

Näheres zur korrekten Positionierung der
weichen Stachelreihen entnehmen Sie bitte
den Abbildungen.
Wenn Sie die Stachelreihen in der richtigen
Position angebracht haben, drücken Sie die­se bitte fest nach unten und überprüfen Sie,
dass diese sich nicht mehr bewegen.

Die Besteckabmessungen hängen von der
jeweiligen Position des Oberkorbs ab. Bitte
halten Sie sich an die nachstehende Tabelle.

Zulässige Besteckabmessungen für den

Wenn sich der Ober­korb in der oberen Po­sition befindet:

Wenn sich der Ober­korb in der unteren Po­sition befindet:

Mini-Besteckkorb

maximal 15 cm

maximal 20 cm

64 electrolux

2. Den Korb auf beiden Seiten vorsichtig an­heben, bis der Mechanismus einrastet
und die Lage des Korbs stabil ist.

Vorsicht! VERGEWISSERN SIE SICH
VOR DEM SCHLIEßEN DER TÜR, DASS
SICH DIE SPRÜHARME FREI DREHEN
KÖNNEN.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in
den Unterkorb geladen werden, nachdem
der Oberkorb auf die obere Position ange­hoben worden ist.

Maximale Geschirrhöhe im Unterkorb

Bei angehobenem
Oberkorb

Bei abgesenktem
Oberkorb

31 cm

27 cm

So bringen Sie den Korb in die obere Po­sition:

1. Den Korb bis zum Anschlag herauszie­hen.

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Reini­gungsmittel für Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben für
Dosierung und Aufbewahrung auf den
Packungen.

Die Verwendung der richtigen Dosierung
der Reinigungsmittel trägt zum Schutz
der Umwelt bei.

Füllen Sie Reiniger ein

1. Öffnen Sie den Deckel.

Gehen Sie wie folgt vor, um den Korb
wieder in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herauszie­hen.

2. Den Korb auf beiden Seiten vorsichtig an­heben und aufsetzen, bis der Mechanis­mus einrastet.

Verstellen Sie die Korbhöhe nie nur auf
einer Seite.
Wenn sich der Korb in der oberen Posi­tion befindet, dürfen Sie keine Tassen
auf die Tassenablagen stellen.

Schließen Sie nach dem Laden
immer die Tür des Geschirrspülers;
eine offene Tür stellt stets eine
Unfallgefahr dar.

electrolux 65

2. Füllen Sie den Behälter für Reinigungs­mittel (1) mit Reiniger. Achten Sie auf die
Dosiermarkierungen:
20 = ca. 20 g Reiniger
30 = ca. 30 g Reiniger.

1

2

3. Bei Programmen mit Vorspülen zusätzli­chen Reiniger (5/10 g) in die Vorspülkam­mer (2) füllen.
Dieser Reiniger wird in der Vorspülphase
verwendet.
Verwendung von Reinigertabs; Legen Sie
die Tabletten in das Fach (1)

4. Schließen Sie den Deckel und drücken
Sie ihn an, bis er einrastet.

Reinigertabletten der verschiedenen
Hersteller lösen sich mit unterschiedli­cher Schnelligkeit auf. Einige Reiniger­tabletten erreichen aus diesem Grund
nicht ihre volle Waschkraft bei kurzen
Spülprogrammen. Benutzen Sie daher
bei Verwendung von Reinigungstablet­ten längere Spülprogramme, um sicher
zu sein, dass alle Reinigungsmittelreste
beseitigt werden.

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion
"Multitab" ausgerüstet, die die Verwendung
von "Multitab" Kombi-Reinigungstabletten
gestattet.
Bei diesen Produkten handelt es sich um
Reiniger mit kombinierten Reinigungs-, Klar­spül- und Salzfunktionen. Je nach Art der
verwendeten Tabletten ("3 in 1", "4 in 1", "5

in 1" usw.) können sie auch andere Zusätze
enthalten.
Stellen Sie sicher, dass diese Reinigungstab­letten für Ihre Wasserhärte geeignet sind.
Siehe hierzu die Herstellerangaben.
Nach der Auswahl bleibt diese Funktion auch
für die folgenden Spülprogramme einge­schaltet.

66 electrolux

Bei der Anwahl dieser Funktion wird der Zu­fluss von Klarspüler und Salz von den be­treffenden Behältern automatisch gesperrt;
die Kontrolllampen für Klarspüler und Salz
sind ebenfalls deaktiviert.
Bei der Funktion "Multi-Tab" kann sich die
Dauer der Spülprogramme ändern. In die­sem Fall wird die Dauer des Programms au­tomatisch auf dem Digital-Display aktuali­siert.

Ein-/Abschalten der Funktion ''Multitab"
vor dem Beginn eines Spülprogramms.
Nach dem Programmstart kann die
Funktion "Multitab" NICHT mehr geän­dert werden. Wenn Sie die "Funktion
Multitab" löschen möchten, müssen Sie
zunächst die Programmeinstellung lö­schen und danach die "Funktion Multi­tab" abschalten. In diesem Fall müssen
Sie ein Spülprogramm (und die ge­wünschten Optionen) neu einstellen.

Ein-/Abschalten der Funktion Multitab

Drücken Sie gleichzeitig die beiden Multitab­Tasten (Funktionstasten D und E) und halten
Sie sie solange gedrückt, bis die Kontrolllam­pe der Funktion Multitab aufleuchtet. Dies
zeigt an, dass die Funktion aktiv ist.
Zum Abschalten der Funktion die gleichen
Tasten nochmals drücken, bis die Kontroll­lampe des Symbols der Funktion "Multitab"
erlischt.

Sollte das Geschirr nicht trocken
genug sein, empfehlen wir Folgen­des:

1. Füllen Sie den Klarspüldosierer mit
Klarspüler auf.

2. Schalten Sie den Klarspüldosierer
ein.

3. Bringen Sie den Klarspüldosierer in
Stellung 2.

• Das Ein-/Abschalten des Klarspüldo-

sierers ist nur bei aktiver Funktion Mul­titab möglich.

Ein-/Abschalten des
Klarspülmitteldosierers

1. Drücken Sie die Ein-/Aus-Taste. Der Ge­schirrspüler muss sich im Einstellmodus
befinden.

2. Drücken Sie gleichzeitig die Funktions­tasten B und C so lange, bis die Kontroll­lampen der Funktionstasten A, B und C
zu blinken beginnen.

3.

Drücken Sie Funktionstaste B. Die Kon­trolllampen der Funktionstasten A und C
erlöschen, während die Kontrolllampe
von Funktionstaste B weiterhin blinkt. Im
Digital-Display wird die aktuelle Einstel­lung angezeigt.

Klarspüldosierer abgeschaltet

Klarspüldosierer eingeschaltet

4. Drücken Sie zum Wechseln der Einstel­lung erneut Taste B. Im Digital-Display
wird die neue Einstellung angezeigt.

5. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.

Wenn Sie sich dafür entscheiden,
wieder normale Reinigungsmitteln
zu verwenden, vergessen Sie bitte
nicht:

1. Die Funktion Multitab auszuschalten.

2. Den Klarspüler- und Salzbehälter
wieder zu füllen.

3. Die Wasserhärte auf die höchste
Härtestufe einzustellen und 1 norma­len Spülgang ohne Geschirr auszu­führen.

4. Die Wasserhärte entsprechend der
Wasserhärte Ihres Gebietes einzu­stellen.

5. Einstellung der Klarspüldosierung.

Auswählen und Starten eines Spülprogramms

Wählen Sie das Spülprogramm und
die Zeitvorwahl bei etwas geöffneter
Tür. Der Programmstart oder der
Ablauf der Zeitvorwahl setzen erst
nach dem Schließen der Tür ein. Bis

dahin können die Einstellungen
noch geändert werden

1. Kontrollieren Sie, dass die Körbe richtig
beladen sind und die Sprüharme beim
Drehen nicht behindert werden.

electrolux 67

2. Vergewissern Sie sich, dass der Wasser­hahn geöffnet ist.

3. Drücken Sie die Ein-/Aus-Taste. Der Ge­schirrspüler muss sich im Einstellmodus
befinden.
Die ganze Programmablaufanzeige
leuchtet blau.

4. Drücken Sie die Taste, die dem ge­wünschten Programm entspricht (siehe
hierzu die Tabelle "Spülprogramme").
Schließen Sie die Tür des Geschirrspü­lers; das Programm startet automatisch.
Die Programmablaufanzeige zeigt den
Ablauf des Spülprogramms schrittweise
an.

Einstellen und Starten des Programms
mit der Zeitvorwahl

1. Drücken Sie nach Auswahl des Spülpro­gramms die Zeitvorwahltaste, bis die blin­kende Stundenzahl der Zeitvorwahl auf
dem Digitaldisplay erscheint.
Die Startvorwahl-Anzeige beginnt zu
leuchten.
Mit dieser Option kann der Start des
Spülprogramms von 1 bis 19 Stunden
verzögert werden.

2. Schließen Sie die Tür des Geschirrspü­lers. Der Ablauf der Zeitvorwahl beginnt
jetzt automatisch.

Nur die erste LED der Programma-
blaufanzeige leuchtet während des
Ablaufs der Zeitvorwahl weiterhin auf.

3. Der Ablauf der Zeitvorwahl nimmt in
Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den Ablauf
der Zeitvorwahl. Schließen Sie die Tür
des Geschirrspülers; der Ablauf der Zeit­vorwahl wird jetzt an dem Punkt fortge­setzt, an dem er unterbrochen wurde.

5. Nach Ablauf der Zeitvorwahl beginnt das
Spülprogramm automatisch.

Warnung! Unterbrechen oder
löschen Sie ein laufendes
Spülprogramm NUR, wenn es
absolut notwendig ist.

Achtung! Beim Öffnen der Tür kann
heißer Dampf entweichen. Öffnen
Sie die Tür vorsichtig.

Unterbrechen eines laufenden
Spülprogramms

• Öffnen Sie die Tür des Geschirrspülers;
das Programm hält an. Schließen Sie die
Tür des Geschirrspülers; das Programm
wird an dem Punkt fortgesetzt, an dem es
unterbrochen wurde.

Abbrechen eines laufenden
Spülprogramms oder einer laufenden
Zeitvorwahl

• Drücken Sie gleichzeitig die beiden Funk­tionstasten B und C solange, bis alle Kon­trolllampen der Programmwahltasten
leuchten.

•Die ganze Programmablaufanzeige
leucht blau.

• Wenn Sie eine Zeitvorwahl ausschalten,
wird damit auch die Auswahl des Spülpro­gramms aufgehoben. In diesem Fall müs­sen Sie das Spülprogramm erneut einstel­len.

• Soll ein neues Spülprogramm gewählt
werden, kontrollieren Sie, ob der Reini­gungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch,
und ein Signalton zeigt das Ende des Spül­programms an.

•Die ganze Programmablaufanzeige
leuchtet grün.

1. Öffnen Sie die Tür des Geschirrspülers.

Das Digital-Display zeigt Null an.

2. Schalten Sie den Geschirrspüler aus.

3. Öffnen Sie die Tür des Geschirrspülers

einen Spaltbreit und warten Sie einige Mi­nuten, bevor Sie das Geschirr entneh­men. Auf diese Weise kühlt das Geschirr
rascher ab und die Trockenwirkung wird
verbessert.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich. Las­sen Sie daher das Geschirr abkühlen, be­vor Sie es aus dem Gerät entnehmen.

• Entladen Sie zuerst den Unter- und dann
den Oberkorb; dadurch wird vermieden,
dass Wasser vom Oberkorb auf das Ge­schirr im Unterkorb tropft.

68 electrolux

• Auf den Wänden und der Tür des Ge­schirrspülers kann sich Kondenswasser
absetzen, da sich Edelstahl schneller als
Geschirr abkühlt.

Nach dem Ende des Spülpro­gramms sollten Sie den Netzstecker
des Gerätes ziehen und den Was­serhahn schließen.

Spülprogramme

Spülprogramme

Programm

Intensive

1)

Auto

2)

Quick

3)

Eco

Glass

1) Während des Spülprogramms 'Auto' wird der Verschmutzungsgrad des Geschirrs durch den Grad

der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich;
je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder
stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 45° C bis 70° C eingestellt.

2) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm

für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck
spülen möchte.

3) Testprogramm für Prüfinstitute

Grad der Ver-

schmutzung

Stark ver-

schmutzt

Beliebig

Normal / leicht

verschmutzt

Normal ver-

schmutzt

Normal ver-

schmutzt

Verbrauchswerte

Programm Programmdauer

Intensive - 1,8 - 2,0 23 - 25
Auto - 1,1 - 1,7 12 - 23
Quick - 0,9 9

2)

Eco
Glass - 0,8 - 0,9 14 - 15

1) Im Digital-Display wird die Programmdauer angezeigt.

2) Testprogramm für Prüfinstitute

(in Minuten)

Die Verbrauchswerte sind Richtwerte,
die von dem Druck und der Temperatur

Art der Bela-

dung

Geschirr, Be-

steck, Töpfe und

Pfannen

Geschirr, Be-

steck, Töpfe und

Pfannen

Geschirr und Be-

steck

Geschirr und Be-

steck

Empfindliches

Geschirr und Glä-

ser

Energieverbrauch

1)

- 1,0 - 1,1 12 - 13

Programmbeschreibung

Vorspülen
Hauptspülgang
2 Zwischenklarspülgänge
Klarspülen
Trocknen

Vorspülen
Hauptspülgang
1 oder 2 Zwischenklarspülgänge
Klarspülen
Trocknen

Hauptspülgang
Klarspülen

Vorspülen
Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen

Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen

(in kWh)

Wasserverbrauch

(in Litern)

des Wassers, den Schwankungen der
Stromversorgung und der Geschirrmen­ge abhängen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und
gereinigt werden. Schmutzige Filter beein­trächtigen das Spülergebnis.

Warnung! Vergewissern Sie sich vor
dem Reinigen der Filter, dass die
Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür und entfernen Sie den

Unterkorb.

2. Das Filtersystem des Geschirrspülers

umfasst einen Grobfilter (A), einen Mikro­filter (B) und ein Filtersieb. Entriegeln Sie
das Filtersystem mit dem Griff des Mik­rofilters.

3. Drehen Sie den Griff um 1/4 Umdrehung

nach links und ziehen Sie das Filtersys­tem heraus

4.

Fassen Sie den Grobfilter (A) am Hand­griff und ziehen Sie ihn aus dem Mikrofil­ter (B).

5. Reinigen Sie alle Filter sorgfältig unter

fließendem Wasser.

electrolux 69

6. Nehmen Sie das Filtersieb aus dem Spül­raumboden und reinigen Sie beide Seiten
sorgfältig.

7. Setzen Sie das Filtersieb wieder in den
Spülraumboden ein und vergewissern
Sie sich, dass es fest sitzt.

8. Setzen Sie den Grobfilter (A) in den Mik­rofilter (B) ein und drücken Sie die beiden
Filter zusammen.

9. Das Filtersystem einsetzen und durch
Drehen des Griffs nach rechts bis zum
Anschlag verriegeln. Achten Sie darauf,
dass das Filtersieb nicht über den Spül­raumboden hervorragt.

Benutzen Sie den Geschirrspüler
NIEMALS ohne die Filter. Falsches
Einsetzen der Filter führt zu
schlechten Spülergebnissen und
kann Schäden am Gerät verursa­chen.

Versuchen Sie NIE, die Sprüharme
auszubauen.

Eventuell durch Schmutz verstopfte Lö­cher der Sprüharme mit einem Party­stick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Be­dienblende des Gerätes mit einem weichen
feuchten Tuch. Benutzen Sie bei Bedarf nur
neutrale Reinigungsmittel. Benutzen Sie kei­ne Scheuermittel, Metallschwämmchen oder
Lösungsmittel (Azeton, Trichloräthylen usw.).

70 electrolux

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Tü­ren und des Reinigungsmittel- und Klarspü­lerbehälters regelmäßig mit einem feuchten
Tuch.
Alle 3 Monate sollten Sie das Spülprogramm
für stark verschmutztes Geschirr ohne Ge­schirr, aber mit Verwendung von Spülmitteln
ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirr­spülers sollten Sie folgende Vorsichtsmaß­nahmen ergreifen:

1. Ziehen Sie den Netzstecker und schlie­ßen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit, um

absinkt. Sollte dies nicht vermeidbar sein, die
Maschine entleeren, die Gerätetür schließen,
den Wasserzulaufschlauch entfernen und
entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Ge­rätes (Umzug usw.) an folgende Anweisun­gen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablauf­schlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den
Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht
umkippen.

dem Entstehen unangenehmer Gerüche
vorzubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem
Raum auf, in dem die Temperatur unter 0°C

Was tun, wenn …

Der Geschirrspüler startet nicht oder hält
während des Betriebs an.
Einige Störungen können durch nachlässige
Instandhaltung oder Versehen bedingt sein
und mit Hilfe der in der folgenden Tabelle be­schriebenen Hinweise ohne Hilfe des Kun­dendienstes behoben werden.

Die Störung wird bei geschlossener Ge­rätetür dadurch angezeigt, dass die gan­ze Programmablaufanzeige blau

Fehlercodes und Störungsanzeige Mögliche Ursachen und Abhilfe

• Die Kontrolllampe für das laufende Programm
blinkt ständig

•

wird im Digital-Display angezeigt

Der Geschirrspüler füllt kein Wasser ein

blinkt und ein unterbrochener Signalton
zu hören ist.

Öffnen Sie die Tür und beachten Sie den
Fehlercode, der im Digital-Display angezeigt
wird. Schalten Sie den Geschirrspüler ab und
führen Sie die in der folgenden Tabelle emp­fohlenen Abhilfemaßnahmen durch.
Sollten Fehler auftreten, die nicht in der Ta­belle behandelt werden, rufen Sie bitte den
Kundendienst.

• Der Wasserhahn ist blockiert oder durch Kal­kablagerungen verstopft.
Den Wasserhahn reinigen.

• Der Wasserhahn ist geschlossen.
Drehen Sie den Wasserhahn auf.

• Der Filter (soweit vorhanden) im Wasserzulauf­schlauch ist zugesetzt.
Reinigen Sie den Filter.

• Der Wasserzulaufschlauch ist nicht richtig ver­legt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollie­ren.

electrolux 71

Fehlercodes und Störungsanzeige Mögliche Ursachen und Abhilfe

• Die Kontrolllampe für das laufende Programm
blinkt ständig

•

wird im Digital-Display angezeigt

Der Geschirrspüler pumpt nicht ab

• Die Kontrolllampe für das laufende Programm
blinkt ständig

•

wird im Digital-Display angezeigt

Die Aquasafe-Einrichtung ist ausgelöst

Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht • Tür des Geschirrspülers nicht richtig geschlos-

Schließen Sie nach diesen Kontrollen die Tür
des Geschirrspülers und schalten Sie das
Gerät ein.
Das Programm wird an dem Punkt fortge­setzt, an dem es unterbrochen wurde.
Wenden Sie sich an den Kundendienst,
wenn die Störung fortbesteht oder erneut
auftritt.
Wenden Sie sich bitte an den Kundendienst
und machen Sie folgende Angaben: Modell

• Der Siphon ist verstopft.
Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht richtig ver­legt oder geknickt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollie­ren.

• Schließen Sie den Wasserhahn und wenden Sie
sich an den lokalen Kundendienst.

sen.
Schließen Sie die Tür des Geschirrspülers.

• Netzstecker nicht eingesteckt.
Netzstecker einstecken

• Die Sicherung der Hausinstallation ist durchge­brannt.
Sicherung ersetzen.

• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn das Ge­schirr sofort gewaschen werden soll.

Diese Daten sind aus dem Typenschild auf
der Seite der Geschirrspülertür ersichtlich.
Notieren Sie diese Nummern hier, um sie
stets bei Bedarf zur Hand zu haben:
Modell

(Mod.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Produkt-Nummer

(PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Serien-Nr.

(S.N.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(Mod.), Produktnummer (PNC) und Serien­nummer (S.N.).

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist
nicht sauber

Das Geschirr ist
nass und glanzlos

• Wahl eines falschen Spülprogramms.

• Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült
werden. Die Körbe dürfen nicht überladen werden.

• Falsche Beladung behindert die Drehung der Sprüharme.

• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.

• Zu hohe oder zu geringe Reinigungsmitteldosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche
Einstellung des Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht richtig geschlossen.

• Es wurde kein Klarspüler verwendet.

• Der Behälter für Klarspüler ist leer.

72 electrolux

Das Spülergebnis ist nicht zufriedenstellend

Schlieren, Streifen,
milchige Flecken
oder blauschim­mernder Belag auf
Gläsern und Ge­schirr

Eingetrocknete
Wassertropfen auf
Gläsern und Ge­schirr

• Klarspülerdosierung reduzieren.

• Klarspülerdosierung erhöhen.

• Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an
den Kundendienst des Reinigungsmittel-Herstellers.

Wenn die Störungen nach diesen Kontrollen
fortbestehen, wenden Sie sich an den Kun­dendienst.

Technische Daten

Abmessungen Breite

Elektrischer Anschluss - An­schlussspannung - Gesamtleis­tung - Sicherung

Wasserdruck Mindestdruck

Fassungsvermögen 12 Maßgedecke

Höhe
Tiefe

Die Daten der elektrischen Anschlusswerte befinden sich auf dem
Typenschild an der Innenseite der Geschirrspülertür.

Höchstdruck

0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

60 cm
85 cm
60 cm

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei voller
Beladung mit dem Testprogramm (siehe Ta­belle "Verbrauchswerte") durchgeführt wer­den.

Volle Beladung: 12 Maßgedecke

Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarspülereinstellung Position 4 (Typ III)

Die Prüfung MUSS folgendermaßen
ausgeführt werden:

• OHNE Glashalter,

• OHNE weiche Stachelreihen, und

• OHNE Mini-Besteckkorb.
BITTE ENTFERNEN SIE diese Teile aus
den Körben.

Die Prüfung muss nach EN 50242 mit vollem
Salz- und Klarspülerbehälter und mit dem
Testprogramm (siehe "Verbrauchswerte")
durchgeführt werden.

Anordnung des Oberkorbs

Anordnung des Unterkorbs Anordnung des Besteckkorbs

Gerät aufstellen

Warnung! Der elektrische Anschluss
des Gerätes und alle sonstigen
Installationsarbeiten dürfen nur von
qualifizierten Elektrikern und
Installateuren ausgeführt werden.

Installation als Einbaugeschirrspüler
(unter einer Arbeitsplatte oder einer
Spüle)

Entfernen Sie vor dem Aufstellen der Maschi­ne das gesamte Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines Was­serhahns und eines Wasserablaufs aufstel­len.
Die Arbeitsplatte des Geschirrspülers ist ab­nehmbar. Dadurch kann das Gerät als Ein­bauvariante unter einem passenden Spülbe­cken bzw. einer bereits vorhandenen Ar­beitsplatte installiert werden, vorausgesetzt,
die Abmessungen des Einbauraumes ent-

sprechen den in der folgenden Abbildung an­gegebenen Maßen.

electrolux 73

74 electrolux

Gehen Sie hierzu folgendermaßen vor:

• Entfernen Sie die Arbeitsplatte des Ge­schirrspülers, indem Sie die beiden hint­eren Befestigungsschrauben lösen (1), die
Arbeitsplatte von hinten nach vorn schie­ben (2) und aus den vorderen Schienen
herausheben, und die Arbeitsplatte anhe­ben (3).

Wasseranschluss

Wasserzuleitung

Das Gerät kann mit Warmwasser (max. 60°)
wie auch mit Kaltwasser gespeist werden.
Mit einer Warmwasserversorgung können
Sie unter Umständen deutlich Energie spa­ren. Allerdings kommt es dabei darauf an,
wie das Warmwasser aufbereitet wird. (Wir
empfehlen alternative Energiequellen, die be­sonders umweltfreundlich sind wie zum Bei­spiel Solar- bzw. Photovoltaikanlagen oder
Windenergie).
Wenn Sie den Anschluss selbst durchführen:
die Kopplungsmutter des Wassereinlauf­schlauchs des Gerätes ist für ein Rohrgewin­de 3/4" ausgelegt oder für spezielle Schnell­kupplungen wie zum Beispiel Press-Block.
Der Wasserdruck muss innerhalb des in den
"Technischen Daten" aufgeführten Bereichs
liegen. Ihr Wasserwerk kann Sie über die
durchschnittlichen Druckwerte in Ihrem Ge­biet informieren.

Richten Sie den Geschirrspüler mit den ein­stellbaren Füßen horizontal aus und schieben
Sie ihn in die Einbaunische. Stellen Sie beim
Einschieben des Gerätes in den Einbauraum
sicher, dass die Schläuche für die Wasser­zufuhr und den Abfluss nicht geknickt oder
eingeklemmt werden.
Bei allen Arbeiten, die den Zugang zu den in­neren Bauteilen erfordern, muss zuvor der
Netzstecker gezogen werden.
Vergewissern Sie sich nach der Installation
des Geschirrspülers, dass er für einen Ser­vicetechniker im Falle einer Reparatur gut zu­gänglich ist.
Soll der Geschirrspüler nicht mehr als Ein­bauvariante genutzt werden, ist die Arbeits­platte wieder anzubringen.
Der Sockel solcher Geräte ist nicht einstell­bar.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung
dafür, dass die Tür wasserdicht schließt.
Bei richtiger Ausrichtung darf die Tür beim
Öffnen auf keiner Seite des Küchenmöbels
anstoßen.
Die Geräteausrichtung ggf. durch Anziehen
oder Lockern der Stellfüße nachstellen.

Der Wasserzulaufschlauch darf beim An­schluss nicht geknickt, gequetscht oder ver­dreht werden.
Dieses Gerät besitzt einen Zulauf- und Ab­laufschlauch, die nach rechts oder links ver­legt werden können, um die Installation mit
der Klemmmutter zu erleichtern. Die

Klemmmutter muss zur Vermeidung von
Lecks richtig angebracht werden.

Achtung! NICHT alle Geschirrspülermo­delle werden mit Zulauf- und Ablauf­schläuchen mit einer Klemmmutter ge­liefert. In diesem Fall ist die genannte
Verlegung nicht möglich.

Falls das Gerät mit neuen oder lange Zeit
nicht benutzten Schläuchen angeschlossen
wird, lassen Sie bitte vor dem Anschluss des
Zulaufschlauchs einige Minuten lang Wasser
durch diesen fließen.

BENUTZEN Sie KEINE Anschluss­schläuche von Altgeräten.

electrolux 75

Das Gerät ist mit einer Sicherheitsvor­richtung versehen, die verhindert, dass
das im Geschirrspüler verwendete Was­ser in das Trinkwassersystem zurück­laufen kann. Das Gerät entspricht den
gültigen Vorschriften für Installationsar­beiten.

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie
folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an

der Unterseite der Arbeitsplatte befesti­gen. Dadurch wird verhindert, dass Ab­wasser aus dem Siphon in das Gerät zu­rückfließen kann.

2. An ein Standrohr mit Entlüftungsöffnung

und Innendurchmesser von mindestens

4 cm.
Der Abwasseranschluss muss sich in einer
Höhe von mindestens 30 cm und maximal
100 cm vom Boden des Geschirrspülers be­finden.

Der Ablaufschlauch kann nach rechts oder
links verlegt werden
Stellen Sie sicher, dass der Ablaufschlauch
nicht geknickt oder gequetscht wird, da das
den Wasserablauf behindern kann.
Der Spülbeckenstöpsel darf während des
Abpumpens des Gerätes nicht eingesetzt

sein, da dadurch das Wasser wieder in die
Maschine gesaugt werden kann.
Bei Verwendung eines Verlängerungs­schlauchs darf dessen Länge maximal 2 Me­ter betragen; der Innendurchmesser des Ver­längerungsschlauchs darf nicht kleiner als
der des Ablaufschlauchs sein.
Ebenso darf der Innendurchmesser der Ver­bindungen für den Anschluss an den Ablauf
nicht kleiner sein als der Durchmesser des
mitgelieferten Schlauchs.
Wenn der Ablaufschlauch an einen Siphon
angeschlossen wird, muss die gesamte

Kunststoffmembran (A) entfernt wer­den. Wird die Membran nicht vollständig ent-

fernt, setzt sich der Ablaufschlauch im Laufe
der Zeit durch Ablagerungen von Speiseres­ten im Siphon zu

Unsere Geräte verfügen über eine Si­cherheitseinrichtung, die den Rückfluss
von Schmutzwasser in die Maschine
verhindert. Falls der Siphon Ihrer Spüle
mit einem "Rückschlagventil" ausgestat­tet ist, kann dadurch der Ablauf Ihres
Geschirrspülers beeinträchtigt werden.
Sie sollten das Ventil daher entfernen.

Zur Vermeidung von Undichtigkeiten
nach der Installation stellen Sie bitte si­cher, dass alle Wasseranschlüsse fest
angezogen und dicht sind.

Elektrischer Anschluss

Warnung! Die
Sicherheitsbestimmungen
schreiben die Erdung des Gerätes
verbindlich vor.
Stellen Sie vor der ersten Benutzung
des Gerätes sicher, dass die Netz­spannung und -frequenz mit den auf
dem Typenschild angegebenen An­schlusswerten übereinstimmen. Die
Nennwerte der Sicherung sind

ebenfalls aus dem Typenschild er­sichtlich
Benutzen Sie für den Netzstecker
immer eine berührungssichere
Steckdose.
Vielfachsteckdosen, Steckverbin­der und Verlängerungskabel dürfen
nicht verwendet werden. Es besteht
Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose ver­setzen. Wenden Sie sich für einen

76 electrolux

eventuellen Austausch des Netzka­bels an den Kundendienst.
Der Stecker muss auch nach der In­stallation des Geschirrspülers zu­gänglich sein.
Um das Netzkabel von der Steckdo­se zu trennen, ziehen Sie stets am

Umwelttipps

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreund­lich und recycelbar. Kunststoffteile sind mit
internationalen Abkürzungen wie z. B. >PE<,
> PS< usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial entsprechend ih­rer Kennzeichnung bei den kommunalen
Entsorgungsstellen in den dafür vorgesehe­nen Sammelbehältern.

Warnung! Vor der Entsorgung von
Altgeräten:

• Netzstecker ziehen.

• Das Netzkabel abtrennen und entsor­gen.

• Das Türschloss entfernen. Damit ver­hindern Sie, dass spielende Kinder
sich einschließen und gefährden kön­nen.

Netzstecker. Niemals am Netzkabel
ziehen.
Der Hersteller übernimmt keine Haf­tung für Unfälle, die aus der Miss­achtung dieser Vorschrift entstehen
sollten.

electrolux 77

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Contents

Safety information 77
Product description 78
Control panel 79
First use 81
Set the water softener 81
Use of dishwasher salt 82
Use of rinse aid 83
Daily use 84
Load cutlery and dishes 85
Use of detergent 88
Multi-tab function 89
Select and start a washing programme

Subject to change without notice

Unloading the dishwasher 91
Washing programmes 91
Care and cleaning 92
What to do if… 93
Technical data 95
Hints for test institutes 95
Installation 96
Water connection 97
Electrical connection 98
Environment concerns 99

90

Safety information

In the interest of your safety and to en­sure the correct use, before installing
and first using the appliance, read this
user manual carefully, including its hints
and warnings. To avoid unnecessary
mistakes and accidents, it is important
to ensure that all people using the appli­ance are thoroughly familiar with its op­eration and safety features. Save these
instructions and make sure that they re­main with the appliance if it is moved or
sold, so that everyone using it through
its life will be properly informed on appli­ance use and safety.

Correct use

• This dishwasher is only intended for wash­ing household utensils suitable for ma­chine washing.

• Do not put any solvents in the dishwasher.
This could cause an explosion.

• Knives and other items with sharp points
must be loaded in the cutlery basket with
their points down or placed in a horizontal
position in the upper basket.

• Only use products (detergent, salt and
rinse aid) suitable for dishwashers.

• Avoid opening the door whilst the appli­ance is in operation, hot steam may es­cape.

• Do not take any dishes out of the dish­washer before the end of the washing cy­cle.

• After use, isolate the appliance from the
power supply and turn off the water sup­ply.

• This product should be serviced only by an
authorized service engineer, and only gen­uine spare parts should be used.

• Under no circumstances should you at­tempt to repair the machine yourself. Re­pairs carried out by inexperienced persons
could cause injury or serious malfunction­ing. Contact your local Service Force Cen­tre. Always insist on genuine spare parts.

General safety

• Dishwasher detergents can cause chemi­cal burns to eyes, mouth and throat. Could
endanger life! Comply with the safety in­structions of the dishwasher detergent
manufacturer.

• Water in the dishwasher is not for drinking
purposes. Detergent residue may still be
present in your machine.

78 electrolux

• Ensure that the door of the dishwasher is
always closed when it is not being loaded
or unloaded. In this way you will avoid any­body tripping over the open door and hurt­ing themselves.

• Do not sit or stand on the open door.

Child safety

• This appliance is designed to be operated
by adults. Do not allow children to use the
dishwasher unsupervised.

• Keep all packaging well away from chil­dren. There is a risk of suffocation.

• Keep all detergents in a safe place out of
children’s reach.

• Keep children well away from the dish­washer when the door is open.

Installation

• Check your dishwasher for any transport
damage. Never connect a damaged ma­chine. If your dishwasher is damaged con­tact your supplier.

Product description

• All packaging must be removed before
use.

• Any electrical and plumbing work required
to install this appliance must be carried out
by a qualified and competent person.

• For safety reasons it is dangerous to alter
the specifications or attempt to modify this
product in any way.

• Never use the dishwasher if the electrical
supply cable and water hoses are dam­aged; or if the control panel, work top or
plinth area are damaged such that the in­side of the appliance is freely accessible.
Contact your local Service Force centre, in
order to avoid hazard.

• All sides of the dishwasher must never be
drilled to prevent damage to hydraulic and
electric components.

Warning! For electrical and water
connection carefully follow the
instructions given in the specific
paragraphs.

1 Upper basket
2 Water hardness dial
3 Salt container
4 Detergent dispenser

5 Rinse aid dispenser
6 Rating plate
7 Filters
8 Lower spray arm

electrolux 79

9 Upper spray arm

10 Worktop

This dishwasher has an internal light that
turns on when the door opens and off
when it closes.
Internal light equipped with led lamp
CLASS 1 in accordance with EN
60825-1: 1994 + A1:2002 + A2:2001.

Control panel

In case this light has to be replaced
please contact your local Service Force
Centre.

1. On/Off button

2. Digital display

3. Programme selection buttons

4. Delay start button (Delay)

5. Indicator lights

6. Function buttons

7. Programme progress display

Indicator lights

Salt Comes on when the special salt has run out.

Rinse aid Comes on when the rinse aid has run out.

Multitab function Indicates the activation/deactivation of the 'Multi-

tab function' (refer to 'Multitab function').

80 electrolux

The digital display

The digital display indicates:

• the level of hardness to which the water
softener is set,

• the approximate remaining time of the run­ning programme,

• activation/deactivation of the rinse aid dis­penser ( ONLY with 'Multitab function ac­tive'),

• the end of a washing programme (the dig­ital display shows a zero),

• the countdown for the delay start,

• fault codes concerning malfunction of the
dishwasher,

• if the audible signals are activated/deacti­vated.

Function buttons

The following functions can be set using
these buttons:

• setting the water softener level,

• cancelling a washing programme or a de­lay start in progress,

• activation/deactivation of the Multitab
function,

• activation/deactivation of the rinse aid dis­penser when Multitab function is active,

• activation/deactivation of the audible sig­nals.

Programme progress display

The programme progress display is divi­ded in 5 LED lamps and shows:

1. When the appliance is switched on. Press

the On/Off button, all 5 LED lamps come
on with a blue light.

2. The progress of the washing programme.

Once the programme starts only the first
LED lamp is on. The other LED lamps will
come on gradually as the washing pro­gramme runs. (The LED lamps come on
from left to right).

3. The end of the washing programme. All 5

LED lamps come on with a green light

4. A malfunction of the appliance. All 5 LED

lamps are flashing with a blue light.

Setting mode

Press the On/Off button.
The appliance is in setting mode if:

• ALL programme button lights come on.

• Programme progress display is fully on
with a blue light.

Always remember that when performing
the following operations:
– selecting a washing programme,
– setting the water softener level,
– activating/deactivating the rinse aid,
– activating/deactivating the audible

signals,

the appliance MUST be in setting mode.

Press the On/Off button.
The last performed or selected programme
is still set if:

• Only one programme button light comes
on.

• Programme progress display is partially
on with a blue light.
In this case, to return to setting mode, the
programme has to be cancelled.

To cancel a set programme or a
programme in progress

Simultaneously press and hold the 2 function
buttons B and C until all the programme but­ton lights come on and the programme
progress display is fully on with a blue light.
The programme has been cancelled and the
machine is now in setting mode.

Audible signals

Audible signals have been introduced to help
indicate which operations the dishwasher is
performing:
– setting of the water softener,
– end of the washing programme,
– intervention of an alarm due to malfunction

of the machine.

Factory setting: audible signals activated
It is possible to deactivate the audible
signals.

Deactivation/activation of the audible
signals

1. Press the On/Off button. The dishwasher

must be in setting mode.

2. Simultaneously press and hold function

buttons B and C until the lights of function
buttons A, B and C start flashing.

3. Press function button C, the lights of

function buttons A and B go off while the
light of function button C continues to
flash. The digital display shows the cur­rent level.

Audible signals deactivated

electrolux 81

Audible signals activated

4. To change the setting, press function

5. 5. To memorize the operation, switch off

the dishwasher.

button C again; the digital display shows
the new setting.

First use

Before using your dishwasher for the first
time:

• Ensure that the electrical and water con­nections comply with the installation in­structions

• Remove all packaging from inside the ap­pliance

• Set the water softener level

• Pour 1 litre of water into the salt container
and then fill with dishwasher salt

• Fill the rinse aid dispenser

If you want to use combi detergent
tablets such as: ''3 in 1'', ''4 in 1'', ''5
in 1'' etc... set the Multitab function.
(See ''Multitab function'').

Set the water softener

The dishwasher is equipped with a water
softener designed to remove minerals and
salts from the water supply, which would
have a detrimental or adverse effect on the
operation of the appliance.
The higher the content of these minerals and
salts, the harder your water is. Water hard­ness is measured in equivalent scales, Ger­man degrees (dH°), French degrees (°TH)
and mmol/l (millimol per litre - international
unit for the hardness of water).

Water hardness Adjusting the water hardness setting Use of

°dH °TH mmol/l manually electronically

51 - 70 91 - 125 9,1 - 12,5 2 level 10 yes
43 - 50 76 - 90 7,6 - 9,0 2 level 9 yes
37 - 42 65 - 75 6,5 - 7,5 2 level 8 yes
29 - 36 51 - 64 5,1 - 6,4 2 level 7 yes
23 - 28 40 - 50 4,0 - 5,0 2 level 6 yes
19 - 22 33 - 39 3,3 - 3,9 2 level 5 yes
15 - 18 26 - 32 2,6 - 3,2 1 level 4 yes
11 - 14 19 - 25 1,9 - 2,5 1 level 3 yes

4 - 10 7 - 18 0,7 - 1,8 1 level 2 yes

< 4 < 7 < 0,7 1 level 1 no

Setting manually

The dishwasher is factory set at position

2.

1. Open the dishwasher door.

2. Remove the lower basket from the dish­washer.

3. Turn the water hardness dial to position
1 or 2 (see chart).

The softener should be adjusted according
to the hardness of the water in your area.
Your local Water Authority can advise you on
the hardness of the water in your area.

The water softener must be set in two
ways: manually, using the water hard­ness dial and electronically.

4. Replace the lower basket.

salt

82 electrolux

Setting electronically

The dishwasher is factory set at level 5.

1. Press the On/Off button. The dishwasher
must be in setting mode.

2. Simultaneously press and hold function
buttons B and C, until the lights of func­tion buttons A, B and C start flashing.

3. Press function button A, the lights of
function buttons B and C go off while the
light of function button A continues to
flash. The current level shows on the dig-

Use of dishwasher salt

Warning!

ital display and a sequence of intermittent
audible signals are heard.

Examples:

displayed, 5 intermittent audible sig­nals, pause,
audible signals, pause, etc. = level 5

displayed, 10 intermittent audible
signals, pause,
mittent audible signals, pause, etc. = level
10

4. To change the level, press function but­ton A. Each time the button is pressed
the level changes. (For the selection of the
new level see the chart).
Examples: If the current level is 5, by
pressing function button A once, level 6
is selected. if the current level is 10, by
pressing function button A once, level 1
is selected.

5. To memorize the operation, switch off the
dishwasher by pressing the On/Off but­ton.

displayed, 5 intermittent

displayed, 10 inter-

Only use salt specifically designed for use in
dishwashers. All other types of salt not spe­cifically designed for use in a dishwasher, es­pecially table salt, will damage the water soft­ener. Only fill with salt just befo re starting one
of the complete washing programmes. This
will prevent any grains of salt or salty water,
which may have been spilt, remaining on the
bottom of the machine for any period of time,
which may cause corrosion.

To fill:

1. Open the door, remove the lower basket
and unscrew the cap of the salt container
by turning it anticlockwise.

2. Pour 1 litre of water into the container

(this is necessary only before filling
with salt for the first time) .

3. Using the funnel provided, pour in the salt
until the container is full.

4. Replace the cap making sure that there
is no trace of salt on the screw thread or
on the gasket.

5. Replace the cap tightly turning it clock­wise until it stops with a click.

Do not worry if water overflows from the
unit when filling with salt, this is quite
normal.

electrolux 83

The salt indicator light on the control
panel can remain illuminated for 2-6
hours after the salt has been replen­ished, assuming the dishwasher re-

Use of rinse aid

Warning! Only use branded rinse aid for
dishwashers.
Never fill the rinse aid dispenser with any
other substances (e.g. dishwasher
cleaning agent, liquid detergent). This
would damage the appliance.

Rinse aid ensures thorough rinsing, and
spot and streak free drying.
Rinse aid is automatically added during
the last rinse.

1. Open the container by pressing the re­lease button (A).

2. Add the rinse aid in the container. The
maximum level for filling is indicated by
"max".

mains switched on. If you are using
salt that takes longer to dissolve
then this can take longer. The oper­ation of the machine is not affected.

The dispenser holds about 110 ml of rinse
aid, which is sufficient for between 16 and
40 washing cycles, depending upon the
dosage setting.

3. Ensure that the lid is closed after every
refill.

Clean up any rinse aid spilt during filling
with an absorbent cloth to avoid excess
foaming during the next wash.

According to the finish and drying results ob­tained, adjust the dose of rinse aid by means
of the 6 position selector (position 1 minimum
dosage, position 6 maximum dosage).
The dose is factory set in position 4.
Increase the dose if there are drops of water
or lime spots on the dishes after washing.
Reduce it if there are sticky whitish streaks
on the dishes or a bluish film on glassware or
knife blades.

84 electrolux

Daily use

• Check if it’s necessary to refill with dish­washer salt or rinse aid.

• Load cutlery and dishes into the dishwash­er.

• Fill with dishwasher detergent.

• Select a wash programme suitable for the
cutlery and dishes.

• Start the wash programme.

Helpful hints and tips

Sponges, household cloths and any object
that can absorb water may not be washed in
the dishwasher.

• Before loading the dishes, you should:
– Remove all left over food and debris.
– Soften remnants of burnt food in pans

• When loading the dishes and cutlery,
please note:
– Dishes and cutlery must not impede the

rotation of the spray arms.

For washing in the dishwasher the following cutlery and dishes

are not suitable: are of limited suitability:

• Cutlery with wooden, horn, china or mother-of­pearls handles.

• Plastic items that are not heat resistant.

• Older cutlery with glued parts that are not tem­perature resistant.

• Bonded cutlery items or dishes.

• Pewter or copper items.

• Lead crystal glass.

• Steel items prone to rusting.

• Wooden platters.

• Items made from synthetics fibres.

– Load hollow items such as cups,

glasses, pans, etc. with the opening
downwards so that water cannot collect
in the container or a deep base.

– Dishes and items of cutlery must not lie

inside one another, or cover each other.

– To avoid damage to glasses, they must

not touch.

– Lay small objects in the cutlery basket.

• Plastic items and pans with non stick coat­ings have a tendency to retain water
drops; these items will not dry as well as
porcelain and steel items.

• Light items (plastic bowls etc.) must be
loaded in the upper basket and arranged
so they do not move.

• Only wash stoneware in the dishwasher if it is
specially marked as being dishwasher-safe by
the manufacturer.

• Glazed patterns may fade if machine washed
frequently.

• Silver and aluminium parts have a tendency to
discolour during washing: Residues, e.g. egg
white, egg yolk and mustard often cause dis­colouring and staining on silver. Therefore al­ways clean left-overs from silver immediately, if
it is not to be washed straight after use.

Load cutlery and dishes

The lower basket

The lower basket is designed to take sauce­pan, lids, plates, salad bowls, cutlery etc.
Service dishes and large lids should be ar­ranged around the edge of the basket, en­suring that the spray arms can turn freely.

electrolux 85

horizontally in the upper basket. Take
care when loading or unloading sharp
items such as knives.

Forks and spoons should be placed in the
removable cutlery basket with the handles
facing downwards and the knives with their
handles facing upwards.

If the handles protrude from the bottom of the
basket, obstructing the lower spray arm, load
the cutlery with the handles facing upwards.
Mix spoons with other cutlery to prevent
them from sticking together.
To make loading of the cutlery basket easier,
lower the cutlery basket handle.

The rows of prongs in the lower basket can
lie flat to allow you to load pots, pans and
bowls.

The cutlery basket

Long bladed knives stored in an upright
position are a potential hazard. Long
and/or sharp items of cutlery such as
carving knives must be positioned

For best results we recommend that you use
the cutlery grids.
If the size and dimensions of the cutlery do
not allow the use of the grids, they can be
easily hidden.

86 electrolux

The cutlery basket is in two parts which can
be separated to give greater loading flexibili­ty. To separate the two parts, slide them hor­izontally in opposite directions and pull them
apart.

Glasses with long stems can be placed up­side down in the cup racks.
For taller items the cup racks can be folded
upwards.

To reassemble, reverse the procedure.

The upper basket

The upper basket is designed for saucers,
salad bowls, cups, glasses, pots and lids.
Arrange items on and underneath the cup
racks so that water can reach all surfaces.

For glasses with long stems (according to the
size and dimensions), set the glass holder to
the left or right position.

The central rows of prongs can be easily low­ered to improve loading flexibility.

Mini cutlery basket

The upper basket is supplied with a mini cut­lery basket.

Caution! NEVER PUT KNIVES IN THE
MINI CUTLERY BASKET. THIS WILL
PREVENT DAMAGE TO THE
APPLIANCE.

The mini cutlery basket must only be placed
in the front part of the upper basket, on the
left or on the right side.

electrolux 87

Refer to the figures for a correct positioning
of the soft spikes. For more loading flexibility,
they can be positioned on the left or right­hand side of the basket.
Once positioned correctly, press them down
firmly and make sure they do not move.

The dimensions of the cutlery depend on the
position of the upper basket. Refer to the fol­lowing table.

Cutlery dimensions for mini cutlery basket

Upper basket in higher
position

Upper basket in lower
position

maximum 15 cm

maximum 20 cm

Soft spikes

Soft spikes impede glassware to move dur­ing the washing cycle or when the upper
basket is moved.

88 electrolux

Caution! BEFORE CLOSING THE

DOOR, MAKE SURE THAT THE SPRAY
ARMS CAN ROTATE FREELY.

Adjusting the height of the upper basket

If washing very large plates you can load
them in the lower basket after moving the
upper basket to the higher position.

Maximum height of the dishes in the lower

With upper basket
raised

With upper basket
lowered

basket

31 cm

27 cm

To move to the higher position proceed
as follows:

1. Pull out the basket until it stops.

2. Carefully lift both sides upwards until the
mechanism is engaged and the basket is
stable.

To lower the basket to the original posi­tion proceed as follows:

1. Pull out the basket until it stops.

2. Carefully lift both sides upwards and then
allow the mechanism to drop back down
slowly, keeping hold of it.

Never lift or lower the basket on one side
only
When the basket is in the higher position
cups cannot be placed on the cup racks.

After loading your machine always
close the door, as an open door can
be a hazard.

Use of detergent

Only use detergents specifically de­signed for use in dishwashers.
Please observe the manufacturer’s dos­ing and storage recommendations as
stated on the detergent packaging.

Using no more than the correct amount
of detergent contributes to reducing pol­lution.

Fill with detergent

1. Open the lid.

2. Fill the detergent dispenser (1) with de­tergent. The marking indicates the dosing
levels:
20 = approximately 20 g of detergent
30 = approximately 30 g of detergent.

1

2

3. All programmes with prewash need an
additional detergent dose (5/10 g) that
must be placed in the prewash detergent
chamber (2).
This detergent will be used during the
prewash phase.
When using detergent tablets; place the
tablet in compartment (1)

electrolux 89

4. Close the lid and press until it locks in
place.

Detergent tablets from different manu­facturers dissolve at different rates. For
this reason, some detergent tablets do
not attain their full cleaning power during
short washing programmes. Therefore,
please use long washing programmes
when using detergent tablets, to ensure
the complete removal of detergent re­siduals.

Multi-tab function

This appliance is equipped with the "Multitab
function", that allows the use of the "Multitab"
combi detergent tablets.
These products are detergents with a com­bined cleaning, rinsing and salt functions.
They can also contain other different agents
depending on which kind of tablets you
choose ("3 in 1", "4 in 1", "5 in 1" etc...).
Check whether these detergents are suitable
for your water hardness. See the manufac­turers instructions.
Once this function is selected it will remain
active for all following wash programmes.
With the selection of this function the inflow
of rinse aid and salt from each respective
supply container is automatically deactivated
and also the indicator lights for salt and rinse
aid are deactivated.
When using the "Multitab function", the cycle
durations may change. If this is the case, the
running time for the programme is automat­ically updated on the digital display.

Activate/deactivate the ''Multitab func­tion'' before the start of a washing pro­gramme.
Once the programme is running, the
"Multitab function " can NO longer be
changed. If you want to cancel the "Mul­titab function " you have to cancel the
programme setting and then deactivate
the ''Multitab function''. In this case you
have to set a washing programme (and
desired options) again.

Activation/deactivation of the Multitab
function

Simultaneously press and hold the two Mul­titab buttons (function buttons D and E) until
the Multitab indicator light comes on. This
means that the function is active.
To deactivate the function press the same
buttons again until the indicator light corre­sponding to the Multitab function symbol
goes off.

90 electrolux

If the drying results are not satisfac­tory we suggest that you:

1. Fill up the rinse aid dispenser with
rinse aid.

2. Activate the rinse aid dispenser.

3. Set the rinse aid dosage to position

2.

• The activation/deactivation of the

rinse aid is only possible with the Mul­titab function active.

Activation/deactivation of the rinse aid
dispenser

1. Press the On/Off button. The dishwasher
must be in setting mode.

2. Simultaneously press and hold function
buttons B and C, until the lights of func­tion buttons A , B, and C start flashing.

3. Press function button B, the lights of
function buttons A and C turn off while
the light of function button B continues to
flash. The digital display indicates the cur­rent setting.

Rinse aid dispenser deactivated

4. To change the setting, press button B

5. To memorize the operation, switch off the

Select and start a washing programme

Select the washing programme and
delay start with the door slightly
opened. The start of the programme
or the countdown of the delay start
will occur only after the closure of
the door. Until then it is possible to
modify the settings

1. Check that the baskets have been loaded
correctly and that the spray arms are free
to rotate.

2. Check that the water tap is opened.

3. Press the On/Off button. The dishwasher
must be in setting mode.
Programme progress display is fully
on with a blue light.

4. Press the button corresponding to the re­quired programme (refer to 'Washing
programmes' chart).
Close the dishwasher door, the pro­gramme starts automatically.
Programme progress display gradu­ally shows the progress of the washing
programme.

Setting and starting the programme with
delay start

1. After having selected the washing pro-

2. Close the dishwasher door, the count-

3. The countdown will decrease with steps

4. The opening of the door will interrupt the

5. Once the delay start has elapsed the pro-

Rinse aid dispenser activated

again, the digital display shows the new
setting.

dishwasher by pressing the On/Off but­ton.

If you decide to revert back to the
use of individual detergents we ad­vise that you:

1. Deactivate the Multitab function.

2. Fill up the salt container and the rinse
aid dispenser again.

3. Adjust the water hardness setting to
the highest setting and perform 1
normal washing programme without
loading any dishes.

4. Adjust the water hardness setting
according to the hardness of the wa­ter in your area.

5. Adjust the rinse aid dosage.

gramme, press the delay start button until
the flashing number of hours for the delay
start shows in the digital display.
The delay start indicator light comes on.
The start of the selected washing pro­gramme can be delayed for between 1
and 19 hours.

down starts automatically.

Only the first LED lamp of the pro-
gramme progress display remains on
during the countdown of the delay start.

of 1 hour.

countdown. Close the door; the count­down will continue from the point at
which it was interrupted.

gramme will start automatically.

electrolux 91

Warning! Interrupt or cancel a
washing programme in progress
ONLY if it's absolutely necessary.
Attention! Hot steam may escape
when the door is opened. Open the
door carefully.

Interrupt a washing programme in
progress

• Open the dishwasher door; the pro­gramme will stop. Close the door; the pro­gramme will start from the point at which
it was interrupted.

Cancel a delay start or a washing
programme in progress

• Simultaneously press and hold the two
function buttons B and C until all the pro­gramme lights come on.

• Programme progress display is fully on
with a blue light.

Unloading the dishwasher

• Hot dishes are sensitive to knocks. The
dishes should therefore be allowed to cool
down before removing from the appliance.

•Empty the lower basket first and then the
upper one; this will avoid water dripping
from the upper basket onto the dishes in
the lower one.

• Water may appear on the sides and the
door of the dishwasher as the stainless

• Cancelling a delay start will also cancel the
washing programme. You have to select
the washing programme again.

• If a new washing programme is to be se­lected, check that there is detergent in the
detergent dispenser.

End of the washing programme

• The dishwasher will automatically stop and
an audible signal informs you of the end of
the washing programme.

• Programme progress display is fully on
with a green light.

1. Open the dishwasher door. The digital

display shows zero.

2. Switch of the dishwasher.

3. Leave the dishwasher door ajar for a few

minutes before removing the dishes. This
way they will be cooler and the drying will
be improved.

steel will eventually become cooler than
the dishes.

When the washing programme has
finished, it is recommended that the
dishwasher is unplugged and the
water tap turned off.

Washing programmes

Washing programmes

Programme Degree of soil Type of load Programme description

Prewash
Main wash
2 intermediate rinses
Final rinse
Drying

Prewash
Main wash
1 or 2 intermediate rinses
Final rinse
Drying

Main wash
Final rinse

Intensive

1)

Auto

Quick

Heavy soil

Any

2)

Normal or light

soil

Crockery, cutlery,

pots and pans

Crockery, cutlery,

pots and pans

Crockery and

cutlery

92 electrolux

Programme Degree of soil Type of load Programme description

Prewash

3)

Eco

Glass

1) During the 'Auto' washing programme the level of soiling on the dishes is determined by how cloudy
the water is. The programme duration, water and energy consumption levels can vary; this depends
upon if the appliance is fully or partially loaded and if the dishes are lightly or heavily soiled. The
temperature of the water is automatically adjusted between 45° C and 70° C.

2) Ideal for washing a partially loaded dishwasher. This is the perfect daily programme, made to meet
the needs of a family of 4 persons who only wish to load breakfast and dinner crockery and cutlery.

3) Test programme for test institutes

Normal soil

Normal soil

Crockery and

cutlery

Delicate crockery

and glassware

Main wash
1 intermediate rinse
Final rinse
Drying

Main wash
1 intermediate rinse
Final rinse
Drying

Consumption values

Programme Programme duration

Intensive - 1,8 - 2,0 23 - 25
Auto - 1,1 - 1,7 12 - 23
Quick - 0,9 9

2)

Eco
Glass - 0,8 - 0,9 14 - 15

1) The digital display shows the programme duration.

2) Test programme for test institutes

(in minutes)

1)

- 1,0 - 1,1 12 - 13

The consumption values are intended as
a guide and depends on the pressure

Energy consumption

(in kWh)

Water consumption

(in litres)

so by the variations of the power supply
and the amount of dishes.

and the temperature of the water and al-

Care and cleaning

Cleaning the filters

The filters must be checked and cleaned
from time to time. Dirty filters will degrade the
washing result.

Warning! Before cleaning the filters
ensure that the machine is switched off.

1. Open the door, remove the lower basket.

2. The dishwasher filter system comprises a

coarse filter (A), a microfilter (B) and a flat
filter. Unlock the filter system using the
handle on the microfilter.

3. Turn the handle about 1/4 a turn anti­clockwise and remove the filter system

4. Take hold of the coarse filter (A) by the
handle with the hole and remove from the
microfilter (B).

5. Clean all filters thoroughly under running
water.

6. Remove the flat filter from the base of the
washing compartment and clean both
faces thoroughly.

7. Put the flat filter back in the base of the
washing compartment and ensure that it
fits perfectly.

8.

Place the coarse filter (A) in the microfilter
(B) and press together.

9. Put the filter combination in place and
lock by turning the handle clockwise to
the stop. During this process ensure that
the flat filter does not protrude above the
base of the washing compartment.

NEVER use the dishwasher without
filters. Incorrect repositioning and
fitting of the filters will produce poor
washing results and will result in
damage to the appliance.

electrolux 93

NEVER try to remove the spray
arms.

If residues of soil have clogged the holes
in the spray arms, remove the debris
with a cocktail stick.

External cleaning

Clean the external surfaces of the machine
and control panel with a damp soft cloth. If
necessary use only neutral detergents. Never
use abrasive products, scouring pads or sol­vent (acetone, trichloroethylene etc...).

Internal cleaning

Ensure that the seals around the door, the
detergent and rinse aid dispensers are
cleaned regularly with a damp cloth.
We recommend every 3 months you run the
wash programme for heavy soiled dishes us­ing detergent but without dishes.

Prolonged periods of non-operation

If you are not using the machine for a pro­longed period of time you are advised to:

1. Unplug the appliance and then turn off
the water.

2. Leave the door ajar to prevent the forma­tion of any unpleasant smells.

3. Leave the inside of the machine clean.

Frost precautions

Avoid placing the machine in a location
where the temperature is below 0°C. If this is
unavoidable, empty the machine, close the
appliance door, disconnect the water inlet
pipe and empty it.

Moving the machine

If you have to move the machine (moving
house etc...):

1. Unplug it.

2. Turn the water tap off.

3. Remove the water inlet and discharge
hoses.

4. Pull the machine out together with the
hoses.

Avoid over tilting the machine during trans­portation.

What to do if…

The appliance will not start or stops during
operation.
Certain problems can be due to the lack of
simple maintenance or oversights, which can

be solved with the help of the hints described
in the chart, without calling out an engineer.

94 electrolux

With the appliance door closed the mal­function is shown by the fully flashing
blue light of the programme progress
display and an intermittent audible sig­nal is heard.

pliance and carry out the suggested correc­tive actions given in the following chart.
For fault codes not described in the chart,
please contact your local Service Force Cen­tre.

Open the door and check which fault code
the digital display shows. Switch off the ap-

Fault codes and malfunction Possible cause and solution

• continuous flashing of the running programme
light

•

appears in the digital display

The dishwasher does not fill with water

• continuous flashing of the running programme
light

•

appears in the digital display

The dishwasher will not drain

• continuous flashing of the running programme
light

•

appears in the digital display

Anti-flood device is activated

Malfunction Possible cause and solution

The programme does not start • The dishwasher door has not been properly

Once these checks have been carried out
switch on the appliance and close the door.
The programme will continue from the point
at which it was interrupted.
If the malfunction or fault code reappears
contact your local Service Force Centre.
Contact your local Service Force Centre,
quoting the model (Mod.), product number
(PNC) and serial number (S.N.).

• The water tap is blocked or furred with lime­scale.
Clean the water tap.

• The water tap is turned off.
Turn the water tap on.

• The filter (where present) in the water inlet hose
is blocked.
Clean the filter.

• The water inlet hose has not been correctly laid
or it is kinked or squashed.
Check the water inlet hose connection.

• The sink spigot is blocked.
Clean out the sink spigot.

• The water drain hose has not been correctly laid
or it is kinked or squashed.
Check the water drain hose connection.

• Close the water tap and contact your local
Service Force Centre.

closed.
Close the door.

• The main plug is not plugged in.
Insert the main plug

• The fuse has blown out in the household fuse
box.
Replace the fuse.

• Delay start has been set.
If dishes are to be washed immediately, cancel
the delay start.

This information can be found on the rating
plate located on the side of the dishwasher
door.
So that you always have these numbers at
hand, we recommend you to make a note of
them here:

Mod. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PNC : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S.N. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

electrolux 95

The wash results are not satisfactory

The dishes are not
clean

The dishes are wet
and dull

There are streaks,
milky spots or a blu­ish coating on
glasses and dishes

Water drops have
dried onto glasses
and dishes

• The wrong programme has been selected.

• The dishes are arranged in such a way as to stop water reaching all parts
of a surface. The baskets must not be overloaded.

• The spray arms do not rotate freely due to incorrect arrangement of the
load.

• The filters in the base of the washing compartment are dirty or incorrectly
positioned.

• Too little or no detergent has been used.

• Where there are limescales deposits on the dishes; the salt container is
empty or incorrect level of the water softener has been set.

• The drain hose connection is not correct.

• The salt container cap is not properly closed.

• Rinse aid was not used.

• The rinse aid dispenser is empty.

• Decrease rinse aid dosage.

• Increase rinse aid dosage.

• The detergent may be the cause. Contact the detergent manufacturer con­sumer care line.

If after all these checks, the problem persists,
contact your local Service Force Centre.

Technical data

Dimensions Width

Electrical connection - Voltage ­Overall power - Fuse

Water supply pressure Minimum

Capacity 12 place settings

Height
Depth

Information on the electrical connection is given on the rating plate
on the inner edge of the dishwasher door.

Maximum

0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

60 cm
85 cm
60 cm

Hints for test institutes

Testing in accordance with EN 60704 must
be carried out with appliance fully loaded and
using the test programme (refer to 'Con­sumption values').
Test in accordance with EN 50242 must be
carried out when the salt container and rinse

Full load: 12 standard place settings

Amount of detergent required: 5 g + 25 g (Type B)
Rinse aid setting position 4 (Type III)

Testing MUST be carried out with:

•NO glass holder,

• NO soft spikes

• NO mini cutlery basket.

aid dispenser have been filled with salt and
rinse aid respectively and using the test pro­gramme (refer to 'Consumption values').

REMOVE these items from the upper
basket.

96 electrolux

Arrangement upper basket

Arrangement lower basket

Arrangement cutlery basket

Installation

Warning! Any electrical and/or
plumbing work required to install
this appliance should be carried out
by a qualified electrician and/or
plumber or competent person.

Fitting under a counter (kitchen worktop
or sink)

Remove all packaging before positioning the
machine.
If possible, position the machine next to a
water tap and a drain.
By removing the machine's worktop, you can
install it under a close fitting sink unit or a pre­existing top, providing the dimensions of the

recess correspond to those shown in the
picture.

electrolux 97

Proceed as follows:

• Remove the machine’s worktop by un­screwing the two rear retaining screws (1),
pull the worktop from the back of the ma­chine (2) and slide out the front slots, lifting
the worktop (3).

Water connection

Water inlet connection

This appliance can be connected to either a
hot (max. 60°) or cold water supply.
With a hot water supply you can have a sig­nificant reduction of energy consumption.
This however, depends on how the hot water
is produced. (We suggest alternative sources
of energy that are more environmentally
friendly as e.g. solar or photovoltaic panels
and aeolian).
For making the connection itself, the cou­pling nut fitted to the appliance water inlet
hose is designed to screw onto a 3/4" thread
spout or to a purpose made quick-coupling
tap such as the Press-block.
The water pressure must be within the limits
given in the 'Technical data'. Your local Wa­ter Authority will advise you on the average
mains pressure in your area.
The water inlet hose must not be kinked,
crushed, or entangled when it is being con­nected.
The appliance features inlet and drain hoses
which can be turned either to the left or the
right to suit the installation by means of the

Insert the machine after adjusting the level­ling with the adjustable feet. When inserting
the machine, ensure that the water inlet and
drain hoses are not kinked or squashed.
During all operations that involve accessibility
to internal components the dishwasher has
to be unplugged.
Be sure that once the appliance has been in­stalled, it is easily accessible for the service
engineer in the event that a repair is required.
If the dishwasher is later used as a free­standing appliance, the original worktop
must be re-mounted.
The plinth on free-standing appliances is not
adjustable.

Levelling

Good levelling is essential for correct closure
and sealing of the door.
When the appliance is correctly levelled, the
door will not catch on either side of the cab­inet .
If the door does not close correctly, loosen
or tighten the adjustable feet until the ma­chine is perfectly level.

locknut. The locknut must be correctly

fitted to avoid water leaks.

Attention! NOT all dishwasher models of
have inlet and drain hoses provided with
a locknut. In this case, this facility is not
available.

If the appliance is connected to new pipes or
pipes which have not been used for a long
time, you should run the water for a few mi­nutes before connecting the inlet hose.

DO NOT use connection hoses which
have previously been used on an old ap­pliance.

This appliance has been fitted with safe­ty features which will prevent the water
used in the appliance from returning
back into the drinking water system. This
appliance complies with the applicable
plumbing regulations.

Water drain connection

The end of the drain hose can be connected
in the following ways:

98 electrolux

1. To the sink outlet spigot, securing it to the

underside of the work surface. This will
prevent waste water from the sink run­ning into the machine.

2. To a stand pipe provided with venthole,

minimum internal diameter 4 cm.
The waste connection must be at a height of
between 30 cm (minimum) and 100 cm
(maximum) from the bottom of the dishwash­er.

The drain hose can face either to the right or
left of the dishwasher
Ensure the drain hose is not bent or squash­ed as this could prevent or slow down the
discharge of water.
The sink plug must not be in place when the
machine is draining as this could cause the
water to syphon back into the machine.
If you use a drain hose extension it must be
no longer than 2 metres and its internal di­ameter must be no smaller than the diameter
of the hose provided.

Likewise the internal diameter of the cou­plings used for connections to the waste out­let must be no smaller than the diameter of
the hose provided.
When connecting the drain hose to an under
sink trap spigot, the entire plastic mem-
brane (A) must be removed. Failure to re­move all the membrane will result in food
particles building up over time eventually
blocking the dishwasher drain hose spigot

Our appliances are supplied with a se­curity device to protect against the re­turn of dirty water back into the machine.
If the spigot of your sink has a "no return
valve" incorporated this can prevent the
correct draining of your dishwasher. We
therefore advise you to remove it.

To avoid water leakage after installation
make sure that the water couplings are
tight.

Electrical connection

Warning! Safety standards require
the appliance to be earthed.
Prior to using the appliance for the
first time, ensure that the rated volt­age and type of supply on the rating
plate match that of the supply where
the appliance is to be installed. The
fuse rating is also to be found on the
rating plate.
Always plug the mains plug into a
correctly installed shockproof sock­et.
Multi-way plugs, connectors and ex­tension cables must not be used.
This could constitute a fire hazard
through overheating.

If necessary, have the domestic wir­ing system socket replaced. In case
that the electrical cable has to be
replaced, contact your local Service
Force centre.
The plug must be accessible after
the appliance has been installed.
Never unplug the appliance by pull­ing on the cable. Always pull the
plug.
The manufacturer accepts no liabil­ity for failure to observe the above
safety precautions.

Environment concerns

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will help
prevent potential negative consequences for
the environment and human health, which
could otherwise be caused by inappropriate
waste handling of this product. For more
detailed information about recycling of this
product, please contact your local council,
your household waste disposal service or the
shop where you purchased the product.

Packaging material

The packaging materials are environmentally
friendly and can be recycled. The plastic
components are identified by markings, e.g.
>PE<, >PS<, etc. Please dispose of the
packaging materials in the appropriate con­tainer at the community waste disposal fa­cilities.

Warning! When a unit is no longer being
used:

• Pull the plug out of the socket.

• Cut off the cable and plug and dispose
of them.

• Dispose of the door catch. This pre­vents children from trapping them­selves inside and endangering their
lives.

electrolux 99

www.electrolux.com

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de
'webwinkel' op: www.electrolux.nl

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op:
www.electrolux.be

Vous pouvez commander des accessoires, consommables et pièces détachées via notre
magasin online sur: www.electrolux.be

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte
unseren Onlineshop unter:
www.electrolux.de
www.electrolux.co.at

117965490 - 00 - 052008
