benutzerinformation
Geschirrspüler
ESF66039
Page 2
2 electrolux
Electrolux. Thinking of you.
Share more of our thinking at www.electrolux.com
Inhalt
Sicherheitshinweise ................................ 2
Gerätebeschreibung ............................... 4
Bedienblende ......................................... 5
Erste Inbetriebnahme .............................. 6
Einstellen des Wasserenthärters ............. 7
Gebrauch von Salz für Geschirrspüler ..... 8
Gebrauch von Klarspülmittel ................... 8
Täglicher Gebrauch ................................ 9
Laden von Besteck und Geschirr .......... 10
Gebrauch von Spülmittel ...................... 13
Funktion "Multi-tab" .............................. 14
Auswählen und Starten eines
Spülprogramms .................................... 15
Änderungen vorbehalten
Entladen des Geschirrspülers ............... 17
Spülprogramme .................................... 17
Reinigung und Pflege ............................ 18
Was tun, wenn … ................................. 19
Technische Daten ................................. 21
Hinweise für Prüfinstitute ...................... 21
Gerät aufstellen .................................... 22
Wasseranschluss .................................. 23
Elektrischer Anschluss .......................... 26
Umwelttipps ......................................... 26
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die
optimale Geräteanwendung vor der
Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich
der Ratschläge und Warnungen. Es ist
wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das
Gerät benutzen, mit der Bedienung und
den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation
gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über
Gebrauch und Sicherheit informiert ist.
Bestimmungsgemäßer Gebrauch
• Dieser Geschirrspüler ist nur zum Reinigen
von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler
geben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände
müssen mit der Spitze nach unten in den
Besteckkorb gestellt oder waagerecht in
den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte
(Klarspüler, Reinigungsmittel und Salz)
verwenden.
• Nicht die Tür während des Gerätebetriebs
öffnen; es kann heißer Dampf austreten.
• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.
• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn
zu.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie
stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen,
das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können
zu schwerwiegenden Fehlfunktionen und
Verletzungen führen. Wenden Sie sich an
Ihren Kundendienst. Bestehen Sie immer
auf Original-Ersatzteilen.
Allgemeine Sicherheitshinweise
• Spülmittel für Geschirrspüler können Verätzungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich
immer an die Sicherheitsanweisungen der
Spülmittelhersteller.
Page 3
electrolux 3
• Das Wasser in Ihrem Geschirrspüler ist
kein Trinkwasser. In der Maschine können
immer Spülmittelrückstände vorhanden
sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen
immer geschlossen ist. So verhindern Sie,
dass jemand über die offene Tür stolpern
und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die
offene Tür.
Kindersicherung
• Dieses Gerät ist nur für den Gebrauch
durch Erwachsene bestimmt. Der Geschirrspüler darf nicht unbeaufsichtigt von
Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von
Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern
aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.
Aufstellung
• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie
Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das
gesamte Verpackungsmaterial.
• Der elektrische Anschluss des Gerätes
und alle sonstigen Installationsarbeiten
dürfen nur von qualifizierten Fachkräften
ausgeführt werden.
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen
oder dem Produkt selbst vorgenommen
werden.
• Benutzen Sie den Geschirrspüler nie mit
einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder
wenn die Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so dass das
Geräteinnere frei zugänglich ist. Wenden
Sie sich zur Vermeidung von Unfällen an
den lokalen Kundendienst.
• Die Seiten des Geschirrspülers dürfen auf
keinen Fall angebohrt werden, da dadurch
die hydraulischen und elektrischen
Bauteile beschädigt werden können.
Warnung! Halten Sie sich für den
elektrischen und den Wasseranschluss
strikt an die Anweisungen der
betreffenden Abschnitte.
Page 4
4 electrolux
Gerätebeschreibung
1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm
10 Arbeitsplatte
Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen der
Tür eingeschaltet und beim Schließen
der Tür ausgeschaltet.
Die Innenbeleuchtung ist mit einer LED
der KLASSE 1 in Übereinstimmung mit
EN 60825-1: 1994 + A1:2002 +
A2:2001 ausgestattet.
Wenn die Lampe ausgetauscht werden
muss, wenden Sie sich bitte an Ihren
Kundendienst vor Ort.
Page 5
Bedienblende
electrolux 5
1 Ein-/Aus-Taste
2 Programmwahltasten
3 Zeitvorwahl-Taste
4 Kontrolllampen
5 Digital-Display
6 Funktionstasten
Kontrolllampen
Laufendes Programm Leuchtet nach dem Start des Spülprogramms auf
Ende Leuchtet nach dem Ende des Spülprogramms
Funktion Multitab Zeigt an, ob die Funktion "Multi-tab" (siehe
Salz
1)
und bleibt während der gesamten Dauer des
Spülprogramms eingeschaltet.
Sie erlischt nach dem Ende des Spülprogramms.
auf.
"Funktion Multi-tab") ein- oder ausgeschaltet ist.
Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.
Page 6
6 electrolux
Kontrolllampen
Klarspüler
12)
1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst
wenn Salz oder Klarspülmittel nachgefüllt werden müssen.
2) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst
wenn Salz oder Klarspülmittel nachgefüllt werden müssen.
Digital-Display
• der Härtegrad, auf den der Wasserenthär-
ter eingestellt ist,
• die ungefähre Restlaufzeit des laufenden
Programms,
• das Ein-/Abschalten des Klarspülmitteldo-
sierers (NUR bei aktiver "Funktion Multitab"),
• das Ende des Spülprogramms (im Digital-
Display erscheint eine Null),
• der Ablauf der Zeitvorwahl,
• Fehlercodes im Fall von Fehlfunktionen
des Geschirrspülers.
Funktionstasten
Mit diesen Tasten können folgende Funktionen eingestellt werden:
• die Einstellung des Wasserenthärters,
• das Abbrechen eines Spülprogramms
oder einer laufenden Zeitvorwahl,
• das Ein-/Abschalten der Funktion "Multi-
tab",
• Ein-/Abschalten der Klarspülmitteldosie-
rung bei aktiver Funktion "Multi-tab".
Einstellmodus
Drücken Sie die Ein-/Aus-Taste; wenn
Leuchtet auf, sobald Klarspülmittel nachgefüllt
werden muss.
tasten leuchten, befindet sich das Gerät im
Einstellmodus.
Denken Sie daran, dass sich der Geschirrspüler:
– beim Auswählen eines Spülpro-
gramms,
– bei der Einstellung des Wasserenthär-
ters und
– beim Ein-/Abschalten des Klarspül-
mitteldosierers
im Einstellmodus befinden MUSS.
Drücken Sie die Ein-/Aus-Taste; wenn eine
Kontrolllampe einer Programmwahltaste
leuchtet, ist das zuletzt ausgeführte oder
ausgewählte Programm noch immer eingestellt. In diesem Fall muss das Programm
gelöscht werden, um zum Einstellmodus zurückzukehren.
Löschen eines eingestellten oder
laufenden Programms
Drücken Sie gleichzeitig die beiden Funktionstasten B und C solange, bis alle Kontrolllampen der Programmwahltasten leuchten.
Das Programm ist gelöscht und das Gerät
befindet sich wieder im Einstellmodus.
ALLE Kontrolllampen der Programmwahl-
Erste Inbetriebnahme
Vor der ersten Benutzung Ihres Geschirrspülers:
• Vergewissern Sie sich, dass der elektri-
sche und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial
aus dem Geräteinneren
• Einstellen des Wasserenthärters
• Gießen Sie 1 Liter Wasser in den Salzbe-
hälter und füllen Sie ihn dann mit Salz für
Geschirrspüler
• Füllen Sie das Klarspüldosiergerät mit
Klarspüler
Bei Verwendung von Reinigertabs
wie: "3 in 1", "4 in 1", "5 in 1" usw...
wählen Sie die Funktion "Multitab".
(siehe "Die Funktion Multitab").
Page 7
Einstellen des Wasserenthärters
Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die
den Gerätebetrieb negativ und nachhaltig
beeinträchtigen können.
Je höher der Mineral- und Salzgehalt ist, um
so härter ist Ihr Wasser. Die Wasserhärte
wird in gleichwertigen Einheiten gemessen,
Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro
Wasserhärte Einstellung der Wasserhärtestufe Zusatz
°dH °TH mmol/l Manuell Elektronisch
51 - 70 91 - 125 9,1 - 12,5 2 Stufe 10 Ja
43 - 50 76 - 90 7,6 - 9,0 2 Stufe 9 Ja
37 - 42 65 - 75 6,5 - 7,5 2 Stufe 8 Ja
29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja
23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja
19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja
15 - 18 26 - 32 2,6 - 3,2 1 Stufe 4 Ja
11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja
4 - 10 7 - 18 0,7 - 1,8 1 Stufe 2 Ja
< 4 < 7 < 0,7 1 Stufe 1 Nein
Manuelle Einstellung
Der Wasserenthärter ist werkseitig auf
Härtestufe 2 eingestellt.
1. Öffnen Sie die Tür des Geschirrspülers.
2. Entfernen Sie den Unterkorb aus dem
Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf
Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.
Elektronische Einstellung
Der Wasserenthärter ist werkseitig auf
Härtestufe 5 eingestellt.
Liter - internationale Einheit der
Wasserhärte).
Der Enthärter muss entsprechend der
Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über
die Härte Ihres Leitungswassers informieren.
Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als
auch elektronisch eingestellt werden.
1. Drücken Sie die Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis die Kontrolllampen der Funktionstasten A, B und C
zu blinken beginnen.
3.
Drücken Sie die Funktionstaste A. Die
Kontrolllampen der Funktionstasten B
and C erlöschen, während die
Kontrolllampe der Funktionstaste A weiterhin blinkt. Das Digital-Display zeigt die
aktuelle Härtestufe an.
Beispiele:
wird angezeigt = Stufe 5
wird angezeigt = Stufe 10
4. Drücken Sie zur Änderung der Härtestufe
Funktionstaste A. Bei jedem Tastendruck
ändert sich die Stufe. Halten Sie sich für
die Auswahl der neuen Härtestufe an die
Tabelle).
Beispiele: Ist die aktuelle Härtestufe 5,
wird durch einmaliges Drücken der Taste
A Härtestufe 6 ausgewählt. Ist die
aktuelle Härtestufe 10, wird durch einma-
electrolux 7
von
Salz
Page 8
8 electrolux
liges Drücken der Taste A Härtestufe 1
ausgewählt.
5. Schalten Sie mit der Ein-/Aus-Taste den
Gebrauch von Salz für Geschirrspüler
Warnung!
Verwenden Sie ausschließlich Spezialsalz für
Geschirrspüler. Alle anderen Salzarten, die
nicht eigens für Geschirrspüler bestimmt
sind, insbesondere Speisesalz, führen zu
Schäden des Wasserenthärters. Füllen Sie
den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden
bleibt und Korrosion verursacht.
Einfüllen:
1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die
Verschlusskappe des Salzbehälters nach
links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Be-
nutzung erforderlich) .
3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.
4. Die Verschlusskappe wieder anbringen
5. Schrauben Sie die Verschlusskappe
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.
und sicherstellen, dass kein Salz auf dem
Gewinde oder der Dichtung vorhanden
ist.
nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.
Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.
Die Salzkontrolllampe kann noch
2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt,
der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz,
das sich langsamer auflöst, kann
dieser Vorgang länger dauern. Der
Betrieb des Geräts wird dadurch
nicht beeinträchtigt.
Gebrauch von Klarspülmittel
Warnung! Nur Markenklarspülmittel für
Geschirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte
(Reinigungsmittel für Geschirrspüler,
Flüssigreiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.
Klarspülmittel sind eine Garantie für ein
perfektes Spülergebnis und fleckenund streifenfreies Trocknen.
Das Klarspülmittel wird automatisch
beim letzten Spülgang zugesetzt.
1. Drücken Sie auf die Entriegelungstaste
(A), um den Behälter zu öffnen.
Page 9
2. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch
die Markierung "max" angezeigt.
electrolux 9
3. Vergewissern Sie sich nach jedem Füllen,
dass der Deckel geschlossen ist.
Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch
auf, um übermäßige Schaumbildung
beim folgenden Spülzyklus zu vermeiden.
Stellen Sie je nach gewünschtem End- und
Trockenergebnis die Klarspülmitteldosierung
mit dem 6-Stufenschalter ein (Stufe 1
geringste Dosierung, Stufe 6 maximale Dosierung).
Die Dosierung ist werkseitig auf Stufe 4 eingestellt.
Erhöhen Sie die Dosierung, wenn auf dem
Geschirr nach dem Spülen Wassertropfen
oder Kalkflecken zurückbleiben.
Verringern Sie die Dosierung, wenn weißliche
Streifen auf dem Geschirr oder ein bläulicher
Überzug auf Gläsern und Messerklingen zu
sehen sind.
Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der
Dosiereinstellung für 16 bis 40 Spülzyklen.
Täglicher Gebrauch
• Kontrollieren Sie, ob der Geschirrspüler
mit Salz oder Klarspülmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in
den Geschirrspüler.
• Füllen Sie Reinigungsmittel ein.
• Wählen Sie ein für Besteck und Geschirr
geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.
Hilfreiche Hinweise und Tipps
Schwämme, Putzlappen und Gegenstände,
die Wasser aufsaugen, dürfen nicht im Geschirrspüler gereinigt werden.
• Vor dem Laden des Geschirrs:
– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten
einweichen
Page 10
10 electrolux
• Beachten Sie beim Laden des Geschirrs
und Bestecks folgendes:
– Geschirr und Besteck dürfen nicht die
Drehung der Sprüharme behindern.
– Hohlgefäße mit der Öffnung nach unten
einlegen, so dass sich in den Behältern
kein Wasser ansammeln kann.
– Geschirr und Besteckteile dürfen nicht
ineinander liegen oder sich gegenseitig
abdecken.
– Gläser dürfen sich zur Vermeidung von
Bruchschäden nicht berühren.
Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler
ungeeignet: beschränkt geeignet:
• Besteck mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen.
• Nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Klebeverbindungen
temperaturempfindlich sind.
• Geklebte Geschirr- oder Besteckteile.
• Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
• Rostempfindliche Stahlteile.
• Frühstücksbrettchen.
• Gegenstände aus Kunstfasern.

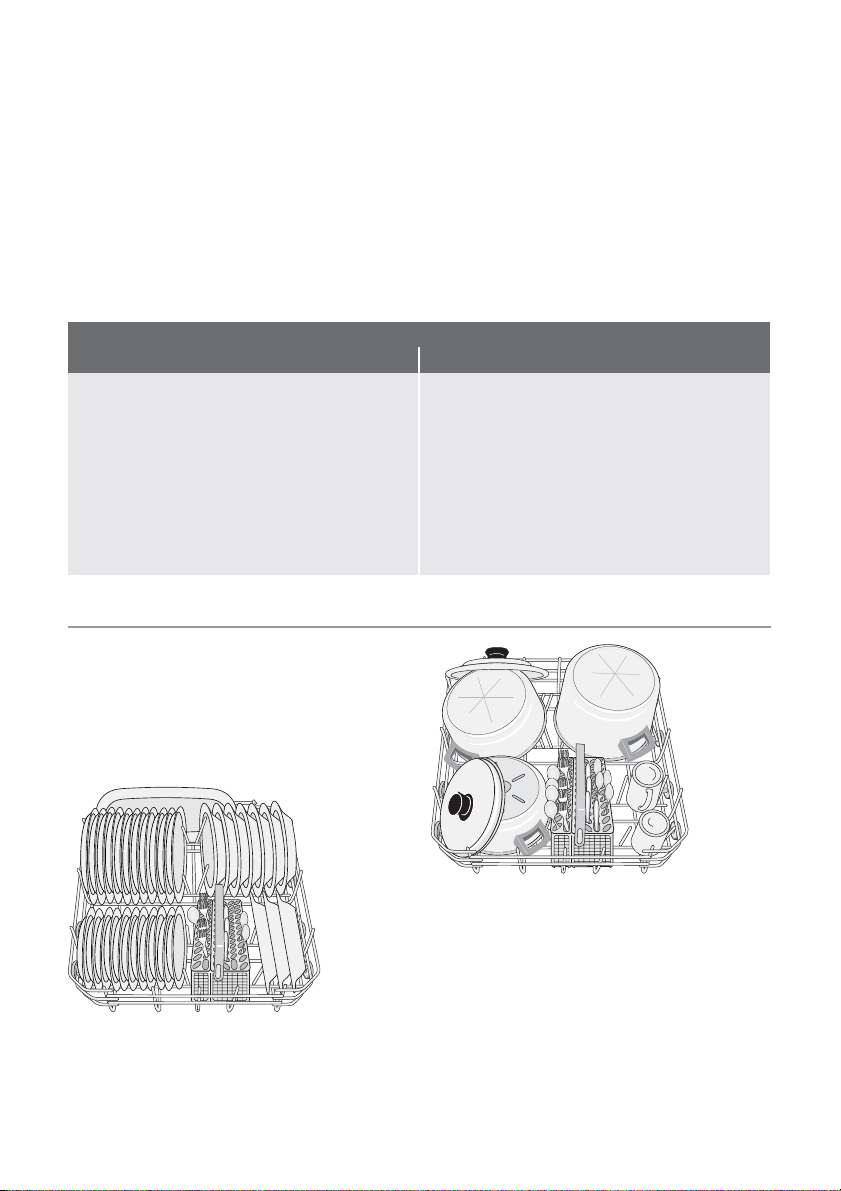

Laden von Besteck und Geschirr
Unterkorb
Der Unterkorb ist zur Aufnahme von Kochtöpfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.
Ordnen Sie Servierplatten und große Deckel
um den Korbrand an; achten Sie darauf,
dass die Sprüharme nicht behindert werden.
– Kleine Gegenstände in den Besteck-
korb legen.
• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen
zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und
Edelstahl.
• Leichte Gegenstände (Kunststoffschüsseln usw.) so im Oberkorb anordnen, dass
sie nicht verrutschen können.
• Reinigen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.
• Glasierte Muster können bei häufigem Spülen
ihren Glanz verlieren.
• Silber- und Aluminiumteile neigen zu Verfärbungen: Speisereste wie Eiweiß, Eigelb und Senf
verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste
von Silberbesteck, wenn es nicht sofort nach
dem Gebrauch gespült wird.
Die Stachelreihen des Unterkorbs können
zum Laden von Töpfen, Pfannen und Schüsseln flach umgeklappt werden.
Page 11
Besteckkorb
Messer mit langer Klinge in aufrechter
Stellung stellen eine potentielle Gefahr
dar. Langes und/oder scharfes Besteck
wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden.
Seien Sie vorsichtig beim Laden oder
Herausnehmen von scharfen Gegenständen wie Messern.
Gabeln und Löffel in den herausnehmbaren
Besteckkorb stellen; dabei sollten die Griffe
der Gabeln nach unten und die Griffe der
Messer nach oben gerichtet sein.
electrolux 11
Für ein optimales Spülergebnis empfehlen
wir Ihnen die Verwendung des Besteckgitters.
Wenn die Besteckabmessungen die Verwendung der Besteckköcher nicht zulassen,
können diese leicht entfernt werden.
Falls die Griffe auf der Unterseite aus dem
Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.
Mischen Sie Löffel mit anderem Besteck, so
können sie nicht zusammenkleben.

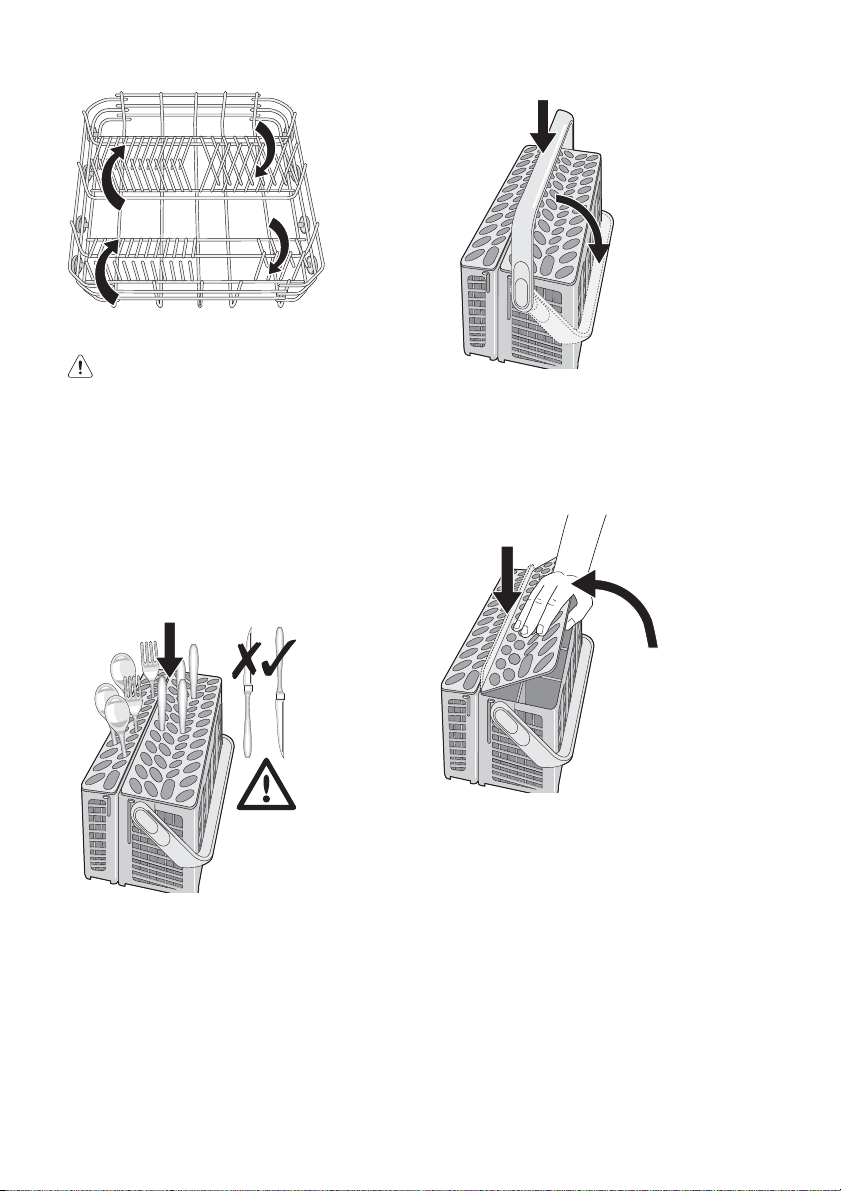

Klappen Sie den Korbgriff nach unten, um
das Laden des Bestecks in den Korb zu erleichtern.
Der Besteckkorb besteht aus zwei Teilen, die
bei Bedarf getrennt werden können. Schieben Sie die beiden Hälften zum Trennen in
entgegengesetzte Richtungen und ziehen
Sie sie dann auseinander.
Page 12
12 electrolux
Zum Zusammensetzen auf die
entgegengesetzte Weise vorgehen.
Oberkorb

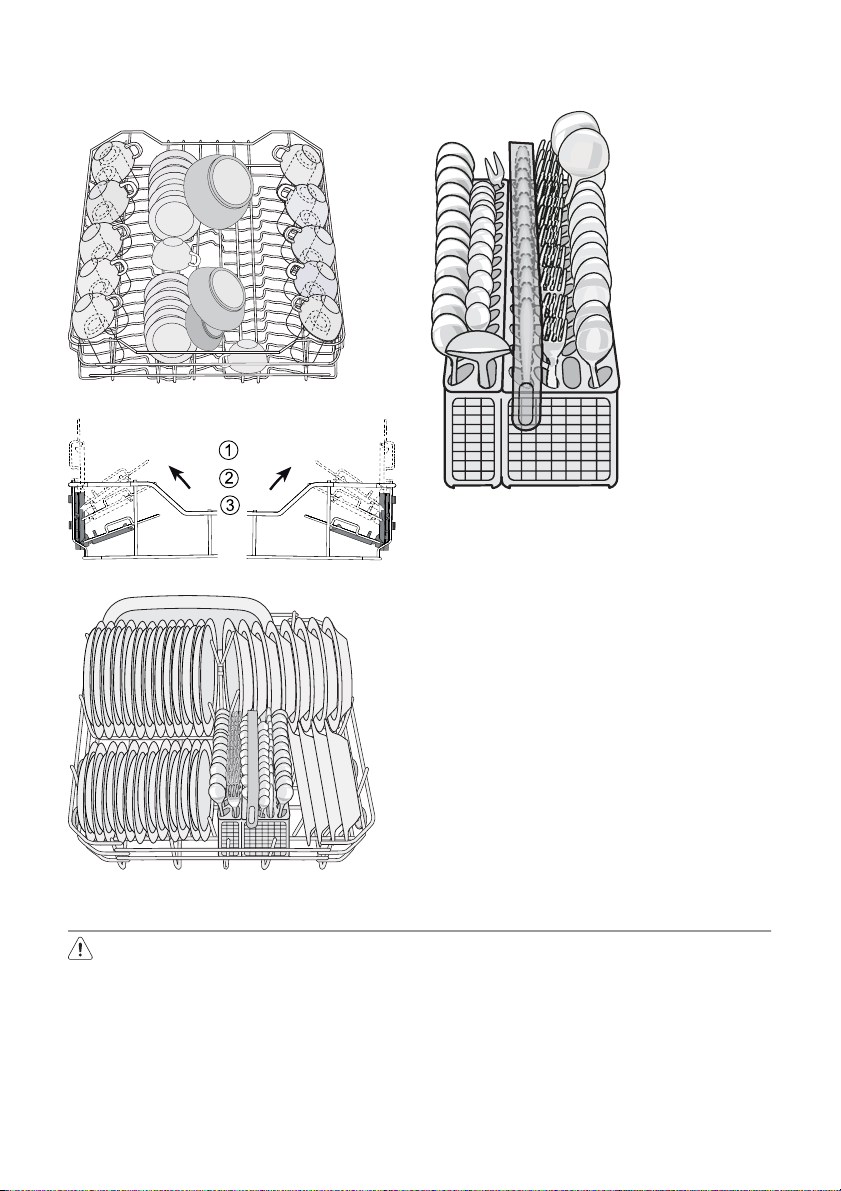

Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern,
Töpfen und Deckeln bestimmt.
Ordnen Sie das Geschirr auf und unter den
Tassenreihen an, so dass das Wasser die
Oberflächen aller Geschirrteile erreicht.
Für langstielige Gläser sollte der Glashalter je
nach Glasgröße nach links oder nach rechts
geklappt werden.
Langstielige Gläser können umgedreht in die
Tassenablagen gestellt werden.
Die Tassenauflagen sind zum flexibleren Füllen des Geschirrspülers auf drei Positionen
einstellbar.
Die mittleren Stachelreihen können einfach
umgeklappt werden, damit der Geschirrspüler flexibler gefüllt werden kann.
Vergewissern Sie sich vor dem Schließen der Tür, dass die Sprüharme beim
Drehen nicht durch Geschirr behindert
werden.
Höhenverstellung des Oberkorbs
Sehr große Platten können zum Spülen in
den Unterkorb geladen werden, nachdem

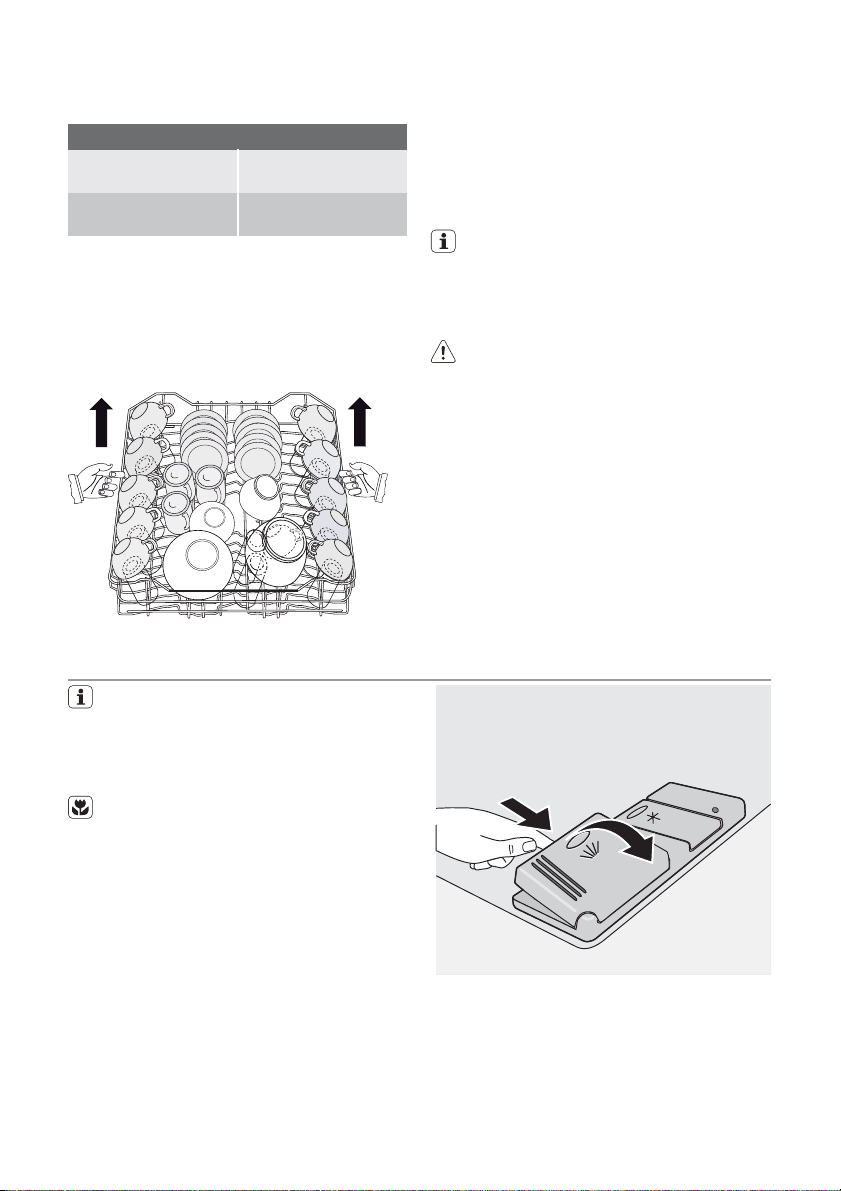

Page 13
electrolux 13
der Oberkorb auf die obere Position angehoben worden ist.
Maximale Geschirrhöhe im Unterkorb
Bei angehobenem
Oberkorb
Bei abgesenktem
Oberkorb
31 cm
27 cm
So bringen Sie den Korb in die obere
Position:
1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet
und die Lage des Korbs stabil ist.
Gebrauch von Spülmittel
Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben für
Dosierung und Aufbewahrung auf den
Packungen.
Die Verwendung der richtigen Dosierung
der Reinigungsmittel trägt zum Schutz
der Umwelt bei.
Füllen Sie Reiniger ein
1. Öffnen Sie den Deckel.
Gehen Sie wie folgt vor, um den Korb
wieder in die obere Position zu bringen:
1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.
Verstellen Sie die Korbhöhe nie nur auf
einer Seite
Wenn der Korb in der oberen Position
genutzt wird, empfehlen wir für die Tassenauflagen die unterste Position.
Schließen Sie nach dem Laden immer die Tür des Geschirrspülers;
eine offene Tür stellt stets eine Unfallgefahr dar.
2. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die
Dosiermarkierungen:
20 = ca. 20 g Reiniger
30 = ca. 30 g Reiniger.
Page 14
14 electrolux
1
2

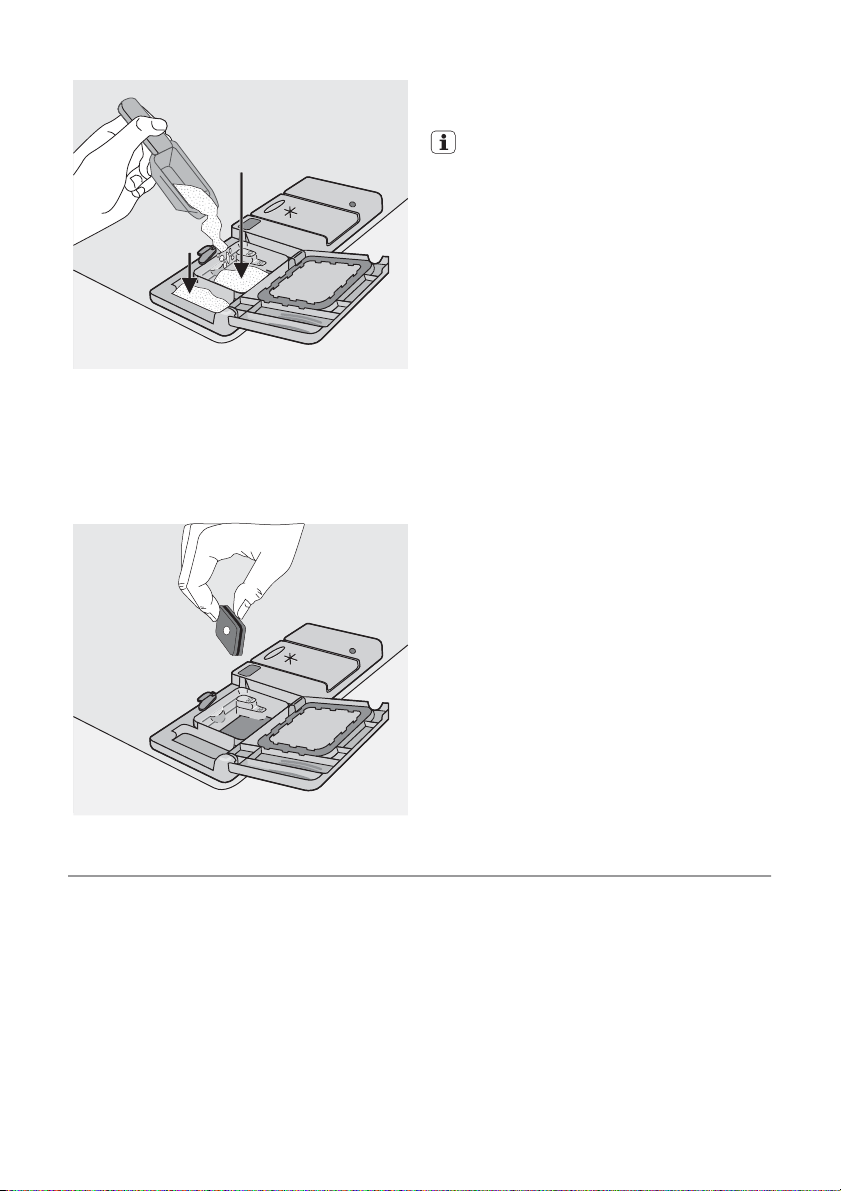

3. Bei Programmen mit Vorspülen zusätzlichen Reiniger (5/10 g) in die Vorspülkammer (2) füllen.
Dieser Reiniger wird in der Vorspülphase
verwendet.
Verwendung von Reinigertabs; Legen Sie
die Tabletten in das Fach (1)
4. Schließen Sie den Deckel und drücken
Sie ihn an, bis er einrastet.
Reinigertabletten der verschiedenen
Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund
nicht ihre volle Waschkraft bei kurzen
Spülprogrammen. Benutzen Sie daher
bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher
zu sein, dass alle Reinigungsmittelreste
beseitigt werden.
Funktion "Multi-tab"
Dieser Geschirrspüler ist mit der Funktion
"Multitab" ausgerüstet, die die Verwendung
von "Multitab" Kombi-Reinigungstabletten
gestattet.
Bei diesen Produkten handelt es sich um
Reiniger mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Je nach Art der
verwendeten Tabletten ("3 in 1", "4 in 1", "5
in 1" usw.) können sie auch andere Zusätze
enthalten.
Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind.
Siehe hierzu die Herstellerangaben.
Nach der Auswahl bleibt diese Funktion auch
für die folgenden Spülprogramme eingeschaltet.
Bei der Anwahl dieser Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern automatisch gesperrt;
die Kontrolllampen für Klarspüler und Salz
sind ebenfalls deaktiviert.
Bei der Funktion "Multi-Tab" kann sich die
Dauer der Spülprogramme ändern. In diesem Fall wird die Dauer des Programms automatisch auf dem Digital-Display aktualisiert.
Page 15
electrolux 15
Ein-/Abschalten der Funktion ''Multitab"
vor dem Beginn eines Spülprogramms.
Nach dem Programmstart kann die
Funktion "Multitab" NICHT mehr geändert werden. Wenn Sie die "Funktion
Multitab" löschen möchten, müssen Sie
zunächst die Programmeinstellung löschen und danach die "Funktion Multitab" abschalten. In diesem Fall müssen
Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.
Ein-/Abschalten der Funktion Multitab
Drücken Sie gleichzeitig die beiden MultitabTasten (Funktionstasten D und E) und halten
Sie sie solange gedrückt, bis die
Kontrolllampe der Funktion Multitab aufleuchtet. Dies zeigt an, dass die Funktion
aktiv ist.
Zum Abschalten der Funktion die gleichen
Tasten nochmals drücken, bis die
Kontrolllampe des Symbols der Funktion
"Multitab" erlischt.
Sollte das Geschirr nicht trocken
genug sein, empfehlen wir Folgendes:
1. Füllen Sie den Klarspüldosierer mit
Klarspüler auf.
2. Schalten Sie den Klarspüldosierer
ein.
3. Bringen Sie den Klarspüldosierer in
Stellung 2.
• Das Ein-/Abschalten des Klarspüldo-
sierers ist nur bei aktiver Funktion Multitab möglich.
Ein-/Abschalten der
Klarspülerdosierung
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktions-
tasten B und C solange, bis die Kontrolllampen der Funktionstasten A, B und C
zu blinken beginnen.
3. Drücken Sie Funktionstaste B. Die Kon-
trolllampen der Funktionstasten A und C
erlöschen, während die Kontrolllampe
der Funktionstaste B weiterhin blinkt. Im
Digital-Display wird die aktuelle Einstellung angezeigt.
Klarspüldosierer abgeschaltet
Klarspüldosierer eingeschaltet
4. Drücken Sie zum Wechseln der Einstellung erneut Taste B. Im Digital-Display
wird die neue Einstellung angezeigt.
5. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.
Wenn Sie sich dafür entscheiden,
wieder normale Reinigungsmittel zu
verwenden, vergessen Sie bitte
nicht:
1. Die Funktion Multitab auszuschalten.
2. Den Klarspüler- und Salzbehälter
wieder zu füllen.
3. Die Wasserhärte auf die höchste
Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
4. Die Wasserhärte entsprechend der
Wasserhärte Ihres Gebietes einzustellen.
5. Einstellung der Klarspüldosierung.
Auswählen und Starten eines Spülprogramms
Wählen Sie das Spülprogramm und
die Zeitvorwahl bei etwas geöffneter
Tür. Der Programmstart oder der
Ablauf der Zeitvorwahl setzen erst
nach dem Schließen der Tür ein. Bis
dahin kann die getroffene Auswahl
geändert werden
1. Kontrollieren Sie, dass die Körbe richtig
beladen sind und die Sprüharme beim
Drehen nicht behindert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.
3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
4. Drücken Sie die Taste des gewünschten
Programms (siehe die Tabelle
"Spülprogramme").
Page 16
16 electrolux
Wenn ein Programm ausgewählt ist,
leuchtet die entsprechende
Kontrolllampe auf.
Die Kontrolllampe für laufendes Pro-
gramm leuchtet.
Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.
Die Kontrolllampe für laufendes Pro-
gramm leuchtet weiterhin.
Einstellen und Starten des Programms
mit der Zeitvorwahl
1. Sobald Sie das Spülprogramm eingestellt
haben, drücken Sie bitte die
Zeitvorwahltaste, bis die Stundenzahl der
Zeitvorwahl im Digital-Display erscheint.
Mit dieser Option kann der Start des
Spülprogramms von 1 bis 19 Stunden
verzögert werden.
2. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt
jetzt automatisch. Die Zahl auf dem Display blinkt nicht mehr, sondern leuchtet
kontinuierlich.
Bei eingestellter Zeitvorwahl ist die
Kontrolllampe für das laufende Pro-
gramm ausgeschaltet. Nach Ablauf der
Zeitvorwahl beginnt automatisch das
Spülprogramm, und die Kontrolllampe
für das laufende Programm leuchtet
auf.
3. Der Ablauf der Zeitvorwahl nimmt in
Schritten von jeweils 1 Stunde ab.
4. Das Öffnen der Tür unterbricht den Ablauf
der Zeitvorwahl. Schließen Sie die Tür
des Geschirrspülers; der Ablauf der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.
5. Nach Ablauf der Zeitvorwahl beginnt das
Spülprogramm automatisch.
Die Auswahl des Spülprogramms und
der Startvorwahl kann auch bei geschlossener Tür erfolgen. Bitte denken
Sie daran, dass Sie nach dem Drücken
einer Programmtaste NUR 3 Sekun-
den Zeit haben, um ein anderes Programm oder die Zeitvorwahl zu wählen;
danach startet das gewählte Programm
automatisch.
Warnung! Unterbrechen oder
löschen Sie ein laufendes
Spülprogramm NUR, wenn es
absolut notwendig ist.
Achtung! Beim Öffnen der Tür kann
heißer Dampf entweichen. Öffnen
Sie die Tür vorsichtig.
Unterbrechen eines laufenden
Spülprogramms
• Öffnen Sie die Tür des Geschirrspülers;
das Programm hält an. Schließen Sie die
Tür des Geschirrspülers; das Programm
wird an dem Punkt fortgesetzt, an dem es
unterbrochen wurde.
• Drücken Sie die Ein-/Aus-Taste; alle Kontrolllampen erlöschen. Drücken Sie die
Ein-/Aus-Taste erneut; das Programm
wird an dem Punkt fortgesetzt, an dem es
unterbrochen wurde.
Abbrechen eines laufenden
Spülprogramms oder einer laufenden
Zeitvorwahl
• Drücken Sie gleichzeitig die beiden Funktionstasten B und C solange, bis alle Kontrolllampen der Programmwahltasten
leuchten und die Kontrolllampe für das
laufende Programm erlischt.
• Wenn Sie eine Zeitvorwahl ausschalten,
wird damit auch die Auswahl des Spülprogramms aufgehoben. In diesem Fall müssen Sie das Spülprogramm erneut einstellen.
• Soll ein neues Spülprogramm gewählt
werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.
Ende des Spülprogramms
• Der Geschirrspüler stoppt automatisch.
• Das Digital-Display zeigt Null an.
•
Die Kontrolllampe für laufendes Pro-
gramm leuchtet weiterhin auf.
• Die Kontrolllampe des soeben beendeten
Programms leuchtet weiter.
1. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus.
2. Öffnen Sie die Tür des Geschirrspüler ei-
nen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr
rascher ab und die Trockenwirkung wird
verbessert.
Page 17
Entladen des Geschirrspülers
• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann
den Oberkorb; dadurch wird vermieden,
dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropft.
• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser
Spülprogramme
Spülprogramme
Programm
Intensiv
Auto
1)
Grad der Ver-
schmutzung
Stark ver-
schmutzt
Beliebig
Art der Bela-
dung
Geschirr, Be-
steck, Töpfe und
Pfannen
Geschirr, Be-
steck, Töpfe und
Pfannen
electrolux 17
absetzen, da sich Edelstahl schneller als
Geschirr abkühlt.
Nach dem Ende des Spülprogramms sollten Sie den Netzstecker
des Gerätes ziehen und den Wasserhahn schließen.
Programmbeschreibung
Vorspülen
Hauptspülgang
2 Zwischenklarspülgänge
Klarspülen
Trocknen
Vorspülen
Hauptspülgang
1 oder 2 Zwischenklarspülgänge
Klarspülen
Trocknen
Schnellspülgang
2)
Öko
3)
Glas
1) Während des Spülprogramms 'Auto' wird der Verschmutzungsgrad des Geschirrs durch den Grad
der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich;
je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder
stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 45° C bis 70° C eingestellt.
2) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm
für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck
spülen möchte.
3) Testprogramm für Prüfinstitute
Normal / leicht
verschmutzt
Normal ver-
schmutzt
Normal ver-
schmutzt
Geschirr und Be-
steck
Geschirr und Be-
steck
Empfindliches
Geschirr und Glä-
ser
Hauptspülgang
Klarspülen
Vorspülen
Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen
Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen
Verbrauchswerte
Programm Programmdauer
Intensiv - 1,8 - 2,0 23 - 25
Auto - 1,1 - 1,7 12 - 23
(in Minuten)
1)
Energieverbrauch
(in kWh)
Wasserverbrauch
(in Litern)
Page 18
18 electrolux
Programm Programmdauer
Schnellspülgang - 0,9 9
2)
Öko
Glas - 0,8 - 0,9 14 - 15
1) Im Digital-Display wird die Programmdauer angezeigt.
2) Testprogramm für Prüfinstitute
(in Minuten)
1)
- 1,0 - 1,1 12 - 13
Energieverbrauch
(in kWh)
Wasserverbrauch
(in Litern)
Die Verbrauchswerte sind Richtwerte,
die von dem Druck und der Temperatur
des Wassers, den Schwankungen der
Stromversorgung und der
Geschirrmenge abhängen.
Reinigung und Pflege
Filterreinigung
Die Filter müssen regelmäßig kontrolliert und
gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.
Warnung! Vergewissern Sie sich vor
dem Reinigen der Filter, dass die
Maschine ausgeschaltet ist.
1. Öffnen Sie die Tür und entfernen Sie den
Unterkorb.

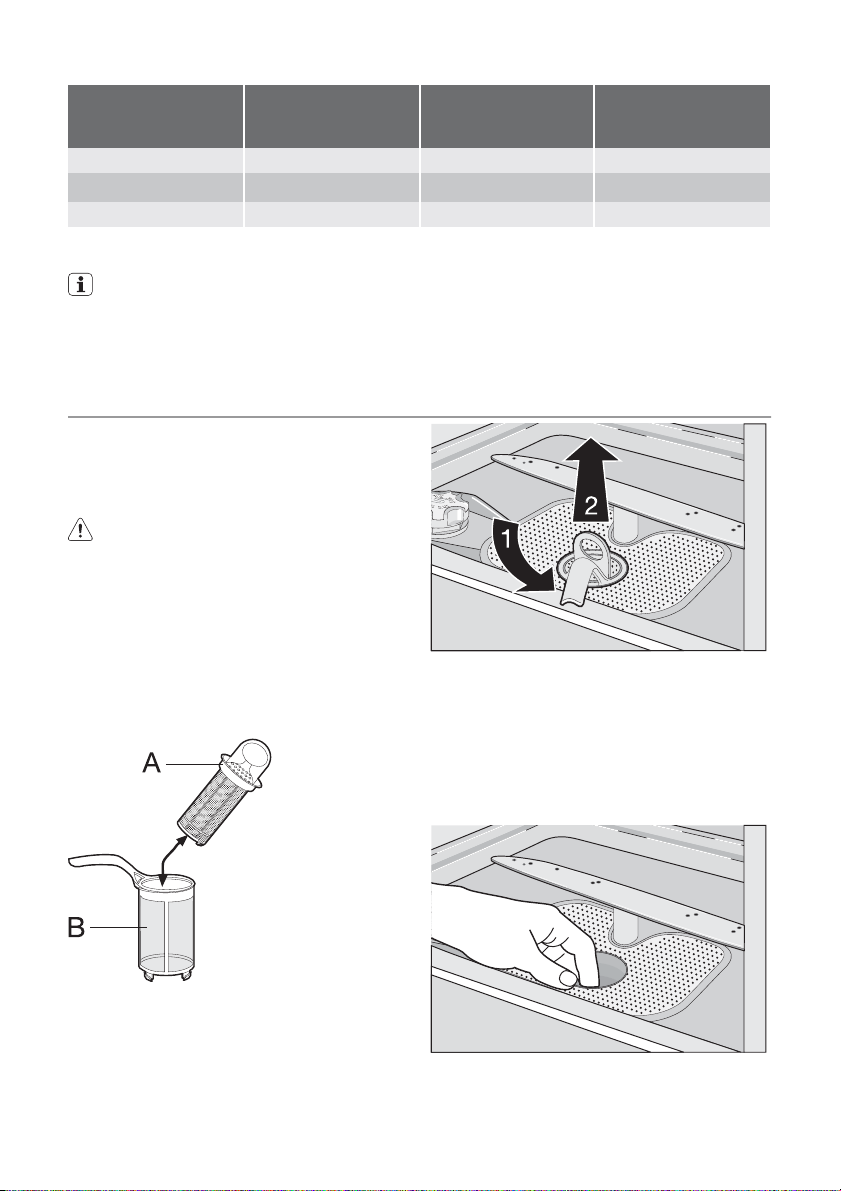

2. Das Filtersystem des Geschirrspülers
umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie
das Filtersystem mit dem Griff des Mikrofilters.
4.
Fassen Sie den Grobfilter (A) am Handgriff und ziehen Sie ihn aus dem Mikrofilter (B).
5. Reinigen Sie alle Filter sorgfältig unter
fließendem Wasser.
6. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beide Seiten
sorgfältig.
3. Drehen Sie den Griff um 1/4 Umdrehung
nach links und ziehen Sie das Filtersystem heraus
7. Setzen Sie das Filtersieb wieder in den
Spülraumboden ein und vergewissern
Sie sich, dass es fest sitzt.
Page 19
electrolux 19
8.
Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden
Filter zusammen.
9. Das Filtersystem einsetzen und durch
Drehen des Griffs nach rechts bis zum
Anschlag verriegeln. Achten Sie darauf,
dass das Filtersieb nicht über den Spülraumboden hervorragt.
Benutzen Sie den Geschirrspüler NIEMALS ohne Filter. Falsches Einsetzen
der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen
Versuchen Sie NIE, die Sprüharme
auszubauen.
Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.
Reinigung der Außenseiten
Reinigen Sie die Außenseiten und die
Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf
nur neutrale Reinigungsmittel. Benutzen Sie
keine Scheuermittel, Metallschwämmchen
oder Lösungsmittel (Azeton, Trichloräthylen
usw.).
Reinigung des Geräteinneren
Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspülerbehälters regelmäßig mit einem feuchten
Tuch.
Alle 3 Monate sollten Sie das Spülprogramm
für stark verschmutztes Geschirr ohne Ge-
schirr, aber mit Verwendung von Spülmitteln
ausführen.
Längerer Gerätestillstand
Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:
1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit, um
dem Entstehen unangenehmer Gerüche
vorzubeugen.
3. Reinigen Sie das Geräteinnere.
Frostschutzmaßnahmen
Stellen Sie den Geschirrspüler nicht in einem
Raum auf, in dem die Temperatur unter 0°C
absinkt. Sollte dies nicht vermeidbar sein, die
Maschine entleeren, die Gerätetür schließen,
den Wasserzulaufschlauch entfernen und
entleeren.
Transport des Gerätes
Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:
1. Netzstecker ziehen.
2. Den Wasserhahn schließen.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.
4. Ziehen Sie das Gerät zusammen mit den
Schläuchen heraus.
Lassen Sie das Gerät beim Transport nicht
umkippen.
Was tun, wenn …
Der Geschirrspüler startet nicht oder hält
während des Betriebs an.
Einige Störungen können durch nachlässige
Instandhaltung oder Versehen bedingt sein
und mit den in der folgenden Tabelle be-
schriebenen Hinweisen ohne Hilfe des Kundendienstes behoben werden.
Schalten Sie den Geschirrspüler ab, öffnen
Sie die Tür und führen Sie folgende Kontrollen durch.
Page 20
20 electrolux
Fehlercodes und Störungsanzeige Mögliche Ursachen und Abhilfe
• Die Kontrolllampe für das laufende Programm
blinkt ständig
•
wird im Digital-Display angezeigt
Der Geschirrspüler füllt kein Wasser ein
• Die Kontrolllampe für das laufende Programm
blinkt ständig
•
wird im Digital-Display angezeigt
Der Geschirrspüler pumpt nicht ab
• Die Kontrolllampe für das laufende Programm
blinkt ständig
•
wird im Digital-Display angezeigt
Aquasafe-Einrichtung ist ausgelöst
Störung Mögliche Ursachen und Abhilfe
Das Programm startet nicht • Tür des Geschirrspülers nicht richtig geschlos-
Schalten Sie nach diesen Kontrollen das Gerät ein.
Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.
Wenden Sie sich an den Kundendienst,
wenn die Störung fortbesteht oder erneut
auftritt.
Sollten Fehler auftreten, die nicht in der o. a.
Tabelle behandelt werden, rufen Sie bitte den
Kundendienst.
Wenden Sie sich bitte an den Kundendienst
und machen Sie folgende Angaben: Modell
• Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.
Den Wasserhahn reinigen.
• Der Wasserhahn ist geschlossen.
Drehen Sie den Wasserhahn auf.
• Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs ist verstopft.
Reinigen Sie den Filter in der Schlauchverschraubung.
• Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollieren.
• Der Siphon ist verstopft.
Den Siphon reinigen.
• Der Wasserzulaufschlauch ist nicht richtig verlegt oder geknickt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollieren.
• Schließen Sie den Wasserhahn und wenden Sie
sich an den lokalen Kundendienst.
sen.
Schließen Sie die Tür des Geschirrspülers.
• Netzstecker nicht eingesteckt.
Netzstecker einstecken
• Die Sicherung der Hausinstallation ist durchgebrannt.
Sicherung ersetzen.
• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn das Geschirr sofort gewaschen werden soll.
(Mod.), Produktnummer (PNC) und Seriennummer (S.N.).
Diese Daten sind aus dem Typenschild auf
der Seite der Geschirrspülertür ersichtlich.
Notieren Sie diese Nummern hier, um sie
stets bei Bedarf zur Hand zu haben:
Modell
(Mod.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Produkt-Nummer
(PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serien-Nr.
(S.N.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Page 21
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist
nicht sauber
Das Geschirr ist
nass und glanzlos
Schlieren, Streifen,
milchige Flecken
oder blauschimmernder Belag auf
Gläsern und Geschirr
Eingetrocknete
Wassertropfen auf
Gläsern und Geschirr
• Wahl eines falschen Spülprogramms.
• Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült
werden. Die Körbe dürfen nicht überladen werden.
• Falsche Beladung behindert die Drehung der Sprüharme.
• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.
• Zu hohe oder zu geringe Reinigungsmitteldosierung.
• Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche
Einstellung des Wasserenthärters.
• Ablaufschlauch falsch verlegt.
• Verschlusskappe des Salzbehälters nicht richtig geschlossen.
• Es wurde kein Klarspüler verwendet.
• Der Behälter für Klarspüler ist leer.
• Klarspülerdosierung reduzieren.
• Klarspülerdosierung erhöhen.
• Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an
den Kundendienst des Reinigungsmittel-Herstellers.
Wenn die Störungen nach diesen Kontrollen
fortbestehen, wenden Sie sich an den Kundendienst.
electrolux 21
Technische Daten
Abmessungen Breite
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung
Wasserdruck Mindestdruck
Fassungsvermögen 12 Maßgedecke
Höhe
Tiefe
Die Daten der elektrischen Anschlusswerte befinden sich auf dem
Typenschild an der Innenseite der Geschirrspülertür.
Höchstdruck
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
60 cm
85 cm
63,5 cm
Hinweise für Prüfinstitute
Die Prüfung muss nach EN 60704 bei voller
Beladung mit dem Testprogramm (siehe
Tabelle "Verbrauchswerte") durchgeführt
werden.
Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarspülereinstellung Position 4 (Typ III)
Die Prüfung muss nach EN 50242 mit vollem
Salz- und Klarspülerbehälter und mit dem
Testprogramm (siehe "Verbrauchswerte")
durchgeführt werden.
Page 22
22 electrolux

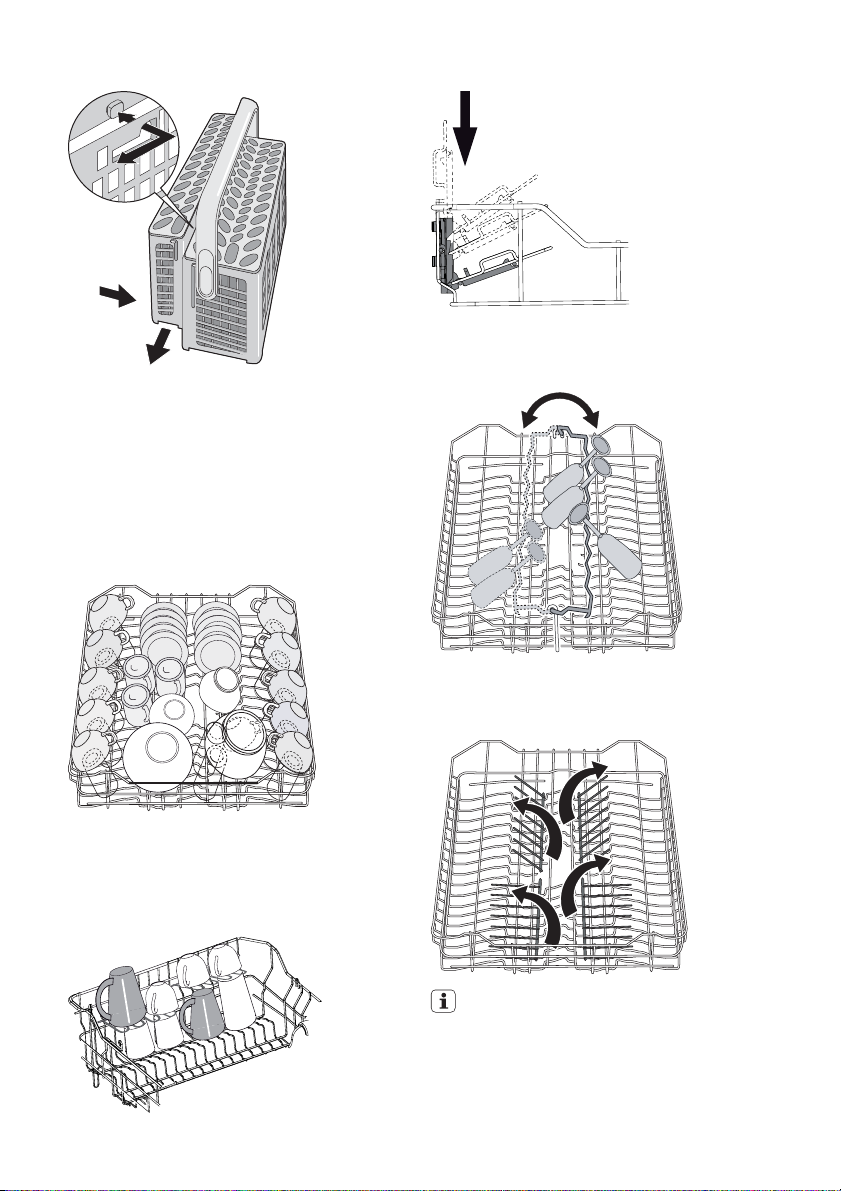

Anordnung des Oberkorbs (Nehmen Sie
den Glashalter heraus)
Tassenauflagen: Position 2
Anordnung des Unterkorbs
Anordnung des Besteckkorbs
Gerät aufstellen
Warnung! Der elektrische Anschluss
des Gerätes und alle sonstigen
Installationsarbeiten dürfen nur von
qualifizierten Elektrikern und
Installateuren ausgeführt werden.
Installation als Einbaugeschirrspüler
(unter einer Arbeitsplatte oder einer
Spüle)
Entfernen Sie vor dem Aufstellen der
Maschine das gesamte
Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.
Page 23

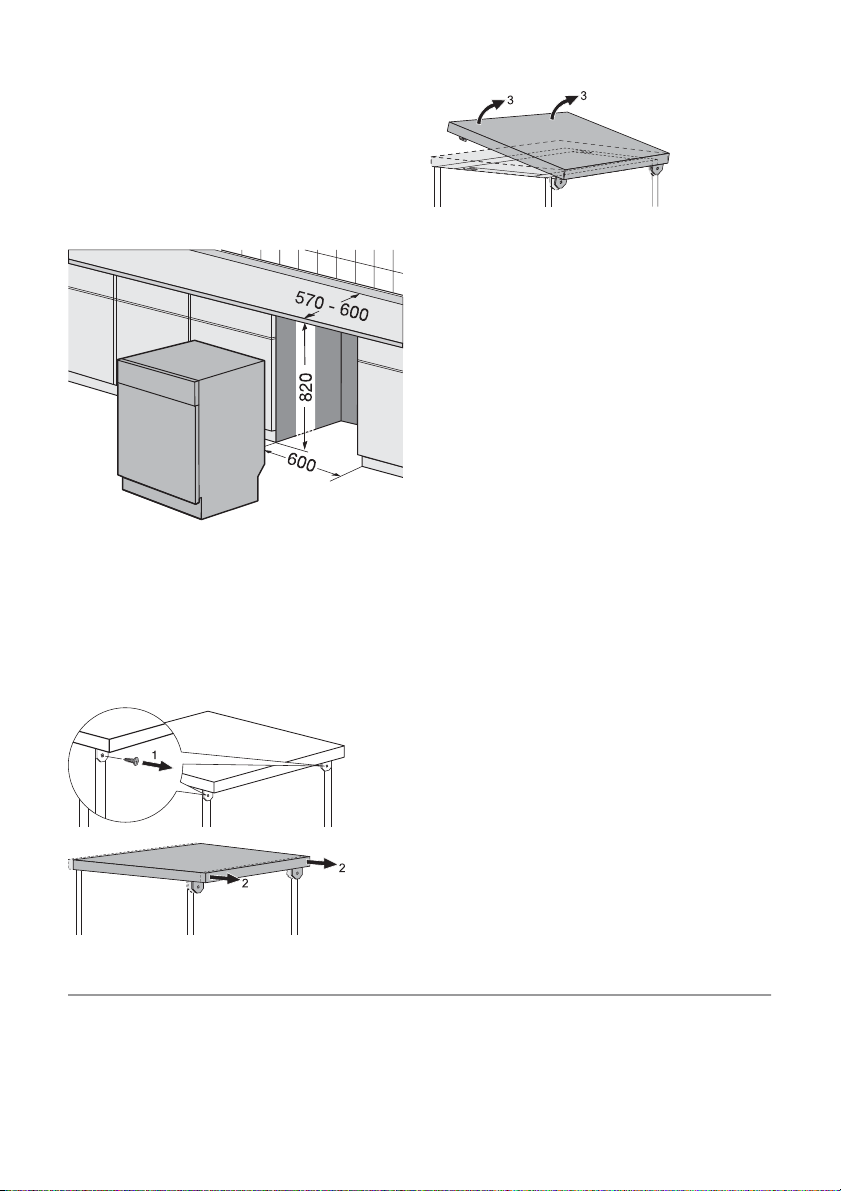

Die Arbeitsplatte des Geschirrspülers ist abnehmbar. Dadurch kann das Gerät als
Einbauvariante unter einem passenden Spülbecken bzw. einer bereits vorhandenen
Arbeitsplatte installiert werden, vorausgesetzt, die Abmessungen des Einbauraumes
entsprechen den in der folgenden Abbildung
angegebenen Maßen.
Gehen Sie hierzu folgendermaßen vor:
• Entfernen Sie die Arbeitsplatte des Geschirrspülers, indem Sie die beiden hinteren Befestigungsschrauben lösen (1), die
Arbeitsplatte von hinten nach vorn schieben (2) und aus den vorderen Schienen
herausheben, und die Arbeitsplatte anheben (3).
electrolux 23
Richten Sie den Geschirrspüler mit den einstellbaren Füßen horizontal aus und schieben
Sie ihn in die Einbaunische. Stellen Sie beim
Einschieben des Gerätes in den Einbauraum
sicher, dass die Schläuche für die Wasserzufuhr und den Abfluss nicht geknickt oder
eingeklemmt werden.
Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der
Netzstecker gezogen werden.
Vergewissern Sie sich nach der Installation
des Geschirrspülers, dass er für einen Servicetechniker im Falle einer Reparatur gut
zugänglich ist.
Soll der Geschirrspüler nicht mehr als
Einbauvariante genutzt werden, ist die
Arbeitsplatte wieder anzubringen.
Der Sockel solcher Geräte ist nicht einstellbar.
Ausrichten
Korrektes Ausrichten ist die Voraussetzung
dafür, dass die Tür wasserdicht schließt.
Bei richtiger Ausrichtung darf die Tür beim
Öffnen auf keiner Seite des Küchenmöbels
anstoßen.
Die Geräteausrichtung ggf. durch Anziehen
oder Lockern der Stellfüße nachstellen.
Wasseranschluss
Wasserzuleitung
Der Geschirrspüler kann sowohl mit Warm(max. 60°) wie auch mit Kaltwasser gespeist
werden. Die Kaltwasserversorgung ist jedoch in jedem Fall vorzuziehen.
Warmwasserversorgung ist bei sehr
schmutzigem Geschirr nicht immer wirksam,
da dabei das Spülprogramm stark gekürzt
wird.
Die Kopplungsmutter des Wasserschlauchs
des Geschirrspülers ist für ein Rohrgewinde
3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.
Page 24
24 electrolux
Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" aufgeführten Werten liegen. Ihr Wasserwerk
kann Sie über die durchschnittlichen
Druckwerte in Ihrem Gebiet informieren.
Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.
Der Zulauf- und Ablaufschlauch können nach
rechts oder links verlegt werden, um die
Installation mit Klemmmuttern zu erleichtern.
Die Klemmmutter muss zur Vermeidung
von Lecks richtig angebracht werden.
Achtung! NICHT alle
Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit Klemmmutter geliefert. In diesem Fall ist die
genannte Verlegung nicht möglich.
Falls der Geschirrspüler mit neuen oder lange
Zeit nicht benutzten Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser
durch denselben fließen lassen.
BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.
Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass
das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den
gültigen Vorschriften für Installationsarbeiten.
Wasserschlauch mit Sicherheitsventil
Nach dem Anschluss des doppelwandigen
Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Der
Wasserschlauch steht daher nur während
der Versorgung des Geschirrspülers unter
Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.
Berücksichtigen Sie bei der Verlegung des
Wasserschlauchs:
• Das Elektrokabel des Sicherheitsventils
befindet sich in dem doppelwandigen
Wasserschlauch. Den Wasserschlauch
oder das Sicherheitsventil nicht in Wasser
tauchen.
• Ziehen Sie sofort den Netzstecker, wenn
der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Zulaufschlauch mit Sicherheitsventil
darf nur von einer Fachkraft des Kundendienstes ersetzt werden.
Warnung! Gefährliche Spannung

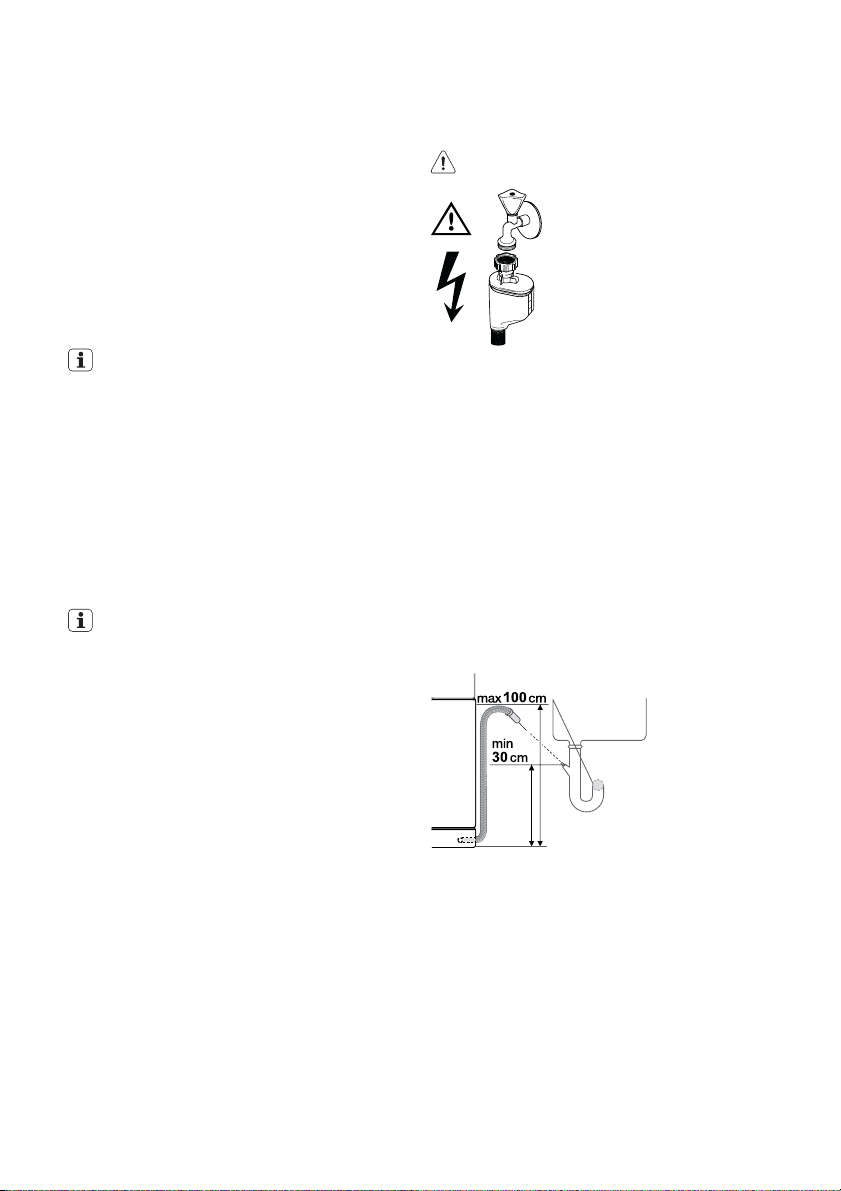

Anschluss des Ablaufschlauchs
Das Ende des Ablaufschlauchs kann wie
folgt angeschlossen werden:
1. An einen Siphon; dabei den Schlauch an
der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät
zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung
und Innendurchmesser von mindestens
4 cm.
Der Abwasseranschluss muss sich in einer
Höhe von mindestens 30 cm und maximal
100 cm vom Boden des Geschirrspülers befinden.
Der Ablaufschlauch kann nach rechts oder
links verlegt werden
Stellen Sie sicher, dass der Ablaufschlauch
nicht geknickt oder gequetscht wird, da das
den Wasserablauf behindern kann.
Der Spülbeckenstöpsel darf während des
Abpumpens des Gerätes nicht eingesetzt
sein, da dadurch das Wasser wieder in die
Maschine gesaugt werden kann.
Bei Verwendung eines Verlängerungsschlauchs darf dessen Länge maximal 2 Meter betragen; der Innendurchmesser des
Verlängerungsschlauchs darf nicht kleiner als
der des Ablaufschlauchs sein.
Page 25
electrolux 25
Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf
nicht kleiner sein als der Durchmesser des
mitgelieferten Schlauchs.

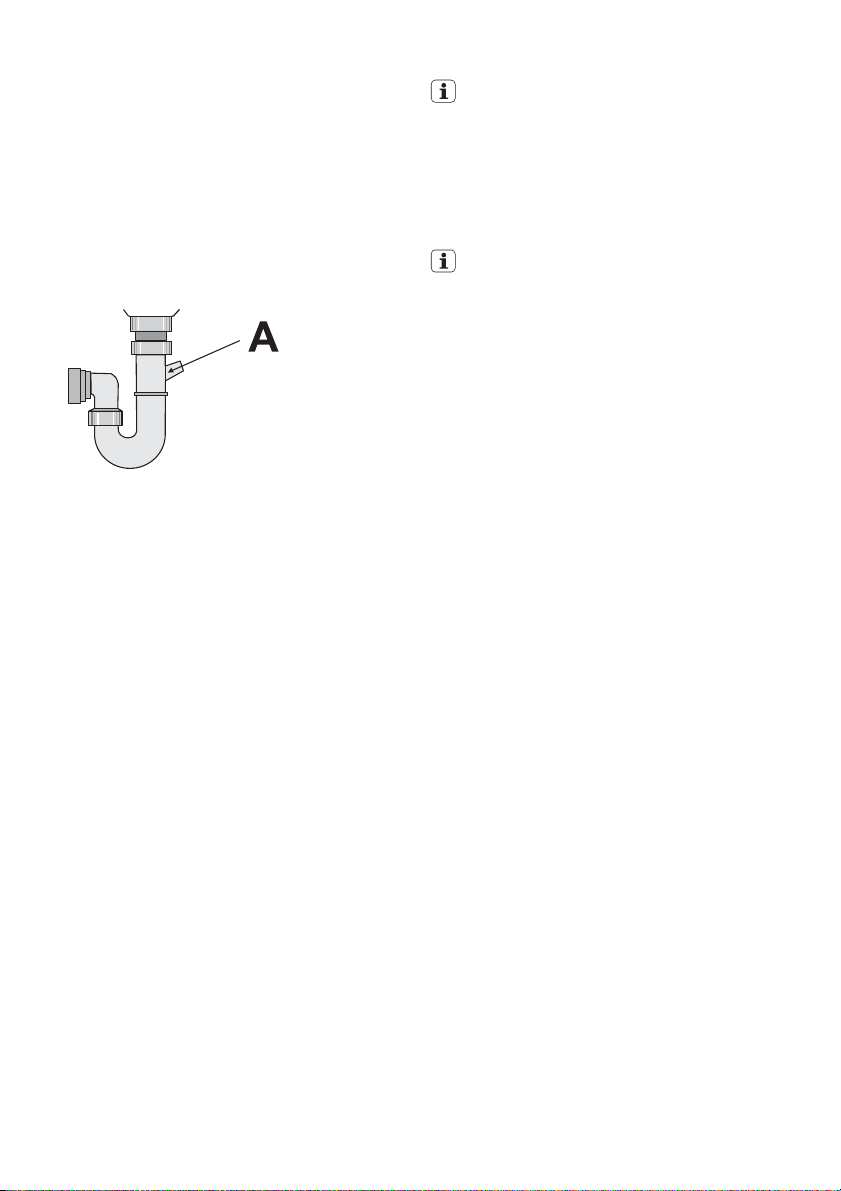

Wenn der Ablaufschlauch an einen Siphon
angeschlossen wird, muss die gesamte
Kunststoffmembran (A) entfernt werden. Wird die Membran nicht vollständig ent-
fernt, setzt sich der Ablaufschlauch im Laufe
der Zeit durch Ablagerungen von Speiseresten im Siphon zu
Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss
von Schmutzwasser in die Maschine
verhindert. Falls der Siphon Ihrer Spüle
mit einem "Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres
Geschirrspülers beeinträchtigt werden.
Sie sollten das Ventil daher entfernen.
Zur Vermeidung von Undichtigkeiten
nach der Installation stellen Sie bitte sicher, dass alle Wasseranschlüsse fest
angezogen und dicht sind.
Page 26
26 electrolux
Elektrischer Anschluss
Warnung! Die
Sicherheitsbestimmungen
schreiben die Erdung des Gerätes
verbindlich vor.
Stellen Sie vor der ersten Benutzung
des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf
dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die
Nennwerte der Sicherung sind
ebenfalls aus dem Typenschild ersichtlich
Benutzen Sie für den Netzstecker
immer eine berührungssichere
Steckdose.
Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen
nicht verwendet werden. Es besteht
Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen
eventuellen Austausch des Netzkabels an den Kundendienst.
Der Stecker muss auch nach der
Installation des Geschirrspülers zugänglich sein.
Um das Netzkabel von der
Steckdose zu trennen, ziehen Sie
stets am Netzstecker. Niemals am
Netzkabel ziehen.
Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen
sollten.
Umwelttipps
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Verpackungsmaterial
Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit
internationalen Abkürzungen wie z. B. >PE<,
> PS< usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den kommunalen
Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Page 27
electrolux 27
Warnung! Vor der Entsorgung von
Altgeräten:
• Netzstecker ziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder
sich einschließen und gefährden können.
Page 28
www.electrolux.com
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte
unseren Onlineshop unter:
www.electrolux.co.at
www.electrolux.de
117968090 - 00 - 032008
Loading...
