Page 1
notice d'utilisation
Lave-vaisselle
ESF65010
Page 2
2 electrolux
Electrolux. Thinking of you.
Share more of our thinking at www.electrolux.com
Sommaire
Consignes de sécurité ............................ 2
Description de l'appareil ......................... 3
Bandeau de commande ......................... 4
Première utilisation ................................. 6
Réglage de l'adoucisseur d'eau .............. 7
Utilisation du sel régénérant .................... 8

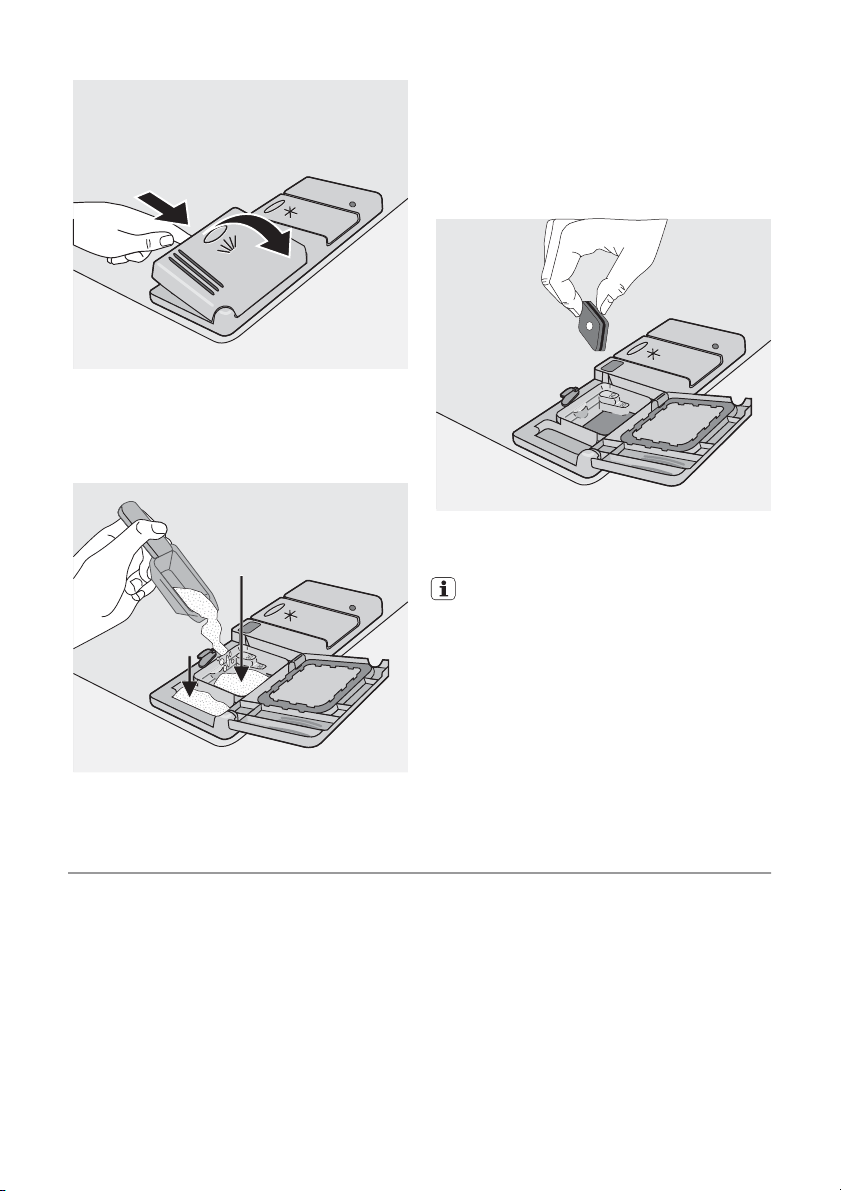

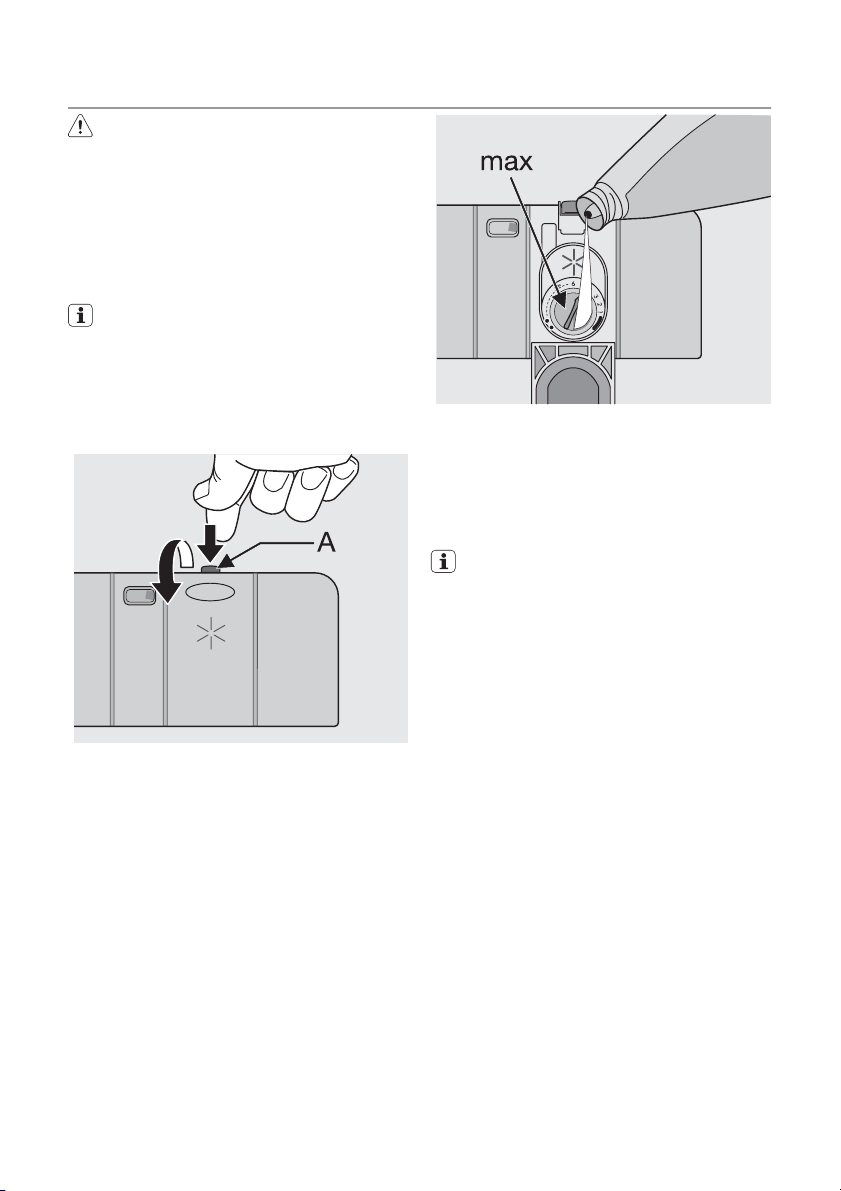

Utilisation du liquide de rinçage ............... 8
Utilisation quotidienne ........................... 10

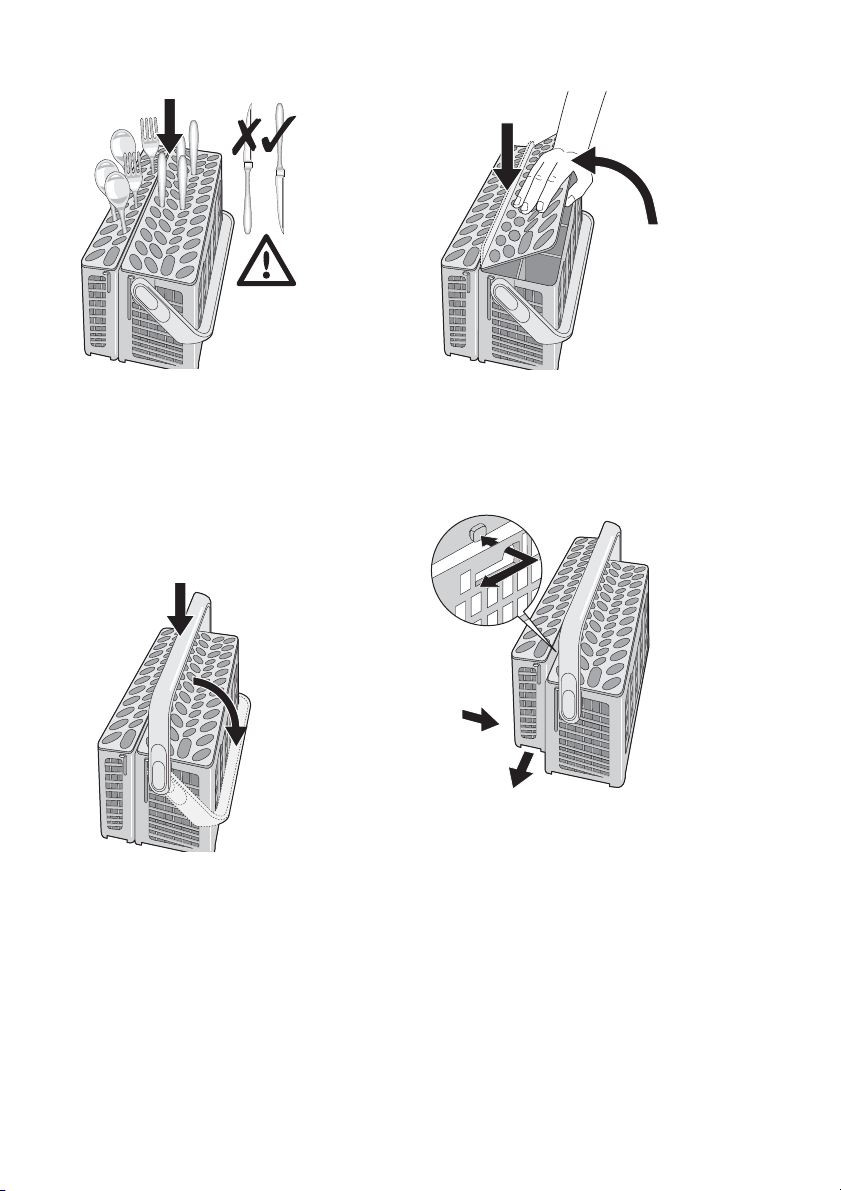

Rangement des couverts et de la
vaisselle ................................................ 11
Utilisation du produit de lavage ............. 13
Fonction "Tout en 1" ............................. 14
Sélection et départ d'un programme de
lavage ................................................... 15
Sous réserve de modifications
Déchargement du lave-vaisselle ............ 17
Programmes de lavage ......................... 17
Entretien et nettoyage ........................... 18
Que faire si… ........................................ 19
Caractéristiques techniques .................. 21
Conseils pour les organismes de test . .. 21
Installation ............................................ 22
Raccordement à l'arrivée d'eau ............ 23
Branchement électrique ........................ 25
En matière de protection de
l'environnement .................................... 25
Consignes de sécurité
Pour votre sécurité et pour garantir une
utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation,
ainsi que ses conseils et avertissements,
avant d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter toute
erreur ou accident, veillez à ce que toute
personne qui utilise l'appareil connaisse
bien son fonctionnement et ses options
de sécurité. Conservez cette notice avec
l'appareil. Si l'appareil devait être vendu
ou cédé à une autre personne, assurezvous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit
correctement informé du fonctionnement de celui-ci et des avertissements
s'y rapportant.
Utilisation
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été
conçu. Ce lave-vaisselle est conçu pour
laver la vaisselle et les ustensiles de cuisine
pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre lavevaisselle. Ceux-ci pourraient provoquer
une explosion.
• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas, ou placez-les en position horizontale
dans le panier supérieur.
• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante
peut s'en échapper.
• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet
d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
Page 3
electrolux 3
• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaisselle.
Contactez le Service Après-vente. Exigez
des pièces d'origine.
Consignes de sécurité
• Les produits de lavage pour lave-vaisselle
peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et
de la gorge. Potentiellement dangereux !
Respectez les instructions de sécurité du
fabricant de produit de lavage pour lavevaisselle.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produit de lavage
peuvent subsister dans votre lave-vaisselle.
• Assurez-vous que la porte du lave-vaisselle est toujours correctement fermée lorsque vous n'êtes pas occupé à le remplir ou
le vider. Vous éviterez ainsi que quelqu'un
ne trébuche sur la porte ouverte et ne se
blesse.
• Ne montez pas et ne vous asseyez pas sur
la porte ouverte de votre appareil.
Sécurité des enfants
• Cet appareil est conçu pour être utilisé par
des adultes. Ne laissez pas des enfants
utiliser le lave-vaisselle sans surveillance.
• Ne laissez pas les emballages à portée des
enfants. Ils pourraient s'asphyxier.
• Conservez tous les produits de lavage
dans un endroit sûr, hors de portée des
enfants.
• Éloignez les enfants à bonne distance de
l'appareil lorsque la porte est ouverte.
Installation
• Vérifiez que le lave-vaisselle n'a subi aucun
dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si
votre lave-vaisselle est endommagé,
adressez-vous à votre revendeur.
• Retirez tous les emballages avant utilisation.
• Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par un
électricien et/ou un plombier qualifié.
• Pour des raisons de sécurité, il est interdit
de modifier les spécifications ou de tenter
de modifier l'appareil de quelque façon
que ce soit.
• N'utilisez jamais le lave-vaisselle si le câble
électrique ou les tuyaux d'eau sont endommagés ; ou si le bandeau de commande, le plan de travail de l'appareil ou le
socle sont endommagés au point que l'intérieur de l'appareil en est accessible.
Contactez votre Service Après-vente pour
éviter tout danger.
• Les parois du lave-vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et
électriques.
Avertissement Avant de procéder aux
branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.
Page 4
4 electrolux

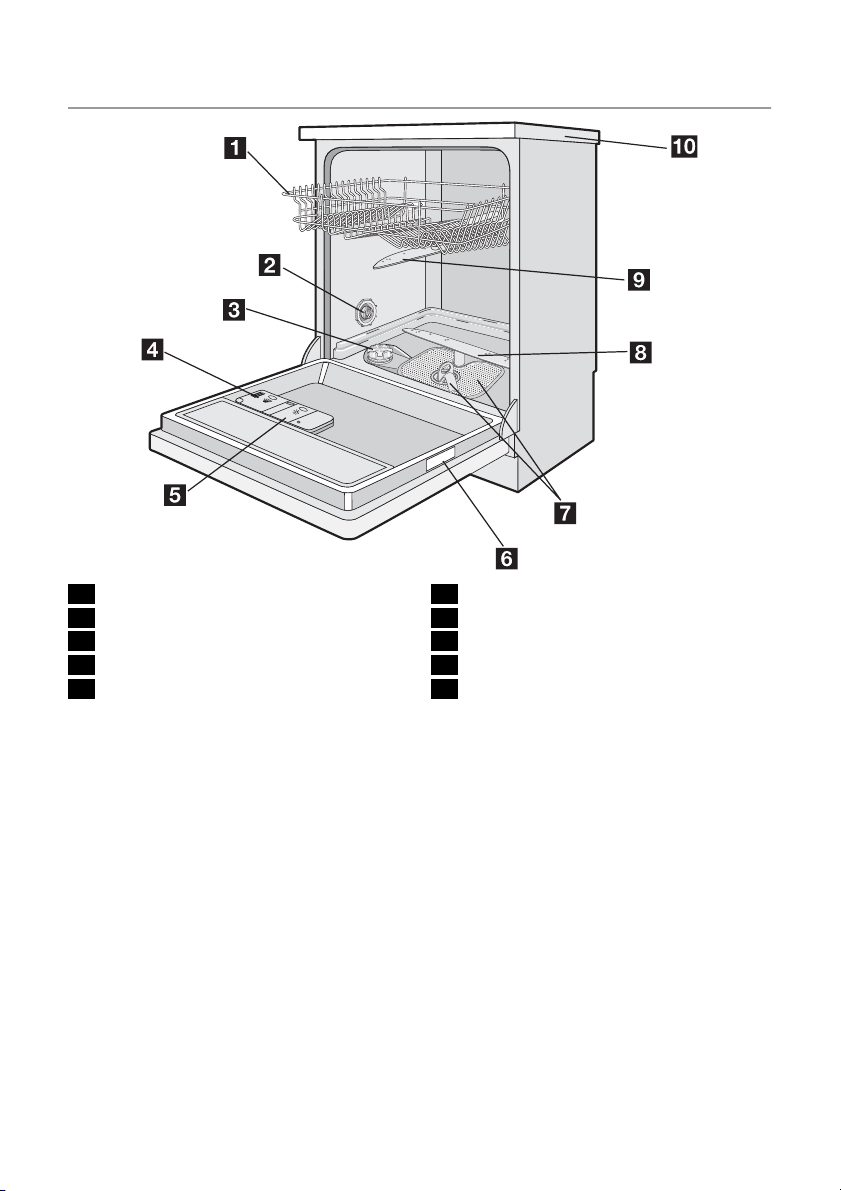

Description de l'appareil
1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir à sel
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
10 Plan de travail
Page 5
electrolux 5

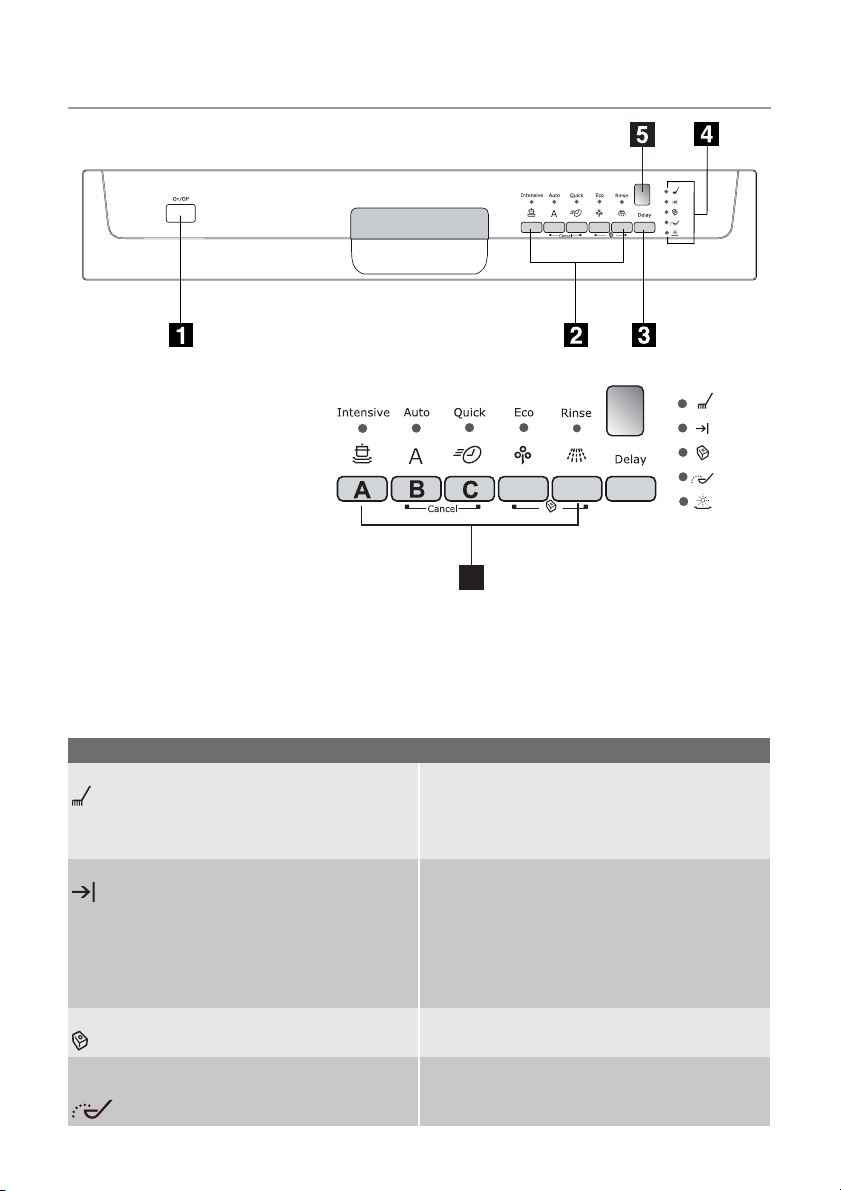

Bandeau de commande
E
D
6
1. Touche Marche/Arrêt
2. Touches de sélection des programmes
3. Touche Départ différé
4. Voyants
5. Affichage numérique
6. Touches de fonction
Voyants
Programme en cours Il s'allume quand le programme de lavage est sé-
Fin Il s'allume quand un programme de lavage est
Fonction "Tout en 1" Indique que la fonction "Tout en 1" est activée/
Sel
1)
lectionné et reste allumé pendant toute la durée
du programme de lavage.
Il s'éteint quand le programme de lavage est terminé.
terminé. Il possède également des fonctions supplémentaires de signalisation visuelle, telles que :
– le réglage de l'adoucisseur d'eau,
– l'activation/la désactivation du distributeur de
liquide de rinçage,
– le déclenchement d'une alarme en cas d'ano-
malie de fonctionnement de l'appareil.
désactivée (voir "Fonction Tout en 1").
Il s'allume quand le réservoir à sel est vide.
Page 6
6 electrolux
Voyants
Produit rinçage
1)
1) Les voyants des réservoirs à sel et liquide de rinçage ne s'allument jamais pendant qu'un programme
est en cours, même s'il est nécessaire d'ajouter du sel et/ou du liquide de rinçage.
Affichage numérique
• le décompte du départ différé,
• si l'appareil est en mode programmation,
• si un programme de lavage est réglé.
Touches de fonction
Ces touches servent aussi à régler les fonctions suivantes :
• le réglage du niveau de l'adoucisseur
d'eau,
• l'annulation d'un programme en cours ou
d'un départ différé,
• l'activation/la désactivation de la fonction
"Tout en 1",
• l'activation/la désactivation du distributeur
de liquide de rinçage si la fonction "Tout en
1" est activée.
Il s'allume quand le distributeur de liquide de rinçage est vide.
Appuyez sur la touche Marche/Arrêt. Si un
voyant de programme s'allume et 1 barre
horizontale apparaît sur l'affichage, cela signifie que le dernier programme de lavage
exécuté ou sélectionné est encore en mémoire. Dans un tel cas, pour restaurer le
mode programmation, il sera nécessaire
d'annuler le programme.
Pour annuler un programme sélectionné
ou en cours
Appuyez simultanément sur les deux touches de fonction B et C, et maintenez-les
appuyées jusqu'à ce que tous les voyants de
programme s'allument et 3 barres horizontales apparaissent sur l'affichage. Le programme est alors annulé et l'appareil se
trouve en mode programmation.
Mode programmation
Appuyez sur la touche Marche/Arrêt. Si
TOUS les voyants du programme s'allument
et 3 barres horizontales apparaissent sur l'affichage, cela signifie que l'appareil est en
mode programmation.
Rappelez-vous que pour effectuer une
opération quelconque, comme par
exemple :
– sélectionner un programme de lava-
ge,
– régler le niveau de l'adoucisseur
d'eau,
– activer/désactiver le distributeur de li-
quide de rinçage,
l'appareil DOIT être en mode programmation.
Première utilisation
Avant d'utiliser votre lave-vaisselle pour la
première fois :
• Assurez-vous que les raccordements
électriques et hydrauliques sont conformes aux instructions d'installation
• Retirez tous les emballages présents à l'intérieur de l'appareil
• Réglez l'adoucisseur d'eau
• Versez 1 l d'eau dans le réservoir à sel,
puis approvisionnez en sel
• Remplissez le distributeur de liquide de
rinçage
Page 7
electrolux 7
Si vous souhaitez utiliser des pastilles de détergent multifonctions tel-
etc., programmez la fonction Tout
en 1. (Voir ''Fonction Tout en 1'').
les que : "3 en 1", "4 en 1", "5 en 1"
Réglage de l'adoucisseur d'eau
Le lave-vaisselle est équipé d'un adoucisseur
d'eau conçu pour éliminer les minéraux et les
sels de l'eau d'alimentation susceptibles de
nuire au bon fonctionnement de l'appareil.
Plus la teneur en minéraux et en sels est élevée, plus l'eau est dure. La dureté de l'eau
est calculée en échelles équivalentes, degrés
allemands (°dH), degrés français (°TH) et
mmol/l (millimol par litre - unité internationale
de dureté de l'eau).
L'adoucisseur doit être réglé en fonction du
degré de dureté de l'eau de votre région.
Dureté de l'eau Réglage de la dureté de l'eau Utili-
°dH °TH mmol/l manuel électronique
51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 9,0 2 niveau 9 oui
37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui
23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui
15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui
4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui
< 4 < 7 < 0,7 1 niveau 1 non

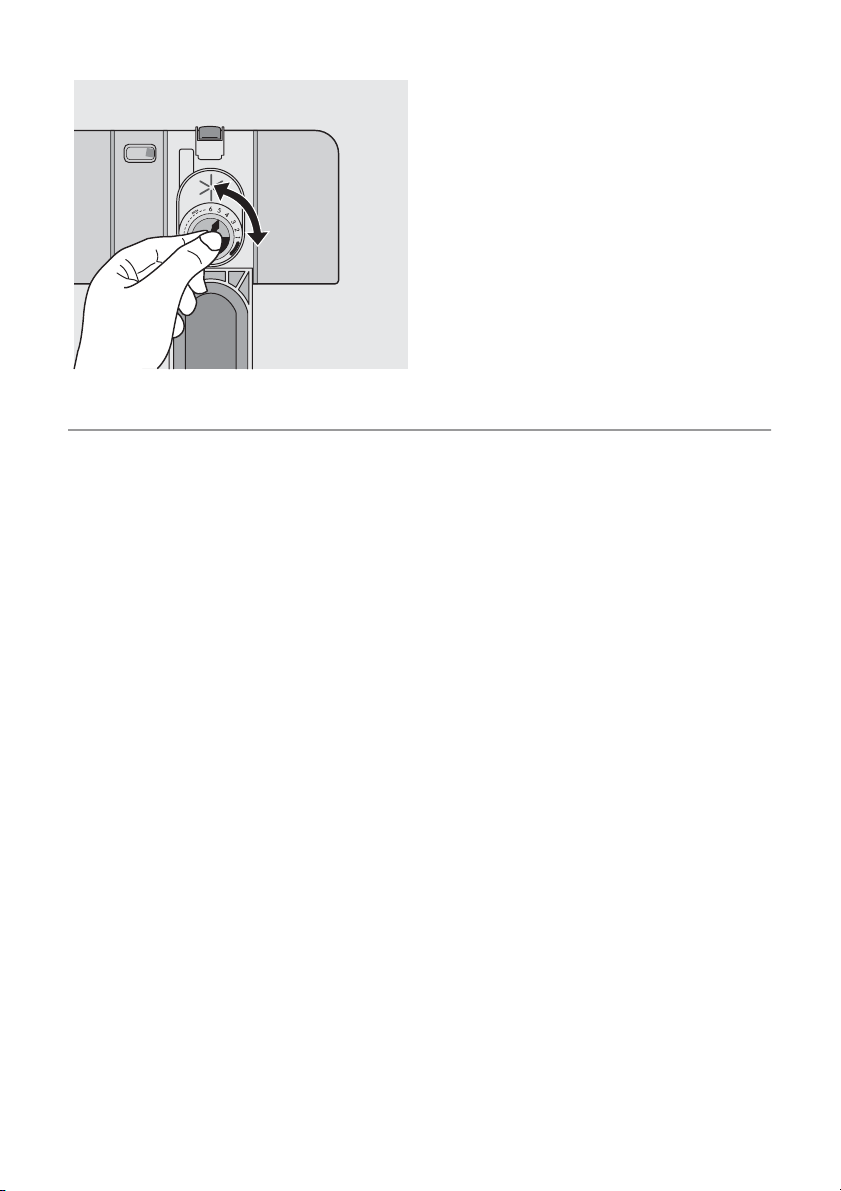

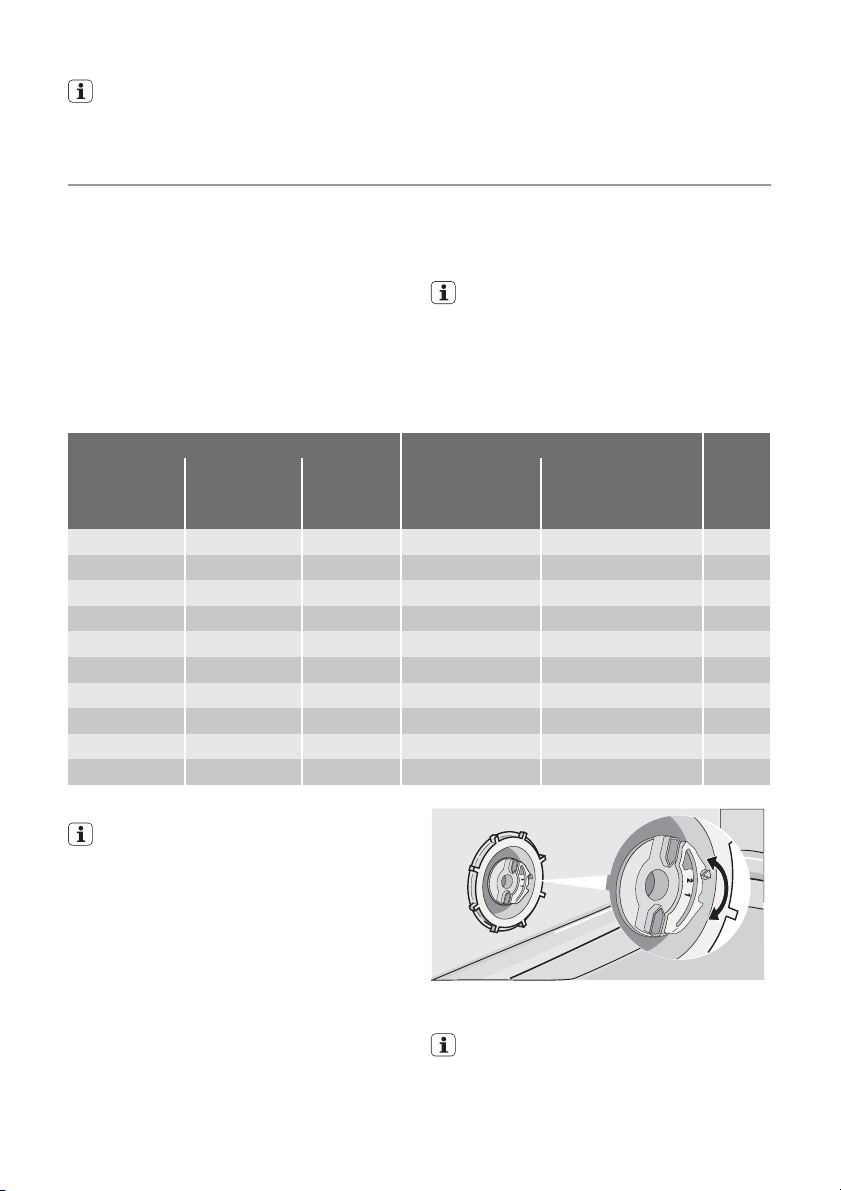

Réglage manuel
Le lave-vaisselle est réglé d'usine sur la
position 2.
1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur du lave-vaisselle.
3. Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2 (voir tableau).
4. Replacez le panier inférieur.
Renseignez-vous auprès de la Compagnie
locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone
d'habitation.
L'adoucisseur d'eau doit être réglé des
deux façons suivantes : manuellement,
à l'aide du sélecteur de dureté de l'eau
et électroniquement.
sation
du sel
régé-
nérant
Réglage électronique
Le lave-vaisselle est réglé d'usine sur la
position 5.
1. Appuyez sur la touche Marche/Arrêt. Le
lave-vaisselle doit se trouver en mode
programmation.
Page 8
8 electrolux
2. Appuyez simultanément sur les touches
de fonction B et C, et maintenez-les appuyées jusqu'à ce que les voyants des
touches de fonction A, B et C clignotent.
3. Appuyez sur la touche de fonction A, les
voyants des touches de fonction B et C
s'éteignent tandis que le voyant de la touche de fonction A clignote simultanément
au voyant Fin.
Le niveau de réglage est indiqué par le
nombre de clignotements du voyant Fin.
Exemples :
5 clignotements, pause, 5 clignotements,
pause, etc. = niveau 5
6 clignotements, pause, 6 clignotements,
pause, etc. = niveau 6
Utilisation du sel régénérant
Avertissement
Utilisez uniquement du sel spécial pour lavevaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lavevaisselle, en particulier le sel de cuisine, peut
endommager l'adoucisseur d'eau. Approvisionnez en sel avant de démarrer un programme de lavage complet. Vous éviterez
ainsi que des grains de sel ou de l'eau salée
qui a débordé n'entre en contact avec le fond
de la cuve pendant un laps de temps prolongé, engendrant de la corrosion.
Pour réapprovisionner :
1. Ouvrez la porte, sortez le panier inférieur
et dévissez le bouchon du réservoir à sel
en le tournant dans le sens inverse des
aiguilles d'une montre.
2. Versez 1 l d'eau à l'intérieur du réservoir
(cette opération est nécessaire uniquement lorsque vous remplissez le
réservoir pour la première fois) .
3. Versez le sel à l'aide de l'entonnoir, jusqu'à ce que le réservoir soit rempli.
4. Pour modifier le niveau, appuyez sur la
touche A. Chaque pression de la touche
détermine le passage au niveau suivant.
(Pour sélectionner un autre niveau, référez-vous au tableau).
Exemples : si le niveau est 5, une simple
pression sur la touche A amènera le niveau à 6. Si le niveau est 10, une simple
pression sur la touche A amènera le niveau à 1.
5. Pour mémoriser cette opération, mettez
à l'arrêt le lave-vaisselle en appuyant sur
la touche Marche/Arrêt.
4. Remettez le bouchon en place en veillant
à ce que le filetage et le joint ne présentent aucune trace de sel.
5. Serrez le bouchon en le tournant dans le
sens des aiguilles d'une montre, jusqu'à
ce que vous entendiez un clic.
Ne vous préoccupez pas si de l'eau déborde du réservoir lorsque vous le remplissez. Cela est parfaitement normal.
Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après le remplissage, à condition
que le lave-vaisselle reste sous tension. Si vous utilisez un sel peu soluble, il se peut que cette opération
prenne davantage de temps. Le
fonctionnement de l'appareil n'en
sera pas pour autant entravé.
Page 9
Utilisation du liquide de rinçage
Avertissement Utilisez exclusivement
des liquides de rinçage de marque,
spéciaux pour lave-vaisselle.
Ne remplissez jamais le distributeur de
liquide de rinçage avec d'autres produits
(par ex. un agent de nettoyage pour lave-vaisselle, un produit de lavage liquide). Cela aurait pour effet d'endommager l'appareil.
Le liquide de rinçage assure un rinçage
optimal et un séchage sans taches ni
striures.
Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage.
1. Ouvrez le distributeur en appuyant sur le
levier de fermeture (A).
2. Versez le liquide de rinçage dans la goulotte de remplissage. Le niveau maximum
de remplissage est signalé par le repère
"max".
electrolux 9
Le distributeur contient environ 110 ml de
liquide de rinçage, quantité suffisante
pour 16 à 40 cycles de lavage, en fonction du réglage de la dose programmée.
3. Vérifiez que le couvercle est fermé après
chaque remplissage.
Essuyez tout débordement de liquide de
rinçage à l'aide de papier absorbant, afin
d'éviter une formation excessive de
mousse lors du lavage suivant.
En fonction des résultats de brillance et de
séchage obtenus, adaptez le dosage du liquide de rinçage à l'aide du sélecteur à 6
positions (position 1 = dosage minimum, position 6 = dosage maximum).
La dose est réglée d'usine sur la position 4.
Augmentez le dosage si vous constatez la
présence de gouttes d'eau ou de taches de
calcaire sur la vaisselle au terme du lavage.
En revanche, si des rayures blanches sont
présentes sur la vaisselle, ou si les verres et
les lames de couteaux sont recouverts d'un
film bleuâtre, il convient de réduire le dosage.
Page 10
10 electrolux
Utilisation quotidienne
• Contrôlez le niveau du réservoir à sel et du
distributeur de liquide de rinçage.
• Rangez les couverts et la vaisselle dans le
lave-vaisselle.
• Versez le produit de lavage dans le compartiment correspondant.
• Sélectionnez un programme adapté au lavage des couverts et de la vaisselle.
• Démarrez le programme.
Conseils
Les éponges, les chiffons de nettoyage et
tout autre objet absorbant l'eau ne doivent
pas être lavés au lave-vaisselle.
• Avant de charger la vaisselle, veillez à :
– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au fond
desquelles adhèrent des restes d'aliments brûlés ou attachés
• Lorsque vous chargez la vaisselle et les
couverts, veillez à prendre les précautions
suivantes :
– La vaisselle et les couverts ne doivent
pas entraver la rotation des bras d'aspersion.
– Chargez les articles creux, tels que tas-
ses, verres, casseroles, etc. en les retournant, de manière à ce que l'eau ne
s'accumule pas dans le creux ou dans
un fond bombé.
– La vaisselle et les couverts ne doivent
pas être insérés les uns dans les autres,
ou se chevaucher.
– Pour éviter que les verres ne se brisent,
évitez qu'ils ne se touchent.
– Déposez les petits objets dans le panier
à couverts.
• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau ; ces articles ne seront pas
séchés aussi bien que les articles en porcelaine et en acier.
• Les articles légers (bols en plastique, etc.)
doivent être rangés dans le panier supérieur et disposés de façon à ce qu'ils ne
puissent se retourner.
Page 11
Pour le lavage au lave-vaisselle, les couverts et plats suivants
ne sont pas adaptés : peuvent convenir dans une mesure limitée :
• Couverts à manche en bois, en corne, en porcelaine ou en nacre.
• Articles en plastique non résistant à la chaleur.
• Couverts anciens dont certains éléments sont
collés et ne résistent pas à la température.
• Couverts ou vaisselle présentant des soudures.
• Articles en étain ou en cuivre.
• Verres en cristal au plomb.
• Articles en acier sujets à la rouille.
• Plateaux en bois.
• Articles en fibres synthétiques.
• Lavez au lave-vaisselle uniquement de la vaisselle en faïence garantie lavable en machine par
le fabricant.
• Les décors vernis peuvent se ternir au fil des
lavages.
• Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage : les
résidus de blanc d'œuf, de jaune d'œuf et de
moutarde provoquent souvent une décoloration et la formation de taches sur l'argent. Par
conséquent, veillez à toujours éliminer les restes
d'aliments de la vaisselle en argent si vous ne
la lavez pas immédiatement après utilisation.
Rangement des couverts et de la vaisselle

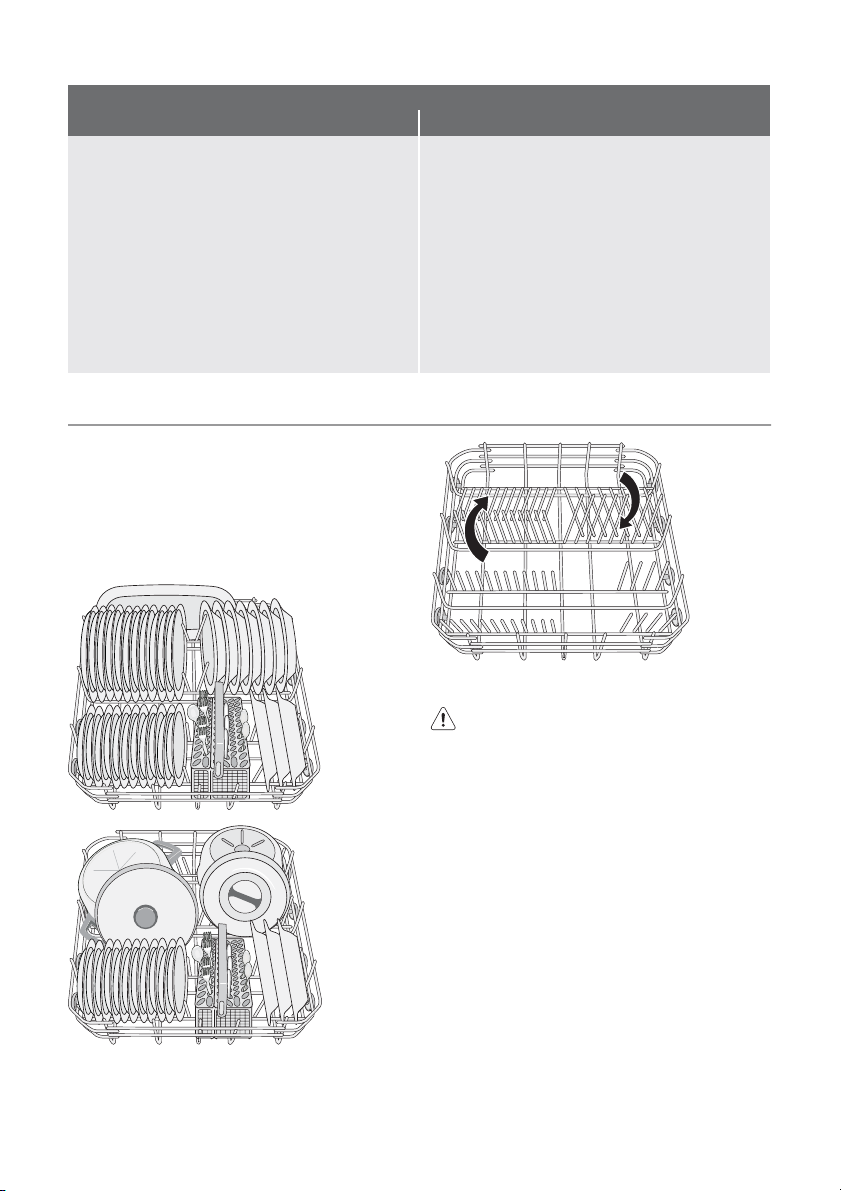

Panier inférieur
Le panier inférieur est conçu pour y ranger
des casseroles, des couvercles, des assiettes, des saladiers, des couverts, etc.
Les plats et les grands couvercles doivent
être disposés autour du panier, afin de ne
pas gêner la rotation des bras d'aspersion.
electrolux 11
Les rangées d'ergots du panier inférieur peuvent être abaissées aisément pour vous permettre de charger des casseroles, des
poêles et des saladiers.
Panier à couverts
Les couteaux à longue lame disposés
avec le manche vers le bas représentent
un danger potentiel. Les couteaux et les
autres ustensiles pointus ou coupants
doivent être placés en position horizontale dans le panier supérieur. Soyez prudent lorsque vous chargez ou déchargez des articles coupants du lavevaisselle.
Disposez les fourchettes et les cuillères dans
le panier à couverts extractible, le manche
tourné vers le bas, et les couteaux avec le
manche orienté vers le haut.
Page 12
12 electrolux
Si les manches dépassent du fond du panier
à couverts et entravent la rotation du bras
d'aspersion, disposez les couverts avec le
manche tourné vers le haut.
Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.
Pour faciliter le chargement du panier à couverts, nous vous conseillons d'abaisser la
poignée de celui-ci.
Pour un résultat optimal, il est conseillé d'utiliser les séparateurs à couverts.
Si la taille des couverts ne permet pas l'utilisation des séparateurs, il vous sera possible
de les retirer facilement.
Le panier à couverts est constitué de deux
parties amovibles, qu'il vous est possible de
séparer pour obtenir une plus grande surface
de rangement. Pour séparer les deux parties,
faites-les glisser à l'horizontale en direction
opposée et détachez-les.
Pour les assembler à nouveau, procédez
dans le sens inverse.

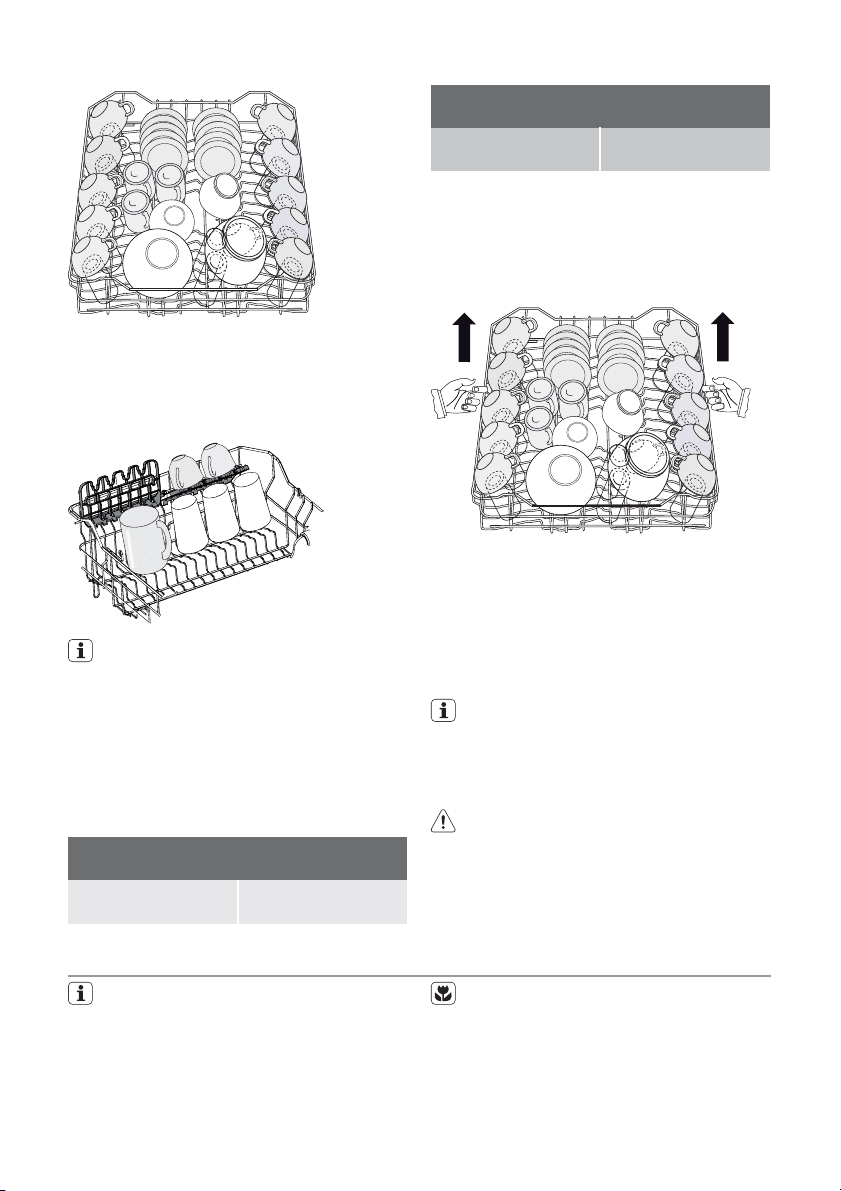

Panier supérieur
Le panier supérieur est conçu pour y ranger
des sous-tasses, des saladiers, des tasses,
des verres, des casseroles et des couvercles.
Disposez les articles en quinconce au-dessus et au-dessous des supports pour tasses,
de façon à ce que l'eau puisse atteindre toutes les surfaces.
Page 13
electrolux 13
Les verres à long pied peuvent être suspendus aux porte-tasses en les retournant.
Pour les articles de plus grande dimension, il
vous est possible de rabattre les supports
pour tasses vers le haut.
Avant de refermer la porte, assurez-vous
que les bras d'aspersion tournent librement.
Réglage de la hauteur du panier
supérieur
Si vous devez laver des plats de grande dimension, disposez-les dans le panier inférieur après avoir mis le panier supérieur dans
sa position la plus haute.
Hauteur maximale de la vaisselle dans le
Avec le panier supérieur relevé
panier inférieur
31 cm
Hauteur maximale de la vaisselle dans le
Avec le panier supérieur abaissé
panier inférieur
27 cm
Pour régler le panier dans sa position la
plus haute, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés
jusqu'à ce que le mécanisme s'encliquette et que le panier soit en position stable.
Pour abaisser le panier dans sa position
d'origine, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés,
puis faites en sorte que le mécanisme
s'emboîte vers l'arrière, tout en maintenant le panier.
Ne soulevez ou n'abaissez jamais le panier d'un seul côté uniquement
Lorsque le panier est en position haute,
il ne vous est plus possible d'utiliser les
supports pour tasses.
Après avoir chargé l'appareil, veillez
à toujours refermer la porte, car une
porte ouverte est source de danger.
Utilisation du produit de lavage
Utilisez exclusivement des produits de
lavage spécialement conçus pour une
utilisation au lave-vaisselle.
Veuillez respecter le dosage et les consignes de stockage du fabricant figurant
sur l'emballage.
En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.
Versez le produit de lavage dans le
compartiment correspondant
1. Ouvrez le couvercle.
Page 14
14 electrolux
2. Versez le produit de lavage dans le distributeur (1). Le repère indique le niveau
de dosage :
20 = environ 20 g de produit de lavage
30 = environ 30 g de produit de lavage.
1
2
3. Tous les programmes avec prélavage nécessitent une dose supplémentaire de
produit de lavage (5 à 10 g) à placer dans
le compartiment de prélavage (2).
Ce produit de lavage agira au cours de la
phase de prélavage.
Si vous utilisez du produit de lavage en
pastilles ; placez la pastille dans le compartiment (1)
4. Fermez le couvercle et appuyez jusqu'à
ce qu'il soit verrouillé.
Les produits de lavage en pastilles de
différents fabricants présentent un taux
de dissolution variable. C'est pourquoi
certains produits de lavage en pastilles
n'atteignent pas leur pouvoir de nettoyage optimal au cours des programmes
courts. Par conséquent, veuillez sélectionner un programme de lavage long si
vous utilisez des produits de lavage en
pastilles, afin d'éliminer complètement
les résidus de lessive.
Fonction "Tout en 1"
Cet appareil est doté de la "fonction Tout en
1", ce qui vous permet d'utiliser les pastilles
de détergent multifonctions "Tout en 1".
Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel
régénérant. Ils peuvent également contenir
d'autres substances selon le type de pastille
utilisé ("3 en 1", "4 en 1", "5 en 1", etc.).
Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.
Dès que cette fonction est sélectionnée, elle
restera activée pour tous les programmes de
lavage suivants.
Lorsque cette fonction est sélectionnée, l'alimentation en liquide de rinçage et en sel à
partir des bacs respectifs est automatiquement désactivée, de même que les voyants
correspondant au sel et au liquide de rinçage.
L'utilisation de la fonction "Tout en 1" peut
entraîner une modification de la durée du cycle.
Page 15
electrolux 15
Activez/désactivez la fonction ''Tout en
1'' avant de lancer un programme de lavage.
Une fois que le programme a démarré,
la fonction "Tout en 1" NE peut PLUS
être modifiée. Si vous souhaitez annuler
la "fonction Tout en 1", il vous faudra
d'abord annuler la sélection du programme de lavage, puis désactiver la
"fonction Tout en 1". Dans ce cas, vous
devrez régler à nouveau le programme
de lavage (et les options souhaitées).
Activation/désactivation de la fonction
"Tout en 1"
Appuyez simultanément sur les deux touches "Tout en 1" (touches de fonction D et
E), et maintenez-les appuyées jusqu'à ce
que le voyant de la "fonction Tout en 1" s'allume. Cela signifie que la fonction est activée.
Pour désactiver la fonction, appuyez à nouveau sur ces deux touches jusqu'à ce que le
voyant correspondant au symbole de la
fonction "Tout en 1" s'éteigne.
Si le séchage n'est pas satisfaisant,
nous vous suggérons de :
1. Remplir le distributeur de liquide de
rinçage.
2. Activer le distributeur de liquide de
rinçage.
3. Régler le dosage du liquide de rinçage sur la position 2.
• L'activation/la désactivation du distri-
buteur de liquide de rinçage est possible uniquement si la fonction "Tout
en 1" est activée.
Activation/désactivation du distributeur
de liquide de rinçage
1. Appuyez sur la touche Marche/Arrêt. Le
lave-vaisselle doit se trouver en mode
programmation.
2. Appuyez simultanément sur les touches
de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des
touches de fonction A , B et C commencent à clignoter.
3. Appuyez sur la touche de fonction B, les
voyants des touches de fonction A et C
s'éteignent tandis que le voyant de la touche de fonction B continue à clignoter.
4. Pour activer le distributeur de liquide de
rinçage, appuyez à nouveau sur la touche
B, le voyant de Fin s'allume, indiquant
que le distributeur de liquide de rinçage a
été activé.
5. Pour mémoriser cette opération, arrêtez
le lave-vaisselle en appuyant sur la touche Marche/Arrêt.
6. Pour désactiver à nouveau le distributeur
de liquide de rinçage, suivez les instructions jusqu'à ce que le voyant de Fin
s'éteigne.
Si vous souhaitez réutiliser des produits de lavage traditionnels, nous
vous recommandons de :
1. Désactiver la fonction "Tout en 1".
2. Approvisionner à nouveau le réservoir à sel et le distributeur de liquide
de rinçage.
3. Régler la position maximale du degré
de dureté de l'eau et d'effectuer 1
programme normal sans charger
l'appareil.
4. Régler ensuite le degré de dureté de
l'eau en fonction de la dureté de l'eau
de votre région.
5. Réglage de la dose de liquide de rinçage.
Sélection et départ d'un programme de lavage
Sélectionnez le programme et le départ différé en laissant la porte légèrement ouverte. Le départ du programme ou le décompte du départ
différé démarrera uniquement après
que vous aurez refermé la porte.
Vous pouvez effectuer toutes les
modifications souhaitées jusqu'à ce
moment-là
1. Vérifiez que les paniers ont été chargés
correctement et que les bras d'aspersion
tournent librement.
2. Assurez-vous que le robinet d'eau est
ouvert.
3. Appuyez sur la touche Marche/Arrêt. Le
lave-vaisselle doit se trouver en mode
programmation.
Page 16
16 electrolux
4. Appuyez sur la touche correspondant au
programme souhaité (reportez-vous au
tableau des 'Programmes de lavage').
Après la sélection d'un programme, le
voyant correspondant s'allume.
Sur l'affichage numérique apparaîssent 3
barres horizontales.
Le voyant correspondant au program-
me en cours s'allume.
Fermez la porte du lave-vaisselle, le programme démarre automatiquement.
Le voyant correspondant au program-
me en cours reste allumé.
Sur l'affichage numérique apparaît 1 seule barre horizontale, qui reste visible pendant toute la durée du programme de
lavage.
Réglage et départ du programme avec
"départ différé"
1. Après avoir sélectionné le programme de
lavage, appuyez sur la touche de départ
différé jusqu'à ce que le nombre d'heures
clignotant correspondant au départ différé apparaisse sur l'affichage numérique.
Le départ du programme de lavage peut
être différé de 1 heure à 9 heures.
2. Fermez la porte du lave-vaisselle, le décompte démarre automatiquement. Le
nombre affiché ne clignote plus, mais devient fixe avec un éclairage statique.
3. Le décompte s'effectue d'heure en heure.
4. L'ouverture de la porte interrompt le décompte. Fermez la porte ; le décompte
reprend là où il a été interrompu.
5. Dès que la durée du départ différé est
écoulée, le programme démarre automatiquement.
Lorsque la fonction de départ différé est
activée, le voyant correspondant au
programme en cours est éteint. Une
fois le décompte du départ différé terminé, le programme de lavage démarre
automatiquement et le voyant correspondant au programme en cours s'allume.
Il vous est possible de sélectionner le
programme de lavage et la durée du départ différé également lorsque la porte
est fermée. N'oubliez pas dans ce cas
que lorsque la touche d'un programme
de lavage est appuyée, vous disposez
de 3 secondes SEULEMENT pour sélectionner un autre programme ou un
départ différé, après quoi le programme
sélectionné démarre automatiquement.
Avertissement Interrompez ou
annulez un programme en cours
UNIQUEMENT si cela s'avère
strictement nécessaire.
Attention ! Un nuage de vapeur peut
s'échapper par la porte du lave-vaisselle lorsque vous l'ouvrez. Soyez
prudent en effectuant cette opération (risque de brûlure).
Interruption d'un programme en cours
• Ouvrez la porte du lave-vaisselle ; le programme s'arrête. Fermez la porte ; le programme reprendra là où il a été interrompu.
• Appuyez sur la touche Marche/Arrêt, tous
les voyants s'éteignent. Appuyez à nouveau sur la touche Marche/Arrêt ; le programme reprendra là où il a été interrompu.
Annulation d'un départ différé ou d'un
programme en cours
• Appuyez simultanément sur les deux touches de fonction B et C, et maintenez-les
appuyées jusqu'à ce que tous les voyants
de programme s'allument et 3 lignes horizontales apparaissent sur l'affichage.
• L'annulation d'un départ différé détermine
l'annulation du programme de lavage sélectionné. Vous devez répéter la sélection
du programme de lavage.
• Si vous voulez sélectionner un nouveau
programme, vérifiez qu'il y a du produit de
lavage dans le distributeur correspondant.
Fin du programme de lavage
• Le lave-vaisselle se met à l'arrêt automatiquement et le voyant du programme en
courss'éteint.
• Le voyant Fin s'allume.
• Le voyant du programme qui vient de se
terminer reste allumé.
• L'affichage numérique s'éteint.
Page 17
electrolux 17
1. Mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.
2. Ouvrez la porte du lave-vaisselle, laissez-
nutes avant de décharger la vaisselle ;
cela permet de la laisser refroidir et améliore le processus de séchage.
la entrouverte et attendez quelques mi-
Déchargement du lave-vaisselle
• Les plats encore chauds sont sensibles
aux chocs. C'est pourquoi il est préférable
de laisser refroidir la vaisselle avant de la
décharger de l'appareil.
• Videz en premier lieu le panier inférieur,
puis le panier supérieur ; ceci permettra
d'éviter que de l'eau ne s'égoutte du panier supérieur sur la vaisselle du panier
inférieur.
• Il se peut que de l'eau soit présente sur les
parois externes et sur la porte du lavevaisselle, car l'acier inoxydable est en définitive plus froid que les plats.
Dès que le programme est terminé,
débranchez le lave-vaisselle et fermez le robinet d'arrivée d'eau.
Programmes de lavage
Programmes de lavage
Programme
Intensive
1)
Auto
2)
Quick
3)
Eco
Rinse
1) Au cours du programme 'Auto' le degré de salissure de la vaisselle est déterminé par le degré de
turbidité de l'eau. La durée du programme, les niveaux de consommation d'eau et d'énergie peuvent
varier ; tout dépend de la charge du lave-vaisselle (pleine ou demi-charge) et du degré de salissure de
la vaisselle. La température de l'eau est automatiquement ajustée entre 45 °C et 70 °C.
2) Idéal pour le lavage d'un lave-vaisselle partiellement chargé. Programme de lavage journalier parfait,
adapté aux besoins d'une famille de 4 personnes qui souhaitent seulement laver la vaisselle et les
couverts du dîner et du petit déjeuner.
3) Programme de test des organismes de contrôle
Degré de sa-
lissure
Très sale
Tous
Normal ou légè-
rement sale
Moyennement
sale
Tous
Type de vaissel-
le
Vaisselle, cou-
verts, plats et
casseroles
Vaisselle, cou-
verts, plats et
casseroles
Vaisselle et cou-
verts
Vaisselle et cou-
verts
Charge partielle
(à compléter dans
la journée).
Description du programme
Prélavage
Lavage
2 rinçages intermédiaires
Rinçage final
Séchage
Prélavage
Lavage
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage
Lavage
Rinçage final
Prélavage
Lavage
1 rinçage intermédiaire
Rinçage final
Séchage
1 rinçage à froid (pour éviter que les déchets d'aliments ne collent).
Ce programme n'utilise pas de produit de
lavage.
Page 18
18 electrolux
Valeurs de consommation
Programme Durée du program-
Intensive 110 - 120 1,8 - 2,0 23 - 25
Auto 90 - 130 1,1 - 1,7 12 - 23
Quick 30 0,9 9
1)
Eco
Rinse 12 0,1 4
1) Programme de test des organismes de contrôle
me
(en minutes)
150 - 160 1,0 - 1,1 12 - 13
Consommation
énergétique
(en kWh)
Consommation
d'eau
(en litres)
Les valeurs de consommation sont fournies à titre indicatif et varient en fonction
de la pression et de la température de
l'eau, des variations dans l'alimentation
électrique et de la quantité de vaisselle.
Entretien et nettoyage

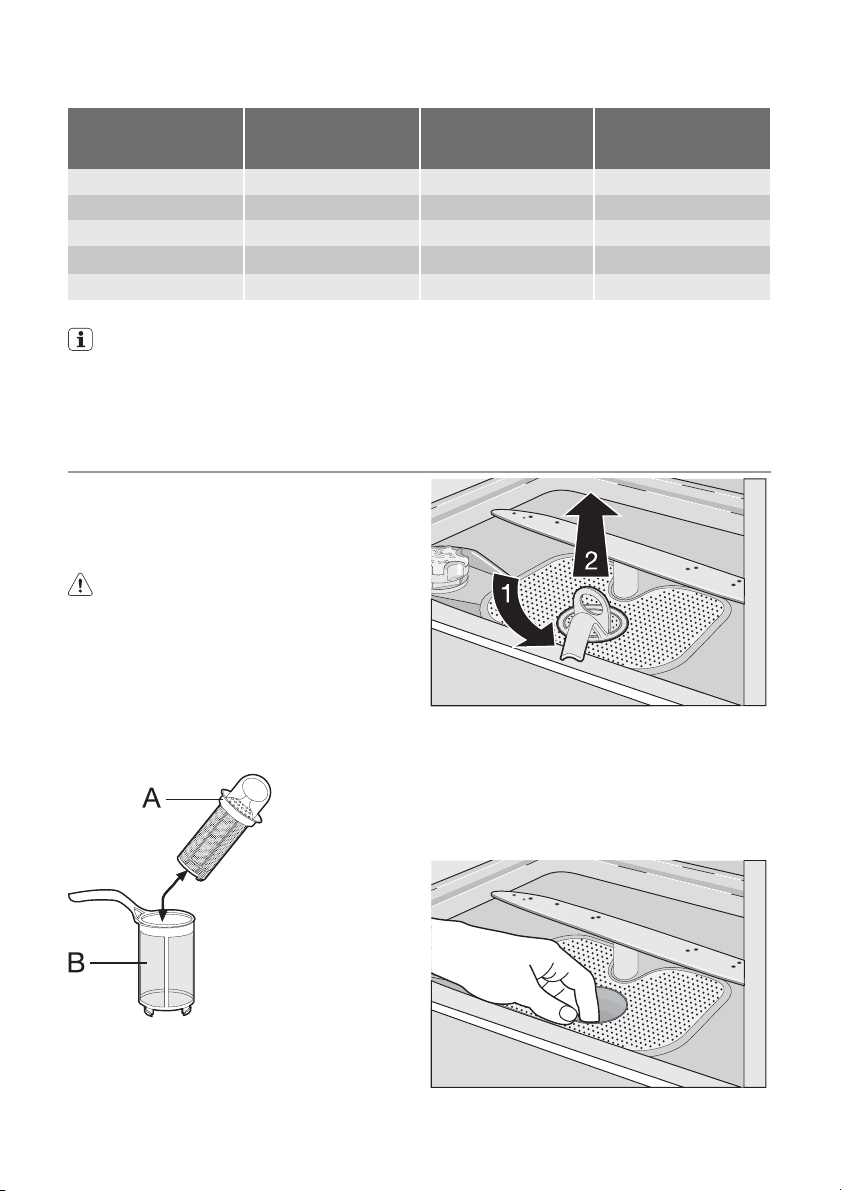

Nettoyage des filtres
Contrôlez et nettoyez les filtres très régulièrement. Des filtres non nettoyés réduisent les
performances de lavage.
Avertissement Avant de nettoyez les
filtres, assurez-vous que l'appareil est
mis à l'arrêt.
1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle
comporte un filtre grossier (A), un microfiltre (B) et un filtre plat. Desserrez le système de filtrage à l'aide de la poignée du
microfiltre.
4. Saisissez le filtre grossier (A) par la poignée annulaire et retirez-le du microfiltre
(B).
5. Nettoyez minutieusement tous les filtres
à l'eau courante.
6. Retirez le filtre plat du fond de la cuve et
nettoyez minutieusement les deux faces.
3. Tournez la poignée dans le sens contraire
des aiguilles d'une montre et effectuez
1/4 de tour pour enlever le système de
filtrage
7. Réinstallez le filtre plat dans le fond du
compartiment de lavage en veillant à ce
qu'il soit bien installé.
Page 19
electrolux 19
8.
Introduisez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres
à la fois.
9. Mettez l'ensemble de ces filtres en place
et bloquez-les en tournant la poignée
dans le sens des aiguilles d'une montre
jusqu'à la butée. Au cours de cette opération, contrôlez que le filtre plat ne dépasse pas du fond de la cuve.
N'utilisez jamais le lave-vaisselle sans les
filtres. Si les filtres n'ont pas été correctement réinstallés, les performances de
lavage pourront être compromises et
l'appareil pourrait être endommagé
Ne retirez JAMAIS les bras d'aspersion.
Si des résidus de salissures ont bouché
les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un cure-dent.
Nettoyage de la carrosserie
Nettoyez les surfaces externes de l'appareil,
de même que le bandeau de commande, à
l'aide d'un chiffon doux humide, en cas de
besoin humidifié d'un peu d'eau savonneuse. N'utilisez en aucun cas de substances
abrasives, de tampons métalliques ou de
solvants (acétone, trichloréthylène, etc.).
Nettoyage interne
Essuyez régulièrement les joints situés autour de la porte et des distributeurs de produit de lavage et de liquide de rinçage à l'aide
d'un chiffon humide.
Nous vous conseillons d'effectuer tous les 3
mois un lavage pour vaisselle très sale mais
sans vaisselle et avec produit de lavage.
En cas d'absence prolongée
Si vous n'utilisez pas l'appareil pendant un
certain temps, veillez à :
1. Débrancher l'appareil et à fermer le robinet d'arrivée d'eau.
2. Laisser la porte entrouverte pour prévenir
la formation d'odeurs désagréables.
3. Nettoyer soigneusement l'intérieur de
l'appareil.
Précautions contre le gel
Évitez d'installer l'appareil dans un endroit où
la température ambiante est inférieure à 0°C.
Si cela n'est pas possible, videz l'appareil,
fermez la porte, débranchez le tuyau d'arrivée d'eau et vidangez.
Transport de l'appareil
Si vous devez transporter l'appareil (en cas
de déménagement, etc.) :
1. Retirez la fiche de la prise secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de
vidange.
4. Tirez l'appareil hors de sa niche ainsi que
les tuyaux.
Évitez d'incliner l'appareil au cours du transport.
Que faire si…
Le lave-vaisselle ne démarre pas ou s'arrête
en cours de programme.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être ré-
solues à l'aide des suggestions fournies dans
le tableau, sans faire appel à un technicien.
Mettez le lave-vaisselle à l'arrêt, ouvrez la
porte et effectuez les contrôles que nous
vous suggérons ci-après.
Page 20
20 electrolux
Codes d'erreur et anomalie de fonctionne-
• le voyant du programme en cours clignote en
permanence
• 1 clignotement du voyant de Fin
Le lave-vaisselle n'est pas approvisionné en
eau
• le voyant du programme en cours clignote en
permanence
• 2 clignotements du voyant de Fin
Le lave-vaisselle ne vidange pas
• le voyant du programme en cours clignote en
permanence
•
3 clignotements du voyant de Fin
Le système de sécurité anti-débordement
s'est déclenché
Anomalie de fonctionnement Cause possible et solution
Le programme ne démarre pas • La porte du lave-vaisselle n'a pas été fermée
Après avoir effectué ces contrôles, mettez
l'appareil en marche.
Le programme reprendra là où il a été interrompu.
Si l'anomalie persiste ou que le code d'erreur
s'affiche à nouveau, contactez le Service
Après-vente.
Si des codes d'erreurs non décrits dans le
tableau ci-dessus s'affichent, contactez le
Service Après-vente.
ment
• Le robinet d'arrivée d'eau est obstrué ou in-
• Le robinet d'arrivée d'eau est fermé.
• Le filtre (s'il est présent) situé dans l'embout à
• Le tuyau d'arrivée d'eau n'a pas été installé
• Le robinet de l'évier est bouché.
• Le tuyau de vidange n'a pas été installé correc-
• Fermez le robinet d'arrivée d'eau et contactez
• La fiche n'est pas branchée.
• Le fusible a grillé dans la boîte à fusibles.
• Le départ différé a été réglé.
Vous trouverez ces informations sur la plaque signalétique située sur le côté du lavevaisselle.
Afin de pouvoir disposer à tout moment de
ces numéros, nous vous recommandons de
les inscrire ici :
Modèle : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
N° code pro-
duit : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
N° de série : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cause possible et solution
crusté de tartre.
Nettoyez le robinet d'arrivée d'eau.
Ouvrez le robinet d'arrivée d'eau.
vis du tuyau au niveau de la soupape d'admission est bouché.
Nettoyez le filtre situé dans l'embout à vis du
tuyau.
correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau d'arrivée
d'eau.
Nettoyez à fond le robinet de l'évier.
tement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de vidange.
le Service Après-vente.
correctement.
Fermez la porte.
Insérez la fiche dans la prise secteur
Remplacez le fusible.
Si la vaisselle doit être lavée immédiatement,
annulez le départ différé.
Lorsque vous appelez le Service Après-vente, communiquez le modèle, le numéro de
code produit et le numéro de série.
Page 21
Les résultats de lavage sont insatisfaisants
La vaisselle n'est
pas propre
La vaisselle est
mouillée et terne
Les verres et la
vaisselle présentent des rayures,
des taches blanches ou un film
bleuâtre
Des gouttes d'eau
ont séché sur les
verres et la vaisselle
• Vous n'avez pas sélectionné le programme approprié.
• La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre
toutes les surfaces. Ne surchargez pas les paniers.
• La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.
• Les filtres situés dans le fond de la cuve sont encrassés ou mal installés.
• Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.
• Si des dépôts de tartre sont présents sur la vaisselle ; cela signifie que le
réservoir à sel est vide ou que vous n'avez pas réglé correctement le niveau
de l'adoucisseur d'eau.
• Le raccordement du tuyau de vidange n'a pas été réalisé correctement.
• Le bouchon du réservoir à sel n'a pas été vissé correctement.
• Vous n'avez pas utilisé de liquide de rinçage.
• Le distributeur de liquide de rinçage est vide.
• Réduisez le dosage du liquide de rinçage.
• Augmentez le dosage du liquide de rinçage.
• Il se peut que le produit de lavage soit en cause. Contactez le service clientèle du fabricant du produit de lavage.
Si, après avoir effectué tous ces contrôles, le
problème persiste, contactez le Service
Après-vente.
electrolux 21
Caractéristiques techniques
Dimensions Largeur
Branchement électrique - Tension - Puissance totale - Fusible
Pression de l'eau d'alimentation Minimum
Capacité 12 couverts
Hauteur
Profondeur
Les informations concernant le branchement électrique figurent sur
la plaque signalétique apposée sur le bord intérieur de la porte du
lave-vaisselle.
Maximum
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
60 cm
85 cm
63,5 cm
Conseils pour les organismes de test
Les essais, conformément à la norme EN
60704, doivent être réalisés avec l'appareil à
pleine charge et à l'aide du programme de
test (voir "Valeurs de consommation").
Les essais, conformément à la norme EN
50242 , doivent être réalisés après avoir ap-
Pleine charge : 12 couverts
Quantité de produit de lavage requise : 5 g + 25 g (Type B)
Réglage du dosage du liquide de rinçage position 4 (Type III)
provisionné le réservoir à sel et le distributeur
de liquide de rinçage, et à l'aide du programme de test (voir "Valeurs de consommation").
Page 22
22 electrolux

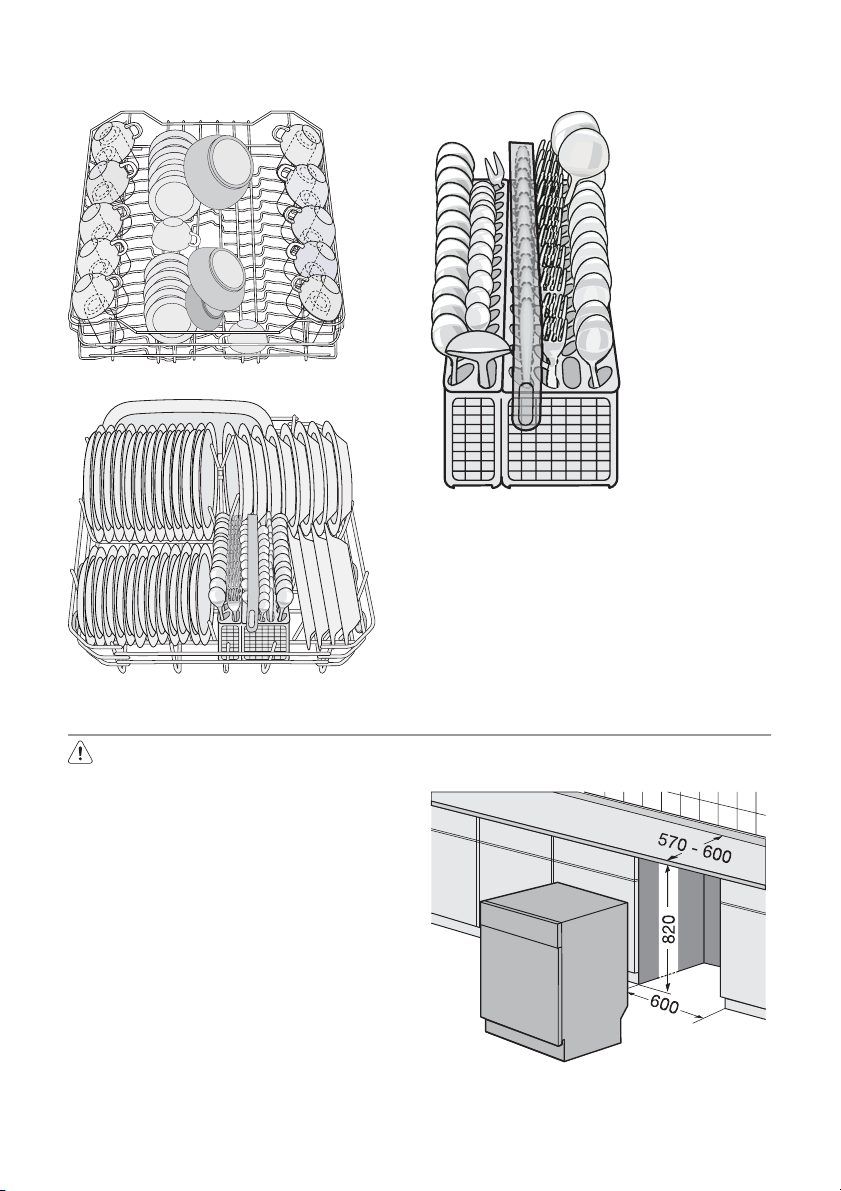

Disposition du panier supérieur
Disposition du panier inférieur
Disposition du panier à couverts
Installation
Avertissement Les branchements
électriques et les raccordements
hydrauliques nécessaires à
l'installation de l'appareil doivent
être réalisés par un électricien
qualifié et/ou un plombier ou une
autre personne compétente.
Encastrement (sous un plan de travail ou
un évier)
Retirez tous les emballages avant d'installer
l'appareil.
Dans la mesure du possible, placez-le à
proximité d'un robinet d'arrivée d'eau et d'un
dispositif d'évacuation.
En re ti ra nt l e p la n d e travail de l'appareil, vous
pouvez encastrer celui-ci sous un évier ou
sous un plan de travail déjà existant, à con-
dition que la niche corresponde aux dimensions du croquis.
Page 23
electrolux 23
Procédez comme suit :

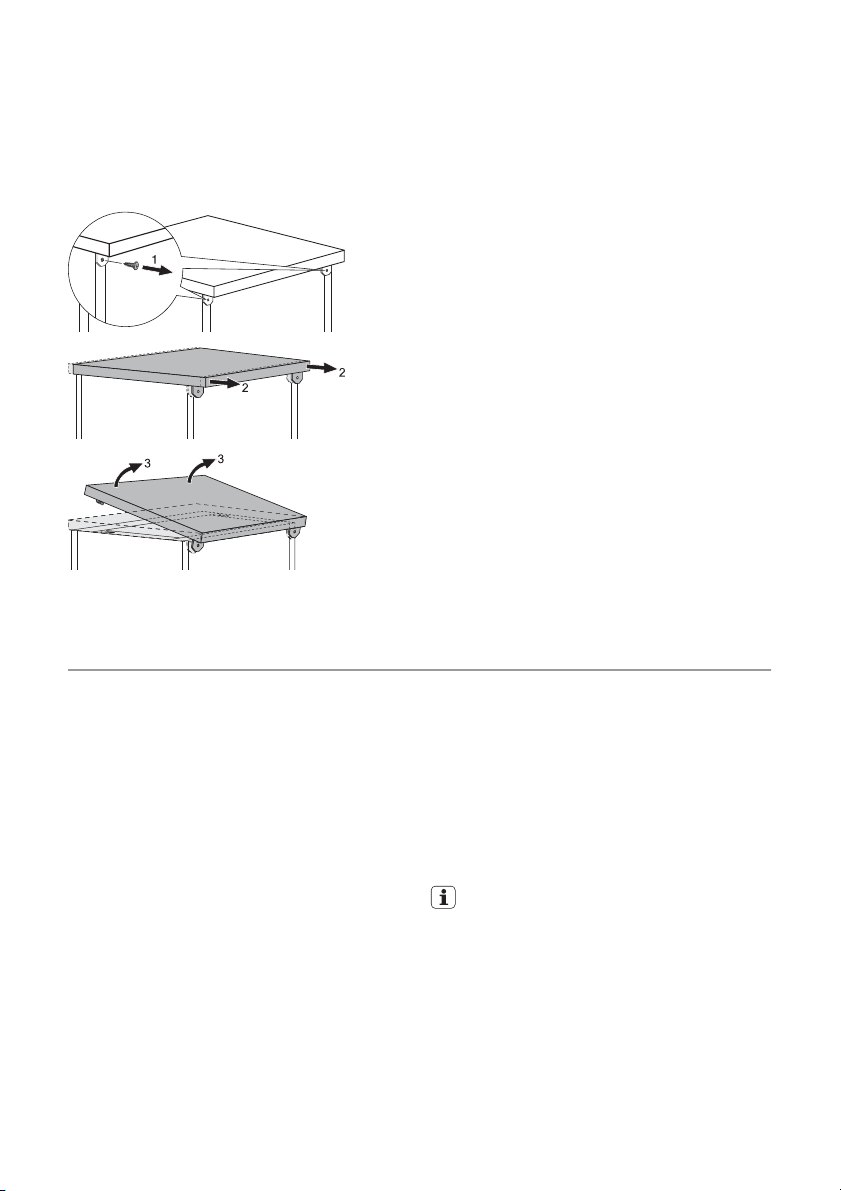

• Retirez le plan de travail du lave-vaisselle.
Pour cela, dévissez les deux vis de fixation
situées à l'arrière (1), puis tirez le plan de
travail par l'arrière (2) et dégagez-le des
emboîtements avant, en le soulevant (3).
Encastrez l'appareil après avoir ajusté sa
hauteur en vissant ou dévissant ses pieds de
Raccordement à l'arrivée d'eau
Raccordement du tuyau d'arrivée d'eau
Ce lave-vaisselle peut être alimenté en eau
chaude (max. 60°) ou en eau froide. Quoiqu'il
en soit, nous vous conseillons de le raccorder à une arrivée d'eau froide.
Une alimentation d'eau chaude n'est pas
toujours efficace en cas de vaisselle particulièrement sale, car la durée du programme
est dans ce cas considérablement réduite.
Pour réaliser le raccordement proprement
dit, l'écrou-raccord installé dans le tuyau
d'alimentation de l'appareil doit être vissé sur
une goulotte avec filetage "Witworth" pour
tuyau 3/4" ou à un robinet à raccord rapide
spécialement conçu à cet effet de type
"Press-block".
La pression de l'eau doit se situer dans les
limites indiquées dans les "Caractéristiques
techniques". Pour connaître la pression d'alimentation moyenne de votre région, adressez-vous à votre Compagnie locale de
distribution des eaux.
réglage. Pendant l'encastrement de l'appareil, veillez à ce que le tuyau d'arrivée d'eau
et le tuyau de vidange ne soient ni entortillés
ni écrasés.
Avant toute intervention sur le lave-vaisselle,
il est nécessaire de débrancher l'appareil.
Après son installation, le lave-vaisselle doit
être facilement accessible par un technicien
en cas d'intervention.
Si le lave vaisselle ne doit plus être encastré
dans un deuxième temps, il faut réinstaller le
plan de travail.
Le socle du lave vaisselle n'est pas réglable.
Mise à niveau
Une bonne mise à niveau est indispensable
pour une parfaite fermeture et étanchéité de
la porte.
Assurez-vous que la porte du lave-vaisselle
se ferme correctement sans frottement latéraux.
Si la porte ne ferme pas correctement, dévissez ou vissez les pieds jusqu'à ce que
l'appareil soit parfaitement de niveau et
d'aplomb.
Veillez à ce que le tuyau d'arrivée d'eau ne
soit pas enroulé, écrasé ou enchevêtré lorsque vous effectuez le raccordement.
Le lave-vaisselle est doté de tuyaux d'alimentation et de vidange pouvant être orientés à gauche ou à droite selon les besoins de
l'installation, à l'aide du contre-écrou. Il est
nécessaire que le contre-écrou soit installé correctement pour éviter toute fuite d'eau.
Attention ! Les lave-vaisselle ne sont
PAS tous dotés de tuyaux d'alimentation et de vidange avec contre-écrou.
Dans ce cas-ci, cette option n'est pas
disponible.
Si l'appareil est raccordé au moyen de
tuyaux neufs ou de tuyaux ayant peu servi,
faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée
d'eau.
N'utilisez PAS des tuyaux provenant
d'un ancien appareil.
Page 24

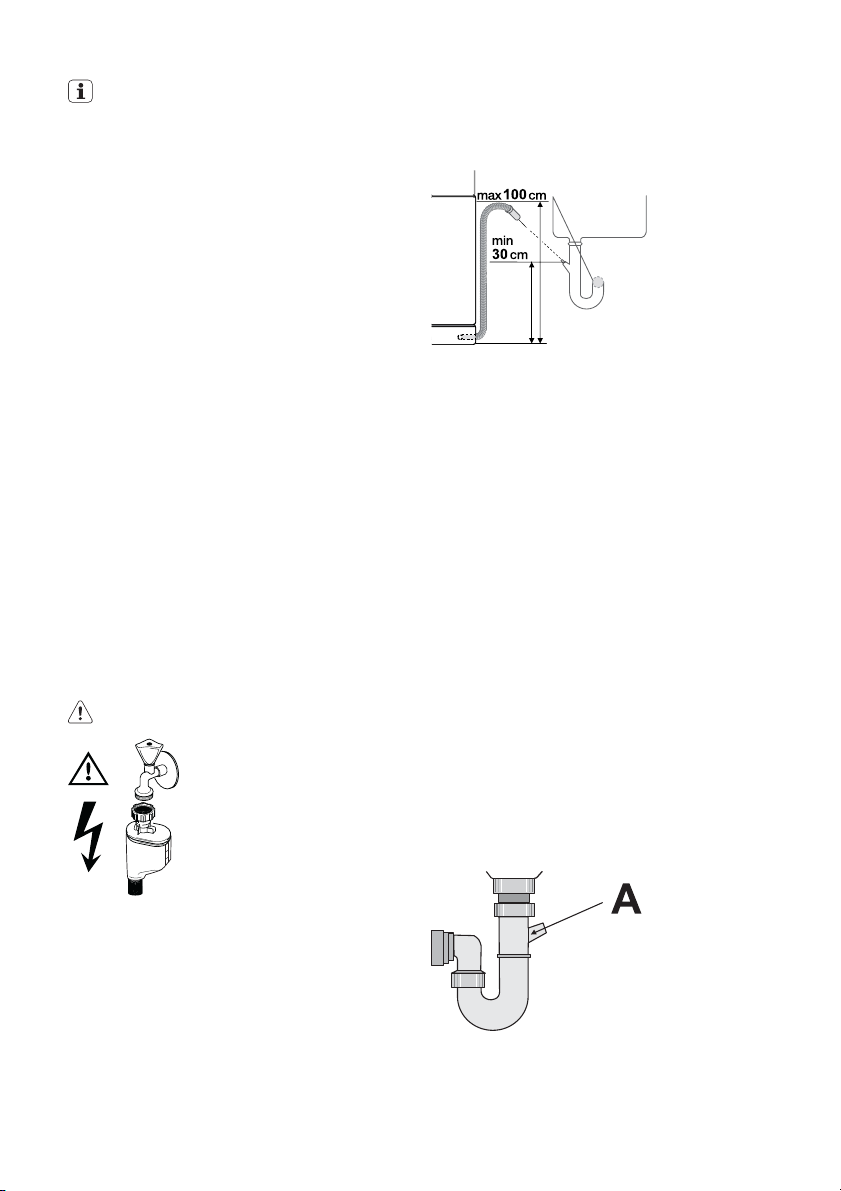

24 electrolux
Cet appareil est doté de fonctions de
sécurité destinées à empêcher que l'eau
utilisée dans l'appareil ne soit réintroduite dans le système d'eau potable. Cet
appareil est conforme aux règlements
applicables en matière de tuyauterie.
Tuyau d'arrivée d'eau avec soupape de
sécurité
Après avoir raccordé le tuyau d'arrivée d'eau
à double paroi, la soupape de sécurité se situe à proximité du robinet. Par conséquent,
le tuyau d'arrivée d'eau est sous pression
uniquement lorsque l'eau s'écoule. Si le
tuyau d'arrivée d'eau fuit au cours de cette
opération, la soupape de sécurité interrompt
l'écoulement de l'eau.
Faites attention au moment d'installer le
tuyau d'arrivée d'eau :
• Le fil électrique de la soupape de sécurité
est situé à l'intérieur du tuyau d'arrivée
d'eau à double paroi. N'immergez pas le
tuyau d'arrivée d'eau ou la soupape de
sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape
de sécurité est endommagé, remplacez
immédiatement la prise secteur.
• Le remplacement du tuyau d'arrivée d'eau
avec soupape de sécurité relève de la
compétence exclusive du Service Aprèsvente.
Avertissement Tension dangereuse
Le raccordement de vidange doit être situé à
une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) par rapport à la
base du lave-vaisselle.
Le tuyau de vidange peut être orienté à droite
ou à gauche du lave-vaisselle
Assurez-vous que le tuyau n'est pas courbé
ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.
Le bouchon d'évier ne doit pas être mis en
place lorsque l'appareil évacue l'eau, sous
peine de provoquer un effet de siphon et un
reflux de l'eau vers l'appareil.
Si vous utilisez une rallonge de tuyau, celleci ne doit pas dépasser 2 mètres et son
diamètre intérieur ne doit pas être inférieur au
diamètre du tuyau fourni.
De même que le diamètre intérieur des raccords utilisés pour les branchements ne doit
pas être inférieur au diamètre du tuyau d'évacuation fourni.
Lorsque vous raccordez le tuyau de vidange
à un embout du siphon sous l'évier, n'ou-
bliez pas d'enlever toute la membrane
de plastique (A). Si vous oubliez d'enlever
toute la membrane, des particules d'aliments
risquent de s'accumuler avec le temps et de
boucher l'embout du tuyau de vidange du
lave-vaisselle
Raccordement du tuyau de vidange
L'extrémité du tuyau de vidange peut être
raccordée de deux façons :
1. Au robinet de sortie de l'évier, en la fixant
à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées
de l'évier ne pénètrent dans l'appareil.
2. À une conduite fixe dotée d'une évacua-
tion murale dotée d'une ventilation spéciale, diamètre intérieur de 4 cm minimum.
Page 25
electrolux 25
Nos appareils sont équipés d'un dispositif de sécurité empêchant le reflux des
eaux usées vers l'appareil. Si le robinet
de votre évier est doté d'un clapet de
retenue incorporé, cela pourrait entraver
la vidange correcte de votre lave-vais-
Branchement électrique
Avertissement L'appareil doit être
relié à la terre conformément aux
normes en vigueur.
Avant d'utiliser l'appareil pour la
première fois, vérifiez que la tension
nominale et le type d'alimentation figurant sur la plaque signalétique
correspondent aux valeurs d'alimentation de la pièce où l'appareil
doit être installé. La puissance nominale du fusible figure également
sur la plaque signalétique
Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs et
comportant une borne de mise à la
terre.
L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement
multiple. Risque d'incendie.
Si nécessaire, remplacez la prise femelle de l'installation électrique de
votre habitation. Si le câble électrique doit être remplacé, contactez le
Service Après-vente.
La prise doit rester accessible une
fois que l'appareil est installé.
Pour débrancher l'appareil, ne tirez
jamais sur le cordon mais tirez toujours la prise.
Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées
dans ce chapitre.
selle. C'est pourquoi nous vous recommandons de le retirer.
Pour éviter toute fuite d'eau après l'installation, assurez-vous que les raccords
des tuyauteries d'eau sont bien serrés.
En matière de protection de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
Page 26
26 electrolux
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Matériaux d'emballage
Les matériaux d'emballage sont conçus
dans le respect de l'environnement et sont
recyclables. Les composants en plastique
sont identifiables grâce aux sigles >PE <,
>PS <, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.
Avertissement Si vous n'utilisez plus
votre appareil :
• Retirez la fiche de la prise secteur.
• Coupez le câble et la fiche et jetez-les.
• Éliminez le loquet de la porte, cela évitera aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en
danger.
Page 27
electrolux 27
Page 28
www.electrolux.com
Vous pouvez commander des accessoires, consommables et pièces détachées via notre
magasin online sur: www.electrolux.be
117969830 - 00 - 032008
Loading...
