Page 1
Kühl - Gefrierschrank / refrigerateur - congelateur
frigorifero - congelatore
GEBRAUCHSANWEISUNGEN
MODE D’EMPLOI
LIBRETTO ISTRUZIONI
2223 087-61
ERN 2721
I
F
D
ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE
Page 2
15
Imprimé sur du papier recyclé
AVERTISSEMENTS ET CONSEILS IMPORTANTS
Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.Si cet appareil, muni de fermeture
magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but
d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort.
Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui.Nous vous prions donc de
bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.
Sûreté
• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y
touchent pas ou qu’ils ne l’utilisent pas comme
un jouet.
• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont
équipés).
• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du
déplacement.
• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.
• L’appareil ne doit pas être situé à proximité de
radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l’appareil
aux rayons solaires.
• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.
• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil (sorbetière, par
exemple).
Service/Réparation
• Une éventuelle modification à l’installation
électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par
du personnel autorisé.
• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces
détachées originales.
Installation
• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.
Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique aprés-vente.
• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.
• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.
Utilisation
• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.
• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.
ATTENTION: En dehors des températures
ambiantes indiquées par la classe climatique
30
Pulizia delle parti interne
Prima dell’uso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro allo scopo di togliere il caratteristico odore di
nuovo indi asciugare accuratamente.
Non usare detersivi nè polveri abrasive
che sono dannose alle finiture.
Funzionamento
Inserire la spina nella presa di corrente. Aprire la
porta del frigorifero e ruotare in senso orario la
manopola del termostato oltre la posizione «O»
(arresto). L’apparecchiatura è in funzione.
Regolazione della temperatura
La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti. La
posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende
da questi fattori:
1. temperatura ambiente;
2. frequenza di apertura delle porte;
3. quantità di alimenti conservati;
4. collocazione dell’apparecchio.
La posizione intermedia è la più indicata.
Importante
Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantità
di alimenti, il funzionamento può essere
continuo, con formazione di brina o ghiaccio
sulla parete posteriore della cella. In tal caso è
necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire lo
sbrinamento automatico e, di conseguenza, un
minor consumo di energia elettrica.
USO
Refrigerazione dei cibi e delle bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione; coprire o avvolgere gli alimenti,
specie se contengono aromi;
disporre gli alimenti in modo che l’aria possa
circolare liberamente attorno ad essi.
Page 3
16
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.
• Un produit décongelé ne doit jamais être
recongelé.
• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.
• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que une spatule en plastique.
• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.
Protection de l’environnement
Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocifs à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
urbaines et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’énchangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.
RENSEIGNEMENTS POUR L’ÉLIMINATION
DES MATÉRIAUX D’EMBALLAGE
Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.Voici ce que nous vous conseillons:
• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.
• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.
Pour les emballages de matières plastiques
recyclables, par example:
Les exemples reportent les symboles suivants:
PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène
PIÉCES EN MATIÉRE PLASTIQUE
Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.
29
Protezione dell’ambiente
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono. L’apparecchiatura
non deve essere smaltita con rifiuti urbani e
rottami. Deve essere evitato il danneggiamento
del circuito refrigerante, soprattutto nella parte
posteriore vicino allo scambiatore. Informazioni
sui centri di raccolta vengono forniti dall’autorità
comunale. I materiali usati in questa
apparecchiatura contrassegnati dal simbolo
sono riciclabili.
Installazione
•
Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
•
Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
Importante: se il cavo di alimentazione si
danneggiasse, dovrà essere sostituito da uno
speciale cavo o assieme disponibili presso il
costruttore o il servizio di assistenza tecnica.
•
Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante. Lasciare l’apparecchiatura in
posizione verticale almeno 2 ore prima di
metterla in funzione per dar modo all’olio di
refluire nel compressore.
•
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
•
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
•
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e deve
essere evitato qualsiasi danno al circuito
refrigerante.
INDICE
Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Uso / Pulizia -Funzionamento -Regolazione della temperatura -Refrigerazione dei cibi e delle bevande 30
Uso / Congelazione dei cibi freschi - Conservazione dei cibi surgelati - Scongelazione - Cubetti di . . .
ghiaccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Uso / Ripiani mobili - Posizionamento delle mensole - Calendario di congelamento . . . . . . . . . . . . . . . .32
Consigli / Consigli per la refrigerazione - Consigli per la congelazione - Consigli per la conservazione
dei surgelati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Manutenzione / Pulizia periodica - Periodi di inattività - Lampada di illuminazione - Sbrinamento . . . . .34
Se qualcosa non va . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Dati tecnici - Installazione / Posizionamento - Fermi-Ripiani - Collegamento elettrico . . . . . . . . . . . . .36
Installazione / Reversibilità delle porte - Istruzioni per l’incasso integrale . . . . . . . . . . . . . . . . . . . . . . .37
02**
PE
05
PP
06
PS
SAN
PS
ABS
Page 4
17
Nettoyage
L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».
N’utilisez pas de produits abrasifs, de
poudre à récurer ni d’éponge métallique.
Mise en service
Branchez la prise de courant et ouvrez la porte.
Tournez le bouton du thermostat dans le sens des
aiguilles d’une montre au-delà de la position «O»
(arrêt).
L’appareil est ainsi en état de fonctionnement.
Réglage de la température
La température est réglée automatiquement et peut
être augmentée (moins froid) en tournant le bouton
vers les numéros les plus bas ou bien diminuée
(plus froid) en le tournant vers les numéros les plus
élevés.En tout cas, l’exacte position doit être
repérée en considérant que la température interne
dépend des facteurs suivants:
• température ambiante;
• fréquence d’ouverture des portes;
• quantité d’aliments conservés;
• emplacement de l’appareil.
Une position moyenne est la plus indiquée.
Pour arrêter le fonctionnement, placez l’indicateur du
bouton en correspondance du symbole «O».
UTILISATION
Important
Si le thermostat est réglé sur la position de froid
maximum, lorsque la température ambiante est
élevée et que l'appareil est plein, il est possible
que le compresseur fonctionne en régime
continu. Dans ce cas, il y a un risque de
formation excessive de givre sur la paroi
postérieure à l’intérieur de l’appareil. Pour éviter
cet inconvénient, placez le thermostat sur une
position moins élevée, de façon à permettre un
dégivrage automatique et, par conséquent, des
économies de courant.
SOMMAIRE
Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . .16
Utilisation - Nettoyage - Mise en service - Réglage de la température . . . . . . . . . . . . . . . . . . . . . . .17
Utilisation - Congélation - Conservation des produits surgelés - Décongelation - Glaçons . . . . . . . .18
Utilisation - Réfrigération - Eléments modulables - Balconnets - Calendrier de congélation . . . . . . .19
Conseils - Conseils pour la réfrigeration - Conseils pour la congélation - Conseils pour la . . . . . . . . . .
surgélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Entretien - Nettoyage - Arrêt prolongé - Remplacement de l’ampoule - Dégivrage . . . . . . . . . . . . . .21
Anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Informations techniques - Installation - Emplacement - Arrêts pour clayettes . . . . . . . . . . . . . . . . . .
Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Installation - Instructions pour l’encastrement - Réversibilité des portes . . . . . . . . . . . . . . . . . . . . . .24
28
Stampato su carta riciclata
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
Sicurezza generale
•
Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in
sostituzione di una con chiusura a scatto,
consigliamo di rendere quest’ultima inservibile.
Cio’ eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo per la
loro vita.
•
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione
della lampadina, sulle apparecchiature che ne
sono provviste).
•
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
•
È pericoloso modificare o tentare di modificare
le caratteristiche di quest’ apparecchiatura.
•
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e
la ricarica deve essere effettuata esclusivamente
da personale autorizzato dall’azienda.
•
Prestare la massima cura nella
movimentazione per non dannegiare parti del
circuito refrigerante onde evitare possibili
fuoriuscite di fluido.
•
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
•
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
•
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e
deve essere evitato qualsiasi danno al
circuito refrigerante.
•
Solo per i congelatori (esclusi incassati): una
collocazione ottimale è la cantina.
•
Non introdurre apparecchi elettrici all’interno
dell’apparecchiatura (ad es. gelatiera)
Assistenza / Riparazioni
•
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
•
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali
.
Uso
•
I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
•
Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra +18°C e +43°C
(Classe T); + 18°C e +38°C (Classe ST); +16°C
e +32°C (Classe N); +10°C e +32°C (Classe
SN); la classe di appartenenza é riportata sulla
targa matricola ubicata nella cella a fianco del
vano verdura.
Attenzione: al di fuori delle temperature
ambiente indicate dalla classe climatica di
appartenenza di questo prodotto, si devono
osservare le seguenti indicazioni: quando la
temperatura ambiente scende al di sotto del
valore minimo può non essere garantita la
temperatura di conservazione nel vano
congelatore; pertanto si consiglia di consumare
al più presto gli alimenti in esso contenuti .
•
In tutte le apparecchiature ci sono delle superfici
che si coprono di brina. A seconda del modello,
tale brina può essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo una paletta in plastica.
•
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
•
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.
•
Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui raccomandati.
•
Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata.
Page 5
18

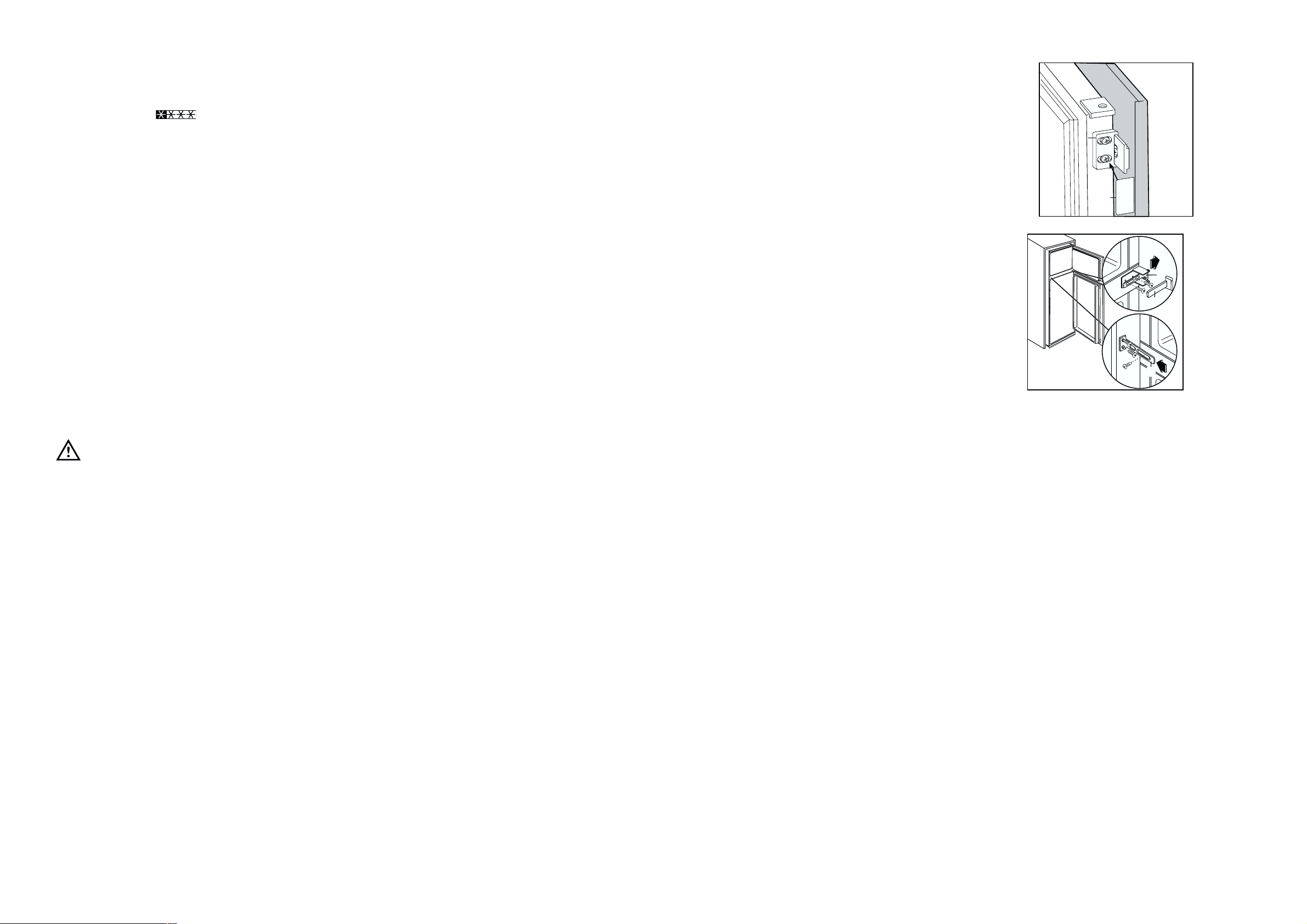

Congélation
Le compartiment congélateur porte le sigle
normalisé 4 étoiles II vous permet de
congeler des denrées fraîches et de conserver des
produits surgelés et congelés, d’un mois a un an,
suivant la nature du produit.
Pour congeler les aliments frais il n’est pas
nécessaire de régler le thermostat sur une position
différente de celle employée en fonctionnement
normal.
Toutefois, si vous désirez congeler plus rapidement
vous pouvez régler le thermostat sur une position
plus froide en veillant à ce que la témperature n
descende pas en dessous de 0° C dans le
cmpartiment réfrigérateur.
Dans ce cas il faudra ramener le thermostat sur une
position moins froide.
Conservation des produits
surgelés
A la première mise en fonctionnement ou après un
arrêt prolongé faites fonctionner l’appareil pendant
deux heures au moins, avec le bouton du thermostat
sur la position de froid maximum. Ramenez ensuite
le thermostat sur une position moyenne.
Attention
En cas de décongélation accidentelle, par
exemple en cas de coupure de courant, si la
période d’interruption est supérieure à la valeur
du “autonomie, en cas de panne” indiquée dans
le tableau des données techniques, il sera
nécessaire de consommer rapidement les
aliments ou de les cuisiner aussitôt et de les
recongeler (après qu’ils ont refroidi)..
Décongélation
Avant d’être utilisés, les aliments congelés ou
surgelés doivent être décongelés dans le
réfrigérateur ou à température ambiante, selon le
temps dont on dispose pour cette opération.
S’il s’agit de produits minces ou divisés, placez-les
directement à cuire: dans ce cas le temps de
cuisson sera plus long.
Glaçons
L'appareil est équipé d'un ou de plusieurs bacs à
glace pour faire des glaçons. Il faut remplir ces bacs
d'eau potable et les placer dans le congélateur.
N’employez pas d’objet métallique pour décoller
les bacs à glace.
27
D729
G
H
G

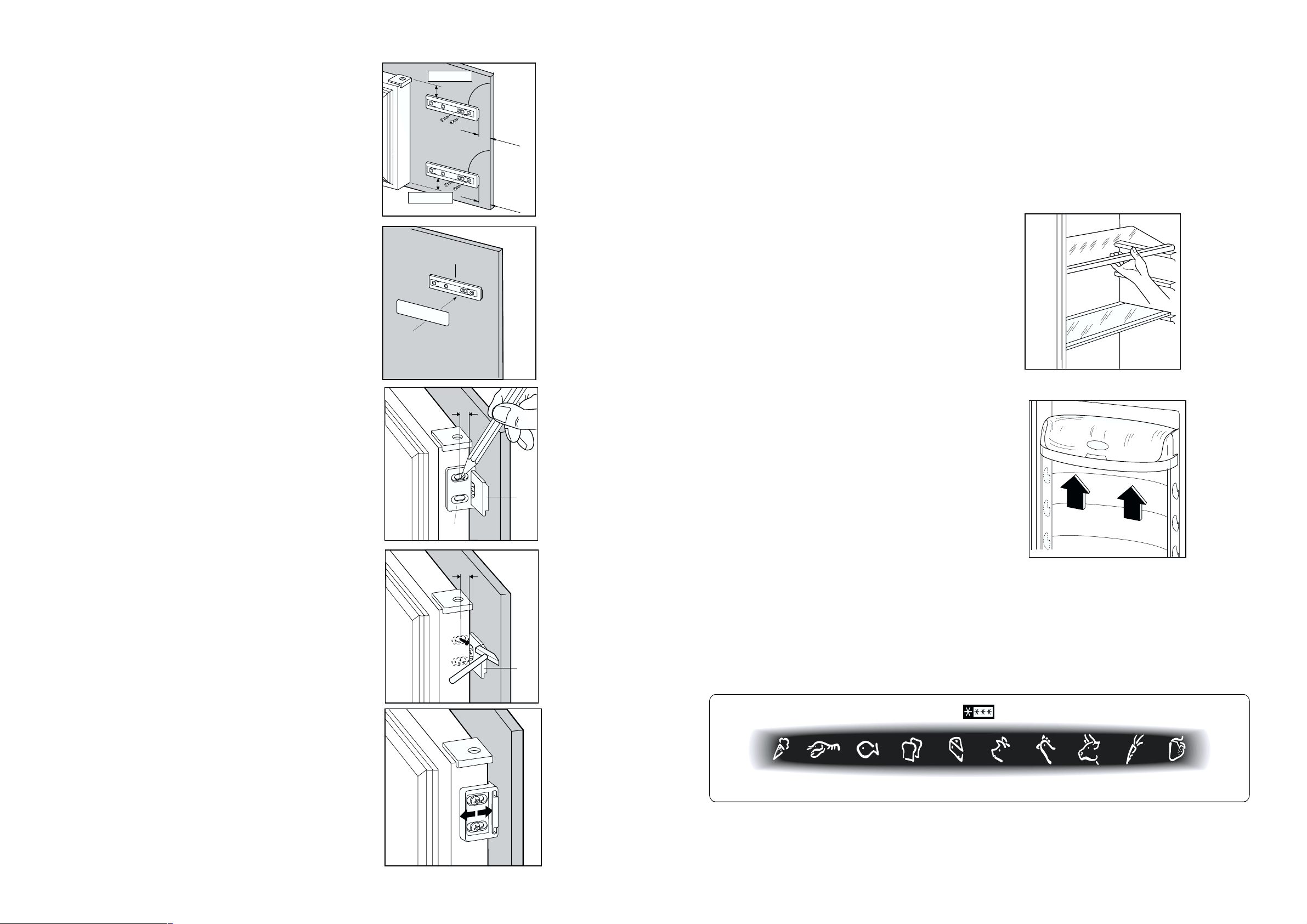

La réversibilité des portes une fois effectuée,
contrôlez que les joints magnétiques adhèrent à
la carrosserie. Si la température à l’intérieur de
la pièce est trop basse (en hiver, par exemple), il
se peut que les joints n’adhèrent pas
parfaitement. Dans ce cas, si on ne veut pas
attendre que les joints reprennent leurs
dimensions naturelles après un certain temps,
on pourra accélérer ce processus en chauffant la
partie intéressée à l’aide d’un sèche-cheveux.
En cas de fixation latérale de l’appareil au meuble
colonne, desserrez les vis des équerres (G) et
déplacez celles-ci d’après la Fig.
Fixez à nouveau. Appliquez le couvercle(H).
PR167/1
Hd
Hb
Fixer par encliquetage le couvercle (Hd) sur la
glissière (Hb).
Page 6
19
Balconnets
Il est possible de modifier en hauteur des balconnets
sur la contre-porte selon vos besoins et le volume
des denrées à stocker. Pour les enlever, poussez-les
vers le haut.
Eléments modulables
Les glissières se trouvant sur les parois de la cuve
vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins. Pour une
meilleure utilisation de l’espace vous pouvez
superposer les demi-tablettes antérieures aux demitablettes postérieures.
Réfrigération
Pour obtenir le meilleur rendement du compartiment
réfrigérateur:
• n’introduisez pas d’aliments encore chauds ou de
liquides en évaporation dans la cuve;
• couvrez les aliments, surtout s’ils sont
aromatiques;
• placez les denrées de façon à ce que l'air puisse
circuler tout autour.
PR249
D338
10 - 1210 - 1210 - 1210 - 123 - 63 -63-63-63-41-2
Calendrier de congélation
Les symboles correspondent à différents types de produits congelés.
Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de
conservation supérieure ou infé-rieure est valable en fonction de la qualité des aliments et du traitement qu’ils
ont subi avant la congélation.
26
Poser la glissière (Ha) sur la partie interne de la
porte du meuble dessus et dessous comme l’indique
la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec
les vis fournies.
Fixer par encliquetage le couvercle (Hc) sur la
glissière (Ha).
Ouvrir la porte de l’appareil et celle du meuble à 90°
environ. Introduire l’équerre (Hb) dans la glissière
(Ha). Tenir ensemble la porte de l’appareil et celle du
meuble et marquer la position des trous comme
l’indique la figure.
Remettre l’équerre en place sur la glissière et fixer
avec les vis fournies.
Pour effectuer l’éventuel alignement de la porte du
meuble, utiliser le jeu des trous ovales.
A la fin des opérations, il est nécessaire de contrôler
que la porte de l’appareil se ferme parfaitement.
Enlever les équerres et marquer à 8 mm du bord
extérieur de la porte avec le clou (K).
PR33
ca. 50 mm
ca. 50 mm
Hc
Ha
90°
90°
2
1
m
m
2
1
m
m
8mm
Ha
PR167
Hb
8mm
K
Ha
Hb
PR168
Page 7
20
Conseils pour la congélation
Règles à respecter pour la congélation:
• le pouvoir max. de congélation par 24 heures
figure sur la plaque signalétique;
• le processus de congélation prend 24 heures. Il
vaut mieux ne pas ajouter d'autres aliments à
congeler pendant ce laps de temps;
• les produits destinés à la congélation doivent être
frais, bien nettoyés et d’excellente qualité;
• préparez de petites portions, de façon à faciliter
la congélation et à permettre de ne décongeler
que la quantité nécessaire;
• enveloppez les denrées dans du papier
d'aluminium ou de polythène, en éliminant les
bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congeler en
contact avec des denrées déjà entreposées, pour
éviter d'en élever la température;
• les aliments maigres se conservent mieux et plus
longtemps que les gras; le sel réduit la durée de
conservation;
• ne consommez pas les bâtonnets glacés toute
de suite après les avoir sortis du congélateur. La
température très basse à laquelle ils se trouvent
peut provoquer des brûlures:
• indiquez sur chaque paquet la date de
congélation, afin de pouvoir contrôler le temps
d’entreposage;
CONSEILS
Conseils pour la réfrigeration
Où placer les denrées?
Viandes (de toutes sortes): enveloppez-la dans des
sachets en plastique et placez-la sur la tablette en
verre au-dessus du(des) bac(s) à légumes.
La période de conservation est de 1 à 2 jours au
maximum.
Aliments cuits, plats froids, etc.: placez-les, bien
couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois
nettoyés).
Beurre et fromage: enveloppez-les soigneusement
dans des feuilles d’aluminium ou de polyéthylène et
mettez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l’un des balconnets
de la contreporte.
Bananes, pommes de terre, oignon et ail ne
doivent pas être placés dans le réfrigérateur,
s’ils ne sont pas conditionnés.
Conseils pour la surgélation
Comment utiliser ce compartiment au mieux:
• vérifiez que les aliments aient bien été conservés
en magasin;
• assurez-vous que le transport, du moment de
l'achat jusqu'à celui de la mise en place dans le
compartiment, dure le moins longtemps possible;
• évitez d’ouvrir trop souvent la porte et ne la
laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les aliments
dégelés, ne peuvent être recongelés.
• Ne dépassez jamais la date limite d’utilisation
généralement marquée sur les paquets.
• ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur, car elles
pourraient éclater.
25
D023
1
2

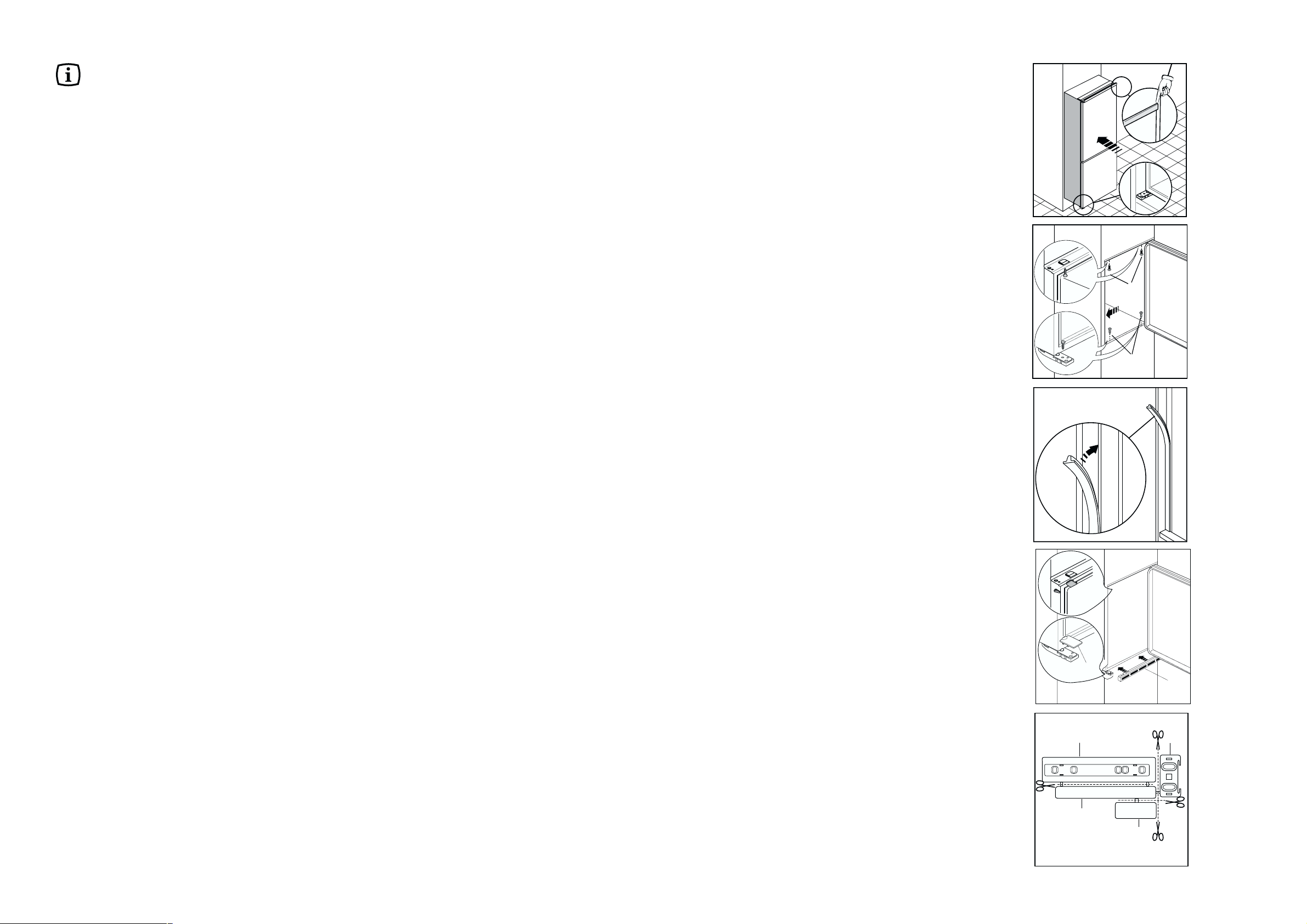

Insérer l'appareil dans la niche en l'appuyant contre
la paroi intérieure, correspondant au côté
d'ouverture de la porte, jusqu'à ce que le cache
supérieur soit à fleur (1) et veiller à ce que la
charnière du bas soit alignée sur la paroi du meuble
(2).
I
P
Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
(I = courtes) ( P = longues)
Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.
Appliquez la grille d’aération (B) et le couvrecharnière (E).
B
E
C
D
Appliquez le joint à pression, entre l’appareil et le
meuble.
D724
PR266
Ha
Hb
Hc
Hd
Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.
Page 8
21
Dégivrage
Le dégivrage du compartiment réfrigérateur
s’effectue automatiquement, à chaque arrêt du
compresseur. L’eau de dégivrage est évacuée dans
un bac situé à l’arrière de l’appareil où elle
s’évapore.
Nous recommandons de nettoyer
périodiquement l’orifice d’écoulement de l’eau
de dégivrage se trouvant dans la partie centrale
de la gouttière du compartiment réfrigérateur
afin d’éviter que l’eau, en débordant, ne coule
sur les denrées stockées dans la cuve. Utilisez à
cet effet le bâtonnet se trouvant dans l’orifice.
Dans le congélateur, par contre, il faut éliminer le
givre à chaque fois qu'il y a une couche épaisse qui
s'est formée (de 4 mm environ), en se servant d’une
spatule en plastique.
D037
ENTRETIEN
Débranchez l’appareil avant toute
opération.
Attention: Cet appareil contient des hydrocarbures
dans son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par du
personnel autorisé.
Nettoyage intérieur
N'utilisez jamais des objets métalliques pour
nettoyer l'appareil; vous risquez de l'endommager.
A l'occasion d'un dégivrage complet, lavez I'intérieur
avec de l'eau tiède et du bicarbonate, rincez et
séchez soigneusement.
Nettoyage extérieur
Lavez la carrosserie avec de l'eau tiède
savonneuse. Passez de temps en temps un produit
à polir. Dépoussiérez le condenseur situé à l'arrière
de l'appareil à l'aide d'une brosse ou d'un aspirateur.
Une accumulation de poussière risquerait de
diminuer le rendement de l'appareil.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:
débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de
l'air, de façon à éviter les mauvaises odeurs.
Changement de l’ampoule
L’ampoule d’éclairage dans le compartiment
réfrigérateur est accessible si on effectue les
opérations suivantes:
• dévissez la vis de fixation du plafonnier;
• décrochez la partie mobile en exerçant une
pression sur celle-ci comme indiqué dans la
figure.
Lorsque la porte est ouverte, si l’ampoule
ne s’allume pas, il faut contrôler qu’elle soit bien
vissée; si cela n’élimine pas le problème, mettre
une autre ampoule qui ait la même puissance.
La puissance maximale est indiquée sur le
diffuseur.
D411
24

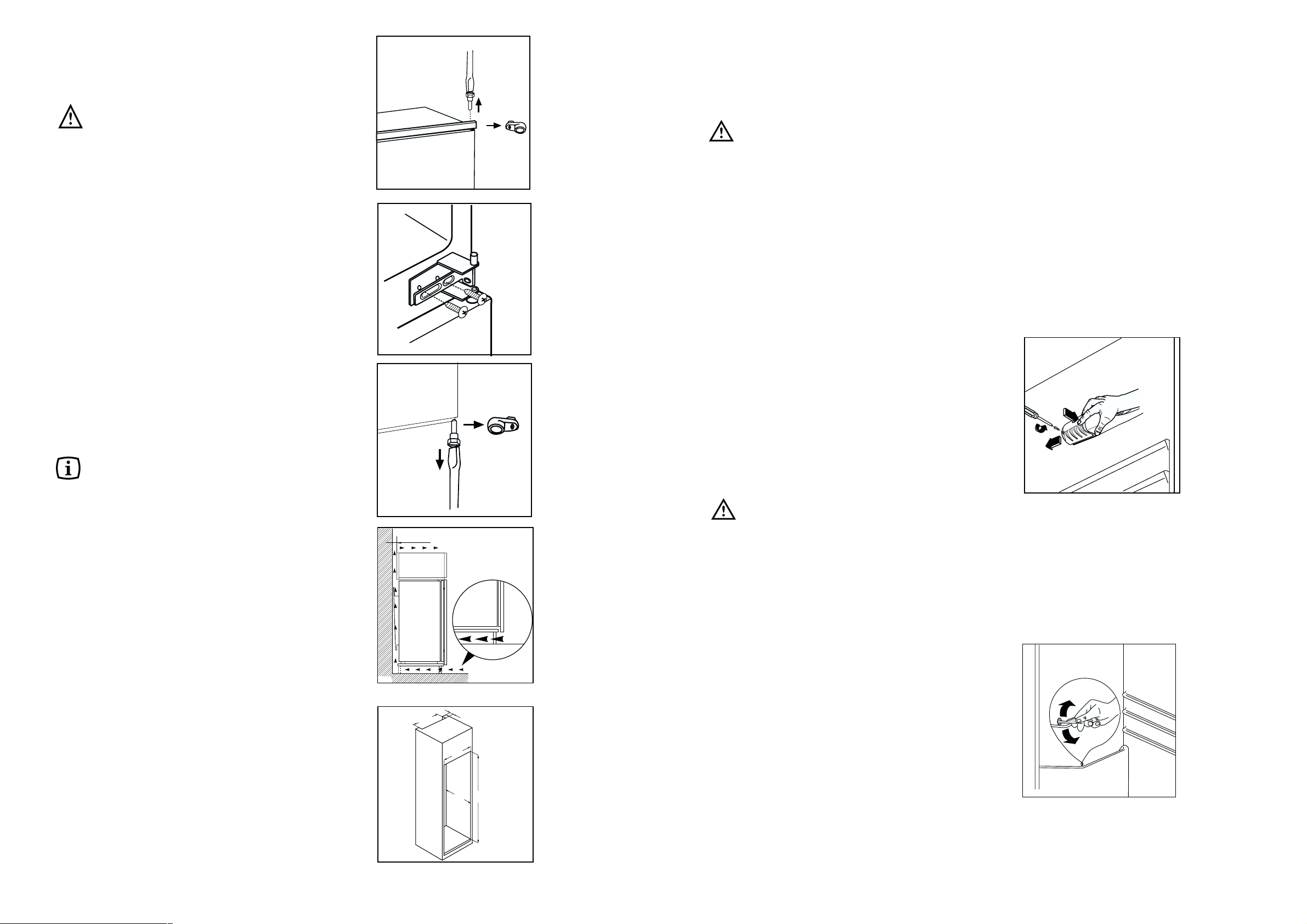

Instructions pour l’encastrement
Réversibilité des portes
Instructions pour
l’encastrement
Dimensions de la niche
Hauteur (1) 1580 mm
Profondeur (2) 550 mm
Largeur (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué ci-contre.
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Il est également nécessaire que la niche soit
équipée d’un conduit d’aération ayant les mesures
suivantes:
profondeur 50 mm
largeur 540 mm
L’appareil est livré avec l’ouverture à
droite ou à gauche. Pour changer le sens
d’ouverture de la porte suivez les indications
ci-dessous avant l’installation.
1. Dévissez le pivot supérieur et enlevez la
charnière
2. Dégagez la porte supérieure
3. Dévissez la charnière intermédiaire et les
équerres et remontez-les sur le côté opposé
4. Remontez la porte supérieure, le pivot supérieur
et la charnière sur le côté opposé
5. Dévissez le pivot inférieur et enlevez la charnière
et remontez-les sur le côté opposé
D567
PR01
50 mm
540
min.
200 cm
50
3
2
2
min.
2
200 cm
1
Page 9
22
ANOMALIE DE FONCTIONNEMENT
Si l'appareil marche mal, il faut contrôler
• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne
position;
• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).
Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement continue, adressezvous au Service Après-Vente le plus proche.
Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.
Pendant que l'on effectue cette opération, il n'est
pas nécessaire de couper le courant ou d'enlever les
denrées qui se trouvent dans le compartiment. Pour
effectuer un dégivrage complet procédez de la
manière suivante:
1. tournez le bouton du thermostat sur la position
«O» ou débranchez l’appareil;
2. enveloppez les denrées dans plusieurs feuilles
de papier journal et conservez-les dans un
endroit frais;
3. maintenez la porte ouverte;
4. une fois que le dégivrage est terminé, épongez
bien le congélateur;
5. ramenez le bouton du thermostat sur la position
désirée ou rebranchez l’appareil. Au bout de
deux ou trois heures de fonctionnement,
l’appareil est de nouveau prêt pour la
conservation des aliments surgelés.
Important:
Pour cette opération n’utilisez jamais d’objet
métallique qui risquerait de détériorer l’appareil.
N’utilisez jamais de dispositifs mécaniques ou
autres moyens artificiels pour accélérer le
dégivrage, à part ceux préconisés.
L’élévation de température des denrées
congelées peut diminuer leur durée de
conservation.
23
Branchement électrique
Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.
Tolérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages
différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.
Il faut absolument brancher l'appareil à une prise
de terre qui marche.
C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès. Si la prise de
courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.
INSTALLATION
Emplacement
Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).
Pour l’encastrement rapportez - vous aux
instructions relatives ci-jointes.
Important:
L’appareil doit
pouvoir être débranché du secteur; il
est donc nécessaire que la fiche reste accessible
une fois que l’installation est terminée.

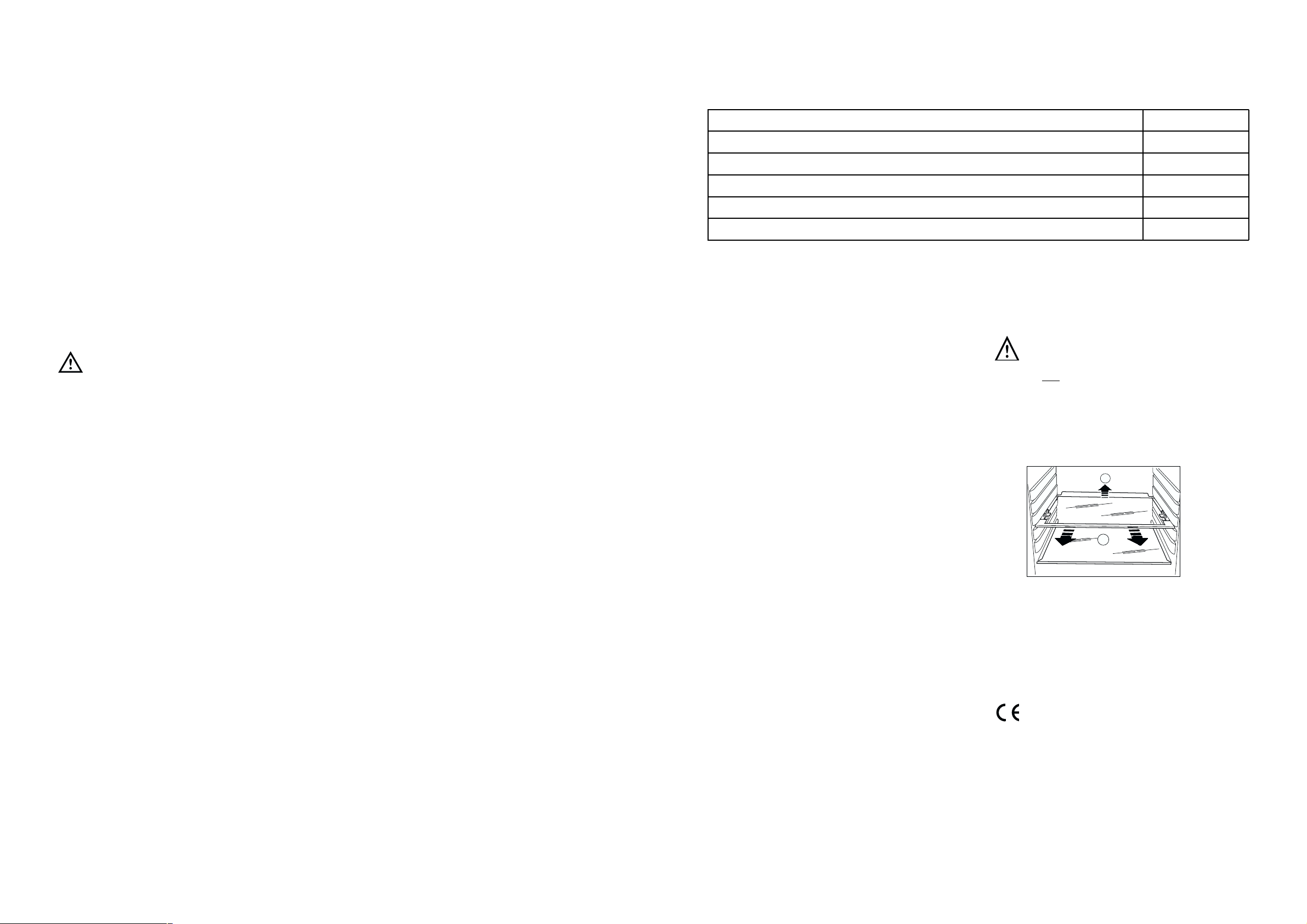

INFORMATIONS TECHNIQUES
218
50
0,759
277
4
20
Capacité nette en litres du réfrigérateur
Consommation d’énergie en kWh/24h
Consommation d’énergie en kWh/année
Pouvoir de congélation en kg/24h
Autonomie, en cas de panne, heures
Capacité nette en litres du congélateur
Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche
de l’appareil.
Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.
-Cet appareil est conforme aux Directives
Communautaires suivantes:
- 87/308 CEE du 2.6.87 concernant la
suppression des interférences radio-électriques
- 73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Arrêts pour clayettes
Votre appareil est équipé d’arrêts pour clayettes qui
permettent de les bloquer pendant le transport.
Pour les enlever, procédez de la façon suivante :
soulevez à l’arrière la clayette et poussez-la vers
l’avant jusqu’à ce qu’elle se dégage. Retirez les
arrêts.
B
A
Loading...
