SOMMAIRE

Consignes de sécurité 2
Fonctionnement 6
Première utilisation 6
Utilisation quotidienne 6
Conseils utiles 8
Entretien et nettoyage 9

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et aver­tissements, avant d'installer et d'utiliser
l'appareil pour la première fois. Pour éviter
toute erreur ou accident, veillez à ce que
toute personne qui utilise l'appareil connais­se bien son fonctionnement et ses fonc­tions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu
ou cédé à une autre personne, veillez à re­mettre cette notice au nouveau propriétaire,
afin qu'il puisse se familiariser avec son
fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.

Pour la sécurité des biens et des per­sonnes ainsi que pour le respect de
l'environnement, vous devez d'abord li­re attentivement les préconisations sui­vantes avant toute utilisation de votre
appareil.

Attention Pour éviter tout risque de

détérioration de l'appareil, transportez­le dans sa position d'utilisation muni de
ses cales de transport (selon le
modèle). Au déballage de celui-ci, et
pour empêcher des risques d'asphyxie
et corporel, tenez les matériaux

En cas d'anomalie de fonctionnement 10
Caractéristiques techniques 12
Installation 12
En matière de sauvegarde de
l'environnement 17

Sous réserve de modifications

d'emballage hors de portée des
enfants.

Attention Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectuées par un professionnel
qualifié.

Attention Votre appareil a été conçu
pour être utilisé par des adultes. Il est
destiné à un usage domestique normal.
Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il
a été conçu. Vous éviterez ainsi des
risques matériel et corporel.

Attention Débranchez l'appareil avant
toute opération de nettoyage manuel.
N'utilisez que des produits du
commerce non corrosifs ou non
inflammables. Toute projection d'eau
ou de vapeur est proscrite pour écarter
le risque d'électrocution.

Attention Si votre appareil est équipé
d'un éclairage, débranchez l'appareil
avant de procéder au changement de
l'ampoule (ou du néon, etc.) pour éviter
de s'électrocuter.

electrolux 3

Attention Afin d'empêcher des risques
d'explosion ou d'incendie, ne placez
pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.

Attention Lors de la mise au rebut de
votre appareil, et pour écarter tout
risque corporel, mettez hors d'usage
ce qui pourrait présenter un danger :
coupez le câble d'alimentation au ras
de l'appareil. Informez-vous auprès des
services de votre commune des
endroits autorisés pour la mise au
rebut de l'appareil.

Attention Respectez la chaîne de froid
dès l'acquisition d'un aliment jusqu'à
sa consommation pour exclure le
risque d'intoxication alimentaire.

Veuillez maintenant lire attentive­ment cette notice pour une utilisa­tion optimale de votre appareil.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utili­sé par des enfants ou des personnes
dont les capacités physiques, sensoriel­les ou mentales, ou le manque d'expé­rience et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'ap­pareil.

• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'as­phyxier.

• Si l'appareil doit être mis au rebut, veillez
à couper le câble d'alimentation électri­que au ras de l'appareil pour éviter les
risques d'électrocution. Démontez la por­te pour éviter que des enfants ne restent
enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma­gnétiques. S'il remplace un appareil équi­pé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans

l'appareil et de mettre ainsi leur vie en
danger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices

de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la
conservation d’aliments et/ou de bois­sons dans le cadre d’un usage domesti­que normal, tel que celui décrit dans la
présente notice.

• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• N’utilisez pas d'autres appareils électri­ques (par exemple, sorbetières) à l'inté­rieur d’appareils réfrigérants sauf s’ils
sont homologués pour cet usage par leur
fabricant.

• Faites très attention lorsque vous dépla­cez l'appareil afin de ne pas endomma­ger des parties du circuit de refroidisse­ment et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil
contient de l’isobutane (R600a), un gaz
naturel offrant un haut niveau de compa­tibilité avec l’environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l’appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est en­dommagée.
Si tel est le cas :
– Évitez les flammes vives (briquet) et

tout autre allumage (étincelles).

– Aérez soigneusement la pièce où se

trouve l'appareil.

• Ne modifiez pas les spécifications de
l'appareil. Un cordon d'alimentation en­dommagé peut être la cause de courts­circuits, d'incendies et/ou de décharges
électriques.

Avertissement Les éventuelles répa­rations ou interventions sur votre appa­reil, ainsi que le remplacement du câble
d'alimentation, ne doivent être effec­tuées que par un professionnel qualifié.

4 electrolux

1. L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur, d'une prise
multiple ou d'un raccordement multi­ple (risque d'incendie).

2. Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant
endommagée peut surchauffer et
provoquer un incendie.

3. Vérifiez que la prise murale reste ac­cessible une fois que l'installation est
terminée.

4. Ne débranchez pas l'appareil en tirant
sur le câble, particulièrement lorsque
l'appareil est tiré de son logement.

5. Si la fiche du cordon d'alimentation
est desserrée, ne la branchez pas
dans la prise murale. Risque d'élec­trocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur
de l'ampoule d'éclairage n'est pas

1)

présent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en
le déplaçant.

• Ne touchez pas avec les mains humides
les surfaces givrées et les produits con­gelés (risque de brûlure et d'arrachement
de la peau).

• Évitez une exposition prolongée de l'ap­pareil aux rayons solaires.

•

Ampoules

2)

utilisées dans cet appareil
sont des ampoules spéciales dédiées
uniquement à un usage avec des appa­reils ménagers. Elles ne conviennent pas
à l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil

• Ne stockez pas de gaz et de liquides in­flammables dans l'appareil (risque d'ex­plosion).

• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l’appareil Consultez les instructions
respectives

Stockage des denrées dans les
réfrigérateurs et règles d'hygiène

La consommation croissante de plats pré­parés et d'autres aliments fragiles, sensi-

1) Si le diffuseur est prévu.

2) Si l'ampoule est prévue.

3) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son condi-

tionnement jusqu'à son utilisation par le consommateur

bles en particulier au non-respect de la

3)

chaîne de froid

rend nécessaire une meil­leure maîtrise de la température de trans­port et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur
et le respect de règles d'hygiène rigoureu­ses contribuent de façon significative et effi­cace à l'amélioration de la conservation des
aliments.

Conservation des aliments / Maîtrise
des températures

Stockez les aliments selon leur nature dans
la zone appropriée:

• Zone tempérée:Boissons, œufs, beurre,

sauces industrielles et préparées, froma­ges à pâtes cuites, fruits et légumes frais.

• Zone fraîche:Produits laitiers, desserts

lactés, matières grasses, fromages frais.

• Zone la plus froide: Viandes, volailles,

poissons, charcuteries, plats préparés,
salades composées, préparations et pâ­tisseries à base d'œufs ou de crème, pâ­tes fraîches, pâte à tarte, pizza / quiches,
produits frais et fromages au lait cru, lé­gumes prêts à l'emploi vendus sous sa­chet plastique et plus généralement, tout
produit frais dont la date limite de con­sommation (DLC) est associée à une
température de conservation inférieure

ou égale à +4°C.
L'observation des conseils suivants est de
nature à éviter la contamination croisée et à
prévenir une mauvaise conservation des ali­ments:

• Emballer systématiquement les produits

pour éviter que les denrées ne se conta-

minent mutuellement.

• Se laver les mains avant de toucher les

aliments et plusieurs fois pendant la pré-

paration du repas si celle-ci implique des

manipulations successives de produits

différents, et après, bien sûr, au moment

de passer à table comme les règles d'hy-

giène l'imposent.

• Ne pas réutiliser des ustensiles ayant dé-

jà servi (cuillère en bois, planche à dé-

couper sans les avoir bien nettoyés au

préalable).

• Attendre le refroidissement complet des

préparations avant de les stocker (exem-

ple : soupe).

electrolux 5

• Limiter le nombre d'ouvertures de la por­te et, en tout état de cause , ne pas la
laisser ouverte trop longtemps pour éviter
une remontée en température du réfrigé­rateur.

• Disposer les aliments de telle sorte que
l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la
température, notamment celle de la zone la
plus froide, est correcte et le cas échéant,
d'ajuster le dispositif de réglage de tempé­rature en conséquence comme indiqué (pa­ge Utilisation)
Mesure de la températureLa mesure de
la température dans une zone (sur une clay­ette, par exemple) peut se faire au moyen
d'un thermomètre placé, dès le départ,
dans un récipient rempli d'eau (verre). Pour
avoir une représentation fidèle de la réalité,
lisez la température sans manipulation des
commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfri­gérateur en utilisant un produit d'entre­tien doux sans effet oxydant sur les par­ties métalliques, puis rincer avec de l'eau
additionnée de jus de citron, de vinaigre
blanc ou avec tout produit désinfectant
adapté au réfrigérateur.

• Retirez les suremballages du commerce
avant de placer les aliments dans le réfri­gérateur (par exemple suremballages des
packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d'utilisation de l'ap­pareil en toutes circonstances et en parti­culier pour les conseils d'entretien.

Entretien et nettoyage

• Avant toute opération de nettoyage, met­tez l'appareil à l'arrêt et débranchez-le
électriquement.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'éva­cuation de l'eau de dégivrage dans le
compartiment réfrigérateur Nettoyez-le, si
besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l’appareil

Installation
Important Avant de procéder au

branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas l'ap­pareil s'il est endommagé. Signalez im­médiatement au revendeur de l'appareil
les dommages constatés. Dans ce cas,
gardez l'emballage.

• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au­tour de l'appareil pour éviter qu'il ne sur­chauffe. Pour assurer une ventilation suf­fisante, respectez les instructions de la
notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuis­son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste
accessible après l'installation de l'appa­reil.

• Branchez à l'alimentation en eau potable
uniquement.

4)

Maintenance

• Les branchements électriques nécessai­res à l'entretien de l'appareil doivent être
réalisés par un électricien ou par une per­sonne qualifiée.

• Cet appareil ne doit être entretenu et ré­paré que par votre service après vente,
exclusivement avec des pièces d'origine.

4) Si un branchement sur le réseau d'eau est prévu.

6 electrolux

Protection de l'environnement

Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
C.F.C. contribuant ainsi à préserver
l'environnement. L'appareil ne doit pas
être mis au rebut avec les ordures mé­nagères et les déchets urbains. La
mousse d'isolation contient des gaz in-

FONCTIONNEMENT

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une po­sition moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatique­ment.
Pour faire fonctionner l'appareil, procédez
comme suit :

• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid mini­mum.

• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid
maximum.

Une position moyenne est la plus indi­quée.

flammables : l'appareil sera mis au re­but conformément aux règlements ap­plicables disponibles auprès des autori­tés locales. Veillez à ne pas détériorer
les circuits frigorifiques, notamment au
niveau du condenseur. Les matériaux
utilisés dans cet appareil identifiés par

le symbole

Toutefois, le réglage doit être choisi en te­nant compte du fait que la température à
l'intérieur de l'appareil dépend de plusieurs
facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.
Important Si le thermostat est réglé sur la

position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation
excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.

sont recyclables.

PREMIÈRE UTILISATION

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les acces­soires internes avec de l'eau tiède savon­neuse pour supprimer l'odeur caractéristi­que du "neuf" puis séchez soigneusement.

UTILISATION QUOTIDIENNE

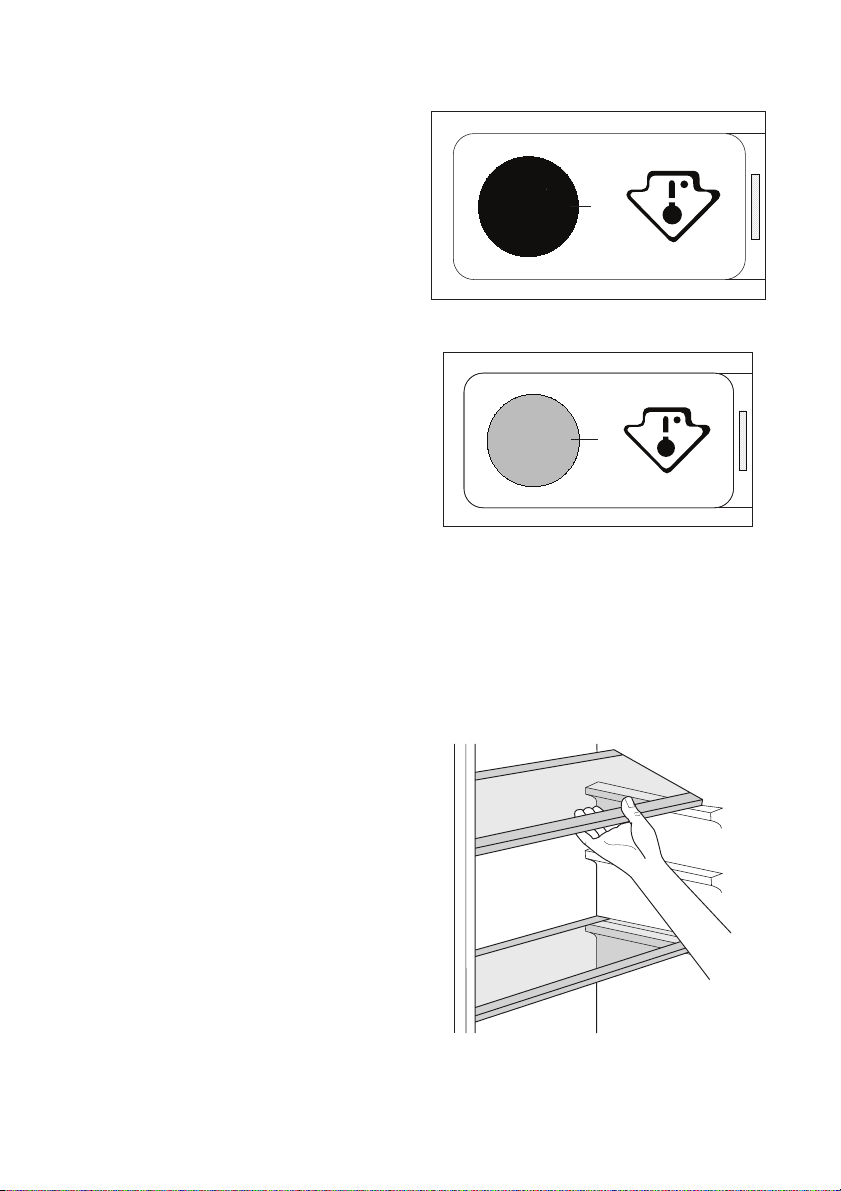

Indicateur de température

Pour vous aider au bon réglage de votre
appareil nous avons équipé votre réfrigéra­teur d'un indicateur de température, celui-ci
étant placé dans la zone la plus froide.

La zone la plus froide du compartiment
réfrigérateur se situe au niveau de la
clayette inférieure en verre.

Important N'utilisez pas de produits abra-

sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.

Le symbole ci-contre indique l'emplace­ment de la zone la plus froide de votre ré­grigérateur.
L'espace situé directement au dessus de la
clayette en verre du bac à légumes est la
zone la plus froide du compartiment réfrigé­rateur comme indiqué par la clayette ou
l'autocollant sur la paroi de votre appareil.

electrolux 7

Pour la bonne conservation des denrées
dans votre réfrigérateur et notamment dans
la zone la plus froide, veillez à ce que dans
l'indicateur de température "OK" apparais­se.
Si "OK" n'apparait pas, la température
moyenne de la zone est trop élevée. Réglez
le dispositif de réglage de température sur
une position inférieure. L'indication "OK"
apparaissant en noir, celui-ci est difficile­ment visible si l'indicateur de température
est mal éclairé. La bonne lecture de celui-ci
est facilitée s'il est correctement éclairé.
A chaque modification du dispositif de ré­glage de température, attendez la stabilisa­tion de la température à l'intérieur de l'ap­pareil avant de procéder si nécessaire, à un
nouveau réglage. Ne modifiez la position du
dispositif de réglage de température que
progressivement et attendez au moins 12
heures avant de procéder à une nouvelle
vérification et à une éventuelle modification.

Important Après chargement de l'appareil
de denrées fraîches ou après ouvertures
répétées (ou ouverture prolongée) de la
porte, il est normal que l'inscription "OK"
n'apparaisse pas dans l'indicateur de
température ; attendez au moins 12 heures
avant de réajuster le dispositif de réglage de
température.

Si l'évaporateur du compartiment réfrigéra­teur (paroi du fond de l'appareil) se couvre
anormalement de givre (appareil trop char­gé, température ambiante élevée, thermos­tat sur une position élevée, ouvertures fré­quentes de la porte), ramenez progressive­ment la manette du thermostat sur une po­sition inférieure, jusqu'à obtenir de nouveau
des périodes d'arrêt du compresseur. En
effet, le dégivrage automatique de compar­timent réfrigérateur ne s'effectue que si le
compresseur s'arrête par intermittence.

Thermostat à régler

Température correcte

OK

Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clay­ettes puissent être placées en fonction des
besoins.
Pour exploiter au mieux l'espace, vous pou­vez placer les demi-clayettes avant au des­sus des clayettes arrière.

8 electrolux

Positionnement des balconnets de la
porte

En fonction de la taille des emballages des
aliments conservés, les balconnets de la
porte peuvent être positionnés à différentes
hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flè­ches pour les dégager, puis repositionnez­les selon les besoins.

2

1

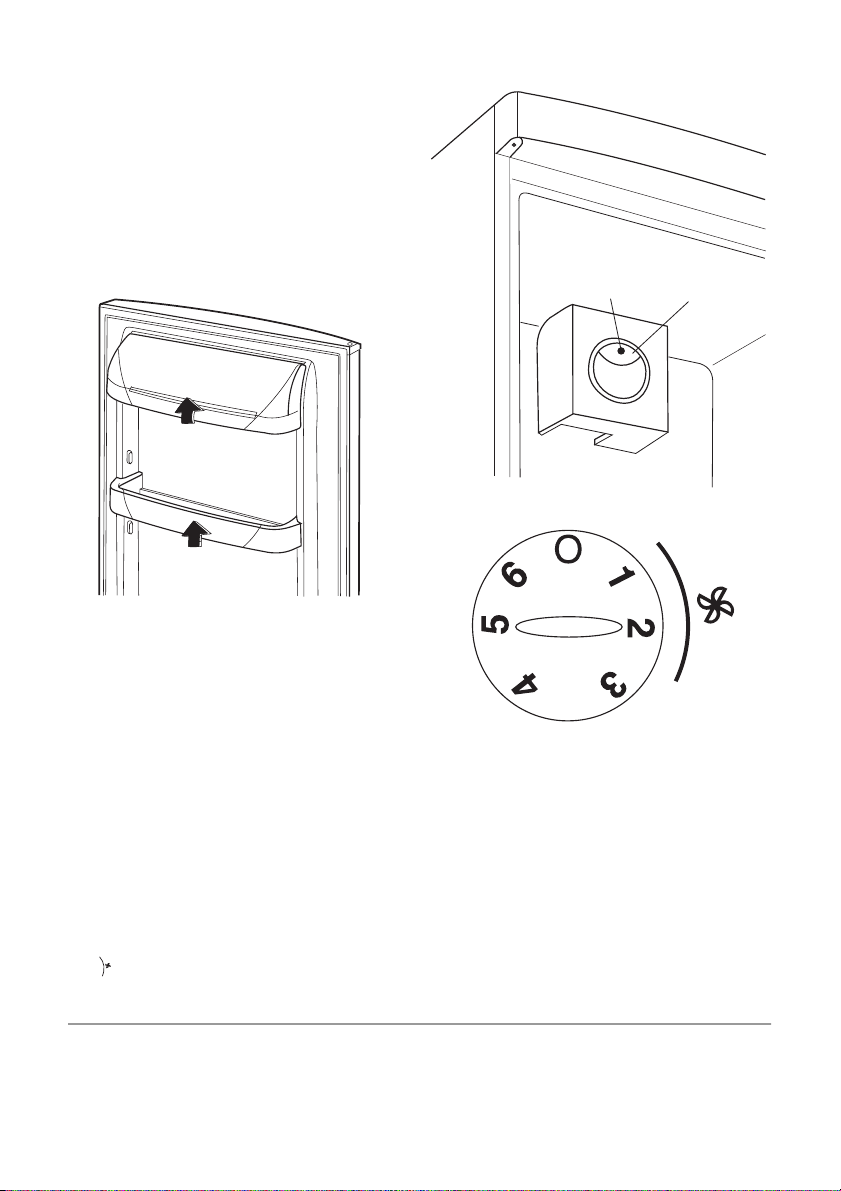

Brassage de l'air

Ce modèle est pourvu d'un dispositif qui
brasse l'air uniformément. Cette technolo­gie a pour effet d'uniformiser la température
à l'intérieur du réfrigérateur plus rapidement
pour atteindre une température plus basse
tout en maintenant un taux d'humidité
constant.

1. Pour actionner le brassage de l'air, bas-

culez l'interrupteur (1) qui se trouve sur
celui-ci. Le voyant vert (2) s'allume.

2. Nous vous recommandons de position-

ner le thermostat sur la position "ventila­tion" lors de la mise en fonctionnement
du dispositif de brassage de l'air afin
d'éviter des températures trop basses à
l'intérieur du compartiment réfrigérateur.

CONSEILS UTILES

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.

• Si la température ambiante est élevée, le
dispositif de réglage de température est
sur la position de froid maximum et l'ap-

Cet appareil permet le refroidissement rapi­de des aliments et une température plus
homogène dans le compartiment.

Important Ce dispositif est spécialement
approprié lorsque vous avez introduit une
grande quantité d'aliments dans le
compartiment réfrigérateur et par temps
chaud (température ambiante supérieure à
25°C).

pareil est plein : il est possible que le
compresseur fonctionne en régime conti­nu, d'où un risque de formation excessi­ve de givre sur l'évaporateur. Pour éviter
ceci, modifiez la position du dispositif de
réglage de température de façon à obte-

electrolux 9

nir des périodes d'arrêt du compresseur
et ainsi permettre un dégivrage automati­que, d'où des économies d'énergie.

Conseils pour la réfrigération de
denrées fraîches

Pour obtenir les meilleures performances
possibles :

• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromati­ques.

• Placez les aliments pour que l'air puisse
circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbu­res dans son circuit réfrigérant : l'entre­tien et la recharge ne doivent donc être
effectués que par du personnel autori­sé.

Nettoyage périodique

Cet appareil doit être nettoyé régulière­ment :

• Nettoyez l'intérieur et tous les accessoi­res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour évi­ter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette
opération améliore les performances de

tablette en verre au-dessus du bac à légu­mes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des ré­cipients étanches spéciaux ou enveloppez­les soigneusement dans des feuilles d'alu­minium ou de polyéthylène, pour emmaga­siner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.

l'appareil et permet des économies d'éner­gie.

Important Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine re­commandés par les fabricants contiennent
des produits chimiques qui peuvent atta­quer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par consé­quent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de sa­von liquide pour nettoyer la carrosserie de
l'appareil.
Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage
est collectée dans un récipient spécial situé
à l'arrière de l'appareil, au-dessus du com­presseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'éva­cuation de l'eau de dégivrage située au mi­lieu du compartiment réfrigérateur pour em­pêcher l'eau de déborder et de couler sur
les aliments qui se trouvent à l'intérieur.

10 electrolux

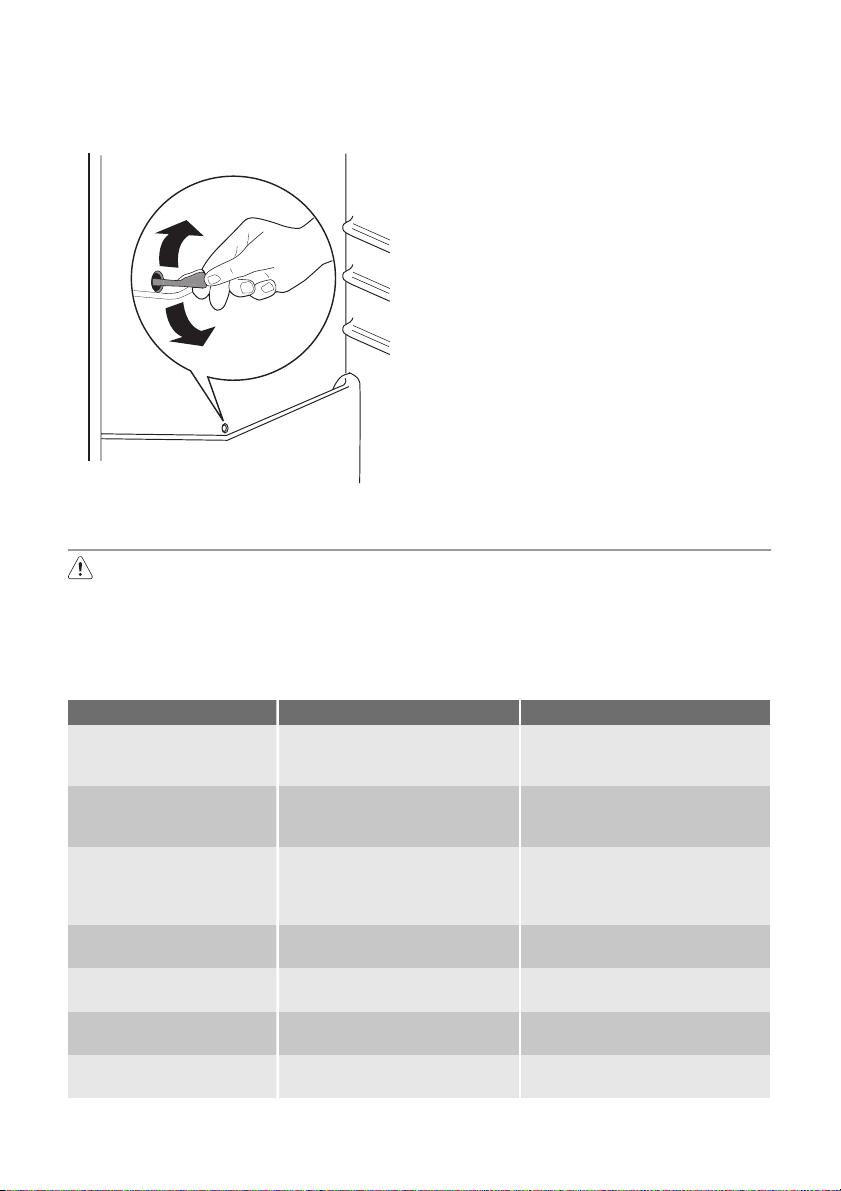

Nettoyez l'orifice d'écoulement de l'eau de
dégivrage avec le bâtonnet spécial se trou­vant déjà dans l'orifice.

En cas d'absence prolongée ou de
non-utilisation

Prenez les précautions suivantes :

débranchez l'appareil

•

• retirez tous les aliments

•

dégivrez

5)

et nettoyez l'appareil et tous

les accessoires

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs dés­agréables.

Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites véri­fier régulièrement son bon fonctionnement
pour éviter la détérioration des aliments en
cas de panne de courant.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non men­tionnés dans le présent manuel, doit
être exclusivement confiée à un électri­cien qualifié ou une personne compé­tente.

Anomalie Cause possible Remède

L'appareil ne fonctionne
pas. L'ampoule ne fonc­tionne pas.

La fiche n'est pas correctement

Le courant n'arrive pas à l'appa-

L'ampoule ne fonctionne
pas.

L'ampoule est défectueuse. Consultez le paragraphe "Rem-

Le compresseur fonc­tionne en permanence.

La porte n'est pas correctement

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

branchée sur la prise de cou­rant.

reil. La prise de courant n'est
pas alimentée.

L'ampoule est en mode veille. Ouvrez et fermez la porte.

La température n'est pas cor­rectement réglée.

fermée.

Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.

ment.

Branchez correctement la fiche
sur la prise de courant.

Branchez un autre appareil élec­trique sur la prise de courant.
Faites appel à un électricien quali­fié.

placement de l'ampoule".
Sélectionnez une température

plus élevée.
Consultez le paragraphe "Ferme-

ture de la porte".

5) Si cela est prévu.

Anomalie Cause possible Remède

La porte a été ouverte trop sou-

La température du produit est

La température ambiante est

De l'eau s'écoule sur la
plaque arrière du com­partiment réfrigérateur.

De l'eau s'écoule dans le
compartiment réfrigéra­teur.

Des produits empêchent l'eau

De l'eau coule sur le sol.

La température à l'inté­rieur de l'appareil est
trop basse.

La température à l'inté­rieur de l'appareil est
trop élevée.

La porte n'est pas correctement

La température du produit est

Trop de produits ont été intro-

L'air froid ne circule pas dans

Remplacement de l'ampoule
d'éclairage

vent.

trop élevée.

trop élevée.
Pendant le dégivrage automati-

que, le givre fond sur la plaque
arrière.

La gouttière d'évacuation de
l'eau de dégivrage est obstruée.

de s'écouler dans le réservoir
d'eau.

L'eau de dégivrage ne s'écoule
pas dans le plateau d'évapora­tion situé au-dessus du com­presseur.

La température n'est pas cor­rectement réglée.

La température n'est pas cor­rectement réglée.

fermée.

trop élevée.

duits simultanément.

l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

s'allume.

1. Débranchez l'appareil.

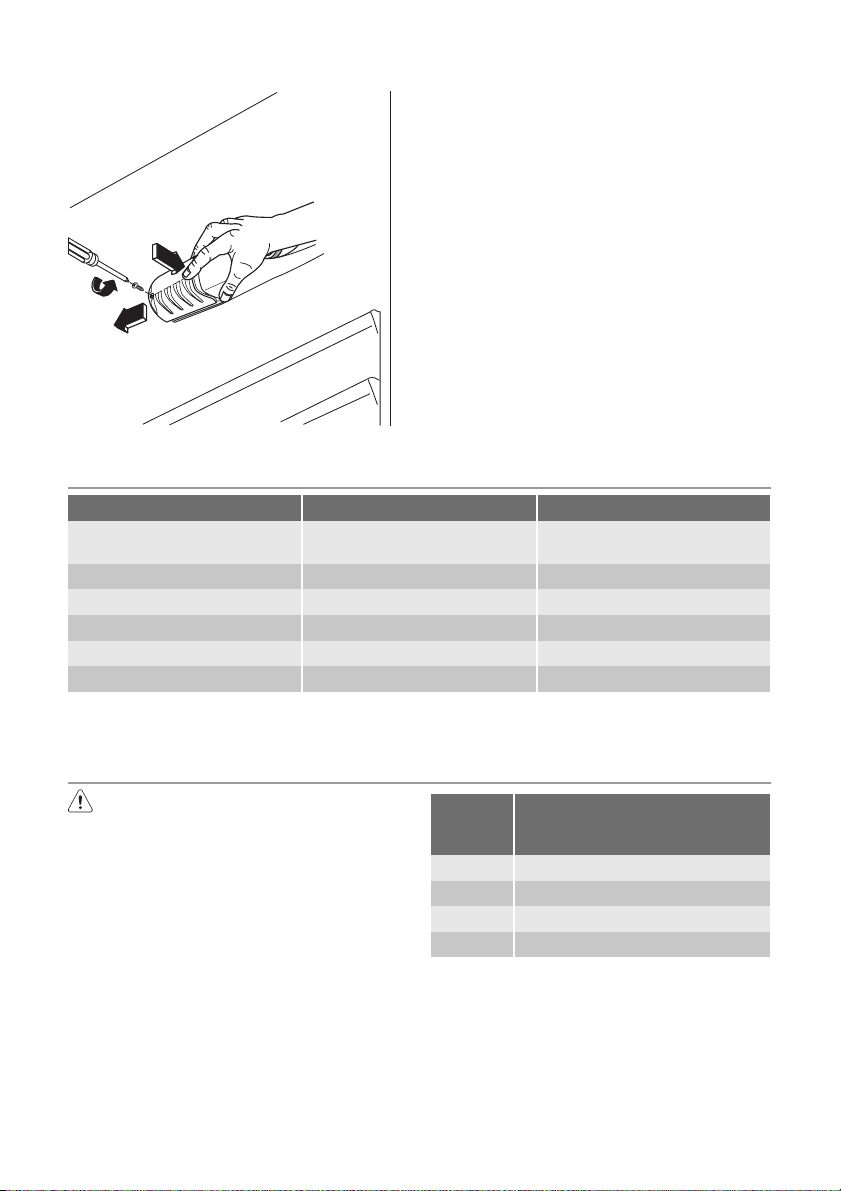

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule défectueuse par
une ampoule neuve de puissance identi­que, spécifiquement conçue pour les
appareils électroménagers (la puissance
maximale est indiquée sur le diffuseur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

electrolux 11

Ne laissez pas la porte ouverte
plus longtemps que nécessaire.

Laissez le produit revenir à tem­pérature ambiante avant de le
ranger dans l'appareil.

Réduisez la température ambian­te.

Ce phénomène est normal.

Nettoyez la gouttière d'évacua­tion.

Assurez-vous que les produits ne
touchent pas la plaque arrière.

Fixez la gouttière d'évacuation de
l'eau au plateau d'évaporation.

Sélectionnez une température
plus élevée.

Sélectionnez une température
plus basse.

Consultez le paragraphe "Ferme­ture de la porte".

Laissez le produit revenir à tem­pérature ambiante avant de le
ranger dans l'appareil.

Introduisez moins de produits en
même temps.

Assurez-vous que l'air froid circu­le dans l'appareil.

12 electrolux

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consul­tez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints dé­fectueux. Contactez le Service Après­vente.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'en­castrement

Hauteur 1225 mm
Largeur 560 mm
Profondeur 550 mm
Tension 230-240 V
Fréquence 50 Hz

Les données techniques figurent sur la pla­que signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette
d'énergie.

INSTALLATION

Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez
lire attentivement les « Consignes de
sécurité » avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la tem­pérature ambiante correspond à la classe
climatique indiquée sur la plaque signaléti­que de l'appareil :

Classe

climati-

que

SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Température ambiante

Branchement électrique

Votre appareil ne peut être branché qu'en
230 V monophasé. Vérifiez que le compteur
électrique est peut supporter l'intensité ab­sorbée par votre appareil compte tenu des
autres appareils déjà branchés. Calibre des
fusibles en ligne (un par phase) : 10 A à 230
V.

Important L'installation doit être réalisée
conformément aux règles de l'art, aux
prescriptions de la norme NF.C.15100 et
aux prescriptions des fournisseurs
d'énergie électrique.

Utilisez un socle de prise de courant com­portant une borne de mise à la terre, qui
doit être obligatoirement raccordée confor­mément à la norme NF.C. 15100 et aux
prescriptions des fournisseurs d'énergie
électrique ; cette prise de courant doit im­pérativement être accessible. Si le câble
d'alimentation est endommagé, il doit être
remplacé par un câble d'alimentation certi­fié. Cette opération ne peut être effectuée
que par une personne habilitée, par votre
vendeur, ou par le fabricant. L'appareil ne
doit pas être raccordée à l'aide d'un pro­longateur, d'une prise multiple ou d'un rac­cordement multiple (risque d'incendie). Véri­fiez que la prise de terre est conforme aux
règlements en vigueur.
Notre responsabilité ne saurait être enga­gée en cas d'accidents ou d'incidents pro­voqués par une mise à la terre inexistante
ou défectueuse.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la
porte à droite. Si vous voulez que la porte
s'ouvre à gauche, conformez-vous aux ins­tructions ci-dessous avant d'installer l'ap­pareil :

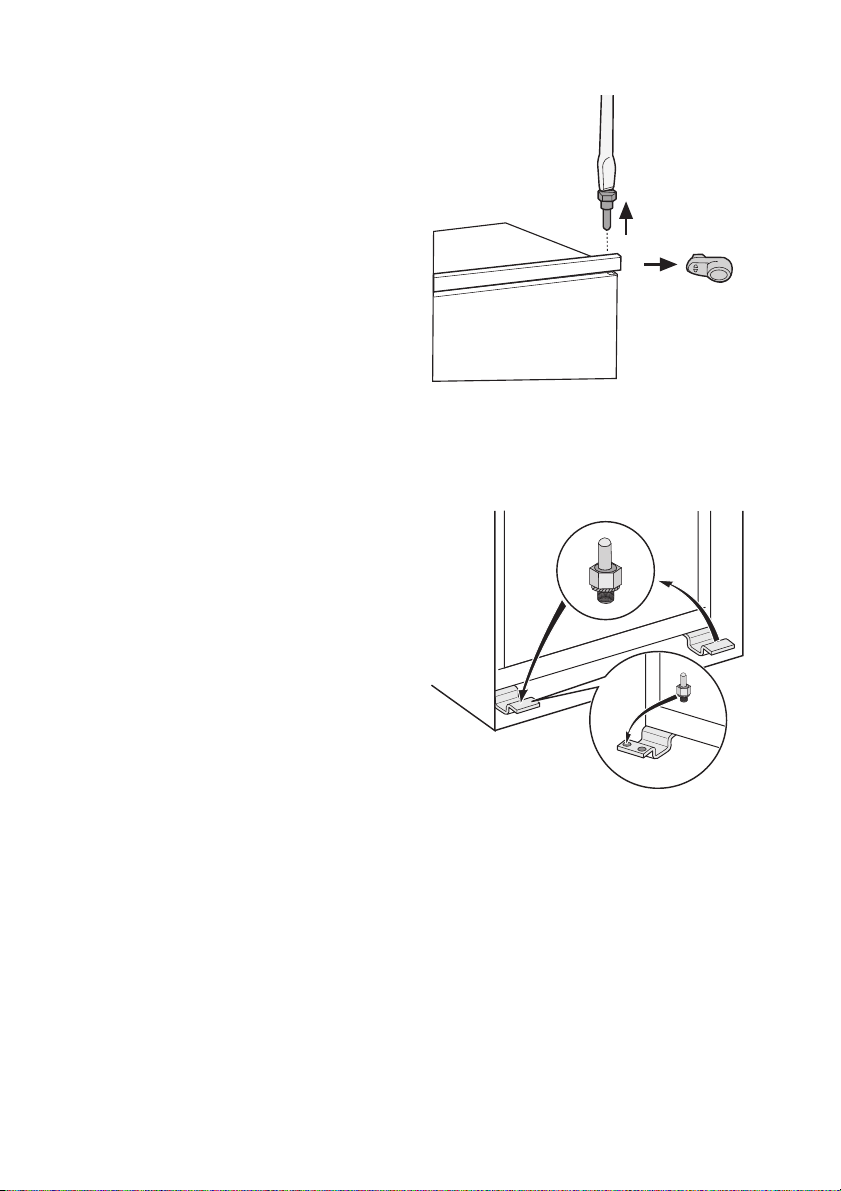

1. Dévissez et enlevez le pivot supérieur.

2. Retirez la porte.

3. Enlevez l'entretoise.

4. À l’aide d’une clé, desserrez la tige infé­rieure.

electrolux 13

Du côté opposé :

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Installez la porte.

4. Serrez le pivot supérieur.

Ventilation

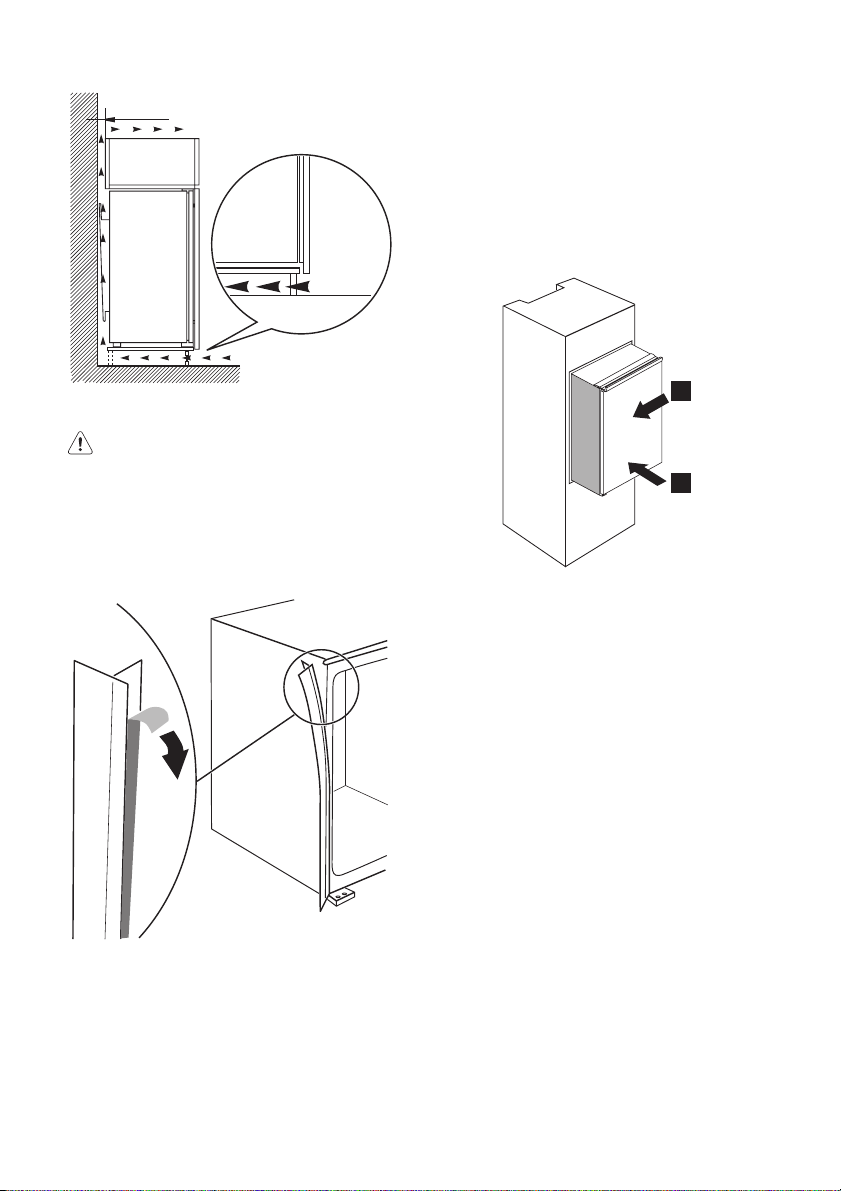

La circulation d'air derrière l'appareil doit
être suffisante.

14 electrolux

min.

2

200 cm

min.
200 cm

Installation de l'appareil

Attention Veillez à ce que le cordon

d'alimentation soit accessible après
avoir installé l'appareil.

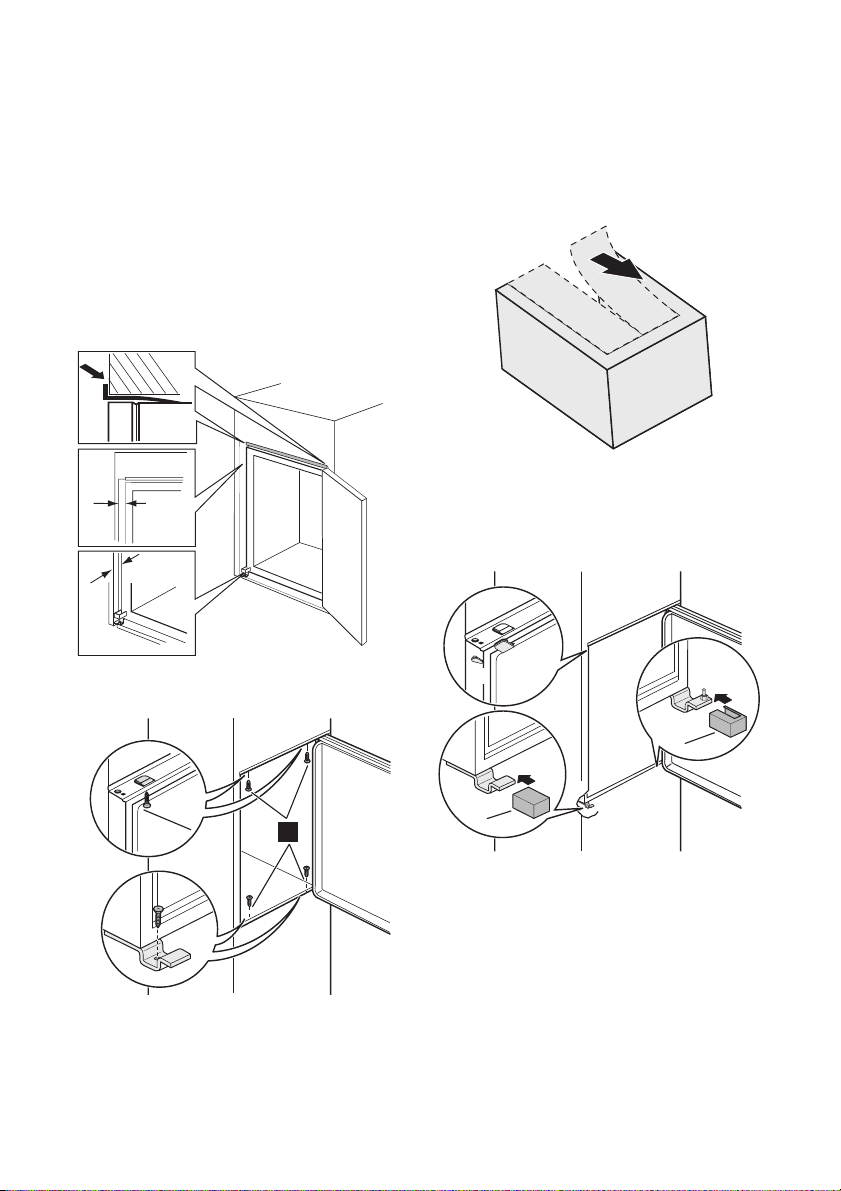

Procédez comme suit :

1. Appliquez la bande isolante adhésive

sur l'appareil, comme illustré sur le
schéma.

2. Installez l'appareil dans le meuble d'en­castrement.
Poussez l'appareil dans le sens indiqué
par les flèches (1) jusqu'à ce que le ca­che de l'ouverture supérieure bute sur
le meuble de cuisine.
Poussez l'appareil dans le sens indiqué
par les flèches (2) contre le meuble,
dans le sens opposé aux charnières.

2

2

1

electrolux 15

3. Positionnez l'appareil dans le meuble
d'encastrement.
Vérifiez que la distance entre l'appareil
et le rebord avant du meuble est de
44 mm.
Pour le cache-charnière inférieur (dans
le sachet des accessoires), vérifiez si la
distance entre l'appareil et le mobilier
de la cuisine est correcte.
Assurez-vous que la distance entre
l'appareil et le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le ca­che de la charnière inférieure.

4mm

44mm

4. Fixez l'appareil au meuble d'encastre­ment à l'aide de 4 vis.

5. Enlevez la partie correspondante du
cache charnière (E). Veillez à enlever la
partie DX, s'il s'agit de la charnière de
droite, la partie SX dans le cas contrai­re.

6. Fixez les caches (C, D) aux éléments de
fixation et aux orifices de la charnière.
Fixez les caches charnière (E) à la char­nière.

C

D

E

I

E

16 electrolux

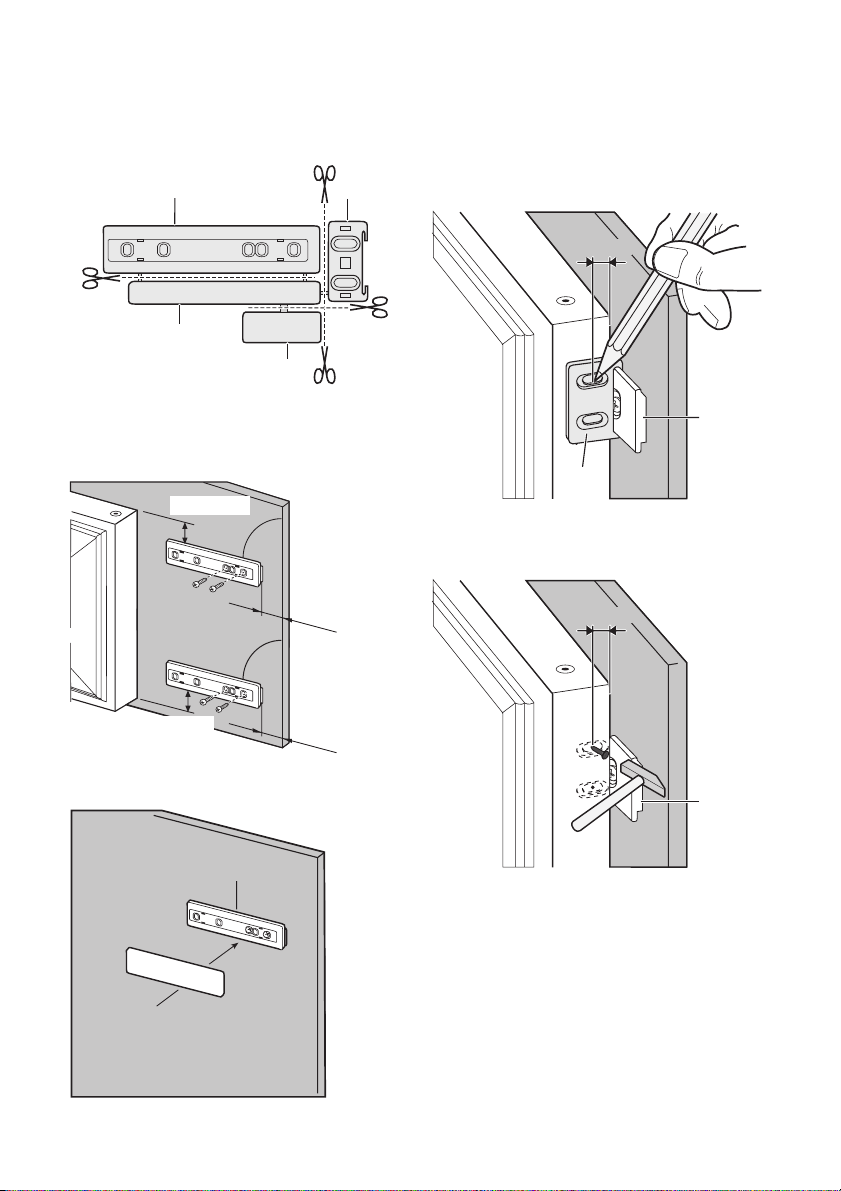

7. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).

Ha

Hb

Hc

Hd

8. Installez la pièce (Ha) sur la face intér­ieure du meuble de cuisine.

ca. 50 mm

90°

21 mm

90°

10. Ouvrez la porte de l'appareil et la porte
du meuble de cuisine à 90°.
Insérez le petit carré (Hb) dans la glis­sière (Ha).
Unissez la porte de l'appareil et la porte
du meuble et marquez les trous.

8 mm

Ha

Hb

11. Sortez les supports et plantez le clou
(K) à 8 mm du bord extérieur de la por­te.

8 mm

ca. 50 mm

9. Poussez la pièce (Hc) sur la pièce (Ha).

21 mm

Ha

Hc

K

Ha

electrolux 17

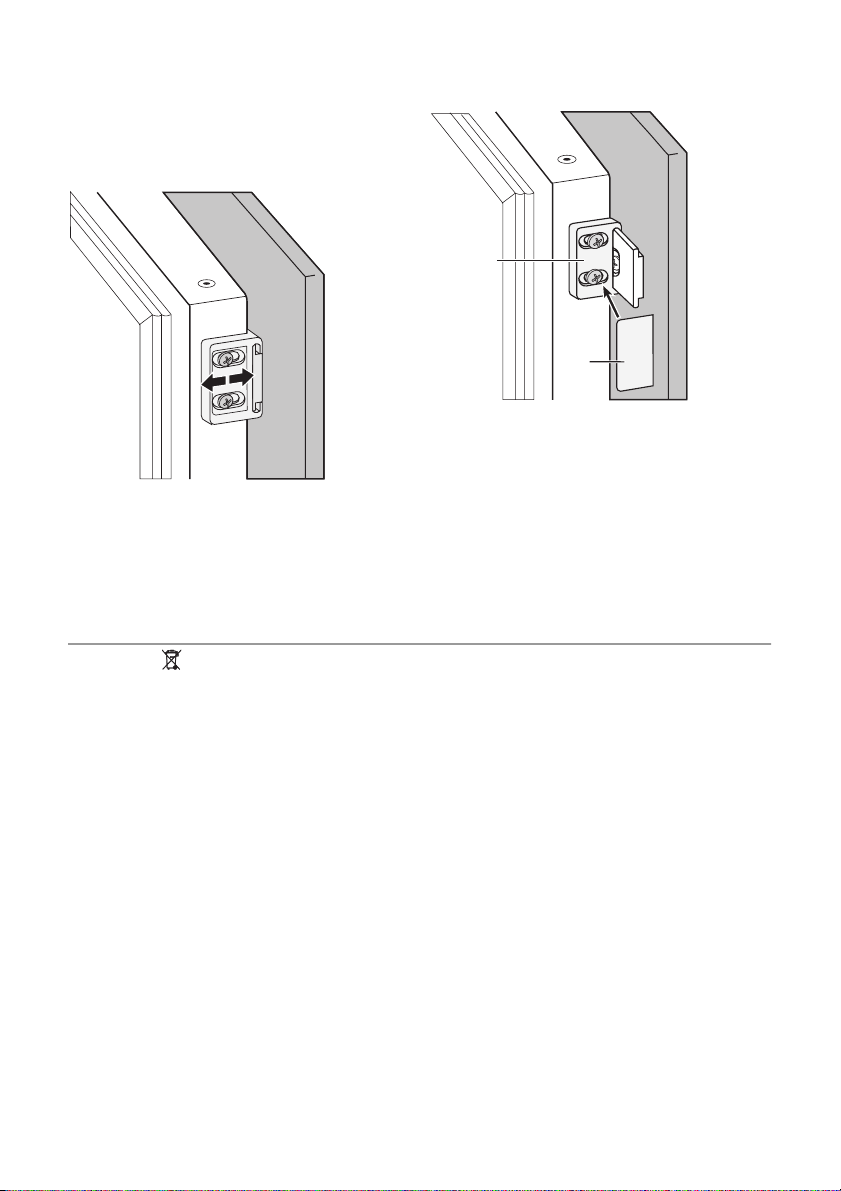

12. Placez de nouveau le petit carré sur la
glissière et fixez-le avec les vis fournies.
Alignez la porte du meuble de cuisine
et la porte de l'appareil en ajustant la
pièce Hb.

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Hb

Hd

Vérifiez enfin que :

Hb

• Toutes les vis sont serrées.

• La bande isolante magnétique est ferme­ment fixée à l'armoire.

Important Si la température ambiante est
trop basse (en hiver, par exemple), la
dimension du joint diminue. Inversement, si
la température ambiante augmente, la
dimension du joint augmente également.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous

préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.

18 electrolux

electrolux 19

www.electrolux.com/shop

222355313-A-452010
