Page 1
notice d'utilisation
Réfrigérateur
ERN22450
ERN22550
Page 2
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
SOMMAIRE
Consignes de sécurité 2
Fonctionnement 5
Première utilisation 5
Utilisation quotidienne 6
Conseils utiles 8
Entretien et nettoyage 9
CONSIGNES DE SÉCURITÉ
Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser
l'appareil pour la première fois. Pour éviter
toute erreur ou accident, veillez à ce que
toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu
ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire,
afin qu'il puisse se familiariser avec son
fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consignes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de
l'environnement, vous devez d'abord lire attentivement les préconisations suivantes avant toute utilisation de votre
appareil.
Attention Pour éviter tout risque de
détérioration de l'appareil, transportezle dans sa position d'utilisation muni de
ses cales de transport (selon le
modèle). Au déballage de celui-ci, et
pour empêcher des risques d'asphyxie
et corporel, tenez les matériaux
En cas d'anomalie de fonctionnement 11
Caractéristiques techniques 13
Installation 13
En matière de sauvegarde de
l'environnement 18
Sous réserve de modifications
d'emballage hors de portée des
enfants.
Attention Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectuées par un professionnel
qualifié.
Attention Votre appareil a été conçu
pour être utilisé par des adultes. Il est
destiné à un usage domestique normal.
Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il
a été conçu. Vous éviterez ainsi des
risques matériel et corporel.
Attention Débranchez l'appareil avant
toute opération de nettoyage manuel.
N'utilisez que des produits du
commerce non corrosifs ou non
inflammables. Toute projection d'eau
ou de vapeur est proscrite pour écarter
le risque d'électrocution.
Attention Si votre appareil est équipé
d'un éclairage, débranchez l'appareil
avant de procéder au changement de
l'ampoule (ou du néon, etc.) pour éviter
de s'électrocuter.
Page 3
electrolux 3
Attention Afin d'empêcher des risques
d'explosion ou d'incendie, ne placez
pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.
Attention Lors de la mise au rebut de
votre appareil, et pour écarter tout
risque corporel, mettez hors d'usage
ce qui pourrait présenter un danger :
coupez le câble d'alimentation au ras
de l'appareil. Informez-vous auprès des
services de votre commune des
endroits autorisés pour la mise au
rebut de l'appareil.
Attention Respectez la chaîne de froid
dès l'acquisition d'un aliment jusqu'à
sa consommation pour exclure le
risque d'intoxication alimentaire.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sécurité des enfants et des personnes
vulnérables
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes
dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez
à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les
risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent
enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en
danger.
Consignes générales de sécurité
Avertissement
Veillez à ce que les orifices de ventilation,
situés dans l'enceinte de l'appareil ou la
structure intégrée, ne soient pas obstrués.
• Les appareils sont destinés uniquement à
la conservation des aliments et/ou des
boissons dans le cadre d’un usage domestique normal, tel que celui décrit
dans la présente notice.
• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre système artificiel pour accélérer le processus
de dégivrage.
• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de
réfrigération à moins que cette utilisation
n'ait reçu l'agrément du fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l’appareil contient
de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec
l’environnement mais qui est néanmoins
inflammable.
Pendant le transport et l'installation de
votre appareil, assurez-vous qu'aucune
partie du circuit frigorifique n'est endommagée.
Si le circuit frigorifique est endommagé :
– évitez les flammes vives et toute autre
source d'allumage
– aérez soigneusement la pièce où se
trouve l'appareil
• Ne modifiez pas les spécifications de
l'appareil. Si le câble d'alimentation est
endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.
Avertissement Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble
d'alimentation, ne doivent être effectuées que par un professionnel qualifié.
1. L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement
multiple (risque d'incendie).
Page 4
4 electrolux
2. Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant
écrasée ou endommagée peut
s'échauffer et causer un incendie.
3. Vérifiez que la prise murale de l'appareil est accessible.
4. Ne débranchez pas l'appareil en tirant sur le câble.
5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.
6. Votre appareil ne doit pas être utilisé
sans le diffuseur de l'ampoule
1)
d'éclairage.
pour l'éclairage intér-
ieur.
• Cet appareil est lourd. Faite attention lors
de son déplacement.
• Ne touchez pas avec les mains humides
les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement
de la peau).
• Évitez une exposition prolongée de l'appareil aux rayons solaires.
•
Les ampoules
2)
utilisées dans cet appareil sont des ampoules spécifiques destinées uniquement à un usage sur des appareils ménagers. Elles ne sont pas
adaptées à l'éclairage d'une habitation.
Utilisation quotidienne
• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière de
l'appareil.
3)
• Un produit décongelé ne doit jamais être
recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l'appareil. Consultez les instructions
respectives.
• Ne mettez pas de bouteilles ni de boîtes
de boissons gazeuses dans le comparti-
1) Si l'appareil est équipé d'un diffuseur d'éclairage.
2) Si l'ampoule d'éclairage est prévue.
3) Si l'appareil est sans givre.
ment congélateur, car la pression se formant à l'intérieur du contenant pourrait le
faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels
que les bâtonnets glacés dès leur sortie
de l'appareil, car ils peuvent provoquer
des brûlures.
Entretien et nettoyage
• Avant toute opération d'entretien, mettez
l'appareil hors tension et débranchez-le
de la prise de courant.
• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

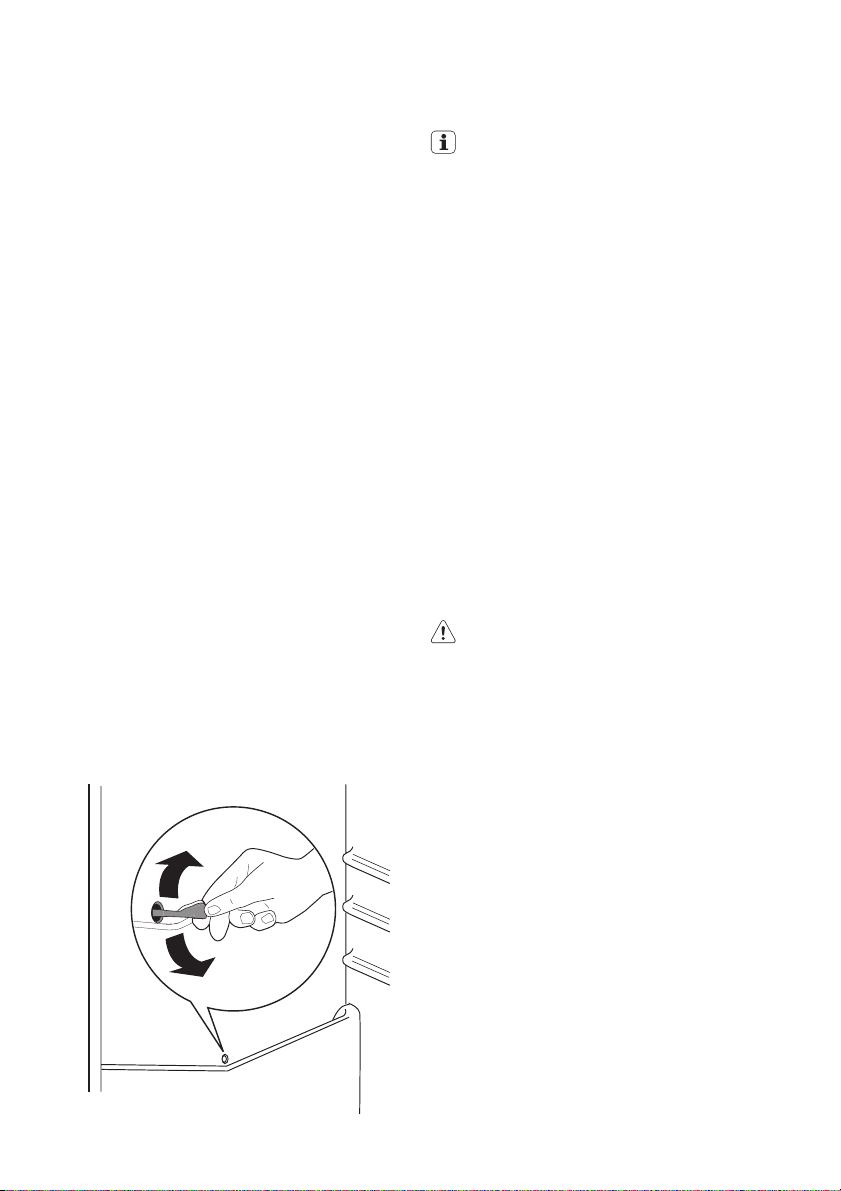

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le
compartiment réfrigérateur. Nettoyez-le,
si besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l'appareil.

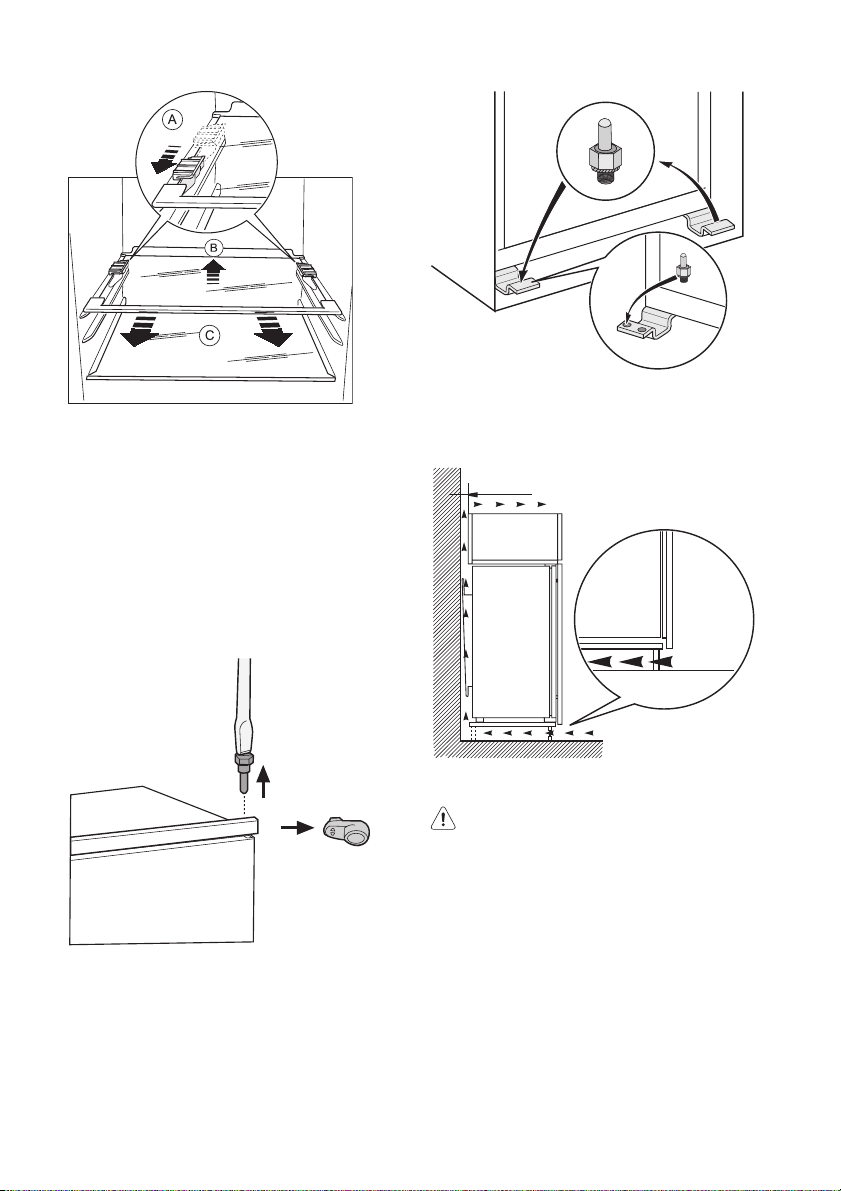

Installation
Important Avant de procéder au
branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil
les dommages constatés. Dans ce cas,
gardez l'emballage.
• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la
notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).
• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
Page 5
electrolux 5
• Assurez-vous que la prise murale reste
accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable
uniquement.
Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être
réalisés par un électricien qualifié ou une
personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces
d'origine.
Protection de l'environnement
Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
4)
FONCTIONNEMENT
Mise en fonctionnement
Branchez l'appareil sur une prise murale.

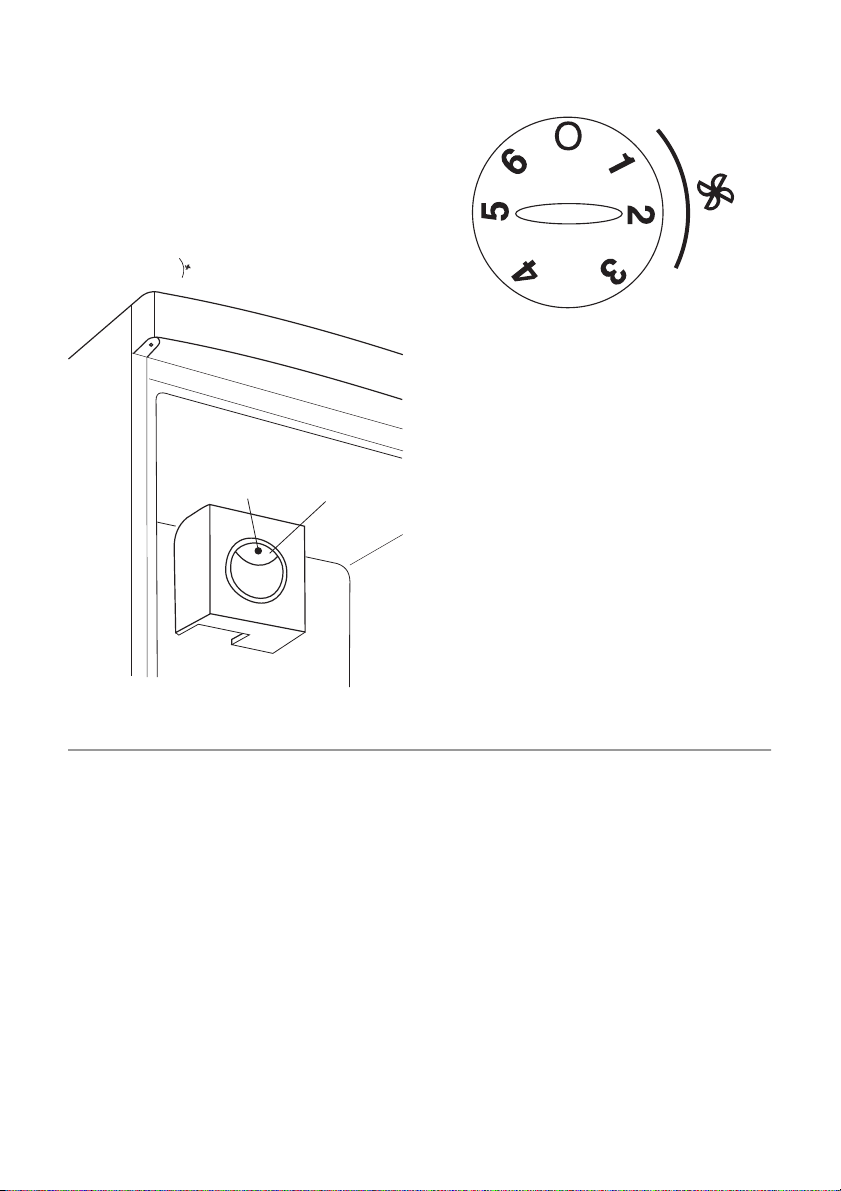

Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".

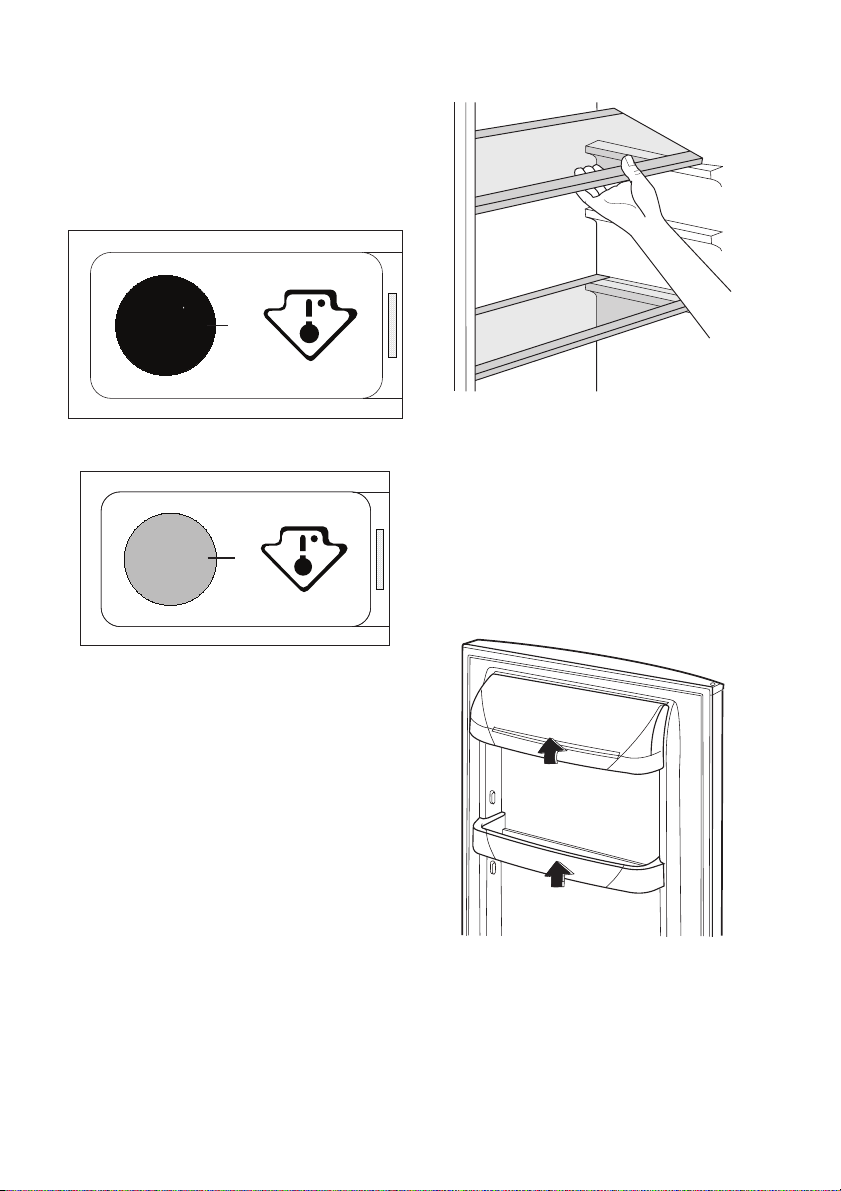

Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :
• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid
maximum.
Une position moyenne est la plus indiquée.
C.F.C. contribuant ainsi à préserver
l'environnement. L'appareil ne doit pas
être mis au rebut avec les ordures ménagères et les déchets urbains. La
mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer
les circuits frigorifiques, notamment au
niveau du condenseur. Les matériaux
utilisés dans cet appareil identifiés par
le symbole
Toutefois, le réglage doit être choisi en tenant compte du fait que la température à
l'intérieur de l'appareil dépend de plusieurs
facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
Important Si le thermostat est réglé sur la
position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation
excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.
sont recyclables.
PREMIÈRE UTILISATION
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savon-
4) Si un branchement sur le réseau d'eau est prévu.
neuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
Page 6
6 electrolux
Important N'utilisez pas de produits abra-
sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.
UTILISATION QUOTIDIENNE
Congélation d'aliments frais
Le compartiment congélateur est idéal pour
congeler des denrées fraîches et conserver
les aliments surgelés ou congelés pendant
longtemps.
Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.
Toutefois, pour une congélation plus rapide,
tournez le thermostat vers le haut pour obtenir plus de froid.
Important Dans ce cas, la température du
compartiment réfrigérateur peut chuter audessous de 0°C. Si cela se produit,
repositionnez le thermostat sur un réglage
plus chaud.
Conservation des aliments congelés
À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position
Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.
Important En cas de dégivrage accidentel,
dû par exemple à une panne de courant, si
la panne doit se prolonger plus longtemps
qu'il n'est indiqué à la rubrique "temps
d'augmentation" dans la section
Caractéristiques techniques, consommez
les aliments décongelés le plus rapidement
possible ou recongelez-les après les avoir
cuits (une fois refroidis).
La décongélation
Les aliments surgelés ou congelés peuvent
être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant
d'être utilisés, en fonction du temps disponible pour cette opération.
Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce
cas, la cuisson est plus longue.
Indicateur de température
Pour vous aider au bon réglage de votre
appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci
étant placé dans la zone la plus froide.
La zone la plus froide du compartiment
réfrigérateur se situe au niveau de la
clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre régrigérateur.
L'espace situé directement au dessus de la
clayette en verre du bac à légumes est la
zone la plus froide du compartiment réfrigérateur comme indiqué par la clayette ou
l'autocollant sur la paroi de votre appareil.
Pour la bonne conservation des denrées
dans votre réfrigérateur et notamment dans
la zone la plus froide, veillez à ce que dans
l'indicateur de température "OK" apparaisse.
Si "OK" n'apparait pas, la température
moyenne de la zone est trop élevée. Réglez
le dispositif de réglage de température sur
une position inférieure. L'indication "OK"
apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température
est mal éclairé. La bonne lecture de celui-ci
est facilitée s'il est correctement éclairé.
A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un
nouveau réglage. Ne modifiez la position du
dispositif de réglage de température que
progressivement et attendez au moins 12
heures avant de procéder à une nouvelle
vérification et à une éventuelle modification.
Important Après chargement de l'appareil
de denrées fraîches ou après ouvertures
répétées (ou ouverture prolongée) de la
porte, il est normal que l'inscription "OK"
n'apparaisse pas dans l'indicateur de
température ; attendez au moins 12 heures
avant de réajuster le dispositif de réglage de
température.
Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre
anormalement de givre (appareil trop chargé, température ambiante élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressive-
Page 7
ment la manette du thermostat sur une position inférieure, jusqu'à obtenir de nouveau
des périodes d'arrêt du compresseur. En
effet, le dégivrage automatique de compartiment réfrigérateur ne s'effectue que si le
compresseur s'arrête par intermittence.
Thermostat à régler
electrolux 7
Température correcte
OK
Clayettes amovibles
Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clayettes puissent être placées en fonction des
besoins.
Pour exploiter au mieux l'espace, vous pouvez placer les demi-clayettes avant au dessus des clayettes arrière.
Positionnement des balconnets de la
porte
En fonction de la taille des emballages des
aliments conservés, les balconnets de la
porte peuvent être positionnés à différentes
hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.
Brassage de l'air
Ce modèle est pourvu d'un dispositif qui
brasse l'air uniformément. Cette technologie a pour effet d'uniformiser la température
à l'intérieur du réfrigérateur plus rapidement
pour atteindre une température plus basse
tout en maintenant un taux d'humidité
constant.
Page 8
8 electrolux
1. Pour actionner le brassage de l'air,
basculez l'interrupteur (1) qui se trouve
sur celui-ci. Le voyant vert (2) s'allume.
2. Nous vous recommandons de position-
ner le thermostat sur la position "ventilation" lors de la mise en fonctionnement du dispositif de brassage de l'air
afin d'éviter des températures trop basses à l'intérieur du compartiment réfri-
gérateur.
2
1
Cet appareil permet le refroidissement rapide des aliments et une température plus
homogène dans le compartiment.
Important Ce dispositif est spécialement
approprié lorsque vous avez introduit une
grande quantité d'aliments dans le
compartiment réfrigérateur et par temps
chaud (température ambiante supérieure à
25°C).
CONSEILS UTILES
Conseils pour l'économie d'énergie
• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.
• Si la température ambiante est élevée, le
dispositif de réglage de température est
sur la position de froid maximum et l'appareil est plein : il est possible que le
compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter
ceci, modifiez la position du dispositif de
réglage de température de façon à obtenir des périodes d'arrêt du compresseur
et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.
Conseils pour la réfrigération de
denrées fraîches
Pour obtenir les meilleures performances
possibles :
• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse
circuler librement autour.
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Page 9
electrolux 9
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppezles soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.
Conseils pour la congélation
Pour obtenir les meilleurs résultats, voici
quelques conseils importants :
• la quantité maximale de denrées que
vous pouvez congeler par 24 heures est
indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne
doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une
fois nettoyées).
• préparez la nourriture en petits paquets
pour une congélation rapide et uniforme,
adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles
d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;
• ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà con-
gelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent mieux
et plus longtemps que les aliments gras ;
le sel réduit la durée de conservation des
aliments
• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du compartiment congélateur, peut provoquer des
brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du
produit, et respectez la durée de conservation indiquée par le fabricant.
Conseils pour la conservation des
produits surgelés et congelés du
commerce
Pour une bonne conservation des produits
surgelés et congelés, vous devez :
• vous assurer qu'ils ont bien été conservés au magasin ;
•prévoir un temps réduit au minimum pour
leur transport du magasin d'alimentation
à votre domicile ;
• éviter d'ouvrir trop souvent la porte du
congélateur et ne la laisser ouverte que le
temps nécessaire.
• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas
être recongelés.
• respecter la durée de conservation indiquée par le fabricant.
ENTRETIEN ET NETTOYAGE
Attention débrancher l'appareil avant
toute opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être
effectués que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.
Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
Page 10
10 electrolux
avec une brosse ou un aspirateur. Cette
opération améliore les performances de
l'appareil et permet des économies d'énergie.
Important Attention à ne pas endommager
le système de réfrigération.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent
des produits chimiques qui peuvent attaquer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de
l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage
est collectée dans un récipient spécial situé
à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur
les aliments qui se trouvent à l'intérieur.
Nettoyez l'orifice d'écoulement de l'eau de
dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.
5) Si cela est prévu.
Dégivrage du compartiment
congélateur
Une certaine quantité de givre se forme
toujours autour du compartiment supérieur.
Important Dégivrez le compartiment
congélateur lorsque l'épaisseur de la
couche de givre est d'environ 3-5 mm.
Pour enlever le givre, suivez les instructions
ci-dessous :
1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelées, envelop-
pez celles-ci dans plusieurs feuilles de
papier journal et conservez-les dans un
endroit frais.
3. Ouvrez la porte.
4. Le dégivrage terminé, épongez et sé-
chez bien l'intérieur.
5. Mettez l'appareil en fonctionnement.
6. Réglez le thermostat pour obtenir plus
de froid et faites fonctionner l'appareil
pendant deux ou trois heures en utilisant ce réglage.
7. Replacez les produits surgelés ou con-
gelés dans le compartiment.
Avertissement N'utilisez en aucun
cas de couteau ou tout autre objet
tranchant, d'objet métallique pour
gratter la couche de givre, vous risquez
de détériorer irrémédiablement
l'évaporateur. N'utilisez aucun autre
dispositif mécanique ou moyen artificiel
que ceux qui sont recommandés par le
fabricant pour accélérer le dégivrage
de votre appareil. Une élévation de la
température des denrées congelées,
pendant la décongélation, peut réduire
leur durée de conservation.
En cas d'absence prolongée ou de
non-utilisation
Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
•
dégivrez
5)
et nettoyez l'appareil et tous
les accessoires
• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites véri-
Page 11
electrolux 11
fier régulièrement son bon fonctionnement
pour éviter la détérioration des aliments en
cas de panne de courant.
EN CAS D'ANOMALIE DE FONCTIONNEMENT
Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non mentionnés dans le présent manuel, doit
être exclusivement confiée à un électricien qualifié ou une personne compétente.
Anomalie Cause possible Solution
L'appareil ne fonctionne
pas. L'ampoule ne fonctionne pas.
La fiche d’alimentation n'est pas
Le courant n'arrive pas à l'appa-
L'ampoule ne fonctionne
pas.
L'ampoule est défectueuse. Consultez le paragraphe « Rem-
Le compresseur fonctionne en permanence.
La porte n'est pas correctement
La porte a été ouverte trop sou-
La température du produit est
La température ambiante est
De l'eau s'écoule sur la
plaque arrière du réfrigérateur.
De l'eau s'écoule dans le
réfrigérateur.
Des produits empêchent l'eau
L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-
correctement branchée dans la
prise de courant.
reil. La prise de courant n'est
pas alimentée.
L'ampoule est en mode veille. Fermez puis ouvrez la porte.
Le dispositif de réglage de température n'est pas correctement
réglé.
fermée.
vent.
trop élevée.
trop élevée.
Pendant le dégivrage automati-
que, le givre fond sur l'évaporateur.
L'orifice d'évacuation de l'eau
est obstrué.
de s'écouler dans le réservoir
d'eau.
Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.
ment.
Branchez correctement la fiche
d’alimentation dans la prise de
courant.
Branchez un autre appareil électrique dans la prise de courant.
Faites appel à un électricien qualifié.
placement de l'ampoule ».
Sélectionnez une température
plus élevée.
Consultez le paragraphe « Fermeture de la porte ».
Ne laissez pas la porte ouverte
plus longtemps que nécessaire.
Laissez le produit revenir à température ambiante avant de le
ranger dans l'appareil.
Réduisez la température ambiante.
Ce phénomène est normal.
Nettoyez l'orifice.
Assurez-vous que les produits ne
touchent pas la plaque arrière.
Page 12
12 electrolux
Anomalie Cause possible Solution
De l'eau s'écoule sur le
sol.
La température à l'intérieur de l'appareil est
trop basse.
La température à l'intérieur de l'appareil est
trop élevée.
La porte n'est pas correctement
La température du produit est
Trop de produits sont conservés
La température du réfrigérateur est trop élevée.
La température du congélateur est trop élevée.
Il y a trop de givre. Les aliments ne sont pas correc-
La porte n'est pas correctement
Le dispositif de réglage de tem-
L'eau de dégivrage ne s'écoule
pas dans le plateau d'évaporation situé au-dessus du compresseur.
Le dispositif de réglage de température n'est pas correctement
réglé.
Le dispositif de réglage de température n'est pas correctement
réglé.
fermée.
trop élevée.
en même temps.
L'air froid ne circule pas dans
l'appareil.
Les produits sont trop près les
uns des autres.
tement emballés.
fermée.
pérature n'est pas correctement
réglé.

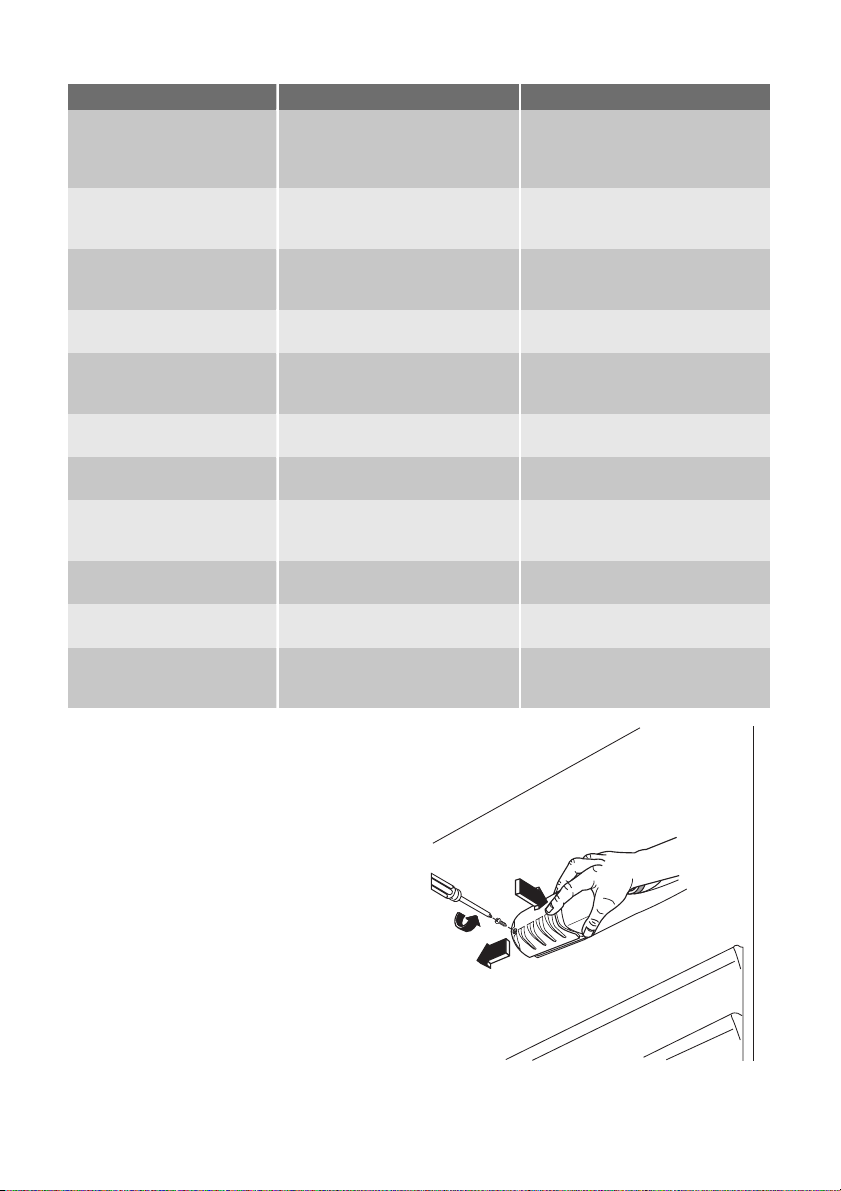

Remplacement de l'ampoule
d'éclairage
1. Débranchez l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule défectueuse par
une ampoule neuve de puissance identique, spécifiquement conçue pour les
appareils électroménagers (la puissance maximale est indiquée sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoule
s'allume.
Fixez le tuyau de sortie de l'eau
au plateau d'évaporation.
Sélectionnez une température
plus élevée.
Modifiez la position du dispositif
de réglage de température pour
obtenir plus de froid.
Consultez le paragraphe « Fermeture de la porte ».
Laissez le produit revenir à température ambiante avant de le
ranger dans l'appareil.
Conservez moins de produits en
même temps.
Assurez-vous que l'air froid circule dans l'appareil.
Rangez les produits de façon à
permettre la circulation de l'air
froid.
Enveloppez les aliments correctement.
Consultez le paragraphe « Fermeture de la porte ».
Sélectionnez une température
plus élevée.
Fermeture de la porte
1. Nettoyez les joints de la porte.
Page 13
electrolux 13
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Aprèsvente.
CARACTÉRISTIQUES TECHNIQUES
Dimensions de la niche d'encastrement
Hauteur 1225 mm
Largeur 560 mm
Profondeur 550 mm
Temps de levée 12 h
Tension 230-240 V
Fréquence 50 Hz
Les caractéristiques techniques figurent sur
la plaque signalétique située sur le côté
gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.
INSTALLATION
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe
climatique indiquée sur la plaque signalétique de l'appareil :
Classe
climati-
que
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C
Température ambiante
Branchement électrique
Votre appareil ne peut être branché qu'en
230 V monophasé. Vérifiez que le compteur
électrique est peut supporter l'intensité absorbée par votre appareil compte tenu des
autres appareils déjà branchés. Calibre des
fusibles en ligne (un par phase) : 10 A à 230
V.
Important L'installation doit être réalisée
conformément aux règles de l'art, aux
prescriptions de la norme NF.C.15100 et
aux prescriptions des fournisseurs
d'énergie électrique.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui
doit être obligatoirement raccordée conformément à la norme NF.C. 15100 et aux
prescriptions des fournisseurs d'énergie
électrique ; cette prise de courant doit impérativement être accessible. Si le câble
d'alimentation est endommagé, il doit être
remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée
que par une personne habilitée, par votre
vendeur, ou par le fabricant. L'appareil ne
doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux
règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante
ou défectueuse.
Retrait des supports de clayette
Votre appareil est équipé de dispositifs de
retenue qui permettent d'immobiliser les
clayettes au cours du transport.
Pour les enlever, procédez comme suit :
1. Déplacez les supports de clayette dans
le sens de la flèche (A).
2. Soulevez la clayette de l'arrière et
poussez-la vers l'avant pour la dégager
(B).
3. Enlevez les dispositifs de retenue (C).
Page 14
14 electrolux

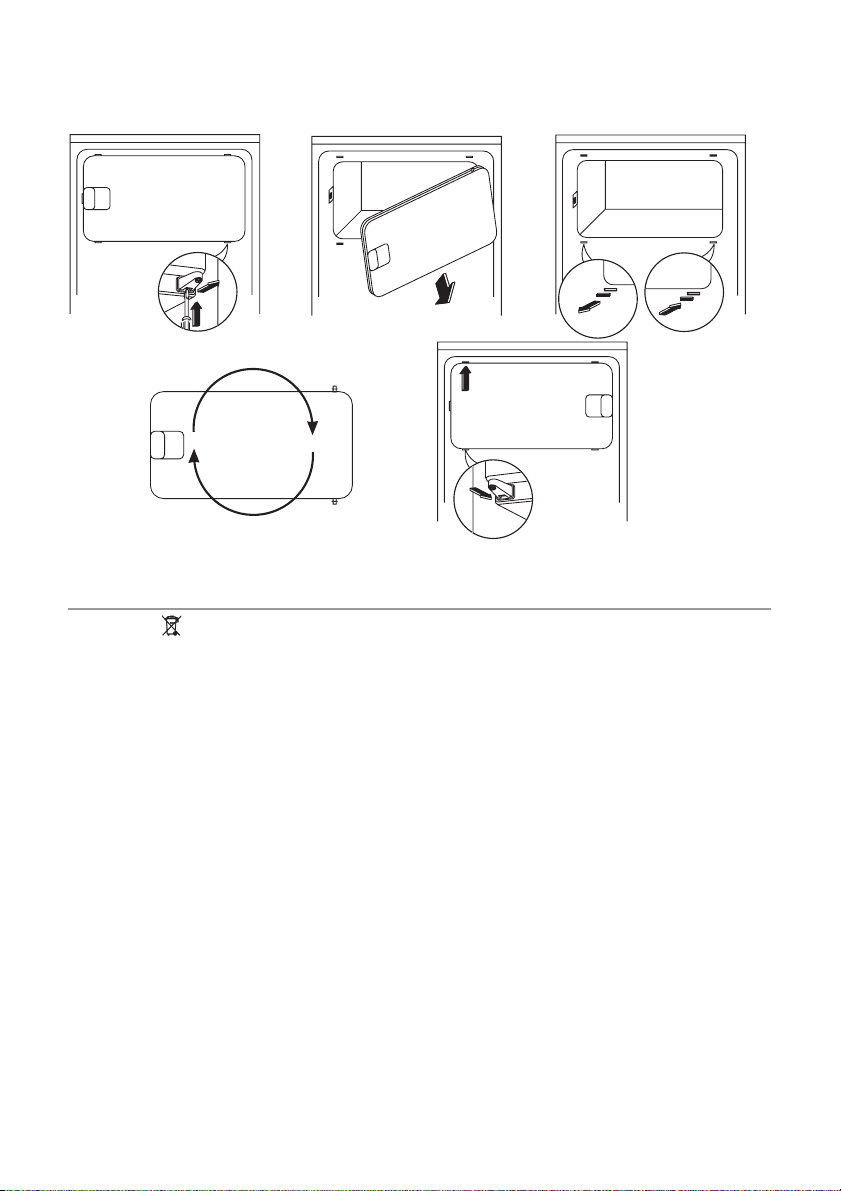

Réversibilité de la porte
L'appareil est livré avec l'ouverture de la
porte à droite. Si vous voulez que la porte
s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :
1. Dévissez et enlevez le pivot supérieur.
2. Retirez la porte.
3. Enlevez l'entretoise.
4. À l’aide d’une clé, desserrez la tige inférieure.
Ventilation
La circulation d'air derrière l'appareil doit
être suffisante.
min.
2
200 cm
min.
200 cm
2
Du côté opposé :
1. Serrez le pivot inférieur.
2. Installez l'entretoise.
3. Installez la porte.
4. Serrez le pivot supérieur.
Installation de l'appareil
Attention Veillez à ce que le cordon
d'alimentation soit accessible après
avoir installé l'appareil.
Procédez comme suit :
Page 15
electrolux 15

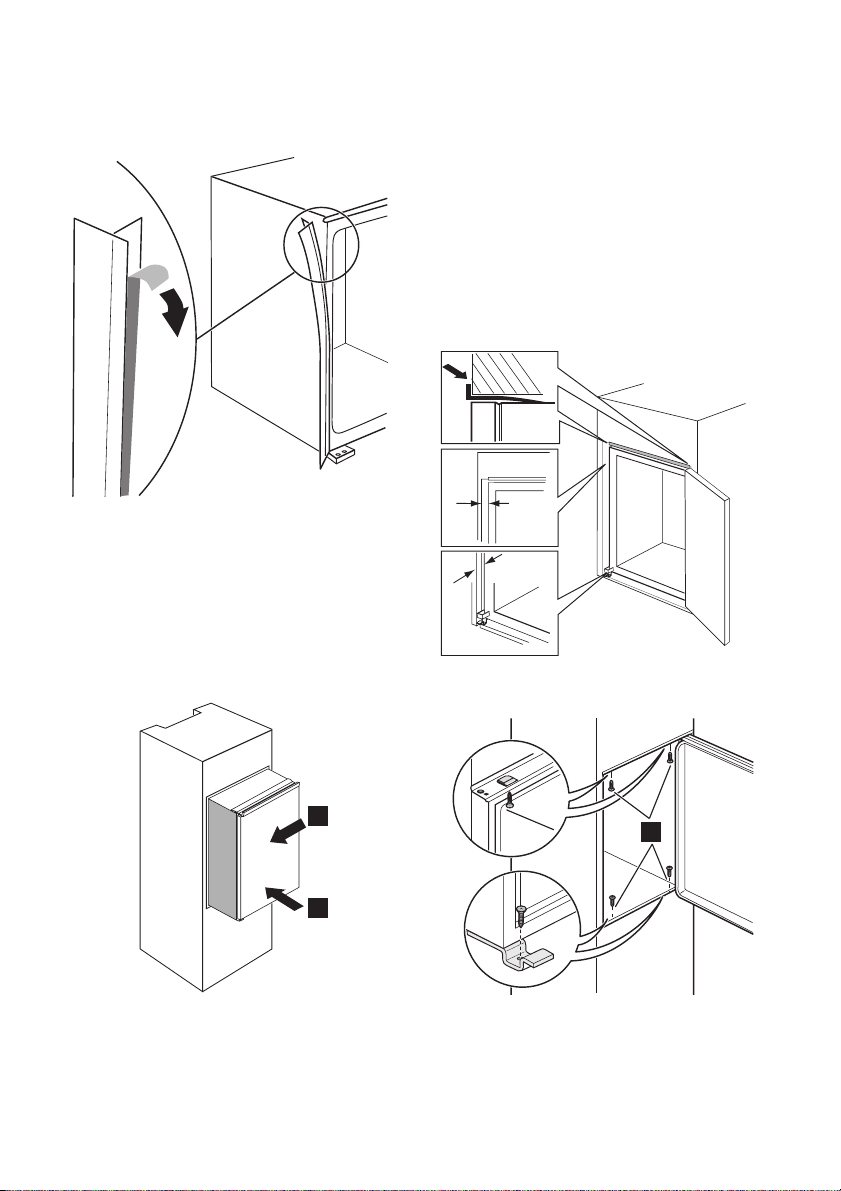

1. Appliquez la bande isolante adhésive
sur l'appareil, comme illustré sur le
schéma.
2. Installez l'appareil dans le meuble d'encastrement.
Poussez l'appareil dans le sens indiqué
par les flèches (1) jusqu'à ce que le cache de l'ouverture supérieure bute sur
le meuble de cuisine.
Poussez l'appareil dans le sens indiqué
par les flèches (2) contre le meuble,
dans le sens opposé aux charnières.
3. Positionnez l'appareil dans le meuble
d'encastrement.
Vérifiez que la distance entre l'appareil
et le rebord avant du meuble est de
44 mm.
Pour le cache-charnière inférieur (dans
le sachet des accessoires), vérifiez si la
distance entre l'appareil et le mobilier
de la cuisine est correcte.
Assurez-vous que la distance entre
l'appareil et le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le cache de la charnière inférieure.
4mm
44mm
4. Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.
2
I
1
Page 16
16 electrolux

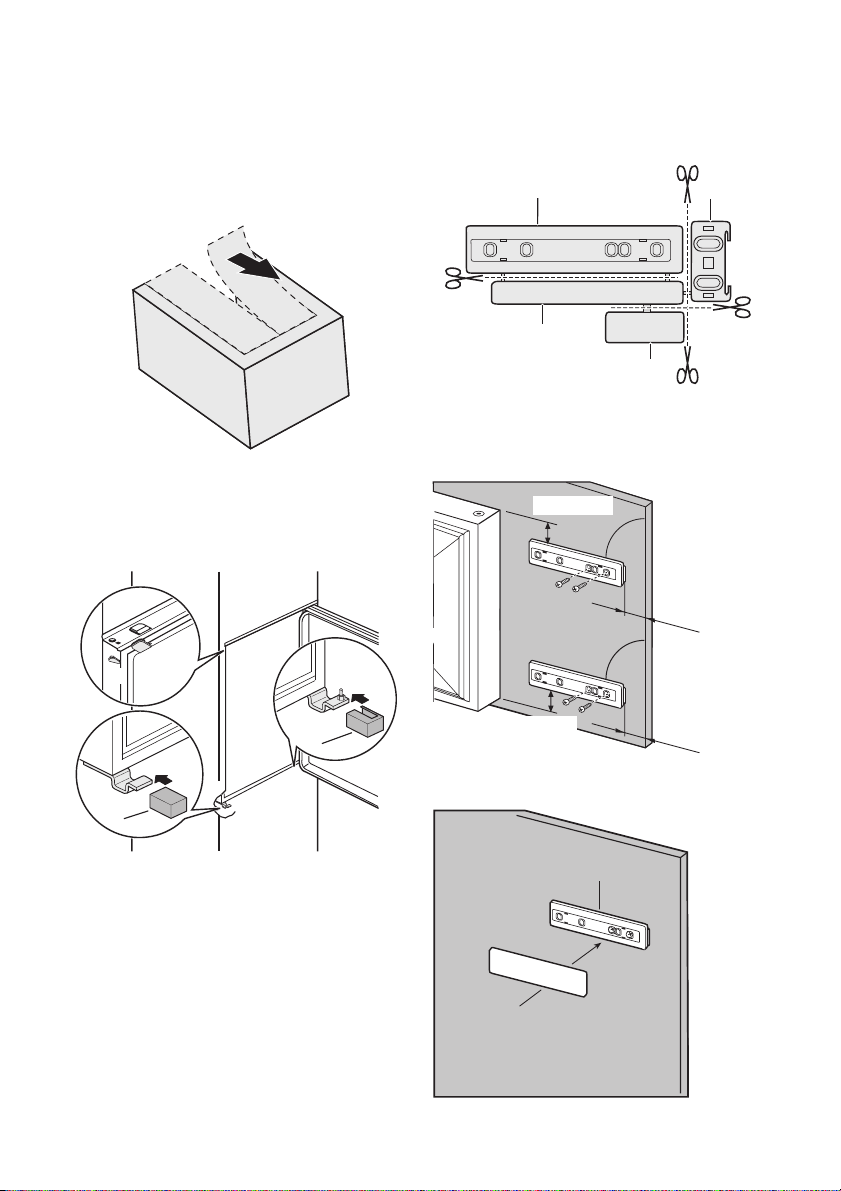

5. Enlevez la partie correspondante du
cache charnière (E). Veillez à enlever la
partie DX, s'il s'agit de la charnière de
droite, la partie SX dans le cas contraire.
6. Fixez les caches (C, D) aux éléments de
fixation et aux orifices de la charnière.
Fixez les caches charnière (E) à la charnière.
C
D
7. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).
Ha
Hb
Hc
Hd
8. Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.
ca. 50 mm
90°
21 mm
90°
E
ca. 50 mm
9. Poussez la pièce (Hc) sur la pièce (Ha).
E
21 mm
Ha
Hc
Page 17
electrolux 17

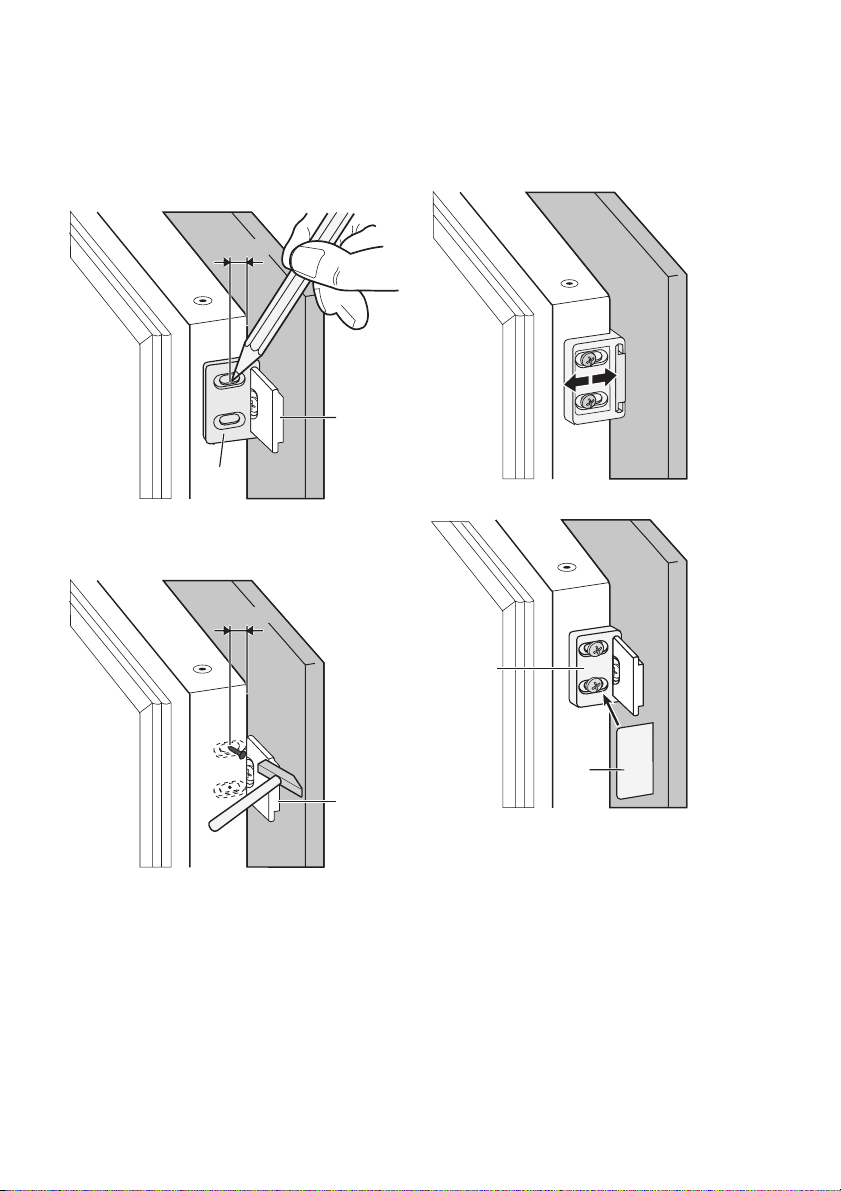

10. Ouvrez la porte de l'appareil et la porte
du meuble de cuisine à 90°.
Insérez le petit carré (Hb) dans la glissière (Ha).
Unissez la porte de l'appareil et la porte
du meuble et marquez les trous.
8 mm
Ha
Hb
11. Sortez les supports et plantez le clou
(K) à 8 mm du bord extérieur de la porte.
8 mm
12. Placez de nouveau le petit carré sur la
glissière et fixez-le avec les vis fournies.
Alignez la porte du meuble de cuisine
et la porte de l'appareil en ajustant la
pièce Hb.
Hb
13. Appuyez la pièce (Hd) sur la pièce (Hb).
Hb
K
Hd
Ha
Vérifiez enfin que :
• Toutes les vis sont serrées.
• La bande isolante magnétique est ferme-
ment fixée à l'armoire.
Important Si la température ambiante est
trop basse (en hiver, par exemple), la
dimension du joint diminue. Inversement, si
la température ambiante augmente, la
dimension du joint augmente également.
Page 18
18 electrolux
Réversibilité de la porte du congélateur
180˚
EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
