ERG 15600

Chłodziarka

Instrukcja obsługi

Page 2

We were thinking of you

when we made this product

Page 3

electrolux 3

Witamy w świecie Electrolux

Dziękujemy za wybranie doskonałego produktu firmy Electrolux. Mamy nadzieję, że korzystanie z niego będzie dla Ciebie źródłem prawdziwej przyjemności. Ambicją Grupy Electrolux jest oferowanie klientom bogatego wyboru wysokiej jakości produktów, które pomogą uczynić Twoje życie jeszcze bardziej wygodnym. Ich przykłady znajdziesz na okładce niniejszej instrukcji obsługi. Zachęcamy do przeczytania niniejszej instrukcji tak, aby optymalnie wykorzystać wszystkie zalety Twojego nowego urządzenia. Z pewnością docenisz jego zalety i wygodę użytkowania. Powodzenia!

Page 4

4 electrolux

Przed instalacją i uruchomieniem urządzenia należy zapoznać się z niniejszą instrukcją obsługi. Zawiera ona wiele cennych wskazówek i rad dotyczących prawidłowej i bezpiecznej eksploatacji zakupionej przez Państwa chłodziarki.

Poniższe symbole pozwolą Państwu znaleźć potrzebne informacje:

Wskazówki dotyczące bezpieczeństwa

Przestrzeganie informacji i ostrzeżeń oznaczonych tym symbolem sprzyja

bezpieczeństwu urządzenia i użytkownika.

Praktyczne wskazówki

Wskazówki dotyczące ochrony środowiska

Porady

Tym symbolem są oznaczone praktyczne rady związane z żywnością i

sposobami jej przechowywania.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Page 5

electrolux 5

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Utylizacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Użytkowanie / Panel sterowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

COOLMATIC/FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Przechowywanie żywności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Zamrażanie żywności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Odmrażanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Co robić, jeśli urządzenie nie pracuje prawidłowo . . . . . . . . . . . . . . . . . . . . .16

Serwis i części zamienne / Specyfikacje techniczne . . . . . . . . . . . . . . . . . . . .17

Instalacja / Ustawienie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Podłączenie elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

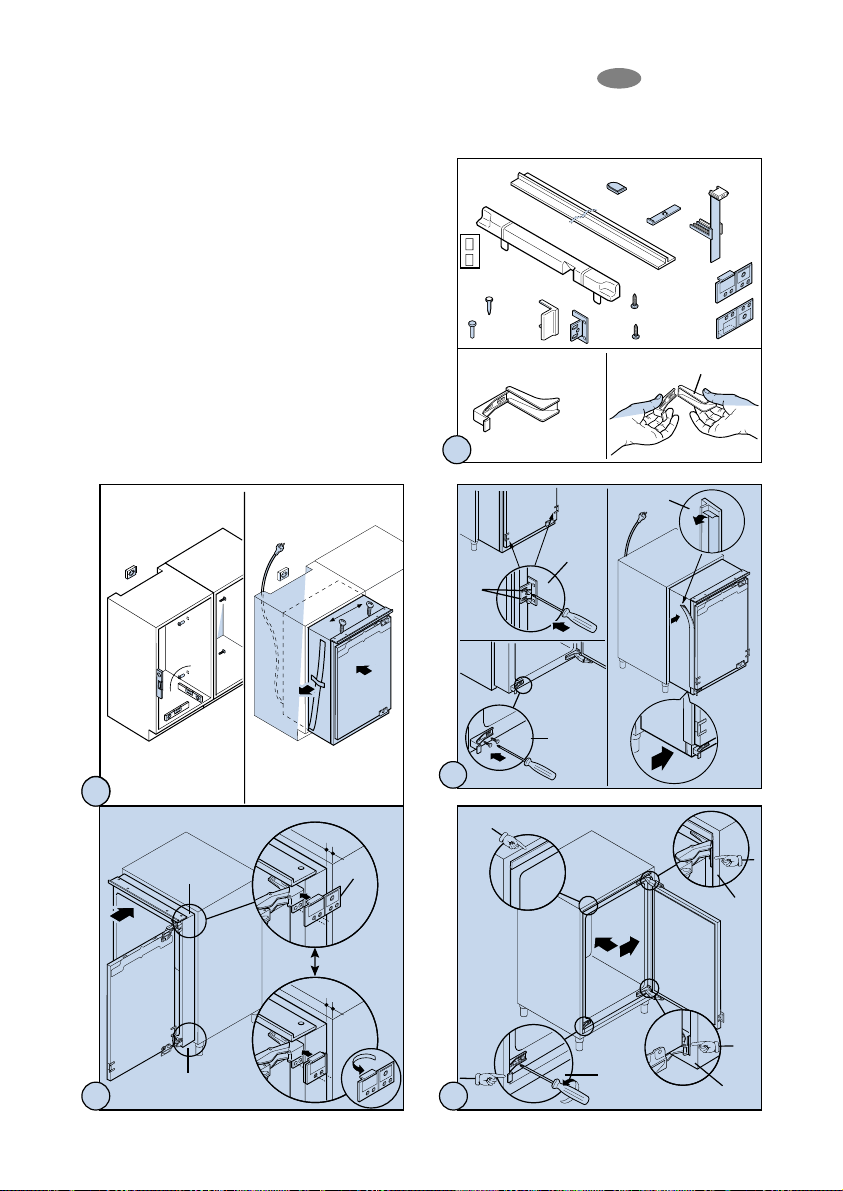

Zabudowa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Spis treści

Page 6

6 electrolux

Wskazówki dotyczące bezpieczeństwa

Niniejsze informacje mają na celu zapewnienie bezpieczeństwa. Należy je uważnie przeczytać przed rozpoczęciem instalacji i eksploatacji urządzenia. Proszę zachować instrukcję obsługi na przyszłość. W razie sprzedaży lub przekazania urządzenia instrukcję obsługi należy przekazać nowemu właścicielowi.

Wskazówki ogólne

Instrukcję obsługi należy zachować, aby móc z niej skorzystać w razie konieczności, lub przekazać w przypadku sprzedaży urządzenia.

Urządzenie jest przeznaczone do przechowywania żywności w warunkach gospodarstwa domowego. Używanie w innych celach może spowodować uszkodzenie i/lub cofnięcie gwarancji.

Wszelkie naprawy mogą być wykonywane wyłącznie przez personel autoryzowanych zakładów serwisowych. Czynności

naprawcze wykonywane przez osoby nieuprawnione mogą spowodować sytuacje niebezpieczne dla użytkownika lub uszkodzenie urządzenia.

Urządzenie odłącza się od zasilania elektrycznego poprzez wyjęcie wtyczki przewodu z gniazdka (nie ciągnąć za przewód). Należy to zrobić zawsze przed czyszczeniem lub konserwacją urządzenia.

Przewodu zasilającego nie należy przedłużać.

Należy upewnić się, że przewód zasilający nie jest zgnieciony lub uszkodzony przez tylną ściankę chłodziarki/zamrażarki.

- Zniszczony przewód zasilający może ulec przegrzaniu i zapaleniu.

Nie stawiać ciężkich przedmiotów lub chłodziarki/zamrażarki na przewodzie zasilającym.

- Istnieje ryzyko zwarcia i pożaru.

Nie ciągnąć za przewód zasilający

wyjmując go z gniazdka, zwłaszcza podczas wysuwania chłodziarki/zamrażarki z wnęki.

-Zniszczenie przewodu może spowodować zwarcie, pożar lub porażenie elektryczne.

- Zniszczony przewód zasilający może być wymieniony wyłącznie przez uprawnionego technika z autoryzowanego serwisu.

Nie wkładać wtyczki przewodu zasilającego do obluzowanego gniazdka.

- Istnieje ryzyko pożaru lub porażenia elektrycznego.

Nie należy uruchamiać urządzenia, jeżeli blok oświetleniowy nie jest przykryty odpowiednią osłonką.

Do czyszczenia, odmrażania i wyjmowania mrożonek nie należy używać ostrych narzędzi, gdyż mogą one uszkodzić urządzenie.

Należy zachować ostrożność przy wkładaniu i wyjmowaniu płynów, aby nie zalały one czujnika temperatury i bloku oświetleniowego.

Nie należy spożywać lodów lub kostek lodu bezpośrednio po wyjęciu z komory zamrażania.

Raz rozmrożone artykuły żywnościowe nie nadają się do ponownego zamrożenia. Należy je spożyć tak szybko, jak to możliwe.

Mrożonki należy przechowywać zgodnie z instrukcją producenta produktu.

Nie należy przyspieszać procesu odmrażania za pomocą urządzeń

Page 7

electrolux 7

elektrycznych lub środków chemicznych.

Nie należy wstawiać do wnętrza urządzenia naczyń z gorącymi potrawami.

W urządzeniu nie należy przechowywać łatwopalnych cieczy lub gazów, gdyż mogą one eksplodować.

W komorze zamrażalnika nie wolno przechowywać napojów gazowanych, napojów i owoców w butelkach.

Otwór odpływowy należy regularnie sprawdzać i czyścić. Jeżeli otwór nie będzie czyszczony, będzie się w nim gromadziła woda, co może spowodować uszkodzenie.

Wskazówki dotyczące bezpieczeństwa dzieci

Nie należy zezwalać dzieciom na zabawę elementami opakowania. Istnieje ryzyko uduszenia się !

Urządzenie jest przeznaczone do obsługi przez osoby dorosłe. Nie zezwalać dzieciom na zabawę urządzeniem lub jego elementami sterującymi.

Przy usuwaniu zużytego urządzenia z gospodarstwa domowego należy odciąć przewód zasilający i zdjąć drzwi, aby zapobiec zamknięciu się dzieci wewnątrz urządzenia lub porażeniu elektrycznemu.

Niniejsze urządzenie nie jest przeznaczone do obsługi przez dzieci, ani inne osoby, których zdolności fizyczne, sensoryczne lub mentalne, bądź brak doświadczenia i wiedzy, nie pozwalają na bezpieczne z niego korzystanie bez nadzoru lub przeszkolenia osoby odpowiedzialnej.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma gazów szkodliwych dla warstwy ozonowej. Urządzenia nie należy

wyrzucać wraz z odpadami komunalnymi i śmieciami. Należy uważać, aby nie uszkodzić agregatu chłodniczego. Informacje o lokalnych punktach zbiórki odpadów można otrzymać od lokalnych władz. Usunąć wtyczkę i wszystkie zamki, aby uniemożliwić dzieciom zamknięcie się wewnątrz.

Utylizacja

Informacje na temat opakowania urządzenia

Materiały oznaczone symbolem nadają się do recyklingu. >PE< oznacza polietylen, np. folia >PS< oznacza polistyren, np. styropian (bez CFC) >POM< oznacza polioksymetylen, np. plastikowe zaciski. Wszystkie materiały są bezpieczne dla środowiska! Informacje dotyczące harmonogramów lub miejsc zbiórki odpadów można uzyskać w lokalnym urzędzie lub biurze do spraw ochrony środowiska.

Wskazówki bezpieczeństwa czynnik chłodniczy izobutan

Uwaga:

Urządzenie zawiera czynnik chłodniczy - izobutan (R 600 a), który w większych stężeniach jest łatwopalny i może wybuchnąć.

Otwory wentylacyjne urządzenia nie mogą być zakryte lub zanieczyszczone.

Nie wolno używać żadnych urządzeń lub środków do przyspieszania odmrażania urządzenia, z wyjątkiem tych, które zaleca producent.

Nie dopuścić do uszkodzenia układu chłodniczego.

Do wnętrza urządzenia nie wolno wkładać żadnych urządzeń elektrycznych, za wyjątkiem tych, które zaleca producent.

Page 8

8 electrolux

Użytkowanie

Informacje z zakresu bezpieczeństwa

Producent nie przyjmuje żadnej odpowiedzialności za uszkodzenia spowodowane przez nieprawidłowe użytkowanie produktu lub przez użycie go do celów innych niż te, które ustalono w instrukcjach użytkowania

Jeżeli regulator zostanie ustawiony na zbyt dużą wartość, to temperatury mogą opadać poniżej zera. Uwaga: mogą wybuchać butelki. Części plastikowe mogą być korodowane przez agresywne substancje, takie jak na przykład sok z cytryn, żywność zawierająca ocet i kwasy tłuszczowe, albo oleje jadalne. Nie przechowywać łatwopalnych cieczy lub gazów w urządzeniu. Niebezpieczeństwo wybuchu! Nie przechowywać w przedziale zamrażarki butelek zawierających ciecze, za wyjątkiem likierów o dużej zawartości alkoholu. W szczególności nie wkładać doń napojów gazowych. Nie dotykać zamrożonych produktów mokrymi rękoma (nosić rękawice)! Nie jeść lodów na patyku (z soków owocowych) bezpośrednio po wyjęciu ich z zamrażarki. Istnieje ryzyko odmrożenia i powstania pęcherzy

wskutek oddziaływania zimna. PIERWSZA POMOC: ustawić natychmiast usta pod strumień zimnej bieżącej wody. Nie próbować odrywać zamarzniętego produktu!

Wskazówki oszczędzania energii:

Temperatura pomieszczenia wpływa na zużycie energii elektrycznej przez urządzenie. Dlatego też należy unikać ustawiania go w pobliżu źródeł ciepła, lub w miejscu bezpośredniego

oddziaływania światła słonecznego. W miarę możności wybrać takie miejsce,

w którym temperatura pomieszczenia leży poniżej podanej klasy klimatycznej urządzenia.

Proszę upewnić się że jest zapewniona wystarczająca wentylacja. Nie przykrywać szczelin wentylacyjnych. Nie ustawiać temperatury niższej, niż to konieczne. Gorące produkty spożywcze należy ochłodzić do temperatury pokojowej przed umieszczeniem ich w lodówce. Ciecze umieszczać tylko wewnątrz przykrywanych pojemników. Unikać trzymania lodówki otwartej dłużej, niż to koniecznie potrzebne. Usuwać regularnie skropliny (zobacz Odszranianie i Czyszczenie) Zbyt gruba warstwa szronu powoduje niepotrzebne zużycie prądu elektrycznego. Małe nagromadzenia szronu można usuwać od czasu do czasu za pomocą plastikowego skrobaka.

Panel sterowania

1. Lampka kontrolna (zielona)

2. Przycisk Zał./Wył.

3. Przycisk ustawiania temperatury (zwiększanie temperatury)

4. Wyświetlacz temperatury.

5. Przycisk ustawiania temperatury (obniżanie temperatury)

6. Wskaźnik załączenia funkcji FROSTMATIC (żółty).

Funkcja FROSTMATIC służy do

szybkiego zamrażania w przedziale

Page 9

electrolux 9

zamrażarki.

7. Przycisk funkcji FROSTMATIC.

8. Wskaźnik załączenia funkcji COOLMATIC (żółty).

Funkcja COOLMATIC służy do

intensywnego chłodzenia lodówki.

9. Przycisk funkcji COOLMATIC.

Przyciski ustawiania temperatury

Temperaturę reguluje się za pomocą przycisków "+"

(CIEPLEJ) i "-" (ZIMNIEJ). Te przyciski są połączone z wyświetlaczem temperatury.

Wyświetlacz temperatury jest przełączany z wyświetlania temperatury RZECZYWISTEJ (wyświetlacz temperatury jest podświetlony) do wskazywania temperatury ŻĄDANEJ (wyświetlacz temperatury miga) poprzez naciskanie jednego z dwóch przycisków "+" lub "-". Po każdym kolejnym naciśnięciu jednego z tych dwóch przycisków, ŻĄDANA temperatura jest zmieniana o 1°C. Jeżeli żaden z przycisków nie zostanie naciśnięty, to wyświetlacz temperatury przełącza się z powrotem po krótkim czasie (około 5 sekund) do wskazywania temperatury

RZECZYWISTEJ. Temperatura ŻĄDANA oznacza: Temperatura, jaka jest wymagana w lodówce, która może być regulowana do temperatury wskazywanej na wyświetlaczu. Temperatura ŻĄDANA jest wyróżniana miganiem cyfr. Temperatura RZECZYWISTA oznacza: Wyświetlacz temperatury wskazuje temperaturę, jaka obecnie panuje w lodówce. Temperatura RZECZYWISTA jest wskazywana cyframi podświetlonymi w sposób ciągły.

Wyświetlacz temperatury

Wyświetlacz temperatury może wskazywać szereg informacji.

W trakcie normalnej pracy, wyświetlana jest temperatura panująca w lodówce (temperatura RZECZYWISTA). Gdy temperatura jest regulowana, to bieżąca ustawiona temperatura miga na wyświetlaczu (temperatura ŻĄDANA).

Przed pierwszym uruchomieniem

Proszę oczyścić wnętrze urządzenia i wszystkie akcesoria przed uruchomieniem go po raz pierwszy (zobacz rozdział: "Czyszczenie i konserwacja").

Uruchamianie i regulacja temperatury

1.Włożyć wtyczkę do gniazdka wtykowego. Gdy drzwi przedziału lodówki są otworzone, oświetlenie wewnętrzne jest zapalone.

2. Nacisnąć przycisk ON/OFF (Zał./Wył.). Zaświeci się lampka kontrolna zasilania sieciowego.

3. Nacisnąć albo przycisk "+" (CIEPLEJ), albo "-" (ZIMNIEJ). Wyświetlacz temperatury przełącza się, rozpoczynając pokazywanie temperatury ŻĄDANEJ, sygnalizowanej miganiem.

4. Ustawić żądaną temperaturę naciskając przyciski "+" (CIEPLEJ) lub "-" (ZIMNIEJ) (zobacz rozdział "Przyciski ustawiania temperatury"). Wyświetlacz temperatury pokaże natychmiast zmienione ustawienie. Każde kolejne naciśnięcie jednego z tych dwóch przycisków powoduje

Page 10

10 electrolux

zmianę temperatury ŻĄDANEJ o 1°C. Możliwy zakres regulacji temperatury: +2°C do +8°C.

Uwaga: Z punktu widzenia

bezpieczeństwa żywności, jako wystarczająco niskie temperatury przechowywania uznaje się temperaturę +5°C dla przedziału chłodziarki, oraz 18°C dla przedziału zamrażarki.

5. Gdy zostanie już ustawiona żądana

temperatura, to po krótkim okresie (około 5 sekund) wyświetlacz temperatury przełączy się i będzie ponownie wskazywał bieżącą temperaturę RZECZYWISTĄ wewnątrz chłodziarki. Wyświetlacz zmieni sposób wyświetlania z migania

na podświetlenie ciągłe. Sprężarka zostanie uruchomiona, po czym będzie działać automatycznie

Informacja! Po dokonaniu zmiany

ustawienia sprężarka nie zostanie natychmiast uruchomiona, jeżeli aktualnie trwa automatyczne odszranianie. Ponieważ temperatura przechowywania w chłodziarce jest osiągana szybko, to można składować w niej żywność natychmiast po załączeniu. Ważne! Przed załadowaniem mrożonej żywności do zamrażarki należy odczekać do chwili, gdy uzyska ona temperaturę 18°C.

COOLMATIC/FROSTMATIC

Przycisk COOLMATIC

Funkcja COOLMATIC jest przeznaczona do szybkiego schładzania dużej ilości towarów w chłodziarce, np. napojów i sałat

na przyjęcie.

1. Funkcję COOLMATIC załącza się

naciśnięciem przycisku COOLMATIC. Załączenie potwierdzane jest zapaleniem się żółtej lampki kontrolnej.

2. Funkcja COOLMATIC zapewnia teraz intensywne schładzanie. Automatycznie wybierana jest ŻĄDANA temperatura +2°C. Funkcja COOLMATIC zostaje automatycznie zakończona po upływie 6 godzin. Zaczyna ponownie obowiązywać pierwotnie ustawiona temperatura ŻĄDANA, i przedział chłodzenia do niej powróci. Wyświetlacz temperatury wskazuje RZECZYWISTĄ temperaturę w chłodziarce.

3. Funkcję COOLMATIC można zakończyć w dowolnym momencie ręcznie, naciskając ponownie przycisk COOLMATIC. Żółta lampka kontrolna wówczas zgaśnie.

Przycisk FROSTMATIC

Funkcja FROSTMATIC przyspiesza zamrażanie świeżej żywności, a

jednocześnie zabezpiecza już przechowywane środki spożywcze przed niepożądanym ociepleniem.

1. 1. Funkcję FROSTMATIC załącza

się naciśnięciem przycisku FROSTMATIC. Załączenie potwierdzane jest zapaleniem się żółtej lampki kontrolnej. Jeżeli funkcja FROSTMATIC nie zostanie zakończona ręcznie, to elektronika urządzenia wyłączy jej działanie po upływie 24 godzin. Żółta lampka kontrolna zgaśnie.

2. Funkcję FROSTMATIC można

zakończyć w dowolnym momencie ręcznie, naciskając ponownie przycisk FROSTMATIC. Żółta lampka kontrolna wówczas zgaśnie.

Gdy funkcja FROSTMATIC jest załączona, to temperatura RZECZYWISTA w chłodziarce może nieco się obniżyć. Po wyłączeniu funkcji FROSTMATIC wybrana temperatura ŻĄDANA zostanie przywrócona.

Page 11

electrolux 11

Ostrzeżenie: Funkcje COOLMA-

TIC i FROSTMATIC nie mogą być załączone jednocześnie. Jeżeli załączona jest funkcja COOLMATIC lub FROSTMATIC, to nie można zmieniać nastawienia temperatury.

Wyłączanie urządzenia

W celu wyłączenia urządzenia należy nacisnąć przycisk ON/OFF (Zał./Wył.) i przytrzymać go przez około 3 sekundy w tej pozycji. Spowoduje to wyświetlenie odliczania w dół od 3 do 1 na wyświetlaczu temperatury. Po osiągnięciu wskazania "1", chłodziarka zostanie wyłączona. Wyświetlacz temperatury zgaśnie. Nota: Nie można załączyć ani wyłączyć chłodziarki gdy nie jest podłączona do sieci, albo gdy nie dopływa do niej zasilanie elektryczne. Po podłączeniu do źródła zasilania sieciowego, urządzenie powraca do takiego samego stanu roboczego, jaki miało przed zanikiem zasilania elektrycznego.

Jeżeli urządzenie nie będzie użytkowane przez dłuższy okres czasu:

1. Wyjąć wszystkie zamrożone i

schłodzone opakowania.

2. Wyłączyć urządzenie przez

przytrzymanie wciśniętego przycisku ON/OFF, do chwili zgaśnięcia wyświetlacza (zobacz wyżej).

3. Wyjąć wtyczkę sieciową, albo

wyłączyć / odłączyć od zasilania sieciowego.

4. Odszronić przedział zamrażarki i

starannie oczyścić (zobacz rozdział: "Czyszczenie i konserwacja").

5. Pozostawić drzwi otwarte, aby uniknąć

powstawania niemiłego zapachu.

Wskaźnik temperatury

Wskaźnik temperatury podaje różnorodne informacje.

W trakcie normalnej pracy, pokazuje temperaturę wewnątrz przedziału chłodziarki. (temperatura rzeczywista). W trakcie ustawiania temperatury, wskazuje temperaturę nastawioną dla przedziału chłodziarki (temperatura

nominalna), migając w tym momencie. UWAGA: może być potrzebne nawet 24 godziny czasu zanim wyświetlacz pokaże temperaturę rzeczywistą.

Funkcja SUPERCOOL

Funkcja SUPERCOOL (Superchłodzenie) przyspiesza schładzanie świeżych produktów żywnościowych, w tym samym czasie chroniąc produkty już przechowywane przez niepożądanym ogrzewaniem. Automatycznie jest ustawiana wstępnie temperatura +2°C.

Funkcję tą załącza się przyciskiem

SUPERCOOL (I). Zapala się wówczas

żółta lampka wskaźnikowa (H).

Możliwe jest wyłączenie tej funkcji w

dowolnej chwili przez ponowne

naciśnięcie przycisku SUPERCOOL.

Żółta lampka wskaźnikowa gaśnie.

Jeżeli funkcja SUPERCOOL nie

zostanie wyłączona ręcznie, to

zostanie automatycznie wyłączona

przez elektronikę po około 6

godzinach.

Funkcja SUPERCOOL jest wyłączana, jeżeli zostanie odłączony dopływ prądu elektrycznego!

Temperatura

W przedziale chłodziarki występują różne strefy temperaturowe. Najcieplejsza strefa jest na górze, a najzimniejsza strefa znajduje się ponad pokrywą koszy na jarzyny. Na temperaturę wewnętrzną wpływają następujące czynniki:

Temperatura pomieszczenia

Page 12

12 electrolux

Częstotliwość otwierania drzwi Ilość przechowywanych produktów żywnościowych Ustawienia urządzenia

Części wewnętrzne

Półki do składowania

Półki można wyjmować w celu oczyszczenia. Aby umożliwić przechowywanie opakowań żywności o różnych wielkościach, półki można ustawiać na różnych wysokościach. W celu wyjęcia półki wewnętrznej, pociągnąć ją w przód do chwili gdy możliwe będzie jej przechylenie w górę lub w dół i wyjęcie. W celu wstawienia półki na innej wysokości, powtórzyć powyższe czynności w odwrotnej kolejności. Aby lepiej wykorzystać przestrzeń, przednie połówki półek mogą spoczywać na tylnych

Półki na drzwiach

Aby umożliwić przechowywanie opakowań żywności o różnych rozmiarach, możliwa jest regulacja wysokości położenia środkowej półki. Stopniowo ciągnąć półkę w kierunku strzałek do chwili jej uwolnienia, następnie przestawić zgodnie z potrzebami.

Przechowywanie żywności

Przechowując żywność należy upewnić się, czy zimne powietrze może swobodnie krążyć. Produkty przeznaczone do schładzania nie mogą w żadnym wypadku stykać się z tylną ścianą przedziału chłodziarki. Mogłyby one zamarzać i częściowo przywierać do ścianki przy wyciąganiu, uniemożliwiając swobodne spływanie orosienia. Żywność taką jak ser, zimne mięsa, owoce, jarzyny, poprzednio ugotowaną żywność i sporządzone sałaty umieszczać wewnątrz pojemników i przykrywać je. W ten sposób zostanie utrzymana ich naturalna świeżość i aromat. Środki spożywcze muszą być przechowywane zgodnie z różnymi strefami temperaturowymi. Masło, ser - na wewnętrznej stronie drzwi, w maselniczce i pojemniku na ser.

Jaja

- na wewnętrznej stronie drzwi

Owoce, jarzyny, sałata

- w pojemnikach na jarzyny

Zimne mięsa, mięso

- w dolnej strefie (pierwsza półka lub przykrycie ponad pojemnikiem na jarzyny).

Produkty nabiałowe, konserwy, słoje

- w górnej strefie lub na wewnętrznej stronie drzwi.

Butelki, tuby

- na wewnętrznej stronie drzwi.

Page 13

electrolux 13

Użytkowanie przedziału chłodziarki

Ważne!

Nie otwierać chłodziarki, jeżeli zasilanie elektryczne jest wyłączone! Żywność nie zepsuje się, jeżeli urządzenie jest pełne, a zanik zasilania trwa niedługo (zobacz dalsze informacje w punkcie "Czas utrwalenia w przypadku awarii" w katalogu, lub w materiałach reklamowych). Jeżeli zanik zasilania przedłuża się, rozmrożone produkty należy spożyć w krótkim czasie. Czas utrwalenia skraca się, gdy temperatura zamrożonej żywności rośnie.

Uruchamianie urządzenia

Zobacz "Uruchamianie przedziału chłodziarki"

Regulacja temperatury

W celu ustawienia temperatury użyć odpowiednich przycisków zarówno dla przedziału chłodziarki, jak i zamrażarki. Zobacz "Użytkowanie przedziału chłodziarki". Prawidłowa temperatura dla żywności zamrożonej i przeznaczonej do mrożenia wynosi -18°C.

Funkcja SUPERFROST

Funkcja SUPERFROST (Supermrożenie) przyspiesza zamrażanie świeżych produktów żywnościowych, w tym samym czasie chroniąc produkty już przechowywane przez niepożądanym ogrzewaniem.

- Funkcję tą załącza się przyciskiem SUPERFROST (G). Zapala się wówczas żółta lampka wskaźnikowa (F).

- Możliwe jest wyłączenie tej funkcji w dowolnej chwili przez ponowne naciśnięcie przycisku SUPERFROST. Żółta lampka wskaźnikowa gaśnie.

- Jeżeli funkcja SUPERFROST nie zostanie wyłączona ręcznie, to zostanie automatycznie wyłączona przez elektronikę po około 24 godzinach.

Funkcja SUPERFROST jest wyłączana, jeżeli zostanie odłączony dopływ prądu elektrycznego!

Temperatura w przedziale zamrażarki

Na temperaturę wewnętrzną mają wpływ następujące czynniki:

Temperatura pomieszczenia Częstotliwość otwierania drzwi Ilość przechowywanych produktów spożywczych

Ustawienia urządzenia. Uwaga: Jeżeli przedział zamrażarki rozgrzewa się, należy sprawdzić stan zamrożonej żywności.

Zamrażanie żywności

Aby zamrozić żywność, załączyć funkcję SUPERFROST na 24 godziny przed zamrażaniem. Dla mniejszej ilości wystarczy to zrobić już na 4 - 6 godzin wcześniej. Wyposażenie przedziału zamrażarki.

Sposób przygotowania kostek lodu

W celu sporządzenia kostek lodu napełnić wodą dołączoną tackę na kostki lodu, i wstawić ją do przedziału żywności mrożonej. Zwilżenie dna tacki oraz ustawienie pokrętła termostatu na maksymalny przedział może skrócić czas przygotowania. Po zakończeniu nie zapomnieć ponownie ustawić regulatora termostatu na odpowiedni przedział temperatur.

Gotowe kostki lodu można wyciągać z tacki pod bieżącą wodą, następnie skręcając ją lub uderzając.

Page 14

14 electrolux

Odmrażanie

Cieknąca po wewnętrznych ściankach urządzenia woda zamienia się w szron lub lód.

Gromadzący się szron i lód mają właściwości izolujące, w związku z tym obniża się efektywność chł

odzenia podczas, gdy temperatura i zużycie energii wzrastają. Narastający szron utrudnia otwieranie drzwi komory zamrażania.

Ten typ urządzenia posiada funkcję automatycznego odmrażania i nie wymaga ingerencji zewnętrznej.

System kontroli regularnie przerywa pracę sprężarki na dłuższy lub krótszy okres czasu (przerywając także chłodzenie). Wtedy temperatura wewnątrz chłodziarki wzrasta i ma miejsce proces odmrażania.

Otwór odpływowy należy

regularnie sprawdzać i czyścić, aby nie dopuścić do zatkania. W przypadku zatkania się otworu topniejące kryształki lodu będą blokowały otwór i nieprawidłowe działanie urządzenia.

Otwór odpływowy należy czyścić dołączoną przetyczką. Nie powinna ona znajdować się na stałe w otworze.

Topniejący szron spływa poprzez otwór odpływowy do pojemnika na skropliny znajdującego się tuż nad sprężarką i odparowuje w wyniku zgromadzonego ciepła.

Otwór odpływowy należy regularnie sprawdzać i czyścić, aby nie dopuścić do zatkania. Najczęstszą przyczyną zatykania się otworu są resztki papieru, w który zawinięto produkty spożywcze. Mogą one przylgnąć do tylnej ścianki urządzenia i dostać się do otworu, blokując go. Dlatego prosimy o zwrócenie uwagi i nie pozostawianie wewnątrz urządzenia kawałków papieru.

W niektórych warunkach, np.

podczas upałów, sprężarka pracuje stale. Wtedy funkcja automatycznego odmrażania jest nieefektywna.

Pozostające po odmrażaniu kawałki lodu lub szronu na wewnętrznej tylnej ściance urządzenia są zjawiskiem normalnym.

Komora zamrażania nie może być wyposażona w funkcję automatycznego odmrażania, gdyż mrożonki nie wytrzymałyby temperatury topnienia.

Dlatego do urządzenia dołączyliśmy plastikową skrobaczkę, która służy do usuwania szronu i lodu pokrywającego ścianki komory oraz uszczelki.

Taca pokazana na rysunku nie należy do wyposażenia urządzenia.

Jeżeli warstwy szronu nie będzie już można usunąć skrobaczką, należy całkowicie odmrozić komorę zamrażania (przeciętnie 2-3 razy w roku).

Wyjąć wszystkie produkty z obydwu komór. Zawinąć je w kilka warstw gazet lub materiału i złożyć w jak najchłodniejszym miejscu na czas odmrażania.

Page 15

electrolux 15

Odłączyć urządzenie od zasilania elektrycznego, a obie pary drzwi pozostawić otwarte.

Wycierać spływającą wodę delikatną szmatką lub gąbką.

Po odmrożeniu wytrzeć wnętrze urządzenia do sucha. Podłączyć do zasilania elektrycznego i włożyć produkty.

Zalecamy ustawienie termostatu urządzenia w najwyższych pozycjach i zapewnienie w ten sposób odpowiedniej dla produktów temperatury w najkrótszym czasie.

Regularne czyszczenie

Zaleca się myć wnętrze chłodziarki co 3 4 tygodnie. Nie wolno w tym celu stosować środków czyszczących używanych w gospodarstwie domowym, ani mydła.

Po wyłączeniu zasilania chłodziarki umyć ją letnią wodą i wytrzeć. Oczyścić magnetyczny gumowy profil drzwiowy za pomocą czystej wody.

Po oczyszczeniu podłączyć urządzenie do gniazdka sieciowego.

Praktycznie jest wykonywać czyszczenie i odszranianie przedziału żywności mrożonej w czasie, gdy jest on pusty.

Pył i brud nagromadzone na tyle chłodziarki, skraplacza, zaleca się usuwać, oraz oczyszczać tackę odparownika na szczycie sprężarki raz lub dwa razy na rok.

Gdy chłodziarka nie jest używana

Gdy urządzenie nie jest używane przez dłuższy czas, należy:

Odłączyć urządzenie od zasilania. Wyjąć całą żywność z chłodziarki. Rozmrozić urządzenie i oczyścić zgodnie

z powyższymi zaleceniami.

Wymiana żarówki

Aby wymienić żarówkę (np. po przepaleniu) należy:

Odłączyć urządzenie od zasilania elektrycznego.

Odkręcić osłonę bloku oświetleniowego, a następnie zdjąć osłonę w kierunku strzałki. (typ żarówki: Mignon 322, 230 V, 25 W, E 14)

Po wymianie żarówki założyć osłonę bloku oświetleniowego i podłączyć urządzenie do zasilania elektrycznego.

Brak oświetlenia we wnętrzu chłodziarki nie wpływa ujemnie na pracę urządzenia.

Pozostawić drzwiczki otwarte, aby nie dopuścić do wytworzenia się nieprzyjemnych zapachów wewnątrz.

Page 16

16 electrolux

SYMPTOM

Drzwi nie zamykają się.

Zbyt wysoka temperatura we wnętrzu chłodziarki.

Zbyt niska temperatura we wnętrzu chłodziarki. Sprężarka działa w trybie ciągłym.

Hałas/głośna praca.

ROZWIĄZANIE

Waga włożonych produktów przekracza dopuszczalną nośność drzwiczek - należy zatem wyjąć część produktów, a resztę rozłożyć bardziej równomiernie. Urządzenie nie jest prawidłowo zainstalowane. Patrz rozdział "Zabudowa". Ustawić niższą temperaturę. Równomiernie poukładać artykuły spożywcze tak, aby umożliwić swobodną cyrkulację powietrza we wnętrzu chłodziarki. Sprawdzić, czy drzwiczki są prawidłowo zamknięte i czy uszczelka drzwiowa jest nieuszkodzona i czysta. Temperatura w miejscu, w którym ustawiono chłodziarkę jest wyższa niż standardowa temperatura w pomieszczeniu. Ustawić wyższą temperaturę.

Ustawić wyższą temperaturę. Temperatura w miejscu, w którym ustawiono chłodziarkę jest wyższa niż standardowa temperatura w pomieszczeniu. Sprawdzić, czy wentylacja jest wystarczająca i czy otwory wentylacyjne nie są zakryte. Przyczyną może być włożenie zbyt dużej ilości artykułów spożywczych i/lub częste otwieranie i zamykanie drzwiczek. Czasami jest to zjawisko normalne. Układ sterowania temperatury może powodować klikanie w czasie włączania i wyłączania systemu.

Wtryskiwany czynnik chłodniczy może bulgotać podczas przepływania przez rurki.

Silnik może emitować odgłosy brzęczenia i/lub lekkiego stukania.

Użyty materiał izolacyjny ma tendencję do lekkiego zwiększania poziomu emitowanego hałasu, zapewnia jednak dobrą izolację oraz niższe zużycie energii.

Urządzenie jest wyposażone w dynamiczny system wentylacji powietrzem. Aby zapewnić optymalne chłodzenie w chłodziarce oraz komorze 0°C, wentylator pracuje ze zmienną mocą. W związku z tym prędkość obrotowa wentylatora zmienia się przez cały czas. Jest to zjawisko normalne i nie wynika z awarii urządzenia.

Co robić, jeśli urządzenie nie pracuje prawidłowo

Problemy mogą wynikać z przyczyn, które można usunąć samodzielnie przed skontaktowaniem się z autoryzowanym serwisem. Należy postępować zgodnie z następującymi poleceniami:

Nieprawidłowe działanie

Jeśli układ elektroniczny urządzenia wykryje awarię, która uniemożliwia zmierzenie BIEŻĄCEJ temperatury, na wyświetlaczu temperatury pojawia się kwadracik. Urządzenie nadal działa korzystając z programu awaryjnego, dopóki nie naprawi go serwisant z lokalnego autoryzowanego zakładu serwisowego.

Page 17

electrolux 17

Serwis i części zamienne

Jeśli w niniejszej instrukcji obsługi nie można znaleźć rozwiązania danego problemu, należy skontaktować się ze sprzedawcą lub naszym autoryzowanym serwisem i sprawdzić kartę gwarancyjną.

Precyzyjne zamawianie części zamiennych pozwala na oszczędność czasu i kosztów.

W związku z tym należy zawsze podawać następujące informacje o urządzeniu:

Nazwa modelu Numer produktu (PNC) Numer seryjny (S-No.)

Informacje te można znaleźć na tabliczce znamionowej znajdującej się wewnątrz urządzenia na lewej ściance. Zalecamy zanotowanie tutaj tych danych, aby były łatwo dostępne w razie potrzeby.

Specyfikacje techniczne

Dane techniczne podane są na tabliczce znamionowej znajdującej się z lewej strony wewnątrz urządzenia.

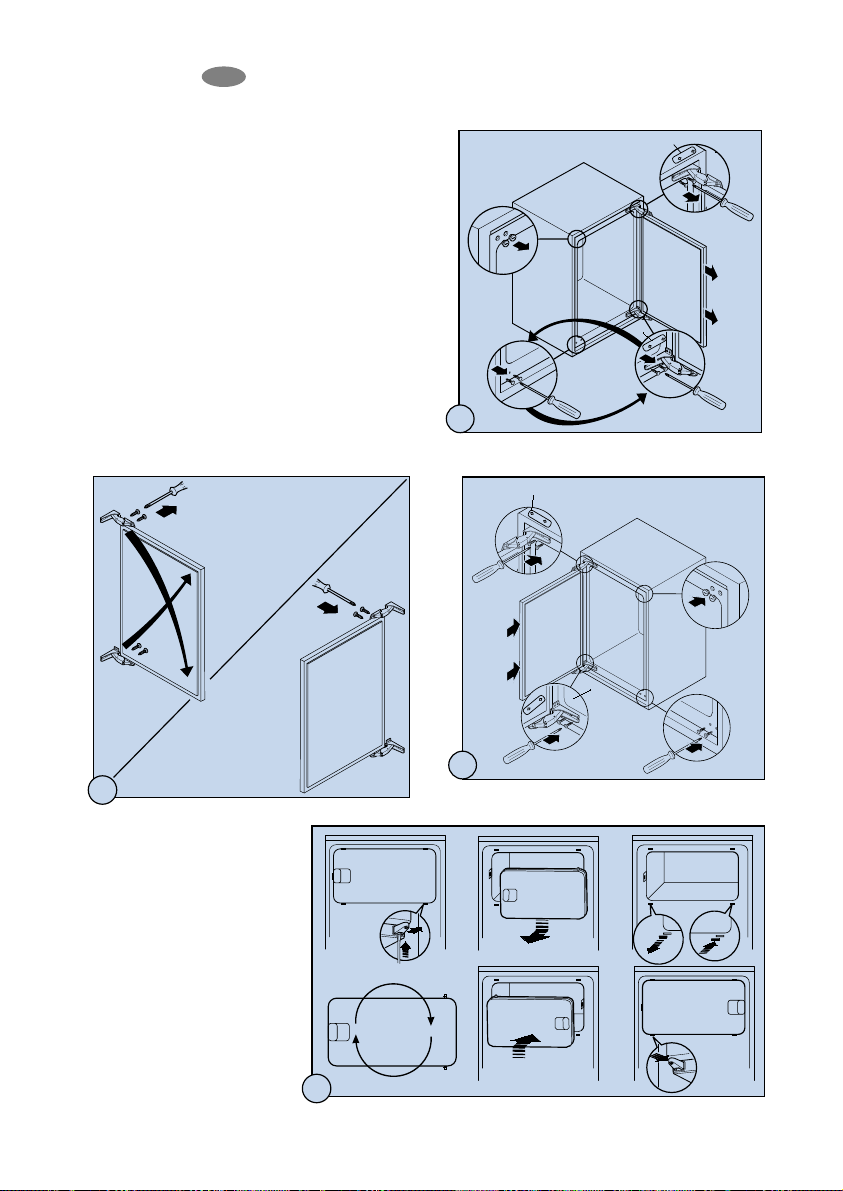

Zmiana kierunku otwierania komory zamrażalnikat

Po zmianie kierunku otwierania drzwi chłodziarki należy również przełożyć drzwi komory zamrażalnika.

Kolejne czynności zostały przedstawione na rysunkach.

Przyciśnij śrubokrętem język zabezpieczający na wewnętrznej stronie dolnej ramy drzwi.

Przechyl równocześnie dolną ramę drzwi i drzwi zamrażalki, następnie zdejmij z zawiasów drzwi zamrażalki.

Usuń kanciasty przykrywający korek i umieść go po przeciwnej stronie w odsłoniętym otworze.

Po obrocie o 180° drzwi zamrażalki, umieść dolną ramę drzwi na dolnym zawiasie drzwi zamrażalki.

Zawias górnej ramy drzwi zamrażalki włóż w odsłonięty otwór a następnie wciskaj równocześnie dolną ramę drzwi z drzwiami zamrażalki aż do ich zderzenia się.

Wykonanie tej czynności można

Page 18

18 electrolux

powierzyć autoryzowanemu serwisowi (jest to usługa odpłatna także w czasie trwania gwarancji).

Instalacja

Należy zachować najwyższą

ostrożność przy przenoszeniu urządzenia, aby nie uszkodzić agregatu chłodniczego, co mogłoby spowodować wyciek czynnika chłodzącego

Podczas normalnego działania skraplacz i sprężarka z tyłu urządzenia znacznie się nagrzewają. Należy zawsze pamiętać o zapewnieniu odpowiedniej wentylacji, w przeciwnym razie może dojść do uszkodzenia podzespołów i utraty żywności.

Patrz wskazówki dotyczące instalacji. Ważne: Jeśli przewód zasilający jest uszkodzony, należy wymienić go na specjalny przewód lub zestaw dostępny w autoryzowanym serwisie.

Ustawienie

Rozpakować urządzenie i sprawdzić,

czy jest w dobrym stanie i czy nie

zostało uszkodzone w czasie

transportu.

Urządzenia nie należy umieszczać w

pobliżu kaloryferów lub kuchenek

gazowych.

Nie należy go wystawiać na

bezpośrednie działanie promieni

słonecznych.

Ze względów bezpieczeństwa należy

zapewnić minimalną wentylację

zgodnie z rys.

Uwaga: Nie wolno zasłaniać otworów wentylacyjnych.

Wnęka powinna być wyposażona w kanał wentylacji o następujących

rozmiarach: Głębokość 50 mm Szerokość 540 mm Klasyfikacja klimatyczna znajduje się na tabliczce znamionowej umieszczonej na lewej ściance urządzenia. Poniższa tabela zawiera informacje na temat temperatury otoczenia w danej klasie klimatycznej:

Klasyfikacja temperatura klimatyczna otoczenia

SN +10 … +32 °C

N +16 … +32 °C

ST +18 … +38 °C

T +18...+43 °C

Podłączenie elektryczne

Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy napięcie oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej sieci elektrycznej. Napięcie może się różnić o ±6% od napięcia znamionowego. W przypadku eksploatacji przy innych napięciach należy zastosować odpowiednio dobrany autotransformator.

Page 19

electrolux 19

Ważne Urządzenie musi być uziemione.

Dołączony do urządzenia przewód zasilający umożliwia podłączenie do obwodów uziemiających. Jeśli gniazdko zasilania nie ma wyprowadzenia uziemienia, urządzenie należy podłączyć do oddzielnego uziemienia zgodnie z obowiązującymi przepisami po konsultacjach ze specjalistą.

Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania podanych zaleceń bezpieczeństwa.

Niniejsze urządzenie spełnia

wymogi następujących dyrektyw

WE:

- 87/308 EWG z dnia 2 czerwca 1987 r. (dyrektywa dotycząca zakłóceń radiowych).

- 73/23 EWG z dnia 19 lutego 1973 r. (dyrektywa niskonapięciowa) wraz ze zmianami.

- 89/336 EWG z dnia 3 maja 1989 r. (dyrektywa dotycząca zgodności elektromagnetycznej EMC) wraz późniejszymi zmianami.

Uwaga!

Urządzenie należy instalować tak, aby można je było odłączyć od źródła zasilania. Zabudowę należy wykonać w taki sposób, aby po zainstalowaniu urządzenia, wtyczka była łatwo dostępna.

Zabudowa

Rysunek z wymiarami

Patrz "Instrukcje instalacji".

Po zainstalowaniu urządzenia, a w szczególności po zmianie kierunku otwierania drzwi, należy sprawdzić, czy uszczelka drzwiowa przylega szczelnie na całym obwodzie. Nieprawidłowo dopasowana uszczelka drzwiowa może prowadzić do tworzenia się osadu szronu wewnątrz urządzenia, a w konsekwencji do większego zużycia energii.

Ostrzeżenie!

Jeśli temperatura otoczenia jest niska (np. zimą), uszczelka może nie przylegać dokładnie. W takim przypadku należy poczekać, aż uszczelka dopasuje się lub przyspieszyć ten proces podgrzewając ją suszarką do włosów.

Page 20

20 electrolux

Zmiana kierunku otwierania drzwi (w razie potrzeby)

Nie we wszystkich modelach

D Türanschlagwechsel (falls erforderlich)

GB Reversibility of door (if necessary)

NL Overzetten van het deurscharnier

(indien nodig)

F Changement du côté d'ouverture de la

porte (si nécessaire)

I Reversibilità della porta (se necessario)

E Reversibilidad de la puerta

(si fuera necesario)

P Inversão do sentido de abertura da porta

(se necessário)

D Nicht bei allen Modellen

GB Not on all models

NL Niet bij alle modellen

F Pas pour tous les modèles

I Solo per alcuni modelli

E No en todos modelos

P Só para alguns modelos

III

180°

2221 009-38

Page 21

electrolux 21

19 m

16 m

Instrukcje instalacji

D Einbauanweisung GB Installation instructions NL Montage-aanwijzing F Instructions de montage I Istruzioni di montaggio E Instrucciones para el montaje P Instruções de montagem para o encastre

90°

2xC

1xD

1xE

M/M

1xO

2xL

1xK

1xM

1xA

1xB

6xH

2xF

2xG

2xN

4xJ

26xI

III

Page 22

22 electrolux

VIII

VII

click

Page 23

electrolux 23

GB Tylko dla dzielonego frontu meblowego lub modeli jednodrzwiowych o wysokości 1698.

45°

XII

D Nur für geteilte Möbelfront oder für 1-Tür Modelle (H. 1698)

GB Only for split front panel or for 1-door Models (h. 1698)

NL Alleen voor modellen met gedeelde voorpanelen of 1-deur

modellen (h. 1698)

F Uniquement pour portes en bois séparées ou pour modelles

avec 1 porte (h. 1698)

I Solo per ante in legno divise o per Modelli con 1 porta (h. 1698)

E Solo para puertas de madera separadas o modelos de puerta

única (h. 1698)

P Só para portas em madeira separadas o para modelos

equipados com una porta (h. 1698)

XIV

XIII

8 mm

M/M

XVI

Page 24

24 electrolux

Page 25

electrolux 25

Page 26

26 electrolux

KE/E/159. (08) 200381651 2008. 01. 21.

Page 27

Page 28

www.electrolux.com

www.electrolux.pl

933 020 502 - 00 - 200381651
