m NO USE ELEMENTOS CORTANTES para eli-
minar la capa de hielo. Ésta puede quitarse con
una rasqueta de plástico. (Ver instrucciones para
la eliminación de la capa de hielo).
m Si ha descongelado algún producto, no vuelva a
congelarlo.
m Respete las recomendaciones de los fabricantes
de alimentos.
m Los polos pueden causar quemaduras si se con-
sumen directamente del congelador.
m No ponga bebidas carbónicas ni gaseosas en el
congelador, ya que éstas pueden explotar.
m Cuando quiera deshacerse de un viejo frigorífi-
co:
m Quite las puertas del mismo, ya que los niños
podrían quedar encerrados en su interior.
Cuide que el gas del sistema de refrigeración
sea recuperado antes de echarlo a la chatarra.
m

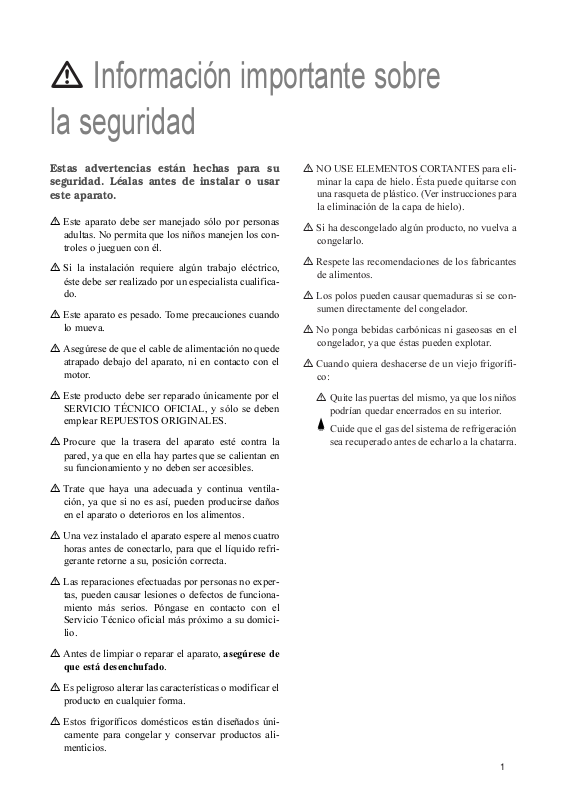

Información importante sobre
la seguridad
Estas advertencias están hechas para su
seguridad. Léalas antes de instalar o usar
este aparato.
m Este aparato debe ser manejado sólo por personas
adultas. No permita que los niños manejen los controles o jueguen con él.
m Si la instalación requiere algún trabajo eléctrico,
éste debe ser realizado por un especialista cualificado.
m Este aparato es pesado. Tome precauciones cuando
lo mueva.
m Asegúrese de que el cable de alimentación no quede
atrapado debajo del aparato, ni en contacto con el
motor.
m Este producto debe ser reparado únicamente por el
SERVICIO TÉCNICO OFICIAL, y sólo se deben
emplear REPUESTOS ORIGINALES.
m Procure que la trasera del aparato esté contra la
pared, ya que en ella hay partes que se calientan en
su funcionamiento y no deben ser accesibles.
m Trate que haya una adecuada y continua ventila-
ción, ya que si no es así, pueden producirse daños
en el aparato o deterioros en los alimentos.
m Una vez instalado el aparato espere al menos cuatro
horas antes de conectarlo, para que el líquido refrigerante retorne a su, posición correcta.
m Las reparaciones efectuadas por personas no exper-
tas, pueden causar lesiones o defectos de funcionamiento más serios. Póngase en contacto con el
Servicio Técnico oficial más próximo a su domicilio.
m Antes de limpiar o reparar el aparato, asegúrese de
que está desenchufado.
m Es peligroso alterar las características o modificar el
producto en cualquier forma.
m Estos frigoríficos domésticos están diseñados úni-
camente para congelar y conservar productos alimenticios.
Page 2
2
Índice
Información importante sobre
la seguridad pág. 1
Instalación pág. 3
Cambio del sentido de apertura
de las puertas pág. 4
Regulación y Control pág. 5
Cómo usar su
Frigorífico-Congelador pág. 6
Cómo cuidar su
Frigorífico-Congelador pág. 7
Si algo no funciona pág. 9
Ruidos normales durante
el funcionamiento pág. 11
Mantenimiento, Garantía
y Repuestos pág. 12
Características técnicas pág. 13
Page 3
3
Instalación
Colocación
• Sitúe el frigorífico fuera de los rayos directos del sol
y lejos de fuentes de calor.
• Respete la ventilación recomendada en la Fig. 1
• Asegúrese de que el frigorífico está bien nivelado
girando las patas regulables. Evitará así vibraciones
y ruidos.
• Este aparato está diseñado para poder adosarse a la
pared y muebles laterales.
Limpieza del interior
• No use alcohol ni ningún producto que contenga
alcohol, porque puede dañar la cuba.
• Antes de su uso, limpie el interior con agua y jabón
neutro para eliminar el característico olor a nuevo y
séquelo cuidadosamente.
• No use detergente ni polvos abrasivos, ya que pueden dañar el acabado.
• Quite los elementos de fijación para el transporte.
Conexión eléctrica
mAntes de enchufar la clavija de toma de corriente
asegúrese de que la tensión y frecuencia indicadas
en las «características técnicas» de su aparato
correspondan a las de la instalación doméstica.
mEs indispensable conectar el aparato a una eficiente
toma de tierra. Para ello la clavija está dotada del
oportuno contacto. Si la toma de corriente de la instalación doméstica no tiene conexion a tierra, conectar el aparato a una instalación de tierra aparte, conforme a las normas vigentes.
«EL FABRICANTE DECLINA TODA RESPONSABILIDAD SI NO SE RESPETAN ESTAS NORMAS».
Puesta en marcha
• Enchufe el aparato a la red.
• Compruebe que la lámpara de iluminación interior
«H» se enciende al abrir la puerta.
• Gire a una posición intermedia el
«Regulador de
Temperatura» «A».
Fig. 2
Fig. 1
Page 4
4
Cambio de sentido de apertura de
las puertas
Si desea cambiar el sentido de apertura de las puertas, siga las siguientes instrucciones:
1... Desmonte los tiradores de las puertas, sin van
fijados lateralmente por tornillos.
2... Quite el zócalo que está fijado a presión.
3... Desmonte la bisagra inferior teniendo cuidado de
que la puerta inferior no caiga y de no perder la
arandela de plástico. Con una llave de 10mm
desenrosque el perno de la bisagra inferior y
enrosquelo en el lado opuesto.
4... Saque la puerta inferior de la bisagra central.
5... Desmonte la bisagra central cuidando que no
caiga la puerta superior.
6... Saque la puerta superior de la bisagra superior.
7... Desenrosque los tapones de plástico colocados
en el lado opuesto de la bisagra central y colóquelos en la posición original de la bisagra.
8... Densenrosque el eje de la bisagra superior y
enrósquelo en la bisagra del lado opuesto.
Meta la puerta superior.
Monte el refuerzo bisagra inferior al lado contrario al que iba montado sobre el aparato.
Para el resto del montaje, siga todo el proceso
inverso.
Al finalizar, controle que las juntas de las puertas
cierren en todo el contorno y que la luz interior se
apaga al cerrar la puerta del frigorífico.
Page 5
5
Regulación y Control
Regulador de Temperatura:
Permite ajustar la temperatura del interior según las
condiciones externas y de uso.
• Posición más baja, más caliente: 1
• Posición más alta, más fría: 6
• Parado 0

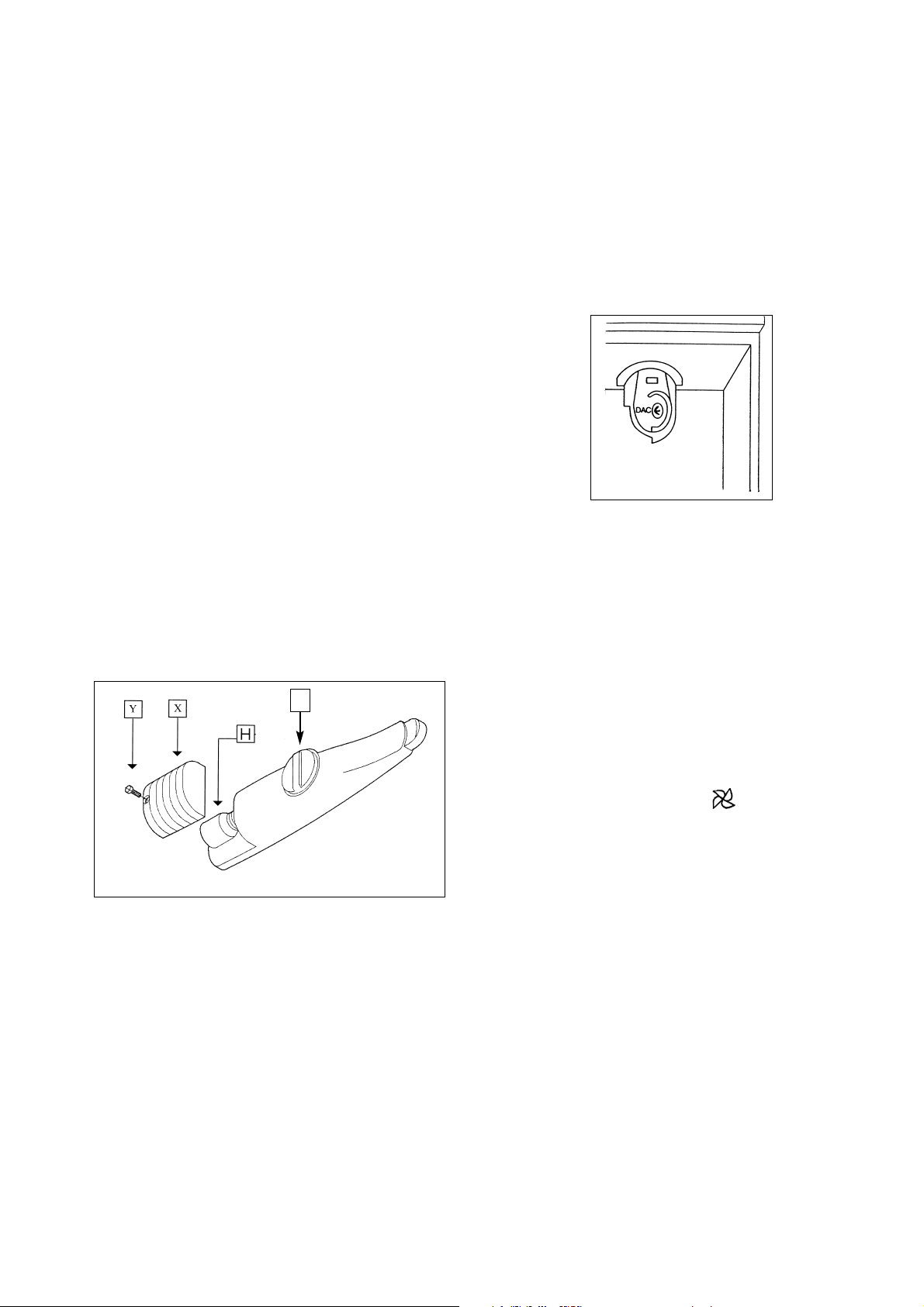

Luz interior:
(H) Fig. 4
Se ilumina al abrir la puerta del compartimento frigorífico y se apaga al cerrarlo. También se apaga al poner
el Regulador de Temperatura en posición 0. En el caso
de tener que acceder a la lámpara (ver «SI ALGO NO
FUNCIONA»), quitar la tapa de protección «X»,
extrayendo primero el tornillo Y.
A
RReeffrriiggeerraacciióónn DDiinnáámmiiccaa ((AASSPP))::
(en algunos
modelos).
El sistema de Refrigeración Dinámica proporciona,
en el compartimento frigorífico, un rendimiento
extra que se manifiesta por:
• Un enfriamiento más rápido.
• Una temperatura más uniforme.
Está especialmente indicado en tiempo caluroso
(temperatura ambiente por encima de 25°) y cuando se introduzca gran cantidad de alimentos.
Para su funcionamiento, pulse el interruptor.
Cuando el DAC está conectado, la producción de
frío es mayor, por lo que deberá poner el regulador
de temperatura del frigorífico en la siguiente posición para evitar frío excesivo:
Page 6
6
Cómo usar su
Frigorífico-Congelador
rápidamente.
Si aún no se ha iniciado la descongelación proceda como en «A».
C) Si se ha iniciado la descongelación, consuma
rápidamente los alimentos, o cocínelos y vuelva
a congelarlos.
Compartimento frigorífico:
Sirve para conservar bebidas y alimentos frescos. La temperatura en el interior es muy
homogénea.
Evite que los alimentos toquen la pared del
fondo, ya que tras ella se produce el frío y podrían
helarse parcialmente. Además impide una buena
circulación del aire frío.
Este aparato está dotado de un sistema automático
de desescarchado. Por ello usted puede ver en la
pared del fondo una fina capa de hielo o gotas de
agua en algunas ocasiones.
Compartimento Congelador
Este congelador marcado con , es apto
para la congelación de alimentos frescos y para la
conservación de alimentos a largo plazo.
Congelación de alimentos
La congelación tiene que realizarse en el menor tiempo
posible, máximo 24 horas. Para ello tiene que proceder
como sigue:
1... Colocar los alimentos sobre la parrilla, situando
ésta en la posición más alta.
2...Mantenga los alimentos en éstas condiciones al
menos durante 24 horas.
- La cantidad máxima a congelar en 24 horas es la
indicada en “Características Técnicas”, según
modelo.
Conservación de alimentos
congelados.
Para su buena conservación, la temperatura en el interior del compartimento congelador debe ser al menos
-18ºC. Esta temperatura se regula con un dispositivo
automático.
Compruebe que el «Regulador de temperatura» está
en una posición intermedia.
A veces puede ser necesario (escasa ventilación, elevada temperatura ambiente, frecuentes aperturas de la
puerta...) variar la posición del «Regulador de
Temperatura».
En caso de parada accidental del aparato por avería o
falta de corriente proceda de la siguiente manera:
• Mantenga las puertas cerradas en todo caso.
• Infórmese sobre la previsión de duración de la para-
da.
Una vez reestablecida la normalidad:
A) Si el congelador está lleno y la duración de la para-
da ha sido inferior al «Tiempo de elevación de la
temperatura» indicado para cada modelo en
«Características Técnicas» no se ha producido
ningún daño a los alimentos.
B) Si el congelador no está lleno, el frío se perderá más
Consejos prácticos
Cuando esté congelando, no meta nuevos alimentos a congelar.
No coloque nunca los alimentos a congelar en
contacto con los ya congelados.
Envuelva bien los alimentos o colóquelos en
recipientes herméticos antes de meterlos en el
congelador.
No meta nunca alimentos calientes.
Los alimentos y bebidas con fuerte olor afectan
al sabor y olor de los demás. Envuélvalos bien o
cierre los recipientes.
Para una mejor conservación siga las instrucciones dadas en los libros de cocina, manuales de
congelación y en los envases de los alimentos.
Page 7
7
Cómo cuidar su
Frigorífico-Congelador
Desenchufe el aparato antes de realizar
cualquier operación
Eliminación de la capa de hielo en el
congelador
La formación de la capa de hielo en el interior del congelador se produce muy lentamente, siempre que no
esté sometido a frecuentes aperturas de las puertas y los
alimentos se conserven bien envueltos.
Cuando la capa de hielo alcanza más de 5 mm.de espesor debe ser eliminada. Para ello proceda de la forma
siguiente:
1... Saque los alimentos y colóquelos en un lugar lo
más frío posible.
2…Saque los cajones y la bandeja superior.
3…Quite el hielo de las paredes ayudándose de un ras-
cador de plástico.
• Noutilize nunca objetos punzantes, estufas o calentadores que puedan dañar seriamente el aparato.
• Bajo ninguna circunstancia intente arrancar el hielo
adherido, espere a que se deshaga.
4…Eliminada la capa de hielo y después de haber lim-
piado y secado el interior,
5…Enchufe el aparato.
Page 8
8
Cómo cuidar su
Frigorífico-Congelador
Eliminación de la capa de hielo en el
Frigorífico
El desescarche en el frigorífico se realiza de forma
automática.

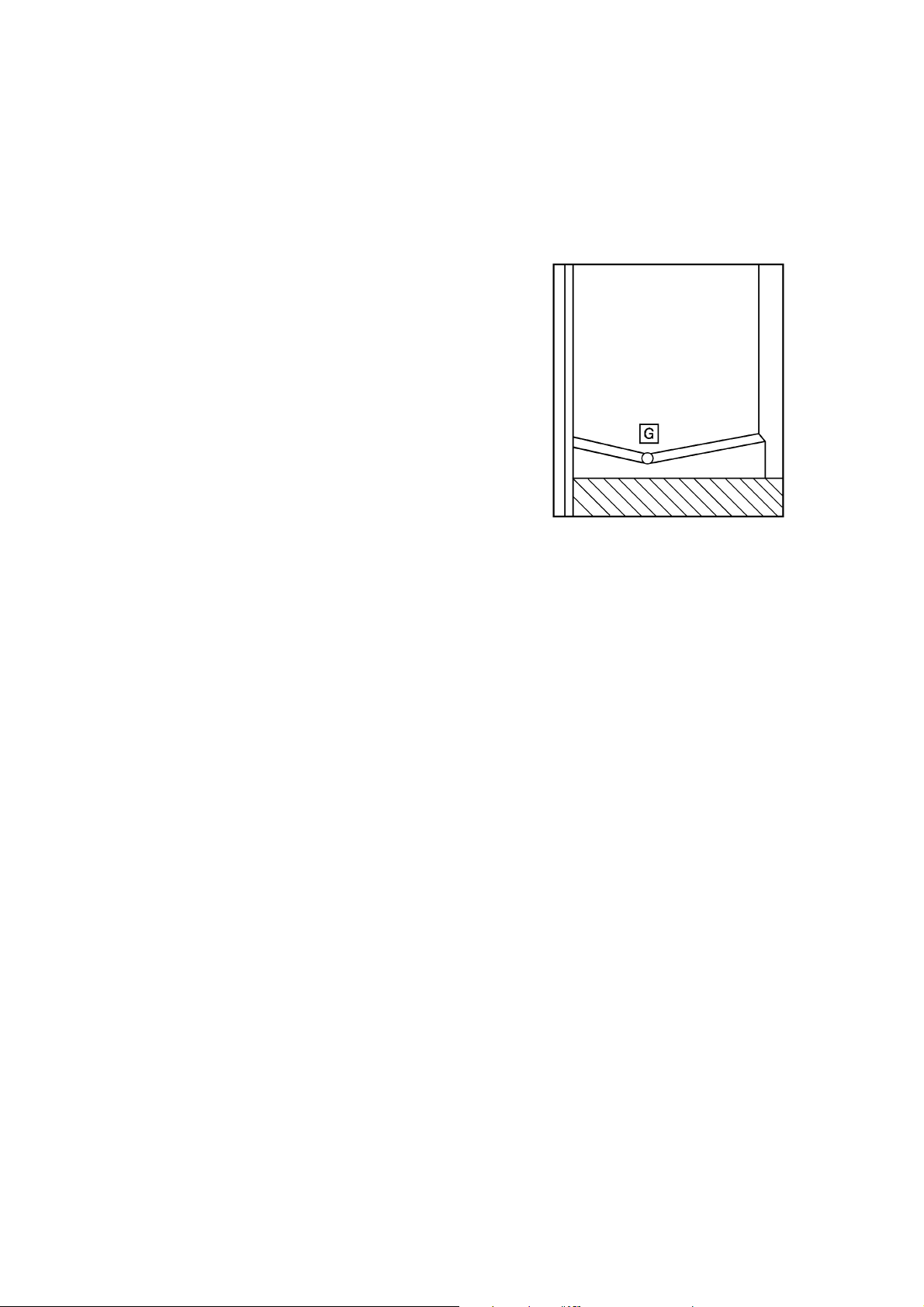

Limpie periódicamente el conducto de desagüe «G».
Limpieza
• No use alcohol ni ningún producto que contenga
alcohol, porque puede dañar la cuba.
• Utilice agua templada y jabón neutro o bicarbonato
sódico para limpiar tanto el interior como el exterior.
No emplee detergentes ni abrasivos.
• Limpie la rejilla negra de la parte posterior (condensador), el motor y las ranuras de ventilación superior
e inferior con un cepillo o aspirador.
Esta operación mejorará el funcionamiento con el
consiguiente ahorro energético.
• Limpie el depósito del agua situado encima del
motor.
Período de inactividad
En los períodos durante los cuales el aparato no tenga
que funcionar, guarde las siguientes precauciones:
• Desenchufe el aparato.
• Saque todos los alimentos.
• Descongele y limpie el interior y cada accesorio.
• Deje las puertas entreabiertas para facilitar la circulación del aire en el interior y evitar la formación de
malos olores.
Fig. 9
Page 9
9
Si algo no funciona
Algunos problemas de funcionamiento se deben a causas que pueden ser eliminadas fácilmente sin recurrir al Servicio Técnico. Para ello siga las siguientes indicadiones:
PPrroobblleemmaa CCaauussaa SSoolluucciióónn
A) LÁMPARAS
E INDICADORES
1. Luz interior no se enciende • No está enchufado el aparato. • Enchufar el aparato a la red.
(compartimento frigorífico • No hay corriente en el enchufe. • Revisar el automático de su
«H») instalación doméstica.
• Lámpara floja o fundida. • Apretar o sustituir la lámpara
por otrade iguales características.
• Regulador de temperatura en • Cambiar a otra posición el
posición “0” «Regulador».
B) FUNCIONAMIENTO
1. El congelador o • El «Regulador de Temperatura» • Cambiar a otra posición el
el frigorífico no enfrían. correspondiente está «Regulador».
en posición «0».
2. El congelador o el • Puerta no está bien cerrada. • Cerrar correctamente.
frigorífico enfrían poco. • Se abre la puerta con mucha • Evitar aperturas frecuentes.
frecuencia.
• «Regulador de Temperatura» • Cambiar a posición de másfrío.
en posición incorrecta.
• Se han metido alimentos en • Esperar a que el aparato se
mucha cantidad recientemente. normalice.
3. Alimentos se hielan • «Regulador de Temperatura» • Cambiar a posición de
en el frigorífico. en posición incorrecta. menos frío.
• Los alimentos están en contacto • Separe los alimentos.
con la pared del fondo.
• Refrigeración Dinámica en • Cambiar a otra posición el
funcionamiento «Regulador» o desconectar
la Refrigeracion Dinámica.
4. El motor está funcionando • «Regulador de Temperatura» • Cambiar a posición de
continuamente: en posición incorrecta. menos frío.
• Puerta no está bien cerrada. • Cerrar la puerta correctamente.
• Ha sido abierta con mucha • Evitar aperturas frecuentes.
frecuencia.
• Se han metido alimentos en • Esperar a que el aparato
mucha cantidad recientemente. se normalice.
Page 10
10
PPrroobblleemmaa CCaauussaa SSoolluucciióónn
C) AGUA/HIELO
1. Hace excesiva capa de hielo. • «Regulador de Temperatura» • Cambiar a posición
en posición incorrecta. de menos frío.
• Puerta mal cerrada. • Cerrar correctamente.
• Excesivas aperturas de puerta. • Evitar aperturas frecuentes.
2. Agua en la parte inferior • Conducto de desagüe • Limpiar el conducto «G».
del frigorífico. obstruído.
3. Agua en cajón de verduras. • Se han introducido • Es normal.
verduras mojadas.
4. El exterior del mueble • Humedad ambiental elevada. • Es normal.
se empaña: No perjudica al aparato.
D) PUERTAS
1. La puerta no se cierra: • Aparato desnivelado. • Nivelar correctamente
• Se ha cerrado bruscamente • No dar golpe al cerrar.
provocando rebote.
• Alimentos tropiezan en la • Colocar bien los alimentos.
puerta.
E) RUIDOS
• El aparato no está bien • Nivelar correctamente.
nivelado.
• Algunos de los tubos • Separar el tubo que roce.
posteriores rozan.
• Tornillo de sujección de • Apretar el tornillo.
alguna pieza flojo.
• Algún recipiente vibra en • Colocarlo correctamente.
las bandejas.
• Otros. • Consulte página siguiente.
Si algo no funciona
Page 11
11
Ruidos normales durante el
funcionamiento
1. Regulador de temperatura.
Puede causar chasquidos cuando el sistema se desconecta.
2. Sistema refrigerante.
El gas utilizado para enfriar puede producir gorgoteo al
circular por las tuberías.
3. Compresor.
Puede producir zumbido y/o ligero golpeteo.
4. Aislante.
El material utilizado tiene la tendencia a amplificar ruidos pero proporciona un perfecto aislamiento y un bajo
consumo de energía.
Page 12
12
Mantenimiento, Garantía
y Repuestos
El aparato que usted acaba de adquirir contiene,
además del presente libro de Instrucciones:
• Tarjeta «Certificado de Garantía», al dorso de la
cual quedan especificadas las condiciones de garantía.
• Listín «Centros Oficiales del Fabricante».
Es muy importante que esta documentación esté siempre a mano de los usuarios para posibles consultas.
Si el aparato es vendido o transferido a otra persona
asegúrese de que queda con el aparato, para que el
nuevo usuario pueda instruirse sobre el funcionamiento y advertencias para su correcto manejo.
Antes de llamar al reparador
Leer el manual y seguir los consejos e instrucciones
indicadas. En muchos casos uno mismo puede solucionar los problemas y ahorrarse haber solicitado innecesariamente la presencia de un reparador. En el apartado
anterior «Si el frigorífico/congelador no funciona
satisfactoriamente» se dan sugerencias de los controles
que deben realizarse antes de llamar al reparador.
Se exigirá el cobro de los costos producidos incluso
durante el período de garantía:
• En caso de una reclamación injustificada.
• Si no se han seguido las instrucciones del manual.
España
La empresa se encarga de las reparaciones y del suministro de repuestos.
Ver Electrodomésticos reparación en las páginas amarillas de la guía telefónica. Indicar la designación de
modelo y número de producto del FrigoríficoCongelador consignado en la placa de características
de la unidad.
Placa de Características
La placa de características situada en el lado izquierdo
del Frigorífico/Congelador contiene los datos sobre la
designación de modelo y número de producto. Anotar
estos datos. Son necesarios para solicitar servicio y
reuestos. En la placa de características también se
indican pormenores tales como tensión eléctrica, nominal y fusible necesario.
Designación de modelo: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Número de producto: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
m
Seguridad
Leer sobre todo los textos de advertencia y seguridad del manual.
El fabricante no asume responsabilidades por las
averías producidas a causa de un uso incorrecto del
producto o su utilización para finalidades no contempladas en el manual de instrucciones.
m
Atención
No conservar gases ni líquidos explosivos en el
Frigorífico-Congelador, por ejemplo gas de encendedores, gasolina, éter y acetona.
Page 13
13
Características técnicas

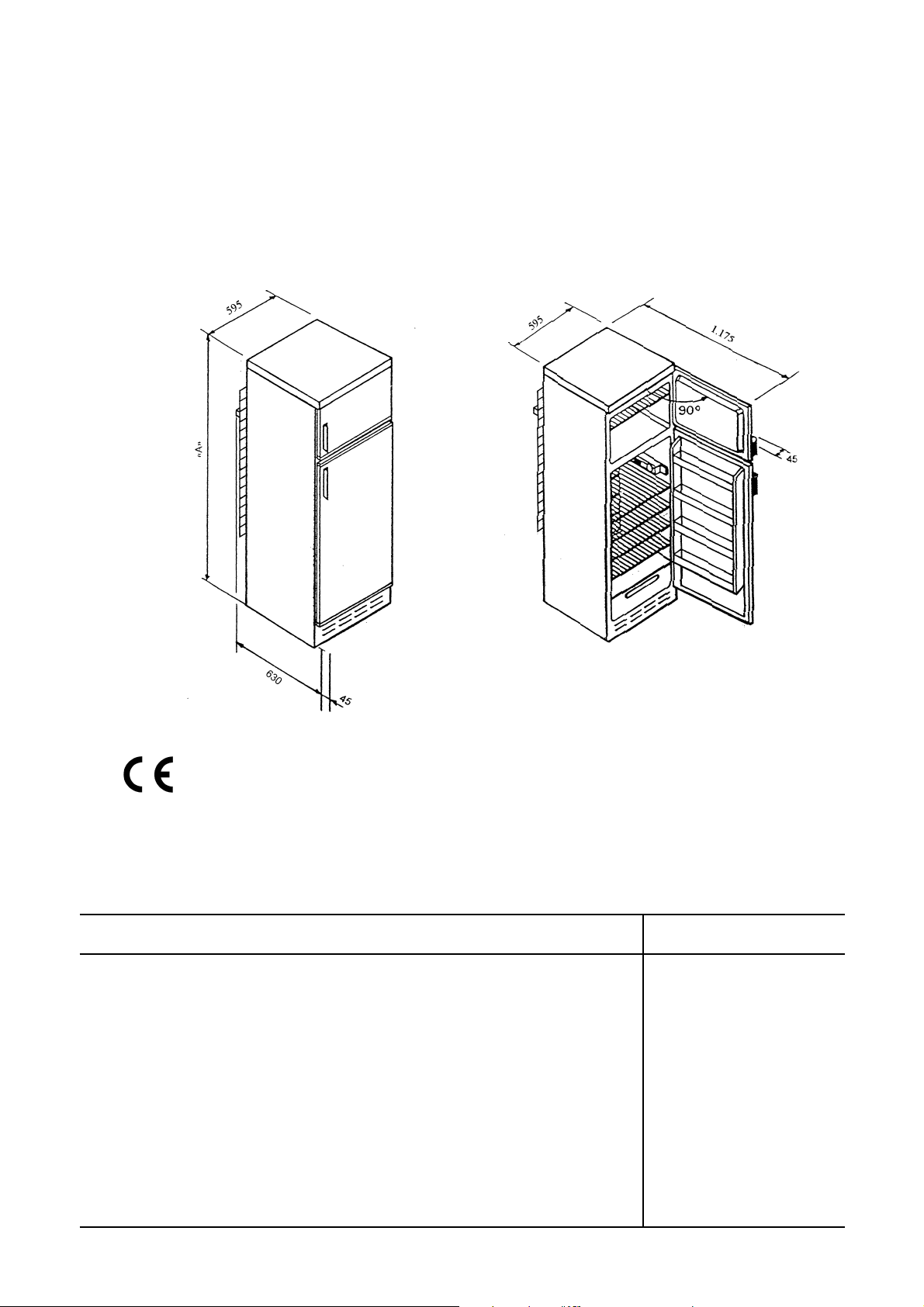

DIMENSIONES CON
LAS PUERTAS CERRADAS
DIMENSIONES CON
LAS PUERTAS ABIERTAS
Estos aparatos cumplen con las siguientes Directivas de la CEE:
– 73/23 CEE del 19/02/73 (Directiva sobre baja tensión) y subsiguientes modificaciones.
– 89/336 CEE del 03/05/89 (Directiva sobre compatibilidades electromagnéticas) y subsiguientes
modificaciones.
DATOS CONFORMES A NORMA «UNE».
MMOODDEELLOO EERRDD77776644 EERRDD88226644
ALTURA «A» (mm) 1.560 1.710
VOLTAJE (V) ± 6%
220-230 220-230
FRECUENCIA (Hz) 50 50
CAPACIDAD DE
CONGELACIÓN (Kg/24h) 4 3,5
POTENCIA ABSORVIDA (W) 120 130
TIEMPO DE ELEVACIÓN
DE LA TEMPERATURA (H) 24 24
Loading...
