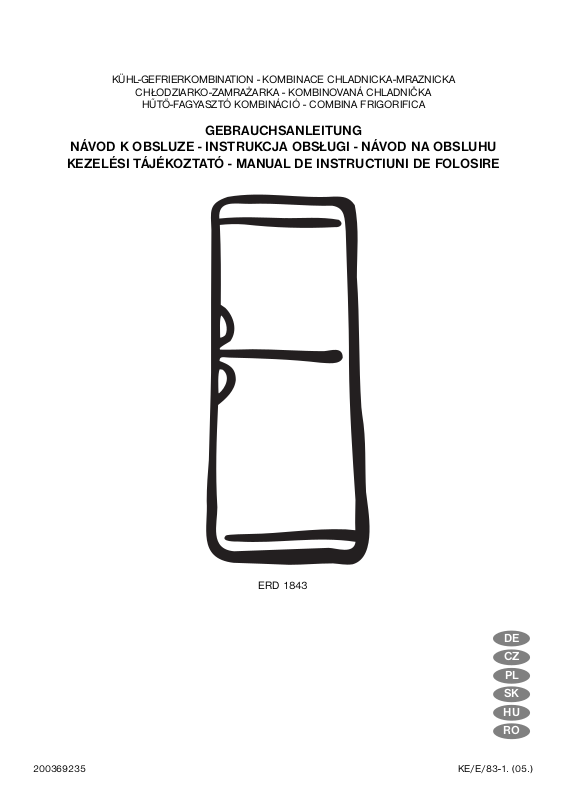

Electrolux ERD 1843 User Manual

KE/E/83-1. (05.)200369235

ERD 1843

KÜHL-GEFRIERKOMBINATION - KOMBINACE CHLADNICKA-MRAZNICKA

CHŁODZIARKO-ZAMRAŻARKA - KOMBINOVANÁ CHLADNIČKA

HŰTŐ-FAGYASZTÓ KOMBINÁCIÓ - COMBINA FRIGORIFICA

GEBRAUCHSANLEITUNG

NÁVOD K OBSLUZE - INSTRUKCJA OBSŁUGI - NÁVOD NA OBSLUHU

KEZELÉSI TÁJÉKOZTATÓ - MANUAL DE INSTRUCTIUNI DE FOLOSIRE

PL SK HU RO

Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthält.

Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Zeichen werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

The Electrolux Group. The world’s No.1 choice.

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.

Inhalt

Wichtige Hinweise für Ihre Sicherheit .............................................................................................................4

Allgemeine Sicherheitsvorschriften ..................................................................................................................4

Für die Sicherheit Ihrer Kinder ........................................................................................................................4

Sicherheitsvorschriften für die Inbetriebnahme ...................................................................................................4

Informationen für Sicherheitsvorschriften von Isobutan ...........................................................................................4

Zum Betrieb des Gerätes ...............................................................................................................................5

Allgemeine Informationen ...............................................................................................................................5

Bedienungselemente des Gerätes ....................................................................................................................5

So bedienen Sie Ihr Gerät ...............................................................................................................................6

Inbetriebnahme ............................................................................................................................................6

Einstellung des Temperaturreglers ...................................................................................................................6

Die benetzung des Khülgeräts .......................................................................................................................6

Lagerung im Kühlbereich ..............................................................................................................................6

Lagerzeit und Kühltemperatur für verschiedene Lebensmittel ..............................................................................6

Lagern im Gefrierbereich ................................................................................................................................6

Einfrieren ....................................................................................................................................................6

Aufbewahrung von Lebensmitteln im Gefriergerät ..............................................................................................7

Eiszubereitung .............................................................................................................................................7

Nützeiche Informationen und Hinweise ..............................................................................................................7

Tips und Hinweise ..........................................................................................................................................8

So können Sie Energie sparen .......................................................................................................................8

Geräte und Umgebung .................................................................................................................................8

Instandhaltung ...............................................................................................................................................8

Abtauen ......................................................................................................................................................8

Außer Betrieb gesetztes Gerät .......................................................................................................................9

Fehlerbeseitigung ..........................................................................................................................................9

Lampewechsel ...........................................................................................................................................9

Wenn etwas nicht funktioniert ..........................................................................................................................9

Zu Händen von Inbetriebnahmer ..................................................................................................................11

Technische Daten .........................................................................................................................................11

Inbetriebnahme ............................................................................................................................................11

Transport, Auspacken .................................................................................................................................11

Reinigung ..................................................................................................................................................11

Standort ....................................................................................................................................................11

Wechsel des Türanschlags ..........................................................................................................................12

Elektrischer Anschluß ..................................................................................................................................13

Lagerzeittabelle (1) ......................................................................................................................................13

Lagerzeittabelle (2) ......................................................................................................................................14

Garantie und Service ...................................................................................................................................14

Garantiebedingungen ....................................................................................................................................14

Service und Ersatzteile ................................................................................................................................14

GARANTIEBEDINGUNGEN.............................................................................................................................15

Allgemeine Sicherheitsvorschriften

Sollten Sie Ihr Gerät einmal weitergeben wollen,

vergessen Sie bitte nicht die Gebrauchsanleitungen

dazuzulegen.

Sie haben ein Gerät für den Haushalt erworben, und

es sollte auch nur zur Lagerung von Lebensmitteln

gebraucht werden.

Wartungen und Reparaturen (einschließlich

Verbesserung und Austausch der Netzleitung) nur

durch eine autorisierte Werkstatt durchführen

lassen. Für Reparaturen dürfen nur Original-

Ersatzteile benutzt werden, anderenfalls könnte Ihr

Gerät beschädigt oder Sie selbst verletzt werden.

Ihr Gerät ist nur vom Netz getrennt, wenn Sie den

Netzstecker aus der Steckdose ziehen. Deshalb

ziehen Sie vor Reparaturen, Reinigungen oder

Abtauen den Netzstecker aus der Steckdose. Wenn

die Steckdose schwer zu erreichen ist, drehen Sie die

Sicherung heraus.

Es ist verboten, das Netzkabel zu verlängern!

Bitte prüfen, dass das Netzkabel nicht von der

Geräterückseite eingeklemmt und beschädigt

wird. Ein beschädigtes Netzkabel kann überhitzen

und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!

Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des

- Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.

Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder vom Kundendienst ersetzt werden.

- Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!

Ohne der Abdeckblende der Innenbeleuchtung darf das Gerät nicht in Betrieb gesetzt werden! Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie Eiskratzer oder andere spitzen Gegenstände benutzen. Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der Beleuchtungsarmatur in Berührung kommen. Das Eis kann Verletzungen verursachen wenn Sie das Eis sofort verkonsumieren. Das gefrorene Lebensmittel nach dem Auftauen darf nicht nochmals gefroren werden dies sollte baldmöglichst aufgebraucht werden. Im Falle der schnellgefrorenen Lebensmittel befolgen Sie immer die Vorschriften des Herstellers. Es ist verboten, das Abtauen mit einem elektrischen Heizgerät oder chemischen Material zu beschleunigen! Bewahren Sie keine heißen Töpfe in unmittelbarerer Nähe der Kunststoffteile des Gerätes auf. Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät- es besteht Explosionsgefahr. Im Gefrierraum dürfen keine kohlensäurehaltigen Getränke in Flaschen eingelagert werden.

Kontrollieren und reinigen Sie regelmäßig den Tauwasserablauf. Im Fall einer Verstopfung kann das Tauwasser nicht abfließen, dies könnte eine vorzeitige Beschädigung des Gerätes verursachen.

Für die Sicherheit Ihrer Kinder

Ihre Kinder sollten nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes spielen, da Lebensgefahr durch Ersticken besteht! Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht spielen. Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden

Sicherheitsvorschriften für die Inbetriebnahme

Stellen Sie das Gerät mit der Rückseite an die Wand. Die Wärme abgebenden Teile (Kompressor und Verflüssiger) sollen die Wand nicht berühren. Bevor Sie das Gerät verschieben, sollte der Netzstecker aus in der Steckdose genommen sein. Beim Aufstellen des Gerätes achten Sie darauf, daß es nicht auf das Anschlußkabel gestellt wird. Achten Sie auf ausreichende Belüftung des Gerätes. Nicht ausreichende Belüftung hätte eine Erwärmung des Gerätes zufolge. Um Ihrem Gerät die erforderliche Belüftung zu sichern, befolgen Sie bitte die Hinweise für die „Inbetriebnahme des Gerätes”. Für den Fall, daß Sie das Gerät nicht auf den Boden stellen, sollten Sie es entsprechend befestigen (z.B. mit Haftballen). Siehe Abschnitt "Standort".

Informationen für Sicherheitsvorschriften von Isobutan

Warnung

Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht Feuer- und Explosionsgefahr.

Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht verschließen.

Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen.

Kühlkreislauf nicht beschädigen. Keine elektrischen Geräte innerhalb des

Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

ichtige Hinw

eise für Ihr

e Sicherheit

Um Personen- und Sachschäden zu

vermeiden, halten Sie sich an die Sicherheitsvorschriften der Gebrauchsanleitung. Für Schäden infolge von Nichtbeachtung dieser Vorschriften haftet der Hersteller nicht.

Allgemeine Informationen

Sie haben mit Ihrem Gerät eine Kühl-Gefrierkombination mit einem Motorkompressor erworben, in der sich der Gefrierbereich oben befindet.

Die Kühl-Gefrierkombination verfügt über 2 separate Türen.

Das Gerät entspricht den Normen der auf dem Typschild angegebenen Klimaklasse unter Berücksichtigung der dort aufgeführten Temperatur.

A - Gefrierraum B - Kühlraum

1. Abdeckung

2. Eiswürfelschale

3. Ablagegitter im Tiefkühllagerfach

4. Beleuchtungsarmatur

5. Tragitter

6. Tauwassersammelbecken

7. Glasplatte

8. Gemüseschale

9. Typenschild

10.Verstellbare Füße

11.Butterfach

12.Eierablage

13.Türabstellfächer

14.Türdichtung

15.Flaschenfach

16.Verflüssiger

17.Tauwasserabführung

18.Abstandhalter

19.Verdunstungsschale

20. Verdichter

Zum Betrieb des Ger

ät

Bedienungselemente des Gerätes

So bedienen Sie Ihr Gerät

Inbetriebnahme

Setzen Sie die Zubehörteile in den Kühlschrank ein und stecken Sie den Netzstecker in die Steckdose.

Das Gerät können Sie mit Hilfe des Temperaturreglers, der sich unter dem Deckel im Dachrahmen befindet, einschalten, bzw. die Temperatur durch Drehen des Drehschalters im Uhrzeigersinn einstellen.

Näheres über die Einstellung siehe im folgenden Kapitel.

Einstellung des Temperaturreglers

Je nach Einstellung unterbricht der Temperaturregler den Betrieb des Geräts für kürzere oder längere Zeit, setzt es anschließend wieder in Betrieb und sorgt so für die gewünschte Temperatur.

Je näher die Einstellung bei "Max." liegt, desto intensiver wird gekühlt. Wählen Sie eine mittlere Einstellung (zwischen "Min." und "Max."), kann im Gefriergerät eine Temperatur von unter -18 °C und im Kühlgerät eine Temperatur um +5 °C erreicht werden. So eine mittlere Einstellung ist für den täglichen Gebrauch ausreichend.

Die Temperatur im Inneren des Geräts wird nicht nur durch die Stellung des Temperaturreglers, sondern auch durch die Umgebungstemperatur, die Häufigkeit der Türöffnung und die Menge der frisch eingelagerten Lebensmittel, usw. beeinflusst.

Auf höchster Stufe, also in Stellung "Max."

kann es vorkommen, dass der Verdichter - bei erhöhter Belastung, z.B. im Falle von Sommerhitze im Dauerbetrieb läuft. Das ist für das Gerät nicht schädlich.

Die benetzung des Kühlgeräts

Für die richtige Kühlung ist eine Luftzirkulation im

Inneren des Kühlgeräts erforderlich. Daher sollten Sie den Spalt hinter den Gitterablagen nicht mit Papier, Tabletts usw. abdecken.

Stellen Sie bitte keine warmen Speisen im

Kühlgerät ab, lassen Sie die Speisen erst auf Zimmertemperatur abkühlen. Damit kann eine unerwünschte Reifbildung vermieden werden.

Die Speisen können den Geruch anderer

Speisen übernehmen, daher sollten Sie die Lebensmittel im geschlossenen Gefäß oder in Zellophan, Alufolie, Fettpapier oder Plastikfolie verpackt in den Kühlschrank stellen. In diesem Falle bleibt der ursprüngliche Feuchtigkeitsgehalt der Lebensmittel erhalten, das eingelagerte Gemüse trocknet z.B. selbst nach mehreren Tagen nicht aus.

Lagerung im Kühlbereich

Beim Einlagern der verschiedenen Lebensmittel sollten Sie die nebenstehende Abbildung beachten.

1. Butter, Käse, Tuben

2. Eier

3. Konserven, Saure Sahne o.ä., kleinere Flaschen

4. Große Flaschen, Getränke

5. Obst, Gemüse, Salat

6. Frischfleisch, Aufschnitt, Wurst usw.

7. Milch, Milchprodukte

8. Fertigspeisen, Backwaren, Lebensmittel in geschlossenen Gefäßen, angebrochene Dosen, Getränke (liegend) usw.

Lagerzeit und Kühltemperatur für verschiedene Lebensmittel

Informationen über Lagerzeit und Kühltemperatur entnehmen Sie bitte der Tabelle „Lagerzeit” am Ende der Gebrauchsanleitung.

Da die Lagerzeit in erster Linie von der Frische des zu kühlenden Lebensmittels bzw. seiner vorherigen Wervendung abhängt, ist sie in diesem Rahmen nicht eindeutig zu bestimmen. Deshalb sind die angegebenen Daten lediglich als Orientierungspunkte zu verstehen.

Wenn Sie die gekauften tiefgekühlten Lebensmittel nicht sofort aufbrauchen, können Sie sie zum Auftauen einen Tag lang im Kühlbereich dieses Types lagern.

Lagern im Gefrierbereich

Einfrieren

In dem Gefrierfach können verschiedene frische Lebensmittel selber eingefroren werden.

Um ein perfektes Ergebnis erzielen zu können, berücksichtigen Sie bitte folgende Hinweise.

Frieren Sie nur frische und einwandfreie Lebensmittel ein!

Stellen Sie den Drehknopf des Temperaturreglers vor dem Einfrieren in die Position "3-4" und stellen Sie das Drahtregal des Gefrierfaches in die oberste Position. Stellen Sie danach die einzufrierenden Mengen unmittelbar auf das Drahtregal. Der Gefriervorgang ist

innerhalb von ca. 24 Stunden abgeschlossen. Stellen Sie nach 24. Stunden den Drehknopf des Temperaturreglers in die mittlere Position (3-4) zurück, oder lassen Sie diesen in Position "4" stehen, was den alltäglichen Kühlansprüchen im Allgemeinen gerecht wird. Es ist empfehlenswert, das Gefriergut auf der Kühlplatte unterhalb des Drahtregals im Gefrierfach oder aufeinander gestapelt zu lagern.

Unterlassen Sie möglichst das Öffnen der Tür des Gefrierbereichs während des Einfrierens.

Es ist nicht empfehlenswert, den Drehknopf des

Temperaturreglers in eine höhere Position (z.B. Position "6") zu stellen. Die Gefrierzeit könnte dadurch zwar verkürzt werden, die Temperatur des normalen Kühlbereichs würde dadurch jedoch dauerhaft unter 0°C sinken, was zum Einfrieren der dort aufbewahrten Speisen und Getränke führen würde.

Frieren Sie niemals größere Mengen an

Lebensmitteln gleichzeitig ein, als im Kapitel "Technische Daten" angegeben ist, weil der Gefriervorgang dann nicht mehr einwandfrei ablaufen kann und dadurch die Qualität der Lebensmittel beim Auftauen beeinträchtigt wird (Geschmacks- und Aromaverluste, Beschädigungen, usw.).

Unterlassen Sie möglichst die Eisherstellung

während des Einfrierens, weil dadurch der Gefriervorgang beeinträchtigt wird.

Aufbewahrung von Lebensmitteln im Gefriergerät

Nachdem die Lebensmittel eingefroren wurden, ist es empfehlenswert, das Gefriergut von den Drahtregalen des Gefrierbereichs in den darunter liegenden Bereich umzulagern, damit genügend Platz für das Einfrieren zusätzlicher Lebensmittel bereit steht. Die Verstellbarkeit des Drahtregals im Gefrierbereich (Stellung "2") kann lediglich im Lagerungsmodus ausgenutzt werden, denn das Einfrieren ist nur dann möglich, wenn sich das Drahtregal in der oberen Stellung befindet. Das bereits im Gefriergerät aufbewahrte Gefriergut wird durch eine Zwischenlagerung nicht beschädigt.

Beim Kauf von tiefgekühlten Lebensmitteln muss

die auf der Verpackung angegebene maximale Aufbewahrungsdauer unbedingt eingehalten werden.

Die Aufbewahrung von schnellgefrorenen

("tiefgefrorenen") Lebensmitteln ist nur dann sicher, wenn diese nicht einmal für kurze Zeit aufgetaut sind, bevor sie in das Gefriergerät eingelagert wurden.

Wenn tiefgefrorene Ware einmal aufgetaut ist, ist es nicht mehr empfehlenswert, diese erneut einzufrieren. Solche Ware muss so bald wie möglich verzehrt werden.

Eiszubereitung

Füllen Sie die beigelegte Eiswürfelschale mit Wasser auf und legen Sie sie ins Gefrierfach. Die Zubereitungszeit kann dadurch verkürzt werden, daß der Temperaturregler auf die maximale Temperatur einstellt wird. Vergessen Sie nicht, nach der Eiswürfelzubereitung den Temperaturregler wieder zurückzustellen.

Zum Gebrauch der Eiswürfel die Eiswürfelschale kurz unter Wasser halten, die Schale sanft drehen oder leicht schlagen. Festgefrorene Eiswürfelschalen sind vorsichtig

zu lösen. Auf keinen Fall spitze Gegenstände oder Messer gebrauchen, da sonst das Kältesystem beschädigt werden kann.

Nützliche Informationen und Hinweise

Beachten Sie bitte, dass das Kühlgerät über eine frei wählbare Regaleinteilung verfügt, wodurch der normale Kühlbereich vielseitiger genutzt werden kann. Die Regale können bereits bei rechtwinklig geöffneter Tür herausgenommen und anders verteilt werden.

Nachdem die Tür des Gefrierbereichs geöffnet und dann wieder geschlossen wird, entsteht im Inneren des Gerätes wegen der tiefen Temperatur ein Vakuum. Warten Sie daher nach der Türschließung 2 bis 3 Minuten, bevor Sie die Tür ein weiteres Mal öffnen, um einen Druckausgleich zu ermöglichen.

Achten Sie darauf, dass der Temperaturregler des Gefriergerätes so eingestellt wird, dass die Temperatur des Gefrierbereichs nie über -18°C steigt.

Es wird empfohlen, sich über den ordnungsgemäßen Betrieb des Kühlgerätes täglich zu vergewissern, um eventuelle Fehlfunktionen rechtzeitig zu erkennen und dem Verderben des Gefriergutes vorzubeugen.

Für den normalen Betrieb des Kühlgeräts sind folgende Geräusche charakteristisch:

Klicken: Wenn die elektronische Steuerung den Verdichter ein- oder ausschaltet, ist ein klickendes Geräusch zu hören.

Summen: Wenn der Verdichter arbeitet, ist ein summendes Geräusch zu hören.

Gurgeln: Wenn der Verdichter eingeschaltet wird und in den Rohrleitungen das Kühlmittel zu strömen beginnt, kann dies von pulsierenden Geräuschen (Brummen, Rauschen, Tropfen, Träufeln) begleitet werden. Dieses Geräusch ist manchmal auch nach Ausschalten des Verdichters zu hören.

Knastern: Der Verdampfer, der für die Kühlung des normalen Kühlbereichs verantwortlich ist, ist bei den meisten Gerätetypen in dem Schrankkörper mittels Schaumstoff eingebaut. Die Temperatur - und in geringem Ausmaß auch die Größe - dieses Teils ändert sich während des Betriebs des Geräts. Diese Ausdehnung kann dumpfe, knasternde Geräusche verursachen, was aber als eine natürliche Erscheinung gilt, die für das Gerät keinesfalls schädlich ist.

Wenn Sie die Temperatur der im Kühlgerät gelagerten Ware kontrollieren möchten, so stellen Sie den Temperaturregler in die mittlere Position und stellen Sie ein Glas Wasser in die Mitte des Kühlbereichs. Stecken Sie einen Thermometer mit einer Messgenauigkeit von +/- 1°C in das Glas. Ist auf dem Thermometer nach 6 Stunden eine Temperatur zwischen +3°C und +8°C abzulesen, funktioniert das Kühlgerät in angemessener Weise. Führen Sie diese Messung nur bei unverändertem Zustand (ohne die Belastung zu ändern) aus!

Möchten Sie die Temperatur im Gefriergerät mit Ihrem eigenen Thermometer kontrollieren, so legen Sie diesen zwischen die Lebensmittel, denn so wird die tatsächliche Temperatur im Inneren der tiefgefrorenen Produkte angezeigt.

Tips und Hinweise

In diesem Abschnitt erhalten Sie nützliche Hinweise zur Einsparung von Energie sowie zum Umweltschutz.

So können Sie Energie sparen:

Vermeiden Sie es, das Gerät an einem Ort, welcher starker Sonnenstrahlung ausgesetzt ist, oder in der Nähe von Wärmespendern aufzustellen.

Achten Sie auf gute Lüftung von Kondensatoren und Verdichter. Daher sollte der Weg für die freie Luftzirkulation nicht versperrt werden.

Bewahren Sie die Nahrungsmittel in gut schließenden Gefäßen oder in Folie verpackt auf, um so überflüssige Reifbildung zu vermeiden.

Vermeiden Sie es, die Türen für längere Zeit oder unnötig zu öffnen.

Warme Speisen sollten nur dann im Kühlgerät abgestellt werden, wenn sie bereits auf Zimmertemperatur abgekühlt sind.

Der Kondensator muss immer sauber gehalten werden.

Geräte und Umgebung

Sie haben ein Gerät erworben, dessen Kälte- und Isolierkreislauf umweltverträglich ist und somit die Ozonschicht der Erde in keinerlei Weise beschädigt.

Sollte Ihr Gerät am Ende seiner Lebensdauer aus Ihrem Haushalt entfernt werden, nehmen Spermüllannahmestellen Ihr Gerät entgegen, und entsorgen bzw. wiederverwerten seine verschiedene Teile umweltverträglich.

Informationen über Spermüllannahmestellen erhalten Sie bei den städtischen Ämtern.

Die wiederverwendbaren Teile des Gerätes sind mit diesem Zeichen gekennzeichnet.

Instandhaltung

Abtauen

Nach einer bestimmten Betriebszeit kann sich im Kühlraum des Gerätes eine Reif- bzw. Eisschicht bilden.

Diese Reif- und Eisschicht wirkt isolierend, die Kälteabgabe wird dadurch erschwert, was zur erhöhten Temperatur der Kühlräume führen kann und den Stromverbrauch ansteigen läßt. Eine dicke Reif- und Eisschicht kann dazuführen daß sich die Tür des Gefrierfaches schwer öffnen läßt.

Bei diesem Typ von Kühl- und Gefrierkombinationen besitzt der Kühlbereich eine Abtauvollautomatik. Damit entfällt ein Abtauen des Kühlbereiches. Der Temperaturregler unterbricht immer wieder den Motorkompressor - während dieser Zeit wird der Kühlprozeß unterbrochen - die Innentemperatur steigt über 0°C und es erfolgt ein Abtauen. Steigt die Temperatur über +3 - +4°C, so aktiviert der Temperaturregler wieder den Kühlprozeß.

Das Wasser sammelt sich im Sammelbehälter, läuft durch den Tauwasserablauf über die Tauwasserabführung in die Auffangschale (auf dem Kompressor) auf der Rückseite des Gerätes und verdunstet dort durch die Wärme des Kompressors.

Kontrollieren und reinigen Sie bitte den

Tauwasserablauf regelmäßig - einen Hinweis hierzu finden Sie auch im Inneren des Gerätes sonst könnte im Falle einer Verstopfung das angesammelte Wasser in die Isolierung gelangen und somit zu einer vorzeitigen Funktionsstörungen des Gerätes führen.

Verwenden Sie beim Reinigen des Tauwasserablaufes das mitgelieferte und auch in der Abb. dargestellte Reinigungsgerät. Bewahren Sie es am Tauwasserablauf auf.

Ein typisches Beispiel für die Verstopfung der Tauwasserabführung besteht darin, daß in Papier verpackte Lebensmittel mit der Rückwand des Kühlbereiches in Berührung kommen und dort festfrieren. Beim Herausnehmen des Lebensmittels kann das Papier reißen und in die Tauwasserabführung gelangen und dadurch eine Verstopfung verursachen.

Gehen Sie deshalb beim Einlegen von in Papier verpackte Lebensmittel aus den eben ernannten Gründen vorsichtig vor.

Bei voller Auslastung (z.B. bei Hitze) läuft der

Kühlschrank ununterbrochen, während dieser Zeit ist die Abtauvollautomatik unwirksam.

Nach dem Abtauen sind Reif- bzw. Eisschichtflecken auf der Rückseite des Kühlschrankes nicht unüblich.

Der Gefrierbereich kann mit einer Abtauvollautomatik nicht versehen werden, da das Gefriergut die Abtautemperatur nicht verträgt.

Hat sich eine Reif- bzw. Eisschicht in geringerem Maße gebildet, kann sie mit einem Kunststoffschaber entfernt werden.

Das abgebildete Tablett gehört nicht zum Gerät! Hat sich eine dickere Reif- und Eisschicht gebildet, die

nicht mehr mit dem Kunststoffschaber entfernt werden kann, muß der Gefrierbereich abgetaut werden. Die Häufigkeit des Abtauens hängt vom Gebrauch ab (i.d.R. 2-3 mal jährlich).

Nehmen Sie Ihr Gefriergut während des Abtauvorganges aus dem Gefrierbereich heraus, wickeln Sie es in mehrere Lagen Zeitungspapier ein und lagern Sie es an einem kühlen Ort oder bewahren Sie es in einem anderen Kühlschrank oder -Truhe auf.

Ziehen Sie den Netzstecker aus der Steckdose, so wird sowohl der Kühl- als auch der Gefrierbereich außer Betrieb gesetzt.

Lassen Sie die Türen geöffnet und reinigen Sie den Kühlbereich, wie es im Abschnitt „Regelmäßige Reinigung” beschrieben ist. Bei der Reinigung des Gefrierbereiches gehen Sie bitte wie folgt vor:

Führen Sie das beim Abtauen angesammeltes Tauwasser mit einem Schwamm oder Lappen ab. Das im unteren Teil des Gerätes angesammelte Wasser kann mit einem hygroskopischen Lappen oder Schwamm entfernt werden.

Nachdem Sie das Gerät abgetaut haben, wischen Sie alles gut trocken.

Stecken Sie den Netzstecker wieder in die Steckdose und legen Sie die Lebensmittel zurück.

Es ist empfehlenswert, den Temperaturregler ein paar Stunden lang in der höchsten Einstellung zu lassen, um die gewünschte Lagertemperatur zu erreichen.

Außer Betrieb gesetztes Gerät

Sollten Sie Ihr Gerät längere Zeit nicht brauchen, gehen Sie wie folgt vor:

Trennen Sie das Gerät vom Netz. Nehmen Sie die Lebensmittel heraus. Reinigen Sie das Gerät auf die eben geschilderte Weise. Lassen Sie die Türen offen, um Geruchsbildung zu

vermeiden.

Fehlerbeseitigung

Lampenwechsel

Ist die Glühlampe für die Innenbeleuchtung ausgebrannt, so können Sie das Auswechseln wie nachfolgend beschrieben selbst vornehmen:

Unterbrechen Sie die Stromzufuhr zum Gerät. Drücken Sie, wie auf der Abbildung zu sehen ist, die

hinten befindliche Zunge (1) und entfernen Sie die Abdeckung in Pfeilrichtung (2), die Lampe kann danach ausgewechselt werden (Typ: T25 230-240 V, 15 W, Fassung E14).

Setzen Sie die Abdeckung nach dem Lampenwechsel wieder ein, bis sie einrastet, und schließen Sie die Stromzufuhr wieder an. Durch das Fehlen der Beleuchtung wird der Betrieb des Gerätes nicht beeinträchtigt.

Wenn etwas nicht funktioniert

Bei allen elektrischen Geräten können Störungen auftreten, zu deren Beseitigung Sie nicht unbedingt den Kundendienst benötigen. In der nächsten Tabelle wollen wir Ihnen über diese Störungen ein paar Hinweise geben, damit Sie von überflüssigen Reparaturkosten verschont bleiben.

Wir machen Sie darauf aufmerksam, daß bei jedem arbeitenden Kompressor-Aggregat Geräusche auftreten, die teils vom laufenden Motor, teils vom Kältemittel, das durch die Rohre strömt, herrühren. Das ist kein Fehler, sondern ein Zeichen der normalen Funktion.

Wir möchten Sie noch einmal darauf hinweisen,

daß das Kühlaggregat nicht ununterbrochen laufen muß. Wenn der Thermostat es also abschaltet, und das Kälteaggregat nicht in Betrieb ist, so bleibt die Stromversorgung dennoch gewährleistet. Berühren Sie nicht die stromführen den Teile des Gerätes solange Ihr Gerät an das Stromnetz angeschlossen ist!

Wenn diese Hinweise keine Ergebnisse bringen, bitte den Kundendienst benachrichtigen.

Problem

Kühlraum ist zu warm.

Gefrierbereich ist zu warm.

Wasser fließt auf der Rückwand des Kühlbereiches ab.

Wasser fließt in den Kühlbereich.

Wasser fließt auf den Boden.

Erhöhte Reif- und Eisschichtbildung

Der Kompressor läuft ununterbrochen.

Das Gerät ist zu laut.

Mögliche Ursachen

Kühltemperatur ist falsch eingestellt. Zu große Menge Frischware wurde auf einmal

eingelagert. Speisen waren nicht richtig abgekühlt Tür ist

nicht richtig verschlossen. Eingestellte Temperatur ist zu niedrig. Tür ist nicht richtig verschlossen. Zu große Menge Frischware wurde auf einmal

eingelagert. Die einzufrierenden Lebensmittel liegen zu dicht

aneinander. Eine völlig normale Funktion. Während der

Abtauvollautomatik taut die Reifschicht auf der Rückwand ab.

Wasserablauf ist verstopft. Wasser wird durch die eingelegte Ware am

Abfließen gehindert. Die Tauwasserabführung mündet nicht in die

Auffangschale auf dem Kompressor. Nicht jede Ware ist richtig verpackt.

Die Türen schließen nicht richtig.

Der Temperaturregler ist zu hoch eingestellt. Der Temperaturregler ist zu hoch eingestellt. Die Türen sind nicht richtig verschlossen.

Zu große Menge frische Ware wurde auf einmal eingelegt.

Warme Speisen wurden eingelegt. Gerät steht in der Nähe einer Wärmequelle.

Unebenheiten im Boden sind durch Unterlegen nicht ausgeglichen worden.

Lösungen, Tips

Temperaturregler höher einstellen. Kleinere Menge einlagern Speisen auf

Zimmertemperatur abkühlen lassen. Kontrollieren, ob die Tür richtig geschlossen ist.

Höhere Einstellung vornehmen. Kontrollieren, ob die Tür richtig verschlossen ist. Kleinere Menge einlagern.

Mehr Freiraum zwischen den Produkten lassen.

Reinigung des Wasserablaufes. Die Lebensmittel sollten nicht mit der Rückwand

in Berührung kommen. Zurücklegen der Tauwasserabführung in die

Auffangschale. Überprüfen und ändern Sie ggf. die Verpackung

der Lebensmittel. Kontrollieren Sie, ob die Türen gut ver schlossen

sind. Niedrigere Einstellung vornehmen. Niedrigere Einstellung vornehmen. Kontrollieren Sie, ob die Türen gut verschlossen

sind. Nach einigen Stunden die Temperatur erneut

kontrollieren. Speisen auf Zimmertemperatur abkühlen lassen. Senkung der Umgebungstemperatur, in der das

Gerät aufgestellt ist. Kontrollieren Sie, ob alle 4 Füße stabil auf dem

Boden stehen.

Inbetriebnahme

Transport, Auspacken

Das Gerät sollte stehend und in Originalverpackung transportiert werden.

Nach jedem Transport muß das Gerät zur Beruhigung des Kältekreislaufes ca. 2 Stunden ruhig stehen, bevor es eingeschaltet wird.

Prüfen Sie zunächst, ob das Gerät unbeschädigt angeliefert wurde. Sollten Sie Schäden feststellen, benachrichtigen Sie umgehend den Händler, bei dem Sie das Gerät gekauft haben. In diesem Falle bewahren Sie das Verpackungsmaterial auf.

Reinigung

Entfernen Sie alle Klebebänder und sonstige Elemente, die im Gerät die einzelnen Zubehörteile fixieren.

Reinigen Sie das Gerät innen mit lauwarmem Wasser und mildem Handspülmittel. Verwenden Sie dazu ein weiches Reinigungstuch.

Trocknen Sie nach der Reinigung das Innere des Gerätes.

Standort

Die Umgebungstemperatur hat eine Auswirkung auf den Energieverbrauch und die einwandfreie Funktion des Kühlgerätes.

Bei der Standortwahl sollten Sie darauf achten, das Gerät in einem Raum mit einer Umgebungstemperatur in Betrieb zu setzen die seiner Klimaklasse entspricht. Die Klimaklasse ist dem Typenschild zu entnehmen.

Klimaklasse Umgebungstemperatur

SN +10...+32 °C

N +16...+32 °C

ST +18...+38 °C

Sinkt die Raumtemperatur unter die untere Grenze, kann ein ungewünschter Temperaturanstieg im Kühlbereich erfolgen.

Zu Händen v

on Inbetriebnahmer

Technische Daten

Model

Bruttoinhalt (Liter)

Nettoinhalt (Liter)

Breite (mm) Höhe (mm) Tiefe (mm) Energieverbrauch (kWh/24Std)

(kWh/Jahr) Energieeffizienzklasse Gefriervermögen (kg/24Std) Maximale Lagerzeit bei Störung (Std.) Maximale Leistungsaufnahme (W) Gewicht (kg) Anzahl der Kompressoren

ERD 1843

Gefrierbereich: 42

Kühlbereich: 138

Gefrierbereich: 42

Kühlbereich: 136

496

1209

600

0,721

263

3 17 75 39

Steigt die Raumtemperatur über die obere Grenze, schaltet sich der Kompressor für längere Zeit ein, dies kann zu Funktionsstörungen bei der Abtauvoll-automatik führen, und es kann ein Temperaturanstieg im Kühlbereich entstehen bzw. der Energieverbrauch erhöht werden.

Das Gerät soll waagerecht auf dem Boden stehen. Dies erreichen Sie mit den 2 verstellbaren Füßen (vorne unten).

Im Beipack 2 Distanzstücke enthalten, die an der Geräte-Rückseite montiert werden müssen. Distanzstücke in die Öffnungen einsetzen (Pfeil A) und dann um 45° bis zum Einhaken drehen (Pfeil A) senkrecht.

Standorte für das Kühlgerät im Bereich direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizungskörper sind zu vermeiden.

Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie die Mindestabstände zu solchen Geräten einhalten:

zu Gas- und Elektroherden 3 cm Kann dieser Abstand nicht eingehalten werden, muß

eine 0,5 - 1 cm dicke nicht brennbare Isolierplatte dazwischen gestellt werden.

zu Öl- und Kohleherden 30 cm

Das Kühlgerät ist so gefertigt, daß es bis zum Anschlag an die Wand gestellt werden kann.

Beim Aufstellen müssen die Mindestabstände eingehalten werden. (siehe Abb.)

A: Wenn das Kühlgerät unter einen Hängeschrank

aufgestellt wird

B: Wenn das Kühlgerät „frei” steht

Wechsel des Türanschlags

Gehen Sie bitte in der Reihenfolge der nachstehenden Beschreibung und Abbildung vor:

Ziehen Sie den Netzstecker aus der Steckdose. Kippen Sie das Gerät vorsichtig nach hinten. Nehmen

Sie am besten eine zweite Person zu Hilfe, die das Gerät festhält.

Schrauben Sie beide verstelbare Füße, ferner das unteren Türlager befestigende bzw. an der anderen Seite befindliche je 2 Schrauben ab.

Nehmen Sie die Tür des Kühlbereiches vorsichtig nach unten heraus.

Demontieren Sie das Doppelttürlager mit der Entfernung der zwei Schrauben.

Nehmen Sie die Tür des Gefrierbereiches vorsichtig nach unten heraus.

Schrauben Sie den Bolzen des oberen Türlagers des Gefrierbereiches ab und montieren Sie sie an der gegenüberliegenden Seite.

Setzen Sie die Blindstopfen der Scharnierplatte von der linken Seite auf die Rechte um.

Befestigen Sie die Gefrierraumtür an den Bolzen des oberen Türlagers.

Montieren Sie das Doppelttürlager mit den zwei Schrauben auf die linke Seite. Achten Sie darauf, daß die Tür des Gefrierbereiches parallel zur Kante sitzt.

Setzen Sie die Kühlraumtür an den Bolzen des Doppelttürlagers.

Montieren Sie das untere Türlager von unten an die linke Seite mit den zwei Schrauben und schrauben Sie die zwei Schrauben an die rechte Seite zurück. Endlich schrauben Sie auch die beide verstellbare Füße an die beide Seite zurück. Achten Sie darauf, daß die Tür des Kühlraumes gerade sitzt. (parallel zur Gefrierraumtür ausrichten).

Montieren Sie die zwei Griffe an die andere Seite um und decken Sie die Gewindelöcher in Beutel der Gebrauchsanleitung befindliche Blindstopfen ab.

Die Passung der Türen ist mit Hilfe des Doppelttürlagers möglich. Dazu soll das Doppelttürlager in waagrechter Richtung absetzen wenn Sie die Schrauben gelockert haben.

Positionieren Sie nun das Gerät, richten Sie es waagerecht aus, und schließen Sie es an.

Sie können diesen Türwechsel auch von Fachleuten durchführen lassen. Benachrichtigen Sie bitte die nächste Kundendienststelle. Die entstehenden Kosten sind von Ihnen zu übernehmen.

45°

PR60

Elektrischer Anschluß

Das Gerät kann nur an ein, mit einer 230 V Nennspannung und 50 Hz Nennfrequenz versehenes Netz mit Wechselspannung angeschlossen werden.

Das Gerät muß an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Lassen Sie sich gegebenenfalls - von einem qualifizierten - Elektriker in der Nähe des Kühlschrankes eine Schutzkontaktsteckdose vorschriftsmäßig installieren zu lassen.

Dieses Gerät entspricht der EG-Richtlinie Niederspannung

- 73/23 EWG - 73/02/19 - und Elektromagnetische Verträglichkeit

- 89/336 EWG - 89/05/03 in der jeweils aktuellen Fassung.

Lager

Lagerzz

eitt

abelle (1)

Dauer und Art der Lagerung frischer Lebensmittel im Kühlschrank

Symbolerklärung: X Übliche Lagerzeit

x Mögliche Lagerzeit (bezieht sich nur auf vollkommen frische Ware)

Lebensmittel Lagerzeit in Tagen Art der Verpackung

12 34 567

Rohes Fleisch XX x x x Gefrierbeutel, luftdicht verpacken Fleisch (gekocht) XX Xx x x Frischhaltebox Fleisch (gebraten) XX Xx x Frischhaltebox Hackfleisch (roh) X Frischhaltebox Hackfleisch (gebraten) XX x x Frischhaltebox Aufschnitt, Bockwurst XX x x Beutel, Klarsichtsfolie Fisch (frisch) X x x Beutel, luftdicht verpacken Fisch (gekocht) XX x x Frischhaltebox Fisch (gebraten) XX x x x Frischhaltebox Fischkonserve, angebrochen X x x Frischhaltebox Hähnchenteile, frisch XX Xx x x Beutel, luftdicht verpacken Hähnchen, gebraten XX Xx x x Frischhaltebox Hühnerteile, frisch XX x x x Beutel, luftdicht verpacken Huhn, gekocht XX x x x Frischhaltebox Gänse-, Ententeile, frisch XX Xx x x Beutel, luftdicht verpacken Gans, Ente gebraten XX XX x x x Frischhaltebox Butter, nicht angebrochen XX XX XXXin Originalverpackung Butter, bereits angebrochen XX x x x x x in Originalverpackung Milch (Tüte) XX Xx x in Originalverpackung Sahne XX x x in Becher Saure Sahne o.ä. XX XX x x x in Becher Hartkäse XX XX XXXAlufolie Weichkäse XX XX x x x Beutel Quark XX XX x x x Beutel Eier XX XX XXX Spinat, Sauerampfer XX x x Beutel Erbsen, Bohnen XX XX x x x Beutel Pilze XX x x x Beutel Möhren, Spargel XX XX XXXBeutel Grüne Paprika XX x x x Beutel Tomate XX XX XXXBeutel Kohlarten XX XX X x x Beutel Schnell verderbliches Obst (z.B. Erdbeere, Himbeere) XX Xx x Beutel Sonstiges Obst XX XX x x x Beutel Angebrochene Obstkonserve XX Xx x Frischhaltebox Desserts, Torten XX x x Frischhaltebox

Lager

Lagerzz

eitt

abelle (2)

Lagerzeit tiefgekühlter, eingefrorener Lebensmittel

Lebensmittel Im normalen Kühlbereich Im 4 Sternen Gefrierfach:

+2 - +7 °C -18 °C

Gemüse:

grüne Bohnen, grüne Erbsen, Mais, wasserhaltige, rohe Gemüse (z.B. Kürbis) 1 Tag 12 Monate

Fertige Speisen:

Fleischgerichte, Eintöpfe 1 Tag 12 Monatee

Fertige Speisen:

Rinderhack, Eisbeingulasch, Sülze usw. 1 Tag 6 Monate

Kartoffeln- und Nudelngerichte:

Kartoffelpüree, Knödel, Nockeln, Pommes Frites 1 Tag 12 Monate

Suppen:

Fleischsuppe, Bohnensuppe, Erbsensuppe 1 Tag 6 Monate

Obstsorten:

Sauerkirsche, Kirsche, Stachelbeere, Obstcreme, Kastanienpüree usw. 1 Tag 12 Monate

Fleisch:

Geflügel (Hähnchen, Gans, Ente) und ihre Teile, 1 Tag 5 Monate Fisch 1 Tag 6 Monate

Eiscreme, Eis 1 Tag 3 Wochen

Gar

antie und Ser

vice

Garantiebedingungen

Service und Ersatzteile

Bei Störungen am Gerät benachrichtigen Sie bitte umgehend die nächste Kundendienststelle.

Ihr Gerät kann aufgrund seines Typenschildes identifiziert werden.

Das Typenschild befindet sich links unten im Kühlbereich neben dem Obstfach.

Hier finden Sie alle wichtige Angaben zum Gerät (Typen, Modellbezeichnung, Herstellnummer usw.)

Tragen Sie bitte die Daten vom Typenschild hier ein:

Modellbezeichnung Typenbezeichnung Produktnummer Herstellnummer

Der Hersteller hält sich Änderungen des Produktes vor.

Gar

antiebedingungen

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, dass dieses neu hergestellte Gerät im Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, dass das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-

, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

AEG Hausgeräte GmbH Markenvertrieb Electrolux Muggenhofer Straße 135 90429 Nürnberg * Deutsche Telekom

EUR 0,09 / Minute

Sehr geehrte Kunden! Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem

Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen also zusätzliche Rechte gewährt.

1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.

2. Die Garantie umfaßt Mängel am Gerät, die nachweislich auf einen Material- und / oder Herstellungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden. Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Handhabung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörteilen versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser ebenfalls nicht durch die Garantie gedeckt.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen. Die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Weg-, Arbeits- und Materialkosten werden von uns getragen. Ab dem siebten Monat der Garantiezeit übernehmen wir nur die Arbeits- und Materialkosten. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie nicht eingeräumt. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unseren Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.

4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das ganze Gerät.

5. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist ausgeschlossen.

6. Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben.

Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, sie darauf aufmerksam zu machen, daß Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servicepartner gerne mit Rat und Tat zur Verfügung stehen.

Electrolux Hausgeräte GmbH

ELECTROLUX HAUSGERÄTE GMBH

ADRESSE VERTRIEB TELEFON KUNDENDIENST TELEFON WIEN FN 98903 x

HERZIGGASSE 9 (01) 866 40-200 (01) 866 40-333 DVR: 0595411 A-1230 WIEN VERTRIEB TELEFAX KUNDENDIENST TELEFAX ARA LIZENZ NR. 2702

(01) 866 40-250 (01) 866 40-300 UID: ATU 14758207

Před instalací a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozornění, rady, informace a poznámky. Jestliže se chladnička používá v souladu s písemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení.

Níže uvedené symboly vám pomohou usnadnit hledání.

Bezpečnostní upozornění

Výstrahy a informace u tohoto symbolu slouží bezpečnosti vaší osoby a vašeho spotřebiče.

Rady, užitečné informace

Informace týkající se životního prostředí

Symboly používané k označení poznámek

U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání.

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

The Electrolux Group. The world's No.1 choice.

Skupina Electrolux je největším výrobcem spotřebičů pro kuchyň, čistotu a venkovní použití. Více než 55 milionů výrobků Skupiny Electrolux / jako jsou chladničky, sporáky, pračky, vysavače, řetězové pily a travní sekačky/ vĘcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích světa.

Obsah

Důležité bezpečnostní informace ..........................................................................................................19

Obecná bezpečnostní opatření.............................................................................................................19

Opatření pro bezpečnost dětí...............................................................................................................19

Bezpečnostní opatření pro instalaci.......................................................................................................19

Bezpečnostní opatření pro izobutan ......................................................................................................19

Pokyny pro uživatele.............................................................................................................................20

Obecné informace .............................................................................................................................20

Popis spotřebiče, hlavní součásti..........................................................................................................20

Obsluha spotřebiče ............................................................................................................................21

Uvedení do provozu .......................................................................................................................21

Nastavení regulátoru teploty ............................................................................................................21

Používani chladicí jednotky..............................................................................................................21

Uchovávání v chladničce ................................................................................................................21

Doba uchovávání a teplota potravin ..................................................................................................21

Jak používat mrazničku .......................................................................................................................21

Zmrazování...................................................................................................................................21

Uložení v mrazničce.......................................................................................................................22

Jak vyrábět kostky ledu ..................................................................................................................22

Některé dobré informace a rady ...........................................................................................................22

Informace a poznámky........................................................................................................................22

Tak můžete ušetřit energii ...............................................................................................................22

Spotřebič a životní prostředí............................................................................................................23

Údržba .............................................................................................................................................23

Odmrazování ................................................................................................................................23

Pravidelné čištění ..........................................................................................................................24

Když se chladnička nepoužívá .........................................................................................................24

Odstraňování závad ............................................................................................................................24

Vyměnit žárovku ............................................................................................................................24

Když něco nefunguje správně ..............................................................................................................24

Pokyny pro instalatéra..........................................................................................................................26

Technické údaje ................................................................................................................................26

Instalace spotřebiče ...........................................................................................................................26

Doprava, vybalení..........................................................................................................................26

Čištění.........................................................................................................................................26

Postavení na místo ........................................................................................................................26

Změna směru otevirání dveri............................................................................................................26

Elektrické připojení........................................................................................................................27

Tabulka dob uchovávání (1) ..................................................................................................................28

Tabulka dob uchovávání (2)..................................................................................................................29

Záruka a servis ....................................................................................................................................30

Záruční podmínky ..............................................................................................................................30

Servis a náhradní díly .....................................................................................................................31

Opatření pro bezpečnost dětí

Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení.

Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály.

Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odřízněte přívodní kabel (co nejblíže u spotřebiče) a demontujte dveře, aby hrající si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřít.

Bezpečnostní opatření pro instalaci

Umístěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám.

Když spotřebič přemisťujete, dbejte, aby zástrčka nebyla zapojena do zásuvky.

Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu.

Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřívání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace.

Viz. kapitolu "Umístění".

Aby byla zajištěna bezpečnost osob a

majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjení.

Obecná bezpečnostní opatření

Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič při jeho stěhování nebo při změně jeho vlastníka.

Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použití, které je v souladu s těmito pokyny.

Servis a opravy spotřebiče, včetně oprav přívodního kabelu a jeho výměny, smějí provádět jen k tomu výrobcem autorizované specializované opravny. Pro

opravy by se měly používat jen jimi dodané náhradní díly. Jinak může dojít k poškození spotřebiče nebo k úrazu či jiným škodám.

Tento spotřebič je odpojen od sítě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh.

Přívodní kabel se nesmí prodlužovat.

Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky.

- Poškozená zástrčka se může přehřívat a způsobit požár.

Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel.

- Hrozí nebezpečí zkratu a požáru.

Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna.

- Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem.

- Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem.

Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky.

-Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru.

Spotřebič se nesmí provozovat bez nasazeného krytu vnitřního osvětlení.

Při čištění, odmrazování, vyjímání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré, špičaté a tvrdé předměty, protože mohou způsobit poškození spotřebiče.

Buďte opatrní, aby se do termostatu a skříňky osvětlení nedostaly žádné tekutiny.

Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky.

Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co nejdříve.

Komerční balíčky zmrazených potravin uchovávejte v souladu s pokyny jejich výrobce.

Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálií.

Nepokládejte horké hrnce k plastikovým součástem. Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny,

protože by mohly explodovat.

Bezpečnostní opatření pro isobutan

Upozornění

Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný.

Zajistěte správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překážky.

Nepoužívejte žádné mechanické nástroje ani jiné prostředky k urychlení odmrazovacího procesu, s vyjímkou těch které doporučuje výrobce.

Neporušte chladící okruh spotřebiče. Nepoužívejte žádné elektrické spotřebiče uvnitř

skladovacího prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem.

Důle

žité bezpečnos

tní inf

ormace

Do oddílu mrazničky neukládejte nápoje obsahující kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicích.

Pravidelně kontrolujte a vyčistěte vývod odtáté vody, která během odmrazování vytéká - uvnitř spotřebiče je výstražný štítek, který vás na to upozorňuje. Kdyby byl tento vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu.

PPokyn

okyn

y pr

o uživ

ele

Obecné informace

Oficiální označení spotřebiče je „kombinace chladničkamraznička s jedním kompresorem a mrazničkou v horní části”. Spotřebič nabízí kromě všeobecných služeb mrazničku, která má svoje vlastní dveře a je zcela oddělena od ostatní jednotky.

Podle toho je spotřebič vhodný pro uchovávání zmrazených a silně zmrazených potravin, pro domácí zmrazování

potravin v množství, uvedeném v pokynech pro uživatele, a pro výrobu ledu.

Tento spotřebič splňuje požadavky norem na různé teplotní limity podle klimatické třídy.

Písmeno, symbolizující klimatickou třídu, se nachází na typovém štítku.

Popis spotřebiče, hlavní součásti

A - Mraznička B - Chladnička

1. Kryt

2. Výrobník ledu

3. Drátěná police v oddílu zmrazených potravin

4. Vnitřní osvětlení

5. Skleněná police

6. Sběrač odtáté vody

7. Skleněná police

8. Zásuvka na zeleninu

9. Typový štítek

10. Nastavitelné nožky

11. Přihrádka pro máslo

12. Přihrádka na vajíčka

13. Dveřní přihrádka

14. Dveřní těsnění

15. Držák na láhve

16. Kondenzátor

17. Vývod odtáté vody

18. Rozpěrka

19. Odpařovací miska

20. Kompresor

Obsluha spotřebiče

Uvedení do provozu

Vložte části příslušenství do chladničky a zastrčte síťovou zástrčku do zásuvky.

Regulátor teploty je v chladničce na osvětlovací armatuře. Přístroj můžete zapnout pomocí regulátoru teploty otočením otočného spínače ve směru hodinových ručiček.

Bližší informace o nastavení viz v následující kapitole.

Používání chladnicí jednotky

Pro správné chlazení je potřebná cirkulace

vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými místy zakrývat papírem, podnosy atd.

Nedávejte laskavě do chladicí jednotky žádná

teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy.

Jídla mohou absorbovat pachy jiných jídel,

proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v celofánu, alobalu, svačinovém papíru nebo plastové fólii. V tomto případě zůstane zachován původní obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech.

Uchovávání v chladničce

Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže:

1. Máslo, sýry.

2. Vejce.

3. Tuby, plechovky, kyselá smetana, malé láhve.

Nastavení regulátoru teploty

V závislosti na nastavení přerušuje termostat automaticky provoz přístroje na kratší, nebo delší dobu, poté jej opět uvede do provozu a zabezpečí tak požadovanou teplotu.

Čím blíže k maximální poloze je přístroj nastaven, tím je chlazení intenzívnější. Pokud je regulátor teploty nastaven do střední polohy (mezi minimem a maximem), - je možné dosáhnout +5°C v přihrádce pro uskladnění potravin a 18°C v mrazící jednotce. Pro běžné použití stačí nastavit přístroj do střední polohy.

Teplota uvnitř přístroje je ovlivňována nejen polohou regulátoru teploty, ale take okolní teplotou, četností otevírání dveří, množství čerstvě uložených potravin, atd.

V nejvyšším stupni v případě zvýšeného

zatížení, např. v době letního horka může kompresor běžet nepřetržitě. Toto přístroji neškodí.

Doba uchovávání a teplota potravin

Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání potravin.

Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zachází. Proto je uváděná doba uchovávání potravin jen orientační.

Jestliže nechcete nakoupené silně zmrazené potraviny hned použít, můžete je uložit přibližně na jeden den (až se rozmrazí) do chladničky.

Jak používat mrazničku

Zmrazování

V této přihrádce můžete doma zmrazit různé druhy čerstvých potravin.

Pro dosažení dokonalých výsledků mějte na paměti následující pokyny.

Zmrazujte pouze čerstvé a nepoškozené potraviny. Před započetím zmrazování nastavte knoflík termostatu

do polohy „3 - 4“ a uložte drátěnou poličku v prostoru pro zmrazené potraviny do nejvyšší polohy. Pak přímo na drátěnou poličku uložte množství potravin, které mají být zmrazeny. Zmrazení je ukončeno zhruba do 24 hodin. Po 24 hodinách nastavte kontrolní knoflík termostatu zpět do polohy „Medium“ (3 - 4) nebo jej ponechte v poloze „4“, která obvykle vyhovuje pro každodenní použití. Je praktické skladovat zmrazené potraviny na chladicím tácku nebo na sobě pod drátěnou poličkou v prostoru pro zmrazené potraviny.

Pokud je to možné, neotevírejte v průběhu zmrazování dveře prostoru pro zmrazené potraviny.

Není vhodné nastavovat knoflík termostatu do vyšší

polohy (t.j. „6“). Tímto způsobem se může zkrátit doba zmrazování, ale teplota prostoru pro čerstvé potraviny by se dostala trvale pod 0 °C, což by způsobilo zmrazení potravin a nápojů, které jsou zde uloženy.

4. Nápoje ve velkých láhvích, sodová voda a sifón.

5. Ovoce, zelenina a saláty.

6. Čerstvé maso, studené nářezy, klobásky, atd.

7. Mléko, mléčné výrobky.

8. Hotové pokrmy, cukrářské výrobky, pokrmy v

zakrytých nádobách, otevřené plechovky, položené láhve, atd.

Jak vyrábět kostky ledu

Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny.

Navlhčením dna výrobníku a nastavením knoflíku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit ovládací knoflík termostatu zpět na vhodný stupeň. Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem. Jestliže výrobník k oddílu přimrzne, nepoužívejte k uvolnění kovové nástroje ani nože, protože by se systém chlazení mohl poškodit.

Některé dobré informace a rady

Stojí za to věnovat pozornost variabilním poličkám, které podstatně zvyšují využitelnost prostoru pro čerstvé potraviny. Změna uspořádání těchto poliček je rovněž možná, když jsou dveře otevřeny v úhlu 90°.

Po otevření a zavření dveří mrazničky se v důsledku nízké teploty zvýší uvnitř zařízení vakuum. Proto po uzavření dveří vyčkejte 2 - 3 minuty - jestliže je chcete znovu otevřít - dokud se nevyrovná vnitřní tlak.

Věnujte pozornost ovládání mrazničky nastavováním polohy termostatické kontroly tak, aby vnitřní teplota nemohla být nikdy vyšší než -18°C.

Je praktické denně se přesvědčit o bezchybném provozu zařízení, abyste si případné závady všimli včas a předešli tak zkažení zmrazených potravin.

Normální zvuky při provozu:

Informace a poznámky

V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí.

Tak můžete ušetřit energii

Vyvarujte se umístění přístroje na místě, které je vystaveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla.

Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu.

Uchovávejte potraviny v nádobách, které se dají dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy.

Vyvarujte se zbytečného otevírání dveří nebo jejich otevírání na delší dobu.

Teplé potraviny byste měli ukládat do chladicí jednotky pouze tehdy, jestliže již byly ochlazeny na pokojovou teplotu.

Kondenzátor je nutno neustále udržovat v čistotě.

Uložení v mrazničce

Po ukončení zmrazení je praktické dát zmrazené potraviny z drátěné poličky v prostoru pro zmrazené potraviny na místo pod ní a tím uvolnit prostor pro další eventuální zmrazení. Nastavení výšky drátěné poličky v prostoru pro zmrazené potraviny („2“ polohy) lze použít pouze během skladování, protože zmrazení lze provádět jen v nejvyšší poloze drátěné poličky. Již uložené potraviny nejsou dalším zmrazením poškozeny.

(Když jsou potraviny uloženy přímo na mrazicí podložku, zmrazí se příliš rychle!)

Nezapomínejte dodržet dobu skladování uvedenou na obalu zmrazených potravin, jestliže je nakoupíte

zmrazené.

Je bezpečné ukládat rychle zmrazené a zmrazené potraviny pouze pokud se před uložením do

mrazničky ani na krátkou dobu nerozmrazily. Jestliže se hluboko zmrazené potraviny již rozmrazily,

nedoporučuje se jejich opětovné zmrazení, musejí se použít v co nejkratší době.

Nikdy nezmrazujte potraviny ve větším

množství, než je najednou stanoveno v „Technických pokynech“, jinak nebude zmrazení důkladné a po rozmrazení může dojít k nejrůznějším zhoršením kvality (ztráta chuti a aromatu, rozklad atd.)

V průběhu zmrazování raději nevyrábějte led,

protože výroba ledu snižuje mrazicí kapacitu.

Kompresor je řízen termostatem a když termostat

sepne a vypne, uslyšíte slabé cvaknutí.

Když je chladicí kapalina pumpována potrubím výměníku na zadní straně do chladiče/výparníku, můžete slyšet zvuk slabého bublání.

Když je kompresor zapnutý, je chladicí kapalina hnána okruhem a z kompresoru uslyšíte zvuk hučení nebo pulsování .

Výparník mrazničky (tato součást ochlazuje mrazicí část zařízení) je pěnou utěsněn ve skříni. Teplota této části se v průběhu činnosti mění a současně s tím se také trochu mění její rozměry. Tyto změny by mohly způsobit zvuk praskání, který je přirozeným a neškodným jevem.

Pokud byste chtěli zkontrolovat teplotu potravin uložených v chladničce, nastavte knoflík termostatu do střední polohy, umístěte doprostřed chladicí skříně sklenici s vodou a dejte do ní teploměr s přesností +/- 1°C. Jestliže naměříte po 6 hodinách hodnotu mezi +3°C a +8°C, chladnička pracuje správně. Toto měření by se mělo provádět za stálých podmínek (bez změny v uložení potravin do chladničky).

Jestliže s použitím teploměru měříte teplotu v mrazničce, umístěte ho mezi potraviny, protože tak bude odrážet skutečnou teplotu uložených věcí.

Údržba

Odmrazování

Koncenzace části vlhkosti ve formě námrazy a ledu je součástí provozu spotřebiče.

Silná vrstva námrazy a ledu má izolační účinek, snižuje účinnost chlazení a zvyšuje spotřebu energie.

U tohoto typu spotřebiče je odmrazování chladicí desky chladničky automatické, bez jakéhokoli vnějšího zásahu. Termostatická regulace v pravidelných intervalech provoz kompresoru na delší nebo kratší dobu přerušuje - přitom je chlazení přerušeno - teplota chladicí desky stoupne na 0 °C díky vnitřnímu tepelnému zatížení oddílu a dochází k odmrazování. Jakmile povrchová teplota chladicí desky dosáhne +3 - +4 °C, termostatická regulace provoz systému opět zapne.

Odtátá voda stéká vývodem odtáté vody, který je veden zadní stěnou do odpařovací misky nad kompresorem a jeho teplem se zde odpařuje.

Pravidelně kontrolujte a čistěte vývod odtáté

vody, která během odmrazování vytéká uvnitř spotřebiče je štítek, který vás na to upozorňuje. Kdyby byl vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu, neboť by mohla natéci do izolace spotřebiče.

Vývod odtáté vody čistěte dodaným čističem, znázorněným na obrázku. Tento čistič je třeba ukládat do vývodu odtáté vody.

Nejčastější příčinou ucpání vývodu odtáté vody bývá zvyk vkládat do spotřebiče potraviny zabalené do papíru tak, že se papír dotýká zadní stěny oddílu chlazení a přimrzá k

ní. Když potraviny vyjímáte, papír se utrhne, může se dostat do vývodu odtáté vody a ucpat ho. Proto vás žádáme, abyste do papíru zabalené potraviny do spotřebiče ukládali opatrně. Když jsou požadavky na chlazení vyšší, například v období horka, kompresor může běžet nepřetržitě - během této doby je automatické odmrazování neúčinné.

Pozůstatky ledu a námrazy na zadní stěně oddílu chlazení po skončení odmrazování nejsou ničím nenormálním.

Mraznička nemůže být opatřena automatickým odmrazováním, protože silně zmrazované a zmrazené potraviny by nevydržely teplotu tání ledu.

Když se vytvoří slabá vrstva námrazy a ledu,

seškrábejte ji a odstraňte dodanou škrabkou na led. Nikdy nepoužívejte k odstranění námrazy ostré nebo špičaté předměty.

Podnos na obrázku není součástí příslušenství spotřebiče!

Když je vrstva námrazy natolik silná, že ji nelze plastikovou škrabkou odstranit, musí se odmrazit chladicí deska. Četnost odmrazování závisí na použití (obecně 2 až 3-krát za rok).

Vyjměte zmrazené potraviny ze spotřebiče a uložte je do koše vyloženého papírem nebo látkou. Uložte je na vhodné chladné místo nebo je uložte do jiné chladničky.

Odpojte zástrčku ze zásuvky, aby obě části spotřebiče byly odstaveny z provozu.

Otevřete dveře u obou částí spotřebiče a vyčistěte chladničku podle pokynů v části „Pravidelné čištění". Mrazničku udržujte a čistěte následovně:

Vytřete odtátou vodu kouskem hadru nebo houbou s chladicí desky. Vytřená odtátá voda se shromažďuje na dně spotřebiče a odtud se může odstranit savým hadrem nebo houbou.

Po odmrazení otřete všechny povrchy. Zapojte zástrčku spotřebiče do zásuvky a vyjmuté

potraviny opět uložte na své místo. Doporučuje se provozovat spotřebič několik hodin s

nejvyšším nastavením termostatu, aby se dostatečná teplota pro uchovávání potravin mohla vytvořit co nejdříve.

Spotřebič a životní prostředí

Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromažďování odpadu můžete získat u úřadů místní samosprávy.

Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné.

Když se chladnička nepoužívá

V případě, že se spotřebič nebude dlouhou dobu používat, proveďte následující kroky:

Vypněte spotřebič. Z chladničky vyjměte potraviny. Proveďte odmrazení a vyčistěte ji podle dříve uvedeného

postupu. Nechte dveře otevřené, aby vzduch uvnitř nezatuchl.

Odstraňování závad

Výměna žárovky

Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup:

Přerušte přívod proudu k přístroji. Stiskněte, jak je vidět na obrázku, jazýček, který se

nachází vzadu (1), a odstraňte kryt ve směru šipky (2), pak je možno žárovku vyměnit (typ: T25 230-240 V, 15 W, objímka E14).

Po výměně žárovky nasaďte kryt zpátky tak, aby zaklapl, a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje.

Když něco nefunguje správně

Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis.

Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu.

Ještě bychom chtěli upozornit, že spotřebič

pracuje přerušovaně, takže zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut.

Pravidelné čištění

Doporučuje se interiér chladničky mýt v periodách 3 až 4 týdny vlahou vodou. Pak vše dobře vytřete (je praktické čistit interiér mrazničky a zároveň ji odmrazovat).

Čisticí prostředky pro domácnost ani mýdlo se nesmí použít.

Po vypnutí spotřebiče ho omyjte vlahou vodou a vytřete ho. Dveřní těsnění vyčistěte čistou vodou. Po vyčištění spotřebič zapněte.

Doporučuje se prach a nečistoty, které jsou nashromážděny na kondenzátoru na zadní straně chladničky a na kondenzátoru odstranit a vyčistit odpařovací misku na kompresoru jednou nebo dvakrát za rok.

Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko.

Problém

V chladničce je příliš velké teplo.

V mrazničce je příliš velké teplo.

U zadní desky chladničky teče voda.

Do chladničky teče voda.

Na podlahu vytéká voda.

Tvoří se příliš mnoho ledu a námrazy.

Kompresor nepřetržitě běží.

Spotřebič vůbec nepracuje. Nefunguje ani chlazení ani osvětlení. Kontrolky nesvítí.

Spotřebič je hlučný.

Možná příčina

Termostat může být chybně nastaven. Byly vloženy nedostatečně chladné potraviny, nebo byly

vloženy špatně. Dveře nezavírají těsně nebo nejsou dobře zavřeny.

Termostat může být chybně nastaven. Dveře nezavírají těsně, nebo nejsou dobře zavřeny.

Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství.

Zmrazované výrobky byly umístěny příliš blízko sebe.

To je normální. Při automatickém odmrazování led na zadní desce taje.

Vývod odtáté vody z chladničky může být zanesen. Vložené výrobky mohou vodě bránit ve stékání do

sběrače. Odtátá voda nestéká vývodem do odpařovací misky nad

kompresorem. Potraviny nejsou dobře zabaleny. Dveře nejsou dobře zavřeny nebo nezavírají těsně.

Termostat může být chybně nastaven. Termostat je chybně nastaven. Dveře nejsou správně zavřeny nebo nezavírají těsně.

Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství.

Byly vloženy příliš teplé výrobky. Spotřebič je postaven v příliš teplém místě.

Zástrčka není správně zapojena do zásuvky. Jsou spálené pojistky nebo vypnutý jistič. Termostat není zapnutý.

V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky)

Spotřebič není správně ustaven.

Řešení

Nastavte knoflík termostatu do vyšší polohy. Potraviny položte na vhodné místo.

Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno.

Nastavte knoflík termostatu do vyšší polohy. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není

poškozeno nebo znečištěno. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu.

Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch.

Vyčistěte vývod odtáté vody. Přemístěte výrobky, aby se zadní desky nedotýkaly

přímo. Zaveďte vývod odtáté vody do odpařovací misky.

Potraviny lépe zabalte. Zkontrolujte, zda dveře dobře zavírají a těsnění je

nepoškozeno a čisté. Nastavte knoflík termostatu do polohy s vyšší teplotou. Nastavte knoflík termostatu do polohy s vyšší teplotou. Zkontrolujte, zda dveře dobře zavírají a těsnění je

nepoškozeno a čisté. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu.

Nevkládejte potraviny teplejší než je teplota v místnosti. Zkuste snížit teplotu v místnosti kde je spotřebič

umístěn. Zapojte zástrčku do zásuvky správně. Vyměňte pojistky nebo zapněte jistič. Spusťte spotřebič podle pokynů v kapitole „Uvedení do

provozu”. Zavolejte kvalifikovaného elektrikáře.

Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze).

PPokyn

okyn

y pr

o ins

o instt

alatér

alatéraa

Technické údaje

Instalace spotřebiče

Čištění

Odstraňte všechny lepicí pásky a jiné prvky, které v přístroji fixují jednotlivé části příslušenství.

Vyčistěte přístroj uvnitř vlažnou vodou a neagresivním saponátovým přípravkem. Použijte k tomu měkkou utěrku.

Vnitřek přístroje po vyčištění vysušte.

Doprava, vybalení

Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat

výstražná upozornění na obalu. Po každé přepravě se spotřebič asi po dobu 2 hodin

nesmí zapínat. Vybalte spotřebič a zkontrolujte, zda není nějak

poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte.

Model ERD 1843

Hrubý objem (litrů) Mraznička: 42

Chladnička: 138

Čistý objem (litrů) Mraznička: 42

Chladnička: 136 Šířka (mm) 496 Výška (mm) 1209 Hloubka (mm) 600 Spotřeba energie (kWh/24 hod.) 0,721

(kWh/rok) 263 Energetická třída podle norem EU A Zmrazovací výkon (kg/24 hod.) 3 Doba do rozmrazení (hod.) 17 Jmenovitý příkon (W) 75 Hmotnost (kg) 39 Hlučnost Lc(dB) 38 Počet kompresorů 1

Postavení na místo

Teplota okolí má vliv na spotřebu energie a na správnou funkci spotřebiče. Když spotřebič stavíte na místo, berte v úvahu, že je nutné provozovat spotřebič v mezích teploty okolí podle klimatické třídy, uvedené v tabulce níže a na typovém štítku spotřebiče.

Teplota okolí podle klimatické třídy:

SN +10 ... +32 °C

N +16 ... +32 °C

ST +18 ... +38 °C

Jestliže teplota okolí klesne pod nižší hodnotu, teplota v oddílu mrazení může dosahovat vyšších hodnot než předepsaných a teplota v oddílu chlazení může dosahovat nižších hodnot než předepsaných.

Když teplota okolí přesáhne vyšší hodnotu, znamená to delší dobu běhu kompresoru, přerušení automatického odmrazování, zvýšení teploty v oddílu chlazení nebo zvýšení spotřeby energie.

Když stavíte spotřebič na místo, ujistěte se, že stojí rovně. Vyrovnání dosáhnete pomocí dvou nastavitelných nožek (1) vpředu dole.

V sáčku s příslušenstvím jsou také dva prvky výstupky, které se zasadí do zvláštních otvorů na zadní straně přístroje. Zasuňte výstupky do otvorů tak, aby šipka (A) byla v poloze jako na obrázku 2 a pak jimi otáčejte o 45°, ať se pevně uzamknou (šipka A bude ve vodorovné pozici).

+ 58 hidden pages
