Page 1
BBeennuuttzzeerriinnffoorrmmaattiioonn
UUsseerr mmaannuuaall
ERD 165 C
ERD 165 S
Kühl - Gefrierschrank
Fridge - Freezer
Page 2
2
electrolux
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der
vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes
profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.
Page 3
electrolux
3

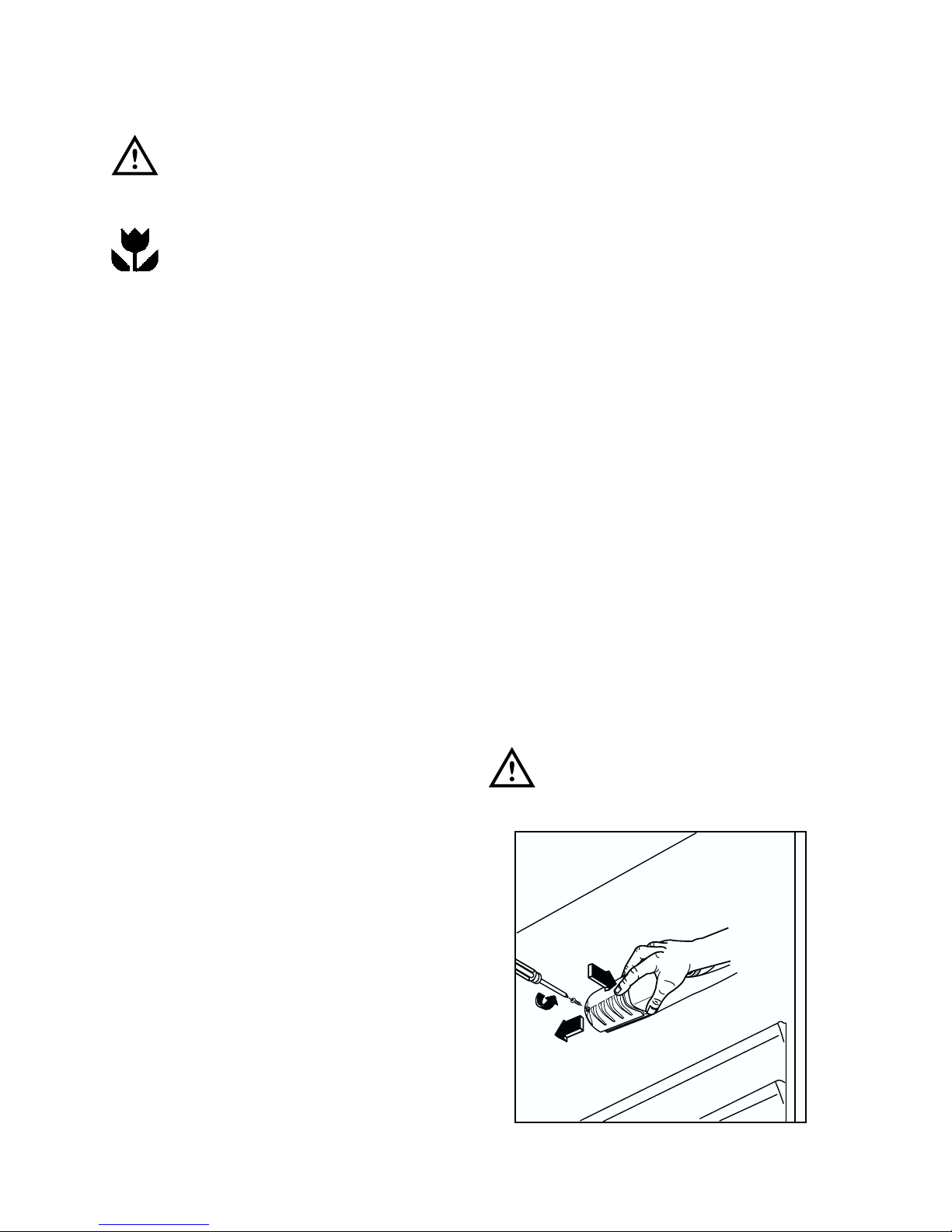

Mit dem Warndreieck und/oder durch Signalwörter
(Warnung!, VVorsicht!,
Achtung!)
sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an
einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
Page 4
4
electrolux
INHALT
Warnungen uund wwichtige
Hinweise 05
Gebrauch 08
Reinigung der Innenteile 08
Inbetriebnahme 08
Temperaturregelung 08
Hinweise zum richtigen Kühlen von
Lebensmitteln und Getränken 08
Höhenverstellbare Abstellregale 09
Höhenverstellung der Innentürablagen 09
Gefrierkalender 10
Einfrieren von frischen Lebensmitteln 10
Aufbewahrung der Tiefkühlkost 10
Auftauen 10
Eiswürfelbereitung 10
Tips 11
Tips für das Kühlen 11
Tips für das Einfrieren 11
Tips für Tiefkühlkost 11
Wartung 112
Regelmäßige Reinigung 12
Stillstandszeiten 12

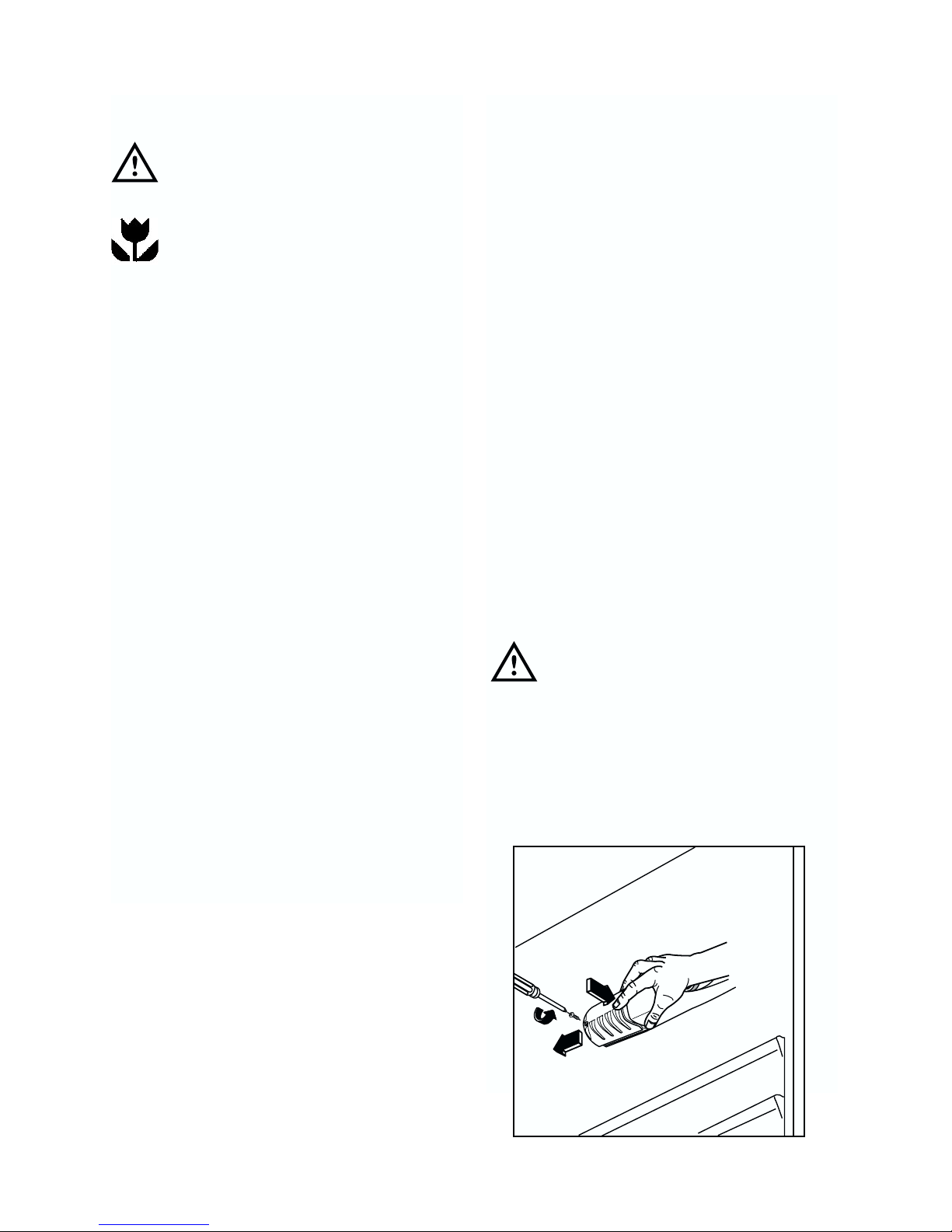

Innenbeleuchtung 12
Abtauen 13
Technische DDaten 14
Störungen 114
Installation 15
Aufstellung 15
Elektrischer Anschluß 15

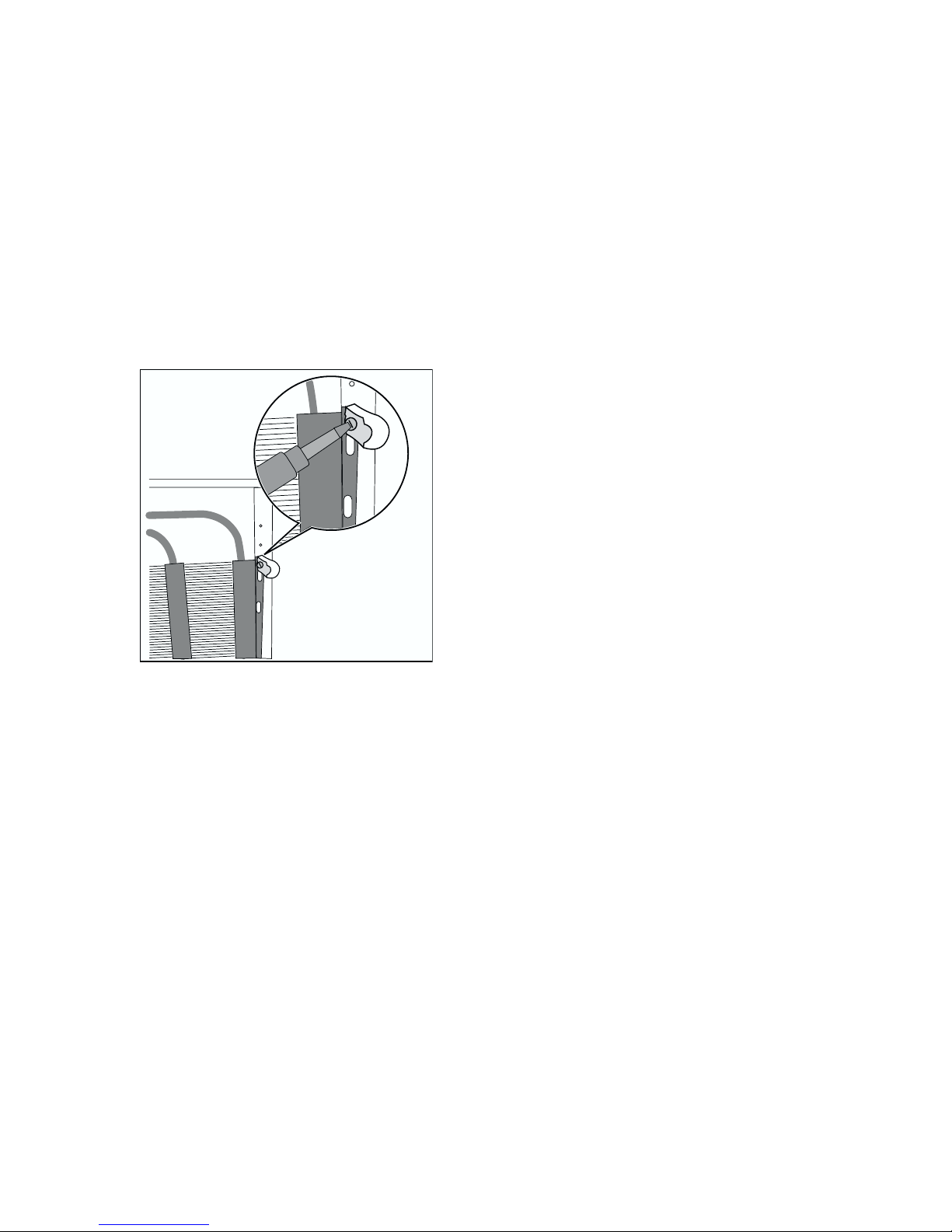

Hintere Abstandsstücke 16

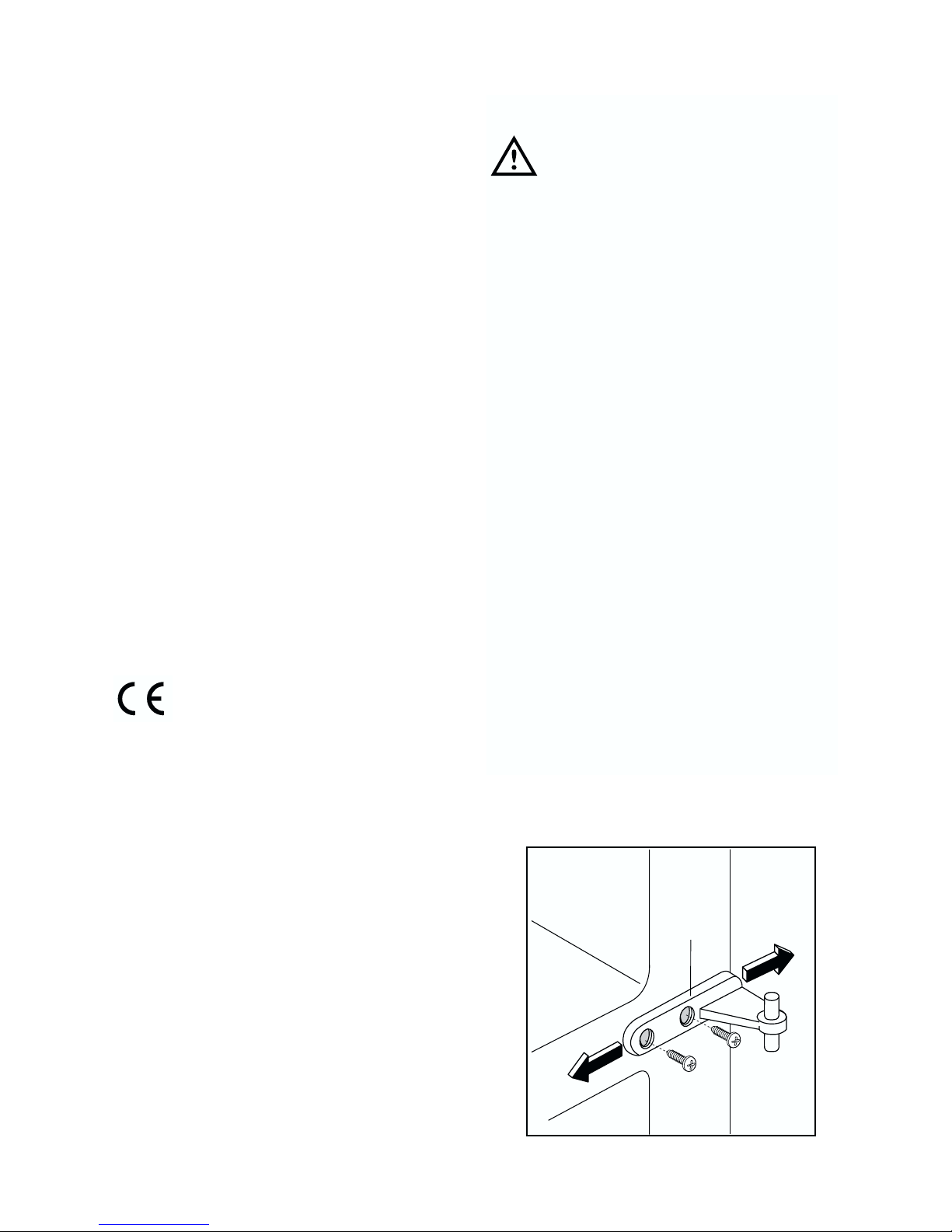

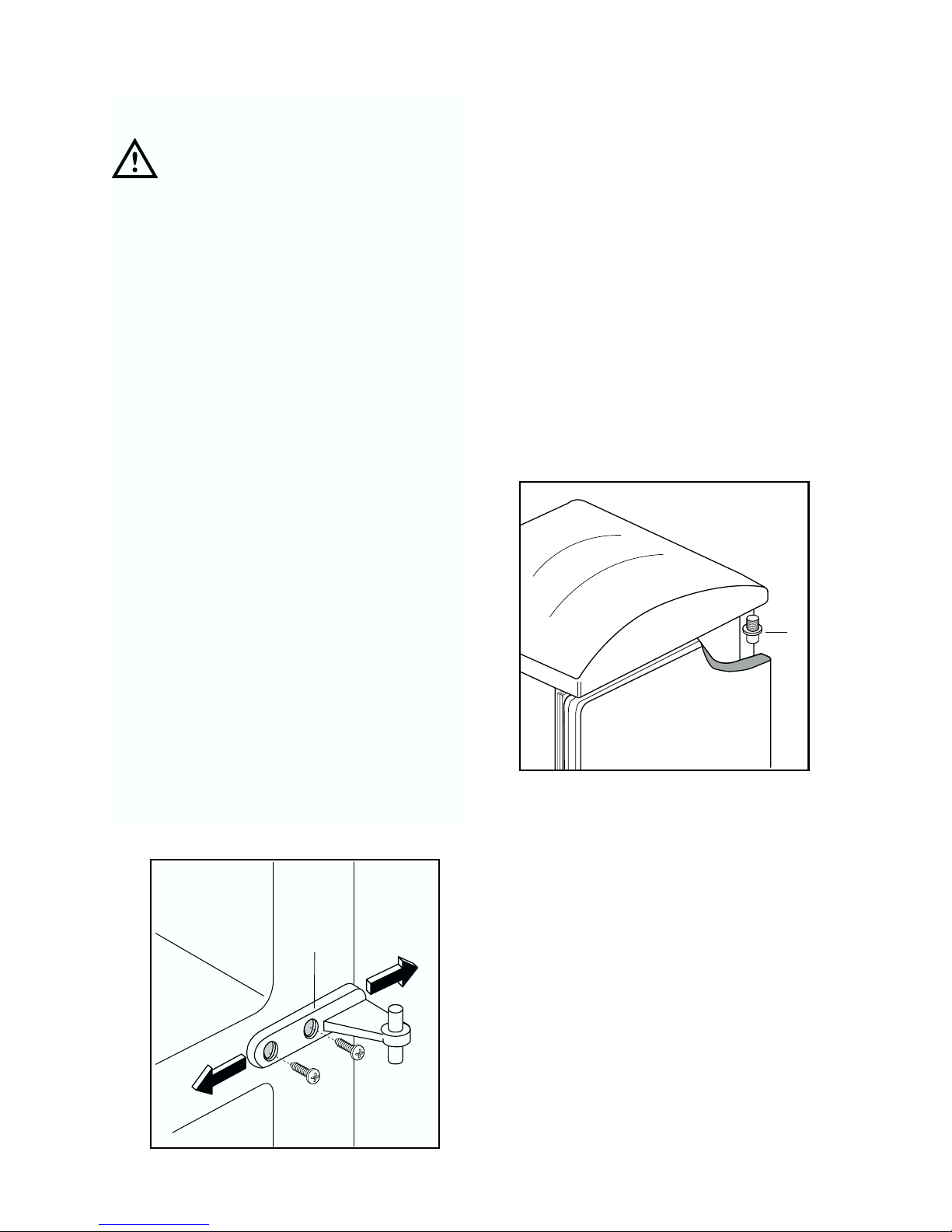

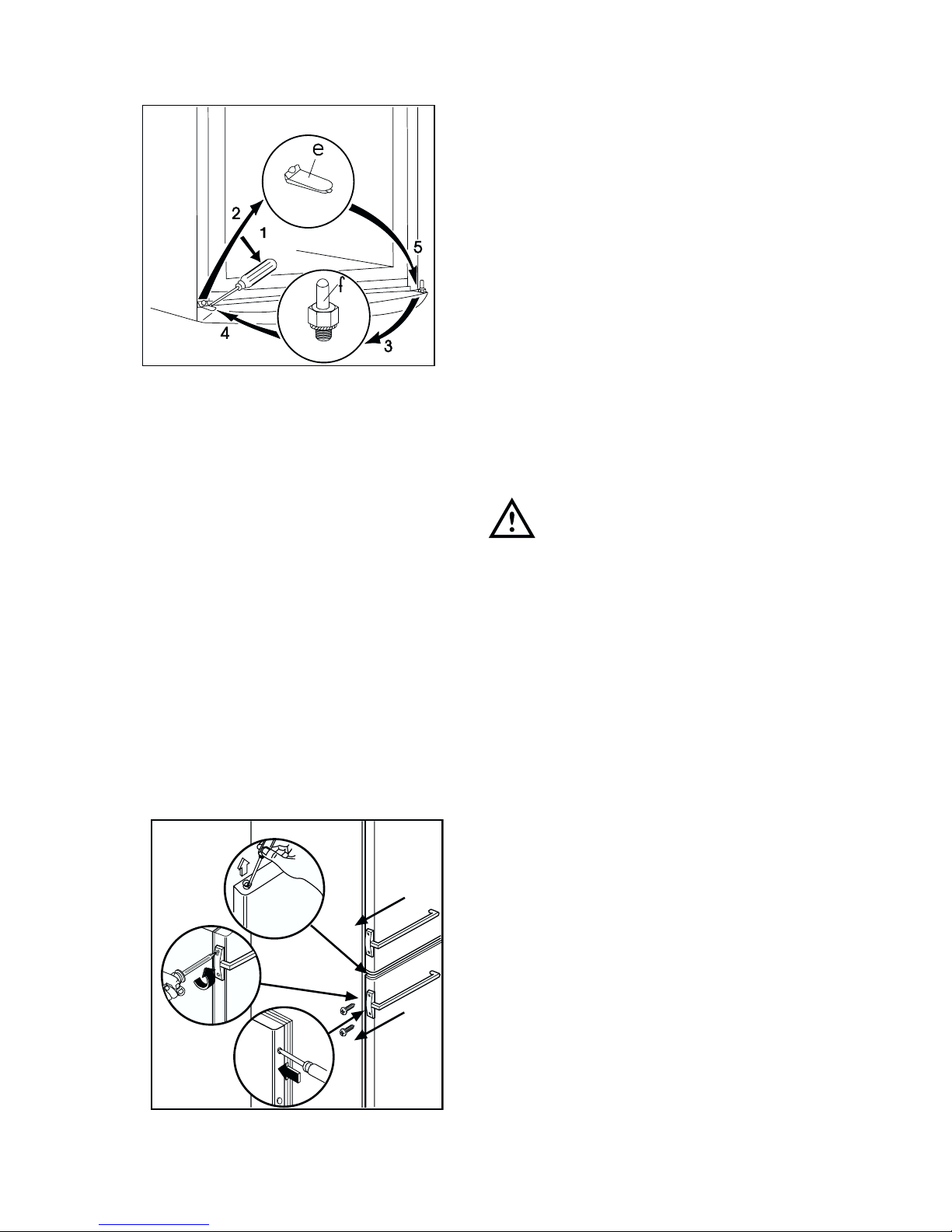

Türanschlag wechseln 17
Page 5
electrolux
5
WARNUNGEN UND
WICHTIGE HINWEISE
Es iist ssehr wwichtig, ddaß ddiese
Bedienungsanleitung mmit ddem
betreffenden GGerät aaufbewahrt wwird.
Sollte ddieses GGerät vverkauft bbzw. eeiner
anderen PPerson ggegeben wwerden, sso
ist ees nnötig, ddie AAnleitung bbeizufügen,
damit dder nneue BBesitzer üüber dden
Betrieb ddes GGerätes bbzw. ddie
entsprechenden WWarnungen.
Sollte ddieses GGerät mmit MMagnet-
Türverschluß aals EErsatz ffür eein aaltes
Gerät ddienen, ddas nnoch mmit eeinem
Schnappschloß aausgerüstet iist, sso
machen SSie bbitte ddieses SSchloß
unbrauchbar, bbevor SSie ddas GGerät
beiseite sstellen ooder zzum MMüll ggeben.
Sie vverhindern ddamit, ddaß sspielende
Kinder ssich sselbst eeinsperren uund ddamit
in LLebensgefahr kkommen.
Diese WWarnungen wwurden zzu IIhrem bbzw.
dem SSchutz aanderer eerarbeitet. WWir bbitten
Sie ddaher, ddiese aaufmerksam zzu llesen,
bevor ddas GGerät iin BBetrieb ggenommen
wird.
Sicherheit
• Das Gerät darf von Kindern und
Personen, deren physische,
sensorische oder geistige
Fähigkeiten sowie Mangel an
Erfahrung und Kenntnissen einen
sicheren Gebrauch des Gerätes
ausschließen, nur unter Aufsicht
oder nach entsprechender
Einweisung durch eine Person
benutzt werden, die sicherstellt,
dass sie sich den Gefahren des
Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen,
sodass sie nicht am Gerät spielen
können.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw. Frosterfach
nicht sofort essen, es könnte KälteBrandwunden verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
• BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht
beschädigt wwird.
• DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon
Heizkörpern ooder GGasherden
aufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
• EEine aausreichende LLuftzirkulation
an dder GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzu vvermeiden.
• NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
• Keine EElektrogeräte ((z.B.
Eismaschinen) iin ddas GGerät sstellen.
Störungen-Kundendienst
• Sollte die Installation des Gerätes
Page 6
6
electrolux
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
diese nur von Elektro-Fachkräften
durchgeführt werden.
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die
Wartung und das Nachfiillen
ausschließlich von autorisiertem
Fachpersonal durchgeführt werden.
• Benutzen Sie nie
Metallgegenstände um das Gerät
zu reinigen, da es beschädigt
werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren
von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist
auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes
bei anderen
Umgebungstemperaturen betrieben
als den in der entsprechenden
Klimaklasse angegebenen Werten,
sind folgende Hinweise zu
beachten: sinkt die
Umgebungstemperatur unter den
angegebenen Mindestwert ab,
könnte die Lagertemperatur im
Gefrierabteil nicht mehr garantiert
sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so
rasch als möglich zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit
alle kälteführenden Teile mit einer
Reif bzw. Eissicht. Diese Schicht
wird je nach Modell automatisch
oder mit der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen
oder spitzn Gegenstände
benutzen.
Page 7
electrolux
7
• Es ist empfehlt, keine
kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach für
lange Zeit einzustellen: der
Getränke-Behälter könntet sich
brechen.
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig:
Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.

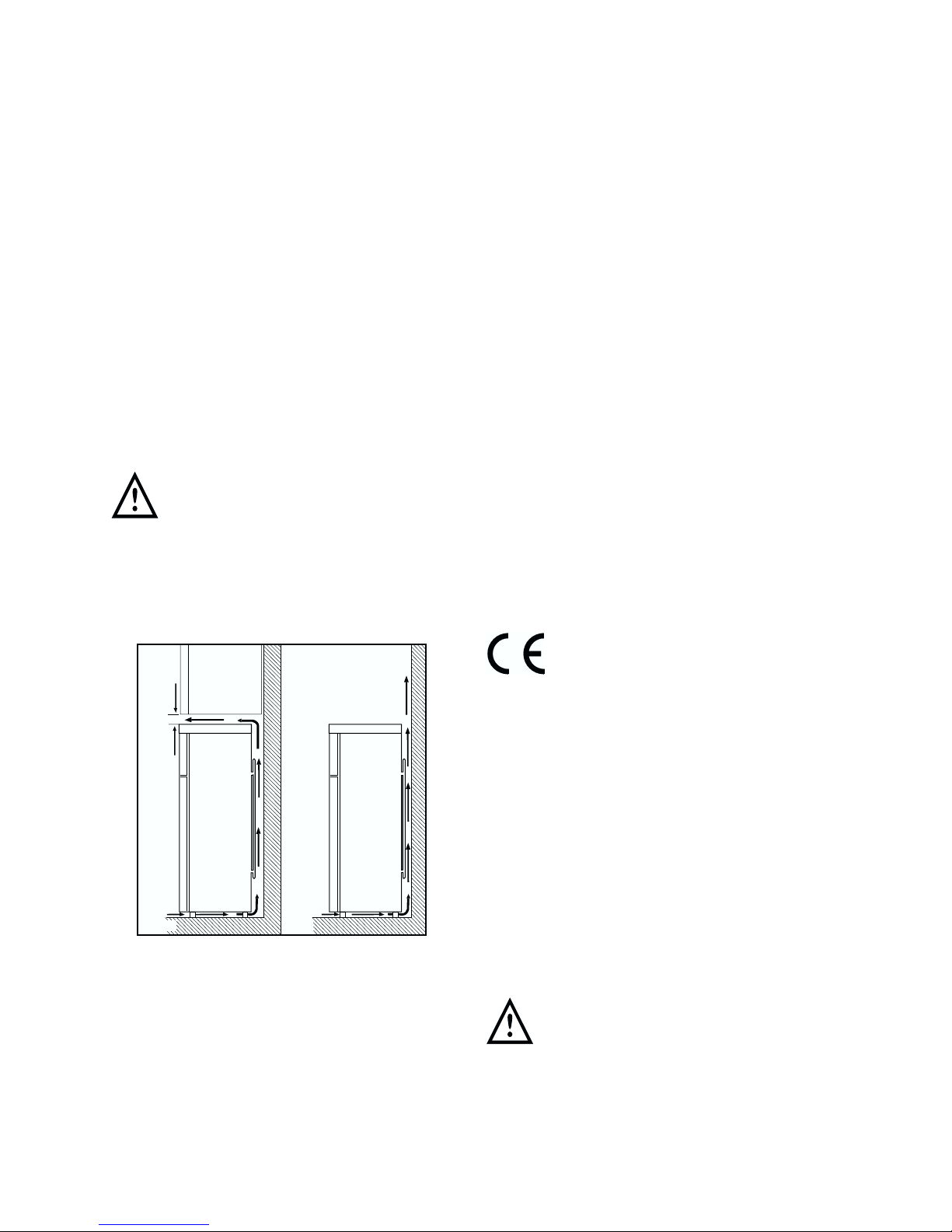

• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei
zirkulieren kann, damit die Wärme
abgeführt werden kann. Eine
ungenügende Luftzirkulation kann
einen unregelmässigen Betrieb
bzw. Schäden am Gerät
verursachen. Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine
Wand gestellt werden.
Umweltnormen
Dieses GGerät eenthält iim KKühlkreislauf
und iin dder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät
darf nnicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite
des GGerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iin ddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.
Page 8
8
electrolux
GEBRAUCH
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel Sorgfältig
nachtrocknen.
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie ddas
Gerät bbeschädigen kkönnten.
Inbetriebnahme
Netzstecker in die Steckdose einstecken.
Kühlschranktür öffnen und
Thermostatknopf von der Stellung “0”
(STOP) aus im Uhrzeigesinn drehen.
Den Stillstand erhält man durch Drehen
des Thermostatknopfes auf Stellung «O».
Temperaturregelung
Die Temperatur wird automatisch
geregelt und kann erhöht werden
(wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen
oder verring-ert (kälter) durch das
Drehen auf höhere Zahlen.
Die richtige Einstellung erhält man,
unter Berücksichtigung folgender, die
Innentemperatur beeinflussender Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.
Die mmittlere EEinstellung iist mmeistens ddie
geeignetste.
Wichtig
Höchste KKälteeinstellung bbei hhoher
Raumtempe-rratur uund eerheblicher
Lebensmittelmenge kkann
fortdauernden KKühlschrank-BBetrieb
verursach-een, ddabei kkann ssich eeine
Reif- ooder EEisschicht aan dder hhinteren
Innenwand bbilden. IIn ddiesem FFalle dden
Thermostatknopf aauf wwärmere
Temperaturen sstellen, ddamit ddas
automatische AAbtauen, mmit ffolglich
geringerem SStromverbrauch,
gewährleistet wwerden kkann.
Hinweise zum richtigen
Kühlen von Lebensmitteln und Getränken
Um die besten Leistungen des
Kühlschrankes zu erreichen, beachten
Sie bitte folgendes:
• Keine warmen Speisen oder
dampfenden Flüssigkeiten in den
Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel
müssen abgedeckt oder
eingewickelt werden.
• Die Lebensmittel müssen so
eingelagert werden, daß die Kälte
um sie frei zirkulieren kann.
Page 9
electrolux
9

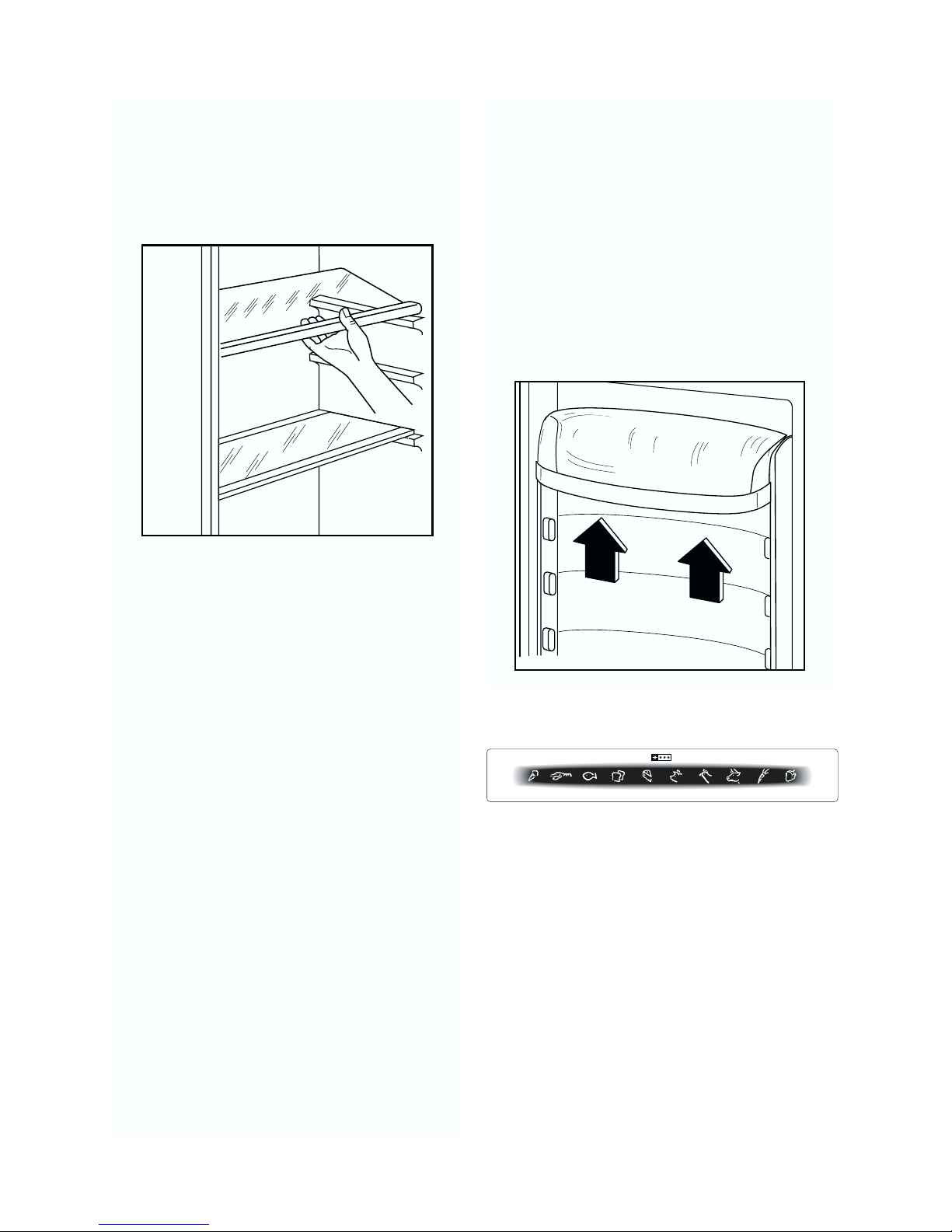

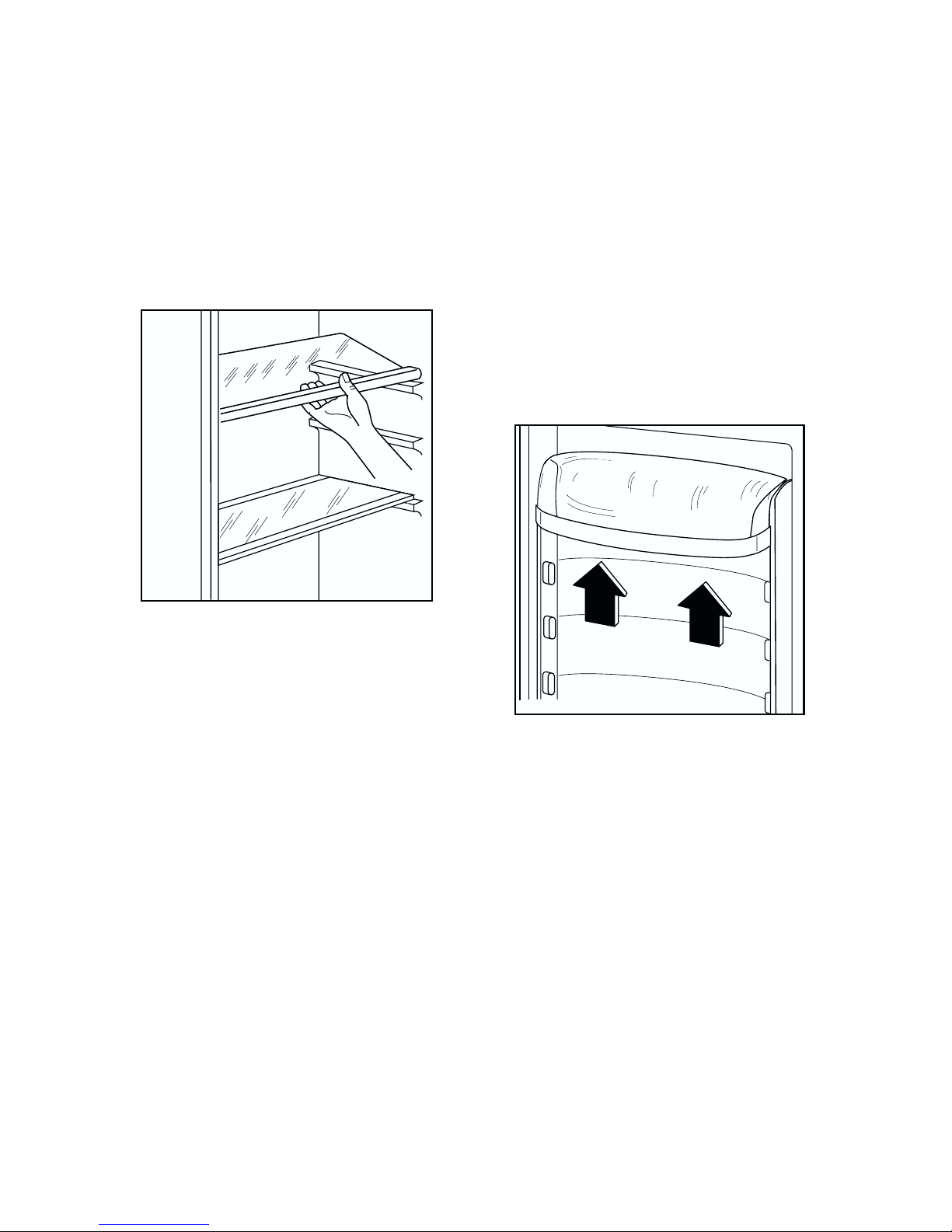

Höhenverstellbare
Abstellregale
Der Abstand zwischen den
verschiedenen Abstellregalen kann je
nach Wunsch geändert werden. Dazu
die Regale herausnehmen und auf das
gewünschte Niveau einsetzen.
Höhenverstellung der
Innentürablagen
Zur Einlagerung von LebensmittelPackungen verschiedener Größe, sind
die Abstellregale der Innentür
höhenverstellbar.
Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in
Pfeilrichtung drücken bis es frei wird;
dann in der gewünschten Höhe wieder
anbringen.
D338
Page 10
10
electrolux

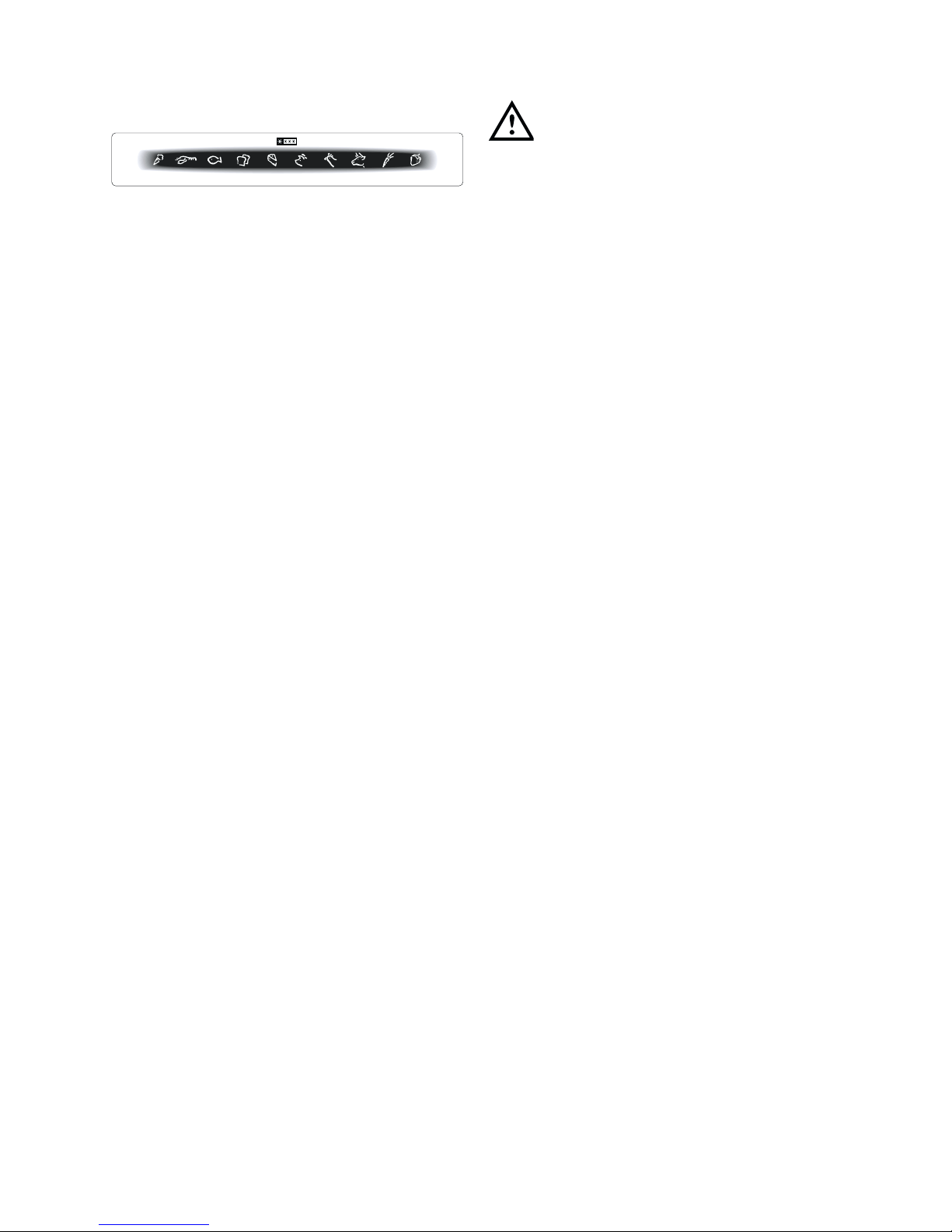

Gefrierkalendar
Die Symbole zeigen unterschiedliche
Arten von Tiefkühlgut.
Die Zahlen geben für die jeweilige Art
von Tiefkühlgut die Lagerzeit in
Monaten an. Ob der obere oder der
untere Wert der angegebenen
Lagerzeiten gültig ist, hängt von der
Qualität der Lebensmittel und deren
Vorbehandlung vor dem Einfrieren ab.
Einfrieren von frischen
Lebensmitteln
Für das Einfrieren von Lebensmitteln ist
es nicht nötig, die
Thermostateinstellung zu ändern.
Wünscht man aber ein rasches
Einfrieren, so muß der
Thermostatknopf auf die höchste
Stellung gedreht werden. Sollte jedoch
bei dieser Einstellung die Temperatur
im Kühlraum unter 0°C sinken, so muß
eine niedrigere Reglerstellung gewählt
werden.
Die einzufrierenden Lebensmittel in das
oberste Fach des Gerätes legen, weil
dies die kälteste Stelle ist.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand oder
bei der ersten Inbetriebnahme des
Gerätes muß vor der Einlagerung der
Tiefkühlkost die höchste Stellung des
Thermostatknopfes gewählt werden.
Nach ca. 2 Stunden kann dieser auf
eine mittlere Stellung zurückgedreht
werden.
Wichtig
Im FFalle eeiner SStromunterbrechung
während dder LLagerung vvon
Tiefkühlkost bbzw. vvon eeingefrorenen
Lebensmitteln ssoll ddie TTür ddes
Gefrierfaches nnicht ggeöffnet wwerden.
Die TTiefkühlkost vverdirbt nnicht, wwenn ees
sich uum eeine kkurze UUnterbrechung
handelt ((bis 66-88 SStd.) uund ddas GGerät
voll iist. Wenn ddas nnicht dder FFall iist, ist
es nnötig, ddie ttiefgefrorenen
Lebensmittel iinnerhalb kkurzer ZZeit zzu
verbrauchen ((eine TTemperaturer-
höhung dder TTiefkühlkost vverkürzt ddie
Aufbewahrungsdauer).
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem Gebrauch
aufgetaut werden, indem man sie am
besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei
Raumtemperatur auftaut. Kleine
Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert
sich dabei die Kochzeit.
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!
10 -1210 -1210 -1210 -123-63-63-63-63-41-2
Page 11
electrolux
11
TIPS
Tips für das Kühlen
Nachstehend einige praktische
Ratschläge:
Fleisch (alle Sorten) in Plastikfolie
einpacken und auf die Glasplatte, die
sich über der Gemüseschale (über den
Gemüseschalen) befindet, legen.
In ddieser LLage kkann ddas FFleisch
längstens 11-22 TTage aaufbewahrt wwerden.
Gekochte NNahrungsmittel, kkalte
Platten, uusw.
zugedeckt aufbewahren.
Sie können auf jeden beliebigen Rost
gelegt werden.
Obst uund GGemüse:
nach vorherigem
Säubern und Waschen in der
Gemüseschale (in den
Gemüseschalen) aufbewahren.
Butter uund KKäse:
in speziellen
Behältern aufbe-wahren oder in Alubzw. Plastikfolie einpacken, um den
Kontakt mit der Luft zu vermeiden.
Milch iin FFlaschen:
gut verschlossen auf
die Konsol der Innentür stellen.
Wenn BBananen, KKartoffeln, ZZwiebeln
und KKnoblauch nnicht vverpackt ssind,
sollen ssie nnicht iin dden KKühlschrank
gegeben wwerden.
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das Gefrierabteil
eingelegt werden.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit
den bereits eingefrorenen in
Berührung kommen, um eine
Wärmeübertragung an diese zu
verhindern.
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann KälteBrandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die Aufbewahrungszeit
eingehalten werden kann.
• Es ssollten kkeine kkohlensäurehaltigen
Getränke iin ddas GGefrierfach
eingestellt wwerden, dda ssie
explodieren kkönnen.
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer
gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit erfolgt.
• Tür so wenig wie möglich öffnen
und nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
Page 12
12
electrolux
Stillstandszeiten
Bei längerem Stillstand des Gerätes,
müssen Sie folgendermaßen vorgehen:
• den Stecker aus der Steckdose
ziehen;
• alle Lebensmittel herausnehmen;
• Gerät abtauen, Innenraum und
Zubehörteile reinigen; die Türen
offen lassen, um im Innern eine
gute Luftzirkulation zu
gewährleisten und somit
Geruchsbildung zu vermeiden.
Innenbeleuchtung
Sollte sich die Beleuchtung beim
Öffnen der Türe nicht einschalten, ist
zu überprüfen, ob die Glühbirne fest
eingeschraubt ist; wenn die Störung
dennoch bestehen bleibt, die defekte
Glühbirne durch eine neue Birne
gleicher Leistung ersetzen.
Die Innenbeleuchtungslampe im
Kühlabteil ist wie in der Abbildung
gezeigt zugänglich.
Die mmaximale LLeistung iist aam
Leuchtkörper aangegeben.
D411
WARTUNG
Vor jjeder RReinigungsarbeit
immer dden NNetzstecker aaus dder
Steckdose zziehen.
Achtung
Dieses GGerät eenthält iim
Kältekreislauf KKohlen-
wasserstoff. AAus ddiesem GGrund
darf ddie WWartung uund ddas
Nachfüllen aaussschließlich vvon
autorisiertem FFachpersonal
durchgeführt wwerden.
Regelmäßige Reinigung
Viele sspezifisch ffür ddie RReinigung vvon
Küchenoberflächen eerhältliche MMittel
enthalten cchemische SSubstanzen, ddie
die KKunststoffteile ddieses GGeräts
angreifen bbzw. bbeschädigen kkönnen.
Aus ddiesem GGrund iist ees
empfehlenswert, ddas GGerät aaußen nnur
mit wwarmem WWasser uund eetwas
flüssigem TTellerspülmittel zzu rreinigen.
Benutzen Sie nie Metallgegenstände um
das Gerät zu reinigen, da es
beschädigt werden könnte.
Den Innenraum mit lauwarmem
Wasser und Natron und die lackierten
Teile mit einem Poliermittel reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Den Kondensator und den
Motorkompressor mit einer Bürste
oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis.
Page 13
electrolux
13
Abtauen
Die sich auf dem Verdampfer des
Kühlschrankes bildende Reifschicht
taut jedesmal in den Stillstand-zeiten
des Motorkompressors von selbst ab.
Das Tauwasser läuft durch eine Rinne
in eine Plastik-schale auf der Rückseite
des Gerätes (über dem Kompressor)
und verdunstet dort.
Wir eempfehlen, ddas iin dder MMitte dder
Abtauwasserrinne ddes KKühlraumes
befindliche AAblaufloch ffür ddas
Abtauwasser rregelmäßig zzu rreinigen,
um zzu vvermeiden, ddaß ddas
Abtauwasser aauf ddie eeingelagerten
Lebensmittel ttropft. VVerwenden SSie
den ddafür vvorgesehenen RReiniger,der
sich sschon iim AAblaufloch bbefindet.
Die sich im Gefrierfach bildende
Reifschicht soll, sobald diese eine
Stärke von 4 mm erreicht hat, mit
einem Plastikschaber abgekratzt
werden. Während dieses Vorganges ist
es nicht nötig, das Gerät
auszuschalten und die Nahrungsmittel
herauszunehmen.
D037
Wenn sich jedoch eine dicke Eisschicht
bildet, muß man vollkommen abtauen.
Um ein vollständiges Abtauen
durchzuführen, geht man wie folgt vor:
1. Den Thermostatknopf auf «O»
einstellen oder den Stecker aus der
Steckdose herausziehen.
2. Die eventuell im Frosterfach
liegenden Lebensmittel
herausnehmen, sie in
Zeitungspapier einwickeln und sehr
kühl aufbewahren.
3. Die Tür offen lassen.
4. Nach beendetem Abtauprozeß das
Fach gut trocknen.
5. Den Thermostatknopf wieder in die
gewünschte Stellung drehen bzw.
den Stecker wieder einstecken.
6. Nachdem das Gerät für 2-3 Std. in
Betrieb genommen wurde, können
tiefgefrorene Lebensmittel darin
zurückgelegt.
Achtung
Benutzen SSie nniemals
Metallgegenstände, uum ddie RReifschicht
abzukratzen, ddamit eeine
Beschädigungen ddes GGerätes
vermieden wwerden kkann.
Benutzen SSie kkein mmechanisches ooder
anderes MMittel ffür eeinen sschnelleren
Abtauprozeß mmit AAusnahme dder vvom
Hersteller eempfohlenen.
Ein TTemperaturanstieg dder TTiefkühlkost
während ddes AAbtauens kkönnte ddie
Aufbewahrungsdauer vverkürzen.
Page 14
14
electrolux
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
• Ist die Temperatur korrekt?
• Abtauwasserloch verstopft? (siehe
Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzu eermöglichen, iist ees bbeim
Anruf aan dden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem
Garantieschein ooder ddem TTypenschild
(– llinke SSeite –– uunten) eentnehmen
können.
TECHNISCHE DATEN
221
69
0,532
194
4
25
1600
600
Nutzinhalt des Kühlschrankes in Liter
Energieverbrauch in kWh/24h
Energieverbrauch in kWh/Jahr
Gefrierleistung kg/24h
Nutzinhalt des Gefrierschrankes in Liter
Lagerzeit bei Störung -18°/-9°C in h
Abmessungen des Gerätes in mm
Höhe
Breite
Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild
befindet sich links unten an der Seitewand.
645
Tiefe
Page 15
electrolux
15
INSTALLATION
Aufstellung
Das Gerät sollte nicht in der Nähe von
Wärmequellen wie Heizkörpern oder
Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt werden.

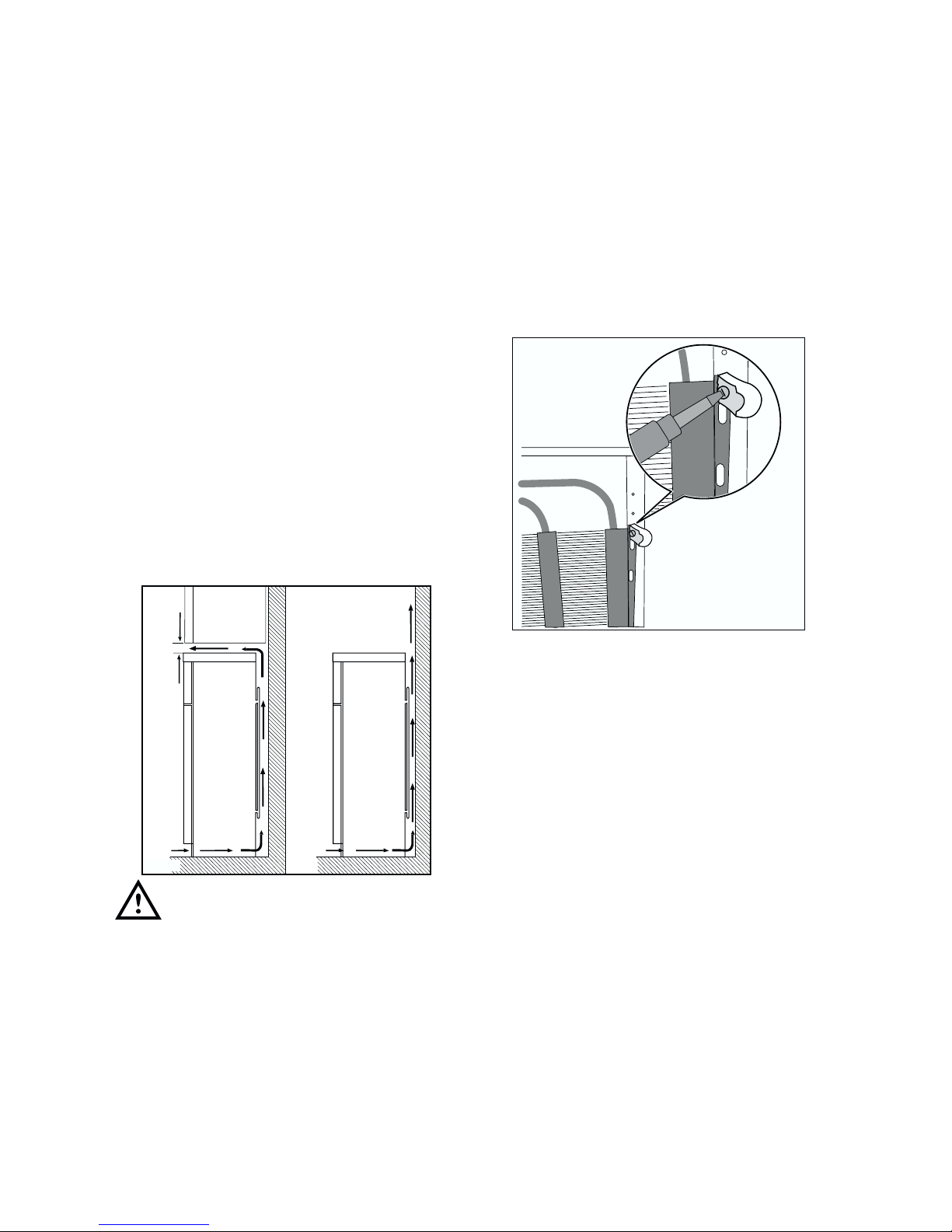

Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie
aus der Abb. hervorgeht.
Anordnung des Gerätes unter den
Oberschränken der Küche (siehe Abb. A).
Anordnung des Gerätes ohne
Oberschränke der Küche (siehe Abb. B).
Achtung
Die VVentilations - ÖÖffnungen
müssen iimmer ssaubergehalten wwerden.
Die Nivellierung erfolgt durch Drehen
der am Unterteil des Gerätes
angebrachten Nivellierfüßchen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild des
Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des
Hauses übereinstimmen.
Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die
Anpassung des Gerätes an andere
Spannungen muß ein
Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen. Sollte
die Netzleitung im Haus nicht mit einer
Erdleitung versehen sein, so muß das
Gerät an eine getrennte Erdleitung
vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
Dieses Gerät entspricht der
folgende EWG Richtlinie:
•
87/308 EEWG
vom 2.6.87
(Deutschland-Ausführung) bzw. der
ÖVE-Richtlinie Nr. F 61/84
(Österreich-Ausführung) bezüglich
Funkentstörung.
•
73/23 EEWG
vom 19/02/73
(Niederspannung) und folgende
Änderungen;
•
89/336 EEWG
vom 03/05/89
(Elektromagnetische Verträglichkeit)
und folgende Änderungen.
Achtung
Es muß möglich sein, das Gerät
vom Netz zu trennen; nach der Installation
muß sie Steckdose daher zugänglich
bleiben.
A
B
NP004
100 mm10 mm
10 mm
Page 16
16
electrolux
Hintere Abstandsstücke
Im Gerät sind 2 Distanzstücke
enthalten, die wie in der Abbildung
gezeigt angebracht werden müssen.
Lösen Sie dazu etwas die Schrauben
der Gehäuseabdeckung. Schieben Sie
das Distanzstück unter den
Schraubenkopf und ziehen Sie die
Schraube wieder fest.
Page 17
electrolux
17

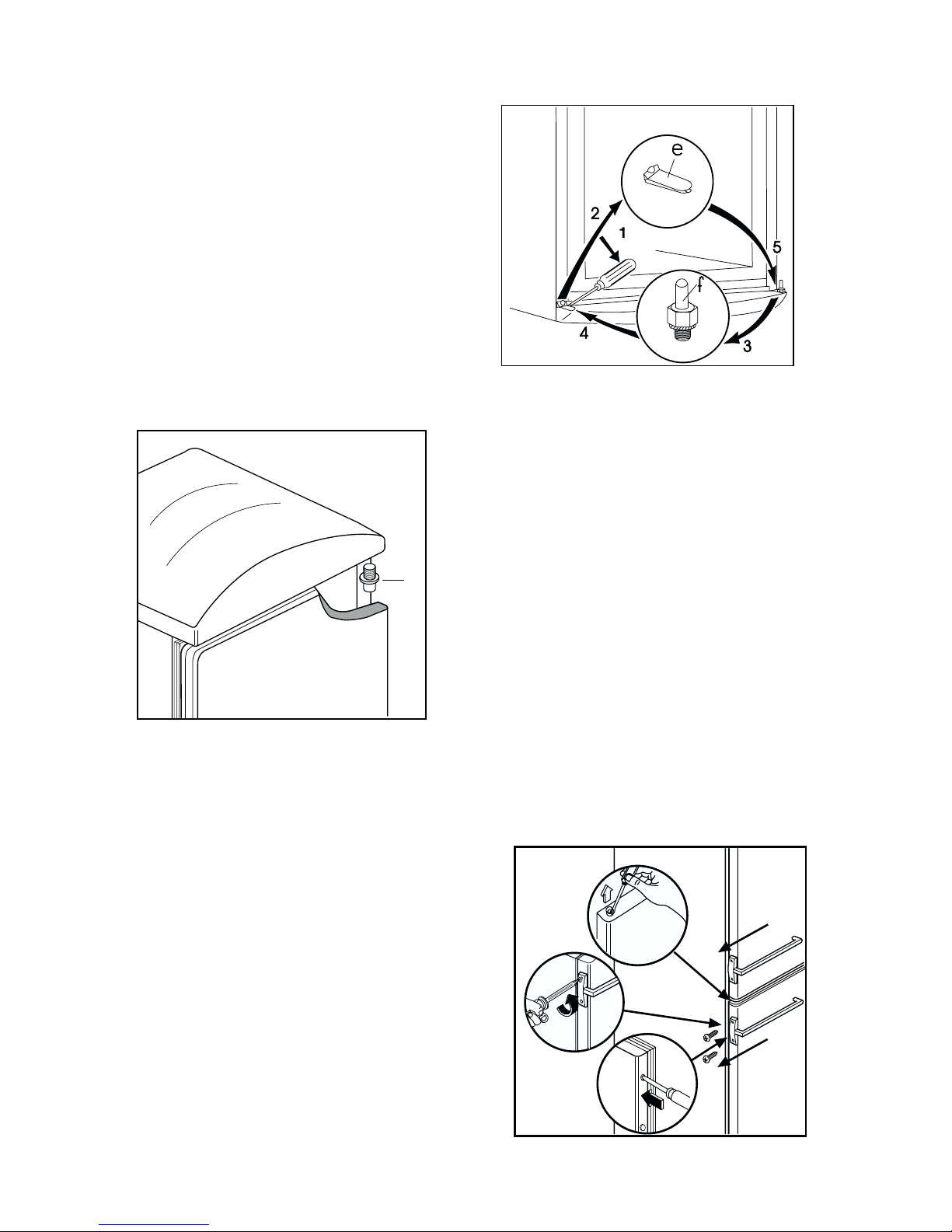

Türanschlag wechseln
Vorsicht!
Vor allen Eingriffen an dem Gerät den
Netzstecker ziehen.
Wenn es aufgrund des Standorts oder
des Gebrauchs erforderlich ist, kann
der Türanschlag von rechts nach links
umgehängt werden.
Die marktgängigen Geräte haben
gewöhnlich einen rechten Türanschlag.
Gehen Sie beim Umhängen des
Türanschlags entsprechend den
Abbildungen und Erläuterungen vor.
· Lassen Sie sich von einer zweiten
Person helfen, die während der
Arbeit die Tür festhält.
· Den Netzstecker ziehen.
· Öffnen Sie die Türen, schrauben
Sie das mittlere Scharnier (H) ab
und entfernen Sie es vorsichtig
vom Kühlschrankgehäuse; kippen
Sie dabei beide Türen etwas.
Vergessen Sie nicht, auch den
Plastik-Abstandhalter unter dem
Scharnier abzunehmen.
Die Tür des Gefrierraumes leicht
nach unten ziehen und aushängen.
H
Die Tür des Kühlschranks leicht
nach oben ziehen und
aushängen.
· Die obere Verschlusskappe der
Gefrieraumtür abnehmen und auf
der gegenüberliegenden Seite
anbringen.
· Die obere Verschlusskappe der
Kühlschranktür abnehmen und
auf der gegenüberliegenden
Seite anbringen.
Den oberen Scharnierstift (G) des
Kühlschranks ab- und auf der
gegenüberliegenden Seite
einschrauben.
Mit einem Werkzeug die
Abdeckung (e) entfernen, den
unteren Scharnierstift (F)
abschrauben und auf der
gegenüberliegenden Seite wieder
anbringen.
· Die Abdeckung (e) auf der
entgegengesetzten Seite
anbringen.
· Den mittleren Scharnierstift in die
Bohrung der Kühlschranktür
einsetzen.
· Die Kühlschranktür auf dem
unteren Scharnierstift (f)
einhängen.
G
D548/1
Page 18
18
electrolux
. Danach die Gefrierraumtür auf den
oberen Scharnierstift einhängen
und die Türen dabei etwas kippen;
den mittleren Scharnierstift in die
linke Bohrung der Gefrierraumtür
einpassen.
. Die Türen öffnen und das mittlere
Scharnier auf der linken Seite mit
zwei Schrauben befestigen. Nicht
vergessen, den PlastikAbstandhalter unter dem mittleren
Scharnier (H) einzusetzen.
Sicherstellen, dass die Türkanten
genau parallel zur Kante der
Deckplatte liegen.
. Die Türgriffe abschrauben. Die Griffe
auf der speziellen mittleren
Halterung anbringen und die
Schrauben festziehen. Die frei
gelassenen Löcher mit den
Kunststoffkappen (im Beutel mit der
Benutzerinformation) verschließen.
· Das Gerät wieder an seinen
Standort schieben, ausrichten und
anschließen.
Wenn Sie die beschriebenen Arbeiten
nicht selber durchführen wollen,
wenden Sie sich bitte an die
nächstgelegene Kundendieststelle.
Fachkräfte übernehmen gegen
Berechnung den Umbau.
Achtung
Vergewissern SSie ssich nnach
Ausführung ddes AAn-sschlagwechsels
der TTüren, ddaß aalle SSchrauben ffest
angezogen ssind uund üüberprüfen SSie
auch, oob ddie MMagnetdichtung aam
Möbel pperfekt aanliegt. BBei eeiner
niedrigen RRaumtemperatur ((z.B. iim
Winter) kkann ees vvorkommen, ddass ddie
Dichtung nnicht pperfekt aam SSchrank
haftet. DDie WWiederher-sstellung dder
Dichtung eerfolgt aautomatisch nnach
gewisser ZZeit. WWollen SSie aaber ddiesen
Prozess bbeschleunige, sso ggenögt ees
die DDichtung mmit eeinem FFön zzu
erwärmen.
Page 19
electrolux
19
Welcome to the world of Electrolux
You’ve chosen a first class product from Electrolux, which hopefully will provide
you with lots of pleasure in the future. Electrolux ambition is to offer a wide variety
of quality products that would make your life even more comfortable. You can look
at some examples on the cover in this manual. But now it’s time to study this
manual and start using and enjoying the benefits from your new machine. We
promise that it’ll make your life a little easier. Good luck!
Page 20
20
electrolux
The following symbols are used in this manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips
Environmental information
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased
the product.
Page 21
electrolux
21
CONTENTS
Safety IInformation 22
Use 225
Cleaning the interior 25
Operation 25
Temperature regulation 25
Fresh food refrigeration 25
Movable shelves 26
Positioning the door shelves 26
Freezing Calendar 26
Freezing fresh food 27
Storing of frozen food 27
Thawing 27
Ice-cube production 27
Hints 28
Hints for refrigeration 28
Hints for freezing 28
Hints for storage of frozen food 28
Maintenance 229
Periodic cleaning 29
Periods of non-operation 29
Interior light 29
Defrosting 30
Technical information 31
Customer sservice aand sspare pparts 331
Installation 32
Location 32
Rear spacers 32
Electrical connection 33
Door reversibility 33
Page 22
22
electrolux
SAFETY
INFORMATION
It iis mmost iimportant tthat tthis
instruction bbook sshould bbe rretained
with tthe aappliance ffor ffuture rreference.
Should tthe aappliance bbe ssold oor
transferred tto aanother oowner, oor
should yyou mmove hhouse aand lleave tthe
appliance, aalways eensure tthat tthe
book iis ssupplied wwith tthe aappliance iin
order tthat tthe nnew oowner ccan bbe
acquainted wwith tthe ffunctioning oof tthe
appliance aand tthe rrelevant wwarnings.
If tthis aappliance ffeaturing mmagnetic
door sseals iis tto rreplace aan oolder
appliance hhaving aa sspring llock ((latch)
on tthe ddoor oor llid, bbe ssure tto mmake
that sspring llock uunusable bbefore yyou
discard tthe oold aappliance. TThis wwill
prevent iit ffrom bbecoming aa ddeath-ttrap
for aa cchild.
These wwarnings aare pprovided iin tthe
interest oof ssafety. YYou mmust rread tthem
carefully bbefore iinstalling oor uusing tthe
appliance.
General Safety
• This appliance is not intended for
use by persons (including children)
with reduced physical, sensory or
mental capabilities, or lack of
experience and knowledge, unless
they have been given supervision
or instruction concerning use of the
appliance by a person responsible
for their safety.
Children should be supervised to
ensure that they do not play with
the appliance.
• It is dangerous to alter the
specifications or modify this
product in any way.
• Before any cleaning or
maintenance work is carried out,
be sure to switch off and unplug
the appliance.
• This appliance is heavy. Care
should be taken when moving it
• Ice lollies can cause frost burns if
consumed straight from the
appliance.
• Take uutmost ccare wwhen hhandling
your aappliance sso aas nnot tto ccause
any ddamages tto tthe ccooling uunit
with cconsequent ppossible ffluid
leakages.
• The aappliance mmust nnot bbe llocated
close tto rradiators oor ggas ccookers.
• Avoid pprolonged eexposure oof tthe
appliance tto ddirect ssunlight.
• There mmust bbe aadequate vventilation
round tthe bback oof tthe aappliance
and aany ddamage tto tthe rrefrigerant
circuit mmust bbe aavoided.
• For ffreezers oonly ((except bbuilt-iin
models): aan iideal llocation iis tthe
cellar oor bbasement.
• Do nnot uuse oother eelectrical
appliances ((such aas iice ccream
makers) iinside oof rrefrigerating
appliances.
Service/Repair
• Any electrical work required to
install this appliance should be
carried out by a qualified electrician
or competent person
Page 23
electrolux
23
• This product should be serviced by
an authorized Service Centre, and
only genuine spare parts should be
used.
• Under no circumstances should
you attempt to repair the appliance
yourself. Repairs carried out by
inexperienced persons may cause
injury or more serious
malfunctioning. Refer to your local
Service Centre, and always insist
on genuine spare parts.
• This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
Use
• The domestic refrigerators and
freezers are designed to be used
specifically for the storage of edible
foodstuffs only.
• Best performance is obtained with
ambient temperature between
+18°C and +43°C (class T); +18°C
and +38°C (class ST); +16°C and
+32°C (class N); +10°C and +32°C
(class SN). The class of your
appliance is shown on its rating
plate.
Warning: when the ambient
temperature is not included within
the range indicated for the class of
this appliance, the following
instructions must be observed:
when the ambient temperature
drops below the minimum level, the
storage temperature in the freezer
compartment cannot be
guaranteed; therefore it is advisable
to use the food stored as soon as
possible.
• Frozen food must not be re-frozen
once it has been thawed out.
• Manufacturers’ storage
recommendations should be strictly
adhered to. Refer to relevant
instructions.
• The inner lining of the appliance
consists of channels through which
the refrigerant passes. If these
should be punctured this would
damage the appliance beyond
repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS
to scrape off frost or ice. Frost may
be removed by using the scraper
provided. Under no circumstances
should solid ice be forced off the
liner. Solid ice should be allowed to
thaw when defrosting the
appliance.
• Do not place carbonated or fizzy
drinks in the freezer as it creates
pressure on the container, which
may cause it to explode, resulting
in damage to the appliance.
Installation
• During normal operation, the
condenser and compressor at the
back of the appliance heat up
considerably. For safety reasons,
minimum ventilation must be as
shown in the instructions.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
• Care must be taken to ensure that
Page 24
24
electrolux
the appliance does not stand on
the electrical supply cable.
Important:
if the supply cord is
damaged, it must be replaced by a
special cord or assembly availa-ble
from the manufacturer or its service
agent.
• If the appliance is transported
horizontally, it is possible that the
oil contained in the compressor
flows in the refrigerant circuit. It is
advisable to wait at least two hours
before connecting the appliance to
allow the oil to flow back in the
compressor.
• There are working parts in this
product which heat up. Always
ensure that there is adequate
ventilation as a failure to do this will
result in component failure and
possible food loss. See installation
instructions.
• Parts which heat up should not be
exposed. Wherever possible the
back of the product should be
against a wall.
Environment
Protection
This aappliance ddoes nnot ccontain
gasses wwhich ccould ddamage tthe oozone
layer, iin eeither iits rrefrigerant ccircuit oor
insulation mmaterials. TThe aappliance
shall nnot bbe ddiscarded ttogether wwith
the uurban rrefuse aand rrubbish. AAvoid
damaging tthe ccooling uunit, eespecially
at tthe rrear nnear tthe hheat eexchanger.
Information oon yyour llocal ddisposal ssites
may bbe oobtained ffrom mmunicipal
authorities. TThe mmaterials uused oon tthis
appliance mmarked bby tthe ssymbol
are rrecyclable.
Page 25
electrolux
25
USE
Cleaning the interior
Before using the appliance for the first
time, wash the interior and all internal
accessories with luke-warm water and
some neutral soap so as to remove
the typical smell of a brand-new
product, then dry thoroughly.
Do nnot uuse ddetergents oor
abrasive ppowders, aas tthese wwill
damage tthe ffinish.
Operation
Insert the plug into the wall socket.
Open the refrigerator door and turn
the thermostat knob, clockwise,
beyond the «O» (STOP) position. The
appliance will start to operate.
To stop operation, simply turn the
thermostat knob to position «O»

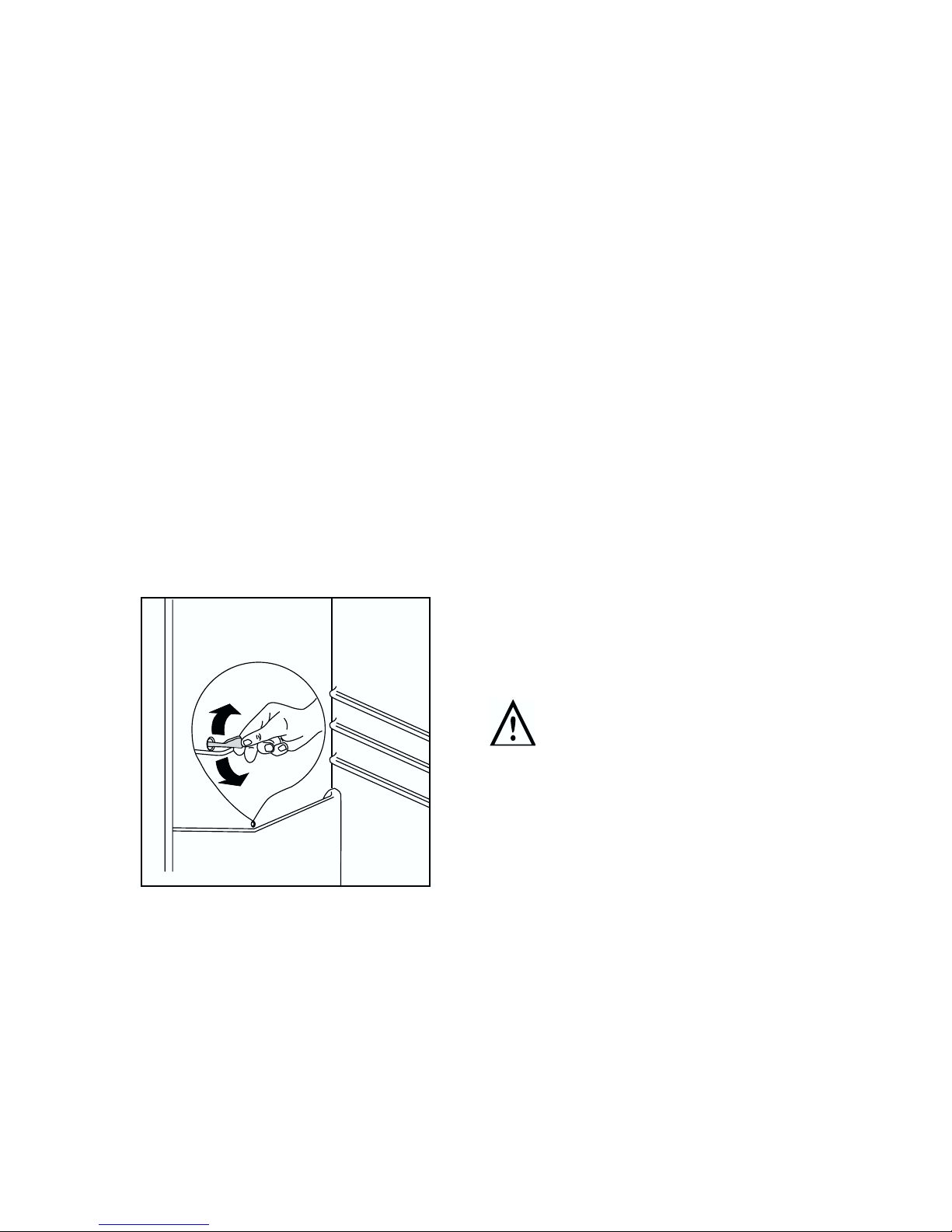

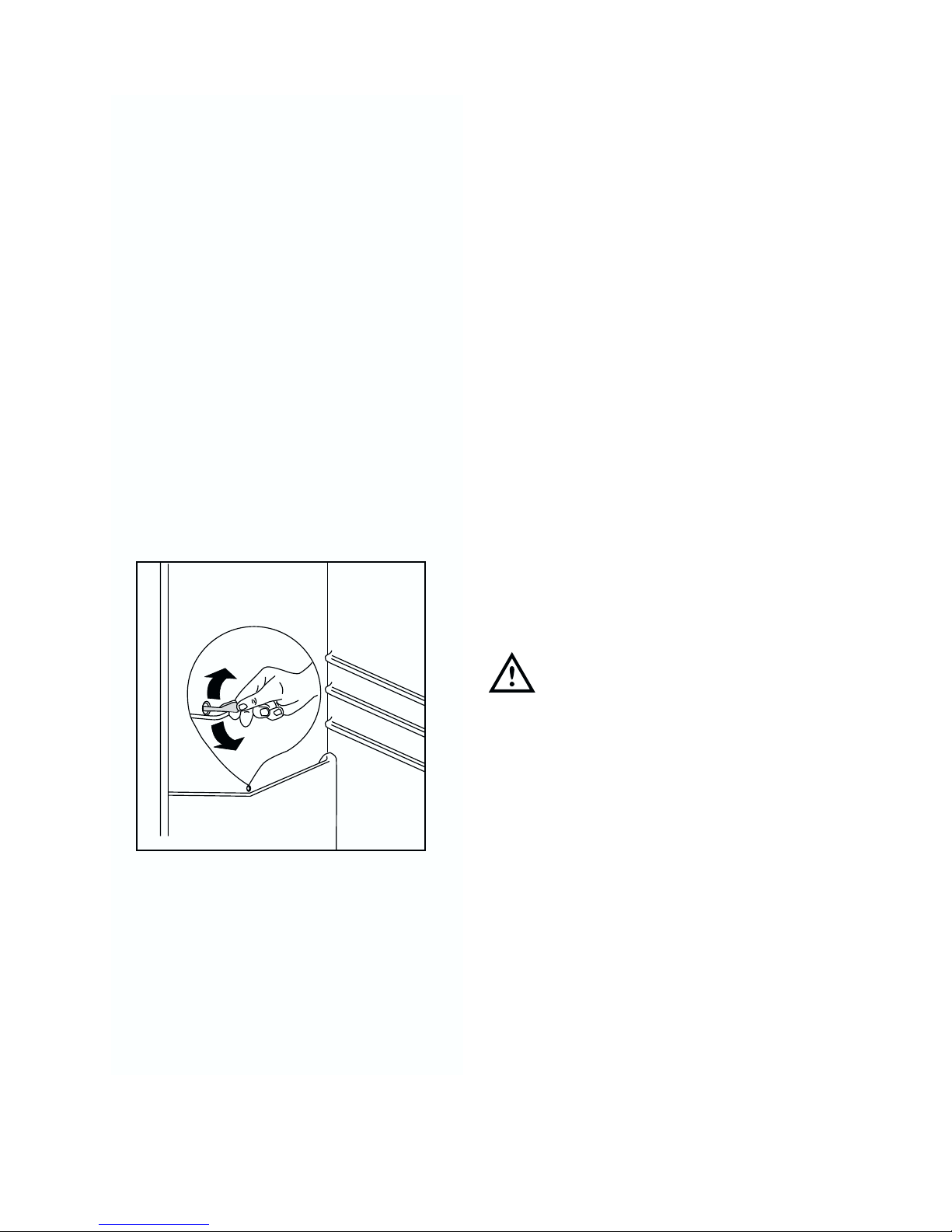

Temperature regulation
The temperature is automatically
regulated and can be increased to
achieve a higher temperature (warmer)
by rotating the thermostat knob
toward lower settings or reduced
(colder) rotating the knob towards higher
settings.
However, the exact setting should be
chosen keeping in mind that the
temperature inside the appliance
depends on:
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance.
Important
If tthe aambient ttemperature iis hhigh oor
the aappliance iis ffully lloaded, aand tthe
appliance iis sset tto tthe llowest
temperatures, iit mmay rrun ccontinuously
causing ffrost tto fform oon tthe rrear wwall.
In tthis ccase tthe ddial mmust bbe sset tto aa
higher ttemperature tto aallow aautomatic
defrosting aand ttherefore rreduced
energy cconsumption.
Fresh food refrigeration
To obtain the best performance:
• do not store warm food or
evaporating liquids in the
refrigerator;
• do cover or wrap the food,
particularly if it has a strong flavour.
• Position food so that air can
circulate freely around it.
Page 26
26
electrolux
Freezing Calendar
The symbols show different types of
frozen goods.
The numbers indicate storage times in
months for the appropriate types of frozen
goods. Whether the upper or lower value
of the indicated storage time is valid
depends on the quality of the foods and
pre-treating before freezing.
10 -1210 -1210 -1210 -123-63-63-63-63-41-2
Movable shelves
The walls of the refrigerator are
equipped with a series of runners so
that the shelves can be positioned as
desired.
Positioning the door
shelves
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
To make these adjustments proceed
as follow: Gradually pull the shelf in
the direction of the arrows until it
comes free, then reposition as
required.
D338
Page 27
electrolux
27
Freezing fresh food
The 4-star compartment is
suitable for long term storage of
commercially frozen food, and for
freezing fresh food.
To freeze fresh foods it is not
necessary to change the setting of the
thermostat knob with respect to the
normal running position.
However, for a quicker freezing
operation, turn the thermostat knob to
the coldest setting; but remember that,
in this condition, the refrigerating
compartment temperature might drop
below 0°C.
If this occurs reset thermostat knob to
a warmer setting.
Storage of frozen food
When first starting-up or after a period
out of use, before putting the products
in the compartment let the appliance
run for at least two hours on the
coldest setting, then turn the
thermostat knob to the normal
operating position.
Important
In tthe eevent oof aaccidental ddefrosting,
for eexample ddue tto aa ppower ffailure, iif
the ppower hhas bbeen ooff ffor llonger tthat
the vvalue sshown iin tthe ttechnical
characteristics cchart uunder ““rising
time”, tthe ddefrosted ffood mmust bbe
consumed qquickly oor ccooked
immediately aand tthen rrefrozen ((after
cooling).
Thawing
Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator compartment or at room
temperature, depending on the time
available for this operation.
Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.
Ice-cube production
This appliance is equipped with one or
more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
Do nnot uuse mmetallic iinstruments tto
remove tthe ttrays ffrom tthe ffreezer.
HINTS
Hints for refrigeration
Useful hints:
Meat ((all ttypes):
wrap in polythene
bags and place on the glass shelf
above the vegetable drawer.
For ssafety, sstore iin tthis wway oonly oone oor
two ddays aat tthe mmost.
Cooked ffoods, ccold ddishes, eetc..:
these should be covered and may be
placed on any shelf.
Fruit aand vvegetables:
these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter aand ccheese:
these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
Page 28
28
electrolux
• lean foods store better and longer
than fatty ones; salt reduces the
storage life of food;
• water ices, if consumed
immediately after removal from the
freezer compartment, can possibly
cause the skin to be freeze burnt;
• it is advisable to show the freezing-
in date on each individual pack to
enable you to keep tab of the
storage time;
• do nnot pput ccarbonated lliquids ((fizzy
drinks, eetc.) iin tthe ffreezer
compartment aas tthey mmay bburst.
Hints for storage of
frozen food
To obtain the best performance from
this appliance, you should:
• make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to
the freezer in the shortest possible
time;
• not open the door frequently or
leave it open longer than absolutely
necessary.
• Once defrosted, food deteriorates
rapidly and cannot be refrozen.
• Do not exceed the storage period
indicated by the food manufacturer.
bags to exclude as much air as
possible.
Milk bbottles:
these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, ppotatoes, oonions aand ggarlic,
if nnot ppacked, mmust nnot bbe kkept iin tthe
refrigerator.
Hints for freezing
To help you make the most of the
freezing process, here are some
important hints:
• Place the food to be frozen on the
freezer shelf as this is the coldest part.
• the maximum quantity of food
which can be frozen in 24 hrs. is
shown on the rating plate;
• the freezing process takes 24
hours. No further food to be frozen
should be added during this
period;
• only freeze top quality, fresh and
thoroughly cleaned, foodstuffs;
• prepare food in small portions to
enable it to be rapidly and
completely frozen and to make it
possible subsequently to thaw only
the quantity required;
• wrap up the food in aluminium foil
or polythene and make sure that
the packages are airtight;
• do not allow fresh, unfrozen food
to touch food which is already
frozen, thus avoiding a rise in
temperature of the latter;
Page 29
electrolux
29
Periods of non-operation
When the appliance is not in use for
long periods, take the following
precautions:
• remove the plug from the wall socket;
• remove all food;
• defrost and clean the interior and
all accessories;
• leave the door ajar to allow air to
circulate to prevent unpleasant smells.
Interior light
The light bulb inside the refrigerator
compartment can be reached as follows:
• unscrew the light cover securing
screw.
• unhook the moving part as shown
in the figure.
If tthe llight ddoes nnot ccome oon
when tthe ddoor iis oopen, ccheck
that iit iis sscrewed iinto pplace
properly. IIf iit sstill ddoes nnot llight
up, cchange tthe bbulb. TThe rrating
is sshown oon tthe llight bbulb
cover.
MAINTENANCE
Unplug tthe aappliance bbefore
carrying oout aany mmaintenance
operation.
Warning
This aappliance ccontains
hydrocarbons iin iits ccooling uunit;
maintenance aand rrecharging
must ttherefore oonly bbe ccarried
out bby aauthorized ttechnicians.
Periodic cleaning
Many pproprietary kkitchen ssurface
cleaners ccontain cchemicals tthat ccan
attack/damage tthe pplastics uused iin
this aappliance. FFor tthis rreason iit iis
recommended tthat tthe oouter ccasing oof
this aappliance iis oonly ccleaned wwith
warm wwater wwith aa llittle wwashing-uup
liquid aadded.
Clean the inside with warm water and
bicarbonate of soda.
Rinse and dry thoroughly.
Clean the condenser (black grill) and
the compressor at the back of the
appliance with a brush or a vacuum
cleaner. This operation will improve the
performance of the appliance and
save electricity consumption.
D411
Page 30
30
electrolux
Defrosting
Frost is automatically eliminated from
the evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.
It iis iimportant tto pperiodically cclean tthe
defrost wwater ddrain hhole iin tthe mmiddle
of tthe rrefrigerator ccompartment
channel tto pprevent tthe wwater
overflowing aand ddripping oonto tthe ffood
inside. UUse tthe sspecial ccleaner
provided, wwhich yyou wwill ffind aalready
inserted iinto tthe ddrain hhole.
The freezer compartment, however,
will become progressively covered
with frost. This should be removed
with a plastic scraper, whenever the
thickness of the frost exceeds 4 mm.
During this operation it is not
necessary to switch off the power
supply or to remove the foodstuffs.
Never uuse ssharp mmetal ttools tto sscrape
off ffrost ffrom tthe eevaporator aas yyou
could ddamage iit.
However, when the ice becomes very
thick on the inner liner, complete
defrosting should be carried out as follows:
1. pull out the plug from the wall
socket or turn the thermostat knob
to the «O» setting;
2. remove any stored food, wrap it in
several layers of newspaper and
put it in a cool place;
3. leave the door open;
4. when defrosting is completed, dry
the interior thoroughly;
5. turn the thermostat knob back to
the required setting or replace the
plug in the power socket.
6. After two or three hours, reload the
previously removed food into the
compartment.
Important
A ttemperature rrise oof tthe ffrozen ffood
packs, dduring ddefrosting, mmay sshorten
their ssafe sstorage llife.
Never uuse ssharp mmetal ttools tto sscrape
off ffrost ffrom tthe eevaporator aas yyou
could ddamage iit.
Do nnot uuse aa mmechanical ddevice oor aany
artificial mmeans tto sspeed uup tthe
thawing pprocess oother tthan tthose
recommended bby tthe mmanufacturer.
D037
Page 31
electrolux
31
CUSTOMER SERVICE
AND SPARE PARTS
If the appliance is not functioning
properly, check that:
• the plug is firmly in the wall socket
and the mains power switch is on;
• there is an electricity supply (find
out by plugging in another
appliance);
• the thermostat knob is in the
correct position.
• If there are water drops on the
bottom of the cabinet, check that
the defrost water drain opening is
not obstructed (see “Defrosting”
section).
• If your appliance is still not working
properly after making the above
checks, contact the nearest service
centre.
To oobtain ffast sservice, iit iis eessential
that wwhen yyou aapply ffor iit yyou sspecify
the mmodel aand sserial nnumber oof yyour
appliance wwhich ccan bbe ffound oon tthe
guarantee ccertificate oor oon tthe rrating
plate llocated iinside tthe aappliance, oon
the bbottom lleft-hhand sside.
TECHNICAL INFORMATION
221
69
0,532
194
4
25
1600
Net Fridge Capacity lt.
Energy Consumption kWh/24h
Energy Consumption kWh/year
Freezing Capacity 24h
Rising time
Net Freezer Capacity lt
Dimensions mm
High
600
645
Width
Depth
The technical infomation are situated in the rating plate on the internal left side of
the appliance.
Page 32
32
electrolux
Rear spacers
In tthe aappliance, tthere aare ttwo sspacers
which mmust bbe ffitted aas sshown iin tthe
figure ..
Slacken the screws and insert the
spacer under the screw head, then retighten the screws.
INSTALLATION
Location
The appliance should be installed well
away from sources of heat such as
radiators, boilers, direct sunlight etc.
Ensure that air can circulate freely
around the back of the cabinet. To
ensure best performance, if the
appliance is positioned below an
overhanging wall unit, the minimum
distance between the top of the
cabinet and the wall unit must be at
least 100 mm . Ideally, however, the
appliance should not be positioned
below overhanging wall units. Accurate
levelling is ensured by one or more
adjustable feet at the base of the
cabinet.
Attention
It must be possible to disconnect the
appliance from the mains power
supply; the plug must therefore be
easily accessible after installation.
NP005
100 mm10 mm
10 mm
Page 33
electrolux
33
Electrical connection
Before plugging in, ensure that the
voltage and frequency shown on the
serial number plate correspond to your
domestic power supply. Voltage can
vary by ±6% of the rated voltage.
For operation with different voltages, a
suitably sized auto-transformer must
be used.
The aappliance mmust bbe eearthed.
The power supply cable plug is
provided with a contact for this
purpose.
If the domestic power supply socket is
not earthed, connect the appliance to
a separate earth in compliance with
current regulations, consulting a
specialist technician.
The MManufacturer ddeclines aall
responsibility iif tthe aabove ssafety
precautions aare nnot oobserved.
This appliance complies with
the following E.E.C. Directives:
•
87/308 EEEC
of 2/6/87 relative to
radio interference suppression.
•
73/23 EEEC
of 19.2.73 (Low Voltage
Directive) and subsequent
modifications;
•
89/336 EEEC
of 3.5.89
(Electromagnetic Compatibility
Directive) and subsequent
modifications.
Door reversing
Caution!
Unplug the appliance before
carrying out any operation.
If necessary due to the place of
installation or use, the direction of
door opening can be changed from
right to left.
The appliances available on the
market have right opening.
Carry out the following operations
according to the figures and
explanations.
· It is advisable to carry out the
following operations with the aid of
another person who holds the
appliance doors firmly during the
work.
· Unplug the appliance.
· Open the doors, undo the screws
and remove the middle hinge (H),
moving it away from the refrigerator
body gradually, tilting both doors
slightly. Make sure to also remove
the plastic spacer inserted under
the hinge.
H
Page 34
34
electrolux
Remove the freezer door, pulling it
downwards slightly.
Remove the refrigerator door,
pulling it upwards slightly.
· Remove the top cap of the freezer
door and refit it on the opposite
side.
· Remove the top cap of the
refrigerator door and refit it on the
opposite side.
Unscrew the top hinge pin (G) of
the refrigerator and screw it on the
opposite side.
Using a tool remove the cover (e),
unscrew the bottom hinge pin (F)
and screw it on the opposite side.
· Refit the cover (e) on the opposite
side.
· Insert the middle hinge pin in the
left hole of the refrigerator door.
· Fit the refrigerator door on the
bottom hinge pin (f).
. Fit the freezer door on the top
hinge pin then, tilting the doors
slightly, insert the middle hinge pin
in the left hole of the freezer door.
. Open the doors and fix the middle
hinge on the left side with two
screws. Do not forget the plastic
spacer, inserted under the middle
hinge (H). Make sure the edge of
the doors is parallel with the edge
of the top.
. Remove the screws and remove
the handles. Refit the handles on
the special middle support of the
door and retighten the screws. Fit
the plastic caps (contained in the
instructions bag) in the free holes.
G
D548/1
Page 35
electrolux
35
· Put the appliance back in its place,
level and connect it.
If you do not wish to carry out the
above operations, please contact the
nearest after-sales service. Specialised
technicians will carry out fitting at a
charge.
Important
After reversing the door, make sure the
magnetic seal adheres to the cabinet.
If the room temperature is cold (e.g. in
winter), the seal may not adhere
perfectly to the cabinet. In this case,
wait until the seal has softened on its
own or speed up the process by
warming the relevant part with a
normal hair-dryer.
Page 36
wwwwww..eelleeccttrroolluuxx..ccoomm
www.electrolux.de
www.electrolux.at
2223 464-32-00 09122008
Loading...
