Anschlagwechsel Verdampferfachtür

Türanschlagwechsel

Bevor Sie nachstehende Arbeitsvorgänge durchführen,
Netzstecker unbedingt aus der Steckdose ziehen!
Den Wechsel auf folgende Weise ausführen:

1. Entlüftungsgitter (D) abnehmen. Unteres Scharnier (E)
abnehmen;

2. Tür vom oberen Stift (G) abnehmen.

3. Nachdem Sie die Stöpseln entternt haben, die auf der
gegenüberliegenden Seite wieder einzu-setzen sind,
nehmen Sie den oberen Stift und montieren Sie ihn an
der gegenüberliegenden Seite.

4. Tür wieder einsetzen.

5. Unteres Scharnier (E) auf gegenüberliegende Türseite
montieren und mittels der vorher entnommenen
Schrauben befestigen.

6. Abdeckung (F) vom Entlüftungsgitter (D)
herausschieben und auf gegenüberliegende Seite
montieren. Entlüftungsgitter wieder einsetzen.

7. Griffe abnehmen und auf gegeüberliegenden Seite
befestigen. Mit einem Senkstift die Plastikstöpsel auf
der gegenüberliegenden Seite des Griffes
durchlöchern. Mit dem im Beipack enthaltenen
Plastikstöpseln, die freibliebenen Löcher abdecken.

Achtung

Vergewissern Sie sich nach Ausführung des
Anschlagwechsels der Türen, daß alle Schrauben fest
angezogen sind und überprüfen Sie auch, ob die
Magnetdichtung am Möbel perfekt anliegt. Bei einer
niedrigen Raumtemperatur (z.B. im Winter) kann es
vorkommen, dass die Dichtung nicht perfekt am
Schrank haftet. Die Wiederherstellung der Dichtung
erfolgt automatisch nach gewisser Zeit.Wollen Sie
aber diesen Prozess beschleunige, so genögt es die
Dichtung mit einem Fön zu erwärmen.

33

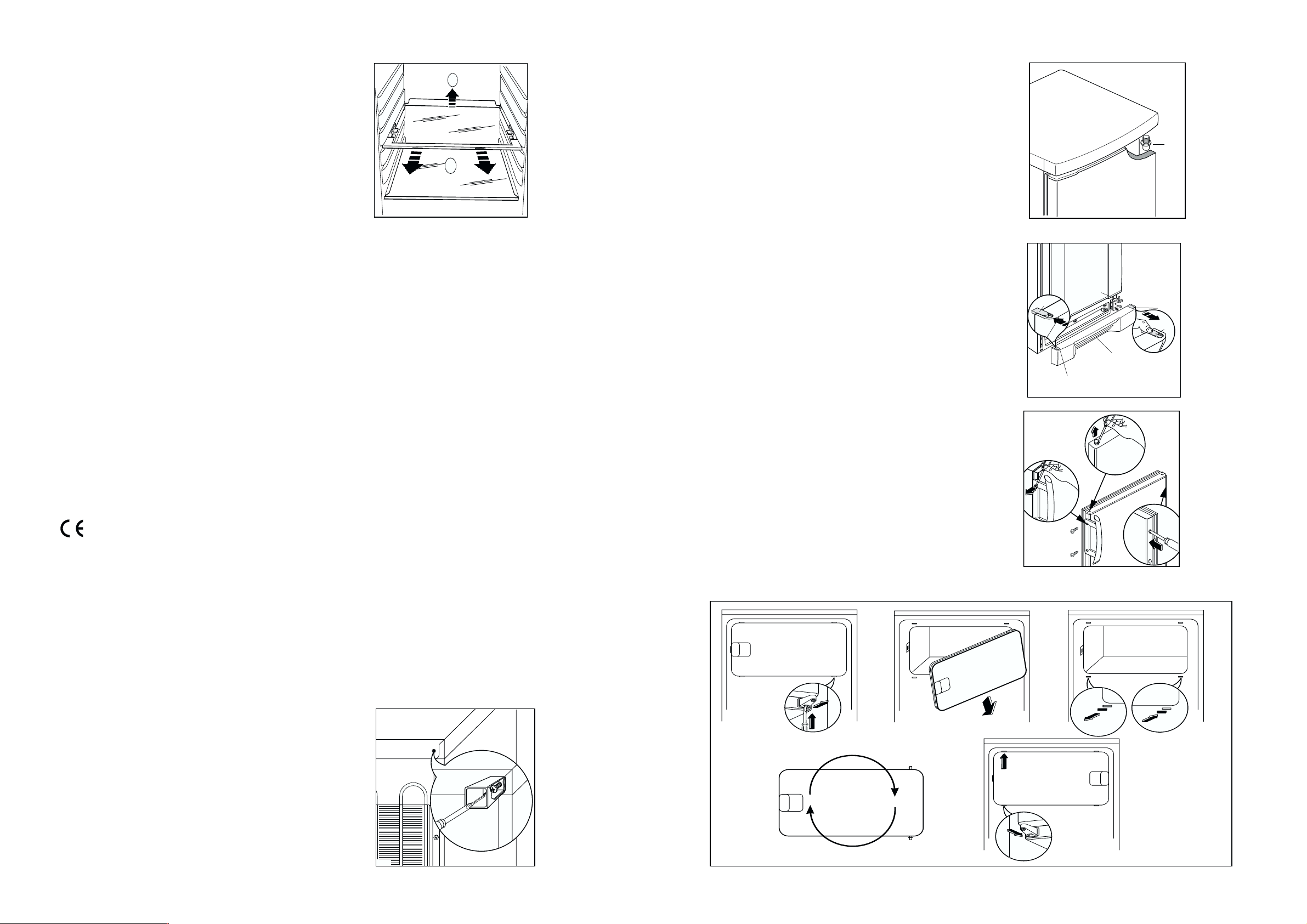

Door reversibility

1. Unplug the appliance from the power supply
before carrying out the below-mentioned
operations.

2. pull off the ventilation grille (D) which is clipped
into place;

3. remove the bottom hinge (E) by unscrewing its
fixing screws;

4. Remove the door by releasing it from the top
hinge pin (G).

5. Remove the pin (G) from the top hinge , then
mount these on the opposite side, after having
removed the plugs which must be refitted on the
other side.

6. Replace the door.

7. reassemble the lower hinge (E) on the opposite
side, using the screws previously removed; slide
the hole cover (F) out of the ventilation grille (D)
by pushing it in the direction of the arrow and
reassemble it on the opposite side;

8. refit the ventilation grille (D), clipping it into
place.

8. Unscrew the handle. Refit it on the opposite side
after having pierced the plugs with a punch.
Cover the holes left open with the plugs
contained in the documentation pack.

Warning:

After having reversed the opening direction of
the door check that all the screws are properly
tightened and that the magnetic seal adheres to
the cabinet. If the ambient temperature is cold
(i.e. in Winter), the gasket may not fit perfectly to
the cabinet. In that case, wait for the natural
fitting of the gasket or accelerate this process by
heating up the part involved with a normal
hairdrier.

G

Inner door reversal

180°

F

D

F

F

E

F

G

E

F

D

F

F

F

180°

13

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une
fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien
appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en
danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous
prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sûreté

• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y
touchent pas ou qu’ils ne l’utilisent pas comme
un jouet.

• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont
équipés).

• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du
déplacement.

• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de
radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil
aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.

• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil.

Service/Réparation

• Une éventuelle modification à l’installation
électrique de votre maison qui devait être néces­saire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par
du personnel autorisé.

• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service Après­Vente le plus proche et n’exigez que des pièces
détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.

• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.

Imprimé sur du papier recyclé

32

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized
auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio interference

suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive) and

subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic

Compatibility Directive) and subsequent
modifications.

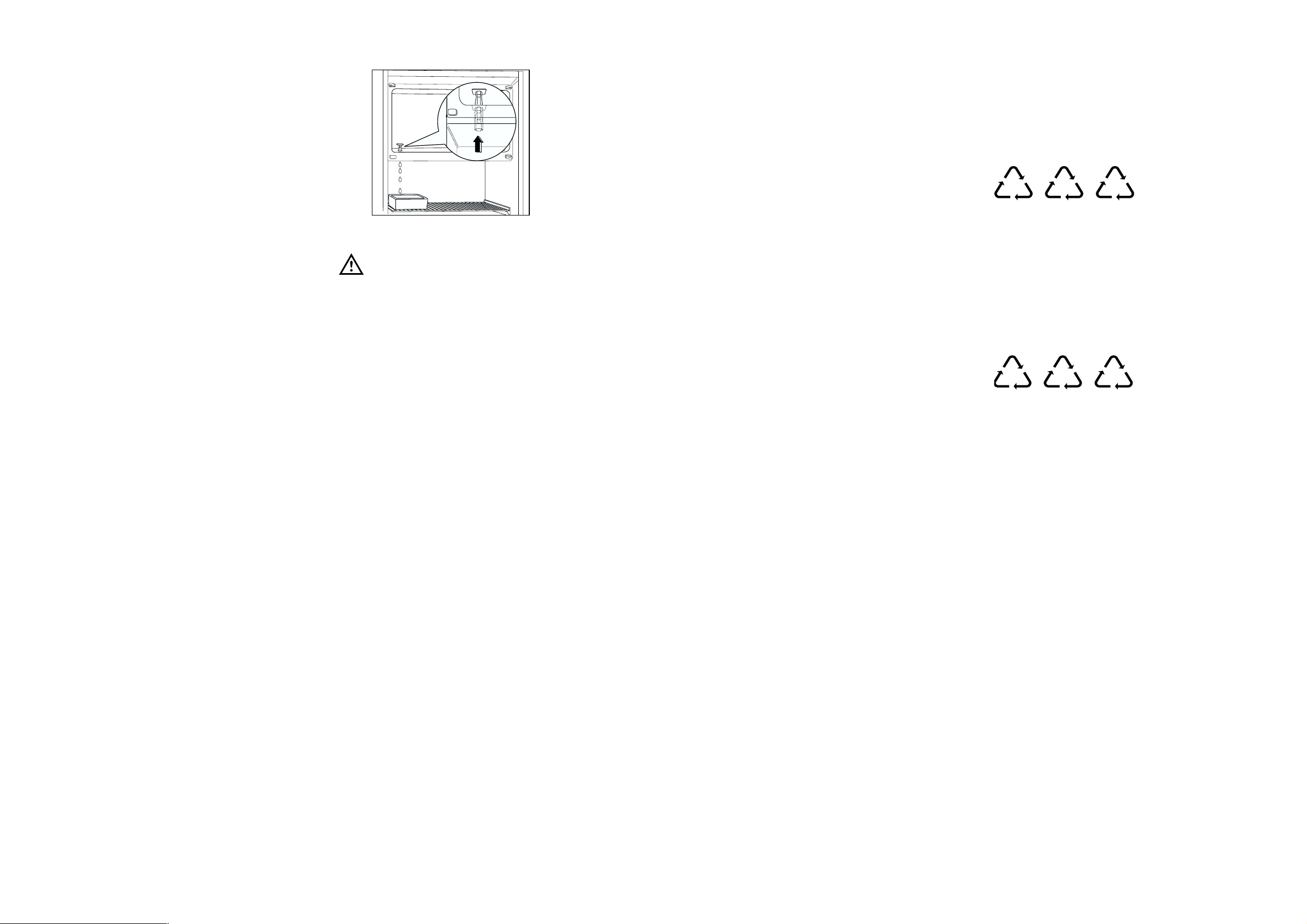

Shelf holders

Your appliance is equipped with shelf retainers that
make it possible to secure the shelves during
transportation.

To remove them proceed as follows:
Raise the shelf from the back, push it in the direction

of the arrow until it is freed and remove the retainers

Rear spacers

In the bag with the documentation, there are two
spacers which must be fitted in the two top
corners.

Slacken the screws and insert the spacer under the
screw head, then re-tighten the screws.

A

B

D594

14

ATTENTION: En dehors des températures
ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être
recongelé.

• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que une spatule en plastique.

• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocifs à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
urbaines et la ferraille. Il faut éviter d’endom­mager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’énchangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.

31

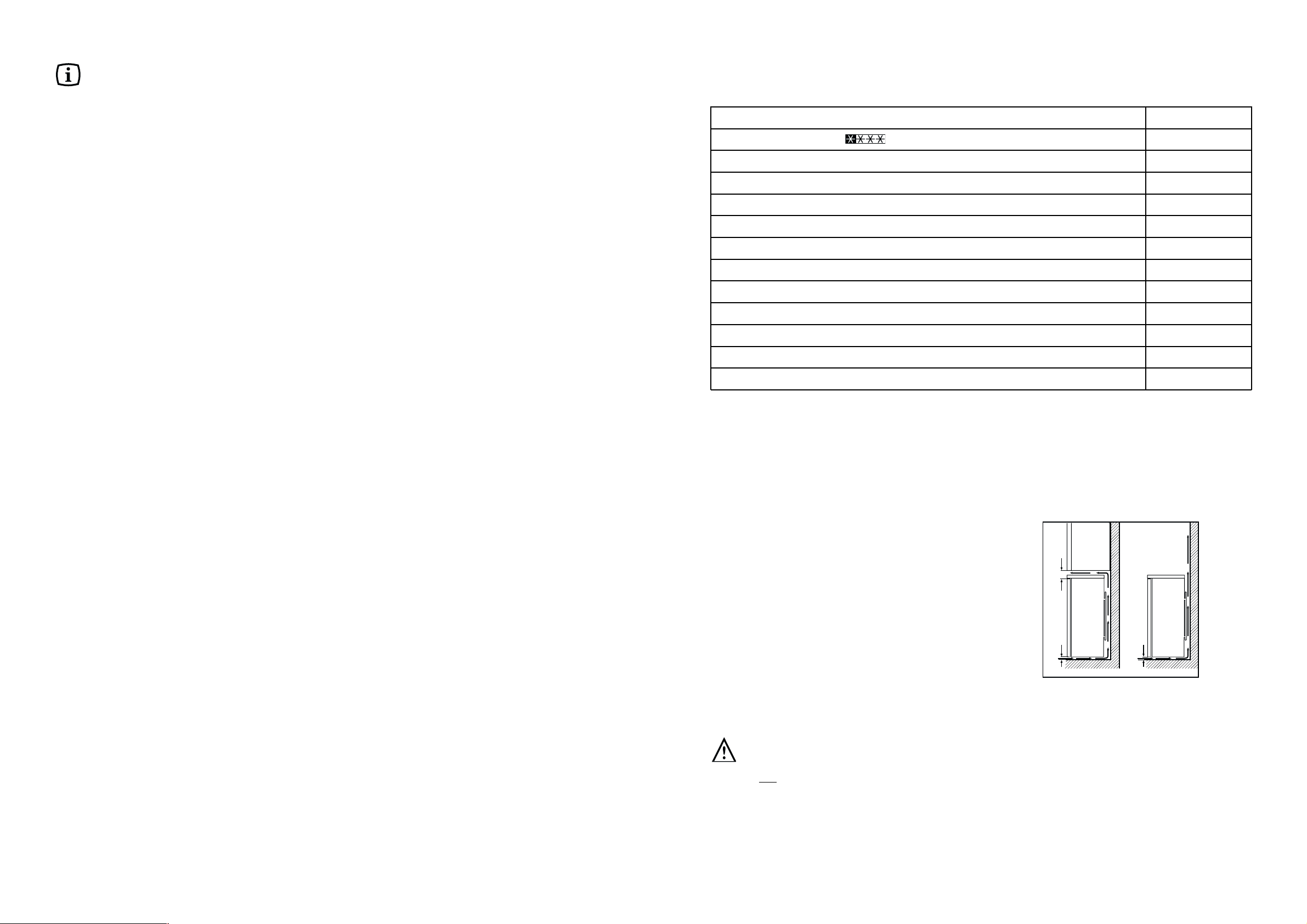

INSTALLATION

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.

For safety reasons, minimum ventilation must be as
shown in Fig.

Appliance positioned under overhanging kitchen wall
units (see Fig. A).

Appliance positioned without overhanging kitchen
wall units (see Fig. B).

Attention: keep ventilation openings clear of
obstruction.

Two adjustable feet at the cabinet base allow
accurate levelling of the appliance.

100 mm10 mm

10 mm

A

B

NP00

TECHNICAL INFORMATION

236

19

0,57

208

2

12

1400

600

625

Net Fridge Capacity lt.

Energy Consumption kWh/24h

Energy Consumption kWh/year

Freezing Capacity kg

Rising time h

Net Capacity lt.

Dimensions mm

High

Width

Depth

The technical infomation are situated in the rating plate on the internal left side of the appliance .

Attention

It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.
