Page 1

návod k použití

használati útmutató

instrukcja obsługi

informaţii pentru utilizator

Chladnička s mrazničkou

Hűtő-fagyasztó

Chłodziarko-zamrażarka

Frigider-Congelator

ERA36633X

ERA40633X

Page 2

2 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

OBSAH

Bezpečnostní informace 2 Ovládací panel 4 Při prvním použití 7 Denní používání 7 Užitečné rady a tipy 9

BEZPEČNOSTNÍ INFORMACE

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvědomte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením.

Bezpečnost dětí a hendikepovaných osob

•Tento spotřebič nesmějí používat osoby etně dětí) se sníženými fyzickými,

(vč smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí.

Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáh-

něte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemohly zavřít uvnitř.

Čištění a údržba 10 Co dělat, když... 11 Technické údaje 13 Instalace 13 Poznámky k životnímu prostředí 17

Zmĕny vyhrazeny

• Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpečné pasti.

Všeobecné bezpečnostní informace

Upozornění

Udržujte volně průchodné větrací otvory na povrchu spotřebiče nebo kolem vestavěné- ho spotřebiče.

•Tento spotřebič je určen k uchovávání potravin nebo nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

• K urychlení odmrazování nepoužívejte mechanické nebo jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje (např. zmrzlinové strojky) než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a), které je obsaženo v chladicím okruhu spotřebiče, je přírodní plyn, který je dobře snášen životním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu, – nepoužívejte v blízkosti spotřebiče

otevřený oheň a jiné zápalné zdroje;

–důkladně

je spotřebič umístěný.

vyvětrejte místnost, ve které

Page 3

electrolux 3

•Změna technických parametrů nebo ja- kákoli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může způsobit zkrat, požár nebo úraz elektrickým proudem.

Upozornění Jakoukoliv elektrickou součást (napájecí kabel, zástrčku, kompresor) smí z důvodu možného rizika vyměňovat pouze autorizovaný zástupce nebo kvalifikovaný pracovník servisu.

1. Napájecí kabel se nesmí nastavovat.

2. Zkontrolujte, zda není zástrčka stlače-

ná nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Ověřte si, zda je zástrčka spotřebiče

dobře přístupná.

4. Netahejte za napájecí kabel.

5. Pokud je síťová zásuvka uvolněná,

nezasunujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem, nebo požáru.

6. Spotřebič nesmí být spuštěn bez kry-

tu žárovky

vnitřního osvětlení.

•Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli způsobit odřeniny nebo omrzliny.

•Spotřebič nesmí být dlouhodobě vysta- ven přímému slunečnímu záření.

•

Žárovky

použité v tomto spotřebiči jsou určené pouze pro použití v domácích spotřebičích. Tyto žárovky nejsou vhodné pro osvětlení místností.

Denní používání

•Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče.

•Neskladujte v něm hořlavý plyn nebo te- kutiny, protože by mohly vybuchnout.

• Potraviny neukládejte přímo na větrací otvory v zadní stěně.

• Zmrazené potraviny se nesmí po rozmrznutí znovu zmrazovat.

1) Pokud je spotřebič vybaven krytem žárovky.

2) Pokud je spotřebič vybaven osvětlením.

3) Pokud je spotřebič beznámrazový.

• Zakoupené zmrazené potraviny skladujte podle pokynů daného výrobce.

• Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny.

• Do mrazicího oddílu nevkládejte nápoje s vysokým obsahem kysličníku uhličitého nebo nápoje s bublinkami, protože vytvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič.

• Nejezte zmrzlinu ihned po vyjmutí z mrazničky, hrozí nebezpečí popálení.

Čištění a údržba

•Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě.

•Nečistěte spotřebič kovovými předměty.

•K odstranění námrazy nepoužívejte ostré předměty. Použijte plastovou škrabku.

•Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanesený, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky.

Instalace Důležité U elektrického připojení se pečlivě

řiďte pokyny uvedenými v příslušných odstavcích.

•Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

•Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru.

•Okolo spotřebiče musí být dostatečná cirkulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

•Pokud je to možné, měl by spotřebič stát zadní stranou ke stě

ně, aby byly jeho horké části nepřístupné (kompresor, kondenzátor), a nemohli jste o ně zachytit nebo se spálit.

•Spotřebič nesmí být umístěn v blízkosti radiátorů nebo sporáků.

Page 4

4 electrolux

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

•Spotřebič připojte výhradně k přívodu pit- né vody.

Servis

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

• Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko,

chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společ- ně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto spotřebiče označené symbo-

jsou recyklovatelné.

lem

které smí použít výhradně originální náhradní díly.

Ochrana životního prostředí

Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v

OVLÁDACÍ PANEL

A - Tlačítko chladničky ZAP/VYP D - Tlačítko funkce B - Tlačítko regulace teploty E - Tlačítko potvrzení C - Ukazatel funkce a teploty

Displej

DEAC

10 1 2 3 4

Ukazatel teploty.

Výstražný signál nadměrné teploty.

Ukazatel funkce FreeStore.

Ukazatel funkce nakupování.

Ukazatel funkce dětské pojistky.

4) Pokud je spotřebič vybaven vodovodní přípojkou.

56789

Ukazatel funkce časovače.

Ukazatel teploty nad nulou nebo pod

nulou. Ukazatel funkce rychlého zmrazení.

Ukazatel oddílu.

Ukazatel funkce režimu Eco.

Page 5

electrolux 5

První zapnutí

Jestliže se po zasunutí zástrčky do zásuvky displej nerozsvítí, stiskněte tlačítko (A) spotřebiče. Spotřebič přejde hned po zapnutí do výstražného stavu, rozbliká se ukazatel teploty a ozve se zvukový signál. Stiskněte tlačítko (E) a zvukový signál se vypne (viz také část "Výstražný signál nadměrné teploty"), ikona

ukazateli

se objeví nejvyšší dosažená

stále bliká a na

teplota. Pro správné uložení potravin vyberte funkci režimu Eco, která je zárukou nastavení následujících teplot: +5°C v chladničce

-18°C v mrazničce

•Před vložením potravin do mrazicího od- dílu počkejte, dokud teplota uvnitř oddílu nedosáhne -18°C.

• Chcete-li zvolit jinou teplotu, prostudujte si oddíl "Regulace teploty".

Vypnutí

Spotřebič se vypíná stisknutím tlačítka (A) na více než 1 sekundu. Přitom se zobrazí odpočítávání teploty -3 -2

-1.

Nabídka funkcí

Stisknutím tlačítka (D) se nabídka funkcí aktivuje. Každou funkci je možné potvrdit stisknutím tlačítka (E). Jestliže neprovedete potvrzení, po několika sekundách zmizí z displeje nabídka a obnoví se normální zobrazení.

Jsou signalizovány tyto funkce:

Výběr chladicího oddílu Výběr mrazicího oddílu

Funkce režimu Eco

Funkce FreeStore Funkce nakupování Funkce dětské pojistky Funkce chlazení nápojů

Funkce rychlého zmrazení

Regulace teploty

Stisknutím tlačítka (D) zvolte oddíl, a poté stisknutím tlačítka (B) nastavte potřebnou teplotu. Stisknutím tlačítka (E) potvrďte nastavení.

Ukazatel teploty zobrazuje nastavenou teplotu. Nastavené teploty bude dosaženo do 24 hodin.

Funkce Dovolená "H"

Funkce Dovolená nastaví teplotu na +15°C. Tato funkce umožňuje ponechat prázdnou chladničku zavřenou v období dlouhé dovolené (např. v létě), aniž vzniknou nepříjemné pachy. K zapnutí funkce Dovolená postupujte jako při změně zvolené teploty. Displej teploty může měnit zobrazenou teplotu až do +8°C, vždy o 1°. Po +2 °C následuje písmeno "H". Potvrďte tlačítkem E. Nyní je chladnička nastavena na funkci "Dovolená" v režimu úspory energie.

Důležité Oddíl chladničky musí být při zapnutí funkce Dovolená prázdný.

Funkce dětské pojistky

Funkce dětské pojistky se aktivuje stisknutím tlačítka D (pokud je třeba i několikrát),

až se objeví příslušná ikona

. Volbu musíte potvrdit stisknutím tlačítka (E) během několika vteřin. Zazní zvukový signál a ikona zůstane svítit. Nyní jsou všechny funkce po stisknutí tlačítek zablokovány tak dlouho, dokud je funkce dětské pojistky zapnutá. Funkci je možné kdykoli vypnout stisknutím tlačítka (D), až příslušná ikona začne blikat, a pak stisknout tlačítko (E).

Funkce nakupování

Potřebujete-li uložit velké množství teplých potravin, například po nákupu, doporučuje- me zapnout funkci nakupování, aby se potraviny rychleji zchladily a nezahřály další potraviny, které jsou už v chladničce. Funkce nakupování se aktivuje stisknutím tlačítka (D)(popřípadě několikrát), až se ob-

jeví příslušná ikona

. Volbu musíte potvrdit stisknutím tlačítka (E) během několika vteřin. Zazní zvukový signál a ikona zůstane svítit. Funkce nakupování se automaticky vypne asi za 6 hodin. Funkci je možné kdykoli vypnout stisknutím tlačítka (D), až příslušná ikona začne blikat, a pak stisknout tlačítko (E).

Page 6

6 electrolux

Funkce režimu Eco

Stiskněte tlačítko D (v případě potřeby opakovaně), dokud se neobjeví příslušná ikona.

. Stisknutím tlačítka (E) potvrďte nastavení. Zazní zvukový signál a ikona zůstane svítit. V tomto režimu se automaticky nastaví teplota (mezi +5 °C a -18 °C) k vytvoření co nejlepších podmínek pro uložení potravin. Funkci vypnete zvolením jiné teploty v jednom z oddílů.

Funkce FreeStore

Stiskněte tlačítko D (v případě potřeby opakovaně), dokud se neobjeví příslušná ikona.

Stisknutím tlačítka (E) potvrďte nastavení. Zazní zvukový signál a ikona zůstane svítit.

Důležité Pokud je funkce zapnuta automaticky, ikona FreeStore se nezobrazuje (viz „Denní používání“). Aktivace funkce FreeStore zvyšuje spotřebu energie.

Funkce rychlého zmrazení

Oddíl mrazničky umožňuje uchovávání zakoupených zmrazených a hlubokozmrazených potravin a zmrazování čerstvých potravin. Maximální množství potravin, které lze zmrazit za 24 h, je uvedeno na typovém štítku. Jestliže chcete zmrazit množství uvedené na typovém štítku, položte potraviny ke zmrazení přímo na chladicí povrch (vyjměte zásuvku nebo koš). Pokud jsou potraviny zmrazeny v zásuvkách nebo koších, maximální množství se mírně sníží. Chcete-li zmrazit čerstvé potraviny, je nutné zapnout funkci rychlého zmrazení. Stiskněte tlačítko (D) (popřípadě několikrát), až se ob-

jeví ukazatel

. Volbu musíte potvrdit stisknutím tlačítka (E) během několika vteřin. Zazní zvukový signál a na displeji se objeví řádková animace. Po předchlazení v délce 24 hodin vložte potraviny do mrazničky. Potraviny, které chcete zmrazovat, vložte

do oddílu

, kde je nejchladnější místo mrazničky. Zmrazovací postup trvá 24 hodin. V této době nedávejte do mrazničky jiné potraviny.

Funkce se automaticky vypne za 52 hodin. Funkci je možné kdykoli vypnout stisknutím

tlačítka (D), až začne blikat ukazatel

, a

pak stisknout tlačítko (E).

Funkce chlazení nápojů

Funkce chlazení nápojů se používá jako bezpečnostní varování po vložení láhví do oddílu mrazničky. Aktivuje se stisknutím tlačítka (D) (v případě potřeby několikrát), do-

kud se neobjeví příslušná ikona

. Volbu musíte potvrdit stisknutím tlačítka (E) během několika sekund. Zazní zvukový signál a ikona zůstane svítit. Nyní je funkce v provozu s časovým spína- čem s výchozí hodnotou 30 min. a je možné ji nastavit od 1 do 90 min.; požadovanou hodnotu zvolte stisknutím tlačítka (B). Uplynutí zvolené doby je indikováno následovně:

•

na displeji

•

bliká ikona

•

bliká ikona

bliká symbol

• zazní akustický signál, dokud nestisknete

tlačítko (E) V tomto okamžiku je nutné nápoje z oddílu mrazničky vyjmout. Funkci je možné kdykoli vypnout stisknutím tlačítka (D), až příslušná ikona začne blikat, a pak stisknout tlačítko (E).

Výstražný signál nadměrné teploty

Zvýšení teploty v oddílu mrazničky (například z důvodu výpadku proudu) je signalizováno:

• blikající teplotou

•

blikajícím symbolem oddílu mrazničky

•

blikající ikonou

• zvukovým signálem Po obnovení normálních podmínek:

• zvukový signál se vypne

• hodnota teploty bude dále blikat Po stisknutí tlačítka (E) k vypnutí výstražného signálu se na displeji

objeví na ně- kolik vteřin nejvyšší dosažená teplota v oddílu. Pak se displej vrátí k normálnímu chodu a zobrazuje teplotu zvoleného oddílu. Během fáze výstražného signálu je možné vypnout zvukový signál stisknutím tlačítka (E).

Page 7

PŘI PRVNÍM POUŽITÍ

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha.

DENNÍ POUŽÍVÁNÍ

Skladování zmrazených potravin

Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin běžet nejméně 2 hodiny na vyšší nastavení.

Důležité V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení).

Rozmrazování

Hlubokozmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v chladničce nebo při pokojové teplotě, podle toho, kolik máte času. Malé kousky lze dokonce připravit ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě delší.

FreeStore

Chladicí oddíl je vybaven zařízením, které umožňuje rychlé chlazení potravin a stejno- měrnou teplotu v oddílu.

electrolux 7

Důležité Nepoužívejte čisticí prostředky ne- bo abrazivní prášky, které mohou poškodit povrch spotřebiče.

po otevření dveří nebo v případě vysoké okolní teploty. Umožňuje zapnout spotřebič v případě potřeby ručně (viz „ funkce FreeStore“).

Důležité Zařízení FreeStore se vypne při otevření dveří a znovu se spustí ihned po jejich zavření.

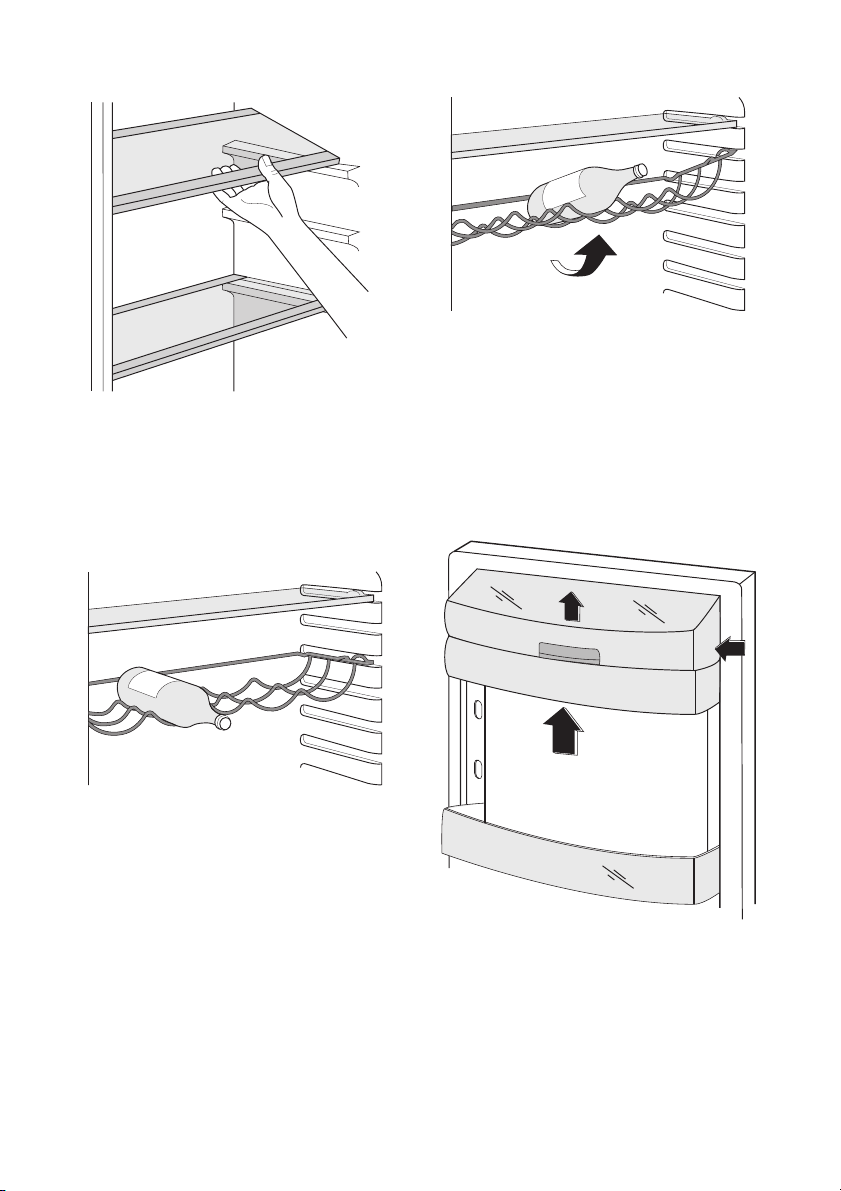

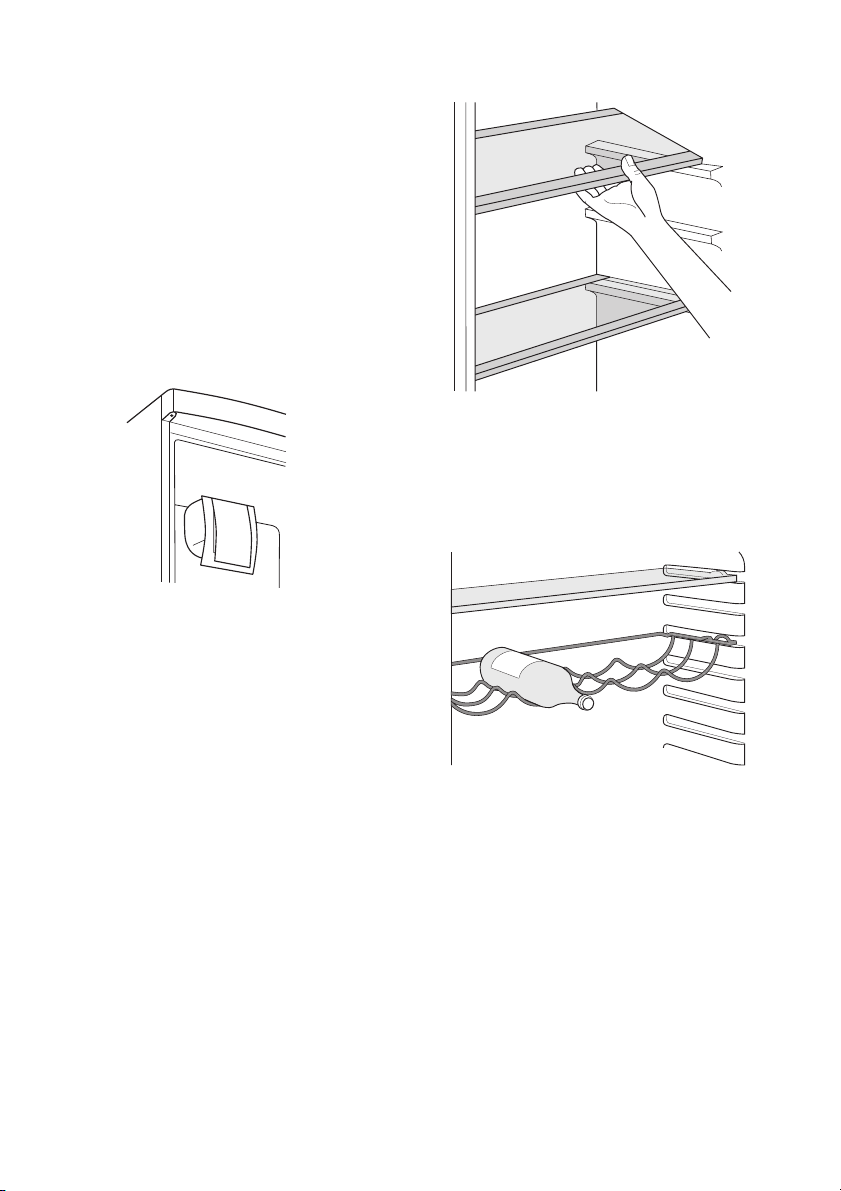

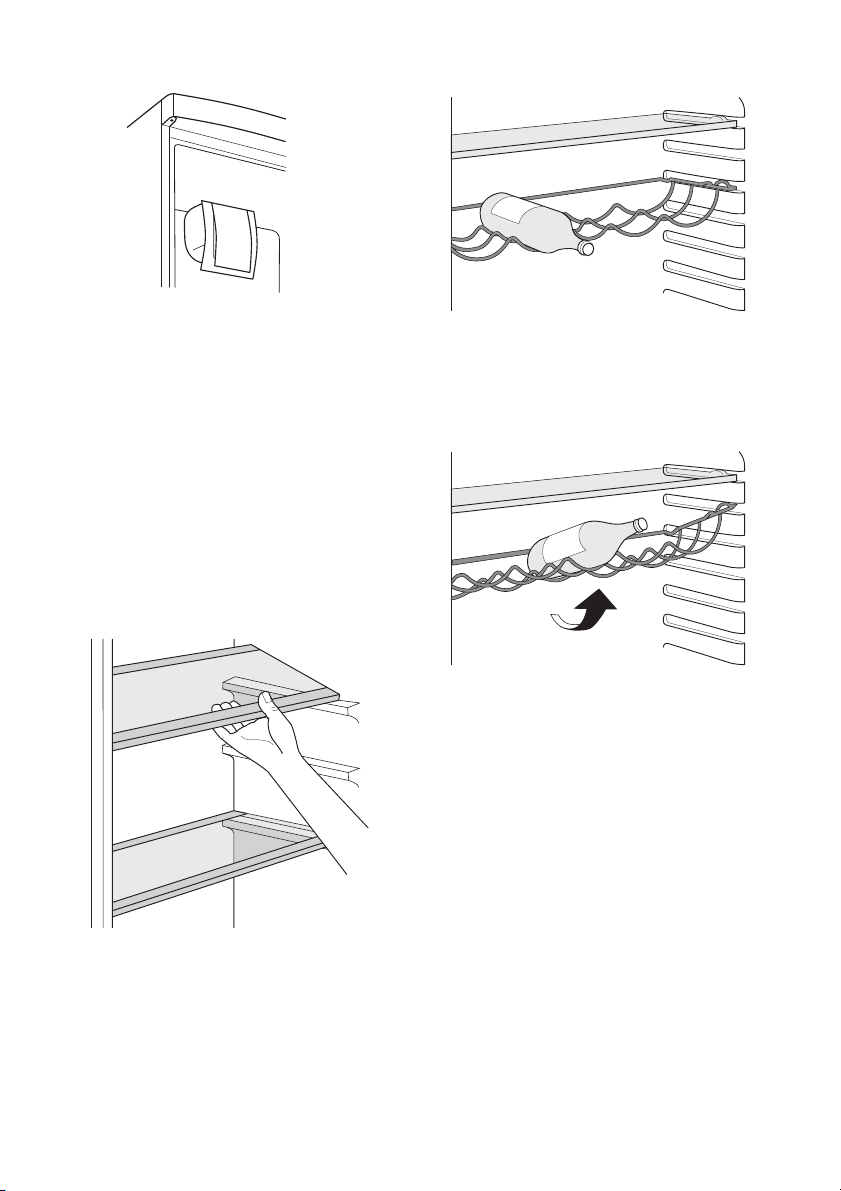

Přemístitelné police

Na stěnách chladničky jsou kolejničky, do kterých se podle přání zasunují police.

Toto zařízení se v případě potřeby aktivuje samo, například pro rychlé obnovení teploty

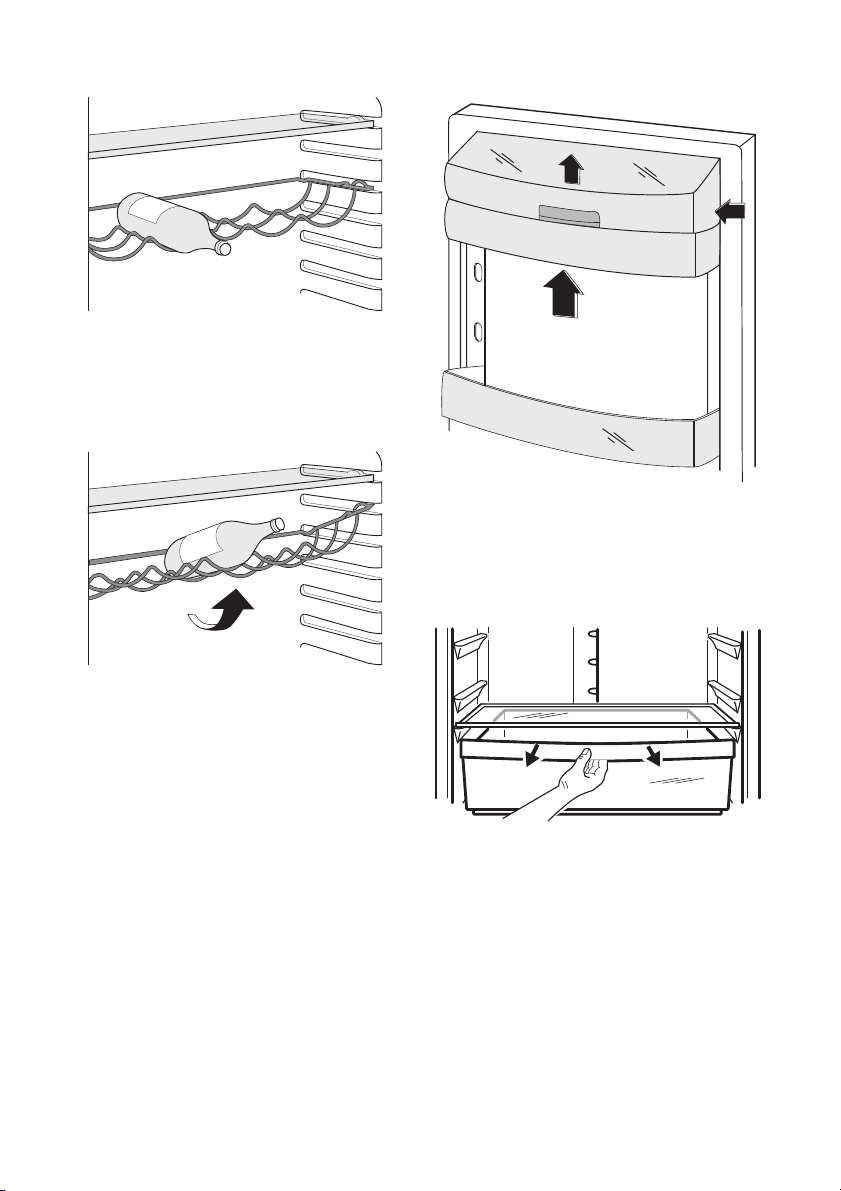

Police na láhve

Láhve položte (hrdly dopředu) do police umístěné v chladničce.

Důležité Pokud je police umístěná vodorovně, položte na ní pouze zavřené láhve.

Page 8

8 electrolux

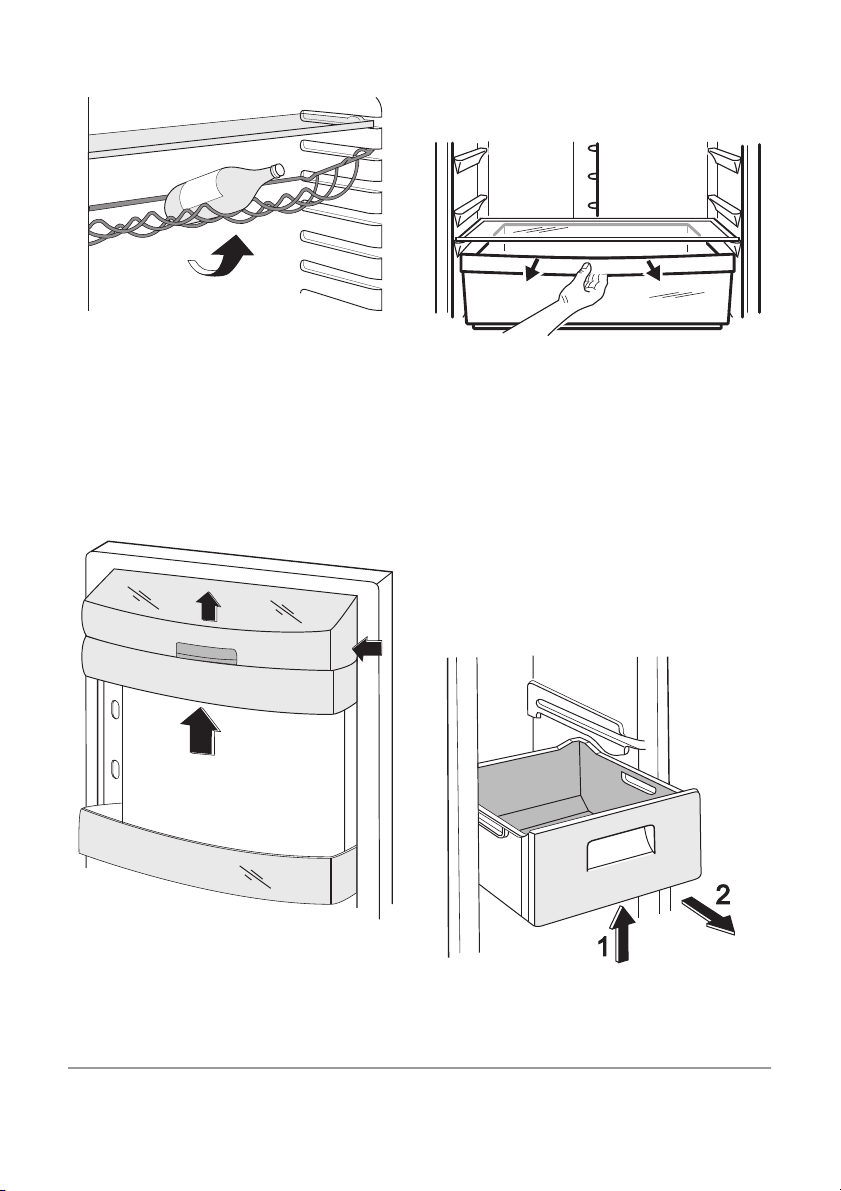

Držák na láhve můžete vpředu nadzdvihnout, abyste do něj mohli uložit také již otevřené lahve. Vytáhněte polici tak, abyste ji mohli natočit nahoru a položit na vyšší úroveň.

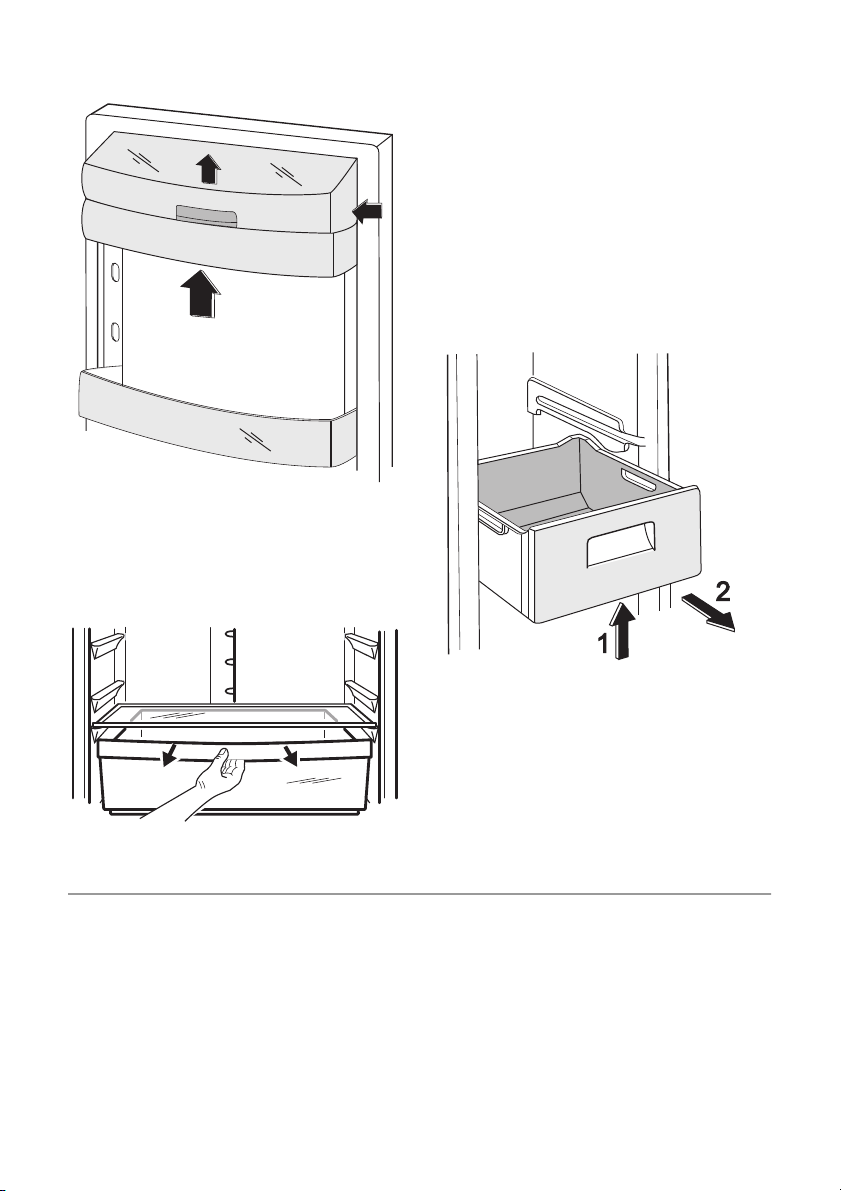

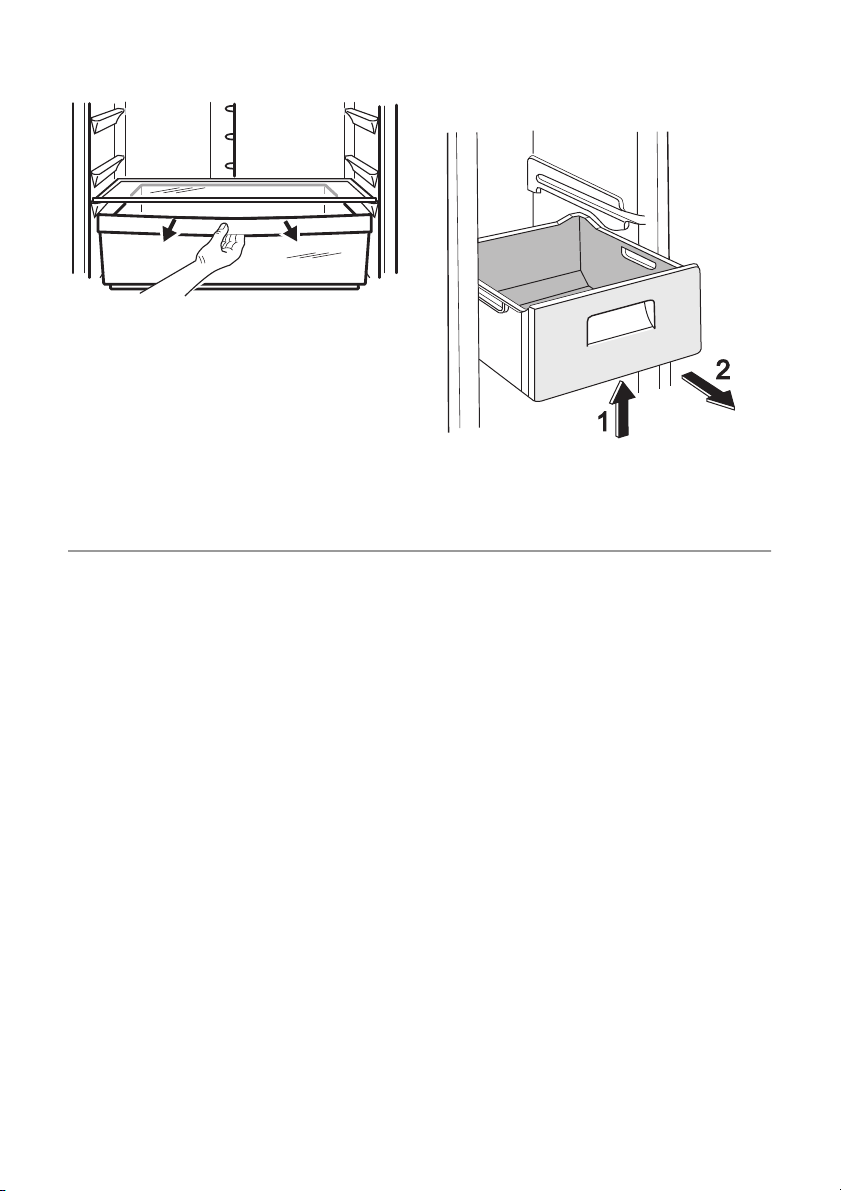

Zásuvka FreshZone

Zásuvka FreshZone je vhodná k uchovávání čerstvých potravin jako ryb, masa a mořských plodů, protože je zde nižší teplota než ve zbývající části chladničky.

Umístění dveřních poliček

Dveřní poličky můžete umístit do různé výšky a vkládat tak do nich různě velká balení potravin. Postupujte následovně: pomalu posunujte polici ve směru šipek, až se uvolní, a pak ji zasuňte do zvolené polohy.

Vyjmutí mrazicích košů z mrazničky

Mrazicí koše mají zarážku, která brání jejich neúmyslnému vytažení nebo vypadnutí. Při vytahování koše z mrazničky jej táhněte k sobě a když dosáhnete koncové zarážky, zvedněte jeho přední stranu nahoru a vyjměte koš. Když koš vkládáte zpět, mírně nadzvedněte přední stranu koše a zasuňte jej do mrazničky. Jakmile jste se dostali za koncové zarážky, zasuňte koše zpět na svá místa.

Page 9

UŽITEČNÉ RADY A TIPY

Normální provozní zvuky

• Když je chladicí kapalina čerpána chladicím hadem nebo potrubím, můžete slyšet zvuk slabého bublání či zurčení. Nejde o závadu.

• Když je kompresor spuštěný a čerpá se chladící médium, může to být doprovázeno drnčením nebo pulsujícím zvukem kompresoru. Nejde o závadu.

• Tepelné roztažení může způsobit náhlé zapraskání. Jde o přirozený a neškodný jev. Nejde o závadu.

Tipy pro úsporu energie

•Neotvírejte často dveře, ani je nenechá- vejte otevřené déle, než je nezbytně nutné.

• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

Tipy pro chlazení čerstvých potravin

K dosažení nejlepšího výkonu:

•do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují;

• potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni;

electrolux 9

• potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

Užitečné rady: Maso (všechny druhy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete zakrýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně oči- štěné, vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení. Máslo a sýr: musí být ve speciální vzduchotěsné nádobě nebo zabalené do hliníkové fólie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené.

Tipy pro zmrazování potravin

K dosažení dokonalého zmrazovacího procesu dodržujte následující důležité rady:

• maximální množství potravin, které je možné zmrazit za 24 hodin je uvedeno na typovém štítku;

• zmrazovací postup trvá 24 hodin. V této době nepřidávejte žádné další potraviny ke zmrazení;

Page 10

10 electrolux

• zmrazujte pouze potraviny prvotřídní kvality, čerstvé a dokonale čisté;

•připravte potraviny v malých porcích, aby se mohly rychle a zcela zmrazit, a bylo pak možné rozmrazit pouze požadované množství;

• zabalte potraviny do alobalu nebo polyetylénu a přesvědčte se, že jsou balíčky vzduchotěsné;

• čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu;

• libové potraviny vydrží uložené déle a v lepším stavu, než tučné; sůl zkracuje délku bezpečného skladování potravin;

• vodové zmrzliny mohou při konzumaci okamžitě po vyjmutí z mrazicího oddílu způsobit popáleniny v ústech;

•doporučujeme napsat na každý balíček viditelně datum uskladnění, abyste mohli správně dodržet dobu uchování potravin.

ČIŠTĚNÍ A ÚDRŽBA

Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník.

Pravidelné čištění

Spotřebič je nutné pravidelně čistit:

•vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrálního mycího prostředku;

•pravidelně kontrolujte těsnění dvířek a ot- írejte je, aby bylo čisté, bez usazených nečistot;

•důkladně vše opláchněte a osušte.

Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebiče abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková le- štidla, protože mohou poškodit povrch a zanechat silný pach.

Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebič Tím se zlepší výkon spotřebiče a sníží spotřeba energie.

e čistěte kartáčem.

Tipy pro skladování zmrazených potravin

K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky:

•vždy si při nákupu ověřte, že zakoupené zmrazené potraviny byly prodejcem správně skladované;

•zajistěte, aby zmrazené potraviny byly z obchodu přineseny v co nejkratším možném čase;

• neotvírejte často dveře, ani je nenechá- vejte otevřené déle, než je nezbytně né;

• již rozmrazené potraviny se rychle kazí a nesmí se znovu zmrazovat;

•nepřekračujte dobu skladování uvedenou výrobcem na obalu.

Důležité Dbejte na to, abyste nepoškodili chladicí systém.

Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebiči. Doporučujeme proto čistit povrch spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

Odmrazování chladničky

Během normálního používání se námraza automaticky odstraňuje z výparníku chladicího oddílu při každém zastavení motoru kompresoru. Rozmrazená voda vytéká žlábkem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmrazenou vodu, který se nachází uprostřed žlábku v chladicím oddíle, se musí pravidelně čistit, aby voda nemohla přetéct na uložené potraviny. Používejte speciální čisticí nástroj, který najdete již zasunutý do odtokového otvoru.

nut-

Page 11

Odmrazování mrazničky

Na poličkách mrazničky a kolem horního oddílu se bude vždy tvořit určité množství námrazy. Mrazničku odmrazujte, když vrstva námrazy dosáhne tloušťky kolem 3-5 mm. Námrazu odstraňujte podle následujících pokynů:

•vytáhněte zástrčku ze síťové zásuvky ne- bo vypněte spotřebič,

•vyjměte všechny uložené potraviny, za- balte je do několika vrstev novinového papíru a dejte je na chladné místo,

•vytáhněte zásuvky mrazničky

• kolem zásuvek dejte izolační materiál, např. přikrývky nebo noviny.

Odmrazování lze urychlit vložením nádob s horkou, ne však vařící, vodou do mrazničky.

•Uvolněte odtokový kanálek z jeho úložné polohy, zatlačte jej dovnitř podle obrázku

electrolux 11

a umístěte jej do spodní zásuvky mrazničky, kde by se mohla shromažďovat voda.

• Když led začne tát, opatrně jej seškrábejte. Použijte dřevěnou nebo plastovou škrabku.

• Když všechen led roztál, vyčistěte a do sucha vytřete skříň mrazničky. Pak vraťte odtokový kanálek zpět do jeho úložné polohy.

•Zapněte mrazničku a vraťte do ní zmra- zené potraviny.

Doporučujeme zapnout spotřebič na několik hodin v nejvyšší poloze ovladače termostatu, aby co nejrychleji dosáhl vhodné teploty k uchování potravin.

Důležité K odstraňování námrazy z

výparníku nepoužívejte nikdy ostré kovové nástroje, mohli byste ho poškodit. K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky, které nejsou doporučeny výrobcem. Zvýšení teploty zmražených potravin během odmrazování může zkrátit dobu jejich skladování.

CO DĚLAT, KDYŽ...

Pozor Při hledání a odstraňování závady odpojte přívod energie. Odstraňování závady, které není uvedeno v tomto návodu, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

Problém Možná příčina Řešení

Spotřebič je hlučný. Spotřebič není správně posta-

ven na podkladu.

Důležité Během normálního používání vydává spotřebič různé zvuky (kompresor, chladicí okruh).

Zkontrolujte, zda spotřebič stojí stabilně (všechny čtyři nožičky musejí být na podlaze).

Page 12

12 electrolux

Problém Možná příčina Řešení

Kompresor funguje nepřetržitě.

Regulátor teploty může být nesprávně nastavený.

Nastavte vyšší teplotu.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Otvírali jste příliš často dveře. Nenechávejte dveře otevřené dé-

le, než je nezbytně nutné.

Teplota vkládaných potravin je

příliš vysoká.

Nechte jídlo vychladnout na pokojovou teplotu, teprve pak ho ulož-

te do spotřebiče. Teplota místnosti je příliš vysoká. Snižte teplotu místnosti. Funkce rychlého zmrazení je za-

Viz "Funkce rychlého zmrazení".

pnutá.

Po vnitřní zadní stěně chladničky stéká voda.

Během automatického odmrazování se na zadní stěně roz-

Nejde o závadu.

mrazuje námraza. V chladničce teče voda. Odtokový otvor je ucpaný. Vyčistěte odtokový otvor. Vložené potraviny brání odtoku

vody do odtokového otvoru.

Na podlahu teče voda.

Vývod rozmrazené vody neústí

do odpařovací misky nad kom-

Přemístěte potraviny tak, aby se nedotýkaly zadní stěny.

Vložte vývod rozmrazené vody do odpařovací misky.

presorem.

Příliš mnoho námrazy a ledu.

Potraviny nejsou řádně zabale-

né.

Zabalte lépe potraviny.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Regulátor teploty může být ne-

Nastavte vyšší teplotu.

správně nastavený.

Teplota ve spotřebiči je

Dveře nejsou správně zavřené. Viz "Zavření dveří".

příliš vysoká.

Teplota vkládaných potravin je

příliš vysoká.

Nechte jídlo vychladnout na pokojovou teplotu, teprve pak ho uložte do spotřebiče.

Vložili jste příliš velké množství

potravin najednou.

Teplota v chladničce je příliš vysoká.

Ve spotřebiči neobíhá chladný

vzduch.

Dávejte do spotřebiče raději méně potravin najednou.

Dbejte na to, aby ve spotřebiči mohl dobře obíhat chladný vzduch.

Teplota v mrazničce je příliš vysoká.

Potraviny jsou položeny příliš

těsně u sebe.

Uložte potraviny tak, aby mohl

dobře obíhat chladný vzduch. Spotřebič nefunguje. Spotřebič je vypnutý. Zapněte spotřebič. Zástrčka není zasunutá správně

do síťové zásuvky.

Spotřebič je bez proudu. Síťová

zásuvka není pod proudem.

Zástrčku zasuňte správně do síťo-

vé zásuvky.

Zasuňte do zásuvky zástrčku jiné-

ho elektrického spotřebiče. Ob-

raťte se na kvalifikovaného elektri-

káře.

Osvětlení nefunguje.

Osvětlení je v pohotovostním re-

Zavřete a otevřete dveře.

žimu.

Vadná žárovka. Viz "Výměna žárovky".

Page 13

Pokud tyto rady nevedou k žádnému výsledku, zavolejte nejbližší značkový servis.

Výměna žárovky

1. Spotřebič odpojte od sítě.

2. Zatlačením na pohyblivou část uvolněte kryt žárovky (1).

3. Sejměte kryt žárovky (2).

4. Vyměňte žárovku za novou o stejném výkonu a určenou pouze pro použití v

Zavření dveří

1. Vyčistěte těsnění dveří.

2. Pokud je to nutné, dveře seřiďte. Řiďte se pokyny v části "Instalace".

3. V případě potřeby vadné těsnění dveří vyměňte. Obraťte se na servisní středi- sko.

domácích spotřebičích.

5. Nasaďte kryt žárovky.

6. Připojte spotřebič k síti.

7. Otevřete dveře spotřebiče. Přesvědčte se, že se osvětlení rozsvítí.

electrolux 13

TECHNICKÉ ÚDAJE

ERA36633X ERA40633X

Rozměry Výška 1850 mm 2010 mm Šířka 595 mm 595 mm Hloubka 658 mm 658 mm Skladovací čas při po-

ruše Napětí 230 - 240 V 230 - 240 V Frekvence 50 Hz 50 Hz

20 h 20 h

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

INSTALACE

Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění bezpečnosti a správného provozu spotřebiče.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klima-

tická třída

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

Okolní teplota

Page 14

14 electrolux

Umístění

Spotřebič musí být instalovaný v dostateč- né vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímý sluneční svit apod. Ujistěte se, že vzduch může volně cirkulovat kolem zadní části spotřebiče. Jestliže je spotřebič umístěný pod závěsnými skříňkami kuchyňské linky, je pro zajištění správného výkonu nutná minimální vzdálenost mezi horní částí spotřebiče a závěsnými skříňkami alespoň 100 mm. Pokud je to ale mo- žné, spotřebič pod závěsné skříňky nestavte. Správné vyrovnání zajišťuje jedna nebo více seřiditelných nožiček na spodku spotřebiče.

Upozornění Spotřebič musí být odpojitelný od elektrické sítě, proto musí být zástrčka i po instalaci dobře přístupná.

min

100

Tento spotřebič je v souladu se směrnicemi EHS.

Zadní rozpěrky

Dvě rozpěrky naleznete v sáčku s dokumentací. Při montáži rozpěrek postupujte následovně:

1. Uvolněte šroub.

2. Zasuňte rozpěrku pod šroub.

3. Otočte rozpěrku do správné polohy.

4. Utáhněte všechny šrouby.

Vyrovnání

Po umístění spotřebiče zkontrolujte, zda stojí rovně. Můžete ho vyrovnat seřízením dvou dolních předních nožiček.

Připojení k elektrické síti

Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpisy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů.

Odstranění držáků polic

Spotřebič je vybaven držáky polic, kterými je možné police bezpečně zajistit během přepravy. Chcete-li je odstranit, postupujte takto:

Page 15

electrolux 15

1. Posuňte držáky polic ve směru šipky (A).

2. Nadzdvihněte polici zezadu a pak ji zatlačte dopředu, až se uvolní (B).

3. Odstraňte zarážky (C).

Změna směru otvírání dveří

Upozornění Před každou činností

vytáhněte zástrčku ze síťové zásuvky.

Důležité K provedení následujícího postupu doporučujeme přizvat další osobu, která bude v průběhu práce držet dveře spotřebiče.

Chcete-li změnit směr otvírání dveří, postupujte takto:

1. Otevřete dveře u spotřebiče ve svislé poloze. Vyšroubujte šrouby (t1) a sejměte plastový ozdobný díl horních dveří (t2). Zavřete dveře.

2. Z plastového ozdobného dílu dveří vyjměte malou plastovou krytku a namontujte ji do opačné strany (t3).

3. Odmontujte destičku (t4). Jestliže je to nutné, použijte velmi opatrně šroubovák. Vyšroubujte šroub na opačné straně. Odstraňte uchycení horních dveří (t5). Uložte díly do prázdného plastového sáčku.

4. Vysaďte horní dveře.

Page 16

16 electrolux

5. Odšroubujte šroub a odstraňte dveřní zarážku (d1). Namontujte ji obráceně na opačné straně.

6. Vyšroubujte střední závěs (m2). Sejmě- te plastovou podložku (m1).

7. Vysaďte dolní dveře.

10. Krytku (b1) nasaďte na opačné straně.

11. Záslepky (d1) vyjměte a přemontujte na opačnou stranu dveří.

12. Vyjměte levý čep středního závěsu (m3,m4) a přemontujte jej na opačnou stranu.

13. Čep středního závěsu (m5) nasaďte do levého otvoru dolních dveří.

14. Dolní dveře znovu nasaďte na otočný čep (b2).

15. Zašroubujte střední závěs (m1) na opačné straně . Nezapomeňte vložit pod střední závěs plastovou podložku (m2).

16. Na střední závěs (m5) znovu nasaďte horní dveře. Dbejte na to, aby hrany dveří byly rovnoběžné s bočními hranou spotřebiče.

8. Vyjměte podložku (m6) a přesuňte ji na opačnou stranu čepu závěsu (m5).

9. Pomocí nástroje odstraňte krytku (b1). Odšroubujte čep dolního závěsu (b2) a podložku (b3) a nasaďte je na opačné straně.

Page 17

electrolux 17

17. Umístěte horní závěs (naleznete jej v obálce s návodem k použití) na protější stranu (t6) a připevněte ho.

18. Vložte destičku (t7) (naleznete ji v sáčku s návodem k použití).

19. Otevřete dveře a pomocí šroubů (t1) přišroubujte horní kryt (t2). Vložte magnet (d7). Zavřete dveře.

20. Postavte spotřebič na místo, vyrovnejte ho, počkejte alespoň čtyři hodiny a pak ho zapojte do elektrické zásuvky.

Na závěr zkontrolujte, zda:

• Všechny šrouby jsou utažené.

• Magnetické těsnění přiléhá ke skříni.

•Dveře se dobře otvírají i zavírají.

Při nízké okolní teplotě (např. v zimě) se může stát, že těsnění nebude dokonale doléhat ke skříňce. V tomto případě počkejte, až těsnění dolehne přirozenou cestou. Pokud nechcete změnu směru otvírání dveří provádět sami, obraťte se na nejbližší středisko poprodejního servisu. Odborník z poprodejního servisu provede změnu směru otevírání dveří na vaše náklady.

POZNÁMKY K ŽIVOTNÍMU PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí

a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Page 18

18 electrolux

Electrolux. Thinking of you.

Többet is megtudhat elképzeléseinkrol a www.electrolux.com

TARTALOMJEGYZÉK

Biztonsági információk 18 Kezelőpanel 20 Első használat 23 Napi használat 23 Hasznos javaslatok és tanácsok 25

BIZTONSÁGI INFORMÁCIÓK

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően. Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

címen

Ápolás és tisztítás 26 Mit tegyek, ha... 28 Műszaki adatok 30 Üzembe helyezés 30 Környezetvédelmi tudnivalók 34

A változtatások jogát fenntartjuk

• A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

• Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonsági tudnivalók

Vigyázat

A készülékházon vagy a beépített szerkezeten lévő szellőzőnyílásokat tartsa akadálymentesen.

• A készülék rendeltetése élelmiszerek és/ vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató ismerteti.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.

•Ne működtessen más elektromos készü- léket (például fagylaltkészítő gépet) hűtő- berendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.

• Ügyeljen arra, hogy ne sérüljön meg a hű- tőkör.

• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre

Page 19

electrolux 19

csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony. A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg. Ha a hűtőkör megsérült: – kerülje nyílt láng és tűzgyújtó eszközök

használatát

–alaposan szellőztesse ki azt a helyisé-

get, ahol a készülék található

• Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

Vigyázat A veszélyhelyzetek megelő- zése érdekében mindenféle elektromos részegység (hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad

meghosszabbítani.

2. Ügyeljen arra, hogy a hálózati dugaszt

ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.

3. Gondoskodjon arról, hogy a készülék

hálózati dugasza hozzáférhető legyen.

4. Ne húzza a hálózati kábelt.

5. Ha a hálózati aljzat ki van lazulva, ne

csatlakoztassa a hálózati dugaszt. Ez áramütést vagy tüzet okozhat.

6. A készüléket tilos a belső világítás

lámpaburkolata

nélkül üzemeltetni.

• Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el.

• Ne vegye ki, és ne érjen hozzá a fagyasztóban tárolt élelmiszerekhez nedves/vizes kézzel, mivel ez bőrsérüléseket, illetve fagyás miatti égési sérüléseket okozhat.

• Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.

• Az ebben a készülékben található lám-

paizzók

kizárólag háztartási eszközök számára tervezett fényforrások. Nem alkalmasak a helyiség megvilágítására.

5) Ha a belső világításnak van burkolata.

6) Ha készülék rendelkezik lámpával.

7) Ha a készülék dérmentesítő rendszerű.

Napi használat

• Ne tegyen meleg edényt a készülék műa- nyag részeire.

• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.

• Ne tegyen élelmiszereket közvetlenül a hátsó falon lévő levegőkimenet elé.

• A fagyasztott élelmiszert kiolvasztás után többé nem szabad újra lefagyasztani.

•Az előrecsomagolt fagyasztott élelmisze- reket az élelmiszergyártó utasításaival összhangban tárolja.

• A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.

• Ne tegyen szénsavas italokat a fagyasztóba, mert nyomás keletkezik a palackban, ami miatt felrobbanhat és kárt okozhat a készülékben.

• A jégnyalóka fagyásból eredő égéseket okozhat, ha rögtön a készülékből kivéve enni kezdik.

Ápolás és tisztítás

• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali aljzatból.

• Ne tisztítsa a készüléket fémtárgyakkal.

• Ne használjon éles tárgyakat a dérnek a készülékről történő eltávolításához. Használjon műanyag kaparókést.

• Rendszeresen vizsgálja meg a hűtőszek- rényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában.

Üzembe helyezés Fontos Az elektromos hálózatra való

csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőriz- ze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetben őrizze meg a csomagolást.

Page 20

20 electrolux

• Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba.

•Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.

• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.

• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.

• Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után.

• A készüléket csak ivóvízhálózathoz csatlakoztassa.

Szerviz

• A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakkép-

KEZELŐPANEL

zett villanyszerelőnek vagy kompetens személynek kell elvégeznie.

• A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-ke- ringető rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelő- hab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekkel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegy- ség, különösen hátul a hőcserélő kör-

nyéke. A készüléken használt és szimbólummal megjelölt anyagok újrahasznosíthatóak.

DEAC

A - Készülék BE/KI gomb D - Funkció gomb B - Hőmérséklet-szabályozó gomb E - Megerősítés gomb C - Kijelző

Kijelző

10 1 2 3 4

56789

Hőmérséklet-visszajelző.

8) Ha van vízcsatlakozás.

Időzítés funkció visszajelző

Page 21

electrolux 21

Magas hőmérséklet miatti riasztás.

FreeStore funkció jelző.

Bevásárlás funkció visszajelző.

Gyermekzár funkció visszajelző.

Első bekapcsolás

A kijelző nem világít, miután a csatlakozódugaszt a hálózati aljzatba csatlakoztatta, az (A) gombot megnyomva kapcsolja be a készüléket. Amint a készülék bekapcsolt, riasztási állapotban van, a hőmérséklet értéke villog, és a csengő hangjelzést ad. A csengő kikapcsolásához nyomja meg az (E) gombot (lásd még a "magas hőmérsék-

let miatt riasztás" c. részt), az vábbra is villog, és a

kijelzőn megjelenik

ikon to-

az elért legmagasabb hőmérséklet. Az élelmiszer helyes tárolása érdekében válassza az Eco üzemmód funkciót, ami garantálja a következő hőmérsékletek beállítását: +5°C a hűtőszekrényben

-18°C a fagyasztóban

• Várjon, amíg a rekeszen belül a hőmér- séklet eléri a -18°C-ot, mielőtt behelyezi az élelmiszereket a fagyasztó rekeszbe.

•Eltérő hőmérséklet kiválasztásához lásd a "Hőmérséklet-szabályozás" c. részt.

Kikapcsolás

A készülék úgy kapcsolható ki, hogy az (A) gombot egy másodpercnél tovább lenyomva tartja. Ez alatt a hőmérsékletérték visszaszámolása (-3 -2 -1) látható.

Funkciómenü

A (D) gomb aktiválásával a funkciómenü működésbe lép. Minden egyes funkció az (E) gomb megnyomásával erősíthető meg. Ha néhány másodperc elteltével nem történik megerősítés, a kijelző kilép a menüből, és visszatér normál állapotba.

A következő funkciók kerülnek kijelzésre:

Hűtőrekesz kiválasztása Fagyasztórekesz kiválasztása

Eco üzemmód FreeStore funkció

Pozitív vagy negatív hőmérséklet-vis-

szajelző. Intenzív fagyasztás funkció visszajelző.

Rekesz viszajelző.

Eco üzemmód visszajelző.

Bevásárlás funkció Gyermekzár funkció Italhűtő funkció

Intenzív fagyasztás funkció

Hőmérséklet-szabályozás

A (D) gombbal válassza ki a rekeszt, majd a (B) gombbal állítsa be a szükséges hőmér- sékletet. Nyomja meg az (E) gombot a kiválasztás megerősítéséhez. A hőmérséklet-visszajelző a beállított hő- mérsékletet mutatja. A beállított új hőmér- sékletet a készülék 24 órán belül éri el.

Nyaralás üzemmód "H"

A nyaralás üzemmód a hőmérsékletet + 15°C-ra állítja. Ez a funkció lehetővé teszi, hogy a hűtő- szekrény a szabadság (pl. nyaralás) hosszú időtartama alatt zárva és üresen álljon anélkül, hogy benne kellemetlen szagok képződnének. A nyaralás üzemmód bekapcsolásához úgy kell eljárni, mintha a kiválasztott hőmérsék- letet módosítaná. A hőmérséklet-kijelző egyszerre 1 °C-kal egészen +8 °C-ig tudja módosítani a kijelzett hőmérsékletet. A +2 °C kiírását a "H" betű követi. A megerősí- téshez nyomja meg az E gombot. Ekkor a hűtőszekrény energiatakarékos "nyaralás" üzemmódban van.

Fontos A hűtőszekrényrekeszt ki kell üríteni, ha a nyaralás funkció be van kapcsolva.

Gyermekzár funkció

A gyermekzár funkció a (D) gomb (szükség szerint többszöri) megnyomásával aktivál-

ható, amíg a megfelelő

ikon meg nem jelenik. A választást meg kell erősítenie az (E) gomb néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít. Ilyen feltételek mellett a gom-

Page 22

22 electrolux

bok bármilyen esetleges működtetése nem eredményez semmilyen változást mindaddig, amíg a funkció be van kapcsolva. Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig az (E) gomb megnyomásával.

Bevásárlás funkció

Ha nagyobb mennyiségű meleg élelmiszert kell behelyeznie, például egy élelmiszer-bevásárlás után, azt javasoljuk, hogy aktiválja a Bevásárlás funkciót a termékek gyorsabb lehűtése és annak megelőzése érdekében, hogy a már a hűtőszekrényben lévő élelmiszerek felmelegedjenek. A Bevásárlás funkció a (D) gomb (szükség szerint többszöri) megnyomásával aktivál-

ható, amíg a megfelelő

ikon meg nem jelenik. A választást meg kell erősítenie az (E) gomb néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít. A Bevásárlás funkció kb. 6 óra elteltével automatikusan kikapcsol. Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig az (E) gomb megnyomásával.

Eco üzemmód

Nyomja meg (szükség szerint többször) a (D) gombot, amíg a megfelelő ikon meg nem jelenik

. Nyomja meg az (E) gombot a kiválasztás megerősítéséhez. Hangjelzés hallható, az ikon pedig tovább világít. Ilyen esetben a hőmérsékletek automatikusan beállításra kerülnek (+ 5°C, illetve 18°C), amelyek a legjobb feltételeket biztosítják az élelmiszerek tárolásához. A funkció kikapcsolásához állítson be eltérő hőmérsékletet valamelyik rekeszben.

FreeStore funkció

Nyomja meg (szükség szerint többször) a (D) gombot, amíg a megfelelő ikon meg

nem jelenik Nyomja meg az (E) gombot a kiválasztás megerősítéséhez. Hangjelzés hallható, az ikon pedig tovább világít.

Fontos Ha a funkció automatikusan bekapcsol, a FreeStore ikon nem látható (lásd a "Napi használat" című részt). A FreeStore funkció bekapcsolása növeli az energiafelhasználást.

Intenzív fagyasztás funkció

A fagyasztórekesz alkalmas kereskedelmileg fagyasztott és mélyhűtött élelmiszerek hosszú távú tárolására és friss élelmiszerek lefagyasztására. A 24 óra alatt lefagyasztható maximális élelmiszer-mennyiség az adatlapon van feltüntetve. Az adatlapon feltüntetett élelmiszer-mennyiség lefagyasztásához helyezze az élelmiszert a hűtőfelületre (vegye ki a fiókot vagy a kosarat). Abban az esetben, ha az élelmiszert a fiókokban vagy a kosarakban fagyasztja le, a maximális mennyiség némileg kevesebb. Friss élelmiszerek lefagyasztásához aktiválnia kell az intenzív fagyasztás funkciót. Nyomja meg (szükség szerint többször) a

(D) gombot, amíg a

kijelző meg nem jelenik. A választást meg kell erősítenie az (E) gomb néhány másodpercen belüli megnyomásával. Hangjelzés hallható, és a kijelzőn megjelenik egy animáció vonalakkal. A 24 órás előhűtési időszak után helyezze be az élelmiszereket a fagyasztóba. Tegye a fagyasztásra váró élelmiszert a rekeszbe, mivel ez a leghidegebb pont. A fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az idő alatt ne tegyen további élelmiszereket a fagyasztóba. A funkció 52 óra elteltével automatikusan kikapcsol. Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásá-

val mindaddig, amíg a

kijelző villogni nem kezd, utána pedig az (E) gomb megnyomásával.

Italhűtő funkció

Az Italhűtő funkció biztonsági figyelmeztetésként szolgál, amikor italos palackokat helyez a fagyasztó rekeszbe. Ez a funkció a (D) gomb (szükség szerint többszöri) megnyomásával aktiválható, amíg a megfelelő

ikon meg nem jelenik. A választást meg kell erősítenie az (E) gomb néhány másodpercen belüli megnyomásá-

Page 23

electrolux 23

val. Hangjelzés hallható, az ikon pedig tovább világít. Ilyen körülmények között a készülék egy időzítőt működtet, melynek alapértelmezett értéke 30 perc, 1 és 90 perc között módosítható, a (B) gomb lenyomásával kiválaszthatja a kívánt időtartamot. A kiválasztott időtartam végén a következő jelzések vannak:

•

• a hangjelzés addig szól, amíg meg nem

Ezen a ponton ne feledje, hogy kivegye a fagyasztórekeszben lévő italokat. Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig az (E) gomb megnyomásával.

kijelzőn a szimbólum villog

ikon villog

nyomja az (E) gombot.

ELSŐ HASZNÁLAT

A készülék belsejének tisztítása

A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.

Magas hőmérséklet miatti riasztás

A rekeszben a hőmérséklet (például áramkimaradás miatti) emelkedését a következők jelzik:

• villogó hőmérséklet

•

a fagyasztó rekesz

•

• a csengő hangjelzése Amikor a normál feltételek helyreálltak:

• a hangjelzés kikapcsol

•a hőmérsékletérték továbbra is villog Amikor a riasztás kikapcsolásához megnyomja az (E) gombot, a rekeszben elért legmagasabb hőmérséklet jelenik meg a

Ezután a kijelző visszatér a normál műkö- désre, a kiválasztott rekesz hőmérsékletét mutatva. A riasztási fázisban a csengő az (E) gomb megnyomásával kikapcsolható.

Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületét.

ikon villogása

kijelzőn néhány másodpercre.

villogása

NAPI HASZNÁLAT

Fagyasztott élelmiszerek tárolása

Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe pakolná, üzemeltesse legalább 2 óráig a készüléket a magasabb beállításokon.

Fontos Véletlenszerűen, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között a "felolvadási idő" alatt fel van tüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig a (kihűlés után) újra lefagyasztani.

Kiolvasztás

A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtőrekeszben

vagy szobahőmérsékleten kiolvaszthatók, attól függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez. A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőzhetők: ebben az esetben a főzés ideje meghosszabbodik.

FreeStore

A hűtőrekesz olyan eszközzel van felszerelve, mely lehetővé teszi az ételek gyors lehű- tését, és egyenletesebb hőmérséklet-elo- szlást biztosít a rekeszben.

Page 24

24 electrolux

Az eszköz automatikusan aktiválódik, amikor szükség van rá, például az ajtónyitás utáni hőmérséklet-regenerálódásnál, illetve ha a külső hőmérséklet magas. Ha szükséges, az eszköz manuálisan is bekapcsolható (lásd a " FreeStore funkció" című részt).

Fontos A FreeStore eszköz kikapcsol, amikor kinyitja az ajtót, majd azonnal működésbe lép, amint becsukja azt.

Mozgatható polcok

A hűtőszekrény falai több sor csúszósínnel vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni.

A palacktartó polc korábban felnyitott palackok tárolásához megdönthető. Ehhez húzza felfele a polcot addig, amíg az felfele el nem fordítható, és helyezze a következő magasabb szintre.

Palacktartó

Helyezze a palackokat (előre felé néző nyílással) az előre beállított polcra.

Fontos Ha a polc vízszintesen van elhelyezve, csak zárt palackokat tegyen rá.

Az ajtó polcainak elhelyezése

Ha különböző méretű élelmiszercsomagok tárolásának szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el: Fokozatosan húzza a polcot a nyilakkal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre.

Page 25

FreshZone fiók

A FreshZonefiók alkalmas friss élelmiszerek (például hal, hús, tenger gyümölcsei) tárolására, mivel a hőmérséklet itt alacsonyabb, mint a hűtőszekrény többi részében.

electrolux 25

A fagyasztókosarak kivétele a fagyasztóból

A fagyasztókosarakon van egy ütköző, amely megakadályozza véletlen kivételüket vagy leesésüket. Amikor ki szeretné venni a fagyasztóból, húzza maga felé a kosarat, és amikor az elérte a végpontot, az elejét felfele billentve vegye ki a kosarat. Amikor vissza kívánja rakni, kissé emelje meg a kosár elejét, hogy be lehessen illeszteni a fagyasztóba. Amikor túljutott a végpontokon, nyomja vissza a kosarakat a helyükre.

HASZNOS JAVASLATOK ÉS TANÁCSOK

Normál működéssel járó hangok

• Esetleg egy halk csobogó vagy bugyborékoló hangot is lehet hallani, amikor a hűtőközeget a rendszer a hátsó tekercseken vagy vezetéken. Ez normális jelenség.

• Amikor a kompresszor be van kapcsolva, a hűtőszekrényben körbe halad a szivattyúzott anyag; ekkor zümmögő és pulzáló zaj hallatszik a kompresszor felől. Ez normális jelenség.

•A hőtágulás hirtelen recsegő zajt okoz- hat. Ez egy természetes, veszélytelen fizikai jelenség. Ez normális jelenség.

Energiatakarékossági ötletek

• Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

• Ha a környezeti hőmérséklet magas, a hőmérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompres-

Page 26

26 electrolux

szor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérséklet- szabályozót alacsonyabb beállításokra, hogy lehetővé tegye az automatikus leolvasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek friss élelmiszerek hűtéséhez

A legjobb teljesítmény elérése érdekében:

• ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben

• takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája

• úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni őket.

Ötletek a hűtőszekrény használatához

Hasznos tanácsok: Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra. Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst. Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők. Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük. Tejesüvegek: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében. Ha a banán, krumpli, hagyma vagy fokhagyma nincs becsomagolva, tilos őket a hűtőszekrényben tartani.

Ötletek fagyasztáshoz

Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást:

• az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán belül lefagyasztható;

• a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem

szabad további fagyasztásra váró élelmiszert betenni;

•csak első osztályú, friss és alaposan megtisztított élelmiszereket fagyasszon le;

• készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és hogy a későbbiekben csak a kívánt mennyiséget kelljen felolvasztani;

• csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt;

• ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérsék- lete;

• a zsírszegény ételeket könnyebben és hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát;

• ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhat a bőrön;

• ajánlatos minden egyes csomagon feltüntetni a lefagyasztás dátumát, hogy nyomon lehessen követni a tárolási időket.

Ötletek fagyasztott élelmiszerek tárolásához

Annak érdekében, hogy a legjobb teljesítményt érje el a készüléknél:

• ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó;

• gondoskodjon róla, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletből a fagyasztóba.

• ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

• A kiolvasztott élelmiszerek nagyon gyorsan romlanak, nem fagyaszthatók vissza.

• Ne lépje túl az élelmiszergyártó által feltüntetett tárolási időtartamot.

ÁPOLÁS ÉS TISZTÍTÁS

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a

készüléket a hálózati csatlakozódugó kihúzásával.

Page 27

electrolux 27

Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.

• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmen- tességét.

• gondosan öblítse le és szárítsa meg.

Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket. Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort egy kefével. Ezzel a művelettel javíthatja a készülék teljesítményét, és csökkentheti az áramfogyasztást.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hűtőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott. A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

A hűtőszekrény leolvasztása

Rendeltetésszerű használat közben a dér minden alkalommal automatikusan leolvad a hűtőrekesz párologtatójáról, amint leáll a kompresszor. A jégmentesítéssel keletkezett víz a készülék hátulján kialakított elvezető csatornán keresztül egy, a kompres- szoron elhelyezett tartályba kerül, ahol párolgásával hozzájárul a kompresszor hűté- séhez.

Fontos, hogy a vízelvezető csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre. Használja a kapott speciális tisztítót, amely már eleve bent található a lefolyónyílás belsejében.

A fagyasztó leolvasztása

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül. Olvassza le a fagyasztót, amikor a jégréteg vastagsága meghaladja a 3-5 mm-t. A jég eltávolításához kövesse az alábbi utasításokat:

• Húzza ki a dugót a fali aljzatból, vagy kapcsolja ki a készüléket

• szedjen ki minden tárolt élelmiszert, csomagolja őket több réteg újságpapírba és tegye hideg helyre

• A fagyasztófiókok eltávolítása

• Tegyen szigetelő anyagot (pl. takaró vagy újságpapír) a fiókok köré.

A leolvasztás felgyorsítható, ha meleg (nem forró) vizet tartalmazó fazekakat helyez a fagyasztóba.

• Oldja le a vízelvezető csatornát a tárolási helyzetből, nyomja be az ábrának megfelelően, és helyezze az alsó fagyasztófiókba, ahol a víz összegyűlhet

• óvatosan kaparja le a jeget, amikor elkezd felolvadni. Használjon fa vagy műa- nyag kaparókést

Page 28

28 electrolux

• Amikor az összes jég elolvadt, tisztítsa ki és törölje szárazra a készülékházat, majd tegye vissza a vízelvezető csatornát a helyére.

Javasoljuk, hogy néhány óráig a hő- mérséklet-szabályzó legmagasabb állásában üzemeltesse a készüléket, hogy minél hamarabb elérje a megfelelő tárolási hőmérsékletet.

Fontos Soha ne próbálja meg éles

fémeszközök segítségével lekaparni a jeget a párologtatóról, mert megsértheti. Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket az olvasztási folyamat elősegítésére, ha azokat a gyártó nem ajánlja. Ha a jégmentesítés alatt a fagyasztott élelmiszercsomagoknak megemelkedik a hőmérséklete, emiatt lerövidülhet a biztonságos tárolási élettartamuk.

• kapcsolja be a készüléket, és pakolja vissza a fagyasztott élelmiszereket.

MIT TEGYEK, HA...

Figyelem A hibakeresés előtt válassza le a készüléket a táphálózatról. Csak szakképzett villanyszerelő vagy kompetens személy végezhet el bármilyen olyan hibaelhárítást, amely nem szerepel a jelen kézikönyvben.

Probléma Lehetséges ok Megoldás

A készülék zajos.

A kompresszor folyamatosan működik.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

Túl gyakori az ajtó nyitogatása. Ne hagyja nyitva az ajtót a szük-

A termékhőmérséklet túl magas. Hagyja, hogy a termékhőmérsék-

A szobahőmérséklet túl magas. Csökkentse a szobahőmérsékle-

Az Intenzív fagyasztás be van

Víz folyik le a hűtőszek- rény hátlapján.

Víz folyik be a hűtőszek- rénybe.

A készülék alátámasztása nem megfelelő.

Lehet, hogy a hőmérséklet-sza- bályozó beállítása nem megfelelő.

kapcsolva. Az automatikus leolvasztási fo-

lyamat során a zúzmara leolvad a hátlapon.

A vízkifolyó eltömődött. Tisztítsa ki a vízkifolyót.

Fontos Normál használat közben a bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása).

Ellenőrizze, hogy a készülék stabilan áll-e (mind a négy lábnak a padlón kell állnia).

Állítson be magasabb hőmérsék- letet.

szakaszt.

ségesnél hosszabb időn át.

let a szobahőmérsékletre csökkenjen a tárolás előtt.

tet. Lásd az "Intenzív fagyasztás funk-

ció" c. szakaszt. Ez normális jelenség.

Page 29

electrolux 29

Probléma Lehetséges ok Megoldás

Az élelmiszerek megakadályoz-

Víz folyik a padlóra.

Túl sok dér és jég képző- dött.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

Lehet, hogy a hőmérséklet-sza-

A készülékben a hőmér- séklet túl magas.

A termékhőmérséklet túl magas. Hagyja, hogy a termékhőmérsék-

Túl sok termék van tárolva egy

A hűtőszekrényben a hő- mérséklet túl magas.

A fagyasztóban a hőmér- séklet túl magas.

A készülék nem műkö- dik.

A hálózati dugasz nincs helyes-

A készülék nem kap áramot.

A lámpa nem működik. A lámpa készenléti üzemmód-

A lámpa hibás. Olvassa el az "Izzó kicserélése" c.

zák, hogy a víz a vízgyűjtőbe folyjon.

A leolvasztási vízkifolyó nem a kompresszor fölötti párologtató tálcához csatlakozik.

Az élelmiszerek nincsenek megfelelően becsomagolva.

bályozó beállítása nem megfelelő.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

időben. Nincs hideglevegő-keringetés a

készülékben.

A termékek túl közel vannak egymáshoz.

A készülék ki van kapcsolva. Kapcsolja be a készüléket.

en csatlakoztatva a hálózati aljzatba.

Nincs feszültség a hálózati aljzatban.

ban van.

Ügyeljen rá, hogy a termékek ne érjenek a hátsó falhoz.

Csatlakoztassa a leolvasztási vízkifolyót a párologtató tálcához.

Csomagolja be jobban az élelmiszereket.

szakaszt. Állítson be magasabb hőmérsék-

letet.

szakaszt.

let a szobahőmérsékletre csökkenjen a tárolás előtt.

Tároljon kevesebb terméket egy időben.

Gondoskodjon arról, hogy legyen hideglevegő-keringetés a készülékben.

Tárolja a termékeket úgy, hogy legyen hideglevegő-keringés a készülékben.

Csatlakoztassa a hálózati dugaszt helyesen a hálózati aljzatba.

Csatlakoztasson egy másik elektromos készüléket a hálózati aljzatba. Forduljon szakképzett villanyszerelőhöz.

Zárja be és nyissa ki az ajtót.

szakaszt.

Amennyiben a fenti tanácsok nem vezetnek eredményre, hívja a legközelebbi márkaszervizt.

Az izzó cseréje

1. Válassza le a készüléket a hálózatról.

2. Nyomja be a mozgatható részt a burko-

lat kioldásához (1).

3. Vegye le a lámpaburkolatot (2).

4. Olyan csereizzót használjon, melynek teljesítményjellemzői azonosak az eredetivel, és kifejezetten háztartási eszközökhöz gyártották.

5. Helyezze vissza a lámpaburkolatot.

6. Csatlakoztassa a készüléket.

Page 30

30 electrolux

7. Nyissa ki az ajtót. Győződjön meg arról, hogy a világítás bekapcsol-e.

Az ajtó záródása

1. Tisztítsa meg az ajtótömítéseket.

2. Szükség esetén állítsa be az ajtót. Olvassa el az "Üzembe helyezés" c. szakaszt.

3. Szükség esetén cserélje ki a hibás ajtó-

tömítéseket. Forduljon a márkaszervizhez.

MŰSZAKI ADATOK

Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

ERA36633X ERA40633X

Gyártó védjegye Electrolux A készülék kategóriája Hűtőszekrény - fagyasztószekrény Magasság mm 1850 2010 Szélesség mm 595 595 Mélység mm 658 658 Hűtőtér nettó térfogata liter 245 285 Fagyasztótér nettó térfogata liter 92 92 Energiaosztály (A++ és G kö-

zött, ahol az A++ a leghatékonyabb, a G a legkevésbé hatékony)

Villamosenergia -fogyasztás (24 órás szabványos vizsgálati eredmények alapján. A mindenkori energiafogyasztás a készülék használatától és elhelyezéstől függ.)

Fagyasztótér csillagszám jele **** **** Áramkimaradási biztomság óra 20 20 Fagyasztási teljesítmény kg/24 óra 14 14 Klímaosztály SN/T SN/T Feszültség Volt 230 - 240 230 - 240 Zajteljesítmény dB/A 40 40 Beépíthető Nem Nem

A műszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén.

A+ A+

kWh/év 314 331

ÜZEMBE HELYEZÉS

A készülék üzembe helyezése előtt figyelmesen olvassa el a "Biztonsági információk" c. szakaszt saját

biztonsága és a készülék helyes üzemeltetése érdekében.

Page 31

electrolux 31

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hőmérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-

besoro-

lás

SN +10°C és +32°C között N +16°C és +32°C között ST +16°C és + 38°C között T +16°C és + 43°C között

Környezeti hőmérséklet

Elhelyezés

A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsütéstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. A legjobb teljesítmény elérése érdekében, ha a készüléket egy falra függesztett elem alá helyezik, a készülék felső lapja és a fali elem között legalább 100 mm minimális távolságot kell hagyni. Azonban az az ideális, ha a készüléket nem egy falra függesztett elem alatt helyezik el. A pontos vízszintezés a készülék alján található egy vagy több állítható láb révén van biztosítva.

Vigyázat Lehetővé kell tenni, hogy a készüléket le lehessen kötni a hálózati áramról; ezért a dugó üzembe helyezés után legyen könnyen elérhető.

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződ- jön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel. A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelő- vel. A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be. Ez a készülék megfelel az EGK irányelveknek.

Hátsó távtartók

A két távtartó a dokumentációt tartalmazó tasakban található. A távtartók elhelyezéséhez kövesse az alábbi műveletsort:

1. Lazítsa meg a csavart.

2. Helyezze a távtartót a csavarfej alá.

3. Fordítsa a távtartót a megfelelő helyzetbe.

4. Húzza meg a csavart.

100

min

Vízszintbe állítás

Amikor elhelyezi a készüléket, ügyeljen arra, hogy vízszintben álljon. Ez az alul elöl található két szabályozható láb segítségével érhető el.

Page 32

32 electrolux

műveletek során erősen fogja a készülék ajtajait.

Az ajtó nyitási irányának megváltoztatásához végezze el ezeket a lépéseket:

1. Nyissa ki az ajtót, miközben a készülék

normál módon áll. Csavarozza ki a csavarokat (t1), és távolítsa el a felső ajtó műanyag szegélyét (t2). Zárja be az ajtót.

A polctartók eltávolítása

A készülékében olyan polctartók találhatók, amelyek segítségével a polcokat szállítás közben fixálni lehet. A polctartókat az alábbi eljárással tudja kivenni:

1. Forgassa a polctartókat a nyíl (A) irányába.

2. Emelje ki a polcot hátulról, és nyomja előrefele, amíg ki nem szabadul (B):

3. Vegye ki a rögzítőket (C).

2. Távolítsa el a kis műanyag borítást az ajtó műanyag szegélyéről, és illessze fel az ellenkező oldalra (t3).

3. Vegye le a panelt (t4). Ha szükséges, nagyon körültekintően használjon csavarhúzót. Csavarozza be a csavart az ellenkező oldalra. Vegye le a felső ajtószerelvényt (t5). Tegye egy üres műa- nyag zacskóba.

Az ajtó megfordításának lehetősége

Vigyázat Bármilyen művelet

végrehajtása előtt húzza ki a dugaszt a hálózati aljzatból.

Fontos Azt javasoljuk, hogy a következő műveletek végrehajtásához vegye igénybe egy másik személy segítségét, aki a

Page 33

electrolux 33

4. Vegye le a felső ajtót.

5. Csavarozza ki a csavart, és távolítsa el az ajtóütközőt (d1). Illessze fordítva az ellenkező oldalra.

6. Csavarozza ki a középső zsanért (m2). Vegye le a műanyag távtartót (m1).

7. Vegye le az alsó ajtót.

10. Helyezze vissza a borítást (b1) az ellenkező oldalra.

11. Távolítsa el az ütközőket (d1), és helyezze át őket az ajtó másik oldalára.

12. Távolítsa el a középső zsanér bal oldali borítócsapját (m3, m4), és helyezze át a másik oldalra.

13. Illessze a középső zsanér csapját (m5) az alsó ajtó bal oldali furatába.

14. Illessze az alsó ajtót a forgócsapra (b2).

15. Csavarozza vissza a középső zsanért (m1) az ellenkező oldalra. Ne feledje visszatenni a középső zsanér alá beillesztett műanyag távtartót (m2).

16. Illessze a felső ajtót az középső zsanérra (m5). Győződjön meg arról, hogy az ajtók élei párhuzamosan futnak a készülék oldalsó élével.

8. Távolítsa el a távtartót (m6), és helyezze át a zsanér forgócsapjának (m5) másik oldalára.

9. Egy szerszám használatával vegye le a borítást (b1). Csavarja le az alsó zsanér forgócsapját (b2) és a távtartót (b3), majd szerelje fel őket a másik oldalon.

Page 34

34 electrolux

17. Helyezze fel az ellenkező oldalra a felső zsanért (t6) (azt, amelyik a használati utasítás zacskójában található) és rögzítse.

19. Nyissa ki a felső ajtót, és a csavarok

20. Helyezze vissza a készüléket, szintezze

18. Illessze be a panelt (t7) (azt, amelyik a használati utasítás zacskójában található).

Hajtson végre egy végleges ellenőrzést, hogy megbizonyosodjon következőkről:

• Minden csavar meg van szorítva.

• A mágneses tömítés a konyhaszekrény-

• Az ajtó jól nyílik és csukódik. Ha a környezeti hőmérséklet alacsony (pl. télen), előfordulhat, hogy a tömítés nem tapad hozzá tökéletesen a készülékszekrényhez. Ebben az esetben meg kell várnia a tömítés természetes illeszkedését. Ha nem szeretné saját maga végrehajtani a fenti műveleteket, forduljon a legközelebbi szervizközponthoz. A szervizszakember elvégzi az ajtók megfordítását költségtérítés ellenében.

KÖRNYEZETVÉDELMI TUDNIVALÓK

A terméken vagy a csomagoláson található

szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális

kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

(t1) használatával szerelje fel a felső borítást (t2). Helyezze be a mágnest (d7). Zárja be az ajtót.

be, és várjon legalább négy órát, mielőtt csatlakoztatná a hálózati aljzathoz.

hez tapad.

Page 35

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa 35 Panel sterowania 37 Pierwsze użycie 41 Codzienna eksploatacja 41 Przydatne rady i wskazówki 43

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego

powiadomienia

Konserwacja i czyszczenie 44 Co zrobić, gdy… 46 Dane techniczne 48 Instalacja 48 Ochrona środowiska 52

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

W celu zapewnienia bezpieczeństwa użyt- kownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania urządzenia oraz przekazanie jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządzenia. W celu uniknięcia szkód na zdrowiu i życiu osób oraz szkód materialnych należy przestrzegać środków ostrożności podanych w niniejszej instrukcji obsługi, gdyż producent nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.

Bezpieczeństwo dzieci i osób upośledzonych

• Niniejsze urzą

ne do użytku przez osoby (w tym dzieci)

o ograniczonych zdolnościach fizycz-

nych, sensorycznych czy umysłowych, a

także nieposiadające wiedzy lub do-

świadczenia w użytkowaniu tego typu

urządzeń, chyba, że będą one nadzoro-

wane lub zostaną poinstruowane na te-

mat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpie-

czeństwo.

Dzieci należy pilnować, aby mieć pew-

ność, że nie bawią się urządzeniem.

dzenie nie jest przeznaczo-

• Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.

• W przypadku utylizacji urządzenia należy wyjąć wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i odkręcić drzwi, aby uchronić bawiące się dzieci przed pora przed zamknięciem się w środku urzą- dzenia.

•Jeśli to urządzenie zawierające magne- tyczne uszczelnienie drzwi ma zastąpić urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji należy usunąć blokadę. Zapobiegnie to przypadkowemu uwięzieniu dziecka.

Ogólne zasady bezpieczeństwa

Ostrzeżenie!

Otwory wentylacyjne w obudowie urządze- nia lub w meblu do zabudowy nie mogą być zakryte ani zanieczyszczone.

•Urządzenie jest przeznaczone do prze- chowywania żywności i/lub napojów w zwykłych warunkach domowych, tak jak to opisano w niniejszej instrukcji obsługi.

•Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod.

• Nie należy stosować innych urządzeń elektrycznych (np. maszynek do lodów) wewnątrz urządzeń chłodniczych, o ile

żeniem prądem lub

electrolux 35

Page 36

36 electrolux

nie zostały one dopuszczone do tego celu przez producenta.

•Należy zachować ostrożność, aby nie uszkodzić układu chłodniczego.

•W układzie chłodniczym urządzenia znaj- duje się czynnik chłodniczy izobutan (R600a), który jest ekologicznym gazem naturalnym (jednak jest łatwopalny). Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żadne elementy układu chłodniczego. Jeśli układ chłodniczy został uszkodzony, należy: –unikać otwartego płomienia oraz in-

nych źródeł zapłonu;

–dokładnie przewietrzyć pomieszczenie,

w którym znajduje się urządzenie.

•Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfika- cji lub zmian konstrukcyjnych w urządze- niu. Jakiekolwiek uszkodzenia przewodu zasilającego mogą spowodować zwarcie, pożar i/lub porażenie prądem.

Ostrzeżenie! Aby uniknąć niebezpie- czeństwa, wszelkie elementy elektryczne (przewód zasilający, wtyczkę, sprę- żarkę) może wymienić wyłącznie autoryzowany serwis lub technik o odpowiednich kwalifikacjach.

1. Nie wolno przedłużać przewodu zasi-

lającego.

2. Należy upewnić się, że wtyczka prze-

wodu zasilającego nie została przygnieciona ani uszkodzona przez tylną ściankę urządzenia. Przygnieciona lub uszkodzona wtyczka może się przegrzewać i spowodować pożar.

3. Należy zapewnić dostęp do wtyczki

przewodu zasilającego urządzenia.

4. Nie ciągnąć za przewód zasilający.

5. Jeżeli gniazdko sieciowe jest obluzo-

wane, nie wolno wkładać do niego wtyczki przewodu zasilają

cego. Występuje zagrożenie porażenia prądem lub pożaru.

6. Nie wolno używać urządzenia bez

klosza żarówki

oświetlenia wnętrza.

•Urządzenie jest ciężkie. Należy zachować ostrożność podczas jego przenoszenia.

9) Jeśli urządzenie jest wyposażone w klosz.

10) Jeśli urządzenie jest wyposażone w oświetlenie.

11) Jeśli urządzenie jest bezszronowe.

• Nie wolno wyjmować ani dotykać przedmiotów w komorze zamrażarki wilgotnymi/mokrymi rękoma, ponieważ może to spowodować uszkodzenie skóry lub odmrożenie.

• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.

•

Żarówki oświetlenia

10)

zastosowane w tym urządzeniu są specjalnymi żarówka- mi przeznaczonymi wyłącznie do urzą- dzeń domowych. Nie nadają się one do oświetlania pomieszczeń domowych.

Codzienna eksploatacja

• Nie wolno stawiać gorących naczyń na plastikowych elementach urządzenia.

• Nie wolno przechowywać łatwopalnych gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.

• Nie wolno umieszczać żywności bezpośrednio przy otworze wentylacyjnym na

tylnej ściance.

11)

•Mrożonek nie wolno ponownie zamrażać po rozmrożeniu.

• Zapakowaną zamrożoną żywność należy przechowywać zgodnie z instrukcjami jej producenta.

•Należy ściśle stosować się do wskazó- wek dotyczących przechowywania podanych przez producenta urządzenia. Patrz odpowiednie instrukcje.

•W zamrażarce nie należy przechowywać napojów gazowanych, ponieważ duże ciśnienie w pojemniku może spowodować ich eksplozję i w rezultacie uszkodzenie urządzenia.

•Lody na patyku mogą być przyczyną od- mrożeń w przypadku konsumpcji bezpośrednio po ich wyjęciu z zamrażarki.

Konserwacja i czyszczenie

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilaj

ącego z gniazd-

ka.

• Nie wolno czyścić urządzenia metalowymi przedmiotami.

• Nie wolno używać ostrych przedmiotów do usuwania szronu z urządzenia. Należy stosować plastikową skrobaczkę.

Page 37

electrolux 37

•Należy regularnie sprawdzać otwór od- pływowy skroplin w chłodziarce. W razie konieczności należy go wyczyścić. Jeżeli otwór odpływowy jest zablokowany, woda zacznie się zbierać na dnie chłodziar- ki.

Instalacja Ważne! Podłączenie elektryczne

urządzenia należy wykonać zgodnie z wskazówkami podanymi w odpowiednich rozdziałach.

•Rozpakować urządzenie i sprawdzić, czy nie jest w żaden sposób uszkodzone. Nie wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy natychmiast zgłosić sprzedawcy. W tym przypadku należy zachować opakowanie.

• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urzą- dzenia, aby olej mógł spłynąć z powrotem do sprężarki.

•Należ

•W razie możliwości tylną ściankę urzą-

•Urządzenia nie wolno umieszczać w po-

y zapewnić odpowiednią wentylację ze wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczają- cą wentylację, należy postępować zgodnie z wskazówkami dotyczącymi instalacji.

dzenia należy ustawić od ściany, aby uniknąć dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.

bliżu kaloryferów lub kuchenek.

•Należy zadbać o to, aby po instalacji urządzenia możliwy był dostęp do wtyczki sieciowej.

•Urządzenie można podłączyć wyłącznie do instalacji doprowadzającej wodę pit-

12)

ną.

Serwis

• Wszelkie prace elektryczne związane z serwisowaniem urządzenia powinny być przeprowadzone przez wykwalifikowanego elektryka lub inną kompetentną osobę.

• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma gazów szkodliwych dla warstwy ozonowej. Urządzenia nie należy wyrzucać wraz z odpadami komunalnymi i

śmieciami. Pianka izolacyjna zawiera łatwopalne gazy: urządzenie należy uty-

lizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz lokalnych. Należy unikać uszkodzenia układu chłodniczego, szczególnie z tyłu przy wymienniku ciepła. Materiały zastosowane w urządzeniu, któ-

re są oznaczone symbolem się do ponownego przetworzenia.

, nadają

PANEL STEROWANIA

BDE

12) Jeśli przewidziane jest podłączenie do sieci wodociągowej.

Page 38

38 electrolux

A - Przycisk WŁ./WYŁ. urządzenia D - Przycisk funkcji B - Przycisk regulacji temperatury E - Przycisk zatwierdzający C - Wskaźnik temperatury i funkcji

Wyświetlacz

10 1 2 3 4

56789

Wskaźnik temperatury.

Alarm wysokiej temperatury.

Wskaźnik funkcji FreeStore.

Wskaźnik funkcji „Zakupy”.

Wskaźnik funkcji „Blokada uruchomie-

nia”.

Włączenie urządzenia po raz pierwszy

Jeżeli po podłączeniu urządzenia do gniazdka zasilania nie zaświeci się wyświet- lacz, należy włączyć urządzenie przyciskiem (A). Po uruchomieniu, urządzenie przechodzi w tryb alarmowy. Wskazanie temperatury pulsuje i słychać sygnał akustyczny. Aby wyłączyć ten sygnał, należy wcisnąć przycisk (E) (zobacz też "Alarm przekrocze-

nia temperatury"), ikona migać, a na wskaźniku

nie przestanie

pojawi się najwyższa osiągnięta temperatura. W celu zapewnienia optymalnych warunków przechowywania żywności, należy wybrać funkcję "Tryb oszczędny", w której ustawienia temperatury są następujące: +5°C w komorze chłodziarki

-18°C w komorze zamrażarki

• Przed umieszczeniem żywności w komo-

rze zamrażarki, należy odczekać, aż temperatura wewnątrz osiągnie -18°C.

•Aby ustawić inną temperaturę, należy

skorzystać z instrukcji w rozdziale "Regulacja temperatury.

Wskaźnik funkcji zegara.

Wskaźnik dodatniej lub ujemnej tem-

peratury. Wskaźnik funkcji „Błyskawiczne mro-

żenie”. Wskaźnik komory.

Wskaźnik funkcji „Tryb oszczędny”.

Wyłączanie

Wyłączenie urządzenia następuje po naciś- nięciu i przytrzymaniu przycisku (A) przez dłużej niż sekundę. W tym czasie, na wyświetlaczu pojawi się odliczanie temperatury w kolejności -3 -2

-1.

Menu funkcji

Wejście do menu funkcji następuje po naciśnięciu przycisku (D). Zatwierdzenie każ- dej funkcji następuje poprzez naciśnięcie przycisku (E). Jeżeli nie dokona się zatwierdzenia, po kilku sekundach menu zostanie zastąpione zwykłymi wskazaniami wyświetlacza.

Dostępne funkcje to:

Wybór komory chłodziarki Wybór komory zamrażarki

Funkcja „Tryb Oszczędny"

Funkcja FreeStore Funkcja „Zakupy” Funkcja „Blokada uruchomienia” Funkcja „Chłodzenie napojów"

Funkcja „Błyskawiczne mrożenie”

Page 39

electrolux 39

Regulacja temperatury

Nacisnąć przycisk (D), aby wybrać komorę, a następnie przycisk (B), aby ustawić wymaganą temperaturę. Nacisnąć przycisk (E), aby potwierdzić wybór. Wskaźnik temperatury wskazuje ustawioną temperaturę. Ustawiona temperatura zostanie osiągnięta w ciągu 24 godzin.

Funkcja "Wakacje" (Holiday) "H"

Funkcja "Wakacje" umożliwia ustawienie temperatury na + 15°C. Funkcja ta pozwala na pracę zamkniętej i pustej chłodziarki przez dłuższy okres, na przykład podczas wakacji letnich, nie dopuszczając do powstawania nieprzyjemnego zapachu. Aby włączyć funkcję "Wakacje", należy postępować w taki sam sposób, jak przy ustawianiu temperatury. Temperaturę na wskaźniku można zmieniać w zakresie do + 8°C, co 1°C. Po wskazaniu + 2 °C nastę- puje litera "H". Aby zatwierdzić, nacisnąć przycisk E. Od tej chwili zostaje uruchomiona funkcja "Wakacje" w urządzeniu i działa ono w trybie oszczędzania energii.

żne! Komora chłodziarki musi zostać

opróżniona na czas włączenia funkcji "Wakacje".

Funkcja "Zabezpieczenie przed uruchomieniem przez dzieci"

Uruchomienie funkcji "Zabezpieczenie przed uruchomieniem przez dzieci" nastę- puje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony

. Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. Podczas działania tej funkcji, naciskanie przycisków nie wywołuje zmian w pracy urządzenia. Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Funkcja "Zakupy"

Jeżeli istnieje konieczność przechowania większej ilości ciepłych produktów spożywczych, na przykład po dokonaniu zakupów, zaleca się uruchomienie funkcji "Zakupy", w celu szybszego schłodzenia tych produktów bez podwyższenia temperatury żywności już przechowywanej w chłodziarce. Uruchomienie funkcji "Zakupy" następuje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilka-

krotnie) odpowiedniej ikony

. Dokonany wybór należy potwierdzić naciskając w cią- gu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. Funkcja "Zakupy" wyłącza się automatycznie po około 6 godzinach. Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Funkcja „Tryb Oszczędny"

Naciskać przycisk (D) (kilkakrotne w razie konieczności), aż pojawi się odpowiednia

ikona

. Nacisnąć przycisk (E), aby potwierdzić wybór. Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. W tym trybie pracy temperatury ustawiane są automatycznie (+5°C i -18°C) dla optymalnych warunków przechowywania żyw- ności. Ustawić inną temperaturę w jednej z komór, aby wyłączyć funkcję.

Funkcja FreeStore

Naciskać przycisk (D) (kilkakrotne w razie konieczności), aż pojawi się odpowiednia

ikona Nacisnąć przycisk (E), aby potwierdzić wybór. Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona.

Ważne! Gdy funkcja włącza się samoczynnie, ikona FreeStore nie jest widoczna (patrz „Codzienna eksploatacja”). Włączenie funkcji FreeStore powoduje wzrost zużycia energii.

Page 40

40 electrolux

Funkcja "Błyskawiczne mrożenie"

Komora zamrażarki jest przeznaczona do długotrwałego przechowywania żywności nabywanej jako mrożonki oraz głęboko zamrożonej, a także do zamrażania świeżej żywności. Dane dotyczące maksymalnej ilości żyw- ności zamrażanej w ciągu 24 godzin podano na tabliczce znamionowej. W celu zamrożenia żywności w ilości podanej na tabliczce znamionowej, należy umieścić ją tak, aby znajdowała się w bezpośredniej styczności z powierzchnią chłodzącą (wyjąć szufladę lub kosz). Zastosowanie szuflad oraz koszy do mrożenia żyw- ności powoduje nieznaczne zmniejszenie maksymalnej ilo

ści produktów żywnościowych, które mogą być mrożone. Aby rozpocząć zamrażanie świeżej żywnoś- ci, należy uruchomić funkcję "Błyskawiczne mrożenie". Naciskać przycisk (D) (kilkakrotne w razie konieczności), aż pojawi się odpowiednia ikona

. Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a na wyświetlaczu będzie widoczna animacja z liniami. Produkty należy umieścić w zamrażarce po 24-godzinnym okresie chłodzenia wstępne- go. Umieścić żywność do zamrożenia w komo-

, ponieważ jest to najchłodniejsza

rze część urządzenia. Proces zamrażania trwa 24 godziny. W tym czasie do zamrażarki nie należy wkładać kolejnej partii żywności. Funkcja wyłącza się automatycznie po 52 godzinach. Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk

(D), aż zacznie pulsować ikona

, a na-

stępnie zatwierdzając przyciskiem (E).

Funkcja "Chłodzenie Napojów"

Funkcja "Chłodzenie napojów" służy jako sygnał ostrzegawczy w przypadku umieszczenia butelek w komorze zamrażarki. Uruchomienie tej funkcji następuje po wybraniu przyciskiem (D) (w razie konieczności

należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony

. Wybór należy potwierdzić, naciskając w ciągu kilku sekund przycisk (E). Słychać bę- dzie sygnał akustyczny, a ikona pozostanie podświetlona. W ten sposób uruchamiany jest minutnik, domyślnie nastawiony na 30 minut, to ustawienie można jednak zmieniać w zakresie od 1 do 90 minut. Naciskanie przycisku (B) powoduje wybranie żądanego czasu. Po upłynięciu zaprogramowanego czasu, pojawią się następujące wskazania:

•

pulsowanie symbolu

•

pulsująca ikona

•

pulsująca ikona

na wskaźniku

• alarm akustyczny emitowany do momen-

tu naciśnięcia przycisku (E) Należy pamiętać o wyjęciu napojów umieszczonych w komorze zamrażarki. Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia iko- na, a następnie zatwierdzając przyciskiem (E).

Alarm przekroczenia temperatury

Wzrost temperatury w komorze (spowodowany na przykład awarią zasilania) jest sygnalizowany poprzez:

• miganie wskaźnika temperatury

• pulsowanie wskaźnika komory zamrażar-

•

pulsowanie ikony

•emitowanie sygnału akustycznego Po przywróceniu normalnych warunków pracy:

•wyłącza się sygnał akustyczny

• dalej miga wskaźnik wartości temperatu-

ry Po naciśnięciu przycisku (E) w celu wyłą-

czenia alarmu na wskaźniku

pojawi się na kilka sekund najwyższa temperatura, jaka panowała w komorze. Następnie wyświetlacz powróci do normalnego trybu i wskaże temperaturę w wybranej komorze. W czasie alarmu, sygnał akustyczny można wyłączyć naciskając przycisk (E).

Page 41

PIERWSZE UŻYCIE

Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urzą- dzenia należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.

CODZIENNA EKSPLOATACJA

Przechowywanie zamrożonej żywności

W przypadku pierwszego uruchomienia urządzenia lub po okresie jego nieużywania, przed włożeniem żywności do komory za- mrażarki należy odczekać co najmniej 2 godziny od włączenia urządzenia przy ustawieniu wyższej mocy chłodzenia.

Ważne! Jeżeli dojdzie do przypadkowego rozmrożenia żywności, spowodowanego na przykład brakiem zasilania przez okres czasu dłuższy niż podany w parametrach technicznych w punkcie "Czas utrzymywania temperatury bez zasilania", należy szybko skonsumować rozmrożoną żywność lub niezwłocznie poddać ją obróbce termicznej, po czym ponownie zamrozić (po ostudzeniu).

Rozmrażanie

Głęboko zamrożoną żywność lub mroż należy przed użyciem rozmrozić w komorze chłodziarki lub w temperaturze pokojowej, zależnie od czasu przeznaczonego na tę operację. Małe kawałki można gotować w stanie zamrożonym, od razu po wyjęciu z zamrażarki. W takim przypadku gotowanie potrwa jednak dłużej.

FreeStore

Komora chłodziarki jest wyposażona w urządzenie, które umożliwia szybkie schłodzenie żywności i zapewnia stabilniejszą temperaturę w komorze.

onki

electrolux 41

Ważne! Nie należy stosować detergentów ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.

Urządzenie włącza się samoczynnie w razie potrzeby, na przykład w celu przywrócenia temperatury po otwarciu drzwi lub gdy temperatura otoczenia jest wysoka. Umożliwia ręczne włączenie urządzenia w razie potrzeby (patrz „Funkcja FreeStore”).

Ważne! Urządzenie FreeStore przestaje działać w momencie otwarcia drzwi i ponownie uruchamia się zaraz po ich zamknięciu.

Zmiana położenia półek

Na ścianach chłodziarki znajduje się kilka prowadnic, umożliwiających indywidualne ustawienie półek.

Page 42

42 electrolux

Półka na butelki

Butelki należy umieścić na przygotowanej półce (z otwarciem skierowanym do przodu).

Ważne! Przy poziomym ustawieniu półki butelki muszą być zamknięte.

Ustawianie półek na drzwiach

W celu przechowywanie artykułów spoży- wczych w opakowaniach o różnej wielkoś- ci, półki w drzwiach można ustawić na róż- nej wysokości. Aby zmienić ustawienie półki, należy: stopniowo wyciągnąć półkę w kierunku strzałek, aż do jej wyjęcia, a następnie umieścić ją w wybranym miejscu.

Półkę na butelki można przechylić, aby móc przechowywać otwarte butelki. W tym celu należy przesunąć półkę do góry, aby mogła się obracać i umieścić ją na kolejnym wyższym poziomie.

Szuflada FreshZone

W szufladzie FreshZone panuje temperatura niższa niż w pozostałych częściach chłodziarki, dzięki czemu nadaje się ona do przechowywania świeżej żywności takiej jak ryby, mięso czy owoce morza.

Page 43

Wyjmowanie szuflad z zamrażarki

Szuflady posiadają ograniczniki, które zapobiegają ich przypadkowemu wyjęciu lub wypadnięciu. Aby wyjąć szufladę z zamrażarki należy pociągnąć ją do siebie aż do ograniczników, a następnie przechylić jej przód do góry i wyjąć. Przy wkładaniu należy lekko podnieść przód szuflady, aby wsunąć ją do zamra-

PRZYDATNE RADY I WSKAZÓWKI

Zwykłe odgłosy pracy urządzenia

• Podczas przetłaczania czynnika chłodni- czego przez rurki i inne elementy układu chłodzącego może być słyszalny odgłos cichego bulgotania lub odgłos przypominający wrzenie wody. Jest to właściwe.

•Gdy sprężarka jest włączona, a czynnik chłodzący jest pompowany, słychać warkot i odgłos pulsowania pochodzący ze sprężarki. Jest to właściwe.

•Rozszerzalność cieplna może powodo- wać nagłe odgłosy pękania. Jest to naturalne, niegroźne zjawisko fizyczne. Jest to właściwe.

Wskazówki dotyczące oszczędzania energii

•Nie otwierać zbyt często drzwi zamrażar- ki i nie zostawiać jest to absolutnie konieczne.

•Jeśli temperatura otoczenia jest wysoka, pokrętło regulacji temperatury jest ustawione w najwyższej pozycji, urządzenie jest w pełni załadowane sprężarka będzie pracowała bezustannie, powodując zbieranie się szronu lub lodu na parowniku. W takim przypadku należy obrócić pokrętło regulacji temperatury w kierunku niższego ustawienia, aby umożliwić auto-

ich otwartych dłużej niż

electrolux 43

żarki. Po wsunięciu za ograniczniki wepchnąć szufladę z powrotem na miejsce.

matyczne usuwanie szronu i jednocześ- nie zmniejszyć zużycie energii.

Wskazówki dotyczące przechowywania świeżej żywności

Aby uzyskać najlepsze wyniki:

• Nie przechowywać w chłodziarce prze- chowywać ciepłej żywności ani parują- cych płynów.

•Artykuły spożywcze nale owinąć, szczególnie te, które mają silny zapach.

• Zapewnić swobodny przepływ powietrza wokół artykułów spożywczych.

Wskazówki dotyczące przechowywania żywności

Przydatne wskazówki: Mięso (każdy rodzaj): zapakować do polietylenowych worków i umieścić na szklanej półce nad szufladą na warzywa. Ze względów bezpieczeństwa można je przechowywać w ten sposób najwyżej przez jeden lub dwa dni. Żywność gotowana, potrawy na zimno itp.: należy je przykryć i umieścić na dowolnej półce.

ży przykryć lub

Page 44

44 electrolux

Owoce i warzywa: należy je dokładnie oczyścić i umieścić w przeznaczonych dla nich szufladach. Masło i ser: należy je umieszczać w specjalnych hermetycznych pojemnikach lub zapakować w folię aluminiową lub woreczki polietylenowe, aby maksymalnie ograniczyć dostęp powietrza. Butelki z mlekiem: należy założyć na nie nakrętki i przechowywać na półce na butelki na drzwiach. Bananów, ziemniaków, cebuli i czosnku, jeśli nie są zapakowane, nie należy przechowywać w chłodziarce.

Wskazówki dotyczące zamrażania

Aby uzyskać najlepsze wyniki zamrażania, należy skorzystać z poniższych ważnych wskazówek:

•Maksymalną ilość żywności, którą można zamrozić w ciągu 24 godzin, podano na tabliczce znamionowej.

• Proces zamrażania trwa 24 godziny. W tym czasie nie należy wkładać do zamrażarki więcej żywności przeznaczonej do zamrożenia.

•Należy zamrażać tylko artykuły spoży- wcze najwyższej jakości, świeże i dokład- nie oczyszczone.

• Żywność należy dzielić na małe porcje, aby móc ją szybko zupełnie zamrozić, a później rozmrażać tylko potrzebną ilość.

• Żywność należy pakować w folię aluminiową lub polietylenową zapewniającą hermetyczne zamknięcie.

• Nie dopuszczać do stykania się niezamrożonej żywności z zamrożonymi produktami, aby uniknąć wzrostu temperatury produktów zamrożonych.

•Produkty niskotłuszczowe przechowują się lepiej i dłużej niż o wysokiej zawartoś- ci tłuszczu. Sól powoduje skrócenie okresu przechowywania żywności.

•Spożywanie sorbetu bezpośrednio po wyjęciu z komory zamrażarki może spowodować odmrożenia skóry.

• Zaleca się umieszczanie daty zamrożenia na każdym opakowaniu w celu kontrolowania długości okresu przechowywania.

Wskazówki dotyczące przechowywania zamrożonej żywności

Aby urządzenie funkcjonowało z najlepszą wydajnością, należy:

• sprawdzać, czy mrożonki był nio przechowywane w sklepie.

• zapewnić jak najszybszy transport zamrożonej żywność ze sklepu do zamrażarki.

•nie otwierać zbyt często drzwi zamrażarki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.

• Po rozmrożeniu żywność szybko traci świeżość i nie może być ponownie zamrażana.

• Nie przekraczać daty przydatności do spożycia podanej przez producenta żywności.

świeżej,

y odpowied-

KONSERWACJA I CZYSZCZENIE

Uwaga! Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych, należy odłączyć urządzenie od zasilania.

Układ chłodniczy urządzenia zawiera węglowodory. Prace konserwacyjne i uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.

Okresowe czyszczenie

Urządzenie należy czyścić regularnie:

•Wnętrze i akcesoria należy czyścić za po- mocą ciepłej wody z dodatkiem łagodnego mydła.

•Należy regularnie sprawdzać i czyścić uszczelki drzwi.

•Dokładnie opłukać i wysuszyć. Ważne! Nie ciągnąć, nie przesuwać ani nie

niszczyć rurek i/lub przewodów umieszczonych w urządzeniu. Do czyszczenia wnętrza urządzenia nie stosować środków czyszczących, proszków do szorowania, pachnących środków czy-

ących lub wosku do polerowania, gdyż

szcz mogą one uszkodzić powierzchnię i pozostawić silny zapach.

Oczyścić skraplacz (czarna kratka) i sprę- żarkę z tyłu urządzenia za pomocą szczotki. Poprawi to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Page 45

electrolux 45

Ważne! Należy uważać, aby nie uszkodzić układu chłodniczego.

Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urzą- dzeniu. Z tego względu zaleca się mycie zewnętrznych części urządzenia ciepłą wodą z niewielką ilością płynu do mycia naczyń. Po czyszczeniu ponownie podłączyć urzą- dzenie do zasilania.

Rozmrażanie chłodziarki

Przy każdorazowym wyłączeniu silnika sprężarki w czasie normalnego użytkowania szron jest usuwany z parownika komory chłodziarki automatycznie. Woda ze szronu spływa rynienką do specjalnego pojemnika, umieszczonego z tyłu urządzenia nad sprę- żarką, gdzie odparowuje. Należy pamiętać o okresowym czyszczeniu otworu odpływowego umieszczonego na środku kanału w chłodziarce w celu zapobieżenia przelewaniu się wody i skapywaniu jej na żywność. Należy używać specjalnej przetyczki dostarczonej z urządzeniem, umieszczonej w otworze odpływowym.

Aby usunąć szron, należy postępować zgodnie z poniższymi instrukcjami:

•wyjąć wtyczkę przewodu zasilającego z gniazdka lub wyłączyć urządzenie

•wyjąć wszystkie przechowywane artykuły spożywcze, zawinąć w kilka warstw gazet i umieścić w chłodnym miejscu

•wyjąć szuflady z zamrażarki

• szuflady obłożyć materiałem izolacyjnym, np. kocami lub gazetami.

Rozmrażanie można przyspieszyć umieszczając miskę z ciepłą wod

ą (nie wrząt-

kiem) wewnątrz zamrażarki.

•Wyjąć kanał odpływowy z miejsca do przechowywania, wcisnąć go zgodnie z ilustracją i umieścić w najniższej szufladzie zamrażarki, gdzie będzie zbierać się woda.

•ostrożnie usunąć lód, kiedy zacznie się rozmrażać. Używać drewnianej lub plastikowej skrobaczki.

•Kiedy cały lód się roztopi, wyczyścić i wy- trzeć do sucha komorę, a następnie włożyć kanał odpływowy z powrotem na miejsce.

Rozmrażanie zamrażarki

Pewna ilość szronu zawsze powstanie na półkach zamrażarki oraz w górnej części komory. Zamrażarkę należy rozmrozić, gdy warstwa szronu osiągnie grubość ok. 3-5 mm.

•włączyć komorę i włożyć mrożonki z po- wrotem.

Zaleca się wybranie ustawienia termostatu na najwyższą pozycję na kilka godzin, aby urządzenie jak najszybciej osiągnęło odpowiednią temperaturę przechowywania.

Page 46

46 electrolux

Ważne! Nigdy nie używać ostrych

metalowych przedmiotów do usuwania szronu z parownika, ponieważ można go uszkodzić. Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń

sztucznych metod oprócz tych, które są zalecane przez producenta. Wzrost temperatury mrożonek podczas rozmrażania może skrócić czas ich przechowywania.

mechanicznych ani żadnych innych

CO ZROBIĆ, GDY…

Uwaga! Przed przystąpieniem do usunięcia problemu należy wyjąć wtyczkę z gniazdka. Usuwanie problemów nieuwzględnio- nych w niniejszej instrukcji można powierzyć wyłącznie wykwalifikowanemu elektrykowi lub innej kompetentnej osobie.

Problem Możliwa przyczyna Rozwiązanie

Urządzenie głośno pracuje.

Sprężarka pracuje bezustannie.

Drzwi nie są prawidłowo za-

Drzwi są otwierane zbyt często. Nie pozostawiać drzwi otwartych

Temperatura produktów jest

Temperatura w pomieszczeniu

Włączono funkcję "Błyskawiczne

Po tylnej ściance chło- dziarki spływa woda.

Woda spływa do komory chłodziarki.

Produkty uniemożliwiają spływa-

Woda wypływa na podło- gę.

Za dużo szronu i lodu.

Drzwi nie są prawidłowo za-

Urządzenie nie jest prawidłowo ustawione.

Ustawiono niewłaściwą temperaturę.

mknięte.

zbyt wysoka.

jest zbyt wysoka.

mrożenie". Podczas procesu automatycz-

nego rozmrażania szron rozmraża się na tylnej ściance.

Odpływ skroplin jest zatkany. Wyczyścić odpływ skroplin.

nie skroplin do rynienki na tylnej ścianie.

Końcówka wężyka odprowadzającego skropliny nie jest skierowana do pojemnika umieszczonego nad sprężarką.

Żywność nie została poprawnie opakowana.

mknięte.

Ważne! Podczas normalnej pracy urządzenia słychać odgłosy pracy urządzenia (sprężarka, obieg czynnika chłodniczego).

Należy sprawdzić, czy urządzenie stoi stabilnie (wszystkie cztery nóżki powinny stać na podłodze).

Ustawić wyższą temperaturę.

Patrz "Zamykanie drzwi".

dłużej, niż to konieczne. Pozostawić produkty, aby ostygły

do temperatury pokojowej i dopiero wtedy włożyć je do urządze- nia.

Obniżyć temperaturę w pomieszczeniu.

Patrz "Funkcja "Błyskawiczne mrożenie"".

Jest to właściwe.

Upewnić się, że produkty nie stykają się z tylną ścianką.

Zamocować końcówkę wężyka odprowadzającego skropliny w pojemniku umieszczonym nad sprężarką.

Należy dokładniej zapakować żywność.

Patrz "Zamykanie drzwi".

Page 47

electrolux 47

Problem Możliwa przyczyna Rozwiązanie

Ustawiono niewłaściwą tempe-

Temperatura w urządze- niu jest zbyt wysoka.

Temperatura produktów jest

Zbyt wiele produktów włożono

Temperatura w chło- dziarce jest zbyt wysoka.

Temperatura w zamrażarce jest zbyt wysoka.

Urządzenie nie działa.

Wtyczka przewodu zasilającego

Brak zasilania urządzenia. Brak

Nie działa oświetlenie. Żarówka jest w trybie czuwania. Zamknąć i otworzyć drzwi. Żarówka jest uszkodzona. Patrz "Wymiana żarówki".

raturę. Drzwi nie są prawidłowo za-

mknięte.

zbyt wysoka.

na raz do przechowania.

Brak cyrkulacji zimnego powietrza w urządzeniu.

Produkty są umieszczone zbyt blisko siebie.

Urządzenie jest wyłączone. Włączyć urządzenie.

nie została właściwie włożona do gniazdka.

napięcia w gniazdku.

Ustawić wyższą temperaturę.

Patrz "Zamykanie drzwi".

Pozostawić produkty, aby ostygły do temperatury pokojowej i dopiero wtedy włożyć je do urządze- nia.

Ograniczyć ilość produktów wkładanych jednocześnie do przechowania.

Zapewnić cyrkulację zimnego powietrza w urządzeniu.

Produkty należy przechowywać w sposób umożliwiający cyrkulację zimnego powietrza.

Włożyć wtyczkę prawidłowo do gniazdka.

Podłączyć inne urządzenie elektryczne do tego gniazdka. Skontaktować się z wykwalifikowanym elektrykiem.

Jeżeli podane rozwiązania nie pomagają, należy zadzwonić do najbliższego firmowego punktu serwisowego.

Wymiana żarówki

1. Odłączyć urządzenie od zasilania.

2. Nacisnąć ruchomą część, aby odczepić klosz żarówki (1).

3. Zdjąć klosz żarówki (2).

4. Wymienić żarówkę na żarówkę o tej sa-

mej mocy, przeznaczoną specjalnie do urządzeń domowych.

5. Zamontować klosz żarówki.

6. Podłączyć urządzenie.

7. Otworzyć drzwi. Sprawdzić, czy oświetlenie się włącza.

Zamykanie drzwi

1. Wyczyścić uszczelki drzwi.

2. W razie konieczności wyregulować drzwi. Patrz punkt "Instalacja".

3. W razie konieczności wymienić uszkodzone uszczelki drzwi. Skontaktować się z autoryzowanym punktem serwisowym.

Page 48

48 electrolux

DANE TECHNICZNE

ERA36633X ERA40633X

Wymiar Wysokość 1850 mm 2010 mm Szerokość 595 mm 595 mm Głębokość 658 mm 658 mm Czas utrzymywania

temperatury bez zasilania

Napięcie 230 - 240 V 230 - 240 V Częstotliwość 50 Hz 50 Hz

Dane techniczne są podane na tabliczce znamionowej znajdującej się po lewej stro-

20 godz. 20 godz.

nie wewnątrz urządzenia oraz na etykiecie informującej o zużyciu energii.

INSTALACJA

Przed instalacją urządzenia należy dokładnie przeczytać "Informacje dotyczące bezpieczeństwa" w celu zapewnienia własnego bezpieczeństwa i prawidłowego działania urządzenia.

Ustawianie

Urządzenie należy instalować w miejscu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia:

Klasa

klima-

tyczna

SN od +10°C do +32°C N od +16°C do +32°C ST od +16°C do +38°C T od +16°C do +43°C

Temperatura otoczenia

Miejsce instalacji

Urządzenie należy instalować z dala od źródeł ciepła, takich jak kaloryfery, bojlery oraz nie wystawiać na bezpośrednie działanie promieni słonecznych. Zapewnić swobodną cyrkulacje powietrza przy tylnej ściance urządzenia. Aby zapewnić najlepsze działanie urządzenia w razie jego ustawienia pod wiszącą szafką, należy zachować minimalną odległość pomiędzy urządzeniem a szafką wynoszącą 100 mm Jednakże nie zalecamy ustawiania urządzenia pod wiszącymi szafkami. Urządzenie można dokładnie wypoziomować dzięki regulowanym nóżkom.

Ostrzeżenie! Urządzenie należy ustawić w taki sposób, aby można je było odłączyć od źródła zasilania. Po ustawieniu urządzenia wtyczka musi być łatwo dostępna.

min

100

Przyłącze elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej. Urządzenie musi być uziemione. Wtyczka przewodu zasilającego dołączonego do urządzenia posiada styk uziemiający . Jeśli gniazdko zasilania nie jest uziemione, urzą- dzenie należy odrębnie uziemić zgodnie z

Page 49

aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem. Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych wskazówek dotyczących bezpieczeństwa. Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.

Tylne elementy dystansowe

W torebce z dokumentacją znajdują się dwa elementy dystansowe. Zamontować elementy dystansowe wykonując następujące czynności:

1. Poluzować śrubę.

2. Wsunąć element dystansowy pod łeb śruby.

3. Obrócić element dystansowy do właściwego położenia.

4. Dokręcić śrubę.

electrolux 49

Wyjmowanie blokad półek

Urządzenie jest wyposażone w blokadę pó- łek, która zabezpiecza półki podczas trans-

portu. Aby zdjąć blokady, należy wykonać nastę- pujące czynności:

1. Przesunąć blokady półek w kierunku oznaczonym strzałką (A).

2. Podnieść półkę z tyłu i przesunąć ją do przodu aż do odblokowania (B).

3. Wyjąć blokady (C).

Poziomowanie

Przy ustawianiu urządzenia należy je odpowiednio wypoziomować. Do tego służą dwie regulowane nóżki, umieszczone na dole z przodu urządzenia.

Zmiana kierunku otwierania drzwi

Ostrzeżenie! Przed rozpoczęciem

prac należy wyjąć wtyczkę z gniazda sieciowego.

Ważne! Aby wykonać poniższe czynności, zalecamy skorzystanie z pomocy drugiej osoby, która przytrzyma drzwi urządzenia.

Page 50

50 electrolux

Aby zmienić kierunek otwierania drzwi, należy wykonać następujące czynności:

1. Otworzyć drzwi, gdy urządzenie stoi w pozycji pionowej. Odkręcić śruby (t1) i zdjąć górne plastikowe obramowanie (t2). Zamknąć drzwi.

2. Wyjąć małą plastikową osłonę z plastikowego obramowania drzwi i umieścić ją po przeciwnej stronie (t3).

3. Zdjąć osłonę (t4). Jeśli to konieczne, można bardzo ostrożnie użyć śrubokrę- ta. Odkręcić śrubę po drugiej stronie. Wymontować górny zawias drzwi (t5). Włożyć je do pustej plastikowej torby.

5. Odkręcić śrubę i wyjąć ogranicznik drzwi (d1). Odwrócić go i przymocować po przeciwnej stronie.

6. Odkręcić środkowy zawias (m2). Zdjąć plastikową podkładkę (m1).

7. Wymontować dolne drzwi.

4. Zdjąć górne drzwi.

8. Zdjąć podkładkę (m6) i przełożyć ją na drugą stronę sworznia zawiasu (m5).

9. Wymontować pokrywę (b1) przy pomocy narzędzia. Odkręcić sworzeń dolnego zawiasu (b2) z podkładką (b3) i umieścić je po przeciwnej stronie.

Page 51

electrolux 51

10. Zamontować pokrywę (b1) po przeciwnej stronie.

11. Wyjąć zaślepki (d1) i przenieść na drugą stronę drzwi.

12. Wyjąć lewą zaślepkę środkowego zawiasu (m3, m4) i przenieść ją na drugą stronę.

13. Włożyć sworzeń środkowego zawiasu (m5) w lewy otwór dolnych drzwi.

14. Ponownie założyć dolne drzwi na sworzeń (b2).

15. Ponownie przykręcić środkowy zawias (m1) po przeciwnej stronie . Należy pamiętać o umieszczeniu plastikowej podkładki (m2) pod środkowym zawiasem.

16. Włożyć górne drzwi na środkowy zawias (m5). Upewnić się, że krawędzie drzwi są równoległe do krawędzi urządzenia.

17. Umieścić i przykręcić górny zawias (znajduje się on w opakowaniu z instrukcją obsługi) po przeciwnej stronie (t6).

18. Założyć panel (t7) (znajduje się on w opakowaniu z instrukcją obsługi).

19. Otworzyć górne drzwi, przymocować górne plastikowe obramowanie (t2) przy użyciu śrub (t1). Włożyć magnes (d7). Zamknąć drzwi.

20. Ustawić i wypoziomować urządzenie, odczekać co najmniej cztery godziny, a następnie podłączyć je do źródła zasilania.

Sprawdzić jeszcze raz, czy:

•Wszystkie śruby zostały dokręcone.

• Uszczelka magnetyczna przylega do

obudowy.

• Drzwi otwierają i zamykają się prawidło-

wo. Jeśli temperatura otoczenia jest niska (np. zimą), uszczelka może nie przylegać dokładnie. W tym przypadku, należy poczekać na naturalne dopasowanie się uszczelki. Jeżeli nie chcą Pa tych czynności, należy zwrócić się o pomoc do najbliższego autoryzowanego punktu serwisowego. Specjalista z autoryzowanego punktu serwisowego zmieni kierunek otwierania drzwi na Państwa koszt.

ństwo sami dokonywać

Page 52

52 electrolux

OCHRONA ŚRODOWISKA

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu

złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Page 53

Electrolux. Thinking of you.

Pentru a vedea cum gândim, vizitaţi www.electrolux.com

CUPRINS

Informaţii privind siguranţa 53 Panoul de comandă 55 Prima utilizare 58 Utilizarea zilnică 58 Sfaturi utile 60

Ne rezervãm dreptul asupra efectuãrii de modificãri

INFORMAŢII PRIVIND SIGURANŢA

Pentru siguranţa dv. şi pentru a asigura utilizarea corectă a aparatului, înainte de instalare şi de prima utilizare, citiţi cu atenţie acest manual de utilizare, inclusiv recomandările şi avertismentele cuprinse în el. Pentru a evita erorile inutile şi accidentele, este important să vă asiguraţi că toate persoanele care vor folosi aparatul cunosc foarte bine modul său de funcţionare şi caracteristicile de siguranţă. Păstraţi aceste instrucţiuni şi asiguraţi-vă că ele vor însoţi aparatul în cazul în care este mutat sau vândut, astfel încât toţi utilizatorii, pe întreaga durată de viaţă a aparatului, să fie corect informaţi cu privire la utilizarea şi siguranţa sa. Pentru siguranţa persoanelor şi a bunurilor, respectaţi măsurile de precauţie din aceste instrucţiuni de utilizare, deoarece producătorul nu este responsabil de daunele cauzate prin nerespectarea acestor cerinţe.

Siguranţa copiilor şi a persoanelor vulnerabile

• Acest aparat nu trebuie folosit de persoane (inclusiv copii) cu capacităţi fizice, senzoriale şi mentale reduse, sau lipsiţi de experienţă şi cunoştinţe, cu excepţia cazului în care sunt supravegheaţi sau li sau dat instrucţiuni în legătură cu folosirea aparatului, de către o persoană răspunzătoare pentru siguranţa lor. Copiii trebuie supravegheaţi ca să nu se joace cu aparatul.

•Nu lăsaţi ambalajele la îndemâna copiilor. Există riscul de sufocare.

• Când aruncaţi aparatul, scoateţi ştecherul din priză, tăiati cablul de alimentare (cât

electrolux 53

Îngrijirea şi curăţarea 62 Ce trebuie făcut dacă... 63 Date tehnice 65 Instalarea 65 Informaţii privind mediul 69

mai aproape de aparat) şi înlăturaţi uşa, astfel încât copiii care se joacă să nu se poată electrocuta şi să nu se poată închi-

untru.

de înă

•Dacă acest aparat, care are garnituri magnetice la uşă, înlocuieşte un aparat mai vechi care are un sistem de închidere cu arc (zăvor cu resort), faceţi inutilizabil sistemul de închidere înainte de a arunca aparatul vechi. În acest mod nu va putea deveni o capcană mortală pentru un copil.

Aspecte generale referitoare la siguranţă

Avertizare

Menţineţi libere deschiderile de ventilare din carcasa aparatului sau din structura în care este încorporat.

• Acest aparat este destinat pentru conservarea alimentelor şi/sau a băuturilor în locuinţele normale, aşa cum se arată în acest manual de instrucţiuni.

• Nu utilizaţi dispozitive mecanice sau alte mijloace artificiale pentru a accelera procesul de dezgheţare.

• Nu utilizaţi alte aparate electrice (de ex. aparate de îngheţată) în interiorul aparatelor de răcire, decât dacă sunt aprobate în mod special de producător în acest scop.

•Nu deterioraţi circuitul de răcire.

• Circuitul de răcire al aparatului conţine izobutan ca agent de răcire (R600a), un gaz natural cu un nivel ridicat de compatibilitate cu mediul înconjurător, dar care este inflamabil.

Page 54

54 electrolux

În timpul transportului şi instalării aparatului, procedaţi cu atenţie pentru a nu deteriora niciuna dintre componentele circuitului de răcire. Dacă circuitul de răcire este deteriorat: –evitaţi flăcările deschise şi sursele de

foc

– aerisiţi foarte bine camera în care este

amplasat aparatul

• Este periculos să modificaţi specificaţiile sau să modificaţi acest produs, în orice fel. Deteriorarea cablului de alimentare poate produce un scurt-circuit, un incendiu şi/sau electrocutarea.

Avertizare Pentru evitarea oricărui pe- ricol, componentele electrice (cablu de alimentare, ştecher, compresor etc.) trebuie înlocuite numai de către un tehnician de service autorizat şi calificat, cu respectarea normelor de siguranţă în vigoare.

1. Cablul de alimentare nu trebuie să fie

prelungit.

2. Asiguraţi-vă ca ştecherul nu este stri-

vit sau deteriorat de partea din spate a aparatului. Un cablu de alimentare strivit sau deteriorat se poate supraîncălzi şi poate produce un incendiu.

3. Trebuie să puteţi accesa uşor şteche-

rul aparatului.

4. Nu trageţi de cablu.

5. Dacă priza nu este fixă, nu introduceţi

ştecherul în priză. Există riscul de electrocutare sau de incendiu.

6. Nu trebuie să utilizaţi aparatul fără ca-

13)

pacul becului

din interior.

• Acest aparat este greu. Trebuie să procedaţi cu atenţie când îl deplasaţi.

•Nu scoateţi şi nu atingeţi alimentele din compartimentul congelator dacă aveţi mâinile umede sau ude, deoarece în acest mod pielea se poate zgâria sau poate suferi degerături.

•Evitaţi expunerea îndelungată a aparatului la lumină solară directă.

•

Becurile

14)

utilizate pentru acest aparat sunt special selecţionate pentru utilizarea exclusivă în aparate electrocasnice.

Acestea nu sunt compatibile cu iluminatul locuinţei.

Utilizarea zilnică

•Nu puneţi oale fierbinţi pe piesele din plastic ale aparatului.

•Nu păstraţi gaze şi lichide inflamabile în interiorul aparatului, deoarece ar putea exploda.

•Nu puneţi alimentele în contact cu des- chiderile de aerisire de pe peretele din

15)

spate.

• Alimentele congelate nu trebuie să mai fie congelate din nou după ce s-au dezgheţat.

•Păstraţi alimentele congelate ambalate în conformitate cu instrucţiunile producăto- rului alimentelor congelate.

• Recomandările producătorului aparatului privind conservarea trebuie respectate cu stricteţe. Consultaţi instrucţiunile respective.

•Nu puneţi băuturi gazoase sau carbona- tate în compartimentul congelator, deoarece se creează presiune asupra recipientului, iar acesta ar putea exploda, deteriorând aparatul.

• Îngheţata pe băţ poate cauza degerături dacă e consumată imediat după scoaterea din aparat.

Întreţinerea şi curăţarea

• Înainte de a efectua operaţiile de întreţi- nere, opriţi aparatul şi scoateţi ştecărul din priză.

•Nu curăţaţi aparatul cu obiecte din metal.

•Nu folosiţi obiecte ascuţite pentru a în- depărta gheaţa din aparat. Folosi

ţi o

răzuitoare din plastic.

•Examinaţi periodic scurgerea din frigider pentru a vedea dacă există apă rezultată din dezgheţare. Dacă este necesar, curăţaţi scurgerea. Dacă scurgerea este blocată, apa se va acumula în partea de jos a aparatului.

Instalarea Important Pentru racordarea la electricitate

respectaţi cu atenţie instrucţiunile din paragrafele specifice.

13) În cazul în care capacul becului este prevăzut.

14) Dacă lampa este prevăzută din fabricaţie.

15) Dacă aparatul este Frost Free (fără dezgheţare)

Page 55

electrolux 55

• Despachetaţi aparatul şi verificaţi să nu fie deteriorat. Nu conectaţi aparatul dacă este deteriorat. Comunicaţi imediat eventualele defecte magazinului de unde l-aţi cumpărat. În acest caz, păstraţi ambalajul.

• Se recomandă să aşteptaţi cel puţin două ore înainte de a conecta aparatul, pentru a permite uleiului să curgă înapoi în compresor.

•Trebuie să se asigure o circulaţie adec- vată a aerului în jurul aparatului, în lipsa acesteia se poate supraîncălzi. Pentru a obţine o ventilare suficientă, urmaţi instrucţiunile referitoare la instalare.

• Pe cât posibil, spatele aparatului trebuie să se afle lângă un perete, pentru a evita atingerea părţilor calde şi a evita riscul de arsuri.

• Aparatul nu trebuie amplasat în apropierea caloriferului sau a aragazului.

•Asiguraţi-vă că după instalarea aparatului priza rămâne accesibilă.

• Conectaţ bilă.

i numai la o sursă de apă pota-

16)

PANOUL DE COMANDĂ

Serviciul de Asistenţă Tehnică

• Toate lucrările electrice necesare pentru instalarea acestui aparat trebuie efectuate de către un electrician calificat sau de o persoană competentă.

• Acest produs trebuie reparat numai centru de service autorizat şi trebuie să se folosească numai piese de schimb origi- nale.

Protecţia mediului înconjurător

Acest aparat nu conţine gaze care pot deteriora stratul de ozon, nici în circuitul de răcire şi nici în materialele de izolare. Aparatul nu poate fi aruncat împreună cu deşeurile urbane şi cu gunoiul. Spuma izolatoare conţine gaze inflamabile: aparatul trebuie eliminat conform reglementărilor aplicabile ale autorităţilor locale. Evitaţi deteriorarea unităţii de răci- re, mai ales în spate, lângă schimbăto- rul de căldură. Materialele folosite pentru acest aparat marcate cu simbolul

sunt reciclabile.

BDE

A - Butonul aparatului ON/OFF (Aprins/ Stins)

B - Buton pentru reglarea temperaturii E - Buton de confirmare C - Afişaj pentru temperatură şi pentru

funcţii

16) Dacă este prevăzută conectarea la apă

D - Buton pentru funcţii

Page 56

56 electrolux

Afişaj

10 1 2 3 4

56789

Indicator pentru temperatură

Alarmă temperatură excesivă

Indicator funcţie FreeStore.

Indicator pentru funcţia Cumpărături

Indicator pentru funcţia Siguranţă co-

pii.

Prima aprindere

După ce aţi introdus ştecherul în priză, dacă afişajul nu se luminează, apăsaţi pe tasta (A), aparatului porneşte. Imediat după pornire, aparatul e în starea de "alarmă", temperatura clipeşte intermitent şi se va auzi o sonerie. Apăsaţi pe tasta (E), iar soneria se va stinge (vezi şi secţiunea despre "Alarmă tempera-

tură excesivă"), simbolul te intermitent, iar pe afişajul

încă mai clipeş-

va apărea temperatura cea mai ridicată la care s-a ajuns. Pentru o conservare corectă a alimentelor alegeţi funcţia "modul Eco", care garantează reglarea următoarelor temperaturi: +5°C în frigider

-18°C în congelator

•Aşteptaţi până când temperatura din in-

teriorul compartimentului ajunge la -18°C, înainte de a introduce alimentele în compartimentul congelator.

• Pentru a selecta o temperatură diferită,

vezi "Reglarea temperaturii".

Oprirea

Aparatul se stinge apăsând pe tasta (A) mai mult de 1 secundă. În acest timp, se afişează o numărătoare inversă a temperaturii de la -3 -2 -1.

Meniul cu funcţiile

Activând tasta (D), meniul cu funcţiile este activat Fiecare funcţie poate fi confirmată

Indicator pentru funcţia Timer

Indicator pentru temperatură pozitivă

sau negativă Indicator funcţie Congelare rapidă

Indicator compartiment.

Indicator pentru funcţia Mod Eco.

apăsând pe tasta (E) Dacă nu există o confirmare după câteva secunde, afişajul va ieşi din modul Meniu şi va reveni la starea normală.

Sunt indicate următoarele funcţii:

Selectaţi compartimentul frigiderului Selectaţi compartimentul congelatorului

Funcţia Mod Eco

Funcţia FreeStore Funcţia Cumpărături Funcţia Siguranţă copii Funcţia Răcirea băuturilor

Funcţia Congelare rapidă

Reglarea temperaturii

Apăsaţi tasta (D) pentru a selecta compartimentul şi apoi tasta (B) pentru a seta temperatura necesară. Apăsaţi tasta (E) pentru a confirma selecţia. Indicatorul de temperatură afişează temperatura aleasă. Temperatura aleasă va fi atinsă în 24 de ore.

Funcţia Vacanţă "H"

Funcţia "Vacanţă" reglează temperatura la + 15°C. Această funcţie vă permite să ţineţi frigiderul închis şi gol pe durata unei vacanţe lungi (de ex. vacanţa de vară) fără să se formeze mirosuri neplăcute. Pentru a activa funcţia "Vacanţă" procedaţi la fel ca pentru modificarea temperaturii selectate. Afişajul pentru temperatură poate

Page 57

electrolux 57

modifica temperatura afişată cu până la + 8 °C, câte 1 °pe rând. + 2 °C va fi urmat de litera "H". Apăsaţi pe tasta E pentru a confirma. Acum frigiderul este în modul "Vacanţă", care este un mod cu consum redus de energie.

Important Compartimentul frigider trebuie să fie gol când e activată funcţia "Vacanţă".

Funcţia "Blocare pentru copii"

Funcţia "Blocare pentru copii" se activează apăsând pe tasta D (de mai multe ori, dacă este nevoie), până când apare simbolul corespunzător

. Trebuie să confirmaţi alegerea apăsând pe tasta (E) într-un interval de câteva secunde. Veţi auzi soneria, iar simbolul rămâne aprins. Cu această setare, orice activare prin intermediul tastelor nu produce nicio modificare, cât timp această funcţie este activată. E posibil să dezactivaţi funcţia oricând, apăsând pe tasta (D), până când simbolul corespunzător clipeşte intermitent, apoi pe tasta (E).

Funcţia "Cumpărături"

Dacă e nevoie să introduceţi o cantitate mare de alimente calde, de exemplu după ce aţi făcut cumpărături, vă recomandăm să activaţi funcţia "Cumpărături" pentru a răci produsele mai rapid şi pentru a evita încălzirea alimentelor care se află deja în frigider. Funcţia "Cumpărături" se activeaz

apăsând pe tasta (D) (de mai multe ori, dacă este nevoie), până când apare simbolul corespunzător

. Trebuie să confirmaţi alegerea apăsând pe tasta (E) într-un interval de câteva secunde. Veţi auzi soneria, iar simbolul rămâne aprins. Funcţia "Cumpărături" se va dezactiva automat după aproximativ 6 ore. E posibil să dezactivaţi funcţia oricând, apăsând pe tasta (D), până când simbolul corespunzător clipeşte intermitent, apoi pe tasta (E).

Funcţia Mod Eco

Apăsaţi pe tasta (D) (de mai multe ori, dacă e nevoie), până când apare simbolul cores-

punzător

Apăsaţi tasta (E) pentru a confirma selecţia. Veţi auzi soneria, iar simbolul rămâne aprins. Cu această setare, temperaturile sunt configurate automat (+ 5 °C şi - 18 °C), realizându-se condiţiile optime pentru conservarea alimentelor. Setaţi o temperatură diferită într-unul dintre compartimente pentru a opri funcţia.

Funcţia FreeStore

Apăsaţi pe tasta (D) (de mai multe ori, dacă e nevoie), până când apare simbolul cores-

punzător Apăsaţi tasta (E) pentru a confirma selecţia. Veţi auzi soneria, iar simbolul rămâne aprins.

Important Dacă funcţia este activată automat, pictograma FreeStore nu este afişată (consultaţi "Utilizarea zilnică"). Activarea funcţiei FreeStore creşte consumul de energie.

Funcţia "Congelare rapidă"

Compartimentul congelator este adecvat pentru conservarea pe termen lung a alimentelor congelate comercial şi pentru congelarea alimentelor proaspete. Cantitatea maximă de alimente care poate fi congelată într-o perioadă de 24 de ore e indicată pe plăcuţa cu datele tehnice. Pentru a congela cantitatea de alimente indicată pe plăcuţa cu datele tehnice, puneţi alimentele în contact direct cu suprafaţa de răcire (scoateţi sertarul sau coşul). Dacă alimentele sunt congelate în interiorul sertarelor sau al coşurilor, cantitatea maximă e puţin mai mică. Pentru a congela alimente proaspete, trebuie să activa

ţi funcţia Congelare rapidă. Apăsaţi pe tasta (D) (de mai multe ori, dacă este nevoie), până când apare indicatorul

. Trebuie să confirmaţi alegerea apăsând pe tasta (E) într-un interval de câteva secunde. Veţi auzi soneria, iar pe afişaj va apărea o animaţie cu liniuţe. După o perioadă de răcire preliminară de 24 de ore, puneţi alimentele în congelator. Puneţi alimentele ce urmează a fi congelate în compartimentul

, deoarece aceasta e

zona cea mai rece.

Page 58

58 electrolux

Procesul de congelare durează 24 ore. În acest răstimp nu puneţi alte alimente în congelator. Această funcţie se opreşte automat după 52 ore. E posibil să dezactivaţi funcţia oricând, apăsând pe tasta (D) până când indicatorul

clipeşte intermitent, apoi apăsaţi pe tas-

ta (E).

Funcţia Răcirea băuturilor

Funcţia Răcirea băuturilor se utilizează ca avertizare de siguranţă când se pun sticle în compartimentul congelator. Se activează apăsând pe tasta (D) (de mai multe ori, dacă este nevoie), până când apare simbolul corespunzător Trebuie să confirmaţi alegerea apăsând pe tasta (E) într-un interval de câteva secunde. Veţi auzi soneria, iar simbolul rămâne aprins. Cu această setare, se activează un timer cu o valoare implicită de 30 min., care poate fi modificat de la 1 la 90 min., apăsând pe tasta (B) selectaţi minutele necesare. La terminarea duratei fixate apar următoa- rele indicaţii:

•

pe afişajul mitent

•

simbolul

•

simbolul

•sună o alarmă acustică până când se apasă pe tasta (E)

simbolul clipeşte inter-

clipeşte intermitent

Reţineţi că în acest moment trebuie să scoateţi băuturile din compartimentul congelator. E posibil să dezactivaţi funcţia oricând, apăsând pe tasta (D) până când simbolul corespunzător clipeşte intermitent, apoi pe tasta (E).

Alarmă temperatură excesivă

O creştere a temperaturii în compartiment (de exemplu din cauza unei întreruperi a curentului) este indicată de:

• temperatura care clipeşte intermitent

•

compartimentul congelator peşte intermitent

•

clipeşte intermitent simbolul

•sună o sonerie Când se restabilesc condiţiile normale:

• semnalul acustic încetează

• valoarea temperaturii continuă să clipească intermitent

Când apăsaţi pe tasta (E) pentru a dezactiva alarma, pe afişajul

dicată temperatură la care s-a ajuns în compartiment, timp de câteva secunde. După aceea revine la modul de funcţionare normal, indicând temperatura compartimentului selectat. În timpul fazei de alarmă, soneria poate fi dezactivată apăsând pe tasta (E).

care cli-

apare cea mai ri-

PRIMA UTILIZARE

Curăţarea interiorului

Înainte de a folosi aparatul pentru prima oară, spălaţi interiorul şi toate acesoriile interne cu apă călduţă şi cu detergent neutru, pentru a înlătura mirosul specific de produs nou, apoi uscaţi-le bine.

UTILIZAREA ZILNICĂ

Conservarea alimentelor congelate

La prima pornire sau după o perioadă de neutilizare, înainte de a introduce alimentele în compartiment, lăsaţi aparatul să funcţio- neze timp de cel puţin 2 ore la setările cele mai mari.

Important În cazul dezgheţării accidentale, de exemplu din cauza unei întreruperi a

Important Nu folosiţi detergenţi sau prafuri abrazive, deoarece vor deteriora suprafaţa.

curentului, dacă curentul a fost întrerupt mai mult timp decât valoarea indicată în tabelul cu caracteristicile tehnice din paragraful "Timpul de atingere a condiţiilor normale de funcţionare", alimentele decongelate trebuie consumate rapid sau trebuie gătite imediat şi apoi recongelate (după ce s-au răcit).

Page 59

Dezgheţarea

Alimentele congelate, înainte de a fi utilizate, pot fi dezgheţate în compartimentul frigider sau la temperatura camerei, în funcţie de timpul de care dispuneţi pentru această operaţiune. Bucăţile mici pot fi gătite congelate, direct din congelator: în acest caz, durata de coacere va fi mai mare.

FreeStore

Compartimentul frigiderului este echipat cu un dispozitiv care permite răcirea rapidă a alimentelor şi o temperatură mai uniformă în compartiment.

Dacă este necesar, dispozitivul se dezacti- vează automat, de exemplu pentru o recuperare rapidă a temperaturii după deschiderea uşii sau când temperatura ambiantă este ridicată. Vă permite să porniţi manual dispozitivul când este necesar (consultaţi " Funcţia FreeStore").

Important Dispozitivul FreeStore se opreşte când uşa este deschisă şi reporneşte imediat după închiderea uşii.

Rafturile detaşabile

Pe pereţii frigiderului se află o serie de ghidaje, astfel încât rafturile să poată fi poziţio- nate după dorinţă.

electrolux 59

Suportul pentru sticle

Puneţi sticlele (cu gura îndreptată înainte) în raftul poziţionat anterior.

Important Dacă raftul este poziţionat orizontal, puneţi numai sticle închise.

Acest suport pentru sticle poate fi înclinat pentru a stoca sticle deschise anterior. Pentru a obţine acest rezultat, trageţi raftul în sus astfel încât să se poată roti în sus şi să fie pus pe următorul nivel mai înalt.

Page 60

60 electrolux

Poziţionarea rafturilor de pe uşă

Pentru a permite conservarea pachetelor cu alimente de diferite dimensiuni, rafturile de pe uşă pot fi poziţionate la înălţimi diferite. Pentru a efectua aceste reglări, procedaţi după cum urmează: Trageţi treptat raftul în direcţia săgeţilor până când se eliberează, apoi re-poziţionaţi-l conform necesităţilor.

temperatura este mai mică decât în restul frigiderului.

Scoaterea coşurilor de congelare din congelator

Coşurile de congelare au un limitator de cursă pentru a preveni scoaterea lor accidentală sau căderea afară. În momentul scoaterii din congelator, trageţi coşul înspre dvs. şi, până la atingerea punctului de capăt, scoateţi coşul prin înclinarea sa în sus înainte. În momentul punerii sale înapoi, ridicaţi uşor partea din faţă a coşului pentru a-l introduce în congelator. Odată ce vă aflaţi deasupra punctelor de capăt, apăsaţi coşurile înapoi în poziţia lor.

Sertar FreshZone

Sertarul FreshZoneeste adecvat pentru păstrarea alimentelor proaspete precum peşte, carne, fructe de mare, deoarece aici

SFATURI UTILE

Sunete normale în timpul funcţionării

•Puteţi auzi sunete slabe, ca nişte gâlgâi- turi sau ca nişte bule, când agentul de

răcire este pompat prin serpentine sau prin tuburi. Acest lucru e normal.

• Când compresorul funcţionează, agentul de răcire este pompat prin circuit, iar de

Page 61

electrolux 61

la compresor se aude un sunet ca un sfârâit sau un zgomot ca de pulsaţie. Acest lucru e normal.

• Dilatarea termică poate produce zgomote bruşte, asemănătoare cu nişte crăpături. Este un fenomen fizic natural, nu este periculos. Acest lucru e normal.

Recomandări pentru economisirea energiei

• Nu deschideţi uşa prea des şi nu o lăsaţi deschisă mai mult decât e absolut necesar.

•Dacă temperatura camerei este ridicată şi Butonul de reglare a temperaturii este setat pe temperatură redusă, iar aparatul este complet încărcat, compresorul poate funcţiona în mod continuu, iar pe evaporator se poate produce brumă sau gheaţă. Dacă se întâmplă acest lucru, setaţi butonul de reglare a temperaturii pe o setare mai caldă pentru a permite dezgheţarea automată, economisindu-se astfel energia.

Recomandări pentru conservarea alimentelor proaspete

Pentru a obţine cele mai bune rezultate:

• nu puneţi alimente calde şi nu păstraţi lichide care se evapor

ă în frigider

• acoperiţi sau înveliţi alimentele, mai ales dacă au un miros puternic

•poziţionaţi alimentele astfel încât aerul să poată circula liber în jurul lor

Recomandări privind păstrarea în frigider

Recomandări utile: Carne (toate tipurile) : ambalaţi-o în pungi de polietilenă şi puneţi-o pe raftul de sticlă, deasupra sertarului pentru legume. Carnea poate fi conservată în siguranţă în acest mod pentru una sau două zile maximum. Alimente gătite, gustări reci etc.: acestea trebuie acoperite şi pot fi păstrate pe orice raft. Legume şi fructe: acestea trebuie să fie bine curăţate şi puse în sertarul special (ser- tarele speciale) din dotare. Unt şi brânză: acestea trebuie puse în recipiente ermetice sau învelite în folie de aluminiu sau în pungi de polietilenă pentru a exclude aerul cât mai bine posibil.

Sticle de lapte: acestea trebuie să aibă dop şi să fie păstrate în raftul pentru sticle de pe uşă. Bananele, cartofii, ceapa şi usturoiul, dacă nu sunt ambalate, nu trebuie p

ăstrate în fri-

gider.

Recomandări privind păstrarea în congelator

Pentru a obţine o congelare eficientă, iată câteva recomandări importante:

• cantitatea maximă de alimente care poate fi congelată într-o perioadă de 24 de ore este indicată pe plăcuţa cu datele tehnice;

• procesul de congelare durează 24 ore. În acest interval de timp nu mai pot fi adăugate alte alimente de congelat;

• congelaţi numai alimente de calitate superioară, proaspete şi bine curăţate;

• faceţi porţii mici de alimente, care să se poată congela rapid şi complet, iar apoi să puteţi dezgheţa numai cantitatea necesară;

•înfăşuraţi alimentele în folie de aluminiu sau de polietilenă şi verificaţi ca pachetele să fie etanşe;

•aveţi grijă ca alimentele proaspete, ne- congelate, să nu vină în contact cu cele deja congelate, evitând astfel creş

terea

temperaturii celor din urmă;

• alimentele fără grăsime se păstrează mai bine şi pe o perioadă mai îndelungată decât cele grase; sarea reduce perioada de păstrare a alimentelor;

• îngheţatele pe bază de sucuri, dacă sunt consumate imediat după scoaterea din congelator, pot produce degerături ale pielii;

• se recomandă să notaţi data congelării pe fiecare pachet, pentru a putea ţine evidenţa perioadei de conservare.

Recomandări pentru conservarea alimentelor congelate

Pentru a obţine cele mai bune rezultate de la acest aparat, procedaţi astfel:

•controlaţi ca alimentele congelate comer- cial să fi fost păstrate în mod corespunzător în magazin;

•aveţi grijă ca alimentele congelate să fie transferate din magazin în congelator cât mai repede posibil;

Page 62

62 electrolux

• nu deschideţi uşa prea des şi nu o lăsaţi deschisă mai mult decât e absolut necesar.

•După dezgheţare, alimentele se deterio- rează rapid şi nu mai pot fi congelate din nou.

ÎNGRIJIREA ŞI CURĂŢAREA

Atenţie Scoateţi ştecherul din priză înainte de a efectua orice operaţie de întreţinere.

Acest aparat conţine hidrocarburi în unitatea de răcire; prin urmare, întreţi- nerea şi reîncărcarea trebuie efectuate numai de tehnicieni autorizaţi.

Curăţarea periodică

Aparatul trebuie să fie curăţat regulat:

•curăţaţi interiorul şi accesoriile cu apă caldă şi cu detergent neutru.

• verificaţi regulat garniturile uşii şi ştergeţile, pentru a vă asigura că sunt curate.

•clătiţi şi uscaţi bine.

Important Nu trageţi, nu deplasaţi şi nu deterioraţi tuburile şi/sau cablurile din interiorul carcasei. Nu folosiţi niciodată detergenţi, prafuri abrazive, produse de curăţare foarte parfumate sau ceară de lustruit pentru a curăţa interiorul, deoarece acestea vor deteriora suprafaţa şi vor lăsa un miros puternic.

i condensatorul (grila neagră) şi

Curăţaţ compresorul din spatele frigiderului cu o perie. Această operaţiune va îmbunătăţi performanţele aparatului şi va duce la economia de energie.

Important Aveţi grijă să nu deterioraţi sistemul de răcire.

Multe substanţe speciale de curăţat suprafeţele din bucătărie conţin substanţe chimice care pot ataca/deteriora materialul plastic utilizat în acest aparat. Din acest motiv, se recomandă să curăţaţi carcasa exte- rioară a aparatului numai cu apă caldă în care s-a adăugat puţin detergent. După curăţare, conectaţi din nou aparatul la reţea.

Dezgheţarea frigiderului

Gheaţa este eliminată automat din evaporatorul din compartimentul frigider de fiecare

•Nu depăşiţi perioada de păstrare indicată de producătorul alimentelor.

dată când se opreşte compresorul motorului, în timpul utilizării normale. Apa rezultat din dezgheţare se scurge printr-un canal într-un recipient special situat în spatele aparatului, deasupra compresorului motorului, de unde se evaporă. Este necesar să curăţaţi periodic orificiul de drenare a apei rezultate din dezgheţare, din mijlocul canalului din compartimentul frigider, pentru ca apa să nu dea pe dinafară şi să nu se scurgă peste alimente. Folosiţi dispozitivul special de curăţare din dotare, pe care-l veţi găsi deja introdus în orificiul de drenare.

Dezgheţarea congelatorului

O anumită cantitate de gheaţă se va forma întotdeauna pe rafturile congelatorului şi în jurul compartimentului superior. Dezgheţaţi congelatorul când stratul de gheaţă atinge o grosime de circa 3-5 mm. Pentru a înlătura gheaţa, respectaţi instrucţiunile de mai jos:

• scoateţi ştecherul din priza de perete sau opriţi aparatul

• scoateţi toate alimentele depozitate, înveliţi-le în câteva straturi de ziar şi puneţi-le într-un loc rece

Page 63

electrolux 63

• scoateţi sertarele congelatorului

• puneţi material izolator în jurul sertarelor, de exemplu pături sau ziare.

Dezgheţarea poate fi accelerată prin punerea de vase cu apă caldă (nu fiartă) în interiorul congelatorului.

• Desfaceţi canalul de evacuare din poziţia sa de repaus, apăsaţi-l în conformitate cu ilustraţia şi puneţi-l în sertarul inferior al congelatorului unde se poate colecta apa

•răzuiţi cu grijă gheaţa când începe să se dezgheţe. Utilizaţi o răzuitoare din lemn sau plastic

• când toată gheaţa s-a topit, curăţaţi şi ştergeţi aparatul, apoi puneţi canalul de evacuare înapoi la loc.

•porniţi aparatul şi puneţi la loc alimentele congelate.

Se recomandă să setaţi aparatul pe poziţia cea mai ridicată a butonului termostatului timp de câteva ore, pentru a atinge temperatura adecvată de conservare cât mai rapid.

Important Nu utilizaţi niciodată unelte

metalice ascuţite pentru a răzui gheaţa de pe evaporator, pentru că îl puteţi deteriora. Nu utilizaţi un dispozitiv mecanic sau orice alt mijloc artificial pentru a grăbi procesul de dezgheţare, altele decât cele recomandate de producător. O creştere a temperaturii pachetelor de alimente congelate, pe durata dezgheţării, le poate scurta durata de păstrare în siguranţă.

CE TREBUIE FĂCUT DACĂ...

Atenţie Înainte de a remedia defecţiunile scoateţi ştecherul din priză. Numai un electrician calificat sau o persoană competentă trebuie să remedieze defecţiunile care nu apar în acest manual.

Problemă Cauză posibilă Soluţie

Aparatul face zgomot.

Compresorul funcţio- nează în mod continuu.

Uşa nu este închisă corect. Consultaţi paragraful "Închiderea

Uşa a fost deschisă prea des. Nu ţineţi uşa deschisă mai mult

Temperatura alimentelor este

Aparatul nu este sprijinit corect. Verificaţi dacă aparatul este stabil

Butonul de reglare a temperaturii poate fi setat incorect.

prea ridicată.

Important În timpul utilizării normale se aud unele sunete (compresorul, circulaţia agentului de răcire).

(toate cele patru picioruşe trebuie să fie pe podea).

Setaţi o temperatură mai ridicată.

uşii".

decât este necesar. Lăsaţi temperatura alimentelor să

scadă până la temperatura camerei înainte de conservare.

Page 64

64 electrolux

Problemă Cauză posibilă Soluţie

Temperatura camerei este prea

Funcţia "Congelare rapidă" este

Pe peretele posterior al frigiderului curge apă.

Se scurge apă în frigider.

Alimentele pot împiedica scurge-

Se scurge apă pe jos.

Există prea multă gheaţă.

Uşa nu este închisă corect. Consultaţi paragraful "Închiderea

Butonul de reglare a temperaturii

Temperatura din aparat este prea mare.

Temperatura alimentelor este

Sunt conservate prea multe ali-

Temperatura din frigider este prea mare.

Temperatura din congelator este prea mare.

Aparatul nu funcţio- nează.

Ştecherul nu este introdus co-

Aparatul nu este alimentat cu

Becul nu funcţionează. Becul este în stand-by. Închideţi şi deschideţi uşa. Becul este defect. Consultaţi paragraful "Înlocuirea

mare.

activată. În timpul procesului de dezghe-

ţare automată, gheaţa de pe peretele posterior se topeşte.

Orificiul pentru evacuarea apei este înfundat.

rea apei în colector. Apa rezultată din dezgheţare nu

se scurge în tăviţa de evaporare situată pe compresor.

Produsele nu sunt ambalate corect.

poate fi setat incorect. Uşa nu este închisă corect. Consultaţi paragraful "Închiderea

prea ridicată.

mente în acelaşi timp. Aerul rece nu circulă în aparat. Verificaţi ca aerul rece să circule

Produsele sunt puse prea aproape unele de altele.

Aparatul este oprit. Porniţi aparatul.

rect în priză.

electricitate. La priză nu există tensiune.

Reduceţi temperatura camerei.

Consultaţi paragraful "Funcţia Congelare rapidă".

Acest lucru este normal.

Curăţaţi orificiul pentru evacuarea apei.

Asiguraţi-vă că alimentele nu ating peretele din spate.

Puneţi canalul de evacuare a apei rezultate din dezgheţare în tăviţa de evaporare.

Ambalaţi produsele mai bine.

uşii". Setaţi o temperatură mai ridicată.

uşii". Lăsaţi temperatura alimentelor să

scadă până la temperatura camerei înainte de conservare.

Introduceţi mai puţine alimente în acelaşi timp.

în aparat. Puneţi produsele astfel încât aerul

rece să poată circula printre ele.

Introduceţi ştecherul corect în priză.

Conectaţi alt aparat electric la priză. Contactaţi un electrician calificat.

becului".

Dacă soluţia indicată nu duce la niciun rezultat, contactaţi cel mai apropiat centru de asistenţă autorizat al firmei.

Înlocuirea becului

1. Deconectaţi aparatul de la sursa de alimentare electrică.

2. Împingeţi partea mobilă pentru a desprinde capacul becului (1).

3. Scoateţi capacul becului (2).

4. Înlocuiţi becul cu unul de aceeaşi putere şi care a fost conceput special pentru utilizarea doar în aparatele electrocasnice.

Page 65

electrolux 65

5. Puneţi la loc capacul becului.

6. Conectaţi aparatul la sursa de alimentare electrică.

7. Deschideţi uşa. Asiguraţi-vă că becul se aprinde.

Închiderea uşii

1. Curăţaţi garniturile uşii.

2. Dacă este nevoie, reglaţi uşa. Consultaţi paragraful "Instalarea".

3. Dacă este nevoie, înlocuiţi garniturile defecte ale uşii. Contactaţi Centrul de Asistenţă.

DATE TEHNICE

ERA36633X ERA40633X

Dimensiuni Înălţime 1850 mm 2010 mm Lăţime 595 mm 595 mm Adâncime 658 mm 658 mm Timp de atingere a

condiţiilor normale de funcţionare

Tensiune 230 - 240 V 230 - 240 V Frecvenţă 50 Hz 50 Hz

Informaţiile tehnice sunt specificate pe plăcuţa cu datele tehnice de pe partea in-

20 h 20 h

ternă din stânga a aparatului şi pe eticheta referitoare la energie.

INSTALAREA

Citiţi cu atenţie "Informaţiile privind siguranţa", pentru siguranţa dv. şi pentru a asigura utilizarea corectă a aparatului, înainte de instalarea acestuia.

Amplasarea

Instalaţi aparatul într-un loc în care temperatura ambientului să corespundă cu clasa climatică indicată pe plăcuţa cu datele tehnice ale aparatului:

Clasa

clima-

tică

SN +10°C până la +32°C N +16°C până la +32°C ST +16°C până la +38°C T +16°C până la +43°C

Temperatura camerei

Amplasarea

Aparatul trebuie instalat la distanţă de surse de căldură cum ar fi radiatoare, boilere, lumina directă a soarelui etc. Aveţi grijă ca aerul să poată circula liber în jurul părţii din spate a dulapului. Pentru a asigura cele mai bune performanţe, dacă aparatul este amplasat dedesubtul unui perete ieşit în afară, distanţa minimă între partea de sus a carcasei şi perete trebuie să fie de cel puţin

Page 66

66 electrolux

100 mm . În orice caz, în mod ideal, aparatul nu trebuie amplasat dedesubtul pereţilor ieşiţi în afară. Aşezarea uniformă corespunzătoare este asigurată prin unul sau mai multe picioruşe reglabile la baza carcasei aparatului.

Avertizare Trebuie să poată fi posibilă deconectarea aparatului de la priză; prin urmare, ştecherul trebuie să fie uşor accesibil după instalare.

min

100

Conexiunea electrică

Înainte de a conecta aparatul, asiguraţi-vă că tensiunea şi frecvenţa indicate pe plăcuţa cu datele tehnice corespund cu sursa de alimentare a locuinţei dv. Aparatul trebuie să fie legat la pământ. Şte- cherul cablului electric este prevăzut cu un contact în acest scop. Dacă priza din locuinţă nu este legată la pământ, conectaţi aparatul la o împământare separată, în conformitate cu reglementările în vigoare, după ce aţi consultat un electrician calificat. Producătorul nu-şi asumă nicio responsabilitate dacă aceste măsuri de siguranţă nu sunt respectate. Acest aparat este conform cu Directivele C.E.E.

Distanţierele posterioare

Puteţi găsi cele două distanţatoare în punga cu documentaţia. Efectuaţi aceşti paşi pentru a monta distanţatoarele:

1. Desfaceţi

şurubul.

2. Puneţi distanţatorul sub şurub.

3. Puneţi distanţatorul în poziţia corectă.

4. Strângeţi din nou şuruburile.

Nivelarea

Când amplasaţi aparatul, aveţi grijă să fie aşezat uniform. Acest lucru poate fi obţinut cu ajutorul a două picioruşe reglabile din partea de jos, în faţă.

Scoaterea opritoarelor rafturilor

Aparatul dv. este echipat cu opritoare pentru rafturi, care asigură blocarea rafturilor în timpul transportului. Pentru a le scoate, procedaţi după cum urmează:

1. Mutaţi opritoarele rafturilor în direcţia săgeţii (A).

2. Ridicaţi raftul din partea din spate şi împingeţi-l înainte, până când se eliberează (B).

3. Scoateţi opritoarele (C).

Page 67

Reversibilitatea uşii

Avertizare Înainte de a face orice

operaţie, scoateţi ştecherul din priză.

Important Pentru a efectua operaţiile următoare, vă recomandăm să le faceţi împreună cu încă o persoană care să ţină bine uşile aparatului în cursul operaţiilor.

Pentru a schimba direcţia de deschidere a uşii, efectuaţi aceste operaţii:

1. Deschideţi uşa cu aparatul în poziţie verticală. Desfaceţi şuruburile (t1) şi scoateţi ornamentul de plastic din partea de sus a uşii (t2). Închideţi uşa.

electrolux 67

3. Scoateţi panoul (t4). Dacă este nevoie, folosiţi o şurubelniţă, cu foarte mare atenţie. Deşurubaţi şurubul de pe cealaltă parte. Scoateţi balamaua de sus a uşii (t5). Puneţi-le într-o pungă de plastic.

4. Scoateţi uşa de sus.

5. Desfaceţi şurubul şi scoateţi opritorul uşii (d1). Montaţi-l invers pe cealaltă parte.

2. Scoateţi căpăcelul de plastic de pe ornamentul de plastic al uşii şi montaţi-l pe partea opusă (t3).

6. Deşurubaţi balamaua din mijloc (m2). Scoateţi distanţierul de plastic (m1).

Page 68

68 electrolux

7. Scoateţi uşa de jos.

8. Scoateţi distanţierul (m6) şi mutaţi-l pe partea opusă a pivotului balamalei (m5).

9. Scoateţi capacul (b1) cu ajutorul unei unelte. Deşurubaţi pivotul balamalei de jos (b2) şi distanţierul (b3) şi montaţi-le pe partea opusă.

10. Reintroduceţi capacul (b1) pe partea opusă.

13. Potriviţi bolţul balamalei din mijloc (m5) în orificiul din stânga al uşii de jos.

14. Introduceţi din nou uşa de jos pe pivotul (b2).

15. Înşurubaţi din nou balamaua din mijloc (m1) pe partea opusă . Nu uitaţi distanţierul de plastic (m2) care trebuie introdus sub balamaua din mijloc.

16. Introduceţi din nou uşa de sus pe balamaua din mijloc (m5). Verificaţi ca muchiile uşilor să fie paralele cu muchia laterală a aparatului.

17. Poziţionaţi şi fixaţi balamaua superioară (o puteţi găsi în punga cu instrucţiunile de folosire) pe partea opusă (t6).

11. Scoateţi opritoarele (d1) şi mutaţi-le pe partea cealaltă a uşilor.

12. Îndepărtaţi bolţul de acoperire al balamalei din mijloc din stânga (m3, m4) şi mutaţi-l pe partea cealaltă.

18. Introduceţi panoul (t7) (care se găseşte în punga cu instrucţiunile de folosire).

19. Deschideţi uşa de sus, montaţi garnitura de plastic de acoperire de sus (t2) cu şuruburile (t1). Introduceţi magnetul (d7). Închideţi uşa.

20. Puneţi la loc aparatul, reglaţi-i poziţia orizontală, aşteptaţi cel puţin patru ore, apoi conectaţi-l la priză.

Efectuaţi o verificare finală pentru a vă asigura că:

• Toate şuruburile sunt bine strânse.

• Dispozitivul magnetic de etanşare se li-

peşte de carcasă.

•Uşa se deschide şi se închide corect.

Dacă temperatura ambiantă este scăzută (de ex. iarna), este posibil ca garnitura să nu se potrivească perfect la aparat. În acest caz, aşteptaţi până când garnitura se potriveşte în mod natural.

Page 69

electrolux 69

Dacă nu doriţi să realizaţi singur operaţiile de mai sus, vă rugăm adresaţi-vă celui mai apropiat centru service de asistenţă post vânzare. Specialistul centrului service de

INFORMAŢII PRIVIND MEDIUL

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice şi electronice. Asigurându-vă că aţi eliminat în mod corect produsul, ajutaţi la evitarea potenţialelor consecinţe negative pentru mediul

asistenţă post vânzare va va efectua schimbarea direcţiei de deschidere a uşilor pe cheltuiala dvs.

înconjurător şi pentru sănătatea persoanelor, consecinţe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informaţii detaliate despre reciclarea acestui produs, vă rugăm să contactaţi biroul local, serviciul pentru eliminarea deşeurilor sau magazinul de la care l-aţi achiziţionat.

Page 70

70 electrolux

Page 71

electrolux 71

Page 72

www.electrolux.com/shop

210621883-A-052011
