Page 1

návod k použití

kasutusjuhend

lietošanas instrukcija

naudojimo instrukcija

Chladnička s mrazničkou

Külmik-sügavkülmuti

Ledusskapis ar saldētavu

Šaldytuvas-šaldiklis

ERB34200W

ERB34200X

Page 2

2 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

OBSAH

Bezpečnostní informace 2 Provoz 4 Při prvním použití 4 Denní používání 5 Užitečné rady a tipy 6

BEZPEČNOSTNÍ INFORMACE

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvědomte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením.

Bezpečnost dětí a hendikepovaných osob

•Tento spotřebič nesmějí používat osoby etně dětí) se sníženými fyzickými,

(vč smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí.

Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáh-

něte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemohly zavřít uvnitř.

Čištění a údržba 7 Co dělat, když... 8 Technické údaje 10 Instalace 10 Poznámky k životnímu prostředí 13

Zmĕny vyhrazeny

• Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpečné pasti.

Všeobecné bezpečnostní informace

Pozor Udržujte větrací otvory volně

průchodné.

•Tento spotřebič je určen k uchovávání potravin nebo nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

• K urychlení odmrazování nepoužívejte mechanické nebo jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje (např. zmrzlinové strojky) než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a), které je obsaženo v chladicím okruhu spotřebiče, je přírodní plyn, který je dobře snášen životním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu, – nepoužívejte v blízkosti spotřebiče

otevřený oheň a jiné zápalné zdroje;

–důkladně vyvětrejte místnost, ve které

je spotřebič umístěný.

•Změna technických parametrů nebo ja- kákoli jiná úprava spot pečná. Jakékoli poškození kabelu může

řebiče je nebez-

Page 3

electrolux 3

způsobit zkrat, požár nebo úraz elektrickým proudem.

Upozornění Jakoukoliv elektrickou součást (napájecí kabel, zástrčku, kompresor) smí z důvodu možného rizika vyměňovat pouze autorizovaný zástupce nebo kvalifikovaný pracovník servisu.

1. Napájecí kabel se nesmí nastavovat.

2. Zkontrolujte, zda není zástrčka stlače- ná nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Dbejte na to, aby byla zástrčka spotřebiče dobře přístupná.

4. Netahejte za napájecí kabel.

5. Pokud je síťová zásuvka uvolněná, nezasunujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem nebo požáru.

6. Spotřebič nesmí být spuštěn bez kry-

tu žárovky

vnitřního osvětlení.

•Tento spotřebič je těžký. Při přemísťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli způsobit odřeniny nebo omrzliny.

•Spotřebič nesmí být dlouhodobě vysta- ven přímému slunečnímu záření.

•

Žárovky

použité v tomto spotřebiči jsou určené pouze pro použití v domácích spotřebičích. Tyto žárovky nejsou vhodné pro osvětlení místností.

Denní používání

•Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče.

•Neskladujte v něm hořlavý plyn nebo te- kutiny, protože by mohly vybuchnout.

• Potraviny neukládejte přímo na větrací otvory v zadní stěně.

• Zmrazené potraviny se nesmí po rozmrznutí znovu zmrazovat.

•Zakoupené zmrazené potraviny skladujte podle pokynů daného výrobce.

• Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny.

• Do mrazicího oddílu nevkládejte nápoje s vysokým obsahem kysličníku uhličitého nebo nápoje s bublinkami, protože vytvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič.

• Nejezte zmrzlinu ihned po vyjmutí z mrazničky, hrozí nebezpečí popálení.

Čištění a údržba

•Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě. Jestliže nemůžete vytáhnout zástrčku, přerušte přívod proudu.

•Nečistěte spotřebič kovovými předměty.

•K odstranění námrazy nepoužívejte ostré

ty. Použijte plastovou škrabku.

předmě

•Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanesený, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky.

Instalace Důležité U elektrického připojení se pečlivě

řiďte pokyny uvedenými v příslušných odstavcích.

•Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

•Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru.

•Okolo spotřebiče musí být dostatečná cirkulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

•Pokud je to možné, m

ěl by spotřebič stát zadní stranou ke stěně, aby byly jeho horké části nepřístupné (kompresor, kondenzátor), a nemohli jste o ně zachytit nebo se spálit.

•Spotřebič nesmí být umístěn v blízkosti radiátorů nebo sporáků.

1) Pokud je spotřebič vybaven krytem žárovky.

2) Pokud je spotřebič vybaven osvětlením.

3) Pokud je spotřebič beznámrazový.

Page 4

4 electrolux

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

•Spotřebič připojte výhradně k přívodu pit- né vody.

Servis

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

• Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko, které smí použít výhradně originální náhradní díly.

Ochrana životního prostředí

Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v

PROVOZ

Zapnutí

Zasuňte zástrčku do nástěnné zásuvky. Otočte regulátorem teploty doprava na střední nastavení.

Vypnutí

Chcete-li spotřebič vypnout, otočte regulátorem teploty do polohy "O".

Regulace teploty

Teplota se reguluje automaticky. Chcete-li spotřebič nastavit, postupujte takto:

•otočte regulátorem teploty směrem na ni- žší nastavení, chcete-li dosáhnout vyšší teploty.

•otočte regulátorem teploty směrem na vyšší nastavení, chcete-li dosáhnout nižší teploty.

chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společ- ně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto spotřebiče označené symbo-

jsou recyklovatelné.

lem

Nejvhodnější je obvykle střední nastavení.

Při hledání přesného nastavení mějte na paměti, že teplota uvnitř spotřebiče závisí na:

•teplotě místnosti

• četnosti otevření dveří

• množství vložených potravin

•umístění spotřebiče. Důležité Jestliže je okolní teplota vysoká,

nebo je spotřebič zcela zaplněný, a spotřebič je přitom nastavený na nejnižší teplotu, může běžet nepřetržitě a na zadní stěně se pak tvoří námraza. V tomto případě je nutné nastavit vyšší teplotu, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

PŘI PRVNÍM POUŽITÍ

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha.

4) Pokud je spotřebič vybaven vodovodní přípojkou.

Důležité Nepoužívejte čisticí prostředky ne- bo abrazivní prášky, které mohou poškodit povrch spotřebiče.

Page 5

DENNÍ POUŽÍVÁNÍ

Zmrazování čerstvých potravin

Mrazicí oddíl se hodí pro zmrazování čer- stvých potravin a dlouhodobé uložení zmrazených a hlubokozmrazených potravin. Chcete-li zmrazovat čerstvé potraviny, je nutné změnit střední nastavení. K rychlejšímu zmrazování otočte regulátorem teploty směrem na vyšší nastavení, abyste dosáhli maximálního chladu.

Důležité Teplota chladicího oddílu pak může klesnout pod 0°C. V tomto případě otočte regulátorem teploty zpět na teplejší nastavení.

Čerstvé potraviny, které chcete zmrazit, položte do horního oddílu.

Skladování zmrazených potravin

Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin běžet nejméně 2 hodiny na vyšší nastavení.

Důležité V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení).

Rozmrazování

Hlubokozmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v chladničce nebo při pokojové teplotě, podle toho, kolik máte Malé kousky lze dokonce připravit ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě delší.

Přemístitelné police

Na stěnách chladničky jsou kolejničky, do kterých se podle přání zasunují police.

času.

electrolux 5

Umístění dveřních poliček

Dveřní poličky můžete umístit do různé výšky a vkládat tak do nich různě velká balení potravin. Postupujte následovně: pomalu posunujte polici ve směru šipek, až se uvolní, a pak ji zasuňte do zvolené polohy.

Vyjmutí mrazicích košů z mrazničky

Mrazicí koše mají zarážku, která brání jejich neúmyslnému vytažení nebo vypadnutí. Při vytahování koše z mrazničky jej táhněte k

Page 6

6 electrolux

sobě a když dosáhnete koncové zarážky, zvedněte jeho přední stranu nahoru a vyjměte koš. Když koš vkládáte zpět, mírně nadzvedněte přední stranu koše a zasuňte jej do mrazničky. Jakmile jste se dostali za koncové zarážky, zasuňte koše zpět na svá místa.

UŽITEČNÉ RADY A TIPY

Normální provozní zvuky

• Když je chladicí kapalina čerpána chladicím hadem nebo potrubím, můžete slyšet zvuk slabého bublání či zurčení. Nejde o závadu.

• Když je kompresor spuštěný a čerpá se chladící médium, může to být doprovázeno drnčením nebo pulsujícím zvukem kompresoru. Nejde o závadu.

• Tepelné roztažení může způsobit náhlé zapraskání. Jde o přirozený a neškodný fyzikální jev. Nejde o závadu.

• Když se kompresor spustí nebo vypne, můžete zaslechnout slabé kliknutí regulátoru teploty. Nejde o závadu.

Tipy pro úsporu energie

•Neotvírejte často dveře, ani je nenechá- vejte otevřené déle, než je nezbytně nutné.

• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

Tipy pro chlazení čerstvých potravin

K dosažení nejlepšího výkonu:

•do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují;

• potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni;

• potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

Užitečné rady: Maso (všechny druhy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete zakrýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně oči- štěné, vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení. Máslo a sýr: musí být ve speciální vzduchotěsné nádobě nebo zabalené do hliníkové fólie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené.

Tipy pro zmrazování potravin

K dosažení dokonalého zmrazovacího procesu dodržujte následující důležité rady:

• maximální množství potravin, které je možné zmrazit za 24 hodin je uvedeno na typovém štítku;

Page 7

electrolux 7

• zmrazovací postup trvá 24 hodin. V této době nepřidávejte žádné další potraviny ke zmrazení;

• zmrazujte pouze potraviny prvotřídní kvality, čerstvé a dokonale čisté;

•připravte potraviny v malých porcích, aby se mohly rychle a zcela zmrazit, a bylo pak možné rozmrazit pouze požadované množství;

• zabalte potraviny do alobalu nebo polyetylénu a přesvědčte se, že jsou balíčky vzduchotěsné;

• čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu;

• libové potraviny vydrží uložené déle a v lepším stavu, než tučné; sůl zkracuje délku bezpečného skladování potravin;

• vodové zmrzliny mohou při konzumaci okamžitě po vyjmutí z mrazicího oddílu způsobit popáleniny v ústech;

ČIŠTĚNÍ A ÚDRŽBA

Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník.

Pravidelné čištění

Spotřebič je nutné pravidelně čistit:

•vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrálního mycího prostředku;

•pravidelně kontrolujte těsnění dvířek a ot- írejte je, aby bylo čisté, bez usazených nečistot;

•důkladně vše opláchněte a osušte.

Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebiče abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková le- štidla, protože mohou poškodit povrch a zanechat silný pach.

Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebič

e čistěte kartáčem

•doporučujeme napsat na každý balíček viditelně datum uskladnění, abyste mohli správně dodržet dobu uchování potravin.

Tipy pro skladování zmrazených potravin

K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky:

•vždy si při nákupu ověřte, že zakoupené zmrazené potraviny byly prodejcem správně skladované;

•zajistěte, aby zmrazené potraviny byly z obchodu přineseny v co nejkratším možném čase;

• neotvírejte vejte otevřené déle, než je nezbytně nutné;

• již rozmrazené potraviny se rychle kazí a nesmí se znovu zmrazovat;

•nepřekračujte dobu skladování uvedenou výrobcem na obalu.

nebo vysavačem. Tím se zlepší výkon spotřebiče a sníží spotřeba energie.

Důležité Dbejte na to, abyste nepoškodili chladicí systém.

Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebiči. Doporučujeme proto čistit povrch spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

Odmrazování chladničky

Během normálního používání se námraza automaticky odstraňuje z výparníku chladicího oddílu při každém zastavení motoru kompresoru. Rozmrazená voda vytéká žlábkem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmrazenou vodu, který se nachází uprostřed žlábku v chladicím oddíle, se musí pravidelně čistit, aby voda nemohla přetéct na uložené potraviny. Používejte speciální čisticí nástroj, který najdete již zasunutý do odtokového otvoru.

často dveře, ani je nenechá-

Page 8

8 electrolux

Odmrazování mrazničky

Na poličkách mrazničky a kolem horního oddílu se bude vždy tvořit určité množství námrazy. Mrazničku odmrazujte, když vrstva námrazy dosáhne tloušťky kolem 3-5 mm. Námrazu odstraňujte podle následujících pokynů:

•vytáhněte zástrčku ze síťové zásuvky ne- bo vypněte spotřebič,

•vyjměte všechny uložené potraviny, za- balte je do několika vrstev novinového papíru a dejte je na chladné místo,

•vytáhněte zásuvky mrazničky

• kolem zásuvek dejte izolační materiál, např. přikrývky nebo noviny.

Odmrazování lze urychlit vložením nádob s horkou, ne však vařící, vodou do mrazničky.

•Uvolněte odtokový kanálek z jeho úložné polohy, zatlačte jej dovnitř podle obrázku

a umístěte jej do spodní zásuvky mrazničky, kde by se mohla shromažďovat voda.

• Když led začne tát, opatrně jej seškrábejte. Použijte dřevěnou nebo plastovou škrabku.

• Když všechen led roztál, vyčistěte a do sucha vytřete skříň mrazničky. Pak vraťte odtokový kanálek zpět do jeho úložné polohy.

•Zapněte mrazničku a vraťte do ní zmra- zené potraviny.

Doporučujeme zapnout spotřebič na několik hodin v nejvyšší poloze ovladače termostatu, aby co nejrychleji dosáhl vhodné teploty k uchování potravin.

Důležité K odstraňování námrazy z

výparníku nepoužívejte nikdy ostré kovové nástroje, mohli byste ho poškodit. K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky, které nejsou doporučeny výrobcem. Zvýšení teploty zmražených potravin během odmrazování může zkrátit dobu jejich skladování.

CO DĚLAT, KDYŽ...

Pozor Při hledání a odstraňování závady vytáhněte zástrčku ze zásuvky. Odstraňování závady, které není uvedeno v tomto návodu, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

Problém Možná příčina Řešení

Spotřebič je hlučný. Spotřebič není správně posta-

Kompresor funguje nepřetržitě.

ven.

Regulátor teploty může být nesprávně nastavený.

Důležité Zapnutý spotřebič vydává různé zvuky (kompresor a zvuk cirkulace). Tyto zvuky neznamenají poruchu, ale normální provoz.

Zkontrolujte, zda spotřebič stojí stabilně (všechny čtyři nožičky musí stát na podlaze).

Nastavte vyšší teplotu.

Page 9

electrolux 9

Problém Možná příčina Řešení

Dveře nejsou správně zavřené. Viz „Zavření dveří“. Otvírali jste příliš často dveře. Nenechávejte dveře otevřené dé-

le, než je nezbytně nutné.

Teplota jídla je příliš vysoká. Před vložením nechte potraviny

vychladnout na pokojovou teplotu.

Teplota v místnosti je příliš vyso-

Snižte teplotu v místnosti.

ká.

Po vnitřní zadní stěně chladničky stéká voda.

Během automatického odmrazování se na zadní stěně roz-

Nejde o závadu.

mrazuje námraza.

V chladničce teče voda.

Vložené potraviny brání odtoku

Na podlahu teče voda. Vývod rozmražené vody neústí

Odtokový otvor je ucpaný. Vyčistěte odtokový otvor.

Přemístěte potraviny tak, aby se

vody do odtokového otvoru.

nedotýkaly zadní stěny. Připojte vývod rozmražené vody k

do odpařovacího tácu nad kom-

vypařovacímu tácu.

presorem.

Příliš mnoho námrazy a ledu.

Potraviny nejsou řádně zabalené.

Zabalte potraviny lépe.

Dveře nejsou správně zavřené. Viz „Zavření dveří“. Regulátor teploty může být ne-

Nastavte vyšší teplotu.

správně nastavený.

Teplota ve spotřebiči je příliš nízká.

Teplota ve spotřebiči je příliš vysoká.

Regulátor teploty může být nesprávně nastavený.

Nastavte vyšší teplotu.

Nastavte nižší teplotu.

Dveře nejsou správně zavřené. Viz „Zavření dveří“. Teplota jídla je příliš vysoká. Před vložením nechte potraviny

vychladnout na pokojovou teplotu.

Vložili jste příliš velké množství

potravin najednou.

Teplota v chladničce je příliš vysoká.

Ve spotřebiči neobíhá chladný vzduch.

Dávejte do spotřebiče méně potravin najednou.

Zkontrolujte, zda ve spotřebiči může dobře obíhat chladný vzduch.

Příliš vysoká teplota v mrazničce.

Potraviny jsou položeny příliš těsně u sebe.

Uložte potraviny tak, aby mohl

dobře obíhat chladný vzduch. Spotřebič nefunguje. Spotřebič je vypnutý. Zapněte spotřebič. Zástrčka není zasunutá správně

do zásuvky.

Spotřebič je bez proudu. Zásuv-

ka není pod proudem.

Zasuňte zástrčku správně do zá-

suvky.

Zasuňte do zásuvky zástrčku jiné-

ho elektrického spotřebiče. Ob-

raťte se na kvalifikovaného elektri-

káře.

Osvětlení nefunguje.

Osvětlení je v pohotovostním re-

Zavřete a otevřete dveře.

žimu.

Vadná žárovka. Viz „Výměna žárovky“.

Page 10

10 electrolux

Projevuje-li se závada i po provedení výše uvedených úkonů, zavolejte do nejbližšího poprodejního střediska.

Výměna žárovky

1. Spotřebič odpojte od sítě.

2. Zatlačením na pohyblivou část uvolněte kryt žárovky (1).

3. Sejměte kryt žárovky (2).

4. Vyměňte žárovku za novou o stejném výkonu a určenou pouze pro použití v domácích spotřebičích.

5. Nasaďte kryt žárovky.

6. Připojte spotřebič k síti.

7. Otevřete dveře spotřebiče. Přesvědčte se, že se osvětlení rozsvítí.

Zavření dveří

1. Vyčistěte těsnění dveří.

2. Pokud je to nutné, dveře seřiďte. Řiďte se pokyny v části "Instalace".

3. V případě potřeby vadné těsnění dveří vyměňte. Obraťte se na servisní středi- sko.

TECHNICKÉ ÚDAJE

Rozměry Výška 1750 mm Šířka 595 mm Hloubka 658 mm Skladovací čas při poruše 20 h Napětí 230 V Frekvence 50 Hz

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

INSTALACE

Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění bezpečnosti a správného provozu spotřebiče.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klima-

tická třída

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

Okolní teplota

Umístění

Spotřebič musí být instalovaný v dostateč- né vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímý sluneční svit apod. Ujistěte se, že vzduch může volně cirkulovat kolem zadní části spotřebiče. Jestliže je spotřebič umístěný pod závěsnými skříňkami kuchyňské linky, je pro zajištění správného výkonu nutná minimální vzdálenost mezi horní částí spotřebiče a závěsnými skříňkami alespoň 100 mm. Pokud je to ale možné, spotřebič pod závěsné skříňky nestavte. Správné vyrovnání zajišťuje jedna nebo více seřiditelných nožiček na spodku spotřebiče.

Page 11

Upozornění Spotřebič musí být odpojitelný od elektrické sítě, proto musí být zástrčka i po instalaci dobře přístupná.

min

100

electrolux 11

Připojení k elektrické síti

Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpisy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS.

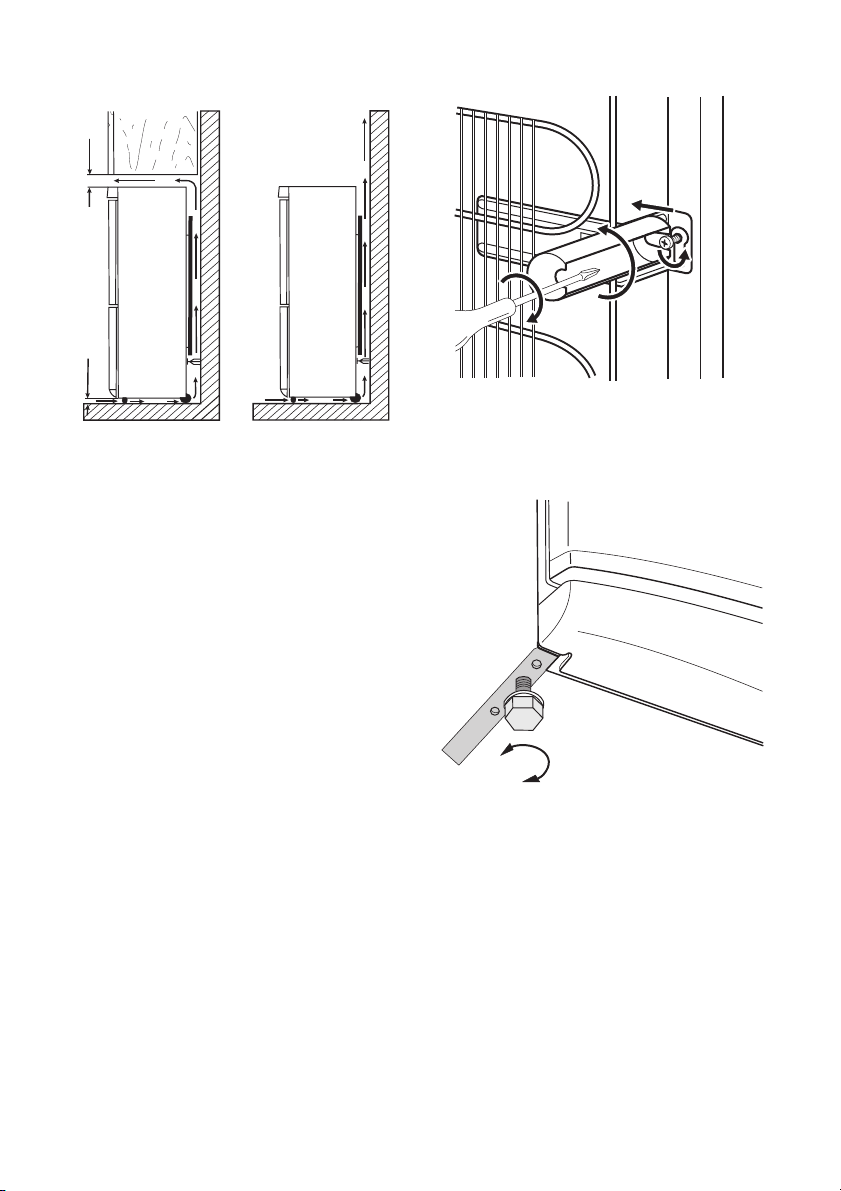

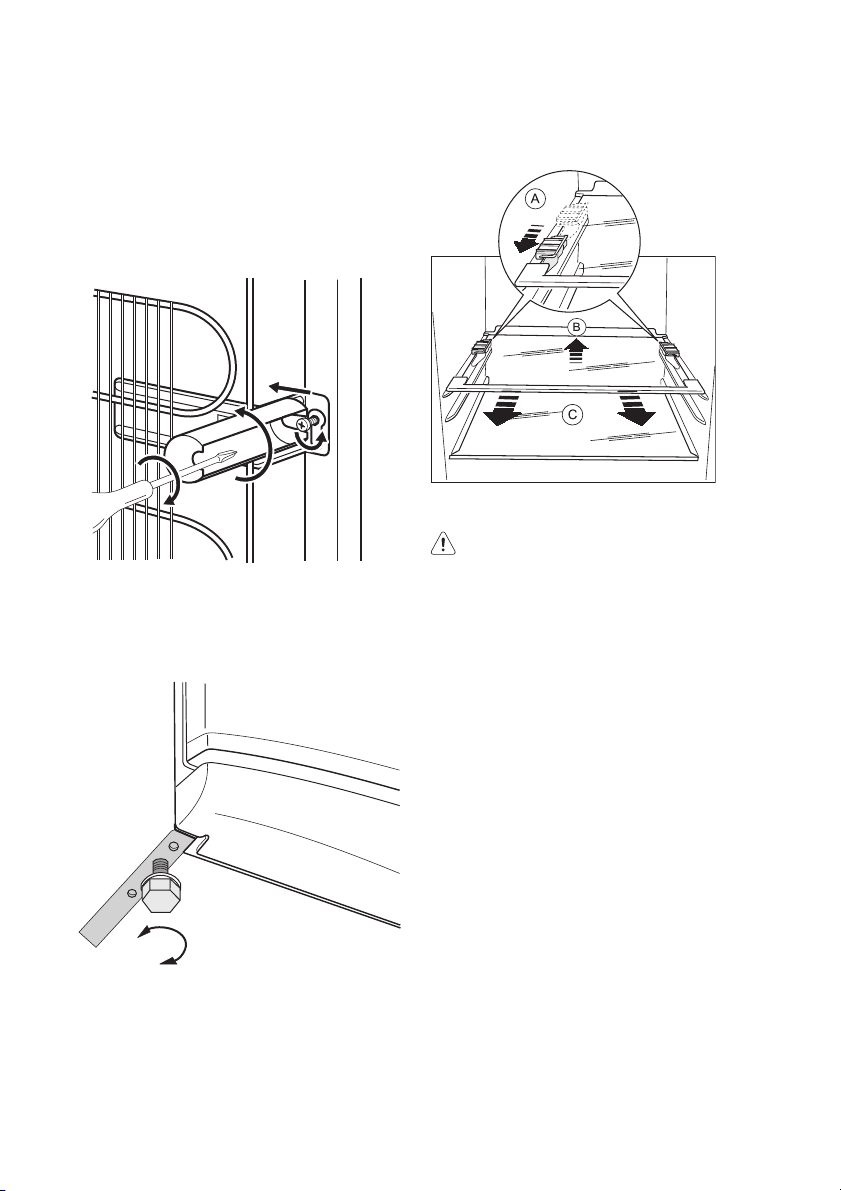

Zadní rozpěrky

Dvě rozpěrky naleznete v sáčku s dokumentací. Při montáži rozpěrek postupujte následovně:

1. Uvolněte šroub.

2. Zasuňte rozpěrku pod šroub.

3. Otočte rozpě

rku do správné polohy.

4. Utáhněte všechny šrouby.

Vyrovnání

Po umístění spotřebiče zkontrolujte, zda stojí rovně. Můžete ho vyrovnat seřízením dvou dolních předních nožiček.

Odstranění držáků polic

Spotřebič je vybaven držáky polic, kterými je možné police bezpečně zajistit během přepravy. Chcete-li je odstranit, postupujte takto:

1. Posuňte držáky polic ve směru šipky (A).

2. Nadzdvihněte polici zezadu a pak ji zatlačte dopředu, až se uvolní (B).

3. Odstraňte zarážky (C).

Page 12

12 electrolux

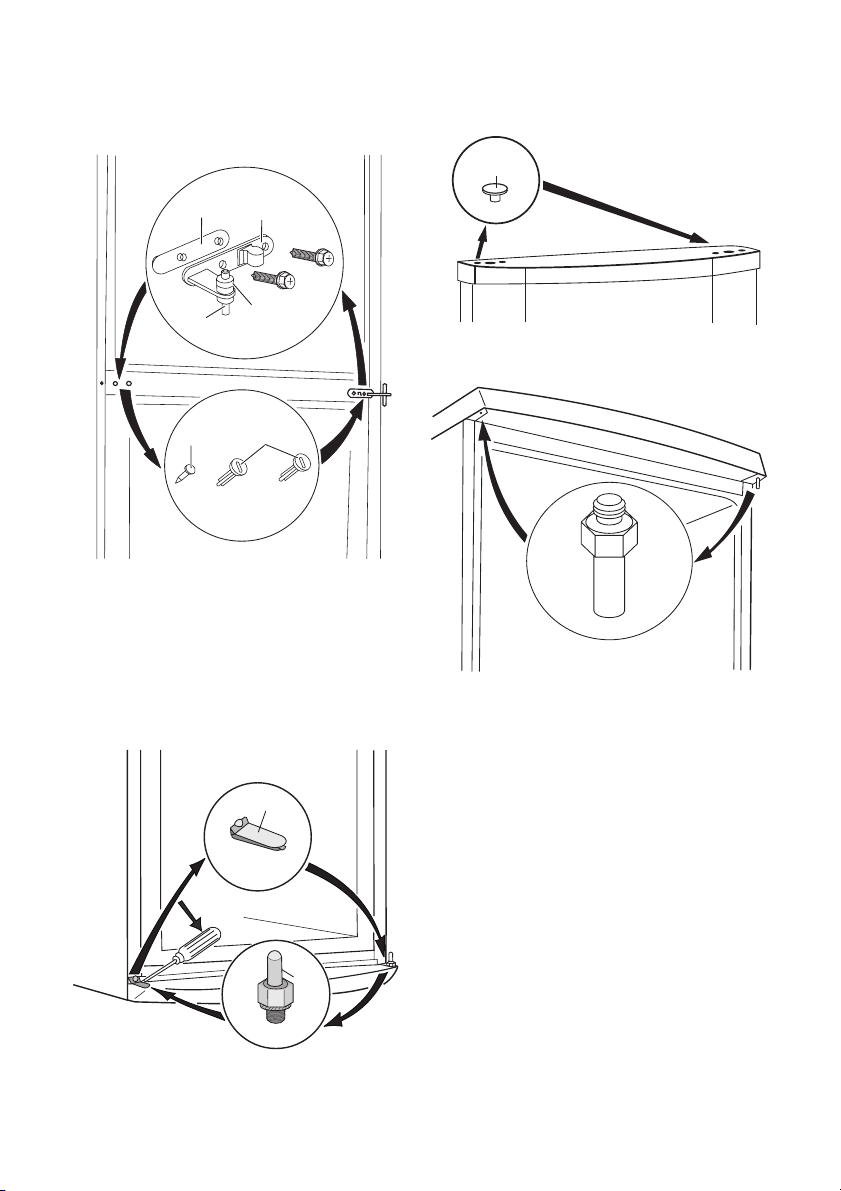

Změna směru otvírání dveří

Upozornění Před každou činností

vytáhněte zástrčku ze síťové zásuvky.

Důležité K provedení následujícího postupu doporučujeme přizvat další osobu, která bude v průběhu práce držet dveře spotřebiče.

Chcete-li změnit směr otvírání dveří, postupujte takto:

1. Otevřete dveře. Vyšroubujte střední závěs (m2). Sejměte plastovou podložku (m1).

3. Vyjměte podložku (m6) a přesuňte ji na opačnou stranu čepu závěsu (m5).

4. Pomocí nástroje odstraňte krytku (b1). Odšroubujte čep dolního závěsu (b2) a podložku (b3) a nasaďte je na opačné straně.

5. Krytku (b1) nasaďte na opačné straně.

6. Záslepky (1) vyjměte a přemontujte na opačnou stranu dveří.

2. Sejměte dveře.

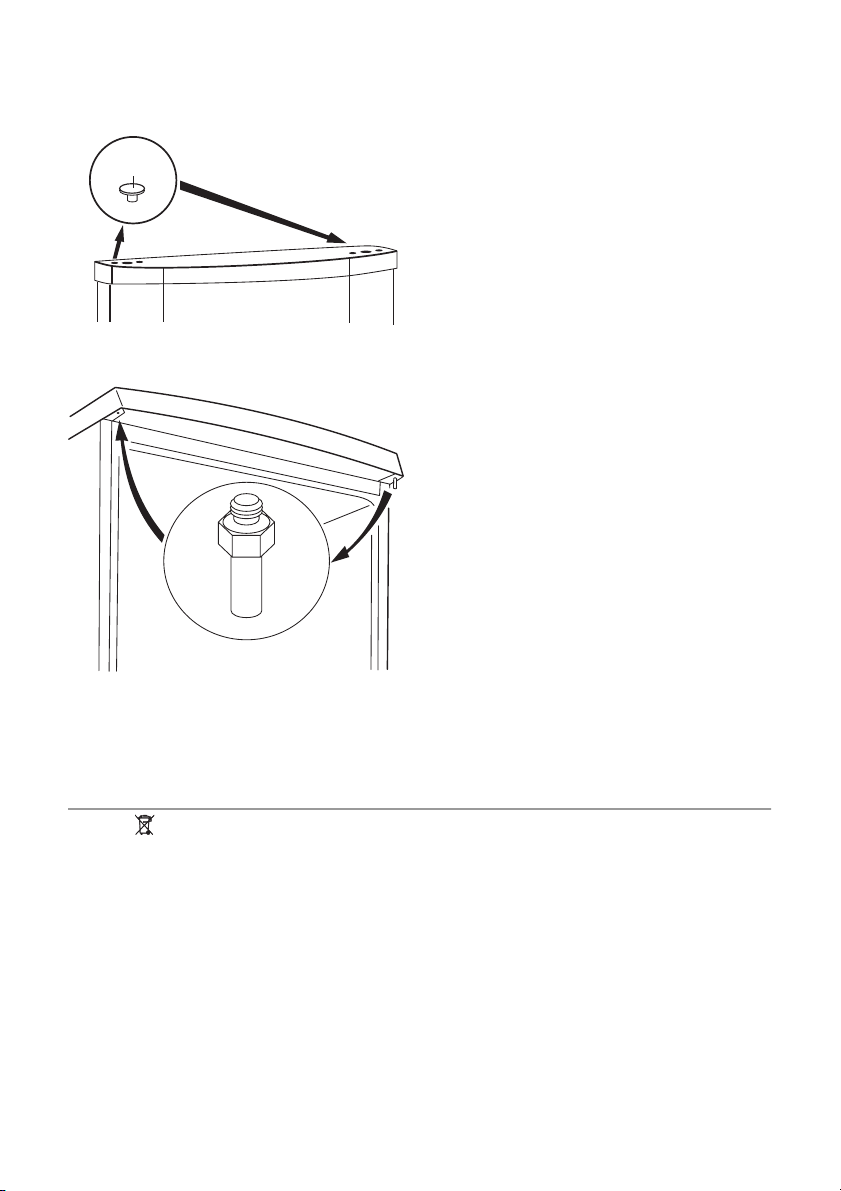

7. Odšroubujte čep horního závěsu (t1) a zašroubujte ho na opačné straně.

Page 13

electrolux 13

8. Vyjměte levý čep středního závěsu (m3,m4) a přemontujte jej na opačnou stranu.

9. Čep středního závěsu (m5) nasaďte do levého otvoru dolních dveří.

10. Dolní dveře opět nasaďte na čep dolního závěsu (b2).

11. Nasaďte horní dveře na čep horních dveří (t1).

12. Dolní dveře nasaďte na čep středního závěsu (m5), oboje dveře lehce nakloň- te.

13. Zašroubujte prostřední závěs (m2). Nezapomeňte vložit pod střední závěs plastovou podložku (m1). Dbejte na to, aby hrany dveří byly rovnoběžné s boč- ními hranami chladničky.

14. Postavte spotřebič na místo, vyrovnejte ho, počkejte alespoň čty ho zapojte do elektrické zásuvky.

Na závěr zkontrolujte, zda:

• Všechny šrouby jsou utažené.

• Magnetické těsnění přiléhá ke skříni.

•Dveře se dobře otvírají i zavírají.

Při nízké okolní teplotě (např. v zimě) se může stát, že těsnění nebude dokonale doléhat. V tomto případě počkejte, až těsnění dolehne přirozenou cestou. Pokud nechcete změnu směru otvírání dveří provádět sami, obraťte se na nejbližší středisko poprodejního servisu. Odborník z poprodejního servisu provede změnu směru otevírání dveří na vaše náklady.

POZNÁMKY K ŽIVOTNÍMU PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí

a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

ři hodiny a pak

Page 14

14 electrolux

Electrolux. Thinking of you.

Tulge jagama meie mõtteid aadressil www.electrolux.com

SISUKORD

Ohutusinfo 14 Käitus 16 Esimene kasutamine 16 Igapäevane kasutamine 16 Vihjeid ja näpunäiteid 18

OHUTUSINFO

Teie turvalisuse huvides ning tagamaks õiget kasutamist lugege kasutusjuhend, sh näpunäited ja hoiatused, hoolikalt läbi, enne kui paigaldate masina ja kasutate seda esimest korda. Et vältida asjatuid vigu ja õnnetusi, on tähtis tagada, et kõik seadet kasutavad inimesed tunneksid põhjalikult selle käitamist ja ohutusseadiseid. Hoidke need juhised alles ja veenduge, et need oleksid alati seadmega kaasas, kui selle asukohta muudetakse või seadme müümise korral, nii et kõik kasutajad oleksid kogu seadme kasutusaja jooksul selle kasutamisest ja ohutusest põhjalikult informeeritud. Elu ja materiaalse vara turvalisuse huvides tuleb kinni pidada selles kasutusjuhendis toodud ettevaatusabinõudest, sest mittejärgimisest tingitud kahjustuste eest tootja ei vastuta.

Laste ja riskirühma kuuluvate inimeste turvalisus

• See seade ei ole ette nähtud kasutamiseks isikute (sh laste) poolt, kelle füüsilised, sensoorsed või vaimsed võimed või kogemuse ja teadmiste puudus seda ei võimalda, v.a. juhul, kui nende üle teostab järelvalvet või neid juhendab seadme kasutamisel isik, kes nende turvalisuse eest vastutab. Laste puhul tuleb jälgida, et nad seadmega mängima ei hakkaks.

• Hoidke kogu pakend lastele kättesaamatus kohas. Lämbumisoht.

• Seadme utiliseerimisel tõmmake pistik pesast välja, lõigake toitekaabel läbi (võimalikult seadme lähedalt) ja võtke ära uks, et mängivad lapsed ei saaks elektrilööki ega sulgeks end kappi.

Puhastus ja hooldus 19 Mida teha, kui... 20 Tehnilised andmed 22 Paigaldamine 22 Keskkonnainfo 25

Jäetakse õigus teha muutusi

• Juhul kui käesolev magnetiseeritud uksetihenditega versioon vahetab välja vanema vedrulukustussüsteemiga seadme, siis enne vana seadme äraviskamist veenduge, et lukustusmehhanismi poleks võimalik enam kasutada. Vastasel juhul võib seade muutuda lapse jaoks surmalõksuks.

Üldine ohutus

Ettevaatust Hoidke ventilatsiooniavad

ummistustest vabad.

• Seade on mõeldud toiduainete ja/või jookide selles juhises kirjeldatud viisil koduseks säilitamiseks.

• Ärge kasutage sulatamise kiirendamiseks mehaanilisi seadmeid või muid kunstlikke vahendeid.

• Ärge kasutage külmikus muid elektriseadmeid (näiteks jäätisevalmistajaid), kui tootja ei ole vastavat sobivust otseselt kinnitanud.

• Vältige jahutusaine süsteemi kahjustamist.

• Külmiku jahutussüsteemis olev jahutusaine isobutaan (R600a) on üsna keskkonnaohutu, kuid siiski tuleohtlik looduslik gaas. Seadme transpordi ja paigaldamise ajal tuleb vältida jahutusaine süsteemi komponentide kahjustamist. Kui jahutusaine süsteem peaks viga saama: – vältige tuleallikate lähedust, – õhutage põhjalikult ruumi, milles seade

paikneb.

• Seadme parameetrite muutmine või selle mis tahes viisil modifitseerimine on ohtlik. Toitejuhtme kahjustamine võib põhjusta-

Page 15

electrolux 15

da lühiühenduse, tulekahju ja/või elektrilöögi.

Hoiatus Elektriliste komponentide (toitejuhe, pistik, kompressor) asendustööd tuleb ohu vältimiseks tellida kvalifitseeritud tehnikult või teenusepakkujalt.

1. Toitejuhtme pikendamine on keelatud.

2. Veenduge, et toitepistik ei ole seadme tagakülje poolt muljutud ega kahjustatud. Muljutud või kahjustatud toitepistik võib üle kuumeneda ja põhjustada tulekahju.

3. Tagage kiire juurdepääs pistikupesale.

4. Ärge eemaldage pistikut toitepesast juhtmest tõmbamise teel.

5. Kui toitepesa logiseb, siis ärge pistikut sisestage. Elektrilöögi- või tuleoht!

6. Seadet ei tohi kasutada ilma lambi

katteta,

sisevalgustuse jaoks.

• See seade on raske. Seda teisaldades olge ettevaatlik.

• Ärge eemaldage ega puudutage sügavkülmas olevaid esemeid, kui teie käed on niisked/märjad, kuna see võib põhjustada nahamarrastusi või külmahaavandeid.

• Vältige seadme pikemaajalist kokkupuudet otsese päikesevalgusega.

Lambid

, mida selles seadmes kasuta-

• takse, on ette nähtud kasutamiseks üks-

nes kodumasinates. Need ei sobi ruumide valgustamiseks.

Igapäevane kasutamine

• Ärge asetage tuliseid nõusid seadme plastmassist osadele.

• Ärge hoidke seadmes kergestisüttivat gaasi või vedelikku, sest need võivad plahvatada.

• Ärge asetage toiduaineid otse vastu tagaseinas olevat õhuava.

• Külmutatud toituaineid ei tohi pärast sulatamist uuesti külmutada.

• Säilitage eelpakendatud sügavkülmutatud toitu vastavalt toidu tootja juhistele.

• Rangelt tuleb järgida seadme tootja poolseid hoiustamisnõuandeid. Vaadake vastavaid juhiseid.

5) Kui lambi kate on ette nähtud.

6) Kui selle seadme jaoks on lamp ette nähtud.

7) Kui on tegemist Frost Free-seadmega.

8) Kui veeühendus on ette nähtud.

• Ärge paigaldage külmikusse gaseeritud jooke, kuna see tekitab anumas rõhju, mis võib põhjustada plahvatuse, mis omakorda kahjustab seadet.

• Seadmega tehtud jää võib otse seadmest söömisel külmapõletust tekitada.

Hooldus ja puhastamine

• Enne hooldust lülitage seade välja ja eemaldage toitepistik seinakontaktist.

• Ärge puhastage masinat metallist esemetega.

• Ärge kasutage seadmest härmatise eemaldamiseks teravaid esemeid. Kasutage plastmassist kaabitsat.

• Kontrollige regulaarselt külmutuskapi sulamisvee äravoolu. Vajadusel puhastage äravooluava. Kui see on ummistunud, koguneb vesi seadme põhja.

Paigaldamine Tähtis Elektriühenduse puhul jälgige

hoolikalt vastavas alalõigus toodud juhiseid.

• Pakkige seade lahti ja kontrollige kahjustuste osas. Ärge ühendage seadet, kui see on viga saanud. Teatage võimalikest kahjustustest koheselt toote müüjale. Sel juhul jätke pakend alles.

• On soovitatav enne seadme taasühendamist oodata vähemalt kolm tundi, et õli saaks kompressorisse tagasi voolata.

• Seadme ümber peab olema küllaldane õhuringlus, selle puudumine toob kaasa ülekuumenemise. Et tagada küllaldane ventilatsioon, järgige paigaldamisjuhiseid.

• Kus võimalik, peaks seadme tagakülg olema vastu seina, et vältida soojade osade (kompressor, kondensaator) puudutamist ja võimalikke põletusi.

• Seade ei tohi asuda radiaatorite või pliitide lähedal.

• Pärast seadme paigaldamist veenduge, et toitepistikule oleks olemas juurdepääs.

•

Ühendage ainult joogivee varustusega.

Teenindus

• Kõik masina hoolduseks vajalikud elektritööd peab teostama kvalifitseeritud elektrik või kompetentne isik.

Page 16

16 electrolux

• Käesolev toode tuleb teenindusse viia volitatud teeninduskeskussesse ja kasutada tohib ainult originaal varuosi.

Keskkonnakaitse

Käesolev seade ei sisalda osoonikihti kahjustada võivaid gaase ei selle külmutussüsteemis ega isolatsioonimaterjalides. Seadet ei tohi likvideerida koos

KÄITUS

Sisselülitamine

Ühendage pistik pistikupessa. Keerake temperatuuri regulaatorit päripäeva keskmisele seadele.

Väljalülitamine

Seadme väljalülitamiseks keerake temperatuuri regulaator "O" asendisse.

Temperatuuri reguleerimine

Temperatuuri reguleeritakse automaatselt. Seadme kasutamiseks toimige järgmisel viisil:

• keerake temperatuuri regulaatorit madalamate seadete suunas, et saavutada minimaalne külmus.

• keerake temperatuuri regulaatorit kõrgemate seadete suunas, et saavutada maksimaalne külmus.

muu olmeprügiga. Isolatsioonivaht sisaldab kergestisüttivaid gaase: seade tuleb utiliseerida vastavalt kohaldatavatele määrustele, mille saate oma kohalikust omavalitsusest. Vältige jahutusseadme kahjustamist, eriti taga soojusvaheti läheduses. Selles seadmes ka-

sutatud materjalid, millel on sümbol , on korduvkasutatavad.

Reeglina on keskmine asend sobivaim.

Kuid täpset seadet valides tuleks meeles pidada, et seadmes valitsev temperatuur sõltub:

• toa temperatuurist

• kui sageli ust avatakse

• kui palju toitu seal säilitatakse

• seadme asukohast. Tähtis Kui ümbritsev temperatuur on kõrge

või kui kõige madalamale temperatuurile reguleeritud seade on täis, võib see pidevalt töötada, mis põhjustab härmatise tekkimist tagaseinale. Sel juhul tuleb valida kõrgem temperatuur, et oleks võimalik automaatsulatus ja seega madalam energiakulu.

ESIMENE KASUTAMINE

Sisemuse puhastamine

Enne seadme esmakordset kasutamist, peske seadme sisemus ja kõik lisatarvikud leige vee ja neutraalse seebiga eemaldamaks uutele toodetele omast lõhna ja kuivatage seade hoolikalt.

IGAPÄEVANE KASUTAMINE

Värske toidu sügavkülmutamine

Sügavkülmuti vahe sobib värske toidu sügavkülmutamiseks ja külmutatud ning sügavkülmutatud toidu pikaajaliseks säilitamiseks. Värskete toiduainete külmutamiseks ei ole vajalik muuta seadeid. Ükskõik, millist külmutust soovite, keerake regulaator maksimaalse külmutuse asendisse.

Tähtis Ärge kasutage pesuvahendeid ja abrasiivseid pulbreid, kuna need kahjustavad sisepindu.

Tähtis Selles asendis langeb jahuti temperatuur alla 0°C. Kui juhtute termoregulaatorit seadma soojemale temperatuurile.

Paigaldage külmutamiseks mõeldud värsked toiduained ülemisse osasse.

Sügavkülmutatud toidu säilitamine

Esmakordsel käivitamisel või pärast pikemaaegset mittekasutamist tuleb lasta seadmel vähemalt 2 tundi kõrgemate seadetega

Page 17

töötada, enne kui asetate toiduained seadmesse.

Tähtis Juhuslikul ülessulatamisel, näiteks voolukatkestuse tõttu, kui vool on olnud ära pikemalt väärtusest, mis on äratoodud tehnilise iseloomustuse peatükis "temperatuuri tõusu aeg", peab ülessulanud toiduained koheselt ära tarbima või valmistama ning seejärel uuesti külmutama (peale mahajahtumist).

Sulatamine

Sügavkülmutatud või külmutatud toidu võib enne kasutamist külmikuvahes või toatemperatuuril üles sulatada, olenevalt sellest, kui palju selleks aega on. Väikesi tükke võib valmistada ka külmutatult, otse sügavkülmikust: sel juhul kulub toiduvalmistamiseks rohkem aega.

Liigutavad riiulid

Külmiku seinad on varustatud mitmete juhikutega, nii et riiuleid võib soovikohaselt paigutada.

electrolux 17

Külmutuskorvide eemaldamine sügavkülmikust

Külmutuskorvidel on piiraja, mis hoiab ära nende eksikombel väljavõtmise või väljakukkumise. Korvi sügavkülmikust väljavõtmiseks tõmmake korvi enda poole ja piirajapunktini jõudes võtke korv välja, kallutades selle esikülge üles. Tagasi pannes tõstke korvi esiossa pisut üles, et see sügavkülmikusse panna Olles piirajapunktidest üle jõudnud, lükake korvid kohale tagasi.

Ukse riiulite paigutamine

Et võimaldada erineva suurusega toidupakkide säilitamist, saab ukse riiuleid asetada erinevatele kõrgustele. Reguleerimiseks toimige järgmisel viisil: tõmmake riiulit pikkamööda noolte suunas, kuni riiul vabaneb, seejärel paigutage uuesti soovikohaselt.

Page 18

18 electrolux

VIHJEID JA NÄPUNÄITEID

Normaalse tööga kaasnevad helid

• Kui külmutusagensit pumbatakse läbi spiraalide ja torude, võib kuulda nõrka kurisevat ja mulisevat heli. See on normaalne.

• Kui kompressor töötab, toimub jahutusagensi pumpamine ja kuullete komressorist vihisevat pulseerivat heli. See on normaalne.

• Termiline laienemine võib põhjustada äkilist pragisevat heli. See on loomulik ohutu füüsikaline nähtus. See on normaalne.

• Kui kompressor lülitub sisse või välja, kuulete termostaadi nõrka klõpsatust. See on normaalne.

Näpunäiteid energia säästmiseks

• Ärge avage ust sageli ega jätke seda lahti kauemaks kui vältimatult vajalik.

• Kui ümbritsev temperatuur on kõrge, temperatuuri regulaatori seade kõrgem ja seade on täis laetud, võib kompressor pidevalt töötada, mis põhjustab härmatise või jää tekkimist aurustil. Sel juhul tuleb temperatuuri regulaator keerata madalamale seadele, et võimaldada automaatset sulatust ja säästa nii energiakulu.

Märkusi värske toidu säilitamiseks külmikus

Parima tulemuse saamiseks:

• ärge säilitage sooja toitu ega auravaid vedelikke külmikus;

• katke toit kinni või pakkige sisse, eriti kui sellel on tugev lõhn;

• asetage toit nii, et õhk võiks selle ümber vabalt ringelda.

Näpunäiteid külmiku kasutamiseks

Kasulikke näpunäiteid: Liha (iga tüüpi): mähkige polüteenkottidesse ja asetage klaasist riiulile köögiviljasahtli kohal. Turvalisuse huvides säilitage sel viisil ainult üks või kaks päeva. Keedetud toiduained, külmad road jne: tuleks knni katta ja võib asetada mistahes riiulile. Puu- ja köögivili: need tuleb korralikult puhastada ja asetada kaasasoleva(te)sse spetsiaalse(te)sse sahtli(te)sse. Või ja juust: need tuleb panna spetsiaalsetesse õhukindlalt sulguvatesse karpidesse

või mähkida fooliumi või polüteenkottidesse, et suruda välja võimalikult palju õhku. Piimapudelid: neil peab olema kork ning neid tuleks hoida uksel olevas pudeliraamis. Pakendamata banaane, kartuleid, sibulaid ja küüslauku ei tohi hoida külmikus.

Näpunäiteid sügavkülmutamiseks

Et saaksite sügavkülmutusprotsessi maksimaalselt ära kasutada, siinkohal mõned olulised näpunäited:

• maksimaalne toidukogus, mida on võimalik külmutada 24 tunni jooksul. on ära toodud seadme andmeplaadil;

• sügavkülmutusprotsess kestab 24 tundi. Sel ajal ei tohi külmutamiseks toitu lisada;

• külmutage ainult tippkvaliteetseid, värskeid ja korralikult puhastatud toiduaineid;

• valmistage toit ette väikeste portsjonitena, et see külmuks kiiresti ja täielikult läbi ning et seda oleks hiljem võimalik sulatada ainult vajalikus koguses;

• mähkige toit fooliumi või polüteeni ja veenduge, et pakendid oleksid õhukindlad;

• ärge laske värskel külmutamata toidul puutuda vastu juba külmutatud toitu; nii väldite temperatuuri tõusu viimases;

• lahjad toiduained säilivad paremini ja kauem kui rasvased; sool vähendab toidu säilivusaega;

• jää, kui seda tarvitatakse vahetult pärast sügavkülmutusest võtmist, võib põhjustada nahal külmapõletust;

• soovitatakse märkida külmutamise kuupäev igale pakendile, et saaksite säilitusaega jälgida.

Näpunäiteid sügavkülmutatud toidu säilitamiseks

Et saada antud seadmelt parimad tulemused, tuleb:

• veenduda, et kaubandusvõrgust hangitud külmutatud toiduaineid on kaupluses nõuetekohaselt säilitatud;

• veenduda, et külmutatud toiduained toimetatakse kauplusest sügavkülmikusse võimalikult lühikese aja jooksul;

• ärge avage ust sageli ega jätke seda lahti kauemaks kui vältimatult vajalik;

• kord üles sulanud toit rikneb kiiresti ja seda ei saa uuesti külmutada;

Page 19

• ärge ületage toidu tootje poolt osutatud säilitusaega.

PUHASTUS JA HOOLDUS

Ettevaatust Enne mistahes hooldustegevust tõmmake seadme toitejuhe seinast.

Käesoleva seadme jahutussüsteemis on süsivesinikku; seega peab hooldust ja täitmist korraldama ainult volitatud tehnik.

Perioodiline puhastamine

Seadet tuleb regulaarselt puhastada:

• puhastage sisemus ja tarvikud leige veega ning neutraalse seebiga;

• kontrollige regulaarselt ukse tihendeid ja pühkige neid, et need oleksid puhtad;

• loputage ja kuivatage korralikult.

Tähtis Ärge tõmmake, liigutage ega vigastage kapis olevaid torusid ja/või juhtmeid. Ärge kunagi kasutage pesuaineid, abrasiivseid pulbreid, tugevalt lõhnastatud puhastustooteid või vahapolituure sisemuses puhastamiseks, sest see rikub pindu ja jätab kappi tugeva lõhna.

Puhastage kondensaatorit (must võre) ja kompressorit seadme tagaosas harja ja tolmuimejaga. See parandab seadme tööd ja aitab vähendada energiakulu.

Tähtis Olge ettevaatlik, et mitte vigastada jahutussüsteemi.

Mitmed köögipindade puhastusvahendid sisaldavad kemikaale, mis võivad kahjustada selles seadmes kasutatud plastmasse. Seetõttu soovitatakse puhastada seda seadet väljast ainult sooja veega, millele on lisatud pisut nõudepesuvahendit. Pärast puhastamist ühendage seade uuesti vooluvõrku.

Külmiku sulatamine

Jääkirme eemaldatakse külmiku aurustilt automaatselt normaalse töö käigus iga kord, kui mootori kompressor seiskub. Sulatamisest tekkinud vesi voolab seadme taga mootori kompressori kohal olevasse spetsiaalsesse anumasse, kust see aurustub.

electrolux 19

On tähtis puhastada regulaarselt sulamisvee väljavooluava, mis asub külmikukanali keskel; nii väldite vee ülevoolamist ja külmikus olevale toidule tilkumist. Kasutage kaasasolevat spetsiaalset puhastit, mis on juba sisestatud äravooluavasse.

Sügavkülmuti sulatamine

Sügavkülmiku riiulitele ja aurusti ümber koguneb alati kindel kogus härmatist. Sulatage sügavkülmik, kui jääkihi paksus on 3-5 mm. Jää eemaldamiseks:

• tõmmake juhe seinapistikust välja või lülitage seade välja

• eemaldage toiduained, keerake need mitmesse ajalehekihti ja pange külma kohta

• eemaldage sügavkülmiku sahtlid

• asetage sahtlite ümber isolatsioonimaterjal, nt linu või ajalehti.

Sulatamine on kiirem, kui sügavkülmikusse asetatakse tulise (mitte keeva) veega kausse.

• Vabastage tühjenduskanal puhkeasendist, lükake see vastavalt joonisele kohale ja asetage see sügavkülmiku sahtli põhja, kuhu vesi võib koguneda

• kui jää hakkab sulama, kraapige see ettevaatlikult ära. Kasutage puidust või plastmassist kaabitsat

Page 20

20 electrolux

• kui jää on sulanud, puhastage ja kuivatage kappi, seejärel pange väljalaskekanal oma kohale tagasi.

• lülitage kapp sisse ja pange sügavkülmutatud toiduained tagasi.

Soovitav on lasta seadmel töötada kõrgemal termostaadi positsioonil mõned tunnid, et võimalikult kiiresti taastuks nõutav säilitustemperatuur.

Tähtis Ärge kunagi kasutage teravaid

esemeid jää kraapimiseks aurusti ümber kuna niiviisi võite seda vigastada. Ärge kasutage sulatusprotsessi kiirendamiseks mehhaanilisi vahendeid või muid mooduseid, mida pole tootja poolt ette nähtud. Temperatuuri tõus külmutatud toiduainetes võib vähendada nende kasutusiga.

MIDA TEHA, KUI...

Ettevaatust Enne veaotsingut võtke pistik pesast välja. Veaotsingut, mida ei ole antud juhendis kirjeldatud, võib läbi viia ainult kvalifitseeritud elektrik või kompetentne isik.

Probleem Võimalik põhjus Lahendus

Seade tekitab müra.

Kompressor töötab pidevalt.

Uks ei ole korralikult suletud. Vaadake "Ukse sulgemine. Ust on liiga tihti lahti tehtud. Ärge jätke ust avatuks kauemaks

Toidu temperatuur on liiga kõr-

Ruumi temperatuur on liiga kõr-

Vesi voolab külmiku tagumisel plaadil.

Vesi voolab külmikusse. Vee väljavool on takistatud. Puhastage vee väljavoolu.

Toit takistab vee voolamist vee-

Vesi voolab põrandale.

Liiga palju härmatist ja jääd.

Uks ei ole korralikult suletud. Vaadake "Ukse sulgemine. Temperatuuriregulaator võib olla

Seadmel ei ole korralikku tuge. Kontrollige, kas seade on stabiil-

Temperatuuriregulaator võib olla vales asendis.

ge.

ge. Automaatse sulatusprotsessi ajal

sulab härmatis tagumisel plaadil.

kogujasse. Sulamisvesi ei voola aurustusa-

lusele, mis asub kompressori kohal.

Tooted ei ole korralikult pakendatud.

vales asendis.

Tähtis Seadme tööga kaasneb teatav müra (kompressor ja ringlev õhk). See ei ole märk rikkest, vaid normaalne töö.

ses asendis (kõik neli jalga peavad olema põrandal).

Määrake soojem temperatuur.

kui vaja. Laske toidul maha jahtuda toa-

temperatuurini enne kui selle külmkappi panete.

Vähendage toatemperatuuri.

See on normaalne.

Veenduge, et toit ei puutuks tagaplaadi vastu.

Asetage sulamisvee väljavoolutoru aurustusalusele.

Pakendage tooted paremini.

Määrake kõrgem temperatuur.

Page 21

electrolux 21

Probleem Võimalik põhjus Lahendus

Temperatuur on seadmes liiga madal.

Temperatuur seadmes on liiga madal.

Uks ei ole korralikult suletud. Vaadake "Ukse sulgemine. Toidu temperatuur on liiga kõr-

Paljusid toite hoitakse samaaeg-

Temperaator külmikus on liiga kõrge.

Temperatuur on sügavkülmikus liiga kõrge.

Seade ei tööta. Seade on välja lülitatud. Lülitage seade sisse.

Toitejuhe ei ole ühendatud pisti-

Seades puudub vool. Pistikus ei

Lamp ei tööta. Lamp on ooterežiimis. Sulgege ja avage uks. Lamp on rikkis. Vt jaotist "Lambi vahetamine".

Temperatuuriregulaator võib olla vales asendis.

ge.

selt. Seadmes puudub külma õhu-

ringlus. Toiduained on üksteisele liiga lä-

hedal.

kusse korralikult.

ole voolu.

Määrake kõrgem temperatuur.

Määrake madalam temperatuur.

Laske toidul maha jahtuda toatemperatuurini enne kui selle külmkappi panete.

Hoidke samaaegselt vähem toiduaineid.

Veenduge, et seadmes on külma õhu ringlus.

Säilitage toiduaineid nii, et oleks alati külma õhu ringlus.

Ühendage toitejuhe korralikult pistikusse.

Ühendage mõni teine elektriseade pistikusse. Võtke ühendust kvalifitseeritud elektrikuga.

Kui seade pärast ülaltoodud kontrollimisi ikka korralikult ei tööta, pöörduge müügijärgsesse teenindusse.

Lambi asendamine

1. Eemaldage seade elektrivõrgust.

2. Lambi katte (1) lahtivõtmiseks lükake liigutatavat osa.

3. Eemaldage lambi kate (2).

4. Vahetage vana lamp uue vastu, mis on vanaga sarnase võimsusega ja spetsiaalselt kodumasinate jaoks ette nähtud.

5. Paigaldage lambi kate.

6. Ühendage seade elektrivõrku.

7. Avage uks. Veenduge, et lamp läheb

Ukse sulgemine

1. Puhastage ukse tihendid.

2. Vajadusel reguleerige ust. Vaadake "Paigaldamine".

3. Vajadusel asendage vigased uksetihendid. Pöörduge teeninduskeskusse.

põlema.

Page 22

22 electrolux

TEHNILISED ANDMED

Mõõtmed Kõrgus 1750 mm Laius 595 mm Sügavus 658 mm Tõusuaeg 20 h Elektripinge 230 V Sagedus 50 Hz

Tehniline informatsioon asub seadme andmeplaadil, mis on seadme sees vasakut kätte ja energiaetiketil.

PAIGALDAMINE

Lugege "Ohutusjuhendeid" hoolikalt enne seadme paigaldamist, et tagada turvalisus ja seadme õige töö.

Paigutamine

Paigaldage seade kohta, kus ümbritsev temperatuur vastaks seadme andmeplaadil osutatud klliimaklassile:

Kliimak-

lass

SN +10°C kuni + 32°C N +16°C kuni + 32°C ST +16°C kuni + 38°C T +16°C kuni + 43°C

Ümbritsev temperatuur

Asukoht

Seade tuleks paigaldada eemale sellistest soojusallikatest nagu radiaatorid, boilerid, otsene päikesevalgus jne. Veenduge, et õhk võiks külmiku taga vabalt ringelda. Kui seade asetatakse selle kohal oleva mööbli alla, peab parima tulemuse saavutamiseks minimaalne vahe külmiku ülaserva ja mööbli vael olema vähemalt 100 mm. Kuid ideaalsel juhul ei paigutata seadet selle kohal oleva mööbli alla. Täpne loodimine saavutatakse külmiku ühe või mitme reguleeritava jala abil.

Hoiatus Peab olema võimalik lahutada seade vooluvõrgust, seetõttu peab pistik pärast paigaldamist olema kergesti ligipääsetav.

min

100

Elektriühendus

Enne seadme vooluvõrku ühendamist kontrollige, et seadme andmeplaadil märgitud pinge ja sagedus vastaksid teie majapidamise omale. See seade peab olema maandatud. Toitejuhtmel on olemas ka vastav kontakt. Juhul kui teie kodune seinapistik pole maandatud, maandage seade eraldi vastavalt elektrialastele nõudmistele pidades eelnevalt nõu kvalifitseeritud elektrikuga. Tootja loobub igasugusest vastutusest kui ülaltoodud ettevaatusabinõusid pole tarvitusele võetud. See seade on vastavuses EMÜ direktiividega.

Page 23

electrolux 23

Tagumised seibid

Dokumentide kotist leiate ka kaks vahepuksi. Vahepukside paigaldamiseks toimige järgmiselt.

1. Keerake lahti kruvi.

2. Paigutage vahepuks kruvi alla.

3. Keerake vahepuks õigesse asendisse.

4. Kinnitage kruvid uuesti.

Loodimine

Seadet kohale paigutades veenduge, et see oleks loodis. Selleks kasutage külmiku all ees olevat kahte reguleeritavat jalga.

1. Nihutage riiuli siine noole suunas (A).

2. Tõstke riiul tagant üles ja suruge seda ette, kuni see vabaneb (B).

3. Eemaldage klambrid (C).

Ukse avanemissuuna muutmine

Hoiatus Enne mistahes toimingute

teostamist tõmmake pistik pistikupesast välja.

Tähtis Järgnevate toimingute juures soovitame kasutada teise inimese abi, kes aitaks ukse avanemissuuna muutmisel ust kinni hoida.

Ukse avanemissuuna muutmiseks toimige järgmiselt:

Riiulihoidikute eemaldamine

Teie seade on varustatud riiuli klambritega, mis muudab võimalikuks riiulite fikseerimise transportimisel. Nende eemaldamiseks toimige järgmisel viisil:

Page 24

24 electrolux

1. Avage uks. Kruvige lahti keskmine hing (m2). Eemaldage plastist vahepuks (m1).

2. Võtke uksed ära.

3. Eemaldage vahepuks (m6) ja pange hinge liigendi teisele poole (m5).

4. Eemaldage tööriista kasutades kate (b1). Kruvige lahti alumise hinge pöördepolt (b2) ja vahepuks (b3) ning paigaldage need vastasküljele.

5. Pange kate (b1) vastasküljele tagasi.

6. Eemaldage stopperid (1) ja pange uste teisele poole.

7. Kruvige lahti ülemise hinge liigend (t1) ja kruvige see teisele küljele.

8. Eemaldage keskmise hinge vasakpoolse katte tihvtid (m3, m4) ja paigaldage teisele poole.

9. Paigaldage keskmise hinge tihvt (m5) alumise ukse vasakpoolsesse auku.

10. Pange alumine uks tagasi alumise hinge pöördepoldile (b2).

11. Pange ülemine uks ülemise hinge liigendile (t1).

12. Pange ülemine uks keskmise hinge pöördepoldile (m5), kallutades pisut mõlemat ust.

13. Kruvige keskmine hing (m2) uuesti kinni. Ärge unustage keskmise hinge alla paigaldatud plastikust vahepuksi (m1). Veenduge, et uste servad oleksid paralleelsed seadme külgmise servaga.

14. Paigutage ümber, loodige seadet, oodake vähemalt neli tundi ja ühendage siis vooluvõrku.

Kontrollige veelkord, veendumaks et:

• kõik kruvid on kinni keeratud,

• magnettihend liibuks vastu korpust,

• uks avaneb ja sulgub korralikult.

Page 25

electrolux 25

Kui välistemperatuur on madal (näiteks talvel), ei pruugi tihend korralikult korpusega kokku sobida. Sel juhul oodake, kuni tihend iseenesest kohale sobitub. Juhul, kui te ei soovi ise ülalmainitud töid ette võtta, pöörduge lähimasse müügijärgses-

KESKKONNAINFO

Tootel või selle pakendil asuv sümbol näitab, et seda toodet ei tohi kohelda majapidamisjäätmetena. Selle asemel tuleb toode anda taastöötlemiseks vastavasse elektri- ja elektroonikaseadmete kogumise punkti. Toote õige utiliseerimise kindlustamisega aitate ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja

se teenindusse. Müügijärgse teeninduse spetsialist muudab teie kulul ukse avanemise suunda.

inimtervisele, mida võiks vastasel juhul põhjustada selle toote ebaõige käitlemine. Lisainfo saamiseks selle toote taastöötlemise kohta võtke ühendust kohaliku omavalitsuse, oma majapidamisjäätmete käitlejaga või kauplusega, kust te toote ostsite.

Page 26

26 electrolux

Electrolux. Thinking of you.

Dalieties ar mums savā pieredzē un pārdomās vietnē

www.electrolux.com

SATURS

Drošības informācija 26 Lietošana 28 Pirmā ieslēgšana 28 Izmantošana ikdienā 29 Noderīgi ieteikumi un padomi 30 Kopšana un tīrīšana 31

DROŠĪBAS INFORMĀCIJA

Jūsu drošības un ierīces pareizas lietošanas dēļ pirms ierīces uzstādīšanas un pirmās lietošanas reizes rūpīgi izlasiet šo rokasgrā- matu un iepazīstieties ar visiem tajā ietvertajiem padomiem un brīdinājumiem. Lai nepieļautu nelaimes gadījumu iespējamību un nepareizu ierīces darbību, ir svarīgi, lai visi šīs ierīces lietotāji rūpīgi iepazītos ar lietošanas un drošības norādījumiem. Saglabājiet šos lietošanas norādījumus un sekojiet, lai tie vienmēr atrastos kopā ar ierīci gadījumā, ja tā tiek pārvietota vai pārdota. Tādēj nodrošināsiet iespēju, ka visi tās lietotāji būs atbilstoši informēti par pareizu un drošu ierī- ces lietošanu. Jūsu un īpašuma drošības dēļ ievērojiet šajā rokasgrāmatā minētos piesardzības pasā- kumus, jo pretējā gadījumā ierīces ražotājs neuzņemsies atbildību.

Bērnu un nespējīgu cilvēku drošība

•Šo ierīci nedrīkst izmantot bērni vai citas personas, kuru fiziskās, garīgās spējas vai pieredzes trūkums neļauj tiem droši izmantot ierīci bez atbilstošas uzraudzī- bas vai atbildī miem. Nepieļaujiet, lai mazi bērni spēlējas ar ierī- ci.

•Glabājiet iesaiņojuma materiālus bērniem nepieejamās vietās. Pastāv nosmakšanas risks.

• Ja atbrīvojaties no ierīces, izņemiet kontaktspraudni no sienas kontaktligzdas, nogrieziet strāvas kabeli (pēc iespējas tuvāk ierīcei) un noņemiet durvis, lai nepieļautu, ka bērni, spēlējoties iekļūst ierīcē

gās personas norādīju-

ādi jūs

Ko darīt, ja ... 32 Tehniskie dati 34 Uzstādīšana 34 Informācija par ierīces izmantošanas ekoloģiskajiem aspektiem 37

Izmaiņu tiesības rezervētas

un tiek pakļauti elektrošokam vai nosmakšanai.

•Ja nomaināt veco ierīci, kurai uz durvīm vai vāka ir atsperslēdzene (aizkritņa slē- dzene), pret šo ierīci, kas aprīkota ar magnētisko durvju blīv vai, atbrīvojoties no nolietotās ierīces, tās slēdzene tiek sabojāta. Tas nepieļaus bērnu iekļūšanu ierīcē un ieslēgšanos.

Vispārīgi drošības norādījumi

Uzmanību Nenobloķējiet ventilācijas

atveres.

•Ierīce ir paredzēta produktu un/vai dzērie- nu uzglabāšanai mājas apstākļos atbilstoši rokasgrāmatas norādījumiem.

• Nelietojiet mehāniskas ierīces vai citus mākslīgus paņēmienus, lai paātrinātu atkausēšanas procesu.

• Nelietojiet ledusskapja iekšpusē elektroierīces, piemēram, putukrējuma pagatavošanas ierīces, ja vien to izmantošanu neparedz ražotājs.

• Nesabojājiet aukstumaģenta kontūru.

•Ierīces aukstumaģenta kontūrā ir izobu- tāns (R600a) — videi praktiski nekaitīga, taču viegli uzliesmojoša dabiskā gāze. Transportējot un uzstādot ierī jājiet aukstumaģenta kontūra sastāvdaļas. Ja aukstumaģenta kontūrs tomēr tiek bojāts: –neļaujiet tuvumā atrasties atklātai lie-

smai vai uzliesmošanas avotiem;

–rūpīgi izvēdiniet telpu, kurā atrodas ierī-

ce.

ējumu, pārbaudiet,

ci, nesabo-

Page 27

electrolux 27

•Ierīces specifikāciju mainīšana vai tās mo- dificēšana ir bīstama. Bojāts strāvas kabelis var izraisīt īssavienojumu, aizdegšanos un/vai elektrošoku.

Brīdinājums Lai nepieļautu bīstamību, elektriskās sastāvdaļas, piemēram, strāvas kabeli, kontaktdakšu vai kompresoru, drīkst nomainīt tikai sertificēts servisa pārstāvis vai kvalificēts apkopes speciālists.

1. Nepagariniet strāvas kabeli.

2. Pārbaudiet, vai ierīces aizmugurējā

daļa nevar saspiest vai sabojāt strā- vas kabeļa kontaktdakšu. Saspiesta vai bojāta kontaktdakša var pārkarst un izraisīt aizdegšanos.

3. Pārbaudiet, vai varat piekļūt ierīces

strāvas kabeļa kontaktdakšai.

4. Nevelciet strāvas kabeli.

5. Ja kontaktligzda ir vaļīga, neievietojiet

tajā kontaktdakšu. Tas var izraisīt elektrošoku vai aizdegšanos.

6. Nelietojiet ierīci, ja iekšējā apgaismoju-

ma spuldzei nav pārsega9) iekšējam apgaismojumam.

•Šī ierīce ir smaga. Tā jāpārvieto uzmanīgi.

•Neizņemiet un nepieskarieties saldētavā ievietotajiem produktiem ar mitrām rokām, jo tas var izraisīt ādas nobrāzumus vai apsaldējumus.

•Neuzstādiet ierīci vietās, kur tā ir pakļauta ilgstošai saules staru iedarbībai.

•

Šajā ierīcē uzstādītās kvēlspuldzes

10)

ir paredzētas izmantošanai vienīgi mājsaimniecības ierīcēs. Tās nav paredzētas tel- pas apgaismojumam.

Ikdienas lietošana

• Nenovietojiet uz ledusskapja plastmasas daļām karstus virtuves traukus.

•Neuzglabājiet ierīcē viegli uzliesmojošas gāzes vai šķidrumus, jo tie var eksplodēt.

• Nenovietojiet produktus tieši pretim aizmugurējās sienas pusē esošai gaisa cir-

kulācijas atverei.

11)

•Atlaidināto pārtiku nedrīkst atkārtoti sa- saldēt.

•Uzglabājiet iepriekš iesaiņotus un sasal- dētus produktus atbilstoši produktu ražotāja norādījumiem.

•Ievērojiet ierīces ražotāja uzglabāšanas ieteikumus. Skatiet attiecīgos norādīju- mus.

• Neievietojiet saldētavā gāzētus vai dzirkstošus dzērienus, jo tie var uzsprāgt un tādējādi sabojāt ierīci.

• Sasaldētas sulas vai saldējuma tūlītēja lietošana var izraisīt apdegumus.

Apkope un tīrīšana

• Pirms apkopes izslēdziet ierīci un atvienojiet to no elektrotīkla.

•Netīriet ierīci, izmantojot met

āla priekš-

metus.

•Netīriet apledojumu ar asiem priekšme- tiem. Lietojiet plastmasas skrāpi.

•Regulāri pārbaudiet ledusskapī esošo ūdens izplūdes atveri, vai tajā nav sakrājies ūdens, kas radies atkausēšanas laikā. Ja nepieciešams, iztīriet atveri. Ja aizplū- des sistēma būs bloķēta, ūdens sakrā- sies ledusskapja apakšējā daļā.

Uzstādīšana Svarīgi Lai pieslēgtu ierīci elektrotīklam,

rūpīgi ievērojiet rokasgrāmatas attiecīgajās sadaļās esošos norādījumus.

•Izsaiņojiet ierīci un pārbaudiet, vai tā nav bojāta. Nepiesl

ēdziet bojātu ierīci. Ja konstatējat bojājumus, nekavējoties ziņojiet par to ierīces tirgotājam. Saglabājiet iesai- ņojuma materiālus.

• Pirms ierīces pieslēgšanas, ieteicams pagaidīt četras stundas, lai eļļa varētu ieplūst atpakaļ kompresorā.

•Nodrošiniet ierīces tuvumā atbilstošu ventilāciju, pretējā gadījumā tā var pārkarst. Lai ierīkotu pareizu ventilāciju, izpildiet attiecīgos uzstādīšanas norādījumus.

•Lai nepieļautu saskaršanās iespēju ar sil- tajām ierīces daļām, piemēram, kompresoru un kondensatoru, uzstā

diet ledusskapi ar tā aizmugurējo daļu virzienā pret sienu.

•Ierīci nedrīkst uzstādīt blakus radiatoriem vai plītīm.

9) Ja paredzēts lampas apvalks.

10) Ja paredzēta lampa.

11) Ja ierīce ir aprīkota ar tehnoloģiju Frost Free.

Page 28

28 electrolux

•Pārliecinieties, ka pēc ierīces uzstādīša- nas var piekļūt kontaktligzdai.

• Pievienojiet ierīci tikai dzeramā ūdens piegādes avotam.

Apkope

•Elektrisko pieslēgumu drīkst veikt tikai kvalificēts elektriķis vai cita zinoša persona.

•Šīs ierīces tehnisko apkopi un remontu drīkst veikt tikai pilnvarota klientu apkalpošanas centra darbinieki. Remontam jāizmanto tikai oriģinālas rezerves daļas.

Apkārtējās vides aizsardzība

Ierīcē, tās dzesētājaģenta kontūrā vai izolācijas materiālos nav vielu, kas var

12)

LIETOŠANA

Ieslēgšana

Iespraudiet kontaktdakšu sienas kontaktligzdā. Pagrieziet temperatūras regulatoru pulksteņrādītāju kustības virzienā līdz vidējam iestatījumam.

Izslēgšana

Izslēdziet ierīci, pagriežot temperatūras regulatoru stāvoklī"O".

Temperatūras regulēšana

Temperatūra tiek regulēti automātiski. Lai lietotu ierīci, rīkojieties šādi:

•lai iegūtu minimālu aukstumu, pagrieziet temperaturas regulatoru līdz zemākajam iestatījumam;

•lai iegūtu maksimālu aukstumu, pagrieziet temperaturas regulatoru līdz augstākajam iestatījumam;

Vidējais iestatījums parasti ir viespiemē- rotākais.

negatīvi ietekmēt ozona slāni. Šo ierīci nedrīkst izmest kopā ar citiem mājsaimniecības atkritumiem. Izolācijas slānis satur viegli uzliesmojošas gāzes: atbrīvojieties no ierīces atbilstoši spēkā esošiem noteikumiem. Nepieļaujiet dzesētājagregāta bojājumus, it īpaši aizmugurē esošā siltummaiņa tuvumā. Ierīces izgatavošanā izmantotie mate-

riāli ir apzīmēti ar simbolu ir otrreizēji pārstrādājami.

Taču, izvēloties temperatūru, atcerieties, ka tā ir atkarīga no:

• telpas temperatūras;

•no tā, cik bieži tiek atvērtas ledusskapja durvis;

• ledusskapī uzglabāto produktu daudzuma;

•ierīces atrašanās vietas.

Svarīgi Ja vides temperatūra ir augsta vai arī ierīcē ir ievietots maksimāls produktu daudzums un ir iestatīta viszemākā temperatūra, tas var radīt ledusskapja aizmugurējās sienas apsarmojumu. Šajā gadījumā, lai aktivizētu automātisko atkausēšanu un tādējādi samazinātu elektroenerģijas patēriņu, pagrieziet temperatūras regulatora skalu līdz augstākai temperatūrai.

- tātad tie

PIRMĀ IESLĒGŠANA

Ierīces iekšpuses tīrīšana

Lai neitralizētu sākotnējo izstrādājuma aromātu, pirms ierīces pirmās lietošanas reizes, mazgājiet iekšpusi un iekšējos piederu- mus ar remdenu ziepjūdeni un pēc tam rū- pīgi nosusiniet tos.

12) Ja ierīcei tiek paredzēts veikt ūdens pieslēgumu.

Svarīgi Nelietojiet mazgāšanas līdzekļus vai abrazīvus pulverus, jo tie sabojās apdari.

Page 29

IZMANTOŠANA IKDIENĀ

Svaigas pārtikas sasaldēšana

Saldētava ir piemērota svaigu produktu sasaldēšanai un sasaldētu produktu ilgstošai uzglabāšanai. Lai sasaldētu svaigus produktus, nav nepieciešams mainīt vidējo iestatījumu. Taču, lai ātrāk sasaldētu pārtiku, pagrieziet temperatūras regulatoru līdz zemākam iestatījumam (lielāks skaitlis).

Svarīgi Šajā stāvoklī ledusskapja nodalījuma temperatūra, iespējams, pazemināsies zem 0 °C. Ja tas tā notiek, atiestatiet temperatūras regulatoru līdz siltākas temperatūras iestatījumam.

Novietojiet svaigos produktus apakšējā nodalījumā.

Saldētas pārtikas uzglabā

Pirmo reizi ieslēdzot ierīci vai arī pēc ilgstošas ledusskapja neizmantošanas, pirms ievietot nodalījumā produktus, ļaujiet ierīcei darboties vismaz 2 stundas, iestatot visaugstāko temperatūras iestatījumu.

Svarīgi Ja sākas nejaušs atkausēšanas process, piemēram, elektroenerģijas piegādes pārtraukuma dēļ (ektrības piegādes pārtraukuma laiks ir ilgāks par tehnisko datu plāksnītē minēto uzglabāšanas ilgumu elektroenerģijas piegādes pārtraukuma gadījumā), atkausētos produktus nekavējoties jāizmanto vai jāpagatavo un pēc to atdzišanas - atkārtoti jāsasaldē.

Atlaidināšana

paši stipri sasaldēti vai saldētai produkti

pirms to lietošanas jāatlaidina ledusskapja nodalījumā vai istabas temperatūrā (atkarībā no šim procesam paredzētā laika). Nelielus produktus, kas tikko izņemti no saldētavas, var pagatavot arī saldētā veidā: šajā gadījumā palielināsies produktu pagatavošans laiks.

Izņemami plaukti

Ledusskapja iekšējās sienas ir aprīkotas ar vadotnēm, kas paredzētas plauktu ērtākai izvietošanai.

šana

electrolux 29

Ledusskapja durvju plauktu novietošana

Lai uzglabātu dažāda lieluma produktus iesaiņojumā, durvju plaukus var novietot atšķirīgā augstumā. Lai tos uzstādītu, rīkojieties šādi: pakāpeniski bīdiet plauktus bultiņas virzienā, līdz tie atbrīvojas un pēc tam novietojiet tos nepieciešamajā stāvoklī.

Page 30

30 electrolux

Saldēšanai paredzēto grozu izņemšana no saldētavas

Saldēšanas grozi ir aprīkoti ar fiksatoru, lai nepieļautu to nejaušu izņemšanu vai izkrišanu. Izņemot grozu no saldētavas, pavelciet to virzienā uz sevi, satverot beigu daļu un izņemiet grozu, sasverot tā priekšējo daļu uz virzienā uz augšu. Ievietojot grozu atpakaļ, nedaudz paceliet tā priekšpusi, lai ievietotu saldētavā. Tiklīdz esat sasniedzis fiksācijas punktus, iebīdiet grozus atpakaļ tiem paredzētajās vietās.

NODERĪGI IETEIKUMI UN PADOMI

Skaņas normālas darbības laikā

•Iespējams, ka dzesētājaģenta cirkulācijas laikā dzirdēsit nelielu burbuļošanu vai guldzēšanu. Tā ir parasta parādība.

•Kamēr kompresors darbojas, aukstuma- ģents tiek cirkulēts sistēmā, un jūs dzirdēsiet dūkšanu un pulsējošo skaņu. Tā ir parasta parādība.

•Termiskā izplešanās var radīt pēkšņu troksni. Tā ir dabiska, nekaitīga parādība. Tā ir parasta parādība.

• Kompresora ieslēgšanās vai izslēgšanās

ā dzirdēsit klusu temperatūras regula-

laik tora klikšķi. Tā ir parasta parādība.

Ieteikumi elektroenerģijas ietaupīšanā

• Neatveriet vai neatstājiet ledusskapja durvis atvērtas ilgāk nekā tas nepieciešams.

• Ja vides temperatūra ir augsta, temperatūras regulators ir iestatīts augstākajā stāvoklī un ierīcē ir ievietots maksimāls produktu daudzums, kompresors, iespē- jams, darbosies nepārtrauktā darbības režīmā, veidojot uz iztvaikotāja apsarmojumu. Ja tas tā notiek, pagrieziet temperatūras regulatoru līdz zemākiem iestatījumiem, tādējādi ietaupot elektroenerģiju.

Svaigu produktu atdzesēšanas ieteikumi

Lai iegūtu vislabāko rezult

•neuzglabājiet ledusskapī siltus produktus vai gaistošus šķidrumus

ātu:

•pārklājiet vai iesaiņojiet produktus, it īpaši tos, kuriem piemīt stiprs aromāts

•novietojiet produktus tā, lai ap tiem varētu brīvi cirkulēt gaiss

Ieteikumi par saldēšanu

Noderīgi ieteikumi: Visa veida gaļa: iesaiņojiet polietilēna maisiņos un novietojiet uz stikla plaukta virs dārzeņu atvilktnes. Drošības apsvērumu dēļ uzglabājiet produktus šādā veidā tikai vienu vai divas dienas. Pagatavoti ēdieni, aukstie ēdieni, u.c.: tos jāpārklāj un var novietot jebkurā plauktā. Augļi un dārzeņi: tie rūpīgi jānotī vieto dārzeņu atvilktnē (ēs). Sviests un siers: tas jāievieto īpašos gaisa necaurlaidīgos traukos vai jāiesaiņo alumīnija folijā vai arī polietilnēna maisiņos. Piena pudeles: tās jāaizvāko un jānovieto ledusskapja durvju pudeļu plauktā. Leduskapī nedrīkst uzglabāt banānus, kartupeļus, sīpolus un ķiplokus (ja vien tie nav iesaiņoti).

Produktu sasaldēšanas ieteikumi

Lai iegūtu optimālu sasaldēšanas rezultātu, šeit ir daži svarīgi ieteikumi:

•maksimālais produktu daudzums, ko var sasaldēt 24 stundu laikā. ir minēts tehnisko datu plāksnītē;

ra un jāno-

Page 31

electrolux 31

• sasaldēšanas process ilgst 24 stundas. Šajā laikā nedrīkst pievienot papildu produktus;

• sasaldējiet tikai augstākās kvalitātes, svaigus un rūpīgi notīrītus produktus;

• sagatavojiet produktus nelielās porcijās, lai paātrinātu sasaldēšanu un pēc tam iz- mantotu tikai nepieciešamo daudzumu;

• Iesaiņojiet tos alumīnija folijā vai polietilē- na maisiņos un pārbaudiet, vai iesaiņoju- mi ir gaisa necaurlaidīgi;

•neļaujiet svaigai, nesasaldētai pārtikai sa- skarties ar jau sasaldētiem produktiem, tādējādi nepieļaujot pēdējo temperatūtas paaugstināšanos;

•liesi produkti uzglabājas labāk un ilgāk nekā tie, kuros ir augsts tauku saturs; Sāls samazina produktu uzglabāšanas laiku;

•saldētas sulas, tās lietojot uzreiz pēc iz- ņemšanas no saldētavas, var izraisīt ādas apdegumus;

KOPŠANA UN TĪRĪŠANA

Uzmanību Pirms apkopes veikšanas atvienojiet ierīci no elektrotīkla.

Šīs ierīces dzsētājagregātā ir ogļūdeņradis; tādēļ tās apkopi un uzlādēšanu drīkst veikt tikai kvalificēti speciālisti.

Periodiska tīrīšana

Ierīce regulāri jātīra:

•Tīriet iekšpusi un piederumus, izmantojot remdenu ūdeni un neitrālas ziepes.

•Regulāri pārbaudiet durvju blīvējumu un notīriet to.

•Pēc tam noskalojiet un rūpīgi nosusiniet.

Svarīgi Neraujiet, nepārvietojiet vai nesabojājiet ledusskapja caurules un/vai kabeļus. Lai tīrītu ledusskapi, neizmantojiet mazgāša- nas līdzekļus, abrazī līdzekļus ar augstu aromatizācijas pakāpi vai vasku, jo tas var sabojāt virsmas un radīt stipru aromātu.

Tīriet ierīces aizmugurē esošo kondensatoru (melnās restes) un kompresoru ar suku vai putekļsūcēju. Šī darbība uzlabos ierīces veiktspēju un samazinās elektroenerģijas patēriņu.

vus pulverus, tīrīšanas

• lai atcerētos produktu sasaldēšanas laiku, ieteicams to pierakstīt.

Saldētu produktu uzglabāšanas ieteikumi

Lai iegūtu no šīs iekārtas labāko sniegumu, jums vajadzētu:

•pārbaudīt, vai tirdzniecībā pieejamie pro- dukti tika pareizi uzglabāti;

•pārbaudīt, vai saldētie produkti tiek ievie- toti saldētavā iespējami īsākā laikā posmā;

•neatvērt vai neatstāt ledusskapja durvis atvērtas ilgāk nekā tas nepieciešams.

•Tiklīdz produkti ir atkausē un tos nedrīkst atkārtoti sasaldēt.

•Nepārsniedziet produktu ražotāja norādī- to uzsglabāšanas laiku.

Svarīgi Nesabojājiet atdzesēšanas sistēmu. Daudzi virtuves virsmu tīrīšanas līdzekļi satur

ķīmikālijas, kas var sabojāt ledusskapja plastmasas daļas. Tādēļ ieteicams ledusskapja korpusu tīrīt tikai ar silta ūdens un tam pievienota šķidra mazgāšanas l maisījumu. Pēc tīrīšanas pievienojiet ledusskapi elektrotīklam.

Ledusskapja atkausēšana

Parastā darbības režīma laikā, ik reizi apstā- joties kompresora motora darbībai, tiek automātiski likvidēts apsarmojums, kas veidojas uz ledusskapja nodalījumā esošā iztvaikotāja. Ūdens, kas rodas atkausēšanas laikā, tiek novadīts īpašā tvertnē, kas atrodas ledusskapja aizmigurē virs kompresora motora un tur iztvaiko. Tādēļ, lai nepieļautu ūdens pārplūšanu un nokļūšanu uz produktiem, ir svarīgi periodiski iztīrīt arī ledusskapja nodalījumā vidusdaļā esošo atkausēt ri. Lietojiet šim nolūkam paredzēto tīrītāju, kas jau ir ievietots ūdens aizplūdes atverē.

ti, tie ātri bojājas

īdzekļa

ā ūdens aizplūdes atve-

Page 32

32 electrolux

Saldētavas atkausēšana

Uz saldētavas plauktiem un augšējā nodalī- jumā var izveidoties apsarmojums. Kad apsarmojuma slānis sasniedz aptuveni 3-5 mm, atkausējiet saldētavu. Lai likvidētu apsarmojumu, rīkojieties šādi:

• atvienojiet ierīci no elektrotīkla vai izslē- dziet to;

•izņemiet uzglabāšanai ievietotos produk- tus, iesaiņojiet tos vairākās avīžu lapu kārtās un novietojiet vēsā vietā;

•izņemiet saldētavas atvilktnes;

• novietojiet ap atvilktnēm izolācijas materiālu, piemēram, segas vai avīzes.

Atkausēšanas procesu var paātrināt, saldē- tavā ievietojot karsta (bet ne vāroša) ūdens traukus.

•Atbrīvojiet

ūdens izplūdes kanālu, ievieto-

jiet to atbilstoši attēlā redzamajam piemē-

ram un novietojiet saldētavas apakšējā atvilktnē ūdens savākšanai;

• kad apsarmojums sāk kust, uzmanīgi notīriet to ar skrāpi. Lietojiet koka vai plastmasas skrāpi.

• Kad viss ledus ir izkusis, iztīriet no nosusiniet saldētavas iekšpusi un pēc tam ievietojiet atpakaļ ūdens izplūdes kanālu.

•ieslēdziet ierīci un novietojiet atpakaļ sa- saldētos produktus.

Lai iegūtu pietiekamu uzglabāšanas temperatūru tūlīt, ieteicams uz dažām stundām ieslēgt ierīces termostatu visaugstākajā (aukstākajā) stāvoklī.

Svarīgi Nelietojiet asus metāla priekšmetus

vai rīkus, lai notīrītu apsarmojumu no iztvaikotāja, jo pretējā gadījumā tas var tikt sabojāts. Nelietojiet mehāniskas ierīces vai citus mākslīgus paņēmienus, lai paātrinātu atkausēšanas procesu. Izmantojiet tikai ražotāja ieteiktos līdzekļus. Sasaldēto produktu temperatūras paaugstin

āšanās atkausēšanas laikā, iespējams, samazinās to uzglabāšanas laiku.

KO DARĪT, JA ...

Uzmanību Pirms problēmrisināšanas atvienojiet strāvas padeves spraudkontaktu no kontaktligzdas. Problēmrisināšanu saistībā ar jautājumiem, kas nav ietverti šajā rokasgrā- matā, drīkst veikt tikai kvalificēts elektriķis.

Problēma Iespējamais iemesls Risinājums

Šīs ierīces darbības laikā rodas troksnis.

Ierīce nav pareizi nostiprināta. Pārbaudiet, vai ierīce novietota uz

Svarīgi Ierīces darbības laikā bieži atskan šim procesam raksturīgi trokšņi (kompresora darbības un šķidrumu cirkulācijas skaņa). Tā ir parasta parādība, kas netiek uzskatīta par nepareizu darbību.

stabilas virsmas (visām četrām ledusskapja kājiņām jāsaskaras ar grīdu).

Page 33

electrolux 33

Problēma Iespējamais iemesls Risinājums

Kompresors darbojas nepārtraukti.

Iespējams, nepareizi iestatīts temperatūras regulators.

Iestatiet augstāku temperatūru.

Durtiņas nav pareizi aizvērtas. Skatiet sadaļā"Durvju aizvēršana"

minēto informāciju.

Durvis tiek atvērtas pārāk bieži. Neatstājiet durvis atvērtas ilgāk

nekā tas nepieciešams.

Produktu temperatūra ir par

augstu.

Pirms produktu uzglabāšanas, ļaujiet, lai to temperatūra nokrītas līdz istabas temperatūrai.

Istabas temperatūra ir par

Samaziniet istabas temperatūru.

augstu.

Ūdens ledusskapja aizmugurē.

Automātiskā atkausēšanas procesa laikā uz aizmugurējās

Tas ir pareizi.

plāksnes var parādīties ūdens.

Ūdens ieplūst ledusskapī.

Produkti bloķē ūdens ieplūdi

Ūdens uz zemes.

Pārāk liels apsarmojums

Nosprostojies ūdens izplūdes

Iztīriet ūdens izplūdes atveri.

kanāls.

Pārbaudiet, vai produkti nesaska-

ūdens savākšanas nodalījumā. Kūstošais ūdens neieplūst virs

kompresora esošajā iztvaikotājā.

ras ar aizmugurējo plāksni. Ievietojiet kūstošā ūdens izvadu

iztvaikotāja paplātē.

Produkti nav pareizi iesaiņoti. Iesaiņojiet produktus pareizi.

vai ledus kārtiņa.

Durtiņas nav pareizi aizvērtas. Skatiet sadaļā"Durvju aizvēršana"

minēto informāciju.

Iespējams, nepareizi iestatīts

Iestatiet augstāku temperatūru.

temperatūras regulators.

Temperatūra ierīcē ir par zemu.

Temperatūra ierīcē ir par augstu.

Iespējams, nepareizi iestatīts temperatūras regulators.

Iestatiet augstāku temperatūru.

Iestatiet zemāku temperatūru.

Durtiņas nav pareizi aizvērtas. Skatiet sadaļā"Durvju aizvēršana"

minēto informāciju.

Produktu temperatūra ir par

augstu.

Pirms produktu uzglabāšanas, ļaujiet, lai to temperatūra nokrītas līdz istabas temperatūrai.

Vienlaikus tiek uzglabāts par

daudz produktu.

Temperatūra atdzesēšanass nodalījumā ir par

Ierīcē nav aukstā gaisa cirkulācijas.

Uzglabājiet mazāku daudzumu produktu.

Pārbaudiet, vai ierīcē ir nodrošināta aukstā gaisa cirkulācija.

augstu. Temperatūra saldētavā ir

par augstu.

Produkti novietoti pārāk tuvu cits citam.

Uzglabājiet produktus tā, lai no-

drošinātu aukstā gaisa cirkulāciju. Ierīce nedarbojas. Ierīce ir izslēgta. Ieslēdziet to. Ledusskapis nav pareizi pie-

slēgts elektrotīklam.

Ievietojiet pareizi strāvas kabeļa

kontaktspraudni sienas kontakt-

ligzdā.

Page 34

34 electrolux

Problēma Iespējamais iemesls Risinājums

Ierīcei netiek piegādāta strāva.

Apgaismojuma spuldze nedarbojas.

Spuldze ir bojāta. Skatiet sadaļā "Apgaismojuma

Kontaktligzdā nav sprieguma.

Apgaismojuma spuldze atrodas gaidīšanas režīmā.

Pievienojiet kontaktligzdai citu

elektroierīci. Sazinieties ar kvalifi-

cētu elektriķi.

Aizveriet un atveriet ierīces durvis

spuldzes nomaiņa" minēto infor-

māciju.

Ja pēc iepriekš minētajām pārbaudēm ierī- ce vēl arvien nedarbojas pareizi, sazinieties ar vietējo klientu apkalpošanas centru.

Apgaismojuma spuldzes nomaiņa

1. Atvienojiet ierīci no elektrotīkla.

2. Piespiediet pārsega kustīgo daļu, lai atāķētu spuldzes pārsegu (1).

3. Noņemiet spuldzes pārsegu (2).

4. Nomainiet veco spuldzi ar jaunu tādas pašas jaudas spuldzi, kas paredzēta izmantošanai mājsaimniecības ierīcēs.

5. Uzlieciet spuldzes pārsegu.

6. Pievienojiet ierīci elektrotīklam.

7. Atveriet durtiņas. Pārliecinieties, ka spuldze ieslēdzas.

Durvju aizvēršana

1. Tīriet durvju blīvējumu.

2. Ja nepieciešams, pielāgojiet durvis. Skatiet sadaļā "Uzstādīšana" minēto informāciju

3. Ja nepieciešams, nomainiet bojātu durvju blīvējumu. Sazinieties ar servisa cen- tru.

TEHNISKIE DATI

Izmēri Augstums 1750 mm Platums 595 mm Dziļums 658 mm Uzglabāšanas ilgums elektro-

enerģijas piegādes pārtraukuma gadījumā

Spriegums 230 V Frekvence 50 Hz

20 h

Tehniskā informācija atrodas ierīces iekšpusē, kreisajā pusē izvietotajā elektroenerģijas datu plāksnītē.

UZSTĀDĪŠANA

Pirms ierīces uzstādīšanas rūpīgi iepazīstieties ar sadaļā "Drošības informācija" minēto drošības un ierīces pareizas uzstādīšanas informāciju.

Novietojums

Uzstādiet šo ierīci vietā, kuras temperatūra atbilst ledusskapja klimatiskajai klasei:

Page 35

electrolux 35

Klimatiskā kla-

SN no +10 °C līdz +32 °C N no +16 °C līdz +32 °C ST no +16 °C līdz +38 °C T no +16 °C līdz +43 °C

Apkārtējās vides temperatūra

Atrašanās vieta

Neuzstādiet ierīci blakus siltuma avotiem, piemēram, radiatoriem. boileriem, tiešos saules staros un citās vietās. Pārbaudiet, vai ap ierīces korpusu tiek nodrošināta piemērota ventilācija. Lai iegūtu labāko veiktspēju, ja ierīce tiek novietota zem mēbelēm ar pārkari, minimālajam attālumam starp ie- rīces virspusi un mēbeļu pārkari jābūt vismaz 100 mm. Vislabāk, ja ierīce netiek novietota zem šādām mēbelēm. Pareizu līme- ņošanu nodrošina korpusa apakšpusē izvietotās kājiņas.

Brīdinājums Pēc ierīces uzstādīšanas pārbaudiet, vai to var ērti atvienot no elektrotīkla; kontaktspraudnim ir jābūt viegli pieejamam

min

100

aprīkots ar papildu kontaktu. Ja mājas elektrotīkla kontaktligzda nav iezemēta, iepriekš sazinoties ar kvalificētu speciālistu, pievienojiet ierīcei atsevišķu, spēkā esošiem noteikumiem atbilstošu zemējumu. Ražotājs neuzņemsies atbildību par sekām, kas būs radušās, neievērojot iepriekš minē- tos norādījumus. Ierīce atbilst šādām Eiropas Savienī

bas di-

rektīvām.

Aizmugures starplikas

Divas starplikas atradīsit maisiņā ar dokumentiem. Lai uzstādītu starplikas, rīkojieties šādi:

1. Palaidiet vaļīgāk skrūvi.

2. Novietojiet starpliku zem skrūves.

3. Pagrieziet starpliku pozīcijā pa labi.

4. Pievelciet skrūves.

Elektriskais savienojums

Pirms ierīces pieslēgšanas elektrotīklam, pārbaudiet, vai tehnisko datu plāksnītē minētie sprieguma un frekvences parametri atbilst mājas elektrotīkla parametriem. Ierīce jābūt sazemētai. Lai nodrošinātu zemējumu, strāvas kabeļa kontaktspraudnis ir

Līmeņošana

Novietojot ierīci, pārbaudiet, vai tā ir uzstā- dīta uz līdzenas, stabilas virsmas. Pareizu līmeņošanu var iegūt, pielāgojot ierīces apakšpusē izvietotās kājiņas.

Page 36

36 electrolux

Lai mainītu durtiņu vēršanās virzienu, rīkojie- ties šādi:

1. Atveriet durvis. Izskrūvējiet vidējo eņģi

(m2). Izņemiet plastmasas starpliku (m1).

Plauktu turētāju noņemšana

Ledusskapis ir aprīkots ar plauktu fiksatoriem, kas paredzēti plauktu nostiprināšanai ierīces transportēšanas laikā. Lai tos noņemtu, rīkojieties šādi:

1. Pārvietojiet plauktu fiksatorus bultiņas virzienā (A).

2. Paceliet plauktu vispirms no aizmugures puses un pēc tam pabīdiet to uz priekšu, līdz tas atbrīvojas (B).

3. Noņemiet fiksatorus (C).

2. Noņemiet durvis.

3. Noņemiet fiksatorus (m6) un pārvietojiet tos uz eņģu pretējo pusi (m5).

4. Noņemiet pārsegu, izmantojot kādu no instrumentiem (b1). Izskrūvējiet apakšējās eņģes asi (b2) un starpliku (b3) un novietojiet šos elementus pretējā pusē.

5. Uzstādiet pārsegu (b1) pretējā pusē.

Durvju vēršanās virziena maiņa

Brīdinājums Pirms veikt jebkādas

darbības, atvienojiet ierīci no elektrotīkla.

Svarīgi Lai veiktu tālāk minētās darbības, ieteicams izmantot otra cilvēka palīdzību, jo durtiņas cieši jāsatver un jānotur.

Page 37

electrolux 37

6. Noņemiet fiksatorus (1) un pārvietojiet tos uz durvju pretējo pusi.

7. Izskrūvējiet augšējās eņģes asi (t1) un ieskrūvējiet to pretējā pusē.

8. Izņemiet no vidējās eņģes (m3, m4) kreisās puses tapu un pārvietojiet to uz pretējo pusi.

9. Uzstādiet vidējās eņģes (m5) tapu durvju apakšējās puses kreisajā atverē.

10. Ievietojiet atpakaļ apakšējās durvis uz eņģes ass (b2).

11. Uzstādiet augšējās durvis uz augšējās eņģes ass (t1).

12. Ievietojiet atpakaļ augšējās durvis uz vidējās eņģes ass (m5), nedaudz sasverot abas durvis.

13. Ieskrūvējiet vidējo eņģi (m2). Neaizmirstiet zem vidējā šarnīra novietot plastmasas starpliku (m1). Pārliecinieties, vai durtiņu malas ir paralēlas ierīces malai.

14. Veiciet p pagaidiet vismaz četras stundas, tad pievienojiet to elektrotīklam.

Veiciet galīgo pārbaudi, lai pārliecinātos, vai:

•Visas skrūves ir pievilktas.

•Magnētiskais blīvējums cieši saskaras ar

ierīces korpusu.

• Durvis atveras un aizveras pareizi.

Ja apkārtējās vides temperatūra ir zema (piemēram, ziemā), iespējams, ka blīvējums cieši nesaskarsies ar skapi. Šādā gadījumā uzgaidiet, lai blīvējums nofiksējas dabiskā veidā. Ja nevēlaties veikt iepriekš minētās darbī- bas, sazinieties ar tuvāko klientu apkalpošanas centru. Centra lietpratēji par papildu samaksu veiks durtiņu vēršanās virziena mai-

ņu.

ārvietošanu, izlīmeņojiet ierīci,

INFORMĀCIJA PAR IERĪCES IZMANTOŠANAS EKOLOĢISKAJIEM ASPEKTIEM

Simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst izmest saimniecības atkritumos. Tas jānodod attiecīgos elektrisko un elektronisko iekārtu savākšanas punktos pārstrādāšanai. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet izvairīties no potenciālām negatīvām sekām apkārtējai

videi un cilvēka veselībai, kuras iespējams izraisīt, nepareizi izmetot atkritumos šo produktu. Lai iegūtu detalizētāku informāciju par atbrīvošanos no šī produkta, lūdzu sazinieties ar jūsu pašvaldību, saimniecības atkritumu savākšanas dienestu vai veikalu, kurā jūs iegādājā

ties šo produktu.

Page 38

38 electrolux

Electrolux. Thinking of you.

Daugiau mūsų minčių rasite www.electrolux.com

TURINYS

Saugos informacija 38 Veikimas 40 Naudojantis pirmąkart 40 Kasdienis naudojimas 41 Naudinga informacija ir patarimai. 42

SAUGOS INFORMACIJA

Norėdami užtikrinti savo saugumą ir tai, kad prietaisas būtų naudojamas pagal paskirtį, prieš jį įrengdami ir įjungdami pirmą kartą, atidžiai perskaitykite šį vadovą, jame esančius patarimus ir įspėjimus. Siekiant išvengti apmaudžių klaidų ir nelaimingų atsitikimų itin svarbu, kad visi šio prietaiso naudotojai atidžiai susipažintų su prietaiso veikimo ir saugos funkcijomis. Išsaugokite šį vadovą ir pasirūpinkite, kad prietaisą perkėlus į kitą vietą arba pardavus būtų pridedama ir jo naudojimo instrukciją; taip užtikrinsite, kad naujieji jo savininkai galėtų tinkamai susipažinti su prietaiso naudojimu ir sauga. Norėdami išvengti pavojaus gyvybei ir apsaugoti turtą, privalote imtis šiame vadove nurodytų atsargumo priemonių, nes gamintojas nėra atsakingas už žalą, atsiradusią dėl neatsargumo.

Vaikų ir neį priemonės

• Vaikams ir asmenims, nesugebantiems saugiai naudotis prietaisu dėl savo psichinio, jutiminio arba protinio neįgalumo arba patirties bei žinių trūkumo, negalima naudotis šiuo prietaisu be už šių asmenų saugumą atsakingų asmenų priežiūros ir nurodymų. Pasirūpinkite vaikų priežiūrą ir neleiskite jiems žaisti su prietaisu.

•Visas pakuotės dalis laikykite vaikams ne- pasiekiamoje vietoje. Yra pavojus uždusti.

• Jei prietaisą ruošiatės išmesti, iš lizdo ištraukite kištuką, nupjaukite elektros laidą (kuo arčiau prietaiso), kad vaikai žaisdami nenukentėtų nuo elektros smūgio, ir nuimkite dureles, kad vaikai negalėtų užsidaryti šaldytuve.

galių žmonių apsaugos

Valymas ir priežiūra 43 Ką daryti, jeigu... 44 Techniniai duomenys 46 Įrengimas 46 Aplinkos apsauga 49

Galimi pakeitimai

• Jei šiuo prietaisu, kuriame įrengti magnetiniai durelių tarpikliai, pakeičiate seną prietaisą, kurio durelėse arba dangtyje įrengtas spyruoklinis užraktas (skląstis), prieš išmesdami seną prietaisą būtinai sugadinkite jo spyruoklin jis netaps pavojingais spąstais vaikams.

Bendrieji saugos reikalavimai

Atsargiai Pasirūpinkite, kad nebūtų

uždengtos ventiliacinės angos.

• Prietaisas yra skirtas maisto produktams ir (arba) gėrimams laikyti, vadovaujantis šios instrukcijų knygelės nurodymais.

• Nenaudokite mechaninių įtaisų ar kitų nenatūralių būdų atitirpdymo procesui pagreitinti.

•Šaldomųjų prietaisų viduje nenaudokite jokių kitų elektros prietaisų (pavyzdžiui, ledų gaminimo prietaisų), nebent gamintojas tokius prietaisus patvirtino šiam tikslui.

• Nepažeiskite šaldymo sistemos grandinės.

• Prietaiso aušinamosios medžiagos grandinėje naudojama aušinamoji medžiaga izobutanas (R600a) – gamtinės dujos, pasižyminčios aukštu suderinamumo su aplinka lygiu, tačiau jos yra degios. Prietaiso gabenimo ir įrengimo metu pasirūpinkite, kad nebūtų pažeista jokia aušinamosios medžiagos grandinės sudedamoji dalis. Jei pažeidžiama aušinamosios medžiagos grandinė: – venkite atviros liepsnos ir ugnies šalti-

nių;

– gerai išvėdinkite patalp

prietaisas.

į užraktą. Tada

ą, kurioje stovi

Page 39

electrolux 39

• Keisti techninius duomenis arba bet kokiu būdu bandyti modifikuoti šį prietaisą yra pavojinga. Dėl pažeisto elektros laido gali susidaryti trumpasis jungimas, kilti gaisras ir (arba) galite patirti elektros smūgį.

Įspėjimas Visus elektros komponentus (elektros laidą, kištuką, kompresorių), kad būtų išvengta pavojų, turi keisti tik įgaliotoji techninės priežiūros įmonė arba kvalifikuotas techninės priežiūros darbuotojas.

1. Draudžiama ilginti elektros maitinimo

laidą.

2. Pasirūpinkite, kad prietaiso galinė da-

lis nesulaužytų ar kitaip nepažeistų elektros kištuko. Sulaužytas arba kitaip pažeistas elektros kištukas gali perkaisti ir sukelti gaisrą.

3. Pasirūpinkite, kad bet kada galėtumė-

te pasiekti prietaiso maitinimo laido kištuką.

4. Netraukite suėmę už maitinimo laido.

5. Jei elektros kištuko lizdas blogai pri-

veržtas, į jį maitinimo laido kištuko nekiškite. Kyla pavojus patirti elektros smūgį arba sukelti gaisrą.

6. Prietaisą draudžiama eksploatuoti, jei

jo lemputė neuždengta gaubteliu.

13)

lemputei numatytas gaubtelis.

• Prietaisas yra sunkus. Jį perstatant, reikia būti atsargiems.

•Jei jūsų rankos drėgnos, neimkite ir ne- lieskite jokių produktų šaldiklio skyriuje, kitaip galite nusitrinti odą arba ji gali nušalti nuo šerkšno / šaldiklio.

•Pasirūpinkite, kad į prietaisą ilgą laiką ne- šviestų tiesioginiai saulės spinduliai.

•

Lemputės

14)

, jos yra specialios, skirtos tik buitiniams prietaisams. Jos nėra tinkamos buitiniam patalpų apšvietimui.

Kasdienis naudojimas

• Ant plastikinių prietaiso dalių nestatykite karštų puodų.

• Prietaise nelaikykite degių dujų ir skysčių

- tokios medžiagos gali sprogti.

• Maisto produktų nedėkite tiesiai priešais oro išleidimo angą, esančią galinėje sie-

15)

nelėje.

13) Jeigu lemputės gaubtelis yra numatytas.

14) Jeigu numatyta lemputė.

15) Jei prietaisas yra bešerkšnis.

• Atitirpdžius užšaldytą maistą, jo pakartoti- nai užšaldyti negalima.

• Iš anksto supakuotą užšaldytą maistą lai- kykite vadovaudamiesi užšaldyto maisto gamintojo instrukcijomis.

• Privaloma tiksliai vadovautis prietaiso gamintojo rekomendacijomis dėl produktų laikymo. Skaitykite atitinkamas instrukcijas.

• Į šaldyklės skyrių nedėkite angliarūgštės prisotintų arba putojančių gėrimų - dėl tokių gėrimų inde susidaro slėgis, todėl indas gali sprogti ir sugadinti prietaisą.

• Jei valgysite ką tik iš prietaiso išimtus ledus ant pagaliuko, galite nušalti.

Priežiūra ir valymas

• Prieš atlikdami priežiūros ar valymo darbus, išjunkite prietaisą ir ištraukite maitinimo laido kištuką iš tinklo lizdo.

• Nevalykite prietaiso su metaliniais daiktais.

• Šerkšno pašalinimui nenaudokite aštrių daiktų. Naudokite plastikinį grandiklį.

• Reguliariai tikrinkite šaldytuve esantį atitirpusio vandens nuleidimo vamzdelį. Jei reikia, išvalykite vamzdelį. Jei nuleidimo vamzdelis užsikimšę

s, vanduo kaupsis

prietaiso apačioje.

Įrengimas Svarbu Prietaisą prie elektros tinklo

prijunkite tiksliai vadovaudamiesi atitinkame paragrafe pateiktomis instrukcijomis.

• Prietaisą išpakuokite ir patikrinkite, ar jis nepažeistas. Jei jis pa˛eistos, jo nejunkite prie elektros tinklo. Apie galimus pažeidimus nedelsdami praneškite pardavėjui. Jei prietaisas pažeistas, neišmeskite pakuotės.

• Prieš prietaisą prijungiant rekomenduojama palaukti mažiausiai keturias valandas , kad alyva galėtų sutekėti į kompresorių.

• Aplink prietaisą turi būti pakankamai gera oro cirkuliacija, kitaip prietaisas gali perkaisti. Pakankamai gera ventiliacija bus tuo atveju, jei paisysite įrengimo instrukcijų.

Page 40

40 electrolux

•Jei tik įmanoma, gaminio galinė sienelė turi būti nukreipta į sieną, kad niekas negalėtų paliesti arba užkabinti šiltų dalių (kompresoriaus, kondensatoriaus) ir nusideginti.

• Prietaisą draudžiama statyti arti radiatorių ir viryklių.

• Patikrinkite, ar po įrengimo elektros laido kištukas yra pasiekiamas.

• Prietaisą junkite tik prie geriamojo vandens vandentiekio.

Techninė priežiūra

• Visus elektros prijungimo darbus turi atlikti kvalifikuotas elektrikas arba kompetentingas specialistas.

• Šio gaminio techninę priežiūrą leidžiama atlikti tik įgaliotam techninės priežiūros centrui; galima naudoti tik originalias atsargines dalis.

16)

VEIKIMAS

Įjungimas

Kištuką įkiškite į lizdą. Temperatūros reguliatorių sukite pagal laikrodžio rodyklę iki vidutinės nuostatos

Išjungimas

Prietaisą išjungsite temperatūros reguliatorių pasukę į "O" padėtį

Temperatūros reguliavimas

Temperatūra reguliuojama automatiškai. Prietaisą eksploatuokite tokiu būdu:

•Temperatūros reguliatorių nustatykite ties mažiausia nuostata, kad šaldoma būtų minimaliai.

•Temperatūros reguliatorių nustatykite ties didžiausia nuostata, kad šaldoma būtų maksimaliai.

Dauguma atvejų geriausia nustatyti ties vidutine nuostata.

Aplinkos apsauga

Šiame prietaise - nei jo aušinamosios medžiagos grandinėje, nei izoliacinėse medžiagose - nėra dujų, galinčių pažeisti ozono sluoksnį. Prietaisą draudžiama išmesti kartu su buitinėmis šiukšlėmis ir atliekomis. Izoliacinėje putoje yra degių dujų: prietaisą reikia išmesti paisant galiojančių reglamentų - juos sužinosite vietos valdžios institucijose. Nepažeiskite aušinamojo įtaiso, ypač galinėje dalyje greta šilumokaičio. Šiame prietaise naudojamas medžiagas, pažymėtas simboliu perdirbti.

Tačiau konkrečią nuostatą derėtų išrinkti atsižvelgiant į tai, kad temperatūra prietaiso viduje priklauso nuo šių veiksnių:

• patalpos temperatūra

•durelių atidarymo dažnumas

• maisto produktų kiekis šaldytuve

• prietaiso pastatymo vieta. Svarbu Jei aplinkos temperatūra aukšta

arba prietaisas pilnas produktų ir nustatyta, kad prietaise būtų mažiausia temperatūra, ant galinės sienelės gali nuolat formuotis šerkšnas. Tokiu atveju reguliavimo rankenėlę reikia nustatyti ties aukštesne temperatūra - tada automatiškai vyks atitirpdymas ir bus mažiau sunaudojama elektros energijos.

, galima

NAUDOJANTIS PIRMĄKART

Vidaus valymas

Prieš naudodami prietaisą pirmą kartą, drungnu vandeniu ir nedideliu kiekiu neutraliu muilu nuplaukite prietaiso vidų ir visas vidines dalis - tokiu būdu pašalinsite naujam

16) Jei numatyta vandens prijungimo jungtis.

prietaisui būdingą kvapą; po to, gerai nusausinkite.

Svarbu Nenaudokite valomųjų priemonių ar abrazyvinių miltelių, nes jie pažeis dangą.

Page 41

KASDIENIS NAUDOJIMAS

Šviežių maisto produktų užšaldymas

Šaldyklės skyriuje galima užšaldyti šviežius maisto produktus ir juos užšaldytus arba visiškai užšaldytus laikyti ilgą laiką. Norint užšaldyti šviežius maisto produktus visai nebūtina keisti vidutinę žymą. Tačiau norėdami paspartinti užšaldymą pasukite temperatūros reguliatorių iki didesnės šalčio žymos.

Svarbu Esant tokioms sąlygoms šaldytuvo skyriuje temperatūra gali nukristi žemiau 0°C. Jei taip atsitiktų, temperatūros reguliatorių pasukite iki mažesnės temperatūros.

Užšaldyti skirtus šviežius maisto produktus dėkite į viršutinį skyrių.

Užšaldytų produktų laikymas

Kai prietaisą įjungiate pirmą kartą arba jei jo ilgai nenaudojote, prieš dėdami produktus į šį skyrių leiskite prietaisui veikti mažiausiai 2 valandas esant didžiausiai nuostatai.

Svarbu Atsitiktinio atitirpimo atveju, pavyzdžiui, atsijungus elektros maitinimui, jei maitinimo nebuvo ilgiau, negu duomenų lentelės eilut trukmė" nurodyta trukmė, atitirpusius produktus reikia nedelsiant suvartoti arba iš karto išvirti / iškepti ir užšaldyti pakartotinai (ataušinus).

Atitirpinimas

Visiškai užšaldytus arba užšaldytus maisto produktus prieš juos naudojant galima atitirpinti šaldytuvo skyriuje arba kambario temperatūroje - tai priklauso nuo to, kiek laiko galite skirti šiam darbui. Mažus užšaldytus maisto produkto gabalė- lius galima gaminti iškart juos išėmus iš šaldyklės: tačiau jų gaminimas užtruks ilgiau.

Perkeliamos lentynos

Šaldytuvo sienelėse yra įrengti bėgeliai, todėl lentynas galima įstatyti ten, kur norite.

ėje "Produktų išsilaikymo

electrolux 41

Durelių lentynų įstatymas

Tam, kad galėtumėte laikyti įvairių dydžių maisto paketus, durelių lentynas galima išdėstyti skirtinguose aukščiuose. Tai atliksite tokiu būdu: pamažu traukite lentyną rodyklės kryptimi, kol ji atsilaisvins; tada ją įstatykite į norimą vietą.

Šaldymo krepšių išėmimas iš šaldiklio

Šaldymo krepšiai turi žymą, kuri neleidžia jų išimti ar jiems iškristi. Norėdami krepšį iš šaldiklio išimti, truktelėkite jį į save, o ištrau-

Page 42

42 electrolux

kę iki galo, lengvai kilstelėkite priekinę dalį ir krepšį išimkite. Norėdami jį įdėti atgal į šaldiklį, kilstelėkite krepšio priekį. Kai krepšys pasiekia galinius taškus, įstatykite jį į vietą.

NAUDINGA INFORMACIJA IR PATARIMAI.

Normalaus veikimo garsai

• Šaltalui tekant ritėmis arba vamzdžiais, gali girdėtis prislopintas gurgėjimas arba burbuliavimas. Tai normalu.

• Veikiant kompresoriui vyksta šaltalo apykaita, tada girdisi kompresoriaus skleidžiamas sukimosi garsas arba pulsuojantis triukšmas. Tai normalu.

• Nuo šiluminio plėtimsoi gali pasigirsti staigus trakštelėjimas. Tai natūralus ir nepavojingas fizikinis reiškinys. Tai normalu.

• Kompresoriui įsijungiant ir išsijungiant girdisi silpnas temperatūros reguliatoriaus spragtelėjimas. Tai normalu.

Energijos taupymo patarimai

•Neatidarinėkite dažnai durų, nepalikite jų atvirų ilgiau, negu yra būtina.

• Jei aplinkos temperatūra aukšta, temperatūros reguliatorius nustatytas ties didžiausia nuostata ir prietaisas pilnas produktų, kompresorius gali veikti nepertraukiamai, todėl ant garintuvo gali susiformuoti šerkšno arba ledo. Jei taip nutinka, temperatūros reguliatorių nustatykite ties mažiausia nuostata, kad galėtų vykti automatinis atitirpdymas - tada bus taupoma elektros energija.

Šviežių maisto produktų šaldymo patarimai

Norėdami, kad šaldytuvas gerai vektų:

• nelaikykite jame šiltų maisto produktų arba garuojančių skysčių

• maisto produktus uždenkite arba įvynioki- te, ypač jei jie pasižymi stipriu kvapu

• maisto produktus išdėstykite taip, kad aplink juos galė

Šaldymo patarimai

Naudingi patarimai: Mėsa (visų rūšių) : įvyniokite į polietileno maišelius ir dėkite ant stiklinės lentynos virš daržovių stalčiaus. Taip laikyti ją galima ne ilgiau negu vieną arba dvi dienas. Gatavi produktai, šalti patiekalai ir kt.: tokius produktus reikėtų uždengti; jie gali būti dedami ant bet kurios lentynos. Vaisiai ir daržovės: juos reikia gerai nuvalyti ir sudėti į specialų (-ius) stalčių (-ius). Sviestas ir sūris: šiuos produktus reikia sudėti į specialius, sandarius indus arba suvynioti į aliuminio foliją / polietileno maišelius, kad jie turėtų kuo mažesnį sąlytį su oru. Pieno buteliai: jie turi būti su dangteliais; butelius laikykite durelėse esančioje butelių lentynoje. Bananų, bulvių, svogūnų ir nesupakuoti, šaldytuve laikyti negalima.

Užšaldymo patarimai

Keli patarimai, jei norite pasinaudoti visais užšaldymo proceso teikiamais privalumais:

• maksimalus maisto produktų kiekis, kurį galima užšaldyti per 24 valandas. yra nurodytas duomenų lentelėje;

tų laisvai cirkuliuoti oras

česnakų, jei jie

Page 43

electrolux 43

• užšaldymo procesas trunka 24 valandas. užšaldymo metu dėti daugiau produktų negalima;

• užšaldykite tik aukščiausios kokybės, šviežius ir gerai nuvalytus maisto produktus;

• paruoškite nedideles maisto porcijas, kad jos galėtų greitai ir visiškai užšalti ir kad vėliau galėtumėte atitirpdyti tik reikiamą kiekį produktų;

• maisto produktus suvyniokite į aliuminio foliją arba polietileną; pakuotės turi būti sandarios;

•pasirūpinkite, kad švieži, neužšaldyti maisto produktai nesiliestų su jau užšaldytais produktais, kitaip gali pakilti pastarųjų produktų temperatūra;

• liesi maisto produktai laikomi geriau ir ilgiau negu riebūs produktai; druska sumažina maisto produktų laikymo trukmę;

VALYMAS IR PRIEŽIŪRA

Atsargiai Prieš atlikdami techninę priežiūrą, ištraukite prietaiso kištuką.

Šio prietaiso aušinamajame įtaise yra angliavandenilio; todėl šį įtaisą techniškai prižiūrėti ir užpildyti leidžiama tik įga- liotiems technikams.

Reguliarus valymas

Prietaisą būtina reguliariai valyti:

• Vidinius paviršius ir priedus valykite šilto vandens ir neutralaus muilo tirpalu.

• Reguliariai patikrinkite durelių tarpiklius ir juos nuvalykite, kad jie būtų švarūs ir be jokių nešvarumų.

• Nuplaukite ir gerai nusausinkite.

Svarbu Netraukite, nejudinkite ir nepažeiskite jokių korpuso viduje esančių vamzdelių ir (arba) kabelių. Vidaus niekada nevalykite valomosiomis priemonėmis, abrazyviniais milteliais, stipraus kvapo valomosiomis priemonėmis ir vaško politūra, nes šios priemonės gali pažeisti paviršių ir suteikti stiprų kvapą.

Prietaiso nugarėlėje esantį kondensatorių (juodas groteles) ir kompresorių valykite šepetėliu arba dulkių siurbliu. Tokiu būdu pagerinsite prietaiso veikimą, bus mažiau sunaudojama elektros energijos.

• jei vaisinius ledus valgysite iškart išėmę iš šaldyklės skyriaus, galite nusišaldyti odą;

• rekomenduojame ant kiekvieno paketo nurodyti užšaldymo datą, kad žinotumėte laikymo trukmę.

Užšaldyto maisto laikymo patarimai

Tam, kad prietaisas kuo geriau veiktų:

• įsitikinkite, kad pramoniniu būdu užšaldyti maisto produktai parduotuvėje buvo tinkamai laikomi;

•pasirūpinkite, kad užšaldyti produktai iš parduotuvės į šaldyklę būtų pernešti per kuo trumpesnį laiką;

•neatidarinėkite dažnai durelių, nepalikite jų atvirų ilgiau, negu būtina.

• Atitirpdyti produktai greitai genda, jų pakartotinai užšaldyti negalima.

• Neviršykite maisto produktų gamintojo nurodyto laikymo trukmės.

Svarbu Žiūr aušinamosios sistemos.

Daugelyje patentuotų virtuvės paviršių valiklių yra chemikalų, kurie gali paveikti arba pažeisti šiame prietaise naudojamas plastmases. Dėl šios priežasties prietaiso korpuso išorę rekomenduojama valyti šiltu vandeniu su trupučiu plaunamojo skysčio. Prietaisą nuvalę, jį prijunkite prie elektros tinklo.

Šaldytuvo atitirpdymas

Normalaus prietaiso naudojimo metu, kai nustoja veikti variklio kompresorius, nuo šaldytuvo skyriaus garintuvo automatiškai pašalinamas šerkšnas. Atitirpęs vanduo lataku nuteka į specialų indą, esantį prietaiso galinėje dalyje virš variklio kompresoriaus; ten vanduo išgaruoja. Labai svarbu periodiškai išvalyti atitirpusio vandens nutekėjimo angą, kuri yra šaldytuvo skyriaus kanalo viduryje - tada vanduo neišsilies ir nelašės ant viduje esančių maisto produktų. Naudokite pateikiamą specialų valiklį - jis įkištas į nutekėjimo angą.

ėkite, kad nepažeistumėte

Page 44

44 electrolux

Šaldiklio atitirpdymas

Tam tikras kiekis šerkšno visada susidaro ant šaldiklio lentynų ir kameros viršaus. Atitirpdykite šaldiklį, kai šerkšno sluoksnis pasidaro storesnis nei 3-5 cm. Norėdami pašalinti šį šerkšną, vykdykite toliau pateikiamus nurodymus:

• Ištraukite jungiklį iš elektros lizdo arba išjunkite įrenginį

• Išimkite visus laikomus maisto produktus, susukite juos į kelis laikraščio sluoksnius ir padėkite vėsioje vietoje

• Išimkite šaldiklio stalčius

•Stalčius apdenkite izoliacine medžiaga, pavyzdžiui, užklotu arba laikraščiu.

Atitirpdymą galite pagreitinti į šaldiklio vidų įdėdami dubenį su karštu vandeniu (neverdančiu).

• Atlaisvinkite nuotako kanalą, stumtelėkite jį kaip parodyta paveikslėlyje ir įdėkite jį į

apatinį šaldiklio stalčių, kur gali susirinkti vanduo

• Atsargiai nugrandykite ledą, kai jis šiek tiek atitirps. Naudokite medinį arba plastikinį grandiklį

• Ištirpus visam ledui, išvalykite ir iššluostykite kamerą, tada atgal įstatykite nuotako

ą.

kanal

• Įjunkite kamerą ir sudėkite užšaldytus maisto produktus.

Rekomenduojama, kad paliktumėte įrenginį veikti didžiausiu pajėgumu ke-

letą valandų, kad jis kuo greičiau galėtų pasiekti reikiamą saugojimo temperatūrą.

Svarbu Niekada nenaudokite aštrių

metalinių įrankių, kad nugrandytumėte šerkšną nuo garintuvo, nes taip jį galite sugadinti. Nenaudokite mechaninių įtaisų ar kitų nenatūralių būdų norėdami pagreitinti atitirpdymo procesą, o tik gamintojo rekomenduojamus. Atitirpdymo proceso metu kylant temperatūrai sušaldyto maisto pakuotėse gali sutrumpėti maisto produktų saugojimo laikas.

KĄ DARYTI, JEIGU...

Atsargiai Prieš šalindami sutrikimus ištraukite maitinimo laido kištuką iš tinklo lizdo. Tik kvalifikuotas elektrikas arba kompetentingas asmuo gali atlikti šiame vadove neaprašytų trikčių šalinimą.

Problema Galima priežastis Sprendimas

Prietaisas garsiai veikia. Netinkamas prietaiso atraminis

Kompresorius veikia nepertraukiamai.

pagrindas.

Gali būti, kad neteisingai nustatėte temperatūros reguliatorių.

Svarbu Veikdamas prietaisas skleidžia tam tikrus garsus (girdisi kompresoriaus arba cirkuliacijos garsai). Tai nėra triktis; tai normalus prietaiso veikimas.

Patikrinkite, ar prietaisas stabiliai stovi (visos keturios kojelės turi remtis į grindis).

Nustatykite aukštesnę temperatū- rą.

Page 45

Problema Galima priežastis Sprendimas

Durelės uždarytos netinkamai. Žr. "Durelių uždarymas". Durelės buvo pernelyg dažnai

darinėjamos.

Pernelyg aukšta produkto tem-

peratūra.

Nepalikite durelių atvirų ilgiau negu būtina.

Prieš įdėdami produktą, leiskite jam atvėsti iki kambario temperatūros.

Kambario temperatūra pernelyg

aukšta.

Ant šaldytuvo galinės plokštės teka vanduo.

Automatinio atitirpinimo proceso metu atitirpo ant galinės plokšte-

Sumažinkite kambario temperatū- rą.

Tai normalu.

lės susiformavęs šerkšnas.

Į šaldytuvą teka vanduo.

Produktai neleidžia vandeniui

Vanduo teka ant grindų.

Susiformuoja pernelyg daug šerkšno ir ledo.

Užsikimšo vandens išleidžiamasis kanalas.

nutekėti į vandens rinktuvą. Atitirpusio vandens nutekėjimo

anga veda ne į garinimo dėklą virš kompresoriaus.

Maisto produktai blogai suvynioti.

Išvalykite vandens išleidžiamąjį kanalą.

Patikrinkite, ar produktai nesiliečia prie galinės sienelės.

Atitirpusio vandens nutekėjimo angą pritvirtinkite prie garinimo dėklo.

Geriau suvyniokite maisto produk-

tus. Durelės uždarytos netinkamai. Žr. "Durelių uždarymas". Gali būti, kad neteisingai nusta-

tėte temperatūros reguliatorių.

Temperatūra įrenginyje per žema.

Temperatūra įrenginyje per aukšta.

Gali būti, kad neteisingai nustatėte temperatūros reguliatorių.

Nustatykite aukštesnę temperatū-

rą.

Nustatykite aukštesnę temperatū-

rą.

Nustatykite žemesnę temperatū-

rą. Durelės uždarytos netinkamai. Žr. "Durelių uždarymas". Pernelyg aukšta produkto tem-

peratūra.

Prieš įdėdami produktą, leiskite

jam atvėsti iki kambario tempera-

tūros. Vienu metu laikoma daug pro-

duktų.

Temperatūra šaldytuve pernelyg aukšta.

Temperatūra šaldiklyje per aukšta.

Prietaise nevyksta šalto oro cirkuliacija.

Produktai sudėti per arti vienas kito.

Vienu metu sudėkite mažiau pro-

duktų.

Patikrinkite, ar prietaise vyksta

šalto oro cirkuliacija.

Produktus laikykite taip, kad ga-

lėtų cirkuliuoti šaltas oras. Prietaisas neveikia. Prietaisas išjungtas. Įjunkite prietaisą. Maitinimo laido kištukas į tinklo

lizdą įjungtas netinkamai.

Prietaisui netiekiama elektros

energija. Tinklo lizde nėra įtam- pos.

Lemputė nešviečia. Lemputė veikia budėjimo veikse-

Maitinimo laido kištuką į maitinimo

tinklo lizdą įstatykite tinkamai.

Į tinklo lizdą įjunkite kitą elektros

prietaisą. Kreipkitės į kvalifikuotą

elektriką.

Uždarykite ir atidarykite dureles.

na.

Lemputė perdegė. Žr. "Lemputės keitimas".

electrolux 45

Page 46

46 electrolux

Jeigu po minėtų patikrinimų prietaisas veikia netinkamai, susisiekite su artimiausiu techninės priežiūros centru.

Lemputės keitimas

1. Išjunkite prietaisą.

2. Paspauskite slankiąją dalį, kad atkabintumėte lemputės gaubtelį (1).

3. Nuimkite lemputės gaubtelį (2).

4. Seną lemputę pakeiskite tik nauja, to paties galingumo, specialiai buitiniams prietaisams skirta lempute.

5. Uždėkite lemputės gaubtelį.

6. Prijunkite prietaisą.

7. Atidarykite dureles. Patikrinkite, ar lemputė šviečia.

Uždarykite dureles

1. Nuvalykite durelių sandarinimo tarpiklius.

2. Jei reikia, sureguliuokite dureles. Skaitykite skyrių Įrengimas.

3. Jei reikia, pakeiskite pažeistus durų tarpiklius. Kreipkitės į techninės priežiūros centrą.

TECHNINIAI DUOMENYS

Matmenys Aukštis 1750 mm Plotis 595 mm Gylis 658 mm Produktų išsilaikymo trukmė 20 val. Įtampa 230 V Dažnis 50 Hz

Techninė informacija pateikta duomenų lentelėje, kuri yra prietaiso viduje, kairėje pusė- je, ir energijos plokštelėje.

ĮRENGIMAS

Norėdami užtikrinti savo saugumą ir prietaiso naudojimą pagal paskirtį prieš įrengdami prietaisą atidžiai perskaitykite skyrių Informaciją apie saugą.

Padėties parinkimas

Prietaisą įrenkite tokioje vietoje, kurioje aplinkos temperatūra atitiktų klimato klasę, nurodytą prietaiso duomenų lentelėje:

Klimato

klasė

SN Nuo 10 °C iki 32 °C N Nuo 16 °C iki 32 °C ST Nuo 16 °C iki 38 °C T Nuo 16 °C iki 43 °C

Aplinkos oro temperatūra

Vieta

Prietaisas turi būti įrengtas toliau nuo šildymo įrenginių, pvz., radiatorių, boilerių bei vietos, apšviestos tiesioginių saulės spindulių. Turite palikti pakankamai vietos orui lais- vai cirkuliuoti apie prietaisą. Norėdami, kad prietaisas gerai veiktų tada, kai jis yra po kabančia spintele, atstumas tarp prietaiso ir spintelės turi būti ne mažesnis negu 100 mm. Tačiau geriausia būtų, jei prietaisas nebūtų statomas po kabančiomis ant sienos tvirtinamomis spintelėmis. Prietaisas išlyginamas naudojant reguliuojamas kojeles, esančias ant jo pagrindo.

Įspėjimas Jis turi būti statomas taip, kad laidu galima būtų pasiekti maitinimo šaltinį; todėl prietaisą reikia statyti netoli elektros lizdo.

Page 47

100

electrolux 47

min

Jungimas prie elektros

Prieš prijungdami prietaisą prie elektros tinklo, patikrinkite, ar duomenų lentelėje nurodyta įtampa ir dažnis atitinka maitinimo tinkle esančią įtampą ir dažnį. Prietaisą būtina įžeminti. Šiam tikslui elektros maitinimo kabelio kištuke įrengtas kontaktas. Jei namų elektros tinklo lizdas neįže- mintas, prietaisą prijunkite prie atskiro įže- minimo - paisykite galiojančių reglamentų ir pasitarkite su kvalifikuotu elektriku. Jei nesilaikoma pirmiau pateiktų saugos nurodymų, gamintojas neprisiima jokios atsakomybės. Šis prietaisas atitinka EEB direktyvų reikalavimus.

Galiniai kaiščiai

Du tarpiklius rasite maišelyje su dokumentais. Norėdami įdėti tarpiklius, atlikite tokius veiksmus:

1. Atsukite varžtą.

2. Įkiškite tarpiklį po varžtu.

3. Pasukite tarpiklį į taisyklingą padėtį.

4. Vėl priveržkite varžtus.

Išlyginimas

Prietaisas turi stovėti lygiai. Tai padaryti galima pareguliavus dvi priekinėje dugno dalyje esančias reguliuojamo aukščio kojeles.

Lentynų laikiklių išėmimas

Prietaise įrengti lentynų laikikliai, kuriais tvirtinamos lentynos prietaisą gabenant. Laikiklius išimsite atlikę tokius veiksmus:

1. Lentynų laikiklius išimkite traukdami kryptimi, nurodyta rodykle (A).

2. Pakelkite galinę lentynos dalį ir stumkite ją pirmyn, kol ji išsilaisvins (B).

3. Nuimkite laikiklius (C).

Page 48

48 electrolux

3. Ištraukite tarpiklį (m6) ir perkelkite į kito-

je pusėje esantį lanksto kaištį (m5).

4. Įrankiu nuimkite dangtį (b1). Atsukite

apatinio lanksto kaištį (b2) ir tarpiklį (b3) ir pritvirtinkite juos priešingoje pusėje.

5. Uždekite dangtį (b1) priešingoje pusėje.

Durelių atidarymo pusės pakeitimas

Įspėjimas Prieš atlikdami bet kuriuos

veiksmus, ištraukite kištuką iš elektros lizdo.

Svarbu Toliau aprašytiems veiksmams atlikti, patariame pasitelkti dar vieną asmenį, kuris galėtų prilaikyti prietaiso duris.

Jei norite pakeisti durų atidarymo kryptį, atlikite šiuos veiksmus:

1. Atidarykite dureles. Atsukite vidurinį lankstą (m2). Nuimkite plastikinį tarpiklį (m1).

6. Nuimkite dangtelius (1) ir perkelkite į kitą durų pusę.

7. Atsukite viršutinį lankstą (t1) ir prisukite jį priešingoje pusėje.

2. Nuimkite duris.

Page 49

electrolux 49

8. Ištraukite kairiuosius vidurinio lanksto apdailinius kaiščius (m3, m4) ir įstatykite kitoje pusėje.

9. Vidurinio lanksto kaištį (m5) įstatykite į apatinės durų dalies kairiąją angą.

10. Uždėkite apatines duris ant apatinio lanksto kaiščio (b2).

11. Nutaikykite viršutines duris, kad jos galėtų užeiti viršutinio lanksto kaiščio (t1).

12. Uždėkite apatines duris ant vidurinio lanksto kaiščio (m5) šiek tiek palenkę abejas duris.

13. Prisukite vidurinį lankstą (m2). Neužmirškite po viduriniu lankstu įstatyto plastikinio tarpiklio (m1). Patikrinkite, kad durų kraštai būtų lygiagretūs prietaiso šoniniams kraštui.

14. Pakoreguokite prietaiso padėtį taip, kad jis stovėtų lygiai, tuomet palaukite keturias valandas ir įjunkite kištuką į elektros lizdą.

APLINKOS APSAUGA

Šis ant produkto arba jo pakuotės esantis simbolis

negalima elgtis kaip su buitinėmis šiukšlėmis. Jį reikia perduoti atitinkam surinkimo punktui, kad elektros ir elektronikos įranga būtų perdirbta. Tinkamai išmesdami šį produktą, jūs prisidėsite prie apsaugos nuo galimo neigiamo poveikio

nurodo, kad su šiuo produktu

Paskutinį kartą patikrinkite, ar:

• Visi varžtai priveržti.

•Magnetinė izoliacinė juosta tvirtai laikosi prie korpuso.

• Durys gerai atsidaro ir užsidaro.

Jei aplinkos temperatūra žema (pavyzdžiui, žiemą), tarpiklis gali nevisiškai tikti korpusui. Tokiu atveju palaukite, kol tarpiklis prisitaikys savaime. Jeigu nenorite atlikti nurodytų veiksmų sa- varankiškai, kreipkitės į artimiausią klientų aptarnavimo skyrių. Klientų aptarnavimo skyriaus specialistas už mokestį pakeis durų atidarymo kryptį.

aplinkai ir žmonių sveikatai, kurį gali sukelti netinkamas šio produkto išmetimas. Dėl išsamesnės informacijos apie šio produkto išmetimą, prašom kreiptis į savo miesto valdžios įstaigą, buitinių šiukšlių išmetimo tarnybą arba parduotuvę, kurioje pirkote šį produktą.

Page 50

50 electrolux

Page 51

electrolux 51

Page 52

www.electrolux.com/shop

210621649-A-502010
